Отличие проводов ПВ-1, ПВ-3 и ПВ-4

Среди многообразия проводниковой продукции, представленной на строительном рынке в категории электротехнических материалов, особое место занимает провод ПВ, благодаря своей дешевизне и универсальности применения при создании стационарных электрических сетей и подключения электрических установок. По своей сути, является одно- или многопроволочным медным проводником с одной токопроводящей жилой, заключенным в изолирующую оболочку, выполненную  из поливинилхлорида пластиката. Медное исполнение токопроводящей жилы обеспечивает данному виду проводов эластичность, меньшее внутреннее сопротивление, а также возможность применения в жилых помещениях, согласно действующим нормам ПУЭ. Изоляционная оболочка обеспечивает провода ПВ высокими эксплуатационными характеристиками, такими, как влаго- и термостойкость. Как создать для себя хорошие любовные отношения читайте на нашем сайте

Все провода с изоляционной оболочкой из полвинилхлорида имеют следующую маркировку: «П» — провод, «В» винилхлорид, материал оболочки, а также числовой показатель, который характеризует класс гибкости проводника и определяет его марку.

Именно класс гибкости является принципиальным отличием данного вида проводов, от которого зависит также область применения и стоимость этого вида проводниковой продукции.

ПВ-1 является наименее эластичным среди проводов данного вида, и, соответственно, имеет самый низкий класс гибкости – 1 (в диапазоне диаметров сечения от 0,5 до 10 мм2),  и класс 2 (для диметров сечением свыше 10 мм2), иногда называют ПВ-2.  Также данная марка провода может производиться с сечениями от 0.5 до 95 мм2. Предельный радиус изгиба – до 10 диаметров. В силу отсутствия эластичности, стационарная прокладка данного проводника предусматривает  прямолинейные участки и дополнительную механическую защиту, например, наличие металлического рукава. Имеет самую низкую стоимость среди проводов ПВ и находит широкое применение при создании линий электропроводок внутри стальных труб и в различных пустотных каналах, а также для подключения самых различных устройств и установок, оснащенных монтажным щитом.

ПВ-3 представляет собой проводник повышенной эластичности, что позволяет применять его при создании самых сложных по конструкции электрических сетей, отличающихся большим количеством изгибов. Выпускается с таким же диапазоном диаметров сечений, как и предыдущий провод. Однако, отличается и более высокой стоимостью. Класс гибкости провода данной марки варьируется в зависимости  от диаметра сечения: 2 класс — 0.5 до 1.5 мм2; класс 4 –  от 2.5 до 4 мм2; класс 3 – сечения превышающие 4мм2. Незаменим в осветительных электросетях и для подключения различного электрооборудования.

ПВ-4 – это самый эластичный (4-ого или 5-ого класса гибкости в зависимости от сечения) и самый дорогостоящий из всех проводов данного вида. Как и провод третьего класса гибкости, находит широкое применения при создании сложных конструкций силовых линий с частыми изгибами. Правда, выпускается с ограниченным диапазоном диаметров сечений – всего  от 0.5 до 16 мм2.

Имеет предельный радиус изгиба.

Несмотря на некоторые различия в эластичности и стоимости, все марки проводов ПВ, одинаково обладают высокими эксплуатационными характеристиками:

— обширный диапазон рабочих температур от – 15 до + 70 градусов;

— длительный срок эксплуатации,  по заявлению производителей — 15 лет;

— постоянное напряжение до 1000 В, переменное – до 450 В при стандартной частоте электрических импульсов 40 Гц;

Кроме этого все провода ПВ выпускаются в оболочке разных цветов, имеющих свое функциональнее применение (желто-зеленый – заземление, синий – нулевая фаза и так далее), а также с продольными полосками.

Медное исполнение токопроводящей жилы, невысокая стоимость, качество, а также универсальность применения обеспечивают проводам ПВ высокую привлекательность для потребителей, а также прочное положение в своей категории электротехнических товаров.

Если вдруг читатель захочет приобрести кассовые аппараты, то самое лучшее место для этого здесь www. planetakkm.ru. Очень большой ассортимент кассовых аппаратов и других ККМ.

.

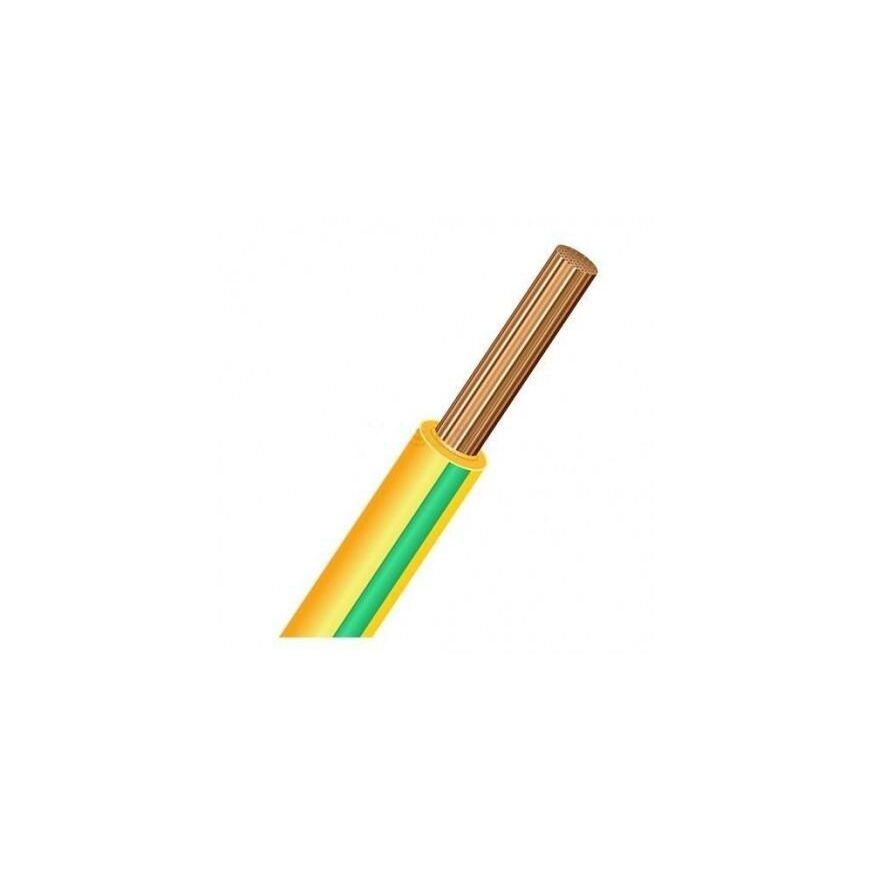

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения  электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

Установочный кабель
ПВ-1 (ПуВ)
Установочные кабели ПВ-3(ПуГВ)
Установочные кабели ППВ

Конструкция

  1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
  2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
  3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов.

Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов.



Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации

от +70ºС до -50ºС

Относительная влажность воздуха (при tº +35ºС)

100%

Предельно допустимая tº нагрева жил при эксплуатации

+70ºС

Минимальная tº прокладки кабеля без предварительного подогрева

— 15ºС

Минимально допустимый радиус изгиба при прокладке:



5  диам. кабеля

10 диам. кабеля

Срок службы

15 лет

Гарантийный срок эксплуатации

2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79



Число жил, сечение, мм2

Номинальный наружный диаметр, мм

Расчетная масса, кг/км

ПВ 1(ПуВ)

ПВ 3 (ПуГВ)

ПВ 4

ПВ 1(ПуВ)

ПВ 3 (ПуГВ)

ПВ 4

0,5

2,0

2,1

2,14

8,0

8,49

8,7

0,75

2,2

2,3

2,4

10,5

11,4

11,7

1,0

2,3

2,5

2,5

13,2

13,8

14,3

1,5

2,8

3,0

3,1

19,3

20,5

20,9

2,5

3,4

3,7

3,9

30,7

34,4

34,9

4,0

3,9

4,2

4,6

45,5

49,4

50,3

6,0

4,4

4,8

5,3

65,0

72,2

71,4

10,0

5,6

6,0

108

113

16,0

7,1

7,8

173

179

25,0

8,76

9,6

268

278

35,0

9,90

11,1

362

383

50,0

11,7

13,0

498

526

70,0

13,4

15,4

690

730

95,0

15,7

18,0

955

1005



Число жил, сечение, мм2

Номинальный наружный диаметр, мм

Расчетная масса, кг/км

ППВ

2х1,5

2,8х6,6

39,8

2х2,5

3,4х7,8

62,7

2х4,0

3,9х8,8

92,3

3х1,5

2,8х10,4

60,1

3х2,5

3,4х12,2

94,3

3х4,0

3,9х13,7

139

Что такое ПуВ и ПуГВ и с чем это едят?!, статья, обзор, совет на строительном портале ДивоСтрой

ПуВ или ПуГВ?
Что такое ПуВ и ПуГВ и с чем это едят?!

ПуВ или ПуГВ?

В чем разница?

Отличаются ли они от ПВ-1 и ПВ-3?

Вопросы на сегодняшний день актуальные и понятные не для всех. Давайте разбираться, что же это за провод и с чем его едят.

Первым делом следует упомянуть, что ПВ-1 и ПВ-3 ранее выпускались по ГОСТ 6323-79. Но с 01.01.2011 данный ГОСТ прекратил свое действие на территории РФ. На смену ему пришел ГОСТ Р 53768-2010. Провода и кабели для электрических установок на номинальное напряжение до 450/750В включительно.

Теперь можно смело провести аналогию между обозначениями. Тот, что ранее назывался ПВ-1, теперь имеет обозначение ПуВ, а тот, что был ПВ-3, превратился в ПуГВ. На этом месте, тем, кто в курсе, что такое ПВ-1 и ПВ-3 все должно стать окончательно ясно – просто произошли изменения в обозначении в связи со сменой ГОСТа.

Максимально подробно о ПуВ и ПуГВ можно прочитать в самом ГОСТ Р 53768-2010, а в этой статье далее будет пользовательская информация и сравнения.

С тем, что провод ПВ-1 соответствует проводу ПуВ, а провод ПВ-3 соответственно ПуГВ, мы разобрались. Как же нам теперь понять, в чем отличия между ПуВ и ПуГВ. Предлагаю воспользоваться сравнительной таблицей для наглядности:

Провод установочный ПуВ

Провод установочный ПуГВ

Расшифровка обозначения:

Пу – Провод установочный

Без обозначения степени гибкости.

В – изоляция из поливинилхлоридной композиции пластикатов, в.т.ч. пониженной пожарной опасности и термостойкие по О1.8.2.3.4

Расшифровка обозначения:

Пу – Провод установочный

Г – Для условий монтажа требующих повышенной гибкости

В – изоляция из поливинилхлоридной композиции пластикатов, в.т.ч. пониженной пожарной опасности и термостойкие по О1.8.2.3.4

Конструкция:

Токопроводящая медная моно жила и изоляция ПВХ

Конструкция:

Медная многопроволочная жила и изоляция ПВХ пластиката

Назначение:

Для прокладки одиночных кабельных линий и выполнения цепей питания токоприемников, расположенных в помещениях, где от провода не требуется условие повышенной гибкости.

Назначение:

Для прокладки одиночных кабельных линий и выполнения цепей питания токоприемников, расположенных в помещениях, где для прокладки требуются повышенные условия гибкости.

Класс гибкости по ГОСТ22483-77: 1 для сечений до 16мм2, 2 – сечениях выше 16мм2; Радиус изгиба при монтаже не менее 10 диаметров провода.

Класс гибкости по ГОСТ22483-77: 5 – для всех сечений токопроводящей жилы; Радиус изгиба при монтаже не менее 5 диаметров провода.

Срок службы: не менее 15 лет.

Срок службы: не менее 15 лет.

Цена ПуВ 1х6.0 (01.11.14): 17 р.

Цена ПУГВ 1х6.0 (01.11.14): 27 р.

Очевидно, что конструкция провода определяет его применение и стоимость. Отметим, что условия эксплуатации определяются еще в процессе проектирования и необходимо неотступно следовать предписаниям по марке и сечению провода, заложенным в спецификации проекта.

Подводя итог статьи, хочется надеяться, что информация оказалась для Вас полезной. Провода ПуВ и ПуГВ выпускаются на наших производственных линиях, в каталоге Вы сможете найти цены и подробную техническую информацию с фотографиями по каждому проводу.


Источник: http://www.tkprok.ru/stati/puv-ili-pugv.html | Прочитать на источнике
