Простая телевизионная антенна | Мастер-класс своими руками

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:
  • — Коаксиальный кабель.
  • — Разъем телевизионный.
  • — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.
  • — Флюс с припоем.
  • — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.


Изготовление антенны для приема цифрового телевидения (DVB-T)


Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов.
Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть ТУТ)
Далее заходим сюда – РАСЧЕТ АНТЕННЫ
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.


Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.
Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.


Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.


Зачищаем телевизионный кабель и припаиваем к антенне как на фото.


В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.
Вот что мне понадобится.

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Заливаю клеем соединения проводов с корпусом и места пайки.

Все готово. Повешу антенну за окно на гвоздь.

Одену на второй конец кабеля штекер для подключения и воткну в разъем телевизора. В антенное гнездо конечно.

Запущу автоматический поиск каналов.

Результат не заставил себя долго ждать. Прием отличный.


Простая дешевая антенна, которую не жалко даже если её украдут.
Я делал такую, когда жил в общежитии и работала он тогда просто на «ура».
Ещё огромным плюсом считаю то, что антенну можно рассчитать практически на любой диапазон, что невероятно удобно.

Сморите видео как сделать антенну для телевизора


Самодельная антенна для Т2 | Мастер



Цифровое телевидение Т2 набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения? Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора.

Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п. — а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.

Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона. Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.

Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2. Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения,  но размеры оптимизированы для приема цифровых каналов Т2.
Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д. Это для совсем ленивых, ну и качества от  таких антенн не стоит ожидать.

Итак. В качестве формы антенны взята  давно известная «восьмерка». Тело антенны изготавливается из  любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль. Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

Размеры

Наружная сторона квадрата — 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.

Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

Из медной трубки это выглядит так



Трубку гнуть немного сложнее, но большой точности от нас и не требуется. Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс. Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.



Подготовленное к пайке соединение предварительно расклепываем и зачищаем. Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

 Еще раз проверяем геометрию и пропаеваем  соединение

Дальше припаиваем телевизионный кабель. Куда паять центральную жилу, куда оплетку, значения не имеет. Все простая антенна для Т2 сделанная своими руками готова.

Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.

Это вариант антенны Т2 из алюминиевой проволоки диаметром  3 мм. Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%.

Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной  алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать  алюминий (не знаю, может и сталь подойдет).



В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера. Проверьте остальные каналы и зафиксируйте антенну.  При плохом приеме можете поэкспериментировать не только поворачивать, но и менять  место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте. Удачи — антенна проверена — 100% работоспособна  и лучше как минимум половины , а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.


Мощная и простая антенна для цифрового телевидения (DVB-T) своими руками | КРОТ.

NET — Еженедельный Журнал
Эфирное цифровое телевидение прочно вошло в нашу жизнь. Но вопрос приобретения качественной недорогой антенны всегда оставался актуальным. В нашей статье мы расскажем, как сделать антенну для цифрового телевидения своими руками, так называемый зигзаг Харченко. Эта антенна не уступает, а по многим параметрам и превосходит покупные аналоги. Также мы научим рассчитывать антенну под частоту канала, на котором в вашем регионе транслируется цифровое телевидение.

Читайте также: Универсальный многофункциональный гаечный ключ своими руками

Для того, чтобы сделать антенну, вам понадобятся:

  • медная проволока ø3 мм;
  • паяльник;
  • нож;
  • плоскогубцы;
  • распределительная коробка;
  • клеевой пистолет;
  • антенный кабель и разъем;
  • линейка, маркер;
  • телевизор, для проведения испытания.

Шаг 1. Рассчитываем антенну

1

Принцип работы выбранного варианта антенны основывается на том, что периметр каждого из ее квадратов равен длине волны, на котором вещает цифровое телевидение.

2

Чтобы рассчитать длину волны, нужно разделить ее скорость (скорость света) на частоту (т.е. формула длины волны в метрах равна 300/частоту в МГц). Если сигнал передается на разных каналах, можно рассчитать антенну для среднего из них, т.к. антенна достаточно широкополосная.

Если вы не хотите самостоятельно выполнять расчеты, в интернете представлено большое множество онлайн-калькуляторов для расчетов плеча квадрата антенны.

3

В нашем примере мы изготовим антенну для телевизионного сигнала, передаваемого на частоте 690 МГц. Нетрудно посчитать, что длина волны ≈0,42 м, а значит, одна сторона квадрата равна 10,5 см.

Шаг 2. Изготавливаем антенну

1

Отрезаем и хорошо выравниваем кусок медной проволоки длиной 1 м.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

2

Намечаем на проволоке восемь отрезков по 10,5 см.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

3

Сгибаем проволоку по отметкам под углом 90 градусов, чтобы в результате получилось два квадрата, соединенных вершинами.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

4

Откусываем лишнюю проволоку, оставив немного для спаивания.

5

Зачищаем место спаивания, а также смежные вершины квадратов – к ним будет припаиваться антенный провод.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

6

Спаиваем концы проволоки. Это нужно делать достаточно мощным паяльником, чтобы хорошо прогреть проволоку в месте спаивания.

7

Зачищаем и залуживаем антенный кабель.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

8

Подпаиваем центральную жилу к вершине одного квадрата, а оплетку – к вершине второго.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

9

Так как антенна обычно используется на улице, защитим места пайки, поместив центральную часть антенны в распределительную коробку.

10

Срезаем коробку по нужной высоте.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

11

Паяльником проделываем пазы под проволоку и антенный кабель.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

12

Заливаем пустоты в коробке и места спайки термоклеем, надежно защитив их от непогоды.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

13

Закрываем коробку. К другому концу кабеля подпаиваем антенный разъем. Наша антенна готова.

Шаг 3. Проводим испытание

1

Размещаем антенну в предназначенном месте (оконный проем, как в примере, стена или крыша дома и т.д.).

2

Подключаем разъем к телевизору и запускаем автоматический поиск каналов. Как видите, изображение на экране четкое, без помех.

Источник: https://youtu.be/3Azu6ILl-MI

Источник: https://youtu.be/3Azu6ILl-MI

Если вам понравилась наша статья, поставьте лайк 👍

✔️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!⚡

Больше фотографий и видеоконтента на сайте https://krrot. net

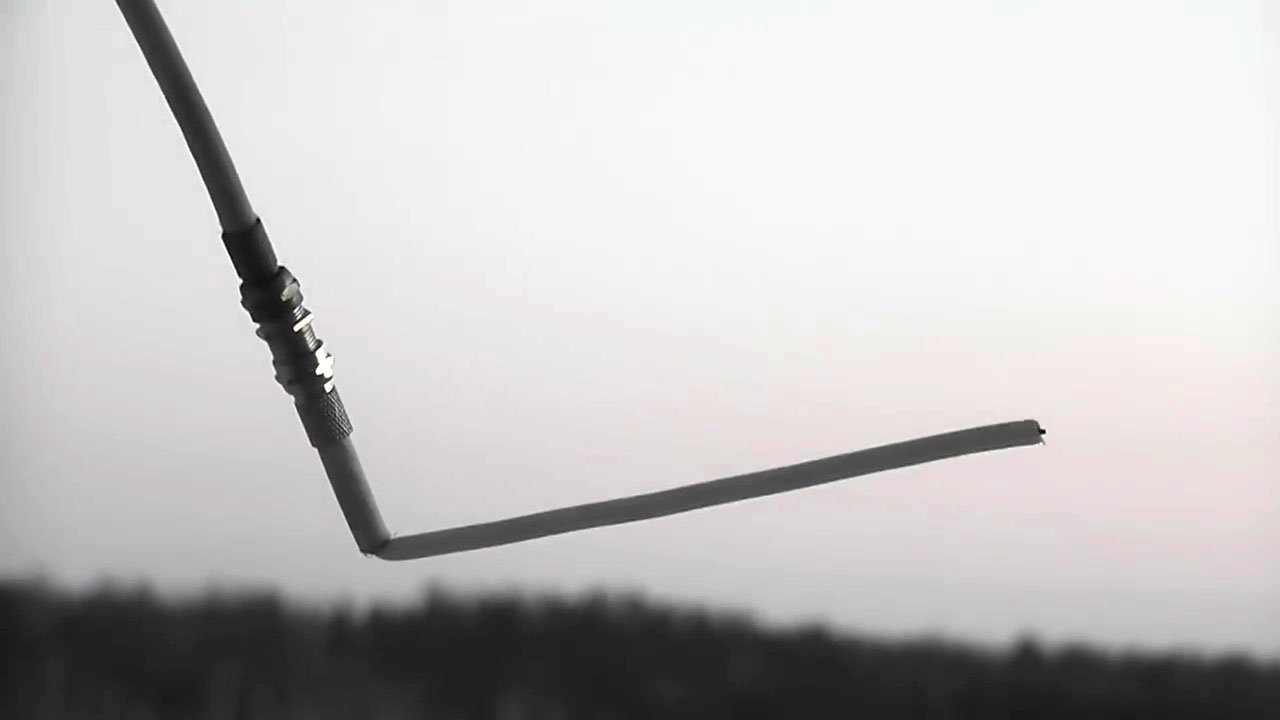

Антенна для цифрового ТВ из кабеля (12 фото)

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

Телевизионная антенна для дачи своими руками: как сделать

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самодельная антенна из пивных банок с флюгером

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Заводская дециметровая антенна

Но для этого придётся учесть несколько несложных нюансов:

  1. Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.

    КНД телевизионной антенны

  2. Электрические параметры антенны должны сохранятся в естественном виде, а не приводиться к приемлемому путём инженерных ухищрений.

    Простая телеантенна с вибратором, фидером и подставкой

  3. Чем более гладкой будет амлитудно-частотная характеристика антенны, тем чётче и сильнее будет сигнал.

    АЧХ телевизионной антенны



Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

Схема универсальной всеволновой телеантенны

  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

Направленная логопериодическая антенна

  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления телевизионных антенн

Самодельная спиральная антенна»

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Коаксиальный (антенный) кабель

Для изготовления антенны и её кабельного подключения желательно использовать:

  • паяльник мощностью не более 40 Вт;

    Паяльник 25 Вт

  • легкоплавкий припой;

    Легкоплавкий припой d0,8

  • флюс-пасту вместо канифоли.

    Флюс-паста для пайки меди



Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

Заводской антенный усилитель

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Всеволновая антенна из пивных банок

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

Оптимальное расположение элементов ЧНЗ-антенны

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Схема простейшей всеволновой антенны

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Схема веерной антенны

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

[wonderplugin_gridgallery id=»16″]

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

Оцените статью: Поделитесь с друзьями!

Антенна для цифрового ТВ своими руками: 100 км

Если нужны чертеж и понятная пошаговая инструкция, как быстро сделать антенну для цифрового ТВ с радиусом приема 100 км своими руками, вы обратились по адресу. Создать такое устройство можно быстро и просто. Плюс, для этого не понадобится никаких особенных инструментов или специальной техники.

Инструкции: как самостоятельно собрать антенну

Далее будут представлены сразу несколько вариантов изготовления домашних антенн, эффективных в использовании.

Пример No1: антенна из банок от пива

Легкий вариант модифицированной и самостоятельно собранной телевизионной антенны – из банок. Для нее совершенно не требуется никаких особенных знаний или же математических расчетов. Устройство нельзя назвать очень мощным, но оно вполне способно уловить несколько каналов.

Понадобятся:

  • небольшой брусок;
  • кабель с разъемом;
  • изолента;
  • канцелярский или специальный строительный нож;
  • наждачная бумага;
  • пара пивных банок.

Приведенное руководство простое и подробное, разобраться в нем будет совсем несложно. Пошаговая инструкция такая:

  1. Жестяным банкам из-под пива не нужна никакая особенная подготовка. Они используются в том виде, в каком и продавались. Единственное условие – они должны быть пустыми.
  2. Язычки банок (которые используются для открывания) требуется зачистить наждачной бумагой.
  3. Берется ТВ-кабель – его нужно подключить к пивным банкам. Для этого первым делом необходимо свободный конец (без разъема) освободить от изоляции. Разобрать оплетку и скрутить.
  4. Конец оплетки вставить в язычок банки, несколько раз обернуть и закрепить. Расстояние между оголенным участком и местом крепления должно быть около сантиметра-полутора.
  5. Аналогично необходимо закрепить и центральную жилу – вставить в язычок второй банки, обернуть и крепко закрепить.
  6. Оба этих соединения требуется изолировать. Чтобы сделать это, изоленту нужно плотно намотать по всей длине оголенных участков кабеля, затрагивая также его оболочку и язычки жестяных банок.
  7. Для закрепления жестянок в необходимом положении применяется зачищенный деревянный брусок. Его длина должна быть больше, чем обе эти банки. Чтобы конструкция была наиболее прочной, закреплять банки изолентой необходимо с обоих краев. Всего выходит четыре крепления.

Готово! Осталось только подключить ее к телевизору и выполнить необходимые настройки.

Антенна комнатная, вариант довольно примитивен, потому надеяться на идеальную телевизионную картинку все же не стоит. Но такая простенькая конструкция поможет поймать до восьми каналов, которые будут показывать вполне хорошо.

Читайте также: Антенна для цифрового ТВ своими руками из кабеля

Пример No2: спиральная антенна

Такой вариант идеально подойдет для дачного домика. Как и в предыдущий раз, устройство собирается полностью из тех материалов, что найдутся в каждом гараже или кладовке:

  • отрезок силового кабеля;
  • антенный кабель;
  • фанера, рейки;
  • ненужная лопата для снега.

Из первого элемента будет сделана сама спираль, а из последнего выйдет прекрасный самодельный экран для отражения. Общая конструкция настолько проста, что с ее созданием может легко управиться даже только начинающий любитель. Пайка при монтировании не требуется. Для соединения понадобится либо винтовое крепление, либо простая скрутка.

Чтобы антенна заработала без сбоев, и вещание было непрерывным и качественным, требуется правильно рассчитать шаг. То есть, расстояние между витками спирали. Важно уточнить частоту передачи цифровой информации в мегагерцах в данной конкретной области. Затем перевести полученную частоту в метры.

Для выполнения дальнейших работ нужна именно снегоуборочная лопата, ведь ее металлическая часть изготовлена из нержавеющей стали. Если в доме нет ничего такого, можно задействовать просто небольшой стальной лист. Его форма не обязательно должна быть круглой – это может быть и прямоугольник, и квадрат.

Спираль будет сделана из обычного электрического провода. Понадобится не весь провод целиком, а только одна медная жила. Диапазон приема сигнала будет тем лучше, чем крупнее сечение провода. Сопротивление антенного кабеля – около 75 Ом.

Пошаговая инструкция такая:

  1. Создать основание для обмотки из фанеры и пары реек.
  2. Если вместо лопаты взят стальной лист, его требуется выровнять и закрепить под прямым углом посредством винтового крепления.
  3. Намотать кабель в соответствии с выполненными расчетами.
  4. Подсоединить скруткой антенный кабель.

Чтобы протестировать готовое устройство, нужно установить его в верхней части дома, но обязательно под навесом.

Подобная вариация антенны для приема цифрового сигнала прекрасно показала себя на расстоянии около 90 километров от ближайшей вышки – несколько телевизионных каналов работали во вполне хорошем качестве.

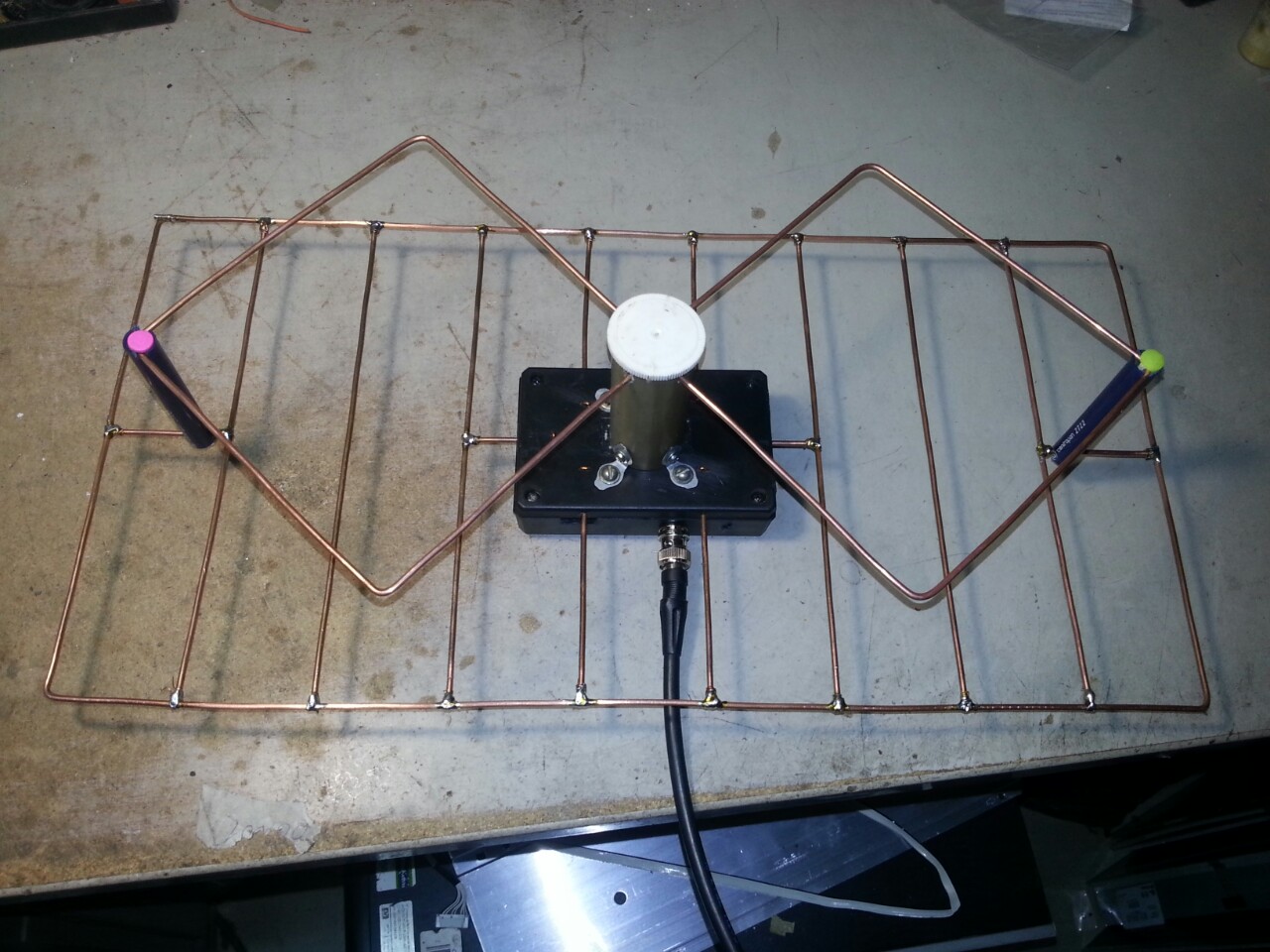

Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования

Все размерности этой зигзагообразной конструкции не берутся из ниоткуда. Для того чтобы картинка на телевизоре не рябила, а звучание передач было четким и без лишнего шипения, необходимы расчеты и точная разметка. Изготовить ее можно из медной проволоки либо алюминиевого кабеля.

В качестве примера возьмем кабель. Такой вариант не только более надежный и экономный, но и простой, ведь алюминий не нужно паять, что уже существенно облегчает работу по собственноручной сборке устройства.

Для создания понадобятся:

  • многожильный кабель из алюминия;
  • телевизионный кабель;
  • телевизионный штекер из пластика;
  • заточенный нож;
  • деревянная или металлическая линейка;
  • водостойкий фломастер, желательно яркого цвета;
  • кусачки;
  • стяжки;
  • изолирующая лента.

Модель из кабеля не меньше хороша тем, что все инструменты и материалы для ее создания почти наверняка найдутся дома. А те, что потребуется купить, стоят очень недорого. Изготовить биквадратную антенну из алюминиевой проволоки можно так:

  1. Из многожильного алюминиевого кабеля необходимо достать один провод толщиной приблизительно до четырех миллиметров и длиной чуть больше метра – длину рекомендуется брать с запасом.
  2. Посредством линейки и фломастера на алюминиевый провод наносится разметка с таким расстоянием: 3 см–15 см–16 см–16 см–15 см–15 см–16 см–16 см–15 см–3 см. Длинные расстояния станут сторонами для квадратов.
  3. Ориентируясь на отметки, нужно согнуть все, чтобы вышли два ровных квадрата. А двухсантиметровые кончики также надо загнуть, чтобы их можно было объединить между собой и затем использовать для подключения.
  4. Посредством антенного кабеля потребуется соединить будущее устройство с приемником. Длина отрезка полностью зависима от расстояния между ТВ и лоджией либо окном.
  5. Один конец ТВ-кабеля нужно аккуратно разделать и после укрепить на алюминиевых квадратах. На первом – оплетку, на втором – центральную жилу.
  6. Штекер для телевизора легко найти в хозяйственном магазине, среди радио- либо электродеталей. Вариант из пластика самый бюджетный и легкий в монтировании. Этот штекер подсоединяется ко второму конку кабеля. Чтобы сделать это, требуется разобрать корпус, вставить токопроводящую жилку и затем собрать корпус снова.

Для лучшего приема сигнала рекомендуется закрепить готовое устройство на улице – на балконе или в форточку. Чтобы повысить качество, биквадратную антенну желательно оборудовать специальной решеткой или особым экраном. Но если сигнал и без того четкий, тогда этого делать не понадобится.

Если телевизионная вышка расположена совсем неподалеку, биквадрат рекомендовано закрепить на длинном шесте и направить в сторону вышки.

Наглядная инструкция представлена в видео.

Читайте также: Антенна Харченко для цифрового ТВ своими руками

Как правильно поместить антенну

Устройство необходимо, прежде всего, направить в сторону вышки. Правильное направление несложно установить «методом тыка», вращая устройство и отслеживая качество сигнала.

Идеально – поместить антенну за пределами дома, ведь стены довольно сильно заглушают сигнальные частоты.

Усилитель сигнала

Нередко случается, что насколько бы качественно ни удалось собрать антенну собственными руками, так или иначе, все равно не удается получить качественный сигнал. Это значит, что без усилителя обойтись нельзя.

Сделать его просто – нужно обмотать магнит телевизионным проводом, и сделать это рекомендуется рядом с телевизором либо самодельным устройством.

Выводы

Благодаря пошаговой инструкции и представленным чертежам, как быстро сделать телевизионную антенну для цифрового ТВ своими руками, чтобы ловила в радиусе 100 км, можно не только сэкономить. Это еще один повод потренироваться в инженерном деле, без всякого риска сломать дорогие детали.


Простая антенна для цифрового телевидения своими руками.

Самодельная простая антенна из коаксиального кабеля для приёма DVT-T2 сигнала.


Собрать самую простую антенну для быстро развивающегося цифрового телевидения, чтобы смотреть 20 бесплатных каналов несложно.

Я решил сделать по-быстрому антенну для телевизора на кухне из подручных средств. Эту модель я делал впервые, хотя до этого была самодельная антенна, в народе называемая «восьмёрка» или би-квадрат, и она показала хороший результат, но на неё надо больше времени.

Основные размеры антенны взял из интернета, но добавил к самоделке и немного от себя:

сделал самодельный кронштейн, позволяющий устанавливать антенну, как на горизонтальной поверхности, так и крепить на окне.


Материалы для изготовления


Для изготовления антенны мне потребовалось:
  • коаксиальный кабель длиной 1,5 метра;
  • пластиковые стяжки;
  • корпус от вентилятора на 24 В;
  • держатель от телефона;
  • антенный штекер;
  • корпус от автомобильного ароматизатора.

Изготовление антенны

Универсальный кронштейн собрал из держателя для телефона с присоской и корпуса от сгоревшего вентилятора для охлаждения сварочного аппарата.


Склеил их вместе, а место склеивания закрыл попавшимся корпусом от ароматизатора, который как нельзя лучше подошёл по размеру.



Благодаря подвижному кронштейну антенну легко направить и зафиксировать на стекле на нужной высоте.


Изготовление самой антенны заняло ещё меньше времени, чем изготовление кронштейна.

С одного конца кабеля снял внешнюю и внутреннюю изоляцию длиной 5 см и скрутил все провода вместе.


Далее отступил ещё 22 см и снял верхний слой изоляции вместе с экранирующей оплёткой длиной 2 см.

Снова отступаем 22 см и удаляем только верхний слой изоляции. На оголённую оплётку наматываем скрученный в самом начале конец кабеля, формируя тем самым круг антенны.


Спаиваем это соединение, изолируем изолентой и крепим хомутами к кронштейну.



Остаётся припаять штекер и антенна готова.



Испытания антенны

Кронштейн на присоске был выбран специально, чтобы расположить антенну на окне, так как стены сильно глушат сигнал от передающей антенны.


Заключение

После подключения к приставке DVT-T2 телевизор показал только 10 каналов 1 мультиплекса.

Вторая попытка была более успешной — все 20 каналов и три радиоканала.



В целом антенну из интернета я оценил на четвёрочку, а вот свой кронштейн под неё — на пять.

Build a TV Antenna Amplifier: пошаговое руководство

Одна проблема, с которой многие сталкивались с телевизионными антеннами, — это дальность сигнала. От силы антенны зависит, какие каналы можно принимать и насколько они чисты. Есть способы сделать усилитель телевизионной антенны в домашних условиях. Но работают ли усилители телевизионных антенн и эффективны ли они для усиления ваших сигналов?

Телевизионные усилители работают, и они являются ключом к получению более сильного телевизионного сигнала. Собрав необходимые материалы и шаги для строительства, вы сможете сделать свой усилитель в домашних условиях.Процесс сборки антенного усилителя может быть простым или более сложным, в зависимости от метода изготовления. В нем задействованы основные материалы и конструкция. Эти самодельные усилители работают так же хорошо, как и дорогие усилители, которые вы можете купить. Если вам нужен улучшенный ТВ-сигнал, не тратя много денег, эти шаги подойдут вам. Продолжайте читать, чтобы узнать, как самому сделать усилитель ТВ-антенны.

Создайте простой телевизионный антенный усилитель

Чтобы собрать собственный усилитель, не требуются какие-либо формальные знания в области строительства. Пока вы можете следовать указаниям, все в порядке. Как уже упоминалось, существуют как простые, так и более специализированные методы изготовления усилителя телевизионной антенны. Выполните описанный ниже процесс, чтобы создать простой усилитель телевизионной антенны. Во-первых, вы должны собрать необходимые материалы. Их легко найти дома.

Материалы для простого телевизионного антенного усилителя

Основные материалы, которые понадобятся вам для сборки простого усилителя телевизионной антенны, можно найти в товарах для дома.В общем, вам понадобятся следующие материалы, чтобы сделать отличный антенный усилитель для ТВ своими руками:

  • Картон
  • Алюминиевая фольга
  • Универсальный нож
  • Ножницы
  • Ручка
  • Маркер

Как уже упоминалось, большинство из них являются предметами домашнего обихода. В противном случае они довольно недорогие и их легко найти. Однако критически важными материалами здесь являются картон и алюминий.Существуют также различные материалы для более продвинутого способа создания усилителя телевизионной антенны:

Создание простого телевизионного антенного усилителя

Есть определенные шаги, которые необходимо выполнить, чтобы построить собственный усилитель телевизионной антенны в домашних условиях.

  1. Нарисуйте круг на куске картона. После этого нарисуйте две полукруглые проекции по обе стороны от исходного круга. Убедитесь, что выступы полукруга не слишком большие.
  2. Вырежьте из отдельного куска картона прямоугольник.Убедитесь, что прямоугольник немного длиннее диаметра первоначального круга, который вы нарисовали на первом куске картона.
  3. Накройте оба куска картона алюминиевой фольгой. Кусочки картона должны быть равномерно закрыты со всех сторон.
  4. Согните прямоугольный кусок картона вокруг круглого элемента. Вырежьте прорези в прямоугольной детали по размеру полукруглых деталей. Вы хотите, чтобы в этой точке все «устройство» выглядело как полукруг.
  5. Загните внешние края круга. Это создаст «выступ», который должен проходить по всему устройству. Теперь фольга будет подвешена на другой части.
  6. Вырежьте небольшое отверстие для основной телевизионной антенны в центре того, что раньше было кругом (который теперь должен выглядеть как полукруг). После этого подключите усилитель к антенне, и все готово.

Этот способ является наиболее простым для ТВ антенного усилителя своими руками.Следуя этим шагам в точном порядке, строительство не должно доставить больших хлопот.

Расширенный метод создания антенного усилителя

Еще один метод создания антенного усилителя для ТВ своими руками предназначен для тех, кто интересуется более захватывающими задачами. Этот метод немного более сложен, но его можно выполнить, если вы внимательно следуете инструкциям.

Этот усовершенствованный метод создания усилителя телевизионной антенны является эффективным и представляет собой дополнительную проблему для всех желающих.

Материалы для усовершенствованного телевизионного антенного усилителя

Материалы, необходимые для создания более совершенного телевизионного антенного усилителя, скорее всего, не все можно найти дома. Для этого передового метода построения усилителя вам потребуются следующие материалы:

  • Плоскогубцы
  • Вешалка для проволоки
  • Перчатки
  • Ферритовый магнит
  • Изолента
  • Бумажная изоляция

Некоторые из этих материалов могут быть уже у вас дома.Наименее распространенным материалом в этой группе будет ферритовый магнит. Они не всегда могут быть доступны в магазинах, но легко доступны в Интернете.

Создание усовершенствованного телевизионного антенного усилителя

Материалы для этого телевизионного антенного усилителя могут быть более сложными, но конструкция все же может быть достаточно простой. Если вы будете следовать пошаговым инструкциям, вы сможете успешно сконструировать этот усилитель.

Этот метод требует более напряженной работы и включает в себя перечисленные выше материалы.Как уже упоминалось, некоторые строительные элементы не всегда можно найти в доме. Если вы хотите сделать усилитель антенны для телевизора своими руками или сделать что-то более сложное, этот метод может вам подойти.

  • Используйте плоскогубцы, чтобы как можно лучше выпрямить проволочную подвеску. Используйте перчатки при выполнении этого шага, так как этот шаг может привести к легким травмам рук, если не соблюдать осторожность.
  • Скрутите выпрямленную проволочную подвеску вокруг ферритового магнита в катушку. Убедитесь, что катушка остается вокруг вогнутой части магнита.Катушка должна касаться магнита каждой частью. Постарайтесь, чтобы на обоих концах магнита выходило около шести дюймов проволоки.
  • Плотно оберните все устройство изолентой. Каждая часть магнита и катушки должна быть закрыта. Кроме того, убедитесь, что у вас есть несколько слоев ленты, чтобы устройство получилось несколько толстым.
  • Используйте кусочки бумажной изоляции, чтобы закрыть не менее трех дюймов проводов, выступающих на концах устройства. После этого используйте кусочки изоленты, чтобы закрепить бумажную изоляцию на концах проводов.Закройте открытые кусочки провода изолентой.
  • Установите устройство рядом с телевизором. На этом все готово, и ваш ТВ-сигнал намного сильнее.

Хотя сначала этот метод может показаться более сложным, на самом деле он довольно прост. Проблема здесь в том, что строительные материалы усилителя могут быть недоступны дома. Этот метод действительно предлагает более интересный проект.

Этот метод, пожалуй, лучше всего подходит для тех, кто интересуется более продвинутым ремеслом.Этот метод не обязательно дает лучшие результаты, чем более простой метод. Это еще один полезный путь, по которому можно сделать усилитель для телевизионной антенны.

Изготовление антенного усилителя без конструкции

Этот метод вообще не требует создания усилителя телевизионной антенны. Некоторые могут захотеть усилить свой сигнал, вообще ничего не строя. Это простой метод, который требует соединения всего двух элементов:

  • Металлическое ведро
  • Банные полотенца для дома

Сборка усилителя очень проста.Однако здесь все еще важно следовать указаниям. Для простого, не конструктивного метода усиления телевизионного сигнала выполните следующие действия:

  • Возьмите банное полотенце и положите его рядом с телевизором. Поместите металлическое ведро на полотенце лицевой стороной вниз. После этого возьмите антенну цифрового телевидения и поместите ее на ведро.
  • Начните просмотр каналов, пока не найдете нужные каналы. Обязательно протестируйте те труднодоступные каналы, которые вы пытались получить.
  • Если каналы по-прежнему нечеткие, отрегулируйте антенну по краям металлического ведра. Попытайтесь сосредоточиться на одном конкретном боковом ободе, где сигнал может быть более четким.
  • Перемещайте ведро вдоль его обода под углом по часовой стрелке, проверяя каналы. Здесь необходимо обратить внимание на каналы, чтобы увидеть, под каким углом сигнал сильнее.

Когда сигналы канала станут достаточно сильными, прекратите перемещать антенну или ведро. На этом все должно быть готово, хотя могут потребоваться более поздние корректировки.

Это все еще может быть утомительным процессом, даже если он не требует каких-либо технических построений.

Заключение

Обладая практическими знаниями по созданию домашнего телевизионного антенного усилителя, вы сможете избежать высоких цен в крупных магазинах бытовой техники. Если вы будете следовать правильным шагам и использовать правильные инструменты, вы можете усилить свой телевизионный сигнал так же, как один из обычных усилителей.

Даже если вы решите повозиться более тщательно и использовать сложные материалы из хозяйственного магазина, вы в конечном итоге сэкономите деньги.

Источники:

Раскрытие: SaveNetRadio.net является участником партнерской программы Amazon Associates. Как партнер Amazon, мы получаем небольшую комиссию за соответствующие покупки.

Как сделать телевизионную антенну?

TechiePassion поддерживается считывателем. Как партнер Amazon я зарабатываю на соответствующих покупках.

Телевизоры кардинально изменились с течением времени, но единственное, что осталось неизменным, — это антенна. Шли дни, размеры устройств становились меньше и портативнее, но даже в этом случае никаких больших изменений в антенне не наблюдается.

Проблемы, с которыми сталкивается пользователь из-за антенны, тоже такие же. Иногда антенна не может принимать сигналы из-за непогоды, а также может быть повреждена из-за грозы. Замена его на новый может сильно сказаться на вашем кошельке. Вместо этого вы можете сами стать инженером и построить антенну у себя дома.

Вещи, необходимые для изготовления антенны дома

1. Сначала поставки
  • Деревянная плита: Больше 1.5 дюймов в ширину и не менее трех футов в длину. В любом случае он должен быть достаточно глубоким, чтобы в него можно было просверлить короткие шурупы.
  • Провода : Если он не имеет покрытия или оболочки и имеет калибр от 8 до 14, он может работать, но убедитесь, что он не менее 3 футов в длину и 3 фута в ширину. Вложите деньги как минимум в 20 футов, чтобы защитить себя от ошибок. Крылья не должны быть покрыты плечиками, чтобы вы могли их использовать.
  • 10 Винты: Убедитесь, что ваши винты не слишком длинные, чтобы проткнуть плату.
  • 10 Шайбы: Отверстие, достаточно большое, чтобы обеспечить проход, через который может проходить резьба винтов, но не настолько маленькое, чтобы не могла пройти головка винта. При покупке новых можно купить винты и шайбы того же размера.
  • Трансформатор: Согласующий трансформатор технически соответствует сопротивлению от 75 до 300 Ом. Коаксиальные кабели можно вводить через два контакта.
  • Коаксиальный кабель: Более длинная или более короткая антенна зависит от расстояния между антенной и телевизором.

2. Другие инструменты

Вам также понадобятся некоторые другие инструменты, такие как:

  • Кусачки
  • Плоскогубцы с острыми кончиками
  • A Сверло
  • Лента
  • A Маркер

3. Дополнительный инструмент

Разветвитель с усилением: Купите разветвитель с усилителем для нескольких устройств или нескольких телевизоров, поскольку стандартный коаксиальный разветвитель может ухудшить качество сигнала. Чтобы ваши сильные сигналы не ослабевали на большом расстоянии, вам понадобится линейный усилитель, когда вы прокладываете много коаксиальных кабелей, около пятидесяти футов или более.

Как сделать антенну цифрового телевидения?

Сделайте две винтовые точки на расстоянии 1,5 дюйма друг от друга в верхней части платы. Вам понадобятся еще две точки на расстоянии 1,5 дюйма после измерения доски на девять дюймов.

Для следующего набора мы отмеряем 4,5 дюйма, затем еще 4,5 дюйма, а для последнего набора мы измерим зазор в 9 дюймов.

Отметьте точки, в которые вы хотите вкрутить, затем установите пустую шайбу на каждую из них.Убедитесь, что под шайбой достаточно места, чтобы проволока могла пройти сквозь нее.

Если вы купили много проволоки, разрежьте ее на длину около 30 дюймов. Между проводом и следующим винтом будет пересечение.

Перекрестите самый верхний винт с другой стороны и проденьте следующие два винта. Для другой стороны просто пересеките один из проводов по дуге, чтобы ни один из проводов не касался другого в точке пересечения.

Следующим шагом будет создание усов.9-дюймовый провод, согнутый в форме буквы V, имеет длину 19 дюймов с промежутками по 4,5 дюйма между каждым концом.

При разрезании проволочных плечиков на более мелкие части вы можете использовать их здесь. Усы подходят под шайбы, но оставляют средний набор, потому что он служит балуном для соединения антенны с кабелем.

Под легким токопроводящим давлением со стороны шайбы вы должны убедиться, что проволока и усы соприкасаются друг с другом. Каждый должен быть прикручен.

Наконец, мы помещаем каждый зубец балуна под шайбу в среднем наборе винтов, а затем затягиваем винты.Вам следует еще раз убедиться, что пересекающиеся на плате провода не касаются друг друга и что у ваших усов есть кончики на расстоянии 4,5 дюйма.

Как сделать разнонаправленную телевизионную антенну?

Сигналы HDTV можно принимать в любом направлении, построив всенаправленную антенну. Телевизор с возможностями HD и антенна — все, что нужно для приема этих сигналов HD.

Вы можете наслаждаться чистым звуком и высоким разрешением на HD-телевизоре, подсоединив несколько плечиков к плате и соединив медный провод.

С помощью кусачков снимите крючки с каждой плечики. Вешалки для одежды нужно согнуть плоскогубцами в прямую проволоку, чтобы они были прямыми. С помощью наждачной бумаги удалите окрашенные участки и пригоревшую эмаль.

Сделайте восемь проводов длиной 14 дюймов от проводов плечиков. С помощью плоскогубцев согните оба 14-дюймовых провода в форме буквы V так, чтобы длина каждой стороны составляла семь дюймов. Отрегулируйте их так, чтобы расстояние между каждой ножкой составляло ровно три дюйма.

Сделайте 36-дюймовые пропилы на доске 1 x 4 с помощью пилы.Обозначьте один конец обрезной доски как верхний и двигайтесь вниз по доске.

Отметьте размеры пять, десять, пятнадцать и двадцать дюймов карандашом от верхней части доски. Поместите карандашные отметки на доске примерно в дюйме от левого края. Затем с верхней части доски сделайте четыре отметки карандашом вдоль правого края.

Над восемью карандашными отметками из шага четыре согните восемь V-образных проволок так, чтобы каждая ножка указывала в противоположном направлении. Наденьте на отметку шайбу, чтобы она охватывала V-образную форму провода.Будьте осторожны, чтобы не перетянуть винты.

Многожильный медный провод следует разрезать на отрезки длиной 30 дюймов. Один конец изоляции должен быть отрезан на два дюйма.

Зачищенный конец следует обернуть вокруг винта под шайбой в правом верхнем углу. Оберните одну петлю проволоки вокруг каждого винта с левой стороны и перекрестите проволоку с двумя винтами в середине.

Убедитесь, что провод перекрещен и намотан на винт в углу.Отрежьте два дюйма изоляции от провода в том месте, где он наматывается на винт, чтобы провод имел хороший контакт с ним. На каждый винт по одному намотайте проволоку. Любой дополнительный провод можно отрезать.

Продолжайте выполнение шага, начиная с верхнего левого угла и заканчивая винтом в нижнем левом углу, чтобы добавить новый кусок многожильного провода.

Вам необходимо прикрепить 75-омный провод балуна к верхним винтам антенной мачты. Левый провод должен быть прикреплен к винту, а правый — к винту. Убедитесь, что антенные провода надежно закреплены, затянув винты.

Штыревой коаксиальный кабель от телевизора необходимо вкрутить в гнездовой разъем балуна. Посмотрите телевизор, чтобы узнать, принимаете ли вы сигнал.

1. Расположение антенны

Антенна должна быть установлена ​​высоко внутри дома, но близко к телевизору. Если вы этого не сделаете, потребуется компромисс качества сигнала.

Эта антенна улавливает сигналы прямой видимости, поэтому, если вы хотите получить хороший прием, разместите ее выше в доме.Когда здание находится на возвышенности, сигнал становится менее затруднительным.

Окно может быть полезным, но по возможности следует избегать окон с металлическими сетками. Держите его в помещении. Голая медь и дерево снаружи не выживут.

Иногда вы можете обнаружить, что все ваши любимые каналы приходят с одного направления. Также будут случаи, когда вы не будете достаточно заботиться о том, чтобы обратиться к отдаленному каналу.

Затем вам нужно будет разместить антенну так, чтобы винт и усы были направлены в сторону наилучшего пути прохождения сигнала.

Обертывание доски фольгой и размещение ее за антенной может привести к тому, что сигналы с определенных направлений будут отражаться обратно на нее, но это приведет к отсечению сигналов, которые могут достигать антенны сзади. Это следует использовать только в крайнем случае.

Вы должны подключить балун к коаксиальному кабелю после того, как хорошо начнете с позиционирования. Ваш телевизор или тюнер необходимо подключить к кабелю.

В современных телевизорах большинство из них имеет коаксиальный порт и возможность сканирования каналов высокой четкости.

Блок цифрового преобразователя необходим, если ваш телевизор не поддерживает цифровой формат. Вкрутите кабель в тюнер, просканируйте каналы и посмотрите несколько в течение часа или около того.

Прием антенного сигнала всегда будет меняться. На мощность различных каналов может влиять все, от осадков до сигналов LTE и солнечных пятен.

Однако вы можете смотреть телевизор, который сняли сами. Как правило, это удобнее, чем дорогая настенная антенна.

2.Причины для сборки HDTV-антенны своими руками

Для самостоятельной сборки не обязательно много причин, однако есть достаточно причин для создания DIY HDTV-антенны дома.

Первая и основная причина, по которой люди склонны строить дома HDTV-антенну своими руками, заключается в том, что это дешевле по сравнению с покупкой антенны на рынке. Стоимость инструментов и принадлежностей очень мала, и в большинстве случаев большая часть этих вещей может быть уже у вас дома.

Это весело. Изготовление и установка собственной антенны — это очень весело и в то же время непросто.Вы испытаете чувство гордости и удовлетворения всякий раз, когда увидите свою антенну, поскольку знаете, что сделали ее.

Как усилить сигнал телевизионной антенны Самодельный

Основная проблема, с которой сталкиваются люди, использующие самодельные антенны, — это отсутствие приличного сигнала. Эту проблему можно решить с помощью антенного усилителя или антенного усилителя.

Это устройство, которое многократно усиливает ваш сигнал благодаря своей способности улавливать радиосигналы.

Сделать антенну у себя дома — отличное развлечение. Это сэкономит много денег в долгосрочной перспективе, а затраты на обслуживание также будут незначительными. Обязательно разместите самодельную антенну в идеальном месте, чтобы получить все преимущества.

Эта статья о том, как сделать телевизионную антенну, должно быть, помогла вам в вашей домашней задаче. Не стесняйтесь комментировать любой вопрос, который вам нужно задать.

3 способа сделать ТВ-антенну своими руками — Руководство на 2021 год

Мы видим, что все современные телевизоры становятся все больше и с повышенным разрешением.В то же время мы видим, что все части, которые раньше были довольно большими, теперь становятся намного меньше, но более эффективными. Мы можем сказать, что есть некоторые отрасли и области, где меньше — не лучше, но в мире телевизионных антенн мы видим, что это именно так. Если вы живете в районе, где нет сильных сигналов, к сожалению, вы не сможете воспользоваться всеми преимуществами одного из них. Мы видим, что даже в наши дни многие области не охвачены сигналом наилучшим образом.Итак, многие люди ищут альтернативы, чтобы исправить текущую ситуацию.

Вы можете быть уверены, что существует множество альтернатив, которые вы можете использовать, чтобы получить наилучшее возможное разрешение и надлежащее количество каналов, которых вам изначально не хватало. Вы можете приобрести пакетное телевидение в прямом эфире со всеми каналами и собственным сигналом. Второе, что вы можете идентифицировать, — это купить новую антенну или пару антенн, чтобы гарантировать, что у вас будут все каналы в вашем распоряжении.Однако мы хотели бы отметить, что есть гораздо более дешевый способ разрешить эту ситуацию. Вы можете построить дешевую антенну самостоятельно. Таким образом, вы сможете сэкономить деньги, которые в противном случае потратили бы на одну из этих двух вещей, о которых мы упоминали. Некоторые люди не осознают, что это возможно. Мы заверяем вас, что это так, и собираемся предоставить вам список способов, которыми вы действительно можете это сделать.

Использование скрепки

Наверняка вы удивитесь, узнав, что ТВ антенну своими руками можно сделать только с помощью скрепки.Есть несколько факторов, которые могут повлиять на мощность сделанной вами антенны. Речь идет о погодных условиях, силе сигнала и расстоянии между антенной и передатчиком. Если все эти условия соблюдены, вы сможете получить респектабельную телевизионную антенну, повторяем, всего лишь из одной скрепки.

Первая часть создания этого довольно проста. Вам нужно будет изменить скрепку на L-образную форму. После этого вам нужно подключить коаксиальный кабель, который другим концом присоединен к телевизору.Как мы уже говорили, это самая простая часть. После того, как вы закончите это, вам понадобится довольно большой кабель, который может доходить до крыши, где вы его разместите, чтобы привлекать сигнал. Вы будете удивлены качеством получаемого изображения. По правде говоря, иногда это может быть не так хорошо, но в большинстве случаев вы будете иметь качественные результаты.

Фольга и карта

Источник изображения: unsplash.com

В случае, если всех этих примеров, которые мы назвали, и тех, которые мы собираемся назвать, недостаточно, вам следует выбрать один из тех двух вариантов, которые мы назвали в начале нашей статьи.Если вы выберете один из них, мы хотели бы порекомендовать вам нанять профессиональную помощь в процессе установки. Если вы ищете профессионалов высокого уровня, которые могут вам помочь, посетите tvaerialinstaller.co.uk. В любом случае, мы бы хотели поговорить об еще одном примере того, как можно сделать ТВ-антенну своими руками.

Прежде чем мы углубимся в подробности, мы хотели бы сказать, что вам нужно будет инвестировать менее пяти долларов США в этот. Мы говорим о том, что мы хотели бы назвать «Антенна из фольги и карточки».Чтобы построить один из них, вам понадобится четыре куска пенопласта или картона. Также вам понадобится один лист алюминиевой фольги. Также вам понадобится горячий клей, клей ПВА и степлер. Конечно, вы разберетесь во всех этих ингредиентах. Это довольно простая в изготовлении телевизионная антенна.

Самодельная фрактальная антенна

Если вы ищете альтернативную телевизионную антенну своими руками, которая обеспечит идеальный прием и высокое качество изображения, вам необходимо принять во внимание «Fractal Homemade Antenna».Это довольно простая альтернатива покупке новой антенны. В то же время, если говорить об эстетике, это выглядит неплохо. Чтобы построить один из них, вам понадобится один симметричный преобразователь, два небольших провода, один лист гибкого пластика и один лист алюминиевой фольги. Вы можете быть уверены, что не потратите слишком много времени на создание одного из этих

Процесс создания одного из них довольно прост. Вам нужно вырезать копии шаблона и соединить их клеем.После этого вам нужно выстроить их в определенном порядке. Самой важной частью создания этой антенны является создание ножек на проводах, которые затем подключаются к балуну, который будет прикреплен к антенне. Итак, вы видите, что вам не потребуется вкладывать значительные средства и время. Поэтому иметь такую ​​антенну гораздо дешевле, чем покупать новую антенну.

Итог

Источник изображения: unsplash.com

Как видите, можно создать собственную антенну, не вкладывая деньги в новую.Здесь мы предоставили вам несколько примеров того, как на самом деле это можно сделать с минимальными затратами времени и денег, вложенных в проект. Некоторые из них могут показаться глупыми, но мы заверяем вас, что вы сможете смотреть все программы, которые не могли смотреть из-за плохого сигнала. Надеемся, наша статья окажется для вас полезной.

DIY ТВ антенна UHF

А Простая домашняя ТВ-антенна UHF


В подготовка к, «Разрезая шнур», мне нужна была антенна получше, чтобы заменить простую диполь на чердаке плюс отражатель, который я время от времени использовал для OTA прием.Большинство моих местных станций — УВЧ и только около 15 миль прочь. Однако ТВ Дурак показывает мое местоположение, чтобы быть 2nd-Edge для них, и с простым антенна сила нескольких сигналов, варьировавшихся от нижнего предела «Отлично» до «Нет сигнала» в течение нескольких минут период.

Некоторые Интернет-исследования показали, что антенны Грея-Ховермана обеспечивают хорошее усиление UHF, но гораздо проще в сборке, чем обычные 4 укладывать галстуки-бабочки и др.Я выбрал дизайн, оптимизированный для компьютера. один. я понравился этот, потому что он оптимизирован для каналов с 14 по 51 и, Имея несколько вольностей с дизайном, можно было бы построить на две доски из пенопласта 24 X 36 дюймов толщиной 1/4 дюйма. Хороший проект своими руками.

Материалы список: 2 пенопласта, 20 футов проволоки №16 (не критично), 1 фут проволока меньшего размера (№20?), шесть распорных блоков из пенопласта толщиной 3 дюйма, маскировка скотч, горячий клей, клей Gorilla. Балун от 300 Ом до 75 Ом.

Размер Диаграмма (Основная диаграмма взята с сайта выше.)

Использование чернилами я нанес одну горизонтальную и одну вертикальную контрольную линию на активный элементная панель. Затем добавили вертикальные линии сетки на всем протяжении панели при вертикальном расположении точки изгиба. Фактический изгиб баллы были тогда расположен на вертикальных линиях сетки путем измерения от горизонтали справочная линия. Расположение элементов на панели отражателя было легко сделать прямыми измерениями.Малярная лента использовалась для удержания провода на место на панелях перед нанесением пятен горячего клея на держать их постоянно.

3-дюймовые распорные блоки (вырезанные из какого-то старого упаковочного материала) были горячеклееный к в перед отражающей панелью. Клей Gorilla был нанесен на лицо дистанционные блоки и задняя часть панели активного элемента уложили на блоки и тщательно выровняли. Стеки книги были помещены на панель над каждым блоком, пока клей Gorilla не затвердел.А отверстие было вырезано в центре панели отражателя для доступа к 4-дюймовому каналу провода, которые затем были припаяны к проводам балуна.


Вид сзади готовая антенна установлена ​​на чердаке.

Также см. фотографии деталей конструкции ниже.

я доволен результатами. Все сигналы теперь обычно посередине. диапазона «Отлично» с вариациями до более низких уровней, как показано на в предыдущая антенна, но провалы не такие глубокие, и на фотографиях устойчивы, без пикселизации.Одна из местных станций — VHF-Hi и он также хорошо принимается на этой антенне.

Эту антенну невозможно было бы построить без Николая. Дизайн Младенова Информация. Огромное ему спасибо за его многочисленные Grey-Hoverman антенные конструкции.


Панель активных элементов


Панель отражателя


3-дюймовые распорные блоки из пенопласта


Готовая антенна

Свяжитесь со мной

Назад на страницу указателя

Главный Сайт — Архив истории радио внутреннего судоходства

Ссылки проверены, код страницы изменен — ​​26.02.2021

Как усилить сигнал ТВ антенны самодельный

Икаете при просмотре любимого телешоу с помощью антенны? Колебания сигналов — основная проблема, с которой большинство людей жалуются на телевизионную антенну.Несмотря на наличие антенны HDTV, на падение сигнала на антенне может повлиять несколько причин. Возможно, вы находитесь вдали от зоны покрытия сети, или же причиной может быть плохая погода на улице. Для устранения проблем, с которыми вы сталкиваетесь, усилитель телевизионной антенны — это все, что нужно, чтобы решить все проблемы, с которыми вы сталкиваетесь. Есть много способов объяснить, как усилить сигнал телевизионной антенны. Доступны простые самодельные техники, которые могут дать впечатляющие результаты. Здесь мы предлагаем вам руководство по изготовлению самодельного усилителя телевизионной антенны с минималистичными деталями.

Как усилить сигнал ТВ антенны самодельный:

Найти местоположение и получить правильный сигнал для антенны цифрового телевидения — непростая задача. Прием сигнала может предоставить вам несколько каналов, и некоторые из них потребуется снова изменить положение. Каждый раз, когда вы меняете, каналы, которые у вас были, исчезнут. Это обычная проблема, которую можно решить с помощью самодельного усилителя сигнала телевизионной антенны. Однако установка антенны как можно выше снаружи может частично исправить решение.Здесь мы дадим еще несколько советов по усилению сигнала телевизионной антенны.

Самодельный усилитель телевизионной антенны:

Есть много способов получить самодельный усилитель телевизионной антенны из тех вещей, которые есть дома. Уловка с металлической вешалкой хорошо работает в большинстве случаев. Вы можете получить результат, имея внешний усилитель антенны с помощью всего лишь металлической подвески и коаксиального кабеля.

  • Сначала прикрепите этот провод к металлической подвеске с помощью ленты.
  • Теперь прикрепите другой конец провода к комнатной антенне.
  • Переместите вешалку на более высокое место, где он принимает сигнал
  • Зафиксируйте его в том же положении, чтобы сделать его устойчивым

Вы можете заметить усиление сигнала с помощью самодельной телевизионной антенны. Убедитесь, что вы используете коаксиальный кабель (провод динамика). Если вы все еще чувствуете улучшение, попробуйте следующие уловки.

Как стереть раздел кеша на телефоне или планшете Android

Удлините кабель, чтобы разместить антенну у окна:

Вероятно, это будет самый популярный трюк, с которым вы когда-либо сталкивались, но он творит чудеса.Конечно, удлинение кабеля может привести к небольшому падению сигнала. Тем не менее, он эффективно работает, чтобы добраться до окна, чтобы получить лучший сигнал от передающей башни. Если у вас длинный кабель, подумайте о том, чтобы перенести антенну за пределы дома. Возможно, это могло бы быть лучшим решением вместо того, чтобы искать способы самодельного усиления сигнала телевизионной антенны. Однако не рекомендуется использовать длинный кабель, если он не нужен, так как это не приведет к усилению телевизионного сигнала.

Размещение антенны:

Несомненно, размещение играет важную роль в установке антенны, и лучшее место для крепления антенны — это крыша.В общем, есть простое правило: чем больше высота, тем лучше будет прием. Хотя речь идет не о высоте, направление также играет важную роль в качестве усилителя телевизионного сигнала.

Вместо того, чтобы вдаваться в подробности о направлении башни и способах усиления сигнала телевизионной антенны, мы предпочли бы просто объяснить. Направление антенны может меняться со временем, поэтому настоятельно рекомендуется купить поворотное устройство антенны. Для компаса существует множество приложений, позволяющих определить направление в вашем районе.Кроме того, выясните, в каком идеальном направлении должна располагаться антенна. Есть лучшая альтернатива — многонаправленные антенны, которые могут принимать сигналы с любых направлений. Хотя они не усиливают сигнал телевизионной антенны, эти разнонаправленные антенны работают лучше, чем обычные.

Как установить Vudu на Firestick

Внешний ТВ-тюнер для усиления сигнала антенны:

Каждое телевизионное устройство имеет встроенный ТВ-тюнер, некоторые из них работают лучше всего, а некоторые могут отставать.Телевизоры нового поколения оснащены хорошими ТВ-тюнерами. Проблема может возникнуть в основном с телевизорами более раннего поколения с некачественными тюнерами. На помощь приходит внешний ТВ-тюнер под названием Digital TV Converter Box. Кроме того, некоторые устройства предлагают встроенные функции потоковой передачи и тюнера.

Держите беспроводные устройства подальше:

Обычно все беспроводные устройства размещаются в одном месте. Я не виню свой личный выбор, но в конечном итоге у нас не останется выбора для встроенной проводки.Но иногда это может быть причиной падения сигнала вашей телевизионной антенны. Причина проста: передача радиосигналов будет прервана и приведет к неблагоприятным последствиям. Вместо того, чтобы устанавливать какие-то устройства или самодельный усилитель телевизионной антенны, старайтесь держать беспроводные устройства подальше. Подумайте о том, чтобы проверить этот трюк, если вы уже заметили какие-либо помехи между радиосигналами, когда вокруг антенны находятся беспроводные устройства.

Мы надеемся, что предоставили вам лучшее руководство о том, как усилить сигнал телевизионной антенны в домашних условиях.Также есть много других способов усилить сигнал телевизионной антенны. Единственный метод, который работает во всех случаях, — это попробовать и проверить его самостоятельно, поскольку проблема варьируется от места к месту.

Amazon.com: Ультратонкая домашняя ТВ-антенна Amazon Basics

5.0 из 5 звезд Хорошее качество сборки и отлично работает!
Скотт Сандерс, 22 октября, 2017

Антенна была приобретена в качестве замены / модернизации [[ASIN: B00RFLXE0A HDTV-антенна, 1-байтовая домашняя усиленная телевизионная антенна 50-мильный диапазон с творческим регулируемым усилителем-усилителем, источником питания USB и более длинным 20-футовым высокопроизводительным коаксиальным кабелем — сияющая белая антенна]].

Обе 50-мильные антенны указаны как модели для помещений, но я использую их на телевизоре на крытой веранде, понимая, что со временем они могут сломаться из-за атмосферных условий. Кабель на 1byone был тонким и неизолированным, что в моей установке вызывало нежелательные помехи, плюс на кабеле были признаки повреждения при подключении к антенне. Мне понравилась антенна Amazon, потому что она разработана для использования стандартного коаксиального кабеля, что означает, что я мог бы использовать более тяжелый / изолированный кабель, чтобы помочь устранить помехи сигнала в моей установке.

Исходя из моего опыта, не существует одной идеальной OTA-антенны, я пробовал несколько, и на самом деле все сводится к тестированию каждой в вашей среде, поскольку дом и размещение играют роль в приеме сигнала. Я был взволнован, увидев, что после установки антенны Amazon прием ABC / NBC / FOX / CBS был идеальным. Это каналы, о которых мы больше всего заботились, чтобы смотреть местные новости и спорт. 1byone — прекрасная антенна, но она не могла подключиться к станциям с антенной в фиксированном положении.

Антенна белая с одной стороны и черная с другой. Все входящие в комплект кабели черные, так что имейте это в виду, если вы собираетесь установить их на белой стене. Усилитель спрятан за моим телевизором, но я взял запасной белый коаксиальный кабель, оставшийся со времен, когда я работал с кабелем, чтобы избавиться от черного кабеля, идущего вдоль потолка.

Перерезка шнура 101: Установка и настройка телевизионной антенны

Будущим резчикам шнура необходимо научиться устанавливать и настраивать телевизионные антенны. Solid Signal упрощает этот процесс.

Перерезать шнур можно на 100% своими руками. Это один из самых больших призывов. Один из самых популярных способов сделать это своими руками — это установка и наведение телевизионной антенны. Этот процесс не составит труда, если вы будете следовать основным шагам, описанным в этом руководстве по обрезке шнура 101. Следуйте инструкциям, и вы сэкономите немного денег. Что еще более важно, через пару часов вы будете смотреть бесплатное местное телевидение!

Шаг 1. Выбор места

Для наилучшего приема установите антенну где-нибудь высоко и без препятствий.Обычно мы рекомендуем размещать антенну на крыше. Если ваша ассоциация домовладельцев не разрешает этого, вы можете попробовать поставить антенну над гаражом. Вы также можете направить его в окно комнаты наверху. Независимо от того, как вы ее устанавливаете, убедитесь, что между антенной и тем местом, куда вы ее нацеливаете, нет зданий, деревьев или других препятствий.

Шаг 2: Установка крепления

Крепление — это в основном якорь, который удерживает вашу мачту и антенну на месте. Для крепления этого оборудования обычно требуется просверлить пару отверстий и затопить несколько шурупов.Хотя это может показаться простым, есть некоторые вещи, которые вам нужно знать при установке крепления для антенны:

  • Если ваше крепление требует сверления, проверьте перед установкой винтов и креплений.
  • После того, как вы прикрепите крепление, еще раз проверьте его, чтобы убедиться, что оно надежно закреплено. Если да, то можно прикрепить мачту и антенну.
  • Если вы садитесь на крышу, убедитесь, что у вас есть все необходимое. Это может включать подкладки, дополнительную защиту от атмосферных воздействий и замену черепицы.(Планирование наперед избавляет от головной боли!)

Шаг 3: Наведение антенны

Большинство телевизионных антенн однонаправленные. Это означает, что эти устройства должны быть направлены прямо на вещательные вышки для приема сигнала. Важно знать, где находятся башни в вашем районе. (Карта направления антенны FCC может оказаться большим подспорьем.) Когда вы определите общее местоположение, наведите часть антенны, которая принимает сигнал, в этом направлении. Если вам интересно, какой конец «активен», обратитесь к инструкциям.

Примечание. На некоторых антеннах стрелки указывают в правильном направлении. Если вы используете антенну старого типа типа «Яги», направьте узкий конец в сторону башен. Если вы используете более современную антенну с отражателем из сетки или горизонтальных стержней, она уходит дальше всего от вышек.

Шаг 4: Тонкая настройка

Итак, ваша антенна закреплена, и ваша антенна направлена ​​на башни вещания. Это здорово, но вы еще не закончили. Пришло время привязать ширину луча антенны к фактическому сигналу.Чтобы помочь точно определить трансляцию, мы рекомендуем использовать Psiber SignalScout. Это устройство определяет местонахождение и определяет наиболее сильный источник ТВ-сигнала, позволяя точно настроить ТВ-антенну. Как только сигнал установлен, вы наводите антенну, затем затягиваете болты на креплении и мачте. Это фиксирует все на месте.

Шаг 5: Заземление телевизионной антенны

Это самый важный шаг, о котором некоторые специалисты забывают. Если вы не заземлите антенну должным образом, это может стать большой опасностью пожара.Несмотря на опасность, многие люди игнорируют этот шаг, потому что их телевизор будет нормально работать и без него. Не будь этим человеком! Не забудьте заземлить и антенну, и мачту, и вам нужно будет проконсультироваться с мэрией или местным электриком, чтобы узнать, являются ли ваши местные постановления более строгими, чем национальные. Не пропустите это!

Шаг 6: сканирование канала

Когда телевидение стало цифровым, изменился способ перечисления станций и номеров каналов. Например, то, что вы всегда называли каналом 4, теперь может быть на канале 36.Станция также может иметь несколько подстанций. Чтобы помочь резакам разобраться в этом, Федеральная комиссия по связи разработала Протокол информации о программах и системе, или PSIP.

Процесс загрузки данных PSIP в телевизор называется «сканированием каналов». Этот процесс отличается для каждого телевизора; но обычно они начинаются с нажатия кнопки MENU на пульте дистанционного управления и перехода на экраны настройки телевизора.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
