Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах.
Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

напряжение: постоянное и переменное;
ток: постоянный и переменный;
сопротивление;
параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

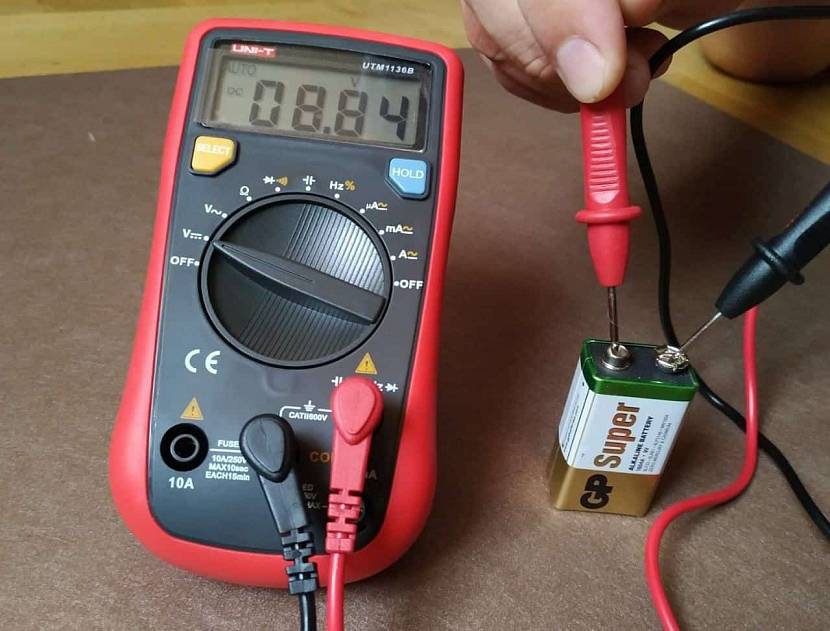

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
Подсоединяются к концам катушки щупы.
Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой. При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

правила, измерение, поверка, проверка показателей для чайников

Все знают, зачем нужен электрический ток. Без него не будет работать телевизор, компьютер, стиральная машина, не загорится электрическая лампочка. У тока есть свои характеристики – это напряжение, сила и сопротивление. Чтобы их измерять были придуманы специальные приборы, а потом их объединили в один и назвали мультиметром. Как же пользоваться мультиметром? Освоить работу с ним сможет любой начинающий электрик.

Виды приборов

Мультиметры делятся на два основных вида: цифровые и аналоговые. Освоить правила пользования мультиметром для новичков можно в течение часа, независимо от его вида.

В аналоговых изделиях для отображения показаний используется стрелка. На точно размеченном циферблате она указывает значение того параметра электрического тока, измерение которого производится в данный момент.

Использование мультиметра с цифровой начинкой еще проще. Для отображения результата измерения в таких устройствах применяется цифровой дисплей. Это, как электронные часы, на которых показано время.

Изделия могут существенно отличаться по стоимости. Цена устройства напрямую зависит от точности измерения, которую может обеспечить данный прибор. Точность еще называют разрядность, потому что мультиметр показывает несколько разрядов величины.

Дорогие мультиметры, которыми предпочитают пользоваться профессиональные электрики, имеют разрядность 5 и выше. Такие изделия можно приобрести за несколько тысяч долларов США. Качество такой диагностики будет находиться на абсолютно недоступном для дешёвых китайских изделий уровне.

Для начинающих электриков профессиональные изделия не нужны. С помощью дешёвых устройств можно легко произвести измерения напряжения в сети, сопротивление резистора, определить исправность транзисторов и конденсаторов, при этом погрешность такой диагностики будет составлять не более 1 — 2%.

Поверка мультиметра – это особая аттестация, подтверждающая, что прибор работает правильно. Вне зависимости от вида устройства, поверка мультиметра производится по общепризнанным эталонам измерения электротехнических величин. Дешевые китайские приборы могут быть не поверенными, поэтому желательно сравнить их показания с показаниями надежного прибора.

Правила безопасности

Пользоваться устройством очень просто, но прежде чем приступить к первым электрическим измерениям, необходимо ознакомиться с техникой безопасности. Безопасная проверка электрической цепи будет в том случае, если придерживаться нескольких правил.

Место, где производятся диагностические операции, должно быть хорошо освещено. Прежде чем пользоваться прибором для измерения опасного для жизни напряжения, необходимо обеспечить дополнительное освещение – установить лампу.

Запрещается пользоваться измерительным оборудованием вблизи легковоспламеняющихся и взрывоопасных веществ. При проведении измерительных работ нередко возникают искры, которые могут привести к взрыву и пожару.

Не рекомендуется пользоваться мультиметром в условиях повышенной влажности. Нежелательно пользование измерительным прибором в неустойчивом положении. Мультиметр должен лежать на ровной поверхности, вблизи проводящего измерения, чтобы до него можно было свободно достать и правильно считать показания.

Во время проведения диагностических работ, щупы необходимо держать только за изолированные ручки.

Прежде чем начать пользоваться мультиметром, следует знать, что запрещено с ним делать:

перегружать прибор во время проведения диагностических работ;
продолжать пользоваться устройством, если его переключатель, либо другая ответственная часть находится в неисправном состоянии;
пользоваться устройством для измерения переменного или постоянного тока в электрической цепи с двигателями высокой мощности, или другим оборудованием с высоким показателем пускового тока.

Выполнение данных требований позволит значительно превысить гарантийный срок эксплуатации изделия. А соблюдение техники безопасности поможет избежать несчастных случаев во время проведения измерительных операций.

Быстрая проверка

Если вы собираетесь купить мультиметр или получили его от кого-то в пользование, то нелишне будет убедиться в исправности. Проверка мультиметра происходит следующим образом. Вначале надо проверить установлена ли батарейка в отсеке для питания.

Затем устанавливают переключатель на диапазон измерения сопротивления, выбирая самый низкий диапазон. Вставляют штекеры в гнезда и соединяют щупы между собой (замыкают).

Если на экране появятся нули или он выдаст очень малое значение, то мультиметр находится в рабочем состоянии. Однако такая проверка не позволяет проверить точность измерений. На точность мультиметр можно проверить, сравнив его показания с показаниями эталонного прибора.

Если прибор применяется на производстве, на государственных объектах, то требуется поверка мультиметра. Ее проводят сразу после изготовления в лабораториях, по специальной методике согласно ГОСТам.

Пользоваться мультиметром можно только после подтверждения правильности показаний. Существуют аттестованные организации, занимающиеся этой процедурой. Если необходима повторная поверка мультиметра, то обращаются к ним.

Внешний вид

На корпусе цифрового мультиметра чаще всего три гнезда (иногда бывает 2 и 4). Вместе с коробкой прибора обязательно идут щупы. Это контакты, посредством которых происходит соединение с объектом, проводящим электрический ток.

Один провод контактов сделан черным, а другой красным. Черный штекер щупа вставляют в гнездо «com» – общий выход (масса), он также помечен знаком «-». Красный штекер непосредственно измерительный. Напротив красных гнезд обычно стоит значок, указывающий, какое измерение мультиметром можно проводить.

На корпусе есть круговой переключатель. Зоны измерения ограничены красными черточками или же присутствует другое обозначение границ, интуитивно понятное.

Если внимательно приглядеться к значкам, то можно понять, что это обозначения ампер, ом и вольт.

Есть значок диода, частоты звука (Hz), может быть знак температуры, емкости. Поэтому пользоваться цифровым мультиметром для чайников не составит труда, если этот «чайник» хоть немножко разбирается в обозначения характеристик тока.

Как измерить напряжение

Мультиметром можно пользоваться для замера постоянного и переменного напряжения. Для определения электрического напряжения черный штекер устанавливают в гнездо «сом», а красный – в гнездо «V».

Если напряжение переменное, то необходимо перевести круговой переключатель в область обозначенную значком «АСV» («V~» у других моделей). Во многих устройствах для определения переменного тока применяется несколько диапазонов. Выбирают такой диапазон, в котором предположительно находится измеряемая величина или самый высокий, постепенно понижая его.

Наиболее часто переменное электричество измеряется в двух режимах: до 200 В и до 1000 В. Второй используется для высоковольтной диагностики. Измерять переменное напряжение превышающее 1000 В, запрещается.

Чтобы измерить постоянное напряжение переключатель устанавливается в зону «DCV». Практически все модели приборов, позволяют измерить напряжение в диапазоне от 20 mВ до 1000 В.

Для того чтобы мультиметр показал наиболее точные значения, переключатель устанавливается напротив цифры, которая обозначает максимально возможное напряжение. Поверка мультиметра для измерения напряжения электрического тока производится только в специально оборудованной лаборатории.

Как измерить сопротивление

Можно пользоваться данным устройством для измерения сопротивления резистора или других деталей, а также участков электрической цепи. Переключатель мультиметра, в этом случае, переводится в режим обозначенный значком Ома (Ω).

В этой категории также следует выбрать подходящий вариант максимально возможного показания омметра. Резистор необходимо выпаять из схемы, чтобы другие детали не повлияли на показания.

Подавляющим большинством приборов можно пользоваться для замеров сопротивления до 2 МОм. Целостность электрической цепи, сопротивление которой не превышает 150 Ом, можно прозвонить с помощью звукового индикатора. Для этого переключатель устанавливается в соответствующий режим, а щупы устройства подключаются к цепи прозвона.

К сожалению далеко не все измерительные устройства оборудованы данной функцией. Поэтому если необходимо прозвонить электрическую цепь, которая не имеет «пищалки», выбирается режим определения сопротивления до 200 Ом.

Оставлять переключатель в режиме «Ω» не рекомендуется, поскольку при этом быстро разряжается батарея.

Как измерить силу тока

Измерительным прибором можно пользоваться для определения силы тока. Мультиметр переводят в режим «DCA». В этом режиме определение силы тока производится до показания 200 mA. Если сила тока выше, то круговой переключатель устанавливается напротив значка «10А» а чёрный штекер щупа переводится в соседнее гнездо с соответствующим обозначением.

Далее мультиметр подключается последовательно в электрическую цепь. Во время подключения устройства ток должен отсутствовать в диагностируемом проводнике. Последовательность присоединения прибора следующая:

электрическая цепь полностью обесточивается;
мультиметр переводится в режим определения силы тока;
цепь разрывается, и мультиметр подключается последовательно;
подаётся электрический ток.

Показатель силы тока в амперах будет отображён на дисплее или указан стрелкой, если используется аналоговый прибор.

Научиться пользоваться мультиметром не составит большого труда. Достаточно понять основной принцип работы прибора, и можно приступать к проведению диагностика аппаратуры и различных электрических приспособлений.

Как правильно пользоваться мультиметром. Как измерять сопротивление + видео

Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

Устройство и комплектация мультиметра DT-831

В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

Функционал мультиметра

Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
Измерение постоянного тока выполняется в режиме DCA (direct current amps).
Электрическое сопротивление измеряется в режиме Ω.

Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

Как пользоваться мультиметром DT-831 для чайников — Видео

Измерение переменного напряжения

В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

Первое измерение производится следующим образом. Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

Измерение постоянного напряжения

В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

Измерение постоянного тока

Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

Как измерить сопротивление мультиметром

В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

Пользование мультиметром для новичков видео

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
ACV. Такое обозначение указывает на переменное напряжение;
Значок Ω означает тут сопротивление;
DCA является постоянным током;
Завершает все DCV или постоянное напряжение;
3 разъема с соответствующими указателями;
Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

DT830;
DT832;
DT838;
Ресанта DT 181;
Ресанта DT 182;
ДТ9205а;
Ермак;
Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

Переведите переключатель в соответствующее положение;
В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
Щупы МТМ идут в гнезда СОМ и VΩmA;
Теперь выставляйте подходящий примерный диапазон;
Если сомневаетесь, переводите в максимальное значение;
Когда на табло появится цифра, можно отрегулировать положение;
Если это сеть с постоянным напряжением, МТМ применяется так же;
Но во втором случае переключатель лучше поставить в положение 20 В;
Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
Сначала щуп лучше поставить туда, где токовое значение выше;
Если на табло увидите меньшее значение, можно переключиться;
При необходимости уменьшите диапазон измерения;
Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

Переключатель ставится в любое положение в зоне ;
Выбирается подходящий диапазон измерений;
Перед операцией отключается питание в сети обязательно;
Иначе тестер не покажет правильное значение;
Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
В противном случае произойдет перегрузка;
При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(4 оценок, среднее: 4,75 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Введение

Существует два вида тестеров — электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства — они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

OFF. Означает, что тестер выключен и не расходует энергию.
ACV. Включен режим работы с переменным током.
DCV. Включен режим работы с постоянным током.
DCA. Измерение постоянного тока.
Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем — повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре — DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему ( до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре , чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры — начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних — если показания больше, то переставляйте ручку вперед, если меньше — то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами — то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего — только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет — вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка — это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика .

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено — он или покажет неверные данные, или выйдет из строя.

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков — этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции — они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель — возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки — они не спасут блок в следующий раз.
Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
При измерении напряжения не нужно ловить фазу и ноль — можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников . Этот обзор будет понятен даже новичкам .

Возможности мультиметраЧто же это за прибор, и какие функции он может выполнять? На первом этапе ознакомления с работой мультиметра необходимо разобраться с его настройками и возможностями. Практически на всех моделях обозначения нанесены латиницей и являются аббревиатурами или сокращениями от английских терминов.Теперь, зная «язык» устройства можно приступать к изучению его возможностей. Название мультиметр (или мультитестер) означает широкий диапазон измерений различных электрических величин:<ul><li>Постоянное и переменное напряжение и ток.</li><li>Значение сопротивления.</li><li>Емкость. Эта функция встречается в основном только в профессиональных устройствах.</li></ul>Для бытовых нужд можно приобрести стандартный цифровой мультиметр с оптимальным набором функций. Так как отечественные производители практически не выпускают приборы подобного класса – выбор останавливается на зарубежных цифровых мультиметрах.Рабочая панель прибора разделена на два условных сектора – ЖК дисплей и блок настроек. Последний чаще всего представляет собой круговой переключатель с нанесенной вокруг него разметкой. Она же, в свою очередь, разделена по измеряемым величинам с максимальным значением границ измерения.Измерения выполняются с помощью щупов, которые устанавливаются в специальные гнезда на приборе.<blockquote>Перед началом тестирования проверяются элементы питания и работоспособность прибора. Повернув переключатель в любое положение кроме «Off», на индикаторе должны отобразиться нули. Теперь можно начинать измерения интересующих величин.</blockquote> Сначала выставляется верхний предельный уровень. Например, для постоянного напряжения он может быть от 200 мВ до 1000 В. Если известен хотя бы порядок значения — выставляется ближайшее к нему верхнее ограничение. В противном случае рекомендуется установить максимальное значение и уменьшать его, пока в процессе замеров на индикаторе не появятся цифры, отличные от нуля. Если же не следовать этой методике, то появится вероятность выхода прибора из строя.<h4>Напряжение</h4>Практически все бытовые приборы и элементы питания работают от постоянного напряжения. Это самая часто измеряемая величина. Первый опыт снятия показаний будет начат именно с нее.Устанавливаем щупы в соответствии с цветовой разметкой. Если же такой не наблюдается, найдите на корпусе щупа обозначение «+» или «-». После этого выставляется максимальное значение силы постоянного напряжения. В нашем случае это 1000 В. Далее контакты щупов прикасаются к соответствующим полюсам тестируемого элемента. В этом случае можно не бояться ошибочной полярности – значение на экране поменяет лишь свой знак.Понижая граничный предел переключая рукоять, останавливаемся в том случае, когда на дисплее появятся стабильные показания. При измерении постоянного тока следует заранее продумать, как мультиметр будет подключен к испытуемой цепи. Эта задача рассматривается индивидуально для каждого случая. Если нет опыта составления таких схем – лучше всего сначала изучить теорию. В противном случае велика вероятность поломки мультиметра.Еще один важный момент – расположение щупов в гнездах. Если искомый параметр тока будет гарантированно меньше 200 мА, то их расположение остается стандартным. Но при показаниях выше 200 мА и до 10А один из щупов устанавливается в специальный разъем.Ниже показаны самые простые примеры измерения силы тока различной величины.<h4>Сопротивление</h4>Измерение значения сопротивления может пригодиться не только для проверки параметров электросети. Такая функция будет полезна при монтаже электрического теплого пола или любых других нагревательных систем, работающих на электроэнергии.<iframe data-lazy-type="iframe" data-src="https://www.youtube.com/embed/BEgvm4o-u2Q"/>

Профессиональные электрики и электронщики помимо этих основных видов снятия показаний знают множество других параметров, которые прямо или косвенно можно узнать с помощью мультиметра. Но для бытовых нужд вышеописанной информации будет достаточно, и скоро пользование мультиметром будет так же привычно, как индикаторной отверткой.

“>

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

подробная инструкция для новичков (90 фото)

У каждого мужчины в домашнем хозяйстве должен быть мультиметр, который может пригодиться в различных замерах характеристик, связанных с электричеством или электроникой. Как правильно пользоваться мультиметром, что им можно измерять – на эти вопросы вы получите ответ в нашей статье.

Краткое содержимое статьи:

Что такое мультиметр
Мультиметр представляет собой прибор для измерения следующих электрических параметров:
напряжение;
сила тока;
сопротивление.
В зависимости от модели, аппараты могут определять другие величины, связанные с электричеством:
емкость современных конденсаторов
частота электрического тока;
температура;
параметры современных транзисторов.
состояние диодов.
Для измерения этих дополнительных значений производители наделяют аппараты добавочными функциями.

Как подразделяют мультиметры
Мультиметры бывают как аналоговые, так и цифровые.
Аналоговый прибор оснащен шкалой со стрелкой. Показания в нем определяются по двигающейся стрелке, в чем и заключается главный недостаток такого измерителя. Стрелка на месте не фиксируется, чтобы снять показание, надо безотрывно следить за перемещением и остановкой стрелки, суметь быстро запомнить значение на шкале. Все это делать порой неудобно, так как приходится следить ещё и за положениями щупов.
Но у стрелочного тестера есть свои достоинства. Главное из них – это наглядность перемещения стрелки. При измерении пользователь по её движению сразу же определяет, что происходит с сигналом. Аналоговый прибор не так восприимчив к помехам, как его цифровой собрат.
Электронный мультиметр более популярен ввиду своих многочисленных преимуществ над стрелочными аналогами.
Результаты замеров здесь выводятся на дисплей в форме цифровых показаний. Не нужно высчитывать, как на стрелочном, следить за мерцающей стрелкой. В этом плане цифровой аппарат очень удобен, а его простота и достаточная измерительная точность, значительно большие функциональные возможности, доступная цена, делают цифровой тестер более актуальным.

Устройство мультиметра
Внутри корпуса помещены блок питания, плата, дисплей или шкала со стрелкой. У аналогового измерителя в корпус вмещен экран со стрелкой и разноцветной шкалой.
В центре лицевой стороны корпуса находится регулятор, с помощью которого устанавливаются виды замеров, их диапазоны. Работает он от батареек, поэтому важно не забывать после использования прибора, выставлять переключатель в положение «OFF».
Каждый тестер снабжен двумя щупами, представляющими собой провода красного и черного цветов с металлическими стержнями на одном конце, штекерами – на другом.
Рассмотрим имеющиеся обозначения на корпусе мультиметра.
В корпусе, как правило, внизу справа, размещены три гнезда-разъема, к которым подключаются вышеуказанные проводники.
Для измерений переменного тока до 10 ампер служит самый верхний разъем, обозначаемый 10ADC.
Следующим размещен разъем VmA. В данные гнезда подключается только красный провод.
Самый нижний разъем – СОМ. К нему подключают черный (минус) провод.
Цифровой тестер оповестит, если была ошибка при подключении: на экране появится знак «-». Полярность необходимо соблюдать при замерах в цепях постоянного тока.

Большинство мультиметров оснащены гнездом, предназначенным специально для проверки параметров транзисторов.
Лицевая сторона корпуса поделена на сектора. Каждый предназначен для определенного вида измерений.
При переключении регулятора на ЖК-экране должны появиться цифры. Если дисплей пуст, то батарейка либо разряжена, либо её нет в приборе.
Далее, согласно инструкции по использованию мультиметра, проверяем исправность тестера.
Подключаем красный провод к разъему «VmA», черный проводник – к разъему «СОМ».
Переключатель ставим в сектор измерения сопротивления.
Замыкаем концы щупов.
На дисплее должны появиться нули. Аппарат исправен и готов к работе.
Если щупы разомкнуть, на экране возникнет цифра «1» с показателем значения сопротивления, на котором находится регулятор.

Измеряем мультиметром напряжение
Рассмотрим, как пользоваться цифровым мультиметром при замере напряжения.
Если измеряем напряжение в домашней сети, регулятор переводим в сектор ACV и устанавливаем на значение 600 V (в других моделях 750V). Касаться металлических концов щупов нельзя.
Для замера напряжения в батарейках, аккумуляторах переключатель переводим в сектор измерения постоянного напряжения DCV. Выбираем значение выше, чем номинальное значение измеряемого элемента.
Стрелочным мультиметром пользуются в таком же порядке, как и цифровым прибором.

Измеряем сопротивление
Переключаем регулятор в сектор со знаком сопротивления Ω . Его надо установить на ближнее большее значение. Предположим, мы осведомлены, что номинал измеряемого нами резистора равен 50 кОм. Переключаем ползунок в ближнюю большую позицию, в нашем случае это будет 200k.
Когда регулятор будет в положении меньше номинала измеряемого элемента, на дисплее отображаться ничего не будет.
Измеряем силу тока
Необходимо знать, что нельзя измерять ток, к примеру, всунув напрямую стержни тестера в розетку – спалите прибор.
Следует последовательно подключить нагрузку (лампу с патроном) в цепь от мультиметра до розетки. Красный щуп подключают к разъему 10ADC. Штекер второго провода остается в прежнем гнезде. Переключатель ставят на самую большую отметку в секторе DCA .
Крепят любой исправный кусок провода к цоколю лампы и присоединяют другим концом к щупу аппарата. От цоколя лампы должен быть ещё один провод, его вставляют в розетку.
Второй щуп втыкают в розетку.
На дисплее появятся результаты замера.

Фото инструкция как пользоваться мультиметром
Работа с тестером для начинающих
Как использовать мультиметр – инструкция для чайников
Знакомимся с тестером
Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
OFF – тестер выключен;
ACV – переменное напряжение;
DCV – постоянное напряжение;
DCA – постоянный ток;
Ω — сопротивление;
Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:
Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!
Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.
Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:
О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.
Измеряем напряжение
Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).
Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:
Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!
Измеряем силу тока
Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.
Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:
Измеряем сопротивление
Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.
Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.
Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!
Используем прозвонку
Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.
Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!
Видео уроки по теме
Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!
На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!
Советуем прочитать:
Как пользоваться мультиметром правильно
Им можно измерить постоянное и переменное напряжение, сопротивление, силу тока и проверить цепь.
Как устроен мультиметр
Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.
Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.
Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.
Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.
Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.
Как измерить постоянное напряжение мультиметром
Убедитесь в правильности подключения щупов.
YouTube‑канал electronoff
Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.
В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.
YouTube‑канал electronoff
Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.
YouTube‑канал electronoff
В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.
YouTube‑канал electronoff
Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .
Как измерить переменное напряжение мультиметром
Проверьте, что щупы подключены верно.
Включите режим переменного напряжения. Он маркируется символами V
В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.
Поднесите щупы к контактам и считайте показания с дисплея.
YouTube‑канал electronoff
Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.
Как измерить сопротивление мультиметром
Убедитесь в правильности подключения щупов.
Поставьте режим измерения сопротивления. Он обозначается символом Ω.
Если тестер ручной, выберите приблизительный диапазон измерений.
Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.
YouTube‑канал electronoff
На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.
Как проверить диод или цепь мультиметром
Вставьте щупы в правильные разъёмы мультиметра.
Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.
Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.
YouTube‑канал electronoff
В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.
YouTube‑канал electronoff
На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.
Как измерить силу тока мультиметром
Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.
YouTube‑канал electronoff
Установите режим измерения силы тока (DCA, mA).
В мультиметре с ручным выбором диапазонов установите максимальный порог.
При последовательном подключении мультиметр является частью цепи.
Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!
YouTube‑канал electronoff
На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.
Как пользоваться мультиметром в автомобиле: подробная инструкция для чайников
Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.
Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.
С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.
Знакомство с устройством
Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.
Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:
OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
ACV. Такое обозначение указывает на переменное напряжение;
Значок Ω означает тут сопротивление;
DCA является постоянным током;
Завершает все DCV или постоянное напряжение;
3 разъема с соответствующими указателями;
Непосредственно сам циферблат или электронное табло.
Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.
Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.
А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.
Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.
Аналоговые МТМ
Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.
Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.
Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.
К таковым я бы отнес следующие модели:
DT830;
DT832;
DT838;
Ресанта DT 181;
Ресанта DT 182;
ДТ9205а;
Ермак;
Mastech и пр.
Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.
Инструкция по использованию
Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.
В нашем материале будет рассмотрено измерение:
Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.
Напряжение
Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.
Последовательность ваших действий будет такая:
Переведите переключатель в соответствующее положение;
В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
Щупы МТМ идут в гнезда СОМ и VΩmA;
Теперь выставляйте подходящий примерный диапазон;
Если сомневаетесь, переводите в максимальное значение;
Когда на табло появится цифра, можно отрегулировать положение;
Если это сеть с постоянным напряжением, МТМ применяется так же;
Но во втором случае переключатель лучше поставить в положение 20 В;
Щупы к цепям следует подключать строго параллельно.
Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.
Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.
Сила тока
Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.
Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.
В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
Сначала щуп лучше поставить туда, где токовое значение выше;
Если на табло увидите меньшее значение, можно переключиться;
При необходимости уменьшите диапазон измерения;
Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.
И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.
Сопротивление
Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.
Тут действуйте следующим образом:
Переключатель ставится в любое положение в зоне ;
Выбирается подходящий диапазон измерений;
Перед операцией отключается питание в сети обязательно;
Иначе тестер не покажет правильное значение;
Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
В противном случае произойдет перегрузка;
При появлении 0 тестер переводится в меньший диапазон.
Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.
Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.
Прозвонка
Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.
За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.
Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.
Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .
Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.
Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.
Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!
(5 оценок, среднее: 4,80 из 5)
{SOURCE}
Видеоурок по использованию мультиметра
Мартин Лортон — энтузиаст солнечной энергии и электроники. На своем канале YouTube у него есть несколько действительно отличных видеоуроков, охватывающих многие аспекты электроники и измерений электроники. Его серия из трех частей о том, как пользоваться мультиметром, — одна из лучших, которые я когда-либо видел.
Много лет назад, желая лучше понять, на что способен мой мультиметр, я купил книгу в TAB Books и взял напрокат DVD в видеосервисе с практическими рекомендациями.На страницах книги и минутах видео я полностью потерялся, растерялся и скучал. Я сделал еще несколько страниц и минут, прежде чем бросил оба. Я не инженер-электрик, и я очень хорошо обучаюсь. Эта книга и DVD слишком многого от меня приняли и плохо представили все. Я бы хотел, чтобы тогда мне были доступны серии Мартина. Итак, если вы плохо понимаете, как работает ваш счетчик, и хотите получить от него больше, но вас пугает множество доступных инструкций, эта серия, вероятно, ваш билет.

В первой части Мартин рассказывает о безопасности мультиметра, о том, как измерять напряжение переменного (переменного тока) и постоянного (постоянного) напряжения, как измерять напряжение аккумуляторной батареи, автомобильного аккумулятора / свинцово-кислотных аккумуляторов, как измерять электрическую мощность / электрические розетки и 110/220 напряжения. Он также рассматривает, что такое электричество, как работает электричество и что такое напряжение, ток и амперы / амперы / амперы.

Во втором видео он рассказывает, как проводить измерения тока с помощью мультиметра и токового пробника.Он также изучает измерение тока, преобразователь постоянного тока «на эффекте Холла», измерение ампер переменного и постоянного тока с помощью датчика тока на эффекте Холла, используя датчик переменного / постоянного тока Fluke 80i-110s (100 А), датчик переменного тока Fluke i400s. Clamp, мультиметр Major Tech MT22 с преобразованием токовых клещей и тестер Toptronic T8056 1000A AC / DC.

В третьем и последнем видео серии он рассказывает, как измерить сопротивление и целостность цепи, и обсуждает, почему мощность передается от электростанций с использованием переменного тока, а не постоянного тока.
Если вы хотите увидеть больше отличных видеоуроков Мартина, посетите его канал YouTube и его веб-сайт.
Как использовать цифровой мультиметр
Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался намного более точным и надежным, чем старые аналоговые стрелочные измерители. Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (ом).Но это только начало того, на что способен этот удивительно полезный инструмент.
🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.
Вот пять вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.
Лучшие мультиметры
EX470 Мультиметр и инфракрасный термометр
Компактный мультиметр Fluke 115
Fluke 204 доллара.99
158,99 руб. (22% скидка)
Электрический тестер Fluke T5600
Fluke 132,99 доллара США
7752 руб. (19%)
Цифровые клещи CL380
💡Внимание! Работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности.Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.
Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke по мультиметрам. Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.
Тестирование аккумуляторов Свежая батарея будет производить напряжение немного больше номинального (для этой батареи 1.5 вольт). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для постоянного тока
вольт. Тревор Рааб
Начните с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи. Сначала подключите черный щуп измерителя к разъему с маркировкой — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту).Большинство современных измерителей делают эту установку почти надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красное гнездо. Теперь поверните поворотный переключатель (циферблат) в положение «Вольт постоянного тока»; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).
Удерживайте кончик красного щупа напротив положительной (+) внешней клеммы аккумулятора, а черный щуп — напротив отрицательной (-) внутренней клеммы. Напряжение аккумулятора будет отображаться на экране дисплея измерителя.Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных аккумуляторов.
Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи подавать ток под нагрузкой. Тест дает вам приблизительное представление о том, в порядке ли батарея, не работает или ее нужно зарядить.
Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт.Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.
Тревор Рааб
Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному разъему COM измерителя, а красный щуп — к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.
Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.
Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль). Проверьте показания на экране глюкометра. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем выньте черный датчик из розетки — оставьте красный датчик на месте — и вставьте черный датчик в небольшое закругленное отверстие (заземление) под двумя прорезями.Показания должны остаться прежними. Если это не так, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.
Тестирование настенного выключателя
Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем. Сначала отключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили.Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.
Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если повернете диск в положение Volts AC (Vac), на экране появится слово «auto»). Подключите черный щуп к разъему COM, а красный щуп — к красному разъему V.
Для проверки однополюсного выключателя (простейшего типа; имеет два латунных винта и один зеленый винт).Установите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам на боковой стороне переключателя — не имеет значения, какой щуп к какому винту прикасается.
При выключенном переключателе вы должны получить показание O.L (вы также можете получить другие показания, например, 99999 или такой символ, как I или даже этот: L). Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется бессмысленным (вы могли подумать, что измеритель показывает нулевое сопротивление), но измеритель сообщает вам, что, когда внутренние контакты не соприкасаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать.Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показание менее одного Ом. В противном случае переключатель неисправен и его необходимо заменить.
Еще один простой тест — повернуть шкалу измерителя в положение для непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если измеритель издает звуковой сигнал при включенном переключателе.Переключатель неисправен, если глюкометр не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».
Тестирование удлинителей Обратите внимание на чтение O.L. на циферблате. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой — намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.
Тревор Рааб
Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать возгорание. Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение Ом.
Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим заземляющий контакт, и любым из двух других проводов внутри шнура не должно быть контакта.
Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая целостность шнура будет иметь сопротивление.8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.
Наконец, возьмите красный датчик и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь к черному щупу к узкому выступу, а затем к круглому зубцу для O.L. чтение.
Убедившись, что шнур не закорочен, проведите тест напряжения.Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить показание, близкое к 120 вольт. Теперь переместите красный щуп в более длинный (нейтральный) слот, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).
Оставьте красный датчик в более длинном слоте, а черный датчик переместите в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.
Показания температуры
Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры. Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.
Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя.Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.
А теперь несколько советов электрика
Дэвид Шапиро — старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем. Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Это считается окончательной работой по теме. Вот восемь основных предостережений Шапиро по безопасной работе с глюкометром.
Выработайте привычку держать пальцы на пластмассовых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
При выполнении электрических испытаний надевайте защитные очки, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой щуп входит в какое гнездо, но возьмете привычку вставлять красный в красный, черный в черный, чтобы научиться связывать эти цвета с полярностью и символы (знаки + и — и цвета, сопровождающие электрические клеммы и провода).
Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете. Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, то теперь будет. В худшем случае поражение электрическим током может убить вас.
Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие порезов, истирания или раздавливания.
Знайте свой счетчик. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего глюкометра — это руководство пользователя.
Обычно счетчик не выходит из строя, когда он перестает показывать (при условии, что у него хороший аккумулятор). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
Температура: Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Онлайн-курс по основам работы с цифровым мультиметром
Если вы или ваша компания ищете способы улучшить электрические навыки, рассмотрите этот двухчасовой онлайн-курс по основам цифрового мультиметра от Fluke. Мы разработали этот курс, чтобы помочь пользователям мультиметров максимально эффективно использовать их. Независимо от того, используете ли вы мультиметр для базового электрического монтажа и ввода в эксплуатацию, ремонта и поиска неисправностей или в своей личной работе, информация этого курса поможет вам выполнить эту работу.
Использовать мультиметр для измерения напряжения довольно просто, если вы соблюдаете меры безопасности, но как насчет остальных функций на циферблате? Даже самые продвинутые клиенты Fluke часто считают, что в их глюкометре есть аспекты, которые они могли бы использовать лучше.
Цель
В этом двухчасовом онлайн-курсе вы узнаете:
Стандартные функции и для чего они нужны
Символы измерений и их приложения
Когда использовать расширенные режимы
Принадлежности
Технические характеристики и что важно
Изучения этого курса применимы к большинству моделей мультиметров.Они также соответствуют отраслевым инструкциям по обучению использованию электрических испытательных приборов. В шести уроках используются повествование, видео, интерактивные упражнения и иллюстрации, чтобы познакомить вас с режимами и приложениями мультиметра.
Посмотрите это видео, чтобы ознакомиться со стилем обучения и участия в курсе. В Fluke мы проводим наши онлайн-курсы в соответствии с теми же высокими стандартами качества, которые наши клиенты ожидают от имени Fluke.
Для кого предназначен этот курс
Этот курс предназначен для специалистов по электрике и обслуживанию, а также для других людей, которые хотят научиться лучше использовать цифровые мультиметры.Курс также может быть способом документирования знаний для работодателей или профсоюзов. Слушатели, проходящие курс, извлекут наибольшую пользу, если у них будет практическое понимание теории электричества и требований электробезопасности. Для получения сертификата об окончании участники должны пройти все уроки и сдать заключительный тест.
Предварительные требования
Нет *
Зарегистрируйтесь сейчас для онлайн-обучения цифровому мультиметру
!
* Курс «Основы цифрового мультиметра» включает ссылки на основную теорию электротехники, пояснения и другие вспомогательные ресурсы или материалы, содержащиеся в бесплатном онлайн-курсе Fluke «Безопасность электрических измерений».Мы рекомендуем вам начать с прохождения курса «Безопасность при электрических измерениях». Рекомендуется набрать проходной балл, но не требуется для продолжения этого курса.
Этот курс предназначен только для информационных целей. Содержание этого курса не может заменить надлежащее обучение и внедрение отраслевых стандартов, применимых к обслуживанию и тестированию электрического и механического оборудования.
Вы должны внимательно изучить и соблюдать OSHA, NFPA и другие нормативные требования, инструкции производителей оборудования и процедуры безопасности вашей компании при проведении любых испытаний или обслуживания электрического и механического оборудования.
Демонстрации в этом курсе проводились обученными профессионалами в контролируемой среде.
Не пытайтесь вызвать дуговое замыкание, вспышку дуги или любое другое состояние, которое может потенциально повредить электрические испытательные инструменты или оборудование или иным образом создать повышенный риск получения травм.
Курсы Fluke написаны профильными экспертами и созданы дизайнерами, чтобы быть интересными и поучительными.
Часто задаваемые вопросы
Как пользоваться мультиметром (Учебное пособие)
Многие из вас могут не знать, насколько удобен мультиметр! Мультиметр — это удобный электронный измеритель, который проверяет напряжение, сопротивление и целостность цепи в самой простой форме.Более продвинутые мультиметры могут даже измерять емкость и температуру. В этом уроке мы познакомимся с основами использования мультиметра! Если вам нужна помощь в выборе мультиметра, у нас есть статья о том, как выбрать лучший мультиметр.
Как пользоваться мультиметром
Теперь давайте приступим к изучению того, как пользоваться мультиметром! Начнем с измерения постоянного напряжения.
Как измерить постоянное напряжение с помощью мультиметра
Чтобы измерить постоянное напряжение, нам нужно сначала убедиться, что наши щупы подключены правильно.Черный провод щупа должен быть подключен к обычному разъему COM или банановому разъему на мультиметре. Красный провод щупа должен быть подключен к банановому разъему В, или , на измерителе. Как правило, черный провод всегда подключается к общему разъему и никогда не перемещается. Красный провод будет двигаться в зависимости от выполняемой вами операции, поэтому всегда полезно проверить его перед началом. Если вы подключите его не к тому разъему, вы можете что-то замкнуть или даже повредить измеритель.
Теперь переключите поворотный переключатель на мультиметре в положение напряжения постоянного тока. Этот символ представлен линией продажи с пунктирной линией под ней (⎓). (AC представлен символом синусоидальной волны или волнистой линией).
Некоторые мультиметры, такие как тот, который я использую, имеют только одну настройку напряжения на поворотной ручке и либо автоматически выбирают переменный / постоянный ток, либо имеют отдельную кнопку выбора. В моем случае я просто поворачиваю поворотный переключатель в положение V для измерения напряжения, а затем нажимаю кнопку выбора один раз, чтобы переключиться с измерения напряжения переменного тока на постоянное.
Обычно мультиметры, которые автоматически выбирают переменный или постоянный ток, также имеют кнопку отмены, поскольку нестабильные цепи могут быть обнаружены как переменный ток, когда на самом деле они являются постоянным током.
Далее вам нужно выбрать что-нибудь для измерения напряжения. Для этой иллюстрации я собираюсь использовать батарею на 9 В. На батарее 9 В положительный полюс — это меньшая клемма, а отрицательная — большая клемма.
Коснитесь черным щупом отрицательной клеммы, а красным щупом — положительной клеммы аккумулятора.Если ваша батарея 9 В в порядке, вы должны увидеть значение около 9,6 вольт! Если вы видите напряжение ниже 9 В, значит, тесто готово к отправке на предприятие по переработке.
На картинке ниже вы можете видеть, что моя фирменная батарея Geek Pub (j / k) готова к этой поездке, так как ее единственное показание составляет 8,3 вольт!
Если вы видите отрицательное значение на вашем мультиметре, это означает, что у вас есть провода наоборот, либо у батареи, либо у банановых разъемов на вашем мультиметре. Иногда мы просто не знаем полярность батареи, и это отличный способ ее проверить!
Помимо батарей, вы можете проверять напряжение где угодно и где угодно.Вы даже можете проверить напряжение на печатной плате проекта Arduino или Raspberry Pi!
СВЯЗАННЫЙ: Какой мультиметр мне купить?
Как измерить напряжение переменного тока с помощью мультиметра
Следующим этапом изучения использования мультиметра является изучение того, как проверять напряжение переменного тока. Настройка в основном такая же. Во-первых, убедитесь, что ваш красный провод подключен к банановому разъему В, или , напряжение , а не к одному из других!
Переместите поворотный переключатель на мультиметре в положение переменного тока или, если он похож на мой, переместите его в положение напряжения, а затем нажимайте кнопку выбора, пока не увидите символ синусоидальной волны () на циферблате.Все остальное точно такое же, как и настройка постоянного тока.
Поднесите щупы к источнику переменного напряжения. В данном случае я измеряю у себя дома сеть переменного тока на 120 вольт.
Предупреждение: При измерении высокого напряжения и сильноточных источников очень важно, чтобы вы случайно не соприкоснулись с землей или каким-либо образом не закоротили два щупа вместе. В результате будут повреждены датчики, измеритель, выключатели и возможны травмы или смерть! Будьте осторожны.
В моем случае я вижу значение 120 вольт, и все выглядит хорошо (небольшое отклонение от 120 вольт является нормальным).
СВЯЗАННЫЙ: Что такое напряжение? Основы 101
Как измерить сопротивление с помощью мультиметра
Теперь давайте узнаем, как измерить сопротивление с помощью мультиметра! Это очень легко сделать, и вы, вероятно, будете делать это довольно часто со своим глюкометром!
На большинстве мультиметров банановый разъем для напряжения В, или также является тем же разъемом, который используется для измерения сопротивления. Он представлен символом Ом или Ом .Измерение сопротивления аналогично измерению напряжения, только с небольшими отличиями. Практически все материалы обладают некоторым сопротивлением. Такие металлы, как медь и алюминий, имеют очень низкое сопротивление и легко пропускают ток. Некоторые материалы, такие как резина или ПВХ, обладают очень высоким сопротивлением. Они настолько высокие, что из них получаются отличные изоляторы.
Чтобы измерить сопротивление чего-либо, вы просто прижимаете щупы к тому, что вы хотите измерить. Например, чтобы измерить этот резистор, мы просто прикасаемся щупами по одному к каждому выводу, и вы можете увидеть, что его значение составляет 217.4 Ом. Это означает, что это резистор 220 Ом, если учесть производственный допуск +/- 5% для большинства резисторов.
При измерении сопротивления нужно знать, что в большинстве случаев вы не можете измерить сопротивление компонента, пока он все еще припаян к плате. Вам нужно будет его удалить. Это связано с тем, что другие компоненты на плате могут повлиять на ваши показания, например, конденсатор, который все еще имеет заряд. Кроме того, каждый компонент на плате, включая дорожки, естественно, имеет определенный уровень сопротивления, и вы, вероятно, также получите их значения в зависимости от того, как вы измеряете резистор.
Как измерить целостность с помощью мультиметра
Проверка целостности цепи — одно из самых распространенных применений моего мультиметра. Я бы предположил, что 9 из 10 раз я использую его, мне просто нужно проверить целостность какой-либо цепи или провода.
Непрерывность в основном означает отсутствие сопротивления или сопротивления 0 Ом на соединении. Проверка непрерывности — отличный способ проверить, что что-то заземлено, или убедиться, что провод не оборван где-то посередине. Это также быстрый способ отсортировать провода в жгуте проводов и пометить их, когда цвета не совпадают или нельзя доверять (или если вы дальтоник, как 8-Bit Guy).
Еще одно фантастическое использование режима непрерывности — проверка наличия обрывов медных проводов на печатных платах. Как при ремонте верного Commodore 64!
Чтобы использовать непрерывность на мультиметре, убедитесь, что красный провод щупа подключен к банановому разъему для проверки целостности цепи. На большинстве мультиметров это то же самое, что и гнездо сопротивления (обозначено Ω). Установите поворотную ручку на непрерывность (как и мой измеритель, также может быть просто настройкой сопротивления и требовать нажатия кнопки выбора).
Как только вы войдете в правильный режим, соедините два датчика вместе.Вы должны услышать звуковой сигнал из измерителя и увидеть ссылку на целостность цепи на дисплее измерителя. Теперь попробуйте прикоснуться наконечниками щупа к чему угодно. Попробуйте что-нибудь металлическое. Вы должны услышать звуковой сигнал. Попробуйте что-нибудь пластиковое. Нет гудка. Проверить непрерывность легко, и это то, чем вы будете пользоваться постоянно!
Как измерить ток с помощью мультиметра
Здесь все изменилось. Когда мы узнаем, как использовать мультиметр в этом руководстве, обратите внимание, что вам нужно будет внести несколько изменений в способ использования мультиметра для измерения тока.
Сначала убедитесь, что красный датчик подключен к банановому разъему A или ампер измерителя. Это очень важно. Если вы здесь ошибетесь, вы можете поджарить свой счетчик. Всегда дважды проверяйте это, прежде чем проводить измерения с помощью глюкометра!
Примечание: Некоторые мультиметры имеют два гнезда, одно для ампер, а другое для миллиампер и микроампер. Если вы измеряете что-то маленькое, используйте гнездо мА, так как это даст более точные показания, в противном случае используйте гнездо A.Рекомендуется начать с ампер и, если показание ниже 400 мА, переключиться. Если вы пропустите слишком большой ток через гнездо 400 мА, в вашем измерителе сработает предохранитель.
СВЯЗАННЫЙ: Что такое ток? Основные сведения об устройстве 101
Поверните поворотную ручку в положение «мА» или «А» в зависимости от того, какой банановый разъем вы выбрали.
Здесь все становится непросто. Для измерения тока вам необходимо подключить измеритель последовательно к цепи, которую вы хотите измерить. Верно. Счетчик должен стать частью схемы!
В некоторых ситуациях это может быть болезненно, так как вам потребуется перерезать провод и подключить измеритель к цепи.Будьте осторожны в таких ситуациях, особенно если в вашем доме используется цепь высокого напряжения, например, сеть переменного тока 120 или 220 вольт!
Иногда вы можете найти выключатель в цепи (например, выключатель света в вашем доме) и легко подключиться к цепи в этом месте.
Если вам нужна помощь в покупке мультиметра, ознакомьтесь с нашими подборками наших любимых мультиметров на Amazon!
9 Лучший мультиметр для любителей электроники и начинающих
Отказ от ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.
Купить мультиметр немного сложно, даже если вы прочитали о них все.
И для новичков выбор одного из них может быть особенно трудным, потому что вы, возможно, не знакомы со всеми функциями, функциями и компоновкой. Вот почему мы решили собрать подробные обзоры 9 лучших мультиметров, чтобы вы могли найти наиболее подходящий вариант.
Очевидно, существуют сотни вариантов. Поэтому нам пришлось провести обширное исследование, отсеять неисправные продукты и выбрать только лучшее из всей партии.В результате мы получили несколько превосходных моделей, которые стоят каждой потраченной копейки!
Вам будет приятно узнать, что мы индивидуально протестировали эти инструменты на предмет их точности и простоты использования. И все они отлично себя зарекомендовали в обеих областях и рекомендованы как любителям, так и начинающим мастерам.
А теперь, без лишних слов, перейдем к деталям, ладно?
Лучший мультиметр для любителей электроники
Мультиметр Amprobe AM-510 для коммерческого / бытового использования
AM-510 полон функций и может использоваться для широкого спектра сложных домашних приложений и некоторые легкие коммерческие варианты использования.Компактный, но прочный, вы можете использовать этот мультиметр при переналадке электрической панели, устранении неисправностей и ремонте бытовой техники, электрических розеток, а также при установке полов с подогревом и осветительных приборов.
Почему нам понравилось?
Если вы ищете надежный мультиметр по доступной цене, этот элемент Amprobe — идеальный выбор с его простыми в использовании функциями и множеством функций. Мы рекомендуем этот инструмент новичкам, домовладельцам и любителям, поскольку разобраться, как он работает, не составит труда.
Некоторые из ключевых особенностей включают способность этого продукта отображать показания на дисплее даже после того, как он был отключен, и режим автоматического энергосбережения, при котором устройство отключается после получасового бездействия.
В дополнение к этому, этот элемент также может работать как мультиметр с автоматическим выбором диапазона. А если этого недостаточно, элементы бесконтактного определения напряжения, звукового сигнала обрыва цепи и проверки диодов обязательно убедят вас.
Что могло быть лучше?
Функция NCV (бесконтактное напряжение) требует некоторой доработки, поскольку она не работает на розетках.Однако на шнуре или проводе функция NCV довольно надежна. Но для получения точных результатов он должен быть очень близок. В остальном мы бы предпочли, чтобы к продукту прилагалось руководство пользователя.
Плюсы
Хорошо сложенный, прочный предмет
Режим автоматического энергосбережения
Множество функций по доступной цене
Считыватель с автоматическим выбором диапазона
Минусы
Функция NCV не работает до отметки
TekPower TP9605BT Цифровой мультиметр True RMS
Итак, что, если бы у вас был мультиметр, совместимый со смартфонами, а также Bluetooth? Что ж, это уже не просто концепция, поскольку цифровой мультиметр True RMS от TekPower может делать все это и многое другое.Этот единственный в своем роде продукт впечатлил нас своими интуитивно понятными функциями, и мы очень довольны его превосходной производительностью и простыми возможностями обмена данными.
Почему нам понравилось?
Этот продукт TekPower — первый в мире мультиметр, подключенный к мобильному телефону, который связан с бесплатным приложением для использования вместе с показаниями. Вы также можете использовать USB-соединение, чтобы объединить глюкометр с компьютером и поделиться результатами измерений на нескольких платформах.
Помимо этих первоклассных функций, устройство поставляется с оптическим USB-кабелем, измерительными проводами и термозондом K-типа для дальнейшего улучшения взаимодействия с пользователем. Для среднего любителя все это чрезвычайно полезно и стоит.
Что касается физических характеристик, этот мультиметр оснащен большим экраном с хорошо видимыми цифрами и встроенной подсветкой для использования в темноте. В целом, это высокофункциональная модель, которая позволяет сохранять данные через приложение для будущих приложений.
Что могло быть лучше?
В отличие от нашей топовой модели, у этого мультиметра нет прочной конструкции, и она далеко не самая лучшая. Кроме того, батарейный отсек слишком плотно закрыт и требует больших усилий, чтобы его вытащить. Последнее не вызывает беспокойства, но нам бы хотелось, чтобы мультиметр имел более прочную конструкцию.
Плюсы
Поставляется с возможностью подключения по Bluetooth
Простой обмен данными
Имеет встроенную подсветку
Поставляется с оптическим USB-кабелем
Proster Цифровой мультиметр с автоматическим определением диапазона
9
Наша третья запись от компании Proster — отличное устройство, которое понравится как любителям, так и техническим специалистам.Он имеет полный набор функций, включая режимы двойного измерения температуры (C ° / F °), аналоговую шкалу и отображение символа единицы измерения. Так что, если вы ищете хорошее соотношение цены и качества и вам нужен мультиметр для нерегулярных применений, этот продукт обязательно произведет впечатление.
Почему нам понравилось?
Начнем с того, что это устройство Proster имеет возможности автоматического выбора диапазона, помимо возможности измерения постоянного и переменного тока и напряжения. Кроме того, этот цифровой мультиметр также может рассчитывать частоту, рабочий цикл, температуру и сопротивление.
Нам особенно понравились его функции измерения температуры, поскольку один из датчиков мультиметра также может рассчитывать температуру жидкости. И если этого недостаточно, чтобы убедить вас, большой ЖК-экран с максимальным показателем 5999 и до 2000 мкФ наверняка подойдет.
Но мы не только довольны функциями; Нам также нравятся аксессуары, которые входят в комплект, включая сумку для переноски и датчики температуры. В целом, мы рекомендуем этот продукт из-за его разнообразных функций и стабильной работы во всем.
Что могло быть лучше?
Нельзя не заметить плохо продуманную инструкцию по эксплуатации, которая идет вместе с устройством. Буклет может быть немного запутанным для некоторых пользователей, поскольку в его содержимом отсутствует надлежащее расположение и форматирование. Кроме того, мы бы предпочли, чтобы маркировка на циферблате мультиметра была более понятной.
Плюсы
Два режима измерения температуры: (℃ / ℉)
Включает аналоговую шкалу, отображение символа единицы и хранение данных
Зонд может измерять температуру жидкости
Поставляется с сумкой для переноски
Минусы
Плохо составленный буклет с инструкциями
Мультиметр AstroAI 6000
Не все из нас хотят тратить много на мультиметр, но это не значит, что вы будете обделены качественных вариантов в рамках ограниченного бюджета.В этой связи, этот предмет от AstroAI — хорошая новость для всех любителей электроники и новичков, которые ищут надежный мультиметр по доступной цене.
Почему нам понравилось?
Прежде всего, это устройство AstroAI может количественно определять все важные факторы: напряжение, ток, сопротивление, частоту и т. Д. Кроме того, оно имеет низкопрофильные штыри, которые могут плавно проходить сквозь стену для записи данных, не вызывая каких-либо повреждений.
А для дополнительного удобства этот предмет можно прикрепить с помощью магнита к ремням для инструментов, что упрощает использование и хранение.Помимо этого, мы ценим заботу производителя о том, что он установил подставку для оптимизации записи измерений.
Еще одна особенность, которую мы хотим выделить, — это дисплей с подсветкой на этом мультиметре, который позволяет легко считывать показания. Но если оставить все это в стороне, наиболее примечательным аспектом устройства являются встроенные керамические инструменты, которые защищают от перегрузок, пожаров и взрывов.
Что могло быть лучше?
К сожалению, внешняя конструкция считывателя показалась нам хрупкой.Мы советуем вам использовать его с осторожностью, так как он может сломаться при ударе или падении на рабочем месте. Тем не менее, если вы ищете недорогой мультиметр, который может обеспечить первоклассные результаты, это по-прежнему один из лучших вариантов.
Плюсы
Оборудован для проведения широкого спектра тестов
Большой ЖК-экран с подсветкой
Включает в себя подвесной магнит и подставку
Цена за деньги
Минусы
Плохая внешняя конструкция
Комбинированный комплект мультиметра Fluke 179 / EDA2
Мы выполнили половину наших рекомендаций, и сейчас хорошее время, чтобы представить наш следующий продукт от Fluke.Начнем с того, что это первоклассная модель, которая очень надежна, точна и проста в использовании. Благодаря этому в вашем наборе инструментов вам больше не потребуется другой счетчик для поиска и устранения неисправностей и ремонта.
Почему нам понравилось?
Во-первых, мы очень впечатлены ассортиментом аксессуаров, которые поставляются с этим комплектом премиум-класса Fluke. В комплекте вы найдете футляр для переноски и несколько датчиков, необходимых для различных применений.
Нам нравится дисплей с подсветкой на этом устройстве, так как он довольно яркий в его визуализации, что позволяет легко просматривать измерения в любых условиях.Кроме того, вы можете получить доступ к большинству функций через вращающееся колесо, которое позволяет вам легко сортировать представленные детали.
Кроме того, нам также нравится легкий и эргономичный дизайн этого устройства, так как вы можете прикрепить его к ремню для инструментов с помощью встроенного магнита. В целом, мы очень довольны сверхточным инструментом и рекомендуем его всем профессиональным пользователям.
Что могло быть лучше?
Ну, это не приукрашивает, но этот счетчик Fluke стоит бомба и к тому же является самым дорогим предметом в нашем списке.Этот продукт не для вас, если все, что вам нужно, — это функциональный мультиметр для использования в домашних условиях. Однако, если вы ищете что-то профессиональное, это, несомненно, главный соперник.
Плюсы
Надежный комплект принадлежностей
Точное и точное устройство
Яркий экран с подсветкой
Поставляется со встроенным магнитом
Klein Tools MM700 9132 9009 Мультиметр Klein Tools MM700 9 у вас нет бюджета на покупку нашего предыдущего изделия, вы можете рассмотреть мультиметр среднего уровня, подобный этому от Klein Tools.При этом модель MM700 разработана для электриков, работающих в пыльных и грязных рабочих местах, и для решения сложных ситуаций дома.
Почему нам понравилось?
Во-первых, нам нравится прочная конструкция устройства, поскольку оно идеально подходит для ежедневного износа на работе. Более того, он может выдержать падение с высоты около 6 футов без необратимых повреждений. Так что, если вы действительно неуклюжи со своими механизмами или вам нужен счетчик для длительных сеансов отладки, этот продукт Klein Tools — ваш лучший выбор.
С точки зрения производительности мы очень впечатлены использованием передовой технологии истинного среднеквадратичного значения (TRMS) для приложений автоматического выбора диапазона. Помимо этого, нам также нравится режим низкого импеданса (LoZ) на устройстве, который определяет и устраняет паразитные напряжения.
Но это еще не все! Этот мультиметр также поставляется с сумкой для переноски, зажимами из крокодиловой кожи, измерительными проводами и термопарой с адаптером для упрощения профессиональных и домашних проектов.
Что могло быть лучше?
MM700 отлично подходит для базового использования в контролируемой электромагнитной среде, но есть некоторые недостатки, которые объясняют его место в нижней половине нашего списка.Наиболее очевидным из них является сложное расположение кнопок и точек подключения кабелей, в котором может быть немного сложно ориентироваться.
Плюсы
Мускулистая конструкция; выдерживает случайное падение
Использует точную и точную технологию TRMS
Режим низкого импеданса (LoZ)
В комплект входит сумка для переноски, зажимы типа «крокодил», измерительные провода и термопара
Минусы
Сложное расположение кнопок
Цифровой мультиметр Mastech серии MS8268
Модель Mastech MS8268 — это недорогое устройство, которое отлично подходит для обычных пользователей и энтузиастов DIY.В отличие от других мультиметров в этом ценовом диапазоне, этот цифровой инструмент имеет прочную конструкцию, способную выдержать удары здесь и там. Так что, если вы ищете измеритель, который обладает всеми основными функциями и может обеспечивать точные результаты, наш 7-й выбор — отличный вариант.
Почему нам понравилось?
Изначально мы выбрали этот продукт Mastech на основании его высоких оценок покупателей и положительных отзывов. И после тестирования мы можем подтвердить, что этот мультиметр заслуживает всяческих похвал, прежде всего из-за его точных и точных результатов.
Несмотря на то, что мультиметр дешевле, он имеет 10 отличительных особенностей и может использоваться в различных домашних и автомобильных приложениях. Ключевыми среди них являются большой, выдающийся дисплей с легко читаемыми цифрами и механизм автоматического отключения питания для продления срока службы батареи.
Кроме этого, нам нравится функция звукового предупреждения, которая активируется, когда для выбранного теста используются неправильные гнезда. В целом, мы довольны набором задач, которые этот мультиметр может выполнять, и каждый раз дает безошибочные результаты.
Что могло быть лучше?
У этого прекрасного устройства есть несколько незначительных недостатков. И то, что мы не могли не заметить, — это то, что подсветка отключается через пять секунд за раз. Мы бы предпочли, чтобы свет оставался включенным во время его работы, поскольку это позволяет пользователям работать с измерителем в условиях низкой освещенности.
Плюсы
Широкий спектр функций по отличной цене
Очень точная и точная модель
Прочная внешняя конструкция
Предупреждающий механизм для использования неправильного домкрата
Минусы
после Подсветка 5 секунд
Карманный цифровой мультиметр Neoteck 8233D PRO
Полноразмерные мультиметры могут быть довольно громоздкими для тех, кому требуется устройство в первую очередь для домашнего использования.Поэтому, чтобы упростить им задачу, мы включили этот компактный карманный инструмент от Neoteck. И, несмотря на то, что он занимает 8-е место в нашем списке, мы практически в восторге от всего, чего может достичь этот маленький измеритель.
Почему нам понравилось?
Начнем с того, что этот цифровой мультиметр Neoteck имеет широкий спектр функций для миниатюрного инструмента, причем по доступной цене. Мы особенно рекомендуем этот портативный гаджет новичкам, так как он имеет минимальное количество кнопок и циферблат, что обеспечивает простоту использования.
Следовательно, люди, незнакомые с мультиметрами, могут работать с этим базовым устройством, поскольку его расположение довольно практично и легко для понимания.
Кроме того, нам нравится, насколько удобно он помещается в кармане и его можно носить куда угодно. Он почти не занимает места для хранения, поэтому вы можете просто хранить его в ящике для инструментов, небольшом ящике или автомобильном отсеке.
Также стоит упомянуть о механизме автоматического отключения питания, который продлевает срок службы батареи, и подсветке, которая позволяет легко записывать числа.
Что могло быть лучше?
Очевидно, мы не ожидаем, что это устройство будет делать что-либо помимо необходимых функций. При этом у нас нет никаких претензий к его работе. Но нас не впечатлило руководство, прилагаемое к модели, поскольку оно не очень информативно, а шрифт плохо читается.
Плюсы
Маленькая карманная модель
Лучшее для домашнего использования
Функция автоматического отключения питания
Поставляется с экраном с подсветкой
Etek MSR-R500 Digital MSR-R500 Digital
Теперь, когда мы подошли к концу нашего списка, мы хотели бы закончить этим экономичным гаджетом от Etekcity.Чтобы объяснить далее, этот элемент без излишеств — отличное приобретение для первых пользователей, поскольку он имеет удобное хранение данных и дисплей с подсветкой с большими, легко читаемыми числами.
Почему нам понравилось?
В первую очередь нам нравится, как MSR-R500 просто и точно измеряет ток, напряжение, диод и сопротивление без каких-либо сбоев. Кроме того, нам понравился индикатор низкого заряда батареи и функция защиты от перегрузки в модели.
Кроме того, продукт поставляется с несколькими полезными дополнениями, такими как защитная резиновая втулка, предотвращающая повреждение при падении, и съемные заглушки-удлинители измерительных проводов, обеспечивающие удобство использования.
Кроме того, нам также понравилась встроенная подставка на нижней стороне мультиметра, которая позволяет использовать его без помощи рук. В целом, мы считаем этот счетчик наиболее подходящим для любителей, случайных пользователей, а также студентов инженерных специальностей.
Что могло быть лучше?
Этот ручной мультиметр для измерения дальности Etekcity неплохо работает для чего-то такого недорогого, но его возможности ограничены, так как он может измерять только постоянное напряжение. Модель не может тестировать переменный ток, и это может быть неудобством для пользователей, которые ищут универсальное многофункциональное устройство с ограниченным бюджетом.
Плюсы
Отлично подходит для простых домашних применений
Защитная резиновая втулка предотвращает повреждение
Встроенная опорная подставка
Великолепное соотношение цены и качества
Минусы

Не может измерить переменный ток
Мультиметр для электроники Руководство для покупателей
Что ж, теперь, когда вы знаете все о 9 лучших мультиметрах, доступных на рынке, вы должны протестировать каждый вариант по нескольким параметрам.Это необходимо, потому что мы хотим помочь найти правильного покупателя с правильным продуктом. Вот почему вам понадобится это краткое и понятное руководство.
Мы тщательно перечислили важные факторы, которые необходимо учитывать при покупке мультиметра.
Дисплей
В идеале вы должны получить мультиметр с подсветкой дисплея. Это простое, но умное дополнение, которое вы можете найти в большинстве недорогих вариантов. Кроме того, экран с подсветкой обеспечивает более плавное взаимодействие с пользователем, поскольку позволяет легко считывать измерения даже в темноте.Кроме того, убедитесь, что дисплей достаточно большой, а числа хорошо видны.
Функции безопасности
Несомненно, безопасность имеет первостепенное значение при выполнении электромонтажных работ. Новичок или нет, важно купить инструмент с внутренними укреплениями, предотвращающими перегрев, пожары и взрывы. Для дополнительной безопасности вы можете приобрести модель со встроенными керамическими вставками, которые контролируют температуру и воспламеняемость.
Качество сборки
Было бы разумно потратить деньги на надежный гаджет.Лучше не идти на компромисс с качеством сборки, поскольку мультиметры часто используются для выполнения сложных задач на пыльных и суровых рабочих площадках. Плохо сконструированный инструмент вряд ли выдержит незначительное неправильное использование и не выдержит падения даже с небольшой высоты.
Дополнительные функции
Приобретая мультиметр, вы всегда можете поискать что-то дополнительное, поскольку дополнительные функции упрощают работу. Если вам нужно держать мультиметр рядом, пока ваши руки заняты, купите модель с магнитным ремнем для безопасной транспортировки.Кроме того, вы также можете найти варианты с подставкой для использования без рук или интуитивно понятным интерфейсом, обеспечивающим плавную навигацию.
Вердикт
С развитием технологий мультиметры нового поколения стали намного лучше с точки зрения производительности и возможностей. Поэтому мы выбрали 9 лучших устройств, которые отлично работают в обоих отделах.
И теперь, когда мы подошли к концу этого информативного руководства, мы надеемся, что вы выбрали победителя из нашей выборки.Однако, если вам все же нужно толкнуть в правильном направлении, мы хотели бы повторить наши выводы для вашего удобства.
Мы считаем, что коммерческий / бытовой мультиметр Amprobe AM-510 является лучшим в целом, в то время как цифровой мультиметр Proster с автоматическим выбором диапазона является наиболее универсальным. Карманный цифровой мультиметр Neoteck 8233D PRO — лучшая бюджетная покупка, а мультиметр Klein Tools MM700 — самый надежный вариант.
На этом этапе мы надеемся, что вы определитесь и найдете идеальный мультиметр для ваших нужд.Также не забудьте оставить свой ценный отзыв в разделе комментариев ниже.
До следующего раза!
Статьи по теме
13 лучших лазерных уровней на рынке сегодня | Руководство покупателя
10 лучших лазерных уровней для домашнего использования
Как правильно установить потолочную решетку, используя ротационный лазерный уровень?
11 лучших цифровых штангенциркуля | Руководство покупателя и обзоры
11 лучших мерных колес
11 лучших линейок с Т-образным квадратом прямо сейчас
13 лучших светомеров на рынке сегодня | Руководство покупателя
13 лучших мультиметров для специалистов по электронике
13 лучших мультиметров
13 лучших инструментов для перфорации прямо сейчас
6 лучших присосок для припоя для электроники
цифровой и аналоговый »Электроника Банкноты
Использовать мультиметр, аналоговый или цифровой цифровой мультиметр, как правило, несложно, хотя несколько полезных инструкций могут помочь в начале работы, а также подсказки и подсказки.
Руководство по мультиметру Включает в себя:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей
Мультиметры очень дешевы и являются одним из наиболее часто используемых устройств для тестирования электроники.Хотя базовая инструкция по эксплуатации мультиметра может быть дана при покупке тестового счетчика, подробности о том, как использовать мультиметр для тестирования цепей и получения от них максимальной пользы, не всегда доступны.
Хотя между внутренними схемами аналоговых и цифровых мультиметров есть существенные различия, способ их использования сравнительно схож. Однако ниже приведены отдельные разделы с инструкциями по использованию цифрового мультиметра и аналогового мультиметра.
Типичный недорогой цифровой мультиметр
Как пользоваться цифровым мультиметром
При рассмотрении того, как использовать цифровой мультиметр, DMM, стоит понять основные элементы управления.
Обычно в верхней части главной передней панели находится экран, на котором отображаются показания и, возможно, некоторые другие индикации.
Также будет главный переключатель для выбора типа измерения: ампер, вольт, ом и любых других типов измерений, которые необходимо выполнить. Это может включать положение выключения, хотя некоторые измерители имеют отдельный переключатель включения / выключения.
Также будут соединения для датчиков. Несколько лет назад эти разъемы обычно были обычными вилками бананового типа, но в наши дни безопасность более заметна, аналогичные разъемы, но с большей защитой от случайного прикосновения к проводящим поверхностям.
Обычно имеется три или, возможно, четыре соединения. Одно из них — это обычное соединение, к которому обычно подключается черный щуп. другой — обычно для измерения напряжения и сопротивления. Третий тип обычно предназначен для измерения тока, и может быть даже один для диапазонов малых значений тока.
Могут быть дополнительные соединения для датчиков температуры или для испытаний транзисторов, когда необходимы три соединения и т. Д.
Сам по себе цифровой мультиметр обычно очень прост. Зная, как проводить измерения напряжения, тока и сопротивления, можно приступить к использованию мультиметра. Если счетчик новый, очевидно, что для его питания потребуется установить батарею. Обычно это просто и понятно, подробности можно найти в инструкции по эксплуатации цифрового мультиметра.
… помимо ампер, вольт и ом, многие цифровые мультиметры могут измерять параметры, включая частоту, емкость, целостность цепи и температуру ….
Использовать цифровой мультиметр довольно просто — несколько простых шагов позволят им легко использовать.
При использовании счетчика можно выполнить несколько простых шагов:
Включите счетчик
Вставьте датчики в правильные соединения — это необходимо, потому что может быть несколько различных соединений, которые можно использовать.
Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку счетчика.
Оптимизируйте диапазон для лучшего чтения. Если возможно, разрешите всем начальным цифрам не считывать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!
Как пользоваться аналоговым мультиметром
Аналоговый мультиметр очень прост в эксплуатации.Зная, как проводить измерения напряжения, тока и сопротивления, необходимо только знать, как использовать сам мультиметр.
Обычно аналоговый тестовый измеритель имеет основную шкалу измерителя, а под ней находится переключатель диапазона. Обычно используется только один переключатель, но в некоторых случаях используется более одного, как в случае с британским AVO 8.
Переключатель будет иметь положения для постоянного и переменного напряжения, а также постоянного и переменного тока. Также будут диапазоны сопротивления.
Что касается цифрового мультиметра, то здесь будут разные подключения для тестовых щупов. Часто защита этих подключений не такая строгая, как для цифровых мультиметров — многие аналоговые измерители намного старше и могут не иметь тех же стандартов безопасности, когда они были сделаны. Соответственно, при обращении с ними требуется особая осторожность.
Если счетчик новый, то, очевидно, потребуется установить любую батарею или батареи, необходимые для измерения сопротивления.
… Аналоговые мультиметры доступны уже много лет и очень гибки в использовании ….
Использовать аналоговый мультиметр так же просто, как использовать цифровой, но будут заметны некоторые отличия.
При использовании счетчика можно выполнить несколько простых шагов:
Вставьте датчики в правильные соединения — это необходимо, потому что может быть несколько различных соединений, которые можно использовать. Убедитесь, что вы выбрали правильные соединения, а не вставляйте их в те, которые предназначены для измерения слабого тока, если требуется измерение высокого напряжения — это может повредить мультиметр.
Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости позже диапазон мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
Оптимизируйте диапазон для лучшего чтения. Если возможно, отрегулируйте его так, чтобы можно было добиться максимального отклонения счетчика.Таким образом будет получено наиболее точное показание.
После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен, не задумываясь о диапазоне, который будет использоваться, вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!
Общие советы и подсказки
Независимо от типа используемого измерительного прибора, будь то аналоговый цифровой мультиметр, цифровой мультиметр, есть несколько моментов, о которых стоит помнить:
Осторожно при обращении с датчиками: Хотя датчики были разработаны для измерения точек в цепи, они все же легко проскальзывают.Иногда это может вызвать короткое замыкание, поэтому при зондировании следует соблюдать осторожность, чтобы не допустить проскальзывания зондов.
Выключайте глюкометр, когда он не используется: Когда тестер не используется, всегда целесообразно выключить его. Хотя аналоговые измерители не имеют кнопки включения / выключения, цифровые измерители имеют, и они расходуют заряд батареи, когда они включены. У некоторых будет возможность автоматического отключения, но не у всех. Всегда разумно выключать цифровой мультиметр, когда он не используется.Таким образом, батарея с меньшей вероятностью разрядится и будет готова к использованию, когда это необходимо.
Верните измеритель в положение переключателя высокого напряжения после использования: При использовании тестового измерителя, аналогового или цифрового, разумно вернуть переключатель диапазонов в положение наивысшего напряжения после использования. Таким образом, если измерительный прибор используется без установки правильного диапазона, что легко может произойти при включении в тестирование, никаких повреждений не произойдет. Если он был настроен на низкий диапазон тока, могла существовать явная возможность повреждения, если, например, он был предназначен для измерения большого напряжения.
Соблюдайте полярность для аналоговых тестовых счетчиков: Если измерение напряжения или тока неверно для аналогового тестового счетчика, стрелка счетчика отклонится назад, и если присутствует большое показание, это может повредить счетчик движение. Всегда разумно убедиться, что ожидаемые показания соответствуют способу исследования цепи.
Выберите самый высокий диапазон для первого измерения: Для любого измерителя, особенно для аналоговых тестовых измерителей, важно, чтобы сначала был выбран самый высокий диапазон.Таким образом, при наличии большого напряжения счетчик не будет перегружен. Некоторые цифровые мультиметры имеют возможность, известную как автоматический выбор диапазона, когда он выбирает диапазон после того, как он был установлен на текущее напряжение сопротивления и т. Д., Но для других необходимо установить диапазон, а также тип измерения. Это может быть очень важно для аналоговых измерительных приборов, так как движение измерительного прибора может быть повреждено, если оно будет слишком сильно перегружено.
Это всего лишь несколько общих советов, которые помогут в использовании мультиметров, как аналоговых, так и цифровых.
Более глубокое понимание измерений
Основными измерениями, выполняемыми с помощью тестовых приборов, являются измерения напряжения, тока и сопротивления. Измерение напряжения является наиболее простым, но ток и сопротивление также не должны вызывать каких-либо серьезных проблем. Более подробная информация представлена по ссылкам ниже.
Измерения напряжения: Измерения напряжения обычно выполняются путем выбора правильного диапазона и последующего размещения зондов в двух точках для измерения.Обычно черный щуп используется для заземления, а красный — для более высокого напряжения.
Измерение тока: При измерении тока с помощью тестового измерителя обычно необходимо сделать разрыв цепи и разместить измеритель в соответствии со схемой, чтобы ток протекал через измеритель. Таким образом измеряется сила тока. Хотя есть способы, при которых цепь не нужно разрывать, это наиболее широко используемый метод.
Измерения сопротивления: Измерения сопротивления легко выполнить с помощью как аналоговых, так и цифровых мультиметров. Измерения можно просто провести, поместив резистор между двумя датчиками и измерив сопротивление. Очевидно, что выбор наиболее подходящего диапазона является ключевым. При измерении сопротивления лучше всего это делать с удаленным из схемы компонентом, иначе другие компоненты схемы будут влиять на результат.Также конденсаторам потребуется время для зарядки, и это будет означать, что окончательное значение не будет достигнуто в течение некоторого времени. Также диоды будут давать разные значения в разных направлениях.
Аналоговые измерительные приборы, как правило, могут измерять только ток, напряжение и сопротивление — диапазоны переменного и постоянного тока обычно доступны как для тока, так и для напряжения.
Цифровые мультиметры
могут выполнять эти измерения, и в дополнение к этому многие цифровые мультиметры также могут выполнять измерения емкости, частоты, выполнять тесты диодов и транзисторов, некоторые могут выполнять измерения температуры, и есть даже другие измерения, которые могут быть выполнены.Ознакомьтесь с инструкциями к цифровому мультиметру, чтобы точно узнать, что можно делать и как можно проводить тесты.
Мультиметры
очень просты в использовании, и они являются наиболее важным испытательным оборудованием, которое необходимо, если необходимо выполнить какие-либо работы по созданию электроники. К счастью, инструкции мультиметра о том, как ими пользоваться, просты, и они должны прослужить долгие годы безупречной службы. Кроме того, можно использовать мультиметр для выполнения многих типов испытаний.Даже старые аналоговые измерители можно использовать по-разному, а цифровые мультиметры часто имеют много возможностей измерения, помимо базовых измерений ампер, вольт и ом.
Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .
Начало работы с мультиметром
Мультиметры — идеальный инструмент для поиска и устранения неисправностей в электрических устройствах, от промышленных до бытовых устройств. Существуют сотни различных типов мультиметров с разными возможностями и ценами, однако основы их использования должны быть одинаковыми. Мультиметры измеряют напряжение, ток и сопротивление с помощью аналоговых или цифровых схем.Самым распространенным измерителем является цифровой мультиметр (DMM) .
Функции мультиметра
Базовые измерители обычно имеют три порта для измерения следующего:
1. COM
2. Вольт / Ом
3. Ампер.
Некоторые цифровые мультиметры имеют только один порт для усилителя, в то время как некоторые имеют порты миллиампер и усилители (показано ниже). Порт миллиампер используется для измерения токов менее 300 мА (типично) для более точного считывания.

Поворотный переключатель, показанный здесь выше, используется для выбора типа измерения, которое вы хотите выполнить.
Знак «V» с волнистой линией над ним предназначен для измерения напряжения переменного тока.
Знак «V» с пунктирными и сплошными линиями над ним предназначен для измерения постоянного напряжения.
Знак «мВ» с пунктирной и сплошной линиями над ним предназначен для измерения милливольт постоянного тока.
Позиция «Ω» предназначена для измерения сопротивления.
На следующей позиции отображается символ «диод». Эта позиция позволяет нам тестировать диоды .
Позиция «мА / А» предназначена для измерения ампер и ампер.
Последняя позиция, «мкА», предназначена для измерения микроампер.
Выполнение простых измерений
Лучший способ понять, как пользоваться цифровым мультиметром, — это провести несколько простых измерений.
Проверка напряжения постоянного / переменного тока: аккумулятор
1. Подключите черный разъем к порту COM на мультиметре, а красный разъем — к порту напряжения (часто обозначается как VΩmA).
2. Установите шкалу измерителя на постоянное напряжение (обозначается буквой В).
3. Поместите красный датчик на «+», а черный датчик на «-» на батарее.
Ваш измеритель должен отображать напряжение постоянного тока. Вы можете выполнить те же действия, чтобы измерить напряжение переменного тока, сопротивление и целостность цепи. Просто убедитесь, что шкала установлена правильно, чтобы измерить соответствующие единицы (например, VAC, VDC, Ω, Diode и т. Д.)
Примечание. При измерении сопротивления обычно требуется измерять компонент вне цепи, как показано ниже, а не в цепи. Проведение внутрисхемных измерений может привести к неточности из-за сопротивления соседних компонентов.

Измерительное сопротивление
Измерение непрерывности
Тест батареи
Измерение тока
Измерение тока немного отличается от простого размещения щупа на контакте с напряжением. Сначала подключите красный разъем к порту усилителя (обычно обозначается буквой A).
Для измерения тока необходимо замкнуть измеритель в цепь, как показано на изображении ниже. Цепь размыкается, и датчики вставляются в замкнутую цепь, поэтому ток проходит через счетчик, замыкая контур.Другой и, возможно, более точный метод заключается в измерении напряжения на резисторе и использовании закона Ома (V = IR) для расчета тока.

Схема измерения силы тока
Характеристики и типы мультиметра
Существует два основных типа мультиметров — аналоговый и цифровой.
Аналоговые мультиметры по-прежнему широко используются и стоят примерно так же, как цифровой мультиметр (DMM), но не обеспечивают такой же точности, как DMM.Аналоговые измерители полезны для отображения показаний в реальном времени с падениями напряжения и тока, когда необходимо постоянно наблюдать за эффектами регулировки частей схемы, таких как нагрузка. Отличительной особенностью аналоговых счетчиков является дисплей с подпружиненным стрелочным указателем, который опирается на проволочную катушку, окруженную магнитом. При протекании тока он создает силу, которая толкает магнит, чтобы скрутить катушку, вызывая ее вращение.
Цифровые мультиметры чаще используются из-за их точности и простоты использования.В отличие от аналоговых измерителей, цифровые мультиметры не имеют сопротивления внутри, обеспечивая точное считывание. Он также не ограничен размером считывающего циферблата. Цифровые мультиметры легко калибруются и имеют автоматическую регулировку диапазона.

Velleman AVM460 Аналоговый мультиметр
Другие общие функции цифрового мультиметра:

Автоматический выбор диапазона для выбора определенного диапазона для тестируемого количества
Выполните выборку и удерживайте, чтобы отобразить самые последние показания после того, как измеритель отключен от тестируемой цепи
Испытания с ограничением тока на падение напряжения на полупроводниковых переходах для проверки диодов , транзисторов и
Отображение тестируемого количества в виде гистограммы, которое упрощает тестирование «годен / не годен», а также позволяет определять быстро меняющиеся тенденции
Осциллограф с малой полосой пропускания Функциональность
Тестеры автомобильных цепей
Простой сбор данных для записи максимальных и минимальных показаний за определенный период или для отбора проб через фиксированные интервалы
Интеграция с пинцетом для использования с технологией SMD
Комбинированный измеритель LCR для малогабаритных компонентов SMD и сквозных отверстий
Цифровые мультиметры также могут быть напрямую подключены к компьютеру с помощью каналов IrDA , RS-232, соединений, USB или инструментальной шины, такой как IEEE-488 .Интерфейс позволяет компьютеру записывать измерения по мере их выполнения.
На что обращать внимание на базовый мультиметр?
• Проверка целостности цепи с помощью пьезозуммера
• Проверка сопротивления от 10 Ом (или ниже) до 1 Мегаом (или выше)
• Проверка постоянного напряжения от 100 мВ (или ниже) до 50 В
• Проверка напряжения переменного тока от 1 В и до 400 В (или 200 В в США / Канаде / Японии)
Если вы планируете достаточно продвинуться в области электроники и хотите измеритель, который
вы скоро не превзойдете, вот несколько других функций, которые вам нужно искать в измерителе:
Автоотключение: продлевает срок службы батарей
Испытание постоянного и переменного тока, от 10 мА до 10 А для некоторых моделей
Kick Stand: удерживает глюкометр в вертикальном положении и освобождает руки от работы на рабочих поверхностях
Кнопка удержания: сохраняет значение, отображаемое на дисплее, чтобы вы могли зондировать, не глядя на счетчик
Обычная батарея: 9V или AA , в карманных счетчиках используются трудно заменяемые монетные элементы

Velleman DVM810 Mini 3-1 / 2 Цифровой мультиметр
Безопасность прежде всего: общие ошибки при использовании мультиметра
Помните, что вы имеете дело с электричеством, поэтому важно соблюдать осторожность при использовании мультиметра.Некоторые из наиболее распространенных ошибок, которые делают люди, включают:
Не забывайте переключать измерительные провода (гнезда) при переключении между измерением тока и проверкой напряжения / сопротивления
Превышение максимального значения счетчика
Функциональный переключатель находится в неправильном положении при попытке измерения
Использование измерителя в зоне, превышающей заявленный рейтинг
Во избежание ложных показаний, которые могут привести к поражению электрическим током или травмам, заменяйте батарею, как только появляется индикатор батареи
.Кроме того, при проведении измерений держите пальцы за защитными кожухами на щупах.
Некоторые простые ошибки могут привести к серьезным травмам и даже смерти. Обязательно всегда проверяйте провода и убедитесь, что шкала находится в правильном положении
, и никогда не используйте измеритель, если провода были повреждены.
Никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт, и будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока
среднеквадратичного значения, поскольку они могут представлять опасность поражения электрическим током.
No related posts.

Разное
