Особенности соединения и зарядки литиевых аккумуляторов

Есть два варианта соединения аккумуляторов, последовательное и параллельное. При последовательном соединении суммируется напряжение на всех аккумуляторах, при подключении нагрузки с каждого аккумулятора идет ток, равный общему току в цепи, в общем сопротивление нагрузки задает ток разряда. Это вы должны помнить со школы. Теперь самое интересное, емкость. Емкость сборки при таком соединении по хорошему равна емкости аккумулятора с самой маленькой емкостью. Представим, что все аккумуляторы заряжены на 100%. Смотрите, ток разряда у нас везде одинаковый, и первым разрядится аккумулятор с самой маленькой емкостью, это как минимум логично. И как только он разрядится, дальше нагружать данную сборку будет уже нельзя. Да, остальные аккумуляторы еще заряжены. Но если мы продолжим снимать ток, то наш слабый аккумулятор начнет переразряжаться, и выйдет из строя. То есть правильно считать, что емкость последовательно соединенной сборки равна емкости самого малоемкого, либо самого разряженного аккумулятора. Отсюда делаем вывод: собирать последовательную батарею нужно во первых из одинаковых по емкости аккумуляторов, и во вторых, перед сборкой они все должны быть заряжены одинаково, проще говоря на 100%. Существует такая штука, называется бмс, бэттери мониторинг систем, она может следить за каждым аккумулятором в батарее, и как только один из них разрядится, она отключает всю батарею от нагрузки. Теперь что касается зарядки такой батареи. Заряжать ее нужно напряжением, равным сумме максимальных напряжений на всех аккумуляторах. Для литиевых это 4.2 вольта. То есть батарею из трех заряжаем напряжением 12.6 в. Смотрите что происходит, если аккумуляторы не одинаковые. Быстрее всех зарядится аккумулятор с самой маленькой емкостью. Но остальные то еще не зарядились. И наш бедный аккумулятор будет жариться и перезаряжаться, пока не зарядятся остальные. Переразряда я напомню литий тоже очень сильно не любит и портится. Чтобы этого избежать, вспоминаем предыдущий вывод. Но ещё существует такая штука, как балансировка ячеек. Специальный зарядный контроллер грубо говоря имеет доступ к каждой ячейке и персонально заряжает ее на 100% независимо от остальных. В интернете есть куча схем на стабилитронах и прочей рассыпухе, но мы здесь с вами не для этого, мы паять не любим. Для двух и трех аккумуляторов есть модуль защиты зарядки и балансировки, но я опять же собрал вас здесь сегодня не для этого.

Перейдем к параллельному соединению. Емкость такой батареи равна сумме емкостей всех аккумуляторов в нее входящих. Разрядный ток для каждой ячейки равен общему току нагрузки, деленному на число ячеек. То есть чем больше акумов в такой сборке, тем больший ток она может отдать. А вот с напряжением происходит интересная вещь. Если мы собираем аккумуляторы, имеющие разное напряжение, то есть грубо говоря заряженные до разного процента, то после соединения они начнут обмениваться энергией до тех пор, пока напряжение на всех ячейках не станет одинаковым. Делаем вывод: перед сборкой акумы опять же должны быть заряжены одинаково. Иначе при соединении пойдут большие токи, и разряженный акум будет испорчен, и скорее всего может даже загореться. В процессе разряда аккумуляторы тоже обмениваются энергией, то есть если одна из банок имеет меньшую емкость, остальные не дадут ей разрядиться быстрее их самих, то есть в параллельной сборке можно, но не очень желательно использовать аккумуляторы с разной емкостью. И то же самое касается зарядки. Можно абсолютно спокойно заряжать разные по емкости аккумуляторы в параллели. То есть балансировка не нужна, сборка будет сама себя балансировать. Делать так опять же не очень желательно, но можно.

Перейдем к делу. Допустим мы хотим использовать аккумуляторы последовательно, для увеличения напряжения. По хорошему, чтобы правильно использовать такую сборку, аккумуляторы должны быть одной емкости, желательно из одной партии на производстве, а также перед соединением они должны быть заряжены до одного напряжения. Такую идеальную сборку можно заряжать напряжением, равным сумме максимальных напряжений для лития, то бишь 4.2В. для этого подойдут готовые блоки питания, вставил в розетку и заряжаешь. Либо понижающий модуль, настроенный на нужное напряжение? Или например лабораторный блок пиатния. Но в мире нет ничего идеального, поэтому более правильно будет заряжать через бмс, которая отключит батарею если один из аккумуляторов зарядится на 100%. А еще более правильно будет использовать зарядник с балансировкой ячеек, который тоже стоит денег.

alexgyver.ru

Изготовление сменного батарейного блока к запасному Li-Ion аккумулятору для Ni-Cd шуруповерта, с использованием холдера для 18650 Li-Ion аккумуляторов

Это 2-я часть обзора о запасном Li аккумуляторе для Ni-Cd шуруповерта Black&Decker. В 1-й части я делал корпус аккумулятора с защелками, ставил в него плату защиты, вольтметр-пищалку и адаптер для работы с Li-Ion батарейным блоком от шуруповерта DeWALT. Сегодня я расскажу о новом захватывающем DIY проекте – сменном батарейном блоке на базе холдера (кассеты) для 18650 Li-Ion аккумуляторов. А также — какие холдеры можно, на мой взгляд, использовать в шуруповертах и почему (немного теории). Как доработать правильный холдер (практический пример).
UPD: Незапланированный тест холдера на устойчивость к короткому замыканию и его результаты

Холдеры (они же кассеты, держатели, или боксы) – это самый простой и безопасный способ соединить между собой цилиндрические Li-Ion аккумуляторы. Простой, потому что не требуется оборудование точечной сварки (стандартный промышленный способ соединения Li-Ion банок в сборке). Безопасный, потому что ни варить, ни паять сами банки не нужно. Не имея опыта пайки лития, есть серьезный риск убить достаточно дорогие аккумуляторы. Чтобы паять литий, нужна набитая рука, мощный паяльник и соблюдение правильной техники для исключения перегрева корпуса банок в процессе пайки. Также холдеры имеют весомый плюс по сравнению с пайкой или сваркой, создающей неразъемное соединение элементов – в холдере все банки можно легко и быстро заменить.

Из-за удобства их применения холдеры давно и успешно используют во всяких DIY проектах: пауэрбанках, зарядках, источниках автономного питания и пр. Так же давно холдеры пытаются использовать и для переделки шуруповертов на литиевое питание, но результаты получаются положительными не всегда.

В чем же проблема с использованием холдеров для аккумулятора шуруповерта? Во-первых, при высоких рабочих токах шуруповерта контакты холдера сильно нагреваются. Из-за этого пластиковый корпус холдера плавится, что приводит к его разрушению и выходу аккумулятора из строя. Во-вторых, шуруповерт теряет мощность, т.к. значительная часть энергии банок уходит на нагрев контактных проводников холдера. Особенно это касается холдеров с круглыми пружинами, на которых заметно падает напряжение из-за большой длины и малого сечения пружинок. Итак, общее проблемное место всех холдеров — это их контакты, что ограничивает возможности использования холдеров в устройствах с высоким током потребления.

Означает ли это, что использовать холдеры для шуруповерта в принципе нельзя?

Утверждать столь категорично я бы не стал. Некоторые типы холдеров, после несложной доработки, использовать вполне возможно. Но обязательно нужно учитывать максимальный ток шуруповерта, с которым их планируется применять.

Какие бывают холдеры (кассеты) для 18650 Li-Ion аккумуляторов?

Чаще всего встречаются такие.


Я условно пронумеровал их как №1, 2, 3.

№1 это холдер с круглыми пружинами.

№ 2 и 3 по сути один и тот же холдер с плоскими пружинами, различие только в форме выводов. У № 2 они узкие, а у № 3 широкие. Рядом с этими холдерами я добавил изображения их контактных ламелей.

Почему греются контакты холдера при высоких токах?

При прохождении по проводнику электрического тока происходит преобразование электрической энергии в тепловую. Количество выделяемого тепла пропорционально квадрату тока, сопротивлению проводника и времени прохождения тока (закон Джоуля-Ленца, Q = I2rt).


Представим, что это контакт холдера (как отрезок проводника, включенный в общую цепь). Если в каком-то месте цепи сопротивление (r, Ом) будет выше, то проводник в этом месте будет греться сильнее.

От чего зависит сопротивление проводника? В основном от 2-х факторов (в дебри уходить не будем, это все же DIY обзор, а не научная статья) – от геометрии проводника и его удельного электрического сопротивления. Вот формула.

где r — сопротивление отрезка проводника; ρ — удельное сопротивление проводника; l — длина проводника; S — сечение проводника.

На какие мысли наводит эта формула?

Чтобы уменьшить r, нужно значение числителя (верхняя часть дроби) сделать как можно меньше, а знаменателя — как можно больше. С ρ мы ничего сделать не можем, что есть, с тем и работаем. А вот L можно уменьшить, сделав путь тока как можно короче. Применительно к плоскому ламелю холдера, это означает, что паять перемычку нужно как можно ближе к месту контакта ламеля с полюсом банки. Холдер с круглыми пружинами имеет большую длину L и соответственно повышенное сопротивление. Однако определяющее значение для выбора правильного холдера имеет сечение S контактного ламеля. Чем больше сечение, тем больший ток может выдержать холдер. На первый взгляд это просто, но есть и нюансы.

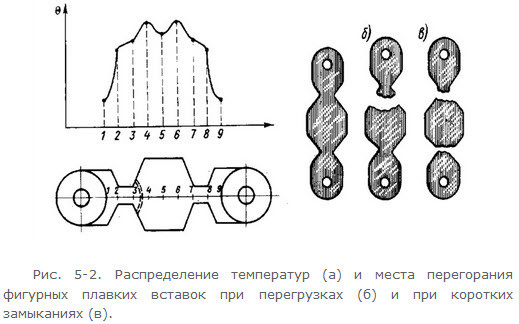

На фото холдеров вы наверно обратили внимание, что сечение ламеля на разных участках его длины разное. Что из этого следует? В той области, где сечение меньше, ламель будет греться больше. Кстати, на этом строится принцип работы плавкого предохранителя – где тонко, там и рвется.

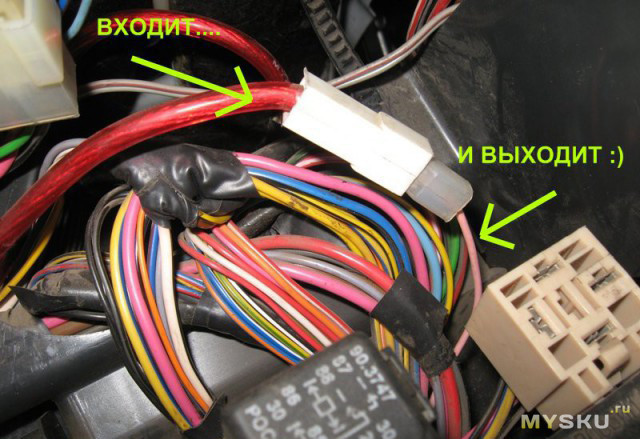

А вот еще пример, из области автоэлектрики.

Несложно догадаться, что произойдет с тонким проводком при включении мощного потребителя.

Становится понятно, что соединять ламели холдера между собой нужно в их широкой части — от места контакта ламеля с полюсом банки до места сужения профиля ламеля.

Такой нестандартный способ соединения ламелей нужен только для работы на высоких токах. Для работы в пауэрбанке, например, штатного соединения (т.е. нижнего по рисунку) будет более чем достаточно.

А теперь отвлечемся на минуту от скучных формул.

На какой предмет похож контакт холдера № 2? Мне, как бывшему слесарю-сборщику РЭАиП, он напоминает бутылку (ну кто б сомневался).

Кстати, это наглядная визуализация английского термина bottleneck («узкое место»), применяемого в технических и других науках. Термин произошел из аналогии с узким горлышком бутылки, из-за чего не получается вылить или высыпать всё её содержимое сразу, даже если её перевернуть. При увеличении ширины горлышка увеличивается и скорость, с которой бутылка опустошается. Таким образом, «бутылочным горлышком» называют любой компонент системы, мощность (пропускная способность) которого меньше, чем потребность в нем.

Вот мы и подобрались вплотную к ответу на вопрос, какой тип холдера, с точки зрения банальной физики, лучше всего подходит для использования с шуруповертом. Таблица ниже поможет сделать выбор.

Холдеры с круглыми пружинами отбрасываем сразу. Самое малое сечение контактов из всех 3-х типов, это раз. Большая длина пружинок, значительное падение на них напряжения, это два. Популярная доработка (припаивание медного провода ко 2-му витку пружинок) ничего кардинально не изменит. Холдер №1 можно использовать только для сравнительно небольших токов, порядка 1 ампера, например, в пауэрбанках. Для питания шуруповертов они совершенно непригодны.

Теперь самое интересное. Какой холдер лучше, №2 или №3?

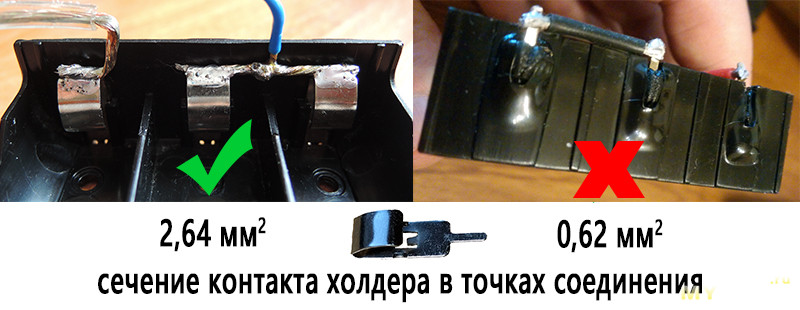

№2 имеет узкие выводы с сечением 0,62 кв.мм, немногим больше чем у холдера №1 (0,38 кв.мм). Такого сечения для питания шуруповерта также явно недостаточно, о чем красноречиво говорит проплавленный корпус холдера на фото ниже. Необходимо использовать нестандартное соединение в широкой части контакта. Плюс холдера №2 – самая большая площадь сечения (в широкой части контакта).

Холдер №3. С одной стороны, он имеет широкие выводы. Но вся их ценность смазывается заужением профиля в середине ламеля (помните про плавкий предохранитель?). Если соединять штатно, эффективное сечение будет всего лишь 1,08 кв.мм. Второй недостаток — сечение даже широкой части контакта холдера №3 на целых 39% меньше такого же сечения холдера №2. 1,9 кв.мм и 2,64 кв.мм соответственно.

Поскольку нагрев контактов сильно зависит от силы тока через них (помните про квадрат тока из формулы Джоуля-Ленца?), то для противодействия ему каждый дополнительный мм2 сечения контактов становится на вес золота. Поэтому лучшим холдером для высоких токов из 3-х перечисленных является тот, который имеет наибольшее сечение контактов в местах их соединения между собой.

Вывод: Для токов шуруповерта лучше подойдет холдер №2, при условии, что соединительные провода будут припаяны к его широкой части.

Следующий важный вопрос – какой ток, ограниченный допустимым нагревом, может на практике выдержать доработанный холдер №2? Такой эксперимент проводил уважаемый kirich в одном из своих обзоров. Вот его результаты.

Судя по термограмме, можно осторожно предположить, что и 20 ампер длительно не являются пределом для данного холдера, однако здесь мы уже упираемся в ограничения по максимальному току самих Li-Ion аккумуляторов форм-фактора 18650 (как правило, 30 ампер длительно).

Как альтернативный вариант, для увеличения токовой отдачи можно также использовать параллельно-последовательное соединение аккумуляторов в холдере. Например, xS2P соединение увеличивает отдаваемый батарейным блоком ток вдвое, xS3P — втрое, и т.д.

Кстати, многие думают, что чем мощнее аккумуляторный шуруповерт, то тем больше у него рабочие токи. Это не всегда так, бывает скорее наоборот. Вот пример. Посмотрите на таблицу со спецификациями моторов ф. Leshi Motor, которые ставились в Ni-Cd шуруповерты.
Мы видим, что 7.2В мотор имеет макс. ток 14,8А и мощность 67,5 Вт.
А 18В мотор имеет макс. ток 8,6А и мощность 113,7 Вт.
Удивительно, правда? Почему так? Здесь при меньшем макс. токе мощность больше за счет повышения напряжения питания (по формуле мощности P=IU).

Поскольку для холдеров критичным является именно ток, а не напряжение, это обстоятельство может в некоторых случаях расширить возможности применения холдеров для переделки на литий мощных 18 вольтовых Ni-Cd шуруповертов.

Ну и наконец, практическая часть.

Изготовление сменного батарейного блока на базе холдера №2

Напомню, что моем шуруповерте Black&Decker CD12C, для которого я делаю этот батарейный блок, стоит 12V двигатель с максимальным рабочим током 9.7А. Провода питания к этому двигателю имеют сечение 0,823 кв.мм (18AWG). Допустимую длительную токовую нагрузку проводов с разным сечением по стандарту AWG можно посмотреть здесь
Это холдер с аккумуляторами, которые я буду использовать. Ссылки на них привел в конце обзора.

Припаял выходные провода и перемычки к ламелям холдера в верхней части. Перемычки в точках 1S и 2S сделал из того же акустического медного провода сечением полтора квадрата, что и выходные провода. Для подключения точек соединения элементов к плате защиты и вольтметру припаял к перемычкам провода с наконечником типа РП-М (автоклемма).

Провода и перемычки не мешают установке аккумуляторов в холдер.

Для обратной совместимости с батарейным блоком от шуруповерта DeWALT DCD 710, который меньше по длине, сделал в адаптере разрезную фигурную вставку. Нижняя часть приклеена, а верхняя при установке холдера вынимается.

Оба блока рядом.


Батарейные блоки в адаптере меняются простой перестановкой.

Напоследок испытал новый батарейный блок в составе шуруповерта, закрутив и выкрутив без перерыва два десятка длинных саморезов, до отсечки на максимальном моменте трещотки. Ничего не задымилось и не расплавилось.
В каких же случаях можно использовать холдер вместо пайки/сварки банок? Мое личное мнение на этот счет таково: если холдер влезает в корпус старого аккумулятора и рабочий ток шуруповерта позволяет, тогда и можно ставить. А вот нужно ли ставить холдер или паять литий, каждый решает сам, в зависимости от своих убеждений и уровня подготовленности, здесь я рекомендовать ничего не могу. Для меня все определяется удобством и целесообразностью в каждом конкретном случае. Например, в корпус штатного Ni-Cd аккумулятора моего шуруповерта холдер не влезает и поэтому, если буду переделывать его на литий, то буду паять банки.

О зарядке

Заряжать вставленный в адаптер холдер с аккумуляторами можно теми же способами, что и батарейный блок DeWALT из прошлого обзора:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

3) Или можно вынуть аккумуляторы из холдера и зарядить их любой зарядкой для лития, вместе или по отдельности.
