Отключающая способность автоматических выключателей | Элкомэлектро

Электролаборатория » Вопросы и ответы » Отключающая способность автоматических выключателей

Да, действительно существует термин «отключающая способность» защитного аппарата, иногда говорят предельная отключающая способность автоматического выключателя, что является одним и тем же. Физический смысл данного термина состоит в следующем: если отключающая способность автоматического выключателя будет ниже установленной ГОСТом Р 51732 величины, то он не сработает в случае возникновения аварийной ситуации и не защитит линию на которой установлен данный аппарат защиты, а взорвётся от действия большого тока короткого замыкания.

Для исключения подобных происшествий, на начальном этапе проектирования электроустановки, проектировщик рассчитывает токи короткого замыкания, которые могут возникнуть в аварийной ситуации в данной электроустановке. Исходя из полученных расчётным методом величин, происходит подбор аппаратов защиты по предельной отключающей способности, учитывая нормативные данные, указанные в госте Р 51732, пункт 6.

5.9. В данном пункте говорится, что отключающая способность автоматических выключателей должна быть выше 3 кА для автоматических выключателей на ток до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.

Отключающая способность аппаратов защиты с током 160 А и более должны быть не ниже 20 кА для многопанельных ВРУ, не ниже 15 кА для однопанельных ВРУ и меньше или равно 10 кА для шкафного типа ВРУ.

В заданном Вами вопросе: можно ли в ВРУ устанавливать автоматические выключатели S 203 на ток 63А нет самой важной величины исходя из которой можно дать однозначный ответ – расчётного тока короткого замыкания. Если, к примеру он равен 5 кА, то данный автоматический выключатель можно устанавливать, так как в характеристиках данных заводом изготовителем указана величина отключающей способности 6 кА.

отключающая способность автомата * Удобный дом

Номинальная наибольшая отключающая способность автомата

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз. Сила тока короткого замыкания (КЗ) при которой автомат сможет отключится и есть параметр отключающей способности. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. По существу, согласно правил этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn.

Коротко говоря, Icn – это сила тока КЗ при которой автомат может отключится многократно. Не потеряв при этом работоспособность.  Само собой разумеется, промаркирована она в единицах силы тока – амперах. Как правило, на бытовом модульном автомате маркировка силы тока указывается в прямоугольной рамке. Как водится, бытовые автоматы имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA).

Предельная (максимальная) наибольшая отключающая способность Icu

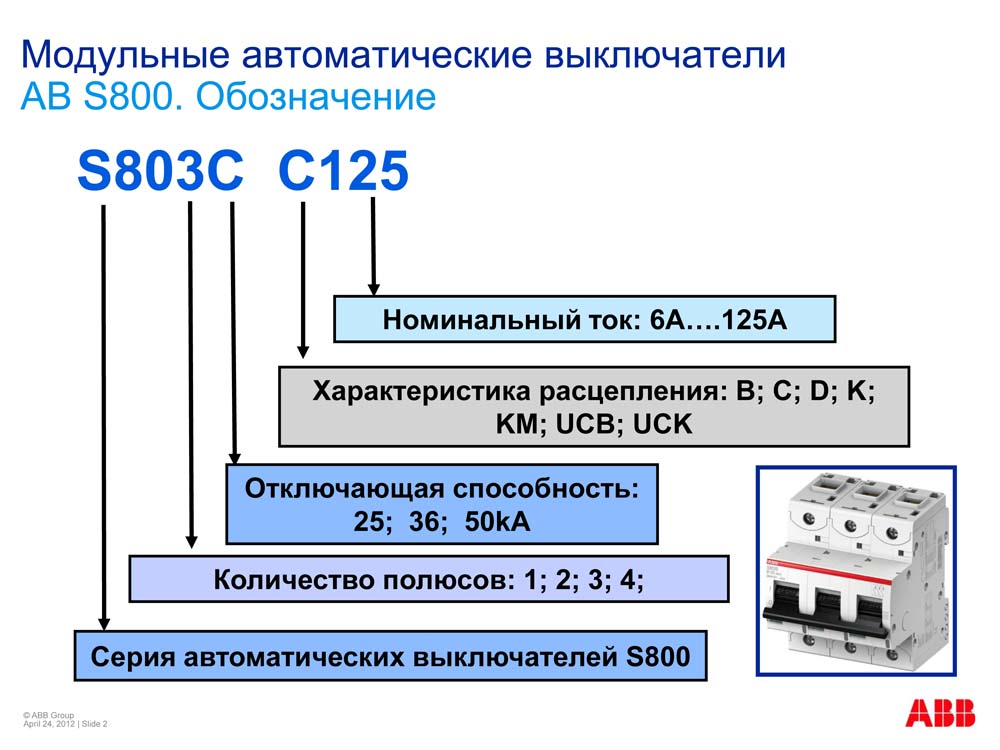

Промышленные серии автоматов промаркированы по стандарту IEC/EN 60947-2. Международный стандарт под названием “Аппаратура распределения и управления низковольтная Часть 2 Автоматические выключатели”. В сущности, по этому стандарту на автомате указывается маркировка Icu. По сути, Icu (capacity ultimate) – предельная способность автоматического выключателя. Грубо говоря, предельная наибольшая отключающая способность – это ток КЗ при котором автомат должен отключиться дважды. И при этом не выйти из строя. Естественно, предельная отключающая способность автомата будет всегда больше номинальной отключающей способности того же автомата.

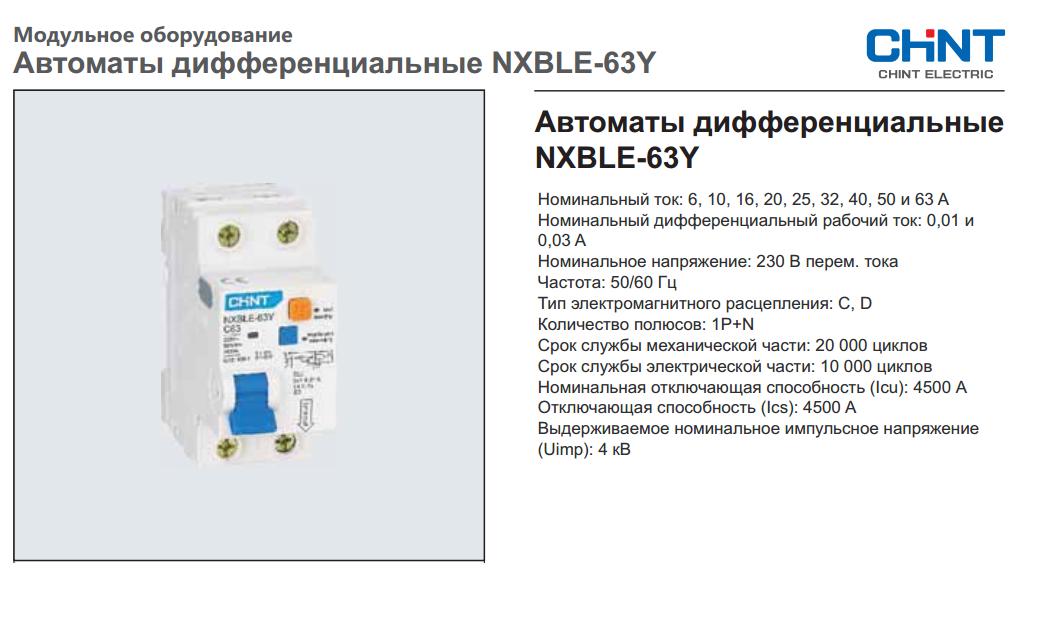

Рабочая наибольшая отключающая способность

И кроме того, на корпусе автомата могут указать Ics (capacity service). Ics – рабочая (отключающая) способность. То есть такая сила тока КЗ, при которой автомат должен отключиться трижды и остаться работоспособным. Иногда рабочая отключающая способность указывается в процентном соотношении от предельной отключающей способности.

Выбор отключающей способности автоматического выключателя

Причем, коммутационная способность зависит от напряжения сети, в которой применяется автомат. При меньшем напряжении коммутационная способность автомата будет выше.

Соответственно, при большем напряжении, у того же автомата, способность будет меньше.

На первый взгляд, стоит выбирать автоматы с наибольшей отключающей способностью. Несомненно, чем коммутационная способность больше, тем более вероятность выживания автоматического выключателя. Однако, цена автоматов с высокой отключающей способностью ощутимо дороже. Учитывая что покупать автоматические выключатели приходится не в единственном экземпляре, стоит минимизировать расходы.

Безусловно, автоматы на 6000A оптимальный вариант в бытовых условиях. Поскольку в быту обычно не бывает высоких токов короткого замыкания. Однако, трансформаторная подстанция может располагаться близко к потребителю электроэнергии. В итоге сила тока короткого замыкания в сети будет иметь высокие параметры. В этом случае устанавливают автоматы на 10000A. Для небольших производственных цехов подойдут автоматы с отключающей способностью 10000A, 25000A. Однако, все это предположительные высказывания не точны. Вне сомнения, для более точного подбора автомата нужно измерять предполагаемый ток короткого замыкания.

Вы можете прочитать статьи на похожие темы в рубрике – Автоматизация и защита

Ваш Удобный дом

Также рекомендуем прочитать

Как подобрать автоматический выключатель

Автоматический выключатель — устройство, обеспечивающее защиту Вашего дома, электроники и Ваших близких от поражения электрическим током. В нормальных условиях, когда работа всех приборов и проводки проходит в обычном режиме, выключатель проводит через себя электрический ток. Но в случае когда по тем или иным причинам сила тока превысила номинальные значения (подключена нагрузка больше рассчитанной, вследствие неисправности электроприборов или электроцепей возникло короткое замыкание), срабатывают расцепители автоматического выключателя и размыкают цепь.

В модульных автоматических выключателях обычно стоят два типа расцепителей:

  • Тепловой расцепитель — срабатывающий при токах перегрузки. Конструктивно представляет из себя биметаллическую пластину, которая при нагревании благодаря свойствам материала распрямляется. В зависимости от величины номинального тока регулируется нагреваемая часть пластины. Соответственно скорость срабатывания автомата прямо пропорциональна силе тока, проходящей через пластину.
  • Электромагнитный расцепитель устройство срабатывающее при токах короткого замыкания, которые кратно превышают номинальный ток автоматического выключателя.

Для выбора модульного автоматического выключателя

необходимо определиться со следующими параметрами:

Количество полюсов автомата

  • Однополюсные автоматические выключатели устанавливаются в однофазной цепи. При этом однополюсные автоматы устанавливаются непосредственно на фазу, и защищают отходящие линии, обычно розеточные или осветительные линии.
  • Трёхполюсные выключатели устанавливаются в трехфазной сети обычно в качестве вводных автоматов или для защиты трехфазных потребителей.

Ток перегрузки автоматического выключателя

Обычно вводной автомат ставят на ток, согласно выделенной мощности на квартиру или до.

При однофазной сети

I=P/U например, на квартиру выделено 10кВт, значит вводной автомат ставим 10000Вт/220В =45,5 округляем до ближайшего меньшего =берем автомат на 40А.

При трехфазной сети

I=P/U*1.7  где 1,7 корень из 3. Допустим на квартиру выделено 30кВт -30000Вт/380В*1,7= 45,5 округляем, и выбираем трехполюсный автомат на 40А)



Для подбора автоматов на отходящих линиях необходимо выбирать в зависимости от сечения провода, который установлен на защищаемой линии. (В случае если у Вас на данной линии находится несколько потребителей).

В случае, если на защищаемой линии один потребитель (например водонагреватель) устанавливают автомат, исходя из мощности устройства.

Сечение токопроводящей жилы, мм

Ток *, А, для проводов и кабелей



одножильных

двухжильных

трехжильных

1,5

23

19

19

2,5

30

27

25

4

41

38

35

6

50

50

42

10

80

70

55



Тип характеристики срабатывания при КЗ

  • В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (розетки, освещение).
  • С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (для офисных и жилых помещений)
  • D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)
  • K 8-15 активно-индуктивная нагрузка, эл.двигатели, трансформаторы
  • Z 2-3 электроника

Обычно в квартиру ставят автоматические выключатели с характеристикой С.

Наибольшая отключающая способность (ПКС) автоматов

— максимальный электрический ток, который автоматический выключатель может расцепить. Здесь принцип следующий: ПКС рассчитывается из максимального тока, который может возникнуть при коротком замыкании отходящих проводов.  Вводной автомат в квартиру должен быть по Госту минимум на 6 кА, автоматические выключатели на розеточную группу и освещение могут быть на 4,5 кА. В Европе автоматические выключатели на 4,5 кА запрещены.

Количество автоматов.

Обычно в распределительном щите устанавливают вводный автомат, автомат на розеточные линии на 2-3 комнаты, автомат на осветительные линии (наверно лучше по одному автомату на комнату), отдельно по автомату на мощных потребителей электроэнергии, калорифер, стиральную машину и т.д.

При комплектации наших клиентов, мы обычно рекомендуем модульные автоматы производства ABB серии S200 (ПКС 6кА) или Sh300 (ПКС 4,5кА) или Acti9 Schneider Electric. Строители при возведении новых домов устанавливают обычно автоматы производства ИЭК. Поэтому если в Вашей новой квартире установлены автоматы фирмы ИЭК, то Вы можете предположить какая у Вас установлена проводка внутри стен, марку и качество бетона и т.д.

Выбор автоматического выключателя

Автоматический выключатель должен соответствовать требованиям, предъявляемым к нему в каждом конкретном случае, поэтому для успешного выбора модели нужно знать параметры защищаемой электропроводки, подключаемых к ней нагрузок и главные характеристики электропитания.

Основываясь на этих данных и необходимых параметрах защиты, можно выбрать нужные автоматы для реализации схемы электрощита и системы токовой защиты в целом. Так как схема может быть достаточно сложной и не только состоять из нескольких ступеней защиты, но и иметь несколько вводных и отходящих линий, то для выбора выключателей в то или иное место нужно также учитывать указанные выше параметры смежных автоматов и других аппаратов защиты установленных до и после выбираемого автомата.

Чтобы выбрать подходящий автоматический выключатель, нужно обратить внимание на следующие характеристики:

Номинальное напряжение Ue (B)

Это максимальное допустимое значение напряжения в условиях нормальной работы. При меньших величинах напряжения отдельные характеристики могут изменяться или, в некоторых случаях, улучшаться (например отключающая способность).

Номинальное напряжение изоляции Ui (кB)

Установленное изготовителем значение напряжения, характеризующее максимальное номинальное напряжение выключателя. Максимальное номинальное напряжение ни в коем случае не должно превышать номинальное напряжение изоляции.

Номинальное импульсное напряжение Uimp (кВ)

Номинальное импульсное напряжение – пиковое значение импульсного напряжения заданной формы и полярности, которое автомат способен выдержать без ущерба.

Номинальный ток In (А)

Это наибольший ток, который автомат может проводить неограниченное долгое время при температуре окружающего воздуха 40°С по ГОСТ Р 50030.2-99 и 30°С по ГОСТ Р 50345-99. При более высоких температурах значение номинального тока уменьшается.

Предельный ток короткого замыкания

Эта характеристика определяет максимальный ток, при протекании которого автоматический выключатель способен разомкнуть цепь хотя бы один раз. Так же её называют предельная коммутационная способность (ПКС). Иначе говоря, ПКС показывает максимальный ток при котором подвижный контакт автомата не приварится (не пригорит) к неподвижному контакту при возникновении и гашении дуги при размыкании контактов. Токи короткого замыкания могут достигать нескольких тысяч ампер и указываются на маркировке модели.

Класс токоограничения

Параметр, напрямую влияющий на безопасность, надежность и долговечность электропроводки. Он заключается в отключении питания защищаемой цепи раньше, чем ток короткого замыкания достигнет своего максимума. Благодаря этому изоляция не подвергается повышенному нагреву при коротких замыканиях, тем самым снижая риск возникновения возгорания. Класс токоограничения — это время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере. Существует три класса токоограничения: 1, 2, 3. Самый высокий класс — 3. Время гашения дуги автомата этого класса происходит за 2,5…6 мс , 2-го класса — 6…10 мс, 1 класса — за время более 10 мс. Данная характеристика указывается под значением предельной коммутационной способности в черном квадрате. Автоматы с токоограничением 1-го класса не маркируются.

Количество полюсов

Данная характеристика определяет максимально возможное количество подключаемых к автомату защиты питающих и защищаемых проводов/проводников, одновременное отключение которых происходит при аварийной ситуации (превышение значения номинального тока и кривой отключения свыше определенного времени) в любой из подключенных цепей.

Номинальная отключающая способность Icu (кА)

Это способность автомата отключить защищаемый участок при возникновения в нем тока короткого замыкания, не превышающем величины предельной коммутационной способности. Если ток будет превышать её, то защита линии и способность автомата отключиться не гарантируется. Если автомат выбран по номинальной отключающей способности, то он может обеспечить защиту от тока короткого замыкания несколько раз.

Кривая отключения

Это характеристика зависимости времени отключения от протекаемого тока. Иначе её еще называют токо-временная характеристика. Выбор должен осуществляться в соответствии с типом Вашей системы, так как требования по защите всегда различны. Существует несколько типов кривых, самые популярные из них это типы B, C, и D: 1. Кривая B предназначена в основном для защиты генераторов, пиковых бросков тока нет. Расцепление от 3 до 5 номинальных токов. 2. Кривая C необходима для защиты цепей в случаях общего применения. Расцепление от 5 до 10 номинальных токов. 3. Кривая D требуется для защиты цепей с высоким пусковым током (трансформаторов и двигателей). Расцепление от 10 до 20 номинальных токов.

Степень защиты — IP

Степень защиты автоматического выключателя от неблагоприятных воздействий окружающей среды характеризуется международным стандартом IP и обозначается двумя цифрами, например IP20. Более подробно об этой важной характеристике Вы можете узнать в статье ##ARTICLE 35 Что такое класс защиты IP##

Что обозначает маркировка выключателя?

На фото изображена маркировка однополюсного автоматическиго выключателя фирмы Siemens. На его примере рассмотрим типичные обозначения данного ряда устройств: 5SY61 MCB — полное название модели, С 10 — кривая отключения типа С и номинальный ток 10 А, 230-400V — номинальное напряжение. Схемы показывают 2 рабочих положения автомата: I — цепь замкнута ( положение 1), O — цепь разомкнута (положение 2). Ниже слева от индикатора включения представлена предельная коммутационная способность (ток короткого замыкания) — 6000 А, под ней расположен класс токоограничения — 3. Подробное описание всех этих параметров приведено выше.

Зная эти характеристики можно без труда подобрать нужную модель. На нашем сайте представлен широкий ассортимент автоматических выключателей и вся необходимая информация о них. Задавайте все интересующие Вас вопросы через форму «Помощь онлайн», и Вам обязательно помогут с выбором. Удачных приобретений!

Выбор автоматического выключателя. | www.domamaster.net

Назначение автоматического выключателя.

Автоматический выключатель — это устройство, которое предназначено для защиты электрических сетей и потребителей подключённых в данную сеть от токов перегрузки и токов короткого замыкания(КЗ). Чтобы кабельные сети оставались в исправном состоянии, важно правильно произвести выбор автоматического выключателя. В сегодняшней статье мы расскажем, как выбрать автоматический выключатель и на что следует обратить своё внимание.

Критерии выбора автоматического выключателя.

Прежде всего, при выборе автоматического выключателя следует обратить внимание на следующие важные критерии:

  1. Номинальный ток автоматического выключателя;
  2. Максимальная отключающая способность автомата;
  3. Тип характеристики автоматического выключателя;
  4. Селективность;
  5. Количество полюсов;
  6. Марка производителя.

Выбор автоматического выключателя по мощности нагрузки и току в цепи.

Как известно, большинство людей полагает, что автоматический выключатель в первую очередь должен защищать устройства подключенные в сеть. Отсюда возникает популярный запрос, — «Выбор автоматического выключателя по мощности». На самом деле, всё обстоит несколько иначе. Первым делом автомат защищает электрический кабель, а затем уже потребителей. Отсюда появляется первый вывод:

Выбор автоматического выключателя по номинальному току

Как правило, в идеальном варианте, номинальный ток автомата, должен быть на 45% ниже допустимого тока на который рассчитан кабель. Потому что тепловая защита автомата способна выдерживать токовые перегрузки от 13% до 45% в интервале времени до 1 часа. Таким образом, чтобы защитить кабель от возможного перегрева, следует использовать автомат с немного заниженным значением номинального тока.

Например: Кабель ВВГнг-LS 3×1,5 в зависимости от условий монтажа может выдерживать в нормальном состоянии ток до 21 А. Следовательно, номинальный ток автоматического выключателя к которому подключается данный кабель не должен превышать 16А.

Iном.кабеля=Iном.автомата*1,45=16*1,45=23,2 А

Как видите, расчёты показывают, что в режиме максимальной перегрузки в сети, при использовании автоматического выключателя на 16 А, всё-таки возможен незначительный нагрев кабеля в течении короткого периода времени. Современные линейки автоматических выключателей предлагают автоматы с номинальным током 13 А. В частности, выбор автомата с данным номиналом, будет оптимальным решением для защиты кабеля ВВГнг-LS 3×1,5:

Iном.кабеля=Iном.автомата*1,45=13*1,45=18,9 А

Таким образом, приходим к выводу, что номинальный ток автомата, должен быть минимум на 45% ниже, максимально допустимого тока на который рассчитан кабель:
                             Iном.автомата = Iном.кабеля /1,45

Выбор автоматического выключателя по максимальной отключающей способности.

Максимальная отключающая способность автомата — это характеристика, которая отражает уровень максимального тока, при котором автомат способен выполнять свои функции и не выходить из строя. Как правило, обозначается в кА и характеризует величину тока КЗ, которую автоматический выключатель должен выдержать и произвести отключение.

К примеру, в современных линейках автоматических выключателей наиболее часто встречаются автоматы со следующими параметрами максимальной отключающей способности:

  • 4,5 кА;
  • 6,0 кА;
  • 10 кА.
Выбор автоматического выключателя по максимальной отключающей способности

Чем выше значение максимальной отключающей способности, тем надёжней и дороже автоматический выключатель. Чтобы выбрать оптимальную величину максимальной отключающей способности автомата, необходимо проанализировать, насколько далеко он установлен от источника питания (ТЭЦ, электростанции и т.п.). Величина тока короткого замыкания, будет снижаться по мере удалённости от источника электроэнергии. Чем ближе к источнику электроэнергии, тем больше величина тока КЗ, чем дальше от источника электроэнергии, тем ниже величина тока КЗ.

Как известно, на трансформаторных подстанциях, рекомендуют установку устройств на 10 кА. В общих распределительных щитах на 6 кА. В квартирных щитах автоматические выключатели на 4,5 кА. Однако, Вам никто не запрещает устанавливать в квартирных и домовых щитах устройства на 6 кА и 10 кА. Используя такие устройства, Вы повышаете надёжность системы и уровень своей защиты.

Выбор автоматического выключателя по типу характеристики.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя по количеству полюсов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Важно! Нельзя отключать нулевой проводник без отключения фазного! Запрещено подключение нулевого проводника к однополюсному автоматическому выключателю.

Выбор автоматического выключателя по производителю.

Выбор автоматического выключателя по производителю

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
