Для чего нужны ограничители импульсных перенапряжений. Статья VSE-E.COM. / Новости

Объекты индивидуального строительства (частные дома, коттеджи, дачи и другие виды сооружений) требуют строгого применения всех мер безопасности. Для этого есть несколько причин, среди которых можно выделить сложность электрических сетей, большое количество энергопотребляемых устройств, специфику применения электроборудования и эксплуатацию самих объектов.

В процессе обустройства электроснабжения, распределительного электрощитка и модульного оборудования типа УЗО, особое внимание уделяется подбору устройств защиты от импульсного перенапряжения или УЗИП. Необходимо знать, что данный механизм устанавливают до УЗО.
Основная задача УЗИП – защита распределительных цепей внутри помещений жилого и нежилого пользования от перенапряжения вследствие нарушения коммутации или при грозе.

Конструктивные особенности ограничителей

Ограничитель выполнен в виде модуля стандартных размеров (ширина — 1,8 см) для удобного монтажа на дин-рейку.

Структурно конструкцию модуля можно разделить на основание (контактную колодку) и функциональную сменную часть или модуль. Модуль представлен композитным варистором, который изготавливается из карбида цинка, а также механизмом, с помощью которого происходит контроль уровня износа варистора с предохранителем. Химическое соединение карбид Zn обладает способностью очень быстро понижать сопротивление (в несколько тысяч раз), когда показатели напряжения начинают превышать предельно допустимую норму.

Как проверить ограничитель на исправность

  • При пользовании время от времени необходимо проверять ограничитель на исправную работу. Для этого необходимо произвести следующие действия:
    обратить внимание на визуальный индикатор и при его затемнении более чем половину, стоит произвести замену;
  • ограничитель напряжения отсоединяется от электросети и соединяется с прибором магомметром на 1000 В;
  • проводятся замеры сопротивления, где норма составляет диапазон 0,1-2 мОм. При выходе за пределы нормативного диапазона, прибор рекомендуется заменить.

Основные причины возникновения импульсного перенапряжения

Во время летней грозы, при попадании её разряда в воздушную линию электропередач, возникает огромное по значению перенапряжение. По характеристикам такое физическое явление дает волнообразное распространение, с нарастанием от 0 до максимальных значений в 1,0-8,0 мкс.

При попадании таких разрядов во внутреннюю электросеть, может возникнуть пробой изоляции с последующим возгоранием и приведением в негодность оборудования, подключенного к сети. Также к таким последствиям могут привести переключения напряжения на подстанциях, либо при включении и выключении энергоёмких потребителей.
Импульсный ограничитель ОПС1 – возможность обеспечить надежную и длительную защиту здания. Для его эффективной работы потребуется наличие контура заземления. При установке на объектах производственного назначения необходимо обустроить систему выравнивания потенциалов.
Так, при грозовых явлениях, пиковые показатели тока разряда могут оказаться на уровне 100 кА, и при отсутствии выравнивания потенциалов возможно появление шагового напряжения. При организации надежной системы защиты, происходит постепенное понижение перенапряжения до безопасных величин, благодаря перебросу в землю основной части энергии при участии последовательно установленных разрядников.
Расстояние между такими ступенями устройств защиты по воздуху и кабельным цепям должно быть не меньше чем 7-10 метров. Когда будут возникать волны заряда, каждый участок цепи будет обеспечивать нужное время задержки роста показателей напряжения. Также стоит учесть, что расстояние от наиболее удаленной нагрузки до разрядника в щитке не должно превышать тридцати метров.
Чтобы обеспечить защиту строения от действия любых видов перенапряжения, первоначально нужно организовать качественное заземление и выравнивание потенциалов через электросистему TN-S или TN-C-S. Это дополнительно обеспечит безопасность людей от поражения током. После этого производится установка устройств защиты. Промежутки между каждой из ступеней защиты — не менее 10 метров относительно силового кабеля.

Автор: МЕГА КАБЕЛЬ

Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2

Нормативно-правовое обеспечение

  • Отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», других стандартов и ПУЭ».
  • Отвечает требованиям к защите от перенапряжений по ГОСТ Р 50571.19

Функциональные возможности

ОИН1 — ограничитель импульсных напряжений моноблок с варистором; по заказу световой индикатор наличия напряжения сети.
ОИН2 — ограничитель импульсных напряжений моноблок с варистором, световой индикатор рабочего состояния, световая индикация напряжения сети.

Конструктивные особенности

Ограничитель импульсных напряжений (ОИН) обеспечивает:

  • Максимальное длительное рабочее напряжение 275 В частотой 50 Гц
  • Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА
  • Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм
  • Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА
  • Обеспечивает защиту оборудования от импульсного перенапряжения категории II по ГОСТ Р 50571. 19-2000 (уровень напряжения защиты 2,0 кВ)
  • Выдерживает без повреждений воздействие временного перенапряжения 380 В
  • Классификация по тепловой защите: ОИН1 и ОИН2 — без тепловой защиты.
  • Классификация по наличию индикатора состояния:
    ОИН1 — без индикатора;
    ОИН1С (по дополнительному заказу) — со световым индикатором наличия напряжения сети;
    ОИН2 — со световым индикатором рабочего состояния.
  • Классификация по ремонтопригодности: ОИН1 и ОИН2 — моноблочные (неремонтируемые в условиях эксплуатации).
  • Допускает присоединение проводников сечением от 4 до 16 мм
Наименование характеристики Значение параметров
Номинальное напряжение питающей сети, В
220
Номинальный разрядный ток, кА 5
Максимальный разрядный ток, кА 12,5
Остаточное напряжение при номинальном токе не выше, В 2000
Класс испытаний по ГОСТ Р 51992 II
Степень защиты, обеспечиваемая оболочками не ниже IP20
Температура окружающего воздуха, С от -45 до 55
Габаритные разметы, мм 80 x 17,5 x 65,5
Масса, не более, кг 0,12
Гарантийный срок эксплуатации, лет 3

УЗИП: особенности выбора и применения

Что такое УЗИП и для чего оно нужно?

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений – УЗИП. Устройства защиты от импульсных перенапряжений – как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий.


Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

·         Несимметричный (синфазный) режим: фаза — земля и нейтраль – земля.

·         Симметричный (дифференциальный) режим: фаза — фаза или фаза – нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.


Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

По принципу действия УЗИП разделяются вентильные и искровые разрядники, нередко применяемые в сетях высокого напряжения, и ограничители перенапряжения с варисторами.

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.


При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.


Оценка значимости защищаемого оборудования.

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп. Первая группа включает меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей (МЭК 62305-3), вторая группа — меры защиты для минимизации отказов электрических и электронных систем (МЭК 62305-4), третья группа — для минимизации рисков ущерба имуществу и отказов инженерных систем (МЭК 62305-5).


Оценка риска воздействия на объект.

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (Принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (Электроустановки зданий):

·         МЭК 60364-4-443 (Защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).

·         МЭК 60364-4-443-4 (Выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.


Выбор оборудования по МЭК 60364.

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.

Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc – действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.


Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети.

Номинальный ток нагрузки IL – максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.



Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания.

Выбор защитной аппаратуры: бытовая техника и электроника.


Выбор защитной аппаратуры: производственное оборудование.


Выбор защитной аппаратуры: ответственное оборудование.

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Устройства защиты от импульсных перенапряжений Энергия ОП (УЗИП)

Характеристики:

Название модели Oграничитель импульсных перенапряжений ОП 3P 15-40кА 400В с индикацией ЭНЕРГИЯ

Артикул Е0705-0006

Класс защиты C (класс II)

Номинальное напряжение AC, В 400

Количество полюсов 3

Номинальный разрядный ток IN, кА (форма волны, мкс) 15 (8/20)

Максимальный разрядный ток IMAX, кА (форма волны, мкс) 40 (8/20)

Уровень напряжения защиты, не более, кВ 1. 8

Время реакции, не более мс 25

Ток короткого замыкания, кА 10

Климатическое исполнение и категория применения по ГОСТ 14254 УХЛ4

Степень защиты IP20

Условия эксплуатации, ⁰С от -40 до +70

Минимальная партия, шт. 1

Защита от импульсных перенапрежений УЗИП — ограничители перенапряжений (разрядники)

Всплески напряжения в электрической сети – это вполне нормальное и частое явление. Они могут появляться из-за коммутации оборудования, атмосферных явлений и по массе других причин.

Даже с учетом того, что это явление кратковременное, такие всплески вполне могут вызвать короткое замыкание и пробить изоляцию проводки, что вызовет крайне негативные последствия. Разумеется, можно использовать оборудование с максимально надежной изоляцией, но тогда существенно увеличится стоимость оборудования и обустройства системы.

Именно поэтому рекомендуется использовать специальные устройства, которые позволяют защитить изоляцию от таких перепадов напряжения – ограничитель импульсного перенапряжения или узип.

Что такое узип?

Это высоковольтный аппарат, который в отличие от классических вентильных разрядников обладает активным элементом, состоящим из легированной окиси цинка и представляет собой последовательно соединенные варисторы без искровых промежутков, которые устанавливаются в фарфоровый или полимерный корпус.

Суть работы такого устройства заключается в нелинейной зависимости проводимости варистора от приложенного напряжения. Благодаря этому при отсутствии перепадов напряжения УЗИП не пропустит ток, но при существенном скачке на отдельных участках сопротивление узипа существенно понижается, увеличивается проводимость приборов, и обеспечивается надежная защита от скачков напряжения в системе.

Как только напряжение стабилизируется, сопротивление снова возрастет на выводах УЗИПа в течение неограниченного времени.

Характеристики ограничителя перенапряжения

Ключевыми характеристиками и преимуществами такого устройства будут:

  • Нелинейная характеристика;
  • Большая допустимая нагрузка по току;
  • Быстрое срабатывание;
  • Высокая износостойкость.

К тому же, УЗИП очень компактен, обладает небольшим объемом и массой. В качестве дополнительных преимуществ ограничителей импульсного перенапряжения можно отметить:

  • Корпус, выполненный по технологии защиты от прямых контактов  класса не менее чем IP20;
  • Надежная индикация и отображение выхода из строя узипа, а также возможность установки дистанционной сигнализации скачков напряжения;
  • 100% защита от коротких замыканий в сети и пожароопасных ситуаций вследствие перегрузки ограничителя;
  • Герметичная и надежная конструкция;
  • Стабильное ограничение давления и равномерное распределение потенциала;
  • Простота в установке и обслуживании. Узип устанавливается на обычную DIN-рейку, имеет прекрасную совместимость с педохранителями, выключателями и силовыми автоматами, и представлен в магазине ptukr.com в большом ассортименте от разных производителей.

Использование оксидно-цинкового разрядника позволяет обеспечить глубокое ограничение перепадов напряжения и справиться с высочайшим напряжением в электрической сети в течение длительного времени, а применение фарфорового или полимерного корпуса существенно увеличивает безопасность в применении устройства и эффективность защиты узипа от воздействия окружающей среды.

Купить УЗИП по доступным ценам в Украине от известных и надежных производителей Вы можете в интернет-магазине ptukr.com. Мы предложим Вам консультации от опытных менеджеров по выбору устройства, быструю доставку в Днепр, Харьков, Киев, Одессу и другие города Украины, а также большой ассортимент товаров. Звоните в любое время!

Ограничители импульсного перенапряжения: подключение узип

Конструкция

УЗИП изготавливаются по стандартным размерам в модульном исполнении. Поэтому они легко монтируются на обычную ДИН-рейку, шириной 35 мм. В соответствии с классом защиты, в конструкцию прибора может входить от 1 до 4 модулей. Отработанные секции, выполнившие свою защитную функцию, легко заменяются новыми. Для этого центральная часть корпуса оборудована специальными направляющими под новые модули. Таким образом, замена выполняется быстро, поскольку не требуется отключать провода и демонтировать все устройство.

Основным защитным компонентом служит варистор, представляющий собой разновидность полупроводников. Для его изготовления применяется керамическая смесь и окись цинка. К ним добавляются специальные примеси, создающие уникальные запирающие свойства готового элемента, на котором основан принцип действия всего прибора. Кроме того, каждый модуль отдельно защищен от повышенных токовых нагрузок.

На передней панели имеется окно с дисплеем, где отображается состояние и работоспособность устройства. Подключение проводников осуществляется через клеммы, предназначенные для входа и выхода. Надежность контактов повышается за счет насечек, существенно увеличивающих площадь соприкосновения и снижающих сопротивление самих контактов. Подключая провода, нужно обязательно соблюдать полярность. Во избежание путаницы, каждая клемма промаркирована в соответствии со своим предназначением.

Технические характеристики

При выборе конкретной модели ограничителя перенапряжения обязательно учитываются такие параметры устройства:

  • Время срабатывания – характеризует скорость открытия полупроводникового элемента ограничителя после нарастания напряжения.
  • Рабочее напряжение – определяет величину электрической энергии, которую ОПН может выдерживать без нарушения работоспособности в течении любого промежутка времени.
  • Номинальное повышенное напряжение – значение рабочей величины, которое ОПН способен выдерживать в течении 10 секунд, также нормируется совместно с остаточным напряжением, которое остается в сети.
  • Ток утечки – возникает как результат приложения напряжения к ограничителю перенапряжения и определяется его омическим сопротивлением или параметрами резисторов. В исправном состоянии этот параметр составляет сотые или тысячные доли ампер, перетекающие по рубашке и полупроводнику от источника к проводу заземления.
  • Разрядный ток – величина, образующаяся при импульсных скачках, в зависимости от источника перенапряжения разделяется на атмосферные, электромагнитные и коммутационные импульсы.
  • Устойчивость к току волны перенапряжения – определяет способность сохранять целостность всех элементов конструкции в аварийном режиме.

Причины и последствия импульсных перенапряжений сети

Импульсные перенапряжения представляют угрозу для бытовых электроприборов. Причины данного явления делятся на 2 категории:

  1. Атмосферные перенапряжения (молнии). Разряд попадает в линию электропередач. Затем высокий потенциал следует до розеток потребителей и выводит домашнюю электронику из строя.
  2. Техногенные перенапряжения. Неисправность контура молниезащиты. Пробой изоляции между сетями высокого и низкого напряжения.

Независимо от причины, в квартирных розетках формируется разность потенциалов в несколько тысяч вольт. Импульс длится доли секунды. Но этого достаточно чтобы повредить чувствительные электронные платы, микросхемы и процессоры.

Как работает защитник от перенапряжений

Защитой обеспечиваются устройства, питаемые от шнуров сети 220V, подключенных к разряднику в распределительной коробке. Это касается как фазных, так и нейтральных проводников (в зависимости от выбранного типа защиты).

Общее правило заключается в том, что на одной стороне защитного устройства соединяем фазные проводники и, возможно, нейтральный проводник, а с другой стороны — защитный провод.

Когда напряжение в системе в норме, сопротивление между проводами очень велико, порядка нескольких ГигаОм. Благодаря этому ток не течет через разрядник.

Когда происходит скачок напряжения в сети, ток начинает протекать через ограничитель на землю.

В защитных устройствах класса B основным элементом является искровой промежуток. При нормальной работе сопротивление его очень велико. В случае искрового промежутка это сопротивление является гигантским, поскольку искровой промежуток это фактически разрыв цепи. Когда молния ударяет в элемент электрической установки напрямую, сопротивление искрового промежутка падает почти до нуля благодаря электрической дуге. Из-за появления очень большого электрического потенциала в искровом промежутке между ранее разделенными элементами создается электрическая дуга.

Благодаря этому, например, фазовый провод, в котором имеется большой всплеск напряжения и защитный провод, создают короткое замыкание и большой ток протекает прямо на землю, минуя внутреннюю электрическую установку. После разряда искровой промежуток возвращается в нормальное состояние — то есть разрывает цепь.

Полезное: Электромонтаж проводки в частном деревянном доме

Ограничитель класса C имеет внутри варистор. Варистор представляет собой специфический резистор, который обладает очень высоким сопротивлением при низком электрическом потенциале. Если в системе происходит скачок напряжения из-за разряда, его сопротивление быстро уменьшается вызывая протекание тока на землю и аналогичную ситуацию, как в случае искрового промежутка.

Разница между классом B и классом C заключается в том, что последний способен ограничивать всплески напряжения с меньшим потенциалом, чем прямой удар молнии. Недостатком этого решения является довольно быстрый износ варисторов.

Урок 1. Назначение и принцип действия ОПН

Ограничители перенапряжений нелинейные (ОПН)-электрические аппараты, предназначенные для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. Основным элементом ОПН является нелинейный резистор – варистор ( varistor, от англ. Vari(able) (Resi)stor – переменное, изменяющееся сопротивление).

Основное отличие материала нелинейных резисторов ограничителей от материала резисторов вентильных разрядников состоит в резко нелинейной вольт-амперной характеристики (ВАХ) и повышенной пропускной способности. Применение в ОПН высоконелинейных резисторов позволило исключить из конструкции аппарата искровые промежутки, что устраняет целый ряд недостатков, присущих вентильным разрядникам.

Основной компонент материала резисторов ОПН – оксид (окись) цинка ZnO. Оксид цинка смешивают с оксидами других металлов – закисью и окисью кобальта, окисью висмута и др. Технология изготовления оксидно-цинковых резисторов весьма сложна и трудоёмка и близка к требованиям при производстве полупроводников – применение химически чистого исходного материала, выполнение требований по чистоте и т. д. Основные операции при изготовлении – перемешивание и измельчение компонентов, формовка ( прессование) и обжиг. Микроструктура варисторов включает в себя кристаллы оксида цинка (полупроводник n – типа) и междукристаллической прослойки ( полупроводник p – типа). Таким образом, варисторы на основе оксида цинка ZnO являются системой последовательно – параллельно включённых p – n переходов. Эти p – n переходы и определяют нелинейные свойства варисторов, то есть нелинейную зависимость величины тока, протекающего через варистор, от приложенного к нему напряжения.

В настоящее время варисторы для ограничителей изготовляются как цилиндрические диски диаметром 28 – 150 мм, высотой 5 – 60 мм (рис 1). На торцевой части дисков методом металлизации наносятся алюминиевые электроды толщиной 0.05-0.30 мм. Боковые поверхности диска покрывают глифталевой эмалью, что повышает пропускную способность при импульсах тока с крутым фронтом.

Рис. 1. Нелинейный резистор – варистор

Диаметр варистора ( точнее – площадь поперечного сечения ) определяет пропускную способность варистора по току, а его высота – параметры по напряжению.

При изготовлении ОПН то или иное количество варисторов соединяют последовательно в так называемую колонку. В зависимости от требуемых характеристик ОПН и его конструкции и имеющихся на предприятии варисторов ограничитель может состоять из одной колонки (состоящей даже из одного варистора) или из ряда колонок, соединённых между собой последовательно/ параллельно.

Для защиты электрооборудования от грозовых или коммутационных перенапряжений ОПН включается параллельно оборудованию (рис. 2 ).

Рис.2

Защитные свойства ОПН объясняются вольт–амперная характеристикой варистора.

Вольт – амперная характеристика конкретного варистора зависит от многих факторов, в том числе от технологии изготовления, рода напряжения – постоянного или переменного, частоты переменного напряжения, параметров импульсов тока, температуры и др.

Типовая вольт- амперная характеристика варистора с наибольшим длительно допустимым напряжением 0.4 кВ в линейном масштабе приведена на рис. 3.

На вольт – амперной характеристике варистора можно выделить три характерных участка: 1) область малых токов; 2) средних токов и 3) больших токов. Область малых токов – это работа варистора под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение. В данной области сопротивление варистора весьма значительно. В силу неидеальности варистора сопротивление хотя и велико, но не бесконечно. поэтому через варистор протекает ток, называемый током проводимости. Этот ток мал – десятые доли миллиамперметра.

При возникновении грозовых или коммутационных импульсов перенапряжений в сети варистор переходит в режим средних токов. На границе первой и второй областей происходит перегиб вольт – амперной характеристики, при этом сопротивление варистора резко уменьшается (до долей Ома). Через варистор кратковременно протекает импульс тока, который может достигать десятков тысяч ампер. Варистор поглощает энергию импульса перенапряжения, выделяя затем её в виде тепла, рассеивая в окружающее пространство. Импульс перенапряжения сети “ срезается” (рис. 4).

Рис. 4

В третьей области ( больших токов) сопротивление варистора снова резко увеличивается. Эта область для варистора является аварийной.

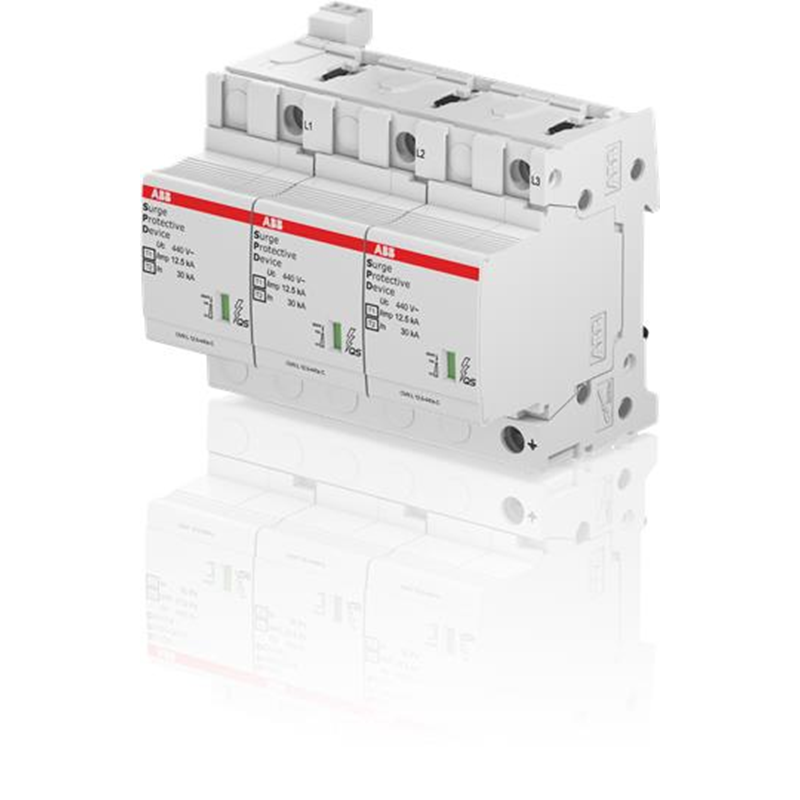

Трехфазная установка

В трехфазной схеме увеличивается ширина ограничителя и количество защищаемых соединений. Однако принцип функционирования ограничителя остается неизменным. Наиболее часто используемые трехслойные системные защитные устройства, работающие в системе 4 + 0, что означает присоединение к разряднику следующих линий:

  • 3-фазные провода
  • 1 нейтральный провод

Каждый из проводов подлежащих защите имеет равные права, то есть возможные перенапряжения устраняются путем подачи тока на защитную установку и, как результат, на землю.

Конечно для установок TN-C (установка без отдельного защитного провода) можно приобрести защитные устройства только с 3 защищаемыми разъемами. Затем с нижней стороны подключите ограничитель к полосе PEN (нейтральная защита).

Как подключить УЗИП в частном доме?

Установка УЗИП производится в зависимости от показателя напряжения: 220В (одна фаза) и 380В (три фазы).

Схема подключения может быть направлена на бесперебойность или на безопасность, нужно определить приоритеты. В первом случае может временно отключиться молниезащиты для того, чтобы не допустить перебоя в снабжении потребителей. Во втором же случае недопустимо отключение молниезащиты, даже на несколько секунд, но возможно полное отключение снабжения.

Схема подключения в однофазной сети системы заземления TN-S

При использовании однофазной сети TN-S к УЗИП нужно подключить фазный, нулевой рабочий и нулевой защитный проводник. Фаза и ноль сначала подключаются к соответствующим клеммам, а затем шлейфом к линии оборудования. К защитному проводнику подключается заземляющий проводник. УЗИП устанавливается сразу после вводного автомата. Для облегчения процесса подключения все контакты на устройстве обозначены, поэтому сложностей не должно возникнуть.

Пояснение к схеме: А, В, С – фазы электрической сети, N – рабочий нулевой проводник, PE – защитный нулевой проводник.

Схема подключения в трехфазной сети системы заземления TN-S

Отличительной особенностью трехфазной сети TN-S от однофазной является то, что от источника питания исходит пять проводников, три фазы, рабочий нулевой и защитный нулевой проводники. К клеммам подключается три фазы и нулевой провод. Пятый защитный проводник подключается к корпусу электроприбора и земле, то есть служит некой перемычкой.

Схема подключения в трехфазной сети системы заземления TN-C

В системе подключения заземления TN-C рабочий и защитный проводник объединены в один провод (PEN), это и является главным отличием от заземления TN-S.

  Как подобрать стабилизатор напряжения для частного дома или квартиры?

Система TN-C является более простой и уже довольно устаревшей, и распространена в устаревшем жилом фонде. По современным нормам применяется система заземления TN-C-S, в которой находятся по отдельности нулевой рабочий и нулевой защитный проводники.

Переход на более новую систему необходим для того, чтобы избежать поражения электрическим током обслуживающего персонала, и ситуаций с возникновений пожара. Ну и конечно же в системе TN-C-S лучше защита от резких импульсных перенапряжений.

Во всех трех вариантах подключения при перенапряжении ток направляется на землю через кабель заземления или же через общий защитный провод, что не дает импульсу навредить всей линии и оборудованию.

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Ограничители импульсного перенапряжения — скачкообразное напряжение атмосферного происхождения является основной причиной выхода из строя электронного оборудования и простоев производства. Наиболее опасный тип перенапряжения вызван прямыми ударами молнии.

Фактически, молния создает пики тока, которые генерируют перенапряжения в сети электропередачи и передачи данных, последствия которых могут быть чрезвычайно нежелательными и опасными для систем, сооружений и людей. У разрядников для защиты от перенапряжений есть много применений, от защиты дома до коммунальной подстанции.

Они устанавливаются на автоматических выключателях внутри жилого дома, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях. В данной публикации мы расскажем как правильно подключать ограничители импульсного перенапряжения, и покажем схемы соединения. В частности здесь речь пойдет о конкретном устройстве ОИН-1.

Для чего нужен ОИН-1 и его функциональные возможности

Прибор ограничителя импульсных напряжений в первую очередь нужен для защиты электрической сети переменного тока 380/220v. Скачкообразные, импульсные напряжения, многократно превышающие штатные значения, могут возникать из-за грозовых разрядов.

Кроме этого, действующее сетевое напряжение может изменяться в следствия бросков тока в электросети. Возникают они как правило во время подсоединения к сети либо отключения каких либо мощных электрических устройств.

В схему прибора ОИН-1 включен мощный варистор, выполняющий функции разрядника, которые применялись в устройствах более старшего поколения.

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

В случае каких либо возникших аварийных ситуаций, когда штатное напряжение начинает периодически «прыгать» до критического уровня, тогда устройство защиты мгновенно сработает.

Принцип действия защиты заключается в следующем. Во время образования в силовой цепи внезапного подъема напряжения, например, от грозового разряда. При этом на варисторе снижается сопротивление, и как следствие возникает короткое замыкание, после чего срабатывает автомат и отключает электрическую цепь. Установленные в этом силовом тракте, после варистора, различные приборы не получат повреждений, благодаря тому, что вовремя сработали ограничители импульсного перенапряжения.

В процессе эксплуатации ОИН-1 он может получить повреждения, чтобы убедится в его исправности, нужно ориентироваться на показание встроенного индикатора. В случае, если индикатор отображается зеленым цветом, то прибор находится в рабочем состоянии, а если индикатор покраснел, тогда устройство защиты подлежит замене.

Область использования

Защитный ограничитель напряжения ОИН-1 очень востребован при монтаже электро сетей, его практически всегда устанавливают в распределительных щитках на входе в помещение. А подключается он в цепь непосредственно перед прибором учета электроэнергии, то есть и сам счетчик будет под защитой от перенапряжения.

Кроме этого, данный прибор используется для защиты от перенапряжений, начиная от жилого дома до коммунальной подстанции. Они устанавливаются на автоматических выключателях внутри жилого помещения, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях.

Технические параметры

Таблица основных характеристик ОИН-1: Значение
1 Стандартное напряжение 220 В
2 Номинальный разрядный ток 6
3 Максимальный РТ 13
4 Остаточное напряжение 2200
5 Уровень защиты не ниже IР21
6 Температурный режим от -50 до +55
7 Параметры устройства (размеры) 80 × 17,5 × 66,5
8 Вес 0,12 кг
9 Срок службы 3–3,5 года

Защита от импульсного перенапряжения: частный дом с однофазным питанием

Монтаж электропроводки в частном доме, особенно выполненном из древесины и горючих материалов, требует тщательного соблюдения правил электрической безопасности.

Необходимо учесть, что здание может быть запитано по разным схемам заземления:

  • типовой старой TN-C;
  • либо современной, более безопасной TN-S или ее модификациям.

На картинке ниже представлена развернутая схема с защитой комбинированного класса 1 2, которое используется для установки после вводного автоматического выключателя.

Варистор ограничителя перенапряжения встроен в корпус модуля, защищает электрическую схему от прямых или удаленных атмосферных разрядов молний.

Традиционный для всех УЗИП сигнальный флажок имеет два цвета:

  1. зеленое положение свидетельствует об исправности устройства и готовности к работе;
  2. красное — о необходимости замены в случае срабатывания или перегорания.

Такой модуль может применяться во всех системах заземления, а не только TN-S. Он имеет 3 клеммы подключения:

  1. сверху слева L — фазный провод;
  2. сверху справа PE — защитный проводник заземления;
  3. снизу N — нулевой провод.

На очередной схеме показан вариант использования защиты с УЗО. После него создается дополнительная шинка рабочего нуля N1, от которой запитаны все потребители квартиры.

Схема вроде понятна, вопросов не должно возникнуть.

Для дополнительных систем заземления TN-C-S и ТТ предлагаю к изучению и анализу еще две схемы. У них УЗИП монтируется тоже во вводном устройстве.

Цепи подключения счетчика, реле контроля напряжения РКН и УЗО, а также потребители подробно не показываю. Но принцип понятен: используется защитная шина PE.

Отсутствие шины РЕ диктует необходимость подключения УЗИП только между потенциалами фазного провода и PEN. Других вариантов просто нет.

Слева показан способ монтажа защиты для однофазной проводки, а справа — трехфазной.

Импульс перенапряжения снимается по принципу создания искусственного короткого замыкания в питающей цепи.

Защита проводки возложена на:

  • трехполюсный вводной автоматический выключатель;
  • однополюсные и трехполюсные автоматы отходящих линий;
  • устройство защиты от импульсных перенапряжений комбинированного типа 1 2 3.

Учетом электроэнергии занимается трехфазный электросчетчик. После него в цепях рабочего нуля образована дополнительная шинка N1. От нее запитываются все потребители.

Шинки N и РЕ, модуль УЗИП подключены стандартным образом.

При раздельном использовании защит классов №1, 2, 3 следует распределять их по зонам I, II, III.

В предлагаемой разработке показан не чистый вариант подключения защит под систему заземления TN-C, а рекомендуемая современными требованиями модификация перехода на TN-C-S с выполнением повторного заземления.

Проводник PEN по силовому кабелю от питающей трансформаторной подстанции подается на свою шинку, которая подключается перемычкой к сборке рабочего нуля и шине повторного заземления.

Трехполюсный УЗИП, включенный после вводного автомата, защищает электрический счетчик и все его цепи, включая УЗО, от импульсов перенапряжения. Напоминаю, что он должен монтироваться в отдельном несгораемом боксе.

При отсутствии повторного заземления нижняя клемма модуля УЗИП подключается на шину PEN проводника отдельной жилой, а проводка работает чисто по старой системе TN-C.

Еще одна методика снижения нарастающего фронта броска импульса перенапряжения показана ниже. Здесь работают специальные реактивные сопротивления — дросселя LL1-3 с индуктивностью от 6 до 15 микрогенри, подбираемые расчетным путем.

Их монтируют в отдельном защитном щитке совместно с УЗИП. Так проще выполнять настройки и периодические обслуживания, профилактические работы.

Считаю, что необходимо указать еще на один вариант использования ограничителей перенапряжения и разрядников, которым иногда пренебрегают владельцы сложной электронной техники.

В отдельных ситуациях, как было у меня в электротехнической лаборатории на подстанции 330 кВ. Настольный компьютер подвергался различным видам облучения электромагнитных полей с частотами низкого и высокого диапазонов. Это сказывалось на отображении информации и даже быстродействии.

Однако при ударе молнии в рядом расположенную почву или молниезащиту такой путь может стать источником опасности. Исправить ситуацию позволяет метод создания дополнительной гальванической развязки.

Ее создают подключением разрядника. У меня использовалась разработка компании Hakel, как показано на картинке выше.

Технические характеристики ОПС-1

ОПС-1 — серия коммутационных ограничителей импульсных перенапряжений, которые защищают сети от вредоносных импульсов. В конструктивном плане имеют стандартные модули с 18 миллиметровой шириной под установку на монтажный тип рейки. Содержат твердотельные композитные варисторы из карбидового цинка и механизмы, отвечающие за визуальный контроль изнашиваемости варистора и аварийного предохранителя. Благодаря карбиду цинка снижают сопротивление в 1000 раз во время появления на сменном модуле напряжения, значение которого превышает предельно допустимое.

ОПС 1

Каждый ОПС-1 имеет количество модулей от 1 до 4 штук в однофазной и трехфазной сети. Есть класс, номинальное напряжение, рабочее протекторное напряжение (500-1000 вольт), номинальное количество тока ограничителя (5-10 ампер), ток, который разрядник принимает при атмосферном разряде (40-65 килоампер) и напряжение, до которого уменьшается значение при разрыве (от 0,25 до 1,2 киловатт).

Обратите внимание! Бывает четыре класса защиты. Первый класс устройств не применяется в бытовых установках, а нужен только для того, чтобы защитить линию электрической передачи

Второй класс используется, чтобы защитить высоковольтные скачки напряжения, которые вызваны ударом молнии к линии электрической передачи.

Третий класс нужен, чтобы защищать от перенапряжений с низкими сетевыми значениями. Защитные устройства ставятся в бытовом распределительном устройстве. Четвертый класс используется, чтобы защищать электрические устройства, которые чувствительны к импульсным помехам и всплескам в однофазной сети. Они монтируются в распределительном типе щитка, за розеткой в электрокоробке или около защищаемого устройства.

Технические характеристики

Ограничитель импульсных перенапряжений

  1. Преимущества в использовании ОПН
  2. Технические характеристики ОПН
  3. Устройство ограничителей импульсных перенапряжений
  4. Защита от импульсных перенапряжений

Среди множества защитных устройств широко известен такой высоковольтный аппарат, как ограничитель импульсных перенапряжений. Импульсные перенапрежения возникают в результате нарушений в атмосферных или коммутационных процессах и способны нанести серьезный вред электрооборудованию.

Основным средством защиты дома при попадании молнии служит громоотвод или молниеотвод. Но он не способен справиться с разрядом, проникшим в сеть через воздушные линии. Поэтому проводник, принявший на себя этот импульс, становится основной причиной выхода из строя электрооборудования и домашней аппаратуры, подключенной к данной сети. Чтобы избежать подобных неприятностей рекомендуется их полное отключение на период грозы. Гарантированная защита обеспечивается путем установки ограничителей перенапряжения (ОПН).

Преимущества в использовании ОПН

В обычных средствах защиты установлены карборундовые резисторы, а также соединенные последовательно искровые промежутки. В отличие от них в ОПН устанавливаются нелинейные резисторы, основой которых является окись цинка. Они объединяются в общую колонку, помещенную в фарфоровый или полимерный корпус. Таким образом, обеспечивается их эффективная защита от внешних воздействий и безопасная эксплуатация устройства.

Особенности конструкции оксидно-цинковых резисторов позволяют выполнять ограничителям перенапряжения более широкие функции. Они свободно выдерживают, независимо от времени, постоянное напряжение электрической сети. Размеры и вес ОПН значительно ниже, чем у стандартных вентильных разрядников.

Технические характеристики ОПН

Основной величиной, характеризующей работу ограничителя перенапряжения ОПН, является максимальное действие рабочего напряжения, которое может подводиться к клеммам прибора без каких-либо временных ограничений.

Ток, проходящий через защитное устройство под действием напряжения, называется током проводимости. Его значение измеряется в условиях реальной эксплуатации, а основными показателями служит активность и емкость. Общая величина такого тока может составлять до нескольких сотен микроампер. По этому параметру оцениваются рабочие качества ОПН.

Все импульсные ограничители способны устойчиво переносить медленно изменяющееся напряжение. То есть, они не должны разрушаться в течение определенного времени при повышенном уровне напряжения. Значения, полученные при испытаниях, позволяют настроить защитное отключение прибора по истечению установленного срока.

Величина предельного разрядного тока является максимальным значением грозового разряда. С ее помощью устанавливается предел прочности импульсного ограничителя при прямом попадании молнии.

Нормативный ресурс ОПН определяется и токовой пропускной способностью. Он рассчитывается для работы в наиболее тяжелых условиях, когда присутствуют максимальные грозовые или коммутационные перенапряжения.

Устройство ограничителей импульсных перенапряжений

Производители электротехники пользуются технологией и конструкторскими решениями, которые применяются в других электроустановочных изделиях. Прежде всего, это материал корпуса и габаритные размеры, внешний вид и прочие параметры. Отдельно решаются технические вопросы, связанные с установкой ОПН и его подключением к общим электроустановкам потребителей.

Существуют отдельные требования, предъявляемые именно этому классу устройств. Корпус ограничителя перенапряжений должен обеспечивать защиту от прямых прикосновений. Полностью исключается риск возгорания защитного устройства из-за перегрузок. При его выходе из строя на линии не должно быть коротких замыканий.

Современный ограничитель импульсных перенапряжений оборудуется простой и надежной индикацией. К нему может подключаться сигнализация дистанционного действия.

Ограничитель импульсных перенапряжений ОПС-С3 по выгодной цене от КИП-Эксперт

Ограничитель импульсных перенапряжений



Ограничитель импульсных перенапряжений ОПС (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.

Ограничители импульсных перенапряжений класса В предназначены для защиты объектов от непосредственного воздействия токов молнии, атмосферных и коммутационных перенапряжений.

Ограничители импульсных перенапряжений класса С предназначены для защиты электрооборудования объектов от остаточных атмосферных и коммутационных перенапряжений, прошедших через ограничители класса В.

Ограничители импульсных перенапряжений класса D предназначены для защиты электронной аппаратуры от остаточных атмосферных и коммутационных перенапряжений и высокочастотных помех, прошедших через ограничители класса С. Материал корпуса выполнен из самозатухающего пластика. Максимальное сечение присоединяемых проводов ― 25 мм2. Диапазон рабочих температур от -40 до +85 °С.



Технические характеристики:

Модель ОПС класса B
Номинальное рабочее напряжение, В 220 380 220 380 220 380
Максимальное рабочее напряжение, В 385 420 385 420 385 420
Уровень напряжения защиты, кВ ≤ 3,8 ≤ 3,2 ≤ 2,2 ≤ 2,5 ≤ 2 ≤ 2,3
Ном. разрядный ток (8/20мкс), кА 60 40 30
Макс. разрядный ток (8/20мкс), кА 100 80 60
Время реакции, нсек ‹ 25
Макс. ток предохранителя, 32А 63 63 63 32
Относительная влажность (25°С) ‹ 95%

Модель ОПС класса C
Номинальное рабочее напряжение, В 110 220 380 220 380
Максимальное рабочее напряжение, В 140 275 320 385 420 440 275 320 385 420 440
Уровень напряжения защиты, кВ ≤ 0,8 ≤ 1,2 ≤ 1,5 ≤ 1,8 ≤ 2 ≤ 2 ≤ 1 ≤ 1,4 ≤ 1,5 ≤ 1,8 ≤ 2
Ном. разрядный ток (8/20мкс), кА 20 15
Макс. разрядный ток (8/20мкс), кА 40 30
Время реакции, нсек ‹ 25
Макс. ток предохранителя, 32А 32 25, 32
Относительная влажность (25°С) ‹ 95%

Модель ОПС класса D
Номинальное рабочее напряжение, В 220 380 220 380 220 380
Максимальное рабочее напряжение, В 275 420 275 320 385 440 275 385 440
Уровень напряжения защиты, кВ ≤ 0,8 ≤ 3,2 ≤ 1 ≤ 1,4 ≤ 1,6 ≤ 1,8 ≤ 1,2 ≤ 2 ≤ 2,4
Ном. разрядный ток (8/20мкс), кА 2 5 15 20 30
Макс. разрядный ток (8/20мкс), кА 8 10 40 65
Время реакции, нсек ‹ 25
Макс. ток предохранителя, 32А 10 16, 32 16
Относительная влажность (25°С) ‹ 95%



Габаритные размеры:





Что нужно при покупке сетевого фильтра или ограничителя перенапряжения? рассмотреть возможность?

Этот контент был заархивирован и больше не поддерживается Университетом Индианы. Информация здесь может быть неточной, а ссылки могут быть недоступны или надежны.

Не все сетевые фильтры или ограничители перенапряжения одинаковы. Действительно, многие люди принимают причудливые удлинители за качественные сетевые фильтры. или подавители. При покупке сетевого фильтра всегда берите к сведению:

  • Ограничители перенапряжения отличаются от устройств защиты от перенапряжения тем, что протекторы в основном представляют собой удлинители с минимальным количеством встроенных защита (предохранители и др.). То есть предохранитель или прерыватель могут сработать, когда напряжение превышает предел, установленный предохранителем или автоматическим выключателем. Качественный скачок глушители, с другой стороны, должны быть спроектированы так, чтобы зажимать напряжение до того, как компьютерные схемы будут повреждены. Этот различие, однако, осложняется тем фактом, что многие производители используют эти два описания как синонимы.
  • Напряжение ограничения (или уровень) — это уровень требуемого перенапряжения. прежде, чем устройство попытается подавить это перенапряжение. Вы можете подумайте о напряжении зажима как о расстоянии между нитями в сачок.Чем больше расстояние, тем больше отверстий в ваша сеть. Вам следует попытаться приобрести ограничитель перенапряжения или протектор с минимально возможным напряжением зажима, с которым ваш комп будет работать.
  • Большинство устройств защиты от перенапряжения на рынке предназначен для компьютеров. Большинство из них имеют фиксирующее напряжение 330 вольт или больше, что, хотя и подходит для большого телевизора, совсем не достаточно для персонального компьютера.
  • Портативные сетевые фильтры, разработанные специально для ноутбуков компьютеры имеются.Если вы часто путешествуете и не знакомы с постоянство мощности в регионах, по которым вы путешествуете, покупая рекомендуется портативный сетевой фильтр для ноутбука.
  • Скорость зажима, с другой стороны, является еще одним важным аспектом сетевые фильтры или ограничители перенапряжения. Скорость зажима означает, насколько быстро подавитель среагирует после того, как будет достигнуто напряжение ограничения. Низкое напряжение зажима бесполезно, если ваш сетевой фильтр или подавитель не достаточно быстр, чтобы среагировать на перенапряжение.
  • Входы и выходы телефонного кабеля очень ценны. Скачки и шипы печально известны тем, что повреждают или разрушают модемы во время шторма, и неплохо было бы защититься от таких повреждать.
  • Пакетное страхование почти всех уважаемых торговых марок политики со своей продукцией; достаточно даже минимальной политики для покрытия стоимости замены всего компьютера. Эти продукты имеют тенденцию быть немного дороже, но вы можете найти хорошие для 10-25 долларов. А самые дорогие по-прежнему стоят всего 100-150 долларов. дешевле, чем стоимость замены компьютера.Для личного вычислений, вам следует рассматривать только подавители, которые поставляются с страховой полис.
  • К сожалению, хорошие сетевые фильтры или ограничители перенапряжения трудно подобрать. найти.

Хороший ограничитель перенапряжения или устройство защиты может означать разницу между функциональный и нефункциональный компьютер в будущем. Когда приобретая сетевой фильтр или ограничитель перенапряжения, проконсультируйтесь со многими поставщиками, как вы считаете необходимым, пока не почувствуете себя комфортно при принятии решения.

Сетевые фильтры | Newegg.com

Устройства защиты от перенапряжения предотвращают попадание скачков напряжения в электрическую сеть на ваше оборудование. Домовладельцы используют их для защиты телевизоров и другого чувствительного электрического оборудования, а предприятия могут защитить свои компьютеры и другое критически важное оборудование. Вам необходимо убедиться, что вы покупаете протектор, который подходит для подключаемых устройств, имеет достаточное количество розеток для вашего оборудования и действительно работает как ограничитель перенапряжения, а не просто стандартный удлинитель.

Купите ограничитель перенапряжения с достаточным количеством портов для всех ваших устройств.

Устройства защиты от перенапряжения доступны с большим количеством розеток, от одной до нескольких десятков.Убедитесь, что в приобретаемой вами модели достаточно вилок, чтобы вам не пришлось соединять вместе разветвители питания гирляндой. Подключение одной полосы к другой представляет собой потенциальную опасность возгорания и может помешать работе одной или обеих полос. Хотя для вас неплохо купить устройство с дополнительными розетками, не платите больше, чем вам нужно. Также стоит учесть размер и стиль вилки. Некоторые вилки содержат трансформаторы, которые занимают больше места, чем стандартная вилка. Чтобы противодействовать этой проблеме, вы можете купить сетевой фильтр с дополнительным пространством между розетками или с вращающимися розетками, чтобы они выдерживали любую конструкцию вилки.Расстояние между устройствами и розеткой определяет необходимую длину шнура. Слишком длинный шнур грязный и потенциально опасный, в то время как натянутый шнур также представляет потенциальную опасность.

Защитите домашнее или офисное оборудование

На некоторых устройствах указаны типы защищаемых ими предметов. Те, которые предназначены для домашнего использования, защитят такое оборудование, как телевизоры и кабельные ТВ-боксы. Они также предложат защиту для домашнего компьютера. Эти устройства особенно уязвимы для скачков напряжения, поскольку они содержат микропроцессоры и внутреннюю память.Владельцы бизнеса, как правило, требуют большей защиты. Потеря данных о клиентах может привести к краху бизнеса. Если вам необходимо обеспечить полную защиту, подумайте о покупке источника бесперебойного питания (ИБП), который будет обеспечивать достаточную мощность для безопасного сохранения важных данных. Для некоторого чувствительного оборудования вам может потребоваться автоматический регулятор напряжения, который выравнивает подачу мощности и предотвращает скачки и провалы. Некоторые ограничители перенапряжения предлагают специальные разъемы для телефонных линий и коаксиальных кабелей, а удлинитель для монтажа в стойку может защитить серверы и компоненты серверов.Блоки распределения питания также подходят для этой цели и обеспечивают еще больший контроль.

Убедитесь, что у вас достаточное напряжение поглощения энергии и зажима.

В протекторах должны быть указаны цифры, относящиеся к уровням их поглощения энергии и зажимного напряжения. Поглощение энергии — это количество энергии, которое она поглотит до того, как выйдет из строя. Чем больше число, тем лучше, и вы должны стремиться к минимум 600 джоулей. Ограничивающее напряжение — это уровень перенапряжения, при котором срабатывает устройство защиты от перенапряжения.В этом случае чем меньше, тем лучше, и эксперты сходятся во мнении, что 400 вольт или меньше — это идеальный вариант. Некоторые модели даже включают гарантию защиты от перенапряжения, что означает, что производитель покроет вам часть ущерба, причиненного, если перенапряжение все же пройдет.

Определение подавления перенапряжения | PCMag

Отвод и / или уменьшение чрезмерного тока и напряжения из линии питания переменного тока, которые могут повредить чувствительное электронное оборудование. Скачки напряжения обычно длятся менее 50 микросекунд, но могут достигать 6000 вольт и потреблять 3000 ампер, когда они поступают на оборудование.В устройствах защиты от перенапряжения используются два основных типа технологий.

Шунтирующий режим — Отвод.
Наиболее распространенным методом является использование металлооксидного варистора (MOV), который действует как предохранительный клапан для отвода скачков напряжения на нейтраль и / или линии заземления. Однако методы шунтирующего режима могут быть проблематичными. Отвод высокого напряжения на землю может привести к повреждению оборудования, поскольку все электронные устройства соединены между собой через землю. Поскольку все линии передачи данных используют землю в качестве опорного сигнала, чрезмерное напряжение на этой линии может нарушить работу сетей и связи.

Кроме того, MOV со временем могут перестать работать без предупреждения. Постоянно происходят бесчисленные скачки напряжения с низким энергопотреблением, даже в результате безобидных повседневных операций, таких как включение и выключение двигателя. Каждый всплеск вызывает незначительное ухудшение MOV. Если MOV высокого качества, могут пройти десятилетия, прежде чем бесчисленные скачки напряжения сделают MOV неэффективным. В плохо сделанном устройстве они могут привести к отказу за гораздо более короткое время.

Режим серии — блокировка и поглощение Устройства защиты от перенапряжения режима серии
фактически блокируют высокий ток и поглощают чрезмерное напряжение.Они не отводят ток на землю, но ограничивают скачок напряжения до приемлемого уровня, с которым может справиться электронное оборудование. Еще одна особенность последовательного режима — это возможность подавлять все чрезмерное напряжение, а не ждать определенного уровня. MOV шунтируют ток, когда достигается заданное напряжение, но устройства последовательного режима могут отслеживать напряжение в линии электропередач и активировать компоненты подавления, как только напряжение превышает норму. Zero Surge, Inc., Френчтаун, штат Нью-Джерси (www.zerosurge.com), является пионером в технологиях последовательного режима и начала поставки своей продукции в 1989 году.

Hybrids
Устройства защиты от перенапряжения могут использовать как шунтирующий, так и последовательный методы в некоторой комбинации. Например, они могут использовать последовательный режим для скачков малой энергии и шунтирующий режим для скачков большой энергии. См. Регулятор напряжения, ИБП, скачок напряжения, скачок напряжения, скачок и провал.


Шунтирующий и последовательный режимы

Этот сетевой фильтр American Power представляет собой гибрид. Конденсаторы поглощают скачки малой энергии, в то время как MOV отводят высокую энергию. (Изображение любезно предоставлено American Power Conversion Corporation.)


All Series Mode

На этой схеме показано, как работают устройства защиты от перенапряжения (www.zerosurge.com). Ток не отводится на землю. В устройствах Zero Surge используются катушки и конденсаторы для блокировки и поглощения энергии, а также для передачи оборудования только приемлемого уровня. Нет деталей, которые деградируют с каждым всплеском.


Продолжайте работать плавно

Отличной защитой является питание компьютера от источника бесперебойного питания (внизу), который подключается к подавителю последовательного режима (вверху), который подключается к стене.Высокая энергия скачка понижается до низкого уровня, прежде чем достигнет ИБП. Ограничитель нулевого перенапряжения и ИБП American Power UPS — высококачественные устройства.


Ограничитель перенапряжения постоянного тока для оборудования с питанием от постоянного тока. Защитите радио.

Обзор

номер: 800-DCSS-SS

Ограничитель перенапряжения постоянного тока. Уличный ограничитель перенапряжения DC Powerline — защита. Защищает ввод и вывод отдельно.

Сосредоточенная индуктивность

Суммарная индуктивность между входным и выходным дросселями при перенапряжениях, возникающих при прохождении через них.Газоразрядные трубки затем отводят импульс на землю, препятствуя их потоку на другую сторону устройства. И полупроводниковый ограничитель перенапряжения, и газоразрядная трубка для быстрой и надежной защиты от перенапряжения. Двойные многоступенчатые устройства защиты обеспечивают в 4 раза большую защиту, чем обычные устройства защиты.

Центральный заземляющий столб должен быть подключен к заземлению

Посмотреть все наши инновационные продукты для подавления скачков напряжения

Подробнее: www.surge-protection.org

Нажмите кнопку «Как купить» (вверху страницы), чтобы открыть список наших дистрибьюторов.Вы получите лучшую цену при покупке у наших дистрибьюторов. Часто они будут иметь запасы, когда на этом сайте будет мало товаров или их нет. Мы также известны как: Wireless Beehive, Wireless Beehive Manufacturing и иногда Beehive Wireless. Увидимся на животноводческой ферме во время выставки WISPAmerica

.

Технические характеристики

Вес 0,35 фунта
Размеры 5,5 × 4,5 дюйма

Технические характеристики (на порт, удвойте эти характеристики для полной защиты)

Центральный заземляющий столб должен быть подключен к заземлению

Электрические характеристики

Рабочее напряжение
0-55 В постоянного тока
Искровое напряжение постоянного тока: 90 +/- 20%
Макс.Напряжение пробоя импульса:
100V / S (v) 500, 1KV / us (v) 600
Макс. Импульсный ток разряда (8/20 мкс)
1 раз 10 КА
10 раз 5 КА
Импульсный ресурс (10/1000 мкс)
300 раз 100A
Нормальный переменный ток разряда
60 Гц 1 сек 5 ампер
одиночный 9 циклов 30 ампер
Напряжение удержания постоянного тока
52 Вольт
Минимальное сопротивление изоляции
1 Г Ом
Максимальная емкость (1 МГц)
2пф

Функции и приложения

Функции

  • Отдельная защита входа и выхода
  • Сосредоточенная индуктивность препятствует прохождению скачков через устройство
  • Сверхбыстрое подавление — обычно меньше 1.0ps от 0 В до BV мин.
  • Более быстрое действие, чем у тиристоров И , только для газовых трубок
  • Сверхбыстрое подавление — обычно менее 1,0 пс от 0 В до BV мин.
  • до 7 ампер
  • Положительный предохранитель
  • Светодиоды
  • показывают напряжение с обеих сторон предохранителя
  • Работает с системами положительного заземления
  • Центральный заземляющий столб должен быть подключен к заземлению

Приложения

Любое оборудование с питанием от постоянного тока до 55 В постоянного тока.

Центральный заземляющий столб должен быть подключен к заземлению

TVSS-Подавитель переходных перенапряжений — Prosurge

TVSS (Подавитель переходных перенапряжений) и SPD (Устройство защиты от перенапряжения), оба относятся к устройству, которое может защитить низковольтную электрическую систему от повреждений переходными процессами, скачками или скачками (косвенными удар молнии от линий электропередач).

Термин TVSS более популярен в странах со стандартом UL, таких как США, Канада, а также в некоторых странах Средней и Южной Америки или даже на Филиппинах.

TVSS и TVS, они одинаковые?

Обратите внимание, что не следует смешивать термин TVSS с TVS . TVS — это аббревиатура от ограничителя переходного напряжения. Судя по названию, они похожи на одно и то же. Тем не менее, в индустрии защиты от перенапряжения TVS — это электрический компонент (диод), который служит для подавления перенапряжения. Это один из трех наиболее распространенных компонентов защиты от перенапряжения (два других — MOV и GDT). Подобно MOV и GDT, TVS можно использовать для создания TVSS, и на самом деле он обычно используется вместе с MOV и GDT.GDT может справляться с очень большими грозовыми разрядами и импульсными токами, но при этом реагирует довольно медленно, в то время как TVS может справляться только с очень небольшими импульсными токами, но при этом реагирует намного быстрее, чем GDT и MOV, и, таким образом, 3 образуют идеальную координацию в подавлении перенапряжения.

Почему производители SPD больше не описывают свою продукцию как TVSS?

Устройства TVSS всегда принадлежали к большему семейству устройств подавления перенапряжения, известных как SPD (устройства защиты от перенапряжения). Начиная с 3-го издания UL 1449 и Национального электротехнического кодекса 2008 года, термин «SPD» формально заменил термины «TVSS» (ограничитель переходных перенапряжений) и «вторичный ограничитель перенапряжения».УЗИП теперь классифицируются как Тип 1, Тип 2, Тип 3 или Тип 4 и выбираются в зависимости от приложения и места, где они будут использоваться. С недавними изменениями терминологии, внесенными UL и NEC, больше нет организаций по стандартизации, использующих термин TVSS, поскольку IEEE®, IEC® и NEMA ™ использовали термин «SPD» в течение многих лет.

Это простая версия эволюции TVSS в SPD. Однако технически TVSS и SPD не взаимозаменяемы. Ранее известный TVSS теперь является SPD типа 2, так как в старой версии стандарта UL TVSS устанавливается на стороне нагрузки служебного входа.Тем не менее, SPD может быть установлен как на стороне нагрузки, так и на стороне линии.

Однако для обычных потребителей вы воспринимаете TVSS и SPD как одно и то же и пренебрегаете незначительной технической разницей.

TVSS — это ограничитель перенапряжения или устройство защиты от перенапряжения в виде удлинителя?

Ну, на рынке много удлинителей или розеток с функцией защиты от перенапряжения. Обычно мы называем этот тип продуктов ограничителями перенапряжения или защитными устройствами от перенапряжения, и одним из их основных параметров является рейтинг в джоулях.Однако эти ограничители перенапряжения или устройства защиты от перенапряжения в виде удлинителя не равны TVSS.

Вы можете думать о TVSS как о большом семействе продуктов, и ограничители перенапряжения или сетевые фильтры являются лишь его частью. Технически мы называем эти ограничители перенапряжения или устройство защиты от перенапряжения типа 3 TVSS или TVSS в точке использования, поскольку они обычно устанавливаются рядом с защищаемым оборудованием и служат последней защитой для защиты от перенапряжения. TVSS типа 1 или 2 обычно имеет форму коробки или панели, иногда может быть довольно большой.Его основным параметром является не рейтинг в Джоулях, а импульсная способность. Тип 1/2/3 TVSS образует координированный трехуровневый механизм защиты от перенапряжения.

Как работает TVSS (ограничитель скачков напряжения)?

Термины устройство защиты от перенапряжения (SPD) и ограничитель импульсных перенапряжений (TVSS) используются для описания электрических устройств, обычно устанавливаемых в распределительных щитах, системах управления технологическими процессами, системах связи и других промышленных системах, работающих в тяжелых условиях. защиты от скачков и скачков напряжения, в том числе от молнии.Уменьшенные версии этих устройств иногда устанавливаются в электрических панелях подъезда жилых помещений, чтобы защитить домашнее оборудование от подобных опасностей.

Что означает переходный процесс в термине «ограничитель скачков напряжения»?

Если вы посмотрите в словаре, переходный процесс означает, что длится короткий период времени . Или, если вы посмотрите в Википедию, он скажет вам: переходное событие — это кратковременный всплеск энергии в системе, вызванный внезапным изменением состояния.

Но насколько короток переходный процесс в области подавления перенапряжения? Если перенапряжение длится, например, 5 секунд, является ли это переходным процессом? Точно нет. При подавлении перенапряжения переходный выброс происходит за микросекунду (1/1000 секунды) или даже миллисекунду (1/1000000 секунды). Итак, теперь вы понимаете, насколько быстрым может быть всплеск.

И это поднимает другую тему: что такое перенапряжение дольше переходного процесса и как ограничитель перенапряжения (или устройство защиты от перенапряжения) отреагирует на эту ситуацию?

Это перенапряжение мы называем временным перенапряжением (TOV).Ограничитель перенапряжения не может справиться с временным перенапряжением. Фактически, ограничитель перенапряжения является жертвой временного перенапряжения. Броски, какими бы сильными они ни были, длятся только микросекунды или миллисекунды и, таким образом, передают ограниченное количество энергии на ограничитель перенапряжения. Тем не менее, TOV, поскольку его продолжительность намного дольше, на самом деле он оказывает разрушительное воздействие на ограничители перенапряжения, которые обычно основаны на варисторе из оксида металла (MOV), и, таким образом, MOV внутри ограничителя перенапряжения нагревается и в конечном итоге становится дымом и загорается.

Следовательно, стабильная электросеть имеет решающее значение для любого электрического изделия, включая ограничитель перенапряжения. Хорошо, вы, возможно, задаетесь вопросом: я живу в районе, где электросеть находится в беспорядке. В этом случае TVSS не применяется? Европейские производители ограничителей перенапряжения показали нам очень хороший пример. Около 20 лет назад европейские производители ограничителей перенапряжения начали экспортировать устройства защиты от перенапряжения в Китай, но многие из этих устройств защиты от перенапряжения, которые отлично работают в Европе, сгорают в приложениях.Одна из основных причин заключается в том, что в Европе очень стабильная электросеть, и поэтому производители SPD запускают ограничители перенапряжения с Uc / MCOV (постоянное напряжение / максимальное непрерывное перенапряжение) примерно при 255 В. Однако 20 лет назад в Китае электросеть была далека от совершенства, и колебания напряжения случались часто. Проблема решена после того, как производители SPD приняли более высокое значение Uc / MCOV.

Таким образом, пока вы выбираете TVSS с более высоким Uc / MCOV, можно использовать TVSS в областях с колебаниями напряжения.Например, когда мы экспортируем наш ограничитель перенапряжения в Индию, мы обычно используем Uc / MCOV на 320 В или 385 В.

Устройства защиты от перенапряжений Ограничители и системы ИБП для дома и офиса

Зачем вам определенно нужен сетевой фильтр

Скорее всего, вы живете в доме с такими гаджетами, как телевизор, компьютер и различная электроника. Знаете ли вы, что эти предметы могут быть легко повреждены и не подлежат ремонту в случае скачка напряжения? Вместо того, чтобы вставлять дорогие предметы прямо в стену, лучше подключить их к сетевым фильтрам.Они будут служить для ограничения мощности, подаваемой на электрические устройства, и предотвращения повреждений или пожара. Это стоит того!

Что такое скачок напряжения?
Итак, что такое скачок напряжения в первую очередь? Это событие, при котором напряжение электричества, подаваемого в ваш дом, внезапно увеличивается. Обычные причины, вызывающие это, включают удары молнии, перебои в подаче электроэнергии и другие различные неисправности. Если вы живете в районе, который очень чувствителен к погодным явлениям, определенно рекомендуется приобрести сетевой фильтр.

Моя розетка не регулирует напряжение?
Ответ на этот вопрос — ваша розетка должна технически регулировать величину напряжения в розетках. Однако стандартные электрические розетки не имеют защиты от мощных скачков напряжения, и поэтому в ваш дом может внезапно произойти скачок электричества. Обычные розетки предназначены для регулирования напряжения в нормальных условиях, но в остальном они не обеспечивают достаточной защиты.

На что обращать внимание на устройство защиты от перенапряжения
Существуют разные типы устройств защиты от перенапряжения, предназначенные для разных приложений и различных конфигураций.Они работают с использованием системы, которая гарантирует, что энергия остается на безопасном уровне в пределах защитного компонента внутри устройства защиты от перенапряжения. После этого на ваши электрические устройства поступает соответствующее количество энергии.

При покупке сетевого фильтра вы можете получить его в виде удлинителя, сетевого фильтра с одной розеткой или сетевого фильтра для путешествий. Важно отметить, что не все удлинители на самом деле являются устройствами защиты от перенапряжения, особенно если они находятся в более дешевой части спектра.Если вас беспокоит только одно устройство, защита от одной розетки может быть лучшим вариантом.

Не забывайте регулярно менять сетевые фильтры, чтобы убедиться, что они продолжают выполнять свою работу — некоторые модели оснащены световым индикатором, который показывает, когда они почти разряжены. Кроме того, важно понимать, что устройства защиты от перенапряжения могут не казаться необходимыми до тех пор, пока не произойдет событие, и они вам действительно понадобятся. Устройство защиты от перенапряжения требует гораздо меньших вложений, чем покупка нового электронного оборудования, так почему бы не пойти на это!

Как работают сетевые фильтры?

Как работают устройства защиты от перенапряжения?

19 марта 2020 г.

Сетевой фильтр — это больше, чем просто удлинитель, который дает вам дополнительные полезные розетки; это доступный способ защитить вашу электронику от случайных скачков напряжения, которые могут вызвать необратимые электрические повреждения.Вот как устройства защиты от перенапряжения или ограничители перенапряжения работают для защиты ваших приборов и как их безопасно использовать для предотвращения пожаров.

Что такое скачок напряжения?

Чтобы понять, как работают устройства защиты от перенапряжения, необходимо понимать, что такое скачки напряжения на самом деле. Скачок напряжения — это просто увеличение количества напряжения, протекающего через электрические устройства, которое превышает стандартный уровень напряжения 120 вольт. Скачки могут быть вызваны многими причинами, такими как мощные устройства, плохая проводка, неправильное освещение или проблемы с оборудованием вашей коммунальной компании.

Вы, вероятно, не заметите скачка напряжения до тех пор, пока устройство внезапно не перестанет работать. Каждый год в вашем доме могут происходить сотни скачков напряжения, иногда без каких-либо повреждений.

Скачки напряжения могут нагревать провода и компоненты в вашей электронике, как нить накаливания лампочки, и вызывать их перегорание. Даже когда скачки напряжения не ломают электронику, они могут вызвать чрезмерную нагрузку на внутренние компоненты и привести к их выходу из строя раньше, чем ожидалось.

Как работает сетевой фильтр?

Сетевой фильтр защищает от повреждений, которые могут вызвать внезапные скачки напряжения.Он работает, вытягивая ток из одной розетки и передавая его через устройства, которые вы подключили к сетевому фильтру. Устройство защиты от перенапряжения содержит металлооксидный варистор, или MOV, который отводит любое дополнительное напряжение, чтобы устройства получали постоянный уровень мощности.

MOV работает как чувствительный к давлению клапан. Когда MOV обнаруживает высокие уровни напряжения, он снижает сопротивление. Если уровни напряжения слишком низкие, это увеличивает сопротивление. Он автоматически сработает, чтобы перенаправить избыточное напряжение.

MOV состоит из трех компонентов, включая оксид металла, который соединен с линией питания и заземлением двумя полупроводниками. Полупроводники имеют переменное сопротивление, которое заставляет электроны двигаться таким образом, что изменяется сопротивление, когда напряжение становится слишком высоким или слишком низким.

Разветвители питания и сетевые фильтры: в чем разница?

Разветвители питания и сетевые фильтры могут выглядеть одинаково, но они очень разные. Оба имеют несколько розеток, но только сетевой фильтр защищает от скачков напряжения.

Сетевой удлинитель — это обычно недорогой удлинитель с несколькими розетками, который расширяет вашу настенную розетку. У него может быть автоматический выключатель с переключателем включения / выключения, но он не остановит и не уменьшит электрические проблемы.

Устройства защиты от перенапряжения и номиналы в джоулях

Вы заметите, что устройства защиты от перенапряжения имеют уровень защиты, измеряемый в джоулях. Этот рейтинг в джоулях показывает, сколько энергии может поглотить сетевой фильтр до выхода из строя. Чем выше рейтинг в джоулях, тем большую защиту может обеспечить устройство защиты от перенапряжения за счет обработки одного большого скачка напряжения или множества меньших скачков напряжения.

Что следует подключать к сетевому фильтру?

Как правило, вы должны отдавать предпочтение сетевому фильтру для электроники, ремонт или замена которой требует больших затрат. Новые приборы более чувствительны к скачкам напряжения, чем старая электроника, благодаря более тонким и компактным компонентам. Микропроцессоры, которые используются в компьютерах и многих устройствах, наиболее чувствительны к высокому напряжению и работают только тогда, когда они получают стабильный ток в правильном диапазоне напряжений.

Примеры предметов, которые могут быть защищены сетевым фильтром, включают:

  • Компьютеры
  • Телевизоры
  • Микроволны
  • Модемы / маршрутизаторы
  • Системы видеоигр (например, PlayStation 4 или Xbox One)
  • High- end audio equipment

Сетевые фильтры не всегда работают

К сожалению, ошибочно полагать, что ваши устройства на 100% защищены от скачков напряжения с помощью сетевого фильтра. Есть много причин, по которым устройства защиты от перенапряжения могут выйти из строя.Например, сетевые фильтры просто не предназначены для вечного использования. Выберите один со световым индикатором, который позволяет узнать, когда MOV износился. Многие будут продолжать работать, но без защиты от перенапряжения.

Кроме того, внутри вашего дома нет сетевого фильтра, который защищает от молнии. Хорошая новость в том, что молния — редкая причина скачков напряжения. Плохие новости? Полосы защиты от перенапряжения не выдерживают удара молнии поблизости. Если вы чувствуете, что вам нужна защита от молнии или других серьезных скачков напряжения, вы можете приобрести ограничитель перенапряжения на весь дом, установленный перед вашей главной электрической панелью.

В Brennan Electric мы можем помочь вам защитить весь ваш дом от скачков напряжения с помощью доступной защиты от перенапряжения для всего дома в районе Сиэтла. Этот тип защиты может использоваться вместе с сетевыми устройствами защиты от перенапряжения в доме для максимальной защиты от электрических повреждений, включая скачки напряжения от молнии.

Имейте в виду, что защита от перенапряжения хороша ровно настолько, насколько хорошо ваше заземление. Вы не получите особой пользы от сетевого фильтра, если у вас есть старый дом с незаземленными розетками или у вас нет надлежащего заземления и проводки.Это связано с тем, что для избыточного напряжения не будет выхода.

Безопасное использование устройства защиты от перенапряжения

Возможно, вы слышали предупреждение о том, что обогреватели нельзя включать в удлинитель из соображений безопасности. Это абсолютно верно. Высоковольтные приборы, такие как обогреватели, могут легко перегреть удлинитель и вызвать электрический пожар.

Сетевые фильтры работают иначе, чем удлинители. В сетевом фильтре с переключателем включения / выключения и световым индикатором есть предохранитель, который плавится при перегреве.Это приводит к тому, что обогреватель теряет связь и питание. Однако не все устройства защиты от перенапряжений имеют этот встроенный прерыватель, и обогреватели могут легко выйти из строя.

На всякий случай не подключайте мощные приборы, такие как кондиционеры и обогреватели, к сетевому фильтру. Вместо этого подключите эти устройства прямо к стене.

Советы по выбору ограничителя перенапряжения

Теперь, когда вы знаете, что такое сетевой фильтр и как он работает, убедитесь, что вы знаете, на что обращать внимание при покупке ограничителя перенапряжения для своей электроники.

Вот самые важные вещи, которые следует учитывать:

  • Подумайте, что вы хотите защитить.
  • Найдите нужное количество портов или розеток.
  • Убедитесь, что он имеет уплотнение UL и является устройством защиты от импульсных перенапряжений.
  • Проверьте напряжение зажима и рейтинг поглощения энергии.
  • Ищите гарантию.
  • Убедитесь, что на нем есть световой индикатор.

Любой сетевой фильтр, который вы покупаете, должен быть сертифицирован лабораторией Underwriter’s (UL) и соответствовать как минимум 1449 стандартам.Это необходимо для маркировки устройства защиты от перенапряжения как «устройство защиты от импульсных перенапряжений».

Вы также захотите проверить номинальное потребление энергии и напряжение ограничения. Первый относится к тому, сколько энергии может поглотить сетевой фильтр до выхода из строя, и должен составлять минимум 600-700 джоулей. Напряжение ограничения — это величина напряжения, которая запускает MOV.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
