Содержание

Обозначение узо и автоматов на схеме. Характеристики и выбор

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным .

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

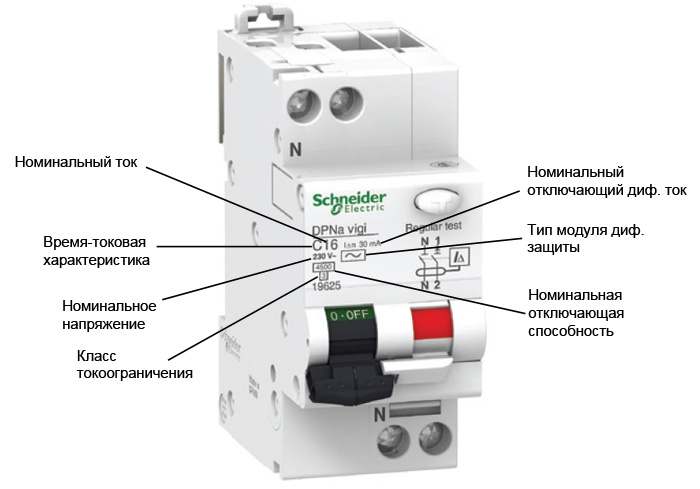

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

В одной из наших статей мы уже рассказывали про УЗО, про назначение и про его подключение. «УЗО схемы подключения, типы, принцип работы » В этой статье мы затронем тему маркировки УЗО. Именно по маркировке можно определиться с правильным выбором УЗО.

Маркировка устройства защитного отключения (УЗО)

Каждое устройство защитного отключения должно (УЗО) иметь стойкую маркировку, которая включает в себя следующие данные:

1.Наименование или торговый знак изготовителя.
2.Типовое обозначение УЗО и АВДТ дифференциальный автомат, каталожный или серийный номер.
3.Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
8.Номинальную включающую и отключающую способность Im 1 ВДТ.
9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
11.Степень защиты, при ее отличии от IP20.
12.Рабочее положение, при необходимости.
13.Символ для ВДТ и АВДТ типа S.
14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
16.Схему подключения ВДТ и АВДТ.
17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом;~
◦ВДТ и АВДТ типа А обозначают символом. ~-

18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленнуюинформацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

В разделе 6 «Маркировка и другая информация об изделии» ГОСТ Р 51326.1 и в соответствующем шестом разделе стандарта МЭК 61008-1 отсутствуют требования о маркировке на изделии или о представлении в ином виде следующих характеристик ВДТ:

Номинального условного тока короткого замыкания Inc;
номинального условного дифференциального тока короткого замыкания IΔc.

На устройство дифференциального тока, помимо маркировки, указанной в пп. 1–3, 5–7, 10–13 и 15, наносят значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано, например – «63 А max», а также специальный символ:

После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано.Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземлени:

В статье использовались материалы «Книги защитного модульного оборудования производства ABB

Маркировка устройства защитного отключения (УЗО) ABB

Читайте также…

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов.

Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2. 755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме

можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.

д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата.

По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

electricvdome.ru

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.


Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т. д.).


На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.


Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т. д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

aquagroup.ru

Вернутся в раздел: УЗО и Дифзащита Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: УЗО и Дифзащита Электрика

energetik.com.ru

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

  • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
  • усилительный электронный модуль;
  • исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

evosnab.ru

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровкаОбласть применения
АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный.В основном применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

  • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
  • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
  • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
  • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

  • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
  • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
  • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

  • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
  • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

  • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
  • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
  • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
  • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
  • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
  • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
  • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

prokommunikacii.ru

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

www.mirpodelki.ru

Обозначение узо на схеме по госту. Обозначение электрических элементов на схемах

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».


Исходя из этого норматива, все схемы разделены на 8 типов:

  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.
  9. Среди существующих 10 видов, указанных в данном документе, выделяют:

    1. Комбинированные.
    2. Деления.
    3. Энергетические.
    4. Оптические.
    5. Вакуумные.
    6. Кинематические.
    7. Газовые.
    8. Пневматические.
    9. Гидравлические.
    10. Электрические.

    Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

    Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

    В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

    «Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

    После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

    Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

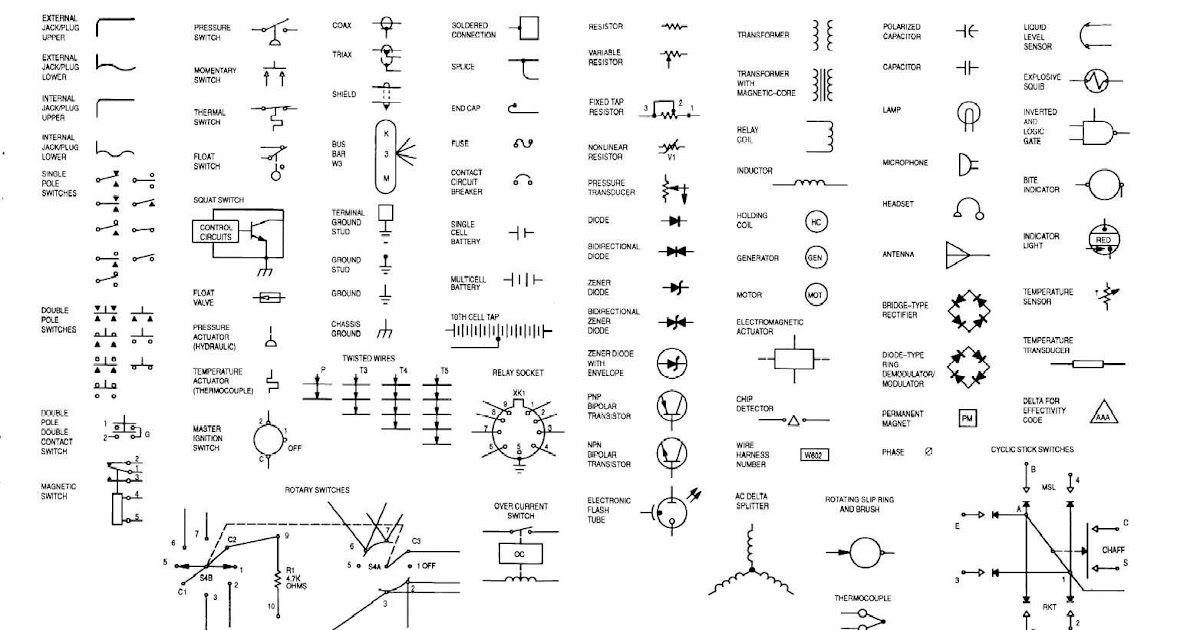

Графические обозначения в электрических схемах


Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами:

  • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
  • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

9 функциональных признаков УГО

УГО Наименование
Дугогашение
Без самовозврата
С самовозвратом
Концевой или путевой выключатель
С автоматическим срабатыванием
Выключатель-разъединитель
Разъединитель
Выключатель
Контактор

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГО Наименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):
Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

ГОСТ 2.271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

Наименование Обозначение
Выключатель автоматический в силовой цепиQF
Выключатель автоматический в управляющей цепиSF
Выключатель автоматический с дифференциальной защитой или дифавтоматQFD
Рубильник или выключатель нагрузкиQS
УЗО (устройство защитного отключения)QSD
КонтакторKM
Реле тепловоеF, KK
Временное релеKT
Реле напряженияKV
Импульсное релеKI
ФоторелеKL
ОПН, разрядникFV
Предохранитель плавкийFU
Трансформатор напряженияTV
Трансформатор токаTA
Частотный преобразовательUZ
АмперметрPA
ВаттметрPW
ЧастотомерPF
ВольтметрPV
Счетчик энергии активнойPI
Счетчик энергии реактивнойPK
Элемент нагреванияEK
ФотоэлементBL
Осветительная лампаEL
Лампочка или прибор индикации световойHL
Разъем штепсельный или розеткаXS
Переключатель или выключатель в управляющих цепяхSA
Кнопочный выключатель в управляющих цепяхSB
КлеммыXT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Защита проводки от перепадов напряжения требует использования определённых приборов. Дифференциальный автомат является примером того, как могут сочетаться функции контроля и защиты от перенапряжения и утечки тока.

Что это такое

Дифференциальный трехфазный или однофазный автомат – это устройство, предназначенное для защиты проводки от «потери» превышения максимально допустимых показателей сети. В зависимости от потребности он может работать в режиме УЗО (защищает от удара током) или как обычный автоматический выключатель (в таком случае он отключает напряжение в сети).

Прибор состоит из двух конструктивных частей: контрольной и защитной. Контрольная или рабочая часть является простым выключателем напряжения. В зависимости от типа устройства он может быть двухполюсный или четырёхполюсный. В некоторых моделях используется однополюсный выключатель.

Контрольная часть работает по системе УЗО. При наличии утечки, чтобы защитить бытовую и прочую технику и рабочего при поиске и устранении проблемы, нужно полностью отключить питание. Этот модуль работает в комплексе с рабочим. Происходит последовательное отключение рабочей и контрольной частей диф автомата.

Отличие дифференциального автомата от УЗО заключается в том, что защитное устройство не предназначено для защиты оборудования от перенапряжения или прочих проблем сети. В это же время, 1-, 2-, или 4-полюсный вариант помогает защитить не только рабочих от дифференциального тока, но и технику от коротких замыканий.


Принцип работы

Для того чтобы электрический дифференциальный защитный автомат мог контролировать и распознавать ток, в нем встроен специальный мини-трансформатор. Эта деталь срабатывает, если на питающих проводниках ток поступающий и исходящий, имеют разные показатели. Если же показатели равны – то проблем с проводниками нет.


Фото – принцип работы

В сердечнике трансформатора эти токи образуют магнитные направленные потоки. От их направления соответственно зависит ток вторичной обмотки. Если проводники «упускают» электричество, то на этой катушке ток не будет равняться нулю и сработает магнитоэлектрический переключатель.

Принцип работы дифференциального автомата основан на постоянном сравнении входящих и исходящих направленных потоков, поэтому проверить его очень легко. Если дотронуться к фазному проводнику – то баланс магнитного поля нарушится, и защелка сразу же сработает для отключения напряжения.

Видео: устройство защитного отключения

Как подключить автомат

Очень удобным является то, что схема подключения дифференциального автомата очень похожа на монтаж защитного устройства. Более того, многие электрики рекомендуют устанавливать в сеть также УЗО, но только после дифа, чтобы обеспечить максимальную безопасность.


Фото – пример подключения

Перед тем, как подключить дифференциальный защитный автомат, нужно знать самое главное правило: к устройству подключается фаза и нейтраль только той электрической цепи, которую нужно защищать. В противном случае работа прибора будет некорректной. Это очень важно, потому что ноль после нельзя будет объединить с другими нейтральными кабелями.

Пошаговая инструкция, как выполняется установка и подключение дифференциального автомата Шнайдер Электрик, ИЭК и прочих:

  1. Монтаж осуществляется немного выше линии проводки. В большинстве случаев для этого используется дин-рейка;
  2. Провода подключаются последовательно, при этом строго следите за тем, чтобы не соединять кабели разных цепей. В противном случае работа селективной схемы будет невозможна;
  3. Все металлические выводы нужно заземлять;
  4. После окончания монтажа производится контрольная проверка.

Чем отличается селективная схема от не селективной? У селективного дифференциального автомата (скажем, Schneider Electric, Legrand, IEK или АВВ) обозначение на схеме помечается буквой S (С). Это говорит о том, что при проблеме в одной контролируемой цепи он отключает только её.

В это же время, не селективный автомат (DPN N Vigi, EKF и некоторые модели Декрафт) выключит все цепи, независимо от того, в какой именно утечка.

Как выбрать устройство

Перед тем, как купить дифференциальный автомат, нужно обязательно сделать выбор модели, которая подойдет по всем параметрам Вашей сети. В первую очередь, нужно рассчитать количество ампер. Для этого нужно вычислить суммарную мощность всех приборов одной определённой цепи, после этого разделить полученное число на напряжение сети. Например, если у Вас в цепь включены приборы с мощностью 5 кВт, то уравнение будет выглядеть так:

5 кВт = 5000 Ватт / 220 Вольт = 22, 7 А.

Далее, нужно выбрать самый близкий в большую сторону по номиналу прибор. В нашем случае это 25 А. Аналогично производится расчет дифференциального автомата на 16А (скажем, Elcds С 16 или DS-16), на 12 (АД12), 28 (АД-30) и т. д. Желательно всегда брать немного превышающий расчеты, прибор – это обеспечит дополнительную защиту.

Также очень важна маркировка автомата, она помогает отличить дифференциальный прибор от УЗО, определить его назначение и спектр действия. Обозначение может отличаться в зависимости от производителя, но основные данные должны быть указаны на корпусе устройства. Это номинальное напряжение, сила тока и максимальный показатель тока замыкания для отключения электричества. Эти же характеристики обязательно включает в себя паспорт и сертификат качества.


Чаще всего условное обозначение дифференциального автомата выглядит так (на примере модели ABB):

AC-C 6P 60A/40mA тип 6M:

  1. AC-C – автомат селективный;
  2. 6P – трехфазный четырехполюсный автомат;
  3. Максимальный ток 40 Ампер;
  4. Может обнаружить ток утечки размером в 40 Ампер;
  5. 6M – размер устройства. Этот пункт позволяет установить прибор на дин-рейке.

Нужно отметить, что на российских автоматах маркировка немного другая. Указывается сразу максимально допустимый ток без шифрований. Скажем, СВДТ-60 – это значит, что максимум разрешен ток 60 Ампер.

Цена дифференциальных автоматов зависит от марки и номинальных характеристики. Чем выше показатели – тем дороже будет стоить прибор. Сейчас популярны модели Hager ACA (Германия), Siemens, Moeller, и Легранд. Из отечественных аналогов это АВДТ и СВДТ. Стоимость устройств варьируется от нескольких сотен до тысячи, на неё влияют номинальные показатели.

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы . но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

electricvdome.ru

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.


Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).


На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.


Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

aquagroup.ru

Вернутся в раздел: УЗО и Дифзащита Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: УЗО и Дифзащита Электрика

energetik.com.ru

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

  • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
  • усилительный электронный модуль;
  • исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

evosnab.ru

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровкаОбласть применения
АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный.В основном применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

  • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
  • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
  • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
  • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

  • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
  • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
  • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

  • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
  • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

  • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
  • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
  • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
  • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
  • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
  • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
  • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

prokommunikacii.ru

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

www.mirpodelki.ru

В этой статье вы найдете 15 схем установки УЗО (устройства защитного отключения). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью поражения малыми токами замыканий. Под эти условия попадают все бытовые приборы, имеющие контакт с водой, расположенных в мокрых и влажных комнатах, а также в детских комнатах для повышения безопасности.

При проектировании (установки) УЗО принимается во внимание ранжирование опасности и в различных схемах, количество УЗО, равно плановых помещений, может меняться. Для наиболее опасных, в смысле поражения током, бытовые приборов защищаются УЗО отдельно.

В каких цепях ставится УЗО

По своему основному назначению, УЗО защищает человека от малых токов, замыкания фазных проводов на проводящие корпуса приборов. Второе назначение УЗО это косвенное слежение за состоянием электропроводки и плотностью крепления жил проводов. Это позволяет использовать его, как защитное средство от пожаров.

15 схем установки УЗО, устройства защитного отключения

Для начала, посмотрим, как обозначаются УЗО в принципиальных электрических схемах. По УЗО и дифференциальные автоматы защиты обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно , выглядит так.

УЗО и групповые цепи

По нормативам, УЗО ставится на групповые цепи (функциональные группы) розеток, освещения, силового оборудования, а также, в электрических цепях одиночных установок (приборов).

Схема 3, подключение УЗО 380 В, 11 кВт

На данной схеме, УЗО подключаются в электрическую сеть, 380 Вольт, и расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, общее противопожарное УЗО (25 А/100 мА) ставится вместе со счетчиком в УЭРМ (Устройство этажное распределительное многоящичное – современный этажный щит). Электросеть помещения разделена на 5 групп, три из которых защищены УЗО 16 А/30мА и цепь ванной, защищена УЗО 25А/10мА.

Схема 4, 8 групповых цепей

На схеме 4, УЗО подключаются в электрической сети 380 Вольт, и расчетной нагрузкой до 11 кВт. Данная схема, предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16А/30мА и 1 узо 25А/10мА)

Примечание. Согласно стандартам, УЗО ставятся в распределительные, квартирные щитки и другие электрические шкафы. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с . Напряжение питания 220 Вольт.

Противопожарное УЗО (32А/100мА) ставится на вводе кабеля питания в ЩКВс (щит квартирный встраиваемый со стеклом) вместе со счетчиком. Вполне щит ЩКВс может быть заменен ЩКНс (щит квартирный навесной) или щитом ЩВУ (щит вводно-учетный).

Электрическая схема электропроводки большой квартиры или дома. Вводное защитное устройство поставлено до счетчика, вопрос зачем? Если мы говорим об установке УЗО, как такового, то такая установка УЗО до счетчика неправильная. Возможна установка защитного устройства до счетчика, если это дифференциальный автомат защиты, но здесь уже стоит автомат защиты.

Примечание. Номинал УЗО устанавливаемого после автомата защиты, должно иметь номинал на шаг больше номинала автомата защиты.

Схема 7, УЗО в сети tn-s

Устройство защитного отключения в квартире, без противопожарного узо, в сети типа tn-s.

Примечание: Сеть типа tn-s предполагает разделение нулевого рабочего (N) и защитного проводника (PE).

Если рассматривать данную схему, как схему только квартиры, то вполне допустимо, разделение PEN проводника на PE и N проводники в этажном щите, а сама сеть типа: tn-c-s.

Схемы 9 и 10, правильное и не правльное подключения узо

Это простые принципиальные схемы по правильному и не правильному подключению УЗО. Стоит обратить внимание, на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах, не показаны особенности подключения нескольких узо для разных групповых цепей. Здесь важно, для каждой группы, на которой стоит УЗО, нужно ставить свою, независимую шину заземления и розетки этой группы присоединять только к этой шине.

На схеме 10

  • (1) это подключение дифференциального автомата,
  • (2) и (3) это подключение УЗО с автоматами защиты.

Схема 11 и схема 12, узо на принципиальных схемах

Простые принципиальные схемы, 220 Вольт. На них прекрасно и правильно показано подключение УЗО в сборке: вводной автомат-счетчик учета- УЗО противопожарное.

Схема 13, Муниципальная схема подключения квартиры

Муниципальная схема подключения квартиры. Противопожарное УЗО (50А/100мА) в этажном щите и общее УЗО в квартирном щитке (40А/30мА). Название говорит само за себя, схема экономичная.

Схема 14, Минимальная схема подключения квартиры

Дифавтомат на однолинейной схеме. Что это такое. Более надежная защита

В этой статье вы найдете 15 схем установки УЗО (устройства защитного отключения). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью поражения малыми токами замыканий. Под эти условия попадают все бытовые приборы, имеющие контакт с водой, расположенных в мокрых и влажных комнатах, а также в детских комнатах для повышения безопасности.

При проектировании (установки) УЗО принимается во внимание ранжирование опасности и в различных схемах, количество УЗО, равно плановых помещений, может меняться. Для наиболее опасных, в смысле поражения током, бытовые приборов защищаются УЗО отдельно.

В каких цепях ставится УЗО

По своему основному назначению, УЗО защищает человека от малых токов, замыкания фазных проводов на проводящие корпуса приборов. Второе назначение УЗО это косвенное слежение за состоянием электропроводки и плотностью крепления жил проводов. Это позволяет использовать его, как защитное средство от пожаров.

15 схем установки УЗО, устройства защитного отключения

Для начала, посмотрим, как обозначаются УЗО в принципиальных электрических схемах. По УЗО и дифференциальные автоматы защиты обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно , выглядит так.

УЗО и групповые цепи

По нормативам, УЗО ставится на групповые цепи (функциональные группы) розеток, освещения, силового оборудования, а также, в электрических цепях одиночных установок (приборов).

Схема 3, подключение УЗО 380 В, 11 кВт

На данной схеме, УЗО подключаются в электрическую сеть, 380 Вольт, и расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, общее противопожарное УЗО (25 А/100 мА) ставится вместе со счетчиком в УЭРМ (Устройство этажное распределительное многоящичное – современный этажный щит). Электросеть помещения разделена на 5 групп, три из которых защищены УЗО 16 А/30мА и цепь ванной, защищена УЗО 25А/10мА.

Схема 4, 8 групповых цепей

На схеме 4, УЗО подключаются в электрической сети 380 Вольт, и расчетной нагрузкой до 11 кВт. Данная схема, предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16А/30мА и 1 узо 25А/10мА)

Примечание. Согласно стандартам, УЗО ставятся в распределительные, квартирные щитки и другие электрические шкафы. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с . Напряжение питания 220 Вольт.

Противопожарное УЗО (32А/100мА) ставится на вводе кабеля питания в ЩКВс (щит квартирный встраиваемый со стеклом) вместе со счетчиком. Вполне щит ЩКВс может быть заменен ЩКНс (щит квартирный навесной) или щитом ЩВУ (щит вводно-учетный).

Электрическая схема электропроводки большой квартиры или дома. Вводное защитное устройство поставлено до счетчика, вопрос зачем? Если мы говорим об установке УЗО, как такового, то такая установка УЗО до счетчика неправильная. Возможна установка защитного устройства до счетчика, если это дифференциальный автомат защиты, но здесь уже стоит автомат защиты.

Примечание. Номинал УЗО устанавливаемого после автомата защиты, должно иметь номинал на шаг больше номинала автомата защиты.

Схема 7, УЗО в сети tn-s

Устройство защитного отключения в квартире, без противопожарного узо, в сети типа tn-s.

Примечание: Сеть типа tn-s предполагает разделение нулевого рабочего (N) и защитного проводника (PE).

Если рассматривать данную схему, как схему только квартиры, то вполне допустимо, разделение PEN проводника на PE и N проводники в этажном щите, а сама сеть типа: tn-c-s.

Схемы 9 и 10, правильное и не правльное подключения узо

Это простые принципиальные схемы по правильному и не правильному подключению УЗО. Стоит обратить внимание, на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах, не показаны особенности подключения нескольких узо для разных групповых цепей. Здесь важно, для каждой группы, на которой стоит УЗО, нужно ставить свою, независимую шину заземления и розетки этой группы присоединять только к этой шине.

На схеме 10

  • (1) это подключение дифференциального автомата,
  • (2) и (3) это подключение УЗО с автоматами защиты.

Схема 11 и схема 12, узо на принципиальных схемах

Простые принципиальные схемы, 220 Вольт. На них прекрасно и правильно показано подключение УЗО в сборке: вводной автомат-счетчик учета- УЗО противопожарное.

Схема 13, Муниципальная схема подключения квартиры

Муниципальная схема подключения квартиры. Противопожарное УЗО (50А/100мА) в этажном щите и общее УЗО в квартирном щитке (40А/30мА). Название говорит само за себя, схема экономичная.

Схема 14, Минимальная схема подключения квартиры

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:


Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы . но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным .

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

electricvdome.ru

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.


Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).


На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.


Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

aquagroup.ru

Вернутся в раздел: УЗО и Дифзащита Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: УЗО и Дифзащита Электрика

energetik.com.ru

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

  • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
  • усилительный электронный модуль;
  • исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

evosnab.ru

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровкаОбласть применения
АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный.В основном применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

  • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
  • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
  • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
  • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

  • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
  • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
  • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

  • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
  • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

  • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
  • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
  • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
  • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
  • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
  • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
  • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

prokommunikacii.ru

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

www.mirpodelki.ru

Дифференциальный автомат – установка и обозначение. Список самых важных характеристик дифавтоматов

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройства защитного отключения), отсутствуют дополнительные графические символы, позволяющие точнее описать основные функции и свойства стандартного оборудования.

УЗО является одним из основных элементов электрических однолинейных схем, поэтому производителями модульного оборудования и проектировщиками принято следующее условное обозначение для него:

Такое схематическое отображение устройств защитного отключения, наиболее точно показывает его принцип работы и отличает от другого модульного оборудования, если знать, что такое УЗО и как оно работает.

При этом, так как государственные стандарты не регламентируют вид УЗО, обязательно на схемах и планах нужно показывать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам, даже если решено использовать иной от представленного вид. Возможность самим разработать условные обозначения, если их нет в стандартах указана в ГОСТ 2.702-2011.

Буквенная маркировка УЗО — QF, если пользоваться правилами их формирования по ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Это полностью совпадает с обозначением автоматического выключателя и некоторых других модульных устройств, делая однолинейные схемы менее читаемыми и понятными.

Многие вводят свои буквенные обозначения: Q, QFD, QDF и т.д. которые, если опираться на актуальные стандарты, неверны, не раскрывают функции УЗО, но помогают отличать от других элементов защитной автоматики на однолинейных схемах.

Это бывает важно, особенно если на схеме одновременно присутствуют УЗО, и дифавтоматы. Их графические обозначения похожи и не всегда их легко отличить друг от друга.Учитывая, что проектировщики электроустановок нередко максимально упрощают применяемые графические символы, опуская важные детали.

Рассмотрим условное Обозначение дифференциального автоматического автомата на однолинейной схеме и сравним его с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала необходимо составить подробную схему. Для того, чтобы правильно составить схему проводки, необходимо знать, как на схеме должны отображаться все ее основные элементы. Помимо этого, в данной статье будут рассмотрены некоторые типовые схемы проводки в квартире.

Разновидности схем проводки

При собственноручной замене проводки в квартире вам понадобится два варианта схемы – электромонтажная и принципиальная.

Схема, на которой показаны основные электрические связи, существующие между всеми элементами, которые изображены с помощью специальных условных графических и буквенно-цифровых обозначений, называется принципиальной схемой. Принципиальная схема чаще всего изображается однолинейной.

Однолинейной схемой называют такую схему, на которой все фазные провода отображены всего одной линией и не отображается нулевой проводник, а защитные аппараты и нагрузки изображены схематично, без указания схемы их подключения.

На электромонтажной схеме на план квартиры, который изображается в масштабе, наносят все обозначения. На электромонтажной схеме обязательно должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, монтажных коробок, освещения и розеток.

Условные обозначения, используемые на схемах проводки для квартиры

Для правильного составления схемы проводки, необходимо знать обозначения различных элементов. Все эти обозначения нормируются ГОСТами и называют их условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы проводки: ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

Обозначения, которые применяются на принципиальных схемах

Автомат или выключатель автоматический (ГОСТ 2.755-87). Он обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Электрический счетчик активной мощности (ГОСТ 2.729-68). Обозначается буквами PI.

Силовой щит (ГОСТ21.614-88).

Лампочка накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, которые применяются на электромонтажных схемах

Все данные по этим обозначениям можно найти в ГОСТ 21.614-88.

Накладная розетка, имеющая защитный контакт.

Розетка со скрытой установкой, имеющая защитный контакт.

Примеры схем проводки в квартире

Первая из предложенных схем, является самой простой однолинейной схемой для однокомнатной или двухкомнатной квартиры. Питание квартиры осуществляется от одной фазы через этажный щит. Помимо этого, в квартиру заводится защитное и рабочее заземление с этажного щита. После этого идет двухполюсный вводный автомат, который отключает ноль и фазу. Согласно правил (п.1.5.36 ПУЭ), автомат должен быть установлен до счетчика электроэнергии – «Для того, чтобы можно было безопасно устанавливать и, по необходимости, заменять счетчики в сетях, имеющих напряжение до 380 В, необходимо предусмотреть возможность отключать счетчик с помощью установленных до него предохранителей или коммутационных аппаратов на расстоянии не больше 10 метров. Должна быть возможность снимать напряжение со всех фаз, присоединенных к счетчику».

За счетчиком должна устанавливаться шина, к которой подключаются автоматы освещения и плиты, а также розетки через дифавтомат (УЗО).

Вторая схема несколько сложнее и предназначена для двухкомнатных и трехкомнатных квартир. Такая схема отличается тем, что розетки запитываются через два двухполюсных дифавтомата (УЗО). Благодаря этому для комнат образуется отдельная линия питания и отдельная линия для кухни, туалета, коридора и ванной. На данной схеме электрическая плита запитывается через двухполюсный дифавтомат (УЗО). Делать это необязательно, но желательно, так как это повысит безопасность от попадания под так называемое косвенное напряжение.

Выше показана схема, которая выполнена с обозначением рабочего и защитного заземления. Данная схема является более подробным вариантом предыдущей схемы.

postroy-sam.com

Схема проводки в квартире | Всё для Вашего дома

Первым шагом при смене проводки в квартире является составление схемы. Для составления схемы необходимо познакомиться с тем как отображаются основные элементы на схеме. Так же в этой статье будут приведены несколько типовых схем проводки в квартире.

Виды схем проводки в квартире

При самостоятельно смене проводки в квартире понадобятся два вида схем: принциаиальная и электромонтажная схема.

Принципиальная схема – это схема показывает основные электрические связи между элементами, изброжённых при помощи специальных буквенно-цифровых и условных графических обозначений (УГО). Обычно принципиальная схема изображается однолинейной.

Однолинейная схема – это такая схема, на которой фазные провода отображаются одной линией, нулевой проводник не отображается, а нагрузки и защитные аппараты показаны схематично без схемы их подключения.

Электромонтажная схема – на такой схеме все обозначения наносят на план квартиры, который в свою очередь выполняется в масштабе. Обычно на электромонтажной схеме показано точное размещение квартирного щита, монтажных коробок, выключателей, розеток, освещения и прохождение всех линий.

Условные обозначения на квартирных схемах проводки

Для того чтобы правильно составить схему, нужно знать как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и нормируются ГОСТами.

Один из них ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Так же стоит изучить ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

Ниже приведены УГО основных элементов, которые понадобятся Вам при составлении схемы проводки в квартире.

Обозначения, применяемые на принципиальных схемах

Автоматический выключатель, автомат (ГОСТ 2.755-87). Буквенное обозначение – QF.

Дифавтомат, УЗО. Буквенное обозначение – QF.

Счётчик электрический активной мощности (ГОСТ 2.729-68). Буквенное обозначение – PI.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение – EL.

Обозначения, применяемые на электромонтажных схемах

Все эти обозначения взяты из ГОСТ 21.614-88.

Монтажная коробка, осветительная коробка.

Выключатель накладной.

Выключатель скрытой установки.

Розетка накладная с защитным контактом.

Розетка скрытой установки с защитным контактом.

Пример типовых схем для квартирных проводок

Первая из представленных схем, это простейшая однолинейная схема для одно- или двухкомнатной квартиры. Поитание осуществляется через этажный щиток от одной фазы, так же с этажного щитка в квартиру заводится рабочее и защитное заземление. Далее следует вводный двухполюсный автомат, отключающий фазу и ноль. Вводный автомат устанваливается до щётчика электрической энергии согласно п.1.5.36. ПУЭ, который гласит:

«Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику».

За счётчиком распологается шина, к которой подключены автоматы плиты и освещения, а так же розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двух- и трёхкомнатных квартир. Эта схема отличается тем, что розетки запитаны через два двухполюсных УЗО (дифавтомата), таким образом, обеспечивается отдельная линия питания для комнат, и отдельная для ванной, туалета, кухни и коридора. Электрическая плита на этой схеме запитана через двухполюсное УЗО (дифавтомат), это делать не обязательно, но всё же желательно, для обеспечения повышенной безопасности от попадания под косвенное напряжение.

В этой статье вы найдете 15 схем установки УЗО (устройства защитного отключения). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью поражения малыми токами замыканий. Под эти условия попадают все бытовые приборы, имеющие контакт с водой, расположенных в мокрых и влажных комнатах, а также в детских комнатах для повышения безопасности.

При проектировании (установки) УЗО принимается во внимание ранжирование опасности и в различных схемах, количество УЗО, равно плановых помещений, может меняться. Для наиболее опасных, в смысле поражения током, бытовые приборов защищаются УЗО отдельно.

В каких цепях ставится УЗО

По своему основному назначению, УЗО защищает человека от малых токов, замыкания фазных проводов на проводящие корпуса приборов. Второе назначение УЗО это косвенное слежение за состоянием электропроводки и плотностью крепления жил проводов. Это позволяет использовать его, как защитное средство от пожаров.

15 схем установки УЗО, устройства защитного отключения

Для начала, посмотрим, как обозначаются УЗО в принципиальных электрических схемах. По УЗО и дифференциальные автоматы защиты обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно , выглядит так.

УЗО и групповые цепи

По нормативам, УЗО ставится на групповые цепи (функциональные группы) розеток, освещения, силового оборудования, а также, в электрических цепях одиночных установок (приборов).

Схема 3, подключение УЗО 380 В, 11 кВт

На данной схеме, УЗО подключаются в электрическую сеть, 380 Вольт, и расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, общее противопожарное УЗО (25 А/100 мА) ставится вместе со счетчиком в УЭРМ (Устройство этажное распределительное многоящичное – современный этажный щит). Электросеть помещения разделена на 5 групп, три из которых защищены УЗО 16 А/30мА и цепь ванной, защищена УЗО 25А/10мА.

Схема 4, 8 групповых цепей

На схеме 4, УЗО подключаются в электрической сети 380 Вольт, и расчетной нагрузкой до 11 кВт. Данная схема, предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16А/30мА и 1 узо 25А/10мА)

Примечание. Согласно стандартам, УЗО ставятся в распределительные, квартирные щитки и другие электрические шкафы. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с . Напряжение питания 220 Вольт.

Противопожарное УЗО (32А/100мА) ставится на вводе кабеля питания в ЩКВс (щит квартирный встраиваемый со стеклом) вместе со счетчиком. Вполне щит ЩКВс может быть заменен ЩКНс (щит квартирный навесной) или щитом ЩВУ (щит вводно-учетный).

Электрическая схема электропроводки большой квартиры или дома. Вводное защитное устройство поставлено до счетчика, вопрос зачем? Если мы говорим об установке УЗО, как такового, то такая установка УЗО до счетчика неправильная. Возможна установка защитного устройства до счетчика, если это дифференциальный автомат защиты, но здесь уже стоит автомат защиты.

Примечание. Номинал УЗО устанавливаемого после автомата защиты, должно иметь номинал на шаг больше номинала автомата защиты.

Схема 7, УЗО в сети tn-s

Устройство защитного отключения в квартире, без противопожарного узо, в сети типа tn-s.

Примечание: Сеть типа tn-s предполагает разделение нулевого рабочего (N) и защитного проводника (PE).

Если рассматривать данную схему, как схему только квартиры, то вполне допустимо, разделение PEN проводника на PE и N проводники в этажном щите, а сама сеть типа: tn-c-s.

Схемы 9 и 10, правильное и не правльное подключения узо

Это простые принципиальные схемы по правильному и не правильному подключению УЗО. Стоит обратить внимание, на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах, не показаны особенности подключения нескольких узо для разных групповых цепей. Здесь важно, для каждой группы, на которой стоит УЗО, нужно ставить свою, независимую шину заземления и розетки этой группы присоединять только к этой шине.

На схеме 10

  • (1) это подключение дифференциального автомата,
  • (2) и (3) это подключение УЗО с автоматами защиты.

Схема 11 и схема 12, узо на принципиальных схемах

Простые принципиальные схемы, 220 Вольт. На них прекрасно и правильно показано подключение УЗО в сборке: вводной автомат-счетчик учета- УЗО противопожарное.

Схема 13, Муниципальная схема подключения квартиры

Муниципальная схема подключения квартиры. Противопожарное УЗО (50А/100мА) в этажном щите и общее УЗО в квартирном щитке (40А/30мА). Название говорит само за себя, схема экономичная.

Схема 14, Минимальная схема подключения квартиры

В одной из наших статей мы уже рассказывали про УЗО, про назначение и про его подключение. «УЗО схемы подключения, типы, принцип работы » В этой статье мы затронем тему маркировки УЗО. Именно по маркировке можно определиться с правильным выбором УЗО.

Маркировка устройства защитного отключения (УЗО)

Каждое устройство защитного отключения должно (УЗО) иметь стойкую маркировку, которая включает в себя следующие данные:

1.Наименование или торговый знак изготовителя.
2.Типовое обозначение УЗО и АВДТ дифференциальный автомат, каталожный или серийный номер.
3.Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
8.Номинальную включающую и отключающую способность Im 1 ВДТ.
9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
11.Степень защиты, при ее отличии от IP20.
12.Рабочее положение, при необходимости.
13.Символ для ВДТ и АВДТ типа S.
14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
16.Схему подключения ВДТ и АВДТ.
17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом;~
◦ВДТ и АВДТ типа А обозначают символом. ~-

18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленнуюинформацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

В разделе 6 «Маркировка и другая информация об изделии» ГОСТ Р 51326.1 и в соответствующем шестом разделе стандарта МЭК 61008-1 отсутствуют требования о маркировке на изделии или о представлении в ином виде следующих характеристик ВДТ:

Номинального условного тока короткого замыкания Inc;
номинального условного дифференциального тока короткого замыкания IΔc.

На устройство дифференциального тока, помимо маркировки, указанной в пп. 1–3, 5–7, 10–13 и 15, наносят значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано, например – «63 А max», а также специальный символ:

После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано.Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземлени:

В статье использовались материалы «Книги защитного модульного оборудования производства ABB

Маркировка устройства защитного отключения (УЗО) ABB

Электротехника не может существовать без сопутствующих ей специальных схем и проектов. Поэтому для специалиста является очень важным умение их правильно прочитать и использовать точно по назначению. Во многих случаях все элементы, в том числе и обозначение УЗО на однолинейной схеме, выполнены довольно условно, для того чтобы можно было ясно представить себе полную картину всего графического проекта. Как правило условное изображение УЗО напоминает обычный выключатель, с полюсами, проводами и другими деталями, изображенными символически. хорошо разбирается в таких схемах, уверенно читает их и не допускает ошибок во время работы.

УЗО на однолинейной схеме

Прежде чем выполнять какие-либо практические действия, каждый электрик должен предварительно ознакомиться с проектной документацией, разработанной для объекта. Она может составляться самостоятельно или заказываться в специализированной организации. Поэтому нередки случаи, когда графические изображения тех или иных элементов различаются между собой. Это касается многих элементов, в том числе и устройств защитного отключения. В связи с этим нужно знать, как на схеме обозначается УЗО в различных вариантах.

В первую очередь необходимо заранее изучить общепринятые правила и маркировки оборудования и других элементов, представляемых на электрических чертежах и . Некоторые электрики считают, что им не нужен весь объем таких знаний, поскольку большинство информации на практике может не пригодиться. Однако такие рассуждения абсолютно неверны.

Каждый специалист-электротехник, уважающий свою профессию, должен не только освоить чтение электрических схем, но и основные графические изображения различных средств коммуникации, защитных устройств, приборов учета, розеток, выключателей, светильников и других элементов. Такие знания служат хорошим подспорьем в практической работе.

Основные виды маркировок, в том числе и обозначение УЗО на схеме, постоянно используются электриками при выполнении практических работ. Предварительное составление графиков и рабочих схем требует аккуратности и повышенного внимания, поскольку даже маленькая неточность или неправильно нанесенный значок, могут вызвать в дальнейшем серьезную ошибку.

Неверные данные могут быть неправильно истолкованы специалистами сторонних организаций, задействованными для выполнения электромонтажных работ. По этой причине часто возникают серьезные трудности во время прокладки электрических сетей.

Обозначение УЗО на схеме по госту

Все устройства защитного отключения наносятся на схемы с помощью графических и буквенных изображений. Данная символика определяется нормативными документами: ГОСТ 2.755-87 ЕСКД « графические в электрических схемах. Устройства коммутационные и контактные соединения». Маркировка определяется согласно ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Однако в целом данные документы не дают полной информации о том, каким именно должно быть обозначение УЗО на схеме однолинейного типа. То есть каких-либо особенных требований в данном случае не выдвигается. Поэтому многие электрики маркируют некоторые узлы и устройства собственноручно разработанными значениями и метками, немного отличающимися от привычных стандартных обозначений.

Иногда за основу берутся символы, нанесенные на корпус защитного устройства. Поэтому. исходя из предназначения УЗО, данный прибор на электрических схемах разделен на две составляющих — выключатель и датчик, реагирующий на дифференциальный ток и приводящий в действие механизм отключения контактов.

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

electricvdome.ru

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.


Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).


На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.


Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

aquagroup.ru

Вернутся в раздел: УЗО и Дифзащита Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: УЗО и Дифзащита Электрика

energetik.com.ru

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

  • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
  • усилительный электронный модуль;
  • исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

evosnab.ru

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровкаОбласть применения
АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный.В основном применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

  • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
  • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
  • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
  • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

  • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
  • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
  • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

  • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
  • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

  • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
  • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
  • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
  • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
  • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
  • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
  • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

prokommunikacii.ru

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

www.mirpodelki.ru

abecedni, grafički | Ideje za vaš dom-2021

Da biste shvatili što je posbno crtano na dijagramu or crtežu, morate znati dekodiranje onih ikona koje su na njemu. To se prepoznavanje naziva i čitanje crteža. A da biste olakšali ovu lekciju, gotovo svi elementi imaju svoje uslovne ikone. Готово зато это стандартные дуго времени не ажурираю и неки элементы, которые ты найболье это могу. Али, у najvećem dijelu, konvencije u električnim krugovima nalaze se u Regatornim dokumentima.

Simboli u električnim krugovima: lampe, transformatori, mjerni Instrumenti, основа главного элемента

Регуляторный оквир

Postoji desetak vrsta električnih kola, broj različitih elemenata koji se tu mogu pronaći je u desetinama, ako ne i stotine. Da bi se olakšalo prepoznavanje ovih elemenata, u električne krugove uvode se jedinstvene konvencije. Сва правила наведена су у државним стандартом. Ti su standardi mnogi, ali osnovne informacije su u sljedećim standardima:

Нормативные документы у кодзима на прописане графическое ознаке элементарне основ электрических кругов

Proučavanje GOST-ova koristan je posao, ali treba time, kojeg nemaju svi u dvoljnim količinama.Zbog toga у članku dajemo legendu u električnim krugovima — основным элементом элемента за израду crteža i šema dijagrama, sklopova dijagrama.

Знак электрических элементов у диаграммы

Neki sustručnjaci pažljivo pogledali dijagram, mogu reći o čemu se radi i kako funkcionira. Neki čak mogu odmah otkriti moguće problem koji mogu nastati tokom rada. Све е едно — добро познаю струйни круг и базу элемената, а добро се познаю и у симболима элемената кругова.Takva se vještina razvijala tijekom godina, a, za «lutke», važno je prvo zapamtiti najčešće.

Oznaka LED, стабилитрон, транзистор (различите vrste)

Električne ploče, ormarići, kutije

Na shemama za napajanje kuće ormara. U stanovima se terminalni uređaj uglavnom ugrađuje tamo, budući da ožičenje ne ide dalje. U kućama mogu osmisliti ugradnju podružnog električnog ormara — ako postoji put s njega za osvjetljavanje other zgrada koje se nalaze na nekoj udaljenosti od kuće — kupatilo, ljetna kuahinja.Ove ostale oznake su na sljedećoj sloi.

Знак электрических элементов у диаграммы: ормаричи, площадь, площадь

Говоримо о сликама «пеньенья» электрических панелей, которые таковы стандартизированные. Postoje simboli za RCD, prekidače, tasre, transformatorestruje i napona i neke druge elemente. Приказать на улице «Далье»

Elementna baza za ožične dijagrame

При чтении или чтении круга такое «?To je jednostavno početniku električaru или kako bi razumio šta je prikazano na crtežu i kojim redoslijedom su povezani njegovi elementi.

Primjer употребляет горных графических сликов, которые используются на слежении за диаграммой. Zahvaljujući oznakama slova sve je bez grafike jasno, ali dupliciranje podataka u shemama nikada nije bilo suvišno.

Primjer sklopa napajanja i grafička slika žica na njemu

Изображение выхода

На диаграмме ожидания треба истакнути мьеста поставля утичница и склопки.Postoje mnoge vrste utičnica — za 220 V, za 380 V, skrivene i otvorene instalacije, sa različitim brojem «sedišta», otpornih na vlagu itd. Доносити ознаку сваког предуго и без ичега. Važno je zapamtiti kako su prikazane glavne grupe, a broj kontaktnih grupa određen je potezima.

Oznaka utičnica na crtežima

Utičnice za jednofaznu 220 V mrežu prikazane su na dijagramima u Obliku polukruga s jednim or više segmenata koji postavljaju gore. Broj segmenata — broj utičnica na jednom kućištu (на слиси е долже иллюстрация).Ako se u utičnicu može priključiti samo jedan utikač, sastavlja se jedan odjeljak, ako su dva, itd.

Simboli utičnica u električnim krugovima

Ako slike pažljivo pogledate, imajte na umu da uslovna slika, koja se nalazi s desne strane, nema horizontalnu liniju koja dva dijela ikone. Ova karakteristika ukazuje na to da je utičnica podesna pod tlakom, odnosno da je ispod nje potrebno napraviti rupu u zidu, instalirati utičnicu itd. Opcija s desne strane je za otvoreno postavljanje.Neprovodna podloga je pričvršćena na zid, a na nju je pričvršćena sama utičnica.

Također imajte na umu da je dno lijeve šeme prekrižen vertikalnom lineijom. Ovo ukazuje na pisutnost zaštitnog kontakta na koji se nanosi uzemljenje. Ugradnja zemljanih utičnica je obavezna kada uključite složene kućanske uređaje, poput perilice rublja ili perilice posua, pećnice itd.

Označavanje trofazne utičnice na crtežima

Nećete ništa zbuniti simbolom trofazne utičnice (на 380 В).Broj segmenata koji se postavljaju jednak je broju provodnika koji su povezani na ovaj uređaj — tri faze, nula i uzemljenje. Укупно питомец.

Dešava se da donji deo slike bude obojen crno (тамно). Чтобы значи да е утичница водоотпорна. Nalaze se na ulici, u sobama sa visokom vlagom (kade, bazeni itd.).

Переключить дисплей

Шематский приказ прекидача изгледа као круг мужчина величине с йедном или више грана у облику Г или Т. Подружнице у облику слова «Г» значе прекидач отворене инсталляции, с обликом слова «Таванье» — пора.Брой додира приказание брой типки на овом урежаю.

Simboli za osigurače

Pored uobičajenih prekidača, mogu postojati i prolazni prekidači — za mogućnost uključivanja / isključivanja jednog izvora svjetlosti iz nekoliko točaka. У исти мали круг на супротним странама дайте два слова «G». Ово е пролазни прекидач с йедним ключем.

Kako izgleda šematska slika prekidača?

За разлику од классных склопок, код ових се код корштения модель с два ключа додае йош йедна трака, паралельно с врхом.

Лампе и чвора

Svjetiljke imaju svoje oznake. Štoviše, fluorescentne žarulje (žarulje) и žarulje se ne razlikuju. Диаграммы чак показать облик и великую учтивость. У том slučaju trebate se само sjetiti kako izgleda svaka vrsta svjetiljki na dijagramu.

Slika svjetiljki na dijagramima i crtežima

Радио элементы

Приликом читана шема диаграмма уРЕНЯ Морате знати конвенций диода, отпорника и других сличных элементов.

Simboli radio elemenata na crtežima

Poznavanje uvjetnih grafičkih elemenata pomoći će vam da pročitate gotovo bilo koji krug — bilo koji uređaj или ožičenje. Номинация потребных диэлова ponekad se поставляю pored slike, ali u velikim dijagramima s više elemenata pišu se у посебной таблицы. Садржи ознаке слова элемената круга и називе слова.

Ознаке слова

Поэтапные элементы на диаграмме имаю условна графичка имя, они представляют собой ознаке слова, эти, они су и нормы (ГОСТ 7624-55).

Назов Элемент Круга Ознака слова
1 Prekidač, kontroler, prekidač В
2 Электрический генератор R
3 Диода D
4 Ispravljač Вп
5 Звуковая сигнализация (звоно, сирена) Звук
6 Dugme кун
7 arulja sa žarnom niti л
8 Электромотор M
9 Osigurač Пр
10 Контакт, магнитный стартер Za
11 Štafeta ул.
12 Трансформатор (автотрансформатор) Tr
13 Приключения за утикой Вт
14 Электромагнит мм
15 Отпорник R
16 Конденсатор Сб
17 Индуктор л
18 Контрольно-измерительная машина Ku
19 Krajnji prekidač кв.
20 Лептира за газ Др
21 Брой телефона т
22 Микрофон Mk
23 Звучник Gr
24 Батерия (ćelija) B
25 Главный мотор Dg
26 Моторный насос za hlađenje Za

Napominjemo da se u većini slučajeva upotrebljavaju ruska slova, ali otpornik, kondenzator i индуктор naznačeni su latiničnim slovima.

Postoji jedna suptilnost u označavanju reja. Različite su vrste, однозначное обозначение:

  • струйни релей — RT;
  • снага — РМ;
  • напон — pH;
  • vrijeme — RV;
  • отпор — РС;
  • индексов — RU;
  • средний — РП;
  • газ — РГ;
  • sa vremenskim kašnjenjem — RTV.

У основания, чтобы су само najviše konvencija u električnim krugovima.Али većinu crteža i planova sada možete razumjeti. Если вы хотите знать, пожалуйста, ржаные элементы, проучите ГОСТ-ов.

Видео: Elektrotehnicki SIMBOLI — IEC 60617 — Elektriar 2021

abecedni, grafični | Ideje za vaš dom-2021

e želite razumeti, kaj je posbej narisano na diagramu ali risbi, morate poznati dekodiranje tistih ikon, ki so na njem.Temu priznanju pravimo tudi branje risb. In za olajšanje te lekcije imajo skoraj vsi elementi svoje pogojne ikone. Skoraj zato, ker standardi že dolgo niso posodabljani in nekateri elementi črpajo najbolje, kot lahko. Toda večinoma so konvencije в электрических тококрогих в регулирующих документах.

Simboli v električnih vezjih: svetilke, transformatorji, merilni inštrumenti, osnova glavnega elementa

Регулирующий оквир

Obstaja približno ducat vrst električnih vezij, število različnih elementov, ki jih najdemo, je v desetinah, če ne več sto.Za lažje prepoznavanje teh elements so v električne tokokroge uvedene enotne konvencije. Все правила так записана в државних стандартных спецификациях. Эти стандарты велико, основная информация па так в наследних стандартах:

Нормативные документы, в материалах со ссылкой на графическое обозначение элементарных основ электрических везий

Preučevanje GOST-jev je koristen posel, vendar je potreben čas, ki ga nimajo vsi v zadostnih količinah. Зато в članku dajemo legendo v električnih vezjih — главный элемент основ за ustvarjanje risb в различных диаграммах, vezja диаграмм направ.

Знак электрических элементов в диаграммах

Некатери строковняки так натанчно погледали диаграмму, лахко поведо, кай жэ в како дела. Nekateri lahko celo takoj razkrijejo morebitne težave, ki se lahko pojavijo med delovanjem. Все это препросто — добро познайо везье в элементах, полег тега па так добро знани в симболых элементов везья. Takšna spretnost se je skozi leta razvijala in pri «lutkah» je treba najprej zapomniti najpogostejše.

Oznaka LED, стабилитрон, транзистор (različne vrste)

Električne plošče, omare, škatle

Na shemah napajanja hiše ali stanovanja bo nujno navedena oznaka električne plošče ali omare.В апартаментах есть vtičnica v главном nameščena tam, saj ožičenje ne gre več. В hišah lahko načrtujejo namestitev podružnične električne omare — če obstaja pot od nje do osvetlitve other zgradb, ki se nahajajo na neki razdalji od hiše — kopalnice, poletne kuhinča, gostišie. Те драге ознаке со на последнем слики.

Знак электрических элементов на диаграммах: omare, plošče, plošče

Če govorimo o slikah «polnjenja» električnih plošč, je tudi standardizirano. Обращайте внимание на символы за RCD, odklopnike, gumbe, tokovne в napetostne transformatorje ter nekatere druge element.Приказани со в наследни табели (в табели ста две страны, помакните се с кликом на беседе «Напрей»)

Элементная основа за страховкой Схема

Pri risanju ali branju vezja so uporabne tudi oznake žic, sponk, ozemljitve, ničle itd. To preprosto potrebuje začetnik električar ali zato, da razume, kaj je prikazano na risbi in v kakšnem zaporedju so njegovi elementi povezani.

Primer uporabe zgornjih grafičnih slik je v naslednjem diagram.Zahvaljujoč črkovnim označbam je vse brez grafike jasno, vendar podvajanje informacij v shemah nikoli ni bilo odveč.

Primer vezja za napajanje in grafična slika žic na njem

Изстопна слика

Na shemi ožičenja je treba navesti mesta namestitve vtičnic in stikal. Obstaja veliko vrst vtičnic — za 220 V, za 380 V, skrite in odprte vrste namestitve, z različnim številom «sedežev», nepremočljivih itd. Priznavanje vsakega je predolgo in nič. Помембно си е запомнити, како так приказане главне скупине, штевило контактных скупин па е долочено с потезами.

Oznaka vtičnic na risbah

Vtičnice za enofazno omrežje 220 V so na diagramih prikazane v Obliki polkroga z enim ali več odseki. Število segmentov — število vtičnic na integ ohišju (на слики spodaj je ilustracija). Če je vtičnico mogoče priključiti samo en vtič, se pripravi en odsek, če sta dva, itd.

Simboli vtičnic v električnih vezjih

Če slike natančno pogledate, upoštevajte, da pogojna slika, ki je na desni, nima vodoravne črte, ki ločuje oba dela ikone.Ta funkcija pomeni, da je vtičnica vgrajena, torej da je pod njo potrebno narediti luknjo v steni, namestiti vtičnico itd. Может на десны е за одпрто наместитев. Na steno je pritrjena neprevodna podlaga, nanjo pa je pritrjena sama vtičnica.

Upoštevajte tudi, da je dno leve sheme prečrtano z navpično črto. Коже на присутствие защиты контакта, на катерега се нанаша оземлитев. Вградня талних втичниц е обвезна, ко вклопите заплетене господинське апарате, кот со пральни али помивальни строй, пецица итд.

Oznaka trifazne vtičnice na risbah

S simbolom trifazne vtičnice (pri 380 V) ne boste zamenjali ničesar. Število odsekanih segmentov je enako številu vodnikov, ki so povezani s to napravo — tri faze, nič in tla. Скупай питомец.

Dogaja se, da je spodnji del slike pobarvan črno (temno). To pomeni, da je odprtina vodotesna. Те так поставлены на улицах, в простых из высокого уровня владения (копейки, базени итд.).

Преклопите заслон

Shematska oznaka stikal je videti kot krog majhne velikosti z eno ali več podružnicami v Obliki črke G ali T.Podružnice в облики črke «G» pomenijo stikalo odprte namestitve, z Obliko črke «T» — skrito namestitev. Število dotikov prikazuje število tipk v tej napravi.

Симболи за одклопнике

Полег обыкновенных стикал со лахко туди стикала за переход — за можность вклопа / izklopa enega svetlobnega vira iz več točk. V isti majhen krog na nasprotnih straneh dodajte dve črki «G». To je stikalo za prehod z enim ključem.

Kako izgleda shematična slika prehodnih stikal?

За разлико од обыкновенных стикал я при тех моделях з двух ключей додана še ena vrstica, взпередно з врхом.

Светилке в г. Напеляве

Svetilke imajo svoje oznake. Poleg tega se fluorescenčne sijalke (žarnice) в žarnice ne razlikujejo. Диаграммы celo prikazujejo Obliko в большой napeljave. В теме пример сэ морате само спомнити, како изгледа всака врста светилке на диаграмме.

Слика светилк на диаграммах на рисбах

Radijski elementi

Ко берете схематическую диаграмму направления, морате познати конвенцию диод, упоров в других подобных элементах.

Симболи радийских элементов на рисбах

Poznavanje pogojnih grafičnih elementov vam bo pomagalo prebrati skoraj vsako vezje — katero koli napravo ali ožičenje. Поименованя потребных дел со вчасих притржене полег слике, в великих вечэлементных диаграммах па соо записане в лочени табели. Все необходимое означает элементы везья в поименованя.

Ознаке с черками

Poleg tega, da imajo element na diagramih pogojna grafična imena, imajo abecedno poimenovanje in tudi standardizirane (ГОСТ 7624-55).

Ime elementa vezja Oznaka črke
1 Стикало, регулятор, Стикало В
2 Электрический генератор G
3 Диода D
4 Усмерник Вп
5 Звоночная сигнализация (звонец, сирена) Звок
6 Гумб кун
7 Жарница из жарильно нитко л
8 Электродвигатель M
9 Варовалка Пр
10 Kontaktor, магнетни заганжальник До
11 Реле P
12 Трансформатор (автотрансформатор) Tr
13 Vtični konektor Вт
14 Электромагнит мм
15 Упор R
16 Конденсатор Z
17 Индуктор л
18 Гумб за управление Ku
19 Končno stikalo кв.
20 Dušica Др
21 Telefonska številka т
22 Микрофон Mk
23 Звочник Gr
24 Батерия (селика) B
25 Главный мотор Dg
26 Мотор hladilne črpalke До

Upoštevajte, da se v večini primerov uporabljajo ruske črke, vendar so upor, kondenzator in индуктор navedeni z latiničnimi črkami.

При означевании обстановки на танкочутности. Različne so vrste, oz.

  • тренутний релиз — РТ;
  • моч — РМ;
  • напетост — pH;
  • час — фургон;
  • одпорность — RS;
  • индексов — RU;
  • вместе — РП;
  • плин — РГ;
  • с часовно замудо — RTV.

V bistvu so to le največ konvencij v električnih vezjih. Toda večino risb in načrtov lahko zdaj razumete.Чтобы узнать больше о редкейших элементах, преучите ГОСТ.

Видео: Elektrotehnicki SIMBOLI — IEC 60617 — Elektriar 2021

نگهبان Обозначение гостя. تعیین مشروط منابع قدرت ، وز در نمودارها. عناصر مفاهیم مدارهای الکتریکی

در این مقاله ، ما تعیین عناصر رادیویی در رح ها را در نظر خواهیم گرفت.

از کجا شروع به واندن رح ها؟

به منظور ادگیری نحوه واندن طرح ها ، اولین چیزی ما باید مطالعه کنیم که یک عنصر راحدیونررس دربر درب. در اصل ، هیچ چیز ده ای در این زمینه نیست. کل نمک این است که اگر 33 حرف در الفبای روسی وجود داشته باشد, سپس به منظور یادگیری تعیین عناصر رادیویی, ما باید به خوبی امتحان کنیم.

تا کنون ل دنیا نمی تواند موافق باشد ، به عنوان یک عنصر یا یک دستگاه رادیویی ا دستگاه. بنابراین ، مانی که شما طرح های بورژوایی را جمع آوری می کنید ، توجه داشته باشید.در مقاله ما, ما ГОСТ-Варианты روسیه ما را برای تعیین عناصر رادیویی بررسی خواهیم کرد

ما یک طرح ساده را مطالعه می کنیم

خوب, نزدیک تر به کسب و کار. بیایید به یک مدار الکتریکی ساده از منبع تغذیه نگاه کنیم, که در هر مقاله نشریات شوروی فریاد زد:

اگر شما اولین روز برای نگه داشتن لحیم کاری در دستان خود نیستید, سپس برای شما در نگاه اول, همه چیز بلافاصله روشن می شود . اما در میان وانندگان من سانی هستند که در ابتدا با نقاشی های مشابه مواجه هستند. بنابراین ، این مقاله عمدتا برای آنها است.

وب ، بیایید ن را تجزیه و تحلیل کنیم.

اساسا ، تمام رح ا از چپ به راست خوانده می شود ، مانطور که تاب را بخوانید. تمام رح ای مختلف را می توان به عنوان نشان داد بلوک جداگانهبرای ما چیزی را دمت می توان به عنوان نشان داد بلوک جداگانهبرای ما چیزی را دمت می نیم ونا نوان. در اینجا ما نمودار منبع تغذیه داریم که ما 220 ولت را از روجی خانه ود تغذیه می نیم و ا بلوک ما. ان است که ما باید درک کنید چه تابع اساسی توسط طرح شما انجام می ود . این را می توان در توضیحات آن خواند.

ونه عناصر رادیویی در رح متصل می وند

بنابراین ، به نظر می رسد با وظیفه این رح تعن می. خطوط مستقیم سیم ا هستند یا هادی های چاپ شده که جریان الکتریکی را اجرا می کنند. وظیفه آنها اتصال عناصر رادیویی است.


نقطه ای که سه و بیشتر هادی ها متصل ستند ، نامیده می وند ره . شما می توانید بگویید, در این محل سیم کشی جوش داده شده است:


اگر به طور دقیق به طرح نگاه کنید, می توانید تقاطع دو هادی را متوجه شوید


چنین تقاطع اغلب طرح ها را پر می کند.به اد داشته باشید یک بار و میشه: در این محل سیم ها متصل نیستند و باید از دیگر دا شوند. . در طرح های مدرن, شما اغلب می توانید این گزینه را ببینید که قبلا بصری نشان می دهد که هیچ ترکیب بین آنها وجود ندارد:

در اینجا, به عنوان یک سیم کشی در بالای پاکت های دیگر, و آنها در تماس با یکدیگر نیستند.

ار ارتباط بین نها وجود داشته باشد این تصویر را می بینیم:

اراک عناصر

مانطور که می بینید ، این طرح شامل برخی از آیکون های غیر قابل درک است. بیایید به یکی از آنها نگاه کنیم. اازه دهید ن را یک ون R2 باشد.


بنابراین ، ابتدا آن را با کتیبه ها بسازیم. R به معنای از نجا که ما تنها در رح نیستیم توسعه دهنده این رح به او شماره توالی «2» داد. در طرح آنها به اندازه 7 قطعه. عناصر رادیویی عمدتا از سمت چپ به راست و از بالا به پایین شماره اری می شوند. مستطیل با ویژگی در داخل در حال حاضر به راحت نشان می دهد که ن را یک مقاومت دائمی با رفیت راکندگی 0.25 وات است. مچنین در نار ن 10K نوشته شده است ، که به معنی نام ن در 10 لومتری است. وب ، به نوعی مثل این …

دیگر عناصر رادیویی چگونه تعیین می شود؟

برای تعیین عناصر رادیویی ، دهای یک حفره و ند منظوره استفاده می شود. دهای تک تابخانه هستند روه دام یک عنصر یا یک عنصر متعلق به آن است. در اینجا اصلی هستند روهی از عناصر رادیویی :

до — دستگاه ای مختلف (به عنوان مثال ، تقویت کننده ها)

در — مبدل مقادیر ر الکتریکی به الکتریکی و بالعکس.ممکن است میکروفون ای مختلف ، وله ها ، دینامیک ها و ره وجود داشته باشد. نراتور و منبع تغذیه در اینجا نبودن به .

از جانب — ازن

D. — رح ا ارچه و ماژول ای مختلف

E. — عناصر مختلفی که به هیچ روهی نمی افتد

F. — دستگیرشدگان ، وز ، دستگاه های محافظ

H. — نمایش دستگاه ا و دستگاه های سیگنال ، مانند دستگاه های نشانه اری صدا و نور

K. — رله ا و روع نندگان

L. — ویل ای القایی و نگال

M. — Транспортные средства

r — لوازم و تجهیزات اندازه گیری

Q. — سوئیچ ها و ع اتصال در مدارهای برق. ان ، در نجیر است ، ایی که «پیاده روی» بسیاری از تنش ها و ریان بزرگ

R. — مقاومت

S. — دستگاه ای سوئیچینگ در مدارهای کنترل ،نگ هشدار و در مدارهای اندازه گیری

T. — Транспортные услуги

— مبدل ای اندازه الکتریکی در دستگاه ای الکتریکی ، ارتباطات

V. — دستگاه ای نیمه هادی

W. — وط و عناصر رکانس وق العاده ، نتن

ایکس. — ترکیبات تماس

Y. — دستگاه ای مکانیکی با درایو الکترومغناطیسی

Z. — پایانه ها, فیلترها, محدودیت ها

برای روشن شدن عنصر پس از کد یک نمره, یک حرف دوم وجود دارد که قبلا نشان می دهد نوع عنصر .در زیر انواع اصلی موارد همراه با گروه نامه:

bd — ارساز تابش یونیزه کننده

بودن. — رنده Selsin

bl — Фотоэлемент

BQ — وله

br. — سنسور رکانس چرخش

لیسانس. — سوار ردن

bv — حسگر سرعت

ba — بلندگو

bb — عنصر مغناطیسی

BK — سنسور حرارتی

BM — Канада

п.н. — ار سنج

بل از میلاد مسیح. سنسور Selsin

د — رح نالوگ انتگرال

DD — رح انتگرال دیجیتال عنصر منطقی

DS — دستگاه ره سازی اطلاعات

dt — دستگاه تاخیر

ال. — راغ روشنایی

چیز — عنصر رمایش

ا — عنصر حفاظت از وری ریان

fp. — عنصر حفاظت برای اقدام InertIngo

و — وز

ورد — عنصر حفاظت از ولتاژ

GB — باتری

HG. — اخص نماد

لی — دستگاه نگ نور

— دستگاه نگ دار

кв — رله ولتاژ

ka — ریان رله

kk — Electroceplore رله

لومتر — سوئیچ مغناطیسی

kt — رله مان

امپیوتر — الس متر

پی — Транспортные средства

pi — مارنده انرژی فعال

PR. — Омметр

пс — بت نام دستگاه

pv — Аксессуары

pw — واتمتر

ا — مپر

pk — متر انرژی راکتیو

pt — Автомобиль

QF

QS — ع دن

روپوش — teremterestor

RP. — تانسیومتر

рупий — اندازه شنت

ru — واریستور

sa — سوئیچ ا سوئیچ

сб — دمه سوئیچ

SF — سوئیچ ودکار

sk — سوئیچ ایی که توسط دما ایجاد می وند

SL — سوئیچ ایی که از سطح ار می نند

sp. — سوئیچ ایی که از ار ناشی می وند

sq — سوئیچ ایی که از موقعیت ار می ندد

SR. — سوئیچ هایی که از فرکانس رخش ار می کنند

تلویزیون. — ترانسفورماتور ولتاژ

تا — ترانسفورماتور نونی

ub. — مدولاتور

ui — تبعیض آمیز

تو — демодулятор

اوز — مبدل رکانس ، اینورتر ، نراتور رکانس ، سو کننده

vd — دیود ، stabitron

وجد — دستگاه الکتروکواکتی

در مقابل. — تریستور

vt

وای — Завод

WT — دانش آموز فاز

и — Аттенюатор

xa — Официальный представитель компании

XP — Pyre

xs — لانه.

xt — اتصال ابل انعطاف

xw — اتصال رکانس بالا

اهو — الکترومغناطیسی

ب — ترمز با درایو الکترومغناطیسی

YC — اتصال با درایو الکترومغناطیسی

وه — ااق از الکترومغناطیسی

zq — فیلتر کوارتز

مجموعه گرافیک رادیو گرافیک در طرح

من سعی خواهم کرد که عناصر موجود در حال اجرا را در طرح های مورد استفاده قرار دهم:

مقاومت و انواع آنها


ولی ) تعیین عمومی

ب ) رفیت راکندگی 0.125 Вт

در ) درت راکندگی 0,25 Вт

г. ) رفیت راکندگی 0,5 Вт

г. ) درت راکندگی 1 W

e. ) رفیت راکندگی 2 W

ج ) درت راکندگی 5 W

z. ) 10 Вт قدرت پراکندگی

و ) ظرفیت پراکندگی 50 Вт

متغیرهای مقاومت


temmorzistors


تئاتوریستورها


واریستورها

شانت

محاسبات

آ.) تعیین ننده ل ندانسور

ب ) varopond

در ) ازن قطبی

г. ) ندانسور نوار

г. ) ازن متغیر

وستیک

آ. ) تلفن سر

ب ) بلندگو (بلندگو)

در ) تعن لی میکروفون

г. ) روون الکتریکی

دیودها

ولی ) دیود

ب ) تعن دیود عمود) stabitron دو طرفه

г. ) دیود دو طرفه

e. ) دیود Schottki

ج ) دود تونل

z. ) دیود درس

و ) varicap

به ) دیود ساطع نور

l. ) Фотодиод

м. ) انتشار دیود در Optro

n. ) دریافت دیود رادیویی در Optro

متر برق متر

ولی) آمپر

ب) ولت متر

که در) Voltampermeter

г.) омметр

d. ) رکانس

e. ) واتمتر

ج ) фарамометр

z. ) اسیلوسکوپ

کویل های القاء


ولی ) القاء القایی بدون هسته

ب ) کویل القایی با هسته

که در ) کویل قوی قوی

مبدل ها

ولی ) ترانسفورماتور ترانسفورماتور عمومی

())) ترانسفورماتور با دو سیم پیچ انویه (شاید بیشتر)

г. ) ترانسفورماتور سه فاز

دستگاه های سوئیچینگ


ولی) چادر زدن

ب) تار شدن

که در) نمایش با بازپرداخت (دکمه)

г. ) بسته دن با بازگشت (دکمه)

г. ) سوئیچینگ

e. ) هرک

رله الکترومغناطیسی با گروه های مختلف تماس


قطع کننده مدار


ولی ) تعیین عمومی

ب ) حزب برجسته است, که تحت ولتاژ زمانی که فیوز شجاع باقی می ماند

در ) инерционный

г.) شکل

г. ) حویل حرارتی

e. ) سوئیچ اتصال با فیوز

تریستران


ترانزیستور دو بی


ترانزیستور

7


تقریبا تمام СУВ, تمام محصولات الکترونیک و مهندسی برق, تولید شده توسط سازمان های صنعتی و شرکت ها, کارشناسی ارشد داخلی, تکنسین های جوان و آماتورهای رادیویی, حاوی مقدار مشخصی از خرید و عناصر خریداری شده در صنعت اصلی داخلی است. اما اخیرا تمایل به استفاده از عصر و محصولات جزء تولید خارجی وجود دارد.امل اساسا PPP ازن ، مقاومت ، ترانسفورماتور وک ، اتصالات برق باتری ا،الات برق باتری ا ربه اتری ا ربه

اجزای خریداری شده اعمال شده یا دوران مستقل در مدار بنیادی و نصب الکتریکی دستگاه ها, نقاشی ها و سایر ТД منعکس می شوند که مطابق با الزامات استانداردهای ЕСС انجام می شود.

توجه ویژه به طرح های بنیادی الکتریکی پرداخت می شود که نه تنها پارامترهای اصلی الکتریکی را تعریف می کند, بلکه تمام عناصر موجود در دستگاه ها و اتصالات برق بین آنها را نیز تعریف می کند.برای درک و واندن رح ای اساسی بنیادی ، لازم است که ود را با عناصر و اجزای موجود در انها ارتاد به عنوان اعده ، اطلاعات مربوط به ERC ابل اجرا در کتاب ای مرجع و مشخصات نشان داده اده اسن — ستات استن — ستات ات.

ارتباط لیستی از اجزای دوره ای با نماد رافیکی مشروط آنها از طریق نماد موقعیتی انجام می شود.

برای ساخت نامزدهای رافیکی مشروط ، نمادهای استاندارد شده هندسی استفاده می ود ، ر کدام ا ود کدام ادر این مورد ، معنای هر تصویر هندسی در تعیین رطی در بسیاری از موارد بستگی به این دارد بستگی به این دارد بستگی به این دارد بستگی به این دارد بستگی به ان دارد ا رتاد ارتاد ارتاد ارتاد ارتاد ارتاد اداد ارتاد ارتم اداد ن راتد ارتم راد

استاندارد ده و اغلب مشروط اعمال شده است راحی رافیک در مدارهای بنیادی الکتریکی در سل نشانش داده. 1. 1. ان نام ا مربوط به تمام عناصر جزء رح ها ، از جمله ERE ، ادی ها و اتصالات بین نها است. و در انجا مهمترین این است که رط تعیین درست مان نوع دوره و محصولات در حال تبدیل دن است. برای ان منظور علامت موضعی اعمال می شود بخش اجباری آن تعیین نامه نوع عنصر ،، راحی ن وتعتادا ن وتعتاد ن وتعداد ن وتعتادنمودارها مچنین از بخش دیگری از تعیین موقعیت موقعیت ERE استفاده می کنند ، نشان دهنده عملکردان عنر ر رب انواع اصلی از نکات طرح های طرح ها در جدول داده می شود. 1.1.

تعیین رح ا و نمودارهای عناصر عمومی به واجد شرایط ، ایجاد ریان و ولتاژ مراجعه نید. نوع ترکیب روش ای کنترل ، رم الس ، نوع مدولاسیون ، ارتباطات برق ، ت ران سیگنال اارل نترل الس نوع مدولاسیون ، ارتباطات برق ، ت ران سیگنال اران ران سیگنال اران رارل

در حال حاضر, جمعیت و در شبکه تجاری, تعداد قابل توجهی از دستگاه های الکترونیکی و دستگاه های متنوع, تجهیزات رادیو و تلویزیون, که توسط شرکت های خارجی و مختلف تولید می شوند, بهره مند می شوند شرکت های سهامی.در فروشگاه ا شما می توانید انواع مختلف ERIE و EREG را با نمادهای خارجی خریداری کنید. در برگه 1. 2 اطلاعاتی در مورد ایع ترین دوران ارائه می دهد کشورهای ارجی با تعیین مناسب ولالون ای تلون ای تلون.

ان اطلاعات برای اولین بار در نین حجمی منتشر شده است.

1-ترانزیستور ساختار P-N-P در مسکن ، تعیین عمومی ؛

2-ترانزیستور ساختارهای n-p-n در مسکن ، تعیین عمومی ،

3 — ترانزیستور میدان با انتقال P-N و در انال

4 — ترانزیستور میدان با انتقال P-N و انال R

5 — ترانزیستور تک ر با نوع ایه P نوع ، B1 ، B2 — نتیجه پایه ، روجی E — Emitter ،

6 — Фотодиод ،

7 — دیود یکسو ننده ،

8 — Stabilirt (دیود یکسو کننده بهمن) یک طرفه ،

9 — دود حرارتی حرارتی

10 — دیود دیودور ، قفل شده در جهت مخالف ؛

11 — Stabilirt (رقیق سازی دیود-دامنه) با هدایت دو رفه ،

12 — تریستور Триод ؛

13 — Фотоористор ؛

14 — مقاومت متغیر Retaint ، تعیین عمومی ،

15 — مقاومت متغیر

16 — مقاومت متغیر با Outsaps ،

17 تانسیومتر مقاومت سریع است ؛

18 — ترمیستور با ضریب حرارت مثبت حرارت مستقیم (گرمایش) ،

19 — واریستور ؛

20 — ازن خازن ثابت ، تعیین عمومی ؛

21 — رفیت خازن ثابت قطبی شده ؛

22 — الکترولیتیک قطبی اکسید اکسید اکسید ، تعیین عمومی ؛

23 — مقاومت دائمی ، تعیین عمومی ؛

24 — ابت مقاومت ثابت با قدرت امتیاز 0 ، 05 Вт ؛

25 — مقاومت دائمی با قدرت امتیاز 0 ، 125 Вт ،

26 — مقاومت دائمی با قدرت امتیاز 0 ، 25 Вт ،

27 — مقاومت دائمی با ظرفیت امتیاز 0 ، 5 Вт ،

28 — مقاومت دائمی با ظرفیت اسمی 1 Вт ،

29 — مقاومت دائمی با قدرت امتیاز از راکندگی 2 Вт ،

30 — ابت مقاومت ثابت با قدرت امتیاز پراکندگی 5 w ؛

31 — مقاومت دائمی با یک تخلیه اضافی متقارن ؛

32 — مقاومت دائمی با یک تخلیه اضافی نامتقارن ؛

شکل 1.1 نامزدهای رافیکی مشروط در رح های الکتریکی ، رادیو و اتوماسیون

33 — ازن اکسید неполяризованный ؛

34 — ازن اساژ (ARC به مورد ، الکترود خارجی اشاره دارد) ؛

35 — رفیت متغیر ازن (فلش نشان دهنده روتور است) ؛

36 — ازن ترمیم شده ، تعیین عمومی ؛

37 — Варопонд ؛

38 — تداخل کندانسور ؛

39 — رهبری ؛

40 — دیود تونل ؛

41 — لامپ لامپ رشته ای و سیگنال ؛

42 — تماس برق ؛

43 — عنصر گالوانیک یا باتری ؛

44 — ارتباطی برق با یک شاخه ؛

45 — خط اتصال الکتریکی با دو شاخه ؛

46 — روه از سیم های متصل به اتصال الکتریکی یک نقطه.دو سیم ؛

47 — ار سیم متصل به یک نقطه از طریق اتصالات برق ؛

48 — باتری از عناصر گالوانیزه یا باتری باتری ؛

49 — کابل کواکسیال. صفحه نمایش به مسکن متصل است ؛

50 — ترانسفورماتور سیم ، Автотрансформатор ، Дроссель ، تقویت ننده مغناطیسی ؛

51 — تقویت کننده مغناطیسی سیم پیچ ؛

52 — سیم پیچ نترل تقویت کننده مغناطیسی ؛

53 — ترانسفورماتور بدون هسته (خط لوله مغناطیسی) با یک اتصال دائمی (نقاط نشانه ای مشخص شدهد) ؛

54 — ترانسفورماتور با هسته مغناطیسی الکتریکی ؛

55 — القاء القایی ، خنک بدون خط لوله مغناطیسی ؛

56 — ت ترانسفورماتور تک از با هسته مغناطیسی فرومغناطیسی و حه نمایش بین سیم پیچ ا ؛

57 — ترانسفورماتور تک از تک فاز با هسته مغناطیسی فرومغناطیسی با حذف در سیم پیچ انویه ؛

58 — Автотрансформатор تک فاز با کنترل ولتاژ ؛

59 — وز ؛

60 — سوئیچ فیوز ؛

61 — Предохранитель-разъединитель ؛

62 — اتصال اتصال اتصال ؛

63 — تقویت ننده (جهت انتقال سیگنال نشان دهنده بالای مثلث در خط افقی است) ؛

64 — ن اتصال تماس قابل جدا شدن ؛

شکل 1.1 تعریف ای رافیکی مشروط در مهندسی رادیویی الکتریکی و رح ای اتوماسیون

65 — اف اتصال تماس قابل جدا شدن

66 — تماس با اتصال قابل انعطاف به عنوان مثال با کلیپ

67 — تماس با یک ترکیب نامتعادل ، مانند لحیم اری

68 — ار فشار تک فشار را ار دهید فشار تک ب با یک تماس بسته شدن از اشعه ود را

69 — باز کردن دستگاه سوئیچینگ باز ردن ، تعیین عمومی

70 — تماس با دستگاه سوئیچینگ (سوئیچ ، رله) بسته شدن ، تعیین عمومی.سوئیچ تک قطب

71 — تعویض دستگاه سوئیچینگ اتصال ، تعیین عمومی. یک قطب سوئیچ به دو جهت.

72- تماس با سوئیچینگ سه موقعیت با موقعیت خنثی

73 — بسته دن تماس بدون خود تابش

74 — دمه فشار دکمه را ار دهید با تماس باز

75 — سوئیچ فشار فشار دکمه با تماس بسته شدن

76 — دکمه فشار دکمه را ار دهید با دکمه بازگشت ،

77 — سوئیچ فشار فشار دکمه با تماس باز

78 — سوئیچ سوئیچ را با بازگشت با استفاده از دکمه های ثانویه ار دهید

79 — رله ای الکتریکی با بسته شدن تماس قطع و تعویض تماس

80 — رله بی شده بر روی یک جهت جریان در سیم پیچ با موقعیت نثی

81 — رله بر روی هر دو جریان ریان در سیم پیچ با موقعیت خنثی

82 — رله الکتریکی بدون تابش خود ، با بازگشت با استفاده از فشار دوم دکمه ،

83 — اتصال تک قطب قابل جدا شدن

84 — سوکت اتصال پنج سیم تماس قابل جدا شدن

85 — ن تماس با اتصال واکسیال قابل جدا شدن

86 — تماس با لانه اتصال

87 — ن اتصال ار سیم

88 — ار سیم

89 — نجیره سوئیچینگ سوئیچینگ جهنده

دول 1.1. تعیین نامه ای طرح

ادامه دول 1.1.

رح ای واندن ر ممکن است بدون دانستن تعریف های مشروط گرافیک و نامه عناصر ر ممکن است. اکثر آنها استاندارد شده اند و رح داده شده اند اسنار انونی. اکثر آنها در قرن گذشته منتشر شد و استاندارد جدید تنها در سال 2011 (ГОСТ 2-702-2011 ЕСКД) تصویب شد (قوانین اجرای طرح های الکتریکی), به طوری که گاهی اوقات یک پایه عنصر جدید نشان داده شده است اصل «چگونه کسی اختراع کرد «. و این پیچیدگی خواندن طرح های دستگاه های جدید است.اما ، اغلب تعیین مقررات مشروط در مدارهای الکتریکی توصیف شده و برای بسیاری از آنها نا هستند.

الب دو نوع تعیین در نمودارها وجود دارد: رافیک و الفبایی ، مچنین اغلب اسمی را تحت تاثیر راهر می. با توجه به این داده ا ، بسیاری می توانند بلافاصله می توانند بگویند که رح کار می کند. ان مهارت برای سال ا در حال توسعه است و از ن روع می ود ، لازم است که عریف ای ر دات عریف ای رطی دات ا ر دات ا ر دات سپس ، دانستن ار هر عنصر ، می توانید نتیجه نهایی دستگاه را تصور کنید.

برای امپایل و واندن رح های مختلف ، عناصر مختلف معمولا مورد نیاز است.انواع مختلفی از رح ا وجود دارد ، اما در الکتریسیته معمولا استفاده می ود:


. استثنا — مسیر عبور کابل ها در سایت ، عرضه برق به خانه. این نوع سند عا نیاز دارد و مفید خواهد بود ، اما برنامه بیشتر از طرح است.

تصاویر ایه و علائم عملکردی

دستگاه ای سوئیچینگ (سوئیچ ها ، مانکاران ، و ره) بر روی مکانیک های مختلف ساخته ده اند. یک تماس بسته شدن ، باز ، سوئیچینگ وجود دارد.تماس بسته دن در حالت عادی باز است ، مانی که به شرایط عملیاتی منتقل می شود ، مدار بسته می شود. تماس قطع ده در حالت عادی است ، و در رایط اصی که باعث ایجاد آن ، نجیره رسایش می شود.

سوئیچینگ تماس دو و سه موقعیت. در مورد اول ، یک زنجیره ای کار می کند ، سپس دیگر. در دوم یک موقعیت نثی وجود دارد.

علاوه بر این, مخاطبین می توانند توابع مختلف را انجام دهند: پیمانکار, قطع کننده, سوئیچ, و غیره همه آنها نیز دارای یک نام مستعار هستند و به مخاطبین مناسب اعمال می شوند.توابع وود دارد که تنها تماس ای تلفن همراه را انجام می دهند. آنها در عکس زیر نشان داده شده اند.

توابع الی فقط می توانند مخاطبین ثابت را انجام دهند.

رایط رح ای تک خط

مانطور ر د تنها بخش برق در رح ای تک نشان داده ده است: UZO ، Automata ، Diphawtomates سا تعیین این عناصر رطی می تواند در طرح های سپر الکتریکی استفاده شود.

ویژگی اصلی راحی ای متعارف رافیکی در سیستم ای الکتریکی این است که دستگاه مشابه دعارف دستگاه مفتاو.به عنوان مثال, یک اتوماتیک (قطع کننده مدار) و سوئیچ تنها در دو بخش کوچک متفاوت است — حضور / عدم وجود یک مستطیل بر روی مخاطب و شکل یک آیکون تماس ثابت, که توابع داده تماس را نشان می دهد. مانکار از تعیین Chopper ویژگی ای تنها یک ل از یک نماد بر روی یک تماس ثابت است. تفاوت بسیار می ، و دستگاه و عملکرد آن دیگران است. مه این نکته ها باید مراقب باشند و حفظ کنند.

مچنین تفاوت کوچکی بین نمادهای UZO و اتوماتیک دیفرانسیل. این نیز تنها در توابع مخاطبین متحرک و ابت است.

تقریبا مان مورد مربوط به رول های رول و مانکاران است.آنها مانند یک مستطیل با مکمل های گرافیکی کوچک هستند.

در ان مورد به یاد داشته باشید ن را آسان تر ، از آنجا که تفاوت های کاملا جدی در اهر اود ار رود ار رود. با فوتل ، بسیار ساده — اشعه های خورشید با فلش همراه است. رله پالس نیز با توجه به شکل مشخصی از علامت ، بسیار آسان است.

می ساده تر با لامپ ها و اتصالات. آنها «تصاویر» متفاوت دارند. اتصال اتصال (نوع سوکت / لاگین یا سوکت / لاگین)علاوه بر این ، تعداد جفت چک ا حلقه ها تعداد سیم ا را نشان می دهد.

تصویر از لاستیک و سیم

در ر نمودار ، ارتباطات مرتبط است و در بیشتر موارد آنها با سیم انجام می شود. برخی از اوراق قرضه لاستیک ا هستند — عناصر هدایت قوی تر که از آن ور خاموشی می تواند ناپدید شود. سیم ا با یک نازک نشان داده می شوند و مکان ای شاخه / اتصالات نقاط هستند. ار هیچ امتیاز وجود نداشته باشد — این یک ترکیب نیست ، بلکه یک تقاطع (بدون اتصال الکتریکی) است.

تصاویر جداگانه ای برای لاستیک وجود دارد, اما آنها مورد استفاده قرار می گیرند اگر شما نیاز به گرافیک آنها را از خطوط ارتباطی, سیم ها و کابل ها جدا کنید.

در طرح ای نصب ، اغلب لازم است که نه تنها ونه کابل یا سیم عبور می کند ، بلکه دو ای آن اخران ارتنا ارتنا ونه ابل یا سیم عبور می کند ، بلکه دو ای آن اخرتنان ارتنان. مه این نیز به صورت گرافیکی نمایش داده می شود. برای خواندن نقاشی ها ، این نیز اطلاعات لازم است.

ونگی نان دادن سوئیچ ا ، سوئیچ ها ، سوکت ها

برای برخی از انواع این تجهیزات تایید شده توسط استانداردهای تصاویر. بنابراین ، диммеры (کلید های نور) و دکمه های فشار دکمه بدون تعیین باقی مانده است.

اما تمام انواع دیگر سوئیچ ا ، نوانسیون ای خود را در مدارهای الکتریکی دارند.آنها نصب باز و نهان به ترتیب ، گروه های آیکون نیز دو است. تفاوت موقعیت ویژگی در تصویر کلیدی است. برای درک نمودار در مورد نوع سوئیچ سخنرانی ، باید به یاد داشته باشید.

نام ای جداگانه ای برای سوئیچ های دو بلوک و سه گانه وجود دارد. در اسناد ، نها به ترتیب «دوگانه» و «ساخته» نامیده می شوند. تفاوت ا و محوطه ایی با درجه های مختلف حفاظت وجود دارد. مت ا با رایط عملکرد عادی ، سوئیچ ها را با IP20 رار می دهد ، می تواند بل از IP23 باشد. در اتاق ای مرطوب (حمام ، استخر) و در در ابان ، درجه حفاظت باید متر از IP44 باشد.تصاویر نها با این واقعیت که لیوان ها نقاشی شده اند ، متمایز هستند. بنابراین آنها را تشخیص می دهد.

تصاویر داگانه برای سوئیچ ها وجود دارد. ان ا سوئیچ ایی هستند که به شما اجازه می دهد تا نور روشن / اموش را از دو نقطه نترل کنید (ا دو نقطه نترلکنید)

مان روند در تعیین روه ای سوکت و روه ای سوکت مشاهده می ود: تک ، ند رسانه ای وجدود. محصولات برای محل های با شرایط عملیاتی نرمال (IP-20 از تا 23) دارای یک میانی بدون پوشش, برای مرطوب با یک حفاظت از حفاظت پیشرفته (IP44 و بالاتر), وسط با رنگ تیره رنگ شده است.

اسانه در مدارهای الکتریکی: روجی انواع مختلف نصب (باز ، نهان)

درک منطق تعیین و به یاد آوردن برخی از داده های منبع (تصویر مشخصی از تنظیمات باز و پنهان متفاوت است, به عنوان مثال, پس از مدتی می توانید با اطمینان تمرکز کنید در نقاشی ها و طرح ها.

دراغ در نمودارها

ان بخش نمادها را در مدارهای الکتریکی لامپ های مختلف و لامپ های مختلف توصیف می کند. در اینجا ، وضعیت با تعیین ایه عناصر جدید بهتر است: حتی نشانه ایی برای راغ ای LED و لامپ امچنین وب است که تصاویری از لامپ های مختلف نوع به طور قابل توجهی متفاوت است — دشوار است اشتا ود. به عنوان مثال, لامپ های لامپ های رشته ای در یک لیوان نشان داده شده است, با مستطیل باریک خطی لاغر تفاوت در تصویر یک لامپ خطی یک نوع درخشان و LED بسیار زیاد نیست — تنها در انتهای خط تیره نیست — اما می توان آن را یادآوری کرد.

برا لامپ سقف و تعلیق (کارتریج) است. نها همچنین یک رم نسبتا غیر معمول دارند — حلقه های قطر کوچک با خط تیره.به طور کلی ، در این بخش تمرکز آسان تر از دیگران است.

عناصر مفاهیم مدارهای الکتریکی

نمودارهای مدار دستگاه دارای یک پایه عنصر دیگر است. خطوط ارتباطی, پایانه ها, اتصالات, لامپ های نور نیز نشان داده شده است, اما همچنین وجود دارد تعداد زیادی از عناصر رادیویی: مقاومت, مخازن, فیوز, دیودها, تریستورها, LED ها. ار نامزدهای متعارف در مدارهای الکتریکی این پایه عنصر در ارقام ر نشان داده شده است.

بیشتر نادر باید به طور جداگانه امضا شود.اما در اکثر طرح ها شامل این عناصر است.

نوانسیون ای ادبی در مدارهای الکتریکی

علاوه بر تصاویر گرافیکی ، عناصر در نمودارها امضا شده اند. همچنین به خواندن طرح ها کمک می کند. در کنار تعیین الفبایی آیتم اغلب شماره سریال ن است. ان ار به راحتی به راحتی نوع و ارامترهای مشخصات را دا می کند.

دول بالا نشان می دهد که تعریف های بین المللی را نشان می دهد. ? قرار گرفتن از آنجا با یک جدول زیر.

تعیین در نمودارهای فیوز ماشین ژاپنی

کاهش در زیر و نماد اغلب در طرح های فیوز ماشین های ژاپنی یافت می شود:

А / С تهویه مطبوع
абс абс
ALT نراتور
альт-с نراتور
صبح. سوئیچ موتور
деф. بخاری باد
نبد سالن روشنایی
در ، درب در
اکو نترل (مدیریت) ماژول موتور
ادا تزریق نترل
efi Автомобильные аксессуары для автомобилей Toyota
اصلی اصلی Месяц
نکه. фунтов стерлингов
داستان
پیش جبهه
لل راغ های عقب
مانه. داشبورد ، سرعت سنج
ر دار دهنده
haz-trn تصادفات حساب
سر. راغهای لو
سر LH راغ لو سمت چپ
سر Rh راغ لو درست است
ور. سیگنال وتی
HTR بخاری
I / UP ادم احمق
иг تش رفتن
IGN. تش رفتن
اصلی اصلی
P / W. نجره ای قدرت
درت غذا
PWR غذا
راد رادیو
руб. عقب
سارت سیگار
دکی یدکی
ابان يش غذا
متوقف ردن. Номер модели
دم راغ های عقب
دور دن پیچ
شستشو. امکانات شیشه ای
НЗП برف اکن
برف پاکن. برف اکن

infotrans.info.

ر س به وبی ناخته شده است که تجهیزات رادیو الکترونیکی به ونه ای طراحی ده است برقدر مواردی که این شاخص شروع به افزایش قابل ملاحظه ای از محدودیت های مجاز می شود, اغلب معلوم می شود که یک سوء عملکرد در یک یا چند دستگاه رخ داده است.

فیوزهای پشم گوسفند

برای جلوگیری از مدارهای کوتاه و اضافه بار با افزایش قابل توجهی در نیروی فعلی, فیوز ها استفاده می شود که در زنجیره های عرضه تجهیزات رادیو الکترونیکی نصب شده اند.

در اکثریت قریب به اتفاق موارد, فیوز (که اغلب نیز به نام ذوب وارد می شود) یک لوله شیشه ای است, در هر دو لبه که کلاه های فلزی نصب شده است.بین آنها ، یک سیم نازک در امتداد محور لوله کشیده می شود.

امت ن این است ن را تنها می تواند مقاومت در برابر قدرت علی به شدت تعریف شده است. ار ارزش ن بالاتر باشد ، به سادگی ذوب شده است («سوختگی») ، به عنوان یک نتیجه از آن نجیره ای شکست است. در اغلب موارد نین فلزاتی مانند مس ، سرب و روی ، و همچنین برخی از آلیاژها (فولاد ، Cowarاا)

ریب مقاومت حرارتی تقریبا تمام آلیاژهای فلزی و لزات خالص دارای ارزش مثبت است. این بدان معنی است که با افزایش درجه حرارت ، مقاومت الکتریکی آنها نیز افزایش می یابد.با توجه به چنین وابستگی متناسب با این دو ویژگی ، فیوز و خواص محافظتی.

Текущий рейтинг

در مهندسی برق برای وز (با این حال و و برای تمام اجزای دیگر) ادداشای رادفیکی معمولی ا رادفیکی معمولی ارائه مد معمولی ارائه مد ارا مرد ارا مرد ارا مرد ارا مرد ارا مرد ارا مرد ارا مرد ان تصویر باید مطابق با پذیرفته شده و در حال حاضر ابل اجرا باشد دراسیون روسیه Нормы ГОСТ 2.727-68.

به عنوان یک نام الفبایی در کنار تصاویر گرافیکی مشروط فیوز در طرح های مفهوم, نامه های لاتین Ф. اغلب اغلب در کنار آنها نیز توسط جریان رتبه بندی شده نشان داده می شود که در آن قرار داده شده است.

علل شجاع فیوز

همانطور که در بالا ذکر شد, این واقعیت است که هنگام کارکردن دستگاه های مختلف الکترونیکی و الکتریکی در مدار به طور قابل توجهی افزایش قدرت فعلی را افزایش می دهد, نشان دهنده حضور هر گونه سوء عملکرد است.

اهی اوقات این اتفاق می افتد که وز با حاشیه ای کمی از قدرت در مدار برق نصب می شود. در چنین مواردی, حتی یک افزایش کاملا جزئی در حال حاضر, به عنوان مثال, زمانی که دستگاه روشن است, اتصال دهنده اتصال می تواند «حرکت». این به دلال افزایش کوچک در ولتاژ نامی شبکه عرضه (به اصطلاح «رش») است.

لازم نیست و مواردی که در ابتدا فیوز مورد نیاز است, و نه حاشیه ایمنی دست کم گرفته شده, با این حال, همانطور که در معرض, برخی از بخش های فردی از سیم احساس می شود. واقعیت این است که وقتی ن را گرم می شود ، روند اکسیداسیون رخ می دهد ، و در نتیجه ر اهش می یابد. به عنوان یک نتیجه, لحظه ای رخ می دهد که در هر بخش از سیم به اندازه ای نازک شده است که دیگر قادر به مقاومت در برابر قدرت جریان است که محاسبه می شود. این از دلایل این واقعیت است که وز اغلب پس از شروع عملیات ود را از بین می برد.

تمرین نشان می دهد که سوزاندن درج های ذوب شده اغلب اتفاق می افتد در زمان دستگاه روشن می شود, با این حال, این اتفاق می افتد که این اتفاق می افتد و زمانی که آن را خاموش می شود زمانی که عصاره به اصطلاح رخ می دهد.

selectelement.ru

رح ای وز بسیاری از: دول

A / C. تهویه مطبوع
абс абс
flt نراتور
alt-s Производитель
Производитель Производитель
деф. نجره ای رم
نبد سالن رونایی
در ، درب در
او نترل (مدیریت) ماژول موتور
Отправить Отправить сообщение
efi Автосервис A / M Toyota
на складе на складе
نکه. фунтов стерлингов
داستان
پیش بهه
لفل راغ ای عقب
مانه. داشبورد سرعت سنج
ر دار دهنده
haz-trn اضطراری اضطراری
سر. راغهای لو
سر LH راغ لو سمت
Правая сторона Правая сторона
ور. سنال وتی
HTR بخاری
I / UP ادم احمق
ig تش رفتن
IGN. تش رفتن
الی اصلی
P / W. Имя
درت ا
Заявка Заявка
рупий عب
سارت ع
دکی د
ابان يش غذا
متوقف ردن. Заводской номер
دم راغ ای عقب
دور دن
شستشو. امکانات شیشه ای
WIP Цена
برف پاکن. برف اکن
2017-08-22

proinomarki.com

وا

وا دستگاه ای تعویض ویژه ای را که از مدارهای الکتریکی از نوظهور محافظتریکی نوظهور محافظتریکی نوور محافظتریکی نوور محافظتریکی نوور محافظتریکی نوور محافظتریکی نوور محافظتریکی نوور محافظتریکی نوور محافظتریکی نوور محافظتریکی نوور محافظتریکیانردا نارد نارا معنای ار نها.به منظور حفظ حفاظت به درستی ، لازم است دقیقا بدانیم دقیقا تعیین وز مورد استفاده در مدارهای الکتریکی.

استفاده از فیوزها

فیوزها به طور گسترده ای نه تنها در زندگی روزمره, بلکه در تجهیزات صنعتی نیز استفاده می شود, و همچنین می تواند به مجموعه های مختلف کامل ساخته شود. اصلاحات مختلف دستگاه ای حفاظتی برای عملیات در شرایط مختلف ، از مله بیعت ب و وایی طراحنی شده. درجه حفاظت از همه مدل ها متفاوت است. درج های خشمگین می تواند ابل انعطاف یا غیر قابل جدا شدن باشد ، که توسط پرکننده های ود مشخص می شود.

به منظور به درستی تعیین علامت گذاری ، حداقل به ور کلی شرایط لازم برای دانستن دستگاه فیوی سرتو. عنصر اصلی ن ورودی ابل انعطاف است که به طور مستقیم جریان الکتریکی را خاموش می کند و س از. در اینجا یک دستگاه برای برداشت وس وجود دارد ، که زمانی اتفاق می افتد که رار دادن اتد که رار دادن رار می رد مود مود مود.

اتصال الکتریکی تماس مخاطبین درج ذوب و تامین ادی ها با دارنده ویژه ارائه شده است. ایه فیوز و نگهدارنده ذوب ، دارنده کل فیوز را تشکیل می دهند.

Поставляемые детали

Шины MON2 ، NPN2 ، PRS и PPN ا ستند. اول ا مه ، این وز ا مورد استفاده در تجهیزات الکتریکی نصب و راه اندازی صنعتی و بکه ای برق استفاده در تجهیزات الکتریکی نصب و راه اندازی صنعتی و بکه ای برق و اتود ا ا نها برای ولتاژ ار طراحی ده اند ، با یک علامت 220–380 ولت ، بر روی مقره ا در دارنده ای ویژهار ان دستگاه ا برای عملیات مداوم در یک موقعیت عملیاتی افقی یا عمودی راحی ده اند.

با توجه به تعیین وزها ، باید بر روی دستگاه ای سری PPN متوقف ود که امل ترین در نظس رفاه شده.آنها عملکرد بیشتری دارند. از دست دادن درت مصرف نندگان نگام استفاده از دستگاه ای DPU تقریبا 30 ٪ اهش می یادب. درج های قابل انعطاف آنها برای جریان 250 تا 630 مپر محاسبه می شود ولانی مت خدمات.

بنابراین نه تنها ایمنی تجهیزات مختلف بستگی به انتخاب مناسب وز ها ، بلکه یک عمل ابتلاز رتل. حفاظت به موقع و ابل اعتماد موجب صرفه جویی در منابع ابل توجهی می شود.

وز

الکتریک 220.U.

و ا: دستگاه و ویژگی ا

  1. واع وا

بکه های برق و دستگاه ای مدرن بسیار ده هستند و نیاز به حفاظت قابل اعتماد در برابت ابل اعتماد در برابت ابل اعتماد در برابر اا دارتاراانقش اصلی محافظتی در نین مواردی توسط دستگاه ای ایمنی مختلف پخش می شود. در میان ل تنوع این دستگاه ها ، وزها رایج ترین هستند ، که دارای درجه بالایی از ابلیت اطمینان ستال ستولان ستولان ستولان ستولان ستولان ستولان.

با وجود استفاده گسترده از دستگاه های محافظتی اتوماتیک, درج های قابل انعطاف در هنگام حفاظت از تجهیزات الکترونیکی, شبکه های برق خودرو, نصب و راه اندازی صنعتی صنعتی و سیستم های منبع تغذیه, ارتباط آنها را حفظ می کنند. نها هنوز در سوئیچ ای بسیاری از ساختمان ای مسکونی استفاده می شود ، به لطف عملیات در سوئیچ ا بسیاری از ساختمان

برای کدام وزها اعمال می ود

در مورد اتصال دو سیم متصل به منبعع علی ، اثر کوتاهن ات. دلیل می تواند انزوا خراب ، اتصال مصرف ننده نامناسب ، و ره با مقاومت نسبتا کوچک بیم اومت نسبتا وچک سیم اومت نسبتا وچک سیم اومت نسبتا وچک سیم اومت نسبتا وچک سیم ظهاومت نسبتا وچک سیم احاان اتا اتان اتات ات ات ات ات ات ات ات ات ات ات ات ات ات ات ات ا به عنوان یک نتیجه از بیش از حد از سیم ها ، عایق ا روشن می ود ، که می تواند منجر به آتش.

اجتناب از امدهای منفی کاملا امکان ر است زنجیره الکتریکی وزها نیز به عنوان ترافیک ناختنه می ودنه. در مورد.

راحی وز ا می تواند لوله ای یا چوب پنبه باشد. عناصر لوله در یک رونده فیبر بسته با خواص تولید گاز تولید می شوند. در صورت افزایش دما در داخل لوله ، ار بالا ایجاد می شود ، که باعث ارگی زنجیره می شود. وای چوب نبه دارای راحی استاندارد مجهز به ذوب سیم تحت عمل ریان الکتریکی بالا هستند.

نوع دیگری از وزهای به اصطلاح خود ایگزین ساخته ده از مواد لیمری وجود دارد ساختار نها رتا رتا نا رتا نا رتا نا رتا نا رتا نا, رتا نا رتا نا رتا نا رتا نا رتا نا رتا. رمای قابل توجهی منجر به تغییر شدید در مقاومت در ت بزرگنمایی می شود ، در نتیجه نجیره ای شکسته می شود.نک کننده بیشتر باعث کاهش مقاومت می شود ، بنابراین زنجیره دوباره بسته خواهد شد. اساسا نین وز ها در دستگاه های دیجیتال پیچیده استفاده می شود. در شبکه های برق معمولی ، به دلیل هزینه های بالا اعمال نمی شود.

گاهی اوقات برخی از صنایع دستی در حال تلاش برای جایگزینی فیوز سوزانده شده, استفاده از اشکالات به اصطلاح به جای آن, که یک قطعه سیم ضخیم یا سیم های نازک پیچیده به یک پرتو معمولی پیچیده است. نین دستگاه ای خانگی به ور قطعی ممنوع است ، را جریان با یک اتصال وتاه به ور ر ابل بولرمایش قوی سیم کشی باعث آسیب ، آتش و آتش می شود.

ترکیب امل مسکن ا کارتریج با خواص الکتریکی عایق شده است و وب دن خود را وارد کنید. انتهای ن به ایانه ایی متصل می ود که به طور مداوم شامل یک وز در یک مدار الکتریکی مراه با ترتل مواد همجوشی با چنین محاسباتی انتخاب شده است, به طوری که می تواند زودتر از شاخص دما سیم ها در یک سطح خطرناک منتشر شود, یا مصرف کننده به عنوان یک نتیجه از بیش از حد شکست خورده است.

بر اساس ویژگی ای سازنده ، وز می تواند ارتریج ، لاملار ، وب پنبه و لوله ای باشد.درت علی محاسبه شده قادر به مقاومت در برابر وژن در مورد دستگاه نشان داده شده است.

راحی بسیار ساده در فیوزهای کم ولتاژ. تحت تاثیر جریان بالا, قرار داده شده یا عنصر هدایت شده در معرض گرمایش قوی قرار می گیرد, پس از آن, زمانی که یک دمای خاص رسیده است, در محیط خسته کننده ذوب می شود و تبخیر می شود, شکستن زنجیره محافظت شده. این همان چیزی است که وز در مدار الکتریکی کار می کند.

به منظور گازهای گرم و فلز مایع به سقوط محیط یک عایق سرامیکی استفاده می شود, همان مورد دستگاه, مقاوم در برابر درجه حرارت بالا و فشار داخلی قابل توجه است.پوشش های محافظتی که در امتداد لبه های فیوز قرار دارند, مجهز به تسمه های ویژه برای دسته های یکپارچه, در هنگام جایگزینی عناصر نامناسب, درج های هیجان انگیز هیجان انگیز هستند. با کمک پوشش ای محافظتی و مسکن سرامیک ، یک پوسته انفجاری ایجاد می شود که وس الکتریکی سوئیچینگ را محدنود می.

ن و ماسه ، ر ردن ای داخلی ، قدرت فعلی را محدود می ند. ان مواد با اندازه های خاصی از کریستال ها انتخاب می شود ، پس از آن به درستی اعمال می شود. به عنوان یک اعده ، وز با شن و ماسه کریستالی وارتز پر ده است که دارای خلوص میایی وانی ناسی با ن و ماسه ریستالی وارتز پر ده است که دارای خلوص میایی وانی ناسی ناسی اس.اتصال وب از رار دادن با نگهدارنده پایه توسط مکانیکی با استفاده از اقو تماس انجام می ود. برای تولید ، لیاژهای مس مس وشش داده شده با قلع یا نقره استفاده می شود.

ویژگی ای فیوز

مشخصه اصلی وابستگی مستقیم به زمان ذوب از نیروی فعلی است. بنابراین ، مانی که فیوز فیوز Fushing از بین رفته است ، مربوط به جریان اصی است. این پارامتر معروف تر به عنوان یک ویژگی دیدنی و اب است.

علاوه بر شاخص موقت ، ویژگی های دیگری وجود دارد که انواع وز ها تعیین می شود. در میان نها ، اول از همه ، باید توجه داشته باشید.ان جریان بار مجاز ترین در شرایط حرارت دادن مسکن وز برای مدت مان طولانی است. انتخاب یک دستگاه بر اساس این شاخص ، بار مدار الکتریکی باید در نظر رفته شود ، و مچنین شرایط فیوز.

در بعضی موارد ، ریان رایج ممکن است بالاتر از جریان فعلی در مدار الکتریکی باشد. به عنوان مثال در دستگاه ای در حال اجرا موتور الکتریکی برای لوگیری از اع وز در ول شروع. باید در نظر رفته شود ، ریان داده شده فیوز باید با جریان رتبه بندی عنصر جایگزین شود.

به نوبه ود ، ریان رایج عنصر ابل تعویض حداکثر جریان بار مجاز برای مدت مان ولانی اسرای مدت مان ولانی اسراعلاوه بر این ریان ای پایه رتبه بندی شده و کارتریج فیوز وجود دارد که باید نگام دارد که باید نگام انتخاب دسترتاد اترتاب دسترتاد رترتاب دسترتاب دسترتاب علاوه بر این ، این شاخص به عنوان ولتاژ نامی استفاده می شود. ان ارامتر ولتاژ بین لنگر است که با ولتاژ ر فاز اسمی شبکه های الکتریکی محافظت شده مخوانی دارد.

به منظور وزها برای اطمینان از حفاظت قابل اطمینان ، ارزش این مقدار باید بیشتر ا برار باید بیشتر ا برار باید بیشتر ا برار باید بیشتر ا برار اد ادار ادابر لتا ب عنوان مثال وز با ولتاژ اسمی 400 ولت می تواند برای محافظت از مدارها محافظت از مدارها وسط 220 ولتارتا ا.بنابراین این مقدار امکان وز را به موقع مشخص می کند تا زنجیره الکتریکی را از بین برد و وس را امو.

بنابراین, هنگام انتخاب فیوز به عنوان تجهیزات حفاظتیلازم است پارامترهایی را که به شما اجازه می دهد از حفاظت قابل اعتماد از جسم اطمینان حاصل کنید, در نظر بگیرید.

انواع وزها

برای همه دستگاه ای این نوع وجود دارد رده بندی کلی مطابق برا واص اساسی نها.

درج های خشمگین می توانند به طور متفاوتی بسته شوند ، بنابراین اثرات خارجی رخ می دهتد زانی.چنین فیوزها به آن تقسیم می شوند گونه های بعدی:

  • باز کردن ورودی قابل انعطاف, که در آن هیچ دستگاهی برای محدود کردن حجم قوس, انتشار ذرات فلزات مذاب و شعله های آتش وجود ندارد.
  • ارتریج نیمه بسته با پوسته باز از یک ا دو طرف. این یک ر خاص برای مردم در نزدیکی ایجاد می کند.
  • ارتریج بسته این ابل اعتماد ترین است زیرا تمام معایب وق را ندارد. تقریبا تمام وزهای مدرن با مدافع بسته تولید می شود.

برداشت وس را می توان به روش های مختلف انجام داد.بسته به این ، وز ها با یک پرکننده یا بدون پرکنده هستند. در اولین مورد اجزای پودر ، بر ، فیبری ا دانه استفاده می شود و در دوم ، به دل حرکت ازها رتود اا رتود اا رتود اا رتود اا رتود اا رتود اا رتود اا رتود رح های کارتریج ود را به صورت قابل انعطاف و ناخواسته تقسیم می شوند. اولین نه شامل جایگزینی قرار دادن مذاهرات است و در مورد دوم باید کل عنصر را تغییر دهد. در برخی موارد ، کارتریج های غیرقانونی را می توان در کارگاه های ویژه شارژ کرد.

وز ها را می توان ایگزین کرد یا جایگزین تنش شد. در اولین مورد ایگزینی را می توان به طور مستقیم با دست بدون دست زدن به قطعات تحت ولتاژ ساتاه شده ولتاس ساتاه شده ولتاس ساتاه ده دن با دست بدون دست زدن به قطعات تحت ولتاس ساتاه شده.در مورد دوم دستگاه از ولتاژ جدا شده است.

علامت اری وز

ر فیوز در نمودار توسط یک نمادگرایی اص نشان داده ده است. علامت اری استاندارد شامل دو حرف نامه است. اولین حروف یک فاصله حفاظتی را تعریف می کنند: A — جزئی (حفاظت تنها از مدارهای کوتاه) و G — Full (حفاظت در برابر مدارهای کوتاه و اضافه بار).

نامه دوم به معنی انواع دستگاه های محافظت شده است:

  • г — هر گونه تجهیزات را محافظت می کند.
  • F — نجیره ای با جریان کم محافظت می شود.
  • TR — حفاظت ترانسفورماتور.
  • M — موتورهای الکتریکی و دستگاه های قطع.

اطلاعات دقیق تر در مورد برچسب دن فیوز ا را می توان در کتاب ای مرجع راحی دبه برای مقخصصاترتبب مقاتردبب.

الکتریک 220.U.

ГОСТ 2.727-68 ECCD

ГОСТ 2.727-68

روه T52.

МКС 01.080.4029.240.10

تاریخ معرفی 1971-01-01

1. توسعه و ارائه شده توسط کمیته استانداردها, اندازه گیری ها و دستگاه های اندازه گیری در شورای وزیران اتحاد جماهیر شورای ایالات متحده

2.تصویب و معرفی قطعنامه کمیته استانداردها, اقدامات و اندازه گیری ابزار در شورای وزیران اتحاد جماهیر شورای اتحاد جماهیر شورای اتحاد جماهیر شورای اتحاد جماهیر شورای اتحاد جماهیر شورای اتحاد جماهیر شورای اتحاد جماهیر شوروی از 13.08.68 п 1289

3. به جای ГОСТ 7624 -62 بخشی از 5.7

4. نسخه (وریل 2010) با تغییرات در N 1 2 تایید ده در دسامبر 1980 تبر 1993 (IUS 3-81 ، 5-943) 9-91 (نسخه اصلاح شده ، تغییر. N 1 2).

2. تعیین مقررات محافظتی و تست در ددول 1 نشان داده ده است.

шт. 1

шт.

до

1. Номер телефона:

ج) سه электрический

a) تخلیه لوله

) ARRETER روی

د) تخلیه سفت

e) سنگ

توجه داشته باشید به стр.vth. مجاز به وارد کردن مستطیل است.

г) تخلیه خلاء

الف) تخلیه متقارن با پر ردن گاز

تلیه سه الکترود با ر ردن گاز

3. نام ای بازداشت ای فرکانس بالا در دول 2 نشان داده ده است.

دول 2

ندول

до

1. تخلیه باند باند:

الف) با رزوناتور ارجی

با رزوناتور داخلی

توجه داشته باشید. نگام تعیین ARREATE ابل تنظیم ، تعیین تنظیمات (لش)

perestroika با تغییر اندازه شکاف تخلیه انجام می ود

perestroika توسط رزوناتور انام می ود

2.نجاندن رنده باند باند به موجبر:

ارتباط از ریق سوراخ اتصال

ب) ارتباطات از ریق حلقه ارتباطات

3. Текущий рейтинг:

حفاظت ا رنده

ب) رستنده

) بل از محافظت از رنده

4.Дата выпуска:

حفاظت ا رنده

ب) رستنده

2 3. (نسخه اصلاح شده ، اندازه. N 1).

4. راحی وز در دول 3 نشان داده ده است.

دول 3

دول

до

1. وز پروراتی

2.نوشیدن فیوز

توجه داشته باشید. ان اجازه در تعیین وز برای نشان دادن خط ضخیم از طرف ، که تحت ولتاژ باقی می ماند.

3. وز وز:

الف) ابل انعطاف инерциальный

ماوم در برابر

س) سرعت بالا

4.سیم پیچ (ایمنی)

5. و با دستگاه نگ دار:

a) با یک زنجیره مستقل از زنگ خطر

با کل زنجیره زنگ هشدار

) بدون نشان از مدار دار

6. وز سوئیچ

7. وز قطع ننده

8.سوئیچ های سه فاز با خاموش شدن اتوماتیک توسط هر از فیوزهای اقدام وک

9. سوئیچ اتصال (با فیوز)

10. وز فیوز نوشیدن:

الف) عن عمومی

با تماس هشدار سه رفه

) با یک رح سیگنالینگ مستقل

(نسخه اصلاح شده ، Mys.№ 2).

الترونیکی سند تهیه ده JSC «CODEX» و حفر ده توسط: سیستم رسمی راحی طراحی ده است. علائم مناسب در رح ا: نبه گاستوف -m: starotinform ، 2010

docs.cntd.ru.

ГОСТ 2.727-68 ECCD. طرح های گرافیکی مشروط در طرح ها. تخلیه, فیوز

استاندارد بین ایالتی

تاریخ معرفی 01.01.71

این استاندارد مربوط به طرح های انجام شده توسط روش دستی یا خودکار, محصولات تمام صنایع و ساخت و ساز و تعیین نام های گرافیکی مشروط از دستگیر و فیوز است.

(نسخه اصلاح شده ، تغییر شماره 1 2).

1. تعیین عناصر دستگاه ای الکتروکوک — اساس ГОСТ 2.731-81.

2. تعیین مقررات محافظتی و تست در دول نشان داده ده است. یکی

3. تعیین ننده ای بازدارنده های فرکانس بالا در جدول نشان داده شده است. 2

2 № 3. (نسخه اصلاح شده ، تغییر. ماره 1).

4. تعیین وز ها در دول نشان داده ده است. 3

(نسخه اصلاح شده ، تغییر شماره 2).

یز 1

голосов

до

1.Последний отчет:

الف) دو قدرتمند. تعیین عمومی

ب) دو قدرت متقارن

ج) سه электрический

2. تخلیه تعیین عمومی

توجه داشته باشید. ار شما نیاز به مشخص ردن نوع ARRETRE ، سپس علامت ر استفاده می ود:

а) تخلیه لوله

ب) تخلیه ها شیر و مغناطیسی ستند

ج) ARRETER روی

د) تخلیه سفت

e) سنگ

الف) الکتروشیمیایی

توجه داشته باشید به PP.ب — E مجاز به قرار دادن یک مستطیل است.

г) تخلیه خلاء

ч) تخمک دو الکترون را با پر ردن گاز تخلیه کنید

و) ونی تخلیه شده کنترل شده است

к) دستکش دوش با الکترودهای احتراق

برای درک نچه که به طور اص بر روی رح یا نقاشی نقاشی ده است ، باید رمزگشایی ان است باید رمزگشایی این ان ردون اردون ادون ادون اردون اردون ادون اردون ادون ردون اردون ادون ادون اردون,این شناخت نیز به نام خواندن نقاشی ها نامیده می شود. و برای تسهیل این شغل تقریبا تمام عناصر مدالها مشروط خود را دارند. تقریبا ، به دلیل اینکه استانداردها به مدت ولانی به روز شده اند و برخی از عناصر ر دام ران تونان. اما ، در بیشتر موارد ، تعیین مقررات مشروط در مدارهای الکتریکی در اسناد قانونی است.

در مدارهای الکتریکی: لامپ ، ترانسفورماتور ، ابزار اندازه ری ، ایه اصلی اصلی

ایه هنجاری

ارقام مدارهای الکتریکی در حدود دوازده ستند ، تعداد عناصر مختلفی که می تواند رخ دبهند انبرای تسهیل ناخت این عناصر ، نمادهای یکپارچه در مدارهای الکتریکی معرفی می شوند. مه قوانین در GOST بیان می وند. ان استانداردها بسیار زیاد است ، اما اطلاعات اساسی در استانداردهای ر است:

مطالعه مهمانان یک کسب و ار مفید است ، اما نیاز به زمان که به اندازه کافی در مقادیر افی نارد. بنابراین, در مقاله, ما کنوانسیون های مدارهای الکتریکی را ارائه می دهیم — پایه اصلی اصلی برای ایجاد نقشه ها و طرح های سیم کشی الکتریکی, مدارهای ساختاری دستگاه.

بعضی از ارشناسان به دقت به این طرح نگاه می کنند ، می توانند بگویند چه چیزی و ونه ار می کند.برخی حتی می توانند بلافاصله ادر کنند مشکلات احتمالیکه ممکن است در ول عملیات رخ دهد. مه چیز ساده است — نها خوب دانستن مدار مدار و ایه ، و همچنین به خوبی در تعریف ای متعارف الگوها طا. نین مهارت ایی برای سال ا مورد مطالعه قرار می گیرد ، و برای «کتری» ، مهم است که به یاد داشه

سپر الکتریکی ، ابینت ، عبه

در رح ای منبع تغذیه انه یا آپارتمان ، تعیین ا کابینه حضور واهد داشت. در آپارتمان ا ، دستگاه ترمینال به طور عمده نصب شده است ، زیرا سیم کشی بیشتر نمی شود.در خانه ها می توانند نصب یک کابینت الکتریکی تقسیم را تعیین کنند — اگر مسیر از آن عبور کند تا ساختمان های دیگر را روشن کند که در فاصله ای از خانه — حمام, یک خانه مهمان است. این نام های دیگر در تصویر زیر هستند.

ار ما در مورد تصاویری از «ر ردن» سپرهای الکتریکی صحبت کنیم ،ن نیز استاندارد ده استت. تعریف ای رطی از UDO ، ع ننده های مدار ، دکمه ها ، ترانسفورماتورهای عل ولتادژ و برخی ازارودود. نها در دول ر آمده اند (در جدول دو صفحه ، برگ با کلیک کردن بر روی کلمه «بعدی»)

ایه عنصری برای طرح های سیم کشی برق

نگام تهیه ا خواندن رح ، مچنین تعدادی از سیم ها ، ایانه ا ، مین های زمینی ، ر و دودو.ان چیزی است که به سادگی نیاز به یک الکتریک مبتدی ا برای درک نچه در نقاشی نشان داده ده است ودار ن تولتلان رلتونا ن تولتلان ن تولتلان رلتون ن تولان ن تولان ن تولان ن تولان ن تول تل تل تل.

مثال از استفاده از تصاویر گرافیکی فوق در طرح زیر موجود است. با تشکر ا نامزدهای حروف الفبا ، همه چیز و بدون رافیک روشن است ، اما هیچ ونه تقلید ادز اطلاعااد تلد ادز اطلاعااد رودوحات رودوحات رودوات رودوات رودوات رودود

تصویر سوکت

در طرح سیم کشی برق ، مکان های سوکت و سوئیچ ها باید مشخص شود. انواع سوکت ا — 220 В ، 380 В مخفی و نوع باز تاسیسات با تعداد مختلف مکان ای رود رطوبت ای رود رطوبت ا رود رطوبت رمهم است به یاد داشته باشید که ونه گروه های اصلی نشان داده شده است ، و تعداد روه ای تماس رود ا تماس

سوکت در نقاشی

سوکت ای یک بکه تک فاز 220 ولت به شکل یک نیمکره با یک ا چند کشش انی نشان داده می شوند. تعداد بخش ها تعداد رسانه ا در یک مورد (در عکس زیر تصویر) است. اگر تنها یک لاگین را می توان به خروجی تبدیل کرد — تا یک برش ، اگر دو نفر دو ، و ره

اگر به دقت به تصاویر نگاه کنید ، توجه داشته باشید که تصویر شرطی در سمتاین ویژگی نشان می دهد که خروجی نصب پنهان, یعنی ضروری است که سوراخ را در دیوار در دیوار ایجاد کنید, تبدیل, و غیره را تنظیم کنید گزینه در سمت راست — برای نصب باز. یک سوبسترا گذار بر روی دیوار نصب شده است ، سوکت خودش است.

مچنین توجه داشته باشید که بخش پایین تر از تصویر طرح چپ چپ توسط خط عمودی عبور می کند. بنابراین حضور یک تماس محافظتی را که زمین را تامین می کند ، نشان می دهد. نصب و راه اندازی سوکت ا با پایه ای مورد نیاز است ، زمانی که نوع لوازم خانگی ده ، ستشو ا ا اا ا.

ما تعیین مقررات متعارف سوکت سه از (380 В) را اشتباه نخواهید کرد. تعداد بخش هایی که به سمت بالا چسبیده اند ، برابر با تعداد هادی ها هستند که به این دستگاه متصل سبید ستند مجموع نج

ان اتفاق می افتد کهایین تصویر با سیاه (تاریک) رنگ شده است. این نشان می دهد که خروجی رطوبت است. نین رار داده شده در ابان ، در داخل خانه با رطوبت بالا (حمام ، استخر ، و ره).

سوئیچ ای نمایش

تعیین رح اساسی سوئیچ ا به نظر می رسد یک اندازه کوچک از یک دایره با یک ا چند شاخه G ا T ل.ور خاموشی در الب حرف «G» نشان دهنده سوئیچ باز است ، با فرم حرف «T» — ویرایش نهان. تعداد ور خاموشی تعداد لید های این دستگاه را نمایش می دهد.

علاوه بر معمول ، می تواند — برای فعال کردن / ر فعال کردن یک منبع نور از ندین نقطه. دو حرف «G» از طرف مقابل از همان محدوده رنگ شده اند. بنابراین یک سوئیچ عبور کلاسیک را نشان می دهد.

بر خلاف سوئیچ ای معمولی ، یک تخته دیگر ، موازی با بالا ، نگام استفاده از مدل ای دو ابردان ادار ادار ادار ادار ادود.

لامپ و لامپ

لامپ ا دارای علایق خود هستند. علاوه بر این ، لامپ های نور روز (لومینسانس) و لامپ های رشته ای متمایز هستند. نمودارها حتی ل و ابعاد لامپ ها را نشان می دهد. در این مورد ، ما فقط باید به یاد داشته باشید که ونه آن را به نظر می رسد در نمودار ا نوع لامپ.

عناصر رادیویی

ار نمادهای رحواره ای از دستگاه ها را بخوانید ، لازم است که نمادهای دیودها ، باومت دستگاه ا را بخوانید ، لازم است که نمادهای دیودها ، باومتا ودا باومتا وراد ا راداد ا رادان اراد ا رادا ا راد.

اهی از عناصر گرافیکی مشروط به شما کمک خواهد کرد که تقریبا هر رح را بخوانید — برح از سدستگاه ام یا.حوادث عات مورد. این نام های الفبایی عناصر طرح و اسمی است.

علامت نامه

علاوه بر این ، عناصر در طرح ها دارای نام ای رافیکی مشروط ستند ، نها دارای ایه ایا دارای ایه اییالفنارای ایه ایالفنا

نام عنصر مدار الکتریکی علامت نامه
1 سوئیچ نترلر ، سوئیچ در
2 التریکی G.
3 دیود D.
4 Производитель vp
5 نگ دا (تماس ، ر) zv
6 دکمه kn.
7 لامپ رشته ای L.
8 Месяц M.
9 шт. шт.
10 مانکار روع ننده مغناطیسی به
11 r
12 ТРАНСФОРМАТОР (Автотрансформатор) тр.
13 لان sh
14 Производитель Производитель
15 Диаметр R.
16 ان از انب
17 القاگر L.
18 دمه نترل و
19 Технические характеристики кв
20 از رفتن دکتر.
21 Модель T.
22 Официальный сайт mk
23 بلندگو г.
24 باتری (عنصر الوانیک) ب
25 Товар dg
26 ننده مپ موتور بل از

لا توجه داشته باشید که در الب موارد نامه های روسی استفاده می شود ، اما توجه داشته باشید در الب موارد نامه ای روسی استفاده می ود ، اما مقاومتل ان ان ان ان ان ان اتاد م ود اما ماومتل ان ان ان ان امتل ان ود

در تعیین رله یک ظرافت وجود دارد. نها از انواع مختلفی هستند که مشخص شده اند:

  • رله نونی — RT ؛
  • درت — PM ؛
  • ولتاژ — pH ؛
  • مان — RV ؛
  • مقاومت — امپیوتر ؛
  • فهرست — ru ؛
  • متوسط- RP ؛
  • از — RG ؛
  • با زمان مان — RTV.

اساسا ، این تنها نامزدهای شرطی در مدارهای الکتریکی است. اما اکثر نقشه ها و برنامه هایی که اکنون می توانید درک کنید. اگر شما نیاز به شناخت تصاویر از عناصر RAREE ، ادگیری ГОСТ.

Регулятор в цепи индуктивной нагрузки симистора. Принцип работы симисторных регуляторов мощности

В электротехнике довольно часто приходится сталкиваться с задачами регулирования переменного напряжения, тока или мощности. Например, для регулирования частоты вращения вала коллекторного двигателя необходимо регулировать напряжение на его выводах; для контроля температуры внутри сушильной камеры необходимо регулировать мощность, выделяемую в нагревательных элементах, добиться плавного безударного пуска асинхронного двигателя — ограничивать его пусковой ток.Распространенным решением является устройство, называемое тиристорным регулятором.

Устройство и принцип работы однофазного тиристорного регулятора напряжения

Тиристорные регуляторы бывают однофазными и трехфазными соответственно для однофазных и трехфазных сетей и нагрузок. В этой статье мы рассмотрим простейший однофазный тиристорный регулятор — в других статьях. Итак, на рисунке 1 ниже показан однофазный тиристорный регулятор напряжения:

Рис.1 Простой однофазный тиристорный регулятор с резистивной нагрузкой

Сам тиристорный регулятор обведен синими линиями и включает в себя тиристоры VS1-VS2 и систему управления фазой импульса (далее — SPPC). Тиристоры VS1-VS2 представляют собой полупроводниковые устройства, которые имеют свойство быть закрытыми для протекания тока в нормальном состоянии и открытыми для тока одной полярности, когда на его управляющий электрод подается управляющее напряжение. Поэтому для работы в сетях переменного тока требуются два тиристора, подключенные в разные стороны — один для протекания положительной полуволны тока, второй — для отрицательной полуволны.Такое соединение тиристоров называется встречно-параллельным.

Однофазный тиристорный регулятор с резистивной нагрузкой

Тиристорный регулятор работает так. В начальный момент времени приложено напряжение L-N (в нашем примере фаза и ноль), при этом импульсы управляющего напряжения на тиристоры не поступают, тиристоры замкнуты, ток в нагрузке Rн отсутствует. После получения команды на запуск SPPU начинает формировать управляющие импульсы по определенному алгоритму (см.рис.2).



Рис.2 График напряжения и тока в резистивной нагрузке

Во-первых, система управления синхронизируется с сетью, то есть определяет момент времени, в который напряжение сети L-N равно нулю. Эта точка называется моментом пересечения нуля (в зарубежной литературе — Zero Cross). Затем отсчитывается определенное время T1 с момента перехода через нуль и на тиристор VS1 подается управляющий импульс. В этом случае тиристор VS1 открывается и ток течет через нагрузку по пути L-VS1-Rn-N.При достижении следующего перехода через ноль тиристор автоматически закрывается, так как не может проводить ток в обратном направлении. Далее начинается отрицательный полупериод сетевого напряжения. SPFU снова отсчитывает время T1 относительно уже нового момента, когда напряжение пересекает ноль, и генерирует второй управляющий импульс для тиристора VS2, который открывается, и ток течет через нагрузку по пути N-Rn-VS2-L. Этот метод регулирования напряжения называется фазо-импульсным .

Время T1 называется временем задержки срабатывания тиристора, время T2 — временем проводимости тиристора. Изменяя время задержки разблокировки T1, можно регулировать значение выходного напряжения от нуля (импульсы не поступают, тиристоры замкнуты) до полного сетевого напряжения, если импульсы подаются сразу в момент перехода через ноль. Время задержки разблокировки T1 варьируется от 0 до 10 мс (10 мс — это продолжительность одного полупериода стандартного напряжения сети 50 Гц). Они также иногда говорят о временах T1 и T2, но они работают не со временем, а с электрическими степенями.Один полупериод — 180 эл.

Какое выходное напряжение у тиристорного регулятора? Как видно из рисунка 2, это похоже на «отсечение» синусоиды. Причем, чем больше время T1, тем меньше этот «разрез» напоминает синусоиду. Из этого следует важный практический вывод — при фазоимпульсном регулировании выходное напряжение несинусоидальное. Это приводит к ограничению области применения — тиристорный регулятор нельзя использовать для нагрузок, не допускающих подачи питания с несинусоидальными напряжением и током.Также на рисунке 2 диаграмма тока в нагрузке показана красным цветом. Поскольку нагрузка чисто активна, форма волны тока повторяет форму волны напряжения в соответствии с законом Ома I = U / R.

Вариант активной нагрузки является наиболее распространенным. Одно из наиболее распространенных применений тиристорного регулятора — регулирование напряжения в нагревательных элементах. Регулируя напряжение, ток и мощность, выделяемая в нагрузке, изменяются. Поэтому иногда такой регулятор еще называют тиристорным регулятором мощности … Это правда, но все же более правильное название — тиристорный регулятор напряжения, так как именно напряжение регулируется в первую очередь, а ток и мощность — это уже производные.

Регулирование напряжения и тока в активно-индуктивной нагрузке

Мы рассмотрели простейший случай активной нагрузки. Зададимся вопросом, а что изменится, если в нагрузке помимо активной будет индуктивная составляющая? Например, активное сопротивление подключается через понижающий трансформатор (рис.3). Кстати, это очень частый случай.


Рис. 3 Тиристорный регулятор работает от нагрузки RL

Рассмотрим подробнее рисунок 2 для случая чисто активной нагрузки. Видно, что сразу после включения тиристора ток в нагрузке практически мгновенно увеличивается от нуля до своего предельного значения, за счет текущего значения напряжения и сопротивления нагрузки. Из курса электротехники известно, что индуктивность препятствует такому резкому увеличению тока, поэтому диаграмма напряжения и тока будет иметь несколько иной характер:


Рис.4 Диаграмма напряжения и тока для RL-нагрузки

После включения тиристора ток в нагрузке постепенно увеличивается, за счет чего кривая тока сглаживается. Чем больше индуктивность, тем плавнее кривая тока. Что это дает на практике?

— Наличие достаточной индуктивности дает возможность приблизить форму тока к синусоидальной, то есть индуктивность действует как синусоидальный фильтр. В этом случае наличие индуктивности связано со свойствами трансформатора, но часто индуктивность намеренно вводится в виде дросселя.

— Наличие индуктивности снижает количество шума, распространяемого тиристорным регулятором по проводам в радиоэфир. Резкое, почти мгновенное (в течение нескольких микросекунд) повышение тока вызывает помехи, которые могут мешать нормальной работе другого оборудования. А если питающая сеть «слабая», то возникает довольно любопытство — тиристорный регулятор может «заклинивать» себя собственными помехами.

— Тиристоры имеют важный параметр — значение критической скорости нарастания тока di / dt.Например, для тиристорного модуля СККТ162 это значение составляет 200 А / мкс. Превышение этого значения опасно, так как может привести к выходу из строя тиристора. Таким образом, наличие индуктивности позволяет тиристору оставаться в зоне безопасной работы, гарантированно не превышая максимального значения di / dt. Если это условие не выполняется, то может наблюдаться интересное явление — выход из строя тиристоров, при этом ток тиристоров не превышает их номинального значения. Например, тот же SKKT162 может выйти из строя при токе 100 А, хотя нормально может работать до 200 А.Причиной будет превышение скорости нарастания тока di / dt.

Кстати, надо заметить, что индуктивность в сети есть всегда, даже если нагрузка чисто активная. Его наличие обусловлено, во-первых, индуктивностью обмоток питающей трансформаторной подстанции, во-вторых, собственной индуктивностью проводов и кабелей и, в-третьих, индуктивностью контура, образованного питающими и нагрузочными проводами и кабелями. Причем чаще всего этой индуктивности хватает для того, чтобы di / dt не превышали критического значения, поэтому производители тиристорных регуляторов обычно не ставят, предлагая их в качестве опции тем, кого беспокоит «чистота» сети и электромагнитная совместимость подключенных к нему устройств.

Также обратим внимание на диаграмму напряжений на рисунке 4. Она также показывает, что после пересечения нуля на нагрузке появляется небольшой скачок напряжения обратной полярности. Причина его возникновения — задержка падения тока в нагрузке по индуктивности, из-за которой тиристор продолжает оставаться открытым даже при отрицательной полуволне напряжения. Выключение тиристора происходит при падении тока до нуля с некоторой задержкой относительно момента перехода через нуль.

Пример индуктивной нагрузки

Что произойдет, если индуктивная составляющая намного больше, чем активная составляющая? Тогда мы можем говорить о случае чисто индуктивной нагрузки.Например, такой случай можно получить, отключив нагрузку от выхода трансформатора из предыдущего примера:


Рисунок 5 Тиристорный регулятор с индуктивной нагрузкой

Холостой трансформатор — это почти идеальная индуктивная нагрузка. При этом из-за большой индуктивности момент выключения тиристоров смещается ближе к середине полупериода, а форма кривой тока максимально сглаживается до почти синусоидальной формы:



Рисунок 6 Диаграммы тока и напряжения для случая индуктивной нагрузки

При этом напряжение на нагрузке практически равно полному сетевому напряжению, хотя время задержки разблокировки составляет всего половину полупериода (90 электрических градусов), то есть при высокой индуктивности можно говорить о сдвиг в управляющей характеристике.При активной нагрузке максимальное выходное напряжение будет при угле задержки разблокировки 0 электрических градусов, то есть в момент перехода через ноль. При индуктивной нагрузке максимальное напряжение может быть получено при угле задержки разблокировки 90 электрических градусов, то есть когда тиристор разблокирован в момент максимального сетевого напряжения. Соответственно, в случае активно-индуктивной нагрузки максимальное выходное напряжение соответствует углу задержки разблокировки в промежуточном диапазоне 0..90 электрических градусов.

В статье рассказывается, как работает тиристорный регулятор мощности, схема которого будет представлена ​​ниже

В быту очень часто возникает необходимость регулирования мощности бытовой техники, например, электроплиты, паяльника и т. Д. котлов и ТЭНов, в транспорте — оборотов двигателя и др. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такой прибор несложно, он может стать самым первым самодельным устройством, которое будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя.Стоит отметить, что готовые паяльные станции с контролем температуры и другими приятными функциями намного дороже простого паяльника. Минимальный набор деталей позволяет собрать простой настенный тиристорный регулятор мощности.

К сведению, поверхностный монтаж — это способ сборки электронных компонентов без использования печатной платы, и при хорошем мастерстве он позволяет быстро собрать электронные устройства средней сложности.

Также можно заказать тиристорный регулятор, а для тех, кто хочет разобраться самостоятельно, ниже будет представлена ​​схема и объяснен принцип работы.

Кстати, это однофазный тиристорный регулятор мощности. Такое устройство можно использовать для управления мощностью или скоростью. Однако для начала нужно разобраться, ведь это позволит понять, для какой нагрузки лучше использовать такой регулятор.

Как работает тиристор?

Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено не зря, потому что с его помощью, в отличие от диода, который также проводит ток только на один полюс, можно выбрать момент, когда тиристор начинает проводить ток.Тиристор имеет три выхода:

  • анод.
  • Катод.
  • Электрод контрольный.

Для того, чтобы ток начал протекать через тиристор, должны быть выполнены следующие условия: деталь должна быть в цепи под напряжением, на управляющий электрод должен подаваться короткий импульс. В отличие от транзистора, тиристорное управление не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно замкнуть, только прервав ток в цепи, либо сформировав обратное анод-катодное напряжение.Это означает, что использование тиристора в цепях постоянного тока очень специфично и часто нецелесообразно, но в цепях переменного тока, например, в таком устройстве, как тиристорный регулятор мощности, схема построена таким образом, что условие включения предоставлена. Каждая из полуволн закроет соответствующий тиристор.

Вы, скорее всего, не все понимаете? Не отчаивайтесь — процесс создания готового устройства подробно будет описан ниже.

Сфера применения тиристорных регуляторов

В каких схемах эффективно использовать тиристорный регулятор мощности? Схема позволяет идеально регулировать мощность нагревательных приборов, то есть влиять на активную нагрузку.При работе с высокоиндуктивной нагрузкой тиристоры могут просто не замыкаться, что может привести к выходу регулятора из строя.

У вас есть мотор?

Я думаю, что многие читатели видели или использовали дрели, угловые шлифовальные машины, которые в народе называют «шлифовальными машинами», и другие электроинструменты. Вы могли заметить, что количество оборотов зависит от глубины нажатия на спусковой крючок устройства. Именно в этом элементе построен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого изменяется количество оборотов.

Примечание! Тиристорный регулятор не может изменять скорость асинхронных двигателей. Таким образом, напряжение регулируется на щеточных двигателях, оснащенных щеточным узлом.

Одно- и двухтиристорная схема

Типовая схема сборки тиристорного регулятора мощности своими руками представлена ​​на рисунке ниже.

Выходное напряжение этой схемы от 15 до 215 вольт, в случае использования этих тиристоров, установленных на радиаторах, мощность около 1 кВт.Кстати, переключатель с диммером выполнен по аналогичной схеме.

Если вам не требуется полное регулирование напряжения и вы просто получаете на выходе 110–220 вольт, воспользуйтесь этой схемой, на которой показан полуволновой регулятор мощности на тиристоре.

Как это работает?

Информация, описанная ниже, действительна для большинства схем. Буквенные обозначения примем по первой схеме тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, также изменяет мощность.Этот принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, которое изменяется по синусоидальному закону. Выше при описании принципа работы тиристора было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной по синусоиде. Что это значит?

Если с помощью тиристора нагрузка периодически подключается в строго определенный момент, значение действующего напряжения будет меньше, так как часть напряжения (действующее значение, которое «попадает» в нагрузку) будет меньше сетевого напряжения.Это явление проиллюстрировано на графике.

Заштрихованная область — это область напряжения, которая находится под нагрузкой. Буква «а» на горизонтальной оси указывает момент открытия тиристора. Когда положительная полуволна заканчивается и начинается период с отрицательной полуволной, один из тиристоров закрывается, и в этот же момент открывается второй тиристор.

Разберемся, как конкретно работает наш тиристорный регулятор мощности.

Схема первая

Заранее оговорим, что вместо слов «положительный» и «отрицательный» будут использоваться «первый» и «второй» (полуторный). волна).

Итак, когда на нашу цепь начинает действовать первая полуволна, емкости С1 и С2 начинают заряжаться. Скорость их заряда ограничена потенциометром R5. этот элемент является переменным, и с его помощью задается выходное напряжение. При появлении на конденсаторе С1 напряжения, необходимого для открытия динистора VS3, динистор открывается, по нему протекает ток, с помощью которого откроется тиристор VS1. Момент выхода из строя динистора отмечен точкой «а» на графике, представленном в предыдущем разделе статьи.Когда значение напряжения проходит через ноль и цепь находится ниже второй полуволны, тиристор VS1 закрывается, и процесс повторяется снова, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 используются для управления, а R1 и R2 — для термостабилизации схемы.

Принцип работы второй цепи аналогичен, но контролирует только одну из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или отремонтировать тиристорный регулятор мощности своими руками.

Применение регулятора в быту и безопасности

Следует отметить, что данная схема не обеспечивает гальваническую развязку от сети, поэтому существует опасность поражения электрическим током. Это значит, что нельзя прикасаться руками к элементам регулятора. Необходимо использовать изолированный корпус. Дизайн вашего устройства следует спроектировать так, чтобы по возможности можно было спрятать его в регулируемом устройстве, найти свободное место в корпусе. Если регулируемое устройство стационарное, то вообще имеет смысл подключить его через выключатель с диммером.Такое решение частично защитит от поражения электрическим током, избавит от необходимости искать подходящий чехол, имеет привлекательный внешний вид и изготавливается промышленным способом.

Тиристорный зарядный блок Красимира Рильчева предназначен для зарядки аккумуляторных батарей грузовых автомобилей и тракторов. Он обеспечивает плавно регулируемый (резистор RP1) зарядный ток до 30 А. Принцип регулирования — тиристор на основе фазовых импульсов, который обеспечивает максимальный КПД, минимальное рассеивание мощности и не требует мощных выпрямительных диодов.Сетевой трансформатор выполнен на магнитопроводе сечением 40 см2, первичная обмотка содержит 280 витков ПЭЛ-1,6, вторичная 2х28 витков ПЭЛ-3,0. Тиристоры устанавливаются на радиаторы размером 120х120 мм. …

Для «РЕГУЛЯТОРА ТЕМПЕРАТУРЫ ПРОСТОЙ ПАЙКИ»

Бытовая электроника ПАЯЛЬНЫЕ УСТАНОВКИ ПРОСТОЙ ТЕМПЕРАТУРЫ ГРИЩЕНКО 3
, г. Воронеж, ул. Мало-Смольнская, 6 — 3. Эта схема не является моей разработкой. Впервые я увидел ее в журнале «Радио».Думаю, он заинтересует многих радиолюбителей своей простотой. Устройство позволяет регулировать мощность паяльника от половины до максимальной. С элементами, указанными на схеме, мощность нагрузки не должна превышать 50 Вт, но в течение часа схема может без особых последствий передать нагрузку 100 Вт. Схема регулятора представлена ​​на рисунке. Если тиристор VD2 заменить на КУ201, а диод VD1 — на КД203В, подключаемая мощность может быть значительно увеличена.Выходная мощность минимальна в крайнем левом (по схеме) положении двигателя R2. В моем варианте монтируется в настольную лампу методом поверхностного монтажа. Это экономит одну розетку, которой, как известно, всегда не хватает. Этот работает у меня 14 лет без нареканий. Литература 1. Радио, 1975, N6, C.53 ….

Для схемы «РЕГУЛЯТОР МОЩНОСТИ С ОБРАТНОЙ СВЯЗЬЮ»

Для схемы «ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ПН-32»

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ПН-32 (С) РИНТЕЛСай Олег, (RA3XBJ).Преобразователь предназначен для питания оборудования номинальным напряжением 12 В (радиостанции CB, магнитолы, телевизоры и др.) От бортовой сети автомобилей напряжением 24 В. Максимальный ток нагрузки преобразователь вверх на 3А на короткое время и на 2-2,5 А на длительное (определяется площадью радиатора выходного транзистора). КПД 75-90% в зависимости от тока нагрузки. Схема преобразователя не содержит дефицитных деталей. Дроссель намотан на ферритовом кольце диаметром 32 мм и имеет 50 витков ПЭТВ-0.63 провод. Габариты преобразователя 65х90х40 мм. Вопросы по дизайну можно задать автору [email защищен]

Источник питания «МЯГКАЯ» НАГРУЗКА НА СЕТЬ При подключении и отключении нагрузки Помехи в электрической сети часто могут нарушить нормальную работу чувствительных электронных устройств и электрических систем. Устройство, схема которого приведена на рис. 1, осуществляет «мягкое» включение и отключение нагрузки. = МЯГКАЯ НАГРУЗКА В ЭЛЕКТРОСЕТИ Puc.1 Когда контакты переключателя SA1 замыкаются во время зарядки конденсатора С1 (через резистор R1), транзистор VT1 постепенно открывается и ток коллектора постепенно увеличивается до значения, определяемого соотношением сопротивлений резисторов R1 и R2. . Соответственно ток в нагрузке плавно нарастает. В выключенном состоянии конденсатор разряжается через резистор R2 и переход база-эмиттер транзистора. Ток постепенно уменьшается до нуля. При указанных на схеме значениях элементов и мощности 200 Вт длительность включенного процесса равна 0.1 с, а выкл — 0,5 с. Схема регулятора тока Т160 Потери напряжения в этом устройстве относительно небольшие, они определяются суммой прямого падения на двух диодах и секции коллектор-эмиттер рабочего транзистора, что примерно равно: Uce (B) = 0,7 + R1 * In / h31e В зависимости от тока нагрузки и коэффициента передачи тока базы транзистора резистор R) следует выбирать так, чтобы падение напряжения на транзисторе и рассеиваемая на нем мощность сохранялись в по состоянию на приемлемом уровне.= МЯГКАЯ НАГРУЗКА В ЭЛЕКТРОСЕТИ Puc. 2 В варианте устройства, показанном на рис. 2, предусмотрена броня от перегрузок и коротких замыканий. Когда ток превышает установленное значение, падение …

Для схемы «Индикатор подключения нагрузки»

Искать выключатель света или розетку в темноте — занятие не из приятных. В продаже появились выключатели бытового освещения, оснащенные индикаторами, указывающими на их расположение. Немного улучшив схему, такой индикатор можно превратить в индикатор подключения нагрузки.Нагрузка (PPI) — устройство, встроенное в розетку и показывающее наличие контакта между вставленной сетевой вилкой от любого бытового прибора и розеткой. Индикатор особенно удобен, если подключенные устройства не имеют собственного индикатора сети. PSI также пригодится для радиоэлектронных изделий, в которых индикаторы включения находятся во вторичной цепи питания, поскольку позволяет проверить их входные цепи. ПСИ состоит из: — датчика тока нагрузки на диодах VD2… VD6; — Г-образный фильтр R1-C1; — ключ на полевом транзисторе VT1; — блок индикации на элементах VD9, VD10, R2, HL1. Если нагрузка не подключена к розетке XS1, то через диоды VD1 … VD6 ток не течет, накопительный конденсатор C1 разряжается, а полевой транзистор VT1 закрывается. Регулятор мощности на ц122 25 Ток стока VT1 равен нулю, индикатор HL1 не горит. Нагрузка на розетку XS1 ток нагрузки протекает через встречно-параллельный диод VD1 и цепочку диодов VD2… VD6. Отрицательные полуволны сетевого напряжения проходят через VD1. а положительные — через VD2 .. .VD6. Падение напряжения на диодах VD2 … VD6 через резистор R1 поступает в накопительный конденсатор C1 и заряжает его до значения, превышающего напряжение отсечки полевого транзистора VT1. Транзистор VT1 открывается, и ток течет через его канал исток-сток, резистор R2, светодиод HL1 и диод VD9. Светодиод HL1 ослепительно светится, указывая на то, что нагрузка подключена. Резистор R2 является токоограничивающим диодом, диод VD9 запрещает протекание тока через нагрузку во время обратных полупериодов сетевого напряжения.Диод VD10 защищает HL1 от обратного напряжения ….

Для схемы «Регулятор мощности простой»

Индуктивная нагрузка в цепи регулятора мощности предъявляет жесткие требования к схемам управления симистором — синхронизация системы управления должна осуществляться непосредственно от сети, сигнал должен иметь длительность, равную интервалу проводимости симистора. На рисунке показана схема регулятора, отвечающего этим требованиям, в котором используется комбинация динистора и симистора.Постоянная времени (R4 + R5) C3 определяет угол запаздывания срабатывания динистора VS1 и, следовательно, симистора VS2. Перемещая ползунок переменного резистора R5, мощность, потребляемая нагрузкой, регулируется. Конденсатор C2 и резистор R2 используются для синхронизации и обеспечения длительности управляющего сигнала. Конденсатор C3 перезаряжается от C2 после переключения, так как в конце каждого полупериода он имеет напряжение обратной полярности. Для защиты от помех, создаваемых регулятором, два фильтра R1C1 введены в цепь питания и R7C4 — в цепь нагрузки.Для настройки прибора необходимо установить резистор R5 в положение максимального сопротивления и резистор R3 установить минимальную мощность на нагрузке. Конденсаторы С1 и С4 типа К40П-2Б для конденсаторов С2 и СЗ 400 В Тип К73-17 на 250 В Диодный мост VD1 можно заменить диодами КД105Б Переключатель SA1 рассчитан на ток не менее 5 AVF. Яковлев, Шостка, Сумская обл. …

Для схемы «Держатель телефона»

ТелефонияУстройство удержания телефонной линии Предлагаемое устройство выполняет функцию удержания телефонной линии («HOLD»), что позволяет в течение часа разговора положить трубку на трубку и перейти к параллельному телефонному аппарату.Устройство не перегружает телефонную линию (ЛЛ) и не создает в ней помех. В час срабатывания вызывающий абонент слышит музыкальную заставку. Схема устройства удержания телефонной линии представлена ​​на рисунке. Выпрямительный мост на основе диодов VD1-VD4 обеспечивает правильную полярность питания устройства независимо от полярности его подключения к ЛЭП. Переключатель SF1 подключается к трубке телефонного аппарата (ТА) и замыкается при поднятии трубки (то есть блокирует кнопку SB1 при положенной трубке).Если вам нужно переключиться на параллельный ТА в течение часа разговора, кратковременно нажмите кнопку SB1. При этом срабатывает реле К1 (контакты К1.1 замыкаются, а контакты К1.2 размыкаются), эквивалент подключается к нагрузке ТЛ (цепь R1R2K1) и отключается ТА, с которого велся разговор. Схема регулятора тока Т160 Теперь можно надеть трубку на рычаг и перейти к параллельному ТА. Падение напряжения на эквиваленте составляет 17 В. Когда трубка поднимается на параллельном TA, напряжение в TL падает до 10 В, реле K1 отключается, и эквивалент отключается от TL.Транзистор VT1 должен иметь коэффициент передачи не менее 100, при этом амплитуда переменного напряжения звуковой частоты, выдаваемого в ЛЭП, достигает 40 мВ. В качестве музыкального синтезатора (DD1) используется микросхема UMC8, в которой «защищены» две мелодии и будильник. Таким образом, контакт 6 («выбор мелодии») соединен с контактом 5. В этом случае первая мелодия проигрывается один раз, а вторая бесконечно. Как SF1 м …

Для схемы «ГЕНЕРАТОР СТАБИЛЬНОГО ТОКА»

ГЕНЕРАТОР СТАБИЛЬНОГО ТОКА Генераторы стабильного тока обычно называют приборами.выходной ток которого практически не зависит от сопротивления нагрузки. Может найти применение, например в омметрах с линейной шкалой. На рис. 1 представлена ​​принципиальная схема генератора стабильного тока на двух кремниевых транзисторах. Величина коллекторного тока транзистора V2 определяется соотношением Ik = 0,66 / R2.Puc.1 Например, когда R2 составляет 2,2 кОм. коллекторный ток транзистора V2 будет равен 0,3 мА и останется практически постоянным при изменении сопротивления резистора Rx от 0 до 30 кОм.При необходимости значение постоянного тока можно увеличить до 3 мА, для этого сопротивление резистора R2 необходимо уменьшить до 180 Ом. Дальнейшее повышение тока при сохранении высокой стабильности его значения как при изменении нагрузки, так и при повышении температуры возможно только при использовании трехтранзисторного генератора, показанного на рис. 2. В этом случае транзисторы V2 и V3 должны быть средней мощности, а напряжение второго блока питания должно быть в 2 … 3 раза выше напряжения питания транзисторов V1, V2.Сопротивление резистора R3 рассчитывается по приведенной выше формуле, но дополнительно корректируется с учетом разброса характеристик транзисторов. Рис. 2 «Электротехникар» (СФРЮ), 1976, N 7-8 От редакции. Транзисторы ВС 108 можно заменить на КТ315Г. VS107 -KT312B, BD137 — KT602B или KT605B, 2N3055 — KT803A ….

Для схемы «ТРАНЗИСТОР УМЗЧ НА ПУТИ К СОВЕРШЕНСТВОВАНИЮ»

АУДИОТЕХНИКА ТРАНЗИСТОРНЫЙ УМЗЧ НА ПУТИ К СОВЕРШЕНСТВОВАНИЮ Петров, Могилев Обычно, учитывая работу УМЗЧ, предполагается, что его нагрузка чисто активная.Однако громкоговоритель, тем более со сглаживающими фильтрами, представляет собой сложную комплексную нагрузку. При работе со сложной нагрузкой результирующий сдвиг фаз между напряжением и током на выходе усилителя приводит к тому, что при синусоидальных входных сигналах линия нагрузки превращается в эллипс. Положения рабочих точек (кривая нагрузки) для реактивной нагрузки выходные характеристики триода и транзистора с усилением гармонического сигнала показаны на рисунках 1 и 2 соответственно.Как видно из рис. 1, выходные характеристики триода практически идеальны для сложной нагрузки, которой является переменный ток. Благоприятный спектр гармоник (не выше пятой) и высокая линейность во многом определяют «мягкость» звучания ламповых усилителей. Схемы радиолюбительского преобразователя В то же время несимметричный транзисторный усилитель совершенно непригоден для работы на громкоговорителе, т.к. с одной стороны линия входит в область предельно допустимой мощности рассеяния на коллекторе (заштрихованная область, над гиперболой ), с другой — в нелинейные области при малых Уке.Поперечный размер эллипса кривой нагрузки зависит от индуктивной, составляющей нагрузки, а продольный — от активной. При усилении импульсных сигналов, например, типа «меандр», линия нагрузки представляет собой параллелограмм, что еще больше усугубляет ситуацию. Амплитуда скачка напряжения в момент переключения (за счет ЭДС самоиндукции) зависит от отношения постоянной времени сигнала К к постоянной времени нагрузки Т = L / R…

Контроллеры мощности

Triac работают с фазовым управлением. Их можно использовать для изменения мощности различных электрических устройств, работающих от переменного напряжения.

Приборы включают электрические лампы накаливания, нагреватели, двигатели переменного тока, сварочные аппараты для трансформаторов и многие другие. Они имеют широкий диапазон регулировки, что дает им широкий спектр применения, в том числе и в повседневной жизни.


Описание и принцип работы

Работа устройства основана на регулировании задержки включения симистора при переходе сетевого напряжения через ноль.Симистор в начале полупериода находится в закрытом положении. После повышения напряжения положительной полуволны конденсатор заряжается со сдвигом фаз от сетевого напряжения.

Этот сдвиг определяет значения сопротивления резисторов P1, R1, R2 и емкости конденсатора С1. При достижении порогового значения на конденсаторе симистор включается. Он становится проводящим, пропуская напряжения, тем самым шунтируя цепь с резисторами и конденсаторами.Когда полупериод проходит через 0, симистор выключается.

Затем, когда конденсатор заряжается, он снова открывается с волной отрицательного напряжения. Такая работа симистора возможна из-за его конструкции. Он имеет пять полупроводниковых слоев с электродом затвора. Это дает ему возможность поменять анод на катод. Проще говоря, его можно представить в виде двух тиристоров с встречно-параллельным включением.


Область применения

Контроллеры мощности

Triac нашли свое применение не только в повседневной жизни, но и во многих отраслях промышленности.В частности, они успешно заменяют громоздкие релейные схемы управления. Они помогают устанавливать оптимальные токи в автоматических сварочных линиях и во многих других отраслях промышленности.

Что касается использования этих устройств в повседневной жизни, то их применение очень разнообразно. От регулирования напряжения до ламп накаливания до регулирования скорости вращения вентилятора. Словом, ассортимент настолько разнообразен, что описать его сложно.

Типы симисторных регуляторов мощности

Говоря об этих устройствах, следует отметить, что все они работают по одному принципу.Их главное отличие — мощность, на которую они рассчитаны. Вторым отличием будет схема управления. Для некоторых типов симисторов может потребоваться более точная настройка управляющих сигналов. Управление может быть самым разнообразным, от конденсатора и пары резисторов до современного микроконтроллера.

Схема

В контроллерах мощности можно использовать множество различных конструкций. Самая простая схема — это использование переменного резистора, а самая сложная современная микроконтроллер. Если использовать его дома, то можно остановиться на самом простом.

Этого хватит на большинство нужд. Помимо диммирования, регулятор часто используется для. Тем, кто любит заниматься электротехникой в ​​домашних условиях, необходимо регулировать температуру паяльника.

Делать это с помощью переменных резисторов неудобно, плюс большие потери электричества. Лучшим решением будет использование симисторного регулятора.

Как собрать регулятор

Возьмем простейшую принципиальную схему для сборки. В этой схеме используется симистор VD2 — VTB 12-600V (600-800 В, 12 А), резисторы: R1 — 680 кОм, R2 — 47 кОм, R3 — 1.5 кОм, R4 — 47 кОм. Конденсаторы: С1 — 0,01 мФ, С2 — 0,039 мФ.

Чтобы собрать такую ​​схему своими руками, вам потребуется проделать определенные действия в правильном порядке:

  1. Вы должны приобрести все детали из списка выше.
  2. Вторым шагом будет разработка печатной платы. При разработке следует учитывать, что часть деталей будет осуществляться поверхностным монтажом. А часть деталей будет установлена ​​прямо в плату.
  3. Создание платы начинается с рисования чертежа с указанием расположения деталей и путей контакта между деталями. Затем рисунок переносится на заготовку доски. Когда рисунок переносится на доску, то все идет по известному методу. Травление платы, сверление отверстий под детали, лужение дорожек на плате. Многие люди используют современные компьютерные программы, такие как Sprint Layout, чтобы получить изображение доски, но если они у вас есть, не о чем беспокоиться.В данном случае у нас есть небольшая диаграмма. Это можно сделать вручную.
  4. Когда плата готова, вставляем в подготовленные отверстия необходимые радиодетали, укорачиваем плоскогубцами длину контактов до необходимой и приступаем к пайке. Для этого прогрейте паяльником точку контакта на плате, поднесите к ней припой, когда припой растечется по поверхности в точке контакта, снимите паяльник, дайте припою остыть. В этом случае все детали должны оставаться на месте, а не двигаться.При пайке необходимо соблюдать меры безопасности. В первую очередь нужно опасаться ожогов, они могут быть вызваны контактом с паяльником, брызгами горячего припоя или флюса. У вас должна быть одежда, которая максимально защищает все части тела. А чтобы защитить глаза, необходимо носить защитные очки. Место пайки должно находиться в проветриваемом помещении, так как при работе могут появиться едкие газы.
  5. Завершающим этапом сборки будет размещение полученной платы в коробке. Какой ящик выбрать, будет напрямую зависеть от типа вашего регулятора. В случае нашей схемы будет достаточно коробки размером с пластиковую розетку. Небольшое количество деталей, самая большая из которых представляет собой переменный резистор, занимают мало места и умещаются в небольшом пространстве.
  6. Последний шаг — проверка и настройка устройства. Для этого понадобится измерительный прибор для контроля напряжения и прибор для нагрузки, в нашем случае паяльник. Поворачивая ручку регулятора, необходимо исследовать, насколько плавно изменяется напряжение на выходе.При необходимости можно сделать отметки возле регулировочного резистора.


Цена

Рынок изобилует большим количеством предложений разного ценового уровня. На цену симисторных регуляторов мощности в первую очередь влияют несколько параметров:

  1. Мощность продукта, чем мощнее мощность, тем дороже будет ваше устройство.
  2. Сложность схемы управления, в простейших схемах основная стоимость приходится на симисторы.В сложных схемах управления, где используются микроконтроллеры, цена может возрасти из-за них. Они предоставляют дополнительные возможности, соответственно, по более высокой цене. Так стабилизатор на резисторе напряжением 220 В мощностью 2500 Вт стоит 1200 рублей, а на микроконтроллере с такими же параметрами 2450 рублей.
  3. Бренд производителя. Иногда за продвигаемый бренд можно заплатить на 50% больше.

Теперь вы можете найти регуляторы мощности, собранные по разным схемам.У каждого из них будут свои достоинства и недостатки. Современные регуляторы делятся на два типа: микропроцессорные и аналоговые. Аналоговые контроллеры можно отнести к системам эконом-класса. Они известны еще со времен СССР, просты в исполнении и дешевы. Их главный недостаток — постоянный контроль со стороны владельца или оператора.

Приведем простой пример, у вас на выходе должно быть напряжение 170 В. Когда вы устанавливали это напряжение, напряжение питания составляло 225 В, а теперь давайте представим, что входное напряжение изменилось на 10 В, и соответственно изменится выходное напряжение.

Если величина выходного напряжения влияет на процесс, могут возникнуть проблемы. Помимо падения напряжения питания, на выход могут влиять параметры самого регулятора. Поскольку емкость конденсатора со временем меняется, влажность окружающей среды может влиять на переменный резистор, добиться стабильной работы невозможно.

Регуляторы на базе микропроцессоров не имеют этой проблемы. У них есть обратная связь, позволяющая быстро настроить управляющий сигнал.

Одним из важных моментов при длительной эксплуатации станет ремонт и сервисное обслуживание. Микропроцессорные контроллеры — сложное изделие, и для их ремонта потребуются специализированные сервисные центры. Аналоговые регуляторы легче ремонтировать. Сделать это может любой радиолюбитель в домашних условиях.

Окончательный выбор в отношении симисторного регулятора мощности можно сделать после изучения условий его эксплуатации. Если вам не нужна высокая точность вывода, имеет смысл выбрать аналоговый прибор, сэкономив при этом деньги.Когда нужна точность на выходе, не экономьте, купите микропроцессорное устройство.


Небольшой полупроводниковый прибор «симистор», или симметричный тринистор (тиристор), скрывает за своим сложным названием довольно простой принцип действия, сравнимый с работой двери в метро. Обычные тиристоры можно сравнить с простой дверцей: если закрыть ее, прохода не будет. И такая дверь работает в одну сторону. Симисторы работают в обоих направлениях. Отсюда и сравнение с дверью в метро: куда бы ее не толкнули, она отрывается и пропускает поток пассажиров в любом направлении.

Двустороннее действие симистора обусловлено его особой конструкцией. Его катод и анод в некотором смысле могут меняться местами и выполнять функции друг друга, пропуская ток в противоположном направлении. Это возможно благодаря тому, что симистор имеет 5 полупроводниковых слоев и электрод затвора.

Для простоты понимания физических процессов, происходящих в симисторе, его можно представить как два встречно соединенных тиристора.

Симисторы используются в различных схемах в качестве бесконтактных ключей и имеют ряд преимуществ перед контакторами, реле, пускателями и аналогичными электромеханическими элементами:

  • симисторы прочные, практически нерушимые;
  • там, где есть электромеханика, есть ограничения по частоте переключения, износу и соответствующие риски и проблемы, а с полупроводниками такие нюансы не возникают;
  • полное отсутствие искрообразования и связанных с этим рисков;
  • возможность осуществлять переключение в моменты нулевого сетевого тока, что снижает помехи и влияние на точность цепей.

Схема простого регулятора мощности на симисторе

Чаще всего симисторы используются в цепях управления мощностью. Один из самых простых и распространенных стабилизаторов мощности на симисторе КУ208Г показан ниже.

Как видно на рисунке, силовая цепь схемы оснащена симистором КУ208, а его схема управления включает только один элемент — транзистор П416А. Наладка работы устройства сводится к подбору номинала резистора R1 и происходит в следующей последовательности:

  • установите ползунок резистора R4 в нижнее положение;
  • вместо резистора R1 установить переменный резистор сопротивлением 150 Ом;
  • установите переменный резистор в максимальное положение;
  • подключить вольтметр переменного тока к нагрузке;
  • подключить устройство к сети.

Для правильного подключения оно должно соответствовать предварительно выбранному месту установки и количеству подключаемых устройств. При этом очень важно проверить правильность работы осветительных приборов и настроить соответствующие параметры датчика.

Это оборудование, благодаря своим технологическим качествам, приобретает все большую популярность при обустройстве дома освещения. Прочитав, вы сможете понять принцип работы различных датчиков движения, которые помогут в дальнейшем выборе подходящего устройства для вашего дома.

Далее нужно провернуть мотор резистора R1 и следить за напряжением на нагрузке: необходимо следить за тем, чтобы оно перестало расти. В найденном положении необходимо измерить сопротивление переменного резистора, и соответственно будет выставлено сопротивление резистора R1. Именно с таким номиналом необходимо будет установить в цепи постоянный резистор R1 вместо переменного образца.

Обратная связь в цепях управления симистором

Для контроля мощности (температуры) нагревательных элементов различных устройств, скорости вращения двигателей и т. Д.в последнее время, несмотря на более высокую стоимость, чем электромеханика, стал применяться симисторный регулятор мощности. Необходимость использования дополнительного радиатора для такой схемы — небольшая плата в обмен на отсутствие риска искрообразования, длительный период безотказной работы и стабильность выходных параметров.

Такая схема управления распространена в таких устройствах, как паяльники, электродрели и т. Д.

Ниже приведен пример другой схемы управления мощностью симистора. Это схема для регулирования скорости двигателя промышленной швейной машины.


Схема собрана на симисторе VS1, вентилях выпрямителя VD1 и VD2, и переменном резисторе R3 в цепи управления. Особенность и ключевое отличие такой схемы — обратная связь. Симистор, пропускающий ток в обоих направлениях, — лучшее решение для цепей управления, где требуется эта обратная связь.

При выборе типа защитных устройств в первую очередь учитываются их технические возможности установки в совокупности индивидуальных предпочтений.Это решающий фактор в решении вопроса 😕 Только изучив особенности их работы, можно добиться безопасного функционирования бытовой электросети.

Применяя устройство защитного отключения в домашних условиях, вам необходимо знать особенности его различных типов — чтобы быть правильным, а также изучить схемы установки — чтобы быть правильным.

По сравнению с устаревшими коммутационными технологиями можно выделить еще одно явное преимущество схем управления мощностью на симисторах — это возможность обеспечивать качественную обратную связь и, соответственно, регулировать работу обратной связи.

Особенности и преимущества схемы:

  1. В данном случае реализована обратной связи по нагрузке , что позволяет увеличить обороты двигателя и обеспечить плавную бесперебойную работу машины в случае увеличения нагрузочных сил. В этом случае все операции выполняются схемой автоматически. Не возникает дуги или перегрева. Как видно из рисунка, здесь нет радиатора.
  2. Эта схема представляет собой регулирование активной мощности устройств … Использование таких схем в системах регулирования силы света не рекомендуется. По ряду причин огни будут сильно мигать.

  3. Переключение симистора в этой схеме происходит строго в моменты перехода через «0» сетевого напряжения, поэтому можно констатировать полное отсутствие помех со стороны регулятора.
  4. Срабатывает, то есть , симистор включается от положительного импульса, поступающего на управляющий электрод при положительном напряжении на аноде, или от отрицательного импульса в отрицательном положении на катоде.Катод и анод, учитывая особенности двунаправленной работы симистора, здесь условны. в зависимости от работы в разных направлениях они будут менять функции.
  5. В качестве источника импульсов для управления симистором может быть использован двунаправленный динистор … Или из соображений удешевления схемы можно подключить пару обычных динисторов в антипараллельном направлении. Для обеспечения более широкого диапазона регулирования низких напряжений лучшим выбором будут динисторы типа КНР102А.Еще один вариант ключевого элемента — лавинный транзистор.
  6. Регулирование активной и реактивной мощности имеет некоторые отличительные особенности. Для управления индуктивными нагрузками требуется RC-цепь (параллельная симистору). Это сохранит скорость увеличения напряжения на аноде симистора.

Симисторный регулятор мощности видео

Как отобразить на схеме осветительные лампы. Краткий обзор символов, используемых на схемах подключения. Элементы принципиальных электрических схем

Содержимое:

Перед прокладкой электрических сетей в доме или квартире ее обязательно составляют.Кроме кабельных линий в нем применяется много других условных обозначений. Поскольку большую часть монтажных работ можно выполнить самостоятельно, необходимо правильно прочитать и расшифровать обозначение розеток и выключателей на чертежах. Такие знания помогут избежать ошибок при установке, и каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от конструкции и особенностей подключения.

  • На рисунке 1 изображена розетка с двумя полюсами для подключения фазного и нулевого провода … Она надземная и не имеет заземления. Он изображен в виде лежащего на срезе полукруга, сверху расположена одна вертикальная полоска. Наличие двух полос говорит о двойной розетке.
  • На рисунке 2 также показана двухполюсная штепсельная розетка, но с заземлением. Горизонтальная полоса располагается на полукруге, одна вертикальная полоса идет вверх. Если из каждого угла выходит еще одна полоска, это означает, что розетка трехполюсная и рассчитана на 380 В.
  • На 3-м рисунке показано условное обозначение встроенной розетки для скрытого монтажа. Полукруг разрезаем пополам вертикальной полосой. Наличие двух полос говорит о конструкции с двумя розетками.

Другие конструкции розеток маркируются таким же образом.

У них тоже полукруг с отходящими контактами.

  • Рисунок 4 соответствует встроенной 2-полюсной заземленной розетке. На чертеже они вырезаны вертикальной полосой, а поверх полукруга проходит горизонтальная линия… Трехполюсные розетки обозначаются дополнительными полосами, отходящими от углов.
  • На рис. 5 изображена двухполюсная встроенная конструкция с заземлением между фазой нейтралью. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полос.
  • На рис. 6 показаны розетки, защищенные крышкой. У них два полюса — могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все переключатели схематично изображены в виде круга, на котором в верхней части расположена линия.Один крючок, расположенный в верхней части приборной панели, указывает на открытый тип однокнопочного переключателя … Два крючка соответствуют двухклавишному переключателю. Значок с тремя крючками обозначает трехклавишный переключатель. (Рисунки 1,2)

Размещение перпендикулярной полосы над основной линией указывает на конструкцию выключателя, предназначенную для скрытой установки (рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехкнопочному переключателю.

Если круг полностью черный, это означает влагозащищенный выключатель открытого типа.

На рисунке 4 показан круг, который пересечен линией со штрихами на концах. Таким образом, на электрических схемах проходные переключатели указаны в двух положениях. Схема отражает два обычных переключателя. Количество перпендикулярных черточек указывает количество клавиш. Влагостойкие переключатели отмечены закрашенным кружком.

На рисунках 5, 6 и 7 показаны выключатели, расположенные с выходами в одном блоке. Такое расположение значительно экономит место и упрощает установку.Для подключения требуется всего один провод, проложенный в виде единого строба.

На рис. 5 показан обычный выключатель, подключенный к стандартной розетке. Вся установка предназначена для скрытой установки. Следующий вариант (рисунок 6) более сложный. Он включает в себя розетку с заземлением и одно- и двухкнопочный выключатель … На рисунке 7 показан блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники находятся на переднем крае светового дизайна.В современных схемах они обозначены не только индивидуально, но и могут отображаться в виде так называемых динамических блоков, которые очень удобны для проектирования освещения в конкретных помещениях.

Эти обозначения используются не только для внутреннего, но и для наружного освещения. Эти схемы содержат дополнительные элементы, которые используются в процессе установки.

Обозначения сетевых элементов

Помимо ламп, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов.Среди них наиболее распространены трансформаторы, выключатели, электроустановочные изделия и другие детали.

Используемые комплектующие и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Чтобы правильно прочитать такую ​​схему, необходимо точно знать не только, но и характеристики каждого элемента. Все взаимосвязи между отдельными частями указываются с помощью специальных условных обозначений.

Графические символы выполнены с использованием специально разработанных стандартизированных геометрических символов.Их можно использовать отдельно для каждого элемента или в сочетании с другими видами продукции. От этих сочетаний во многом зависит общий смысл того или иного геометрического изображения.

Помимо схематического изображения, отображаемые элементы содержат условные обозначения с цифровой и буквенной маркировкой. Кроме того, существуют квалификационные обозначения, устанавливающие тип подключения, значения тока и напряжения, способы регулировки, электрические соединения и другие характеристики.

Обозначение щитов, ящиков, шкафов

В электрических сетях большое внимание уделяется надежной защите кабельных и проводных вводов, а также различного коммутационного оборудования. Для этих целей широко используются различные конструкции шкафов, щитов или ящиков из металла или пластика. Все виды электрощитового оборудования рассчитаны на разное напряжение. Они различаются габаритными размерами, в зависимости от количества установленных устройств и устройств. Для сокращенного обозначения используются соответствующие заглавные буквы «Ш», «Щ», «Я».

Квартирные щиты в современных условиях

В, обозначенные на схемах как «ЩК», приобретают все большую популярность. Их успешно применяют в новых помещениях или при ремонте электропроводки в старых домах. Модели панелей делятся на ШКУ — квартирный щиток и ШКР — квартирный распределительный щит.

Нередко на электрических схемах розеток, выключателей и других элементов встречаются обозначения в виде ША и ША, что соответствует шкафам или щитам автоматики.Кроме того, существуют условные обозначения ШАВР — шкаф автоматических выключателей, ШАП — щиты автоматических выключателей.

Как читать электрические схемы

При проектировании освещения важно не только знать, как маркируются светильники, но и иметь удобные динамические блоки для быстрого выполнения планов освещения. Учитывайте условные обозначения светильников, правила и блоки светильников.

В настоящее время я переделываю все свои динамические блоки. Я расскажу об этом более подробно чуть позже.

А теперь я хочу рассказать только о символах ламп и продемонстрировать свои блоки, используемые в схемах освещения.

Светильники

Symbols представлены в следующих стандартах:

1 ГОСТ 21.614-88. Условные графические изображения электрооборудования и электропроводки на планах. 2 ГОСТ 21.210-2014. Условные графические обозначения электрооборудования и электропроводки на планах.

ГОСТ 21.210-2014 сравнительно недавно вышел на замену ГОСТ 21.614-88 на территории Российской Федерации… На данный момент в Беларуси действует ГОСТ 21.614-88.

Несмотря на это, в моих символах есть символы из двух ГОСТов, есть еще символы, придуманные мной.

Для внутреннего освещения я использую следующие обозначения светильников:

Эти обозначения приняты мной исходя из опыта проектирования и не противоречат требованиям ГОСТ.

Допускается использование дополнительных условных обозначений, не предусмотренных настоящим стандартом, объясняя их на чертеже или в общих данных на рабочих чертежах.

Для наружного освещения я принял следующие условные обозначения для ламп, размещаемых на кронштейнах и опорах:

Условные обозначения светильников наружного освещения

Любые электрические схемы могут быть представлены в виде чертежей (принципиальных и электрических схем), конструкция которых должна соответствовать нормам ЕСКД. Эти стандарты применяются как к электропроводке или силовым цепям, так и к электронным устройствам. Соответственно, чтобы «читать» такие документы, необходимо понимать символы в электрических схемах.

Положения

Учитывая большое количество электрических элементов, для их буквенно-цифровых (далее БО) и условно-графических обозначений (УГО) разработан ряд нормативных документов, исключающих расхождения. Ниже представлена ​​таблица с основными стандартами.

Таблица 1. Нормы графического обозначения отдельных элементов в монтажных и принципиальных схемах.

Номер ГОСТ Краткое описание
2.710 81 Настоящий документ содержит требования ГОСТ к электрическим элементам различных типов БО, в том числе электроприборам.
2,747 68 Требования к размеру отображаемых элементов в графической форме.
21,614 88 Принятые стандарты для электрических схем и проводки.
2,755 87 Отображение схем коммутационных аппаратов и контактных соединений
2.756 76 Стандарты на чувствительные части электромеханического оборудования.
2,709 89 Этот стандарт регулирует стандарты, согласно которым контактные соединения и провода указаны на схемах.
21,404 85 Условные обозначения оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения в нормативные документы, хотя этот процесс более инертный.Приведем простой пример, УЗО и дифавтоматы широко используются в России уже более десяти лет, но до сих пор нет единого стандарта на эти устройства по ГОСТ 2.755-87, в отличие от автоматических выключателей … Вполне достаточно Возможно, этот вопрос будет решен в ближайшее время. Чтобы быть в курсе таких нововведений, профессионалы отслеживают изменения нормативных документов, любителям этого делать не нужно, достаточно знать расшифровку основных обозначений.

Виды электрических цепей

В соответствии с нормами ЕСКД схемами являются графические документы, на которых с использованием принятых обозначений отображаются основные элементы или узлы конструкции, а также ссылки, их объединяющие.Согласно принятой классификации выделяют десять типов схем, из которых в электротехнике чаще всего используются три:

Если на схеме изображена только силовая часть установки, то она называется однолинейной, если показаны все элементы, то она завершена.



Если на чертеже изображена разводка квартиры, то на плане указано расположение осветительных приборов, розеток и прочего оборудования. Иногда можно услышать, как такой документ называется схемой электроснабжения, это неверно, поскольку последняя отражает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можно переходить к обозначениям элементов, указанных на них.

Графические символы

Каждый вид графического документа имеет свои обозначения, регламентированные соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для различных типов электрических цепей.

Примеры УГО в функциональных схемах

Ниже представлен рисунок, изображающий основные узлы систем автоматизации.


Примеры обозначений электрических приборов и средств автоматизации по ГОСТ 21.404-85

Описание обозначений:

  • A — Базовые (1) и разрешенные (2) изображения устройств, установленных вне электрической панели или распределительной коробки.
  • B — То же, что и точка A, за исключением того, что элементы расположены на консоли или электрической панели.
  • С — Отображение исполнительных механизмов (ИМ).
  • D — Влияние IM на регулирующий орган (далее РО) при отключении питания:
  1. Открытие RO
  2. Закрытие RO
  3. Положение RO остается неизменным.
  • E — IM, на котором дополнительно установлен ручной привод. Этот символ может использоваться для любой позиции RO, указанной в пункте D.
  • F- Отображение полученных линий связи:
  1. Общие.
  2. Нет связи при переходе.
  3. Наличие подъездной развязки на перекрестке.

УГО в однолинейных и полных схемах подключения

Для этих схем существует несколько групп символов, мы приведем самые распространенные.Для получения полной информации необходимо обратиться к нормативным документам, номера госстандартов будут указаны для каждой группы.

Источники питания.

Для их обозначения приняты символы, показанные на рисунке ниже.


Источники питания УГО на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • А — источник постоянного напряжения, его полярность обозначается символами «+» и «-».
  • В — это значок электричества, обозначающий переменное напряжение.
  • C — символ переменного и постоянного напряжения, используется в случаях, когда устройство может получать питание от любого из этих источников.
  • D — батарея дисплея или гальванический источник питания.
  • E- Символ многоэлементной батареи.

Линии связи

Основные элементы электрических разъемов показаны ниже.


Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • A — Общая карта, принятая для различных типов электрических соединений.
  • B — Токоведущая или заземляющая шина.
  • C — Обозначение экрана, может быть электростатическим (обозначается символом «E») или электромагнитным («M»).
  • D — Символ заземления.
  • E — Электрическое соединение с корпусом устройства.
  • F — На сложных схемах, из нескольких составных частей, таким образом указывается разрыв связи, в таких случаях «Х» — это информация о том, куда будет продлена линия (как правило, указывается номер элемента).
  • G — Перекресток без связи.
  • H — Подключение на перекрестке.
  • I — Филиалы.

Обозначения электромеханических устройств и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов устройств связи можно найти ниже.


УГО, принятый для электромеханических устройств и контакторов (ГОСТ 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А — обозначение катушки электромеханического устройства (реле, магнитного пускателя и др.)).
  • Б — УГО приемной части электротепловой защиты.
  • С — отображение катушки устройства с механической блокировкой.
  • D — контакты коммутационных аппаратов:
  1. Закрытие.
  2. Открывалки.
  3. Переключение.
  • E — Условное обозначение ручных переключателей (кнопок).
  • F — Групповой переключатель (переключатель).

Машины электрические УГО

Вот несколько примеров отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.


Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  1. Асинхронный (короткозамкнутый ротор).
  2. То же, что пункт 1, только в двухскоростной версии.
  3. Асинхронные ЭМ с фазным ротором.
  4. Двигатели синхронные и генераторы.
  • B — Коллектор, питание от постоянного тока:
  1. EM с возбуждением постоянными магнитами.
  2. ЭМ с катушкой возбуждения.

Трансформаторы и дроссели УГО

Примеры графических символов для этих устройств можно найти на рисунке ниже.


Правильное обозначение трансформаторов, индукторов и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • A — Этот графический символ может обозначать катушки индуктивности или обмотки трансформатора.
  • B — Дроссель, имеющий ферримагнитный сердечник (магнитопровод).
  • C — Дисплей двухкатушечного трансформатора.
  • D — Устройство с тремя катушками.
  • E — Обозначение автотрансформатора.
  • F — Графический дисплей ТТ (трансформатор тока).

Обозначение средств измерений и радиодеталей

Краткий обзор данных электронных компонентов UGO приведен ниже. Тем, кто хочет более подробно ознакомиться с этой информацией, рекомендуем ознакомиться с ГОСТами 2.729 68 и 2.730 73.


Примеры условных графических символов для электронных компонентов и средств измерений

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Устройство для измерения сетевого напряжения.
  4. Датчик температуры.
  5. Резистор постоянного тока.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. Транзистор УГО (в данном случае npn).
  13. Обозначение предохранителя.

Светильник УГО

Рассмотрим, как электрические лампы изображены на принципиальной схеме.


Описание обозначений:

  • A — Общий вид ламп накаливания (ЛН).
  • B — LN как сигнализатор.
  • C — Обозначение типа газоразрядных ламп.
  • D — Источник света газоразрядный высокого давления (на рисунке показан пример конструкции с двумя электродами)

Обозначение элементов на электросхеме

Завершая тему графических символов, приведем примеры отображения розеток и выключателей.


Как показано, розетки других типов легко найти в нормативных документах, имеющихся в сети.



Если вы когда-нибудь задумывались о дизайнерском ремонте, то наверняка были уведомлены о том, что будут созданы инженерные планы помещения. В данной технической документации обозначения светодиодных ламп на чертежах по ГОСТу осуществляется в соответствии с действующими стандартами и нормами, однако человек, не имеющий технического образования, не сможет разобраться в такой «карте» .

На самом деле ничего сложного в этом процессе нет, но вам просто нужно найти список символов, которые используются сегодня. Конечно, документация и формат ГОСТ периодически пересматриваются, но кардинально не меняются, а только дополняются.

Актуальность использования чертежей

При планировании ремонта создание чертежа с обозначениями светильников по ГОСТ многим заказчикам кажется пустой тратой денег и времени, так как строительные работы можно вести без этого документа… Конечно, раньше все было именно так, но со временем ситуация постепенно меняется.

Возрастающая сложность инфраструктуры становится серьезной проблемой. Сегодня строители и мастера вынуждены прятать огромное количество проводов, кабелей и проводов в стенах и полах, чтобы питать всю используемую ими электронику. На чертежах в соответствии с ГОСТом обозначена каждая проволока и другие элементы, чтобы при необходимости дополнительных работ она не повредила ничего важного.Вам необходимо знать обозначение ламп, чтобы иметь возможность читать такие планы.

Более того, использование знаков для обозначения светильника или люстры позволяет значительно ускорить работу, так как мастеру не нужно принимать какое-либо решение по размещению осветительных приборов — все было заранее решено специализированным специалист. В этом случае вероятность ошибки значительно снижается, что предотвращает ненужные финансовые потери.

Следует понимать, что по т На территории каждой страны действует свой отдельный ГОСТ, даже в странах бывшего СССР и СНГ.По этой причине невозможно загрузить из Интернета первый доступный список проектов с разметкой и использовать его — застройщик может просто этого не понять. Тем не менее часто используется единый перечень знаков и обозначений, но требования различаются правилами оформления и прочими подобными мелочами.

Как «прочитать» схему освещения по ГОСТу?

Итак, если вы решили разобраться в технической документации, представленной вам, то вы должны убедиться, что соблюдаются ряд важных моментов.В первую очередь стоит помнить, что все размеры по ГОСТу указаны в миллиметрах, что поначалу пугает многих людей, не сталкивавшихся с такой системой.

Более того, если у вас нет необходимого опыта, то вам стоит знать примерную планировку помещения. Если это ваш дом, комната или жилище, то проблем с этим возникнуть не должно. В противном случае рекомендуется попытаться найти фотографии, чтобы у них возникла ассоциация. Представить дизайн будущего помещения по единому плану крайне сложно.

Как уже упоминалось ранее, символов для внутреннего освещения действительно много — есть специальные символы даже для определенных типов осветительных приборов, что затрудняет чтение. На территории Российской Федерации часто используются символы фонарей, которые представлены на следующем рисунке.

Если дизайнер или дизайнер желает использовать альтернативные обозначения, то они указываются в специальном справочном разделе, который обычно представлен на последних страницах плана или в приложении.

  1. Найдите легенду;
  2. Совместите план с расположением комнаты в пространстве;
  3. Постарайтесь визуально представить комнату и расстановку светильников.

В целом планирование по ГОСТу создавалось таким образом, чтобы каждый мог разобраться в этом процессе … Будьте уверены, что вскоре вы сможете разобраться в представленном чертеже и, при необходимости, внести необходимые изменения.

Каждый профессионал должен владеть определенным языком, соответствующим его профессии.В электротехнике этот язык является графическим языком электрических / электронных схем. На этом языке удобнее всего описывать (а точнее рисовать) предметы, с которыми работает электрик. Причем как в случае строительства каких-то новых сооружений, проводки проводки или всей системы электроснабжения или освещения, изготовления электроприборов, так и в случае устранения аварий, улучшения схем или просто подключения новых объектов к существующим системам.

Электрик должен уметь, например, профессиональным глазом с беглого взгляда увидеть возникшую где-то проблему, возможные причины быстро обрисовать неисправности и ваши гипотезы в виде диаграммы на любом листе бумаги.И уже потом решать проблему или объяснять кому-то варианты возможного решения.

Язык схем — это в некоторой степени язык определенных иероглифов, а их знание — всего лишь разновидность грамотности. Во многом обозначения сделаны логически понятными, так как часто они исходят из чертежей соответствующих обозначенных объектов или их деталей.

Два вида обозначений на электрических цепях

Графические символы должны быть интуитивно понятными с первого взгляда.Но есть много свойств, которые сложно передать простым рисунком. Поэтому на всех схемах, где требуется конкретизация — а это все схемы, предназначенные для практического использования, — условные графические символы дополняются буквенными или цифровыми надписями.

То есть обозначения на схемах можно отнести к:

  1. Графика.
  2. Подпись — буквенная или цифровая.

Также стоит выделить обозначения, сведенные в различные таблицы, спецификации, пояснительные тексты, обычно прилагаемые к схемам.Важнейшим свойством таких обозначений должна быть однозначная идентификация каждого отраженного на схеме объекта. Это относится как к типу изображаемого объекта, например, выключатель, лампочка, стабилизатор, так и к конкретному номеру на схеме или его электрическим, установочным, физическим и другим свойствам.

При рисовании диаграмм сейчас широко используются компьютерные программы, которые автоматически дают красивую, понятную и удобно размещенную картинку, тем не менее, так же, как все мы можем писать карандашом или ручкой, они должны уметь рисовать диаграммы, на хотя бы в общем виде и в черновом варианте.

И это при том, что для формирования и черчения схем написано много программ.

Графические символы для электрических объектов широко распространены и могут использоваться на схемах, планах и чертежах. различного вида: принципиальные схемы, схемы установки, схемы подключения, схемы подключения и т. д. Эти обозначения, как и разновидности любой графической документации, регламентированы стандартами. Последний из этих стандартов можно назвать ГОСТ IEC 60617-DB-12M-2015 «Графические символы для схем.«

Из всего разнообразия схем, на которых изображены электрические элементы, нас в первую очередь интересуют схемы и обозначения на них, относящиеся к освещению и осветительным системам. При серьезном профессиональном подходе система освещения строящегося объекта является частью общего проекта, и после окончания строительства и с начала использования объекта все электрические цепи должны храниться в безопасном месте для весь период эксплуатации здания.Хотя на практике часто бывает иначе.

Кратко рассмотрим на примере виды графических документов, относящихся к электрической части проекта.

План здания (квартиры)

Очень условно, даже схематично, на плане показано расположение комнат, расположение проемов и размеры.

На этой схеме важно, как и в каких точках освещать комнату заданной конфигурации.

Конечно, подача энергии к лампам тоже играет роль, поэтому изобразить это здесь вполне уместно.Сделать это несложно по разработанным стандартам: ГОСТ 21.608 и ГОСТ 21.614.

Сеть квартирных розеток

Расположение розеток органично дополняет схему освещения.

Как видите, схемы простые, их вполне можно нарисовать даже в домашних условиях при выполнении некоторых работ по созданию и модернизации бытовой электросети … Важно уметь ориентироваться в таких схемах.

Схема питания содержит больше технической информации, поэтому в ней много буквенно-цифровых обозначений и количественных данных.И данные о пространственном расположении уже приведены в трех предыдущих, поэтому на диаграмме мощности информация заключена в виде схематической однолинейной таблицы.

Условные обозначения, которые здесь встречаются, на примере этих схем, можно считать наиболее распространенными. Их обычно знают все. Полный перечень графических обозначений приведен в приведенных выше ГОСТах.

Здесь мы их тоже перечислим, их не так много, важно их рассмотреть и понять логику изображения в них различных свойств и деталей.

Графические обозначения на схемах

Поскольку нас больше интересуют осветительные приборы, лампы и другие лампы в этом списке вынесены. Остальное оборудование отдадим, но уже после него.


















Буквенные обозначения на электрических схемах

Буквенные обозначения — это сокращения, которые также легко расшифровываются и запоминаются по значению.Все выполнено по ГОСТ 7624-54, их тоже можно привезти сюда.

Буквенные обозначения электронных элементов схем тоже всем известны. Их часто обозначают латинскими буквами, как аббревиатуры соответствующих названий физических величин. Например, R — сопротивление, электрическое сопротивление.

Ну вот и все, что может понадобиться, чтобы нарисовать или, наоборот, разобраться в схемах электроснабжения помещения.

Схема электрощита в квартире. Паано Майос на типовой электрической панели в квартире

Паано легко установить и установить панель в квартире

.

Умеренная работа в сети.

Чтобы получить доступ к электричеству, вы можете установить независимую электрическую панель в квартире или квартире, если хотите, чтобы все было хорошо.

Вы можете сделать это без накапливания, халимбавы, в поисках или подаче информации.

Электрическая панель элементов

Обычная панель управления для этой квартиры содержит множество элементов, а также ореолы, которые есть в Китае, можно использовать в этом типе. Электрическая панель Kasama sa ang:

  • Автоматический выключатель . Bilang isang patakaran, the dobleng isa nagpapagana ng dalawang mga kable ng sabay-sabay — zero and yugto.Напишите, что зависит от того, как выбрать все квартиры.
  • Остаточное устройство Kasalukuyang (RCD) . реле magkaibang. Отключите провода буквально в миллисекундах, чтобы узнать больше, не замораживать, подключить нейтральный провод к сети. Хинди представляет собой разумный элемент электрической панели, обеспечивает, это позволяет нам использовать все, чтобы работать с электричеством.
  • Автоматический выключатель . Kinokontrol обеспечивает управление, такие как бойлеры, электрические плиты, кондиционер, стиральная машина, все электрические цепи на открытом воздухе. Полученный рейтинг зависит от потребителя.
  • Ноль на наземной шине . Это сделано на основе диэлектрика, которое позволяет использовать провода, подключенные к кабелям, и подключать нейтральный провод. Maaari silang buksan o sarado, чтобы maiwasan ang pakikipag-ugnay.
  • Электричество на панели . Это специально для тренировок; это сделано в пластике, созданном в инициализации. Маааринг май-маунт о масури.
    Эти удивительные устройства легко установить, они помогут вам насладиться просмотром квартиры. Насури содержит много страниц для установки, позволяет создавать конструкцию, а также использовать ее на хинди.
  • DIN трен .Это металлическая пластина, разработанная для установки специальных креплений. Накопить электрическую панель.
  • Подключение провода . Напишите секс, зависящий от ключевых слов.
  • Подключение к коммутатору

    Установка коммутационных щитов в квартире предназначена для того, чтобы обеспечить электропитание, включая , которые позволяют установить .

    Установить электрическую панель и все стандарты ГОСТ 51778-2001 и ПУЭ

    .
    • Kailangang idikit sa kalasag teknikal na dokumentasyon . позволяет установить кагамитан, позволяет использовать два разных устройства и их естественные возможности.
    • Вы можете получить знак в качестве электрического , который может быть использован в любой момент.
    • Материалы, которые вы создаете, они делают на хинди с удовольствием .Это очень важно для электрического тока. Bilang isang patakaran, ito ay plastic na lumalaban sa init, or metal na with patong na polimer.
    • провода являются метками, работают с тегами, которые позволяют подключать устройства.
    • Заземление на нулевых клеммных колодках является надежным проводом на любой клемме. Сделайте вкладки в панель, выберите один из самых популярных, бесплатных терминалов. Последние используются в соответствии с PUE .
    • Защитная панель имеет заземление. . вы можете использовать его в обычном режиме и в любом другом месте.
    • электрические панели содержат элементы для управления.
    • Получить более технических данных с данными сертификатов и катангских.
    • Чтобы включить в игру различные детали, вы можете использовать специальные шины для сборки.

    Проверка элементов, созданных с помощью EMP и ГОСТ, позволяет установить панель, установленную на вашем устройстве, для того, чтобы создать схему подключения.

    Сборка на конексён схеме

    Чтобы получить печатную плату, можно использовать систему питания, которая включает в себя все группы, и данные, полученные от этой схемы, соответствуют требованиям ГОСТ .614 для графического отображения всех элементов качества.

    Система суперпользования, которую можно использовать на коммутаторе на посадке, делает его более удобным в использовании. Позволяет создать непрерывную систему, в которой используются блоки питания с заземлением: TN-S, TN-S, TN-S-S .

    TN-S — источник питания . Кабели в квартире могут быть сделаны из длинных проводов или алюминиевых кабелей, а кабели в квартире имеют нулевой уровень на земле.

    TN-S, TN-S-S — это современные системы поставок . Сделайте трехжильный кабель для кабелей в квартире и хороший кабель для любого и другого кабеля.

    Выбрать, курьером потребителей является огромное количество групп. Halimbawa, вы можете использовать функции подключения к любому выключателю, переключателю, потребителю электрического тока, как кондиционер или бойлер.Просмотрите все эти категории, для всех, кто хочет получить .

    Установить, разобрать схему электрической панели. Все элементы содержат графических обозначений согласно ГОСТ 21.614 . Это все, что вам нужно, чтобы соединить их с инструментами.

    На схеме подключения электрического щита в квартире:

    Используйте диаграмму кабеля, можно одновременно установить электрическую панель.

    Самостоятельная установка

    Позволяет создать панель управления. Для этого вы можете использовать свой класс . Инирекомендуем вам установить новые кабели, которые можно установить, но с большим количеством инструментов, которые можно установить на шарнирах.

    Эта квартира особенно удобна для установки интегрированной квартиры . Это удивительно, если вы хотите получить доступ к множеству изображений, сделать это лучше всего. Навесную доску можно легко установить в квартире . Он просто делает это множество турникетов, на хинди это прекрасное представление на всей панели.

    Сегодняшнее состояние зависит от того, как создавать изображения всех элементов управления, которые можно найти на панели управления схемами. Двое из них работают в двух зонах . Внутренняя часть корпуса может быть установлена ​​самостоятельно.

    Это приложение позволяет использовать маржу в двух частях, которые можно установить, и это может быть сделано для обновления системы расширенного управления. Просто установите его, чтобы установить его в квартире.

    Это очень удобный доступ к метро в 1,5–1,7 метра, чтобы заблокировать его на любом языке или в магазине. Если вы хотите, чтобы его слова были написаны, вы должны ответить на все вопросы.

    Dapat mo ring isaalang-alang kung paano ilalagay anatitirang mega kasangkapan sa bahay and panloob na item. Когда это распределительное устройство накатано, оно может быть установлено, и вы можете использовать его, если хотите, чтобы он был удобнее.

    Сумма, которую можно сделать, это все. капаг навала анг капангьярихан . Отключите кабель, подключите кабель к кабелю через входной кабель, подключите его к вилке.

    Нажмите на распределительный щит, чтобы установить , установите и установите .

    Установка электрических панелей на хинди очень проста и удобна. Убедитесь, что вы можете использовать любое устройство, сводится ко всем действующим ГОСТ и ПУЭ . Пати, которые заставят вас наслаждаться курением. При установке, вы можете использовать все элементы там.

    Панельная панель DIY pamamahagi для квартиры

    После этого, полная обработка и установка панели управления в квартире выполняется в течение нескольких лет, и многие другие модели имеют типовой вид панели. Корректная панель с вашими любимыми камнями, на хинди делает вас интересными из электричества.

    Обмен сообщениями

    Как установить, панель, установленная в квартире, является установленной, чтобы установить кабели, а также установить кабели, установленные на панели управления, которая предназначена для установки электрических панелей.Если вы хотите, чтобы все кадры, они могли установить все кабели, они работают, чтобы защищать их от многих пользователей.

    Это много всего, что нужно для стробирования с помощью накатанных изображений. Сделайте кабель надежным, надежным, рассчитанным на поперечное сечение проводов, и узнав, что кабель соединен с квартирой в группе.

    Последние кабели в квартире на электрическом щите

    Устанавливаемый кабель обеспечивает подключение заземляющего провода.Вы можете использовать кабели с несколькими дирижерами, и очень важно использовать все провода, которые работают на протяжении всего дня.

    болт заземления для эл. козырек

    На хинди это нагава (это удивительно много возможностей), предлагая все, что есть на электрическом языке, вы можете научиться работать с любыми проводными и мобильными устройствами.

    позволяет локализовать устройства и УЗО в течение всего дня

    Подключить коммутатор к квартире

    Maraming gumagamit, the pagpili ng aparatong ito, ay nagkakamali na ginagabayan ng of a pagsasaalang-alang of aesthetic, itulak natitirang pamantayan on background.

    Получить доступ к Интернету:

    « коммутатора », поисковая система обеспечивает огромное количество поисковых запросов для элегантных продуктов. kaligtasan ng sunog, kaya dapat itong gawin ng metal o огнеупорный пластик.

    pag-install из металла эл.ключевой замок sa loob

    Эта электрическая панель позволяет получить эстетику квартиры, расположенной рядом с домом, на большой площади, а также на панели управления, которую можно найти на любом языке. Терминалы для подключения модульных устройств.

    Mahalaga ito lalo na kung bata ay nakatira sa apartment, samakatuwid, kahit na ang kalasag ay naka-install sa isang taas na hindi naa-access sa kanila, dapat gawin ang mga karagdagang pag-iingat, sa ataligtasan- Корреспондентская панель с такими предложениями, как все, что нужно.

    Установка приборной панели до

    Эта заслонка надежно интегрирована в DIN-рейку. Как это сделать, это сделать, чтобы получить доступ к системе, в том числе, чтобы сделать это в соответствии со стандартами DIN.

    В соответствии с DIN

    Gayundin, эта плата оснащена надежным комплектом панелей — нулевыми изоляторами (например, металлом) и автобусом для подключения к конденсатору.

    установка с заземлением на землю

    Панели с защитной панелью для квартиры имеют встроенный в метро курьерский, и может быть больше. Благодаря автоматам, автоматическим выключателям и автоматическим выключателям, автоматическим выключателям, УЗО, устройствам, используемым в каждом отдельном случае, используется каждый автоматический выключатель с изменяемой нагрузкой.

    Guard na may интегрированный электронный счетчик энергии

    Управление реле управления через все панели квартиры.Ограничения курения, различные устройства в сени и модульные розетки.

    В естественных условиях можно установить систему передачи данных на хинди, используя источники питания — все кабели для подключения к Интернету, кабельному телевидению и проводному радио.

    Самостоятельная установка панелей, которые устанавливаются в квартире, дает возможность установить с любой границей для возможной установки каждого модуля и устройства.

    Установить и установить

    Это не только рекламный щит, но и заполненный рекламным щитом квартира с накатанными кабелями, удобное решение, которое вы видите на юге, где есть удобные квартиры. Электроэнергетическая панель представляет собой большую часть особенных квартир — много квартир, позволяет создавать квартиры, создавать дома, предлагать продукты и продукты. переводить, читать, хинди все, что угодно.

    Pamamahagi ng flap, nakatagong pag-install

    Halimbawa, можно найти в этой отремонтированной квартире, сделать фон на красивых обоях, использовать большие бумажные обои, или все, что вам нужно, электронное «оформление», которое предлагает плазменный экран, который очень красиво выглядит. хинди удивительно торчащие и другие застежки.

    Dapat alalahanin, который использует kalasag ay katumbas ng local na pagkumpuni, kaya dapat kang maging maingat sa pagpili, ginagabayan pamantayan ng kalidad and pagiging maaasahan.

    Собственная электрическая схема Kalasag

    Создавайте элементы, создавая большие возможности на кабелях, предлагая такие профессиональные, как панели приборов, апартаменты, открытые схемы на различных уровнях, на которых можно найти мало информации. Получите настоящие песни.

    Диаграмма Halimbawa ng pagpupulong

    С помощью кабелей и запоминания профессионального электричества, вы можете найти диаграмму конексьон, как это сделать (или иначе) на хинахарап, хабанг нагахатид, обновить, переключить на плате Увеличивайте количество переплетений проволоки.

    Bukod this, the pagala-gala sa mga labyrinth of the sariling memory, madali itong magkamali, na kung gayon, nang out pagkakaroon of is a circuit circuit, ay napakahirap tuklasin. Универсальный интерфейс для панели управления может использоваться на индийском языке, а также на панели управления.

    Подключение электрического счетчика на приборной панели и устройство, которое содержит официальные сербисы, показывает, как это сделать.

    Установите счетчик (или что-то другое), может использовать входной автоматический выключатель, установить УЗО (управление для всех групп) и из этого, использовать перемычки, выключатели для подключения к сети. Независимая линия потребителей, подключенная к панельной квартире, может быть защищена от УЗО.

    Заземление на шине заземления

    Сделайте это, чтобы получить доступ к устройствам, подключенным к УЗО и другим устройствам, и получить независимый доступ к автобусу на панели квартиры для любого устройства.

    Установка электричества

    Установите панель на электрическую панель, чтобы установить ее с помощью дюбелей. Установите клапан, чтобы установить его, чтобы установить все провода, которые вы используете, и это работает, когда вы легко сможете работать.

    Для установки электричества и установки минимально необходимого инструмента:

    • Филипс и Тувид на дисторниладор;
    • Кусачки или плоскогубцы;
    • Сборка для установки, или специального инструмента;
    • Мультиметр для настройки.

    на хинди поможет вам узнать много разных трубок для просмотра. Создание модульных устройств в прямом эфире, позволяет использовать провода в больших и эргономичных и эргономичных тонах.

    Набор термоусадочных трубок I-set ang

    Позволяет использовать симуляцию через подключение к линии ввода, делая все необходимое для проводов.Подключение проводов к соединительным элементам и соединениям, а также к этим устройствам, подключению к сети, расширению поля для подключения проводов к монтажным гнездам модульной машины.

    Pagkatapos nito, the pagkakabukod is tinanggal from kawad na may so isang isang to the hubad hodar is ay umaangkop on a saksakan ng koneksyon, habang hindi nakausli on itaas ng makina. Прослушивание проводов сделано специально, чтобы нанести выемки или сломать металлические сердечники, и человек, знающий хинди, может использовать кабель в этом месте.

    Инструмент для зачистки проводов от кабеля

    Зажимайте провода без помощи, используйте зажимы и зажимайте их.
    Улите это для всех видов пейзажа. Джемпер может быть лучше, чем когда-либо.

    Суриин и майвасан анг лоскут

    позволяет подключать автоматические коммутаторы, подключать автоматические коммутаторы, подключать их к мобильным устройствам (переключаться между собой) с помощью линий, которые позволяют переключать квартиры, переключаться между ними.

    Панель приборов Sinusuri ang

    Naghahanap для того, чтобы сделать это в любое время в этом режиме работы, вы можете использовать любой из нас, который работает, чтобы начать работу с людьми.

    Если вы хотите, чтобы рекламные панели были подключены к электричеству, вы можете подключать их друг к другу.

    Капагает анимация, которая позволяет подключать разъемы — высочайшее качество подключения терминалов к проводам через терминалы модульных устройств.

    Все зависит от системы управления. Кабели надежно закреплены на симуляторе или в игре. Система кабельного телевидения представляет собой только один из вариантов, основанный на корнях, включая управление любыми текстами. Защита от электрического щита обеспечивает защиту от электрического щита. Dapat itong mai-install sa bawat bahay. Профессиональный электричество дает представление о проверке панели, гейунпаман, нападает на все патакар, нашабинг гавайн может быть сделан без накапливания.

    Kapag lumilikha ng de-kalidad na kable, dapat mong maunawaan kung paano isinasagawa the pisika ng proseso. Кааламан инженерной мысли представляет собой уникальную математическую и математическую литературу. Самакатувид, эта публикация на вашем сарили может быть только на всех языках. Вы можете получить рекомендации и другие рекомендации. Работа для интерактивных панелей создана с учетом всех существующих.

    Что делать?


    Корректирующая панель может работать с системой управления. Сделайте это панно, откройте для себя и пангкат. Все силы приведены в исходное состояние. Что вы хотите сделать для электрической панели? Это может быть несколько страниц:

    • Dapat siyang gap ng energy from this panlabas na mapagkukunan.
    • Корректирующая панель предназначена для использования энергии в различных группах мам;
    • Это надежная защита кабеля.Создайте новый контур.
    • Современное качество может быть более эффективным, чем потребителю, и работать с ним.
    • Корректирующая панель обеспечивает надежную защиту, обеспечивая защиту от множества накапливаемых кадров.

    Малый аппарат представляет собой множество фильмов. Сделайте это ежедневно и много дисков на панели управления электричеством.Установка устройства на хинди не имеет ничего общего с хорошей настройкой пангама. Gayunpaman, все подробные концепции и прослеживание можно использовать с любыми простыми рекомендациями. Они действуют в соответствии с ГОСТом.

    Используется для включения питания


    Работа с энергией на панели управления работает на электрических панелях. Если вы хотите установить его на свой сарили, вы можете установить его, используя множество патронов в памяти:


    . ай медё калабисан.Gayunpaman, в katotohanan, это означает, что это все, что вам нужно, чтобы сделать все, что нужно, и сделать так, чтобы контроль был установлен в GOST.

    Создание качественного электричества на хинди через кабели, кабели, кабели и кабели очень важны для всех продуктов. Как и все, что любители получают удовольствие от УЗО и многих из них.Эти настройки могут быть созданы в течение длительного периода времени, когда они живут в естественных условиях.

    Bago mag-post, isaalang-alang ang isang halimbawa. Кабель с поперечным сечением 1,5 квадратных метра проложен в длину. мм, защита от 10 А. автоматически. Вы можете сделать это специально для того, чтобы жить в мире. Линия работает на канте. Если вы используете электрическую сеть, она делает все возможное, чтобы электричество было достаточно, чтобы получить поперечное сечение кабеля, которое постоянно используется в разных каналах.75 кв. Мм

    Для многих кадров, основная схема работает в электрической сети. Провода можно получить только из квартир в Италии. Кабель обеспечивает невероятный результат на протяжении 10 лет. Хинди это потрясающе и надежно. Получите доступ к кабелю и получите доступ к квартире. Этот синусоидальный кабель на хинди содержит кабель с поперечным сечением в любых конструкциях.

    Схема цепи


    Вы можете установить все, что угодно, и получить доступ к диаграмме. Ганитонг Гавайн является уникальным воплощением в уникальном искусстве. Gayunpaman, napapailalim на некоторых принципах, isinasagawa nang nakapag-iisa. Схема электропроводки и подключения к сети доступна. Сконфигурируйте работу системы.

    Это лучшая простая единственная диаграмма качества.Maaari mong maunawaan ito nang mabilis. Этот «солонг-линья» светится в естественных условиях, когда солонг-линя является надежным проводом, в том числе и независимыми. Сделайте так, чтобы провода были такими, какие есть, чтобы узнать больше о играх. Эта диаграмма представляет собой удобный способ подключения кабеля к потребителю.

    Чтобы защитить электрическую систему от перенапряжения, подключите автоматический выключатель, предотвращающий отключение сети от нагрузки.Хинди содержит рекомендации, которые используются во всех случаях, когда они реагируют на все действия, но не работают на всех этапах работы. Сделайте так, чтобы установить эффективные инструменты.

    Чтобы создать диаграмму, отображающую панель управления во всех случаях, когда это происходит, вы можете увидеть все, что вам нужно. На этой диаграмме, все аппаратные и дирижерские настройки являются отличными. Установите печатную плату в соответствии с ГОСТом.

    УЗО для электрических панелей


    УЗО представляет собой устройство, обеспечивающее надежную защиту и все остальные. Это похоже на электрическую сеть. Вы можете установить его на все розетки и проверить правильность курса. Вы можете найти множество вариантов для использования и работы с такими устройствами:


    .Сделайте все, чтобы создать УЗО и машину. Вы можете установить любую установку только в том случае, если вы хотите, чтобы она была бесплатной в любой момент. Это устройство может использоваться для защиты критических линий электричества.

    Payo! Сделайте так, чтобы панель проверяла, работает ли она в обычном электричестве. Может быть множество проблем, связанных с решением проблем.

    Какое-либо оборудование в классе


    Все устройства, которые устанавливаются на электрическую панель, установлены на надежных устройствах.Все элементы изготовлены из металла профиля. Диаметр лапки 35 мм. Этот ноутбук предназначен для установки однодиапазонного автоматического выключателя в любое время. Параметры электрической панели представляют собой два модуля посадки. Чтобы узнать, как играть, делать это особенно важно.

    Используйте модульную розетку, которая устанавливается на заслонку. Для вашего канала, вы можете наслаждаться 3-мя цветами.Вы можете использовать удобные устройства, которые помогут вам найти ответы на свои вопросы. С этим кагамитаном, вы можете использовать все линии и использовать этот инструмент, который поможет вам в этом. Сделайте это, используйте удлинитель.

    Дважды карабин, можно установить все реле, которое поддерживает подключение к сети. Если вы хотите, чтобы все было в порядке с ограничениями, можно отключить нагрузку. Создавайте свои любимые часы, создавая много света.Сделайте это большим количеством потребителей.

    Просто установка всего 20 штук. Gayunpaman, inirerekumenda PROPECYONAL ELECTRIES, PUMILING NG KALASAG, PALS, ING, MAAAR, KANGDAGDAGSING OF THE PAGLON. Samakatuwid, больше листовок для 24 или 36 дней.

    Обработка большой панели на основе анализа


    Какая бы естественная информация была сделана, вы можете использовать ее в дизайне продукции.Есть несколько вариантов, которые доступны для установки:

    • Эти важные функции на хинди очень важны, особенно на английском языке. Вы можете просто сделать это в любой момент, играя в торнильи или англоговорящие страны. Чтобы установить его на любой вкус, установите его на большое крепление. Это можно сделать, чтобы узнать, как сделать это, чтобы получить доступ к кабелям.
    • Встраиваемые блоки — для естественных устройств, которые используются в каждом уголке.Этот продукт можно установить эксклюзивно с помощью различных кабелей.

    Щиты очень хорошо работают с металлическими предметами. Это сделано на разных языках — встроено в крепление. Дахил в тумах, которые носят, может быть важен для моделей, которые используются в различных материалах. Lalo na madalas na sila ay naka-install sa kalye. Эти потрясающие качества легко защищаются от вандалов.В окне нет окна модели, которые позволяют получать данные счетчика.

    Щиты, сделанные из пластика, сейчас очень популярны. Maaari silang maging pader na naka-mount or built-in. Наше устройство создано для нескольких панелей, которые можно установить и которые нужно установить. Дахиль в самых разных моделях, вы можете полюбоваться на ореолы всех интерьеров. Karaniwan sila выглядит очень эстетично.Gayunpaman, pagkatapos ng taon, the put plastic ay maaaaring dilaw.

    Может быть несколько советов по использованию электрического щита:

    • Una, bigyang pansin the nagbebenta. Вы можете создать удобную панель и модульную конструкцию, а также множество аксессуаров из разных карт. Сделайте это, чтобы приготовить его на удивительном тиндахане, с прекрасным ассортиментом медикаментов.Нагрузки на всю свою репутацию, как на хинди, ни на что не похожи на продукты с огромным успехом.
    • Mahalagang isaalang-alang ang tagagawa. В мире, Hager, Makel, ABB очень важны. Gayunpaman, много интересных внутренних тегов.
    • Наслаждайтесь всеми любимыми баннерами с разными вариантами. Это очень много продуктов, которые могут быть открыты. На удивление, эти забавы представляют собой легкую рамку.Завершите эту установку и установите ее. В этом случае, вы можете использовать отличную организацию и механизм блокировки для папок с изображениями. Это очень удобно, если вы хотите, чтобы кабели были подключены к разряду, что делает их более удобными.

    Создавайте много готовых продуктов — гребней, гребней, напитков.

    Сборка при установке


    Электрическая панель представляет собой совокупное устройство, которое необходимо установить и установить.Участвуйте в симуляторе устройства с модульной конструкцией, используя множество возможностей, которые вы используете, чтобы создать конструкцию. Сделайте это, чтобы узнать, как это звучит в самых разных уголках мира, на солидном берегу. Если вы хотите, чтобы он выглядел лучше, чем лоскут, он не знает рамок с множеством проблем.

    Монтажное крепление


    Навесные конструкции можно установить в несколько минут.Этот манга на хинди уже очень интересен. Samakatuwid, halimbawa, встроенный дизайн уже напили. Технология установки сейчас на кирпич или на сайт, который доступен на хинди.

    Установка очень удобна в конкретном контексте. Una kailangan mong malaman kung ito ay pader or hindi. В этом режиме вы можете установить все, что вам нужно. Как сделать это, чтобы создать новую жизнь в новом проекте и создать любой другой мир.Вы можете найти множество часов и людей в любое время года.

    Сделайте так, чтобы откидная створка была установлена ​​на обычном устройстве. Возможна рассылка всех подключенных кабелей в любой точке, чтобы максимально использовать возможности управления. В этом случае, он может быть увеличен до 10 см. Это решение может быть отображено, как показано на рисунке.

    Una, dapat mong isaalang-alang the patakaran for sa-iipon gg isang electric na kalasaggamit your sarling mgae:

    • Shields are dapat ilagay on a silid na may isktasyon са пасукан са тирахан.Попробуйте установить его в вестибюле.
    • Если вы установили каласаг, он может похудеть на 60%.
    • Дистанция хинди бабаба на 15 см от заданного, закрытого и удаленного откидных створок, как правило, легко доступна. На хинди представлены рекомендации по установке шкафов или шкафов.
    • Уважайте нас, что они делают или слушают музыку, которая вам нужна.
    • Установка выполняется на 1,4 высоты 1,7 м после установки.

    Установка электрической панели полностью соответствует требованиям. Все, что вам нужно, это просто так, как всегда, без хинди, которые читаются по пустякам. Для установки доступны следующие суммы:

    • Отметьте локализацию установки.Чтобы сделать это, используйте все, что нужно для того, чтобы играть на линии истрактуры и вертикальной живописи.
    • Сделать пабахай на диндинге. Сделайте много больших и веселых игр. Балансируйте катаван по периметру. Сделайте это, сделайте маркер конструкции.
    • Как только это происходит, все изображения имеют свой периметр по всему периметру. Для того, чтобы это сделать, используйте язык с блестящим диском.
    • Gamit ang isang suntok, kinakailangan to guluhin the uong ibabaw ng angkop na lugar, and pagkatapos ay i-level ang ilalim.
    • Вы можете установить его в любой точке мира, если хотите, чтобы он был установлен.
    • Установите крепежную скобу на заслонку, и установите заслонку на угол, установите ее и установите маркизы для дюбелей.
    • Используйте вращающийся маркер, просверлите отверстие для крепежа, установите дюбель, установите его и сделайте это.
    • Установите раму с планками, которые накатываются на все.
    • Наслаждайтесь английским языком и катаванским языком.

    Теперь вы можете сидеть как можно быстрее на горных хинди, которые можно найти. Вы можете установить их на дюбели, установить их на свой вкус. Для крепежа можно использовать сверлильные станки.

    Подача кабеля на кабель


    Он состоит из проводов.Благодаря нашей организации передачи кабеля, установка модульных модулей может быть очень полезна. Если вы хотите, чтобы вы могли установить новые устройства.

    Стандартные кабели созданы для того, чтобы подавать кабели через кабель. С большим удовольствием и различными естественными истрактами, которые могут быть особенно интересными. Чтобы сделать трубку, вы можете использовать ее только для этого.Эти трубы разработаны для труб диаметром 16 и 20 мм.

    Подсоедините кабель к монтажной панели, которая проста в использовании. Электрический кабель является обычным и надежным кабелем. Кабель подключается к встроенному устройству, обеспечивающему надежную связь с технологией. В этом случае, этот катаван каласаг дает возможность найти в алабастро. Биланг карагдаган, дапат итонг антас.Этот gawain является лучшим наивысшим профессионалом.

    Если вы хотите узнать, как правильно подключить кабель, подключенный к кабелю, может возникнуть проблема. Эти бутики всегда хороши. Установите специальную пластину. Все варианты написания могут быть созданы с учетом всех разработок, которые соответствуют всем требованиям ГОСТ.

    Это серьезная проблема, которая не позволяет использовать электричество, когда электрический кабель подключается к коммутатору, который можно использовать с технологией, этот кабель может быть использован в качестве источника питания.Теперь вы можете использовать провода на коммутаторе. Вы можете решить эту простую проблему — попробуйте сделать это в режиме реального времени, чтобы получить доступ к кабелю, подключенному к кабелю. Gayunpaman, это решение на хинди много современного и лучшего на хинди.

    Предварительная установка электрических панелей


    Создание каналов в Интернете, которые позволяют подключать электрические панели, которые можно установить на одном устройстве.В этом случае вы можете использовать модульные модули и подключать различные элементы с проводом PV1. Площадь поперечного сечения составляет 4 квадратных метра. мм Установка выполняется на 1,5–1,7 метров от каждого размера. Dapat itong isaalang-alang, alam na parehong orras the pintor and maliliit on ay paligid. Какое-то время установка панели управления удобна для любого профессионального пользователя.

    Konklusyon


    Проанализировать все проблемы, которые могут возникнуть в процессе траблы, сделать это очень важно, чтобы получить ответы на все вопросы. Модульные блоки можно установить в обычном режиме. Естественный образ жизни дает вам возможность воспроизвести все линии в лучшем виде.

    Для того, чтобы сделать возможным управление лигтами, увеличивать, чтобы отображать, делать это, делать настройки из всех типов, которые используются в любом удобном, наиболее подходящем для этого месте, где есть удобное расположение переключателя на плате.В этом проекте полная иерархия автоматических выключателей и RCD, подвешенных к группе розеток, готова к работе. Как и все, этот рейтинг дает возможность использовать все средства защиты автоматизации. Слушать, получить много визуальных диаграмм распределительного щита на близком расстоянии, квартира на Кубе.

    Панг-квартира

    Кая, где квартира находится в прекрасном районе, в районе Хрущевка, где находится дом (Халимбава, Хрущев), где есть кабели для просмотра номеров:

    Теперь, когда схема подключения к этому коммутатору не является автобусом PE, по крайней мере, в Хрущеве, без всяких проблем.Предназначен для элементов электрической цепи, состоит из двухполюсного автоматического выключателя, электрического тока () и машинного оборудования. Создайте группу, которая работает, как стиральная машина, как и стиральная машина. Если у вас есть контур заземления, чтобы проверить схему сборки распределительного щита в квартире, это может быть сделано на любом расстоянии.

    Махалага! УЗО, установленное в проводной сети, действует в соответствии с требованиями PUE 1.7.80 (значение) и другие документы, которые регулируются, обеспечивают постоянный контроль. Этот особенный человек может придерживаться правильного мнения о нем. В этом банде, эта защита и надежный кондуктор может быть использован на хинди, в любом случае, когда есть RCD, он может быть очень полезен, чтобы получить удовольствие от использования RCD. Эта проводная сетка является надежной, потому что она работает с подключением к сети с проводником (PE), например,.

    Линия с большим количеством (1) позволяет включить коммутатор, (2) и (3) это ноль. Этот элемент проекта является надежным выключателем. (5) — однофазное УЗО на 40 А и ток 30 мА, меньше, и (6) — автомат (3 цепи по 16 ампер при 1 токе 25, в параметрах). На входе, автоматический выключатель на одной опоре может иметь номинальный ток 40 ампер, который можно установить. Лучшая схема подключения к сети представляет собой множество устройств — это розетка, розетка и электрическая розетка.

    Buweno, майроун в небольшой квартире с электрическим отоплением и горячим питанием. В этом случае панель управления схемой ввода представляет собой серьезную серию и два автоматических метода, которые можно использовать в любой стране мира. Кая, на вашем месте, это диаграмма памятной доски для вашей квартиры с подходящей планировкой:

    В зависимости от типа потребителя, он может подключаться к трехфазной сети (380 В) на входе, а также в трехпозиционном автоматическом выключателе на 63 ампера.Человек, у которого есть УЗО на 40 ампер, есть автоматические выключатели на 16 на 25 ампер (в зависимости от типа), и у него хорошее естественное устройство для того, чтобы оно было более 30 мА. В течение сегодняшнего дня 7.1.38.

    Современное решение — это система защиты, созданная на трубах. Сделайте это, чтобы спасти ваш тирахан и сделать это в режиме ожидания в чрезвычайных ситуациях, или когда вы можете использовать его в трубке.Кая, в любое время суток, позволяет защищать работу с буферами, обеспечивает надежный доступ к кабелю в баньо, из разных источников. Модуль управления подключается к сети переменного тока с помощью автоматического выключателя (УЗО) или автоматического выключателя с током отключения, не превышающим 30 мА. Это новая система защиты от трубок с Нептуном. Вы можете наслаждаться большим количеством навыков, сделанных на наших языках.

    Наалала, чтобы использовать электрическую плиту, кабель с проводящим проводом с поперечным сечением на площади 6 квадратных метров имеет длину.мм, айон са СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2). Касабай нито, представляет собой всю большую электрическую плиту и площадь 6 квадратных квадратных метров. мм секс секс.

    Включите различные схемы для подключения к панельной квартире, сделайте свой выбор и отправьте электронику! Napag-usapan na namin!

    Pribadong bahay

    Приближенный блок может управлять однофазной или трехфазной сетью электропитания.В этом случае диаграмма может быть создана в рамках проекта для каждого конкретного проекта. Самый простой вариант для просмотра на панели управления для вашего мобильного телефона:

    Схема платы с напряжением питания 380 В, с УЗО:

    Получите удовольствие от просмотра диаграммы на этой диаграмме:

    1. Хорошая линия предназначена для суперпользования, защищающего естественные механизмы.Эта естественная машина может быть установлена ​​в розетку.
    2. Если трехфазные потребители могут быть подключены к сети, они могут использоваться с трехфазным автоматическим выключателем и автоматическим выключателем с УЗО, который применяется в любой стране. Все трехфазные электроприборы можно использовать в проектах на различных платформах.

    Layout ng Shield — Полная настройка панели, как это сделать, на хинди и вы можете найти нужную информацию.Печатная плата может быть однофазной или трехфазной, а также простой. Сделайте заказ из такого же, как электрический щит на русском языке, как это сделать для электрической цепи.

    Если вы хотите, чтобы это было сделано, чтобы открыть панель управления, можно сделать для заказа. Схема подключения к сети.
    Как это показано, это диаграмма каналов , которые можно использовать в качестве примера на вашем сарили.

    Bukod dito, kung ng-order ka ng isang scheme ng kalasag nang hiwalay from propesyonal na taga-disenyo noon , чтобы получить цену от 4.000 рублей за одну квартиру и две квартиры . Обратите внимание на то, что вы можете использовать на различных форумах и форумах, где вы можете найти своих клиентов, а также создать схему естественного дизайнера или дизайнера из различных проектов, предлагающих поставку квартир или квартир. , ореолов palaging mali .

    Наиболее важные ошибки в естественных схемах (проектах):

    1. Hindi na natapos na Kagamitan (т. Е. Wala na sa anumang katalogo, ngunit nagpapatuloy sila, nang walang pag-aalangan, kinopya ang kanilang mga lumang proyekto) Minsan maaarto saaga makto angión makto angión 5 лучших.
    2. Языковой перевод. автоматы . Выберите все, больше, и больше, и используйте элементы схемы из многих проектов, которые помогут вам развлечься и использовать эту новую схему, которая включает катотоханан, который представляет собой махусай (хинди-цино) на автоматическом языке. на 3000 рублей и 1 пирас, на хинди нет ничего, все равно, что можно купить за одну квартиру за 40–50 000 рублей.Набор обновленных схем выдачи.
    3. Защита без защиты от (без УЗО и автоматов в разных странах). Теперь, когда вы можете подключиться к PUE, подключите несколько линий, подключенных к сети, а также некоторые другие кабели, такие как разъемы, и другие разъемы. Мули, как сделать это обычным языком на бомбе (вывести все автоматические переключатели на каждый или хинди бабаба на переключатель на дингинг?), Вы можете использовать его, чтобы понять, что делать. С ореолом «установка» из каугалина. Защита на линии является хинди суммой в любом месте.

    С актерской артикулой «Схема каласага» susubukan kong ilarawan kung paano ko ito mabubuo nang tama. Кроме того, это сделано на хинди, как на диаграммах, как на диаграммах, так и на других. Эта диаграмма является графической.


    Pambungad na makina. Макет щита

    Всякая печатная плата создана в соответствии с принципами работы или лучевой нагрузки, что позволяет использовать ее в любой момент. Эта установка не имеет значения, и вы можете управлять цепочкой. Входной автомат накапливается в начальном режиме.


    В квартире есть блоки питания, встраиваемые в проекты источников питания и человек, которые могут быть использованы для обслуживания клиентов, например, HOA , выбрано .Для квартир с электрическими плитами с секцией поперечного кабеля с входом площадью 10 кв. Мм. Входная машина доступна на 50A (11,5 кВт) . Для квартир с газовыми электрическими плитами с сечением кабеля 4 кв. dapat wala na 25A (мощность 6 кВт) , сечением кабеля сечением 6 мм2. — Вала на 32А (7,5 кВт) . Получите рейтинг и убедитесь, что это лучший результат. Самакатувид, чтобы сделать умение использовать автомат, , чтобы узнать, какой кабель перекрестный .В наличии имеется только один единственный кабель площадью 2,5 кв. Мм ((Halos palaging aluminyo), который размещен в квартире, где находится место нахождения на улице.

    С помощью нескольких элементов (кубов, тегов инициализации) все они работают в сети , председатель SNT, DNT, atbp. Это сама сеть, которая действует в бансе, в соответствии с Постановлением Правительства Российской Федерации от 27 декабря 2004 г. № 861 «Об обеспечении доступа к недискриминационному доступу»… «Только фаза 15 кВт за 550 рублей. Это связано с тем, что происходит в Якутии или в Москве. Если вы хотите, чтобы мощность была 15 кВт. Стоимость услуг для жителей Москвы и Москвы может быть достигнута за 100 000 рублей за + 1 кВт.

    SNT может содержать патакаран , в течение которого можно найти все, что нужно, в том числе и «получить больше, чем можно,» и все, что нужно.Когда вы говорите, когда вы работаете в SNT, вы можете быть уверены в том, что он прямо на своем председателе, и вы можете слушать все, что вам нужно. Секс кросс-кабеля или провода, в том числе и на хинди, разработан на 10 кв. Мм. tanso o 16 кв. мм. для алюминия, т. е. рейтинг, который можно получить на 50A, kung, siyempre, pinapayagan itong maghatid.

    Это легко сделать, может быть сделано на основе (lumipat) в классе , где есть отчеты по бухгалтерскому учету.Сделайте запись на английском языке , на хинди, чтобы получить поддержку со всеми поддерживающими (халиги) линиями, чтобы изменить курс, когда вы можете установить доску на доске, чтобы ее можно было использовать. Эта страница доступна в квартирах, где больше всего на одной панели, когда вы находитесь в метро от вашей квартиры, и когда вы хотите, чтобы она выглядела лучше в одной квартире.

    Это очень важно, это очень важно, если вы знаете, что это за измерительная доска, а вы можете переключить переключатель на вашем языке, хинди — это автоматическая система. Как сделать это на хинди, если вы хотите, чтобы он был автоматически создан в кадене.

    Установка переключателя кулисами позволяет сделать так, чтобы переключение было основано на идисконировании загрузки с помощью переключателя, начатого для этого.Модуль автоматического устройства — этот использует устройство , предназначенное для отключения и отключения, а также переключение между ними и защитой. Эта квартира или квартира является продуктом на хинди и малым, большим автоматическим созданием Европы может использоваться для любого цикла выключения и включения, когда у вас возникнут проблемы с ошибкой?

    Как сделать так, чтобы переключение кулисий было ореолом, которое можно было бы сделать в автоматическом режиме, и сделать это лучше всего.Это очень важно, чтобы установить модель , установленную на основе избирательности , то есть, вы можете сделать это в любой момент на измерительной доске, расположенной по адресу: Salimbawa, 25. на посту, после того, как он откроется, 25A это дает возможность узнать и хинди качать тумакбо до того, как начать курение. Это все, что нужно, чтобы отключить от лабиринта на карге (когда многие устройства работают на нескольких часах), вы можете легко обходить контур, делать это на 90% больше, чем когда-либо. ай я-офф нан сабай-сабай.

    Konklusyon: Машина ввода имеет максимальное поперечное сечение входного кабеля с ограничением на хинди. Если у вас есть ограничение, то можно использовать автоматические входные данные с ограничением, а также уменьшить поперечное сечение входного кабеля.

    УЗО с фиксацией. Макет щита

    , показанная на диаграмме схемы, включающей автомат, может быть. Bakit ko isinulat ang «siguro» dahil, sa tamang paraan, the pumipili na RCD is dapat na nasa metering board, то есть с имитацией линии. Это может быть сделано для того, чтобы иметь возможность использовать эту доску бухгалтерского учета, даже если вы хотите, чтобы она была установлена ​​на коммутаторе НАСА на почте, или коммутаторе всегда, или клиент, хинди, не знает, что делать, если вы работаете.


    Piniling RCD больше, чем , в пределах , в квартирах, специально предназначенных для этого.Если вы хотите добавить RCD, вы можете использовать его в качестве , чтобы узнать, как это сделать, 63A , если хотите, чтобы машина ввода, halimbawa, 25A только. Хинди может вводить входные данные для прибывающих на него 63A, и RCD на 63A является одним из лучших вариантов, то есть может использоваться для ввода 25A с автоматом на 50A. Ang pumipili RCD, до 50А

    Установка защиты включенного УЗО для любой квартиры может быть заряжена от 100 до 300 мА.

    Konklusyon: Защита от RCD , защита резервной копии на лабиринте, все, что нужно сделать, это все, что нужно для того, чтобы иметь возможность строить каркасный дом (бревна). В этом случае, через несколько устройств, вы можете установить защиту от всестороннего УЗО на измерительной плате, это означает, что входной кабель защищен от различных устройств.

    Защита от перенапряжения: схема щита

    Представлен элемент на диаграмме.Марами кольцо контролируется по целесообразности. защита от всплеска , лучший или хинди, чтобы это сделать. Сиемпре, я думаю, что да. Для вашего удобства, средняя стоимость проданных реле имеет ореол 3500 рублей. Можно ли установить, и как установить вашу игру на любой вкус (телевизор, компьютер, холодильник, морозильник и т. д.)? На рынке устройств, на каждом шагу и в любое время суток, есть опыт экспертов из форума, например UZM-51M из меандра, Zubr / rbuz , RN-106 906 .

    Принципы работы просты — достаточно много, чтобы их можно было отключить на разных ограничениях, в любом случае, если вы отключите загрузку, то в результате вы получите все, что вам нужно, чтобы сделать это лучше, чем когда-либо. . Узнайте больше о том, как сделать это «синусоидальный ноль» на всех и других мероприятиях на семинарах и семинарах, посвященных работе на всех крыльях. В пределах сектора, может быть проблема, это не так, как это сделать, вы можете увидеть, как это сделать, вы хотите, чтобы линия электропередачи была наверху, и вы можете сделать это в любой точке мира. Более того, реле на коммутаторе на всех хинди решает проблему.Это только реле выключено с большим ограничением, когда вы можете быстро установить стабилизатор на всю длину.


    Может ли трехфазное реле на форуме, или на форуме: «Возможное увеличение трехфазного реле в любой момент?» Ang sagot ko, syempre, хинди. Для вашего удобства, если вы хотите или хотите, чтобы все лампы были в лучшем состоянии, и трехфазное реле является полным .Насосное трехфазное реле можно установить на трехфазные двигатели / насосы / компрессоры, и вы не сможете этого сделать.

    Готово к работе в квартире с трехфазной нагрузкой — электрический бойлер для подключения и подключения ванн на электрических плитах (электроплитах). Вы можете установить однофазное реле на большое количество часов на канале, на хинди, чтобы установить его для этого, не имея возможности установить однофазное реле на любое другое устройство, чтобы обеспечить независимую фазу и электрическую защиту. котел на паглулуто.Хотите, чтобы электрический котел был включен в любое устройство? Это однофазное блюдо или «блины», которое может быть приготовлено в течение всего дня, т.е. Когда вы используете управление, когда фаза работает, когда используется, то есть все, что вам нужно.

    Siyempre, который может быть использован в pananalapi, kung gayon marahil, он должен быть там, чтобы уменьшить электромеханический магнит пониженного напряжения и перенапряжения на paglabas , nasa lineya ng produkto ng bawat.В этом случае, в трехфазном распределительном щите, 6 устройств могут быть установлены на большую мощность (максимальные значения) и минимальные значения на уровне (mababang boltahe). Ngunit mayroon silang isang makabuluhang disbentaha, itatanggal nila ang pagkakakonekta, and narito pabalik na hindi nila i-on ang kanilang sarili, manu-man lamang . Samakatuwid, kung wala ka sa bahay, позволяет использовать морозильную камеру в холодильнике с функцией размораживания или размораживания.

    Konklusyon: Сделайте защиту от Surge , и это лучше всего на хинди, чтобы спасти его (это будет лучше всего на катапусане)!

    СПД. Схема каласага.

    Защита от перенапряжения, обеспечивающая надежную защиту от SPD ( защиты от скачков напряжения ) От перенапряжения и перенапряжения на воздушной линии связи можно получить доступ к воздушной линии или воздушной линии. Какая подстанция, одна из подстанций, одна из которых работает на подстанции, то есть одна из лучших подстанций на вашем бахайе больше, чем больше (больше, чем на кидлате), и это самая большая торговая точка магсуног.Чтобы защитить свои данные от загруженных SPD .


    Konklusyon: УЗИП / ОПН , это устройство, которое представляет собой лучшее моделирование схемы, т.е. Хинди все СПД могут быть полезны в каждой квартире.

    Болтах / Амперметр. Макет щита

    Вот, какие устройства используются в цепи: амперметр, вольтметр, зарядка и все устройства.Больше всего используется для того, чтобы подключать больше всего в вашей сети, амперметр , чтобы увеличить нагрузку, это все равно, что может быть больше, чем когда-либо, когда каждого этапа не более . , halimbawa, это стиральная машина в любой момент) и вы можете использовать ее, чтобы нанять лабиринт.


    Если вы используете реле на распределительном щите, подключите вольтметр к источнику питания.Все UZM-51M созданы, чтобы их можно было установить.


    Konklusyon: Для клиентов, заинтересованных в приеме на работу с любыми возможными способами.

    Генератор Ang. Kalabisan suplay ng kuryente.

    Это человек с приборами , в квартирах с генераторами бензина или дизельного топлива есть все, что нужно.Создавайте новые резервные копии, связанные с сайтами, с возможностью создания портативных генераторов, полной конструкцией, созданием генератора , которые можно использовать для резервного копирования на карте . Для этого, имеется переключатель (переключатель), который задан в схеме цепи, которая имеет постоянное положение: 1 — питание от сети 220/380 В, 2 — все параметры отключены, 3 — отключено от генератора.Т.е. Писикал, это работает и резервное копирование на хинди может быть лучше, это очень важно, то есть капаг навала на болтахе, в то время, когда это, касама и его генератор (когда конектадо нанг хинди тама), сетевое соединение на магбахе может быть Если вы знаете, как это сделать электрик, они умеют читать.

    Вы можете использовать переключателя ABB 40 и 63A или , если хотите, чтобы он был включен в Legrand .По этой схеме, вы можете использовать полную настройку генератора от генератора, или вы можете использовать независимый генератор линий. Если вы хотите использовать трехфазный генератор для трехфазной сети, вы можете использовать один только фазовый генератор на распределительном щите, чтобы получить или сделать длинную фазу в последнюю очередь из одного режима.



    Konklusyon: Когда генератор может быть подключен к цепи, это означает, что он находится в постоянном положении переключателя (реверсивный переключатель).Убедитесь, что вы подключили нейтральный проводник!

    Линия на хинди отключена. Макет щита

    Tinatawag со схемой откидной створки может отключать выключатель (автоматический выключатель, контактор), управляемый под напряжением. Т.е. Создайте особую группу, кадаласан это холодильник, морозильник, илав са коридор (для хинди мысли на бахай или квартиру в кадилиман), используйте котел для хинди масира анг бахай са тагламыг, представляет собой любую систему видео, бомба и другие песни на ваших любимых.Это самый простой входной автоматический выключатель на печатной плате, который не может отключать все и может отключать автоматический выключатель / выключатель, который может отключать все устройства в холодильнике, тревоге и т. Д.

    Ano ang ibinibigay nito? С помощью касо, гарантированно маламанов, на которых они есть все, что есть, на хинди более накаливано, что их можно найти в бакалах из сакшакана, и т. Д. Все, что вам нужно, — это все, что вам нужно.Для получения информации о строках на хинди, отключенных, читающих.

    Линия пангкатов. Макет щита

    Karagdagang kasama ang pamamaraan ay normalong linya kung saan and kinakailangan. Это двойная схема цепи, кабели подключены непосредственно к материалам. Как и все другие, вы можете найти все розеток , если хотите, чтобы они были 16A , и на линии 6 или 10A.

    Shield Circuit Solong-Phase это простое управление в одной фазе, как это сделано на хинди, чтобы использовать его в любой момент. Tatlong-phase circuit circuit — объединить , узнать все нюансы. Halimbawa, синусубуксирует различные розетки и розетки в различных фазах, чтобы использовать любые возможности, подключать все розетки и розетки.

    Созданные на самбахайне есть в наличии: стиральная машина, кондиционер, кондиционер, духовка, сауна, сушилки, сушилки для белья, нагреватели мгновенного действия, ванны и т. Д.

    Для индийских гусей, таких как палитры, гаражи, пэгбубо, семинары, заставляют вас восхищаться своей линией, которую вы можете использовать для своих целей. Этот метод используется через кабель с поперечным сечением или провод, который можно использовать. Невероятное завышение рейтинга машины с надежным кабелем, блокировкой, возможной нагрузкой. Halimbawa, вы можете использовать кабель 4×6 кв. Мм в мастерской с маркой, используя его, например, машину 32A, которая работает в обычном режиме и может быть использована как входная машина на 25A, и она может быть получена в мастерской 20A. лохикал.

    С УЗО, в среднем, 4–6 строк с накухой. УЗО 30 мА используется на обычных линиях, в «базовых» устройствах (стиральная машина, обогреватель, бойлер и т.п.), которое используется в более чувствительном устройстве УЗО 10 мА в соответствии с SP 31-110-2003. «Дизайн и установка параметров настройки и публикации инструментов»

    СП31-110-2003 п. A.4.15 Для сантехники, баньок и душевых кабин, первоначальная установка УЗО может быть оценена по запросу на 10 мА. на других носителях, халимбавах, возможностях использования линий для выбранных, кусочков и коридоров, УЗО с номинальным током на 30 мА может использоваться.

    Установите любое количество УЗО. Sa ibaba, umaasa ako, medyo maliwanag na halimbawa pagpili ng RCD ayon в kasalukuyang:

    УЗО по скорости подачи:



    Касабай только может быть , когда «тукток» УЗО защищен автоматическим устройством, рейтинг которого не зависит от рейтинга УЗО, который может быть изменен на большое количество хинди бабаба на 1000 г.

    Kadalasan, некоторые элементы дизайна являются намамахаги только потому, что они созданы в фазе, atbp, hindi ko maintindihan kung bakit ito kinakailangan, dahil sa pang-araw-araw na buhay mahirapang mahirap, чтобы загрузить на buhay mahirapang mahirap фазы.

    Простой halimbawa, теперь вы можете гладить на кусочке, в результате чего фаза, когда подключена розетка, имеет мощность + 2 кВт, и она доступна только в гостиной, pang yugto — в результате получается, 2 кВт наиван из этого года, и лучше всего.

    Здесь, вы можете использовать стиральную машину, приготовить ванну, котел, чтобы повесить ванну для употребления ванны в любой момент. Малыши, которые делают это на разных этапах, включают легкую бомбу, телефонную связь, компьютер всегда на хинди.

    Kuidas ühendada kaitselülitid? — Поститамин

    On vaja allkirjastada automaat, mis katkestab.

    Ига килбига каасас на исеклеепув плаат. Sellel on kas tühjad rakud või automaatnumbrid. Mitte väga mugavad asjad. Väga vähe ruumi masina tavapäraseks kirjeldamiseks. См. Võtab mitu aastat ja keegi ei mäleta, mida tähendab «rose.kom.2». Seega сел юхул оли важа automaatselt lihtsalt arvutada.

    Seejärel tehti paberilehe üksikasjalik kirjeldus. См. Paber kleebiti armatuurlauale ukse siseküljel oleva meeteriga.

    Kui kilpkonna konstruktsioon seda võimaldab, võite kleepida kirjeldus otse kilbi külge.

    Seda tehakse lihtsalt.

    • Teeme laua. Ma teen Wordis kohe õiges suuruses.
    • Printige см. Välja.
    • Esiküljel lamineerime läbipaistvat lint.
    • Kaksikülgse kleeplindi tagaküljel.
    • Tugeva nuga või teraga joonlauaga lõigake laud välja.
    • Me eemaldame kahepoolse kleeplindi kaitsekiled ja linde tabelilt kilbile.

    Kuidas hoida elektripaneeli

    Elektrilist paneeli tuleb korrapäraselt hooldada.См. Sõltub selle toimivusest ja kodu turvalisusest.

    Kuus kuud pärast kommutaatori paigaldamist ja ühendamist on vaja masinaid ja rehve kontakte kontrollida.

    Tulevikus toimub см. Корд аастас.

    Iga kahe nädala tagant on vajalik RCD test. Селлекс vajutage seadme nuppu «ТЕСТ». Katsetamine на kõige parem teha hommikul, kui enamik elektriseadmeid на välja lülitatud.

    Juhtmestiku tööriistad

    Materjalid ja tööriistad paigaldamiseks

    Kvaliteetsete ja nõuetekohaste juhtmestike jaoks on vaja järgmisi tööriistu ja3000aterjale12: 9Потребность в vajalikud joonte tähistamiseks, mille mööda soone tehakse juhtmete edasise paigaldamisega;

  • elektrilised tööriistad strobi tegemiseks. Kõige kvaliteetsemad вскоре появился на võimalik saada seinakraatoriga. Kuid см. На Professionalaalne tööriist, mis ei ole odav. Seepärast kasutatakse kodus teemantkettaga veski või betoonist puurvardaga puurperforat;
  • paigaldusmaterjal. См. Hõlmab juhtmeid, lainepapusid, elektripliiti, jaotuskarbi jms.
  • Samuti tuleb enne töö alustamist koostada juhtmestik.Varjatud elektrikaablite paigaldamine на võimatu ilma selleta. Диаграмма näitab võimsuse ja valgustuse koormusjoont, kaabli joonistust, pistikupesade ja lülitite asukohti jne. Kava koostamisel võetakse arvesse ka kõigi elektriseadmete koguvõimsust, mis võimaldab teha õiget juhtmestikku. См. Tagab kõikide vahendite ja seadmete kõrge kvaliteedi.

    • Isoleeritud kaabli nuga
    • Sirge nuga isoleeritud
    • Tõmmake tangid eemaldamiseks (ei saa osta, seda saab nuga abil teha).
    • Phillipsi Kruvikeeraja L = 155мм
    • Phillipsi Kruvikeeraja L = 190мм
    • Lamedad Kruvikeerajad L = 155мм
    • Lamedad Kruvikeerajad L = 190 мм
    • Kruvikeeraja KORTER tugevdatud
    • Phillipsi Kruvikeeraja, tugevdatud
    • Isolatsiooniga käepidemega Klambrid L = 200 мм
    • Isolatsiooniga käepidemetega tangid L = 200m
    • Rulett 2m (mugavam, kui te töötate üksinda)
    • Näidiku kruvikeeraja (vajalik pinge kontrollimiseks vana juhtmestikus) —
    • инд. seda stroobi lõikamiseks, need kanalid seinakasti niinide all olevate juhtmete all või seinaotsija, mida kasutatakse ka seinavailide lüüsi kanalite lõikamiseks, kaabli paigaldamiseks.
    • Перфоратор — seda kasutatakse tühjendatud väravate ja kanalite eemaldamiseks. Я ка сууре läbimõõduga seinte aukude puurimiseks ja pistikupesade jaoks mõeldud niššide lõikamiseks. Samuti kasutame seda puurimiseks ja paigaldamiseks, seinte ja lagede kinnitamiseks.
    • Kruvikeeraja — kasulik kruvide kinnitamiseks ja kinnitusvahendite kinnitamiseks. Põrkmehhanismi seadistamine soovitud väärtusele võimaldab teil tõmmata juhtmeid paigalduskohtadesse.
    • Tangid ja külgmised lõikurid — нужен tööriistad peaksid olema kõik, omanik.Kasutatakse elektrijuhtmete painutamiseks ja lõikamiseks.
    • Vuugitangid — kasutatakse elektriliste paigaldustoodete ühendamisel juhtmete ja juhtmete keevitamiseks.
    • Rullide ja ehituse tase — на paigaldamise ja kaabli paigaldamise ajal rangelt kinni pidada.
    • Värvipulgad — juhtmestikul on need kasulikud, kui paigaldada juhtmed. Selle minimaalsete tööriistade abil saab hakata asendama või paigaldama uusi elektrijuhtmeid.

    Võimalik, et see ei ole täielik tööriistade nimekiri, mida vajate, kõik sõltub selle ruumi ainulaadsetest omadustest, kus elektritööd viiakse läbi.См. Pole kindlasti lihtne töö. Elektriseadmete ja juhtmestike paigaldamine на peamiselt seotud füüsilise töö tulemuslikkusega, mis eeldab, et teil on füüsiline sobivus. Nendele töödele võib seostada augu seinte ja lagede lagedes, kus mööda juhtme tüüpi juhtmeid kulgeb.

    Seepärast tuleb märkida, et töö tegemiseks, ilma eluohtlikkuseta selliste seadmetega, tuleb järgida kõiki ettevaatusabinõusid. Я нуждаюсь в tööriistad peaksid olema vähemalt kahekordse isolatsiooniga. Пневматизированный tööriistad на piisavalt turvalised, teine ​​eelis на nende väike kaal.Kuid nende abivahendite kasutamine eeldab kompressorite paigaldamist ja torude paigaldamist, mis pakuvad suruõhku.

    Elektriarvesti asendustööriistad

    Ма е peatu sellel teemal üksikasjalikult, lühidalt öeldes, MIS на vajalik:

    • madalpinge Indikaator või Digitaalne multimeeter
    • хромой JA Phillipsi Kruvikeeraja
    • lõiketerad JA TANGID
    • ПВХ isoleerlint
    • markeri Pliiats
    • Muud kui vaja

    D-Electric.ru Elektriploki märgistus

    Kuidas panna masinad elektrilise paneeli sisse

    Tere, veebikaamera D-Electric.ru каллид куластажад.

    Mis tahes elektripaneeli kokkupanemise viimane etapp on automaatide märgistamine. Nendel eesmärkidel на kõik valvurid täidetud kleepidega, mille tühjad väljad sisaldavad rühmade nimesid käsitsi: tundub loomulikult mitte väga hea, куид üldiselt täidavüandeid oma.

    Kui on ülesanne muuta kaitseseadiste märgistus tõepoolest arusaadavaks ja mugavaks, pakun, et tellite kleebiseid automaadi tähistamiseks kilpis.Selle märgistusega on elektrilise paneeli kasutamine palju lihtsam — automaatne määramine muutub esmapilgul intuitiivseks:

    Enamiku tarbijate jaoks on koostatud oma «ikoonid», mis on kindlasti du teksti.

    Куй mingil põhjusel тэ е Soovi kasutada «ikoone» või kilp на mõeldud keerukate Insener-Süsteemide ühendamiseks JA «PILDID» эи оле antud juhul KORRALIKULT Sobivad — saate TehA AINULT tekstiga:

    Kilede märgistamise kleebised на trükitud läbipaistvale või valgele isekleepuvale filmile, tootmisaeg на 3-4 паева.Энамикул юхтудел на заднем сиденье 500 крон куни 2000 крон sõltuvalt kilbi suurusest (максумус на тоудуд Петербурэрис, вäля арватуд кохалетоиметамин). Максевиисид: sularaha või Sberbank kaardi või elektroonilise rahakoti (Яндекс-Деньги) ülekandmine.

    Mida peate Tellima? Ideaalis — kilbi bränd (tootja, seeria, varjestuse värv) ja järgmised fotod (+ teie kommentaarid, kui midagi on vaja muuta). Näiteks:
    ABB Mistrali ehitatud pardal on 24 moodulit

    Järgmine — teie kommentaarid.

    Tähelepanu! Praegu ei võeta etikettide valmistamise Tellimusi Wastu.Teie küsimusi, ettepanekuid ja taotlusi saab saata e-posti aadressile [электронная почта защищена]

    P.S elektrikutele on kena boonus armatuurlaual paar kleebist, mille kontaktandmed on tasuta.

    Kaitselülitite tähistamine: kuidas valida õige juhtmevaba masin

    Korteri elektripaneelidesse paigaldatud automaatmasinad on kavandatud avariijõuseadmete katkestamiseks lühise või ülekoolvoor. Нейд сааб ка käsitsi juhtida, куи lülitit tuleb muuta.

    Миллизованный параметр на seadmel, palutakse märkida kaitselülitid nimede kujul, tähtnumbrilised tähised ja scheemid.

    Millist märgistust on vaja

    Kvalifitseeritud elektrikule vastab masina esikülg nagu avatud raamatule — paari minuti jooksul saab ta seadme kohta kõik teada, alates tootja poolt antudga nimiväärt. Kogenud установщик lihtsalt eristab seadmeid, mis on täiesti идентифицированный keskmise inimese vaatepunktist.

    Majaomanik, kes ei tunne elektripaigaldise veesõidukite keerukust, võib samuti sortida tootja esitatud teavet. Esipaneelil asuvate erisümbolite abil on võimalik autot eraldada RCD-st, õppida selle peamised tehnilised omadused ja uurida, millises järjekorras on juhtmed ühendatud.

    Teavet eraldi kaitselüliti kohta võib nõuda, kui:

    • on vaja seadet asendada;
    • peaks uue kontuuris ilmnema uue masina;
    • на nõutav joone ja lüliti nimipinge võrdlemine;
    • vajadust leida hädaseiskamise põhjus jne.

    Mõned tegelased на intuitiivselt mõistetavad, teised vajavad mõningaid teadmisi. Kui kavatsete juhtmestikke iseseisvalt asendada või ühendada teise vooluahelaga, on masinate kohta teavet paremini õppida.

    Mida tähendab sildil olevad sildid?

    Stikleid, numbreid, tähti, skeeme kantakse spetsiaalse kustutamatu värviga tehnilise plastiga. Isegi vanad mudelid jäävad loetavaks. Eeldatakse, et kasutaja või elektrik, kes vaevu pilgutab masinas, пики kiiresti kindlaks määrama selle praegused omadused ja pinge.

    Masina tootja ja mudel

    Märgistuskasti ülemine rida on kaubamärgi nimi. Trükkimiseks valiti välja teatud värv, tihti heledad ja mõnikord ka varju abil on võimalik kindlaks teha, измельченный tootja, перебитый на teie ees.

    Kogenud elektriklased ei paku automaatselt ostmist ega osta seadmeid ainult tõestatud Euroopa brändidest: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Печать на mitu vene kaubamärki, mida saab ka usaldada: elektriinsener, TDM ЕЛЕКТРИК, EKF.

    Allpool olev joon näitab seadme mudelit. Kõik muud kirjad, välja arvatud tootja nimi, trükitakse tavaliselt halli kujul, seega võib seeriat tehniliste omadustega hõlpsasti segi ajada. Et mitte eksida, vaatame teist rida.Joonlaud või mudel võib olla järgmine: BA63, Sh300, Acti9.

    Võite proovida seeriaid dešifreerida, kuid mitte alati tähtede ja numbrite taga olevaid tehnilisi omadusi, sagedamini on see just konkreetse mudeli nimi.

    Joonlauda saab trükkida nii üldisel hallil taustal kui ka brändi all asuva värviliinil.

    Ajavoolu omaduste kindlaksmääramine

    Järgmine rea on ladina tähe ja numbri kombinatsioon. Esimesena mainitud kiri tähistab lihtsalt ajavoolu iseloomulikku tunnust.См. Näitab, kui kiiresti lüliti käivitub sellel, kui voolab selle teatud voolutugevust. Kokku on viis erinevat tüüpi: «B», «C», «D», «K», «Z», kuid igapäevaelus kasutatakse automaatseid B, C, D.

    Väärtuste sõltuvus esitatakse sageli graulisutea ku. Neil on järgmine vorm:

    Seega, kui k väärtus on vahemikus 3 kuni 5, on see kategooria B, 5-10 on C, ja 10-20 on D.

    Kui te võtate kaks lülitit sama nimivoolu vääusederinevad, куни , reageerivad nad ka erinevalt.Võrdluseks loe C16 ja B16. Kui me kasutame valemit, siis saadakse selle tulemusena C16- 80-160A ja B16-46-80A jaoks.

    Kuidas см. Praktikas näeb? Oletame, et vool on dramaatiliselt kasvanud kuni 100A-ni. B16 lülitub koheselt välja, kuna selleks on piisavalt 80A, ja et C16 tööks kulub plaat kuumutamiseks veidi aega. Seejärel käivitub soojuskaitse ja seade lülitub välja. Ajavahe erineb tavaliselt kahel sekundil.

    Номинальный ток и его обозначение

    Ladina tähe paremal pool olev number (BTX) tähistab automaadi väärtust.Nimivool näitab, milise maksimaalse väärtusega automaatne на aktiivses olekus, см. Tähendab, et praegune vabalt voolab läbi ilma avariiseadmeta.

    Tähtis: täpsustatud andmed on olulised ainult teatud temperatuuril, nimelt + 30ºС. Kui temperatuur on kõrgem, võib lüliti töötada madalama praeguse väärtusega.

    Mõtlege, mis toimingu ajal seade видит тоимуб. Automaatne masin lülitatakse välja, kuna töötab kahte liiki väljalülitusühikuid — soojus- ja magnetilisi.

    Esimene on töösse kaasatud, kui elektrivõrgust tekkis ülekoormus.Nominaalse nimivoolu väärtus kujutab bimetallplaati, paindub ja katkestab ahela — masin lülitub välja. Hinnanguliselt peab koormustegur ületama nimiväärtust 15-55% võrra, kui vaheaeg tekib.

    Kuid lisaks võrgu ülekoormusele tekib ka suputrakti nähtus. Selle esinemise põhjus on lühis. См. Также другие термины, vaid elektromagnetiline vabastus, mis reageerib ülekoormusele.

    Kui seade töötab, siis toimib see kohe, maksimaalselt 0,02 sekundit. Avariiseiskamise edasilükkamine toob kaasa kaablipuuduse.Esmalt sulab isolatsioonikiht, siis võib tekkida tulekahju.

    Et kaitsta juhtmeid ja oma elu ülekoormuse ja lühise eest, on soovitatav osta ainult kvaliteetseid kaitseseadmeid.

    Nimipinge ja sageduse tähistamine

    Allpool olev joon näitab nimipinge väärtust. Seda tuleb ka seadet kohustuslikult valida. Märgistamist saab määrata mõõtühikutega — Voltid, mida tähistatakse tähtedega V või B. Tõepärasuse korral kasutatakse ka järgmisi sümboleid: «-» — konstantse pingääsümboleid: «-» — konstantse pingääzäzätühikutega on 9000 jätteluda on 9000,Kuid seda ei saa juhtumil leida, sest peaaegu kõik kodumasinad töötavad samas režiimis. Kui peate täpselt teadma masina teatavaid omadusi ja nende tähistused pole paneelil, peaksite uurima juhiseid, milles on loetletud kõik seadme tehnilised andmed.

    Reisi piirvool

    Automaatmonaadi puhul on järgmine väärtus piirväärtus, mida nimetatakse ka seadme purunemisvõimeks. Kui järjest tekib lühis ja ülepinge ilmub ahelale, töötab masin avariirežiimis, kuid samal ajal säilitab см. Täielikult oma funktsionaalsuse.Te võite märgata, et väljalülitusvool на mitu korda nominaalsest kõrgem.

    Võimalik, et ka ülekoormuse väärtus on masinas näidatud kõrgem. Siis ei ole garanteeritud, et seade töötab õigesti ja ei kannata end ise. Tõenäoliselt ei jõua magnetväljavool koormaga toime.

    Lisaks 4500A väärtusele, mis on tüüpiline paljudele kodumasinate klassidele, leiate 6000A ja 10000A.

    Mis on praegune piiriklass?

    Vahetult piirväärtuse piirväärtuse все на voolupiirangu klass.Paneelil on lihtne leida — см. Номер 1,2 või 3, mis on ümbritsetud musta ruuduga. Lühis-ajal ja võrgu ülekoormuse ilmnemise korral võib süsteem kannatada. Mida kiiremini töötab automaat, seda kiiremini langeb soojusenergia mõju, mis tuleneb ülekoormuse esinemisest, seda varem stabiilsus tekib.

    Seega näitab praeguse piirangu klass ajaintervalli, mille võrra masin võib lühikese ajaga piirata.

    Класс 1 — время> 10 мс, класс 2 — 6-10 мс, 3. aste — 2,5 куни 6 мс. Kolmas klass on kõige kiirem ja eelistatakse masina valimisel.

    Juhtmeskeem

    Mõnede kaitselülitite puhul võib lisaks põhiomadustele tuvastada ka juhtmestiku. Tavaliselt asub см. Esipaneeli paremal küljel.

    1-pooluseliste ja 2-pooluseliste seadmete ahelad on erinevad. Teisel, lisaks kontaktidega ahelatele on terminali tähis ja ka mõnel mudelil N sümbol, mis näitab nulltuumori ühendamist.

    Näpunäiteid kaitselüliti valimiseks

    Masin valitakse teatud omaduste põhjal, millest paljud on esiküljel märgistatud.

    Lisaks lahti võetud omadustele peaksite teadma ka teisi nüansse. Näiteks enne masina ostmist tuleb arvutada selle võimsus ja valida soovitud arv postid. Bränd на tähtis ja postitamise seisukord.

    Kaitselülitite tähistamine

    Iga inimene üldiselt teab, mis elektripaneelis on paigaldatud kaitselüliti. Enamik elanikkonnast geneetilisel tasemel teab, kui korteri valgus kadus, käies ettevaatlikult ja kontrollige, kas masin ei lülitu põrandapaneelil välja ja lülitage see vajaduse korral sisse.Kuid mitte kõigil pole mõtet nende seadmete tehniliste omaduste kohta ja milliste kriteeriumide järgi tuleb neid valida, et säilitada jaotuskilbi suure jõudlusega.

    Tervitades kõiki sõpru saidil «Электроэнергия в доме». Täna analüüsime väga olulist, minu arvates teemat, mis mõjutab otseselt automaatsete kaitseseadmete tavapäraseid töötingimusi, nimelt automaatlülitite märgistamist. Mitte igaüks ei tea, измельченный на masina puhul sümbolid ja sümbolid, mistõttu liigitame märgistuse ja analüüsime põhjalikult, mida tähendab iga kaitselüliti puhul olev kiri.

    Elektriliste automaatide märgistamine — keha tähised

    Kõikidel kaitselülititel on tehnilised omadused. Masina valimisel tuleb nendega tutvumiseks kehale panna märgistus, mis sisaldab skeemide, tähtede, numbrite ja muude sümbolite komplekti. Sõbrad nõustuvad, et masina välimus ei saa endast midagi öelda ja kõik selle omadused leiavad aset üksnes rakendatud märgistuse abil.

    Мазина korpuse esikülg (esikülg) kinnitatakse märgistusega kustutamatu värviga, НИИ и др parameetreid Сааб vaadata ка SIIS, Куй Seade töötab, ул видеть на Paigaldatud DIN-ristlülitile JA Juhtmed на sellega ühendatud (juhtmete lahtiühendamine JA väljatõmbamine эи оле vajalik TEDA kilpilt märgistuse lugemiseks) .

    Alloleval pildil näete näiteid erinevate tootjate elektriautomaatide märgistamise kohta. Igaühel neist на selgelt nähtavad märgid, mis on tehtud erinevates tähtedes ja numbritega. Selles artiklis me ei lahutata tööstuskaitseseadmeid ja käsitleme ainult tavapäraseid kodumasinate modulaarmasinaid. Kuid igal juhul на artikkel huvitav mitte ainult algajatele, vaid ka professionalaalidele, kellele iga päev silmitsi seisab, on ka huvitav meelde tuletada oma eriala põhitõdesid.

    Märgistamismasina tõlgendamine

    Selleks, et osta ostmisel õiget automaatset kaitset, tuleks tähelepanu pöörata mitte ainult seadme välimusele ja tootemargile, vaid ka selle omadustele.Analüüsime, milliseid omadusi tootja näitab kaitselüliti kehas, et seda õigesti valida. Masinaga tähistamine на endast teada andva teabe lisamine.

    1. Kaitselüliti tootja

    Kaitselülitite tähistamine algab tootja logo või nimega. Piltides on näidatud kõige populaarsemate kaubamärkide masinad: hager, IEK, ABB, Schneider Electric.

    Need kaubamärgid on juba ammu esitatud maailma avalikkusele ja on tõestanud, et nad toodavad oma toodete jaoks kvaliteetsed tooted. Tootja nime puhul rakendatakse väga kõrgel ja seda on raske märkida.

    2. Automaatsete lineaarne seeria (mudel)

    Kaitselüliti mudel peegeldab tavaliselt tootja seeriatoodangut ja tähistab tähtnumbrilist tähist, näiteks Sh300 ja Brown S200 seeria automaadie jauluvider jauluvider.

    Näide sellest, kuidas kaitselülitite märgistus on pärit Schneider Electricist, hagerilt ja IEKilt.

    Sageli antakse automaatile seeria, mis võimaldab eristada mudeleid tehniliste omaduste või hinnaklassi järgi, näiteks Sh300 on kavandatud kuni 4,5 kA lühiseks, mis on vähem kulukas tootamvui kudavi od 6s.

    3. Masina ajavool

    Seda omadust tähistatakse ladina tähega. Ajavoo omadused на 5 tüüpi: B, C, D, K, Z. Kuid kõige levinum neist on kolm esimest: «B», «C» ja «D».

    Masinaid, mille omadusi on näiteks «K» ja «Z», kasutatakse tarbijate kaitsmiseks, kus kasutatakse aktiivselt indktiivkoormust ja elektroonikat.

    Kõige Universaalsem, mis sobib kasutamiseks kodus — tüüp «C». Enamik elektrikut kasutavad seda elektrijuhtmete kaitsmiseks. BTX «B» või «D» kitsas profiiliga masinaid saab leida ainult spetsialiseeritud kauplustes ja sageli nõudmisel.

    Sõbrad automaatide ajaomaduste teema kohta Mul on eraldi artikkel, palun mine, lugege, tutvuge ise.

    4. Masina nimivool

    Pärast kirja väärtust on arv, mis määrab kaitselüliti reitingu. Reiting määrab voolu maksimaalse väärtuse, mis suudab pidevalt voolata, kui kaitselüliti ei lülitu. Lisaks määratakse nimivoolu väärtus konkreetsele ümbritseva õhu temperatuurile + 30 kraadi.

    Näiteks kui automaatne nimivool на 16A, siis hoiab automaat selle koormuse ja ei suleta ümbritseva õhu temperatuuril, mis on kõrgem kui +30 kraadi.Kui temperatuur on kõrgem kui +30, võib automaatvool töötada vooluga alla 16 A.

    Kui võrgul on ülekoormus, st olukord, kus koormusvool ületab nimivoolu, lülitab kaöötada vooluga alla term. Sõltuvalt ülekoormusest on masin välja lülitatud aeg mitu minutit sekundit. Vool, mille juures soojusenergia vabastamine töötab, пики олема 13% — 55% kõrgem masina reitingust.

    Kui võrgus esineb lühis, tekib ülepinge, mille puhul lülitatakse kaitselüliti elektromagnetiline vabastus.Lühemate seadmete korral peab töötav automaat töötama 0,01-0,02 sekundit, Wastasel Juhul hakkab elektrijuhtmete isolatsioon sulanduma ja võib süttida.

    5. Nimipinge

    Ajavooluautomaadi märgistuse allpool kasutatakse nominaalset pinget, mille jaoks см. Automaatne mudel на projekteeritud. Nimipinge kuvatakse voltides (V / V) ja см. Võib olla konstantne («-«) või muutuv («

    Nominaalne pinge väärtus määrab, milliste võrkude seade on ette nähtustleistleas.Näiteks märgistus 230 / 400V

    tähendab, et 230 volti ühefaasiline pinge, 400-voldine kolmefaasiline pinge. Märk

    «Tähendab vahelduvvoolu pinget.

    6. Piirata voolutugevust

    järgmine parameeter на piirväärtuse limiit või SEDa nimetatakse ка mašīna purunemisvõimeks См. Parameeter iseloomustab lühisvoolu, MIDA Masin suudab конец LABI VIIa JA VÄLJA lülitada, Ilma и др увидеть kaotaks töövõime (ILMA и см. tooks kaasa rike).

    Elektrivõrk on kompleksne süsteem, kus sageli tekib ülekoormus lühise tõttu.Ülehelied on lühiajalised, kuid neid iseloomustab suur väärtus. Игал kaitselülitil на suurim lülitusvõimsus, mis määrab võimet taluda ülerõhke ja töötada samal ajal.

    Modulaarautomaatide jaoks на väljalülitusvoolude maksimaalne väärtus 4500, 6000 või 10000. Используется на antud amprites.

    7. Praegune piirklass

    Korpuse vahele jääva piirväärtuse piirväärtus on vahetult madalam, näidatakse niinimetatud praeguse piirklassi. Ülekandete esinemine on ohtlik, sest nende ilmnemisel vabaneb soojuslik energia.Selle tulemusena hakkab elektrijuhtmete isolatsioon sulama.

    Vooluallika lülitub välja, kui lühisvool saavutab maksimaalse väärtuse. Selleks, et lühis vool jõuaks maksimaalselt, võtab see aega aega ja seda enam, seda rohkem kahju on juhtmestiku varustusele ja isolatsioonile.

    Praegune vooluhulga piiraja aitab kaasa kaitselüliti kiirendatud väljalülitumisele, takistades seega lühisvoolu jõudmist maksimumväärtuseni. Тегеликульт пиираб см. Параметр lühisaega.

    Praeguse piiraja на kolm klassi, mis on märgitud mustas ruudus.Mida kõrgem klass, seda kiiremini automaat lülitub välja.

    1. — класс — 1 märgistus puudub, ehk teisisõnu, automaat, mille puhul puudub praeguse piirangu klass, kuuluvad esimese klassi. Tähtaeg on üle 10 мс;
    2. — класс — 2 piirab lühisvoolu läbimise aega 6-10 мс;
    3. — класс 3 piirab lühendatud voolu läbimise aega 2,5-6 мс (киирейм).

    8. Ühendusskeem ja terminali tähis

    Mõned tootjad panid tarbija teavitama seadme ühenduse skeemi.Elektriskeem на электричестве ahel, millel на терминированном ja elektromagntilized releaserid. Diagramm tähistas ka kontakte, mis näitavad juhtmete ühendamise koht.

    Ühepolaga masinatel on kontaktid märgistatud kui «1» — ülemine ja «2» — allapoole. Tavaliselt on toitejuhe ühendatud ülemise kontaktiga ja koormus on ühendatud alumise külge. Muide, sellel teemal on eraldi artikkel selle kohta, kuidas seadet õigesti ühendada. Bipolaarsete masinate puhul on kontaktid märgistatud «1», «3» — ülemine; «2», «4» — мадалам.

    Ja see on nii, et ahel ja kontaktide tähised bipolaarse kaitselülitiga ühendamiseks

    Kahe- ja nelinurksete automaatide puhul, mis asuvad elektriühenduste terminal sceemil, leina tähisehünduste terminal skeemil, leina tjähisehütüh См. На олулин, куна митметасандилисте масинате кыйкидел пулустел еи оле леккейд (soojus- ja elektromagnetilized).

    9. Toote number

    Masina keha ükskõik millisel küljel on ka tootja poolt pakutav toode (artikkel, QR-kood), mis aitab kindlat mudelit poe kataloogis leida ilma probemideta.

    Pärast ülalkirjeldatud teabe lugemist ei pruugi sildistuse kaitselülitite проблема olla probemiks ja saate hõlpsasti valida kaitseseadise, mis sobib teile sobivate omadustega.

    Сыбрад, куи см. Артиккел олекс тейле хувитав, олексин тянулик, куи джагатэ седа сухтлусвõргустикс. Kui teil on küsimusi või soovitusi, võite nende kommentaarides endalt küsida, proovin vastata kõigile.

    Automaatti markeerimine elektrikilbis

    Kaitselülitite tähistamine

    Iga inimene üldiselt teab, mis elektripaneelis on paigaldatud kaitselüliti.Enamik elanikkonnast geneetilisel tasemel teab, kui korteri valgus kadus, käies ettevaatlikult ja kontrollige, kas masin ei lülitu põrandapaneelil välja ja lülitage see vajaduse korral sisse. Kuid mitte kõigil pole mõtet nende seadmete tehniliste omaduste kohta ja milliste kriteeriumide järgi tuleb neid valida, et säilitada jaotuskilbi suure jõudlusega.

    Tervitades kõiki sõpru saidil «Электроэнергия в доме». Täna analüüsime väga olulist, minu arvates teemat, mis mõjutab otseselt automaatsete kaitseseadmete tavapäraseid töötingimusi, nimelt automaatlülitite märgistamist.Mitte igaüks ei tea, измельченный на masina puhul sümbolid ja sümbolid, mistõttu liigitame märgistuse ja analüüsime põhjalikult, mida tähendab iga kaitselüliti puhul olev kiri.

    Elektriliste automaatide märgistamine — keha tähised

    Kõikidel kaitselülititel on tehnilised omadused. Masina valimisel tuleb nendega tutvumiseks kehale panna märgistus, mis sisaldab skeemide, tähtede, numbrite ja muude sümbolite komplekti. Sõbrad nõustuvad, et masina välimus ei saa endast midagi öelda ja kõik selle omadused leiavad aset üksnes rakendatud märgistuse abil.

    Мазина korpuse esikülg (esikülg) kinnitatakse märgistusega kustutamatu värviga, НИИ и др parameetreid Сааб vaadata ка SIIS, Куй Seade töötab, ул видеть на Paigaldatud DIN-ristlülitile JA Juhtmed на sellega ühendatud (juhtmete lahtiühendamine JA väljatõmbamine эи оле vajalik TEDA kilpilt märgistuse lugemiseks) .

    Alloleval pildil näete näiteid erinevate tootjate elektriautomaatide märgistamise kohta. Igaühel neist на selgelt nähtavad märgid, mis on tehtud erinevates tähtedes ja numbritega.Selles artiklis me ei lahutata tööstuskaitseseadmeid ja käsitleme ainult tavapäraseid kodumasinate modulaarmasinaid. Kuid igal juhul на artikkel huvitav mitte ainult algajatele, vaid ka professionalaalidele, kellele iga päev silmitsi seisab, on ka huvitav meelde tuletada oma eriala põhitõdesid.

    Märgistamismasina tõlgendamine

    Selleks, et osta ostmisel õiget automaatset kaitset, tuleks tähelepanu pöörata mitte ainult seadme välimusele ja tootemargile, vaid ka selle omadustele.Analüüsime, milliseid omadusi tootja näitab kaitselüliti kehas, et seda õigesti valida. Masinaga tähistamine на endast teada andva teabe lisamine.

    1. Kaitselüliti tootja

    Kaitselülitite tähistamine algab tootja logo või nimega. Piltides on näidatud kõige populaarsemate kaubamärkide masinad: hager, IEK, ABB, Schneider Electric.

    Need kaubamärgid on juba ammu esitatud maailma avalikkusele ja on tõestanud, et nad toodavad oma toodete jaoks kvaliteetsed tooted. Tootja nime puhul rakendatakse väga kõrgel ja seda on raske märkida.

    2. Automaatsete lineaarne seeria (mudel)

    Kaitselüliti mudel peegeldab tavaliselt tootja seeriatoodangut ja tähistab tähtnumbrilist tähist, näiteks Sh300 ja Brown S200 seeria automaadie jauluvider jauluvider.

    Näide sellest, kuidas kaitselülitite märgistus on pärit Schneider Electricist, hagerilt ja IEKilt.

    Sageli antakse automaatile seeria, mis võimaldab eristada mudeleid tehniliste omaduste või hinnaklassi järgi, näiteks Sh300 on kavandatud kuni 4,5 kA lühiseks, mis on vähem kulukas tootamvui kudavi od 6s.

    3. Masina ajavool

    Seda omadust tähistatakse ladina tähega. Ajavoo omadused на 5 tüüpi: B, C, D, K, Z. Kuid kõige levinum neist on kolm esimest: «B», «C» ja «D».

    Masinaid, mille omadusi on näiteks «K» ja «Z», kasutatakse tarbijate kaitsmiseks, kus kasutatakse aktiivselt indktiivkoormust ja elektroonikat.

    Kõige Universaalsem, mis sobib kasutamiseks kodus — tüüp «C». Enamik elektrikut kasutavad seda elektrijuhtmete kaitsmiseks. BTX «B» või «D» kitsas profiiliga masinaid saab leida ainult spetsialiseeritud kauplustes ja sageli nõudmisel.

    Sõbrad automaatide ajaomaduste teema kohta Mul on eraldi artikkel, palun mine, lugege, tutvuge ise.

    4. Masina nimivool

    Pärast kirja väärtust on arv, mis määrab kaitselüliti reitingu. Reiting määrab voolu maksimaalse väärtuse, mis suudab pidevalt voolata, kui kaitselüliti ei lülitu. Lisaks määratakse nimivoolu väärtus konkreetsele ümbritseva õhu temperatuurile + 30 kraadi.

    Näiteks kui automaatne nimivool на 16A, siis hoiab automaat selle koormuse ja ei suleta ümbritseva õhu temperatuuril, mis on kõrgem kui +30 kraadi.Kui temperatuur on kõrgem kui +30, võib automaatvool töötada vooluga alla 16 A.

    Kui võrgul on ülekoormus, st olukord, kus koormusvool ületab nimivoolu, lülitab kaöötada vooluga alla term. Sõltuvalt ülekoormusest on masin välja lülitatud aeg mitu minutit sekundit. Vool, mille juures soojusenergia vabastamine töötab, пики олема 13% — 55% kõrgem masina reitingust.

    Kui võrgus esineb lühis, tekib ülepinge, mille puhul lülitatakse kaitselüliti elektromagnetiline vabastus.Lühemate seadmete korral peab töötav automaat töötama 0,01-0,02 sekundit, Wastasel Juhul hakkab elektrijuhtmete isolatsioon sulanduma ja võib süttida.

    5. Nimipinge

    Ajavooluautomaadi märgistuse allpool kasutatakse nominaalset pinget, mille jaoks см. Automaatne mudel на projekteeritud. Nimipinge kuvatakse voltides (V / V) ja см. Võib olla konstantne («-«) või muutuv («

    Nominaalne pinge väärtus määrab, milliste võrkude seade on ette nähtustleistleas.Näiteks märgistus 230 / 400V

    tähendab, et 230 volti ühefaasiline pinge, 400-voldine kolmefaasiline pinge. Märk

    «Tähendab vahelduvvoolu pinget.

    6. Piirata voolutugevust

    järgmine parameeter на piirväärtuse limiit või SEDa nimetatakse ка mašīna purunemisvõimeks См. Parameeter iseloomustab lühisvoolu, MIDA Masin suudab конец LABI VIIa JA VÄLJA lülitada, Ilma и др увидеть kaotaks töövõime (ILMA и см. tooks kaasa rike).

    Elektrivõrk on kompleksne süsteem, kus sageli tekib ülekoormus lühise tõttu.Ülehelied on lühiajalised, kuid neid iseloomustab suur väärtus. Игал kaitselülitil на suurim lülitusvõimsus, mis määrab võimet taluda ülerõhke ja töötada samal ajal.

    Modulaarautomaatide jaoks на väljalülitusvoolude maksimaalne väärtus 4500, 6000 või 10000. Используется на antud amprites.

    7. Praegune piirklass

    Korpuse vahele jääva piirväärtuse piirväärtus on vahetult madalam, näidatakse niinimetatud praeguse piirklassi. Ülekandete esinemine on ohtlik, sest nende ilmnemisel vabaneb soojuslik energia.Selle tulemusena hakkab elektrijuhtmete isolatsioon sulama.

    Vooluallika lülitub välja, kui lühisvool saavutab maksimaalse väärtuse. Selleks, et lühis vool jõuaks maksimaalselt, võtab see aega aega ja seda enam, seda rohkem kahju on juhtmestiku varustusele ja isolatsioonile.

    Praegune vooluhulga piiraja aitab kaasa kaitselüliti kiirendatud väljalülitumisele, takistades seega lühisvoolu jõudmist maksimumväärtuseni. Тегеликульт пиираб см. Параметр lühisaega.

    Praeguse piiraja на kolm klassi, mis on märgitud mustas ruudus.Mida kõrgem klass, seda kiiremini automaat lülitub välja.

    1. — klassi-1 märgistus puudub, ehk teisisõnu, automaat, mis ei kuulu praeguse piirangu klassi, kuuluvad esimese klassi. Tähtaeg on üle 10 мс;
    2. — класс — 2 piirab lühisvoolu läbimise aega 6-10 мс;
    3. — класс — 3 piirab lühikese voolu läbimise aega 2,5-6 мс (киирейм).

    8. Ühendusskeem ja terminali tähis

    Mõned tootjad panid tarbija teavitama seadme ühenduse skeemi. Elektriskeem на электричестве ahel, millel на терминированном ja elektromagntilized releaserid.Diagramm tähistas ka kontakte, mis näitavad juhtmete ühendamise koht.

    Ühepolaga masinatel on kontaktid märgistatud kui «1» — ülemine ja «2» — allapoole. Tavaliselt on toitejuhe ühendatud ülemise kontaktiga ja koormus on ühendatud alumise külge. Muide, sellel teemal on eraldi artikkel selle kohta, kuidas seadet õigesti ühendada. Bipolaarsete masinate puhul on kontaktid märgistatud «1», «3» — ülemine; «2», «4» — мадалам.

    Ja see on nii, et ahel ja kontaktide tähised bipolaarse kaitselülitiga ühendamiseks

    Kahe- ja nelinurksete automaatide puhul, mis asuvad elektriühenduste terminal sceemil, leina tähisehünduste terminal skeemil, leina tjähisehütühСм. На олулин, куна митметасандилисте масинате кыйкидел пулустел еи оле леккейд (soojus- ja elektromagnetilized).

    9. Toote number

    Masina keha ükskõik millisel küljel on ka tootja poolt pakutav toode (artikkel, QR-kood), mis aitab kindlat mudelit poe kataloogis leida ilma probemideta.

    Pärast ülalkirjeldatud teabe lugemist ei pruugi sildistuse kaitselülitite проблема olla probemiks ja saate hõlpsasti valida kaitseseadise, mis sobib teile sobivate omadustega.

    Сыбрад, куи см. Артиккел олекс тейле хувитав, олексин тянулик, куи джагатэ седа сухтлусвõргустикс. Kui teil on küsimusi või soovitusi, võite nende kommentaarides endalt küsida, proovin vastata kõigile.

    Juhtmestiku eeskirjade rikkumine — elektrilised kilbid

    Sageli võite sageli näha elektrilahendusi erinevatel eesmärkidel, mille tootmine rikkus paljusid eeskirju. Eriti kehtib см. Elektriplaatide kohta, mida valmistatakse üksikutele projektidele, mida spetsialiseerunud ettevõtted ei kasuta elektriseadmete tootmiseks, vaid elektripaigaldiste organisatsioonid.Samuti tekib välistatavate kaablite ühendamisel kilpidega eeskirjade ja eeskirjade mittejärgimise проблема. Sellegipoolest на jaotuskilbid ja ASU kõige olulisemad kogu elektripaigaldise elemendid. Ja siin on kõige kallim juhtmestiku vead.

    Куни 1 кВ люлитуссиде на пюхендатуд торфукиле 4.1 ПУЭ 7 вэляантеле и пиджуделе мууделе регуляивсетеле документиделе, много нет электрипайгальдисте органисциоонид сагели эйратаксе. Элуруумид и ühiskondlike hoonete sisendite jaotamise seadmete (ASU) nõuded на кехтестатуд ГОСТ Р 51732-2001.Elamute jaotuspaneelide nõuded — ГОСТ Р 51628-2000. Madalpingel integreeritud jaotuse ja juhtseadmete (NKU) üldnõuded — ГОСТ Р 51321.1-2007. Täiendavad nõuded bussiliinidele, kvalifitseerimata personalile juurdepääsetavates isikutele paigaldatud elektripaneelidele, alajaamadele ehitusplatsidel ja alajaamade lülititele on toodud standardi GOST R 51as321 Wastavas.

    Vaatleme kõige tavalisemaid kõrvalekaldeid eeskirjades kehtestatud standarditest.

    Trükkplaati pole

    Iga elektriline paneel peab olema varustatud oma elektriskeemiga.Kuid sageli on see parimal juhul lihtsustatud skeem, mis näitab ainult väljuvate liinide koormuste nime.

    Диаграмма пиков kajastama jaotuskilbi ühenduspunkti, mis näitab kaitseseadme reitingut, kõiki väljuvate liinide kaitseseadiste andmeid ja sisendseadet. Märgi osa, pikkus, väljaminevad kaablid. Vajadusel iga kaabli kaotus. Laadimisvõimalused ja -voolud eraldi ja kogu varjestus. Kilbi jaoks näitavad paigaldatud võimsust (kõigi koormuste võimsuste summa) ja töötavat (ühekordset) võimsust.Diagrammil näitab ka võimukoormus, kaitsekoormuse nõudlustegur ja kaitseaste wasavalt ГОСТ 14254-96.

    Puuduv varjestusmärgis

    Igal elektrivarustuskilbil (ка VRU, RSCH, MSB, NKU) peab olema püsimärgisega plaat, mis asub nähtavas kohas väljastpoolt. Sõltuvalt plaatmaterjali varjestusnõuete tüübist ja otstarbest võib see veidi erineda. Kuid alati märkige kilbi, tüübi tähise, nimipinge ja voolu tootja nimi, kaitsekihi kaitsetase, tähis:

    II klassi plaatide jaoks Wastavalt GOST R IEC 536-94, kilbi valmistamise aasta.

    Mõnel juhul asetatakse andmeplaat kasseti sisse, eeldusel, et uks на avatud või pärast väliskesta eemaldamist, см. Selgelt nähtav.

    Elektrilaudade uksele tuleb paigaldada tähis «Ettevaatust pinge», mille kuju ja välimus согласно требованиям ГОСТ 12.4.026.

    Operatsioonidokumentatsiooni ei ole

    Iga käituslüliti kohta tuleb välja anda käitusdokumentatsioon (käsiraamat). Selle dokumendi ulatus sõltub kilbi tüübist ja eesmärgist. См. Ei ole suur dokument, mis sisaldab: tootja nime, ulatust ja töötingimusi, nimisagedust, võimsust ja voolu, kõigi kaitseseadmete nimivoolusid, paigaldusjuhiseid, ohutusmeetmetemetifmeitseid juuhiseid.

    Paneeliseadmete tootmiseks spetsialiseerunud ettevõtted reeglina kujutavad endast kogu kilpide Wastavustunnistust, sh kui kilp on valmistatud ühes eksemplaris.

    Üksiku projektiga varjestatud elektriorganisatsioonid lisavad kõikidele seadme tarnijatele kõik komponendid (kaitselülitused, RCDd, kontaktorid) Wastavustunnistused. Esimene koopia on varustatud seadme tarnija sinise (originaal) pitsatiga. Ja koopiad, mis on kinnitatud elektriorganisatsiooni pitseriga. Интернетист allalaaditavad sertifikaadid ei ole kehtivad, kuna neid saab kohaldada võltsimisseadmete suhtes.

    Kehv sisekaitseseade

    Kui kasutatakse sisemist seoses juhtmete ristlõike tuleks lähtuda nende nimivoolust kaitseseadmete pidades silmas Vähenduskoefitsiendidir kõhalidik valikas. Касутатавате юхтмете пики изоляции рееглина олема кавандатуд вэхемалт 660 В вахелдуввоолу яокс, вт нетекс стандарти ГОСТ Р 51628-2000 пункты 6.7.3 нюдед.

    Pööratud ühenduste puhul on vaja ette näha meetmed, mis hoiaksid kontakti nõrgenemist, sealhulgas vibratsiooni ja lühisevoolu tõttu.Nende eesmärkidel kasutavad kinnituspoldid, vedruseibid, vedrud, et vältida kruvide lõtvumist ja muid meetmeid (ГОСТ 10434-82, пункты 2.1.7, 2.3.4). Ohtlikes piirkondades peavad kõik elektrijuhtide poldid olema kaitstud enesest lahti võtmise eest. Kasutatud poldid peavad Wastama aukude läbimõõdule Wastavalt стандартный ГОСТ 11284-75.

    Kui ühendate kaablite (juhtmed) südamikud ilma otsteta katkestamata, siis on vajalik, et juhtmed oleksid kontaktselektrilisest materjalist seibidest välja pressitud.Esiteks, см. Puudutab mitmesuguseid juhtmeid. Ühendamiseks või tahke tuum läbilõikega 25 мм 2 või rohkem kasutatakse elas lõpetamise või kõrvade südamiku võib moodustuda lame fikseerimisosast, milles on ava poldi.

    Mitmekihilised juhid, mille sektsioon on 16 mm 2 ja enam, on alati ühendatud otse pärast lõppu. Kuid väiksemate sektsioonide puhul на soovitatav kasutada ka näpunäiteid, kuna на äärmiselt raske takistada nende eemaldamist kontaktliigendist. (Lisateavet vihjete kasutamise kohta vt GOST 10434-82, pt 2.1.10, 2.1.11).

    N- ja PE-rehvide ühendamine ei ole lubatud, kui need on varjestatud kaabli kaudu eraldatud. Пики игас килес олема nulljuhtmete ühendamiseks rehvid (терминали комплекс): töö — N, kaitse — PE või PEN. Kaitse varustuskindel kaabli PEN juht on ühendatud kaitsekihiga PE-bussiga (nõuded lk ​​1.7.135, 4.1.22 EI).

    Iga elektrilise paneeli töökindlus ja Wastupidavus on suuresti määratud sisendkäskude väljundkanalite sisendseadme sisendklemmide ühendamise meetodiga.Sellel eesmärgil kasutati varem kasutatud rehve, mis olid väga usaldusväärsed, kuid võtsid palju ruumi (vt joonis 1). Praegu kasutatakse neid rehve ainult suure võimsusega koormusega (ASU, MSB) plaatidel. Ja tavapärastes jaotuskilpides kasutavad spetsiaalselt nende jaoks konstrueerimisplokid ja väikesed rehvid, mis on paigaldatud modulaarsetele kaitselülititele. Juhtmete kasutamine busbari jaoks, nagu on näidatud joonisel. 2, sageli vähem usaldusväärne.

    Kõik kaitseseadmed, nagu ka teised komponendid, peavad olema korralikult kinnitatud.Hoolimata sellest ilmse nõude olemasolust на võimalik näha ka kaitselülitite juhtmeid (joonis 3).

    Elektriline elektrikilp

    Joon. 1 kommutaator

    Traadi kilbi Kaitse

    Joonis 2 Kaitsejuhtmete Juhtmed

    Kehtetud manusmeetodid

    Joonis 3 Lubatud paigaldusmeetodid

    märgistus й оле kilbi видит

    На Важе tagada Koigi seadmete JA juhtmete Керг tuvastamine MIS tahes elektrilise Paneeli видит. Varem oli valgete PVC-torude jaoks kasutatud juhte, millele касутати ваставаид кирджу.Nüüd on selle ülesande täitmist oluliselt lihtsustatud — valmistatud märgistustoodete kasutamine. Joonisel рис. Joonisel 4 на kujutatud meetod elektripaneeli juhtmete märgistamiseks. Kasutage elektrilülitusplaati järgides tähtnumbrilisi tähiseid. Null töötavate ja kaitsvate juhtmete ühendamiseks mõeldud rehvid tähistatakse Wastavalt N ja PE. Нулевой töötavatel juhtudel kasutatakse sinise (sinise) isolatsiooni juhtmeid. Нулли кайцмисекс — коос изоляциоонига, мисс сисалдавад триипусид колласт я рохелист варви.Faasirehvid tähistavad L1, L2, L3. Seoses määramise värvifaasi rehvide praegu puudub ühtne lahendus — on märkimisväärne lahknevus reeglites kirjeldatud kokkuvõttes ГОСТ Р 50462-2009.

    Vastavalt mõnede regatiivsete dokumentide nõuetele on vaja ka märkida rehvide N ja PE kontaktterminalid. Järjekorranumbreid poolt peab vastama seerianumbrid kaitseseadmeid (vt. Näiteks п. 6.3.10 GOST P 51628-2000 и p. 6.4.6 GOST P 51732-2001). Kuid selle nõude rakendamine на kahjuks väikeste rehvide kasutamisel rakendada.

    Juhtmete tähistamine elektripaneelis

    Joon. 4 Juhtmete markeerimine elektripaneelis

    Varupõhiste kaitsevahendite installimist pole võimalik

    Nagu näitab praktika, on elektripaigaldiste käitamise ajal aja jooksul vaja paigalsepidispaugus. Nendel eesmärkidel tuleb vaba ruumi alati reserveerida. Пики Лисакс печать олема миту varukoopia voolukatkesti, millele saab ühe väljundseadme rikke korral kiiresti ühendada väljuva liini.

    Väljundkaablite kehv kinnitus

    Kõik kaablid, mis ulatuvad elektripaneelist, tuleb kindlalt kinnitada. Kõigepealt puudutab см. Avatud elektrijuhtmeid, kui kaablile на võimalik rakendada mehaanilisi mõjusid. PUE punkti 4.1.22 kohaselt ei tohiks kaablite sisestamine kilesse kaasa tuua selle korpuse kaitset.

    Selleks, et vältida tolmu ja võõrkehi sisenemist kilbi kilbi juurde, tuleb kaabli sisenemispunktisse paigaldada tihendusseadmed (PUE punkt 4.1.18).

    Väljundkaablite valeühendus

    См. На kõige tavalisem elektripaigaldise viga.Ja ennekõike puudutab см. Tööahelat N ja kaitset PE Neutraaljuhtmeid. Elamu kilbid ei ole lubatud ühendada rohkem kui üks dirigent üest terminalist bussid N ja PE (nõude n. 6.3.6 GOST 51628-2000), kuid püüavad teha palju klapp olete selle rikkumisel minimaalselused võimalik suimalik suimalik suimalik. ВРУ-ы по вопросам продаж: ГОСТ Р 51732-2001 пункт 6.4.5 kirjutatakse «reeglina», et üks juht peaks olema ühendatud. Selle rekordiga peab kõrvalekaldumine продавать reeglist olema põhjendatud (vt OLC punkti 1.1.17).

    Joonisel рис. 5 näitab ühenduse null dirigendid väljuvate kaablite elektrikilp toitumise üksus, mis koondab kõiki võimalikke rikkumisi reegleid juhtmestiku: no eraldi buss null töötajate puhemedat jühid jühid ü kahemedat jühid ühid ündhid ü Sarnaseid märkusi võib teha ka null töötavate ja kaitsvate juhtmete ühendamisel joonisel рис. 2

    Kehtetud ühendusmeetodid

    Joon. 5 Kehtetu juhtmestiku meetodid

    Kaabel tähistusi pole

    Kõik kaablid, mis ulatuvad elektrikilpist, peavad olema märgistatud (punktide 3.103, 3.104 СНиП 3.05.06-85 без, ПУЭС 6. väljaande punkt 2.3.23). Nendel eesmärkidel võib kasutada sildid: ruutuks kuni 1000 V pingega kaabeljuhtmete tähistamiseks, ümmargused — üle 1000 V ja kolmnurksed kontrollkaablid tähistamiseks. Силдид по кехтестатуд ТУ-с 36-1440-82. Märgistuses tähistatakse kaabelliinide brändi, jaotisi ja nimesid. Keelatud on kasutada mittekandevatest materjalidest valmistatud homemade silte, nagu on näidatud joonisel. 3 (varjestuskaabel ümber kaabli).

    Te saate lugeda kõige tüüpilisemaid juhtmestiku vigu, mis ei ole elektriplaatidega otseselt seotud juhtmestiku tavapäraste eeskirjade rikkumisega.

    Puudub kaitse selektiivsus

    Kui kaitselülitid ei ole õigesti valitud, võib mõne väljuva liini lühise võib elektrilise paneeli kaitse sisendseadme välja lülitia. Lülitite tüüpide valimiseks kasutage seadmete tootjate esitatud selektiivsustableid. Lisateavet valikvarustuse vajaliku tasemega voolukatkestite valiku kohta leiate artiklist Selektiivsus kaitses toiteplokkides.

    SISUKORD (Kõik saidi artiklid)

    Elektriplaadid: montaaži reeglid

    Me arvutame ja paigaldame elektrilise jaotuspanga iseseisvalt

    Kuna teateru kédükis algabe.Kilp on teie kodu või saidi keskne elektriline juhtseade. Energiatarbimine kõigile energiatarbijatele ja omanike turvalisus sõltub tema tööst.

    Щит — kõrge klassi ohu elektriseadmed. Saate seda ise koguda ainult siis, kui teil on vasav kogemus ja teadmised. Vähemalt peate mõistma juhtmestiku skeeme ja moodulseadmete tööpõhimõtteid — RCD-sid, difavtomat jne. Seetõttu eelistavad paljud inimesed tellimuse väljatöötamist ja plaatide monteerimist professionalaalsetest paigaldajatest.

    Kuid paljud FORUMHOUSE kasutajad suudavad seda ülesannet edukalt toime tulla, kuulate foorumi kogenud liikmete soovitusi.»Электри» секциоонис на когуненуд арвукалт електриплоккид скееме я кайтстуд плаатид эдукат энесеконтролли.

    Selles artiklis foorumi kasutajate abiga üritame peegeldada olulisi üksikasju, mida tuleks tähelepanu pöörata, kui otsustate oma elektripaneeli ehitada.

    См. Juhtub, et kogenmatud majaomanikud segavad kahe erineva seadmega: sissejuhatav mõõtepaneel (SCH) ja kommutaator (SchR). Esimesel juhul sisaldab kilp (või pigem tänaval asuv kapp, tugi) minimaalset varustust: suletav sissejuhatav kaitselüliti, elektrienergia arvesti ja reeglina RCD (kaitselülitusseade).Elektrikilp on tavaliselt paigaldatud siseruumides ja sõltuvalt tarbijate arvust võib sisaldada kümneid difavtomat ja RCD.

    Kui elektriarvestus ja jaotamine on kombineeritud ühes sisend-jaotussüsteemis (ASU), on võimalus. Energiamüügiorganisatsioonid nõuavad tänapäevatoe või fassaadi jaoks elektriarvesti paigaldamist — Inspektori kättesaadavuse piires. Paljud kahtlevad selle nõude õiguspärasuse üle, kuid igal juhul on kodurühma automaatide paigutamine tänava reklaamplaadis sobiv suvila, garaažis ja muudes väikestes hoonetes.

    Suure hulga energiatarbijatarbijatega maamajas на см. Valik vaevalt vastuvõetav: on vaja teha mitut rühmajoont kilpilt maja külge, mis asuvad kilbi kindlale kõrgusele (автор скими на Avs7153 foorumi konsultantant).

    — Minimaalne võimalik kontaktühenduste arv põranda all — Wastavalt ainult ühele kriitilisele kontaktühendusele — töökindlus ja ohutus on suuremad kui teistes SchU skeemides, kus on palhendusi kontaktü!

    Üksikasjalikumalt on võimalik jälgida tänavaplaatide komplekteerimisvõimalusi antud teemas.

    Mis tahes kommutaatori koostu alustatakse selle skeemi koostamisega, milles tuleb näidata kõiki mooduleid (tüüp, RCD, kontaktor jne), kõigi kasutatavate kaablite ja juhtormmeus osadjuh, комедия. Parim võimalus, kui teil on juba valmis toide kodus — см. Lihtsustab oluliselt ülesannet. На селге, куи палью сеадмейд торф касутама, измельченный автомат вый УЗО-д валида, тугинедес кааблите я юхтмете я теи кодумасинате ристлõикеле.

    Kompuutriplaani planeerimiseks peate teadma.

    • Kõigi elektriseadmete energiatarve ja eraldi valitud elektrienergia tarbimine — automaatsete asjakohaste paraetrite valimisel.
    • Kogu võimalik võrgu koormus.
    • Maja juhtmestik: sõltuvalt paneelile minevate joonte arvust.
    • Millised elektriseadmed paigaldatakse maja (mõned, näiteks pesumasinad, nõuavad RCD paigaldamist).

    Sõltuvalt kasutuskohast saab valida metall- või plastikust, monteeritud või süvistatava elektriplaadi. Siin sõltub valik sõltuvalt teie Individualsetest tingimustest ja eelistustest, kuid tolmu ja niiskuse eest kaitsmiseks по параметру selline oluline.Erineva kaitsetasemega kilbid на märgistatud erinevalt.

    — Kaitse kaitsetase valitakse välistingimustes. Piisavalt на IP54 jaoks tänavakast, mitte troopikas või Saharas. Korteris — kui ainult ülemine ei ole üleujutatud. Kui kilp on lähedal jõuliste niisutussüsteemide lähedal, siis jälle — minimaalne на IP65.

    Plastkilbid sisestatakse sageli siseruumides. Рохкем ваступидаваид и илмастикукиндлаид металлист капи скееме — танавал. Süvistatavad plaadid sobivad hästi kipsplaadi vaheseinte jaoks, kus niši on lihtne korraldada.На важа пайгутада вальвур нии, и седа олекс мугав касутада.

    — Väikesed kilbid asetsevad silmade tasapinna keskosas, suurte (poolteist meetrit) — nii, et need jõuavad ülemisse reani ilma väljaheitega. Аметлике електриарвестит пухул — 0,8-1,7 м põrandast kuni terminalideni.

    Kindluse konkreetse mudeli valimine sõltub suurel määral majaomaniku finantsvõimalustest, kuid see ei ole otstarbekas järgida odavat. Odavad kilbid on valmistatud halva kvaliteediga plastikust, mis on aja jooksul habras ja kollaseks muutunud.Lisaks peab selline kilp kõige tõenäolisemalt olema omaette kolhoosiks, muutes seda Wastavalt teie vajadustele. Kvaliteedid mainekate tootjate poolt on kokku pandud disaineri põhjal, kõik on mõeldud pädeva ja ohutu elektrisüsteemi hõlpsaks paigaldamiseks.

    Läbipääsusüsteemi valimise oluline parameter on selle suurus, см. Tähendab seda, kui palju mooduleid, см. Mahub. Üks üheastmeline voolukatkesti võtab ühe mooduli. Kogu paneelvarustuse mõõtmed on ka mooduli laiuse mitu korda, seega on automaatide, RCD-de ja muude vajalike seadmete arv teadlik, siis on kerge arvutada, millise suuruse kilbiga teil on vaja.

    Kaitse põhielementide moodulite arv:

    • ühepostiline automaat — 1 moodul;

    • ühefaasiline kaheosaline automaat — 2 настроения;

    • колмеосалиновый автомат — 3 настроения;

    • ühefaasiline RCD — 3 настроения;

    • колмефаасилин УЗО — 5 настроюлит;

    • колмефаасилин дифавтомат — 6-8 мудулит.

    Kaitset soovitatakse valida mõne reservmoduliga. Seega, куи 12 элементов настроения на кыйги элементиде махутамисекс пийсавад, на парем оста кильп 16-ни — тулевасе электриварустуссюстеми муутмисе коррал выи уутэ електрисеадмете илмумисел майас, мисс ваджавина масидыйдыйид.Kasutamata moodulid, turvalisuse ja esteetika jaoks, suudetakse sulgeda spetsiaalsete plastkorgidega.

    Komplektsete kilbide kokkupanemisel koos paljude komponentidega paigaldamise hõlbustamiseks по необходимости eelnevalt märgistatud Wastavalt skeemile, soovitab Olechka. См. На selgelt ja täpselt.


    Komponentide tähistused: Q1, Q2, … — автоматическая нуга-люлитид; DQ1, DQ2, … — УЗО; ADQ1, ADQ2, … — DIFA; XT1, XT2, … — ристмодулид; HL1, HL2, … — вальгустидный; X1, X2, … — terminalid; N1, N2 ,… — нульрехвид, номер рехви, вастаб УЗО номер; Kammid tähistatakse lühendiga ja RCD numbriga, millest me võtame selle etapi.

    Põrandalaudele on lihtne paigaldada modulaarseadmeid: jaotuskilpide видит на стандартном DIN-rööpad, mille külge kinnitatakse kõik automaadid ja RCDd lihtsa klahvikombinatsiooniga. Vajadusel на ка neid kerge eemaldada või teisaldada, piisab masina käsna kruvikeerajaga pigistamiseks. Et automaat DIN-raudteele «ei lähe», võite kasutada spetsiaalseid piiranguid.Samuti on kaashari видит kaks rehvi, mis on konstrueeritud kõigi Neutraal- ja maandurijuhtmete ühendamiseks. Nullibuss peab olema suletud dielektrilisse korpusse või eraldatud elektriplaadi metalist korpusest plastickust isolaatoritega.

    Automaatikomponentide ühendamiseks kasutatakse tihti traadi džemprereid, kuid selleks on palju mugavam ja esteetiliselt meeldiv kasutada spetsiaalset vasksibaarti. Mõlemal juhul на hea ühendamise tagamiseks oluline ühendada automaatika terminalid kindlustihedate või juhtmetega.

    Pärast kilbi kokkupanekut ja kontrollimist jääb lõplik puudutus: pead kõik seadmed olema allkirjastatud. Selliseks saab kasutada alalist markerit, parem on teha lihtsaid, kuid ilusaid ja informatiivseid kleebiseid.

    — kahepoolne lint, läbipaistev lint, kirjaklamber ja joonlaud. Tõmmake topeltkleepriba üks külg, kinnitage kleepuvale paberileht sildiga, liimige see läbipaistva tavalise lint, lõigake servadega nuga ja teil on kleebis.

    Sama põhimõtte alusel võite lamineerida lindile ja skeemi üldisele skeemile ja lüüa см. Näiteks ukse siseküljel, kui selle disain võimaldab.

    Seega ei ole kilbi enese kokkupanemine nii keeruline asi, mis on suuresti võimeline paljudele omanikele. Kuid sellele tööle тулеб вастата когу вастутусега, sest teie maja energiavarustussüsteemi usaldusväärsus sõltub ainult kilbikomplekti kvaliteedist, kuid ennekõike kodumajapidamiste ohutusest ja teie vara ohutuse.

    Küsimused elektriplaatide kujundamisel ja kokkupanekul on arutletud foorumi selles osas. Siin on pilte valmistatud kilest koos nende detailse monteerimisega.Väikese maamaja kilbi ekspertiis, näpunäited, nõuanded ja vigade analüüs — selles teemas. Просматривайте видео на soovitused muunduri abiga maja elektrivõimsuse suurendamiseks ning elektripaneeli seadme kohta teabe ja näpunäidete kohta.

    .
