Содержание

правила, измерение, поверка, проверка показателей для чайников

Все знают, зачем нужен электрический ток. Без него не будет работать телевизор, компьютер, стиральная машина, не загорится электрическая лампочка. У тока есть свои характеристики – это напряжение, сила и сопротивление. Чтобы их измерять были придуманы специальные приборы, а потом их объединили в один и назвали мультиметром. Как же пользоваться мультиметром? Освоить работу с ним сможет любой начинающий электрик.

Виды приборов

Мультиметры делятся на два основных вида: цифровые и аналоговые. Освоить правила пользования мультиметром для новичков можно в течение часа, независимо от его вида.

В аналоговых изделиях для отображения показаний используется стрелка. На точно размеченном циферблате она указывает значение того параметра электрического тока, измерение которого производится в данный момент.

Использование мультиметра с цифровой начинкой еще проще. Для отображения результата измерения в таких устройствах применяется цифровой дисплей.

Это, как электронные часы, на которых показано время.

Изделия могут существенно отличаться по стоимости. Цена устройства напрямую зависит от точности измерения, которую может обеспечить данный прибор. Точность еще называют разрядность, потому что мультиметр показывает несколько разрядов величины.

Дорогие мультиметры, которыми предпочитают пользоваться профессиональные электрики, имеют разрядность 5 и выше. Такие изделия можно приобрести за несколько тысяч долларов США. Качество такой диагностики будет находиться на абсолютно недоступном для дешёвых китайских изделий уровне.

Для начинающих электриков профессиональные изделия не нужны. С помощью дешёвых устройств можно легко произвести измерения напряжения в сети, сопротивление резистора, определить исправность транзисторов и конденсаторов, при этом погрешность такой диагностики будет составлять не более 1 — 2%.

Поверка мультиметра – это особая аттестация, подтверждающая, что прибор работает правильно.

Вне зависимости от вида устройства, поверка мультиметра производится по общепризнанным эталонам измерения электротехнических величин. Дешевые китайские приборы могут быть не поверенными, поэтому желательно сравнить их показания с показаниями надежного прибора.

Правила безопасности

Пользоваться устройством очень просто, но прежде чем приступить к первым электрическим измерениям, необходимо ознакомиться с техникой безопасности. Безопасная проверка электрической цепи будет в том случае, если придерживаться нескольких правил.

Место, где производятся диагностические операции, должно быть хорошо освещено. Прежде чем пользоваться прибором для измерения опасного для жизни напряжения, необходимо обеспечить дополнительное освещение – установить лампу.

Запрещается пользоваться измерительным оборудованием вблизи легковоспламеняющихся и взрывоопасных веществ. При проведении измерительных работ нередко возникают искры, которые могут привести к взрыву и пожару.

Не рекомендуется пользоваться мультиметром в условиях повышенной влажности. Нежелательно пользование измерительным прибором в неустойчивом положении. Мультиметр должен лежать на ровной поверхности, вблизи проводящего измерения, чтобы до него можно было свободно достать и правильно считать показания.

Во время проведения диагностических работ, щупы необходимо держать только за изолированные ручки.

Прежде чем начать пользоваться мультиметром, следует знать, что запрещено с ним делать:

  • перегружать прибор во время проведения диагностических работ;
  • продолжать пользоваться устройством, если его переключатель, либо другая ответственная часть находится в неисправном состоянии;
  • пользоваться устройством для измерения переменного или постоянного тока в электрической цепи с двигателями высокой мощности, или другим оборудованием с высоким показателем пускового тока.

Выполнение данных требований позволит значительно превысить гарантийный срок эксплуатации изделия. А соблюдение техники безопасности поможет избежать несчастных случаев во время проведения измерительных операций.

Быстрая проверка

Если вы собираетесь купить мультиметр или получили его от кого-то в пользование, то нелишне будет убедиться в исправности. Проверка мультиметра происходит следующим образом. Вначале надо проверить установлена ли батарейка в отсеке для питания.

Затем устанавливают переключатель на диапазон измерения сопротивления, выбирая самый низкий диапазон. Вставляют штекеры в гнезда и соединяют щупы между собой (замыкают).

Если на экране появятся нули или он выдаст очень малое значение, то мультиметр находится в рабочем состоянии. Однако такая проверка не позволяет проверить точность измерений. На точность мультиметр можно проверить, сравнив его показания с показаниями эталонного прибора.

Если прибор применяется на производстве, на государственных объектах, то требуется поверка мультиметра. Ее проводят сразу после изготовления в лабораториях, по специальной методике согласно ГОСТам.

Пользоваться мультиметром можно только после подтверждения правильности показаний. Существуют аттестованные организации, занимающиеся этой процедурой. Если необходима повторная поверка мультиметра, то обращаются к ним.

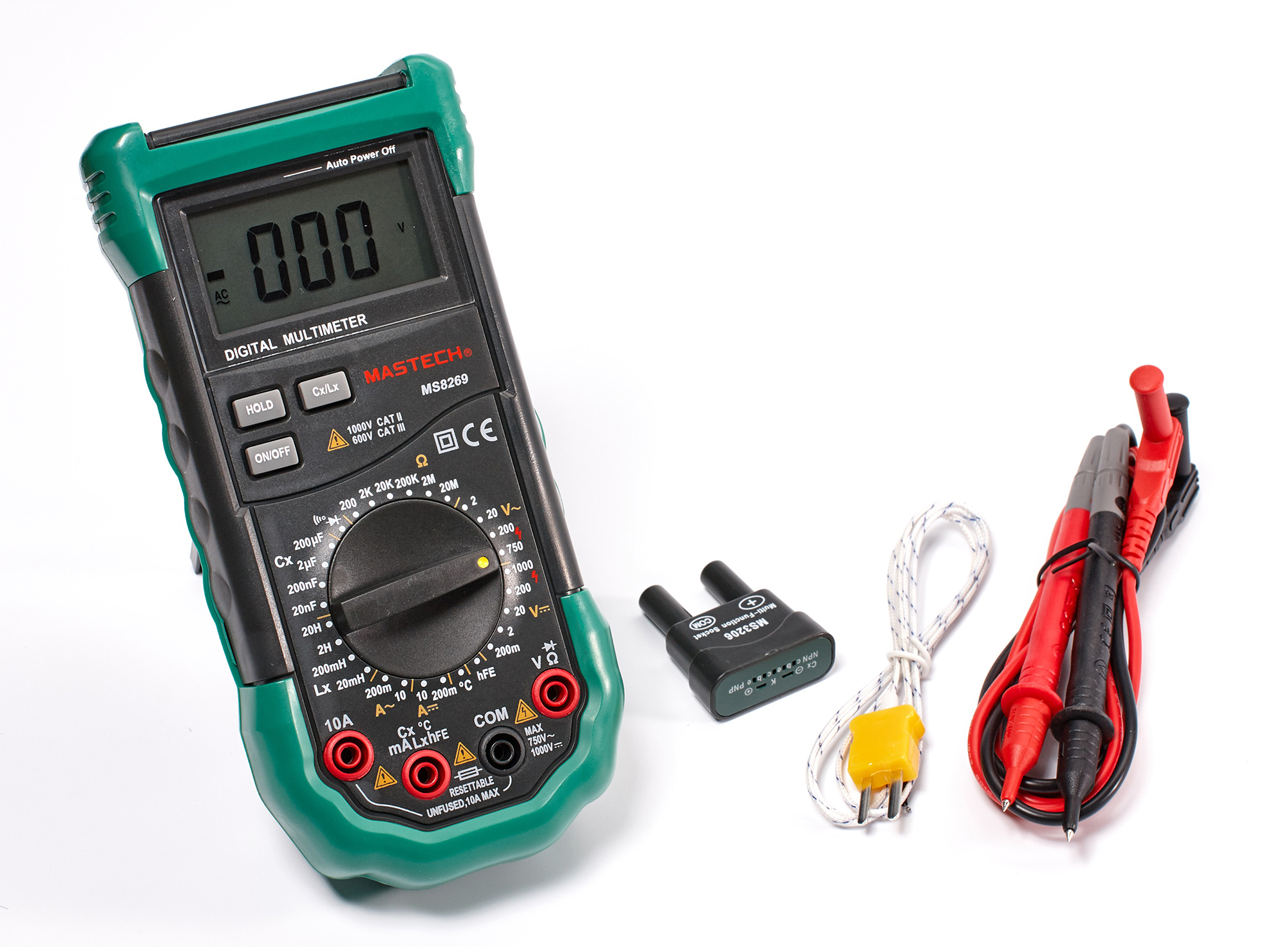

Внешний вид

На корпусе цифрового мультиметра чаще всего три гнезда (иногда бывает 2 и 4). Вместе с коробкой прибора обязательно идут щупы. Это контакты, посредством которых происходит соединение с объектом, проводящим электрический ток.

Один провод контактов сделан черным, а другой красным. Черный штекер щупа вставляют в гнездо «com» – общий выход (масса), он также помечен знаком «-». Красный штекер непосредственно измерительный. Напротив красных гнезд обычно стоит значок, указывающий, какое измерение мультиметром можно проводить.

На корпусе есть круговой переключатель. Зоны измерения ограничены красными черточками или же присутствует другое обозначение границ, интуитивно понятное. Если внимательно приглядеться к значкам, то можно понять, что это обозначения ампер, ом и вольт.

Есть значок диода, частоты звука (Hz), может быть знак температуры, емкости. Поэтому пользоваться цифровым мультиметром для чайников не составит труда, если этот «чайник» хоть немножко разбирается в обозначения характеристик тока.

Как измерить напряжение

Мультиметром можно пользоваться для замера постоянного и переменного напряжения. Для определения электрического напряжения черный штекер устанавливают в гнездо «сом», а красный – в гнездо «V».

Если напряжение переменное, то необходимо перевести круговой переключатель в область обозначенную значком «АСV» («V~» у других моделей). Во многих устройствах для определения переменного тока применяется несколько диапазонов. Выбирают такой диапазон, в котором предположительно находится измеряемая величина или самый высокий, постепенно понижая его.

Наиболее часто переменное электричество измеряется в двух режимах: до 200 В и до 1000 В. Второй используется для высоковольтной диагностики. Измерять переменное напряжение превышающее 1000 В, запрещается.

Чтобы измерить постоянное напряжение переключатель устанавливается в зону «DCV». Практически все модели приборов, позволяют измерить напряжение в диапазоне от 20 mВ до 1000 В.

Для того чтобы мультиметр показал наиболее точные значения, переключатель устанавливается напротив цифры, которая обозначает максимально возможное напряжение. Поверка мультиметра для измерения напряжения электрического тока производится только в специально оборудованной лаборатории.

Как измерить сопротивление

Можно пользоваться данным устройством для измерения сопротивления резистора или других деталей, а также участков электрической цепи. Переключатель мультиметра, в этом случае, переводится в режим обозначенный значком Ома (Ω).

В этой категории также следует выбрать подходящий вариант максимально возможного показания омметра. Резистор необходимо выпаять из схемы, чтобы другие детали не повлияли на показания.

Подавляющим большинством приборов можно пользоваться для замеров сопротивления до 2 МОм.

Целостность электрической цепи, сопротивление которой не превышает 150 Ом, можно прозвонить с помощью звукового индикатора. Для этого переключатель устанавливается в соответствующий режим, а щупы устройства подключаются к цепи прозвона.

К сожалению далеко не все измерительные устройства оборудованы данной функцией. Поэтому если необходимо прозвонить электрическую цепь, которая не имеет «пищалки», выбирается режим определения сопротивления до 200 Ом.

Оставлять переключатель в режиме «Ω» не рекомендуется, поскольку при этом быстро разряжается батарея.

Как измерить силу тока

Измерительным прибором можно пользоваться для определения силы тока. Мультиметр переводят в режим «DCA». В этом режиме определение силы тока производится до показания 200 mA. Если сила тока выше, то круговой переключатель устанавливается напротив значка «10А» а чёрный штекер щупа переводится в соседнее гнездо с соответствующим обозначением.

Далее мультиметр подключается последовательно в электрическую цепь. Во время подключения устройства ток должен отсутствовать в диагностируемом проводнике. Последовательность присоединения прибора следующая:

  • электрическая цепь полностью обесточивается;
  • мультиметр переводится в режим определения силы тока;
  • цепь разрывается, и мультиметр подключается последовательно;
  • подаётся электрический ток.

Показатель силы тока в амперах будет отображён на дисплее или указан стрелкой, если используется аналоговый прибор.

Научиться пользоваться мультиметром не составит большого труда. Достаточно понять основной принцип работы прибора, и можно приступать к проведению диагностика аппаратуры и различных электрических приспособлений.

Работа с тестером для начинающих

Как использовать мультиметр – инструкция для чайников

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

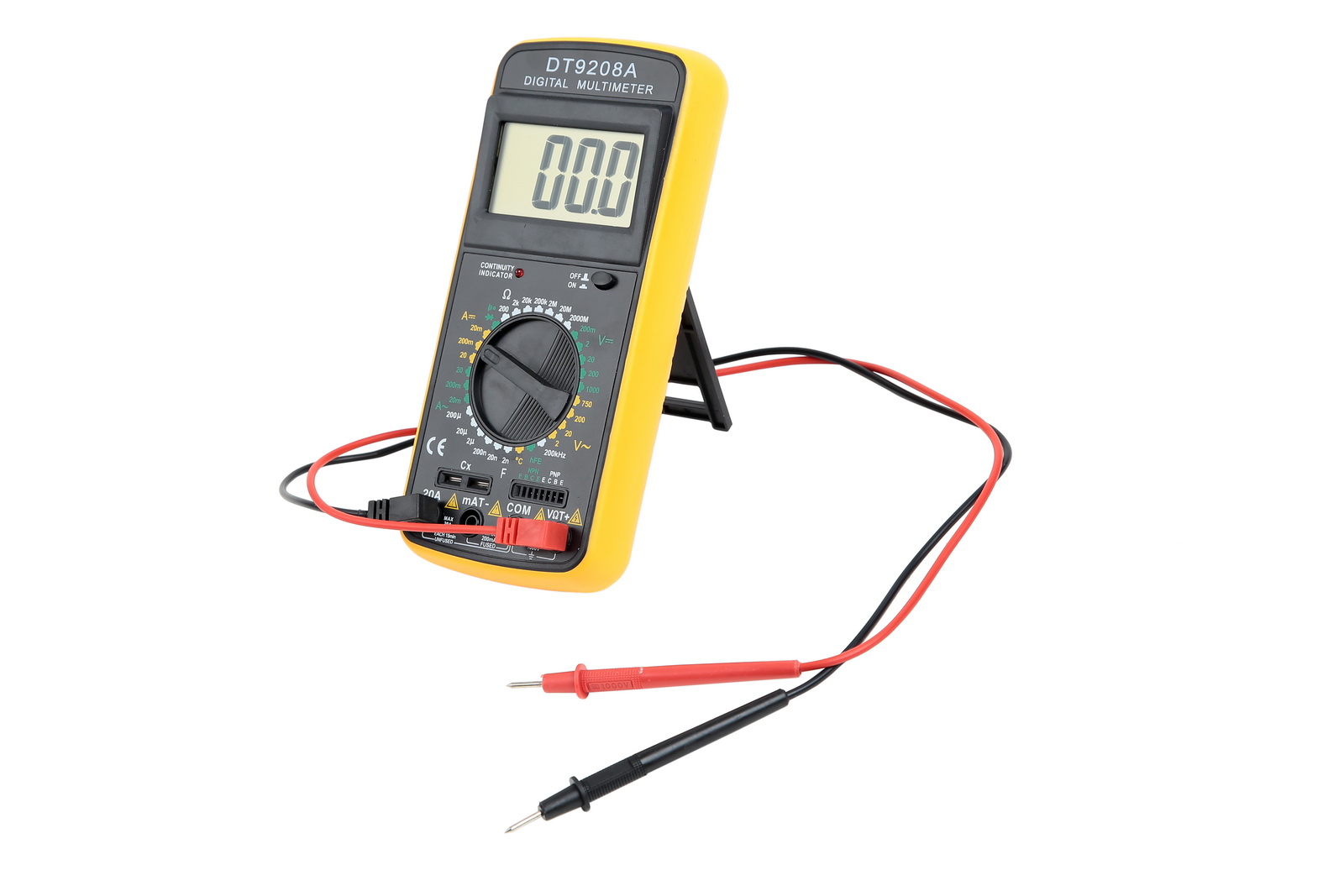

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т. к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Как пользоваться мультиметром правильно

Им можно измерить постоянное и переменное напряжение, сопротивление, силу тока и проверить цепь.

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

Как пользоваться мультиметром в автомобиле: подробная инструкция для чайников

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(5 оценок, среднее: 4,80 из 5)

{SOURCE}

Работа с тестером для начинающих

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • ⚡куда правильно подключать измерительные щупы
  • ⚡в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • ⚡не производите замеры во влажном помещении
  • ⚡не переключайте пределы измерений в момент самих замеров
  • ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • ⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(3 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр – это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра – это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 – режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV – AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA – (анг. Direct Current Amperage) – постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 – звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 – проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 – режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV – DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

– нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

– среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А ;

– верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру – 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

– щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

– щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А .

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Мультиметр для «чайников» или азы работы с прибором

Любой электрик знает, что мультиметр — это чуть ли не главный прибор в его деле. Пользу от этого устройства весьма сложно переоценить. С его помощью в любой момент можно проверить электрическую сеть в доме на её целостность, наличие в ней напряжения, силы тока и т.д. Многих пугает само название прибора «мультиметр», и они считают, что пользоваться им очень сложно. Однако это неверное мнение. Работа с ним проста и интуитивно понятна. Главное — это знать основы пользования.

Индикация и разъёмы

Для того чтобы правильно пользоваться мультиметром, необходимо узнать, что означают надписи на лицевой панели. На ней можно найти следующие:

  • OFF – индикация означает, что тестер выключен.

  • ACV – в данном режиме тестер измеряет переменное напряжение.

  • DCA – этот режим отвечает за измерение постоянного тока.
  • DCV – замер постоянного напряжения.

  • Ω — замеряется сопротивление.

Кроме индикационных обозначений, на панели тестера также имеется 3 разъёма. Но почему именно 3? Ведь проводов в комплекте всего 2. Дело в том, что получить верные измеряемые данные можно выбором правильного гнезда. Однако ничего сложного здесь нет. К разъёму, имеющему обозначение COM, всегда подключается провод чёрного цвета. К разъёмам VΩmA и 10ADC – красный, а вариант его подключения зависит от выполняемой задачи.

Чтобы, к примеру, измерить напряжение либо силу тока, не превышающую 200 mA, или же просто прозвонить цепь, провод красного цвета следует подключать к гнезду VΩmA. Для измерения же тока силой до 10 А подсоединить к 10ACD-разъёму. При несоблюдении последовательности подключения тестер может достаточно быстро выйти из строя. С индикацией и гнёздами всё предельно ясно. Переходим, собственно, к процессу пользования мультиметром.

Измерение напряжения

Последовательность замера напряжения в сети выполняется следующим образом:

  1. Переводим переключатель тестера в режим ACV.
  2. Чёрный щуп подсоединяем, как всегда, к гнезду COM, а красный — к VΩmA.
  3. Переключатель изначально устанавливаем на максимальном значении.
  4. Прикладываем обратные концы щупов к контактам цепи и смотрим показания на табло. При высвечивании на нём значения ниже максимального переключатель переводим в меньшее значение. Таким постепенным подбором доходим до наиболее точных показаний.

Напряжение в цепи с постоянным током измеряется аналогичным образом. Однако в таком случае переключатель следует устанавливать сразу на отметке 20 вольт. Такая методика позволяет наиболее точно и быстро определить переменное либо постоянное напряжение.

Внимание!

Прикасаться к оголённым частям щупов голыми руками строго запрещается. В таком случае поражение током неизбежно.

Измерение силы тока

Для верного измерения силы тока изначально необходимо определить, какой ток протекает по цепи: переменный или постоянный. Замер силы тока самый опасный из всех как для прибора, так и для пользователя. Процесс замера происходит следующим образом:

  1. Если предполагаемое значение замеряемой величины меньше чем 200 mA, красный провод подключается к гнезду VΩmA. Когда же предполагаемое значение до 10 A, для подключения красного щупа нужно использовать разъём 10ACD.
  2. Подключаем мультиметр к измеряемому прибору строго последовательно. Один из питающих прибор проводов отсоединяем и в разрыв цепи, образовавшийся при этом, подключаем измерительный прибор. Концы следует хорошо зажать.
  3. Устанавливаем переключатель в режим DCA.

Если все шаги выполнены верно, на корпусе прибора загорится лампочка, а табло покажет значение измеряемого параметра.

Внимание!

Если предполагаемая сила тока неизвестна, замеры следует начинать с подключения к гнезду 10ACD. Это позволит уберечь аппарат от возможного сгорания. Отсоединять мультиметр можно только, предварительно отключив нагрузку.

Измерение сопротивления

Наиболее простая и безопасная из всех доступных для мультиметра операция. Полярность щупов при этом не играет абсолютно никакой роли. Сопротивление замеряется следующим образом:

  1. Провод красного цвета подключаем к гнезду VΩmA.
  2. Переключатель переводим в режим Ω и выбираем необходимый диапазон.
  3. Прикладываем концы щупов к элементу, сопротивление в котором необходимо измерить.

Если на табло выводится надпись OVER или стрелка мультиметра легла в крайне-правое положение (в случае со стрелочными приборами), необходимо перевести переключатель на более высокий диапазон.

Внимание!

Перед началом замеров сопротивления нужно удостовериться в том, что на измеряемом элементе отсутствует какое-либо напряжение. Наличие такового может привести к выходу мультиметра из строя.

Прозвон цепи

Эта операция является, наверное, одной из наиболее применимых при помощи мультиметра. Данная функция позволяет обнаружить, к примеру, разрыв на участке провода переноски. Не все мультиметры имеют функцию прозвона. Вместо этого допустимо использовать режим замера сопротивления. При пробитом проводе на табло будут нули (в случае со стрелочными приборами стрелка останется недвижимой).

Мультиметр является универсальным и многофункциональным прибором. А пользование этим устройством ничем не сложнее, чем включение, к примеру, телевизора.

Как пользоваться мультиметром пошаговая инструкция для новичков

Мультиметр — комбинированный тестер, с помощью которого измеряют параметры электрической цепи и ее составляющих. Прибор используют не только в профессиональной сфере, но и в быту. Работать с устройством довольно легко. Тем, кто еще новичок в электротехнике, предлагаем узнать из нашей статьи, как пользоваться мультиметром.

Классификация

Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.

С помощью тестера можно найти:

  • силу и напряжение тока;
  • сопротивление участков цепи и отдельных элементов;
  • емкость конденсаторов;
  • индуктивность катушек;
  • температуру.

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.

Преимущества аналоговых устройств:

  • устойчивость к помехам;
  • чувствительность к изменениям в электрической цепи;
  • доступная цена.

Недостатки:

  • большая погрешность измерений;
  • нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
  • низкое внутреннее сопротивление;
  • нет автоматического определения полярности;
  • невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Цифровые

Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.

Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Плюсы цифровых тестеров:

  • информация выводится на дисплей в виде числа с одним/двумя знаками после запятой в нужных единицах, что позволяет не затрачивать время на расшифровку;
  • при замене полярности значения отображаются со знаком минус;
  • высокое внутреннее сопротивление, что сокращает погрешности до минимума;
  • продуманный интерфейс и простое управление помогает быстро освоить принципы измерения и приступить к работе.

Минусов немного:

  • чувствительность к помехам;
  • тусклый дисплей и искажение значений при разрядке батареи питания.

Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.

Конструкция

Мультиметрами чаще всего называют именно цифровые тестеры. Они могут быть как переносными, так и стационарными для профессионального использования.

Самые удобные для домашнего применения — компактные мобильные модели, которые можно держать в руке. Внешне они представляют собой небольшие приборы в виде плоской коробочки. Питание предусмотрено от батареек. На передней поверхности расположены дисплей, дисковый переключатель для установки режима и смены диапазона, 3-4 разъема для щупов и 1 для транзисторов.

На дисплее высвечивается значение измеряемой характеристики. С помощью ручки управления задается режим (измерение силы тока, напряжения, сопротивления и т.д.). По кругу нанесены обозначения показателей и их диапазон. При установке переключателя метка или стрелка должны быть обращены в нужный сектор.

Разъемы служат для подключения щупов. Черный провод по принятым в электротехнике правилам всегда «минус». «Плюсом» может быть любой цвет, в мультиметрах он, как правило, красный. Для измерения температуры в комплект включается термопара.

Гнезда имеют обозначения:

  • СОМ — «земля», нулевая клемма, предназначено для черного щупа;
  • VΩmA — для измерения напряжения, сопротивления и для тока до 200 mA, красный щуп;
  • 10ADC — для тока силой до 10 А.

Два последних используются как контакты для термопары. Отдельно расположен разъем для проверки транзисторов.

Приборы могут выпускаться в ударо-пыле-защищенном исполнении. От механических повреждений электронную начинку подстраховывает прорезиненный кожух, а герметичный корпус изготовлен из негорючего пластика.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение мультиметра составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность цифрового мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению.

Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Как выставить нужный режим

Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети.

Если характер тока изначально неизвестен, можно воспользоваться индикаторной отверткой:

  • если индикатор не горит ни на каком контакте, — ток постоянный;
  • при переменном токе свечение в отвертке появляется на фазе, на нуле отсутствует.

Второе — нужно выбрать часть сектора для искомой характеристики. Стандартные обозначения:

  • ACV или V ~ — напряжение переменного тока;
  • DCV или V — — напряжение постоянного тока;
  • DCA — сила постоянного тока;
  • Ω — сопротивление;
  • hFE — усиление транзистора;
  • знак «диод» — режим проверки диодов.

Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

  1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
  2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
  3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
  4. Провести измерение.


Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.

Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

  1. Черный щуп — в гнездо СОМ.
  2. Красный — в разъем до 200 мА или 10А.
  3. Наконечниками осторожно прикоснуться к контактам.
  4. Считать с дисплея значение напряжения.


При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.

Последовательность действий:

  1. Установить режим Ω, выбрав максимальный диапазон.
  2. Щупы вставить в соответствующие коннекторы.
  3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
  4. Концы проводников набросить на контакты исследуемого объекта.
  5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

  1. Установить режим
  2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
  3. Отображением на дисплее будет значение усиления сигнала.


Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.

Измерение емкости производится по схеме:

  1. Выставить режим Fcx.
  2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
  3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

  1. Установить режим прозвонки (значок «звуковой микшер»).
  2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.


Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.

При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

  1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
  2. Приблизить условный спай к точке, в которой нужно найти температуру.
  3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Популярные модели: краткий обзор мультиметров

Большинство тестеров производится в Китае. Они достаточно точно определяют электрические характеристики и при соблюдении правил эксплуатации надежны и долговечны. Важно знать, как пользоваться мультиметром для начинающих, чтобы при работе не возникло проблем.

Мультиметр DT830B

Предназначен для измерения тока не выше 10 А. На корпусе 3 стандартных разъема и один для проверки транзисторов и диодов. Питание прибора осуществляется от батареи типоразмера «крона». Для нее нет отдельного гнезда на корпусе, она вставляется в при полностью снятой задней крышке.

В комплекте 2 щупа. Один черный, который подключается к разъему СОМ, другой красный — во второй или третий согласно измеряемой величине. Щупы изготовлены в бюджетном исполнении. При желании можно купить более качественные, но и эти вполне удобны для использования.

При проведении замеров сначала подключается черный провод, затем красный. Держать щупы нужно аккуратно, не касаясь металлических наконечников. Если «плюс» и «минус» перепутаны, прибор даст об этом знать знаком «-» перед числом на экране.

Максимальное значение напряжения для этого мультиметра — 500 В. При приближении к нему на дисплее появляется значок «HV» — High voltage, предупреждающий о высоком вольтаже. Если нужна максимальная точность измерений, необходимо учитывать сопротивление самих щупов. Это определяется при замыкании наконечников друг на друга. Модель DT830В недорогая. В комплекте может отсутствовать инструкция на русском языке.

При использовании тестера нужно учитывать особенности:

  • погрешность составляет около 1%;
  • ручная установка режимов;
  • исполнение не ударопрочное, пластиковый корпус при ударе можно повредить;
  • щупы среднего качества;
  • нет подсветки дисплея.

Мультиметр DT832

Модель очень похожа на предыдущую, но функционал расширен возможностью использования генератора и измерения температуры. Помимо щупов в комплект входит термопара.

Для удобства пользователей индикатор питания показывает разрядку батарейки, на дисплее появляется знак ВАТ. Система защиты содержит предохранители, которые при ошибке оператора перегорают, и тогда их необходимо менять на аналогичные новые.

Для использования генератора переключатель функций нужно установить в положение _|¯|_|¯. Щупы подключить к нулю и VΩmА. Между ними появится ток частотой 50 Гц и напряжением около 5 В, который можно использовать для своих целей.

Мультиметр DT838

Модель по виду и принципу работы очень похожа на предыдущую. Выполняет функции — измерение параметров постоянного и переменного тока, транзисторов, прозвонка плюс тестирование диодов, определение температуры, емкости конденсаторов. Генератора как в DT832 нет.

Щупы достаточно мощные и имеют большое сопротивление. В комплекте есть термопара с датчиком. Дизайн девайса более понятный, яркая шкала, крупные обозначения. Переключатель двухцветный, со светлой стрелкой на указателе. Это позволяет меньше ошибаться при перестановке режимов. При перегрузках на дисплее высвечивается «1». Для защиты от ошибок оператора в систему встроен плавкий предохранитель.

Мультиметр DT9208A

Модель имеет широкий функционал. С ее помощью можно:

  • измерить силу тока, напряжение, частоту и сопротивление;
  • прозвонить цепь;
  • провести диодный тест;
  • определить коэффициент передачи транзистора и емкость конденсатора.


Прибор укомплектован термопарой, которая используется для измерения температуры от -40 до 1000°С. Индикатор разрядки батареи — знак на дисплее +- — укажет, что пора заменить источник питания. При паузе более 15 мин срабатывает автоматическое отключение прибора. Для его включения необходимо нажать на кнопку Power.

Особенность DT 9208A — возможность измерять токи свыше 10 А. Для этого на корпусе присутствует отдельный разъем. Для удобства считывания данных дисплей можно повернуть и установить под нужным углом.

Все пределы защищены от перегрузок комбинированной системой. Информация на экране удерживается с помощью кнопки HOLD. Для защиты от химического воздействия и пыли комплектация может включать силиконовый кожух. Если его нет, рекомендуется приобрести самостоятельно.

Мультиметр DT9205A

Высокоточный прибор с погрешностью не более 0,5% применяются в полевых или лабораторных условиях, мастерских, домашнем хозяйстве. Диапазон рабочих температур — 0…40°С. Хранить рекомендуется при -10…+50°С.

Корпус достаточно большой — 186х86х41 мм, изготовлен из прочного пластика желтого цвета. Дисплей тоже крупный, хорошо читаются все цифры и значки.

Питание включается кнопкой Power. Внизу расположены 4 коннектора, в том числе для измерения тока свыше 20 А. Разъем для транзисторов — в правом верхнем углу. Нет функций определения температуры и частоты, использования генератора.

Мультиметр DT-61

Этот прибор объединяет 6 функций:

  • стандартного цифрового тестера;
  • влагомера;
  • термометра;
  • бесконтактного измерителя переменного тока;
  • люксметра;
  • шумомера.

DT-61 предназначен для профессиональной и бытовой сферы. Цифровой мультиметр измеряет силу и напряжение постоянного/переменного тока, сопротивление, осуществляет прозвонку электрических цепей, тестирование диодов и определение температуры.

Помимо этого в его функционал включено измерение уровня шума в производственных цехах, школах, офисах, жилых домах, аэропортах. Прибор осуществляет проверку акустики студий, студенческих аудиторий и оборудования, работающего с выделением шумового загрязнения. Для перехода в режим шумомера переключатель нужно установить в сектор dCB, направить микрофон на источник звука (горизонтально). При сильном ветре рекомендуется применять ветрозащиту.

Функция люксметра используется при определении освещенности помещений. Светочувствительный селеновый фотоэлемент преобразует энергию света в электрическую и определяет интенсивность наклонно падающих лучей с высокой точностью. Для проведения измерений переключатель устанавливается в режим Lux.

Определение влажности воздуха производится в режиме ON. Необходимо разместить прибор в помещении как минимум на 2 часа. Показатели будут отображены на дисплее %RH.

Заключение

Как пользоваться мультиметром — актуальный вопрос для тех, кто начинает пошагово осваивать азы электротехники. Устройство поможет определить параметры электрических цепей с большой точностью и скоростью. Некоторые модели выполняют функции влагомера, люксметра и шумомера, что значительно расширяет возможности этих удобных приборов.

инструкция для чайников — Все о ремонте

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

9 Лучший мультиметр для любителей электроники и начинающих

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Купить мультиметр немного сложно, даже если вы прочитали о них все.

А новичкам выбор одного из них может быть особенно трудным, потому что вы, возможно, не знакомы со всеми функциями, функциями и компоновкой. Вот почему мы решили собрать подробные обзоры 9 лучших мультиметров, чтобы вы могли найти наиболее подходящий вариант.

Очевидно, существуют сотни вариантов. Поэтому нам пришлось провести обширное исследование, отсеять дефектные продукты и выбрать только лучшее из всей партии. В результате мы получили несколько превосходных моделей, которые стоят каждой потраченной копейки!

Вам будет приятно узнать, что мы индивидуально протестировали эти инструменты на предмет их точности и простоты использования. И все они отлично себя зарекомендовали в обеих областях и рекомендованы как любителям, так и начинающим мастерам.

А теперь, без болтовни, перейдем к детскому, не так ли?

Лучший мультиметр для любителей электроники

  1. Мультиметр Amprobe AM-510 для коммерческого / бытового использования

AM-510 полон функций и может использоваться для широкого спектра сложных домашних приложений и некоторых легких коммерческих применений. Компактный, но прочный, вы можете использовать этот мультиметр при переналадке электрической панели, устранении неисправностей и ремонте бытовой техники, электрических розеток, а также при установке полов с подогревом и осветительных приборов.

Почему нам понравилось?

Если вы ищете надежный мультиметр по доступной цене, этот элемент Amprobe — идеальный выбор с его простыми в использовании функциями и множеством функций. Мы рекомендуем этот инструмент новичкам, домовладельцам и любителям, поскольку разобраться, как он работает, не составит труда.

Некоторые из ключевых особенностей включают способность этого продукта отображать показания на дисплее даже после того, как он был отключен, и режим автоматического энергосбережения, при котором устройство отключается после получасового бездействия.

В дополнение к этому, этот элемент также может работать как мультиметр с автоматическим выбором диапазона. А если этого недостаточно, элементы бесконтактного определения напряжения, звукового сигнала обрыва цепи и проверки диодов обязательно убедят вас.

Что могло быть лучше?

Функция NCV (бесконтактное напряжение) требует доработки, поскольку она не работает на розетках. Однако на шнуре или проводе функция NCV довольно надежна. Но для получения точных результатов он должен быть очень близок.В остальном мы бы предпочли, чтобы к продукту прилагалось руководство пользователя.

Плюсы

  • Хорошо сложенный, прочный предмет
  • Режим автоматического энергосбережения
  • Множество функций по доступной цене
  • Считыватель с автоматическим выбором диапазона

Минусы

  • Функция NCV не до отметки
  1. TekPower TP9605BT Цифровой мультиметр True RMS

Итак, что, если бы у вас был мультиметр, совместимый со смартфонами, а также Bluetooth? Что ж, это уже не просто концепция, поскольку цифровой мультиметр True RMS от TekPower может делать все это и многое другое.Этот единственный в своем роде продукт впечатлил нас своими интуитивно понятными функциями, и мы очень довольны его превосходной производительностью и простыми вариантами обмена данными.

Почему нам понравилось?

Этот продукт TekPower — первый в мире мультиметр, подключенный к мобильному телефону, который связан с бесплатным приложением и может использоваться вместе с показаниями. Вы также можете использовать USB-соединение, чтобы объединить глюкометр с компьютером и поделиться результатами измерений на нескольких платформах.

Помимо этих первоклассных функций, устройство поставляется с оптическим USB-кабелем, измерительными проводами и термозондом K-типа для дальнейшего улучшения взаимодействия с пользователем. Для среднего любителя все это чрезвычайно полезно и стоит.

Что касается физических характеристик, этот мультиметр оснащен большим экраном с хорошо видимыми цифрами и встроенной подсветкой для использования в темноте. В целом, это высокофункциональная модель, которая позволяет сохранять данные через приложение для будущих приложений.

Что могло быть лучше?

В отличие от нашей топовой модели, у этого мультиметра нет прочной конструкции, и он далеко не лучший. Кроме того, батарейный отсек слишком плотно закрыт и требует больших усилий, чтобы его вытащить. Последнее не вызывает беспокойства, но нам бы хотелось, чтобы мультиметр имел более прочную конструкцию.

Плюсы

  • Поставляется с возможностью подключения по Bluetooth
  • Простой обмен данными
  • Имеет встроенную подсветку
  • Поставляется с оптическим кабелем USB
  1. Цифровой мультиметр Proster с автодиапазоном

Наша третья запись от компании Proster — отличное устройство, которое понравится как любителям, так и техническим специалистам.Он имеет полный набор функций, включая режимы двойного измерения температуры (C ° / F °), аналоговую шкалу и отображение символа единицы измерения. Так что, если вы ищете хорошее соотношение цены и качества и вам нужен мультиметр для нерегулярных применений, этот продукт обязательно произведет впечатление.

Почему нам понравилось?

Начнем с того, что это устройство Proster имеет возможности автоматического выбора диапазона, помимо возможности измерения постоянного и переменного тока и напряжения. Кроме того, этот цифровой мультиметр также может рассчитывать частоту, рабочий цикл, температуру и сопротивление.

Мы особенно рады его функциям измерения температуры, так как один из датчиков мультиметра также может рассчитывать температуру жидкости. И если этого недостаточно, чтобы убедить вас, большой ЖК-экран с максимальным показателем 5999 и до 2000 мкФ наверняка подойдет.

Но мы не только довольны функциями; Нам также нравятся аксессуары, которые входят в комплект, включая сумку для переноски и датчики температуры. В целом, мы рекомендуем этот продукт из-за его разнообразных функций и стабильной работы во всем.

Что могло быть лучше?

Нельзя не заметить плохо продуманную инструкцию по эксплуатации, прилагаемую к устройству. Буклет может быть немного запутанным для некоторых пользователей, поскольку в его содержимом отсутствует надлежащее расположение и форматирование. Кроме того, мы бы предпочли, чтобы маркировка на циферблате мультиметра была более понятной.

Плюсы

  • Два режима измерения температуры: (℃ / ℉)
  • Включает аналоговую панель, отображение символа единицы измерения и хранение данных
  • Зонд для измерения температуры жидкости
  • Поставляется с сумкой для переноски

Минусы

  • Плохо составленный буклет с инструкциями
  1. Мультиметр AstroAI 6000

Не все из нас хотят тратить много денег на мультиметр, но это не значит, что вы будете лишены качественных опций при ограниченном бюджете.В этой связи, этот предмет от AstroAI — хорошая новость для всех любителей электроники и новичков, которые ищут надежный мультиметр по доступной цене.

Почему нам понравилось?

Прежде всего, это устройство AstroAI может количественно определять все важные факторы: напряжение, ток, сопротивление, частоту и т. Д. Кроме того, оно имеет низкопрофильные штыри, которые могут плавно проходить сквозь стену для записи данных без каких-либо повреждений.

А для дополнительного удобства этот предмет можно прикрепить с помощью магнита к ремням для инструментов, что упрощает использование и хранение.Кроме того, мы ценим заботу производителя о том, что он установил подставку для оптимизации записи измерений.

Еще одна особенность, которую мы хотим выделить, — это дисплей с подсветкой на этом мультиметре, который позволяет легко считывать показания. Но если оставить все это в стороне, самым примечательным аспектом устройства являются встроенные керамические инструменты, которые защищают от перегрузок, пожаров и взрывов.

Что могло быть лучше?

К сожалению, мы сочли внешнюю конструкцию этого считывателя несколько хрупкой.Мы советуем вам использовать его с осторожностью, так как он может сломаться при ударе или падении на рабочем месте. Тем не менее, если вы ищете недорогой мультиметр, который может обеспечить первоклассные результаты, это по-прежнему один из лучших вариантов.

Плюсы

  • Оборудован для проведения широкого спектра испытаний
  • Большой ЖК-экран с подсветкой
  • Включает подвесной магнит и подставку
  • Соотношение цена / качество Товар

Минусы

  • Плохая внешняя конструкция
  1. Комбинированный комплект мультиметра Fluke 179 / EDA2

Мы выполнили половину наших рекомендаций, и сейчас хорошее время, чтобы представить наш следующий продукт от Fluke.Начнем с того, что это первоклассная модель, которая очень надежна, точна и проста в использовании. Благодаря этому в вашем наборе инструментов вам больше не потребуется другой счетчик для поиска и устранения неисправностей и ремонта.

Почему нам понравилось?

Во-первых, мы очень впечатлены ассортиментом аксессуаров, которые поставляются с этим комплектом Fluke премиум-класса. В комплекте вы найдете футляр для переноски и несколько датчиков, необходимых для различных применений.

Нам нравится дисплей с подсветкой на этом устройстве, так как он довольно яркий в его отображении, что позволяет легко просматривать измерения в любых условиях.Кроме того, вы можете получить доступ к большинству функций через вращающееся колесо, которое позволяет вам легко сортировать представленные детали.

Помимо этого, нам также нравится легкий и эргономичный дизайн этого устройства, так как вы можете прикрепить его к ремню для инструментов с помощью встроенного магнита. В целом, мы очень довольны сверхточным инструментом и рекомендуем его всем профессиональным пользователям.

Что могло быть лучше?

Ну, это не приукрашивает, но этот измеритель Fluke стоит бомба и к тому же является самым дорогим предметом в нашем списке.Этот продукт не для вас, если все, что вам нужно, — это функциональный мультиметр для использования в домашних условиях. Однако, если вы ищете что-то профессиональное, это, несомненно, главный соперник.

Плюсы

  • Прочный комплект принадлежностей
  • Точное и точное устройство
  • Яркий экран с подсветкой
  • Поставляется со встроенным магнитом
  1. Мультиметр Klein Tools MM700

Если у вас нет средств на покупку нашего предыдущего изделия, вы можете рассмотреть мультиметр среднего уровня, подобный этому от Klein Tools.При этом модель MM700 разработана для электриков, работающих в пыльных и грязных рабочих местах, и для решения сложных ситуаций дома.

Почему нам понравилось?

Во-первых, нам нравится прочная конструкция устройства, поскольку оно идеально подходит для ежедневного износа на работе. Более того, он может выдержать падение с высоты около 6 футов без необратимых повреждений. Так что, если вы действительно неуклюжи со своими механизмами или вам нужен счетчик для длительных сеансов отладки, этот продукт Klein Tools — ваш лучший выбор.

С точки зрения производительности мы очень впечатлены использованием передовой технологии истинного среднеквадратичного значения (TRMS) для приложений автоматического выбора диапазона. Помимо этого, нам также нравится режим низкого импеданса (LoZ) на устройстве, который определяет и устраняет паразитные напряжения.

Но это еще не все! Этот мультиметр также поставляется с сумкой для переноски, зажимами из крокодиловой кожи, измерительными проводами и термопарой с адаптером для упрощения профессиональных и домашних проектов.

Что могло быть лучше?

MM700 отлично подходит для базового использования в контролируемой электромагнитной среде, но есть некоторые недостатки, которые объясняют его место в нижней половине нашего списка.Наиболее очевидным из них является сложное расположение кнопок и точек подключения кабелей, в котором может быть немного сложно ориентироваться.

Плюсы

  • Мускулистая конструкция; выдерживает случайное падение
  • Использует точную и точную технологию TRMS
  • Режим низкого сопротивления (LoZ)
  • В комплект входит сумка для переноски, зажимы типа «крокодил», измерительные провода и термопара

Минусы

  • Сложная раскладка кнопок
  1. Цифровой мультиметр Mastech серии MS8268

Модель Mastech MS8268 — недорогое устройство, которое отлично подойдет обычным пользователям и энтузиастам DIY.В отличие от других мультиметров в этом ценовом диапазоне, этот цифровой инструмент имеет прочную конструкцию, которая выдерживает удары здесь и там. Так что, если вы ищете измеритель, который обладает всеми основными функциями и может обеспечивать точные результаты, наш 7-й выбор — отличный вариант.

Почему нам понравилось?

Изначально мы выбрали этот продукт Mastech на основании высоких оценок покупателей и положительных отзывов. И после тестирования мы можем подтвердить, что этот мультиметр заслуживает всяческих похвал, прежде всего из-за его точных и точных результатов.

Несмотря на то, что мультиметр дешевле, он имеет 10 отличительных особенностей и может использоваться в различных домашних и автомобильных приложениях. Ключевыми среди них являются большой, выдающийся дисплей с легко читаемыми цифрами и механизм автоматического отключения питания для продления срока службы батареи.

Кроме этого, нам нравится функция звукового предупреждения, которая активируется, когда для выбранного теста используются неправильные гнезда. В целом, мы довольны набором задач, которые этот мультиметр может выполнять, и каждый раз дает безошибочные результаты.

Что могло быть лучше?

У этого прекрасного устройства есть несколько незначительных недостатков. И то, что мы не могли не заметить, — это то, что подсветка отключается через пять секунд за раз. Мы бы предпочли, чтобы свет оставался включенным во время его работы, поскольку это позволяет пользователям работать с измерителем в условиях низкой освещенности.

Плюсы

  • Широкий набор функций по отличной цене
  • Очень точная и точная модель
  • Прочная внешняя конструкция
  • Механизм предупреждения об использовании неправильного домкрата

Минусы

  • Подсветка гаснет через 5 секунд
  1. Карманный цифровой мультиметр Neoteck 8233D PRO

Полноразмерные мультиметры могут быть довольно громоздкими для тех, кому нужен прибор в первую очередь для домашнего использования.Поэтому, чтобы упростить им задачу, мы включили этот компактный карманный инструмент от Neoteck. И несмотря на то, что он занимает 8-е место в нашем списке, мы практически в восторге от всего, чего может достичь этот маленький измеритель.

Почему нам понравилось?

Начнем с того, что этот цифровой мультиметр Neoteck имеет широкий спектр функций для миниатюрного инструмента, причем по доступной цене. Мы особенно рекомендуем этот портативный гаджет новичкам, так как он имеет минимальное количество кнопок и циферблат, что обеспечивает простоту использования.

Следовательно, люди, не знакомые с мультиметрами, могут работать с этим базовым устройством, поскольку его расположение довольно практично и легко для понимания.

Кроме того, нам нравится, насколько удобно он помещается в кармане и его можно носить куда угодно. Он почти не занимает места для хранения, поэтому вы можете просто хранить его в ящике для инструментов, небольшом ящике или автомобильном отсеке.

Также стоит упомянуть о механизме автоматического отключения питания, который продлевает срок службы батареи, и подсветке, которая позволяет легко записывать числа.

Что могло быть лучше?

Очевидно, мы не ожидаем, что это устройство будет выполнять что-либо сверх необходимых функций. При этом у нас нет никаких претензий к его работе. Но нас не впечатлило руководство, которое идет в комплекте с моделью, так как оно не очень информативно, а шрифт плохо читается.

Плюсы

  • Маленькая, карманная модель
  • Лучшее для домашнего использования
  • Функция автоматического отключения питания
  • Поставляется с экраном с подсветкой
  1. Цифровой мультиметр Etekcity MSR-R500

Теперь, когда мы подошли к концу нашего списка, мы хотели бы завершить этот экономичный гаджет от Etekcity.Чтобы объяснить далее, этот элемент без излишеств — отличное приобретение для первых пользователей, поскольку он имеет удобное хранение данных и дисплей с подсветкой с большими, легко читаемыми числами.

Почему нам понравилось?

В первую очередь нам нравится, как MSR-R500 просто и точно измеряет ток, напряжение, диод и сопротивление без каких-либо сбоев. Кроме того, нам понравился индикатор низкого заряда батареи и функция защиты от перегрузки в модели.

Кроме того, продукт поставляется с несколькими полезными дополнениями, такими как защитная резиновая втулка, предотвращающая повреждение при падении, и съемные заглушки-удлинители измерительных проводов, обеспечивающие удобство использования.

Кроме того, нам также нравится встроенная подставка на нижней стороне мультиметра, которая позволяет использовать его без помощи рук. В целом, мы считаем этот счетчик наиболее подходящим для любителей, случайных пользователей, а также студентов инженерных специальностей.

Что могло быть лучше?

Этот ручной дальномер Etekcity работает достаточно хорошо для чего-то такого недорогого, но его возможности ограничены, так как он может измерять только постоянное напряжение. Модель не может тестировать переменный ток, и это может быть неудобством для пользователей, которые ищут универсальное многофункциональное устройство с ограниченным бюджетом.

Плюсы

  • Отлично подходит для простых домашних применений
  • Защитная резиновая втулка предотвращает повреждение
  • Встроенная опорная стойка
  • Великолепное соотношение цены и качества

Минусы

  • Невозможно измерить переменный ток

Мультиметр для покупателя электроники

Что ж, теперь, когда вы знаете все о 9 лучших мультиметрах, доступных на рынке, вы должны протестировать каждый вариант по нескольким параметрам.Это необходимо, потому что мы хотим помочь правильному покупателю найти правильный продукт. Вот почему вам понадобится это краткое и понятное руководство.

Мы тщательно перечислили важные факторы, которые необходимо учитывать при покупке мультиметра.

Дисплей

В идеале вы должны получить мультиметр с подсветкой дисплея. Это простое, но умное дополнение, которое вы можете найти в большинстве недорогих вариантов. Кроме того, экран с подсветкой обеспечивает более плавное взаимодействие с пользователем, поскольку позволяет легко считывать измерения даже в темноте.Кроме того, убедитесь, что дисплей достаточно большой, а числа хорошо видны.

Функции безопасности

Несомненно, безопасность имеет первостепенное значение при выполнении электромонтажных работ. Новичок или нет, важно купить инструмент с внутренними укреплениями, предотвращающими перегрев, пожары и взрывы. Для дополнительной безопасности вы можете приобрести модель со встроенными керамическими вставками, которые контролируют температуру и воспламеняемость.

Качество сборки

Было бы разумно потратить деньги на прочный гаджет.Лучше не идти на компромисс с качеством сборки, поскольку мультиметры часто используются для выполнения сложных задач на пыльных и суровых рабочих площадках. Плохо сконструированный инструмент вряд ли выдержит незначительное неправильное использование и не выдержит падения даже с небольшой высоты.

Дополнительные функции

Приобретая мультиметр, вы всегда можете поискать что-то дополнительное, так как дополнительные функции упрощают работу. Если вам нужно держать мультиметр рядом, пока ваши руки заняты, купите модель с магнитным ремнем для безопасной транспортировки.Кроме того, вы также можете найти варианты с подставкой для использования без помощи рук или интуитивно понятным интерфейсом, обеспечивающим плавную навигацию.

Приговор

С развитием технологий мультиметры нового поколения стали намного лучше с точки зрения производительности и возможностей. Поэтому мы выбрали 9 лучших устройств, которые отлично работают в обоих отделах.

И теперь, когда мы подошли к концу этого информативного руководства, мы надеемся, что вы выбрали победителя из нашей выборки.Однако, если вам все же нужно толкнуть в правильном направлении, мы хотели бы повторить наши выводы для вашего удобства.

Мы считаем, что коммерческий / бытовой мультиметр Amprobe AM-510 является лучшим в целом, в то время как цифровой мультиметр Proster с автоматическим определением диапазона является наиболее универсальным. Карманный цифровой мультиметр Neoteck 8233D PRO — лучшая бюджетная покупка, а мультиметр Klein Tools MM700 — самый надежный вариант.

На этом этапе мы надеемся, что вы определитесь и найдете идеальный мультиметр для ваших нужд.Также не забудьте оставить свой ценный отзыв в разделе комментариев ниже.

До следующего раза!

Статьи по теме

13 лучших лазерных уровней на рынке сегодня | Справочник покупателя

10 Лучший лазерный уровень для домашнего использования

Как правильно установить потолочную решетку с помощью ротационного лазерного уровня?

11 лучших цифровых штангенциркуля | Руководство покупателя и обзоры

11 лучших измерительных колес

11 лучших линейок Т-образного квадрата прямо сейчас

13 лучших люксметров на рынке сегодня | Справочник покупателя

13 лучших мультиметров для электронщиков

13 лучших мультиметров

13 лучших ударных инструментов прямо сейчас

6 лучших присосок для припоя для электроники

10 лучших мультиметров 2021 г. — (Победитель: Fluke 87-V)

Как партнер Amazon я зарабатываю на соответствующих покупках

Вы специалист по принципу «сделай сам» или профессиональный электрик? Вам нужен инструмент, который поможет вам быстро выполнить электромонтажные работы или работу с двигателем? Тогда вам нужно вооружиться лучшими мультиметрами для домашнего использования для оптимальной эффективности , функций безопасности и высокой точности.Если вам интересно, что такое мультиметр, это гаджет, используемый для измерения электрических единиц.

Для людей, знакомых с аналоговыми мультиметрами, раньше у них была пара единиц, которые считывались при настройке ручки. К счастью, последние поставляются с цифровым дисплеем для точных показаний.

Полезные устройства в основном используются для проверки питания электронных элементов на печатной плате. Вы также можете использовать его для отслеживания перегоревшего предохранителя в цепи или короткого замыкания. Этот набор инструментов для электриков оказался чрезвычайно полезным для электриков, которые раньше применяли другие формы анализа.Мультиметр хорош тем, что вы можете использовать его для измерения сопротивления, напряжения, фарадов, входного импеданса и многих других электрических единиц.

Наши 10 лучших обзоров мультиметров

Мы считаем жизненно важным протестировать и проанализировать 10 лучших мультиметров на рынке. И даже если вам не удалось найти продукт среди удобных маленьких цифровых мультиметров, которые мы рассмотрели, мы предоставили информативное руководство для покупателей по высококачественным цифровым мультиметрам и позаботимся о том, чтобы мультиметр вы выбрали наиболее подходящий для ваших нужд.Ниже вы можете найти наши лучшие обзоры мультиметров за 2021 год.

1. INNOVA 3320 Hands Free Meter — Лучший мультиметр для начинающих

Этот высококачественный мультиметр Innova 3320 выделяется среди остальных главным образом по двум причинам;

  • Во-первых, он сделан известным производителем, который раньше делал лучший промышленный мультиметр.
  • Во-вторых, это один из лучших мультиметров для домашнего использования.

INNOVA 3320 — идеальный счетчик для новичков, который вам нужен, если вы хотите сделать имя в области электронной техники.

Что еще? Вы можете использовать INNOVA 3320 для решения таких бытовых проблем, как выход из строя автомобильных аккумуляторов, потому что это мультиметр с автоматическим выбором диапазона. Следовательно, с его помощью вам не нужно настраивать правильный диапазон при электронных измерениях.

Этот лучший мультиметр для начинающих может вводить до 10 мегомов и оснащен цветными индикаторами на большом цифровом ЖК-дисплее для индикации заряда батареи; зеленый цвет показывает, что заряда достаточно, желтый цвет показывает, что батарея разряжена, а красный цвет указывает на необходимость замены батареек.Он питается от батареек АА и стоит очень недорого.

Другие аксессуары, которые поставляются с этим высококачественным мультиметром innova 3320, включают батарейки типа AAA, зажимы типа «крокодил», держатели, ремень для переноски, измерительные провода и подставку для использования без помощи рук. Прочные красные резиновые крышки, расположенные по углам, не только улучшают его внешний вид, но и предотвращают износ или поломку в случае, если устройство соскользнет с рук. Он позволяет тестировать напряжение постоянного и переменного тока, сопротивление и диоды.

Хотите знать, что есть в магазине INNOVA 3320? Конечно, вы хотите узнать или хотите узнать больше о лучших обзорах мультиметров? Тогда читайте дальше.

  • Innova 3320 предлагает широкий спектр функций и возможностей мультиметра.
  • Это простое в использовании оборудование, которое показывает точные показания и исключает вероятность ошибок.
  • Работает как датчики влажности
  • Функция автоматического выбора диапазона
  • Innova имеет большой и четкий цифровой дисплей, который хорошо работает даже в условиях низкой освещенности.
  • Автоматический выбор диапазона
  • Есть дверца доступа для замены батареи без нарушения калибровки. уплотнение
  • Широкий диапазон измерения переменного тока до 400 ампер, напряжения, сопротивления, целостности цепи
  • Автоматическое отключение питания (через 15 минут, если не используется)
  • Функции автоматического выбора диапазона позволяют легко устанавливать точные измерения
  • Загружен тестер батареи
  • Самые доступные варианты мультиметра
Заключение

Я должен признать, что копаюсь в деталях при просмотре этих измерителей . Мне доставляет удовольствие проверять напряжение как переменного, так и постоянного тока, так что я могу испытать это на собственном опыте.

Что ж, к настоящему моменту вы должны быть достаточно осведомлены об особенностях этого высококачественного мультиметра, чтобы принять правильное решение относительно того, будет ли он соответствовать вашим конкретным потребностям или нет.

INNOVA 3320 обладает рядом замечательных функций мультиметра, но это не значит, что у него нет недостатков. При этом мультиметр-гаджет для тестирования предназначен для облегчения тестирования, а не для тяжелых работ.Но если вам нужен недорогой мультиметр, который можно использовать дома, то мультиметр постоянного / переменного напряжения INNOVA 3320 — это разумная покупка для вас.

PROS

  • Имеет сертификат UL
  • Этот автомобильный мультиметр проверяет напряжение, ток, сопротивление, емкость, частоту, диоды, транзисторы и температуру
  • Функция автоматического отключения
  • Этот набор инструментов для тестирования / мультиметр поставляется с функцией однократной настройки сопротивления
  • Подходит для работы в домашних условиях
  • Поставляется с дополнительными зажимами из крокодиловой кожи, сумкой для переноски, ремнем для переноски, цветовыми кодами для помощи в отслеживании срока службы батареи
  • Большой ЖК-дисплей с подсветкой и четко напечатанные функции
  • Это простое в использовании оборудование, которое показывает точные показания и исключает вероятность ошибок.

МИНУСЫ

  • Батареи нужно менять часто
  • Это не служит определенной цели; многофункциональный

2. Fluke 87-V — лучший электрический цифровой мультиметр за деньги

Изучив пару десятков мультиметров, представленных на рынке, мы решили, что fluke 87-v — лучший. Я считаю, что fluke 87-v HVAC Pro enable — лучший бренд мультиметра по той цене, которую можно купить для любого электрика.

Мультиметр Fluke, являясь лидером на рынке электронных инструментов, с момента своего появления в 1948 году разрабатывает высококачественные продукты. Они заработали репутацию, выполняя именно то, что обещают, в соответствии с потребностями потребителя.

Цифровой мультиметр fluke 87-v hvac Pro — это их последняя версия, и он оснащен функциями автоматического выбора диапазона, которые позволяют использовать его в различных ситуациях; вы даже можете измерять до 20 А в течение 30 секунд за раз.

Большинство профессионалов предпочитают этот цифровой мультиметр другим более дешевым цифровым мультиметрам по одной важной причине; надежность.Если ваша работа требует точных измерений и показаний, вы хотите поддерживать последовательность, имея лучший мультиметр, и продукты Fluke предлагают именно это. Как будто этого недостаточно, компания предлагает лучшую поддержку клиентов. Они являются одними из лучших вариантов мультиметра с HVAC Pros для всей этой функциональности для серьезных пользователей с емкостной компанией.

Приобретая этот набор инструментов / мультиметр для электриков, вы получите множество преимуществ по сравнению с другими цифровыми мультиметрами на рынке, причем одним из основных преимуществ является возможность стабильного получения точных показаний.Он проверяет напряжение, сопротивление и ток в цепях переменного и постоянного тока.

Этот полезный инструмент / мультиметр также помогает измерять частоту и переменный ток. Измерение постоянного тока, напряжения на частотно-регулируемых приводах. Это было впервые изобретено компанией Fluke до того, как ее примеру последовали ее конкуренты. Теперь у вас тоже есть такая возможность, пока вы на работе. Компания предлагает зажимы из крокодиловой кожи, магнитный комплект для подвешивания и датчик температуры.

Хотя и цифровые, и традиционные мультиметры дают одинаковые показания, они бесполезны, если вы не можете легко прочитать измерения на большом цифровом дисплее с белой светодиодной подсветкой.Компактный цифровой мультиметр для измерения истинных среднеквадратичных значений Fluke 87-V c предлагает двухуровневую подсветку и большой цифровой дисплей. Дайте глазам отдохнуть и закажите этот сверхмощный инструмент, который упростит вашу работу.

Теперь, когда я сделал обзор Fluke 87-V, что именно делает этот высококачественный мультиметр слишком выдающимся?

  • Разработано профессиональными электриками
  • Специалисты в области отопления, вентиляции и кондиционирования воздуха
  • Функция автоматического выбора диапазона
  • Дополнительная магнитная подвеска, которая упрощает просмотр и настройку, освобождая руки для выполнения других задач.
  • Улучшенный спящий режим, позволяющий дольше сохранять батарею; Он имеет дверцу для замены батареи
  • Он имеет низкое входное сопротивление для предотвращения ложных показаний
  • Может выдерживать скачки напряжения до 8000 В, вызванные неисправностями в цепях
  • Измерение длительности миллисекундного импульса для топливных форсунок
  • Поставляется с дополнительными зажимами типа «крокодил» , чемодан для переноски и комплект для подвешивания
  • Рейтинг категорий iii и iv
  • Этот высококачественный мультиметр с автоматическим диапазоном измерения, измеряющий как переменное, так и постоянное напряжение, ток, сопротивление, температуру и емкость
  • Работает от батарей AA
  • Работает как датчики влажности
  • Более высокая скорость отображения
  • Большой дисплей и двухуровневый яркий белый цвет упрощают использование
  • Профессиональный дизайн и качество сборки
  • Поставляется с пожизненной гарантией
Заключение

Это лучший вариант мультиметра для промышленного обслуживания, который часто имеет дело с установками HVAC.Это связано с тем, что он предлагает более низкое и широкое разрешение, а также может использоваться для измерения электрического тока, частоты, напряжения, тока и емкости. Встроенный термометр достаточно надежен и точен. Светодиодный экран с подсветкой хорошо работает при плохом освещении и удобен для чтения. Счетчик работает от двух батареек АА.

Если вы ищете комбинированный комплект, в который входят все аксессуары, то комбинированный комплект Fluke 88 V / A станет отличным выбором.

В то время как мы включили fluke 88 V в эту линейку, люди могут его искать.Комбинированный комплект Fluke 88 V / A включает автомобильный мультиметр Fluke 88 В, силиконовые измерительные провода, ремень для переноски, зажимы типа «крокодил», измерительные щупы, магнитный комплект для подвешивания, индуктивный датчик частоты вращения. Этот комбинированный комплект fluke 88 v — лучший выбор для всех энтузиастов DIY с точки зрения точности и универсальности на стройплощадке.

Одной из величайших особенностей высококачественного цифрового мультиметра fluke 88 v, помимо его основной функции, является его универсальность. Благодаря замечательному экрану с двойным разрешением вы можете очень легко обнаружить даже малейшие колебания переменного напряжения.Fluke 88 V отлично подходит для измерения ширины импульса сигнала и определения исправности инжектора.

Fluke 117 с функцией автоматического выбора диапазона — еще один бюджетный мультиметр Fluke с максимальными функциями мультиметра. Попробуйте этот автомобильный мультиметр с комбинированным комплектом. Многие профессиональные электрики любят с этим работать. Вот почему мы выбрали Fuke 117 в нашем списке.

PROS

  • Дает точные и точные результаты при тестировании топливных форсунок и гибридных двигателей
  • Отличное обслуживание клиентов
  • Измерения до 1000 В переменного / постоянного тока (переменного / постоянного тока)
  • Прочный и прочный
  • Имеет возможность автоматического выбора диапазона
  • Большая белая светодиодная подсветка экрана и хорошо работает даже в условиях низкой освещенности
  • В нем есть все, что нужно для проверки напряжения, тока и сопротивления
  • Отличный тестер непрерывности
  • Большой белый светодиодный экран
  • Категория III безопасности
  • Простота использования
  • Удобно для профессионалов, которые часто имеют дело с HVAC
  • Пожизненная гарантия

МИНУСЫ

  • Это немного дороже
  • Нет обнаружения отсутствия напряжения

3.Мультиметр Klein Tools MM600 Лучший измеритель напряжения

Цифровой мультиметр постоянного / переменного напряжения Klein Tools MM600 с самым высоким входным сопротивлением по-прежнему будет впечатляющим даже при удвоенной цене благодаря своим широким функциональным возможностям. Менее чем за 100 долларов это просто невероятно.

Klein Tools — лучший мультиметр на рынке сегодня, подходит для всех, кто работает с электроникой или автомобилями; не позволяйте низким ценникам ввести вас в заблуждение, что это стандартный счетчик, как и все остальные в своей ценовой категории.

Инструменты Klein долговечны, удобны в использовании и могут похвастаться множеством функций мультиметра. Кроме того, с помощью идеального цифрового мультиметра он может обнаруживать практически все, что вам понадобится, например автоматические выключатели, шнуры, кабели, розетки, провода, переключатели и осветительные приборы, включая сопротивление постоянному и переменному току, емкость и рабочий цикл батарей. . Добавьте к этому тот факт, что термопара может легко считывать показания, и у вас есть победитель практически для любых приложений.

Вся высококачественная продукция компании Klein tools производится в Америке, в отличие от большинства ее конкурентов, которые обычно передаются на аутсорсинг, и этот набор инструментов относится к числу тех, на которых гордо написано жирным шрифтом «Сделано в США».Светодиодный экран с подсветкой хорошо работает при плохом освещении. Он также имеет прочную резиновую втулку. Вместо 9-вольтовой батарейки используются две батарейки ААА.

Измеритель напряжения рассчитан на падение с высоты около 7 футов и имеет рейтинг безопасности CAT IV, который защитит вас от большинства источников электричества. С 5-летней гарантией вам гарантировано отсутствие ошибок и неисправностей в строительстве. По правде говоря, Klein Tools — просто лучший мультиметр для инженеров-электриков, и MM600 — только тому подтверждение.

Этот цифровой мультиметр с расширенными функциями особенно полезен для электриков, имеющих дело с оборудованием HVAC / R, благодаря широкому спектру функций мультиметра, таких как возможность измерения различных показаний термопар, что делает его пригодным практически для любой области. Это устройство может проверять топливные форсунки, схемы драйвера компьютера и другие функциональные компоненты.

Это также доступно в хозяйственных магазинах и магазинах товаров для дома.

Хотите узнать, чем могут похвастаться инструменты Klein MM600? Итак, вот основные особенности мультиметра этого устройства.

  • Разработан для автомобильного и домашнего использования
  • Функция автоматического выбора диапазона
  • Он может корректировать диапазон измерений до 10 А, 20 А в течение 30 секунд
  • Создан, чтобы выдерживать падение с высоты до двух метров, что делает его идеальной моделью автомобильного мультиметра
  • Он имеет сигнал о низком заряде батареи и имеет легко доступный аккумулятор.
  • Он соответствует требованиям безопасности по категории Cat III, 600 вольт
  • Он идеально подходит для использования в контролируемых и основных электромагнитных средах, таких как предприятия, жилые дома и объекты легкой промышленности
  • Он включает в себя комплект для подвешивания, измерительные провода, измерительные щупы, зажимы из крокодиловой кожи, ремень для переноски, сумку для переноски, батарейки, термопару с адаптером и подставку для использования без помощи рук.
  • Скорость отбора проб — два раза в секунду
  • Работает на двух AAA батарейки и дверца для удобного доступа для замены батарей
  • Мультиметр с классом безопасности CAT IV
  • Он проверяет как переменный, так и постоянный ток на напряжение, ток и сопротивление
  • 90 021 Большая белая светодиодная подсветка для работы в условиях низкой освещенности
  • Защитные резиновые уголки с резиновой манжетой для защиты от падения
Заключение

Если вам нужен цифровой мультиметр для измерения напряжения с высокой точностью и точностью, , тогда Klein Tools Цифровой мультиметр MM600 — отличный выбор. За несколько десятков долларов вы получите качественный мультиметр, который можно использовать практически в любых ситуациях. Поскольку на данный момент он предлагается менее чем за 100 долларов, вы можете использовать эту возможность, прежде чем производитель подумает об обратном.

Независимо от того, являетесь ли вы профессионалом с ограниченным бюджетом или просто хотите многофункциональный цифровой мультиметр, вы сможете найти его, не тратя сотни долларов. Цифровой мультиметр Klein Tools MM600 — просто лучший вариант мультиметра для вас.

PROS

  • Легко использовать и считывать точные показания при тестировании топливных форсунок и гибридных двигателей
  • Отличный цифровой дисплей с подсветкой для удобства чтения
  • Прочный и долговечный
  • Хороший качество сборки и защитные резиновые угловые решетки для защиты от падения
  • Он имеет широкий спектр вариантов тестирования, таких как напряжение, сопротивление и ток в цепях переменного и постоянного тока
  • Множество полезных функций мультиметра
  • Простота использования
  • Перевернутые ЖК-экраны намного легче читать даже под прямыми солнечными лучами
  • Поставляются с цифровым дисплеем для точных показаний
  • Включен бесконтактный датчик напряжения
  • Он доступен по цене

МИНУСЫ

  • Его экран может потеря контрастности под некоторыми углами
  • Нет гистограмм
  • Отсутствует s Технология True RMS

4.Измеритель постоянного и переменного тока Mastech MS8268 — лучший мультиметр

Комбинированный набор Mastech MS8268 не может конкурировать с большинством высококачественных цифровых мультиметров известных брендов, таких как Fluke, но это крутой мультиметр для своей цены. Обладая достаточно точными показаниями, высоким входным сопротивлением и прочной конструкцией, MS8268 предлагает довольно замечательные функции мультиметра. Этот детектор напряжения используется для тестирования напряжения, сопротивления, диодов, емкости, частоты, тестирования резисторов печатной платы, рабочего цикла и температуры.

Посмотрим правде в глаза; при устранении неполадок мы делаем много поспешных предположений; мы переходим от одного измерения напряжения к другому и иногда забываем о том, что нам нужно выполнить соединение между измерительными выводами и банановым разъемом. Однако MS8268 решает эту проблему, предлагая терминалы с мигающим красным светом и звуковые оповещения, которые показывают вам правильные штекеры типа «банан», которые вы должны использовать в зависимости от функции вашего цифрового мультиметра в данный момент.

Этот инструмент оснащен большим ЖК-дисплеем с подсветкой для удобного чтения, что очень удобно при проведении измерений в условиях плохой освещенности.Подсветка равномерно распределена по дисплею для удобства чтения, и это очень крутая функция для недорогого мультиметра.

Подсветка активируется нажатием кнопки и автоматически выключается через 5 секунд для экономии заряда батареи. Тем не менее, я бы предпочел более длительный период подсветки, но таково большинство цифровых измерителей, и это своего рода неприятность. Иногда вам нужен мультиметр с автоматическим выбором диапазона HVAC, в то время как в других случаях вам нужен ручной измеритель диапазона.С MS8268 вы можете выбрать ручной режим диапазона и функцию автоматического выбора диапазона. Профи HVAC нуждаются в специализированных цифровых мультиметрах на рынке, таких как Mastech MS8268.

Циферблат имеет прочную поверхность и совсем не хрупкий, как некоторые дешевые счетчики. Этот диагностический прибор работает от трех батареек AAA и расположен в отдельном батарейном отсеке. Таким образом, вам не нужно разбирать счетчик, чтобы заменить батарею или предохранитель. Этот измеритель продлевает срок службы батареи благодаря функции автоматического отключения через 5 минут.

Давайте посмотрим на лучшие функции мультиметра, в конце концов, это то, что его отличает.

  • Имеет ручное и автоматическое переключение диапазонов
  • Плюсы HVAC и функцию автоматического выбора диапазона
  • Светодиодное / звуковое предупреждение
  • Имеет автоматическое удержание
  • Работает от двух батареек AAA и удобной дверцы для замены батареи
  • Возможность для проверки напряжения переменного / постоянного тока, сопротивления, целостности цепи и диодов
  • Поставляется с годовой гарантией
  • Легко использовать и считывать показания
  • Светодиодный дисплей очень легко читается и имеет белую подсветку, поэтому работайте в в плохо освещенных помещениях
  • Включает в себя прикрепляемый комплект для подвешивания, провода испытательного комплекта, зажимы из кожи аллигатора, ремень для переноски, держатели и подставку для использования без помощи рук
  • Он имеет широкий спектр вариантов тестирования напряжения, сопротивления и тока на переменном и постоянном токе схемы
  • Встроенные датчики температуры и влажности показывают температуру и влажность окружающей среды
  • Защитный резиновый чехол
  • Более высокая скорость отображения
  • Класс безопасности CAT III
  • Большая белая светодиодная подсветка для удобного чтения
  • Имеет функцию автоматического отключения
  • Включает функцию автоматического выбора диапазона для проверки целостности
Заключение

Если вы ищете фантастический мини-мультиметр, лучшие варианты, в котором есть весь мультиметр Этот мультиметр начального уровня подойдет именно вам.Он прочен и предлагает невероятные функции мультиметра, такие как звуковой сигнал и клеммы с мигающими красными светодиодами, которые уведомляют вас о правильном подключении цифрового мультиметра. Мультиметры пригодятся новичкам и начинающим пользователям, которые могут не знать о настройке цифрового мультиметра или поиске неисправностей в своей электронике.

Это также доступно в хозяйственных магазинах и магазинах товаров для дома.

PROS

  • Лучшее для измерений переменного / постоянного тока и диодных измерений
  • Сверхмощные мультиметры поставляются со звуковым предупреждением, которое уведомит вас о неправильной настройке цифрового мультиметра.
  • Поставляется с дополнительными зажимами типа «крокодил», ярким светодиодом -светящийся дисплей для удобного чтения
  • Он прочный, так как был создан для обеспечения долговечности
  • Защитный резиновый чехол
  • Встроенные датчики температуры и влажности
  • Простота использования
  • Держатели для проводов находятся на задней панели цифрового мультиметра для удобства использования и хранения
  • Он может сохранять показания благодаря функции автоматического удержания
  • Годовая гарантия

МИНУСЫ

  • Имеет плохо написанное руководство
  • Короткое время автоматического отключения
  • Отсутствие защиты входа
  • Узкая емкостная частота Диапазон cy

5.Мультиметр INNOVA 3340 Лучший измеритель для электриков

Возможно, не существует идеального цифрового мультиметра для работы в автомобилях, но INNOVA 3340 работает хорошо по сравнению с другими типами мультиметров на рынке; Фактически, мы можем назвать его одним из лучших мультиметров, которые любят возиться с электронными схемами при создании таких вещей, как шагомеры, двигатели и датчики влажности.

Этот комбинированный комплект выделяется комбинацией функций, которые дают ему преимущество перед конкурентами.Он сертифицирован на соответствие стандарту безопасности UL. INNOVA 3340 — лучший вариант мультиметра для серьезных пользователей и профессионалов, он весит всего один фунт.

Мультиметры поставляются с инструкцией на трех языках; Английский, французский и испанский. Он имеет большой дисплей с подсветкой и его легко читать при любом освещении. Он измеряет электрический ток, напряжение, сопротивление, проверяет диоды, отображает 4000 отсчетов с подсветкой и целостность цепи

Пользователи могут управлять этим карманным мультиметром по-разному.Этот автомобильный мультиметр не только портативный, но и поставляется с подставкой и ремешком на запястье для использования без помощи рук. При проверке двигателя автомобиля на наличие проблем эта схема 10 МОм помогает гарантировать, что блок управления двигателем не будет поврежден в процессе. Мультиметр INNOVA 3340 hvac не только прост в эксплуатации, но и поможет вам определить источник проблемы с двигателем.

Еще один агрегат INNOVA 3340! Какие особенности мультиметра делают его уникальным?

  • Сделано профессионально и имеет сертификат UL; эффективно выявляет проблемы с двигателем.
  • Многочисленные приложения; точки прерывания, последовательность работы, соленоиды, проводка, переключатели и т. д.
  • Функция автоматического выбора диапазона для более быстрого и легкого считывания значений
  • Может тестировать оба типа электрического тока, переменного тока
  • Защитная функция автоматического отключения питания
  • Поставляется с диапазоном измерения
  • Индуктивный зажим частоты вращения
  • Безопасность RateCAT I 600 В, CAT II 300 В
  • Простота использования
  • Защитные резиновые угловые ограждения с помощью резиновой втулки
  • Защита от обратной полярности
  • Встроенные взрывобезопасные керамические плавкие трубки
  • Двойное измерение Цельсия или Фаренгейта доступно в Цельсия и Фаренгейта
  • Держатели измерительных проводов, позволяющие использовать устройство без помощи рук
  • Поставляется с батареями типа AAA, силиконовыми измерительными проводами, ремнем для переноски, зажимами типа «крокодил», измерительными щупами
  • Доступно в магазинах товаров для дома.
Заключение

Автомобильный мультиметр INNOVA 3340 — один из лучших мультиметров для домашнего использования по сравнению с основным конкурентом мультиметра Astroai TRMS или других типов мультиметров, представленных сегодня на рынке. Но Astroai trms — еще один выдающийся диагностический инструмент в этом диапазоне.

Продукт Astroai trms обладает замечательными функциями, которые ищет любой профессиональный электрик. Благодаря новаторским функциям, таким как возможность автоматического отключения, защита от обратной полярности и многие другие, вы обнаружите, что работать с этим набором инструментов для электрических испытаний проще и без напряжения.

Если вам нужна высокая точность и аккуратность, этот набор инструментов для электрических испытаний, безусловно, является отличным вложением и стоит своей цены.

Чтобы оценить мультиметр INNOVA 3340, вы должны привести его в действие и увидеть, что он предлагает. Чтобы вы поняли его возможности, следует отметить его способность измерять до десяти МОм в качестве правильного диапазона измерения. Это один из немногих цифровых мультиметров, которые могут это сделать. Это также доступно в магазинах бытовой техники и товаров для дома на сегодняшнем рынке.

PROS

  • Он имеет легко читаемые этикетки
  • Функция автоматического выбора диапазона действительно полезна и хорошо работает
  • Проста в использовании
  • Она измеряет эквивалентное значение постоянного тока (DC) Сигнал переменного тока
  • CAT III Класс безопасности 600 В
  • Испытания напряжения, сопротивления и силы переменного / постоянного тока
  • Прочные резиновые угловые ограждения защищают его от повреждений при падении
  • Имеет большой ЖК-экран с подсветкой, что упрощает работу с ним. читать

CONS

  • Работает от двух батареек AA, поэтому время автономной работы может быть невелико
  • У него есть проблемы с достижением стабильного нуля, так как измерение переменного тока с помощью моллюска требует использования несвязанного зажимного адаптера

6.Токоизмерительные клещи Fluke 323 AC / DC — мультиметр Best Hobby

У вас просто нет нужных бытовых измерительных инструментов. Всегда имейте все необходимые инструменты. Единственное, что лучше, чем иметь удобный диагностический инструмент, когда он вам нужен, — это всегда иметь все необходимые инструменты. Таким образом, они вам никогда не понадобятся, потому что они всегда под рукой. В нем есть все, что нужно для проверки напряжения, тока и сопротивления.

Вот что делает за вас мультиметр Fluke 323 Clamp True RMS.Это универсальный комбинированный мультиметр с быстрым и эффективным универсальным цифровым мультиметром с клещами. Если вы, скорее всего, будете работать в темном месте и не хотите подвергаться испытаниям, связанным с одновременным обращением с мультиметром и фонариком, вам не о чем беспокоиться.

Мультиметр Fluke 323 True RMS оснащен большим ЖК-дисплеем с подсветкой для работы в условиях низкой освещенности. Свет чисто-белый, что гарантирует адекватное освещение во время работы. Fluke 323 измеряет переменный и постоянный ток до 10 ампер и перегрузку до 20 ампер.

Выделенный мультиметр Характеристики
  • Встроенный термометр делает его подходящим для систем отопления, вентиляции и кондиционирования воздуха
  • Встроенные датчики температуры и влажности
  • Идеальные инструменты для измерения электрического тока, напряжения, сопротивления, тестирования сопротивлений печатных плат и емкости
  • It имеет микроампер для проверки датчиков пламени.
  • Превосходный тестер целостности цепи
  • Он имеет функцию автоматического выбора диапазона, когда невозможно оценить ожидаемый диапазон измерения.
  • Низкое входное сопротивление, которое позволяет избежать ложных показаний из-за паразитного напряжения.
  • Совместим с Необязательная магнитная подвеска
  • Зажимы из крокодиловой кожи с виниловым покрытием
  • CAT iii 600 В для обеспечения безопасности Низкое входное сопротивление
  • Измеряет переменный и постоянный ток до 10 ампер и перегрузку до 20 ампер
  • Проверяет как переменный, так и постоянный ток для напряжения, тока и сопротивления
  • Компактная конструкция m Легкость использования и переноски
  • Automobile-v Подставки для электрических напряжений
  • Доступные сегодня на рынке в магазинах товаров для дома
Заключение

При поиске цифровых мультиметров для автомобилей обратите внимание на мультиметр Fluke 323.Этот легкий продукт разработан для оптимального комфорта и действительно стоит вложенных средств. Независимо от того, являетесь ли вы любителем или профессионалом, будьте уверены, что этот цифровой мультиметр сформирует ваши требования удобным и надежным способом, поэтому считается лучшим мультиметром для тестирования конденсаторов и для автоматических целей. Это заметно увеличивает общую стоимость счетчика и позволяет оптимизировать уже подходящую цену. Его доступная цена, следовательно, делает его лучшим вариантом мультиметра за свои деньги.

PROS

  • Идеально подходит для тестирования резисторов на печатных платах и ​​диодов
  • Это измеритель лучшей марки по невысокой цене, с мягким футляром для переноски
  • Возможность тестирования постоянного и переменного напряжения, сопротивления и т. Д. непрерывность, дисплей с подсветкой на 4000 пунктов и диоды
  • Компактная конструкция упрощает использование и переноску
  • Этот лучший мультиметр на рынке имеет кнопку сохранения для документирования анализа закрытия
  • Зажим без проблем висит на устройстве , позволяя освободить обе руки во время поиска и устранения неисправностей
  • Хотя это самые дешевые мини-цифровые мультиметры, у них есть логотипы с удовлетворительными названиями
  • Он имеет цифровой мультиметр с токоизмерительными клещами, который делает его лучшими токоизмерительными клещами для напряжения электронное использование
  • Легко применять, поэтому учитывается высокое качество цифровых мультиметров для компьютеризированных функций
  • Отличное обслуживание клиентов

CONS

  • Цифровые мультиметры с ручным выбором диапазона не обязательно измеряют ток постоянного тока
  • Не имеют резиновых угловых защитных кожухов для защиты от падения
  • Маленький экран цифрового дисплея
  • Ограниченная документация

7.Мини-мультиметр с автоматическим выбором диапазона Extech EX330 — лучший мультиметр среднего диапазона

Не пытайтесь найти нужный мультиметр в одиночку. Когда дело доходит до упаковки множества привлекательных функций в один цифровой мультиметр, мини-мультиметр Extech ex330 с автоматическим выбором диапазона становится лучшим выбором. Их мультиметры универсальны и долговечны и были разработаны, чтобы быть полезными как для профессионалов, так и для любителей. Они также делают все возможное, чтобы их продукты были доступными, независимо от того, с каким бюджетом вы работаете.

Карманный мультиметр Extech EX330 с автоматическим выбором диапазона имеет 12 функций, включая напряжение постоянного и переменного тока, сопротивление току, емкость, коэффициент импульса и частоту.

Мини-мультиметр Extech ex330 с автоподстройкой диапазона имеет сертифицированный рейтинг безопасности категории III (категория III), что делает его пригодным для коммерческого использования. Работает от двух батареек АА.

Цифровой дисплей достаточно большой, а цифры читабельны, чтобы любой мог легко их прочитать даже при слабом освещении. Большой ЖК-экран обновляется три раза в секунду.Какое бы подразделение вы ни выбрали, оно может стать лучшим из возможных, и это не повредит вашему финансовому плану, хотя он и ограничен.

Выделенный мини-мультиметр EX330 с автоматическим выбором диапазона Характеристики

  • Мини-мультиметр Extech ex330 с автоматическим выбором диапазона прочный и компактный
  • Идеальные инструменты для измерения электрического тока, напряжения, сопротивления и емкости
  • Он имеет как ручную, так и автоматическую функцию выбора диапазона
  • Высококачественный датчик температуры
  • Защита от перегрузки
  • Мини-мультиметр Ex330 с автоматическим выбором диапазона измеряет электрические проблемы, такие как рабочий цикл, частоту и емкость, тестирует сопротивление печатной платы
  • Он имеет дисплей с широким диапазоном измерений
  • Рейтинг безопасности колеблется от категории III 600 от вольт до кат. II до 1000 вольт переменного / постоянного тока (переменный / постоянный ток)
  • Работает от двух батареек AAA
  • Встроенные датчики температуры и влажности
  • Он имеет бесконтактный датчик напряжения и хранилище данных
  • Автоматическое переключение диапазона функция позволяет получать точные показания и надежные измерения
  • Цифра Все мультиметр работает от двух батареек AA
  • Цифровой дисплей с более высокой скоростью отображения
  • Прост в использовании и легко читается
Заключение

Покупка мини-мультиметра Extech ex330 с автоподстройкой диапазона — это не ошибка, а гарантия качества мультиметр.Каждый раз вам требуются продукты с дополнительными функциями. Поэтому вы должны выбрать тот, который соответствует всем необходимым вам характеристикам.

Покупка продукта с множеством функций, которые вам не нужны, время от времени может быть проблемой, но, поскольку это устройство недорогое, вы не рискуете потратить целое состояние на Extech EX330 auto range mini. мультиметр. Опции, которые включают сигнал о низком заряде батареи или возможность считывать температуру различных объектов за короткое время, делают этот автомобильный мультиметр достойным выбором.

PROS

  • Это сертифицированный продукт, испытанный на соответствие стандарту Cat III, 600 вольт UL, оценка
  • Это довольно эффективный цифровой мультиметр с 4000 отсчетов для оценки дальности автомобиля
  • Испытательное напряжение, сопротивление и переменный ток -current DC
  • Он удерживает положительную плату в течение определенного времени
  • Компактный дизайн упрощает использование
  • Большой ЖК-дисплей с подсветкой легко читается и достаточно четкий
  • Защита от перегрузки
  • Проверка целостности
  • Возможности автоматического выбора диапазона
  • Для прямых современных оценок вы можете внести небольшие корректировки в точку o измерителя

CONS

  • Непрерывные звуковые сигналы, которые подает мультиметр, разочаровывают многих пользователей.Кроме того, по неизвестным причинам раздаются звуковые сигналы
  • Отсутствует функция автоматического выбора диапазона
  • Короткие металлические наконечники на измерительных выводах
  • Отсутствует подсветка
  • Нет футляра для переноски
  • Работает на двух батареях AA, поэтому заряд батареи может быть невысоким
  • Датчик термопары иногда не проверяется должным образом

8. Полевой прибор SC260-Best True RMS Multimeter

Когда передовые технологии сочетаются с доступностью.Комбинированный комплект SC260 находится на переднем крае технологий, когда дело доходит до измерения переменных HVACR. Этот компактный цифровой мультиметр с истинным среднеквадратичным значением включает показания истинных среднеквадратичных значений, что позволяет вам получать гораздо более точные показания при тестировании переменных частот. Он также измеряет температуру в единицах Цельсия и Фаренгейта. Он имеет большой ЖК-дисплей с сильной подсветкой для удобства чтения.

По разным причинам многие электрические проверки должны выполняться в условиях плохого освещения.Непросто выполнять несколько задач одновременно: ловко обращаться с фонариком для получения нужного угла освещения и снимать точные показания с электронных устройств. Вот почему комбинированный комплект SC260 оснащен отличным дисплеем с подсветкой для удобного чтения. Он также имеет поворотный магнит, поэтому вы можете удобно проводить измерения без помощи рук. Если это не удобство, то ничего.

Новый режим автоматического выбора позволяет сэкономить ваше драгоценное время. После того, как вы установили шкалу и установили соединение, токоизмерительные клещи будут показывать правильный тип измерений в зависимости от типа измеряемой переменной.Сопротивление на этом цифровом мультиметре образцовое. Никогда не было так просто перейти от чрезвычайно холодной окружающей среды к чрезвычайно теплой. SC260 обладает множеством функций, которые пригодятся для измерения практически всего, что вы хотите, независимо от того, являетесь ли вы опытным профессионалом или энтузиастами своими руками. Этот комбинированный набор моделей мультиметров включает детектор напряжения, тока, емкости переменного / постоянного тока, сопротивления и истинного среднеквадратичного значения. Благодаря быстрой температурной реакции они без проблем перетекают от горячих крыш к холодным коридорам, не влияя на точность, а грубая упаковка выдерживает интенсивные рабочие ситуации.

Выделил особенности мультиметра. Какие особенности мультиметра делают его уникальным?

  • Уникальная возможность измерения постоянного и переменного тока переменного тока
  • Имеет фактическое среднеквадратичное значение и хранение данных
  • Имеет упрощенную калибровку температуры
  • Имеет бесконтактное напряжение и конденсатор
  • Имеет комплекс непрерывный тест диодов
  • Имеет функцию автоматического выбора диапазона
  • Поддерживает удержание / макс. / и мин.
  • Он имеет большой ЖК-дисплей мирового класса с подсветкой для удобства чтения
  • Он имеет индикатор низкого заряда батареи
  • Функции автоматического выбора диапазона
  • Имеет предупреждающий сигнал о перенапряжении
  • Он имеет МФД, диод автоматической проверки и сопротивление цепи тестирования цепи
  • Для обмоток двигателя он имеет диапазон низкого сопротивления
  • Диапазон низкого сопротивления для обмоток двигателя
  • Данные функция удержания
  • Поставляется с зажимами типа «крокодил», магнитным подвесным комплектом, тестовыми зондами, температурным датчиком и сумкой для переноски. возможность отключения питания
Заключение

Это идеальный мультиметр для измерения шкалы Цельсия или Фаренгейта.Таким образом, вы можете эффективно устранять неполадки, исправлять, удерживать и повышать точность вашей системы. По этой причине это лучший мультиметр с осциллографом. Например, у него есть датчики и совершенно разные компоненты, которые легко управляют измерениями температуры на вашей работе или в доме. Всякий раз, когда вы захотите проверить емкость, он сделает это за вас. Он способен различать современное прямое напряжение и современное переменное напряжение благодаря своей работе в автомобиле, что доступно, когда вы выполняете поиск неисправностей на печатной плате и должны иметь дело со всеми типами знаков одновременно.

PROS

  • Идеально подходит для тестирования резисторов и диодов печатных плат
  • Компактный дизайн упрощает использование
  • Он дает точные показания до 400 А
  • Он может измерять как постоянный, так и переменный ток напряжения, поэтому он считается лучшим мультиметром для электрического использования.
  • Особенности автоматического выбора диапазона
  • Стандартные дополнительные зажимы типа «крокодил», испытательные щупы, магнитный комплект для подвешивания и датчик температуры
  • Хорошая защита входа
  • Он имеет большой удержание дисплея

CONS

  • Время от времени есть ошибки в показаниях частоты напряжения и емкости
  • Нет подсветки дисплея, автоматическое переключение диапазона немного медленное
  • Показания температуры иногда неточны

9.Crenova Auto Ranging MS8233D-Best Auto Ranging Multimeter

Мультиметр для повседневного использования. Есть много компаний, предлагающих мультиметры, но немногие из них могут сравниться с Crenova.

Мультиметр Crenova ms8233d с автоматическим выбором диапазона уже много десятилетий используется в электротехнической и электронной промышленности и привносит в свои цифровые мультиметры богатый опыт и отличное чувство дизайна. Возможно, лучшим из них является цифровой мультиметр Crenova ms8233d с автоматическим выбором диапазона.Этот вольт-омметр — вершина качества и доступности.

Цифровой мультиметр с автоматическим выбором диапазона MS8233D оснащен дисплеем с подсветкой, позволяющим легко снимать показания и обеспечивать кристально чистые результаты испытаний в условиях низкой освещенности. Он также имеет функцию автоматического выключения, которая позволяет автоматически выключить устройство, если оно не использовалось более 15 минут. Большой 3,5-значный ЖК-дисплей делает все понятным для пользователя, что упрощает снятие показаний. Этот профессиональный набор инструментов / мультиметр для электриков имеет более 12 различных функций, а также предназначен для работы в диапазоне высокого напряжения и защиты от перегрузки.Этот цифровой мультиметр эффективен, чем можно было ожидать.

Основные характеристики мультиметра

  • Этот комбинированный набор — отличный вариант начального уровня и обычные бытовые измерительные инструменты для самостоятельной работы
  • MS8233D — это довольно числовой мультиметр с высоким 15-миллиметровым жидкокристаллическим дисплеем и подсветкой, так что Вы можете легко изучить его даже при слабом освещении.
  • Он обладает высокой производительностью и высокой надежностью и представляет собой компактный портативный цифровой автоматизированный мультиметр линейки
  • , который теперь работает не лучше на постоянном напряжении, но также и на переменном.Но использование DC modern дает дополнительное утешение в управлении им.
  • Невероятно недорогой мультиметр с сертификатом CAT III
  • Safety RateCAT II 600 вольт
  • Он может без проблем работать при изменении сопротивления в двести Ом
  • Он имеет высокая частота 20 кГц и хранение данных.
  • Поставляется с зажимами из кожи аллигатора с виниловым покрытием, сверхмощными испытательными зондами, ремнем для переноски, датчиком температуры и магнитным подвесом.
  • Операция автоматического выбора диапазона позволяет выбрать правильный диапазон измерения, когда работа с различными компонентами
  • Защита от перегрузки
  • Функция автоматического выключения дисплея
  • В комплект поставки входят принадлежности, состоящие из цифрового жидкокристаллического дисплея Мультиметр
  • Он имеет индикатор низкого заряда батареи
  • Функция автоматического выбора диапазона
  • Компактная конструкция позволяет Его легко использовать и носить с собой
  • Функция удержания данных
  • Он может проверять напряжение переменного и постоянного тока напряжение, ток и сопротивление
  • Он проработает до 10 часов непрерывно, прежде чем потребуется замена батареи
  • В коробке находятся провода, батарея 9 В, чехол для переноски и руководство пользователя
Заключение

Большинство пользователей, которые Приобрел это были рады ее редуцирующей части.Многие предпочитают яркость подсветки для удобного чтения, которая является уникальной в своем роде. Другие считают, что цена конкурентоспособная и доступная. Счетчик, работающий от батареи 9 В, не входит в комплект поставки, но имеется в наличии. Кроме того, практическое руководство не получило должной похвалы со стороны клиентов, так как ему довольно сложно следовать. Но это не значит, что мультиметр HVAC дает положительные результаты.

Автомобильный цифровой мультиметр Crenova MS8233D является обязательной покупкой.Следовательно, если кто-то ищет приятные бюджетные варианты мультиметра, этот профессиональный набор инструментов / мультиметр для электриков необходимо запомнить, который, несмотря на свои минусы, выделяется во всех смыслах.

PROS

  • Это карманный мультиметр, который можно без проблем носить где угодно.
  • Мультиметр по разумной цене
  • Простая замена батареи
  • Получите точные измерения при тестировании топливных форсунок и гибридных двигателей. двигатели
  • Большой ЖК-дисплей с подсветкой и сильной подсветкой
  • CAT III Класс безопасности 600 В
  • Испытания переменного и постоянного тока на напряжение, ток и сопротивление
  • Он поставляется с направляющей, так что даже не -специалист также может узнать, как использовать мультиметр.
  • Это превосходный захват по невысокой цене
  • Поставляется с такими функциями, как защита от перегрузки, зуммер и большой ЖК-дисплей.
  • Функция автоматического выбора диапазона позволяет точно и надежные измерения
  • Он имеет прочный внешний вид и чистый вид

CONS 900 03

  • Батареи не встроены в комплект
  • Руководство пользователя, даже если оно отстегивается, неточно

10.Диагностический прибор Amprobe AM-510 — лучший мультиметр для домашнего использования

Утилита для легких коммерческих и жилых помещений, каких вы никогда раньше не видели. Комбинированный световой мультиметр с функцией автоматического выбора диапазона Amprobe AM-510 может показаться подозрительным, учитывая невысокую цену, но этот прочный лучший мини-мультиметр достаточно точен как для домовладельца, который хочет заняться чем-нибудь в домашних условиях, так и для инженера или электрика.

Низкая цена делает его доступным для домовладельца.К тому же это безумно простое использование, независимо от того, над каким проектом вы работаете. С другой стороны, если вы технический специалист, этот гаджет по-прежнему будет отличной покупкой, так как он много сделает и для вас. Он в основном отвечает всем требованиям, которые могут понадобиться тем, кто занимается легкой коммерческой или жилой работой: он безопасен в использовании, у него есть автоматический датчик для определения напряжения, он цифровой, он компактный, универсальный, может измерять напряжение, сопротивление и постоянного тока, и он имеет номинальное напряжение 600 вольт.

Этот лучший вариант домашнего мультиметра представляет собой ручной или автоматический измеритель диапазона, который можно использовать в различных ситуациях, включая ремонт дома, электрические испытания, коммерческие настройки и даже ремонт и техническое обслуживание автомобилей. Хотя он не измеряет температуру, у него есть все другие необходимые функции, которые вы, возможно, захотите проверить, в удобном формате. К ним относятся бесконтактная система напряжения, встроенный фонарик для условий низкой освещенности, большой ЖК-дисплей с подсветкой и автоматическое отключение питания.

Он также может проверять оба типа электрического тока: переменный ток (AC) — электричество, протекающее через розетки в вашем доме, — и постоянный ток (DC), электричество, содержащееся в батареях.

Основные характеристики мультиметра

  • Разработан профессиональными электриками
  • Мультиметр AM-510 True RMS компании Amprobe оснащен двумя входами температуры, фильтром нижних частот, несколькими микроампер, функцией удержания данных и другими функциями премиум-класса. качественные функции, такие как запись Min / Max, автоматический и ручной выбор диапазона, сопротивление и современный VolTect ™.
  • Вы также сможете использовать встроенный фонарик, чтобы избежать проблем с плохой видимостью в условиях плохого освещения. Кроме того, есть несколько функций безопасности, таких как ремешок на липучке, встроенный измерительный провод и сдвоенные термопары.
  • Функция автоматического выбора диапазона AM-510 компании Amprobe представлена ​​во множестве стилевых вариаций — цифровой мультиметр для жилых помещений, цифровой мультиметр HVAC, TRMS, Advanced HVAC, промышленный и другие. Каждый стиль имеет свой набор функций и настроек, но даже самый простой стиль обеспечит вам большую универсальность и простоту использования.
  • Будьте уверены, AM-510 от Amprobe был тщательно протестирован на качество и соответствует стандартам безопасности CAT IV и CAT III (600 вольт и 1000 вольт соответственно). По сути, это надежный, мощный и универсальный токовый тестер, который стоит своих денег.
  • Идеальные инструменты для измерения электрического тока, напряжения, сопротивления и емкости
  • Возможности автоматического выбора диапазона
  • Защитные резиновые угловые ограждения с резиновым чехлом
  • Защита от перегрузки
  • Функция удержания данных
  • Дисплей Функция автоматического отключения питания
  • Большой ЖК-дисплей с подсветкой легко читается, особенно при ярком солнечном свете, когда цифры на цифровом дисплее
  • Это сверхмощный инструмент, который может измерять напряжение постоянного и переменного тока, ток, сопротивление, целостность цепи, емкость и частоту — все на одном цифровой мультиметр.
  • Он проработает до 10 часов непрерывно, прежде чем потребуется замена батареи.
  • Доступные варианты мультиметра

Прочтите наши другие подробные обзоры 10 лучших мультиметров для использования в автомобилях

Заключение

Многофункциональный цифровой мультиметр Amprobe am-510 является отличным вариантом для исключительно исключительного недорогого мультиметра, который широко используется на рынке. Он широко признан в отрасли и предлагает больше, чем гарантирует.Отличный мультиметр — это то, что хочет получить каждый. Цифровой — лучший мультиметр за свои деньги.

Основным конкурентом в этой ценовой категории является мультиметр Fluke 115. Fluke 115 — это компактный цифровой мультиметр с истинным среднеквадратичным значением. Наконец, fluke 115 доступен в большинстве магазинов бытовой техники и товаров для дома.

PROS

  • Доступен в нескольких вариантах стиля, каждый с различными настройками и опциями мультиметра
  • Проверено на качество, обеспечивая безупречную надежность и безопасность во время использования
  • Пики при 600 В переменного и постоянного тока (постоянный ток) 600 вольт
  • VolTect ™
  • Превосходная категория использования III делает его пригодным для коммерческого использования
  • Обладает такими функциями, как защита от перегрузки, зуммер, большой ЖК-дисплей, датчик температуры и индикатор заряда батареи
  • Отличное оснащение
  • Превосходное качество сборки
  • Превосходная функция автоматического выбора диапазона
  • Защитные резиновые угловые ограждения с резиновым чехлом
  • Отличное обслуживание клиентов
  • ЖК-дисплей с подсветкой, легко читаемый в условиях плохого освещения
  • Достаточно доступный автомобиль цифровой мультиметр для измерения дальности

CONS

  • Свободные провода на входных клеммах
  • Чехол для переноски в комплект не входит
  • Медленная реакция сопротивления
  • Возможные проблемы с функциями Min / Max и NCV

Руководство покупателя Best Professional Multimeter

Мультиметр — это диагностический прибор, используемый для измерения электрических величин, поступающих от электрического соединения или розетки.Если вы заметили постоянное срабатывание выключателей или мерцание света в вашем доме. Возможно, вам потребуется проверить ток (в амперах), состояние питания, напряжение и сопротивление (в омах) потока энергии в вашем доме. Это поможет вам диагностировать проблемы. Кроме того, вы можете проверить мощность батарей с помощью высококлассного мультиметра.

Мультиметры

можно приобрести в большинстве магазинов бытовой техники и товаров для дома. Перед покупкой ознакомьтесь с нашим полным спектром обзоров продуктов и основными терминами мультиметра.

Насколько хорошо работают мультиметры?

Стандартный цифровой мультиметр или диагностический прибор должен давать достоверную информацию о состоянии источников питания в вашем доме. Поскольку программа мультиметров предназначена для измерения напряжения и тока, воздействие чрезмерной мощности может привести к повреждению устройства из-за сгорания его частей. Кроме того, если он подключен к неправильному источнику питания, он также может сгореть. Мультиметр — это сверхмощный инструмент, который может измерять напряжение как постоянного (DC), так и переменного (AC) тока.

Различные мультиметры допускают разную мощность. Например, мультиметр HVAC может выдерживать большее электрическое воздействие, чем базовый прибор. Профессионалы HVAC получат выгоду от некоторых расширенных опций мультиметра, имеющихся в профессиональных моделях мультиметров. Если вы не уверены в том, сколько электрического тока проходит по домашним линиям электропередач, не подключайте мультиметр ни к одной из линий электропередачи.

Электричество может быть фатальным, поэтому безопасность крайне важна.

Различные типы мультиметров на рынке
Мультиметр HVA

Кондиционер и системы отопления работают от сети 220 В, поэтому важно иметь мультиметр, способный выдержать такую ​​большую мощность. Эти блоки должны быть зондом термопары. Диагностический прибор мультиметра HVAC может выдерживать эту мощность и не может быть поврежден, если вы не подключите его неправильно. Проверка 220 В с помощью мультиметра, который не может выдерживать такую ​​мощность, приведет к повреждению измерителя и представляет большую опасность для оператора.

Цифровой мультиметр с автоматическим выбором диапазона

Это мультиметры, которые не нужно настраивать при поиске сопротивления резистора. Как правило, вам нужно подключить измеритель к резистору и начать поиск, пока не найдете нужный диапазон; вот когда вы получите чтение.

Этот автомобильный мультиметр устраняет эту проблему и самостоятельно ищет точный диапазон. Это удобно, но это не должно быть вашим главным приоритетом.

В дополнение к тестированию напряжения, сопротивления и тока современные цифровые мультиметры часто позволяют тестировать большинство функций.

Fluke Multimeters

Это цифровые устройства, которые выдерживают грубое обращение. Они созданы для обеспечения водонепроницаемости и могут выдерживать высокую влажность, удары и опасные падения. Вы можете использовать мультиметр Fluke для проверки батарей, как стандартный домашний мультиметр. Однако они предлагают гораздо больше услуг; вы можете использовать его для передачи информации на рабочий стол или мобильный телефон.

Это означает, что если вы обнаружите опасную ситуацию, требующую внимания, вы можете поместить этот диагностический прибор на определенное расстояние и снимать показания со своего телефона.Имея данные, хранящиеся на вашем телефоне, вы можете отправить их электрику или коллегам.

Аналоговый мультиметр

Существует два типа мультиметров: цифровой и аналоговый. Аналоговые мультиметры основаны на гораздо более старых электрических технологиях. Аналоговый мультиметр, постоянное отклонение стрелки представляет собой измеряемое значение мощности.

  • Аналоговое устройство похоже на аналоговые часы
  • Аналоговые мультиметры содержат микроамперметр.
  • Аналоговый мультиметр измеряет рабочий цикл, ток, напряжение и сопротивление.
  • Доступны для измерения транзисторов и конденсаторов. Фактическое сопротивление этих мультиметров зависит от выбранной чувствительности и диапазона.
  • Аналоговые измерители обладают способностью обрабатывать мгновенные изменения.
  • Аналоговые измерители — это то, что они обычно ограничены считыванием ампер, вольт и Ом.
  • Аналоговые измерители имеют очень низкий уровень. вход
  • Аналоговые измерители не так часто выходят из строя
  • Аналоговые мультиметры обеспечивают настройку нуля.
  • Аналоговый мультиметр обеспечивает постоянное отклонение стрелки
Цифровой мультиметр

Большинство мультиметров, представленных сегодня на рынке, являются цифровыми.Это электронный мультиметр с цифровым десятичным дисплеем, например ЖК-дисплеем. Измерение отображается аналого-цифровым преобразователем. Для измерения переменного напряжения линейчатая диаграмма удерживает текущий образец перед измерением и отображением нового образца. Некоторые из них оснащены функцией автоматического отключения.

Цифровой мультиметр состоит из четырех компонентов: дисплея, кнопок для выбора различных функций, шкалы (или поворотного переключателя) для определения значений измерения (ампер, ом, вольт) и входное гнездо для измерительных проводов.Цифровые мультиметры более точны, чем аналоговые. Аналоговый мультиметр с меньшим входным сопротивлением, чем цифровой мультиметр.

Примечание; для удобства чтения лучше всего подходят цифровые мультиметры, они более точны. Кроме того, если вы будете злоупотреблять аналоговым устройством или использовать его в течение длительного времени в тяжелом состоянии, вы можете повредить его панели набора и точность. Кроме того, внутри панелей циферблата накапливается влага, что приводит к повреждению пространства циферблата.

Цифровой мультиметр можно условно разделить на четыре основные категории:

  • Категория I
  • Категория II
  • Категория III
  • Категория IV
Факторы, которые следует учитывать при покупке мультиметра

В основном их два Для типов мультиметров, доступных сегодня на рынке, убедитесь, что покупаемый вами мультиметр способен измерять переменный ток, напряжение, емкость, сопротивление и многие другие параметры.Убедитесь, что в устройстве есть все перечисленные функции.

Цифровые мультиметры широко используются при тестировании, ремонте и установке электрических устройств. В связи с повышенным спросом на испытательное оборудование и, как следствие, увеличением числа производителей его, вам может быть трудно выбрать лучшие мультиметры для ваших нужд.

Вот шесть факторов, которые необходимо знать перед покупкой мультиметра, чтобы убедиться в следующих характеристиках;

Технические характеристики

Рабочие характеристики мультиметра определяются его характеристиками.Под спецификацией мы подразумеваем понимание возможностей различных типов мультиметров в отношении их переменного / постоянного напряжения, тока и сопротивления.

Выберите мультиметр с классом безопасности CAT, который вам не нужен для работы с электрическими устройствами. Важно использовать мультиметр, который может выдерживать больший ток, чем может выдержать ваш источник питания. Это предотвратит опасность. При покупке высококачественных мультиметров убедитесь, что мультиметр должен иметь истинное среднеквадратичное значение и низкое входное сопротивление, так как это может учитывать компоненты постоянного тока.

Внутренние защитные экраны, банановые заглушки с кожухом, широкие фланцы, изоляционные щели, большая подсветка, функция автоматического отключения, cat ii -iii и защита входа также важны, и вы должны убедиться, что покупаемый мультиметр способен на все параметры тестирования.

Точность

Убедитесь, что вы проверили точность мультиметра. Точность в данном случае — это максимально допустимая погрешность показаний мультиметра. Убедитесь, что мультиметр, который вы покупаете, может тестировать оба типа электрического тока и переменного тока.

Измерение частоты

Некоторые мультиметры могут измерять частоту, а также контролировать ток и напряжение в заданном диапазоне частот.

Энергетическая емкость

Полезно заранее знать энергоемкость цепи, над которой вы собираетесь работать. Это поможет вам узнать максимальное переходное напряжение, которое ваш мультиметр может выдерживать без риска повреждения.

Разрешение

Разрешение — это количество цифр, до которого можно измерить мощность сигнала.Он представляет собой изменение выходного сигнала, вызванное незначительными колебаниями входного сигнала. Более высокое разрешение достигается за счет увеличения времени для точного наблюдения большей части цифр — после правой стороны стабилизируется большая часть значения.

Входное сопротивление

Цифровой измеритель — это сверхмощный инструмент, который может похвастаться точными измерениями и действительно легким считыванием, поскольку он имеет функцию удержания данных, выбирая мультиметр с широким диапазоном входного импеданса. Это очень важно, если вы измеряете чувствительную электронику.Режим низкого импеданса предотвращает появление паразитных напряжений.

Мы предпочитаем ЖК-экраны с подсветкой, которые проще использовать в условиях низкой освещенности.

Измерение температуры

Если вам требуется периодический мониторинг термопар, выберите цифровой мультиметр, который имеет функцию двойного перепада температуры. Эта функция позволяет снимать два показания температуры одновременно.

Если вы помните о семи перечисленных выше факторах, вам будет легче выбрать мультиметр, подходящий для ваших нужд.

Почему вам нужен мультиметр / преимущества

Мультиметры необходимы для любых электромонтажных работ; от замены распределительной коробки до установки потолочного вентилятора, использование мультиметра поможет определить, хорошее ли подключение питания.

Мультиметры предназначены для измерения трех центральных элементов электрической энергии; амперы, омы и вольт. Для измерения электрической энергии в мультиметре есть два провода; дотроньтесь ими до оголенных проводов питания, и они выдадут вам показания, которые вы сможете использовать для проведения измерений.Его кнопки или циферблат определяют энергию, которую вы измеряете в правильном диапазоне.

Не зная этих измерений, вы можете подвергнуться опасности поражения электрическим током.

Вот три основных преимущества цифрового мультиметра;

Они предлагают автоматический дисплей для чтения

С мультиметром будет легче снимать и измерять показания, поскольку его выходной сигнал автоматически отображается в цифрах через семисегментный дисплей, в отличие от аналоговых мультиметров, которые требуют более внимательного изучения шкал когда вам нужно прочитать значения.Цифровой мультиметр быстрее и не имеет риска человеческой ошибки, особенно для людей с плохим зрением, в отличие от аналоговых устройств.

Мы предпочитаем, чтобы наш ЖК-экран был ЖК-дисплеем с задней подсветкой, что упрощает его использование в условиях низкой освещенности.

Они дают точные результаты при тестировании топливных форсунок и гибридных двигателей.

Как правило, цифровой мультиметр обеспечивает более точные измерения, чем аналоговые мультиметры, поскольку он может обеспечить легкое считывание с точностью до четырех знаков после запятой; аналоговые мультиметры не показывают десятичные разряды.Когда дело доходит до колебаний, любое значение, которое находится в пределах диапазона колебаний, считается действительным.

Имеет функцию автополярности

Цифровой мультиметр также может считывать отрицательные значения, особенно когда речь идет о напряжении. Поместив щупы с противоположной полярностью, они вернут отрицательный выходной сигнал. Это еще одна область, в которой цифровые устройства становятся более предпочтительными, чем аналоговые мультиметры, поскольку размещение зондов с противоположной полярностью может привести к поломке последнего типа.

Это лишь некоторые преимущества цифровых вольтметров.

Мы рассмотрели Как использовать мультиметр — нажмите здесь

FAQ

1. Почему мой мультиметр не достигает нуля в режиме постоянного напряжения?

Если у вас есть мультиметр с истинным среднеквадратичным значением переменного тока, он не будет обнулять его, и вам не следует обнулять его, так как большинство из них имеют минимальное напряжение переменного тока. В их текущем диапазоне (3% -5%) вы все равно будете получать точные показания.

2. В чем разница между пиковыми режимами и минимальным / максимальным значениями?

Пиковый режим измеряет отрицательное и положительное пиковое напряжение сигнала.Режим Min / Max — это максимальное и минимальное показание мультиметра, измеренное за период, когда был включен режим записи Min / Max.

3. Как измерить напряжение с помощью цифрового термометра?

Включите цифровой мультиметр и дайте ему выполнить цикл проверок при запуске, затем поверните переключатель выбора функций в положение «V =», чтобы измерить напряжение постоянного тока. Подключите черный и красный провода к красной клемме с надписью «VO» и черной клемме с надписью «COM». Поместив красный провод на клемму с максимальным потенциалом, а черный провод на клемму с самым низким потенциалом, вы сможете измерить напряжение.

Заголовок спойлера

Повернув мультиметр и позволив ему поучаствовать в проверке, переместите кнопку переключателя функций, чтобы измерить напряжение. Подключите черный датчик температуры к порту «COM» и повторите проверку к порту «V». Поместите черный провод сбоку от батареи или отрицательной клеммы, затем поместите красный щуп на положительную клемму батареи. Вы увидите выходное напряжение постоянного тока батареи.

Сравните напряжение с этими значениями безопасности;

9V — 9V

D — 1.5 В

C — 1,5 В

AA — 1,5 В

AAA — 1,5 В

Перезаряжаемый аккумулятор должен быть от 1,25 В до 1,4 В. Если результаты теста батареи ниже этих значений, вам необходимо зарядить или заменить их .

Если вам понравилась эта статья, вас также заинтересует:

Wrap Up- Best Multi Meters

Мультиметр — идеальный цифровой мультиметр для любого электрика или домовладельца. При правильном выборе для конкретных нужд это полезный инструмент для промышленного и домашнего использования.

Он подготавливает к измерению электрического тока, вольт и сопротивления в печатных платах, лампах, предохранителях, батареях и других электрических компонентах.

Вы можете выбирать между аналоговыми и цифровыми мультиметрами, но цифровые мультиметры являются лучшими и наиболее эффективными, поскольку вы можете загружать данные в мобильный телефон или компьютер для анализа, а также в осциллографы для анализа изменений во времени.

Среди наиболее важных факторов, которые следует учитывать, является диапазон чувствительности мультиметра.Цифровой мультиметр, рассчитанный на широкий диапазон напряжений, например, для использования в автомобильных электрических системах, не может считывать низкие напряжения на типовых печатных платах и ​​бытовых батареях. Точно так же цифровой мультиметр, созданный для понимания сети электроснабжения, имеет слишком высокий диапазон измерения чувствительности для мощности, которая регулировалась для обычного использования.

Некоторые другие функции, которые вы можете рассмотреть, включают наличие дополнительных датчиков на мультиметре, а также то, сертифицирован ли он для промышленного использования.Когда все эти факторы и те, которые обсуждаются в руководстве для покупателя по покупке лучшего мультиметра марки за деньги , вам будет легче найти мультиметр, который соответствует вашим потребностям.

Это отличный вариант начального уровня для обычных автомобильных и бытовых измерительных приборов.

Как пользоваться мультиметром? Полное руководство для начинающих

В этом уроке я покажу вам, как использовать мультиметр. Если вы новичок в электронике, то мультиметр, вероятно, является самым простым и полезным инструментом.Вам не нужно иметь дорогостоящее оборудование, такое как осциллографы (по крайней мере, когда вы только начинаете), поскольку вы можете использовать мультиметр для проверки и измерения простых параметров цепи, таких как напряжение, ток и сопротивление.

Это руководство предназначено для начинающих и поможет вам познакомиться с типичным цифровым мультиметром (DMM), объяснить различные части мультиметра, как использовать мультиметр для измерения напряжения, тока, сопротивления, а также проверить целостность цепи.

Что такое мультиметр?

Мультиметр, также известный как мультиметр, представляет собой электронный измерительный прибор, который может измерять напряжение, ток и сопротивление.Отсюда и название «мультиметр», так как он сочетает в себе функции вольтметра, амперметра и омметра в одном устройстве.

Базовый мультиметр с датчиками

Это очень важный инструмент для инженеров-электриков и электронщиков, который обычно используется в первую очередь при поиске и устранении неисправностей в цепи. Мультиметры бывают разных форм, размеров и цен.

Существуют настольные мультиметры, портативные мультиметры и токоизмерительные клещи , различных форм и размеров.Что касается цены, то базовые мультиметры доступны всего от 5 долларов, а сертифицированные и откалиброванные мультиметры стоят около 5000 долларов.

Независимо от размера или цены, каждый мультиметр может измерять самые основные параметры, такие как напряжение и ток. В дополнение к этому, «современные цифровые мультиметры (DMM)» позволяют измерять сопротивление, а также проверять целостность цепи.

С помощью мультиметра можно

  • Проверьте, правильно ли работает переключатель (или кнопка).
  • Измерьте силу тока, протекающего через устройство, например светодиод.
  • Измерьте напряжение аккумуляторной батареи.
  • Проверить, проводит ли провод электричество.

Детали мультиметра

Базовый мультиметр состоит из четырех частей. Их:

  • Дисплей
  • Ручка выбора
  • Порты
  • Зонды

Различные части мультиметра

Измеренное значение, будь то напряжение, ток или сопротивление, отображается на ЖК-дисплее мультиметра.Вы можете установить параметр для измерения, используя ручку выбора в центре.

Некоторые продвинутые (и немного дорогие) мультиметры могут автоматически регулировать диапазон измеряемого значения. Эти измерители известны как мультиметры с автоматическим выбором диапазона. Но в нашем базовом измерителе мы должны вручную установить диапазон.

Обычно каждый мультиметр поставляется с парой щупов, красным и черным. Подключите щупы к портам мультиметра, чтобы произвести измерение.

Щупы мультиметра

Всегда подключайте черный зонд к COM-порту.Красный зонд обычно подключается к порту с меткой VΩmA. В этой конфигурации вы можете измерять переменное и постоянное напряжение, постоянный ток в мА и сопротивление, для чего большинство из нас будет использовать мультиметр.

Используйте другой порт с меткой 10ADC для измерения постоянного тока до 10А.

Порты мультиметра

ПРЕДУПРЕЖДЕНИЕ: Порт 10A обычно маркируется независимо от наличия внутреннего предохранителя. Будьте очень осторожны при использовании этого порта и не используйте этот порт в течение длительного времени (не более 10 секунд).

Некоторые мультиметры поставляются с подсветкой ЖК-дисплея. Это полезно, если вы используете мультиметр в поле с плохим освещением.

Подсветка ЖК-дисплея в мультиметре

Как пользоваться мультиметром?

Теперь, когда мы немного узнали о мультиметре и его частях, давайте перейдем к основной теме, а именно, как использовать мультиметр для поиска и устранения неисправностей в наших схемах. Сначала я покажу вам, как измерить напряжение с помощью мультиметра. Мы увидим процедуру измерения как постоянного, так и переменного напряжения.

Затем мы перейдем к измерению постоянного тока, построив небольшую светодиодную схему. Наконец, я расскажу, как проверить непрерывность. В качестве бонуса я также покажу вам, как проверить диод с помощью цифрового мультиметра. Итак, приступим.

Измерение напряжения

Используя цифровой мультиметр, вы можете измерять как постоянное, так и переменное напряжение. Секция вольтметра мультиметра обычно обозначается буквой «V», и в зависимости от измерения переменного или постоянного тока будут отображаться дополнительные показания.

Напряжение постоянного тока

Если рядом с буквой «V» есть прямая линия, то она используется для измерения напряжения постоянного тока.Подключите подходящие щупы к мультиметру (если они еще не подключены) и установите ручку для измерения напряжения постоянного тока.

Выбор ручки измерения напряжения постоянного тока

Но есть куча позиций в измерении постоянного напряжения. Какой из них вы выберете? Число, на которое указывает ручка, является максимальным значением, которое мы можем измерить для этого конкретного параметра, в данном случае напряжения постоянного тока.

Итак, если вы установите ручку на 20, вы можете измерять напряжение постоянного тока до 20 В. Как вы можете видеть на изображении, есть 5 позиций, связанных с измерением напряжения постоянного тока (200 м, 2000 м, 2, 20, 200, 600).Этот конкретный мультиметр может измерять максимальное напряжение постоянного тока 600 В.

Если вы хотите измерить напряжение батареи 9 В, установите ручку на 20. Что произойдет, если вы установите диапазон ниже измеряемого значения? В этом случае на ЖК-дисплее отобразится 1, указывая на то, что результат превысил допустимый диапазон.

Теперь подключите красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме. Я взял старую батарею AAA для тестирования и подключил датчики, как указано выше.Показание было 1,39 В, что означает, что батарея все еще заряжена (но не сильно).

Что произойдет, если вы подключите датчики другим способом? Это красный зонд к отрицательной клемме и черный зонд к положительной клемме. В этом случае мультиметр отображает отрицательное значение той же величины.

Аналогичным образом вы можете измерить падение напряжения на компонентах, напряжение на выводе микроконтроллера и т. Д.

Напряжение переменного тока

ПРЕДУПРЕЖДЕНИЕ: Измеряйте напряжение переменного тока с особой осторожностью и желательно под профессиональным контролем.Убедитесь, что щупы правильно вставлены в порты мультиметра и не содержат оголенных металлов. Не прикасайтесь к зондам за кончики. Сеть переменного тока может быть очень опасной. В случае сомнений лучше не использовать мультиметр для измерения напряжения сети переменного тока.

Символ синусоиды рядом с буквой «V» указывает на измерение напряжения переменного тока. Как вы можете видеть на изображении, этот мультиметр может измерять напряжение переменного тока до 600 В и имеет только два положения выбора диапазона (200 и 600).

Давайте измерим напряжение сети переменного тока для демонстрации.Лично я не рекомендую новичкам приближаться к Main AC.

Для измерения напряжения сети переменного тока установите ручку на 600 в режиме измерения напряжения переменного тока (В с синусоидой). Я выбрал 600, потому что у меня напряжение в сети 240 В. Всегда устанавливайте ручку для измерения напряжения переменного тока перед тем, как вставлять щупы.

Теперь вставьте щупы в розетку, и вы увидите измеренное напряжение переменного тока, отображаемое на ЖК-дисплее.

Измерение тока

В то время как для измерения напряжения зонды просто устанавливаются в двух разных точках цепи, измерение тока сильно отличается.Если вы помните основную теорию цепей, то, возможно, помните, что ток в компонентах, соединенных последовательно, одинаков.

Используя этот основной принцип, мы должны сделать мультиметр частью схемы, чтобы через мультиметр проходил такой же ток, как и через компонент.

Раздел мультиметра «Амперметр» обозначен символом A. Еще один важный момент, на который следует обратить внимание, это то, что большинство цифровых мультиметров могут измерять только постоянный ток. Таким образом, рядом с буквой A будет прямая линия, указывающая на измерение постоянного тока.

Постоянный ток

Для измерения постоянного тока установите ручку мультиметра в положение измерения постоянного тока. Этот мультиметр может измерять постоянный ток от нескольких мкА до 200 мА. Этого диапазона достаточно для измерения тока в светодиодах.

Я установил диапазон на 200 мА и подключил мультиметр по следующей схеме. Рассматривайте мультиметр в режиме амперметра как провод, по которому ток течет в главную цепь.

В этой конфигурации мультиметр становится частью цепи, и если вы отключите какой-либо датчик, схема не будет работать.Измеренный ток отображается на ЖК-дисплее.

Измерение сопротивления

Одним из самых простых способов измерения с помощью мультиметра является измерение сопротивления. Секция омметра мультиметра обозначена символом Ω. Этот измеритель может измерять сопротивление до 2 МОм.

Установите ручку на желаемый диапазон измерения сопротивления и подключите щупы к выводам резистора. Измеренное сопротивление будет отображаться на ЖК-дисплее.

Измерительный резистор 220 Ом

Вы можете подключать щупы любым способом, так как ориентация щупов не повлияет на результат в случае измерения сопротивления.

Измерительный резистор 390 кОм

Непрерывность тестирования

Пожалуй, наиболее часто используемая и одна из самых простых функций мультиметра — это проверка целостности цепи. Он используется для проверки целостности цепи от точки A до B в цепи, независимо от того, является ли провод проводящим или нет, правильно ли работает переключатель или нет.

Функция проверки непрерывности обычно обозначается символом «динамик».

Установите ручку для проверки целостности цепи и подключите щупы через провод. Если провод в хорошем состоянии и не имеет обрывов, то вы услышите непрерывный зуммер. Если в проводе есть проблема, вы не услышите ни звука.

Как работает проверка целостности?

Проверка целостности цепи — это, по сути, измерение низкого сопротивления. Если сопротивление между двумя точками очень мало (обычно несколько Ом), то эти две точки считаются электрически соединенными, и зуммер запускает звук.

Тест диодов

В качестве бонуса давайте посмотрим на функцию проверки диодов мультиметра. Некоторые мультиметры имеют специальную функцию тестирования диодов, которая может быть полезна для проверки диодов и некоторых специальных типов транзисторов (поскольку транзистор — это, по сути, два диода, соединенные друг с другом).

Функция проверки диодов обычно сочетается с проверкой целостности цепи и представлена ​​символом диода.

Чтобы проверить диод, установите ручку в режим тестирования диода и подключите красный зонд к аноду диода, а черный зонд к катоду диода.

Если диод работает правильно, мультиметр покажет прямое падение напряжения на диоде.

Заключение

В этой статье дается полное руководство для начинающих по использованию цифрового мультиметра для поиска и устранения неисправностей в цепях. Вы узнали, как использовать мультиметр для измерения напряжения, тока, сопротивления, проверки целостности цепи, а также проверки диодов.

Лучший мультиметр — Chicago Tribune

Мультиметр — полезный инструмент для проверки электрических токов в проводах и других цепях.В то время как средство проверки напряжения переменного тока просто проверяет наличие электрического тока в проводе, мультиметр может дать вам определенные значения напряжения и тока для ряда различных типов электрических цепей. Мультиметры не только для электриков и инженеров. Любой, кто считает себя решателем электрических проблем, должен иметь в ящике для инструментов мультиметр. Это пригодится чаще, чем вы думаете. При этом безопасность всегда должна иметь первостепенное значение при работе с электричеством любого рода.

Если вы готовы купить новый мультиметр, то вы попали в нужное место. Следующее руководство по покупке и отзывы помогут сделать правильный выбор. Наш лучший выбор, компактный цифровой мультиметр Fluke 115 с истинным среднеквадратичным значением, обладает характеристиками профессиональной модели, но при этом прост в использовании даже для новичков.

Рекомендации при выборе мультиметров

Мультиметр — это основной инструмент для проверки, когда что-то электрическое не работает должным образом. Он измеряет напряжение, сопротивление или ток в электрических цепях.

Напряжение — это разность потенциалов заряда между двумя точками.

Сопротивление измеряет, как материал снижает ток через него электричества.

Ток представляет собой скорость протекания электрического заряда.

Безопасность

Каждый раз, когда вы работаете с электричеством, очень важно соблюдать все рекомендуемые меры безопасности. В частности, токи переменного тока могут быть чрезвычайно опасными. Вам следует использовать мультиметр в цепях переменного тока только в том случае, если вы знакомы со всеми соответствующими рисками и протоколами безопасности.Всегда надевайте непроводящие перчатки и обувь и используйте только инструменты, предназначенные для работы с электричеством.

Части мультиметра

Дисплей — это часть мультиметра, которая отображает до четырех буквенно-цифровых символов и отрицательного знака. Обычно он состоит из цифрового или кварцевого экрана и находится на передней панели устройства.

Диск выбора — это ручка, обычно в центре машины, которая позволяет изменять настройки в зависимости от выполняемой работы.

Порты служат для подключения датчиков к мультиметру. Там будет «COM» (общий) порт, используемый для заземления, и дополнительный порт.

Провода подключаются к мультиметру с помощью разъемов, соответствующих портам устройства. На каждом мультиметре есть как минимум один черный и один красный провод.

Зонды расположены на противоположных концах проводов. Существует несколько типов наконечников пробников мультиметра, но наиболее распространены зажимы из крокодиловой кожи.Эти наконечники подключаются к электрической цепи, которую вы хотите проверить.

Типы мультиметров

Цифровые мультиметры являются наиболее популярным типом. Они предлагают информацию на простом цифровом экране.

Аналоговые модели существуют дольше цифровых мультиметров. Они используют стрелку и датчик для отображения текущей информации. Хотя любителю их может быть труднее читать, они могут быть лучше цифровых машин в получении точных измерений.

Одиночный зонд Машины обычно представляют собой модели, которые проверяют только напряжение переменного тока.

Мультиметры типа Clamp- часто используются электриками для измерения переменного тока.

Тип корпуса

Ручка Мультиметры выглядят как маленькие отвертки. У них есть один тестовый щуп, который используется для бесконтактного определения напряжения переменного тока.

Переносные мультиметры — самый популярный стиль. Обычно они имеют прямоугольную форму, большую ручку и три порта.

Настольные или коробочные мультиметры — более дорогие модели, в основном используются профессионалами. У них есть много портов и больше настроек, из которых можно выбирать.

Функции

Возможность выбора напряжения позволяет выбирать диапазоны переменного напряжения, чтобы обеспечить наиболее точные показания.

Руководство по мультиметрам для начинающих | Freetronics

Мультиметр — одно из самых полезных испытательных устройств, которым вы можете владеть.

Мультиметр — это устройство, которое может измерять множество различных электрических свойств, включая напряжение, ток и сопротивление. Многие мультиметры также добавляют другие функции, такие как проверка целостности, проверка транзисторов и измерение емкости.

В ранних мультиметрах использовалась аналоговая шкала со стрелкой, которая перемещалась по шкале, но сегодня почти все мультиметры являются цифровыми мультиметрами, иногда называемыми цифровыми мультиметрами. Стандартный ручной цифровой мультиметр имеет три основные области:

Дисплей .Здесь вы видите результаты измерений.

Органы управления . Используйте их для выбора режима и диапазона.

Разъемы . Подключите щупы для подключения к вашей цепи.

Чтобы подключить мультиметр к цепи, вам понадобится пара щупов. Зонды почти всегда бывают черного и красного цвета, чтобы вам было легче увидеть, какой из них вы подключаете. За исключением цвета, зонды точно такие же, поэтому функциональной разницы это не имеет.Это просто для того, чтобы вы не запутались, какой из них какой.

«Обычный» провод — это черный провод. Мультиметры имеют разъем для одного датчика с маркировкой «COM» или «COMMON», что соответствует черному проводу.

У большинства мультиметров есть несколько других разъемов для щупов для красного провода, и вам необходимо вставить его в правильный разъем в зависимости от типа измерения, которое вы будете выполнять.

Для наиболее распространенных типов измерений, включая измерение напряжения, сопротивления и слабого тока, красный зонд подключается к разъему общего назначения, который, вероятно, будет иметь маркировку «V / R / mA» или аналогичный.

Для более необычных типов измерения, таких как сильноточный диапазон, некоторые измерители имеют специальное гнездо для сильноточного зонда, которое будет маркировано для этой цели. При использовании этого диапазона красный провод необходимо подключить к правильному разъему.

Проверка целостности

Проверка целостности цепи — это самое простое, что может сделать мультиметр, но также и наиболее распространенное применение! Все проверки целостности — это проверка наличия прямого электрического соединения между двумя точками.

Режим проверки целостности включает звуковой сигнал, который будет издавать звук при наличии прямого соединения между датчиками. Если вы коснетесь щупов вместе или поместите их на любой конец отрезка провода, мультиметр издаст звуковой сигнал.

Это очень удобно, когда вы проверяете, нет ли короткого замыкания между двумя частями вашего проекта, или чтобы убедиться, что соединитель работает правильно. Вы можете следить за тестовыми зондами и просто прислушиваться к звуковому сигналу, поэтому вам даже не нужно смотреть на мультиметр.

Чтобы перевести мультиметр в режим проверки целостности цепи, найдите символ, который выглядит как звуковые волны.

Измерение напряжения

Мультиметры

имеют два типа измерения напряжения: один для напряжения постоянного тока, другой для напряжения переменного тока. Для хобби-проектов вы почти всегда будете использовать диапазон постоянного тока, обозначенный символом «V-». Прямая линия указывает постоянный ток, то есть постоянное напряжение. Диапазон переменного тока обозначен символом «V ~», который указывает напряжение, которое чередуется между положительным и отрицательным.

Мультиметры

с автоматическим выбором диапазона просто требуют, чтобы вы выбрали режим напряжения, а они позаботились обо всем остальном. Однако многие мультиметры не имеют автоматического выбора диапазона. Вместо этого у них есть несколько различных диапазонов напряжения, из которых вы можете выбрать. Диапазон напряжения — это максимальное напряжение, которое он сможет измерить и отобразить, поэтому вам нужно выбрать диапазон, который больше, чем напряжение, которое вы ожидаете увидеть.

Например, если вы работаете с цепью 5 В, нет смысла выбирать диапазон 2 В.Вместо этого вы должны выбрать диапазон 20 В, поскольку это следующий диапазон выше 20 В.

Если вы выберете слишком большой или слишком низкий диапазон, это не имеет значения: вы не повредите мультиметр. Если вы выберете слишком низкий диапазон, например, при измерении сигнала 5 В в диапазоне 2 В, дисплей просто покажет, что он вне диапазона. Если вы выберете слишком высокий диапазон, например, измерение сигнала 5 В в диапазоне 200 В, мультиметр выдаст вам показания, но, вероятно, он не будет иметь такой же точности и не сможет отображать его с тем же числом десятичных знаков. места.

Напряжение измеряется путем размещения щупов между двумя точками в цепи, где вы ожидаете увидеть разницу напряжений. Например, вы можете поместить общий (черный) датчик на разъем GND (или 0 В) на Arduino, а красный датчик на разъем 3,3 В.

Напряжение — это параллельное измерение, что означает, что очень легко проводить измерения без регулировки вашей цепи. Схема должна быть запитана как обычно, поскольку мультиметр не может подавать питание на схему и может измерять только уже имеющееся напряжение.

Если вы подсоедините провода мультиметра обратной стороной, это не повредит мультиметр. Вместо этого он просто покажет отрицательное значение напряжения, потому что значение напряжения — это разница между двумя измеряемыми точками. Если красный датчик подключен к более высокому напряжению, чем черный датчик, показание будет положительным. Если красный датчик подключен к более низкому напряжению, чем черный датчик, показание будет отрицательным.

Все измерения напряжения относятся к измеряемым точкам.Если вы поместите черный датчик на разъем 3,3 В на Arduino и красный датчик на разъем 5 В, вы увидите значение 1,7 В, потому что это разница между двумя точками.

Измерение тока

Диапазон измерения тока обычно обозначается буквой «А» или «мА». Как и в случае с измерениями напряжения, вам может потребоваться выбрать определенный диапазон, достаточно высокий для тока, который вы ожидаете измерить, если ваш мультиметр не имеет автоматического выбора диапазона.

В то время как напряжение измеряется параллельно с существующей цепью, ток можно измерить только последовательно с цепью.Это означает, что вам нужно сделать разрыв в существующей цепи в точке, где вы хотите измерить ток, а затем подключить свои щупы к любой стороне разрыва.

Например, если вы хотите измерить, какой ток использует Arduino, вы можете подключить GND (или отрицательный) к источнику питания, но оставьте положительную сторону отключенной, чтобы ток не мог течь напрямую на Arduino. Затем подключите красный щуп к положительному выходу источника питания, а черный провод к положительному входу Arduino.

Теперь питание может поступать от блока питания через мультиметр к Arduino. Arduino будет работать как обычно, но ваш мультиметр сможет измерить текущий ток и сообщить его вам.

Так же, как и при измерении напряжения, вам необходимо подать питание на схему для измерения тока.

Измерение сопротивления

Режим сопротивления обычно обозначается символом «R» или Ω (омега).

В отличие от измерений напряжения и тока, цепь не должна быть запитана, когда вы выполняете измерения сопротивления.Измерения сопротивления выполняются путем подключения щупов к любому концу части цепи или компонента, который вы хотите измерить.

Еще раз выберите диапазон, превышающий ожидаемое значение.

Как пользоваться мультиметром для чайников?

Один из самых распространенных инструментов тестирования в мире, а также один из самых простых в использовании.

Да, мы говорим о вездесущем мультиметре, единственном инструменте, без которого электрик никогда не выходит из дома.

А если вы новичок, сегодня мы покажем вам, как им пользоваться.

Это базовое руководство пригодится, будь то тестирование, измерение или устранение неисправностей, для которых вы надеетесь использовать мультиметр.

Но прежде чем перейти к процессу использования мультиметра для чайников, давайте сначала изучим основы. После этого мы рассмотрим руководство для начинающих по настройке и эксплуатации мультиметра.

Дополнительные практические инструкции по мультиметру:

Основные сведения о мультиметре

Что такое мультиметр?

Мультиметр — это инструмент для тестирования, который позволяет измерять различные электрические величины, такие как напряжение, сопротивление и ток, в одном устройстве.

По сути, это портативное устройство, в котором использует измерение напряжения как основу для преобразования и измерения аналоговых электрических входных сигналов (тока, напряжения, температуры) в цифровые выходы (значения).

Процесс в основном включает в себя измерение входного значения (аналогового по своей природе), его обработку с помощью аналого-цифрового преобразователя (АЦП) с использованием метода регистра последовательного приближения (SAR) и, наконец, преобразование и настройку разрешения.

Типы мультиметров

Мультиметры существуют уже несколько десятилетий и претерпели радикальные изменения, главным образом в том, как отображаются результаты измерений.

Вольтметр, омметр и амперметр — это другие распространенные типы аналогового мультиметра .

Сегодня универсальный цифровой мультиметр (DMM) является наиболее распространенным типом измерительных приборов.

Хотя на рынке доступны различные типы, большинство технических специалистов предпочитают скорость и удобство цифровых мультиметров аналоговым мультиметрам. По этой же причине мы использовали цифровой мультиметр для создания этого руководства.

Секции мультиметра

Мультиметр состоит из следующих панелей / секций (сверху вниз):

Цифровой мультиметр

  • Дисплей — Это экран дисплея, на котором отображается значение измеряемой величины. .Тип дисплея может быть 8-битным или ЖК-дисплеем, а в современных версиях даже есть светодиоды высокого класса.
  • В случае аналогового мультиметра секция дисплея обычно представляет собой шкалу с указателем наверху, который перемещается влево и вправо.
  • Переключатель диапазона / функции — Это переключатель, который вы используете для выбора функции / количества измеряемых величин. Напряжение (переменный и постоянный), сопротивление и ток (переменный и постоянный) являются нормальными функциями. Измерение целостности цепи и диодов также обычно присутствует в большинстве мультиметров.
  • Также обратите внимание на диапазон для каждой функции, который является важной частью мультиметра. Можно даже сказать, что знание того, как эффективно использовать переключатель диапазонов, является отличительной чертой эксперта по мультиметрам.
  • Измерение транзисторов — В некоторых мультиметрах есть отдельный раздел для измерения сопротивления транзисторов.
  • В зависимости от типа (PNP / NPN) три вывода транзистора (база, эмиттер и коллектор) могут быть вставлены в отверстия (как показано)

Функция измерения транзистора в цифровом мультиметре

  • Датчики — Набор тестовых датчиков (положительных и отрицательных), которые используются для определения и проверки величин.
  • Соединения датчиков — В основном имеется три точки подключения, а именно.общий, напряжение / ток и ток (10 А).
  • В большинстве случаев черный измерительный щуп подключается к COM-порту, а красный измерительный щуп — к порту напряжения / тока.

В современных высокопроизводительных мультиметрах может быть больше наворотов, но все они объясняются выходит за рамки данного руководства. Приведенного выше списка должно хватить новичкам, чтобы начать экспериментировать со своим новым измерителем.

Теперь, когда у вас есть общее представление о мультиметре, мы воспользуемся простым примером, чтобы показать, как им пользоваться.Читайте дальше…

Как пользоваться мультиметром

В этом руководстве мы будем использовать резистор общего назначения и проверять его сопротивление.

Вы можете ознакомиться с другими нашими руководствами, чтобы узнать, как проверять напряжение, ток и другие общие величины.

Основная идея одинакова для всех:

Вы выбираете функцию, соответствующую измеряемому количеству, а затем выбираете соответствующий диапазон.

Это руководство можно рассматривать как справочник для новичков, поскольку мы очень подробно объяснили все моменты.

Как использовать мультиметр в качестве омметра

Установите мультиметр на стол (желательно деревянный). Убедитесь, что он не включен, так как он может легко разрядить батареи.

Возьмите полосу резисторов в магазине электроники или используйте тот, который у вас, возможно, уже есть дома / в лаборатории.

Резистор

Вы можете использовать цветовую кодировку, чтобы предсказать номинал резистора, а затем сверить его со значением, полученным во время тестирования.

Используйте это руководство по цветовым кодам резисторов.Согласно руководству, номинал этого резистора составляет примерно 681 Ом.

Включите мультиметр и с помощью шкалы переключите его в раздел функции сопротивления (как показано на рисунке).

Циферблат в настоящее время указывает на 200 Ом, наименьший возможный диапазон для сопротивления в этом устройстве.

Следует отметить, что должен быть выбран наивысший диапазон при тестировании .

Например: если вы проверяете резистор, сопротивление которого, как вы знаете, находится в диапазоне от 100 Ом до 150 Ом, вам следует переключиться на диапазон 200 Ом (более высокое значение).

В случае резистора, предполагаемое значение которого составляет 1 кОм, следует выбрать диапазон 2000 Ом.

Поскольку невозможно предполагать значение каждый раз, настоящий техник должен переключить диапазон , пока проверяет количество (как мы увидим далее в этом руководстве).

Используйте измерительные щупы, чтобы прикрепить его к любому концу резистора. Не беспокойтесь о полярности, потому что резисторов нет.

Присоедините измерительные щупы к резистору

После того, как резистор подключен к щупам, на дисплее немедленно отобразится изменяющееся значение.

Если отображается одно значение (обычно 1), измените диапазон.

В нашем случае, когда переключатель диапазонов находится на 200 Ом, на дисплее отображается 1. Итак, мы переведем переключатель на следующий уровень диапазона: 2000 Ом.

Измените диапазон, чтобы получить точное значение

Теперь на дисплее отображается правильное значение: 671 Ом. Это почти равно тому значению, которое мы предсказали выше.

Вы можете использовать переключатель диапазонов для получения точных показаний.

Вы можете поэкспериментировать с этим процессом, используя резисторы разных номиналов и записывая их соответствующее сопротивление.

В основном это то, как вы используете мультиметр для проверки сопротивления. Если вы хотите проверить другую величину, вы можете сделать это, переключившись на правильную функцию и повторив процесс через шаги 4, 5 и 6.

Однако при измерении тока и напряжения убедитесь, что измерительные щупы исправны. подключен правильно .

Использование мультиметра в качестве вольтметра и амперметра

Для проверки напряжения и тока можно использовать батарею. Подключите щупы к двум клеммам батареи и используйте переключатель диапазонов для определения фактического напряжения / тока.

В случае автомобиля вы можете проверить аккумулятор внутри капота. Поскольку батареи имеют постоянный ток, выберите функцию постоянного напряжения / тока и используйте щупы.

При этом надевайте перчатки, потому что автомобильные аккумуляторы очень мощные и могут привести к ударам.

Использование цифрового мультиметра для проверки автомобильного аккумулятора

Вам необходимо проверить ток холодного пуска (CCA) аккумулятора, т. Е. Снять показания при включенном зажигании, чтобы правильно измерить уровень заряда аккумулятора.

Мультиметры

также можно использовать в качестве электрических тестеров для проверки целостности цепи, проверки предохранителя или даже устранения неисправностей всей электронной / электрической системы.

Полезные советы и уловки

  • Всегда используйте перчатки при работе с мультиметром.
  • Проверяйте батареи вашего устройства еженедельно / ежемесячно в зависимости от использования.
  • При проверке напряжения / тока соблюдайте особые меры предосторожности и правильно выбирайте функцию. Измерение высокого значения переменного тока, когда переключатель находится в постоянном токе, может вызвать обжаривание внутренних компонентов мультиметра и его повреждение.
  • НЕ экспериментируйте с высокими напряжениями или токами (переменного или постоянного тока)
  • Приобретите качественный мультиметр (Fluke), если вы намереваетесь использовать его ежедневно

Вот и все: руководство для начинающих по использованию мультиметра.Мы считаем, что это поможет вам понять, как он работает и как легко измерять различные электрические величины.

Как использовать мультиметр для чайников

Одним из устройств, которые вам понадобятся при устранении электрических проблем в вашем доме или автомобиле, является мультиметр . Устройство пригодится в любой ситуации, в которой вы его используете, будь вы профессионал или новичок. В этом руководстве вы узнаете об общих функциях мультиметра и о том, как им пользоваться. Вы найдете это руководство полезным, если вы только начинаете заниматься электроникой.

Что такое мультиметр и чем он полезен?

В качестве измерительного инструмента мультиметр необходим для электроники, поскольку он представляет собой комбинацию трех основных функций. К функциям относятся амперметр, омметр и вольтметр. Мультиметр дает полезную информацию о том, как работают ваши схемы.

Вы можете использовать мультиметр, чтобы проверить, включен ли переключатель или не поврежден ли проводящий провод в цепи. Это также удобно при определении силы тока, протекающего в цепи.Это может помочь вам узнать, сколько заряда осталось в ваших батареях.

Что такое переменный и постоянный ток

Первое, что нужно изучить перед использованием мультиметра, — это понять, что такое ток. Для запуска машины используются два тока. Это переменный и постоянный ток. Переменный ток — это переменный ток, а постоянный — постоянный.

Альтернативный ток периодически меняет направление на и в основном используется в бытовой технике в домах и во всем, что можно подключить к стене. DC не изменяет направление , а только перемещается с отрицательно заряженного на положительно заряженный.DC широко используется в небольшой электронике, такой как ноутбуки, телефоны, планшеты и многое другое.

Разборка частей мультиметра

Мультиметры имеют разные уровни точности и функциональные возможности. Большинство из них доступны по цене и полезны для измерения наиболее важных значений в цепи (сопротивления, тока и напряжения). Лучший для вас будет зависеть от вашего бюджета и того, что вы собираетесь делать. Ниже обсуждаются четыре основных раздела, которые вы найдете в мультиметрах.

1. Щупы

На мультиметре вы найдете два щупа. Один из датчиков красный, а другой черный. Вы всегда должны подключать черный щуп к COM-порту. Вы можете подключить красный зонд к одному из других оставшихся портов в зависимости от измерения, которое вы хотите провести.

2. Порты

Порты позволяют подключать щупы к мультиметру. Порт «-», также известный как порт «COM», предназначен для подключения черного зонда к измерителю.Вы заметите это по черному цвету. VΩ предназначен для измерения сопротивления и напряжения, а также проверки целостности цепи, а µAmA — для измерения тока. Вы будете использовать 10А при измерении токов более 200 мА.

3. Ручка выбора

Ручка выбора удобна при выборе того, что вы хотите измерить. Большинство мультиметров имеют ручку выбора со стрелкой на передней стороне, которая поможет вам при измерении напряжения или сопротивления. Ручка обычно указывает на ряд калибровок напряжения, тока и сопротивления.

4. Дисплей

Вы можете просмотреть все выполненные измерения на дисплее мультиметра. Большинство мультиметров оснащены ЖК-дисплеем с подсветкой, что делает их идеальными для использования в плохо освещенных местах. Дисплей может предоставлять вам ярлыки и уведомления в зависимости от того, как вы хотите использовать глюкометр.

Как измерить напряжение

Мультиметр может помочь вам в измерении напряжения переменного или постоянного тока. На устройстве V с волнистой линией соответствует напряжению переменного тока, а V с прямой линией — постоянному напряжению.Вы должны установить режим V с прямой линией при измерении постоянного напряжения. Установите режим V с помощью волнистой линии для измерения напряжения переменного тока.

Подключите красный зонд к порту со значком V рядом с ним. Убедитесь, что красный зонд подключен к положительной клемме электрического компонента. Подключите датчик COM к другой стороне электрических компонентов. Вы увидите точное значение напряжения на дисплее, если вы правильно подключили щупы.

Как измерить сопротивление

Начните с подключения красного щупа к порту на правой стороне мультиметра.Отрегулируйте ручку выбора так, чтобы она указывала на участок сопротивления, когда вы подключаете щупы к выводам резистора. Неважно, как вы соедините потенциальных клиентов, потому что результаты все равно будут такими же.

Что такое непрерывность и как ее проверить?

В электронике непрерывность — это мера передачи тока между двумя электрическими компонентами, соединенными вместе. Большинство мультиметров имеют функцию проверки целостности электрических компонентов или цепи. Эта функция помогает легко выявлять неисправные провода или другие ошибки.Чтобы использовать его, вам нужно установить циферблат в режим непрерывности, который выглядит как динамик.

Вы всегда будете слышать непрерывный звук, когда в вашей цепи течет мощность. Если вы не слышите непрерывный звук, проверьте, правильно ли вы подключили электрические компоненты. Обязательно отключите питание всех электрических компонентов, которые вы проверяете на целостность.

Различные типы мультиметров

1. Аналоговые мультиметры

Аналоговые мультиметры были преобладающими до появления цифровых.Хотя они дешевле цифровых, их трудно читать. На них есть заостренная шкала, напоминающая иглу для отсчета показаний.

2. Цифровые мультиметры

Мультиметры с автоматическим выбором диапазона просты в использовании, хотя и дороги. Они имеют центральную ручку с меньшим количеством калибровок. Вам не обязательно переключать центральную ручку на то, что вы хотите измерить, при использовании мультиметра с автоматическим выбором диапазона.

Цифровой мультиметр с клещами пригодится при измерении расхода электричества.Устройство поставляется с щупами для измерения напряжения и зажимом для измерения силы тока. Цифровой мультиметр с токоизмерительными клещами также имеет разные настройки для различных измерений.

Цифровой мультиметр Fluke отличается большим экраном и различными функциями совместной работы. Это удобно при измерении электрического сопротивления и напряжения. Вы можете найти цифровые мультиметры Fluke с расширенными функциями для измерения давления, влажности, температуры, частоты и рабочего цикла.

Советы для начинающих при использовании мультиметра

Всегда устанавливайте мультиметр на считывание напряжения после окончания его использования.Вы не увидите значение напряжения на дисплее измерителя, если оставите прибор в текущем режиме. При первом использовании мультиметра бывает сложно получить точные показания напряжения и сопротивления. Вы поймете это правильно, когда поймете, как работает устройство, и потренируетесь в проведении измерений.

Наши рекомендации по мультиметру.

Продажа Цифровой мультиметр Etekcity, вольт-омный амперметр, тестер напряжения с проверкой целостности цепи, диода и сопротивления, двойной предохранитель для защиты от ожогов, красный, MSR-R500
  • ТОЧНЫЕ ИЗМЕРЕНИЯ: этот мультиметр может тестировать AC / DC напряжение, постоянный ток (не для переменного тока), сопротивление, диод, целостность цепи и многое другое.Скорость выборки: 3 раза в секунду
  • ПРОСТОТА ИСПОЛЬЗОВАНИЯ: кнопка удержания данных удерживает показания; Большой ЖК-дисплей с подсветкой и большими цифрами хорошо виден в тускло освещенных местах. Встроенная опорная подставка позволяет использовать без помощи рук.
  • ЗАЩИТА БЕЗОПАСНОСТИ: Защита от перегрузки на всех диапазонах. Защитный резиновый чехол вокруг мультиметра добавляет дополнительную защиту от падения.
  • ОТЛИЧНОЕ ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ: пожизненная поддержка от нашей службы поддержки клиентов из Калифорнии
  • ПРИМЕЧАНИЕ. Этот мультиметр нельзя использовать для проверки переменного тока! Убедитесь, что поворотный переключатель находится в правильном диапазоне во время использования.

Мы рекомендуем вам приобрести цифровой мультиметр Etekcity MSR-R500 , так как он идеально подходит как для новичков, так и для профессионалов.Мультиметр оснащен индикатором низкого заряда батареи, резиновым защитным кожухом и батареей 9 В.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
