Монтаж проходного выключателя своими руками: Схема подключения проходного выключателя с 2 и 3 мест.

Содержание

Схема подключения проходного выключателя с 2 и 3 мест.

Проходной выключатель представляет собой выключатель, который делает возможным включение и выключение освещения в управляемых данным механизмом светильниках из нескольких мест.

Несмотря на сравнительно высокую стоимость, бывают случаи, когда он является необходимым. Вот примеры этих случаев.

Освещение расположено в длинном коридоре или большом актовом зале. В таком случае гораздо удобнее иметь возможность включить или выключить свет в разных местах, а не бегать по огромному пространству в поисках возможности выключить свет;
спальня является местом для отдыха нескольких человек. Лучше всего, если каждый из них будет иметь возможность управлять освещением, не вставая с кровати;
в квартире находится человек, стесненный в движениях в силу своих физических особенностей;
в доме расположена межэтажная лестница;
освещение проведено в подвальное или складское помещение большого размера.

Общий принцип работы проходного выключателя

Работа проходного выключателя осуществляется за счет коммутации реверсных проводников, контакт между которыми устанавливается посредством соединения клеммами. Соединение всех их между собой происходит в распределительной коробке. С одним из выключателей соединяется питающий проводник. Посредством другого такого же устройства, этот проводник входит в контакт с проводником освещения. Оба имеют фазный принцип работы и поэтому их монтаж осуществляется только с использованием трехжильного провода.

Внимание! Все вышеизложенное относительно количества используемых проводников и необходимых контактов, а также количественной характеристики используемого провода является верным только в случае установки проводного выключателя с двумя местами управления освещением.

В случае установки проводного выключателя с тремя местами управления освещением, все значения вышеуказанных количественных характеристик автоматически увеличиваются на 1. В случае установки проводного выключателя с четырьмя местами управления—на 2 и т. д.

Проходной выключатель: деление на типы

Существует три основных критерия, по которым можно подвергнуть классификации проходные выключатели: количество точек управления освещением, количество клавиш управления освещением в одной точке управления и способ управления освещением.

По количеству точек управления выключатели делятся на установленные в одном месте, двух местах, трех местах и т. д.

По способу управления эти устройства бывают:

клавишными;
сенсорными;
управляемыми с помощью дистанционного пульта.

Обращаем внимание, что устанавливать проходные выключатели, оснащенные пультом дистанционного управления, все же является некоторым излишеством: дистанционное управление переключателем, по сути, сводит на нет необходимость установки проходного приспособления.

Если есть желание пустить пыль в глаза, то такая сенсорная штучка, да еще и не в одном экземпляре будет как нельзя кстати, тут ничего не скажешь.

Если управление выключателем осуществляется с помощью клавиш, то по их количеству, отвечающие этому условию устройства, подразделяют на:

одноклавишные;
двухклавишные;
трехклавишные и т. д.

Нужно заметить, что способ управления выключателями не имеет особого влияния на способ его установки. Более важными являются другие факторы.

Установка выключателя с управлением из двух точек

Для начала, как уже говорилось, нужно отыскать переключатели. На каждый из них должно приходиться по три контакта. У любого контакта обязательно имеется два состояния, в каждом из которых он может находиться попеременно. При этом один контакт каждого переключателя должен быть общим для двух оставшихся контактов этого переключателя. В зависимости от положения «общий контакт» замыкается то с одним, то с другим контактом переключателя.

Теперь нужно, чтобы нулевой провод соединял источник электроснабжения с распределительной коробкой, а после соединил распределительную коробку с лампой. Фазный провод должен соединяться с распределительной коробкой, а далее выходить на лампу. Все это должно быть выполнено для обоих переключателей.

Далее необходимо внутри распределительной коробки осуществить соединение двух переключаемых контактов одного переключателя с двумя переключаемыми контактами другого.
После этого следует произвести непосредственно монтаж схемы. Проходные переключатели устанавливаются на заранее приготовленные для них места. От каждого из переключателей делается вывод трехжильного кабеля. Производится монтаж светильников. Осуществляется параллельное соединение друг с другом. Делается вывод двухжильного кабеля от светильников.
Теперь главное правильно произвести монтаж распределительной коробки. Именно в эту коробку делается ввод кабеля от светильников, провода от источника электроснабжения и проводов от самих переходных переключателей. При этом нужно уделить особое внимание правильному расположению этой коробки. Для ее расположения лучше всего найти такое место, чтобы для осуществления работы проходного переключателя существовала необходимость только в относительно коротких кабелях (этого требуют соображения экономии), а также чтобы данная коробка никому не мешала в быту.
Работа почти закончилась, но нужно убедиться, что в один прекрасный момент выключатели не преподнесут сюрприз в виде пожара. Для этого нужно несколько раз ими пощелкать и проверить, не искрят ли они.

Установка проходного выключателя в трех точках

В принципе, между способом установки проходного переключателя в двух точках и способом, с помощью которого проходной выключатель устанавливается в трех местах, существует мало отличий. Главное из них состоит в том, что устройство третьего переключателя существенно отличается от маршевого, который используют в большинстве случаев установки таких приспособлений. Подобный переключатель с особым устройством называется перекрестным. Такое приспособление может выполнять две функции:

быть транзитным аппаратом, не взаимодействуя при этом с двумя остальными устройствами для включения освещения, которые существуют в схеме, во время их работы;
осуществлять самостоятельное замыкание и размыкание электрической схемы, обеспечивающей работу светильников, без участия двух оставшихся (маршевых) устройств.

Если проходной переключатель с двумя точками управления имеет три контакта, то аналогичное устройство с тремя точками управления обладает пятью контактами: с помощью двух контактов осуществляют соединение с одним из маршевых переключателей, посредством еще двух производится соединение с еще одним из маршевых переключателей, а оставшийся один контакт выполняет транзитную функцию (чаще всего, этот контакт посредством перемычки соединяется с третьей клеммой проходного переключателя.) Особенно важную роль играет так называемый транзитный контакт: именно в результате его функционирования становится возможным воплотить в реальность управление освещением из трех точек.

Аналогично осуществляется установка проходного аппарата для включения освещения с тремя и более точками управления.

Обращаем внимание, что описанные здесь схемы хороши своей простотой, но имеют один недостаток: они годятся только для ограниченного количества точек управления.

Монтаж двухклавишного проходного выключателя

Когда же нужно приобретать двухклавишный выключатель? Например, если в большой комнате имеется несколько ламп и иногда его хозяевам хочется, чтобы их комната напоминала сияющий зал или расположиться небольшой компанией.

Чтобы обеспечить это разнообразие обстановок, нужно иногда включать все лампы в комнате, а иногда – только некоторые. С этим поможет справиться двухклавишный механизм управления освещением.

Как правило, проходной двухклавишный механизм представляет собой объединение двух одноклавишных переключателей в одном внешнем корпусе.

Внутренняя конструкция двухклавишного переключателя совокупность двух групп контактов, не связанных друг с другом. Всего используется шесть контактов, из которых два являются входными, а четыре – выходными. Когда кто-то нажимает выключатель, то два входных контакта прерывают взаимодействие с двумя выходными первого выключателя и переключаются на два выходных контакта второго.

При этом на первый из них, электроснабжение подается через один провод, причем две части этого провода связаны с помощью перемычки, а второй является разделенным на выходные фазы: каждая фаза соответствует одному из приборов и осуществляет подачу электроэнергии.

Итак, чтобы осуществить монтаж двухклавишного устройства, следует выполнить такую последовательность действий:

нужно взять распределительную коробку и правильно осуществить ее монтаж;
после этого нужно установить подрозетник. Его установка может проводиться по-разному: все зависит от того, как он осуществляется по бетону, по гипсокартону или по какому-либо материалу;
теперь следует осуществить монтаж трехжильного провода, через который будет осуществляться электропитание;

Важно! Перед установкой этого провода следует убедиться, что на нем отсутствует напряжение!

следует проложить провод до распределительной коробки, а оттуда – до подрозетника;

Внимание! Концы проводов, подсоединенных к распределительной коробке должны оставаться с запасом 10-15 сантиметров.

далее следует провести провод к первому источнику освещения;
после этого нужно провести провод ко второму источнику освещения;
далее перед непосредственным подключением двухклавишного переключателя следует осуществить зачистку проводов;
потом нужно взять устройство выключателя и перевернуть его. Там должна быть изображена конкретная схема подсоединения проводов к этому переключателю. Делаем все, как указано в схеме.

после этого сооруженный механизм необходимо вставить в подрозетник.

Итак, дело можно считать завершенным. Для осуществления монтажа проходного выключателя, имеющего три клавиши или даже большее количество, действия будут аналогичными.

Подводя итоги, стоит сделать следующие замечания:

при решении установить проходной выключатель и выборе конкретного типа такого устройства, лучше всего руководствоваться целесообразностью установки такого механизма в конкретном помещении;
при осуществлении монтажных работ необходимо строжайше соблюдать технику безопасности;
при малейших сомнениях в правильности тех или иных действий при проведении монтажных работ, следует обращаться к мастеру-электрику.

Те, кто предпочитает конкретные примеры общим описаниям или просто больше любит схемы, чем слова, могут взглянуть на видеоролики:

Схема проходного выключателя и его подключение своими руками | Своими руками

Если нужно управлять освещением из разных мест, на помощь придут проходные выключатели

Что такое проходной выключатель

Проходные выключатели (точнее – переключатели) используются для независимого управления освещением из нескольких мест.

Они всегда работают в паре. Фаза от электросети приходит к первому, затем по двум проводам – ко второму проходному выключателю и от него к источнику освещения. В отличие от простых выключателей, где происходит обычное прерывание цепи, они имеют не два, а три контакта и могут переключать «фазу» с одного на другой. Часто такие выключатели еще называют дублирующими или перекидными. По внешнему исполнению они не отличаются от обычных.

Для чего нужен проходной выключатель

Подобную схему можно применять везде, где удобно включить свет в одном месте, а выключить в другом.

Особенно это актуально для освещения лестничных пролетов: можно включить светильники на одном этаже первым выключателем, а на другом выключить вторым. Удобно использовать подобную схему для освещения длинных коридоров, проходных комнат, на дачных участках – для освещения дорожек.

Ссылка по теме: Как установить (заменить) розетку и выключатель самому

Схема подключения проходного выключателя

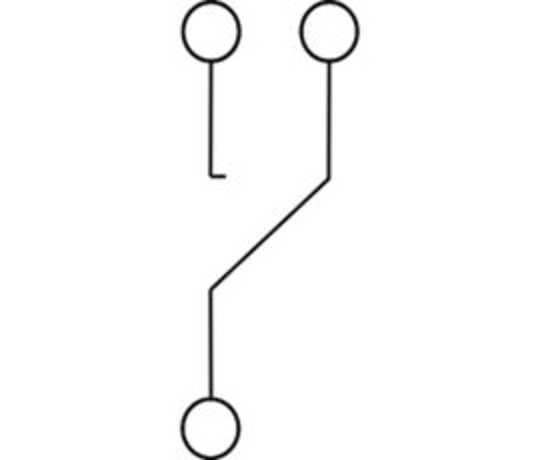

В схеме включения света с двух точек использованы соединительная коробка, лампа, два одноклавишных проходных выключателя и соединительные провода. От источника электричества к лампе через соединительную коробку направлен один провод – нулевой. Второй, фазный, также через соединительную коробку направлен к контакту выключателя. Таким образом, две нары кон тактов выключателей соединены между собой. Для включения лампы фаза подается к светильнику с общего контакта второго проходного выключателя. То есть один контакт является общим для двух других.

В одном положении он замкнут с одним из них, а в другом положении – с другим. Именно поэтому общая замкнутость всех трех контактов полностью исключена. В каком бы положении ни находился один из переключателей, вторым можно всегда включить (или выключить) линию освещения.

Схема проходного выключателя

Монтаж системы освещения с проходным выключателем

Предусмотреть установку таких выключателей желательно в процессе строительства дома или во время капитального ремонта, чтобы проложить электропроводку. Заранее выберите способ прокладки проводки – закрытый либо открытый. В случае первого варианта нужно будет выполнить штро-бильные работы по подготовке каналов для укладки проводки.

Закрепите на своих местах проходные выключатели. Учтите, что от распределительной коробки к ним нужно протянуть трехжильный провод, выведите концы проводов от выключателей. Смонтируйте лампу, выведите двухжильный кабель.

Установите распределительную коробку с учетом минимальной длины кабеля и удобства ее расположения в доме. Из коробки нужно выкрутить шурупы и аккуратно снять заглушки отверстий для подвода электрических проводов. В коробку введите кабели от лампы, от питания 220 В и проходных выключателей. В самой коробке соедините провода между собой, как показано в нашем мастер-классе.

Четко понимайте принцип работы каждого выключателя: первый замыкает цепь с первым проводом, второй – со вторым.

Количество источников света можно увеличивать. Но если суммарная нагрузка на выключатель будет больше или примерно равна указанной производителем предельной нагрузке, нужно установить разгрузочное реле.

Для управления из разных точек двумя типами освещения можно использовать двух -клавишные проходные выключатели. Они подключаются так же, как и одноклавишные, но на один двухклавишный от распределительного щитка тянут пятижильный кабель, а на другой – два трехжильных.

Читайте также: Как своими руками установить розетки и выключатель в гипсокартон

Как подключить проходной выключатель

Процедура подключения проходного выключателя почти не отличается от обычного. Разница только в количестве контактных клемм и подводимых проводов – у проходного выключателя их три.

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей. Сечение трехжильного провода, подводимого к проходным выключателям, обязательно подбирайте в соответствии с мощностью управляемого светильника (1).

Зачистите концы электропроводов, удалив с них изоляцию на 5-7 мм. Длина свободных проводов не должна превышать 10 см – очень длинный провод не поместится в коробке, а с очень коротким вам будет неудобно работать (2).

Соберите схему в распаечной коробке.

К выключателям должен подходить только фазный провод, при подключении к ним нулевого провода напряжение с цепей освещения сниматься не будет, а значит, изоляция проводов будет быстрее изнашиваться и не исключены короткие замыкания.

Фазный провод от распаечной коробки подключите к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соедините с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соедините с проводом, идущим от светильника. Второй провод от светильника напрямую соедините с нулем распаечной коробки (3).

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных (4).

Подключение проходного выключателя: фото

Чтобы смонтировать больше пунктов управления, кроме простых проходных выключателей понадобятся еще и перекрестные. В них будет не три, а четыре одновременно переключаемых контакта – два входных и два выходных. К ним нужно подводить четырехжильный провод.

Читайте также: Замена всех ламп в квартире и доме на светодиодные (led) для экономии

Перед проведением работ по подключению проводов отключите электричество в доме. Убедитесь в отсутствии напряжения с помощью указателя напряжения и только после этого приступайте к работе.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Проходные выключатели схема без ответвительной коробки

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

при наличии больших коридоров или проходных комнат;
при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
при монтаже освещения в больших промышленных и индустриальных зданиях;
при необходимости управлять освещением в соседней комнате;
при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

отверткой с крестообразными шлицами;
отверткой с плоскими шлицами;
монтажным ножом;
бокорезами;
строительным уровнем и рулеткой;
отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

Нулевой провод – на лампочку.
Заземляющий провод – на лампочку.
Вход второго переключателя – к свободному проводу источника света (к лампе).
Фазный провод – ко входу проходного переключателя (с тремя входами).
Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…. В заключении отмечу ещё одно отличие проходных выключателей от обычных

Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных. У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он при переключении соединяет первый контакт на входе со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

одноклавишный, оборудованный подсветкой или без нее;
двухклавишный с подсветкой или без нее;
трехклавишный;
накладной;
встроенный;
промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Как подключить проходной выключатель

Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

Обратите внимание на то, как правильно штробить стены под проводку.

В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

Имеется видео инструкция

Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
Далее подключается проходной выключатель.
Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Советы и рекомендации

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

общий контакт первого выключателя объединяется с фазой коробки;
выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

Одноклавишный (с подсветкой или без)
Двухклавишный (с подсветкой или без)
Трехклавишный
Промежуточный
Накладной
Встроенный

У этих механизмов два недостатка:

По кнопкам невозможно определить, в каком положении устройство.
Одновременно в нескольких точках свет не включается.

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

схема, пошаговая инструкция, советы мастеров

В нашей статье мы рассмотрим схему монтажа проходного выключателя. Используется такой элемент довольно часто в домах, особенно если их площадь большая. Но перед тем как сделать приобретение выключателя и выбрать его, нужно определиться с тем, что это такое вообще. А самое главное – понять функции и предназначение, основные отличия от простых элементов с двумя или тремя клавишами.

Стоит упомянуть о том, что он устанавливается в том случае, если нужно произвести коммутацию сразу из нескольких мест. А сделать это простыми выключателями практически нереально. В статье мы рассмотрим, как произвести правильно монтаж двойного проходного выключателя.

Где можно поставить проходные выключатели

Проходные выключатели одноклавишного типа необходимы для того, чтобы управлять одной линией или контуром освещения одновременно из различных точек. Причем можно ставить выключатели сразу в нескольких местах дома или коридора. Другими словами, зайдя в длинный коридор, вы включаете освещение одним выключателем. После того как дойдете до конца коридора, выключаете освещение вторым прибором. И когда будете возвращаться обратно, сможете проделать такие же манипуляции. Чтобы все работало правильно, нужно четко придерживаться схемы монтажа проходного выключателя.

Довольно часто такие схемы управления освещением используются в спальных комнатах. Ведь не очень удобно выключать свет у двери, а затем двигаться к кровати в темноте. Поэтому ставят обычно проходные выключатели у двери и рядом с изголовьем кровати. Нередко такие устройства ставятся на лестницах многоэтажных особняков. Сразу несколькими выключателями можно производить управление светом.

Особенности выключателей

Что нужно знать о монтаже проходных выключателей своими руками? Сразу нужно обратить внимание на такие моменты:

Потребуется кабель с тремя жилами типа ВВГнг-LS 3х1,5.
Самостоятельная сборка проходного из обычных выключателей невозможна, поэтому не стоит и пытаться это сделать.
Количество контактов – это самое главное отличие проходных выключателей. Обычные одноклавишные устройства имеют простейшую конструкцию – один вход и столько же выходов. У проходных выключателей три контакта для подключения.
На простых устройствах цепь либо размыкается, либо замыкается. Никаких промежуточных состояний быть не может. Проходные скорее называются переключателями, нежели выключателями, так как они производят коммутацию двух или нескольких контуров. Но придется придерживаться схемы монтажа проходного выключателя, чтобы все работало как часы.

Внешний вид у проходного и простого выключателей практически одинаков, никаких особенностей, выдающих назначение, неопытный взгляд не увидит. Но на большинстве устройств на клавише имеется небольшой значок в виде расположенных вертикально треугольников. Не стоит путать такие конструкции с перекрестными или, как их еще называют, перекидными выключателями. У них треугольники на клавишах расположены горизонтально.

Внутренняя сторона выключателя

При монтаже проходных выключателей своими руками нужно обращать внимание на внутреннюю сторону устройства. На ней-то и видно всю разницу в конструкциях:

На проходных сверху находится одна клемма, а внизу – две.
У обычных выключателей клеммы расположены снизу по одной.

Неопытные электрики могут спутать проходной с двухклавишным. Но последние не смогут работать именно так, как это делает проходной.

Ведь разница заключается в функционировании контактной группы. Когда один контакт у проходного замыкается, автоматически второй размыкается. Если говорить о двухклавишных, то в них такой функции не предусмотрено. Нужно также отметить, что у проходных конструкций нет такого состояния, при котором оба контакта разомкнуты одновременно. Какой-то по любому будет замкнут.

Как подключать выключатели проходного типа?

Сейчас мы рассмотрим процедуру монтажа двухклавишных проходных выключателей, а далее ознакомимся с тем, как проводить подключение аналогичных устройств. Сначала нужно правильно произвести подключение в подрозетниках. Для этого нужно снять клавишу и накладную рамку. Когда выключатель разобран, вы увидите все три контакта для подключения. Теперь нужно найти тот контакт, который является общим.

На большей части изделий с оборотной стороны имеется схема. И нужно просто уметь ее читать, чтобы сориентироваться и произвести правильное подключение. В том же случае, если приобрели дешевую модель, на которой нет схемы, либо она имеется, но вы в ней ничего не понимаете, то можно воспользоваться простейшим тестером. Его ставите в режим прозвонки и приступаете к поиску контактов. Можно, кстати, использовать и простейший пробник с лампочкой (светодиодом) и батарейкой. Алгоритм поиска общего контакта и подключения выключателя следующий:

Поочередно касаетесь щупами контактов.
Если тестер «пищит» или показывает значение «0» (в случае использования стрелочного индикатора) при любом положении клавиши, то вы нашли общий разъем.
К общему контакту нужно подсоединить провод, на котором фаза подходит. Проверить ее можно с помощью индикаторной отвертки.
Остальные два провода нужно подключить к оставшимся контактам. Не критично, в каком порядке вы их соедините.

После этого можно произвести сборку выключателя в подрозетнике. При монтаже второго выключателя выполняете аналогичные операции:

Сначала нужно найти общий контакт. И главное – сделать это правильно, чтобы впоследствии не появилось никаких «сюрпризов». Если неверно определите общий контакт, схема работать не сможет.
Подключаете на общий контакт провод фазы, идущий к лампе освещения.
Подсоединяете к выключателю два провода.

Распределительная коробка

А теперь самое главное в монтаже двухклавишного проходного выключателя любого производителя. А именно – соединения в распределительной коробке. Ведь от того, правильно ли вы все сделаете, зависит то, как будет функционировать вся система в дальнейшем.

В коробку понадобится завести четыре провода с тремя жилами:

Провод питания, идущий от автоматического выключателя на распределительном щите.
Кабель к переключателю «1».
Кабель к переключателю «2».
Кабель к светильнику или люстре.

Когда подключаете провода, лучше всего ориентироваться на их цвет. В том случае, если используете ВВГ с тремя жилами, маркировка у них будет следующая:

Серый или белый – должен использоваться для «фазы».
Синий провод – подключение к «нулю».
Желто-зеленый – подключение заземления.

Существует также такая комбинация цветов:

Серый или белый – соединяется с «нулем».
Коричневый – с «фазой».
Черный – соединяется с заземлением.

Но стоит уточнить все правила подключения в ГОСТе. Именно этими документами регламентируются правила подключения проводников.

Сборка распределительной коробки

Начинать сборку нужно с проводников для подачи «нуля». Для этого жилу, идущую к лампе, необходимо соединить в коробке с проводом, который пришел от автоматического выключателя. При реализации схемы проходного выключателя с двух мест рекомендуется использовать клеммы типа «Ваго». Когда закончите работы с нулевой цепью, приступаете к «земле». Аналогично нужно соединить все жилы проводов, которые идут на заземление.

Провод желто-зеленого цвета нужно соединить с корпусом светильника. И осталось аналогичную работу выполнить с фазными проводами. Для этого с вводного кабеля нужно взять фазовый провод и соединить его с общей клеммой выключателя проходного типа «1». После этого общий контакт проходного выключателя «2» нужно соединить при помощи разъема «Ваго» с «фазой», идущей к лампе освещения.

Выполнив все эти манипуляции, нужно соединить все второстепенные жилы, которые отходят от выключателей, друг с другом. Как вы их соедините – не имеет значения, можете даже путать цвета. Но чтобы все было просто и понятно, рекомендуется придерживаться той расцветки, которая была ранее использована.

Основные правила подключения

При желании можно подключить проходной выключатель на две лампочки, но придется внести немного изменений в схему. После окончательной сборки вы можете запитывать всю схему, чтобы проверить работу выключателей. Нужно придерживаться при подключении таких правил:

Фазовый провод, идущий от автоматического выключателя, должен всегда подаваться на общий вывод первого устройства.
Этот же фазовый проводник необходимо вывести с общего контакта второго выключателя к осветительной лампе.
Остальные два провода нужно соединить между собой в распределительной коробке.
Заземление и «ноль» нужно подавать напрямую, без выключателя, сразу на лампы освещения.

Управление освещением из трех точек перекидными выключателями

В том же случае, если нужно выполнить монтаж проходных выключателей с трех точек для управления электрической цепью, используются перекидные выключатели. Обычные, которые мы рассмотрели выше, имеют всего три контакта. И с их помощью реализовать подключение окажется довольно проблематично. Отличие перекидного выключателя от рассмотренного выше заключается в том, что у него четыре контакта – по два внизу и вверху. Схема получается такой, что два проходных ставятся в крайних точках, а между ними – перекидные.

Для того чтобы осуществить монтаж проходных выключателей с двух точек, достаточно выполнить рекомендации, которые мы указали ранее. Но для управления схемой из трех или более точек понадобится произвести подключение еще нескольких устройств в промежутке. Для этого нужно в распаечной коробке найти второстепенные (то есть не основные) провода, идущие от двух крайних проходных выключателей.

Теперь осталось только рассоединить эти провода правильно. Лучше придерживаться такой схемы, чтобы не возникло неприятностей:

Провода, приходящие от выключателя «1», нужно соединить со входом.
Провода, которые уходят к выключателю «2», соединяете с выходом переключателя.

Чуть дальше мы еще поговорим о том, как правильно произвести подключение. Обязательно нужно ознакомиться со схемой монтажа проходного двухклавишного выключателя Gira. Она может немного отличаться от той, которую мы приводим в нашей статье.

Само собой, перекидной выключатель должен монтироваться не в самой коробке, а в любом другом удобном месте. Чтобы его подключить, необходимо воспользоваться проводом с четырьмя жилами. Его просто вводите в распаечную коробку и правильно соединяете с проводами. Теперь вы сможете производить управление освещением сразу из трех точек. Это будет особенно полезно, если монтируете освещение для трехэтажного дома.

Какие ошибки можно допустить?

Естественно, при неумении читать схему монтажа проходных двухклавишных выключателей «Лезард», можно допустить массу ошибок. И самая первая случается при поиске общего контакта. По ошибке некоторые люди думают, что общей клеммой считается та, которая расположена отдельно от двух других. И это не так совсем. Конечно, на некоторых моделях такая «фишка» может прокатить, но случается это достаточно редко.

И если соберете схему с ошибкой, переключатели не смогут правильно работать, сколько их не клацай. Общий контакт может располагаться в любом месте, поэтому важно найти его, ориентируясь на схему или показания прибора. Достаточно часто такие проблемы возникают при установке или замене выключателей проходного типа от разных производителей.

Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя. И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи.

Но случается и такое, что тот прибор, который вы используете, не является проходным. Поэтому при покупке нужно обращать внимание на то, какой тип устройства – проходной или обычный двухклавишный. Также стоит упомянуть и про неверное соединение перекрестных устройств. Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху. А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать.

Недостатки выключателей

А теперь поговорим о том, какие существуют недостатки в схемах подключения проходных выключателей с места и непосредственно в конструкциях. Самый главный минус состоит в том, что нет конкретного положения – включенного и отключенного. Это создает небольшие неудобства при выходе из строя лампы. Ведь сразу нельзя понять, что она сгорела.

Следующий минус заключается в том, что в коробке очень большое число соединений. И количество проводов напрямую зависит от того, сколько выключателей используется и ламп освещения. Конечно, можно ухитриться и существенно уменьшить сложность коммутации. Но придется полностью отказаться от распаечных коробок, как следствие – увеличение расхода кабеля. Но есть и хитрее способ – для упрощения ставите импульсные реле.

В том случае, если при монтаже проходных выключателей по схеме, приведенной в статье, не хотите прокладывать провода в штробах, используйте беспроводные конструкции. Они, правда, обойдутся вам довольно дорого – такие устройства стоят в 4-5 раз больше, чем простые. Но зато работа по монтажу упрощается примерно в столько же раз. Установив такие выключатели, вы забудете о проводах. Кроме того, после установки всей системы освещения не придется делать ремонт и замазывать штробы раствором.

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах, лестницах и в других местах, где необходимо управлять включением и выключением светильника или люстры из разных мест.

Как правило, проходные выключатели устанавливаются возле дверей помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас неудобств при перемещении по ним без освещения.

Внимание, для того что бы реализовать возможность управления освещением при помощи проходных выключателей- Вам необходимо предварительно на первоначальном этапе ремонта до отделки проложить 3 жильный кабель до 2 из них и плюс четырех жильный до третьего, четвертого и т. д. Как Вы уже поняли Вы сможете своими руками установить их любое необходимое количество для управления одной точкой освещения.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он при переключении соединяет первый контакт на входе со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак, для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее, на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третий проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу. Сравните на картинке вверху все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первых двух, расположенных по краям схемы необходимо соединить соответственно, как указано на рисунке, с центральным перекрестного принципа включения. Делается это путем прокладки до ответвительной коробки 2 трехжильных кабелей и одного четырех жильного кабеля от перекрестного среднего проходного выключателя.

Подключение своими руками любых электрических выключателей Legrand не вызывает трудностей, благодаря не только простоте установке и подключения, но и наличию в комплекте подробной инструкции с цветными картинками высокого качества.

Рекомендую дополнительно прочитать нашу статью: схема подключения двух клавишных проходных выключателей.

Проходной выключатель схема подключения — как это сделать своими руками

Стандартные выключатели, которые имеются дома у каждого из нас, способны включать свет только с одного места. Судите сами: лампочку, расположенную на кухне, мы включаем выключателем, который находится там же. Но в отдельных случаях возникает необходимость управления освещением сразу из нескольких комнат. Что тогда делать? Если использовать обычные приспособления, то подобную схему будет довольно сложно собрать. Именно для таких ситуаций и был создан проходной выключатель, схема подключения которого описывается в данной статье. Такие приспособления называют еще переключателями.

Сферы применения.

Подобные выключатели применяются для независимого контроля освещения сразу с нескольких мест. Описанная нами схема не только довольно удобная, но также поможет вам значительно сократить расходы на электроэнергию.

В большинстве случаев такие схемы используют при освещении лестничных площадок. Иногда их дополняют реле времени, но следует отметить, что они менее надежны. Для того чтобы реализовать подобную идею в реальности, лучше всего воспользоваться «прохладными включателями», которые, по сути своей, есть переключатели. Их существенным отличием являются три контакта вместо традиционных двух.

Касательно источников освещения, то вы вправе применять все типы ламп. Более того, кроме ламп вы сможете управлять какой-либо другой нагрузкой, предусматривающей переключение сразу с нескольких мест.

Подключаем проходной выключатель

Честно говоря, подключить проходной выключатель (схема подключения которого описывается далее) можно очень легко — процедура ничем не отличается от обычного переключателя. Единственным отличием является количество проводов и клемм. В нашем случае их будет по три. Поэтому следует заранее быть готовым к тому, что провод, подсоединяемый к распределительной коробке, должен быть трехжильным.

Выключатель с двумя точками управления

Для этого варианта нам понадобится распределительная коробка (в нее будут подводиться провода от выключателей и от светильника) и два выключателя. Итак, поехали!

Этап первый.

Фазный провод необходимо подсоединить к входному контакту одного из проходных выключателей. Остальные контакты (их будет два) мы подключаем к таким же проводам, которые подсоединяются к следующему выключателю. В этом же выключателе будет и входной контакт, который мы соединим непосредственно со светильником.

Этап второй.

Затем мы замечаем, что в светильнике остался еще один провод. Что с ним делать? Все просто: соединить с нулем распределительной коробки.

Этап третий.

Далее поговорим о трехжильном проводе, который будет подключен к обоим переключателям. Его сечение следует выбирать таким, чтобы оно полностью соответствовало мощности нашей лампы.

Выключатель с тремя точками управления.

Бывают случаи, когда может потребоваться не два переключателя, а сразу три. К примеру, у вас есть многоэтажный дом, свет в котором на лестничной площадке необходимо включать на каждом этаже. Примерно тоже самое можно сказать и о длинном коридоре, в котором есть двери в несколько комнат.

Итак, этап первый.

Оборудовать подобную систему вполне реально, но для этого, помимо стандартных переключателей, вам понадобятся еще и перекрестные выключатели. Подобные приспособления будут иметь не по три, а сразу по четыре контакта — два для выхода и два для входа. Эти две пары будут подключаться одновременно. Следовательно, к таким контактам нужно будет подключать уже четырехжильные провода.

Этап второй.

На первый и последний пункт такой системы устанавливаются обычные переключатели, а на остальные — перекрестные. В принципе, их количество не ограничивается, но может возрасти степень сложности соединения большого количества проводов к распределительному блоку. В таком случае все провода требуется грамотно промаркировать. В противном случае можно попросту запутаться.

Этап третий.

Подсоединяем систему следующим образом: два провода от первого переключателя соединяем со вторым, второй — с третьим и так далее до последнего. От него, соответственно, провода идут к лампе. До каждого из стандартных переключателей будет идти провод на три жилы, а до перекрестных — на четыре. В принципе, на предоставленной схеме все видно достаточно хорошо.

Монтаж.

Итак, мы узнали, что собой представляет проходной выключатель, схема подключения детально рассмотрена, остался лишь монтаж. Он состоит в монтаже проходных переключателей и дальнейшему проведению проводки на три жилы. Помимо этого, параллельно следует устанавливать осветительные приборы.

Не стоит забывать и о распределительном боксе, к которому будут подключаться все выключатели. Более детально такое подключение рассмотрено на видео.

Видео по установке проходного выключателя

[Всего: Средний: /5]

Как подключить проходной выключатель — ВикиСтрой

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм2.

Как подключить проходной выключатель:

На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).

На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).

Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.

На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).

В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.

Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.

Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.

Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода, согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.

Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

Например, включим лампу № 1, изменив положение первого перекидного переключателя.

Аналогично можно включить вторую лампу.

Отключение можно выполнять как с помощью первого, так и второго переключателя.

Управление освещением с трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

Влад Тараненко, рмнт.ру

20.01.15

1U Переключатель мгновенного действия / сквозного режима с фиксацией | Synthrotek

Поздравляем с приобретением переключателя Synthrotek Momentary / Latching Pass-through. Ниже приведены инструкции по сборке вашего комплекта. Это устройство позволит вам либо на мгновение передать сигнал с помощью кнопки, либо использовать переключатель, чтобы разрешить прохождение сигнала с защелкой. На фото ниже представлены все необходимые детали.

Все детали, необходимые для этого проекта

Получил все? Большой! Давайте начнем.

Подготовка панели

Сверление отверстия для переключателя мгновенного действия

Во-первых, поскольку переключатель мгновенного действия не подходит, вам необходимо просверлить отверстие в панели, чтобы установить переключатель. При сверлении печатной платы убедитесь, что у вас есть надлежащая вентиляция и защита глаз от частиц стекловолокна.

Для переключателя мгновенного действия вам понадобится сверло 9/32 ″. Надев защиту, просверлите отверстие, показанное на фото выше.

Установка переключателей

Теперь, когда переключатель без фиксации поместится в панель, установите переключатели, как показано выше. Мы рекомендуем ориентировать оба переключателя точно так, как показано выше, это значительно упростит подключение компонентов в дальнейшем.

Убедитесь, что переключатели плотно прилегают к печатной плате.

Для переключателя с защелкой вы можете сделать так, чтобы переключатель не выступал из передней части панели, сдвинув нижнюю гайку на несколько витков вверх и оставив достаточно резьбы для верхней гайки.Убедитесь, что переключатели плотно закреплены на панели.

Установка домкратов

Теперь установите два домкрата в оставшиеся отверстия. Опять же, расположение разъемов точно так, как показано на фотографии, значительно упростит электромонтаж компонентов.

Электромонтаж и пайка

Подключите два провода к разъему рядом с выключателем без фиксации

Теперь вставьте два провода в разъем наконечника для гнезда рядом с переключателем без фиксации. Припаяйте их на место.

Подключите провод к выключателям

Теперь пропустите один из проводов от разъема к одному из контактов переключателя без фиксации, а другой провод к одному из контактов переключателя с фиксацией. Обрежьте провода так, чтобы не было слишком много излишков, но не делайте их настолько короткими, чтобы провода не натягивались между соединениями. Припаяйте провода, как только они будут размещены.

Подключите второй контакт обоих переключателей к концевому контакту другого разъема

Теперь мы собираемся повторить то, что мы сделали для первого разъема со вторым разъемом и вторых контактов на обоих переключателях.Начните со штыря на втором разъеме, припаяйте его на месте, протяните провода к пустому контакту на переключателях, снова убедившись, что не так много лишнего провода, чтобы его можно было поворачивать, но что он также не натянут между соединения, а затем припаять их.

Окончательная проводка должна выглядеть примерно так

Вот и все. Вот так должна выглядеть финальная разводка.

Доработанный переключатель мгновенного действия / сквозной фиксации

Готово!

Как установить диммерный переключатель

Фото: Kit Stansley

Мне нравится декоративное освещение, как и всем остальным, особенно первым делом утром, когда полный свет 100-ваттной лампочки заставляет меня кричать, как вампир, в полдень. .Может быть, я просто не жаворонок. Тем не менее, мне нравится иметь возможность регулировать яркость в комнате, а установка диммера — довольно простой способ получить контроль над освещением.

Перед тем, как начать

Прежде чем вы начнете вытаскивать выключатели из стены, есть несколько вещей, которые вы должны знать о проводке и переключателях яркости:

Не все переключатели яркости совместимы с компактными люминесцентными лампами. Если у вас есть лампы CFL, вам нужно будет выбрать одну из более новых разновидностей, например, от Lutron.
Проверьте, является ли переключатель, который вы хотите заменить, однополюсным (один переключатель) или трехпозиционным (можно включать / выключать из нескольких мест) — это тоже определит тип необходимого вам диммера.
В некоторых диммерных переключателях используются резисторы, поэтому вы платите за электричество, даже если видите меньше света. Новые диммерные переключатели будут фактически экономить энергию, если вы не зажигаете лампу на полную мощность.

Найдите проверенных местных профессионалов для любого домашнего проекта

Фото: Kit Stansley

Как установить диммерный переключатель Инструменты и материалы

Шаг 1. Отключение питания

Не у переключателя — у выключатель .Для меня это всегда, по крайней мере, трехкратное испытание… спуститься в подвал, щелкнуть выключателем, снова и снова проверить выключатель. Тем не менее, это лучше, чем в любой день засовывать руку в живую цепь. Я всегда использую детектор напряжения, прежде чем прикасаться к каким-либо проводам.

Фото: Kit Stansley

Шаг 2: покончим со старым

После того, как все выключено, открутите старый выключатель и вытащите все, чтобы вы могли хорошо его рассмотреть. Для такого тумблера, скорее всего, провода намотаны на винты разъема.Либо ослабьте винты, либо используйте инструменты для зачистки проводов, чтобы отрезать концы и удалить старый выключатель.

Шаг 3. Установите диммер

Чтобы установить диммер, прочтите инструкции, чтобы убедиться, что вы четко понимаете, какие провода идут, где, где верх, а какой снизу. Как всегда, зеленый цвет обозначает заземление или медный провод. В отличие от установки светильника, оба провода, идущие к диммеру, будут черными и обычно могут быть прикреплены к любому золотому винту. Никаких серебряных шурупов быть не должно.

Фото: Kit Stansley

Если переключатель можно использовать как для однополюсного, так и для трехполюсного режима, может потребоваться дополнительный винт, поэтому обязательно посмотрите схему подключения. (В данном случае он был заклеен изолентой, поэтому было очень ясно, какое соединение было «лишним».)

Примечание: В указаниях этого диммера говорилось, что вы можете просто вставить провод прямо под винт, а не зацикливать его. вокруг и затяните соединение. Но мой друг-электрик говорит, что всегда замыкает провод , если это возможно, так как он видел слишком много случаев, когда провод отрывался.Так что зацикливание!

Для соединения проводов снимите 3/4 дюйма корпуса с конца, сделайте из него U-образную петлю, зацепите за винт, а затем сожмите концы вместе, прежде чем затягивать винт.

Фото: Kit Stansley

Шаг 4: Собираем его вместе

После того, как провода будут подсоединены, вам нужно будет снова закрепить коммутатор на распределительной коробке двумя винтами сверху и снизу, а затем снова прикрепить пластина переключателя.

Фото: Kit Stansley

Включите выключатель снова, и вот он … полный контроль над яркостью в одной маленькой части Вселенной!

Подключение трехпозиционного переключателя | Как подключить трехпозиционные переключатели

Трехпозиционный переключатель — это переключатель, который включает свет с обоих концов коридора.Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях.

Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света. Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.

На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.

Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.

При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы. Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.

На рисунках ниже показано грубое подключение в каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный переключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления.Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели. Подключение трехпозиционного переключателя © Дон Вандерворт, HomeTips

В трехпозиционном переключателе три провода соединяют пару переключателей — два черных «путевых» провода и третий «общий» провод.

При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключатели переключаются.

Поскольку неметаллический электрический кабель «3 провода с заземлением», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения.Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.

Как подключить трехпозиционные переключатели

Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими световыми приборами. Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.

Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала войти в одну распределительную коробку, затем перейти к свету, а затем закончиться у другого переключателя. Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры. Проводка трехходового переключателя, где питание подключается к первому переключателю, а затем к свету .

B) Провода от источника питания могут сначала войти в коробку с осветительной арматурой, оттуда пройти к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре. Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.Подключение трехпозиционного переключателя, при котором питание идет напрямую на свет .

C) Провода от источника питания идут от переключателя к переключателю, и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя.Общий вывод второго переключателя направляет черный провод к осветительной арматуре. Проводка трехходового переключателя, при которой питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.

Получите предварительно экранированную локальную электрическую проводку Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Как подключить выключатель света — Как заменить выключатель света

Большинство домашних мастеров уклоняются от выполнения электромонтажных работ, опасаясь получить удар током или вызвать пожар. И это, конечно, понятно; с электричеством шутить нельзя. Тем не менее, существует множество простых электрических обновлений, которые при правильном выполнении совершенно безопасны.И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные переключатели, которые сильно выцвели, потрескались или просто изношены и некрасивы, замените их новыми переключателями. Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самое важное правило электромонтажных работ состоит в том, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света. (Или открутите предохранитель, если в вашем доме есть блок предохранителей.) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Прикоснитесь щупом тестера к проводам на переключателе. Если электричество отключено, тестер не загорится и не издаст звуковой сигнал.Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено. Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или извлеките правый предохранитель).

Теперь открутите выключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым. Убедившись, что все провода внутри коробки отключены, можно продолжать.

💡 С помощью мобильного телефона сделайте снимок подключения переключателя.Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи. Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

После того, как электричество будет отключено, отверткой ослабьте каждую винтовую клемму и удалите загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. выключатель. Плотно вставьте отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый выключатель.Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Ножницы и зачистки

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода слегка расширяются и сжимаются при каждом включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки. Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединить провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода с помощью острогубцев или отверстия на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов совершенно прямыми.

Присоедините провода

Установите переключатель в распределительной коробке так, чтобы положение ВКЛ было направлено вверх, к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому коммутатору.

Вот как обычно подключают однополюсный выключатель: в электрическую коробку обычно входят два двухжильных кабеля.Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод. Начните с использования винтового соединителя, обычно называемого проволочной гайкой, чтобы соединить вместе два белых изолированных провода. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите вместе два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте один из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем — типа с отверстием в колпачке — наденьте его на оставшиеся 4 дюйма.провод, сдвиньте его вниз и плотно накрутите на два оголенных медных провода. Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов.Один из черных проводов подает питание на выключатель, другой — на светильник; это обычно называется включением и отключением питания.

Установите новый коммутатор

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, осторожно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания. После подключения всех проводов оберните изолентой корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите переключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и что он работает правильно.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как установить настенную розетку в цепи трехходового переключателя | Руководства по дому

В связи с ростом количества электрических устройств, используемых сегодня в домашних условиях, расширение существующих цепей настенных розеток или установка новых являются обычными проектами, предпринимаемыми электриками.Есть несколько способов подачи питания на недавно установленные розетки: вы можете подключиться к существующей розетке, вы можете запустить новую цепь с сервисной панели или вы можете подключиться к цепи выключателя света. Национальный электротехнический кодекс разрешает этот метод, если точка, в которой вы выполняете соединения, содержит нейтральный проводник цепи.

Выключите автоматический выключатель, защищающий цепь выключателя света, к которой вы будете подключаться. Найдите распределительную коробку, в которой кабель, идущий от сервисной панели, входит в цепь переключателя.По соглашению, электрики всегда подводят этот кабель к распределительной коробке, ближайшей к панели.

Убедитесь, что питание отключено и цепь безопасна для работы, поднеся бесконтактный тестер напряжения к крышке переключателя. Если цепь безопасна, тестер молчит.

Отметьте на стене место, где вы хотите установить розетку. Используйте электронный прибор для поиска стоек, чтобы убедиться, что вы не будете сверлить или врезать в стену. По соглашению, выпускные коробки устанавливаются так, чтобы верх коробки находился на 15 дюймов выше линии готового пола, но устанавливайте коробку так, чтобы высота соответствовала высоте, уже установленной в комнате.

Приложите к стене отверстие ящика со «старой работой» и обведите его. Просверлите отверстие в каждом углу контура. Завершите удаление выреза лобзиком или кольцевой пилой.

Снимите крепежные винты с переключателя света и выньте его из коробки. Отсоедините черный провод от темного винта на переключателе, ослабив винт клеммы. Отрежьте петлю на конце этой проволоки. Удалите 3/4 дюйма изоляции с помощью приспособлений для зачистки проводов.

Снимите крепежные винты с переключателя света и вытащите его из коробки.Отсоедините черный провод от темного винта на переключателе, ослабив винт клеммы. Отрежьте петлю на конце этой проволоки. Удалите 3/4 дюйма изоляции с помощью приспособлений для зачистки проводов.

Вставьте конец кабеля в отверстие на коробке «старой работы». Вставьте коробку в проем в стене и закрепите на месте, повернув крепежные барашковые винты по часовой стрелке.

Удалите внешнюю оболочку кабеля универсальным ножом. Снимите 3/4 дюйма изоляции с черного и белого изолированных проводов.Используйте плоскогубцы, чтобы сделать петли на концах оголенных концов этого провода, а также на оголенном медном проводе заземления.

Присоедините черный и белый провода к розетке, поместив их петли под латунные и посеребренные винты по часовой стрелке и затянув винты на проводе. Таким же образом закрепите оголенный медный провод под винтом зеленого цвета. Установите розетку в коробку. Установите крышку на место.

Снимите оболочку кабеля и зачистите провода в том месте, где они входят в распределительную коробку.От другого куска кабеля отрежьте 6-дюймовый черный провод, чтобы сделать косичку. Снимите 3/4 дюйма изоляции с обоих концов. Сделайте петлю на одном конце.

Подсоедините черный гибкий провод к двум черным проводам в коробке, удерживая их зачищенные концы рядом и навинтив гайку. Таким же образом подключите новый белый провод к двум в коробке. Повторите то же самое для оголенных проводов заземления.

Подсоедините петлю на гибком проводе под темным винтом на переключателе.Установите переключатель в коробку. Включите автоматический выключатель.

Ссылки

Ресурсы

Биография писателя

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журнале «Family Handyman», «Popular Science» ». «Популярная механика», «Хенди» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладных наук в области прикладных технологий электротехники в колледже Элвина.

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как начинать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей.Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно получить помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете.Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не остаюсь в электрическом проекте, — это удобный тестер напряжения. Если подержать его возле выключателя света и нажать кнопку, то мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить световой индикатор с батарейным питанием или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, например галогенная рабочая лампа. В зависимости от того, подключены ли розетки в комнате к той же цепи, что и свет, вам может понадобиться удлинитель, чтобы подключить рабочее освещение к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован.Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади. Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подключить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой.На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту. Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео. И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму Схема подключения

для добавления нового светильника

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены электрические схемы для добавления нового светильника в существующую цепь. Существуют схемы для добавления светильников к уже имеющимся потолочным светильникам и для использования существующей розетки в качестве источника для нового выключателя и света. Включены различные схемы подключения, чтобы свет или выключатель были первыми в цепи.Кроме того, найдите схему для добавления света от переключаемой розетки, которую вы уже должны включить, когда включаете комнатный свет.

Подключение нового выключателя и света от розетки

На этой схеме питание для нового выключателя и светильника берется из существующей розетки. В новой части цепи первым идет выключатель, и от розетки к нему подводится новый двухжильный кабель. От переключателя новый двухжильный кабель подводится к новому месту освещения.

Нейтраль для нового света снимается с розетки и соединяется с новым белым проводом и косичкой, которая соединяется обратно с розеткой.Аналогичным образом, горячий источник удаляется из розетки и соединяется с новым черным проводом и косичкой, соединяющейся обратно с горячей клеммой на розетке.

На выключателе черный провод от розетки подсоединяется к одной клемме на выключателе, а черный провод, идущий к новому свету, подсоединяется к другому. Белый провод от розетки соединен с белым проводом, идущим к свету, на этой схеме он не подключается к переключателю. На индикаторе черный провод подключается к горячему выводу на приспособлении, а белый — к нейтральному выводу.

Подключение выключателя и освещения в коробке с двойной розеткой

Эта схема аналогична приведенной выше, но розетка и новый выключатель находятся в одной коробке в конце домашней цепи. При добавлении нового переключателя, подобного этому, необходимо будет установить новую коробку с двумя перемычками, если для источника используется одна розетка. Если в коробке две розетки, одну можно снять и установить на ее место выключатель для управления новым светом.

В этой проводке провод горячего источника извлекается из розетки и соединяется с двумя гибкими проводами.Один пигтейл подключается к клемме переключателя, а другой подключается обратно к горячему разъему. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника снимается с розетки и соединяется с помощью гибкого провода обратно к нейтрали розетки и к белому проводу, идущему к клемме легкой нейтрали.

Подключение нового света и шлейф переключателя от розетки

На этом чертеже показана проводка для добавления нового света и выключателя с осветительным прибором, идущим первым в цепи.Новый кабель проложен от розетки к новому месту крепления, а кабель петли переключателя проходит оттуда к новому месту переключателя. Петля переключателя представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод соединяется с черным проводом на кабеле светильника и с гибким кабелем, который соединяется обратно с горячим выводом на стенной розетке. В коробке с осветительной арматурой черный провод соединен с черным проводом, идущим к переключателю.У переключателя черный провод подключается к новому переключателю.

Вернувшись к источнику, нейтральный провод соединяется с белым проводом, идущим к свету, и к косичке, соединяющейся обратно с нейтральным контактом розетки. В приспособлении белый соединяется с нейтральным выводом на фонаре. Красный провод от петли переключателя подключается к горячему выводу на лампе, а другой конец — к новому переключателю. Белый провод закрывается гайкой в новой распределительной коробке.

Подключение нового света от переключаемой розетки

Электропроводка на этой схеме предназначена для добавления нового осветительного прибора в коммутируемую розетку, т.е.е. тот, который горячий только при включенном переключателе. Они обычно используются для включения и выключения настольной лампы или торшера с помощью настенного выключателя.

Новый двухжильный кабель от розетки до нового светильника. В розетке провода удаляются, и каждый присоединяется к новому кабелю и обратно к розетке с помощью косички. В коробке с осветительной арматурой черный провод подключается к клемме под напряжением, а белый — к клемме нейтрали.

Проводка для добавления новых источников света от существующего прибора

На этой схеме два новых светильника добавлены к уже существующему.Новый двухжильный кабель проходит от существующей коробки осветительных приборов до первой новой коробки. Оттуда новый двухжильный кабель подводится ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

В существующем светильнике горячий и нейтральный провода снимаются с клемм светильника и соединяются с проводами нового кабеля, идущими к первому новому фонарю. К стыку также добавляется косичка, чтобы можно было повторно подключить существующий свет обратно в цепь.При первом новом свете провода присоединяются к новому кабелю, идущему к следующему свету, и к косичке для подключения первого нового источника света. Если вы хотите добавить больше источников света после второго нового на этой схеме, их можно таким же образом включить в схему.

Подключение новой лампы к существующему коммутатору

Эта схема показывает, как добавить новую осветительную арматуру из существующего выключателя, а не из осветительной арматуры. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, соединены в распределительной коробке с проводами, идущими к существующему свету.Черный провод, идущий к свету, снимается с переключателя и соединяется с: косичкой обратно к переключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Теперь переключатель будет управлять обоими осветительными приборами в цепи.

Схема подключения

для нового выключателя и света

На этой схеме новый выключатель и свет добавлены к уже существующему выключателю. Источником для этой схемы является уже существующий осветительный прибор, и оттуда проходит 3-проводная петля переключателя, ведущая к распределительной коробке.Этот 3-проводной контур переключателя удовлетворяет требованиям NEC к нейтрали в распределительной коробке.

На месте выключателя установлена новая двойная секционная коробка, чтобы дать место второму выключателю для управления новым светом. Такое расположение позволит управлять каждым светом отдельно.

Горячий от петли переключателя соединяется с обоими переключателями с помощью пигтейла. Новый двухжильный кабель проложен от распределительной коробки до нового места расположения осветительной арматуры. Нейтральный провод от контура переключателя соединяется с новым белым проводом.Черный провод подсоединяется к другому выводу на новом переключателе и к горячему выводу на новой лампе.

Разное
