Клеммная колодка соединительная: Колодка клеммная соединительная 3х4.5мм (B63) DKC купить цена

Клеммная колодка соединительная: Колодка клеммная соединительная 3х4.5мм (B63) DKC купить цена

Содержание

фиксация проводов в электрических схемах

Любой электромонтёр назовёт короткое замыкание самой часто встречающейся неисправностью проводки. Чуть реже обнаруживаются обрывы контактов. Однако это следствие, а причина скрыта в ослабленном взаимодействии между проводниками. Чтобы этого избежать, есть несколько способов их укрепления, одним из которых является установка соединительной клеммной колодки в месте разветвления сети.

Виды коммутации жил и дефекты

Контакт между токоведущими частями является одним из элементов электрической схемы. Для того чтобы связать компоненты между собой, имеется несколько вариантов:

  • Обычная скрутка, не разрешённая Правилами устройства электроустановок, но на практике применяемая довольно часто. В старых домах для приведения её в соответствие с нормами ПУЭ устанавливаются колпачки СИЗ, обеспечивающие надёжную спайку. Правда, монтировать их можно только на изделия из однородных металлов, обычно медных.
  • Пайка или сварка, требующая специального оборудования и навыков. Такой методикой пользуются при монтаже слаботочных систем с кабелями из одинаковых материалов.
  • Применение соединительных колодок для проводов будет оптимальным, с точки зрения простоты использования и соответствия стандартам. С их помощью возможна коммутация жил из любых металлов.

Несмотря на разнообразие способов соединения кабелей, к ним предъявляются требования по надёжности и безопасности. Главные параметры таковы:

  • Ремонтопригодность.
  • Доступность для контроля.
  • Высокая прочность.
  • Гарантированное сопротивление, не превышающее 1,2 номинала целой жилы.
  • Долгий срок службы и неизменность физических характеристик в этот период.

Однако во время работы при взаимодействии проводников происходит неизбежная электрохимическая реакция. В результате этого могут возникнуть такие неполадки:

  • Ослабление и окисление контакта.
  • Перебои в снабжении энергией.
  • Нагрев в точке взаимодействия (нередко приводит к пожару).

В результате самыми пригодными к монтажу в любых условиях, особенно дома, стали соединительные электрические колодки.

Основные требования к конструкции клеммников

Сейчас в магазинах можно приобрести множество разновидностей подобной продукции. Независимо от принадлежности к тому или иному типу, любое коммутационное устройство должно удовлетворять некоторым условиям:

  • Негорючий корпус, не допускающий возникновения очага возгорания в случае повышения температуры в результате плохого контакта.
  • Защитные крышки выполняются из такого же материала, не поддерживающего горения.
  • Прочность изделия должна быть достаточной для фиксации при затягивании винтов.
  • Надёжное крепление концов кабеля без лужения, изготовления колец или опрессовки наконечников.
  • Недопущение касания между собой соединяемых проводов во избежание окисления (в случае медь-алюминий).
  • Чёткая, хорошо читаемая маркировка с данными о сечении жилы, предельно допустимом токе и напряжении.

Классификация колодок

Существует несколько разновидностей таких приспособлений. Все они хорошо выполняют своё предназначение — обеспечение надёжного контакта в кабельном соединении. Существует несколько категорий, на которые они подразделяются.

Материал корпуса

Эта деталь изготавливается из сырья, не проводящего электрический ток. Ещё одним обязательным требованием является подбор минимального расстояния между точками контакта для исключения воздушного пробоя. Оболочка соединительной клеммной колодки может быть:

  • Керамической, устанавливаемой в местах с повышенной температурой. К таким изделиям можно отнести нагревательные элементы, силовые присоединения. Нельзя устанавливать подобные компоненты при вибрации и ударных нагрузках, они слишком хрупкие.
  • Полипропиленовые коммутаторы прочные и пластичные, не образуют трещин при деформации. Однако из-за низких температурных и диэлектрических характеристик не допускается их монтаж в высоковольтных установках с расположенными близко друг к другу фазой или нулём. Исключение составляют сети освещения.
  • Колодки из прочного негорючего полиамида довольно дороги. Применяются там, где к оборудованию предъявляются повышенные требования.

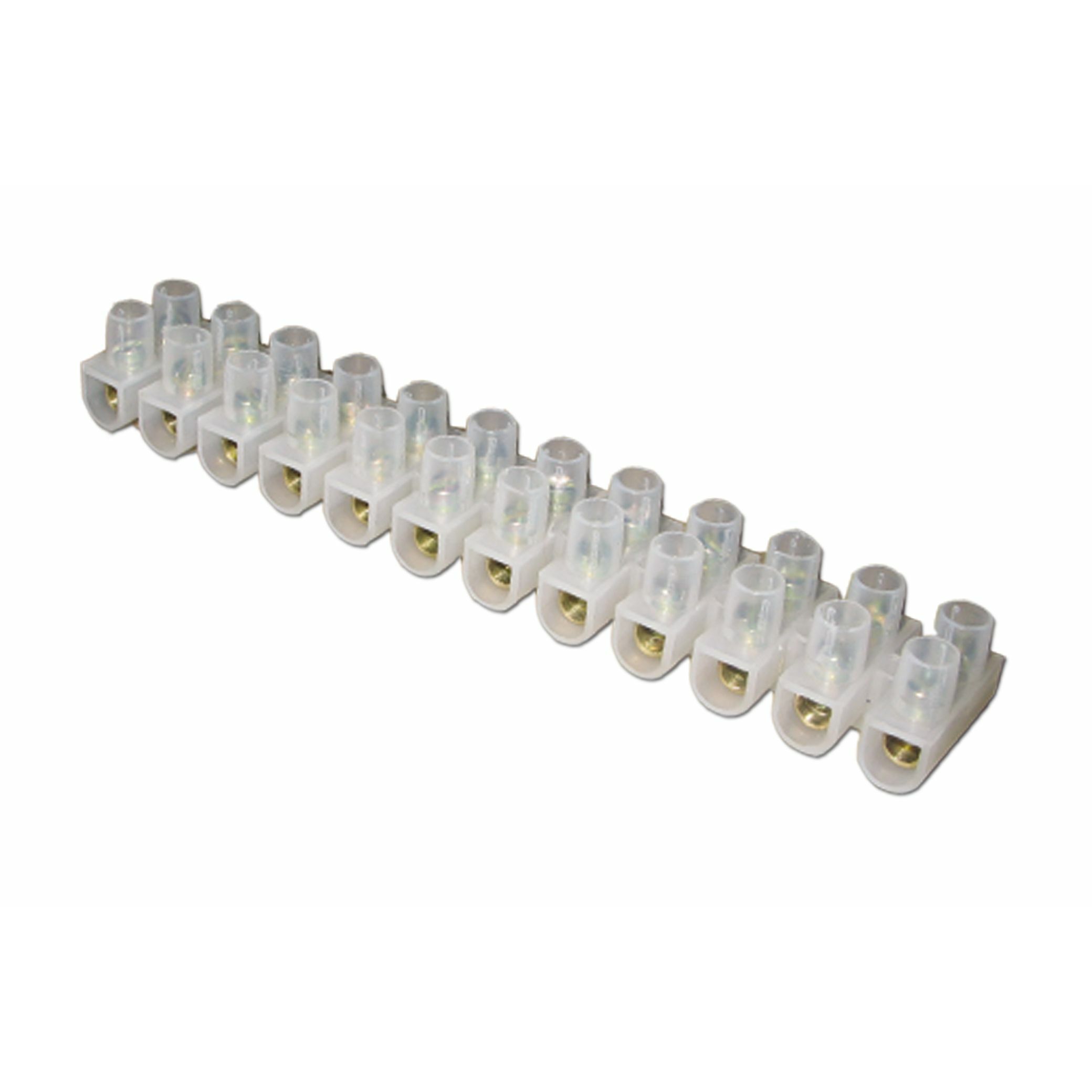

  • Лучшими характеристиками прочности и изоляции обладают карболитовые клеммники. Их применение допустимо везде, кроме нагревательных приборов.
  • В слаботочных соединениях, бытовой технике и в освещении широко применяются изделия из поливинилхлорида. Это самый дешёвый вариант. Однако из-за того, что при нагреве ПВХ плавится, использовать их нужно с осторожностью. Ещё одним преимуществом подобных клеммников является удобная форма выпуска в виде блоков.
    Таким образом, можно подобрать любое количество неразъёмных соединений.
  • Текстолитовые или эбонитовые детали встречаются редко из-за их высокой стоимости.

Способ крепления провода

Для винтовых клеммников это может быть классическая накидная конструкция или крепление при помощи зажима. Первая представляет собой соединение гайки, роль которой выполняет контактная пластина с резьбой, и винта. В этом случае конец провода должен быть подготовлен: сформировано кольцо или установлен наконечник. Применяются они при установке в распределительных коробках.

У колодок второго типа устройство предусматривает фиксацию просто зачищенной жилы. Это возможно за счёт особой конструкции гайки. Она формирует своеобразный хомут, подтягиваемый винтом к колодке. Недостатком такого изделия считается нахождение жилы под постоянным давлением, что разрушает металл, особенно алюминий.

Общей отрицательной стороной подобных клеммников является необходимость постоянного контроля за надёжностью крепления и периодическая подтяжка контактных групп.

Этого изъяна лишены быстрозажимные колодки. Они бывают одно- или многоразовыми. Типичным примером такой продукции являются изделия фирмы Ваго.

Несмотря на то что контакт в них менее плотный, популярность подобных конструкций растёт, особенно при больших объёмах работ по монтажу. Скорость прокладки сетей с применением таких фиксаторов гораздо выше по сравнению с винтовыми.

Тип монтажа коммутатора

Простейший клеммник состоит из корпуса, металлической рейки и ряда зажимов. Одна колодка предназначена для подсоединения либо фазы, либо ноля (заземления). Подбирая фиксатор, необходимо учесть способ его установки.

Имеется множество разновидностей коммутационных устройств:

  • Уже описанные ранее винтовые.
  • Разъёмные, одна часть которых контактирует с проводником, а вторая — с платой. Устанавливаются на микросхемах.
  • Нажимные или пружинные.
  • Барьерные, предназначенные для силовых установок.
  • Проходные, позволяющие соединять несколько проводов из разных металлов для создания разветвлённых электросхем.

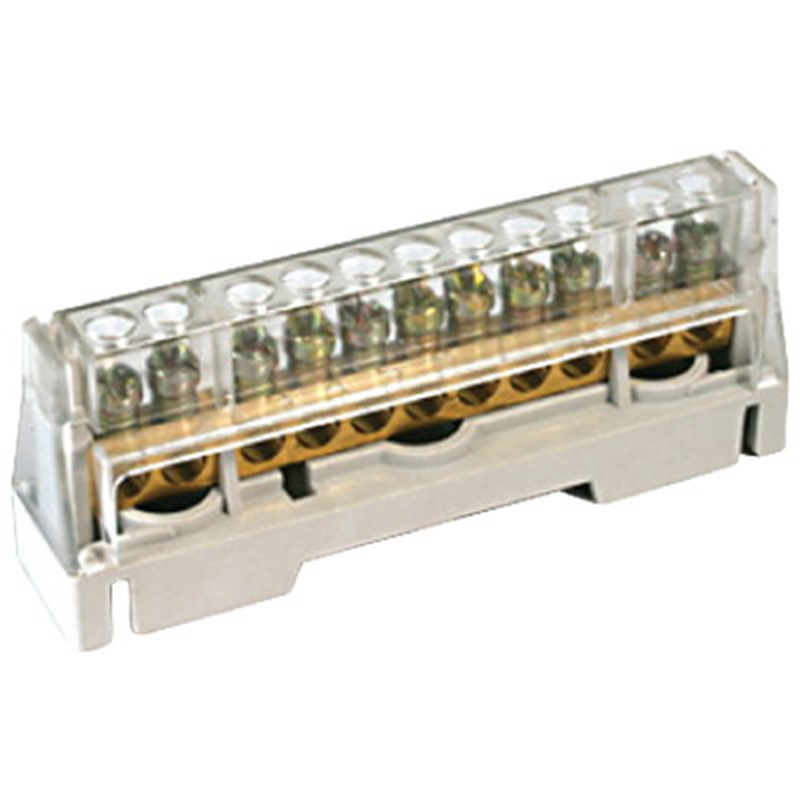

  • Наборные, устанавливаемые на DIN-рейки. Фиксация происходит с помощью защёлок, предотвращающих выпадание колодок из блока.

Особенности установки

Мероприятия по монтажу клеммников простые и не требуют специальной подготовки. Нужно только подобрать изделие, соответствующее диаметру провода, и вставить в него зачищенные на 5−7 миллиметров жилы. Для винтовых колодок не рекомендуется использование алюминиевых кабелей из-за возможности передавливания провода.

В случае крайней необходимости затягивать такие контакты следует с максимальной осторожностью. Подобный металл обладает повышенной текучестью, что предполагает постепенное ослабление и полное пропадание контакта.

Поэтому ревизию подобных соединений рекомендуется производить ежегодно для предотвращения возникновения нагрева и возгорания.

Положительные и отрицательные стороны

Широкое распространение электрические клеммники получили из-за позитивных отзывов при их использовании. Среди достоинств можно отметить следующие:

  • Простота соединения максимального количества проводников различного сечения и металла. Каждый из них расположен в отдельном гнезде и может быть извлечён без разборки всей конструкции. Если использовать любой другой метод, то жилы придётся коммутировать заново.
  • Качественные изолирующие материалы обеспечивают необходимый уровень безопасности, исключая поражение током при касании точки сопряжения.
  • Для работы не потребуются специальные инструменты. Нужны лишь отвёртка и нож.
  • Устойчивость к температурным колебаниям и механическим воздействиям (растяжению или вибрации).
  • Эстетичный внешний вид.
  • Компактные размеры.

Среди недостатков выделяется довольно высокая цена, что сказывается при больших объёмах монтажа. Однако с развитием технологий этот недочёт постепенно исчезает. Достаточно трудоёмкой будет работа по установке клеммников в труднодоступных местах. Но это касается любого из распространённых способов соединения кабелей. Неудобство вызывает регулярный контроль за качеством контакта в случае использования винтовых колодок.

Производители электротехнической продукции

От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.

Компания Legrand

Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:

  • Высокая прочность колодок.
  • Широкий ассортимент размеров до 25 кв. мм.
  • Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
  • Многоуровневый контроль качества на каждом этапе производства.
  • Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.

Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:

  • Исключить касание проводников из разных материалов внутри устройства.
  • Минимизировать механические и вибрационные нагрузки во время использования колодки.
  • Регулярная протяжка соединений.

Продукция Ваго

Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.

Главными достоинствами коммутаторов этой фирмы являются:

  • Высокая виброустойчивость.
  • Минимальное давление на провода, что уменьшает их деформацию и разрушение.
  • Международная сертификация продукции.
  • Шины, изготовленные из лужёной меди, защищены от коррозии.
  • Пружины из аустенитной стали повышенной упругости.
  • Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.

В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.

Для того чтобы установить клеммник Ваго, нужно выполнить простые действия:

  • Зачистить изоляцию провода на 10−13 мм.
  • Вставить его в колодку. Удобнее сделать это с помощью пассатижей.

В клеммах немецкого производителя может быть предусмотрено от 2 до 8 посадочных мест для жил диаметром 0,5−4 кв. мм. Используемое напряжение составляет 220 вольт, максимальный ток — 32 ампера. Этого вполне достаточно для применения в домашней электросети.

Прочие изготовители

Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:

  • Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
  • На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
  • Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
  • У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.

Колодки клеммные для соединения проводов, их разновидности и область применения

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.
Ниже будут представлены самые распространенные виды соединений:

  • С помощью скрутки и дальнейшей пайки или сварки.
  • С помощью «орешков».
  • С помощью клеммных колодок.
  • С помощью пружинных клемм WAGO.
  • С помощью соединения нулевиков соединительными шинами.
  • С помощью болтовых соединений.
  • С помощью гильзовки.

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Виды клеммных соединений проводов

Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:

  1. Пружинного типа.
  2. Винтового типа.
  3. Ножевого типа.

Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.

Соединение проводов с помощью клеммных колодок

В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.
Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.


Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.
Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.


Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.

Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”

Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат.
Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.

Клеммы WAGO.Особенности конструкции и отличия от других клемм.

Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.
1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки.

Главными плюсами пружинных клемм являются:

  1. Высокий уровень виброустойчивости полученного соединения.
  2. Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.

Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.
В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.
Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.
Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.

Соединение проводов с помощью клеммных колодок

Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.
Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.
Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.
Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.
В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.

Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.

Заключение

Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.



Клеммные колодки для соединения проводов

Для передачи электроэнергии и подведения ее к потребителям используются медные и алюминиевые провода. Как правильно соединять их, чтобы избежать короткого замыкания, окисления и пропадания контакта? В этой статье мы разберем принципы соединения проводов и кабелей, какие виды клеммников для соединения проводов бывают и почему пользоваться ими удобнее и правильнее, чем классическими винтовыми соединениями или скрутками.

Введение

Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.

Подготовка проводов к соединению в коробке

Обратите внимание: согласно статистике, 90 процентов проблем с элекропроводкой приходится на плохие контакты. У электриков есть поговорка: “наука об электричестве – это наука о контактах”.

Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.

При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.

Большинство соединений в прошлом веке делались посредством скруток – два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.

Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)? Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем – весь кабель.

Пропаянные соединения проводов

Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.

Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать клеммные колодки для соединения проводов, которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.

Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения – прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки. Они похожи на маленькие стаканчики. Установка колпачков очень простая – два провода зачищаются на 10-15 мм, скручиваются вместе, а сверху на них надевается колпачок. Он закрывает оголенные контакты и скрепляет концы, улучшая контакт.

Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.

Типы клеммных колодок

Существует несколько видов соединительных клемм для проводов, поэтому нужно понимать, какие именно вам пригодятся. Сначала выясните, какие кабеля вам нужно сращивать: одножильные и многожильные, диаметр кабеля, одинарный, двойной или тройной. И только после этого идите в магазин.

Классическая клемма состоит из пластикового корпуса с латунным вкладышем в виде трубки с резьбой, удерживающей кабель от выскакивания. К достоинствам клемм можно отнести:

  1. Простоту работы. В часть устройств достаточно просто вставить зачищенный от изоляции металл, после чего в ней срабатывает замок и провод не выходит наружу.
  2. Возможность соединять провода разного сечения. К примеру, можно соединить кабель на 2,5мм2 с кабелем на 1,5 мм2.
  3. Возможность соединять провода из разных металлов, поскольку нет прямого контакта между проводами.
Правильное соединение двух проводов со смещением по вертикали

Обратите внимание: клеммы выдерживают разный ток, поэтому если вы тащите линию к мощному потребителю (электрокотел, бойлер, теплый пол), то используйте мощные клеммы.

Клеммные зажимы отлично зарекомендовали себя в работе – они защищают соединение даже лучше, чем при пайке и использовании изоленты. Пластиковый корпус не рассыхается и не ломается, зажим обеспечивает качественное соединение двух контактов и их целостность. Время на установку клеммы – всего несколько секунд, тогда как скрутка, спайка и изоляция одной точки может занимать до 5 минут. Кабеля соединяются в клеммах тремя способами:

  1. Ножевое.
  2. Пружинное.
  3. Винтовое.

Перед покупкой уточните, какие именно клеммы вам предлагают.  Ножевое соединение хорошо тем, что вам не придется зачищать провода – клемма сама прорезает изоляцию и достает до металла. Правда, чтобы ее установить, требуется определенное усилие и опыт. Подобные клеммы нередко называют накидными, их используют как в быту, так и в автомобилестроении.

Пружинные устройства применяют как для создания проводки в частном доме или квартире, так и в промышленности. Использование пружинных соединений самое удобное – для этого надо зачистить кабель на определенную длину и вставить металл в разъем. Пружина надежно зафиксирует жилу и не даст ей вырваться наружу даже при серьезной нагрузке. Чтобы разобрать такой узел, нужно аккуратно поддеть рычажок в клемме шилом или тонкой иглой, после чего вытащить жилу. Но повторно использовать пружинные клеммы для соединения проводов не рекомендуется, поскольку они уже не обеспечивают качественное прижимание и фиксацию. Приобретите новое устройство – стоит оно совсем недорого.

Покупая подобные соединители, продумайте, какое количество жил вам нужно будет соединять, ведь они выпускаются на два, три, четыре и шесть контактов. При соединении обязательно следите за тем, чтобы не попутать цвет проводов и фазу/ноль, чтобы не произошло короткого замыкания. При подключении выключателей всегда размыкайте фазу, а ноль пускайте сразу на светильник.

Колпачки для соединения двух проводов в коробке

Винтовая соединительная клеммная колодка также пользуется популярностью, хотя для подключения требуется больше времени, чем при использовании пружинной. Соединение происходит по следующей схеме:

  1. Концы жил зачищаются на 10 мм.
  2. Многожильный провод закручивается, чтобы сделать его фактуру более твердой.
  3. Жила вставляется в разъем, сверху притягивается винтом.
  4. Операция повторяется со второй стороны.

Обратите внимание: винты затягивают с ощутимым усилием, но не переусердствуйте, чтобы не перерезать тонкие медные жилки. Провод не должен выпадать или шевелиться в клеммнике.

Из недостатков подобного решения можно выделить:

  1. Необходимость использования дополнительного инструмента (крестовой или плоской отвертки).
  2. Сложность работы в ограниченном пространстве (если концы очень короткие и не вылазят из распределительной коробки, то установить клемму и закрутить винты будет непросто).
  3. Установка занимает несколько минут. Если в пружинное соединение вы просто вставляете конец, то здесь нужно затягивать винты и тратить время.
  4. Через некоторое время крепление может ослабнуть за счет того, что многожильный провод сомнется. Через год рекомендуется подтянуть винты для обеспечения лучшего соединения.

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник – это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Винтовые клеммы для соединения проводов

Учтите, что на корпусе электрической соединительной колодки указывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2.5мм2 – 25 ампер). В некоторых колодках внутри имеется специальная паста, защищающая оголенные концы от окисления и нагрева.

Крепежи с предохранителями

Чтобы защитить электропроводку и потребителей от короткого замыкания и перегрузки, можно использовать клеммные крепежи с предохранителями. В них есть специальный держатель, в который вставляются плавкие предохранители. Если нагрузка возрастает до критической, то он перегорает и обесточивает линию, защищая ее от перегрузки и оплавления. Замена предохранителя не вызывает особых проблем – их можно купить в любом магазине электротоваров.

Клеммники для освещения

В принципе, это обычные клеммы, но рассчитанные на небольшой диаметр проводов, ведь освещение зачастую разводят кабелем на 1. 5 мм2. Пластиковый корпус клеммника выдерживает повышение температуры до 110 градусов, а медная трубка-крепеж позволяет быстро соединять провода, не тратя время на спайку или закручивание винтов. Поскольку в осветительной сети редко бывает сила тока выше 16 ампер, то клеммники изготавливаются небольших размеров, на 2-4 соединения. При необходимости их можно сочетать друг с другом, если требуется делать разводку большего количества жил. Нередко в медных контактах присутствует паста для защиты концов от окисления и отвода лишнего тепла.

Современные клеммные соединения

Устройства для подключения люстр и светильников

При подключении светильников, вентиляторов, люстр, торшеров или зонного освещения мы также рекомендуем пользоваться соединительными колодками для проводов. Это помогает ускорить процесс подключения и облегчить его. Для люстр используются широкие колодки на 4-6 соединений, для точечных светильников – на 2 контакта. Поскольку большого тока в этих узлах нет, то и клеммники делаются небольшими. Они способны эффективно отводить тепло через термопасту и защищать концы жил от окисления. Принцип соединения такой же, как и в вышеописанных методов – винты, пружины или ножи.

Как правильно соединить медь и алюминий

Медь и алюминий нельзя сращивать друг с другом напрямую, поскольку они очень быстро окисляются. Для этого хорошо подходит клеммное соединение. Получается, что медный конец крепится к латунной трубке, а латунь к алюминию. При этом не происходит окисления контактов, при нагревании провода не рассоединяются и не расходятся.

Также практикуют сращивание двух материалов через шайбы и винты. На винт надевается шайба, медный провод оборачивают вокруг винта, сверху ставят еще одну шайбу, затем оборачивают алюминий, снова шайба и вся конструкция сжимается гайкой. Получается, что медь и алюминий не соприкасаются друг с другом, но при этом у них надежный контакт через шайбу и винт. Допускаются и более сложные схемы с двумя гайками (зажимается отдельно медь, отдельно алюминий), но, главное, чтобы два материала не соприкасались вместе, поскольку контакт между ними быстро начнет “плавать” и пропадать. Лучше всего использовать зажимную клемму – она помогает быстро и надежно срастить два провода из любых материалов.

Клеммная колодка Wago 264 серия | Клеммные колодки для соединения проводов

Клеммные колодки

В компании Amarid Elektro представлены разные типы клеммных колодок для клемм WAGO. У нас можно выгодно купить клеммные соединительные колодки с фронтальным подключением, которые используются для монтажа на плоскость или дин-рейку, а также отдельные клеммы, с помощью которых можно выполнить сборку изделия любой требуемой длины.  Для этих целей применяются винты и саморезы, а в качестве опорного элемента выступает клеммная коробка или монтируемая поверхность.

Удобство установки проходной клеммной колодки обеспечивает наличие в каталоге клемм различных цветов, систем маркировки, а также сопутствующих аксессуаров для объединения и тестирования. Отдельные клеммы подключаются последовательно. Возможны варианты изделий с закрепляющими фланцами, а также с фиксаторами и без них.

Особенности применения клеммных колодок WAGO:


  • Объединить клеммные колодки можно, используя перемычки.
  • Проводники подключаются с помощью зажима CAGE CLAMP, как и в других клеммах этого производителя.
  • В случае потребности блок клемм легко разбирается.
  • Для маркировки используется миниатюрная маркировочная система WSB Quick. Она может быть заранее пронумерованной или чистой.
  • Клеммную колодку легко собрать, соединив отдельные модули.
  • Тестирование функциональности колодки проводиться при помощи адаптера.

Продажа клеммных колодок

Amarid Elektro предлагает доступные цены на клеммные колодки Wago для соединения проводов, поставляя всю продукцию с гарантией от производителя. Благодаря хорошо продуманной складской программе мы можем выполнить отгрузку изделий в любом количестве (даже поштучно) без задержек.

Консультанты компании готовы предложить оптимальные варианты изделий с учетом специфики Вашего проекта. При этом мы позволяем своим клиентам осуществлять оплату как безналичным, так и наличным способом. Доставка выполняется по всей России.

Объединение возможно с помощью установки перемычек

Подключение проводников осуществляется аналогично подключению всех клемм на основе зажима CAGE CLAMP

При необходимости также можно разобрать блок клемм

Маркировка осуществляется миниатюрной системой маркировки WSB Quick: чистой, либо заранее пронумерованной

Клеммная колодка легко собирается из отдельных модулей

Тестирование с помощю адаптера

Клемма с фланцем для крепления винтом

Соединители для электрических проводов: клеммные колодки, зажимы

О соединителях для электрических проводов очень важно знать, ведь от их качества зависит электрический контакт. Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки.

При работе с электропроводкой всегда придется соединять провода. С электричеством всегда надо быть настороже и при подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Далее мы поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа клеммной колодкой.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

    В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
  1. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  2. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

  • Соединения проводов скруткой.

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

  • Соединение проводов пайкой.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

  • Использование клеммных колодок.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

  • Пружинные клеммы.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

  • Ответвительный сжим.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых;
  5. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

    Они обладают целым рядом преимуществ:
  • Простота использования.
  • Возможность соединения проводов из разнородных материалов.
  • Защита от коррозии и других внешних воздействий.
  • Надежность, прочность соединений.
    Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
  1. винтового;
  2. пружинного;
  3. ножевого;

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм2 по 35 мм2.
    К достоинствам винтовых колодок можно отнести:
  • Не требуется специальный инструмент (нужна только отвертка).
  • Возможность многократного использования.
  • Возможность использования необходимого количества сегментов.
    Винтовые колодки имеют также целый ряд недостатков:
  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

    Выполнить монтаж винтовым соединением очень просто:
  • От колодки отрезать необходимое количество клемм (обычным ножом).
  • Зачистить изоляцию соединяемых проводов (на 5-12 мм).
  • Вставить зачищенные концы проводов в клеммы.
  • Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

    Серия WAGO выпускается в 2 вариантах:
  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм2. Они рассчитаны на напряжение 220 В и ток 32 А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

    Монтаж предельно прост и доступен:
  • Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
  • Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
    Преимущества пружинных соединений:
  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.
  13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм2, шириной 6 мм для проводников 1-2,5 мм2. Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

    Преимущества ножевых клеммников:
  • Экономия времени на монтаж.
  • Зачистка и обжимка провода не требуется.
  • Безопасное соединение за счет рычага с защелкой.
  • Надежность, компактность.
  • Не требуется специальный инструмент.
  • Не требуются специальные навыки.
  • Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

    Процесс монтажа наконечников выполняется в несколько этапов:
  1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
  4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Колодки соединительные электрические. Клеммы для проводов: виды соединительных электрических колодок


Соединительные электрические колодки: разновидности клеммников для проводов

Те, кто ремонтирует проводку дома самостоятельно, не раз сталкивался с такой проблемой, как соединение проводов. Сегодня существует немало методов для этого от знакомого всем дедовского способа скрутки до современных электрических соединительных колодок. Вне зависимости от вида работ — ремонт сети или подключение новых элементов (розетка, выключатель и т. д) — соединение должно быть надежным, ведь от этого зависит безопасность жилища.

Способы соединения проводов

Существует множество методов соединения проводников. Самые основные:

  • механическая скрутка;
  • коммутация с помощью пайки;
  • использование клеммных колодок для соединения проводников.

Абсолютно любое присоединение должно соответствовать ряду требований, с помощью которых обеспечивается его прочность и безопасность. Некоторые из них:

  • механическая прочность;
  • стабильные свойства в течение всего периода службы;
  • доступное расположение, чтобы можно было добраться к ним для проверки целостности и ремонта;
  • электрическое сопротивление должно быть не более чем 1,2 от значения сопротивления всего проводника.

Метод скрутки проводов сегодня уже не предусмотрен правилами устройства электрических установок, но до сих пор широко применяется на практике, особенно в старых домах. Сейчас на смену этому способу пришло соединение с помощью изолирующих зажимов, которые представлены в виде пластмассовых колпачков со стальной пружиной внутри. Такой колпачок нужно навинчивать на жгут из проводов, образуя прочный контакт между ними. Этот способ соединения используется для проводов из одинаковых материалов.

Пайка или сварочные работы являются очень трудоемким процессом, требующим достаточной квалификации мастера и специального оборудования. Зачастую этот метод используется при монтировании электрических систем со слабым током. Кроме этого, способ относится к неразъемным соединениям, используется для однородных материалов.

Соединительные клеммы позволяют избегать прямого контакта различных материалов между собой, например, алюминия и меди. Соприкосновение этих материалов способно вызвать электрическую коррозию, вследствие которой соединение будет быстро окисляться.

Разновидности клеммников

Зачастую соединительные клеммы для проводов изготавливают из латуни. В основном стандартная сборка состоит из двух штук, но бывают виды с большим количеством. Более дорогие варианты зажимов заполняются специальным гелем, который предотвращает коррозию соединяемых проводов. Эти приспособления различаются по диаметру проводников, допустимому напряжению и току. Сегодня существует 3 вида электрических колодок:

  • ножевые;
  • винтовые;
  • пружинные.
Клеммы Legrand

Это разновидность винтовых клемм для электрических проводов различных диаметров и материалов. Следует отметить, что такой тип клемм не используется для соединения многопроволочных проводников. Исключением являются проводники, которые обжимаются специальным наконечником из латуни. Винтовыми зажимами нежелательно коммутировать алюминиевые провода. Это обусловлено низкой прочностью последних, ведь алюминий легко продавить прижимающим винтом до повреждения структуры металла.

Известным производителем винтовых соединительных клемм является фирма Legrand. Приспособления изготавливаются из латуни, затем покрываются слоем никеля. Благодаря этому достигается надежный контакт присоединения и высокие свойства проведения тока. В качестве изолирующего материала используется полипропилен, с которым можно работать при температуре от -20 до +100 градусов. Кроме этого, материал устойчив к действию открытого огня.

Популярность соединительных систем Legrand объясняется рядом характеристик, которые отличают клеммы этой фирмы от других. Основные особенности:

  • высокопрочные соединения;
  • широкий размерный ряд;
  • возможность работы не только со слаботочными, но и с силовыми цепями;
  • разнообразные цветовые гаммы, которые позволяют обеспечить различие проводов разного назначения;
  • многоступенчатая система тестирования готовой продукции, которая обеспечивает соответствие всем необходимым параметрам.

Надежность и долговечность клеммы для проводов можно обеспечить только при должной эксплуатации и монтаже. Основные советы специалистов при монтаже электрической колодки:

  • медный и алюминиевый провода не должны соприкасаться внутри клеммы;
  • при проведении соединения с помощью системы Legrand нужно избегать механических напряжений, которые могут вызвать ослабление контакта;
  • необходимо ежегодно просматривать провода и подтягивать винты до нужного напряжения.

Перед началом крепления нужно зачистить изоляционную обмотку провода на ту длину, которая равна половине размера металлической шины. Затем при помощи отвертки вывинтить прижимной винт и установить провод в отверстие клеммы. После этого затянуть прижимное устройство с усилием, чтобы обеспечить надежный контакт провода с шиной.

Компания выпускает клеммы блоками по 12 штук. Они способны выдержать напряжение в 380 вольт. Эти параметры зависят от сечения проводов. Требуемое количество легко отделить от общего блока при помощи ножа.

Самозажимные устройства

Фирма Wago выпускает такие типы соединений, которые не нужно ежегодно обслуживать, как предыдущий вариант. С помощью пружинных клемм без винтов можно коммутировать провода различных диаметров. Такие соединения обладают преимуществами по отношению к другим видам. Некоторые из них:

  • устойчивы к вибрациям;
  • пружина дает постоянное давление на провода, компенсируя их деформацию и обеспечивая непрерывное электрическое сопротивление;
  • простой монтаж, не требующий специальных инструментов;
  • возможность многоразовых подключений без повреждений токопроводящих жил.

Клеммники для проводов компании Wago изготовлены из меди, которая обработана посредством лужения. Некоторые виды заполняются антикоррозийной смазкой.

Провод зажимается плоской пружиной, изготовленной из стали и покрытой сплавом хрома и никеля. Изоляционный корпус изготовлен из поликарбоната. Этот материал обладает широким температурным диапазоном, химической стойкостью к атмосферному действию и агрессивным материалам. Существует несколько вариантов конструкций:

  • Push Wire — этот тип применяют для неразъемных соединений. Жесткая пружина не дает извлечь провод, не повредив его.
  • Cage Clamp применяются для многоразовых соединений. С его помощью можно коммутировать даже очень гибкие проводники.

Перед монтажом электрической колодки нужно зачистить изоляционную обмотку проводника на 10−13 мм. Затем плоскогубцами установить проводник в клеммник. После проведения манипуляции визуально проверить глубину установки провода.

Приспособления ножевого типа

Соединение проводников ножевыми клеммниками применяется тогда, когда нормативами предусмотрен монтаж цепочки с помощью неразрывной токопроводящей жилы. Зачастую такие требования относятся к цепи зануления.

Монтаж такой коммутационной системы осуществляется без зачистки проводников от изоляционной обмотки. Для этого нужно вставить провода в устройство и обжать их. Ножевидные контакты прорезают изоляционную обмотку, обеспечивая надежный контакт. Соединительные колодки такого типа выпускают фирмы Legrand, Klemsan. Они рассчитаны на напряжение в 220 В. Максимальный ток варьируется в зависимости от сечения проводников.

Советы опытных электриков

Хороший контакт присоединения зависит не только от качества клеммников, но и от подготовительных этапов. Некоторые из них:

  • Зачищать провода нужно специальными инструментами. Это необходимо для того, чтобы не повредить токопроводящую жилу.
  • С поверхности проводников необходимо обязательно снимать оксидные пленки.
  • Чтобы обжать многопроволочные проводники, необходимо как можно более точно подобрать гильзу.
  • Заводить проводник в клеммник нужно как можно глубже, практически до начала изоляционной обмотки.
  • Методом вытягивания проводника нужно проверить прочность коммутации.
  • Нужно иметь запас провода, чтобы исключить механические нагрузки на клеммы.
  • В распределительной коробке соединения должны располагаться как можно дальше друг от друга. Это необходимо для того, чтобы минимизировать вероятность короткого замыкания при чрезмерном нагреве.

Соединение проводов — одна из самых простых операций во время монтажа электросетей. Следует отметить, что от качественного выполнения процедуры зависит полноценное функционирование сети. Надежное соединение способно обеспечить стабильные характеристики сети, которые оказывают влияние на беспрерывную работу электроприборов.

220v.guru

Колодки клеммные для соединения проводов, их разновидности и область применения

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам. Ниже будут представлены самые распространенные виды соединений:

  • С помощью скрутки и дальнейшей пайки или сварки.
  • С помощью «орешков».
  • С помощью клеммных колодок.
  • С помощью пружинных клемм WAGO.
  • С помощью соединения нулевиков соединительными шинами.
  • С помощью болтовых соединений.
  • С помощью гильзовки.

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Виды клеммных соединений проводов

Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:

  1. Пружинного типа.
  2. Винтового типа.
  3. Ножевого типа.

Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.

Соединение проводов с помощью клеммных колодок

В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.

Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.

Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.

Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”

Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат.Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.

Клеммы WAGO.Особенности конструкции и отличия от других клемм.

Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки.Главными плюсами пружинных клемм являются:

  1. Высокий уровень виброустойчивости полученного соединения.
  2. Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.

Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.

Соединение проводов с помощью клеммных колодок

Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.

Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.

Заключение

Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.



electry.ru

Клеммная колодка: характеристики, виды, выбор

Клеммная колодка – приспособление коммутации электрических схем различного назначения, представляющее линейку попарно соединенных зажимов, изолированных или неизолированных, под жилу провода фиксированного сечения. Изделия опционально содержат часть гнезд большего диаметра. Часто увидим подобные конструкции, разбирая распределительные щитки. Ставятся клеммные колодки на DIN-рейки.

Общие сведения, характеристики

Распределительный щиток лишен фазной колодки. Чересчур опасно оставлять оголенный металл, несущий напряжение. Колодки объединяют цепи нейтрали, заземления.

Тип колодки

Выводы колодки выпускают резьбовые и безрезьбовые. Используются металлические винты, которыми жила затягивается по месту. Мастера знают: соединение годится для иммобилизованных участков. Большинство современных колодок совершенно другой системы крепления. Собственные запатентованные наработки выпущены десятками фирм. Название лейбла определяет производитель.

Диаметр жилы провода

Клеммные колодки описаны ГОСТ 30011.7.1, задающим правила изготовления, использования изделий. Документ, описывающий низковольтное оборудование. Регламентирует выпуск единиц с резьбовыми и безрезьбовыми зажимами, сечением закладываемой жилы 0,2 — 300 квадратных миллиметров. Поскольку стандарт международный, параллельно приводят американские калибры 24 — 600 kcmil. Иностранцы оперируют тысячными долями дюйма, в обиходе именуемыми милами. Поскольку речь коснулась площади, используется производная упомянутой величины. Круговой мил. Для русскоязычного общества величина непривычная.

Клеммы зажимные

24 kcmil эквивалентно 0,2 квадратным миллиметрам. Можно понять, изучив текст стандарта. Круговой мил — сечение провода диаметром тысячную долю дюйма, равняется 5,076/10000 квадратных миллиметра. Величина целенаправленно используется маркировать провода, просто высчитывается диаметр, полагается прибегать к использованию числа Пи, переводя единицы. Для нахождения линейного размера из указанной площади вычисляется квадратный корень. Результатом получается диаметр жилы тысячные доли дюйма.

Стандарты NEC предписывают использовать mil калибрам AWG крупнее 0000. Здесь уместно сделать отступление, описать производство проволоки. Через специальные станки образец протягивают многократно, получая требуемый диаметр. На станине закреплен шаблон, каждое отверстие меньше предыдущего. Это калибры. Наибольшим считается упомянутый 0000, соответствующий 11,684 мм, эквивалентно площади 212 kcmil. Корнем этого значения будет число 460,43. Легко проверить: совпадает при вычислении долей дюйма с указанными выше миллиметрами диаметра.

В системе AWG одним из самых мелких калибров считается 40, стандарт спускается только до 6. Более тонкие жилы заделываются клеммными колодками, требования к которым регламентирует иной нормативный акт. Нет смысла приводить полный перечень документов, поскольку номенклатура будет непрерывно пополняться новыми изделиями. Стандарты NEC площадь сечения жилы доводят до 2000 kcmil. Больше, нежели калибр AWG 0000. Вместо физической единицы kcmil иногда применяется аббревиатура MCM. Цифры указываются техническими сведениями клеммной колодки.

Система AWG применяется с 1857 года, по-видимому, стала исторически первой. В США прочно ассоциируется с подразделением Brown&Sharpe корпорации HexagonMetrology. Сравнительно небольшое акционерное общество с годовым оборотом порядка 3 млрд. евро. Браун начал предприятие в 1841 году, в 1853 взял в дело Шарпа. Компания специализировалась выпуском инструментов различных вспомогательных средств. На момент 2016 года инженеров компании занимает методика трехмерных оптических измерений AICON.

Клеммные колодки

Осталось добавить, что сечения выбираются из ряда, указанного стандартом. Цифры соответствуют реально существующим маркам проводов, кабелей.

Параметры напряжения

Электрическая прочность колодок определяет специфику эксплуатации. Изделиям ГОСТ 30011.7.1 соответствуют следующие цифры:

  1. Напряжение ниже 1 кВ переменного тока, 1,5 кВ постоянного.
  2. Частота до 1 кГц.

Клеммные колодки применимы для промышленных сетей 230, 380 вольт. Здесь уместно сделать небольшой экскурс в номиналы. Согласно распоряжению правительства, значений 380 больше не существует. Имеющиеся сегодня день сети будут постепенно приводиться к значениям 230/400 вольт. Первая цифра означает напряжение имеющихся фаз относительно потенциала земли. С короткозамкнутой нейтралью уместнее применять второй номинал. Характеризует напряжение между двумя соседними фазами.

220 или 230 вольт являются среднеквадратичными значениями. Действующее напряжение, тепловой эффект которого равен постоянному аналогичных параметров. Амплитуда синусоиды составляет приблизительно 311 В (220 х 1,41). Чтобы найти размах синусоиды между двумя фазами, корень из двойки помножим на полные 380 (400) вольт. Элементарные знания помогут правильно выбрать клеммную колодку оснастить имеющуюся сеть. В технических характеристиках указывается действующее значение напряжения, не амплитуда.

Винтовые колодки

Что касается изменения параметров, было запланировано на 2003 год. Однако форумы доныне откровенно считают: сетевое напряжение России составляет 220 вольт. Воспользовавшись помощью мультиметра, просто определить истинное положение дел. Найденные щупами 230 вольт не погрешность электростанции, не каприз местных чиновников. Запланированный переход на европейский стандарт. Факт важен владельцам лампочек накала, подобное повышение действующего значения напряжения немедленно пагубно сказывается на сроке службы приборов.

Допускается отклонение номинала на 10%, планируется ужесточение норм, на момент 2016 года задуманное остается делом будущего. Касаемо частоты требования весьма суровые. Допускаются отклонения от заданных 50 Гц буквально в доли процента. Что касается рабочих частот клеммной колодки, стандарт ограничивает верхнее значение скин-эффектом. Ток обтекает поверхность проводника, вызывая резкое увеличение нагрева. Расчетные предельные значения придётся пересмотреть. Высокие частоты практически безвредны здоровью человека.

Помимо рассмотренных общепринятых значений напряжений стандартами приводятся следующие номиналы: 277/480, 400/690, 1000 вольт. Вписываются в рамки ГОСТ 30011.7.1 клеммных колодок. Частота по-прежнему 50 Гц. Номиналы применяются тяжелой промышленностью, реже зданиями коммерческого толка. На транспорте встретим номиналы куда более высокие. Для таких случаев упомянутые клеммные колодки неприменимы. Повышенные напряжения встретим на железной дороге. Частота может составлять 16,6 Гц.

Разновидности клемм

Лидерами номиналов напряжений будут линии электропередач, подстанции, генераторы ГЭС. Здесь очевидна неприменимость слабых клеммных колодок. Выбирать изделия рекомендуется согласно имеющимся номиналам токов, напряжений.

Предельные, номинальные параметры

Помимо указанных выше базовых характеристик имеются другие.

  1. Номинальное напряжение изоляции составляет для бытовой техники 500 В, в рассматриваемом случае окажется намного выше. Тестовые значения в разы перекрывают эксплуатационные.
  2. Номинальное импульсное выдерживаемое напряжение. Импульс передает сравнительно небольшую энергию, параметр может быть выше рабочего значения. Одновременно нормируется амплитуда кратковременного импульса тока (напряжение может не измениться). Режим характерен моменту пуска двигателей, в особенности, асинхронных.
  3. Номинальная присоединительная способность дублирует информацию поддерживаемых сечений, показывая, возможна ли заделка в одно гнездо нескольких жил. Попутно указываются требования к проводу: жесткий, гибкий, особой гибкости.

Маркировка колодки содержит информацию о производителе, типе изделия. Прочая информация содержится в каталогах изготовителя. При наличии свободного места приводится информация о поддерживаемых сечениях со ссылкой на ГОСТ с приведенной таблицей, расшифровывающей сведения. Если присоединительная способность не соответствует нормам официальных документов, сведения технического характера указывают тут же. Затем следуют прочие параметры: напряжение изоляции, максимальное напряжение импульса. Условия эксплуатации наличествуют только в случае отличающихся от стандартных.

Маркировка клеммных колодок необычна для электрики, где полный список параметров несложно прочитать, потрудившись осмотреть корпус на предмет маркировки. Здесь сведения приводится вынужденно. Соответствуют ГОСТ — пропускаются маркировкой.

Классификация колодок

Клеммные колодки принято классифицировать следующими признаками:

  1. Способ установки. Сегодня популярны изделия, монтируемые на DIN-рейки. Иногда вместо единой колодки хозяин покупает необходимое количество отдельных однополюсных клеммников. Узлы коммутации ставят ниже автоматов защиты. Колодки прикручиваются, вставляются.
  2. Число полюсов показывает, сколько линий пропустим через колодку. Исключением выступают конструкции с неизолированными парами. Такие клеммные колодки используются для шин заземления, где требуется объединить линии.
  3. Способ заделки жил клеммных колодок позволит разделить семейство на резьбовые и безрезьбовые.
  4. По способности приема подготовленных проводников. Так называют жилы, снабженные наконечниками, тончайшие медные нитки которых спаяны. Оборудуя сети многоквартирных домов, удобно использовать неподготовленные цельные жилы. Правила монтажа не предусматривают наличие у проводки качеств особой гибкости. Следовательно, жилы цельные – незачем усложнять задачу.
  5. Наличие разных, либо однотипных фиксирующих узлов заделки жил.
  6. Число выводов на один полюс. Не всегда проводят через клеммную колодку прямую линию. Возможны ветвления или даже объединение линий, случай защитного заземления.
  7. Условия эксплуатации показывают место предпочтительной дислокации клеммной колодки. Производитель не гарантирует работоспособность изделия.

Какую колодку выбрать

Выбирается клеммная колодка согласно условиям монтажа. Распределительный щиток современности подразумевает установку DIN-реек. Суммирующая шина заземления монтируется сбоку, сверху, снизу. Общепринято размещать клеммную колодку горизонтально. Изоляцию корпуса выполнять не требуется, даже наоборот: оставляется возможность надежно заземлить металлические части оборудования. Недостаточно просто прикрутить колодку, используйте специальный резьбовой зажим, находящийся на внутренней стороне корпуса щитка. Для уличного исполнения.

Касаемо домашних щитков — возможны варианты. Рекомендуется доверить сборку специализированной фирме. Правильно проведет внутренний монтаж, расставит автоматические выключатели, УЗО, промаркирует метки. Останется питание подать подключить домашнюю разводку. Для шины заземления ведут отдельную жилу, идущую в район местного контура громоотвода.

vashtehnik.ru

клеммы для проводов, электрическая для соединения, винтовой клеммник на 3 контакта

Клеммная колодка стоит недорого, поэтому ее купить сможет позволить себе каждый Клеммные колодки являются элементами электротехнического монтажа. Они закрепляют электрические соединения на монтируемой поверхности и делают его надёжным. Благодаря не электропроводности корпуса, клеммные блоки можно устанавливать на различных деталях конструкций, агрегатов, на корпусах механизмов и на стенах. Состоит клеммная колодка из корпуса и соединительных клемм. Это устройство не подвергается коррозии, хорошо переносит температурные колебания, отличный диэлектрик. Клеммовые соединители выдерживает необходимые нагрузки как на корпус, так и на клеммы.

Какие бывают клеммные колодки для соединения проводов: классификация

«Наука о контактах – электротехника», это избитая шутка опытных электриков. И это действительно так. Потому что наиболее часто встречающаяся неисправность связана с отсутствием контакта. Такого рода неисправности в основном встречаются в местах, где находятся соединения проводов.

Плохой контакт может проявлять себя как в прекращении подачи электроэнергии, так и нагревании изоляции кабеля, что очень опасно. Перегрев провода при плохом контакте может привести к возгоранию.

В литературе по электромонтажу вы не найдёте ни одной классификации клеммных соединений, но у профессионалов-электриков существуют несколько категорий, по которым они их классифицируют. Например, существует классификация клемм по типу подключаемого провода.

Клеммные колодки могут отличаться по конструкции и качеству материалов, из которых они выполнены

Классификация клеммных колодок по типу подключаемого провода:

  • Одножильное;
  • Многожильное;
  • Гибких проводов.

Надёжность соединения посредством пайки конечно выше, чем при использовании клеммной колодки, но при помощи клемм сделать это удобнее и быстрее. Выбирая соединительные колодки нужно принять во внимание величину тока, проходящую через соединение проводов и необходимое количество клемм в гребёнке. В торговой сети в наличии широкий выбор клемм. Отличными характеристиками обладают клеммы, производства компании Degson. Они дают гарантию надёжности соединений и уверенности в произведённой проводке.

Керамические клеммники: термостойкие колодки для работы в условиях высоких температур

Керамические клеммники – это изделия, которые используются для соединения проводов, применяемых в условиях высоких температур. Для их изготовления используются изоляционный материал, который не горит. Термостойкая керамическая контактная колодка предназначена для использования при работе в температурных условиях до 300 градусов. Они устанавливаются на нагревательных приборах.

Использование для соединения проводов керамических колодок – гарантия удобного и безопасного монтажа и конечно же долговечности электропроводки.

Керамические клеммные колодки бывают разнообразной формы и используют их по разному назначению. Керамические клеммные колодки обладают рядом преимуществ.

Преимущества термостойких колодок:

  • Разнообразие моделей;
  • Длительное время эксплуатации;
  • Сборка из материалов высшего класса;
  • Надёжность соединения.

Термостойкая силовая колодка состоит из керамического корпуса, в котором в отверстия вложены контактные клеммы. Количество их равно количеству полюсов. Кроме этого в корпусе есть ещё одно отверстие. Это место где находится крепёжный винт диаметром 3,5 мм. Очень важными характеристиками являются жаропрочность, негорючесть, отсутствие коррозии, химическая устойчивость. Клеммные блоки, которые полностью соответствуют этим характеристикам предлагают немецкие производители клемм. Бренд Werit известен во всём мире как производитель самых качественных товаров.

Существующие виды клеммников для соединения проводов

Клеммная колодка – это механический зажим, находящийся в пластиковом корпусе. Клемма, в зависимости от вида зажима, может иметь металлические пластины, пружины для фиксации провода или винты.

Для изготовления зажимов используют фосфористую бронзу или нержавеющую сталь. Для изготовления винтов используют латунь, а также никелированную или оцинкованную сталь.

Существует разные виды соединений проводов при помощи клеммной колодки.

Клеммникы для соединения проводов можно приобрести в специализированном или строительном магазине

Виды клеммников по типу зажима проводов:

  • Ножевые зажимы;
  • Винтовые зажимы;
  • Пружинные зажимы.

Ножевой вид соединений очень удобен. Выполняя соединение не нужно зачищать контакты, просто следует приложить некоторое усилие, чтобы прочно зафиксировать провод в специальном ноже. Эти клеммы называют ещё накидные или автомобильные. Используя винтовой вид соединения, выбирают подходящие колодки и нужные размеры ячеек, вставляют внутрь жилу и потом зажимают винтами. Прилагая при этом усилие, важно не поломать провод. Приблизительно через год нужно будет проверить не отпустился ли винт в соединении и, если нужно подтянуть его. И ещё один недостаток этого соединения в том, что без проблем можно выполнить соединения только двух проводов. Самый удобный вариант соединений – пружинный. Выполняя это соединение нужно всего лишь вставить в клеммник жилу, зачищенную от изоляции. Находящийся там рычажок затянет жилу и обратно уже не выпустит, извлечь жилу можно оттянув рычажок обратно, но при повторном соединении ухудшается качество соединения. Характеристики пружинного типа зажимов ограничивает их применение проводом не более 2,5мм2 в сечении и предельным током до 40А.

Виды клемм для проводов и их классификация

Передачу электричества нельзя представить без проводов. Но они должны правильно соединить источник электроэнергии с потребителем. Для этого существует множество элементов: клемма, зажим, разъём.

Чтобы правильно выбрать соединительный элемент, нужно ориентироваться в специфике электромонтажа. Ведь неправильное соединение проводов зачастую приводит к замыканию.

Существует классификация клеммных колодок по виду соединения.

Типы клеммников по способу соединения:

При проходном соединении, провода подводятся к клеммнику с разных сторон. Параллельное соединение проводов возможно при соединении способом кросс-модуль. Концевой способ соединения выполняют при соединении проводов, подходящих к клемме, с одной стороны. Барьерный вид соединение предполагает с одной стороны клеммы соединение на пайке, а с другой перемычки клеммы. При разъёмном соединении клеммники состоят из двух частей. На печатную плату паяется или устанавливается одна, а на кабель вторая. Этот способ сокращает заметно время монтажа и процесс подключения. Быстро произвести электромонтаж помогает также DIN-рейка, используемая для установки клеммников. Профиль DIN-рейки обязательно перфорирован, для удобства крепления.

Распределительные колодки электрические и их назначение

Электрическая система имеет свои базовые принципы. Достаточно двух проводов для питания электроприборов, но учитывая, что приборов-потребителей много возникает потребность эту пару разветвлять.

Перед тем как устанавливать распределительные электрические колодки, стоит посмотреть обучающее видео и изучить рекомендации профессионалов

 Для размещения таких узловых стыков существуют распределительные коробки. Внутри коробки помещены распределительные колодки, наконечник, клеммники и клеммы имеющие необходимые разъёмы.

Распределительные коробки предназначаются для защиты мест разветвлений проводов как внутри помещений, так и снаружи. Распределительные коробки по форме производятся круглые и прямоугольные. Для их изготовления используют термостойкий, не горючий материал.

Материал применяемый для изготовления распределительных коробок:

  • Полиэтилен;
  • Поликарбонат;
  • Полипропилен;
  • Металл;
  • АБС пластик.

Изготовленные из таких материалов, распределительные коробки долговечные и очень прочные. Коробка защищает распределительные колодки от механических повреждений, от загрязнения, а также обезопасит людей от случайного прикосновения.

Колодка клеммная карболитовая: характеристика рабочих условий

Карболитовая клеммная колодка состоит из диэлектрического корпуса. В нём вмонтированы зажимная пластина, металлические винты и несколько шин из лужёной латуни, высокого качества.

 Клеммная карболитовая колодка служит для удобства разводки проводов различных сечений и разных металлов и для надёжной коммутации.

Если пользоваться карболитовым клеммным блоком, то можно соединять медные и алюминиевые провода.

Рабочие условия для карболитовых колодок:

  • 50Гц/60Гц – частота переменного тока;
  • 660В – переменное напряжение;
  • 440В – постоянное напряжение.

Карболитовая клеммная колодка имеет прозрачную крышку, оснащённую маркерами, чтобы удобно было маркировать провода. Одной из её характеристик является то, что для её работы номинальный ток может быть 25А.

Что такое клеммная колодка (видео)

Используя клеммники можно не только проводить электромонтажные работы, но и ремонтировать бытовую технику. Например, при помощи клемм может быть подключена телефонная розетка или продлен срок службы электрочайникам и так далее.

Добавить комментарий

6watt.ru

Что такое и где применяется клеммная соединительная колодка?

В большинстве случаев неисправности в проводке возникают из-за отсутствия качественного контакта.

Соединительная колодка клеммного типа является наиболее эффективным способом достижения качественного соединения проводников.

Что из себя представляет клеммная колодка?

Конструкции означенных контактных элементов не меняются уже длительное время. В большинстве случаев колодка представляет собой:

  • металлические трубки с резьбовыми соединениями;
  • пластиковый корпус.

Вряд ли стоит подробнее описывать конструктив устройства

Диаметр означенных металлических трубок может варьироваться в зависимости от мощности электрической сети. Чем сеть мощнее, тем шире сечение проводника требуется.

Клеммные соединители широко применяются и в бытовых целях. К примеру, при помощи клеммной колодки лёгко можно соединить провода, которые были перебиты.

Главным минусом колодки является недостаточно прочный контакт (в сравнении с пайкой). Однако её время монтажа значительно ниже, чем при соединении проводников паяльником.

Как избежать ослабления контакта в клеммной колодке?

Другим преимуществом означенного электрического соединителя можно назвать возможность соединения проводников из различного металла (чего не просто добиться при пайке).

К примеру, контакт медного и алюминиевого провода может быть осуществлён быстро и эффективно.

Если Вы соединяете две жилы (алюминий+алюминий), то перетягивать фиксирующий болт ни в коем случае нельзя. Сильная затяжка может привести к плачевным последствиям.

Из курса физики средней школы мы знаем, что при избыточном давлении алюминий проявляет такое свойство, как текучесть. Это означает, что со временем, контакт в клеммной колодке ослабнет. Это неминуемо приведёт к избыточному нагреванию.

Использовать колодки вместе с многожильными проводниками запрещается, если конструктив электрического коннектора не располагает прижимным контактом. Прижимной болт при монтаже может сместить жилы и сечение проводника значительно уменьшится.

Смотрите также:

Дмитрий Ясен наглядно продемонстрирует внешний вид клеммной соединительной колодки и расскажет о конструкции электрического коннектора:

По материалам: http://rkpo.ru/korobka-ksk

euroelectrica.ru

Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые

Клеммная колодка — это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Они обладают целым рядом преимуществ:

  1. Простота использования.
  2. Возможность соединения проводов из разнородных материалов.
  3. Защита от коррозии и других внешних воздействий.
  4. Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:

  • винтового;
  • пружинного;
  • ножевого;

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

  1. Не требуется специальный инструмент (нужна только отвертка).
  2. Возможность многократного использования.
  3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

  1. От колодки отрезать необходимое количество клемм (обычным ножом).
  2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
  3. Вставить зачищенные концы проводов в клеммы;
  4. Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

ИзготовительТипХарактеристикиЦена,руб
TridonicEKL 0 S450V,32A,12пар,4мм2, белый.55,64
LegrandNybloc 034211250V,24A,12пар,4мм2, черный.209,00
KornerOK 432-PLP-BN450V,32A,12пар,4мм2, белый.118,68
TridonicEKL 3 S750V,76A,12пар,16мм2, белый.158,78
LegrandNybloc 034211250V,76A,12пар,16мм2, белый.540,49
Werit112-11521250V,63A,12пар,16мм2, белый.299,23

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

  1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
  2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

ИзготовительТипХарактеристикиЦена,руб
WAGO222-4122х0,08 – 4мм2, 32А, медь15,80
WAGO222-4155х0,08 – 4мм2, 32А, медь31,50
WAGO273-248 8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus21,70
WAGO273-5033х1,5-4 мм2, 32-24А. медь/алюминий34,10
Phoenixcontact ST 1,5 — 3031076 Проходная, 0,08-1,5мм2, AWG 28 — 16, Ширина: 4,2 мм, 17,5 А22.97
Phoenixcontact SP 2,5/ 1-L 3043019Вставные,1 полюс , 0,08 мм2 — 4 мм2, AWG: 28 — 12, Ширина: 5,2 мм, Высота: 39 мм,24А91.59

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм2, шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

  1. Экономия времени на монтаж.
  2. Зачистка и обжимка провода не требуется.
  3. Безопасное соединение за счет рычага с защелкой.
  4. Надежность, компактность.
  5. Не требуется специальный инструмент.
  6. Не требуются специальные навыки.
  7. Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

ИзготовительТипХарактеристикиЦена,руб
3M7000031438Scotchlok1,5-2,5 мм214.36
3M7000031482 Scotchlok3x(0.5-1.5мм2)38.30
3M7100003139 Scotchlok2,5-4,0 мм217.78

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

Блиц советы

  1. При повышенных вибрациях рекомендуется использовать пружинные клеммники.
  2. Винтовые колодки с прижимными пластинами надежнее обычных.
  3. Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
  4. Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
  5. Ввод провода в колодку должен производиться до слоя изоляции.
  6. После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.

housetronic.ru

Клеммная колодка для проводов: разновидности, конструкция

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Важно! При подборе оборудования, удостоверьтесь в наличии сертификата производителя. Информацию можно запросить у продавца (в технической документации), или увидеть маркировку на корпусе.

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

  1. Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
  2. При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
  3. Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
  4. Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
  5. Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
  6. Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
  7. На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

  1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
  2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.
  1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
  2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.
  1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.
  1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Разновидности клеммных колодок по способу крепления проводника

  1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.
  • Классические представляют собой соединение винт-гайка. В качестве гайки выступает собственно контактная пластина. Неподготовленный проводник для такой колодки не подходит: необходимо установить на конце клемму, либо сформировать кольцо. Применяются в основном в распределительных коробках для разводки проводов в помещениях. Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.
  • Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.
  1. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:
  • PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.
  • CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
  • Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Где купить

Максимально быстро приобрести колодки можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Итог

Универсальных клеммников не бывает. Для каждой задачи выбирается необходимая колодка: по электрическим параметрам, прочностным характеристикам, и, разумеется, простоте установки.

Поэтому перед походом в магазин, следует составить схему электропроводки, и обозначить необходимое количество и тип колодок.

Видео по теме

Что такое клеммная колодка? | Значение и типы

Как соединить два провода? Снимая изоляцию с концов и скручивая их вместе? Да, это работает. Но безопасно ли это? Мы можем наклеить изоляционную ленту на стык или использовать соединитель для проводов. Но что, если есть несколько проводов, которые необходимо соединить / соединить рядом друг с другом? Или, что, если несколько исходящих проводов должны быть подключены к одному входящему проводу? Тогда этот способ больше не будет ни безопасным, ни удобным. Здесь мы используем клеммные колодки.

Что такое клеммная колодка?

Клеммная колодка (также называемая клеммной колодкой или клеммной колодкой ) представляет собой модульный блок с изолированной рамкой, которая скрепляет два или более проводов вместе. Он состоит из зажимного элемента и токопроводящей ленты. Типичная простейшая клеммная колодка показана на изображении ниже.
Изображение предоставлено: Wikimedia Commons

В изоляционном корпусе клеммной колодки находится токопроводящий элемент (металлическая полоса или клеммная колодка).Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажное приспособление, так что блок можно легко установить на печатную плату или монтажную рейку или отсоединить от нее. Большинство клеммных колодок обычно имеют модульную конструкцию и устанавливаются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в соответствии с требованиями. Клеммные колодки делают соединения более безопасными, а провода хорошо организованы.

Типы клеммных колодок

Электрические клеммные колодки можно классифицировать по конструкции, типу устройства, вариантам подключения и т. Д.
Одноуровневый проход через клеммную колодку

Тип конструкции

  • Одноуровневые проходные клеммные колодки : Они просто используются для соединения двух проводов, т. Е. Соединения между проводами. Их также называют клеммными колодками с одинарным вводом . Одноуровневые клеммные колодки наиболее простого типа с одним входным контактом и одним выходным контактом.
  • Двухуровневые клеммные колодки : Эти клеммы имеют еще один уровень подключения клемм, установленный на первом.Такое расположение обычно используется для экономии места.
  • Трехуровневые клеммные колодки : Как и двухуровневые блоки, они имеют дополнительный уровень наверху. Преимущество использования многоуровневых блоков заключается в том, что в одном блоке можно установить несколько соединений.
Изображение предоставлено: Connectwell.com

Тип устройства

Изображение предоставлено: Connectwell.ком
— Клеммы заземления
Эти блоки часто выглядят как одноуровневые проходные клеммы. Исключением является то, что эти блоки и металлическое соединение, в котором заканчивается провод, заземлены на панель или DIN-рейку, на которой установлен блок.
— Клеммы с предохранителями
Они похожи на проходные блоки, за исключением того, что металлическая соединительная планка заменена предохранителем. Следовательно, провода будут подключены через предохранитель, обеспечивающий дополнительную защиту.
— Клеммы для термопар
Они предназначены для подключения выводов термопар. Некоторые соединители для термопар по существу зажимают вместе выводы термопар с обеих сторон блока, устраняя металлическую соединительную планку внутри блока. Однако в некоторых блоках термопар может присутствовать металлическая соединительная полоса из того же металла, что и провод.
— Блоки ввода / вывода и сенсорные блоки
Блоки ввода-вывода используются для установления соединения между устройством и контроллером.Принимая во внимание, что блоки датчиков работают с трех- или четырехпроводными устройствами, такими как датчики приближения.
— Отсоедините клеммные колодки
Эти блоки позволяют легко отсоединить провода, просто подняв рычаг или рубильник. Их можно использовать для удобного отключения и подключения без снятия проводов. Они также известны как блоки переключателей .

— Блоки распределения питания

Эти блоки используются в распределении электроэнергии. Клеммная колодка распределения электроэнергии — это удобный, экономичный и безопасный способ распределения мощности от одного источника ввода на несколько выходов.Один большой провод подключается к входной клемме блока, а на выходе предусмотрено несколько выходных клемм. Таким образом, провода хорошо расположены на панели управления, что придает ей аккуратный, чистый и профессиональный вид.

Варианты зажима в клеммных колодках

  • Винтовой зажим : Винтовой зажим — самый распространенный способ подключения. Проволока или проводник просто прижимается к полосе проводов в блоке, затягивая винт. Винтовые клеммы подходят для очень широкого диапазона размеров проводов или проводов.
  • Пружинный зажим : клеммы этого типа используют давление пружины для удержания провода зажатым. Пружинные зажимы представляют собой новую альтернативу винтовым зажимам и обычно используются для относительно небольших проводов.
    Изображение предоставлено: C J Cowie | Altech Corp.
  • Цанговые клеммы : Цанговые клеммы позволяют подключать провод, просто вставив его. Большинство вставных клемм требуют использования наконечника.Наконечник укрепляет конец провода / проводника. Однако некоторые вставные клеммные колодки позволяют вставлять одножильный провод напрямую или многожильный провод, вставляя отвертку в отверстие для разблокировки.
  • Разъем смещения изоляции (IDC) : Эти разъемы не требуют снятия изоляции для контакта. Нам просто нужно вставить провод, не снимая изоляции, и два острых металлических лезвия внутри клеммы прорежут ее до проводника, обеспечивая надлежащий контакт.
  • Клеммная колодка с барьером : Используются там, где возникает вибрация. К проводу прикрепляют лопатку или кольцевую клемму, затем вставляют в болт и затягивают гайкой на клеммной колодке. Это предотвращает расшатывание проволоки из-за вибрации.

Полное руководство по выбору клеммной колодки

Что такое клеммная колодка?

Клеммная колодка состоит из модульного корпуса с изолированным корпусом, который соединяет два или более проводов вместе.Клеммные колодки, также называемые клеммными соединителями, соединительными клеммами или винтовыми клеммами, используются в широком спектре приложений, где электрические системы должны быть безопасно подключены. Они идеально подходят для проектов, требующих надежных, хорошо организованных и полупостоянных проводных соединений, которые можно легко заменить для проверки или ремонта в полевых условиях.

Типы клеммных колодок

Существуют различные типы клеммных колодок, которые можно использовать в конструкции. Вот некоторые из наиболее распространенных:

Крепление на печатную плату

Часто называемые клеммными колодками «евростиль» или «провод-плата», клеммные колодки для монтажа на печатную плату вставляют в модуль неизолированные провода, при этом провод фиксируется зажимом в корпусе.Затем корпус припаивается к печатной плате в общих посадочных местах. Клеммные колодки для монтажа на печатную плату могут быть одно-, двух- или многоуровневыми модулями.

Защитные полосы

Эти клеммные колодки имеют винтовой зажим, где к проводу прикрепляется кольцевая или плоская клемма, которая затем вставляется на винт и затягивается в корпус. Барьерные полосы обычно используются там, где возникает проблема вибрации.

Проходной

Проходные клеммные колодки используются для соединения двух проводов между собой при соединении проводов.Этот тип клеммной колодки имеет один входной и один выходной контакт, через которые два разных провода подводятся к противоположным сторонам корпуса. Как и версии для монтажа на печатную плату, это могут быть одно-, двух- или многоуровневые модули.

Основные электрические соображения клеммной колодки

При проектировании системы, в которой будет использоваться клеммная колодка, вы, вероятно, будете знать общие требования к напряжению и току вашей системы. Хотя это очень важно, есть и другие факторы, которые следует учитывать при разработке, как подробно описано ниже.

Текущий рейтинг

Номинальный ток часто является наиболее важным параметром, который следует учитывать при проектировании клеммных колодок. Текущий рейтинг основан на проводимости клемм, площади поперечного сечения и соответствующем тепловыделении. Работа при слишком высоком токе может вызвать перегрев и повреждение клеммной колодки, что приведет к серьезным проблемам с безопасностью. Лучше всего использовать клеммную колодку, рассчитанную не менее чем на 150% от максимального тока, ожидаемого в системе.

Номинальное напряжение

Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки. Максимальное системное напряжение приложения должно быть меньше номинального напряжения. Любые скачки напряжения в системе также следует оценивать при выборе клеммной колодки.

Число полюсов

Количество отдельных цепей в клеммной колодке также известно как количество полюсов. Это может быть всего один полюс или 24 полюса, в зависимости от того, сколько отдельных цепей необходимо для конкретного применения.

Шаг

Шаг клеммной колодки определяется как центральное расстояние от одного полюса до другого. Шаг соединителя часто определяется общим номиналом клеммной колодки, где учитываются такие факторы, как напряжение / ток, путь утечки и зазор. Обычные промышленные шаги будут составлять, помимо прочего, 2,54 мм, 3,81 мм, 5,0 мм и 7,62 мм.

Размер провода / Тип

Минимальный и максимальный размер провода, который может принять клеммная колодка, зависит от номинального напряжения / тока.Помимо проверки того, что используемые провода физически входят в клеммную колодку, следует также учитывать тип провода. Многожильный или многожильный провод обычно используется для винтовых клемм, а одножильный — для вставных клеммных колодок. В Северной Америке размер провода указывается в единицах американского калибра провода (AWG).

Основные механические аспекты клеммной колодки

Помимо электрических факторов системы, при проектировании клеммной колодки необходимо учитывать механические ограничения и ограничения.Ключевыми особенностями, которые следует учитывать, являются любые механические ограничения на корпус конструкции, которые могут повлиять на общую площадь основания, ориентацию и доступность соединений. Механические изменения корпуса могут включать в себя, помимо прочего, следующее.

Ориентация ввода провода

Клеммные колодки

доступны в трех распространенных ориентациях: горизонтальном, вертикальном и 45 °. Горизонтальный и вертикальный также известны как 90 ° и 180 ° соответственно. Ориентация проводов часто может определяться физическими ограничениями в общей конструкции, которые делают один вариант более осуществимым, чем другой.

Горизонтальная (90 °), вертикальная (180 °) и 45 ° ориентация

Метод закрепления троса

Метод закрепления проводов в корпусе клеммной колодки обычно осуществляется тремя основными типами: винтовой зажим, нажимная кнопка или вставной.

  • Винтовая клемма
    Винтовые клеммы или клеммные колодки винтового типа закрепляют провод против проводника в клеммной колодке, затягивая винт, закрывающий зажим.
  • Кнопочный выключатель
    Клеммные блоки кнопочного типа фиксируют провод против проводника с помощью пружинного зажима, который открывается при нажатии кнопки.При отпускании кнопки пружина зажимается на проволоке.
  • Push-In
    Подобно кнопке с пружинным зажимом, вставная клеммная колодка позволяет вдавить провод непосредственно в корпус без использования кнопки для размыкания пружины.
Типы клеммных колодок с винтовыми, кнопочными и вставными клеммами

Тип модуля

Модули клеммных колодок

могут быть собраны в виде частей, которые соединены друг с другом, или в отдельных корпусах.Модули клеммных блоков с блокировкой обычно имеют 2- и 3-полюсные версии. С этими двумя размерами разработчик может достичь любого необходимого количества полюсов, просто соединив модули вместе.

Цельные клеммные колодки сконструированы таким образом, что все полюса находятся в одном корпусе. Это типично для съемных корпусов, в которых невозможно собрать несколько частей. Другие применения включают сильноточные или высокотемпературные версии, где один корпус будет более прочным.

Блокировка и цельные клеммы

Метод подключения провода к корпусу

Хотя в большинстве разъемов клеммных колодок провода вставляются непосредственно в корпус, существуют некоторые варианты, в которых используются ответные пары, которые можно соединять вместе. Эти съемные клеммные колодки по-прежнему имеют провода, вставленные в корпус, но с дополнительным преимуществом модульного корпуса, который может быть вставлен непосредственно в фиксированный корпус на печатной плате. Это упрощает конструкции, в которых основные соединения необходимо часто отключать без отключения всех отдельных проводов.

Съемные клеммные блоки используют вилку и розетку для подключения

Класс безопасности

Клеммные блоки

обычно сертифицированы и / или разработаны в соответствии со стандартами безопасности UL и / или IEC и состоят из материалов, которые имеют рейтинг воспламеняемости, соответствующий UL94V-0. Рейтинги UL и IEC могут отображаться в таблице с разными значениями. Это связано с тем, что каждое агентство использует разные стандарты и требования, которым должна соответствовать клеммная колодка. При выборе клеммной колодки вам нужно знать общие требования к безопасности вашей системы и убедиться, что номинальные характеристики клеммной колодки им соответствуют.

Другие конструктивные особенности

Чтобы упростить сборку или обслуживание для пользователя, можно изменить цвет корпуса или специальную маркировку, чтобы помочь различать различные соединения клеммной колодки. Это особенно полезно для более сложных систем, в которых используется несколько проводов и цепей, размещенных в централизованном месте.

Также необходимо учитывать рабочую температуру конечной системы, чтобы знать, потребуется ли клеммная колодка, рассчитанная на работу при высоких температурах.

Заключение

Хотя при проектировании всей системы необходимо учитывать множество факторов, клеммные колодки являются оптимальным решением для сложных соединений электрических систем. Клеммные колодки CUI Devices с разнообразными цветовыми вариантами и конфигурациями предлагают широкий выбор вариантов для решения ваших задач проектирования соединений проводов.

Дополнительные ресурсы

У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights @ cuidevices.ком

Электрические клеммные колодки в промышленной автоматизации

Введение

Ожидается, что к 2022 году объем стационарной автоматизации достигнет 120 миллиардов долларов США. В мире автоматизации производства постоянно предпринимаются попытки управлять несколькими процессами под контролем.

Таким образом, массовому производству способствует повышение качества продукции и сокращение времени. Наличие надлежащего электронного оборудования, расположенного в шкафу управления, имеет решающее значение.

Клеммные колодки — важная часть процесса. Они помогают реализовать распределение сигналов и безопасное энергоснабжение, и важно знать больше о том, как они работают и когда их использовать.

Продолжайте читать, чтобы узнать все, что вам нужно знать о клеммной колодке проводов.

Что такое клеммные колодки

Клеммная колодка — это модульная изолированная колодка, которая соединяет два или более проводов вместе. На заводах используются клеммные колодки для защиты и / или заделки проводов.

В своей основной форме клеммные колодки состоят из нескольких отдельных клемм, которые расположены в длинной полосе.Клеммная колодка наиболее удобна для подключения проводки к земле.

Сегодня используются сотни миллионов клеммных колодок, и каждый день устанавливается все больше.

Преимущества клеммных колодок

Самым большим преимуществом клеммных колодок является стоимость. Они дешевле по сравнению с другими типами разъемов.

Клеммные колодки также могут сэкономить время, поскольку процесс подключения проводов не такой сложный, как некоторые другие. В большинстве хорошо оборудованных магазинов можно легко подключить провода с помощью клеммной колодки, просто сняв с них изоляцию.

Уменьшить пространство

Инвестируя в многоуровневые клеммные колодки, вы можете уменьшить пространство на панели до 50%. Это потому, что многоуровневые блоки содержат несколько уровней схем с одним блоком.

Повышение безопасности

Клеммные колодки повышают безопасность за счет заземления, изоляции и защиты других компонентов в электрической цепи. Клеммные колодки доступны с безопасными для пальцев соединениями для предотвращения поражения электрическим током.

Клеммные колодки также могут служить контрольными точками, что повышает безопасность схемы.

Простая установка

Затем их можно установить с помощью отвертки. Они также обеспечивают быстрое подключение / отключение, что помогает как при техническом обслуживании, так и при поиске и устранении неисправностей.

Электрическая клеммная колодка используется для подключения электрических выключателей и розеток к электросети.

Изготовлен из медного сплава

Большинство корпусов клемм состоят из медного сплава, который имеет такой же коэффициент расширения, что и провод, предназначенный для использования. Использование одного и того же коэффициента расширения помогает предотвратить расшатывание из-за разной степени расширения.

Он также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

Недостатки клеммных колодок

Самым большим недостатком клеммных колодок является то, что при вибрации или толчке провода могут отсоединяться от них. Даже хорошо закрепленные соединения уязвимы для ослабления.

Всегда проверяйте соединения перед внедрением. Убедитесь, что он может противостоять условиям, в которых его заставляют.

Клеммные колодки также иногда слишком велики для тех областей, где они необходимы.Они часто являются лучшими вариантами там, где используется внутренняя и второстепенная проводка.

Типы конструкций клеммных колодок

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы устройств

Клеммные колодки можно сгруппировать по типу подключаемого устройства или по приложению.

1. Блоки разъединения позволяют легко отключить цепь с помощью рубильника без необходимости отсоединять какие-либо провода. Блок переключателей — это еще одно их название.

2. Держатели предохранителей помогают соединить вместе множество устройств, в которых используется несколько предохранителей. В случае короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.

3. Клеммы цепи заземления системы или компоненты заземления. Они могут быть вставлены в блок и обычно взаимозаменяемы со стандартными клеммными колодками.

4. Блоки ввода-вывода позволяют устройствам и контроллерам обмениваться данными друг с другом.

5.Блоки распределения питания заканчивают силовые кабели.

6. Блоки датчиков / исполнительных механизмов используются для работы с такими устройствами, как фотоэлектронные датчики и датчики приближения, которые имеют три или четыре провода.

7. Блоки термопар соединяют термопары. Они также обеспечивают надежные металлические соединения для измерения температуры.

Типы конструкций

1. Однопроходное соединение

Самый простой тип клеммной колодки — это продукты с одинарной подачей.Они используются для межпроводного соединения

.

Клеммные колодки с одинарным питанием имеют один выходной и один входной контакт. Два отдельных провода подводятся к каждой стороне клеммной колодки. Затем они связаны в его корпусе.

2. Двойной уровень

Двухуровневые клеммные колодки используют два уровня контактов. Это помогает упростить электромонтаж и сэкономить место.

Часто в многоуровневых изделиях используется перемычка для соединения одного уровня контакта с другим. Это увеличивает гибкость схемы.

3. Три уровня

Клеммные колодки третьего уровня такие же, как двухуровневые продукты, но с дополнительным уровнем контактов. И, как двухуровневые клеммные колодки, они могут быть соединены перемычкой.

4. Клеммные колодки высокой плотности

Клеммные колодки высокой плотности разработаны с учетом требований производителей оборудования. Они просты в установке, а большие маркировочные полосы могут быть помечены вручную или напечатаны на заказ, чтобы обеспечить быструю и точную идентификацию клемм.

Характеристики клеммной колодки

Некоторые клеммные колодки имеют одну или несколько специальных функций.

Съемные клеммные колодки

Со съемными клеммными колодками соединения проводов позволяют разорвать цепь без следующего: определенным образом можно отключить питание сразу всей группы клемм, просто вынув одну вилку.

Стекируемые клеммные колодки

Для экономии места штабелируемые клеммные колодки можно устанавливать рядом друг с другом. Обычно это устройства, устанавливаемые на DIN-рейку.

Световой индикатор

Некоторые клеммные колодки оснащены световым индикатором. Этот светодиод (LED) проверяет, течет ли ток через устройство.

Диод

Клеммные колодки с диодами между цепями позволяют проводить испытания ламп. Они также обеспечивают защиту от обратной полярности.

Ориентация и характеристики

Клеммные колодки обычно бывают трех разных углов входа проводов:

  • 45 °
  • 90 ° (по горизонтали)
  • 180 ° (по вертикали)

Известно, как провод крепится к блоку. как контакт, положение, путь или полюс. При покупке клеммных колодок важно знать количество контактов, чтобы оно соответствовало количеству проводов, необходимых для применения.

Шаг контакта напрямую зависит от количества контактов и выражается в миллиметрах.Это расстояние между каждым контактом, измеренное от центра каждого отверстия или отверстия.

Руководство по установке ввинчиваемой клеммной колодки

После того, как вы узнаете точный тип клеммной колодки и приобрели ее, пора ее установить. Перед установкой выключите все электрическое оборудование из соображений безопасности.

Если у вас ввинчиваемая клеммная колодка, снимите небольшое количество изоляции с конца проводки клеммной колодки. Обычно один дюйм подходит, но может зависеть от используемого компонента.

Отвинтите стопорный винт клеммной колодки. Затем вставляем проволоку в отверстие.

Осторожно затяните винт

Осторожно затяните винт на месте. Важно полностью затянуть провод, потому что в противном случае он нагреется и оплавит изоляцию. Это могло вызвать пожар.

Безопасное разъемное соединение

После того, как вы разместили клеммную колодку, проложите к ней электрические провода. Затем подключите штекерный терминал к гнезду порта.

Затем сильно нажмите, чтобы обеспечить надежное соединение, которое не ослабнет из-за движения.

Оборудование для проверки безопасности

После выполнения всех подключений к клеммным колодкам пора проверить оборудование, чтобы убедиться, что оно работает правильно. Чрезвычайно важно все протестировать, чтобы убедиться, что все работают в безопасной среде.

Не забудьте проверить клеммную колодку, а также соединения, чтобы убедиться в отсутствии чрезмерного нагрева.

Проверьте провода, чтобы убедиться, что они надежно закреплены.

Монтажные клеммные колодки

Большинство клеммных колодок привинчиваются к панели, закрепляются на металлической рейке или устанавливаются на печатную плату.

Рейка

Клеммные колодки, которые устанавливаются, обычно устанавливаются на DIN-рейку той или иной формы (Deutsches Institut fur Normung). DIN — это немецкий орган по стандартизации, первоначально опубликовавший спецификации рельсов.

Клеммные колодки изготавливаются для установки на DIN-рейку одного из нескольких размеров, например:

1.Миниатюрные направляющие для цилиндров

Миниатюрные направляющие для цилиндров имеют ширину 15 мм. Они рассчитаны на 300 В.

2. Направляющие G32

Как следует из названия, эти направляющие имеют форму буквы «G» и имеют ширину 32 мм. Они могут работать с клеммными колодками до 60 В.

3. Направляющие цилиндра

Направляющие цилиндра выглядят точно так же, как их миниатюрная версия, за исключением того, что они имеют ширину 35 мм. Они рассчитаны на 600 В.

4. Крепление на печатную плату

Существуют также клеммные блоки, которые изготавливаются для монтажа на печатных платах.Некоторые продукты можно подключить к штыревой планке, которая крепится к плате.

Другие имеют встроенные штыри для монтажа на печатной плате. Они также известны как электронные блоки.

Варианты методов для обеспечения проводного соединения

Есть несколько различных методов на выбор для достижения проводного подключения с использованием клеммных колодок.

Соединения смещения изоляции (IDC)

Соединения смещения изоляции позволяют выполнять соединения, проталкивая провод между двумя острыми металлическими частями.Это делает соединение без оголенного провода.

Винтовые зажимы

Винтовые зажимы обеспечивают электрическое соединение с помощью винта для затягивания провода. Они являются отраслевым стандартом в методах оконечной нагрузки.

Винтовые зажимы подходят для проводов широкого диапазона размеров. Они также обеспечивают надежное соединение.

Пружинные зажимы

Пружинные зажимы удерживают зажим провода за счет усилия пружины. Это новая альтернатива винтовым зажимам.

Пружинные зажимы наиболее полезны в приложениях, где ограниченное рабочее пространство и небольшой диаметр проволоки, которые необходимо учитывать.

Соединения с выступами

Соединения с выступами также известны как плоские или плоские клеммы. Они были разработаны, чтобы их можно было быстро вставлять и снимать без пайки.

Применения для клеммных колодок в промышленных установках

Клеммные колодки обычно используются в промышленном оборудовании, таком как проводные опорные коробки и блоки управления.Клеммные колодки часто встречаются в следующих типах оборудования, используемого в промышленных условиях:

  • Воздуходувки
  • Панели управления
  • Электрические подстанции
  • Энергоэффективное освещение (светодиодное)
  • Светодиодное городское наружное и уличное освещение
  • Все электрическое оборудование
  • Контроль охлаждения
  • Приводы с переменной скоростью / частотой
  • Электрораспределение везде!

Какой тип клеммной колодки вам нужен, зависит от нескольких факторов.

Поскольку доступно несколько типов клеммных колодок, перед установкой важно знать, какой из них правильный.

Текущее требование

Текущее требование — это самая важная вещь, которую следует учитывать при выборе типа клеммной колодки. Это потому, что если через клеммную колодку протолкнуть слишком большой ток, он может перегреться и разрушить клеммную колодку.

Убедитесь, что клеммная колодка может выдерживать ожидаемое использование тока, а затем добавьте еще 50% на всякий случай.

Требования к напряжению

Также важно учитывать величину напряжения. В противном случае напряжение может вызвать проблемы с пробоем диэлектрика.

Напряжение может быть слишком высоким для клеммной колодки и вызывать утечку тока между клеммными колодками, расположенными в непосредственной близости. Имейте в виду, что требования к высокому напряжению в конструкции редки.

В большинстве случаев параметры напряжения игнорируются для напряжений ниже 100 В. Несмотря на это, все же рекомендуется проверить напряжение перед выбором клеммной колодки.

Используемый провод

Провода не сделаны одинаково. У каждого типа проводов есть свои достоинства и недостатки.

Убедитесь, что при выборе клеммной колодки для кабеля известен размер кабеля. Он должен физически входить в клеммную колодку.

Узнайте, одноядерный он или многожильный, потому что многожильные провода лучше подходят для винтовых клемм. Между тем, одножильные провода лучше подходят для вставных разъемов.

Экологическая и механическая прочность

При выборе клеммной колодки учитывайте окружающую среду.Некоторые клеммные колодки сделаны механически прочными. Они могут выдерживать большие токи.

Однако, если соединение используется в морской среде, соленый воздух может вызвать коррозию металлических контактов.

Среда, в которой используется клеммная колодка, может создавать большие колебания температуры и / или содержать механические колебания. В этом случае винтовые заделки могут стать ненадежными.

Доверьтесь нам, чтобы предоставить вам лучшие продукты

Мы гордимся тем, что предоставляем комплексное обслуживание клиентов и высококачественные продукты, независимо от того, покупаете ли вы клеммные блоки, вышки или что-нибудь еще, что вам нужно для эффективной работы вашего предприятия .

Мы хотим помочь вам найти именно то, что вы ищете. Щелкните здесь, чтобы запросить каталог.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Руководство по выбору клеммных колодок | Инженерное дело360

Клеммные колодки — это модульные изолированные блоки, которые соединяют два или более проводов вместе.Клеммные колодки используются для закрепления и / или заделки проводов и в своей простейшей форме состоят из нескольких отдельных клемм, расположенных в длинной полосе. Клеммы используются для подключения проводов к земле или, в случае подачи электроэнергии, для подключения электрических выключателей и розеток к сети.

Корпуса клемм обычно состоят из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования. Это не только предотвращает расшатывание из-за разной степени расширения, но также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

Типы

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы конструкций

Однопроходная

Продукты с одинарной подачей питания представляют собой основной тип клеммной колодки и используются для межпроводного соединения. Клеммные колодки с одинарным питанием имеют один входной и один выходной контакт: два разных провода подводятся к каждой стороне клеммной колодки и соединяются внутри ее корпуса.

Клеммная колодка с одним питанием. Изображение предоставлено: OMEGA Engineering, Inc.

Двойной уровень

Двухуровневые клеммные колодки имеют два уровня контактов; такое расположение экономит место и упрощает электромонтаж. Многоуровневые продукты могут использовать мост для соединения одного уровня контакта с другим для повышения гибкости схемы.

Пример двухуровневой 4-контактной клеммной колодки. Изображение предоставлено: Карлтон-Бейтс

Три уровня

Трехуровневые клеммные колодки — это, по сути, двухуровневые изделия с дополнительным набором контактов. Как и двухуровневые клеммные колодки, они также могут быть соединены перемычкой.

Трехуровневая клеммная колодка. Изображение предоставлено: Control Engineering

Типы устройств

Клеммные колодки также можно сгруппировать по применению или типу подключаемого устройства.

  • Клеммы цепи заземления используются для заземления компонентов или систем. Обычно они взаимозаменяемы со стандартными клеммными колодками и при необходимости могут быть вставлены в блок.
  • Держатели предохранителей подключают несколько предохранителей, связанных с многочисленными устройствами. При возникновении короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.
  • Блоки термопар используются для подключения термопар и обеспечения надежных металлических соединений для измерения температуры.
  • Блоки ввода-вывода обеспечивают связь между устройством и контроллером.
  • Блоки датчиков / исполнительных механизмов работают с трех- или четырехпроводными устройствами, такими как датчики приближения и фотоэлектрические датчики.
  • Блоки распределения питания используются для оконцовки силовых кабелей.
  • Блоки разъединения позволяют легко отключить цепь с помощью рубильника и без снятия проводов. Они также известны как блоки переключателей.

Технические характеристики

Важные технические характеристики клеммной колодки включают установку, тип подключения, ориентацию, характеристики контактов и специальные характеристики.

Крепление

Клеммные колодки

обычно защелкиваются на металлической рейке, ввинчиваются в панель или устанавливаются на печатную плату (PCB).

Железная дорога
Клеммные блоки

обычно устанавливаются на DIN-рейку той или иной формы .Этот металлический рельс получил свое название от Deutsches Institut fur Normung (DIN), немецкого органа по стандартизации, который опубликовал оригинальные спецификации рельсов. Клеммные колодки могут быть изготовлены для соответствия одному из нескольких размеров DIN-рейки:

  • Миниатюрные направляющие для цилиндров шириной 15 мм. Клеммные блоки, которые устанавливаются до этого размера, обычно могут выдерживать напряжение до 300 В.
  • Рельсы G32 имеют форму буквы «G» и имеют ширину 32 мм. В них можно установить клеммные колодки до 600 В.
  • Цилиндрические направляющие имеют форму миниатюрной разновидности, но имеют ширину 35 мм. Как и те, которые используются с шинами G32, клеммные колодки, предназначенные для монтажа на плоских шинах, обычно рассчитаны на 600 В.

Габаритные чертежи стандартной 35 мм DIN-рейки (слева) и G32.

Изображение предоставлено: Маркус Кун | Мясорубка

Крепление на печатную плату

Некоторые клеммные колодки изготавливаются для монтажа на печатных платах (PCB).Некоторые продукты имеют встроенные штыри для монтажа на печатной плате, в то время как другие могут быть вставлены в контактную планку, установленную на плате. Клеммные блоки для монтажа на печатную плату иногда называют электронными блоками.

Варианты подключения

Клеммные колодки

могут использовать один из нескольких различных методов для подключения проводов.

  • Винтовые зажимы используют винт для затягивания провода и выполнения электрического соединения и являются классическим стандартным методом заделки.Этот тип подходит для очень широкого диапазона размеров проводов и обеспечивает надежное соединение.
  • Пружинные зажимы используют силу пружины для удержания зажима проволоки. Они представляют собой новую альтернативу винтовым зажимам и особенно полезны в приложениях, где используются провода небольшого диаметра и ограниченное рабочее пространство.
  • Соединения смещения изоляции (IDC) проталкивают провод между двумя острыми металлическими частями, позволяя выполнить соединение, не обнажая оголенный провод.
  • Соединения для язычков предназначены для быстрой установки и удаления без пайки. Они также известны как лопаточные или ножевые наконечники.

Группа клеммных колодок с винтовыми зажимами (слева) и пружинный зажим (справа).

Изображение предоставлено: C J Cowie | Altech Corp.

Ориентация

Клеммные колодки

обычно доступны с одним из трех различных углов ввода провода: 45 °, 90 ° или 180 °.Типы 90 ° и 180 ° также называются горизонтальными и вертикальными соответственно.

Характеристики контактов и проводов

При обсуждении клеммных колодок термин «контакт», также известный как положение, путь или полюс, относится к проводу, прикрепленному к колодке. Число контактов является важной спецификацией при рассмотрении продукта, поскольку покупатель должен сопоставить это число с количеством проводов, необходимых для проекта или приложения. Шаг контакта — это расстояние между каждым контактом, измеряемое от центра каждого отверстия или проема. Шаг контакта напрямую зависит от количества контактов и обычно выражается в миллиметрах (мм).

Клеммные блоки

обычно производятся для подключения проводов диаметром или проводов сечением . Размер провода в Северной Америке выражается в американском сечении проводов (AWG), которое является стандартом для размеров проводников из цветных металлов. Более высокие числа AWG представляют собой проводники меньшего диаметра, и наоборот.Например, типичный бытовой провод AWG 12 имеет больший диаметр, чем телефонный провод AWG 22.

Характеристики

Клеммные колодки могут иметь одну или несколько специальных функций.

  • Соединения проводов на съемных клеммных колодках позволяют разрывать цепь без разводки, обеспечивая быстрое отключение, тестирование и обслуживание. Съемные клеммные колодки часто можно комбинировать таким образом, чтобы при отключении одной вилки отключалось питание всей группы клемм одновременно.
  • Стекируемые клеммные блоки можно устанавливать рядом друг с другом для экономии места; они обычно устанавливаются на DIN-рейку.

  • Изделие может иметь световой индикатор , обычно светоизлучающий диод (LED), для проверки протекания тока через устройство.

  • В некоторых клеммных колодках между цепями установлен диод , позволяющий тестировать лампы и обеспечивающий защиту от обратной полярности.

Список литературы

Конструкция машины — Клеммные колодки

Изображение предоставлено: Weidmuller


Чтение пользовательской информации о клеммных колодках

Как правильно использовать клеммную колодку

Клеммная колодка — это один из способов подключения различных электрических проводов.Они бывают разных форм и размеров, поэтому вы обычно можете найти тот, который будет совместим с любым проектом, который вы выполняете. Однако разница между блоками может привести к проблемам, если используется неправильный тип или если он не подключен должным образом. Следуйте приведенным ниже советам, чтобы не беспокоиться об этих проблемах.

Шаг 1 — Тип клеммной колодки

Посмотрите на электрическое оборудование, с которым вы работаете, чтобы узнать, какой тип подключения для него требуется; обычно у вас будет резьбовое или вставное соединение.Ввинчиваемые провода помещаются внутри клеммной колодки и привинчиваются к месту, и они наиболее распространены для оборудования, не требующего защиты от высокого напряжения. Вариант ввинчиваемого соединения — это соединение, удерживаемое пружинным механизмом. Этот разъем может сократить время, затрачиваемое на работу, потому что вы просто защелкиваете его, вместо того, чтобы снимать и заменять винт.

Штекерное соединение имеет штекерный зажим на конце провода. Этот терминал подключается к гнезду порта на клеммной колодке и образует безопасное соединение.Вставные блоки обычно используются в блоках предохранителей автомобилей.

Шаг 2 — Выберите клеммную колодку

Как только вы узнаете тип требуемого соединения, вам нужно будет найти клеммную колодку, которая соответствует остальным вашим требованиям. Подумайте, какое пространство у вас есть для подключения и сколько проводов нужно подключить. Клеммные колодки бывают разных форм и размеров, поэтому вы сможете найти тот, который соответствует вашим потребностям.

Далее выберите правильный рейтинг.Клеммные блоки на три, пять, 15 или 30 ампер широко доступны, и вы захотите купить тот, который соответствует самому высокому уровню тока, который он будет проводить, чтобы обеспечить работу самого мощного оборудования.

Шаг 3 — Закрепите резьбовое соединение

Перед началом работы обязательно убедитесь, что все электрическое оборудование выключено. Для резьбового соединения вам нужно будет снять небольшое количество изоляции с конца провода. Обычно достаточно около 1/2 дюйма, но это будет зависеть от компонента.Отвинтите фиксирующий винт клеммной колодки, затем вставьте провод в отверстие. Затяните винт на месте. Убедитесь, что он полностью затянут, потому что, если провод оставить незакрепленным, он начнет нагреваться и оплавить изоляцию. Со временем это может привести к возгоранию, поэтому потратьте немного больше времени, чтобы убедиться, что он в безопасности.

Шаг 4 — Безопасное подключение к разъему

Установите клеммную колодку и проложите к ней электрические провода, подключив вилку клеммы к разъему «мама».Сильно нажмите, чтобы убедиться, что соединение надежно и не ослабнет в случае любого последующего движения.

Шаг 5 — Тестовое оборудование

После того, как вы выполнили все подключения к клеммной колодке, проверьте свое оборудование, чтобы убедиться, что оно работает правильно. После этого проверьте клеммную колодку и соединения, чтобы убедиться, что нет чрезмерного нагрева, а провода все еще надежно закреплены.

Mythbuster # 5 — Подойдет ли старый клеммник?

В этом выпуске Джеймс Ид исследует клеммы и разъемы.

Практически каждая электрическая установка должна соединять проводники различных частей цепи, обычно с помощью соединителя определенного типа, такого как клеммная колодка, клемма для DIN-рейки, распределительная коробка и т. Д. Распространенным типом разъемов является клеммная колодка типа «choc block», но в последнее время все чаще используются разъемы с пружинными зажимами для надежного удержания проводов. Хотя ни один компетентный электрик не стал бы обматывать провода вместе и покрывать их изолентой (хотя это случается!), Действительно ли допустимо использовать любые старые клеммы для электрического соединения?

Как и положено Стандарту с такой родословной, как BS 7671, существуют требования к электрическим соединениям, как и в первом издании 1882 года.Так получилось, что тогда соединение проводников было упражнением по обмотке проводов вместе довольно элегантным способом, но, конечно, с тех пор технология продвинулась вперед, и группа правил 526 BS 7671: 2018 является тем местом, где сейчас находятся соответствующие требования подробно. Хотя существует очевидная необходимость обеспечить электрическую и механическую прочность соединений между проводниками (Правило 526.1), существует несколько требований, которые часто игнорируются.

Положение 526.2 требует, чтобы при выборе средств подключения учитывались следующие моменты:

и. материал проводника и его изоляция
ii. количество и форма проводов, образующих провод
iii. площадь поперечного сечения проводника
iv. количество проводников, которые должны быть соединены между собой
v. температура, достигаемая на клеммах при нормальной эксплуатации, при которой эффективность изоляции подключенных к ним проводов не снижается
vi.обеспечение соответствующих устройств блокировки в ситуациях, подверженных вибрации или термоциклированию. Если используется паяное соединение, конструкция должна учитывать ползучесть, механическое напряжение и повышение температуры в условиях неисправности.

Материалы, используемые для проводов и клемм, являются довольно важным фактором, на который часто не обращают внимания. При использовании разнородных металлов может возникнуть гальваническая коррозия, что приведет к возникновению высокого импеданса. Это может не только снизить эффективность защиты цепи, но и вызвать проблемы, связанные с требованиями к электромагнитной совместимости (Раздел 444), поскольку плохие соединения могут иметь более высокие импедансы на более высоких частотах.Такие плохие соединения могут даже вызывать помехи, если проводники являются частью цепей с высокими частотами, из-за «эффекта ржавого болта», а также создавая шумовые напряжения, которым могут быть подвержены чувствительные цепи. [1]

Тепловые аспекты — еще одно соображение при выборе подходящего терминала. Во-первых, Правило 526.4 требует, чтобы средства подключения (и его изоляция) были рассчитаны на максимальную рабочую температуру проводника, значения которой приведены для различных кабелей в соответствующих таблицах в Приложении 4.Во-вторых, изоляция вокруг соединения не должна распространять пламя, а Правило 526.5 требует, чтобы концевые заделки и соединения находились внутри подходящего аксессуара или корпуса. Это важно по причинам механической защиты, а также для электрической изоляции соединений. Когда внутренние жилы кабеля соединяются (например, в зажиме или сращивании), защита, обеспечиваемая оболочкой, снимается и ее необходимо заменить, чтобы обеспечить электрическую и механическую защиту.Таким образом, можно использовать соединения, не требующие обслуживания, для которых не потребуется доступ для осмотра или обслуживания, но соединение (соединения) должно быть заключено в подходящий, механически прочный и надлежащим образом изолированный корпус — другими словами, не из ленты ПВХ!

Правило 526.3, возможно, более известно — это постановление, которое гласит, что соединения должны быть доступны для осмотра, испытаний и обслуживания, за исключением некоторых исключений, таких как заглубленные, паяные или сварные соединения. Исключение также делается для соединений, выполняемых «подходящим обжимным инструментом», который может, например, включать в себя гофрированные стыки.Очень заманчиво использовать плоскогубцы для обжима многих соединений, но важно обеспечить равномерное приложение правильного давления, поэтому использование подходящего инструмента для обжима с храповым механизмом уместно для обеспечения надежного соединения, не требующего обслуживания.

Часто возникает вопрос, что делать с заделкой тонкопроволочных проводов, например гибких кабелей в осветительных приборах или вилках / розетках. Правило 526.9 касается этих вопросов и отмечает, что во избежание разделения или распространения тонких жил «должны использоваться подходящие клеммы или концы проводов должны быть обработаны соответствующим образом».Подходящим зажимом может быть зажим с подъемным зажимом, который прижимает проводник к плоской поверхности, или подпружиненный зажим, который плотно удерживает все жилы.

«Подходящей обработкой» для многожильного проводника обычно является кабельная муфта, тонкостенная металлическая трубка с воронкообразным горлышком, которая обжимается вокруг проводника для удержания жил на месте. Это полезный метод обеспечения хорошего соединения в соединениях с помощью винтов для закрепления проводника на месте, например, в потолочной розетке.Опять же, требуется использование соответствующего обжимного инструмента, так как наконечник должен быть обжат на проводе перед вставкой в ​​клемму; давление винта не должно использоваться для «обжатия» трубки.

Набор «обработок» для многожильных проводов, таких как обжимные соединения и изолированные и неизолированные кабельные наконечники.

Раньше пайка (лужение) всего конца многожильного провода была обычным явлением.В настоящее время это недопустимо, если используются винтовые клеммы, потому что припой может «холодно течь» по головке винта, что со временем приводит к ослаблению соединения.

Интересно, что на такие подключения есть Стандарты. BS EN 60947-7-1 Низковольтные распределительные устройства и устройства управления. Вспомогательное оборудование. Клеммные блоки для медных проводов имеют требования к конструкции клемм, а BS EN 60998 «Соединительные устройства для низковольтных цепей для бытовых и аналогичных целей» охватывает такие соединительные блоки, как традиционные круглые соединительные блоки для осветительных приборов.

Существуют и другие связанные стандарты, такие как BS 5733 Общие требования к электрическим аксессуарам , в котором есть требования к необслуживаемым соединениям (например, подпружиненные клеммы), и BS EN 60670-22, который является стандартом для соединительных коробок. требуется, если две или более цепей оканчиваются в одном соединении (Правило 521.8.3).

Стандарты

существуют не просто так, а именно для того, чтобы гарантировать, что продукты будут работать так, как ожидалось, и, при необходимости, обеспечивать соответствующий уровень безопасности.Отсутствие применения Стандартов к клеммным колодкам Choc-block, например, иллюстрируется следующим комментарием на форуме IET:

«У меня были проблемы с качеством разъемов 5A, когда туннель расщепляется при затягивании винта».

Клемма, изготовленная по соответствующему Стандарту, не должна выходить из строя при надлежащей затяжке, но если нет Стандарта для таких аспектов, как металлургия материала, толщина стенки или другие размеры, то неудивительно, что более недобросовестные производители сэкономят затрат за счет использования меньшего количества материала, с результатами, найденными участником форума.

По этим причинам важно убедиться, что электропроводка и аксессуары являются очевидной безопасностью, а соответствие стандартам является наиболее надежным методом подтверждения. В Общих правилах выбора и монтажа оборудования (Глава 51) Правило 511.1 требует, чтобы:

Каждый элемент оборудования должен соответствовать соответствующим требованиям применимого британского или гармонизированного стандарта, соответствующего предполагаемому использованию оборудования. Редакция стандарта должна быть текущей редакцией с этими поправками, относящимися к дате, согласованной сторонами соответствующего контракта (см. Приложение 1).

В качестве альтернативы, если будет использоваться оборудование, соответствующее иностранному национальному стандарту, основанному на стандарте МЭК, разработчик или другое лицо, ответственное за определение установки, должно убедиться, что любые различия между этим стандартом и соответствующим британским или гармонизированным стандартом не приведут к с меньшей степенью безопасности, чем обеспечивается соответствием Британскому или Гармонизированному стандарту. Такое использование должно быть зарегистрировано в соответствующем электрическом сертификате, указанном в Части 6.

Возможно, последнее слово следует за Правилом 133.1.3 — одним из Основополагающих принципов, содержащихся в Главе 13, которое кратко излагается следующим образом:

Если оборудование, которое будет использоваться, не [охвачено британским или Гармонизированным стандартом] или будет использоваться вне рамок его стандарта, разработчик или другое лицо, ответственное за определение установки, должно подтвердить, что оборудование обеспечивает как минимум такая же степень безопасности, как и при соблюдении норм.

Итак, подойдет ли какой-нибудь старый косяк? Ясно, что нет — выбирайте разъемы с умом!

Набор готовых соединительных клемм для соединения цепей. Не все соответствуют соответствующим стандартам.

[1] См. Https://en.wikipedia.org/wiki/Rusty_bolt_effect для краткого описания. Требования к координации защитных соединений от электромагнитных помех (EMI) содержатся в BS EN 50310: 2016 Телекоммуникационные соединительные сети для зданий и других сооружений.

% PDF-1.6 % 937 0 объект > эндобдж xref 937 263 0000000016 00000 н. 0000006582 00000 н. 0000006720 00000 н. 0000006839 00000 н. 0000006883 00000 н. 0000008884 00000 н. 0000009554 00000 п. 0000010225 00000 п. 0000010640 00000 п. 0000011050 00000 п. 0000011101 00000 п. 0000011151 00000 п. 0000011201 00000 п. 0000011251 00000 п. 0000011302 00000 п. 0000011351 00000 п. 0000011400 00000 п. 0000011646 00000 п. 0000011885 00000 п. 0000012176 00000 п. 0000012602 00000 п. 0000012705 00000 п. 0000012812 00000 п. 0000053138 00000 п. 0000084996 00000 н. 0000108940 00000 н. 0000135321 00000 н. 0000163139 00000 н. 0000200195 00000 н. 0000238314 00000 н. 0000277899 00000 н. 0000295251 00000 н. 0000313190 00000 н. 0000315060 00000 н. 0000319920 00000 н. 0000320098 00000 н. 0000320165 00000 н. 0000320346 00000 н. 0000320519 00000 н. 0000320700 00000 н. 0000320763 00000 н. 0000320941 00000 н. 0000321122 00000 н. 0000321299 00000 н. 0000321475 00000 н. 0000321652 00000 н. 0000321824 00000 н. 0000322010 00000 н. 0000322193 00000 н. 0000322378 00000 н. 0000324037 00000 н. 0000325577 00000 н. 0000327507 00000 н. 0000329251 00000 н. 0000331114 00000 н. 0000332760 00000 н. 0000334472 00000 н. 0000336152 00000 п. 0000336352 00000 п. 0000337103 00000 н. 0000337367 00000 н. 0000337568 00000 н. 0000337759 00000 н. 0000338046 00000 н. 0000338227 00000 н. 0000338410 00000 п. 0000338599 00000 н. 0000338781 00000 н. 0000338970 00000 н. 0000353030 00000 н. 0000355423 00000 н. 0000358335 00000 н. 0000360659 00000 н. 0000363698 00000 н. 0000366112 00000 н. 0000368209 00000 н. 0000368418 00000 н. 0000368922 00000 н. 0000369129 00000 н. 0000369313 00000 п. 0000369496 00000 н. 0000369691 00000 п. 0000369874 00000 н. 0000370055 00000 н. 0000370127 00000 н. 0000370314 00000 н. 0000370402 00000 н. 0000370591 00000 н. 0000370781 00000 н. 0000370959 00000 п. 0000371078 00000 н. 0000371305 00000 н. 0000371487 00000 н. 0000371725 00000 н. 0000371816 00000 н. 0000371927 00000 н. 0000372193 00000 н. 0000372284 00000 н. 0000372395 00000 п. 0000372664 00000 н. 0000372755 00000 н. 0000372866 00000 н. 0000373154 00000 н. 0000373245 00000 н. 0000373356 00000 н. 0000373594 00000 н. 0000373685 00000 н. 0000373796 00000 н. 0000374086 00000 н. 0000374177 00000 н. 0000374288 00000 п. 0000374500 00000 н. 0000374591 00000 н. 0000374702 00000 н. 0000374914 00000 н. 0000375005 00000 н. 0000375116 00000 н. 0000375405 00000 н. 0000375496 00000 н. 0000375607 00000 н. 0000375822 00000 н. 0000375913 00000 н. 0000376024 00000 н. 0000376312 00000 н. 0000376403 00000 н. 0000376514 00000 н. 0000376805 00000 н. 0000376896 00000 н. 0000377007 00000 н. 0000377297 00000 н. 0000377388 00000 н. 0000377499 00000 н. 0000377787 00000 н. 0000377878 00000 н. 0000377989 00000 н. 0000378230 00000 н. 0000378321 00000 н. 0000378432 00000 н. 0000378662 00000 н. 0000378753 00000 н. 0000378864 00000 н. 0000379103 00000 н. 0000379194 00000 н. 0000379305 00000 н. 0000379402 00000 н. 0000379493 00000 н. 0000379604 00000 н. 0000379688 00000 н. 0000379784 00000 н. 0000379896 00000 н. 0000380007 00000 н. 0000380247 00000 н. 0000380338 00000 н. 0000380449 00000 н. 0000380691 00000 п. 0000380782 00000 н. 0000380893 00000 н. 0000381134 00000 н. 0000381225 00000 н. 0000381336 00000 н. 0000381567 00000 н. 0000381658 00000 н. 0000381769 00000 н. 0000381984 00000 н. 0000382075 00000 н. 0000382186 00000 п. 0000382453 00000 н. 0000382544 00000 н. 0000382655 00000 н. 0000382926 00000 н. 0000383017 00000 н. 0000383128 00000 н. 0000383396 00000 н. 0000383487 00000 н. 0000383598 00000 н. 0000383865 00000 н. 0000383956 00000 н. 0000384067 00000 н. 0000384338 00000 п. 0000384429 00000 н. 0000384540 00000 н. 0000384807 00000 н. 0000384898 00000 н. 0000385009 00000 н. 0000385276 00000 н. 0000385367 00000 н. 0000385478 00000 п. 0000385751 00000 н. 0000385842 00000 н. 0000385953 00000 п. 0000386222 00000 н. 0000386313 00000 н. 0000386424 00000 н. 0000386654 00000 н. 0000386745 00000 н. 0000386856 00000 н. 0000387085 00000 п. 0000387176 00000 н. 0000387287 00000 н. 0000387496 00000 н. 0000387587 00000 н. 0000387698 00000 п. 0000387800 00000 н. 0000387891 00000 н. 0000388002 00000 н. 0000388088 00000 н. 0000388189 00000 п. 0000388301 00000 н. 0000388412 00000 н. 0000388616 00000 н. 0000388707 00000 н. 0000388818 00000 н. 0000389022 00000 н. 0000389113 00000 п. 0000389224 00000 н. 0000389474 00000 н. 0000389565 00000 н. 0000389676 00000 н. 0000389927 00000 н. 00003 00000 н. 00003 00000 н. 00003 00000 н. 00003

00000 н. 0000453075 00000 н. 0000453116 00000 п. 0000453662 00000 н. 0000453794 00000 н. 0000503036 00000 н. 0000503077 00000 н. 0000503614 00000 н. 0000503775 00000 н. 0000504312 00000 н. 0000504474 00000 н. 0000505012 00000 н. 0000505175 00000 н. 0000505721 00000 н. 0000505854 00000 н. 0000550639 00000 н. 0000550680 00000 н. 0000551225 00000 н. 0000551356 00000 н. 0000551883 00000 н. 0000551993 00000 н. 0000601237 00000 н. 0000601278 00000 н. 0000601807 00000 н. 0000601918 00000 н. 0000627813 00000 н. 0000627854 00000 н. 0000628387 00000 п. 0000628503 00000 н. 0000689652 00000 н. 0000689693 00000 н. 00006 00000 н. 00006

00000 п.

No related posts.

Разное

Похожие записи

Как правильно промывать нос при насморке: эффективные методы и растворы

18.11.2024

Питание кормящей мамы: что можно есть при грудном вскармливании

17.11.2024

Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели

16.11.2024

Детская комната для новорожденного: оформление, дизайн и планировка

15.11.2024

Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей

14.11.2024

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта
