Содержание

таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Рассмотрим современные способы обозначения параметров сопротивлений. Под прицелом внимания цветная маркировка резисторов: таблицу на 4 полосы приведем, читать ее научим, нестандартные случаи тоже разберем – чтобы вы не путались в нюансах.

Внимание, нельзя определять параметры электронного компонента «на глаз», ориентируясь только на его размеры. Потому что технологии изготовления у производителей отличаются, и при одинаковых геометрических габаритах ЭРЭ двух брендов могут обладать принципиально разными рабочими показателями.


Поэтому и появилась необходимость в каких-то универсальных классификаторах. В СССР это были буквенно-цифровые коды, но постепенно, со стремлением к минимизации схем, они оказывались менее актуальными – их становилось все неудобнее читать, требовалось что-то более наглядное. Такие и появились красные, черные, желтые и другие кольца, контрастные между собой.

Кратко о характеристиках, отраженных в цветомаркировке резисторов

Сегодня их две:

  • номинал – максимально возможная величина сопротивления (в Омах) току при непосредственном использовании собранной схемы;
  • допуск – предельное на практике отклонение от заявленного теоретического значения.

На старом, еще советском электронном компоненте также указывался его вид и серия, опять же, с помощью букв и цифр. Но от этого давно отказались в угоду минимизации. Сейчас, обладая должным опытом, можно буквально за секунду, бросив лишь один наметанный взгляд, определить и силу тока, на которую рассчитан ЭРЕ, и актуальную для него погрешность – просто по кольцам.

Для чего нужна маркировка резисторов, по цветам и в принципе

В общем случае обозначения необходимы, чтобы вы могли сразу понять, какими рабочими параметрами обладает тот или иной электронный элемент, чем отличается от других и тому подобное. Без них была бы невозможной быстрая и безошибочная установка или замена ЭРЭ.

Ну а красные, синие, желтые и другие кольца понадобились просто потому, что они удобны в ситуациях с мелкими деталями. Например, у компонента схемы, выдерживающего мощность в 0,125 Вт, длина в пару миллиметров и диаметральный размер в 1 мм. И как на него наносить цифры и буквы? Это сложно, да и прочитать такой код потом, без использования оптических приспособлений, тоже затруднительно.

Поэтому в свое время свежим решением стала цветовая маркировка сопротивления на корпусе резистора, ведь она:

  • сразу заметная и гораздо более наглядная – что-то спутать практически нереально;
  • легче делается и не стирается со временем, в процессе эксплуатации;
  • проще передает подробную информацию.

Последнее преимущество заслуживает отдельного рассмотрения. Так, точность исполнения ЭРЭ может быть 20%, 10-5% или прецизионной, и это отлично отражено количеством колец: в первом случае их три, во втором – четыре, в третьем – пять или шесть. Хотя этот момент мы подробнее осветим ниже, а пока взглянем на «морально устаревший вариант», он тоже требует определенного внимания.


Готовые решения для всех направлений

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Узнать больше

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».

Узнать больше Показать все решения по автоматизации

Цифро-буквенные обозначения

Они задуманы вполне логично: числами записаны номиналы, а литерами – множители. Последние придется запомнить, что не очень удобно. Еще один нюанс в том, что код может идти вообще представительниц алфавита, допустим, «33» – это говорит о стандартном допуске в 20%.

Это справедливо по отношению к МЛТ, то есть к металлопленочным лакированным термоустойчивым электронным элементам – самым ходовым во времена позднего СССР и еще работающим в хорошо сохранившейся ретротехнике.


Примеры расшифровки

  • 3R9J – номинал в 3,9 Ом с погрешностью в 5%, которую задает литера «J». Тогда как «R» дает понять, что множитель равняется единице, и указывает на дробную часть – является местом постановки запятой.
  • 1K0J – здесь уже есть коэффициент в 103, который вводит «К». Умножаем, и получается, что максимально ЭРЭ обеспечивает 1000 Ом или 1 кОм.
    Ну а допуск, как вы уже поняли, увидев «J», составляет 5%.
  • 215RG – деталь на 215 Ом, о чем свидетельствует разделитель «R», изготовленная с точностью до 2%, судя по «G».
  • M10J – здесь буква «М» определяет коэффициент в 1000000 или в 106, причем расположена она перед числом, то есть является еще и запятой, то есть наш миллион Ом нужно перемножать на 0,1; результат – 100 кОм или 0,1 МОм, хотя такой вариант записи встречается реже.
  • 12K4F – пример того, что маркировка резисторов и расшифровка их обозначений превратится в проблему, если не обращать внимания на нюансы; в данном случае – на расположение «К», ведь это не только показатель 103, но еще и разделитель. Поэтому номинал равняется 12,4 кОм, тогда как погрешность – всего 1%, что нам подсказывает «F».
  • 1Т0М – «Т» здесь свидетельствует о множителе в 1012, то есть о тераОме, который обычно упоминается сокращенно – просто ТОм.
  • 2М2К – здесь допуск уже знакомый нам, 10%, взглянуть нужно в первую очередь на букву «М»; так как она расположена между цифрами, она является не только коэффициентом, но и запятой. Вот и получаем, что 2,2 необходимо умножить на 106, итог – 2,2 МОм.

Принцип понятен, плюс, для облегчения процесса можно вместо английских литер подставлять кириллицу. Тогда останется лишь запомнить, что «E» и «R» равняются единице, а другие вполне соответствуют СИ.

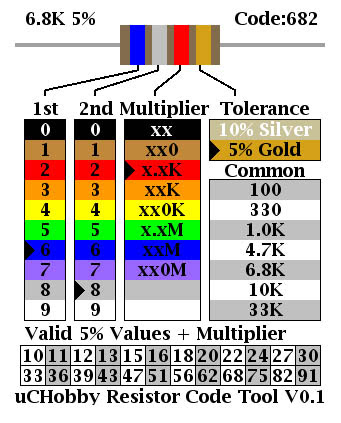

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.


Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

  • первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
  • четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Цвет

Цифра

Черный

0

Коричневый

1

Красный

2

Оранжевый

3

Желтый

4

Зеленый

5

Синий

6

Фиолетовый

7

Серый

8

Белый

9

Серебряный

-1

Золотой

-2

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

  • Каждому варианту присвоена определенная, не повторяющаяся цифра.
  • Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
  • С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
  • Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

  1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
  2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
  3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
  4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

  1. Первое, красное – говорит, что начальное число – это «2».
  2. Второе, синее – позволяет нам взять следующую цифру, «6».
  3. Третье, фиолетовое – дает «7», в сумме – «267».
  4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
  5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
  6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.


Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

  • литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
  • цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

  • в Е6 отклонение возможно в обе стороны, вплоть до 20%;
  • допуски в Е12 достигают 10%;
  • предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Кольцо

Номинальный ряд (числа)

Множитель

Допуск, %

Темп-й коэф-т,

ppm/ 0C

Норма отказов, %

1

2

3

черное

0

0

0

0 (1)



корич-е

1

1

1

1 (10)

±1

100

1

красное

2

2

2

2 (100)

±2

50

0,1

оранж-е

3

3

3

3 (1000)



15

0,01

желтое

4

4

4

4 (104)



25

0,001

зеленое

5

5

5

5 (105)

±0,5



синее

6

6

6

6 (106)

±0,25

10



фиолет-е

7

7

7

7 (107)

±0,1

5



серое

8

8

8

8 (108)

±0,05



белое

9

9

9

9 (109)



1



серебр-е



-2 (0,01)

±10

или

золот-е



-1 (0,1)

±5



Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

  • первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;
  • последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;
  • десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.


Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

  • Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.
  • Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.


Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.


Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

R10

0,1

R11

0,11

R12

0,12

R13

0,13

R15

0,15

R16

0,16

R18

0,18

R20

0,2

R22

0,22

R24

0,24

R27

0,27

R30

0,3

R33

0,33

R36

0,36

R39

0,39

R43

0,43

R47

0,47

R51

0,51

R56

0,56

R62

0,62

R68

0,68

R75

0,75

R82

0,82

R91

0,91

1R0

1

1R1

1,1

1R2

1,2

1R3

1,3

1R5

1,5

1R6

1,6

1R8

1,8

2R0

2

2R2

2,2

2R4

2,4

2R7

2,7

3R0

3

3R3

3,3

3R6

3,6

3R9

3,9

4R3

4,3

4R7

4,7

5R1

5,1

5R6

5,6

6R2

6,2

6R8

6,8

7R5

7,5

8R2

8,2

9R1

9,1

100

10

110

11

120

12

130

13

150

15

160

16

180

18

200

20

220

22

240

24

270

27

300

30

330

33

360

36

390

39

430

43

470

47

510

51

560

56

620

62

680

68

750

75

820

82

910

91

101

100

111

110

121

120

131

130

151

150

161

160

181

180

201

200

241

240

271

270

301

300

331

330

361

360

391

390

431

430

471

470

511

510

561

560

621

620

681

680

751

750

821

820

911

910

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

102

1

112

1,1

122

1,2

132

1,3

152

1,5

162

1,6

182

1,8

202

2

222

2,2

242

2,4

272

2,7

302

3

332

3,3

362

3,6

392

3,9

432

4,3

472

4,7

512

5,1

562

5,6

622

6,2

682

6,8

752

7,5

822

8,2

912

9,1

103

10

113

11

123

12

133

13

153

15

163

16

183

18

203

20

223

22

243

24

273

27

303

30

333

33

363

36

393

39

433

43

473

47

513

51

563

56

623

62

683

68

753

75

823

82

913

91

104

100

114

110

124

120

134

130

154

150

164

160

184

180

204

200

224

220

244

240

274

270

304

300

334

330

364

360

394

390

434

430

474

470

514

510

564

560

624

620

684

680

754

750

824

820

914

910



SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

105

1

115

1,1

125

1,2

135

1,3

155

1,5

165

1,6

185

1,8

205

2

225

2,2

245

2,4

275

2,7

305

3

335

3,3

365

3,6

395

3,9

435

4,3

475

4,7

515

5,1

565

5,6

625

6,2

685

6,8

755

7,5

815

8,2

915

9,1


Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

  • если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;
  • если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;
  • если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

  • 4К7 – это 4,7 х 1000 = 4700 Ом,
  • К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.


Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.


Таблица с шифром номиналов по EIA-96

Код

Число

Код

Число

Код

Число

Код

Число

Код

Число

01

100

02

102

03

105

04

107

05

110

06

113

07

115

08

118

09

121

10

124

11

127

12

130

13

133

14

137

15

140

16

143

17

147

18

150

19

154

20

158

21

162

22

165

23

169

24

174

25

178

26

182

27

187

28

191

29

196

30

200

31

205

32

210

33

215

34

221

35

226

36

232

37

237

38

243

39

249

40

255

41

261

42

267

43

274

44

280

45

287

46

294

47

301

48

309

49

316

50

324

51

332

52

340

53

348

54

357

55

365

56

374

57

383

58

392

59

402

60

412

61

422

62

432

63

442

64

453

65

464

66

475

67

487

68

499

69

511

70

523

71

536

72

549

73

562

74

576

75

590

76

604

77

619

78

634

79

649

80

665

81

681

82

698

83

715

84

732

85

750

86

768

87

787

88

806

89

825

90

845

91

866

92

887

93

909

94

931

95

953

96

976



Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».


Количество показов: 7039

Калькулятор цветовой маркировки резисторов

Резисторы с четырмя полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с пятью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с шестью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый

Сопротивление:

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.


3-полоски
4-полоски
5-полосок
6-полосок
1 полоса
1-я цифра
1-я цифра
1-я цифра
1-я цифра
2 полоса
2-я цифра
2-я цифра
2-я цифра
2-я цифра
3 полоса
Множитель
Множитель
3-я цифра
3-я цифра
4 полоса

Погрешность
Множитель
Множитель
5 полоса
Погрешность
Погрешность
6 полоса
Температурный коэффициент
Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет
Значение
Черный
0
Коричневый
1
Красный
2
Оранжевый
3
Желтый
4
Зеленый
5
Синий
6
Фиолетовый
7
Серый
8
Белый
9
Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет
Коэффициент
Золотой
÷10
Серебристый
÷100
Черный
x1
Коричневый
x10
Красный
x100
Оранжевый
x1000
Желтый
x10000
Зеленый
x100000
Синий
x1000000
Фиолетовый
x10000000
Серый
x100000000
Белый
x1000000000
Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет
Коэффициент (%)
Отсутствует
±20
Серебристый
±10
Золотой
±5
Желтый
±4
Оранжевый
±3
Красный
±2
Коричневый
±1
Зеленый
±0.5
Синий
±0.25
Фиолетовый
±0.15
Серый
±0.05
Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет
Коэффициент (ppm/ºC)
Коричневый
100
Красный
50
Желтый
25
Оранжевый
15
Синий
10
Фиолетовый
5
Белый
1
Общая таблица цветов и значений
Цвет
как число
как десятичный множитель
как точность в %
как ТКС в ppm/°C
как % отказов
Серебристый
1×10-2 = «0,01»
10
Золотой
1×10-1 = «0,1»
5
Чёрный
01×100 = 1
Коричневый
11×101 = «10»
11001
Красный
21×102 = «100»
2500. 1
Оранжевый
31×103 = «1000»
150.01
Жёлтый
41×104 = «10 000»
250.001
Зелёный
51×105 = «100 000»
0.5
Синий
61×106 = «1 000 000»
0.2510
Фиолетовый
71×107 = «10 000 000»
0.15
Серый
81×108 = «100 000 000»
0.05
Белый
91×109 = «1 000 000 000»
1
Отсутствует
20
Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

Пожалуйста, включите javascript для работы комментариев.

Калькулятор цветовой маркировка резисторов

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет как число как десятичный множитель как точность в % как ТКС в ppm/°C как % отказов
серебристый 1·10−2 = «0,01» 10
золотой 1·10−1 = «0,1» 5
чёрный 0 1·100 = 1
коричневый 1 1·101 = «10» 1 100 1 %
красный 2 1·10² = «100» 2 50 0,1 %
оранжевый 3 1·10³ = «1000» 15 0,01 %
жёлтый 4 1·104 = «10 000» 25 0,001 %
зелёный 5 1·105 = «100 000» 0,5
синий 6 1·106 = «1 000 000» 0,25 10
фиолетовый 7 1·107 = «10 000 000» 0,1 5
серый 8 1·108 = «100 000 000»
белый 9 1·109 = «1 000 000 000» 1
отсутствует 20 %
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора). В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора. Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).



Маркировка резисторов

Резистор (англ. resistor, от лат. resisto — сопротивляюсь), — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома: мгновенное значение напряжения на резисторе пропорционально току проходящему через него. На практике же резисторы в той или иной степени обладают также паразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики.



Обозначение резисторов на схемах
В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующими образом:

Маркировка резисторов с проволочными выводами
Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д. Однако и в таком виде читать номиналы трудно. Поэтому, для особо мелких резисторов применяют маркировку цветными полосками.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы).

Следует отметить, что иногда встречаются резисторы с 5-ю полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет Как
число
Как десятичный
множитель
Как точность
в %
Как ТКС
в ppm/°C
Как %
отказов
серебристый   1·10-2 = 0,01 10
золотой   1·10-1 = 0,1 5
чёрный   0 1·100 = 1
коричневый   1 1·101 = 10 1 100 1%
красный   2 1·102 = 100 2 50 0,1%
оранжевый   3 1·103 = 1000 15 0,01%
жёлтый   4 1·104 = 10 000 25 0,001%
зелёный   5 1·105 = 100 000 0,5
синий   6 1·106 = 1 000 000 0,25 10
фиолетовый   7 1·107 = 10 000 000 0,1 5
серый   8 1·108 = 100 000 000
белый   9 1·109 = 1 000 000 000 1
отсутствует 20%

Пример
Допустим на резисторе видим 4 полоски коричневую, чёрную, красную, золотую. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4-мя полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

 по материалам: ru.wikipedia.org

Маркировка резисторов цветными полосками

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла цветная маркировка резисторов — на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Цвет Цифровое значение
Черный 0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
Фиолетовый 7
Серый 8
Белый 9
Золотой -1
Серебряный -2

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая – уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три круга, Е-четвертый, S – пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/OC.
  2. Красный — 50 ppm/OC.
  3. Желтый — 25 ppm/OC.
  4. Оранжевый — 15 ppm/OC.
  5. Синий — 10 ppm/OC.
  6. Фиолетовый — 5 ppm/OC.
  7. Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104  +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Калькулятор маркировки резисторов по цветовым полоскам

С помощью онлайн-калькулятора маркировки резисторов вы без труда можете определить номинальное сопротивление и допуски по цветовым кольцам на корпусе радио элемента. Чтение кода обозначения необходимо начинать слева на право, с той стороны, с которой первая полоса ближе к торцу. Полоски золотого и серебряного цветов всегда располагаются в конце.



Также вы можете воспользоваться другими нашими калькуляторами по этой ссылке.

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике – и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Цветная маркировка резисторов полосками — определение сопротивления, таблица и онлайн-калькулятор

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько :

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?

В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки

Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица

Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знакаНоминальное сопротивление, ОмДопуск, %ТКС [ppm/°C]
Первая цифраВторая цифраТретья цифраМножитель
Серебристый10-2±10
Золотистый10-1±5
Черный001
Коричневый11110±1100
Красный222102±250
Оранжевый33310315
Желтый44410425
Зеленый5551050,5
Голубой666106±0,2510
Фиолетовый777107±0,15
Серый888108±0,05
Белый9991091

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2, она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Статья была полезна?

0,00 (оценок: 0)

Цветовая маркировка резисторов. Онлайн калькулятор. Цветная маркировка резисторов: чтение номиналов, допусков, характеристик

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?


В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки


Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица


Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

Интерфейс программы «Резистор 2.2»

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Резисторами называются элементы электрической цепи, обладающие собственным сопротивлением. На практике редкая схема может обойтись без их использования. Резисторы классифицируются по классу точности, по мощности, по номинальному сопротивлению и другим параметрам.

Описание

Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.

Читать маркировку следует от крайней левой полосы направо. Если она не может быть найдена, за истину берется сопротивление, соответствующее стандартному номинальному ряду (то есть читаем наоброт, если не получается).

Таблица номинальных значений

В основе цветовой разметки и чтения резисторов лежит универсальная таблица величин номинального ряда и соответствующих им цветов.

Универсальной она названа из-за того, что может одинаково эффективно использования для считывания не только номинала, но и множителя (десятичного показателя). Цифровые значения -2 и -1 назначены для удобства работы с десятичными степенями.

Стандартная маркировка

На любые типы постоянных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже рассмотрим все возможные варианты колец.

С 3-мя кольцами

Данную систему применяют относительно постоянных резисторов, характеризующихся величиной допустимого отклонения в пределах ±20% (номинальный ряд E6, то есть для каждого множителя существует всего шесть разных значений величины сопротивления).E ± S .

Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.

Таким образом, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Коричневый, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.

С 6-ю кольцами

Помимо перечисленных показателей, цветными полосками также можно обозначать температурный коэффициент сопротивления. Этот показатель показывает наибольшее изменение сопротивления резистора при нагревании или охлаждении на 1˚C. Его величина в маркировке измеряется в миллионных долях номинала на градус – ppm/OC. Соответствие температурного коэффициента и цветов представлено в таблице:

На рисунке ниже изображен резистор с 6-полосной цветовой маркировкой. В данном случае каждое кольцо имеет то же самое назначение, что и в примере с 5-полосной маркировкой. Последняя полоса используется для обозначения величины ТКС.


R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)

После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:

R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)

Иногда шестое кольцо применяется для обозначения надежности резистора, когда его ширина как минимум в 1,5 раза больше всех остальных. Этот показатель измеряется в процентах и означает количество отказов элемента за 1000 рабочих часов. Нормы надежности также обозначаются цветовыми кольцами, согласно следующей таблице:

Общая таблица

При необходимости постоянного использования перечисленных таблиц, гораздо удобнее иметь сводную таблицу соответствия цветов и показателей номинала, десятичного множителя, допусков и температурного коэффициента. (Величина допуска изменяется почему-то непоследовательно — 1, 2, 0.5, 0.25,0.1, 0.05)

Цвет кольца 1 кольцо 2. кольцо 3 кольцо 4 кольцо 5 кольцо 6 колько
Цифры номинального ряда Допуск ТКС, ppm/˚C Процент отказов
1 2 3
Черный 0 0 0 0 (1)
Коричневый 1 1 1 1 (10) ±1% 100 1%
Красный 2 2 2 2 (100) ±2% 50 0,01%
Оранжевый 3 3 3 3 (1000) 15 0,01%
Желтый 4 4 4 4 (10^4 ) 25 0 ,001%
Зеленый 5 5 5 5 (10^5) ±0,5%
Синий 6 6 6 6 (10^6) ±0,25% 10
Фиолетовый 7 7 7 7 (10^7) ±0,1% 5
Серый 8 8 8 8 (10^8) ±0,05%
Белый 9 9 9 9 (10^9) 1
Серебряный -2 (0,01) ±10%
Золотой -1 (0,1) ±5%

Указанные здесь правила разметки соответствуют практически всем непроволочным резисторам с гибкими выводами.

Проволочные резисторы

Требования к цветовой маркировке проволочных резисторов мало чем отличаются от указанных выше требований, предъявляемых к их аналогам другого типа. Однако есть несколько отличий:

  • белая полоса большой ширины, расположенная в начале, обозначает не номинал, а указывает на проволочный тип резистора;
  • для маркировки проволочных деталей не используются десятичные множители выше 4-ой степени;
  • цветная полоска в конце маркировки иногда обозначает свойства (например, термостойкость или огнеупорность) резистора, а не значение ТКС.

Помимо этого, проволочные резисторы немного отличаются по допустимым отклонениям. Следующая обобщённая таблица показывает значения допусков и номиналов цветовых обозначений для проволочных резисторов.

Цвет кольца Цифры номинала ряда Десятичный показатель

(множитель)

Допуск
1 2
Черный 0 0 0 (1)
Коричневый 1 1 1 (10) ±1%
Красный 2 2 2 (100) ±2%
Оранжевый 3 3 3 (1000) ±3%
Желтый 4 4 4 (10000) ±4%
Зеленый 5 5
Синий 6 6
Фиолетовый 7 7
Серый 8 8
Белый 9 9
Серебряный -2 (0,01) ±10%
Золотой -1 (0,1) ±5%

Стоит отметить, что некоторые производители импортных резисторов придерживаются собственной системы цветовой маркировки. Так, например, у Phillips кроме цвета полос имеет значение окраска корпуса, а также расположение полос относительно друг друга. Эти особенности могут говорить о свойствах и технологии изготовления элемента. Компании Panasonic и CGW помимо цветных используют ведущие и замыкающие кольца для маркировки отличительных свойств элемента и технологии.

Другие системы маркировки

На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.

С развитием электронных технологий стало невозможным припаивать резисторы к платам через специальные отверстия. Это занимало слишком много места, а всеобщая тенденция миниатюризации техники диктовала свои условия. Так появился новый способ монтажа микроплат – SMD (технология поверхностного монтажа), где элементы схемы припаиваются к самой дорожке без ножек и отверстий. Для маркировки резисторов, диодов, конденсаторов, других компонентов микроплат и чипов потребовалось определение новой системы.

Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая.-2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.

Расчет номинала резистора по цветовому коду:
укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле «РЕЗУЛЬТАТ»

Расчет цветового кода для заданного значения сопротивления:
Введите значение в поле «РЕЗУЛЬТАТ» и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0.5% резисторов.

Назначение кнопки «РЕВЕРС»:
При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа — налево). Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно… С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность — золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки «М+»:
Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов. Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки, из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле «Результат», и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок «+» и «-«. Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов — всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т.д.).

Кнопка «MC»: — очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки «Исправить»:
При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок «+» и «-» :
При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем «РЕЗУЛЬТАТ»):
В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов:
Слева приведены примеры цветовой маркировки 1%, а справа — 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм . Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая состоит из 3-6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/ O C (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/ O C.
  2. Красный — 50 ppm/ O C.
  3. Желтый — 25 ppm/ O C.
  4. Оранжевый — 15 ppm/ O C.
  5. Синий — 10 ppm/ O C.
  6. Фиолетовый — 5 ppm/ O C.
  7. Белый — 1 ppm/ O C.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*10 4 +-1% (15ppm/ O C) или же 2570000±1% (15ppm/ O C) или 2,57 ±1% (15ppm/ O C) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/ O C, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками


Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками


Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками


В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

Калькулятор цветового кода резистора

(3-полосный, 4-полосный, 5-полосный и 6-полосный)

Цветовой код резистора был разработан в 1920 году. Цветные полосы напечатаны на корпусе крошечных компонентов резистора. Как правило, для цветового кода мы можем использовать мнемонику резистора под названием BBROY Great Britain Very Good Wife. Тогда как первая буква обозначает уникальный цвет.

Этот ярлык с цветовым кодированием содержит аббревиатуру для обозначения номинала резистора.

Цветовой код резистора
Код цвета Резистор Аббревиатура Цвет ремешка
0 B

Чернить

1 B

коричневый

2 R

красный

3 O

апельсин

4 Y

Желтый

5 G

Зеленый

6 B

Синий

7 В

фиолетовый

8 G

Серый

9 Вт

белый

Резисторы используют стандарт кодирования BS1852 (британский стандарт) для представления значений.В нем используется буква «R» для обозначения ом, «K» для килоомов и «M» для мегаомов. Например, резистор 4,7 кОм отображается как 4K7.

Цветные полосы резистора

Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. Трехполосный резистор трех цветов с множителем и без допуска.

Можно выбрать три диапазона, чтобы узнать номинал резистора. Принимая во внимание, что 4-полосные, 5-полосные и 6-полосные резисторы имеют дополнительную полосу, известную как допуск.

На диаграмме цветового кода показаны 3 полосы, 4 полосы, 5 полос и 6 полос резисторов.

3-х полосный резистор 4-х полосный резистор 5-полосный резистор 6-полосный резистор
1-я полоса Первая цифра Первая цифра Первая цифра Первая цифра
2-я полоса Вторая цифра Вторая цифра Вторая цифра Вторая цифра
3-я полоса Значение множителя Значение множителя Третья цифра Третья цифра
4-я полоса Значение допуска Значение множителя Значение множителя
5 диапазон Значение допуска Значение допуска
6 диапазон Температурный коэффициент

Чтобы узнать, как найти цветовой код, каждый цвет обозначает число от 0 до 9.Это число может использоваться как первая значащая цифра и вторая значащая цифра для 3-х и 4-х диапазонов. Для 5-полосных и 6-полосных резисторов первые 3 цифры обозначают значащие числа.

Значение множителя умножается на значащую цифру (одну, две или три цифры), чтобы получить желаемое значение сопротивления. В дополнение к этому 4-полосные, 5-полосные и 6-полосные резисторы имеют значение допуска от ± 0,10 до ± 10.

Шестиполосный резистор имеет особое свойство — температурный коэффициент сопротивления, выраженный в ppm / Кельвинах.Более высокое значение ppm указывает на то, что резистор может выдерживать более высокую или более низкую температуру. Изменение сопротивления постоянно зависит от температуры.

Таблица цветов резистора

— 3 полосы, 4 полосы, 5 полос и 6 полос

Чтобы понять, как читать цветовой код резистора для 3/4/5/6-полосных резисторов, вы можете использовать эту цветовую таблицу.

Из приведенной выше таблицы каждая цветная полоса на резисторе представляет собой число. Например, для расчета 1,2 МОм резистор показывает коричневые, красные и зеленые цвета (читать слева направо).Теперь поместите первые две полосы как числовое значение и третью полосу как множитель (10 5 ).

Отклонения в цветовой кодировке резисторов

Надежность

Для соответствия военным требованиям резисторы часто изготавливаются с диапазоном надежности. Этого ремешка нет в коммерческой электронике. Обычно 4-полосный резистор имеет полосу надежности.

Резистор нулевой сопротивления

Этот резистор имеет одну черную полосу, используемую для соединения дорожек на печатной плате (PCB).Он используется как соединение между двумя суставами.

Резисторные полосы с золотом и серебром

Золотые и серебряные полосы часто ошибочно представляют истинный цвет резистора. Следовательно, они заменены полосами серого и желтого цветов.

Как пользоваться калькулятором цветовой кодировки резистора

Инструмент калькулятора резисторов вычисляет цветовой код для 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов, обычно в диапазоне Ом, Кило Ом и Мега Ом.

Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul) и допуском (Tol) и PPM / Кельвином.Вы должны выбрать правильный цвет, соответствующий каждому столбцу. Значение допуска говорит о точности изготовления резистора. Обычно для золота он составляет 5%, а для серебра — 10%.

Отображает истинное значение сопротивления с допуском и температурным коэффициентом сопротивления.

Примеры цветового кода резистора

Чтобы узнать больше, давайте обсудим несколько примеров цветовой маркировки резисторов для 4-, 5- и 6-полосных резисторов.

4 полосы Цветовой код

Например, 4-полосный резистор имеет цвет Коричневый Черный Оранжевый Золотой.Какое значение резистора?

Используя цветовую таблицу, запишите значения как: 1/0/10 3 = 10 * 10 3 = 10 кОм / 10 кОм. Допуск для золота составляет ± 5%. Таким образом, значение колеблется от 9,5 кОм до 10,5 кОм.

5-полосный цветовой код

Другой пример (Из таблицы): 5-полосный резистор имеет цвет Черный — Коричневый Черный Красный Коричневый.

Запишите значения как, 0/1 // 0/10 2 = 10 * 100 = 1 кОм / 1 кОм. Допуск для Брауна составляет ± 1%. Следовательно, сопротивление резистора составляет 900 Ом к 1.01 кОм

6-полосный цветовой код

6-полосный резистор имеет черный коричневый красный коричневый синий коричневый

Используя таблицу, значения: 0/1/2/101 = 120 Ом / 120R. Допуск для синего цвета составляет ± 0,25%, а температурный коэффициент сопротивления составляет 100 частей на миллион. Таким образом, сопротивление становится 119,7 Ом -120,3 Ом

.

Номиналы стандартных резисторов

Электронное цветовое кодирование стандартизировано Ассоциацией электронной промышленности (EIA), а затем и Ассоциацией производителей радиооборудования (RMA) в качестве стандартной цветовой маркировки резисторов.

Этот код маркировки меняется от одного десятилетия к другому. Это известно как цветовой код EIA. Для каждого диапазона допуска EIA выделяет серию E (E3, E6, E12, E24 и E96) для обозначения номиналов резисторов.

Стандартные декадные резисторы (также известные как предпочтительные значения) показаны в таблице ниже. Расчет сопротивления начинается с 1 Ом с диапазоном допуска (36%, 10%, 5% и 1%).

Серия E3 — сопротивление с допуском ± 36% (значение в омах)
1.0 2,2 4,7
Серия E6 — сопротивление с допуском ± 20% (значение в омах)
1,0 1,5 2,2 3,3 4,7 6,8
Серия E12 — сопротивление с допуском ± 10% (значение в Ом)
1,0 1,2 1,5 1.8 2,2 2,7 3,3 3,9 4,7 5,6
Серия E24 — сопротивление с допуском ± 5% (значение в Ом)
1,0 1,1 1,2 1,3 1,5 1,6 1,8 2,0 2,2 2,4
2,7 2,9 3,0 3,3 3,6 4.3 4,7 5,1 5,6 6,2
6,8 7,2 8,2 9,1
Серия E96 — сопротивление с допуском ± 1% (значение в Ом)
1 1.02 1.05 1.07 1,10 1,13 1,15 1,18 1,21 1,24
1.27 1,30 1,33 1,37 1,40 1,43 1,47 1,50 1,54 1,58
1,62 1,65 1,69 1,74 1,78 1,82 1,87 1,91 1,96 2,00
2,05 2,10 2,15 2,21 2,26 2.32 2,37 2,43 2,49 2,55
2,61 2,67 2,74 2,80 2,87 2,94 3,01 3,09 3,16 3,24
3,32 3,40 3,48 3,57 3,65 3,74 3,83 3,92 4,02 4,12
4.22 4,32 4,42 4,53 4,64 4,75 4,87 4,99 5,11 5,23
5,36 5,49 5,62 5,76 5,90 6,04 6,19 6,34 6,49 6,65
6,81 6,98 7,15 7,32 7,50 7.68 7,87 8,06 8,25 8,45
8,66 8,87 9,09 9,31 9,53 9,76

Чтобы найти номиналы резисторов из серии E, выберите предпочтительный резистор с допуском. Мы получим сопротивления, умножив значение на постоянную множителя. Например, резистор серии E6 (1 Ом) с допуском ± 20, набор сопротивлений 1, 20, 400, 8K, 160K.

Заключение

Углеродные полосовые резисторы не имеют напечатанных значений сопротивления и допусков на корпусе из-за их размера. Таким образом, таблица цветового кода резистора и калькулятор помогают определить номинал резистора без использования цифрового мультиметра.

Вот несколько моментов, которые следует помнить о цветовой кодировке резистора.

  1. Цветовой код резистора говорит о том, что пятая полоса черная, какой тип резистора?

    Для резистора с проволочной обмоткой 5-я полоса черного цвета, а для плавкого резистора 5-я полоса белого цвета.Если единственная полоса (черного цвета) посередине это резистор нулевым сопротивлением.

  2. С какой стороны читать резистор?

    Читайте слева направо. Идея в том, что золотые или серебряные полосы (для допуска) присутствуют с правой стороны. Если золотые, серебряные полосы отсутствуют, то первой полосой будет группа, которая находится рядом с свинцом.

  3. Какой тип серии E используется чаще всего?

    В большинстве схем предпочтительными сериями являются E6, E12 и E24.Серии E96 дороги, так как их толерантность меньше.

Калькулятор цветовой кодировки резисторов — 3-, 4- и 5-полосные резисторы

Калькулятор цветового кода резистора

Калькулятор выше отобразит значение , допуск и выполнит простую проверку, чтобы убедиться, что рассчитанное сопротивление соответствует одному из стандартных значений EIA. Выберите первые 3 или 4 полосы для резисторов 20%, 10% или 5% и все 5 полос для прецизионных (2% или меньше) 5-полосных резисторов.Наведите указатель на значение выше допуска на мин. и макс. значения диапазона.

Если вы хотите узнать цветовые полосы для значения, используйте инструмент слева. Введите значение, выберите множитель (Ω, K или M), желаемую точность и нажмите «Display resistor» или ENTER. Вы также можете ввести значения резистора в сокращенном обозначении , например 1k5, 4M7 или 100R.

Значения резисторов для декад, соответствующих стандарту EIA:

Серия E6: (допуск 20%)
10, 15, 22, 33, 47, 68

Серия E12: (допуск 10%)
10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82

Серия E24: (допуск 5%)
10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91

Серия E48: (допуск 2%)
100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953

Серия E96: (допуск 1%)
100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154 , 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274, 280 , 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383, 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491, 511 , 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931 , 959, 976

Серия E192: (0.5, 0,25, 0,1 и 0,05% допуска)
100, 101, 102, 104, 105, 106, 107, 109, 110, 111, 113, 114, 115, 117, 118, 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160, 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187, 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215, 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309, 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388, 392, 397, 402, 407, 412, 417, 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562, 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759, 768, 777, 787, 796, 806, 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976 , 988


Часто задаваемые вопросы

У меня резистор 6-полосный.Как я могу рассчитать его стоимость?

Введите первые пять цветов. Резисторы с 6 полосами — это в основном 5-полосные резисторы с дополнительным кольцом, указывающим надежность или температурный коэффициент .

Резистор всего 3 полосы

Вам не нужно вводить 4-ю полосу, так как резисторы 20% не имеют кольца допуска. Они будут рассчитаны с использованием правила четырех диапазонов (цифра, цифра, множитель).

Примеры:
Красный, красный, коричневый — резистор 220 Ом, 20%.
Коричневый, черный, оранжевый — резистор 10 кОм, 20%

Какая группа первая?

Короткий ответ: вы узнаете это по опыту! Но есть несколько правил, которым вы можете следовать:

1.) На некоторых резисторах цветные полосы сгруппированы вместе и / или близко к одному концу. Держите резистор с плотно сгруппированными полосами слева от вас и считайте резистор слева направо.

2.) С резисторами 5% и 10% процедура проста: держите резистор серебряной или золотой полосой вправо и считывайте показания резистора слева направо.

3.) Первая полоса не может быть серебряной или золотой, поэтому, если вы держите такой резистор, вы сразу поймете, с чего начать.Кроме того, 3-й цвет для 4-полосных резисторов будет синим (10 6 ) или менее, а 4-й цвет для 5-полосных резисторов будет зеленым (10 5 ) или менее, поскольку значения базового резистора варьируются от 0,1 Ом до 10 МОм.

Что произойдет, если я начну читать не с того конца?

Вы всегда должны пытаться вычислить значение, а затем сверять свой результат с таблицей значений резистора, чтобы увидеть, указано ли оно там. Если это не так, попробуйте прочитать его еще раз, начиная с другого конца, и проверьте еще раз.Это необходимый шаг, особенно с пяти- и шестиполосными металлопленочными резисторами.

Наш калькулятор цветового кода выполняет эту проверку автоматически, и, если результат не является стандартным, отобразится небольшая подсказка. Предупреждения предназначены только для вашей информации и не всегда означают, что резистор был прочитан неправильно — см. Примечания ниже.


Банкноты

1.) Цветовой код резистора и предпочтительные значения EIA являются международно признанными стандартами, но у некоторых производителей есть свои собственные методы работы.Например, многие производители резисторов делают каждое значение в списке E24 с допуском 1% и 2%, хотя такая практика не имеет математического смысла.

2.) Хотя программа была тщательно протестирована, в ней все же может быть несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать своего старого надежного друга — мультиметр — для перепроверки критически важных компонентов.


Примеры
3 группы:

Желтый, фиолетовый, черный -> 47 Ом 20%

Оранжевый, оранжевый, коричневый -> 330 Ом 20%

Коричневый, черный, красный -> 1k 20%

4 диапазона:

Зеленый, синий, красный, золотой -> 5.6кОм 5%

Красный, желтый, оранжевый, золотой -> 24 кОм 5%

Синий, серый, желтый, серебристый -> 680k 10%

Еще примеры цветовой маркировки 4-х полосных резисторов: серии E12 и E24.

5 полос:

Красный, желтый, оранжевый, черный, коричневый -> 243 Ом, 5-полосный резистор с точностью 1%

Желтый, фиолетовый, золотой, золотой, желтый -> 4,7 Ом, 5% — этот резистор рассчитан по 4-полосному правилу (желтая полоса игнорируется).

Оранжевый, черный, черный, коричневый, коричневый -> 3,00 кОм, 1% — примечание: это нестандартный резистор 1% (E96), но некоторые производители делают каждое значение из серии E24 с допуском 1%!

Подробнее: Примеры цветовой маркировки 5-полосных резисторов серии E48 (2%).

6 полос:

Красный, красный, коричневый, коричневый, коричневый, красный -> 2,21k, 1% 50 ppm / ° C

Белый, черный, белый, коричневый, красный, красный -> 9,09 К, 2% 50 частей на миллион / ° C

— не вводите последний диапазон (красный в двух примерах выше)

Хобби Электроника -> Таблица цветовых кодов резисторов -> Калькулятор цветового кода резистора

Цветовые коды резисторов

и таблица для 3-, 4-, 5- и 6-полосных резисторов

Вы купили пачку из 500 резисторов только для того, чтобы быть огорченными, обнаружив, насколько вы невежественны в отношении этих разноцветных колец на ваших новых резисторах? Вы задаетесь вопросом, почему они не могли просто напечатать значение сопротивления на резисторе и облегчить жизнь всем? Если считывание цветовых кодов резисторов кажется вам чуждым, читайте дальше!

Вы можете сказать, какой из них 4.Резистор 7 кОм?

Поскольку резисторы имеют небольшие размеры, довольно сложно напечатать числа или значение сопротивления на небольшой площади резистора. Таким образом, вместо прямой печати чисел на резисторе используются цветовые коды резисторов. Резисторы могут иметь 3 полосы, 4 полосы, 5 полос или 6 полос. Цветные полосы используются для обозначения сопротивления, допуска и температурного коэффициента.

Мы составили простое руководство, объясняющее расчеты цветовых кодов резисторов.Считывание цветовых кодов резисторов станет проще, если вы разберетесь с математикой, стоящей за каждой цветной полосой.

Начало работы: Таблица цветовых кодов резисторов

Прежде чем перейти к математике, вы должны знать о важном инструменте, известном как Таблица цветовых кодов резисторов. Подобно тому, как таблица Менделеева незаменима для химика, таблица цветовых кодов резисторов — ваш лучший друг, когда дело доходит до расшифровки кода резистора. Вы обнаружите, что часто обращаетесь к этому графику, поскольку значения, необходимые для расчета значения сопротивления, собраны на нем.Подробнее о том, как его использовать, мы рассмотрим в примерах в следующем разделе!

Есть ли простой способ запомнить эти цвета?

Совершенно верно. Если вам сложно вспомнить, какие цвета есть в цветовых кодах резисторов, попробуйте эту мнемонику.

Сокращение: BBROYGBVGW

Фраза: Плохое пиво портит наши молодые кишки, но водка идет хорошо

У Б. Б. Роя из Великобритании очень хорошая жена

Плохие парни соревнуются с нашими молодыми девушками, но Вайолет обычно побеждает

Начало работы: определение первой цветной полосы

Это вопрос, который обычно возникает в первую очередь, потому что мы не можем начать вычисление сопротивления по цветовой кодировке резистора, если мы не можем определить правильное направление считывания.К счастью, цветовой код резистора содержит некоторые визуальные подсказки, которые дают ответ!

  • Самый очевидный трюк заключается в том, что перед полосой допуска возникает увеличенное пространство. Полосы не расположены друг от друга на регулярной основе, и их можно рассматривать как сгруппированные надвое. Поместите большую группу слева и прочитайте резистор слева направо.

  • Первая полоса обычно всегда ближе всего к концу. Но это может быть не всегда так.
  • Если вы обнаружите полосу золотого или серебряного цвета на своем резисторе, это определенно полоса допуска и последняя полоса на резисторе. Итак, они принадлежат правой стороне резистора, и снова считайте резистор слева направо.

Кроме того, не забудьте проверить документацию производителя, чтобы убедиться в используемых цветовых кодах резисторов. Если ни один из вышеперечисленных способов не помогает, вы всегда можете положиться на мультиметр для измерения сопротивления. Иногда это может быть единственный способ определить сопротивление, особенно когда цветные полосы поцарапаны или выгорели.

Расчетный цветовой код резистора

3-полосный резистор Цветовой код

Для 3-полосного цветового кода резистора первые две полосы всегда обозначают первые две цифры значения сопротивления, а третья полоса представляет множитель.

AB × C ± 20%

10 × 10 1 ± 20% = 100 Ом ± 20%

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 rd band — множитель

В нашем примере полосы коричневые, черные и коричневые.Первая полоса — это коричневая полоса, ближайшая к краю. Мы просматриваем нашу таблицу цветовых кодов резисторов и обнаруживаем, что коричневый имеет первое значащее значение 1, а черный имеет второе значащее значение 0. Третья полоса коричневая, что означает, что множитель равен 1. Используя формулу, сопротивление таким образом рассчитывается как:

Поскольку трехполосный резистор не имеет четвертой полосы допуска, допуск по умолчанию принимается равным 20%.

4-полосный цветовой код резистора

4-полосный цветовой код резистора является наиболее часто используемым резистором.Как и в случае с трехполосным резистором, первые две полосы всегда дают первые две цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск.

AB × C ± D%

12 × 10 5 ± 5% = 1200 кОм ± 5%

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 rd band — множитель

D: 4 th band — допуск

Для цветового кода 4-полосного резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро.Диапазон допуска также легко определить из-за увеличенного зазора между диапазоном допуска и диапазоном множителя. В этом примере это золото, поэтому при поиске по таблице цветового кода резистора он дает погрешность ± 5%. Таким образом, начиная с другого конца, первая полоса идентифицируется как коричневая, имеющая 1 значащую цифру 1 st . Вторая полоса красная и имеет вторую значащую цифру 2. Полоса 3 rd является зеленой, которая означает, что множитель равен 10 5 .Используя формулу. Полученное сопротивление составляет 12 × 10 5 = 1200 кОм. Наконец, полоса допуска, которую мы определили как золото, дает значение допуска ± 5%.

Иногда для цветового кода 4-полосного резистора полоса допуска может быть оставлена ​​пустой, в результате чего получается 3-полосный резистор. В этом случае значение сопротивления останется прежним, за исключением того, что допуск будет составлять ± 20%, как если бы это был 3-полосный резистор.

5-полосный резистор Цветовой код Пятиполосные резисторы

— это резисторы с более высокой точностью, и у них есть дополнительная полоса для значащей цифры 3 -го числа .Таким образом, первые три полосы обозначают значащие цифры сопротивления, а все остальное смещается вправо, делая четвертую полосу множителем, а пятую полосу допуском.

ABC × D ± E%

475 × 10 0 ± 1% = 475 Ом ± 1%

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 ряд — 3 ряд значащая цифра

D: 4 th band — множитель

E: 5 th band — допуск

В этом примере полоса допуска коричневого цвета и определяется увеличенным промежутком между ней и полосой множителя.Из таблицы цветовых кодов сопротивления мы получаем значение допуска ± 1% для коричневого. Начиная с другого конца, первая полоса и вторая полоса имеют желтый и фиолетовый цвет, что дает 1 и 2 значащую цифру 4 и 7 соответственно. Дополнительная третья полоса синего цвета, поэтому значащая цифра 3 -го числа равна 5. Четвертая полоса черная и дает значение множителя 10 0 . Используя формулу, получаем значение сопротивления 475 × 10 0 = 475 Ом.

6-полосный резистор Цветовой код

6-полосный резистор — это, по сути, 5-полосный резистор с дополнительным кольцом, которое обозначает температурный коэффициент или, иногда, интенсивность отказов. Наиболее распространенный цвет шестой полосы — коричневый (100 ppm / K), что означает, что на каждые 10 ℃ изменение температуры значение сопротивления изменяется на 0,1%.

ABC × D ± E%, F

274 × 10 0 ± 2%, 250 частей на миллион / K = 274 Ом ± 2%, 250 частей на миллион / K

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 ряд — 3 ряд значащая цифра

D: 4 th band — множитель

E: 5 th band — допуск

F: 6 th band — температурный коэффициент

В этом примере полосы цветового кода резистора можно сгруппировать в 2 группы в соответствии с промежутком между полосой множителя и полосой допуска.Поместите большую группу слева, а меньшую группу справа и прочитайте резистор слева направо. Опять же, мы проверяем цветовую кодировку резистора на красный, фиолетовый и желтый, а первая, вторая и третья полосы дают значащие цифры 2,7 и 4 соответственно. Четвертая полоса черного цвета, что дает значение множителя 10 0 . Следовательно, мы получим значение сопротивления 274 × 10 0 = 274 Ом. Пятая полоса допуска дает значение допуска ± 2%. Шестая полоса черного цвета и дает значение температурного коэффициента 250 ppm / K.

Исключения цветовой полосы резистора

Нулевые резисторы

Нулевые резисторы — это резисторы, которые можно легко распознать по единственной черной полосе. По сути, это проводная связь с единственной функцией соединения дорожек на печатной плате. Но почему бы не использовать для этого обычную перемычку?

Резисторы с нулевым сопротивлением идентифицируются по одной черной полосе
(Источник: ES Mobile)

Причина, по которой они выглядят как резисторы, заключается в том, что компоненты в большинстве печатных плат размещаются с помощью автоматических вставных машин, а не вручную.Будучи похожим на резистор, производители могут использовать тот же автомат для размещения компонентов на печатной плате. Это устраняет необходимость в отдельной машине для установки перемычек.

Кроме того, резисторы с нулевым сопротивлением снимаются легче, чем перемычки. Это позволяет при необходимости легко вносить любые изменения в конструкцию. Резистор нулевого сопротивления легко снимается и заменяется новыми компонентами.

Теперь, когда вы готовы декодировать любой цветовой код резистора, который попадется на вашем пути, вы можете взять пакет из 500 резисторов из Seeed Bazaar !

Сборка этих крошечных резисторов на печатной плате слишком хлопотна? Вы когда-нибудь хотели, чтобы кто-то другой сделал это за вас? Если это так, сервис Seeed Fusion PCB Assembly может быть именно тем, что вы ищете.Независимо от сложности или количества ваших дизайнов, ваши доски будут производиться с той же тщательностью и контролем качества, которые Seeed использует для своей продукции. Просто загрузите свой дизайн печатной платы на онлайн-платформу Seeed Fusion, и конкурентное ценовое предложение будет создано для вас в течение нескольких секунд. Посмотрите здесь .

А теперь попробуйте услугу абсолютно без затрат на сборку на 5 плат , сэкономив до 80% от обычной цены.Воспользуйтесь предложением сегодня.

Вот и все, что вам нужно для нашего руководства по цветовым кодам резисторов! Если у вас есть дополнительные вопросы или советы о том, как использовать цветовую кодировку резисторов для расчета сопротивления, не стесняйтесь писать нам сообщение в разделе комментариев ниже.


Следите за нами и ставьте лайки:

Продолжить чтение

Калькулятор цветового кода 4-полосного резистора

-Apogeeweb

Часто задаваемые вопросы

1.Как определить цветовой код 4-полосного резистора?

При 4 полосах первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, 3 полосы — это десятичный множитель. Затем идет небольшой промежуток, помогающий различать левую и правую стороны компонента, и, наконец, четвертая полоса, указывающая на допуск резистора.

2. Как рассчитать цветовую кодировку резистора?

Например, резистор имеет следующую цветную маркировку; Желтый Фиолетовый Красный = 4 7 2 = 4 7 x 102 = 4700 Ом или 4 к7 Ом.Четвертая и пятая полосы используются для определения процентного допуска резистора.

3. Какая 4-я полоса на резисторе?

Четвертая полоса (или пятая для 5-ти и 6-ти полосной) указывает значения допуска. Здесь добавлены два цвета (золотой и серебряный). 6-я полоса для резистора 6-полосного типа — это температурный коэффициент. Это показывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры.

4.Какого цвета резистор на 1к?

Цветовой код резистора 1 кОм / 1 кОм

Значение: 1 кОм / 1000 Ом

Тип: 4 полосы Цветовой код

Цвет: коричневый, черный, красный, золотой

Множитель: красный, 100

Допуск: золотой браслет ± 5%

5. Какого цвета резистор 47к?

Цветовой код резистора 47 кОм / 47 кОм

Значение: 47 кОм / 47000 Ом

Тип: 4-полосная система цветового кода

Цветовой код: желтый, фиолетовый, оранжевый, золотой

Множитель: оранжевый, 1000

Допуск: золотая полоса ± 5%

6.Как вы читаете цветовую кодировку 6-полосного резистора?

Если цвета на 6-полосном резисторе расположены в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цветных полос будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, черный = 100, золотой = 5%, оранжевый = 15 частей на миллион.

7. Что означает третья цветная полоса — серебро?

Подобно 3-полосному резистору, первые две полосы всегда дают первые 2 цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск.Для 4-полосного цветового кода резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро.

8. Какая цифра представлена ​​синей полосой на резисторе?

Цвет Название Диапазон цифр Диапазон множителя

Оранжевый 3 1000

Желтый 4 10,000

Зеленый 5 100,000

Синий 6 1,000,000

9.Что значит пятая полоса на резисторе?

допуск

У резисторов

с высокой точностью есть дополнительная полоса для обозначения третьей значащей цифры. Таким образом, первые три полосы указывают значащие цифры, четвертая полоса представляет собой коэффициент умножения, а пятая полоса представляет собой допуск.

10. Что представляет собой третья полоса на резисторе?

На трех- или четырехполосном резисторе третья полоса представляет умножитель. Этот множитель в основном сдвинет десятичный разряд, чтобы изменить ваше значение с мегаом на миллиом и в любом другом месте.Четвертая цветная полоса обозначает толерантность.

11. Как читать 4-х полосный резистор?

12. Какой у резистора SMD код?

Резистор SMD: технология поверхностного монтажа

Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD для обозначения их значений сопротивления. Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD, увидев напечатанные коды символов на этих крошечных микросхемах.

13. Как запоминать цветовые коды?

Черный, Коричневый, Красный, Оранжевый, Желтый, Зеленый, Синий, Фиолетовый, Серый, Белый <=> 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Лучший способ запоминания — BB Рой из Великобритании Вето женится. В качестве альтернативы, большинство цветов — это цвета традиционной радуги.

14. Что означает синий резистор?

Корпус резистора бежевого цвета часто указывает на то, что его допуск составляет 5%, в то время как корпус синего цвета часто указывает на допуск 1% или 2%.Резисторы с синим телом и темно-коричневый резистор содержат металлооксидные пленочные элементы, в то время как резисторы с бежевым телом и зеленый резистор содержат углеродную пленку.

4-полосный цветовой код резистора

Цветные полосы отображаются как: ЖЕЛТЫЙ, ФИОЛЕТОВЫЙ, ОРАНЖЕВЫЙ и ЗОЛОТО. Тогда сопротивление использования цветового круга будет:

.

Поскольку это 4-полосный резистор, колесо цветовой кодировки сопротивления может использоваться для определения значения сопротивления 5-полосного резистора, поэтому третье цифровое колесо в этом случае не используется.Затем на колесе цветового кода отображается:

Первая цветная полоса (желтая) дает первое цифровое значение 4. Вторая цветная полоса (пурпурная) дает второе цифровое значение 7. Это дает двузначное значение 47. Умножьте значение третьей полосы. В этом случае значение Orange равно 1000 или 1 кОм, поэтому значение сопротивления резистора составляет 47000 Ом (47 × 1000 = 47000) или 47 кОм. Последняя полоса частот дает значение допуска сопротивления, а Gold соответствует диапазону допуска ± 5%.

Затем используйте резистивный цветовой круг, который имеет следующие сопротивления:

Желтый Фиолетовый Оранжевый = 4 7 3 = 4 7 x 10 3 = 47000 Ом или 47 кОм ± 5%.

Цветовой код резистора 100 Ом для 4-полосных и 5-полосных резисторов

Цветовой код резистора 100 Ом можно найти, используя цветовую таблицу резисторов, на изображении ниже показан цветовой код резистора 4-полосного резистора 100R:

[Коричневый, Черный, Коричневый, Золотой]

Цветовой код четырехполосного резистора 100 Ом: коричневый, черный, , коричневый, золотой.1 = 10

  • 4-я полоса = золото = ± 5% (допуск)
  • Таким образом, 100 × 1 ± 5% -> 100 Ом -> 100 Ом
    Допуск будет -> 5% от 100 -> 5 Ом
    Теоретически значение резистора 100 Ом находится в диапазоне от 95 Ом до 105 Ом

    Описание: Из приведенной ниже таблицы мы получили цветовой код резистора относительно десятичного значения соответствующей полосы, взятой из слева направо.
    Итак, для резистора на 100 Ом первая цифра — «1», ищите в таблице цвет, имеющий значение 1, затем это ваш 1-й цвет (например, коричневый).1 = 10) — множитель «1», ищите на диаграмме цвет, имеющий значение 1, тогда это ваш 3-й цвет (например, коричневый).

    • Последняя полоса в 4-х и 5-ти полосных резисторах является индикатором допустимого значения резистора. В данном случае это Gold , что означает значение допуска 5%. Для Silver это 10%, а допуск 2% обозначается Brown. Если у 4-я полоса отсутствует, это следует рассматривать как допуск 20%.

    Изображение, показывающее цветовой код резистора 100 Ом 5-полосного резистора:

    [Коричневый, черный, черный, черный, золотой]

    Цветовой код 5-полосного резистора 100R — b красный, черный, черный, черный, золотой, и он находится как:

    • 1-я полоса = Коричневый = 1 (1-я цифра)
    • 2-я полоса = Черный = 0 (2-я цифра)
    • 3-я полоса = Черный = 0 (3-я цифра)
    • 4-я полоса = Черный = 0 (множитель) = 10 ^ 0 = 1
    • 5-я полоса = Золото = ± 5% (допуск)

    Описание:
    Итак для 100-омное сопротивление 5 полос,

    1-я цифра — «1», ищите в таблице цвет, имеющий значение 1, тогда это ваш 1-й цвет (например, коричневый).0 = 1), который равен нулю, поэтому 4-я полоса будет черного цвета.

    Все будет таким же, от значения до номинальной мощности для 5-полосного резистора и 4-х полосного сопротивления, за исключением нарисованных на них полос.

    Давайте рассмотрим таблицу цветовых кодов резисторов и метод определения значений:

    Резисторы широко используются и доступны в различных номиналах и мощностях. Резисторы меньшей мощности, обычно встречающиеся в схемах, отмечены окрашенными полосами с цветовой кодировкой, которые указывают сопротивление и допуск (т.е. диапазон значений сопротивления), как показано на рисунках выше.

    • Как показано на приведенном выше резисторе 100 Ом, полосы сгруппированы по направлению к одному концу резистора.
      Цветовая полоса, ближайшая к одному из концов, считается 1-й цифрой значения.
    • Следующая полоса — это вторая цифра, третья полоса — это третья цифра (в случае 5-полосного резистора ), следующая полоса — это множитель, а последняя полоса — для определения значения допуска. Показаны значения, связанные с различными цветами полос:


    Например, код резистора, имеющий желтый, фиолетовый, оранжевый и золотой цвета, соответствует значению 47 × 1000 ± 5% Ом.
    Размер резисторов:

    Резисторы также бывают различных форм, что означает, что их значение может быть изменено некоторыми способами. Если переменный резистор имеет два контакта, он называется реостатом. Более распространенный и универсальный тип — с тремя контактами, называемыми потенциометром или просто «горшком».
    При необходимости вы должны выбрать подходящую номинальную мощность для резистора. Номинальная мощность обычных резисторов указывается его размером. Типичные значения в ваттах: 1/8, 1/4, 1/2, 1, 2, 5 Вт и так далее.

    также прочтите, что такое прецизионный резистор.

    Калькулятор цветового кода резистора

    Этот калькулятор поможет вам определить значение, допуск и температурный коэффициент резистора с цветовым кодированием, просто выбрав цвета полос. Он также рассчитает минимальное и максимальное значения на основе отношения допуска. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами.

    Как пользоваться?

    Чтобы использовать калькулятор, выполните следующие простые шаги:

    1. Выберите количество полос на резисторе, который вы пытаетесь идентифицировать.
    2. Для каждого диапазона выберите соответствующий цвет в столбце таблицы с указанием номера диапазона.
    3. Значение сопротивления будет рассчитано и показано вместе с минимальным и максимальным значениями.

    Цветовое кодирование резистора

    Цветовое кодирование — это метод, используемый для обозначения значения сопротивления, допуска и температурного коэффициента резисторов с низкой номинальной мощностью из-за их небольшого размера. Цветные полосы используются, потому что их можно легко и дешево напечатать на небольшом электронном компоненте.Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.

    Когда поверхность корпуса резистора достаточно велика, как в резисторах большой мощности, значение сопротивления, допуск и мощность обычно печатаются на корпусе резистора. Резисторы поверхностного монтажа (SMD) используют другую систему кодирования, которая использует буквенно-цифровые коды, напечатанные на их поверхности, вместо цветовых кодов.

    Кодировка определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования как резисторов, так и конденсаторов.

    Считывание цветовых кодов

    Корпуса резисторов обычно имеют от трех до шести полос, которые указывают их сопротивление, допуск, а иногда и температурный коэффициент сопротивления (TCR). Полосы читаются слева направо. Направление чтения не всегда понятно. Чтобы различить направление считывания, ширина полосы допуска иногда печатается в 1,5–2 раза больше ширины других полос. Иногда заметен больший зазор между полосой допуска и другими полосами. Если присутствует золотая или серебряная полоса, то они должны быть на правом конце, поскольку они никогда не используются для значащих цифр.Всегда лучше проверить документацию производителя или использовать мультиметр, чтобы получить точное значение сопротивления.

    В трехполосном резисторе первые две полосы представляют первые две значащие цифры, за которыми следует одна полоса для множителя. Поскольку диапазон допуска отсутствует, допуск всегда будет составлять ± 20%.

    В четырехполосном резисторе, который является наиболее распространенным, первые две полосы также представляют первые две значащие цифры. Третья полоса представляет собой множитель.Четвертая полоса представляет собой допуск.

    В пятиполосном резисторе первые три полосы представляют собой первые три значащие цифры. Четвертая полоса представляет собой множитель. Пятая полоса представляет собой допуск.

    В шестиполосном резисторе первые пять полос имеют то же представление, что и пятиполосный резистор, за которыми следует одна дополнительная шестая полоса, которая представляет температурный коэффициент сопротивления (TCR).

    Допуск

    Допуск — это процент ошибки между фактическим измеренным значением сопротивления и заявленным значением.Это связано с производственным процессом и выражается в процентах от предпочтительного значения

    Расчет

    Для расчета значения сопротивления необходимо сгруппировать значения полос значимых цифр, т. Е. Значения первых двух или три полосы слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.

    Давайте возьмем, например, четырехполосный резистор со следующими цветами полос: Фиолетовый зеленый Желтое золото

    Поскольку это четырехполосный резистор, первые две полосы (фиолетовая и зеленая) будут указывать значащие цифры, которые, согласно к таблице выше; 75 .

    Затем мы умножаем это число на множитель, указанный в полосе 3 rd (желтый), которая имеет значение; x10 4 = 10000 .
    Результат умножения будет: 75 x 10000 = 750000Ω = 750kΩ .

    Четвертая полоса (золотая) будет указывать на допуск, который в нашем примере составляет: ± 5%
    Чтобы вычислить минимальное и максимальное значения сопротивления, мы умножаем значение сопротивления на процент допуска, чтобы получить следующие значения:
    Минимум = 750000 — (750000 x 5/100) = 750000 — 37500 = 712500 = 712.5 кОм
    Максимум = 750000 + (750000 x 5/100) = 750000 + 37500 = 787500 = 787,5 кОм

    Исключения

    Резистор с нулевым сопротивлением — это резистор с одной черной полосой. Его сопротивление приблизительно равно нулю, и он используется для соединения двух дорожек на печатной плате (PCB). Используется ли он в автоматизированной сборке печатных плат, где использование того же оборудования, которое используется для установки других резисторов, проще, чем использование отдельной машины для установки проволочной перемычки.

    Резисторы, изготовленные для использования в военных целях, могут иметь дополнительную полосу, указывающую частоту отказов.

    Другие ресурсы

    Вам нравятся файлы cookie? Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство работы с нашим сайтом. Узнать больше Понятно! Резисторы

    — learn.sparkfun.com

    Добавлено в избранное Любимый 50

    Расшифровка маркировки резисторов

    Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изюминки схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

    Расшифровка цветовых полос

    Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения. Большинство этих резисторов будут иметь четыре цветных полосы, окружающие резистор, хотя вы также найдете пять полосных и шесть полосных резисторов.

    Четырехполосный резистор

    В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса — это значение веса, которое умножает двух значащих цифр на десять.

    Последняя полоса указывает допуск резистора. Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приведут к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% на самом деле может быть где-то между 0,95 кОм; и 1.05кОм ;.

    Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

    Пяти- и шестиполосные резисторы

    Пятиполосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.

    Шестиполосные резисторы — это, по сути, пятиполосные резисторы с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Обычно эти значения температурного коэффициента чрезвычайно малы, в диапазоне ppm.

    Цветные полосы резистора декодирования

    При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; У резистора, показанного здесь, сначала есть цветные полосы желтого и фиолетового цветов, которые имеют числовые значения 4 и 7 (47). Третья полоса 4,7 кОм; красный, что означает, что 47 следует умножить на 10 2 (или 100). 47 умножить на 100 — это 4700!

    4.7к & Ом; резистор с четырьмя цветными полосами

    Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который раскрывает разницу между b Отсутствие и b rown:

    « B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w gn .«

    Или, если вы помните «ROY G. BIV», вычтите индиго (бедный индиго, никто не помнит индиго) и добавьте черный и коричневый к лицевой стороне и серый и белый к задней части классической цветовой схемы радуги. .

    Таблица цветов резистора

    Проблемы со зрением? Щелкните изображение для лучшего просмотра!

    Калькулятор цветового кода резистора

    Если вы предпочитаете пропустить математику (мы не будем судить!) И просто воспользуетесь удобным калькулятором, попробуйте один из них!

    Четырехполосный резистор
    Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4
    Значение 1 (MSV) Значение 2 Вес Допуск
    Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%)

    Сопротивление: 1 кОм; ± 5%

    Пяти- и шестиполосные резисторы
    Примечание: Рассчитайте здесь свой шестиполосный резистор, но не забудьте добавить температурный коэффициент к окончательному значению резистора.
    Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4 Диапазон 5
    Значение 1 (MSV) Значение 2 Значение 3 Вес Допуск
    Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%)

    Сопротивление: 1 кОм; ± 5%

    Расшифровка маркировки для поверхностного монтажа

    У резисторов SMD

    , таких как в корпусах 0603 или 0805, есть собственный способ отображения их значения. Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов — цифр или букв.

    Если три символа, которые вы видите, это все числа , вы, вероятно, смотрите на резистор с маркировкой E24 .Эти маркировки на самом деле имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют две первые старшие цифры значения, последнее число представляет величину.

    На изображении выше в качестве примера резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм; (10×10 4 ), 105 будет 1 МОм & Ом; (10×10 5 ) и 205 составляет 2M & Ом; (20×10 5 ). 751 — 750 Ом; (75×10 1 ) и 754 составляет 750 кОм; (75×10 4 ).

    Еще одна распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы E96 будут обозначены тремя символами — двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые три цифры значения, соответствующие одному из не столь очевидных значений в этой таблице поиска.

    915 915 9002 1205
    Код Значение
    Код Значение
    12
    Код Значение
    11
    Значение
    Код Значение
    Код Значение
    01 100
    17 147
    33 215
    49 316
    65 464
    81 681
    02 102
    18 150
    34 221
    50 324
    66 475
    82 698
    03 105
    19 154
    35 51 226
    332
    67 487
    83 715
    04 107
    20 158
    36 232
    36 232
    52 340
    68 499
    84 732
    05 110
    21 162
    37 237 900
    53 348
    69 511 90 022
    85 750
    06 113
    22 165
    38 243
    54 357
    523
    86 768
    07 115
    23 169
    39 249
    55 365 71 536
    87 787
    08 118
    24 174
    40 255
    56 37
    72 549
    88 8 06
    09 121
    25 178
    41 261
    57 383
    73 562
    89 825
    10 124
    26 182
    42 267
    58 392
    74 576
    74 576
    90 845
    11 127
    27 187
    43 274
    59 402
    75 590
    91 866
    12 130
    28 191
    44 280
    60 412
    76 604
    92 887
    133
    29 196
    45 287
    61 422
    77 619
    93 909 900
    14 137
    30 200
    46 294
    62 432
    78 634
    94 634
    94 931
    15 140
    31
    47 301
    63 442
    79 649
    95 953
    16 143
    32 210
    48 309
    64 453
    80 665
    96 976

    Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

    Letter Множитель Letter Множитель Letter Множитель
    Z 0.001 A 1 D 1000
    Y или R 0,01 B или H 10 E 10000
    X или S 0,1 C 100 F 100000

    Итак, резистор 01C — наш хороший друг, 10 кОм; (100×100), 01B составляет 1 кОм; (100×10), а 01D — 100 кОм.Это просто, другие коды могут быть не такими. 85A с рисунка выше — 750 Ом; (750×1) и 30C на самом деле 20 кОм.



    ← Предыдущая страница
    Типы резисторов .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
