Диоды. Устройство и работа. Характеристики и особенности

Самым простым по конструкции в семействе полупроводников являются диоды, имеющие в конструкции всего два электрода, между которыми существует проводимость электрического тока в одну сторону. Такой вид проводимости в полупроводниках создается благодаря их внутреннему устройству.

Особенности устройства

Не зная конструктивных особенностей диода, нельзя понять его принципа действия. Структура диода состоит из двух слоев с проводимостью различного вида.

Диод состоит из следующих основных элементов:
  • Корпус. Выполняется в виде вакуумного баллона, материалом которого может быть керамика, металл, стекло и другие прочные материалы.
  • Катод. Он расположен внутри баллона, служит для образования эмиссии электронов. Наиболее простым устройством катода является тонкая нить, раскаляющаяся в процессе действия. Современные диоды оснащены косвенно накаляющимися электродами, которые выполнены в виде металлических цилиндров со свойством активного слоя, имеющего возможность испускать электроны.
  • Подогреватель. Это особый элемент в виде нити, раскаляющейся от электрического тока. Подогреватель расположен внутри косвенно накаляющегося катода.
  • Анод. Это второй электрод диода, служащий для приема электронов, вылетевших от катода. Анод имеет положительный потенциал, по сравнению с катодом. Форма анода чаще всего так же, как и катода, цилиндрическая. Оба электрода аналогичны эмиттеру и базе полупроводников.
  • Кристалл. Его материалом изготовления является германий или кремний. Одна часть кристалла имеет р-тип с недостатком электронов. Другая часть кристалла имеет n-тип проводимости с избытком электронов. Граница, расположенная между этими двумя частями кристалла, называется р-n переходом.

Эти особенности конструкции диода позволяют ему проводить ток в одном направлении.

Принцип действия

Работа диода характеризуется его различными состояниями, и свойствами полупроводника при нахождении в этих состояниях. Рассмотрим подробнее основные виды подключений диодов, и какие процессы происходят внутри полупроводника.

Диоды в состоянии покоя

Если диод не подключен к цепи, то внутри него все равно происходят своеобразные процессы. В районе «n» есть излишек электронов, что создает отрицательный потенциал. В области «р» сконцентрирован положительный заряд. Совместно такие заряды создают электрическое поле.

Так как заряды с разными знаками притягиваются, то электроны из «n» проходят в «р», при этом заполняют дырки. В итоге таких процессов в полупроводнике появляется очень слабый ток, увеличивается плотность вещества в области «р» до определенного значения. При этом частицы расходятся по объему пространства равномерно, то есть, происходит медленная диффузия. Вследствие этого электроны возвращаются в область «n».

Для многих электрических устройств направление тока не имеет особого значения, все работает нормально. Для диода же, большое значение имеет направление протекания тока. Основной задачей диода является пропускание тока в одном направлении, чему благоприятствует переход р-n.

Обратное включение

Если диоды подсоединять к питанию по изображенной схеме, то ток не будет проходить через р-n переход. К области «n» подсоединен положительный полюс питания, а к «р» — минусовой. В итоге электроны от области «n» переходят к плюсовому полюсу питания. Дырки притягиваются минусовым полюсом. На переходе возникает пустота, носители заряда отсутствуют.

При повышении напряжения дырки и электроны осуществляют притягивание сильнее, и на переходе нет носителей заряда. При обратной схеме включения диода ток не проходит.

Повышение плотности вещества возле полюсов создает диффузию, то есть, стремление к распределению вещества по объему. Это возникает при выключении питания.

Обратный ток

Вспомним о работе неосновных переносчиков заряда. При запертом диоде, через него проходит малая величина обратного тока. Он и образуется от неосновных носителей, двигающихся в обратном направлении. Такое движение возникает при обратной полярности питания. Обратный ток обычно незначительный, так как число неосновных носителей очень мало.

При возрастании температуры кристалла их число повышается и обуславливает повышение обратного тока, что обычно приводит к повреждению перехода. Для того, чтобы ограничить температуру работы полупроводников, их корпус монтируют на теплоотводящие радиаторы охлаждения.

Прямое включение

Поменяем местами полюса питания между катодом и анодом. На стороне «n» электроны будут отходить от отрицательного полюса, и проходить к переходу. На стороне «р» дырки, имеющие положительный заряд, оттолкнутся от положительного вывода питания. Поэтому электроны и дырки начнут стремительное движение друг к другу.

Частицы с разными зарядами скапливаются возле перехода, и между ними образуется электрическое поле. Электроны проходят через р-n переход и двигаются в область «р».

Часть электронов рекомбинирует с дырками, а остальные проходят к положительному полюсу питания. Возникает прямой ток диода, который имеет ограничения его свойствами. При превышении этой величины диод может выйти из строя.

При прямой схеме диода, его сопротивление незначительное, в отличие от обратной схемы. Считается, что обратно ток по диоду не проходит. В результате мы выяснили, что диоды работают по принципу вентиля: повернул ручку влево – вода течет, вправо – нет воды. Поэтому их еще называют полупроводниковыми вентилями.

Прямое и обратное напряжение

Во время открытия диода, на нем имеется прямое напряжение. Обратным напряжением считается величина во время закрытия диода и прохождения через него обратного тока. Сопротивление диода при прямом напряжении очень мало, в отличие от обратного напряжения, возрастающего до тысяч кОм. В этом можно убедиться путем измерения мультиметром.

Сопротивление полупроводникового кристалла может изменяться в зависимости от напряжения. При увеличении этого значения сопротивление снижается, и наоборот.

Если диоды использовать в работе с переменным током, то при плюсовой полуволне синуса напряжения он будет открыт, а при минусовой – закрыт. Такое свойство диодов применяют для выпрямления напряжения. Поэтому такие устройства называются выпрямителями.

Характеристика диодов

Характеристика диода выражается графиком, на котором видна зависимость тока, напряжения и его полярности. Вертикальная ось координат в верхней части определяет прямой ток, в нижней части – обратный.

Горизонтальная ось справа обозначает прямое напряжение, слева – обратное. Прямая ветка графика выражает ток пропускания диода, проходит рядом с вертикальной осью, так как выражает повышение прямого тока.

Вторая ветка графика показывает ток при закрытом диоде, и проходит параллельно горизонтальной оси. Чем круче график, тем лучше диод выпрямляет ток. После возрастания прямого напряжения, медленно повышается ток. Достигнув области скачка, его величина резко нарастает.

На обратной ветви графика видно, что при повышении обратного напряжения, величина тока практически не возрастает. Но, при достижении границ допустимых норм происходит резкий скачок обратного тока. Вследствие этого диод перегреется и выйдет из строя.

Похожие темы:

Диод — полупроводниковый элемент. Принцип работы, устройство и разновидности.

Диод (Diode -eng.) – электронный прибор, имеющий 2 электрода, основным функциональным свойством которого является низкое сопротивление при передаче тока в одну сторону и высокое при передаче в обратную.

То есть при передаче тока в одну сторону он проходит без проблем, а при передаче в другую, сопротивление многократно увеличивается, не давая току пройти без сильных потерь в мощности. При этом диод довольно сильно нагревается.

Диоды бывают электровакуумные,

газоразрядные и самые распространённые – полупроводниковые. Свойства диодов, чаще всего в связках между собой, используются для преобразования переменного тока электросети в постоянный ток, для нужд полупроводниковых и других приборов.



Конструкция диодов.

Конструктивно, полупроводниковый диод состоит из небольшой пластинки полупроводниковых материалов (кремния или германия), одна сторона (часть пластинки) которой обладает электропроводимостью p-типа, то есть принимающей электроны (содержащей искусственно созданный недостаток электроновдырочная»)), другая обладает электропроводимостью n-типа, то есть отдающей электроны (содержащей избыток электронов

электронной»)).

Слой между ними называется p-n переходом. Здесь буквы p и n — первые в латинских словах negative — «отрицательный», и positive — «положительный». Сторона p-типа, у полупроводникового прибора является анодом (положительным электродом), а область n-типакатодом (отрицательным электродом) диода.



Электровакуумные (ламповые) диоды, представляют собой лампу с двумя электродами внутри, один из которых имеет нить накаливания, таким образом подогревая себя и создавая вокруг себя магнитное поле

.

При разогреве, электроны отделяются от одного электрода (катода) и начинают движение к другому электроду (аноду), благодаря электрическому магнитному полю. Если направить ток в обратную сторону (изменить полярность), то электроны практически не будут двигаться к катоду из-за отсутствия нити накаливания в аноде. Такие диоды, чаще всего применяются в выпрямителях и стабилизаторах, где присутствует высоковольтная составляющая.

Диоды на основе германия, более чувствительны на открытие при малых токах, поэтому их чаще используют в

высокоточной низковольтной технике, чем кремниевые.



Типы диодов:
  • · Смесительный диод — создан для приумножения двух высокочастотных сигналов.
  • · pin диод — содержит область проводимости между легированными областями. Используется в силовой электронике или как фотодетектор.
  • · Лавинный диод — применяется для защиты цепей от перенапряжения. Основан на лавинном пробое обратного участка вольт-амперной характеристики.
  • · Лавинно-пролётный диод — применяется для генерации колебаний в СВЧ-технике. Основан на лавинном умножении носителей заряда.
  • · Магнитодиод. Диод, характеристики сопротивления которого зависят от значения индукции магнитного поля и расположения его вектора относительно плоскости p-n-перехода.
  • · Диоды Ганна. Используются для преобразования и генерации частоты в СВЧ диапазоне.
  • · Диод Шоттки. Имеет малое падение напряжения при прямом включении.
  • · Полупроводниковые лазеры.

Применяются в лазеростроении, по принципу работы схожи с диодами, но излучают в когерентном диапазоне.

  • · Фотодиоды. Запертый фотодиод открывается под действием светового излучения. Применяются в датчиках света, движения и т.д.
  • · Солнечный элемент (вариация солнечных батарей). При попадании света, происходит движение электронов от катода к аноду, что генерирует электрический ток.
  • · Стабилитроны — используют обратную ветвь характеристики диода с обратимым пробоем для стабилизации напряжения.
  • · Туннельные диоды, использующие квантовомеханические эффекты. Применяются как усилители, преобразователи, генераторы и пр.
  • · Светодиоды (диоды Генри Раунда, LED). При переходе электронов, у таких диодов происходит излучение в видимом диапазоне света.

Для данных диодов используют прозрачные корпуса для возможности рассеивания света. Также производят диоды, которые могут давать излучение в ультрафиолетовом, инфракрасном и других требуемых диапазонах (в основном, литографической и космической сфере).

  • · Варикапы (диод Джона Джеумма) Благодаря тому, что закрытый p—n-переход обладает немалой ёмкостью, ёмкость зависит от приложенного обратного напряжения. Применяются в качестве конденсаторов с переменной ёмкостью.

Как устроены и работают полупроводниковые диоды

Диод – простейший полупроводниковый прибор. Диод представляет собой пластинку полупроводника (германий), в левой половине которого имеется акцепторная примесь, а в правой – донорная. При этом левая часть называется полупроводником типа Р, правая – типа N. Свойства полупроводникового диода, как и любого другого полупроводника, определяются границей между левой и правой частями полупроводника, т.н. Р-N переходом (рисунок 1). В отличии от тиристоров и транзисторов, диод имеет один Р-N переход. Главной отличительной особенностью диода является односторонняя проводимость электрического тока.

Рисунок 1 – Строение диода и его обозначение на электрической схеме.

Конструктивно диод представляет собой двухвыводной полупроводниковый элемент. Выводы диода обозначаются как анод и катод.

Рассмотрим физические процессы, происходящие на границе Р-N перехода в различных состояниях диода.

1. Диод в состоянии покоя (выводы диода некуда не подключены). В этом состоянии области полупроводника N и Р характеризуются наличием отрицательного и положительного заряда соответственно. Взаимодействие этих зарядов создает электрическое поле (рисунок 2).

Рисунок 2.

Как известно, разноименные заряды обладают свойством притягиваться, поэтому электроны (отрицательные носители заряда из зоны N) проникают в положительно заряженную зону Р, заполняя при этом некоторые дырки. Движение электронов – есть не что иное, как электрический ток. Величина этого тока незначительна. Однако, заряженные частицы стремятся равномерно распространиться по всему объему (проводнику), поэтому часть электронов возвращается назад в зону N.

2. Включение полупроводникового диода в обратном направлении (рисунок 3).

Рисунок 3.

При обратном включении диода (область N подключена к «+» источника питания, область Р – к «-» источника питания) ток через Р-N переход не пройдет. Это обусловлено тем, что электроны устремятся к положительному полюсу источника питания, положительные заряды (дырки) – к отрицательному полюсу источника питания. На границе Р-N перехода образуется «вакуум», в котором отсутствуют какие-либо носители заряда. Увеличение обратного напряжения источника питания приведет к еще большему увеличению зоны в области Р-N перехода без носителей заряда.

Помимо понятия «обратного напряжения» существует понятие и «обратного тока». Обратный ток – ток, протекающий через границу Р-N перехода, вызванный перемещением неосновных носителей заряда, которые двигаются, как и основные, но в обратном направлении. Величина обратного тока мала, т.к. число носителей невелико. Однако повышение температуры полупроводникового диода приводит к увеличению сила неосновных носителей заряда и увеличению обратного тока, который может привести к разрушению Р-N перехода. Для снижения температуры полупроводников применяют пассивные (радиаторы) и активные (вентиляторы) теплоотводы.

3. Включение полупроводникового диода в прямом направлении (рисунок 4).

Рисунок 4.

Прямое включение диода вызовет смещение электронов и дырок от отрицательного и положительного выводов источника к питания соответственно в сторону Р-N перехода. В результате этого смещения в области Р-N перехода образуется электрическое поле, способствующее перемещению электронов в область Р и их устремление к положительному выводу источника питания. Таким образом, через диод протекает прямой ток.

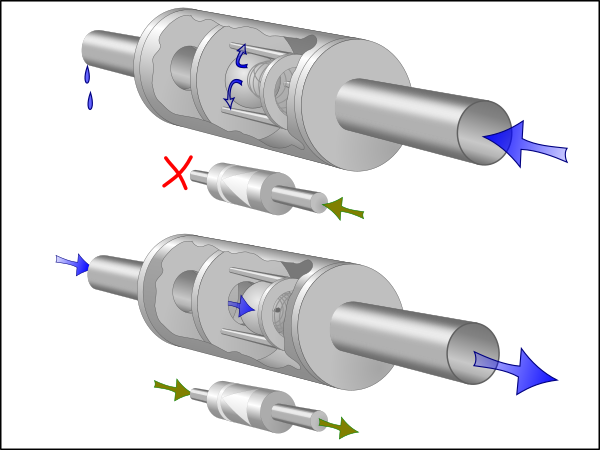

Принцип действия диода подобен механическому вентилю, поэтому диоды еще называют полупроводниковыми вентилями.
