Требования к заземляющим проводникам: что нужно знать

Требование к проводам заземления

Заземляющий провод является одним из неотъемлемых элементов любой электроустановки. Его основное назначение — защита от косвенного прикосновения к частям электроустановки, находящимся под напряжением. Косвенным называется прикосновение к частям оборудования, которые в нормальных условиях не находятся под напряжением, например, корпуса двигателей, трансформаторов или даже ручка фена.

Но вследствие нарушения изоляции токоведущих частей  (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено защитное заземление.

Немного теории

Обычному человеку, не особо вдающемуся в основы электротехники, достаточно сложно разобраться во всех этих нюансах. Особенно когда начинают оперировать такими понятиями как заземление, зануление, глухо заземленная или эффективно заземленная нейтраль. Поэтому, для начала попробуем доступным языком объяснить суть всех этих обозначений, и определить основную цель, с которой их придумали.

Нейтраль электрооборудования

  • Существует пять основных схем подключения нейтрали электрооборудования. Нейтралью называют общую точку обмоток электрооборудования, соединенного в звезду. Соединение звезда — это кода три начала обмотки подключаются к соответствующим фазным проводам, а концы этих обмоток соединяются между собой — нейтраль.
  • В точке соединения концов этих обмоток, в идеальных условиях потенциал будет равен нулю. Такой же потенциал имеет земля. Поэтому при помощи шины или проводника выполняется заземление нейтрального провода. Обычно подключается он к специальной шине стационарного заземлителя.
  • Такая система называется TN или системой с глухо заземленной нейтралью. В нашей стране она повсеместно используется в электроустановках до 1000В и подразделяется на три подвида.
  • Но прежде чем мы приступим к разбору этих подвидов, давайте определимся, что такое нулевой и защитный провод. Как говорит инструкция, нулевым или нейтральным проводом называется проводник, подключенный к нейтрали. На схемах этот провод обычно обозначают – «N».

Отличия зануления и заземления

  • Кроме того, существует еще так называемый проводник защитного заземления.
    Он обозначается «РЕ». Используя КС 066 1 зажим плашечный заземляющего провода или другой подобный вид подключения, он подключается к земле и к корпусу оборудования, тем самым, обеспечивая нулевой потенциал на корпусе. Но как мы помним, в сетях с глухо заземленной нейтралью она так же подключается к земле.

Именно, исходя из этого условия, в сетях TN и существует три вида подключения:

Система TN-S

Первый вариант это TN-S. При этом варианте, к нейтрали одним проводом подключается нулевой проводник, а вторым провод защитного заземления. На всем протяжении до конечного потребителя они не соединяются.

Система TN-С

Второй вариант это – TN-С. В этом случае провода для заземления и нулевой проводник подключаются к нейтрали в одной точке, и по всей длине идут единым проводником. Такой проводник называется «PEN», то есть нулевой и защитный.

Система TN-C-S

Последним вариантом для систем с глухо заземлённой нейтралью является система TN-C-S, то есть система, совмещающая первые два варианта. Для этой системы характерно использование одного проводника для подключения к нейтрали. Но затем он разделяется на два проводника – заземления и зануления. Провода заземления для снижения потенциала корпуса и зануления для работы электроустановки. В дальнейшем они уже не пересекаются.

Система ТТ

Кроме приведенных выше систем, существуют еще IT (система с изолированной нейтралью) и TT (система с эффективно заземленной нейтралью). Такие системы обычно используются в сетях выше 1000, куда без должной подготовки и знаний лезть не следует. Ведь цена ошибки там очень велика. Поэтому в нашей статье мы не будем их даже рассматривать.

Важно: Ссылаясь на систему заземления TN -С, некоторые «горе электрики» пытаются реализовать ее у себя дома, используя нулевой проводник в качестве и нейтрального и защитного. Но согласно п.1.7.132 ПУЭ для однофазных сетей это запрещено. Это связано с тем, что при обрыве нулевого провода высока вероятность появления напряжения на корпусе защищаемого оборудования. Поэтому, если нет отдельного контура заземления, то лучше обойтись вообще без него, чем подключать корпус оборудования к нулевому проводнику.

Требования к заземлителям

Ну вот, разобравшись с основными теоретическими аспектами, давайте поговорим и о самих проводниках. В зависимости от места их установки к ним предъявляются совершенно разные требования. Поэтому давайте отдельно рассмотрим включение заземляющих проводов для стационарных и передвижных электроустановок.

Общие требования к проводам заземления

Но начнем мы наш разговор с общих требований, предъявляемых к проводникам, используемым для заземления. Как вы уже должны были понять они должны обеспечивать снижение потенциала на защищаемом оборудовании до нулевого или близкого к нему значения. В связи с этим они должны иметь возможность пропускать ток, равный току короткого замыкания в данной электроустановке.

  • Казалось бы, в связи с этим, сечение таких проводников, в обязательном порядке должно быть не меньше, чем у фазных проводников, но это не так. Дело в том, что фазные проводники должны обеспечивать долговременное протекание больших токов. А вот защитный провод, должен обеспечить такую возможность только на время работы защиты. Обычно это время не превышает 2-3 секунд.

Сечение проводов заземления

  • Определить такое сечение вы вполне можете и своими руками благодаря таблице 1.7.5 ПУЭ. Для проводов с сечением рабочих жил до 16 мм2, сечение защитных проводников должно быть идентичным. Для проводов от 16 до 35 мм2 сечение защитных проводов может быть 16 мм2. Для проводов большего сечения защитный проводник должен быть не менее чем в два раза меньшего сечения.

Структура кабеля с нулевым проводом меньшего сечения

Согласно нормам ГОСТ, вся кабельно-проводниковая продукция должна содержать маркировку сечения жил. Причем если сечение жил зануления и заземления отличаются от рабочих, то она должна указываться отдельно как на видео.

  • В некоторых случаях допускается отдельный расчёт сечения проводника заземления. Для этого используется формула, в которой учтены такие показатели как ток короткого замыкания, время срабатывания защит, тип изоляции и проводника, а также способ прокладки кабеля. Но используют такой способ определения сечения достаточно редко.
  • Теперь, что касается обозначения заземляющих и нулевых проводников. Их буквенную аббревиатуру вы уже знаете. Но кроме того они имеют еще и цветовую. Заземление при пятипроводной системе заземления должно иметь желто-зеленую окраску. Нулевой провод обозначается голубым цветом.

Знак места подключения заземления

  • Отдельным вопросом является качество заземления. Его определяют путем измерения его сопротивления. Согласно п.1.7.101 ПУЭ для трехфазной сети с линейным напряжением в 380В, оно должно быть не более 4 Ом. Это достаточно маленькая величина, которая обуславливается только внутренним сопротивлением проводника.

Схема измерения сопротивления заземления

  • Для достижения соответствующего качества заземления следует использовать винтовые зажимы. Они позволяют достаточно просто отключить проводник для ремонтных работ и испытаний, а также обеспечивают качественный контакт. Удлинение заземления и нулевых проводников не приветствуется, но допускается. В этом случае можно использовать зажим плашечный заземляющего провода КС 066 1 или подобные зажимы для проводов меньшего сечения.
  • Отдельным вопросом является отдельная прокладка проводов заземления и зануления. Согласно п.1.7.127 ПУЭ провод медный для заземления должен быть не менее 2,5 мм
    2
    если он имеет защиту от механических повреждений и не менее 4 мм2, если он не имеет таковой. Для алюминиевого провода, независимо от способа прокладки, сечение должно быть не меньше 16 мм2.

Требования к переносным заземлениям

Отдельной темой стоят проводники для временного использования. С их помощью к заземляющему контуру подключают электроустановки временного характера. Это могут быть передвижные будки, механизмы или автотранспорт.

Переносное заземление

  • Для этого используют специальные переносные заземления.
    Подобные проводники используют и для создания безопасных условий работ.
  • Такие проводники не должны иметь изоляции, это делается для того, чтобы всегда можно было визуально осмотреть его целостность. Для крепления к контуру заземления и механизму он должен иметь струбцины. Струбцина для провода заземления должна крепится к проводу методом сварки или винтового соединения.

Струбцина переносного заземления

  • Проводник обязательно должен быть медным и многожильным. Причем количество оборванных отдельных проволок строго регламентируется и не должно превышать 5%.
  • Сечение таких переносных заземлений должно быть не менее 16 мм2 для электроустановок до 1000В и не менее 25 мм2 для электроустановок более высокого напряжения. Для заземления машин и механизмов можно использовать провод с сечением не менее 16 мм2 независимо от класса напряжения.

На фото переносное заземление для заземления машин и механизмов

Качество такого заземления проверить достаточно сложно. Поэтому единственным условием является обязательная зачистка металлической поверхности перед их наложением.

Вывод

Заземление нейтрального провода и проводника заземления играют очень важную роль не только для создания безопасных условий, но и для работоспособности всей системы. Поэтому этим аспектом электроустановки не следует пренебрегать. И мы очень надеемся, что наша статья помогла вам разобраться в этом вопросе.

Заземляющие проводники / ПУЭ 7 / Библиотека / Элек.ру

1.7.113. Сечения заземляющих проводников в электроустановках напряжением до 1 кВ должны соответствовать требованиям 1. 7.126 к защитным проводникам.

Наименьшие сечения заземляющих проводников, проложенных в земле, должны соответствовать приведенным в табл. 1.7.4.

Прокладка в земле алюминиевых неизолированных проводников не допускается.

1.7.114. В электроустановках напряжением выше 1 кВ сечения заземляющих проводников должны быть выбраны такими, чтобы при протекании по ним наибольшего тока однофазного КЗ в электроустановках с эффективно заземленной нейтралью или тока двухфазного КЗ в электроустановках с изолированной нейтралью температура заземляющих проводников не превысила 400 °С (кратповременный нагрев, соответствующий полному времени действия защиты и отключения выключателя).

1.7.115. В электроустановках напряжением выше 1 кВ с изолированной нейтралью проводимость заземляющих проводников сечением до 25 мм2 по меди или равноценное ему из других материалов должна составлять не менее 1/3 проводимости фазных проводников. Как правило, не требуется применение медных проводников сечением более 25 мм2, алюминиевых — 35 мм2, стальных — 120 мм2.

1.7.116. Для выполнения измерений сопротивления заземляющего устройства в удобном месте должна быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках напряжением до 1 кВ таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.

1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.

1.7.118. У мест ввода заземляющих проводников в здания должен быть предусмотрен опознавательный знак

Заземляющий проводник: требования и особенности

Заземляющие проводники представляют собой обязательную часть электроустановок любого типа, от небольших бытовых приборов до трансформаторов. Необходимы как защитные элементы от случайного соприкосновения с деталями, находящимися под высоким напряжением.

Их правильный выбор и установка очень важны не только для обеспечения бесперебойной работы, но и для улучшения качества ее безопасности во время эксплуатации.

Немного теории

Чтобы действовать максимально эффективно, необходимо знать некоторую терминологию. Так, глухозаземленная нейтраль — общая точка обмоток для электрического оборудования, которая присоединяется к заземлителю напрямую или с использованием малого сопротивления.

Важно знать следующую информацию:

  1. Основных схем для подключения нейтрали оборудования насчитывается пять. Здесь электрические приборы подключают в звезду (начала обмотки присоединяют к фазным проводам).
  2. В областях соединения обмоток потенциал будет равен нулю при идеальных условиях, как и у почвы. Из-за этого заземление нейтрального кабеля необходимо производить с использованием шины.
  3. Нулевой провод — тот, что подключен к нейтрали. Как правило, его принято обозначать буквой N.
  4. Нулевой защитный проводник заземления обозначается символом РЕ. Его подсоединяют к земле и непосредственно к оборудованию, благодаря чему оказывается возможным получение нулевого потенциала.

Существует три основных типа подключения:

  1. TN-S. К нейтрали соединяют нулевой рабочий проводник и кабель защитного заземления, которые не соединяются до конечного потребителя.
  2. TN-C. Заземляющий проводник и нейтраль соединяются в одной области, образовав сплошной проводник. Такой тип обозначают символом REN.
  3. TN-C-S. Совмещает в себе два предыдущих. Для подключения к нейтрали используется один проводник, который впоследствии разделяется на два — зануления и заземления.

В сетях выше тысячи, требующих специальных знаний, применяется тип IT с применением изолированной нейтрали.

Требования к заземлителям

Главные требования к проводам-заземлителям зависят от места для их подключения. Так, проводы могут быть использованы как для непередвижных, так и передвижных электрических конструкций и приборов.

Следует обратить внимание, что основные требования к продукции, предназначенной для подключения этих типов установок, серьезно различаются. Перед непосредственным проведением работ их необходимо тщательно изучить и произвести все требуемые измерения.

В противном случае техника может выйти из строя, а сами механизмы будут представлять потенциальную опасность для жизни человека.

Общие требования к проводам заземления

Любой провод заземления должен снижать потенциал на электрооборудовании до близкого к нулю показателя. У него должна быть возможность пропускать такой же ток, значение которого в установке равно значению тока в коротком замыкании.

В связи с этим необходимо обратить внимание на следующие требования:

  1. Сечение проводников заземления не должно быть больше, чем у фазных проводников. Последние должны обеспечивать постоянное протекание тока, защита находится в работе не более двух-трех секунд.
  2. Все кабели должны иметь сечение и маркировки по ГОСТу.
  3. Отдельный расчет показателя проводника заземления возможен. Следует применить формулу, содержащую ток короткого замыкания, способ укладки кабеля, тип проводника.
  4. Нулевой провод, как правило, обозначают голубым цветом, заземление — желтым.
  5. Качество заземления рассчитывают по измерению сопротивления. Как правило, параметр должен составить не больше 4 Ом. Число зависит от сопротивления только внутри проводника.
  6. Наиболее качественного заземления можно добиться при использовании винтовых зажимов. Не рекомендуется делать нулевые проводники и заземление длиннее стандарта длины.
  7. У медного провода для заземления минимальное сечение составит 4 квадратных миллиметров без защиты от повреждений и не менее 2,5 — при ее наличии.

Требования к переносным заземлениям

Переносные заземления должны соответствовать совсем другим требованиям, поскольку применяются к передвижным механизмам для обеспечения безопасных условий эксплуатации и работы.

Основные правила их использования выглядят следующим образом:

  1. Данный тип проводников не оснащается изоляцией. Это необходимо, чтобы можно было легко обнаружить возможные механические повреждения или убедиться в их полной целостности. К устройствам контур заземления прикрепляется при помощи струбцины. Ее присоединение к заземлителю производится с использованием сварки.
  2. Материал для проводника — медь. Такая продукция должна быть многожильной, а ее отдельные проводки — содержать не более пяти процентов брака.
  3. Сечение данных заземлений должно быть не менее 16 квадратных мм, если применяется для механизмов с напряжением меньше 1000 В, и не менее 25 квадратных миллиметров, если больше.

Перед наложением заземления необходимо провести зачистку металлической поверхности. Можно достигнуть максимально доступного качества. Проверить его обычными способами достаточно сложно, поэтому чаще всего выполняют только экспериментальным путем.

Выводы

Соблюдение всех правил выбора и установки нейтральных проводов и кабелей заземления чрезвычайно важно для обеспечения качественной и бесперебойной работы электросистем стационарных и передвижных. Без этого нельзя создать безопасные условия эксплуатации техники и предупредить ее поломки.

Разобраться в основных требованиях к кабельной продукции не так сложно. В большинстве случаев произвести установку всех систем оказывается под силу даже простым обывателям.

Заземляющий проводник: требования и особенности

Заземления переносные

Заземления переносные предназначены для защиты работающих на отключенных токоведущих частях электроустановок от ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих ножей.

Заземления состоят из проводов с зажимами для закрепления их на токоведущие части и струбцинами для присоединения к заземляющим проводникам.

Провода заземлений должны быть гибкими (медными или алюминиевыми), неизолированными или заключенными в прозрачную защитную оболочку.

Сечения проводов заземлений выбираются исходя из термической стойкости при протекании токов 3-х фазного к.з., а в сетях с глухозаземленной нейтралью – также при протекании токов 1 ф к.з.

Провода переносных заземлений должны иметь сечение не менее 16 мм2 (в электроустановках до 1 кВ) и не менее 25 мм2 ( в электроустановках выше 1 кВ).


Для выбора сечения рекомендуется пользоваться следующей упрощенной формулой:


где:

Smin— минимально допустимое сечение провода, мм2;

Iуст— наибольшее значение установившегося тока к.з.;

tв— время наибольшей выдержки времени РЗ, с;

С— коэффициент, зависящий от материала проводов (для меди С=250; для алюминия С=152).

При больших значениях тока к.з., разрешается устанавливать несколько заземлений параллельно.

При выборе заземлений в эксплуатации следует также проверять их на электродинамическую устойчивость при к.з. по следующей формуле:


где:

iдин.мин.— минимально необходимый ток динамической устойчивости для заземления;

Iуст— наибольшее установившееся значение тока к.з.

Значения iдин.мин. должны указываться в паспортах на каждое конкретное заземление.


Конструкция зажимов для присоединения заземления должна допускать его закрепление и снятие с помощью специальной штанги.

Зажим для присоединения к заземляющему проводнику должен выполняться в виде струбцины или соответствовать конструкции зажима на заземляющем проводнике.

Контактные соединения заземления, выполняются опресовкой, сваркой или болтами (применение пайки не допускается).

Провода переносных заземлений для снятия остаточного заряда при проведении испытаний, для заземления испытательной аппаратуры и испытуемого оборудования должны быть медными сечением не менее 4 мм2, а для заземления передвижных установок и грузоподъемных машин – медными сечением не менее 10 мм2 по условиям механической прочности.

На каждом заземлении выбивается на одном из зажимов или на бирке наносятся обозначения с указанием номинального напряжения электроустановки, сечения проводов и инвентарного номера.

Места для присоединения заземлений должны иметь свободный и безопасный доступ.

Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках, а в электроустановках выше 1 кВ с применением дополнительно изолирующей штанги. Закреплять зажимы следует штангой или непосредственно руками в диэлектрических перчатках.

Все переносные заземления учитываются в оперативной документации (схемах и журналах) электроустановки.

В процессе эксплуатации заземления периодически осматриваются не реже 1 раза в 3 месяца, а также непосредственно перед применением и после воздействия токов к.з. При обнаружении механических дефектов, обрыве более 5% проводников и их расплавлений заземления изымаются из эксплуатации.


Обучение по электробезопасности, охрана труда, экология, электробезопасность, пожарно-технический минимум, первая помощь пострадавшим курсы


1. Основные требования по организации безопасной эксплуатации электроустановок.

2. Квалификационные группы по электробезопасности.

3. Электробезопасность в действующих электроустановках до 1000 Вольт.
         Производство работ.


4. Производство отдельных видов работ.

5. Правила использования защитных средств, применяемых в электроустановках.

6. Приложение.


Порядок наложения и снятия заземления

Наложение заземления следует производить непосредственно после проверки отсутствия напряжения. Наложение и снятие переносных заземлений, должны производиться двумя лицами.

Переносные заземления перед проверкой отсутствия напряжения должны быть присоединены к зажиму «Земля». Зажимы переносного заземления накладываются на заземляемые токоведущие части с помощью штанги из изоляционного материала с применением диэлектрических перчаток. Закрепление зажимов производится этой же штангой или непосредственно руками в диэлектрических перчатках.

Запрещается пользоваться для заземления какими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений путем их скрутки.

Переносные заземления должны быть выполнены из голых медных многожильных проводов и иметь сечение не менее 25 мм.

Снятие заземления следует производить в обратном порядке с применением штанги и диэлектрических перчаток, то есть сначала снять его с токоведущих частей, азатем отсоединить от заземляющих устройств.

Если характер работы в электрических цепях требует снятий заземления (например, при проверке трансформаторов, при испытании оборудования от постороннего источника тока, при проверке изоляции мегомметрами т. п.), допускается временное снятие заземлений, мешающих выполнению работы. При этом место работы должно быть подготовлено в полном соответствии вышеизложенными требованиями и лишь на время производства работы могут быть сняты те заземления, при наличии которых работа не может быть выполнена.

Включение и отключение заземляющих ножей, наложение и снятие переносных заземлений должны учитываться по оперативной схеме, в оперативном журнале и в наряде.

Установка заземлений


Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения.


Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части.


Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства.


Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках.


Установка заземлений в распределительных устройствах


В электроустановках напряжением до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования, определяет выдающий наряд, распоряжение.


Допускается временное снятие заземлений, установленных при подготовке рабочего места, если это требуется по характеру выполняемых работ (измерение сопротивление изоляции и т.п.).


Временное снятие и повторную установку заземлений выполняют оперативный персонал либо по указанию выдающего наряд производитель работ.


Разрешение на временное снятие заземлений, а также на выполнение этих операций производителем работ должно быть внесено в строку наряда «Отдельные указания» с записью о том, где и для какой цели должны быть сняты заземления.


В электроустановках, конструкция которых такова, что установка заземления опасна или невозможна (например, в некоторых распределительных ящиках, КРУ отдельных типов, сборках с вертикальным расположением фаз), должны быть разработаны дополнительные мероприятия по обеспечению безопасности работ, включающие установку диэлектрических колпаков на ножи разъединителей, диэлектрических накладок или отсоединение проводов, кабелей и шин. Перечень таких электроустановок утверждается работодателем и доводится до сведения персонала.


В электроустановках напряжением до 1000 В операции по установке и снятию заземлений разрешается выполнять одному работнику, имеющему группу III, из числа оперативного персонала.


Отключать заземляющие ножи и снимать переносные заземления единолично может работник из числа оперативного персонала, имеющий группу III.

Контрольные вопросы:

1. Куда должны подключаться переносные заземления?
2. Из чего должны быть выполнены переносные заземления?
3. Каков порядок установки заземления?
4. Каков порядок снятия заземления?



Порядок наложения переносных заземлений

Порядок наложения и снятия заземления.

Наложение заземления следует производить непосредственно после проверки отсутствия напряжения. Наложение и снятие переносных заземлений, должны производиться двумя лицами. Переносные заземления перед проверкой отсутствия напряжения должны быть присоединены к зажиму «Земля». Зажимы переносного заземления накладываются на заземляемые токоведущие части с помощью штанги из изоляционного материала с применением диэлектрических перчаток. Закрепление зажимов производится этой же штангой или непосредственно руками в диэлектрических перчатках. Запрещается пользоваться для заземления какими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений путем их скрутки. Переносные заземления должны быть выполнены из голых медных многожильных проводов и иметь сечение не менее 25 мм2. Снятие заземления следует производить в обратном порядке с применением штанги и диэлектрических перчаток.

Если характер работы в электрических цепях требует снятий заземления, допускается временное снятие заземлений, мешающих выполнению работы. При этом место работы должно быть подготовлено в полном соответствии вышеизложенными требованиями и лишь на время производства работы могут быть сняты те заземления, при наличии которых работа не может быть выполнена. Включение и отключение заземляющих ножей, наложение и снятие переносных заземлений должны учитываться по оперативной схеме, в оперативном журнале и в наряде.

Правила использования защитных средств, применяемых в электроустановках

Защитными средствами называются приборы, аппараты, переносные и перевозимые приспособления и устройства, а также отдельные части устройств, приспособлений и аппаратов, служащие для защиты персонала, работающего на электроустановках, от поражения электрическим током, от воздействия электрической дуги, продуктов ее горения и т.п.

Основными называются такие защитные средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и с помощью которых допускается касаться токоведущих частей, находящихся напряжением. Дополнительными – средства, которые сами по себе не могут при данном напряжении обеспечить безопасность от поражения током и являются лишь дополнительной мерой защиты к основным средствам.

К основным изолирующим защитным средствам, применяемым в электроустановках напряжением до 1000 Вольт, относятся :

  • диэлектрические перчатки;

  • инструмент с изолированными рукоятками;

  • указатели напряжения.

К дополнительным изолирующим защитным средствам, применяемым в электроустановках напряжением до 1000 Вольт, относятся:

  • диэлектрические боты;

  • диэлектрические резиновые коврики;

  • изолирующие подставки.

Выбор тех или иных изолирующих защитных средств для применения при оперативных переключениях или ремонтных работах регламентируется правилами техники безопасности при эксплуатации электроустановок и линий электропередачи и специальными инструкциями на выполнение отдельных работ. Замену предохранителя следует производить только при снятой нагрузке. Замена предохранителя под нагрузкой может привести к возникновению электрической дуги, и, как следствие, повреждению глаз, ожогам рук, порче держателя предохранителя. В электроустановках до 1000 вольт замена производится в средствах защиты лица и глаз специальными клещами либо рукой в диэлектрических перчатках .

Заключение

Список литературы

1. Андреев В.А. Релейная защита, автоматика и телемеханика в системах электроснабжения – М., Высшая школа, 1985.–392 с.: ил.

2. Бессонов Л.А. Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. – М.: Высш. шк., 2000. –528 с.

3. Бороздин И.И. Электроснабжение предприятий – Мн., Дизайн ПРО, 2000.–224 с.: ил.

4. Вернер В.В. Электромонтер-ремонтник – М., Высшая школа, 1987. – 223 с.: ил.

5. Воронина А.А. Безопасность труда в электроустановках / А.А. Воронина, Н.Ф. Шибенко – М., Высшая школа, 1984. – 312 с.: ил.

6. Гусев Н.Н. Устройство и монтаж электрооборудования / Н.Н. Гусев, Б.Н. Мельцер – Мн., Вышэйшая школа, 1979 г. – 188 с.: ил.

7. Долин П.А. Основы техники безопасности в электроустановках – М., Энергия, 1979. – 188 с.: ил.

8. Зевин М.Б. Электромонтер-кабельщик / М.Б. Зевин, А.Н. Трифонов – М., Высшая школа, 1989. – 286 с.: ил.

9. Камнев В.Н. Ремонт аппаратуры релейной защиты и автоматики – М., Высшая школа, 1979. – 304 с.: ил.

10. Касаткин А.С. «Основы электротехники» учебное пособие для технических училищ М. «Высшая школа», 2002.

11. Коптев А.А. Электромонтер оперативно-выездной бригады подстанций – М., Высшая школа, 1988. – 266 с.: ил.

12. Коротков Г.С. Ремонт оборудования и аппаратуры распределительных устройств / Г.С. Коротков, М.Я. Членов – М., Высшая школа, 1990. – 270 с.: ил.

13. Корякин-Черняк С.Л. Краткий справочник домашнего электрика. Изд. 2-е – СПб.: Наука и Техника, 2006.

14. Куценко Г.Ф. Монтаж, эксплуатация и ремонт электроустановок – Мн., Дизайн ПРО, 2003. – 272 с.: ил.

15. Лезнов С.И. Обслуживание электрооборудования электростанций и подстанций / С.И. Лезнов, А.А. Тайц – М., Высшая школа, 1980. – 301 с.: ил.

16. Прянишников В.А. Теоретические основы электротехники. Курс лекций. – Изд-во: Коронапринт, 2008.

17. Савилов Г.В. Электротехника и электроника. Курс лекций. – Изд-во: Дашков и К, 2008.

18. Семенов А.Н. Электромонтер – аккумуляторщик – М., Высшая школа, 1983. – 263 с.: ил.

19. Сибикин Ю.Д. Обслуживание электрооборудования промышленных предприятий – М., Высшая школа, 1989. – 303 с.: ил.

20. Сибикин Ю.Д. Технология электромонтажных работ / Ю.Д. Сибикин, М.Д. Сибикин – М., Высшая школа, 1999. – 301 с.: ил.

21. Синдеев Ю.Г., Грановский В.Г. Электротехника. Курс лекций. – М., 2003.

22. Синдеев Ю. «Электротехника» учебное пособие для профессиональных училищ и колледжей» Ростов н/Д «Феникс», 2000.

23. Смирнов Л.П. Электромонтер-кабельщик – М., Высшая школа, 1978. – 324 с.: ил.

24. Трунковский Л.Е. Обслуживание электрооборудования промышленных предприятий – М., Высшая школа, 1979. – 272 с.: ил.

25. Умов П.А. Обслуживание городских электрических сетей – М., Высшая школа, 1979.–216 с.: ил.

Наложение заземления следует производить не­посредственно после проверки отсутствия напряжения. Наложение и снятие переносных заземлений, должны производиться двумя лицами.

Переносные заземления перед проверкой отсут­ствия напряжения должны быть присоединены к зажиму «Земля». Зажимы переносного заземления накладываются на заземляемые токоведущие части с помощью штанги из изо­ляционного материала с применением диэлектрическихперчаток. Закрепление зажимов производится этой же штангой или непосредственно руками в диэлектрических перчатках.

Запрещается пользоваться для заземления ка­кими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений пу­тем их скрутки.

Переносные заземления должны быть выполнены из голых медных многожильных проводов и иметь сечение не менее 25 мм2.

Снятие заземления следует производить в об­ратном порядке с применением штанги и диэлектрических перчаток, то есть сначала снять его с токоведущих частей, а затем отсоединить от заземляющих устройств.

Если характер работы в электрических цепях требует снятий заземления (например, при проверке транс­форматоров, при испытании оборудования от посторонне­го источника тока, при проверке изоляции мегомметрами т. п.), допускается временное снятие заземлений, мешающих выполнению работы. При этом место работы долж­но быть подготовлено в полном соответствии вышеизложенными требова­ниями и лишь на время производства работы могут быть сняты те заземления, при наличии ко­торых работа не может быть выполнена.

Включение и отключение заземляющих ножей, наложение и снятие переносных заземлений должны учитываться по оперативной схеме, в оперативном журнале и в наряде.

Организационными мероприятиями, обеспечивающими безопасность работ в стационарных электроустанов­ках, являются:

  1. оформление работ нарядом или распоряжением;

  2. допуск к работе;

  3. надзор во время работы;

  4. оформление перерыва в работе, переводов на другое рабочее место, окончания работы.

Работы в электроустановках производятся:

Наряд– это письменное задание на работу в электроустановках, оформленное на бланке установленной формы и определяющее место, время на­чала и окончания работы, условия ее безопасного проведения, состав расчета и лиц, ответственных за безопас­ность работ. По наряду должны производиться, как правило, плановые работы.

Распоряжение– это задание на работу в электро­установках, оформленное в оперативном журнале лицом, отдавшим распоряжение, либо лицом оперативного соста­ва, получившим распоряжение в устной форме непосредственно или с помощью средств связи от лица, отдавшего распоряжение.

Текущая эксплуатация – это проведение опера­тивным (оперативно-ремонтным) составом на закреплен­ной электроустановке в течение одной смены работ по утвержденному в установленном порядке пе­речню, при этом определение необходимости и объема работ, а также подготовка рабочего места для безопасного проведения работ осуществляются непосредственно производителем работ.

Большая Энциклопедия Нефти и Газа

Cтраница 2

Наложением переносного заземления освобождаются также отключенные части установки от остаточного заряда.  

Наложением переносного заземления на все три фазы осуществляется замыкание их накоротко ( для защиты от междуфазного напряжения), а присоединение его к заземляющей сети обеспечивает безопасность работающих при наличии напряжения на одной из фаз, а также при подаче напряжения.  

Порядок наложения переносных заземлений следующий: сначала заземляющий конец присоединяется под барашек стационарной заземляющей сети РУ; затем штангой накладывается фазный заземляющий зажим и прочно закрепляется винтом; потом так же поступают со следующими зажимами. Штанга может быть не изолирующей, так как ее назначение — несколько удалить человека от возможной дуги и хотя бы частично снизить опасность ожога.  

Перед наложением переносного заземления на провода ВЛ заземляющий провод должен быть присоединен к телу металлической опоры, зачищенной в этом месте от краски, или к спуску заземления, проложенного по деревянной или железобетонной опоре.  

При наложении переносного заземления необходим ряд подготовительных работ: выбор места наложения заземления; проверка отсутствия напряжения; очистка места наложения заземления от краски. Кроме того, перед накладкой заземляющих проводников на отключенные токоведущие части электрооборудования необходимо их предварительно присоединить к стационарному ЗАЗемляющему устройству. Наложение переносных заземлений должно производиться при помощи оперативной штанги. В электроустановках до 1000 В операции наложения и снятия заземления могут выполняться без использования оперативных штанг, но при этом персонал должен пользоваться диэлектрическими перчатками.  

Места для наложения переносного заземления на шинах РУ оставляют неокрашенными.  

Каков порядок наложения переносного заземления на токоведущие части, выводимые в ремонт.  

Каков порядок наложения переносного заземления на токоведущие части, выводимые из работы.  

К местам наложения переносных заземлений на токо-ведущие части в РУ должен быть свободный доступ. Порядок наложения переносных зазомлений должен быть следующий: сначала присоединяют накоьечьик заземления к шине постоянного заземляющею устройства, затем проверяют отсутствие напряжения на тскоьедущих частях, подлежащих заземлению и чамыканно накоротко, после чего сразу же накладывают струбцины заземления на проводники ( шины) заземляемой электроустановки. Наложение заземления производится оператором с помощью олирующей штанги, в диэлектрических перчатках, стоя на коврике или подставке на изоляторах, в присутствии второго лица. Все эти меры предосторожности необходимы на тот случай, если в момент наложения переносного заземления электроустановка окажется под напряжением и в результате к. В целях большей безопасности рекомендуется наложение переносного заземления выполнять с помощью трех изолирующих штанг, оборудованных струбцинами для наложения и последующего закрепления проводников заземления.  

Операции по наложению переносных заземлений в электроустановках напряжением выше 1000 В разрешаются оперативному персоналу с квалификационной группой не ниже IV с участием второго лица с квалификационной группой не ниже III. При единоличном оперативном обслуживании электроустановки разрешается одному лицу производить наложение и снятие переносных заземлений в установках напряжением до 1000 В, а также включать и отключать стационарные заземляющие ножи в распределительных устройствах напряжением выше 1000 В и накладывать переносные заземления на выводы отключенных воздушных линий напряжением до 35 кВ при отсутствии в ОРУ стационарных заземляющих ножей. Наложение переносных заземлений в этом случае производится с земли специальной штангой, которой и закрепляются концы наложенного заземления. Заземление следует накладывать сразу после проверки отсутствия напряжения, причем перед проверкой отсутствия напряжения наконечник переносного заземления уже должен быть присоединен к стационарному заземляющему устройству.  

Учитывая особую опасность наложения переносных заземлений ( в случае, если ошибочно электроустановка окажется неотключенной), операцию наложения необходимо выполнять в следующем порядке.  

Страницы:      1    2    3    4

Наложение заземления следует производить непосредственно после проверки отсутствия напряжения. Наложение и снятие переносных заземлений, должны производиться двумя лицами.

Переносные заземления перед проверкой отсутствия напряжения должны быть присоединены к зажиму «Земля». Зажимы переносного заземления накладываются на заземляемые токоведущие части с помощью штанги из изоляционного материала с применением диэлектрических перчаток. Закрепление зажимов производится этой же штангой или непосредственно руками в диэлектрических перчатках.

Запрещается пользоваться для заземления какими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений путем их скрутки.

Переносные заземления должны быть выполнены из голых медных многожильных проводов и иметь сечение не менее 25 мм2.

Снятие заземления следует производить в обратном порядке с применением штанги и диэлектрических перчаток, то есть сначала снять его с токоведущих частей, а затем отсоединить от заземляющих устройств.

Если характер работы в электрических цепях требует снятий заземления (например, при проверке трансформаторов, при испытании оборудования от постороннего источника тока, при проверке изоляции мегомметрами т. п.), допускается временное снятие заземлений, мешающих выполнению работы. При этом место работы должно быть подготовлено в полном соответствии вышеизложенными требованиями и лишь на время производства работы могут быть сняты те заземления, при наличии которых работа не может быть выполнена.

Включение и отключение заземляющих ножей, наложение и снятие переносных заземлений должны учитываться по оперативной схеме, в оперативном журнале и в наряде.

Правила использования защитных средств, применяемых в электроустановках.

Общие положения.

Защитными средствами называются приборы, аппараты, переносные и перевозимые приспособления и устройства, а также отдельные части устройств, приспособлений и аппаратов, служащие для защиты персонала, работающего на электроустановках, от поражения электрическим током, от воздействия электрической дуги, продуктов ее горения и т. п.

К защитным средствам, применяемым в электроустановках, относятся:

  • изолирующие оперативные штанги, изолирующие съемники для операций с предохранителями, указатели напряжения для определения наличия напряжения;
  • изолирующие лестницы, изолирующие площадки, изолирующие тяги, захваты и инструмент с изолированными рукоятками;
  • резиновые диэлектрические перчатки, боты, галоши, коврики, изолирующие подставки;
  • переносные заземления;
  • временные ограждения, предупредительные плакаты, изолирующие колпаки и накладки;
  • защитные очки, брезентовые рукавицы, фильтрующие и изолирующие противогазы, предохранительные пояса, страхующие канаты.

Изолирующие защитные средства служат для изоляции человека от токоведущих частей электрооборудования, находящихся под напряжением, а также для изоляции человека от земли. Изолирующие защитные средства делятся:

  • на основные защитные средства;
  • на дополнительные защитные средства.

Основными называются такие защитные средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и с помощью которых допускается касаться токоведущих частей, находящихся напряжением.

Испытательное напряжение для основных защитных средств зависит от рабочего напряжения установки и должно быть не менее трехкратного значения линейного напряжения в электроустановках с изолированной нейтралью или с нейтралью, заземленной через компенсирующий аппарат, и не менее трехкратного фазного напряжения в электроустановках с глухозаземленной нейтралью.

Дополнительными называются такие защитные средства, которые сами по себе не могут при данном напряжении обеспечить безопасность от поражения током и являются лишь дополнительной мерой защиты к основным средствам. Они также служат для защиты от напряжения прикосновения, шагового напряжения и дополнительным защитным средством для защиты от воздействия электрической дуги и продуктов.

Дополнительные изолирующие защитные средства испытываются напряжением, не зависящим от напряжения электроустановки, в которой они должны применяться.

К основным изолирующим защитным средствам, применяемым в электроустановках напряжением до 1000 Вольт, относятся:

  • диэлектрические перчатки;
  • инструмент с изолированными рукоятками;
  • указатели напряжения.

К дополнительным изолирующим защитным средствам, применяемым в электроустановках напряжением до 1000 Вольт, относятся:

  • диэлектрические боты;
  • диэлектрические резиновые коврики;
  • изолирующие подставки.

Выбор тех или иных изолирующих защитных средств для применения при оперативных переключениях или ремонтных работах регламентируется правилами техники безопасности при эксплуатации электроустановок и линий электропередачи и специальными инструкциями на выполнение отдельных работ.

Переносные ограждения, изолирующие накладки, изолирующие колпаки, временные переносные заземления и предупредительные плакаты предназначены для временного ограждения токоведущих частей, а также для предупреждения ошибочных операций с коммутационными аппаратами.

Вспомогательные защитные средства предназначены для индивидуальной защиты работающего от световых, тепловых и механических воздействий. К ним относятся защитные очки, противогазы, рукавицы и т. п.

Приложение. Список экзаменационных вопросов на 2-ую группу по электробезопасности.

Тема: «Представление об опасности электрического тока». Литература: «Электробезопасность. Методические материалы … на 2-ую группу».

Вопрос №1.Какие неблагоприятные последствия могут наступить вследствие поражения электрическим током (основные)?

Вопрос №2.Перечислите факторы, определяющие исход поражения человека электрическим током.

Вопрос №3.Какое напряжение можно признать полностью безопасным для персонала и работать без снятия напряжения, не применяя средства защиты?

Вопрос №4.Перечислите факторы состояния человека, существенно увеличивающие вероятность смертельного поражения человека электрическим током, приведите примеры.

Вопрос №5.Перечислите пути протекания тока через тело человека и охарактеризуйте их по степени опасности поражения электрическим током.

Вопрос №6.Что такое шаговое напряжение, в чем его опасность, каковы меры защиты?

Тема: «Основные меры предосторожности при работе в электроустановках». Литература: «Электробезопасность. Методические материалы … на 2-ую группу», МПОТ.

Вопрос №10.Что называется действующей электроустановкой?

Вопрос №11.Перечислите технические мероприятия, обеспечивающие безопасность работ с полным снятием напряжения.

Вопрос №12.Как именно должно быть выполнено отключение для обеспечения безопасности работ на токоведущих частях?

Вопрос №13.Как именно должна быть выполнена проверка отсутствия напряжения для обеспечения безопасности работ на токоведущих частях?

Вопрос №14.Зачем, для обеспечения безопасности работ на токоведущих частях, накладываются заземления? Куда и как они накладываются?

Вопрос №15.Какие именно, куда и в каких случаях вывешиваются плакаты для обеспечения безопасности работ на токоведущих частях?

Вопрос №16.Как подразделяются электроустановки по степени опасности поражения человека электрическим током?

Вопрос №17.В чем различие основных и дополнительных средств защиты? Перечислите основные и дополнительные средства защиты, применяемые в электроустановках до 1000 Вольт.

Вопрос №18.Кто имеет право отдать распоряжение на выполнение работ в действующих электроустановках до 1000 Вольт?

Тема: «Оказание первой помощи». Литература: «Первая помощь пострадавшим от электрического тока и при ожогах. Методические материалы … на все группы по электробезопасности», «Электробезопасность. Методические материалы … на 2-ую группу».

Вопрос №30.Как именно нужно освобождать человека от действия электрического тока?

Вопрос №31.Как Вы будете освобождать от действия электрического тока человека, упавшего в зоне растекания тока (там, где действует шаговое напряжение)?

Вопрос №32.Перечислите меры первой помощи пострадавшему от электрического тока.

Вопрос №33.Как именно следует делать искусственное дыхание?

Вопрос №34.Как именно следует делать непрямой массаж сердца?

Вопрос №35.В каких случаях можно признать пострадавшего от электрического тока мертвым и не оказывать помощь?

Порядок наложения переносных заземлений. (ПБ3.4 – 3.5)

Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения. Переносное заземление сначала присоединяют к заземляющему устройству, а затем, после проверки отсутствия напряжения, устанавливают на токоведущие части. Снимают переносное заземление в обратной последовательности: сначала с токоведущих частей, а затем отсоединяют от заземляющего устройства.

Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Не допускается пользоваться для заземления проводниками, не предназначенными для этой цели, кроме случаев, касающихся работы с электродвигателями (см. билет 15, вопрос 3).

Установка заземлений в распределительных устройствах

В электроустановках напряжением выше 1000 В заземляться должны токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда может быть подано напряжение, за исключением отключенных для работы сборных шин, на которые достаточно установить одно заземление.
При работах на отключенном линейном разъединителе на провода спусков со стороны ВЛ независимо от наличия заземляющих ножей на разъединителе должно быть установлено дополнительное заземление, не нарушаемое при манипуляциях с разъединителем.

Заземленные токоведущие части должны быть отделены от токоведущих частей, находящихся под напряжением, видимым разрывом. Установленные заземления могут быть отделены от токоведущих частей, на которых непосредственно ведется работа, отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами.
Непосредственно на рабочем месте заземление на токоведущие части дополнительно должно быть установлено в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом). Переносные заземления следует присоединять к токоведущим частям в местах, очищенных от краски.

В электроустановках напряжением до 1000в при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования определяет выдающий наряд, распоряжение.

Допускается временное снятие заземлений, установленных при подготовке рабочего места, если это требуется по характеру выполняемых работ (измерение сопротивления изоляции и т.п.). Временное снятие и повторную установку заземлений выполняет оперативный персонал либо по указанию выдающего наряд производитель работ. Разрешение на временное снятие заземлений, а также на выполнение этих операций производителем работ должно быть внесено в строку наряда «Отдельные указания» с записью о том, где и для какой цели должны быть сняты заземления.

В электроустановках, конструкция которых такова, что установка заземления опасна или невозможна (например, в некоторых распределительных ящиках, РУ отдельных типов, сборках с вертикальным расположением фаз), должны быть разработаны дополнительные мероприятия по обеспечению безопасности работ, включающие установку диэлектрических колпаков на ножи разъединителей, диэлектрических накладок или отсоединение проводов, кабелей и шин. Перечень таких электроустановок утверждается работодателем и доводится до сведения персонала.

В электроустановках напряжением до 1000в операции по установке и снятию заземлений разрешается выполнять одному работнику, имеющему 3гр, из числа оперативного персонала.

В электроустановках напряжением выше 1000 В устанавливать переносные заземления должны два работника: один — имеющий 4гр (из числа оперативного персонала), другой — имеющий группу 3гр. Работник имеющий 3гр, может быть из числа ремонтного персонала, а при заземлении присоединений потребителей — из персонала потребителей. На удаленных подстанциях по разрешению административно-технического или оперативного персонала при установке заземлений в основной схеме разрешается работа второго работника, имеющего 3гр, из числа персонала потребителей. Включать заземляющие ножи может один работник, имеющий 4гр, из числа оперативного персонала. Отключать заземляющие ножи и снимать переносные заземления единолично может работник из числа оперативного персонала, имеющий 3гр.

Переносные заземления. Наложение заземлений.

Места наложения заземления.
Заземления должны быть наложены на токоведущие части всех фаз отключенного для производства работы участка электроустановки со всех сторон, откуда может быть подано напряжение, в том числе и вследствие обратной трансформации.
Достаточным является наложение с каждой стороны одного заземления. Эти заземления могут быть отделены от токоведущих частей или оборудования, на которых производится работа, отключенными разъединителями, выключателями, автоматами или снятыми предохранителями.
Наложение заземлений непосредственно на токоведущие части, на которых производится работа, требуется тогда, когда эти части могут оказаться под наведенным напряжением (потенциалом) или на них может быть подано напряжение от постороннего источника опасной величины. Места наложения заземлений должны выбираться так, чтобы заземления были отделены видимым разрывом от находящихся под напряжением токоведущих частей. При пользовании переносными заземлениями места их установки должны находиться на таком расстоянии от токоведущих частей, оставшиеся под напряжением, чтобы наложение заземлений было безопасным.
При работе на сборных шинах на них должно быть наложено не менее одного заземления.
В закрытых распределительных устройствах переносные заземления должны накладываться на токоведущие части в установленных для этого местах. Эти места должны быть очищены от краски и окаймлены черными полосами.
Во всех электроустановках места присоединения переносных заземлений к заземляющей проводке должны быть очищены от краски и приспособлены для закрепления струбцины переносного заземления либо на этой проводке должны иметься зажимы (барашки).
В электроустановках, конструкция которых такова, что наложение заземления опасно или невозможно (например, в некоторых распределительных ячейках, КРУ отдельных типов и т. п.), при подготовке рабочего места должны быть приняты дополнительные меры безопасности, исключающие случайную подачу напряжения к месту работы. К этим мерам относятся: запирание привода разъединителя на замок, ограждение ножей или верхних контактов указанных аппаратов резиновыми колпаками или жесткими накладками из изоляционного материала.
Список таких электроустановок должен быть определен и утвержден главным энергетиком (лицом, ответственным за электрохозяйство).
Наложение заземлений не требуется при работе на оборудовании, если от него со всех сторон отсоединены шины, провода и кабели, по которым может быть подано напряжение, если на него не может быть подано напряжение путем обратной трансформации или от постороннего источника, и при условии, что на этом оборудовании не наводится напряжение. Концы отсоединенного кабеля при этом должны быть замкнуты накоротко и заземлены.

Порядок наложения и снятия заземления.
Наложение заземления следует производить непосредственно после проверки отсутствия напряжения. Наложение и снятие переносных заземлений, должны производиться двумя лицами.
Переносные заземления перед проверкой отсутствия напряжения должны быть присоединены к зажиму «Земля». Зажимы переносного заземления накладываются на заземляемые токоведущие части с помощью штанги из изоляционного материала с применением диэлектрических перчаток. Закрепление зажимов производится этой же штангой или непосредственно руками в диэлектрических перчатках.
Запрещается пользоваться для заземления какими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений путем их скрутки.
Переносные заземления должны быть выполнены из голых медных многожильных проводов и иметь сечение не менее 25 мм2.
Снятие заземления следует производить в обратном порядке с применением штанги и диэлектрических перчаток, то есть сначала снять его с токоведущих частей, а
затем отсоединить от заземляющих устройств.
Если характер работы в электрических цепях требует снятий заземления (например, при проверке трансформаторов, при испытании оборудования от постороннего источника тока, при проверке изоляции мегомметрами т. п.), допускается временное снятие заземлений, мешающих выполнению работы. При этом место работы должно быть подготовлено в полном соответствии вышеизложенными требованиями и лишь на время производства работы могут быть сняты те заземления, при наличии которых работа не может быть выполнена.
Включение и отключение заземляющих ножей, наложение и снятие переносных заземлений должны учитываться по оперативной схеме, в оперативном журнале и в наряде.

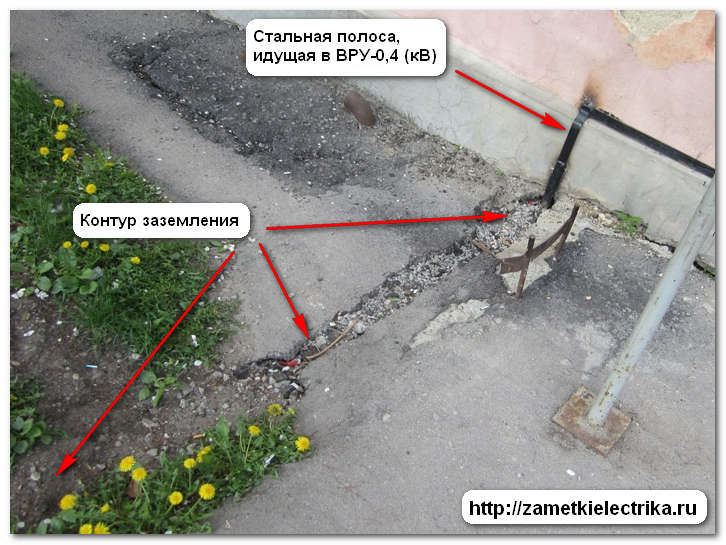

Заземление на даче

>Правила использования защитных средств, применяемых в электроустановках.

  1. Общие положения.

Защитными средствами называются приборы, аппараты, перенос­ные и перевозимые приспособления и устройства, а также отдельные части устройств, приспособлений и аппаратов, служащие для защиты персонала, работающего на электроустановках, от поражения электрическим током, от воздействия электрической дуги, продуктов ее горения и т. п.

К защитным средствам, применяемым в электроустановках, относятся:

  • изолирующие оперативные штанги, изолирующие съемники для опе­раций с предохранителями, указатели напряжения для определения наличия напряжения;

  • изолирующие лестницы, изолирующие площадки, изолирующие тяги, захваты и ин­струмент с изолированными рукоятками;

  • резиновые диэлектрические перчатки, боты, галоши, коврики, изолирующие подставки;

  • переносные заземления;

  • временные ограждения, предупредительные плакаты, изолирующие колпаки и накладки;

  • защитные очки, брезентовые рукавицы, фильтрующие и изоли­рующие противогазы, предохранительные пояса, страхующие канаты.

Изолирующие защитные средства служат для изоляции человека от токоведущих частей электрооборудования, находящихся под напряжением, а также для изоляции человека от земли. Изолирующие защитные средства делятся:

Основныминазываются такие защитные средства, изоляция кото­рых надежно выдерживает рабочее напряжение электроустановок и с помощью которых допускается касаться токоведущих частей, находя­щихся напряжением.

Испытательное напряжение для основных защитных средств зави­сит от рабочего напряжения установки и должно быть не ме­нее трехкратного значения линейного напряжения в электроустановках с изолированной нейтралью или с нейтралью, заземленной через компенсирующий аппарат, и не менее трехкратного фазного напряжения в электроустановках с глухозаземленной нейтралью.

Дополнительныминазываются такие защитные средства, которые сами по себе не могут при данном напряжении обеспечить безопасность от поражения током и являются лишь дополнительной мерой защиты к основным средствам. Они также служат для защиты от напряжения прикосновения, шагового напряжения и дополнительным защитным средством для защиты от воздействия электрической дуги и продуктов.

Дополнительные изолирующие защитные средства испытываются напряжением, не зависящим от напряжения электроустановки, в кото­рой они должны применяться.

К основным изолирующим защитным средствам, применяемым в электроустанов­ках напряжением до 1000 Вольт, относятся:

  • диэлектрические перчатки;

  • инструмент с изолированными рукоятками;

  • указатели напряжения.

К дополнительным изолирующим защитным средствам, применяемым в электроустанов­ках напряжением до 1000 Вольт, относятся:

  • диэлектрические боты;

  • диэлектрические резиновые коврики;

  • изолирующие подставки.

Выбор тех или иных изолирующих защитных средств для при­менения при оперативных переключениях или ремонтных работах регла­ментируется правилами техники безопасности при эксплуатации элек­троустановок и линий электропередачи и специальными инструкциями на выполнение отдельных работ.

Переносные ограждения, изолирующие накладки, изолирующие колпаки, временные переносные заземления и предупредительные плакаты предназначены для временного ограждения токоведущих частей, а также для предупреждения ошибочных операций с коммутационными аппаратами.

Вспомогательные защитные средства предназначены для инди­видуальной защиты работающего от световых, тепловых и механических воздействий. К ним относятся защитные очки, противогазы, рука­вицы и т. п.

Предъявляемые требования к защитному устройству

В изготовлении переносного заземления могут применяться как алюминиевые провода, так и медные. Однако основная масса производителей отдает предпочтение медным кабелям. Объясняется это тем, что у такого проводника меньше сопротивление, выше устойчивость к механическим и термическим воздействиям. Алюминиевые кабеля быстро ломаются и имеют невысокую температуру плавления. Из-за этого для одного и того же значения максимального тока алюминиевый провод будет толще в несколько раз.

Еще одним важным требованием является установка в качестве заземляющего троса неизолированного провода. В редких случаях допускается прозрачный изоляционный материал. Обусловлено это тем, что обнаружить разрыв жилы кабеля, покрытого изоляцией невозможно. Кроме того, при постоянных перегрузках в сети провод сильно нагревается, в конечном итоге внешняя оболочка кабеля начинает плавиться или воспламеняется.

Проводники и зажимные щупы обязаны выдерживать максимальные токи короткого замыкания.

Переходное сопротивление в местах соединения жил кабелей должно быть минимальным. Стык проводов фиксируется методом опрессовки, сварки или болтовым сжимом.

Расчет сечения проводов осуществляется исходя из значения рабочего напряжения. Для установок, работающих в пределах 1000 В допустима установка переносных заземлений с сечением кабеля минимум 16 мм. При работе свыше 1000 В – 25 мм и более. Для 6000 В требуется сечение в 120 мм, что крайне неудобно, и делает приспособление неподъемным. Выходом из такой ситуации является параллельная установка нескольких защитных устройств.

Обобщенные правила

Правила эксплуатации и порядок наложения переносного заземлителя строго регламентированы и должны соблюдаться всеми рабочими бригадами:

  • установка начинается только после обесточивания ремонтного участка;
  • на рубильнике вывешиваются предупредительные таблички о запрете включения;
  • первым подключается заземляющий трос;
  • после повторной проверки на отсутствие напряжения подсоединяются щупы к токоведущим участкам;
  • отключения переносного заземлителя осуществляется в обратном порядке: первыми снимаются щупы с токоведущих участков, затем отсоединяется трос заземления.

Рабочая бригада обязана соблюдать не только порядок действий, но и технику безопасности. Установка и отключение должны проводиться в специальных диэлектрических рукавицах. Если электроустановка работает на 1000 В и более, кроме перчаток необходимо использовать изолирующие штанги. Чтобы работник был допущен к монтажу, несколько раз в год осуществляется проверка, специалист должен рассказать каков порядок установки и снятия переносных заземлений.

Строго запрещено подключение в качестве кабеля заземления проводника, который предназначен для других целей. При соединении жил нельзя прибегать к методу обычной скрутки.

Для воздушных линий

Если ремонтируются воздушные линии на 1000 В и меньше, то можно применять переносное заземление только на ремонтном участке. Если напряжение свыше 1000 В, заземления подключаются ко всем секционным коммутирующим аппаратам и распределительным устройствам. Кроме этого, на каждом ремонтном участке заземляются проводники всех фаз.

На одноцепных линиях переносные заземления монтируются на опорных площадках, где проводятся ремонтные работы. Защитную аппаратуру можно подключать с двух сторон от необходимого участка, главное условие – между точками установки расстояние не должно превышать 2 км.

На воздушных линиях право устанавливать переносные заземления получают 2 оперативно-ремонтных специалиста. Руководитель обязан иметь 4 группу на воздушных линиях свыше 1000 В и 3 группу на линиях до 1000 В. В качестве подчиненного допускается работник 3 разряда. Отключение разрешается двумя специалистами, имеющими 3 группу. За установкой и отключением всегда должен наблюдать один работник с земли, при этом контролировать порядок действий второго. Для отключения заземляющих ножей допускаются специалисты 3 разряда.

Для электроустановок и распределительных устройств

Для электроустановок, напряжение которых превышает 1000 В, переносная защитная аппаратура устанавливается на все токоведущие провода. Заземленные участки должны отделяться от токоведущих проводов посредством установки видимого разрыва (выключатели, разъединители или отключенные предохранители). Согласно порядку о технике безопасности, если есть риск возникновения наведенного напряжения, дополнительно переносное заземление устанавливается на рабочее место каждой бригады.

В закрытых распределительных устройствах для установки защитного заземления предусмотрены специальные участки. Эти места выделены черным цветом, их необходимо зачистить от краски, в остальном порядок подключения устройства аналогичен.

В электрических подстанциях до 1000 В установка и снятие переносного заземления осуществляется ремонтным специалистом 3 группы.

Для электрических установок, работающих от 1000 В и выше требуется больше персонала. Для подключения заземляющих ножей допускается один оперативно-ремонтный работник 4 группы. Установка и снятие производится двумя специалистами 4 и 3 группы. Для допуска к рабочему месту специалист 3 группы должен пройти инструктаж, изучить схему электрической установки и порядок действий. Для отключения заземляющих ножей допускается специалист 3 разряда. По характеру ремонтных работ иногда требуется временное отсоединение переносного устройства, это осуществляется оперативно-ремонтным работником 3 группы.

Усиление безопасности

Порядок монтажа переносных заземлений в электрических установках должен начинаться с усиления безопасности. Исключается возможность случайной подачи напряжения на ремонтируемые отрезки.

Отключаемая аппаратура и приводы в защитных блоках должны запираться на замок, в месте подключения разъединительных рубильников необходимо изолировать контакты при помощи специальных колпаков.

Эти меры и остальной порядок действий по обеспечению безопасной работы должен быть описан в местной инструкции. Если нет возможности в полной мере выполнить требования по технике безопасности, то питающая линия распределительного устройства отключается.

При снятии и наложении переносного заземления работник обязан строго соблюдать вышеописанный порядок действий. Даже если в сеть ошибочно подалось напряжение, при подсоединенной струбцине заземляющего троса работника не ударит током.

Таким образом, переносное заземляющее устройство помогает обезопасить электриков при проведении ремонтных работ. Купить его можно в магазине промышленных товаров, обращая внимание на основные технические характеристики.

из Правил безопасной эксплуатации электроустановок Киев 1998 г.

7.5.1. Устанавливать заземления на токоведущие части отключенного для выполнения работ участка электроустановки необходимо непосредственно после проверки отсутствия напряжения.

7.5.2. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части.

Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства.

Примеры установки заземлений в схемах электроустановок

7.5.3. Установку и снятие переносных заземлений в электроустановках выше 1000 В следует выполнять изолирующей штангой с применением диэлектрических перчаток. Закреплять зажимы присоединенных переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

7.5.4. Запрещается использовать для заземления проводники, не предназначенные для этой цели, за исключением случая, оговоренного в пункте (11.5) настоящих Правил.

Пункт 11.5 При отсоединении кабеля от электродвигателя необходимо на жилы кабеля со стороны электродвигателя установить переносное заземление. В тех случаях, когда сечение жил кабеля не позволяет применять переносные заземления, допускается у электродвигателей напряжением до 1000 В заземлять кабельную линию медным проводником сечением не менее сечения жилы кабеля либо соединять между собой жилы кабеля и изолировать их. Такое заземление и соединение жил кабеля следует учитывать в оперативной документации наравне с переносным заземлением.

7.5.5. После установки заземлений, включения заземляющих ножей на приводах коммутационных аппаратов, которыми может быть подано напряжение к месту работы, следует вывесить плакаты “Заземлено”.

Установка заземлений в электроустановках электростанций и подстанций

7.6.1. В электроустановках выше 1000 В необходимо заземлять токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда может быть подано напряжение, за исключением отключенных для работы сборных шин, на которые достаточно установить одно заземление.

При работе на отключенном линейном разъединителе на провода спусков со стороны ВЛ, независимо от наличия заземляющих ножей, на разъединителе необходимо установить дополнительное заземление, которое не должно нарушаться при манипуляциях с разъединителем.

7.6.2. Заземленные токоведущие части следует отделить от токоведущих частей, находящихся под напряжением, видимым разрывом.

Установленные заземления могут быть отделены от токоведущих частей, на которых непосредственно ведется работа, отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами.

Установка дополнительного заземления на токоведущие части непосредственно на рабочем месте требуется в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом).

7.6.3. Переносные заземления следует присоединить к токоведущим частям, поверхности которых очищены.

7.6.4. В электроустановках, конструкция которых такова, что установка заземления опасна или невозможна (например, в некоторых распределительных ящиках, кру отдельных типов, сборках с вертикальным расположением фаз), при подготовке рабочего места допускается не устанавливать заземления, а надевать диэлектрические колпаки на ножи разъединителей или устанавливать жесткие изолирующие накладки между контактами коммутационных аппаратов.

7.6.5. В электроустановках до 1000 В при работе на сборных шинах РУ, щитов, сборок напряжение с шин необходимо снять и шины (за исключением шин, выполненных изолированным проводом) следует заземлить. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования определяет лицо, выдающее наряд, распоряжение.

7.6.6. Допускается временное снятие заземлений, установленных при подготовке рабочего, если это требуется по характеру выполняемых работ (измерение сопротивления изоляции, испытание оборудования от постоянного источника тока и т.п.).

Временное снятие и повторную установку заземлений выполняют оперативные, оперативно-производственные работники либо, по указанию работника, выдающего наряд, руководитель работ.

Разрешение на временное снятие и последующую установку заземлений, а также на выполнение этих операций руководителем работ следует внести в строку “Отдельные указания” наряда с записью о том, где и для какой цели необходимо временно снять заземление.

7.6.7. В электроустановках выше 1000 В:

  • устанавливать переносные заземления должны два работника
  • один с группой Ι∨ (из состава оперативных или оперативно-производственных работников), другой- с группой ΙΙΙ . Работник с группой ΙΙΙ может быть из состава производственных работников, а при заземлении присоединений потребителей – из состава работников предприятий-потребителей. На удаленных подстанциях по разрешению руководителя или диспетчера при установке заземлений в основной схеме разрешается выполнить эту работу другому работнику с группой ΙΙΙ из состава работников предприятий-потребителей;
  • включать заземляющие ножи разрешается единолично работнику из состава оперативных или оперативно-производственных работников с группой Ι∨;
  • снимать переносные заземления и отключать заземляющие ножи разрешается работнику из состава оперативных или оперативно-производственных работников с группой ΙΙΙ.

7.6.8. В электроустановках до 1000 В установку и снятие заземлений разрешается выполнять одному работнику из состава оперативных или оперативно-производственных работников с группой ΙΙΙ.

Указатель высокого напряжения.   Пример установки заземляющих ножей на выключателе.   Переносное заземление типа ШЗП-35У4.  

Порядок наложения и снятия заземления.

Наложение заземления следует производить не­посредственно после проверки отсутствия напряжения. Наложение и снятие переносных заземлений, должны производиться двумя лицами. В электроустановках напряжением до 1000 Во все операции по установке и снятию заземлений разрешается выполнять одному лицу с группой III из числа оперативных или оперативно-ремонтных работников.

Установление переносных заземлений в этом случае проводится из земли при условии применения специальной изолировочной штанги, которой можно не только устанавливать, но и закреплять эти заземления.

В электроустановках напряжением свыше 1000 В:

— включать заземляющие ножи разрешается одному лицу с группой IV из оперативных или оперативно- ремонтных работников;

— устанавливать и снимать переносные заземления должны два работника из оперативных или оперативно- ремонтных работников с группами IV и III. Второй работник с группой III может быть из числа ремонтных работников, в этом случае он должен пройти инструктаж и быть ознакомлен со схемой электроустановки;

— отключать заземляющие ножи может работник с группой III из оперативных или оперативно- ремонтных работников.

На ВЛ устанавливать переносные заземления и включать заземляющие ножи должны два оперативных работника (оперативно- ремонтные), один из которых — руководитель работ, с группой IV на ВЛ напряжением свыше 1000 В и с группой III — на ВЛ напряжением до 1000 В, а второй работник — член бригады, который имеет группу III. Снимать переносные заземления допускается двум работникам, которые имеют группу III.

Во время установления и снятия заземлений один из двух работников, которые выполняют эти операции, должен оставаться на земле и вести надзор за другим.

Отключать заземляющие ножи позволяется одному работнику с группой из электробезопасности III из числа оперативных или оперативно- ремонтных работников.

Переносные заземления перед проверкой отсут­ствия напряжения должны быть присоединены к зажиму «Земля». Зажимы переносного заземления накладываются на заземляемые токоведущие части с помощью штанги из изо­ляционного материала с применением диэлектрических перчаток. Закрепление зажимов производится этой же штангой или непосредственно руками в диэлектрических перчатках.

Запрещается пользоваться для заземления ка­кими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений пу­тем их скрутки.

Переносные заземления должны быть выполнены из голых медных многожильных проводов и иметь сечение не менее 25 мм2.

Снятие заземления следует производить в об­ратном порядке с применением штанги и диэлектрических перчаток, то есть сначала снять его с токоведущих частей, а
затем отсоединить от заземляющих устройств.

Если характер работы в электрических цепях требует снятий заземления (например, при проверке транс­форматоров, при испытании оборудования от посторонне­го источника тока, при проверке изоляции мегомметрами т. п.), допускается временное снятие заземлений, мешающих выполнению работы. При этом место работы долж­но быть подготовлено в полном соответствии вышеизложенными требова­ниями и лишь на время производства работы могут быть сняты те заземления, при наличии ко­торых работа не может быть выполнена.

Разрешение на временное снятие заземлений, а также на выполнение этих операций руководителем работ, следует обусловливать в строке наряда «Отдельные указания» с записью о том, где и с какой целью должны быть сняты заземления.

Временное снятие и повторное установление заземлений выполняется оперативным работником или (под его присмотром) членом бригады с группой III.




Узнать еще:

Заземленный проводник — Новая информационная записка, статья 100 — NEC 2020 — Jade Learning

Заземленный проводник — новая информационная записка, статья 100-2020 NEC

Автор: Джерри Дарем | 30 июня 2020 г.

В этом цикле Кодекса 2020 новая информационная записка теперь сопровождает термин , заземленный проводник , где он определен в статье 100. Примечание было добавлено, чтобы помочь электрикам определить функциональные различия между заземлением ed и заземление ing Проводники.

В защиту всех, кто боролся с этими терминами в прошлом, на самом деле заземлены как заземляющие проводники, так и заземляющие проводники. Просто у них разные работы.

Давайте теперь посмотрим на эти два проводника — их сходства, а также их различия. Давайте посмотрим на новую информационную записку , представленную в NEC 2020 года, и посмотрим, помогает ли она электрику различать эти два проводника.

Заземленный проводник — Часть I

Статья 100 определяет заземленный проводник как — Система или провод цепи, который намеренно заземлен.

Это определение, несомненно, верно, но, как указывалось ранее, Заземляющий провод (он же заземляющий проводник оборудования) ТАКЖЕ заземлен. Таким образом, определение заземленного проводника мало чем отличается от проводника заземления оборудования (EGC).

Как насчет новой информационной записки в NEC 2020 года?

В новой информационной записке говорится: Хотя заземляющий провод оборудования заземлен, он не считается заземленным проводом.

В новой информационной записке для электриков подчеркивается, что заземляющие проводники и заземленные проводники должны быть заземлены. И, несмотря на это, заземляющие проводники , а не , считаются заземленными проводниками NEC. Но информационная записка мало что делает для того, чтобы пролить свет на эту тему.

К чести NEC, новая информационная записка ДЕЙСТВИТЕЛЬНО предупреждает электриков о том, что всякий раз, когда они сталкиваются с термином «заземленный проводник» в Кодовой книге, они НЕ должны интерпретировать его как оголенный или зеленый провод заземления оборудования (EGC).И это важный факт.

Но это все еще не дает ответа на вопрос — если оба проводника заземлены, почему заземляющий проводник оборудования (EGC) не считается заземленным проводником? Что именно является заземленным проводником помимо определения, приведенного в Статье 100?

Заземленный проводник — часть II

В статье 100

сказано, что заземленный проводник — это проводник, который намеренно заземлен . Это правда.Заземленный (белый) проводник в ответвленной цепи обеспечивает непрерывность с землей благодаря его соединению с проводником служебной нейтрали на главной панели. Сервисный нейтральный проводник покидает трансформатор энергокомпании вместе с остальной частью сервисного отключения, а затем входит в главную панель. Затем рабочий нейтральный проводник подключается с помощью основной перемычки заземления (MBJ) к металлическому корпусу этой главной панели, которая затем подключается проводом (провод заземляющего электрода) к земле.

Заземляющий электрод, используемый для надежного соединения с землей, может представлять собой медную водопроводную трубу, заземляющее кольцо, электрод в бетонном корпусе или управляемое заземление, например, 8 футов с медным покрытием.заземляющий стержень; или их комбинация.

Заземленный проводник — Часть III

Заземленный проводник обычно обозначается белым цветом, хотя он может быть серым. Если размер проводника 6 AWG или меньше, он должен быть однотонным или обозначаться тремя непрерывными цветными полосами по всей длине проводника. Если заземленный проводник имеет размер 4 AWG или больше, Раздел 200.6 разрешает идентифицировать провод с помощью белого или серого только на концах.

Работа заземленного проводника заключается в том, чтобы служить обратным путем для электрического тока в ответвленной цепи, когда этот ток проходит через все нагрузки в цепи и возвращается к своему источнику. Заземленный проводник согласно NEC — это проводник с током . Это важно, потому что оголенный или зеленый провод заземления оборудования (EGC) НЕ считается проводником с током. И в этом разница между этими двумя проводниками.

Заземленный проводник

А (белый или серый) и провод заземления оборудования (оголенный или зеленый) имеют следующие характеристики:

  • Оба они подключены к нейтральному проводнику системы на главной панели.
  • Они оба подключены к металлическому корпусу на главной панели (первое средство отключения).
  • Оба они заземлены.
  • Оба могут пропускать электрический ток .

Разница между этими двумя типами проводов заключается в том, что заземленный провод (белый или серый) предназначен для безопасного и непрерывного проведения электрического тока. NEC даже называет заземленный проводник токонесущим проводником .

С другой стороны, провод заземления оборудования (оголенный или зеленый) проводит ток только в случае короткого замыкания на землю, когда электрический ток кратковременно подается на металлические части, обычно не находящиеся под током.

Провод заземления оборудования (EGC)

Заземляющий проводник оборудования (EGC), требуемый NEC и разрешенный в виде металлического кабелепровода, металлической оболочки на кабеле с металлической оболочкой, или неизолированных проводов или проводов зеленого цвета, определяется в Статье 100 следующим образом:

Заземляющий проводник оборудования (EGC) — Проводящий путь, который является частью эффективного пути тока замыкания на землю и соединяет обычно нетоковедущие металлические части оборудования вместе и с заземленным проводом системы (рабочий нулевой провод) или с провод заземляющего электрода или и то, и другое.

Итак, мы видим, что заземляющий проводник оборудования (EGC) НЕ является токопроводящим проводом согласно NEC, а вместо этого является эффективным путем замыкания на землю, который соединяет нетоковедущие металлические части, такие как металлическая коробка панели, четырехгранный металлический корпус или металлический стержень кабелепровода к рабочему нейтральному проводнику, заземляющему проводнику электрода (GEC) или к обоим.

Заземляющий проводник оборудования (EGC) спроектирован так, чтобы позволить нежелательному току короткого замыкания возвращаться к его источнику по низкоомному (беспрепятственному) электрическому пути.

Этот путь с низким импедансом позволяет току быстро соответствовать и превышать номинальное значение устройства максимального тока, защищающего цепь, так что автоматический выключатель или предохранитель немедленно срабатывает и обесточивает открытые металлические части.

Проводники заземления оборудования (EGC), подключенные к сервисной нейтрали

В заключение, наблюдательный электрик задается вопросом: почему рабочий нейтральный проводник прикреплен к металлическому корпусу первого средства отключения с помощью перемычки основного заземления (MBJ)?

НЭК 250.24 Требуется основная перемычка (MBJ)

Короткий ответ — заземляющие проводники оборудования (EGC) для ответвленных цепей подключаются к клеммной колодке в непосредственном контакте с металлической коробкой панели. Когда замыкание на землю происходит на приборе (или другом оборудовании) где-то в доме или на работе, ток короткого замыкания возвращается к этой металлической коробке через заземляющий проводник оборудования (EGC). Когда ток достигает этой клеммной колодки и металлической коробки, если рабочий нейтральный провод НЕ присоединен к этой металлической коробке, ток короткого замыкания будет пытаться вернуться к своему источнику (трансформатор энергокомпании) через заземляющий электрод. (е.грамм. заземляющий стержень) вбитый в землю. Земля — ​​плохой проводник, и ток не может проходить через землю достаточно быстро, чтобы сработать устройство максимального тока (в большинстве случаев). Следовательно, металл, на который не предполагается подавать напряжение, может оставаться под напряжением, потому что ток не может нарастать достаточно быстро, чтобы сработать Автоматический выключатель на 15 А, 20 А (или аналогичный), защищающий цепь.

Чтобы предотвратить это, рабочий нейтральный проводник, который исходит от трансформатора, подключается к металлической коробке панели через перемычку Main-Bonding-Jumper (MBJ), и это обеспечивает путь с низким импедансом для тока короткого замыкания, чтобы течь обратно к трансформатору. , тем самым отключая устройство максимального тока.

Заземляющие стержни не устанавливаются для отключения автоматических выключателей и предохранителей при возникновении неисправности. На самом деле, они не могут отключить эти устройства максимального тока в большинстве условий … Но это тема для другого дня.

Типовая электрическая панель главного выключателя с установленной перемычкой основного заземления (MBJ)

За проводником заземления оборудования

Хотя это довольно простой компонент, провод заземления оборудования (EGC) играет жизненно важную роль в вашей общей электрической системе.

Вы используете заземляющий провод (EGC) для заземления нетоковедущих металлических частей оборудования. Его функция состоит в том, чтобы поддерживать ваше оборудование как можно ближе к потенциалу земли и обеспечивать безопасный путь для протекания тока замыкания на землю. EGC подходящего размера защищает элементы схемы и оборудование и обеспечивает безопасность персонала от поражения электрическим током. Давайте подробнее рассмотрим инструкции по установке.

NEC позволяет устанавливать EGC в кабелепровод, кабельный лоток, броню кабеля или оболочку кабеля.За сек. 250-134 (б) и разд. 300-3 (b), EGC должен находиться в одной и той же кабелепроводе, кабеле или иным образом проходить с проводниками цепи. Вы выбираете EGC в зависимости от размера устройства защиты от перегрузки по току (OCPD), защищающего проводники рассматриваемой электрической цепи.

Размеры и установка EGC должны соответствовать правилам гл. 250-122 и таблица 250-122. Если вам необходимо увеличить размер токоведущих проводов, чтобы компенсировать падение напряжения, отрегулируйте EGC пропорционально круговой миловой площади в секунду.250-122 (б). NEC также позволяет запускать один EGC с несколькими цепями на одной и той же дорожке качения в секунду. 250-122 (c), если вы рассчитываете его исходя из самого большого устройства защиты от сверхтока, защищающего проводники в кабельной канавке или кабеле.

Например, если вы проложите три проводника № 10, два № 12 и три провода № 14 в одной и той же дорожке кабельного канала, вы можете протянуть EGC № 10 через дорожку кабельного ввода, чтобы он служил средством заземления для всех проводников цепи.

При установке EGC № 6 или меньше изоляция по всей длине должна быть зеленого или зеленого цвета с одной или несколькими желтыми полосами.Вы также можете использовать полностью пустой EGC при определенных условиях. Если для работы требуется EGC размером больше меди или алюминия № 6, он должен иметь цветовую маркировку на каждом конце и в каждой точке, где доступен проводник.

NEC разрешает вам использовать следующие методы для идентификации EGC размером больше 6:

• Удаление изоляции или покрытия по всей открытой длине.

• Окрашивание открытой изоляции или покрытия в зеленый цвет.

• Маркировка открытой изоляции или покрытия зеленой лентой или зелеными самоклеящимися этикетками.

Когда вы работаете с цепью двигателя, где OCPD состоит из автоматического выключателя с мгновенным срабатыванием или устройства защиты от короткого замыкания двигателя (согласно разделам 430-52), вы должны рассчитать EGC на основе номинала устройство защиты двигателя от перегрузки. В любой конструкции EGC никогда не должен быть больше, чем самый большой незаземленный фазный провод, питающий двигатель.

Иногда вы сталкиваетесь с параллельной прокладкой проводов цепи и их прокладкой в ​​отдельных кабелепроводах.В этом случае вы должны запустить отдельный EGC в каждом канале. Вы выбираете EGC в соответствии с Таблицей 250-122, исходя из номинала OCPD, защищающего цепь [в соответствии с разд. 250-122 (f)]. Обратите внимание, что вы должны установить полноразмерный EGC в каждый кабелепровод. Как видите, Кодекс 1999 года неплохо представляет рекомендации по использованию EGC в удобном для пользователя формате.

Не пропустите новую конференцию по электромонтажу в опасных зонах на семинаре EC&M, которую представит Джеймс Столлкап, ответственный редактор EC&M и бывший главный электротехнический инспектор.

Заземление с заземленным нейтральным проводом — Часть 1 из 3

Ознакомьтесь с правилами NEC о том, как использовать заземленный нейтральный провод в качестве проводника заземления оборудования.

При определенных условиях все металлические части корпусов, используемых для установки сервисного оборудования, можно заземлить с помощью заземленного нейтрального проводника на стороне питания системы. Когда вы используете этот тип схемы заземления, это включает в себя монтажную головку для обслуживания, кабельный канал для обслуживания, основание счетчика обслуживания и кожух служебного оборудования.

Использование заземленных нейтральных проводов на стороне питания: разд. 250 142 (а) (1) — (а) (3). Вы можете использовать заземленный нейтральный провод в качестве токоведущего проводника и средства заземления на стороне питания средств отключения обслуживания и стороне питания отдельно производной системы следующим образом:

(1) На стороне питания средств отключения сервисного оборудования.

(2) На стороне питания основных средств отключения для отдельных зданий и сооружений, по п.250-32 (б).

(3) На стороне линии устройств отключения или защиты от перегрузки по току отдельно производной системы в соответствии с п. 250-30 (а) (1).

Сечение заземленного проводника по току нейтрали: разд. 220-22. Чтобы контролировать максимальную несбалансированную нагрузку, необходимо вычислить допустимую токовую нагрузку нейтральной нагрузки. Учитывайте нагрузку нейтрали (в амперах), если вы используете нейтраль в сочетании с одним или несколькими незаземленными фазными проводниками. В однофазных цепях, в которых используется один незаземленный проводник и нейтраль, нейтраль будет проводить такое же количество тока, что и незаземленный фазный провод.Однако, поскольку двухпроводная схема встречается редко, предположим, что имеется нейтраль с двумя или более незаземленными фазными проводниками. Если есть два незаземленных проводника с общей нейтралью, нейтраль должна пропускать общий ток в амперах от обоих фазных проводов; что не является общепринятой практикой.

Давайте рассмотрим пример для пояснения. Рассмотрим незаземленные фазные проводники, питающие главную сервисную панель в нашем примере, — это медные проводники THWN 600 тыс. См (клеммы 60/75 ° C).Сечение нейтрального проводника можно определить по:

Шаг 1: Определите нагрузку на каждом фазном проводе. L1 = 112A, L2 = 110A и L3 = 106A.

Шаг 2: Рассчитайте максимальную несбалансированную нагрузку. L1 = 112А.

Шаг 3: Выберите нейтральный провод надлежащего сечения согласно Таблице 310-16. Здесь для 112A требуется провод № 2 AWG.

Расчет нейтрали для пропускания тока короткого замыкания: гл. 250-24 (б) (1) и (б) (2). При заземлении системы переменного тока (работающей при напряжении менее 1000 В) необходимо провести заземленный нейтральный провод к каждому средству отключения обслуживания.Сечение заземленного нейтрального проводника не должно быть меньше требований, указанных в Таблице 250-66. Этот заземленный нейтральный провод необходимо проложить вместе с фазными проводниками. Если размер служебных проводов превышает 1100кмил (медь) или 1750кмил (алюминий), вы не можете использовать Таблицу 250-66. Если размер заземленного проводника превышает указанные выше значения, размер заземленного нейтрального проводника не может быть меньше 12,5% площади наибольшего фазного проводника. Если проводники проложены параллельно, размер заземленного нейтрального проводника должен основываться на общей площади в миллиметрах параллельных проводов в секунду.250-24 (б) (2) и п. 310-4.

Давайте рассмотрим пример, показывающий, как подобрать размер заземляющего провода оборудования для устранения замыканий на землю. Незаземленные фазные проводники, питающие главный сервисный щит в нашем примере, представляют собой медные проводники THWN 600 тыс. См (клеммы 60/75 ° C). Размер нейтрального проводника определяется по Таблице 250-66. Здесь был выбран медный провод № 1/0 AWG THWN, соответствующий нормам.

Нейтральный наконечник. п. 310-15 (b) (4) (c) требует увеличения размера нейтрали, питаемой 3-фазной, 4-проводной системой, соединенной звездой, если основная часть нагрузки состоит из нелинейных нагрузок, насыщенных гармониками. токи.ФПН 2 ст. 220-сек. 22 предупреждает об этой проблеме. Здесь вам, возможно, придется удвоить размер нейтрали или установить фильтры гармоник, чтобы устранить проблему.

Сечения заземляющих электродов, разъединители и др.

Статья 210 — Ответвительные цепи; Статья 250 — Заземление и соединение; Статья 320 — Армированный кабель: типа АС; Статья 334 — Кабели в неметаллической оболочке: типы NM, NMC и NMS; Статья 430 — Двигатели, моторные цепи и контроллеры; Статья 440 — Оборудование для кондиционирования воздуха и охлаждения; Статья 702 — Дополнительные резервные системы

Издание 2006 г. Руководства по электрическому оборудованию (Белая книга), опубликованное Underwriters Laboratories Inc.также упоминается.

Размер проводника заземляющего электрода
Q: Если размеры проводников служебного входа увеличены для уменьшения падения напряжения, требует ли Национальный электрический кодекс (NEC) увеличения размера проводника заземляющего электрода (например, услуга, состоящая из медных проводников 250 Kcmil, защищенных автоматическим выключателем на 150 ампер)?

A: Ответ зависит от типа используемого заземляющего электрода. Если нет доступных заземляющих электродов и используются два заземляющих стержня, поскольку сопротивление одного превышает 25 Ом, провод заземляющего электрода не должен быть больше, чем медный провод 6 AWG

Медный провод 4 AWG соответствует требованиям Провод заземляющего электрода, где 20 футов или более из арматурной стали диаметром ½ дюйма или более, залитой в бетон, который находится в контакте с землей, является заземляющим электродом.Медный провод 2 AWG удовлетворяет требованиям к заземляющему кольцу, где заземляющее кольцо состоит из 20 футов или более медного проводника 2 AWG, закопанного в землю.

Если длина металлической водопроводной трубы составляет 10 футов или более, провод заземляющего электрода не может быть меньше меди 2 AWG. Таблица 250.66 используется для определения размеров проводника заземляющего электрода, если металлическая водопроводная труба является заземляющим электродом. Кроме того, металлическая водопроводная труба должна быть дополнена одним или несколькими из следующих элементов: металлическим каркасом здания, электродом в бетонном корпусе, заземляющим кольцом, стержневыми, трубными или пластинчатыми электродами.

Таблицу 250.66 необходимо использовать для определения размеров проводника заземляющего электрода, идущего к металлическому электроду водопровода. Заголовок таблицы — «Проводник заземляющего электрода для систем переменного тока», а заголовок левой колонки — «Размер наибольшего незаземленного проводника с вводом обслуживания или эквивалентной площади для параллельных проводников (AWG / Kcmil)». Обратите внимание, что таблица основана на размере вводных проводников, а не на максимальной токовой защите на оконечных устройствах вводных проводов.

Например, минимальный размер проводника заземляющего электрода — это медь 2 AWG или алюминий 1/0, а заземляющим электродом является подземная металлическая водопроводная труба. Хотя таблица 250.122 допускает использование медных проводов 6 AWG или алюминия 4 для заземления оборудования для фидера на 150 ампер, эту таблицу нельзя использовать для определения размеров проводника заземляющего электрода для обслуживания.

Дополнительный переключатель резервного генератора
В: Допустимо ли использование многополюсного переключателя с двойным ходом для переключения нагрузок с обычного источника питания на дополнительный резервный генератор?

A: Статья 702 — Дополнительные резервные системы разрешает ручное переключение дополнительных нагрузок от обычного источника питания к локальному источнику питания, и 702.6 предъявляются требования к безобрывным переключателям. Часть 702.6 гласит: «Передающее оборудование должно быть пригодным для использования по назначению, а также спроектировано и установлено таким образом, чтобы предотвратить непреднамеренное соединение между обычными и альтернативными источниками питания при любой работе передающего оборудования». Обратите внимание, что безобрывный переключатель не обязательно должен работать автоматически; ручная передача разрешена.

Многополюсный двухпозиционный выключатель в закрытом корпусе может использоваться в качестве безобрывного переключателя, если он отмечен для этого применения.Эта информация взята из «Руководства по электрическому оборудованию» (Белая книга) издания 2006 г., опубликованного Underwriters Laboratories Inc. под заголовком «Коммутаторы закрытого типа (WIAX):» Двухпозиционные переключатели, которые были исследованы на предмет переключения общих нагрузка от обычного источника питания до дополнительной резервной системы помечена как «Подходит для использования в соответствии со статьей 702 Национального электротехнического кодекса ».

Герметичный разъединитель компрессора
В: Можно ли использовать вытяжной выключатель с предохранителем в качестве разъединителя для двигателя компрессора кондиционера?

A: Выдвижные выключатели с соответствующей номинальной мощностью могут использоваться в качестве средств отключения, требуемых 440.12. Чтобы получить эквивалентную мощность, номинальный ток нагрузки или ток параллельной цепи, указанный на паспортной табличке, в зависимости от того, что больше, и ток заторможенного ротора сравниваются с соответствующими таблицами в 430.248, 430.249, 430.250, 430.251 (A) или 430.251 (В). Эквивалентная мощность, полученная из этих таблиц, используется для определения минимальной номинальной мощности, необходимой для вытяжного переключателя.

Предохранители в вытяжном переключателе могут быть рассчитаны на 175 процентов номинального тока нагрузки компрессора или тока выбора ответвленной цепи, в зависимости от того, что больше.Если это значение максимальной токовой защиты не позволяет компрессору запускаться, допускается использование предохранителей с выдержкой времени или предохранителей номиналом 225 процентов от номинального тока нагрузки или тока выбора ответвленной цепи до 440,22 (А).

Расположение емкости в ванной комнате
Q: Соответствует ли емкость справа и сзади человека, стоящего перед умывальником в ванной комнате, требованиям 210,52 (D), если емкость находится в пределах 3 футов от края бассейна? Зеркала находятся с трех сторон таза.

A: Единственное требование к размещению в 210.52 (D) — установка розетки рядом и в пределах 3 футов от внешнего края бассейна. Исключением является размещение емкости сбоку или на лицевой стороне шкафа для умывальника при условии, что она находится не более чем на 12 дюймов ниже столешницы для умывальника.

Крепление кабелей типа NM-B
Q: Кабели типа NM-B проложены на потолочных балках на чердаке жилого дома на две семьи. Кабели поддерживаются с интервалом менее 4.5 футов. Должны ли они быть закреплены на месте? Если да, то можно ли использовать загнутые гвозди для закрепления кабеля?

A: Кабель с неметаллической оболочкой должен поддерживаться и закрепляться в соответствии с 334.30. Часть языка в 334.30 признает закрепление кабеля скобами, кабельными стяжками, ремнями, подвесками или аналогичными приспособлениями, спроектированными и установленными так, чтобы не повредить кабель. На мой взгляд, загнутые гвозди не подходят для закрепления кабеля типа NM-B. Кабель необходимо закреплять каждые 4 раза.5 футов и в пределах 12 дюймов от каждой розетки или распределительной коробки, шкафа или фитинга.

Если на чердаке нет доступа по постоянным лестницам или лестницам, кабель типа NM-B может проходить через верхнюю часть балок потолка при условии, что он защищен от физического повреждения в пределах 6 футов от ближайшего края люка. Правила для этого требования содержатся в 334.23 и 320.23.

Опора светильников из неметаллических коробок
В: Допустимо ли опора потолочных светильников из неметаллических розеток? Если да, отмечены ли эти поля специально?

A: Розеточные коробки разрешены для установки потолочных светильников на 314.27. Это требование части (A) пункта 314.27: «Коробки, используемые в светильниках (осветительных приборах) или выходах патронов, должны быть предназначены для этой цели. В каждой розетке, используемой исключительно для освещения, коробка должна быть спроектирована или установлена ​​так, чтобы можно было прикрепить светильник (осветительную арматуру) ». Часть (B) ограничивает вес светильника 50 фунтами на розетке, установленной в соответствии с 314.23.

Неметаллический ящик с кронштейном или стержневым подвесом или без него, который подходит для поддержки светильника весом 50 фунтов или меньше, имеет маркировку «For Fixture Support» на картонной коробке, содержащей коробки.Дополнительную информацию о правильном применении неметаллических выходных коробок можно найти в руководстве (QCMX), которое начинается на странице 193 Белой книги 2006 года.

Номера заземляющих проводов
Q: Мы используем жесткий неметаллический кабелепровод в качестве способа подключения ответвленных цепей розеток в аптеке. Если несколько 20-амперных и 120-вольтных ответвлений установлены в одном кабельном канале, требуется ли заземляющий проводник для каждой ответвленной цепи? Если предусмотрен единственный провод заземления оборудования, какого сечения требуется?

A: Провод заземления оборудования для каждой ответвленной цепи не требуется по 250.122 (С). Размер этого единственного заземляющего провода оборудования должен соответствовать максимальному устройству максимального тока, защищающему проводники параллельной цепи в кабельном канале.

Номинальные характеристики розеток для ответвленных цепей
В: NEC позволяет подключать розетки на 15 ампер и 125 вольт к 20-амперным параллельным цепям. Разрешены ли розетки на 20 ампер в ответвленных цепях на 15 или 30 ампер?

A: Если две или более розетки питаются от одной ответвленной цепи, 15-амперные розетки разрешены в 15- или 20-амперной ответвленной цепи.Если отдельная розетка питается от отдельной 20-амперной ответвленной цепи, она должна иметь номинал 20 ампер. Однако есть два исключения из этого требования [см. 210.21 (B) (1)].

В Таблице 210.21 (B) (3) перечислены номиналы розеток в амперах для ответвленных цепей разного размера. Эта таблица применима к параллельным цепям, питающим две или более розетки, и содержит следующую информацию: для розетки параллельной цепи на 15 ампер номинальные значения не могут превышать 15 ампер; для розетки ответвленной цепи на 20 ампер номинальные значения могут составлять 15 или 20 ампер; а для 30-амперной параллельной цепи номинальная сила тока розетки должна составлять 30 ампер.Сводка требований к ответвленной цепи приведена в Табл. 210.24. В примечании к этой таблице указано, что розетки с номинальным током, составляющим не менее 125 процентов от полного тока нагрузки электроразрядных светильников с мощным основанием, которые они поставляют, разрешается подключать к 50-амперным параллельным цепям. Обычно 20-амперные розетки могут питаться только от 20-амперных цепей, а 30-амперные розетки — от 30-амперных цепей. EC

FLACH , , постоянный редактор Кодекса, бывший главный электротехнический инспектор Нового Орлеана.До него можно добраться по 504.734.1720.

Кодекс вопросов и ответов: изоляция проводов, освещение подсобных помещений и др.

Статья 110 «Требования к электроустановкам»; Статья 210 Ответвления; Статья 230 Услуги; Статья 250 Заземление и соединение; Статья 310 Токопроводы для общей проводки; Статья 338. Служебный входной кабель: типы SE и USE; Статья 680. Бассейны, фонтаны и аналогичные сооружения; Части издания 2008 года Руководства по электрическому оборудованию, опубликованного Underwriters Laboratories Inc., также упоминаются.

Защита заземляющего провода

Требуется ли установка проводника заземляющего электрода в металлическом кабельном канале, где он проходит через просверленное отверстие в балке деревянного пола на пути к металлической водопроводной трубе под зданием?

В случае физического повреждения провод заземляющего электрода менее 4 AWG должен быть защищен. 6 AWG можно защитить от повреждений, если установить его вдоль поверхности здания. В противном случае требуется физическая защита путем установки, как предписано в 250.64 (В). Провод заземляющего электрода сечением менее 6 AWG требует защиты путем установки в жестком металлическом кабелепроводе, промежуточном металлическом трубопроводе, электрическом металлическом трубопроводе, жестком неметаллическом трубопроводе или броне кабеля. Алюминий не допускается на расстоянии менее 18 дюймов от земли под зданием.

Каналы качения из черного металла, охватывающие провод заземляющего электрода, должны быть непрерывными или непрерывными от служебного корпуса до металлической водопроводной трубы путем установки перемычек во всех точках, где дорожка качения не является непрерывной.Это может быть выполнено с помощью перемычек, устанавливаемых между проводником заземляющего электрода и шкафами, кожухами или дорожками качения.

Место подключения заземляющего электрода к металлической водопроводной трубе также должно быть доступным. Эти требования содержатся в 250.64 и 250.68 Национального электротехнического кодекса (NEC).

Комбинированный монтаж AFCI

Я планирую установить несколько прерывателей цепи дугового замыкания (AFCI) после распределительной панели в трех существующих жилых домах.Предохранители защищают существующие сервисные щиты. Я планирую использовать стальной армированный кабель типа AC от щитка к AFCI, как разрешено Исключением к 210.12 (B). Какие методы подключения разрешены для расширения ответвленных цепей до розеток, светильников и других приборов, которые будут защищены с помощью AFCI?

Метод подключения, разрешенный на стороне нагрузки AFCI, не указан. Следовательно, любой метод подключения, разрешенный NEC, является приемлемым. Если существующий метод подключения не включает в себя провод заземления оборудования, отсутствие этого проводника не окажет отрицательного влияния на работу AFCI.

Бронированный кабель в стальной оболочке допустим, за исключением от щитка до устройства AFCI, но не должен использоваться за его пределами. Существующая проводка, если она соответствует Кодексу, приемлема от AFCI к нагрузкам в ответвленной цепи.

Изоляция проводов

Есть ли польза от использования изолированных проводов 90 ° C по сравнению с изоляцией 75 ° C, поскольку максимальная температура, указанная на щитах, светильниках и розетках, составляет 60 ° C или 75 ° C?

Да, использование изолированных проводов с температурой 90 ° C является преимуществом, когда в соответствии с Таблицей 310 требуется снижение номинальных характеристик.15 (B) (2) (a), 310.15 (B) (2) (c) или другие части NEC.

Предположим, у нас есть два набора трехпроводных трехфазных цепей в одной дорожке качения. Таблица 310.15 (B) (2) (a) требует, чтобы эти проводники были уменьшены, поскольку имеется шесть проводников с током. В этом примере мы будем использовать медные проводники 3/0 AWG.

Температурные ограничения для заделки проводов приведены в 110.14 (C). Часть (b) в (C) (1) этого раздела охватывает заделки для цепей на более 100 ампер, а часть гласит: «Должны использоваться только условия для оконечной нагрузки для цепей, рассчитанных на более 100 ампер или маркированные для проводов более 1 AWG. для одного из следующих: (1) проводников с номиналом 75 ° C (167 ° F), (2) проводов с более высокими номинальными температурами при условии, что допустимая токовая нагрузка таких проводов не превышает допустимую токовую нагрузку 75 ° C (167 ° F) проводника. используемого размера или до их допустимой нагрузки, если оборудование указано и идентифицировано для использования с такими проводниками.”

Допустимая нагрузка медных проводов 3/0 AWG с изоляцией 90 ° C, как показано в таблице 310.16, составляет 225. Эти проводники должны быть уменьшены до 80 процентов от этого значения (0,80 × 225 = 180). Если используется изоляция 75 ° C, пониженная допустимая нагрузка составляет 160 (0,80 × 200). Поскольку 180 ампер меньше допустимой токовой нагрузки медных проводников 3/0 AWG при 75 ° C, скорректированная допустимая нагрузка на токопроводы составляет 180 ампер, что означает усиление на 20 ампер по сравнению с температурой 75 ° C.

Увеличенный ток, который могут проводить проводники, увеличивает падение напряжения, и примечание мелким шрифтом после 310.15 (A) (1) указывает на это.

Размер заземляющих стержней

Допускает ли NEC 1⁄2-дюймовые заземляющие стержни для заземляющего электрода в сети на 200 ампер?

Да, заземляющие стержни могут использоваться в сети, фидере или ответвительной цепи любого размера. Минимальная длина, разрешенная Разделом 250.52 (A) (5), составляет 8 футов. Минимальный диаметр стержня? дюйм, если стержень не указан; тогда приемлем диаметр ½ дюйма.

Справочник Underwriters Laboratories Inc. (UL) по руководству по электрическому оборудованию, опубликованный в апреле 2008 года, содержит следующую информацию о заземляющих стержнях диаметром ½ дюйма: «Заземляющие стержни изготовлены из сплошной меди, прочной нержавеющей стали, стали с медной оболочкой, с оболочкой из нержавеющей стали. , оцинкованные и химически заряженные.Они имеют диаметр не менее 0,5 дюйма и длину не менее 8 футов, и их можно погружать на глубину до 8 футов. Если они не круглые, они имеют периферию не менее 1,6 дюйма и минимальную толщину не менее трех восьмых дюйма.

«Заземляющие стержни маркируются длиной стержня, названием производителя и номером по каталогу в пределах 12 дюймов от верха стержня».

Освещение подсобного помещения

Электропечь и водонагреватель установлены в небольшом подсобном помещении.Подвесные воздуховоды и трубы делают невозможным установку потолочного светильника в этом помещении. Может ли светильник быть расположен за пределами подсобного помещения, или свет в холле может обеспечить надлежащее освещение подсобного помещения?

Прием светильника за пределами подсобного помещения — это решение для инспектора по электрике. Есть ли место на стене в подсобном помещении? Если на потолке есть место для установки розеточной коробки, подвесной патрон или настенный светильник, управляемый настенным выключателем, соответствует требованиям Раздела 210.70 (А) (3). Также требуется розетка в доступном месте для обслуживания нагревательного оборудования. Это требование содержится в Разделе 210.63.

Встраиваемые светильники в огнестойкий потолок

Как встраиваемые светильники идентифицируются для установки в огнестойкий потолок?

Встраиваемые светильники, подходящие для установки на огнестойкий потолок, перечислены как подходящие для установки с NEC и классифицированы для установки на огнестойкий потолок.У них есть знак листинга и знак классификации. Классификационный знак указывает на то, что светильник прошел испытания на огнестойкость. Стандарты, используемые UL, — это ANSI / UL263 «Огнестойкие испытания строительных конструкций и материалов» и ANSI / UL 1598 «Светильники».

Кабель с голой нейтралью

Можно ли использовать служебный входной кабель с голой нейтралью на токе 150 ампер в жилом доме на одну семью?

Кабель служебного входа с огнестойким влагостойким покрытием пригоден для использования в качестве вводного токопровода.Также допустима голая нейтраль. Неизолированный провод разрешается использовать в качестве заземленного проводника (может быть нейтралью), если он используется в качестве проводников входа в служебные помещения. Это разрешено исключением в Разделе 338.10 (B) (2).

Незаземленный рабочий провод также разрешен для воздушных проводов за исключением Раздела 230.22. Поскольку служебный входной кабель доступен с неизолированным проводом уменьшенного размера, необходимо убедиться, что неизолированный заземленный провод имеет достаточную допустимую нагрузку для расчетной нагрузки.В разделе 338.120 указывается, что кабель служебного входа может иметь неизолированный провод, который меньше изолированных проводов. Минимальный размер неизолированного провода не может быть меньше, чем указано в Таблице 250.66, и основан на размере незаземленных проводов в кабельной сборке.

Герметичное соединение бассейна

Как подрядчик по плавательному бассейну склеивает конструкцию, в которую заделаны все арматурные стержни?

Ответ — 680.26 и довольно длинный и переписан в редакции NEC 2008 года. Часть (B) этого раздела требует, чтобы неизолированные медные проводники 8 AWG были соединены друг с другом в точках пересечения. Эта проволочная сетка должна соответствовать контуру бассейна и террасы бассейна. Эта сетка должна иметь конфигурацию 12 на 12 дюймов с допуском не более 4 дюймов. На дне бассейна эта сетка должна быть не более чем на 6 дюймов ниже контура раковины бассейна.

Также требуется сетка из медной проволоки вокруг внешней части бассейна, которая выходит на 3 фута за внутренние стены бассейна.Эта сетка должна быть прикреплена к решетке бассейна как минимум в четырех местах, равномерно расположенных вокруг бассейна.

Часть (B) (2) (b) Раздела 680.26 предоставляет альтернативный метод соединения, при котором арматурная сталь герметизируется.

Все металлоформовочные кожухи подводных осветительных приборов должны быть склеены.

Все металлические фитинги имеют размер более 4 дюймов в любом измерении, и их необходимо прикрепить к конструкции бассейна. Все металлические кабельные каналы и металлическое оборудование должны быть прикреплены к системе соединения ванны.Однако нет необходимости подключать водяной насос с двойной изоляцией, но над землей в том месте, где расположен насос, должен быть проложен медный провод 8 AWG, чтобы обеспечить соединение заменяющего насоса, не имеющего двойной изоляции.

Для полного понимания всех требований к соединению бассейнов внимательно прочтите Раздел 680.26.

FLACH , постоянный редактор Кодекса, бывший главный электротехнический инспектор Нового Орлеана. Вопросы можно отправлять на ecmag @ necanet.орг.

Проводники заземления оборудования для параллельных проводников

Время чтения: 8 минут

Оборудование, установленное в электрических системах, обычно требует заземления. Есть несколько особых исключений, которые ослабляют это общее требование NEC ; но, по большей части, электрическое оборудование и обычно нетоковедущие металлические (проводящие) части оборудования должны быть заземлены.

Фотография 1. Большие электрические цепи фидера часто устанавливают с использованием положений для установки параллельных проводов, содержащихся в 310.4 Кодекса.

Критерии эффективности

Требования к характеристикам заземления оборудования приведены в Разделе 250.4 (A) (2) для заземленных систем и 250.4 (B) (1) для незаземленных систем. В этой статье основное внимание уделяется требованиям к заземляющему проводу оборудования для заземленных систем, хотя они по существу одинаковы как для заземленных, так и для незаземленных систем. Часть VI статьи 250 содержит предписывающие правила, касающиеся установки заземляющих проводов оборудования.Требования данной части статьи 250 содержат информацию о требованиях к заземляемому оборудованию, типах заземляющих проводов оборудования, размерах заземляющих проводов оборудования, идентификации заземляющих проводов оборудования и способах подключения.

Необходимость в параллельных проводниках

Фото 2. Параллельно подключенные электрические фидеры, питающие большой щит

Часто при проектировании и установке электрооборудования возникает необходимость в параллельном подключении питающих проводов.Там, где фидеры имеют большие размеры и допустимую нагрузку, они быстро достигают точки, когда становится непрактичным устанавливать их, используя только один провод на фазу и один для заземленных (нейтральных) проводов. Здесь вступают в силу условия для параллельного подключения фидерных проводов. Требования Кодекса к параллельным проводам приведены в 310.4, а требования к заземляющим проводам оборудования для параллельных проводов — в 300.3 (B) (1), 310.4 и 250.122 (F) [см. Фото 2].В этой статье более подробно рассматриваются требования к заземляющим проводам оборудования в целом, но особенно к заземляющим проводам оборудования для фидеров большего размера, установленных с использованием параллельных проводов.

Правила для проводников, установленных параллельно

Правила, касающиеся электрических проводов, установленных параллельно, предусмотрены в 310.4 NEC. Прежде чем рассматривать общие требования к проводникам, установленным параллельно, давайте посмотрим, что представляют собой проводники, установленные параллельно.

Медные, плакированные медью или алюминиевые проводники сечением 1/0 и более разрешается устанавливать параллельно. Сюда входят незаземленные фазные проводники, проводники разной полярности, заземленные нейтральные проводники и заземленные фазовые проводники. Положение признает, что несколько проводников могут быть установлены параллельно друг другу не для создания одного проводника, а для создания одного токопроводящего пути (см. Рисунок 1). Другими словами, проводники, установленные параллельно, электрически соединяются на обоих концах, создавая токопроводящий путь, способный выдерживать желаемую допустимую нагрузку в зависимости от требований конструкции (см. Фотографии 1 и 2).Параллельные проводники каждой фазы, полярности, нейтрали или других заземленных проводов цепи должны соответствовать всем следующим требованиям:

  • Они должны быть одинаковой длины
  • Они должны быть прекращены таким же образом
  • Они должны иметь одинаковый проводящий материал
  • Они должны быть одинакового размера в круговой миле
  • Они должны иметь одинаковый тип изоляции

Рис. 1. Проводники устанавливаются параллельно, образуя один больший токопроводящий путь, а не один проводник.

Если проводники проложены в отдельных кабелях или кабельных каналах, кабельные каналы или кабели должны иметь одинаковые физические характеристики, и одинаковое количество проводников в параллельном наборе должно быть установлено в каждой кабельной канавке. Заземляющие провода оборудования, устанавливаемые с параллельными проводниками, также должны соответствовать всем вышеперечисленным требованиям, за исключением требования к сечению не менее 1/0. Требования к размерам основаны на правилах 250.122 (F). Эти правила калибровки подробно рассматриваются далее в статье.

Общие требования к монтажу проводников цепи

Если заземляющие провода оборудования устанавливаются с параллельными проводниками фидера, требования 310.4 имеют обязательное применение. Чтобы лучше понять требования 310.4 и 250.122 (F), необходимо сделать краткий обзор правил 300.3 (B) и 250.134 (B). Требования этих разделов требуют, чтобы все проводники цепи, включая любые заземленные проводники и все заземляющие проводники оборудования, были установлены вместе, как правило, в одной кабельной канавке, сборке кабельной шины, кабельном лотке, желобе, кабеле или шнуре.Это требование служит для поддержания низких уровней импеданса в нормальных условиях и в ненормальных условиях (замыкание на землю). Разделение заземляющих проводов оборудования приводит к увеличению индуктивного сопротивления, что повышает уровень сопротивления. Это одна из основных причин установки заземляющих проводов оборудования в каждой кабельной канавке, если они установлены в нескольких кабельных каналах. В условиях замыкания на землю заземляющий провод оборудования несет более высокий уровень тока короткого замыкания до тех пор, пока устройство максимального тока не откроется и не сбросит это событие из системы.Если в одной из дорожек параллельного набора имеется только один заземляющий проводник, импеданс значительно возрастает из-за индуктивного реактивного сопротивления. Отсутствие заземляющих проводов оборудования в каждой кабельной канавке или кабеле нарушает не только 250.122 (F), но также 300.3 (B) и 250.134 (B). Конечно, любой из типов заземляющих проводов оборудования, указанных в 250.118, может использоваться для установки параллельных проводов. Требование к размеру относится только к установкам, в которых проложены заземляющие провода оборудования проводного типа.

Типы заземляющих проводов оборудования

Фото 3. Электрические металлические трубки, используемые в качестве заземляющего проводника оборудования для фидера, состоящего из проводов, установленных параллельно

Раздел 250.118 предоставляет длинный список приемлемых заземляющих проводов оборудования, которые квалифицируются как эффективный путь тока замыкания на землю, если они установлены в соответствии со всеми другими применимыми требованиями NEC. В этом разделе заземляющие проводники оборудования проводного типа распознаются как медные или другие коррозионно-стойкие.В нем также перечислены кабелепроводы, металлические трубы, металлические кабельные сборки и другие подходящие заземляющие провода для оборудования. Если в качестве заземляющего проводника оборудования используется металлический кабелепровод, он должен соответствовать требованиям 110.12 в отношении качества изготовления, поддержки и крепления, изложенным в главе 3 для конкретного используемого метода проводки, и они должны иметь те же физические характеристики, что и в 310.4. (см. фото 3).

Определение размеров проводов заземления параллельного оборудования

Рисунок 2.Все проводники цепи, включая любые заземленные проводники и проводники заземления оборудования, должны быть сгруппированы вместе в соответствии с 300.3 (B).

Если электрические проводники установлены параллельно и все они находятся в одном кабельном канале или другом корпусе, таком как кабельный канал или вспомогательный желоб, правила выбора размеров для заземляющих проводов оборудования проводного типа довольно просты. Просто используйте номинал устройства максимального тока, защищающего параллельный набор, и обратитесь к таблице 250.122 для одиночного заземляющего проводника оборудования минимального сечения проводного типа. Если заземляющие проводники оборудования установлены с проводниками параллельно, и они находятся в нескольких отдельных кабельных каналах или кабельных сборках, заземляющие проводники оборудования проводного типа должны проходить параллельно в каждом кабельном канале и должны соответствовать всем требованиям 310.4, за исключением правила калибровки (см. рисунок 2).

Фото 4. Подключение заземляющих проводов параллельного оборудования к оборудованию

Заземляющие провода оборудования для параллельной прокладки не должны соответствовать требованиям 310.4, который требует минимального сечения проводника 1/0, потому что заземляющие проводники оборудования в каждой кабельной канавке имеют полный размер, как того требует 250.122. Заземляющие проводники оборудования при параллельной установке не устанавливаются параллельно для создания одного большего проводящего пути, как в случае с незаземленными фазовыми проводниками цепи и заземленным (нейтральным) проводником, если таковой имеется. См. 250.122 (F) и 310.4 для точного языка кода, который обеспечивает это требование.

Подбор размеров заземляющих проводов оборудования

Рисунок 3.Требования к размерам заземляющих проводов оборудования, установленных с параллельными фидерами

Правила расчета размеров заземляющих проводов оборудования, проложенных параллельно, приведены в 250.122 (F). Заземляющие проводники оборудования, установленные в нескольких отдельных кабельных каналах или кабелях, должны иметь размер, основанный на номинальных характеристиках устройства максимального тока, защищающего параллельный набор проводов, в соответствии с таблицей 250.122 (см. Рисунок 3). Это означает, что если устройство защиты от перегрузки по току для фидера рассчитано на 800 ампер, размер заземляющего проводника оборудования (проволочного типа) не может быть менее 1/0 меди, алюминия 3/0 kcmil или алюминия с медным покрытием.

Вопрос № 1: Если размер устройства максимального тока, защищающего фидер, рассчитан на 1600 ампер, какой минимальный размер алюминиевого заземляющего проводника оборудования (проволочного типа) требуется в каждом кабельном канале параллельного набора? *

Пример 1

Раздел 250.122 (B) также включает требование, касающееся проводников, размер которых увеличен, например, из-за падения напряжения. Если заземляющие проводники оборудования (проволочного типа) устанавливаются параллельно с проводниками, которые устанавливаются в отдельные кабельные каналы и увеличиваются в размере из-за падения напряжения, все заземляющие проводники оборудования должны быть пропорционально увеличены в размере (см. Пример 1).

Соединения проводов заземления оборудования

Рисунок 4. Подключение заземляющих проводов оборудования для заземленной системы

Заземляющие провода оборудования являются важным компонентом эффективного пути тока замыкания на землю. Одним из наиболее важных моментов в любой электрической цепи являются клеммы или соединения. Обычно это точка, в которой может произойти отказ цепи. Требования Кодекса к соединениям заземляющих проводов оборудования изложены в статье 250.130. Это правило касается требуемых соединений в отдельно производной системе или службе. Для заземленной системы требуется, чтобы заземляющий провод оборудования был подключен к заземленному проводнику и проводнику заземляющего электрода на рабочем месте или у источника отдельно выделенной системы, как предусмотрено в 250.30 (A) (1) (см. Рисунок 4). . Те же правила применяются к незаземленной системе, за исключением того, что в незаземленной системе нет заземленного проводника. В этом случае заземляющий провод оборудования подключается к проводнику заземляющего электрода и корпусу (см. Рисунок 5).

Рисунок 5. Подключение заземляющих проводов оборудования для незаземленной системы

Раздел 250.8 содержит более конкретные требования к соединениям заземляющих и заземляющих проводов. В этом разделе требуется, чтобы эти соединения выполнялись с использованием перечисленных наконечников, перечисленных соединителей давления, перечисленных зажимов или других перечисленных средств (см. Фото 4, 5 и 6). Это одно из тех правил NEC, которое требует использования перечисленного оборудования.

Дополнительная информация о перечисленном заземляющем и соединительном оборудовании содержится в Руководстве по электрическому оборудованию (Белая книга UL) в категории (KDER).Еще одно ключевое требование содержится в Разделе 250.12. В случае установки окрашенных или покрытых кожухов, к которым должны быть подключены заземляющие провода оборудования, необходимо удалить покрытие для обеспечения непрерывности и электропроводности, за исключением случаев, когда соединения выполняются с использованием фитингов, предназначенных для устранения необходимости удаления покрытия.

Сводка

Фото 5. Подключение заземляющих проводов оборудования с помощью перечисленных наконечников

Заземляющий проводник схемы заземления и соединения в любой электрической системе выполняет две основные функции.Во-первых, он служит для заземления оборудования. Это поддерживает оборудование на уровне потенциала земли или как можно более близком к нему. Вторая функция заземляющего проводника оборудования — обеспечить эффективный путь тока замыкания на землю, чтобы облегчить работу устройства максимального тока во время замыканий на землю. Если заземляющие провода оборудования устанавливаются параллельно, применяются все требования 250.122 (F), 310.4, 300.3 (B) и 250.134 (B).

Фото 6.Соединения заземляющих проводов оборудования, выполненные на щитке с питанием от фидера, установленного с параллельными проводниками

Заземляющие проводники оборудования, проложенные параллельно, должны быть рассчитаны на номинальные характеристики устройства максимального тока, защищающего параллельный набор, в соответствии с таблицей 250.122. Требование минимального размера 1/0 для проводов, установленных параллельно, не применяется к заземляющим проводам оборудования, но все другие требования к установке, содержащиеся в 310.4 применяются к заземляющим проводам оборудования проводного типа. Информация, представленная в этой статье, основана на минимальных требованиях, содержащихся в NEC-2005. Как всегда, обязательно уточните в местных органах власти, в юрисдикции которых есть какие-либо местные правила, которые могут также применяться к установкам параллельных проводов.

* Ответ: Алюминий, плакированный медью или алюминием 350 тыс. Мил.

соединительных, заземляющих и нейтральных проводников — действительно ли имеет значение размер?

Время чтения: 10 минут

Тема подключения и заземления, пожалуй, больше всего сбивает с толку пользователей правил установки электрооборудования.

Фактически, я написал на эту тему в этой самой публикации, по крайней мере, две такие статьи за последние несколько лет. Тем не менее, я регулярно получаю электронные письма и телефонные звонки с вопросами о различиях между заземляющими, заземляющими и нейтральными проводниками, о различиях в использовании этих проводов в соответствии с Правилами Канадского электрического кодекса и о различиях в требованиях Кодекса для определения размеров таких проводов. . Итак, давайте еще раз проясним.

1.Соединительный провод

Соединительный и соединительный проводник определены в Кодексе CE следующим образом:

«Соединение — путь с низким импедансом, полученный путем постоянного соединения всех нетоковедущих металлических частей для обеспечения непрерывности электрического тока и способности безопасно проводить любой ток, который может быть на него наложен.

Соединительный проводник — проводник, который соединяет нетоковедущие части электрооборудования, кабельные каналы или корпуса с сервисным оборудованием или заземляющим проводом системы.”

Основываясь на этих определениях, совершенно очевидно, что соединение — это путь с низким сопротивлением, который преднамеренно создается между всеми нетоковедущими металлическими частями электрического оборудования, чтобы безопасно проводить любой нежелательный ток (ток утечки или короткого замыкания), который может случайно попасть на эти металлические части во время использования электрического оборудования.

Соединительный проводник — это такой проводник, который фактически соединяет эти (обычно нетоковедущие) металлические части электрического оборудования (включая броню и оболочку кабеля, а также металлические кабельные каналы) с вспомогательным оборудованием или с заземляющим проводом системы .Давайте возьмем на время объяснение, касающееся соединения заземляющего проводника с вспомогательным оборудованием или с заземляющим проводом системы, и сконцентрируемся на выборе сечения заземляющего проводника.

Фото 1. Соответствует ли маркировка этого заземляющего провода Кодексу CE?

Соединительный проводник не считается проводником цепи, поскольку проводники цепи несут ток цепи при нормальных рабочих условиях, а допустимая нагрузка на проводники цепи выбирается в соответствии с Правилом 8-104 (или другими применимыми правилами Кодекса в зависимости от тип подключенных нагрузок, таких как двигатель, конденсатор или нагревательные нагрузки).Однако, поскольку соединительный провод предназначен для пропускания только тока короткого замыкания, его размер должен быть таким, чтобы он имел достаточную допустимую нагрузку, чтобы выдерживать максимальный ток замыкания, который может быть случайно наложен на нетоковедущие металлические части определенного электрического оборудования. (конкретной подключенной нагрузки).

Выбор сечения заземляющего проводника регулируется Правилом 10-814 (1).

Это Правило гласит следующее:

“10-814 (1) Размер заземляющего проводника не должен быть меньше указанного в Таблице 16, но ни в коем случае не должен быть больше, чем самый большой незаземленный проводник в цепи .”

Таблица 16 предлагает пользователям кода критерии для выбора сечения заземляющего проводника на основе допустимой токовой нагрузки самого большого незаземленного проводника в цепи.

Приложение B Примечание к этому Правилу дополнительно разъясняет это требование, поясняя, что кабельные каналы, разрешенные Кодексом для использования в качестве заземляющих проводов, считаются имеющими достаточный размер для пропускания тока короткого замыкания. Это примечание к Приложению B также объясняет пользователям Кодекса, что заземляющий провод, предусмотренный как неотъемлемый компонент кабеля, спроектированного и изготовленного в соответствии с применимым стандартом безопасности (с одним из стандартов CSA Part II, перечисленных в Приложении A Кодекса), является также считается подходящим по размеру для целей Правила 10-814 (1), чтобы выдерживать максимальный ток короткого замыкания, который может быть наложен на нетоковедущие металлические части электрического оборудования, соединенные этим конкретным кабелем.

Приложение B Примечание к Правилу 10-814 (1) « Когда кабельный канал или оболочка кабеля, охватывающая проводники цепи, разрешается использовать в качестве заземляющего проводника для поставляемого оборудования, считается, что они имеют соответствующий размер. для целей настоящего Правила. Соединительный проводник, включенный в кабельную сборку, имеет размеры в соответствии с соответствующим стандартом части II. Обычно размер соединительного проводника в производимых кабелях соответствует требованиям этого Правила, но в некоторых случаях он может отличаться на один размер, обычно на большей стороне.В любом случае, заземляющий проводник, включенный в кабельную сборку, считается подходящим по размеру для целей настоящего Правила ».

Так, например, если три медных проводника 3/0 AWG выбраны из 75 град. Столбец C таблицы 2 с допустимой токовой нагрузкой 200 А, и эти проводники установлены в ПВХ для подключения, скажем, к двигателю, тогда из таблицы 16 необходимо выбрать медные заземляющие проводники сечением не менее 6 AWG в зависимости от допустимой нагрузки. проводников такой схемы.Если эти три проводника цепи установлены в жестком металлическом кабелепроводе, и этот жесткий металлический кабелепровод используется в качестве соединительного проводника в соответствии с Правилом 10-618 Кодекса СЕ, то считается, что жесткий металлический кабелепровод, выбранный в соответствии с Таблицей 6 Кодекса. иметь соответствующий размер, чтобы выдерживать максимальный ток повреждения, который может быть наложен на металлический корпус двигателя, подключенного к цепи этими тремя медными проводниками 3/0 AWG.

Фото 2. Какого цвета должен быть изолированный заземлитель?

А теперь самое время вернуться к определению соединительного проводника в Кодексе « Соединительный проводник — проводник, который соединяет нетоковедущие части электрического оборудования, кабельные каналы или корпуса с сервисным оборудованием или заземляющим проводом системы», и просмотрите часть этого определения, которая описывает подключение заземляющего провода к сервисному оборудованию или к заземляющему проводнику системы.

Начнем с подключения заземляющего провода к заземляющему. Прежде чем мы проанализируем цель этой части определения, нам необходимо четко понять значение заземляющего проводника и заземляющего электрода.

2. Заземляющий провод

Кодекс CE определяет заземляющий проводник и заземляющий электрод следующим образом:

Заземляющий провод — проводник, используемый для подключения сервисного оборудования или системы к заземляющему электроду.

Заземляющий электрод — подземная металлическая водопроводная система или металлический предмет или устройство, закопанное в землю или вбитое в землю, с которым заземляющий провод электрически и механически соединен ».

На основе этих двух определений должно быть ясно, что заземляющий провод на сервисном оборудовании — это такой проводник, который соединяет корпус сервисного оборудования с заземляющим электродом и через заземляющий электрод с заземлением (заземлением).Это означает, что корпус служебного оборудования (к которому все другие нетоковедущие металлические части электрооборудования подключаются посредством заземляющего проводника) надежно соединен с землей (землей) с помощью заземляющего проводника и заземляющего электрода. Это также означает, что через это соединение с землей / землей все связанные нетоковедущие металлические части электрического оборудования не только соединяются вместе (т. Е. Они не только имеют одинаковый потенциал), но и фактически соединяются с землей ( я.е. надежно удерживаются под потенциалом земли). Это означает, что назначение заземляющего проводника между служебным шкафом и заземляющим электродом состоит в том, чтобы всегда поддерживать эквипотенциальную плоскость, установленную при подключении оборудования — , под потенциалом земли.

А как насчет заземляющего провода системы? В типичной глухозаземленной системе, обычно получаемой от вторичной обмотки электросети, трансформатора, принадлежащего потребителю, или генератора, нейтральная точка системы соединена с землей через заземляющий проводник системы и заземляющий электрод.Эту нейтральную точку также разрешается подключать к корпусу трансформатора или генератора.

Фото 3. Соответствует ли маркировка нейтрального проводника требованиям Кодекса CE
?

Итак, как выбрать размер заземляющего проводника? Ответ на этот вопрос зависит от ответа на другой вопрос: проводит ли заземляющий провод ток короткого замыкания?

Давайте рассмотрим этот вопрос. Когда ток короткого замыкания подается на нетоковедущую металлическую часть электрооборудования, которая соединена заземляющим проводом, этот ток замыкания возвращается к сервисному оборудованию с помощью заземляющего проводника, размер которого соответствует таблице 16.Каков будет эффективный путь тока короткого замыкания обратно к источнику электропитания, чтобы облегчить работу устройства защиты от сверхтоков? Будет ли этот путь обеспечен заземленным рабочим проводом, который соединяет соединенный корпус вспомогательного оборудования с заземленной нейтральной точкой источника (с заземленной нейтральной точкой трансформатора или генератора), или он будет обеспечен заземляющим проводом и Земля обратно в нейтральную точку источника?

Конечно, эффективный путь тока замыкания на землю будет обеспечиваться только через заземленный рабочий провод, и с целью облегчения работы устройства защиты от сверхтоков ток короткого замыкания никогда не достигнет источника через заземляющий провод.Это означает, что заземляющий провод не пропускает ток короткого замыкания с целью облегчения работы устройства защиты от сверхтоков. Конечно, нет. Это причина того, что Таблица 17 была удалена из Кодекса CE, а Правило 10-812 устанавливает следующее требование к сечению заземляющего проводника:

10-812 Размер заземляющего проводника для систем переменного тока и вспомогательного оборудования (см. Приложение B) «. Размер заземляющего проводника, подключенного к заземляющему электроду в соответствии с Правилом 10-700, должен быть не меньше, чем №6 AWG ».

Приложение B в примечании к Правилу 10-812 предлагает следующее разъяснение этого требования:

“Приложение B Примечание к Правилу 10-812“ Предполагается, что размер заземляющего проводника для жестко заземленной системы переменного тока, подключенной к заземляющему электроду, не должен превышать № 6 AWG. Большая часть тока короткого замыкания будет приниматься через рабочий заземленный провод системы обратно к источнику, а заземляющий провод сечением не менее No.6 AWG будет достаточно, чтобы выдержать любую часть тока короткого замыкания, которая пройдет через него ».

Давайте теперь подробнее рассмотрим «заземленный рабочий проводник», который будет проводить ток короткого замыкания обратно к источнику от подключенного обслуживающего оборудования. Обычно такой заземленный рабочий провод является нейтральным проводом.

3. Нейтральный провод

Нейтраль определяется в Кодексе CE следующим образом: « Нейтраль — провод (если таковой существует) многофазной цепи или однофазной трехпроводной цепи, который должен иметь такое напряжение, чтобы разница напряжений между ним и все остальные проводники примерно равны по величине и равномерно разнесены по фазе (см. Приложение B) .”

Приложение B дает следующие пояснения к этому определению:

Нейтраль — По определению нейтральный проводник цепи требует как минимум трех проводников в этой цепи. Однако в торговле термин «нейтральный проводник» обычно применяется к проводнику двухпроводной схемы, который соединен с проводником, заземленным на стороне питания. Поэтому при применении Кодекса следует проявлять осторожность при использовании этого термина ».

Нейтраль — это провод цепи.Однако нейтраль — это идентифицированный (т. Е. Заземленный) провод цепи. В трехфазной четырехпроводной схеме или в однофазной трехпроводной схеме нейтральный провод несет только несимметричный ток. В типичной 2-проводной схеме нейтральный (идентифицированный) провод несет ток полной нагрузки.

Фактически, подправила (3) и (4) Правила 4-004 Кодекса CE помогают пользователям Кодекса понять функцию нейтрального проводника в цепи следующим образом:

«Правило 4-004 (3) Нейтральный проводник, который несет только несимметричный ток от других проводников, как в случае нормально сбалансированных цепей из трех или более проводов, не должен учитываться при определении силы тока, как это предусмотрено в Подправилах. (1) и (2).

Правило 4-004 (4) Когда нагрузка подключена между однофазным проводом и нейтралью или между каждым из двух фазных проводов и нейтралью в трехфазной 4-проводной системе, общий провод несет ток, сравнимый с током в фазных проводниках, и должен учитываться при определении допустимой силы тока, как это предусмотрено в Подправилах (1) и (2 ) ».

Правило 4-022 содержит руководство для пользователей Кодекса относительно выбора минимально допустимого размера нейтрального проводника:

“Правило 4-024 Размер нейтрального проводника (1) Нейтральный проводник должен иметь достаточную допустимую силу тока, чтобы выдерживать несимметричную нагрузку.(2) Максимальная несимметричная нагрузка должна быть максимальной подключенной нагрузкой между нейтралью и любым одним незаземленным проводником, как определено в Разделе 8, но при соблюдении следующего: (a) не должно быть уменьшения размера нейтрали для этой части нагрузка, состоящая из (i) электроразрядного освещения; или (ii) нелинейные нагрузки, питаемые от 3-фазной 4-проводной системы; и (b) за исключением случаев, предусмотренных пунктом (а), коэффициент потребления 70% должен быть разрешен для применения к той части несбалансированной нагрузки, которая превышает 200 А.(3) Размер служебной нейтрали не должен быть меньше размера нейтрали, выбранной в соответствии с Субправилом (1), и должен (а) быть не меньше, чем медь № 10 AWG или алюминий № 8 AWG; и (b) иметь размер не меньше, чем заземленный провод, как требуется Правилом 10-204 (2), за исключением служебного входного кабеля или когда служебные проводники выполнены из меди № 10 AWG или алюминия № 8 AWG. (4) При определении допустимой токовой нагрузки неизолированного нейтрального проводника, проложенного в кабелепроводе, следует считать, что он изолирован с изоляцией, имеющей номинальную температуру не выше, чем у соседних проводников цепи .”

Но какое требование Кодекса признает нейтральный проводник в качестве проводника заземления, когда нейтральный проводник установлен между нейтральной точкой жестко заземленной системы у источника питания и заземленным корпусом вспомогательного оборудования?

Ответ можно найти в Правиле 10-204 (2) Кодекса CE. Правило 10-204 (2) «» Если система заземлена в любой точке, заземленный проводник должен: (а) подводиться к каждой отдельной службе; (b) иметь минимальный размер, указанный для заземляющих проводов в Таблице 16; (c) также соответствует Правилу 4-024, когда он выступает в качестве нейтрального »;

В этом правиле Кодекса четко признается тот факт, что заземленный провод, установленный между источником надежно заземленной системы электроснабжения и службой, на самом деле является соединительным проводом, поскольку он будет проводить ток короткого замыкания между соединенным служебным корпусом и источником [см. Параграф (b ) выше].Это правило также гласит, что этот заземленный рабочий провод, помимо того, что он является заземляющим проводом (и его размер соответствует таблице 16), должен иметь размер в соответствии с Правилом 4-024, когда он служит нейтральным проводником. Правило 10-624 (4) конкретно признает тот факт, что заземленный рабочий провод (независимо от того, используется ли он в качестве нейтрали или просто как соединительный провод между источником надежно заземленного источника питания и обслуживающим оборудованием) разрешается соединять сеть. оборудования, тем самым усиливая свою цель Кодексом проведения тока короткого замыкания между вспомогательным оборудованием и источником.Правило 10-624 (4) гласит:

Заземленный рабочий провод на стороне питания средств отключения обслуживания должен быть разрешен для подключения к металлическим установочным устройствам счетчика и обслуживающему оборудованию, и там, где заземленный рабочий провод проходит через устройство крепления счетчика, он должен быть подключен устройство крепления счетчика ».

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
