Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

  1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
  2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.
Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток.

Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

  1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
  2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
  3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
  4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
  5. Нулевой провод выключателя соединяется с нулями ламп и сети;
  6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

  1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
  2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

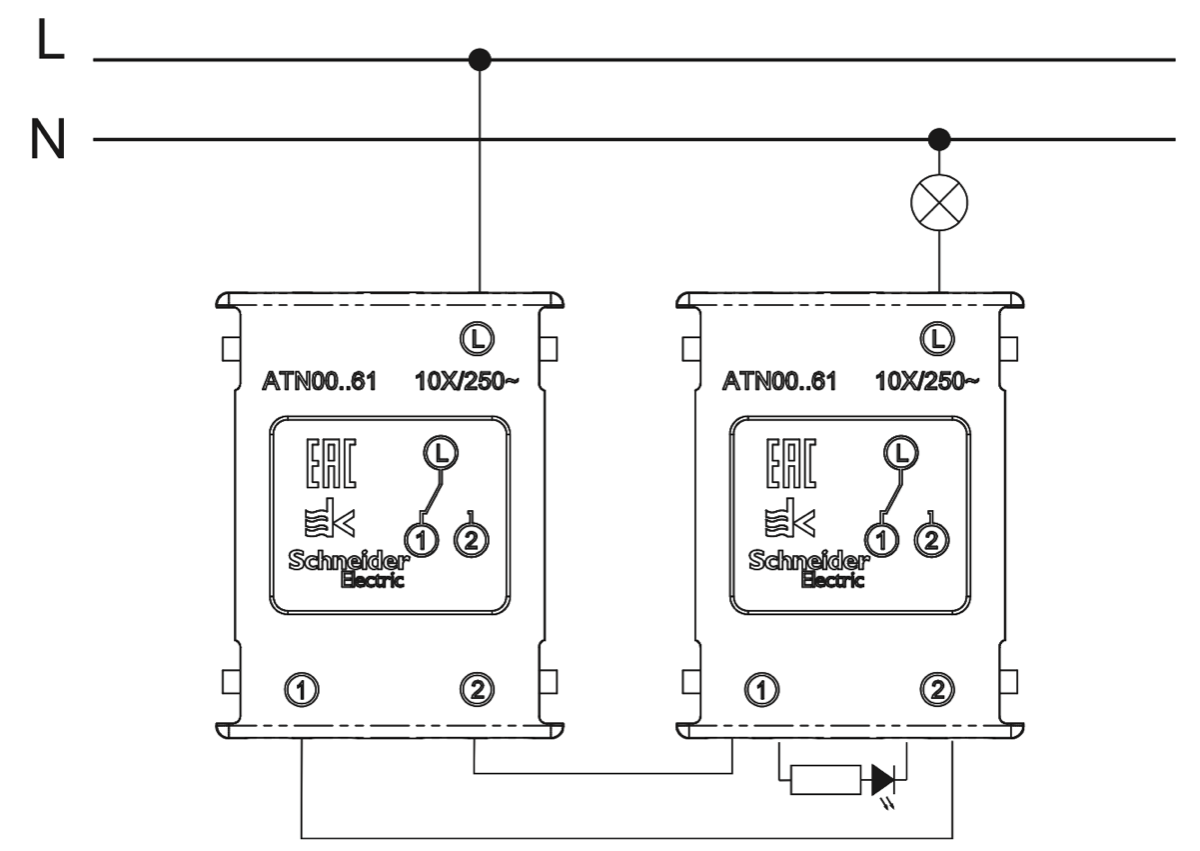

Фото — схема подключения для проходного выключателя
  1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
  2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
  3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
  4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.
Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как подключить выключатель | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Небольшое предисловие.

Помните, несколько дней назад я устанавливал квартирный электрический щиток? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его электропроводка требует замены, на что он меня убедительно уверял в обратном.



Начало работ

И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.

Но обо всем по порядку, чтобы Вы представили о чем идет речь.

Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре. Вот так он выглядит.

С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.

В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.

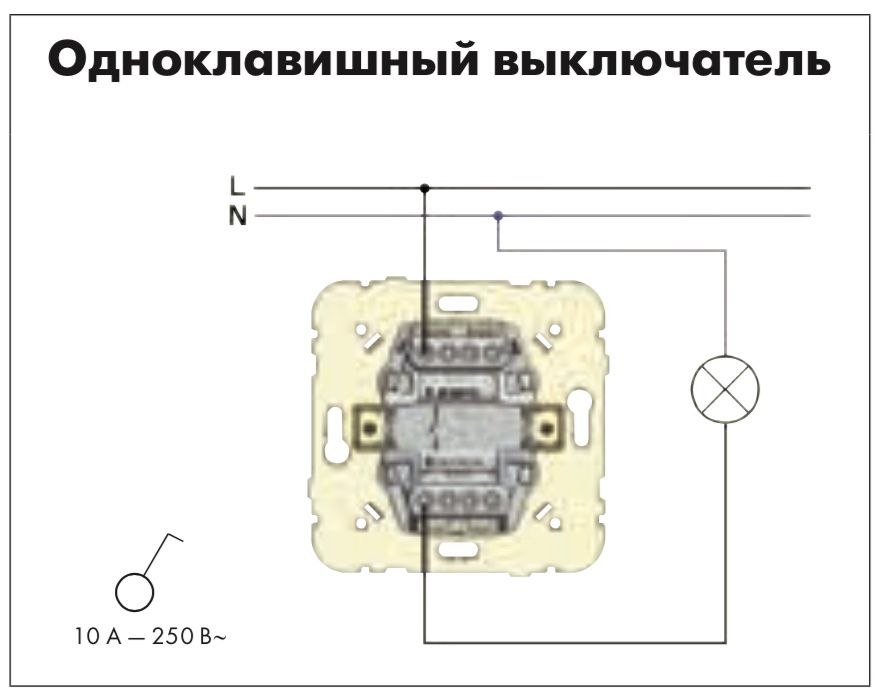

Схема подключения одноклавишного выключателя

Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.

С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.

Важно знать!!! Читайте статью как правильно соединять провода в распределительной коробке.

Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.

Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.

Вот аналогичная схема, только вместо одной лампочки, подключено пять.

Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.

Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.



Ищем неисправность

Вернемся к неисправности.

Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью указателя напряжения приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо электропроводка от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

Далее необходимо проверить приходит ли фаза на сам выключатель. Для этого нам необходимо снять клавишу выключателя. Только делать это нужно предельно осторожно, т.к. современные конструкции очень хрупки.

Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю.

Вот здесь нам и нужно убедиться в наличии фазы на выводах.

Для этого опять же применяем указатель низкого напряжения »Контакт-55ЭМ», и производим замер приходящей фазы и уходящей.

И вот тут нас ждал «сюрприз».

Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

Отключаем напряжение в квартире с помощью автоматического выключателя. Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или этажном щите находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

И что мы видим?

А видим мы следующее. Один из проводов выпал из клеммы выключателя.

И еще видим, что полностью отсутствует цветовая маркировка проводов. Это и стоило ожидать, т.к. электропроводка в квартире достаточно старая.

Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.



Завершение работ

Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

Выключатель подключен. Осталось только вставить его в металлический подрозетник и затянуть винты крепления выключателя.

А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

Кстати, а Вы знаете почему мигает энергосберегающая лампа?

P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п. 6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя.

На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Как подключить выключатель света – подробное описание процесса работ

  1. Введение
  2. Виды выключателей
  3. Полезные советы по подбору
  4. Инструменты и меры предосторожности
  5. Как подключить выключатель света с одной клавишей
  6. Как подключить выключатель света с двумя клавишами
  7. Видео

Когда обои поклеены, краска высохла, а ремонт стремительно приближается к завершению, самое время подумать о том, как правильно подключить выключатель света. Заранее хотим сказать, что при работе с электричеством всегда обращайтесь за помощью к профессионалам, особенно при проектировании системы освещения. Даже такая простая, на первый взгляд операция, как подключение двойного выключателя света может быть опасной для новичка.

Если же вы уверены в своих навыках, и не первый раз самостоятельно подключаете выключатель света – данная статья будет вам очень полезна.

Виды выключателей

Специалисты выделяют несколько видов:

  • Одноклавишный – сразу активирует всю группу лампочек или светильников. Удобный и практичный. Чаще всего применяется в небольших комнатах, где не нужно зонирование пространство при помощи света, например, кладовка, коридор и т.п.
  • Двухклавишный – подходит в случае, когда нужно управлять двумя группами лампочек. Показательный пример использования на кухне, где одна клавиша отвечает за активацию лампочек над рабочей поверхностью, а вторая – за общий свет в помещении. При использовании двухклавишного выключателя есть возможность регулировать яркость освещения, в зависимости от времени суток и количества дневного света.
  • Трехклавишный – осуществляется регулировка сразу трех групп лампочек. Подходит для больших комнат, где можно создать сразу несколько зон освещения, например, гостиные, спальни, детские комнаты, и т.п.

При выборе типа ориентируйтесь на размер помещения, его функционал, а также количество световых зон, которые вы хотите настроить. Помните, чем больше комната – тем больше групп лампочек можно выделить.

Полезные советы по подбору

Перед тем, как рассказать, как подключить свет через выключатель, мы хотели бы дать пару советов: а как выбрать сам механизм? На что обращать внимание при покупке?

  • Дизайн. Сегодня в магазине можно найти более тысячи моделей, отличающихся по цвету и форме. Если вы не знаете, на каком изделии остановить выбор – отталкивайтесь от общей концепции помещения. Например, для интерьера в стиле хай-тек подойдут выключатели с прямыми и ровными линиями, а круглые и выпуклые модели будут гармонично смотреться в комнате с винтажным стилем. Это же относится и к цвету. Хотите сделать акцент? Купите выключатель черного или золотого цвета. Не хотите привлекать лишнее внимание – выбирайте белые или серые модели.
  • Дополнительные функции. Казалось бы, что еще может быть интересного в выключателе? А им есть чем удивить, например, фосфорными клавишами или небольшими лампочками. Согласитесь, искать в темноте клавиши совсем не хочется, а когда его видно, пользоваться намного удобнее.
  • Цена. Не стоит экономить! Как правило, дешевые модели менее долговечны, а учитывая, что этот механизм используется ежедневно, вряд ли вам захочется менять его каждые полгода.

Инструменты и меры предосторожности

Какие инструменты понадобятся:

  • Выключатель с тем количеством клавиш, которое вы выбрали;
  • Отвертки, среди которых должна быть обязательно индикаторная;
  • Плоскогубцы;
  • Нож;
  • Соединитель, который у вас имеется. В идеале – паяльник.

Будьте внимательны при работе с электричеством! Меры предосторожности и безопасности:

  1. Обязательно перед работой отключите электроэнергию в помещении. При помощи индикаторной отвертки проверьте напряжение: в сети не было тока. Это самое простое и первое правило безопасности, о котором многие забывают, что приводит к непоправимым последствиям.
  2. К выключателю подключается только фазный провод, а не нулевой. В противном случае при установке лампочки вас может ударить током, поэтому будьте осторожны и внимательны.
  3. Если вы подключаете выключатель впервые, то должны заранее узнать, какое значение имеют провода разного цвета. Например, нулевой провод или «нейтраль» – всегда синего цвета. Фазные могут быть красные, белые, черные, оранжевые и даже розовые.

Как подключить выключатель света с одной клавишей

Для того, чтобы подключить одноклавишный выключатель света, следуйте приведенной ниже схеме.

При этом расположение проводов принципиального значения не имеет. Конечно, более аккуратно и гармонично стена будет выглядеть без проводов, для этого вам нужно поместить их в стену. Однако, если у вас интерьер в стиле ретро или «индастриал», то можно оформить проводку поверх стены, тем более, что сегодня дизайнеры предлагают массу креативных идей.

Пошаговая инструкция:

  1. Проведите демонтаж старого выключателя. Для этого снимите крышку, открутите винты, снимите защитный корпус. Перед вами имеющийся механизм.
  2. Снимите винты, благодаря которым сам механизм крепится к подрозетнику, и открутите контактные винты. Аккуратно достаньте механизм.
  3. Перед установкой нового выключателя, если это необходимо, зачистите провода, а также ознакомьтесь со схемой.
  4. В новом снимите клавишу и выкрутите винты, которые скрепляют корпус.
  5. На механизме внизу вы увидите два контакта, чтобы разобраться, как должен стоять выключатель, мы берем индикатор и замыкаем цепь. При подключении к одному контакту индикатор будет гореть, а при подключении ко второму – нет. Слева должен быть контакт, на котором индикатор загорелся, а с правой стороны – тот, который не среагировал на индикатор.
  6. В подрозетнике вы увидите два провода: приходящий и отходящий. Ослабляем контактные винты на механизме и вставляем провода в контактные гнезда. По большому счету, даже если вы перепутаете их местами, ничего страшного не произойдет, просто включаться и выключаться свет будет наоборот: выключаться – при нажатии вверх, а включаться – вниз.
  7. Затягиваем контакты и устанавливаем выключатель в подрозетник. Если подрозетника нет – докупите его дополнительно, т.к. он помогает зафиксировать агрегат.
  8. Устанавливаем защитный корпус и закрепляем его при помощи винтов. Надеваем крышку.

Как подключить выключатель света с двумя клавишами

Перед тем как подключить двойной выключатель света, рекомендуем ознакомиться с данной схемой.

Пошаговая инструкция:

  1. Проведите демонтаж так, как это описано пунктах 1-4 в разделе об одноклавишном механизме.
  2. В отличие от розетки с одноклавишным выключателем, здесь вы увидите три провода: два выходящих и один входящий.
  3. По аналогии со старой моделью подключаем новый механизм.
  4. Уточним, что проверить, где входящий, а где выходящий провод можно при помощи отвертки с индикатором. Если лампочка загорелась, значит провод входящий, если нет – выходящий.
  5. Входящий провод должен быть расположен сверху, а выходящие – снизу. Соединяем провода с механизмом, закручиваем винты и размещаем выключатель в коробке (коробке распределения).
  6. После этого фиксируем при помощи винтов защитный корпус и надеваем клавиши.

Видео

В деталях увидеть, как подключить двухклавишный выключатель света или его одноклавишный аналог своими руками дома, вы можете на представленных ниже видео:

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.


При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.


С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Также рекомендуем посетить:

Post Views: Статистика просмотров 3 474

Как правильно подключать выключатель с двумя клавишами?

Выключатель с двумя клавишами — довольно популярное устройство, используемое практически в каждой квартире. С его помощью обеспечивают поочерёдное и совместное включение лампочек в люстре или разделяют освещение, например, в двух отдельных помещениях или на улице и в коридоре. Некоторые домовладельцы с его помощью подключают вытяжку и свет на кухне.

Если свет проведён на балконе или лоджии с помощью двойного выключателя можно избежать установки двух отдельных кнопок индивидуально для каждой зоны. Разделение помещений на зоны при помощи освещения, а также множество других современных дизайнерских решений стали возможными благодаря подключению простейшего электрического устройства – выключателя с двумя клавишами.

Хочется отметить, что подключать любые электрические элементы к двойному выключателю под силу каждому, кто умеет обращаться с отвёрткой. Для этого не нужно быть профессиональным строителем или уметь разбираться в сложных электрических схемах. Всё, что понадобится, это стандартный инструмент, который найдётся в кладовке каждого хозяйственного человека ну и, конечно, желание.

Какие инструменты и знания понадобятся при установке выключателя?

В первую очередь нужно разобраться с проводами, проще говоря, выяснить какой из них является нулём, а какой — фазой. Для этого потребуется индикатор – отвёртка с лампочкой в ручке, при помощи которой эта процедура не вызовет затруднений. Если металлической частью индикатора прикоснуться к фазовому проводу, то об этом просигнализирует светодиод, который загорится. Важно пометить провода любым удобным способом, чтобы в дальнейшем не путаться.

Если подключается люстра, в первую очередь нужно побеспокоиться об обесточивании проводки выходящей из потолка. После того как выполнена маркировка электропроводки и отключено электричество, можно переходить к монтажу выключателя с двумя клавишами. Но перед этим нужно подготовить соединительные элементы и изоляцию для проводов, которые подразделяются по следующим видам:

  • клемма самозажимной конструкции;
  • винтовой зажим;
  • силиконовый колпачок или изоляционная лента, если провода соединяются с помощью скруток.

Самым удобным и надёжным вариантом подключения проводов считается их фиксация с помощью самозажимных клемм. В свою очередь, использование винтовых зажимов менее надёжно, так как такой крепёж со временем ослабляется, а изоляционная лента утрачивает свою эластичность.

Для правильного подключения лампочек в люстре важно внимательно ознакомиться с принципиальной схемой устройства. Это в будущем позволит устранить любую поломку в случае её возникновения в процессе эксплуатации осветительного прибора. Для правильного и аккуратного проведения работ своими руками нужно иметь в наличии следующий инструмент:

  • набор отвёрток;
  • строительный нож или любое другое приспособление для зачистки проводов;
  • кусачки или пассатижи с бокорезами.

Естественно, это минимальный набор инструмента и он может расширяться в зависимости от того: подготовлено ли место для установки выключателя с двумя клавишами или нет, и предусмотрена ли возможность монтажа люстры, а также других нюансов, возникающих, во время ремонта.

Особенности подготовки электрических проводов

Исходя из типа устройства, подключаемого к электросети, может отличаться подготовка электрических проводов. Если устанавливается люстра с несколькими лампами, от которых отходит по паре проводов, то подключение может выполняться в зависимости от предпочтений домовладельца.

В современных осветительных устройствах подготовку проводов выполняют ещё на конвейере завода, соединяя их по стандартной схеме. Поэтому если возникнет необходимость изменения комбинаций, включения ламп придётся полностью разбирать люстру.

В большинстве случаев в установочном коробе расположено 3 провода. При этом желательно чтобы они по длине составляли не более 100 мм. Такого размера достаточно чтобы провести комфортное подключение выключателя и осветительного прибора. На концах провода нужно зачистить на расстояние от 10 до 15 мм.

Если подключается модульный выключатель, конструкция которого состоит из двух отдельно сконструированных клавиш, важно побеспокоиться о питании как одной, так и второй его части. Для этого изготавливается перемычка из обычного провода, которой соединяются обе части электрического устройства.

Установка двухклавишных выключателей – этапы работ

Основным правилом проведения работ является правильно составленная схема подключения двухклавишного выключателя, которая предусматривает подсоединение нулевого провода напрямую к осветительному прибору, а фазы через разрыватель электрической цепи. Для крепления корпуса устройства в стену понадобится с помощью перфоратора высверлить гнездо 70 см в диаметре. При этом проводя подключение двухклавишной модели выключателя в сеть переменного тока важно соблюдать основные этапы работ.

  1. Выключается подача электричества в щитовой, для чего рычаг автомата переводится в нижнее положение. После этого индикатором проверяется отсутствие электропитания, что очень важно в целях безопасности.
  2. В стене крепится подрозетник с отверстиями, через которые заводятся провода, проложенные из монтажного короба.
  3. При помощи кусачек провода укорачиваются до 10 см длины, а концы всех трёх жил очищаются на 1 см от изоляции. Если заранее фаза не была определена и промаркирована, то это обязательно нужно сделать до подключения прибора освещения. Для этого временно возобновляется подача электропитания, и фаза определяется при помощи отвёртки-индикатора. После этого помещение, в котором устанавливается двухклавишный выключатель, снова обесточивается.
  4. Электрический провод, который является фазой, подсоединятся к клемме выключателя промаркированной буквой «L» оставшиеся жилы вставляются в крепёжные гнёзда со стрелочками. В стандартной проводке фаза обозначается жилкой белого оттенка, а ноль и заземление – жёлтым и синим цветом.
  5. Если важно распределить порядок включения различных групп ламп определёнными клавишами выключателя это можно выполнить путём подбора проводов в клеммах, промаркированных стрелками.
  6. Корпус двухклавишного выключателя вставляется в подрозетник и закрепляется при помощи саморезов и фиксаторов раздвижной конструкции.
  7. Устанавливается декоративная рамка и клавиши из пластика.

В завершение монтажных работ возобновляется подача электроэнергии в распределительном щитке и проверяется соответствие включения групп осветительных устройств клавишами выключателя.

Схемы подключения двойного выключателя в монтажном коробе

В монтажный короб из щитка распределения электрической проводки для осветительной группы, в большинстве случаев прокладывают двойной провод. При этом провод фазы обычно обозначается красным цветом, а нулевой синим.

Из монтажного короба на каждую группу световых источников прокладываются также провода с двумя жилами. При этом нулевая жилка каждой группы подсоединяется к нулевому проводу, подведённому из распределительного щитка. Для удобства допустимо использовать последовательную схему соединения на клемме ближайшего к монтажному коробу потребителя.

Фазу электропроводки, идущую из распределительного щитка, подсоединяют к проводу кабеля из трёх жил, который идёт от монтажного короба к выключателю с двумя клавишами. Согласно схеме другие две жилы нужно подключать к свободным концам проводов, подходящим к источникам света.

Если провода соединяются не зажимами, а скрутками, то они должны быть размером не менее 4 см. Желательно выполнить пайку контактных групп и заизолировать изоляционной лентой. При этом схема подключения двухклавишного выключателя, позволяет выполнить все работы гладко и быстро.

С какой целью, выключателем разрывается фаза?

Фазный провод разрывается выключателем в первую очередь для безопасности проведения ремонта осветительного прибора, например, при замене перегоревших источников света. При этом достаточно просто выключить выключатель, а не отключать электричество во всём доме.

Если же перепутать провода при подключении и выполнить разрыв выключателем нуля, а не фазы, то, стоя на сыром полу или алюминиевой стремянке случайно, коснувшись, металлической части патрона подключённого к фазе произойдёт удар электрическим током. А о последствиях поражения током или падения с высокой стремянки рассказывать не нужно, так как понятно, что ничего хорошего в такой ситуации человека не ждёт.

Как работает коммутатор?

Сетевые концентраторы и коммутаторы

Сетевой концентратор — это центральная точка подключения устройств в локальной сети или LAN. Но есть ограничение на объем полосы пропускания, который пользователи могут совместно использовать в сети на основе концентратора. Чем больше устройств добавлено к сетевому концентратору, тем больше времени требуется данным для достижения места назначения. Коммутатор позволяет избежать этих и других ограничений сетевых концентраторов.

Большая сеть может включать в себя несколько коммутаторов, которые соединяют вместе разные группы компьютерных систем.Эти коммутаторы обычно подключаются к маршрутизатору, который позволяет подключенным устройствам выходить в Интернет.

Что такое роутер и как он работает в сети?

В то время как коммутаторы позволяют различным устройствам в сети обмениваться данными, маршрутизаторы позволяют обмениваться данными между разными сетями.

Маршрутизатор — это сетевое устройство, которое маршрутизирует пакеты данных между компьютерными сетями. Маршрутизатор может подключать сетевые компьютеры к Интернету, поэтому несколько пользователей могут совместно использовать соединение. Маршрутизаторы помогают соединить сети внутри организации или соединить сети нескольких филиалов. А роутер работает диспетчером. Он направляет трафик данных, выбирая лучший маршрут для передачи информации по сети, чтобы она передавалась с максимальной эффективностью.

Как настроить сетевой коммутатор с маршрутизатором?

Вы можете обнаружить, что вам нужно увеличить количество портов, которые можно подключить к вашему маршрутизатору, чтобы вы могли настроить сетевой коммутатор для подключения к вашему маршрутизатору.Сетевой коммутатор подключается к маршрутизатору через один из портов маршрутизатора, увеличивая количество устройств в сети небольшого офиса, таких как настольные компьютеры, принтеры, ноутбуки и т. Д., Которые имеют проводное подключение к Интернету.

Начало работы с подходящим сетевым устройством Обратитесь к консультанту по продажам Cisco, который понимает ваши конкретные требования. Вы получите безопасную, надежную и доступную по цене сеть, поддерживаемую Cisco и настроенную в соответствии с вашими потребностями сегодня, что даст вам четкий путь в будущее.

Как это исправить, когда Nintendo Switch не подключается к Wi-Fi

Если ваш Nintendo Switch не подключается к Wi-Fi, вы не сможете использовать загружаемые названия, получать доступ к многопользовательским режимам или использовать голосовой чат, хотя вы все равно сможете играть в большинство игр.

Коммутатор может либо не подключиться к сети во время начальной настройки, либо потерять соединение позже.

Инструкции в этой статье относятся к консолям Nintendo Switch и Switch Lite, за некоторыми отмеченными исключениями.

Причины, по которым Nintendo Switch не подключается к Wi-Fi

Nintendo Switch может потерять соединение — или не установить его — по разным причинам. Некоторые причины включают:

  • Nintendo Switch Online или другие службы не работают.
  • Ваша сеть Wi-Fi не работает.
  • Ваш коммутатор находится вне зоны действия маршрутизатора.
  • Ключ безопасности вашей сети несовместим.
  • Брандмауэр не позволяет коммутатору получить доступ к вашей сети.

Что делать, если ваш коммутатор не подключается к Wi-Fi

Попробуйте следующие варианты устранения неполадок, чтобы вернуть коммутатор в оперативный режим. Если ничего не работает, обратитесь в службу технической поддержки Nintendo.

  1. Посмотрите, не работает ли Nintendo Switch Online. Локальный или глобальный сбой остановит доступ всех коммутаторов к онлайн-сервисам. Убедитесь, что проблема не на стороне Nintendo, прежде чем попробовать другие решения.

  2. Подойдите ближе к роутеру.Если у вас есть Switch Lite или вы играете в не-Lite версию в портативном режиме (то есть он не подключен к вашему телевизору), возможно, вы находитесь слишком далеко от маршрутизатора. Сядьте в другом месте и посмотрите, улучшится ли связь.

    Если ваш коммутатор подключен к док-станции, попробуйте переместить его ближе к маршрутизатору.

  3. Проверьте статус вашей сети. Если проблема не в сервисе, это может быть ваша сеть. Посмотрите, могут ли другие устройства, например телефоны, ноутбуки и планшеты, подключаться к Wi-Fi.Если они не могут, примите некоторые меры по устранению неполадок.

  4. Перезагрузите коммутатор. Выключение оборудования вместо того, чтобы переводить его в спящий режим, может решить некоторые проблемы. Удерживайте кнопку Power на консоли около пяти секунд, чтобы открыть меню, а затем выберите Power Options . Вы можете перезапустить или выключить консоль; выберите Turn Off , чтобы полностью выключить систему.

  5. Перезагрузите модем и маршрутизатор.Независимо от того, работает ваша сеть или нет, неплохо было бы попробовать и выключить и снова включить ее. Если ваш маршрутизатор и модем разделены, отключите их примерно на минуту. Снова подключите модем, подождите около 30 секунд, а затем включите питание маршрутизатора.

    Если у вас есть комбинированный маршрутизатор / модем, отключите его, подождите около минуты, а затем снова подключите. Повторите попытку подключения, как только он полностью запустится.

  6. Убедитесь, что ваша беспроводная безопасность совместима.Вы должны защитить свою домашнюю сеть с помощью ключа WEP или WPA, чтобы сохранить вашу информацию и соединение в безопасности, но не все новые стандарты могут работать с коммутатором. Проверьте список совместимости Nintendo для получения самой последней информации о поддержке.

  7. Попробуйте проводное соединение. Switch и Lite не могут использовать проводное подключение к Интернету, когда вы их впервые покупаете. Вам потребуется приобрести сетевой адаптер, чтобы подключить их к сети автоматически. Switch Lite также потребуется подставка USB для создания порта для подключения адаптера.

    Обычный коммутатор может использовать проводное соединение, только когда он установлен в док-станцию.

  8. Проверьте настройки брандмауэра. Брандмауэр вашей сети может препятствовать доступу коммутатора к службам. Вы можете поместить его в DMZ, чтобы отделить его от остальных устройств и обойти брандмауэр. Следуйте инструкциям на сайте поддержки Nintendo, чтобы настроить DMZ для коммутатора.

  9. Перенаправить сетевые порты. Вы можете гарантировать, что ваш коммутатор может получить доступ ко всей необходимой ему пропускной способности, перенаправив порты через маршрутизатор.Особенности открытия и назначения разделов вашей сети коммутатору могут отличаться в зависимости от настроек вашего оборудования, но в основном это означает вход в маршрутизатор или модем и изменение пары номеров.

  10. Свяжитесь с Nintendo. Если ничего не работает, возможно, вашей системе требуется ремонт или обслуживание. Используйте онлайн-портал Nintendo, чтобы отправить сообщение или позвонить для получения более подробной информации.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Автоматический переключатель для подключения генератора | Чино-Хиллз, Калифорния

Подключение переносного генератора к вашему дому

При рассмотрении вопроса о покупке генератора для домашнего резервного копирования вам также следует подумать об установке устройства безобрывного переключателя.Если вы планируете подключить генератор непосредственно к дому, это единственный безопасный способ сделать это ! Эта опция требует установки лицензированным электриком и требует разрешения. Профессионально установленный безобрывный переключатель делает использование генератора простым и безопасным.

Что такое безобрывный переключатель?

Автоматический переключатель — это электрическое устройство, которое устанавливается рядом с вашей электрической панелью в вашем доме. Он подключается к цепям на вашей электрической панели, которые вы хотите запитать во время отключения электричества. Это позволяет запитать эти цепи, подключив генератор к безобрывному переключателю, вместо того, чтобы подключать удлинители к различным элементам.

Зачем мне нужен безобрывный переключатель?

Электрический переключатель требуется в соответствии с требованиями Калифорнийского электротехнического кодекса для любого подключения электропитания к дому. Безобрывный переключатель — единственный безопасный способ напрямую подключить генератор к вашему дому. Передаточный переключатель изолирует выбранные цепи в вашем доме от линий электропередач.Это предотвращает обратное питание, которое происходит, когда ваш поставщик коммунальных услуг повторно подает питание на входные проводники, которые подают электроэнергию в главную панель обслуживания вашего дома. Обратная подача может не только повредить генератор, но и вызвать пожар. Хуже того, обратная подача может привести к поражению электрическим током любого техника, работающего на линиях, что приведет к травмам или даже смерти.

Безобрывный переключатель устраняет риск обратного тока. Это единственный безопасный способ подключить генератор напрямую к дому.Передаточный переключатель — это самый простой способ запитать ваш дом во время отключения электричества.

Прокладка удлинителей к приборам и от них может быть неудобной и отнимать много времени. Передаточный переключатель позволяет вам использовать домашнюю систему электропроводки для быстрого и легкого питания любого бытового прибора в вашем доме от генератора. Другие предметы, такие как насос для печи или бассейна, нельзя подключить к генератору с помощью удлинителя. Безобрывный переключатель — это самый простой и безопасный способ подключить эти элементы к генератору. Передаточный переключатель может увеличить полезность вашего генератора.Передаточный переключатель упрощает управление питанием. Вы можете легко включать и выключать различные цепи в соответствии с меняющимися потребностями в питании. Это поможет вам использовать меньший и менее дорогой генератор для удовлетворения ваших потребностей в электроэнергии. Это позволяет вам использовать ваш генератор более эффективно — с меньшими усилиями с вашей стороны.

Как работает безобрывный переключатель?

Лицензированный электрик установит передаточный переключатель в вашем доме и соединит его с главной сервисной панелью, на которой расположены ваши автоматические выключатели.Главный выключатель в безобрывном переключателе переключает источник питания с сети на генератор. Дом не может быть подключен одновременно к генератору и электросети — главный выключатель передает питание от одного источника к другому.

Это предотвращает обратную подачу энергии генератора через линии электроснабжения, а также предотвращает обратную подачу электроэнергии из электросети в генератор. Передаточный переключатель также содержит ряд цепей. Вы можете поручить электрику назначить каждую цепь разной нагрузке.Например, вы можете включить печь, холодильник и некоторые светильники. Вы можете назначить разные цепи для питания каждого прибора или помещения.

У вас может быть больше элементов в разных цепях, чем генератор может одновременно запитать. Однако использование безобрывного переключателя упростит переключение между различными нагрузками. Просто выключите одну цепь, а другую включите.

Какие варианты доступны?

Ручные модели

Это очень простые переключатели.Вы вручную включаете и выключаете цепи, чтобы управлять нагрузкой на генератор и предотвращать перегрузки. Ручные переключатели обычно дешевле из-за более низких затрат на установку.

Автоматический (универсальный) переключатель

Универсальный переключатель без резерва (UTS) автоматически обрабатывает многие из ваших потребностей в электроэнергии во время сбоя. UTS легко программируется. Вы можете определить, какие элементы имеют наивысший приоритет. Он автоматически регулирует поток мощности генератора по мере необходимости, чтобы предотвратить перегрузку генератора.Нет необходимости вручную переключать цепи или переключатели. UTS упрощает управление питанием, увеличивая количество элементов, которые вы можете запитать от своего генератора. UTS также контролирует состояние вашей электросети. Когда электричество восстанавливается, он автоматически подключает ваш дом к электросети и отключает его от генератора.

UTS также сконфигурирован для использования с ИБП (источником бесперебойного питания), резервной батареей. ИБП может обеспечить временное резервное питание для немедленных нужд перед запуском генератора.Например, вы можете использовать ИБП для питания гаражных ворот, нескольких фонарей или компьютера, чтобы узнать прогноз погоды.

Как пользоваться безобрывным переключателем?

Ручной переключатель

При отключении электроэнергии:

  • Подсоедините шнур генератора к безобрывному переключателю или входной коробке.
  • Переведите все автоматические выключатели в безобрывном переключателе в положение «Выкл.».
  • Запустите генератор и дайте ему прогреться.
  • Переведите главные выключатели в безобрывном переключателе в положение «генератор».
  • Включите цепи, которые вы хотите запитать, по очереди. Это поможет предотвратить перегрузку генератора.

При восстановлении электроснабжения:

  • Переведите главные выключатели в безобрывном переключателе обратно в положение «питание от сети».
  • Включите все остальные цепи, которые были выключены.
  • Выключите генератор.
  • Отсоедините все шнуры.

Автоматический (универсальный) переключатель без резерва

Просто запустите генератор и подключите его к безобрывному переключателю.UTS автоматически определит мощность и при необходимости отрегулирует цепи. Когда питание восстановится, отключите генератор и выключите его.

Просмотр подключения сетевого коммутатора

iDRAC

% PDF-1.5 % 1 0 объект > эндобдж 2 0 obj > поток application / pdf

  • Dell Inc.
  • Официальные документы16
  • Официальные документы16
  • Просмотр подключения сетевого коммутатора iDRAC
  • Microsoft® Word 2013; изменено с помощью iTextSharp 5.1.3 (c) 1T3XT BVBA Автоматический просмотр физического соединения сетевого коммутатора между iDRAC и сетевыми портами сервера : 13 + 05: 30 Microsoft® Word 20132019-04-18T15: 17: 46-05: 00 конечный поток эндобдж 3 0 obj > / Метаданные 2 0 R / OpenAction 4 0 R / Страницы 5 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> эндобдж 5 0 obj > эндобдж 7 0 объект > / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 612 792] / Contents 34 0 R / Group> / Tabs / S / StructParents 0 >> эндобдж 34 0 объект > поток xWn6} S! 5-R.UMS =>]. ʬ) rnЧjL # _ˋ ‘% {x, `* iEcW [

    Как подключить контроллер Nintendo Switch Pro к ПК

    Контроллер Nintendo Switch Pro — один из самых дорогих« базовых »контроллеров в мире. консоль текущего поколения, но она также прочная, с ней приятно играть, у нее отличная панель управления, а также впечатляющие датчики движения и технология вибрации. Кроме того, геймпад использует Bluetooth, поэтому вам не нужен адаптер для подключения к компьютеру.

    Контроллер Pro выглядит в Windows как контроллер DirectInput, а не как контроллер XInput, как геймпады Xbox Series S / X и Xbox One, поэтому заставить его работать с играми на ПК может быть довольно сложно.К счастью, Valve добавила в Steam полную поддержку Switch Pro Controller, так что это, вероятно, покрывает значительную часть вашей игровой библиотеки. Для игр, не предназначенных для Steam, требуются дополнительные действия, которые мы вам проведем.

    Конечно, вы не сможете использовать Switch Pro Controller с компьютером, пока не подключите его к компьютеру. У вас есть два варианта: проводной и беспроводной. Проводной — это самый простой способ, а вот беспроводной — значит, беспроводной. И это требует небольшой работы.

    Подключите контроллер Switch Pro к ПК с помощью проводного подключения

    1. Подключите кабель контроллера Pro (или любой кабель для передачи данных USB-A-USB-C или кабель для передачи данных USB-C-USB-C, если ваш компьютер имеет порт USB-C) в контроллер.

    2. Другой конец кабеля подключите к компьютеру.

    Вот и все! Контроллер будет обнаружен Windows 10 как «Контроллер Pro». Вы можете перейти к шагам настройки Steam ниже.


    Подключите контроллер Switch Pro к ПК с помощью беспроводного подключения

    Для этого вам понадобится адаптер Bluetooth или встроенный модуль Bluetooth, но это тоже несложно.

    1. Когда Pro Controller заряжен, нажмите и удерживайте кнопку Sync в верхней части геймпада в течение нескольких секунд, пока световые индикаторы не начнут мигать.

    2. Откройте панель задач и щелкните правой кнопкой мыши значок Bluetooth.

    3. Щелкните «Добавить устройство Bluetooth».

    4. Щелкните «Добавить Bluetooth или другое устройство».

    5. Щелкните «Bluetooth» (поскольку Windows 10 должна быть уверена, что вы хотите использовать Bluetooth).

    6. Контроллер Pro должен появиться в списке доступных устройств (в противном случае убедитесь, что световые индикаторы продолжают мигать вперед и назад).Щелкните по нему и соедините контроллер.

    7. Теперь вы можете перейти к настройке Steam.


    Настройка Steam

    Чтобы убедиться, что все работает должным образом между Pro Controller и игрой на вашем ПК, вам следует использовать режим Steam Big Picture, удобную для дивана систему меню с откидной спинкой, которая хорошо работает с геймпадом.

    1. Если Steam не открывается автоматически в Big Picture при подключении Pro Controller, откройте Steam и войдите в меню «Настройки».

    2. Щелкните «Общие параметры контроллера», чтобы открыть полноэкранное окно «Большая картинка».

    3. Нажмите «Поддержка конфигурации Switch Pro».

    Если подключен Pro Controller, курсор мыши должен исчезнуть, и вы сможете перемещаться по Большой картинке с помощью геймпада. Вы можете переключить «Использовать раскладку кнопок Nintendo» в зависимости от того, хотите ли вы, чтобы кнопки A / B / X / Y отображались так, как они находятся на Pro Controller (по часовой стрелке X, A, B, Y сверху), или как они отображаются на контроллере Xbox (по часовой стрелке Y, B, A, X сверху).

    При настройке через Steam Pro Controller должен работать как геймпад Xbox с любой игрой Steam. Вы можете включать и выключать вибрацию, щелкая контроллер в разделе «Обнаруженные контроллеры» на том же экране настройки, что и раньше. Если аналоговые джойстики кажутся отключенными, вы можете вручную откалибровать их, нажав «Калибровать». Вы также можете установить, как долго контроллер остается подключенным до отключения, чтобы он перешел в спящий режим.

    Использование Big Picture гарантирует, что поддержка контроллера Steam, а также параметры переназначения и конфигурации в процессе игры будут отображаться должным образом, что вряд ли произойдет, если вы откроете игру с рабочего стола.Это случилось, когда мы играли в No Man’s Sky; контроллер работал с игрой через Big Picture, но отображение было странным при запуске через рабочий стол.

    Когда игра работает в режиме Big Picture, вы должны ввести параметры контроллера Pro Controller, чтобы вызвать оверлей Steam Switch Pro Controller. Это позволяет вам проверять сопоставления контроллеров в различных ситуациях и исправлять их при необходимости. Вы можете вручную сопоставить каждый ввод на Pro Controller с любым нажатием клавиши или вводом геймпада, но конфигурация по умолчанию должна работать для большинства игр.Это полезно, если какие-либо элементы управления кажутся немного не соответствующими настройкам по умолчанию; запуск в No Man’s Sky с помощью правого джойстика был привередливым без ручных исправлений.


    Аппаратная альтернатива: беспроводной USB-адаптер 8BitDo

    Поддержка Steam Pro Controller приветствуется, но вам не повезло, если вы хотите играть в игры, отличные от Steam, с контроллером из-за того, как Windows определяет его. Вы можете исправить это одним из двух способов: с помощью аппаратного адаптера Bluetooth, специально разработанного для нескольких типов геймпадов, или с помощью программной оболочки XInput.

    Беспроводной USB-адаптер 8BitDo — это адаптер Bluetooth за 20 долларов, который позволяет легко подключить к компьютеру контроллер Switch Pro, Switch Joy-Cons или даже контроллер Wii U Pro. Адаптер обрабатывает все детали XInput, поэтому подключение Switch Pro Controller к нему с помощью физической кнопки синхронизации, а не через меню Bluetooth вашего ПК, делает его работать как дружественный к ПК геймпад Xbox.


    Программная альтернатива: DirectInput-to-XInput Wrapper

    Это самый мощный и самый сложный вариант.Вместо того, чтобы полагаться на Steam или USB-адаптер для выполнения этой работы, вы используете программную оболочку для перевода входных данных Pro Controller в формат, с которым Windows 10 может лучше работать.

    X360ce — это программа с открытым исходным кодом, которая позволяет вам контролировать, как Windows видит ваш контроллер, не относящийся к XInput. Это надежная оболочка, которая имитирует геймпад Xbox 360, сопоставляя практически любые другие входные данные с входами геймпада. В настоящее время проект не существует; x360ce последний раз обновлялся в 2015 году.

    Программные оболочки должны выполнить свою работу, если вы хотите установить их и немного поработать с ними, пока Switch Pro Controller не заработает так, как вы хотите.Это может занять больше, чем немного работы; сторонние оболочки драйверов чрезвычайно привередливы.


    Как подключить другие контроллеры

    Подробнее см. В нашем руководстве о том, как выбрать правильный контроллер для вашего ПК. Если у вас есть контроллер PS4 или Xbox, который вы хотите подключить к ПК, у нас есть инструкции для этих геймпадов.

    Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

    Видеоконференцсвязь

    — переключение звука во время совещания или мероприятия Cisco Webex

    3 июня 2021 г. | просмотр (ы) | люди думали, что это было полезно

    Вы можете изменить звуковое соединение во время собрания, независимо от того, как вы изначально присоединились. Если вам нужно отойти от встречи на компьютере, вы можете переключить звук, чтобы позвонить на свой мобильный телефон.

    1

    Щелкните Параметры звука , щелкните «Переключить звук» и выберите нужный вариант.

    В зависимости от типа встречи вы можете увидеть не все параметры.

    • Использовать компьютерный звук — нажмите «Переключить», чтобы подключить звук с помощью компьютера. Эта опция обеспечивает высочайшее качество звука для максимально надежной встречи.
    • Позвони мне по номеру — введите номер телефона и нажмите «Переключить», чтобы участники встречи позвонили вам. Подключение к встрече на телефоне дает вам возможность перемещаться, оставаясь возможность участвовать в обсуждении встречи.
    • Звонок — нажмите «Просмотр», чтобы увидеть номер телефона и код доступа для подключения аудио на вашем телефоне.Как и «Позвони мне в», функция «Позвонить» позволяет вам позвонить на собрание, когда вы будете готовы присоединиться.
    2

    Чтобы переключиться на устройство Webex, выберите Дополнительные параметры , затем Подключитесь к видеосистеме.Вы можете выбрать одно из ближайших видеоустройств, выполнить поиск устройства или ввести адрес видео.

    1

    Нажмите Меню > Изменить аудиоподключение.

    2

    Коснитесь параметра звука, который хотите использовать:

    • Использовать Интернет для аудио — используйте свой телефон с наушниками или громкой связью.
    • Позвоните мне — введите или выберите номер, по которому вы хотите позвонить на собрание.
    • Call In — наберите со своего телефона. Список глобальных номеров для вызова доступен после того, как вы присоединитесь к собранию. Запишите доступ код или номер встречи и идентификатор участника. Вам нужно будет ввести эти числа, чтобы присоединиться к встрече.

      Выберите один из доступных номеров, чтобы присоединиться к совещанию, и при появлении запроса введите код доступа или номер совещания и идентификатор участника.Если у вас нет идентификатора участника, нажмите #, чтобы подождать в холле, пока кто-нибудь из участников собрания не впустит вас.

    • Не подключайте аудио — вы не будете слышать звук на собрании через свой телефон. Используйте эту опцию, если вы находитесь в конференц-зале, но хотите использовать свой телефон, чтобы поделиться контентом во время встречи.

    Продукт: Webex Events (классический), Webex Meetings

    Действия: видеоконференцсвязь

    Операционная система: Android, iOS, Mac, веб-браузер, рабочий стол Windows

    Первоначальное сетевое подключение и настройка для ExtremeXOS

    Для коммутаторов с программным обеспечением ExtremeXOS

    После подключения питания к коммутатору и проверки активности светодиода завершите процесс настройки следующим образом:

    1. Подключите станцию ​​управления к консольному порту, используя либо адаптер Ethernet-последовательный порт, либо последовательный кабель DB-9.
    2. Убедитесь, что системные светодиоды горят (горят зеленым или мигают зеленым).
    3. Используя PuTTY, TeraTerm или другой эмулятор терминала, подключитесь к коммутатору через соединение через последовательный порт. Убедитесь, что ваше последовательное соединение установлено правильно:
      • Скорость передачи: 115200 бит / с (для моделей X465, X590, X690 и X870)
      • Скорость передачи: 9600 бит / с (для других моделей)
      • Биты данных: 8
      • Стоп-бит: 1
      • Четность: нет
      • Контроль потока: нет
    4. Войдите в коммутатор.

      4а. При запросе пароля дважды нажмите ENTER (ВОЗВРАТ).

      4б. Введите пользователя: admin

      4с. Чтобы ввести исходный пароль, просто нажмите ENTER. (По умолчанию пароль отсутствует.)

      4д. Следуйте инструкциям на экране для начальной настройки.

      4e. Введите команду show version . Запишите серийный номер коммутатора.
      — это пример вывода с серийным номером, выделенным жирным шрифтом:
      Transit.3 # show version
      Switch: 800444-00-05 0723G-01234 Rev 5.0 BootROM:

    5. Откройте портал поддержки Extreme Networks.
    6. После авторизации перейдите на страницу регистрации продукта.
    7. Введите серийный номер коммутатора.
    8. Загрузите программное обеспечение на свой компьютер со страницы загрузки программного обеспечения.
    9. Снова подключитесь к коммутатору через консольный порт и подключите кабель Ethernet от порта управления коммутатора к последовательному порту на вашем ПК. (В качестве альтернативы вы можете подключиться к ПК с помощью последовательного USB-адаптера.)

      Вам может потребоваться сбросить IP-адрес на вашем ПК на какой-либо адрес (например, 10.10.10.10 255.255.255.0), чтобы избежать конфликта IP-адресов.

    10. На коммутаторе установите IP-адрес коммутатора. Например: configure mgmt ipaddress 10.10.10.9/24
    11. Введите save config , чтобы сохранить конфигурацию.
    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
