Содержание

подключение и установка своими руками

Перед тем как начать проводить работы по монтажу новых розеточных групп необходимо вспомнить о правилах техники безопасности. В первую очередь требуется в распределительном щитке отключить автоматический выключатель, к которому подсоединен блок электрических розеток. Затем прибором проверить отсутствие электрического напряжения в требуемом направлении схемы. После этого требуется закрыть щиток на замок для исключения возможности включения автомата другими лицами. В старых схемах электрической сети, где нет в наличии автоматических выключателей, нужно выкрутить предохранительные пробки.

Общие правила распределения проводов

Когда все нормы безопасности соблюдены в полном объеме, можно начать подключение новых розеточных точек или устанавливать, например, на место старых элементов новые двойные розетки. Новый тип данных электрических устройств состоит из двух изолированных друг от друга контактных гнезд и клеммы для подсоединения заземляющего провода.

К силовым зажимам должны подключаться фазный (красный) и нулевой (синий) проводник, каждый в свое гнездо. К заземляющему контакту подсоединяют защитный провод. Такое соединение носит защитную функцию, так как подключаемый прибор с помощью защитного провода связывается с заземляющим устройством, защищающим от поражения электрическим током.

Рассматриваемое подключение выполняется через распределительную коробку. Именно туда изначально заводятся провода, идущие с распределительного пункта дома. Далее выполняется разветвление силовых кабелей. Один направляют непосредственно к розетке, а другой идет к другому разветвлению провода в коробке. Соединять проводники между собой необходимо строго по цветовой раскраске.

Существующие конструкции розеток и способы их установки

Перед тем как заменить розетку или встраивать, например, новый вертикальный блок розеток следует вспомнить, что существует три типа таких электрических устройств. К ним относятся:

  • встраиваемый в стену тип;
  • наружные розетки;
  • переносной модуль, такой как, например, выдвижной блок розеток для кухни, монтируемый в столешницу.

В конструкцию этих электрических изделий может входить дополнительные элементы. Это защитные приспособления в виде предохранителей, выталкиватели штепсельных вилок, индикаторы и устройства автоматики.

Особенности внутреннего монтажа розеток

Встроенный тип устанавливается непосредственно внутрь стены, сделанной из железобетона, кирпича или блоков. Внутренние розетки монтируются в специальные коробки, куда заведены провода. Количество подрозетников зависит от количества модулей и их назначения. Например, розетка двойная горизонтальная устанавливается в одну коробку, когда, кроме силовых элементов в ее конструкции нет иных деталей. Если в устройстве присутствует модуль для подключения тв – приемников, то необходимо монтировать отдельный подрозетник. На вопрос, как подключить такой блок розеток, ответ находится простой. Необходимо выполнить отдельное подсоединение силовых контактов к электрической схеме, от присоединения тв кабеля к телевизионному модулю.

Кроме этого, для питания некоторых помещений можно скомбинировать розетку с выключателем осветительных приборов. Такой своеобразный блок питания устанавливают для ванных комнат из-за ограниченного пространства. Такой модуль позволяет совмещать подключение силовых бытовых приборов и включение освещения из одного места. Собранный таким образом блок питания не портит интерьер ванной комнаты и является элементом дизайнерского решения.

Новичкам в электрике следует запомнить, что двойные розетки устанавливаются в один подрозетник, когда имеют одно предназначение. Многофункциональный системный блок, включающий тв модуль или выключатель, или тройной силовой блок должен монтироваться в несколько розеточных коробок.

Накладной вариант установки розеток

Накладной способ используется в помещениях, где проводка проложена открытым способом. Чтобы понимать, чем он отличается от встраиваемого способа нужно ответить на вопрос, как установить на стену одинарную розетку или сдвоенный розеточный блок наружного монтажа.

Здесь присутствуют такие отличия:

  • Такой тип не требует наличия подрозетника.
    Например, розетка внешняя двойная крепится прямо на поверхность стены. Соединяемый с электрической схемой провод заходит внутрь через специальное отверстие.
  • Для подключения тв – приемника потребуется установка отдельной одинарной телевизионной розетки. То есть, двойную розетку наружной установки нельзя скомбинировать в одно целое с тв модулем.
  • Поменять накладной розеточный блок будет намного проще, чем внутренний аналог, так как не требуется заводить соединяющий провод внутрь нового подрозетника, дополнительно разрушая стену. Это свойство говорит о простоте монтажа.
  • Если силовой провод заложен в плинтус, то можно смонтировать угловой накладной блок розеток поверх этого элемента. Этот способ значительно упростит монтаж, и сэкономит кабель.

Единственным недостатком накладного способа установки розеток является не эстетичный вид. Его в основном используют в помещениях хозяйственного назначения.

Разновидность и преимущества выдвижных розеточных блоков

Современные технологии позволяют изготавливать модульные блоки выдвижного типа. Они устраиваются в элементы мебели. Например, настольный блок, вмонтированный в столешницу на кухне, позволяет одновременно подключать одновременно несколько кухонных приборов и тв – приемник.

К преимуществам таких электрических устройств относят:

  • эстетичный внешний вид;
  • возможность установке при ограниченном пространстве;
  • исключается необходимость делать отверстия в стенах.

Розеточная стойка такого типа бывает двух типов – выдвижного и поворотного исполнения. Его конструкция, кроме розеточных модулей, может содержать USB разъем для подключения компьютерной техники.

Видео про блок электрических розеток

Установка и подключение блока розеток своими руками

Что такое блок розеток? Это цельная панель с несколькими «электроточками» – розетками. Как правило, такую панель устанавливают на кухне, в рабочему кабинете, либо в гостиной комнате – там, где расположено большое количество бытовой техники.

Особенно удобно использование блока розеток в тех условиях, где необходимо одновременное подключение нескольких взаимодействующих между собой единиц электроприборов, к примеру – персонального компьютера, монитора, аудиосистемы и так далее.

Цель этой статьи – максимально емко рассказать о том, как установить и подключить блок розеток своими руками. Возможен единственный нюанс, о котором стоит оговориться сразу – технология монтирования розеток может разнится. Все зависит от того, из какого конкретно материала выполнены стены в вашем доме: из гипсокартона, из дерева или из искусственного камня (кирпича/бетона).

Где-то дела обстоят проще и будет достаточно выполнить монтаж накладного блока розеток, где-то придется штробить бетон. Постараемся вкратце пройтись по каждому из вариантов монтажа, попутно составив общую картину, демонстрирующую фронт предстоящих работ.

Содержание статьи

Поэтапная инструкция по монтажу

Для того, чтобы процесс монтажа блока розеток выглядел понятнее и доступнее, разобьем его на несколько простых шагов:

Подготовка

Следует начать с подбора наиболее удачного места для размещения группы розеток. А еще лучше – с той комнаты, в которой розеточный блок планируется установить.

Допустим, это кухня. Тогда удобнее всего ставить розетки над столешницей – и мультиварка достанет, и микроволновка, и чайник будет куда подключить. При этом провода вовсе не будут мешать хозяйке, путаясь под ногами. Все будет выглядеть максимально привлекательно и уместно.

Блок розеток весьма удобен, где бы он не находился

Если же розетки устанавливаются в гостиной комнате, логичнее будет монтировать блок за телевизором – и вся видеотехника «достанет» до электричества, и сами розетки будут «спрятаны» за плоскостью экрана.

В ванной комнате могут возникнуть дополнительные нюансы. Главный из них – это расстояние от розеток до воды (ванной, раковины и т. п.). Оно должно составлять как минимум 60 сантиметров (ранее мы рассказывали о высоте установки розеток). Сам корпус розеточного блока должен быть влагонепроницаемым.

Помимо непосредственного планирования местоположения розеток, на данном этапе нужно подготовить инструменты, которые понадобятся для дальнейшего штробления стен. Стена из искусственного камня (кирпич или же бетон), как и стена из гипсокартона, требует наличия перфоратора. Разница заключается лишь в насадках, которые пригодятся для сверления тех или иных поверхностей. Кроме перфоратора вам понадобятся: строительный уровень, рулетка и маркер для разметки.

Выполняем разметку

Разметка стен – одна из важнейших частей процесса. Именно от нее зависит, насколько верно будет выполнено подключение. Для начала определяем, сколько всего будет розеток в одном блоке. Расстояние от центра одного подрозетника до другого – 72 миллиметра и погрешность тут крайне нежелательна.

Также стоит внимательно следить, чтобы штробы находились строго в одной плоскости. Поможет справится с задачей строительный уровень. Стены размечены? Отлично, переходим к штроблению.

Штробы

Для их создания нужно сделать посадочные места для вставляемых подрозетников. В целом, это достаточно легкий и незамысловатый процесс. Все, что нужно – наличие перфоратора и подходящей насадки. Если блок планируется ставить в кирпичной или бетонной стене – сначала нужно проштробить круги с помощью перфоратора с коронкой, а далее – выбить середину при помощи молотка и зубила.

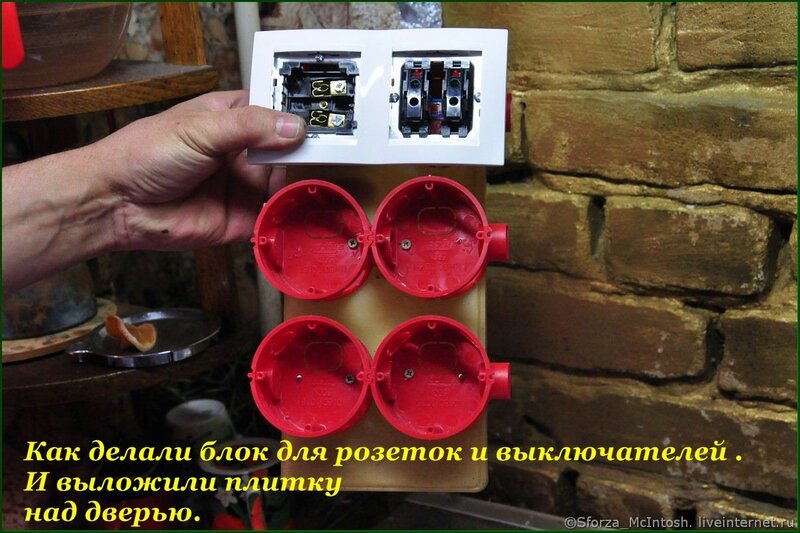

Устанавливаем подрозетники

Сначала скрепляем их между собой или берем сразу блок, после чего фиксируем с помощью гипсового раствора в стене (если она бетонная или кирпичная), либо же цепляем к стене с помощью специальных креплений-лапок, если она выполнена из гипсокартона.

Время подключать электричество

После установки подрозетников ожидаем застывания гипсовой смеси, либо переходим непосредственно к подключению розеток (в случае монтажа в гипсокартонной стене). Как известно, розетки подключаются к сети с напряжением 220 В. Сделать это самостоятельно нетрудно. Соблюдение техники безопасности и следование четкой инструкции – все, что от вас понадобится.

Зачастую все розетки подключаются последовательно – шлейфом. К одной из соединенных между собой электрических точек подводится один кабель, ведущий к общей электросети дома. Если вы не планируете одновременное включение мощной техники, подсоединенной к одному розеточному блоку, то подобная схема подключения электрики к розеткам вполне приемлема.

Сначала нужно выключить подачу электроэнергии на дом (либо на квартиру). Сделать это можно с помощью тумблера на квартирном щитке или просто выключив пробки счетчика в частном доме. Далее от распределительной коробки проводятся провода к одному из подрозетников (ноль, фаза и заземление). После нужно сделать перемычки для того, чтобы подключить к электричеству остальные несколько розеток.

Когда все вышеуказанные действия выполнены и выполнены верно, все жилы подключены к соответствующим клеммам розеток, можно переходить к финальному штриху – ставить корпуса. После установки корпусов евророзеток останется лишь закрыть все декоративной крышкой.

Вуаля, дело сделано!

Итог

Итак, самостоятельно подключить блок розеток – это абсолютно не трудно! В принципе, здесь не нужно ни каких-либо особых навыков, ни каких-либо особых инструментов. Вам даже не обязателен опыт монтажных работ, связанных с электричеством. Главное – быть внимательным (особенно на стадии подключения розеток к электросети) и четко придерживаться техники безопасности.

И напоследок: как бы подробно материал не описывал процедуру установки блока розеток, желательно хотя бы единожды понаблюдать за процессом «вживую». Помочь с этим могут видео-примеры подобных работ, где наглядно продемонстрированы все описанные выше этапы – от разметки стены и ее штробления до подключения проводов.

Понравилась статья? Поделиться с друзьями:

Как установить розетку самостоятельно

После того, как все основные ремонтные работы помещения выполнены, остается дело за малым: установка и подключение розеток. Поскольку дело это не совсем простое и не очень безопасное, рассмотрим все особенности и нюансы, связанные с данным процессом.

Подготовка:

  • отключается подача электричества;
  • подготавливается подрозетник, провода в котором должны находиться в свободном доступе.

Установка новой розетки:

  • розетка разбирается путем отсоединения наружной и внутренней частей;
  • посредством плоскогубцев отрезается лишний провод;
  • с каждого конца провода удаляется по 1 см изоляции.

Размещение розеток

Особенности:

  1. Перед установкой розеток важно определиться с их количеством и местоположением.
  2. В местах размещения недвижимой бытовой техники в виде холодильника, телевизора, стиральной машинки и других, устанавливается несколько розеток с целью подключения дополнительных электрических приборов.
  3. Блок розеток подключается в соответствии с методом шлейфа, то есть параллельно.
  4. В помещениях с повышенной влажностью устанавливаются влагозащитные розетки с уровнем защиты не менее IP44. Монтируются они на расстоянии 30-80 см от чистого пола.

Способы крепления розеток

Способы крепления зависят от следующих факторов:

  • конструкции розетки;
  • материала, проложенного в основе стены;
  • расположения кабеля.

Особенности:

  1. В случае прокладывания кабеля в пластиковых коробках применяются розетки для наружной установки. Крепление осуществляется посредством саморезов на гипсокартонную перегородку или дюбелей-гвоздей на стену из кирпича или бетона.
  2. При наличии кабелей внутреннего типа розетки должны быть других конструкций, а их крепление должно осуществляться на предварительно установленную коробку.
  3. В случае отделки стен гипсокартоном в нем делается отверстие по размеру коробки, которую прижимают к гипсокартону посредством специальных винтов.
    Далее провода подключаются к розетке, после чего последняя крепится к коробке.
  4. В случае установки розетки на бетонную или кирпичную стену необходимо:
    • использовать специальную коронку, по размеру которой в стене проделывается кольцевая канавка;
    • выбрать середину посредством зубила или перфоратора;
    • коробка устанавливается и закрепляется в образовавшуюся нишу.

Места расположения

Особенности:

  1. В ванной комнате можно установить несколько розеток с целью синхронизации работы всего бытового ванного оборудования.
  2. В жилых комнатах достаточно будет четырех розеток.
  3. Прихожая может обойтись одной розеткой.

Подключение розеток в соответствии с расцветкой проводов

Особенности:

  1. Синий провод подключается к «нулю».
  2. Белый провод требует подключения к фазе.
  3. К заземлению подключается желто-зеленый провод.
  4. Подключение происходит следующим образом:
    • конец провода вставляется в гнездо и посредством винта затягивается до упора;
    • после подключения проводов розетка вставляется в коробку;
    • фиксация розетки должна осуществляться при помощи специальных зажимов.

Установка наружной крышки для розетки

Особенности:

  1. Установка сводится к прикладыванию крышки к внутренней части розетки, после чего они стягиваются винтом.
  2. Важно не перетянуть винт, поскольку крышка розетки может сломаться.
  3. Заключительным этапом является проверка выполненных работ.

Больше статей на нашем канале

Установка розеток и советы по монтажу ⋆ Руководство электрика

Содержание статьи

Подготовка к установке розеток.

Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.

После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.

Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.

  1. При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
  2. Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
  3. Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
  4. Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.

Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток

Инструмент для монтажа розеток.

Выполнить работы по установке розетки можно будет легко, если есть в наличии следующие инструменты и материалы:

  • ударная дрель или перфоратор;
  • кусачки (бокорезы) или ножницы для откусывания провода;
  • пассатижи;
  • изолента;
  • острый нож;
  • насадки перфоратора для создания ниши под подрозетник;
  • прямая и крестовая отвёртка;
  • подрезетник;
  • цемент или алебастр;
  • ёмкость для замешивания алебастрового раствора;
  • шпатели.

После подготовки инструмента можно приступить к электромонтажным работам и установить розетку в нужном месте.

Этапы работ по установке электро розеток.

Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.

Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:

  • готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
  • протягиваем провода в подрозетник перед установкой его в гнездо;
  • вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
  • расправляем железные лапки для укрепления подрозетника в нише стены;
  • выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;
  • выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
  • немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
  • вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
  • плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
  • надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
  • прикручиваем к корпусу лицевую панель.

Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.

Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.

Как установить розетку: порядок установки, на каком расстоянии.

Обустраивая своё жилье и создавая комфортные условия, мы часто задаёмся вопросом, где удобнее всего расположить розетки. Во время ремонта нужно обязательно всё просчитать, так как потом жалко будет портить законченную облицовку стен, устанавливая недостающую точку подключения к электросети. Доступ к ней обязательно должен быть свободным и удобным и не загромождаться установленной после ремонта мебелью. Поэтому многих волнует вопрос: как и где установить розетку и какое количество их должно быть?

Нормы установки розеток.

Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.

Место установки розеток в жилых комнатах.

Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.

Место установки розеток на кухне.

Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.

Место установки розеток в ванной.

Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.

Место установки розеток в спальной.

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

  1. Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
  2. В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
  3. Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
  4. Общее количество розеток лучше рассчитать с небольшим запасом.
  5. Включение и отключение электроприборов должно быть удобным и легкодоступным.
  6. Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
  7. Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
  8. При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
  9. Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
  10. На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
  11. Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
  12. Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Как установить розетки в пол.

Установка розеток в пол отличается от монтажа стеновых моделей, поэтому мы подготовили для вас отдельную статью о том, как установить розетку в пол своими руками.

Какое количество розеток установить.

Сколько потребуется розеток зависит от типа комнаты и предполагаемой эксплуатации бытовой техники. Существуют такие обобщённые рекомендации по этому вопросу:

  1. Гостиная комната, оборудованная телевизором, кондиционером или иной аудио, видео аппаратурой, компьютерной техникой и для периодического подключения пылесоса, должна быть оснащена розетками от 6 штук и более.
  2. Точки подключения в спальне требуются для светильников на прикроватных тумбах, телевизора, зарядки телефона, подключения других устройств. В комнате нужно их предусмотреть около 4-6 штук.
  3. В прихожей, как правило, устанавливают электро розетки в количестве 1-3 штук.
  4. Комната, где живут дети, должна иметь розетки для ночника, настольной лампы, компьютера. Минимум — 4 штуки. Маленькие дети должны быть защищены. Поэтому нужно использовать розетки, на которых есть защитные крышки.
  5. Самое большое количество электроприборов находится и используется на кухне. К стационарному оборудованию относятся газовые плиты с электроподжигом или полностью электрические, вытяжка, холодильник, бойлер для нагрева воды, стиральная машинка, микроволновка, посудомоечная машина, духовой шкаф. Над столешницей на рабочем столе нужно иметь несколько разъёмов для подключения различной кухонной техники, помогающей в приготовлении пищи.На кухне место и количество розеток определяется в зависимости от наличия и использования оборудования. Чаще всего на кухне оборудуется несколько мест розеткой с множеством гнёзд. Важно правильно рассчитать нагрузку на розетку, чтобы она не перегревалась.
  6. Ванную комнату нужно оборудовать парой розеток, одна из которых будет соединять стиральную машинку, а вторая служить для бритвы, фена и других приборов. В условиях повышенной влажности разъёмы должны закрываться крышками. Поэтому нужно устанавливать специальные розетки.

Учитывайте, что данные рекомендации нуждаются в коррекции количества точек подключения под каждое индивидуальное жильё. К тому же розеток лишних не бывает. Поэтому хорошо обдумайте, сколько их потребуется для обеспечения всех нужд и работы оборудования. Такой предварительный расчёт избавит вас от лишних хлопот по подключению новой розетки или опутывания помещения проводами с переносками.

Какие розетки установить.

Время не стоит на месте и вносит различные коррективы в нашу жизнь. Усовершенствование касается и домашнего уюта, для обеспечения которого мы меняем мебель, бытовую технику и делаем капитальный ремонт. Для создания модного интерьера сейчас используется встраиваемая мебель и бытовая техника, которая требует изменений и в электропроводке, и расположении точек подключения к сети.

Рынок электромонтажных изделий в изобилии предлагает розетки и выключатели для создания самого изысканного дизайна. Как не ошибиться в их выборе и обеспечить достаточное количество розеток в комнатах квартиры, изложено в данной статье.

Бытовые приборы, которые используются в гостиных, спальнях и детских — это телевизоры, современная цифровая и аудиовидеотехника, светильники, кондиционеры, пылесос и многие другие. Большая часть этих устройств является маломощной, поэтому требования такого оборудования в отношении силы тока к комнатным розеткам минимальные. Но есть другие важные параметры, на которые необходимо обратить внимание.

Какие розетки установить в детской комнате.

  1. Комната, где проживает ребенок, требует оснащения 3-4 розетками, расположенными у письменного стола, для подключения компьютера, светильника, других устройств и дополнительного разъема для соединения с интернетом.
  2. Для подключения телевизора необходимо обеспечить одинарную или двойную точку подключения, расположенную рядом с местом его размещения.
  3. Недалеко от кровати можно смонтировать розетку для ночника. Не забывайте учесть и подобрать удобное место для розетки, в которую будете подключать гирлянду на Новый год или другие детские праздники.
  4. Если в комнате живут ещё несмышленые малыши, то розетки нужно установить со шторками или закрывать «вилками-заглушками».

Расположение мебели в детской комнате может помешать лёгкому доступу к розеткам. Поэтому до начала электромонтажных работ нужно заранее продумать места точек подключения в соответствии с установкой мебели и использованием электрической аппаратуры. Расчертите на бумаге меблировку комнаты с указанием размеров и рассчитайте высоту, а также места установки розеток. Этот предварительный проект облегчит в дальнейшем ваш доступ к розеткам, которые не окажутся заставленными чем-нибудь.

Какие розетки устанавливать в спальной.

В спальне над тумбочками по бокам кровати устанавливают розетки для ночных светильников. Отдельно устанавливается двойная розетка для телевизора и DVD или других подобных устройств. На боковой стене устанавливают одинарную или двойную точку соединения с электросетью для пылесоса, увлажнителя воздуха, вентилятора и т.д.

Какие розетки устанавливать в зале и гостиной.

Наличие розеток в этих комнатах общего пользования зависит от наличия бытовой техники и режима жизни обитателей квартиры. В современном дизайне меблировка комнат сводится к минимальным потребностям в ней. Что в свою очередь не мешает доступу к розеткам в свободной комнате.
Возможный перечень оборудования, для работы которого нужно обеспечить точки включения в сеть, будет таким:

  • телевизор;
  • аудиовидеотехника;
  • кондиционер или вентилятор;
  • электрокамин;
  • пылесос;
  • компьютер;
  • индивидуальные осветительные приборы и другое.

Блоки розеток можно установить в районе расположения телевизора, аудиовидеотехники, компьютера, а отдельные точки подключения для кондиционера, пылесоса и т.д. вблизи от них. Место установки подбирается с учётом удобного подключения к электросети ближайшего оборудования.

Какие розетки установить на кухне.

Современные кухни можно сравнить с миниатюрным цехом по приготовлению пищи, оборудованному по последнему слову техники. Именно в этой комнате мы используем самое большое количество бытовых устройств. К размещению розеток и выбору их вида необходимо отнестись особенно тщательно.

Обязательно необходимо установить блок розеток над рабочим столом. Точки подключения с одинарными или двойными разъёмами устанавливают у холодильника, стиральной машинки, бойлера, газовой печи с электроподжигом, духового шкафа и т.д. в местах доступных и удобных.

По одной розетке нужно установить возле обеденного стола и при входе в кухню для пылесоса.

Если для жилых помещений можно выбирать розетки, ориентируясь на их эстетический вид и сочетание с интерьером, то для кухни нужно подбирать их исходя из технических характеристик.

Оборудование кухни включает наличие многих приборов с большой мощностью. Поэтому розетки должны быть рассчитаны на номинальную силу тока в 16-32 ампер с напряжением 220-250 В. Кабель в кухонном помещении для подключения розеток тоже должен подбираться с учётом мощности приборов.

Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.

Какие розетки установить в ванной.

Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.

Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.

Заключение.

Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.

Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.

Установка розеток в стену своими руками

Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ



Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для . Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля.

Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводки, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрической арматуре. Розетки, которые дешевы, при подключении нагрузки могут начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, выделив потребителей в категории (постоянные, периодически используемые, освещение) и предназначив каждой из них свои кабели. Следует оставлять небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное усилие закручивания при подключении опаянных жил кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к соответствующей клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием близкорасположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Установка розеток в бетонную стену достаточно проста. Вместе с тем надежно закрепить изделие в стене позволяет соблюдение технологии работ. Применение эффективных инструментов, качественных материалов и соблюдение правил безопасного выполнения работ обеспечат длительную эксплуатацию электрической сети.

Установка в полую стену



Установка подрозетника в полую стену

Подобного рода перекрытия встречаются довольно часто и в них также легко установить подрозетник. Но как, ведь в таких стенах не за что зацепиться клейкому раствору? Ответ простой – производители разместили на корпусе специальные зажимы, которые цепляются за внутреннюю поверхность стены.

Устанавливаем подрозетник для полых стен следующим образом:

  1. Размечаем поверхность по аналогии с бетонной стеной.
  2. Для резки гипсокартона используем перфоратор или дрель с коронкой по бетону, деревянную поверхность нужно вырезать фрезой по дереву, соответствующего диаметра.
  3. Потом подгоняем корпус подрозетника к отверстию и фиксируем зажимы двумя винтами.

В этом случае ждать ничего не нужно, можно переходить к следующему этапу.

Установка розетки в бетонную стену

Весь процесс монтажа розеток условно можно разбить на несколько этапов:

  • создание штроб и укладка проводки;
  • сверление отверстия под коробку и ее монтаж;
  • крепление розетки к коробке.

Создание штроб и укладка проводки

Схема электропроводки на кухне.

Для создания штроб можно воспользоваться штроборезом, перфоратором или болгаркой. Штроборез считается наилучшим вариантом, однако, в связи с большой стоимостью такого оборудования, для бытовых нужд покупать его нерентабельно. Поэтому в качестве основного инструмента применяется перфоратор и болгарка.

Для монолитного бетона лучше использовать болгарку. По нанесенной разметке делают 2 параллельные линии, ширина между которыми должна быть равна требуемой ширине штробы. После этого между надрезами выбивается канавка с помощью перфоратора или молотка и зубила.

Глубина канавок зависит от толщины электрического кабеля, но должна быть не меньше 3 см без его учета.

Например, если используется кабель с сечением 1 см, то минимальная глубина штробы под него должна быть 4 см.

После того как штробы будут готовы, можно переходить к укладке кабеля. При этом его можно монтировать непосредственно в канавки или использовать специальные трубки. Во втором случае проводка будет лучше защищена от внешних факторов.

Проводники фиксируются в канавке с помощью алебастрового раствора, который наносится с шагом 20-25 см. После укладки кабеля осуществляется заделка штроб гипсовым раствором.

Сверление отверстия под коробку и ее монтаж

Сверление отверстия под коробку осуществляется следующим образом:

Подключение трёхфазной розетки.

  1. С помощью перфоратора со сверлом диаметром 8 мм в стене делается отверстие в центре будущей розетки на глубину 5-6 см. После этого вместо сверла вставляется коронка по бетону диаметром 6,8-7,0 см, которой намечаются границы отверстия.
  2. По периметру получившегося контура с помощью перфоратора и сверла проделываются отверстия (около 11-13 шт.). Это несколько облегчит и ускорит процесс удаления лишнего бетона из посадочного места для подрозетника.
  3. Перфоратором с коронкой сверлится отверстие на нужную глубину, после чего насадкой-лопаткой удаляется оставшийся бетон из отверстия.

После того как отверстие готово, можно приступать к установке подрозетника. Первым делом необходимо удалить заглушки в местах, через которые будет вводиться питающий кабель. Далее коробка прикладывается к подготовленному отверстию и проверяется правильность ее установки. При этом подрозетнику ничего не должно мешать, то есть он не должен выпирать, торчать или быть наклоненным в какую-либо сторону.

Чтобы надежно закрепить коробку в бетонной стене своими руками, следует выполнить некоторые действия. Сначала отверстие нужно очистить от пыли и обработать грунтовкой глубокого проникновения. После высыхания грунтовки на отверстие наносится гипсовая смесь или обычный алебастр. Затем в подрозетник просовывается электропроводка, после чего он вдавливается в раствор. Лишнюю гипсовую смесь рекомендуется удалять после ее схватывания.

После того как раствор окончательно затвердеет и подрозетник будет надежно зафиксирован, можно переходить к отделочным работам вокруг коробки. Сначала стены грунтуются, а затем крупные сколы и дыры замазываются шпаклевкой и выравниваются. После высыхания шпаклевки стены штукатурятся, чтобы добиться ровной поверхности вокруг установленной коробки.

Крепление розетки к коробке

Схема соединения проводов в распределительной коробке под одну розетку.

Заключительным и самым важным мероприятием является монтаж розетки в коробку и ее подсоединение к электропроводке. Первым делом необходимо разобрать розетку, то есть снять с нее декоративную крышку. Далее осуществляется подключение прибора к проводке. Для этого с последней снимается электрическая изоляция на длину 6-8 мм, после чего жилы подсоединяются к соответствующим клеммам розетки (L, P, PE).

Затем производится монтаж розетки в коробку. Для надежной ее фиксации могут применяться разводные лапки, идущие в комплекте к прибору, или обыкновенные шурупы, которые вкручиваются в монтажные отверстия подрозетника. На последнем этапе устанавливается декоративная накладка, подается питание и проверяется работоспособность розетки.

Что это за устройство

Подрозетник представляет собой пластиковую нишу с посадочным местом внутри. Он предназначен для быстрой и удобной фиксации розеток или выключателей, для этого его корпус оснащен резьбовыми отверстиями под винты. Также в нем предусмотрено несколько мест для входа силовых проводов. Чтобы их открыть достаточно убрать небольшие заглушки.

При правильной установке подрозетника. монтируемые в него устройства надежно прикрепляются к стенкам корпуса. Если раньше, установленные на голый бетон розетки, со временем расшатывались, то теперь это полностью исключено. С предназначением разобрались, самое время ознакомиться с разновидностями подрозетников.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

  1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
  2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее.
Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Розетки для гипсокартона как правильно сделать отверстие, произвести монтаж и закрепить

Основная сложность монтажа розеток в гипсокартон связана с низкой прочностью материала. При включении или выключении вилки возникают механические нагрузки, которые могут деформировать стену и сорвать розетку с места установки. Использование более мощного крепежа не помогает решить проблему, а приводит к еще большим деформациям.

Имеется два основных способа, как установить розетку в гипсокартон. В первом случае применяют специальный подрозеточник с особой системой крепежа, которая более равномерно распределяет возникающие нагрузки по поверхности и не вызывает деформаций гипсокартона. Преимущество этого способа в относительной простоте установки, однако, при возникновении нагрузок, превышающих расчетную, данный тип крепежа оказывается неэффективным.

Другой способ, как закрепить розетку в стене из гипсокартона, связан с установкой жесткой конструкции с установленным на ней подрозеточнике к несущей стене из бетона, кирпича или дерева. Чаще всего такую конструкцию изготавливают из металлического проката или монтажного профиля.

Каркас монтируют на стену, сверху его закрывают гипсокартонными листами, прорезают отверстие, в которое устанавливают саму розетку. Этот способ крепежа наиболее надежный, хотя и более дорогой. Высокие затраты оправдываются тем, что исчезает возможность деформации гипсокартона и необходимость выполнения ремонтных работ.

Отделка и вставка фурнитуры

Дождитесь, когда смесь присохнет и схватится, затем приступайте к отделке, ибо, поспешив с отделочными работами, Вы рискуете нарушить фиксацию подрозетников.

Сначала нужно будет загрунтовать розетки, а после замазать штукатуркой все трещины, сколы, ямки и более тщательно обмазать подрозетники. Дожидаемся полного высыхания и зашпаклевываем-заштукатуриваем стены до образования ровной поверхности.

Сверху клеем обои или красим стену. Можно приступать к последнему этапу монтажа.

Внимание: обязательно обесточьте напряжение в квартире. Лучше всего выключить нужный автомат защиты на электрощите

Устанавливаются розетки по-разному, в зависимости от типа (пружинные/винтовые клеммы). Мы же рассмотрим процесс установки розетки с пружинными клеммами.

  1. Подготовка, зачистка проводов (на 1-1,2 см). После оголения жил, выставьте провода в форме растопыренных кошачьих когтей.
  2. Вставка проводов в клеммы. Голубой нулевой – в левую клемму, фазный белый – в правую, желто-зеленый – в центральную.
  3. Установка механизма в подрозетник. Выравнивая по горизонтали и вертикали, используйте строительный уровень.
  4. Монтаж рамки и лицевых панелей. Отвертка, ловкость рук и никакого мошенничества.

Предлагаем вашему вниманию видео, как правильно перенести и установить внутреннюю розетку в бетонной стене:

Надеемся, наша инструкция полностью решила Ваши вопросы по установке и переносу розеток в бетонных стенах.

Блок розеток устанавливают в тех случаях, когда нужно подключить целую группу электротехнических приборов. В одном блоке может быть от 2 до 4 электрических точек.

Особенности подключения электрики

Когда раствор окончательно затвердеет, приступают к подключению внутреннего блока розеток. Если розетка подключается по шлейфовому типу, провода идут от распредкоробки в первый подрозетник.

Концы кабеля очищают от оплетки с помощью острого ножа

Выполнять эту работу нужно очень осторожно. Хорошим подспорьем для решения задачи станет бокорез

При зачистке желательно оставлять немного кабеля про запас, чтобы можно было создать еще одно подключение, если возникнет такая потребность.
Чтобы кабель не мешал, его можно свернуть в виде спирали и положить внутрь подрозетника.

Для создания смычек готовят фрагменты разноцветных проводов. При этом сечение смычек должно быть таким же, как сечение проводников линии электропитания. Проводники не должны быть чрезмерно длинными, так как в этом случае будут мешать нормальной установке розетки в монтажную коробку. Отрезанные провода зачищают от изоляционного слоя примерно на 1 сантиметр.

Через переходники подрозетников продевают провода. До этого нужно обеспечить нормальную проходимость переходников, для чего очищают от остатков гипсового или алебастрового раствора. Установка блока розеток пройдет проще, если концовки проводников загнуть по направлению к клеммам.

С блока снимают защитную крышку. После этого на 5 – 7 миллиметров припускают зажимные винты. Очищенный конец фазы питающего кабеля направляют к первой розетке. Следует иметь в виду расположение клемм. Далее PE проводник и нули питающего кабеля ведут ко второй розетке. Точно так же, как описано выше, подключают все остальные розетки. Гнезда нужно закручивать не слишком сильно.

Шлефирование розеток подразумевает четкое соблюдение принципа полярности контактов. От клеммы с фазой отходит фазный провод, от нуля — нулевой.

К примеру, если в главной питающей точке блока силовых розеток при установке исчезнет заземление, последующие участники цепочки потеряют защитный ноль. В будущем, если на корпус попадет сетевое напряжение (при неисправности техники), напряжение передастся и на все другие корпуса электробытовых приборов, подключенных к сети.

Подрозетники с присоединенными жилами к клеммам устанавливают в отверстия в стенах. Конструкцию фиксируют боковыми зажимами. Далее тестируется надежность монтажа всех устройств. Используют строительный уровень и, если нужно, выполняют корректировки. На оголенные участки электропроводки наносят изоленту или обрабатывают их термоусаживаемой губкой.

Когда эта работа закончена, остается лишь окончательно затянуть саморезы, закрепить корпус в подрозетнике и установить декоративную крышку.

Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Рекомендации специалистов

При монтаже розетки своими руками нужно принимать во внимание следующие рекомендации:

  1. Электромонтажные работы проводить в обесточенном помещении. То есть сначала нужно сделать отверстия, прорезать штробы, уложить кабель и только после этого можно подсоединять проводку.
  2. Каждый провод проверяется фазоуказателем.
  3. При подключении проводов нужно внимательно следить за тем, чтобы их оголенные части не были в прямом контакте с телом. Это исключит возможность поражения монтера электрическим током.

При соблюдении всех правил и рекомендаций вы сможете без особых проблем установить розетку в требуемом месте и обезопасить себя от возможного поражения электрическим током.

Как установить подрозетник в бетонную стену Пошаговая инструкция монтажа подрозетников своими руками

Приходилось ли вам когда-нибудь менять розетку, выключатель или электропроводку, наглухо замурованные в стену? Ведь раньше не было большого разнообразия строительных материалов, поэтому такой способ монтажа считался нормальным. Максимум, что можно было встретить – это жестяные коробочки, от которых не было особого толка. Современная индустрия настолько облегчила работу по установке электроприборов, что даже обычному человеку под силу заменить розетку либо выключатель. Особенно если он заранее будет знать, как производится установка подрозетника в бетонную стену своими руками.

  • Что это за устройство
  • Как правильно выбрать
  • Перечень необходимых инструментов
  • Подготовка и разметка поверхности
  • Чем сделать нишу для розетки
    • Способ первый
    • Способ второй
    • Способ третий
  • Установка подрозетника в бетонную стену
  • Установка в полую стену
  • Монтаж розетки
  • Полезные советы

Чем сделать нишу для розетки

Есть три способа проштробить большое отверстие в стене и каждый из них требует подробного рассмотрения.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Способ первый



Специальная насадка-коронка на перфоратор

Самый распространенный – специальная насадка-коронка на перфоратор. Ее режущая часть – это алмазное напыление либо победитовые вставки. Она легко «вгрызается» в любую твердую поверхность, делая ровный, круглый пропил. Внутри насадки находится свело по бетону, которое нужно центровки режущей части.

Как вы поняли, понадобится перфоратор с насадкой, диаметром больше чем подрозетник. Это нужно для того, чтобы зафиксировать его корпус в нише, при помощи клейкого строительного раствора, но об этом позже.

Теперь прицеливаемся сверлом в намеченную точку и начинаем углубляться до полного погружения коронки. После успешного пропила, нужно выдолбить оставшуюся часть бетона. Можно воспользоваться зубилом и молотком, чтобы аккуратно убрать лишние части стены.

Поэтапный процесс изготовления подрозетника с помощью перфоратора

Совет: периодически, вынимайте режущие части для их охлаждения или брызгайте на стену водой. Это позволит избежать перегрева насадки и уменьшит количество пыли.

Способ второй

Просверливаем контур для подрозетника перфоратором

При отсутствии коронки можно обойтись обычным победитовым сверлом. Снова используем перфоратор, если его нет, подойдет обычная ударная дрель, правда, возиться придется подольше.

Нужно просверлить начерченную окружность по краям, с минимальным шагом. Глубину погружения можно отметить изолентой прямо на сверле. Затем, опять же с помощью зубила, дорабатываем нишу.

Способ третий

Болгаркой делаем отверстие для подрозетника

Если у вас в наличии есть болгарка, то можно использовать ее. Для резки бетона нужен будет соответствующий диск. Правда, этот вариант больше подходит для получения квадратных отверстий, но на крайний случай пойдет.

Предварительно из перекрестья, вместо окружности, делаем квадрат. Наша задача – пропилить в стене 4 углубления по намеченным линиям, на глубину, чуть больше подрозетника. А дальше, все тем же инструментом убрать остатки материала.

Подготовка и крепление подрозетников

Этот этап требует особенно подробного рассмотрения. Дело даже не в том, что процесс установки подрозетников труден или малопонятен – просто это весьма деликатная работа.

Для начала подготовьте подрозетник(и) для монтажа: удалите ненужные соединительные элементы, а также заглушки, предназначенные для проведения эклектрокабеля.

Примерьте подрозетник с протянутым кабелем в заранее подготовленное отверстие на стене. Он не должен сидеть неровно, выпирать, быть наклоненным в какую-то сторону
. После примерки приступайте к подготовке отверстия в стене для крепления.

Удалите пыль со стены с помощью щетки. Затем нанесите слой специальной грунтовки. Это обеспечит надежность и долговечность установки.

После того как грунтовка высохнет, наносите шпаклевочную или штукатурную смесь на основе гипса внутрь отверстия. Вы так же успешно можете использовать и обычный алебастр. Главное, работайте быстро, т.к. гипс имеет свойство быстро высыхать
.

Вставьте в только что нанесенный слой гипсовой смеси подрозетник с продетым внутрь кабелем. При монтаже ориентируйтесь на намеченные вертикальные и горизонтальные оси
. Подрозетник также должен быть установлен вровень со стенкой.

Не спешите удалять попавшую внутрь подрозетника смесь: ее намного удобнее убирать, когда она засохла.

Выбор подрозетника в зависимости от типа и материала стен

В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:

  1. Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.
  2. Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.
  3. Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.
  4. Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.

Подготовка и разметка поверхности



Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.

Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.



Итак, с расстоянием определились, теперь делаем разметку:

  1. Отмечаем центральную точку будущей ниши.
  2. С помощью уровня, рисуем перекрестье на этой точке.
  3. В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
  4. Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).

Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета)

Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке

Блок розеток . В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Руководство по установке розеток в бетонную стену

Каждый строитель и владелец квартиры или домовладения сталкивается на протяжении своей жизни с таким важным делом, как замена электропроводки.



Качественному монтажу электропроводки следует уделить достаточно времени и внимания, для того чтобы в ближайшем времени не возвращаться к этому вопросу.

Виды электропроводок

Прокладка электропроводки выполняется в двух вариантах: внутренняя проводка и внешняя. В старых домах зачастую установлены электроприборы наружные. Это неэстетично и небезопасно. Для того чтобы заменить старую розетку на новую (или выключатель), необходимо демонтировать старую. Перед началом электромонтажных работ следует отключить электрическое напряжение с помощью вводных автоматов.

Набор инструментов

Чтобы приступить к монтажу, необходимо иметь определенный набор инструментов:

  • перфоратор или дрель, победитовая коронка или победитовое сверло
  • подрозетник пластиковый (пользуется большим спросом и прост в осуществлении монтажа)
  • розетка в полной комплектации.

Сперва размечают места для установки, затем высверливают окружность необходимого размера.

Окончить монтаж и закрепить подрозетник поможет строительный материал: гипсовая смесь, алебастр или готовые быстросохнущие смеси.

Монтаж следует начать с разметки места, где будет происходить установка подрозетников в бетонной стене (отметить окружность карандашом или маркером). Затем, с помощью перфоратора или дрели, высверливаем окружность под необходимый размер. Примеряем, чтобы подрозетник свободно в нее входил. Если в нише присутствуют какие-то неровности, удаляем их при помощи зубила, отвертки и молотка.

Со стороны, с которой подходят провода, следует убрать заглушку и продеть их в полученное отверстие.

Правильная установка розеток в бетонную стену не обходится без штробления каналов для прокладки электрических проводов. Для этих работ потребуются:

  • угловая шлифовальная машинка (болгарка)
  • диски по бетону.

Завершающие электромонтажные работы

Фиксация подрозетника в стену производится алебастровым или гибсовым раствором.

Возвращаемся к монтажу подрозетника в бетонную стену: его следует выровнять при помощи строительного уровня, он не должен западать в стене, поскольку невозможно будет смонтировать розетку, но и торчать наружу он тоже не должен, т.к. это некрасиво и небезопасно.

Зафиксировать монтажную коробку в стене следует с помощью алебастра, гипса. Перед нанесением фиксирующего раствора необходимо смочить просверленное отверстие. Далее шпателем или строительным мастерком потребуется наполнить полое отверстие и также обмазать полученной смесью и сам подрозетник с наружной стороны. Вставить коробку, лишней смесью замазать образовавшиеся пустоты. Алебастр и гипс застывает в течение 5-10 минут, далее можно приступить к началу монтажа розетки.

Приступая непосредственно к монтажу розетки, откручиваем клеммы, закрепляем в них провода и клеммы. Завинчиваем болты по краям, служащие для фиксации розетки в монтажной коробке. Далее крепим розетку болтом в середине. Монтаж подошел к концу.

Установка розеток и выключателей

Монтаж розеток и выключателей имеет некоторые особенности в зависимости от типа поверхности, на которую ее нужно установить.

Особенности монтажа розеток и выключателей на различные поверхности

Монтаж розеток и выключателей может осуществляться двумя способами:

1) Скрытой установкой

2) Открытой установкой

Монтаж розеток и выключателей скрытой установкой происходит в углубления в стене на том месте, где это необходимо. Затем в это углубление устанавливается подразетник, а в него — механизм изделия. Провода к механизму протягиваются по специальным штрабам на стене. Круглое углубление в стене можно сделать с помощью дрели (просверлив по кругу ряд отверстий, а затем удалив излишки долотом) или с помощью специальной круглой насадки. С помощью такой насадки отверстие в стене получится более аккуратным и правильным.

Перед установкой механизма в подразетник необходимо в правильном порядке подключить все необходимые провода (если речь идет о механизме выключателя, то нужно соблюдать правильную очередность подключения проводов в зависимости от режима работы выключателя). Фиксация механизма в подразетнике осуществляется по средствам закручивания специальных болтов, которые раздвигают в стороны лапки механизма. За счет этого механизм надежно закрепляется. Завершается монтаж установкой рамок и накладок в зависимости от электроустановочного изделия.

На изображении представлены: Розетка с заземляющими контактами в 2-местной рамке коллекции Esprit, сталь

Монтаж электроустановочных изделий открытой установки более прост по сравнению с монтажом скрытой установки. Для установки розеток и выключателей таким способом используются специальные диски из дерева (круглой, прямоугольной или прямоугольной со скругленными углами формой), пропитанные зачастую специальным огнеупорным составом. Данные диски могут быть также сделаны из таких материалов, как полистирол или иного негорючего материала, который обладает диэлектрическим или теплоизолирующим свойством. Далее эти диски закрепляются шурупами на необходимой поверхности. Если он выполнен из материалов, которые способны воспламеняться, то желательно установить дополнительную защиту. Как правило, для этого используется прокладка паронита в 3 мм. Затем корпус с механизмом изделия устанавливают на поверхность диска. Для его закрепления желательно использовать шурупы, которые вплотную прижмут корпус, при этом не расклинят материал.

На изображении представлены: Розетка с заземляющими контактами в корпусе для накладного монтажа с установочной рамкой Standard 55.

Как установить розетку в плитке

Монтаж розеток на поверхность плитки не самое простое дело. Ведь при этом присутствует большая вероятность повредить плитку из-за ее хрупкости. Однако сделать это все же возможно. В процессе работы нужно пользоваться специальным инструментом и быть очень осторожным. Перед началом монтажа нужно убедиться в наличии в выбранном вами месте пустоты для дальнейшей проводки кабеля или присутствии старой проводки. Проще и быстрее всего просверлить отверстие на поверхности плитки можно с помощью специального победитового сверла или коронки, которая имеет алмазное напыление. Но их лучше всего покупать для профессиональной работы. Если вам необходимо установить буквально пару розеток, то лучше использовать просто дрель. Для этого по размеченной окружности просверлите множество отверстий. Затем выбейте излишки ударами молотком по стамеске, долоту или зубилу. Будьте при этом очень аккуратны, поскольку из-за хрупкости материала вы можете отломить лишнее. Лучше всего, чтобы при этом лезвие было хорошо заточено. Это минимизирует вероятность лишнего скола. Далее наждачным кругом выровняйте края окружности на плитке. Все что Вам останется потом, это рассверлить бетон под плиткой сначала сверлом малого диаметра, а затем расширить его большим. Это минимизирует нагрузку на плитку, которая будет передаваться на нее от бетона и предотвратит ее повреждение. После уборки излишков бетона нужно просверлить отверстие к полости внутри, где будет проложен кабель. Если розетка или выключатель ставится на месте предыдущего изделия, то работа становится проще. В отверстие далее нужно завести кабель. Для его вытягивания в подразетник можно использовать крючок из мягкой проволоки, который легко сделать самому. Вытянув кабель, нужно завести его в монтажную коробку и вдавить ее аккуратно в стену. Теперь нужно все зафиксировать, например, шпаклевкой, а после ее полного высыхания установить механизм и рамку с накладкой – и розетка установлена в плитку!

Как установить блок розеток в бетонную стену

Ранее при строительстве домов создавались внутри стены специальные пустоты и специальные выходные отверстия, куда затем устанавливались розетки и выключатели. В этих пустотах заводилась вся электропроводка. Далее устанавливались монтажные коробки, которые закреплялись раствором бетона или алебастры. Затем в нее устанавливали розетку, которая с помощью распорных лапок крепко фиксировалась. Таким образом, можно было установить розетку в бетонную стену.

Если бетонные, кирпичные или пеноблочные стены не имеют пустот, то необходимо штрабить стены для создания углублений для подразетников или использовать прокладку открытой проводки. Если у Вас множество электрических приборов, которые требуют подключения в одном месте, то необходимо создать блок розеток. Для установки таких блоков розеток могут использоваться собранные из одиночных монтажных коробок конструкции. Как только готово отверстие под одну или несколько розеток, в него устанавливаю подразетник (или блок подразетников), заводится кабель и фиксируется конструкция. После застывания смеси можно приступать к монтажу розетки или выключателя (или их блока) в бетон.

На изображении представлены: Антенная розетка, розетки с заземляющими контактами в 2-местной рамке из белого стекла коллекции Esprit.

Как установить розетку в гипсокартон

Особенность монтажа электроустановочных изделий на тонкостенные конструкции заключается в особом способе крепления в них подразетников. В остальном монтаж происходит так же, как и в других вышеописанных случаях. С целью надежного закрепления подразетника в гипсокартоне с внешней стороны специального монтажного корпуса подразетника находятся зажимные винты с упорными пластинами. В гипсокартоне вырезается отверстие под монтажную коробку. Это может быть сделано обычным ножом или специальной круговой пилой (она обеспечит более ровные края отверстия). После прорезания отверстия необходимо установить монтажную коробку и закрепить ее с помощью винтов крепления. Они раздвинут фиксирующие пластины с внутренней стороны и обеспечат плотную фиксацию коробки в гипсокартоне. А далее, для установки розетки в гипсокартон, необходимо выполнить все, как и описано выше: необходимо ввести кабель, подключить механизм и установить рамку с накладкой.

Вертикальный блок розеток, 20xSchuko, 250V, 16A, шнур 3 метра, вилка Schuko

Блок электрических розеток предназначен для распределения электропитания и защиты компьютеров, электронной техники и активного оборудования, оснащенных вилками немецкого стандарта Schuko в телекоммуникационных шкафах и стойках.

Блок позволяет решить проблемы недостаточной длины шнуров питания оборудования, удобства доступа и обслуживания.

Блок оснащен кабелем с вилкой Schuko (Гибридный тип E / F, CEE 7/7 Французско-Немецкий 16 А/250 В, с заземлением, согласно ГОСТ 7396.1-89 — тип С4) для подключения к внешнему источнику электропитания, а также электроавтоматом на 16А, который используется в качестве выключателя. Для предотвращения случайного отключения, выключатель автомата оборудован защитной крышкой.

Блок имеет 20 розеток немецкого стандарта Schuko с защитными шторками (тип F, CEE 7/7 Немецкий 16 А/250 В, с заземлением).

Для защиты от импульсных скачков напряжения блок розеток оборудован модулем защиты от перенапряжения (Surge Protector).

Блок розеток имеет высоту 1,12 метра и может устанавливаться вертикально в 19″ шкафы и стойки на доступные места.

Монтаж блока осуществляется с помощью двух крепежных уголков, расположенных на торцах блока. Конструкция уголков позволяет развернуть их на 180° для установки параллельно лицевой стороне блока.

Для организации недостающих точек опоры при установке блока розеток в шкафах и стойках рекомендуется использовать кронштейны для монтажа дополнительного оборудования TWT-CB-BKT.

Допускается монтаж блока на стену и другие поверхности с применением кронштейнов настенного монтажа TWT-PPLEG-65 / TWT-PPLEG-130.


Характеристики:

  • Напряжение питания 220В (до 250В)
  • Суммарный ток нагрузки не более 16А.
  • Габаритные размеры (ШхВхГ) — 45х1117х45 мм

»Уловка для установки удлинителей и устройств защиты от перенапряжения — FerryQuickTip

Монтаж удлинителей и устройств защиты от перенапряжения на плоской поверхности иногда может быть затруднительным. На обратной стороне планки обычно имеется 4 или 6 пазов для замочной скважины. Точно определить, где просверлить отверстия и установить винты, может быть сложно, чтобы выровнять их все. Если вам повезет, производитель приложит шаблон для установки крепежных винтов. Если в них их нет или вы повторно используете старую полосу, есть простой способ найти точки крепления.При использовании этого метода от начала до конца потребуется всего 5-10 минут. Давайте посмотрим, как я это делаю.

Я устанавливаю этот удлинитель с сетевым фильтром в шкаф для телевизора, который я делал. Я поискал вокруг и нашел черный сетевой фильтр. Я хотел убедиться, что это сетевой фильтр, а не просто удлинитель, чтобы он мог защитить дорогую электронику, которая будет к нему подключена. Я выбрал черный, потому что все остальные электронные компоненты, которые я использовал, тоже были черными, и я чувствую, что это придало ему законченный вид.

Каждая модель имеет немного другое расположение отверстий под ключ, так что этот трюк отлично работает.

Приложив лист бумаги к обратной стороне сетевого фильтра, я протер кусок белого мела на обратной стороне, чтобы получить отпечаток не только монтажных отверстий под ключ, но и периметра устройства. Карандаш на его стороне также можно использовать вместо мела.

Ножницами вырежьте общую форму, оставленную мелом.

Четыре паза под ключ были заметны, но я нарисовал их контур, чтобы лучше визуально ориентироваться.

— — ВАЖНОЕ ПРИМЕЧАНИЕ — —

Мои монтажные отверстия были симметричными, поэтому НЕ имело значения, в какую сторону направлен узор. Если ваши монтажные отверстия асимметричны, проделайте отверстия в шаблоне, чтобы перенести место крепления на обратную сторону и удерживать «заштрихованную» поверхность бумаги на поверхности, на которую вы ее устанавливаете.

Когда нужно просверливать отверстия и / или устанавливать винты в местах, где важно их расположение, я предпочитаю использовать царапающее шило, чтобы сделать углубление для сверла или винта, чтобы установить его. Это удерживает кусочек от недоумения и дает неточные результаты.

Заверните винты на этом месте. Кажется, что шурупы №8 подходят для большинства пазов под ключ, но если они слишком большие, используйте шурупы №6. Возможно, вам придется немного поиграть с глубиной винтов, чтобы убедиться, что все они входят в пазы под ключ, но при этом плотно прилегают.

Поместите его на винты и сдвиньте на место, и все готово! Как я уже упоминал ранее, это для телевизионного лифта и медиа-шкафа, но он отлично подходит для установки под столами, чтобы убрать шнуры с пола и не мешать. Спасибо, что нашли время, чтобы проверить это, и если у вас есть какие-либо вопросы или комментарии, не забудьте оставить их внизу.

Установка жесткого удлинителя Legrand Plugmold

Любой, у кого есть мастерская, знает, что всякий раз, когда вы работаете над проектом с более чем парой инструментов, у вас не хватит места для подключения быстрее, чем во франшизе «Крепкий орешек» закончатся сюжетные линии.

Мне постоянно некуда подключить инструменты, и поэтому я люблю удлинители. Не тот, к которому вы подключаете свой компьютер, а ЧУВСТВИТЕЛЬНЫЙ удлинитель, такой как Legrand Plugmold Tough Power Strip. Ради Пита в нем есть алюминий с алмазным покрытием (думаю, действительно ради меня).

Вот несколько деталей с сайта Legrand:

  • 6 футов черный шнур
  • Защита выключателя
  • 5 спец. дуплекс, черный 6 дюймов по центру и розетки на 15 А
  • Длина 4 фута
  • Сверхпрочный алюминий с отделкой Diamond Bright
  • Diamond Plate Aluminium: отлично смотрится на верстаках или в гаражах
  • До 10 розеток и автоматический выключатель

Разветвитель питания вообще не требует электромонтажных работ.Это удлинитель любой розетки, к которой вы можете дотянуться до 6-футового шнура, чтобы подключить его. Он поставляется с двумя монтажными кронштейнами и винтами, и на самом деле он настолько прост в установке, что я чувствую себя странно, даже говоря вам, КАК его установить, поскольку он не может Не будь более защищенным от идиотов.

Что необходимо для установки:

  • Отвертка (но аккумуляторный шуруповерт более практичен)
  • Рулетка
  • МОЖЕТ БЫТЬ уровнем

Что в коробке?

Разветвитель питания, 2 монтажных кронштейна, 4 винта и мужественность.Он имеет длину 4 фута (48 дюймов) и имеет шнур длиной 6 футов.

Шаг 1

Выясните, где вы хотите установить удлинитель.

У меня идеальное место для стриптиза. Прямо под передней кромкой моего верстака. Я нашел середину того места, где хотел, и отмерил 12 дюймов от центра. Полоса имеет ширину 48 дюймов, поэтому с каждой стороны будет 24 дюйма, разделите это пополам, и вы получите 12 дюймов с каждой стороны, чтобы кронштейны были расположены равномерно.

Шаг 2

Закрутите монтажные скобы.

Не уверен, что мне нужно было показать этот шаг, но в моем верстаке ввинчены кронштейны. Небольшое примечание: винты очень хрупкие, поэтому легко откручиваются. Для вас это означает, что используйте крестообразную насадку подходящего размера (бит №2), убедитесь, что она хорошо сидит, прикладывайте хорошее давление и будьте осторожны.

Шаг 3

Вставьте удлинитель в монтажные кронштейны.

ЩЕЛЧОК, БУМ.Выполнено.

Вот и все?

Гм, да. Довольно простое обновление, а? Я получил этот удлинитель около 4 месяцев назад и ПРОСТО установил его, что для меня означает, что эта простая установка заняла 4 месяца и 10 минут.

Я в восторге, я только что расширил свой рабочий стол на 10 точек. Йиппи Ки-яй, штепсель.

Советы по безопасности удлинителя | Общество взаимного страхования Вирджинии

26 мая 2020

Советы по безопасности удлинителя

Разветвители питания

стали неотъемлемой частью нашей повседневной жизни.Сотовые телефоны, планшеты, ноутбуки, гарнитуры, портативные зарядные устройства — все это требует розетки и часто одновременно. Это не говоря уже о домашних офисах, куда мы подключаем компьютеры, колонки, принтеры, мониторы и другие предметы первой необходимости. Во многих домах розетки есть в нескольких комнатах, если не в каждой: инструменты для укладки в ванных комнатах, кухонное оборудование на кухне и этот список можно продолжить.

Если у удлинителя десять розеток, можно с уверенностью предположить, что вы можете использовать их все, не так ли? Не обязательно.Разветвители питания ответственны за многие разрушительные домашние пожары. Следуйте этим советам по безопасности удлинителя, чтобы защитить свой дом и имущество:

10 вещей, которые следует учитывать при использовании удлинителя:

  1. Узнайте емкость используемой сетевой розетки, а также требования к питанию для элементов, которые вы планируете подключать к удлинителю. Если требования устройств превышают допустимую мощность цепи, вы перегружаете цепь и создаете опасность пожара.
  2. Никогда не используйте удлинитель в течение длительного времени. В отличие от розеток в стене, у удлинителей обычно нет проводов, рассчитанных на длительное использование.
  3. Если удлинитель кажется теплым или горячим, отключите его и немедленно замените.
  4. Никогда не прячьте и не накрывайте удлинитель или удлинитель легковоспламеняющимися материалами, например ковриком, одеждой или бумагой. Электричество генерирует тепло, которое необходимо рассеивать. Прикрытие шнура захватывает голову и резко увеличивает риск возгорания.
  5. Помните, что сетевой фильтр, который является частью некоторых, но не всех удлинителей, может защитить ваше электрическое оборудование (например, ваш компьютер) от повреждения в случае скачка напряжения, но он ничего не делает для предотвращения пожара. Если вы можете себе это позволить, убедитесь, что в ваши сетевые фильтры встроен сетевой фильтр.
  6. Использование в доме большого количества удлинителей — признак того, что у вас слишком мало розеток. Для предотвращения пожара устройте в доме больше розеток и уменьшите зависимость от удлинителей. Если вы обнаружите, что используете слишком много удлинителей, обратитесь к лицензированному электрику, который установит дополнительные розетки и электрические цепи для вашего дома или офиса.
  7. Никогда не создавайте «гирляндную цепь» с удлинителями. Это означает подключение одного удлинителя к другому удлинителю для увеличения количества розеток. Разветвители питания не предназначены для использования таким образом, и это может привести к возгоранию.
  8. Не используйте стандартные удлинители во влажных помещениях, таких как ванная комната, кухонная столешница или гараж без климат-контроля.Если вам нужно его использовать, убедитесь, что он специально разработан для этих условий. Вы также можете попросить профессионального электрика подключить влагостойкий кабель и прикрепить его к стене.
  9. Снаружи существует множество опасностей, включая влажную погоду, падающий мусор и насекомых, которые могут поставить под угрозу безопасность удлинителя. Убедитесь, что вы используете удлинители, предназначенные для использования вне помещений. Лучше прикрепить его к стене, а не оставлять на земле.
  10. Убедитесь, что все удлинители, которые вы покупаете, сертифицированы UL (лаборатория страховщиков) или ETL (лаборатории электрических испытаний) и рассчитаны на соответствующую величину силы тока в соответствии с вашими потребностями.Выбор устройства с большей силой тока, чем требуется, является разумным и может помочь вам избежать перегрузки.

Если вы заметили что-то необычное с удлинителем, например, отказ в работе, перебои в подаче электроэнергии или сильный нагрев, отключите его и немедленно замените. По данным Института страховой информации (iii), пожары и молнии составляют 35% всех страховых случаев. Не становитесь частью этой статистики. Защитите свой дом и все свои электронные устройства с помощью подходящего удлинителя, желательно со встроенным сетевым фильтром.

Как подключить и установить электрическую розетку | HowToSpecialist

В этой статье рассказывается о , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация электрических розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko вам потребуется следующее:

Материалы:

инструментов:

  • защитные перчатки
  • защитные очки
  • универсальный нож
  • рулетка
  • плоскогубцы
  • отвертка
  • тестер напряжения

Советы:

  • Отключить питание всех цепей вашего дома
  • , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
  • установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и раствора для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка , называемая Schuko , которая является заземленной розеткой.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; У вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный метод снятия изоляции — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему фиксации), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Код цвета для электрики отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки для фиксации в нужном положении.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

лучших удлинителей 2020 года | Разъемы питания и устройства защиты от перенапряжений Обзоры

80-е годы принесли нам компьютерный век, а также положили начало разветвителям питания.У большинства людей был настольный компьютер и монитор, и, возможно, принтер, но если добавить к ним внешние диски, сканеры, беспроводные маршрутизаторы и другие периферийные устройства, то эти две стандартные розетки, которые были у большинства из нас, были просто перегружены. Теперь у нас есть ноутбуки, планшеты, смартфоны и беспроводные устройства Bluetooth, и мы все еще привязаны к этим удлинителям.

Сегодня удлинители часто включают в себя порты USB и защиту от перенапряжения. Мы протестировали широкий диапазон, чтобы определить, какие из них являются лучшими. Но сначала несколько советов по покупке.

Что нужно знать о защите от перенапряжения

Распространение беспроводных портативных устройств, которые заряжаются при более низком напряжении, делает защиту от перенапряжения более важной, чем когда-либо. Большинство людей не осознают, что устройства защиты от перенапряжения изнашиваются со временем. С каждым изменением напряжения, которое они поглощают, сокращается срок их службы. Поэтому, чтобы быть уверенным, что вы получаете максимальную защиту, рекомендуется менять их каждые два-три года.

Скачки напряжения могут возникать по ряду причин.Люди склонны больше всего беспокоиться о ударах молнии, которые могут попасть в электрические провода и вызвать скачки напряжения в миллионы вольт. Большинство устройств защиты от перенапряжения не справятся с такими большими устройствами, поэтому не полагайтесь на них во время грозы. Лучший способ защиты от перенапряжения такого типа — отключить чувствительное электронное оборудование.

Чаще скачки напряжения возникают во время штормов, когда линии электропередач вышли из строя. Когда трансформаторы и сложные системы коммутации энергокомпании пытаются перенаправить мощность или удовлетворить меняющиеся потребности, это может создать несогласованный поток мощности с провалами и всплесками.Другая частая причина скачков напряжения возникает в вашем собственном доме. Кондиционеры, компрессоры и электрические плиты требуют большого количества энергии, особенно при запуске. Однако их потребность быстро снижается после запуска, что может вызвать скачки напряжения в проводке в другом месте.

Количество защитных устройств защиты от перенапряжения измеряется в джоулях. Джоуль — это единица энергии, необходимая для выполнения определенного количества работы. Один джоуль — это количество электричества, которое используется для загорания светодиода мощностью в один ватт в течение одной секунды.Чтобы адекватно защитить обычную домашнюю развлекательную систему или компьютеры и сопутствующее оборудование, ищите сетевые фильтры с номиналом в тысячи джоулей. Всегда уточняйте у производителя, они обычно предоставляют примеры того, что можно защитить, на упаковке.

Как мы тестировали эти удлинители

Разветвители питания в этом списке были тщательно проверены и оценены нашими редакторами тестирования. Мы изучаем рынок, изучаем отзывы пользователей, общаемся с менеджерами по продуктам и инженерами и используем наш собственный опыт, чтобы определить наилучшие варианты.Мы подключили эти удлинители и протестировали их на кухнях, в семейных комнатах, мастерских и офисах. Мы оценили их по простоте использования, их особенностям и тому, как они работают в различных ситуациях. Мы использовали тестер розеток Sperry Instruments, чтобы подтвердить заземление цепи, когда на удлинителях есть индикаторы неисправности проводки. Если вам нужен удлинитель или сетевой фильтр, скорее всего, вы найдете в этом списке тот, который вам подходит.


Выбор редакции

APC P11GTV SurgeArrest

Розетки : 11 | USB-порты : 0 | Выключатель питания : Да | Защита от перенапряжения : 3 400 джоулей | Автоматический выключатель : 15 А | Обнаружение замыкания на землю : Да | Длина шнура : 6 футов. | Заглушка : 90 °

APC очень доверяет этому SurgeArrest с 11 розетками, настолько, что предлагает политику защиты оборудования стоимостью 300 000 долларов. Если не считать использования его в исследовательской лаборатории для защиты научных инструментов, нам было трудно составить список оборудования, которое соответствовало бы этому количеству. Многоуровневая защита защитит вас от скачков напряжения, проходящих через коаксиальный телевизионный кабель, телефонные / DSL-линии и домашние электрические розетки. Среди протестированных нами удлинителей он имеет уникальную энергосберегающую розетку с «главным управлением».При включении, если оборудование, подключенное к главной розетке, выключено или переведено в режим ожидания, все, что подключено к семи управляемым розеткам, отключается. Имеются светодиоды для индикации состояния защиты и неисправностей электропроводки здания. Шесть розеток удобно расположены для размещения больших адаптеров питания, и все они имеют сдвижные крышки для защиты от пыли и мусора, когда они не используются. Тяжелый шнур поворачивается на 180 градусов, так что он может лежать ровно и в стороне, независимо от того, в какую сторону он направлен за мебелью.Из-за размера и характеристик SurgeArrest мы нашли его наиболее полезным для сложного развлекательного или компьютерного оборудования.

Лучшее для узких пространств

Кривая электрической мощности 360, 6 розеток

Розетки : 6 | USB-порты : 0 | Выключатель питания : Да | Защита от перенапряжения : 1080 джоулей | Автоматический выключатель : 15 А | Обнаружение замыкания на землю : Да | Длина шнура : 4 фута.| Заглушка : 90 °

Power Curve

360 Electrical отличается от традиционных блочных удлинителей. Эта длинная узкая модель выглядит немного изящнее, и стоит подумать, если ее нужно оставить на виду. Каждая отдельная розетка вращается, чтобы ее можно было сориентировать, чтобы она подходила к более крупным вилкам и адаптерам питания, не закрывая при этом соседние. Выключатель питания на конце служит выключателем. И он оснащен большими яркими светодиодами, которые указывают на состояние защиты от перенапряжения и заземление цепи, поэтому, если произошел скачок напряжения или замыкание на землю, вы это сразу увидите.А если ваша электроника выйдет из строя в результате скачка напряжения, 360 Electrical предоставляет гарантию на подключенное оборудование на сумму 100 000 долларов. Power Curve также доступен с пятью розетками и двумя портами USB.

Самый универсальный

Вращающийся защитный блок Monoprice с 8 выходами

Розетки : 8 | USB-порты : 0 | Выключатель питания : Да | Защита от перенапряжения : 2160 джоулей | Автоматический выключатель : 15 А | Обнаружение замыкания на землю : Да | Длина шнура : 6 футов.| Штекер : Стандартный

Вращающийся защитный фильтр для защиты от перенапряжения вмещает в себя множество розеток в своем компактном корпусе: два фиксированных и шесть, поворачивающихся на 180 градусов, для установки вилок и адаптеров питания разных размеров. Установите устройство горизонтально, используя прорези на задней панели, и держите шнуры в порядке с помощью двух откидных направляющих на конце. Выключатель питания с подсветкой выполняет функцию сброса автоматического выключателя, а два светодиодных индикатора показывают состояние защиты от перенапряжения и правильное заземление цепи.Мы обнаружили, что Surge Strip — хороший универсальный вариант, с достаточной защитой от перенапряжения для чувствительной электроники и гибкостью для адаптера питания любого размера.

Лучшее для столешниц

Бестек 8-Аутлет

Розетки : 8 | USB-порты : 3, 2,4 А | Выключатель питания : Да | Защита от перенапряжения : 300 джоулей | Автоматический выключатель : 13 А | Обнаружение замыкания на землю : Нет | Длина шнура : 6 футов.| Заглушка : 90 °

Устройство защиты от перенапряжения

Bestek с восемью розетками достаточно универсально, чтобы его можно было разместить на столе или рабочем столе, где вилки часто требуются или временно отключаются. Вертикальная конфигурация башни обеспечивает удобное расположение двух выходных отверстий с каждой стороны для легкого доступа при размещении в центре стола. Он имеет три порта USB, а на плоской верхней части корпуса удобно оставлять устройства во время зарядки. Защита от перенапряжения скромная, но это в первую очередь удлинитель, который можно подключить, когда требуется питание, а не постоянный источник питания для дорогостоящего оборудования.Мы нашли его особенно удобным для использования на рабочем столе, где мы используем наши компьютеры, клеевые пистолеты, аккумуляторные зарядные устройства для инструментов и паяльники.

Лучший универсальный вариант

APC PE6RU3 SurgeArrest

Розетки : 6 | USB-порты : 2, 3,4 А | Выключатель питания : Да | Защита от перенапряжения : 1080 джоулей | Автоматический выключатель : 15 А | Обнаружение замыкания на землю : Да | Длина шнура : 6 футов. | Заглушка : 90 °

SurgeArrest

APC с шестью розетками идеально подходит для использования рядом с письменным столом или развлекательной системой. У него есть настенные крепления на задней панели, чтобы повесить его горизонтально или вертикально, но убедитесь, что он доступен, иначе доступ к USB-портам на всем конце будет ограничен. Главной особенностью этого удлинителя является то, что шесть розеток поворачиваются на 180 градусов, чтобы обеспечить достаточно места для больших адаптеров питания или больших вилок — это помогает уменьшить занимаемую площадь устройства. Выключатель питания выполняет функцию сброса автоматического выключателя, а при включении два светодиода показывают состояние защиты и правильность заземления цепи.Наконец, APC предоставляет политику защиты оборудования стоимостью 50 000 долларов.

Лучшее для кухни

360 электрическое вращение плюс

Розетки : 4 | USB-порты : 2, 2,4 А | Выключатель питания : Нет | Защита от перенапряжения : 918 джоулей | Автоматический выключатель : Нет | Обнаружение замыкания на землю : Да | Длина шнура : н / д | Заглушка : н / д

Когда лишний шнур просто мешает, и все, что вам нужно, это пара дополнительных розеток, ответом будет что-то вроде Revolve Plus. Это современный вариант удлинителя розеток с защитой от перенапряжения и двумя удобными портами USB. Мы нашли его особенно полезным на кухне, где количество подключаемых к шкафу и подключенных устройств, таких как концентраторы для умного дома, светодиодное освещение и информационно-развлекательные системы, постоянно растет. В нем есть светодиоды, которые показывают состояние защиты от перенапряжения и заземление цепи, поэтому, если произошел скачок напряжения или замыкание на землю, вы сразу узнаете. Отдельные розетки вращаются, поэтому вы можете освободить место для больших вилок или адаптеров питания.Чтобы убедиться, что все остается подключенным к источнику питания и чтобы устройство не раскачивалось, его центральный винт заменяет винт лицевой панели розетки.

Лучшее для совместной работы

Башня с усиленным блоком питания

Розетки : 10 | USB-порты : 4, 2,1 А | Выключатель питания : Да | Защита от перенапряжения : 900 джоулей | Автоматический выключатель : 13 А | Обнаружение замыкания на землю : Нет | Длина шнура : 6. 5 футов | Штекер : Стандартный

Jackyled — удобный настольный удлинитель, полезный для совместной работы или встреч. Расположенный в центре стола, он имеет розетки с каждой стороны и по два порта USB с двух сторон. На каждом уровне башни есть выключатель питания, поэтому вы можете выбирать, какое оборудование выключить, а какое оставить включенным. Шнур питания для этого устройства втягивается и наматывается на основание, поэтому нет лишних кабелей, с которыми нужно было бы работать.Нам особенно понравилась башня Power Strip Tower на нашем проектном столе, где инструменты и оборудование часто приходят и уходят, и у нас одновременно происходит несколько вещей.

Для чувствительной электроники предусмотрена небольшая защита от перенапряжения, хотя мы не предлагаем использовать ее в качестве постоянного источника питания для этих устройств.

Лучшее для путешествий

Анкер PowerPort Cube

Розетки : 3 | USB-порты : 3, 3. 6-амперный | Выключатель питания : Нет | Защита от перенапряжения : Нет | Автоматический выключатель : 15 А | Обнаружение замыкания на землю : Нет | Длина шнура : 5 футов | Штекер : Стандартный

Компактный кубический порт PowerPort от Anker больше похож на удлинитель с USB-портами, чем на удлинитель. Его крошечный размер означает, что он не занимает места на столе и всегда будет рядом с подключением / отключением часто используемых вещей. PowerPort поставляется с липкой подушечкой, чтобы он не смещался, куда бы вы ни решили его положить — он очень липкий, поэтому вы можете даже прикрепить его к стене.Благодаря этому Anker мы смогли избавиться от нескольких адаптеров переменного тока. Его размер также делает его идеальным для путешествий, легко помещается в портфель или сумку. Имея три розетки и три порта USB, он будет обеспечивать питание всех персональных электронных устройств, необходимых для работы или игр.

Самая полная защита

Belkin 12-Аутлет

Розетки : 12 | USB-порты : 0 | Выключатель питания : Да | Защита от перенапряжения : 3 940 джоулей | Автоматический выключатель : 15 А | Обнаружение замыкания на землю : Да | Длина шнура : 8 футов.| Заглушка : 90 °

У Belkin есть все, что связано с этим сетевым фильтром на 12 розеток. Подключите телефонные / факсимильные / DSL-линии, коаксиальные кабели для ТВ / кабельных модемов, а также кабели Ethernet и питания для всего вашего оборудования, чтобы защитить их от скачков и скачков напряжения, откуда бы они ни исходили. Низкопрофильный удлинитель имеет шесть широко разнесенных розеток для больших адаптеров питания и зажимной органайзер для кабелей, позволяющий удерживать шнуры в одном направлении. Благодаря тонкой конструкции он помещается под столами и за мебелью, поэтому вы можете установить его и забыть о нем, хотя световые индикаторы состояния защиты и заземления в этом случае не будут видны. Сдвижные крышки защищают неиспользуемые розетки от пыли и мусора. Просто помните, что они там, иначе будет неприятно тянуться за мебелью, чтобы что-то подключить. Наконец, Belkin предоставляет гарантию на подключенное оборудование на сумму 100 000 долларов с этим сетевым фильтром.

Самый красивый

Удлинитель питания серии Globe Electric Designer

Розетки : 3 | USB-порты : 2, 2,4 А | Выключатель питания : Нет | Защита от перенапряжения : 300 джоулей | Автоматический выключатель : Нет | Обнаружение замыкания на землю : Нет | Длина шнура : 6 футов.| Заглушка : 90 °

Подберите удлинитель к своему стилю или декору с помощью одного из 12 доступных цветов удлинителя серии Designer. Эта простая модель предлагает защиту от перенапряжения на 300 джоулей на трех розетках (поэтому не используйте ее в качестве постоянного источника питания для чувствительной электроники) и двух USB-портах для зарядки. Он достаточно мал, чтобы использовать его на столе или на столе, и поставляется с шнуром питания длиной шесть футов, завернутым в плетеный тканевый чехол соответствующего цвета, поэтому он будет выглядеть как дизайнерское решение, а не утилитарный объект.Прямоугольный низкопрофильный штекер позволяет легко пробраться за мебель, расположенную прямо у стены. Мы нашли Designer Power Strip наиболее полезным для подключения ноутбуков и беспроводных устройств, когда это необходимо. Эта модель также доступна с шестью розетками.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Насколько безопасны удлинители? | Обычное злоупотребление

23 янв.2018 г.

НАСКОЛЬКО БЕЗОПАСНЫ СИЛОВЫЕ ПОЛОСЫ?

Электроэнергия во многих домах в Северной Вирджинии в цене. У нас так много устройств и электроники, что даже в недавно построенных домах кажется, что у них слишком быстро заканчиваются розетки. Вы думаете, что это преувеличение, пока не захотите зарядить свой телефон и не поймете, что единственная доступная розетка находится за диваном…на чердаке.

Разветвители питания и адаптеры

кажутся простым решением — воткните их в стену, и вуаля, у вас есть все необходимое.

Однако это хорошая идея? Это безопасно? Вы можете немного опасаться загружать свои розетки этими многополюсными устройствами — пока, то есть, вы не захотите, чтобы все ваши устройства срабатывали одновременно.

Давайте посмотрим на безопасность, которая скрывается за некоторыми из наших быстрых путей к власти.

ЧТО ТАКОЕ СИЛОВАЯ ПОЛОСА?

Разветвитель питания — это блок электрических розеток, прикрепленный к шнуру, который подключается к розетке.Обычно они используются, когда розеток недостаточно для удовлетворения ваших потребностей в электричестве. Вероятно, в данный момент у вас дома есть один или несколько из них.

Еще одно распространенное электрическое устройство, которое может быть у вас дома, — это адаптер с несколькими розетками, который иногда называют розеточным краном. Они работают так же, как удлинители, но отличаются по внешнему виду.

Разветвитель — это блок розеток, прикрепленный к шнуру; Многорозеточный адаптер — это блок розеток, которые вы подключаете непосредственно к настенной розетке.

Примечание. Разветвители питания НЕ являются устройствами защиты от перенапряжения. Хотя они выглядят одинаково, удлинитель — это просто удлинитель с несколькими розетками. Разветвитель питания не оборудован внутренним автоматическим выключателем, который предназначен для защиты ваших устройств от повреждений в случае скачка напряжения. Проверьте наличие соответствующей этикетки UL, чтобы узнать, есть ли у вас удлинитель или сетевой фильтр.

КОГДА НУЖНО ИСПОЛЬЗОВАТЬ ЭЛЕКТРОПРОВОДКУ?

При умеренном использовании удлинители могут стать отличным инструментом для обеспечения дополнительного электрического доступа к устройствам с малой нагрузкой, таким как компьютеры и лампы. Имейте в виду, что удлинители должны быть быстрым и краткосрочным решением; они не предназначены для использования в качестве постоянного электрического оборудования.

ОБЩЕЕ НЕПРАВИЛЬНОЕ ПРИМЕНЕНИЕ СИЛОВОЙ ПОЛОСЫ

Перегрузка настенной розетки

Вам повезло, если единственный результат электрической перегрузки — перегоревший предохранитель. Перегорание предохранителей встречается не так часто, но другим возможным результатом перегрузки является электрический пожар

.

Вы можете сделать несколько ошибок, которые приведут к перегрузке ваших торговых точек:

  • Использование удлинителя для одновременного заправки чрезмерного количества приборов. Даже если в вашем удлинителе шесть розеток, вы должны использовать только одну или две одновременно.
  • Подключение нескольких удлинителей к одной розетке. У вас никогда не должно быть более одной розетки на стенную розетку, обслуживающую удлинитель.
  • Использование удлинителя для питания высоковольтных устройств, таких как холодильники или обогреватели. Это очень много энергии, протекающей через один удлинитель.
  • Шлейфовое соединение. Подробнее об этом через минуту.

Мерцающие огни, часто перегорающие предохранители, потрескивающие звуки, исходящие из розеток, и обесцвеченные выходные пластины — все это предупреждающие признаки перегрузки. Если присутствует какой-либо из этих признаков, вам следует немедленно осмотреть ваш дом пятизвездочным техником.

Разветвители питания с последовательным подключением

Шлейфовое соединение — это термин, который относится к практике подключения удлинителя к другому удлинителю. Это опасно, потому что от одной розетки потребляется чрезмерное количество энергии, а это означает, что удлинитель или розетка могут легко перегрузиться.

Если у вас дома недостаточно розеток или, возможно, они неисправны, из-за чего вы используете удлинители в качестве постоянного электрического решения, попросите электрика Warrenton правильно установить дополнительные розетки.

Использование удлинителя, не прошедшего испытания на безопасность

Найдите соответствующую этикетку UL на удлинителе, чтобы убедиться, что устройство прошло надлежащие испытания. Элементы, не указанные в списке, могут быть неисправными и привести к серьезным повреждениям или травмам.

Крепление удлинителя к другой поверхности, например к стене или столу, или прокладка удлинителя через стены, потолки и полы

Разветвители питания выделяют тепло, потому что они потребляют большое количество электроэнергии из настенной розетки.Прикрепив удлинитель к другой поверхности или проложив его через замкнутое пространство, это тепло не сможет уйти, что может вызвать пожар.

Запутанные или закрытые шнуры

Как мы уже упоминали, прокладка удлинителей через стены представляет собой серьезную угрозу безопасности, поскольку вы, по сути, улавливаете тепло, выделяемое удлинителем, что может вызвать пожар. То же самое относится и к покрытию удлинителей или шнуров, обычно ковром или ковриком.

Еще одна опасность, связанная с закрытием удлинителей, заключается в том, что на находящиеся под ними шнуры можно наступить, что со временем приведет к изнашиванию проводов. Порванные или изношенные провода также являются обычным результатом запутывания шнуров. Открытые провода не только представляют угрозу поражения электрическим током, но также могут вызвать пожар в доме.

Если шнуры удлинителя изношены или обесцвечены, немедленно выбросьте их.

Использование удлинителя во влажной среде

Это кажется довольно очевидным! Влажная среда, электрический ток = поражение электрическим током.Никогда не используйте удлинители в ванных комнатах, возле раковин или во влажных подвалах.

Удаление заземляющего провода для установки удлинителя в незаземленную розетку

Запрещается вмешиваться в электрическую проводку, если вы не являетесь дипломированным электриком. Если ваши розетки устарели и больше не подходят для ваших вилок, обратитесь к пятизвездочному техническому специалисту. Быстрые исправления, такие как переходники для заземляющих вилок (о которых мы поговорим дальше), не являются адекватным решением этой проблемы с розеткой.

ЧТО ТАКОЕ ПЕРЕХОДНИК ЗАЗЕМЛЕНИЯ?

Адаптер вилки заземления — это инструмент, позволяющий вставить вилку с тремя контактами в розетку с двумя гнездами. На передней панели устройства есть три разъема — узкий «горячий» слот, более широкий «нейтральный» слот и круглый слот для заземления, расположенный в основании разъема, а на задней части устройства расположен разъем с двумя контактами. который затем сможет вместить настенную розетку с двумя гнездами. Розетки с двумя прорезями оснащены только «горячим» и «нейтральным» слотами; они распространены в старых домах.

ПОЧЕМУ НЕ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ ПЕРЕХОДНИКИ ЗАЗЕМЛЕНИЯ

Розетки с двумя прорезями обычно указывают на то, что в доме подключена старая электрическая система, в которой нет заземления. Наземные дорожки — это функция безопасности, включенная в новые системы, потому что они обеспечивают путь для электричества, чтобы пройти от вашего устройства до вашего выключателя, если произойдет сбой в электрической цепи, когда ваше устройство подключено к сети.

Без этого пути электрический ток не вернется в розетку, а будет продолжать течь через устройство и — в худшем случае — в вас.

Адаптеры вилки заземления

могут заставить вас думать, что у вас есть заземление, в то время как у вас его нет, что подвергает вас риску поражения электрическим током.

РЕШЕНИЕ ПРОБЛЕМЫ НА ВЫХОДЕ

Чтобы максимально использовать возможности дома, нужно иметь действительно работающие розетки. Не соглашайтесь на домашние хитрости, которые могут привести к повреждению бытовой техники, обжариванию проводов, домашнему пожару и тому подобное. Если у вас есть неработающие розетки, лучше всего позвонить одному из наших электриков из Warrenton — они могут безопасно починить неисправные розетки и при необходимости установить другие розетки. Позвоните нам, чтобы записаться на прием по телефону 1-877-740-6657 или свяжитесь с нами сегодня через Интернет.


Как установить выпускную рейку на Pegboard

Здесь достаточно места для подключения инструментов, зарядных устройств, фонарей и всего остального! Выходная шина, представленная в этом практическом руководстве, представляет собой удлинитель длиной 4 фута с 12 розетками и шнуром длиной 6 футов, который будет держать вас подключенным к сети. Полоса розетки поставляется с 2 застежками, которые защелкиваются на 8-дюймовой вешалке для аксессуаров ( 10- AH-008 10-AH-008) на каждом конце полосы.Этот метод позволяет легко перемещать выпускную планку и устраняет необходимость в сверлении.

Дополнительный блок удлинителя можно купить здесь

Обратите внимание — Безопасность прежде всего: При обращении с любым электроприбором или устройством важно обеспечить надлежащее заземление. Эти разветвители питания, представленные ниже, имеют вилку для шнура с третьим контактом, которая предназначена для подключения к круглому гнезду заземления на большинстве современных розеток. Наличие этого третьего контакта указывает на то, что прибор или устройство имеют систему заземления, и для максимальной безопасности важно, чтобы они были подключены к заземленным розеткам.Если у вас есть какие-либо вопросы относительно правильного заземления электропроводки и розеток вашего дома или офиса, мы настоятельно рекомендуем проконсультироваться с лицензированным электриком перед использованием.

Обзор элементов, используемых для установки выпускной рейки:

Прикрепите кронштейны розетки к кронштейну для принадлежностей ( 10-AH-008 10-AH-008), убедитесь, что они собраны так же, как на изображении ниже.

Прикрепите кронштейн для аксессуаров ( 10-AH-008 10-AH-008) с кронштейном для розетки в желаемом месте на настенной панели управления с прорезями.

Убедитесь, что розетка полностью прикреплена к скобам.

Готово! Наслаждайтесь своим новым удлинителем Pegboard.

Возможно, у вас уже есть розетка (или дюжина), и вам нужен простой способ прикрепить ее к металлическим панелям управления стеной. Что ж, вам повезло, это руководство для вас!

Для этого проекта вам понадобятся следующие четыре предмета. Мы связали то, что использовали, однако некоторые из них могут лежать у вас дома или в гараже:

3-контактная розетка для удлинителя
Двухсторонняя лента 3M (или эквивалентная двусторонняя лента промышленного класса)
14 Дюймовая вешалка для принадлежностей ( 10-AH-014 10-AH-014)
Ножницы

Шаг 1) Соберите перечисленные выше принадлежности; удлинитель, двусторонняя лента, 14-дюймовая вешалка для принадлежностей ( 10-AH-014 10-AH-014) и ножницы.

Шаг 2) Наклейте ленту на заднюю часть планки розетки.

Шаг 3) Обрежьте ленту, когда вы достигнете желаемой длины, и плотно прижмите ленту к удлинителю.

Шаг 4) Снимите защитный слой ленты, чтобы обнажить другую липкую сторону.

Шаг 5) Прижмите крючок для принадлежностей к ленте. Убедитесь, что удлинитель повернут в нужном направлении, так как если он застрял, его будет трудно удалить.На фото ниже вешалка показана в правильном вертикальном положении.

Шаг 6) Прикрепите вашу новую розетку для настенного блока питания к желаемому месту, чтобы удовлетворить все ваши потребности в зарядке на металлических панелях с перфорацией для настенного блока управления!

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
