Аккумуляторы можно заряжать неоднократно, а одноразовые источники энергии, использовав по максимуму, утилизировать в соответствии с требованиями.

Типы батареек

Отличия обычных батареек от аккумуляторных

Можно ли зарядить обычную батарейку

Гальванические элементы бывают щелочными (алкалиновыми) и солевыми. Химические реакции, происходящие в них, необратимые. Поэтому вопрос о том, как зарядить батарейку, остается без ответа. Некоторые «Кулибины» пытаются вдохнуть новую жизнь в изделие с помощью обычного сетевого зарядного устройства, оголив его контакты и приложив к контактам батарейки, но такие попытки дают сильный нагрев элемента и могут закончиться взрывом, ожогами рук и иными неприятностями. Хотя, справедливости ради, стоит сказать, что батарейку таким образом иногда удается восстановить, но не более чем на 15%, поэтому овчинка выделки не стоит.

Можно еще нагреть батарейку феном, побить молотком или просто постучать ею по твердому, но и эти способы малоэффективны и иногда опасны.

Строение батарейки

Как зарядить аккумуляторную батарейку

Совсем другая история с аккумуляторными элементами — их можно подпитать, используя специальное зарядное устройство. Определить в магазине, какие батарейки можно заряжать, а какие нет, несложно. Для этого достаточно внимательно рассмотреть упаковку.

На заряжающихся модулях, в отличие от обычных, есть надпись mAh, которая расшифровывается как «миллиампер в час» и обозначает емкость. Чем выше емкость аккумуляторной батареи, тем дольше ее рабочий цикл до подзарядки. На корпусе такого модуля пропечатывается слово «rechargeable», что в переводе с английского значит «перезаряжаемый». Аккумуляторы стоят намного дороже обычных батареек, хотя и последние могут быть не из дешевых, особенно если речь идет об алкалиновых элементах.

Если на товаре присутствует надпись «do not recharge», то это значит, что модель не восстанавливаемого типа, и цикличной подпитке не подлежит.

Аккумуляторы

У гальванических и аккумуляторных моделей разное напряжение: 1,5V и 1,2V соответственно. Об этом тоже есть надпись на корпусе, но можно проверить и самому, имея мультиметр, или в случае с аккумуляторами — «умное» зарядное устройство.

Итак, отвечая на вопрос, как зарядить пальчиковую батарейку, резюмируем:

• Обычная батарейка подзарядке не подлежит, хотя может быть частично восстановлена кустарными методами. Довольно быстро израсходовав заряд в мощном электроприборе, она еще может послужить в устройстве малой мощности. После этого подлежит обязательной утилизации. При этом, щелочные элементы, как правило, более «долгоиграющие», чем солевые. За редким исключением. Но тогда свою роль играют бренд и стоимость.
• В аккумулятор после выработки можно «вдохнуть» новую жизнь путем зарядки, и так много раз подряд. Современные аккумуляторы рассчитаны в среднем на 1000 циклов перезарядки. А чем больше заявленная для них емкость, тем выше шансы длительной работы в требовательных приборах.

Понимание вышеизложенного позволяет выбрать оптимальный для своих приборов источник электричества, позаботившись тем самым о его длительном функционировании.

Как проверить заряд обычной батарейки?

Со временем в каждом доме скапливается большое количество использованных батареек. Не спешите их выбрасывать. Некоторые действительно придется утилизировать, но добрая часть еще пригодится в бытовых приборах: плеерах, фонариках, пультах ДУ. Чтобы сортировать источники энергии, необходимо разобраться, как проверить батарейку.

Мультиметром

Первый и самый верный способ: с помощью мультиметра. Для начала можно провести тест без нагрузки, сразу исключив из общего количества непригодные батарейки. Мультиметр включается, выбирается режим для измерения напряжения, устанавливается граничный предел 20V. Далее прикладываем щупы к контактам батареи и смотрим, какое значение высветилось на экране.

Проверка мультиметром без нагрузки

Остаточный ресурс элемента питания определяется показаниями тестера:

• напряжение более 1,35 В — батарейку можно ставить в любой домашний электроприбор;
• показатели находятся в диапазоне 1,2 В – 1,35 В — элемент подойдет для менее требовательных устройств;
• значение меньше 1,2 В — продукт остается только выбросить, под нагрузкой его тестировать бессмысленно.

Очевидно, нет никаких сложностей в том, как проверить батарейку тестером. Также просто выполняется процедура с нагрузкой, например, с применением лампочки. Тест покажет вольтаж изделия, если вставить ее в электрическое устройство.

Это поможет определить, в каком приборе источник энергии еще сможет принести пользу.

Рассмотрим по порядку, как проверить батарейки тестером под нагрузкой:

• Необходимо приложить щупы мультиметра к контактам исследуемого модуля питания.
• Параллельно подсоединить нагрузку (можно небольшую лампочку) и подождать секунд 30.
• Посмотреть результат.
• Сортировать батарейки по следующим признакам: с зарядом 1,1V и ниже только утилизировать, с зарядом до 1,3V можно применить в фонарике, пульте ДУ. Если в батарее заряд составляет 1,35V, то ее можно использовать в часах, плеерах, фотоаппаратах и других устройствах.

Проверка мультиметром с нагрузкой

Без мультиметра

Если под рукой тестера не оказалось, можно проверить батарейку на работоспособность более простым, но менее точным способом. Для этого нужно поднять ее перпендикулярно горизонтальной твердой поверхности на высоте 2 – 3 см и аккуратно отпустить.

Если батарейка рабочая, то она упадет с твердым звуком и, скорее всего, останется стоять. Выработанный элемент издаст при падении приглушенный звук и опрокинется.

Если метод не помогает, увеличьте высоту падения батарейки до 20 см. Заряженный элемент просто упадет на бок, а вот разряженный может несколько раз подскочить и отлететь от места падения на несколько см. Бытует мнение, что данный способ проверки работает только с алкалиновыми батарейками, но точного подтверждения этому нет.

Ну, и самый простой метод проверить работоспособность батарейки, это вставить ее в тот или иной прибор, например, в пульт, который требует минимального остаточного ресурса для работы. Если батарейки не работают в пульте, их можно смело выбрасывать.

Заряжаем аккумулятор правильно

Даже самые качественные гальванические модули достаточно быстро исчерпывают свой заряд. Другое дело — аккумуляторные. Они будут служить намного дольше, особенно если знать, как заряжать аккумуляторные батарейки правильно.

Восстанавливаемые модули классифицируются в зависимости от основного материала и бывают:

Для восполнения в них энергии продаются зарядные устройства, как обычные, так и «умные». Вторые, как правило, имеют более расширенный функционал: тест и восстановление емкости, предварительный разряд, капельный заряд, выявление нерабочих аккумуляторов, защиту от перезаряда и т.д. Каждое зарядное устройство имеет свою силу тока заряда, от которой зависит время зарядки аккумуляторов.

«Умное» зарядное устройство

В этой связи, несложно посчитать, сколько заряжать аккумуляторные батарейки тем или иным устройством. Для этого воспользуйтесь следующим расчетом: разделите заявленную емкость батареи на числовой показатель тока заряда, затем результат умножьте на 1,4.

Такая формула подойдет для всех элементов.

Кроме того, существует ряд правил, соблюдение которых поможет продлить жизнь аккумулятору и обеспечить его продуктивную работу.

• Чем выше сила тока заряда, тем быстрее не только время зарядки, но и износ аккумулятора. Поэтому, следует определиться, что для вас важнее: скорость зарядки или срок жизни аккумулятора, и уже в соответствии с этим выбирать зарядное устройство.
• Любой новый аккумулятор, кроме литиевого, нуждается в формовке. То есть, его нужно полностью разрядить, а потом зарядить, и так 3 – 4 раза. Это важно для того, чтобы аккумулятор раскрыл свой потенциал, а заряд сохранялся в полной мере после всех следующих циклов. Устройство и принцип литиевых аккумуляторов не требует соблюдения данного правила. Для них куда более важно, часто не допускать полной разрядки, достаточно делать это раз в два месяца, а заряд держать в пределах 20 – 80%.
• «Умершие» аккумуляторы часто можно восстановить с помощью «умного» зарядного устройства, поддерживающего режим восстановления емкости.

Обычное зарядное устройство

Вот и все. Мы рассмотрели способы, как проверить заряд обычного пальчикового элемента и как зарядить аккумуляторные батарейки. Как видим, эти несложные процедуры позволяют максимально использовать энергию портативных блоков, экономить денежные средства, бережно относиться к электрическим устройствам и вовремя утилизировать непригодные изделия.

Читайте также:

Пятерка 4К-телевизоров большой диагонали за умеренную цену
55-дюймовые модели с ультравысоким разрешением экрана под эгидой доступности. Электричество круглый год: пятерка лучших инверторных генераторов
С приходом холодов чрезвычайно критичны перебои с электроснабжением в частном секторе. Конкуренты электрочайникам: ТОП-5 лучших термопотов
Более вместительные, удобные, экономичные и функциональные приборы на замену чайнику. По льду, как по асфальту: премиальная зимняя шипованная резина
Шипы противоскольжения работают на манер «когтей», буквально впиваясь в лед. Полезный обед для домашнего любимца: ТОП-5 сухих кормов премиум-класса для щенков
Полезные и вкусные снеки на каждый день: ваш четвероногий друг скажет вам спасибо.

Как проверить, заряжена ли пальчиковая батарейка, без специальных приборов

Как узнать что батарейки разряжены?

Даже если у вас нет под рукой специального прибора для измерения заряда батарейки, вы все равно можете узнать, заряжена ли она. Уроните батарейку вертикально на стол с высоты примерно 20 см. Если батарейка полностью разрядилась, то она отскочит от стола на пару сантиметров.

Как проверить заряд батарейки без тестера?

Без мультиметра Если под рукой тестера не оказалось, можно проверить батарейку на работоспособность более простым, но менее точным способом. Для этого нужно поднять ее перпендикулярно горизонтальной твердой поверхности на высоте 2 – 3 см и аккуратно отпустить.

Как проверить годность батарейки мультиметром?

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

1. Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
2. Установить предел измерения, равный 20В.
3. Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
4. Снять показания тестера.

Как проверить есть ли заряд в кроне?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора. Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v.

Как измерить напряжение на аккумуляторе с помощью мультиметра?

1) Замер напряжения аккумулятора

Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра. Напряжение полностью заряженного аккумулятора должно быть не менее 12,6 вольта.

Как узнать реальную емкость аккумулятора 18650?

Измерение емкости аккумулятора 18650. Емкость литий-ионных аккумуляторов обычно обозначается в миллиампер-часах (mAh). Если на вашем элементе 18650 есть надпись вида «1800» или «2200», это и есть его заявленная емкость.

Как проверить уровень заряда батареи на айфоне?

Состояние аккумулятора На iPhone 6 и более поздних моделях после обновления до iOS 11.3 или более поздней версии становятся доступны новые функции: просмотр состояния аккумулятора и уведомление о необходимости заменить его. Эти функции находятся в меню «Настройки» > «Аккумулятор» > «Состояние аккумулятора».

Как проверить крону мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора. Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v.

Как определить состояние аккумулятора?

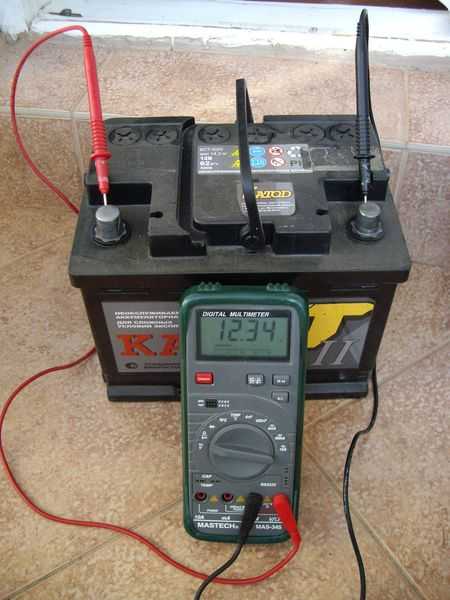

Для проверки авто аккумулятора — берем обычный мультиметр и измеряем напряжение автомобильного аккумулятора. Красный щуп мультиметра к положительному — «красному» выводу аккумулятора, а черный щуп к отрицательному — «черному» выводу аккумулятора.

Как узнать что батарейки аккумуляторные. Как проверить заряд батареек. Нетрадиционный способ проверки батарейки

Вопрос вызван тем, что батарейки и аккумуляторы визуально (по форме, габаритам, цветовому оформлению корпуса) в большинстве своем практически идентичны. Но разница-то есть, и в первую очередь, в плане долговечности. Вот и разберемся, по каким параметрам (признакам, критериям) можно отличить обычную батарейку от аккумулятора (или перезаряжаемой батарейки, как часто именуют подобные мини-аккумуляторы).

Разница между элементами

• Батарейка. Независимо от производителя, размеров, емкости и так далее это изделие одноразового применения. После выработки ресурса восстановлению не подлежит и утилизируется.
• Аккумулятор. Элемент многократного использования. При соблюдении правил эксплуатации выдерживает значительное число циклов разряда/заряда.

Зная принципиальную разницу между элементами питания, несложно определить, что именно лежит на витрине магазина.

Стоимость

Простейший способ определения, что это – аккумулятор или батарейка. Цена последней в несколько раз (а то и на порядок) ниже.

Батарейки литиевые стоят достаточно дорого, хотя они, как и все аналоги – изделия одноразового использования. Поэтому ориентируясь лишь на цену, можно ошибиться. Если на корпусе элемента есть маркировка «lithium», но стоит он высоко, то, скорее всего, это и есть литиевая батарейка, без возможности многократной дозарядки.

Пояснительные надписи

Они наносятся на корпус элемента и отчетливо видны.

Тип источника питания

• «rechargeable» – перезаряжаемый. Следовательно, это мини-аккумулятор.
• «do not recharge». Даже человеку, не владеющему английским, понятно, что отрицание («do not») свидетельствует о невозможности восстановления работоспособности. Значит – батарейка. Все очень просто.

Энергоемкость

Обозначается «m/Ah». Если такая надпись на корпусе есть, то однозначно – это АКБ. Для батареек данная характеристика не указывается.

Есть и еще ряд отличий, но они более понятны специалистам, так как многое зависит от производителя элемента питания. Автор считает, что изложенной информации вполне достаточно, чтобы не спутать батарейку с аккумулятором.

Бывает, что пояснительная маркировка трудноразличима – стертость надписей, плохое освещение, дефекты зрения и так далее. Отличить новую батарейку от аккумулятора несложно по «вольтажу» . Для измерения напряжения нужно правильно выбрать положение переключателя, установить требуемый предел и приложить щупы к выводам элемента.

Значения номинала (В)

• Батарейка – 1,6.
• Аккумулятор – 1,2.

Отработавшую срок батарейку не следует сразу же выбрасывать. Если она уже не подходит для обеспечения нормального функционирования одного образца бытовой техники, то возможно (а это именно так часто и получается) она еще какое-то время прослужит после установки на другой прибор, меньшей мощности.

2016-04-07

Пальчиковые батарейки — элементы питания многих современных приборов. Внешне такие изделия не отличить друг от друга, но технические характеристики и стоимость могут существенно отличаться. Для предотвращения неприятностей, связанных с покупкой батареек, имеющих незначительный ресурс, или совсем нерабочих, следует знать, как проверить заряд батарейки.

Такие знания будут особо полезными, если дома скопилось много аккумуляторов — после проверки можно понять, которые из них стоит выбросить, а какими еще можно будет пользоваться в устройствах с небольшой мощностью.

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки :

• перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
• предел измерений должен быть равным 20В;
• щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
• снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий :

• соединение щупов прибора с контактами тестируемого элемента;
• параллельное подсоединение нагрузочного компонента;
• подождать 30 секунд;
• отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо :

• тестер установить на максимальный предел измерений;
• щупы прибора плотно прижать к аккумулятору;
• через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Область применения пальчиковых элементов настолько безгранична – что перечислить электроприборы, в которых они применяются, просто невозможно. Разброс цен также может ввести в заблуждение покупателя – вроде как одинаковые экземпляры разнятся в стоимости, порой в 10 раз. В результате вы покупаете батарейки, которые имеют срок службы, отличающийся в несколько раз.

Рано или поздно, дома скапливается некоторое количество элементов питания, которые жалко выбросить (а вдруг они еще живые?). В тоже время, большинство электроприборов на них уже не работают.
Особенно актуален вопрос утилизации, когда в одном устройстве работают несколько штук (2, 4 или даже 8).

Элементы соединены последовательно, поэтому разряд одного влечет за собой отказ питания всей «системы».

Как проверить заряд батарейки для отбраковки действительно неисправных элементов?

Казалось бы, инструкция проста:

1. Установить режим тестера в положение «измерение постоянного напряжения»;
2. Выбрать предел измерения 20 вольт;
3. Соединить контакты измерительных проводов с проверяемым элементом;
4. Снять показания.

Нормальным считается напряжение не менее 1,35 вольта. Такие будут работать в любом устройстве. Для нетребовательных потребителей достаточно 1,2 вольта. Если заряд в вольтах ниже – ее необходимо утилизировать.

Важно! Несколько правил утилизации:

• Не храните разряженные батарейки рядом с другими предметами, особенно в корпусе электроприбора. Рано или поздно вытечет, и испортит все, что находится рядом.
• Не выбрасывайте элементы питания в обычные мусорные баки. Это вредные для природы устройства, поэтому утилизируйте их в специально отведенных местах.
• Не пытайтесь разрушить (сплющить, расковырять) корпус батарейки. Внутри находится щелочь или кислота, которой можно обжечь кожу.

Однако такая проверка батареек мультиметром не покажет истинной картины.

Вы увидите значение ЭДС, то есть разность потенциалов без нагрузки. Тестер не в счет, его внутреннее сопротивление настолько мало – что не влияет на ток разряда. Необходимо нагрузить элемент типичным потребителем. Подойдет обычная лампочка от карманного фонарика.

Важно! Не используйте для проверки светодиоды.

• Во-первых – их сопротивление слишком мало для нагрузки;
• Во-вторых – LED элементы надо уметь подключать, иначе вы просто их уничтожите;
• В-третьих – Напряжение, при котором диод будет светиться – составляет более 2,5 вольт. Одной батарейкой не обойтись.

Мультиметр – это уникальный, незаменимый и простой прибор, встретить который можно во многих домах. С его помощью проводится множество измерений. Одно из них позволяет проверить батарейку мультиметром. Разберем проведение этого измерения более подробно.

Проблемы, которые можно определить с помощью прибора:

• обозначить участок порыва электропроводки или подводящего кабеля;
• проверить значение напряжения в электрической сети;
• выполнить проверку наличия фазы в розетке или на выключателе;
• замерить уровень сопротивления электропроводки и различного оборудования;
• понять работает ли электрическая лампочка или приборы;
• замерить уровень заряда аккумулятора и батарейки;
• проверить емкость аккумулятора телефона;
• узнать напряжение в сети, для предотвращения поломок электрооборудования.

Список можно продолжить, область применения тестера обширная. Но следует ответить на главный вопрос.

Как правильно выполнить замеры мультиметром?

Работу можно разделить на несколько этапов:

Выставляем на панели управления значение измерения постоянного тока, перед этим выставив наиболее высокий показатель измерения нашего мультиметра.
Затем, на небольшой отрезок времени касаемся разнополюсных контактов элемента питания. Тестер выдает показание значения величины силы тока. При значении не выше 4 Ампер, но не ниже 2 Ампер – такой пальчиковой батарейкой можно еще долго пользоваться в различных приборах и оборудовании. При показании результатов измерения ниже этого значения, но не меньше Ампера – ее можно смело поставить в пульт управления оборудованием дома.

Нетрадиционный способ проверки батарейки

Как проверить без прибора, заряжен элемент питания или нет. Поднимите его на несколько сантиметров от стола и отпустите. Если батарейка упала – значит, она разряжена, а если осталась стоять – заряжена. Объясняется это достаточно просто. Гель, находящийся в алколиновом элементе при разрядке высыхает и становится порошком. Центр тяжести смещается и батарея падает. Этот метод интересен, но научно не утвержден.

Выполнение всех измерений требует некоторых навыков. Здесь пригодятся рекомендации от опытных специалистов по правильной работе с прибором, а также по использованию и безопасной утилизации батареек.

• Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
• Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
• В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
• Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
• Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Как проверить батарейки в домашних условиях. Как отличить батарейку от аккумулятора по маркировке. Как проверить заряд обычной батарейки

Батарейка — универсальный портативный элемент питания, от которого работает большинство переносных девайсов. Существует множество разновидностей батареек — от простых солевых, до мощных литий-ионных аккумуляторов. При работе они имеют свойство разряжаться, да и новые батареи не всегда поставляются полностью заряженными. Поэтому нужно знать о том, как проверить батарейку мультиметром.

Что такое мультиметр

Аккумуляторные элементы в домашних условиях легко проверить мультиметром. Это измерительный прибор, который может выполнять несколько задач:

• Измерение напряжения;
• Проверка тока;
• Измерение сопротивления;
• Проверка диодов, транзисторов, конденсаторов
• Замер частоты.

Удобным в этом приборе является то, что все измерения проводятся им одним, без необходимости иметь множество различных измерителей. К тому же в большинстве случаев он является портативным, то есть измерить параметры электроцепей можно как в полевых, так и в домашних условиях.

Большинство мультиметров (их еще называют тестерами) сами работают от батареек.

Портативные элементы питания различаются как по принципу работы, так и по внешнему виду. Основные типы батареек:

Все цилиндрические типы накопителей заряда имеют рабочее напряжение от 1,2 до 1,6 вольт. Напряжение элементов типа Крона равно 9 В, а плоских 4,5 В. Работоспособность элемента зависит от нагрузки, к которой он подключен.

В маломощных приборах уменьшение вольтажа батарейки долго не сказывается на работоспособности, а в мощных, типа фотоаппаратов или электродвигателей, даже небольшое проседание напряжения вызовет отказ оборудования.

По типу внутреннего наполнения элементы питания также различаются. Выделяют такие виды:

Также все батареи делятся на два типа: первичные, то есть гальванические элементы и вторичные, то есть перезарядные или аккумуляторные. Первые обычно дешевле, но после использования их необходимо утилизировать. Вторые часто имеют меньшую емкость, более дороги, но могут быть перезаряжены зарядным устройством.

Проверка тока

Чтобы понимать, как проверить батарейку тестером, нужно знать параметры накопителя заряда, коим являются и аккумуляторы, и любые переносные элементы питания.

У полностью заряженного источника питания должно быть заданное производителем напряжение на выходных контактах с погрешностью ±5%, и он должен выдавать определенный ток, достаточный для питания нагрузки той мощности, для которой его предполагается применять.

Для того чтобы проверить ток батареек, важно правильно настроить и подключить тестер. Нужно выполнить действия:

Если величина тока находится в пределах 4 — 6 ампер, то элемент «свежий» и может использоваться по назначению. При показаниях от 3 до 3,9 А ресурс батарейки снижен, но какое-то время она еще будет работать. Если ток равен 1,3 — 2,9 А, такой элемент сможет питать только маломощную аппаратуру. При более низких показателях батарейку лучше заменить, а аккумулятор с такими параметрами нужно зарядить.

Тест на напряжение

Менее опасным методом проверки элементов питания будет тест на напряжение. При проверке важных портативных источников питания необходимо проверять и напряжение, и силу тока. Для того чтобы узнать напряжение нужно:

1. Присоединить щупы мультиметра в подходящие гнезда: красный — в отверстие, маркированное Ω, U, Hz, черный — в гнездо с надписью COM$
2. Установить режим измерения постоянного напряжения;
3. Выбрать предел измерения — до 20 В;
4. Приложить щупы к выводам источника питания. Полярность не имеет большого значения, так как значения все равно будут отображены верные, только с противоположным знаком;

Например, для аккумулятора типа 18650, если все сделано верно, измеритель выдаст значения от 0 до 3,7 В. Если получены цифры более 3,5 В, значит, батарея вполне работоспособна. При значениях от 3,0 до 3,5 В — ресурс элемента понижен, но его можно разрядить в устройствах меньшей мощности. Если напряжение ниже 2,9 В — источник питания нужно зарядить. Минимально допустимым для таких аккумуляторов является напряжение 2,4 В, меньшее значение будет способствовать деградации электролита аккумулятора.

Определение емкости

Емкость элемента питания — это величина, определяющая, сколько времени он сможет работать как энергоноситель для цепи при определенном токе. Выражается она в ампер-часах для мощных аккумуляторов и миллиампер-часах для небольших. Для примера: если на пальчиковом аккумуляторе написано 1000 мА ⋅ ч, то, при выдаваемом токе в 1000 мА он разрядится за час.

Определить, как замерить емкость батарейки мультиметром, можно только при наличии аккумуляторной батареи, так как для измерения нужно будет ее полностью разрядить. Использование гальванического элемента после этого будет невозможно. Для определения емкости аккумулятора методом контрольного разряда нужно:

Измерение параметров аккумулятора телефона

Часто бывает, что телефон быстро разряжается. При этом нужно проверить параметры его батареи на предмет уменьшения емкости. Знать о том, как проверить емкость аккумулятора телефона мультиметром, необходимо не только специалистам салонов по ремонту портативной техники, но и обычным пользователям, задумавшимся о замене батареи смартфона.

Для проверки нужно определить напряжение, выдаваемое аккумулятором, и его ёмкость , определяемые методом контрольного разряда. На батарее телефона или в инструкции по эксплуатации эти параметры должны быть указаны. Если полученные при эксперименте значения отличаются более, чем на 20% в меньшую сторону — возможно, стоит заменить аккумулятор.

Зная, как проверить аккумулятор телефона мультиметром, можно оперативно выявить неисправность этого элемента, узнать его состояние, если он уже не новый, и определить примерный срок службы.

Знания о проверке емкости аккумулятора с помощью тестера пригодятся во многих ситуациях: от вопроса замены элементов питания фотоаппарата до теста емкости АКБ автомобиля.

Содержание:

Множество современных электроприборов используют в качестве питания пальчиковые батарейки. Несмотря на свой одинаковый внешний вид, они существенно различаются между собой не только по техническим характеристикам, но и по цене. Не зная этих особенностей, вполне возможно приобретение батареек с коротким сроком службы или вообще разряженных. Кроме того, у многих постепенно накапливается определенное количество элементов, которые считаются условно пригодными к эксплуатации. В связи с этим особую актуальность приобретает вопрос, как проверить мультиметром батарейку, и где ее можно использовать, при наличии какого-то заряда. Существует несколько способов проверки, позволяющих получить довольно точные результаты.

Как определить неисправные элементы

Для того чтобы выполнить проверку батарейки, необходимо правильно настроить мультиметр. Прежде всего, выставляется режим измерения постоянного напряжения. Далее выбирается максимальный предел измерения, значением 20 В. Контакты измерительных проводов соединяются с проверяемой батарейкой. Полученные показания выводятся на дисплей.

Минимальное напряжение, считающееся нормой, составляет 1,35 В. Батарейки с таким напряжением могут использоваться во всех устройствах. Для приборов с низким потреблением энергии вполне достаточно 1,2 В. При более низком заряде элементы подлежат утилизации.

Однако данный способ не может дать полной картины состояния батарейки. Мультиметр покажет лишь величину без нагрузки. Значение внутреннего сопротивления тестера очень маленькое, поэтому оно практически не влияет на ток разряда. Для получения наиболее достоверного результата, элемент следует нагрузить обычным потребителем, например, лампочкой от карманного фонарика.

При проверке в качестве нагрузки нежелательно пользоваться светодиодами, поскольку они обладают крайне незначительным сопротивлением. В случае неправильного подключения, светодиоды сразу же выйдут из строя. Чтобы светодиод начал работать, необходимо напряжение свыше 2,5 В, которое одна батарейка дать не сможет.

Определение величины остаточного заряда

Когда гальванический элемент начинает разряжаться, одновременно наблюдается рост его внутреннего сопротивления. Иными словами, происходит снижение заряда тока или энергоемкости, обеспечивающих питание приборов и радиоаппаратуры. Это свойство дает возможность измерить остаточную величину заряда в батарейке. Измерения следует выполнять цифровым мультиметром, рассчитанным на минимальный ток в 6 ампер.

Прибор выставляется на предельное измерение тока, после чего щупами нужно коснуться выводов элемента. При таком включении батарейка переходит в рабочий режим, приближенный к , что позволяет замерить остаточный ток заряда батареи. По итогам измерений, наиболее пригодными считаются элементы с наиболее высоким током.

Для получения наиболее точных результатов рекомендуется предварительно измерить величину заряда в новой и разряженной батарейке. С этой целью переключатель переводится в режим измерения тока и выставляется на значение 10А. Плюсовой щуп красного цвета нужно вставить в гнездо 10А. Минусовой щуп черного цвета остается на своем месте в гнезде СОМ.

Затем нужно коснуться щупами выводов новой батарейки. Щупы сразу же убираются, как только на индикаторе перестанет расти значение тока. Продолжительность измерения не должна превышать 1-2 секунд из-за вредного воздействия режима короткого замыкания. Величина тока в новой батарейке обычно составляет от 4 до 6 А.

Если при проверке батарейки мультиметром показания составили 3-4 А, данный элемент может в течение короткого времени использоваться в портативной аппаратуре. При показаниях ниже 3 А (1,3-2,8) батарейка подойдет только для устройств с низким энергопотреблением, например, пульта дистанционного управления.

Здравствуйте уважаемые читатели сайта . Каждый из нас хоть раз, но задавался вопросом, когда находил кучу батареек в доме или на работе, а как проверить батарейку и найти из этой кучи еще пригодные для работы.

Суть способа заключается в том, что при разряде гальванического элемента возрастает его внутреннее сопротивление, то есть у него уменьшается заряд тока (энергоемкость), который он отдает для питания портативной бытовой радиоаппаратуры. Так вот, используя это свойство гальванических элементов, мы будем измерять величину заряда , оставшегося в батарейке. Для этих целей подойдет или любой другой прибор с пределом измерения тока не менее 6 Ампер.

На максимальном пределе измерения тока щупами мультиметра касаются выводов батарейки, которая в таком включении начинает работать в режиме, близком к короткому замыканию, что дает возможность измерить величину тока заряда, оставшегося в элементе. Таким-образом, оценивая мощность оставшегося заряда, отбирают те элементы, у которых оказался самый максимальный ток.

Но торопиться не будем, и сначала сделаем два предварительных измерения, чтобы Вы могли оценить величины заряда новой и разряженной батареек.

Итак.
Переключатель переводим в режим измерения тока на предел «10А » (10 Ампер), и плюсовой щуп (красный) вставляем в гнездо «10А ». Минусовой (черный) оставляем на месте в гнезде «СОМ ».

Берем новую батарейку и касаемся щупами ее выводов. Как только значение тока на индикаторе перестанет расти, щупы сразу убираем. Измерение не должно длиться более 1 — 2-х секунд , так как режим короткого замыкания вреден для гальванических элементов из-за того, что практически вся мощность рассеивается на внутреннем сопротивлении элемента, а это приводит к его нагреву и батарейка может выйти из строя.

Новая батарейка должна показать величину тока в пределах 4 — 6 Ампер .

Если показания мультиметра составили менее 4 Ампер и находятся в пределах от 3 до 4 Ампер, то эту батарейку также можно использовать для питания портативной аппаратуры, но срок ее работы будет не такой длинный.

Если же показания мультиметра составили менее 3 Ампер и находятся в пределах от 1,3 до 2,8 Ампер , то такую батарейку лучше использовать в аппаратуре с низким потреблением тока, например, в пультах дистанционного управления.

Батарейку с величиной тока от 0,7 до 1,1 Ампер также можно использовать в аппаратуре с низким потреблением тока, но это будет сказываться на работе самой аппаратуры. Например, ПДУ телевизора будет работать, но с близкого расстояния и возможно придется дольше держать кнопку переключения команды.

Бывает и так, что в данный момент свежих батареек дома нет или не хватает, а кровь из носа, нужно срочно запустить какой-нибудь аппарат с низким потреблением тока. В таком случае из севших батареек выбираются с самым высоким током и устанавливаются совместно с новыми.

Совет . Если в аппаратуре сели батарейки, то не спешите их менять сразу все. Как правило, гальванические элементы разряжаются не равномерно, и всегда есть элементы, которые смогут еще послужить. Поэтому перед тем как их выкинуть обязательно проверяйте.

В дополнение к статье обязательно посмотрите видеоролик. Вдруг, какой-то момент Вы упустили.

Теперь я думаю, что Вам не составит труда проверить батарейку на работоспособность.
Удачи!

Пальчиковые батарейки — элементы питания многих современных приборов. Внешне такие изделия не отличить друг от друга, но технические характеристики и стоимость могут существенно отличаться. Для предотвращения неприятностей, связанных с покупкой батареек, имеющих незначительный ресурс, или совсем нерабочих, следует знать, как проверить заряд батарейки.

Такие знания будут особо полезными, если дома скопилось много аккумуляторов — после проверки можно понять, которые из них стоит выбросить, а какими еще можно будет пользоваться в устройствах с небольшой мощностью.

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки :

• перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
• предел измерений должен быть равным 20В;
• щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
• снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий :

• соединение щупов прибора с контактами тестируемого элемента;
• параллельное подсоединение нагрузочного компонента;
• подождать 30 секунд;
• отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо :

• тестер установить на максимальный предел измерений;
• щупы прибора плотно прижать к аккумулятору;
• через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

Как узнать работает ли батарейка. Нетрадиционный способ проверки батарейки. К основным характеристикам батареек относится

Мультиметр – это уникальный, незаменимый и простой прибор, встретить который можно во многих домах. С его помощью проводится множество измерений. Одно из них позволяет проверить батарейку мультиметром. Разберем проведение этого измерения более подробно.

Проблемы, которые можно определить с помощью прибора:

• обозначить участок порыва электропроводки или подводящего кабеля;
• проверить значение напряжения в электрической сети;
• выполнить проверку наличия фазы в розетке или на выключателе;
• замерить уровень сопротивления электропроводки и различного оборудования;
• понять работает ли электрическая лампочка или приборы;
• замерить уровень заряда аккумулятора и батарейки;
• проверить емкость аккумулятора телефона;
• узнать напряжение в сети, для предотвращения поломок электрооборудования.

Список можно продолжить, область применения тестера обширная. Но следует ответить на главный вопрос.

Как правильно выполнить замеры мультиметром?

Работу можно разделить на несколько этапов:

Выставляем на панели управления значение измерения постоянного тока, перед этим выставив наиболее высокий показатель измерения нашего мультиметра.
Затем, на небольшой отрезок времени касаемся разнополюсных контактов элемента питания. Тестер выдает показание значения величины силы тока. При значении не выше 4 Ампер, но не ниже 2 Ампер – такой пальчиковой батарейкой можно еще долго пользоваться в различных приборах и оборудовании. При показании результатов измерения ниже этого значения, но не меньше Ампера – ее можно смело поставить в пульт управления оборудованием дома.

Нетрадиционный способ проверки батарейки

Как проверить без прибора, заряжен элемент питания или нет. Поднимите его на несколько сантиметров от стола и отпустите. Если батарейка упала – значит, она разряжена, а если осталась стоять – заряжена. Объясняется это достаточно просто. Гель, находящийся в алколиновом элементе при разрядке высыхает и становится порошком. Центр тяжести смещается и батарея падает. Этот метод интересен, но научно не утвержден.

Выполнение всех измерений требует некоторых навыков. Здесь пригодятся рекомендации от опытных специалистов по правильной работе с прибором, а также по использованию и безопасной утилизации батареек.

• Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
• Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
• В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
• Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
• Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Область применения пальчиковых элементов настолько безгранична – что перечислить электроприборы, в которых они применяются, просто невозможно. Разброс цен также может ввести в заблуждение покупателя – вроде как одинаковые экземпляры разнятся в стоимости, порой в 10 раз. В результате вы покупаете батарейки, которые имеют срок службы, отличающийся в несколько раз.

Рано или поздно, дома скапливается некоторое количество элементов питания, которые жалко выбросить (а вдруг они еще живые?). В тоже время, большинство электроприборов на них уже не работают.
Особенно актуален вопрос утилизации, когда в одном устройстве работают несколько штук (2, 4 или даже 8).

Элементы соединены последовательно, поэтому разряд одного влечет за собой отказ питания всей «системы».

Как проверить заряд батарейки для отбраковки действительно неисправных элементов?

Казалось бы, инструкция проста:

1. Установить режим тестера в положение «измерение постоянного напряжения»;
2. Выбрать предел измерения 20 вольт;
3. Соединить контакты измерительных проводов с проверяемым элементом;
4. Снять показания.

Нормальным считается напряжение не менее 1,35 вольта. Такие будут работать в любом устройстве. Для нетребовательных потребителей достаточно 1,2 вольта. Если заряд в вольтах ниже – ее необходимо утилизировать.

Важно! Несколько правил утилизации:

• Не храните разряженные батарейки рядом с другими предметами, особенно в корпусе электроприбора. Рано или поздно вытечет, и испортит все, что находится рядом.
• Не выбрасывайте элементы питания в обычные мусорные баки. Это вредные для природы устройства, поэтому утилизируйте их в специально отведенных местах.
• Не пытайтесь разрушить (сплющить, расковырять) корпус батарейки. Внутри находится щелочь или кислота, которой можно обжечь кожу.

Однако такая проверка батареек мультиметром не покажет истинной картины.

Вы увидите значение ЭДС, то есть разность потенциалов без нагрузки. Тестер не в счет, его внутреннее сопротивление настолько мало – что не влияет на ток разряда. Необходимо нагрузить элемент типичным потребителем. Подойдет обычная лампочка от карманного фонарика.

Важно! Не используйте для проверки светодиоды.

• Во-первых – их сопротивление слишком мало для нагрузки;
• Во-вторых – LED элементы надо уметь подключать, иначе вы просто их уничтожите;
• В-третьих – Напряжение, при котором диод будет светиться – составляет более 2,5 вольт. Одной батарейкой не обойтись.

Периодически возникает потребность в проверке батареек. Чаще всего это связано с тем, что от батареи не работает электрическое устройство. Иногда может быть так: Покупаете новый аккумулятор, приходите домой, вставляете в часы, телефон, тот же мультиметр или другое устройство, а ничего не происходит. Возникают две мысли: 1) Работоспособен ли прибор? 2) Не разряжен ли элемент питания?

После этого хочется проверить батарейку. В качестве измерительного прибора чаще всего используют мультиметр. Он может быть любого типа хоть dt 182, dt 830b, dt 832, mas838 и.т.д. Главное что бы показывал напряжение.

В рамках данной статьи будет показано и рассказано как проверить напряжение источника энергии и ее работоспособность.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
2. Присоединяем в среднюю лунку красный щуп.
3. Устанавливаем рычаг на цифру 20 с левой стороны.
4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
5. Берем черный провод и крепим его к минусу батареи.
6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Обычно у аккумулятора телефона выводы контактов помечены плюсом и минусом. Но если в вашем случае подобная маркировка отсутствует не переживайте, ее можно определить опытным путем.

Проверить батарейку мультиметром на телефоне можно приложив к контактам щупы и включив прибор на уровень 20.

Обычно напряжение батареи телефона равно 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что в ходе тестирования использовался старый немного вздувшийся аккумулятор.

Таким образом, с помощью мультиметра можно проверить батарейку телефона.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Как проверить батарейку шуруповёрта мультиметром?

Годность батарейки шуруповерта проверяется практически так же, как и всех других аккумуляторов. Главное отыскать контакты «+» и «-».

Проверка батарей шуруповерта:

Присоединяем клеймы мультиметра к контактам батареи и смотрим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько вольт он содержит.

Если значение ниже допустимого, то подзарядите его. Ну а если он быстро разряжается, пришла пора сменить аккумулятор.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Когда возникают проблемы с включением какого-нибудь мобильного устройства, будь то смартфон или пульт дистанционного управления, в первую очередь меняют его элемент питания — батарейку или аккумулятор. Но убедиться в работоспособности источника энергии можно, и не заменяя его. Для этого нужно просто знать, как проверить батарейку на соответствие своим характеристикам с помощью мультиметра, а после уже принять решение о её замене.

Батарейка и её параметры

Батарейка — это элемент питания с накопленной внутренней электроэнергией. Конструктивно она представляет собой ёмкость, в которой находится вещество (электролит), обеспечивающее движение носителей заряда от одного полюса изделия к другому, тем самым создавая электрический ток. Возможно это благодаря химическим процессам, проходящим с выделением энергии. Постепенно эти процессы замедляются, и батарейка теряет способность создавать ток, то есть «садится».

Элементы питания разделяются на следующие два основных типа:

Любая батарейка состоит из трёх элементов: двух электродов (анод и катод) и агрессивной среды — электролит. Последний является жидкостью, поэтому, чтобы он не вытекал из оболочки, добавляется полимерный загуститель. Анод выполняется в порошковом виде. При его реакции с электролитом он постепенно растворяется, в результате образуются свободные заряды, которые тут же поглощаются, и наступает равновесное состояние.

Если подключить источник питания к электрической цепи, в нём начинаются окислительно-восстановительные реакции. На аноде возникает избыток электронов, которые притягиваются катодом. Перераспределение зарядов приводит к появлению на электродах разности потенциалов.

Со временем изначальный состав анода и катода изменяется, а количество электролита уменьшается. При прохождении реакции возникают вещества, препятствующие движению зарядов. Всё это приводит к тому, что сила тока, отдаваемая батарейкой, уменьшается, а вместе с ней снижается и разность потенциалов.

Аккумуляторы по своей сути работают аналогично батарейкам. В них также при истощении анода электроны больше не образуются, а аккумулятор теряет силу тока и напряжение. Но из-за типа используемого материала анод имеет способность к восстановлению. Для этого через него пропускается электрический ток, приводящий к его обогащению и восполнению заряда.

Характеристики элементов питания

Все параметры батареек разделяются на два основных вида: электрические и физические. К первым относят типоразмер изделия и его геометрическую форму. Но как бы ни выглядела батарейка, конструктивно она всегда имеет два вывода: положительный и отрицательный. Обозначаются они на корпусе соответственно знаками « +» и «-«.

К основным характеристикам батареек относится:

Методы измерения

При исследовании батареек чаще всего измеряются два параметра — ёмкость и напряжение. Для замеров характеристик могут использоваться как лабораторные стенды со специализированными электронными приборами, так и тестеры бытового уровня.

К специализированным приборам относятся тестеры, измеряющие только определённый параметр. Например, вольтметр или измеритель ёмкости. Такие устройства в основе своей работы используют микроконтроллеры и специальные анализаторы, а их работа полностью автоматизирована. При этом они могут быть как полностью законченными устройствами, так и приборами, предназначенными для подключения к персональному компьютеру.

И также существуют универсальные измерители, которые при подключении к ним элемента питания выводят результаты измерений сразу нескольких параметров. Но обычно они уступают по точности специализированной технике.

Кроме этого, для получения общих сведений о работоспособности источника питания можно использовать светодиоды или пьезодинамики. С помощью отрезков проводов на них подаётся напряжение с батарейки, и визуально или по звуку оценивается годность элемента. Но получить достоверные показатели без проверки тестером не удастся. При этом неважно, будет он цифрового или аналогового типа.

Использование мультиметра

Мультиметром называется прибор, предназначенный для измерения различных электрических параметров. По своему принципу работы тестеры могут быть цифровыми или аналоговыми. Независимо от этого, их важными характеристиками является точность и диапазон измерения. Чем эти характеристики выше, тем меньше будет погрешность полученного результата.

Перед тем как проверить тестером батарейку, необходимо его правильно настроить и убедиться в работоспособности его источника питания. При недостаточном напряжении, поступающем на схему измерителя, полученные показатели будут искажены.

Для того чтобы пользователь точно знал, когда следует заменить питающий элемент, в цифровом приборе предусмотрена индикация. Для этого встроенный анализатор следит за уровнем напряжения питающей его батарейки и в случае возникновения с ней проблем сигнализирует мигающим значком на экране прибора. А для аналогового тестера поводом для замены питающих элементов будет невозможность выставить стрелку прибора в нулевое положение.

Для получения правильного результата стоит не только использовать подготовленный прибор, но и проводить измерения при температуре, находящейся около 20 градусов по Цельсию. Это связано с тем, что параметры аккумулятора при изменении температуры изменяются, особенно это касается его нагрева.

Замер величины напряжения

Проверить уровень напряжения тестером совсем несложно. Для этого понадобится соединить красный штекер провода с гнездом прибора, обозначенного VΩ или просто V, а чёрный — с гнездом СОМ. А затем установить галетный переключатель в зону DCV на значение, превышающее номинальный уровень напряжения батарейки.

Следующим этапом будет соединение концов проводов с измеряемой батарейкой. Для этого красный щуп мультиметра присоединяется к её плюсовому выводу, а чёрный — к минусовому. После этого прибор включается, а на дисплее появляется число, обозначающее напряжение в вольтах.

Таким образом, можно проверить мультиметром как аккумулятор телефона , автомобиля или любого другого устройства, так и простую батарейку. Но при этом следует знать, если даже уровень напряжения будет в норме, то это совсем не значит, что источник питания окажется полностью работоспособным.

Проверка ёмкости

Напрямую проверить ёмкость батарейки мультиметром, несмотря на универсальность прибора, не получится, так как у него просто нет такой функции. Но измерить время разряда, а после высчитать ёмкость вполне возможно. Чтобы это сделать, понадобится выполнить ряд действий:

Когда стоит задача узнать именно ёмкость аккумулятора, измерения продолжают. Для этого используется правило, что ёмкость находится путём умножения, проходящего через сопротивление тока, на затраченное для этого время. Поэтому, кроме мультиметра, понадобится переменное сопротивление порядка 100 Ом, включённое в разрыв красного щупа.

Этот метод подходит для измерения предварительно полностью заряженного аккумулятора, но никак не простой батарейки. Ведь если проверять её ёмкость, то в конце измерения она просто потеряет свой ресурс.

Итак, когда схема собрана, понадобится коснуться щупами анода и катода аккумулятора и с помощью резистора установить ток разряда порядка 500 mA. После надо включить секундомер и контролировать напряжение на батарейки с помощью другого тестера. Как только оно опустится ниже 30% от номинального напряжения, секундомер останавливают. Затем, умножив полученное время в часах на ток, получают искомое значение ёмкости.

Нахождение сопротивления

Ещё одно измерение, позволяющее установить, в каком состоянии находится батарейка, заключается в нахождении её внутреннего сопротивления. Но кроме непосредственно самого измерителя, понадобится мощная лампочка на 12 вольт вроде той, что устанавливается в машинах.

Метод измерения заключается в выполнении следующей последовательности действий:

На основании полученных данных, используя закон Ома для участка цепи, вычисляется внутреннее сопротивление аккумулятора, и делается вывод. Например, при подключённой лампочке было получено напряжение U1, равное 4 вольта, а без неё U2 — 4,1 вольта. А измеренная сила тока составила I = 1,45 А. Подставив эти значения в формулу, надо найти внутреннее сопротивление. Для рассматриваемого примера оно будет равно:

R = (U2-U1)/I = (4,1−4)/1,45 = 0,07 Ом.

Таким образом, проведя комплекс измерений, можно будет с уверенностью утверждать о состоянии аккумулятора или батарейки. При этом большое внутреннее сопротивление батарейки будет означать значительное ухудшение её состояния и быструю деградацию.

Ни для кого не секрет, что работа современных автомобилей напрямую зависит от того, в каком состоянии находится аккумулятор. Ведь время двигателей, которые могут заводиться от поворота рычага уже давно прошло, не говоря уже о том, что для функционирования современных электронных систем отвечающих за вождения, навигацию и т.д. необходимо электропитание. Соответственно поддерживать аккумулятор в хорошем состоянии достаточно важно. К сожалению методы его диагностики неизвестны многим владельцам авто. Поэтому в данной статье мы расскажем, как проверить аккумулятор мультиметром.

Мультиметр является универсальным электроприбором, который стоит иметь при себе любому водителю. С его помощью можно измерить множество важных параметров, которые свидетельствуют о работе аккумулятора.

Как проверить мультиметром заряд аккумулятора?

В большинстве современных аккумуляторов имеется специальный датчик, который изменяет свой цвет в зависимости заряда аккумулятора. Однако получить с его помощью точные данные с его помощью не получится.

Как проверить напряжение аккумулятора мультиметром?

Для того чтобы проверить заряд литий-ионного аккумулятора необходимо выполнить следующие действия:

• Перевести мультиметр в режим вольтметра (измерение напряжения) и установить диапазон от 0 до 20V;
• Отсоединить аккумулятор от электропроводки автомобиля;
• Подсоедините красный щуп к положительному гнезду;
• Подсоедините черный щуп к отрицательному гнезду;
• Запишите показания.

Если мультиметр показывает, что напряжение равно 12,6 вольт, то это свидетельствует о том, что батарея не нуждается в зарядке и полностью работоспособна. Если показания ниже 12,6 – это обозначает необходимость дозарядки аккумулятора.

В том случае, если мультиметр показывает менее двенадцати вольт, то аккумулятор полностью разряжен, и необходимо срочно зарядить его. Если показания меньше одиннадцати вольт – использование такого аккумулятора может сжечь генератор или зарядное устройство, а значит, от него лучше избавиться и купить новый.

Важно помнить о том, что для получения актуальных данных нужно проверять заряд нужно подождать 5-6 часов после того как аккумулятор будет отключен от автомобиля.

Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку.

Как проверить емкость аккумулятора мультиметром?

Еще одним важным показателем является емкость аккумулятора. Эта характеристика показывает, какое количество заряда он отдаст в течение конкретного промежутка времени, при определенном напряжении, и она измеряется в ампер-часах.

Емкость аккумулятора автомобиля, при помощи мультиметра можно проверить несколькими способами.

Проверка емкости аккумулятора авто под нагрузкой

Одним их способов проверки емкости аккумулятора с помощью мультиметра является применение нагрузки, в роли которой может выступать обычная лампочка. Стоит помнить, что если она начинает постепенно тускнуть, то на этом можно заканчивать проверку, поскольку аккумулятор неработоспособен.

Нагрузку для проверки аккумулятора необходимо подбирать таким образом, чтобы она могла забрать половину тока батареи, то есть если емкость равна 7 Амперам в час, то нагрузка должна быть 3,5 Вольт. Отличным вариантом может быть автомобильная фара мощность, которой равна 35-40 Ватт.

Поэтапно данная процедура выглядит так:

• Аккумулятор отключается от генератора;
• Около двух минут аккумулятор должен работать под нагрузкой;
• К аккумулятору подключается мультиметр в режиме измерения напряжения;
• Снимаются показатели.

Если аккумулятор исправен, то его напряжение должно быть выше 12,4 Вольт. Соответственно любые проблемы при запуске, скорее всего, вызывает неисправность электропроводки или иных систем автомобиля. В том случае, если показатели мультиметра находятся в промежутке от 12 до 12,4 Вольт, то это значит, что долго он не проработает и в скором времени нужно будет приобрести новый аккумулятор.

Для того чтобы проверить аккумулятор таким образом необходимо полностью зарядить его и нагрузить таким образом, чтобы сила тока разрядки соответствовала расчетному значению, которое указано в паспорте батареи. При этом в цепь включается амперметр или мультиметр включенный в режим отображения силы тока в цепи.

После этого, необходимо зарегистрировать через какое время сила тока уменьшится более чем на 50%. Получившееся значение сравниваем с паспортными данными аккумулятора и если разница не велика, то он вполне годен к использованию. Если разница велика, то это явное свидетельство о том, что батарею нужно заменить.

Как проверить ампераж аккумулятора мультиметром?

Несмотря на то, что для успешной работы батарей основными характеристиками являются напряжение (заряд) и емкость, немалое количество водителей интересуется тем как проверить силу тока аккумулятора мультиметром или амперметром.

В первую очередь необходимо помнить, что силу тока бесполезно замерять непосредственно на аккумуляторе. Более того, это может привести короткому замыканию.

Для того чтобы проверить амперы аккумулятора мультиметром необходимо снимать показания непосредственно из электроцепи. Однако стоит помнить о том, что данная характеристика во многом будет зависеть от количества и типа подключенных приборов.

Видео — проверка аккумулятора

Поделись статьей:

Похожие статьи

Как проверить батарейку мультиметром в домашних условиях | Электрик в доме

Очень много бытовых приборов небольшого размера работают не от аккумуляторов, а от батареек.

Эти источники питания достаточно быстро разряжаются и нуждаются в замене, однако заряд таких элементов уменьшается не только во время работы, но и при хранении.

как проверить батарейку мультиметром

как проверить батарейку мультиметром

Поэтому перед установкой их необходимо тестировать, а для этого необходимо знать, как проверить батарейку мультиметром.

Проверка батарейки мультиметром

Проще всего измерить пригодность батарейки к использованию при помощи тестера.

Для этого необходим прибор, который может измерять постоянный ток величиной до 5 Ампер и напряжение до 2 Вольта, модель мультиметра значения не имеет.

В данной статье рассматриваются методы проверки элементов типа АА (пальчиковые) и ААА (мизинчиковые) с номинальным напряжением 1,5 В.

Измеряем напряжение

Первый этап оценки батареек измерение напряжения. Для проверки прибор устанавливается в положение измерения постоянного напряжения DCV с пределом не менее 2 В.

измеряем напряжение батарейки мультиметром

измеряем напряжение батарейки мультиметром

измерение напряжения пальчиковой батарейки

измерение напряжения пальчиковой батарейки

напряжение батарейки 1.36 Вольт

напряжение батарейки 1.36 Вольт

В зависимости от результатов измерений принимается решение о месте установки элемента:

• 1,5 В — батарея новая, пригодна для установки в любом месте;
• 1,35-1,45 В — имеются признаки разряда, но такой элемент можно устанавливать в любой прибор;
• 1,2-1,35 В — удовлетворительное состояние источника питания, допускается применение в часах и других устройствах с малым энергопотреблением;
• 1-1,2 В — практически полный разряд, может недолго работать в часах или пультах ДУ;
• менее 1 В — полный разряд, установка такого элемента бесполезна.

В связи с тем, что в отличие от аккумуляторов в батарейках вместо уменьшения ЭДС растёт внутреннее сопротивление и падает выходной ток, такая проверка позволяет оценить исправность элемента только предварительно.

какое напряжение батарейки считается нормальным

какое напряжение батарейки считается нормальным

Более точную оценку состояния батареи может дать проверка под нагрузкой.

Проверка под нагрузкой

Тестирование батареек под нагрузкой обеспечивает более точные результаты проверки и учитывает возросшее внутреннее сопротивление элемента.

Для этого параллельно вольтметру подключается сопротивление 3,9-8 Ом. В этом случаем через батарею протекает ток 150-300 мА, что приближает эксперимент к реальным условиям и его результаты показывают истинное состояние источника питания:

• 1,45-1,5 В — новая батарея;
• 1,4 -1,45 В — элемент в хорошем состоянии;
• 1,3 — 1,35 В — можно устанавливать в пульт ДУ и часы
• ниже 1,1 В — непригоден к эксплуатации.

Совет! При проверке батареи «монетка» типа CR2032 необходимо взять резистор 1 кОм и разряженным считается элемент с напряжением 2 В.

Измерение тока короткого замыкания

Если отсутствует нагрузочный резистор, то проверить состояние батареи можно при помощи измерения тока короткого замыкания.

переключаем мультиметр в режим измерения тока

переключаем мультиметр в режим измерения тока

Для этого прибор необходимо установить в положение DCA с пределом не менее 5 А.

Важно! При коротком замыкании элемент быстро нагревается, поэтому измерение проводят в течение 2-3 секунд.

измеряем ток короткого замыкания батарейки

измеряем ток короткого замыкания батарейки

проверка тока КЗ батарейки мультиметром

проверка тока КЗ батарейки мультиметром

проверка батарейки

проверка батарейки

При проведении измерений сила тока должна быть неизменной, падение показаний указывает на разряженную батарейку:

• 1-2 А — батарея заряжена;
• 0,3-0,5 А — состояние удовлетворительное;
• менее 100 мА — элемент разряжен.

какой ток должен быть у батарейки

какой ток должен быть у батарейки

Проверка батарейки без мультиметра

Кроме тестирования мультиметром, допускается использовать и другие методы проверки батарей.

Специальные приборы для проверки

Кроме мультиметра и постоянного резистора для тестирования источника питания можно использовать специальные приборы.

Независимо от модели аппарата принцип работы этих устройств одинаковый — замер напряжения под нагрузкой. Подключение батареи производится её установкой в специальное гнездо.

Приобретение такого прибора экономически оправдано только при его постоянной эксплуатации, например, для магазина.

Для домашнего использования можно порекомендовать мультиметр с функцией проверки батареек. Подключение тестера к источнику питания осуществляется при помощи щупов.

Можно ли проверить в домашних условиях без прибора

Если проверка батарейки мультиметром невозможна из-за отсутствия прибора, можно использовать лампочку накаливания для карманного фонарика.

Точность измерения зависит от номинального напряжения лампы, поэтому желательно выбирать лампочку 1,5 или 2,5 В.

Состояние батарейки определяется по яркости свечения — чем ярче свет, тем выше заряд батареи. Очень тусклое свечение или его полное отсутствие указывает на разряженный источник питания.

Совет! Лампу напряжением 6,3 В можно использовать в качестве резистора при проверке под нагрузкой.

Почему батарейки прыгают

Кроме методов, как померить батарейку 1.5 v мультиметром, в сети Интернет встречается способ проверки отскоком.

Для этого элемент необходимо поставить вертикально минусовым контактом вниз, приподнять на 10-20 см над столом и уронить.

Если элемент упал с глухим стуком, то он заряжен, но если звук был звонкий, а батарейка подпрыгнула, то она разряжена.

При кажущейся абсурдности этого способа, он является достаточно надёжным. Причина в изменении химического состава батареи при разряде.

Ученые из Принстонского университета (США) провели исследование на тему, почему батарейки прыгают.

Оказалось, что «прыгучесть» возрастает примерно до середины разряда, после чего остаётся неизменной до полного исчерпания заряда элемента.

При анализе рентгеновских снимков батарей разной степени заряженности было обнаружено, что цинк анода постепенно преобразовывается в оксид цинка.

Этот процесс начинается снаружи и распространяется к центру батарейки. Этот состав имеет большое количество связей между молекулами, что делает его более жёстким, а саму батарею более упругой.

Друзья очень прошу Вас подписаться и поставить лайк. Это помогает в развитии канала и мотивирует на публикацию нового материала.

Как проверить заряд батарейки без приборов

А знаете ли Вы, что есть быстрый способ проверить заряд пальчиковой батарейки AA даже если у вас рядом под руками мультиметра или специального прибора для измерения заряда.
Способ прост до безобразия! Заключается он в том, что необходимо с высоты около 20 сантиметров уронить батарейку строго вертикально на жесткую ровную устойчивую поверхность с высоты около 20 сантиметров. Лучше всего для того подходит крышка стола или поверхность табурета. При падении внимательно наблюдаем за поведение подопытного элемента питания. Разряженная батарейка при ударе подпрыгивает вверх на пару сантиметров. Если же заряд ещё есть, то она просто упадёт на бок не подскочив.

Вот наглядный пример:

Конечно, точного результата это не даст и если нужна точная проверка заряд батарейки, то придётся воспользоваться мультиметром. Но вот узнать в «полевых» условиях жив элемент или нет — вполне получится!
Как это работает? А вот как. Дело в том, что обычно алкалиновые батарейки внутри заполнены особой массой, по консистенции напоминающей желе. В момент падения эта масса гасит кинетическую энергию падения и батарея падает на бок. В севшем экземпляре эта масса затвердевает и уже гасить энергию не может — вот он и подпрыгивает!

Проверка автомобильного аккумулятора с помощью мультиметра

Проверка батареи мультиметром — простой процесс. Первое, что нужно сделать, это убедиться, что у вас есть доступ к клеммам батареи (металлические соединения на верхней или передней части батареи).

Аккумуляторы обычно располагаются в моторном отсеке сбоку от двигателя. Если батарея не видна сразу, когда вы открываете капот, обратитесь к руководству пользователя. В современных автомобилях аккумулятор часто имеет пластиковую крышку, которая отсоединяется, поднимается на петлях или иногда требует снятия с помощью нескольких болтов или винтов.Также может быть красная крышка над положительной (+) клеммой, которая тоже поднимется или откроется. Когда батарея обнажена, будьте предельно осторожны, чтобы никакие металлические предметы не касались клемм и не вызывали короткое замыкание, поэтому не кладите гаечные ключи или другие инструменты на верхнюю часть батареи.

Как проверить автомобильный аккумулятор мультиметром

Первый тест с вашим мультиметром будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V. Установите циферблат на 20, что позволит вам точно измерить напряжение в диапазоне 0–20 вольт.

Поднесите красный щуп к положительной клемме, а черный щуп к отрицательной клемме. Клеммы будут отмечены + и — и часто имеют красный цвет для положительного и черный для отрицательного. Если вы получаете показание с минусом перед ним (-12,6, а не 12,6), значит, датчики ошиблись!

Как мы уже обсуждали, напряжение покоя в идеале должно быть не ниже 12,6 В. Имейте в виду, что когда аккумулятор опускается до 12,2 В, он фактически заряжен только на 50%, а при напряжении ниже 12 В он классифицируется как разряженный!

Следует иметь в виду, что все современные автомобили испытывают «паразитные потери», когда что-то электрическое разряжает аккумулятор даже при выключенном двигателе.Даже при выключенном свете и двигателе цифровые часы, компьютер и некоторые другие системы потребляют некоторое количество энергии. Если вы подозреваете, что это убивает вашу батарею во время хранения, вы можете либо отключить батарею, либо полностью вынуть батарею из автомобиля.

Если напряжение ниже 12,6 В, отключите аккумулятор и полностью зарядите его с помощью зарядного устройства. Затем проверьте после ночного отдыха. Если аккумулятор держит заряд, когда он не подключен к автомобилю, значит, что-то разряжает аккумулятор намного быстрее, чем память компьютера и цифровые часы.

Как проверить генератор с помощью мультиметра

Генератор вырабатывает электричество и заряжает аккумулятор. Когда вы едете, генератор с ременным приводом берет на себя роль подачи энергии в электрические системы автомобиля, а также подзаряжает аккумулятор.

Итак, при работающем двигателе (и не забывая о движущихся частях) проведите тот же тест батареи, что и выше, с помощью мультиметра. В исправной системе зарядки должно быть значение от 13,8 В до 14.4В на штатных холостых оборотах.

В любом месте за пределами этого диапазона, ваш автомобиль либо недостаточно, либо перезаряжается — оба эти фактора сокращают срок службы батареи и требуют дальнейшего расследования. Для получения дополнительной информации о системе зарядки в вашем автомобиле см. Когда хорошие генераторы выходят из строя (и почему) .

Как проверить автомобильный аккумулятор на наличие мертвых ячеек

Часто батарея не выходит из строя сразу, но одна или несколько ячеек, составляющих батарею, выходят из строя. Когда это происходит, вы, как правило, сначала замечаете, что при запуске автомобиля это происходит медленно.

Большинство новых автомобильных аккумуляторов относятся к категории запечатанных «необслуживаемых», но некоторые старые аккумуляторы позволяют получить доступ к отдельным элементам. Ячейки будут иметь либо отдельные крышки, либо пластиковую крышку, закрывающую все ячейки, либо несколько ячеек. Клетки содержат смесь воды и серной кислоты, поэтому вам не нужно возиться внутри них и избегать попадания жидкости на кожу.

Для проверки каждой ячейки вам понадобится тестер аккумуляторов в виде ареометра, который измеряет удельный вес аккумуляторной кислоты.По количеству плавающих шариков можно определить, мертва ли ячейка. Однако знать, что батарея разряжена, для вас не больше пользы, чем знать, что батарея не выдержит заряда 12,6 вольт, потому что вы не можете это исправить. Таким образом, проверка напряжения покоя является столь же эффективной диагностикой.

Pro Tip : Перед отключением аккумулятора убедитесь, что вы знаете код защиты от кражи для вашей стереосистемы. В противном случае вы можете обнаружить, что он не будет работать, когда вы снова подключите его!

Фото предоставлено: Pomona Swap Meet

Эта статья воспроизведена с разрешения правообладателя Haynes Manuals .Дальнейшее воспроизведение без разрешения запрещено. Щелкните здесь, чтобы получить больше советов и руководств от Haynes , или здесь, чтобы получить дополнительную информацию о , следующем Pomona Swap Meet & Classic Car Show .

Как проверить аккумулятор мАч мультиметром?

Рассчитайте номинальную мощность миллиампер-часов батареи , умножив количество часов, записанных на секундомере, на начальное значение тока на измерителе .Например, если измеритель первоначально показал 90 миллиампер, а секундомер показывает 10 часов, номинальное значение в миллиампер-часах будет 90 * 10 или 900 мАч .

Нажмите, чтобы увидеть полный ответ

Точно так же, что хорошая батарейка должна показывать на мультиметре?

Полностью заряженные автомобильные батареи должны иметь напряжение при напряжении 12,6 В или выше. Когда двигатель работает, это значение должно быть от 13,7 до 14,7 вольт. Если у вас нет , у вас есть , мультиметр , , чтобы узнать напряжение вашей батареи , вы можете, , провести тест вашей электрической системы, запустив автомобиль и включив фары.

Также знаете, как вы проверяете кабели аккумулятора? Проверьте положительный провод аккумуляторной батареи , подключив красный провод мультиметра к положительной клемме аккумуляторной батареи . Подсоедините черный провод мультиметра к положительной клемме стартера двигателя . Попросите помощника провернуть двигатель и записать показания счетчика перед запуском двигателя.

Дополнительно как проверить батарею мультиметром?

1. Как проверить заряд автомобильного аккумулятора с помощью мультиметра

1. Сначала установите вольтметр на 20 вольт постоянного тока.
2. Коснитесь отрицательной (черной) клеммы аккумулятора отрицательным (черным) измерительным щупом.
3. Коснитесь положительной (красной) клеммы аккумуляторной батареи положительным (красным) измерительным щупом.

Как проверить аккумулятор?

Чтобы проверить аккумулятор, выполните следующие действия:

1. Перед началом проверки убедитесь, что ключ зажигания и все фары вашего автомобиля выключены.
2. Подключите красный или положительный щуп вольтметра к положительной клемме аккумулятора.
3. Затем подключите черный или отрицательный тестовый провод вольтметра к отрицательной клемме аккумулятора.

Как проверить аккумулятор ноутбука с помощью мультиметра?

Как проверить аккумулятор ноутбука с помощью мультиметра?

Как проверить аккумулятор ноутбука с помощью мультиметра? Аккумуляторы — одно из слабых мест портативных компьютеров.Мы все полагаемся на наши ноутбуки для множества вещей, и знание того, как проверить аккумулятор ноутбука, может иметь решающее значение, если на вашем ноутбуке есть важные документы. Батареи также изнашиваются быстрее, чем другие компоненты ноутбука. Если производительность станет достаточно низкой, вам потребуется заменить батарею. Достаточно легко проверить заряд и состояние вашего аккумулятора, и таким образом вы сможете избежать нежелательных сюрпризов.

Проверка заряда аккумулятора в Windows

Шаг 1

Нажмите кнопку Windows, чтобы открыть меню «Пуск».

Шаг 2

Найдите строку поиска с надписью «Искать программы и файлы» в нижней части меню «Пуск».

Шаг 3

Введите «Центр мобильности Windows» в поле поиска. Когда появятся результаты, нажмите «Центр мобильности Windows» в разделе «Программы» вверху результатов. Центр мобильности Windows имеет различные индикаторы, показывающие, является ли ваш ноутбук мобильным.

Найдите индикатор «Состояние батареи».Это показывает, какой процент заряда батареи у вас остался. Если вы обычно не выключаете ноутбук, он должен показывать около 100 процентов.

Проверка заряда аккумулятора мультиметром

Шаг 1

Полностью зарядите аккумулятор ноутбука.

Шаг 2

Выключите компьютер и выньте аккумулятор.Найдите номинальное напряжение, указанное на батарее. Это число будет сравниваться с показаниями мультиметра. Многие ноутбуки имеют напряжение 9,6 В, 10,8 В, 11,1 В, 14,4 В или 14,8 В. У некоторых рейтинг ниже или выше.

Шаг 3

Найдите разъем, в котором батарея соединяется с компьютером. Он будет ближе к центру стороны батареи, которая обращена к компьютеру, когда он подключен. Примерно в дюйм длиной, он должен напоминать серию из как минимум пяти очень узких одинаковых слотов, которые немного похожи на вытяжной вентилятор вашего ноутбука. решетка, кроме меньшего размера.Крайние из этих слотов будут положительной и отрицательной клеммами батареи.

Шаг 4

Включите мультиметр и настройте его на измерение напряжения постоянного тока по шкале 20 вольт (или что-нибудь близкое к 20 вольт). Настройки напряжения обозначаются буквой «V», а настройки напряжения постоянного тока обозначаются прямыми линиями рядом с V, в отличие от волнистых линий для переменного тока.

Шаг 5

Вставьте один зубец мультиметра в крайний слот на одном конце разъема батареи.Вставьте другой штырь мультиметра в другой крайний слот разъема. Неважно, совпадаете ли вы со своими плюсами и минусами. Если вы перевернете их, это просто изменит знак напряжения, а не фактическое число, а число — вот что важно. Убедитесь, что каждый штырь касается оголенного, оголенного металла.

Шаг 6

Наблюдайте за показаниями мультиметра. Полностью заряженный и здоровый аккумулятор ноутбука будет иметь размеры, очень близкие к значению, напечатанному на аккумуляторе.

Попробуйте измерить напряжение аккумулятора после 60-80-процентного разряда, чтобы сравнить его со значением полного заряда. Разряженная батарея ноутбука не измеряет напряжение, близкое к 0 В. В нем все равно будет несколько вольт. Что происходит, так это то, что, как только батарея падает ниже определенного напряжения, ваш компьютер автоматически выключается. Это связано с тем, что если напряжение упадет слишком низко, аккумулятор повредится. Защитная схема в батарее сделает невозможным использование разряженной батареи.

Проверка общего состояния батареи

Шаг 1

Полностью зарядите аккумулятор ноутбука.

Шаг 2

Включите компьютер, отключите его от розетки и работайте только от аккумулятора.

Узнайте, насколько быстро разряжается батарея. Здоровой батареи должно хватить примерно на столько часов, сколько указано на упаковке.Нездоровая батарея разряжается намного быстрее. Для этого теста не полностью разряжайте аккумулятор, а только наполовину. Как только ваша батарея разряжается слишком быстро, чтобы вы могли использовать ее на практике, пора покупать новую.

Активный, предварительный заряд, постоянный ток и постоянное напряжение — это этапы режима зарядки. Первоначальный режим зарядки зависит от напряжения батареи, поэтому активная и предварительная зарядка происходит не со всеми батареями.

Время тестирования составляет 30 секунд, и цель состоит в том, чтобы проверить характеристики зарядки и разрядки.

Значение емкости батареи в микросхеме управления батареей будет отличаться от фактической емкости после того, как батарея пройдет много циклов утилизации. Когда разница достигнет определенной степени, это повлияет на использование батареи. Корректировка емкости — это глубокая разрядка аккумулятора, а затем полная зарядка, что приведет к корректировке значения емкости в микросхеме управления аккумулятором.

Сначала зарядите, а затем разрядите до 50% емкости. Сначала разрядите, а затем зарядите до 50% емкости.

Тестер может быть подключен к мастер-машине через порт USB. Пользователи могут контролировать, контролировать и устанавливать параметры с помощью программного обеспечения Battery Manager на главной машине.

Информацию о батарее можно отслеживать в трех окнах. Battery Manager может полностью контролировать подчиненное устройство. Меню, вызываемое щелчком правой кнопкой мыши на панели батарей, включает соответствующие команды.

Пользователи могут установить рабочие параметры через окно установки параметров в диспетчере батарей.

Это мультиметр батареи, который мы часто использовали:

Кроме того, мы в основном продаем оригинальные аккумуляторы для ноутбуков. Оригинальные аккумуляторы имеют гораздо более длительный срок службы и более длительное время работы в режиме ожидания. Они на 100% совместимы с вашим ноутбуком! Replacement-batteries.com гарантирует наши аккумуляторы для ноутбуков в течение 1 года, а мы предлагаем 30- Возврат денег за каждый проданный аккумулятор для ноутбука. Как проверить аккумулятор ноутбука с помощью мультиметра? это моя статья.

Напряжение батареи

NiMH — проверка и диапазон напряжения_Greenway battery

У вас есть NiMH аккумулятор? Или вам может быть интересно узнать о напряжении NiMH аккумулятора. Если ваш ответ утвердительный, то это наглядное руководство для вас !!!

NiMH или никель-металлогидридная батарея — это тип перезаряжаемой батареи. Химическая реакция положительного электрода аналогична реакции никель-кадмиевого (NiCd) элемента, в каждом из которых используется гидроксид оксида никеля (NiOOH).Однако вместо кадмия в отрицательных электродах используется металл, поглощающий водород. Мощность никель-металлгидридной батареи может быть в два-три раза выше, чем у никель-кадмиевых батарей такого же размера. Его плотность энергии может быть такой же, как у литий-ионного аккумулятора.

Если у вас есть вопросы о проверке диапазона напряжения и о том, что вам нравится, это информативное руководство поможет вам узнать больше о никель-металлгидридных батареях.

Как проверить напряжение NiMH аккумулятора?

В аккумуляторных батареях, таких как NiMH-батареи, используется ионно-химическая паста, которая обеспечивает аккумулятор для зарядки и полноценного заряда.Предполагается, что его всегда нужно покупать целиком с неперезаряжаемым аккумулятором и выбрасывать после того, как он разрядится. Трудно понять, поддерживает ли старый полный заряд аккумуляторными батареями. Чтобы проверить, распознает ли аккумулятор полностью заряженный аккумулятор, вот два способа проверить напряжение NiMH-аккумулятора.

Проверка основного напряжения с помощью мультиметра

Простой метод контроля напряжения аккумулятора требует использования мультиметра, который рассчитывает электрическую разность между двумя точками в электрической цепи.Используйте цифровой мультиметр для более простого метода.

1) Поместите аккумулятор в одобренное зарядное устройство и дайте устройству зарядиться в течение предписанного периода.

2) Включите мультиметр и измените шкалу измерения для измерения постоянного напряжения, убедившись, что шкала отрегулирована для измерения, по крайней мере, полного количества вольт, которое может обеспечить батарея. Установите циферблат для расчета следующего более высокого значения напряжения, если настройки мультиметра соответствуют количеству вольт, предлагаемому вашей батареей.

3) Прикоснитесь металлическим наконечником черного провода датчика измерителя к отрицательному -) (концу или концу батареи, а затем приложите металлический наконечник красного провода датчика измерителя к положительному (+) концу или концу батареи. Наблюдайте за напряжением считывание на мониторе мультиметра при прижатии их к батарее.

Проверьте напряжение аккумулятора с помощью вольтметра

Следующая техника — популярный среди аккумуляторных батарей вольтметр.

1) Обязательно выньте аккумулятор из устройства.

2) Снимите крышку положительного полюса аккумуляторной батареи. Проверьте клемму на предмет коррозии и при необходимости очистите ее. Затем вы захотите подключить положительный провод вольтметра к положительному проводу батареи. После этого, следуя тем же шагам, что и для положительного полюса, подсоедините отрицательный вольтметр, ведущий к отрицательной клемме аккумулятора. Теперь вы готовы проверить показания вольтметра.

3) Проверьте свои показания. Обычно полностью заряженный аккумулятор показывает вольтметр около 1.5 вольт. Это означает, что ваша батарея в хорошем состоянии, если ваш вольтметр показывает напряжение в диапазоне 1,3–1,5 В.

4) Ярким признаком того, что ваша батарея имеет чрезмерное напряжение, является любое напряжение выше 1,5 вольт. Включите дальний свет, чтобы уменьшить чрезмерные заряды поверхностного напряжения, если это так.

5) Зарядите аккумулятор, если вольтметр показывает напряжение ниже 1,3. Но если вольтметр показывает что-либо ниже 1,2 вольт, ваша батарея должна учитывать «непрерывную зарядку».Это просто означает, что ваша батарея будет заряжаться гораздо медленнее, что позволяет избежать риска применения избыточной силы тока заряда, которая может вызвать сильный перегрев и выделение газов (и в крайних случаях взрывы).

Какое напряжение у полностью заряженного NiMH аккумулятора?

Все зависит от аккумулятора и способа зарядки. Как правило, быстрая зарядка вызывает более высокое напряжение. Он заряжает NiMH аккумуляторы Energizer 2100 за один час, обычно при напряжении элемента 1.4-1,45 В. Однако блок SC на 3000 мАч обычно дает напряжение элемента 1,35–1,4 В после 2-часовой нагрузки.

При каком напряжении разряжена никель-металлгидридная батарея?

Профиль напряжения разряда NiMH аккумулятора называется «плоским», он меняется в зависимости от скорости и температуры. Напряжение начинается с 1,5 вольт при разряде полностью заряженной батареи, а затем резко падает до 1,3 вольт. Напряжение примерно на 75 процентах профиля остается в пределах от 1,3 до 1,2 вольт, прежде чем произойдет второе резкое снижение напряжения, когда полезная мощность батареи начнется и истощится.

На этом этапе разрядный ток (или нагрузка) прерывается до безопасного уровня напряжения. При высоких скоростях разряда потери в омической поляризации (внутреннее сопротивление) уменьшают весь профиль разряда. Профиль разряда увеличивается при высоких температурах за счет увеличения потенциала (напряжения) между электродами. Концентрационная поляризация резко снижает напряжение и доступную мощность при температурах ниже 10 ° C (50 ° F). Это вызвано увеличением энергии, необходимой внутри батареи для перемещения молекул.

Для номинального напряжения никель-металлгидридного элемента промышленная норма составляет 1,2 В. Это значение представляет собой номинальное напряжение элемента, который разряжается при температуре 25 ° C (77 ° F) со скоростью C / 10 до конечного напряжения 1,0 вольт. Номинальное напряжение аккумуляторных батарей в основном используется для обозначения этого отраслевого стандарта.

Окончательный приговор

Вот и все, что вы собираетесь делать, и теперь проверьте напряжение вашей NiMH батареи!

Батареи

NiMH имеют несколько преимуществ, которые работают от одного и того же 1.2 вольта, что намного больше. Эти батареи даже более экологически безопасны, чем другие. Надеюсь, это подробное руководство о том, как проверить напряжение NiMH батареи, напряжение полностью заряженной батареи и какое напряжение разряженной батареи NIMH, обогатит ваши знания.

литий-ионный аккумулятор аккумулятор для электровелосипеда литиевая батарея

Как проверить зарядное устройство аккумуляторной дрели

Аккумуляторная дрель дает вам очень гибкий способ выполнять множество различных работ своими руками в разных местах и ​​с минимумом хлопот.Зарядное устройство поможет вам быть всегда готовым к использованию, куда бы вы ни пошли и в любое время.

Но что произойдет, если вы подумаете, что зарядное устройство не работает должным образом? Если вы больше не можете зарядить дрель полностью, это проблема, которую необходимо решить. Прежде чем делать что-либо еще, имеет смысл сначала протестировать это.

Могут ли выйти из строя зарядные устройства?

Зарядные устройства, которые поставляются с аккумуляторными дрелями , как правило, хорошо работают в течение долгого времени без каких-либо проблем.Естественно, что более качественные дрели обычно имеют лучшие зарядные устройства, которые обеспечивают лучшую производительность в течение более длительного периода времени.

Однако даже самое лучшее зарядное устройство может время от времени выходить из строя. Это не самая распространенная проблема, поскольку у зарядных устройств нет движущихся частей, поэтому не так уж много вещей, которые могут выйти из строя с ними. Но это не значит, что невозможно потерпеть неудачу.

Ослабленный провод или неисправность печатной платы — две проблемы, которые могут вызвать проблемы с зарядным устройством.Некоторые люди достаточно счастливы, пытаясь решить подобные проблемы самостоятельно, в то время как другие просто хотят выяснить, есть ли проблема, чтобы купить новое зарядное устройство.

В любом случае, первым делом нужно проверить, вышло ли из строя зарядное устройство аккумуляторной дрели.

Не заряжается должным образом?

Люди, как правило, сразу думают о зарядном устройстве, когда их дрель не заряжается должным образом. Если дрель заряжается не полностью, вы не сможете использовать ее так, как хотели бы, так как в ней скоро закончится заряд.

Легко сразу свалить вину на зарядное устройство. Но обязательно ли это так? На самом деле это не единственное возможное объяснение того, что аккумулятор дрели не заряжается должным образом.

Например, проблема может быть в самой батарее. Нет смысла винить зарядное устройство и заменять его без предварительной проверки. В конце концов, с зарядным устройством все в порядке.

Итак, не выбрасывайте зарядное устройство, если считаете, что оно больше не работает должным образом.По-прежнему существует вероятность того, что проблема может заключаться в другом месте, поэтому вам нужно будет выполнить некоторые проверки, чтобы понять, что именно происходит.

Проверьте это с помощью электрического вольтметра или мультиметра

Электрический вольтметр или мультиметр предлагает самый простой и безопасный способ проверить, хорошо ли работает зарядное устройство. Вам нужно подключить его к зарядному устройству, чтобы увидеть, выдает ли зарядное устройство необходимое вам напряжение.

Если все в порядке, то есть большая вероятность, что вы увидите большее выходное напряжение, чем указано на зарядном устройстве, потому что эти устройства, как правило, имеют выходную мощность немного выше, чем указано.

В случае повреждения зарядного устройства это должно быть очевидно после проведения этого теста. Лучше всего то, что это очень быстрый и простой способ разобраться в этой проблеме.

Для этого не требуются какие-либо технические знания, но обязательно внимательно прочтите инструкцию вольтметра.

Один совет при тестировании источника питания любого компонента — это проверить вольтметр или мультиметр, который вы используете в известном источнике питания, перед тестированием компонента. Для этого вы можете просто проверить сетевую розетку на правильное напряжение с помощью мультиметра.

Это гарантирует, что ваш мультиметр работает эффективно, а показания напряжения от неизвестного источника питания точно будут показываться на вашем мультиметре. Проще говоря, проверьте известный источник питания, а затем — неизвестный источник питания.

Попробуйте переключиться на другую батарею

Если у вас нет вольтметра или результаты неубедительны при проверке напряжения, вам может потребоваться альтернативный подход, чтобы разобраться в корне проблемы. Было бы полезно, если бы у вас был альтернативный аккумулятор, который вы могли бы использовать в этом случае.

Установив вторую батарею и попытавшись ее зарядить, вы сможете увидеть, в чем проблема. Если вторая батарея заряжается нормально, может показаться, что неисправна оригинальная батарея.

Конечно, если ни один из аккумуляторов не заряжается правильно, то вы, вероятно, придете к выводу, что виновато зарядное устройство.

Если у вас есть второе зарядное устройство, вы можете попробовать его использовать. Если это сработает, тогда будет ясно, что оригинальное зарядное устройство является причиной проблемы.

После выполнения пунктов, перечисленных выше, вы теперь точно знаете, что вам нужно сделать, чтобы разобраться в этом. Это больше не будет попыткой угадать, в чем проблема.

Как починить аккумулятор дрели, который не заряжается

Если вы проверили зарядное устройство, и ваши выводы, к сожалению, привели к обнаружению неисправности аккумулятора аккумуляторной дрели, есть способ восстановить разряженная батарея для нормальной работы, если у вас есть несколько основных инструментов.

Для этого метода первое, что вам нужно для эффективного восстановления разряженной аккумуляторной батареи дрели, — это полностью работоспособная существующая батарея. Обычно, если вы приобрели дрель в комплекте, обе батареи входят в комплект.

Просто выполнив следующие действия, вы сможете восстановить разряженную батарею и вернуться в нужное русло:

• Шаг 1 — Поместите разряженную батарею и активную батарею с полностью положительным зарядом на плоскую поверхность рядом друг с другом.
• Шаг 2 — Купите себе любой металлический проводник. По возможности, ножницы или проволочный мост.
• Шаг 3 — Затем, используя металлический провод, коснитесь отрицательной клеммы между разряженной батареей и находящейся под напряжением батареей, используя провод. Затем другим проводом прикоснитесь к положительной клемме между разряженной и находящейся под напряжением батареей.
• Шаг 4 — Когда обе клеммы разряженной батареи и заряженной батареи закорочены, удерживайте проводники в этом положении в течение нескольких минут.По сути, это даст заряд разряженной батарее путем простого переноса заряда.
• Шаг 5 — Через несколько минут отсоедините оба проводника и поместите разряженный аккумулятор в зарядное устройство. Теперь аккумулятор должен начать заряжаться, а после полной зарядки он должен быть как новый.

Примечание; убедитесь, что во время этого процесса не пересекаете отрицательную клемму и положительную клемму. Подключайте только положительную клемму к положительной и так же с отрицательной.

Заключение

Теперь, когда вы точно узнали, как проверить зарядное устройство аккумуляторной дрели , вы можете добраться до него и понять, сможете ли вы спасти существующее зарядное устройство для аккумуляторной дрели или неохотно купить новое один для вашей любимой аккумуляторной дрели или ударного шуруповерта.

Одна вещь, которую необходимо учитывать при проведении любых электрических испытаний, — это работать безопасно и никогда не прикасаться к электрической цепи, не проверяя проводку клемм с помощью мультиметра или измерителя напряжения.

Когда дело доходит до работы с электричеством даже при низком напряжении, если вы не уверены, проверьте, а затем проверьте еще раз.

Как проверить аккумулятор газонокосилки с помощью мультиметра, используйте этот пошаговый метод

Газонокосилки могут быть газовыми или электрическими. Если ваша газовая косилка оснащена электростартером, для питания стартера требуется аккумулятор. Большие газонокосилки оснащены дополнительными функциями, такими как фары и даже задние фонари. Все они работают от батарей. Аккумулятор необходим, чтобы газонокосилка работала нормально.Мультиметр — это простой инструмент, который может проверить потенциал батареи, соединив ее две клеммы. Вы можете легко получить его в ближайшем хозяйственном магазине или в интернет-магазине. В этой статье объясняется процедура проверки батареи газонокосилки с помощью мультиметра. Если аккумуляторные батареи газонокосилки содержатся в хорошем состоянии, они могут продлить срок их службы.

Как проверить аккумулятор газонокосилки с помощью мультиметра, используйте этот пошаговый метод:

• Шаг 1. Найдите аккумулятор на газонокосилке.
• Шаг 2: Используйте правильную настройку мультиметра
• Шаг 3: Подключите мультиметр к батарее.
• Шаг 4: Проверьте и интерпретируйте показания мультиметра
• Шаг 5: Измерьте еще раз с приложенным грузом

Мультиметр — это портативный измеритель, используемый для проверки напряжения, силы тока и сопротивления на двух клеммах. Вы можете использовать его для ежегодной проверки состояния батареи. Он сообщит вам, мертв ли ​​он и его нужно перезарядить.Средний срок хранения газонокосилки или садовой батареи составляет 2-3 года, в зависимости от типа и количества раз, когда вы ее перезаряжали. Если вы столкнулись с проблемами запуска или остановки двигателя, вполне возможно, что что-то не так с системой запуска газонокосилки или зарядки аккумулятора. Хорошей отправной точкой для поиска проблемы является проверка аккумулятора газонокосилки, чтобы убедиться, в хорошем ли она состоянии. В этой статье объясняется, как использовать цифровой мультиметр для проверки батареи.

Общее Пошаговое руководство:

Использовать само устройство довольно просто, но вы должны знать базовый метод его использования.

● Шаг 1. Найдите аккумулятор на газонокосилке.

Самый первый шаг — найти аккумулятор вашей газонокосилки. Возможно, вы уже знаете это место. Вы можете найти его под сиденьем или в капоте рядом с двигателем для большинства ездовых косилок. Косилки с толкающим движением будут иметь небольшую батарею, расположенную вдоль деки газонокосилки. Размер батареи может быть разным. Батарея может быть жидкой свинцовой или сухой, но для тестирования это не имеет значения.

Прежде чем мы продолжим, вы должны убедиться, что косилка выключена и все электрические насадки отключены.Значит, свет должен быть выключен, ключ зажигания должен быть выключен. Если вы не уверены, так ли это, вы всегда можете отключить аккумулятор.

Совет: Убедитесь, что ваша батарея достаточно заряжена, когда вы проверяете ее с помощью цифрового мультиметра. Потому что, если он не был заряжен должным образом или долго сидел, он будет давать неточные показания.

● Шаг 2. Используйте правильную настройку мультиметра

Цифровые мультиметры

имеют множество настроек, которые можно использовать для измерения различных вещей.В целом их можно разделить на три группы:

• Напряжение переменного тока
• Напряжение постоянного тока
• A (А (А))
• Сопротивление

У вашего конкретного мультиметра может быть еще больше типов настроек, но это будет слишком подробно для этого сообщения в блоге. Настройка напряжения переменного тока используется для измерения переменного тока. Это то, что вы используете в своем доме. Настройка напряжения постоянного тока используется для измерения постоянного тока, напряжения, которое вы получаете от батареи. Постоянный ток используется в вашей газонокосилке, автомобиле и почти во всех электронных устройствах для ее питания.Если он работает от сети, внутри будет какая-то электроника, которая преобразует источник переменного тока в постоянное напряжение для питания устройства.

Ампер предназначен для измерения силы тока. Некоторые устройства могут измерять только постоянный ток, а некоторые также могут измерять переменный ток. Последний основной тип — Сопротивление. Это используется для измерения сопротивления чего-либо. В футляре для газонокосилки вы можете использовать это, чтобы проверить, в порядке ли кабель или он сломан.

Если мы сосредоточимся на напряжении постоянного тока, есть два типа цифровых мультиметров.Мультиметры одного типа имеют только одну настройку для DV Voltage. У другого есть много разных настроек. Если у вас есть другие настройки для него, вы можете видеть, что они предназначены для определенного диапазона постоянного напряжения. Например, от 0 до 200 В, от 0 до 20 В и, в зависимости от устройства, много разных.

В случае вашей газонокосилки вы знаете, что напряжение должно быть около 12 вольт. Используйте настройку, которая может наилучшим образом выдерживать это напряжение. В случае примера это будет настройка от 0 до 20 вольт.Всегда проверяйте, чтобы максимальное напряжение было больше, чем напряжение, которое вы ожидаете измерить. Если вы не знаете напряжение, которое собираетесь измерить, начните с самого большого значения и двигайтесь вниз, пока не найдете лучшее.

Если ваш мультиметр имеет только одну настройку постоянного напряжения, ваш мультиметр имеет встроенную функцию, которая подберет наилучшую внутреннюю настройку. Он автоматически начнется с высокого значения, а затем будет снижаться, пока не будет найден лучший. Это происходит так быстро, что вы этого почти не замечаете.

● Шаг 3. Подключите мультиметр к батарее.

Теперь, когда мультиметр готов, вам нужно его подключить. В зависимости от размера батареи в большинстве газонокосилок используется батарея на 12 вольт, но в некоторых используется батарея на 6 вольт. Для измерения это не имеет значения, но в случае, если вы захотите приобрести сменный аккумулятор, это чрезвычайно важно. Присоедините два щупа к мультиметру. Убедитесь, что вы используете правильные порты на мультиметре. Вы должны использовать специальный порт для красного зонда, который различается между режимами постоянного, переменного, A и сопротивления.Сколько портов может отличаться у вашего конкретного мультиметра. Некоторые объединяют их, поэтому вы увидите меньше портов. Для вашей газонокосилки мы будем использовать функцию постоянного тока на мультиметре, чтобы убедиться, что красный провод подключен к порту. Черный зонд можно подключить к общему порту, который часто используется для нескольких настроек.

Следующим шагом после соединения проводов с мультиметром является проверка расположения клемм на аккумуляторе. Держите в руке свободные концы щупов мультиметра.У вас могут быть зонды с острием иглы или зонды с крокодиловым концом. Последние удобны, так как их можно зажать на клеммах аккумулятора. Игольчатые нужно прижать к клеммам аккумулятора.

Присоедините два щупа к аккумулятору или помогите им. Лучше всего прикрепить красный щуп к знаку + на батарее, а черный щуп — к клемме аккумулятора. Если вы смешаете эти два, это не большая проблема. Вы только увидите, что напряжение на дисплее будет иметь знак — перед ним.

Совет: Если вы не совсем уверены в положительной и отрицательной клеммах батареи, обратите внимание на обозначения, указанные на клеммах батареи как (+) или (-), обозначающие соответственно положительную и отрицательную клеммы. Если вы не видите знаков, возможно, аккумулятор покрыт грязью или мусором. Протрите аккумулятор сухой тканью или тряпкой, чтобы обнажить знаки контактов. В некоторых батареях клеммы окрашены в цвет, чтобы обозначить сродство заряда. Красный означает положительный, а черный или коричневый — отрицательный.

● Шаг 4. Проверьте и интерпретируйте показания мультиметра

Когда вы подключите щупы к клеммам аккумулятора, вы увидите показания мультиметра. Это покажет напряжение батареи и укажет на ее исправность.

Если вы измеряете напряжение около 12,6 В, это означает, что батарея в исправном состоянии. Если вы измеряете напряжение выше 13 Вольт, это странно. Это может означать, что аккумулятор заряжается, аккумулятор другого типа или с ним что-то не так.Если ничего не измерить или близко к 0, батарея разряжена. Если вы видите значение от 6 до 9 вольт, это означает, что аккумулятор нуждается в зарядке. Низкое напряжение может означать, что состояние батареи плохое, но в настоящее время это невозможно сказать. Первым делом нужно зарядить аккумулятор. Если вы измерили низкое напряжение после зарядки аккумулятора, это означает, что он в плохом состоянии и требует замены.

Первый тип имеет встроенный механизм, проверяющий уровень

Теперь, когда аккумулятор разряжен, положите его на стол.Если есть заглушки на клеммах, снимите их. Если они нуждаются в чистке, протрите их куском ткани, не касаясь клемм друг друга. Выньте мультиметр. У него будет вращающаяся ручка. Поверните его, чтобы установить на точку постоянного тока. Это означает постоянный ток, поскольку аккумуляторы косилки — это постоянный ток. 2 соединительных провода идут в комплекте с мультиметром. Подключите их, чтобы каждый соответствовал цветовому коду или символу на мультиметре. Красный — для положительного вывода. Черный — для отрицательной клеммы.

● Шаг 5. Еще раз измерьте с приложенным грузом

Если показания мультиметра были близки к 12,6 В, это означает, что аккумулятор заряжен и выглядит нормально. Но мы только проверили его без нагрузки. По-прежнему возможно, что показания хорошие, но батарея не в хорошем состоянии. Вот почему мы собираемся протестировать его еще раз, пока он используется.

Самый простой способ — включить свет газонокосилки. Если в вашей газонокосилке нет фонарей или другого электрического приспособления, которое вы можете использовать, вы можете использовать его для запуска двигателя.Если вы можете запустить двигатель без проблем, с аккумулятором все в порядке. Если вы заметили, что у него есть проблемы и он быстро разряжается, это означает, что аккумулятор необходимо заменить.

Если вы включили фары или другое приспособление, измерьте напряжение еще раз. Если вы видите немного более низкое напряжение, это нормально. Это нормально, поскольку батарея уже разряжена. Если вы видите, что напряжение действительно ниже, это означает, что батарея не может обеспечить достаточную мощность. В этом случае вам нужно будет заменить его.Вы, вероятно, увидите, что свет будет иметь меньшую яркость, и запустить двигатель будет труднее.

Дополнительные подсказки:

При выполнении таких работ соблюдайте все меры безопасности, чтобы избежать нанесения ущерба персоналу или имуществу.

• Батарея повреждена: если батарея повреждена, например, из-за трещин в корпусе батареи, вздутия или вздутия батареи или сломанных выводов клемм батареи, вы должны всегда заменять ее.
• Зарядка: Большинство газонокосилок оснащены перезаряжаемой батареей, поэтому оставьте ее заряжаться еще на час и повторите проверку, если цифровой мультиметр покажет напряжение ниже заряда батареи. Заменить в приоритетном порядке.
• Уровень воды: Вы должны проверить уровень воды в жидких свинцовых батареях. Ваша батарея должна быть заправлена ​​до оптимального уровня. Если уровень воды низкий, это может привести к повреждению клеток.
• Короткое замыкание: Никогда не соединяйте клеммы аккумулятора металлическим инструментом.Это закоротит клеммы, и аккумулятор разрядится.

Часто задаваемые вопросы:

1. Как часто нужно заменять аккумулятор газонокосилки?

Срок службы аккумулятора вашей косилки обычно составляет два-три года. Но исправный аккумулятор прослужит до четырех лет. Если вы заметили какие-либо отклонения в работе аккумулятора газонокосилки, такие как трещины, протечки и сломанные клеммы, возможно, срок службы аккумулятора подошел к концу. Желательно заменить его, так как он больше не будет работать должным образом.

2. Зарядное устройство не заряжает аккумулятор

Если аккумулятор разряжен, значит, он не заряжается. Большинство современных зарядных устройств не заряжаются, так как им требуется минимальное количество энергии в аккумуляторе, чтобы знать, какого он типа. Чтобы аккумулятор снова зарядился, необходимо его предварительно зарядить. Это можно сделать с помощью более старого простого зарядного устройства или вы можете использовать другой аккумулятор, чтобы немного зарядить его. См. Шаг 2 для получения дополнительной информации об этом.

3. Зачем нужно подзаряжать аккумулятор?

Капельная зарядка аккумулятора — это процесс, при котором аккумулятор остается полностью заряженным.Когда вы храните аккумулятор, он со временем теряет часть своего заряда. Современное зарядное устройство с функцией непрерывной зарядки измеряет это и поддерживает аккумулятор в оптимальном состоянии.

4. Нужно ли отключать аккумулятор перед зарядкой

Нет. Отсоединять аккумулятор перед зарядкой нет. Вы можете подключить зарядное устройство и оставить кабели аккумулятора подключенными. Если аккумулятор действительно разряжен, мы бы посоветовали вам отключить его и зарядить отдельно.

5.Как узнать, разрядился ли аккумулятор моей газонокосилки?

Если после запуска газонокосилки вы чувствуете щелчки и стук двигателя. Наиболее вероятная причина — слабый или разряженный аккумулятор. Осмотрите его дальше, если вы обнаружите неровности, такие как трещины и утечки на аккумуляторе. Все будет плохо. Кроме того, проверьте его емкость по напряжению с помощью мультиметра, чтобы быть уверенным в своем обнаружении. Двигатель, которому требуется время для запуска, является хорошим признаком плохой батареи.

6. Что произойдет, если я переверну клеммы мультиметра?

Даже если вы перевернете клеммы на аккумуляторе, это ничего не изменит.Вы по-прежнему будете получать числовые значения, но с отрицательным знаком. Знак показывает противоположное направление разности потенциалов. Номер будет таким же. Если вы хотите найти силу тока, инвертирование клемм даст вам нулевое значение, поскольку ток не может течь в обратном направлении.

Проверка аккумулятора газонокосилки цифровым мультиметром — хороший метод определения состояния аккумулятора. Мультиметр — дешевый и доступный прибор для выполнения поставленной задачи. Следуя инструкциям из приведенной выше статьи, вы легко сможете выполнять работу дома.Для безопасной работы примите необходимые меры предосторожности.

Как проверить зарядное устройство

Так большая часть нашей жизни стала зависеть от электронных устройств. Таким образом, зарядные устройства для аккумуляторов необходимы. Они заряжают устройства, которые помогают нам работать, учиться, учиться и, что самое важное, расслабляться.

Если ваше устройство не заряжается, возможно, проблема связана с зарядным устройством. Вместо того, чтобы идти и покупать новую батарею, которая может быть дорогостоящей в зависимости от вашего устройства, вы можете проверить, правильно ли работают зарядное устройство и батарея.

Осторожно

Для проверки зарядного устройства вы будете использовать мультиметр. Вы можете потратить немного времени, чтобы ознакомиться с инструкциями, чтобы убедиться, что вы используете правильные настройки.

Также не допускайте намокания устройства и его падения. Оба могут нанести серьезный ущерб устройству или вам. Не прикасайтесь к тестируемому устройству голыми руками и на всякий случай наденьте перчатки во время работы.

Шаг 1. Проверьте шнур

Найдите зарядные устройства на Amazon.

Прежде чем делать что-то более сложное, проверьте зарядное устройство. Убедитесь, что он не перекручен и не завязан. Если это так, попробуйте его распрямить. Также проверьте, нет ли изношенных проводов. Если провода изнашиваются, вероятно, вам понадобится новое зарядное устройство. Если он немного изогнут, но в остальном не поврежден, вы можете выпрямить его и посмотреть, поможет ли это зарядить ваши устройства.

Шаг 2. Проверьте розетку

Перед проверкой самого зарядного устройства убедитесь, что розетка, которую вы используете, исправна.Это поможет вам определить, неисправно ли зарядное устройство. Один простой способ проверить, работает ли розетка, — это взять устройство, которое, как вы знаете, работает правильно, когда оно подключено к другой розетке, например, лампа, и посмотреть, работает ли оно, когда оно подключено к розетке, которую вы используете.

Некоторым устройствам требуется больший ток, чем другим, поэтому есть более научные способы проверить это с помощью мультиметра. Для этого присоедините щупы, включите их и установите на устройстве значение AC Volts. Вставьте щупы в разъемы розетки и дождитесь показаний мультиметра.Как правило, значения от 110 до 120 вольт означают, что ваша розетка работает правильно.

Шаг 3 — Проверьте зарядное устройство

В руководстве, прилагаемом к вашему зарядному устройству, скорее всего, будут некоторые советы, чтобы понять, работает ли оно должным образом. Если у вас больше нет экземпляра руководства, вы можете найти его в Интернете. Подключите зарядное устройство к устройству, которое вы заряжаете, в розетке, которую вы определили как работающую, и посмотрите, работает ли она. На большинстве устройств отображается значок зарядки или зеленая точка, когда они активно заряжаются.

Шаг 4 — Проверьте аккумулятор

Если зарядное устройство не работает, это может быть зарядное устройство или аккумулятор. Если у вас есть несколько устройств, использующих одно и то же зарядное устройство, проверьте, работает ли зарядное устройство на других устройствах. Если на них работает, то, скорее всего, неисправен аккумулятор отдельного устройства.

Вы также можете попробовать использовать другое зарядное устройство для аккумулятора. Если другое зарядное устройство справится с этой задачей, проблема не в самой батарее.

Шаг 5 — Очистка

Если проблема в аккумуляторе, вы можете очень аккуратно и легко очистить его. Откройте устройство и выньте аккумулятор. Слегка протрите его, а также внутреннюю часть устройства. Некоторые частицы могли попасть в эту область за долгие годы, что затруднило зарядку.

Шаг 6 — См. Профессионал

Если после всех этих шагов ваше устройство по-прежнему не заряжается, пора привлечь внимание профессионалов. Они могут починить зарядное устройство или порекомендовать новое зарядное устройство или аккумулятор для вашего устройства.Обязательно спросите их, что вы можете сделать, чтобы эта проблема не повторилась снова.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

.

No related posts.
