Содержание

Как проверить силовой трансформатор

Приобретая силовой трансформатор, Вы гарантируете себе полноценную работу всех электротехнических систем, чьё функционирование напрямую зависит от наличия в сети электрического напряжения нужной величины.  Очень важно,перед тем как использовать высоковольтные силовые трансформаторы в заданных условиях, провести проверку устройств. Ведь если выполнить с неисправным агрегатом запуск с нагрузкой, могут возникнуть непредвидимые ситуации.

Испытания зависят также от параметров. Например, при 6—10 кВ они осуществляются в близких к нормальным атмосферных условиях, где температура изоляции составляет не менее +10 по Цельсию, а относительный показатель влажности среды не превышает 90%. При этом определение его работоспособности выполняют сначала через внешний осмотр, где выясняют:

  • наличие механических повреждений корпуса;
  • определение целостности бака и количества охладительного масла, в случае использования масляного трансформатора;
  • пригодное состояние внешних выводов и контактов;
  • наличие и надёжность внешних заземлений.

Далее следует проверка путём испытаний, определяющих уровень функциональности. Выполняются все осмотры и испытания специалистами соответствующего профиля по двое. Попытки без должных знаний чреваты негативными исходами. В своём штате компания ЭНЕРГОПУСК имеет квалифицированных специалистов, способных провести осмотр и подготовить к работе любые электротехнические агрегаты, в том числе и трансформаторы. Если же таковое не представляется возможным, они предложат наиболее приемлемые варианты из имеющихся в каталоге Энергопуск.

Методы испытания силового трансформатора

Показатели, определяемые при испытаниях по следующим методам не должны отличаться от указанных в заводской документации, или же иметь незначительные отклонения в пределах норм погрешностей. И так, одним из наиболее действенных и применимых является метод измерения испытаний. Он включает в себя следующие этапы:

  1. Измерения показателей тока и его потерь, которые возникают на холостом ходу. Подразумевается выяснение влияний токов постоянного типа через измерение сопротивлений на обмотках, и определение имеющихся групп соединений. Это позволит выявить погрешности, вызванные остаточными намагничиваниями магнитопровода. В случае трансформаторов с тремя стержнями магнитопровода, проведение опыта осуществляется посредством поочередного замыкания одной фазы с возбуждением остальных двух.
  2. Измерения сопротивлений изоляции. Показания снимаются путём применения мегаомметра. При этом превышение коэффициента абсорбции, например, на сухие трансформаторы ТС3 превышение не должно определяться ниже 1,2. Верхний предел не ограничен.
  3. Определение коэффициента трансформации. Выполняется двумя вольтметрами одновременно с измерением на обмотках действительного напряжения. В трёхфазном агрегате, измерения трансформирующего коэффициента проводятся всего для двух пар обмоток.

Помимо этих, силовые трансформаторы предполагают также предэксплуатационную проверку следующих элементов и систем:

  • сопротивлений обмоток на их соответствие определённым постоянным значениям тока;
  • проверка групп соединений, определяющие идентичность этих показателей на обмотках к паспортным данным;
  • работоспособности переключаемых устройств, выбор которых компания ЭНЕРГОПУСК предлагает в числе имеющегося дополнительного комплектующего;
  • функциональность силовых агрегатов при повышениях напряжения, которые должны проводиться в соответствие таблицы испытаний;
  • измерения сопротивлений при искусственном переходе в режим короткого замыкания.

Этими способами можно проверять и трансформаторные подстанции различных напряжений, использующих в своей основе силовые трансформаторы.

Силовые трансформаторы

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Высоковольтный трансформатор | yourmicrowell.ru

Высоковольтный трансформатор микроволновой печи предназначен для формирования напряжений, необходимых для питания магнетрона. Выбор трансформатора по параметрам зависит от характеристик установленного в конкретной печи магнетрона. Чем мощнее магнетрон, тем большую мощность должен развивать питающий его трансформатор. Таким образом, высоковольтный трансформатор и магнетрон образуют некую неразлучную пару. Основу трансформатора составляет сердечник, представляющий собой пакет  набранный из Ш – образных пластин, изготовленных из электротехнической стали и скрепленных между собой посредством сварки (на рисунке сварные швы).

К нижней части пакета приварен фланец, в виде прямоугольника из стального листа, посредством которого трансформатор крепится к днищу микроволновой печи.  Трансформатор содержит три обмотки: первичную (сетевую), и две вторичных. К вторичным обмоткам относятся: обмотка накала и повышающая (анодная) обмотка. Сетевая обмотка намотана (как правило) эмалированным, алюминиевым проводом. Концы обмотки, выведены под клеммы. Накальная обмотка представляет собой 2 – 3 витка монтажного провода и предназначена для питания нити накала магнетрона. Выводы обмотки, в виде проводников оснащены разъемами, для удобства присоединения к клеммам магнетрона. Обмотка накала, выдает напряжение порядка 3,3В., при токе 10А. Точные значения тока и напряжения, зависят от конкретной пары, магнетрон – трансформатор. Повышающая обмотка формирует высокое напряжение необходимое для питания магнетрона. С этой обмотки снимается порядка 2000 вольт при токе 0,3А., точные значения так же зависят от конкретной пары магнетрон – трансформатор.
Обмотка намотана эмалированным проводом. Один конец выведен под клемму, второй соединен с сердечником трансформатора (а через сердечник и с корпусом печи) посредством пайки. Вся конструкция трансформатора, для надежной изоляции обмоток и для устранения дребезга при работе, пропитана специальным пропиточным лаком.

К основным неисправностям высоковольтного трансформатора, можно отнести межвитковое замыкание в обмотках. Такая неисправность возникает в следствии нарушения изоляции между витками обмотки (разрушение эмали провода). Сопровождается  усиленным гулом при работе трансформатора (даже без нагрузки) и значительным повышением температуры, как обмоток, так и сердечника. Визуально заметно потемнение эмали обмоточного провода и пропиточного материала. При длительной работе ощущается едкий запах.

Так как все обмотки трансформатора выполнены довольно толстым проводом, то обрыв обмоток возникает очень редко (если только в результате внешнего механического воздействия). Чаще, в результате не качественной пайки, возникает потеря контакта между одним из концов обмотки и клеммой (на рисунке место пайки). Клеммы трансформатора выполнены из медного сплава, который хорошо паяется, а вот обмотка намотана алюминиевым проводом, и спаять алюминий и медь, без специального флюса, практически не возможно. Наличие контакта можно проверить омметром. Накальная обмотка должна звониться практически накоротко, сетевая имеет сопротивление в районе 4ом, а повышающая приблизительно 150 – 200ом. Сопротивление обмоток зависит от параметров конкретного трансформатора.

Наиболее распространенной неисправностью цепей питания магнетрона – является пропадание контакта между клеммами обмоток трансформатора и разъемами внешних цепей печи. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на рисунке.

Взял и Починил, ремонт бытовой техники, запчасти

Микроволновые печи давно появились в домах для удобного разогрева пищи. Они достаточно просты в управлении и доступны по стоимости.

Несмотря на свою надежность, изделие не защищено от неизбежных технических сбоев. В какой-то момент оно просто перестаёт работать. Основной причиной является поломка высоковольтного диода.

Высоковольтный диод – это несколько деталей, последовательно соединенных друг с другом в общий корпус. В комплектацию входит специальный выпрямительный диод. Это изделие наделено нелинейной вольт-амперной технической характеристикой.

Такую деталь микроволновки нельзя измерить обычным тестером, нужно воспользоваться мультиметром.

Разделы статьи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».

Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0.8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Какие неисправности встречаются чаще всего?

Самых распространенных видов неисправности СВЧ-печи всего лишь два:

  • Неисправность, при которой нет нагрева рабочей камеры;
  • Снижение мощности прибора.

В случае, как с первой поломкой, магнетрон подлежит замене, вдобавок к этому на работоспособность стоит проверить также и высоковольтный диод. Когда магнетрон находится в неисправности, обычно вместе с ним может выйти из строя и диод.

Магнетрон даже в неисправном состоянии выглядит как новый, поэтому убедиться в его неисправности понадобиться более внимательно. Можно протестировать нить накала, но этого мало. Следует проверить звук, который издает при работе микроволновая печь. Можно положить внутрь рабочей камеры стакан, заполненный водой на 2/3. Если при работе слышится ровный звук, тогда микроволновка в исправном состоянии. В неисправном состоянии она будет издавать звук гудящего с натугой трансформатора и потрескивания. В случае неисправности не следует использовать печь.

Существует популярный тест, который поможет установить, качественно ли работает микроволновая печь. Для этого нам нужна стеклянная банка, наполненная водой, ёмкостью 1 литр. Наполненная емкость помещается в рабочую камеру микроволновки, предварительно нужно измерить с помощью цифрового градусника температуру воды в банке. Затем микроволновая печь включается на 1 минуту, по истечении которой банку нужно достать, перемешать в ней воду и вновь замерить температуру. По разнице между температурами до и после нагрева можно определить рабочую мощность и насколько она соответствует.

Как проверить магнетрон на неисправность своими руками?

При ремонте микроволновых печей создаются определенные проблемы и неудобства с диагностикой магнетрона, так как отсутствуют легкие методы его диагностики. Например, быстро проверить на неисправность магнетрон и элементы высоковольтного умножителя (в том числе и высоковольтный диод) можно с помощью прибора осциллографа, который должен быть в режиме измерения высоких напряжений.

Служит магнетрон в роли одного из диодов удвоителей напряжения . Данная функция позволит сделать проверку магнетрона как диода, при условии, что штатный диод существует и исправен . Получить интересующие нас данные о работоспособности, неисправностях и проблемах с режимом питания магнетрона можно, увидев с помощью осциллографа форму напряжения на его катоде.

Для этого необходим стандартный высоковольтный делитель, рассчитанный на 30 кВ. Также такой делитель можно сделать самостоятельно из трёх резисторов сопротивлением 33МОм и одного резистора сопротивлением 30кОм, который используется для подключения входа измерительного прибора. Заземление необходимо подсоединять к корпусу печи. На экране осциллографа, при включенной микроволновке, могут наблюдаться отрицательные полупериоды с импульсами 50 Гц, амплитудой 4 кВ. Форма, размер, периодичность и амплитуда импульсов зависит от составных компонентов источника питания.

По мере возрастания накаливания и его устойчивой работы в режиме активности, можно пронаблюдать начальный вход магнетрона в режим работы. Также можно выявить, какие диоды, резисторы и конденсаторы вышли из строя. Если магнетрон неисправен , то на экране осциллографа мы можем наблюдать синусоиду амплитудой 2 кВ.

Навыки по ремонту свч-печей можно получить, проведя описанный выше метод и контрольных измерений показателей на исправной печи, которые далее можно использовать как эталонные. Включив СВЧ-устройство через лабораторный автотрансформатор и снизив напряжение на 25%-30%, можно определить рабочее состояние магнетрона. Во время проведения измерений нужно брать в учет высокое напряжение и соблюдать технику безопасности.

Определяем работоспособность высоковольтного диода

Принцип работы высоковольтного диода лишь один, но разновидность типов диода очень большая. На плате устройства обычно диод обозначен символами DB 1, по типу он может иметь самые различные маркировки. Ознакомившись с информацией и характеристиками диода, можно заменить его аналогичным диодом с другой маркировкой, ведь у каждого производителя своя маркировка продукции.

Технические характеристики высоковольтного диода такие:

  • Максимальное напряжение 5 кВ;
  • Ток до 700мА.

Из-за таких характеристик нельзя прозвонить диод обычным мультиметром, так как максимальный предел измерения сопротивления 2МОм. При измерении показаний такой тестер в любом случае покажет «обрыв цепи». Напряжение отпирания для высоковольтного диода заряжает высоковольтную ёмкость до амплитудного значения . По сравнению с рабочим оно имеет очень маленький показатель . Диод запирается только тогда, когда полярность напряжения поменялась, в том случае общее напряжение на обмотке и ёмкости прикладывается к магнетрону .

Устройство прибора

Рано или поздно день, когда в микроволновке не удастся разогреть пищу, настанет в каждом доме. Конечно, это прискорбно, но от тех или иных поломок не застраховаться. При этом прибор не всегда будет подавать явного «сигнала бедствия» в виде струи дыма и прочих визуальных эффектов. В противном случае самостоятельно починить поломку вряд ли получится. Придется обращаться к специалисту, а это влетит в «копеечку».
Если же прибор перестал работать без «спецэффектов», то имеется шанс починить его своими руками. Существуют такие неисправности, диагностика которых и устранение причин поломки обойдется достаточно дешево. И вам не придется тратиться на дорогостоящий ремонт или приобретение новой модели. Но для этого необходимо знать устройство СВЧ-печи.
Несмотря на обилие разнообразных моделей и производителей, принцип работы СВЧ-печи и ее устройство остается неизменным. Прибор собирают из следующих компонентов:

  • высоковольтный силовой трансформатор;
  • высоковольтный диод;
  • высоковольтный конденсатор;
  • магнетрон;
  • вентилятор для охлаждения магнетрона;
  • термопредохранитель, защищающий магнетрон от перегрева;
  • сетевой фильтр;
  • электродвигатель для вращения чашки с поставленной на нее едой;
  • конечные выключатели.

Вид изнутри

Исправность всех вышеперечисленных компонентов устройства обеспечивает бесперебойную работу прибора в течение всего периода эксплуатации.

Как проверить диод в микроволновой печи

Проверить высоковольтный диод в микроволновке мультиметром, не получиться полноценно. Мультиметром только можно определить, если он не исправен полностью. Выставляем на приборе максимальное значение для проверки сопротивления и проверяем диод в обе стороны.

Совершенно работоспособный, исправный элемент, не показывает сопротивление ни в одном положении. Повторяю, проверка косвенная, диод может быть в обрыве.

Для полноценной проверки, нам нужна всего лишь обыкновенная лампа накаливания и соединительные провода. Собираем простую схему, подсоединяем ее последовательно через диод, и подключаем в сеть. Подключать нужно в обоих направлениях.

Как проверить диод в микроволновой печи

Лампочка должна моргать, мерцание легко заметно глазу. Получается, срезается одна полуволна, переменного сетевого напряжения. Если лампочка не горит или не моргает, элемент не исправен.

Причины поломки

Все свч печи работают исправно достаточно длительный период времени. Это обусловлено, в первую очередь высокой надежностью комплектующих частей. Но со временем некоторые из них выходят из строя, не смотря на аккуратную эксплуатацию техники. Поэтому нужно проверить все составные части. Наиболее часто встречаются неисправности следующих запчастей:

  • Высоковольтный предохранитель;
  • Конденсатор;
  • Поломка трансформатора;
  • Выпрямительный диод.

Каждая из указанных неисправностей может быть устранена самостоятельно. Как правило, владельцам микроволновок в случае проблем с работой устройства приходится иметь дело именно с диодом.

Высоковольтный диод не сразу можно заметить, если вы разбираете микроволновку впервые

Самостоятельный ремонт микроволновки | Электрик

Иногда причина неработающей микроволновой печи довольно простая и находится как говорится на поверхности, устранить ее не составит большого труда, а порой возникает необходимость в тщательной проверки всех узлов и замене вышедших из строя элементов для чего требуются хотя бы общие понятия в электронике. Очень часто бывает что микроволновка светится и вроде гудит как рабочая но не греет, не крутится тарелка — поддон или же она вообще не включается. Ничего сложного, для опытного мастера, в устройстве нет, ну а для тех кто хочет починить микроволновку своими руками, будут следующие рекомендации и способы поиска неисправности.

Приступая к ремонту или диагностики неисправности следует помнить простые правила:

Никогда даже не пытаться подключать магнетрон вытянутый с корпуса, так как это может серьезно навредить здоровью, также не стоит запускать магнетрон и микроволновку с открытой дверцей заблокировав каким либо способом кнопку.

Без вентилятора магнетрон на долго включать не стоит, тоже самое касается и работы микроволновки без нагрузки (во время работы должен стоять хотя бы стакан воды)

Любые роботы в высоковольтной части должны начинаться только после полной разрядки высоковольтного конденсатора.

При переборке волновода, необходимо следить за тем чтоб там не осталось никаких микроскопических предметов.

Придерживаясь простых правил можно обезопасить как свое здоровье так и элементы и части микроволновки от выхода из строя по неосторожности.

Как работает микроволновка (основы устройства)


Основой микроволновки служит магнетрон и повышающий трансформатор. Все цепи по питанию соединенны последовательно.

Сетевое напряжение подается на повышающий трансформатор, в его составе есть две вторичные обмотки, которые как правило намотаны поверх первичной сетевой обмотки. Две вторичные обмотки это накал катода (6.3 вольта) и высоковольтная обмотка на 2000 вольт, к высоковольтной обмотке параллельно подсоединен конденсатор и диод. Принцип функционирования элементов состоит в чередование полуволн и заряд — разряд конденсатора, чередование положительного заряда на катоде и и на выходе (на аноде), что в призводит к удвоению напряжения до 4000 вольт!

У магнетрона есть 2 входа, это катод с нитью накала и анод, высокое напряжение подводится как к аноду так и к катоду так что нить накала с высоковольтной обмоткой соединены.

Мощностью и работой микроволновки управляет или механическое устройство (таймер) или микропроцессорная схема. Управление передается на специальное пусковое реле которое гасит в себе все искрообразования от коммутации мощной нагрузки.


Очень частой и наиболее встречающей причиной поломки микроволновки есть неправильное пользование устройством.

Многие знают что ставить в микроволновку тарелки с блестящей золотой окантовкой нельзя, но не все знают почему. А к слову говоря, нельзя ставить любые предметы с металлическими элементами, кроме того микроволновку никогда не стоит включать пустой.

Следует также заметить что в отличие от других приборов, заземление микроволновки обязательное! Если устройство не заземлить то любое прикосновение к корпусу может стать опасным особенно если другой рукой держаться например за кухонный кран или рядом стоящую заземленную кухонную плитку.

Почему микроволновка не греет. Поиск неисправности

Перед вскрытием корпуса необходимо отключить микроволновку от сети, дальше откручиваем все винты и снимаем защитный кожух.

Сразу осматриваем предохранитель.

Микроволновка имеет минимум два предохранителя, один сетевой и один высоковольтный который призван защитить высоковольтную часть и магнетрон от перегрузки и он находится, как правило, в керамическом или пластмассовом футлярчике в высоковольтной части микроволновки возле трансформатора.

Ни в коем случае не стоит заменять сгоревший предохранитель «жучком» или как то шунтировать его проволокой, особенно это касается высоковольтного предохранителя. Стоят они копейки но в случае аварии спасут ваше имущество. При поиске нового предохранителя стоит взять с собой старый чтоб подобрать такой же.


Конденсатор и высоковольтный диод

Эти два элемента работают впаре над одной задачей.

Проверить диод не так просто, так как он не обычный, а высоковольтный и стандартные методы проверки мультиметром стопроцентной уверенности не дает, но можно проверить его на пробой, он должен показывать бесконечное сопротивление в обоих направлениях (меняя щупы тестера местами)

При подозрение гораздо практичней будет опробовать на микроволновке заведомо исправный высоковольтный диод.

Подозрение на неисправность конденсатора или диода часто сопровождается треском и жужжанием, кроме того ощущается запах гари и даже может испортится внешний вид самого конденсатора.

Конденсатор легко проверить с помощью мультиметра или стрелочного тестера, для этого конденсатор необходимо отключить от схемы предварительно разрядив его полностью.

Дальше прибором в режиме прозвонки диодов или измерению сопротивления прикладывают щупы к контактам конденсатора. В исправного конденсатора стрелка должна сначала (полностью) отклонится затем плавно вернуться назад, на цифровым тестере должны появится какие то числа и снова должна появится «1» как вначале замера.


Трансформатор и магнетрон

Если проверив все элементы на поломку вы ничего не обнаружили, а микроволновка так и не греет, остается подозрение на трансформаторе и магнетроне.

Проверить трансформатор можно любым тестером на обрыв обмотки. Межвитковое замыкание выявить будет труднее, для этого уже будет необходимо снять трансформатор и внимательно осмотреть трансформатор на дефекты и запах гари, дальше с помощью генератора и осциллографа можно будет с некоторой вероятностью выявить межвитковое замыкание.

Неисправный трансформатор будит сильно гудеть что будит сопровождаться запахом горелой обмотки.

При поломке магнетрона может наблюдаться характерный гул при работе микроволновки, если она гудит но не греет и при этом подозрений в неисправности других элементов нет, то магнетрон необходимо вынуть с корпуса устройства и также внимательно осмотреть на наличие трещин и нагара. Максимум что можно проверить тестером это,прозвонить на корпус вывод высоковольтного конденсатора, у исправного магнетрона сопротивление должно быть бесконечным.

Также проверить нить накала, она должна иметь сопротивление около 2 — 3 Ома

При подозрение в неисправности магнетрона его необходимо заменить на точно такой же или с такими же параметрами и размерами. Здесь необходимо учесть общую мощность магнетрона, ток и напряжение нити накала, катодное напряжение и ток анода — все эти параметры должны быть такими же как у старого магнетрона.

Другие частые причины неисправности

Неисправность выключателя контроля дверей микроволновки — прозваниваем и смотрим как реагирует на открывание и закрывание.

Неисправность электронной платы или таймера устройства. Сразу смотрим поступает ли с трансформатора напряжение на плату, смотрим все контакты на предмет окисления — очень частая причина которая легко устраняется.

Ну а для более детального исследования платы управления необходима поочередная проверка элементов схемы с помощью мультиметра.

Пробой слюдяной пластины диэлектрика.

Наиболее частая причина в следствие длительного и неправильного использования микроволновки, загрязнений жиром внутренней камеры, использование посуды с метализированим покрытием, работа устройства с малым объемом пищи или вообще в холостую (без еды).

Использование устройства с поврежденной диэлектрической пластиной может вызвать поломку уже более дорогих компонентов микроволновки, магнетрона, конденсатора и диода.

Заменить слюдяную пластину не сложно, в продаже имеются различные куски которые можно подрезать по необходимому размеру, ну а в крайнем случае или на некоторое время можно заменить слюдную пластину тонким пластиком хорошего качества.

Неисправность коммутационного реле, а в некоторых моделях управляющего транзистора

Проверяют целостность катушки реле и электрический контакт пластин, поступает ли напряжение через них. Контакты могут обгореть и не коммутировать должным образом нагрузку. В плане транзистора все зависит от наименования, здесь смотрим маркировку и ищем в интернете его «даташит» и уже с помощью мультиметра оценивают исправность транзистора.

Не крутится тарелка — поддон. Здесь все начинается с прозвонки цепей питания, чтобы убедится что на двигатель приходит напряжение, если нет то необходимо последовательно проверить все цепи питания двигателя, в том числе на плате управления.

Внутренняя камера микроволновки часто очень насыщена жирными испарениями которые могут налипнуть на вращающий подшипник что может сильно затруднить вращение вала двигателя, в свою очередь из за сильной перегрузки в вращение электродвигателя могут перегреваться его обмотки вплоть до их перегорания.

Обмотки следует прозвонить на целесность контакта и убедится в их исправности, это не сложно. В некоторых частых случаях достаточно будет очистить подшипники от загрязнений и двигатель снова заработает.

Микроволновка плохо греет

Очень частой причиной такого рода проблемы может быть уменьшение эмиссии катода (в магнетроне) иначе говоря уменьшению его ресурса что говорит от том что он уже подлежит замене, хотя и вполне может еще использоваться продолжительное время но уже не будит греть как раньше. При необходимости магнетрон следует заменить на такой же.

Выход из строя панели управления, переключателей или сенсорной панели

Все подобные неисправности в большинстве случаев связаны с утратой контакта, поэтому при таком подозрение переключатели необходимо разобрать и почистить а сенсорную мембрану отклеить и промыть специальным средством контакты на плате. При необходимости также не лишним будет прозвонка дорожек и шлейфа на плату управления.

Не работает микроволновка. Причины поломки и методы устранения

Автор newwebpower На чтение 10 мин. Просмотров 7.2k. Опубликовано Обновлено

В предыдущей статье о неполадках микроволновки описывались типичные простые неисправности СВЧ печи, и методы их исправления, доступные практически всем пользователям, не имеющим специальных познаний в радиоэлектронике.

Но часто микроволновка не греет из-за серьезных поломок в электронных компонентах и узлах кухонного агрегата. В данном материале описаны методы поиска причин, почему микроволновая печь не работает, или слабо греет, а также возможности самостоятельного ремонта при наличии радиотехнических знаний, навыков и минимальной измерительной и элементной базы.

Устройство микроволновой печи

Условно можно разделить внутреннее устройство микроволновки несколько частей:

Проверка сопротивления обмоток двигателя вентилятора

Поломки в двух последних модулях микроволновки легко определяются даже без разборки корпуса. Данные неполадки (особенно сбой вентиляции) могут вызвать срабатывание алгоритма защиты микроволновой печи, из-за чего она не работает должным образом.

Расположение основных компонентов микроволновки

Начиная с интерфейса и блока управления СВЧ печи

Если интерфейс микроволновки представлен в виде сенсорных кнопок и дисплея, то в случае обнаружения неполадок в работе микроволновой печи следует изучить показания на табло и свериться с таблицей кода ошибок – таким способом устройство проведет самодиагностику и укажет на проблему.

Кнопочный интерфейс микроволновой печи

Если в имеющейся микроволновой печи установлены ручные переключатели режимов и механический таймер, то схема значительно упрощается, а значит, поиск неисправности будет сделать легче.

Неисправность электронного блока управления определяется достаточно просто еще на этапе поверхностного диагностирования микроволновки – дисплей не светится вообще, или его показания хаотичны и некорректны. Электронный БУ микроволновой печи имеет свой блок питания со встроенным предохранителем, который необходимо будет прозвонить.

Предохранитель на плате блока управления

Чтобы не возиться подолгу с поиском неисправности в блоке управления микроволновки, необходимо вольтметром проверить поступление напряжения на входные клеммы повышающего трансформатора (разъем или клеммы при этом отключить). Если при установке режима и запуска таймера напряжение не поступает, то неполадки в блоке управления СВЧ печи.

Подключение щупов вольтметра к входным клеммам трансформатора

Для самостоятельного ремонта электронного БУ микроволновой печи понадобятся основательные познания в радиотехнике и существенный набор инструментов, измерительных приборов и запасных элементов. Нужно будет найти и скачать схему данного блока управления микроволновки с приведенными оссцилограммами, измеренными в контрольных точках.

Пример схемы блока управления микроволновки

Поскольку поломки в электронном блоке управления микроволновой печи случаются значительно реже, чем в силовой части микроволновки, а самостоятельный ремонт  БУ чрезвычайно сложен, то лучше будет вынуть модуль из корпуса печи и отдать в мастерскую, или приобрести идентичную замену.

Плата блока управления микроволновки
Неисправности вспомогательных систем микроволновки

Очень часто микроволновая печь слабо греет или не работает вообще из-за отказа вспомогательных контрольных и предохранительных устройств. Например, может выйти из строя датчик пара или термореле, и их неправильные сигналы будут неверно интерпретироваться блоком управления. Для выявления данных неполадок нужно иметь под рукой схему данной модели микроволновки, чтобы определить тип датчиков и изучить их характеристики

Термочувствительный элемент (термодатчик)

По аналогии с контактами предохранительных замков, которые как раз и подключаются к модулю БУ, в механических органах управления микроволновки также могут быть неполадки, связанные с окислением или истиранием контактов.

Устройство механического блока управления микроволновки

Во время прозвонки омметром, при взводе механический таймер на выходных клеммах должен показать изменившееся значение (как правило – замыкание одних клемм, размыкание других). Работу часового механизма механического таймера можно услышать при выключенной микроволновке.

Подобным образом, прозванивая клеммы, можно проверить переключатель выбора режимов работы микроволновки и другие механические устройства управления. Поскольку микроволновая печь потребляет достаточно сильные токи, то для их коммутации применяются реле, которые также необходимо прозвонить (проверить сопротивление катушки, сделать прозвонку пар контактов).

Реле коммутации на плате блока управления

Неполадки в системе СВЧ излучения микроволновки

Если в блоке управления и в предохранителях микроволновки неполадок не выявлено, то следует искать неполадки в системе генерации сверхвысокочастотных радиоволн. Поломки в данном узле часто являются причиной того, почему искрит микроволновка, сильно гудит, но при этом слабо греет.

Генерирующий радиоволны узел СВЧ печи состоит из силового трансформатора, цепочки сдвига напряжения (вольтдобавки, умножителя), состоящей из конденсатора и высоковольтного диода, и самого магнетрона (специфической радиолампы), излучающего радиоволны сверхвысокой частоты.

Схема узла генерации СВЧ радиоволн

Данный трансформатор специально разработан для микроволновых печей, мастера называют его MOT (microwave oven transformator). Он имеет первичную обмотку на 220В и две вторичные. Одна понижающая, выдает напряжение накала магнетрона (3В), а другая обмотка повышающая, около 2кВ. После проверки наличия сетевого напряжения на входных клеммах силового трансформатора микроволновки, следует прозвонить его обмотки.

В MOT имеются и другие особенности, такие как специальные шунты, но в данном случае, для проверки его работоспособности это не столь важно – обмотки должны иметь некоторое сопротивление, при прозвонке омметром. Наименьшее сопротивление покажет обмотка накала, потом следует первичная катушка.

Силовой трансформатор микроволновки (МОТ)

С прозвонкой повышающей обмотки электронными тестерами могут возникнуть проблемы из-за высокой индуктивности. Кроме этого, не следует держаться касаться металлических щупов во время тестирования – накопленная энергия индуктивности может больно ударить током.

Поскольку обычным тестером нельзя проверить столь высокое выходное напряжение на выходе MOT, можно к его первичной обмотке подключить выход понижающего трансформатора 10-20В. Зная (рассчитав) коэффициент трансформации (приблизительно х8, более подробно указано на самом трансформаторе или в схеме микроволновки) можно рассчитать напряжение на выходе MOT и измерить его.

Схема подключения тестового понижающего трансформатора для проверки высоковольтной обмотки МОТ

Если измеренное напряжение не сильно отличается от расчетного значения, значит трансформатор микроволновки в норме. Если наблюдается отклонение в несколько десятков вольт, а микроволновая печь греет слабо, и при этом слишком громко гудит, то, возможно, в обмотках произошло межвитковое замыкание.

Поиск причин неполадок микроволновки в цепочке сдвига напряжения

Но, прежде чем «подозревать» трансформатор микроволновой печи, нужно проверить конденсатор, высоковольтный диод и сам магнетрон.

Перед проверкой конденсатора его обязательно нужно разрядить, замкнув изолированным проводом его выводы.

В некоторых моделях микроволновки, для разрядки конденсатора, параллельно его клеммам подключен резистор.

Проверка конденсатора

Измерить емкость (как правило, 1мкФ) можно мультиметром, в котором присутствует данная измерительная опция. Но проверить конденсатор на пробой или потерю контакта можно и обычным тестером. Для этого нужно выставить диапазон измерений в килоом, и следить за показаниями во время проверки.

Подключение проводов от конденсатора и установка диапазона для измерения емкости специальным тестером

При касании щупами выводов сопротивление должно упасть почти до нуля, но в течение нескольких секунд быстро вырасти до бесконечности. Более медленным данный процесс станет, если переключить диапазон измерений на десятки и сотни килоом.

В случае отсутствия динамического изменения сопротивления (потеря контакта с обложками конденсатора), или при застывании показаний на одном значении (в случае пробоя – на нуле) данный элемент поврежден, и его необходимо заменить.

Высоковольтный конденсатор цепи сдвига напряжения питания магнетрона

Нужно помнить, что тестирование омметром не покажет изменения емкости конденсатора, из-за чего изменяются параметры напряжения между анодом и катодом магнетрона, что в свою очередь является причиной того, что микроволновка греет слабее.

Возможно, что микроволновая печь не работает из-за утечки между обкладками конденсатора, которую не выявить обычным омметром. Поэтому будет целесообразно проверить конденсатор при помощи мегомметра с применением высокого испытательного напряжения.

Местоположение и клеммы подключения высоковольтного конденсатора
Проверка диода
Высоковольтный диод

Как правило, высоковольтный диод подключается между клеммой конденсатора и корпусом, но иногда он может монтироваться в другом месте. Также, как и предохранитель, диод может быть помещен в защитный футляр, или иметь изоляцию.

Диод подключен между клеммой конденсатора и корпусом

Тестирование высоковольтного диода микроволновки произвести труднее. Обычная прозвонка тестером покажет лишь явный пробой. Для проверки нужен источник постоянного напряжения и резистор, подключаемый последовательно с диодом. Сопротивление резистора может быть любым, но должно ограничивать ток до значения, ниже номинального прямого тока диода (по закону Ома, I=U/R).

При прямом включении диода через него должен протекать некоторый ток, близкий к расчетному, а при обратном – практически отсутствовать. Для более точного тестирования нужно иметь вольтамперную характеристику диода (она неравномерная). Чем выше будет испытательное напряжение (не превышая номинального), тем более достоверной будет проверка диода.

Прямое и обратное подключение высоковольтного диода для проверки

Дефекты магнетрона микроволновки

Магнетрон – это специфическая вакуумная радиолампа, в которой  анод выполняет функцию резонатора, а петля магнитной связи соединена с излучающей антенной и волноводом. Поток электронов внутри лампы направляется постоянными магнитами. По сути, микроволновая печь не вырабатывает тепло (греет пищу) в прямом смысле, в ней происходит излучение радиоволн сверхвысокой частоты, которые в свою очередь разогревают водосодержащие продукты.

Внешний вид магнетрона

Частота генерации лампы магнетрона – 2,4 ГГц. В данном спектре радиоволн молекулы воды лучше всего поглощают высокочастотную энергию и преобразуют ее в тепло. Генерация происходит из-за особой конструкции резонаторов анода, но, поскольку создать вакуум в домашних условиях невозможно, нет смысла разбирать лампу магнетрона и подробно описывать его принцип действия и внутреннее устройство.


Нужно прозвонить омметром нить накала катода магнетрона, а мегомметром проверить наличие пробоя между катодом и корпусом. Если обнаружен пробой, то скорее всего вышли из строя проходные конденсаторы фильтра питания. Фильтр питания магнетрона

При должном умении, наличии инструментов и рабочего проходного конденсатора (нового, или взятого из нерабочего магнетрона), осторожно сняв крышку фильтра питания, можно высверлить заклепки крепления и удалить неисправную деталь. Затем установить и подключить рабочий проходной конденсатор, как показано на видео ниже:



Без помощи лабораторных измерительных приборов проверить работоспособность вакуумной лампы магнетрона микроволновой печи невозможно. Но, следует осмотреть магнетрон на наличие механических повреждений – возможно, произошла разгерметизация, или потрескались магниты направляющей системы, или прогорел колпак излучающей антенны. В данных случаях нужно осуществить поиск  подходящего по параметрам магнетрона и осуществить замену. Прогоревший колпак излучающей антенны магнетрона

Таким образом, даже не имея глубоких познаний, можно самостоятельно найти причину, почему микроволновка не работает, выявить неисправный элемент и произвести ремонт микроволновой печи своими руками.


Взял и Починил.

Ремонт бытовой техники. Запчасти.

Диагностика микроволновой печи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.



ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».



Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0. 8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Тестер для проверки трансформаторов напряжения на высоковольтной электроцепи 100 кв

Тестер для проверки масла трансформатора высоковольтного трансформатора 100 кв с диэлектрической прочностью

I.Введение

    Тестер диэлектрической прочности масла для изоляции также  известен как    тестер напряжения пробоя масла или тестер BDV масла  .
  Напряжение разрыва  измеряется путем наблюдения за тем, какое напряжение, искрить цепь между двумя электродами
Погружение в  масло, разделенное специальным   зазором. Низкое значение  BDV указывает на наличие  влаги
и проводящих веществ в масле.
В  этом комплекте масло  хранится в  кастрюле  , в котором одна пара  электродов  зафиксирована с зазором   2.5 мм (в некоторой киититах 4 мм) между ними.

II.особенности

1. Выдерживайте испытание напряжением  в  диапазоне  0 – 80 КВ.
2. ЖК- экран большого размера.
3. Простота эксплуатации
4.сохраните 100 результатов эксперимента и  выведите на экран  температуру  и влажность в текущей среде.
5.весь  процесс легко контролировать .
6.при повышенном напряжении, перегрузке по току, ограничении защиты,  чтобы  обеспечить  безопасность операторов.
7. С функцией  отображения температуры    и системным отображением часов .
8. Стандартный  интерфейс RS232.

III.параметр


 Выходное напряжение 0–80 КВ (100 КВ требуется специальная конструкция)
Применимая температура ОТ 0 ДО 45 °C.
Скорость подъема напряжения  0,5–5 КВ/с (регулируется)
&Pcy;&rcy;&icy;&mcy;&iecy;&ncy;&icy;&mcy;&acy;&yacy; &vcy;&lcy;&acy;&zhcy;&ncy;&ocy;&scy;&tcy;&softcy; <90&percnt; &ocy;&tcy;&ncy;&period; &Vcy;&lcy;&acy;&zhcy;&ncy;&ocy;&scy;&tcy;&icy; &bcy;&iecy;&zcy; &kcy;&ocy;&ncy;&dcy;&iecy;&ncy;&scy;&acy;&tscy;&icy;&icy;
&Icy;&ncy;&tcy;&iecy;&rcy;&fcy;&iecy;&jcy;&scy; RS232 &ZHcy;&Kcy;-&ecy;&kcy;&rcy;&acy;&ncy;
&CHcy;&acy;&scy;&tcy;&ocy;&tcy;&acy; &ucy;&scy;&icy;&lcy;&iecy;&ncy;&icy;&yacy;  1–6 &rcy;&acy;&zcy;
&Tcy;&Icy;&Pcy; HZ-381 &Kcy;&ocy;&ncy;&scy;&tcy;&rcy;&ucy;&kcy;&tscy;&icy;&yacy; &scy; &ocy;&dcy;&ncy;&icy;&mcy; &mcy;&acy;&scy;&lcy;&yacy;&ncy;&ycy;&mcy; &chcy;&acy;&shcy;&kcy;&ocy;&mcy;
 &Tcy;&ocy;&chcy;&ncy;&ocy;&scy;&tcy;&softcy; &icy;&zcy;&mcy;&iecy;&rcy;&iecy;&ncy;&icy;&yacy; &pm;3&percnt;
&Tcy;&iecy;&scy;&tcy;&iecy;&rcy; &dcy;&icy;&ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&kcy;&ocy;&jcy; &pcy;&rcy;&ocy;&chcy;&ncy;&ocy;&scy;&tcy;&icy; &Ocy;&bcy;&ocy;&rcy;&ucy;&dcy;&ocy;&vcy;&acy;&ncy;&icy;&iecy; &dcy;&lcy;&yacy; &pcy;&rcy;&ocy;&vcy;&iecy;&rcy;&kcy;&icy; &mcy;&acy;&scy;&lcy;&acy;
&Scy;&iecy;&rcy;&tcy;&icy;&fcy;&icy;&kcy;&acy;&tscy;&icy;&yacy; CE ISO
&Kcy;&ocy;&mcy;&pcy;&lcy;&iecy;&kcy;&tcy; &dcy;&lcy;&yacy; &pcy;&rcy;&ocy;&vcy;&iecy;&rcy;&kcy;&icy; &mcy;&acy;&scy;&lcy;&acy; &Tcy;&iecy;&scy;&tcy;&iecy;&rcy; &icy;&zcy;&ocy;&lcy;&icy;&rcy;&ucy;&yucy;&shchcy;&iecy;&gcy;&ocy; &mcy;&acy;&scy;&lcy;&acy;
&Vcy;&rcy;&iecy;&mcy;&yacy; &vcy;&ycy;&dcy;&iecy;&rcy;&zhcy;&kcy;&icy; 15 &mcy;&icy;&ncy; &lpar;&rcy;&iecy;&gcy;&ucy;&lcy;&icy;&rcy;&ucy;&iecy;&mcy;&ycy;&jcy;&rpar;
&Scy;&kcy;&ocy;&rcy;&ocy;&scy;&tcy;&softcy; &ucy;&vcy;&iecy;&lcy;&icy;&chcy;&iecy;&ncy;&icy;&yacy; &ncy;&acy;&pcy;&rcy;&yacy;&zhcy;&iecy;&ncy;&icy;&yacy; 0&period;5–5 &kcy;&vcy;&acy;&sol;&scy; &lpar;&rcy;&iecy;&gcy;&ucy;&lcy;&icy;&rcy;&ucy;&iecy;&mcy;&ycy;&jcy;&rpar;

IV&period;&Pcy;&ocy;&dcy;&rcy;&ocy;&bcy;&ncy;&ycy;&mcy;&icy; &fcy;&ocy;&tcy;&ocy;&gcy;&rcy;&acy;&fcy;&icy;&yacy;&mcy;&icy;

V&period;Company &Icy;&ncy;&fcy;&ocy;&rcy;&mcy;&acy;&tscy;&icy;&yacy;

&Kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&yacy; HuaZheng Electric Manufacturing &lpar;Baoding&rpar; Co&period;&comma;Ltd &yacy;&vcy;&lcy;&yacy;&iecy;&tcy;&scy;&yacy; &pcy;&ocy;&scy;&tcy;&acy;&vcy;&shchcy;&icy;&kcy;&ocy;&mcy; &gcy;&ocy;&scy;&ucy;&dcy;&acy;&rcy;&scy;&tcy;&vcy;&iecy;&ncy;&ncy;&ycy;&khcy; &ecy;&ncy;&iecy;&rcy;&gcy;&ocy;&scy;&icy;&scy;&tcy;&iecy;&mcy; &vcy; &Kcy;&icy;&tcy;&acy;&iecy;&period; &Ecy;&tcy;&ocy; &ocy;&zcy;&ncy;&acy;&chcy;&acy;&iecy;&tcy;&comma; &chcy;&tcy;&ocy; &mcy;&ycy; &yacy;&vcy;&lcy;&yacy;&iecy;&mcy;&scy;&yacy; &pcy;&ocy;&scy;&tcy;&acy;&vcy;&shchcy;&icy;&kcy;&ocy;&mcy; &kcy;&icy;&tcy;&acy;&jcy;&scy;&kcy;&ocy;&gcy;&ocy; &pcy;&rcy;&acy;&vcy;&icy;&tcy;&iecy;&lcy;&softcy;&scy;&tcy;&vcy;&acy;&period; &Icy; &ncy;&acy;&shcy;&acy; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tscy;&icy;&yacy; &rcy;&acy;&scy;&pcy;&rcy;&ocy;&scy;&tcy;&rcy;&acy;&ncy;&yacy;&iecy;&tcy;&scy;&yacy; &pcy;&ocy; &vcy;&scy;&iecy;&mcy;&ucy; &Kcy;&icy;&tcy;&acy;&yucy;&period;

&Bcy;&ocy;&lcy;&iecy;&iecy; &tcy;&ocy;&gcy;&ocy;&comma; &ncy;&acy;&shcy;&icy; &kcy;&lcy;&icy;&iecy;&ncy;&tcy;&ycy; &icy;&zcy; &rcy;&acy;&zcy;&ncy;&ycy;&khcy; &scy;&tcy;&rcy;&acy;&ncy;&comma; &tcy;&acy;&kcy;&icy;&khcy; &kcy;&acy;&kcy; &Acy;&mcy;&iecy;&rcy;&icy;&kcy;&acy;&comma; &Acy;&ncy;&gcy;&lcy;&icy;&yacy;&comma; &Bcy;&ocy;&lcy;&gcy;&acy;&rcy;&icy;&yacy;&comma; &Bcy;&rcy;&acy;&zcy;&icy;&lcy;&icy;&yacy;&comma; &CHcy;&icy;&lcy;&icy;&comma; &Mcy;&acy;&lcy;&ycy;&shcy;&icy;&yacy;&comma; &Vcy;&softcy;&iecy;&tcy;&ncy;&acy;&mcy; &icy; &tcy;&acy;&kcy; &dcy;&acy;&lcy;&iecy;&iecy;&period;

&Ncy;&acy;&shcy;&icy; &ocy;&scy;&ncy;&ocy;&vcy;&ncy;&ycy;&iecy; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tcy;&ycy;&colon; &Tcy;&iecy;&scy;&tcy;&iecy;&rcy; &mcy;&acy;&scy;&lcy;&acy; &icy;&zcy;&ocy;&lcy;&yacy;&tscy;&icy;&icy;&comma; &lcy;&ocy;&kcy;&acy;&tcy;&ocy;&rcy; &pcy;&ocy;&vcy;&rcy;&iecy;&zhcy;&dcy;&iecy;&ncy;&icy;&jcy; &kcy;&acy;&bcy;&iecy;&lcy;&yacy;&comma; &acy;&ncy;&acy;&lcy;&icy;&zcy;&acy;&tcy;&ocy;&rcy; &kcy;&acy;&chcy;&iecy;&scy;&tcy;&vcy;&acy; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&ocy;&ecy;&ncy;&iecy;&rcy;&gcy;&icy;&icy;&comma; &vcy;&ycy;&scy;&ocy;&kcy;&ocy;&vcy;&ocy;&lcy;&softcy;&tcy;&ncy;&ycy;&jcy; &gcy;&iecy;&ncy;&iecy;&rcy;&acy;&tcy;&ocy;&rcy;&comma; &vcy;&ycy;&scy;&ocy;&kcy;&ocy;&vcy;&ocy;&lcy;&softcy;&tcy;&ncy;&ycy;&jcy; &kcy;&ocy;&ncy;&dcy;&iecy;&ncy;&scy;&acy;&tcy;&ocy;&rcy;&comma; &Pcy;&rcy;&ocy;&vcy;&iecy;&rcy;&kcy;&acy; &tcy;&rcy;&acy;&ncy;&scy;&fcy;&ocy;&rcy;&mcy;&acy;&tcy;&ocy;&rcy;&acy; &icy; &tcy;&period; &dcy;&period;

VI&period;FAQ

1&period; &Vcy;&colon; &Kcy;&acy;&kcy;&ocy;&jcy;   &yacy;&zcy;&ycy;&kcy;&quest;    &Pcy;&ocy;&scy;&lcy;&iecy;&pcy;&rcy;&ocy;&dcy;&acy;&zhcy;&ncy;&ocy;&iecy; &ocy;&bcy;&scy;&lcy;&ucy;&zhcy;&icy;&vcy;&acy;&ncy;&icy;&iecy;&quest;  &Gcy;&acy;&rcy;&acy;&ncy;&tcy;&icy;&yacy;&quest;
A&period;&Dcy;&acy;&comma; &acy;&ncy;&gcy;&lcy;&icy;&jcy;&scy;&kcy;&acy;&yacy; &vcy;&iecy;&rcy;&scy;&icy;&yacy;&period; &Pcy;&ocy;&scy;&lcy;&iecy;&pcy;&rcy;&ocy;&dcy;&acy;&zhcy;&ncy;&ocy;&iecy; &ocy;&bcy;&scy;&lcy;&ucy;&zhcy;&icy;&vcy;&acy;&ncy;&icy;&iecy;&period; &Gcy;&acy;&rcy;&acy;&ncy;&tcy;&icy;&yacy;&colon; 1 &gcy;&ocy;&dcy;&period;
2&period; Q&colon; &Kcy;&acy;&kcy;&ocy;&iecy;    &mcy;&acy;&kcy;&scy;&icy;&mcy;&acy;&lcy;&softcy;&ncy;&ocy;&iecy; &ncy;&acy;&pcy;&rcy;&yacy;&zhcy;&iecy;&ncy;&icy;&iecy;   &mcy;&ocy;&zhcy;&iecy;&tcy; &bcy;&ycy;&tcy;&softcy; &icy;&scy;&pcy;&ycy;&tcy;&acy;&ncy;&icy;&yucy; &pcy;&rcy;&icy;&bcy;&ocy;&rcy;&ocy;&mcy;&quest;
&Ocy;&colon;  &Pcy;&rcy;&icy;&bcy;&ocy;&rcy; &mcy;&ocy;&zhcy;&iecy;&tcy; &vcy;&ycy;&pcy;&ocy;&lcy;&ncy;&yacy;&tcy;&softcy; &pcy;&rcy;&ocy;&vcy;&iecy;&rcy;&kcy;&ucy; &dcy;&ocy;  100 &Kcy;&Vcy;&comma; OEM  &tcy;&acy;&kcy;&zhcy;&iecy; &vcy; &ncy;&ocy;&rcy;&mcy;&iecy;&period;
3&period; &Vcy;&colon; &Mcy;&ocy;&zhcy;&iecy;&tcy; &lcy;&icy; &kcy;&ocy;&mcy;&pcy;&softcy;&yucy;&tcy;&iecy;&rcy;     &ocy;&bcy;&mcy;&iecy;&ncy;&icy;&vcy;&acy;&tcy;&softcy;&scy;&yacy; &dcy;&acy;&ncy;&ncy;&ycy;&mcy;&icy; &scy; RS232&quest; &Ocy;&tcy;&vcy;&iecy;&tcy;&colon; &Dcy;&acy;&comma; &ocy;&ncy; &mcy;&ocy;&zhcy;&iecy;&tcy; &ucy;&scy;&tcy;&acy;&ncy;&ocy;&vcy;&icy;&tcy;&softcy; &scy;&vcy;&yacy;&zcy;&softcy; &scy; &kcy;&ocy;&mcy;&pcy;&softcy;&yucy;&tcy;&iecy;&rcy;&ocy;&mcy;&period;   &Ocy;&ncy; &icy;&mcy;&iecy;&iecy;&tcy; RS232&period;
4&period; &Vcy;&colon; &IEcy;&scy;&tcy;&softcy;    &lcy;&icy; &bcy;&acy;&tcy;&acy;&rcy;&iecy;&yacy; &icy;&lcy;&icy; &zhcy;&icy;&dcy;&kcy;&ocy;&scy;&tcy;&softcy; &quest;  &Ncy;&iecy; &mcy;&ocy;&zhcy;&iecy;&tcy;  &bcy;&ycy;&tcy;&softcy; &dcy;&ocy;&scy;&tcy;&acy;&vcy;&lcy;&iecy;&ncy;&quest;
&Ocy;&colon; &Ucy; &ncy;&iecy;&gcy;&ocy;   &iecy;&scy;&tcy;&softcy; &ncy;&iecy;&mcy;&ncy;&ocy;&gcy;&ocy; &lcy;&icy;-&bcy;&acy;&tcy;&tcy;&icy; &comma; &ncy;&iecy;&tcy; &zhcy;&icy;&dcy;&kcy;&ocy;&scy;&tcy;&icy;&comma; &kcy;&ocy;&tcy;&ocy;&rcy;&acy;&yacy;   &ncy;&iecy; &vcy;&lcy;&icy;&yacy;&iecy;&tcy; &ncy;&acy;  &dcy;&ocy;&scy;&tcy;&acy;&vcy;&kcy;&ucy;&period;
5&period; Q&colon; &Pcy;&rcy;&icy;&bcy;&ocy;&rcy;   &icy;&mcy;&iecy;&iecy;&tcy;  &chcy;&iecy;&rcy;&ncy;&ocy;&scy;&lcy;&icy;&vcy; &quest;  &Acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&icy; &icy;&lcy;&icy; &vcy;&rcy;&ucy;&chcy;&ncy;&ucy;&yucy; &quest;
&Ocy;&tcy;&vcy;&iecy;&tcy;&colon; &Dcy;&acy;&comma; &iecy;&scy;&tcy;&softcy; &comma; &mcy;&ocy;&zhcy;&ncy;&ocy;  &ncy;&acy;&scy;&tcy;&rcy;&ocy;&icy;&tcy;&softcy;  &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&ucy;&yucy;  &icy;&lcy;&icy;      &rcy;&ucy;&chcy;&ncy;&ycy;&mcy;&icy; &pcy;&iecy;&chcy;&acy;&tcy;&softcy; &rcy;&iecy;&zcy;&ucy;&lcy;&softcy;&tcy;&acy;&tcy;&acy;&period;
6&period; &Vcy;&colon; &Scy;&kcy;&ocy;&lcy;&softcy;&kcy;&ocy;  &rcy;&acy;&zcy;  &ocy;&ncy; &mcy;&ocy;&zhcy;&iecy;&tcy; &tcy;&iecy;&scy;&tcy;&icy;&rcy;&ocy;&vcy;&acy;&tcy;&softcy; &ocy;&dcy;&icy;&ncy; &rcy;&acy;&zcy;&quest;  &Kcy;&acy;&kcy;    &pcy;&ocy;&lcy;&ucy;&chcy;&icy;&tcy;&softcy; &rcy;&iecy;&zcy;&ucy;&lcy;&softcy;&tcy;&acy;&tcy;&quest;
&Ocy;&tcy;&vcy;&iecy;&tcy;&colon; &Ocy;&ncy; &mcy;&ocy;&zhcy;&iecy;&tcy; &vcy;&ycy;&pcy;&ocy;&lcy;&ncy;&icy;&tcy;&softcy; &pcy;&rcy;&ocy;&vcy;&iecy;&rcy;&kcy;&ucy; 1-6 &rcy;&acy;&zcy; &lpar;&vcy; &scy;&ocy;&ocy;&tcy;&vcy;&iecy;&tcy;&scy;&tcy;&vcy;&icy;&icy;  &scy; &vcy;&acy;&shcy;&icy;&mcy;&icy; &tcy;&rcy;&iecy;&bcy;&ocy;&vcy;&acy;&ncy;&icy;&yacy;&mcy;&icy;&rpar;&period;  &Rcy;&iecy;&zcy;&ucy;&lcy;&softcy;&tcy;&acy;&tcy; —  &scy;&rcy;&iecy;&dcy;&ncy;&iecy;&iecy; &zcy;&ncy;&acy;&chcy;&iecy;&ncy;&icy;&iecy; &tcy;&iecy;&scy;&tcy;&icy;&rcy;&ocy;&vcy;&acy;&ncy;&icy;&yacy;

VII&period; &Pcy;&ocy;&scy;&iecy;&shchcy;&iecy;&ncy;&icy;&iecy; &kcy;&lcy;&icy;&iecy;&ncy;&tcy;&acy;

VIII&period;&Vcy;&ycy;&scy;&tcy;&acy;&vcy;&kcy;&acy;

IX&period;&acy;&ncy;&acy;&lcy;&ocy;&gcy;&icy;&chcy;&ncy;&acy;&yacy; &rcy;&iecy;&kcy;&ocy;&mcy;&iecy;&ncy;&dcy;&acy;&tscy;&icy;&yacy;



Оборудование для испытаний высоковольтных трансформаторов

Испытания трансформаторов

Трансформаторы являются неотъемлемой частью электросети. Их надежность напрямую влияет на надежность сети. Отказ этого критически важного актива может вывести сеть из строя и повысить ее волатильность. Поскольку замена высоковольтного трансформатора требует планирования по многим причинам, включая длительное время производственного цикла, которое может превышать целый год, широко признано, что управление активами, особенно трансформаторами, является полезным вкладом в работу сети.

Полный набор инструментов для тестирования трансформаторов

Megger обеспечивает полное представление о состоянии вашего трансформатора.

Испытания трансформаторов

Надлежащее управление сроком службы трансформаторов требует разнообразной информации о состоянии трансформатора, которую невозможно получить с помощью одного теста. Для получения подробной информации посетите нашу страницу применения трансформатора. Рекомендации по тестированию меняются в зависимости от срока службы трансформатора и связаны с обстоятельствами, при которых проводится тестирование. Чтобы узнать больше, посетите нашу страницу рутинных диагностических тестов.

Оборудование для испытаний трансформаторов

Осознанный выбор оборудования для испытаний трансформаторов — важный шаг на пути к окончательному совершенствованию решений по управлению сроком службы трансформатора. Испытание и оценка трансформаторов — сложная задача. Даже с очень точным испытательным оборудованием результаты могут дать неточное представление о состоянии объекта. Тест трансформатора может иметь особую чувствительность к подготовке к тесту, соединениям тестовых проводов и среде тестирования.Хорошим примером является проверка коэффициента мощности / коэффициента рассеяния / тангенса угла δ (т. Е. PF / DF). Если результат теста не будет точно компенсирован для температуры, при которой он был проведен, сравнение с предыдущими результатами теста и применение предложенных стандартом «пределов» PF / DF будет недействительным. Организации по стандартизации фактически признали, что при изменении температуры каждый трансформатор ведет себя уникально, в зависимости от своего состояния, и поэтому больше не предоставляют таблицы «температурных поправочных коэффициентов» PF / DF.

Комплекты для испытаний трансформаторов

Megger разработаны и созданы таким образом, чтобы максимально исключить ошибки в результатах испытаний, чтобы вы могли быть уверены в своих выводах. Это требует большего, чем просто создание очень точного измерительного инструмента. Например, для решения проблемы зависимости коэффициента мощности / пеленга от температуры технология ITC компании Megger, на которую подана заявка на патент, определяет индивидуальную температурную поправку (ITC) и обеспечивает уверенность в том, что скорректированный результат теста, предоставляемый прибором, представляет собой точный эквивалент коэффициента мощности / пеленгации 20 ° C для трансформатора. .

Зачем покупать испытательное оборудование для трансформаторов Megger?

Megger заботится о безопасности, точности, эффективности и удобстве использования наших приборов для тестирования трансформаторов. Мы — настойчивые новаторы, глубоко разбирающиеся в трансформаторах и их испытаниях, стремясь предоставить решения для испытаний без уступок. Например, чтобы удовлетворить желание выполнять измерения диэлектрической частотной характеристики (DFR) с исторически долгим временем тестирования быстрее, мы ввели многочастотный метод FDS, чтобы выполнить это, вместо того, чтобы включать менее точный «метод PDC» в испытание на скорость. время измерения.Встроенные экраны наших испытательных приборов представляют собой большие сенсорные дисплеи, удобочитаемые при солнечном свете, а наши измерительные провода тщательно спроектированы таким образом, чтобы исключить известные проблемы тестирования. Внимание к деталям, безопасность и простота использования очевидны в каждом продукте из нашего обширного портфеля испытаний трансформаторов.

Наше внимание уделяется испытательному оборудованию и решениям. Наша цель — помочь вам уверенно снабжать мир надежной электроэнергией.

Тестирование обратного трансформатора — Как проверить и когда его заменить

В настоящее время все больше и больше мониторов приходят с проблемами обратноходовых трансформаторов. Тестировать обратноходовые трансформаторы несложно, если внимательно следовать инструкции. Во многих случаях обратный трансформатор может замкнуться после короткого замыкания не более чем через 2 года эксплуатации. Частично это связано с плохой конструкцией и некачественными материалами, использованными при изготовлении обратноходовых трансформаторов. Вопрос в том, какие проблемы могут быть у обратного трансформатора, как его проверить и когда заменить. Вот объяснение, которое поможет вам определить многие проблемы с обратным трансформатором.

Обратный трансформатор может иметь девять общих проблем.
a) Короткое замыкание в первичной обмотке.
б) Обрыв или короткое замыкание внутреннего конденсатора во вторичной части.
c) Обратный трансформатор вздувается или треснет.
d) Внешняя дуга относительно земли.
д) Внутренняя дуга между обмотками.
f) Короткое замыкание внутреннего высоковольтного диода во вторичной обмотке.
г) Нарушение делителя напряжения фокусировки / экрана, вызывающее размытие изображения.
h) Пробой обратноходового трансформатора при полном рабочем напряжении (пробой под нагрузкой).
i) Короткое замыкание между первичной и вторичной обмотками.

Тестирование трансформатора обратного хода будет основано на пунктах (a) и (b), поскольку проблема (c) видна, в то время как проблема (d) и (e) может быть обнаружена по звуку дуги, генерируемому обратным трансформатором. Проблему (f) можно проверить, установив мультиметр на самый высокий диапазон, измеренный от анода до вывода ABL, в то время как (g)
можно решить, добавив новый фильтр размытия монитора (только для мониторов 14 ‘и 15’). Проблема (h) может быть протестирован только путем замены известного исправного аналогичного трансформатора обратного хода. Разные мониторы имеют разную конструкцию обратного трансформатора.Проблема (i) может быть проверена с помощью омметра, измеряющего между первичной обмоткой
и вторичной обмоткой. Короткое замыкание во вторичной обмотке происходит очень редко.

Какие симптомы появятся при коротком замыкании в первичной обмотке?

a) Нет дисплея (нет высокого напряжения).
б) Мигает питание.
c) Падение напряжения B +.
г) Горизонтальный выходной транзистор сильно нагревается, а затем закорачивается.
e) По линии B + будут испорчены компоненты.

Пример: — вторичный диод UF5404 и B + FET IRF630.
е) Иногда это приводит к перегоранию силовой части.

Какие симптомы появятся, если конденсатор разомкнут или закорочен в обратном трансформаторе?

Короткое замыкание конденсатора

а. Нет дисплея (нет высокого напряжения).
г. B + падение напряжения.
г. Вторичный диод (UF5404) сгорел или закорочен.
г. Закорачивает выходной транзистор горизонтальной развертки.
e. Мощность мигает.
ф. Иногда дует силовая секция, например: монитор Raffles 15 дюймов.
г.Отключение силовой части например: Compaq V55, монитор Samtron 4bi.
ч. Иногда компоненты схемы автоматического ограничителя яркости (ABL) сгорают.
Эта цепь обычно находится рядом с трансформатором обратного хода. Например: LG520si

Конденсатор открыт

a. Отключение высокого напряжения.
г. На мониторе будет звучать «тик-тик». Иногда конденсатор может измерять нормально. но выходят из строя при полном рабочем напряжении.
г. Горизонтальный выходной транзистор перегорит через несколько часов или дней после его замены.
г. Иногда это может вызвать прерывистое «нет отображения».
e. Искаженный дисплей, т.е. дисплей будет появляться и исчезать.
ф. Это приведет к закорачиванию выходного транзистора строчной развертки и повреждению силовой части.

Как проверить исправность первичной обмотки обратного трансформатора?
a) Используя тестер обратного хода / LOPT, этот прибор выявляет неисправности в первичной обмотке, выполняя «кольцевой» тест.
b) Он может проверить обмотку даже с одним закороченным витком.
c) Этот счетчик удобен и прост в использовании.
г) Просто подключите зонд к первичной обмотке.
e) Показания представляют собой четкую «гистограмму», которая показывает, исправна ли первичная обмотка трансформатора обратного хода
или закорочена.
f) Тестер LOPT также может использоваться для проверки катушки CRT YOKE, катушки B + и обмотки импульсного силового трансформатора
.

ПРИМЕЧАНИЕ. Измерение сопротивления обмотки обратного трансформатора, катушки ярма, катушки B + и обмотки SMPS с помощью мультиметра
может ЗАБЛУЖДИТЬ техник, полагая, что закороченная обмотка — это хорошо.На это можно потратить его драгоценное время
, а время — деньги.

Как диагностировать обрыв или короткое замыкание внутреннего конденсатора?
Используя обычный аналоговый мультиметр и цифровой измеритель емкости. Хороший конденсатор имеет диапазон
от 1,5 до 3 нанофарад. *
1) Сначала установите мультиметр на диапазон X10K.
2) Поместите зонд на анод и холодную землю.
3) Вы должны снять колпачок анода, чтобы получить точные показания.
4) Холодное заземление означает заземление корпуса монитора.
5) Если стрелка мультиметра показывает низкое сопротивление, это означает, что внутренний конденсатор закорочен.
6) Если стрелка вообще не двигается, это не значит, что конденсатор в порядке.
7) Вы должны подтвердить это с помощью цифрового измерителя емкости, который вы можете легко получить у местного дистрибьютора
.
8) Если показание цифрового измерителя емкости показывает 2,7 нФ, это означает, что конденсатор находится в пределах допустимого диапазона (ОК).
9) И если показание показало 0,3 нФ, это означает, что конденсатор открыт.
10) У вас есть три варианта, если конденсатор разомкнут или закорочен.
— Установите новый трансформатор обратного хода или
— Отправьте трансформатор обратного хода на ремонт или
— Отправьте монитор обратно клиентам, потратив на него много часов и много усилий.

Однако некоторые мониторы могут иметь значения 4.5nf, 6nf и 7.2nf.
Примечание. Иногда вывод внутреннего конденсатора подключается к цепям (обратная связь) вместо заземления. Цепи трансформатора с обратным ходом
TV RCA обычно не имеют внутреннего конденсатора.
Если у вас есть схема обратного хода и схемы, которые вы можете получить из сети, это будет преимуществом,
легко понять, как их проверить.

Трансформаторы среднего напряжения: основы трансформаторов среднего напряжения

кВА: Трансформаторы указаны в киловольт-амперах (кВА). kVA используется для выражения номинальной мощности трансформатора, потому что не все нагрузки трансформатора являются чисто резистивными. Резистивный компонент потребляет мощность, измеряемую в ваттах, тогда как реактивный компонент потребляет мощность, измеренную в ВАХ.Векторная сумма этих двух нагрузок составляет общую нагрузку

ВА или кВА.

Напряжение: Обозначение напряжения определяет как способ применения трансформатора в системе, так и конструкцию трансформатора. Стандарт IEEE C57.12.00 определяет номинальное напряжение однофазных и трехфазных трансформаторов.

Примеры обозначения напряжения:

Трехфазный

  • 12470Y / 7200 V
  • 12470GY / 7200 В
  • 7200 В треугольник

Однофазный

  • 7200 / 12470Y В
  • 12470GY / 7200 В
  • 7200 В треугольник

Повышение температуры: A Номинальное значение кВА основано на токе, который трансформатор может выдерживать, не превышая его номинальное значение превышения температуры. Чем более нагружен трансформатор, тем выше его внутренняя температура. Максимальное повышение температуры, которое трансформатор может выдержать без ненормальных потерь срока службы, регулируется спецификациями заказчика или стандартами IEEE

.

Fluid : Более века в трансформаторах в качестве диэлектрической охлаждающей жидкости используется обычное минеральное масло. Он предлагает разумную стоимость при проверенной, надежной и долгосрочной работе. Процедуры технического обслуживания хорошо отработаны, и использованное минеральное масло обычно можно восстановить для использования путем фильтрации и дегазации.Точка воспламенения минерального масла составляет ок. 155 ° ° C, в то время как точка воспламенения менее воспламеняющейся жидкости выше 300 ° ° C. Это делает менее воспламеняющиеся жидкости, такие как Envirotemp FR3, лучшей альтернативой для установки внутри помещений, на крыше зданий или в помещениях с высокими температурами. пешеходные зоны. Использование менее воспламеняющихся жидкостей признано методом снижения пожарной опасности в помещении и на открытом воздухе Национальным Кодексом Электротехники (NFPA 70) и Национальным Кодексом Электробезопасности

.

K40 Испытания трансформатора высокого напряжения

Высоковольтные трансформаторы опасны

ОТКРЫТИЕ И ОТКРЫТИЕ ВНУТРЕННИХ ВНУТРЕННИХ БЛОКОВ ПИТАНИЯ (LPS) ОПАСНО!

В ИСТОЧНИКЕ ВЫСОКОГО НАПРЯЖЕНИЯ ЛАЗЕРНОГО ПИТАНИЯ K40 ПРИСУТСТВУЕТ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ!


Не рекомендую вскрывать LPS и пытаться произвести ремонт.Типичный LPS может стоить всего 70-80 долларов, а высоковольтный трансформатор (HVT) — 20-30 долларов. Разница, которую обычно не стоит подвергать воздействию этих напряжений, и определение неработающего HVT в лучшем случае неопределенно.

ВЫ ВЫХОДИТЕ ОТ ЗДЕСЬ НА СВОЙ СОБСТВЕННЫЙ РИСК!


Другие статьи по теме:

Пожертвовать:

Пожалуйста, рассмотрите возможность пожертвования (кнопка справа от этого сообщения).
Ваши пожертвования помогают финансировать дополнительные исследования, инструменты и детали, которые я верну сообществу в качестве информации.
Для получения другой информации о сборке K40-S используйте K40-S BUILD INDEX со схемами

Испытание высоковольтного трансформатора питания лазера K40

Распространенный неисправный элемент в K40 — это HVT в LPS. Этот трансформатор преобразует линейное напряжение до 20000 В постоянного тока и при подаче на лазер создает ионизацию. Этот HVT имеет первичный и вторичный. Хотя это еще не проверено, мы полагаем, что он имеет высоковольтный диод и балластный резистор на вторичной обмотке. Эти трансформаторы залиты заливкой, поэтому внутренние детали не обнажены.
Вы не можете проверить вторичную цепь этих трансформаторов без тестера. Этот тест пытается смоделировать схему переключения на первичной обмотке как средство обнаружения разомкнутой вторичной обмотки.

Я также работаю над более совершенным тестером DIY HVT, но этот тест можно провести с предметами домашнего обихода, поэтому я подумал, что брошу его там.

Пожертвуйте свои мертвые LPS и HVT делу

Я использую вышедшие из строя блоки питания, чтобы проверить способы диагностики и определения причин отказа этих блоков питания.Пожалуйста, пожертвуйте свой мертвый LPS или HVT на это дело и помогите сообществу получить более надежную систему.

Если вы хотите сделать пожертвование, оставьте комментарий …. или позвоните мне по адресу + Don Kleinschnitz

Процедура тестирования

Обратите внимание, что эти инструкции предназначены для HVT с 3-контактным разъемом. Я обновлю этот пост для других типов позже. Теория теста для всех одинакова.

HVT трудно проверить, потому что высоковольтный диод во вторичной обмотке имеет высокое прямое напряжение.Это означает, что для того, чтобы определить, закорочена ли вторичная обмотка, необходимо большое напряжение. Омметр бесполезен и покажет обрыв. Первичный можно проверить с помощью DVM.

Шаг 1. Отключите машину от сети и подождите 1/2 часа.

Затем изолированным проводом заземлите анод лазерной трубки. Для заземления анодной ленты один конец деревянного дюбеля должен быть соединен с проводом, конец которого оголен, а другой конец прочно соединен с заземлением. Возьмитесь одной рукой за изоляционный дюбель, а другой заведите за спину, ни за что не прижимаясь.Прикоснитесь оголенным концом провода к аноду, может возникнуть дуга.

Шаг 2: Снимите LPS с машины.

Это означает, что вам придется отсоединить большой высоковольтный провод от анода лазера. Отключив все провода от источника питания, снимите крышку LPS. Если у вашего HVT есть вилка, соединяющая его с печатной платой, отключите его. Вы можете оставить HVT смонтированным или демонтировать его для проверки в зависимости от типа HVT. Существует два основных типа HVT: один с разъемом, а другой монтируется непосредственно на печатной плате.Второй тип потребует снятия HVT с печатной платы.
В этом посте описаны типы HVT: Ремонт и тестирование LPS

Шаг 3; Тест первичного

При установке цифрового вольтметра на низкоомную шкалу измерьте сопротивление между черным и желтым проводами в 3-контактном разъеме. Оно должно быть около 0 Ом. Если нет … подари мне :)! он мертв.

Шаг 4. Создание искрового промежутка

Подключите провод к красному проводу в 3-контактном разъеме. Приклейте к этому проводу красный вывод высокого напряжения.Не соединяйте эти провода электрически друг с другом. Лучше создать как можно меньший зазор между этими проводами. Это наш искровой разрядник, который покажет, сможем ли мы создать высокое напряжение во вторичной обмотке.

Шаг 5: Подключите первичный

Подключите одну сторону батареи 9 В к черному проводу в 3-контактном разъеме. Подсоедините один конец провода к желтому контакту 3-контактного разъема, оставив этот конец свободным.


Шаг 6: Проверьте HVT

Быстро прикоснитесь к проводу, который соединен с желтым контактом 3-контактного разъема, с другим контактом 9-вольтовой батареи.В промежутке, который вы создали на шаге 4, должна образоваться дуга. Если этого не произойдет . .. пожертвуйте ее мне :)! он мертв. Если это действительно так, ваш HVT МОЖЕТ, а может и не быть хорошим.

О тесте HVT

Достоверность этого теста полностью не проверена. Хотя этот тест должен показать, неисправна ли вторичная обмотка, он не определяет, может ли вторичная обмотка выдавать правильные уровни или качество напряжения. Он также может не обнаружить закороченный высоковольтный диод. Если этот тест не прошел, высока вероятность того, что HVT не работает.Если это не сработает, это может означать, что HVT МОЖЕТ быть плохим, а МОЖЕТ нет :(.

На данный момент у меня нет плохого HVT для проверки этого теста. Если это сработает для вас, оставьте комментарий.


Наслаждайтесь и комментируйте
Maker Don

Испытания трансформаторов потенциала (PT / VT) • Услуги по обучению электротехнике Valence

В 2004/2005 году я был соавтором статьи для журнала NETA World, в которой рассказывается о нескольких различных ручных методах тестирования потенциальных трансформаторов, в которых объясняется несколько низкотехнологичных решений для тестирования потенциальных трансформаторов. Я не уверен, публиковался ли он когда-либо, потому что я не могу найти его в мировых архивах NETA, а это было очень давно.

Назад к основам — Тестирование трансформатора потенциала (PT / VT)

По мере того, как испытательное оборудование становится все более сложным, с лучшими характеристиками и точностью, мы рискуем превратить наш полевой персонал в операторов испытательной установки, а не в квалифицированных специалистов по обслуживанию. Оператор набора тестов подключает отведения, нажимает кнопки и записывает результаты; надеясь, что цифры, которые он записывает, хороши.Техник-испытатель подключает провода, нажимает кнопки и записывает результаты. Однако техник-испытатель понимает, что делала испытательная установка, когда все индикаторы мигали, и почему. Техник также может оценить результаты и определить, требуется ли повторное испытание с другими соединениями или заменить внешнее оборудование для испытаний при неисправности испытательного оборудования. Цель этой статьи — помочь оператору тестовой установки понять тесты, которые он выполняет, и, надеюсь, добавить или усилить методику тестирования в репертуар специалиста по тестированию.

Трансформаторы потенциала (ТП) необходимы для системы электропитания для измерения и защиты реле для преобразования более высоких напряжений системы в более низкие управляющие напряжения, которые более практичны с точки зрения оборудования, работы и безопасности

Вы можете загрузить полную статью о тестировании трансформаторов напряжения ниже, которая охватывает следующие темы:

  1. Три основных типа трансформаторов потенциала
  2. Визуальный и механический осмотр
    • Сравните данные паспортной таблички оборудования с чертежами и спецификациями.
    • Проверить физическое и механическое состояние.
    • Убедитесь, что все заземляющие соединения имеют контакт.
    • Проверить правильность работы механизма извлечения трансформатора и заземления.
    • Проверьте правильность номиналов первичного и вторичного предохранителей.
  3. Электрические испытания
    • Проведите испытания сопротивления изоляции между обмоткой и каждой обмоткой с землей. ‘
    • Выполните проверку полярности на каждом трансформаторе.
    • По возможности выполните проверку передаточного числа оборотов для всех положений РПН.

Загрузите статью о тестировании трансформаторов напряжения по следующей ссылке

PT-Testing_Back-to-the-Basics_RelayTraining.com

Как проверить понижающий или повышающий трансформатор


Когда дело доходит до понижения КПД трансформатора, клиентам необходимо учитывать некоторые аспекты, такие как снижение нагрева и поддержание КПД трансформатора. Часто трансформатор не работает до ожидаемого уровня производительности.Вызов техника для простого осмотра трансформатора может занять очень много времени. Следовательно, было бы лучше, если бы вы могли проверить трансформатор самостоятельно.

Общая проверка понижающего трансформатора мощности

Вы можете проверить трансформатор на наличие проблем, выполнив следующие действия. Убедитесь, что все питание отключено, а трансформатор обесточен.

  1. Отсоедините провода: Возьмите винт и отсоедините провода от клемм трансформатора.В большинстве случаев на проводах может отсутствовать маркировка, подсказывающая, к каким клеммам их следует подключать. Здесь вы можете использовать прозрачную ленту и ручку, чтобы идентифицировать провода.
  2. Настройте вольтметр: Вольтметр имеет два подводящих провода — обычно один красный, а другой черный. Включите измеритель и вставьте красный провод в отверстие «Ом» на вольтметре. Включите вольтметр, чтобы прочитать сопротивление (в Ом). Коснитесь черным проводом металлического каркаса трансформатора.
  3. Проверка клемм: Проверьте клеммы трансформатора в следующем порядке — h2, h3, X1 и X2.С каждой клеммой измеритель должен показывать бесконечное сопротивление. Омметр отобразит либо пустой экран, либо слово «открыть». Любое сопротивление будет означать, что существует токопроводящий путь от обмотки до корпуса трансформатора. Это внутренняя проблема обмоток и обычно означает, что трансформатор не работает.
  4. Проверьте целостность катушек: Поднесите черный провод к клемме h2 (начало), а красный провод к клемме h3 (конец).Измеритель должен показывать сопротивление в диапазоне ом. Выполните такой же тест на клеммах X1 и X2. Если какая-либо из клемм показывает бесконечное сопротивление или разомкнута, значит, провода оборваны. Это будет препятствовать нормальной работе трансформатора.
  5. Проверьте цепь изоляции: Поднесите красный провод к клемме h2, а черный провод к клемме X1. Измеритель должен показывать бесконечное сопротивление. Выполните такой же тест на клеммах h3 и X2. Если считывается какое-либо сопротивление, изоляция трансформатора нарушена, и это обычно означает, что первичная и вторичная обмотки закорочены вместе.

Эти пять простых шагов помогут вам понять состояние повышающего / понижающего трансформатора. Затем вы можете связаться с вашей компанией по ремонту трансформаторов для получения более подробной информации и шагов.

Как проверить понижающий или повышающий трансформатор Последнее изменение: 21 сентября 2018 г., автор: gt stepp

О gt stepp

GT Stepp — инженер-электрик с более чем 20-летним опытом работы, опытный в исследованиях, оценке и испытаниях & поддержка различных технологий.Посвящен успеху; с сильными аналитическими, организационными и техническими навыками. В настоящее время работает менеджером по продажам и операциям в Custom Coils, разрабатывая стратегии продаж и маркетинга, которые увеличивают продажи, чтобы сделать Custom Coils более узнаваемыми и уважаемыми на рынке.

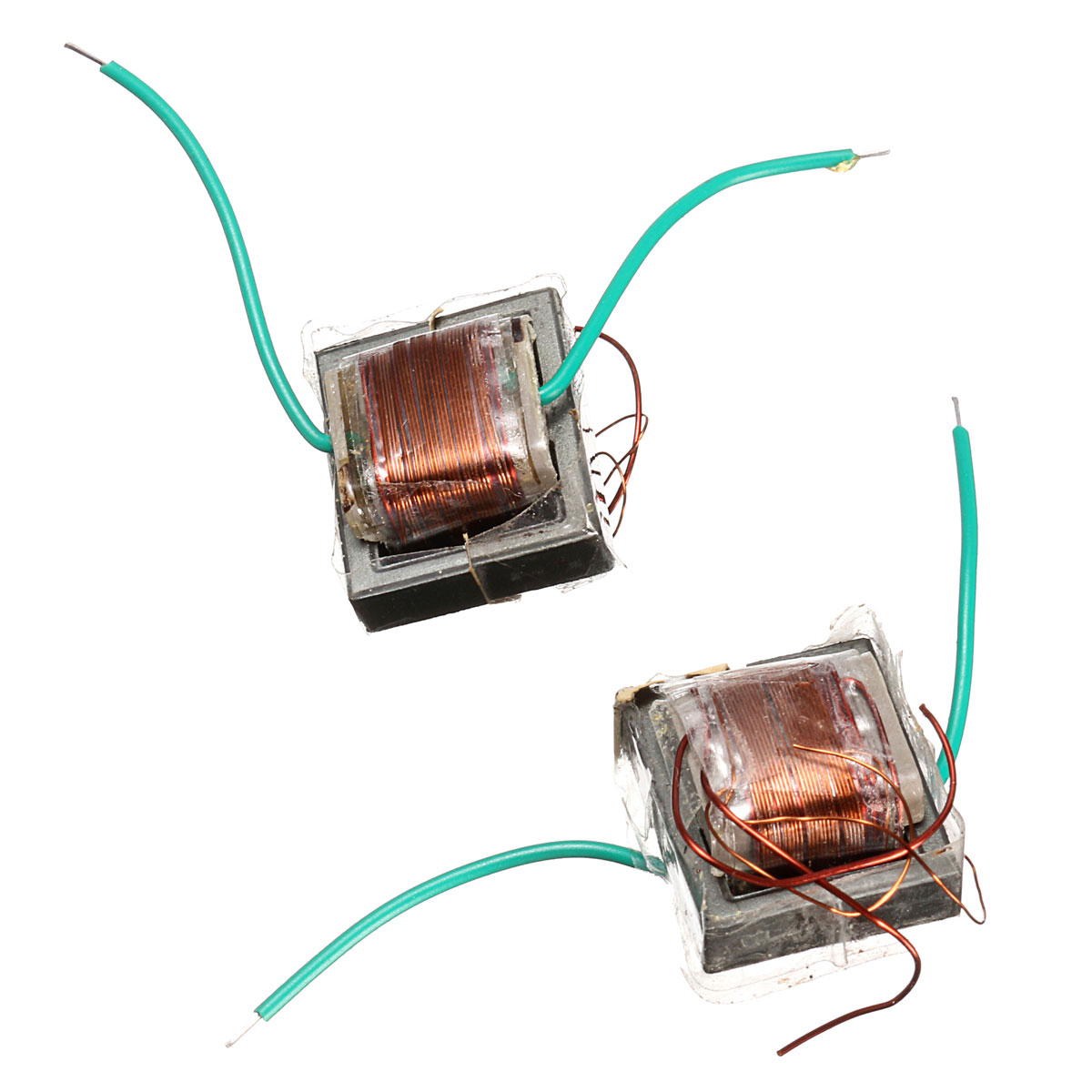

Как анализировать трансформатор высокого напряжения | by HV-Caps

Обычно трансформаторы преобразуют напряжение для использования в бытовых приборах. Высоковольтные или повышающие трансформаторы преобразуют пониженное напряжение в повышенное.Трансформатор высокого напряжения — это своего рода электрический трансформатор. В приборах, подобных микроволнам, используются высоковольтные трансформаторы. Поскольку они вызывают опасность поражения электрическим током, перед испытанием необходимо отсоединить трансформатор и удалить конденсаторы. Однако с добровольно приобретаемым тестером сопротивления все лечение оказывается беспроблемным, быстрым и очень полезным. Понимание того, как работает трансформатор, помогает понять, что подсказывают результаты обследований. Он определит, неисправен ли сам трансформатор или работает ли он надлежащим образом.

Рекомендации:

1. Отсоедините трансформатор от источника питания.

2. Согласие на питание шины от конденсаторов. Если в дивизионе используются высоковольтные конденсаторы без выхлопных резисторов, может потребоваться короткое замыкание конденсаторов. В противном случае просто согласитесь, чтобы резисторы потребляли мощность от конденсаторов по отдельности.

3. Убедитесь, что деталь не контролируется с помощью вольтметра.

4. Отключить обзор высоковольтного трансформатора от его отключения на соответствующем трансформаторе.Это может быть связано с простым отсоединением кабеля или может потребоваться отсоединение установочного винта. Если есть несколько высоковольтных отключений, то теперь разные.

5. Расположите омметр в наиболее чувствительном месте. Анализ на сопротивление среди неизлечимых просто удалили и землю. Индикатор должен везде показывать от пятидесяти до примерно семидесяти Ом (50–70 Ом) между этими двумя факторами. Значительное отличие от этого сборника показывает неполный трансформатор.

6. Разделите направляющую по типу клемм на трансформаторе, применив аналогичную технику, когда дело касается высоковольтных выходов.

7. Проверьте с помощью омметра каждую входную клемму. Измеритель должен обеспечивать анализ с очень низким понижением (близкое к нулю Ом (0 Ом)) среди этих клемм. Кроме того, большое сопротивление между этими выводами указывает на ошибку в трансформаторе.

8. Проверьте все входные клеммы, а также землю.Предполагается, что омметр показывает бесконечное сопротивление (8 Ом), что означает отсутствие связи между этими точками. Некоторое конечное сопротивление ниже обозначает короткую цепь.

9. Разделите низковольтные эскорты КПД, а также проверьте сопротивление между этими рабочими станциями. Омметр должен показывать сокращенный конечный анализ (менее одного О), как и в случае с типом клемм. Из-за превышения сопротивления обнаруживается проблема с трансформатором.

10. Наконец, проверка между клеммами низковольтного КПД и настройкой.Измерительный прибор должен демонстрировать неограниченное сопротивление (8 Ом), что означает отсутствие связи вообще. Опять же, любая ссылка ниже указывает краткую схему.

Свяжитесь с нами:

9B2, Tianxiang Building,
Tianan Cyber ​​Park, Futian,
Shenzhen, China
+ 86–755–33572875

Внешние ссылки:

http: hv-caps.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
