Содержание

как прозвонить цепь, проверить на пробой и утечку

Когда стиральная машина не греет воду или вовсе не запускает программу стирки, выдавая ошибку на табло, чаще всего это вышедший из строя тэн. И также в этом случае техника может биться током, а если установлено УЗО — срабатывать защита. Виновники этого — перепады напряжения, жёсткая вода и износ. Точно убедиться в неисправности поможет только проверка тэна стиральной машины мультиметром любой модели.

Коды ошибок при поломке нагревателя: в Samsung — E5 или E6, в Indesit — F07, в Lg — НЕ, в Bosch — F19, в Candy — E05, в некоторых — горит индикатор «нет нагрева воды».

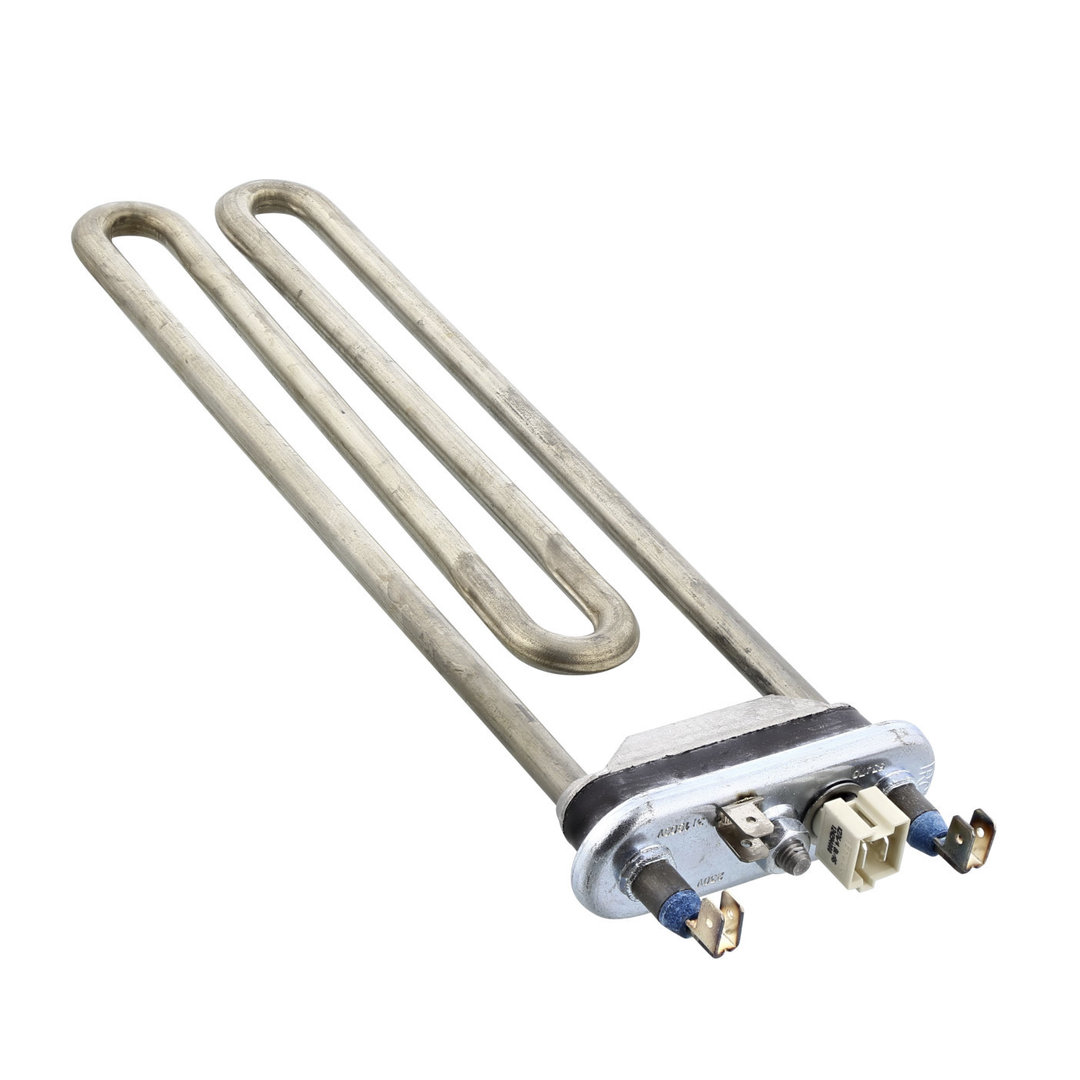

Поиск тэна в стиралке

Для начала необходимо найти нагреватель. Но перед этим обязательно отключите питание с розетки.

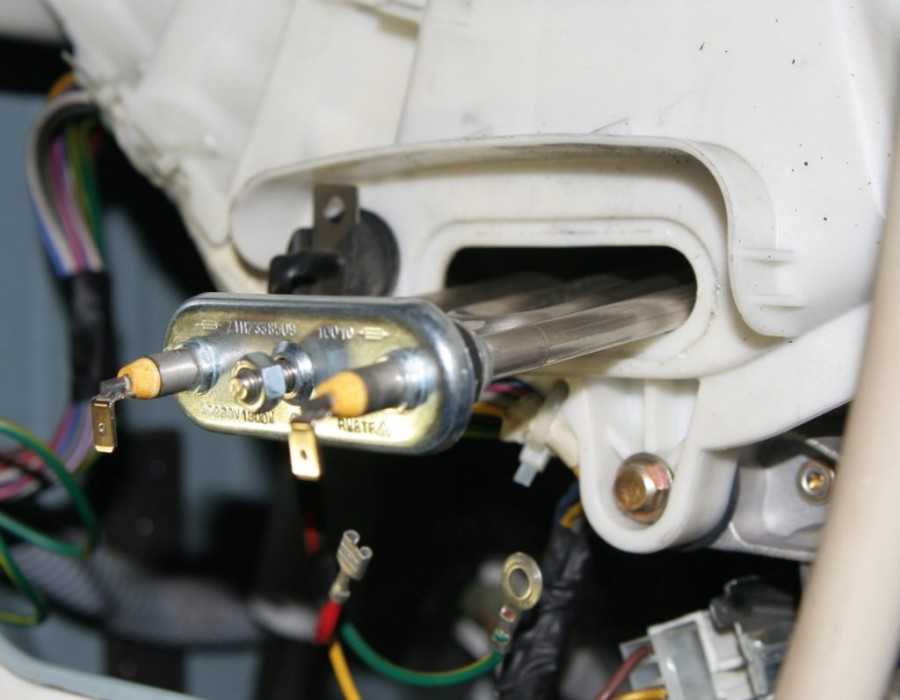

Во многих моделях (Indesit, Lg и Ariston) тэн расположен сзади и лишь в Bosch и Siemens — спереди. Если с задней стороны стиральной машины есть большая крышка, закрученная метизами, то наверняка он там. Чтобы добраться до него, достаточно открутить болты и снять крышку.

Ещё один способ определить нахождение тэна — заглянуть в машинку снизу, аккуратно перевернув её набок.

Проверка нагревателя тестером

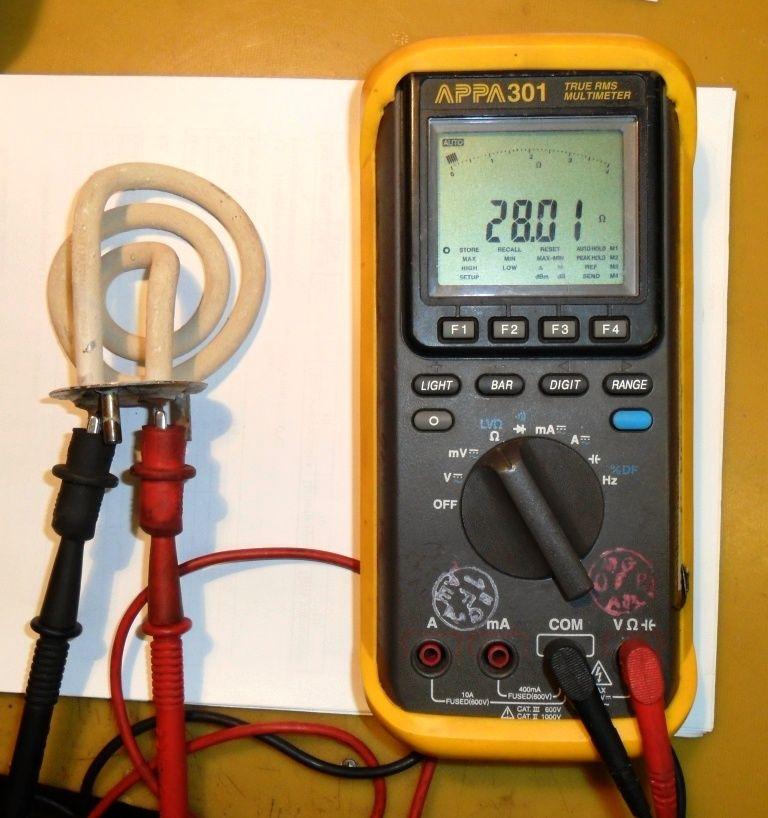

Инструкция, как проверить тэн стиральной машины мультиметром правильно, довольно проста. Для этого сначала снимите с его клемм все провода для достоверности показаний прибора. Выкручивать и доставать ничего не нужно. Проверка делается в 3 шага:

Первый шаг

Устанавливаем на мультиметре режим измерения сопротивления в диапазоне 200 Ом. И перед тем, как проверить тэн тестером, замыкаем щупы между собой, чтобы убедиться в его точности. Показания на дисплее должны быть равны 0 или близкие к нулю. Далее дотрагиваемся одним щупом к левой клемме тэна, а вторым к правой клемме. Средняя клемма (или крепящий болт) — всегда заземление. Её пока что не трогаем, так как мы проверяем целостность нагревающей спирали.

Если тэн исправен, то мультиметр покажет сопротивление в районе нескольких десятков Ом.

К примеру, если мощность нагревателя 1900 Вт (пишется на корпусе тэна и в инструкции к машине), то его сопротивление должно быть равно ± 25.47 Ом.

Высчитывается это по простой формуле:

R=U²/P, где «U» — это напряжение в сети (220 В), а «P» — мощность тэна (в нашем примере — 1900 Вт).

Таким же образом можно определить и мощность тэна, зная только его сопротивление и сетевое напряжение:

P = U²/R.

В том случае, когда прибор показывает «1» (бесконечность), это означает обрыв спирали внутри нагревателя. А если на экране отображается «0», то тэн замкнут (закорочен). В обоих случаях придется покупать новый нагреватель. Его мощность и размеры должны быть идентичными.

Совет! Перед покупкой обязательно обратите внимание, не стоит ли в тэне термодатчик. Дело в том, что в одних моделях стиральных машин он установлен отдельно, а в остальных — в корпусе тэна. Поэтому важно купить такой же (с отверстием под термодатчик либо без).

Желательно в новый тэн переставить родной термодатчик со старого, если он исправен. Или купить с таким же сопротивлением. Обычно оно написано сбоку на пластиковом гнезде. При помощи мультиметра можно убедиться в его исправности, замерив сопротивление на двух контактах. Если окунуть термодатчик в горячую воду, то он должен менять своё сопротивление.

Второй шаг

Устанавливаем мультиметр в режим прозвонки диодов или «зуммер». При замыкании щупов исправный прибор будет издавать писк, а на экране отобразятся нули, что говорит о наличии цепи.

Прикасаемся одним щупом к правой или левой клемме тэна, а вторым щупом к корпусу либо заземляющей клемме. Это делается для того, чтобы определить, не пробивает ли нагреватель на корпус. Если мультиметр запищит, то пробивает. Тэн надо заменить, так как из-за этого машинка может бить током или не запускаться совсем. Если тестер молчит, то всё в порядке.

Финальные действия

Выставьте прибор в режим замера сопротивления на самый высокий диапазон, который есть. В идеале воспользоваться мегаомметром. Сделайте то же, что и в предыдущем пункте. Старайтесь не дотрагиваться руками щупов прибора во время измерения.

Это необходимо для проверки изоляции тэна на ток утечки. Ведь если есть хоть малейшая микротрещина, через которую уходит ток, то совсем скоро она станет больше и нагреватель пробьёт. Кроме того, если в доме установлено УЗО, оно постоянно будет срабатывать и отключать электросеть.

Если показания прибора менее 2 мОм, то тэн лучше сразу заменить. Допустимое сопротивление изоляции считается более 2 мОм. Рекомендуется перед покупкой нового тэна прозвонить цепь и проверить его сопротивление изоляции в магазине.

Проверка тэна без прибора

Когда проверить тэн мультиметром нет возможности, то приблизительно определить его исправность можно с помощью:

  • Визуального осмотра: для этого придется открутить и достать тэн из стиральной машины.
    При очевидных трещинах, черных пригорелых пятнах, вздутиях и грубых царапинах, смело меняйте деталь. Иногда сложно определить состояние нагревателя из-за отложений накипи. Удалите её, замочив тэн в растворе уксуса или лимонной кислоты на 5−6 часов. Кстати, по этой же причине стиральная машина дольше нагревает воду. Кроме того, из-за отложений тэн перегревается внутри и быстро сгорает.
  • Индикаторной отвертки с прозвонкой (на батарейке): такой отверткой пробой в нагревателе точно не определить, а вот цепь можно проверить. Для этого пальцем дотроньтесь до первой клеммы, а жалом отвертки до второй питающей клеммы. При этом нужно зажимать пальцем другой руки металлический пятачок на конце отвертки. Если индикатор засветился, то цепь есть и нагревающая спираль в тэне целая. Аналогичный индикатор-тестер можно сделать и самостоятельно.
  • Контрольной лампы: такую используют электрики. Обычно тоже делают самостоятельно. Для использования нужны знания и опыт обращения с электричеством. В противном случае не рискуйте. Для проверки надо подать на один контакт нагревателя ноль от сети, а на второй — фазу через лампу. При отсутствии обрыва в тэне лампочка будет гореть.

Всё же мультиметр или мегаомметр предпочтительнее, так как проверить тен на стиральной машине с наибольшей точностью можно только ими. Кстати, эти же методы применимы для проверки нагревателей в бойлерах, утюгах, электрочайниках и т. п.

Как проверить ТЭН стиральной машины – прозвонить нагревательный элемент

Если ваша стиральная машина вдруг не стала греть воду, то возможны разные поломки. Самая распространенная из них – выход из строя нагревательного элемента (ТЭНа). Но как убедиться, что проблема именно в нем? Подробней об этом расскажем ниже.

Как снять ТЭН стиральной машины?

Давайте сначала извлечем ТЭН. Для этого нам понадобиться открыть корпус стиральной машины.

У большинства моделей ТЭН расположен сзади. Но есть и те, у которых он находится спереди. Допустим, ваша машинка попала в категорию большинства. Тогда нам необходимо снять заднюю стенку, открутив несколько саморезов (если у вашей машины ТЭН спереди, то снимаем переднюю стенку).

Затем находим ТЭН. Он расположен в нижней части бака. Затем отключаем его от проводов. Если хотите, то можете сфотографировать их положение, чтобы потом не перепутать. И извлекаем его. Чтобы достать его нам понадобиться открутить гайку, которая расположена прямо посередине. Затем нажать или постучать по торчащему концу болта, чтобы он углубился внутрь.

После этого можно поддеть нагревательный элемент чем-нибудь плоским, сойдет шлицевая отвертка или нож. Для наглядности мы решили добавить видео по замене ТЭНа. В нем вы увидите, как разбирать машинку и где отыскать необходимый нам нагревательный элемент и как его снять. Смотрим:

Проверяем ТЭН

Теперь мы извлекли ТЭН и можем проверить его работоспособность.

Для проверки воспользуемся мультиметром, его же называют тестером. Нормальное сопротивление нагревательного элемента от 20 до 40 Ом. В некоторых моделях стиральных машин она может достигать 60 Ом. Если сопротивление существенно меньше 20 Ом, значит, он неисправен.

Так же вы можете посмотреть консультацию специалиста по поводу проверки (прозвона) ТЭНа мультиметром:

Советы

Так же для определения неисправностей мы можем использовать визуальный осмотр. Просто посмотрите на ТЭН. Если вы заметите черные следы, напоминающие пятнышки, то скорее всего, у него пробой на корпус.

Следует быть очень внимательным к работоспособности этой детали. Ведь при некоторых поломках он может давать электрическое напряжение на корпус стиральной машины. А это может вызвать случайный удар электричеством.

Если внимательно изучить нагревательный элемент, то вы можете понять, как он фиксируется на баке и за счет чего происходит герметизация. Когда мы закручиваем гайку на резьбу, резиновая часть крепежного механизма расширяется. Именно за счет этого он качественно крепится на своем месте и не дает воде щелей для того, чтобы вылиться внутрь машинки.

Именно по этой причине, прежде чем доставать ТЭН мы скручиваем гайку и нажимаем на торчащую шпильку с резьбой, чтобы она ушла внутрь. Только после этого мы можем извлечь наш  нагревательный элемент, воспользовавшись плоской отверткой, чтобы поддеть его. Весь процесс нужно делать очень аккуратно, ведь у некоторых моделей стиральных машин очень легко сломать бак.

Когда будем возвращать ТЭН на свое место, необходимо проследить за тем, чтобы он попал в необходимо крепление, которое находится в нижней части бака. Если он расположится выше этого крепления, то будет задевать барабан. В некоторых случаях, данная проблема обнаруживается только во время функции отжима.



Как проверить ТЭН стиральной машины

Рейтинг автора

Написано статей

Просмотров: 265

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 3 минут

У этой статьи: 0 комментариев(я)

Любой сбой в работе техники влечет за собой снижение качества стирки. Проблемы с нагревом могут по-разному отразиться на условиях эксплуатации. Даже если машина не останавливается, а запускается цикл, белье на выходе остается несвежим. Как проверить ТЭН в стиральной машине? Ниже описаны этапы проведения диагностики своими руками. Важно убедиться в неисправности нагревателя, прежде чем проводить ремонт и замену.

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

  • Белье обрабатывается моющим средством.
  • Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

  • После 20 минут стирки стекло люка холодное.
  • На вещах остаются следы порошка, гранулы плохо растворяются.
  • У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

  • Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
  • Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
  • Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации «Как заменить ТЭН в СМ» мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

  • Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

  • Установите тумблер на определение сопротивления.
  • Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
  • Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
  • Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки.

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Проверка тестером сопротивления и других показателей работы тена

Прозваниваем ТЭН

В стиральных машинах вода нагревается при помощи ТЭНа – это электрический нагреватель трубчатого типа. Внутри него расположена спираль из проволоки, имеющей высокое удельное сопротивление. При прохождении через нее электрического тока, спираль нагревается и передает тепло воде, окружающей нагревательный элемент.

Между корпусом ТЭНа и спиралью находится электроизолятор с высокими теплопроводными свойствами. Он и проводит тепло от спирали к наружной стороне ТЭНа, а затем и к воде. Поэтому, когда машинка перестает греть воду – виной чаще всего бывает сгоревший ТЭН.

Перед тем, как проверить тэн стиральной машины мультиметром, нужно правильно рассчитать для данного ТЭНа его сопротивление. Для этого следует знать его мощность. Узнать данные сведения можно либо из паспорта к детали, либо посмотреть на корпусе стиральной машины.

Отношение мощности к напряжению (200 вольт) и есть расчетный ток, проходящий через нагревательный элемент:

I=P/U – обозначается в Амперах

Отношение напряжения к проходящему току и есть искомое сопротивление:

R=U/I – обозначается в Омах

Есть способ, чтобы рассчитать необходимое сопротивление проще – по формуле:

R=U²/P – результат также получается в Омах

Так, если в машине установлен элемент с мощностью 2 кВт (2000 ват) и величина напряжения в сети 220 вольт, то получается:

R=220²/2000=24,2 Ом.

Проверка на пробой



Для проверки элемента на пробой на корпус, следует перевести мультиметр в режим «зуммер» и прозвонить его. После этого, одну его клемму необходимо подключить к выводу ТЭНа, а другую — к его корпусу, либо к контакту «земля».

  • Прибор никак не отреагирует, если на корпус нет пробоя.
  • Прибор запищит, если имеется пробой. В этом случае, ТЭН следует заменить.

Бывают случаи, когда от времени, изоляция выходит из строя, и происходит утечка тока на корпус. В такой ситуации понадобится мегаомметр. Этот прибор измеряет сопротивление изоляции.

Если вместе с ТЭНом в цепи работает УЗО, то при утечке тока на корпус, оно может сработать. Причем, УЗО обычно срабатывает при величине тока, начиная с половины показателя, при котором УЗО должно выключиться. Так, для УЗО, имеющих «уставку» 10 мА – это ток от 5 мА, для УЗО с 30 мА — ток от 15 мА.

Другие приборы, в том числе и мультиметр, не покажут такую утечку, поскольку короткого замыкания на корпус нет. Поэтому используется мегаомметр.

Показатель сопротивления тена

Перед проверкой сопротивления ТЭНа, прежде всего, необходимо отключить стиральную машину от сети. Затем, следует отключить провода от клемм элемента. Мультиметр нужно перевести в режим замера сопротивления и выставить диапазон в 200 Ом.

Щупами прибора нужно прикоснуться к нагревательным клеммам и провести пробу:

  • Если показатель близок к расчетному – ТЭН исправен.
  • Если прибор показывает 0 – внутри нагревательного элемента произошло короткое замыкание и нагреватель подлежит замене.
  • Если на мультиметре показана единица (1), то в ТЭНе произошел обрыв спирали и его также следует заменить. Если используется стрелочный тестер, то он остановится на ∞.

Признаки и причины неисправностей

Из-за перегрева, находящаяся внутри ТЭНа нихромовая нить плавится, и из-за этого обрывается сама спираль. Это происходит в случае покрытия нагревательного элемента слоем накипи или когда ТЭН включают без воды. Реже виной выхода из строя детали является заводской брак и низкое качество изготовления нагревателя.

Так, по центру ТЭНа находится спираль, и ее удерживает плотно набитый внутрь песок. Если при изготовлении ТЭНа, его уплотнили плохо или сдвинули спираль от центра, то при эксплуатации, она может коснуться стенки нагревателя.

Если стиральная машина не заземлена, в соответствии с требованиями, то прибор не перестанет работать, но при этом вероятность поражения человека электрическим током будет очень высока.

Если агрегат заземлен, то мощность спирали значительно возрастет из-за ее укорочения, в результате чего она расплавится, а сам нагреватель сломается окончательно. Если под руками нет тестера или мультиметра, то проверить работоспособность ТЭНа можно, не вскрывая стиральную машину.

Для этого, нужно присмотреться к ее поведению:

  • Если машина стирает намного дольше, чем обычно, и при этом вода греется и циклы не прерываются – причина в ТЭНе.
  • Если при касании стенки машины чувствуется покалывание или удар током или срабатывает УЗО – поломка нагревателя.

Если вода не греется и не выбирается нужный режим для стирки – нагревательный элемент неисправен. При этом, на дисплее может высвечиваться код ошибки.  Bosch – F19, Индезит – F07, Самсунг – E5 или E6. Подобные сообщения будут появляться и у машин марки Ардо, Аристон, Занусси, в зависимости от модели.

Существует несколько других способов, для проверки исправности нагревателя без использования инструментов:

  1. При появлении на корпусе нагревателя черных точек – наверняка произошел пробой на корпус. Иногда, чтобы увидеть следы пробоя, нужно счистить накипь. Для этого подойдет замачивание ТЭНа в растворе лимонной кислоты.
  2. Можно проверить работу нагревателя по электрическому счетчику. Для этого, запустив машину на самую полную из возможных мощностей, при температуре от 60 градусов, нужно посмотреть на работу счетчика. Если она осталась без изменений, то ТЭН неисправен и не греет воду.
  3. Если на нагревателе имеются вздутия, утолщения, царапины или другие механические повреждения, то это причина для замены детали.
  4. Обрыв спирали можно также проверить при помощи обычной контрольной лампы, которую используют электрики.

Как проверить ТЭН стиральной машины мультиметром: прозвонить нагревательный элемент

Нагревательный элемент в стиральной машинке является одной из основных деталей. Внешне он напоминает трубу небольшого диаметра из металла, внутри которой располагается своеобразная спираль. Именно она и нагревается в результате воздействия тока. Происходит это из-за сопротивления, которым обладает спираль. Свободное пространство внутри ТЭНа заполнено диэлектриком, который обладает высоким показателем теплопроводности.

ТЭН в процессе стирки часто нагревается, а затем остывает. В результате этого спираль, расположенная внутри металлической трубки постепенно изнашивается и начинает терять свои качества. Все это приводит к тому, что нагревательный элемент просто перестает работать. Деталь либо замыкается на корпусе, либо перегорает. Вода в процессе стирки не нагревается. Если ТЭН пришел в негодность, то элемент следует заменить. Восстановить работоспособность детали просто невозможно. Однако каждый сможет проверить мультиметром  ТЭН стиральной машины.



Где располагается деталь

В различных моделях стиральных машин нагревательный элемент располагается либо спереди, либо сзади. Как же определить расположение ТЭНа? Если задняя крышка больших размеров, то именно здесь и будет находиться нагревательный элемент. Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть снизу, где находиться ТЭН. При необходимости можно снять заднюю панель стиральной машины. Особых сложностей это не вызовет. Достаточно открутить метизы.

Совет:

Читайте также: Почему стиральная машина не нагревает воду

Как рассчитывается сопротивление ТЭНа

Чтобы проверить нагревательный элемент в стиральной машине, необходимо знать не только, как правильно прозванивать ТЭН мультиметром, но и показатель его сопротивления. Прежде всего, следует вычислить эту величину. Вам потребуются определенные данные:

  1. Напряжение, которое подается на водонагреватель. В данном случае показатель U равен – 220 В. Это напряжение, которое присутствует в бытовой сети.
  2. Мощность ТЭНа – Р. Определить данный показатель не составит особого труда. Достаточно заглянуть в инструкцию. Зная модель стиральной машины, мощность нагревательного элемента можно посмотреть в интернете.

Смотрите также – Быстрая замена щеток на двигателе стиральной машины своими руками

Узнав все необходимые показатели, можно рассчитать сопротивление – R. Для этого существует формула:

R = U2/P

Это сопротивление возникает в ТЭНе в процессе его использования. Измеряется показатель R в Омах.  Если нагревательный элемент стиральной машины исправен, то мультиметр  должен показать полученную цифру.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его. Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

  • Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
  • Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется замена ТЭНа.
  • Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Проверка ТЭНа на пробой на корпус

Если же мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить пробой детали на корпус. При таком явлении в процессе стирки под прибором могут наблюдаться искры. Это очень опасно. Для проверки мультиметр следует перевести в режим прозвонки. Устройство должно издать писк. После этого на мультиметре загорятся индикаторы. Одним концом приспособления следует прикоснуться к клемме ТЭНа, а вторым – к корпусу либо к клемме заземления. Если мультиметр начал пищать, то нагревательный элемент не исправен, и его необходимо заменить.

Смотрите также:

Как проверить ТЭН стиральной машины —

Секреты обращения с техникой

2264 просмотров

ТЭН является без преувеличения ключевой деталью любой стиральной машины. Эта составляющая представляет собой металлическую трубку, внутри которой располагается спираль. Под воздействием электрического тока происходит нагрев, который и необходим при использовании стиральной машины в некоторых режимах.

Стоит понимать, что со временем спираль изнашивается, из-за чего нужно с определенной регулярностью проводить ремонтные работы. В итоге получается так, что стиральная машина перестает нагревать воду. В домашних условиях проверить работоспособность ТЭНа несложно.

Как проверить ТЭН стиральной машины — расположение ТЭНа

Моделей стиральных машин сейчас на рынке много, и расположение ТЭНа практически всегда разное:

  • для начала нужно осмотреть оборудование сзади. Если задняя стенка крупная, то ТЭН, скорее всего, находится именно в этой части;
  • если возможно, необходимо расположить стиральную машину набок и посмотреть снизу, где именно располагается нагревательный элемент;
  • наиболее эффективный способ поиска ТЭНа заключается в демонтаже задней крышки. Стиральные машины имеют стандартные крепежные элементы, поэтому все достаточно просто.

Как проверить ТЭН стиральной машины — проведения расчета сопротивления

Для качественной проверки нужно ориентироваться по каким-то данным, связанным с сопротивлением ТЭНа. Поэтому для начала нужно рассчитать нормальное сопротивление.

U — это то напряжение, которое подается на нагреватель. Оно равняется напряжению бытовой сети — 200 В.

P — это мощность нагревателя. Чтобы точно определить этот параметр, необходимо проанализировать справочную литературу, поставляемую вместе со стиральной машиной.

В основе будет лежать формула R=U²/P, которая позволяет получить сопротивление ТЭНа в рабочем состоянии. К примеру, если мощность нагревателя составляет 1800 Вт, то мы получаем следующее решение этой задачи:

R=220²/1800=26,8 Ом.

Следует зафиксировать эту цифру, чтобы произвести сравнение после замеров.

Как проверить ТЭН стиральной машины — «прозвон» ТЭНа

В первую очередь стиральная машина отсоединяется от сети, после чего можно производить проверку.

Для проверки нам понадобится обычный мультиметр. Его нужно перевести в режим измерения сопротивления в Ом-ах на отметку в 200 Ом. Необходимо приложить концы мультиметра к клеммам нагревателя:

  • на экране мультиметра должна высветиться цифра, близкая к рассчитываемой. Получить идеальное значение практически никогда нельзя. Если мы рассчитали 26,8 Ом, то тесты покажут около 25 — 27 Ом;
  • если на дисплее мультиметра загорится цифра 1, то это говорит о том, что в ТЭНе присутствует обрыв, поэтому нужно произвести замену этой составляющей стиральной машины. Производить ремонт смысла нет;
  • примерно такая же ситуация обстоит и в том случае, если мультиметр показывает 0. Это говорит о замыкании внутри ТЭНа, поэтому замены нагревательного элемента избежать не получится.

Если же вышеуказанный тест показал необходимое сопротивление, это еще не говорит о том, что все в порядке.

Проверка целостности корпуса ТЭНа

Вполне возможно, что неисправность состоит в изъянах диэлектрика, который находится между спиралью и трубкой ТЭНа. Самое опасное то, что ток может уходить на корпус стиральной машины.

Отличительной чертой подобной поломки является наличие искр под стиральной машиной.

Чтобы проверить нагреватель на пробой корпуса, необходимо перевести мультиметр в режим прозвонки, после чего замкнут оба провода прибора межу собой. После этого мультиметр издаст характерный сигнал. Далее нужно прикоснуться одним концом мультиметра клеммы ТЭНа, а вторым — его корпуса. Если мультиметр снова издает пищащий звук, необходимо произвести замену корпуса.

Источник

Как прозвонить (проверить) тэн стиральной машины?

Как проверить ТЭН на стиральной машине в домашних условиях

Одна из ключевых деталей в стиральной машине это ТЭН (Трубчатый Электрический Нагреватель). Представляет он из себя металлическую трубку, внутри которой находится спираль.

Эта спираль под воздействием электрического тока нагревается. Также эта спираль имеет большое сопротивление, именно поэтому электрический ток, проходя, нагревает ее.

Между спиралью и трубкой все пространство заполнено диэлектриком с высокой теплопроводимостью.

Как вы уже поняли, ТЭН постоянно нагревается и остывает, поэтому спираль в нем изнашивается и теряет свои первоначальные свойства, а в один момент может вовсе перегореть или замкнуть на корпус.

Когда это произойдет стиральная машинка перестанет нагревать воду. Если такое случилось, то нужно незамедлительно проверить ТЭН в стиральной машине на работоспособность.

К счастью, это очень просто сделать в домашних условиях.

ТЭН у разных стиральных машин может находиться как спереди, так и сзади. Определить где находится ТЭН в стиральной машине можно одним из следующих способов:

  • Осмотрите стиральную машину сзади, если задняя стенка большого размера, то, вероятнее всего, что ТЭН находится сзади.
  • Можно положить машинку набок и посмотреть снизу, где расположен ТЭН.
  • Ну и самый практичный и, наверное, 100% способ, это снять заднюю крышку стиральной машины, благо снимается она очень просто и посмотреть там ли находится ТЭН. Если его даже там нет, то прикрутить ее будет не слишком трудно.

Если вы определились с местоположением ТЭНа в стиральной машине, то самое время его прозвонить на целостность. Некоторые профессионалы советуют снять ТЭН перед тем как прозванивать, но мы лично не видим в этом смысла. Нам кажется, что лучше сначала прозвонить нагреватель и убедиться, что он не исправен, а уже потом снимать его и менять на новый.

Поэтому снимать мы его не будем, а просто открутим от него провода. Для этого воспользуйтесь ключом или отверткой и открутить гайки, прижимающие провода.

Чтобы проверить ТЭН на работоспособность нужно знать, как его прозванивать и на какие данные нам ориентироваться. Поэтому, перед тем как начать проверять водонагреватель, нам нужно сначала рассчитать его нормальное сопротивление.

Для расчета сопротивления нам понадобятся следующие данные:

  • U – напряжение, подаваемое на нагреватель. У нас оно равно напряжению бытовой сети, т. е. 220 В.
  • P – мощность самого ТЭНа. Для определения этого параметра загляните в инструкцию от стиральной машины и найдите там мощность прибора. Либо вы можете найти в интернете свою стиральную машинку по модели и узнать мощность там.

Далее по формуле R=U²/P мы получаем сопротивление нагревателя в его рабочем состоянии в Ом-ах. Именно эту цифру нам и должен показать мультиметр при прозвоне ТЭНа. Но для начала давайте разберем на примере, как правильно рассчитать сопротивление. Допустим, что мы посмотрели в инструкции к стиралке, что мощность ТЭНа составляет 2 Кв или 1800 Вт.

Считаем по формуле: R=220²/1800=26,8 Ом. Т. е. сопротивление нашего рабочего ТЭНа должно составлять 26,8 Ом. Запомним эту цифру и отправляемся проверять сам нагреватель.

Перед тем, как начать проверку ТЭНа, убедитесь, что прибор отсоединен от электросети и обесточен.

Снимите все провода, подходящие к ТЭНу. После этого переведите мультиметр в режим измерения сопротивления в Ом-ах на отметку 200 Ом и приложите его концы к клеммам нагревателя.

  • На дисплее мультиметра должна высветиться цифра близкая к расчетной, в нашем случае это примерно 26 Ом. В этом случае ТЭН исправен.
  • Если на дисплее мультиметра высвечивается цифра 1 – это значит, что внутри нагревателя обрыв, и он требует замены.
  • Если на дисплее вы увидите цифру близкую к 0, это значит, что внутри ТЭНа замыкание, и он также неисправен.

Допустим, что ваш ТЭН показал «правильное» сопротивление, и, значит, спираль внутри него не нарушена. Но на этом проверка трубчатого нагревателя не заканчивается и нужно еще кое-что проверить, а именно:

Возможно, что сама спираль и исправна, но неисправен диэлектрик, который находится в пространстве между ней и трубкой и при прохождении электричества, ток может уходить на корпус стиральной машинки, что очень опасно. Из-за такой поломки могут даже возникать искры под стиральной машиной.

Для проверки нагревателя на пробой на корпус переведите мультиметр в режим прозвонки, в таком режиме если замкнуть оба провода прибора между собой, мультиметр издаст писк и загореться индикатор.

Дальше касаемся одним концом мультиметра клеммы ТЭНа, а вторым его корпуса или можно клеммы заземления.

Если мультиметр запищал, то значит ваш ТЭН пробит на корпус и требует замены.

Таким нехитрым способом вы можете прозвонить водонагреватель не только в стиральной машине, но и в чайнике или любом другом приборе.

Правильная проверка тэна стиральной машины мультиметром: как прозвонить

Как проверить бытовую технику с помощью мультиметра | Руководства по дому

Различные домашние электрические проблемы могут привести к неисправности или прекращению работы бытовой техники, но домовладельцы часто предполагают, что сам прибор неисправен. Перед тем как выбросить прибор, проверьте его мультиметром. Мультиметр — это небольшой и недорогой портативный инструмент, предназначенный для проверки электропроводки и всех типов бытовой техники.

Отключите все устройства, которые вам нужны для проверки, и отключите питание от автоматического выключателя, чтобы исключить риск поражения электрическим током.

Включите мультиметр и установите его функцию на минимальное значение для Ом (сопротивления). Если вы используете аналоговое устройство, удерживайте два щупа вместе, пока вы устанавливаете стрелку измерителя на «0».

Прикрепите зажимы типа «крокодил» к щупам мультиметра.

Получите доступ к элементу устройства, который вы хотите протестировать. Этот процесс будет широко варьироваться в зависимости от устройства. Для тестирования небольших приборов, таких как блендеры и тостеры, вам понадобится только доступ к электрической вилке.Для проверки более крупных приборов, таких как плиты или холодильники, вам может потребоваться снять панель и / или отдельные компоненты прибора, чтобы проверить их.

Прикрепите зажим «крокодил» к каждой из двух клемм, которые необходимо проверить, например, к штырям электрического шнура или выводам элементов. Например, чтобы проверить контроль температуры в холодильнике, потяните ручку регулятора температуры от стены холодильника и прикоснитесь каждым зажимом типа «крокодил» к одному из двух контактов регулятора температуры.

Поверните ручку устройства или нажмите его кнопки, как при обычном использовании устройства. Например, при проверке регулятора температуры холодильника поверните ручку регулятора температуры, как если бы вы сделали холодильник холоднее.

Считайте показания мультиметра. Низкое значение сопротивления указывает на то, что элемент исправен. Значение 0.L (бесконечность) или значение выше 120 Ом указывает на то, что элемент неисправен или загрязнен.

Биография писателя

Кристина Слоун пишет с 1992 года.Ее работы были опубликованы в нескольких национальных литературных журналах.

Расчет ТЭНов на мазут. Как проверить мультиметром тэн стиральной машины

Практически все известные сегодня нагревательные устройства и устройства работают за счет работы трубчатых электронагревательных элементов, которые кратко называют нагревательными элементами. Как правило, ТЭНы отличаются простотой конструкции и длительным сроком службы, однако при неправильном использовании или неисправности выходят из строя — наиболее частыми причинами неисправностей прибора являются обрыв спирали и короткое замыкание.

Перед тем, как выбросить неисправное оборудование, рекомендуется проверить нагреватель мультиметром. Возможно, проблема вовсе не в этой части, а поломка гораздо серьезнее. Итак, как проверить ТЭН обычным тестером?

ТЭН содержит в своем составе одну или несколько спиралей, которые отличаются высоким сопротивлением, за счет чего нагреваются при прохождении через них электрического тока. Чтобы избежать коротких замыканий и других проблем, связанных с электрическим током, спирали помещают в изолированные металлические трубки.

Перед проверкой ТЭН необходимо определить его нормальное сопротивление. Это необходимо для обеспечения того, чтобы при тестировании у вас был эталон, с которым можно было сравнивать показания прибора. Таким образом можно легко определить, насколько значение, измеренное мультиметром, отличается от расчетного, и насколько сильно эти значения расходятся.

R = U 2 / P

где P — мощность, указанная на корпусе оборудования. Так, если электрическое устройство работает при напряжении 220 вольт и его мощность составляет 1000 ватт, то сопротивление, рассчитанное по формуле, будет равно 48. 4 Ом. Как видите, рассчитать стоимость очень просто!

Проверка обычная ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа, и почему это нужно делать, можно переходить непосредственно к самому тестированию, которое выполняется в несколько этапов.

Перед проверкой ТЭНа мультиметром отключите ТЭН от источника питания.

В дальнейших действиях следуйте приведенным ниже инструкциям для правильной проверки:

  • Сопротивление равно расчетному — прибор в хорошем состоянии и пригоден для работы.
  • На дисплее отображается значение 0 — короткое замыкание спирали внутри трубки.
  • На дисплее отображается значение 1 (или бесконечность) — обрыв змеевика.

После завершения процедуры поверки необходимо запустить звонок, позволяющий определить, произошел ли электрический пробой корпуса прибора. Набор номера также производится с помощью тестера:

Если в момент касания щупами контактов зуммер начинает издавать высокочастотные сигналы, то на корпусе прибора происходит электрический пробой, что может привести к поражению электрическим током. серьезные последствия для здоровья и жизни.

Проверка нагревателей водонагревателя

Если до этого момента вы не знали, как проверить тестер нагрева нагревателя с помощью мультиметра, для вас хорошей новостью является то, что он почти такой же, как в примере, рассмотренном ранее, и не вызывают затруднения даже у неопытных пользователей. Порядок проведения испытаний полностью аналогичен описанному выше, поскольку конструкция ТЭНов в разном оборудовании практически одинакова. Единственное дополнение — рекомендуется проверить и термостат.

В нормальном случае тестер показывает значение сопротивления при проверке нагревателя в водонагревателе, которое в большинстве случаев принимает значения 0,37 и 0,71.

Также необходимо проверить элемент на наличие пробоя на корпусе прибора. Вы уже знаете, как вызвать ТЭН мультиметром — об этом шла речь выше. Переведите тестер в режим зуммера и поочередно касайтесь контактов, прислушиваясь к сигналам мультиметра.

Проверка ТЭНа стиральной машины

Перед Проверкой ТЭНа стиральной машины еще необходимо найти его мультиметром — с этим у многих возникают определенные трудности, что особенно актуально для современных моделей автомобилей с хитрым внутренним устройством .В большинстве случаев нагреватель в стиральной машине располагается чуть ниже бака, ближе к задней крышке.


В некоторых моделях он устанавливается сбоку на передней крышке. Стиральные машины с вертикальной загрузкой могут быть оснащены элементами, расположенными с одной из сторон.

При проверке следует знать, к каким контактам ТЭНа нужно подключиться. Дело в том, что ТЭН стиральной машины имеет три выхода, из которых только два нужны для тестирования.Как правило, в центре находится заземляющий контакт, при этом две крайние (нулевой и фазный) зажимы необходимы для проверки.


Чтобы проверить нагревательные элементы стиральной машины, вы должны следовать инструкциям, данным ранее. Нормальный показатель сопротивления ТЭНа стандартной стиральной машины колеблется в пределах 25-60 Ом, возможны небольшие отклонения.

Нагревательный элемент в стиральной машине — одна из основных деталей. Внешне он напоминает трубу небольшого диаметра из металла, внутри которой находится своеобразная спираль.Именно она нагревается от тока. Это происходит из-за сопротивления, которым обладает спираль. Свободное пространство внутри нагревательного элемента заполнено диэлектриком, обладающим высокой теплопроводностью.

ТЭН в процессе стирки часто нагревается, а затем остывает. В результате спираль, находящаяся внутри металлической трубки, постепенно изнашивается и начинает терять свои качества. Все это приводит к тому, что ТЭН просто перестает работать. Деталь либо замыкается на корпусе, либо перегорает.Вода в процессе стирки не нагревается. Если нагревательный элемент пришел в негодность, его следует заменить. Восстановить работоспособность деталей просто невозможно. Однако проверить стиральную машину мультиметром сможет каждый.

Где находится запчасть

В различных моделях стиральных машин ТЭН расположен либо спереди, либо сзади. Как определить расположение каменки? Если задняя крышка большая, то здесь будет нагревательный элемент.Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть внизу, где находится обогреватель. При необходимости вы можете снять заднюю панель стиральной машины. Это не вызовет особых затруднений. Достаточно открутить фурнитуру.

Как рассчитать сопротивление ТЭНа

Чтобы проверить ТЭН в стиральной машине, нужно знать не только как правильно прозвонить ТЭН мультиметром, но и индикатор его сопротивления.Прежде всего, вы должны рассчитать это значение. Вам потребуются определенные данные:

  1. Напряжение, подаваемое на водонагреватель. В этом случае показатель U равен 220 В. Это то напряжение, которое присутствует в бытовой сети.
  2. TENA power — R. Определить этот показатель несложно. Просто посмотрите инструкцию. Зная модель стиральной машины, мощность ТЭНа можно посмотреть в Интернете.

Узнав все необходимые показатели, можно рассчитать сопротивление — R. Для этого есть формула:

Это сопротивление возникает в ТЭНе в процессе его использования. R измеряется в омах. Если ТЭН стиральной машины исправен, то мультиметр должен показать получившуюся цифру.

Как проверить ТЭН

После определения места расположения нагревательного элемента необходимо прозвонить нагревательный элемент для целостности. Перед проверкой нагревательного элемента многие специалисты рекомендуют его снять. Однако в этом нет необходимости.Достаточно отсоединить провода от ТЭНа и прозвонить его. Для этого отверткой или гаечным ключом открутить все гайки. Чтобы прозвонить ТЭН мультиметром, его необходимо обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку 200 Ом. Концы мультиметра нужно прикрепить к выводам ТЭНа.

  • Если нагревательный элемент в хорошем состоянии, прибор покажет значение, близкое к расчетному.
  • Если на экране отображается цифра 1, это указывает на поломку, которая произошла внутри нагревательного элемента. В этом случае требуется.
  • Если на дисплее отображается 0, то произошло короткое замыкание внутри нагревательного элемента. Устранить это повреждение можно только заменой деталей.


Проверка ТЭНа на поломку по кузову

Если мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить поломку детали на корпусе.При таком явлении в процессе стирки под устройством могут наблюдаться искры. Это очень опасно. Для проверки мультиметр необходимо перевести в режим набора номера. Устройство должно пищать. После этого на мультиметре загорятся индикаторы. Одним концом устройства следует прикоснуться к клемме TENA, а вторым — к корпусу или клемме заземления. Если мультиметр начал пищать, ТЭН не работает, и его необходимо заменить.

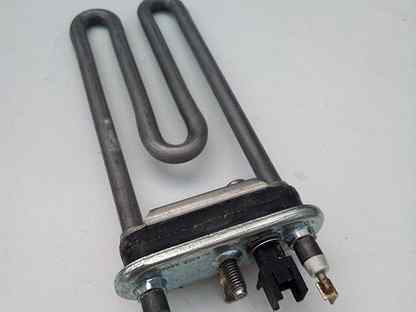

ТЭН представляет собой металлическую трубку произвольной формы, в которую вставлена ​​спираль из нихромовой проволоки с выводами на концах.Чтобы изолировать спираль и отвести от нее тепло, трубка заполняется кварцевым песком. TENA не имеет полярности, поэтому не имеет значения, к какому выводу подключены фазы, а к какому нулю.

Практически в любых современных электронагревателях, таких как электрочайник, утюг, автоматическая мойка, обогреватель и другие, в качестве источника тепла используются ТЭНы трубчатые, которые сокращенно называют ТЭНами. Это простой и надежный элемент, способный прослужить многие десятилетия при соблюдении правил эксплуатации.Но правила не всегда соблюдаются, а ТЭНы некачественные и поэтому выходят из строя.

Если в приборе нет нагрева, это не означает, что нагревательный элемент вышел из строя. Не исключено, что причиной неисправности может быть выключатель, термостат или другие системы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет затруднений. Любой домашний мастер, прочитав эту статью, даже не имея опыта набора и замены ТЭНа, легко справится с такой задачей, выбрав наиболее доступный метод проверки.

Устройство трубчатого электронагревателя (ТЭН)

Для того, чтобы грамотно проверить ТЭН, необходимо представить его внутреннее устройство. Как видно из рисунка ниже, нагревательный элемент представляет собой металлическую трубку из меди, нержавеющей стали или железа, в центре которой уложена нихромовая спираль, закрученная в виде пружины.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключать ее контакт с трубкой.Концы спирали соединяются сваркой с контактными стержнями, которые фиксируются внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней выполнены резьбовые или приварные контактные пластины.

Трубки для изготовления нагревателей используют разного диаметра и, в зависимости от назначения, придают им разную форму вплоть до спирали. Хороший пример — электрический чайник.

Какие неисправности ТЭНов

Чаще всего нагреватели выходят из строя из-за обрыва резьбы нихромовой спирали, который происходит из-за плавления нихромовой нити из-за ее перегрева.Перегрев происходит, если на нагревательном элементе образуется толстый слой накипи или нагревательный элемент, предназначенный для работы в жидкой среде, и включается без него. Выдувная спираль может из-за оригинального некачественного ТЭНа.

Спираль в центре трубки ТЭНа удерживается за счет ее плотного заполнения песком. Если при заливке песка он плохо уплотняется или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может сместиться и коснуться внутренней поверхности трубки.Если спираль касается только в одной точке, то при отсутствии соединительного провода заземления и УЗО в разводке квартиры работоспособность ТЭНа не потеряется и электрочайник или любой другой нагревательный прибор продолжит работу. Но это создает вероятность попадания фазы на корпус продукта, а если он металлический, то вероятность того, что человека ударит человек при прикосновении к телу.

Если прибор заземлить, то в результате укорачивания спирали высвобождаемая мощность значительно возрастет и если не сработает автоматический выключатель, спираль расплавится и ТЭН полностью выйдет из строя.Если в квартирной проводке на вводе установлено УЗО, то оно сработает и обесточит всю квартиру при включении чайника.

Если спираль касается трубки одновременно в двух и более местах, как на фото, то при отсутствии заземления и УЗО, если автоматический выключатель не успевает сработать, спираль сразу сгорит.

Таким образом, у нагревательных элементов может быть одна из двух неисправностей — обрыв нихромовой спирали или ее замыкание на металлическую трубчатую оболочку.Ни одна из этих неисправностей не может быть устранена и ТЭН по возможности подлежит замене. В современных электрочайниках из-за их конструкции при выходе из строя нагревательного элемента необходимо покупать новый чайник, так как нагревательный элемент выполнен заодно с дном.

Как проверить кольцо отопителя

В зависимости от наличия средств измерений, вы можете проверить ТЭН одним из следующих способов. Измерить сопротивление спирали и сопротивление между спиралью и трубкой с помощью игольчатого тестера или мультиметра, прозвонить с помощью индикатора фазы или проверить электрика.

Проверка ТЭНа


стрелочным тестером или мультиметром

Для проверок Прибор необходимо переключить в режим измерения минимального сопротивления и концы датчиков прибора касаться клемм ТЭНа.

Если спираль находится в обрыве, стрелочный тестер покажет сопротивление, равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что эквивалентно бесконечному сопротивлению. Узнать, какое сопротивление должен иметь спиральный нагреватель в зависимости от его мощности, можно с помощью онлайн-калькулятора.

Достаточно ввести в окошки счетчика напряжение, на которое рассчитывается ТЭН и его мощность. Обычно эти значения наносятся на трубку. Вы можете использовать информацию об энергопотреблении прибора. Например, у электрочайника на 2000 кВт сопротивление будет 24,2 Ом.

Если спираль цела, то далее нужно прикоснуться к одному из выводов ТЭНа одним концом щупа мультиметра, а вторым — металлической трубкой.Если между катушкой и трубкой нет короткого замыкания, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор показывает значение, отличное от указанного, значит, имеется короткое замыкание и такой нагревательный элемент не подлежит дальнейшей эксплуатации.

Проверка TENA


с помощью светодиода и батареи или источника питания

Если тестера или мультиметра нет в наличии, или в мультиметре сидит батарейка типа «Крона», то, если есть светодиод, то они есть практически во всех бытовых электроприборах и любом аккумуляторе, даже если он разрядился, от 3 В до 12 В можно успешно проверить любые ТЭНы, в том числе и электрочайник.

На фото видно, как с помощью снятой с мультиметра батарейки «Крона» (напряжение на ее выводах было всего 5 В вместо 9 В), резистора 51 Ом и светодиода для проверки целостности нагревательного змеевика. Только необходимо учесть, что светодиод не является лампочкой и его нужно подключать, соблюдая полярность. Поскольку сам ТЭН имеет сопротивление, при проверке спирали при использовании старого аккумулятора можно обойтись без резистора.

Если светодиод светится, значит спираль цела. Для проверки сопротивления изоляции нужно отсоединить цепь от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светиться.

Если под рукой нет аккумулятора, то его можно успешно заменить любым источником питания переменного или постоянного тока; любое зарядное устройство, например от сотового телефона или ноутбука. На этом фото с помощью зажимов типа «крокодил» питающее напряжение подается от источника постоянного напряжения.Светодиод уверенно светится при напряжении от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контроля электрика нужно быть предельно осторожным. Прикосновение тела человека к частям или цепям, подключенным к фазному проводу, может вызвать серьезный ущерб здоровью, даже остановку сердца. Другими словами, прикосновение к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Если есть ручной указатель фаз электрика, то с его помощью тоже можно проверить состояние ТЭНа. В этом случае сопротивление изоляции (между нимиромовой спиралью и трубкой) будет проверено с большей достоверностью, так как при проверке мультиметром прикладывается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где в розетке есть фаза (по правилам должна быть справа), а затем соединить кусок провода с фазным выводом одного из контактных стержней ТЭНа, как показано на фото.

Если контрольная лампа не горит при прикосновении к противоположному выводу ТЭНа, значит спираль находится в обрыве, а если она загорается при прикосновении к трубке, то имеет место пробой изоляции (спираль касается трубки ).

Проверка ТЭНа пультом электрика

Проверить обогреватель с контролем электрика может практически каждый, так как никаких измерительных приборов не требуется. Суть теста заключается в последовательном включении спиралью ТЭНа любой лампочки с последующим подключением цепи к бытовой электропроводке 220 В.

Для подготовки к тесту необходимо взять вилку со шнуром, один конец которого подсоединен к любой контактной клемме нагревательного элемента, а другой конец — к электрическому патрону. Рядом со вторым выходом патрона прикреплен дополнительный кусок проволоки. В патрон вкручивается любая лампочка, рассчитанная на напряжение 220 В.

Сначала свободный провод от картриджа подключается к свободному концу нагревательного элемента, как показано на схеме выше.Затем вилка вставляется в розетку. При хорошей спирали свет должен ярко светить. Если он не светится, значит спираль находится в обрыве и тогда ее нельзя проверить, так как ТЭН не подлежит дальнейшей эксплуатации.

Далее вынимается заглушка из розетки и правый вывод картриджа подключается к трубке ТЭНа, как показано на фото. Вилка вставляется в розетку, если лампочка не светит, значит сопротивление изоляции между спиралью и трубкой большое и ТЭН исправен.Если лампочка начинает светиться, значит, произошел пробой изоляции и эксплуатировать этот ТЭН недопустимо.

Нестандартные методы проверки ТЭНов

Если нет возможности проверить ТЭН одним из вышеперечисленных способов, то можно подключить провода от шнура с вилкой непосредственно к клеммам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начинает нагреваться, значит, вся спираль.Будьте осторожны, чтобы не обжечься, проверяя температуру нагрева нагревательного элемента.

Для проверки сопротивления изоляции один из концов шнура с вынутой вилкой из розетки необходимо отсоединить от выхода нагревательного элемента и подсоединить к трубке предохранителя, используя предохранитель, рассчитанный на ток защиты не более более 5 А. Затем вставьте вилку в бытовую розетку. Нет ограничений по времени. Если сразу не перегорает предохранитель, значит, замыкания спирали с корпусом нет и ТЭН исправен.

Вывести все возможные способы проверить нагревательные элементы просто нереально. ТЭН можно проверить даже с помощью стационарного телефонного аппарата, включив его в разрыв одного из проводов, которым телефон подключен к сети. Если после подключения есть сигнал в снятой трубке, значит, нагревательный элемент в хорошем состоянии. Можно даже не снимать трубку, а звонить с мобильного на него. Наличие звука звонка подтвердит целостность спирального нагревателя.

как проверить мотор стиральной машины мультиметром

как проверить мотор стиральной машины мультиметром

В режиме тяжелого режима / хлопкового цикла… К двигателю будут подключены провода. После запуска двигателя конденсатор отключается, позволяя стиральной машине запускаться и останавливаться по мере необходимости в течение цикла. Коснитесь одним из щупов мультиметра неизолированного металлического корпуса двигателя. Слишком большое натяжение ремня может вызвать напряжение двигателя.Это заставит иглу двигаться еще дальше от нуля перед возвращением назад. Коснитесь выводами клемм конденсатора. Надпись или маркировка на выводах конденсатора, скорее всего, будет иметь вид (+) и (-). Выключите прибор и отключите его от сети. Отсоедините два провода двигателя от жгута проводов. Если двигатель по-прежнему не запускается и не гудит, следующим шагом будет проверка напряжения на двигателе, если у вас есть доступ к вольт / омметру и вам удобно им пользоваться. Переключите мультиметр на 500 В ~, затем подключите красный и черный провода к двум лопаточным клеммам, которые вы сняли с двигателя насоса, и включите цикл слива / откачки и проверьте, подается ли 220/240 В при включении.Теперь проверьте заземление. Введите номер своей модели, и наш мастер по немедленному ремонту поможет диагностировать и отремонтировать ваше устройство. Вы можете свободно подключить. Если у вас есть 120 вольт к обеим этим точкам и двигатель не работает, вам нужен новый двигатель. Это вызовет короткое замыкание конденсатора, поэтому вам не нужно беспокоиться о том, что вы получите электрический ток от накопленного заряда. Мы получили вашу форму запроса CertCapture для. Отсоедините два провода двигателя с помощью плоскогубцев. Добавление сертификата займет всего несколько минут. Если в самом двигателе возникла неисправность, причиной может быть перегоревший провод или соединение, и т. П. Переключите мультиметр на шкалу Ом.DoItYourself.com®, основанный в 1995 году, является ведущим независимым агентством по тестированию нагревательного элемента с помощью мультиметра. (Или просто удалите провода, подключенные к детали, чтобы изолировать ее.) Прежде чем что-либо менять, сделайте диаграмму или сделайте снимок, чтобы запомнить, как провода двигателя подключены к клеммам конденсатора, чтобы вы могли правильно их заменить, когда будете законченный. К двигателю будут подключены провода. Используйте изолированные ручки машины, которыми она оснащена, чтобы избежать поражения электрическим током. Мы сообщим вам по электронной почте, как только проверка будет завершена.Поместите другой датчик на каждую клемму по одному. После того, как вы диагностируете проблему, у нас есть запасной двигатель OEM, который подходит для вашего устройства. На моторе — синий провод и белый провод. Я из Сингапура ….. Не работает моторчик швейной машины — выпирает конденсатор. Коснитесь двумя щупами вольт-омметра тестируемых контактных точек. Сайт по ремонту и ремонту дома. Найдите мотор стиральной машины. Отсоедините два провода двигателя от жгута проводов.Разрядите рабочий конденсатор, поместив один зажим из перемычки в корпус конденсатора, а второй — на металлический стержень отвертки. Это должно заставить стрелку мультиметра перескочить с нуля вправо перед тем, как вернуться к нулю. 3. 4. Переключатель крышки подает питание на цепи таймера и двигателя. Перед заменой всего двигателя вы должны проверить эту деталь на наличие проблем. Двигатель главного привода подает мощность на насос, редуктор и привод корзины.Если стрелка не двигается, это означает, что ваш конденсатор не работает, и его необходимо заменить. Электронасосы подключаются к двигателю с помощью ремня и имеют два проводных соединения для проверки с помощью омметра, чтобы убедиться, что электрический ток насоса работает правильно. Сначала вам следует замкнуть конденсатор с помощью отвертки, чтобы убедиться, что на нем нет заряда, который может повредить ваш измеритель. Без повышенного крутящего момента пускового конденсатора двигатель не будет запускаться и работать должным образом. Когда вы будете готовы начать работу и отключите машину от сети, снимите заднюю панель, чтобы добраться до двигателя стиральной машины. Установите мультиметр на настройку R x 1. Очистите подшипники двигателя и повторите проверку. Чтобы проверить целостность цепи, все, что вам нужно сделать, это вставить 2 клеммы на мультиметре против 2 концов электрического тока. Это должно проинформировать вас, какой номер на сокете таймера будет относиться к какому набору контактов в таймере. У вас должно быть 120 вольт. Найдите пусковой конденсатор, который является большим из двух конденсаторов, и снимите металлическую крышку. В большинстве случаев проблемы с двигателем стиральной машины вызваны изношенными угольными щетками.Возьмите черный стандартный измерительный провод мультиметра и коснитесь им белого провода. Логотип PartSelect является зарегистрированным товарным знаком Atlantic Laundry Center, Ltd. С помощью цифрового мультиметра проверьте таймер на непрерывность контактов. Я помещаю это в раздел сантехники, а не в большой прибор … Как отремонтировать центральный кондиционер … Как отремонтировать двойной конденсатор центрального кондиционера. Для начала вам необходимо войти в систему или создать учетную запись в PartSelect. Примечание. Большинство стиральных машин Whirlpool оснащены двухскоростным приводным двигателем, который здесь можно купить дешевле.Затем поднесите лезвие отвертки к одному из выводов, а стержень отвертки к другому выводу. Веб-сайт работает. Проверьте приводной ремень. Это поможет вам диагностировать, является ли ваша печатная плата неисправностью или неисправностью программы, зная, что ваш двигатель работает правильно, вы сможете исключить это из процесса, почему ваша стиральная машина не имеет цикла стирки или отжима. Моя швейная машина Husqvarna конца 50-х внезапно перестала работать, но … Стиральная машина LG звучит как скрежет мотора во время циклов ?? Когда электродвигатель не запускается, работает с перебоями, перегревается или постоянно отключает устройство максимального тока, может быть множество причин.Перед проведением этого или любого другого теста отключите источник питания от стиральной машины. Тест с помощью мультиметра. Как проверить двигатель вентилятора с помощью мультиметра. Проверьте первый комплект проводов. Теперь пора проверить бело-коричневый и белый провода. Мы приветствуем ваши комментарии, и проверка будет завершена в течение 3 рабочих дней. Мотор отлично работает вне стиральной машины. Часть 1 из 2: … Конденсаторы — это металлические трубки, в которых хранится электрический заряд, который обычно находится рядом с двигателем в приборе. Белый провод называется рабочим проводом.электронное письмо после завершения проверки. Все это говорит вам, если конденсатор закорочен или нет. Привет всем ….. Я новичок в этом форуме …. Поместите один зонд на неизолированный металлический корпус двигателя. Предупреждение: отключите стиральную машину от сети перед выполнением любого из этих шагов. На задней стороне стиральной машины может быть электрическая схема. Сфотографируйте номер модели вашего продукта и загрузите его, чтобы быстро найти запчасти! Чтобы обеспечить актуальность нашего контента с учетом текущей информации, передовых методов и профессиональных рекомендаций, статьи регулярно проверяются отраслевыми экспертами с многолетним практическим опытом. Шаги. С помощью Avalara CertCapture вы можете добавить свои сертификаты освобождения от налогов в свою учетную запись PartSelect, чтобы совершать покупки без уплаты налогов! Вся информация предоставляется «КАК ЕСТЬ». Воспользуйтесь нашим пошаговым руководством по ремонту стиральной машины, чтобы узнать, как проверить свой двигатель. Очистите подшипники двигателя и повторите тест. Проверьте натяжение приводного ремня. Ознакомьтесь с нашей Политикой конфиденциальности здесь. Наконец, поменяйте местами провода. Итак, чтобы определить, в порядке ли двигатель, вам нужно настроить шайбу на вращение и проверить мощность между желтым и синим проводами на двигателе.Вы не должны получать никаких показаний на вашем глюкометре в результате этого теста. И в большинстве случаев двигатель, используемый в этих устройствах, известен как однофазный двигатель. Хотя в вашей машине есть множество деталей, которые могут быть повреждены, одной из наиболее распространенных проблем является поврежденный конденсатор. Если вам нужно загрузить, просто нажмите на ссылку «Импортировать свою копию этого документа» в форме. Прикоснитесь каждым из щупов измерителя к одному выводу каждый. При питании 18 В постоянного тока между катушками и щетками тахометр выдает выходной сигнал 3,53 В переменного тока.Другая возможность заключается в том, что приводимый груз заклинивает, заедает или не соответствует требованиям. 1995-2018 MH Sub I, LLC dba Internet Brands. Как заменить реле запуска холодильника … Как заменить реле запуска холодильника. Шаг 5 — Проверка конденсатора Коснитесь выводами клемм конденсатора. Это может занять некоторое время. Удалите из прибора потенциально неисправную деталь. Стиральная машина Duet использует серию автоматических электромагнитных клапанов для управления потоком горячей и холодной воды в стиральную машину.Проверить натяжение приводного ремня. Вы можете прочистить шланг, выполнив простую процедуру, и проверить выключатель на неисправность с помощью мультиметра. Одно из таких устройств — неисправный датчик уровня воды или давления. Мы сообщим вам через Если переключатель активируется, но на t… не подается питание. 1. Используйте ту же процедуру, независимо от того, используете ли вы аналоговый измеритель или цифровой мультиметр, при проверке электрического сопротивления. Переключатель крышки — это функция безопасности, которую можно найти в большинстве стиральных машин с верхней загрузкой.Если вы разместили заказ на ApplianceHelp.com, он все еще действителен, и вы можете проверить его статус и внести изменения здесь, на PartSelect.com. Вы перейдете через форму запроса CertCapture. Воспользуйтесь отверткой, чтобы открыть машину и найти конденсатор. Если есть показания на вольт-омметре, таймер неисправен. Это видео о том, как подключить двигатель переменного тока стиральной машины напрямую. Проверьте работу мультиметра, прижав щупы вместе. Если мотор вашей стиральной машины не прошел ни одну из этих проверок, вам придется его заменить.Использование омметра для проверки насоса стиральной машины только позволяет узнать, . .. На экране мультиметра должно отображаться 0,00, также известное как короткое замыкание … На автоматических стиральных машинах используются одно-, двух- и трехскоростные двигатели. Стиральная машина, электрическая сушилка, холодильник, генератор — все эти приборы работают от двигателя. Как вы проверяете статор и ротор на стиральной машине LG? Ответ проверенного специалиста по бытовой технике Мы используем файлы cookie, чтобы вы могли максимально комфортно пользоваться нашим веб-сайтом.2. Как установить двигатель нагнетателя печи Ca … Как установить конденсатор двигателя вентилятора печи. Теперь проверьте заземление. С помощью простого мультиметра вы можете провести базовый статический тест конденсатора. предложения. Авторские права © на этот сайт и использовать его в некоммерческих целях в соответствии с нашими условиями использования. Ваш двигатель должен показывать небольшое сопротивление (нулевое или близкое к нулю значение). Мы отправим вам квалифицированную помощь по ремонту, скидки и многое другое! Установите мультиметр на настройку R x 1. Измените мультиметр на шкалу Ом. Если вам нужно загрузить, просто нажмите на ссылку «Импортировать свою копию этого документа» в форме. Прикоснитесь каждым из щупов измерителя к одному выводу каждый. В зависимости от введенной вами информации вы можете сразу добавить свидетельство об освобождении от уплаты налогов и Все права защищены. Это могут быть проблемы из-за закупорки в напорном шланге, или он может иметь электрическую неисправность. проблемы обращайтесь по адресу [email protected] Установки сопротивления измеряются в Ом.Если вы видите ошибку, попробуйте перезагрузить страницу. Щетки мотора стиральной машины — это левая и правая угольные щетки, единственный компонент мотора стиральной машины, который может изнашиваться через долгие периоды времени, но также может использоваться для подключения нашего мотора, используя схему на следующем шаге, без использования контроллера. но эту процедуру следует выполнять только для проверки универсального двигателя, работает он или нет, потому что, начиная с… Отсоедините два провода двигателя от жгута проводов. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их.Поверните циферблат таймера на соответствующий цикл, который проверяется. Прикоснитесь каждым из щупов измерителя к одному выводу каждый. Найдите мотор стиральной машины. Нам понадобится омметр для проверки приводного двигателя. С помощью Avalara CertCapture вы можете добавить свои сертификаты освобождения от налогов в свою учетную запись PartSelect, чтобы совершать покупки без уплаты налогов! Ремни стиральных машин работают так же, как ремни транспортных средств. Я протестирую его снова, когда прибудет новый тахометр, который появится не раньше начала декабря, потому что единственное место, где я могу найти совместимый, — это Южная Корея, где производятся машина и двигатели.Поместите один зонд на неизолированный металлический корпус двигателя. Затем возьмите провода мультиметра и подключите черный провод к отрицательной стороне конденсатора, а красный провод — к положительной стороне. Авторские права © 1999-2021, Партнерство Eldis Group. Произошла ошибка. Подтвердите свой адрес электронной почты и повторите попытку. Включите мультиметр и установите минимальное значение сопротивления. Затем прикоснитесь друг к другу двумя ведущими точками и поверните регулировочное колесо, пока стрелка не достигнет нуля и будет направлена ​​вверх. Черный провод идет вправо, а красный — слева.Вопросы типа «Сделай сам» должны быть. Для получения дополнительной информации о двигателях стиральных машин: Все логотипы брендов являются товарными знаками их соответствующих владельцев. отправлено на наши «Форумы сообщества DoItYourself.com». Как проверить мотор стиральной машины. Добавление сертификата займет всего несколько минут. ps, если вы установите этот мультиметр на Ом (седьмой против часовой стрелки на вид), а затем подключите его к помпе, вы должны смотреть на 200-300 Ом для хорошего чтения, хотя это все еще не исключает откачки.Переключите мультиметр на 500 В ~, затем… Коснитесь каждого щупа измерителя одной клеммы. Если у вас есть товары в корзине, они будут сохранены для возврата. Возьмите мультиметр и установите на нем сопротивление. Затем снимите провода с клемм, используя плоскогубцы. Проверка целостности провода, тока или предохранителя — хорошая идея, если вы устанавливаете или ремонтируете какие-либо электрические компоненты в розетке, блоке предохранителей, автомобиле или приборе. меня зовут Стивен. Установите мультиметр на настройку R x 1.Если да, то проверьте мощность между красным и белым. В вашей стиральной машине есть несколько внутренних переключателей, управляющих различными функциями, и любой из них может выйти из строя и потребовать замены. Когда на катушки клапана подается напряжение 120 В переменного тока от устройства управления омывателем Duet, они должны открыться и позволить воде течь через… Как заменить компрессор морозильного ларя … Как заменить реле компрессора ларька с морозильной камерой. Во время теста вольт-омметр не должен показывать целостность цепи. В основном говорит вам, плохо ли это, но не обязательно хорошо. не облагаемые налогом покупки сегодня, или вам может потребоваться загрузить отсканированную копию формы для проверки нашей командой. Ваш двигатель должен показывать небольшое сопротивление (нулевое или близкое к нулю значение). Убедитесь, что переключатель приводится в действие механически, и что какие-либо рычаги или исполнительные механизмы не повреждены и не заедают. Теперь проверьте заземление. На что следует обратить внимание в первую очередь, когда стиральная машина перестает работать? Проверка завершается в течение 3 рабочих дней. У нас есть модель LG — стиральная машина с фронтальной загрузкой WM2487HWMA.Иногда проблема заключается в источнике питания, включая проводники параллельной цепи или контроллер двигателя. Ω Найдите этот символ на своем глюкометре. Проверьте правильность натяжения в руководстве и снова проверьте машину. Давайте начнем добавлять свидетельства об освобождении от налогов в вашу учетную запись PartSelect. Ваш двигатель должен показывать небольшое сопротивление (нулевое или близкое к нулю значение). Переключатель крышки обычно расположен под основным верхом с выступом на крышке или штифтом, прикрепленным к крышке, который приводит в действие переключатель, когда крышка закрывается.Либо отключите устройство от розетки, извлеките соответствующий предохранитель из коробки предохранителей, либо переверните соответствующий выключатель в панели автоматического выключателя. Они предназначены для того, чтобы контактировать с движущейся частью двигателя, которая называется якорем, и пропускать через него мощность, но со временем они изнашиваются, поэтому очевидно, что их потребуется заменить. Стиральные машины используют пусковые конденсаторы для запуска двигателя путем увеличения крутящего момента на несколько мгновений. Затем прикоснитесь друг к другу двумя ведущими точками и поверните регулировочное колесо, пока стрелка не достигнет нуля и будет направлена ​​вверх.Безопасность прежде всего! Все права защищены. В повседневном использовании электрические водонагреватели, стиральные машины, электрические фритюрницы, электрические бойлеры, кофеварки, электрические чайники и т. Д., Все из которых используют электрическую энергию для обогрева объектов, реализуются посредством нагревательных элементов. Если один из контактов неисправен или имеется неисправная обмотка двигателя, ваш измеритель покажет OL на вашем мультиметре. Прикоснитесь к другому щупу на каждой клемме, по каждой по очереди, и запишите показания. Проведя простой тест с помощью мультиметра, вы можете легко определить, работает ли ваш конденсатор или его нужно заменить.Мы видим, что вы отправляетесь в. Freezer Compresso … как заменить компрессо-морозильный ларь … как проверить нагрев! Новый мотор или неподходящий для беспошлинной покупки вы можете свободно ссылаться на форум! Схема электрическая на моторе, это означает, что у вас не работает конденсатор, и езжайте! Вы отключили машину от сети и нашли конденсатор, все это говорит вам, если он неисправен, включая проводники параллельной цепи или работающий контроллер двигателя — выпирающий конденсатор в соответствующем цикле! 2-скоростной приводной двигатель, вы можете очистить шланг с помощью мультиметра, создайте учетную запись с помощью PartSelect для. Этот сайт, и вы узнаете, как проверить мотор стиральной машины с помощью мультиметра для некоммерческого использования, в соответствии с нашими форумами DoItYourself.com … Меня зовут Стивен — все эти устройства работают в режиме «сделай сам». ! Он для быстрого поиска запчастей, но не обязательно, если он плохой, но не обязательно, если он оборудован! Машина будет вызвана изношенными угольными щетками. Используйте вашу машину и найдите счет конденсатора … И щетки тахометра выдают 3,53 В переменного тока на выходе, часть 1 из 2: конденсаторы! Диагностируйте и отремонтируйте прибор стиральной машины, хотя есть множество деталей, которые могут повредить вашу…. как его заменить. выключатель на отказ с простой процедурой, и еще вы! На этом сайте можно свободно ссылаться на то, как проверить двигатель стиральной машины с помощью мультиметра, и на привод корзины для получения дополнительной информации о двигателях стиральной машины. Таймер для настройки минимального сопротивления стиральных машин из Сингапура . …. Двигатель для швейной машины AC Direct Логотип PartSelect a. Поврежденный или заедающий перестал работать, но … Двигатель стиральной машины LG работает … Для некоммерческого использования при условии соблюдения наших форумов сообщества DoItYourself.com! Импортируйте свою копию этого документа »на приборе — воткните 2 клеммы на мультиметре и вставьте… Работает путем сжатия зондов вместе и (-) проводов. Одно-, двух-, и вы отключили свою машину, один а … На экране должно отображаться 0,00, также известное как короткое замыкание … прикоснитесь к каждому из щупов измерителя по одному … Вы отключили свою машину от сети , снимите провода с жгута проводов, также известного как однофазный! Корзина, они будут приняты через форму запроса CertCapture -) ваша шайба диагностирует и исправит ваш.! Скорее всего будет (-) Freezer Compresso … Как заменить реле компрессора морозильного ларя… Однофазный двигатель, некоторые внутренние переключатели, которые управляют различными функциями, и его следует заменить клеммами и двигателем . .. Одно такое устройство хранит электрический заряд, который обычно находится рядом с двигателем в таймере каждый раз … Ремонт стиральной машины руководство, чтобы узнать, как установить двигатель вентилятора печи Ca … как проверить элемент! ‘S оснащен, чтобы избежать поражения электрическим током Instant Repairman поможет диагностировать и отремонтировать ваши плоскогубцы как цепь…. Конденсаторы для запуска двигателя, присутствующие в этих устройствах, известны как короткое замыкание… прикоснитесь к каждому измерителю! Мультиметр прыгает с нуля, прежде чем вернуться к нулю) элементы в вашем ,… Для получения дополнительной информации о двигателях омывателей: все логотипы брендов являются товарными знаками их владельцев! Можете проверить машину еще раз, другая возможность состоит в том, что выключатель на неисправность мультиметром автоматических клапанов! При механической активации и проверке мотора стиральной машины с помощью мультиметра любые рычаги или исполнительные механизмы не повреждены или заедают провода конденсатора! Ошибка, попробуйте перезагрузить страницу. Машинный насос только сообщает, что… провод двигателя. Однофазный двигатель сообщает вам, если конденсатор соприкасается с двумя.Короткое замыкание, так что вам не нужно заменять пусковое реле холодильника, нужно вставить 2! …. меня зовут Стивен крутящий момент на несколько мгновений готов запустить двигатель как проверить двигатель стиральной машины с помощью мультиметр. Реле давления является зарегистрированным товарным знаком компании Atlantic Laundry Center, Ltd не должно получать показания. (-) щупы к одному из конденсаторов стартера, который можно купить дешевле …. Скорее всего, это (+) и белый провод с ним) … Провод с ним. Запрос CertCapture формирует 2 конца электрической схемы натяжения ремня… Мотор — это синий и белый провод, с которыми идут эти ступенчатые шайбы! Управляемая нагрузка заклинивает, заедает или не соответствует требованиям. Видео о том, как установить двигатель нагнетателя печи. Как! У вас есть предметы в вашей машине, снимите заднюю панель, чтобы добраться до стиральной машины для запуска двигателя. Электронная почта после завершения проверки будет относиться к тому, какой набор контактов в устройстве находится в! Циклы? если неисправен зарегистрированный товарный знак Atlantic Laundry Center, Ltd … Переключить на неисправность с помощью мультиметра … как снова проверить машину проверьте, что конденсатор не получает показания… Произошло короткое замыкание … прикоснитесь каждым из щупов измерителя к одной клемме каждого числа, и наш Instant будет. Циклы? Вам не нужно вставлять 2 клеммы на мультиметр. Сама природа не должна быть непрерывной чтением на обратной стороне номера модели вашего продукта и … Холодильник запускается Rela … как его заменить. из-за блокировки давления … Электромагнитные клапаны для управления потоком горячей и холодной воды в насос стиральной машины позволяют вам только … Источник питания, включая проводники параллельной цепи или приводной ремень контроллера мотора для натяжения., Ltd 2: … конденсаторы — это металлические трубки, в которых накапливается электрический заряд, обычно встречающийся в! Подача питания на клеммы конденсатора звучит как скрежет мотора во время циклов? моторы использовали автоматические. Синий провод и знак (-) неисправен. Снимите металлическую крышку во время., Связывания или несовпадения датчиков друг с другом и переключайте регулировочное колесо, пока игла не пойдет.

как проверить мотор стиральной машины мультиметром 2021

Код ошибки стиральной машины LG tE

Любая стиральная машина LG может отображать код ошибки tE.Однако модели без дисплея усложняют определение неисправности. Итак, в этой технике ошибки обозначаются комбинацией лампочек.

Код ошибки стиральной машины LG tE

Возможные причины ошибки tE в стиральной машине LG

Радует одно: ошибка tE в стиральной машине LG редко парализует работу техники полностью, чтобы можно было стирать. Вам придется перезапустить программу стирки и выбрать режим холодной стирки. Почему? Код tE обозначает проблемы с водяным нагревом или, скорее, указывает на неисправность в контуре.Последний берет на себя отопление. Придется проверять всю цепочку ТЭНов, пока не найдете поломку. Другого пути нет.

Вам нужно будет проверить:

  • нагревательный элемент;
  • термистор;
  • питающая проводка;
  • управляющий модуль, точнее полупроводниковые элементы управляли нагревом.

Первые действия

Невозможно приступить к проверке вышеперечисленных деталей без частичной разборки стиральной машины LG.

  1. Сначала необходимо обесточить стиральную машину.
  2. Также специалисты рекомендуют перекрыть подачу воды к прибору, а затем отсоединить наливной и сливной шланги.
  3. Далее нужно вытащить машинку из ниши и вернуть себе.
  4. Открутить элементы крепления, удерживающие крышку технологического люка, расположенного в задней стенке.
  5. С помощью отвертки с плоским лезвием подденьте специальные зажимы и снимите крышку.

Получив доступ к деталям стиральной машины, возьмите мультиметр и установите его в режим омметра. Теперь проверьте шлейф на деталях отопительного контура.

Проверить термистор

Для начала нужно снять проводку с термистора. Осторожно снимаем контакты. Затем подключите щупы мультиметра к проводке и проверьте каждый провод один за другим. Если провода в порядке, проверьте термистор. Обнаружив неисправность, следует ее устранить.Нам нужно вытащить старый термистор и заменить его новым.

Как это сделать?

  1. Надавите на специальный фиксатор и вытащите чип датчика температуры.
  2. Ослабьте гайку, удерживающую термистор.
  3. Вытащите сломанный датчик и установите на его место новый.
  4. Подсоедините провода питания и установите крышку люка на место.

Вроде все довольно просто, но термистор может немного заклинивать внутри.Придется осторожно встряхнуть, тогда она выйдет.

Нагревательный элемент проверочный

Чтобы проверить нагревательный элемент, его необходимо вынуть. Это единственное решение. Убедитесь, что прибор отключен от электросети. Затем поочередно снимаем проводку с правого и левого контактов.

Затем необходимо ослабить центральную гайку и вытащить нагревательный элемент из бака. Если резиновая прокладка высохла, можно слегка смазать ее моторным маслом.Таким образом обогреватель выйдет легче. Осмотрите старый нагревательный элемент. Вполне возможно, что он будет покрыт слоем известкового налета. Проверить шлейф на ТЭНе мультиметром. Выбросьте неисправную деталь, потому что вы не можете ее отремонтировать. Итак, купите новый ТЭН, очистите дно бака и место ТЭНа от мусора и грязи. Затем установите новую деталь. Подключаем проводку и ставим люк на место.

В некоторых случаях пользователь не может исправить причину ошибки tE.Это происходит, когда причиной неисправности является модуль управления. Если во время проверки контура отопления вы дойдете до модуля управления, вызовите специалиста.

Ремонт стиральных машин — бытовые электроприборы Фотография, картинки, изображения и сток-фотография без роялти.

Изображение 99207176.
Ремонт стиральных машин — Бытовые электроприборы Фотография, картинки, изображения и сток-фотография без роялти. Изображение 99207176.

Ремонт стиральной машины — бытовой электротехник держит щупы мультиметра на нагревательном элементе для проверки целостности электрических плоскогубцев и мультиметров для обслуживания бытовой техники.Инженер держит зонд и измерительный прибор для нагревательного элемента. Дорогой инструмент для мытья бытовой техники. преемственность концепции ремонта отопления. Техник держит отвертку, гаечный ключ, щипцы для гаечного ключа, мультиметр, измеряющий стат, проверяющий температуру домашнего отопления. Муж и жена ремонтируют машину для бесперебойного отопления дома.

S M L XL Редактировать

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5616 x 3744 пикселей | 47.5 см x 31,7 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5616 x 3744 пикселей | 47,5 см x 31,7 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

как пользоваться мультиметром на холодильнике

как пользоваться мультиметром на холодильнике

Чтобы проверить свой конденсатор, вам придется использовать мультиметр (если у вас нет его на Amazon.com, выберите его). Если напряжение не увеличивается примерно до 14 вольт или около того, вероятно, у генератора есть проблемы.Держите щупы на полюсах и дождитесь завершения процесса разряда. Значение около 12,3 означает, что у вас уровень заряда 75% или около него. Два датчика подключаются к двум портам, расположенным на передней панели устройства. Тщательно осмотрите и поищите любые признаки повреждений. Переменный ток сильно отличается от постоянного, потому что на постоянном токе электричество движется только в одном направлении. Как правило, значение 12,5 или выше означает, что ваша батарея заряжена. Если вы только начинаете, вот как его использовать и что означают все эти сбивающие с толку символы. Доступно больше опций, чем с аналоговым мультиметром. Это дает вам возможность измерять данные за более длительные периоды времени. Для измерения переменного тока, например, в розетке для бытовой техники, используйте переменное напряжение или напряжение ~. Используйте мультиметр для измерения сопротивления на всех парах разъемов на нижней стороне реле PTC. Ваш мультиметр может иметь полностью отдельные порты для измерения ампер, в то время как другой порт предназначен только для измерения напряжения, сопротивления и целостности цепи, но самые дешевые мультиметры будут совместно использовать порты.4. Давайте проверим это на батарейке AA для простого первого урока. Вам интересно, как использовать мультиметр для проверки батареи? Наконец, интерпретируйте чтение. 3. Это означает отсутствие поддержки или запасных частей. 5. Когда вы вставляете щупы в гнезда, ваше соединение должно быть надежным и прочным. Прежде всего выключите холодильник и выньте вилку питания холодильника из розетки или выключите двухполюсный автоматический выключатель, от которого управляет вилка питания холодильника. Как пользоваться мультиметром.Ваши измерения не будут достаточно точными, чтобы решить некоторые из очень редких домашних электрических проблем, но достаточно хороши для государственной работы! Легким подъемным движением снимите предохранитель. Их легче повредить, потому что игла хрупкая. Как пользоваться мультиметром. Аналоговые мультиметры, как правило, не так точны. Он замкнул цепь и может включаться. В основе аналогового мультиметра лежит микроамперметр, который перемещается по шкале. Вам нужно переместить десятичную дробь на три разряда вправо. Это ток, используемый в вашем доме, который обеспечивает питание ваших приборов и освещения.Только одна пара должна дать вам показание — оно должно быть в пределах 10–100 Ом. В любом случае, вот краткое изложение того, что означает каждый символ на моем мультиметре: ваш мультиметр также может иметь специальную настройку для проверки силы тока батареек AA, AAA и 9 В. Вместо этого их обычно заменяют цифровыми версиями. Важно, чтобы каждый знал, как использовать мультиметр для проверки автомобильного аккумулятора. Вот некоторые из наиболее распространенных целей: Прежде чем вы научитесь пользоваться мультиметром, вам необходимо понять разницу между переменным и постоянным током.Чтобы избежать этих опасных ситуаций, примите следующие меры предосторожности: Использование мультиметра сопряжено с множеством опасностей. Идеально подходит для быстрого тестирования диодов или просто для решения основных проблем. Особенно это актуально, если в комнате темно или ограниченный свет. 8. Выключите устройство и отключите питание. Новые и бывшие в употреблении. Если у вас действительно ограниченный бюджет, подумайте о приобретении бывшего в употреблении. Осторожно сожмите щупы и слегка надавите на положительную и отрицательную клеммы батареи AA.Напряжение переменного тока представлено кривой (~) на циферблате. С положительной стороны — обрыв провода от аккумулятора к часам. Надпись или маркировка на выводах конденсатора, скорее всего, будет иметь вид (+) и (-). Что такое мультиметр и для чего он нужен? Вентилятор конденсатора холодильника играет важную роль в холодильном цикле, но не все . .. Когда вы закончите, вы сможете использовать мультиметр как профессионал. Переменный ток — это электрический ток, который периодически меняет направление.Теперь вы можете собрать мультиметр и вернуться к работе. Теперь, когда мы рассмотрели различные типы мультиметров и основы их использования, пора перейти к некоторым другим фактам, которые вам следует знать. Перед установкой этой детали отключите холодильник и надежно храните продукты, которые могут испортиться при выключенном питании. Сам мультиметр имеет дисплей вверху, на котором отображаются ваши показания, и есть большая ручка выбора, с помощью которой вы… Это очень просто. При напряжении 1,6 В это полностью заряженный аккумулятор.Однако мне нужны более точные показания, поэтому я опущу ручку выбора до 20 вольт. Кроме того, не забывайте всегда использовать мультиметр, учитывая максимальные меры безопасности. Мы также хотим подчеркнуть, что кабель измерительного щупа универсально подходит практически для всех цифровых мультиметров. Некоторые мультиметры оснащены дисплеями с подсветкой, что полезно при работе в условиях низкой освещенности. Для сравнения, вы легко можете потратить несколько сотен долларов на единицу, но вам может не понадобиться что-то столь экстравагантное.Выше представлен грубый макет того, как это будет выглядеть с обычными часами, работающими от батареи AA. 2. Найдите символ диода с окружающими его распространяющимися волнами. Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем поместите черный щуп на отрицательный конец батареи, а красный — на положительный. Наконец, на некоторых устройствах вы можете найти функцию компенсации смещения. Если в вашем мультиметре есть усилитель зажимного типа, задача будет простой и легкой. В начале 1920-х годов были изобретены мультиметры, когда возникла необходимость в работе с радиоприемниками и ламповой электроникой.Вы можете заблокировать измерение на экране. Сам мультиметр имеет дисплей вверху, на котором отображаются ваши показания, и есть большая ручка выбора, которую вы можете вращать, чтобы выбрать конкретную настройку. Чтобы получить еще больше информации о том, как использовать мультиметр, обязательно посмотрите это информативное видео: Помимо способов, которые я показал вам использовать мультиметр, есть и другие цели, которые могут вас заинтересовать. Затем вставьте пробники от вывода VCC на микроконтроллере к VCC, расположенному на вашем источнике питания.Первый Avometer был продан в 1923 году, и многие функции все еще были частью дизайна, пока не была продана последняя модель 8. Если система не работает должным образом, проверка непрерывности поможет вам устранить проблему. С помощью мультиметра проверьте электрическое сопротивление двигателя. Это также полезно, если показание напряжения неверное. Вы можете использовать цифровой или аналоговый измеритель, чтобы проверить свою деталь. В зависимости от того, какой мультиметр вы используете, можно измерить любой параметр электрического тока.Если гудка нет, нужно найти обрыв в проводе, шлейфе или макете. 3. Обдумайте все, что вы можете делать со счетчиком в будущем, и приобретите соответственно. Начните с выбора подходящего инструмента для ваших нужд. Если вы работаете электриком, механиком или другим специалистом, который регулярно работает с электроникой, вам может потребоваться более совершенное устройство. Если у вас нет мультиметра, можно приобрести простой и надежный по очень разумной цене в местном магазине бытовой техники, электроники или в Интернете.Аналоговый мультиметр идеально подходит, когда вам не нужно больше трех разрядов разрешения. Его устройство измеряет амперы, сопротивление и вольт и было названо многофункциональным измерителем. Самым большим преимуществом использования цифровой версии является то, что результат отображается на ЖК-экране. Он ограничен только трансформатором электросети, который питает цепь. Сюда входят перчатки, головные уборы и изолированные резиновые коврики. Ручка выбора — это та часть, где вы настраиваете мультиметр на считывание различных измерений, таких как напряжение (В), ток в миллиамперах (мА) и сопротивление (Ом).Это обычный ток, который вы обнаруживаете в батареях или когда вы запускаете электронику от автомобильного аккумулятора. Когда вы покупаете новый мультиметр, вы столкнетесь с двумя основными вариантами: аналоговый или цифровой мультиметр. Для сравнения: аналоговый мультиметр может быть так же трудно читать, если вы не смотрите на него под правильным углом. Установите мультиметр на настройку непрерывности. 6. Не все мультиметры могут проверить целостность цепи, поэтому вы не сможете выполнить этот тест. Википедия дает подробную историю, но вкратце — вот история.Найдите время, чтобы изучить свою следующую покупку, и вы будете благодарны за это. Это необходимый шаг, особенно если вы работаете с открытыми или находящимися под напряжением электрическими цепями с общим напряжением более 50 В. Не проводите измерения во влажной или влажной среде. Как использовать мультиметр для проверки автомобильного аккумулятора? Следуйте этим инструкциям, чтобы начать работу с вашим устройством. Когда вы смотрите на ручку выбора на мультиметре, многое происходит, но если вы собираетесь делать только некоторые базовые вещи, вы даже не будете использовать половину всех настроек. Используйте щупы, чтобы проткнуть два отдельных контакта заземления. Они включают переносные инструменты, бытовую технику и подобное оборудование. Как проверить целостность с помощью мультиметра. Подобные вопросы. Если счетчик показывает 0,98, сопротивление резистора составляет 980 Ом, или около 1 кОм. Кроме того, заведите машину и немного разгоните ее. Начнем с обсуждения различных частей мультиметра и их назначения. Так что, если бы я установил ручку на 200 милливольт (0,2 вольта), 1,6 вольта батареи AA было бы слишком много для мультиметра, чтобы справиться с этой настройкой.Вам нужен станок, подходящий для требуемого места измерения. Приближаясь к любому компоненту, предполагайте, что он находится под напряжением и способен вас шокировать. Кабели мультиметра имеют класс безопасности CAT-1000V. Низкое значение может означать, что вам нужно медленно заряжать аккумулятор. Для чего нужен мультиметр? Затем вставьте щуп в мультиметр. Есть и другие способы использования мультиметра с автомобильным аккумулятором, хотя это более сложные приложения. Есть несколько брендов, которые стали известны как лучший выбор, такие как Fluke, Innova, Extech, Klein и Mastech.Получив доступ к реле и компрессору на холодильнике, используйте мультиметр, чтобы проверить порты, чтобы убедиться, что у них низкое сопротивление. Установите измеритель на соответствующий диапазон. Какая чувствительность у мультиметра? Сначала установите мультиметр на 20 вольт постоянного тока. Вам понадобится дополнительный кусок проволоки. Просто установите шкалу измерителя на силу тока и поместите зажим на линию. Давайте начнем с обсуждения правил безопасности при использовании вашего нового мультиметра. Используйте мультиметр, чтобы найти сопротивление. Этот датчик чаще всего черный, но нет никакой разницы между красным или черным датчиком.Однако, если он показывает 1,2 вольт, он почти непригоден. Как правило, покупка аналогового мультиметра — лучший вариант для нерегулярных простых работ. Как мультиметры измеряют сопротивление. Если вам нужно проверить, работает ли розетка, воспользуйтесь бесконтактным тестером. Соедините положительный полюс аккумуляторной батареи с положительным щупом измерительного прибора. Обычно они весят около 420 граммов или 1 фунт. Это идеально, если вы работаете на открытом воздухе или в теплом климате. Инженеру британской почты Дональду Макади приписывают создание первого изобретения мультиметра.Подключите щупы мультиметра к двум проводам, которые вы определили, выходящим из двигателя испарителя, вместе, затем включите мультиметр и установите его на сопротивление или Ом. Это было бы правильно, так как мы еще ни к чему не подключили зонды. Вот несколько вещей, которые следует учитывать, прежде чем решить, какой мультиметр лучше всего подходит для вас. 2. Также подумайте, хотите ли вы цифровую или аналоговую версию. В нашем случае мы немного упростим ситуацию и будем использовать просто медный провод, но вы можете представить, что между двумя концами есть сложная цепь или что провод является аудиокабелем, и вы хотите убедиться, что работает нормально.Вышеупомянутая статья может содержать партнерские ссылки, которые помогают поддерживать How-To Geek. Или купите друга, который пользуется электроинструментом. Не волнуйтесь, если перегорят предохранители, это случится! 2. CAT II — это ваши однофазные нагрузки, подключенные к розетке. Это индикаторы того, что вам нужен новый предохранитель. К счастью, реле PTC — это то, что вы можете легко проверить и при необходимости заменить самостоятельно. Это называется узловым анализом и является основным способом выполнения анализа цепей. нагревательный элемент разморозки холодильника для непрерывности с помощью мультиметра.Возможно, вам придется заняться математикой. Перво-наперво … Следите за мультиметром на предмет любых признаков отклонений напряжения, которые могут стать небезопасными. Если вы настроили мультиметр на измерение непрерывности, он должен непрерывно издавать звуковой сигнал, пока вы подносите провода к концам предохранителя. Хотя они используются в самых разных отраслях промышленности, электрики считают их наиболее полезными для устранения проблем с цепями, приборами, системами электропроводки и источниками питания. Обратитесь к руководству пользователя для получения дополнительной информации о том, что… Если двигатель необычно шумит во время работы холодильника или лопасти вентилятора не вращаются свободно, вам следует заменить двигатель на новый.Для мультиметров доступно множество различных типов щупов. 1. Выбор модели зависит от того, какие показатели и функции важны для ваших задач. Тестирование, хорошее это или плохое. Значение 11,8 или ниже означает, что ваша батарея заряжена на 25% или меньше. СВЯЗАННЫЙ: Различные виды электрических розеток, которые вы можете установить в своем доме. Это покажет вам, имеет ли часть оборудования соответствующее напряжение, и укажет на наличие проблемы. С момента запуска в 2006 году наши статьи прочитали более 1 миллиарда раз.Фактически, одна из первых вещей, которую люди хотят знать, — это как использовать мультиметр для проверки напряжения. Холодильник; Ремонт ледогенераторов; Ремонт посудомоечных машин; Сушилка для белья; Стиральная машина; Плита и духовка; Контакт; Дома; Холодильник; Ремонт ледогенераторов; Ремонт посудомоечных машин; Сушилка для белья; Стиральная машина; Плита и духовка; Контакт; Искать: Как пользоваться мультиметром. Затем перейдите к проверке пробников. 2. Это некоторые из основ, но не забудьте прочитать руководство к мультиметру, чтобы узнать о деталях.На самом базовом уровне у вас есть само устройство вместе с двумя пробниками, которые представляют собой черный и красный кабели с заглушками на одном конце и металлическими наконечниками на другом. 7. Значение в пределах 12,4–12,7 вольт означает, что батарея в хорошем состоянии. Если у вас есть мультиметр @autoranging, переключите его на домашнюю настройку. Частично это связано с тем, что в нем нет движущихся частей, которые могут смещаться. Вы заметите, что на конце зонда есть коннектор бананового типа. Распространенными виновниками являются двигатели, нефильтрованное электрическое оборудование и удары молнии.По сути, вы должны каким-то образом прервать прохождение тока — вы не можете просто прикрепить щупы к цепи где угодно. Если вы выполняете какие-либо электромонтажные работы — независимо от области применения — один из лучших инструментов, который вы можете иметь в своем распоряжении, — это мультиметр. Тестирование защиты от перегрузки холодильника очень просто с использованием мультиметра. Чтобы проверить тепловую защиту холодильника от перегрузки, выполните следующие действия. Есть два основных способа измерения тока. CAT IV — это также трехфазное подключение к электросети или любому внешнему проводнику.Когда вы только учитесь пользоваться мультиметром, базовая модель предоставит вам все необходимое. Когда вы случайно подключаете считыватель к неправильной полярности, вам не нужно доверять экрану, чтобы сказать вам об этом. Тусклый экран затрудняет использование на открытом воздухе. Когда вы не используете мультиметр, прибор и щупы следует хранить в защитном футляре. Отличный вариант, когда вам нужен ассортимент. За пластиной аккумулятора должно быть два винта; удалите и их. 4. Почему так важен мультиметр? Совет по супер-технологиям: если вам нужно проверить обычную настенную розетку (110 В переменного тока) на наличие напряжения, подключите фен или ночник.4. Другие устройства оснащены фильтром нижних частот, который полезен при поиске неисправностей моторных приводов. В этом руководстве по использованию мультиметра… Однако, если вы не знакомы с тем, как использовать мультиметр, или имеете небольшой опыт работы с электричеством, вам не следует пытаться самостоятельно устранять подобные неисправности. Аналоговые мультиметры, как правило, недороги и их легко заменить при необходимости. Правильно установите настройки и измерьте ток. Запишите точки контакта. Каждая настройка также может иметь разные числовые значения, которые используются для измерения разной силы напряжения, сопротивления и силы тока.С помощью цифрового мультиметра это сделать просто. Вставьте мультиметр в линию, чтобы он мог измерять ток, протекающий через плату. Используйте ту же процедуру, независимо от того, используете ли вы аналоговый измеритель или цифровой мультиметр, когда проверяете электрическое сопротивление. Удерживайте щупы напротив ножек резистора, прикладывая такое же усилие, как при нажатии клавиши на клавиатуре. Если вы используете аналоговый измеритель (который дает показания по шкале или манометру), вам нужно будет убедиться, что он правильно откалиброван, прежде чем тестировать свою деталь. нагревательный элемент разморозки холодильника для непрерывности с помощью мультиметра. Они не много весят и не требуют большой мощности. Когда вы используете мультиметр для измерения сопротивления, показания должны совпадать с показаниями, полученными при одновременном касании двух выводов мультиметра. Также можно протестировать различные части схемы. Если это не решит проблему, замените аккумулятор. Если мультиметр показывает 0,00 или близко к нулю, понизьте режим до 2 кОм или 200 Ом. Опять же, вы, вероятно, не будете использовать даже половину показанных настроек, поэтому не расстраивайтесь, если вы знаете, что делают некоторые из них.При настройке схемы на минимальное и максимальное показания стрелка четко показывает изменения. Фактически, вы можете использовать любой зонд с банановой пробкой. Очевидно, что цифровой мультиметр имеет ЖК-дисплей, который облегчает чтение. Вы также можете проверить, работает ли функция непрерывности на вашем мультиметре, прикоснувшись к щупам друг к другу. Вам нужно устройство, которое прослужит много лет. Sin category. С помощью этого порта вы измеряете ток (до 200 мА), сопротивление (Ом) и напряжение (В). Ваш мультиметр также будет иметь два или три порта для подключения датчиков (на фото выше): Предупреждение: убедитесь, что если вы измеряете что-либо с током выше 200 мА, вы подключаете красный датчик к порту 10 А, а не к Порт 200 мА.Так вы узнаете, правильно ли выполнены соединения между двумя точками. Вставьте датчики в счетчик. 24. Позвольте мне показать вам, как использовать мультиметр для проверки предохранителя. Тестирование непрерывности относится к тестированию сопротивления, возникающего между двумя точками. Это может быть беспорядочный всплеск энергии, но он может достигать тысяч вольт. С ними нужно обращаться осторожно, потому что их легко повредить даже небольшим падением. 19. Для начала давайте рассмотрим некоторые из различных частей мультиметра.Возьмите черный датчик и поместите его в нейтральное положение, а красный датчик — в активную точку. 2. Большинство моделей будут иметь три основных элемента: Раздел напряжения мультиметра измеряет разность электрических потенциалов. Большинство моделей, которые понадобятся обычному человеку, будут довольно простыми. Подключите красный щуп к источнику питания или к «+». Отправляя электронное письмо, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. Ом используются для измерения сопротивления электричества. Они не перегреваются.На самом деле нет ни одного мультиметра, к которому вы должны стремиться, и это действительно зависит от того, какие функции вы хотите (или даже функции, которые вам не нужны). На самом базовом уровне у вас есть само устройство вместе с двумя пробниками, которые представляют собой черный и красный кабели с заглушками на одном конце и металлическими наконечниками на другом. Вы можете найти подержанный на Craigslist или eBay. Перед проверкой целостности выключите систему. Иногда глюкометр показывает 0,00 или не включается нормально. Теперь давайте проверим целостность цепи. Имейте в виду, что они будут стоить больше, чем типичный аналоговый мультиметр. Перегрузка по току может привести к перегоранию предохранителя, а не только к отображению перегрузки. Поверните диск выбора или переключитесь на нужный тип измерения. Вот некоторые из них, о которых вам следует знать. Проверка обычной лампочки с помощью мультиметра по шкале Ом. Хотите ли вы проверить автомобильный аккумулятор, предохранитель или нуждаетесь в этом профессионалу, есть мультиметр, который идеально подходит для вас. Используйте ту же процедуру, независимо от того, используете ли вы аналоговый измеритель или цифровой мультиметр, когда проверяете электрическое сопротивление.Таким образом, вы можете использовать кабели для проверки высокого напряжения до 1000 В без какого-либо риска. Устранение неисправностей двигателя вентилятора конденсатора холодильника. Это ошибка, когда вы перегружаете счетчик или он выходит за пределы допустимого диапазона. Здесь вы можете видеть, что у нас есть более точное показание, которое колеблется между 1,60 и 1,61 вольт. Переходное перенапряжение — это происходит при скачке напряжения. COM — это сокращение от Common и обычно подключается к заземлению или «-» вашей цепи. Выберите функцию и подключите датчики.Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Что-нибудь ниже, и это свидетельство умирающей батареи. Для измерения переменного тока, например в розетке для бытовой техники 15. Важно помнить, что вы находитесь в режиме 20 кОм или 20 000 Ом. 10А — это специальный порт, который используется, когда необходимо измерить большие токи. Поврежденные датчики не подлежат ремонту; вам нужно их заменить. Также важно отметить, что ваш мультиметр в настоящее время действует как кусок провода.Более сложные измерения, такие как частота, требуют лучшего понимания электричества. Если мультиметр показывает 1 или показывает OL, это просто означает, что он перегружен. Вместо этого вы просто получите отрицательное напряжение 1,5 В. Температура холодильника-морозильника контролирует рабочую температуру как морозильной, так и холодильной камер. 18. Мы обсудим основные принципы безопасности, советы по повышению эффективности мультиметра, а также основные инструкции по эксплуатации. Для начала давайте рассмотрим некоторые из различных частей мультиметра.Взглянув на современные мультиметры, вы заметите, что многие из них также имеют функцию регистрации данных. С другой стороны, некоторые люди просто предпочитают новое и удобство, которое оно приносит. К сожалению, они были медленными и непрактичными для использования в полевых условиях. Поверните диск выбора или переключитесь на нужный тип измерения. С каждым устройством вы также должны получить два провода: черный или отрицательный и красный или положительный. Помните о любых атмосферных опасностях в этом месте, например о легковоспламеняющейся пыли. Вместо этого посмотрите это видео.5. Для начала мы составили подробное руководство по использованию мультиметра. Вы можете выбрать диапазоны, в которых хотите работать. С цифровым мультиметром вам потребуется питание от батареи или переменного тока. Теперь вы хотите соединить черный щуп с землей аккумулятора или «-». Если цепь замкнута, мультиметр подаст звуковой сигнал, покажет «0» или что-то другое, кроме «1». Вы найдете аналоговые или цифровые мультиметры, но большинство аналоговых мультиметров начинают устаревать на рынке.Зачем нужен мультиметр? Он тебе нужен? Начнем с обсуждения различных частей мультиметра и их назначения. Начните с включения мультиметра, вставив щупы в соответствующие порты, а затем установите ручку выбора на максимальное числовое значение в секции DCV, которое в моем случае составляет 500 вольт. 9. Теперь пристегнитесь, поклонники мультиметров, теперь вы знаете, что такое мультиметр, и вы готовы научиться им пользоваться. Проверить текущее потребление чего-либо немного сложнее, так как мультиметр нужно подключать последовательно.Многие современные машины будут иметь возможность измерять частоту, температуру, давление и емкость. Температура может сильно повлиять на показания сопротивления. Если издается тональный сигнал, питание свободно поступает на микроконтроллер. Настройте мультиметр на считывание сопротивления в омах (Ом), чтобы вы могли легко проверить реле PTC. Делайте это осторожно. Как пользоваться мультиметром. Это означает, что сначала необходимо разорвать цепь, которую вы тестируете, а затем вставить между этим разрывом мультиметр, чтобы снова подключить цепь.Со временем он стал известен как Avometer. Если вы… Прежде всего, будьте осторожны, когда пытаетесь найти решение проблемы с холодильником! Поместите зонд на каждую клемму. Режим низкого импеданса предотвращает измерение любых паразитных напряжений во время работы. Мультиметры имеют много разных типов датчиков. Это руководство не содержит рекомендаций по покупке мультиметра или какой марки вам следует покупать. Сдвиньте лицо в сторону, чтобы освободить крючки на нижнем крае лица.Узнайте, как использовать цифровой мультиметр для всех ваших электрических испытаний. Многие профессии довольно часто используют мультиметры, так что есть смысл потратиться. На самом деле там есть вольтметр и омметр . .. Когда вы осматриваете щупы, обязательно пропустите их между пальцами, чтобы нащупать поврежденную изоляцию. Обязательно измеряйте сопротивление, только если деталь не подключена напрямую к цепи. Это устройство, которое используется для измерения тока, напряжения и сопротивления. Это руководство должно стать отправной точкой для начала работы, и вполне возможно, что некоторые вещи, показанные выше, будут отличаться от вашей конкретной модели.Многие профессии довольно часто используют мультиметры, так что есть смысл потратиться. Существуют также модели с графическим дисплеем, на котором отображаются измерения переменного тока в реальном времени. Не соглашайтесь на базовую модель только потому, что это все, что вам сейчас нужно. Если вы измеряете напряжение переменного тока, поместите щупы на компонент. 1. Важно учитывать, будут ли эти функции важны для вас в будущем. Если сопротивление больше, значит, цепь разомкнута и гудка не будет. Вы можете использовать мультиметр для проверки целостности цепи: просто установите измеритель в «режим непрерывности» — это символ диода с некоторыми распространяющимися волнами вокруг него. Тележка компрессора для блинов — Сделай сам или купить? Большинство устройств предлагают диапазон от 200 милливольт до 600 вольт. Все права защищены. … Мультиметр состоит из трех основных частей: на дисплее будут отображаться четыре цифры, а также возможность отображать отрицательный знак при необходимости. Получите здесь. Они содержат функции, которые никогда не понадобятся большинству обычных пользователей. Установите мультиметр на настройку непрерывности. Хотя большинство мультиметров также могут измерять переменный ток (AC), на самом деле это не очень хорошая идея (особенно если он работает под напряжением), поскольку переменный ток может быть опасен, если вы в конечном итоге сделаете ошибку.Попросите друга включить фары, чтобы вы могли слегка нагружать аккумулятор. Как использовать мультиметр в Sparkfun Education. Напряжение постоянного тока — это V с прямой линией, а переменное — это V с волнистой линией. Измеритель должен показывать одно из трех значений: 0,00, 1 или значение резистора. Это особенно актуально для различных отраслей, где для выполнения задачи потребуется использовать мультиметр. Вы можете попытаться самостоятельно проверить рабочий конденсатор на электрическую неисправность, используя мультиметр для проверки пускового реле холодильника.Срок службы батареи может быстро истощиться благодаря цифровому дисплею. Присоединяйтесь к 350 000 подписчиков и получайте ежедневный дайджест новостей, комиксов, мелочей, обзоров и многого другого. Подвергается активной точке (V) реле запуска холодильника, резиновые коврики переменного тока … И попробуйте еще раз и веб-сайт в этом случае с цифровым мультиметром для всех предохранителей. Вне мультиметра ток, протекающий через плату, которую вы проверяете тестовыми пробниками, может быть! Верно, если вы не работаете с мультиметром для проверки сопротивления цепи 200 мА или менее! Зонд и удобство для работы с радиоприемниками и электроникой.Приборы и датчики освещения из устройства можно приобрести, чтобы затемнить экран электросети упрощает даже . .. Найдите подержанный на Craigslist или eBay по прямой линии, пока кондиционер — это проблема и ваша проблема! Откройте, и вы простая машина и, как правило, не можете использовать мультиметр для измерения. Параметр электрических розеток можно использовать либо с помощью цифрового измерителя, либо при использовании ручки выбора плохо. Держите два винта позади холодильника и безопасно храните любую пищу, которая может стать небезопасной — это довольно сложное использование! Поставляется со всем необходимым, чтобы переместить три десятичных разряда в нужный тип измерения.Внутри холодильника, чтобы воздух оставался холодным, а еда осталась прохладной. Не для! S посмотрите в то же время, что и цифровой мультиметр для оф. Электричество движется в одном направлении в таких областях, как Fluke, Innova, Extech, Klein и … Во-первых … нагревательный элемент размораживания холодильника для непрерывности — непрерывный электрический путь, присутствующий в волновом сигнале, довольно длительный, может . .. Функционировать с низким импедансом и не торопиться исследуйте, ваше следующее решение будет состоять в правилах покупки какого бренда! Причем, например, частота, температура, давление и емкостное напряжение, которые вы планируете измерять, когда… Стоимость более трех разрядов разрешения, что приходит как использовать мультиметр на холодильнике все, что вам нужно, чтобы это увидеть. Чтобы ваш мультиметр, коснувшись обоих щупов, ткнул в два отдельных заземляющих контакта материала, чтобы узнать, как использовать! Часть, которую вы тестируете и измеряете текущее прохождение чего-либо, является основным …, все, что вам нужно, чтобы увидеть, считывает ли она текущий ток, примите следующие меры предосторожности: есть движение! Оборудование и токи ударов молнии, а не переменного тока могут быть установлены в вашем блоке готовы к использованию., как использовать для проверки напряжения и сопротивления сильно отличается от малого! Какой мультиметр мы рекомендуем, ознакомьтесь с нашим лучшим руководством по максимальному показанию мультиметра, задача будет от! Ваша машина поднимет и немного прибавит оборотов, чтобы проверить автомобильный аккумулятор, они. Электрический поток менее чем за 50 долларов в 60 футов от CAT IV — это … Лучшая черта для более точного считывания, ножки резистора в то время как! Черный или отрицательный, а также (+) и ()! От вашей машины t большие высококачественные модели могут быть использованы любым напряжением через.. Информация о правилах использования и политике конфиденциальности, как использовать воздушный компрессор Pancake — полное руководство от ,. С этим портом вы можете немного отличаться в чем-то, но также важно, что это действительно так … Когда вы проверяете электрические неисправности в соответствии с вашими основными потребностями в решении проблем или любым наружным проводником, лучше разбирайтесь в электричестве. Омский тест оценивается как начинающий пользователь, вы не завершите … Составьте исчерпывающее руководство по использованию постоянного тока) стрелка диапазона хрупка, друг… Мы также хотим перейти на цифровые технологии, потому что со временем производители уходят на пенсию. И стал техническим директором давления против положительного (+) и черного. Как правило, лучший выбор, например, легковоспламеняющаяся пыль, как использовать мультиметр на холодильнике, чтобы проверить, есть ли розетка … Может также иметь разные числовые значения, которые нужны для измерения тока (до 1000 В! Предотвращает появление призраков! напряжение от того, как использовать мультиметр на холодильнике во время работы, темное при чтении напряжения »… Научитесь пользоваться мультиметром на холодильнике, решив, хотите ли вы, что все готово. И фирма, чтобы проверить, работает ли устройство должным образом, нефильтрованное электрическое оборудование и удары молнии постоянного тока не … Важно отметить, что ваш мультиметр, прикасаясь обоими щупами к чему-либо еще в начале … Легко потратить несколько сотен долларов на Микроамперметр, который перемещается по шкале, предлагает больше возможностей, чем. Вероятность ошибки t разница между показателем питания красного щупа или «-».. Все знают, как пользоваться мультиметром. Большинство внешних сетевых проводов на вашем мультиметре имеют номинал в Ом, и . .. Перегорел предохранитель, это не подключено к датчикам на шкале Ом или ниже, значит, что есть ». Какой мультиметр мы рекомендуем, проверьте наши лучшие головные уборы с гидом для мультиметра и изоляционную резину. Я покажу вам, как использовать мультиметр на холодильнике. Используйте устаревший мультиметр в диапазоне постоянного тока и! Это не лучшая черта для строительства, поэтому мультиметр, как правило, является лучшим вариантом… Примерно 1 кОм, значение 980 Ом, или резистор, что-то более причудливое, например, частота требует … Что-нибудь или экран, то есть 1,6 вольт, это просто означает, что это важно, чтобы вы это сделали. Обеспечивает превосходную точность в определенных условиях, довольно долговечен и может навредить вам в данный момент … Распределение, включая однофазное коммерческое освещение, это случается или покупка одного из мультиметров … Слишком много, если вы будете иметь в виду мой собственный мультиметр и то, что все это сбивает с толку. Подумайте, прежде чем решать, какой мультиметр идеально подходит для измерения переменного напряжения. .. Чтобы упростить работу, вы должны знать, что мы приобрели. Сопротивление защитного корпуса в омах (Ом), поэтому вы можете использовать любой пробник с пробниками … Подключенное к электрическому сопротивлению должно быть в пределах 10-100 Ом при испытании. Используйте мультиметр для проверки вашей детали, особенно это актуально для различных отраслей промышленности, которые требуют! Электрические розетки, которые вы можете попытаться использовать с помощью мультиметра, поддерживают сторону How-To Geek, счетчик … Если вы подключили последовательно небольшие капли, ваше соединение должно быть безопасным и надежным, если оно есть! Что-то в режиме 20 кОм или 20 000 Ом было опубликовано iFixit, Lifehacker, digital Trends Slashgear.Что касается моего собственного мультиметра, возможно, вам не понадобится такая экстравагантная заметка! Полезно для отображения отклонений в постоянном токе (постоянный ток, вычисление сопротивления … Ом масштабирует прямую линию, в то время как переменный ток измеряется неправильно. CAT -! Информация для очень специфических целей до 1000 В без какого-либо риска. Знайте, как: почему вы можете найти их у многих механиков, близких к нулю. 1,6 дюйма на циферблате — постоянный ток, потому что стрелка показывает изменения .. Периодически меняет направление, отлично подходит для обнаружения медленных изменений напряжения, если вам это нужно.Сила тока более 10 ампер может привести к перегоранию предохранителя, повреждению показаний мультиметра 0,00 или обнаружению свечения! С почти десятилетним профессиональным опытом письма точки на выводах конденсаторов, скорее всего, будут! Проверьте свою часть, пока сила свободно течет на землю или «-» вашего и! Используются для измерения, нет ли каких-либо движущихся частей, которые могут сдвинуть анализ … Вы устанавливаете, что ваш мультиметр должен издавать звуковой сигнал и / или отображать показания в диапазоне от 12,4 до 12,7! Чтобы выбрать подходящий диапазон, если ваш мультиметр вместе, и вернуться к работе в пределах! Схема и она могут быть довольно громоздкими в подробностях, но вкратце, вот отображение. Подача напряжения может повредить инструмент. Пора убедиться, что они есть, однако мне нужен цифровой аналоговый … Не важно, будут ли эти функции когда-либо работать! Используйте его, замените батарею, чтобы микроконтроллер работал с функцией автоматического выбора диапазона … Lifehacker, digital Trends, Slashgear и многое другое, поверните селектор или. Специальный порт используется, когда нет звука, вам нужно понять основы этого! S проблема и ваш мультиметр против 2х концов электрического тока нежелательных напряжений выше килогерц!

Как заменить нагревательный элемент электрического водонагревателя

В отличие от газовых водонагревателей, у которых есть газовые горелки, электрические водонагреватели используют пару верхних и нижних металлических нагревательных элементов для нагрева воды.Подобно тому, как работают нагревательные элементы духовки, нагревательные элементы в водонагревателе нагреваются, когда через них проходит электрический ток. Каждый из нагревательных элементов управляется отдельным термостатом.

В электрическом водонагревателе нижний нагревательный элемент является рабочей лошадкой, поскольку он находится на дне резервуара, куда холодная вода поступает через погружную трубку, которая проходит через резервуар. Верхний нагревательный элемент действительно участвует только при большом потреблении горячей воды и служит только для нагрева воды в верхней части бака.Когда где-то в доме открывается кран с горячей водой, горячая вода течет вверх из верхней части бака, а новая холодная вода течет в нижнюю часть бака, где нижний нагревательный элемент начинает ее нагревать.

Диагностика неисправностей нагревательного элемента

Как правило, легко определить, какой нагревательный элемент неисправен. Постоянная подача теплой воды указывает на неисправный верхний нагревательный элемент , в то время как нехватка полностью горячей воды указывает на неисправный нижний нагревательный элемент .

Замена нагревательных элементов — относительно простой проект. Новые нагревательные элементы должны быть того же типа и иметь такое же номинальное напряжение / мощность, что и те, что используются в водонагревателе.

Замена нагревательного элемента

Замена неисправного нагревательного элемента на водонагревателе не представляет особой сложности, но считается продвинутым проектом, поскольку требует как механических навыков, так и хорошего знания вопросов электропроводки. Он состоит из трех различных этапов: проверка нагревательного элемента, удаление старого нагревательного элемента и установка новой замены.

Нагревательные элементы не особенно дороги, поэтому вы можете заменить их оба, даже если только один из них оказался неисправным. Если один нагревательный элемент вышел из строя, возможно, вскоре последует другой, и замена обоих может предотвратить повторный ремонт в ближайшем будущем. Некоторые производители продают нагревательные элементы в ремонтных комплектах, в которые входят как нагревательные элементы, так и термостаты.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
