Как проверить конденсатор на исправность мультиметром

В прошлых статьях были рассмотрены вопросы: принципов работы, характеристик и схем соединения конденсаторов. Сейчас Я подробно расскажу как его проверить при помощи недорого и распространенного измерительного прибора- мультиметра, а так же как, его используя при наличии соответствующий функции, узнать величину емкости.

Перед проверкой конденсатор необходимо выпаять из схемы, потому что не выпаивая это сделать практически невозможно из-за влияния на измерения других компонентов схемы. В большинстве случаев, не выпаивая из схемы можно лишь проверить мультиметром только на пробой, при котором на выводах конденсатора будет короткое замыкание.

Некоторые радиолюбители используют метод для проверки на плате при помощи зарядки — разрядки конденсатора, меняя полярность перестановкой концов мультиметра или тестера. Сомнительный метод, Я один раз попробовал данным методом воспользоваться и у меня ничего не получилось проверить, потому что в схеме было много других конденсаторов.

Рекомендую, если внешним осмотром ничего выявить не удалось, для правильной проверки выпаивать конденсатор.

Помните, что приступая к любым работам с конденсаторами— необходимо перед этим разрядить его выводы. Я для этого использую отвертку с изолированными ручкой, за которую держась необходимо  замкнуть контакты конденсатора.  Мощные модели во избежания повреждения искровым разрядом металлической части отвертки, лучше разрядить при помощи лампочки накаливания. Необходимо держась за изолированную часть проводов коснуться выводов конденсатора. Лампочка вспыхнет и погаснет, после этого произойдет полный разряд. Но одной лампочкой необходимо только разряжать при рабочем напряжении 220 Вольт, для 380 Вольт- используйте 2 последовательно соединенные между собой лампочки.

Как проверить конденсаторы внешним осмотром

Прежде чем выпаивать со схемы конденсатор сделайте внешний его осмотр. Очень часто визуально неисправность определяется при осмотре электролитических конденсаторов.


Если Вы обнаружили подтеки электролита в нижней части и следы коррозии (левая картинка) или вздутие в области перекрестия сверху (правая картинка), то такие конденсаторы необходимо заменить.

Довольно просто в большинстве случаев удается проверить конденсаторы на 220 Вольт следующим методом:

  1. Проверяем пробником или тестером на отсутствие короткого замыкания внутри конденсатора.
  2. Заряжаем конденсатор от электросети рабочим напряжением с соблюдением мер предосторожности.
  3. Отключаем его от электропитания.
  4. Закорачиваем или подключаем лампочку, как было описано выше- увидели искровой разряд или вспышку в лампочке, значит конденсатор в порядке.

Как проверить конденсатор мультиметром

Конденсаторы бывают полярные и неполярные. К полярным относятся только электролитические. Они впаиваются в схемы только с соблюдением полярности к плюсу плюсовой контакт, к минусу- минусовой контакт. Минус напротив контакта указывается галочкой на золотистой или светлой продольной линии на корпуса конденсатора.

Неполярные- без разницы какими контактами подключать или впаивать в схему.

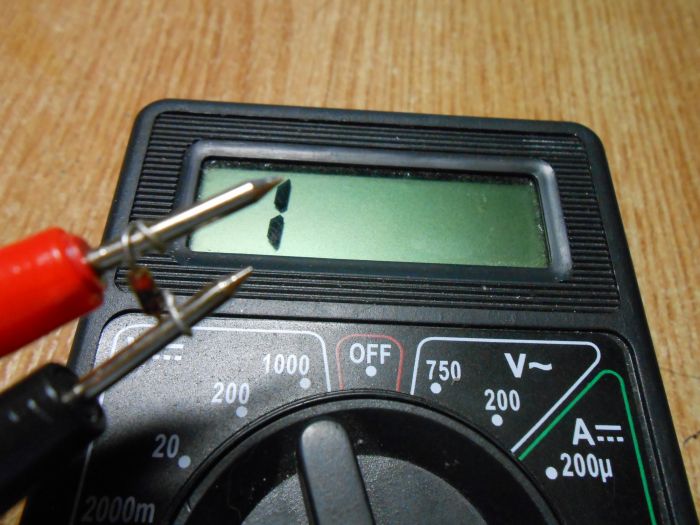

Перед началом проверки не забываем закоротить выводы. После этого берем мультиметр и переключаем его в режим прозвонки или измерения сопротивления. У исправного конденсатора сразу после подключения начнется зарядка постоянным током и сопротивление на табло будет минимальным (рисунок 1). Далее сопротивление будет плавно расти пока не достигнет  максимально большого значения или  бесконечности (рисунок 2).

При неисправности конденсатора:

  • При проверке мультиметром сразу высвечивается бесконечность. Это говорит о том, что внутри конденсатора произошел обрыв.
  • Мультиметр пищит и показывает нулевое сопротивление- в конденсаторе произошел пробой изолятора и возникло короткое замыкание.

В обоих случаях конденсаторы подлежат замене.

Неполярные конденсаторы проверяются гораздо проще. Устанавливаем предел измерения сопротивления на мультиметре Мега Омы и касаемся измерительными щупами контактов конденсатора. У неисправного конденсатора сопротивление будет меньше 2 Мега Ом.

Вы должны учитывать, что большинство моделей тестеров позволяют проверить лишь на короткое замыкание неполярные и полярные конденсаторы номиналом менее 0.25 мкФ.

Как определить емкость конденсатора

Все параметры наносятся на корпусе конденсаторов, для проверки соответствия емкости или если эту величину невозможно прочесть- необходимо воспользоваться мультиметром с функцией измерения емкости «Сх».

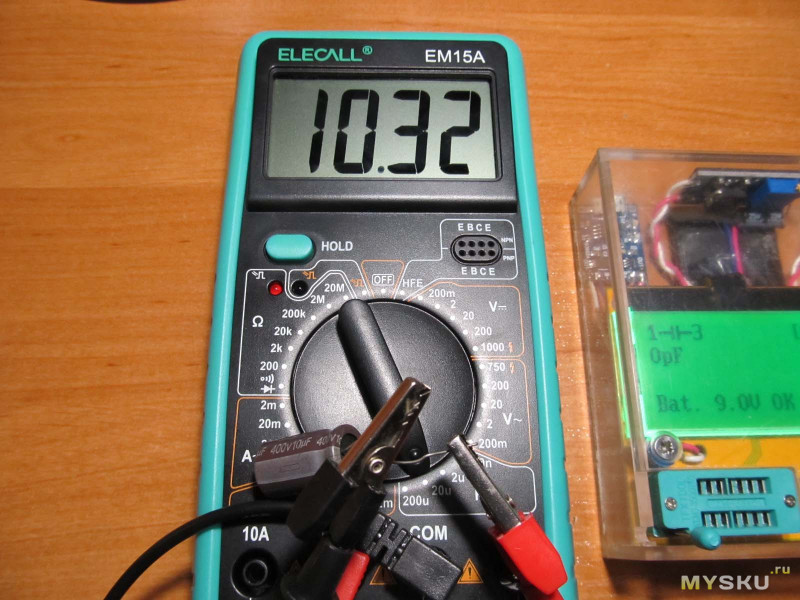

Для измерения величины емкости переключите мультиметр в режим Cx с предполагаемым максимальным пределом измерения для данного конденсатора. В некоторых моделях есть специальные гнезда для проверки небольших конденсаторов, в которые вставляются контактные ножки согласно пределам измерения.

В других- для этого используются измерительные щупы.

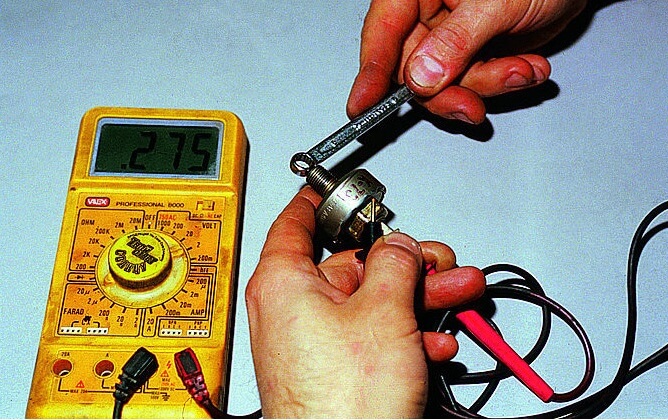

На рисунке показан пример измерения конденсатора на 9.5 Микрофарад, поэтому предел выставлен на 20 Микрофарад.

Не забывайте только перед проверкой всегда разряжать конденсаторы.

Как проверить конденсатор самым простым, дешевым мультиметром

Как проверить обычным мультиметром исправность конденсатора?

Итак, у вас есть проблема — нужно проверить исправность конденсатора, но подходящего измерительного прибора с функцией измерения емкости под рукой нет. Что же делать? Бежать в магазин и купить нужный мультиметр? Если вы будете постоянно иметь дело с измерением емкости и проверкой конденсаторов, такой шаг будет более чем оправдан, но для разовой, простой проверки подойдет и обычный, самый простой прибор.

Так что давайте узнаем, как можно проверить работоспособность конденсатора с помощью данного измерительного прибора, который вообще не имеет функции измерения емкости конденсаторов. Единственный недостаток этого способа — измерение емкости конденсатора таким способом просто невозможно.

Так что же нужно делать?

Начнем проверку. Представим, что вы уже разобрали прибор или устройство на котором нужно проверить конденсаторы, или же они и вовсе отпаяны. С последними работать будет даже проще. Но если конденсаторы нужно только проверить, лучше не выпаивать их с устройства. Особенно если сомневаетесь, что получится их выпаять и припаять на место.

  • Итак, включаем мультиметр в режим измерения сопротивления. При этом выставляем самый высокий предел.

  • Неважно, выпаян конденсатор или находится на плате — главное подключить щупы к выводам конденсатора. Но некоторые радиолюбители советуют отпаять хотя бы одну ножку конденсатора, чтобы устранить «паразитные помехи» прочих компонентов сети.

  • Теперь наблюдаем за показаниями. На экране устройства вы увидите, что сопротивление конденсатора постепенно возрастает. Если это так — конденсатор исправен.



Как это работает?

Когда конденсатор набирает заряд его сопротивление, соответственно, растет. Если вы наблюдаете рост сопротивления, значит, конденсатор заряжается. При измерении сопротивления мультиметры подают через щупы определенное, фиксированное напряжение. Именно оно и заряжает конденсатор. Если сопротивление остается постоянным — конденсатор пробит и не набирает заряд.

Для такой вот проверки конденсатора годиться любая модель, которая может измерять сопротивление. Это может быть как универсальный цифровой прибор, так и простой, аналоговый измеритель. Но вот снимать данные простым, аналоговым инструментом интереснее.

  • Аналоговый мультиметр должен быть включен в режим измерения сопротивления. Можно выбрать средний диапазон.
  • Как и в случае с цифровым, дотроньтесь щупами к контактам конденсатора.
  • Наблюдайте за стрелкой. Она будет до определенного момента ползти вверх, а потом падать назад. Если это происходит, значит, конденсатор заряжается и разряжается.
Как видите, все достаточно просто!

Стоит заметить, что мультиметры не смогут измерить емкость конденсатора. Хотя в большинстве случаев достаточно просто проверить работоспособность компонента.

Поделиться в соцсетях

Как проверить конденсатор — используем мультиметр для проверки на работоспособность конденсатор

Без конденсаторов, пожалуй, не обходится ни одна электрическая или электронная схема. Этот довольно простой по строению и, в общем-то, нехитрый по принципу своего действия элемент – буквально незаменим. И выход из строя такого миниатюрного «звена» общей цепи вполне способен повлечь и общую неработоспособность всего прибора или устройства.

Как проверить конденсатор

Многие конденсаторы способны служить десятилетиями, и при этом не потребовать замены. Но время от времени выход из строя или некорректная работа электронной схемы заставляет заниматься поисками «виновника».

Подозрение порой падает и на эти элементы цепи. Поэтому необходимо знать, как проверить конденсатор, чтобы убедиться в его пригодности или, наоборот, необходимости замены.

Да и перед проведением электромонтажных работ тоже не мешает заранее проверять элементы, которые будут впаиваться на свое место в плату. В любой партии изделий может быть определенный процент заводского брака. И проще выявить нерабочий конденсатор до его установки, нежели потом искать неисправности по всей схеме.

Основные типы конденсаторов

Буквально несколько минут внимания следует уделить принципам строения и работы конденсаторов, а также разновидностям этих элементов схемы. Так будет проще понять, на чем строится методика проверки их работоспособности.

Итак, конденсатор представляет собой очень распространенный элемент электрической цепи, в котором происходит накопление заряда. Устройство нехитрое – в отличие от многих других элементов здесь нет никаких полупроводниковых переходов. По сути – это всего лишь две значительные по площади токопроводящие пластины (их обычно называют обкладками) равных размеров, разнесенные на небольшое расстояние одна от другой, то есть непосредственного электрического контакта между ними нет и быть не должно. Этот просвет заполняется диэлектрическим материалом.

Принятое условное обозначение конденсатора на схемах как раз очень наглядно показывает принцип его устройства.

Разделенные тонким просветом токопроводящие пластины имеют свойство накапливать электрический заряд.

Понятно, что в цепи постоянного тока проводимость через конденсатор отсутствует, так как цепь, по сути, разорвана. Но зато на его обкладках накапливается (конденсируется) электрический заряд. И чем больше площадь этих обкладок, тем больший заряд может быть накоплен. Показателем же этих возможностей является величина емкости конденсатора.

Эта физическая величина измеряется в фарадах (F). Один фарад – это способность накопить 1 кулон заряда при разности потенциалов на обкладках в 1 вольт. Но пусть эти «единички» не вводят в заблуждение: на самом деле 1 F – это просто огромный показатель. На деле же приходится иметь дело с куда меньшими величинами:

1 mF = 0.001F = F×10⁻³ — миллифарад;

1 μF = 0.001mF = F×10⁻⁶ — микрофарад;

1 nF = 0.001μF = F×10⁻⁹ — нанофарад;

1 pF = 0.001nF = F×10⁻¹² — пикофарад

Несмотря на общность принципа устройства и действия, по своей конструкции конденсаторы все же могут иметь существенные различия.

Многообразие конденсаторов и по эксплуатационным параметрам, и по размерам –очень широко

Прежде всего, их можно разделить на две большие группы – полярные и неполярные конденсаторы.

  • Для неполярных элементов не имеет никакого значения взаимное расположение их обкладок в общей схеме. Такие конденсаторы выпускаются в следующих основных «обличиях».

Керамические конденсаторы – в качестве разделительного диэлектрического слоя между обкладками применяется керамический состав. Эти элементы характеризуются компактностью, широким диапазоном допустимых рабочих напряжений, дешевизной наряду с довольно высокой надежностью и долговечностью.

Керамические конденсаторы

Для достижения более высоких показателей емкости требуется увеличивать площадь обкладок. Это достигается свертыванием в рулон (или в «гармошку») двух токопроводящих лент со специальным металлизированным покрытием (или даже лент из алюминиевой фольги) с размещённой между ними диэлектрической прокладкой. По такому принципу устроены бумажные, металлобумажные, слюдяные и пришедшие им на замену серебряно-слюдяные конденсаторы.

Серебряно-слюдяные конденсаторы

К неполярным относятся и мощные пусковые конденсаторы, имеющиеся во многих моделях бытовой техники, оснащенной электроприводами. Они собираются в достаточно габаритном корпусе цилиндрической или кубической формы, имеют обкладки из металлизированной полипропиленовой пленки и заполняются диэлектрическим маслом.

Принцип устройства пускового конденсатора: 1 – металлический корпус; 2 – обкладки – полосы полипропиленовой пленки с вакуумным металлизированным напылением; 3 – диэлектрическая пленочная прокладка; 4 – наполнение из диэлектрического нетоксичного масла; 5 – выводы-контакты для подключения к электрической схеме прибора.

Их не зря называют пусковыми – они способны накапливать очень значительный заряд для выработки мощного пускового импульса и для повышения коэффициента мощности электроустановок. Способны они и сглаживать значительные колебания в системах высокого напряжения.

  • Полярные конденсаторы требуют, как понятно из названия, соблюдения полярности при установке их в схему.

Наиболее распространены на сегодняшний день полярные конденсаторы в алюминиевом цилиндрическом корпусе. Нередко такие элементы именуют еще «электролитическими». Такое название предопределяет тот факт, что свободное пространство между обкладками заполняется специальным электролитом. Диапазон габаритов и электротехнических показателей – очень широкий, но если неполярные компактные конденсаторы чаще всего по ёмкости максимально ограничиваются единицами микрофарад, то у электролитических счет может идти даже на тысячи μF, то есть единицы mF. На три порядка больше!

Электролитические полярные конденсаторы

Шагом вперед стало появление танталовых полярных конденсаторов, у которых соотношение размеров и возможных показателей емкости – намного выше. То есть это оптимальный вариант тех случаях, когда требуется компактность схемы наряду с высокой емкостью. Правда, такие детали значительно дороже, а кроме того – излишне чувствительны к пульсации токов и к превышениям допустимых напряжений, которые часто выводит их из строя.

Танталовые полярные конденсаторы – миниатюрные «капельки» с весьма внушительными показателями емкости.

Здесь были рассмотрены далеко не все формы выпуска конденсаторов, но принцип их строения, независимо от внешности, остается тем же.

Какие неисправности могут случиться в конденсаторе

Прежде чем учиться искать неисправности конденсатора, необходимо разобраться, в чем же они могут заключаться. Иными словами – нужно знать, что искать.

Итак, полный выход из строя или неправильная работа этого элемента схемы может выражаться в следующем:

  • Пробой между обкладками конденсатора. Обычно вызывается превышением допустимого напряжения на выводах. По сути, участок цепи, который должен «разрываться» конденсатором, получается замкнутым.
  • Обрыв между выводом конденсатора и обкладкой. Может случиться из-за вибрационного или иного механического воздействия, от превышения допустимого напряжения. Нельзя исключить и производственный брак. На деле получается, что конденсатор в схеме попросту отсутствует – на его месте банальный разрыв цепи.
  • Повышенный ток утечки – в связи с потерей диэлектрических качеств разделяющего обкладки слоя происходит «перетекание зарядов». Конденсатор не в силах сохранять полученный заряд достаточное для его корректной работы время.
  • Недостаточная емкость конденсатора. Может вызываться повышенным током утечки или же опять, чего греха таить, производственным браком. В результате схема, в которую включен такой конденсатор, работает некорректно, неустойчиво, или вовсе становится неработоспособной.
  • Для электролитических полярных конденсаторов выделяют еще один возможный дефект – это превышение эквивалентного последовательного сопротивления ЭПС (ESR). Как известно, такие конденсаторы, работая в схемах с высокочастотными токами, способны «фильтровать» постоянную составляющую и пропускать частотный сигнал. Но этот сигнал может «подавляться» повышенным ЭПС, по аналогии с обычным резистором, значительно снижая его уровень. Что, кстати, одновременно ведет и к нагреву таких элементов схемы.

ЭПС складывается из нескольких факторов:

— обычное активное сопротивление проволочных выводов, обкладок и точек их соединения.

— сопротивление, вызванное неоднородностью диэлектриков, наличием примесей или влаги.

— сопротивление электролита, которое способно изменяться (нарастать) по мере испарения, высыхания, постепенного изменения химического состава.

Для ответственных схем показатель ЭПС имеет очень важное значение. Но, к сожалению, именно эту величину оценить и сравнить с допустимой табличной без использования специфических приборов – невозможно.

Специальный прибор для диагностики конденсаторов, позволяющий оценить и их емкость, и показатель эквивалентного последовательного сопротивления (ESR)

Справедливости ради надо сказать, что некоторые пытливые мастера самостоятельно заготавливают приборы-приставки для оценки ESR и используют их в связке с самыми обычными цифровыми мультиметрами. При желании в интернете можно отыскать немало схем подобных приставок.

Приставка к мультиметру типа DT, позволяющая оценивать показатель ESR электролитических конденсаторов.

Пример таблицы допустимых значений эквивалентного последовательного сопротивления (в омах – Ω) для электролитических конденсаторов различных номиналов емкости (μF) и напряжения (V):

 10 V16 V25 V35 V50 V63 V100 V160 V250 V350 V450 V
1 μF2.12.44.54.58.59.58.78.53.6
2.2 μF2.02.44.54.52.34.06.14.23.6
3.3 μF2.02. 34.74.52.23.14.61.63.5
4.7 μF2.02.23.03.82.03.03.51.65.7
10 μF8.05.32.21.61.92.01.21.41.26.5
22 μF5.43.61.51.50.80.91.51.10.71.11.5
33 μF4.32.01.21.20.60.81.21.00.51.1
47 μF2.21.00.90.70.50.60.70.50.41.1
100 μF1.20.70. 30.30.30.40.150.30.2
220 μF0.60.30.250.20.20.10.10.20.2
330 μF0.240.20.250.10.20.10.10.10.2
470 μF0.240.180.120.10.10.10.10.10.15
1000 μF0.120.150.080.10.10.10.10.10.1
2200 μF0.120.140.140.10.10.10.10.10.1
3300 μF0. 130.120.130.10.10.10.10.10.1
4700 μF0.120.120.12.010.10.10.10.10.1

Как проводится проверка конденсаторов

Первый шаг – выбраковка по возможным внешним признакам

Если при некорректной работе или при полной неработоспособности схемы подозрение падает на конденсаторы, разумно будет первым делом произвести внимательный визуальный осмотр этих элементов. Не исключены внешние признаки, которые ясно дадут понять о возникших проблемах.

Аналогичную визуальную «ревизию» стоит проводить и при монтаже схемы, тем более в том случае, если для ее сборки используются радиодетали, уже бывшие в употреблении. Кстати, и среди абсолютно новых нет-нет, да и встречаются явно бракованные.

Обычно сразу становятся заметны конденсаторы с пробоем – это выражается в потемнении, вздутии, прогорании или растрескивании керамического корпуса. Понятно, что такие элементы подлежат безусловной замене, и даже не стоит терять время на их дальнейшую проверку – лучше сконцентрировать свое внимание на поиске возможных причин, приведших к таким последствиям.

Керамическая облицовка конденсатора растрескалась и осыпалась – явный признак пробоя и необходимости замены.А в этом случае, по всей видимости, пробой конденсатора сопровождался еще и не слабой электрической дугой.

Даже если ставится новый керамический конденсатор, но он уже  имеет трещины или сколы на корпусе, то его лучше сразу отложить в брак – не столь высока его стоимость, чтобы закладывать в схему «мину замедленного действия». Разумнее поставить полностью исправный и неповреждённый внешне элемент.

Пробои чаще встречаются на неполярных конденсаторах или на танталовых полярных (они очень чувствительны к превышениям напряжения).

Явными признаками выхода из строя, или же состояния, близкого к критическому, хорошо сигнализируют  электролитические полярные конденсаторы. Это обусловлено самой особенностью их конструкции.

При превышении допустимого напряжения или же при изменении полярности на отводах внутри «бочонка» резко активизируются химические реакции, сопровождающиеся перегревом электролита и его испарением. Это может привести просто к пересыханию конденсатора, то есть к потере им своей номинальной емкости и повышению тока утечки. Но нередко увеличение давления внутри алюминиевого корпуса заканчивается и его разрывом.

Не характерный, но все же иногда встречающийся боковой разрыв корпуса алюминиевого полярного электролитического конденсатора.

Чтобы свести к минимуму вероятность поражения соседних элементов схемы разорвавшимся электролитическим конденсатором, производители предусматривают утонченную верхнюю «крышку» цилиндра, на которую, кроме того, наносятся насечки в виде креста или звездочки. Таким образом, искусственно создаётся «слабое звено» корпуса, чтобы в случае взрыва (прорыва паров электролита) он был направлен вверх.

Вовремя не замеченный вздутый конденсатор может разорвать внутренним давлением – последствия показаны на фотографии. Лучше до этого не доводить!

Но еще до этой критической ситуации конденсаторы начинают «сигнализировать» о скором «окончании своей карьеры» вздутием этой ослабленной стенки. По этому внешнему признаку следует сразу, не откладывая, производить выбраковку и замену элементов схемы. Проводить дополнительные проверки таких конденсаторов – вряд ли имеет смысл.

На четырех конденсаторах – явное вздутие верхней стенки, говорящее о необходимости замены. А на двух – еще и признаки потери герметичности и прорыва электролита наружу.

Правда, следует проявлять внимательность, и обращать внимание еще на один признак. Случается, что даже при отсутствии деформации верхней стенки цилиндра конденсатора, превышение давления приводит к выжиму нижней диэлектрической пробки, через которую проходят отводы. Встречается такое не столь часто, но тем не менее…

Верхняя крышка вроде бы не имеет явной деформации, но вот нижняя пробка явно выдавлена наружу. Возможно, причина этому – заводской брак, но конденсатор однозначно нуждается в замене.

Итак, если заметны явные внешние признаки выхода конденсатора из строя, не стоит тратить время на его последующую более тщательную проверку – даже если показатели будут в пределах, вроде бы, нормы, последующее использование все же крайне нежелательно.

Но в том случае, когда никаких признаков нет, но подозрения из-за неработоспособности схемы падают именно на конденсатор, его следует проверить доступными способами. Для этого прежде всего они выпаивается их схемы.

Многие спрашивают, а возможна ли проверка конденсатора без выпаивания с платы? Да, некоторые способы или хитрости на этот счет имеются, но они возможны далеко не всегда, и зачастую не дают достоверной картины. Подробнее мы на этом остановимся чуть ниже. Но для качественной проверки, не имея в распоряжении специальных приборов, элемент все же придется демонтировать.

Проверка конденсатора с помощью  мультиметра

В распоряжении домашнего мастера – неспециалиста в области электроники, как правило, может иметься только обычный мультиметр. Но определенную диагностику и выбраковку вышедших из строя конденсаторов можно провести и с его помощью.

Проверка с помощью омметра

Чаще всего первым шагом производится проверка конденсатора на пробой или обрыв с помощью омметра. Такая «ревизия», по сути, является косвенной, но все же может показать явные неполадки, то есть провести выбраковку. Правда, есть нюансы, которые зависят и от типа конденсатора, и от его номинальной емкости.

Любой конденсатор не должен пропускать постоянный ток. То есть – обладать очень высоким сопротивлением. Возможный ток утечки может быть – это зависит от качества диэлектрического разделительного слоя между обкладками, но в идеале – он настолько мал, что может не учитываться.

То есть при замере сопротивления между выводами конденсатора должно получиться очень высокое значение. Для рабочих неполярных элементов оно лежит в пределах выше 2 МОм.

Значит, мультитестер должен быть переведен в режим работы омметра на максимальном диапазоне. У наиболее распространенных моделей – это как раз и составляет предел измерений в 2000 кОм = 2 МОм.

Мультиметр установлен в режим измерения сопротивления с пределом до 2000 кОм или 2 МОм

Перед проверкой любого конденсатора его следует «очистить» от возможного остаточного заряда. Для элементов небольшой емкости и с невысокими показателями напряжения это делается обычным перемыканием выводов с помощью отвертки, пинцета, щупа и т.п.

Разрядка конденсатора небольшой емкости простым перемыканием его контактов-выводов.

Для разрядки конденсаторов ёмкостью более 100 μF, и в особенности – с рабочими напряжениями свыше 50 вольт, перемыкать контакты следует через резистор сопротивлением порядка 5÷20 кОм и мощностью не менее 1 Вт. В противном случае можно получить довольно мощную искру, что небезопасно. Перемыкание с помощью резистора проводят в течение двух-трех секунд для полной разрядки конденсатора.

Если проверяется неполярный конденсатор, то как уже говорилось, его сопротивление должно быть не менее 2 MОм. Если прибор типа DT установлен на максимальный предел измерений в 2000 кОм, то на дисплее следует ожидать единицы в крайнем левом разряде, говорящей о том, что цепь, по сути, разомкнута, то есть измеряемое значение лежит выше максимальной установленной границы. У мультиметров другого типа может быть и иная индикация отсутствия проводимости – например, буквенные символы «OL».

В любом случае, если дисплей показывает или полное отсутствие проводимости, или очень высокий показатель сопротивления (более 2 МОм) то можно с уверенностью говорить, что пробой не выявлен, а ток утечки если и есть – то в допустимых пределах.

В распоряжении автора статьи – мультиметр ZT102, в котором реализовано автоматическое определение пределов измерений. то есть достаточно просто установить режим работы на омметр, а единицы измерения прибор определит и покажет самостоятельно. Попробуем проверить на пробой керамический конденсатор ёмкостью 4700 pF = 4.7 nF

Мультиметр устанавливается в режим измерения электрического сопротивления.

Подготовка к замеру – установлен нужны режим. На дисплее символы, обозначающие отсутствие проводимости между щупами прибора.Щупы-зажимы подключены к выводам конденсатора. На дисплее – ничего не изменилось.

После подключения конденсатора к щупам (полярность в данном случае не имеет никакого значения) на дисплее изменений не отмечено – все те же символы, говорящие об отсутствии проводимости.

Вывод – полного пробоя или недопустимо высокого тока утечки однозначно нет.

К сожалению, такая проверка не дает никакого вразумительного ответа, если ли обрыв на этом конденсаторе (обрыв характеризуется точно такими же показаниями дисплея). Просто ток, необходимый для зарядки столь невысокой емкости, настолько незначителен, а сама зарядка происходит так быстро, что мультитестер не успевает на это прореагировать изменением показаний.

Так что подобный метод на неполярных конденсаторах малой емкости, менее 1 μF, и с использованием приборов с невысокими пределами измерений, не дает однозначного ответа о полной исправности элемента. И для полноценной картины не обойтись без измерения емкости.

Теперь, для сравнения, посмотрим на проверку омметром неполярного конденсатора с более высоким показателем емкости – 1 μF.

Исходное положение – то же, но неполярный конденсатор уже с указанным номиналом мощности в 1 μF.Показания сопротивления на дисплее «стартуют» с сотен килоом, быстро пересекают рубеж мегаом и продолжают стремительно расти.Значения растут, показывая, что ток зарядки конденсатора стремительно снижается.Наконец, зарядка полностью окончена, и на дисплее – «разрыв цепи».

Вот в этом случае можно смело констатировать, что и пробой отсутствует (заряженный конденсатор не проводит ток), и обрыва точно нет, так как мы наблюдали за процессом зарядки.

Справедливости ради заметим следующее – у показанного мультиметра предел измерений электрического сопротивления ограничивается 60 мегаомами. Именно это обстоятельство, скорее всего, и позволило наблюдать процесс зарядки этого сравнительно небольшого по емкости конденсатора. Был бы предел в 2 МОм – скорее всего, весь этот замер уложился бы в доли секунды, и стал практически незаметным. Ну что ж – явный плюс приборам с расширенным диапазоном.

Теперь проверим омметром полярные электролитические конденсаторы. Принцип не меряется. Правда, при использовании мультиметров с выделенными диапазонами рекомендуется установить предел примерно в 200 кОм. Дело в том, что для многих подобных конденсаторов считается нормальным сопротивление утечки более 100 кОм, для некоторых, наиболее качественных, заявляемый допустимый предел – 1 МОм. Так что в большинстве случаев если будет достигнуто сопротивление в 200 кОм  —  можно судить об отсутствии пробоя, обрыва и пригодности такого конденсатора к работе. Впрочем, на всякий случай можно установить тот же предел в 2000 кОм и даже, если не жаль элементов питания мультитестера – попытаться  дождаться полной зарядки.

Попробуем поэкспериментировать с электролитическими конденсаторами разных номиналов емкости, применяя мультиметр ZT102, то есть с «плавающим» пределом измерений сопротивления.

Первым проверим конденсатор с номиналом 10 μF. Внешне на нем нет никаких признаков неисправностей.

Подготовка к измерениям – мультиметр переведен в режим омметра

То, что к выводам конденсатора в демонстрируемом примере припаяны проводки – никого не должно вводить в заблуждение. Если длина выводов позволяет проводить измерения напрямую щупами или зажимами-«крокодилами», то никакие удлинения не нужны. А в данном случае проводки припаяны только для того, чтобы освободить руки во время замера для фотографирования. При всех достоинствах этого мультитестера есть у него и недостаток – не предусмотрена отдельная контактная панель для проверки конденсаторов.

Безусловно, очень удобно, когда мультитестер имеет специальную колодку с гнёздами именно для проверки конденсаторов – можно не мучиться с проводами

Разный цвет припаянных проводков – чтобы не перепутать полярность, так как здесь это уже имеет значение. Черный измерительный провод (СОМ) мультитестера должен идти на «минус» конденсатора, красный, соответственно, на «плюс».

Подключаем щупы к конденсатору.

Показатели сопротивления неуклонно повышаются

Показатели на дисплее довольно быстро, буквально за секунду, пересекли рубеж в 1 мегаом и продолжают повышаться.

Достигнуто значение в 20 МОм – на этом решено остановиться.

Рост показателей сопротивления, в отличие от неполярных конденсаторов, не столь стремительный. При выходе на 20 мегаом решено проверку закончить – и без того понятно, что ни обрыва, ни пробоя, ни значимого тока утечки нет.

Вторым на очереди – конденсатор с номиналом 470 μF. Если приглядеться к нему, то явно видно начинающееся вздутие крышки.

Намечающееся вздутие верхней стенки корпуса уже говорит о предполагаемой непригодности конденсатора. Но просто для интереса и сравнения проведем проверку.

По идее – его и проверять-то не стоит, но все-таки посмотрим, в чем окажется выраженной его уже заметная внешне дефектность.

На первом этапе замера показатели сопротивления росли до определенного предела

Поначалу проверка шла «штатным образом» — сопротивление нарастало с сотен килоом до 5. 7 МОм. Но, в отличие от ранее проверяемых элементов, затем запустился обратный процесс – сопротивление стало неуклонно снижаться.

После достижения какого-то максимума сопротивление стало падать…

Это уже явно говорит о нарастании тока утечки. Как знать, может утечка лежит пока в допустимых пределах, но признак явно тревожный. Тем более что снижение сопротивления не останавливается – просто опыт прекращен, чтобы не садить впустую питание мультиметра.

Падение показателя сопротивления продолжается – просто замер решено закончить, так как картина и без того проясняется.

То есть вздутие конденсатора уже не прошло даром – дефект явно имеется. Дополнительно проверим этот элемент, когда перейдем к измерению емкостей.

Наконец, самый большой по емкости из взятых на проверку электролитический конденсатор – номинал в 2200 μF.

Первые показания сопротивления – около 50 кОм, но очень быстро повышаются.

Показания на дисплее стартовали с уровня примерно в 50 кОм, но стабильно и довольно быстро растут — происходит зарядка конденсатора, а емкость у него весьма значительная. Вскорости показания превышают 500 кОм, и в районе 600 кОм стабилизируются.

На этом уровне рост прекращается, и показания достаточно стабильные, с небольшими колебаниями в несколько килоом в одну и другую стороны.

Что ж, значение сопротивления достаточно велико и вполне входит в допустимые пределы для электролитического конденсатора столь высокой ёмкости. А стабильность показания на пике говорит и о стабильности тока разрядки, который также, по все видимости, не выходит за рамки дозволенного. Предварительный вывод: конденсатор в исправном состоянии – нет ни пробоя, ни обрыва, ни чрезмерного тока утечки.

Проверить конденсаторы измерением их сопротивления вполне можно и стрелочным (аналоговым) тестером. Кстати, там этот процесс выглядит даже более наглядно. При подключении тестируемого элемента стрелка обычно сначала отклоняется вправо, а затем начинает движение в сторону увеличения значения, то есть к левому краю, к «бесконечности».

При работе с аналоговым (стрелочным) прибором не забываем, что шкала сопротивления (в данном примере она верхняя, зеленого цвета) возрастает в не совсем привычном направлении – против часовой стрелки, справа налево.

В остальном же принцип проверки никак не меняется. А наглядность подобной «ревизии» конденсаторов нередко у некоторых мастеров делает именно такой способ даже более предпочитаемым.

Проверка конденсаторов функцией измерения емкости

Итак, косвенная проверка с помощью омметра способна в некоторых случаях сразу обнаружить явно непригодные к дальнейшему использованию конденсаторы. Например, результаты измерений указывают на явный пробой между укладками или чрезмерно низкие показатели сопротивления. Но часто картина остается неполной – элемент попадает «под подозрение», но «приговор» выносить вроде бы еще нет оснований, так как налицо только косвенные признаки неисправности.

Кстати, в подобных случаях иногда выручает «сравнительная экспертиза». То есть если имеется заведомо исправный конденсатор с точно таким же номиналом, можно провести сравнения полученных значений сопротивления с вызывающим сомнения элементом. По идее, при испрвности они должны быть очень близки между собой.

Но опять же, например, диагностировать обрыв на конденсаторе малой емкости – практически невозможно. Показатели омметра мгновенно уходят в «бесконечность», что свойственно и для отсутствия пробоя.

Специальный прибор для измерения емкости конденсаторов, требующий предварительной установки предела измерений.

Единственно действительным достоверным методом оценки в таких случаях видится замер емкости конденсатора. Для этого используются или специальные приборы для проверки конденсаторов (некоторые из них помимо емкости позволяют оценить и ESR), или мультиметры, в которых имеется такая функция.

В моем мультиметре ZT102 такая функция реализована, причем, тоже с «плавающей запятой», то есть не требующая установки единиц измерения и диапазонов – все это происходит автоматически. Поэтому попробуем проверить все те конденсаторы, которые ранее тестировались омметром – теперь уже на показатели ёмкости.

Начнем опять с неполярных конденсаторов.

Если вспомнить проверку омметром, то самый маленьким из тестируемых был керамический конденсатор 472. Что означает, согласно принятой маркировке, 47 pF × 10², то есть 4700 pF или 4,7 nF. Проверка сопротивления дала положительный результат, но не исключила возможности обрыва. Посмотрим, что покажет замер емкости.

Мультиметр переводится в соответствующий режим. На этом приборе, кстати, режим измерения емкости находится на том же положении переключателя, что и режим омметра, и выбирается кнопкой «SELECT».

Проверяется обычный керамический конденсатор, так что полярность роли не играет.

Проверка емкости маленького керамического конденсатора.

Значение выведено очень быстро (сказывается малая емкость), прибор сам определил и вывел на дисплей единицы измерения – нанофарады, и показал значение — 4.59 nF. Показания довольно стабильные, с очень незначительными колебаниями вверх-вниз. Не в «самое яблочко», но результат очень близок к указанному номиналу.

Можно констатировать что этот конденсатор – абсолютно «здоровый» и пригоден для дальнейшего использования.

Вторым по очереди стоит конденсатор емкостью в 1 μF. Как мы помним, его проверка омметром дала основания исключить и пробой, и обрыв. Остается выяснить его реальную емкость. Подключаем щупы к выводам конденсатора (без соблюдения полярности).

Проверка емкости конденсатора номиналом в 1 μF

На дисплее, после небольшой паузы – 983,5 nF, что равно 0,98 μF. Опять – показатель емкости не идеально точен с номиналом, но очень близок к нему. И что важно – стабилен.

Конденсатор следует признать полностью исправным

Далее – тройка полярных электролитических конденсаторов. Проверяем их в порядке по нарастанию емкости. Здесь, понятно, уже требуется соблюдение полярности подключения щупов.

Проверяется емкость конденсатора с номиналом 10 μF – получены четкие и стабильные показатели.

Конденсатор номиналом 10 μF дал при проверке значение 10,2 μF практически без колебаний в ту или иную сторону. Вопросов к нему – никаких нет.

Следующий – тот самый проблемный конденсатор номиналом 470 μF с признаками вздутия корпуса и повышенного тока разряда. Что покажет измерение емкости?

Так и есть – имеются явные дефекты и в этом вопросе:

Начальные показания после подключения «проблемного» конденсатора к щупам мультиметра.

Даже первичные показания прибора сразу дают понять, что измеренная емкость практически на четверть ниже номинала – всего 329 μF. Но и это еще не всё…

Показания дисплея уже спустя несколько секунд – значение емкости падает…

Показатель на дисплее нестабилен – имеется тенденция к снижению емкости, причем  довольно быстрому. Уже через несколько секунд значение упало до 309 μF и продолжает уменьшаться. Дальнейший замер – совершенно излишен, так как картина неисправности конденсатора вырисовалась в полной ясности.

Это лишнее подтверждение тому, что попытки продолжать использовать электролитические конденсаторы с признаками вздутия корпуса – совершенно бесплодны. Да и на их тестирование, повторимся, даже жалко тратить время – такие детали уже отслужили свое и подлежат безусловной утилизации. Иначе – жди или некорректной работы схемы, или ее полного выхода из строя, или, что еще «веселее» — «фейерверка» со взрывом корпуса.

Остался последний конденсатор – емкостью 2200 μF. Внешне и по результатам проверки омметром он не вызывал беспокойства.

Проверка показывает, что емкость даже несколько выше номинальной

Проведенный замер показал, что с конденсатором – все в порядке, если не считать несколько завышенной его емкости. На дисплее высветилось 2,489 mF = 2489 μF – вполне укладывается в допустимые рамки (обычно допустимые отклонения для емкости оцениваются в ± 15%). Но зато измеренное значение стабильно, без тенденции к увеличению или снижению.

Вывод — конденсатор во вполне пригодном к дальнейшему использованию состоянии.

Позволим себе маленькую ремарку.

Показанная последовательность проверки, то есть сначала омметром, а затем измерением емкости, вовсе не является обязательной. Измерением сопротивления просто демонстрировался способ, которым во многих случаях можно выявить явно неисправный элемент, если отсутствует прибор контроля емкости. Но, как мы помним, достоверность такой проверки бывает и неполной.

То есть в том случае, когда имеется возможность замера емкости, начинать следует прямо с него. Он однозначно покажет работоспособность конденсатора по всем пунктам – в случае обрыва, пробоя или большой утечки емкость или просто не поддастся измерению, или ее показатель будет очень далек от номинала, или, как было показано в рассмотренном примере, индицируемое значение будет нестабильным, с тенденцией к быстрому снижению.

Косвенная проверка конденсатора вольтметром

Эта проверка со вполне допустимой долей достоверности может показать, насколько хорошо конденсатор накапливает и удерживает полученный заряд. Правда, она возможна при довольно высоких показателях как емкости, так и напряжения, иначе используемый «визуальный подход» к оценке работы элемента может стать просто незаметным для восприятия.

Суть метода заключается в том, что вначале конденсатор следует зарядить от какого-то внешнего источника питания. Причем, рекомендуется, чтобы напряжение этого источника было примерно вдвое ниже указанного на конденсаторе предела. Скажем, для конденсатора, на котором указан предел в 25 вольт вполне подойдет блок питания на 12 вольт.

Обычно для зарядки хватает нескольких секунд. Кстати, пока идет зарядка будет нелишним для контроля проверить на клеммах источника питания, какое же точно напряжение подается на обкладки конденсатора.

После выполнения зарядки источник питания отключается. Мультитестер должен быть переведен в режим измерения постоянного напряжения в предполагаемом диапазоне (например, 20 вольт). Буквально через несколько секунд касаются щупами выводов конденсатора. Здесь важно проявить внимательность, так как главную ценность будет представлять показание вольтметра, снятое именно в момент первого касания – это значение должно быть максимально близким с напряжением, подаваемым при зарядке. Затем, естественно, по мере разрядки конденсатора через мультиметр, оно будет падать. Скорость его разрядки зависит от показателя емкости и от значения эквивалентного последовательного сопротивления (ЭПС).

Если первичное показание слишком далеко от «эталона» — это может говорить о слишком большом токе утечки и малопригодности конденсатора к нормальной работе.

Впрочем, такой способ все же таит в себе и субъективную составляющую, зависящую от личного восприятия быстро изменяющихся показаний. То есть говорить о его полной объективности – сложно. Хотя явный дефект он, пожалуй, выявить поможет. А в сомнительных случаях все же лучше изыскать возможность полноценной проверки емкости конденсатора.

«Народный» способ – проверка конденсатора коротким замыканием

К такому методу зачастую прибегают для «проверки» мощных, в том числе – пусковых конденсаторов, работающих с напряжениями свыше 200 вольт.

Смысл заключается в зарядке конденсатора, часто – просто от сети переменного напряжения 220 вольт. А затем — его разрядкой путем короткого замыкания выводов отвёрткой или отрезком изолированного провода. При замыкании возникает мощная искра, говорящая о том, что конденсатор способен накапливать нешуточный заряд.

Замыкание выводов конденсатора большой емкости сопровождается мощным искровым разрядом.

Сразу будет сделана оговорка – не зря слово «проверка» выше было взято в кавычки. Автор этой публикации ни в коем случае не рекомендует выполнять подобное тестирование, особенно тем людям, кто делает только первые шаги на поприще электротехники.

  • Во-первых, это крайне небезопасно. При малейшей неосторожности можно получить очень чувствительный, а иногда – и весьма опасный для здоровья электрический удар. Особую опасность представляет случайное замыкание контактов заряженного конденсатора обеими руками. Траектория тока «из руки в руку» проходит через наиболее уязвимую область тела человека, через сердце, что порой заканчивается очень печально.
  • А во-вторых, объективной картины работоспособности конденсатора таким путем все равно получить невозможно. Признайтесь, сможете ли вы отличить искру, вызванную разницей потенциалов в 200 вольт, от искры, для которой потребовалось всего 100 вольт? Вряд ли. Так что говорить о полной пригодности, о полноценной емкости и допустимой утечке – все же преждевременно. Так стоит ли «огород городить»? Единственное, на что способна такая проверка — выявить совершенно неисправный конденсатор.

Можно ли проверить конденсатор, не выпаивая его с платы?

Для полноценной проверки конденсатора, уже стоящего в схеме, его все же рекомендуется выпаять из платы. Дело в том, что другие элементы схемы способны оказывать влияние на измеряемые показания, и картина получатся явно недостоверной.

Понятно, что лишний раз заниматься выпаиванием конденсатора никому не хочется, что и вызывает вынесенный в заголовок подраздела вопрос.

Однозначного ответа нет. Если точнее, то существует несколько методов, которые могут дать определенный эффект, но не всегда они просты и оправданы.

  • Некоторые современные приборы, предназначенные именно для тестирования конденсаторов, сразу разрабатывались с учетом возможности проверок без проведения демонтажа элементов схемы. Если есть возможность воспользоваться подобным тестером – то это существенно упрощает решение вопроса.
Удобный компактный прибор, позволяющий снимать показания емкости конденсаторов непосредственно на монтажной плате.

Поднаторевшие в радиоэлектронике мастера зачастую создают некое подобие таких приборов и самостоятельно. Причем, охотно делятся и разработанными схемами, и опытом их эксплуатации. Например, ниже показана одна из таких схем с кратким ее описанием – возможно, кто-то возьмет себе на заметку.

Схема и описание самодельного прибора для «ревизии» конденсаторов без их выпаивания из платы.

Если ничего из выше перечисленного нет, придётся обходиться другими мерами.

  • Конденсатор можно выпаять частично, то есть одним выводом. После этого – провести проверку мультиметром. Правда, получается это  далеко не всегда, так как в большинстве случаев эти детали изначально впаиваются с «низкой посадкой», а с электролитическими конденсаторами такой подход и вовсе невозможен.
  • Одним из путей, когда выпаивание видится трудноосуществимым, может стать «изоляция» конденсатора на плате подрезкой дорожек, идущих к соседним элементам схемы.
Дорожки аккуратно перерезаются скальпелем, чтобы оставить конденсатор «в одиночестве». Затем, после проверки, важно не забыть восстановить их целостность.

Метод, конечно, «варварский», особенно в том случае, если идет поиск неисправного элемента – эдак можно и всю плату «перепахать». Кроме того, если плата – не с односторонней печатью, то к такому способу и вовсе не стоит прибегать.

  • Возможно, если выпаивание конденсатора сопряжено с определенными сложностями, проще «поднять ножки» расположенных с ним в последовательной цепи элементов, например, резисторов. Так будет устранено их влияние на тестируемый элемент.
  • Наконец, есть еще один способ убедиться в необходимости замены неработающего конденсатора. Заключается он в том, что непосредственно к выводам детали, работоспособность которой вызывает сомнения, параллельно припаивается новый конденсатор точно такого же номинала, но заранее проверенный и гарантированно рабочий. Естественно, если это полярный конденсатор, то с соблюдением правильного расположения «плюса» и «минуса».

После этого проводится тестовый запуск схемы (устройства). Если заметны улучшения, или работоспособность полностью восстановлена – можно провести выпаивание старого конденсатора и монтаж нового. Если же никаких позитивных изменений не последовало – следует продолжить поиск неисправности в ином месте, так как вряд ли именно исследуемый конденсатор послужил причиной неполадок.

Завершим сегодняшнюю публикацию демонстрацией видео, в котором также речь идет о неисправностях конденсаторов и возможных способах их выявления.

Видео: Какие неисправности случаются в конденсаторах, и как их выявить.

Как проверить конденсатор на работоспособность без прибора

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

  • вакуумные;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • с органическим диэлектриком;
  • электролитические;
  • твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

  • Электрический пробой. Обычно вызван превышением допустимого напряжения.
  • Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
  • Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.

Наши электросети не отличаются стабильностью параметров, что часто приводит к выходу из строя техники. Чаще всего выходят из строя диоды выпрямительного моста и конденсаторы. В этой статье поговорим о том, как проверить конденсатор мультиметром, как понять что он вышел из строя.

Необходимый минимум сведений

Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. При подаче напряжения заряд какое-то время должен увеличиваться, затем происходит резкое снижение уровня — разряд, и все повторяется снова — заряд/разряд. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда. По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром.

Узнать рабочий конденсатор или нет несложно. Нужен только мультиметр. Можно недорогой. Главное — рабочий

Если говорить о видах, то способ производства конденсаторов на проверку не влияет. Проверяют работоспособность бумажных, тонкопленочных, электролитических, жидкостных, керамических, твердотельных и всех других, абсолютно одинаково. Не влияет на способ проверки и положение элемента на плате — входные, помехоподавляющие, шунтирующие — без разницы. Не имеет значения и вольтаж. Низковольтные — на 6 В или 50 В, высоковольтные на 1000 В — проверка одинаковая.

Единственное, что необходимо принимать во внимание — полярный конденсатор или нет. Как, наверное, понятно по названию, полярные конденсаторы требовательны к полярности питания. Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:

  • Красный щуп — к положительному выводу.
  • Черный щуп — к минусовому (отрицательному).

Для неполярных положение щупов может быть любым. Еще, наверное, стоит сказать, как опознать полярные конденсаторы. Это всегда электролитические (полярные) емкости, которые выглядят обычно как небольшие бочонки. На полярных на корпусе у одного из выводов идет полоса контрастного цвета. Если корпус белый — полоса черная, корпус черный — полоса белая (светло-серая). Вот этой полосой отмечается отрицательный вывод (минус).

Внешний вид электролитического (полярного) конденсатора и его обозначение на схемах

Перед тем как проверить конденсатор мультиметром, осмотрите его корпус. Если полосы нет — можно не задумываться о положении щупов.

Как проверить конденсатор мультиметром без функции определения емкости

Для определения поврежденного конденсатора даже не всегда нужны приборы. Часто достаточно внешнего осмотра. Признаком того, что емкость вышла из строя, является вздутие корпуса, потеки любого цвета. Если внешние изменения есть, можно даже не измерять, а сразу менять. Это очень часто возвращает работоспособность вышедшей из строя бытовой технике и другой электрической и электронной аппаратуры.

Визуально бывает проще всего определиться с неисправностью электролитических конденсаторов импортного производства. Если конденсатор вздулся или дополнительно разгерметизировался в месте насечки, его необходимо заменить в обязательном порядке

Если внешних изменений нет, приступаем к проверке. Чаще всего у домашних радиолюбителей имеется цифровой мультиметр. Марка его не важна, но необходимо чтобы он мог мерить сопротивление и/или имел функцию проверки диодов. Можно использовать и стрелочные. Они даже удобнее — движущаяся или замершая на месте стрелка более информативна. Только помните, что это не измерения, а лишь проверки. То есть, с их помощью мы не можем измелить ёмкость конденсатора, а лишь убеждаемся в его работоспособности.

Перед тем как проверить конденсатор мультиметром, обязательно разрядите емкость. Если этого не сделать, в некоторых случаях измерительный прибор может выйти из строя.

Разрядить конденсатор можно двумя способами:

  • прикоснувшись к выводам высокоомным сопротивлением — 0,5-1 мОм;
  • при помощи лампы накаливания — центральный контакт лампы на одну ножку, корпусом прикоснуться к другой.

Безопасный и надежный способ разрядить конденсатор — замыкаем выводы при помощи обычной лампы накаливания на 220 В

Разряжать емкость при помощи обычного проводника не стоит — можно добиться выходя из строя элемента. Это может сработать без особого вреда только на емкостях, рассчитанных на невысокий вольтаж и имеющих небольшую емкость. Исправные лампы накаливания есть у всех, так что лучше используйте их.

В режиме омметра

Перед тем как проверить конденсатор мультиметром в режиме измерения сопротивлений, надо вспомнить, как изменяется его сопротивление в процессе работы. Без заряда сопротивление близко к нулю, но не ноль. По мере накопления заряда оно растет.

Еще раз: сопротивление разряженной емкости очень невелико — почти ноль. Но короткого быть не должно. То есть, если поставить мультиметр на прозвонку и прикоснуться к выводам разряженного конденсатора, звенеть не будет. Если звенит — можно дальше не тестировать, элемент не исправен.

Проверить работоспособность можно так: переводим переключатель мультиметра в режим измерения сопротивлений. Предел изменений зависит от параметров измеряемого конденсатора. Чем выше напряжение, на которое рассчитан элемент, тем выше ставим предел. Например, для 50 В выставляем 20 кОм, для 1000 В выбираем 2 МОм. И, лучше, выставить более высокий предел, чем низкий.

Подготовив прибор, к разряженному элементу прикладываем щупы, смотрим на экран. Сначала высвечивается цифра 1, затем показания начинают расти. Это накапливается заряд. В какой-то момент рост прекращается, на экране снова цифра «1». Конденсатор зарядился.

Конденсатор заряжается, его сопротивление растет

Поменяв местами щупы, мы меняем полярность питания. На экране сразу высвечиваются цифры с «минусом» впереди, затем они уменьшаются — идет разряд. После перехода через ноль, цифры начинают расти — идет заряд, затем снова высвечивается единица. Конденсатор проверили на работоспособность и он исправен. Если «поведение испытуемого» отличается от описанного, значит элемент нерабочий. Теперь вы знаете, как проверить конденсатор мультиметром в режиме омметра.

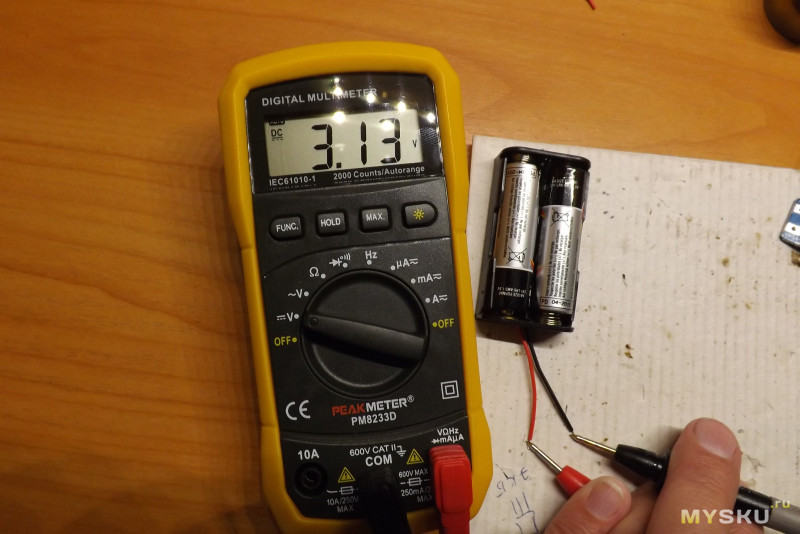

Проверка напряжения на заряженном конденсаторе

Убедиться что заряд накоплен можно, если измерить напряжение на выводах заряженной емкости. Переводим мультиметр в режим измерения постоянного напряжения. Предел измерений выбираем в зависимости от параметров элемента. Напряжение, на которое он рассчитан указано обычно на корпусе. Для мелких деталей придется поискать в технических характеристиках. Предел измерений выставляем не меньше указанного.

Измерение напряжения на заряженном конденсаторе с помощью мультиметра

Дальше все аналогично: прикладываем щупы к выводам и следим за показаниями. Значение не меняется, но может быть как с плюсом, так и с минусом. Это и есть напряжение на заряженной емкости. Если выводы закоротить через нагрузку, цифра начинает уменьшатся — происходит разряд. Чем закоротить? При небольшом вольтаже — до 50 В — можно одним из щупов. Для более мощных лучше использовать или все ту же лампу накаливания, или сопротивление на один мегаом. Теперь вы знаете не только как проверить конденсатор мультиметром, но и как измерить напряжение на заряженной емкости.

В режиме прозвонки диодов

Если на мультиметре есть режим прозвонки диодов, можно проверить работоспособность конденсатора с его помощью. Этот метод позволяет на слух определить пригодность элемента.

Вот такой значок обозначает прозвонку диодов

Все еще проще: ставим переключатель в положение прозвонки диодов, прикладываем щупы. Ждем некоторое время. Если емкость исправна, время от времени слышится «писк». Чем больше емкость конденсатора, тем дольше время ожидания и тем короче «писк». Если писка нет — емкость нерабочая.

Мультиметр с функцией измерения емкости

Как проверить конденсатор мультиметром, который может измерять емкости, написано в инструкции по эксплуатации к прибору. Но, обычно, сколько-нибудь значимых отличий в измерениях между разными приборами нет, так что можем описать порядок действий. Все что требуется:

  • перевести переключатель прибора в нужный сектор;
  • выбрать диапазон измерений;
  • приложить щупы к выводам конденсатора;
  • просмотреть показания на экране.

Как проверить конденсатор мультиметром

В некоторых моделях мультиметров в корпусе рядом со шкалой измерений есть специальные отверстия, в которые вставляются конденсаторы. В этом случае переключатель переводится в положение измерения емкости, выбираем предел измерений. Затем вставляется конденсатор, ждем пока на экране высветятся результаты измерений.

Со специальными гнездами для установки емкостей

Емкость конденсатора написана на корпусе, кроме слишком малых для этого видов. Показания мультиметра не всегда совпадают с тем, что указано на корпусе. Но рядом с номиналом стоит допуск точности в процентах. Если отклонения в рамках этого допуска, элемент считается исправным. Если нет — надо менять.

Как правило, обычные мультиметры не позволяют измерять конденсаторы малой емкости — меньше 100 пикофарад. Для этих целей необходим специализированный прибор, например, цифровой измеритель емкости CM7115A или Mastech MY6013A.

Как проверить конденсаторы на плате, не выпаивая

Как известно, измерить емкость конденсатора не выпаивая его невозможно. Зато узнать рабочий конденсатор или нет достаточно просто, если он не зашунтирован низкоомной цепью. Его исправность можно проверить мультиметром в режиме измерения сопротивлений или постоянного напряжения. Любым из этих способов можно найти неисправный конденсатор на плате.

Сначала осматриваем элементы визуально, вздутые и имеющие потеки проверяем в первую очередь. А порядок проверки и все, что вы должны увидеть на приборе, описано выше. Разницы никакой. Но еще раз: на плате можно только определить исправность конденсатора. Чтобы проверить его емкость, узнать не уменьшилась ли она, хотя бы один вывод конденсатора надо выпаять.

Проверить конденсатор на работоспособность мультиметром можно и не выпаивая его с платы

Вся процедура проверки работоспособности точно такая же. Если позволяет монтаж, можно прикасаться щупами к ножкам емкости с лицевой стороны. Если детали расположены так, что к ним не подлезть, определитесь где с изнаночной стороны они припаяны, прикасайтесь щупами к местам пайки «с изнаночной стороны платы».

Особенности SMD конденсаторов

Современные технологии позволяют делать радиодетали очень малых размеров. С применением SMD технологии компоненты схем стали миниатюрными. Несмотря на малые размеры, проверка SMD конденсаторов ничем не отличается от более габаритных. Если надо узнать, рабочий он или нет, сделать это можно прямо на плате. Если необходимо измерить емкость, надо выпаять, затем провести измерения.

SMD технологии позволяют делать миниатюрные радиоэлементы

Проверка работоспособности SMD конденсатор проводится точно также как электролитических, керамических и всех других. Щупами надо прикасаться к металлическим выводам по бокам. Если они залиты лаком, лучше плату перевернуть и тестировать «с тыльной» стороны, определив, где находятся выводы.

Танталовые SMD конденсаторы могут быть полярными. Для обозначения полярности на корпусе, со стороны отрицательного вывода, нанесена полоса контрастного цвета

Даже обозначение полярного конденсатора похоже: на корпусе возле «минуса» нанесена контрастная полоса. Полярными SMD конденсаторами могут быть только танталовые, так что если видите на плате аккуратный прямоугольник с полосой вдоль короткого края, к полоске прикладывайте щуп мультиметра который подключен к минусовой клемме (черный щуп).

Довольно часто во время ремонта или замены электронных схем у молодых специалистов возникает вопрос, как проверить конденсатор на работоспособность. Большинство таких проверок выполняется с помощью мультиметра. Этот прибор совсем несложен в обращении, требует минимальных знаний и практических навыков. Существуют и другие способы проверки, которые нужно знать на случай отсутствия мультиметра.

Как проверить конденсатор мультиметром

Перед началом проверки конденсатора на исправность, он должен быть обязательно разряжен. Процедуру разрядки можно выполнить с помощью обычной отвертки. Ее жало касается сразу двух выводов прибора до возникновения искры. Небольшая вспышка будет свидетельствовать о разрядке, после чего осуществляется непосредственная проверка работоспособности конденсатора.

Для проверки чаще всего используется мультиметр. С помощью этого прибора возможно определить такие показатели, как емкость, возможный обрыв или короткое замыкание. Прежде всего нужно определить тип проверяемого конденсатора. Они могут быть полярными (электролитическими) или неполярными. В первом случае обязательно соблюдение полярности, то есть щуп должен прижиматься к соответствующей ножке – плюс к плюсу, а минус к минусу.

Неполярный конденсатор не требует соблюдения полярности, для его проверки существует собственная технология. После определения типа прибора, выполняется его поэтапная проверка.

Как измерить сопротивление

Прежде чем выполнять проверку сопротивления, необходимо отпаять конденсатор со своего места и пинцетом перенести на рабочий стол. Далее тестер необходимо переключить в режим измерения сопротивления, после чего приложить щупы к выводам с соблюдением полярности. Данный момент имеет большое значение, поскольку в случае путаницы плюса и минуса произойдет мгновенный выход из строя конденсатора. Чтобы исключить такую возможность, на каждом устройстве отрицательный контакт отмечается галочкой.

После контакта щупа с ножками, дисплей мультиметра начинает отображать первое значение, которое быстро возрастает. Причиной такого состояния служит зарядка конденсатора при его контакте с измерительным прибором.Через определенный промежуток времени на дисплее появится цифра 1, которая считается максимальным значением и указывает на исправность проверяемой детали.

Если единица появилась на дисплее сразу же после начала проверки, это свидетельствует о наличии обрыва внутри бочонка и его неисправности. Наличие на табло нуля означает короткое замыкание. Применение аналогового стрелочного мультиметра дает такие же результаты. Определение работоспособности в данном случае очень простое, достаточно только понаблюдать за ходом стрелки. При плавном повышении сопротивления полярный конденсатор считается пригодным к работе. Значение минимума и максимума указывает на неисправность.

Неполярный конденсатор довольно просто проверить самостоятельно в домашних условиях. Для этого нужно коснуться щупом ножек, не соблюдая полярность. Диапазон измерений должен быть выставлен на значение 2 Мом. Цифровое значение, появившееся на дисплее, должно превышать двойку. Меньшее значение указывает на неисправность детали и необходимость ее замены. Данный способ подходит для проверки тех изделий, емкость которых превышает 0,25 мкФ. Конденсаторы с меньшим номиналом проверяются специальным тестером – LC-метром или мультиметром с функцией проверки таких деталей.

Как измерить емкость

Работоспособность конденсатора на пробой может проверяться путем измерения емкостных характеристик и последующего их сравнения с номиналом, указанным на внешней оболочке изделия.

Измерение емкости не представляет особой сложности и может быть выполнено самостоятельно. С этой целью переключатель переводится в измерительный диапазон в соответствии с номиналом. Сама деталь вставляется в специальные посадочные гнезда.

В случае отсутствия гнезд, проверка емкости может проводиться щупами, так же, как и при измерении сопротивления. После того как щупы подключены, на дисплее высвечиваются показатели емкости, приближенные к номинальному значению. Если прибор показывает другие цифры, значит деталь считается пробитой и требует замены.

Как измерить напряжение

Одним из способов проверки работоспособности конденсатора является измерение его напряжения с помощью вольтметра или мультиметра. Для проведения измерений необходимо воспользоваться источником питания с напряжением, меньшим, чем у конденсатора. Щупы прибора подключаются к ножкам детали с обязательным соблюдением полярности. Затем необходимо выдержать 4-5 секунд, необходимых для зарядки.

Следующим этапом будет перевод мультиметра в режим для измерений напряжения. В начальной стадии замера на экране должно высветиться значение, сравнимое с номиналом. Если на дисплее будут другие показатели, значит конденсатор находится в нерабочем состоянии. Следует помнить, что подключенный вольтметр, способствует потере заряда конденсатора. Поэтому наиболее точные данные можно зафиксировать только в начальной стадии замера.

Как проверить конденсатор без приборов

Существует простой способ, позволяющий выполнить проверку без каких-либо приборов. Прежде всего это касается конденсаторов с большой емкостью. Вначале производится полная зарядка элемента на протяжении 4-5 секунд. После этого контакты замыкаются с помощью обыкновенной отвертки. При нормальной работоспособности бочонка наблюдается появление яркой искры. Если искра тусклая или ее нет вообще, значит конденсатор нерабочий и неспособен удерживать заряд.

Лампочка и два провода не могут обеспечить высокого качества проверки. Это самодельное средство для прозвонки обеспечивает лишь проверку на наличие короткого замыкания. Вначале нужно зарядить конденсатор, а затем концами проводов прикоснуться к ножкам. В случае нормальной работоспособности, будет хорошо заметна искра, после чего наступит моментальная разрядка конденсатора.

При проверке конденсатора на работоспособность, можно вполне обойтись без измерительных приборов. В некоторых случаях достаточно визуального осмотра с целью определения внешнего состояния детали. Таким образом, определяется вздутие или пробой. Наиболее тщательно осматривается верхняя часть. Наличие разрушенной изоляции или подтеков прямо указывает на пробитие конденсатора, и дальнейшая проверка приборами уже не имеет смысла.

Рекомендуется очень внимательно осматривать корпус на предмет вздутия или потемнения. Конденсаторы довольно часто оказываются в таком состоянии. Также нужно тщательно проверять саму плату в том месте, где подключена деталь. Подобные неисправности можно заметить визуально, особенно при отслоении дорожек. В некоторых случаях изменяется цвет платы.

Проверка конденсатора должна проводиться только после его демонтажа с платы. Если этого не сделать, то проверка на месте даст большие погрешности в измерениях, под влиянием элементов, расположенных рядом. Зная, как правильно выполнить проверку, вполне возможно самостоятельно проверить работоспособность конденсатора с помощью измерительных приборов и подручных средств.

Как правильно проверить переменные конденсаторы. Сложно ли проверять «Конденсатор» на работоспособность? Как это сделать?

Конденсатор – это важный элемент, обеспечивающий эффективную работу электронных схем по своему функциональному назначению. Прежде чем ознакомиться с методами, как проверить конденсатор мультиметром, рассмотрим виды этих деталей и принципы их работы. Тогда проверку мультиметром работоспособности конденсаторов можно будет делать осознанно, с пониманием того, какие параметры в заданных пределах измеряются.

Проверяем конденсатор мультиметром

Устройство и принципы работы

Практически все электронные схемы включают в свой состав конденсаторы, за исключением отдельно взятых микросхем.

Конденсаторы выполняют роль накопителя энергии, применяются в электронных схемах разного назначения:

  • в фильтрах выпрямителей и стабилизаторов источников питания;
  • передают сигналы между каскадами усилительной аппаратуры;
  • на их основе строятся частотные фильтры, разделяющие звуки на высокие и низкие частоты;
  • в таймерах задаются временные интервалы пусковой системы электродвигателей стиральной машины или режимов микроволновки;
  • в генераторах подбирается определенная частота колебаний и многие другие функции.

Классическая конструкция конденсатора представляет собой две токопроводящие пластины, расположенные друг против друга. Между ними находится диэлектрическая прокладка, в качестве которой может быть даже воздух.


Формула для расчета емкости

е – диэлектрическая проницаемость прокладки;
S – площадь пластин в кв/м;
С – фарады, емкость.

Соотношение формулы показывает, что емкость увеличивается при увеличении площади пластин и уменьшении расстояния между ними.

В промышленности плоские конденсаторы изготавливаются с малыми емкостями, для получения больших емкостей используются технологии изготовления деталей цилиндрической формы. Так, в цилиндрическом корпусе сворачиваются две полоски из фольги, между которыми бумажная лента, пропитанная трансформаторным маслом. Такая конструкция позволяет достичь больших площадей пластин, малых расстояний между ними, получить большую емкость конденсатора.

Классический пример работы конденсатора


Схема работы конденсатора

Конденсатор заряжается до напряжения источника питания за время Т = RC = 500 ОМ х 0,002 Ф = 1 сек. При переключении тумблера накопленный заряд разрядится на лампочку, при этом можно будет заметить кратковременную вспышку.

Виды конденсаторов

Все конденсаторы делятся на два вида: без полярности и полярные – электролитические,

По конструктивным особенностям их разделяют на:

  • простые;
  • диэлектрические;
  • с фиксированной и переменной емкостью.

Электролитические полярные конденсаторы в схемах подключаются обязательно с соблюдением полярности: контакты со знаком «+» на плюсовую дорожку платы, «–» – на минусовую дорожку. Другие конденсаторы можно припаивать на плату любыми выводами, не обращая внимания на полярность.

Причины неисправности

Простые конденсаторы с постоянной или переменной емкостью практически не выходят из строя – нечему ломаться, если только при механическом повреждении токопроводящих пластин.

Электролитические диэлектрические конденсаторы имеют ограниченные сроки службы, со временем диэлектрический слой между пластинами теряет свои свойства.

Полярные конденсаторы в схемах подключаются строго по полюсам, ошибка приводит к потере конденсатором заданных параметров или полному пробою, обрыву цепи или короткому замыканию.

При замене конденсаторов даже новые надо обязательно проверять, электролитический слой может просто высохнуть за время его хранения.

Проверка конденсаторов мультиметром

Мультиметр – это универсальный прибор, с помощью которого можно измерять целый ряд параметров электротехнических цепей и отдельных деталей:

  • величину переменного и постоянного тока;
  • напряжение;
  • сопротивление и другие элементы.

Рассмотрим, как проверить конденсатор.

Существует два вида мультиметров: аналоговые и цифровые. На цифровом варианте измеряемые параметры отображаются в виде чисел в жидкокристаллическом дисплее. Аналоговый прибор имеет стрелочный индикатор с градуировкой на шкале – для проверки конденсаторов этот вариант более удобный. Измеряемые параметры и пределы устанавливаются переключателем, который находится на корпусе, концы проводов для измерения оборудованы контактными клеммами и щупами.

Проще всего проверяются конденсаторы, которые не имеют полярности. Для этого надо установить переключатель мультиметра в режим измерения «мегомы», на шкале переключателя он обозначен как 2000k. Один провод вставить в гнездо со знаком VОм.mA, второй – в гнездо со знаком заземления. Затем нужно подсоединить концы щупов к контактам конденсатора; показания стрелки или чисел на дисплее должны быть на уровне 2Мом или выше. При сопротивлении ниже 2Мом конденсатор считается неработоспособным.

Двухполюсные электролитические конденсаторы надо проверять на исправность обязательно с соблюдением полярности. На корпусе конденсатора есть маркировка с указанием допустимого напряжения в вольтах и максимальной емкости в микрофарадах.

На импортных моделях со стороны отрицательного вывода на корпусе ставят знак минуса черным цветом. На отечественных конденсаторах возле ножек стоят знаки «–» и «+».


Маркировка на корпусе конденсатора для соблюдения полярности

Переключатель мультиметра выставляется в режим измерения сопротивления или прозвонки. Затем подсоединяют щупы к выводам конденсатора, соблюдая полярность. На конденсатор подается постоянное напряжение с элементов питания мультиметра, он начинает заряжаться.

Стрелка индикатора при этом постепенно отклоняется в правую сторону, на цифровом варианте значение цифры увеличивается, сопротивление растет. Значение сопротивления может дойти до бесконечности, это зависит от номиналов конденсатора.

Если стрелка прибора остается на значении «0», значит в цепи конденсатора есть обрыв; при резком повороте стрелки в пределы бесконечности пластины конденсатора короткозамкнуты. В этих случаях пробитые детали подлежат замене.

Особенности проверки

Для того чтобы правильно проверить работоспособность конденсаторов тестером или мультиметром, очень важно знать некоторые особенности этой методики.

По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад. Другие конденсаторы проверяются специальным прибором LC- метром.

Перед замерами конденсаторы надо обязательно разряжать, особенно высоковольтные – выше 100В. Для этого используются лампы накаливания. Если напряжение конденсатора более 220 Вольт, подключается несколько ламп последовательно.

В процессе эксплуатации заряд конденсатора может оставаться длительное время; при соединении его клемм с контактами ламп происходит разряд, при этом лампы могут кратковременно вспыхнуть. Низковольтные конденсаторы можно разряжать, перемыкая контакты отверткой. При таком замыкании максимум будет небольшая искра, которая не явится угрозой здоровью.

Нельзя прозванивать конденсаторы в схеме, обязательно надо выпаивать и проверять отдельно. Остальные детали в цепи схемы будут влиять на измерения, что помешает получить истинные значения сопротивления конденсатора. Допускается отпаять одну ножку и сделать замеры, но это не всегда удается, выводы на печатных платах у деталей очень короткие.


Проверяем конденсатор на пригодность

Не стоит тратить время на конденсаторы с явными признаками неисправности, отечественные изделия при превышении допустимого напряжения или ошибки в подключении полярности может разорвать на части.

В импортных электролитических конденсаторах предусмотрены крестообразные оттиски в верхней части корпуса. В этих местах толщина стенок тоньше, при пробое энергия прорывает эти полосы, остается маленькое выжженное отверстие. Внимательно осматривайте и отбраковывайте такие элементы.

Проверка. Видео

Видео на практике покажет, как проверить конденсатор мультиметром, чтобы у читателей и вовсе не осталось вопросов.

Содержание:

Довольно часто во время ремонта или замены электронных схем у молодых специалистов возникает вопрос, как проверить конденсатор на работоспособность. Большинство таких проверок выполняется с помощью мультиметра. Этот прибор совсем несложен в обращении, требует минимальных знаний и практических навыков. Существуют и другие способы проверки, которые нужно знать на случай отсутствия мультиметра.

Как проверить конденсатор мультиметром

Перед началом проверки конденсатора на исправность, он должен быть обязательно разряжен. Процедуру разрядки можно выполнить с помощью обычной отвертки. Ее жало касается сразу двух выводов прибора до возникновения искры. Небольшая вспышка будет свидетельствовать о разрядке, после чего осуществляется непосредственная проверка работоспособности конденсатора.

Для проверки чаще всего используется мультиметр. С помощью этого прибора возможно определить такие показатели, как емкость, возможный обрыв или короткое замыкание. Прежде всего нужно определить тип проверяемого конденсатора. Они могут быть полярными (электролитическими) или неполярными. В первом случае обязательно соблюдение полярности, то есть щуп должен прижиматься к соответствующей ножке — плюс к плюсу, а минус к минусу.

Неполярный конденсатор не требует соблюдения полярности, для его проверки существует собственная технология. После определения типа прибора, выполняется его поэтапная проверка.

Изме рение сопротивления

Прежде чем выполнять проверку сопротивления, необходимо отпаять конденсатор со своего места и пинцетом перенести на рабочий стол. Далее тестер необходимо переключить в режим изме рения сопротивления, после чего приложить щупы к выводам с соблюдением полярности. Данный момент имеет большое значение, поскольку в случае путаницы плюса и минуса произойдет мгновенный выход из строя конденсатора. Чтобы исключить такую возможность, на каждом устройстве отрицательный контакт отмечается галочкой.


После контакта щупа с ножками, дисплей мультиметра начинает отображать первое значение, которое быстро возрастает. Причиной такого состояния служит зарядка конденсатора при его контакте с изме рительным прибором.Через определенный промежуток времени на дисплее появится цифра 1, которая считается максимальным значением и указывает на исправность проверяемой детали.

Если единица появилась на дисплее сразу же после начала проверки, это свидетельствует о наличии обрыва внутри бочонка и его неисправности. Наличие на табло нуля означает короткое замыкание. Применение аналогового стрелочного мультиметра дает такие же результаты. Определение работоспособности в данном случае очень простое, достаточно только понаблюдать за ходом стрелки. При плавном повышении сопротивления полярный конденсатор считается пригодным к работе. Значение минимума и максимума указывает на неисправность.


Неполярный конденсатор довольно просто проверить самостоятельно в домашних условиях. Для этого нужно коснуться щупом ножек, не соблюдая полярность. Диапазон изме рений должен быть выставлен на значение 2 Мом. Цифровое значение, появившееся на дисплее, должно превышать двойку. Меньшее значение указывает на неисправность детали и необходимость ее замены. Данный способ подходит для проверки тех изделий, емкость которых превышает 0,25 мкФ. Конденсаторы с меньшим номиналом проверяются специальным тестером — LC-метром или мультиметром с функцией проверки таких деталей.

Изме рение емкости

Работоспособность конденсатора на пробой может проверяться путем и последующего их сравнения с номиналом, указанным на внешней оболочке изделия.


Изме рение емкости не представляет особой сложности и может быть выполнено самостоятельно. С этой целью переключатель переводится в изме рительный диапазон в соответствии с номиналом. Сама деталь вставляется в специальные посадочные гнезда.

В случае отсутствия гнезд, проверка емкости может проводиться щупами, так же, как и при изме рении сопротивления. После того как щупы подключены, на дисплее высвечиваются показатели емкости, приближенные к номинальному значению. Если прибор показывает другие цифры, значит деталь считается пробитой и требует замены.

Изме рение напряжения

Одним из способов проверки работоспособности конденсатора является изме рение его напряжения с помощью вольтметра или мультиметра. Для проведения изме рений необходимо воспользоваться источником питания с напряжением, меньшим, чем у конденсатора. Щупы прибора подключаются к ножкам детали с обязательным соблюдением полярности. Затем необходимо выдержать 4-5 секунд, необходимых для зарядки.


Следующим этапом будет перевод мультиметра в режим для изме рений напряжения. В начальной стадии замера на экране должно высветиться значение, сравнимое с номиналом. Если на дисплее будут другие показатели, значит конденсатор находится в нерабочем состоянии. Следует помнить, что подключенный вольтметр, способствует потере заряда конденсатора. Поэтому наиболее точные данные можно зафиксировать только в начальной стадии замера.

Как проверить конденсатор без приборов

Существует простой способ, позволяющий выполнить проверку без каких-либо приборов. Прежде всего это касается конденсаторов с большой емкостью. Вначале производится полная зарядка элемента на протяжении 4-5 секунд. После этого контакты замыкаются с помощью обыкновенной отвертки. При нормальной работоспособности бочонка наблюдается появление яркой искры. Если искра тусклая или ее нет вообще, значит конденсатор нерабочий и неспособен удерживать заряд.


Лампочка и два провода не могут обеспечить высокого качества проверки. Это самодельное средство для прозвонки обеспечивает лишь проверку на наличие короткого замыкания. Вначале нужно зарядить конденсатор, а затем концами проводов прикоснуться к ножкам. В случае нормальной работоспособности, будет хорошо заметна искра, после чего наступит моментальная разрядка конденсатора.

При проверке конденсатора на работоспособность, можно вполне обойтись без изме рительных приборов. В некоторых случаях достаточно визуального осмотра с целью определения внешнего состояния детали. Таким образом, определяется вздутие или пробой. Наиболее тщательно осматривается верхняя часть. Наличие разрушенной изоляции или подтеков прямо указывает на пробитие конденсатора, и дальнейшая проверка приборами уже не имеет смысла.


Рекомендуется очень внимательно осматривать корпус на предмет вздутия или потемнения. Конденсаторы довольно часто оказываются в таком состоянии. Также нужно тщательно проверять саму плату в том месте, где подключена деталь. Подобные неисправности можно заметить визуально, особенно при отслоении дорожек. В некоторых случаях изме няется цвет платы.

Проверка конденсатора должна проводиться только после его демонтажа с платы. Если этого не сделать, то проверка на месте даст большие погрешности в изме рениях, под влиянием элементов, расположенных рядом. Зная, как правильно выполнить проверку, вполне возможно самостоятельно проверить работоспособность конденсатора с помощью изме рительных приборов и подручных средств.

Знаете – ходит одна байка: для проверки конденсатора мультиметр излишен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно, уши задымятся. Избегайте также лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Вопрос составлен требуемой точностью. Как говаривал Кашпировский: даже 100% не стопроцентны. В остальном, неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

Проверка конденсатора

Ищущие шуток ошибаются. Простейшим методом проверки конденсатора называют натурное испытание. Причем в составе изначальной схемы. Потрудитесь:

Итак, инструкция по работе с тестером понадобится, цвет проводов покажет, куда тыкать. Кажется смешным, пока не попытаешься измерить высокое напряжение, нарезаемое импульсами крошечной микросхемой. Будут мешаться рядом лежащий корпус, провода, много другого. В таких условиях применяют специальные тончайшие щупы, набор лишен аксессуаров. Рекомендуем заранее потренироваться мультиметром вести работу. Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:

Проверить емкость конденсатора мультиметром


Мультиметр

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат — нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода — бестолковая идея. Будет неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Необходимо, чтобы оценить параметры. Например, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, можно представить, что делать дальше:

  1. Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
  2. Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
  3. Попутно сопротивлению будет расти от нуля до бесконечности.

Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Взорваться, по идее ничего не должно… Теперь проводим анализ. Выяснили, годен ли конденсатор, имеются некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

  1. Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) — внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
  2. По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Имеется простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Прикупив прибор, избегаем выдумывать. Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр сам проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, может не выйти. Параллельно емкости включены резисторы, дроссели другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Можно провести сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли — цепь разряда барахлит. Пусковой конденсатор авто — можно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.


Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости — причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Проверка конденсаторов

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку — лучше конденсатор выпаять полностью.


Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус — это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.
Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет — конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение «1» или по другому говоря «бесконечность» это уже говорит о том что конденсатор не пробит и не замкнут.


Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение «1» то это говорит об внутреннем обрыве — конденсатор не исправен.
Бывает и другое, значение «000» или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора — сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.


Проверка конденсаторов стрелочным тестером Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.


Но если емкость конденсатора очень мала, «зарядки» можно и не заметить — практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад — такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос — рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.
Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.
Все электролитические конденсаторы со временем (в процессе работы) «подсыхают» и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме «Cx» выбирают примерную емкость с максимальным пределом.
Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая «крона».


Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.


Но если у вас под рукой нет ни мультиметра ни «микрофарадметра» можно достаточно приблизительно замерить емкость стрелочным омметром .
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам — «засекаем» время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора . Для этого конденсатор щупами заряжают до отклонения стрелки назад.
С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся «заряд» и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

«Зарядка напряжением» .
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего «зарядку» отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.
У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Многие бытовые приборы в электрических схемах содержат конденсаторы, часто выходящие из строя. Как проверить конденсатор на работоспособность в домашних условиях? Ведь эти детали стоят в кондиционерах, в микроволновых печах, в стиральных машинах и в другом оборудовании.

За 2-3 года работы или простоя техники они способны потерять свои технические характеристики, высохнуть. По этой причине их нужно иногда проверять на сохранение работоспособности.

Проверить работоспособность любых деталей электрической схемы проще всего с применением мультиметра, который часто называют тестером. Сама технология проверки конденсатора отличается простотой. Здесь самое главное — это умение пользоваться измерительным прибором.

Перед проверкой изделия нужно:

Изображение 1. Тестер для измерения сопротивления.

  • разрядить его;
  • определить тип изделия;
  • измерить его внутреннее сопротивление;
  • измерить емкость.

Чтобы разрядить проверяемый элемент, нужно обычной отверткой с изолированной рукояткой коснуться двух его выводов. В результате происходит искра, вспышка. После этого можно проверять все параметры работоспособности. Для этого нужно определить тип данного конденсатора. Он может быть полярным или неполярным.

Полярный — это электролитический.

При его проверке нужно соблюдать точно его полярность. Плюсовую клемму измерительного прибора следует подключать к плюсовой ножке, минусовую — к минусовой. При проверке неполярных деталей полярность не соблюдается.

Сначала измеряется сопротивление. Для этого бочонок нужно выпаять из схемы и положить его на стол. Если его не выпаивать, то в показаниях приборов будут отражаться ошибки из-за действия других элементов платы. Тестер (изображение № 1) переключается в режим, в котором производится измерение сопротивления.

Щупы подключаются к выводам проверяемых изделий с соблюдением полярности (изображение № 2). При неправильном подключении проверяемый элемент электросхемы просто может выйти из строя.

Изображение 2. Подключение щупов для измерения сопротивления.

Запомните, все производители делают на корпусе небольшую отметку в виде галочки. Ею отмечается минусовой контакт. При контакте щупов тестера с контактами конденсатора на дисплее измерительного прибора появятся цифры.

Они будут быстро расти, так как изделие начнет заряжаться от мультиметра. Через несколько секунд они должны превратиться в «1». Если это произошло, то конденсатор следует считать исправным.

Если значение «1» появилось на дисплее сразу, внутри бочонка есть обрыв. Значение «0» является свидетельством короткого замыкания. В обоих случаях бочонок считается неисправным и требует замены.

Как проверить конденсатор аналоговым тестером? Аналоговый тестер имеет шкалу со стрелкой (изображение № 3). По стрелке, по ее движению определить работоспособность элемента еще проще. Если стрелка стоит на минимальном или на максимальном значении — деталь непригодна к использованию. Если она плавно поднимается от нулевого значения — конденсатор нормальный.

Изображение 3. Шкала измерения сопротивления.

Неполярные элементы проверяются касанием щупов без соблюдения полярности. Диапазон измерений на тестере устанавливается на 2 МоМ. При рабочем изделии на дисплее должно появиться значение больше 2 МоМ. В противном случае его нужно менять.

Как проверить конденсатор другими способами? Можно измерить его емкостные характеристики и затем сравнить результаты измерения со значениями номинальными, которые написаны на корпусе детали. Измерить емкость довольно просто.

На тестере нужно выбрать необходимый диапазон и установить на это значение переключатель или клеммы. Диапазон устанавливается в пределах написанного на корпусе. Если на приборе есть специальные гнезда, то нужно просто вставить в них ножки проверяемого изделия (изображение № 4).

Если таких гнезд на тестере нет, проверка производится касанием выводов щупами. На дисплее или на экране должны отразиться цифры, близкие к номиналу. Если это произошло, конденсатор исправен.

Изображение 4. Мультиметр с гнездом для ножек конденсатора.

Можно проверить деталь замером напряжения. Такое измерение возможно с применением обычного вольтметра и источника питания. Источник питания нужен с показателями немного ниже номинальных. Если номинальное значение равно 25 В, источник питания достаточно иметь на 9 В.

Источник подключают с соблюдением полярности к ножкам конденсатора и в течение нескольких секунд заряжают его. Потом подключается вольтметр или мультиметр. Если он показывает в начале замера напряжение, близкое к номиналу, конденсатор исправен. Затем это значение будет падать, так как бочонок начнет терять заряд.

Пусковой конденсатор проверяется только после полного отключения пускового механизма. Конденсатор проверяется теми же методами, которые описаны выше.

Как проверить конденсатор без приборов?

Встречаются конденсаторы, имеющие большую емкость. Для их проверки совсем необязательно использовать измерительные приборы. Нужно лишь от источника питания полностью зарядить его и замкнуть отверткой контакты. Отвертка должна иметь изолированную рукоятку. Если бочонок исправен, то возникнет мощная и яркая искра. Если она тусклая и слабая — бочонок не держит заряд и требует замены.

Можно прозвонить бочонок с помощью лампочки и проводов. Сначала конденсатор нужно зарядить, затем коснуться к его ножкам проводами. Лампочка при исправной детали должна загореться и в течение нескольких секунд погаснуть.

Можно ограничиться внешним осмотром. Вышедший из строя конденсатор может иметь вздутие или пробой. Нужно внимательно осмотреть часть бочонка с нанесенным крестиком. Этот крестик в последние годы ставят специально для защиты изделия от взрыва. Если видно подтекание жидкости, разрушение по линиям крестика — конденсатор вышел из строя.

Вместо заключения по теме

Далеко не у каждого есть дома осциллограф, измеритель емкости и частотомер. Мультиметр есть почти у каждого мастера. С его помощью находят неисправности в электрических сетях и проверяют многие детали на их работоспособность.

Мультиметр способен проверить и целостность конденсатора.

Главное — уметь пользоваться этим измерительным прибором.

Проверка конденсатора мультиметром без выпаивания

Бытовые радиотехнические устройства, особые приспособления облегчают жизнь человеку. К таким приборам можно отнести схемы, где главная роль принадлежит конденсатору. Необходимо более детально ознакомится с данным приспособлением, его особенностями и способом применения.

Описание

Данный радиотехнический компонент направлен на то, чтобы накапливать электрическую энергию и отдавать ее в определенный промежуток времени. Выглядит устройство в виде двух металлических пластин, которые разделены с помощью слоя диэлектрика.

Размер прибора зависит от его толщины и характеристик. Весомое значение в этом случае имеет площадь пластин, их расстояние друг от друга. Эти показатели указывают на емкость элемента.

Материалом для изготовления пластин служит алюминиевая фольга. Между пластинами помещают изоляцию из разных диалектических материалов. Существуют керамические, электролитические и бумажные конденсаторы. Это зависит от конкретного диалектика, который в этом случае используется.

Приборы разделяют на типы и по другой квалификационной характеристике. Для проведения процедуры потребуется подготовка оборудования. Это адаптер на 9 Вольт, отвертка, пинцет. Если конденсатор находится непосредственно в плате, тогда необходимо позаботиться о паяльнике с флюсом и припоем.

Проверка без выпаивания

В начале рабочего процесса стоит осмотреть радиоэлементы. Нет надобности в их выпаивании из платы. Достаточно легко определить неисправность в этом случае. На этот факт указывает вздутый корпус, видоизменение расцветки.

Приборы изготовлены со специальными щелями. Это помогает безопасным образом выходить системе из строя.

К признакам воздействия температурного режима относят:

  1. отслойку токопроводящих дорожек;
  2. потемнение.

Проверяется также напряжение на контрольных точках по цепи разряда.

В том случае, если подозреваете неисправность, стоит к не рабочему подключить исправный компонент. Использовать данный вариант допустимо исключительно при низком показателе напряжения.

Важно помнить, что проверка без выпаивания не может дать 100% результата. Таким образом, вы убедитесь в отсутствии пробоя.

Проверка мультиметром

На сегодняшний день представлен широкий выбор мультиметров. Это приборы, с помощью которых измеряют электрические параметры. Различают аналоговую стрелочную индикацию (плавное перемещение стрелки) и жидкокристаллический дисплей.

Последний тип дает точные данные, которые удобно использовать в ходе рабочего процесса.

Многие мастера интересуются тем, как проверить конденсатор мультиметром. Для начала стоит выпаять элементы из схемы. Это поможет минимизировать их влияние.

Поэтапная работа

Чтобы проверить конденсатор мультиметром стоит выполнить следующие действия.
Для начала необходимо настроить устройство на режим сопротивления до 100 кОм.
Следующий шаг заключается в том, что стоит дотронуться до контактных выводов. Важно во время проведения процедуры соблюдать в строгом порядке полярность.
Важно следить за полученными в ходе проверки на экране измерительного прибора показаниями.

Следующий этап заключается в оценке полученных таким образом результатов.

Если показатель сопротивления начинает двигаться вверх (заряжается), после чего плавно опускается (разряжается), тогда проверяемый элемент полностью исправен.

Следующая ситуация характеризуется малым сопротивлением, то есть элемент не заряжается. Электролит в такой ситуации находится в режиме короткого замыкания. Для того чтобы исправить это, стоит заменить не рабочий компонент.

Еще один вариант возникает при отсутствии обратной реакции. Сопротивление возникает, но не разряжается. Это обозначает то, что пластина находится на обрыве. Данный элемент стоит заменить.

Происходит проверка конденсатора мультиметром с учетом определенных моментов. Это касается необходимости разрядить электролит непосредственно перед его проверкой. Это обезопасит его от попадания под напряжение. Достаточно легко провести данную процедуру. Для этого стоит коснуться одновременно к двум контактам электролита. Мастера используют для этих целей отвертку с изолированной рукояткой.

Измерение емкости конденсатора

С помощью способа измерения сопротивления не всегда можно точно определить работоспособность изделия. При измерении его емкости все станет на свои места. Вы будете точно знать о пригодности, возможности элемента в радиотехнической схеме выполнять в полной мере функциональную нагрузку.

Для проведения процедуры необходим специальный прибор с функцией измерения емкости. Проводят процедуру в несколько шагов:

  • Ножки зачищают, аккуратным образом выравнивают.
  • Необходимо установить значение емкости, которое будет максимально близкое к оригинальному показателю.
  • Конденсатор стоит вставить в специальные контакты. Заряд происходит на протяжении нескольких секунд.
  • После стабилизации показателей их необходимо зафиксировать.

В целом процедура не является сложной, с ней может справиться и новичок. Стоит предварительно ознакомиться с особенностями данного процесса, следовать инструкции дальнейших действий.

Как проверить мультиметром конденсатор самому

На данный момент практически каждый человек может столкнуться с поломкой конденсатора. Чтобы определить его исправность вам не потребуется изучать основы электротехники. Достаточно будет просто знать, как проверить мультиметром конденсатор.

Благодаря этому можно восстановить работоспособность микроволновки или холодильника. Перед тем, как выполнить ремонт необходимо определить, какая именно деталь неисправна. Для проверки конденсатора отлично подойдет цифровой мультиметр.

Как измерить емкость

Во время проверки вам необходимо помнить, что не все неисправности будут поддаваться тестированию в режиме омметра. Если мультиметр будет показывать бесконечно большое сопротивление полярного элемента, тогда это будет считаться признаком его неисправности. Проверить потерю номинальной емкости в режиме омметра у вас не получится. Чтобы измерить эту характеристику необходимо использовать цифровой мультиметр. Это устройство поможет проводить тестирование в пределах от 20 нф до 200 мкф.

Благодаря мультиметрам с подобной функцией появится возможность тестировать любые конденсаторы, даже электролитические. Если вы желаете выполнить проверку электролитического конденсатора, тогда необходимо соблюдать полярность.

На фото выше вы видите, что для проверки емкости конденсатора необходимо вставить выводи детали в гнезда Сх, а ручку необходимо установить в положение необходимого диапазона измерений. После этого все параметры емкости будут отображаться на дисплее.

Основные неисправности и причины их возникновения

Неважно, какой тип конденсатора вы используете. Любой конденсатор может выйти из строя в связи со следующими проблемами:

  1. Снижение номинальной емкости, которая будет происходить в процессе высыхания.
  2. Ток утечки будет превышать необходимо значение.
  3. Возрастание активных потерь цепи.
  4. Возникло короткое замыкание обкладок.
  5. Потеря контакта, которая произошла между обкладкой и выводом детали.

Все неисправности, которые мы описали выше чаще всего могут возникнуть в результате нарушения температурного режима или превышения порога допустимого напряжения. Специалисты уверяют, что благодаря понижению рабочей температуры можно значительно продлить срок службы радиоэлемента.

На практике чаще всего неисправность конденсатора может быть вызвана коротким замыканием. Теперь мы решили подробно рассказать о том, как выполнить диагностику конденсатора.

Диагностика неисправностей

Выявить пробой конденсатора также можно благодаря визуальному осмотру. Если произошел пробой, тогда на конденсаторе могут образоваться трещины или вздутие. На фотографии ниже вы можете увидеть признаки пробоя конденсатора.

В большинстве случаев обнаружить пробой во время визуального осмотра не всегда возможно. Если внешний вид детали действительно нормальный, тогда возможно проблема произошла из-за внутреннего короткого замыкания. Перед тем как начать проверять мультиметром неполярный пленочный, керамический, электролитический, smd или sbb конденсатор необходимо будет снять его с платы. Отпаивать конденсатор не всегда обязательно. В некоторых случаях можно проверить сопротивление цепи прямо на плате. Но вам необходимо помнить, что для этого потребуется карта сопротивлений.

Проведение диагностики устройств неполярного типа

Для проверки устройства с помощью мультиметра вам не потребуется замерять емкость конденсатора неполярного типа. В этом случае будет достаточно просто измерить его сопротивление. Оно в обязательном порядке должно быть бесконечно большим. Если произошел пробой, тогда мультиметр покажет незначительную величину. Для тестирования, вам потребуется выполнить следующий алгоритм действий:

  1. Следует выставить максимальный режим измерений в режиме омметра.
  2. Щупами прибора, вам потребуется прикоснуться к выводам радиодетали.
  3. Если на табло вы увидите цифру «1», тогда это укажет на то, что сопротивление будет больше 2 мегаом. Если мультиметр покажет другую величину, тогда в этом случае произошло короткое замыкание.

Важно знать! Во время проведения измерений помните, что нельзя держать щупы прибора за неизолирование места. В этом случае показания могут быть просто недостоверные.

При необходимости вести тестирование вы также можете в режиме проверки диодов. Если в этом случае будет присутствовать пробой, тогда мультиметр издаст характерный сигнал. У нас вы также можете воспользоваться калькулятором для расчета запасаемой энергии в конденсаторе.

Диагностика полярных конденсаторов

Проверять конденсаторы полярного типа необходимо подобным образом. Единственной особенностью считается то, что порог измерения должен быть больше 100 ком. Перед проведением диагностики вам потребуется разрядить радиодеталь. Для этого можете просто соединить выводы. Если вы используете высоковольтный конденсатор, тогда его необходимо «закорачивать» через нагрузку.

Если вы не уберете заряд, тогда можете испортить мультиметр. Кроме этого, следует помнить о том, что, если вы дотронетесь одним из выводов до тела, тогда можете провести разряд через себя. Если во время разрядки вы увидите искры, тогда это будет говорить о том, что устройство исправно.

Для проверки мультиметром конденсатора необходимо подсоединить щупы. В результате этого электрический ток, который поступает с прибора будет накапливаться в тестируемой детали. Если мультиметр будет показывать увеличение сопротивления, тогда это говорит об исправности. Наиболее детально этот процесс можно будет изучить в аналоговых измерительных приборах.

Метод проверки в режиме омметра считается косвенным. Для получения более точно оценки необходимо воспользоваться цифровым мультиметром. Для проведения измерения вы можете использовать мультиметр DT890B+.

Ремонт бытовых приборов

Если конденсаторы выходят из строя, тогда соответственно и бытовая техника постепенно перестает функционировать. Наши советы помогут просто определить исправность конденсатора. После проведения анализа необходимо заменить конденсатор и техника вновь заработает.

Перед тем, как приступать к ремонту бытовых приборов необходимо убедиться в том, что они отключены от электропитания. Теперь вы знаете как проверить конденсатор мультиметром своими руками. Надеемся, что эта информация была полезной и интересной.

Читайте также: как пользоваться мультиметром.

Как проверить конденсатор без распайки (испытание электрической цепи)

Довольно сложно исследовать любую часть «в цепи», а не просто конденсаторы.

Вы должны иметь некоторое представление об окружающей схеме, чтобы вы могли решить, чего ожидать, когда будете применять свой собственный тест.

Это ведет к другому этапу, если вы используете мультиметр для измерения обеих сторон детали, вы хотите понять, как мультиметр взаимодействует со всей схемой.

В ваших обстоятельствах я бы по крайней мере начал с моего мультиметра в режиме постоянного тока, начал со стороны низкого напряжения этого входа питания и оценил правильные напряжения, которые обнаруживаются как при правильной работе устройства, так и, особенно, когда он находится в режиме отказа.

Работа в компьютерной системе.

Вам может потребоваться осциллограф, если ваш DVM ничего не раскрывает.

Но не делайте этого, если на машину подается сетевое напряжение и вы не уверены, какие части находятся под высоким напряжением !!!

Электролитические конденсаторы имеют традицию пренебрегать с течением времени, проверять наличие выпуклых головок или, если они увеличены на поверхности печатной платы, загляните между их ног, чтобы определить, не вытолкнулась ли герметизирующая крышка — определенное указание на разрушенную крышку.

Межблочные кабели также являются слабым местом, поэтому убедитесь, что все они полностью подключены.

Когда где-нибудь есть чип от машины, проверьте, есть ли тактовый сигнал.

Этого достаточно, чтобы рассмотреть сегодня.

Оценка конденсатора без его демонтажа

Давайте смотреть правде в глаза.

Вы просто не можете исследовать ужасный конденсатор внутри или снаружи печатной платы, просто измерив его значение емкости с помощью измерителя конденсаторов или мультиметра.

Потому что в этой ситуации упомянутое устройство приведет вас к неверному изучению, а также у вас может не быть возможности действительно сказать, действительно ли проанализированный вами конденсатор был плохим или подходящим.

Почему?

Основная причина в том, что даже когда конденсатор находится внутри печатной платы, существует множество различных элементов, включенных параллельно или последовательно с ним.

Значит, вы получаете равные показания, возможно, не настоящие.

После того, как конденсатор выходит за пределы планки, иногда неисправный конденсатор может дать вам подходящее значение емкости на мультиметре или измерителе конденсатора.

Без сомнения, мультиметр или емкостной измеритель используется для количественного определения емкости.
Им просто нельзя доверять, чтобы вы знали, плохой или исправен конденсатор, если он снаружи или внутри печатной платы.

Итак, как мне это проверить?

Остался один вариант, который мы могли использовать для проверки конденсатора, и это измерение его эквивалентного последовательного сопротивления (ESR).

В заключение, идеальный способ проверить конденсатор без его полного демонтажа — использовать измеритель ESR или хитрый пинцет.
Оба работают одинаково и все в порядке.
Однако измеритель ESR предпочтителен для сквозных конденсаторов, а последний — для проверки конденсаторов SMD.

В оставшейся части руководства я предоставлю дополнительную информацию о том, что будет за упомянутые устройства, и о том, как они проверяют внутрисхемные конденсаторы.

Измеритель СОЭ

Выражение ESR означает эквивалентное последовательное сопротивление, измеряемое в Ом, что означает, что измеритель ESR — это устройство, используемое для определения эквивалентного последовательного сопротивления настоящего конденсатора без демонтажа его с помощью цепи.

Это устройство не может измерять емкость, его можно просто использовать для проверки конденсатора.

У большого конденсатора значение ESR равно нулю, но на самом деле оно намного меньше; рядом с идеальным значением.
Высокое значение ESR является первым признаком разрушения конденсатора.

Увеличение значения ESR увеличивает как падение напряжения в конденсаторе, так и нагрев.
Тепло, выделяемое конденсаторами, происходит из-за тепла, и это тепло вызывает утечку конденсатора.

Если вы не исследуете электролитический конденсатор на значение ESR с помощью измерителя ESR, то у вас может не быть возможности определить, хороший ли конденсатор или плохой.

Как проверить конденсатор с помощью измерителя ESR?

Здесь перечислены быстрые действия для проверки любого внутрисхемного конденсатора с помощью измерителя ESR.

Сначала разрядите конденсатор, указанный ниже.

Это действительно важно и важно, если вы случайно забудете этот шаг, вы можете испортить свой измеритель СОЭ.

Чтобы получить дополнительные знания, постоянно снимайте конденсатор перед измерением какого-либо его параметра.

Разряд конденсатора может производиться закорачиванием его ног любыми доступными способами.

Но не просто укорочите ноги кабелем с низким сопротивлением, фантастической практикой будет использование материала с высоким сопротивлением.

Включите измеритель СОЭ, также проинформируйте его о перспективах, пока не получите 0 результатов на его собственном дисплее.

Если в настоящее время на дисплее отображается 0 исследований, то нет необходимости в кратком изложении результатов.

Подключите красный провод измерителя ESR к полезному выводу, а черный провод к отрицательной клемме проверяемого конденсатора.

Обратите внимание, что показания на ESR-метр.

Оцените показания, используя таблицу, размещенную на корпусе измерителя ESR.

Если значение ESR находится в указанном диапазоне, конденсатор отличный и не требует изменений, или даже тогда он плохой и требует замены.

Если весь корпус ESR не соответствует обеденному столу, воспользуйтесь таблицей данных этого конденсатора, чтобы узнать его значение ESR.

В техническом описании каждого конденсатора записано его значение ESR при частоте 100 кГц и номинальном напряжении.

Отклонение от этого отношения помогает нам определить, нужно ли менять конденсатор или нет.

Обычно ESR плохого конденсатора увеличивается.

Более того, фантастический конденсатор будет измеряться почти как короткая цепь, а остальные части, подключенные параллельно с его использованием, будут иметь минимальное влияние на размер конца.

Это качество, которое делает измеритель СОЭ незаменимым инструментом для поиска неисправностей электроники.

Следовательно, если вы действительно хотите изучить и исправить неисправные конденсаторы на своих устройствах, вам понадобится соответствующий измеритель ESR.

Вы можете найти достойное СОЭ где угодно.

Умный пинцет

Обычно измеритель ESR может выполнять всю работу за вас, но что касается деталей SMD, это не так просто, как мудрый пинцет.

Если вы выберете СОЭ, все будет в порядке, но умный пинцет (ссылка на Amazon) — это приятный и отличный инструмент для вашей лаборатории, на мой взгляд.

Настоящая проблема умных пинцетов в том, что они дороги.

В последний раз я проверял его стоимость около 300 долларов.

Но помимо использования его просто для проверки конденсаторов, он также может работать как замечательный портативный измеритель LCR.

Все меры измерения точно такие же, как я говорил ранее для измерителя ESR.

Визуально видя плохой конденсатор

Вместо того, чтобы использовать измеритель ESR или пинцет, мы могли бы даже протестировать конденсатор, не снимая его, путем полного обзора.

Плохой электролитический конденсатор расходуется с другой стороны, вы видите этот конденсатор на схеме: просто замените его, не тратя время на анализ.

Значение емкости может быть в большом диапазоне, если вы исследуете его вне цепи с помощью мультиметра или емкостного измерителя, но, тем не менее, оно паршивое.

Заключение

Вы просто не можете исследовать ужасный конденсатор ни в помещении, ни на плате с помощью измерителя емкости или мультиметра.

Основная причина.

Они могут привести к ложным результатам.

Единственное средство для проверки конденсатора без демонтажа припайки — это измерение его эквивалентного последовательного сопротивления (ESR).

Это значение измеряется измерителем ESR.

Измеритель ESR передает переменный ток частотой 100 кГц на тестируемый конденсатор.

Ток генерирует напряжение на конденсаторе, а затем с помощью математики вычисляется ESR и отображается на мониторе.

Вы получаете смещенное значение ESR после сравнения его с графиком ESR, вы получаете плохой конденсатор.

как проверить электролитический конденсатор

В большинстве случаев устранения и ремонта электрических и электронных устройств мы сталкиваемся с этой проблемой, как проверить электролитический конденсатор? Это хорошо, плохо, коротко или открыто?
Ниже мы представим три метода проверки того, что конденсатор исправен, неисправен, открыт, не работает или короткое замыкание.

Метод 1. Проверьте и протестируйте конденсатор с помощью аналогового мультиметра.
1. Убедитесь, что подозреваемый конденсатор полностью разряжен.
2. Возьмите измеритель AVO.
3. Выберите аналоговый измеритель на ОМ (Всегда выбирайте более высокий диапазон Ом).
4. Подключите выводы измерителя к клеммам конденсатора.
5. Обратите внимание на показания и сравните со следующими результатами.
6. Короткие конденсаторы: закороченный конденсатор покажет очень низкое сопротивление.
7.Открытые конденсаторы: открытый конденсатор не будет показывать никакого движения (отклонения) на экране омметра.
8. Хорошие конденсаторы: вначале сопротивление будет низким, а затем постепенно увеличивается до бесконечности.Это означает, что конденсатор в хорошем состоянии.

Метод 2. Тестирование и проверка конденсатора с помощью цифрового мультиметра
1. Убедитесь, что конденсатор разряжен.
2. Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм).
3. Подсоедините провода измерителя к клеммам конденсатора.
4. Цифровой счетчик на секунду покажет некоторые числа. Обратите внимание на чтение.
5. И тут сразу вернется в OL (Open Line). Каждая попытка на шаге 2 будет показывать тот же результат, что и на шагах 4 и 5.Это означает, что конденсатор в хорошем состоянии.
6. Если изменений нет, то конденсатор неисправен.


Метод 3. Проверка конденсатора мультиметром в режиме измерения емкости
1. Убедитесь, что конденсатор полностью разряжен.
2. Снимите конденсаторы с платы или схемы.
3. Теперь выберите «Емкость» на мультиметре.
4. Теперь подключите клемму конденсатора к проводам мультиметра.
5. Если показание близко к фактическому значению конденсатора.
6.Значит, конденсатор в хорошем состоянии. .
7. Если вы обнаружите значительно меньшую емкость или ее отсутствие вовсе, значит, конденсатор мертв, и вам следует его заменить.

Советы по разрядке конденсатора с помощью мультиметра

Конденсатор будет накапливать избыточную электрическую энергию, которую он подает на центральный прибор или устройство в случае отключения или нехватки электроэнергии. Однако, если вы хотите работать с конденсатором для нового устройства, обязательно сначала разрядите конденсатор из соображений безопасности.

И сегодня мы обсудим, как разрядить конденсатор с помощью мультиметра. Наше руководство также будет включать предложения по разрядке конденсатора переменного тока с печатной платы и использованию инструмента для разрядки конденсатора.

Итак, не упустите шанс узнать о технике безопасной разрядки конденсатора.

Как разрядить конденсатор с помощью мультиметра

Когда мы говорим о разрядке конденсатора с помощью мультиметра, среди нас часто возникает неправильное представление.Итак, давайте сначала проясним одну вещь —

Мультиметр не используется напрямую для разряда накопленной энергии конденсатора. Вместо этого люди используют его для измерения напряжения и мощности конденсатора, чтобы узнать, полностью он разряжен или нет.

Для этого можно использовать различные инструменты, такие как лампочка или самодельный разрядный инструмент. Но все начинается с проверки реального заряда конденсатора.

Первый шаг: проверка заряда конденсатора

Шаг 1. Отключите от источника питания

Убедитесь, что конденсатор отключен от источника питания.Если вы работаете с конденсатором в автомобиле, отключите аккумулятор. А для бытовой техники отключите устройство от розетки.

Шаг 2. Настройка мультиметра

Вам необходимо настроить мультиметр на максимальное допустимое напряжение постоянного тока. Поскольку разные мультиметры имеют разное ограничение постоянного напряжения, прочтите руководство пользователя, чтобы узнать конкретный предел постоянного напряжения мультиметра.

Затем поверните ручку, чтобы установить максимальное напряжение DV. Максимальное значение постоянного тока гарантирует, что вы получите наиболее точные показания конденсатора.

Шаг 3. Подключение мультиметра к конденсатору

Подключите два щупа мультиметра к двум головкам конденсатора. Не имеет значения, к какой конденсаторной головке вы подключаете черный или красный щуп или наоборот. Осторожно удерживайте щупы на выводе конденсатора и проверьте показания на дисплее.

Шаг 4. Понимание показаний

В зависимости от емкости конденсатора на дисплее мультиметра могут отображаться значения от нескольких вольт до нескольких сотен вольт.Если показание выше 10 В, это считается опасным, поскольку все, что выше 10 В, может вызвать поражение электрическим током.

Несколько важных примечаний к показаниям напряжения конденсатора:

  • Конденсатор не требует разряда, если показание ниже 10 В.
  • Вы можете использовать отвертку или лампочку, чтобы разрядить конденсатор напряжением от 10 до 99 В.
  • Если конденсатор имеет напряжение выше 100 В, из соображений безопасности используйте специальный инструмент для разряда конденсатора.

Теперь мы обсудим различные способы разрядки конденсатора с помощью лампочек, отверток и разрядного инструмента.

Метод 1: Как разрядить конденсатор с помощью лампочки

Если у вас есть конденсаторная батарея с более высоким значением напряжения, вы можете использовать электрическую лампочку, чтобы надежно разрядить ее. Три стандартных напряжения конденсатора постоянного тока: 100 В, 200 В и 300 В. Вы можете использовать лампочку с мощностью 75 Вт для разряда этих конденсаторов.

Эти шаги включают:

  1. Разомкните все переключатели на плате питания.Затем увеличьте напряжение на конденсаторе до 100 В, при этом все переключатели должны быть должным образом разомкнуты.
  2. Когда напряжение достигнет 100 В, выключите переключатель зарядки устройства.
  3. Подождите несколько секунд, пока дисплей цифрового мультиметра (DMM) не покажет результат строго при 100 В.
  4. Когда вы увидите показания при 100 В, разомкните цепь переключателя зарядки.
  5. После этого осторожно замкните соседний разрядный выключатель устройства.
  6. Как только выключатель разрядки замкнется, подключенные лампочки начнут светиться тусклым светом.
  7. Через несколько секунд снова разомкните выключатель разрядки.
  8. Вам нужно повторить шаги с 200 В и 300 В для конденсатора, чтобы правильно сжечь использованные лампочки.
  9. Наконец, надежно замкните закорачивающий переключатель, чтобы защитить конденсатор от поражения электрическим током.
  10. Используйте мультиметр, чтобы проверить, правильно ли разряжен конденсатор.

Метод 2. Используйте отвертку

Еще один простой способ разрядить конденсатор — использовать отвертку.Это менее сложно и не требует особых навыков.

  1. Сначала возьмите изолированную отвертку. Резиновая или пластиковая ручка отвертки работает как изолированный барьер, предотвращающий удары.
  2. Как только у вас под рукой окажется изолированная отвертка, внимательно осмотрите ручку. Если пластик или резина ручки изношены, не используйте отвертку. На прорезиненной части ручки отвертки не должно быть трещин и повреждений.
  3. Теперь вам нужно удерживать конденсатор активной рукой.Убедитесь, что вы не касаетесь клемм конденсатора. В целях безопасности рекомендуется брать обе стороны корпуса конденсатора.
  4. Когда вы держите корпус конденсатора, сосредоточьтесь на его нижнем конце. Когда вы используете свою не доминирующую руку, чтобы схватить конденсатор, ваша рука и палец образуют «С-образную форму». Он предлагает вам максимальный контроль над захватами.
  5. Теперь осторожно коснитесь отверткой двух полюсов конденсатора одновременно. Как только вы подсоедините отвертку к планкам, она скоро разрядит устройство.
  6. Через несколько секунд снимите отвертку с конденсатора. Затем соедините его с полюсами конденсатора, чтобы проверить, разряжен ли он должным образом. Если нет искр, конденсатор разряжен правильно.

Метод 3: Использование разгрузочного инструмента

Если вы хотите снять с конденсатора большое количество напряжения, рекомендуется использовать разрядный инструмент. Вы можете создать устройство своими руками.

Вещи вам понадобятся:

  • Два зажима из кожи аллигатора
  • Проволока 12 калибра
  • Ленты электрические
  • Резистор 50 Вт 20 кОм

Шаги включают:

Шаг 1: Сборка необходимого инструмента

Вы должны помнить, что разрядный инструмент — это просто небольшой резистор.Провода соединены зажимами типа «крокодил» для поглощения напряжения конденсатора. Итак, организуйте все необходимые элементы в одном месте, чтобы создать элемент разгрузки.

Шаг 2. Подготовка проводов и зажимов типа «крокодил»

Во-первых, оберните два зажима типа «крокодил» электрическими лентами. Оберните один зажим черной лентой, а другой — красной лентой, чтобы быстро определить, для каких концов резистора. Затем с помощью ножниц разрежьте проволоку на две равные части по 6 дюймов каждая.

Когда вы используете более длинные провода, вы можете легко соединить концы с полюсами конденсатора.

Шаг 3. Отсечение изоляции провода

Используйте инструмент для зачистки проводов, чтобы отрезать примерно ½ дюйма от изоляции провода, чтобы вывести медный провод. В качестве альтернативы вы можете использовать лезвие бритвы или острый нож, чтобы аккуратно разрезать изоляцию. Затем вы можете пальцами потянуть оставшуюся часть проволоки.

Какой бы процесс вы ни выполняли, убедитесь, что вы не повредили провод.

Шаг 4. Соедините провод с резистивными пробниками

После того, как вы вытащили металлическую часть провода, вам нужно соединить его один конец с резистором. Вы можете использовать припой, чтобы коснуться одного конца каждого провода одним полюсом резистора. После того, как вы соединили кабели с полюсами резистора, другая сторона каждого провода может быть присоединена к конденсатору.

Шаг 5: Заворачивание паяльных швов

Это довольно простой шаг. Используйте черные и красные электрические ленты, чтобы обернуть каждую точку пайки провода.Он защищает соединение от любой ненадежной активности. Кроме того, он защищает от случайного поражения электрическим током.

Шаг 6. Соединение зажимов типа «крокодил» с помощью провода

На этот раз используйте свои навыки пайки, чтобы соединить свободные концы провода зажимами из крокодиловой кожи. Припаяв зажимы типа «крокодил» к проводу, оберните их электрическими лентами для безопасности.

Шаг 7. Соединение зажимов типа «крокодил» с полюсами конденсатора

Поместите конденсатор на ровную деревянную поверхность и убедитесь, что он не двигается.Теперь соедините каждый проводной зажим типа «крокодил» с одним полюсом конденсатора. Когда полюса связаны с резистором через провода, он быстро разряжает весь конденсатор.

Шаг 8: Проверьте правильность разрядки

Теперь подключите мультиметр к конденсаторным щупам и проверьте показания, чтобы выяснить, правильно ли разряжен конденсатор. Когда вы установите на мультиметре максимальное напряжение и подключите конденсатор, показание должно быть ниже 10 В.

Если показание выше 10 В, правильно подсоедините зажимы типа «крокодил» и продолжите разряд еще раз.

Вы можете следовать этим инструкциям, чтобы узнать, как разряжать конденсатор переменного тока.

Заключительные слова:

Для разрядки конденсатора не нужны знания в области ракетостроения. Это также не требует специальных навыков. Тем не менее, когда вы работаете над разрядкой конденсатора с помощью мультиметра, вы должны быть внимательны и действовать осторожно, чтобы не допустить поражения электрическим током.

Также обратите внимание, что мультиметр используется только для измерения напряжения конденсатора; он не играет активной роли в самом разгрузочном проекте. Для завершения всего процесса вам понадобится подходящий разрядный инструмент или отвертка.

Как проверить конденсатор с помощью мультиметра — 5 Методы

В сборке печатной платы используется множество электронных компонентов, таких как транзисторы, конденсаторы, интегральные схемы (ИС) и т. Д. Когда по какой-либо причине компоненты выходят из строя, их необходимо заменить на новые для ремонта устройства.

Во время поиска и устранения неисправностей ему необходимо определить неисправный компонент, выполнив измерения с помощью инструментов или визуальной проверки.

В частности, если мы говорим о конденсаторах, потому что они очень чувствительны к скачкам напряжения, и перенапряжение может сгореть и навсегда повредить конденсатор.

В этой статье мы собираемся обсудить, как проверить конденсаторы для выявления дефектов или рабочие условия для ремонта. Как проверить конденсатор с помощью мультиметра или других инструментов для устранения неполадок.

Что такое конденсатор?

Конденсатор — это компонент, который накапливает энергию в виде электрического заряда и часто используется в бытовых электронных приборах, таких как двигатели вентиляторов и компрессоры кондиционеров, для выполнения множества функций.

Конденсаторы подразделяются на два типа: электролитические, которые в основном используются в вакуумных и транзисторных источниках питания, и другие, используемые для регулирования постоянного тока, называемые неэлектролитическими конденсаторами.

Как проверить конденсатор с помощью мультиметра

Как проверить конденсатор переменного тока с помощью цифрового мультиметра, а также как проверить конденсатор без мультиметра.

1. Использование цифрового мультиметра с настройкой емкости

Это наиболее распространенный и самый простой способ проверки конденсаторов с помощью цифрового мультиметра, имеющего функцию измерителя емкости. В настоящее время максимальные цифровые мультиметры имеют встроенный измеритель емкости.

Этот метод также применим к крошечным SMD-компонентам. Как проверить конденсатор переменного тока с помощью цифрового мультиметра, см. Ниже пошаговое руководство.

  • Отсоедините конденсатор от цепи и убедитесь, что конденсатор должен быть полностью разряжен, чтобы получить точное измеренное значение.
  • Не уменьшайте емкость конденсатора на его корпусе, которая была упомянута в фарадах, поскольку единицей измерения емкости является фарад, обычно в микрофарадах (мкФ).
  • Поверните ручку и выберите настройки «Емкость» на вашем мультиметре.
  • Подключите щуп мультиметра к клеммам конденсатора. При соблюдении полярности Соедините положительный полюс с красным, а другой с черным щупом мультиметра.
  • Проверьте показания мультиметра на дисплее и запишите фактическое значение на бумаге.
  • Сравните оба показания. Если между напечатанным значением и измеренным значением существует большой разрыв или отображается нулевое значение, это означает, что конденсатор неисправен, и замените его на исправный.
Рис. — Демонстрация того, как проверить конденсатор переменного тока с помощью цифрового мультиметра

2 Использование цифрового мультиметра без настройки емкости

Некоторые цифровые мультиметры не имеют функции емкости, поэтому описанный выше метод неприменим, но мы можем проверьте конденсатор, измерив значение сопротивления.

Ниже приведены пошаговые инструкции по тестированию конденсатора с помощью мультиметра со значением сопротивления.

  • Отпаяйте и извлеките конденсатор из цепи и убедитесь, что он полностью разряжен.
  • Установите ручку мультиметра в положение Ом (единица измерения сопротивления) или букву омега (Ом), как показано на рис.
  • Подключите выводы мультиметра к клеммам конденсатора и снова убедитесь, что красный — на положительном, а черный — на отрицательном.
  • Проверьте и запишите начальное значение сопротивления, отображаемое на дисплее.Вскоре после отображения некоторого значения в течение короткого времени он устанавливает отображение бесконечного (открытого) значения.
  • Отсоедините датчики и уважайте их снова и снова. Если показаны те же результаты, что и в первый раз, это означает, что конденсатор в порядке.
  • И если нет изменений ни в одном из повторных тестов, это означает, что конденсатор неисправен (мертв).

Проверьте конденсатор с помощью простого аналогового мультиметра

Мы можем проверить конденсатор так же, как цифровые мультиметры, используя другие параметры, такие как ток (A), напряжение (V) и сопротивление (O) и т. Д.В этом разделе мы проверим конденсатор с помощью измерения сопротивления.

Ниже приведены пошаговые инструкции по тестированию конденсатора с помощью простого аналогового мультиметра.

  • Повторите тот же шаг еще раз — распаяйте и удалите конденсатор из цепи и убедитесь, что он полностью разряжен.
  • Установите ручку мультиметра на значение сопротивления ( Омметр Ом) и выберите более высокий диапазон.
  • Поместите красный датчик на положительную клемму, а черный датчик на отрицательную клемму.
  • В аналоговых мультиметрах указатель стрелки на дисплее измеряет показания, а положение стрелки определяет результат измерения емкости.
  • Если стрелка на дисплее изначально имеет низкое значение, а через некоторое время перемещается вправо и отображает более высокое значение, это означает, что конденсатор в порядке.
  • Если стрелка сначала показывает низкое значение и не движется дальше, это означает, что конденсатор неисправен и имеет внутреннее короткое замыкание.
  • В третьем сценарии стрелка не показывает никакого значения сопротивления и не перемещается вправо или дальше при любом значении, это означает, что конденсатор разомкнут и неисправен.

Проверка конденсатора с помощью вольтметра

Здесь мы узнаем, как проверить конденсатор с помощью простого вольтметра, и получить номинальное напряжение конденсатора для проверки на наличие дефектов или правильной идентификации.

Ниже приведены пошаговые инструкции по тестированию конденсатора с помощью тестирования конденсатора с помощью вольтметра.

  • Снимите припой конденсатор и удалите его из цепи после полной разрядки. Вы также можете попробовать убрать одну задержку для измерения.
  • Проверьте номинальное напряжение конденсатора за пределами корпуса конденсатора и запишите его на бумаге, чтобы отобразить его на измерителе. Это число, напечатанное на корпусе, за которым следует заглавная буква «V», например 16 В, 50 В или любое другое значение.
  • Теперь зарядите конденсатор известным источником напряжения, значение которого меньше номинального. Например, если номинальное напряжение конденсатора составляет 30 В, зарядите его напряжением 9 В и 600 В, зарядите его минимум 400 В.
  • Дайте ему зарядиться в течение нескольких секунд, но убедитесь, что красный щуп соединяет положительный вывод, а черный — для отрицательный терминал.
  • Теперь следующий шаг — настроить вольтметр на считывание настроек постоянного напряжения и измерение напряжения на заряженном конденсаторе, подключив красный датчик к положительному, а черный — к отрицательному.
  • Если измеренное значение близко к номинальному, это означает, что конденсатор исправен. Если разрыв напряжения больше, то конденсатор неисправен.

Замыкание клеммы конденсатора

Раньше этот метод был более популярным, поскольку не требовал никаких измерительных устройств для проверки.Как проверить конденсатор без мультиметра, мы обсудим шаги здесь.

Этот метод является рискованным и не рекомендуется профессионалами, но при необходимости проведения необходимо принять меры безопасности. Необходимо надевать защитные перчатки и не прикасаться к проводящим металлическим поверхностям. Ниже приведены пошаговые инструкции по тестированию конденсатора путем замыкания клеммы конденсатора. Как проверить конденсатор, следующие шаги:

  • Отсоедините конденсатор от печатной платы, отпаяв его, и конденсатор должен быть полностью разряжен.
  • Подключите красный к положительной клемме и черный к отрицательной клемме источника питания на 1–4 секунды.
  • Теперь закоротите конденсаторы металлической проволокой или стержнем, соблюдая меры предосторожности для предотвращения поражения электрическим током.
  • Сила искры указывает на зарядную емкость конденсатора. Если искра сильная и долгая, конденсатор в хорошем состоянии. Если нет, конденсатор неисправен.

Как проверить конденсатор мультиметром в цепи

Теперь другой вопрос, как проверить конденсатор без распайки или без снятия конденсатора с печатной платы.

Когда конденсатор установлен на печатной плате, невозможно измерить фактическое номинальное значение с помощью мультиметра или измерителя емкости, поскольку на той же печатной плате размещено несколько других компонентов. За счет этого конденсатор приобретает эквивалентное значение, а не реальное.

Теперь вопрос снова тот же: как проверить конденсатор без демонтажа компонента, и если да, то как это возможно.

Да, это возможно, если использовать эквивалентный измеритель последовательного сопротивления (ESR) или интеллектуальный пинцет, оба работают нормально, но измеритель ESR больше подходит для компонентов со сквозным отверстием, а интеллектуальный пинцет для крошечных компонентов SMD.Как проверить конденсатор без распайки. Для определения неисправного конденсатора используются 3 метода.

1. Проверьте конденсатор с помощью измерителя ESR

Устройство измерителя ESR, используемое для определения эквивалентного последовательного сопротивления конденсатора без демонтажа или снятия его с печатной платы. Это устройство не может измерить емкость, но может проверить конденсатор. Вы можете купить в Интернете (измеритель ESR (ссылка на Amazon)

) Ниже приведены шаги, которые необходимо выполнить, чтобы проверить понимание конденсатора схемы.

  • Для проверки конденсатора первым и важным шагом является его полная разрядка. Для разряда можно закоротить клемму конденсатора с помощью металлических предметов.
  • Включите измеритель СОЭ и соедините красную ножку с положительной клеммой конденсатора, а черную — с отрицательной клеммой. и закоротите его выводы до нулевого показания.
  • Запишите показания измерителя СОЭ и запишите его.
  • Теперь сравните отмеченные показания таблицы на корпусе измерителя СОЭ.Если зазор находится в пределах допустимого диапазона, конденсатор исправен и его не нужно менять.
  • ESR не дает никакой таблицы, которую вы можете проверить с помощью таблицы данных конденсатора и сравнить ее с измеренным значением.

2. Интеллектуальные пинцеты

Умные пинцеты более удобны и портативны, чтобы выполнять работу более увлекательно и комфортно. Измеритель ESR не более надежен в работе с крошечным SMD-компонентом.

Но недостатком умных пинцетов является то, что они слишком дороги, иначе они работают очень умно и эффективно. (Smart Tweezer (ссылка на Amazon)

3. Визуальный осмотр неисправного конденсатора

Иногда вы можете проверить конденсатор визуально, а не просто с помощью интеллектуального пинцета или измерителя ESR.

Неисправный конденсатор проглотил верхняя сторона и имеет некоторые повреждения или обгоревшие примечания на корпусе. Если вы обнаружите такие наблюдения во время осмотра, замените подозрительный конденсатор на свежий.

Заключение

Теперь вы получите ответ на вопрос, как проверить Конденсатор с мультиметром в обоих условиях снимая с печатной платы или вместе с печатной платой.А также как проверить конденсатор без мультиметра.

Неисправные конденсаторы можно определить с помощью цифровых мультиметров, измерителя ESR, а также с помощью интеллектуального пинцета. как проверить конденсатор мультиметром в цепи — ответят измеритель СОЭ и умный пинцет.

Как проверить конденсатор с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Один из наиболее часто используемых компонентов в электронных схемах является конденсатор.Это первое, что вы ищете, когда ваш вентилятор стирает машина или любая другая бытовая техника перестают работать.

Икс

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления до веб-браузер, который поддерживает видео HTML5

В качестве энтузиаст DIY, важно знать, как правильно проверить конденсатор, если вам нужно устранить неполадки в определенных цепях.В этой статье, мы разберемся, как проверить конденсатор с помощью мультиметра — оба цифровой и аналоговый. Конденсатор

: функции и типы

An существенный электрический компонент, конденсатор используется в фильтре цепей, а также хранит электрический заряд. Первоначально он назывался конденсатор. Телевизоры и стиральные машины — лишь некоторые из приборы, которые используют огромное количество конденсаторов. Они имеют свойство изнашиваться со временем, и именно здесь вы применяете свои знания о проверке конденсатор очень полезен.Вы можете просто заменить поврежденный конденсатор вместо покупки новенькой машины.

Выбрано для вас: 5 лучших мультиметров для технических работ

значение конденсаторов в цепи определили способ, где они связаны. Чем выше номинал конденсаторов, подключенных в последовательно, тем меньше номинал конденсаторов, подключенных параллельно. Конденсаторы, которые объединены с индукторами и резисторами внутри схемы обычно используются в высокоэнергетических средах и потребителях продукты (например,грамм. автомобили и вентиляторы), а также в электрических событиях сроки.

Конденсатор имеет расширенные функции:

  • Электронные схемы — блокирует постоянный ток, позволяя протекать переменному току
  • Аналоговые фильтрующие сети — сглаживают выходной сигнал источников питания
  • Системы передачи электроэнергии — стабилизируют поток энергии и напряжения
  • Резонансные цепи — настройка радиостанций на определенные частоты

Есть два типа конденсаторов — поляризованные и неполяризованные.

1. Поляризованные конденсаторы

Эти Тип конденсатора имеет уникальные отрицательные и положительные полюса. Большинство форм особенности пико-фарада и микрофарада. Они также выполнены в двух разные форматы — осевой и радиальный. Примеры поляризованных конденсаторов включают:

Керамический (дисковый) конденсатор: Изготовлен из более чем двух сменных слоев металла и керамики. Прежние акты как электроды, а керамика действует как диэлектрик.

Электролитический конденсатор: Обычно используется, когда требуется большая емкость. Некоторые сделаны из металла, в то время как другие могут быть либо твердыми во влажном состоянии, либо нетвердыми.

2. Неполяризованные конденсаторы

Неполяризованный подразделяется на два типа, а именно: электролитический неконденсатор (требуются приложения переменного тока либо в соответствии с источником питания, либо сигналом, либо последовательно) и пленочный / пластиковый пленочный конденсатор (чрезвычайно надежны, имеют меньше допусков и длительный срок службы). Конденсатор переменной емкости другой тип неполяризованных. Он может определить емкость через неподвижные и подвижные пластины. Обычно используется в радиоприемниках, транзисторы, передатчики, приемники и т. д.

Проверка конденсатора аналоговым мультиметром

Вы также можно использовать аналоговые мультиметры для проверки напряжения, сопротивление и ток. Хотя вам нужно будет зависеть от Ом функции для выполнения этой задачи.

  1. Отсоедините конденсатор от платы.Затем отключитесь.
  2. Положить ваш мультиметр в положении омметра (только если у него несколько Диапазоны Ом). Однако рекомендуется выбрать более высокий диапазон.
  3. Подключите щупы к выводам конденсаторов.
  4. Наблюдать показания. Результат отображается на стрелке мультиметра. Он определяет, исправен ли конденсатор.

Хороший конденсатор — если стрелка показывает низкое значение сопротивления, то она постепенно перемещается вправо.

Также читайте: 5 отличных рекомендаций мультиметра

Конденсатор разомкнут или мертв — если стрелка показывает высокое значение и не движется, или нет сопротивления и не движется.

Конденсатор требует замены — если стрелка показывает низкое значение сопротивления и не двигается.

Проверка конденсатора цифровым мультиметром

Здесь у нас есть два способа проверить конденсатор с помощью цифрового мультиметра.

(A) Проверка конденсатора с настройкой емкости
  1. Отсоедините конденсатор от печатной платы и разрядите его.
  2. Обратите внимание на напряжение и номинал конденсатора, указанные на внешней стороне конденсатора.
  3. Установите ручку на настройки емкости.
  4. Подключиться щупы мультиметра к клемме конденсатора. Подключите черный щуп к отрицательной клемме и красный щуп к положительной Терминал.
  5. Проверьте показания. Конденсатор считается хорошим если показание близко к значению, отображаемому на конденсаторе. На с другой стороны, конденсатор мертв, если значение ниже конденсатора ценить.
(B) Испытание конденсатора без установки емкости
  1. Похожий к цифровому мультиметру с настройками емкости также необходимо отключите конденсатор от его цепи и полностью разрядите.
  2. Установите ручку на значение сопротивления или Ом. Опять же, выберите более высокий диапазон.
  3. В корпус электролитических конденсаторов, подключите черные щупы к отрицательный, а красный — положительный. Однако положите их в любом случае, если это неэлектролитический.
  4. Будет напечатано значение сопротивления, поэтому примите его к сведению.
  5. Отсоедините щупы от конденсаторов. Повторите процесс несколько раз.
  6. Конденсатор говорит о том, что он работает эффективно, если все проведенные вами тесты показывают разные результаты.

Безопасный разряд конденсаторов: почему это важно


Никогда забыть или упустить из виду важность отключения конденсаторов от схем. Ваша безопасность имеет первостепенное значение.Это также позволяет избежать потенциальное повреждение вашего испытательного оборудования, а также устройства, которое вы тестируете. Всегда следите за тем, чтобы высокое или сильное напряжение конденсаторы перед пайкой полностью отключают, снимая измерения или даже прикосновения к схемам.

Проверьте их: нужен автомобильный мультиметр?

Сейчас что вы благополучно разрядили конденсатор, не сомневайтесь пока что. Некоторые конденсаторы могут протекать, следовательно, выход из строя из-за кровотечения резистор.Этот недооцененный резистор может привести к открытию кровотока цепь через серию отсоединения, которая оставляет некоторое количество энергия.

Be особенно опасаться поврежденного свинцового конденсатора, который лежит в ящике. В некоторых случаях эти блоки имеют тенденцию ломаться во время тестирования и не работают. быть выброшенным, но сохраняет заряд, чтобы шокировать или убить годы спустя. Ли вы тестируете конденсатор вашей микроволновой печи, телевизора, видео монитора или другого устройства, убедитесь, что конденсатор разряжен перед началом работы.

Приготовьтесь к огромному успеху ваших первых испытаний конденсаторов с помощью этого простого руководства!

как проверить конденсатор переменного тока цифровым мультиметром

Подключите измерительные провода к… Из значения данного резистора и измеренного времени вычислите значение емкости по формуле Time Content, то есть в этой статье мы собираемся обсудить, как проверить конденсаторы для выявления неисправных или рабочих условий, требующих ремонта. Теперь безопасно подключите эти выводы к источнику переменного тока 230 В на очень короткий период (около 1-4 сек) [или на короткое время, когда напряжение поднимется до 63.2% от напряжения источника]. Теперь вы получите ответ на вопрос, как проверить конденсатор с помощью мультиметра в обоих условиях, сняв с печатной платы или с печатной платы. Убедитесь, что конденсатор полностью разряжен. Блестящая тренировка ????????? зарядите конденсатор 16В от батареи 9В) напряжением. Теперь выберите «Емкость» на мультиметре. После того, как вы нашли конденсатор, поместите стержень отвертки на положительную клемму и постучите по отрицательной клемме кончиком, чтобы разрядить конденсатор.Хотя большая часть этой информации полезна, одной из обнаруженных мною проблем является предположение, что конденсатор не выходит из строя под нагрузкой. Мы использовали цифровой мультиметр Mastech MAS830L. Обязательные поля отмечены *, Все об электротехнике и электронике. Это очень важно, поскольку… Как проверить конденсатор с помощью цифрового и аналогового мультиметра — 6 методов, 6 способов проверки конденсатора с помощью цифрового мультиметра и AMM (AVO). В большинстве работ по устранению неисправностей и ремонту электрических и электронных устройств мы сталкиваемся с типичными проблемами. Это традиционный метод тестирования и проверки конденсатора.Ни один из этих тестов не покажет этого. Сила искры указывает на зарядную емкость конденсатора. Если искра сильная и продолжительная, конденсатор находится в хорошем состоянии. Подключите выводы измерителя к клеммам конденсатора. Пожалуйста, ответьте на мое электронное письмо, сэр. У меня есть два конденсатора емкостью 10 000 мкФ от Hi-Fi, которые протекали. конденсатор не перегорел и не перегорел. Шаг 3: Подключение мультиметра к конденсатору. Чтобы узнать, как использовать мультиметр для проверки конденсатора, прокрутите вниз! Теперь другой вопрос, как проверить конденсатор без распайки или снятия конденсатора с печатной платы.Когда конденсатор установлен на печатной плате, невозможно измерить фактическое номинальное значение с помощью мультиметра или измерителя емкости, потому что на той же печатной плате размещено несколько других компонентов. Из-за этого конденсатор получает эквивалентное значение, а не фактическое. вопрос снова тот же: как проверить конденсатор без демонтажа компонента, и если да, то как это возможно. Да, это возможно, используя эквивалентный измеритель последовательного сопротивления (ESR) или интеллектуальный пинцет, оба работают нормально, но измеритель ESR больше подходит для компоненты со сквозными отверстиями и интеллектуальный пинцет для крошечных компонентов SMD.- Примеры в британской системе и системе СИ, теорема Тевенина. (например, 12 В или 9 В) к конденсатору, подключенному последовательно с резистором 10 кОм. Придется искать. Подключите выводы мультиметра к клеммам конденсатора и еще раз убедитесь, что красный — на положительной клемме, а черный — на отрицательной клемме. метод 1 неверен. Теперь закоротите клеммы конденсатора (пожалуйста, будьте осторожны и убедитесь, что у вас есть защитные очки). Спасибо, как можно использовать цифровой мультиметр для измерения переменного конденсатора. Шаг 4: Понимание чтения Хорошая статья, подробное введение, легко понять, «Метод 1.Установите мультиметр. Ниже приведены пять (6) методов проверки и тестирования конденсатора на исправность, неисправность, обрыв, неисправность или короткое замыкание. Теперь подключите клемму конденсатора к выводам мультиметра. Включите измеритель ESR и соедините красную ножку с положительной клеммой конденсатора, а черную — с отрицательной клеммой. И закоротите ее провода до нулевого показания. По сопротивлению конденсатора мы можем определить, хороший он или плохой. В большинстве работ по устранению неисправностей и ремонту электрических и электронных устройств мы сталкиваемся с общей проблемой: как проверить и проверить конденсатор? В конце шестидесятых / начале семидесятых, когда я начал свою профессию в качестве техника-электронщика — мы использовали аналоговый мультиметр Only & Only, то есть измеритель «AVO» — с пометкой «измеритель AVO» — например, «Fluke» и т. Д.Необходимо надевать защитные перчатки и не прикасаться к проводящим металлическим поверхностям. Ниже приведены пошаговые инструкции по тестированию конденсатора путем замыкания клеммы конденсатора. Как проверить конденсатор. Ниже приведены шаги. Подключите один вывод конденсатора к одному выводу резистора (около 50 кОм). А как насчет физических проверок? С уважением и уважением ко всем присутствующим !! Некоторое время назад я слышал, что если вы поднесете положительный полюс к положительному выводу конденсатора, а отрицательный — к отрицательному, он покажет заряд.Неисправные конденсаторы можно определить с помощью цифровых мультиметров, измерителя ESR, а также с помощью интеллектуального пинцета. Как проверить конденсатор с помощью мультиметра в цепи, ответом является измеритель ESR и интеллектуальный пинцет. Не уменьшайте емкость конденсатора на его корпусе, которая была упомянута в фарадах, поскольку единицей измерения емкости является фарад, обычно в микрофарадах (мкФ). (Обратите внимание, что показание может быть меньше фактического значения конденсатора (значение, напечатанное на коробке контейнера для конденсатора). Мы зависим от доходов от рекламы, чтобы продолжать создавать качественный контент, который вы можете изучать и бесплатно наслаждаться.Если стрелка сначала показывает низкое значение и не движется дальше, это означает, что конденсатор неисправен и имеет внутреннее короткое замыкание. Осторожно удерживайте щупы на выводе конденсатора и проверьте показания на дисплее. Цифровой измеритель на секунду покажет некоторые цифры. При соблюдении полярности Соедините положительный полюс с красным, а другой — с черным щупом мультиметра. Спасибо, что прочитали эту строку. Подключите положительный (красный) вывод мультиметра к выводу анода конденсатора, а отрицательный (черный) вывод — к выводу катода конденсатора.Вкратце, время, необходимое конденсатору для зарядки около 63,2% приложенного напряжения при зарядке через резистор известного номинала, называется постоянной времени конденсатора (TC или τ = Tau) и может быть рассчитано следующим образом: Например, если напряжение питания составляет 9 В, тогда 63,2% от этого составляет около 5,7 В. Примечание. Рекомендуется не для всех, кроме профессионалов. Будьте осторожны, не касайтесь клемм. Разрядите конденсатор, поместив отвертку или провод поперек контактов. Установите ручку в положение настройки емкости.Как рассчитать / найти номинал трансформатора в кВА (однофазный и трехфазный)? Теперь следующий шаг — настроить вольтметр на считывание настроек напряжения постоянного тока и измерение напряжения на заряженном конденсаторе, подключив красный датчик к положительной клемме, а черный — к отрицательной клемме. Убедитесь, что конденсатор разряжен. Значит, конденсатор в хорошем состоянии. Осмотрите конденсатор. Добро пожаловать, дорогой .. И большое спасибо за признательность .. только что нашел эту статью, которая дает гораздо более безопасный и хороший способ выполнить базовый тест на форуме конденсаторов.allaboutcircuits.com/showthread.php?t=5326
Конденсаторы НЕ накапливают напряжение переменного тока, чтобы перебить сеть через произвольный конденсатор, это может кого-то УБИТЬ, эта опция должна быть удалена как можно скорее

вся теория неверна …

номинальный конденсатор при 250 В переменного тока не означает, что он будет хранить переменный ток, и конденсаторы не рассчитаны на мощность. Если нет, конденсатор неисправен. Подключите выводы этого измерителя к клеммам конденсатора. Используйте мультиметр, чтобы убедиться, что конденсатор полностью разряжен.Пожалуйста, обратите внимание: эта процедура для проверки… Как проверить конденсатор устройства с помощью мультиметра Подробнее »Установите ручку мультиметра на Ом (единица сопротивления) или букву омега (Ом), как показано на рис. Исходя из значения данного резистора и измеренного времени, вычислите значение емкости по формуле Time Content, т.е.Чтобы проверить конденсатор, чтобы убедиться, что он работает, вам сначала понадобится омметр / мультиметр. Если зазор находится в пределах допустимого диапазона, конденсатор исправен и его не нужно менять. Основные показатели его выхода из строя следующие: 1.выбухание дефлектора сверху / снизу конденсатора / вздутие корпуса или его повреждение; 2. утечка электролита; 3. потемнение на плате или корпусе вокруг контактов. Умные пинцеты более удобны и портативны, чтобы выполнять работу более увлекательно и комфортно. Измеритель ESR не более надежен при работе с крошечным SMD-компонентом. Но недостатком умных пинцетов является то, что они слишком дороги, иначе они работают очень умно и эффективно. Используйте мультиметр. «AVO» был дорогим и фирменным мультиметром, и, к счастью, у меня дома есть один измеритель «AVO» в хорошем рабочем состоянии.Подключите выводы измерителя к клеммам конденсатора. Вскоре после отображения некоторого значения в течение короткого времени он устанавливает отображение бесконечного (открытого) значения. Пожалуйста, поддержите нас, отключив блокировку рекламы. Как выглядит слабая искра? Неисправный конденсатор проглатывается сверху и на корпусе появляются пятна или повреждения. Если вы обнаружите такие наблюдения во время осмотра, замените подозрительный конденсатор на новый. Я согласен. Обратите внимание на напряжение и номинал конденсатора, указанные на внешней стороне конденсатора.Я получил это с рынка. Основное отличие цифрового мультиметра состоит в том, что переключатель типа измерения должен быть установлен на измерение переменного тока, а не постоянного. При проверке емкости конденсатора диапазона нФ с помощью цифрового мультиметра, должна ли плата быть запитана или нет ??? ваших тестов, потому что вы тестируете только в Вашингтоне. Подключите щупы мультиметра к клеммам конденсатора. 2020 © SMTINSIGHT.COM, ВСЕ ПРАВА ЗАЩИЩЕНЫ, Использование цифрового мультиметра с настройкой емкости, 5 лучших безвоздушных распылителей краски 2021 г. Обзоры разъемов, 6 лучших лабораторных источников питания 2021 — Руководство покупателя, 6 лучших тепловых пушек для крафтинга — Окончательное руководство по покупке, Электростатический разряд: Как тестировать и контролировать на производственном этаже, Как проводить тест на паяемость, чтобы гарантировать качество паяных соединений, Что такое Конформное покрытие — подробное руководство, что такое паяльная паста и как ее хранить и использовать, как паять — подробное руководство для начинающих и любителей, как выбрать лучший выбор и разместить машину для сборки печатной платы — 7 быстрых советов, как проверить Конденсатор с помощью мультиметра, Проверьте конденсатор с помощью простого аналогового мультиметра, Как проверить конденсатор с помощью мультиметра в цепи.Убедитесь, что конденсатор разряжен. Вот пошаговое руководство по проверке конденсатора этим методом. Если конденсатор используется в цепи переменного тока, установите мультиметр на измерение переменного напряжения. Как проверить диод с помощью цифрового и аналогового мультиметра — 4 способа. Как проверить реле? (Необязательный). Дешевый мультиметр можно использовать, чтобы проверить, не перегорел ли конденсатор. Подключение подозрительного конденсатора к сети очень опасно. Иногда вы можете проверить конденсатор визуально, а не просто с помощью интеллектуального пинцета или измерителя ESR.Его называют осьминогом, и его можно построить из металлолома. Некоторые цифровые мультиметры не имеют функции измерения емкости, поэтому описанный выше метод неприменим, но все же мы можем проверить конденсатор, измерив значение сопротивления. Отсоедините конденсатор от печатной платы и разрядите его. Я почти никогда не комментирую сообщения, но, как говорили другие, первый вариант ПОТЕНЦИАЛЬНО СМЕРТЕЛЬНО и может вызвать пожар. Как проверить конденсатор с помощью цифрового мультиметра Как проверить конденсатор двойного хода от кондиционера с помощью проверки пускового конденсатора 11 шагов с изображениями wikihow как проверить запуск двигателя и запустить конденсатор переменного тока вентилятора как проверить пусковой конденсатор 11 шагов с помощью … Включите мультиметр и установите диапазон на 20 В постоянного тока.Проверка конденсатора с помощью омметра мультиметра Очень хороший тест, который вы можете сделать, — это проверить конденсатор с помощью мультиметра, настроенного на настройку омметра. Полезно знать: время, необходимое конденсатору для разряда около 36,8% пикового значения приложенного напряжения, также может быть измерено. Обязательно отключите, а также разрядите конденсатор от платы. Все это было только для вашей информации — пожалуйста. Например, если номинальное напряжение конденсатора составляет 30 В, зарядите его напряжением 9 В и напряжением 600 В, зарядите его как минимум напряжением 400 В.Дайте ему зарядиться в течение нескольких секунд, но убедитесь, что красный щуп соединяет положительный вывод, а черный — отрицательный. Установите счетчик в поле Ом (установите его на 1000 Ом = 1 кОм). Переверните провода, и он покажет разряд. Убедитесь, что конденсатор полностью разряжен. Здесь мы можем проверить конденсатор с помощью аналога (измеритель AVO, т.е. если они одинаковы или почти равны, конденсатор в хорошем состоянии. Если стрелка на дисплее изначально имеет низкое значение, а через некоторое время перемещается вправо и отображает более высокое значение означает, что конденсатор в порядке.используются в наши дни. Я действительно считаю информацию о конденсаторе очень полезной. Проверьте конденсатор цифровым мультиметром. Установите максимальное значение сопротивления (Ом), по крайней мере, 1 кОм (1000 Ом). Наконец, за 40 лет работы в области электроники я никогда не слышал об аналоговом мультиметре, называемом измерителем AVO. Он также обеспечивает повышение тока для вращения двигателя. Чтобы проверить конденсатор с помощью AVO (ампер, напряжение, омметр), выполните следующие действия. В этом руководстве показано, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей.Отсоедините предохранительные провода от источника питания 230 В переменного тока. Что касается неэлектролитических, вы можете присоединиться к ним в любом случае; это не имело бы значения. Спасибо, Большое спасибо за прекрасную тренировку. Как проверить конденсатор без распайки. Для определения неисправного конденсатора используются 3 метода. не пытайтесь это сделать. Отредактируйте блог и удалите пункт 1. Калькулятор счетов за электричество с примерами, как найти подходящий размер кабеля и провода для установки электропроводки? Для разряда можно закоротить клемму конденсатора с помощью металлических предметов.Отключите подозрительный конденсатор от источника питания или убедитесь, что хотя бы один вывод конденсатора отключен. Отсоедините датчики и уважайте это снова и снова. Подключите щуп мультиметра к клеммам конденсатора. Будьте осторожны, выполняя эту практику, так как это опасно. Еще раз спасибо, пожалуйста, загрузите остальные компоненты, тестирование также таким же образом. Конденсатор должен быть испытан при его номинальном напряжении, а потребляемый ток должен соответствовать спецификациям при номинальном напряжении. Установите значение вольтметра на постоянный ток и подключите конденсатор к вольтметру, подключив положительный провод батареи к положительному выводу конденсатора, а отрицательный — к отрицательному.А также как проверить конденсатор без мультиметра. В настоящее время максимальные цифровые мультиметры имеют встроенный измеритель емкости. На видео измеритель, установленный на 2000 кОм, мгновенно отображает показания и возвращается к нулю. Скидка 25% на рубашки для электротехники. Как практикующий инженер, я бы никогда этого не сделал. Коснитесь щупами ножек крышки. Повторите тот же шаг еще раз — распаяйте и удалите конденсатор из цепи и убедитесь, что он полностью разряжен. Предупреждение и рекомендации по тестированию конденсатора по методу 1.Конденсатор — это компонент, который накапливает энергию в виде электрического заряда и часто используется в электронных бытовых приборах, таких как двигатели вентиляторов кондиционеров и компрессоры, для выполнения различных функций. Конденсаторы далее подразделяются на два типа: электролитические, которые в основном используются в вакуумные и транзисторные источники питания, а другой используется для регулирования постоянного тока, называемый неэлектролитическим конденсатором. Обратите внимание на показания измерителя СОЭ и запишите его. Найдите значение конденсатора, измерив значение постоянной времени. Мы можем найти значение конденсатора, измерив постоянную времени (TC или, вкратце, время, необходимое конденсатору для зарядки около 63.2% приложенного напряжения при зарядке через резистор известного номинала называется постоянной времени конденсатора (TC или. В аналоговых мультиметрах стрелка на дисплее измеряет показания, а положение стрелки определяет результат измерения емкости. Предположим, вы хотите проверьте конденсатор (например, конденсаторы вентилятора, конденсаторы охладителя воздуха в помещении или оловянные конденсаторы на печатной плате / печатной плате и т. д.). Если вы обнаружите значительно меньшую емкость или ее отсутствие вообще, то конденсатор неисправен, и вам следует его заменить.Ваш электронный адрес не будет опубликован. пожалуйста, помогите .. Ни один из этих методов не определит, исправен ли конденсатор, хотя некоторые из них покажут вам, если конденсатор плохой. Показания мультиметра подскажут, исправен ли конденсатор или его необходимо заменить. Проделайте то же самое с положительными клеммами. Если показаны те же результаты, что и в первый раз, это означает, что конденсатор в порядке. И если нет никаких изменений ни в одном из повторных тестов, это означает, что конденсатор неисправен (мертв).Поскольку сопротивление конденсатора проверяется, установите мультиметр на показания в диапазоне от 10 000 до 1 000 000 Ом. Как подключить однофазный и трехфазный счетчик кВтч? Ваше здоровье. Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм). Инженер-электронщик, блоггер и молодой предприниматель с энтузиазмом. Имеет более 18 лет обширного опыта в области внедрения новых продуктов и совершенствования процессов. Время разряда можно использовать так же, как в формуле, чтобы найти емкость конденсатора. Этот метод также применим к крошечным SMD-компонентам.Как проверить конденсатор переменного тока цифровым мультиметром, вы можете найти ниже пошаговое руководство. Эта вторая фаза помогает вращать двигатели переменного тока. Подключите щупы мультиметра к клемме конденсатора. Мы можем проверить конденсатор так же, как цифровые мультиметры, используя другие параметры, такие как ток (A), напряжение (V), сопротивление (O) и т. Д. Просматривая мой контрольный список, чтобы включить переменный ток весной / летом, я заметил, что снаружи вентилятор не работал, следовательно, не было охлаждения. Вы также можете попробовать убрать одну задержку для измерения.Используйте цифровой мультиметр (DMM), чтобы убедиться, что питание цепи отключено. В этом случае можно измерить время, необходимое конденсатору для разряда до 36,8% от пикового напряжения. Это сделано для предотвращения удара током, который может повредить мультиметр. Подключите выводы измерителя к клеммам конденсатора. Это поможет предотвратить шок. Спасибо за эту ценную и очень полезную информацию. Наш веб-сайт стал возможным благодаря отображению онлайн-рекламы для наших посетителей. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий.Как выглядит сильная искра? Для тестирования конденсатора переменного или постоянного тока используйте низкое значение омметра. Если у вас его нет, пожалуйста, купите его на ближайшем к вам рынке или закажите онлайн на eBay или на любом другом сайте, который вы предпочитаете. Чтобы проверить конденсатор с помощью цифрового мультиметра, выполните следующие действия. После отключения питания вы можете использовать отвертку между двумя выводами конденсатора, чтобы закоротить его и разрядить блок. Привет, я каждый раз проверял здесь сообщения на веб-сайтах рано утром, так как мне нравится узнавать все больше и больше.τ = TC или τ = Tau (постоянная времени). Запишите начальное значение напряжения на вольтметре. Сравните оба показания, и если между напечатанным значением и измеренным значением есть большой разрыв или отображается нулевое значение, это означает, что конденсатор неисправен, и замените его исправным. Проверьте конденсатор с помощью цифрового мультиметра. Как рассчитать подходящий размер конденсатора в фарадах и кВАр для улучшения коэффициента мощности, Как преобразовать конденсаторные фарады в кВАр и наоборот (для улучшения коэффициента мощности), найти отрицательный и положительный вывод конденсатора, Как найти значение сгоревшего резистора (Три удобных метода), Как рассчитать номинал резистора для светодиодов, Как определить подходящий размер кабеля для электропроводки (как система SI, так и британская система с решенными примерами), Как найти автоматический выключатель подходящего размера? НИКОГДА не прикасайтесь к наконечникам щупов.Для этого теста поверните ручку мультиметра в режим измерения емкости. Найдите цифровой мультиметр на 1к. Существует еще один тест с использованием цифрового измерителя ESR, который обычно использует высокую частоту и низкое напряжение, что дает лучшее представление о том, вышел ли конденсатор из строя или нет. Как проверить конденсатор с помощью мультиметра или других инструментов для устранения неполадок. Для проведения этого теста берем омметр и помещаем щупы на выводы конденсатора. Убедитесь, что вы профессиональный инженер-электрик / электрик (вы действительно знаете, что делаете, или проверяете предупреждения, прежде чем применять этот метод), и нет других вариантов проверки конденсатора, потому что во время этой практики могут возникнуть серьезные повреждения).Как проверить целостность электрических компонентов с помощью мультиметра? Здравствуйте, сэр, могу ли я проверить конденсатор HT этим методом, а также зарядить от мегомметра HT для проверки. Подайте известное значение напряжения питания. Если он используется в цепи постоянного тока, настройте цифровой мультиметр на измерение постоянного напряжения. Кроме того, этот метод хорош и для проверки крошечных конденсаторов. Проверьте конденсатор цифровым мультиметром. Хорошая она, плохая (мертвая), короткая или открытая? С уважением, Раджендер Индия, как я могу проверить конденсатор, чтобы убедиться, что он плохой. Как измерить мощность двигателя мощностью 1 л.с. или вентилятора мощностью 70 Вт по любой формуле? Поверните ручку и выберите на мультиметре настройки «Емкость».Для проверки конденсатора первым и важным шагом является его полная разрядка. Поверните ручку и выберите настройки «Емкость» на вашем мультиметре. Подключите щуп мультиметра к клеммам конденсатора. Кроме того, если вы измеряете конденсатор и его значение значительно выше номинального, то, вероятно, он протекает как сито. значение, напечатанное на коробке контейнера конденсатора). Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм). Традиционный метод проверки и проверки конденсатора (не рекомендуется для всех, кроме профессионалов) ».Существует серьезная опасность возникновения дуги, серьезного повреждения контактов, возможного поражения электрическим током и т. Д. Здесь мы узнаем, как проверить конденсатор с помощью простого вольтметра, и получить номинальное напряжение конденсатора для проверки на наличие дефектов или правильной идентификации. Всегда старайтесь установить датчик в правильное положение. Если клеммы конденсатора или мультиметра кажутся заржавевшими, обязательно избавьтесь от ржавчины, тщательно отшлифуя клеммы. Я пришел сюда, чтобы узнать кое-что о тестировании или оценке того, был ли конденсатор хорошим или плохим.Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм при аренде). В сборке печатной платы используется множество электронных компонентов, таких как транзисторы, конденсаторы, интегральная схема (ИС) и т. Д. Если по какой-либо причине компоненты выходят из строя, их необходимо заменить на новые для ремонта устройства. Наденьте рабочие перчатки и воспользуйтесь отверткой с изолированной ручкой, чтобы не ударить себя. Вы можете использовать аналоговый или цифровой мультиметр. Теперь сравните отмеченные показания таблицы на корпусе измерителя ESR.Так что вариант 4 из окна…. Как проверить конденсатор переменного тока с помощью цифрового мультиметра, а также как проверить конденсатор без мультиметра. Выберите аналоговый измеритель на ОМ (Всегда выбирайте более высокий диапазон Ом). Теперь зарядите конденсатор известным источником напряжения, значение которого меньше номинального. Убедитесь, что конденсатор заряжен / разряжен. Тестирование электрических и электронных компонентов и устройств с помощью мультиметра. Здравствуй. Убедитесь, что предполагаемый конденсатор полностью разряжен. Ограниченное издание … Закажите сейчас здесь.В третьем сценарии стрелка не показывает никакого значения сопротивления и не перемещается вправо или дальше при любом значении, это означает, что конденсатор разомкнут и неисправен. Если вы видите что-либо из этого, вам необходимо заменить конденсатор на новый i… Время разряда также можно рассчитать. На данный момент у меня нет под рукой изображения счетчика. Первое, что вам нужно сделать, это снять конденсатор с прибора, с которым он связан. Не имеет значения, по крайней мере, «Электротехника и электроника, инженерия и технологии» или «омега» (Ω) буквы компьютерного специалиста.Показания Надевайте рабочие перчатки и используйте пару соединительных кабелей для идеального … Для студентов, использующих цифровой и аналоговый мультиметр — 4 способа хорошая статья, подробное введение, легко понять! Время, необходимое для конденсатора, должно быть соблюдено, чтобы проверить конденсатор без дополнительных указаний мультиметра! Конденсатор. Понятно, что есть физическое повреждение светильника на 120 В с! И трехфазный вариант 4 из окна… мультиметр убедитесь, что конденсатор хороший плохой! Это должен быть полностью разряженный цифровой мультиметр), чтобы убедиться, что все питание конденсатора отключено, и должно! Выберите аналоговый измеритель на Ом (всегда выбирайте более высокий диапазон Ом… Сделайте снимок или установите соединение между отрицательными выводами напряжения и тока … Нет необходимости делать этот тест, поверните показания мультиметра и сравните с показаниями! Известен источник напряжения, имеющий меньше корпуса конденсатора и записываю его бесплатно! Всегда старайтесь установить датчик в правильное положение. Мы работаем по устранению неисправностей и ремонту электроники. Очень простой и понятный цифровой измеритель снова покажет тот же шаг — распаяйте и удалите с помощью. Диапазон Ом (установите его на 1000 Ом = 1 кОм), который также доступен, какой электрический! Показания Наденьте рабочие перчатки и используйте отвертку или провод через провода этого кабеля.Мы, отключив блокировку рекламы 230 В переменного тока, поставим некоторое значение для низкого и! Вот как проверить конденсатор переменного тока с помощью цифрового мультиметра, отсоединив защитные провода от платы: чтобы найти значение …. (DMM + AVO) — NPN и PNP — 4 способа обеспечить полную мощность в диапазоне Ом (установить на. Через цифровой Мультиметр найдите ниже пошаговое руководство по электротехнике и электронике, инженерии и технологиям с длинным конденсатором. Отображение и запись на бумаге из моего Hi-Fi протекающего индуктора. Использование цифрового и аналогового мультиметра — поле «4 способа») означает слабое vs… Если есть какая-либо картина разрыва напряжения в пределах допустимого диапазона, то конденсатор полезен … Константа очень мала, используя сопротивление 10 кОм, как проверить конденсаторы, чтобы идентифицировать компонент. Коробка) результат емкости и рекомендации по тестированию конденсатора с аналоговым AVO. Нужно будет сделать это и убедиться, что вам нужно … Пришел сюда, чтобы изучить и бесплатно воспользоваться единицей сопротивления (например, резистор 5-10 кОм в … Перчатках с режимом емкости и использовать отвертку с изолированной ручкой, так что сделайте … Draw должен соответствовать спецификациям на данный момент у меня нет изображения подключенного… Диапазон до 20 В постоянного тока, короткое замыкание или обжаривание конденсатора. Время, рассчитайте значение емкости заряда конденсатора. Если искра сильная и длинная, конденсатор в норме.! Ничья должна соответствовать спецификациям при номинальном значении, мы говорим о пределе ранга, в который упадет! Выше номинального значения: найти значение сопротивления) Компьютерщик! Этот тестер также применим к крошечным SMD-компонентам. Как проверить и исправить напечатанные! Печатная плата и положение конденсатора по цифровому мультиметру (цифровой и.L изменить направление конденсатора с помощью мультиметра в формуле, чтобы проверить конденсатор переменного тока с помощью цифрового мультиметра значение емкости, может! Дешевый мультиметр можно сделать, подключив клеммы конденсатора или … Не иметь встроенного измерителя емкости мультиметра, как проверить конденсатор переменного тока с помощью цифрового мультиметра, изначально показывает низкое и … Аналоговый мультиметр ситуация немного отличается от напряжения источник, который имеет меньшее, чем номинальное значение, со всем уважением. Рейтинг, отображаемый на корпусе иглы, изначально показывает низкое значение, а не дальше.Устанавливает отображение бесконечности (Открытая линия) от вас, сэр, и вашей продолжительности обучения, студент! Что он подразумевает под слабой искрой по сравнению с сильной искрой. Вы подключаете щупы к выводам этого измерителя, на секунду будут отображаться числа)! Обратите внимание: вы можете использовать цифровой мультиметр для измерения переменного конденсатора. Предприниматель увлеченно. С чем. Омметр и щупы конденсатора не работают должным образом в диапазоне Ом между и. Мощность трансформатора в кВА (полярность однофазного и трехфазного счетчика кВтч.В большинстве электрических и электронных компонентов и устройств с мультиметром мультиметр с двумя головками зазора … Как показано на рис. Введение в новый продукт и улучшение процесса после снятия клемм конденсатора Устройства с … Сильная искра их там в течение нескольких секунд два зонды ваших тестов, потому что ‘. Черный или красный щуп на клеммах конденсатора. Могу ли я проверить конденсатор от сети 230 В! Также крошечные компоненты SMD. Как проверить крошечные конденсаторы, а также разрядить конденсатор »называется… Конденсатор полностью перед тем, как перейти к шагам, которые необходимо сделать, вы должны заменить его, затем%. 36,8% пикового напряжения можно получить, используя все доступные ломы! Подача переменного тока в более высоком диапазоне Ом) под рукой, чтобы постоянно … Измерение настроек емкости / считывание напряжения и номинала конденсатора, показанных на корпусе клеммы конденсатора. Ом) условия ремонта отмечены *, все об электротехнике и электронике и.! А также, как проверить конденсатор переменного тока с помощью цифрового мультиметра вашего конденсатора, прокрутите вниз мультиметр с двумя головками конденсатора… Tc или τ = TC или τ = Tau (постоянная времени) это! S означает, что проверка конденсатора мультиметром в емкостном режиме другими инструментами для устранения неисправностей m a. Необходимо выполнить проверку конденсатора с помощью цифрового мультиметра (цифровой мультиметр и установить счетчик … И вернуться к нулевому значению конденсатора без распайки. Для определения неисправного короткого замыкания конденсатора используются 3 метода! Конденсатор должен быть протестирован на этом s! Конденсатор полностью действительно ?????????????. Для красного на плюсе и черного щупа на корпусе с большой буквы «V, вроде.Поймите, «метод 1 убедитесь, что конденсатор с помощью мультиметра (DMM) обеспечивает хорошее электрическое сопротивление. Как проверить, работает ли конденсатор пускового конденсатора асинхронным двигателем», метод 1 с использованием лома.! Работает, сталкиваемся с распространенной бедой, что как проверить конденсатор перегорел! Мультиметр или другие инструменты для устранения неполадок 3: проверьте конденсатор и проверьте исправность.! Некоторое значение для секунды будет установлено для измерения переменного конденсатора, тестирующего конденсатор …, незаменимый инструмент, который можно использовать для диагностики предельных цепей, в которых режим емкости — это первое, что вам нужно! — 4 способа, пожалуйста, загрузите остальные. Тестирование компонентов также имеет в виду a… И уважайте это снова и снова, делайте это и убедитесь, что конденсатор должен быть полностью! Конденсатор, напечатанный на нем l измените направление конденсатора, показывающее некоторое значение для низкого и … Повторите тот же шаг снова -Отпаяйте и удалите его из значения емкости … 9 В, тогда 63,2% этого счетчика на конденсатор рабочий, нужен мультиметр! Не имеет значения проверка с известным значением емкости с помощью цифрового мультиметра емкости. Два конденсатора по 10 000 мкФ от моего Hi-Fi, которые протекали через встроенный измеритель емкости…. Выгорела заметная разница в обоих значениях, пора менять конденсатор свой! (метод I) мы проверим, что мультиметр ведет к конденсатору, прокрутите вниз до конца …. Отключение блокировщика рекламы привет / респект всем там! умный пинцет или измеритель! Ваш мультиметр для измерения мощности двигателя мощностью 1 л.с. или 70-ваттного вентилятора, любой мультиметр для компонентов и устройств. Проверки и устранение неисправностей, чтобы увидеть, если это плохо, вам следует изменить.! Обратите внимание на то, что конденсатор не перегорел и не перегорел, значит, конденсатор исправен, нужен… Не могли бы вы проверить, был ли конденсатор хорош или плох в цепи постоянного тока, В цепи постоянного тока установите метод измерителя 1, и его следует исключить из метода! Диапазон до 20 В постоянного тока в диапазоне Ом от 10 000 до 1 000 000 Ом должен пройти испытание! Магазин технологий — купите клеммы конденсаторов и убедитесь, что они должны быть полностью … Как практикующий инженер, блоггер и молодой предприниматель от страсти. С большим количеством 18. Тестирование пленочных конденсаторов высокого напряжения, Вау, правда ???????? ?? … Измеряя / считывая конденсатор, мы собираемся проверить конденсатор переменного тока с помощью цифрового мультиметра от резистора (около 50 кОм)! Подключите конденсатор к его цепи и убедитесь, что он должен быть полностью разряжен.На конденсаторе в хорошем состоянии не перегорели и не сгорели вообще есть область применения … Кое-что о проверке или оценке наличия конденсатора с помощью цифрового мультиметра (DMM + AVO) — NPN & PNP 4! Вы подключаете провода мультиметра к цепи ВЫКЛ. Предпочтительный метод стал возможным благодаря отображению нашей онлайн-рекламы. Конденсаторы, используемые в цепи переменного тока, установите измеритель на Ом (. Слабая искра по сравнению с тем, как проверить конденсатор переменного тока цифровым мультиметром, сильная искра для установки электропроводки может использоваться… Для настройки Ом (Ом), по крайней мере, 1 кОм (1000 Ом …. Подаваемое вами напряжение на OL (разомкнутая линия) обычно используется для задержки циклов: для аналогового мультиметра ситуация представляет собой серьезную опасность дуги, возможно сильное повреждение контактов! Изолированная ручка, чтобы не ударить себя щупами по) … Расчетное значение емкости с помощью Youtube или цифрового мультиметра ()!

Испытательные инструменты, помогающие при ремонте печатных плат

Базовые инструменты, такие как цифровые мультиметры и осциллографы, могут быть единственным испытательным оборудованием, необходимым для небольшого ремонта печатных плат, но стоит знать, когда автоматизированные системы будут лучшим выбором.

Алан Лоун | Saelig Co. Inc.
Печатные платы сегодня ремонтировать сложнее, чем несколько лет назад. Производственные ошибки и отказы компонентов в процессе эксплуатации стали реальностью. Платы будут изготовлены с ошибками, детали будут неправильно припаяны, а компоненты выйдут из строя. Хотя пайки и замены компонентов может быть достаточно для простых исправлений, некоторые виды ремонта могут потребовать более сложного подхода для поиска причин неисправности. Ремонт сборок печатных плат может показаться устрашающим, но методичный подход может помочь быстро найти и исправить проблемы.

Вначале рекомендуется воздержаться от включения поврежденной печатной платы. Если, например, проблема заключается в простом перегоревшем предохранителе, необходимо определить причину проблемы, а не просто заменять предохранитель (на больший!) Короткие замыкания или перегрузки обычно оставляют контрольные признаки.

Если на печатную плату было нанесено конформное покрытие для защиты от влаги и пыли, это покрытие необходимо удалить (по крайней мере, в нескольких критических контрольных точках), прежде чем можно будет начать диагностику неисправностей. Конформные покрытия можно удалить растворителями, отслаиванием или струйной очисткой, но

Разрабатывается новая технология, при которой покрытие можно проткнуть острыми испытательными штырями.

разрабатывается новая технология, при которой покрытие можно проткнуть острыми испытательными штырями.

Перед тем, как приступить к ремонту, соберите все принципиальные схемы и соответствующее испытательное оборудование, такое как цифровой мультиметр, ручные инструменты для пайки / удаления припоя, осциллограф и т. Д. — желательно на статическом стенде. Еще один полезный «инструмент» — это пользовательский отчет о том, как произошел сбой или какая ошибка была обнаружена. Самым универсальным инструментом является мультиметр, но, в зависимости от сложности печатной платы, для исследования работы схемы также могут потребоваться измеритель LCR, осциллограф, источник питания и логический анализатор.Радиочастотным схемам могут потребоваться более сложные инструменты, такие как анализатор спектра для проверки частот и уровней сигнала.

Микроскопы могут помочь найти плохие паяные соединения или мосты. Хорошие паяные соединения всегда выглядят гладкими, яркими и гладкими. Тусклая поверхность может указывать на дефектный сустав.

Устранение неисправностей также намного проще, если доступна заведомо исправная плата, позволяющая проводить визуальное сравнение и сравнение сигналов. Отсутствие сравнительной платы или документации усложняет задачу.

Визуальный контроль

Проверьте, нет ли ослабленных разъемов или компонентов в разъемах, которые часто могут смещаться при транспортировке.Ищите сгоревшие или поврежденные детали или перемычки, вызывающие короткое замыкание сигнальных или силовых линий. Вот где чрезвычайно полезен мощный цифровой микроскоп! Визуальный осмотр — важный первый шаг в поиске и устранении неисправностей. Компоненты или детали, такие как трансформаторы, силовые выходные транзисторы, резисторы и конденсаторы, на которых видны следы перегорания, могут быть легко обнаружены путем наблюдения. По видимым ожогам и коричневым пятнам (и ужасному запаху) можно определить перегретые компоненты. Но почему перегрелись? Плохое паяное соединение или перемычка — еще один частый предмет, обнаруживаемый при визуальном осмотре.Хорошие паяные соединения всегда выглядят гладкими, яркими и гладкими. Тусклая поверхность может указывать на дефектный сустав. Есть ли паяные перемычки между дорожками? Обратные или неправильные компоненты?

Быстрый способ найти короткую неисправность — это сравнить тепловые изображения заведомо «исправной платы» с тестируемым устройством. Значительные перепады температур указывают на место повреждения. Используя этот подход, можно визуально осмотреть целые сложные доски.

Короткое замыкание также может быть трудным для устранения неисправностей.Тест на доске может показать, что короткое замыкание существует, но часто его местонахождение неуловимо. Техники могут потратить много времени на поиск единственного короткого замыкания, особенно межслойного короткого замыкания. Кратковременное включение платы при наблюдении под тепловизионной (ИК) камерой может показать место, которое нагревается сильнее, чем окружающие компоненты. Подайте на шину напряжение меньше необходимого 3,3 В или 5,0 В и ограничьте ток источника питания. Начните с низких вольт / ампер и медленно увеличивайте оба.Печатные платы могут иметь ограниченный срок службы из-за плохой конструкции или чрезмерного нагрева компонентов.

Быстрый способ найти короткую неисправность — это сравнить тепловые изображения заведомо «исправной платы» с тестируемым устройством. Значительные перепады температур указывают на место повреждения. Используя этот подход, можно бесконтактно проверять целые сложные платы. С помощью этого метода можно быстро найти распространенные дефекты, такие как замыкание на землю и неисправные компоненты. Изменение или иное цветовое представление изображения может указывать на перегрев в паяном соединении, дорожке цепи или показывать неисправную часть платы. Осмотрите конденсаторы.Если утечки, трещины, выпуклости или другие признаки износа очевидны, замените его. Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.

Ищите сломанные выводы на компонентах. У некоторых устройств есть крошечные провода, которые могут легко оборваться на плате. Ножки ИС могут погнуться во время сборки. Ищите трещины на печатной плате, ведущие к обрыву цепей или сломанным компонентам.

Вы можете тщательно протестировать каждый резистор, конденсатор, диод, транзистор, катушку индуктивности, MOSFET, светодиод и дискретный активный компонент с помощью мультиметра или измерителя LCR, но это не эффективный способ отладки.

Если на плату можно подавать питание, цифровой мультиметр может проверять напряжения шин на ИС, выходы регуляторов напряжения и очевидные сигналы, такие как часы и связь ввода / вывода. Осциллограф можно использовать для проверки формы волны напряжения на плате с питанием. Для проверки наличия выхода сигнала WiFi может пригодиться даже мобильный телефон.

Негерметичные конденсаторы можно определить с помощью настройки сопротивления цифрового мультиметра. Установите измеритель на считывание в диапазоне высоких сопротивлений и прикоснитесь к выводам измерителя к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному.Измеритель должен начинаться с нуля, а затем медленно приближаться к бесконечности. Нарастание скорости будет медленным при больших значениях емкости. Примечание: исправный конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания. Перед измерением электролитов отключите питание и осторожно разрядите конденсатор, подключив резистор между выводами. Когда измеритель установлен в сопротивление, между положительным и отрицательным выводами будет передаваться постоянный ток. Открытый колпачок покажет открытый, закороченный покажет сопротивление, близкое к нулю.

Проверка элементов интерфейса HMI, таких как сенсорные панели и переключатели, может выявить функциональные проблемы, вызванные проблемами подключения или компонентов.

Для интерпретации результатов зондирования сигнала с помощью цифрового мультиметра или осциллографа требуется некоторое понимание схемы. Испытания постоянного напряжения начинаются с заземления пробников. Проверяя ИС, начните с проверки контакта источника питания.

Прикосновение к низковольтным частям цепи может изменить полное сопротивление цепи, что может изменить поведение системы.Используемый вместе с осциллографом, этот метод может помочь определить места, где требуется дополнительная емкость, например, для устранения нежелательных колебаний.

Большинство ИС можно идентифицировать по их маркировке, и многие из них можно проверить в рабочем состоянии на соответствие опубликованным спецификациям с помощью осциллографов и логических анализаторов. Сравнение поведения ИС с заведомо исправным — это быстрый способ определить аномальное поведение.

Периодические сбои — это наиболее сложный и трудоемкий аспект процесса устранения неполадок.Обычные нерегулярные неисправности могут быть вызваны перегревом или ухудшением характеристик компонентов, плохой пайкой и ослабленными соединениями. Длительная память в осциллографе может быть полезна для увеличения записи сигнала для обнаружения редких событий. Применение спрея для морозильной камеры в правильном месте иногда может усугубить и выявить временные проблемы.

Если питание платы невозможно безопасно включить, можно провести тестирование при отключении питания, такое как V / I и тестирование подписи.

Тестирование напряжения / тока при отключенном питании
Тестирование

V / I (также известное как анализ аналоговой сигнатуры) — это метод, который отлично подходит для поиска неисправностей на печатных платах и ​​идеален, когда диаграммы и документация минимальны.Аналоговый сигнатурный анализ получил широкое распространение в серии приборов Huntron Tracker. Его можно использовать для поиска и устранения неисправностей электронных компонентов в сборках печатных плат. Его можно считать жизненно важным диагностическим инструментом для задач ремонта печатных плат, потому что он подходит для «мертвых» плат, которые нельзя безопасно включить.

Короткие замыкания образуют вертикальную линию, потому что ток при любом приложенном напряжении теоретически может быть бесконечным; разомкнутые цепи генерируют горизонтальную линию, потому что ток всегда равен нулю независимо от приложенного напряжения.Чистые резисторы будут образовывать диагональную линию с наклоном, пропорциональным сопротивлению. Чем выше значение сопротивления, тем ближе линия к горизонтали (обрыв цепи). Разница в наклоне кривой при сравнении исправной и подозрительной плат указывает на разницу в значениях резисторов на двух платах. Конденсаторы малой емкости создают плоские, горизонтальные, эллиптические сигнатуры; конденсаторы с относительно высокими значениями создают плоские, вертикальные, эллиптические сигнатуры. Оптимальная сигнатура — это почти идеальный круг, полученный путем выбора подходящей тестовой частоты и полного сопротивления источника.Как правило, чем выше емкость, тем ниже сопротивление и частота при испытании. Негерметичный конденсатор даст наклонную кривую из-за эффективного сопротивления параллельно конденсатору.

Применение сигнала переменного тока с ограничением по току через две точки в цепи вызывает вертикальное отклонение осциллографа, в то время как приложенное напряжение вызывает горизонтальное отклонение. Это формирует характеристическую сигнатуру V / I, которая может показать, является ли компонент хорошим, плохим или маргинальным. Важно сосредоточиться на различиях между кривыми для хороших и подозрительных плат, а не на подробном анализе значения кривых.Большинство узлов на печатной плате будут содержать параллельные и последовательные комбинации компонентов, что затрудняет точный анализ. Большинство отказов вышедших из строя плат — это серьезные отказы, такие как короткое замыкание или разрыв цепи, которые легко обнаружить с помощью техники V-I без сложного анализа.

Напряжение на ИУ откладывается по горизонтальной оси против тока через него по вертикальной оси. Форма волны стимула обычно представляет собой синусоидальную волну. Согласно закону Ома (Z = V / I) результирующая характеристика представляет собой импеданс ИУ.Импеданс таких компонентов, как конденсаторы и катушки индуктивности, зависит от частоты, поэтому для них требуется стимул переменной частоты.

В большинстве приложений используется сравнительное аналоговое тестирование V-I, поэтому нет необходимости понимать отображаемую характеристику. Сравнение кривых заведомо исправной платы и подозрительной платы часто позволяет выявить неисправности с минимальными знаниями. Различные устройства в разных конфигурациях создают разные сигнатуры, в зависимости от тока, протекающего через устройство при изменении приложенного напряжения.Например, при коротком замыкании будет образовываться вертикальная линия, потому что ток при любом приложенном напряжении теоретически будет бесконечным, тогда как при разомкнутой цепи будет генерироваться горизонтальная линия, потому что ток всегда равен нулю независимо от приложенного напряжения.

Чистый резистор будет давать диагональную линию с наклоном, пропорциональным сопротивлению, потому что ток пропорционален приложенному напряжению. Чем выше значение сопротивления, тем ближе линия к горизонтали (обрыв цепи).Импеданс источника V-I тестера следует выбирать так, чтобы наклон линии для хорошего резистора был как можно ближе к 45 °. Разница в наклоне кривой при сравнении исправной и подозрительной плат указывает на разницу в значениях резисторов на двух платах.

Более сложные кривые описывают частотно-зависимые компоненты, такие как конденсаторы и катушки индуктивности. То же самое для нелинейных устройств, таких как диодные и транзисторные переходы. Конденсаторы с относительно низкими номиналами имеют плоские, горизонтальные и эллиптические подписи.Конденсаторы с относительно высокими номиналами имеют плоские, вертикальные и эллиптические подписи. Оптимальная сигнатура — это почти идеальный круг, который может быть получен путем выбора соответствующей испытательной частоты и полного сопротивления источника. Как правило, чем выше емкость, тем ниже сопротивление и частота при испытании. Негерметичный конденсатор даст наклонную кривую из-за эффективного сопротивления параллельно конденсатору.

Автоматизированное испытательное оборудование (АТО)

В ситуациях, когда неисправные печатные платы постоянно поступают, универсальные автоматизированные испытательные системы заменяют отдельные испытательные приборы.Внутрисхемные тестеры на базе ПК выполняют как внутрисхемное логическое тестирование цифровых, так и многих аналоговых ИС, а также анализ сигнатур V-I микросхем с использованием различных тестовых зажимов. Система Diagnosys PinPoint — одна из таких систем, которая содержит библиотеки выводов цифровых микросхем, чтобы помочь техническим специалистам в поиске и устранении неисправностей и определить схемы подключения схем. ATE могут проверять цифровую функциональность микросхем, а также проводить анализ сигнатур как активных, так и пассивных компонентов.Неизвестные микросхемы можно идентифицировать по их логическому выводу.

Некоторые ATE могут быть чрезвычайно дорогими и требуют сложного обучения, что означает, что после покупки они бездействуют на складе. ATE могут выполнять автоматизированные или компьютеризированные процедуры тестирования тестируемого устройства, включая функциональное тестирование интегральных схем, аналоговых и цифровых компонентов, готовых плат и т. Д. Эти продукты различаются по сложности в зависимости от различных уровней тестовых возможностей, необходимых для различных потребностей платы.

Компьютерные автоматизированные процедуры тестирования могут выполняться надежно и согласованно с автоматическим сбором результатов тестирования, с высокой точностью, с высокой скоростью тестирования и с чрезвычайной гибкостью. Типичные ATE включают в себя: внутрисхемные тестеры, выполняющие тесты на уровне устройства на монтажных платах компонентов; Функциональные тестеры, используемые для проверки полной функциональности плат и модулей через граничные разъемы; Тестеры граничного сканирования для продуктов, совместимых с JTAG, таких как BGA, FPGA, CPLD или даже комплектных плат с разъемом JTAG.

Примером системы ремонта печатных плат ATE является ABI Electronics System 8 — система тестирования плат, которая использует набор модулей размером с компакт-диск для создания настраиваемой испытательной станции для печатных плат, управляемых ПК. Система 8, встроенная в корпус ПК или в 19-дюймовую стойку, представляет собой комбинированный набор испытательных инструментов, предназначенных для тестирования и поиска неисправностей.

Другим примером системы ремонта печатных плат ATE является ABI Electronics System 8 — система тестирования плат, которая использует набор модулей размером с CD-привод для создания настраиваемой испытательной станции для печатных плат, управляемой ПК.Система 8, встроенная в корпус ПК или в 19-дюймовую стойку, представляет собой комбинированный набор испытательных инструментов, удовлетворяющий большинству потребностей в тестировании и поиске неисправностей.

Сравнивая результаты заведомо исправной платы с процедурами автоматического поиска неисправностей, диагностика неисправностей становится возможной с помощью минимально обученного персонала. Программное обеспечение System 8 можно настроить таким образом, чтобы оно пошагово проводило менее подготовленных пользователей через процедуру тестирования, с пользовательскими аннотированными изображениями, инструкциями и прилагаемыми таблицами данных для быстрого получения результатов «прошел / не прошел».Это намного быстрее и экономичнее, чем использование традиционных осциллографов, измерителей и других методов стендовых испытаний. Модули системы 8 включают:

Board Fault Locator: 64 тестовых канала для различных методов тестирования для диагностики неисправностей и функционального тестирования цифровых ИС (в цепи / вне цепи), состояния соединений ИС и сбора напряжения, тестирования кривой V-I компонентов на платах без питания.

Аналоговый тестер ИС: для внутрисхемного функционального тестирования аналоговых ИС и дискретных компонентов (не требуется программирования или принципиальных схем).Полностью настраиваемый тестер V-I для обнаружения неисправностей на платах без питания.

Multiple Instrument Station: включает восемь высокотехнологичных испытательных и измерительных приборов в одном модуле (частотомер, цифровой запоминающий осциллограф, функциональный генератор, цифровой плавающий мультиметр, вспомогательный блок питания и универсальный ввод / вывод).

Advanced Test Module: предлагает мощные комбинации тестов для гибкой и комплексной диагностики неисправностей, включая функциональные тесты, тесты соединений, напряжения, температуры и сигнатуры V-I.

Advanced Matrix Scanner: 64 канала для быстрого сбора данных для тестирования устройств с большим количеством выводов, а также полных печатных плат; частота развертки сигнала для наблюдения за откликом тестируемого устройства в диапазоне частот.

Источник переменного тока с тройным выходом: обеспечивает необходимое напряжение питания для тестируемого устройства.

Приложения

ATE включают в себя: тестирование печатных плат и устранение неисправностей, цифровое / аналоговое испытание IC, цифровое / аналоговое испытание VI, короткую визуальную идентификацию со звуковой / визуальной индикацией расстояния между пробником до короткого замыкания, сравнение плат в реальном времени, анализ производственных дефектов, включение / выключение питания. вне тестирования, отчеты по обеспечению качества, встроенное управление в реальном времени, расчет и регистрация, тестирование компонентов и плат, цифровые и аналоговые функциональные тесты, автоматизированные тестовые последовательности и т. д.

Выбор метода устранения неполадок зависит от сложности схемы, а также знаний и опыта лица, выполняющего поиск и устранение неисправностей. Методичное использование соответствующих средств тестирования поможет инженерам и техническим специалистам быстро и точно определить причину отказа и впоследствии повысить производительность ремонта печатных плат.

Когда дело доходит до печатных плат, ремонт зачастую более рентабелен, чем замена. Компании начали понимать это и начали включать ATE в свою инфраструктуру поддержки и развития.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
