Виды и принцип работы индикаторной отвертки
Способы применения
Модели и их способности
Как проверить индикаторную отвертку?

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

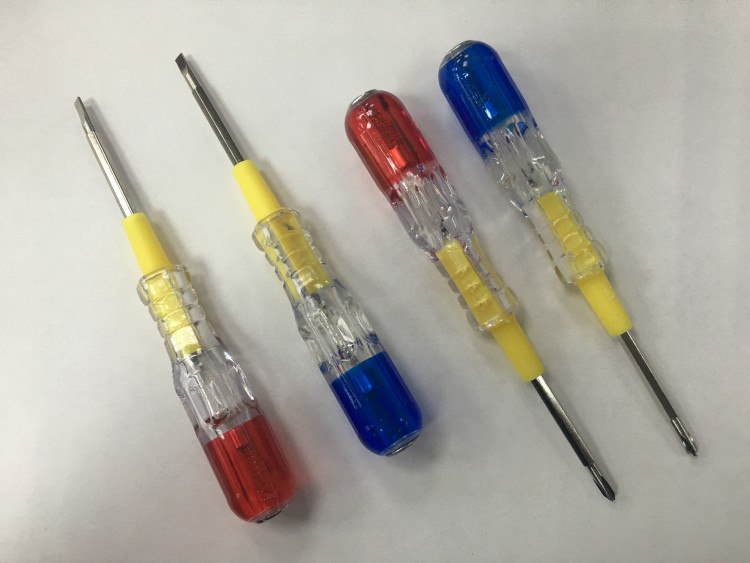

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится.

Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

определитель фазы;
определять обрыв цепи;
позволяет найти место повреждения в проводнике;
определять полярность источников постоянного тока;
при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Способы применения

Рассмотрев виды, давайте познакомимся с тем, как правильно пользоваться индикаторной отверткой. Прежде всего, необходимо помнить о правилах безопасности при работе с электросетями. Основное правило заключается в том, что все монтажные и ремонтные работы в электрических цепях необходимо проводить с отключенными пакетными выключателями, которые установлены в местах ввода в жилище.

Не разбирайте розетку, переноску или настольную лампу при наличии напряжения в сети квартиры или дома.

Так же необходимо понимать принцип устройства электропроводки и приборов которіе ее потребляют. Основное правило: электрический ток всегда течет по проводнику по пути наименьшего сопротивления, от плюса к минусу. Любой электроприбор работает только тогда когда плюс или фаза через электрическую цепь этого прибора попадет в минусовой или нулевой провод сети. И никак иначе. Если эта цепь разорвана или перекрыта (транзистором, диодом и др.) – прибор работать не будет. Для электроники и сложных электроприборов индикаторная отвертка мало пригодна. Но для проверки исправности цепи до этих приборов – исключительно удобная вещь.

Наличие третьего провода в розетке – заземление. На работу электрических приборов не влияет. Этот провод служит для нашей безопасности, напряжение, попав на металлический корпус прибора, пойдет в землю и нас не «ударит».

При любом ремонте электропроводки необходимо убедится в отсутствии фазы. Помним два провода, один фаза – бьется и ноль – не бьется. Для того что бы определить «кто из них кто» и нужна индикаторная отвертка. Вставляем в розетку или прикасаемся к проводнику, если светится – фаза, нет – ноль. Это важно в случае подключения осветительных приборов и выключателей к ним. На выключатель должна попадать фаза, так же на центральный контакт патрона для лампы должен приходить плюс.

Для того что бы проверить включенные электроприборы на пробой фазы на корпус достаточно прикоснутся к любой розетке, если она имеет подключенные заземляющие контакты. Те, что по краям розетки выступают. Если лампочка горит или слышим звуковой сигнал – какой-то из приборов пробивает на корпус. Для определения такого прибора, их достаточно по очереди выключать и сети, при этом постоянно проверяя заземляющий контакт на наличие напряжения. Когда индикатор погаснет, прибор в котором происходит утечка напряжения, найден.

Данные виды работы доступны обычным отверткам. Если мы обладаем индикаторной отверткой с батарейками, тогда можем значительно больше. Так для определения целостности лампы достаточно одной рукой держать цоколь, а второй касаясь пятачка отвертки приставить жало к центральному контакту лампы. Если индикатор светиться/пищит – лампа цела.

Точно так же проверяется провод на обрыв. Берем в руку один зачищенный конец провода или за один из контактов вилки, а ко второму касаемся жалом отвертки. Если провод цел – отвертка засветится, если обрыв – реакции не будет никакой. Конечно же, проводник должен быть без напряжения! Кстати проверка провода через вилку возможна только в электроприборах и только при включенном выключателе, иначе цепь будет разомкнута. Удлинитель таким образом проверить невозможно.

Для проверки работоспособности удлинителя при помощи индикаторной отвертки нам необходимо отключить его от сети и от электроприборов. Берем кусок провода и зачищаем концы. Вставляем в любую розетку удлинителя, так что бы контакты были закорочены. Берем вилку и один контакт держим рукой, а второго касаемся отверткой. Если цепь удлинителя исправна отвертка будет светиться. Не забудьте забрать перемычку – иначе закоротите проводку при включении в сеть.

Если не светится – подключаем удлинитель в сеть, берем отвертку за жало и рукояткой отвертки медленно ведем вдоль провода. В месте, где отвертка перестанет светить или потеряет интенсивность индикации – место повреждения. Отключаем от сети удлинитель, берем кусачки, снимаем изоляцию в месте повреждения, находим обрыв и скручиваем провода. Изолируем и пользуемся далее. Или покупаем новый удлинитель, кому как нравится.

Для определения местонахождения проводки в стене процедура аналогична. Держим отвертку в руке за жало, и проводим вдоль стены – где ярче светится там и проводка, т. к. индикатор реагирует на электромагнитное поле создаваемое током в проводнике. Минусом данного способа нахождения скрытой проводки является его низкая точность. А в панельных домах вообще безнадежное дело, так как арматура в плитах будет создавать свое магнитное поле.

Как видим, область применения такого инструмента довольно широка, всех случаев применения не перечесть. Можно даже проверить, не пробит ли диод.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин. Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.

Как правильно пользоваться отверткой индикатором

Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.

Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

Более широким функционалом обладают варианты со встроенными элементами питания.

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

Как проверить индикаторную отвертку

Прежде чем приступать к поиску фазы, необходимо обязательно убедится в исправности индикаторной отвертки.

Для этого достаточно прикоснуться жалом к проводу, заведомо находящемуся под напряжением.

Отвертки с батарейками проверяются проще – нужно дотронуться одновременно до контакта на торце рукоятки и до жала.

Если инструмент рабочий, на его лицевой панели загорится за счет индукции свет индикатора.

Чтобы узнать как работать индикаторной отверткой рассмотрим основные виды проверки.

Основные виды проверки

Проверить наличие фазы на проводнике можно несколькими способами.

При использовании тестера с неоновой лампой подойдет только контактный способ, а вот индикаторы со встроенными батарейками позволяют определить присутствие напряжения, не прикасаясь к самому проводнику.

Разберем на примере обыкновенной розетки.

Контактный способ

Чтобы определить фазу в сети переменного тока, необходимо прикоснуться щупом отвертки непосредственно к одной из клемм розетки.

Если светодиод загорелся – это фаза.

В противном случае на выбранной клемме ноль.

Следует помнить, если провод отключен от сети, либо же цепь оборвана, индикатор не будет гореть и на фазовом проводе.

Бесконтактный способ

Этот способ позволяет определить наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за жало, и подносится пятачком – контактом ручки к розетке.

Индикатор загорелся – напряжение есть.

Такой вариант подходит для поиска скрытой проводки в стене.

Трение корпуса отвертки о какую-либо поверхность приводит к возникновению статического напряжения, из-за чего возможны ложные срабатывания.

Точность поиска проводки в стенах дома бесконтактным способом минимальна, а совсем бесполезна, если в стеновых панелях есть арматура, искажающая сигнал.

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Сигнал индикатора свидетельствует о плюсе.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

Во избежание короткого замыкания при работе с проводкой автомобиля, плюсовую клемму аккумулятора необходимо отключить.

Поиск фазы и нуля

Что же касается бытовой сети, поиск фазы и ноля заключается в простой поочередной проверке проводов прикосновением жала отвертки к их токонесущим частям.

Если индикатор горит – это фаза.

Следовательно, второй провод является нулевым.

Индикатор может показывать фазу на обоих контактах.

Происходит такое, когда оборван нулевой провод.

Если на одном из проводников свечение заметно слабее – это свидетельствует о возникновении “наведенного” напряжения от фазы.

Как правило, случается это при плохом заземлении нуля.

Определение утечки

При возникновении пробоя на корпус электроприбора происходит утечка тока.

Определить ее можно, прикоснувшись жалом пробника к контакту заземления розетки.

Если индикатор засветился – есть утечка.

В поиске причины поможет метод исключения.

Все электрические приборы отключаются от сети, а затем поочередно включаются.

Каждый раз проверяется утечка описанным способом.

Ищем обрыв провода

Если на входе в дом или квартиру ток есть, а в розетках комнат нет, это свидетельствует об обрыве контакта.

Место повреждения проводника приблизительно позволяет найти отвертка-индикатор.

Для этого жало проводится по месту укладки провода, замурованного в стену.

На обрыве индикатор престанет гореть.

Чтобы проверить целую линию проводки, нужно взять индикатор с батарейкой.

Дом необходимо обесточить, взять оголенный провод в одну руку, а жалом отвертки провести по жиле.

Индикатор перестанет гореть на обрыве.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Проверка исправности ламп накаливания

Этим способом можно проверять обыкновенные лампы накаливания прямо в магазине.

Нужно взять в руку индикаторную отвертку, пальцем коснуться контакту на рукояти, а жалом дотронуться до центрального контакта лампы.

Второй рукой взять лампу за металлический цоколь. Лампа будет исправна, если индикатор загорится.

Проверка нагревательного ТЭНа

Проверить нагревательный ТЭН на исправность, не вытаскивая его из нагревательного прибора, имея под рукой индикаторную отвертку, очень просто.

Нужно палец положить на ее торцевой контакт, жалом коснуться одного из контактов ТЭНа, а второй рукой дотронуться до другого контакта.

Индикатор загорелся – ТЭН исправен.

Перед проверкой нужно обесточить оборудование и отсоединить от нагревательного элемента все провода.

Определение правильного положения выключателя

При монтировании выключателей, для удобства их устанавливают таким образом, чтобы в положении “вверх” они замыкали цепь, а в положении “вниз” размыкали.

Пробник позволяет до монтажа определить, какое положение за что отвечает.

Жалом отвертки с пальцем на торцевом контакте нужно дотронуться до одной из клемм выключателя, а скрепкой в другой руке – ко второй клемме.

Индикатор горит только во включенном состоянии.

Проверка напряжения на изолированном проводе

Иногда случается так, что при ремонте под слоем старой штукатурки находится неизвестный провод.

Перекусывать его можно только в том случае, если он обесточен.

На помощь опять приходит отвертка с индикатором.

Инструмент берется рукой за жало, а торцевой контакт прислоняется к проводу.

Свечение индикатора сигнализирует о наличии тока в проводнике.

Теперь вы знаете как работать индикаторной отверткой, остается выбрать подходящую для себя модель.

Для этого ознакомьтесь с видами этого инструмента здесь

Оглавление:

Перед вами её величество индикаторная отвертка – необычайно полезный прибор для бытовых работ связанных с электрикой и электроникой.

Назначение индикаторной отвертки

Согласно техническим характеристикам заявленным производителем, отвертка предназначена для:

Определения переменного напряжения контактным способом до 250В.
Бесконтактным способом до 600В.
Проверки целостности цепи от 0 до 2 МОм.
Определения полярности: от 1.5В до 36В.

Из чего состоит электрический измерительный прибор

Не забываем про меры предосторожности

Запрещено пользоваться прибором без винта.
Извлечению из прибора подлежит только элемент питания – батарейка.
После замены элемента питания, винт необходимо закрутить до конца по часовой стрелке.
Не пользуйтесь прибором с механическими повреждениями.
Запрещено использовать прибор при высокой влажности (дождь, роса).
Не используйте прибор выше пределов указанных тех. характеристиках.

Проверка работоспособности

Одновременно прикасаемся к щупу и пятачку прибора. Должен загореться светодиод.

Всегда начинаем работу с прибором с этого несложного действия.

Замена элемента питания

Если светодиод не горит, то скорее всего пора заменить батарейку. Как правило это LR41, но также возможно использование: 392А, AG3, 192,V3GA, G3-A.

Для замены элемента питания следует открутить подпружиненный винт расположенный в торце рукоятки.

Перед извлечением батарейки аккуратно отгибаем проволоку и после замены элемента питания снова надежно поджимаем его. Процесс несложен и интуитивно понятен.

Как определить фазу и ноль или переменное напряжение контактным способом (до 250 В)

Основная задача – это определение фазы в сети переменного тока. Прикасаемся щупом к одной из клемм розетки. Светодиод НЕ горит – ноль.

Внимание!

Если диод не загорелся – это не значит, что «ноль» определен верно на 100%. Возможен обрыв в цепи или например, банальное отключение провода от сети.

Горит – значит фаза.

Определение переменного напряжения бесконтактным способом (до 600В)

Берем отвертку за щуп и подносим обратной стороной – пятачком проводу, розетке, выключателю или ожидаемой области расположения скрытой проводки в стене (на фото).

Горящий светодиод – это индикатор наличия переменного напряжения в исследуемой области.

Ложное срабатывание: при трении корпуса о пластик кабеля или иную поверхность возникает статическое напряжение при котором возможны ложные сигналы.

Также недостаток этого способа при обнаружении скрытой проводки – невысокая точность. Если дом панельный, то это занятие будет совсем бесполезным поскольку арматура в плитах перекрытия исказит сигнал.

Ищем место обрыва в кабеле (обратите внимание на зазор между пятачком отвертки и кабелем – это правильно):

Замыкаем щуп отвертки и проводим пятачком вдоль провода. В области где светодиод погас провод поврежден.

Проверка целостности цепи

Перед проверкой убеждаемся что исследуемый прибор отключен от цепи и не находится под током.

Замыкаем пальцем одной руки пятачок отвертки и прикасаемся щупом к любой клемме. Второй рукой замыкаем другую клемму исследуемой цепи.

Горящий светодиод проинформирует, что сеть не имеет разрыва.

Полярность батареи или аккумулятора (от 1.5В до 36В постоянного тока)

Под рукой оказалась полуживая батарейка «Космос» – нам сейчас большего и не надо.

Замыкаем пальцем пятачок отвертки и прикасаемся щупом к клемме батареи. Второй рукой замыкаем другую клемму.

На положительной клемме светодиод светит значительно ярче.

Таким образом спектр использования индикаторной отвертки довольно обширен и делает этот недорогой и практичный прибор непременным помощником домашнего мастера для несложных работ в быту связанных с электрикой.

Индикаторная отвертка – это инструмент, который должен быть у каждого, кто имеет дело с техникой, электрическими приборами, проводкой. Она используется для определения наличия заряда электрического тока в проводах, розетках. Чтобы обеспечить безопасность при работе с проводами, которые могут быть заряжены, стоит разобраться, как пользоваться индикаторной отверткой. Она поможет понять, к каким проводам и элементам не следует притрагиваться, так как они не обесточены. Также такая отвертка пригодится автолюбителям для определения исправности некоторых деталей автомобиля, которые должны находиться под напряжением.

Как работает отвертка-индикатор?

Пользоваться отверткой-тестером, как обычной отверткой, нельзя, так как это может привести к поломке механизма. Чтобы понять, как работает индикаторная отвертка, нужно изучить ее устройство. Если имеются хотя бы базовые представления о том, что такое электричество и как оно действует в приборах и проводах, то понять принцип действия отвертки не составит труда.

В случае необходимости разобраться в проводке, причине неисправности электрического прибора, проверить работоспособность розетки возникает потребность определить назначение проводников – проводов, обеспечивающих работу электрической цепи. Для правильного подключения цепи или поиска неисправностей нужно найти фазы – проводники, которые подают электроэнергию к розетке, прибору. Они всегда находятся под напряжением. Нулевые провода («ноль») передают ток обратно к генератору, при этом они имеют нулевое напряжение. Также в цепи имеются заземляющие, защитные проводники, напряжения в которых также нет. В соответствии с утвержденными стандартами все эти провода должны иметь разные цвета. Фазы могут иметь обмотку любого цвета, тогда как ноль, или нейтральный провод, должен быть голубым, а заземляющий – желто-зеленым.

На практике в распределении цветов могут быть допущены ошибки, или другие обстоятельства (выцветание обмотки, использование похожих цветов) могут помешать визуальному определению фазы. В этом случае неправильное обращение с проводами может привести к несчастному случаю с тяжелыми последствиями. Поэтому лучше иметь под рукой прибор, который позволит точно определить, есть ли напряжение в том или ином проводе, или нет. Таким устройством и является отвертка-индикатор (отвертка-тестер, индикаторная отвертка, фазоопределитель, отвертка-пробник – названий у нее несколько, о чем полезно знать, отправляясь в магазин за этим инструментом).

Принцип действия таких отверток различается в зависимости от вида устройства. Сейчас на рынке можно найти следующие виды отверток-тестеров:

Отвертку с неоновым индикатором – самый простой и дешевый вид;
Светодиодную отвертку – ее стоимость немного выше, но она более чувствительна и выполняет больше функций, чем предыдущая;
Цифровые отвертки – еще более чувствительные, многофункциональные. Они показывают величину напряжения, но их стоимость достаточно высока и вряд ли они нужны обычному пользователю, скорее это инструмент профессиональных электриков.

Разобравшись, как работает отвертка-индикатор каждого типа, можно выбрать наиболее подходящую для себя.

Отвертка с неоновым индикатором

Наконечник такой отвертки соединен с резистором, который уменьшает напряжение, делая его безопасным для человека. Резистор соединен с контактом неоновой лампы внутри корпуса отвертки, второй контакт лампы присоединяется к контактной пластине на корпусе устройства. К этой пластине необходимо приложить палец, кончиком отвертки при этом дотрагиваясь до провода или вставляя его в розетку. Таким образом происходит замыкание электрической цепи и, если напряжение присутствует, то лампа загорится. Если она не загорается, значит кабель не под напряжением.

Эта отвертка подходит только для того, чтобы определить наличие напряжения и найти фазовый проводник. Чувствительность такой отвертки начинается примерно на 60 В. С ее помощью также не получится определить место обрыва в цепи.

Чтобы проверить, работает ли устройство, нужно включить в розетку удлинитель и вставлять в его отверстия отвертку, прикладывая палец к противоположному ее концу. В отверстиях, соответствующих фазам, лампочка должна загораться.

Светодиодный индикатор

Этот вариант можно считать оптимальным для домашних целей. Он доступен по цене и прост в использовании. С его помощью можно решить достаточно широкий спектр задач:

Проверять наличие напряжения контактным и бесконтактным способами;
Проверять работоспособность лампочек;
Определять места разрыва цепи – повреждений проводов, кабелей, предохранителей;
Находить места прокладки проводки в стенах при необходимости проведения работ.

Устройство такой отвертки похоже на предыдущий вариант, но в нем используется светодиодная лампочка, а для определения наличия тока необязательно дотрагиваться до торца рукоятки. Отвертка-тестер со светодиодным индикатором может определить наличие тока даже если напряжение меньше 60 В. Также она способна обнаружить проводку, скрытую на толщине до 1,5 см под полом или в стене, что поможет избежать повреждения провода при проведении ремонтных работ. Для обнаружения проводки нужно проводить рукояткой отвертки по поверхности, под которой ее нужно найти. Если лампочка загорается, это значит, что в этом месте проложен провод или кабель под напряжением.

Существует очень простой способ, как проверить индикаторную отвертку со светодиодным индикатором. Если прикоснуться одной рукой к ее кончику, а с торца приложить палец к контактной площадке, то лампочка загорится. Это значит, что отвертка работает.

При поднесении рукоятки отвертки к кабелю (необязательно касаться его отверткой), лампочка загорится, если в нем есть напряжение. Таким образом можно определить, где находятся разрывы в сети, если ток перестал поступать к розетке. Чтобы узнать, работает ли лампочка для светильника или люстры, можно приложить кончик отвертки к патрону или контакту на его торце и приставить палец к концу рукоятки отвертки. Если светодиод загорится, значит, лампочка исправна.

Цифровые отвертки-тестеры

Эти устройства имеют множество дополнительных функций – они сообщают о наличии напряжения звуковым сигналом, часто снабжены окошком, в котором отображается величина напряжения.

В качестве недостатков такой отвертки для обычного пользователя, не профессионала, можно отметить сложность устройства и работу на батарейках, которые нужно своевременно менять. Электрик, постоянно использующий устройство в работе, легко запоминает все его функции и способ использования. Если прибор нужен для домашнего применения, то каждый раз, когда оно будет необходимо, придется обращаться к инструкции.

Чувствительность инструмента значительно выше, чем у предыдущих видов и считается, что оно может обнаруживать провода и кабели на глубине до 3 см (если они находятся под напряжением).

Чтобы узнать, как пользоваться отверткой индикатором, нужно внимательно прочитать прилагающуюся к ней инструкцию, которая должна продаваться вместе с устройством. Обычно такие устройства работают в нескольких режимах:

Контактный режим, когда для определения наличия заряда нужно прикладывать кончик устройства к источнику;
Бесконтактный режим (он может подразделяться на несколько режимов с разной степенью чувствительности).

Переключение, как правило, происходит при помощи кнопки или переключателя. В зависимости от доступности проверяемого проводника выбирается режим работы тестера. Если этот проводник находится в открытом доступе (оголенный, очищенный от изоляции провод, розетка, другая открытая поверхность), то нужно воспользоваться контактным режимом и прикладывать для определения наличия тока кончик отвертки к проводнику. Для закрытых и труднодоступных источников (кабели в толстой изоляции, скрытая проводка) используется бесконтактный способ, когда присутствующий в корпусе устройства контакт определяет наличие напряжения при поднесении рукоятки на небольшое расстояние к предполагаемому месту нахождения фазы.

Проверка работоспособности отвертки проводится аналогично предыдущим вариантам – нужно приложить кончик устройства в контактном режиме к отверстиям заведомо исправного и включенного в сеть удлинителя.

Только после внимательного изучения вопроса, как пользоваться отверткой-тестером, можно применять ее при решении проблем с электроприборами и проводкой дома. При пользовании любым типом устройства следует помнить о правилах безопасности. Ни в коем случае нельзя трогать находящиеся под напряжением проводники руками. Также нельзя притрагиваться к кончику отвертки, когда он приложен к проводнику или находится в непосредственной близости от него.

Как пользоватся отверткой индикатором

Как пользоваться индикаторной отверткой-тестером

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

Щуп индикатора приложить к входному контакту лампы.
На контактную пластину отвертки приложить палец руки.
Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

Подробно об индикаторных отвертках

Индикаторная отвертка, несмотря на простоту, функциональный инструмент. С равным успехом применяется профессиональными электриками и далекими от этой сферы, людьми. С помощью устройства определяют полярность аккумулятора, находят пробой электропроводки в стене, проверяют напряжение на скрытом кабеле, определяют фазный и нулевой провод на месте подключения клавишного выключателя, бытовой техники, исключают риск перегрева и выхода из строя техники от неправильного монтажа.

Виды и устройство индикаторных отверток

Тестер включает жало из металла, выступающий в роли проводника, резистор, преобразующий электричество до безопасной величины. Индикационный элемент в электрической цепи отвертки — неоновая лампочка, либо светодиод, который устанавливается после резистора. Индикатор соединяется с токопроводящим контактом на торце или корпусе рукоятки.

Принцип работы пробника прост. Жало прибора прикладывают к проводу, ток, если это фаза, проходит через тестер, резистор (сопротивление) на лампу или диод, а затем в землю. При работе с устройством, человек выполняет функцию заземляющего элемента. Когда ток проходить через резистор, его значение падает до безопасных величин, пользователь не ощущает, когда ток проходит через тело.

Такая конструкция заложена в основу простейших и универсальных моделей тестеров. Выделяют несколько видов индикаторных отверток:

Простые

В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.

Со светодиодами

Модели имеют конструктивные и функциональные отличия от примитивной модели. В качестве индикатора установлен светодиод, позволяющий проверять цепь при напряжении, не превышающем 60 Вольт. В пробниках этого типа бывает биполярный транзистор, батарейки, которые дают возможность выполнять бесконтактную проверку. Светодиодные пробники подходят для определения обрывов в электрической цепи, тестируют схемы электрооборудования.

Универсальные

Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.

Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.

Тестер. Правила эксплуатации

Когда и как пользоваться индикаторной отверткой правильно, какие существует требования к личной безопасности пользователя?

Перед проверкой скрытой электропроводки следует обесточить помещение. Оголенные электропровода, проверять только тестером, не следует к ним прикасаться руками или проводниками. Нельзя использовать прибор во влажных помещениях, проверять исправность электрических цепей сырыми руками, будет ощутим проходящий через тело ток.

На корпусе инструмента не должно быть трещин, щелей и других повреждений. Если есть даже незначительные повреждения, устройство требуется заменить. Чинить поврежденный тестер не выгодно, покупка нового обойдется дешевле.

Проверка исправности прибора

Перед началом работы с отвёрткой следует убедиться в исправности инструмента.

Простой и быстрый способ, проверить устройство — вставить щуп-проводник поочередно в каждое отверстие розетки. Электрическое гнездо должно быть под напряжением. Если инструмент исправен, то при попадании на фазу загорится индикатор, извещающий о напряжении на контакте. Отсутствие светового сигнала и звукового, если это универсальный тип, говорит о неисправности тестера, выполнять проверку электрооборудования им нельзя.

Правила работы с разными типами тестеров

Принцип тестирования электрических сетей и оборудования простыми, светодиодными и универсальными отвёртками имеет некоторые отличия. Для получения достоверного результата необходимо следовать основным правилам работы с пробниками.

Проверка простым индикатором

Этот тип устройства помогает быстро определить наличие фазы, нагрузки на кабеле или розетке.

Тестер берут в руку, зажимают контактную поверхность.

Важно! Прикасаться к жалу устройства нельзя, по нему будет проходить напряжение в 220 Вольт, если проверяется розетка, плафон или выключатель.

Пробник прикладывают поочередно к контактам, определяют результат по индикатору.

Щуп прибора подносят к одному проводу, контакту, чтобы не произошло замыкания нуля и фазы. Результат получается поверхностный — такая проверка показывает наличие или отсутствие напряжения. Для более точного результата используют более универсальный тип тестера.

Проверка отверткой со светодиодом

Необходимо знать, как пользоваться отверткой индикатором со светодиодом, чтобы получать точные данные при проверке техники и электрической сети.

Поиск фазного провода осуществляется по аналогии с простым тестером — пальцем замыкается цепь фазоопределителя, жало прикладывается к контактам.

Светодиодное устройство, в отличие от примитивного пробника, поддерживает функцию бесконтактного тестирования. При такой проверке не нужно замыкать контакт, им достаточно приложить отвертку к проводу, коробу или стене, где проходит скрытая проводка. Чувствительный прибор отреагирует сигналом диода на наличие напряжения в этом участке.

У бесконтактного способа тестирования есть минус — чувствительный прибор может показать наличие напряжения при обрыве сети. К плюсам можно отнести яркость светового сигнала, очень удобно при ярком освещении и возможность работать с низким напряжением.

Правила проверки универсальной индикаторной отверткой

Принцип проверки универсальным устройством почти не отличается от предыдущих типов тестеров. На многих моделях есть табло, на которое выводятся цифровые значения напряжения. Работать с таким прибором легче, но по стоимости они превышают более простые модели пробников.

На корпусе тестера находится контактная площадка для замыкания внутренней цепи и тумблер для переключения режимов работы устройства. При необходимости можно выставить контактный, бесконтактный и чувствительный режимы. На всех моделях стандартные буквенные обозначения режимов:

O — работа выполняется по классическому варианту: пальцем замыкается сеть, проводник (жало) прикладывается к тестируемому элементу.

L — бесконтактный режим. К проверяемому объекту подносится или прикладывается контактная часть, обычно это торец рукоятки тестера. Если прибор попал под воздействие электрического поля, световой и звуковой сигналы оповещают о наличии напряжения.

H — высокочувствительный режим работы. Проверка бесконтактная, с низким порогом срабатывания. Эта функция помогает быстро найти скрытую электропроводку.

Основные виды проверки

В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.

Контактный способ

При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.

Бесконтактный способ

Поиск обрыва

Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.

Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.

Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.

Скрытая электропроводка

Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.

Подвох электрической цепи

Бывает, что при тестировании розетки, пробник показывает наличие напряжения сразу на двух проводах. Возникает такой результат, если произошел обрыв нуль, а фаза по замкнутой цепи пошла дальше. Возможные причины:

Обрыв нулевого провода в щитке подъезда. Устраняется проблема быстро — свой вывод на щитке отсоединяют, зачищают и снова соединяют.
Выбитый автомат (пробка).
Слабый контакт, повышенная нагрузка в распределительной коробке квартиры.
Повреждение электропровода грызунами, ремонтными работами.

Фазоопределитель своими руками

Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.

Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.

Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.

К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом. К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.

Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.

При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.

Заключение

В заключение темы стоит отметить, что индикаторная отвертка любого типа должна быть в каждом доме. Устройство простое, работа с ним не требует особых навыков и сверхспособностей. С помощью этого устройства можно легко выявить проблему в электрической цепи квартиры, предотвратить поломку электроприбора, правильно произвести монтаж выключателей и розеток, избежать повреждения электропроводки во время ремонтных работ.

Видео по теме

Инструменты

Содержание

Виды и принцип работы индикаторной отвертки

определитель фазы;
определять обрыв цепи;
позволяет найти место повреждения в проводнике;
определять полярность источников постоянного тока;
при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Способы применения

По принятым стандартам в наших домах используются сети с напряжением 220В и частотой 50Гц. Сеть однофазная, т.е. напряжение всегда приходит по одному проводу – его и называют фазой (+). Второй провод – ноль, обратный провод, ведущий на трансформатор (-). Наличие третьего провода в розетке – заземление. На работу электрических приборов не влияет. Этот провод служит для нашей безопасности, напряжение, попав на металлический корпус прибора, пойдет в землю и нас не «ударит».

Для определения местонахождения проводки в стене процедура аналогична. Держим отвертку в руке за жало, и проводим вдоль стены – где ярче светится там и проводка, т.к. индикатор реагирует на электромагнитное поле создаваемое током в проводнике. Минусом данного способа нахождения скрытой проводки является его низкая точность. А в панельных домах вообще безнадежное дело, так как арматура в плитах будет создавать свое магнитное поле.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

Как проверить индикаторную отвертку?

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках – работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

Отвертка индикатор напряжения для дома

Сразу стоит сказать, что отвертка-индикатор это очень важный инструмент, который наравне с плоскогубцами и молотком, должен быть в любом доме и квартире.

Практически каждому человеку приходилось попадать в такую неприятную ситуацию – неожиданно в квартире гаснет свет. Что же случилось? Почему это произошло? Большинство людей сразу же задается вопросом: «Свет выключили только у меня или же повсюду?» Что ж, если под рукой есть индикаторная отвертка, найти ответ на этот вопрос можно очень быстро. Более того, имея минимальный набор навыков, в некоторых случаях можно даже самостоятельно устранить неисправность.

Например, если в выключателе или розетке просто был потерян контакт, исправить поломку можно очень быстро – достаточно лишь отыскать проблемное место. Но как это сделать? Использовать специальные, громоздкие, сложные и довольно дорогие приборы? Нет, если под рукой имеется отвертка индикатор. Причем, если вы используете её, то вам не придется разбирать стену, чтобы добраться до проводки.

Серьезный плюс заключается в том, что никого не нужно учить, как пользоваться отверткой индикатором – он максимально прост в использовании. И при этом он позволяет моментально определить отсутствие или наличие напряжение на включателе или в розетке.

В данной статье рассмотрим, что такое отвертка индикатор их основные разновидности и конструкцию, а также как пользоваться отверткой индикатором.

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Обычная отвертка индикатор – самое простое решение

Самые простые и распространенные пробники снабжены неоновыми лампами. Принцип их действия максимально прост.

Когда вы проверяете напряжение в розетке, электрический ток проходит через резистор установленный внутри индикатора (этот резистор ограничивает ток, его номинал составляет не менее 0,5 мОм) и передается на первый контакт неоновой лампочки.

При этом второй контакт лампочки замыкается на пользователе через контакт, расположенный на рукоятке.

У таких отверток сопротивление тела человека и емкость являются частью цепи лампочки. Другими словами, когда вы касаетесь пальцами контакта, а жалом – напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение).

Если контакт с пользователем отсутствует, лампа не загорается. Главным минусом данного типа отверток является довольно высокий порог срабатывания по напряжению – не ниже 60 В.

Поэтому они подходят только чтобы выявлять наличие фазы и напряжение. Определить обрывы цепи она не поможет. Так что, эта отвертка-индикатор не является многофункциональной – она лишь позволяет определять отсутствие или наличие напряжения в сети.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Как пользоваться отверткой индикатором

Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.

Обычный индикатор

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

Чтобы определить наличие фазы, используя бесконтактный метод, достаточно использовать вторую рабочую часть, также известную, как пятка. Её необходимо поднести к изоляции кабеля. Не нужно даже касаться её – при наличии фазы диод загорится на небольшом расстоянии от кабеля.

Серьезный плюс – простота прозвонки (выявление разрывов в цепи). Необходимо подсоединить одну рабочую часть к первому концу цепи, которая проверяется, а другую – ко второму. Если цепь исправна, то загорится светодиодная лампочка. В противном случае ничего не произойдет.

Если контакт находится под напряжением, индикатор тут же просигнализирует об этом – в нем загорится красный огонек. Если же поднести индикатор напряжения к нулевому контакту, никакого сигнала не последует.

Как пользоваться индикаторной отверткой STAYER 4520-48

Эта отвертка индикатор снабжена пластмассовой рукояткой, имеющей переключатель режимов работы. Он может быть установлен в трех различных положениях:

– 0 – это контактное использование с функцией светового оповещения. Сигнализация осуществляется путем загорания красной лампочки;
– L – бесконтактное использование с низкой чувствительностью. При средней чувствительности возможно звуковое оповещение. Напряжение может быть выявлено на малом расстоянии даже при использовании двойной изоляции провода. При выявлении напряжения загорается зеленая лампочка;
– Н – бесконтактное использование при высокой чувствительности – используется звуковое оповещение. Чувствительность такова, что позволяет выявлять напряжение на большом расстоянии – не только через плотную изоляцию проводов, но и через тонкий слой штукатурки на стене. В этом режиме возможно определение маршрута проводов, проложенных в стене. Выявление напряжения сопровождается зажженной зеленой лампочкой.

Защитный колпачок скрывает рабочую область, выполненную в форме плоской отвертки. Вторая торцевая сторона индикатора имеет специальный контакт, используемый для определения наличия разрывов в цепи.

Чтобы выполнить то действие, достаточно соединить провод одного конца цепи с указателем напряжения, а второй – с контактом целостности цепи. В случаях, когда цепь не повреждена, отвертка-индикатор соответственно просигнализирует пользователю об этом. При работе в режиме «О» загорается красный диод.

Если включен режим «L» или «Н», загорается зеленая лампочка, причем это сопровождается определенным звуковым сигналом. Если же цепь повреждена на каком-то участке, индикатор никак не отреагирует.

В качестве примера можно рассказать, как пользоваться отверткой индикатором при проверке целостности лампы накаливания. В одной руке держим прибор, причем контактная пластика соприкасается с рукой. Жало отвертки подносим к металлической части цоколя лампы. Второй рукой дотрагиваемся до второго конца лампы, таким образом, замыкая цепь.

Если обрыва нет, то можно увидеть, как загорается красный индикатор. Переключим прибор в режим «О» – контактная индикация. Сначала совместим индикатор с нулевым контактом автоматического выключателя – индикатор напряжения здесь ничего не покажет. А потом совмещаем с фазным контактом. Тут же загорается световая индикация.

Теперь переключаемся на бесконтактный режим «L». К контактам указателя не прикасаемся, а просто приближаем к автоматическому выключателю или розетке. Возле фазного загорится зеленая лампочка, а также раздастся звуковая сигнализация. А возле нулевого индикатор никак себя не проявит.

Наконец, проводим проверку в режиме «Н». Рабочая часть для этого не нужно. Наденем защитный колпачок, после чего подносим индикатор к автомату. На расстоянии около 20 сантиметров будет активировано звуковое оповещение. Одновременно с этим загорится зеленый диод.

Работа с индикаторной отверткой — 6 способов применения.

Речь в статье пойдет о простой индикаторной отвертке с батарейкой, которая содержит в себе несложную схему на основе полевого транзистора.

Именно применение полевика, расширяет возможности использования данного индикатора по сравнению с простыми отвертками, содержащими только неоновую лампочку.

Первое на что хотелось бы обратить внимание – это на жало отвертки. Большинство из моделей не рассчитаны на полноценную работу по закручиванию и откручиванию винтов.

Это их дополнительная возможность. Так что для таких работ всегда применяйте обычные отвертки с закаленными жалами или соответствующие биты, а не индикаторные варианты.

Самая полезная функция данной модели – это свечение светодиода при одновременном касании руками жала и контакта на противоположном конце.

Фактически это индикатор проверки целостности цепи. Как его можно использовать в быту будет рассмотрено ниже.

Еще этой отверткой можно:

отыскивать скрытую проводку, если она не глубоко заложена слоем штукатурки

Будьте внимательны, если индикатор будет фонить по всей стене, возможно у вас где-то утечка и замыкание.

узнать под напряжением провод или нет, не снимая при этом с него изоляцию

найти обрыв в проводе

ну и конечно со своей прямой обязанностью – определение фазы, отвертка справляется хорошо

Чтобы отыскать фазу в розетке или на кабеле нужно дотронуться отверткой проверяемого контакта. Касаться при этом металлического пятачка на конце индикатора нельзя!

Если вы это сделаете, индикатор будет одинаково светиться в обоих гнездах розетки, где фаза, а где ноль разобраться будет не возможно.

Правда чувствительность такой отвертки может быть не только достоинством, но и недостатком.
Например в трехфазной сети 380В, когда фазы расположены близко друг от друга, на инструмент может быть оказано влияние наведенного напряжения.

Поэтому для простого определения отсутствия напряжения, индикатор без батареек с неоновой лампочкой, все же надежнее.

Данный же прибор лучше использовать именно из-за его дополнительных возможностей.

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Чтобы при ремонте смонтировать выключатель правильно, то есть:

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов. Не важно к какому – верхнему или нижнему.

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

Рукой обхватываете не изолированную верхнюю часть отвертки, а берете ее непосредственно за жало.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

Как работать индикаторной отверткой
