Как подключить электронный терморегулятор? Схема монтажа и стоимость

Терморегулятор – это уникальное устройство, позволяющие управлять температурой в доме. Регулятор температуры оснащает систему отопления «умом», который считывает температуру в помещении и управляет обогревателями или котлом. Зачастую электрические терморегуляторы используют в системах электроотопления (конвекторы, ИК обогреватели, теплые полы, кондиционеры), так как большинство газовых или твердотопливных котлов уже оснащены подобными регуляторами. По достоинству можно назвать терморегулятор – самым удобным и практичным устройством, которое приносит пользу. Но установка терморегулятора может вызвать трудности у многих, потому в этой статье будут описаны схемы подключения, различные варианты монтажа и правила установки.

Как работает терморегулятор?

Внедренный в систему отопления терморегулятор считывает температуру воздуха (иногда и влажность) и раздает команды обогревателям, в какую мощность работать.

Фактически, это устройство управляет системой отопления или в отдельной комнате, или в целом помещении. Регулятор тепла лучше всего устанавливать в каждой комнате, подключая их к обогревателям, которые там находятся. Тогда будет поддерживаться оптимальная температура для каждого уголка.

Иногда, в целях экономии, устанавливают только 1 регулятор тепла на весь дом, квартиру или офис. Такой монтаж регуляторов производится в самой холодной комнате или уголке, но тогда его работа не будет точной. К примеру, думая в помещении +18 градусов, он настроит обогреватель на полную мощность, и тогда в теплой комнате будет жарко. Рекомендуем не экономить на своем комфорте, а проводить установку электрического терморегулятора правильно. Как это сделать Вы сейчас узнаете!

Как правильно подключить электронный терморегулятор? Схема размещения

Стоит отметить, что к разным системам отопления, есть свои требования и правила по монтажу. К примеру, в теплых полах нужно выводить отдельный датчик тепла под пол, а вот к системе обогрева кондиционерами, нужно выбирать низкую высоту установки. Мы же рассмотрим вариант обогрева дома с помощью инфракрасных обогревателей или конвекторов.

Основные правила монтажа регулятора тепла:

Крепятся на максимальном расстоянии от оконного проема;
Высота размещения – 1,2-1,5 м, в детской комнате можно ниже;
Желательно крепить недалеко от розетки или отдельно подключать к сети;
При большой суммарной мощности обогревателей, их нужно подключать через переключатель мощности;
Не рекомендуется монтировать устройство возле двери или мест, где могут быть сквозняки.

От правильности установки регулятора тепла зависит многое, потому учтите каждое правило и тогда устройство будет работать стабильно. Далее необходимо грамотно соединить систему отопления и наш регулятор.

Схема подключения терморегулятора:

Мощность обогревателей	Схема подключения
Меньше 1000 Вт	Плюс обогревателя к терморегулятору Минус обогревателя на сеть Терморегулятор к сети
Свыше 1000 Вт	Плюс и минус обогревателей к переключателю мощности Переключатель мощности подсоединить к автомату Основной плюс переключателя пустить к терморегулятору Основной минус переключателя подключить к сети

Никаких сложностей с подключением терморегулятора для конвектора или электрообогревателя не возникнет.

Если же остались вопросы по подключению или желаете получить рекомендации, то пишите в комментарии, и обязательно получите квалифицированную помощь.

Цена терморегулятора и где его купить в Украине?

Интернет набит различными устройствами по регулированию температуры, но их качество и срок службы оставляет желать лучшего. Плюс ко всему, цена терморегулятора от известных брендов далеко не всем по карману. Но интернет-магазин экономного отопления «Теплодар» предоставляет электрические терморегуляторы Dalas, Cewal, Terneo, Digitop по низким ценам. Качество регуляторов тепла подтверждено сотнями наших клиентов, которые уже сегодня полностью автоматизировали свои системы электрического отопления.

Подключение терморегулятора (термостата) к тену: схема подсоединения

Главная > Подключение и установка > Как подключить терморегулятор

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Как подключить термостат

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

Электронный термостат

Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Терморегулятор для водяного теплого пола схема подключения

При устройстве теплых водяных полов терморегулятор может устанавливаться на усмотрение хозяев жилья. Многие предпочитают использовать его в схеме, чтобы осуществлять контроль над уровнем теплого водного потока, подаваемого в систему. В большинстве случаев выбирается электронный или механический прибор вместе с термодатчиками, измеряющими температуры воздуха, а не самого пола.

Непосредственное подключение терморегулятора происходит в несколько этапов. В первую очередь устанавливается датчик температуры, монтируемый на стену на высоту примерно 100-120 см от пола. Сама стена не должна нагреваться какими-либо источниками тепла, расположенными рядом. Далее решается вопрос, как подсоединить теплый пол к терморегулятору в цепь с питающим проводом. Сюда же включаются и датчики температуры. Если в терморегуляторе используется электрическая связь с сервоприводом, в этом случае кабель прокладывается к его управляющей цепи.

В случае использования радиоуправляемого терморегулятора, его необходимо предварительно настроить. После того как все регулировки выполнены, прибор необходимо проверить, используя внешний термометр. На приборе устанавливается нужный режим, после чего в точке установки датчика измеряется температура на протяжении нескольких часов. Во время проверки не должно быть существенных колебаний температуры.

Сферы применения терморегуляторов

Как подключить дверной звонок

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Термостат с датчиком для теплого пола

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Установка терморегулятора

Установка производится на стену, в том месте, где кабель подключается к сети. Регулятор должен располагаться таким образом, чтобы во время работы полов к нему был бы обеспечен свободный доступ. При устройстве теплых полов в ванной комнате, терморегулятор выносится на сухую сторону помещения, чтобы избежать его поломки в результате высокой влажности. Точная схема подключения, как правило, находится в инструкции, прилагаемой к конкретному прибору.

Чтобы облегчить возможную замену, датчик размещается в монтажной трубке, обычно входящей в общий комплект. Размещение датчика производится на одном из концов трубки, затем трубка изолируется, чтобы внутрь ее не попал раствор. Готовую трубку с датчиком внутри располагают между греющими проводами, в максимальной близости от поверхности пола.

Надежное соединение контактов является одним из главных условий нормальной работы теплых полов. В случае плохого контакта, данное место будет постоянно перегреваться, что приведет к окислению проводов и еще большему ухудшению контакта. Лучше всего, для надежного соединения контактов, использовать пружинные клеммы.

Перед тем как подсоединить теплый пол к терморегулятору, необходимо рассчитать и определить необходимое количество других приборов и элементов, которые будут обеспечивать наиболее эффективную работу системы. Если напольное отопление предусмотрено во всех помещениях частного дома, потребуется независимое подключение каждого участка к электрической сети. В этом случае рекомендуется использовать отдельные терморегуляторы, благодаря которым система становится более эффективной, позволяя задавать рабочие параметры для каждого помещения.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

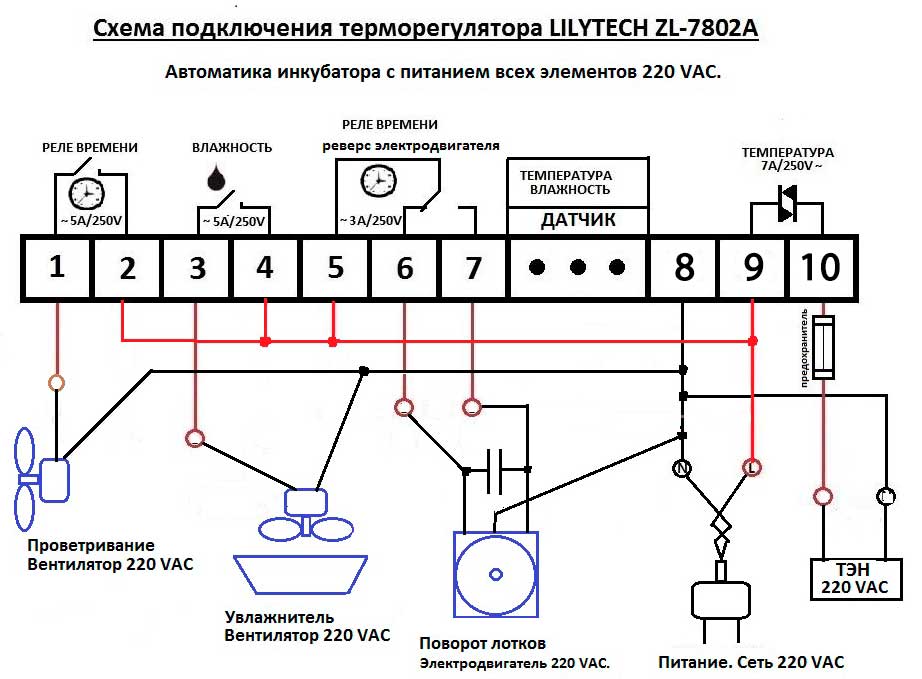

Схема подключения термостата

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Схема с использованием автомата

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.
Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
Пассатижи для работы с электрокабелем.
Индикаторная отвертка или тестер.
Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

От автомата к термостату ведут два провода: фаза и ноль.
От автомата отходят по два провода для каждого отопительного прибора.
Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостат

Важно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко.

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
Через выходные клеммы термостат подключается к магнитному пускателю.
Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

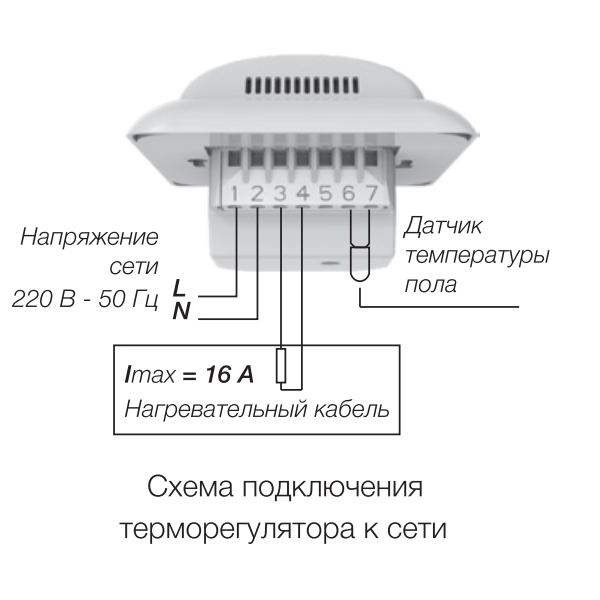

Подключение термостата к системе теплого пола

Как подключить вольтметр

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Основные виды

Все современные термостаты работают по одному принципу. Однако между ними существует довольно много различий, влияющих на настройку приборов, управление и схему подключения термодатчика.

Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика, оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.

Если раньше механические термостаты часто использовались для управления электрическими теплыми полами, то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.

Особенность электронных термодатчиков заключается в наличии дисплея для отображения всей важной для настройки информации. Если механический термостат для работы не нуждается в электричестве, то электронный необходимо подсоединить к сети. Панель управления в зависимости от модели может быть сенсорной либо кнопочной. Некоторые приборы предоставляют возможность запрограммировать температурный режим на определенный отрезок времени, например, неделю.

Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.

установка и использование. Способы подключения терморегулятора к обогревателю

Классическая система отопления в современном мире себя изжила. И произошло это в связи с наличием в ней массы недостатков: существенные потери тепла, медленное обогревания, расслоение воздушных масс и прочее. Именно такие факторы повлияли на возникновение особого интереса пользователей к инфракрасным обогревателям.

Особенность инфракрасных обогревателей

Инфракрасный обогреватель можно крепить к деревянной поверхности

Инфракрасные обогреватели – уникальная возможность сделать жизнь комфортной в дачных помещениях, квартирах, частных домах. На сегодняшний день подобные устройства также очень востребованы в офисах и других подобных заведениях, где нужна регулирующая тепловая система.

Можно ли использовать инфракрасный обогреватель в качестве единой системы отопления? Очень интересный вопрос, на который однозначно можно ответить утвердительно. Такой тип отопления шикарно подойдет, как и для основной системы обогревания, так и в качестве дополнения. Разница будет выражаться исключительно в расчетной мощности.

Данный вид отопления имеет ряд преимуществ:

Не требует огромных затрат ни денежных, ни трудовых на установление мощных конструкций.
Характеризуется бесшумной работой и автоматизацией.
Гарантирует безопасность и экологическую чистоту.

Предоставляет возможность зонального нагрева. При этом может сохранять разную температуру в двух различных между собой зонах.

Устройство можно устанавливать для зонального обогрева

Инфракрасный обогреватель легко установить, прикрепить и пользоваться. Он максимально быстро начинает выполнение своих функций, обеспечивая высокий уровень комфорта в зоне своих действий. Огромным плюсом использования такого вида отопления есть небольшой процент снижение влаги в помещении. То есть нет проблемы сухого воздуха.

Для получения максимальной пользы от использования такой полезной установки следует правильно осуществить его установление.

Установка потолочного обогревателя

Монтаж инфракрасного обогревателя проводят на разных поверхностях

Пользователи ищут дополнительные источники тепла, которые максимально выполняют свои функции, при этом отличаются практичностью и экономностью. Выше рассматриваемые плюсы инфракрасных обогревателей как раз подходят под качества экономности, практичности и выгодности.

На сегодняшний день большую актуальность имеет тема: «Как правильно установить и подключить инфракрасный обогреватель». Ведь именно от правильности проведения процедуры зависит конечный результат. Любая ошибка может привести к нежелательным событиям.

Виды инфракрасного обогревателя:

в виде отдельного устройства;
в качестве пленки.

Монтаж инфракрасного потолочного обогревателя гораздо проще, чем работа с пленкой. В данном случае лишь требуется выполнение общих принципов. Во-первых, должно быть хорошее крепление, которое не будет изгибаться под тяжестью веса теплового агрегата. Для установки прибора лучше использовать кронштейны.

Надежнее всего крепить устройства на металлические кронштейны

Они предоставляют возможность осуществлять монтаж устройства под горизонтальным углом. Что это значит? Это значит, что с их помощью установка возможна не только на потолке, но и непосредственно на стене.

Правила установки прибора:

Электрические кабеля должны быть проложены только по негорючей поверхности.
Элементы крепление не должны касаться нагревательной части.
При монтаже теплового сооружения следует исключить возможный контакт с легковоспламеняющейся поверхностью и осуществить полную изоляцию электропроводки.
Крепить изделия следует на высоте от 2,5 до 3,5 метров.

Для установки прибора в жилом помещении, приобретать следует те устройства, мощность которых не превышает 800 Ватт.

Всегда следует помнить о правилах пожарной безопасности. В данном случае также нельзя их игнорировать, поскольку это может привести к загоранию помещения.

Монтаж пленочного обогревателя

Установка пленочного обогревателя осуществляется на подготовленную поверхность

Установка пленки также требует выполнения целого ряда нюансов. Например, потолки не должны быть ниже, чем 230 см. Если не выполнить это условие, будет наблюдаться дискомфорт, связанный с перегревом.

Правила монтажа:

Укладка пленки должна осуществляться на идеально подготовленной поверхности, на которой уже будут полностью проведены отделочные работы.

Крепятся полотна на влагонепроницаемый материал.
Если место укладки граничит с чердаком, следует в первую очередь заняться его утеплением. Только в таком случае будет гарантированный результат от использования.
Резка пленки должна осуществляться исключительно по указанным меткам производителя.
Для максимальной эффективности, при укладке следует учитывать длину одного полосового фрагмента. Она не должна превышать восьми метров.
Что касается расположения соседних элементов, то между ними должно быть расстояние больше 5 мм.
Сгибать пленочный обогреватель запрещается более чем на 90 0 .
Крепление должно осуществляться только скобами.
Проводить монтажные работы следует только при плюсовой температуре воздуха. Если укладывать пленку при показателях от -5 0 С и ниже, то после прогрева помещения могут образоваться складки.

Фиксируется пленка с помощью скоб

Огромную и незаменимую роль в эксплуатации инфракрасного обогревателя играет терморегулятор. Поговорим о том, что это и какая его взаимосвязь с рассматриваемым отопительным объектом? Самой главной его задачей является осуществление контроля за регулированием работы прибора. Также следует отметить, что термостаты существуют в целях экономии энергии. Периодически вымеряют температуру воздуха, затем в ходе проверки регулируют работу инфракрасного обогревателя, включая его либо наоборот приостанавливая работу.

Виды терморегуляторов

С помощью терморегулятора легко контролировать температуру воздуха

Нынешний строительный рынок представляет большой выбор различных деталей, которые служат для экономии электроэнергии. Среди их множества следует отметить терморегуляторы. Перед тем как подключить терморегулятор к любому типу инфракрасного обогревателя, надо знать какие виды бывают. Также необходимо учитывать их особенность и метод крепления.

Основные виды:

механический;
электронный.

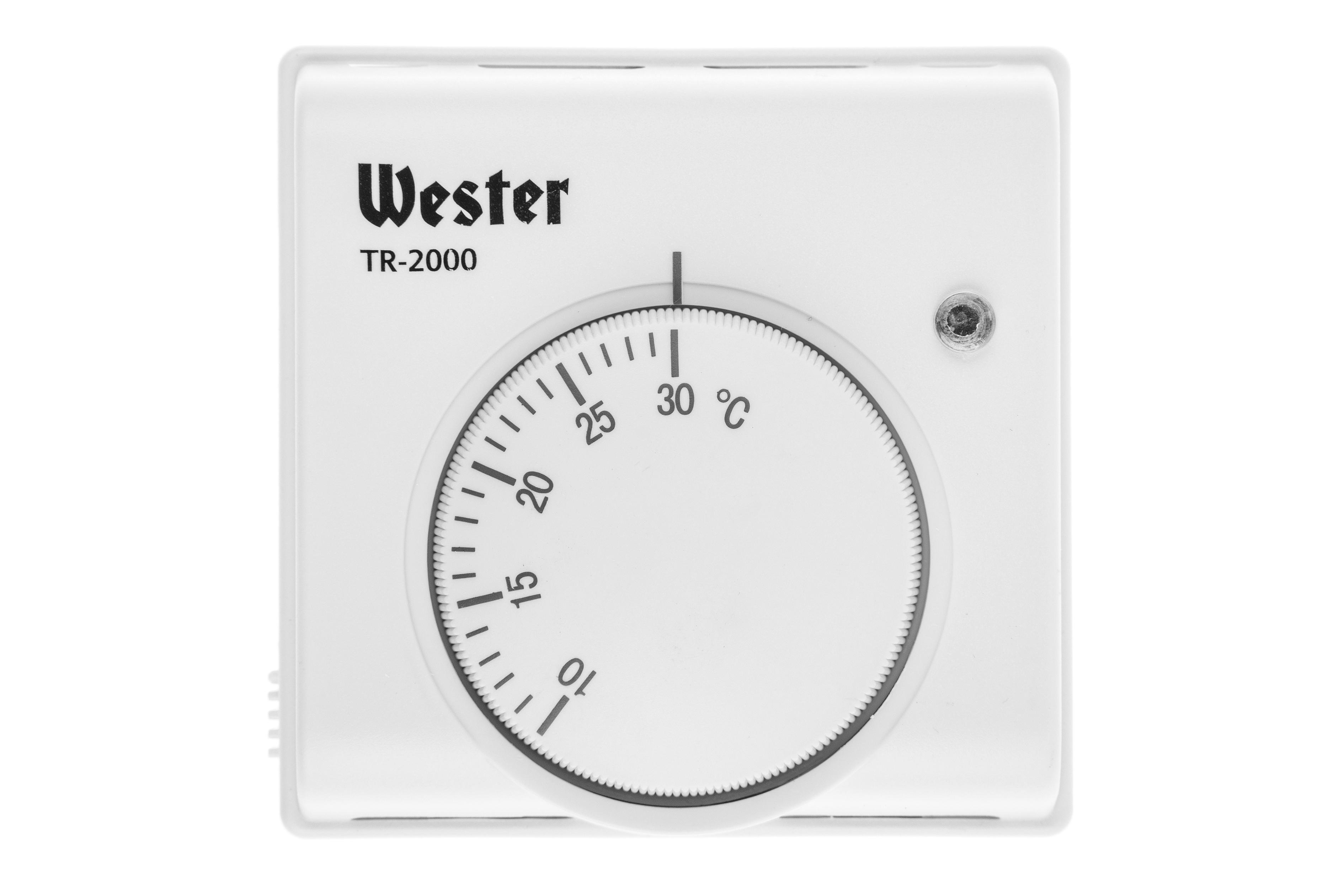

Механический терморегулятор

Механический термостат представляет собой коробочку, верх которой оснащен специальным переключающим приспособлением. На корпусе также имеется световой показатель активности данного устройства.

Следует отметить, что механические модели лучше всего не использовать без присмотра. Поскольку функции управления на расстоянии в таком приспособлении отсутствуют. Есть конечно модели и посовременнее, но все же они не выпускаются в огромных количествах.

Электронный терморегулятор

Электронные терморегуляторы имеют ряд своих преимуществ. В первую очередь, отмечается их широкая функциональность и возможность управления. Контроль может осуществляться с помощью кнопок или же сенсорным методом. Дизайну и внешнему их виду свойственна огромная разнообразность. И даже, несмотря на достойный уровень эстетичности они все дальше усовершенствуются.

Рассматриваемый вариант также дает возможность управления с помощью мобильного телефона, что соответственно очень удобно и практично. Единственным минусом является его высокая стоимость.

Оба вида требуют выполнение двух правил установки: избежание влажности, которая может навредить устройству и избежание попадания солнечного света и тепла. В противном случае работа термостата будет некорректной и, естественно, есть вероятность поломки обоих приборов.

Способы подключения терморегулятора к обогревателю

Подключение терморегулятора

Есть несколько методов подключения термостата к инфракрасному обогревателю. Первый из них простейший, заключается в соединении одного термостата и одного электрообогревателя.

Второй свидетельствует о возможности параллельного подключения. То есть один терморегулятор может параллельно проводить контроль нескольких обогревателей. Происходит это следующим образом: от автомата осуществляется подключение одной пары проводов к термостату, от которого уже идут два направления на греющие приборы.

Эксплуатация одного терморегулятора на множественное число обогревателей является идеальным вариантом использования. В таком случае прослеживается максимальная практичность, удобность и экономия. Помощником в этом деле должен стать магнитный пускатель. Обязательным в данном случае есть использование, специально разработанной, индивидуальной схемы подключения. Существует вариант использования похожей схемы, но это лишь для тех, кто себя, как говорится, не бережет. Тщательно продуманная работа является залогом собственной безопасности. Следует помнить, что даже маленькая неточность и поломка могут стать причиной пожароопасной ситуации с плачевными последствиями.

Некоторые производители в изначальном комплекте вместе с обогревателем предоставляют пускатель магнитного типа. Также к нему идут провода для осуществления соединения необходимой схемы подключения. Можно приступать к началу работы, если есть такие знания или же обратиться к специалисту за советом.

Итак, можно подвести итог вышеизложенного и отметить, что правильно установить инфракрасный потолочный обогреватель сможет любой мужчина. В этом нет ничего сверхъестественного. Нужно лишь правильно и информативно подготовиться, чтобы выполнить все верно.

Обязательным правилом хорошей установки должно быть использование терморегулятора, который поможет осуществить максимально необходимый контроль за работой теплового обогревателя. Инфракрасный обогреватель – это экономия энергии. Подключение такого устройства через терморегулятор – уже двойная экономия, которая нигде не бывает лишней. Особенно это касается дачи или сельскохозяйственных помещений.

Каждый сам для себя решает уровень комфорта. Выбрать пользование инфракрасным обогревателем означает выбрать максимальный комфорт.

Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Видео: особенности выбора терморегулятора для инфракрасного обогревателя

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;
Соединить один обогреватель с регулятором можно с помощью проводов
параллельное соединение используется для подключения одного регулятора к двум инфракрасным устройствам. Одну пару проводов соединяют с термоуправляющим прибором, а от него осуществляется разводка на два обогревателя;
Подключение двух обогревателей требует выполнения разводки от термостата
сложен метод соединения одного терморегулятора сразу с несколькими бытовыми обогревателями. В таком случае не существует универсальной схемы, но её можно продумать индивидуально с учётом особенностей приборов. При этом используют магнитный пускатель. Существуют готовые комплекты, в которые входят обогреватель, провода, магнитный пускатель. Важно помнить, что от правильного соединения и расчёта зависит безопасная эксплуатация оборудования.
При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Сегодня большую популярность приобрели электрические теплые полы. Для управления этими системами обогрева помещения необходим терморегулятор, схема подключения которого довольно проста. Даже начинающий домашний мастер сможет выполнить эту работу самостоятельно. Однако стоит разобраться с принципом работы термодатчиков и их видами. Это поможет правильно подобрать прибор для решения конкретных задач.

Перед выбором терморегулятора нужно изучить, какие они бывают

Принцип работы

Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.

С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы , которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.

В этом видео вы узнаете, как подключить терморегулятор:

Основные виды

Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика , оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.

Если раньше механические термостаты часто использовались для управления электрическими теплыми полами , то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.

Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.

Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:

Классический.
С использованием магнитного пускателя.

Подробно рассмотреть стоит оба варианта.

Стандартная схема

Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.

Существует 2 способа подсоединения данных датчиков

Чаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.

Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:

Последовательное.
Параллельное.

В первом случае от выходных клемм термостата необходимо протянуть два проводника к первому обогревателю, а от него еще два к следующему. При параллельном подключении, от входных контактов термодатчика следует провести четыре проводника — по два на каждое устройство отопления.

С использованием магнитного пускателя

Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.

На первом этапе выполнения работ необходимо с помощью двух проводников подсоединить регулятор к электросети, задействовав для этого входные клеммы. Затем выходные контакты термодатчика подключаются к пускателю, а он уже соединяется с обогревателем.

Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как правило, термостат функционирует циклично , при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически .

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

Термостат подсоединяется к автомату на электрическом щитке.
Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении . Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

При наличии инфракрасного обогревателя термостат выполняет функции контроля заданных температурных параметров в течение определенного времени. С его помощью можно запланировать предварительный прогрев помещения, минимизировать вероятность возникновения пожара и создать комфортную и уютную атмосферу в доме. Для этого достаточно знать, как подключить терморегулятор к инфракрасному обогревателю.

Что собой представляет терморегулятор, назначение, принцип действия

В основе функционирования термостата цикличный процесс замыкания и размыкания электрической цепи. Регуляция микроклимата по этому параметру основана на посылаемых датчиком температуры сигналах. Рассмотрим этот процесс более детально:

При достижении заданного порога температуры возрастает сопротивление внутреннего датчика.
Терморегулятор размыкает электрическую цепь.
При остывании датчика сопротивление вновь повышается.
Терморегулятор вновь запускается, однако уже не размыкает, а замыкает электроцепь.

Этот цикл продолжается заданное время и позволяет говорить об автоматической установке температурного режима в помещении, оснащённом инфракрасным обогревателем . Его преимущество — в нагреве окружающих предметов, а термостат облегчает управление этим процессом.

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

механические;
электронные.

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

схема подключения не требует специальных умений и навыков, доступна даже новичку;
простая конструкция является залогом долговечности;
относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

вывод информации о настройках и происходящих процессах на экран дисплея;
необходимость электропитания;
кнопочные или сенсорные панели управления;
возможность программирования климатических показателей на день либо на всю неделю;
дистанционное управление через мобильное приложение;
подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Варианты подключения

Прежде чем приступать к подключению терморегулятора, необходимо удостовериться в наличии благоприятных для его работы условий:

мощность обогревателя не превышает 3000 Вт;
термостат будет установлен на достаточном удалении от прибора;
на корпус терморегулятора не будут попадать солнечные лучи;
влажность в комнатах соответствует норме.

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:

Если требуется оснастить термостатом два рядом расположенных отопительных прибора, то используют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Нюансы подключения в зависимости от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

Ballu — один из самых известных производителей терморегуляторов

Так, инструкция от производителя Ballu содержит следующие важные дополнения:

суммарная мощность обогревателей не должна превышать максимальную мощность термостата;
от пола до прибора необходимо выдержать расстояние как минимум в 1,5 метра;
под термостат подкладывают слой утеплителя, а его наружную поверхность запрещено закрывать чем бы то ни было для обеспечения беспрепятственного воздухообмена.

Для инфракрасных обогревателей системы «тёплый пол» применяют термостаты с выносным датчиком, что налагает свои особенности при монтаже и последующем подключении:

терморегулятор располагают не выше 0,5 метра от уровня пола;
в его конструкции 6 клемм: пара для «фазы» и «нейтрали», пара для ИК-обогревателей пола и пара для проводов от выносного датчика;
подкладка утеплителя не требуется, а маскировка шторами и пр. никак не отразится на работе прибора (в отличие от вариантов со встроенным датчиком температуры).

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил безопасности:

контур заземления выполняют из проводника определённой толщины и с небольшим сопротивлением;
лучшее место размещения терморегулятора — стена;
в одном помещении — один прибор;
его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким образом, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сэкономить электроэнергию, прогреть помещение заблаговременно и облегчить процесс климат-контроля. Важно правильно подключить термостат к отопительному устройству. Неукоснительное соблюдение требований инструкции гарантирует безопасную и длительную эксплуатацию прибора.

Правильная схема подключения терморегулятора: 5 особенностей

Как выбрать подходящий терморегулятор

Осуществлять управление бытовыми электрическими нагревателями и поддерживать необходимый микроклимат в помещении, позволяют термодатчики. Данные устройства разделять на два основных вида.

Виды терморегуляторов:

Механический;
Программируемый.

В настоящее время, самыми простейшими моделями, и наиболее часто применяемыми, являются механические устройства. Стоит отметить, что при схожести по принципу действия, и устройству, данные термостаты могут отличаться качеством материалов, используемых для их изготовления.

Механические термостаты, применяются для установки на стену. При этом могут отличаться видом установки (врезные и накладные модели). Из этого следует, что данные термостаты, есть возможность подключить к любому типу электропроводки.

Диапазон рабочих температур для механических терморегуляторов, варьируется в пределах от +5 до + 30⁰С. Элементами управления в данных устройствах, являются механический регулятор, посредством которого выставляется необходимый уровень температуры воздуха и кнопка для включения и выключения термостата.

Обратите внимание! Размеры механических регуляторов, не превышают размеры розеток или выключателей, что позволяет отлично вписываться в интерьер.

Самым усовершенствованным видом регуляторов температуры, являются программируемые модели. Расширенный диапазон регулировки температуры, позволяет расширить возможности использования данного устройства.

Программируемые модели, способны следить как за температурой воздуха в помещении, так и за температурой нагревательного устройства, что дополнительно является противопожарной защитой.

Подключение терморегулятора к инфракрасному обогревателю

Для качественной и продолжительной работы различных электроустройств, необходимо не только правильно осуществить их выбор, но и произвести правильное подключение.

Особенности подключения:

Не устанавливайте регулятор близко к обогревателю;
Недопустима установка в помещении со сквозняком;
Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен.

В первую очередь, при осуществлении электромонтажных работ, необходимо ознакомиться с инструкцией, в которой подробно расписано какие проводники лучше использовать для подключения и схемы.

Обратите внимание! В большинстве случаев, для подключения терморегуляторов, используют кабель ПВС, с жилами 2,5 мм².

Стоит отметить, что подключить устройство для нагрева воздуха в помещении и терморегулятор, лучше всего при помощи отдельного кабеля, который запитывается непосредственно в распределительном щитке.

Схема подключения выглядит следующим образом. Фазный и нулевой проводники питающего кабеля, подключаются к клеммам с маркировкой (L – фаза, N – ноль). Провод, идущий от терморегулятора к устройству, подключается к клеммам с маркировкой (L – 1 и N – 1).

При подключении обогревателя, важно правильно подключить заземляющий проводник, который подключается непосредственно к нагревателю. Правилами ПУЭ прописано, что недопустим разрыв заземляющей цепи. Поэтому, заземляющие провода устройства и питающего кабеля, соединяются специальным клеммником.

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

Прокладывание кабелей;
Установка и подключение устройства.

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм².

Обратите внимание! Данный терморегулятор, подходит для подключения к проводке открытого и скрытого типа.

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

С лева направо, клеммы регулятора маркируются (3, 4, 1, 5, 6). К клемме под номером (1), подключаем питающий фазный провод. Подключения нулевых проводов, осуществляем посредством клеммы под номером (6). Рабочий ноль и ноль устройства, подключаются на одну клемму.

После этого, от клеммы под номером (3), необходимо сделать перемычку, на клемму (5).Данной перемычкой, подключается индикация устройства. К клемме (4), подключается фазный провод, уходящий к нагревательному устройству.

Для того чтобы не запутаться при подключении, необходимо знать и цветовую маркировку проводов. Фазный провод (белый или коричневый), нулевой (синий), заземление (желто – зеленый). Стоит отметить, что данная схема подойдет чтобы подключить терморегулятор F2000.

Механический термостат ВМТ 1: правила эксплуатации

Данное устройство, предназначено для управления работой электрического нагревательного оборудования. Регулятор используется для коммерческого и бытового использования.

Правила использования:

Правильный монтаж;
Эксплуатация;
Обслуживание.

Устройство, предназначено для монтажа на стену. Рекомендуемая высота установки не менее 1,5 метра от поверхности пола. Для осуществления корректной регулировки температуры воздуха в помещении, не рекомендуется устанавливать устройство в непосредственной близости от дверей и окон.

Монтаж устройства, должен производиться только квалифицированным электриком. Это позволит подключить регулятор правильно, что не приведет к выходу из строя дорогостоящего электрооборудования.

Обратите внимание! Установку и подключение регулятора, производите, соблюдая правила техники безопасности.

Обслуживание регулятора, необходимо производить только при отсутствии напряжения в электросети. Стоит отметить, что качество соединения проводников с клеммами, производится не менее одного раза в год.

Важно понимать, что перед монтажом устройства, необходимо осмотреть терморегулятор на предмет сколов или трещин на корпусе устройства. Использовать регулятор рекомендуется только с исправным оборудованием.

Схема подключения терморегулятора (видео)

Используя данную информацию, вы легко сможете не только подобрать терморегулятор и подключить ваш электрический нагревательный прибор к электросети, но и обеспечить правильное использование и обслуживание устройства.

Как подключить терморегулятор к инфракрасному обогревателю | Отопление

» Отопление

Схема подключения терморегулятора к инфракрасному обогревателю

Виды терморегуляторов
Выбор терморегулятора
Подключение регулятора к инфракрасному обогревателю

Одним из основных положительных моментов отопительных систем с использованием инфракрасных обогревателей является возможность их подключения через различные устройства управления. Обычно такими устройствами являются электронные и механические терморегуляторы, способные поддерживать температуру в доме в заданных параметрах.

Рисунок 1. Схема параллельного подключения нескольких обогревателей к одному регулятору.

Подключение инфракрасного (ИК) нагревателя через терморегулятор позволяет снизить потребление электроэнергии в доме до 25%.

С помощью регулятора осуществляется автоматическое включение и выключение отопительного устройства при понижении и повышении температуры в комнате. Выполняя подключение ИК обогревателя через терморегулятор, необходимо строго следовать инструкции, которая идет в комплекте к отопительному агрегату.

Виды терморегуляторов

Терморегуляторы делятся на механические и электронные. Цена на вторые выше, так как они могут выполнять ряд дополнительных функций. Далее будет рассмотрен каждый вид более детально.

Схема механического терморегулятора.

Механические регуляторы производятся многими компаниями, при этом они мало чем отличаются друг от друга. Почти все модели монтируются на стену врезным или накладным способом, что позволяет их подсоединять к любому типу проводки.

Внутри устройства находится термоэлемент, чувствительность которого определяет точность и цену всего прибора. Стандартная погрешность составляет не более 0,5 °C. Предел регулировки составляет 5-30 °C. Терморегуляторы для ИК обогревателей по принципу своей работы похожи на реле, которые срабатывают при повышении или понижении температуры до заданного значения (имеются входные и выходные контакты, а задача регулятора состоит в их замыкании и размыкании). Работа данного устройства полностью механическая, то есть ему не нужно питаться от стационарной сети 220 В.

Электронные регуляторы отличаются не только наличием жидкокристаллического дисплея и наглядностью работы, но и возможностью программировать работу обогревателя на день, неделю или месяц вперед. То, что на механических устройствах необходимо делать вручную, здесь осуществляется автоматически. Это очень удобно: если вы находитесь на работе или в командировке, то инфракрасный обогреватель может работать на минимальной мощности, периодически прогревая помещение, а нагрев воздуха до комфортного значения можно запустить за 10-20 мин до вашего возвращения домой.

Вернуться к оглавлению

Выбор терморегулятора

Схема подключения инфракрасного обогревателя.

Одной из основных характеристик терморегулятора является его максимальная мощность (сила тока). Поэтому, выбирая данное устройство, необходимо обращать внимание на данное значение. Термостат одновременно может управлять работой нескольких отопительных агрегатов, поэтому он может быть один на весь дом. При этом важно соблюдать одно условие: максимально подключаемая нагрузка должна быть на 15% выше суммарной мощности ИК обогревателей.

Например, мощность регулятора составляет 3 кВт, а для обогрева дома используется 3 обогревателя: 1 кВт, 1 кВт и 0,5 кВт. Общая их мощность будет составлять: 1+1+0,5 = 2,5 кВт. Поэтому для управления их работой достаточно одного термостата на 3 кВт (2,5*0,15+2,5 = 2,875 кВт).

Вернуться к оглавлению

Подключение регулятора к инфракрасному обогревателю

Для обеспечения качественной работы терморегулятора его следует монтировать в месте, свободном от воздействия любых источников тепла, в том числе и солнечных лучей. Высота места установки должна составлять 150 см от уровня пола. Между стеной и устройством рекомендуется уложить слой теплоизоляционного материала, чтобы предотвратить негативное влияние низких температур на точность работы системы. В каждую комнату необходимо устанавливать отдельное устройство, которое может управлять работой нескольких обогревателей, установленных в данном помещении.

После установки терморегулятора в выбранном месте к нему подключаются провода от инфракрасного обогревателя согласно схеме. При этом некоторые схемы предполагают последовательное подключение обогревателя через терморегулятор, а некоторые #8211 параллельное. Параллельное подключение нескольких обогревателей к одному регулятору показано на рисунке 1.

Все манипуляции необходимо осуществлять при выключенном питании. При этом соединительные провода в комплект терморегулятора не входят, поэтому их следует приобрести самостоятельно. Если токовая нагрузка превышает максимально допустимое значение, которое для механических регуляторов составляет 16 А, а для электронных #8211 8 А, нужно использовать несколько регуляторов или контактор.

Спрос на инфракрасные системы увеличивается с каждым годом. В основном это связано с тем, что при их работе выделяется тепло, похожее на энергию солнечных лучей. С помощью инфракрасного обогревателя, подключенного через электронный или механический терморегулятор, можно создать комфортные условия для проживания, избежав высушивания воздуха в помещении.

Как правильно подключить инфракрасный обогреватель?

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

Необходимые инструменты и материалы

Для того, что бы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:

Дрель либо шуруповерт (засверливать отверстия по крепления)
Пассатижи (для укорачивания проводов)
Индикаторная отвертка (определять фазу и ноль)
Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, что бы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.)
Простой карандаш и строительная рулетка (отмечать места крепления на стене)

Что касается дополнительных материалов, то Вам могут понадобиться:

Разборная электрическая вилка
Трехжильный медный провод, сечением 1,5 мм.кв.
Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Собрав весь необходимый перечень материалов и инструментов можно переходить к электромонтажным работам.

Основной процесс

Подвешивание изделия

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, изделие можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется так же использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Так же на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили в начале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подсоединить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N– ноль, L–фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов. что бы электромонтаж был правильным.

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Так же нужно отметить, что устанавливать контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых обогревателей одним регулятором температуры, то тут все зависит от мощности оборудования. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (что бы был запас не менее 15%).

Что бы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данный урок:

Видео инструкция: подключение инфракрасного обогревателя своими руками

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с монтажом и обслуживанием изделия:

На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

Терморегулятор для ИК обогревателя

Использование в системе обогрева дома современных технологий и разработок существенно снижает ежемесячные расходы на электроэнергию, а также помогает добиться необходимого результата за меньшее количество времени. Установка терморегулятора для инфракрасного обогревателя повышает эффективность отопительных приборов. С его помощью создается система «умный дом».

Виды термостатов

Терморегулятор для обогревателя – это градусник, который измеряет температуру в помещении и управляет самим источником тепла. Если воздух уже достаточно прогрелся, то питание ограничивается, и обогреватель перестает работать. А если в комнате становится прохладно, то включается вновь.

В зависимости от того, какой терморегулятор для ИК обогревателя используется, устанавливаются и режимы управления.

1. Механические представляют собой пластиковую коробку с круглым переключателем, который обеспечивает плавную регулировку температуры. Этот показатель изменяется в зависимости от модели, например, в описании терморегулятора Timberk для инфракрасного обогревателя указано, что шаг может быть точным – каждый градус, или выставляться диапазонами – от 2 до 5 °C. Кроме ручки-переключателя на корпусе имеется кнопка включения, а также диодный индикатор, который показывает, работает ли прибор в данный момент.

Более дорогие изделия дополнительно оснащаются небольшим дисплеем, на котором высвечиваются немногочисленные данные. Инфографика, как у терморегулятора Ballu, воспринимается нагляднее и более эстетично. Нужные градусы можно выставить двумя кнопками.

Использовать механический регулятор удобно в доме, где постоянно есть люди, потому что он может обеспечивать тот температурный режим, который выставлен на данный момент. Управлять им дистанционно не получится.

2. Электронные более разнообразны по дизайну. Обзор терморегуляторов для бытового ИК обогревателя показывает, что к уже имеющимся стандартным элементам управления добавляется жидкокристаллический экран. Для управления и точной настройки появляется небольшая кнопочная панель, если экран не сенсорный. Установка градусов может быть скролльной или кнопчной. Чтобы защитить экран и сделать регулятор более незаметным, его оснащают специальной откидной крышкой.

Использовать можно даже в домах сезонного проживания или семьях, где распространены частые командировки, и жилье долгое время остается законсервированным. Главный плюс – программируемость и гибкость в управлении системой отопления, возможность регулировать ее дистанционно, с помощью мобильных устройств. Однако цена программируемого терморегулятора будет намного выше однозадачного.

Варианты установки и подключения термостатов

Для корректной работы устройства его монтируют в подходящем месте. Вблизи не должно быть источника тепла и прямых солнечных лучей (например, под окном или напротив него). Также стоит избегать сквозняков и мест с повышенной влажностью. Иначе измерение будет произведено необъективно, что не позволит поддерживать требуемый уровень тепла в помещении.

Чтобы подключить инфракрасный обогреватель к сети через терморегулятор, нужно присоединить к автоматическому выключателю реле. Потом от него запитать источник тепла.

Существуют разные схемы подключения инфракрасного обогревателя к терморегулятору:

1 термостат и 1 бытовой нагреватель. От автомата на регулятор приходят 2 провода – ноль и фаза, которые цепляются к нему соответственно. Второй парой проводов соединяется с прибором по такому же принципу.
1 терморегулятор и 2 бытовых обогревателя. Ноль и фаза с автомата приходят к термостату, а с него уже делается разводка на отопительные приборы. Это параллельное подключение.
1 регулятор и несколько бытовых обогревателей или 1 промышленный. Подключение осуществляется через магнитный пускатель и для каждого конкретного случая нужно выбирать свою схему подключения, чтобы обеспечить безопасную и бесперебойную работу техники.

При установке на большом объекте предполагается сложная система подключения. На 1 обогреватель могут приходиться 2 и более регулятора, и наоборот, 1 термостат способен контролировать работу нескольких отопительных приборов. В этом случае лучше купить терморегулятор Эберле, потому что к нему можно приобрести оригинальный магнитный пускатель, комплект проводов, необходимых для подключения и прочие аксессуары. Это позволит упростить монтаж сложной отопительной системы. Доверить подключение лучше профессионалам, потому что придется не только правильно подобрать и оценить технические характеристики терморегулятора, но и разработать действенную схему соединения.

Примерные цены на самые популярные модели термостатов

Источники: http://1popechi.ru/infrakrasnye/infrakrasnye-podklyuchenie-termoregulyatora.html, http://samelectrik.ru/kak-podklyuchit-infrakrasnyj-obogrevatel.html, http://termoguru.ru/termoregulyator-dlya-ik-obogrevatelya.html

Комментариев пока нет!

Варианты подключения керамических обогревателей

Варианты подключения керамических обогревателей

Есть несколько вариантов подключения керамических электронагревательных панелей.

1. Обогреватели Eco Stone могут работать самостоятельно (без управляющей аппаратуры) просто — включите в розетку. Но в этом случае эффект теплоаккумуляции не будет использован, обогреватель будет потреблять установленную мощность ежечасно.

2. При подключении через механический или электронный таймер — задают время включения и выключения обогревателя (обогревателей, так как на один таймер можно подключить несколько обогревателей, в зависимости от мощности таймера и суммарной мощности обогревателей), например: 30 мин. вкл. и 30 мин. выкл. и так далее.

Программа задается на сутки и работает все последующие сутки, без Вашего участия (если, конечно Вы не захотите изменить программу). Данное подключение можно использовать в гаражах, садовых и дачных домиках. Оно не поддерживает заданную температуру.

3. Подключения домов, коттеджей и других объектов
Для поддержания в помещении заданной температуры (климат — контроль) необходимо подключать обогреватели через терморегуляторы. Терморегуляторы бывают розеточные и под монтаж с открытой или скрытой проводкой.

Розеточные терморегуляторы используются для подключения одного — двух обогревателей, потому используются в небольших домах, гаражах, и др. объектах небольшой площади.

Терморегуляторы под монтаж можно использовать для систем отопления абсолютно любых объектов от гаража до коттеджа, коммерческого или промышленного помещения.

Мощность данных терморегуляторов, как правило 3 кВт, необходимый запас мощности 10%, т.е. на один терморегулятор, можно подключить обогревателей суммарной мощностью 2,7 кВт.

При подключении через терморегуляторы — полностью используются эффект теплонакопления, поэтому при данном подключении обогреватели потребляют электроэнергию 5 — 8 часов в сутки.

Узнайте стоимость отопления Вашего помещения за 3 минуты

Мы рады видеть Вас на нашем сайте!

Если Вам понравился данный материал, пожалуйста, посоветуйте его своим друзьям в социальных сетях с помощью кнопок расположенных ниже.

При копировании материала на другие сайты ссылка на наш сайт как источник обязательна, потому, как даже в сети можно и нужно оставаться вежливыми людьми.

Ну и, конечно же, не забываем комментировать.

Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.

Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

Механизм термостата представляет рычажную систему, управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.

Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.

Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать. Во втором, надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настроек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри. Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

Для этого надо обесточить холодильник, выдернув шнур из электросети.
В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.
Обозначить маркером схему подключения проводов.
Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

оранжевый, красный или черный — соединяет термостат с компрессором;
коричневый — фазный провод, ведущий в розетку;
белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки

У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —> например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.

Осторожно. Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.

Как мне подключить мой новый термостат? Что означают цвета проводов? • Сервисная компания Арнольда, Inc.

Проблема : Я купил новый программируемый термостат. В проводке моего термостата всего три провода. В инструкциях к термостату требуется красный, желтый, зеленый и белый провод питания. Три цвета моих проводов — белый, желтый и зеленый. Как подключить термостат?

Ответ : Перед снятием термостата обязательно сделайте снимок или пометьте провода лентой или этикетками, к какой клемме они были подключены.Я мог бы легко помочь вам, если бы у меня был снимок, на котором видно, где провода были подключены к старому термостату. У вас есть и отопление, и охлаждение? У большинства термостатов есть красный провод, который является проводом питания, который обычно подключается к клеммам R & RC термостата, зеленый провод, который питает реле вентилятора, подключенный к клемме «G» на термостате, желтый провод, который питает наружное устройство. контактор устройства (если у вас есть кондиционер) и белый провод, который запитывает газовый клапан, электрическое тепловое реле или масляную горелку, когда вам нужно тепло.Белый провод обычно подключается к клемме «W». Термостат действует как выключатель, как выключатель света. Переключатель с красного на белый включает нагрев. От красного к зеленому включается вентилятор, от красного к желтому — кондиционер. Главный вопрос: включается ли у вас кондиционер? Один из проводов должен быть проводом под напряжением, идущим от стороны питания вашего низковольтного трансформатора. Этот провод питания обычно является красным проводом. Цвет может быть не красным, но, возможно, установщик использовал другой цвет для горячей проволоки.Вам нужно будет посмотреть на свой низковольтный трансформатор, проследить провод, выходящий из трансформатора, чтобы определить цвет. Ниже у нас есть очень информативное видео на Youtube, сделанное grayfurnaceman, в котором объясняются цветовые коды проводов термостата. У нас также есть еще одно действительно хорошее видео, снятое Дэвидом Джонсом, в котором показано, как подключить термостат. Эти универсальные цветовые обозначения проводов уже много лет используются профессионалами в области отопления и кондиционирования воздуха. Вы должны иметь возможность использовать этот цветовой код проводов для установки Nest, Honeywell, Ecobee и почти любого термостата.Если у вас есть термостат теплового насоса и у вас есть вопросы по подключению термостата теплового насоса , нажмите здесь, где у нас есть сообщение с видеороликами на YouTube, в которых показано, как подключить термостат теплового насоса . Если у вас есть другие вопросы, напишите нам: [email protected] или оставьте комментарий ниже. Мы будем рады помочь вам и сделать ваш бизнес!

Как подключить проводку термостата нагревателя к печи

Если вы научитесь подключать термостат нагревателя к печи, это поможет вам сэкономить на расходах профессионального электрика.Если вы будете осторожны и будете следовать инструкциям, вы сможете сэкономить много денег, подключив проводку самостоятельно.

Шаг 1 — Выключение электропитания

Всегда отключайте электропитание домашнего термостата на панели питания или коробке автоматического выключателя. После того, как вы найдете правильный автоматический выключатель и отключите его, накройте выключатель кусочком малярной ленты, чтобы никто не включил его снова во время процесса установки на замену.

Шаг 2 — Отсоедините проводку

Снимите проводку электропитания с задней стороны термостата.Будьте осторожны, чтобы провода не упали обратно в стену. Оберните их вокруг карандаша, чтобы они не прошли через входное / выходное отверстие. Если на проводах нового термостата нет цветовой маркировки, отметьте каждый из них, указав, к какой клемме они были подключены. Снимите монтажную пластину.

Шаг 3 — Провода к печи

Будет несколько проводов, ведущих в разные места, особенно если термостат управляет двойным нагревом / охлаждением. Провода для подключения к печи имеют следующую кодировку:

Это основной провод, который подключается к печи, независимо от того, является ли источник нагрева газовой, масляной или электрической печью.«W» обозначает белый цвет. Чтобы заменить белый провод питания от термостата нагревателя к печи, оберните новый провод, переплетая его с концом старого, который вы отсоединили от винтовой клеммы на термостате, закрепите их вместе. Другой конец новой белой проволоки оберните вокруг карандаша, чтобы проволока не упала в стену. В конце печи отсоедините старый белый провод и осторожно протяните его через стену, пока не появится новый провод, прикрепленный к старому.Удалите старый провод и прикрепите новый к клемме печи для белого провода.

Это проводка для двухступенчатой установки, которая необходима для газовых печей с малым и большим пламенем розжига. Этот силовой провод необходим для завершения двухступенчатого обжига печи. Многие тепловые насосы также используют ступенчатый процесс, для которого также требуется терминал W2. Этот провод может быть коричневого цвета, но может отличаться в зависимости от выбора из исходного установщика. При необходимости повторите процесс замены проводки, чтобы завершить подключение любой проводки W2.

Шаг 4 — Присоедините концы термостата

После того, как вы подключили новый провод или провода к клеммам печи, вернитесь к термостату и снимите провод с карандаша. Подсоедините провод (-а) W к соответствующей клемме на термостате.

Шаг 5 — Подключение проводов

При подключении проводов убедитесь, что другие провода термостата, подключенные к кондиционеру и воздуходувке, также правильно подсоединены. Зеленый провод подключается к клемме с маркировкой «G» или того же цвета.Это приводит в действие нагнетатель печного вентилятора. «Y» обозначает желтый провод, который подключается к кондиционеру.

Шаг 6 — Установите на монтажную пластину

Замените монтажную пластину, сдвинув стойку стены, выбрав другое расположение отверстия. Не используйте старые отверстия, потому что теперь они могут расшататься и представлять опасность. Если ваш термостат был расположен на стене без стойки, обязательно используйте анкеры для гипсокартона, чтобы закрепить его должным образом.

На что следует обратить внимание

Убедитесь, что проводка к термостату меньше, чем проводка, подключенная к электрическим розеткам дома.Если провода к термостату большие, как выходные провода, вам нужно будет заменить их от источника питания к месту расположения термостата. Это должен будет сделать квалифицированный электрик.

Как добавить провод C к термостату

Доступны новые термостаты Wi-Fi, которые позволяют удаленно контролировать температуру в вашем доме. В отличие от других программируемых термостатов с батарейным питанием, эти новые термостаты не могут работать только от батарей, и даже если они могут это сделать, они быстро разрядят батарею.Поэтому необходимо подключить к этим термостатам провод «C» для подачи питания. В этом посте подробно рассказывается, как я подавал питание на свой термостат, к которому не подводился провод C, с помощью подключаемого трансформатора переменного тока на 24 вольт. С проводом C, который питает ваш термостат, вам не нужно беспокоиться о разряде батарей, и вы можете настроить свет на термостате так, чтобы он работал как ночник.

Термостат, который я заменял, управляет только моим газовым водогрейным котлом, который обеспечивает только тепло.Мне не пришлось беспокоиться об охлаждении, поскольку мой кондиционер работает от отдельного термостата. Из стены, на которой был установлен мой старый термостат, выходили три провода. Моя система отопления требует для работы только два провода, R и W. Я подумал, что могу использовать третий провод для питания термостата и использовать его как провод C. К сожалению, я столкнулся с парой проблем.

Во-первых, проводка была очень старой, и в этом третьем проводе был обрыв. Я не мог подключить к нему ток из подвала.

Во-вторых, и это, вероятно, наиболее важно, я позвонил производителю своего котла, чтобы дважды проверить, можно ли подключить термостат к клемме C на 24-вольтовом трансформаторе переменного тока в котле. Эти типы термостатов называются термостатами с отводом мощности, и производитель (Weil McLain) не рекомендует использовать термостат с отводом мощности с моим бойлером. Они беспокоились, что дополнительная нагрузка от термостата может привести к преждевременному сгоранию трансформатора.Они рекомендуют использовать отдельный трансформатор 24 В переменного тока для питания термостата.

Инструкция для Программируемый термостат с сенсорным экраном Honeywell Wi-Fi (RTH8580WF1007 / U), который я устанавливал, не указывал, как подключить внешний источник питания к термостату, но позвонив в службу поддержки клиентов, я смог узнать, как подключить внешний трансформатор. Если ваш термостат также управляет вашей системой охлаждения или у вас другой тип системы отопления, конфигурация может быть другой.Рекомендуется позвонить производителю вашего термостата и получить конкретные инструкции для вашей модели и блока HVAC.

Обновление: wi-fi на термостате отстой. Вы можете обновить термостат только при условии, что термостат может подключаться к Интернету. Ураган «Сэнди» заставил меня потерять домашний интернет, но у меня все еще было электричество и тепло. Когда я лег спать на следующую ночь, я замерз до костей, так как большую часть дня проводил на улице, разбираясь с последствиями, и я хотел включить обогреватель, не вставая с постели, но не смог, потому что у меня не было интернета.Я мог получить доступ ко всем другим проводным и беспроводным устройствам в моей сети, только без доступа в Интернет. Нет возможности подключиться к термостату напрямую. Все это делается через облачный сервис Honeywell, который, как оказалось, собирает показания температуры в моем доме и информацию о системе отопления каждые 12 секунд. Мне это не нравится, и мне не нравится, когда у меня нет доступа к термостату из дома.

Замените термостат, пока он не остынет

С любым проектом что-то может пойти не так.Вы же не хотите оказаться в месте, где самая холодная часть зимы, и вам не будет тепла по какой-либо причине!

Также обратитесь к производителю вашей системы отопления, вентиляции и кондиционирования воздуха и производителю термостата, чтобы узнать подробности о вашей установке. Ознакомьтесь со всеми применимыми местными строительными нормами.

Если вам не удобно протянуть провод через стены и выполнить электрические соединения, вызовите электрика.

Что вам понадобится

Материалы

Новый термостат (я использовал Honeywell RTH8580WF)
Вставной трансформатор 24 В переменного тока (я использовал MGT-2440)
Провод термостата 18 калибра.Количество проводов должно быть не менее количества проводов, идущих от вашей системы отопления, вентиляции и кондиционирования воздуха + 2 для трансформатора. Мне понадобилось всего 4 проводника, поэтому я купил Southwire 50 футов 18/2-Gauge Провод термостата 64162179. Вам может потребоваться больше или меньше, в зависимости от того, как далеко вам нужно проложить провод.
4 гайки для проводов (по одной на каждый проводник, который вы будете использовать). Маленькие, желтые или оранжевые, подойдут.
Герметик для противопожарных блоков
Изолента.

Инструменты

Шаг 1. Спланируйте проводку

Я мог бы продолжать использовать 2 провода термостата, которые были в моей стене, плюс добавить еще 2 провода, которые будут выходить за пределы стены, к ближайшей розетке, куда я бы подключил трансформатор на 24 В переменного тока.Мне не понравилась эта установка, потому что я не хотел, чтобы провод к трансформатору был открыт там, где был установлен термостат. Установка выглядела бы намного чище, если бы вся проводка проходила через стену, как это было раньше.

Мне понадобилось 4 проводника. Два от котла и 2 от трансформатора 24в. Ближайший провод, который я смог найти, был 5-жильным проводом термостата, который я использовал. Я собирался провести 5-жильный провод от термостата до подвала, а затем соединить еще 2 кабеля в подвале.Один комплект из 2 проводов идёт к котлу и ещё два идёт к трансформатору, который будет вставлен в стену. Я использовал тот же 5-жильный провод повсюду (за исключением соединения между котлом и новым проводом, где я использовал существующий 3-жильный провод).

Для проводки термостата нет стандартной цветовой кодировки. Я решил использовать следующее соглашение. R — красный, W — белый, Rc — желтый, C — синий. Желтый и синий провода пойдут к трансформатору, и, поскольку это трансформатор переменного тока, их можно будет переключить.

Пятижильный провод будет пропущен по стене в мой подвал. Оттуда я разделю его на две части. Красный и белый будут подключаться к существующему проводу в моем подвале, который входит в мой котел и подключается к клеммам R и W на моем котле. Желтый и синий провода будут проходить по другому проводу, который идет к подключаемому трансформатору на 24 В переменного тока, который будет подключен к ближайшей розетке в подвале.

Шаг 2. Выключите систему HVAC

Прежде чем что-либо делать, выключите питание вашей системы HVAC.Это будет зависеть от системы, но рядом с вашей системой должен быть какой-то выключатель, или может быть выключатель, специально помеченный на вашей главной панели автоматического выключателя.

Шаг 3: Снимите старый термостат

Ваш новый термостат будет поставляться с инструкциями и этикетками для проводов. Следуйте инструкциям, чтобы пометить существующие провода наклейками, чтобы вы знали, какой провод какой.

После того, как вы промаркируете свои провода, но перед тем, как полностью отсоединить их от старого термостата, оберните карандашом существующие провода и / или приклейте провода к стене, чтобы они не соскользнули в отверстие.

Если вам нужно просверлить отверстия для новых анкеров, чтобы вкрутить новый термостат, сделайте это сейчас. К счастью, я заменял другой программируемый термостат Honeywell, в котором использовалось такое же расстояние между отверстиями.

Шаг 4: Запустите новый провод термостата

Это сложная часть, и то, как вы прокладываете провод, будет зависеть от того, как проложен ваш существующий провод. Мне повезло, и у моего термостата был прямой спуск по стене, на которой он был установлен, до моего подвала. Потянув за провод сверху и снизу в подвале, я смог определить, что провод не был прочно прикреплен к стене, и я смогу вытащить его.Типы застежек, которые я видел в подвале, были довольно неплотно прилегающими. Если это не ваш случай, вам будет труднее протянуть новый провод. Возможно, вам придется проделать небольшие дыры в стенах здесь или там. Рыболовная проволока может быть сложной задачей, и вы можете нанять электрика, который сделает это за вас. Помните, лучше не пытаться решать эту проблему, когда очень холодно, и вы не хотите оставаться без тепла в течение нескольких дней, если что-то пойдет не так.

Подготовьте рыболовную ленту

Когда я впервые использовал ленту GB Fish Tape, было очень трудно вытащить ее из катушки.Вы должны вытащить стальную ленту вручную. Он покрыт маслом, что делает его сложным. Я взял ленту на улицу, не делайте этого на ковре, иначе масло запачкает его, и вытащил как можно большую часть ленты вручную. Затем я наступил на конец и потянул за катушку, медленно вытягивая всю ленту. Поскольку моего досягаемости было недостаточно, я спустился по ленте, чтобы изменить то место, где я оказывал давление. Будьте осторожны, чтобы при этом не сильно согнуть стальную ленту. Как только я вытащил всю ленту, я намотал ее и повторил все процессы.Теперь, когда я использую рыбную ленту, она легко выходит.

Прикрепите проволоку к рыболовной ленте

Сверху, где старый провод выходил из дыры в стене, я прикрепил провод к концу рыбной ленты. В конце есть небольшое отверстие, через которое я пропустил провода, а затем использовал изоленту, чтобы скрепить все вместе. Убедитесь, что лента наложена аккуратно, чтобы точка соединения не была значительно толще, чем толщина провода. Потяните за него несколько раз, чтобы убедиться, что проволока не оторвется от рыболовной ленты, пока вы протягиваете ее через стену.

Убедитесь, что у вас достаточно размотанной ленты, чтобы дотянуться до другого конца отверстия.

Потяните провод вниз

Затем я спустился в свой подвал, где старый провод термостата выходил из досок пола. Я осторожно натянул старую проволоку, пока рыбная лента не опустилась до рабочего уровня. Мне пришлось однажды подбежать, чтобы накормить ленту для рыбы, когда мне показалось, что она сильно зацепилась. Эта операция будет проще, если у вас есть один человек, направляющий ленту сверху, а другой — снизу, но это выполнимо с одним человеком.

Прикрепите новый провод к рыболовной ленте

Сначала я размотал проволоку достаточной длины и немного распрямил ее. Я позаботился о том, чтобы размотать достаточно проволоки, чтобы, когда я потянул конец наверх, катушка все еще была на земле, так что вес катушки не потянет проволоку обратно вниз.

Я снял примерно 1,5 дюйма коричневой внешней обмотки проводов, обнажив 5 отдельных цветных проводов. Я пропустил эти провода через отверстия в конце рыбной ленты. Затем я взял 3 отдельные жилы одну за другой и намотал их вокруг кончик рыбной ленты.Два в одном направлении, а другой в другом. Это поможет закрепить провода на ленте. Наконец, я надежно обернул соединение изолентой и несколько раз потянул за него, чтобы убедиться, что он не разорвется, пока протягиваю провод через стену.

Я сделал снимок перед тем, как обмотать соединение изолентой, чтобы показать вам, как я прикреплял провод к концу ленты. К сожалению, я не понял, что фотография не получилась, когда я ее сделал. Надеюсь, приведенного выше описания будет достаточно.В любом случае важно, чтобы он обеспечивал некоторую безопасность и не увеличивал ширину.

Протяните новый провод через стену

Первый шаг — начать подачу проволоки снизу вверх, пока соединение между рыбной лентой и проводом термостата не пройдет через отверстие. Это одна из точек, где может зацепиться провод. С двумя людьми это сделать проще, но я справился сам.

После того, как соединение было установлено, я дважды проверил, что провод прямой и достаточно ли размотанных.

Затем я поднялся наверх и осторожно натянул ленту с рыбой, пока новый провод не вышел из дыры в стене.

Я убедился, что у меня достаточно проволоки для работы, и обмотал новую проволоку лентой, удерживая ее на катушке, чтобы проволока не соскользнула обратно в отверстие. Вы также можете обернуть провода чем-то вроде карандаша.

Шаг 5: Подключите провода к опорной пластине термостата

С новым проводом, проткнутым через стену, пора было приступить к подключению нового термостата.Я обрезал провод до нужной длины, чтобы из стены выступало около 4 дюймов. Я разобрался с беспорядком, связанным с разворачиванием изоленты с конца и рыболовной лентой позже. Я начал с того, что снял пару дюймов коричневой внешней оболочки провода, чтобы обнажить 5 отдельных проводов с цветовой кодировкой внутри. Затем я намотал зеленый провод обратно на основной пучок проводов, так как я не собирался его использовать, затем я снял примерно 3/8 дюйма с конца 4 оставшихся проводов, как показано.

Снять перемычку

Основание термостата идет с металлической перемычкой, соединяющей Rc и R, она выглядит как небольшая скоба.Эту перемычку необходимо удалить, чтобы можно было подключить термостат к независимому силовому трансформатору. Чтобы удалить его, используйте небольшую прецизионную отвертку с плоской головкой, чтобы ослабить два винта для Rc и R в черной клеммной колодке. Вам не нужно откручивать их полностью, только до тех пор, пока вершины винтов не будут на одном уровне с верхней частью черной клеммной колодки. После того, как оба винта будут ослаблены, просто вытяните перемычку.

Клемма Rc используется для подключения реле охлаждения. Если ваш термостат контролирует и вашу систему отопления, и систему охлаждения, я не уверен, как вы подойдете к подключению внешнего трансформатора.В этом случае вам, вероятно, потребуется подключить провод C вашего термостата непосредственно к трансформатору в вашей 24-вольтовой системе HVAC.

Присоединить провода

Один за другим вставьте конец каждого провода в соответствующую клеммную колодку и прикрутите его, чтобы удерживать на месте. Я использую соглашение:

R — Красный (к котлу)
Вт — Белый (к бойлеру)
Rc — желтый (к трансформатору)
C — синий (к трансформатору)

Как только провода будут прикреплены, вы можете прикрепить опорную пластину к стене.Я использовал небольшой уровень сбоку, чтобы убедиться, что основание установлено прямо. (Верхняя часть термостата и опорная пластина изогнуты.) Картинка получилась не такой прямой 🙂 но вы можете видеть, как 4 провода прикрепляются к опорной пластине термостата.

В зависимости от вашей системы HVAC ваша проводка может отличаться.

Шаг 6: Подключите термостат к трансформатору

Вернувшись в подвал, я протянул новый провод к месту соединения с проводкой, идущей к печи.Я думаю, что когда они установили мой новый котел, они подключили новый провод термостата к старому, а точка подключения находится на стене над котлом. Я протянул новый провод к этой точке, дал себе немного дополнительных возможностей поработать в случае каких-либо ошибок, перерезал провод и надежно прикрепил его к стене.

Затем я снял примерно 2 дюйма коричневой внешней оболочки провода. Как и раньше, я снова обернул зеленый провод вокруг основного провода, так как я не собирался его использовать. Затем я снял примерно 3/4 дюйма с концов 4 оставшихся провода.

Затем я определил, куда я собираюсь подключить трансформатор 24 В переменного тока, и отмерил нужную длину провода от катушки. Я знал, что у меня останется дополнительный провод термостата, и я буду использовать его вместо другого двухжильного провода, так как мне не понадобятся все 5 для этого запуска.

Обрезав провод до нужной длины, я снял концы проводов, намотал каждый на одну из двух винтовых клемм на трансформаторе и затянул их.Положение этих двух проводов не имеет значения, поскольку это трансформатор переменного тока. Я выбрал именно этот трансформатор на 24 В переменного тока (MGT2440), потому что у него были винтовые клеммы.

Затем я подключил желтый провод, идущий от трансформатора, к желтому проводу, идущему от термостата. Я зачистил концы обоих концов примерно на 3/4 дюйма, с помощью плоскогубцев намотал провода друг на друга по часовой стрелке и закрепил их оранжевой гайкой. Я повторил процесс для синего провода от трансформатора к проводу термостата.

Прежде чем продолжить, я хотел убедиться, что термостат получает питание, поэтому я подключил трансформатор, побежал наверх, вставил термостат на его основание и был счастлив увидеть экран 🙂

Я уже настроил параметры беспроводной сети, когда тестировал трансформатор на 24 В переменного тока, прежде чем я столкнулся со всеми этими проблемами.

Шаг 7: Подключите термостат к котлу

От котла до старой проводки термостата шел трехжильный провод.К счастью, эта новая проводка имела цветовую маркировку, поэтому я знал, какие цвета идут на клеммы R и W на котле. Один за другим я прикрепил красный провод к новому проводу, который я провел от термостата к подвалу, сняв 3/4 дюйма нового провода и намотав его на провод, идущий к клемме R термостата в котле. Котел провод был предварительно подключен к старому проводу и уже был зачищен.Я закрыл соединение гайкой для провода и повторил процесс для белого провода с проводом, который идет к клемме W на котле.

Я щелкнул выключателем, чтобы снова включить котел, и побежал наверх, чтобы убедиться, что все работает. Я включил термостат и проверил, загорелся ли котел. Находясь внизу рядом с котлом, я с помощью телефона выключил термостат, и через несколько секунд котел выключился. 🙂

Шаг 8: Завершение

Теперь, когда я знаю, что все работает правильно, я обернул изолентой проволочные гайки, чтобы они были надежно закреплены, и использовал конопатку противопожарного блока в отверстии от подвала до стены, где проходит провод нового термостата.На всякий случай я дважды проверил, все ли работает. С помощью приложения на телефоне я могу регулировать термостат из любого места.

Одна из приятных особенностей подключения термостата к стене заключается в том, что свет на термостате всегда может оставаться включенным, и мне не нужно беспокоиться о разряде батарей. Термостат находится рядом с отверстием, в которое я обычно натыкаюсь, когда спускаюсь за стаканом воды посреди ночи. Надеюсь, пальцы на ногах больше не будут, и мне никогда не придется беспокоиться о замене батареек.

Как подключить термостат

»Проекты домашних электромонтажных работ
»Электропроводка в жилых помещениях: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спроси у электрика

Как мне узнать, какие провода подключать к моим новым клеммам термостата? Типовая проводка термостата для обогрева печей HVAC и кондиционирования воздуха, соединения проводов термостата.

Подключение проводов термостата
Вопрос термостата № 1 Я пытаюсь подключить термостат, как мне узнать, какого цвета провода подключать к клеммам?

Я покупаю дом, в котором я заметил, что термостат отсутствует и проводка есть, но термостат отсутствует.
Я заменил один в моем нынешнем доме и использовал старую проводку термостата, настроенную для новой, и она работает нормально.
Термостат, который я хочу установить, является программируемым Honeywell.
Мой вопрос: как узнать, какие провода идут к каким клеммам, поскольку в инструкциях сказано, что не беспокойтесь о цветах, используйте старый, чтобы установить новый, но старого термостата там нет.

Этот вопрос по электрике поступил от: Сида, домовладельца из Санкт-Петербурга.Люси, Флорида.

Дополнительные комментарии: На вашем сайте есть отличные статьи для домовладельцев и новичков.

Термостат Вопрос № 2

Я пытаюсь установить термостат Honeywell Lyric T5, но не знаю, какую настройку использовать. Я живу в многоквартирном доме, в котором есть геотермальное отопление и охлаждение, а также тепловой насос. Однако нет проводов O или B, которые должны быть у типичной проводки теплового насоса.
У меня есть только провода R, C, G, Y1 и W1.Когда я пошел настраивать термостат как геотермальный тепловой насос, он попросил переключить O / B на нагрев или охлаждение, что ни ко мне не относится.
Когда я выбрал O / B on Heat, охлаждение и обогрев работают, но нагрев не отключался даже после того, как температура окружающей среды достигла установленной температуры. Я не понимаю, какая у меня система отопления / охлаждения.

Этот вопрос по электропроводке поступил от Санни, домовладельца из Ванкувера, Канада.

Термостат Вопрос № 3:

У меня возник вопрос по печи.Раньше я переключался на умный термостат, но я хочу вернуться на «не умный» термостат, и я забыл о расположении проводки. Системе 1-2 года, к ней подключены только кондиционер и обогреватель.
Внутри панели печи находятся два пучка, один из которых имеет две проволоки, а другой — четыре. Два жгута проводов белого и черного цвета. Жгуты из четырех проводов белого, черного, красного и зеленого цветов.
Плата печи имеет 7 разъемов. Это R, Y / Y2, W, Com 24V, G, DHUM и Y1.Подскажите, пожалуйста, какие провода куда подключаются? Также печь Carrier 59SP5A.

Этот вопрос по электропроводке поступил от Роберта из Далласа, штат Техас.

Ответ Дэйва:
Спасибо за вопросы по электрике.

Да, Сид, это немного странно. Цвета проводов и количество проводов обычно такие же, как показано ниже в таблице электрических соединений термостата.

Простое подключение термостата

Применение: Термостат для управления системами отопления, вентиляции и кондиционирования, вентиляции и кондиционирования воздуха.
Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполнять лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: Основные ручные электрические инструменты, включая небольшую отвертку и небольшие приспособления для зачистки проводов.
Расчетное время: зависит от личного опыта и способности работать с инструментами и небольшими проводами термостата.
Меры предосторожности: Определите схему печи или теплового насоса, выключите ее и пометьте примечанием перед тем, как приступить к работе с проводкой термостата.
Поиск и устранение неисправностей и тестирование: Большинство термостатов можно проверить с помощью вольт / омметра. Батарею термостата следует проверить и при необходимости заменить.
Примечание: Убедитесь, что вы получили термостат для замены в точности с правильным номинальным напряжением.

Электропроводка термостата

Таблица электрических соединений термостата и схема подключения

Термостат Проводка: Куда присоединяются красный и белый провода на новом термостате?

Теперь у меня есть термостат, в котором только красный и белый провода, и мне интересно, куда я их положу на свой новый термостат?

Этот вопрос по электропроводке поступил от Сильвестра, домовладельца из Камминга, штат Джорджия.

Пример: типовая проводка термостата для систем отопления, вентиляции и кондиционирования воздуха, печного отопления и кондиционирования воздуха

Наиболее распространенные применения термостатов:
- Термостат кондиционера
- Термостат отопления
- Термостат теплового насоса

Типичные цвета проводов термостата и функции

Клемма Наклейка	Цвет провода	Функция / Описание
Правый	Красный провод	24 В для обогрева
Rc	Красный провод	24 В для охлаждения
Y1	Желтый провод	Первая ступень охлаждения
Y2	Синий провод	Вторая ступень охлаждения
G	Зеленый провод Серый провод *	Нагнетатель вентилятора внутреннего блока
W1	Белый провод	Первая ступень
W2	Черный провод	Вторая ступень нагрева
О	Оранжевый провод	Тепловой насос Реверсивный клапан Режим охлаждения
Б	Коричневый провод	Тепловой насос Реверсивный клапан Нагревательный узел
С	Коричневый провод **	24 В, нейтраль (общий)

* Встречается в некоторых печах марки Carrier.
** Коричневый часто является первым проводом, используемым для общей ветви 24 В, однако чаще всего используются белый, черный и синий.

Типовая схема подключения термостата для печного отопления и кондиционирования воздуха

Наиболее распространенный Термостат Применения:

Термостат кондиционера
Термостат нагрева печи

Терминал Наклейка	Цвет провода	Функция / Описание
р	Красный	24 В
Б	Синий	Охлаждение
G	Зеленый Серый *	Вентилятор воздуходувки
Вт	Белый	Отопление

ПРИМЕЧАНИЕ. Хотя многие домашние системы отопления и кондиционирования воздуха имеют кабель термостата стандартного типа с проводами с цветовой кодировкой, провода следует идентифицировать, чтобы точно определить назначение каждого провода .

Электропроводка нагревателя и термостата

Пример: электрическая схема термостата

Подробнее о проводке отопления и кондиционирования воздуха

Подключение контура теплового насоса

Электропроводка теплового насоса
Тепловые насосы используются для отопления и охлаждения. Настенные блоки отлично подходят для офисов, соляриев, пристроек к комнатам, гаражей и используются в номерах отелей и мотелей.

Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 вольт

Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного шнура осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Как подключить провода термостата к блоку переменного тока — Модернизированный дом

Термостаты — отличное оборудование, используемое для поддержания желаемой температуры в вашем доме.Вы можете установить температуру, и термостат сделает всю работу за вас. Если у вас еще нет подключения к блоку переменного тока, вы можете задаться вопросом, как это сделать.

Чтобы подключить термостат к блоку переменного тока, необходимо выполнить несколько шагов:

Отключить термостат
Маркируйте свои провода
Ознакомьтесь с цветовой кодировкой проводов
Проверить провода
Подключите провода от платы управления к внешнему блоку

Подключить термостат к кондиционеру проще, чем кажется!

В этом руководстве мы расскажем, как подключить кондиционер к термостату.Инструкции будут отформатированы в виде простых шагов. Если это ваш первый раз, это руководство идеально вам подойдет.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Шаг первый: отключение термостата

Самое важное, что вам нужно сделать, это отключить питание проводов термостата.После отключения питания вы можете снять термостат с базы.

Когда вы снимете термостат, вы заметите, что провода выходят из стены. Эти провода будут подключены к базе. Прежде чем отключать все, рекомендуется установить ярлыки, чтобы вы запомнили, куда все идет.

Шаг второй: маркируйте провода

Перед тем, как снимать провода с законных мест, нужно либо сфотографировать их, либо промаркировать. Если вы решите маркировать свои провода, вам потребуется:

Бумажная или малярная лента
Маркер или ручка

Вы просто слегка оборачиваете ленту вокруг провода, создавая небольшой выступ, чтобы можно было маркировать его.

Также, когда вы отсоединяете провода, вы должны их разводить. Разложив провода, большой кабель не упадет обратно в стену. Если провода упадут в стену, вам нужно будет выудить их или вырезать отверстие, чтобы вытащить их.

Шаг третий: ознакомьтесь с кодировкой проводов

Основы кодирования проводов
Наиболее часто встречающиеся
Цвета	Этикетки	Функция
Красный	R	Питание (24 В)
Желтый	Y	Охлаждение
зеленый	G	Вентилятор
Белый	Вт	Отопление
Синий	С	Обычный
Красный	Rh	Мощность нагрева
Красный	RC	Мощность для охлаждения

В этой таблице показаны наиболее распространенные цвета для каждой функции.Однако ваши провода могут отличаться от цветов на схеме. Если они не совпадают, проверьте производителя и получите правильные корреляции.

Например, провод для охлаждения может быть синим вместо желтого. Это важно знать при подключении блока переменного тока к термостату. Кроме того, между RH и RC должна быть перемычка. Если перемычки нет, кондиционер не будет включаться и выключаться.

О этикетках термостатов

Также проверьте основание термостата на наличие этикеток.Клеммы большинства термостатов помечены, поэтому вы знаете, куда подвести каждый провод.

Если вы прочитаете все этикетки, этот процесс будет проходить гладко. Если вы не обращаете внимания на названия, вы можете неправильно подключить термостат.

Кроме того, некоторые термостаты говорят: «Не будут работать без провода к« C »». Это означает, что вам необходимо подключить общий провод, чтобы он работал.

Шаг четвертый: проверьте провода

Перед подключением блока переменного тока мы рекомендуем вам проверить провода, которые подключаются к плате управления.(Примечание: для красного провода не имеет значения, вставляете ли вы его в R или RC из-за перемычки.)

Перед подключением блока переменного тока убедитесь, что все установочные винты затянуты. Важно отметить, что эти два провода переменного тока не подключаются напрямую к контактной клемме вашего устройства.

Обычно провода переменного тока присоединяются к еще двум проводам, соединенным проволочными гайками. Эти подключенные провода будут затем подключены к контакту, который будет отправлять сигналы на ваш блок переменного тока.

Шаг пятый: Подключение блока переменного тока

Пришло время подключить кондиционер.На плате управления провода вставят ваши провода переменного тока в Y и C. Не имеет значения, какие провода идут к какому выводу.

Но если это заставляет вас чувствовать себя лучше, вы можете вставить дополнительный белый провод в C для общего. Белый цвет также используется для «общего» провода вместо синего.

Как контактный терминал управляет вашим кондиционером?

Два провода, которые вы подключили к контактной клемме, передают питание через катушку клеммы. Катушка потребляет 24 вольта от платы управления, которая втягивает поршень в контакт.

Как только плунжер входит в контакт, напряжение может проходить через клемму. Когда плунжер расслабится, сила перестанет течь.

Как проверить термостат

Чтобы проверить термостат переменного тока, вам понадобится кто-нибудь, кто будет стоять у печи:

Увеличьте температуру до щелчка.
Сообщите вашему помощнику, что вы повысили температуру.
Спросите их, слышали ли они, как включалась печь.

Звук включения печи говорит о том, что печь получила сигнал от термостата. Однако, если тест не прошел, вам нужно будет изучить проблему.

Если ваша установка не работает

Если ваш помощник не слышит щелчка печи, возможно, что-то подключено неправильно. Разберите термостат, чтобы проверить все провода. Если провода размещены удачно, то неисправность может быть признаком того, что вам нужен новый термостат.

Установка нового термостата

Чтобы установить новый термостат, вы можете просто следовать инструкциям в этом руководстве. Процесс такой же, за исключением того, что вам нужно будет подключить провода к плате управления.

При установке нового модуля рекомендуется сначала прочитать брошюру с инструкциями. Буклет содержит всю важную информацию для конкретного производителя. Затем выясните каждую из функций проводов и поместите их соответственно на плату управления вашей печи.Кроме того, всегда регулируйте установочные винты, чтобы они удерживали провода на месте.

Советы для успешной установки проводки термостата

Независимо от того, устанавливаете ли вы новый термостат или просто меняете его местоположение, вам нужно тщательно выбирать место для его установки. Его всегда следует устанавливать на внутренней стене, так как внешние стены подвержены колебаниям температуры в зависимости от времени года: тепло летом и прохладно зимой.

Размещение термостата на внешней стене приведет к неправильным показаниям, из-за чего ваша система HVAC будет работать слишком тяжело.В результате в вашем доме может быть слишком тепло зимой и слишком прохладно летом, что приводит к потере энергии и денег. Лучшее место для установки термостата — это внутренняя стена, расположенная ближе к середине вашего дома , на которую не влияет следующее:

Тепло, пар или влага из ванной комнаты
Сквозные окна или двери
Воздействие прямых солнечных лучей
Соседний регистр охлаждения / нагрева или решетка
Тепло от ближайшего прибора или от готовки

Если установка термостата, подключение его к кондиционеру или простая регулировка проводов — это не то, для чего у вас нет времени или навыков, вы можете подумать о том, чтобы связаться с подрядчиком по ОВК.Для достижения оптимальных результатов часто лучше обратиться за помощью к профессионалу. Однако, если вы уверены в своих силах, действия, описанные выше, должны помочь вам упростить этот процесс.

Связанные вопросы

На что мне установить термостат переменного тока?

Летом ваше тело приспосабливается к более высокой температуре. Хотя 60 градусов по Фаренгейту кажется отличной идеей, скорее всего, это будет слишком холодно для вас.

Лучшая настройка термостата переменного тока в летнее время — около 75 градусов по Фаренгейту.Чем круче вы его установите, тем больше энергии он потребляет.

Провод какого цвета управляет системой кондиционирования?

Желтые провода, расположенные под термостатом, подключаются к компрессору и управляют системой кондиционирования воздуха. Они подключаются к клеммам Y на вашем термостате и заканчиваются на контакторе компрессора через воздухообрабатывающий агрегат.

Как узнать, неисправен ли термостат переменного тока?

Есть несколько способов узнать, что ваш термостат переменного тока неисправен:

Это явные признаки того, что термостат необходимо заменить.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Несколько выводов

Подключить термостат к блоку переменного тока относительно просто, и хотя вы можете нанять выполненную работу, ее часто может выполнить средний домовладелец. Однако, если ваши провода неправильно подключены к плате управления печи, ваш кондиционер не будет работать.

Чтобы избежать нежелательных результатов, обязательно ознакомьтесь с кодами проводов термостата. Не каждый модуль будет иметь одинаковую настройку или одинаковое соотношение между цветами и функциями.

Если у вас нет необходимой информации, поищите в Интернете или принесите термостат в магазин товаров для дома. Сотрудник будет рад вам помочь!

Хизер Роббинс

Хизер — страстный писатель, любящий все, что угодно, сделанное своими руками.Повзрослев, она научилась всему, от ремонта дома до дизайна, и хочет поделиться с вами своими советами. Когда она не пишет, она обычно гуляет или ищет свой следующий DIY-проект.

Недавно опубликованные

ссылка на 25+ типов подушек (с фотографиями)

25+ типов подушек (с фотографиями)

Выбор правильной подушки для ночного отдыха — почти такое же важное решение, как и выбор матраса.Если вы часто просыпаетесь с болями и болями, возможно, вы используете …

ссылка на Могут ли водонагреватели взорваться? (Причины и как это предотвратить!)

Как проверить термостат

Кажется, что ваш термостат неправильно контролирует вашу печь или кондиционер?

Если отопительное и охлаждающее оборудование в вашем доме не работает, возможно, проблема в термостате.

В этой статье мы покажем вам, как проверить термостат и, при необходимости, отключить его, чтобы ваше оборудование заработало.

Вот как проверить термостат, чтобы увидеть, работает ли он:

1 При выключенном питании печи снимите термостат или крышку термостата, чтобы оголить провода.

Обратите внимание, что провода должны быть прикручены к клеммам, обозначенным R (красный), W (белый), G (зеленый), Y (желтый) и C (общий). Некоторые термостаты подключены только к красному и белому или красному и зеленому.

Подробнее об идентификации различных проводов см. В видео внизу этой статьи.

Запишите, какие провода подключены к клеммам, или, лучше, сделайте снимок на свой смартфон.

Многие электронные термостаты состоят из двух частей: опорной плиты и корпуса. В этом типе вы тянете корпус прямо, чтобы снять его. © Дон Вандерворт, HomeTips

2 Отвинтите и снимите провода с их клемм. Не позволяйте им упасть обратно через отверстие в стене (при необходимости оберните их карандашом).

Если проводов больше двух, выберите красный и белый — обычно это стандартные цвета для питания и тепла. Провода электронного термостата прикреплены к клеммным винтам на основании.

3 Скрутите оголенные концы двух проводов вместе. Убедитесь, что никакие другие провода не касаются этих или друг друга.

4 Включите печь снова. Если включается вентилятор и зажигается горелка печи, термостат неправильно подсоединен к проводам или неисправен.Замените термостат, как описано в статье «Как установить электронный термостат».

5 Если горелка не зажигается, проверьте целостность проводов от термостата к печи, чтобы увидеть, есть ли обрыв в одном из проводов. (Если вы проверяете кондиционер, будет работать только вентилятор.)

Вот хорошее базовое видео, которое показывает, как использовать мультиметр для проверки целостности провода. Это видео должно начинаться с раздела, посвященного непрерывности.

6 Проверьте и затяните винты клемм на всех соединениях проводов.

Если AC не работает, проделайте тот же процесс с красным и желтым. Если вентилятор не работает, повторите с красным и зеленым.

Следующее видео очень хорошо показывает, как снять термостат со стены, а затем использовать мультиметр для проверки всех электрических соединений.

Как вы увидите в этом видео, термостат можно переключить в обход.Этот метод обычно используется для выявления неисправного термостата перед его заменой, но также может использоваться для временной работы системы.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Узнайте больше о проводке и устранении неисправностей термостата печи Don Vandervort

— HVAC How To

Электропроводка термостата печи относится к категории «сделай сам», которую может подключить или отремонтировать любой человек, имеющий обыкновение.

Конечно, если сомневаетесь, обязательно вызовите профессионала.

При работе с термостатом крышку можно снять, чтобы оголить проводку.

Перед выполнением любых работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их.Таким образом, вы всегда можете вернуться к исходной настройке.

Имейте в виду, что даже несмотря на то, что существует отраслевой стандарт цветовой кодировки проводов, это не означает, что установщики следовали ему.

Как термостат включает печь?
Термостат — это выключатель, который может автоматически включать печь при достижении заданной температуры.

Если предполагается, что термостат неисправен, его можно отключить с помощью перемычки.

Термостаты используют 24 В переменного тока от трансформатора для управления печью.

Трансформатор понижает напряжение с 120 до 24 вольт, необходимых термостату, и отправляет 24 вольт по двум проводам. Два провода на 24 В идут к клемме R и клемме C внутри термостата.

Печь Трансформатор 24 В

R — горячая сторона, а C — общая сторона трансформатора.

Два 24-вольтовых провода НИКОГДА не должны касаться , иначе произойдет короткое замыкание трансформатора, и его необходимо будет заменить.

Несмотря на то, что красный провод должен идти к R, а черный провод к C, цвета проводов иногда могут отличаться.

Часто установщики следуют своей собственной цветовой кодировке, поэтому всегда следите за клеммами на термостате, а не за цветом проводки.

И плата управления печи, и термостат обычно имеют одинаковые обозначения клемм.

Схема подключения термостата печи

Буквы на клеммах термостата и то, что они контролируют

Горячий провод (24 В), обычно красный от трансформатора, является основным проводом питания для включения или выключения компонентов печи .

Например, если красный провод подключен к W на термостате, печь должна включиться.

Когда красный провод отключен от W, печь должна выключиться.

Термостат должен автоматически завершить эти соединения при достижении заданной температуры.

Клеммы термостата

Поиск и устранение неисправностей Термостат печи
Когда термостат достигает заданной температуры, он соединяет клеммы R и W, чтобы включить печь.

Если есть подозрение на неисправность термостата, то эти клеммы можно перемыть перемычкой на печи, чтобы это исключить.

Если печь запускается после перемычки R и W, вероятно, неисправен термостат.

Имейте в виду, что это также может быть обрыв провода, хотя такое случается нечасто.

Электрические соединения могут выйти из строя по любому количеству причин, но сначала устраните термостат, заменив батарею и убедившись, что он находится на правильной настройке (нагрев) и температуре, чтобы активировать запрос на нагрев устройства.

Затем соедините перемычкой провода R и W на клеммах термостата, чтобы исключить проводку.

Заменить термостат в последнюю очередь после проверки всего остального.

Разное
