Подключение двухтарифного счетчика. на примере услуг «электроэнергия день», «электроэнергия ночь»

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.
Основные требования Основные правила монтажа и подключения приборов учета определяются п

Расскажите о нюансах подключения которые известны вам.
При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.
Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные

Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.
Подключение дома к электросети — Щитки и провода — Все по уму

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Типы и особенности счетчиков

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Электросчетчик – специальное устройство, позволяющее вести учет затрат энергии постоянного или переменного тока. Он предназначен для монтажа в квартире или доме. Существует несколько типов приборов.

По принципу действия

Производители выпускают такие модификации:

• Электромеханические. Индукционный электросчетчик функционирует по принципу образования магнитного поля двумя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении параметров тока и напряжения диск крутится быстрее. Гарантийный срок службы изделий составляет 15 лет.
• Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

• однотарифные – ведут учет по одной системе;
• многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

По способу крепления

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика

Тут важно, чтобы боковые крепежные отверстия обоих из них совпали

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т. д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Как подключить трёхфазный прибор к однофазной сети

Мнения специалистов расходятся относительно того, будет ли трёхфазный счётчик в однофазной сети считать правильно.

Узнаем как подключить счетчик однофазный: полезные советы и правила

Счетчики однофазного типа используются в цепях постоянного и переменного тока. Существует множество типов устройств, и они отличаются между собой по комплектующим элементам. Выделяют классические, проводные и высокочастотные устройства, которые могут работать от силовых трансформаторов.

Как подключить счетчик электроэнергии однофазный? Чтобы ответить на этот вопрос, надо в первую очередь разобраться в предельной проводимости устройства и величине допустимого напряжения. Показатель перегрузки у счетчиков может сильно отличаться.

Подключение классической модели

Как подключить счетчик однофазный классический? Схема установки модели предполагает применение одного коммутатора. Входные контакты подсоединяются по контактору первого порядка. Показатель сопротивления на триггере должен составлять не менее 120. Также надо обратить внимание на то, что изоляторы у блоков обязаны находиться за переключателем. Проводники чаще всего используются с контроллером. При повышении уровня сопротивления устанавливаются электромагнитные фильтры. Когда подключен старый однофазный счетчик, контакты первого порядка замыкаются на пластине. Номинальное напряжение в цепи обязано составлять около 230 В, а допустимая перегрузка равняется 5 А.

Схема прямого включения

Как подключить счетчик электроэнергии (однофазный) и автоматы? Прямое включение блока осуществляется через канальный триггер. Его выходные контакты подсоединяются к выпрямителю. Полупроводниковый преобразователь подбирается на две частоты. Чтобы установить фильтр, стоит воспользоваться тестером. Показатель номинального сопротивления в цепи не должен превышать 30 Ом. Модели на три контакта надо подключать через двоичный переходник. Первый контроллер подсоединяется через преобразователь. Номинальное сопротивление в цепи составляет около 70 Ом, а напряжение доходит до 230 В.

Устройства для трансформаторного подключения

Как подключить электрический счетчик однофазный? Модели для трансформаторов выделяются наличием частотного компаратора. У многих модификаций используется резонансный переходник, который работает от блокиратора. Для подсоединения к щитку используется контроллер. Первый расширитель элемента подключается к преобразователю. Перед этим делается замер сопротивления в цепи.

Указанный параметр в среднем равняется 55 Ом. При замыкании контактов второго порядка проверяется номинальное напряжение. Если рассматривать схему с инвертирующим компаратором, то для счетчика используется контроллер. Контакты устройства подсоединяются через триггер. В данном случае фильтры устанавливаются за преобразователем. Если рассматривать модель с одним расширителем, то триггер можно использовать с обкладкой. При подключении расширителя замыкаются контакты первого и второго порядка. Номинальное напряжение элементов составляет 230 В. Контроллер в данном случае подключается через аналоговый выход.

Модели для силовой цепи

Как подключить счетчик однофазный к силовой цепи? Для этого разрешается применять коммутаторы. Триггер часто используется с широкополосным переходником. Контакты первого порядка соединяются с выходным разъемом. Если рассматривать щитки на 200 Вт, то показатель перегрузки на счетчике должен составлять не менее 3 А. Дополнительно важно обращать внимание на сопротивление при подсоединении триггера. Указанный параметр в среднем равняется 50 Ом.

Однако модели с контактными расширителями не способны работать при таком сопротивлении, а номинальное напряжение у них максимум доходит до 230 В. Если рассматривать щитки с двумя регулируемыми переходниками, то контакты первого порядка замыкаются на выходном диоде. Подключать модель через выпрямитель разрешается только с фильтром. Динисторы для счетчиков подбираются на 4 мк.

Подключение через измерительные трансформаторы

Как подключить счетчик однофазный через измерительные трансформаторы? На самом деле это можно сделать напрямую с триггером. Предельное сопротивление у него обязано составлять не менее 45 Ом, а напряжение — целых 230 В. Показатель перегрузки в данном случае зависит от типа преобразователя. Если рассматривать линейные модели, то контакты первого порядка замыкаются на выходе цепи.

Перегрузка в данном случае составит около 5 А. Контакты второго порядка соединяются с расширителем. При частоте 55 Гц сопротивление не должно превышать 40 Ом. Очень часто на трансформаторах используются электромагнитные контакторы. В такой ситуации нужно воспользоваться тестером. При повышенном напряжении компаратор подбирается электродного типа. Если говорить про расширитель, то подключение к контактам происходит через переходник.

Устройства на 30 Гц

Как подключить счетчик электроэнергии однофазный (старый)? Модели на 30 Гц в щитки устанавливаются через триггер. Если рассматривать широкополосные модификации, то изолятор используется на выходе цепи. У многих моделей имеется аналоговый выход. Контакты первого порядка замыкаются на преобразователи. Сопротивление перед триггером обязано составлять не более 40 Ом. Расширители разрешается применять с контроллером. Однопереходные модификации обладают хорошей проводимостью, но часто приводят к перегрузкам контроллера. Счетчики с фазовым переходником запрещается использовать в цепи постоянного тока. Номинальное напряжение на выходе счетчика должно составлять не менее 200 В при перегрузке 10 А.

Подключение моделей на 40 Гц

Как подключить счетчик однофазный на 40 Гц? С этой целью применяется компаратор. На сегодняшний день имеется много моделей с операционными триггерами. Контакты первого порядка должны стандартно замыкаться на преобразователе. При возникновении проблем с напряжением проверяется сопротивление.

Перегрузка на выходе в среднем составляет 50 Ом. Допустимый уровень напряжения равняется 230 В с отклонением не более 15 %. Если говорить про электродные преобразователи, то для подключения счетчика потребуется один дипольный переходник. Контакты второго порядка разрешается подключать только через компаратор.

Модификации на 50 Гц

Счетчики на 50 Гц подключаются через аналоговые и проходные триггеры. Некоторые модификации работают в щитках с выпрямителями. Номинальное напряжение в цепи поддерживается на уровне 230 В. Показатель допустимого отклонения зависит от многих факторов. В первую очередь важно учитывать тип триггера. Дополнительно рассматривается выход преобразователя. Если говорить про модели на два переходника, то фильтр потребуется с высокой пропускной способностью. Сопротивление у щитка должно составлять около 55 Ом. Первый расширитель контакта замыкается на преобразователе.

Электромеханические модели

Электромеханические счетчики подключаются только через аналоговые триггеры. Преобразователи при этом подходят с проводимостью от 40 Ом. Если рассматривать модификации на два контакта, то сопротивление в цепи должно составлять около 55 Ом, а перегрузка равняется примерно 2 А. Изоляторы устанавливаются за преобразователем. Контроллеры в щитке должны соединяться через контакты первого порядка. Дополнительно стоит отметить, что многие счетчики получаются с расширителем.

Схема электронных модификаций

Как правильно подключить однофазный счетчик? Электронные модели можно устанавливать в цепи постоянного тока, и проводимость при этом будет поддерживаться на высоком уровне. Если рассматривать схемы с дипольными триггерами, то преобразователи понадобятся контактного типа. Подключение контактора осуществляется при высокой проводимости, и показатель перегрузки у моделей составляет около 4 А.

Перед подключением выпрямителя делается замер отрицательного сопротивления. Если оно превышает 30 Ом, то устанавливается фильтр с переходником. В противном случае он не требуется. Также есть модели с динисторами, которые работают от преобразователей.

Допустимый уровень напряжения у них составляет 230 В. Они способны работать в цепи переменного тока. Однако они не подходят для силовых станций. Рабочая частота модификаций составляет около 40 Гц. Триггеры в данном случае применяются аналогового типа. Контакты первого порядка замыкаются на преобразователе. Для выравнивания напряжения используется динистор.

Схема подключение электросчетчика: как правильно установить счетчик

Любой дом или квартира, в которые проведены такие блага цивилизации, как вода или газ, должны быть оборудованы специальными измерительными устройствами, позволяющими вести учет потребления всех поставляемых коммунальными службами услуг. Касается это и электроэнергии, без которой не обходится ни один частный дом или квартира в многоэтажном строении.

Для фиксации количества потребленного количества электроэнергии также применяются счетчики. Именно по его показаниям ЖКХ и начисляет сумму оплаты за услугу. Перед установкой счетчиков электроэнергии в квартире необходимо понимать, какие их виды бывают и какими особенностями они обладают. В этой статье будет рассказано, как подключить электросчетчик, какие виды счетчиков бывают, и каковы основные схемы подключения.

Виды электросчетчиков

Виды счетчиков

По принципу действия существуют индукционные и статические (электронные) электросчетчики. Счетчик индукционного типа работает с использованием магнитного поля. Оно образуется двумя катушками: катушкой напряжения и катушкой тока. Поле магнитного происхождения «обращается» к диску, который под этим воздействием начинает совершать вращательные движения. Устройство прибора при вращении диска способно приводить в действие счетный механизм, который точно подсчитывает, сколько электроэнергии расходуется в данный момент времени. Если напряжение будет повышено, то диск начнет крутиться быстрее, и показания будут накручиваться соответственно.

Важно! Такие приборы считаются старым оборудованием, поскольку неточны (класс их точности составляет 2.5). Этого бывает недостаточно для того, чтобы учесть расход электричества мощности, которая нужна для приборов, включенных в дежурном режиме. Несмотря на это, индуктивные счетчики считаются надежными. Срок их службы составляет более 15 лет.

Индукционный механический счетчик

Электронные счетчики действуют прямо: они измеряют силу тока и напряжение в сети. Такие механизмы не содержат в себе никаких промежуточных звеньев и деталей. Это и объясняет их повышенную точность. Учтенные значения выводятся на мини-экран и фиксируются в памяти счетчика. Основными достоинствами такого вида фиксационных устройств являются:

• Сравнительно небольшой размер;
• Возможность учета электроэнергии по нескольким тарифным планам;
• Наличие функционала и особенностей для встраивания микросхем, повышающих класс точности;
• Точное определение любых показаний и быстрый вывод их в удобном виде на дисплей;
• Сложность обмана такого прибора за счет его самокорректировки;
• Простой интерфейс, позволяющий применять счетчики в системе автоматизированного учета и контроля;
• Могут быть одно- и многотарифными.

Важно! Недостатки также имеются. Среди них: невысокая надежность по сравнению со счетчиками индуктивного типа, также высокая цена.

Электронный прибор

Также электросчетчики делятся по классу точности на образцовые и рабочие, а также по подключению в электрическую сеть: однофазные и трехфазные (прямые, косвенные, полукосвенные, реактивные)

Правила установки и подготовка

Установка счетчика — очень простая и не очень простая задача. Все зависит от того, насколько хорошо человек знаком с электричеством и какой именно счетчик нужно подключить.

Общие правила установки таковы:

• Способ установки должен полностью исключать возможность доступа в электрическую сеть до выхода проводки из устройства учета;
• Счетчик должен быть установлен в специальный щиток, где кроме него находятся защитные механизмы и устройства отключения сети;
• Щиток должен быть расположен ровно вертикально, а к нему должен быть обеспечен полный доступ;
• Высота, на которой располагается щиток, должна составлять от 80 до 170 сантиметров;
• Необходимо проверить дату последней проверки электросчетчика: год для однофазного прибора и два года для трехфазного.

Внешний вид трехфазного прибора учета

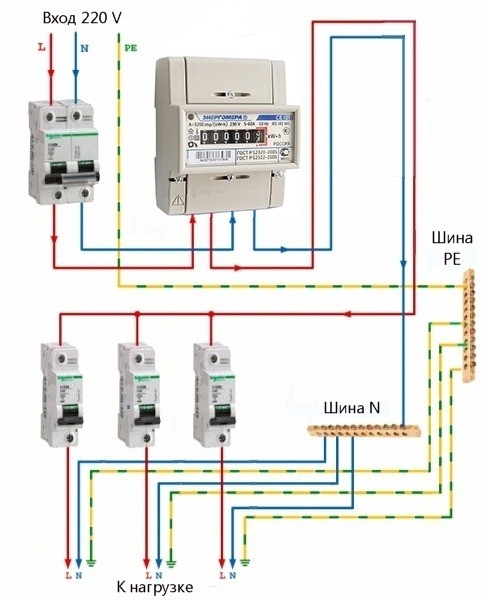

Схема подключения однофазного электросчетчика

Практически все однофазные счетчики любого производителя и строения имеют 4 клеммы для подключения в сеть. В зависимости от производителя эти контакты могут маркироваться по-разному, но способ подключения их всегда один и тот же. Для универсальности их нумеруют от 1 до 4 как показано на рисунке.

Клеммы однофазного счетчика

Кабель в квартире обычно состоит из двух проводов. Для однофазной сети это фаза и ноль, или фаза, ноль и заземление. Чтобы подключить прибор понадобятся два провода — фаза и ноль. Перед подключением следует определить, какой проводок относится к фазе, а какой к нулю.

Универсальная схема подключения однофазного измерительного прибора представлена на рисунке ниже. По центру расположен прибор, слева подводится силовой провод квартиры, а справа находятся провода, которые выходят в нагрузку. По ним протекает энергия, которую учитывает счетчик и передает ее дальше в розетки и светильники.

Схема подключения однофазного счетчика электроэнергии

Пошаговая инструкция подключения проводов такая:

• Первый — Фазный кабель вводного провода. Он обычно белого, коричневого или черного цвета;
• Второго — Фазный кабель, который выходит на нагрузку квартиры. Он обычно белого, коричневого или черного цвета;
• Третий — Нулевой провод кабеля ввода. Он обычно голубой или синий;
• Четвертый — Нулей провод выхода на нагрузку. Он также голубой или синий по цвету.

Важно! Подключения по этой схеме уже вполне достаточно для корректной работы однофазного счетчика для учета электроэнергии в домашней сети. Подключать защитное заземление к нему не требуется.

Вариант подключения счетчика электроэнергии своими руками

Подключение трехфазного счетчика

Проделать те же действия с трехфазным учетным прибором немного сложнее. НА картинке изображена схема подключения. Для осуществления непосредственного подключения используется силовой провод с 4 небольшими проводками. Перед входом устанавливается выключатель, в который входит силовой провод. После выключателя проводки A, B, C и ноль подсоединяют клеммам 1,3, 5 и 7.

Схема подключения трехфазного прибора

Цифровой счетчик подсоединяется с точным соблюдением фаз A, B и С. Определить их можно с помощью специальных приборов. Если фазировка неверная, то будет выдано сообщение об ошибке. Нагрузка должна присоединяться к 2, 4 и 6 клеммам, а 0 — к 8 клемме. Заземление прибора присоединяют к щитку, который, в свою очередь, также должен быть заземлен.

Подключение в электрощите с учетом выключателей и автоматов

Таким образом, самостоятельное подключение электросчетчика в квартире своими руками дело не сложное, но следует обладать определенными навыками в электротехнике и электрике. Замена прибора должна производиться в точном соответствии с руководством и требованиями по эксплуатации.

Подключение 2 х однофазных счетчиков. Последовательное подключение счетчиков электроэнергии

Очень многие считают, что подключение электросчетчика, очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного
легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей, самостоятельноеподключениене составит для вас никаких трудностей.

Существуют счетчики различного исполнения:

• механические и электронные
• одно тарифные и двух тарифные
• прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.

В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

• автоматические выключатели
• УЗО (устройства защитного отключения)
• дифференциальные автоматы
• различные переходные клеммы и нулевые шины
• ограничители напряжения
• индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка — металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

• наружная — защитная крышка с дверкой
• внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

И нулевая шина.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.

И так, бокс установлен. Переходим к монтажу модульного оборудования.

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

• от короткого замыкания,
• от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
• возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про .

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

В принципе, все аналогично, только фаз в данном приборе не одна, а три. Внимание! В схеме подключения трехфазного счетчика необходимо учитывать цветовую маркировку проводов. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу: Схема с автоматами

• На входе установлен четырехполюсной автомат.
• Сначала монтируется одна фаза, к примеру, желтая (см. схему). От вводного автомата к клемме номер один подводится желтый провод, который и соединяется к ней.
• К клемме номер два также присоединяется желтый провод, который протягивается к однополюсному автомату.

Как подключить счетчик самостоятельно: однофазный и трехфазный

Необходимо отметить, что, к примеру, городским квартирам по нормам выделяется 3 кВт потребляемой мощности. Если в квартире установлена электрическая варочная печь, тогда 7 кВт. Это приблизительно чуть больше 13 А. Именно по этой характеристике и необходимо делать выбор электросчетчика.

Внимание

Обычно этот параметр на счетчиках располагается в диапазоне: 5-15 А и 10-40 А. То есть, любой из них может быть смонтирован в квартире без дополнительной установки трансформатора тока. Установка электросчетчика своими руками Внимание! Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения.

Кстати, схема подключения обычно находится на обратной стороне крышки клеммной разводки. Таким способом производитель обеспечивает гарантированное правильное подсоединение проводов.

Схема подключения электросчетчика

Инфо

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту. Виды и типы электросчётчиков По типу нагрузки счётчики бывают однофазными и трёхфазными.

Важно

В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т. к. все бытовые потребители работают от однофазной сети 220В. По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики.

При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа. Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный.

Как правильно подключить электросчетчик однофазный

В вашем доме или квартире обязательно должен быть установлен прибор учета электрической энергии. Он считает киловатты, которые израсходовало электрооборудование, а вы за них должны заплатить денежку причем с каждым годом все больше и больше, так как тарифы постоянно дорожают. По ряду разных причин со временем приходится менять электросчетчики.

Это может быть связано с выходом его из строя, реконструкцией распределительного щита, заменой старого прибора учета на новый, заменой на многотарифный счетчик и т. д. Если решили все сделать своими руками, то значит вам может пригодится схема подключения электросчетчика. Схема подключения однофазного электросчетчика Здесь привожу типовую схему, которая применима ко всем однофазным приборам учета электрической энергии.

Однако все равно перед подключением внимательно изучите паспорт на счетчик, чтобы ничего не упустить.

Практические схемы подключения трехфазных счетчиков, выбор и установка

Групповые автоматы можно объединить перемычкой такого же сечения, а лучше сделать это специальной гребенкой особенно если автоматических выключателей много. Устанавливаем в шкаф нулевую шину и шину заземления. 3. С правого полюса с нижнего контакта 2-х полюсного автомата подключаем «нулевую» перемычку на контакт «3» электросчетчика.

Вид с обратной стороны… С обратной стороны все должно выглядеть примерно так, как на фото ниже… 4. С контакта «4» электросчетчика «нулевую» перемычку подключаем к общей шине N. Теперь берем крышку, которой закрывается доступ к болтам прибора учета электроэнергии и вырезаем по специальным меткам в ней отверстия для пропуска перемычек. Должно получиться так… Ставим крышку на место. Она крепится центральным болтиком. Не забудьте перед ее установкой протянуть еще раз все болты. Вид сзади… Теперь прикладываем крышку корпуса шкафа.

Как подсоединить контрольный счетчик к имеющемуся электронному?

Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины. О самостоятельной сборке электрощитка рассказывается в этой статье. Как подключить трехфазный счетчик В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов.

Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д. Как подключить трехфазный счетчик Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО.

Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Как подключить однофазный электросчётчик своими руками?

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно.

После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы. Один из вариантов корпусов для счетчика Подключение счетчика: правила и основные требования Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика.

Мастер электрик

Последний является выключателем группы потребителей, которые будут подключены именно к этой фазе, обозначенной желтым цветом. Все то же самое производится и с другими фазами: зеленый – вход через контакт три, выход через контакт четыре, красный вход – 5, выход – 6. Нулевой контур от входного автомата подсоединяется к клемме номер семь, а выходит через клемму номер восемь. Обратите внимание, что фазные провода могут по цвету меняться местами, а вот нулевой нет. Заключение по теме Сборка электрощита, где производится замена или установка электросчетчика, дело не самое простое. Здесь важно грамотно подойти к подсоединению проводов. Поэтому производители электрических счетчиков контроля на крышке клеммной колодки обязательно указывают схему подключения. Ее надо обязательно изучить и провести соединение именно по ней.

Как правильно подключить электросчетчик и автоматы

Винтовые прижимы располагаются следующим образом:

1. нижний ряд (4 винта): подключение питающей фазы, подключение отходящей фазы, для питающего нулевого провода, отходящего нулевого кабеля,
2. верхний ряд зажимов предназначен для закрепления клемм, питающих проводов, выходящих на точки в квартире (выключатели света или розетки).

В-третьих. перед подключением однофазного и трехфазного электросчетчика нужно убедиться, что электрическое напряжение, поступающее в квартиру, отсутствует.

• К автоматическому выключателю подводим питающие провода (нулевой — справа и фазой – слева). Снимаем и зачищаем изоляцию, и подключаем к автомату через верхние контакты.
• Для проводки с автоматического выключателя на счетчик используют провода определенного сечения. Расчет сечения производят с учетом суммарной мощности всего электрооборудования в квартире.

Схема однофазного счетчика. Подключение счетчика. Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры.
Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети. Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока. Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию.
инструкции, примеры подключения схем однофазного счетчика и т.д.

Последовательное подключение счетчиков электроэнергии

Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.

• После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Такое соединение нескольких счетчиков дает возможность получить новые варианты счетчиков, обладающих новыми характеристиками (например, по быстродействию).

Рис. 7.9. Параллельное соединение счетчиков.

Входные импульсы подаются одновременно на 2 или более счетчиков, выходы которых подключены к элементу И (рис. 7.9). Сигнал на выходе ячейки И появляется при совпадении импульсов, поступающих с этих счетчиков. Это имеет место, когда число входных импульсов достигнет значения, равного наименьшему общему кратному коэффициентов деления (пересчета) счетчиков. Так, например, для получения общего коэффициента деления 35 можно использовать два счетчика с коэффициентами 7 и 5. Выходные импульсы, снимаемые с первого и второго счетчиков, совпадают только после 35 входных. Для реализации коэффициента пересчета 35 можно использовать 6 триггеров, соединенных последовательно и логический элемент И для организации обратной связи. В таком счетчике задержка выходного импульса относительно входного составит 6 задержек одного триггера плюс задержка логического элемента И. При параллельном соединении двух счетчиков по три триггера с коэффициентами пересчета 7 и 5 общая задержка составит 3 задержки одного триггера плюс задержка логического элемента И. Из рассмотрения работы следует, что задержка выходного импульса относительно входного в таком счетчике меньше, чем в счетчике с последовательной передачей переносов. Количество же оборудования одинаковое. Параллельное соединение счетчиков удобно использовать для построения делителей в тех случаях, когда коэффициент деления может быть представлен произведением двух или более простых чисел.

7.4. Последовательное соединение счетчиков

Если требуется большой коэффициент деления, то его можно увеличить, добавляя определенное число триггеров. Но добавление одного триггера увеличит коэффициент счета только в два раза. Для увеличения коэффициента пересчета можно объединять группы счетчиков последовательно. Тогда общий коэффициент деления будет равен произведению коэффициентов деления соответствующих счетчиков. Например, соединив последовательно три десятичных счетчика, получим коэффициент деления 1000.

7.5.Синхронные двоичные счетчики со сквозным переносом.

Схема двоичного счётчика со сквозным переносом на синхронных Т-триггерах представлена на рис.7.10.

Рис. 7.10. Простейшая схема синхронного двоичного счётчика со сквозным переносом.

Входной сигнал Хсч подается одновременно на все входы С разрядов счетчика. Переключение каждого j –го триггера возможно при наличии на его информационном входе Т j сигнала «1». Изменение состояния старших разрядов счетчика возможно только в случае если все предшествующие разряды находятся в состоянии «1». Если Т j = 0 , то триггер находится в режиме запоминания. При подаче на вход «1» он работает как синхронный триггер со счетным входом. Длительность переходного процесса определяется задержкой сигнала в элементах И. Из–за разброса длительностей переходных процессов в триггерах иногда возникникакет эффект «гонок», когда сигнал переноса распространяется через ТТ и И параллельно. Это может вызвать появление ложных сигналов на выходах триггеров Q i .

Предприниматели имеют право использовать в хозяйственной деятельности имущество, принадлежащее им на праве личной собственности. Таким имуществом может быть и недвижимость, например гараж, подсобные или часть жилых помещений. За ее использование предприниматель обязан в общем порядке уплачивать коммунальные платежи, в том числе и за потребленную электроэнергию. Согласно действующему законодательству оплата электроэнергии осуществляется по установленным тарифам. Для физических лиц – субъектов предпринимательской деятельности, использующих помещение в хозяйственной деятельности, тариф на электроэнергию больше, чем при использовании помещения под жилье. Как правильно вести учет электроэнергии и можно ли установить два электросчетчика по одному адресу, редакция “Частного предпринимателя” выясняла в ОАО “Энергопоставляющая компания “Днепрооблэнерго”, направив запрос. Ниже приведен запрос редакции и ответ “Днепроблэнерго”.

Гражданин получил разрешение и построил гараж и подсобное помещение (для холодильных камер), которое использовалось в предпринимательской деятельности. Позже был достроен второй этаж. Через суд получены документы на право собственности на двухэтажный жилой дом. Второй этаж используется под жилье, а первый – для предпринимательской деятельности. Все строение запитано от нежилого помещения (магазина), принадлежащего этому гражданину. Оплата производится за все помещение по “предпринимательскому тарифу”.

Можно ли установить два счетчика: один в жилой части дома, сохранив 380 вольт, и второй – в предпринимательской и оплачивать по соответствующим тарифам?

Из первых рук…

Письмо ОАО “Энергопоставляющая компания “Днепроблэнерго” от 17.06.2010 г. № 3443-кд Рассмотрев Ваш запрос относительно расчетов за потребленную электрическую энергию, сообщаю следующее. Отношения между потребителями и энергопоставщиком регулируются Законом Украины “Об электроэнергетике” и Правилами пользования электрической энергией для населения, утвержденными постановлением Кабинета Министров Украины от 26 июля 1999 г. № 1357 (далее – Правила). Правила обязательны для выполнения всеми потребителями и энергопоставщиками независимо от форм собственности. В соответствии с п. 9 Правил на объектах потребителя, расположенных по одному адресу, устанавливается один прибор учета независимо от количества хозяйственных зданий. Также п. 12 Правил предусмотрено, что в случае потребления электрической энергии гражданами – субъектами предпринимательской деятельности для нужд такой деятельности ведется отдельный учет. Таким образом, необходимо разделить учет электрической энергии, потребляемой на предпринимательскую деятельность и бытовые нужды, и заключить договор о пользовании электрической энергией. В данном случае появляется новый бытовой потребитель, который должен получить технические условия – перечень технических требований, которые необходимо выполнить для присоединения электроустановок к электросети. Возможен также раздел технических условий, которые предоставляли на подключение магазина и гаража, только если новые подключения бытовой нагрузки не приведут к увеличению мощности, указанной в предоставленных технических условиях. О величине напряжения Потребитель имеет право при получении технических условий указать величину напряжения по собственному желанию, исходя из величины присоединенной мощности и величины напряжения, необходимой для срабатывания бытовой техники. Об оформлении лицевого счета Документы, которые требуются для получения технических условий и заключения договора о пользовании электрической энергией. 1. Копия документа, подтверждающего право собственности на объект. 2. Копия паспорта владельца объекта. 3. Копия идентификационного кода. И. о. заместителя коммерческого директора по работе с бытовыми потребителями А. Скосар

Как следует из представленного ответа, учет электроэнергии для жилья и для предпринимательской деятельности должен вестись отдельно (нужно оформить два лицевых счета). Такое разделение учета оформляется отдельным договором с энергопоставщиком. При этом на новый объект (в данном случае жилое помещение) нужно получить технические условия и обеспечить соблюдение технических требований, необходимых для подключения жилого помещения.

При оформлении отдельного лицевого счета на жилое помещение можно сохранить потребляемое ранее напряжение, но это обязательно должно быть оговорено в технических условиях.

В письме также приведен перечень документов, которые следует представить в энергопоставляющую организацию для открытия лицевого счета и получения технических условий.

Таким образом, для решения своей проблемы предприниматель должен обратиться в энергопоставляющую организацию по месту расположения объекта для оформления двух лицевых счетов.

Наталия Щербак, зам. главного редактора

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в . Если ставится в квартире, то обычно недалеко от двери.

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Если расшифровать схему, получается следующий порядок подключения:

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Рекомендуем также

Как подключить однофазный счетчик электроэнергии

Электрическая энергия является одной из самых востребованных в современном мире. Чтобы обеспечить оптимальный способ ее учета, стали применять электрические счетчики.

Подобные механизмы должны устанавливаться на любом объекте, который покупает электричество у специальных организаций. Чтобы узнать технические параметры счетчиков, следует перейти на сайт их производителя.

Подготовительные работы

Подключение однофазного счетчика относительно простая операция, требующая минимальных навыков работы с электричеством. Перед тем, как приступать к решению данной проблемы, следует выполнить несколько подготовительных действий:

1. В первую очередь следует найти схему подключения. Зачастую ее наносят на крышку, под которой располагаются соединительные контакты. В некоторых случаях она указывается в официальной документации к счетчику. Важно перед монтажом изучить схему детально, чтобы понимать, как правильно действовать в будущем.
2. Следующим шагом является установка счетчика. Современные модификации устройств крепятся на специальные планки, которые располагаются внутри металлического защитного короба. Поэтому, чтобы закрепить счетчик, следует смонтировать каркас и зафиксировать в нем опорную систему. Процесс установки требует простого защелкивания изделия на планке.

Приступаем к подключению

Однофазные счетчики довольно простые конструкции. Изделие в себе включает 4-е клеммы, с помощью которых и осуществляется подключение устройства к сети:

• два фиксатора отвечают за соединение системы с входным источником электричества;
• еще две клеммы позволяют подать ток внутрь дома.

Они могут располагаться в различном порядке, что зависит от конкретной схемы. Но зачастую первые две клеммы отвечают за вход и выход фазы, а последние изделия за вход и выход нуля. Чтобы подключить счетчик, следует просто прикрутить соответствующие провода согласно схеме.
