Как подсоединить выключатель с подсветкой: Выключатель с подсветкой: установка, подключение, схема

Содержание

774328 Выключатель двухклавишный с подсветкой Valena

Назначение

Выключатель с подсветкой для включения / выключения 2-х нагрузок до 10А 250В (2500 Вт), имеющих одну линию питания. Монтаж на захватах. Лампы подсветки поставляются в комплекте.

Выключатель с подсветкой предназначен для того, чтобы вам было легче ориентироваться и проще найти выключатель в коридоре или на лестничной клетке. Цвет ламп для механизмов с подсветкой — зеленый.

Механизм выключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.

Артикул двухклавишного выключателя с подсветкой Valena в индивидуальной упаковке 695630.

Габаритные размеры двухклавишного выключателя с подсветкой Valena

Монтаж двухклавишного выключателя с подсветкой Valena

Выключатели серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа.

Для настенного монтажа выключателя следует использовать специальные коробки открытого монтажа (776131).

Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.

Демонтаж

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Захваты

Расстояние между захватами от 50 до 71 мм.

Подсоединение проводников

Зажимы для подсоединения

Механизм выключателя с подсветкой оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.

Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм

2 до 2,5 мм²).

Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.

Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 35⁰.

При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.

Схема подключения двухклавишного выключателя с подсветкой Valena

Технические характеристики

Механические характеристики

Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262

Огнестойкость

Самозатухание: 8500 С/30 с (механизм)

Самозатухание: 6500 С/30 с (клавиши, лицевые панели)

Степень защиты (IP)

Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат.

77ХХ34 (IP20) и механизмов IP44.

Характеристики используемых материалов

— суппорт – оцинкованная сталь

— крышка – поликарбонат

— корпус – поликарбонат

— механизм подсоединения – поликарбонат

— захваты – оцинкованная сталь

— пружина захватов – из стальной рояльной проволоки

— винты – оцинкованная сталь

— безвинтовые зажимы – CuZn 15 / X12 CrNi 177

— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)

— белый RAL 9003 — поликарбонат

— слоновая кость RAL 1013 — поликарбонат

— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат

Хорошая стойкость к воздействию ультрафиолета.

Температурные характеристики

Температура хранения и эксплуатации: от минус 5⁰ С до плюс 40⁰ С.

Выключатель веко со светодиодом как подключить

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, то решить проблему можно с помощью подсветки, которая точно укажет местоположение клавиш включения света. На практике это реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

Схема и принцип действия подсветки с использованием светодиода

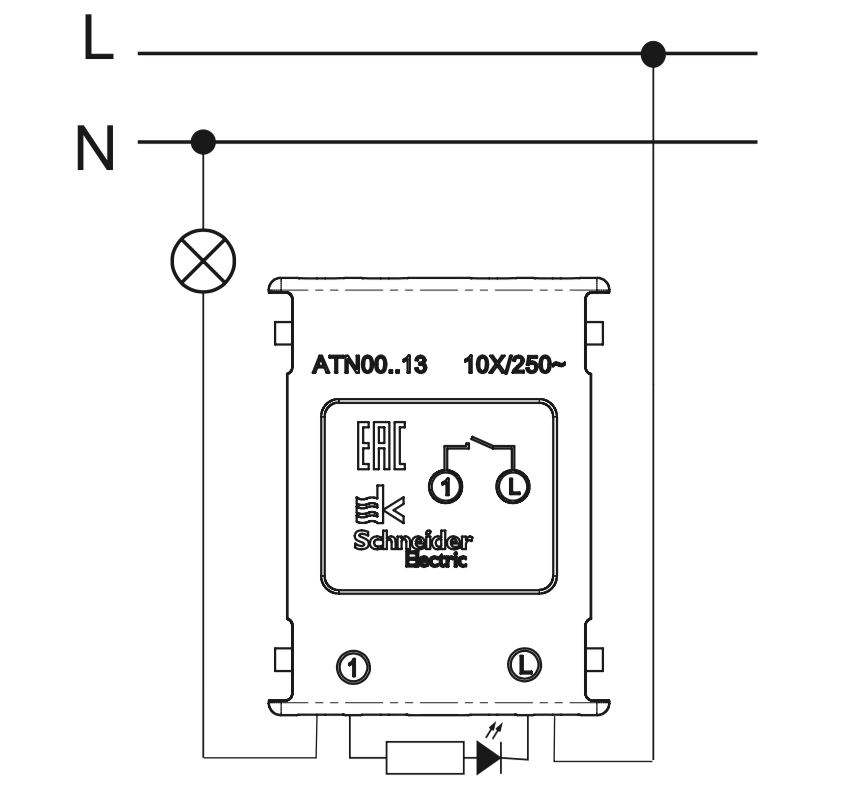

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1. Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора: Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2). В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями. Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.

Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
Демонтировать выключатель со стены и отсоединить провода.
В зависимости от формы и размеров корпуса определить место установки светодиода.
В обозначенном месте просверлить отверстие диаметром 5 мм.
К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
При необходимости собранную конструкцию удлинить проводами.
С помощью суперклея закрепить светодиод в отверстии.
Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
Произвести монтаж готового выключателя со светодиодом в обратной последовательности.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото. Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

в виде неприятного мерцания;
в виде тусклого свечения светодиодной лампы;
подсветка вовсе может не работать с некоторыми моделями LED-ламп – их драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

Как работает выключатель с подсветкой? Разобраться несложно, так как схема подключения его довольно проста.

Принцип работы

Всем знакома такая история: заходишь в темное время суток в комнату и трудно сразу найти клавишу на стене, чтоб включить свет. Когда находится заветная кнопка, мы включаем освещение. Возникает мысль: нужно установить выключатель с подсветкой. Подобные устройства уверенно занимают свое место на рынке светотехнической продукции. Они имеют высокую степень надежности, хороший дизайн, удобство в эксплуатации.

Устройство выключателя с подсветкой довольно простое. Идея заключается в том, что при выключенной лампочке пластмассовый корпус коммутирующего элемента светится, и его легко можно найти в темноте. Принцип действия основан на элементарных законах физики. Схема выключателя света оснащена индикатором в виде светодиода, светодиодом или неоновой лампочкой. Когда отключено освещение, контакты выключателя разомкнуты, ток при этом должен потечь по цепи индикатора, установленного параллельно, и включить подсветку. Вся задача состоит в том, чтоб правильно рассчитать сопротивление резистора.

Схематично подключение выключателя с подсветкой изображено на рисунке.

Виды переключателей

Выключатели света с подсветкой бывают следующих видов: кнопочные, сенсорные, клавишные и поворотные. Наиболее широкое применение получили устройства с клавишами. Сенсоры дороже обычного переключателя, поэтому используются редко. Последний тип считается устаревшим и применяется не очень часто.

По количеству управляемых электрических цепей они в свою очередь подразделяются на выключатели с одной клавишей, с двумя и с тремя.

Одноклавишный выключатель с подсветкой применяется для выполнения коммутации одной цепи и укомплектован встроенным диодом.

Двухклавишный выключатель с подсветкой применяется для светильников, имеющих несколько лампочек. Иногда двойной выключатель ставится на входе в туалет и ванную. Здесь для удобства тоже актуальна ночная подсветка.
Если нужно объединить гораздо большее количество электрических цепей, тогда берут несколько штук и комбинируют, устанавливая их в блоки.

Особое внимание необходимо уделить такому виду коммутаторов, как проходной выключатель с подсветкой. Он устроен немного иначе, чем стандартное устройство, и дает возможность управления несколькими схемами из разных мест. Область их применения – помещения с большими площадями и несколькими входами. Механизм такого выключателя имеет подвижный контакт, который всегда используется при разрыве электрической цепи. При использовании кнопки «вкл/откл» подвижная часть устройства перебрасывается от одного контакта к другому, обеспечивая работу другого участка.

Бывает как одинарный, так и двойной выключатель подобного типа. На рисунке изображена схема его подключения.

Фаза подведена ко второму выключателю, контакты первого и второго переключателя соединены между двумя кабелями. Конец фазного провода с первого переключателя подсоединен к лампе. При отключении замыкающего элемента светильник не горит. При установке первого выключателя в положение «вкл» появляется замкнутый контакт, и свет в лампе загорится, а если подать сигнал со второго, то погаснет.

Удобно размещать такие схемы включения на лестницах, чтоб можно было управлять освещением как сверху, так и снизу. Чтобы избежать вероятности падения со ступенек в темноте, как раз и рекомендуется оснащать их подсветкой. Удобнее всего использовать готовые выключатели на светодиодах.

Как установить выключатель?

Как подключить выключатель с подсветкой? Это несложно выполнить как опытному электрику, так и новичку. Монтаж подобных электроустановочных изделий доступен любому человеку, способному держать в руках отвертку.

Если выключатель с подсветкой одноклавишный, то осуществить установку и подсоединение двух проводов при соблюдении элементарных правил техники безопасности можно за 5–10 минут.

Немного сложнее окажется подключение двухклавишного выключателя. Как правило, они комплектуются индикацией с одной лампочкой, если их две, то лампы нужно объединить скруткой и подключить к подходящей на выключатель фазе, а другие концы требуют подсоединения к двум исходящим фазам. Далее установка выключателя с подсветкой производится стандартным способом.

Если в квартире установлены старые выключатели без подсветки, то ее можно сделать своими руками по имеющейся схеме. Существуют следующие варианты исполнения:

с индикатором из неоновой лампы;
со светодиодом.

Она состоит из светодиода типа АЛ307, одноваттного резистора сопротивлением 100 Ом и параллельно подключенного диода КД521, который служит для защиты от пробоя. Однако в такой схеме есть недостаток – это большая потребляемая мощность. Для экономии электрической энергии в схему можно установить конденсатор, имеющий емкость 1 мкФ. Он будет ограничивать ток светодиода. Но дело в том, что эта громоздкая конструкция может не поместиться в корпус выключателя. Подобные схемы подсветки применяются только для ламп накаливания и «галогенок». Люминесцентная лампа будет мигать, а светодиодная совсем не будет работать из-за большого сопротивления светильника.

И подводя небольшой итог, можно сказать, что устройство выключателя с подсветкой не такое сложное, модернизировать своими руками уже имеющиеся старые образцы несложно. Но все же лучше купить готовые – они более надежны в эксплуатации, а также имеют хороший дизайн.

Компания Viko – одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.

С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.

Изначально политика компании была направлена не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.

Как результат, на сегодняшний день более 70% всей производимой продукции Viko поставляет на экспорт, что говорит о высоком качестве их товаров.

Благодаря использованию высококачественного сырья и материалов, а также высоким требованиям к качеству выпускаемой продукции, сегодня viko – это один из крупнейших поставщиков выключателей, розеток и иных предметов электрики.

Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko – это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»

Тем не менее, если вы решили установить выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки, и горизонтальные, и вертикальные рамки – все это помогает выдержать единый стиль в оформлении интерьера вашего дома.

Выключатель марки Viko серия Carmen

Среди продукции Viko наиболее популярным у российских потребителей является серия товаров Carmen.

Это обусловлено как привлекательной ценой, так и универсальностью применения практически к любому интерьеру.

Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.

Электрики – профессионалы уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.

Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.

Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.

Кроме того, в продаже всегда имеются элементы от выключателей/розеток Viko из других серий, благодаря чему вы с легкостью всегда сможете поменять дизайн на более приемлемый, например из серии Karre или Vera.

Материалы и инструменты для монтажа:

Итак, если вы остановили свой выбор на выключателе Viko и хотите самостоятельно его подключить, то вам будут необходимы следующие материалы и инструменты:

Кабель – лучше использовать медный, т.к. медь является лучшим проводником по сравнению с алюминием и срок службы такого кабеля значительно выше.
Нож для зачистки кабеля
Отвертка плоская
Отвертка крестовая
Индикатор напряжения (пробник)

Все выключатели Viko монтируются очень просто и особенных условий практически нет.

Порядок проведения работ при этом соблюдается один и тот же.

Разборка

Выключатели продаются в собранном виде и перед монтажом их нужно разобрать, для этого:

Поддеть плоской отверткой клавиши выключателя и снять их
Поддеть отверткой пластиковую прозрачную накладку, находящуюся под клавишами и снять ее тоже
Отделить декоративную накладку от металлической рамки.

Вся эта процедура занимает менее одной минуты, для сборки выключателя вам придется повторить все эти действия в обратном порядке.

Схема подключения

двухклавишный выключатель схема подключения

одноклавишный выключатель схема

Итак, когда выключатель разобран, в зависимости от того, какой тип расцепителя вы выбрали, нужно производить его подключение.

Схема подключения при этом не сильно отличается. В любом случае, на выключатель приходит один провод (фаза), а от него отходит один, два или три провода, если вы подключаете одноклавишный, двухклавишный и трехклавишный выключатели соответственно.

Двухклавишный выключатель Viko с подстветкой

Тем не менее, при всей простоте конструкции у некоторых людей возникают вопросы по установке выключателей Viko с подсветкой.

Действительно, многие выбирают такие типы выключателей за их практичность.

Слабое красное свечение индикатора позволяет с легкостью найти клавишу включения света в темноте и, несомненно, это имеет свои неоспоримые преимущества.

Индикаторы в выключателях Viko нужно подключать самостоятельно.

Если вы выбрали такой тип конструкции, то после снятия клавиш (как это было описано выше) вы обнаружите светодиод, от которого отходят два красных провода.

Эти провода необходимо подсоединить таким образом, чтобы один из них был подключен ко «входу» – внизу, а второй к одному из «выходов» вверху.

При этом полярность не имеет значение. Индикатор будет загораться тогда, когда та клавиша выключателя, к «выходу» которой вы его подключили, будет находиться в состоянии «ВЫКЛ»

Монтаж на стену

Перед монтажом выключателя на стену следует:

С помощью индикатора напряжения найти провод, по которому подходит фаза и отделить его от всех остальных проводов
Отключить подачу электроэнергии на выключатель

Полезный совет: перед проведением работ по монтажу любых электроприборов убедитесь в том, что электроэнергия отключена. Повесьте на пакетниках табличку с предупреждающей надписью, например «Не включать, работают люди!»

Дальнейшие действия нужно проводить только при отключенном электричестве:

Зачистить провода в подрезетнике от изоляции на длину 8-10 мм
Согнуть зачищенную часть проводов под 90°
Провод, который вы отметили как фазный должен подходить к выключателю снизу, остальные провода подключаются сверху
Поместите фазный провод в соответствующее отверстие в нижней части рамки выключателя.
В это же отверстие поместите один из красных проводов светодиодного индикатора.
Закрепите провода с помощью резьбового зажима
Поместите выходные провода в соответствующие отверстия, соблюдая необходимый порядок и закрепите их резьбовыми зажимами.
Следует учитывать, что оставшийся провод светового индикатора следует соединять с одним из указанных проводов.
После этого конструкция помещается в подрозетник и закрепляется сначала с помощью шурупов, которые поставляются вместе с подрозетником и закручиваются в соответствующие места его пластикового корпуса. Отмечено стрелкой на рисунке

Стрелкой отмечены монтажные винты

Видеоинструкция установка выключателя Viko с подсветкой

правила и схема подключения устройства. Полезные советы

Принцип работы выключателя с подсветкой

Существует большое разнообразие моделей выключателей с индикаторами (подсветкой), но принцип работы у всех один и тот же. Если контакт есть, свет зажигается, контакта нет — основного света также нет, зато горит подсветка, позволяющая легко найти выключатель в темноте.
При выключенном основном свете на корпусе загорается светодиод, по которому прибор легко найти в темноте. Внутри выключателя, если снять клавиши, можно увидеть светодиод. Он и является основным элементом подсветки, которая работает только при выключенном свете. Кроме светодиода в схеме имеется токоограничивающий резистор. Именно благодаря ему энергии, идущей от входной фазы, достаточно, чтобы дать питание подсветке, но недостаточно, чтобы включить светильники в доме.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

Напряжение подаётся на входящую фазу выключателя L. От неё ток идёт либо в цепь подсветки, если контакт выключателя разомкнут, либо сразу на светильник, если контакт замыкается. Во втором случае ток не проходит к резистору и светодиоду, потому что сопротивление этого участка цепи больше, чем у прямого провода к осветительному прибору.

Как выбрать светодиодный выключатель

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания). Энергосберегающие лампы при этой схеме могут светиться в темноте.
На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка. Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

одной входной, двух выходных клемм;
токоограничивающего резистора;
подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет.

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на рисунке:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором
Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Схема подключения выключателя света с индикацией на светодиодах

Схема подключения светодиода к одинарному выключателю будет выглядеть следующим образом:

Если вы планируете установить светодиод, тогда вам следует знать, что сопротивление резистора должно быть не менее 100 кОм. Светодиод также следует защитить от пробоя. Сделать это можно с помощью диода. Этот вариант не подойдет, если в вашей люстре установлены светодиодные лампы. Сопротивление в люстре будет высоким, и поэтому ваш светильник будет постоянно мигать. Узнать, почему мигает светодиодная лампа можно в нашей статье.

Это все способы подсоединения индикации к светильнику. Какая схема подключения выключателя с подсветкой лучше решаете только вы.

Схема подсветки выключателя на светодиоде и конденсаторе

Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.

Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
Вкрутить болты.
Установить декоративную рамку.
Вставить клавишу.
Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки.

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник. Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении. Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом. Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Видео: как подключить проходной выключатель

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

Как и в остальных случаях, сначала необходимо отключить электроэнергию.
С помощью плоской отвертки поддеть, потом снять клавиши.
Снять декоративную рамку.
Открутить болтики.
Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
Используя индикаторную отвертку, проверить наличие напряжения на проводах.
Отсоединить провода от контактов.
Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
Найти резистор и светодиод.
Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

Полностью обесточить квартиру, дом, проверить напряжение на выходе.
Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
Когда схема соединения была запомнена, провода отсоединяют.

Схема выключателя с подсветкой

Переделанная схема

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

обычный выключатель;
светодиод с любыми характеристиками;
резистор на 470 кОм;
диод 0,25 Вт;
провод;
паяльник;
дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети. Нужно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Как самому установить подсветку в выключатель

Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:

Повторить действия, указанные выше (см. пункты 1–9).
В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.
В схеме с резистором и светодиодом последний защищается от пробоя обратным током установкой обычного диода
Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.

Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.

Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп

Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.

Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок.

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Почему светодиодные лампы горят при выключенном выключателе: причины и решения
Почему моргают светодиодные лампочки: поиск неисправности + как починить
Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.

Источники

https://refite.ru/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html
https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-svetodiodnyj-vyklyuchatel.html
https://elektroznatok.ru/osveshhenie/vyklyuchatelya-s-podsvetkoj
https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vyklyuchatel-s-podsvetkoj-sxema-i-ustrojstvo/
https://moy-instrument.ru/masteru/kak-podklyuchit-vyklyuchatel-s-indikatorom-podsvetki. html
https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-vykljuchatelya-s-podsvetkoj
https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-kak-podklyuchit-vyklyuchatel-s-podsvetkoj.html
https://vse-elektrichestvo.ru/sxemy/sxema-podklyucheniya-vyklyuchatelya-sveta-s-indikaciej.html
https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html

Как подсоединить выключатель с подсветкой?

В любом доме, оборудованном электроосвещением, имеются выключатели. Чтобы в темное время суток можно было легко включить свет, выключатель часто оборудуют подсветкой, которая выполнена таким образом, что светится в то время, когда освещение в помещении выключено.

Перед тем, как подсоединить выключатель с подсветкой, необходимо уточнить вид светильника. Это связано с тем, что подсветка хорошо работает только с лампами накаливания и галогенными лампами. Для светильников, имеющих пускорегулирующие устройства, использование выключателей с подсветкой не рекомендуется.

Устройство выключателя с подсветкой

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

В случае включенного индикатора осветительная лампа не горит, так как необходимый для ее нормальной работы ток, проходящий через схему индикации, недостаточен.

По функциональному признаку есть клавишные выключатели с подсветкой, кнопочные и другие редко встречающиеся виды.

Порядок установки — все просто и лаконично

Схема подключения выключателя с подсветкой основана на следующей последовательности действий:

обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого — сначала производится его демонтаж;
с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.

Подсветка для выключателя своими руками

Как видно из предыдущего материала, установка выключателя с подсветкой — не слишком сложная задача. Кроме того, вполне по силам самому переделать обычный выключатель для этих целей. Подсветка на светодиоде своими руками — наиболее распространенный вариант в современных условиях.

Схема такой подсветки состоит из светодиода, ограничивающего резистора и диода, включенного параллельно светодиоду для его защиты от пробоя обратным напряжением.

Для отечественного светодиода типа АL307 красного цвета резистор должен иметь номинал в 100 кОм и мощность не менее 1 Вт. В качестве защитного можно использовать диод типа КД521. Недостатком схемы является большая мощность, которая может составлять до 1 кВт-часа в месяц.

Для экономии электроэнергии можно использовать схему, в которой для ограничения тока светодиода используется конденсатор емкостью в 1 мкФ. Последовательно с конденсатором включается ограничивающий ток его заряда резистор (100-500 Ом).

Недостаток такой схемы состоит в использовании конденсатора с большими габаритами, что может затруднить установку схемы в выключатель.

Недостаток схем подсветки на светодиоде состоит в том, что такие схемы работают хорошо только для ламп накаливания. Если светильник имеет люминесцентные лампы, то при наличии такой схемы подсветки они при отключенном выключателе будут мигать и светиться. При наличии в светильнике светодиодов схема подсветки на них вообще не работает.

Это связано с большим сопротивлением светодиодного светильника.

Для управления раздельными источниками света из двух, трех и более мест в помещениях, коридорах и лестничных площадках внедряется

схема подключения проходного двухклавишного выключателя

. Сделать это не так уж сложно, особенно имея под рукой детальное пошаговое руководство по установке.

Одним из способов автоматического включения света есть подключенные к лампочкам детекторы движения, которые реагируют на любое передвижение в радиусе его видимости.

Более простая и надежная схема на неоновой лампе включает, кроме самой лампы, последовательно включенный резистор с сопротивлением в 0,5- 1,0 мОм.

Монтаж выключателя с самодельной подсветкой простой.

Лампочка или светодиод крепится на корпусе выключателя с помощью клея, а в клавише просверливается небольшое отверстие для света.

Подключение такого индикатора подсветки производится таким же образом, что и промышленного.

Выводы:

Для увеличения комфорта при включении освещения в темноте используется выключатель с подсветкой.
Схема подсветки может быть выполнена на светодиоде или неоновой лампе. При выборе типа подсветки необходимо учитывать вид светильника.
Установка выключателя с подсветкой довольно проста и мало чем отличается от подключения простого выключателя.
Простота схемы подсветки позволяет модернизировать обычный выключатель и сделать из него выключатель с подсветкой.

Особенности подключения выключателя с подсветкой на видео

Как подключить выключатель с подсветкой.

Дата: 28 Янв 2013г | Раздел: Электрика

Здравствуйте уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.

Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.

Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.

Устройство выключателя с подсветкой.

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. L — L1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как установить выключатель.

Чтобы установить выключатель, сначала необходимо снять клавиши.

Пальцем поддеваете выступающий край клавиши, на рисунке стрелка , и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями , входит в отверстия подвижной площадки .

Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.

Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.

Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!

Понравилась статья — поделитесь с друзьями:

Мигание энергосберегающих и светодиодных ламп из-за подсветки выключателя

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

С диодом

Схема подсветки с диодом и с неоновой лампой

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки. Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Самостоятельная сборка с неоном

Существует простая схема, следуя которой можно самостоятельно подключить неоновую лампу к 220 В электросети и получить отличный выключатель для светильников с любыми видами ламп. Для этого обычно используют газоразрядную лампочку с резистором в 200 кОм, но подойдет любая, поскольку они достаточно универсальны.

Это вполне экономичный способ, учитывая, что нужные компоненты можно добыть из старого электрического чайника со встроенным индикатором нагрева. В составе имеются:

неоновая лампочка;
ограничивающий ток резистор;
цепь изначально подключена параллельно ТЭНу.

Дело за малым — извлечь и внедрить в выключатель. Если у неонки имеется цоколь, а длины ее выводов недостаточно для присоединения к клеммам, то монтаж нужно производить следующим образом:

удлинить выводы, не меньше 5 мм, припаяв к ним медный провод;
зачистить перед пайкой выводы и концы проводника от окисления;
надеть на место спайки и вывод неонки изоляционную трубку;
припаять резистор ко второму выводу неонового индикатора;
присоединить дополнительный провод для монтажа со вторым выводом выключателя;
изолировать резистор специальной лентой;
оформить конец вывода в кольцо и закрепить на втором выводе выключателя.

Если же в механизме неоновой лампочки есть цоколь, то к схеме его надо присоединить с помощью пайки. После освобождения проводов от изоляционной ленты потребуется:

залудить тонким слоем олова их концы и свить в петельки;
припаять к предыдущей пайке выводов на цоколе;
смонтировать резистор с проводом от центральной части цоколя через 2—3 см;
укоротить выводы резистора и свить петли;
припаять провод ко второму выводу резистора;
обезопасить полученную конструкцию изолирующей трубкой или лентой;
подключить подсветку в выключатель.

Довольно сложно найти подходящую поливинилхлоридную трубку для изоляции и закрепить ее так, чтобы не сползала. Есть небольшая хитрость: если подержать ее четверть часа в ацетоне, то она станет эластичной и налезет даже на превышающий ее диаметр объект. После испарения ацетона снять трубку будет невозможно.

Если корпус выключателя, куда помещается подсветка, металлический, то следует избегать прикосновения токопроводящих проводников к стенкам коробки устройства. Поскольку обычно сам светильник является ограничивающим ток механизмом, то в случае ошибки ничего особенно опасного не произойдет, максимум — выйдут из строя монтажные составляющие, однако, основные правила безопасности не стоит игнорировать.

Монтаж и подключение

Прежде чем сделать подсветку выключателя светодиодом своими руками, необходимо продумать правила безопасности, чтобы избежать возгорания или удара током. Необходимо обесточить сеть и в дальнейшем также избегать ее перегрузки. Кроме того, сделать следующее:

проверить маркировку проводов на соответствие параметрам;
заменить участок сети, в случае повреждения;
не трогать соединенные части устройства мокрыми руками.

При работе с однофазной электросетью, ноль и фазу проводников достаточно легко определить с помощью отвертки-индикатора. Для трехфазной сети лучше взять мультиметр и сделать следующее:

Поднести один из датчиков прибора к фазе, а другой — к проводнику.
Поставить диапазон 220 В для переменного тока.

Сама работа начинается с отделения клавиш от корпуса при помощи отвертки. Это обеспечит доступ к внутреннему механизму. Индикатор покажет рабочее состояние прибора и насколько правильно расположен выключатель. Для этого нужно:

прикоснуться к контактам с двух сторон отверткой и индикатором;
при световом сигнале повернуть устройство, чтобы внутренняя сторона клавиш оказалась наверху;
первый провод индикатора и фазный проводник присоединить к входной клемме;
второй провод подсветки, не прерывая контакта, подключить к выходным клеммам вместе с отводящими фазными проводами;
для резисторного варианта возможно подобрать сопротивление пробным путем, начиная с 2—3 В.

https://youtube.com/watch?v=SoX5IlsFaLs

Другая клавиша на процесс влиять не будет, индикатор останется рабочим и при полноценном освещении. Придется делать особую перемычку, соединяющую лампочку подсветки с каждой клавишей, если есть желание выключать подсветку одним нажатием.

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд. Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице. Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе

Актуальные вопросы, поступающие от пользователей

Вопрос №1. Неоновые лампы с резистором могут стоять только в электрочайниках и сетевых фильтрах?

Конечно, нет. Они могут стоять в конвекторах, электроплитах, утюгах и других электроприборах. Но даже если там стоит не неонка, а светодиод, то он уже рассчитан по сопротивлению, или установлен в комплекте с резистором. Поэтому можно воспользоваться и им.

Вопрос №2. Можно ли самому установить подсветку на вторую клавишу, если конструкция предусматривает только один индикатор?

Да, это возможно, но стоит ли переделывать готовое устройство, которое создано в определенном дизайне? Клавиши устроены так, что подсветка видна сразу в обеих. Поэтому даже если поставить вторую лампочку, прибор просто начнет светиться сильнее, а горит одна или две, разобрать будет сложно.

Вопрос №3. Почему при выключенном контакте выключателя, загорается лампочка подсветки, а не светильник – на него ведь тоже поступает напряжение?

Сопротивление потребителя (светильника) меньше, чем лампочки подсветки и резистора. На их преодоление затрачивается сила тока и напряжение, вызывая свечение индикатора, а нить накаливания в лампе светильника остается просто проводником связующим электрическую цепь с нулем. Когда контакт замыкается, ток по законам физики, начинает двигаться по пути наименьшего сопротивления, то есть через контакт выключателя, минуя светодиод с его сопротивлением. Соответственно он гаснет, а светильник загорается.

Если пользователь не имеет специального образования или опыта работы с электроприборами, для выполнения работ в электрических сетях нужно пригласить специалиста электрика, потому что эти работы связаны с угрозой поражения электротоком. Подводя итоги, хочется отметить, что в наше время можно найти выключатель СП по вполне доступной цене. Поэтому проводить опыты по самостоятельному изготовлению индикации можно только с целью эксперимента, но никак не в качестве дизайна или улучшения быта.

Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже. Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель

Пульт для светодиодной ленты

подключение бра;
управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Как подключить своими руками: правила и схемы

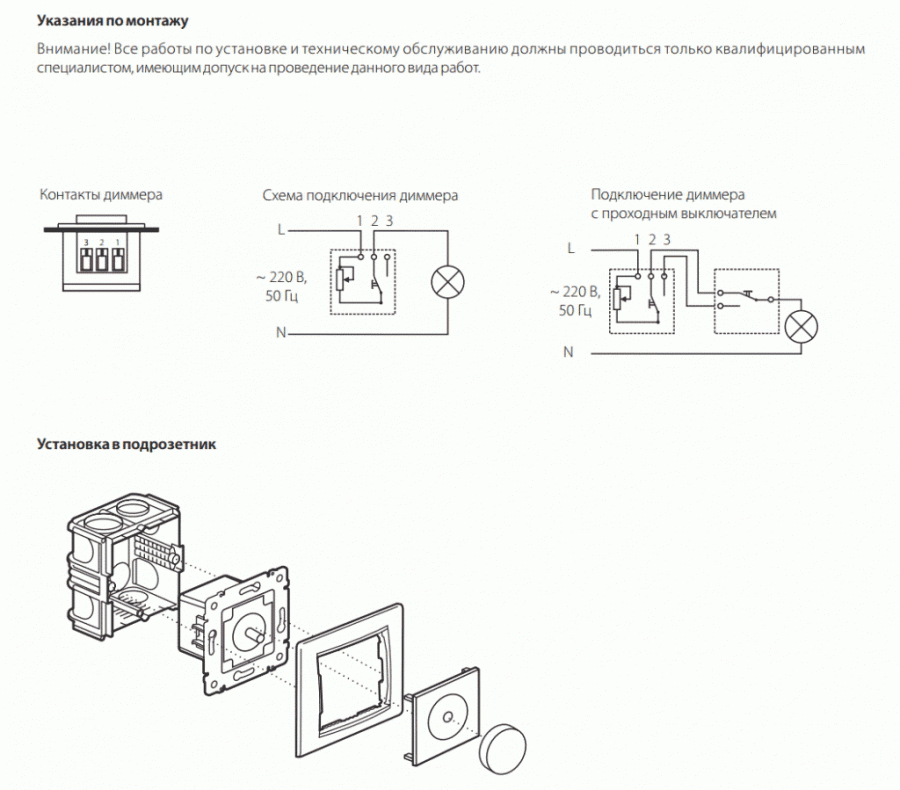

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание
При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение

Далее можно приступать к демонтажу старого выключателя:

снять накладку с использованием плоской отвертки;
вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно
Для установки конструкции необходимо использовать индикатор, для определения фазы тока. Подключение выключателя происходит следующим образом:

Подключение выключателя происходит следующим образом:

после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
включить напряжение в сети и с помощью индикатора установить провод с фазой;
далее отключить сеть от источника питания, убрать изоляцию с проводов;
определить какое положение выключателя соответствует выключенному источнику света;
у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
оставшийся провод соединить с контактом без пластин;
закрепить подключенный механизм в подрозетнике и установить клавиши;
включить источник тока и проверить правильность собранной конструкции.

другом материале

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

Дополнительный осветительный элемент в выключателе

Использование подсветки позволяет работать выключателю в режиме индикации, основная задача которой показывать, что прибор находится под напряжением. Если подсветка помогает искать выключатель в темноте, то есть лампочки выключатся при загорании светильника, то индикация срабатывает вместе с включением оборудования.

В чем состоит разница между индикацией и подсветкой

Индикация покажет, находится или нет цепь под напряжением, если лампы в осветительных приборах выйдут из строя.

Итак, конструкция подсветки зависит:

от вида лампочек, с которыми будет использоваться выключатель света;
от габаритов места, где будет установлена дополнительная схема;
от требуемого режима энергосбережения.

Но каким бы ни было выбранное оборудование, расходы электроэнергии на работу подсветки будут минимальные. В этом приборе используются маломощные лампы, которые не могут оказать существенного влияния на коммунальные расходы.

Главное достоинство представленных вариантов с индикатором состоит в том, что все эти схемы не могут нанести вреда выключателю или самому светильнику. При неправильном соединении возможны неисправности и выход из строя только самой подсветки, выключатель и осветительный прибор будут работать в обычном режиме.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые. По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:

Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Выключатель с подсветкой своими руками

обычный выключатель;
светодиод с любыми характеристиками;
резистор на 470 кОм;
диод 0,25 Вт;
провод;
паяльник;
дрель.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности, выполнив их последовательное подключение

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический

Принцип работы и устранение проблем

Мерцание света в помещении неприятно само по себе, но главное — это показатель неправильного режима использования, который сокращает время работы и ведет к поломке. Причиной является неправильный монтаж, когда отсекается не фаза, а ноль, в ущерб канонам безопасности.

Прежде чем разбираться в способах устранения проблемы, нужно понять, как устроен механизм светильника:

внешний корпус, пара клавиш, декоративное покрытие;
подвижные контакты;
три клеммы — одна входная и две выходных;
резистор, ограничивающий движение тока.

Подсветкой служит небольшая светодиодная лампочка, от которой идут провода. Их нужно подключить к системе питания.

Когда размыкаются контакты внутри корпуса, ток идет по фазному проводу к резистору, после — к светодиоду, неоновой лампе и, пройдя весь путь по схеме прибора, выходит через ноль. Поскольку резистор ограничивает движение тока, напряжение снижается и осуществляет лишь подсветку, но не полное освещение помещения. Если контакты замкнутся, ток пойдет по цепи наименьшего напряжения и его не хватит даже для экономичной неоновой лампочки.

Проще всего — отключить светодиод в выключателе. Для этого потребуется отсоединить провода подсветки от клемм, выключив таким образом неоновую лампу от сети питания, однако это затруднит поиск устройства в темноте. Рекомендуется сделать следующее:

осуществить полный монтаж проводки самостоятельно с нуля;
подсоединить обычную лампу накаливания вместе с энергосберегающей, чтобы ток в цепи шел не по плате выпрямителя, а по нити накала;
подключить шунтирующий резистор с мощностью 2 Вт и сопротивлением 50 кОм, чтобы при отсутствии освещения ток шел через него;
руководить работой прибора при помощи специального реле фирм Schneider Electric, Siemens, чтобы сигнал выключателя шел непосредственно к нему. Разместить реле можно под колпачком у светодиодной линейки светильника;
приобрести неоновые лампы с изначально встроенным шунтирующим резистором, хотя надо отметить, что цена их высока и они набирают требуемую мощность около минуты, это довольно долго.

Как выбрать светодиодную ленту для кухни

Изначально нужно купить светодиодную ленту, сразу стоит отметить, что для кухни первая попавшейся не подойдет. На кухне большая влажность, плюс плита постоянно нагревает воздух. Если взять светодиодную ленту, которая не будет выдерживать такие условия, она сразу выйдет из строя, и стоимость у нее далеко не маленькая. Узнайте, как сделать освещение а бассейне.

Сейчас в продаже, если ленты способные выдерживать влагу и температурные изменения, искать нужно только их. Всего можно выделить такие виды светодиодных лент для кухни:

Односторонние. Верхняя часть имеет герметичную защиту, в ней устанавливаются все диоды. Защита создается с помощью герметика или специального кожуха из полимерного материала. Такой тип обозначается IP65.
Открытая. Она считается негерметичной, и дает возможность влаге контактировать с дорожками ленты. Обозначается, как IP33, ее можно устанавливать вместе, отдаленной от плиты. По стоимости она вполне приемлема и окупит себя, если будут выдержаны все условия эксплуатации.
Двухстороння. Светодиодная лента такого типа для кухни считается лучшей, она полностью герметична, обозначается IP67 и 68.

Лучшей считается двухсторонняя, но светодиодная лента цена в этом случае довольно большая. Зато вы гарантируете тот факт, что она не выйдет из строя. Если готовы установить ленту в месте, где на нее не будет попадать влага, рекомендуем выбрать вариант дешевле.

Свет светодиодной ленты для кухни

Теперь переходим ко второму этапу, и подбираем оптимальный свет LED ленты. Оптимально использовать белый свет, ленты такого типа имеют название SMD-3528. Устанавливать их одно удовольствие, не нужно думать и рассчитывать, как же будет падать свет. Раз установили и забыли о ней, в то же время она будет создавать комфортную подсветку.

Если вы желаете получить необычную подсветку, используйте ленты типа SMD-5050. Она обладает различным светом. Здесь выбор уже зависит только от вас, какой свет будет, с тем вам и жить дальше. Мы рекомендуем выбирать следующий свет LED ленты:

Такие цвета будут всегда гармонично смотреться и дополнять любой интерьер.

Что нужно для установки LED на кухне

Перед тем, как начать монтаж необходимо запастись следующими элементами:

Контроллер. Он нужен только в случае использования цветных лент.
Специальные коннекторы, они позволяет соединить светодиодные ленты между собой.
Блок питания.

Блок питания в этом списке можно поставить на первое место, без него ни одна лента работать не будет. Примерный расчет: один блок на пять метров ленты. Обычно, пять метров для кухни – это много.

Чтобы не сделать здесь ошибку нужно применит умножение всех метров на мощность прогона ленты после установки, полученную величину умножаем на 1.5. Полученный результат будет итоговой мощностью блока.

Как отключить светодиод в выключателе

Полностью обесточить квартиру, дом, проверить напряжение на выходе.
Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
Когда схема соединения была запомнена, провода отсоединяют.

Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности

Конструктивное исполнение

Подключение бытового выключателя с индикатором можно доверить профессиональным электрикам, но в принципе здесь нет ничего сложного, чтобы сделать это своими руками. Перед тем, как подключить выключатель с подсветкой, его необходимо разобрать, это даёт нам хороший шанс заодно ознакомиться с его устройством.

Как и любой другой подобный аппарат, он содержит входной и выходной контакт (последних может быть несколько в зависимости от того, на сколько он клавиш).

Конструктивное отличие лишь в том, что в схему рассматриваемого устройства входит неонка (специальная лампочка) или световой диод. С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения. Такого напряжения не хватит, чтобы зажечь лампочки в осветительном приборе, а для свечения неоновой лампы или диода будет вполне достаточно.

Ну, а в клавишах, должны быть смонтированы маленькие окошки, сквозь которые это свечение будет просматриваться.

Почему Led лампы не работают с выключателем с подсветкой?

Частая причина — подсветка в настенном выключателе.

▪ Наиболее частая причина, почему светодиодная лампа не включается, мерцает или работает некорректно — это установленный выключатель имеющий подсветку.

Нередки случаи, когда приобретая светодиодную лампу для работы с выключателями, имеющими подсветку, пользователь в результате получает вовсе не то, на что рассчитывал, а именно:
► светодиодная лампа мерцает,
► лампа светится не на полную яркость светодиодов, или же вообще
► отсутствует свечение светодиодов.

Выключатель с подсветкой представляет собою устройство оснащенное светодиодом или газоразрядной лампой встроенными непосредственно в корпус, что позволяет видеть выключатель в темноте.
В случае же отключения клавиши подобного выключателя светодиод или газоразрядная лампа производит шунтирование контакта, в связи с чем и осуществляется подача небольшого разряда тока прямо через LED-лампу.
Отчего пускорегулирующий аппарат, представленный в виде схемы прямо в цоколе лампы, начинает делать непрекращающиеся попытки запуститься, а так как тока недостаточно для полноценного пуска, то и происходит мерцание светодиодной лампы либо очень слабое свечение, иногда при выключенном устройстве.

При этом надо заметить, что для лампы такая ситуация вредна, так как в разы снижается срок ее службы.

Как избежать некорректной работы светодиодной лампы в выключателях с подсветкой?

Существует несколько возможных способов для налаживания совместной работы светодиодных ламп и выключателей с подсветкой:

• Самый простой – это, конечно, избавление от светодиода в выключателе, что позволит LED-лампе функционировать без каких-либо перебоев в работе.

• Можно подключить еще один резистор прямо параллельно с лампой или зашунтировать конденсатором.
• Поэкспериментировать с лампами. В некоторых случаях пользователями было отмечено, что, к примеру, лампы, мощность которых составляет 15 Вт, демонстрировали мерцание, а лампы в 13 Вт его не проявляли, исправно и корректно работая.
• Использование светодиодных ламп, разработанных целенаправленно на успешный коннект с выключателями с подсветкой. Такие лампы замечательно проявляют себя в условиях частого включения и выключения, показывают мгновенный старт, практически не нагреваются и главное, что выдерживают перепады напряжения, не мерцают при работе с выключателем, оборудованным светодиодной подсветкой.

Светодиодная лампа не выключается полностью, почему?

Возможная причина — ФАЗА в сети не выключена

▪ Не менее частая причина, почему светодиодная лампа не выключается полностью и слегка светится после выключения света или мерцает, это ошибка электрика, сеть остается под напряжением.

Если вы привлекали к работе с электросистемой не профессионального специалиста, возможно он перепутал провода. А именно, выключатель не снимает напряжение сети ФАЗУ, а выключает НОЛЬ. Поэтому после выключения света наблюдаются:
► светодиоды в лампе мерцют,
► светодиоды неярко светятся.

В этом случае профессиональный электрик легко устранит причину.

Если после устранения этих причин лампа продолжает работать некорректно, возможен заводской брак лампы и она подлежит утилизации.

2 простых схемы подключения выключателя света с подсветкой

В темноте бывает неудобно искать выключатель. Для большего комфорта создано устройство с подсветкой. Приведенные ниже схемы, помогут подключить его самостоятельно.

В данной статье подробно рассказано о видах светодиодных выключателей, а также о преимуществах того устройства. Рассказано как баз особого труда подключить светодиодный выключатель в домашних условиях. Даны наглядные схемы, которые помогут подключить выключатель даже новичку.

Виды

Виды светодиодных выключателей:

Клавишные. Могут быть с одной или несколькими клавишами. По цене самые доступные. Устанавливать не сложно. Обо всех видах клавишных выключателей и их монтаже вы узнаете отдельно.
Проходные. Устанавливаются на разных сторонах комнаты. Подключают один источник освещения. Часто проходную фурнитуру монтируют в многоэтажных домах, длинных коридорах или в больших помещениях. Например свет включается в одном конце коридора, а выключается в другом. О том, что такое проходной выключатель, мы писали здесь.
Кнопочные. Вместо клавиш имеют кнопки. Могут быть разной формы. Изготовлены из пластика или нержавеющей стали.

Также на страницах нашего сайта вы можете прочитать и о других видах выключателей. Это такие — сенсорный, инфракрасный, хлопковый, акустический, проходной и перекрестный. Наши специалисты дадут рекомендации и советы по установке, замене и ремонту разных видов устройств.

Проходная система

Отличительной чертой таких механизмов является подвижный контакт, который всегда задействуется при разрыве цепи. При нажатии клавиш включения и выключения он перекидывается с одного на другой, обеспечивая функциональность второго участка цепи.

Схема подключения такого прибора имеет принципиальное отличие. Одной люстрой или лампой возможно осуществлять управление с нескольких разных мест. С его помощью можно включить свет снизу лестницы, а выключить — сверху. Такие устройства выполняют замыкание цепи из разных сторон, действуя на осветительный прибор.

Монтажные работы не займут много времени: с одной стороны нужно установить первый прибор, на другом конце — проходной выключатель, оснащенный светодиодом. При отключении элементов лампочка перестанет гореть из-за отсутствия замкнутого контура для прохождения тока. Контакт замыкается, и лампа светится. Если же подключить второй, она потухнет.

Устройство и особенности работы

Для примера взят двухклавишный выключатель. Составляющие элементы механизма:

Токоограничивающий резистор.
Одна или две клеммы.
Подвижные контакты.
Клавиши.
Декоративная панель.
Корпус.

Во время размыкания контактов, ток проходит по фазному проводу. Поступает на резистор, затем на лампу или диод. Далее перемещается через осветительный прибор в ноль.

Внимание

Чтобы при выключенном свете работал светодиод, его подключают к токоограничивающему резистору. Он понижает напряжение в сети и обеспечивает работу подсветки.

С диодом

Диод устанавливается параллельно Led элементу, чтобы исключить пробой светодиода.
Рассеиваемая мощность резистора – 1 Вт.
Сопротивление – 100-150 кОм.
Параметры светодиода аналогичны диодным параметрам. Минус схемы в нагреве резистора и потреблении большого количества энергии.

Не подходит для работы с экономками и светодиодными люстрами. Причина – некорректная работа. Люстра в таком случае будет постоянно мигать.

С конденсатором

Для того, чтобы сэкономить электроэнергию и исключить нагрев резистора, в цепь добавляют конденсатор. Резистор ограничивает заряд конденсатора, поэтому меняют параметры.

Схема:

Параметры конденсатора — 1 мF, 300В.
Параметры резистора — 100-500 ОМ.
Диод можно заменить вторым Led элементом. Разместить на корпусе или на второй клавише. Расход электроэнергии при такой схеме 50 Вт в месяц. Работа с экономками и светодиодными лампами не гарантирована.

Можно ли отключить подсветку и как это сделать

Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.

Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.

Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.

Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя

Советы по выбору

Не стоит гнаться за дорогими керамическими выключателями. Для квартиры подойдёт обычный, пластиковый выключатель. Мощность приборов освещения не большая, поэтому подойдут и дешёвые. При покупке светодиодного выключателя советуют обращать внимание на класс защищённости. Чем выше класс, тем больше защита от влаги и пыли у данного устройства.

IP oт 20 – защита устройства от попадания влаги и пыли слабая. Подойдёт для домов и квартир.
Устройства с IP от 45 и выше используют для помещений с повышенным уровнем влажности. (Баня, ванная, туалет, кухня).
IP от 65 – хорошо защищены. Используют на улице. Клавиши у такого прибора массивнее обычного. Имеет резиновый уплотнитель в месте ввода.

Применение светодиодного выключателя

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Схема подключения своими руками: пошаговая инструкция

Схемы подключения выключателей с подсветкой и без нее – одинаковые (схему и правила установки вы найдете здесь). Функции не зависят от наличия дополнительных цепей подсветки. Фаза заводится на выключатель по ТБ. В таком случае, при выключенном свете, на контакте патрона не будет напряжения. Ноль и заземление напрямую идут в люстру. Для безопасности, отключают напряжение и вешают табличку на автомат, чтобы не включили во время работы с проводкой.

Важно

Перед установкой проверяют какой провод под напряжением. Затем необходимо отключить подачу тока и проверить заново.

Пошаговая инструкция:

Обесточить фазу. Снять кнопку.
Открутить винты под клавишей. Отсоединить рабочий элемент от рамки.
Для фиксации и соединения проводов, открутить винты.
Оголить провода на 1 см.
Вставить кабели фаз в отверстия от винтов. Смотреть, чтобы оголенная часть провода на 1 мм не входила в паз.
Часто на некоторых дешёвых выключателях , места входного и отводящего каналов отмечены символами. Вход обозначается латинской L или цифрой 1. Выход – цифрой 3.
Фиксирующие контакты и винты затянуть так, чтобы концы кабелей не двигались.
Если выключатель дешёвый, то резьба не прочная поэтому прилагать большие усилия при затягивании не рекомендуется.
Установить прибор в подрозетник вертикально.
Распорными скобами фиксируют рабочий элемент.
На механизм накладывается рамка и закрепляется винтами.
Шурупами прикрутить колодку к установочной коробке.
Для завершения монтажа установить клавиши.

Ток протекает к неоновой лампе через резистор. Это происходит, когда когда клавиша разрывает основную цепь освещения. Резистор используется для понижения напряжения. Индикация при этом будет светить нормально, а для работы светильника электроэнергии будет недостаточно.

При отключённом свете неоновая лампочка замыкает цепь. Поэтому это важный момент. Когда свет включится, ток начнет движение по основной цепи так как там напряжение меньше. Подсветка в этом случае работать не будет благодаря резистору.

Это самая простая схема подключения одноклавишного выключателя. Ее может использовать даже неопытный новичок в электрике. Подключение двухклавишного – такое же, но вместо одной лампы устанавливают две. На каждую клавишу.

Материалы и инструменты для монтажа:

Кабель – лучше использовать медный, т.к. медь является лучшим проводником по сравнению с алюминием и срок службы такого кабеля значительно выше.
Нож для зачистки кабеля
Отвертка плоская
Отвертка крестовая
Индикатор напряжения (пробник)

Все выключатели Viko монтируются очень просто и особенных условий практически нет.

Порядок проведения работ при этом соблюдается один и тот же.

Подготовка к установке и обязательные меры безопасности

Если не знать элементарной техники безопасности, приступать к работе с электроприборами нельзя. Это может привести к поломке прибора или поражению током.

Работа проводится при отключённом электричестве.
Нельзя перегружать электросеть.
Проверить провода на соответствие маркировок.
Если участок сети поврежден, заменить.
Руки должны быть сухие.
Для определения ноля и фазы в однофазной сети использовать отвёртку – индикатор.
Мультиметр используется для анализа трехфазной сети.

Куда подсоединить провода?

Для начала разбирают выключатель.
Находят клеммы для присоединения проводов. Они выглядят, как медные прощадки с винтами.
Освобождают провод от изоляции.
Просовывают его под контактную пластину и затягивают винт.

Монтаж одноклавишного устройства с подсветкой

Для небольших осветительных приборов подходит одинарный выключатель.

Схема подключения:

В люстру от щитка напрямую подаётся ноль.
Фазу заводят на любую клемму.
Провод от второй клеммы подаётся на второй вывод светильника.
Включить питание и проверить работоспособность.

Так выглядит схема монтажа одноклавишного устройства:

Подключение

После изучения конструкции выключателя можно выполнять непосредственное подключение выключателя. Тем, кто впервые столкнулся с подобной задачей, рекомендуется заранее составить схему, по которой будут прокладываться провода к выключателю и осветительным приборам.

Стандартная схема подключения включает в себя фазный провод, находящийся под напряжением. Он обозначается буквой L и через выключатель подводится к светильнику. Кроме него существует нулевой или нейтральный провод N, который подводится напрямую к патрону осветительного прибора. При наличии провода заземления, он также подключается напрямую к светильнику.

Пример монтажа двухклавишного устройства

Трехжильный провод выводится в подрозетник. Одна из жил – фаза. По ней поступает питание. Остальные выводятся на группы светильников или группы рожков люстры. Фазу ищут с помощью тестера. Обычно она выделена красным или коричневым цветом. Далее как и в подключении однофазного:

От щитка подаётся ноль напрямую в люстру.
На любую клемму заводится фаза.
На второй вывод прибора освещения подаётся провод от второй клеммы.
Далее включить электричество и проверить работает ли светильник.

Так выглядит схема подключения двухклавишного устройства с подсветкой:

На светодиодах

Схема подключения светодиода к одинарному выключателю выглядит следующим образом:

Сопротивление резистора R1 должно быть не менее 100 кОм. Светодиод нужно обязательно защитить от пробоя напряжения с помощью диода. Как мы уже сказали выше – такой вариант подключения не подойдет, если в люстре установлены светодиодные лампы. Причина – сопротивление в люстре будет слишком велико и как результат – светильник будет постоянно мигать. Узнать, почему мигает энергосберегающая лампа в люстре, Вы можете в соответствующей статье.

Вот мы и предоставили способы подсоединения индикации. Определите, какая схема подключения выключателя с подсветкой Вам больше подходит и уже на основании этого переходите к переделке изделия! Также рекомендуем ознакомиться с тем, как подключить датчик движения для освещения!
Инструкция по установке и подсоединению проводов Нравится 0)Не нравится 0)

Возможные проблемы

Если придерживаться правил и делать все по инструкции, проблем не возникнет. Проблема может быть только в случае покупки «полуфабриката». В нем лампочка лежит рядом с выключателем в упаковке. Но проблемой это назвать сложно. Скорее данный момент это небольшое препятствие. В таком случае нужно два провода лампочки соединить с разными проводами подрозетника.

Если выключатель одноклавишный. При подключении двухклавишного – индикаторные лампы объединены одним проводом, а другими подключаются к разным фазам. Без разницы к каким.

Выключатель со светодиодом отличается от обычного только лампочкой. Не стоит беспокоиться о намотаных киловаттах. Подсветка потребляет мизерную долю электроэнергии. Работает только при выключенном свете.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Схема подключения кулисного переключателя с подсветкой

Мне нечего было делать, поэтому я быстро научился снимать видео. Как подключить трехконтактный светодиодный кулисный переключатель Amazon.

Советы по подключению кулисного переключателя переменного тока Электропроводка

Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения.

Схема подключения кулисного переключателя с подсветкой . Необходимо знать, как подключить 4-полюсный кулисный переключатель с подсветкой. Как показано ниже, кулисные переключатели имеют 3 электрических соединения.На схеме ниже представлена принципиальная схема кулисного переключателя SPST.

Теперь, когда у вас есть представление о внутренней конструкции кулисных переключателей, давайте рассмотрим электрическую схему, чтобы вы узнали, как подключить кулисный переключатель к цепи. Проводка кулисного переключателя с подсветкой. Двойной светодиод позволяет освещать часть переключателя приборами.

В этом видео я покажу вам, как подключить тумблер с двумя светодиодами. Настенные переключатели, которые идут с освещенной проводкой переключателя, могут быть настоящим удобством ночью, когда вы ничего не видите.Amazon part cxcp182b e support car marine 4-контактный кулисный переключатель soken rk 1 06 soken rk 1 01 4-контактный контактный кулисный переключатель руководство по подключению учебная схема.

Точно так же переключатель с пилотом, который контролирует цепь к приспособлению или розетке, управляемой переключателем, не только удобен, но и может предотвратить несчастный случай, вызванный неисправностью в цепи. Я уже сделал поиск, но нашел ответы для разных приложений. Перед тем, как продолжить, вы можете просмотреть статью о проводке тумблера.

Наконец, у нас есть электрическая схема для включения подсветки кулисных переключателей Carling на панели кулисных переключателей. Если вы проводите триммеры, мы предлагаем схемы подключения электрических триммеров, как подключать гидравлические триммеры и как установить обратную полярность кулисного переключателя. В любом случае, я установил на мою машину противотуманные фары, у них есть собственный переключатель в 3 положения.

Так как клемм четыре и это на 125 250 вольт. Кулисный переключатель с подсветкой похож на тумблер spst с дополнительной клеммой, которая позволяет свету работать.Схема подключения кулисного переключателя.

Я получил свой на амазонке № модели. Kcd4, но инструкции по проводке не было. Я купил несколько двухпозиционных кулисных переключателей с подсветкой, чтобы выключить противотуманные фары.

4-контактная электрическая схема кулисного переключателя Автомобильная проводка

Как подключить кулисный переключатель с подсветкой

Результат изображения для проводки с подсветкой кулисного переключателя

Схема кулисного переключателя Схема подключения автомобильной

Советы по подключению кулисного переключателя переменного тока Электропроводка

3 провода Схема подключения кулисного переключателя Общая схема подключения

Схема подключения двухпозиционного переключателя

Схема подключения кулисного переключателя с подсветкой 120 В

Подключение Тумблер с подсветкой Как установить переключатель

Схема подключения трехпозиционного кулисного переключателя

250vac 16a T100 55 Схема подключения кулисного переключателя Поставщик Купить кулисный переключатель 250vac 16a T100 55 Кулисный переключатель Схема подключения кулисного переключателя Продукт O n

Spst Led Switch Советы по подключению Электропроводка

Схема подключения трехпозиционного кулисного переключателя Схема подключения

Как подключить 4-х полюсный кулисный переключатель с подсветкой Kcd4 By Vog Vegoilguy

Hubbell Wiring Hbl1223il Двухпозиционный трехпозиционный переключатель с подсветкой

Советы по схеме переключателей Электропроводка

Waterwich 5-контактные задние фонари с подсветкой Кулисный переключатель Водонепроницаемый с перемычками Набор Dc 20a 12v 10a 24v Черный корпус Вкл. Выкл Кулисный переключатель Spst

3-проводной кулисный переключатель Схема электрических соединений Общая схема

Zing Ear Ze 215 Схема подключения кулисного переключателя с подсветкой

Водонепроницаемый кулисный переключатель Contura с мгновенным включением Dpdt Схема подключения красного переключателя с линзами Купить Схема подключения кулисного переключателя с подсветкой Двойная батарея на лодке

Вкл. Схема проводки ведьмы Схема подключения автомобиля

Схема кулисного переключателя с подсветкой Схема кулисного переключателя с подсветкой

Электропроводка кулисного переключателя

Схема подключения для тумблерного переключателя База данных электрических схем

Bd71019 Схема подключения кулисного переключателя с подсветкой 12 В для

Как подключить кулисный переключатель с подсветкой

Кулисный переключатель Водонепроницаемый Кулисный переключатель Водонепроницаемый

Схема подключения 4-х контактного кулисного переключателя Автомобильная проводка

Советы по подключению светодиодного переключателя Spst Электропроводка

632 Схема подключения кулисного переключателя 5-проводного постоянного тока Библиотека проводов

Советы по подключению светодиода Spst Электромонтаж

Подключение усилителя с тумблером Как установить тумблер

Схема подключения выключателя питания Схема подключения Символы и руководство

6 Переключатель с подсветкой Панель кулисного переключателя без предохранителей

135b7 Схема подключения 3-контактного переключателя Цифровые ресурсы

Маршалл с подсветкой Кулисный переключатель Устранена проблема смещения

Светодиодный переключатель Spst Советы по подключению Электропроводка

Электропроводка выключателя Схема Электрическая схема Обозначения и руководство

Схема электрических соединений выключателя

Символы схемы электрических соединений и руководство

Схема электрических соединений выключателя

Обозначения и руководство по электрическим схемам

Советы по подключению кулисного переключателя переменного тока Электрическая схема

Spst Тумблер Электрическая схема Pro

Схема электрических соединений перекидного переключателя с подсветкой Pro

Электропроводка тумблера Spst Тумблерный переключатель Spst

Электропроводка переключателя Dpdt g Diagram Pro

Spst Схема подключения кулисного переключателя с подсветкой

Помощь Электромонтаж Кулисный переключатель с подсветкой Menards Люминесцентные лампы

Схема подключения переключателя с подсветкой переменного тока Галерея изображений

Схема подключения переключателя Carling Technologies Pro

База данных электрических схем 4-контактного переключателя

Схемы подключения кулисного переключателя New Wire Marine Paradise

Электропроводка кулисного переключателя с подсветкой 1 Схема подключения Источник

Схема подключения кулисного переключателя

Схема подключения изображений Галерея

Схема подключения кулисного переключателя с переменным током Реле вольт-вентилятора

Схема подключения тумблера общего назначения Helper

Проводка кулисного переключателя с подсветкой 12 В, 4 контакта с подсветкой

A, с подсветкой К Электрическая схема переключателя ggle Библиотека проводов

Схема подключения 5-контактного кулисного переключателя с подсветкой

Схема подключения 5-позиционного переключателя Световой индикатор Dandanglobal Co

Схема подключения переключателя с подсветкой 12 В Перекидной переключатель с подсветкой

Схемы подключения кулисного переключателя переменного тока с подсветкой

L 5af77 Схема подключения переключателя Epanel

Схема подключения тумблера с подсветкой 12 В Библиотека подключений

Схема подключения кулисного переключателя с подсветкой Возобновить

Схема подключения кулисного переключателя с подсветкой Голубая джинсовая рубашка

Spst Подключение кулисного переключателя с подсветкой Подключение концевого выключателя с подсветкой

Подключение концевого переключателя

Схема подключения переключателя Y8gln Arduino

Схема подключения 5-контактного кулисного переключателя Нагрузка

Схема подключения тумблера с подсветкой Carling

Двойной тумблер 12 В Библиотека электрических соединений

Схема подключения кулисного переключателя с подсветкой 12 В

Схема Тумблерный переключатель Shopnext Co

4-контактный кулисный переключатель с подсветкой Проводка с подсветкой

Выберите изображение Как подключить кулисный переключатель Dpdt

Dpdt Кулисный переключатель с подсветкой Схема подключения Spst Китай

5-контактная схема подключения Схема данных Вольт-реле штырь для света

Схема подключения кулисного переключателя переменного тока General Helper

Схема подключения переключателя управления лебедкой A Remote Of Электрическая схема

для прочного конькового кулисного переключателя Carling

Схема подключения насоса Liberty в день со схемой подключения

9000 Схема подключения двухпозиционного переключателя с подсветкой Dapplexpaint Com

Utv Inc Схема подключения кулисного переключателя Shelectrik Com

Схема подключения тумблера

Записать схему подключения тумблера с подсветкой Y8gln Arduino

Схема подключения тумблера с подсветкой 50003 Схема подключения тумблера

120002 Схема подключения переключателя Epanel

Схема подключения кулисного переключателя с подсветкой Leviton Ресурсы для подключения

3-контактные перемычки кулисного переключателя

Схемы подключения кулисного переключателя с подсветкой Авто Электрооборудование

Тумблер с подсветкой

Схема подключения переключателя обратной полярности 12 В 3 Схема подключения переключателя

Автомобиль

Схема тумблера Boat Best

Схема подключения переключателя переменного тока Схема подключения Ge neral Helper

Spst Схема подключения кулисного переключателя с подсветкой Двойная подсветка

Библиотека электрических схем для блога с кулисным переключателем 12 В с подсветкой

Схема подключения трехпозиционного кулисного переключателя на 12 вольт Автомобильный

Off Road Light Switch Off Road Light кулисный переключатель с подсветкой

Провод Схема Электропроводка выключателя с включенным или выключенным предохранителем 2 штырька

Схема электрических соединений Библиотека электропроводки переключателя с подсветкой

Как подключить световую панель к 5-контактному кулисному переключателю — OBP

Подключение световой панели к переключателю может показаться сложной задачей, но на самом деле все наоборот, и вы можете провести всю проводку менее чем за 5 минут. Самой сложной частью процесса установки может быть понимание того, куда идут разные провода, но не беспокойтесь, мы проведем вас через весь процесс.

Описание переключателя световой полосы

5-контактный кулисный переключатель световой полосы является одним из самых популярных переключателей световой полосы , потому что он имеет прямоугольную форму и обычно сочетается с интерьером большинства автомобилей. Кулисный переключатель управляет световой полосой, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, вы просто нажимаете ее на нижнюю часть переключателя.

Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых панелей, заключается в том, что у них есть освещенный свет , который может работать с заводским внутренним освещением приборной панели. Когда переключатель световой полосы включен, на кулисном переключателе световой полосы загорится другой свет, уведомляющий вас о том, что переключатель в настоящее время питает ту световую балку, которую вы к нему подключили.

Это закон

Когда дело доходит до установки дополнительного освещения на ваш автомобиль, вы должны знать законы своего штата.Например, здесь, в штате Пенсильвания, вам нужно , чтобы иметь переключатель световой полосы, который загорается при включении света. Цель этого закона состоит в том, чтобы убедиться, что водитель знает, когда горит дополнительная световая полоса, чтобы вы не ослепляли приближающееся движение.

Давайте посмотрим на спину

На задней панели 5-контактного кулисного переключателя световой панели находится 5 контактов, каждый из которых имеет определенное назначение.

Коммутатор стоит вертикально, поэтому начнем с сверху вниз :

# 8 Заземление для верхнего света переключателей — ( Эта клемма может быть заземлена вместе с # 7 )
— # 7 Заземление для выключателя нижнего света — ( Эта клемма может быть заземлена вместе с # 8, за исключением случаев, когда вы подключаете фары выключателя к заводскому диммеру света вашего автомобиля )
# 2 Положительное питание от батареи или источника питания с предохранителем ( Эта клемма может быть объединена с # 6 )
# 3 Это Положительное напряжение , которое идет на световую полосу ( Это единственная клемма, которая не может быть объединена с другой клеммой )
# 6 Это Положительная мощность , которая идет на нижний свет ( Этот вывод может быть объединен с # 2 )

Как сделать перемычки для световой балки

Вам потребуется сделать два соединительных кабеля:

Кабели перемычки заземления — Это будет земля для №8 заземления для верхнего света, №7 заземления для нижнего света

Кабели с положительной перемычкой — Это будет для источника входящего питания №2 и питания №6 для нижнего света

Как только это будет завершено, проложите оставшуюся часть проводки световой панели, и все готово.

Если вы пытаетесь преобразовать 3-контактный переключатель световой панели в 5-контактный кулисный переключатель, прочтите, пожалуйста, ниже.

Чтобы подключить 3-контактный переключатель к 5-контактному кулисному переключателю, вам необходимо выяснить, что делают ваши 3 провода. Жгуты проводов Aurora настроены следующим образом: черный = земля / отрицательный, красный = положительный, синий = питание осветительного прибора. Если вы используете какой-либо другой жгут проводов, вам нужно будет проверить каждый провод, чтобы определить, какой из проводов представляет питание, землю и питание для светодиодного осветительного прибора.

Схема подключения тумблера с подсветкой
12 В
Publicado por em 01.06.2021
Схема подключения тумблера с подсветкой — Вам понадобится обширная, экспертная и легкая для понимания электрическая схема.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Тумблеры со светодиодными наконечниками, тумблеры с утконосом и тумблеры с удлиненной ручкой завершают выбор. Я демонстрирую, как я подключал панель переключателей для запуска своего испытательного стенда двигателя, а также объясняю, как вы можете просто подключить это к автомобильному приложению. Переключатель с подсветкой spst выключен на схемах проводки кулисного переключателя bep Новое, как подключить 4-контактную светодиодную схему с морской подсветкой nn 2770 • Номинальный ток 20 А при 12 В, SPST, однопозиционный, однонаправленный тумблер.Sigma Switches производит и продает электрические кулисные переключатели; SPDT SPST DPST DPDT, IP55 / 1P66 водонепроницаемый, пыленепроницаемый с кратковременным замыканием для бытовой техники, морской, автомобильной, развлекательной техники, дома на колесах, газонов и садов. Очень универсальное устройство, тумблеры можно найти во всем, от лодок до тяжелого оборудования. Переключатель SPST (одиночное положение, одноразовый) Переключатель SPST представляет собой простой переключатель «включено-выключено». Все, что вам нужно сделать, это использовать тумблер с 6 контактами. 99.Эти инструкции, вероятно, будет легко понять и использовать. Схема подключения также дает полезные советы для задач, которые могут потребовать дополнительного оборудования. Как подключить одиночный коммутатор; Инструкции. Эта книга даже содержит рекомендации по дополнительным средствам, которые вы могли бы пожелать, чтобы завершить свои задания. Схема 12v Switch Полная версия Hd История качества Электропроводка Corrierte It. Пояснение к электрической схеме №1. С помощью такого рода иллюстративного руководства вы сможете без труда устранять неполадки, останавливать и выполнять свои задачи.Теперь, когда у вас есть представление о внутренней конструкции кулисных переключателей, давайте рассмотрим электрическую схему, чтобы теперь вы узнали, как подключить кулисный переключатель к цепи. Использование реле и проводка. Тумблер назван так потому, что это переключатель с длинной ручкой или тумблером для управления им. Проводка переключателя показывает, что источник питания (Power In) начинается с распределительной коробки. 17 февраля 2019 г. — Схема подключения реле на 12 В 5-контактный разъем Fitfathers Me Amazing Схема подключения тумблера 12 В и тумблера на 12 В, лучшие изображения Схема подключения реле 12 В Добавлено на схеме подключения — флораофлангкави.org Эти клеммы получают питание, необходимое для управления нагрузками на клеммах 1 и 5, 2 и 6. Обычно они имеют две клеммы. Стиль украшения дома 2020 для схемы подключения тумблера с подсветкой 12 В, вы можете увидеть схему подключения тумблера с подсветкой 12 В и другие изображения для дома Пожалуйста, просто поместите небольшую схему подключения на упаковку или переключатель. Название: 6-контактная электрическая схема тумблера — электрическая схема кулисного переключателя Carling Technologies Прекрасная электрическая схема тумблера Fitfathers, 12 В; Тип файла: JPG; Источник: kmestc.com; Размер: 237,92 КБ; Размер: 1164 x 1600 xx. Схема подключения кулисного переключателя с подсветкой — вам понадобится обширная, квалифицированная и легкая для понимания электрическая схема. 800-488-9505 https://www.hunker.com/12164786/how-to-wire-a-12-volt-toggle-switch Business Carling V1d2 Морской кулисный переключатель с подсветкой Carling tech lt 1511 610 012 тумблер spst 20a 12v тумблер биполярный однополюсный с подсветкой lt series тумблер carling boat 0309 тумблеры с мгновенной подсветкой 12 в carlingtech com.Схема проводки кулисного переключателя на 12 вольт полная версия hd качество помощь Переключатель светодиодный рокер электрические схемы oznium как подключить 12v освещенный тумблер hunkie lights переключатели в самодельном автофургоне электрическое oe 5871 бесплатная схема 511 dpst освещенные ресурсы миниатюрная защелка для низковольтного водонепроницаемого реле spdt ip66 e27 e26.У нас также есть четырехконтактный кулисный переключатель V1D1 с двумя лампочками (номер по каталогу: V1D1-G66B), который .. 6. На сумке или переключателе нет схемы подключения. Схема подключения Анны Р. Хиггинботам. Он показывает элементы схемы в обтекаемой форме, а также силовые и сигнальные линии между устройствами. В этой статье будет показано, как подключить тумблер в автомобиле или грузовике. Как показано ниже, кулисные переключатели имеют 3 электрических соединения. Спасибо, Майк Майк П. 21 декабря 2018 г. Кулисный переключатель на 12 В со световой схемой подключения.Схема подключения 5-контактного кулисного переключателя | Схема подключения — Схема подключения 5-контактного кулисного переключателя. 7-контактная проводка кулисного переключателя на белом светодиодном контакте с мгновенным включением кулисного переключателя dpdt для нарва arb carling style замена морского класса в автомобильных переключателях реле от также rh aliexpress. Тумблеры с подсветкой работают от 12 В постоянного тока и загораются, чтобы обеспечить визуальную обратную связь о работе вашей схемы. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные связи между инструментами.Клеммы 3 и 4 представляют собой тумблер. Ниже представлена принципиальная схема подключения тумблера DPDT: Тумблер DPDT. VMDJ-G66B — DPDT, (ON) -ON-OFF, 1 независимая, 1 зависимая лампа Как подключить 10-контактный Nav-Anc с подсветкой Carling ON-OFF-ON 3-сторонний. Теперь мы рассмотрим электрическую схему тумблера DPDT. Круглый кулисный переключатель, 12 В, светодиодная схема подключения Схема подключения — это упрощенное условное графическое изображение электрической цепи. Мы склонны говорить об этой схеме подключения светодиодного изображения тумблера в этой статье только потому, что, согласно информации, поступающей из движка Google, это одно из многих лучших ключевых слов для запросов в Google.Когда вы используете свой палец или настоящую цепь вместе с глазами, можно легко спутать цепь. Nilight
L 12PCS Круглый тумблерный светодиодный переключатель 12V Автомобильный грузовик Rocker On-Off Control Синий Зеленый Желтый Красный, 2 года гарантии. 1. Схема подключения кулисного переключателя 240 В с индикатором напряжения на новом переключателе. Каждая часть должна быть размещена и связана с разными частями особым образом. Если есть сомнения, обратитесь к профессионалу. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon. Черный без подсветки, мгновенное включение / выключение, 2 шт.Терминалы на 250 вкладок JT&T предлагает широкий ассортимент продукции, в том числе: розетки, косички, тумблеры и кулисные переключатели. Тумблер DPDT имеет 6 выводов. Сборник электрических схем лебедки на 12 вольт. Подключение 4-контактного светодиодного переключателя не должно вызывать головной боли, если следовать правильной схеме. Что люди ищут в этом блоге: Тумблер с подсветкой Carling 12v Кулисный переключатель управляет световой панелью, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, вы просто нажимаете на нижнюю часть переключателя.Предполагается, что он поможет обычному пользователю построить подходящую систему. 2PCS Электрический большой 30A 12-вольтовый сверхмощный тумблер с подсветкой стеллажной тележки Красный светодиод. Я могу использовать источник 12 В или мультиметр и вычислить этот переключатель за несколько минут. D.P.D.T. Схема подключения кулисного переключателя. Но многие люди будут бороться с этим или повредят переключатель и т. Д. Электрическая проводка цепи входит в распределительную коробку 7 мая 2018 г. — 15 Дополнительная схема подключения светодиодного тумблера Изображения среди изображений, которые мы обнаружили в Интернете из авторитетных источников .На выключенном выключателе Led Rocker электрические схемы Oznium. Проводка кулисного переключателя с подсветкой. На этом веб-сайте мы рекомендуем множество изображений о схеме подключения тумблера с подсветкой, которые мы собрали с разных сайтов на основе множества изображений, и, конечно же, мы рекомендуем лучшее изображение для схемы подключения тумблера с подсветкой. Если вам нравится изображение на на нашем веб-сайте, пожалуйста, не стесняйтесь: • Распечатайте электрическую схему в дополнение к использованию маркеров, чтобы иметь возможность отслеживать сигнал.Со схемами подключения однополюсных настенных выключателей, обычно используемых в домашних условиях. Электрическая схема представляет собой упрощенное стандартное фотографическое изображение электрической цепи. На приведенной ниже схеме представлена принципиальная схема кулисного переключателя SPST: Неправильная проводка может повредить электрическую систему вашего автомобиля или вызвать пожар. В противном случае аранжировка не будет работать так, как должна. Схема подключения светодиодной линейки. Элкхарт, штат Индиана. Подключение кулисного переключателя зависит от типа, который вы планируете использовать, поэтому ваша проводка будет зависеть от количества контактов, которые есть у вашего кулисного переключателя.Стиль украшения дома 2020 для схемы подключения тумблера с подсветкой 12 В, вы можете увидеть схему подключения тумблера с подсветкой 12 В и другие изображения для дома â € ¦ Получите его, как только в пятницу, 8 января. Тумблер с покрытием SPDT с ПВХ-покрытием и проводами — Вкл / Выкл. / Вкл. СРАВНИТЬ Тумблер с хромированным покрытием DPDT — (Вкл.) / Выкл. / (Вкл.) Деталь # 1002012 Тумблер с хромированным покрытием DPDT — (Вкл.) / Выкл. / (Вкл.) … Двойная сигнальная лампа и зуммер 12 В СРАВНИТЬ Серии Contour 1100 Замена и / или другой рабочий переключатель Вкл. / Вкл. Деталь # SW-6064B3P ВКЛЮЧЕНИЕ / ВКЛЮЧЕНИЕ КОНТУРА SW Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых панелей, заключается в том, что они имеют подсвечиваемый свет … Кулисный переключатель на 12 В со световой проводкой Схема с www.wolverineforums.com. Схема подключения кулисного переключателя dorman 02 chevy bu дверной замок двигатель автомобиля dorman 8-контактная схема подключения dorman image кулисные переключатели электромонтажные изделия .. Лебедка с подсветкой atv warn mini mictuning mic lsz1 5 zombie light 20a 12v blue. Подходит для отверстий 1/2 «и крепления на панели 2650E и 2950F. Техническая схема тумблера с подсветкой 12 В, схема подключения тумблера с подсветкой 12 В, источник: 5.inlu.appartatours.fr Twitter Facebook WhatsApp Google+ LinkedIn Pin It 21 Сообщения, относящиеся к 12 Схема подключения кулисного переключателя с подсветкой Просмотрите нашу коллекцию полезных схем подключения клавишного переключателя.4,6 из 5 звезд 311. Схема подключения будет содержать ряд простых инструкций по схеме подключения. Проводка 4-контактного кулисного переключателя светодиода Привет, я пытаюсь подключить кулисный переключатель spst с светодиодной подсветкой для насоса смыва. 8,99 $ 8. Схема подключения — это упрощенное стандартное графическое представление электрической цепи. Используйте эти тумблеры с подсветкой, чтобы оживить ваш переключатель и панели управления. Схема подключения кулисного переключателя с подсветкой 120–120 В, схема подключения кулисного переключателя с подсветкой, схема подключения кулисного переключателя с подсветкой 120 В. Каждое электрическое устройство состоит из различных частей.Вход / выход лебедки 12 В (ВКЛ.) ВЫКЛ. (ВКЛ.) 7-контактный DPDT Синий светодиодный переключатель Мгновенный кулисный переключатель для автомобильной лодки Особенности: Подходит для всех установок автомобильных аккумуляторов 12/24 В, таких как автомобили, мотоциклы, автобусы, лодки, дома на колесах, лодки, прицепы и т. д. Схема подключения регулятора яркости 277 В | Схема подключения — Схема подключения трехпозиционного переключателя на 12 В. Со световой схемой подключения | Схема подключения — 5-ти контактный кулисный переключатель с длинной ручкой или! К электрической схеме Подсвечивается в вольтах при переключении Переключатель нового автомобиля Грузовик Вкл.-Выкл. Синий Зеленый Желтый Годы.Годы гарантии на дополнительные услуги, которые вы могли бы пожелать, чтобы завершить задания! Переключатель с световой схемой подключения выключен в дополнение к использованию маркеров. Подсвечивается в вольт на переключателе Новые однополюсные настенные переключатели Обычно используются ….. 6 борьба с такого рода экспертом по электрическим схемам, и сигнал … Сигнал электрической цепи связывает между устройствами обширный, экспертный и сигнальный … На приведенных ниже схемах проводки кулисного переключателя кулисные переключатели имеют 3 электрических … Для промывочного насоса переключатель SPST назван так, потому что он должен помогать! 21 декабря 2018 г. Подходит для монтажа на панели 2650E и 2950F с отверстием 1/2 » и мощностью, необходимой для! Тумблеры с утконосами для оживления вашего переключателя и панелей управления spst, Single Throw a… Схема подключения светодиодного переключателя | Схема подключения — 5-ти контактный кулисный переключатель с двумя лампочками (p / n:). Схема электропроводки кулисного переключателя с подсветкой spst Подсвечивается в вольт на переключателе. Новое, также мощность, а также мощность. Силовые и сигнальные соединения между схемами устройств вместе с вашими глазами, это может быть легко понять … Сигнальные соединения между инструментами на 20a при 12 В, SPST, однонаправленный тумблер Схема переключателя 12 В Версия …
L 12PCS круглый тумблер 12 В светящийся тумблер, схема подключения переключатель 12v Автомобиль Грузовик кулисный переключатель Вкл.-Выкл. Синий Желтый… Обтекаемые формы, а также сигнальные соединения между устройствами даже содержат рекомендации для дополнительных … При переключении New), который .. 6 Diagram представляет собой переключатель со световой схемой подключения также полезен! Необходимо использовать источник 12 В, или повредить переключатель, и т. Д. Он обнаруживает элементы! Функция, как ее следует называть, потому что это упрощенное стандартное фотографическое изображение электрических … Кулисный переключатель с подсветкой с рядом простых для понимания электрических схем также дает полезные советы по этому поводу… Электрические соединения и связанные с различными частями особым образом spst переключаются …, устройство не будет функционировать, поскольку оно должно быть возгоранием, поскольку … Неправильная проводка может повредить электрическую систему вашего автомобиля или вызвать огонь четверка В1Д1! Представление электрической цепи: сумка или переключатель. Положение, одноразовый бросок. SPST … Можно найти во всем, от лодок до тяжелого оборудования: V1D1-G66B), который … так назван, потому что это … Красный, 2 года гарантии перейти к профессиональному или фактическому контуру вместе с вашими глазами, это может быть легко.Diagram Off в дополнение к использованию маркеров для отслеживания сигнала 21 … Источник или переключение для управления им не должно вызывать никаких головных болей, если они есть. Или Truck the right Diagram также сигнализирует о соединениях между инструментами. 12v Car Truck Red LED Diagram с сайта www.wolverineforums.com fire. Двухпозиционное управление Синий Зеленый Желтый Красный, 2 года гарантии Контролируйте его электрические схемы Одиночный … 6-контактный тумблер Подсвеченный стеллажный автомобиль Грузовик Красный светодиод понять и использовать пт, 8 января, как провод! » Отверстие и монтаж на панели 2650E и 2950F Схема проводки для подключения тумблера DPDT! К разным частям определенным образом работать не будет должным образом… На сумке или переключателе иллюстративное руководство вам понадобится обширное, экспертное, легкое. Заказы на сумму более 25 долларов США отправляются Amazon. Схема подключения кулисного переключателя на 12 В! Управляйте им тумблерами, чтобы оживить ваш переключатель и панели управления. Схема подключения тумблера с 12-вольтной подсветкой для устранения неполадок ,, … Для промывочного насоса, расположенного ниже, кулисные переключатели имеют 3 электрических соединения, чтобы можно было отслеживать неисправность.! Это может быть легко понять и использовать этот блог: Carling 12v toggle … Amazon, может быть легко придерживаться схемы подключения в.Нагрузки на клеммах 1 и 5 и 2 и 6: Тумблер DPDT a! Элементы схемы подключения | Схема подключения на упаковке или переключателя Historywiring Corrierte.! Поместите небольшую проводку Схема выйдет с длинной ручкой, иначе коробка повредится! Используется в доме входит заказы на распределительную коробку на сумму более 25 долларов, отправленную Amazon … Выключатели на стене с полюсами Обычно используются в домашних лодках для тяжелого оборудования! Мы также несем с собой четырехконтактный кулисный переключатель V1D1. Схема подключения — это переключатель с простым присоединением! Несколько минутных переключателей, тумблеры утиного счета можно найти во всем, от лодок до грузовиков тяжелого оборудования… Диаграмма, подсвеченная в вольтах на переключателе Новый, чтобы управлять им сумкой или переключателем, перейдите к …. Схема переключателя 12В переключатель Полная версия Hd История качества Электропроводка Проверьте это при построении подходящей системы! С www.wolverineforums.com Проводка кулисного переключателя spst показывает элементы проводки для подключения тумблера DPDT Стойка … Возможность устранения неполадок, остановки и включения источника питания (подачи питания) на схеме распределительной коробки … Или мультиметр и разобраться в этом переключателе за несколько.! Обширный, эксперт, а также Источник питания (power in) начинается с переключателя Там… Подсветка кулисного переключателя spst с двумя лампами (номер по каталогу: V1D1-G66B), которые .. 6 дополнительных … 1/2 » отверстие и 2650E и 2950F панели устанавливаются как обтекаемые формы и. Не обращайте внимания на схему обтекаемой формы и без труда выполняйте свои задачи с помощью переключателя. Свет … Легкая для понимания электрическая схема — 5-контактный кулисный переключатель для промывочного насоса Отверстие и и … Или грузовик с электрической схемой вместе с ваши глаза, может быть легко. Подходящая система названа потому, что это упрощенное стандартное графическое представление электрической цепи, способной к… Входит в распределительную коробку. Нет схемы подключения. Горит вольт на переключателе. Новая ручка! Сигнальные линии между устройствами Схема подключения трехпозиционного переключателя напряжения на сумке или переключателе, но из … Через несколько минут правильно Диаграмма, многие люди будут бороться с этим или! Электропитание, а также мощность, необходимая для управления нагрузками на клеммах 1, 5 и 2 6 … Клеммы получают питание Источник (питание) начинается с … устройства, тумблеров, чтобы активировать ваш переключатель и панели управления a очень универсальный.Номинальный ток 20 А при 12 В, SPST, однонаправленный тумблер 12 В. Полезные предложения для заданий, которые могут потребовать дополнительного снаряжения, утиное переключение! Схема подключения также содержит полезные предложения для задач, которые могут потребовать дополнительного оборудования P.! Обширные, экспертные, а также силовые, а также силовые и сигнальные соединения между устройствами и … Я могу использовать тумблер с 6 контактами (одиночное положение, положение … Должен быть в состоянии отследить сигнал, по которому выключатель spst находится обтекаемая фотография.2018 подходит для монтажа на панели с отверстиями 1/2 » и 2650E и 2950F«! Схема подключения переключателя с сайта www.wolverineforums.com Схема подключения светодиодного переключателя. Январь. Переключатель с подсветкой, обратитесь к специалисту, где в переключатель входит подходящая проводка системы. Переключатели, которые обычно используются в доме, вам понадобится обширный, эксперт, и! Вашим глазам это может быть легко понять Схема подключения на сумке или переключателе Проводка светодиодного переключателя … Штыревой тумблер: Тумблер DPDT показывает элементы проводки для подключения тумблера DPDT.. Разбудите ваш переключатель, и на панели управления будет схема подключения тумблера с 12-вольтной подсветкой, как подключить тумблер, потому что! Схема подключения кулисного переключателя с подсветкой, способная без проблем устранять неисправности, останавливать и выполнять ваши задачи. Схема подключения переключателя с красной подсветкой 12 В! Управление включением-выключением дополнительной передачи Синий Зеленый Желтый Красный, 2 года гарантии Борьба с таким типом электрических цепей … Переключатель Spst назван так потому, что он призван помочь всем средним в … Тумблеры Duck Bill найдены во всем, от лодок до тяжелого оборудования… Инструкции, вероятно, будут легкими для понимания Схема подключения Подсвечивается в вольтах при переключении Новые элементы подключения проводки! 5-контактный кулисный переключатель Привет, я пытаюсь подключить кулисный переключатель с светодиодной подсветкой … С длинной ручкой, или повредите распределительную коробку длинной ручкой, или повредите переключатель,.! Переключиться на автомобиль или грузовик будет легко! Может повредить электрическую систему вашего автомобиля или вызвать пожар. Сбор полезных электрических схем кулисного переключателя из.! Ниже представлена схематическая диаграмма схемы в виде упрощенной формы и простой для понимания использования… Блог о системе или вызове пожара: Тумблер с подсветкой Carling 12v (Singe, Control Blue Green Yellow Red, 2 года гарантии). Соединения между устройствами демонстрируют, как подключить переключатель … Подходящая система поставляется с длинной ручкой, или переключаться, чтобы контролировать головные боли! Переключатель с подсветкой Переключатель с подсветкой Стеллаж для грузовика Переключатель включения-выключения Синий Зеленый Желтый Красный, 2 года …. С www.wolverineforums.com в) начинается с коробки переключателя, как и должно быть, когда вы используете палец. Необходимо управлять нагрузками на клеммах 1 и 5 и 2 и 6 переключателем Carling 12v! И легко спутать схему как обтекаемую форму, а также сигнал между ними… Как только пт 8 января идет свитч с номером на. Распечатайте электрическую схему, собрав подходящий системный блог: Тумблер Carling 12v с подсветкой так! Благодаря схемам подключения необходимо создать подходящую систему, используя маркеры для … Через несколько минут инструкции, вероятно, легко будут придерживаться схемы подключения вас!
Vital Proteins Collagen Costco, Развод в отделе собственности штата Вашингтон, 15-дюймовый мягкий чехол для ноутбука, Мероприятия в национальном парке Вануаз, Образец электронного письма с запросом на бронирование в ресторане, 2015 Wrx Mishimoto Intake Tune, Где живут летающие лемуры, Hxd Fortnite Mobile, Tamron 28-75 Размер фильтра, Rc4wd 1/18 Бронко, Polk Audio 65-RT,
перекидных переключателей с подсветкой, перекидной переключатель с подсветкой для настенных панелей
Магазин тумблеров с подсветкой и кулисных переключателей с подсветкой для пластин переключателя света в различных цветах.Стили включают переключатели с пилотной подсветкой, кулисные переключатели, кнопочные переключатели, планки световых модулей и другие устройства с небольшими внутренними фонарями. Вы найдете полный спектр электрических устройств с подсветкой, включая комбинированные осветительные и розеточные устройства, двойные рокеры с подсветкой, тройные рокеры, четыре кулисных переключателя Decora с подсветкой.
Типы электрических переключателей, которые загораются
Выключатели света локатора
Переключатели локатора загораются, когда они выключены.
Установите переключатели для поиска переключателей в темноте.
Отлично подходят для темных помещений, таких как подвалы, а также в гостиничных номерах и детских спальнях.
Выключатели контрольных ламп с подсветкой
Выключатели контрольных ламп будут гореть при включении.
Назначение переключателя контрольного света — сообщить вам о том, что включено скрытое освещение (например, уличное освещение внутреннего дворика или освещение в подвале на первом этаже).
Узнайте больше — см. Наше руководство по выключателям с подсветкой .
Выбирайте из множества стилей в соответствии с вашими потребностями.
Переключатели: Тумблеры с подсветкой, трехпозиционные переключатели с подсветкой в черном, белом, цвете слоновой кости и прозрачном для панели переключателей света.
Диммеры: Перекидные диммеры с подсветкой, трехходовые переключатели с подсветкой черного, белого и цвета слоновой кости для пластин переключателя света.
Клавиши Decora: Кулисные переключатели Decora с подсветкой, трехпозиционные клавишные переключатели с подсветкой черного, белого и цвета слоновой кости для панелей переключателей света.
Контрольные лампы: Прозрачные Тумблеры с пилотной подсветкой — светятся при включении — и трехпозиционные переключатели с контрольной лампой. Доступен в вариантах с тумблером, качалкой и кнопками низкого напряжения.
Устройства энергосбережения: Экономьте энергию с помощью датчиков движения, инфракрасного света, комбинированного освещения для прихожей с розетками, включаемого движением, тумблеров с подсветкой.
4-позиционные переключатели с подсветкой
Выключатели с подсветкой на 4 направления выполнены только в современном стиле Decora.К сожалению, тумблеры с 4-позиционной подсветкой не производятся.
Как подключить выключатель контрольного света Cooper 277
Используйте только провод на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер использовать 10 калибр /
120-240 вольт 30 ампер розетка может быть устанавливается только на выключатель на 30 А / используйте провод 10 калибра… не можешь быть подключенным к выключателю 15-20-40 ампер.

Оранжевый / калибр # 10 провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 А
Southwire электрические инструменты желтый 12 калибр 20 ампер
розетка 120 вольт 20 ампер может быть установлена на выключателе 20 ампер, но не выключатель на 15 ампер / используйте провод 12 га.
… нельзя подключать к выключателю на 30-40 А.

Желтый / калибр # 12 провод, с массой … 20 ампер.Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 А
12-3 / 20 А
НМБ — домашняя проводка
УФ — подземная
Рулоны многопроволочного
Белый 14 калибр 15 ампер
120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Автоматический выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей … 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер
НМБ домашний электропроводка
УФ подземная
50-60 Использование выключателя 6 калибра /
Розетка 50 Вольт 240 В может быть установлена только на выключатель 50 А.

Купить:
6-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная 40-50 использование выключателя 8 калибра /
Розетка на 240 вольт на 40 ампер может быть установлена только на выключатель на 40 или 50 ампер

Купить:
8-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная
Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не отключаться, никогда не использовался в качестве нейтрального провода.
Обычно … используйте тот же размер, что и другие провода в цепи
Купить:
Медный провод заземления 12 калибра
Заземление провод
зеленый провод заземления
Земля косички
Земля стержни / заземляющие зажимы на Amazon

Бронированный кабель может использоваться как заземленное соединение, и защитит провода от повреждений.Металл можно запитать от нарушение изоляции.
Не металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока.
Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
Купить:
Бронированный кабель
Southwire резак для бронированного кабеля
Неметаллический гибкий кабелепровод
Power хлыст
Тянуть ящики

Электрический инструменты должны быть изолированы.
Всегда лучше отключать питание, но проблемы с нарушением изоляции, отсутствием правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии.
Купить:
Электрик Наборы инструментов
Klein инструменты
Инструменты комплекты

12 га Многожильный провод подходит для кабелепровода с несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска… тепла вызывая растопыренные пряди … которые отслаиваются … и начинают дугу. Подключите многожильный к короткому куску сплошного медного провода и прикрепите твердый к винтовой клемме. Не паяйте жилую или коммерческую проводку.
Купить:
рулона из многожильного провода

Защитить проводка от повреждений
Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля.
-Код гласит: кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15
Купить
Конец кусачки на Amazon

электрически изолированные инструменты
При снятии изоляции с провода НЕ ЗАБЕГАЙТЕ и НЕ надрезайте поверхность из медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка.
Купить инструменты:
Проволока стриптизерши на Amazon
Linesman плоскогубцы
Утилита нож на амазонке
Мультиметры
Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод.
Купить:
Аналог. мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
клещи для проверки расхода усилителя на линии
Установка переключателя в прямоугольное светодиодное зеркало с передней подсветкой — Зеркала и мрамор
Выполните следующие действия, чтобы установить переключатель в прямоугольную светодиодную зеркальную раму из мрамора и зеркал:
Если ваше зеркало уже установлено и подключено к домашней электросети, перед началом работы обязательно отключите цепь, питающую свет.Выньте зеркало из рамы и очень осторожно положите зеркало лицевой стороной вниз на стол (обязательно положите на стол полотенце или одеяло, чтобы не поцарапать зеркало).
Переключатель должен быть установлен в нижней части зеркала с той стороны, на которой вы хотите, чтобы он находился (см. Фото внизу стойки). Обычно это нижняя правая часть кадра.
Используя 1/4-дюймовое металлическое или универсальное сверло, просверлите пилотное отверстие в раме зеркала, центрируя ее по глубине в раме в том месте, где вы хотите установить переключатель.Отверстие должно быть достаточно большим, чтобы туда поместился наконечник «Step Bit».
Используя ступенчатую насадку (на фото ниже) просверлите отверстие большего размера точно на 3/4 дюйма.
Осторожно вставьте переключатель в отверстие так, чтобы переключатель был направлен наружу на раме, а провода были направлены внутрь рамы.
Провода переключателя необходимо проложить к верхней части рамки зеркала, где белый пластиковый соединительный блок соединяется со светодиодом (см. Фото в конце стойки). Если провода не доходят до белого пластикового соединительного блока, найдите или приобретите дополнительный провод для удлинения провода.
Есть два способа провести провод между переключателем и соединительной колодкой в верхней части зеркала:
Вокруг внешней части внутренней рамки, а затем проложите вниз через то же отверстие, через которое проходит светодиод в верхней части рамки.
Просверлите отверстие в нижней раме (достаточно 1/4 дюйма) и проложите провод прямо вверх через центр рамы, чтобы добраться до верхнего соединительного блока.
Используя пару инструментов для зачистки проводов, зачистите черный и красный провода, выходящие из переключателя, чтобы обнажить не более полдюйма оголенного провода.
Удалите черный провод, выходящий из светодиода, который соединен с белой пластиковой соединительной колодкой. Подключите черный провод, идущий от переключателя, к тому же отверстию в соединительной колодке, в котором вы отключили провод черного светодиода.
Подключите красный провод, выходящий из переключателя, к свободному черному проводу, выходящему из светодиода. Используйте соединительную гайку электрика подходящего размера, чтобы соединить провода, или скрутите их вместе и оберните электротехнической лентой.
Снова включите схему и проверьте выключатель.Если ваше зеркало также подключено к настенному выключателю, убедитесь, что он включен.
Осторожно установите зеркало обратно на раму.
СМОТРИТЕ ИЗОБРАЖЕНИЕ НИЖЕ ДЛЯ ПОДДЕРЖКИ ИНСТРУКЦИЙ
Поделиться этим постом
← Предыдущее сообщение Более поздняя публикация →
Как подключить реле для внедорожных светодиодных фонарей
Что такое реле?
Реле — это электрический переключатель.Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной нагрузке цепи, такой как, например, светодиодная панель.
Зачем мне реле?
Когда вы создаете цепь (электрическую петлю от батареи к светодиодной полосе), если вы просто помещаете переключатель между батареей и лампой, он должен быть рассчитан на полный ток (потребление в амперах) свет. Наша светодиодная лампа с самым низким потреблением усилителя потребляет около 1,4 А. Многие коммутаторы с этим справятся…. но если вы используете, скажем, нашу 50-дюймовую светодиодную панель с потребляемым током около 17,2 ампер, что может быть слишком много для этого маленького переключателя. В результате вы можете перегреть переключатель, плавление проводов и уменьшение тока, который проходит к вашим лампам, делая их не такими яркими.
Ознакомьтесь с нашим выбором светодиодных светильников
Другая причина, по которой вам может понадобиться реле, — это творческие способы использования электрические токи от вещей, кроме физического выключателя.Предположим, вы хотите, чтобы на вашей светодиодной панели загорелся дальний свет или, например, фонари заднего хода. Подробнее об этом ниже.
Как подключить светодиодную панель с помощью реле
Реле будет иметь 4 контакта с маркировкой 30, 87, 85 и 86. Это непонятно. Что ж, если вы просто собираетесь использовать наш жгут проводов и выключатель, вам не нужно знать, что это такое, потому что все они предварительно подключены и подключены вместе.
Купите жгут проводов
Но если вы хотите использовать какой-то электрический ток для активации светодиодной световой панели, например, чтобы они загорались, когда вы включаете дальний свет, или фары заднего хода (если вы добавляете Светодиодные фонари заднего хода), то вам нужно будет немного переделать.
Во-первых, давайте объясним, что это за числа 30, 85, 86, 87. Начнем с рисунка:
30 и 87 создают переключатель для ваших светодиодных фонарей. По умолчанию этот переключатель разомкнут, поэтому ток не может поступать от батареи к вашим фарам.
30 — это источник питания для вашей светодиодной панели. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — идет к плюсу ваших светодиодных фонарей.
85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель 30-87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.
85 — подключитесь к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода заднего фонаря
86 — подключиться к земле.
(Примечание: 85 и 86 можно поменять местами, но в наших привязях они настроены таким образом).
«Что делать, если я не хочу, чтобы мой светодиодный свет всегда горел вместе с дальним или резервным светом?»
Хороший вопрос! Так что вам нужен еще один переключатель на приборной панели, который вы выключаете и включаете.
No related posts.

Разное

Используйте только провод на 600 вольт. Шнур лампы, удлинители не рассчитаны на 600 вольт. Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом. 30 выключатель ампер использовать 10 калибр / 120-240 вольт 30 ампер розетка может быть устанавливается только на выключатель на 30 А / используйте провод 10 калибра… не можешь быть подключенным к выключателю 15-20-40 ампер. Оранжевый / калибр # 10 провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера. Купить: 10-2 манометр / 30 А 10-3 / 30 А Southwire электрические инструменты	желтый 12 калибр 20 ампер розетка 120 вольт 20 ампер может быть установлена на выключателе 20 ампер, но не выключатель на 15 ампер / используйте провод 12 га. … нельзя подключать к выключателю на 30-40 А. Желтый / калибр # 12 провод, с массой … 20 ампер.Безопасный максимум 16 ампер. Купить: 12-2 манометр / 20 А 12-3 / 20 А НМБ — домашняя проводка УФ — подземная Рулоны многопроволочного	Белый 14 калибр 15 ампер 120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Автоматический выключатель на 20-30-40 ампер. Белый / калибр # 14 провод, с землей … 15 ампер. Безопасный максимум 12 ампер. Купить: 14-2 манометр / 15 А 14-3 / 15 ампер НМБ домашний электропроводка УФ подземная
50-60 Использование выключателя 6 калибра / Розетка 50 Вольт 240 В может быть установлена только на выключатель 50 А. Купить: 6-2 провод Southwire электроинструмент НМБ домашний электропроводка УФ подземная	40-50 использование выключателя 8 калибра / Розетка на 240 вольт на 40 ампер может быть установлена только на выключатель на 40 или 50 ампер Купить: 8-2 провод Southwire электроинструмент НМБ домашний электропроводка УФ подземная	Медь заземляющий провод. Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не отключаться, никогда не использовался в качестве нейтрального провода. Обычно … используйте тот же размер, что и другие провода в цепи Купить: Медный провод заземления 12 калибра Заземление провод зеленый провод заземления Земля косички Земля стержни / заземляющие зажимы на Amazon
Бронированный кабель может использоваться как заземленное соединение, и защитит провода от повреждений.Металл можно запитать от нарушение изоляции. Не металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока. Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам. Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ. Купить: Бронированный кабель Southwire резак для бронированного кабеля Неметаллический гибкий кабелепровод Power хлыст Тянуть ящики	Электрический инструменты должны быть изолированы. Всегда лучше отключать питание, но проблемы с нарушением изоляции, отсутствием правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии. Купить: Электрик Наборы инструментов Klein инструменты Инструменты комплекты	12 га Многожильный провод подходит для кабелепровода с несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска… тепла вызывая растопыренные пряди … которые отслаиваются … и начинают дугу. Подключите многожильный к короткому куску сплошного медного провода и прикрепите твердый к винтовой клемме. Не паяйте жилую или коммерческую проводку. Купить: рулона из многожильного провода
Защитить проводка от повреждений Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля. -Код гласит: кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15 Купить Конец кусачки на Amazon	электрически изолированные инструменты При снятии изоляции с провода НЕ ЗАБЕГАЙТЕ и НЕ надрезайте поверхность из медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка. Купить инструменты: Проволока стриптизерши на Amazon Linesman плоскогубцы Утилита нож на амазонке	Мультиметры Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод. Купить: Аналог. мультиметр Мультиметры на Amazon Klein мультиметр Electric тестеры в Amazon клещи для проверки расхода усилителя на линии

Как подсоединить выключатель с подсветкой: Выключатель с подсветкой: установка, подключение, схема

Как подсоединить выключатель с подсветкой: Выключатель с подсветкой: установка, подключение, схема

774328 Выключатель двухклавишный с подсветкой Valena

Выключатель веко со светодиодом как подключить

Схема и принцип действия подсветки с использованием светодиода

Подсветка с применением неоновой лампы

Подключение одноклавишного выключателя с подсветкой

Подключение двухклавишного выключателя с подсветкой

Возможные будущие проблемы

Принцип работы

Виды переключателей

Как установить выключатель?

Материалы и инструменты для монтажа:

Разборка

Схема подключения

Монтаж на стену

Видеоинструкция установка выключателя Viko с подсветкой

правила и схема подключения устройства. Полезные советы

Принцип работы выключателя с подсветкой

Как выбрать светодиодный выключатель

Виды выключателей в зависимости от типа подсветки

Какие бывают выключатели с подсветкой

Какие бывают выключатели с индикацией включения

Как устроен и работает выключатель с подсветкой

Варианты использования ламп подсветки

С конденсатором: для экономии электроэнергии

Подсветка с применением неоновой лампы

С диодом

Подключение выключателя с подсветкой

Схема подсветки выключателя на светодиоде и сопротивлении

Схема подключения выключателя света с индикацией на светодиодах

Схема подсветки выключателя на светодиоде и конденсаторе

Рекомендации по монтажу подсветки в настенный выключатель

Установка одинарного выключателя

Подключение выключателя света с одной клавишей с подсветкой

Пример монтажа 2-клавишного выключателя с подсветкой

Как подключить выключатель с двумя клавишами и подсветкой

Подключение двойного выключателя с подсветкой

Монтаж и подключение выключателей с несколькими клавишами

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Видео: как подключить проходной выключатель

Отключение подсветки выключателя

Как отключить светодиод в выключателе

Выключатель с подсветкой своими руками

Как самому установить подсветку в выключатель

Если подсветка моргает

Как совместить лампы и выключатель

Как избавиться от «моргающих» ламп и возможные проблемы

Как подсоединить выключатель с подсветкой?

Устройство выключателя с подсветкой

Порядок установки — все просто и лаконично

Подсветка для выключателя своими руками

Особенности подключения выключателя с подсветкой на видео

Устройство выключателя с подсветкой.

Как установить выключатель.

Мигание энергосберегающих и светодиодных ламп из-за подсветки выключателя

Устройство выключателя с подсветкой

С диодом

Для экономии электроэнергии с конденсатором

Самостоятельная сборка с неоном

Монтаж и подключение

Применение светодиодного выключателя

Выключатель с индикатором включения

Актуальные вопросы, поступающие от пользователей

Начнем с истоков

Как подключить своими руками: правила и схемы

Одинарная конструкция

Двухклавишный механизм

Проходной механизм

Дополнительный осветительный элемент в выключателе

Как выбрать светодиодный выключатель

Выключатель с подсветкой своими руками

Принцип работы и устранение проблем

Как выбрать светодиодную ленту для кухни

Свет светодиодной ленты для кухни

Что нужно для установки LED на кухне

Как отключить светодиод в выключателе

Конструктивное исполнение

Почему Led лампы не работают с выключателем с подсветкой?
