Как подключить люстру с 3 проводами: электрика, варианты, помощь

Три провода, торчащие из ножки люстры, означают, к примеру, что перед нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель быстро уберёт напряжение, никто не пострадает. Гипотетически возможен случай, когда корпус люстры оказывается под фазой, причём короткого замыкания не произойдёт. Схожую картину видим при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, явно идут токи утечки. Но когда цементный камень уже схватится, негативные эффекты пропадают. Поговорим, как подключить люстру с 3 проводами.

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

  1. Фаза (потенциал относительно земли 220 В).
  2. Нулевой провод (потенциал равен нулю).

Люстра потолочная

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

  • Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
  • По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание.

Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

  1. Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
  2. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех.

Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Пустые каналы

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

  1. От распределительной коробки до места подвешивания люстры.
  2. От выключателя до распределительной коробки.

Схема работ

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Люстры с дистанционным управлением

Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.

Доработка люстры

Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись.

С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.

Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.

схема подключения с двойным выключателем

Подключение люстры к сети – это многоэтапный процесс, требующий определенной подготовки.

Попробуем разобраться, как возможно его произвести в домашних условиях.



Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

  • черный, серый или коричневый провод – фаза;
  • синий или голубой провод – ноль;
  • желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

  1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
  2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
  3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
  4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

  1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
  2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
  3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
  4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
  5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
  6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению. Если звучит сигнал – вы оказались правы.

Как подключить люстру с 2 проводами

Если из люстры выходят только 2 провода, то вопрос, как правильно подключить такую люстру довольно легок в своем решении. Один из ее проводов соединяется с фазой, выходящей из потолка, а второй – с нулем. Какой провод с каким вы соедините, значения не имеет.

Если при этом на потолке у вас имеется две фазы, а на стене установлено не что иное, как двойной выключатель, то вы можете подключить к нему люстру с двумя проводами следующим из нижеприведенных способов:

  • параллельно соединить фазы с потолка с одним из проводов люстры; при такой коммутации для выключения лампы потребуется переместить в положение «выключено» обе клавиши выключателя, зажигаться же она будет путем нажатия любой из них;
  • заизолировав одну из фаз, соединить другую с проводом люстры; в таком случае управлять освещением будет только одна из клавиш выключателя, вторая останется нефункциональной.

Совет. Вышеописанные способы способны вызвать недоумение у прожженных перфекционистов. В то время, как вы можете подключить двухклавишный выключатель света к люстре с двумя проводами, существует простая возможность заменить его на одноклавишный. В таком случае один из фазных проводов между подрозетником и местом подвеса люстры останется заизолированным с обоих концов, а второй обеспечит взаимодействие люстры и выключателя.

Крепление люстры

Подключение люстры с тремя проводами

Если ваша люстра имеет более двух проводов, определяем для начала их функции. Если у люстры есть желто-зеленый провод заземления и такой же провод имеется на потолке, соединяем их друг с другом. В противном случае заземление, которое соединить попросту не с чем, игнорируется.

Важно! Люстры с металлическим корпусом всегда имеют заземление (желто-зеленый провод или специальный зажим). Для осветительных приборов с пластиковым корпусом в заземлении нет необходимости.

Два же оставшихся провода подключаются по тому же принципу, что и в люстре с двумя проводами.

Если два из трех проводов в люстре являются фазными, а третий – нулевым, то в случае подключения ее к одноклавишному выключателю, обе фазы люстры подключаются параллельно к фазе с потолка, а ноль, соответственно, к нулю с потолка.

Схема подключения двухклавишного выключателя к люстре с тремя проводами подразумевает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.

Подключение люстры с большим количеством проводов

Необходимость подключения к выключателю большего количества проводов может возникнуть, если вы зададитесь вопросом, как собрать люстру с 5 лампами или как подключить трехрожковую люстру к двойному выключателю.

В таких осветительных приборах от каждого из рожков идут по два провода разного цвета – ноль и фаза. Для подсоединения такой люстры к одноклавишному выключателю провода разбиваются на 2 группы по цвету. Все одноцветные провода подсоединяют к соответствующему проводу на потолке.

Пятирожковая люстра

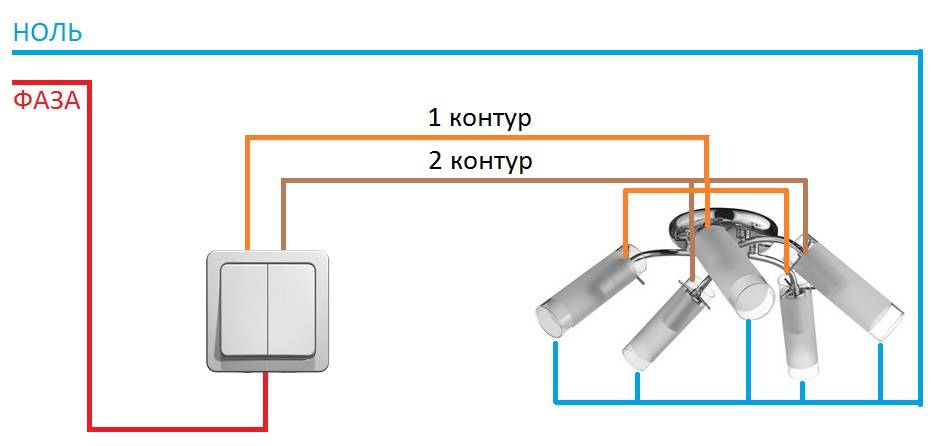

Для подключения многорожковой люстры в схему с двойным выключателем пучок фазных проводов разделяют на 2 группы, которые потом поочередно соединяются с фазами на потолке, идущими к клавишам выключателя. Каждая клавиша будет зажигать свою группу лампочек. Пучок соединеных концами нулей из люстры соединяется к нулем, идущим на выключатель.

Что еще нужно знать о подключении люстры к сети?

Согласно современным правилам монтажа электропроводки, провода при объединении нельзя просто скручивать. Такое соединение со временем может окислиться и начать перегреваться.

Провода можно соединить друг с другом методом пайки, либо использовать для их соединения специальные клеммные коробки, которые обычно идут в комплекте с люстрой.

К сожалению, далеко не всегда в такую коробку вы сможете поместить весь пучок проводов. В таком случае, можно припаять к нему дополнительный проводник и, как следует заизолировав их соединение, вставлять в клеммную коробку уже конец дополнительно припаянного проводника.

Важно! Не забывайте соблюдать в процессе работы технику безопасности. Процесс подключения люстры к электрической сети необходимо осуществлять исключительно в условиях отсутствия напряжения в данной сети.

Теперь вам знакомы все тонкости процесса подключения люстры в домашних условиях. Следуя нашим инструкциям, вы легко сможете привнесети в свое жилище частичку, пусть и искусственного, но света.

Подключение люстры к двойному выключателю на 2,3,4,5 и 6 лампочек

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять лампочек считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Как правильно подключить люстру с 3 лампами к выключателю с 2 клавишами — remdominfo

Как правильно подключить люстру с 3 лампами к выключателю с 2 клавишами
Как правило, сам монтаж люстры особых сложностей ни у кого не вызывает — благо, что различных приспособлений для ее крепления более чем достаточно. Но вот вопрос, как ее подключить к сдвоенному выключателю, многих ставит в тупик. Расскажем, как это сделать самостоятельно, без помощи профессионального электрика.
Сначала нужно решить, сколько и каких ламп мы хотим включить одной или второй клавишей. Вариантов здесь немного. Одна клавиша включает одну лампу, а вторая – сразу две. Но вот какая (левая или правая) клавиша что будет включать, для некоторых очень важно (или удобно).
Потолок
С потолка свисают, как правило, 3 провода (или трехжильный провод). В домах новой постройки проводов может быть и 4. Один – это «земля», по евростандарту. Он окрашен в желтый цвет, и вдоль него идет зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это – ноль. Остальные – фаза. Делается это при положении клавиш «вкл».
Люстра
Из люстры также выходят провода. Если на потолке есть провод «земля», то желто-зеленые можно смело соединять. В современных моделях люстр все соединения сделаны «внутри» люстры, наружу выходят только провода от каждой лампочки на «фазу», и один провод – это их общий ноль. Причем внутри люстры уже сделано соединение фазных проводов некоторых ламп. Для моделей из 3 ламп две уже соединены между собой и будут включаться одновременно. Другими словами, изготовитель за нас решил, как должна включаться люстра.
Итак, из люстры выходят 3 провода («земля» не в счет). Ноль «люстры» соединяем с нулем «потолка». Тут все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет на выключатель. Мы установили с двумя клавишами. Соответственно, соединяем провода фаз люстры и выключателя.
Потом проверяем. Если есть желание сделать, чтобы именно правая клавиша включала те лампы (или лампу), которые включает сейчас левая, то провода нужно поменять местами — ничего сложного. А при включении одновременно обеих клавиш загораться будут сразу все лампы.
Предупреждение:
В любом случае, независимо от цветовой окраски проводов, их следует проверить на наличие напряжения. Особенно – желто-зеленый. При монтаже электрики могли допустить ошибку, поэтому контроль обязателен.
Соединение проводов делается при отключенном автомате защиты.
Перед присоединением проводов от люстры в обязательном порядке нужно ознакомиться с инструкцией изготовителя и посмотреть схему внутренних соединений. Она бывает различной, как и количество проводов, выходящих из люстры.

Как подсоединить люстру с 3 проводами pvsservice.ru

Секреты и тонкости работы по подключению люстры к выключателю

Люстра, популярный потолочный светильник, есть в каждом доме, причем не одна. Поэтому периодически у всех возникает необходимость установки и подключения люстры. Конечно, совсем не сложно пригласить для этого электрика, который выполнит для вас эту работу за определенную сумму. Но можно и самому научиться подключить люстру, особых способностей это не требует. Положительный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку суметь подключить люстру самостоятельно.

Необходимые инструменты и оборудование:

  1. Пассатижи.
  2. Отвертка.
  3. Индикатор напряжения.
  4. Маркер.
  5. Стремянка либо другое устойчивое приспособление достаточной высоты.
  6. Клеммные зажимы.

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

  • «нулевой» провод должен быть синего цвета;
  • провод заземления – желтого или желто-зеленого цвета;
  • «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Если же у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и пометьте их маркером.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

  1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
  2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к двойному выключателю

Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию. Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого.

Ваша домашняя электропроводка также должна быть выполнена соответствующим образом: к месту крепления люстры подведены три провода от двойного выключателя. Один из проводов – нулевой провод, два других – фазные провода, проходящие в выключателе через разные клавиши.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

  1. Разделить провода от ламп люстры на две секции.
  2. От каждой секции подключить к нулевому проводу по одной скрутке.
  3. Две оставшихся скрутки соединить по отдельности к фазным проводам.

В результате при таком подключении у вас получится три разных режима освещения.

Схема подключения двух-трех люстр от одинарного выключателя

В помещении большой площади часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодных ламп, которые включаются все одновременно одним одинарным выключателем. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях. В таком случае применяется параллельное подключение люстр, как несколько плафонов в одной люстре.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

ВНИМАНИЕ: В подобной ситуации обязательно следует проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже случается.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

  1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
  2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
  3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
  4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

  1. Внимательно изучить инструкцию по подключению люстры.
  2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
  3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
  4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

04 Окт 2016г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем. Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим. От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Все варианты подключения люстр на 2, 5 или более лампочек к двойному выключателю

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

  • клавиш – включаются одновременным нажатием или по одной;
  • рамка – снимают во время монтажа;
  • клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

  1. Включена первая клавиша – горит одна лампа (первая группа).
  2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

  1. Используемые инструменты должны иметь заизолированные рукоятки.
  2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» — с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

  1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
  2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

  1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
  2. Заземление – его сразу можно подсоединить с потолком.
  3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
  4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
  5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

  1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
  2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.
  1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
  2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
  3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
  4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
  5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Как подключить люстру

Кроме самого светильника, вам понадобятся минимальный набор инструментов и немного свободного времени.

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

  • люстра;
  • стриппер или нож — для зачистки проводов;
  • индикатор напряжения — для определения фазы;
  • мультиметр — для проверки цепи;
  • прямая и крестовая отвёртки — для монтажа;
  • самозажимные клеммы Wago — для соединения проводов;
  • кусок проволоки — для поддержки люстры во время подключения;
  • дюбели или шурупы — для крепления люстры;
  • перфоратор — для сверления отверстий в бетоне;
  • шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

  • Одна клавиша — два провода.
  • Две клавиши — три провода.
  • Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

  • Включите все клавиши на выключателе.
  • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
  • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие типы коммутации.

  • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
  • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
  • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

  • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
  • Таким же образом соедините между собой фазные провода первой группы ламп.
  • Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

Монтажную планку необходимо надёжно закрепить.

  • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
  • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
  • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

  • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
  • Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами

YouTube-канал «Электрик в доме»

  • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
  • Соедините один из фазных проводов с клеммой фазных жил первой группы.
  • Повторите предыдущий пункт для остальных групп ламп.
  • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

  • Аккуратно уложите провода внутри корпуса.
  • Совместите крепёжные отверстия с винтами на монтажной планке.
  • Заверните на винты декоративные гайки.
  • Установите плафоны на люстру, если снимали их ранее.

YouTube-канал «Электрик в доме»

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Подключение люстры к двойному выключателю через клеммник и с помощью скрутки

Приобретая новую люстру в розничном магазине, большинство продавцов сразу же рекомендуют воспользоваться услугами электрика. Как правило, электромонтажники берут не много за подключение двухклавишного выключателя на люстру, а вся работа занимает буквально 10 минут.

Если вы считаете, что с данной работой может справиться только квалифицированный специалист, вы глубоко заблуждаетесь, вся схема подключения двухклавишного выключателя к люстре в тысячу раз проще и безопасней, чем вы думаете.

Прочитав эту статью, вы можете легко сэкономить на вызове электромонтажника и узнать, как подключить пятирожковую люстру к двойному выключателю самостоятельно.

Отличие двухклавишного и одноклавишного выключателя

Двухклавишные выключатели могут изменять фазу тока при включении или выключении соответствующей клавиши. В одноклавишном выключателе повлиять на фазу тока нельзя, так как она подводится к выключателю одним проводом. Из этого следует, что, помимо количества клавиш, схема подключения люстры с двойным выключателем будет отличаться наличием трёх проводов вместо двух.

Подготовка к подключению

До того как подключить люстру к двойному выключателю, необходимо снять плафоны и выполнить проверку патронов на наличие дефектов. После проверки начинайте разборку люстры (если требуется) и найдите место нахождения всех проводов.

Начинайте зачищать изоляцию проводов, 1-1,5 сантиметра голых контактов будет вполне достаточно для скрутки. До того, как подключить люстру к двухклавишному выключателю требуется также счистить изоляцию с контактов на потолке, предварительно обесточив помещение.

Подключение люстры с двумя плафонами

Первым делом рассмотрим, как подключить двойную люстру к двойному выключателю.

Как правило, от каждого рожка идёт по 2 провода. Обратите внимание, что изоляция может быть любого цвета, например два синих провода и два коричневых. Вам необходимо объединить их таким образом, чтобы получилась общая скрутка проводов – ноль. И две скрутки (фазы) для выключателя. Все провода коричневого цвета следует объединить в один большой пучок, это будет – ноль. Провода синего цвета объединяются в 2 пучка, первый от правого рожка, второй от левого.

Вместо скруток, лучше воспользоваться клемными колодками — они позвоялт надежно зафиксировать провод. Купить такие клеммники можно тут: https://avselectro-msk.ru/catalog/4263-klemmy-klemmnye-kolodki-i-zazhim — большой выбор для самых разных люстр.

Для выполнения следующей процедуры вам потребуется индикаторная отвертка, с её помощью необходимо найти провод с фазой, идущий от вашего выключателя, на том месте, где предполагается установка новой люстры.

При контакте с фазой, на отвертке загорится индикатор. Методом исключения, из трех проводов выделяется один, на который индикатор не реагирует, это и есть нулевой провод, который будет соединяться с большим общим пучком на люстре. Если все провода в стене одного цвета, не помешает сделать пометку цветным маркером или кусочком изоленты.

Отступление.

Если индикаторной отвертки в вашем арсенале не имеется, существуют и другие способы выявления фазного провода, например картошкой, но делаться это будет на ваш страх и риск.
С тем, как подсоединить люстру к двойному выключателю мы разобрались, идем дальше.

Подключение люстры с пятью плафонами

Разобрав прибор с множеством источников света, идея подключить люстру на двойной выключатель самостоятельно может пропасть из-за обилия проводов. Но не стоит пугаться, на таких люстрах, из каждого рожка может выходить больше чем 2 провода, однако схема подключения пятирожковой люстры к двухклавишному выключателю аналогичная.

По старой схеме объединяйте провода одного и того же цвета в один большой пучок, который будет соединяться с нулевым контактом от переключателя (поиск нулевого провода описан выше). Подключение пятирожковой люстры к двухклавишному выключателю означает, что три плафона включаются одной клавишей, два других плафона — другой.

Следуя этой простой логике, разделяем оставшиеся провода на два пучка (один получится из трех проводов, другой из двух). После разделения проводов результат всегда один и тот же – 3 связки проводов, из которых две фазы и один нулевой провод.

Как подключить люстру к двухклавишному выключателю схема:

Установка люстры

В целях безопасности, перед соединением проводов временно отключите электричество.

Большинство современных люстр вешается на крючок или закрепляется гайками на металлической планке. Изучив инструкцию и зафиксировав люстру на потолке, начинайте соединять связку помеченных нами нулевых проводов, с нулевым проводом электротока.

Далее поочередно соединяйте две фазных связки. После соединения не спешите плотно обматывать всё изолентой. Убедитесь, что провода нигде не замыкаются и люстра надёжно закреплена. После этого включите электричество и проверьте исправность работы всех лампочек. Если всё работает должным образом, снова отключайте ток и приступайте к плотной изоляции проводов.

Как подключить двухклавишный выключатель света к люстре?

Если розетки и выключатели ещё лежат в упаковке, и помимо подключения люстры требуется вывести провода к выключателю, рассмотрим подробнее, как они устроены. Ничего сложно в схеме нет. Сначала клавиши демонтируются и откручиваются винты.

Выключатель освобождается от рамки, на нём можно увидеть центральный контакт для нулевого провода и снизу два отверстия для фазных проводов (слева и справа). Подсоединив провода, они затягиваются в отверстиях с помощью отвертки. Перед сборкой декоративной крышки, выключатель помещается в монтажную коробку и зажимается двумя винтами. Крышка возвращается на место, и вставляются клавиши. Переключатель готов к соединению с люстрой.

советы по подключению разных видов люстр, схемы по подключению к выключателю

Покупка осветительного прибора в новое или свежее отремонтированное помещение – прерогатива женщины. Современный рынок осветительной техники поражает своим разнообразием и великолепием, и порой выбор хозяйки дома может быть весьма экстравагантен. А вот как подключить этот источник света в условиях имеющегося пространства и как справиться с тем количеством проводков, которые есть в вашей люстре и на вашем потолке, придется разбираться мужчине. Будем надеяться, что наши советы помогут вам, и в этой статье вы получите ответы на все интересующие вас вопросы о том, как подключить люстру в домашних условиях.

Даже если вы не очень сильны в электрике, базовыми знаниями на уровне школьной программы по физике все же владеете. И если помните, главным блоком каждого урока была техника безопасности. Соответственно, и в процессе подключения люстры такие правила есть, и их необходимо соблюсти.

Правила по технике безопасности, которых необходимо придерживаться в процессе подключения люстры.

  1. Проверьте напряжение в помещении, в котором вы собираетесь работать с осветительным прибором. Его нужно отключить. Одного выключателя будет недостаточно. Требуется отключение общего питания, выход к которому есть на щитке.
  2. Проведите тестовый анализ электропроводки. В основном в потолке имеется два провода. Один из них нулевой, другой – фаза. Они должны быть разомкнуты, чтобы не произошло взаимное соприкосновение. Проверить их можно с помощью индикаторной отвертки. При касании индикатором оголенных участков провода фаза даст сигнал в виде загорания светодиода. Желательно ее сразу пометить латинской L. На втором кабеле ставим букву N. Это общепринятая маркировка в электрике. Обращаем внимание на то, что эту проверку необходимо выполнять при включенном напряжении. Как только ее заканчиваем, автомат опять выключаем.
  3. Соедините провода для электрического контакта. Можно использовать способ соединения скруткой. Это на сегодня не самый распространенный, но допустимый вариант. Места скрутки только обязательно защищайте не изолирующей или ПВХ лентой, а специальными колпачками. Самый быстрый и эффективный способ соединения проводов с помощью клемм.

Как подключить разные виды люстр к источнику питания

Подключая осветительный прибор к источнику питания, обязательно обращайте внимание на количество проводов в люстре и на потолке, а также учитывайте особенности вашего выключателя в зависимости от того, сколько в нем клавиш.

На потолке мы с проводами разобрались, единственное, бывает, что и здесь возможен третий кабель. Это заземление. В современных помещениях именно этот вариант наиболее распространенный.

Для удобства подсоединения все имеющиеся провода в люстре отличаются по цвету. Так, белый, коричневый или черный обозначает фазу, провод синего цвета – это ноль, а желтый или зеленый имеет защитную функцию и является заземлением.

Схемы подключения люстры к источнику питания

Стандартный светильник с одним плафоном особых трудностей не вызывает, потому как имеет простую схему подключения. Между собой соединяются провода соответствующего назначения одним из описанных выше способов – с помощью клемм либо скрутки.

Схема подключения современных осветительных приборов с тремя и более плафонами несколько отличается. В такой люстре вы найдете один желтый провод -это земля, и несколько синих и коричневых проводов, по два из каждого патрона.

Особенности подключения в условиях светового конструирования

Если вы хотите, чтобы загорались одновременно все лампочки, используете одноклавишный выключатель. Провода с каждого рожка, соединенные попарно еще изготовителем, собираете в одну цветовую жилу и подключаете светильник к потолку традиционным способом. То есть, коричневый провод на люстре подсоединяете к фазе на потолке, синий – к нулю. В случае отсутствия на потолке третьего провода имеющийся заземляющий проводник на люстре вы просто должны заизолировать.

Когда нужно подключить люстру с двумя проводками к имеющимся на потолке тремя, первым делом ищем фазу. Три провода, выведенные из распределительной коробки на потолок, говорят о том, что есть возможность подключения люстры к двойному выключателю. Два из них являются фазой, а третий – это нулевой проводник. Судя по тому, что ваша люстра имеет лишь два провода, лишнюю фазу на потолке нужно просто обесточить и заизолировать ненужный кабель. Далее подключаем люстру традиционным способом, как и в предыдущем описании.

Если же вы хотите, чтобы ваша люстра светилась каждый раз по-разному и была возможность выбора умеренного или яркого света, нужно, прежде всего, приобрести двухкнопочный выключатель. Им вы сможете регулировать включение нескольких или сразу всех лампочек. Дальше решаете, сколько же лампочек у вас будет загораться отдельно.

После определения количества отдельно светящихся ламп вам необходимо разъединить все провода на люстре, обозначающие фазу. Соединяем между собой те из них, которые подключены к выбранным источникам. К примеру, ваша люстра состоит из 10 лампочек, а вам хочется, чтобы отдельно загорались 6. Тогда вы делаете две фазные жилы – из выбранных шести формируете один провод, а из остальных второй. Ноль и землю не трогаете. Изначально, все провода с нулем соединены в один пучок.

Дальше технология подключения та же, что и с одним плафоном. Только теперь с люстры у вас идет две фазные жилы – вы их подключаете к потолку. Общую жилу с нулем соединяете с таким же кабелем, и заземление крепите к крюку, на который вы повесите затем свой светильник. Все провода обязательно хорошо изолируйте, чтобы в дальнейшем не возникло никаких проблем с электричеством.

Схема подключения люстры к выключателю

Немало вопросов у домашних мастеров вызывает также схема подключения центрального объекта освещения к выключателю, особенно если речь идет о двухклавишном варианте.

Основное, что должен понимать каждый, кто берется за работу с электричеством, это безопасность эксплуатации осветительных приборов. Поэтому производя монтаж схемы, внимательно следите за тем, чтобы провод, несущий фазу, проходил к светильнику через выключатель, а рабочий ноль шел напрямую с щитка на место, где будет крепиться ваш главный источник света. В случае перегорания одной из лампочек — при правильном подсоединении проводов — вы без труда сможете сделать ее замену, просто нажав на выключатель. Комната будет обесточена.

А теперь попробуем разобраться в том, как же правильно подключить тот или иной вид светильника к разным видам выключателей.

  1. Подключение люстры с одним плафоном к обычному выключателю — довольно простая процедура. Прежде всего, выключатель надо разобрать, снять с него коробку и присоединить к проводам. Из распределительной коробки напрямую подключаем ноль к такому же проводу в источнике освещения. Фазу же, представленную коричневым или белым проводом, подводим не только к осветительному прибору, а и к выключателю.
  2. Как быть, если выключатель стандартный, а световой прибор имеет несколько лампочек и соответственно много проводов? Необходимо соединить все провода на люстре, обозначающие ноль, и подсоединить их к проводам в распределительной коробке. А затем то же самое сделать с электропроводами — фазой, но подключить их к выключателю.
  3. Как подсоединить люстру к двухклавишному выключателю? Схема работы практически та же самая. Разница лишь в том, что теперь вы имеете дело с несколькими разноцветными проводами, и из выключателя возвращается не один, а два источника с фазой, которые соединяются попарно с одноименными проводами на потолке. Ваша задача – соединить между собой все провода и фазы по определенному цвету.

После того как все работы по соединению и подключению проведены, смело прикручиваем свой светильник к потолку и наслаждаемся своим мастерством и красотой освещения.

Как связать люстру с тремя плафонами. Как правильно подключить люстру тремя проводами. Определение назначения проводов в люстре

Простая на первый взгляд операция — установка новой люстры — может сбить с толку человека, незнакомого с электриком: куча проводов и непонятно, что и с чем подключать. Обсудим, как подключить к выключателю люстру с разным количеством рожков (и проводов).

Подготовка: определение непрерывности и фазы на потолке

Тем, кому это хоть немного не нужно с иконкой с электросетями, остальное пригодится.Это может быть сложно для человека, который не занимается электричеством постоянно. Чтобы не запутаться, расскажем все по порядку: как найти фазу (или фазы) и ноль в проводах на потолке, что делать с заземлением. А потом, как целый пучок проводов на люстре, соедините с теми, что торчат вверху. В итоге подключить люстру своими руками будет для вас несложной задачей.

Провод заземления

Если разводка уже сделана, из потолка торчат два, три или четыре провода.Один из них ровно «ноль», остальные — фаза, может еще есть заземление.

Не всегда есть заземляющий провод, только в новостройках или после капитального ремонта с заменой электропроводки. По стандарту он имеет желто-зеленый цвет и подключается к тому же проводу на люстре. Если у вашей люстры его нет, мы тщательно изолируем оголенный провод и оставляем как есть. Нельзя оставлять его неизолированным — можно случайно замкнуть его накоротко.

Ищем фазы и ноль

С остальными проводами нужно разобраться: где «фаза», а где «ноль». В старых домах все провода обычно одного цвета. Чаще всего он черный. Новостройки могут быть черно-синими или коричневыми и синими. Иногда присутствует красный цвет. Чтобы не угадывать по цветам, их проще окольцевать.

Если у вас три провода на потолке и двухкнопочный выключатель на стене, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод.Можно звонить мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Во время работы поверните ключ переключателя в положение «включено» (входной автоматический выключатель также включен). После набора поверните переключатели в положение «выключено». По возможности лучше вырубить автомат на панели приборов и подключить люстру с выключенным питанием.

Постоянный звон проводов по потолку с тампером

Как прозвонить и определить провода тестером показано на фото.Установите переключатель в положение «вольт», выберите шкалу (более 220 В). Поочередно касайтесь пар проводов зондами (держите зонды за ручки, не касайтесь оголенных проводов). Две фазы не «звенят» друг с другом — на индикаторе не будет никаких изменений. Если вы найдете такую ​​пару, скорее всего, это две фазы. Третий провод скорее всего «нулевой». Теперь подключите каждую из намеченных фаз с помощью щупов к нулю. Показатель должен быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы обозначаются буквой L.Если все провода одного цвета, как-нибудь пометьте их: краской, цветным маркером, кусочком скотча. Фазы — одним цветом, нулевые — другим.

Работать индикаторной отверткой проще: просто прикоснитесь концом к оголенному проводнику. Горит — фаза, нет — ноль. Очень простой.

Если торчат только два провода, то один из них фазный, другой нулевой. В этом случае на переключателе есть одна клавиша. Нет никаких других вариантов.

Провода для люстры

Люстру легко подключить 2 проводами: один прикрутить к фазе, другой к нулю.Что бы ни случилось — неважно. Если на потолке две фазы, а выключатель на стене двухклавишный, есть варианты:


На многодорожечных люстрах однозначно больше двух проводов. Мы определились с целью желто-зеленого цвета. Это заземление. Если такой же провод идет на потолке, подключайтесь к нему. С остальным тоже нужно разобраться.

Люстру на 3 провода подключить не намного сложнее. Если один из них заземлен (желто-зеленый), это может быть:

  • игнорировать — если провода этого (или подобного) цвета нет на потолке,
  • подключаемся к тому же цвету.

Собственно других вариантов нет. В светильниках с одной лампочкой чаще всего встречаются три провода. С двумя — это устаревший дизайн, с тремя — более современный, в соответствии с текущими рекомендациями.

Подключение к двойному переключателю

Подключайте пяти-, четырех-, трехрычажную люстру к двухклавишному переключателю по тому же принципу. От каждого рожка по два цветных провода. Чаще всего это синие и коричневые провода, но есть и другие варианты.Для подключения к двойному выключателю их все необходимо разделить на три группы: две фазы и одна ноль.

Сначала все синие провода соединены между собой и хорошо скручены. Это ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это не имеет значения. Но по стандарту синий означает ровно «ноль». Важно только, чтобы проводники, окрашенные в другой цвет, не попадали в скрутку. На фото ниже видно, что все синие проводники объединены в одну группу.Это ноль.

Теперь разделите остальные на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одного ключа, вторая — от другого. В пятирычажной люстре обычно совмещают 2 + 3, но возможен и 1 + 4. В четырехрычажке тоже два варианта — 2 + 2 или 1 + 3. А вот с тремя лампочками без вариантов: 1 + 2. Разъединенные провода скручиваем вместе. Получились две группы, которые подключены к «фазам» на потолке.

Как подключить люстру к выключателю

Если на потолке всего два провода, а на люстре много проводов, но только двух цветов, все просто.Все жилы одного цвета скрутите оголенными частями и подключите к одному из проводов на потолке (неважно, к какому). Соберите все проводники второго цвета в один жгут и подключите их ко второму потолку. Схема подключения люстры в этом случае представлена ​​на рисунке ниже.

При включении этого переключателя все лампы загораются одновременно.

Правила подключения проводов

При работе с электричеством мелочей нет.Поэтому подключение проводов в люстре производим по всем правилам. При объединении в одну группу их недостаточно просто перекрутить и накрутить защитный колпачок.

Нужно подключить провода от люстры и выключателя в клеммной коробке

Такая закрутка рано или поздно окислится и начнет нагреваться. Такие соединения желательно паять. Если умеете обращаться с паяльником и оловом, обязательно сделайте это.Так будет обеспечен нормальный контакт и соединение не будет нагреваться.

Теперь о том, как подключить провода от люстры к проводам от выключателя (которые находятся на потолке). По последним правилам скручивания не допускаются. Необходимо использовать клеммные коробки. Большинство современных люстр идут с ними. Если нет, купите в любом хозяйственном магазине или у продавца осветительных приборов.

При использовании такой клеммной коробки возникает проблема: скрутка большого количества проводов просто не влезает в отверстие.Вывод: припаять к соединению провод (медный, одножильный или многопроволочный, сечением не менее 0,5 мм 2). Хорошо заизолируйте это соединение, а свободный конец припаянного проводника вставьте в клеммную коробку (длинный не нужен — 10 см более чем достаточно).

Вставив все провода от люстры в клеммную колодку и затянув винты, вся конструкция поднимается к потолку. Там его предварительно фиксируют, после чего в правильном порядке подключаются провода к клеммной колодке.В этом случае важно выставить «нули» напротив друг друга. Фазы к фазам подключаются в случайном порядке.

Как делятся провода на люстре, как проводник и люстра подключаются к клеммной колодке — все это на видео.

Подключение китайской люстры

Большинство относительно недорогих люстр, представленных на рынке, производятся в Китае. В чем они хороши, так это в большом ассортименте, но есть проблемы с качеством сборки электрооборудования.Поэтому перед подключением люстры нужно проверить ее электрические характеристики.

Сначала проверяется целостность изоляции. Их можно собрать в одну связку и замкнуть накоротко на корпус. Тестер ничего показывать не должен. При наличии признаков у вас есть два варианта: найти и заменить поврежденный провод или сдать его на замену.

Второй этап тестирования — проверка каждого рожка. От рожка идут два провода. Они впаяны в патрон к двум контактам.Вы звоните в каждый провод с соответствующим контактом. Устройство должно показывать короткое замыкание (короткое замыкание или бесконечность, в зависимости от модели).

После проверки начните группировать провода, как описано выше.

Подключение галогенной люстры (с ДУ и без)

Галогенные лампы работают не от 220 В, а от 12 В или 24 В. Поэтому в каждую из них устанавливают понижающие трансформаторы и вся схема собрана и готова к установке.Свободными остаются только два проводника, которые необходимо подключить к проводам, выходящим из потолка. Подключены в любом порядке, «фаза» и «ноль» — значения не имеют.

Если люстра оборудована дистанционным управлением, то к трансформаторам добавляется блок управления. Подключение такое же: есть два провода, которые нужно подключить к тем, что на потолке. Третий проводник, идущий с другой стороны (он тонкий), представляет собой антенну, с помощью которой «общаются» пульт и блок управления.Этот проводник остается внутри стекла как есть.

Как подключить люстру с пультом, смотрите в следующем видео.

Осветительное оборудование в доме должно быть безопасным, а это, как правило, зависит от вопроса, как правильно подключить люстру с соблюдением всех условий. Конечно, любой хозяин готов заявить, что такая процедура достаточно проста, но уже в начале монтажа часто возникают трудности.

Многое в безопасном подключении освещения зависит от правильного подключения проводки к самому устройству, поэтому нужно быть максимально осторожным.Ведь даже самое простое подключение люстры имеет ряд нюансов, которые необходимо правильно реализовать.

От точного выбора осветительного оборудования зависит результат проектирования. Поэтому источник света должен быть удобным и идеально вписываться в интерьер, а перед покупкой изучите несколько правил, касающихся выбора дизайна:

  • в первую очередь обратите внимание на дизайн светильника, в идеале, если прибор будет иметь одинаковую палитру с ремонтом в комнате;
  • учитывает световую мощность люстры и количество установленных в ней лампочек, определить это поможет наша предыдущая статья, с которой вы можете ознакомиться;
  • размер люстры лучше всего соотносится с общими параметрами комнаты.Согласитесь, будет не очень красиво, если очень большую гостиную оборудовать небольшим невзрачным плафоном. Во-первых, это не эстетично, во-вторых, вредно для зрения;
  • выбранная вами торговая марка должна иметь сертификат на товар, а также давать гарантию на работу устройства.

Благодаря таким незамысловатым нюансам вы совершите покупку правильно.

Установка люстры: виды и способы подключения к сети

Перейдем непосредственно к вопросу, как подключить люстру.Эта процедура не дорогая, но требует соблюдения инструкций. Есть несколько возможностей подключить лампу в домашних условиях, о некоторых из которых многие еще не знают.

Схема подключения люстры с двух контактов на два провода

Эта опция не предусматривает сложности подключения устройства к общей энергосистеме дома. Для такого соединения достаточно соединить пары проводов, но важно определить, совпадает ли цвет изоляции.Для этого возьмите индикаторную отвертку и проверьте проводники на потолке, в проводе, где горит диод на индикаторе и является фазным проводом.

Схема подключения люстры с двумя проводами

В этом случае необходимо подключить нейтральный провод от люстры к нейтрали в потолке, выходящей из распределительной коробки, а коричневый провод (фазу) подключить к фазе на потолке, которая подходит к выключателю. Подключить люстру таким способом элементарно, так как не требуется дополнительных знаний в области электротехники.

Внимание! Все работы с электричеством проводить только после обесточивания сети. Таким образом, вы соблюдаете правила электробезопасности.

Монтаж люстры с двумя проводами на три штыря

Часто причиной выхода трех проводников из потолка является наличие заземленной проводки или подключение люстры к двухкнопочному выключателю. Что делать в такой ситуации:

  • правильно определить общий провод: для этого нужно использовать индикатор.Если, касаясь двух проводов, вы заметили свечение индикаторной отвертки, а на третьем ничего не произошло, значит, последний провод общий;
  • тоже видно свечение только на одном проводнике, а остальные не реагируют на прикосновение индикаторной отвертки, следовательно, первая жила обычная.

Не забывайте, что при проверке проводов таким способом необходимо оба ключа переключателя привести в рабочее положение. Далее производим подключение с помощью клеммных зажимов.Закрепляем в зажиме найденный проводник и любой другой, выходящий из потолка. Затем нужно подключить к клемме пару проводов от люстры.

Важно! Если есть необходимость включать и выключать люстру двумя кнопками одновременно, вы можете поставить перемычку на два контакта, выходящие из потолка, или соединить их вместе в клеммной колодке.

Схема подключения люстры с несколькими проводами на три пина

Обычно люстра может иметь несколько проводов из-за наличия нескольких розеток для подключения источников света.Но перед тем, как делать такой монтаж, следует изучить отдельную схему для таких устройств. Вы можете ознакомиться с ним ниже.

В такой ситуации, если у вас не установлен двухкнопочный переключатель, вы обязательно должны его получить. Когда все оборудование будет правильно подготовлено, можно устанавливать люстру. Изначально находим в потолке общий проводник, используем технику, которая использовалась в предыдущем способе. К найденной жиле нужно подключить один из проводов, выходящих из каждого картриджа, по цвету изоляции.


Соединяем два проводника от потолка по два проводника от каждого патрона. Для усиления контакта лучше использовать метод скручивания и пайки проводов, но идеально фиксировать соединения колпачками.

Как правильно подключить несколько люстр к одному выключателю?

Планируя установку освещения в общем помещении, часто возникает необходимость вмонтировать несколько светильников, но рациональнее использовать их с одним выключателем. Рассмотрим советы по его подключению.

  1. Все светильники следует подключать параллельно, но важно учитывать, что люстры лучше соединять через распределительную коробку, а не напрямую.
  2. Иногда на все светильники используют один распределитель. Делается это в зависимости от домашней электропроводки.
  3. Если у каждой из люстр по несколько кронштейнов, их соединяют так же, как в предыдущем способе.

Важно! Иногда прибегают к возможности использования одного переключателя с несколькими клавишами для использования группы осветительных приборов.

Необходимость удлинения проводов при подключении освещения

Большинство людей предпочитают оформлять зону потолка в подвесных натяжных вариантах. Это недостаток светильников, особенно если они ранее не устанавливались. Однако этот минус легко исправить, так как электрики советуют правильно удлинить проводники.

На первый взгляд задача может показаться сложной. Поскольку без нарушения целостности материала добраться до контактов в потолке после отделки невозможно.

Важно! В труднодоступных местах подключение и удлинение проводов производится максимально надежно, поэтому не рекомендуется использовать клеммные колодки и пружинные зажимы.

Идеально подходит для правильной прокладки электрических кабелей, используя метод соединения со специальными изоляционными колпачками, которые соответствуют высоким показателям пожарной безопасности, или использовать термоусадочные трубки, которые надежно соединяют концы оголенных проводов и не ослабляются через некоторое время.Подробнее о подключении таким образом читайте.

Сечение жил для подключения люстры

Для предметов интерьера больше подходят люстры с лампами малой мощности. В светильнике можно одновременно включать несколько лампочек, но при этом они будут питаться от стабильного напряжения 220 Вольт, а сила тока будет 3 А. Для таких источников освещения проводники с поперечным сечением 0,5 мм2.

Если говорить о традиционной электросети, то она выполняется с сечением провода не менее 2.5 квадратных метров. мм. Это дает возможность подключать люстры, даже если их общая потребляемая мощность составляет 2000 Вт. Поэтому можно смело сказать, что об изменении проводки на большее сечение можно не думать.

Обратите внимание, при соединении светильников с галогенными лампами желательно пересмотреть сечение электрических проводников, так как такие устройства потребляют намного больше энергии. Обязательно рассчитайте расчетное сечение провода и сравните его с имеющимся.Такие действия можно проводить с помощью онлайн-калькулятора, очень важно правильно их выполнять.

Люстра, популярный потолочный светильник, есть в каждом доме, и не только в одном. Поэтому время от времени каждому необходимо установить и подключить люстру. Конечно, совсем несложно пригласить для этого электрика, который за определенную сумму выполнит эту работу за вас. Но также можно узнать, как подключить люстру самостоятельно, для этого не требуется особых способностей.Позитивный настрой, наличие простейших знаний в области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку самостоятельно подключить люстру.

Необходимые инструменты и оборудование:

  1. Плоскогубцы.
  2. Отвертка.
  3. Индикатор напряжения.
  4. Маркер.
  5. Стремянка или другое устойчивое устройство достаточной высоты.
  6. Клеммные зажимы.

Как подключить люстру — идентификационные провода

Перед началом работы необходимо ознакомиться с инструкцией по эксплуатации люстры, где указаны основные технические параметры, а также есть схема и порядок подключения проводов.

Для удобства провода различаются цветом:

  • «Нейтральный» провод должен быть синего цвета;
  • заземляющий провод — желтый или желто-зеленый;
  • «Фазовый» провод — обычно красный, коричневый, черный или другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах обычно есть специальный крючок для подвешивания на потолке. Стоит обратить внимание на количество выходящих из потолка проводов: два-три.Наличие трех проводов (если, конечно, один из них не заземляющий) позволяет подключать люстру секциями для применения разных уровней освещенности. Наличие двух проводов лишает вас этой возможности, можно только одновременно включить все лампы в люстре.

Электропроводка в современном доме обычно выполняется с помощью проводов с цветовой кодировкой. Распределение цветов такое же, как указано выше.

Если у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите на потолке фазные провода и пометьте их маркером.

Подключение люстры к одинарному выключателю

Самый простой способ подключить люстру. Провода бытовой электропроводки и провода лампы подключаются попарно друг к другу попарно.

  1. Подключите нейтральный провод люстры к нейтральному проводу от распределительной коробки.
  2. Фазный провод от распределительной коробки необходимо сначала подключить к выключателю и проложить под его кнопкой. Подключите его к фазному проводу люстры.

При соединении проводов наиболее безопасным и надежным вариантом является использование клеммных зажимов с винтовыми зажимами.Однако на практике скрученные стыки часто изолируют специальными заглушками. Категорически не рекомендуем использовать для утепления ленту ПВХ, по прошествии времени из-за ее высыхания качество утеплителя может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к двойному выключателю

Этот способ подключения используется при подключении трехрычажной люстры или потолочного светильника с более чем тремя лампами.Этот тип люстры позволяет регулировать уровень освещенности в комнате и, кроме того, позволяет сэкономить на счетах за электроэнергию. Если вы хотите установить люстру именно такой модификации, при покупке обратите внимание на количество выходящих из нее проводов: фазных проводов должно быть не менее двух, не считая заземления и нулевого провода.

Домашняя электропроводка тоже должна быть сделана соответственно: три провода от двойного выключателя подключаются к точке крепления люстры. Один из проводов — нейтральный, два других — фазные, проходящие через разные ключи в переключателе.

Схема подключения люстры с двойным переключателем позволяет ступенчато регулировать уровень освещенности в помещении.

Порядок исполнения:

  1. Разделите провода от ламп люстры на две части.
  2. Подключите по одному витку от каждой секции к нейтральному проводу.
  3. Подсоедините два оставшихся витка отдельно к фазным проводам.

В результате при таком подключении у вас будет три различных режима освещения.

Схема подключения двух или трех люстр от одинарного выключателя

В помещении большой площади, нескольких люстрах или большом количестве галогенных ламп часто устанавливают светодиодные лампы, которые все включаются одновременно одним единственным выключателем. Также иногда возникает необходимость установить выключатель, чтобы он мог включать освещение одновременно в нескольких комнатах. В этом случае используется параллельное соединение люстр, как несколько плафонов в одной люстре.

Если количество проводов в люстре и на потолке не совпадает

Может оказаться, что у купленной вами люстры три провода, но на потолке, где крепится люстра, всего два провода, а выключатель, соответственно, одинарный.Или наоборот. Алгоритм подключения трехрычажной люстры к одинарному выключателю выглядит так:

  1. Подключите нейтральный провод люстры к нейтральному проводу на потолке.
  2. В клеммной колодке люстры установите перемычку между фазными проводами или зажмите их в одну клемму и подключите к фазному проводу на потолке.

При такой схеме подключения уже не удастся регулировать уровень освещенности.

В противоположной ситуации, когда в домашней разводке три провода (две фазы и одна нейтраль) и двойной выключатель, а в люстре всего два провода, подключение производится в следующей последовательности:

  1. С помощью индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Зажмите два других провода (фазу) в одной клемме или установите перемычку.

ВНИМАНИЕ: В такой ситуации обязательно проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нейтральный. Это, к сожалению, тоже бывает.

Как превратить люстру с одним выключателем в люстру с двумя выключателями

Если ваша люстра рассчитана на одинарный выключатель, то есть из цоколя люстры выходят только два провода, а ламп несколько, и ваша разводка позволяет, можно попробовать переделать люстру на двойной выключатель.Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) идет в один объединение фазных и нулевых проводов. Необходимо найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей кнопкой переключателя.

После того, как мы нашли точку подключения, делаем следующее:

  1. Нулевые провода остаются подключенными друг к другу, их не нужно трогать.
  2. Делим фазные провода на две группы проводов вместо одной. Схема разделения — на ваше усмотрение, в зависимости от количества оттенков и ваших личных предпочтений.
  3. Соедините общий (нейтральный) провод с нейтральным проводом, идущим от распределительной коробки.
  4. Для подключения фазных проводов от получившихся отрезков плафонов секции необходимо провести еще один дополнительный провод от люстры до места подключения люстры к проводке от двойного выключателя.

Таким образом, превратить обычную люстру в трехрежимную достаточно просто.

Самые частые ошибки при подключении люстры

Ошибки при установке и подключении встречаются не только у начинающих электриков, даже у опытных специалистов часто бывает, что люстра вообще не светит как надо. Эти ошибки типичны и банальны.

Неправильное подключение двойного переключателя

Это наиболее частая ошибка, когда входящий фазный провод подключается к одному из выходных контактов выключателя.При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при подаче напряжения на другую секцию. То есть, если входящая фаза подключена к левому контакту переключателя, при нажатии левой кнопки фаза попадает в распределительную коробку через нижний входной контакт и включает одну секцию ламп. Повторное нажатие правой клавиши включает другой раздел. Но при открытии левой клавиши все разделы отключаются.

Когда левая клавиша отпущена, правую нельзя включить.

Причина зависимости правой клавиши от левой в том, что изначально фаза вводится через входной контакт левого клавишного переключателя, а левая клавиша при выключении разрывает фазу сразу на обоих участках.

Чтобы устранить эту ошибку, поменяйте местами соединения входящей и исходящей фаз.

Вместо фазного провода через переключатель проходит нейтральный провод

По правилам электроустановок предусмотрен порядок подключения выключателя, замыкающего и размыкающего цепь размыканием фазы.Как это выглядит на схеме? Нейтральный провод в обход выключателя прокладывается от распределительной коробки непосредственно к нулевому проводу потолочного светильника. Фазный провод от распределительной коробки проходит через ключ выключателя, который размыкает цепь.

Однако на практике иногда бывает неправильное подключение: через выключатель проходит не фаза, а нейтральный провод. То есть при выключении ключа-переключателя электрическая проводка остается под напряжением, несмотря на то, что освещение не горит.Это чревато тем, что возможно поражение электрическим током при замене лампы, при случайном прикосновении к оголенным частям потолка люстры или при нарушении изоляции провода.

Поэтому по возможности желательно устранить такую ​​ошибку подключения.

Это нарушение схемы подключения может быть обнаружено с помощью индикатора напряжения, который при нахождении переключателя в состоянии «выключено» указывает на наличие фазы на проводах потолка.

Неправильное подключение нейтрального провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо слабо светят, либо вообще не включаются.Как обсуждалось ранее, при наличии трех проводов каждый фазный провод подключается к отдельной секции лампочек, а нейтральный провод является общим для всех лампочек, которые все подключены параллельно ему. Если вы путаете провода и подключенные лампочки, например, подключите первую секцию к нулю вместо фазы, а все лампочки обеих секций (вместо нуля) подключите к фазе, то при нажатии первой клавиши в В первом разделе лампочки включатся, так как они входят одновременно и в ноль, и в фазу.При нажатии второй клавиши во втором участке лампочки не загораются, так как оба входящих провода будут фазными, и чтобы свет светил, на него нужно одновременно подавать фазу с нулем.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда связана с определенным риском. Подключение люстры к дому не исключение, к тому же работа ведется на высоте. Чтобы обезопасить себя и других во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

  1. Внимательно изучите инструкцию по подключению люстры.
  2. Электроинструменты, используемые в работе, должны быть в хорошем рабочем состоянии, особенно в том, что касается изолирующих частей инструментов.
  3. Оборудование для подъема на высоту — проверьте лестницы и другие приспособления на надежность и устойчивость конструкции.
  4. Перед началом работы отключите электропитание, выключив машины на электрическом щите.

Как подключить провода в люстре?

Не такой уж и сложный вопрос, и его вполне можно решить самостоятельно.Тем более, если у вас есть хотя бы минимальные познания в физике и знаете, чем нейтральный провод отличается от фазного.

Прежде чем приступить непосредственно к подключению люстры, нужно определиться с проводом и переключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество соединяемых штырей.

Итак:

  • Выбор выключателя следует делать исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим освещения, то выбирается однокнопочный переключатель.Если есть два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Примечание! Это правило не распространяется на люстры с дистанционным управлением режимами освещения. В этом случае коммутационная аппаратура располагается в самой люстре и вам просто нужно использовать однокнопочный выключатель.

  • Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры с пультом или с одним из возможных режимов работы используется трехжильный провод.Для люстры с двумя режимами работы инструкция советует использовать четырехжильный провод и так далее.

Соединение для люстры

В зависимости от возможных режимов работы люстры различается и схема установки. В нашей статье мы рассмотрим подключение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с режимами работы «Вкл» и «Выкл» осуществляется так же, как и для обычной лампочки.Для этого нам понадобится однокнопочный переключатель и трехпроводной провод.

Итак:

  • Если вы собираетесь делать все работы своими руками, то главное требование — безопасность. Поэтому первым делом необходимо снять напряжение со всей электросети вашей квартиры или дома.
  • Теперь нам нужно открыть распределительную коробку и определить фазный, нейтральный и заземляющий провода. Если ваша схема электросети составлена ​​согласно п. 1.1.29 ПУЭ (Правила устройства электроустановок), то вы без труда определите нужные вам провода.Ведь нулевую жилу нужно пометить синим цветом, заземлитель — желто-зеленым, а фазный провод — любым другим цветом. Если ваша электрическая схема не соответствует нормам, то вам придется использовать индикатор напряжения.
  • Определив фазный провод, подключаем к нему одножильный провод и прокладываем его ко входу нашего выключателя. Обычно вход прерывателя находится внизу.
  • Теперь подключаем одножильный провод к клемме выключателя и прокладываем прямо к люстре.Вот подключаем его к одному из выводов осветительного прибора.

Примечание! Нам важно не подключать фазный провод к заземляющему проводу. Обычно он отмечен знаком заземления или имеет соответствующую цветовую кодировку. Определив провод заземления, вы можете подключить наш фазный провод к любому из двух оставшихся проводов люстры.

  • Теперь подключаем нейтральный и заземляющий провода прямо в распределительной коробке. Затем подключаем их к соответствующим выводам люстры.Вот и все, наша люстра подключена, осталось только подать напряжение и проверить работоспособность нашего подключения.

Особенности подключения люстры на пульт

Обычно люстры с дистанционным управлением имеют тот же принцип подключения, что и обычные одномодовые люстры. Но иногда встречаются отличия, которые мы постараемся описать ниже.

  • Прежде всего, следует помнить, что автоматика дистанционного управления люстрами может потребовать подключения фазного и нулевого проводов.В этом случае нулевой провод согласно п. 1.1.29 ПУЭ обозначается символом «N».

Вам не нужно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишные — значения не имеют. Это довольно простая работа, которую вы можете выполнить самостоятельно качественно, сэкономив при этом деньги. Главное — придерживаться пошаговых инструкций, прислушиваться к советам и четко следовать рекомендациям специалистов в области электромонтажа.

Соединение для люстры

Какой бы ни была люстра, принцип подключения у таких светильников практически одинаковый. И это достаточно просто. Причем не беда — подключать люстру нужно к одинарному выключателю или к двойному. Установка, конечно, разная, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подключены два обязательных провода:

А люстра — это такая же лампочка, и чтобы ее подключить, один провод от распределительной коробки нужно подключить непосредственно к люстре, а второй тоже к ней, но уже с перерывом, роль которого и играет переключателем.И ни в коем случае нельзя пропускать через этот переключатель нулевой провод. Строго прописаны меры предосторожности, чтобы вести его исключительно прямо — от распределительной коробки до светильника (люстры). Без перерывов!

Перед началом работ по подключению необходимо убедиться, что электрики, которые устанавливали проводку, изначально правильно покрасили провода:

  • рабочий нулевой провод должен быть синего или голубого цвета;
  • защитный нулевой провод — желто-зеленый.

Чтобы проверить, правильно ли были обозначены проводники мастерами, необходимо, вооружившись индикаторной отверткой, посмотреть, где ноль выходит из распределительной коробки (или прямо с потолка), а где фаза.

Здесь все просто: если при прикосновении к проводу загорается датчик индикатора, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом находящемся под напряжением предмете — например, в розетке или на панели пола.

От потолка провода могут идти разными путями:

Как подключить люстру

Возможно подключение разных люстр к разным выключателям:

Подключение с помощью одного клавишного переключателя

Самая простая схема подключения люстры — когда пара проводов выходит из отверстия в потолке. Тогда процесс подключения предельно прост: провода подключаются попарно, и все. Даже последовательность такого подключения не важна.То есть синий нулевой провод в распределительной коробке напрямую подключен к нулевому проводу, но уже в люстре. И коричневый фазовый провод от источника питания в той же распределительной коробке идет сначала на выключатель, а потом на точно такой же фазовый провод, но уже в лампе (люстре).

Провода должны быть подключены с помощью зажимов с винтовыми зажимами. Пару проводов можно скрутить плоскогубцами, но обязательно нужно будет изолировать концы проводов с помощью специальных колпачков. Это обязательные требования безопасности.

А вот изоленту (или ленту ПВХ), которой многие привыкли «наматывать» провода, лучше не использовать. Он обязательно со временем подсохнет, и, естественно, пострадает качество выполненного утеплителя.

В люстрах определенной конструкции не предусмотрено предварительное совмещение ламп, и тогда от каждой из лампочек идут пары проводов.

Когда в люстре более одного светильника, проблем с ее подключением не возникает. Нулевые провода люстры собираются, подключаются и затем подключаются к нулевому проводу сети.То же самое и с фазами, но они подключены от переключателя к фазовому проводу.

Процесс подключения — скрутка однотонных проводов. А затем полученные скрутки подключаются проводами, идущими по потолку к однокнопочному переключателю.

Видеоинструкция по подключению однокнопочного переключателя представлена ​​ниже:

Подключение через переключатель с двумя кнопками

Многие сегодня интересуются вариативностью регулирования степени освещенности разных комнат в квартире или загородном доме.Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только сразу, но и поэтапно, может быть особенно актуальным.

Начнем с того, что почти вся проводка в городских квартирах или загородных домах сейчас выполняется трехжильным кабелем, в котором есть провода в разноцветных оплетках. А к месту крепления любой люстры тоже подойдут три разноцветных провода от двухкнопочного выключателя. И для начала нужно определить, для чего нужен каждый из этих проводов.

Понятно, что одна — нулевой провод, и она общая для всего комплекта осветительных ламп. А два других — фазовые, проходящие через разные клавиши переключателя.

Сегодня, к сожалению, нет четкой цветовой схемы подключения, которой бы придерживались все электрики. Поэтому провода разных фирм плетут по-разному. Это значит, что перед тем, как подключать имеющиеся провода, нужно четко выяснить их назначение. Это можно сделать с помощью специального индикатора (или индикаторная отвертка также подойдет).И обязательно при включенных клавишах переключателя. Там, где индикатор определяет напряжение, будет фаза, где нет — нейтральный провод.

Если индикатора в доме нет, то процесс несущественный, но сложный. Придется полностью обесточить комнату, разобрать выключатель. Точнее, достаточно будет просто снять с него крышку, чтобы посмотреть, какого цвета и от какого ключа напрямую идет провод к люстре. Нулевой провод, конечно, через какие-то ключи не проходит.

В принципе подключение люстры через двухкнопочный выключатель аналогично процессу подключения через однокнопочный выключатель. Единственное отличие состоит в том, что проводники фазовой трубки разделены на 2 секции. И по одному витку от каждой группы ламп подключаем (вместе) к нулевому проводу. Оставшуюся пару скруток подключаем (отдельно) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность комнаты, ступенчато зажигая лампы светильника.

Краткая видеоинструкция по подключению двухкнопочного переключателя представлена ​​ниже:

Несколько люстр на одном выключателе

Этот вариант также возможен для освещения жилых и коммерческих помещений. Идеален там, где нужно одновременно включить несколько осветительных приборов в одной или нескольких комнатах.

Подключение осуществляется следующим образом: люстры (или группа светодиодных / галогенных ламп (если галогенные, то с установкой понижающего трансформатора)) подключаются параллельно. Причем каждая из ламп:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая схема подключения будет выбрана.

Подключение одной люстры сразу к двум выключателям

Для реализации схемы подключения люстры или группы галогенных (с установкой дополнительного понижающего трансформатора) / светодиодных ламп от 2-х разных выключателей потребуются специальные «проходные» выключатели, которые конструктивно выполнены отличается от обычных. Кроме того, на их схеме подключения есть три контакта:

  • общий вывод на фазный провод или непосредственно на люстру;
  • пара вспомогательных контактов для соединения переключателей между собой.

Этот вариант разводки необходимо тщательно продумать заранее (а если ремонт в квартире или офисе, то еще до начала ремонтных мероприятий). В противном случае потребуется не больше, ни меньше, чем проложить в комнате еще одну проводку.Ну и последующий косметический ремонт надо делать, конечно.

Безопасность при установке люстр с подключением к выключателям

Тем, кто собирается самостоятельно подключить люстру к любому из вышеперечисленных выключателей любым из вышеперечисленных способов, стоит еще раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей следует проводить в соблюдение техники безопасности. И следующие правила являются обязательными:

  1. Любые электромонтажные работы проводятся только тогда, когда соответствующая ветвь проводки полностью обесточена (и не нужно довольствоваться положением «выключено» на переключателе, лучше автоматические выключатели щита поставить в соответствующее положение).
  2. Не скручивайте медные и алюминиевые провода. Это чревато возгоранием.
  3. Не прикасайтесь к токоведущим и открытым измерительным проводам.
  4. Внимательно следить за маркировкой проводов требуется, когда нужно подключить люстру к одинарному выключателю, а тем более к двухклавишному. Нулевой провод всегда обозначается буквой «N», фаза — буквой «L».
  5. Определите, на каком из проводов расположена фаза, а на каком — ноль, используя специальную индикаторную отвертку.Причем касаться ею оголенных концов проводов нужно строго по одному.
  6. На время проверки проводов электричество подключено, но сразу после окончания процесса обязательно снова обесточить необходимое место установки.

Удивительные советы — как установить люстру 9 простых шагов

Установите свет правильно, в первый раз с помощью этих советов:

  1. Для этого проекта нам понадобятся отвертка и кусачки.
  2. Подойдите к выключателю и выключите питание и свет. Убедитесь, что питание на распределительную коробку отключено с помощью вольтметра. ВНИМАНИЕ: Простая проверка путем щелчка переключателя света не всегда может быть точной.
  3. После отключения питания осторожно снимите старый осветительный прибор и монтажное оборудование. Присоедините новый кронштейн к существующей электрической коробке.
  4. При сборке светильника не кладите его на землю, так как это может вызвать ненужные царапины и вмятины. Вместо этого собирайте светильник на картонной коробке.
  5. Повесьте приспособление перед тем, как надеть стекло, так как это упростит его подвешивание. Вам может потребоваться дополнительная помощь при подвешивании приспособления. Дождитесь самого конца, чтобы установить украшения или декоративные элементы, чтобы уменьшить вероятность появления вмятин и царапин.
  6. После того, как вы определите, где вы хотите подвесить прибор, пропустите провод через кронштейн. Отрежьте лишний провод, оставив около 3 дюймов лишнего. Зачистите оба конца провода. Соедините белый провод с белым проводом и скрутите их вместе с помощью соединителя.Проделайте то же самое с черным проводом и то же самое с медным коричневым проводом. (Осторожно: не обрезайте провода, пока не ПОЛОЖИТЕ, что у вас правильная высота. Люстры должны висеть примерно на 30 дюймов над вашим столом.)
  7. Спрячьте провода и прикрепите козырек. Поставьте стекло, а затем лампочки.
  8. Включите питание в блоке выключателя, затем снова включите свет и наслаждайтесь.
  9. Если у вас возникнут проблемы при установке, обратитесь к лицензированному электрику, сегодня мы установили шесть световых люстр из коллекции Golden Origins.

Официальный дистрибьютор Le Klint lighting

Дизайнер: Sinja Svarrer Damkjr

Год проектирования: 2007

Бренд: Le Klint

Вдохновленный весенними цветами, северной элегантностью и эстетикой, Sinja Svarrer Damkjr создал коллекцию светильников, которая представляет собой новую интерпретацию классической кросс-плиссировки. Bouquet — это современный подвесной светильник, который можно использовать везде в доме и даже в офисе.Комбинация плетеной льняной ткани в рустикальном стиле, покрытых электрическими проводами, дубовых деталей и точных плиссированных рисунков LE KLINT, была объединена, чтобы подчеркнуть более мягкое органическое выражение. Лампа излучает мягкий атмосферный свет, а сложенный вручную абажур с замысловатым, но успокаивающим эффектом сам по себе является дополнительным украшением любой комнаты.

Описание: Люстра, создающая рассеянное теплое свечение; лампочка не видна ни под каким углом. Быстро вмонтирован в потолок.

Производственный процесс: Плиссированный абажур по-прежнему составляет основу 75-летней дизайнерской компании. По сей день изготовление абажура с перекрестными плиссировками является уникальным и представляет собой ручную работу, которую изготавливают только в оригинальной плиссированной студии Le Klint в Оденсе, Дания. Чтобы стать квалифицированным специалистом по плиссировке в Le Klint, требуется около трех лет, а большинство сотрудников студии плиссе работают в компании более 25 лет. Благодаря огромному опыту в этой группе, с ними часто консультируются, когда на стол вносятся новые идеи.Все детали изготавливаются из лучших материалов и часто производятся местными компаниями, расположенными недалеко от Le Klint. Детали собираются на заводе в Оденсе и отправляются отсюда во все уголки мира.

Материалы: Бумага, сложенная вручную, или пластиковый плафон из ПВХ; деталь из светлого дуба, где шнур встречается с оттенком; плетеный шнур, обтянутый льняной тканью.

Размеры продукта: 13,7 дюйма Ø x 15,7 дюйма В

Вес продукта: 6 фунтов

Размеры и вес упаковки: Д x 16 дюймов x 14 дюймов.8 фунтов.

Источник света: Лампа: E12 10 Вт макс. ВЕЛ. Лампа в комплект не входит.

Шнур: 5-футовый плетеный шнур с льняной обшивкой, за которым следует 10-футовый белый шнур из ПВХ.

Навес: Металл, окрашенный в белый цвет, диаметром 5,5 дюймов.

Сертификация: UL по запросу.

Окружающая среда: Только для использования внутри помещений.

Инструкции по уходу: Folded Paper Абажур: Протрите мягкой сухой тканью или кистью. Перед чисткой всегда отключайте электропитание.Тент из ПВХ: протрите мягкой сухой тканью или щеткой или протрите влажной тканью, используя только воду. Перед чисткой всегда отключайте электропитание.

Скачать инструкцию

Как обновить люстру с помощью плафонов — GLOW® Lighting

Как обновить люстру плафонами — это Sheer Magic. Превратите вашу хрустальную люстру с помощью плафонов с помощью нашей инновационной системы плафонов для люстр. В этой статье предлагаются идеи светильников для столовой с оттенком барабана. Мы также поделимся способами обновления существующего потолочного светильника Glow® путем добавления абажура в виде барабана.Наконец, вы можете настроить дизайн, добавив оттенок кристаллу; ракушечный или вышитый бисером светильник.

Как обновить люстру с помощью плафонов?

Как обновить люстру с абажурами Железная хрустальная люстра Старого Света с серебряным барабанным плафоном

Теперь я объясню, как обновить люстру с помощью плафонов. Система Sheer Magic — недорогой способ вдохнуть новую жизнь в вашу хрустальную люстру. Кроме того, адаптер абажура позволяет легко добавить сияющий прозрачный абажур к большинству традиционных подвесных светильников и люстр для фойе.Iron Crystal Chandeliers for Today рассказывает о нашей серии из кованого железа, идеально подходящей для системы Sheer Magic.

Обновленная идея светильника для столовой с абажуром, возможно, добавит оттенок новому классическому кованому железу Glow®; люстра из бусин или хрусталя. Оснастив подвесной светильник абажуром, вы сможете создать идеальный светильник. Чтобы узнать все о нашем хрустальном освещении, ознакомьтесь с нашим сообщением в блоге «Ultimate Crystal Chandelier Guide».

Двухэлементная система плафона включает в себя барабанный плафон, а также крепление для люстры.Подвесной абажур был специально разработан для работы с прозрачными барабанными плафонами Glow® Lighting. Кроме того, насадка для абажура для люстры Clip & Slide SH001 доступна в большом количестве вариантов металлической отделки, чтобы соответствовать цветовой отделке вашей люстры.

Легко ли установить систему Sheer Magic?

Демонстрация обновления люстры с помощью прозрачного магического зажима для абажуров и насадки для штор

Система Sheer Magic устанавливается быстро и легко.Лучше всего то, что ваш светильник не нужно снимать с потолка. Кроме того, запатентованный оттеночный аксессуар прост в установке и требует выполнения инструкций. Точно так же воспроизведение видео делает установку еще проще.

Кроме того, это может быть проект «сделай сам», так как электрика не требуется. Для установки вам понадобится только лестница. Просто прикрепите Clip & Slide к люстре, а затем наденьте плафон Glow® Lighting. Кроме того, абажур легко снимается при чистке хрустальной люстры.

Показано, как обновить люстру с абажурами с помощью зажима и насадки для штор и барабанной плафоны

А потолочные светильники?

На самом деле, потолочные светильники, устанавливаемые заподлицо, тоже могут выглядеть по-новому. Некоторые идеи оттенков потолочного света включают добавление к кристаллу оттенков барабана; раковина и утопленные крепления. С плафоном и дополнительным приспособлением ваш потолочный светильник может иметь два разных вида по цене одного.

Крепление для плафона для потолочного светильника Clip & Slide SH003 — это простой способ добавить наш барабан в современный светильник для макросъемки Glow® Lighting.Кроме того, преимуществом адаптера является то, что светильник для скрытого монтажа не снимается с потолка. Просто прикрепите Clip & Slide к навесу, а затем прикрутите абажур для барабана.

В одно мгновение осветительные приборы и комната резко изменились. Хотя процесс отличается, конечный результат обновления скрытых креплений с помощью плафонов аналогичен обновлению хрустальных люстр.

Как обновить люстру с абажурами на заказ Midnight Pearl перламутровые потолочные светильники с серо-коричневыми барабанными плафонами

Подробнее о наших оттенках для барабанов

Обновление скрытых креплений с помощью плафонов Крепление Clip & Slide SH003 с прозрачным плафоном для потолочного светильника из кристаллов Divine Ice.

Прозрачные барабанные плафоны

Glow® Lighting специально разработаны для использования с системой Sheer Magic. Элегантные плафоны из органзы с двойной подкладкой для барабанов имеют ширину от 15 дюймов. Для эффектного выступления доступны индивидуальные плафоны для барабанов шириной до 45 дюймов. Наши прозрачные оттенки специально разработаны для люстр и потолочных светильников Glow® Lighting. Узнайте все о нашем хрустальном освещении.

Кроме того, перерабатывая уставшую люстру и давая ей новую жизнь, вы заботитесь об окружающей среде.

Итого

Показывая вам, как обновить люстру с помощью плафонов, трансформация выполняется быстро и легко. Подводя итог, можно сказать, что после того, как Clip & Slide прикреплен к люстре или потолочному светильнику и абажур закреплен, это настоящая магия.

уникальных люстр на продажу | Назначение освещения

Люстры

Любая комната будет выглядеть элегантнее и величественнее, если в ней свисает красивая люстра. Декоративные люстры использовались еще до того, как появились лампочки (сначала использовались свечи), чтобы придать изысканный стиль домам и высококлассным предприятиям.Эти светильники можно использовать для общего окружающего освещения или освещения территории и обеспечивать четкую фокусировку. Уникальная люстра станет заметным украшением прихожей, гостиной, столовой или другой основной зоны сбора. Даже скромная квартира или дом с двумя спальнями будет чувствовать себя особняком после добавления люстры.

Destination Lighting предлагает тысячи классных люстр в наличии или которые мы можем сделать по специальному заказу. В нашем ассортименте есть разветвленные светильники, подходящие к любому стилю декора.В дополнение к современным и традиционным люстрам, мы также предлагаем люстры ручной работы для декора изящных искусств, деревенские люстры, создающие атмосферу уюта, морские люстры для любителей моря и многое другое. Стеклянные хрустальные люстры — одни из самых изысканных, которые вы можете найти где-либо, а мини-люстры идеально подходят для освещения обеденных столов и лестничных площадок. Закажите люстры для влажных помещений, чтобы придать вашей ванной комнате или закрытому дворику ощущение величия. Если вы хотите сэкономить на высококлассном стиле, выбирайте светодиодные люстры с лампами, которые служат до 50 000 часов.

У нас есть светильники от ведущих брендов, таких как Ashford Classics Lighting, Capital Lighting, Metropolitan Lighting и Feiss Lighting, которые так же стремятся к совершенству, как и мы. Они доступны в таком большом количестве размеров, количества лампочек, отделки и оттенков, что вы обязательно найдете идеальную люстру для себя. Наш гид поможет вам выбрать люстру подходящего размера, чтобы обеспечить адекватное освещение и соответствовать габаритам комнаты. В блоге Destination Lighting есть много другой информации о люстрах, в том числе о том, как повесить люстру и как определенные стили могут оживить ваш интерьер.Destination Lighting предлагает полнофункциональные возможности покупок в Интернете или в магазине по низким ценам каждый день.

Все о подвесных светильниках — This Old House

Подвесные светильники: введение

Подвешенные к потолку с помощью прутьев или цепей, подвески направляют свет в нужные нам места, и делают это с привлекательной изяществом, которым мы не можем не восхищаться, даже после отключения электричества.

Более простой, чем люстра с ее множеством вытянутых плеч, кулон — это не что иное, как лампочка, спрятанная под абажуром, качающимся на конце шнура.Тем не менее, существует большое разнообразие форм, размеров и стилей, от мини-цилиндров диаметром 4 дюйма до массивных 30-дюймовых куполов. Некоторые рассеивают свет на большой площади, придавая гостеприимный вид фойе или лестничной площадке. Другие фокусируют яркие лучи на одном стратегически важном месте: раковине или разделочной доске на кухонном острове, семейном фото в гостиной.

Назначение кулона часто определяется тем, из чего сделан его оттенок. Стеклянные, будь то красочные флейты из муранского стекла, изготовленные из муранского стекла, или ребристые глобусы в индустриальном стиле, а также большинство барабанов с тканевым покрытием отбрасывают окружающий свет.Например, плафоны, изготовленные из эмалированного или кованного вручную металла, ограничивают свет, направленный вниз.

Анатомия кулона

Иллюстрация Джейсона Ли

Монтажная скоба: Прикрепляет анкер к выпускной коробке в потолке.

Навес: Декоративная крышка скрывает электрические соединения.

Ниппель: Вкручивается в монтажную ленту.

Петля подвески: Соединяет цепь с ниппелем.

Цепь / стержень: Абажур должен свисать на высоте не менее шести дюймов от потолка, чтобы считаться подвеской.

Гнездо: Питание лампы. Фарфоровые розетки лучше выдерживают нагрев, чем металлические.

Оттенок: Управляет направлением, распространением и цветом света.

Стиральная машина: Поддерживает тень. Заправляется снаружи гнезда.

Лампа: Мощность не должна превышать мощность, указанную на этикетке прибора.

Vitals

Фото ThinkStock / Getty Images

Сколько они стоят? 4-дюймовый кулон «мини» из цветного стекла от домашнего центра стоит от 25 долларов; большие металлические светильники ручной работы и светильники с абажурами из дутого стекла могут стоить 500 долларов и многое, многое другое.

Где их можно использовать? Для освещения рабочего места, например зоны для приготовления пищи на кухне или письменного стола в домашнем офисе. Они также могут создать теплый свет в столовой или прихожей.

Открытая или закрытая штора? Закрытые плафоны, такие как непрозрачные шары в школьном стиле, смягчают свет и скрывают лампочку. Открытые снизу плафоны создают под ними яркие пятна; Те, у которых открытые верхние части, такие как плафоны для барабанов, также отражают свет от потолка.

Установить самому или нанять профессионала? Заменить старый прибор легко, если вы знаете основы проводки.Но если существующие провода хрупкие или вам нужно подвести электричество к новому месту, вызовите электрика.

Сколько потратить

Фото Венделла Т. Уэббера

Внимательный осмотр двух никелированных подвесок с металлическими плафонами куполообразного типа позволяет выявить факторы, влияющие на их цену. Декоративная деталь — это только начало

Сколько потратить: бюджет

Фото Венделла Т.Уэббер

Кулон Murray Feiss Soho Loft

Навес: Штампованный белый металл, легкий сплав, который легко покрыть пластиной.

Стержень: Тонкие трубки имеют видимые швы в местах скручивания. Навесное вверху для работы с наклонными потолками.

Поверхность: Никелированная, затем обработанная вручную и покрытая лаком для получения матовой отделки.

Оттенок: Изготовлен из тонкого штампованного металла. Он удерживается шайбой, нарезанной на гнездо.

Диаметр: 10 дюймов

Вес: 4 фунта.

Мощность: 100

Гарантия: Нет

Итог: Небольшой вес этого кулона делает его легким в установке, а также в кошельке.

Цена: Около 90 долларов, Мюррей Фейсс

Сколько потратить: High-End

Фото Венделла Т. Уэббера

Эдвардианский одинарный подвесной светильник Circa Lighting

Навес: Толстая массивная латунь.Литье позволяет создавать сложные конструкции.

Стержень: Декоративные поворотные кулаки из литой латуни закрывают стыки, в которых скручиваются толстые латунные трубки.

Поверхность: Никелированная, затем обработанная вручную и состаренная для получения матовой поверхности.

Оттенок: Из литой латуни. Он удерживается на месте с помощью внешних винтов с накатанной головкой.

Диаметр: 10 дюймов

Вес: 12 фунтов.

Мощность: 100

Гарантия: 1 г.

Итог: Тяжелое латунное литье придает этому светильнику аутентичный винтажный вид.

Цена: около 504 $, Circa Lighting

Какой провод куда идет?

Фото Венделла Т. Уэббера

Светильники с цветными проводами упрощают установку. Отключите питание и соедините подобное с подобным: например, нейтральный белый провод с белым проводом, выходящим из розетки.Но если провода кулона одного цвета, вам придется катать каждую из них между пальцами, чтобы увидеть разницу. Нейтральный провод ребристый, горячий — гладкий. Прочтите этикетки слева, чтобы получить инструкции по безопасному подключению.

Как обращаться …

Фото Венделла Т. Уэббера

Pendant Wiggle: Отключите питание и опустите навес, ослабив крепление, удерживающее его на потолке.Прижмите ниппель к монтажной ленте, затем затяните застежки, крепящие ленту к выпускной коробке. Установите навес на место.

Fast Burnout: Если мощность лампы превышает максимальную мощность светильника (см. Этикетку на патроне), накопление тепла в тени может сократить срок службы лампы. Это особая проблема для подвесок с закрытыми плафонами.

Мерцание: Виной всему может быть жуткий ползун. Попадая на свет и тепло, насекомые могут застрять между цоколем лампы и патроном, мешая прохождению электричества.Выключите питание, открутите лампочку и продуйте патрон баллончиком со сжатым воздухом.

Простая очистка

Фото Манфреда Коха / TIme Inc. Digital Studio

Не откручивайте стеклянный плафон — сбрызните его на место спреем для люстры. Просто не забудьте выключить приспособление и накрыть область под ним газетой, чтобы собрать грязные капли. Купите спрей в строительном магазине или сделайте его самостоятельно: залейте 1 столовую ложку моющего средства для автоматических посудомоечных машин, ¼ стакана медицинского спирта и 1/3 стакана уксуса в емкость

.

Бутыль с распылителем емкостью 32 унции, затем залейте водой.

Справка по дизайну

Фото Studio Ton Kinsbergen

Три вопроса, на которые нужно ответить перед покупкой кулона

Сколько?

Нечетное количество приборов — один, три или пять — обычно выглядит лучше, чем четное. Над кухонным островом разместите светильники равномерно, обычно от 24 до 30 дюймов между центрами шторы.

Насколько велик?

Отрегулируйте оттенок по размеру комнаты или ее наиболее заметного предмета мебели.Например, над прямоугольным обеденным столом диаметр тени должен быть равен ширине стола минус 1 фут с каждой стороны, чтобы создать вокруг него визуальный буфер.

Насколько ярко?

Для общего освещения лампами накаливания стремитесь к 2 Вт на квадратный фут — это 200 Вт для комнаты размером 10 на 10 футов. Увеличьте производительность на 50 процентов в комнатах, окрашенных в насыщенные цвета или с темной отделкой. Для рабочего освещения, скажем, над столом в детской комнате, эмпирическое правило составляет 15 Вт на квадратный фут.Не бойтесь слишком большого количества света; всегда можно установить диммер.

Правила подвешивания: тщеславие для ванной

Фото Венделла Т. Уэббера

Подвески с оттенками мозаики, являющиеся альтернативой обычным бра, излучают приятный свет.

Практические инструкции

Чтобы избежать появления теней под подбородком, глазами и щеками, установите подвески на уровне глаз, примерно в 18 дюймах от центра раковины.

Правила подвешивания: кухонный остров

Фото Пола Уислоэ

Подвески из полированной меди освещают ключевые рабочие зоны на кухне: кухонную раковину и блок мясника.

Практические инструкции

Для небольших островов поместите только один кулон в центре на 30–36 дюймов над прилавком. Для больших островов равномерно расположите несколько источников света, оставляя около 18 дюймов от концов, чтобы вы не ударились головой.

Pro Tip: «При подвешивании двух или более подвесок над прилавком или столом, расположите их так, чтобы луч света одного человека перекрывался с соседним, чтобы не было тусклых пятен». —Стивен Л. Кляйн, художник по свету, Милуоки

Правила подвешивания: обеденный стол

Фото Деборы Уитлоу Ллевеллин

Подвесной фонарь из перфорированного металла создает рассеянный, создающий настроение свет в этой обеденной зоне.

Практические инструкции

Для визуальной гармонии позвольте размеру стола определять высоту — обычно от 33 до 36 дюймов над его верхом. Повесьте его на верхнем конце диапазона для большого стола, а на нижнем — на маленьком.

Профессиональный совет: «Розетка, поддерживаемая только гипсокартоном, может вместить 35-фунтовый свет. Для более тяжелого кулона — до 200 фунтов — установите веерную скобу, чтобы перекрыть расстояние между ближайшими балками». — Брайан С. Бержерон, старший электрик, North Reading, Массачусетс.

Правила подвешивания: прикроватная

Фото Джеффа Грина / Cornerhouse Stock

Подвески по обе стороны от этой кровати экономят место, устраняя необходимость в прикроватных тумбочках и настольных лампах.

Практические инструкции

Чтобы заменить лампы для чтения, установите подвесы на высоте 50 дюймов над полом.

Правила подвешивания: прихожая

Фото любезно предоставлено Бенджамином Муром

Подвешенный на длинной цепи, этот репродуцированный газовый светильник делает высокое двухэтажное фойе уютным и гостеприимным.

Практические инструкции

Если потолок выше 14 футов, абажур подвески должен висеть посередине между полом и потолком. Для потолков высотой 8 футов тень должна быть не ближе 6 дюймов от потолка и минимум 7 футов над полом. Всегда центрируйте приспособление по передней двери.

Правила подвешивания: Кухня Офис

Подвеска в конце ряда верхних шкафов определяет полосу столешницы внизу как отдельное место для оплаты счетов и чтения рецептов.

Практические инструкции

Для сидячих кухонных столов оставьте около 30 дюймов между нижней частью шторы и стойкой. Оставьте 36 дюймов для стоячих станций.

Решение проблем: регулируемая высота

Фото Дэвида Фентона

Потяните вниз ручку этой подвески в виде шкива, когда вам нужно больше света, например, для нарезки овощей, а затем слегка нажмите, чтобы переместить ее обратно.Противовес удерживает приспособление на любой высоте.

Около 985 долларов США, деревенская линия; Стрекозы и компания

Решатели проблем: преобразование Can-Light

Фотография предоставлена ​​Ballard Designs

Превратите утопленный светильник ho-hum в подвесной шнур с помощью сетевого адаптера, который ввинчивается в имеющуюся розетку. Под декоративным навесом скрывается переходник и встраиваемая банка.

Адаптер для подвесных светильников мгновенного действия с розеткой для кабеля, навесом и тканевым абажуром в стиле барабана, около 89 долларов; Баллард Дизайнс

Решатели проблем: много огней, один навес

Фото любезно предоставлено Rejuvenation

Этот светильник с пятью лампочками в стиле колониального возрождения с множеством оттенков тюльпана обеспечивает дополнительный свет в прихожей или столовой.Каждая розетка может работать с лампой мощностью до 100 Вт, что в пять раз превышает люмен типичного кулона с одной лампой.

Duniway, около 1440 долларов; Омоложение

Решатели проблем: подвески на ходу

Фото предоставлено Progress Lighting

Повесьте до шести мини-подвесок на эту 6-футовую направляющую для удобной регулировки рабочего освещения. Каждый стеклянный плафон диаметром 4½ дюйма скрывает галогеновую лампу мощностью 50 Вт.

Трек и трансформатор, около 419 долларов; каждый кулон — около 126 долларов; Прогресс Освещение

Решение проблем: энергосбережение

Фото любезно предоставлено Schoolhouse Electric Co.

Внутри окрашенного плафона этого кулона находится гнездо GU24 для штыревых КЛЛ. Эти лампы на 77 процентов эффективнее ламп накаливания с такой же светоотдачей. Поскольку этот прибор не поддерживает ввинчиваемые лампы старой школы, он соответствует строгим нормам энергопотребления Калифорнии.

кулон Willamette 4, около 171 доллара; Скулхаус Электрик Ко.

3 простых совета по смешиванию и подбору осветительных приборов

Я уже говорил об этом раньше, но наличие хорошо продуманного плана освещения для вашего дома имеет важное значение для хорошего дизайна, поэтому сегодня я здесь, чтобы поделиться с вами некоторыми советами о том, как смешивать Подберите светильники, в первую очередь, в зоне открытой планировки дома, такой как прихожая / гостиная / столовая / кухня, где часто вы можете видеть все или большую часть своих осветительных приборов одновременно.Это также может включать (среди других различных мест в доме), например, ванную комнату, где у вас могут быть бра или декоративное освещение вокруг раковины, а затем приспособление над ванной.

Бог знает, что я провел бесчисленные часы в своих личных домах и домах клиентов, пытаясь понять эту концепцию, поэтому вот несколько советов, которые, я надеюсь, будут полезны в следующий раз, когда вы будете строить, ремонтировать или просто улучшать освещение.

* Партнерские ссылки, использованные в этом сообщении

Используйте приспособления, имеющие общую черту

Этот совет огромен, потому что использование светильников одинаковых или похожих форм, цветов, материалов или стилей привнесет гармонию в пространство и позволит вашим светильникам плавно сочетаться, как будто они должны были жить вместе в одном пространстве, но не быть излишне похожими.Например, бра и люстра в моей столовой имеют общие черты стиля mid-mod и имеют общую цветовую черту, поэтому они работают вместе в гармонии, чтобы сформировать отличный план освещения и внешний вид.

Не используйте светильники из одной коллекции в одном пространстве

Этот образ становится слишком гармоничным и создает однообразие, что, на мой взгляд, никогда не бывает хорошим с точки зрения дизайна. Если вы хотите использовать люстру, например, из коллекции светильников, но вы также хотите использовать подвески или бра из той же коллекции, потому что вы их так сильно любите, это нормально, но используйте их в другом пространстве отдельно и отдельно от пространства, в котором вы используют люстру, чтобы вещи не становились однообразными.Создатели форм для печенья делают это, потому что это легко и экономично для них, но если вы заменяете фары, ремонтируете или строите и у вас есть варианты, всегда держитесь подальше от использования группы светильников вместе в одном помещении.

Например, когда мы переехали в то место, где остановились во время строительства дома (подробнее об этом ЗДЕСЬ), я сразу же выключил свет над обеденным столом, чтобы нарушить монотонность плана освещения в нашей аренде. Видите, как у двух источников света здесь есть несколько общих черт стиля, цвета и формы, благодаря которым они хорошо сочетаются в пространстве?

В ванной я мог бы использовать освещение из той же коллекции, что упростило бы мой выбор, но потратив дополнительное время на поиск светильников, которые бы гармонично сочетались, делали бы пространство более интересным и менее однообразным.Мои светильники одного цвета и имеют схожие формы, но в основном они не подходят друг другу и поэтому придают моему пространству более индивидуальный вид.

Используйте различные марки, цвета (например, смешивайте металлы) и текстуры

Изменение брендов, которые вы используете, наряду с цветами и размерами, может создать интерес, масштаб и характер в пространстве. Например, люстра в моей зоне для завтрака полностью отличается от подвесок над барной стойкой, поэтому, несмотря на то, что они живут в гармонии друг с другом, разделяя стиль фермерского дома (как описано в совете №1), каждый из них также интересен индивидуально, потому что я смешал свои металлы (свечи на ченди — смесь бронзы и серебра), использовал люстру с деревом для добавления текстуры, и они от совершенно разных брендов / розничных продавцов, поэтому снова, придавая моему пространству индивидуальный вид.

Эти источники света ниже — лишь некоторые из тех, которые я рассматриваю для своей новой сборки, но чтобы дать вам несколько примеров освещения для открытого концептуального пространства, где вы можете видеть сразу несколько светильников, я купил несколько комбинаций в другом дизайне. стили (т.е. переходный, современный, бохо), чтобы дать вам представление о том, как сочетать и сочетать светильники для создания гармоничного плана освещения.

Mid-Mod Включите JavaScript для просмотра содержимого
Переходный Включите JavaScript для просмотра содержимого
Прибрежный модерн Включите JavaScript для просмотра содержимого
Переходный модерн Включите JavaScript для просмотра содержимого
Бохо Включите JavaScript для просмотра содержимого

Другие источники света, которые я ищу для проекта #FinallyHomeProject

Бра Включите JavaScript для просмотра содержимого
Люстры / большие подвески Включите JavaScript для просмотра содержимого
Кулоны Включите JavaScript для просмотра содержимого

Столовая Включите JavaScript для просмотра содержимого
Ванная Включите JavaScript для просмотра содержимого
Завтрак и кухня Включите JavaScript для просмотра содержимого

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
