Функция терморегулятора заключается в первую очередь в поддержании необходимой для потребителя температуры

Покупка бойлера для нагрева воды не так проста, как может показаться на первый взгляд. Невозможно просто прийти в магазин, и приобрести первую попавшуюся модель. На самом деле, данный процесс требует максимальной аккуратности, чтобы оборудование прослужило на протяжении длительного времени и не доставило хлопот. В целом, устройство водонагревателя не сложное, и вполне возможно проводить и подключение, и даже ремонт своими руками. Однако, при выборе стоит обращать внимание на то, какое в нем установлено термореле, например, с регулировкой температуры или без нее.

Содержание материала:

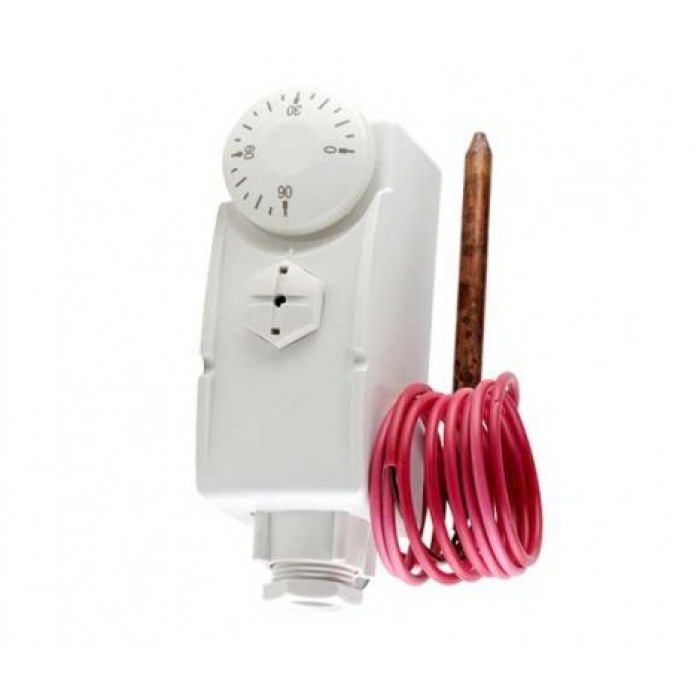

Чем хорош капиллярный термостат

Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.

Электронный термостат для водонагревателя — самый точный и современный тип термостата

В основном, термовыключатель бывает:

  • Стержневой;
  • Капиллярный;
  • Электронный.

Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.

У нее есть свой собственный недостаток, и заключается он в невысокой точности, ведь трубка остывает максимально быстро, за счет чего водонагреватель работает дольше, чем требуется.

Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.

Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Более современный терморегулятор обычно работает в тандеме с защитным реле – если бойлер будет пуст при поступлении напряжения к нагревательному элементу, то сработает защита, которая отключит питание

Это своего рода термоклапан, который предотвращает:

  • Перегрев;
  • Взрыв;
  • Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Сделать это можно посредством панели управления, расположенной на корпусе устройства.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Как подключить и отрегулировать термостат для водонагревателя

Если бойлер не работает, то не нужно его запускать еще раз, дожидаясь феноменального включения, а проверить изделие на наличие поломок. Если выяснено, что проблема в терморегуляторе, то требуется замена. Ремонт на датчик не распространяется и, как правило, просто приобретают новую деталь. Как заменить терморегулятор?

Главное — уметь правильно выбрать нужный прибор и установить его. Хотя и здесь потребителю смогут помочь интернет или консультант в точке продажи

Не нужен мастер, просто не стоит нарушать ниже представленную инструкцию:

  1. Водонагреватель отключается от сети.
  2. Перекрывается вентиль с подачей воды в емкость бака, и сливается вся имеющаяся в нем жидкость.
  3. Снимается нижняя панель прибора, что позволяет подобраться к тэну.
  4. Далее снимается прижимное кольцо в нагревательном элементе.
  5. Вынимается датчик в терморегуляторе и регулирующий блок.
  6. Устанавливается новый терморегулятор.
  7. На место обязательно нужно установить прижимное кольцо и закрепить нижнюю панель.

Пара не сложных движений, и экономится максимум средств, времени и сил. Для того чтобы выбрать защитный терморегулятор на водный нагреватель, стоит следовать определенным рекомендациям от специалистов. Отправляясь за приобретением нового терморегулятора, стоит захватить с собой технический паспорт на бойлер. Так продавцу будет намного проще сориентироваться в том, какая модель и с какими эксплуатационными особенностями подойдет лучше всего. Категорически запрещается выкидывать сломанное изделие до покупки нового.

Может пригодиться маркировка, которая наносится производителем и является своего рода опознавательным знаком.

Выбирать термостат нужно точно такой же модели, так как минимальное отличие по размеру или характерным чертам может привести к поломке всего бойлера. При выборе терморегулятора самостоятельно, нужно ориентироваться на вид изделия, параметры, способ монтажа, на то, какой он обладает рабочей силой тока и функциональностью.

Частые неисправности терморегулятора для тэна

Любой прибор в доме может сломаться, даже если речь идет о высококачественном и супер дорогом бойлере. Причиной поломки может быть совершенно любой фактор, как внешний, так и внутренний.

Следует не забывать: любые самостоятельные действия без наличия определенных знаний и четкого соблюдения правил по технике безопасности могут привести к очень неприятному исходу

Есть ряд основных поломок, на которые обязательно стоит обратить внимание:

  1. Изнашивается медная капиллярная трубка.
  2. Трехконтактный терморегулятор и нагреватель плохо взаимодействуют между собой.
  3. Произошел сбой в регулировании нагревательного элемента.
  4. Образовалась накипь.
  5. Произошла поломка из-за перепадов в напряжении.

Стоит заметить, что если нет никаких навыков и знаний относительно работы с терморегулятором, то лучше всего осуществлять замену и ремонт данной детали в бойлере у специалиста, чтобы не было неуверенности в правильности выполненных действий, и устройство исправно выполняло свои прямые обязанности.

Проверяем терморегулятор для бойлера на исправность

Через некоторое время после установки, схема работы любого нагревателя, хоть косвенного нагрева, хоть обычного, может давать сбой. Как проверить изделие на пригодность?

Первым делом проверяем с помощью мультиметра в режиме прозвонки (или другого подобного прибора), как звонятся клеммы (от которых подается напряжение сети, к клеммам, к которым подключается сам ТЭН). Проверяем каждую пару

Вполне возможно провести диагностику без вмешательства мастера:

  1. Для выяснения пригодности термостата, его требуется снять с бойлера и установить в режим, на котором измеряется сопротивление.
  2. Задается максимальный уровень температуры и измеряется сопротивление на контактах ввода и вывода изделия. Если нет реакции прибора, то терморегулятор не исправный.
  3. Если был отклик, то ручка на регуляторе переводится на минимальный уровень и снова проверяется сопротивление.
  4. Далее нужно взять зажигалку, и нагреть ею трубку в термостате.

Через несколько минут должно произойти автоматическое срабатывание реле, которое размыкает цепь. В таком случае должно быть устремлено значение сопротивления вверх. Если этого не было, то терморегулятор сломан и требуется его замена.

Выявление неисправности, замена термостата (видео)

В заключение отметим, что при любых работах, необходимо себя обезопасить, надеванием диэлектрических перчаток, очков и отсутствием контактов при подающем напряжении. Для того чтобы выбрать термостат, терморегулятор и вид тэна, предварительно нужно ознакомиться с их особенностями и недостатками, о чем написано выше.
