Электрика в деревянном доме в Заокском районе

Деревянный дом

Большинство дачных домов деревянные. Т.е изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50% случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».

Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг…

Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось в считанные минуты в груду головешек? А неисправный прибор не убил Вас или кого-нибудь из Ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут то было. Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий.

Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. А то, что мне удалось отыскать в литературе, на многочисленных сайтах в Интернете так или иначе грешит многочисленными противоречиями, ошибками, неточностями или просто безнадежно устарело. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т.к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.

Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.

В своей статье я не ставлю перед собой столь широкомасштабную задачу: сделать из Вас профессиональных электромонтажников. В этом деле есть немало тонкостей, о которых трудно написать словами. Этому надо учиться, причем на практике. Но общее представление о том, «как надо», надеюсь Вы получите и, во всяком случае, сможете контролировать подрядчиков, которые за Ваши деньги выполняют электромонтажные и другие работы. Или, если электропроводка уже сделана и эксплуатируется, то будете иметь представление, насколько она соответствует тем требованиям безопасности, которые к ней предъявляются.

Замечу также, что в данной статье пойдет речь только об однофазной проводке, как наиболее распространенной в дачных домах.

Ввод в деревянный дом

Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 квадратных миллиметров (как говорят, «16 квадрат») (ПУЭ, 7-е издание, п.п.2.4.12, табл.2.4.2). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А).

СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры. Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы расчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т.п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75м» (ПУЭ, 7-е издание п.п. 2.1.79). Также регламентировано расстояние до окон, балконов и т. п.

Типичный ввод в сельский дом

Солнышко светит, излучает ультрафиолет, изоляция от этого становится хрупкой, а в сочетании с механической нагрузкой (ветерок дует, провод телепает), изоляция трескается, открывая металл. Место прохода сквозь стену вроде бы защищёно от перетирания об стеновую конструкцию. В качестве такой защиты был взят кусок резинового шланга, сквозь который был пропущен провод – обычная строительная технология тех времён, взамен специальных керамических проходных изоляторов. Резина со временем стареет, а она состоит из каучука, для прочности при вулканизации в неё добавляется сажа, фактически – углерод, вещество электропроводное (из него контактные щётки делают, например). В новой резине частицы углерода разделены молекулами каучука, поэтому резина считается изолятором; от старости молекулы каучука распадаются, частицы сажи начинают между собой контачить, резина постепенно становится проводником. Этот новоявленный проводник касается провода под обсыпавшейся изоляцией, по нему начинает течь ток.

В сухую погоду процесс замирает, т.к. изоляция обсыпалась не на 100%, а только потрескалась, островки уцелевшей изоляции отделяют провод от резины, но сырость – проводник… Не сама вода, туман – это дистиллировка, отличный изолятор, но вода наквасила пыль, которая стала проводником между жилой провода и резиной… Под воздействием тока резина греется, при нагреве процесс старения и образования проводящих перемычек идёт быстрей… И в одно сырое утро провода и шланг хорошо намокли, что улучшило контакт, процесс опять пошел и вступил в финальную стадию: идущий ток грел резину, резина становилась всё большим проводником, что добавляло пути току, сила тока росла… Не по всей поверхности, по прожжённым дорожкам, что хуже: эта дорожки сильно грелись… их становилось больше… это и стало причиной пожара. Самое печальное, что все это может произойти и в отсутствии хозяев, когда полносью отключена внутренняя проводка рубильником на щитке. Если у вас ввод в дом через резиновый шланг,
переделайте, пока есть что переделывать
.

Вводить СИП непосредственно в деревянный дом нельзя, т.к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома.

Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».

Ответвление выполнено проводом СИП-4. Переход на ВВГнг 2х10 сжимами Р-645(Niled). Ввод осуществлен в толстостенной, стальной трубе, идущей до ВРУ дома.

Этот участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет. Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности.

Возможны следующие варианты:

1. Ввод в стальной, толстостенной трубе.

На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу (см. выше).

Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.

2. Установка на вводе дополнительной защиты.

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт., что более чем достаточно.

На стене дома установлена защита ввода в пыле – водозащищеном, пломбируемом боксе (IP-55). Автомат защиты подобран в соответствии с планируемой нагрузкой и сечением кабеля.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

3. Установка защиты на столб, от которого производится ответвление.

Это разновидность способа N2. Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

А как же быть с тем, что подавляющее большинство вводов выполнено без вышеописанных ухищрений и ничего… «Живет», работает… Только не надо забывать, что делалось все это давно, никто не рассчитывал на современные нагрузки и потребности . .. Чей-то дом сгорит, кому-то повезет больше…

Вводное распределительное устройство (щиток)

Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.

Щиток в достаточно большом доме


1. Ввод выполнен в толстостенной стальной трубе.
2. От контура заземления идет провод сечением в 10кв.мм. Система заземления «ТТ». Для перехода на ТN-C-S достаточно провести измерение сопротивления заземляющего контура и установить всего одну перемычку.
3. Противопожарное УЗО 300мА.
4. Установлены УЗО 30мА на все линии.



Количество однополюсных АЗ подбирается зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.

Например, в стандартном домике 6 х 6 планируются следующие зоны: кухня – терраса, спальни 1 этажа, мансарда.

Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А. Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 кв. мм может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.

Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент. Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.

УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере водной АЗ – 32А. Значит УЗО должно быть рассчитано на ток 40А.

Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т.к. дачное строительство – процесс бесконечный.

Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с Вами безопасность, экономить не стоит.

Внутренняя проводка деревянного дома

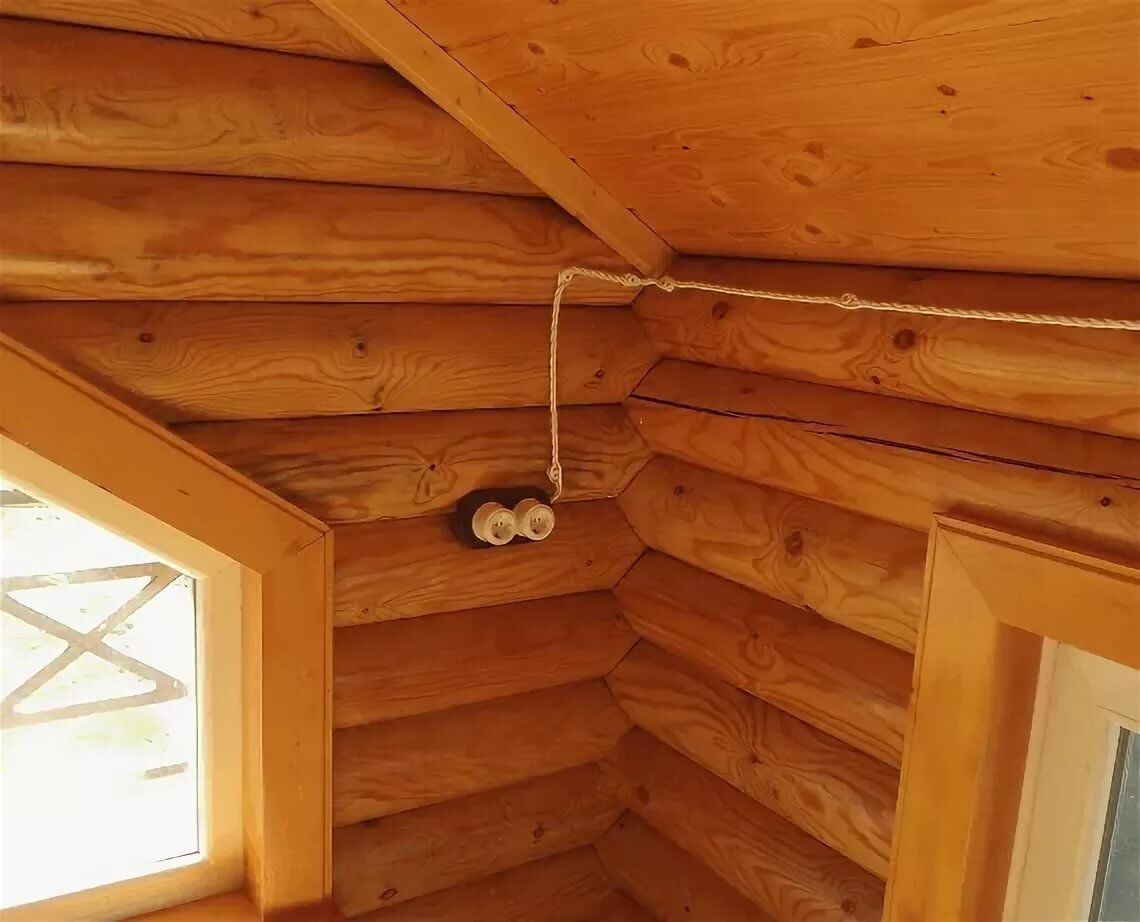

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье я рассмотрю практически все возможные варианты.

1. Проводка открытым, в т.ч и незащищенным кабелем.

Проводка выполнена открытым способом кабелем NYM. Внешний вид оставляет желать лучшего

Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

2. Проводка в электротехнической гофрированной трубе.

Пример элемента проводки, выполненной в гофрированной трубе

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки я вляется проводка в жестких пластиковых трубах.

3. Проводка в кабель – каналах или электротехнических коробах.

Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.

  Образцы проводки в кабель-канале с текстурой под дерево.



Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.

Однако и здесь не обходится без «подводных камней». Например, короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет. Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.

Лирическое отступление. О цвете и фактуре.

Велико желание владельца дачи, чтобы было «все красиво». И начинается подбор кабель каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия – выключатели, розетки, распаечные коробки. И вот тут начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям.

Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось.

Но прошло время… Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы… Да просто, передвигая мебель, зацепили выключатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку. И вот она — незадача. Никак не удается подобрать в цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?

Подумайте об этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производится короба и электроустановочные изделия белого цвета, выбор их будет велик.
4. Скрытая проводка в деревянном доме.



Скрытая проводка в деревянных домах выполняется только в металлических трубах.

В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т.е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являтся стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571. 15-97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.

Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю Вас, что перетянуть впоследствие жесткий провод не получится.

Ввод провода от очага заземления также выполнен аккуратно и надежно.

Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Уверен, что профессионалы знают ответ на эти вопросы, но, наверное не стоит делится в популярной статье всеми секретами, а то ведь можно и без работы остаться. ..

На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Нет! Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?..



Вот что сказано в табл. 14.2 СП 31-110-2003:

Здания Способ выполнения групповых сетей
Открыто Скрыто
Из деревянных и других конструкций из горючих материалов не ниже группы горючести Г3 по СНИП 21-01 В коробах, специальных коробах, удовлетворяющим требованиям НПБ-246. Допускается прокладка одиночным кабелем с медными жилами, сечением не более 6 мм2, не распространяющим горение, без подкладки. В металлических трубах-кабелями и изолированными проводами; под слоем штукатурки – кабелем, не распространяющим горение, по намету штукатурки.

На что важно еще обратить внимание?

  Соединения в распаечных коробках выполняются специальными сжимами фирмы WAGO Помните, что скрутки ЗАПРЕЩЕНЫ правилами!

«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.

Советы по монтажу электропроводки в деревянном доме

Древесина продолжает оставаться одним из самых популярных строительных материалов. Крайне важно обеспечивать противопожарную безопасность дома. Согласно статистическим данным, большинство пожаров в деревянных постройках происходит из-за неисправности электропроводки. Любое короткое замыкание может вызвать чрезмерный нагрев проводов и как следствие пожар и представляет прямую опасность для человека! Древесина загорается довольно быстро и тушится с трудом. Предотвратить трагедию лучше на этапе проектирования и проведения электромонтажных работ в доме.

Правила монтажа электропроводки в деревянном доме

Основное правило монтажа– электропроводка должна прокладываться в открытом виде. Размещать её внутри стен небезопасно и запрещено. Конечно, с эстетической точки зрения скрытая проводка выглядела бы лучше. Но тут необходимо понимать что безопасность в данном случае выше эстетики. Есть ли варианты со скрытой проводкой? Всё-таки есть. Для этого необходимо использовать гибкие металлические рукава, у которых имеется существенный запас прочности. Они не по зубам грызунам, металлорукова не расплавятся и от короткого замыкания. Необходимо, однако, учитывать, что сам металлорукав подлежит обязательному заземлению. Для придания приятного внешнего вида возможно использование ПВХ короба. В настоящее время эти короба выпускаются помимо традиционно белого цвета, также и в цветах под дерево. Обычно приобрести такой короб несколько трудней, т.к. обычно его привозят по заказу клиента. В этом случае нужно учесть, что и розетки, выключатели также нужно будет подбирать соответствующего цвета. Открытая проводка в деревянном доме возможна также с применением гофрированной трубы ПВХ. Этот материал не горит, в случае короткого замыкания и нагрева провода внутри трубы, гофрошланг сжимается и тем самым локализует очаг возгорания перекрывая доступ воздуха к очагу. Несмотря на то, что в одну трубку помещается сразу несколько кабелей, делать это не рекомендуется, необходимо размещать кабели по одиночке. Недостатком тут будет эстетика. Ряд трубок, протянутых по всем стенкам дома, вряд ли кому-то понравится. Однако такой способ проводки часто применим в хозяйственных постройках или в технических и подвальных помещениях дома. Есть и иной способ, когда в доме присутствует ретро-дизайн интерьера. Проводка на изоляторах смотрится весьма необычно, соблюдаются здесь все меры безопасности. Более того, благодаря такому способу крепления проводов, образуется дополнительный зазор меду ними и стеной, что также повышает пожаробезопастность проводки. Именно изоляторы активнее всего используются в загородных домах, на дачах и коттеджах. Единственный минус – дороговизна комплектующих и самих проводов, которые предлагаются на рынке в основном импортного производства. Ну и конечно на первом месте при обеспечении пожаробезопасности и надежности электропроводки в деревянном доме стоит правильный выбор кабелей и проводов. Рекомендуется использовать кабель в тройной изоляции таких марок как: NYM, ВВГнг-LS, ВВГнг-FRLS. Это современные надежные кабельные изделия, которые при правильном выборе сечения прослужат вам долгие годы.

Деревянный дом и электропроводка, негорючий кабель для деревянного дома / Новости

Как обустроить безопасную электропроводку в доме из дерева

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. При более подробном рассмотрении, причиной возникающего короткого замыкания становится нарушение в целостности изоляционного слоя проводов. А это уже результат превышения нагрузки на кабель или наличие механического повреждения.


Подробнее о причинах

Рассмотрим самый распространенный вариант. Так, довольно часто мастера-любители решают сделать всё самостоятельно, при этом не имея опыта в электромонтажных работах. Это же касается и недостаточно квалифицированных специалистов. Как правило, хочется сэкономить средства, время, силы, поэтому выбирается прокладка скрытой электропроводки. А именно, провод прокладывается по деревянным основаниям, и далее зашивается под плинтуса, обшивку пола, потолка, пустоты перекрытий.

Стоит помнить, что прокладка скрытой электропроводки в деревянных домах с использованием гофротруб из ПВХ или пластиковых коробов СТРОГО ЗАПРЕЩЕНА! И для этого существует ряд причин. Рассмотрим основные из них подробнее.

Так, сам процесс прокладки не исключает возможность небольшого повреждения кабеля самим электриком и даже последующие контрольные измерительные мероприятия могут сразу не выявить проблему. И уже впоследствии, при подключении всех электроприборов, проводка начинает работать на максимальной мощности. Это приводит к перегреву кабеля, влияя на свойства изоляции, что может привести к короткому замыканию. Тонкие перегородки, стенки труб из пластика или ПВХ-коробов не выдерживают замыкания и перегорают. Все эти процессы могут привести к возгоранию.

Также, если проводка проложена скрытым способом в пустотах стен, перекрытиях, под полом с использованием гофрированных труб или ПВХ-коробов, стоит обратить внимание на наличие в доме грызунов. Такие конструкции всегда им интересны и перегрызть стенку трубы мышам или крысам не составит особого труда. Таким образом, происходит оголение токонесущих жил провода. А если учесть, что за перекрытиями, стенами и другими конструкциями деревянного дома, скапливается очень много древесной пыли, то ситуация становится понятной и опасной. Малейшая искра может привести к возгоранию, как результат — к пожару, который остановить практически невозможно.


Как решить вопрос

Конечно, если прокладывать кабель в деревянном доме согласно правилам ПУЭ, то проблем не должно возникнуть. Отметим, что эти нормативы очень строгие, что добавляет соблазна многим электрикам-любителям их нарушить. Однако, эти правила выполнимы и вполне реально сделать качественную и действительно пожаробезопасную проводку.


Скрытая электропроводка – варианты прокладки

Несмотря на то, что многие источники не рекомендуют такой способ прокладки, при соблюдении условий и правил ПУЭ это сделать можно.
Отметим, что скрытая проводка может прокладываться двумя способами.


Первый способ – использование для прокладки металлических труб (рукавов), которая даже при возгорании сможет защитить близлежащие конструкции от огня. Несколько обязательных условия: труба изнутри должна быть оцинкована или окрашена; на срезы отрезков труб одеваются специальные наконечники, чтобы не повредить их острыми углами кабель; для прокладки потребуется сверление каналов в толще стен.
Часто используются медные трубы для прокладки. Они легко гнутся и монтируются. Один существенный минус – ощутимо высокая стоимость. Трубы укладываются с небольшим уклоном. Таким образом происходит защита кабеля от скапливания конденсата.


Второй способ – прокладка кабеля по слою штукатурки. Толщина этого слоя должна быть не менее 10 мм. Это простой способ, который имеет небольшой минус: согласно правилам ПУЭ электропроводка должна быть легко сменяемой. И в нашем случае это можно решить только с помощью упаковки провода в гофру, да и то сменяемость остается под вопросом. Согласитесь, не каждый владелец деревянного дома захочет отштукатуривать деревянные стены – не известно, что со штукатуркой станет через год, да и эстетичности в таком интерьере маловато.

В дополнение стоит подчеркнуть, что вышеописанные способы закрытой прокладки требуют ощутимых денежных затрат, а также затрат по времени и усилиям.


Деревянный дом проводка открытая – варианты выполнения

Прокладка кабеля в гофрированной электротехнической трубе. Используется специальная труба из пластика с негорючими свойствами. Позволяет прокладывать несколько силовых кабелей вместе. Из минусов данного способа отметим не очень эстетичный вид труб, с учетом всевозможных неровностей прокладки и провисаний, которые будут всегда на виду. Также такие конструкции имеют свойство очень хорошо собирать пыль.


Прокладка кабеля в кабель-каналах (коробах). Используются специальные короба с крышками на защелках из негорючего пластика. При таком способе прокладки важно знать, что деревянный дом со временем даст усадку, которая приблизительно составит около 1 см на 1 м высоты дома, а то и больше (в зависимости от качества древесного материала). Таким образом это может отразиться и на прокладке кабеля в коробах. В некоторых случаях они просто могут слететь, а значит проводку придется переделывать. Также данный вид работ требует наличия опыта, чтобы проложенные лини были ровными, с учетом всех поворотов и имеющейся фурнитуры. Да, конечно, эстетики немного, но это вид прокладки выгодно отличается по стоимости, легкости последующих монтажных работ по замене кабеля и минимальным трудозатратам.


Прокладка проводки открытым кабелем. Оптимальный вариант прокладки для деревянного дома. В данном случае также остро стоит вопрос об эстетике помещения, так как сам негорючий кабель для деревянного дома выглядит более чем обычно, и под него придется положить асбестовую или металлическую прокладку, которая, мало того, еще и должна будет выступать по краям. Но, как говорится, выход есть. Это довольно востребованная сегодня ретро проводка на изоляторах. Имеет ряд достоинств: возможность соблюдение всех правил электробезопасности, а также интересный ретро-дизайн, который отлично сочетается с деревом.

Эту страничку еще ищут в сети по ключевым запросам: деревянный дом проводка, негорючий кабель для деревянного дома.

Автор: МЕГА КАБЕЛЬ

правила монтажа открытой и закрытой проводки

Проводка в деревянном доме монтируется перед введением его в эксплуатацию. Также в случае необходимости осуществляется замена старых проводов на новые. Все электромонтажные работы проводятся с учетом требований техники безопасности, чтобы избежать возгораний, а также связанных с ними материальных и человеческих потерь. В статье рассмотрены все аспекты планирования и монтажа современной проводки в деревянном доме.

Требования к монтажу электропроводки в деревянном доме своими руками

Безопасность эксплуатации электросистемы — это залог сохранения имущества и жизней людей, которые находятся в постройке. Базовые нормы осуществления монтажа следующие:

  • правильный подбор кабелей. Суммарная мощность системы должна превышать все оборудование в доме примерно на 25-30 %, чтобы сохранялся определенный запас прочности. Раньше на этот момент не особо обращали внимание, так как в домах не было такого количества электроприборов, как сейчас;
Как подключается бойлер к электросистеме
  • наличие защитной оболочки на кабелях, непосредственно проводящих электрический ток. Основная задача изоляции — сохранение медных кабелей от воздействия воды и механических повреждений;
  • проводка не должна быть открытой. Монтажники могут использовать как метод создания проводки под штукатуркой, так и использовать специальные гофрированные трубки для укладки;
  • максимальная доступность соединений проводов на случай проведения ремонта в доме;
  • установка автоматов УЗО. Устройство будет отключать подачу тока на участок, где произошел перегруз системы. Также использование УЗО даст возможность проводить частичное обесточивание системы для замены лампочек накаливания в люстрах;
  • кабели можно пропускать через строительные конструкции в специальных отверстиях. При этом после монтажа сами отверстия важно заделать негорючим раствором (цемент — песок, песок — глина). Пропорция составных частей раствора — 1:10.
Использование гофрированных труб для изоляции проводки

Какую проводку лучше выбрать для деревянного дома

Ниже рассмотрены конструктивные характеристики видов электропроводки с учетом требований техники безопасности.

Скрытая и открытая

Профессиональные электрики выделяют 2 способа монтажа скрытой проводки. Первый — в металлической трубке. Для сохранности провода и долговечности самой трубки её надо покрасить либо оцинковать изнутри.

Обратите внимание! На сгонах труб устанавливают металлические заглушки, чтобы не повредить провода при проходе.

Второй вариант заключается в следующем: на деревянную поверхность наносится слой штукатурки, потом кладется проводка, затем еще слой материала. Позитивные моменты скрытого настенного типа следующие:

  • нет визуальных препятствий для поклейки обоев;
  • выключатели и розетки выступают над поверхностью минимально;
  • не видно огромное количество проводов.
Скрытая проводка выглядит эстетично

Отрицательные моменты таковы:

  • проводка стареет и под прикрытием не видно, что с ней происходит;
  • высыхание изоляционного материала приводит к повышению угрозы короткого замыкания в электросистеме;
  • сложно подобрать расположение розеток и выключателей в случае перестановки мебели;
  • непредсказуемость поведения штукатурки, прикрепленной к дереву, то есть угроза появления трещин, усыхания и т.  д. В таком случае вероятность повреждения проводов повышается в разы.

Что касается открытой проводки, то она прикрепляется к стенам с помощью металлических скоб или пластиковых кабель-каналов. Основные преимущества данного типа проводки таковы:

  • легкость монтажа;
  • возможность постоянного контроля состояния изоляции со стороны пользователя или профессиональных электриков;
  • стены не повреждаются;
  • возможность оперативной замены проводов в случае необходимости;
  • оперативное осуществление перепланировки электросистемы.

Обратите внимание! Главный минус такой проводки заключается в том, что забирается часть пространства жилого помещения, а также портится эстетический вид некоторых комнат.

Наружную или внутреннюю

Подключение бревенчатого дома к центральной электросистеме осуществляется с помощью подведения наружной электропроводки двух типов: открытой и закрытой. Под открытой линией специалисты подразумевают провод, натянутый по воздуху между электроопорами с учетом следующих норм безопасности:

  • высота линии над дорогой не менее 6 м;
  • расстояние между горизонтальной поверхностью и неизолированными проводами 2,75 м и более;
  • линия не может прокладываться по поверхности здания;
  • провода находятся на расстоянии 1,5 м и более от балкона.
Кабель-канал как способ скрыть наружную проводку

Закрытая проводка наружного типа используется в городах. Это подземные изолированные линии, к которым подключаются многоэтажные дома. Применяется также и в частном секторе. Она выводится из трансформаторной подстанции, ведется до конкретной улицы, где выводится на поверхность и становится открытой, то есть провод подымается на бетонную или деревянную электроопору.

Самый надежный вариант электроввода в дом

К сведению! Внутренняя проводка в домах использовалась еще до революции 1917 г. Суть ее в том, что два скрученных медных проводника идут с каучуковым или стеклянным или керамическим изолятором.

Для деревянного дома можно использовать любой из видов наружной проводки для подключения к электросистеме.

Устройство электропроводки в деревянном доме

Любые монтажные работы начинаются с составления проекта. Безусловно, проект будет более качественным, если его сделают профессионалы. После проведения расчетов и планирования трассы, по которой будут проходить провода, станет ясно, сколько потребуется расходных материалов:

  • проводов разных типов для входной части и внутридомовой;
  • крепления;
  • кабель-каналы;
  • штукатурка;
  • электросчетчик;
  • количество автоматов;
  • количество розеток, выключателей и т. д.
Настенный способ крепления проводки в деревянном доме

Сначала монтируется провод от электроопоры до счетчика, который по современным требованиям располагается на улице. После этого мастера приступают к подготовке входного отверстия в дом (если его нет, то нужно просверлить). Выбор способа монтажа проводки происходит на этапе проектирования.

Обратите внимание! Как показывает практика, более популярен вариант с открытой проводкой и кабель-каналами. Если же хозяин является сторонником более популярного во второй половине 20 в. способа с закрытой проводкой под штукатуркой, то необходимо предварительно подготовить основу.

Итак, отверстие в дом готово. Теперь можно устанавливать коробку для автоматов. Разведение проводки по дому идет от коробки с автоматами. Принципы формирования маршрута провода таковы:

  • выбирается максимально короткий путь для провода;
  • на каждое помещение должна идти отдельная проводка;
  • желательно выделять конкретный провод под такие приборы, как бойлер и стиральная машина.

После прокладки электропроводки в деревянном доме своими руками осуществляется:

  1. Подсоединение к автоматам.
  2. Установка розеток и выключателей.
  3. Закрытие кабель-каналов.

Как провести электропроводку в деревянном доме своими руками

Соблюдая нормы безопасности, можно без проблем осуществить монтаж электропроводки и приборов в деревянном доме самостоятельно. На первом этапе важно получить технические разрешения в энергоснабжающей организации. Для этого хозяин объекта пишет заявление с предоставлением копии документов на дом.

Важно! Если есть возможность подключения к центральной электросистеме, техусловия выдаются без проблем.

Гофрированную трубку можно крепить на потолке

После этого начинается этап создания проекта по внутридомовой системе. Алгоритм проектирования следующий:

  1. Расчет мощности всех электрических приборов, которые будут функционировать в доме.
  2. Составление плана строения с указанием: расположения розеток и выключателей, распределительных приборов, типов кабелей. Например, если выключатели на две клавиши с заземлением, то необходимо вести трехжильный провод.
  3. Указывается расстояние кабеля от оконных и дверных проемов.

Когда есть проект, можно начинать монтаж.

Определение типа проводки для дома

Варианты электропроводки для деревянного дома оговорены выше.

Обратите внимание! Внутренняя открытая проводка — это самый надежный вариант, так как в случае непредвиденных обстоятельств не составит труда найти поврежденное место и отключить нужный автомат. При окончательном выборе важно обращать внимание на эстетический вид, но соображения безопасности всегда должны быть на первом месте.

Как рассчитать проводку в деревянном доме

Для правильного монтажа важно провести расчет в двух аспектах:

  • общая длина проводов;
  • максимальная пропускная способность тока в каждом проводе.

Первый расчет довольно простой. Нужно взять план помещения в проекте. Там проставлены все основные размеры каждого помещения, указан масштаб. Считают длину каждого провода от автомата до финальной точки.

Вариант установки розетки при наружной проводке

Обратите внимание! Расчет сечения каждого провода также важно проводить, чтобы потом не было проблем с проводкой.

Как определить исходные данные:

  • Р — мощность приборов, которые будут подключаться к проводу от конкретного автомата;
  • U — напряжение 220 В;
  • cosφ — стандартное значение косинуса 1, но для некоторых приборов (холодильники, станки и т. д. показатель уменьшается до 0,5-0,6).

Для расчета сечения применяется следующая формула: I = P/(U×cosφ).

Установка распределительного щитка

Установить щиток своими руками сложно, но реально. Алгоритм действий следующий:

  1. Закрепить корпус на стенке.
  2. Завести все провода (вводные и идущие по комнатам) в коробку.
  3. Зачистить жилы на каждом проводе.
  4. Прикрепить саморезами основу для автомата — специальную рейку.
  5. Установить УЗО и все автоматы на эту основу. При установке происходит самостоятельное защелкивание, то есть не надо прилагать усилия.
  6. Прикрепить 2 шины: 0 и заземление.
  7. Прикрепить нарезанные соединительные провода к соответствующим автоматам с учетом того, что вводная фаза и ноль цепляются к верхним клеммам.
  8. Заново подкрутить винты на каждом автомате.

Важно! Пробный запуск новой электросети производится после опломбировки счетчика представителем компании, поставляющей электрическую энергию.

Подготовка всех нужных инструментов для проводки

Какие инструменты понадобятся в процессе монтажа? Для штробления стен, а также крепления основ кабель-каналов используют дрель с набором сверл. Если в доме нет старой проводки, то есть не откуда брать питание, включают генератор тока. Длинная переноска понадобится для обеспечения работы дрели на расстоянии от генератора.

Обратите внимание! В процессе монтажа используются отвертка, устройство для зачистки жил (многие применяют обычный нож), мультиметр для прозвона проводки и шуруповерт (крепление корпуса для автоматов к стене).

Как правильно подобрать кабель для проводки и трубы

Жилы в современном кабеле бывают из меди и алюминия. Оба металла являются отличными проводниками. Если говорить о меди, то единственным минусом металла специалисты признают дороговизну материала. По поводу качества никаких замечаний нет, чего не скажешь про алюминий. Во-первых, в случае контакта открытой жилы с воздухом происходит реакция окисления. Во-вторых, после многоразового сгибания кабель становится ломким.

Выбор остается за заказчиком. Медь — дороже, но надежнее, алюминий ломается, но он дешевле.

Лучшие производители кабеля для электроустановок в России по состоянию на 2019 г.:

  • «Москабельмет»;
  • «Камкабель»;
  • «Рыбинсккабель»;
  • TITANEX;
  • ARISTONCAVI.

Обратите внимание! Гофра для кабеля должна быть крепкой, но и одновременно гибкой. Полиамид, полипропилен, полиэтилен высокого и низкого давления, поливинхлорид — наиболее распространенные материалы для изготовления качественной гофры.

Монтаж проводки в деревянном доме

Пошаговый порядок действий по монтажу проводки в деревянном доме уже был описан выше. Ниже представлены незыблемые правила монтажа, соблюдение которых гарантирует пожарную безопасность на объекте. Правило № 1 — на кабеле для деревянных домов проставляется маркировка «н/г», то есть он имеет повышенную защиту от возгорания. Второй момент заключается в том, что для перехода кабеля через деревянные отверстия надо использовать металлические гильзы.

Важно! В деревянном доме можно ставить только внешние розетки и выключатели.

Выключатели должны монтироваться правильно

Как спрятать проводку в деревянном доме

Деревянные дома из бруса сейчас снова набирают популярность. Люди возвращаются к истокам. Количество используемых электроприборов по сравнению с началом 20 в. значительно увеличилось, поэтому мощность проводки также возросла. Для предотвращения угрозы пожара в доме важно проводить кабельный шнур по всем правилам. Открытая проводка считается более надежным вариантом в таком случае, но ведь важен и эстетический вид помещения. Самые популярные варианты, как скрыть проводку в деревянном доме:

  • установка системы электротехнических плинтусов;
  • монтаж гофрированной полимерной трубы;
  • крепление кабель-каналов.

Как установить розетки в деревянном доме

Порядок монтажа розеток в частных деревянных домах отличается от аналогичных правил в других условиях только тем, что необходимо учитывать нормы пожаростойкости.

Монтаж розеток при скрытой проводке

Если используется открытая проводка с гофрой или кабель-каналами, то мастер действует следующим образом:

  1. Устанавливает на место планируемой розетки алюминиевый или асбестовый лист, который обезопасит дерево от попадания на него искр из розетки.
  2. Снимает заднюю стенку розетки и прикручивает её к листу саморезами.
  3. Монтирует электроконструкцию.
  4. Подсоединяет электрокабель.
  5. Прикручивает крышку розетки.

Важно! Если в доме использована скрытая проводка, то принцип монтажа такой же, но розетку обязательно вставлять в металлический стакан.

Способ установки розеток в деревянном доме

Как заменить проводку в деревянном доме

Для полной замены проводки открытого типа проводится демонтаж старой с кабель-каналами и распределительным щитком.

Как осуществить частичную замену отдельного ответвления, если в доме установлена открытая проводка:

  1. Отключить автомат, отвечающий за конкретный провод.
  2. Отсоединить все проводки от клемм.
  3. Снять крышку соответствующего кабельного канала.
  4. Отсоединить розетки и выключатели от провода.
  5. Вытащить старый и поставить новый кабель.

Обратите внимание! Замена скрытого кабеля проводится по-другому. Он обрезается от всех концов (автомата, люстр, розеток), затем снимается или захоранивается. Алгоритм работ по установке нового кабеля такой же, как и в случае начального монтажа системы.

Какие бывают ошибки при разводке проводки в деревянном доме и как их не допускать

Ошибки при разводке проводки случаются часто. Как правильно сделать электропроводку в деревянном доме? Есть конкретный совет: никогда не поступать так, как описано ниже.

Типичные монтажные ошибки системы подачи электроэнергии:

  • не создана схема разводки;
  • подобраны некачественные материалы;
  • не добавлен запас к расчету количества материалов и сечения провода;
  • розетки используются для подключения варочных панелей и других мощных приборов;
  • прокладка линии близко к обшивке стен;
  • соединение силовых и низковольтных проводов на щитке;
  • нельзя соединять жилы из меди и алюминия;
  • штробление стен выполнено неровно.

Электропроводка в доме из бруса монтируется профессионалами либо самостоятельно, но при этом обязательно соблюдение норм техники безопасности. Открытая электрическая проводка в доме из бруса с кабель-каналами и наружными розетками, выключателями — идеальный вариант. Подбор качественных материалов с учетом рассчитанных технических характеристик поможет проложить надежную безопасную проводку в доме.

Электропроводка в деревянном доме | Электрик



Электропроводка в деревянных строениях помимо своих непосредственных функций должна быть безопасной, поэтому к способам и качеству ее монтажа существуют повышенные требования.

Судя статистике, больше половины пожаров в деревянных домах происходят по причине неисправности электрической проводки. Основная причина таких неисправностей — короткое замыкание.

Чаще всего из за нарушения изоляции проводов из за механических повреждений или повышенной нагрузки на электропроводку.

Почему так происходит? В целях экономии денег и времени, часто бывает монтируют провод по деревянным конструкциям, пряча между деревянных балок или за поверхность потолка, в деревянных пустотах и плинтусах.

Для проводки в таких домах, лучше всего подойдет медный провод ВВГнг-LS и NYM.
NYM — более дорогой, но он имеет дополнительный слой изоляции и вобщем более надежней, кроме того он более удобный в разделке.

Кабель марки NYM

Кабель должен быть трехжильный (для розеток). По поводу линий освещения, необходимо также наличие заземления осветительных приборов, это следует учитывать, но как правило этим правилом пренебрегают.

Оптимальным вариантом будит заземление хотя бы мощных осветительных приборов, например прожекторов уличного освещения или больших мощных люстр.

В деревянных домах, проводку можно монтировать или скрыто или в кабель-каналах (коробах). Если проводка внутренняя (скрытая) то ее обязательно нужно выполнять в трубах или метало рукаве.
Применять для внутренней проводки пластиковую гофру недопустимо, в редких случаях используют огнеупорную гофру.

Внутренняя прокладка кабеля

  • Составляется детальный план с размещением всех розеток, выключателей и монтажных соединительных коробок.
  • Подготовка стен, проделка отверстий и штроб. В местах соединений устанавливаются открытие монтажные коробки преимущественно из металлического материала.
  • В местах монтажа розеток и выключателей сверлятся отверстия и вставляются металлические подрозетники.
  • Металлорукав или трубы должны быть с таким условием, чтоб внутренний диаметр трубы был заполнен проводом не более чем на 50%. Все металлорукавы или трубы крепятся к поверхни стен с помощью гильз, хомутов и запресовок.
  • Кабель протягивается через металлорукавы или трубы. Делается все достаточно осторожно, так как кабель можно повредить о край трубы.
  • В монтажных коробках кабель разделывается, оставляя запас примерно в 20см. Провода в соединительных коробках скручиваются и спаиваются оловянно-свинцовым припоем.
  • В розетках и выключателях кабель также разделывается. Монтируются выключатели розетки.


Внешняя прокладка кабеля

  • Размечаются линии прокладки кабель-канала, разбирается каждый короб снимая с него накладную крышку.
  • С помощью саморезов, короб крепят к деревянной стене.
  • Монтируются соединительные коробки.
  • Монтируются розетки и выключатели. Фурнитура естественно накладная. Розетки и выключатели разбираются и прикручиваются с помощью саморезов к деревянным стенам.
  • Монтаж провода, а точнее укладка его в кабель-каналы с запасом на концах. Сверху короб закрывают крышками.
  • Все провода в концах точек подсоединяют к розеткам, выключателям, осветительным приборам. В монтажных коробках провода соединяются согласно схеме.

Цветные кабель каналы под фактуру дерева


Заземление

Если дом не большой, вокруг него делают контур заземления. Или, как в большинстве случаев, заземляющий контур делают с одной из сторон дома, как можно ближе к главному распределительному электрощиту в доме, где произведено соединения всех заземляющих линий.
Выкапывается траншея в форме треугольника с размером не меньше 1 метра (сторона). В траншеи глубиной от 30 см, забивают 3 трехметровых штыря по углам. Штыри с помощью сварки соединяют отрезками стального прута. В одном из точек сварки, приваривают дополнительный прут или стальную пластину, которая заводится в дом или другое сухое место, где с помощью болтового соединения, к нему подсоединяется медный провод сечением от 6мм, провод заводится в главный электрощит к заземляющей шине всех линий дома. Как правило все заземляющие проводники имеют желто-зеленую изоляцию.

В том же главном электрощите, ставят УЗО. Задача которого заключается в том чтоб защитить человека от поражения электрическим током через бытовые приборы, воду и другие токопроводимые предметы. Кроме того УЗО «видит» даже самую незначительную утечку тока, которая может возникнуть, например при повреждение изоляции электропроводки.
УЗО ставится после щетчика и вводного автомата с током утечки в 30мА. Кроме этого можно поставить дополнительное УЗО на линию ванной комнаты, с током утечки в 10мА.

Общие советы

  • По возможности, использовать радиоуправляемые выключатели и другие дистанционные методы управления освещением. Это уменьшит количество проводов в деревянных стенах дома.

  • Подводку электропровода к розеткам можно осуществлять в бетонной стяжке пола. Это будет более безопасней чем укладка в деревянные плоскости стен.
  • Если деревянный дом имеет оштукатуренные внутренние стены, кабель можно укладывать прям в бетонный слой штукатурки. Но в этом случае провод должен находится в слое цементной штукатурки 10мм (со всех сторон).



Безопасная электропроводка в деревянном доме

Безопасная электропроводка в деревянном доме

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. Так возможна ли безопасная электропроводка в деревянном доме?

Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

Почему?

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Скрытая электропроводка

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

Один из них – прокладка скрытой электропроводки при помощи металлического рукава (трубы). Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки – медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену – медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении – по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить электрокабель в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

Открытая электропроводка

— Проводка в электротехнической гофрированной трубе

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность – вряд ли вам понравится перспектива «украсить» свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

— Проводка в электротехнических коробах (кабель-каналах)

При этом способе кабель укладывают в специальные короба (кабель-каналы) из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат – проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах – ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

— Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме – проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства – возможность соблюдения всех необходимых требований безопасности, плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Электрика в деревянном доме на видео:

Ранее ЭлектроВести писали, что Кабинет министров Украины уменьшил на 756,9 млн грн объемы расходов на выплату льгот и жилищных субсидий гражданам на оплату жилищно-коммунальных услуг.

По материалам: electrik.info.

26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13



От автора

Читайте другие части статьи

8. Устанавливайте вводные и вводно–распределительные устройства, распределительные шкафы которые специально изготовлены и рекомендованные для деревянного дома

Вводное устройство(ВУ), вводно-распределительное устройство(ВРУ), распределительные шкафы с автоматами защиты для деревянного дома должны быть металлическими. При повышенной влажности в доме степень защиты для распределительных шкафов должна быть не ниже IP44.

9. Устанавливайте электрический счетчик в разумном месте, но подберите электросчетчик именно для вашей системы электроснабжения

По последним постановлениям энергоснабжающие организации требуют установку электрических счетчиков на улице, для свободного контроля за потреблением электроэнергии. На мой взгляд, это спорное требование и не в одном общероссийском нормативном документе не отражается. Единственное, что должна сделать энергоснабжающая организация, это опломбировать электросчетчик и автомат защиты, если он установлен до электросчетчика.

Если вы все-таки устанавливаете электросчетчик на улице, монтируйте его в боксе с окошком и степенью защиты IP55.

10.Сделайте электропроводку в деревянном доме трёхпроводной, с третьим защитным проводом PE

Основное электропитание частных домов осуществляется со схемой заземления TN-C-S. Это означает. что в трансформаторной подстанции нейтральная точка питающего трансформатора, которая и является точкой подсоединения нейтрального провода ВЛ (высоковольтной линии), «глухо» заземлена. «Глухо» заземлена это значит, подсоединена к контуру заземления подстанции и имеет нулевой электрический потенциал по отношению к земле.

Чтобы сделать электропроводку в доме с защитным проводом PE, который называют «земля», нужно во вводном устройстве на столбе или в вводно-распределительном устройстве в доме (на улице) разделить нейтральный (нулевой) провод от ВЛ на нулевой провод(N) и защитный провод PE. Разделение осуществляется на главной заземляющей шине (ГЗШ).

11.Заранее выберите способ электропроводки своего деревянного дома

Для деревянного дома приемлемы два вида электропроводки: открытая и скрытая. Открытая проводка разрешена в пластиковых кабель-каналах, пластиковых трубах и гофре не распространяющих горение, проводами на роликах и крайнем случае открытым кабелем с тройной изоляцией.

Скрытая электропроводка, по нормативным документам, разрешена только в металлических трубах с возможностью замены, иначе говоря, перетяжки проводов или кабелей. Для перетяжки углы поворотов труб должны быть 90°,120°, 135°.

Различные виды электропроводки в деревянном доме

12.Помните об особенностях и сложностях скрытой электропроводки в деревянном доме

Согласно нормативным документам скрытая электропроводка в деревянном доме должна быть выполнена в металлических трубах или металлических коробах, а разветвления (распайки) кабелей осуществлены в металлических распаянных коробках. При этом должен быть осуществлен свободный доступ к распаячным коробкам в любое время, то есть нельзя «наглухо» зашивать распаячные коробки в стены и пол. Нужно устраивать специальные электротехнические лючки (ПУЭ 7.1.38).

Толщина стен труб для проводки для регламентируется только при прокладке в них проводов, а не кабелей. Для проводов сечением 2,5 мм2 толщина стен труб может быть любой, поэтому можно использовать медные тонкостенные трубы. Для медных проводов сечением 4 мм2 толщина стен должна быть 2,8 мм, для проводов сечением 6-10 мм2 толщина стенок – 3,2 мм, для проводов 16 мм2 – толщина стенок 3,5 мм.

Повторюсь. Толщина металлических труб регламентируется только при прокладке в них изолированных проводов, а не кабелей с двойной или тройной изоляцией.

Категоричный пункт правил о скрытой проводки в стальных трубах (ПУЭ 7.1.38), по-моему, устарел. При соблюдении и выполнении определенных условий вполне возможно сделать скрытую проводку в деревянном доме класса C4 (легко возгораемый) менее затратными и трудоемкими средствами, по сравнению с металлическими трубами.

13.Используйте пожаробезопасные электрические кабели для электропроводки деревянного дома

Электропроводку в деревянном доме нужно делать электрическими кабелями с двойной изоляцией (ВВГ) или тройной изоляцией (NYM), с изоляцией, не распространяющей горение (нг-в маркировке кабеля). Например, силовой кабель ВВГнг. Также неплохо использовать кабель с изоляцией, у которой понижены дымо и газовыделение при горении. Например, силовой кабель ВВГнг-LS.

Другие статьи раздела: Электропроводка дома



лучших электрических проводов в 2021 году

Когда дело доходит до чего-либо электрического, последнее, что вам нужно, — это получить неправильный электронный провод, который вообще не подходит для той цели, для которой он был куплен. Никто не хочет платить за электрические кабели и провода, которые не работают должным образом.

В этой области существует множество различных брендов и продавцов, и в большинстве случаев бывает сложно и совершенно запутанно выбрать правильный электрический провод из всех цифр.

Чтобы упростить вашу задачу, мы изучили список факторов, которые, скорее всего, следует учитывать перед покупкой.

Что нужно учитывать при покупке электрических проводов?

Ниже мы собрали некоторые из важнейших вещей, которые вам нужно учитывать при покупке электрических проводов и кабелей.

Материал проволоки

Обычно электрические провода и кабели изготавливаются из алюминия или меди. Эти материалы лучше всего работают с проводами и кабелями, потому что они обеспечивают необходимую проводимость, необходимую для работы. Они также широко используются и принимаются из-за их невысокой стоимости и доступного количества.Когда вы находитесь на рынке электрических проводов, убедитесь, что вы подтверждаете, что выбранный вами продукт изготовлен из высококачественных материалов и соответствует отраслевым стандартам.

Если вам нужен провод для домашней электропроводки, вам больше всего подойдут медные провода. Медь более проводящая, чем алюминий, но при этом тяжелее и дороже. Если ваш проект требует применения на больших расстояниях, вам, вероятно, следует выбрать более дешевый и легкий алюминиевый провод.

Длина провода

После принятия решения о том, какой электрический провод вы собираетесь приобрести, вам необходимо выяснить, может ли поставщик кабеля предоставить вам все необходимые провода подходящей длины. Один из эффективных способов сделать это — узнать, предлагает ли поставщик индивидуальные заказы на закупку. Если они это сделают, это даст вам больше возможностей для маневрирования вашего приказа в соответствии с вашей ситуацией. Это предотвратит попадание слишком короткого или чрезмерного электрического кабеля.

Размер провода

Это относится к диаметру самого проводника.Это значение регулируется американской системой калибровки проволоки и является очень важным фактором, когда вы покупаете провод для использования. В основном, чем меньше размер провода, тем больше калибр. Очень важно выбрать провод такого размера, который соответствует силе тока цепи, иначе вы рискуете короткое замыкание и возгорание.

Вот как это работает на самом деле; допустимая токовая нагрузка провода определяется его калибром. После того, как вы выберете провод с калибром, рассчитанным на силу тока, необходимую в вашей ситуации, вы в безопасности.

Изоляция проводов

Электрические кабели, изготовленные из высококачественных материалов, соответствующих отраслевым стандартам, скорее всего, будут иметь надлежащую и рекомендованную изоляцию. Всегда полезно убедиться, что провод или кабель, который вы собираетесь купить, одобрены для защиты от воды, тепла и огня. Если все эти три основных фактора учтены, а выбранный вами провод является водостойким, термостойким и огнестойким, то вы нашли провод хорошего качества по стандартам изоляции.

Гибкость

Обычно разные типы проводов обеспечивают разный уровень гибкости. В зависимости от того, для чего вам нужны провода, у вас есть выбор между ними;

  • Провода с одножильным сердечником — эти провода более гибкие при более высоком сечении и менее гибкие при низком сечении.
  • Крупножильные провода — эти провода умеренно гибкие и в большинстве случаев сохранят любую форму, в которую вы их придаете.
  • Тонкопроволочные провода — эти провода очень гибкие и не сохраняют форму.
Маркировка проводов

Еще одна важная вещь, о которой следует помнить, — это маркировка. Вы должны убедиться, что кабели и провода имеют надлежащую маркировку, напечатанную на внешней оболочке. Если их там нет, то, вероятно, безопаснее попробовать другой продукт или другого поставщика. Эти ярлыки гарантируют, что вы обращаетесь с надлежащим оборудованием и выполняете правильные подключения, поэтому каждый кусок электрического кабеля, который вы используете, должен иметь соответствующую маркировку.

Некоторые из основных вещей, которые должны были быть указаны в кабелях, должны включать; напряжение, американский калибр проводов (AWG) и тип изоляции (THHN или THWN).Эти детали очень важны и необходимы, чтобы избежать ошибок или ошибок. Цветовая маркировка изоляции или оболочки также может помочь вам убедиться, что вы используете подходящие провода.

Цвет

При работе над электрическим проектом всегда лучше использовать провода разного цвета в электрическом узле. Это поможет не только вам, конечному пользователю, но и всем, кому может потребоваться обслуживание сборки в будущем — путем создания вариаций и понимания того, для чего предназначен каждый провод.Если это ваша цель, вам понадобятся электрические провода разных цветов. К счастью, есть много брендов, которые предлагают это решение.

Как правильно выбрать электропровод

Прежде чем решить, какой провод покупать, нужно задать себе несколько вопросов. Эти вопросы помогут вам с легкостью подобрать идеальный электрический провод для ваших нужд. Вот некоторые из этих вопросов;

  • Сколько вам нужно провода?
  • Какое количество тока вам нужно для того, чтобы ваш электрический провод мог эффективно выдерживать ток?
  • Требуется разводка разного цвета?
  • Вам нужно провести электромонтажные работы на улице?
  • Подходит ли провод для прокладки в полости стены?
  • Существуют ли какие-либо особые обстоятельства, которые могут повлиять на долговечность провода?

Ответы на эти вопросы помогут вам избежать покупки отрезка провода, который не подходит для той цели, для которой вы его купили, и значительно упростят весь процесс, дав вам более точное направление.

Провода для наружной электропроводки в деревянном доме. Кабель для деревянных домов

Если посмотреть статистику пожаров в нашей стране, то как правильно вывесить деревянный дом, вполне актуально. Ведь чаще всего пожары в деревянных домах возникают из-за короткого замыкания, и если вы хотите защитить свой дом от этого, то вопросам электроснабжения следует уделить самое пристальное внимание.

Подключение вашего дома к электросети выполняется вашей энергосбытовой компанией.После согласования всех необходимых бумаг они должны установить счетчик и подключить его к электросети.
Для этого им нужен гибкий провод в изоляции. И во избежание проблем в будущем советуем проверить, не повреждена ли изоляция на этом проводе.
Счетчик обычно устанавливается на улице. Распределительный щит обычно располагается внутри дома.
Для его подключения нужно пробить дыру в стене дома, и согласно 2.1.38 «Правил устройства электроустановок» (ПУЭ) защитить со всех сторон негорючим материалом.Обычно для этого используют стальную трубу с последующей штукатуркой.
Сам ввод согласно 2.1.79 ПУЭ должен располагаться на высоте не менее 2,75 метра от поверхности земли. В этом случае расстояние от изоляторов или проводов до выступающей части кровли должно быть не менее 200 мм.
Также важно предусмотреть, и это предусмотрено правилами, невозможность скопления воды в трубе, а также проникновение ее в дом по вводам электроэнергии.

Установка распределительного щита

Внутренняя разводка в деревянном доме начинается с распределительного щита. Его необходимо устанавливать в сухом, незатопленном месте.
При этом правила ПУЭ гласят, что над местом установки вашего распределительного щита не может быть санузла, душевой комнаты или санузла.
Сам щит должен быть изготовлен на огнестойкой основе и запираться на ключ. На рынке сейчас вы найдете множество таких ящиков под распределительные щиты различных размеров.


Примечание! В радиусе полуметра от распределительного щита нельзя располагать отопительное оборудование, водопровод или канализацию, а также системы газоснабжения, а проходящие через это помещение вентиляционные каналы не должны иметь ответвлений.

Электромонтаж в деревянном доме

Электромонтаж скрытым способом

Провести электропроводку в деревянном доме можно руками как открыто, так и скрытно. Скрытый метод, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько сложнее, а главное цена вопроса намного выше. В приведенном ниже списке вы можете увидеть варианты прокладки электропроводки скрытым способом по правилам системы электротехнической противопожарной защиты, с соблюдением условий пожарной безопасности.
Итак:

  • Если мы используем обычную проволоку в оболочке из горючего материала (не огнестойкую гофру), то ее необходимо прокладывать на прокладку из негорючих материалов.В дальнейшем провод следует оштукатурить сплошным слоем толщиной не менее 1 см.
  • Если вы используете обычную проволоку в оболочке из негорючего материала (негорючая гофра), то вам будет достаточно проложить огнезащитный материал под проволокой на всю длину.
  • Если использовать проволоку в оболочке из негорючего материала (металлическая гофра), то можно укладывать проволоку прямо на элементы конструкции.
  • В ящиках из негорючих материалов (стальные ящики) даже провода без дополнительной защиты можно напрямую прикладывать к элементам конструкции.
  • В случае применения воздуховодов из трудновоспламеняющихся материалов (пластиковые коробки) можно использовать любые провода, но под коробкой должна быть прокладка из негорючего материала, а сам короб должен быть оштукатурен слоем толщиной не менее 1 см.


Примечание! Все металлические коробки и бронепереходы, в которых прокладывается провод, необходимо дополнительно заземлить на всем протяжении прохождения провода.

Отдельно отметим, что футеровка из негорючих материалов должна выходить за пределы ящика или другой оболочки не менее чем на 1 см с обеих сторон.Штукатурка предполагает нанесение огнезащитного слоя со всех сторон проволоки толщиной не менее 1 см.

Обрыв проводки

Так как правильно проложить проводку в деревянном доме? — Более простой открытый метод, этот метод используется чаще. Во-первых, это намного проще реализовать технически, а во-вторых, вам понадобится значительно меньше расходных материалов.
К недостаткам же можно отнести только недостаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений вполне удачно можно скрыть все инженерные коммуникации.
Ниже приведены разрешенные приемы ПУЭ, как правильно провести электропроводку в деревянном доме открытым способом:

  • Незащищенные провода или провода в огнеупорном ограждении необходимо располагать на специальных роликах или изоляторах из негорючего материала. Кроме того, по всей длине проволока должна быть сделана прокладка из огнестойкого материала.
  • Провода и кабели в негорючей или трудновоспламеняемой оболочке можно прокладывать непосредственно на элементах конструкции.
  • При прокладке в трубах или негорючих ящиках можно использовать проволоку без дополнительной оболочки.

Примечание! Что использование металлических труб для электропроводки во влажных и сырых помещениях недопустимо. Кроме того, прокладка в трубах должна выполняться таким образом, чтобы исключить возможность скопления влаги в трубах.

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но, как мы видим из приведенного выше списка, он не соответствует требованиям пожарной безопасности.
В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как в нашей стране, так и за рубежом. Его установка довольно проста и к блоку питания отношения не имеет. Поэтому в данной статье мы не будем его подробно рассматривать.

Электромонтаж внешней проводки

Наружная проводка в деревянном доме также должна соответствовать определенным правилам и нормам. Прежде всего, это расстояние от земли до провода. Он должен быть не менее 2,75 метра.
Если этот провод не является вводом питания какой-либо конструкции, то он не должен приближаться к стене на расстояние менее 50 см.Кроме балконов и окон, провод не должен быть ближе 1,5 метра.


Перед тем, как провести проводку в деревянном доме наружного типа с использованием металлических ножен, необходимо убедиться в отсутствии возможности попадания и скопления в нем влаги.
Для этого используется специальная пломба. А вот прокладка электропроводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по устройству электропроводки в деревянном доме

Перед тем, как провести электропроводку в деревянном доме, следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и рассчитать общую мощность оборудования, установленного в разных частях дома.Ведь грамотно разработанный и просчитанный проект — это главный залог успеха и безопасности.
Отдельное внимание стоит уделить системам заземления. Раньше при строительстве домов этим важным компонентом электросети часто пренебрегали из-за небольшого количества электрооборудования.
Сейчас, когда производители на всем экономят, а количество электрооборудования в доме очень велико, системам заземления нужно уделять самое пристальное внимание.

выводы

Зная, как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения своего дома, но и исключите возможность возгорания в доме из-за короткого замыкания.Кроме того, наша простая инструкция по монтажу электропроводки позволит вам избежать штрафов со стороны служб пожарной безопасности и исключить возможность поражения электрическим током вас и членов вашей семьи.

Деревянные дома — очень древняя традиция русского зодчества. Даже в наше время, когда нет недостатка в современных стройматериалах, многие владельцы дачных участков предпочитают строить жилье из дерева — с ним никто даже близко не сравнится по естественному теплу и созданному особому комфорту.

А обычные горожане — владельцы небольших коттеджей, возводя простые дома, чаще всего останавливают свой выбор на древесине, как на основном материале для строительства. Но как постоянное, так и временное жилье в современных условиях не обходится без электричества. И в том, и в другом случае крайне необходимо знать, как правильно сделать электропроводку в деревянном доме, чтобы не подвергать опасности свое здоровье и даже жизнь, обеспечить сохранность жилья и имущества.

Основные требования к электромонтажу в деревянном доме

В первую очередь необходимо предупредить отечественных умельцев, которые считают, что если в квартире можно починить розетку или выключатель, умеют отличить ноль от фазы с помощью обычного индикатора, то легко могут взяться за самостоятельную работу. монтаж электропроводки в загородном деревянном доме.Не все так просто — деревянная конструкция отличается повышенной пожароопасностью, а требования к прокладке силовых кабелей здесь совершенно другие.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Печальная статистика показывает, что подавляющее количество пожаров в деревянных домах напрямую связано с нарушениями монтажа и эксплуатации электроприборов или электромонтажа. По большому счету, браться за самостоятельную прокладку ЛЭП вообще не нужно — это удел квалифицированных специалистов.Однако необходимо знать основные правила любому владельцу деревянного дома, хотя бы для того, чтобы оценить имеющуюся разводку или проследить за работой вызванных электриков, так как вполне можно нарваться на «халтуру» рабочих. которые работают по принципу «ничего страшного и так иди».

Итак, какие основные требования должны быть предъявлены к разводке в деревянной конструкции:

  • Вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания при коротком замыкании должна быть полностью исключена или сведена к минимуму.
  • Физические, технические и эксплуатационные характеристики используемых проводов и электрической арматуры должны адекватно отражать общую потребляемую мощность на каждом конкретном участке электропроводки с учетом пиковых нагрузок. Любые проявления нагревательных кабелей или клеммных соединений недопустимы.
  • Состояние электропроводки должно полностью исключать риск поражения людей или домашних животных электрическим током.

Проблема эстетики в условиях деревянной конструкции должна уйти на второй план.Есть много приемлемых способов решить эту проблему (об этом мы поговорим ниже). Но добиться улучшения внутренней отделки помещений за счет даже небольшого снижения уровня безопасности невозможно — это чревато катастрофическими последствиями.

Сложность самостоятельных работ по прокладке электропроводки в деревянном доме еще и в том, что нет единого нормативного документа. Опытные мастера с большим опытом работы знают основные требования к ней и технологические приемы их выполнения.Подобрать необходимую информацию, разбросанную по СНиПам, ГОСТам и ПУЭ (правилам устройства электроустановок), не так-то просто, да и зачастую она слишком специализирована, понятна только человеку с профильным образованием.

Основная цель данной публикации — дать владельцам деревянных домов основные представления о способах монтажа электропроводки. Как инструкцию, как сделать проводку в деревянном доме, адресованную неподготовленному человеку к совершенно самостоятельному ведению электромонтажных работ, рассматривать ее не стоит.

Ввод ЛЭП в дом

это — очень ответственный сайт, о котором хозяева почему-то часто забывают, делая упор на внутреннюю разводку. Наверное, принцип работает, стоит долго и полностью себя оправдывает. Между тем ввод силового кабеля в дом можно было проводить очень долго, по старым технологиям, не отвечающим современным требованиям. Оснащение домов электроприборами выросло буквально в разы, соответственно, выросло и энергопотребление.Да и сама кабельная часть может безнадежно устареть — изоляция лопается под воздействием солнца и перепадов температур на протяжении многих лет, обнажая металлические жилы и снижая безопасность проводки.

Такой кабельный ввод через деревянную стену — мина замедленного действия

Особенно уязвимым местом является проход кабеля через деревянную стену чердачного помещения. Одно время считали, что безопасности резинового шланга достаточно. Однако такой узел таит немалую угрозу — в составе резины немалый процент сажи, которая сама по себе является углеродным, проводящим материалом.По мере того как этот «изолятор» стареет, возникают мостики электропроводности с достаточно высоким удельным сопротивлением. Могут быть участки локального нагрева, дуги, а для сухой двускатной доски этого может быть вполне достаточно.

Короче говоря, если цель — полностью обновить проводку и привести ее в действительно безопасное состояние, то начинать нужно отсюда.

Есть два способа провести в дом ЛЭП — воздушный и подземный.

  • Подземный способ считается более надежным, так как кабель полностью скрыт и не подвержен внешним воздействиям.Однако это довольно дорогостоящий метод, который потребует значительных земляных работ. Кабель должен располагаться на глубине не менее 0,8 м, зона безопасности должна быть обозначена шильдиками. Проход через фундамент и вход в дом производят с обязательной установкой металлических гильз из толстостенных труб.

Обычно такое подключение имеет смысл организовать только при строительстве нового дома, заранее продумав прохождение коммуникаций. Если ЛЭП проложить в уже застроенном доме, проще и дешевле использовать воздушную разводку.

  • Категорически запрещается проводить какие-либо самостоятельные электромонтажные работы на опорах ЛЭП — это вправе делать только высококвалифицированный электрик с соответствующим допуском.

Примерная схема необходимого размещения воздушной разводки от ЛЭП до дома представлена ​​на рисунке.

Участок линии от столба до дома обычно делается из проволоки сечением не менее 16 мм. В основном используется кабель типа СИП (самонесущий изолированный провод) с высокопрочной оболочкой из сшитого полиэтилена, устойчивой к инфракрасному излучению и перепадам температур.Срок службы такого провода должен быть не менее 25 лет.

Однако внутри дома эта линия никогда не начинается. По существующим правилам категорически запрещается прокладка кабелей с алюминиевой токоведущей частью по горючим элементам конструкций. А если это деревянный дом, то от подъезда и до последней розетки или лампочки используются исключительно медные проводники.

Рекомендуется использовать кабель ВВГГГ на участке от линейного подключения до вводного распределительного устройства.Дополнительный индекс «нг» указывает на негорючесть его изоляционного покрытия. Этот кабель полностью соответствует требованиям к стационарной проводке как внутри здания, так и снаружи. Однако для большей надежности рекомендуется заключить его в гофрированную полимерную трубу, имеющую соответствующую аттестацию по действующим правилам пожарной безопасности НПБ 246-97. Пластик, из которого изготовлен гофрированный материал, относится к самозатухающим. , негорючие материалы.

Это защитит уязвимую зону от перегрузки, но при этом, если такая ситуация возникнет во внутренней проводке дома, то сработает АРУ, и не будет необходимости попадать во внешнюю АЗ.

  • Есть еще вариант, когда и автомат, и счетчики энергопотребления подводятся энергоснабжающими организациями к внешней стене здания или даже к опорам ЛЭП. Это, конечно, надежно, но не всегда удобно хозяевам дома.

Установка распределительного щита

Линия от входа в дом напрямую, без ответвлений, ведет к распределительному щиту — ВРУ. Каковы его основные компоненты:

  • Металлический или пластиковый ящик с местами для размещения электросчетчика и дополнительных устройств защиты, DIN-рейка для АЗ, нулевой шины и контура заземления.Размеры коробки не регламентируются, поэтому лучше в этом случае не экономить, а установить с расчетом на дальнейшую возможную «апгрейд» — апгрейд, необходимость в котором может возникнуть как у электрооборудования дома.
  • Герметичный счетчик потребления энергии.
  • Главный входной автоматический выключатель, двухполюсный или трехполюсный, который обычно также опломбирован поставщиком электроэнергии.
  • Устанавливается на однополюсную DIN-рейку AZ. Их количество может быть разным. Обычно электрическая сеть делится на зоны, в каждой из которых будет свой автомат определенной мощности.Итак, разделите кухню, одну или несколько комнат на отдельные зоны, которые также можно разделить на осветительную и розеточную группу. Часто отдельную зону освещают двор, подведено электричество в гараж и прилегающие к дому постройки, внешние розетки, которые используются для хозяйственных работ на территории.

Мощность автоматов рассчитывается для каждой зоны индивидуально. Правило состоит в том, что он должен обеспечивать срабатывание в случае перегрузки на самом слабом участке локальной проводки.Чем ниже рейтинг, тем выше безопасность работы электроприборов. Так, если у обычных розеток допустимый предел 16 А, то AS не должен превышать это значение.

  • УЗО — устройство защитного отключения питания при обнаружении тока утечки. Ввиду немалой стоимости такого устройства многими просто пренебрегают. Однако, хотя это и не обязательно, лучше не скупиться, купить и включить в общую систему электроснабжения. УЗО надежно защитит жителей от поражения электрическим током при использовании электроприборов, не допустит аварийных ситуаций в сети.Особое значение он приобретает в помещениях с повышенной влажностью — кухнях, ванных комнатах, банях, котельных, внешняя отделка дворов, гаражей и т. Д. Выбор номинала УЗО и его установку должен проводить квалифицированный электрик, так как несколько параметров Здесь учитываются — полная нагрузка секции (максимальный ток) и ток утечки.
  • УЗО

можно установить на всю внутрихозяйственную сеть, но в этом случае высока вероятность частых ложных срабатываний, и выявить источник потенциальной угрозы безопасности будет очень сложно.Более удобным, но, правда, и более дорогим способом становится установка УЗО также с зонированием, аналогичная А3.

Видео: пример установки УЗО

Все оборудование распределительного щита должно быть исключительно проверенных производителей, иметь соответствующие сертификаты соответствия. Важно помнить, что во многом они несут ответственность за безопасность владельцев и безопасность здания.

Как сделать разводку в деревянном доме — от приборной панели до точек потребления

Теперь об одном из основных моментов устройства электропроводки в деревянном доме — участки от распределительного щита до точек подключения электроприборов.

Для начала несколько слов о подключении проводов. Скручивания необходимо исключить даже при использовании толстых медных жил такого же сечения. Допускается припаять провода, а затем закрыть оголенные части пластиковыми заглушками. Оптимальным решением является использование специальных пружинных или винтовых клеммных соединений (например, клемм WAGO). Это не так дорого, но обеспечит как надежный контакт, так и необходимую защиту от коротких замыканий. Кроме того, такие соединения легко проверить и при необходимости заменить.

Оптимальным решением для деревянного дома является открытое расположение проводки на стенах. Есть возможности разместить его и скрыть, но это потребует масштабных и дорогостоящих работ.

Способы открытой проводки проводки
  • Длительное время применяется кабельная разводка внутренней разводки на деревянных элементах конструкции на изолирующих роликах, обеспечивающих безопасный зазор 10 мм от стены.

В домах старой постройки кое-где сохранилась такая разводка до наших дней.

Есть много поклонников этого ретро стиля …

Кстати, этот способ крепления снова стал входить в моду — многие владельцы отдают предпочтение такой ретро-проводке. Для этого выпускаются даже специальные витые кабели различных цветов.

… а можно даже специальную проводку

Видео: ретро проводка на деревянных стенах

Однако всерьез рассмотреть такой подход d вряд ли целесообразно организовать всю внутреннюю разводку. Количество электроприборов и соответственно точек потребления в среднестатистическом доме значительно увеличилось, а прокладка ряда магистралей от распределительного щита на роликах через стену будет смотреться нелепо.

  • Одиночные кабели сечением менее 6 мм² можно разместить непосредственно на поверхности стены, закрепив их электрическими зажимами соответствующего размера. Главное условие в этом случае — наличие двойной (а то и тройной) изоляции кабеля. Для таких целей подходят уже упомянутые провода марки BBGng или NIM. Если в обычной изоляции используются провода, то потребуется негорючая прокладка (асбестовая или металлическая), выступающая с обеих сторон кабеля не менее чем на 10 мм, и это вряд ли украсит интерьер помещения.
  • Электропроводка может быть помещена в гофрированную полимерную электрическую трубу. Преимущества такого подхода в том, что в одной трубе можно разместить несколько труб. Он уже будет смотреться немного лучше одиночных кабелей, но все же эстетика в этом случае «хромает» — гофру непросто разместить идеально ровно даже с помощью зажимов. Но провода получают дополнительную защиту от внешних повреждений и создают необходимый зазор от стены.

Для невидимых участков разводки, например, для подсобных или технических помещений, этот способ, вероятно, оптимален.Однако у него есть и недостаток — при замене одного кабеля придется снимать гофрированную прокладку со всего пучка проводов.

Гильза из металлической трубы в месте прохождения проводов через пол

  • Все большую популярность приобретают полимерные кабельные каналы, закрытые съемной крышкой. Выпускаются они разных размеров, то есть можно подобрать их как на один провод, так и на несколько параллельных линий. Они изготовлены из негорючего пластика, что повышает безопасность эксплуатации электропроводки.

Такие коробки можно подобрать по наиболее подходящей расцветке — они не только белые, но и тонированные или имеют декоративное покрытие «под дерево», которое будет хорошо сочетаться с материалом стен.

Особым преимуществом этих каналов является простота профилактических или монтажных работ с кабельной частью — вы всегда можете снять крышку, чтобы заменить проблемный кабель или добавить новое соединение.

С учетом того, что сейчас для таких кабельных каналов много дополнительных аксессуаров — повороты, внешние и внутренние угловые элементы, тройники, заглушки и т. Д., решить их владельцы могут с помощью вопроса о необходимой декоративности электропроводки.

Видео: открытая разводка в деревянном доме с помощью кабельных каналов
  • Еще одной разновидностью подобных кабельных каналов являются системы электрических плинтусов. Также они оснащены всеми необходимыми элементами для прямых участков, поворотов, углов, отметок к розеткам и выключателям, распределительным коробкам. Это позволяет выдержать общий стиль оформления комнаты, несмотря на то, что, по сути, проводка будет считаться открытой.

Важное примечание — монтаж кабельных каналов следует проводить только после первичной усадки дома и при условии, что древесина стен хорошо просохла. В противном случае даже незначительные изменения «геометрии» помещения могут вызвать деформацию и даже разрушение ящиков.

  • Также прибегают к размещению открытой проводки в трубах, металлических или полимерных. Такую технологию назвать не удобно — каждый прямой участок проходит отдельно, затем устанавливается переходная или поворотная муфта и так далее.Конечно, множество сложностей вызовет необходимость замены кабельной части. Такой подход — скорее дань моде, но никак не оптимальное решение для наружной разводки.

Розетки и выключатели, устанавливаемые с открытым местом разводки, обязательно должны иметь негорючую прокладку снизу. Хорошо, если это предусмотрено самим их дизайном. В противном случае придется вырезать асбестовые или металлические платформы.

Следует сразу рассчитать необходимое количество розеток в том или ином месте комнаты.Использование тройников или удлинителей при работе электроприборов следует свести к минимуму, а еще лучше — полностью исключить.

Скрытая проводка в деревянном доме

Если владельцы жилья все-таки возьмут верх, желающие полностью скрыть проводку, им придется столкнуться с очень масштабными работами.

  • Для обеспечения полной пожарной безопасности все провода необходимо заменить в огнестойком корпусе, которым может быть только стальная или медная труба.Внутренняя полость стальной трубы должна быть окрашена или оцинкована, чтобы предотвратить коррозию стен.
  • Все переходы и повороты выполняются при помощи резьбовых элементов или сваркой (пайкой).
  • Горизонтальные участки труб должны иметь небольшой уклон, чтобы конденсат, образующийся в полости, имел выход наружу. Также предусмотрены специальные отверстия в тех местах, где наиболее вероятно скопление влаги.

Панели используются металлические.Они должны быть заземлены

  • Все ответвления выполняются только в распределительных коробках, которые также должны быть герметично соединены с трубами.
  • Вся трубопроводная цепь должна быть заземлена. снять с него возможное статическое напряжение и предотвратить повреждение током в случае возможного нарушения изоляции кабеля.
  • Для предотвращения контакта изоляции проводов с острыми краями трубы на выходе обязательно устанавливается центрирующая пластмассовая заглушка.
Видео: размещение скрытой проводки в металлических трубах

Допускается скрытая проводка и еще один способ — при толщине штукатурного слоя не менее 10 мм. Однако это используется не часто, по крайней мере, из-за того, что закрытие натурального дерева штукатуркой, вероятно, не лучший вариант.

Если посмотреть фото или видео в Интернете, можно увидеть множество примеров, когда скрытый провод помещается в металлическую или пластиковую «гофру», или просто стопки проводов в стежках, сделанных в дереве.что бы ни писали «авторитетные» мастера, которые убеждают, что такой способ полностью безопасен, это грубое нарушение существующих требований. Ставить в свой деревянный дом такую ​​«трудоемкую шахту» вряд ли стоит — ставки слишком высоки!

В статье не раз упоминался контур заземления. Однако этот выпуск настолько своеобразный и важный, что заслуживает совершенно отдельной подробной публикации, которая непременно найдет свое место на страницах нашего портала.

Прокладка электропроводки в деревянном доме имеет ряд отличий от прокладки в зданиях из других материалов. Поэтому выбор кабеля для деревянных домов является залогом безопасной эксплуатации и эксплуатации всей электрической сети.

Особенности применения кабеля в деревянных домах связаны со свойствами древесины:

  • Теплосберегающий, благодаря которому кабель при эксплуатации не получает должного охлаждения, как, например, в кирпичных домах.
  • Воспламеняемость, предъявляющая повышенные требования безопасности.

Важно! Перегрев можно минимизировать, рассчитав потребление электроэнергии и токовые нагрузки и выбрав правильный кабель.

Перед монтажом разводки необходим проект, в котором будут отражены основные параметры. Для подготовки проекта необходимы знания и опыт, поэтому желательно обращаться к профессионалам.

На выбор кабеля для разводки в деревянном доме влияют следующие параметры:

  • Назначение кабеля (для использования вне помещений или для внутреннего использования).
  • Расчет потребляемой мощности для каждой электрической точки в доме.
  • Устойчивость кабеля к температуре (перегреву) и огню (негорючесть).

Прокладка кабеля в деревянном доме в составе:

  • Подача питающего кабеля в здание и затем в дом.
  • Прокладка кабеля внутри дома от внутреннего экрана до каждой электрической точки.


Внешнее соединение

Для подключения кабеля от линии электропередачи к дому, в зависимости от метода, применяется следующее:

  • Воздушным способом.Обычно используется алюминиевый кабель типа СИП (СИП 2А, 3 или 4), который имеет специальное атмосферостойкое покрытие и хорошо переносит перегрузки. Из недостатков — сложный изгиб. Желаемое сечение кабеля не менее 16 мм2, что обеспечивает пропускную способность до 63А.
  • Под метрополитеном. Обычно используется медный кабель марки ВБбШв, имеющий специальную защитную оболочку и стальную внутреннюю оплетку.

Для ввода кабеля в деревянный дом обычно используют армированную металлическую трубу с обязательным заземлением, через которую он наматывается внутрь.


Важно! Использование гофрированных или резиновых труб запрещено.

Подключение внешнего и внутреннего кабеля осуществляется одним из способов:

  • Подключение кабеля CIP к внутреннему кабелю с помощью специальных зажимов.
  • Путем подключения кабеля CIP непосредственно к распределительному щиту.
  • Подключение осуществляется с помощью машины, к которой подключены SIP и внутренний кабель, при этом значение на машине должно быть выше, чем значение, установленное внутри дома.

Внутреннее соединение

Для подключения проводки внутри дома независимо от способа (скрытый или открытый) используется кабель с другими параметрами:

  • Провода, проводящие ток, изготовлены из меди (желательно).
  • Оболочка кабеля и провода устойчивы к возгоранию и перегреву.

Обычно это кабель марки ВВГнг-LS или более дорогой аналог NYMng-LS.

Обозначение «ng» указывает на негорючесть снаряда, а «LS» указывает на пониженное выделение дыма и газа.Если, например, использовать кабель ВВГ, то процесс сжигания одного кабеля распространится на другие, а в негорючем типе процесс будет локализован.

Кабель

ВВГнг существует в различных формах, но наиболее практичным является плоский.

Как правило, для подключения освещения используют кабель сечением 3 * 1,5 кв. М., А для розеток 3 * 2,5 кв. можно использовать провод с большим сечением.


Из двух способов разводки более безопасна открытая прокладка, а также монтаж с использованием кабельных каналов для деревянного дома доступен по цене и эстетичен.

Кабель-каналы для электромонтажа

Монтаж электропроводки с помощью кабельных каналов прост и быстр. Использование дополнительных соединений и переходов позволяет получить любой желаемый дизайн, а использование пластика нескольких цветов делает его незаметным практически в любом интерьере.

Кабельные каналы изготовлены из негорючего ПВХ и лучше всего подходят для домов с плоскими стенами. Одним из основных преимуществ такого типа публикации является возможность простого внесения изменений в случае необходимости.

Важно! Кабельный канал должен быть заполнен проводами и кабелями не более чем на 60%, иначе проводка может перегреться.


Кабель для электропроводки в деревянном доме рекомендуется выбирать лучший, так как качество является гарантией безопасности дома и жильцов. Даже если возможности весьма ограничены, желательно соблюдать все вышеперечисленные рекомендации, сэкономив на других материалах.

Скрытая проводка наиболее нежелательна и требует самых строгих мер предосторожности при установке и подготовке проекта.Кабель для открытой и скрытой проводки ничем не отличается.

Внешний способ, как уже было сказано, самый безопасный. Но тем не менее кабель в любом случае должен иметь негорючее покрытие и способность локализовать возможное возгорание.

типов электрических проводов | Электропроводка | Электрооборудование

Основная электропроводка в домах, построенных за последние десятилетия, имеет медный провод. В домах 1970-х годов может быть алюминиевая проволока. Алюминиевая проволока была связана с возгоранием и больше не разрешена в большинстве мест.Если вы столкнетесь с алюминиевым проводом в своем доме, возможно, вы захотите, чтобы его проверил лицензированный электрик.

У вас есть электрический проект, который вам нужно сделать? См. Статьи «Ремонт бытовой электротехники», «Проекты электропроводки в жилых домах» и «Базовая электромонтажная работа в доме», где приведен список проектов «сделай сам», которые домовладелец может выполнить.

Провод или кабель?

Иногда мы используем эти термины как синонимы, и в этом нет ничего плохого. Технически говоря, «провод» — это отдельные жилы, которые используются для различных целей в электрической установке.Провод может иметь изоляцию или быть оголенным. Также он может быть изготовлен из разных материалов. Тем не менее, большинство доступных для покупки проводов, используемых в жилых домах, является медным.

Провод

Проволока бывает нескольких калибров. Калибр провода — это просто диаметр или способ определения того, какой ток он может выдерживать. Сечения провода, с которым вы, вероятно, столкнетесь в своем доме, имеют размер от 24 до 6. Размеры провода противоречат здравому смыслу, поскольку чем больше число, тем меньше размер провода. Провод с рейтингом 24 AWG — это очень тонкий провод, который можно использовать для дверного звонка или устройства открывания гаражных ворот.Провод с рейтингом 6 AWG будет использоваться для электрической плиты или конденсатора центрального кондиционирования воздуха.

Обычные сечения проводов в вашем доме

Сила тока для проводов сечением

Низкое напряжение 16-24 калибра

14 калибр 15 ампер 1440 ватт (120) вольт

12 калибр 20 ампер 1920 ватт (120) вольт | 3840 Вт (240) вольт

10 калибр 30 ампер 2880 ватт (120) вольт | 5760 Вт (240) В

8 калибр 40 ампер 7680 ватт (240) вольт

6 калибр 55 А 10560 Вт (240) В

Цвета проводов

голый

Не совсем цвет, но стоит упомянуть.Оголенный провод, если он есть, всегда является проводом заземления. Внутри кабеля Romex или NM-B земля обнажена и обернута крафт-бумагой.

Белый

Черный, красный, синий, оранжевый, желтый и т. Д.

Изоляция проводов

THHN; THWN

голый

Типы проводов

Цельный

Многожильный

Кабель

Кабель обычно относится к группе проводов. Необязательно, чтобы все провода были одного размера и, как правило, разного цвета.Кабель экранирован металлическим или пластиковым кожухом. Это служит для защиты проводов. Внутри кабеля отдельные провода также будут иметь пластиковую изоляцию. Иногда заземляющий провод внутри кабеля не имеет изоляции.

Кабели могут иметь разное количество проводов. В них также могут быть разные калибры. В большинстве случаев, когда вы говорите о проводе, вы имеете в виду кабель, в котором есть все проводники, необходимые для конкретного применения.

Экранированный кабель обычно трех- или четырехжильный.Такие обозначения, как 12-2 с заземлением или 10-3 с заземлением, относятся к сечению и количеству проводов. Первое число — это калибр. Стандартные калибры # 14, # 12, # 10, # 8 и # 6. Вторая цифра указывает количество изолированных жил. «2» будет означать черно-белый провод. Цифра «3», скорее всего, будет обозначать черный, красный и белый провод. W / Ground будет означать, что у него также есть оголенный провод заземления. Почти все экранированные кабели, которые продаются сегодня, идут с заземляющим проводом.

Обозначения кабелей

Существуют определенные обозначения кабелей, которые говорят о том, для чего они в целом используются.Для жилых приложений вы, вероятно, столкнетесь с тремя различными типами. Назначения перечислены ниже:

НМ-Б

NM = неметаллический, B = температурный класс (194 градуса по высоте). Это, вероятно, самый распространенный провод, который вы найдете в своем доме. Его часто называют «Ромекс», и с ним довольно легко работать. Если у вас еще нет этого типа, вы, скорее всего, будете использовать его для любых обновлений. Первоначально кабель NM-B был полностью белым, независимо от того, какой калибр проводился в нем.Теперь оболочка кабеля имеет цветовую маркировку проводников, находящихся внутри нее, см. «Цвета кабеля» ниже.

Установка кабеля NM-B

Есть некоторые ограничения на установку этого типа кабеля. Это гибкий кабель, поэтому его нужно прикрепить к чему-то, что обеспечивает поддержку. Он должен иметь утвержденные крепежи в пределах фута или меньше от клеммной коробки и через каждые четыре фута вдоль поверхности, не имеющей опоры. Пропуск кабеля с неметаллической оболочкой через отверстия в деревянных стойках считается опорой.

Кабель

НМ обычно используется для деревянных каркасных зданий. Его нельзя использовать для металлических шпилек без дополнительной защиты. Для деревянных шпилек кабель должен располагаться на расстоянии не менее 1 1/4 дюйма от края шпильки. Если это невозможно, необходимо установить металлическую защитную пластину.

УФ-Б

UF = подземный питатель, B = температурный класс (194 градуса по высоте). Этот тип кабеля представляет собой кабель для прямой прокладки, который может использоваться как на открытом воздухе, так и под землей.Пластиковая оболочка приклеивается к проводам, создавая прочный кабель, устойчивый к механическим воздействиям и повреждениям. Обычно вы используете этот провод во влажной среде и закапываете в землю.

Установка кабеля UF-B

Кабель MC

MC = кабель в металлической оболочке, температурный класс (194 градуса по высоте). Подобно кабелю «ромекс» или кабелю NM, этот тип может иметь несколько проводников разного калибра. Он также может включать заземляющий провод

.
Кабель переменного тока

NM-B Цвет кабеля

Белый = провод 14 га; Желтый =

Оранжевый

Серый

Черный

Использование провода и кабеля

Выбор провода зависит от ситуации.Для розеток и светильников в большинстве ситуаций вы будете использовать 14-2 или 12-2 с заземлением. Для устройств с очень большой протяженностью или большой силой тока может потребоваться более толстый провод. Примерами этого могут быть отстойник, печь или холодильник.

>

Некоторые устройства на 240 вольт, такие как резервуар для горячей воды или электрические нагреватели базовой платы, могут использовать 12-2 или 10-2 с заземлением. Правильный размер провода зависит от местных норм, силы тока и расстояния. Диапазоны и электрические духовки требуют намного больше ампер и обычно имеют проводку 8-3 или 6-3 с заземлением.Приборы на 240 В, но не потребляющие такую ​​большую силу тока, как сушилка, могут быть подключены с проводом 10–3 Вт на землю.

Помните, что местные нормы и правила регулируют, а в некоторых регионах требуется установка, более строгая, чем национальные нормы. Перед тем, как начинать проект, проконсультируйтесь с вашим местным строительным инспектором.

Покупка провода

Электропроводка с ручкой и трубкой: что нужно знать

Если вы не живете в доме или здании, построенном до 1950 года, вам, вероятно, не придется беспокоиться о проводке с ручкой и трубкой.Другими словами, проводка с ручкой и трубкой — это в основном пережиток давно минувших веков. Наши потребности в энергии изменились, а технологии были усовершенствованы там, где есть более безопасные альтернативы. Тем не менее, все еще существуют здания, в которых все еще существует проводка с ручкой и трубкой, и электрикам приходится время от времени устранять ее. Вот что вам следует знать о проводке ручки и трубки:

Как It Works

Проводка с ручкой и трубкой является разновидностью электрического проводка, состоящая из медных проводов, одна горячая и одна нейтральная, в рабочем состоянии через фарфоровые ручки и трубки.Электропроводка покрыта изоляцией. В ручки удерживают провод на месте, часто в контакте с компонентом дома, например, деревянные балки. С другой стороны, трубки используются для защиты проволока от истирания или контакта с деревом или гипсокартоном — все, что может вызвать пожар из-за перегрева даже при наличии изоляции вокруг проводки.

Найдено в старых зданиях

Проводка с ручкой и трубкой считалась инновационной технологии в конце девятнадцатого и начале двадцатого веков.Это был экономичная установка, которая выполнила свою работу по удовлетворению потребностей людей в энергии того времени. Однако у него были свои недостатки, и он считается безопасным. опасность в современных электротехнических правилах. Например, изоляция вокруг проводка легко изнашивается, что может привести к тому, что провода останутся незащищенными и расшатанными.

Limited Сила тока

Одним из недостатков проводки с ручкой и лампой является ограниченная сила тока. Раньше, когда проводка с ручкой и трубкой была популярна, люди не использовали столько электроэнергии, как сегодня.Проводка с ручкой и трубкой может выдерживать максимум около 60 ампер, тогда как сегодня сервисные панели большинства домов выдают не менее 150 ампер.

Нет Провод заземления

Один из самых больших недостатков ручки и трубки проводка — отсутствие заземляющего провода. Провода заземления не стали обычным явлением до 1960-х гг. Провода заземления помогают защитить от пожара и других повреждений электрические компоненты, безвредно проводя избыточное электричество в земля. Ручка и проводка трубки могут легко вызвать электрический пожар из-за большого часть к отсутствию заземляющего провода.

Не Покрытие с изоляцией

Покрытие ручки и трубной проводки теплоизоляцией представляет собой серьезную опасность возгорания. Контакт ручки и проводки с теплоизоляцией также является нарушением Национального электротехнического кодекса. Проволока, подвешенная за фарфоровые ручки, не может охлаждаться, если она покрыта изоляцией. Также стоит отметить, что переключатели на ручке и проводке трубки обычно находились на нейтральном проводе, а не на проводе под напряжением. Это отключает только цепь, но не ток, что также может стать причиной возгорания при наличии теплоизоляции.

Если вы живете в доме с ручками и трубками, Было бы неплохо попросить электрика заменить его на более современный и более безопасная электропроводка. Есть большая вероятность, что вы не сможете получить страхование домовладельцев, которое все еще находится в здании.

Вы можете узнать, как заменить ручку и трубку электромонтаж как профессиональный электрик. Если твое призвание — электрик в жизни нет лучшего места для начала путешествия в районе Чикаго, чем Coyne College.

Узнать Электрика в Койн

Койн Колледж, один из Чикагских Лучшие профессиональные училища, предлагает две программы для начинающих электриков: электрические конструкции и проектирование и обслуживание электрических конструкций.

Обе программы доступны днем ​​и ночью в Кампус Coyne’s Chicago Loop на пересечении улиц Стейт и Мэдисон. В Coyne College мы стремимся помочь вам приспособить образование к вашему плотный график.

Программа электрического строительства и планирования может быть завершена всего за 78 недель. С другой стороны, программа строительства и обслуживания электрооборудования может быть завершена за 42-56 недель, в зависимости от того, посещаете ли вы дневные или вечерние занятия.

Будучи студентом любой из программ по электрике Coyne College, вы будете погружены в такие классы, как:

  • Электротехнические и электронные принципы
  • Электрические испытания и безопасность оборудования
  • Электротехническое строительство — жилые помещения
  • Теория и приложения электричества
  • И более!

Вы узнаете все тонкости работы электрика в обстановка, ориентированная на ваш личный успех, которую преподает Койн высококвалифицированные инструкторы, имеющие многолетний опыт работы в реальных условиях свои пояса.

Отдел карьерных услуг Coyne College может помочь студентам с трудоустройством, в том числе ученичеством. Coyne College имеет более чем 110-летний опыт оказания помощи в преобразовании из студентов, мечтающих стать квалифицированными профессионалами своего дела.

Откройте для себя все, что Coyne College может предложить, и начните свой путь к новой карьере уже сегодня, посетив Coynecollege.edu.

10 правил обращения с электричеством в вашем доме

Вне зависимости от того, новый у вас дом или старый, с электромонтажными работами могут возникнуть проблемы, о которых вы не подозреваете.Часто эти проблемы не замечаются до тех пор, пока кто-то не пострадает или не возникнет пожар.

Важно, чтобы один из наших опытных подрядчиков по электричеству в Ноксвилле или Атланте проводил осмотр электрической системы вашего дома не реже одного раза в год.

Конечно, мы думаем, что каждый вопрос с электричеством должен решать опытный подрядчик по электрике, но вот несколько вещей, на которые вам следует обратить внимание в своем доме.

Просто будьте осторожны и не забудьте выключить питание источника перед выполнением любых электромонтажных работ!

1.Свободная розетка или выключатель


Иногда новые дома строятся так быстро, что не принимаются надлежащие меры по обеспечению надежной защиты розеток. Помимо того, что они бельмо на глазу, они могут быть опасными. Провода могут перемещаться и отсоединяться от клемм, вызывая их перегрев и потенциально возгорание. Вы можете купить пластиковые распорки, чтобы затянуть соединение, или поместите небольшие шайбы вокруг винтов.

2. Обрезание слишком коротких электрических проводов


Слишком короткие провода ухудшают электрическое соединение.Что еще более важно, они могут быть опасными. Провода должны выходить как минимум на три дюйма из распределительной коробки. Если у вас слишком короткие провода, вы можете купить соединители, которые удлинят провода. Они доступны в магазинах товаров для дома и в хозяйственных магазинах.

3. Открытый горючий материал из утопленных электрических коробок


Если электрическая коробка находится за горючим материалом, например деревянными панелями, искры или тепло от проводов могут вызвать пожар.Устранить проблему можно, добавив пластиковую или металлическую надставку ящика. Это еще одна проблема, которую многие люди могут не замечать сами, но опытный поставщик услуг электроснабжения может легко ее найти и решить.

4. Установка розетки с тремя гнездами без провода заземления


Многие люди предпочитают заменять розетку с двумя гнездами на розетку с тремя гнездами, чтобы использовать в них трехконтактную вилку. Это кажется достаточно простым. Однако для этого необходимо заземлить розетку.Чтобы узнать, заземлена ли ваша розетка перед установкой трехслотовой, можно приобрести тестер. Если вы обнаружите в своем доме незаземленную трехслотовую розетку, просто замените ее на двухслотовую.

5. Слишком много проводов в электрической коробке


Это может вызвать короткое замыкание проводов и стать причиной возгорания. Вы можете приобрести коробку большего размера. Они бывают из пластика и стали. Это требует некоторых расчетов, включающих количество проводов и зажимов, а также знание того, какой калибр у вас провод.

Если вы решите сделать это самостоятельно, посоветуйтесь с кем-нибудь в магазине, прежде чем покупать коробку, чтобы убедиться, что вы покупаете правильный размер. Вы можете сделать четкое фото проводов и зажимов, чтобы взять их с собой в магазин.

6. Нет распределительной коробки


Запрещается подключать провода вне коробки. В случае короткого замыкания или неплотного соединения нет ничего, что могло бы защитить окружающую среду от повреждений искрами и нагревом.Это создает пожарную опасность. Если у вас есть что-то вроде светильника на крыльце или другое электрическое соединение без коробки, вы можете установить его и повторно подключить провода внутри него. Как отмечалось выше, убедитесь, что вы приобрели коробку правильного размера для проводки.

7. GFCI с обратной связью


Прерыватели цепи замыкания на землю (GFCI) обычно встречаются в ванных комнатах и ​​кухнях возле раковин, а также в гаражах и патио. Они защищают людей от шока, отключая при изменении тока.У GFCI есть два набора клемм, помеченных? Line? и? load.? Если они повернуты в обратном направлении, они не могут выполнять свою функцию, и результаты могут быть смертельными. Если вы обнаружите, что соединения выполнены наоборот, подключите питание к линии? терминалы.

Это очень важная вещь, которую нужно исправить, поэтому, если у вас есть какие-либо сомнения по поводу того, как это сделать самостоятельно, свяжитесь с нами, чтобы один из наших подрядчиков по электричеству в Ноксвилле или Атланте сделал это. Это также то, что мы можем проверить при регулярном осмотре.

8.Нейтральный и горячий провода с обратной полярностью


Подключение горячего черного провода к нейтральному выводу розетки может привести к смертельному поражению электрическим током. Белый провод всегда должен быть подключен к нейтральной клемме. Эта клемма маркируется, как правило, серебряным или светлым винтом. Поскольку ошибка не влияет на работу розетки или приспособления, большинство людей не осознают, что у них есть такая ситуация, пока кто-то не будет шокирован.

Если вы обнаружите такую ​​ситуацию, подключите белый провод к нейтральной клемме (отмеченной серебряным или светлым винтом), а горячий провод к другой клемме.Если есть оголенный медный провод или зеленый провод, это земля. Его необходимо подключить к заземленной коробке, заземляющему проводу или зеленому винту заземления.

9. Отсутствует кабельный зажим


Кабель необходимо закрепить зажимом. В противном случае соединения могут стать напряженными. Это можно исправить, установив хомут. Если кабели находятся в металлической коробке, острые края могут порезать провода. Металлические коробки должны иметь утвержденный кабельный зажим. К пластиковым ящикам предъявляются разные требования в зависимости от их размера.

10. Незащищенный кабель в пластиковой оболочке


Если оставить этот тип кабеля незащищенным от элементов каркаса, его можно легко повредить. Это особенно верно, если речь идет о потолке или стенах. Это можно исправить, привинтив или прибив гвоздь к доске размером 2 x 2, размер которой равен 1? дюймов толщиной вдоль кабеля. Нет необходимости прикреплять кабель к плате скобами.

Если вы только что переехали в новый дом или прожили в нем какое-то время, желательно, чтобы ваши электрические розетки проверил опытный поставщик бытовых электрических услуг, такой как Пэт Мерфи Электрик.Наши опытные специалисты могут обнаружить проблемы и устранить их, прежде чем они станут потенциально опасными. Позвоните нам сегодня, чтобы назначить встречу.

.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
