Дистанционный выключатель – это электромеханический прибор, который применяется для управления  освещением из нескольких мест посредством кнопочных выключателей. Такая схема исключает  дополнительный расход коммутационных проводов, как это бывает при использовании проходных выключателей. При каждом импульсе положение всех контактов дистанционного выключателя изменяется с отключенного состояния на включенное. При исчезновении напряжения механические контакты выключателя сохраняют последнее коммутационное положение.

Устройство кнопочного дистанционного выключателя

Устройство имеет как цепь управления так и силовую цепь. Механизм прибора состоит из стального сердечника, который скользит в нутрии катушки, приводя в действие контактное устройство, которое размыкает и соединяет силовую электрическую цепь. Цепь управления функционирует в импульсном режиме, и ею управляют с помощью пусковой кнопки (кнопочного выключателя).

дистанционный выключатель.

Когда нажимают на кнопку цепи управления (1), катушка получает питание. Благодаря магнитному эффекту это приводит в движение сердечник из мягкой стали(2), который, в свою очередь, приводит в действие механическое устройство (3), которое реализует электрический контакт. По цепи питания начинает идти ток.

Примечание. Бывают цепи управления  с напряжением меньше, чем 230 В.

дистанционный выключатель.

Когда отпускают пусковую кнопку (4), механическое устройство продолжает удерживать электрический контакт в том же положении, и цепь по-прежнему получает питание (в противоположность действию контактора).

Число нажимных кнопок не ограничено.

Данную систему управления освещением используют, когда нужно иметь более двух точек управления освещением (например, длинный коридор, верх и низ лестницы).

Использование обычного выключателя вместо пусковой кнопки вызвало бы поломку дистанционного выключателя.

дистанционный выключатель.

Когда снова нажимают на кнопку цепи управления (5), сердечник из мягкой стали втягивается внутрь катушки (6) и воздействует на механическое устройство, которая размыкает рабочую силовую цепь (7).

Читайте также про выбор автоматических выключателей статьи:
«Правила установки автоматического выключателя»
«Автоматический инфракрасный выключатель»
«Что такое вводной автоматический выключатель?«

Когда кнопку отпускают, электрический контакт остается в том же положении.

дистанционный выключатель.

Схема дистанционного выключателя с тремя кнопками

дистанционный выключатель из трех мест

Дистанционный выключатель чаще всего устанавливают в щитовой, но есть модели, которые легко помещаются в распределительной коробке.

Оцените качество статьи:

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

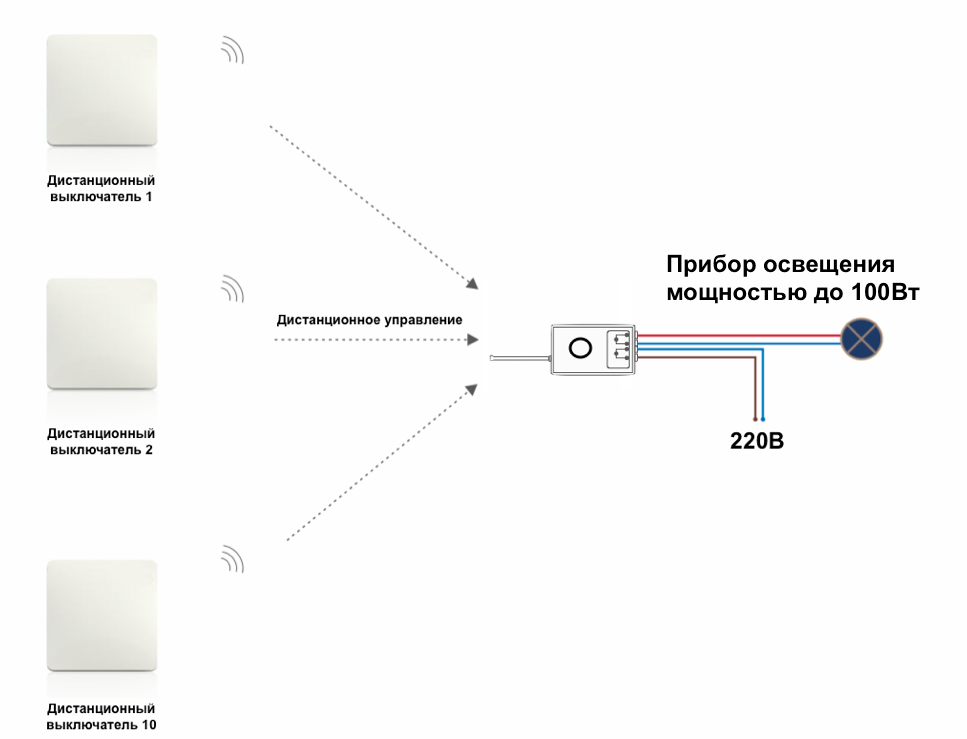

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека. Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя.

Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно. Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

Как правильно подключить сенсорный выключатель на зеркало. Как выбирать и подключить сенсорный выключатель света

Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке.

Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.

Конструкция и принцип работы

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

1. Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
2. Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
3. Плата с емкостными сенсорами (С).
4. Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.

Рис 1. Сенсорный настенный шестиклавишный выключатель Legrand

Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т.д.

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

Тройной сенсорный коммутатор Sesoo и датчики движения

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Сенсорный выключатель Ливоло с блоком розеток

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Подключение

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

Рисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник.

Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

1. Мощность подключаемого оборудования и схема его подключения.
2. Исполнение, соответствующее типу проводки.
3. Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
4. Возможность дистанционного управления (пульт или смартфон).
5. Соответствие дизайна интерьеру помещения и т. д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Обозначения:

• Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
• Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
• Транзистор VT1 – КП 501A.
• Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Обозначения:

• Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
• Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
• Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
• Микросхема — NE555,
• Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.

Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.

Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.

Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.

Нагрузка должна соответствовать параметрам коммутатора.

С развитием технологий очередь дошла и до обычного бытового выключателя освещения, который трансформировался в сенсорный. Сенсорный выключатель — это электронное устройство, собранное на основе полупроводниковых элементов или микросхемы обеспечивающее включение или отключения потребителя, чаще всего освещения, без механического воздействия на клавишу. Он срабатывает от лёгкого прикосновения к чувствительному элементу.

Принцип действия

Любой сенсорный выключатель в принципе представляет собой датчик, который реагирует даже на очень слабое прикосновение. Как известно, человеческий организм обладает очень низким электрическим зарядом, именно его достаточно для срабатывания данного выключателя.

Сенсорный выключатель состоит из:

1. Элемента, обладающего высокой чувствительностью, который реагирует на приближение человеческого тела или же на его прикосновение к сенсору;
2. Усилитель сигнала, собранный на полупроводниках и микросхемах;
3. Коммутационное устройство для включения нагрузки, это может быть миниатюрное реле или же тиристор. Конечно работа устройства на тиристоре более надёжная, так как отсутствует контактная часть, которая со временем может подгорать или окисляться.

Как сделать сенсорный выключатель самому

Схема питается от источника постоянного напряжения, величина которого до 16 Вольт. На выходе третьего транзистора включен светодиод, который обозначен красным светом именно он и является нагрузкой. Чтобы первый транзистор открылся достаточно прикоснуться рукой к его базе. Вместо светодиода, можно подключить реле с низким током срабатывания и тогда появляется возможность включения и отключения более значимой нагрузки. Лампы нельзя подключать непосредственно в схему вместо светодиода, так как любая из них обладает большой мощностью. В виде сенсора может послужить медная фольга, а второй и третий каскад является просто усилителем слабого сигнала.

Основным исполняющим и коммутационным элементом, включающим непосредственно светильник, лампу или бра является реле К1. Оно может быть типа РЭС 55А или РЭС 55Б с током срабатывания около 15–20 мА. Диод VD1 выполняет роль защиты от перепадов напряжения при срабатывании реле, а конденсатор С2 сгладит пульсации, возникающие при этом. Резистор R1 лучше применить переменной конструкции, для надёжной работы реле. В пределах до 50–60 Ом. Сенсором может служить небольшой кусочек фольгированного текстолита или медной пластины. Он обладает высокой чувствительностью, поэтому если сенсор будет установлен на расстоянии от схемы, выполненной на плате, то провод нужно обязательно защитить от помех путём экранирования. В качестве источника питания может использоваться любой источник постоянного тока, батарейка или аккумулятор. Нужно помнить при монтаже полупроводниковых деталей что перегрев их нужно снизить к минимуму. Лампы, которые будут включаться с помощью силовых контактов реле стоит выбирать с минимальным потреблением мощности это:

• Светодиодные лампы;
• Экономичные люминесцентные лампы.

Более сложные схемы своими руками сделать без особых навыков будет довольно проблематично, но всё же возможно и вот одна из них.

Сделать её самому или купить уже готовым изделием выбирать человеку, решившему установить данный коммутационный прибор.

Преимущества сенсорного выключателя

После опыта эксплуатации сенсорных выключателей можно выделить следующие основные преимущества:

1. Отсутствие даже малейшего шума;
2. Большой выбор и стильность моделей;
3. Присутствие гальванической развязки, а значит полная безопасность человека управляющего освещением или электроприборами;
4. Возможность прикасания к сенсору даже влажными или мокрыми руками;
5. Отсутствие механических поломок, а значит надёжность в течение всего длительного срока эксплуатации;
6. Создание нескольких коммутационных систем в одном устройстве.

Применение и установка сенсорных выключателей

Чаще всего они применяются всё же в бытовых условиях для включения осветительных проборов, для настольной лампы, для бра. То есть на производстве в сложных условиях пока его применение их не так распространено. Сенсорный выключатель для светодиодной ленты может быть сделанный также и с установленным диммером, с помощью которого плавно или ступенчато регулируется яркость излучаемого светового потока. Устанавливается он непосредственно в светильнике под его стеклянным или другим прозрачным элементом. При одном коротком касании источник света включается, а при удержании пальца на сенсоре происходит изменения яркости. При этом место выключателя рекомендуется выделить светодиодом.

Если помещения имеет длинный коридор или же тоннель, то включить один и тот же светильник выключателем, расположенным в начале и конце его не получится, для этого предназначен проходной сенсорный выключатель. Подключается он по специальной схеме.

Для этого оба выключателя должны быть обязательно проходными. Как механические коммутационные устройства, так и сенсорные стоит выбирать в соответствии с мощностью включаемых электроприборов.

Ещё одним уникальным примером подключения и установки сенсора является монтаж его в зеркале. Сенсорный выключатель для зеркала монтируется за отражающей поверхностью и срабатывает даже бес прикосновения, а только при движении руки возле активного чувствительного элемента. Это даёт бурный полёт фантазии для дизайнерской мысли. Сенсорный выключатель для зеркала состоит из электронного блока и инфракрасного датчика. При повторном движении руки возле датчика нагрузка отключается.

Беспроводные сенсорные выключатели

Беспроводной выключатель управляемый с помощью сенсора представляет собой аналогичную радиоуправляемую и инфракрасную модель обычного механического выключателя. Он состоят из передатчика смонтированного в корпусе выключателя и приёмника, который непосредственно и включает электроприбор и устанавливается в непосредственной близости с ним. Некоторые из них дополнительно имеют и встроенный диммер, для регулировки яркости освещения, что является очень удобной функцией. Одна из разновидностей сенсорных беспроводных выключателей имеет в своём распоряжении также пульт дистанционного управления. Радиус действия устройства зависит от модели, у управляемых радиосигналом он значительно больше.

Для человека малознакомого с электричеством и его опасностью, хотелось бы напомнить, что все работы, выполняемые с выключателями оборудованных сенсором или механикой, стоит проводить при полном отключении питания. А также стоит позаботиться, чтобы кто-то не включил питающий автомат во время монтажа и установки устройства, для этого нужно обеспечить надёжную защиту распределительного щитка на ключ. Даже если устанавливаются низковольтные беспроводные сенсорные выключатели. Безопасность всегда должна быть в приоритете при выполнении любых работ, а тем более с электричеством, которое не имеет ни запаха, ни звука, а также человеческим глазом протекание его нельзя увидеть.

Отступление про доставку и трек

Китаец дал мне странный трек UA******YP. Сперва подумал, что товар по ошибке отправили на Украину, о чем написал продавцу.
Продавец заверил, что с отправкой все нормально. Что у них для ускорения доставки используется новая логистика и что данные треки можно отслеживать по адресам
или
Но данные сайты ничего не сказали по моему треку:(

Перепайка симисторов — минутное дело

Пришлось немного по другому загнуть электролитические конденсаторы, так как один касался корпуса симистора. А он у BT137, увы, не изолированный.

Включаю — все работает как часы. В результате получаю сенсорный выключатель «1-WAY 5A» по китайской градации;)))
На самом деле симистором в корпусе ТО-220 без радиатора можно коммутировать 150-200Вт.

Но кто мешает поставить симистор на радиатор. Например, радиатор 25см2 позволяет коммутировать уже 800Вт, если полная нагрузка данного симистора — 8 стандартных (не китайских ампер)?
А для того чтобы на радиаторе не было высокого напряжения, его крепят к симистору на такие штучки — пластиковые изоляторы для винта и силиконовые прокладки:

которые продаются за копейки по 50-100 шт

— $1.42/100
— $0.99/100

Ну или можно по старинке на слюдяные пластинки.

Итак выключатели пришли, были успешно модернизированы и поставлены в работу.

В активе осталось 5 использованных маломощных симистора MAC97 и пара выключателей «3-WAY» на китайские 3А.

Долго изучал печатные платы выключателей.

К сожалению, никаких перемычек, задающих режим работы «1-WAY/3-WAY», не обнаружил. Видимо используются разные микросхемы «черные кляксы» или их прошивки, если это ПЛК.

Подведем итоги

Достоинства:
— Работает без нареканий (если сразу не сгорает по мощности)
— Низкая цена
— Маленькие габариты
— Простое подключение
— Подлежит модернизации для увеличения желаемой мощности
Недостатки:
— Максимальные ток коммутации значительно меньше заявленного
— Очень хлипкие проводочки

На кота сенсор не реагирует, но экспериментом он крайне недоволен

Развитие технологий затронуло все сферы жизни человека, в том числе обустройство дома. Один из примеров — сенсорный выключатель света. Это устройство значительно повышает комфорт нахождения в помещении и позволяет управлять освещением с помощью прикосновения. И это не единственное преимущество.

Особенности конструкции и принцип работы

Сенсорный выключатель срабатывает даже при слабом прикосновении к кнопке. Состоит из трех основных элементов:

1. Блок управления. Система обрабатывает внешний сигнал и передает его нужным деталям.
2. Устройство коммутации. Дает нагрузку электрической сети, смыкающей и размыкающей цепь и меняющей силу тока на светильник.
3. Сенсорная (управляющая) панель. Предназначена для восприятия касаний или сигналов с пульта дистанционного управления. В современных устройствах к сенсору можно не прикасаться, достаточно провести рядом рукой.

Стандартные модели выключателей наделены следующими возможностями:

1. Включают/выключают свет, регулируют яркость.
2. Контролируют работу отопительной техники и сообщают об изменениях температуры.
3. Открывают/закрывают жалюзи.
4. Включают/выключают бытовую технику, подсоединенную к выключателю.

Из дополнительных функций очень полезен датчик движения.

Система классификации

Сенсорные выключатели бывают разных видов, которые подбираются в зависимости от потребностей жилого дома или офиса.

С пультом управления

Используется в таких случаях:

• выключатель находится в неудобном месте, и его нельзя оттуда перенести;
• в квартире/доме проживает человек с ограниченной подвижностью;
• выключатели расположены на высоте, куда не достанут дети;
• есть необходимость изменить яркость света, не вставая с кровати.

Для работы с конструкцией такого вида не обязательно использовать специальный пульт. Подойдет универсальный, подключаемый одновременно к двум, трем и более приборам.

С таймером

Устройство имеет массу преимуществ:

1. Бесшумная работа.
2. Простота установки.
3. Безопасность. Если цепь разорвалась или произошло замыкание, выключатель автоматически переходит в выключенное положение.
4. Привлекательный внешний вид. Корпус устройства может быть окрашен в любой цвет.
5. Два цвета для индикации работы. Красный сообщает о включении подсветки, синий — о выключении.
6. Прочность и надежность. Для изготовления изделий используется специальное стекло. Края тщательно шлифуются. Благодаря этому выключатель становится безопасным и простым в уходе.
7. Универсальность. Работает с любым типом ламп, будь то светодиодные, галогеновые или лампы накаливания.

Сенсорные выключатели с таймером отличаются большим набором функций и экономичностью.

Оптико-акустические выключатели

Реагируют на звук или движение — хлопок, произнесенное слово или какой-либо жест. Главное, чтобы все это происходило в зоне действия датчика.

Что такое диммеры

Сенсорные выключатели с диммером позволяют менять уровень освещения в помещении. Обычные устройства работают в двух режимах — включено/выключено. Диммер дает возможность регулировать яркость света на свой вкус.

Устройства с таким приспособлением имеют важные преимущества:

1. Благодаря возможности менять яркость, помогают снизить количество потребляемой электроэнергии. Показатель уменьшается на 50%.
2. Дают возможность подстраивать освещение под ситуацию. Например, вечером после напряженного трудового дня можно снизить яркость до полумрака.
3. Если в помещении несколько выключателей, с помощью диммера можно акцентировать внимание на одной из частей интерьера.

Конструкции с диммерами не работают с энергосберегающими и люминесцентными лампами.

Устройства для монтажа светодиодной подсветки

Выключатели, которые можно подключать к светодиодным лентам, также носят название диммеров. Они включают, выключают и регулируют яркость источника света.

Чаще всего такие устройства являются частью схемы освещения подъездов или системы «умный дом», а также акцентируют внимание на какой-либо детали помещения.

Преимущества

Сенсорные выключатели, по сравнению с классическими устройствами, имеют массу достоинств:

• могут работать с любыми источниками света и электроприборами;
• позволяют экономить электроэнергию;
• отличаются надежностью и длительным сроком эксплуатации;
• выполняют множество функций;
• устройства легко монтировать;
• работают практически бесшумно;
• безопасны для человека;
• сенсор срабатывает даже в том случае, когда к нему прикасаются мокрыми руками.

В одном устройстве можно оборудовать несколько коммутационных систем.

Как не ошибиться с выбором

При выборе сенсорного выключателя в первую очередь необходимо смотреть на максимальные и минимальные ток и напряжение. Обычно значения указаны на упаковке или самом устройстве. Если они сильно отличаются от характеристик сети, придется установить стабилизатор.

Также стоит помнить и о других параметрах:

• количество подключаемых к одному выключателю устройств;
• потребность в диммере;
• нужен ли таймер, который в автоматическом режиме включает/выключает свет или приборы;
• принцип работы: с помощью прикосновения или пульта дистанционного управления.

Когда набор функций и свойств определен, можно переходить к внешним характеристикам. К примеру, заранее решить, стеклянная или пластиковая будет у выключателя панель управления.

Фирмы-производители сенсорных выключателей

Компания-производитель выключателя является немаловажным фактором, определяющим его выбор. Специалисты рекомендуют отдавать предпочтение тем, которые имеют хорошую репутацию в данной сфере:

1. Basalte. Производит изделия премиум-класса. Они отличаются необычным дизайном и высоким качеством. На передней панели, которая часто изготавливается из стекла, есть указатели, играющие роль подсветки. Также компания выпускает выключатели, которые можно встраивать в систему «умный дом». Цена изделий зависит от сложности их исполнения.
2. Legrand. Французская компания, производящая большой спектр электротехнических товаров. Изготавливаемые ею выключатели наделены большим количеством функций. Относятся к дорогому ценовому сегменту.
3. Livolo. Российская компания, которая появилась на рынке электротехники совсем недавно. Отличительной особенностью изготавливаемых ею сенсорных выключателей является их доступная цена.

Тонкости подключения

Монтаж сенсорного выключателя ничем не отличается от установки обычного устройства. Он проходит в несколько этапов:

• отключить электричество;
• снять старый выключатель;
• снять с нового изделия верхнюю панель;
• соединить провода с предназначенными для них клеммами;
• поставить рабочий механизм выключателя в монтажную коробку;
• закрепить устройство, используя распорки и специальные винты;
• зафиксировать панель.

Подключение двухклавишной модели осуществляется по такой же схеме. Чтобы не запутаться, рекомендуется использовать те кабели, которые имеют разноцветные жилы.

Аналогично подключаются и проходные выключатели. Они позволяют управлять источником света или техникой из разных мест. Это удобно при наличии в квартире/доме длинного коридора.

Есть вариант необычного монтажа — не на стене, а в зеркале. В таком случае выключатель должен состоять из блока управления и инфракрасного датчика. Он срабатывает не от прикосновения, а от движения.

Как сделать сенсорный датчик своими руками

Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:

• реле с напряжением 6–12 В;
• часть фольгированного текстолита, которая будет играть роль сенсора;
• импульсный диод с напряжением от 100 В.

Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.

Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.

Подключение происходит по схеме:

Эта схема имеет важные особенности:

• на выходе находится единица;
• транзистор открыт;
• контакты от реле должны соединяться с клавишей;
• работа инфракрасного датчика осуществляется благодаря генератору импульсов;
• чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.

Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.

Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.

сенсорные выключатели, сенсорные выключатели света, купить сенсорный выключатель, сенсорный выключатель света купить, сенсорный выключатель схема, сенсорный выключатель CGSS, дистанционный выключатель, дистанционный выключатель света, сенсорные выключатели освещения, выключатель с дистанционным управлением, сенсорные выключатели интернет магазин, сенсорный выключатель livolo, сенсорный выключатель света купить в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Нижнем-Новгороде, Красноярске, Кемерово, Томске, Омске, Барнауле, Иркутске, Новокузнецке, дистанционный выключатель с пультом

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

1. Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.

2. Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.

3. Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.

4. Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).

5. Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Не нажимать на сенсор без панели! Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

При монтаже следует не допускать контакта металлических частей монтажного

инструмента с внутренней окрашенной стороной лицевой панели.

Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок,

располагающийся в нижней части лицевой панели и поворотом по оси отсоедините

панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после

чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в

изделии). Закрепите суппорт в монтажной коробке, соедините верхнюю часть

лицевой панели с суппортом таким образом, чтобы зубчики замка попали в пазы,

плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей CGSS:

Включение и выключение освещения производится легким касанием лицевой панели

в подсвеченной зоне расположения сенсора, в выключенном состоянии светится

синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким

касанием, регулировка мощности освещения продолжительным касанием мощность

будет возрастать, а при повторном касании — снижаться. Диммер необходимо

использовать только с лампами поддерживающими . Допустимо, если

диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию

меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае

понадобится LED адаптер, который можно приобрести в местах продажи продукции

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели CGSS

Проходные выключатели необходимо синхронизировать, для этого удерживайте до

звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму,

подсветка должна мигать два раза. Сброс синхронизации осуществляется удержанием

касания на 10 и более секунд до двойного сигнала. Проходные выключатели

(переключатели) работают только при подключении фазы к L-in обоих изделий, и

соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных выключателей двухлинейных:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.

После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия

для следующих линий. Для программирования кнопки сценария подключите на одну

из данных кнопок пульта все необходимые линии по описанному выше алгоритму.

Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Диммер подключается к пронумерованной клавише 5, она используется для включения

и выключения освещения, яркость света регулируется клавишами +/-.

Сенсорный выключатель света с дистанционным управлением

Произведена разработка электроники для универсальных электронных устройств, которые используются в качестве настенного выключателя освещения с регулировкой мощности. Устройство имеет функцию защиты ламп (плавное включение), продлевающую срок их службы в несколько раз. Автоматически выключает «забытый» свет через 12 часов после включения или изменения мощности (яркости горения ламп). Помнит свое состояние и все настройки при пропадании напряжения ~220V. Управление осуществляется емкостным сенсором, расположенным под передней панелью, или любой, заранее «запомненной» выключателем, кнопкой любого пульта дистанционного управления от аудио- или видеоаппаратуры. Подобный подход дает более простое и удобное управление, чем обычное, широко используемое в выключателях с дистанционным управлением, а также позволяет иметь в одном помещении несколько таких выключателей и управлять каждым при помощи отдельной кнопки пульта. Полностью решается проблема ложных срабатываний при использовании игровых приставок с инфракрасными джойстиками, IrDA порта у компьютера, систем передачи звука по инфракрасному каналу и т.д. Также получается весьма неплохая кодовая защита от включения света каким-нибудь шалуном из соседнего дома. Используется проверенная и высоконадежная схема с весьма малым количеством элементов. Никаких изменений внешнего вида выключателя, при установке в него управляющей схемы, не происходит. Сохраняется основание выключателя с распорками для крепления в стене. Дроссель фильтра подавления помех может быть как тороидальный (рекомендуется), так и стержневой. При этом изменения рисунка платы или переделки выключателя не потребуется. Предусмотрено подключение разъема для внутрисхемного программирования. Разработка печатной платы для этого электронного устройства выполнена с расчетом на установку в выключатель VI-KO. В компании «Разработка ПРО» осуществляется разработка электронных устройств бытового назначения, включая разработку разнообразной электроники для системы «умный дом».

Купить выключатели, собранные по этому проекту, в настоящее время нельзя — они не производятся и не продаются!

Функции электронного выключателя SHD2

1. Включение и выключение ламп.

2. Плавное регулирование выходной мощности (яркости горения ламп). Яркость ламп может регулироваться в пределах от 20% до 100% и может принимать 80 уровней мощности в указанных пределах. Время прибавления мощности от 20% до 100% или убавления от 100% до 20% — примерно 10 секунд. То есть регулировка плавная (в секунду происходит 8 изменений уровня мощности) и ступени изменения мощности почти не заметны для глаз при регулировке яркости свечения ламп.

3. Защита ламп (увеличение срока службы в несколько раз). Обеспечивается плавным разогревом нитей накала ламп при включении. Время разогрева – около 3-х секунд при поднятии мощности до 100%.

4. Управление устройством с любого пульта дистанционного управления. Для управления выключателем может быть назначена любая кнопка пульта. Она должна быть предварительно запомнена выключателем (см. инструкцию по эксплуатации ниже). С одного пульта может производиться управление несколькими выключателями подобного типа, расположенными в одном помещении. При этом нужно лишь каждому выключателю назначить свою кнопку на пульте дистанционного управления. Таким образом, каждый выключатель будет реагировать лишь на нажатие «своей» кнопки на пульте. Учитывая специфику протоколов передачи данных в различных системах, применяемых при дистанционном управлении, рекомендуется использовать пульты от телевизоров, как оптимально подходящие по своим характеристикам для работы с этим устройством.

Подобный подход дает более простое, удобное и не имеющее недостатков управление, по сравнению с обычным, широко используемым в выключателях с дистанционным управлением (например, в выключателе фирмы «Телесистемы»), а также позволяет иметь в одном помещении несколько таких выключателей и управлять каждым при помощи отдельной кнопки пульта. Полностью решается проблема ложных срабатываний при использования игровых приставок с инфракрасными джойстиками, IrDA порта у компьютера, систем передачи звука по инфракрасному каналу и т.д. Также получается весьма неплохая кодовая защита от включения света каким-нибудь шалуном из соседнего дома.

5. Ручное управление включением и выключением ламп, регулировкой мощности (яркостью горения ламп). Используется емкостный сенсор, скрытый за передней крышкой выключателя, реагирующий на легкое касание руки к поверхности корпуса выключателя. При включении устройства будет установлен уровень мощности (яркости горения ламп), использовавшийся последним.

6. Звуковые сигналы подтверждения приема команд управления от пульта и подтверждения касания сенсора.

7. Световой индикатор (красный светодиод). Индицирует выключение ламп. То есть, светодиод зажигается на время, когда свет выключен, и таким образом облегчает поиск выключателя в темноте для ручного управления.

8. Автоматическое выключение ламп через 12 часов после последнего включения или изменения уровня мощности с пульта дистанционного управления или сенсора ручного управления.

9. Энергонезависимые настройки. При пропадании энергии в сети полностью сохраняется информация о том, включен был или выключен свет и какова была яркость горения ламп. То есть, при подаче энергии, выключатель автоматически установит тот режим, который использовался до пропадания энергии. Также при пропадании энергии сохраняется и настройка на определенную клавишу пульта дистанционного управления.

Сравнительная характеристика универсального сенсорного выключателя с дистанционным управлением

Поскольку все познается в сравнении, хочу привести отличительные особенности этого выключателя по сравнению с некоторыми другими подобными выключателями, производимыми разными фирмами.

• Имеется плавная регулировка мощности (яркости горения) ламп.

• Имеется функция защиты ламп, увеличивающая срок службы ламп в несколько раз путем плавного их включения. Плавный разогрев нитей накала ламп происходит в течение 3 секунд. Это не только продлевает срок службы ламп, но еще и довольно эффектно выглядит.

• Подавление излучения радиопомех LC-фильтром дает возможность вашим радиоприемникам и телевизорам работать без помех.

• Возможно использовать любое количество выключателей в одном помещении с раздельным управлением каждым выключателем «своей» кнопкой пульта, код которой заносится вами в память каждого выключателя в специальном режиме запоминания кода. Большинство же выключателей других фирм реагирует на нажатие любой кнопки любого пульта. Это создает некоторые проблемы, рассматриваемые ниже.

• Звук подтверждения нажатия кнопки на пульте и звук подтверждения касания сенсора выводится не прерывая горения ламп. Некоторые выключатели при выводе звука кратковременно прерывают горение ламп, что отрицательно сказывается на долговечности ламп.

• Используется эффектный емкостный сенсор для ручного управления, клавиша выключателя установлена ровно и является неподвижной, отсутствие коммутируемых электрических контактов и подвижных частей увеличивает надежность и долговечность выключателя.

• Выключатель имеет светодиодный индикатор красного свечения, облегчающий поиск выключателя в темноте.

• Есть возможность без проблем использовать в помещении, где установлен выключатель, любые устройства, постоянно либо хаотически передающие информацию в ИК-диапазоне, например, инфракрасные джойстики игровых приставок, порт IrDA компьютера, беспроводные наушники, пульты управления аппаратурой и прочие устройства, так как выключатель будет реагировать только на нажатие одной конкретной кнопки вашего пульта, которую вы выберете.

• Запоминание текущего состояния выключателя при пропадании напряжения в сети. Запоминается установленный вами уровень яркости, а также включен или выключен был свет до пропадания электроэнергии в сети. Выключатели, не имеющие этой функции, выключают горящий свет при каждом кратковременном пропадании энергии или при понижении напряжения в сети, что в некоторых районах случается весьма часто.

• Полноценная и весьма надежная схема питания выключателя с хорошим подавлением сетевых помех.

• Обеспечивается кодовая защита от несанкционированного управления светом через оконное стекло путем реагирования только на код определенной клавиши конкретного пульта, записанный вами в память выключателя. Иначе было бы вполне возможно управлять вашим выключателем из соседнего дома, направив мощный пульт или другой источник ИК-излучения в сторону Вашего окна.

• Возможность установки в непосредственной близости от аудио- или видеоаппаратуры. Выключатели, реагирующие на нажатие любой кнопки любого пульта, не могут быть установлены рядом с телевизором или другой аппаратурой из-за ложных срабатываний при управлении, к примеру, телевизором или музыкальным центром при помощи пульта.

• Включение или выключение света одним нажатием кнопки пульта дистанционного управления. Выключатели, реагирующие на нажатие любой кнопки любого пульта, требуют двух последовательных нажатий кнопки с небольшой паузой, что не слишком-то удобно при эксплуатации.

Принципиальная схема сенсорного выключателя с дистанционным управлением от любого пульта

На схеме не показано подключение разъема для внутрисхемного программирования (для улучшения читаемости схемы), но он имеется на разработанной печатной плате. Схема не нуждается в какой-либо наладке или настройке и начинает работать сразу после корректной сборки из заведомо исправных деталей. Разработка электроники выполнена с применением микроконтроллера PIC16F628-04I/SO. Выбор обусловлен наличием внутренней EEPROM-памяти данных с энергонезависимым хранением информации, низкой ценой, малыми габаритами, низким потреблением тока, встроенной схемой запуска и встроенной системой BOR (BOD), полностью избавляющей устройство от «зависаний» и сбоев в работе программы при помехах по питанию. В качестве приемника ИК-сигнала используется TSOP1736, обладающий высокой чувствительностью, высокой помехозащищенностью и малыми габаритами с учетом его функциональности. В качестве излучателя звука используется малогабаритный пьезоизлучатель HPA-17A, обладающий малыми габаритами, достаточной громкостью и низким потреблением тока. Стабилитрон 1N4734 имеет напряжение стабилизации 5,6V. В схеме может быть использован любой малогабаритный светодиод красного свечения повышенной яркости. Внешний вид и размещение мощного дросселя можно рассмотреть в центре фотографии, размещенной справа.

Инструкция по эксплуатации сенсорного выключателя с дистанционным управлением от любого пульта ДУ аудио- или видео-аппаратуры

После подачи электроэнергии (примерно через 5 сек.) устройство переходит в рабочий режим и готово принимать команды от пульта дистанционного управления (если предварительно была произведена настойка на конкретную клавишу пульта) или сенсора ручного управления. Переход сопровождается звуковым сигналом. До истечения этого срока нельзя подносить руку к выключателю, так как в это время происходит цифровая настройка сенсора. В противном случае, после перехода в рабочий режим, выключатель может работать нестабильно. Для восстановления нормального режима работы необходимо отключить электроэнергию в квартире и через 5 сек. включить её снова, не поднося руку к выключателю. При монтаже выключателя следует отключить электроэнергию, полностью установить выключатель, установить клавишу и только после этого подать электроэнергию в сеть.

Кратковременное касание сенсора позволяет включать и выключать лампы. В случае касания и удержания руки, когда лампы включены, будет происходить увеличение мощности, сопровождающееся звуковыми сигналами, до тех пор, пока не снята рука или пока не будет достигнута максимальная мощность. В случае касания и удержания руки, когда нагрузка выключена, произойдет плавное включение света, а затем будет происходить уменьшение мощности, сопровождающееся звуковыми сигналами, до тех пор, пока не снята рука или не будет достигнута минимальная мощность. Таким образом, если свет включен, уменьшение мощности можно получить, кратковременно коснувшись сенсора, убрав руку (лампа погаснет) и снова коснувшись сенсора (после погасания лампы) и затем удерживая руку. Аналогичным образом происходит управление светом с пульта. Через 12 часов после включения или регулирования мощности ламп, они автоматически выключаются.

Выключатель имеет функцию защиты ламп от «перегорания» в момент включения. Эта функция значительно (в несколько раз) продлевает срок эксплуатации ламп. Защита обеспечивается плавным разогревом нитей накала ламп при включении света.

Запоминание (в памяти выключателя) нового кода управляющей клавиши пульта производится следующим образом. Используя сенсор ручного управления, необходимо убавить яркость ламп до минимального значения, затем следует продолжать удерживать руку на сенсоре еще в течение 12 секунд до появления длинного прерывистого звукового сигнала. После этого можно отойти на 1-2 метра от выключателя и, направив пульт на выключатель, нажать нужную клавишу пульта на 2 секунды. После этого, в случае успешной записи, будет слышен один короткий звуковой сигнал, и выключатель перейдет в нормальный режим работы. Если клавиша на пульте не будет нажата в течение 10 секунд, появится длинный прерывистый звуковой сигнал, выключатель перейдет в нормальный режим работы, и будет продолжено использование ранее запомненного кода.

Информация для производителя сенсорного выключателя: программирование микроконтроллера, служебные настройки

Никаких изменений внешнего вида выключателя, при установке в него управляющей схемы, не происходит. Сохраняется пластмассовое основание с распорками для крепления выключателя в стене. Выключатель имеет возможность внутрисхемного программирования и изменения статуса устройства (разрешение или запрещение на регулировку мощности). Информация записывается в EEPROM память контроллера и может быть изменена впоследствии. В этой же памяти хранится и некоторая служебная информация. Для записи и чтения этих данных можно использовать любой стандартный программатор. Ниже (в таблице) показано распределение памяти:

00h: DEVICE_STATUS — Регистр имеет битовую конфигурацию. Установка D0 разрешает регулировку мощности. Сброс D0 — запрещает. Остальные биты D1-D7 зарезервированы и могут находиться в любом состоянии.

01h: POWER_STATUS — При программировании должен быть сброшен в 00h или установлен в FFh. Другие значения недопустимы и приведут к некорректной работе устройства. Используется контроллером для запоминания включения или выключения нагрузки. Включенная нагрузка — FFH, выключенная — 00H. Другие значения недопустимы.

02h: POWER_DEFAULT — При программировании должен быть сброшен в 00H. Используется контроллером для запоминания текущей мощности нагрузки.

03h-07h: Зарезервировано

08h-5Ch: KEY_CODE_ARRAY — Запись кода клавиши пульта ДУ. При программировании, если есть необходимость, можно сразу заносить в эту область код нужной клавиши пульта ДУ, предварительно считав его с работающего выключателя.

При программировании допустимо все указанные в таблице байты оставить чистыми (без изменения). В этом случае они будут иметь значение FFh.

Функциональные особенности устройства «Cенсорный выключатель с дистанционным управлением от любого пульта ДУ»

1. Запоминаются команды от клавиш пультов дистанционного управления, осуществляющих передачу команд по IR-каналу (инфракрасный спектр излучения). Коды некоторых типов пультов отдельных производителей не могут быть прочитаны и запомнены выключателем, но такая ситуация возникает довольно редко. Если, к примеру, прочитать инструкцию на универсальный пульт Philips SBC880RU/00, то в ней можно также встретить разъяснение о том, что коды некоторых типов пультов не могут быть скопированы.

2. Имеется возможность внутрисхемного программирования управляющего микроконтроллера PIC16F628 для загрузки программы после сборки выключателя и для обновления версии программы в случае необходимости. Микроконтроллер имеет аппаратную защиту от считывания кода программы.

3. Устройство может встраиваться в корпус стандартного выключателя для скрытой проводки без изменения внешнего вида выключателя.

Файлы проекта, которые можно приобрести для организации серийного или штучного производства этих выключателей

Принципиальная схема устройства в формате PCAD 2001 (2002). Файл печатной платы (PCB) в формате PCAD 2001 (2002) под выключатель VI-KO. Файл программного кода для микроконтроллера и файл исходного текста программы на ассемблере. Описание, инструкция по эксплуатации и перечень используемых деталей (спецификация).

Проект N13. Разработка электронных устройств (универсальных сенсорных выключателей освещения) выполнена Александром Петровичем Протопоповым (г. Москва). Сайт разработчика: https://www.razrabotka.pro.

Как подключить потолочный вентилятор с пульта дистанционного управления к настенному переключателю | Руководства по дому

Процесс подключения потолочного вентилятора таким образом, чтобы удаленный приемник управлял вентилятором, а также светом, если он есть, не так сложен, как вы могли ожидать. Приемник обычно устанавливается на потолке, а небольшая антенна выступает из корпуса для приема сигнала пульта дистанционного управления. Вы можете подключить новый потолочный вентилятор с пультом дистанционного управления к настенному переключателю или дооснастить старый вентилятор, чтобы он мог работать с дополнительным комплектом дистанционного управления.

Отключите автоматический выключатель, управляющий настенным выключателем в комнате. Еще раз проверьте, что он выключен, прикрепив лестницу к потолочному вентилятору. Включите бесконтактный тестер напряжения и поднесите его к проводке. Отсутствие ярко-оранжевого или красного свечения в сочетании с громкими звуковыми сигналами указывает на отсутствие напряжения в проводах и на то, что продолжать работу безопасно.

Следуйте инструкциям производителя о том, как согласовать DIP-переключатели на ресивере с переключателями на пульте дистанционного управления, изменив их исходные заводские настройки.Вставьте переключатели на место с помощью острого предмета, например ручки. Это позволяет удаленному устройству связываться с приемником; вам может потребоваться изменить настройки, если ваш вентилятор столкнется с помехами от других удаленных устройств.

Разместите приемник в верхнем кожухе потолочного вентилятора в его монтажном кронштейне под потолочной пластиной вентилятора, которая, в свою очередь, привинчена к распределительной коробке. Следуйте инструкциям производителя, чтобы вывести антенну через прорезь за пределы кожуха.

Снимите последние полдюйма пластиковой изоляции с проводов источника питания с помощью инструмента для зачистки проводов или универсального инструмента. Осмотрите провода удаленного приемника, которые, вероятно, будут зачищены уже на заводе; снимите их самостоятельно, если это не так.

Найдите черный и белый провода на удаленном приемнике, помеченные для подключения к источнику питания. Совместите их с черными и белыми проводами кабеля источника питания, идущего от настенного переключателя, через распределительную коробку и потолочную пластину.Совместите провода: черный с черным и белый с белым. Каждую пару скручивайте плоскогубцами по часовой стрелке. Накрутите винтовой соединитель на провода по часовой стрелке. Подсоедините зеленый или оголенный провод заземления от источника питания к винту заземления в распределительной коробке. Затяните винт, повернув его по часовой стрелке. Вы завершили подключение приемника к источнику питания, и теперь нужно подключить приемник к вентилятору.

Подключите черный провод приемника к черному проводу вентилятора. Подключите его красный провод, если он есть, к проводу, помеченному для света; в противном случае заглушите красный провод.Подключите белый провод приемника к белому проводу вентилятора, а также к белому проводу света, если он есть. Следуйте инструкциям производителя, чтобы прикрепить кожух вентилятора к потолочной плите.

Включите питание вентилятора, щелкнув выключателем.

Предупреждения

• Держите свет в положении «включено», а вентилятор на максимальном значении, чтобы избежать повреждения вентилятора или его удаленной системы.

Писатель Биография

Отмеченный наградами писатель и редактор Роуг Пэрриш работал в Washington Post, Baltimore Sun и газетах от Англии до Аляски.Этот искатель приключений и автор книг о путешествиях, с отличием окончивший университет Мэриленда по журналистике, специализируется на путешествиях и еде, а также на спорте и фитнесе. Она также управляет недвижимостью и пишет о проектах DIY.

Chamberlain MyQ Внутренний дистанционный выключатель света

Включение и выключение светильника из любого места

Устали возвращаться домой в темный дом? Затем замените традиционный настенный выключатель освещения на дистанционный выключатель внутреннего освещения Chamberlain MyQ.Переключатель позволяет удаленно включать и выключать подключенный светильник из любого места с помощью смартфона или беспроводной системы MyQ. Он идеально подходит для синхронизации света с вашими фонарями для открывания гаражных ворот с поддержкой MyQ или просто для добавления беспроводного управления освещением в вашу систему MyQ.

(Устройство дистанционного управления не входит в комплект; может потребоваться дополнительное оборудование в зависимости от желаемого приложения. Подробнее см. «Параметры дистанционного управления» ниже.)

• Включает дистанционное управление / управление со смартфона для проводного осветительного прибора.
• Позволяет синхронизировать лампу с Освещение для открывания гаражных ворот с поддержкой MyQ
• Совместимо с бесплатным приложением MyQ и беспроводными устройствами, а также с системой Security + 2.0 пультов
• Поддерживает проводные КЛЛ, светодиоды и лампы накаливания мощностью до 300 Вт
• Легко заменяет традиционный настенный переключатель включения / выключения
• Совместимость с HomeLink для беспроводного управления в автомобиле

Теперь вы можете включать и выключать свет с помощью Мобильное приложение MyQ, пульт дистанционного управления Security + 2.0 или устройство открывания гаражных ворот с поддержкой MyQ (все продается отдельно). Коммутатор работает даже с системой дистанционного управления HomeLink, встроенной во многие автомобили.

Внутренний дистанционный выключатель освещения совместим с проводными КЛЛ, светодиодами и лампами накаливания мощностью до 300 Вт.Он может легко заменить традиционный выключатель света (настенная панель в комплект не входит).

Опции дистанционного управления

Управляйте дистанционным выключателем внутреннего освещения MyQ с помощью приложения для смартфона (требуется дополнительное оборудование) ИЛИ до 8 пультов дистанционного управления Security + 2.0 ИЛИ комбинацией до 8 устройств открывания гаражных ворот с функцией MyQ. Модулем также можно управлять с помощью интегрированной системы HomeLink вашего автомобиля.

Мобильное приложение / MyQ Garage Door Remote

Бесплатное мобильное приложение MyQ Smart Garage Control для смартфонов и планшетов Apple / Android (и соответствующий мобильный веб-сайт для пользователей, не использующих iOS / Android) дает вам возможность удаленного управления вашим подключенным MyQ устройств.Вы также можете установить расписания и получать оповещения об активности в виде мобильных push-уведомлений, электронных писем или и того, и другого.

Кроме того, связывание приложения MyQ с партнерскими приложениями предлагает более расширенные возможности управления, такие как голосовое управление гаражными воротами (при использовании с устройством открывания гаражных ворот с поддержкой MyQ) или геозонирование (может потребоваться покупка дополнительных принадлежностей или абонентская плата. Абонентская плата) применяется после окончания 30-дневной бесплатной пробной версии. Посетите www.chamberlain.com/technology-partners для получения дополнительной информации.)

ПРИМЕЧАНИЕ. Для управления смартфоном / планшетом требуется MyQ Garage, MyQ Internet Gateway или Wi-Fi Garage Door Opener, все продается отдельно.Переключатель можно запрограммировать на работу с 8 устройствами открывания гаражных ворот с функцией MyQ.

Пульт дистанционного управления Security + 2.0

Внутренний удаленный выключатель освещения совместим с восемью (8) пультами дистанционного управления Security + 2.0 (продаются отдельно).

Система дистанционного управления HomeLink в автомобиле

Если у вас есть HomeLink, встроенный в салон вашего автомобиля (например, в зеркало, козырек или потолочную консоль), вы можете запрограммировать его для управления дистанционным переключателем внутреннего освещения Chamberlain MyQ.

ПРИМЕЧАНИЕ. Мост совместимости ™ (не входит в комплект) необходим для некоторых автомобилей. Посетите bridge.chamberlain.com, чтобы узнать, нужен ли мост.

Детали установки

Внутренний дистанционный выключатель освещения просто заменяет любой однополюсный выключатель света с использованием существующей проводки (нейтраль не требуется, но требуется заземление). Переключатель может управлять КЛЛ, светодиодами и лампами накаливания мощностью до 300 Вт.

• Может заменить существующий переключатель, новая проводка не требуется
• Нейтральный провод НЕ требуется (работает с существующей нейтралью или без нее)
• Одноканальный переключатель подходит для стандартной настенной панели (не входит в комплект)
• Включает установочные винты и гайки для проводов

Содержание

• MyQ Внутренний дистанционный выключатель освещения
• (2) Винты
• (3) Гайки для проводов

Примечания

• Пульт дистанционного управления не входит в комплект.Для управления со смартфона требуется MyQ Garage, Smart Garage Hub, MyQ Internet Gateway или Wi-Fi Garage Door Opener. Для традиционного ручного пульта дистанционного управления требуется пульт дистанционного управления Security + 2.0 или устройство открывания гаражных ворот с поддержкой MyQ и совместимое устройство дистанционного управления. Все продается отдельно.
• Настенная панель в комплект не входит.
• Требуется заземляющий провод.
• Не для использования с бытовой техникой. Управляет ТОЛЬКО освещением.
• Не для использования с комбинациями 3- или 4-ходовых переключателей.

Chamberlain — ваш добро пожаловать домой

Изготовленные абсолютным лидером в области производства систем управления домом, открыватели для гаражных ворот Chamberlain и другие продукты для смартфонов можно найти в домах по всему миру.Продукция Chamberlain не только обеспечивает надежность, интеллект и эффективность, но и упрощает установку системы управления домом. Сделайте свою жизнь проще с Чемберленом.

Лучшие переключатели света с дистанционным управлением

Среди множества интересных и интересных гаджетов для умного дома, переключатели света с дистанционным управлением являются сегодня одним из самых популярных вариантов среди домовладельцев. Они делают освещение комнаты простым, легким и удобным. Если вы хотите включить освещение в патио или создать настроение для романтического вечера, дистанционные переключатели дадут вам полный контроль над яркостью, где бы вы ни находились.

Они также обладают удивительными функциями и развитой функциональностью. Если вы просто ищете функцию дистанционного включения-выключения для дополнительного удобства или хотите изменить обстановку в комнате с помощью регулируемого света, вы будете удивлены бесчисленным количеством вариантов, доступных для любых ваших потребностей.

В этой статье мы обсудим важные вопросы об этом супер крутом домашнем гаджете, а также поделимся некоторыми из наших любимых. Продолжайте читать, чтобы найти лучший дистанционный выключатель света для вас и вашей семьи.

СОДЕРЖАНИЕ: перейдите прямо к своему вопросу здесь или продолжите чтение

Что такое удаленный коммутатор?

Итак, давайте сначала ответим на самый очевидный вопрос. Что такое удаленные переключатели?

Эти устройства для умного дома позволяют включать и выключать свет, даже не касаясь выключателей, постоянно закрепленных на стене. Используя беспроводную технологию, они позволяют управлять освещением с помощью пульта дистанционного управления или даже смартфона.

Но почему это важно? Потому что он обеспечивает удобство управления освещением, где бы вы ни находились, и единственное устройство, которое вы гарантированно будете иметь с собой 24/7, — это ваш мобильный телефон.В то время как ваши банковские операции, покупки и путешествия выполняются на одном устройстве, почему бы не интегрировать в него даже функции умного дома? Это обеспечивает легкость, удобство, а также улучшенное взаимодействие с пользователем одним нажатием экранной кнопки.

Удаленные коммутаторы с каждым днем ​​становятся все более и более изощренными, поскольку производители упорно работают над их интеграцией в более интеллектуальные устройства. Например, вы даже можете подключить свое освещение к голосовым помощникам на базе искусственного интеллекта, таким как Alexa. Это позволяет управлять освещением с помощью простой голосовой команды.

Мало того, удаленные переключатели имеют ряд встроенных интеллектуальных функций. Диммеры , например, позволяют изменить обстановку в комнате под любое настроение. .

Интеллектуальные переключатели призваны сделать вашу жизнь проще и легче, обладая большой функциональностью и легкостью. Они являются фантастическим обновлением для умного дома, чтобы поддерживать ваш напряженный образ жизни, и они также весьма полезны для любого человека в инвалидном кресле или даже для детей, которым трудно дотянуться до переключателей.

Как они работают?

В отличие от традиционных аналогов, удаленные переключатели имеют гораздо более простую, но более продвинутую функциональность.

Проще говоря, они используют беспроводную технологию для передачи сигналов между передатчиком и приемником, а приемник подключается к осветительной арматуре и источнику питания. Они также могут заменить ваш существующий обычный выключатель света, довольно легко подключившись к той же проводке. Некоторые приемники можно подключить к розетке и использовать с приборами, которые не подключены к источнику питания постоянно, например, торшерами.

После установки и программирования вы можете управлять освещением на определенном расстоянии от приемника с помощью пульта дистанционного управления. Вы также можете подключить эту систему к своему смартфону , загрузив специальное приложение, предоставленное производителем. Некоторые из них также работают с голосовыми командами с помощью умного помощника, такого как Alexa или Google Home.

Итак, как видите, переключатели света с дистанционным управлением очень легко установить. не требует повторного подключения или повреждения существующей конструкции вашего дома.

Но дистанционное включение и выключение света — это самая основная функция, которую выполняют эти умные домашние устройства. В настоящее время они поставляются с различными интересными и полезными функциями для удовлетворения ваших функциональных и эстетических потребностей.

Давайте теперь посмотрим на некоторые из лучших, которые вы можете купить сегодня.

Лучшие переключатели света с дистанционным управлением с диммером

Комплект беспроводного интеллектуального освещения Lutron Caseta

Если вы думаете о настройке интеллектуального освещения с диммером без хлопот с перетяжкой, то это идеальный выбор для вас.

Вы можете установить всего за пятнадцать минут , что делает его отличным выбором для занятых домовладельцев. Интеллектуальный диммер легко заменяет существующий выключатель света на стене, и вы можете запрограммировать его с помощью пульта дистанционного управления Pico за считанные секунды.

Самое приятное то, что он также поддерживает голосовое управление. Вы можете соединить его с ведущими брендами умных помощников, такими как Alexa, Google Assistant и Apple Home Kit. На самом деле, согласно Lutron, это устройство поддерживает больше брендов умного дома, чем аналогичные продукты на рынке.Итак, в следующий раз, когда вы захотите выключить свет в спальне перед тем, как задремать, вы можете просто крикнуть своему умному помощнику.

А если у вас есть привычка терять пульты дистанционного управления, вы также можете запрограммировать это на своем смартфоне с помощью бесплатного приложения Lutron для iOS и Android. Однако для сопряжения со всеми этими устройствами требуется Smart Bridge, который можно приобрести отдельно. Несмотря на то, что это дополнительные расходы, они того стоят, учитывая супер крутые функции и дополнительное удобство, которое они могут обеспечить.

В общем, комплект беспроводного интеллектуального освещения Caseta от Lutron — отличный выбор для начала работы с простым в установке беспроводным управлением освещением с диммером для вашего умного дома.

Готовы купить? Кликните сюда.

Philips Hue Smart Dimmer Switch с пультом дистанционного управления

Это стильный интеллектуальный диммер от Philips, который вы можете использовать со своим Hue-освещением. Он может работать буквально без установки и предоставляет потрясающих функций, таких как затемнение и изменение цвета света .

Диммерный выключатель работает от батареи, , поэтому вы можете установить его в любом месте комнаты. Даже если вы понятия не имеете о проводке, это будет идеальный выбор, если вы умеете обращаться с дрелью. И хотя замена батареи может показаться хлопотной, по отзывам пользователей, она может прослужить до полутора лет в зависимости от использования.

Комплект интеллектуального освещения Philips Hue можно настроить для голосовой активации с помощью умного помощника и Hue Hub, которые продаются отдельно.И если вы планируете покупать больше устройств Hue, таких как краны или датчики движения, то вам повезло, потому что это устройство также может быть сопряжено с ними.

Единственное ограничение, связанное с этим устройством, заключается в том, что для него необходимы лампы Philips Hue. Итак, если у вас их еще нет, это означает дополнительную плату. Пользователи также жаловались на незначительные сбои, когда индикаторы время от времени не реагировали на пульт.

При этом нельзя игнорировать тот факт, что эта интеллектуальная система освещения производится одним из ведущих мировых брендов освещения.Это гарантирует вам превосходное качество, надежность и новейшие технологии для модернизации умного дома.

Если это звучит как идеальный удаленный переключатель для ваших нужд, нажмите здесь, чтобы купить.

Kasa Smart Dimmer Switch от TP-Link

Kasa Smart Dimmer Switch — отличный вариант для людей, которым нужны все дополнительные функции в одном месте. В дополнение к функциям затемнения и включения и выключения вы также можете настроить автоматическое включение света. Он также имеет функцию плавного включения и выключения для мягкого эффекта выцветания.А приложение Kasa позволяет вам контролировать и управлять освещением, когда вы находитесь вдали от дома.

Самое приятное то, что работает без хаба . Таким образом, это может сэкономить ваши деньги, когда дело доходит до сопряжения с другими устройствами для дополнительной функциональности. Например, вы можете легко настроить его для голосового управления без концентратора, если у вас есть Alexa, Google Assistant или устройство, поддерживаемое Microsoft Cortana.

В отличие от Lutron, для этого набора Kasa требуется нейтральный провод, и он разработан для однополюсной установки. И, согласно некоторым отзывам пользователей, громоздкий выключатель может быть сложно установить, и он может не поместиться легко, когда вы заменяете им существующий выключатель света. Это означает, что вам, вероятно, понадобится помощь вашего специалиста, когда дело доходит до установки.

Тем не менее, функциональность и особенности этого устройства более чем компенсируют любые незначительные проблемы с установкой.

Чтобы увидеть последние цены, щелкните здесь.

Лучшие дистанционные выключатели света для улицы

Существуют дистанционные выключатели света, специально разработанные для использования вне помещений; это отличный вариант для новогодних украшений или временного освещения во время мероприятия на открытом воздухе.Вот наш лучший выбор в этой категории.

Комплект розетки для беспроводного пульта дистанционного управления DEWENWILS

Это беспроводное устройство дистанционного управления от DEWENWILS по выгодной цене. Он поставляется с тремя съемными выключателями , поэтому вы можете управлять тремя осветительными приборами одновременно. Он также имеет прочную отделку для использования на открытом воздухе с водонепроницаемым дизайном , устойчивым к атмосферным воздействиям, , поэтому он может противостоять холодным, солнечным и влажным условиям.

И, что самое главное, это простое устройство с функцией plug-and-play, которое не требует установки или программирования. Сильные радиосигналы одинаково впечатляют и могут работать на расстоянии до 100 футов, поэтому вы можете включать и выключать уличное освещение изнутри дома. Вы даже можете использовать его с другими подключаемыми устройствами, такими как вентиляторы и торшеры.

Единственным недостатком, который мы смогли найти, был единственный пульт дистанционного управления, который мог ограничивать использование трех переключателей. Итак, выключение одной лампы означает выключение всех трех, если только вы не отключите свет, который хотите выключить.

В целом, это очень экономичная уличная система для беспроблемного использования с несколькими осветительными приборами.

Чтобы узнать больше, нажмите здесь.

Беспроводной пульт дистанционного управления Fosmon C-10683

Еще один отличный экономичный вариант для использования на открытом воздухе: сверхпрочный, прочный, защищенный от атмосферных воздействий и компактный дизайн беспроводного коммутатора Fosmon делает его идеальным выбором, если вы ищете Подключите рождественское освещение или спринклерную систему.

Его также довольно легко настроить. Просто вставьте его в розетку и подключите осветительное устройство. Затем соедините его с пультом дистанционного управления, и вы готовы к работе.

Диапазон трансмиссии 98 футов делает его удобным для работы из дома. На него также распространяется ограниченная пожизненная гарантия для дополнительного спокойствия.

Некоторые пользователи указали на проблемы с аккумулятором, поэтому обязательно держите запасной на всякий случай.

Но в целом этот вариант представляет собой простое в использовании устройство, которое имеет отличную цену.

Чтобы прочитать последние обзоры, щелкните здесь.

Беспроводной пульт дистанционного управления BN-LINK

Комплект беспроводного пульта дистанционного управления BN-LINK поставляется с трехконтактной розеткой, так что вы можете одновременно подключать три различных осветительных прибора или любой другой электроприбор.Это делает его удобным устройством для дома.

Сделано для использования на открытом воздухе, оно было сконструировано с учетом требований безопасности и долговечности. Он имеет прочную, защищенную от атмосферных воздействий отделку с заземленными розетками , и в случае отключения электроэнергии он останется выключенным даже после восстановления питания. Это гарантирует защиту подключенного оборудования. А диапазон передачи 100 футов — еще одна удобная функция для удаленного использования.

Нравится? Нажмите здесь, чтобы купить.

Подводя итог…

Если вы планируете модернизировать свой дом с помощью интеллектуальных систем автоматизации, переключатели света с дистанционным управлением должны быть одним из первых вещей, о которых вы должны подумать. Это не только удобное и энергоэффективное решение, но и отличный вариант для пожилых людей или людей с ограниченными физическими возможностями.

Ищете ли вы дистанционный выключатель с диммером или дистанционную розетку для вашего двора, сегодня выбор безграничен. Но если вы начнете с этого списка, вы сделаете лучший шаг вперед в поисках удобного и беспроблемного освещения.

Чтобы узнать больше о том, подходит ли вам инвестирование в умный дом, прочтите статью «Умные дома того стоят?»

Пульт Pico Remote и его использование в системе Caseta

Пульт Pico Remote дает вам возможность управлять вашими интеллектуальными диммерами или переключателями в любом месте — никаких проводов не требуется.Это беспроводной пульт дистанционного управления, работающий от литиевой батареи CR2032, рассчитанной на 10 лет при среднем 10 нажатиях в день.

Модели / опции PICO Самыми распространенными номерами удаленных моделей Pico являются модель с регулируемой яркостью PJ2-3BRL-GWH-L01 , которая в основном используется с диммерами Caseta, и стандартная модель включения и выключения PJ2-2B-GWH-L01 , которая обычно используется с переключателями Caseta On / Off. .

Общее использование и функции Pico Remote

• Используется на другом конце 3-стороннего приложения или приложений с несколькими местоположениями, где есть один диммер Caseta, а другие местоположения в цепи являются пультами Pico.Это позволяет регулировать яркость во всех местах и ​​гибко размещать в доме другую точку переключения.
• Позволяет пользователю размещать пульт дистанционного управления там, где он хочет, а не ограничиваться тем местом, где находится проводной диммер / переключатель в доме.
• Может использоваться как главное устройство включения и выключения для быстрого управления всей системой.
• Срок службы батареи 10 лет при нормальном использовании, что составляет 10 срабатываний в день (включая одну батарею CR2032).

Пульт дистанционного управления Pico — идеальный пульт для интеллектуального освещения.Посмотрите это короткое ВИДЕО, чтобы узнать больше

Правила использования Pico Remote в системе

• Вы можете подключить до 10 пультов Pico к одному диммеру / переключателю.
• Пульт дистанционного управления Pico будет управлять всем, с чем он связан, одновременно. Это означает, что если он подключен к 5 устройствам, и вы нажмете «Вкл», то все пять устройств включатся.
• Pico должен быть размещен в пределах 60 футов прямой видимости устройств или моста и в пределах 30 футов через стены и потолки устройств или моста.
• Пикопульты учитываются как устройство до предела в 75 устройств для мостовых систем.

Сопряжение с пультом дистанционного управления Pico: Есть два разных способа связать пульт Pico с устройством Caseta. Если у вас есть интеллектуальный мост Caseta, и вы планируете использовать приложение Lutron для управления системой Caseta с помощью интеллектуального устройства, мы рекомендуем выполнить сопряжение ваших пикопультов через приложение Lutron. В противном случае вы можете выполнить сопряжение пульта дистанционного управления вручную, перейдя к разделу Раздел (2) Автономное сопряжение.

Раздел (1): Сопряжение пульта Pico с помощью приложения Lutron

Подключить пульт Pico Remote через приложение Lutron очень просто. Вот шаги для сопряжения пультов Pico через приложение Lutron:

1. Убедитесь, что все диммеры / переключатели, которые вы хотите подключить к пульту дистанционного управления Pico, уже добавлены в приложение.
   • Чтобы добавить устройства в приложение, выберите «Настройки»> «Добавить устройство»> «Выбрать устройство»> нажмите и удерживайте кнопку «Выкл.» На устройстве в течение 10 секунд или до тех пор, пока в приложении не изменится экран.

2. Добавьте пульт Pico в приложение, выбрав «Настройки»> «Добавить устройство»> «Выберите пульт Pico Remote»> Нажмите и удерживайте кнопку «Выкл.» На пульте дистанционного управления в течение 10 секунд или до тех пор, пока экран приложения не изменится, предлагая вам поместить устройство в комнату и назовите ее. Если пульт Pico находится в той же комнате, что и диммер в приложении, он будет автоматически сопряжен. При размещении в отдельной комнате вам может потребоваться нажать на пульт Pico, добавленный из «Меню устройства», затем выбрать «Редактировать устройство», затем «Устройства» и просто отметить устройства, которыми вы хотите управлять с помощью Pico, и выбрать « Сохранить».

3. Пульт дистанционного управления Pico можно подключить к нескольким диммерам / переключателям в приложении. Вы всегда можете отредактировать пульт Pico после сопряжения с приложением, чтобы приспособиться к этому типу программирования. Для этого нажмите на пульте дистанционного управления Pico, как показано в области «Устройство» приложения, затем выберите «Редактировать устройство», затем «Устройства» и просто отметьте устройства, которыми вы хотите управлять с помощью Pico, и выберите «Сохранить». Имейте в виду, что если пульт Pico подключен к нескольким устройствам, он будет управлять ими всеми одновременно, без возможности разделения управления по отдельности.

Перейдите к разделу (3) , чтобы узнать, как установить избранный уровень на пульте Pico Remote с помощью кнопки избранного

Раздел (2): Автономное сопряжение пульта Pico Remote Следуйте инструкциям ниже, чтобы подключить пульт Pico к диммеру в автономном приложении без приложения Lutron.

ПРИМЕЧАНИЕ: Вы не можете вручную связать пульт PICO с диммером или переключателем, который уже был добавлен в приложение Lutron. Вы должны выполнить сопряжение Pico через приложение Lutron, следуя инструкциям в разделе Раздел (1) , если это так.

1. Нажмите и удерживайте кнопку «Выкл.» На диммере / переключателе

Нажмите и удерживайте кнопку « Off» на диммере / переключателе, к которому вы хотите подключить пульт дистанционного управления Pico, в течение 6 секунд, пока зеленый индикатор на устройстве не начнет мигать, затем отпустите. Это переведет устройство в режим сопряжения.

2. Нажмите и удерживайте кнопку «Выкл.» На пульте Pico Remote

Затем нажмите и удерживайте кнопку « Off » на пульте Pico Remote, пока не увидите, что световая нагрузка, которой управляет регулятор яркости / переключателя, мигает три раза.Трехкратное мигание световой нагрузки указывает на то, что диммер и пульт дистанционного управления Pico сопряжены, и в это время вы можете отпустить кнопку « Off » на пульте дистанционного управления Pico. Теперь вы можете управлять освещением с помощью пульта дистанционного управления Pico.

Вот ссылка на краткое ВИДЕО о сопряжении пульта PICO вручную без приложения Lutron

Раздел (3): Установка любимого уровня на PJ2-3BRL Pico

Вы можете использовать круглую кнопку «избранное» на пульте дистанционного управления Pico, чтобы вызвать избранный уровень.Мы установили его на 50%, но вы можете изменить его на любой желаемый уровень.

1. Установите желаемый уровень освещенности на диммере

2. Нажмите и удерживайте кнопку «Избранное» на пульте дистанционного управления

Вот краткое ВИДЕО о настройке избранной кнопки на пульте Pico Remote

Секция (4): варианты удаленного монтажа Pico

Раздел (5): Отмена сопряжения Pico, сопряженного вручную

В случае неправильного сопряжения пульта дистанционного управления Pico ИЛИ если вы хотите изменить элементы управления, с которыми сопряжено устройство дистанционного управления Pico, следуйте этим инструкциям:

1. Быстро нажмите кнопку ВЫКЛ на беспроводном пульте управления Pico 3 раза и продолжайте удерживать ее в течение 6 секунд после третьего нажатия.
2. Как только светодиодный индикатор загорится, быстро нажмите кнопку ВЫКЛ 3 раза. Примечание: НЕ продолжайте удерживать кнопку ВЫКЛ после третьего нажатия.
3. Чтобы проверить, что беспроводное управление Pico было успешно удалено из системы, нажмите кнопку ON и убедитесь, что беспроводное управление Pico больше не контролирует нагрузку.

Если Pico был сопряжен с помощью приложения, вы должны использовать приложение Lutron, чтобы завершить процесс отсоединения.

ПРИМЕЧАНИЕ. При этом будут удалены все диммеры / переключатели, с которыми он был ранее сопряжен.

Раздел (6): Замена батареи Pico (CR2032)

1. Вставьте отвертку с плоской головкой в ​​прорезь в нижней части беспроводного пульта управления Pico.Поверните, чтобы открыть. НЕ нажимайте кнопки без задней крышки.
2. Выдвиньте аккумулятор по направлению к верхней части беспроводного пульта управления Pico.
3. Вставьте новую батарею под контактную планку так, чтобы клемма (-) была направлена ​​к передней части беспроводного пульта управления Pico.
4. Замените задний кожух
5. Подтвердите правильную установку, включив и выключив приемное устройство с помощью беспроводного управления Pico.

Дополнительный выносной выключатель света в Плано, Техас

Написано WebAdmin 26 февраля 2015 г. .Опубликовано в Устройство открывания гаражных ворот и смартфоны в Plano, TX, Liftmaster 8550, Датчики безопасности в Plano, TX

Что такое дистанционный выключатель света?

Выносной выключатель света Liftmaster 823 LM предлагает удобный способ управления освещением в вашем доме. Он совместим с 8 пультами дистанционного управления Security +2.0 и комбинацией до 8 устройств открывания гаражных ворот с функцией My Q или устройств интернет-шлюза Liftmaster. Пока источник света подключен к переключателю, вы можете управлять им с помощью того же пульта дистанционного управления, который вы используете для открывания ворот гаража!

Режимы работы

Выносной выключатель света можно запрограммировать на Security +2.0, устройства открывания гаражных ворот MyQ или устройства интернет-шлюза Liftmaster. Дистанционное управление позволяет активировать дистанционный выключатель света с пульта дистанционного управления. Примечание. Если ваш пульт дистанционного управления уже запрограммирован на устройство открывания ворот гаража, выберите другую кнопку пульта дистанционного управления, чтобы запрограммировать его на дистанционный выключатель света. Функция открывания гаражных ворот позволяет синхронизировать дистанционный выключатель света с лампочками открывания гаражных ворот. Синхронизация с освещением устройства открывания ворот гаража отключается, если вы вручную включаете выключатель света.Выключатель света должен быть выключен, чтобы синхронизировать устройство открывания ворот гаража с выключателем света. Пример: лампы для открывания ворот гаража настроены на автоматическое выключение через 4 ½ минуты, дистанционный выключатель освещения также выключится через 4 ½ минуты. Работа через Интернет-шлюз позволяет активировать дистанционный выключатель света из веб-браузера (требуется аксессуар для Интернет-шлюза модели 828LM).

Установка

Прежде чем вы начнете, вам нужно запомнить эти вещи.Это устройство ТРЕБУЕТ заземления; если заземление отсутствует, обратитесь к электрику. Если у вас нет опыта и знаний в области электропроводки и электрических норм, обратитесь к электрику. Устанавливайте в соответствии со всеми национальными и местными нормами. Перед установкой нового выключателя убедитесь, что существующий выключатель и свет работают.

1. Отключите питание на автоматическом выключателе или блоке предохранителей, ПРЕЖДЕ чем продолжить.
2. Снимите настенную пластину и отложите для повторной сборки.

Удалить старый настенный выключатель:

1. Снимите выключатель с распределительной коробки.
2. Во время снятия обозначьте или пометьте нагрузку и линейные провода. Обратите внимание, что обычно линейный провод — это входящий горячий провод от автоматического выключателя. Нагрузочный провод — это провод, подающий питание между переключателем и светом.
3. Держите все подводящие провода отдельно от линейных проводов.

Установить новый переключатель:

1. Определите направление антенны.
2. Подключите провода — обратите внимание, если в вашей проводке есть нейтральный провод, этот провод не требуется, соедините нулевые провода и колпачок с гайкой для проводов.

Подключите зеленый провод нового коммутатора к оголенному медному заземлению, зеленому проводу или к заземляющему контакту в металлической распределительной коробке.

• Красный провод к нагрузке.
• Черный провод к линии.

3. Закрепите соединения проволочной гайкой и оберните каждую проволочную гайку изолентой. (Обратите внимание, поверните все гайки по часовой стрелке, убедившись, что оголенные провода закрыты. Потяните за каждую гайку, чтобы убедиться в надежности соединений).
4. Осторожно упакуйте проводку обратно в распределительную коробку.Убедитесь, что провода не пережаты и не натянуты. Убедитесь, что антенна свисает прямо вниз между распределительной коробкой и гипсокартоном.
5. Закрепите выносной выключатель света на распределительной коробке винтами.
6. Надежно закрепите настенную пластину на распределительной коробке оригинальными винтами из настенной пластины.

Вы также можете проверить это:

1. Включение питания цепи на блоке предохранителей или автоматическом выключателе.
2. Проверьте выключатель света, вручную нажмите выключатель света, чтобы убедиться, что свет работает.

Программирование

Вы увидите, что светодиод перестал мигать примерно через 10 минут, после чего вы можете приступить к программированию. Все, что вам нужно сделать, это поднять крышку на дистанционном переключателе света, чтобы получить доступ к кнопке «ОБУЧЕНИЕ», затем нажмите и удерживайте кнопку дистанционного управления ИЛИ нажмите и отпустите кнопку обучения на механизме открывания гаражных ворот ИЛИ, если у вас есть шлюз, вы можете зайдите в Интернет, и он расскажет вам, как это сделать. Затем все, что вам нужно сделать, это нажать и отпустить кнопку «УЧИТЬСЯ».Светодиод на дистанционном переключателе освещения и индикатор мигнут один раз, указывая на то, что программирование завершено. Выполнив эти простые шаги, легко убедиться, что этот продукт будет очень удобен в вашей повседневной жизни, и вы можете приобрести его в нашем выставочном зале в Плано.

Автор: Ник МакГрегор, генеральный директор Plano Overhead Garage Door

Теги: 823LM Remote Light, Liftmaster Remote Light Switch, Remote Light Switch

Дистанционное управление освещением на расстоянии до 300 футов —

Вы когда-нибудь хотели, чтобы у вас был удобно расположенный выключатель света, который позволял бы выключать свет в отдельно стоящем здании, в коридоре или в другом конце комнаты? Релейный приемник + ретранслятор ILLUMRA (арт.: E3X-R12-5IBBP) позволяет управлять освещением на расстоянии до 300 футов при использовании с автономными дистанционными выключателями освещения ILLUMRA и приемниками ILLUMRA. Релейный приемник + ретранслятор ILLUMRA может увеличить рабочий диапазон на 100% по сравнению со стандартным диапазоном до 150 футов или использоваться для передачи сигналов вокруг объектов. Устройство можно использовать несколькими способами для увеличения возможностей беспроводной сети управления ILLUMRA.

Во-первых, релейный приемник + ретранслятор можно использовать для покрытия большего расстояния.Для этого релейный приемник + ретранслятор подключается к источнику питания между расположением переключателя беспроводного освещения ILLUMRA и приемником ILLUMRA. Затем дистанционный выключатель света ILLUMRA может передавать сигнал на релейный приемник + ретранслятор; устройство принимает сигналы и ретранслирует их на дополнительные 150 футов.

Во-вторых, релейный приемник + ретранслятор можно использовать для передачи сигнала вокруг объектов. В среде, содержащей много металла или другие препятствия, устройство может способствовать передаче сигналов на приемник ILLUMRA под меньшим углом.Например, представьте, что переключатель ILLUMRA, который управляет двумя приемниками ILLUMRA, установлен перед железобетонной стеной с металлической обшивкой. Приемник A находится справа от стены, а приемник B — за стеной. В этом сценарии сигнал, передаваемый дистанционным переключателем света ILLUMRA, может достигать приемника A и контрольных ламп, подключенных к приемнику A. Однако сигнал не может проникать через металлическую стену и достигать приемника B. В этой ситуации релейный приемник + ретранслятор может быть используется для замены ресивера A.Когда это будет сделано, система будет работать следующим образом: сигнал, передаваемый дистанционным переключателем света, будет улавливаться релейным приемником + ретранслятором, освещение, подключенное к релейному приемнику + ретранслятор, будет контролироваться, и устройство будет повторно передавать беспроводной сигнал. Сигнал эффективно достигнет приемника B и контрольных ламп, подключенных к приемнику B.

Релейный приемник + повторитель ILLUMRA может использоваться как внутри, так и снаружи помещений. Ниже приведены несколько примеров:

[одна половина]

Внутри помещений

• Офисные здания
• Склады
• школы
• Больницы
• Розничные магазины

[/ one_half] [one_half_last]

На открытом воздухе

• Частные дома
• Стадионы
• Парковочные места

[/ one_half_last]

Релейный приемник + повторитель ILLUMRA — от офисных зданий до стадионов и т. Д. — предоставляет пользователям быстрый и простой способ установить удобные средства дистанционного управления освещением для приложений средней дальности.Упростите свой проект; попробуйте ILLUMRA Controls сегодня. Позвоните (801) 349-1200, чтобы найти ближайшего к вам дистрибьютора ILLUMRA.

Посетите сайт www.ILLUMRA.com, чтобы узнать больше о беспроводных контроллерах ILLUMRA с автономным питанием.

Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления

5 способов подключения и установки потолочного вентилятора

Установка и подключение потолочного вентилятора — очень простая задача, даже новичок может легко подключить потолочный вентилятор к домашней проводке.Поскольку в Интернете можно найти множество сложных схем подключения потолочных вентиляторов, мы постараемся показать самые простые соединения вентиляторов с блоком предохранителей.

Мы покажем различные способы подключения потолочных вентиляторов, например,

• Потолочный вентилятор с регулятором скорости и односторонним переключателем.
• Потолочный вентилятор и выключатель света с регулятором скорости вращения вентилятора и выключателем регулировки света, управляемым общим односторонним переключателем.
• Управление потолочным вентилятором с помощью одностороннего переключателя и регулятором яркости, а также управление освещением с помощью переключателя SPST.
• Управление потолочным вентилятором с помощью тягово-цепной / струнной цепи и управление освещением с помощью переключателя SPST.
• Потолочный вентилятор с дистанционным управлением и подключением к приемнику

Примечание: Цвета проводки в этом руководстве предназначены только для иллюстрации и пояснения, т.е. эти цвета, используемые в этом руководстве, предназначены только для справки и не обязательно отражают региональные различия. См. Нижние примечания для цветовых кодов проводки в США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать провода разных цветов, при этом следуйте региональной цветовой кодировке или обратитесь к руководству пользователя, чтобы получить четкое объяснение.Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Заявление об ограничении ответственности: Эти диаграммы должны использоваться только в качестве руководства. Ответственность за использование этого руководства несет установщик. Компания Electric Technology и автор этого руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочтите меры предосторожности в конце этого руководства.

Прежде всего, отключите главный автоматический выключатель, чтобы отключить электропитание, прежде чем приступить к монтажу электропроводки потолочного вентилятора.Каждый метод был объяснен с пошаговым руководством и соответствующими диаграммами.

Подключение потолочного вентилятора с односторонним переключателем и переключателем регулятора скорости

В этом руководстве мы подключим потолочный вентилятор к источнику питания и будем управлять им с помощью одностороннего переключателя, который дополнительно регулирует скорость вентилятора с помощью диммера или переключатель регулятора скорости.

Для этого выполните следующие инструкции:

• Заземление / Провод заземления: Подключите зеленый / желтый провод от вентилятора к зеленому / желтому от распределительного щита, который далее подключается к заземляющему проводу.
• Нейтральный провод: Подключите черный провод от потолочного вентилятора к входящему нейтральному проводу.
• Линия, фаза или провод: Подключите входящий красный фазный провод к переключателю SPST (однополюсный однопроходный) и далее к переключателю регулятора скорости вращения вентилятора, то есть как односторонний переключатель, так и контроллер скорости вентилятора или переключатель диммера включены последовательно . Наконец, подключите красный провод, идущий от вентилятора, к переключателю диммера. Таким образом, односторонний переключатель, диммерный переключатель и вентилятор подключаются последовательно через провод под напряжением.Вентилятор теперь подключен к источнику питания: 120 В переменного тока в США и 220 В в Великобритании и ЕС.
• Используйте колпачки для неизолированных проводов и соединений и заправьте провода обратно в коробку.
• Теперь вы можете включить главный выключатель цепи, чтобы проверить вентилятор на разных скоростях, поворачивая и поворачивая диммерный переключатель вентилятора.

Ниже представлена ​​та же схема подключения, что и диммерный переключатель, и односторонний переключатель заключены в комбинированную коробку.

Подключение потолочного вентилятора и освещения с регулятором скорости и переключателем регулировки света, управляемым общим переключателем SPST

В этом случае у нас есть четыре провода от потолочного вентилятора.Красный провод подключен к вентилятору, синий провод — к лампочке, черный провод — к нейтрали, а зеленый / желтый — к заземляющему.

Односторонний переключатель управляет переключателем регулятора освещенности и регулятором скорости вращения вентилятора в этой цепи, как показано ниже. Для этого следуйте инструкциям ниже:

• Прежде всего, подключите зеленый / желтый провод в качестве заземляющего провода к входящему проводу заземления / заземления.
• Теперь подключите черный провод в качестве нейтрали к входящей нейтрали от основного DB.
• Подключите красный входящий провод под напряжением к одностороннему переключателю. Другой конец переключателя SPST должен быть подключен к переключателю диммера и регулятора скорости комбайна. Теперь подключите верхний левый конец переключателя регулятора к красному проводу вентилятора и подключите правый верхний конец регулятора яркости к синему проводу света.
• Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора и лампы, вращая переключатели вентилятора и регулятора освещенности.

Вы также можете использовать отдельный переключатель диммера для лампы и регулятор скорости для потолочного вентилятора, как показано ниже.

Подключение потолочного вентилятора и освещения с помощью отдельных переключателей и переключателя затемнения

В этом руководстве по подключению мы будем управлять потолочным вентилятором с помощью одностороннего переключателя и переключателя яркости, а управление лампочкой будет осуществляться с помощью отдельного переключателя. Для этого см. Следующие инструкции:

• Как упоминалось выше, подключите зеленый / желтый провод от вентилятора к проводу заземления от основной платы.
• Теперь подключите черный провод от вентилятора как нейтраль к черной нейтрали от распределительного щита.
• Подключите красный провод под напряжением к комбинированному переключателю одностороннего переключателя и регулятора скорости вентилятора (в той же закрытой коробке, где последовательно соединены односторонний переключатель и переключатель регулятора). Соединение (используйте гайку) от входящего напряжения (красный) следует взять и подключить к отдельному одностороннему переключателю, который предназначен для управления включением / выключением света. Красный провод от вентилятора должен быть подключен к одностороннему переключателю и переключателю регулятора скорости вращения вентилятора, а синий — к отдельному одностороннему переключателю для управления освещением.
• Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вращения вентилятора, повернув переключатель регулятора яркости скорости вращения вентилятора.
• Связанное сообщение: Установка трехфазной электропроводки в доме & # 8211; NEC & # 038; IEC

Подключение потолочного вентилятора с тяговой цепью и управлением освещением с помощью отдельного переключателя SPST.

В этом сценарии мы будем контролировать скорость потолочного вентилятора с помощью цепного / тросового переключателя, а лампочки — с помощью отдельного одностороннего переключателя.Для этого подключения выполните следующие действия.

• Подключите зеленый / желтый провод в качестве провода заземления от вентилятора к проводу заземления в доме.
• Подсоедините черный провод от вентилятора к нейтральному проводу домашнего распределения.
• Подсоедините красный провод как провод от вентилятора к верхнему концу тянущей цепи. Нижний конец тросового переключателя должен быть подключен к линии от главного распределительного щита. С помощью проволочной гайки можно снять соединение с входящей линии и подключить его к одностороннему переключателю, который далее подключен к синему проводу потолочного вентилятора.
• Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный прерыватель цепи, чтобы проверить свет и скорость вентилятора, потянув за цепочку.

Подключение потолочного вентилятора с пультом дистанционного управления и приемником

В этом проводном соединении вы можете управлять потолочным вентилятором (включение / выключение и управление скоростью) с помощью пульта дистанционного управления или смартфона, установив приемник с антенной на вентиляторный бокс. Если у вас есть встроенная лампочка в вентиляторе, вы можете управлять ими удаленно, в противном случае к клеммам приемника можно подключить только вентилятор.

Для дистанционного управления потолочным вентилятором выполните следующие инструкции по подключению:

• Прежде всего, выключите главный выключатель, чтобы отключить питание.
• Теперь подключите зеленый / желтый провод к заземляющему проводу от бытовой платы DB.
• В приемнике три исходящих и два входящих провода. Если в вентиляторе встроена лампочка, подключите синий провод от вентилятора к синему в приемнике. Сделайте то же самое, т.е. от черного к черному (нейтраль) и от красного к красному (под напряжением) от вентилятора к приемнику, а затем к входящим проводам питания через последовательный односторонний переключатель, как показано ниже.
• Вставьте батарейки в пульт дистанционного управления и включите главный прерыватель для подачи питания и проверьте, все ли должно работать должным образом.

Цветовые коды проводки NEC и IEC:

Мы использовали Red для Live или Phase , Black для Neutral и Green / Yellow для заземляющего провода. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В Переменный ток:

• Черный = Фаза или Линия
• Белый = Нейтраль
• Зеленый / Желтый = Заземляющий провод

Трехфазный 208 AC:

• Черный = Фаза 1 или Линия 1
• Красный = Строка 2
• Синий = Линия 3
• Белый / Серый = Нейтраль и
• Зеленый / Желтый = Провод заземления

IEC:

Однофазный 230 В переменного тока:

• 9 0059 Коричневый = Фаза или Линия
• Синий = Нейтраль
• Зеленый = Заземляющий провод

Трехфазный 208 AC:

• Серый = Фаза 1 или Линия 1
• Черный = Линия 2
• Коричневый = Линия 3
• Синий = нейтраль
• Зеленый = Провод заземления

Соответствующее сообщение: Как управлять одной лампой с двух или трех мест?

Безопасность

Меры предосторожности

• Электричество — наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа).
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, знающих, как обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.

  No related posts.
