Как определить полярность автомобильного аккумулятора?

Многие автомобилисты знают, что может произойти в случае путаницы с аккумуляторными клеммами. Да, это случается не специально, а по причине недостаточного опыта. В автомобилях отечественного производства и многих иномарках полярность аккумулятора различается. Автомобилисты-аматоры, зачастую не знают о таком термине и о существовании каких-либо различий между видами полярности. Данная статья поможет разобраться в указанной теме и ответит на вопросы касательно полярности аккумуляторов.

Что такое полярность аккумулятора?

Понятие полярности подразумевает под собой расположение внешних клемм аккумулятора, которые ещё называют токовыводами, на крышке АКБ или её лицевой стороне. Принято выделять две самые распространённые схемы полярности – прямую и обратную. Проще говоря, в одной схеме минусовая клемма находится слева, в другой — справа.

Важно! Для тех, кто собирается переезжать за границу и обосновываться там, заметим, что существуют также и весьма непривычные расположения внешних аккумуляторных клемм, на что стоит обратить внимание еще в начале эксплуатации транспортного средства.

Какие полярности АКБ бывают?

У вас приблизительно уже должно складываться понятие полярности и её видов. Но как определить, заглянув под капот, какая полярность у вашей АКБ, прямая или обратная? Аккумуляторные батареи с прямой полярностью устанавливаются на большинство отечественных автомобилей. Но что такое прямая полярность аккумулятора и каким образом она определяется? На самом деле всё предельно просто. Возьмите АКБ, разверните её к себе лицевой стороной. У вас перед глазами должна оказаться этикетка, а клеммы снизу.

Если клемма положительного заряда будет слева, а отрицательного, соответственно, справа, тогда у него прямая полярность. Вот и вся схема. АКБ такого типа стоят на большинстве автомобилей отечественного производства.

Обратная полярность – это разработка европейских инженеров. На 90% европейских автомобилей ставится аккумулятор с обратной полярностью. Она отличается от прямой только развёрнутым расположением клемм. Для её определения проделайте те же манипуляции, что и с прямой.

Только теперь минусовой токовывод будет находится слева, а плюсовой – справа. Такие АКБ стоят практически на всех автомобилях европейского производства. Исключения встречаются, но они весьма редкие.

Интересный факт! Европейские аккумуляторы отличаются от азиатских не только габаритами, формой, расположением клемм, а ещё и их диаметром. Стандарты Европы: плюсовая клемма — 19,5 мм, минусовая — 17,9 мм. В Азии они меньше: плюс — 12,7 мм, минус — 11,1 мм.

Как ещё можно определить прямую и обратную полярность АКБ автомобиля? Если не брать в расчёт полюса, то «на глаз» их различить практически невозможно. У таких аккумуляторов внешние различия отсутствуют. Корпус, банки и их количество, сила тока, даже этикетка, всё идентично. Конечно, присутствуют ещё такие условные цифровые обозначения, как «0» и «1».

Как узнать, полярность 0 — это прямая или обратная? Запутать себя разнополярными аккумуляторами очень просто, так как можно приобрести АКБ с неподходящим расположением токовыводов. Прямая полярность – это единица, обратная – это ноль. Конечно для таких случаев можно купить переходник с прямой полярности на обратную, но это тоже не выход, поскольку это не совсем удобно. Даже опытные водители, совершив спонтанный выбор, попадаются в сети случая.

Важно! Если ваших знаний недостаточно, обратитесь к консультанту магазина автозапчастей и попросите подобрать аккумулятор для вашего автомобиля. У продавцов должны быть каталоги АКБ с деталным описанием каждой. Это наиболее оптимальный вариант.

Можно ли установить аккумулятор другой полярности?

Это достаточно частый вопрос водителей, имеющих недостаточный опыт.

Порой новички не только покупают первый понравившийся аккумулятор, но ещё и сразу устанавливают его на автомобиль. Везёт тем, кто «попал пальцем в небо», но в других случаях придётся худо.

Если в свой автомобиль подключить аккумулятор не той полярности, может сгореть вся электроника вместе с мозговым центром или даже произойти пожар. Поэтому необходимо элементарно провести сравнение со старой батареей и запомнить расположение полюсов. Если же вы определили это после того как вышли из магазина, ничего страшного, вам должны заменить АКБ, главное не спешить с подключением этого аккумулятора.

Но может случиться и так, что об ошибке вы узнали только после установки, когда клеммы ободрались и замкнули, а в магазине вам отказались менять батарею, аргументируя это тем, что это не гарантийный случай. Как поступать?Постарайтесь продать такую АКБ. Поясните причину продажи и далее будьте внимательнее. Если никто не покупает, что уже поделать, всё равно придётся брать новый «правильный» аккумулятор.

Интересный факт! Все аккумуляторные батареи до середины прошлого века имели напряжение только в пределах 6 Вольт.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как определить полярность аккумулятора автомобиля

При выборе аккумулятора нужно обязательно обращать внимание на ряд параметров. Среди основных стоит отметить номинальную ёмкость, типоразмер корпуса, стартерный ток и полярность. Сегодня мы поговорим о полярности аккумулятора автомобиля и о том, как её определить. Это один из ключевых параметров АКБ. Если выбрать неподходящую полярность Вы просто не сможете подключить батарею на автомобиле и начать её эксплуатацию.



Содержание статьи

Почему необходимо знать полярность аккумулятора автомобиля?

Полярность – это характеристика аккумулятора автомобиля, которая определяет расположение его внешних выводов. Если вы купите аккумулятор для автомобиля не той полярности, то получите проблему с его установкой и подключением.

Дело в том, что посадочная ниша под аккумулятор позволяет установить его в одном положении. Если полярность будет неподходящей, то длины проводов с клеммами просто не хватит, чтобы подключить их к соответствующим выводам батареи. То есть, вы просто не сможете эксплуатировать аккумулятор.

Конечно, можно заняться удлинением соответствующих проводов и «победить» в сложившейся ситуации. Но, подумайте, нужны ли вам ненужные проблемы и изготовление всяких дополнительных «костылей»? В такой ситуации, скорее всего, вы поедете обратно в магазин или обратитесь в интернет-магазин для замены АКБ на модель требуемой полярности. В этих случаях продавцы идут навстречу, и батарею можно будет поменять. Но, чтобы не терять драгоценное время и не тратить понапрасну нервы, выбирать требуемую полярность нужно уметь сразу. Давайте, разберёмся, как это делать.



Виды полярности АКБ

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.


Аккумуляторы для легковых автомобилей

Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:

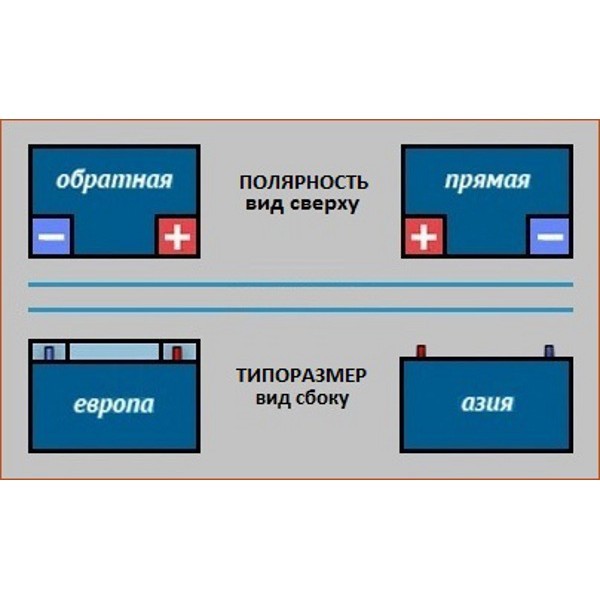

1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская.

Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.

Обратная полярность аккумулятора автомобиля

2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.

Прямая полярность аккумулятора автомобиля

Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.

АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.

Азиатский типоразмер

Американский типоразмер

Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».
Вернуться к содержанию


Аккумуляторы для грузовых автомобилей

На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:

1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».

Обратная полярность грузового аккумулятора

2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».

Прямая полярность грузового аккумулятора

Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.

Диагональное расположение выводов

Вернуться к содержанию


Прочие виды полярности

Существуют ещё два менее распространённых вида компоновки АКБ, обозначаемые цифрами «6» и «9». Они представлены на изображениях ниже.

Полярность 6

Полярность 9

Вернуться к содержанию


Как определить полярность при отсутствии маркировки выводов?

Бывает, что нужно определить полярность автомобильных аккумуляторов, на которых отсутствует маркировка токовыводов. Как правило, этой проблемы не существует, поскольку производители АКБ выделяют выводы знаками «+» и «-». Часто их дополнительно выделяют цветами. Положительный красным, а отрицательный чёрным или синим цветом. Но, предположим, маркировки нет. Что делать тогда?

Предлагаем вам 4 разных способа определения полярности выводов:

• Диаметр токовыводов. Наиболее простой вариант – это измерить диаметр выводов аккумулятора. Положительные выводы всегда имеют больший диаметр, чем отрицательные. Если быть точнее, то при европейском типоразмере плюсовой токовывод имеет диаметр 19,5 мм, отрицательный — 17,9 мм. Для АКБ азиатского типоразмера эти значения составляют 12,7 и 11,1 миллиметров. Для измерения диаметра можно воспользоваться штангенциркулем;
• Лимонная кислота. В принципе можно взять слабый раствор любой другой кислоты. К выводам АКБ прикручиваете медные провода, а другие их оголённые концы опускаете в раствор кислоты. Они не должны касаться друг друга. Где будет наблюдаться бурное газовыделение, там находится минусовой токовывод;
• Сырой картофель. В этом случае медные проводки втыкаются в срез картофелины. Расстояние между ними от 5 до 10 миллиметров. Вокруг провода от положительного вывода картофель позеленеет;
• Мультиметр. Берете мультиметр и включаете его на замер напряжения. Щупами касаетесь выводов АКБ и смотрите показания. Если напряжение будет со знаком плюс, то под щупом красного цвета у вас вывод «+», а под чёрным «-». Если напряжение со знаком минус, то, наоборот. Под красным щупом вывод «-», под чёрным «+».

Теперь вы знаете, как определить полярность аккумулятора автомобиля самостоятельно. Если у вас ещё остались вопросы, задавайте их в комментариях. И не стесняйтесь пытать консультантов в магазинах насчёт характеристик аккумулятора. Они обязаны знать их все и проконсультировать вас. Удачных покупок!
Вернуться к содержанию


Опрос

Примите участие в опросе!

 Загрузка …
Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Это поможет развитию сайта. Исправления и дополнения к материалу, а также ваше мнение по выбору полярности автомобильного аккумулятора, оставляйте в комментариях ниже. Голосуйте в опросе и оценивайте статью.
Вернуться к содержанию

Как определить полярность аккумулятора автомобиля — Аккумуляторы WESTA

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами.

Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное.

Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

 Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная.

Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2».

Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным.

Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор.

Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Полярность аккумулятора прямая или обратная — как определить?

Если вы впервые покупаете аккумуляторную батарею для своего автомобиля, вас может поставить в тупик вопрос продавца о полярности аккумулятора. Что это вообще такое — полярность? Как ее определить? Что будет, если купить АКБ с не той полярностью? На эти вопросы попытаемся ответить в нашей сегодняшней статье на портале Vodi. su.

Прямая и обратная полярность АКБ

Как известно, аккумуляторная батарея устанавливается в свое строго определенное посадочное место под капотом, которое еще называют гнездом. В верхней части АКБ имеются два токовывода — плюсовой и минусовой, к каждому из них подключается соответствующий провод.

Чтобы автолюбители случайно не перепутали клеммы, длина провода позволяет дотянуть его только до соответствующего токовывода на аккумуляторе.

Более того, плюсовая клемма толще минусовой, это видно даже на глаз, соответственно, ошибиться при подключении АКБ практически невозможно.

Таким образом, полярность — это одна из характеристик АКБ, которая указывает на расположение токовыводящих электродов. Она бывает нескольких видов, но наибольшее распространение получили только две из них:

• прямая, «российская», «левый плюс»;
• обратная «европейская», «правый плюс».

То есть АКБ с прямой полярностью применяются в основном на машинах отечественного производства, разработанных в России. На иномарки же покупают аккумуляторы с обратной евро полярностью.

Как определить полярность АКБ?

Самый простой способ — это внимательно посмотреть на наклейку на передней части и разобрать маркировку:

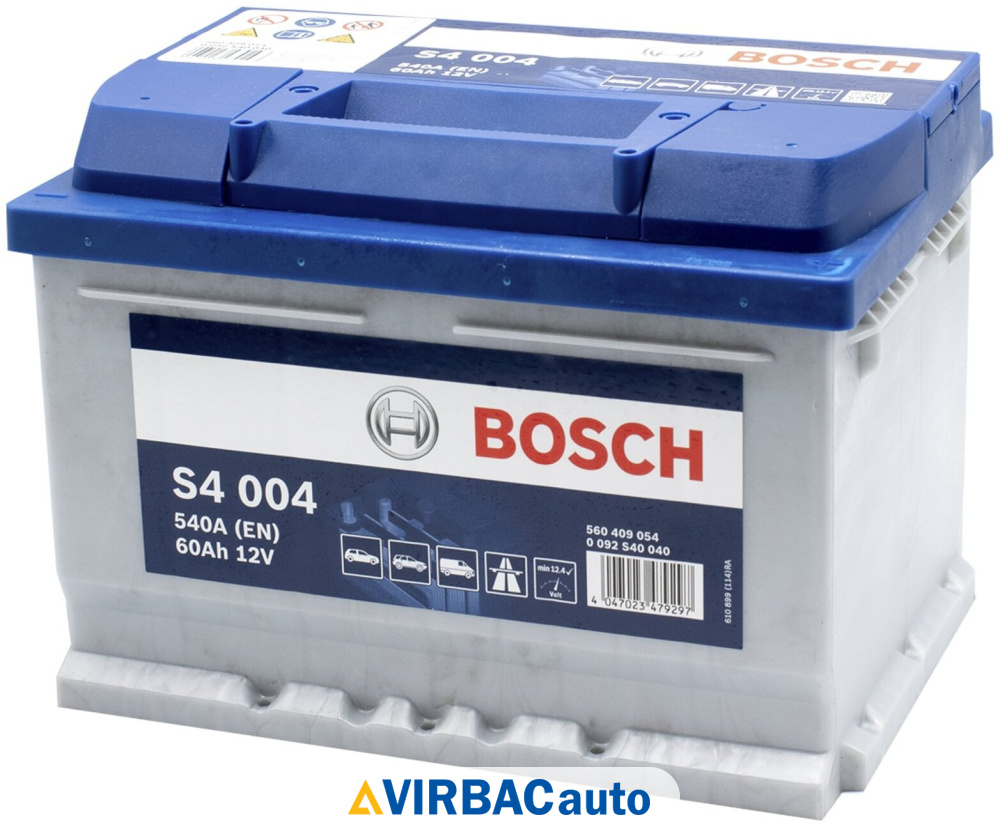

• если вы видите обозначение типа: 12V 64 Ah 590A (EN), то это европейская полярность;
• если в скобках EN нет, значит мы имеем дело с обычной батареей с левым плюсом.

Стоит отметить, что полярность указывается обычно только на тех АКБ, которые продаются в России и бывших республиках СССР, на Западе же все аккумуляторы идут с европейской полярностью, поэтому она отдельно не указывается.

Правда, в тех же США, Франции, да и в России в том числе, можно увидеть в маркировке обозначения типа «J», «JS», «Asia», но они не имеют к полярности никакого отношения, а лишь говорят, что перед нами АКБ с более тонкими клеммами специально для японских или корейских авто.

Если по маркировке определить полярность не удается, есть другой способ:

• ставим АКБ к себе передней стороной, то есть той, где расположена наклейка;
• если плюсовая клемма слева, то это прямая полярность;
• если плюс справа — европейская.

Если же вы выбираете АКБ типа 6СТ-140 Ач и выше, то он имеет форму вытянутого прямоугольника и токовыводы расположены на одной из его узких сторон. В таком случае разверните его клеммами от себя: «+» справа означает европейскую полярность, «+» слева — российскую.

Ну, и если предположить, что АКБ старая и на ней невозможно разобрать какие-либо отметки, то понять, где плюс, а где минус, можно измерив толщину клемм штангенциркулем:

• толщина плюсовой составит 19,5 мм;
• минусовой — 17,9.

В азиатских батареях толщина плюса 12,7 мм, а минуса — 11,1 миллиметра.

Можно ли ставить АКБ с другой полярностью?

Ответ на этот вопрос простой — можно. Но провода нужно подключать правильно. Из собственного опыта скажем, что на большинстве авто, с которыми имели дело, плюсового провода хватает без проблем. Минусовой же придется наращивать. Для этого придется снять изоляцию и дополнительный кусок провода присоединить с помощью клеммы.

На многих же более современных авто свободного пространства под капотом практически нет, поэтому с наращиванием провода могут возникнуть проблемы, его попросту негде будет разместить. В таком случае новый АКБ без повреждений можно вернуть в магазин в течение 14 суток. Ну, или с кем-то поменяться.

Если перепутать клеммы при подключении

Последствия могут быть самые разные. Самое легкое последствие — перегорят предохранители, защищающие бортовую сеть от короткого замыкания. Самое страшное — пожар, который возникнет из-за плавления оплетки провода и искрообразования. Стоит отметить, что для начала пожара нужно, чтобы АКБ находился в неправильно подключенном состоянии длительное время.

«Переполюсовка АКБ» — интересное явление, благодаря которому вашей машине может ничего не грозить, полюса АКБ при неправильном подключении попросту поменяются местами. Однако, для этого нужно, чтобы батарея была новая или хотя бы в хорошем состоянии. Тем не менее переполюсовка вредна для самой АКБ, так как пластины будут быстро осыпаться и этот аккумулятор у вас никто не примет по гарантии.

Если вы следите за техническим состоянием авто, то краткосрочное неправильное подключение АКБ не приведет к каким-то катастрофическим последствиям, так как ЭБУ, генератор, все остальные системы защищены предохранителями.

Гораздо более серьезные проблемы могут возникнуть, если перепутать клеммы при прикуривании другого автомобиля — короткое замыкание и перегорание предохранителей, причем в обеих машинах.



(2

Определение полярности аккумулятора: прямая, обратная, как проверить

Автомобильные аккумуляторы рассчитаны на напряжение – 12 В и постоянный ток. Они подключаются с помощью клемм, одна из которых имеет плюсовой заряд, а другая – минусовой.

Плюс подключается к электрической система авто, а минус соединяют с кузовом (массой). Полярность – это взаимное размещение клемм. Неправильное подключение АКБ грозит поломкой электрооборудования.

Но проблема в том, что выводы на разных батареях и расположены может быть по-разному.

Разница между прямой и обратной полярностью

Различают следующие виды полярности аккумуляторов:

• прямая – используется в РФ;
• обратная – обратная полярность аккумулятора характерна для машин европейской сборки, причём авто, собираемые в странах СНГ, чаще комплектуются прямополярными АКБ.

По компоновке элементов различают четыре типа полярности: по 2 вида для грузовиков и легковушек, хотя встречаются и ещё несколько, менее распространённых.

Аккумулятор прямой полярности отличается от АКБ обратной полярности размещением токовыводов. Но различий в принципе работы нет. Технические характеристики могут быть совершенно идентичными.

Есть ещё модели азиатского типа и американского. В некоторых источниках они указываются как дополнительные виды. Однако это неверно, потому что различия относятся к типоразмеру. АКБ азиатского производства больше высоту, но меньше в ширину.

Кроме того, клеммы у таких приборов тоньше. Аккумуляторы американского производства чаще имеют выводы на боковой стороне, которые сделаны под крепление болтом. Причём азиатские модели относятся к обратнополярным, а американские – к прямополярным.

Подробнее разобраться, что такое обратная и прямая полярность автомобильного аккумулятора, поможет анализ разных вариантов АКБ.

Как определить полярность аккумулятора

Способ определения будет частично отличаться для легковых и грузовых автомобилей.

Легковые автомобили

Чтобы определить, какая полярность аккумулятора – прямая или обратная, нужно развернуть прибор выводящими элементами к себе, этикетка будет располагаться перед глазами.

Прямополярной считается батарея, если слева направо размещён сначала «+», потом «–».

Такие аккумуляторы маркируются цифрой «1» и устанавливают преимущественно на отечественные авто и на отдельные машины зарубежного производства.

У обратнополярных АКБ все наоборот: сначала идёт «минус», затем «плюс». Такая батарея маркируется цифрой «0». Но, несмотря на разницу, не понять, какая полярность у аккумулятора, можно только по незнанию или в спешке.

Грузовые автомобили

Чтобы узнать полярность аккумулятора для грузовой машины, нужно посмотреть на клеммы, развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

• Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».
• В редких случаях встречаются ещё другие варианты компоновки батареи:

• «2» – выводы расположены по диагонали.
• «6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем «+».
• «9» – токовыводящие элементы размещены по центру коротких сторон.

Дополнительные способы определения полярности

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

• плюсовая клемма больше минусовой;
• клеммные выводы в целом толще.

Толщина клемм (мм.)

Прямополярный	Обратнополярный
Плюс	19,5	12,7
Минус	17,9	11,1

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах «+» и «–».

Кроме того, маркируются цветами, соответственно, «+» – красный, «–» – синий или чёрный:

• защитные колпачки на клеммных проводах;
• наклеммные колпачки.

На сам аккумулятор может быть нанесена маркировка в виде букв «L» или «R». Первая указывает на обратную полярность, вторая – на прямую.

Обратите внимание! В случае затруднений производители предлагают воспользоваться онлайн каталогом для подбора оптимальной модели аккумулятора.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

• мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»;
• слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор. Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются пузырьки воздуха;
• сырого картофеля. Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где «+», картофель позеленеет;
• осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети.

При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка.

Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

• подсветки и электроники приборной панели;
• сигнализации;
• проводов;
• бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
• АКБ;
• блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
• генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

Диодный мостик генератора

Важно! Особенно фатальна ошибка на машинах японского производства.

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

• зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
• плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно.

Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась.

Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Можно ли установить другой полярности

Автомобилистов, которые по неопытности приобрели неподходящий аккумулятор, интересует можно ли как-то поставить его в автомобиль. Теоретически можно. Естественно просто подключить аккумулятор как обычно не получится. Придётся перевернуть АКБ и тянуть провод к соответствующему выводу.

Провод иногда коротковат, поэтому его нужно будет наращивать. Кое-как к этому делу не подойти, поскольку нужно тщательно подобрать провод, рассчитав необходимое сечение. И такое подключение уже будет халтурой.

Вместо рискованного мероприятия по подключению аккумулятора с неправильной полярностью, опытные водители рекомендуют продать прибор и купить тот, который нужно.

Чтобы избежать неправильного подключения АКБ, опытные водители советуют новичкам покупать точно такой же аккумулятор, что и был установлен. Однако этот способ не спасает от неправильной установки на подзарядку, поэтому будьте внимательны при покупке и установке батареи.

Полярность аккумулятора – обратная или прямая. Как определить полярность?

Аккумулятор (АКБ) – основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи  — его полярность, т.е.

расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора. Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности – прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются).

В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля? Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности – батареи с прямой и обратной полярностью работают совершенно идентично.

Разница только в геометрии токовыводов (лево-право) и ограничениях по применению — аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто.  Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма  находится слева, а минусовая — справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность – это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0». В них плюсовая клемма будет на лицевой панели справа, а минусовая – слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2»), а также европейские АКБ для грузовиков с обратной боковой полярностью («3»), и отечественные АКБ для грузовиков («4») с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.

Почему это важно? Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.   В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки. При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») – могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное — при неправильном. Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом.  Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше – заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

09.09.2016

К другим статьям

Как определить полярность аккумулятора авто

Предположим, что вы решили поменять свой аккумулятор, то в первую очередь стоит обратить внимание на некоторые важные особенности: стартерный ток, ёмкость батареи, размер и полярность. В сегодняшней статье мы расскажем, как определить полярность аккумулятора.

Полярность — это важная характеристика АКБ, значение которой определяет местонахождение клемм на его корпусе.

Любая машина имеет особую длину кабелей, которая подходит лишь под определенный вид батарей.

Если вы попытаетесь установить на ваш автомобиль аккумулятор с неверной полярностью, то рискуете столкнуться большим количеством трудностей.

Либо вам придется как-то удлинять кабели, чтобы АКБ смог нормально функционировать с вашей машиной, либо он просто не сможет вместиться в кузов вашего автомобиля.

Если вы захотели узнать полярность аккумулятора, поверните его к себе так, чтобы клеммы располагались ближе к вам, и взгляните на местоположение токовыводов вашего АКБ.

Обратная полярность

Клеммы на аккумуляторах с обратной полярностью располагаются следующим образом: положительный токовывод находится справа, а отрицательный слева. Другое название АКБ с такой полярностью европейские. Данные батареи маркируются цифрой «0».

Прямая полярность

Если ваш аккумулятор обладает прямой полярностью, то его положительный токовывод будет находиться слева, а отрицательный справа. Такой вид батарей ещё называют «российским». АКБ с такой полярностью маркируют цифрой «1».

Многие автолюбители могли слышать про «американскую» и «азиатскую» полярность аккумуляторов. На самом деле, это всего лишь миф, так как такие АКБ просто имеют иное строение.

По своим типоразмерам азиатские аккумуляторы отличаются от европейского. Они уже и длиннее привычных нам АКБ, а также не имеют «ступеньки» на верхней части своего корпуса, из-за чего не всегда смогут правильно встать в двигатель наших, европейский машин.

Американские батареи, в свою очередь, имеют клеммы на боковой части корпуса. Для крепления таких батарей понадобятся специальные болты. Также существуют особые виды таких АКБ, клеммы которых располагаются как сбоку, так и сверху корпуса.

Аккумуляторы грузовых автомобилей

Особенность «грузовых» АКБ в том, что их клеммы располагаются на одной из коротких частей корпуса. Для определения полярности такой батарей, поверните её клеммами от себя.

Если положительный токовывод располагается слева, а отрицательный справа, то это европейская, или же обратная полярность. Но она, в свою очередь, маркируется цифрой «3».

По аналогии, если положительный токовывод находится справа, а отрицательный слева это российская или прямая полярность. Она обозначается цифрой «4».

Также существуют виды АКБ с компоновкой, клеммы которых располагаются по диагонали. Они обозначаются цифрой «2».

Как определить полярность при отсутствии маркировки?

Бывают такие случаи, когда нужно понять, какой полярности аккумулятор, а маркировки на клеммах либо стёрты, либо отсутствуют. С такой проблемой столкнуться достаточно сложно, но, тем не менее, знать это полезно.

• Для начала измерьте диаметр токовыводов. Положительный токовывод всегда будет иметь больший размер, чем отрицательный. В зависимости от страны производителя диаметр может варьироваться от 20 до 11 миллиметров.
• Также можно использовать раствор лимонной кислоты. Присоедините к клеммам медные провода, а их концы опустите в раствор таким образом, чтобы они не соприкасались друг с другом. После этого начнётся бурное газовыделение от одного из проводов. Контакт, к которому присоединён этот провод будет отрицательным.
• Для определения можно использовать сырую картофелину. В её срез воткните медные провода на расстоянии примерно 7 мм. Небольшая площадь вокруг положительного контакта должна позеленеть.

Теперь вы знаете, как определить полярность аккумулятора. Не стесняйтесь задавать вопросы нашим консультантам по телефону или в нашем магазине. Все контакты вы можете найти на шапке сайта. Удачного вождения!

Выбор полярности аккумулятора для автомобиля. Как правильно определить полярность аккумулятора для автомобиля?

В статье рассмотрена полярность аккумулятора, виды, чем они отличаются, как их определять. Такую информацию знать необходимо, чтобы не путать полярности, делать всё правильно.

Аккумулятор – обязательный источник электрической энергии сети авто. Химические реакции — основание работы элемента, и владельцу требуется вмешиваться в механизм. Основное обслуживание – зарядка, своевременное пополнение до нормального уровня дистиллированной воды.

Для установки прибора в машину соединяются выводы батареи и проводки с клеммами. Трудность возникает, когда новая батарея имеет «плюс», «минус» на других местах (по сравнению со старой АКБ), а проводка имеет недостаточную длину, чтобы достать выводы.

Играет роль полярность – места расположения внешних элементов, выводящих ток, на крышке лицевой стороны или сверху аккумулятора (местонахождение клемм). Основная разница – где-то «плюс» располагается с правой стороны, а где-то – с левой.

Во время подбора новой АКБ на автомобиль выбирается правильная полярность батареи, чтобы не возникло проблем с подключением. Популярны 2 типа:

1. Прямой тип полярности;
2. Обратный тип полярности.

Прямая полярность

Имеет маркировку номером «1», буквой «L». Она относится к отечественной разработке. Определяется тем, что плюсовые клеммы размещаются на левой стороне, минусовые – на правой. Такая полярность называется «российской», «стандартной» – батареи такого типа стоят на машинах отечественного, азиатского производства.

Обратная полярность

Разработка европейского типа – для европейских, американских автомобилей. Маркируется «0», «R». Если сравнить прямую полярность, наоборот, – положительная клемма находится справа, а минусовая слева.

Определение полярности

Определяют тип батареи при помощи специальной маркировки (рассмотренной выше), которую обозначают производители для облегчения. Если таковой не имеется, на клеммах (или возле них) располагаются значки плюс «+» и минус «–». Если знаков нет, клеммы изготовляются производителем разных размеров. Плюсовой элемент обычно больше.

АКБ на легковой автомобиль поворачиваем к себе этикеткой на боковой стороне. Ориентироваться можно по выводам – размещаются они на ближней стороне. Обращаем внимание на расположение «плюса» и «минуса». Если «+» слева — это прямая полярность, если справа – обратная.

Перед выбором аккумулятора в магазине необходимо удостоверится, какая полярность подходит автомобилю по расположению проводов с клеммами. Иначе определения типа батарей пройдут впустую.

Грузовики, автобусы, строительные машины и спецтехника имеют другую маркировку и обстановку клемм в батарее. В данной АКБ маркировка прямой полярности обозначается как «4» («стандартная»). Плюс находится справа. Используется для грузовиков российского производства. Маркировкой «3» обозначается обратный тип («евро»). Плюс располагается слева. Этот тип используется европейскими грузовиками.

Неподходящая полярность

Аккумуляторы разных типов имеют мало отличий. Могут быть идентичными корпусом, по силе тока, количеству банок, этикетке. Неопытные, невнимательные водители могут совершить ошибку в выборе. Такое может произойти при спонтанной покупке. Необходимо быть внимательным, покупать продукт неспешно. Попросите помощь продавца.

Если ошибочно приобретен неподходящий агрегат, автомобилю необходимо купить правильный аккумулятор. Неправильно подобранную АКБ:

• Вернуть по гарантии;
• Продать, объяснив причину.

Некоторые владельцы авто считают, что разницы нет в типах аккумуляторов, часто совершая неправильный выбор. Считают, что аккумулятор другой полярности нужно перевернуть, недостающие провода удлинить, заменить длинными, батарею разрядить до нуля, перезаряжая нужным размещением полюсов. Но это неоправданные хлопоты, и результат будет недолговечным и ненадежным.

Полярность указывается специально для определённых типов автомобилей. Установлены конкретные посадочные места, где батарея закрепляется. Длина проводов бортовой сети строго определённая и подводятся из назначенных мест. Разработана установка так, чтобы избежать путаницы.

Неправильная состыковка может нанести вред автомобилю. Это может провоцировать перегорание электронных приборов автомобиля, возникновение замыкания, пожара.

Возможно, не все приборы сгорят – те, что работают и при смене полюсов без её влияния. К этому списку относят лампу и электродвигатель. Остальное может сгореть.

Чтобы этого не допустить, батарею нужно выбирать правильно, а не подключать установку, не подходящую автомобилю.

Сохраните эту статью в популярных соц. сетях:

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода.

В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

• data-full-width-responsive=»true»>
• И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:
• У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет.

Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять.

Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским».

Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе.

Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам.

А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная.

Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор.

При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов.

К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону.

А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового».

Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком).

Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед).

Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной.

А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

1. Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

• «3» — «+» слева (евро, обратная). Для европейских грузовиков.
• «4» — «+» справа (стандартная, прямая). Для российских грузовиков.

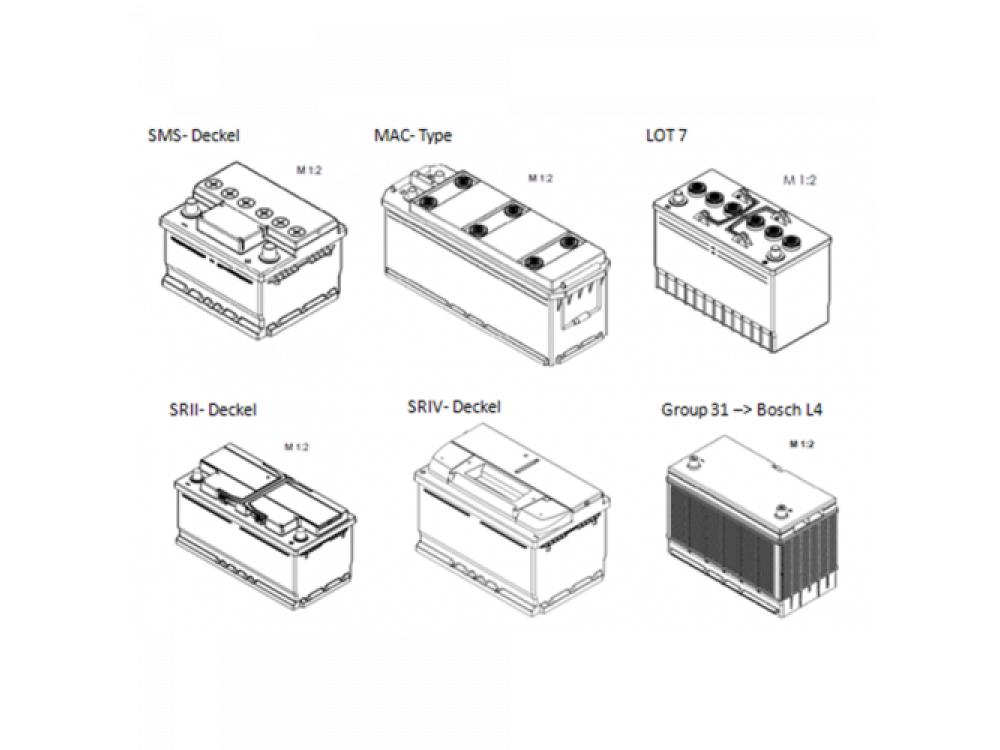

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

1. Снять аккумулятор с автомобиля.
2. Обработать выводы батареи раствором воды с содой.
3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
4. При необходимости зачистить выводы металлической щеткой.
5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
6. Поставить АКБ в гнездо на автомобиль.
7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Как определить полярность аккумулятора?

Автомобильный аккумулятор, как и любой элемент питания, например, «пальчиковая» батарейка, имеет определенную полярность («+» плюс и «-» минус). Важно при подборе новой аккумуляторной батареи для своего автомобиля правильно определить расположение плюсовой клеммы. Ведь если вы перепутаете полярность стартерного аккумулятора, вам скорее всего не удастся его установить, и впоследствии, возникнут проблемы с заменой уже нового аккумулятора.

Немного поразмыслив, вы скажете – «Ничего страшного, я разверну аккумулятор вокруг его оси, и полярность сразу поменяется». Это так, НО…

В настоящее время все стремятся сэкономить, производители автомобилей не исключение… Каждый сантиметр современной иномарки стоит не мало денег, в том числе и токопроводящие элементы (провода).

Конструкторы все просчитали, все в «притирочку», проводки ровно столько, сколько необходимо для предусмотренного аккумулятора. И если вы купили аккумулятор неправильной полярности и предполагаете развернуть его в месте установки, то учитывайте особенности конструкции стартерной аккумуляторной батареи, в частности то, что клеммы расположены по краю крышки корпуса АКБ, и если вы развернете аккумулятор, те самые клеммы окажутся с противоположной стороны.

И вот вы развернули аккумулятор, клеммы соответственно сместились в противоположную сторону, а конструкторы вашего авто на это не рассчитывали, и длинны силовых проводов автомобиля попросту не хватит для подключения аккумулятора.

Раньше конструкторы автомобилей не были такими экономными, и зачастую авто старого образца имеет небольшой запас длины токопроводящих элементов (проводки), поэтому владельцам этих авто подойдут аккумуляторы с любой полярностью.

И все же, у вас современный автомобиль, и вам нужно правильно подобрать аккумулятор с определенной полярностью.

Начнем с простого.

Для того, что бы определить полярность аккумулятора, предусмотренного производителем на ваш автомобиль, достаточно просто правильно посмотреть на него. Итак, вы смотрите на аккумулятор, из-за конструкционных особенностей подкапотного пространства, он на разных машинах может размещаться по-разному.

​



Смотреть на аккумулятор предпочтительней с верхнего ракурса. На стандартных АКБ плюсовая и минусовая клеммы расположены по длинной стороне корпуса батареи в правом и левом углах.









Осталось дело за малым, расположите аккумуляторную батарею таким образом, чтобы углы, в которых находятся клеммы, были ближе к вашему лицу.

Отличие прямой и обратной полярности автомобильного аккумулятора:

Если смотреть сверху:

Правильно:



​Неправильно:

​​

Вы сразу задумались, как это проблематично отключить от аккумулятора провода, и после этого вертеть тяжелый «свинцовый ящик»… Этого, конечно же, делать не нужно, достаточно просто подойти (расположить себя) с правильной стороны относительно источника питания вашего автомобиля.

И вот мы «ПРАВИЛЬНО» смотрим на аккумулятор, и внимательно изучаем:

1. Если вы не отключали АКБ, и он все еще находится на своем месте, то, как правило, на современных авто, токопроводящие элементы (попросту провода с «наклемниками») имеют разные цвета. Клемма, к которой подключен провод красного цвета, и есть плюсовая.







2. Присмотритесь к тем самым углам крышки аккумулятора, в которых находятся клеммы, в 99% случаях в одном из этих углов вы увидите маркировку «+». Вы нашли плюсовую клемму.











3. Бывают и тяжелые случаи: Вы все тщательно осмотрели и все же не нашли никаких знаков указывающих на полярность аккумулятора. Не отчаивайтесь. Как правило, плюсовая клемма отличается от минусовой по размеру. Можно заметить и невооруженным глазом, что одна из клемм «толще», вот она и есть плюсовая.

Вот и все – вы определили, что плюсовая клемма находится с правой стороны – значит у вас аккумулятор с «обратной (0) R+» полярностью, если же «+» слева – значит АКБ с «прямой (1) L+» полярностью.

Ну а если вы все же столкнулись со сложностями в определении полярности на аккумуляторе для своего автомобиля или попросту не хотите вникать в эти тонкости, менеджеры интернет-магазина akb4you.com с радостью предоставят консультацию.

Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.



В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.





Как определить полярность легкового аккумулятора (до 110 ач).

​

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.







Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.





Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.





Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего  встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).



Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.



Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей  выводы для подключения к электропроводке  расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».





как определить и на что влияет

Полярность аккумулятора прямая и обратная: как определить и на что влияет? Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без какого-либо дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью прямой и обратной, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Какой срок службы у автомобильного аккумулятора

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Как снять аккумулятор с машины: что рекомендуют механики

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

Сколько заряжать автомобильный аккумулятор

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот.  Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

ТОП 10 зарядных устройств для автомобильных аккумуляторов

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Быстрая разрядка аккумулятора: поиск и устранение причины утечки тока

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Какие аккумуляторы лучше? Результаты теста аккумуляторных батарей

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Что такое полярность аккумулятора и как ее определить?

На сайте по продаже новых аккумуляторов, просматривая ассортимент, можно наткнуться на данный пункт в описании АКБ: полярность — обратная, или полярность — прямая.

Что такое полярность аккумулятора?

Полярность аккумуляторной батареи — это расположение токовыводов (клемм) на верхней крышке АКБ относительно края корпуса батареи или его лицевой стороны.

Как она определяется?

Дело в том, что в машине аккумулятор может быть установлен по разному: боком, полубоком, клеммами от себя и клеммами к себе. На некоторых марках авто аккумулятор может быть как прямой, так и обратной полярности. Иной раз, сами автовладельцы переделывают посадочное место для аккумулятора, чтобы поставить АКБ не заводской полярности. Поэтому полярность всех аккумуляторов определяется путём разворачивания (не буквально, мысленно) АКБ клеммами ближе к себе. Далее мы смотрим, где положительный токовывод (плюс), а где отрицательный (минус). Если минус справа, а плюс слева — полярность прямая, если наоборот — обратная. Давайте закрепим наглядно, как отличить обратную полярность от прямой, когда клеммами «к себе» и «от себя» (красная клемма — плюсовая, черная — минусовая):

Теперь закрепим на примере установленного аккумулятора в машине:

Пример 1. Если аккумулятор развернуть клеммами ближе к себе, плюсовая клемма будет слева. Значит делаем вывод: полярность – прямая.

Пример 2. Держим в голове правило: клеммами «к себе». Плюс справа, значит полярность – обратная.

Пример 3. Мысленно разворачиваем АКБ к себе. Плюс будет справа, значит полярность обратная.

Пример 4. Клемма с края корпуса АКБ. Плюс слева. Полярность прямая.

Пример 5. Если аккумулятор развернуть клеммами ближе к себе, плюс будет справа. Полярность обратная.

Зная полярность аккумулятора для вашей машины, вы экономите время при выборе нового АКБ и избавляете себя от потери времени на возврат, если случайно купили батарею с неподходящей полярностью. И не забудьте, что полярность аккумулятора определяется при расположении клемм «ближе к себе». Удачи!

Что такое полярность? — Новости о хранении энергии, батареях, изменении климата и окружающей среде

Полярность — это термин, используемый в электричестве, магнетизме и электронной передаче сигналов, просто чтобы назвать несколько областей. Полярность определяется как состояние тела или системы, в которых оно имеет противоположные физические свойства в разных точках, особенно магнитных полюсах или электрическом заряде.

В случае электрического тока, протекающего между двумя точками или полюсами, один из полюсов будет иметь больше электронов, чем другой.Считается, что полюс с большим количеством электронов имеет отрицательную полярность. Полюс с меньшим количеством электронов имеет положительную полярность. Когда два полюса соединены проводом, электроны текут от отрицательного полюса к положительному. Этот поток называется электрическим током.

В цепи постоянного тока (DC) один полюс всегда отрицательный, а другой полюс всегда положительный, при этом электроны движутся только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным с направлением движения электронов в обратном направлении.

Проверка полярности

Переменный ток (AC) можно проверить с помощью мультиметра или вольт-омметра. Тестирование с помощью мультиметра обычно включает прикосновение к положительным и отрицательным выводам от измерителя к проверяемой проводке. Мигающий знак минуса («-») перед числовым показанием измерителя указывает на неправильную полярность.

Обратная полярность

Если вы обнаружите, что одна из розеток в вашем доме изменила полярность, устранить проблему не составит труда, однако вам нужно быть осторожным, чтобы вас не ударили током или током.Перед проверкой проводки следует отключить домашнее электроснабжение. Положительные провода, которые обычно красного или черного цвета, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно белого или серого цвета, следует подключать к хромированной клемме более светлого цвета.

Если провода не подключены должным образом, полярность будет обратной, и в результате ток будет течь в противоположном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Диоды

Диоды

уникальны тем, что они позволяют току течь только в одном направлении, и они всегда поляризованы. На диоде два вывода: анод — положительный, а катод — отрицательный.

Ток может течь только от анода к катоду в отношении диода. По этой причине диод необходимо подключать в правильном направлении. Вот почему на каждом диоде должны быть четко обозначены анод и катодные выводы.В большинстве случаев диод будет иметь линию возле катодного вывода. Эта линия обычно совпадает с вертикальной линией в символе диодной цепи.

Светодиоды

Светодиод — это светодиод. Как и все диоды, светодиоды также поляризованы. Есть несколько разных способов определить, какой вывод является положительным, а какой — отрицательным. Более длинная ножка светодиода — это анод или положительный вывод.

Другой способ определить положительный анодный штырь, особенно если ножки были обрезаны до одинакового размера, — это поиск плоского края светодиода. Штифт, ближайший к плоскому краю, — это штифт отрицательного катода.

Полярность интегральной схемы

Интегральные схемы (ИС)

могут иметь несколько выводов, и каждый вывод имеет уникальную функцию и положение. Если полярность на ИС не соблюдена, есть большая вероятность того, что вся цепь может быть закорочена. Вот почему важно уметь найти правильный поток полярности.

ИС со сквозным отверстием обычно поставляются в двухканальном корпусе (DIP).Он состоит из двух рядов контактов, ширина каждого из которых составляет 0,1 дюйма, чтобы охватить центр макета. Обычно есть выемка, чтобы указать, какой из контактов является первым на микросхемах DIP. Если выемки нет, на корпусе ИС может быть вытравленная точка рядом с выводом номер один.

Полярность батареи

Определить полярность большинства аккумуляторов просто, потому что положительные и отрицательные клеммы будут отмечены символом «+» или «-».Другой стандартной практикой является использование красного провода для положительного и черного провода для отрицательного соединения.
Определение и использование правильной полярности и правильного протекания тока имеет решающее значение для безопасного и эффективного использования электроэнергии. С некоторыми исследованиями и, во многих случаях, здравым смыслом вы можете убедиться, что ваше устройство работает правильно.

Статьи по теме:

Что такое диоды?

Что такое катод батареи?

Что такое электрический проводник

Процесс преобразования переменного тока в постоянный

Интернет-трансляция об экспериментах с большими батареями от учителя железных наук

Ток

— Способы определения полярности (постоянного тока) без измерителя

Столкнулся с вопросом, как без счетчика определить полярность зарядного устройства сотового телефона.Это заставило меня задуматься о том, какие методы вы могли бы использовать для определения полярности, кроме использования измерителя или любого другого устройства, которое лучше метра; и я подумал, что это будет интересный вопрос для моего первого вопроса здесь.

Я ответил, что вы можете использовать светодиод или диод, чтобы понять это. Или вы можете использовать соленую воду, при условии, что напряжение достаточно высокое (я думаю, более 2 вольт), вы можете поместить оба вывода в сильно соленую воду, и отрицательный вывод будет производить больше пузырей и быстрее разъедать.

Еще одна идея, которую я придумал, — это использовать линейный регулятор и посмотреть, не разрушите ли вы его (для проверки того, уничтожили ли вы его, потребуется измеритель или, по крайней мере, схема, в которой он работал изначально).

Какие еще идеи / варианты вы можете придумать? Типа электромагнитных методов или даже взрыва конденсаторов …

Редактировать

Как заметил @Juancho, когда я сказал без счетчика, я имел в виду без мультиметра (или более продвинутого устройства.)

Редактировать 2

Так как это, по сути, мысленный эксперимент, не стесняйтесь изменять напряжение и ток, как хотите, но постарайтесь указать диапазон, если это имеет значение. Например, неоновый ответ @ DeanB требовал ~ 70 вольт.

Пока есть несколько отличных ответов, спасибо всем! Я уверен, что должно быть больше базовых вариантов химии, к сожалению, я никогда не изучал химию в школе.

Редактировать 3

Построение счетчика — тоже верный ответ.На самом деле нет неправильного ответа, кроме как «используйте мультиметр».

Становится довольно круто, несколько очень интересных и уникальных ответов! Спасибо всем!

Другой ответ

Я нашел это в другом месте и подумал, что это интересно, однако @Juancho уже опубликовал аналогичный ответ.

Как мог узнать МакГайвер:

Материалы

1. какой-то изолированный провод
2. компас
3. резистор подходящий
4. палочка жевательной резинки
5. карандаш

Ступени

1. Оберните проволоку вокруг карандаша 20-30 раз. Глядя на это с конец ластика, проволока должна двигаться против часовой стрелки.
2. подключите провод №1 адаптера к крайнему правому краю катушка (все еще глядя с конца ластика). Последовательно подключите резистор к другому концу катушки. Подключите другой конец резистор к проводу постоянного тока №2 адаптера.
3. жевательная резинка (сохраните обертку на случай, если вам понадобится обезвредить бомбу позже) днем)
4. вставьте адаптер
5. держите циркуль возле конца карандаша с ластиком 6), если компас указывает на конец ластика, №1 — отрицательный провод.Если это указывает в сторону, № 1 — положительный провод.

Полярность

— learn.sparkfun.com

Добавлено в избранное Любимый 45

Что такое полярность?

В области электроники полярность указывает, является ли компонент схемы симметричным или нет. Неполяризованный компонент — деталь без полярности — может быть подключен в любом направлении и по-прежнему работать так, как должен.Симметричный компонент редко имеет более двух выводов, и каждый вывод на компоненте эквивалентен. Вы можете подключить неполяризованный компонент в любом направлении, и он будет работать точно так же.

Поляризованный компонент — деталь с полярностью — может быть подключен к цепи только в одном направлении. Поляризованный компонент может иметь два, двадцать или даже двести контактов, и каждый из них имеет уникальную функцию и / или положение. Если поляризованный компонент был неправильно подключен к цепи, в лучшем случае он не будет работать должным образом.В худшем случае неправильно подключенный поляризованный компонент будет дымить, искры и быть очень мертвой деталью.

Ассортимент поляризованных компонентов: батареи, интегральные схемы, транзисторы, регуляторы напряжения, электролитические конденсаторы и диоды, среди прочего.

Полярность — очень важная концепция, особенно когда речь идет о физическом построении цепей. Включаете ли вы детали в макет, припаиваете их к печатной плате или вшиваете их в проект электронного текстиля, очень важно уметь идентифицировать поляризованные компоненты и соединять их в правильном направлении.Так вот для чего мы здесь! В этом руководстве мы обсудим, какие компоненты имеют полярность, а какие нет, как определить полярность компонентов и как проверить некоторые компоненты на полярность.

Подумайте о прочтении

Если ваша голова еще не кружится, возможно, можно безопасно прочитать оставшуюся часть этого руководства. Полярность — это концепция, которая основывается на некоторых концепциях электроники более низкого уровня и усиливает некоторые другие. Если вы еще этого не сделали, подумайте о том, чтобы ознакомиться с некоторыми из приведенных ниже руководств, прежде чем читать это.

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока относительно положительных зарядов (т. Е. Обычного тока) в цепи.

Диоды пропускают ток только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно диод имеет линию рядом с выводом катода , которая соответствует вертикальной линии в символе цепи диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода.Ниже на сигнальном диоде 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие сторону катода, которые соответствуют линии на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы. Есть несколько идентификаторов для поиска положительных и отрицательных контактов на светодиодах. Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Штифт, ближайший к плоскому краю , будет отрицательным катодным штифтом.

Могут быть и другие индикаторы. SMD-диоды имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода.Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода. Если он не загорается, попробуйте поменять зонды местами.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется мультиметром. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.

---

Диоды, конечно же, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении.Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

Полярность интегральной схемы

Интегральные схемы (ИС)

могут иметь восемь или восемьдесят контактов, и каждый контакт на ИС имеет уникальную функцию и положение. При использовании микросхем очень важно соблюдать полярность. Есть большая вероятность, что они задымятся, растают и испортятся при неправильном подключении.

ИС со сквозным отверстием обычно поставляются в двухрядном корпусе (DIP) — два ряда выводов, каждый с интервалом 0.1 дюйм шириной, достаточной для того, чтобы охватить центр макета. Микросхемы DIP обычно имеют выемку , чтобы указать, какой из множества контактов является первым. Если не выемка, на ИС может быть вытравленная точка в корпусе рядом с контактом 1.

Микросхема с точкой и меткой для обозначения полярности. Иногда вы получаете и то, и другое, иногда только одно или другое.

Для всех корпусов ИС номера выводов последовательно увеличиваются при перемещении против часовой стрелки от вывода 1.

ИС для поверхностного монтажа могут иметь QFN, SOIC, SSOP или ряд других форм-факторов. Эти микросхемы обычно имеют точки рядом с контактом 1.

ATmega32U4 в корпусе TQFP, рядом с распиновкой таблицы данных.

Конденсаторы электролитические

Не все конденсаторы поляризованы, но когда они поляризованы, очень важно, не перепутать полярность.

Керамические конденсаторы — маленькие (1 мкФ и меньше), обычно желтые — , а не поляризованные.Вы можете придерживаться их любым способом.

Керамические конденсаторы для сквозного монтажа и поверхностного монтажа 0,1 мкФ. Они НЕ поляризованы.

Колпачки электролитические (в них есть электролиты), похожие на консервные банки, поляризованы . Отрицательный штифт крышки обычно обозначается отметкой «-» и / или цветной полосой вдоль банки. У них также может быть более длинная положительная ветвь на .

Ниже представлены электролитические конденсаторы емкостью 10 мкФ (слева) и 1 мФ, на каждом из которых есть символ тире, обозначающий отрицательный вывод, а также более длинный положительный вывод.

Подача отрицательного напряжения на электролитический конденсатор в течение продолжительного периода времени приводит к кратковременному, но катастрофическому отказу. Они сделают pop , и верхняя часть колпачка либо разбухнет, либо лопнет. С этого момента крышка будет практически мертвой, действуя как короткое замыкание.

Другие поляризованные компоненты

Батареи и блоки питания

Правильная полярность в вашей цепи начинается и заканчивается правильным подключением источника питания.Независимо от того, получает ли вы питание от настенной бородавки или от LiPo-аккумулятора, важно убедиться, что вы случайно не подключили их обратно и случайно не подали — 9 В или — 4,2 В.

Любой, кто когда-либо заменял батарейки, знает, как определить их полярность. На большинстве батарей положительные и отрицательные клеммы обозначаются символом «+» или «-». В других случаях это может быть красный провод для положительного и черный провод для отрицательного.

Набор аккумуляторов.Литий-полимерный, плоская ячейка, 9 В щелочной, AA щелочной и AA NiMH. У каждого есть способ обозначать положительные или отрицательные клеммы. Блоки питания

обычно имеют стандартный разъем, который обычно должен иметь полярность. У бочкового домкрата, например, два проводника: внешний и внутренний; внутренний / центральный провод обычно является положительной клеммой. Другие разъемы, такие как JST, имеют ключ с ключом , поэтому вы просто не можете подключить их задним ходом.

Для дополнительной защиты от обратной полярности источника питания вы можете добавить защиту от обратной полярности с помощью диода или полевого МОП-транзистора.

Транзисторы, полевые МОП-транзисторы и регуляторы напряжения

Эти (традиционно) трехконтактные поляризованные компоненты объединяются вместе, потому что они имеют одинаковые типы корпусов. Транзисторы со сквозным отверстием, полевые МОП-транзисторы и регуляторы напряжения обычно поставляются в корпусах TO-92 или TO-220, как показано ниже. Чтобы определить, какой из выводов является каким, найдите плоский край на корпусе TO-92 или металлический радиатор на TO-220 и сопоставьте его с выводом в таблице данных.

Выше транзистор 2N3904 в корпусе TO-92, обратите внимание на изогнутые и прямые края.Регулятор 3,3 В в корпусе ТО-220, обратите внимание на металлический радиатор сзади.

и т. Д.

Это лишь верхушка айсберга поляризованных компонентов. Даже неполяризованные компоненты, такие как резисторы, могут поставляться в поляризованных корпусах. Блок резисторов — группа из пяти или около того предварительно установленных резисторов — является одним из таких примеров.

Блок поляризованных резисторов. Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце. Точка представляет собой первый общий штифт.

К счастью, каждый поляризованный компонент должен каким-то образом сообщать вам, какой контакт какой.Обязательно всегда читайте спецификации и проверяйте корпус на наличие точек или других маркеров.

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете, что такое полярность и как ее определить, почему бы не ознакомиться с некоторыми из этих руководств по теме:

• Основные сведения о разъемах — существует ряд разъемов, которые имеют собственную полярность. Обычно это отличный способ убедиться, что вы не подаете питание или какой-либо другой сигнал в обратном направлении.
• Диоды — наш яркий пример полярности компонентов. В этом руководстве подробно рассказывается, как работают диоды и какие типы диодов существуют.
• LilyPad Design Kit Эксперимент 1. Схемы существуют не только на макетных и печатных платах, вы также можете вшивать их в рубашки и другие ткани! Ознакомьтесь с руководствами по LilyPad Design Kit, чтобы узнать, как начать работу. Знание полярности очень важно для правильного подключения этих светодиодов.

Основные операции, уход и обслуживание, а также расширенное устранение неисправностей для квалифицированных специалистов

Как и в последовательных цепях, электрический ток течет «от отрицательного к положительному» через каждый из компонентов нагрузки в параллельной цепи.Как показано на рисунке 6, электроны покидают отрицательный вывод источника и перетекают с отрицательного полюса на положительный через каждый из нагрузочных резисторов. Обратите внимание, что полярность каждого из резисторов такая же, как полярность источника.

Рисунок 6 — Полярность в параллельной цепи

Полярность всегда выражается от одной точки цепи относительно другой точки с другим электрическим потенциалом. Обратите внимание, что на рисунке 6 верхняя сторона каждого резистора, отмеченная отрицательным знаком, фактически находится в одной точке.Между этими подобными клеммами нет разницы в потенциале.

Также обратите внимание, что отдельные токи через каждый резистор (I ₁ , I ₂ , I ₃ ) вместе составляют общий ток (I _T ), потребляемый от источника. Когда общий ток, необходимый для работы каждой из этих параллельных нагрузок, превышает номинальный выходной ток одного источника, вам необходимо увеличить выходную мощность источника.

Проверка полярности для параллельных источников напряжения

Источники напряжения подключаются параллельно всякий раз, когда необходимо обеспечить выходной ток, превышающий выходной ток, который может обеспечить один источник питания, без увеличения напряжения на нагрузке.

• Источники питания подключаются последовательно для увеличения выходного напряжения.
• И наоборот, источники питания подключаются параллельно для увеличения текущей мощности.

Преимущество параллельно подключенных источников питания состоит в том, что один источник может быть отключен для обслуживания или ремонта при сохранении пониженной мощности нагрузки. Если батарея на 6 В имеет максимальный выходной ток 1 А, и если необходимо запитать нагрузку, требующую 2 А, то вы можете подключить вторую батарею на 6 В параллельно с первой.

Если есть какие-либо сомнения относительно полярности двух батареек, вы можете провести простой вольтметр для проверки правильности полярности.

1. Свяжите одну сторону источников питания вместе.
2. Перед тем, как подключить перемычку параллельного включения между оставшимися двумя клеммами, вставьте вольтметр между этими двумя точками. См. Рисунок 7.
3. Если полярность неправильная (рисунок 7b), вольтметр показывает удвоенное напряжение источника, потому что одинаковые ЭДС помогают друг другу. НЕ подключайте через эти клеммы.

ВНИМАНИЕ! Поскольку между этими двумя точками существует разность потенциалов, подключение перемычки для параллельного включения между ними приведет к короткому замыканию!

Если полярность правильная (рисунок 7a), то вольтметр показывает 0 В, потому что ЭДС противостоят друг другу. Вы можете подключить перемычку параллельно между этими двумя точками.

Рисунок 7: Проверка полярности

Глоссарий по батареям

— Обратная полярность — BatteryGuy.com База знаний

Разъем, предназначенный для изменения полярности

Обратная полярность — это когда положительная и отрицательная полярность на батарее меняются местами. При подключении батареи с обратной полярностью к устройству вилка, которая установлена ​​на заводе с перевернутыми проводами производителем батареи, предотвратит неправильное подключение.

Однако, если кто-то закажет батарею на замену, не предоставив ее уникальный номер детали, который сообщает поставщику батареи, что это обратная полярность или факт обратной полярности, это может привести к повреждению устройства при его установке. Обычно единственное, что указывает на полярность батареи, — это ее уникальная часть # или если вы случайно сравниваете заменяемую батарею со старой батареей и замечаете, что черный и красный провод, идущие в штекер разъема, входят в разные места.

Обратная полярность также называется концепцией полностью разряженной вторичной батареи и неправильного подключения зарядного устройства к клеммам, так что ее отрицательная клемма становится положительной, а положительная клемма становится отрицательной.

Некоторые считают это мифом, в то время как другие отмечают, что, когда это действительно происходит, батарея используется только ограниченно, поскольку токи теперь действуют против того, как внутренние пластины были разработаны для работы. Таким образом, невозможно полностью зарядить аккумулятор, и общий срок службы значительно сокращается.

На следующем домашнем видео показаны две батареи, одна из которых, похоже, имеет обратную полярность.

Исправление обратной полярности в батарее

Если батарея имеет неправильную полярность по ошибке, это можно исправить следующим образом.

1. Полностью разрядите аккумулятор — это должно сделать подключение лампы с малым током без отключения цепи.
2. Правильно подключите зарядное устройство

Если аккумулятор отказывается заряжаться, попробуйте на несколько секунд более мощное зарядное устройство (например, зарядное устройство на 24 В от аккумулятора на 12 В), а затем используйте правильное зарядное устройство с минимальными настройками.

Обратите внимание, что во всех случаях срок службы батареи будет сокращен, поскольку глубокая разрядка повреждает внутренние компоненты.

Что означает обратная полярность в зарядном устройстве? Узнай здесь!

Что означает обратная полярность в зарядном устройстве?

Чтобы сэкономить деньги и продлить срок службы аккумулятора, вы можете положиться на надежное зарядное устройство. Однако во время зарядки вы можете перепутать кабели и вместо этого расположить неправильные кабели на неподходящих клеммах. Это может привести к нарушению полярности.

Прежде чем мы ответим на вопрос «Что означает обратная полярность в зарядном устройстве для аккумуляторов», нам необходимо определить обратную полярность и изучить ее взаимосвязь с зарядным устройством.

Что такое полярность?

Полярность — это состояние системы, когда она проявляет противоположные физические свойства в разных точках, например электрические и магнитные свойства. Этот термин обычно используется в магнетизме, электричестве и в электронной сигнализации.

Во время образования электрического тока между двумя полюсами или точками один из полюсов имеет большее количество электронов, а второй — меньше.

Первый полюс с большим количеством электронов будет иметь отрицательную полярность, тогда как второй полюс с меньшим количеством электронов будет иметь положительную полярность.

Электрический ток возникает, когда вы соединяете оба полюса проводом, например, медным проводом. Электроны будут течь от отрицательной клеммы к положительной.

Это вызывает электрический ток, который течет в противоположном направлении от положительной клеммы к отрицательной.

Красный кабель используется для положительного соединения, а черный кабель используется для отрицательного соединения.

Батарея обратной полярности

Обратная полярность может возникнуть при неправильном подключении клемм и кабелей.При изменении полярности ток течет в неправильном направлении. В этой ситуации прикосновение к устройству может привести к поражению электрическим током или повреждению устройства.

Итак, что означает обратная полярность в зарядном устройстве?

При зарядке аккумулятора мы можем случайно перепутать кабели и подключить их к неправильным клеммам. Это называется обратной полярностью. Переключение полюсов происходит, когда отрицательный кабель соединяется с положительным, а положительный — с отрицательным. Когда это произойдет, это может привести к повреждению аккумулятора и других связанных с ним электрических компонентов.

Влияние обратной полярности на батарею

Обратная полярность имеет следующие эффекты:

1. Повреждение аккумулятора

Если вы случайно подсоедините не те кабели к клеммам, это изменит полярность батареи и может разрядить батарею.

Кроме того, полностью разряженный автомобильный аккумулятор может считаться пустым сосудом.На этом этапе полярность автомобильного аккумулятора МОЖЕТ быть изменена путем подключения кабелей к неправильным клеммам. Известно, что в некоторых случаях батареи могут годами оставаться в таком состоянии.

Однако, когда это происходит, может возникнуть опасность. Любой дополнительный нагрев, вызванный процессом обратной полярности, может привести к выделению из батареи газообразного водорода. В редких случаях это может привести к взрыву аккумулятора. Это приведет к выбросу кислоты и расплавленного пластика из аккумулятора, что может привести к серьезным травмам, поэтому этого следует избегать любой ценой.

2. Повреждение зарядного устройства

Неправильное подключение кабелей влияет на рабочие системы как аккумулятора, так и зарядного устройства. Основное явление, стоящее за этим, заключается в том, что при изменении полярности клемм может возвращаться неправильная полярность обратно в зарядное устройство. Это приведет к необратимому повреждению зарядного устройства.

Однако в некоторых случаях зарядное устройство может быть повреждено лишь частично. Тогда он будет заряжаться медленнее.

3. Электрические компоненты и обратная полярность

Обратная полярность также может повредить электрические провода, детали и / или электронные компоненты транспортного средства, в котором находится аккумулятор.

Возможно, наиболее серьезным повреждением подвергается генератор переменного тока, замена которого может быть дорогостоящей. Если повезет, предохранители в автомобиле перегорят прежде, чем обратный ток достигнет других компонентов.

В противном случае замена ЭБУ также была бы дорогостоящей, хотя развлекательная система и навигационная система могли бы стоить дороже. Кроме того, не исключено, что компьютер тела и другие предметы также могут быть повреждены.

Интересно, что любые часы (аналоговые) или двигатель могут ненадолго работать в обратном направлении, прежде чем они уступят место неизбежному.

Однако это может быть преувеличением, так как большинство современных транспортных средств теперь имеют защиту от обратной полярности на своих электронных модулях. Так что, возможно, ничего не произойдет, кроме, может быть, перегоревшего предохранителя.

Но вы действительно хотите рискнуть?

Что означает обратная полярность в зарядном устройстве — Вердикт

Мы никоим образом не рекомендуем менять полярность батареи. Он рискует получить серьезную травму из-за набитого кислотой лица — неприятно. ВСЕГДА надевайте защитные очки при трогании с места или при работе с аккумуляторными батареями автомобиля.

Главный ингредиент, необходимый для ошибки при неправильном подключении зарядного устройства к аккумулятору или аккумулятора к транспортному средству, — это ВЫ.

Поэтому, кроме предохранительного снаряжения, рекомендуем внимательно проверять правильность сборки. Тогда проверьте еще раз. И, наконец, проверьте еще раз.

Тогда и только тогда вы должны быть готовы продолжить.

Как: определить полярность динамика

www.TechGuys.ca | Как: определить полярность динамика

Определение полярности динамика: (поиск плюсового вывода)

Я только что купил новую пару динамиков, но клеммы не имеют положительной или отрицательной маркировки, как мне определить, какая клемма какая ??
Ну есть два тех парня как методам !!

Метод № 1

У большинства терминалов громкоговорителей один терминал меньше другого.Меньший терминал наиболее часто отрицательный вывод (как показано ниже). Если вы все еще сомневаетесь и ДОЛЖНЫ быть уверены, обратитесь к методу №2.

Метод № 2

Чтобы быть абсолютно уверенным в том, какая клемма положительная, а какая отрицательная, мы будем использовать 1,5 В. аккумулятор, чтобы динамик реагировал так, как будто он воспроизводит музыку.

* особое примечание * не используйте напряжение более 1,5 В, так как это может повредить катушку динамика.

Как мы знаем, батареи имеют маркировку «положительный», «отрицательный» или и то, и другое… мы будем использовать это в наших интересах при подключении батареи к нашему динамику.

Чтобы начать процесс, временно прикрепите короткий кусок провода к каждой клемме динамика. (обязательно используйте маркированный провод или провод разных цветов, чтобы определить, какой терминал какой).
В нашем примере мы использовали стандартный провод динамика, который «поляризован» (один провод состоит из медь, а другая сделана из олова .. что интересно, это не служит электрическим целям)

После того, как вы подключили провод к динамику, переходите к . коротко прикоснуться к свободным концам провод к клеммам аккумулятора (как показано ниже).В некоторых случаях продолжительный контакт с аккумулятором вызвал рак звуковой катушки (например, сломанный динамик)

Если динамик ВЫКЛЮЧАЕТСЯ при первом подключении аккумулятора, аккумулятор подключен правильно. выравнивание. Обязательно обратите внимание на то, какой провод подключен к положительной клемме аккумулятора. так как это положительный вывод динамика.

Все еще не уверены? Напишите нам сюда

Если вы считаете, что эта статья была вам полезна, пожалуйста, примите во внимание поддерживая сайт, сделав небольшое пожертвование. Для получения дополнительной информации просто нажмите на значок «Сделать пожертвование». и вы попадете на страницу с информацией о пожертвовании. Спасибо!

---

(c) Авторские права 2019 — Джеймс Бак — www.

No related posts.
