Электропроводка на изоляторах

Наиболее выгодно в деревянном доме смотрится открытый электромонтаж с применением фарфоровых изоляторов. Электропроводка на фарфоровых изоляторах, выполненная по стенам загородного коттеджа или дома, может быть прекрасным дизайнерским решением для эксклюзивного интерьера и придать ему вид законченности. Вы можете посмотреть примеры выполненных работ в разделе Фотогалерея.

Особенно красиво электромонтаж по старину смотрится в деревянных срубах, однако нельзя забывать, что дерево является легко воспламеняющимся материалом и поэтому монтаж электропроводки должен быть выполнен в соответствии со всеми нормами. Фарфоровые ролики сегодня можно купить практически в любом профильном магазине, а провод  для монтажа можно использовать с оболочкой из лакированных хлопчатобумажных нитей, например БПВЛ или ГПВОп, или более дорогой Gambarelli итальянского производства.

Если у Вас возникли трудности при монтаже электропроводки наши специалисты всегда готовы помочь реализовать ваши проекты и идеи.

Советы по монтажу открытой электропроводки на изоляторах.

Крепление изоляторов происходит на расстоянии 4 см от края розетки, выключателя или распаечной коробки.

Рекомендуется крепить изоляторы не далее 45 см друг от друга при монтаже кабеля по горизонтали (для исключения провисания) и не далее 50 см при монтаже кабеля по вертикали.

На углах рекомендуется использовать 2 изолятора с расположением 45 °

При установке розеток и выключателей оставляйте примерно 20 сантиметров кабеля для дальнешего расключения.

Затяните хомутом жгут проводов чтобы не дать им распустится.

Распустите косичку из проводов.

Ножом надрежте и снимите тканевую оплетку, но её не выбрасывайте она пригодится в дальнейшем.

Должно получится вот так:

Оставшаяся тканевая оплетка.

Обязательна процедура по перевязке проводов (узел должен быть расположен со стороны розеток и выключателей). Аналогичным способом кабель притягивается к угловым изоляторам. Перевязка служит для исключения натяжки проводов в распаечных коробках, розетках и выключателях. Только после этого можно приступать к расключению проводов в распаечных коробках и подключению выключателей и розеток.

При прохождении стен используйте фарфоровые втулки.

Используйте для перевязки оставшуюся тканевую оплетку снятую с провода. На фотографиях показана перетяжка кабеля белым шнуром для  лучшего контраста.

Пример монтажа ТВ розеток.

Пример монтажа выключателей.

Материалы, близкие по теме:

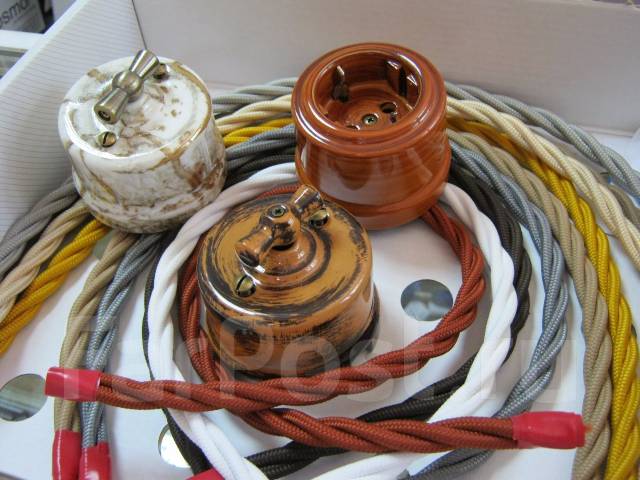

Ретро проводка Lindas. Коллекция Lindas

Это уже было. Когда-то давно, наверное уже не все помнят. Тогда не было интернета, цветных телевизоров и бетонных стен. А был деревянный дом, лампочка и витой провод спускавшийся к выключателю… Повернул ручку выключателя — свет включился. Так просто и, наверное, скучно. Но почему же тогда с такой силой возрождается сегодня интерес к этому стилю? Ностальгия? Но решение электропроводки загородного дома или дачи в ретро стиле зачастую выбирают молодые люди, вряд ли заставшие те времена, когда так строили. Пожалуй дело в чем-то другом…
Возможно,взгляд привлекает элегантная форма выключателя? Мягкие, округлые формы корпуса, ручка, которую так и хочется крутнуть, отточенная механика… Клац — свет включился! А что, неплохо, даже увлекает!

А может дело в витом ретро проводе, изящно скользящем по изоляторам на стене? Ведь действительно интересно смотрится!

Многим понравятся натуральные материалы, применяемые при изготовлении: керамика, рамки из натурального дерева, ручки выключателей из дерева, металла или керамики. Комбинируя выключатели с различными цветами деревянных рамок и поворотными ручками, можно очень удачно вписать эти функциональные элементы в интерьер.

Для большей индивидуальности коллекция Lindas ornament предлагает выключатели и розетки для ретро проводки декорированные орнаментом. Сочетая элементы орнамента, поворотные ручки выключателей и цвет рамок, создавайте свой, индивидуальный стиль. Подчеркните его завершенность, расставляя акценты в интерьере.

Кстати, а в каких архитектурных стилях ретро проводка будет отлично смотреться? Пожалуйста — гранж, прованс, винтаж, лофт, классик. Керамические ретро выключатели и витой провод на изоляторах одинаково уместно смотрятся и на кирпичной стене, и на венецианской штукатурке, и на деревянном брусе, и на бревне-кругляке, и на дорогих обоях.

Ретро прводка

— не просто стильная альтернатива наружной электропроводке с кабель-каналами и традиционными пластмассовыми выключателями, но и настоящее украшение интерьера, свежее и оригинальное решение.

Ознакомиться с продукцией, приобрести все компоненты для монтажа ретро проводки Вы можете в нашем магазине. В наличии на складе витой провод ретро различных цветов, керамические ролики-изоляторы, ретро выключатели, керамические розетки, необходимая фурнитура.

Варианты исполнения открытой проводки

сегодня: %d %M %h~:~%m

Скрытый тип проводки как способ прокладки электрокоммуникаций вошел в обиход не так давно. Очень долго провода вели непосредственно по вертикальным поверхностям помещения, без заглубления их в тело стены. Как ни странно, но сегодня подобный способ обустройства питающих магистралей опять входит в моду.

При этом, как правило, ретро проводка олицетворяет составной элемент дизайна, дух которого переносит нас на несколько десятков лет назад, в старину.

Существует целых пять вариантов исполнения открытой проводки, но только два из них имеют право на продолжительную эксплуатацию. Первый способ, пусть и модифицированный, заставляет вспомнить о традициях, ну а второй демонстрирует ультрасовременный подход

К открытой проводке обращаются не только при организации электроснабжения деревянного дома. Напомним, что согласно правилам устройства электроустановок (ПУЭ) проводка в таком жилье должна проходить по поверхности стен, поскольку располагать кабель внутри деревянных конструкций опасно. К тому же каналы для скрытой проводки в деревянном доме надо создавать еще на стадии возведения сруба, аккуратно просверливая насквозь венец за венцом. Так делают вслед за финнами и некоторые наши строительные фирмы, игнорируя отечественные СНИПы.

В то же время открытая проводка способна прийти на выручку и в многоквартирном жилье. Если, предположим, нуждаются в подсоединении к сети дополнительные «потребители энергии», однако затевать ради этого серьезные ремонтные работы нет ни сил, ни желания, ни средств. Наконец, открытую проводку можно выбрать… по стилистическим соображениям.

Важно! Открытая проводка проста в монтаже, обслуживании и контроле, к тому же ее несложно усовершенствовать, проложив новые магистрали и добавив несколько оконечных электроустановочных устройств.

Начнем, пожалуй, с традиционного (исторического) способа – прокладки открытой проводки скрученным (витым) проводом на керамических изоляторах. Кстати, этот метод считается наиболее эстетически выразительным. К нему часто прибегают, если городской интерьер оформляется в стиле ретро или кантри. Самостоятельно скручивать толстые многожильные медные провода с двойной изоляцией, а потом отправляться на поиски керамических изоляторов по заброшенным деревенским домам или рыночным развалам больше нет необходимости. В ассортименте компании Бирони, занимающийся продажей

электроустановочных изделий и сопутствующих расходных материалов, можно найти двух- или трехжильный провод и фарфоровые ролики. Причем оба изделия представлены в широкой цветовой гамме: есть не только белые, но и золотые и др.

Особенности монтажа проводки на изоляторах

— Керамические ролики фиксируются на расстоянии 4 см от края розетки, выключателя или распаечной коробки. если витой кабель монтируется горизонтально, изоляторы располагают с шагом не более 45 см. В противном случае провод может провиснуть. если же кабель проходит вертикально, нужен шаг чуть больше – до 50 см. на повороте провода принято использовать два керамических изолятора, расположенных под углом 45°.

— Со стороны розеток и выключателей, а также в местах прохождения угловых изоляторов витой провод перевязывают. оптимальный материал для этой цели – тканевая оплетка, снятая с ненужных обрезков кабеля. благодаря подобной манипуляции провод не будет натягиваться.

Витой провод

— Проводку витым кабелем (витой провод) на керамических изоляторах можно скомбинировать с кабель-каналами. В этом случае магистральные (горизонтальные) линии будут прокладываться в коробах, проходящих вдоль пола или у потолка, а вот подъёмы (опуски) к оконечным изделиям – выполняться витым проводом на евророликах.





Помните, что керамический изолятор надо монтировать с таким расчетом, что на один метр горизонтальной ветки должно приходиться пять или более диэлектрических элементов. Выключатели и розетки для наружной проводки монтируют с учетом их качественной и надежной изоляции. Для получения эффектной внешне плетенки, надо после каждого изолирующего керамического элемента изменять кручение кабеля.

А вот не такой «древний» способ обустройства открытой проводки на скобах куда менее эстетичен. Хотя, надо заметить, реализуется существенно дешевле, да и расходные материалы найти куда проще. Здесь основные «фигуранты» – медные трехжильные кабели в двойной или тройной изоляции и пластиковые или металлические электротехнические скобы, которых предостаточно на любом строительном рынке. Металлические электротехнические скобы дороже: в зависимости от диаметра и конструктивного решения (различают одно- и двухлапковые, а также двухкомпонентные хомуты).

Менее кустарно выглядит проводка внутри гофрированной трубы. Для реализации этого способа используют специальные электротехнические ПВХ-«коллекторы», которые не поддерживают горения и защищают кабели от случайных механических повреждений. Кабель или скрутка из проводов затягивается внутрь трубы, после чего «гофра» фиксируется на стене или потолке с помощью металлических монтажных полос или специальных пластиковых клипс.

Прямой конкурент уже описанному традиционному способу – проводка в кабель-каналах и плинтусах. Более удобны пластиковые кабель-каналы. Сначала они монтируются на стены и потолок, а потом внутрь укладываются провода и закрываются крышками. Важное достоинство кабель-каналов – возможность «доработать» проводку или проконтролировать её состояние, просто удалив на время ту или иную крышку. Кроме того, аксессуары (заглушки, различные варианты «углов») заметно упрощают обустройство электрической сети. А вот область применения электротехнических плинтусов существенно уже: они призваны скрывать лишь те провода, что идут непосредственно к розеткам. Однако за счет эластичности подобные изделия могут использоваться на стенах значительной кривизны.

Особенности монтажа кабель-канала

— Прежде чем приступить к монтажу, определяют оптимальное сечение кабель-канала. Учтите, что между проводами должен сохраняться небольшой зазор. «Набивать» короб под завязку не стоит, лучше взять изделие чуть большего сечения. Кстати, это замечание касается только тех коробов, в которых отсутствуют разъединительные перегородки («полочки»). Последний помогает сортировать кабели.

— Составить перечень необходимых аксессуаров помогает подробный план с разверткой проводки по стенам и потолку. Аксессуары – это внутренние и наружные поворотные углы, торцевые заглушки, тройники, переходы под кабель-канал другого сечения и т. п. Конечно, можно справиться и без них, но хотя доборные элементы и увеличивают смету, зато существенно упрощают и ускоряют процесс монтажа.

— В случае ровных стен и потолка кабель-канал можно просто прикрепить термоклеем. А вот неровная подложка вынуждает использовать для монтажа дюбель-гвозди (бетонные или кирпичные поверхности), а также шурупы (деревянная основа).

— Открытая проводка может стать одним из стилеобразующих элементов. Витой кабель на изоляторах напомнит о традициях, ну а короба от ведущего производителя «Бирони» подчеркнет современную эстетику.

 Необходимо помнить, что наружная электропроводка должна эксплуатироваться в безопасном режиме. Поэтому необходимо соблюдать требования технологии и грамотно проводить коммуникации по вертикальным поверхностям помещения.



   Статистика утверждает, что основная часть пожаров в деревянных домах возникает из-за неисправности в электропроводке. Электропроводка в доме может быть как скрытой (внутренней), так и открытой.

           Многие специалисты рекомендуют пользоваться открытым способом. Тем не менее многие собственники домов предпочитают скрытую проводку, оправдывая это тем, что она не портит интерьер. На самом деле красивой можно сделать и открытую проводку, а именно с помощью витого провода на керамических изоляторах с керамическими установочными изделиями в стиле «ретро». Основное преимущество в данном типе электропроводки – это воздушный зазор между кабелем и стеной, что повышает уровень пожарной  безопасности.

           К сожалению, до недавнего времени этот способ был забыт, многие установочные элементы исчезли

          Сегодня все возвращается на круги своя. И данный тип электропроводки является не только безопасным, но и очень модным на  сегодняшний день.с рынка.

Ретро проводка в деревянном доме, монтаж электропроводки на изоляторах

Пережив моду на современные интерьеры, многие владельцы загородной недвижимости потянулись, как говорится, к истокам. В наше время тенденция поменялась — в моде винтажный стиль жилища. Причем это не просто пластиковые накладки «под бревно», а именно строительство полноценных деревянных домов, со всеми вытекающими позитивными и негативными факторами.

Про позитив пусть рассуждают архитекторы, мы с вами, как раз рассмотрим проблемные вопросы: ретро проводка в деревянном доме.

Те, кто помнит деревянную избушку у бабушки в деревне, наверняка видел толстые витые провода, которые тянулись вдоль потолка и опускались по стенам к выключателям и редким розеткам.

Причем провода отличались от используемых сегодня — это была прочная конструкция из резиновой изоляции и толстой тряпочной оплетки. Поскольку мебели в таких жилищах было немного, все линии были на виду. Это отчасти снижало опасность повреждения: все под контролем.

Тем не менее, при таких открытых линиях, организовать короткое замыкание можно на «раз-два». Достаточно резко прислонить к проводу лопату (в прихожей), или неаккуратно взмахнуть металлическим инструментом (нож, молоток). Поэтому Правила устройства электроустановок однозначно запретили подобную организацию электропитания, предписав спрятать провода в каналы или трубы. Наружная прокладка в принципе возможна, но выполнить монтаж без нарушений сложно и дорого, особенно своими руками.

На самом деле, организация энергоснабжения в жилых домах не подвержена тотальному контролю надзорными органами. Да и технологии шагнули далеко вперед. Потому открытая проводка в стиле ретро не только возможна, но и безопасна. Доверяя профессионалам, вы перекладываете на них ответственность за соблюдение норм ПУЭ. Однако это стоит немалых денег. К слову, проводка под старину, ретро выключатели и розетки, также имеют высокую стоимость.

Отчасти по причине определенной эксклюзивности, а на самом деле, из-за применения дорогостоящих материалов (надо обеспечить безопасность без ущерба для дизайна), и отсутствия массового производства. Сэкономить можно лишь на оплате труда бригады электриков. Поэтому все чаще подобные работы выполняются своими руками.

Интересно, что тенденция распространена не только в загородных особняках. Ретро проводка в квартире уже не редкость. Причем требования безопасности в многоквартирных домах по умолчанию жестче: за вашу красоту могут поплатиться и соседи. Пожар в подъезде редко касается только одной квартиры.

Но не будем сгущать краски. На самом деле, можно выполнить монтаж ретро проводки так же надежно и безопасно, как традиционную закладку кабеля в бетонную стену.

Как правильно выполнить монтаж ретро проводки в деревянном доме?

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
   Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.

Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.

На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.

Справедливости ради, расширяться может и электропроводка на изоляторах.

Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.

За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.

Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.

А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.

Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.

Но вернемся к проводам на изоляторах

Повторяя стиль 1920–1940 годов, дизайнеры разработали целую систему, где проводка ретро безопасно размещается на керамических катушках, отлично вписываясь в бревенчатый дизайн. Безопасность в первую очередь обеспечивается применением специальных материалов: провод для ретро проводки не только красивый, но и негорючий. Внутренняя изоляция из традиционных материалов, не поддерживающих горения, а наружная (якобы тканевая) оплетка — из стекловолокна. Для нормальной коммутации предусмотрены пожаробезопасные коробочки, которые незаметно прячутся под потолком.

Правда для открытой проводки есть ограничения. Сечение провода не может быть выше 2.5 мм². Это несколько ограничивает мощность конечных устройств. Особенно если рабочее напряжение в домашней сети 12 или 24 вольта. Сила тока в сравнение с привычными 220 V возрастает почти в десять раз.

Это интересно

В современных экологически чистых жилищах с установленными солнечными панелями, низковольтные сети освещения — это реальность сегодняшнего дня. Многие владельцы подобных коттеджей ошибочно полагают, что 12 вольт безопаснее, чем 220. С точки зрения поражения электротоком — это так. А вот пожарная безопасность напротив, ниже. При одинаковой мощности и снижении напряжения питания, открытая ретро проводка должна выдерживать не привычные 3–5 Ампер, а 40–60. Соответственно и требования к проводнику с изоляцией на порядок выше.

Размещение распределительных и коммутационных устройств

Крепление на стены привычных выключателей, коробочек и розеток, в доме из круглого бревна превращается в проблему. Кроме понятных ограничений пожарной безопасности, на покатую поверхность ничего не прикрутишь.

Этот вопрос решается установкой специальных подложек из негорючего диэлектрика. Разумеется, материалы стилизованы по дерево, и вписываются в единый стиль.

Как правило, нет необходимости ровнять поверхность: подиум прикручивается прямо на круглое бревно. За прочность можно не беспокоиться, это не гипсокартон, а шуруп в дереве.

Для тех, кого не устраивают прокладки под выключателями — есть иное решение. Корпус можно подровнять под «посадочное место». Правда, конструкция самого выключателя должна обеспечить пожарную безопасность в месте контакта с деревом.

Разумеется, современный дом, построенный в ретро стиле, не может обойтись без интернета, телефона и прочих линий связи. Коммутационные разъемы для них есть, в одном стиле с розетками и выключателями. А вот ретро интернет кабель еще не придумали. Проблема решается в комплексе: 220 вольт на косичках с изолятором, и некрасивые связные провода прячем в ретротрубу.

Итоговые советы

Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.

Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.

Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.

Видео по теме

Общие сведения о тканевой проводке: полное руководство

Если вы заинтересованы в покупке дома с тканевой проводкой или думаете, что она может быть в вашем нынешнем доме, у вас могут возникнуть вопросы.

Что это? Это действительно опасно? Всегда ли нужно его заменять?

В этом руководстве мы обсудим все, что вам нужно знать. От основ о том, как это работает и почему он использовался, до определения того, используется ли в вашем доме тканевая проводка, и подробностей о том, как ее следует удалить профессионалом, мы коснемся всего, что вам нужно знать.Читайте дальше и получите все подробности в этом подробном руководстве.

Что такое тканевая проводка?

Как следует из названия, тканевая проводка — это тип электропроводки, которая использовалась до того, как проводка с термопластическим покрытием стала обычным явлением. Обычно он использовался в домах, построенных до 1960 года, и был очень распространен, потому что был недорогим, и эта прорезиненная ткань была стандартным методом изоляции проводов до того, как пластмассы стали широко распространенными и доступными.

Обычно здания, в которых используется эта разводка, строились в первой половине 20 века.Если у вас есть дом, который был построен в это время, есть вероятность, что ваша проводка — по крайней мере частично — покрыта тканевой изоляцией.

Кроме того, этот тип проводки также часто связан с другой распространенной электрической проблемой — проводкой с ручкой и трубкой. В то время, когда использовалась тканевая проводка, трубчатая проводка была стандартным методом прокладки проводов через дома. В нем использовались керамические ручки и трубки для прокладки электрических проводов через стены.

Хотя не все установки с ручкой и трубкой опасны, они склонны к выходу из строя — и им не хватает средств безопасности, присущих современным установкам электропроводки, таких как заземление.Они также обычно не обеспечивают достаточной мощности для современных нужд, что может привести к опасному перенапряжению электрической системы, что может привести к пожару.

Вкратце, тканевая проводка — это устаревший тип электропроводки, в котором ткань вместо пластика используется для изоляции и защиты электрических проводов. Это также часто связано с проводкой с ручкой и трубкой, которая также устарела и потенциально опасна.

Почему это опасно? Давайте исследуем эту тему в следующем разделе.

Почему это так опасно?

Тканевая проводка опасна по нескольким причинам, и обычно ее необходимо заменить, если она обнаружена в доме.

• Хрупкость приводит к износу. Одна из проблем тканевой изоляции состоит в том, что со временем она становится хрупкой. Он может начать отслаиваться, обнажая лежащий под ним электрический провод. По мере того как истирание увеличивается, вероятность возникновения электрической дуги (электричества, которое «перескакивает» с одного провода на другой) увеличивается.Возникновение дуги — серьезная опасность возгорания.

• Повреждение насекомыми / грызунами — По сравнению с другими методами изоляции проводов тканевая проводка гораздо более восприимчива к повреждениям насекомыми и грызунами. Изолятор можно довольно легко прогрызть, особенно если он хрупкий. Опять же, это приводит к более высокому риску оголенных проводов и возникновения электрической дуги.

• В некоторых тканевых проводках используется асбест. — На протяжении десятилетий асбест был предпочтительным материалом для изоляции.Это дешево и чрезвычайно эффективно для изоляции большого количества различных материалов от тепла. Конечно, теперь мы знаем, что асбест является чрезвычайно опасным канцерогеном для человека. В некоторых старых типах обтянутой тканью проводки используется медь, покрытая вискозным или хлопчатобумажным материалом, а затем изолированная асбестовой бумагой или прорезиненной изоляцией. Поскольку ткань со временем становится хрупкой, асбест может разрушиться и попасть в воздух, что чрезвычайно опасно.

• Может не удерживать тепло должным образом — Кабель в тканевой оболочке просто не так эффективен для изоляции проводов по сравнению с современными пластиковыми изоляторами.Это, в сочетании с тем фактом, что современные дома требуют гораздо большей мощности по сравнению с домами, построенными на рубеже 20-го века, означает, что чрезмерное тепло может накапливаться в проводах и в окружающих областях, создавая опасность пожара.

• Скорее всего, без заземления, в нем отсутствуют современные функции. — Если в вашем доме используется эта проводка, вероятно, в ней отсутствуют многие современные средства безопасности. Он может не иметь трехконтактных розеток или розеток GFCI, а также может не иметь заземления. Заземление посылает избыточный электрический ток в землю, а не обратно в электрическую систему, что снижает риск возникновения дуги и пожара.Кроме того, в вашем доме может быть блок предохранителей, а не автоматический выключатель, который может создать опасность возгорания в случае его перегрузки.

По этим причинам тканевая проводка может стать серьезной проблемой и быть опасной для вашего дома. Это может даже повлиять на вашу способность застраховать свой дом, но мы обсудим это позже в одном из следующих разделов этого руководства.

Как узнать, есть ли у меня тканевая проводка? Что искать

Если у вас проводка с ручкой и трубкой, очень высока вероятность, что у вас тканевый провод.Даже если ваша проводка выглядит прорезиненной, она, скорее всего, состоит из резины снаружи и изолирующей ткани внутри.

Если вы все еще не уверены, вы можете проверить свои провода, чтобы найти торговые марки, которые использовались в американских домах.

Вот краткий список некоторых наиболее распространенных марок тканевой проводки:

Если вы ищете дополнительную информацию о том, как распознать эти типы проводов, это руководство от InspectApedia является ценным ресурсом.

Однако, если вы не уверены, что сможете самостоятельно распознать эту проводку в своем доме, мы рекомендуем вам нанять профессионала. Домашний инспектор обычно может распознать это довольно легко, или вы можете нанять электрика. В большинстве случаев электрик сможет предоставить более подробный обзор ваших электрических систем.

Как это влияет на страхование жилья

Тканевая проводка может повлиять на страхование жилья по-разному, особенно в таких штатах, как Флорида, где существует требование «4-точечного осмотра», которое должны пройти старые дома, прежде чем они могут быть застрахованы.Новый Строительный кодекс Флориды (FBC), основанный на Международном строительном кодексе (IBC), был принят всеми округами Флориды в 2002 году и является гораздо более строгим, чем Стандартный строительный кодекс (SBC), который использовался ранее. Национальный электрический кодекс (NEC / NFPA 70), часть национальных правил пожарной безопасности, установленных и опубликованных Национальной ассоциацией противопожарной защиты (NFPA), также включен в Строительный кодекс Флориды (FBC).

• Высокие расходы на страхование — некоторые виды тканевой проводки могут рассматриваться крупными страховыми компаниями как пожароопасные.Если у вас есть это в вашем доме и / или проводка с ручкой и трубкой, это может привести к гораздо более высоким страховым взносам по сравнению с современными системами проводки. Со временем стоимость этих страховых взносов может легко перевесить стоимость ремонта вашего дома современной электропроводкой, розетками и автоматическими выключателями.

• Отказ в страховании — Это зависит от страховой компании, с которой вы работаете, но некоторые из них полностью откажутся застраховать дом с тканевой проводкой из-за более высокого риска сбоев в электросети.Возможно, вам придется заменить тканевую проводку и / или проводку с ручкой и трубкой, прежде чем вы сможете застраховаться.

Очевидно, что ни один из этих сценариев не идеален. Это одна из многих причин, по которым вам нужен осмотр дома, когда вы планируете купить дом, построенный до 1960-х годов.

Если вы покупаете дом, в котором есть тканевая или трубчатая проводка, не осознавая этого, вам, возможно, придется заплатить немало, чтобы заменить ее. Но если вы поймаете эту проблему до того, как закончите осмотр дома, вы можете отказаться от продажи или потребовать более низкую цену для покрытия затрат на замену тканевой проводки.

Что делать, если я найду это у себя дома?

Если вы только что купили дом и думаете, что в нем тканевая проводка, или вы живете в доме, в котором сейчас тканевая проводка, и только что осознали это, есть несколько различных шагов, которые вы можете предпринять, чтобы защитить себя.

• Наймите электрика для проверки вашей системы. Прежде всего, вам нужно нанять электрика, чтобы он проверил проводку в вашем доме. Вам нужно подтвердить, что у вас тканевый провод и что это опасно.Вы же не хотите тратить тысячи долларов на устранение несуществующей проблемы. Всесторонняя проверка, проводимая квалифицированным и заслуживающим доверия местным электриком, позволит выявить все возможные проблемы с вашей энергосистемой.

• Проверьте свою проводку на содержание асбеста. — Как мы упоминали ранее в этой статье, асбестовая бумага использовалась для изоляции в некоторых тканевых проводных изделиях, изготовленных в начале 20-го века. Если в вашей проводке есть асбест, вам нужно будет нанять специализированного подрядчика для его удаления, чтобы обеспечить безопасное удаление материала без выброса токсичных волокон асбеста в воздух.Если ваш электрик считает, что ваши провода содержат асбест, наймите испытательную компанию для проверки проводов, чтобы вы могли принять надлежащие меры безопасности во время процесса удаления.

• Замените тканевую проводку — В том редком случае, когда у вас тканевая проводка, но нет системы проводки с ручкой и трубкой, вы можете просто заменить тканевую проводку в своем доме на современную, пластмассовую. покрытая проводка. Если ваш электрик считает, что система электроснабжения вашего дома в целом находится в хорошем состоянии, это более доступный вариант по сравнению с заменой всей системы.

  В некоторых случаях это также может быть вариантом, если ваша система с ручкой и трубкой находится в хорошем состоянии. Ручка и трубка по своей сути не опасна, но ее часто модифицируют небезопасным образом, и со временем она имеет тенденцию выходить из строя. Однако, если ваша проводка в хорошем состоянии и электрик считает, что она соответствует вашим домашним потребностям, возможно, вам не придется ее заменять. Однако это случается редко и зависит от того, готов ли ваш страховщик застраховать дом с помощью трубчатой ​​проводки. Многие еще могут отказаться.

• Заменить тканевую проводку и систему ручки и трубки — обычно это лучшее решение для тканевой проводки.Как мы ясно показали в этом руководстве, как тканевая изоляция, так и проводка с ручкой и трубкой опасны. В большинстве случаев самый безопасный способ решить эту проблему — застраховаться в компании по страхованию жилья — это полностью заменить ваши электрические системы.

  Вам следует заменить проводку, заменить блок предохранителей на автоматический выключатель, добавить розетки GFCI и предпринять другие подобные действия, чтобы обеспечить соответствие новой проводки в вашем доме всем местным строительным нормам и правилам.

  Это будет недешево.Стоимость замены трубчатой ​​проводки может достигать 5000 долларов, а дополнительные обновления могут легко увеличить стоимость вашего проекта. Однако замена тканевой проводки и систем с ручками и трубками — лучший способ обеспечить максимальные электрические характеристики в вашем доме, предотвратить пожары и получить более высокие ставки страхового покрытия.

Это может быть дорогостоящим. Но замена тканевой проводки — лучший способ защитить ваш дом, получить надлежащую страховку и убедиться, что вы избегаете потенциальных опасностей пожара и опасностей для вашей семьи и имущества.

Могу ли я самостоятельно заменить тканевую проводку?

Мы не рекомендуем это делать, если вы не профессиональный электрик. Самостоятельные электромонтажные работы не только небезопасны для тех, кто не имеет опыта, но вы также можете совершить ошибки и ошибки, которые приведут к нарушению вашим домом местных строительных норм.

Весь смысл замены тканевой проводки — сделать ваш дом более безопасным и обеспечить соответствие местным нормам и требованиям к страхованию. Попытка взяться за опасный проект «сделай сам», например, перенастроить собственный дом, приводит к поражению цели замены проводки.Нанять профессионала. Это стоит того.

Знайте, чего ожидать

Мы надеемся, что это руководство было полезным. Надеюсь, вы узнали все, что вам нужно знать о тканевой проводке, о том, что это такое, и о рисках, связанных с ее оставлением. Независимо от того, являетесь ли вы нынешним домовладельцем или ищете новый дом, эти знания помогут вам понять, что делать с тканевой проводкой, если вы обнаружите ее в своем доме или в доме, который вы намеревались купить.

Монтаж проводки

— Типы проводов

Типы проводов

Удовлетворительная работа любого современного самолета в очень большой степени зависит от постоянной надежности электрических систем и подсистем.Неправильно или небрежно обслуживаемая проводка может быть источником как непосредственной, так и потенциальной опасности. Постоянная надлежащая работа электрических систем зависит от знаний и технических приемов специалиста, который устанавливает, проверяет и обслуживает провода и кабели электрической системы.

Процедуры и методы, описанные в этом разделе, являются общими рекомендациями и не предназначены для замены инструкций и утвержденных методов производителя.

Под проводом понимается одиночный сплошной провод или многожильный провод, покрытый изоляционным материалом.На рис. 9-110 показаны эти два определения провода. Из-за вибрации и изгибов в полете провод круглого сечения следует скручивать, чтобы свести к минимуму усталостные поломки.

Рисунок 9-110. Электрический кабель для самолета.

Термин «кабель», используемый в электрических установках самолета, включает:

1. Два или более отдельно изолированных проводника в одной оболочке.
2. Два или более отдельно изолированных проводника, скрученных вместе (витая пара).
3. Один или несколько изолированных проводов, покрытых экраном с металлической оплеткой (экранированный кабель).
4. Одиночный изолированный центральный провод с металлической оплеткой на внешнем проводе (радиочастотный кабель).

Термин «жгут проводов» используется, когда массив изолированных проводов связывается вместе шнуром шнуровки, металлическими лентами или другим креплением в расположении, подходящем для использования только в конкретном оборудовании, для которого был разработан жгут; он может включать прекращения. Жгуты проводов широко используются в самолетах для соединения всех электрических компонентов.[Рисунок 9-111] Рисунок 9-111. Экранированный жгут проводов.

В течение многих лет стандартным проводом в легких самолетах был MIL-W-5086A, в котором используется медный провод с луженым покрытием, рассчитанный на 600 В и температуру 105 ° C. Затем на этот основной провод наносят различные изолирующие покрытия. В коммерческих и военных самолетах используется провод, изготовленный в соответствии со спецификацией MIL-W-22759, которая соответствует текущим военным требованиям и требованиям FAA.

Наиболее важным соображением при выборе провода для самолета является правильное соответствие конструкции провода среде применения.Следует выбирать конструкцию провода, подходящую для самых суровых условий окружающей среды. Провода обычно классифицируются как подходящие как для открытой, так и для защищенной проводки. Номинальная температура провода обычно является мерой способности изоляции выдерживать сочетание температуры окружающей среды и повышения температуры проводника, связанного с током.

Проводник

Два наиболее часто используемых проводника — медный и алюминиевый.Каждый из них имеет характеристики, которые делают его использование выгодным при определенных обстоятельствах. Также у каждого есть определенные недостатки. Медь имеет более высокую проводимость; более пластичный; имеет относительно высокую прочность на разрыв; и легко поддается пайке. Медь дороже и тяжелее алюминия. Хотя алюминий имеет только около 60 процентов проводимости меди, он широко используется. Его легкость делает возможными большие пролеты, а его относительно большой диаметр для данной проводимости уменьшает коронный разряд (разряд электричества из провода, когда он имеет высокий потенциал).Разряд больше при использовании проволоки малого диаметра, чем при использовании проволоки большого диаметра. Некоторые шины изготовлены из алюминия вместо меди, где имеется большая излучающая поверхность при той же проводимости. Характеристики меди и алюминия сравниваются на Рисунке 9-112.

Рисунок 9-112. Электрический кабель для самолета.

Гальваническое покрытие

Чистая медь образует поверхностное оксидное покрытие со скоростью, зависящей от температуры. Эта оксидная пленка плохо проводит электричество и препятствует определению проволоки.Следовательно, вся проводка самолета имеет покрытие из олова, серебра или никеля, которое имеет гораздо более низкую скорость окисления.

1. Луженая медь — очень распространенный материал для покрытия. Его способность успешно паяться без высокоактивных флюсов быстро снижается со временем после изготовления. Его можно использовать до предельной температуры 150 ° C.
2. Проволока с серебряным покрытием используется там, где температура не превышает 200 ° C (392 ° F).
3. Проволока с никелевым покрытием сохраняет свои свойства при температуре выше 260 ° C, но большинство авиационных проводов, в которых используются жилы с таким покрытием, имеют системы изоляции, которые не могут превышать эту температуру при длительном воздействии.Паяные выводы никелированного проводника требуют использования других паяльных гильз или флюса, чем те, которые используются с лужеными или посеребренными проводниками.

Изоляция

Два основных свойства изоляционных материалов — это сопротивление изоляции и электрическая прочность. Это совершенно разные и разные свойства.

Сопротивление изоляции — это сопротивление утечке тока через поверхность изоляционных материалов.Сопротивление изоляции можно измерить с помощью мегомметра / тестера изоляции без повреждения изоляции, и полученные таким образом данные служат полезным руководством при определении общего состояния изоляции. Однако полученные таким образом данные могут не дать истинного представления о состоянии изоляции. Чистая, сухая изоляция с трещинами или другими дефектами может иметь высокое значение сопротивления изоляции, но не подходит для использования.

Диэлектрическая прочность — это способность изолятора выдерживать разность потенциалов, которая обычно выражается через напряжение, при котором изоляция выходит из строя из-за электростатического напряжения.Максимальные значения электрической прочности изоляции можно измерить, увеличивая напряжение испытуемого образца до тех пор, пока изоляция не разрушится.

Тип изоляционного материала проводника зависит от типа установки. Характеристики должны выбираться в зависимости от окружающей среды, например, стойкость к истиранию, дугостойкость, коррозионная стойкость, прочность на разрез, диэлектрическая прочность, огнестойкость, механическая прочность, дымовыделение, сопротивление жидкости и тепловая деформация. Такие виды изоляционных материалов (напр.g., ПВХ / нейлон, Kapton® и Teflon®) больше не используются для новых конструкций самолетов, но могут по-прежнему устанавливаться на старых самолетах. Изоляционные материалы для новых конструкций самолетов изготавливаются из Tefzel®, Teflon® / Kapton® / Teflon® и PTFE / Polyimide / PTFE. Разработка лучших и более безопасных изоляционных материалов продолжается.

Поскольку электрический провод может быть проложен в местах, где осмотр нечасто проводится в течение продолжительных периодов времени, необходимо уделять особое внимание характеристикам теплового старения при выборе провода.Теплостойкость имеет первостепенное значение при выборе провода для использования в самолетах, так как это основной фактор при оценке проводов. Если может потребоваться, чтобы провод работал при более высоких температурах из-за высоких температур окружающей среды, большой токовой нагрузки или комбинации этих двух факторов, выбор должен быть сделан на основе удовлетворительных характеристик в наиболее жестких условиях эксплуатации.

Экранирование проводов

С увеличением количества высокочувствительных электронных устройств, используемых в современных самолетах, стало очень важно обеспечить надлежащее экранирование многих электрических цепей.Экранирование — это процесс нанесения металлического покрытия на проводку и оборудование для устранения электромагнитных помех (EMI). Электромагнитные помехи возникают, когда электромагнитные поля (радиоволны) индуцируют высокочастотные (ВЧ) напряжения в проводе или компоненте. Индуцированное напряжение может привести к неточности системы или даже к ее отказу.

Рекомендуется использовать экранирование с охватом не менее 85 процентов. При необходимости следует использовать коаксиальные, трехосные, твинаксиальные или четырехосные кабели с заземлением их экранов в одной или нескольких точках, в зависимости от цели экранирования.[Рисунок 9-113] Заземленную конструкцию планера можно также использовать в качестве защиты от электромагнитных помех.

Рисунок 9-113. Экранированный жгут проводов для управления полетом.

Замена проводов

Если при ремонте и модификации существующего самолета требуется замена провода, сначала необходимо просмотреть руководство по техническому обслуживанию этого самолета, чтобы определить, одобрил ли производитель оригинального самолета (OAM) любую замену. Если нет, то необходимо связаться с производителем для получения приемлемой замены.

Зоны, определяемые как проблемы с сильным ветром и влажностью (SWAMP)

Зоны SWAMP отличаются от самолета к самолету, но обычно это колесные ниши, около закрылков, складки крыльев, пилоны и другие внешние области, которые могут иметь жесткие окружающая обстановка. Провода в этих областях часто имеют внешнюю оболочку для защиты от окружающей среды. Провода для этих приложений часто имеют конструктивные особенности, включенные в их конструкцию, которые могут сделать провод уникальным; поэтому найти приемлемую замену может быть трудно, а то и невозможно.Очень важно использовать провода того типа, который рекомендован в руководстве по техническому обслуживанию самолета. Изоляция или оболочка зависят от окружающей среды. [Рисунок 9-114] Рисунок 9-114. Жгут проводов с защитной оболочкой.

Летный механик рекомендует

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «провод», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров.Провод может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества. В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток.Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также называемой жилой. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Жесткий провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильного и многожильного сердечника

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень трудной в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей допустимых значений тока

Здесь, в SparkFun, мы обычно используем провод 22 AWG для создания прототипов и макетов. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать проволочную ленту 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка провода также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >

Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручными приспособлениями для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и снимать изоляцию с нескольких изолированных проводов.В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы разрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для снятия изоляции будут закрываться слишком далеко, впиваясь в провод внизу. При использовании многожильного провода инструмент обрезает внешнее кольцо провода, уменьшая общий диаметр провода и снижая прочность провода. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась царапина, лучше всего отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника	Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа разветвленный разъем (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой лопаточный разъем (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключенные к штыревым выводам микропереключателя.

Что такое обжим?

Слово «обжим» в данном контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Вилочные соединители обжаты для настенного адаптера	Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус

Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать для быстрого отключения. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаточных соединителей

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы и плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если должен использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально цилиндрической стороной вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие будет завершено, провод и разъем должны оставаться вместе после попытки их разъединить с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить существенной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема	Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штифта.После удаления обжимного штифта с металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод характеристикам обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку	Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет обжать язычки в достаточной степени.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно перевернуть предохранительный фиксатор чуть выше рукоятки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Обычные неудачи

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, обнажено слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обмотки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез на боковой стороне цилиндра.

Вставьте провод в штифт заголовка (a.к.а. сообщение). В этом случае на мини-макетной плате использовались штыревые штыри.

Примечание: Штыри разъема с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволокой штырьки вилки разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, оттяните провод от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

• поддерживает организацию проекта
• предотвращает отрывание проводов от движущихся частей
• усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения, провода в вашем проекте станут управляемыми и более простыми в обращении. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Маркировочный комплекс электропроводки

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода из комплекта micro: arcade Советы: Дополнительные идеи можно найти по ссылкам ниже.

Изоляция проводов двадцатого века: продолжение истории

Изоляция проводов двадцатого века

Популярность изоляции проводов в двадцатом веке резко возросла.

Особенно, когда прогрессивные технологии стали доступнее.

В двадцатом веке использование смесей натурального каучука для изоляции проводов стало нормой.

Разработка ПВХ-изоляции началась в 1930-х годах. Изоляция из ПВХ была более распространена, начиная с 1940-х годов.

ПВХ, крезилфталат, DEHP и другие пластмассы заменили резину в качестве изолятора для проводов и других деталей, начиная с 1950-х годов.

Различные типы проводов двадцатого века

Электропроводка с пластмассовой или неметаллической изоляцией кабеля: кабельная разводка Romex

NMC или провод с пластмассовой изоляцией или Romex используются в США примерно с 1926 года.

Пластиковые NMC начали заменять как резиновая изоляция проводов, так и изоляция проводов на тканевой основе в U.С. в 1950-е гг.

ПВХ здесь относится к пластмассам на основе поливинилхлорида.

Пластиковый или термопластический неметаллический кабель, который многие электрики до сих пор называют кабелем «Romex», используется с 1960-х годов.

В США к 1970 году кабель Romex стал широко использоваться в новом жилом строительстве. Таким образом, он полностью заменил изоляционные материалы для проводов на тканевой основе.

Однако предпочтение было отдано кабелепроводу пластиковому NMC.

Электропроводка с ручкой и трубкой

Самая ранняя форма системы электропроводки в зданиях США.С. был ручкой и трубкой.

Керамические ручки поддерживают проводку типа «ручка и трубка». Он также периодически проходит через керамические трубки под каркасом и в местах пересечения проводов.

К 1940 году использование этого типа изоляции в Северной Америке сократилось. Однако инстилляции продолжались в некоторых местах примерно до 1975 года.

Они стали менее распространенными из-за многих проблем.

Эти проблемы включали пожароопасность изоляции. Он имеет свойство со временем растягиваться и провисать.Также в них отсутствует заземляющий провод.

Заземляющие проводники снижают вероятность электрического пожара и повреждения чувствительного оборудования.

Изоляция электрических проводов NMC с тканевой изоляцией

Наружная изоляция электрических проводов NMC с тканевой изоляцией часто бывает черной, серебристой или белой.

Изоляция отдельных проводов внутри кабеля может быть резиной или резиной с тканевым покрытием.

В последующих электроустановках изоляция может быть пластиковой.

Покрытие проводов выполнено из различных материалов.Эти материалы включают: ткань поверх резины, резину и пластик.

Алюминиевая электрическая проводка, плакированная медью

На фотографии алюминиевого электрического провода, плакированного медью, показана маркировка оболочки проводки

.

Наблюдение за этим NMC или кабелем с неметаллической оболочкой проводилось в таунхаусе 1974 г. в г. Эдина.

Также он имел подключение к электрической панели FPE.

В отличие от алюминиевого электрического провода, используемого в ответвленных цепях (опасность возгорания), алюминиевый провод с медным покрытием работает примерно так же, как медный провод.

Кроме того, он безопасен для использования в домашних условиях. При условии, конечно, что проводка была проложена правильно.

Алюминиевая электрическая проводка Типы

Обычно алюминиевая электрическая разветвленная проводка была покрыта пластиком.

Алюминиевая проводка изучается примерно с 1945 года.

Она начала появляться в домах в Северной Америке еще в 1965 году.

В том же году Kaiser Aluminium and Chemical Corporation начала продавать алюминиевую проводку с твердым проводом KA-Flex.

Алюминиевая проводка в домах или других зданиях, если она не была должным образом отремонтирована или заменена, представляет собой серьезную опасность возгорания.

В завершение

Спасибо, что нашли время прочитать в нашем блоге сообщение об изоляции проводов.

Для получения дополнительной информации об электронике Falconer нажмите эти полезные ссылки:

Наконец, чтобы узнать о сборках жгутов проводов, нажмите ниже:

ЭЛЕКТРИЧЕСКИЕ ПРОВОДНИКИ И ИЗОЛЯТОРЫ ~ Learning Electrical Engineering

Электропроводники :

Самые популярные электрические проводники — медь и алюминий.

Медь — популярный выбор для цепей распределения питания и управления из-за ее превосходной способности проводить электрический ток, а также других электрических и механических свойств. Медь может быть покрыта оловом, никелем или серебром для облегчения пайки и предотвращения коррозии.

Алюминий также используется в энергетике. Его основные преимущества — это вес и более низкая стоимость материала по сравнению с медью.

Основными недостатками алюминия являются:

(a) Он имеет более низкую проводимость, чем медь, поэтому для него потребуются провода и кабели большего диаметра, чем у меди

.

(б) Алюминий быстро окисляется при контакте с воздухом.Это окисление действует как изолятор. Это приводит к дополнительным затратам на обслуживание и тестирование по сравнению с Copper

.

Алюминий широко используется в воздушных линиях электроснабжения, прежде всего из-за его небольшого веса и стоимости по сравнению с медью.

Общие термины, используемые с проводниками:

(a) Проволока представляет собой цельный кусок металла

(b) Многожильный провод — это группа небольших проводов, которые сплетены или скручены вместе для получения единого проводника.Провода не изолированы друг от друга. Сильно изолированный многожильный провод часто называют шнуром. Внешняя оболочка шнура защищает проводку от физических повреждений.

(c) Кабель может быть либо одножильным, многопроволочным, либо сочетанием проводников, изолированных друг от друга. Это последнее устройство называется многожильным кабелем. В этом кабеле жилы могут быть скрученными, иметь или не иметь общее изоляционное покрытие

(d) Проводник передает электроэнергию от генерирующего оборудования к используемому оборудованию.Проводник может быть одножильным или многожильным. Сплошной провод обычно резервируется для проводов меньшего диаметра и обеспечивает преимущество небольшого веса и малого диаметра. Конфигурация многожильного провода обычно используется для проводов большего размера, поскольку такая конфигурация делает кабель более легким и гибким.

(e) Изоляторы не проводят электричество. Однако при определенном напряжении, известном как напряжение пробоя, изолятор выходит из строя и становится проводником. Следовательно, изоляторы рассчитаны на определенное напряжение, которое нельзя превышать.

(f) Изоляция — это оболочка, в которую заключены проводники. Эта изоляция защищает проводку и предотвращает утечку переносимой электрической энергии в другие материалы, что может вызвать повреждение и опасность.

Есть несколько изоляционных материалов. Наиболее часто используемые, вместе с их механическими и электрическими свойствами приведены в таблице ниже:

Буквенный ряд обычно используется для обозначения типов изоляции кабеля. Некоторые из используемых букв:

(i) MI — Минеральная изоляция

(ii) R — Резиновая изоляция

(iii) T — Термопластическая изоляция

(iv) V — Лакированная изоляция

(v) X — Изоляция из сшитого полимера

Эта система обозначений определена NEC — Национальным электротехническим кодексом

.

Наиболее популярными среди вышеперечисленных являются утеплитель из термопласта и сшитого полимера

.

Способность изоляции материала проводника выдерживать условия окружающей среды также может быть использована для классификации изоляции кабеля, например:

H — Термостойкость до 75 ° C

HH — Термостойкость до 90 ° C

W — Влагостойкость

UF — для использования в подземных помещениях для непосредственного захоронения

Сегодня используются популярные типы кабелей, о которых нам следует знать.Некоторые из них представлены в таблице ниже:

В большинстве промышленных сред вы, скорее всего, встретите THHN / THWN и XHHW. Они обозначают:

КАБЕЛЬ ОБОЗНАЧЕНИЕ

THHN T — Термопластическая изоляция; HH — термостойкость до 90 градусов; N — Неметаллический

экранированный кабель

THWN T — Термопластическая изоляция; H — термостойкость до 75 градусов; W — Влага

стойкий; N — Кабель в неметаллической оболочке

XHHW X — Сшитая полимерная изоляция; HH — Термостойкость до 90 ° C

W — Влагостойкость

Belden 3079E 22 AWG 1 пара DataBus Braid Shield FRFPE Insulation Profi

Информация о продукте

Спецификация

Belden 3079E 22 AWG, 1 пара, оплетка шины данных, изоляция FRFPE, кабель Profibus

Допустимая нагрузка для Belden 3079E 22 AWG 1 пара DataBus Braid Shield Изоляция FRFPE Кабель Profibus: 100 А

Приложения: Кабель для управления аудиосистемой и контрольно-измерительный прибор Belden

разработан для тяжелых промышленных применений.На кабель действует 10-летняя гарантия, и он гарантированно прослужит в самых сложных условиях. Надежный и универсальный кабель можно использовать в различных промышленных приложениях, поскольку он соответствует многочисленным отраслевым стандартам. Кабели для управления аудиосистемой и инструментальные кабели Belden поставляются с множеством вариантов оболочки и изоляции, что позволяет адаптировать кабель к точным требованиям окружающей среды. Производство кабеля сертифицировано ISO.

Также известен как:

3079E 22 AWG 1 провод Belden, 3079E 22 AWG 1 кабель Belden, суровые условия окружающей среды, кабель управления, компонентный видеокабель, компонентный аудиокабель, кабель связи Belden, 3079E 22 AWG 1 измерительный кабель Belden, Belden 3079E, кабели Profibus, PROFIBUS, PROFIBUS или сеть PROFINET, провод Profibus, инструментальный и компьютерный кабель, луженый медный кабель Belden.

Стандарты:

Проводник:

Жилы из луженой меди. Они гибкие, что упрощает транспортировку и установку кабеля. Жилы из луженой меди устойчивы к влаге и коррозии. Размер и количество проводников также могут отличаться из-за различных типов этих кабелей, и вы можете выбрать тип, который лучше всего соответствует вашим потребностям.

Изоляция:

Изоляция FRFPE

Куртка:

Куртка из ПВХ, устойчивая к погодным условиям, истиранию, коррозии, пламени, ультрафиолетовому излучению, ударам, химическим веществам, кислотам, маслам, солнечному свету и промышленным отходам.

Экранирование:

Алюминиевая фольга или медная оплетка.

Спецификация:

AWG: 22

Кол-во пар: 1

Бренд: Belden

Скрутка: 7×30

Материал проводника: BC — чистая медь

Изоляционный материал: Изоляция FRFPE

Толщина дюймов: 0,035 дюйма

Материал внешней оболочки: ПВХ — поливинилхлорид

экранированный / неэкранированный: да

Номинальное напряжение: 300 В

Вес: 39 фунтов

Товар Belden: 3079E B021000

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

Плетеная оплетка из ПЭТ с высокой стойкостью к истиранию для изоляционных кабелей Электрооборудование | Huiyunhai Tech

Плетеный рукав из ПЭТ с высокой стойкостью к истиранию для электрического кабеля изоляции

Структура полиэтиленовой плетеной оболочки

Плетеная оплетка из ПЭТ сплетена из экологически чистого полиэфирного монофила. Он обладает хорошей гибкостью, огнестойкостью, абразивной стойкостью и теплоизоляционными характеристиками.Поверхность рукава гладкая, яркого цвета, разнообразного рисунка.

Наша плетеная полиэтиленовая оплетка имеет отличную износостойкость, эластичность, гладкость, огнестойкость и изготовлена ​​из промышленного, высокопрочного, экологически чистого нетоксичного мононити или мультифиламента из полиэтилентерефталата с вязкостью 1,0. или мультифиламент по запросу клиента. Широко используется для различных типов автомобильной и авиационной проводки, бытовой электроники, компьютеров и другой проводной промышленности.

Расширяемый плетеный рукав для домашних животных, собранный из мононити из полиэтилентерефталата для защиты окружающей среды диаметром 0,20 мм или 0,25 мм, обладающий хорошей гибкостью, огнестойкостью, износостойкостью и термостойкостью, управление сетью можно легко расширить до исходных 150%, и его легко затягивать различные предметы неправильной формы, которые могут поддерживаться в широком диапазоне температур, сохраняя при этом мягкость, может препятствовать химической коррозии, ультрафиолетовому излучению и трению, характеризуется своей уникальной сеткой, также имеет хорошую вентиляцию, функцию рассеивания тепла проволокой своевременно.

Характеристика продукта

1. Легкие, гибкие, изоляционные, устойчивые к ультрафиолетовому излучению, украшения, огнестойкие и долговечные, устойчивые к истиранию и химическому разложению в широком спектре промышленных применений.
2. Плетен из мононити ПЭТ 0,25 мм / 0,2 мм.
3. Конструкция с открытым переплетением позволяет легко установить пучок шлангов и кабелей, даже если некоторые из них имеют громоздкие или большие разъемы.
4. Полностью развернутая оплетка может достигать, по крайней мере, пятикратного превышения исходного размера.
5. Возможна печать логотипа.
6. Индивидуальный, специальный пакет готов принять, может быть продукт в соответствии с требованиями клиентов.

Технические данные:
Материал	Полиэстер
Рабочая температура	-50 ℃ ~ + 150 ℃
Температура плавления	240 ± 10 ℃
Воспламеняемость	VW-1
Цвет	Черный и другие цвета
Режущий инструмент	Горячий нож
Сертификация	UL, ROHS, REACH, не содержит галогенов ， ISO9001

Размер продукта

Примечания:

1: Диаметр относится к ширине плетеной оплетки в естественном состоянии сплющенной.
