Содержание

Как крепить светодиодную ленту к кухонному гарнитуру: пошагово

Освещение в современных квартирах и домах монтируется разными способами и имеет разную конструкцию. Кухня, относится к такому месту, где желательно установить дополнительные источники освещения. Правильное распределение световой энергии превратит рутинную кухонную работу в приятный процесс. Одним из интересных вариантов дополнительной подсветки является светодиодная лента, которую можно самостоятельно прикрепить над рабочей зоной к кухонному гарнитуру. Преимуществами данного вида подсветки можно считать долговечность и стойкость к внешним повреждениям.

Содержание статьи

Как приклеить светодиодную ленту к кухонному гарнитуру

Светодиодные полоски продаются в рулонах длиной по пять метров. Для дальнейшего монтажа следует приобрести крепежные элементы, клей и блок питания. Подключение подсветки необходимо осуществлять через блок, который понижает напряжение. Низковольтные изделия не требуют полной подачи энергии.

Блоки бывают разной мощности и разного размера. Сами полоски разрезаются, поэтому между собой их нужно соединять специальными крепежами.

Для крепления к гарнитуру можно использовать суперклей. В этом случае светодиоды не отклеятся даже по истечении срока годности. Многие изделия уже содержат клеевой слой, скрытый под защитной пленкой. Для лучшего эффекта рекомендуется добавить для качественного крепления двусторонний скотч. С одной стороны скотч приклеивается к поверхности гарнитура, а на другую крепятся светодиоды.

Справка! Разнообразная цветовая палитра дополнительных источников питания украсит любой интерьер современной кухни. Подсветка может быть выполнена в белом, желтом, зеленом, синем и красном цветах.

Важные моменты при работе

Во время проведения работ по прикреплению ленты нужно следить, чтобы она не сильно перекручивалась, иначе повредятся электрические компоненты. Если она приобретается для кухни или ванной комнаты, то следует отдать предпочтение  моделям, которые имеют высокий класс защиты от влаги и пыли.

Тогда во время уборки вместе со шкафами можно протирать и светодиоды. Для освещения нижней части кухонного гарнитура, следует учесть, что во время приготовления пищи и мытья посуды, вырастает вероятность попадания воды на ленту. А для гостиной, например, можно приобрести дешевые светодиоды.

При нарезке и соединении частей ленты, надо следить, чтобы сохранилась целостность токопроводящих дорожек. Яркость светодиодной ленты выбирается в зависимости от предназначения. Если требуется осветить непосредственно рабочее место, желательно приобрести изделия более мощные.

Внимание! Большое разнообразие светодиодов позволяют их крепить практически на любую поверхность не только кухни, но и в гостиной, жилых комнатах и ванной.

Какой выбрать клей

Для того чтобы качественно приклеить светодиоды к поверхности гарнитура, можно выбрать один из предложенных вариантов:

  • двусторонний скотч;
  • суперклей;
  • клейкий слой на подложке;

Многие модели светодиодов продаются с нанесенным слоем клея на стороне, к которой приклеивается поверхность гарнитура. Обычно клей защищен специальной пленкой. Чтобы убрать защиту, нужно просто подцепить ножиком край пленки и снять ее. Бывают случаи, что лента отклеивается от поверхности. Это случается по причине плохо подготовленной поверхности гарнитура или при выборе скотча плохого качества или клея.

Крепление светодиодной ленты к гарнитуру на кухне: пошагово

Для того чтобы правильно закрепить источник дополнительного освещения к гарнитуру следует придерживаться следующих пошаговых действий:

  1. Первым делом следует выполнить замер области, куда будет крепиться лента. Для этого можно применить обыкновенную рулетку. Данные должны быть максимально точны.
  2. Место на гарнитуре, где будет клеиться светодиоды, требуется хорошо промыть, очистить от пыли и грязи и обезжирить обычным спиртом или спиртовым раствором, затем она должна высохнуть.
  3. При наличии неровной поверхности, сначала рекомендуется прикрепить на гвоздики специальную полоску из алюминия, а уже на нее крепятся ленты.
  4. Чтобы приклеить самоклеящуюся ленту, надо просто снять защитную пленку и распределить светодиоды по поверхности гарнитура. Если клеящий слой отсутствует, можно воспользоваться обычным супер – клеем или двусторонним скотчем.
  5. Блок питания подбирается, исходя из разновидности ленты. Крепить его нужно в самом углу гарнитура, он должен быть надежно скрыт, и не подвергаться механическим повреждениям, и не допускать попадания воды. Сначала блок присоединяется к сети, а затем к светодиодам.

Важно! Все места соединений проводов нужно закрыть специальными колпачками или обмотать изоляционной лентой. Таким образом, можно оградить себя от удара током. При соблюдении мер предосторожности, крепление изделия к гарнитуру на кухне станет безопасным.

Светодиодная лента станет прекрасным дополнительным освещением для любой кухни. Легкость установки и подключения, делает такой источник дополнительной энергии довольно востребованным.

Прикрепить самостоятельно светодиоды к гарнитуру на кухне не составит особого труда, и не потребуется каких-либо определенных навыков. Зато кухня станет уютным и комфортным местом, где приятно проводить время всей семье за ужином.

Подпишитесь на наши Социальные сети

выбор ленты, места установки и монтаж

Использование светодиодных ламп в освещении кухни позволяет решать одновременно несколько задач: разнообразить интерьер, придать больше света рабочей зоне, выделить интересные детали и мгновенно превращать кухню из места приготовления пищи в помещение для праздника или романтического ужина. Монтаж светодиодной подсветки легко осуществляется своими руками, материалы для него легко найти в магазинах с электрооборудованием. С минимальными затратами времени и средств вы можете придать кухне совершенно другой вид.

Преимущества использования светодиодной подсветки

Почему светодиоды приходят на смену традиционным лампам? Этому есть несколько причин:

  • Экономия электроэнергии – энергопотребление в 10 раз меньше, чем у ламп накаливания и в 3 раза меньше, чем у люминесцентных ламп.
  • Прочность, безопасность и стойкость к механическим внешним повреждениям.
  • Долговечность – светодиоды способны проработать около 11 лет непрерывной работы.
  • Высокая вариативность цветовой гаммы.
  • Отличная яркость освещения – устройство нагревается мгновенно.
  • Минимальное выделение тепла и работа при низких температурах.
  • Простота монтажа и использования.

Преимущества весьма серьезны, led-лента достойна того, чтобы если не занять главную роль в освещении кухни, то хотя бы существенно его дополнить.

Варианты применения светодиодной ленты в интерьере кухни

Помимо традиционного освещения рабочей зоны, в кухонном интерьере подсветку можно использовать и в других местах. Каждая зона при этом будет обыграна по своему. Примеры всех работ продемонстрированы на фото в конце статьи.

Рабочая поверхность

Функциональная подсветка рабочей поверхности – для этих целей освещение устанавливают под навесными шкафами, используя либо непосредственно LED-ленту или готовые светильники
Важно! Выбирайте теплый белый свет для подсветки рабочей зоны, так ваши продукты будут выглядеть аппетитнее.

Кухонный гарнитур

Декоративная подсветка кухонного гарнитура – при установке ленты на верхнюю поверхность навесных шкафов ей не угрожают внешние воздействия и можно использовать любую открытую светодиодную ленту, при установке подсветки на нижнюю часть напольных шкафов, следует выбирать ленту с повышенным уровнем защиты, чтобы исключить риск намокания во время влажной уборки

Фартук

Декоративная подсветка фартука – особенно эффектно смотрится при использовании стеклянного фартука, в таком случае возможен как торцевой, так и обратный вариант подсветки, когда оборудование располагается с тыльной стороны фартука

Потолок

Освещение потолка – простыми в монтаже являются контурная подсветка (когда светодиоды располагаются на полке и светят вверх) и направленная (когда свет идет вдоль потолка). Это исключительно декоративная подсветка, которая не способна полноценно освещать помещение.

Ящики шкафа

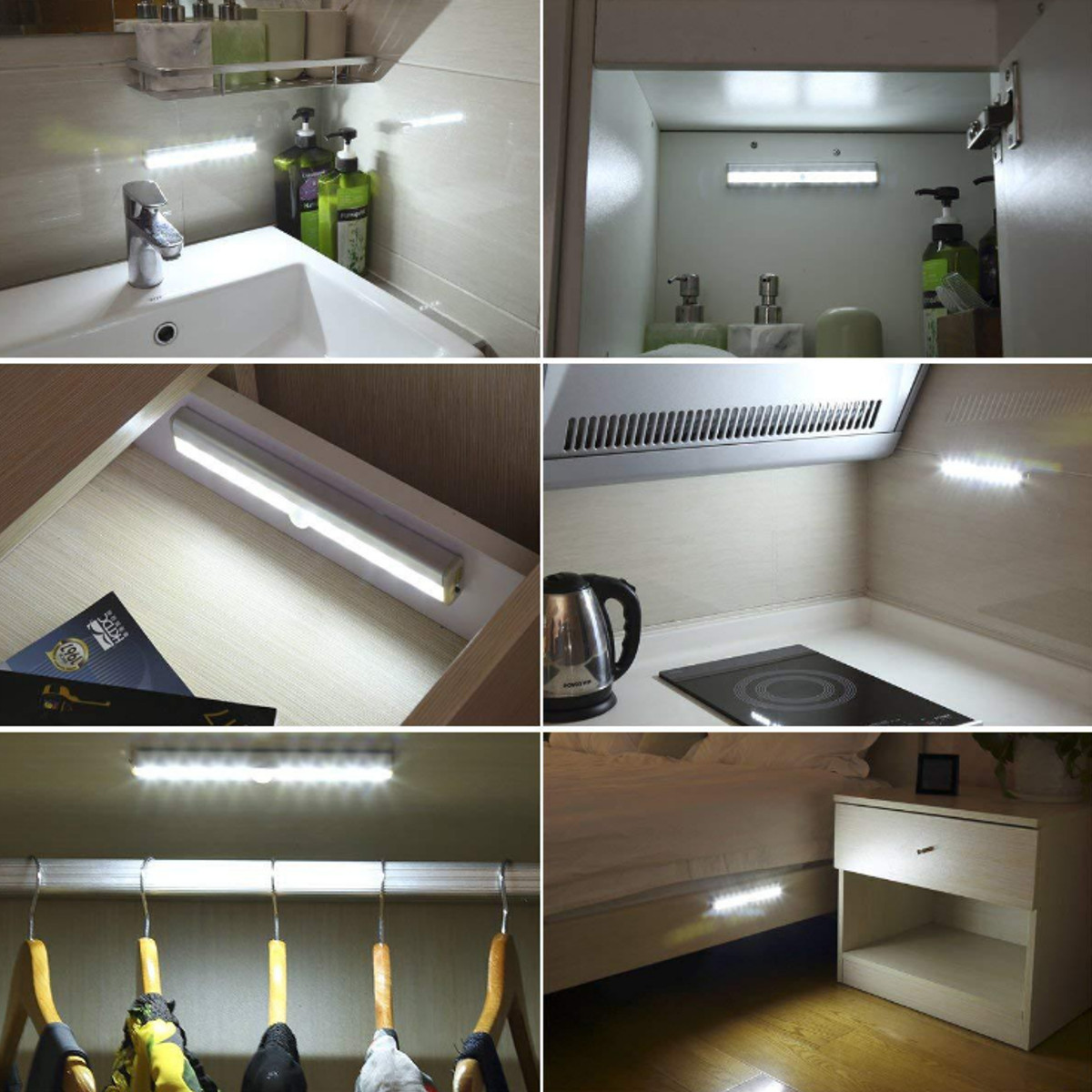

Функциональная подсветка внутри ящиков и шкафов —
Обратите внимание на сенсорные светодиодные лампы, они будут срабатывать при открывании дверцы.

Обеденная зона

Подсветка стола и обеденной зоны – здесь также важно подобрать устройство, на котором будет иметься защитный слой, предохраняющий от паров, загрязнений и влаги
Этими вариантами возможности использования подсветки в интерьере не ограничиваются, все зависит от вашей фантазии.

Выбираем светодиодную ленту правильно

Чтобы не запутаться в обилии видов лент, мы подробно вам расскажем об их типах.

Ленты классифицируются по нескольким признакам:

  • Плотность расположения светодиодов – чем больше количество светодиодов на один погонный метр, тем ярче будет свечение (30 шт/м, 60 шт/м, 120 шт/м, 240 шт/м)
  • Степень влагозащиты – для кухни выбирайте ленту с маркировкой IP65
  • Количество цветов – ленты SMD светят одним цветом, яркость которого зависит от количества кристаллов в диоде, ленты RGB изготавливаются из кристаллов трех цветов, что позволяет ей светится всеми цветами радуги.

Лента RGB может оснащаться пультом дистанционного управления, с помощью которого и осуществляется изменение цвета.

Теперь вы можете выбрать ленту в зависимости от того, какую роль в интерьере будет играть подсветка.

Что необходимо для монтажа LED-ленты своими руками

Все необходимое легко приобрести в магазинах с электрооборудованием. Обращайте внимание на качество комплектующих.

  1. Светодиодная лента. Продается метражом, поэтому предварительно произведите замеры поверхности для установки.
  2. Блок питания. Так как напряжение led-ленты 12 Вт, а сеть выдает 220 Вт, необходим блок питания. Его лучше подбирать с запасом мощности 30%.
  3. Провод гибкий двужильный сечением 0.75 мм.
  4. Паяльник с припоем.
  5. Изолента или термоусадочная трубка.
  6. Выключатель или тумблер

После того, как вы приобрели все необходимое, можно приступать к монтажу.

Как сделать монтаж самостоятельно

Разберем поэтапно, процесс монтажа светодиодной ленты под шкафы кухонного гарнитура.

Определите место, куда спрячется блок питания, от этого зависит длина используемого провода.

Можно выбрать место поближе к розетке, можно включиться в точку подключения кухонной вытяжки. Все зависит от «рельефа» вашей кухни.

Замерьте поверхность предполагаемой установки.

Отрежьте необходимое количество ленты.

Обратите внимание на метки для разрезов! Обрезав ленту в другом месте вы рискуете ее испортить

Прочитать как правильно разрезать светодиодную ленту можно тут.

К контактам либо припаиваются два кабеля, либо устанавливаются два коннектора (на фото)

Затем выполняют изоляцию (лентой либо трубкой).

Провода соединяем параллельно, соблюдая полярность — плюс к плюсу, минус к минусу. Полученные соединения подключаем к выходу блока питания.

Основа у ленты самоклеящаяся, поэтому предварительно очистив и обезжирив поверхность, мы ее просто приклеиваем.

Не включайте подсветку сразу же после монтажа, дайте клею остыть и схватиться.

После того, как вы тщательно спрятали провода и закрепили блок питания, вуаля! Ваша подсветка готова.

Примеры готовых работ

Продемонстрируем лучшие работы по освещению кухни светодиодными лентами.

На данном фото использована подсветка рабочей зоны, накладные ленты располагаются по краю нижней части навесных шкафов, эффектно отражаясь в стеклянном фартуке.

Здесь оригинально использована подсветка обеденной зоны.

Помимо подсветки рабочей зоны, в этом интерьере использована подсветка напольных шкафов.

Для удобства использования организована подсветка внутри ящика.

Видео

Для лучшего понимания процесса монтажа, предлагаем вам посмотреть видео. Здесь объясняется подробный процесс монтажа RGB-ленты с дистанционным управлением.

Как видите, придать изюминку освещением своей кухни не так сложно, как может показаться на первый взгляд. Тщательно продумайте варианты использования светодиодной ленты, немного вашего времени и результат превзойдет все ожидания.

Подсветка для кухни — как ее сделать?

Подсветка для кухни: типы, особенности, изготовление своими руками

Современная кухня — это не только красивая, модная мебель и функциональная бытовая техника, облегчающая и ускоряющая приготовление пищи или, например, мытье посуды, но и грамотное многоуровневое освещение. Сегодня дизайнеры, разрабатывая кухонные интерьеры, уделяют большое внимание подсветке рабочей зоны, пространства внутри шкафов и ящиков. Подсветки мебели снизу создают ощущение легкости, воздушности интерьера. Часто свои варианты подсветки кухни предлагают мебельщики, поставляющие на рынок кухонные гарнитуры с уже встроенными светильниками. Если же на вашей мебели такой «опции» не предусмотрено, а освещение кухни далеко не идеальное, можно исправить ситуацию, изготовив подсветку кухни самостоятельно.

Для начала нужно определиться с типом подсветки. Рабочую зону кухни можно подсветить светильниками точечного типа, линейными лампами и светодиодными лентами. Выбор типа подсветки для самостоятельного изготовления нужно делать, объективно оценив свои навыки и возможности. Если они вообще отсутствуют в этой области, лучше пригласить мастера. Если вы никогда ничего подобного не делали, но все равно рветесь в бой, советуем смастерить кухонную подсветку с использованием светодиодной ленты: ее легко монтировать, смотрится она великолепно, работает эффективно при правильном подборе комплектующих.

Точечные светильники для подсветки кухни

Этот вид подсветки эстетичен. Споты можно врезать в дно подвесных шкафов либо пристроить для их установки специальное фальшдно. Аккуратно смонтированные светильники выглядят эффектно. Яркость и цветовой спектр подсветки можно отрегулировать выбором ламп — галогеновых, светодиодных и т. д. Нельзя использовать лампы накаливания, так как они вместе со светом интенсивно вырабатывают тепловую энергию и сильно нагреваются, что делает их пожароопасными.

Кроме врезных точечных спотов, можно использовать для обустройства подсветки в кухне светильники накладного типа. Они многообразны по форме и более просты в монтаже, могут применяться как одиночные светильники, так и сгруппированные в одну линию, в этом случае расстояние между ними должно составлять 30—45 см.

Подсветка кухни точечными светильниками эффектно смотрится, интенсивность ее можно регулировать не только выбором ламп, но и, например, установкой реле на выключателе. Направление светового потока можно менять, если выбрать модели светильников с поворотным механизмом. Дизайн точечных светильников разнообразен, поэтому выбрать споты, оформленные в стиле, соответствующем стилевому решению вашего кухонного гарнитура, можно без труда в обычном или интернет-магазине.

Подсветка линейного типа

Линейную подсветку обычно располагают на кухне прямо под навесными шкафчиками, размещенными над столом и раковиной. Часто используют для ее обустройства люминесцентные лампы. Их располагают под дном шкафов в одну линию на минимальном интервале друг от друга. К днищу шкафчиков прикрепить их можно обычными шурупами. Монтаж прост и не требует прорезки ниш, как в случае со спотами врезного типа.

Светильник люминесцентный 21Вт G5 T5 L 903/905мм

Подобная подсветка обеспечивает равномерное и достаточно интенсивное освещение. Световой поток направлен одинаково во все стороны, и, если оставить все как есть, это может вызвать определенный дискомфорт у тех, кто находится на кухне. Чтобы этого избежать, световой поток подсветки надо перенаправить. Для этого следует установить на внешнюю сторону лампы отражающий экран-бордюр, его можно красиво оформить и превратить в еще один элемент кухонного декора.

Лампы для такой подсветки выбирают обычно с цоколем G13, длина может быть разной — 60, 90, 120 либо 150 см. Производители предлагают модели как традиционного, так и оригинального дизайна. К преимуществам подобной подсветки можно отнести умеренное потребление электроэнергии при хорошей яркости светового потока, долгий срок службы, разный спектр света. Линейная люминесцентная подсветка подключается к электрической сети напряжением 220 В. Минус люминесцентных ламп — содержание в них ртути. Это повышает важность бережной эксплуатации и требует специфических условий утилизации таких ламп после выхода их из строя. Кроме того, для люминесцентных ламп характерно пульсирующее свечение, что может негативно воздействовать на глаза человека.

Более прогрессивное и модное решение для линейной кухонной подсветки — установка светодиодных балок. Эти линейные осветительные приборы выполнены в виде трубок, конструкция их достаточно простая. Устанавливают такие светильники на фиксирующие магнитные клипсы, монтируемые на мебели. Трубчатые балки дают яркий интенсивный свет, с их помощью можно оптимизировать освещенность любого участка кухни. Наиболее частое их применение — крепление к мебели над рабочей поверхностью кухни. Служат световые балки дольше других светильников, но и стоимость их весьма высока.

Светильник модульный светодиодный ЭРА LM-5-840-C3

Подсветка кухни при помощи светодиодных лент

Популярное решение подсветки кухни, которое часто выбирают и супермодные дизайнеры интерьеров, и домашние умельцы, успешно обходящиеся без их услуг, — подсветка рабочей поверхности и других зон кухни светодиодной лентой. Этот эффектный и практичный способ подсветки универсален, но он просто оптимален для помещений с повышенным уровнем влажности и частыми температурными колебаниями разной амплитуды — для кухонь. К тому же такая подсветка долговечна, потребляет минимум электроэнергии, стойко переносит скачки напряжения в сети. Купить светодиодную ленту можно повсеместно и по доступной цене.

Уровень яркости светодиодных лент может сильно отличаться. Мощность свечения можно легко регулировать при помощи дистанционного пульта управления либо панели сенсорного типа. Кроме того, производители, помимо лент с белыми светодиодами, предлагают светодиодные ленты других тонов: красного и желтого, синего и зеленого цвета. Это открывает новые возможности дизайна кухонных интерьеров.

Светильник светодиодный LED NAVIGATOR 5Вт IP20 4000К

Светодиодные ленты можно смонтировать где угодно: на стене, на потолке, на днище навесных кухонных шкафов. В качестве крепежного средства применяются скобы, двусторонний скотч, надежный клей. Для обустройства светодиодной подсветки кухни можно использовать специальные съемные панели из материала разной степени прозрачности. Конструкция их предусматривает внутреннюю полку, на которой удобно и легко крепится лента. Среди предлагаемых производителями подобной продукции вариантов рекомендуется отдавать предпочтение моделям, обладающим высокой степенью защиты, — IP44 и более. Панели должны быть покрыты защитным лаком или другим составом аналогичного действия. Для кухни часто используются модели, размер кристаллов которых составляет 50х50 либо 50х75, располагать их можно и в два ряда. Не стоит покупать для самостоятельного изготовления подсветки светодиодные ленты, которые запаяны в трубке. Их срок службы недолог, они быстро перегреваются, теряют яркость и в итоге перегорают. Чтобы подключить к электроснабжению светодиодные ленты подсветки, необходимо приобрести специальные переходники, обеспечивающие требуемые значения напряжения.

Самостоятельный монтаж подсветки кухни светодиодной лентой

Если выбирать тип подсветки для кухни, чтобы установить ее своими руками, то наиболее подходящий вариант для этого, как мы уже говорили, — подсветка светодиодными лентами. Эффективная, эстетичная и наиболее простая в установке.

Что необходимо подготовить для работы по обустройству кухонной подсветки:

  • качественные светодиодные ленты, рассчитанные на напряжение 12 Вт;

  • электрический кабель, сечение которого составляет 0.75 мм²;

  • вилки электрические;

  • скобы для фиксации ленты;

  • паяльник и все необходимое для работы с ним;

  • трансформаторы;

  • строительный двухсторонний скотч;

  • изоляционную ленту;

  • LED-профиль;

  • острые ножницы;

  • блок питания 12 Вт;

  • уголок для изготовления подсветки.

Инструкция по самостоятельной установке светодиодной подсветки с использованием лент:

  1. Сделайте замеры требующейся длины светодиодной ленты, используя для этого строительную рулетку. После этого ножницами отрежьте нужную длину ленты от рулона и зачистите крайние контакты примерно на 1—1.5 см.

  2. Аккуратно припаяйте к зачищенным контактам два отрезка кабеля. После завершения пайки следует выполнить изоляцию контактов, сделать это можно при помощи обычной изоленты либо удобной термоусадочной трубки.

  3. На уголок либо профиль прилепите скотч, на нем установите и зафиксируйте светодиодную ленту, не забыв избавить ее от защитной пленки. На небольшом расстоянии от светодиодной подсветки следует установить также трансформатор.

  4. Перед установкой трансформатора нужно предварительно снять с него корпус. Затем необходимо припаять к нему со стороны низкого напряжения оголенные концы провода светодиодной ленты. С другой стороны к трансформатору нужно присоединить электрический кабель со смонтированной на нем вилкой.

  5. Прежде чем монтировать светодиодную подсветку, поверхность, на которую она будет установлена, необходимо тщательно очистить и обезжирить, используя для этого, например, спиртовой раствор или эффективное чистящее средство.

  6. Пластиковый короб, в котором поместятся лишние провода, устанавливают внутри шкафа, ставшего платформой для установки подсветки. Провода протягивают сквозь проделанное в нижней стенке шкафчика отверстие. Фиксируются они в коробе, электроустановочными скобами.

  7. Все провода подсветки прокладывают к тому месту, где будет смонтирован блок питания, к примеру, к вытяжке.

  8. Провода соединяются параллельно: плюс к плюсу, минус к минусу.

  9. После подсоединения проводов подсветки к блоку питания остается только оснастить его выключателем, и подсветка будет готова к работе.

Рекомендации по монтажу светодиодной ленточной подсветки

Чтобы у вас все получилось и подсветка стала эффектным и функциональным дополнением интерьера кухни, учтите следующие советы и нюансы монтажа:

  • При приобретении светодиодной ленты и блока питания помните, что их мощность обязательно должна быть одинаковой. В противном случае ваша новая подсветка не прослужит долго, несовпадение мощности приведет к быстрому выходу из строя или ленты, или блока питания.

  • Рекомендуем не покупать коннекторы, обеспечивающие быстрое, но недостаточно надежное соединение контактов, старая добрая пайка гораздо надежнее.

  • Когда требуется разрезать светодиодную ленту, предварительно отыщите контакты плюс/минус либо специально нанесенное обозначение в виде вертикальной линии, резать ленту можно только в этом месте.

  • Паяя провода, применяйте канифоль.

  • Непреложное условие функционирования светодиодной ленты — обязательная и тщательная изоляция ее контактов друг от друга, при соприкосновении неизолированных контактов лента не светится.

  • Светодиодная лента излучает яркий свет, освещение высокой степени интенсивности требуется не всегда. Лучше предусмотреть возможность регулирования яркости ленты. Для этого рекомендуется приобрести диммер и усилители и установить их одновременно с блоком питания.

  • Чтобы купить качественную светодиодную ленту и все комплектующие для обустройства подсветки кухни своими руками, нужно отправиться в специализированный обычный или онлайн-магазин и приобрести либо заказать с доставкой все необходимое. Причем рекомендуем выбирать светодиодную ленту среднего ценового сегмента, поскольку дешевая не даст желаемой яркости, а дорогая имеет неприятное свойство быстро нагреваться.

  • Если вы решили украсить интерьер кухни подсветкой, выполненной из цветной светодиодной ленты, и планируете разместить ее на кухонной мебели, потолке, нижнем уровне, не ограничивайтесь одним цветом, комбинируйте его с белой лентой. Практика показывает, что использование в подсветке одного цвета, за исключением белого, непривычно глазу и достаточно быстро надоедает. Комбинирование же в подсветке цветной светодиодной ленты и белой смотрится очень выигрышно, не напрягает глаза.

Поскольку установка подсветки требует работы с электричеством, не забывайте о соблюдении безопасности при ее проведении. Если у вас остались вопросы по изготовлению подсветки из светодиодной ленты, в сети интернет можно посмотреть обучающие видео, на которых представлен весь процесс создания, от начала до момента включения подсветки в сеть.


Как приклеить светодиодную ленту? Ответ специалиста

Подсветка жилых комнат при помощи светодиодной ленты стала обязательным элементом декора современных квартир. Благодаря широкой цветовой гамме и различной мощности установленных SMD светодиодов, пользователь получает возможность сделать подсветку с наиболее подходящими параметрами. Но главное, что крепёжная часть ленты выполнена таким образом, чтобы справиться с её монтажом смог даже ребёнок. Тем не менее, даже в таком бесхитростном деле есть свои тонкости. Как приклеить светодиодную ленту, чтобы потом избежать проблем в эксплуатации? Об этом и поговорим.

На что можно наклеивать светодиодную ленту?

К сожалению не все материалы способны длительно и надёжно удерживать ленту. Основной фактор, влияющий на качество крепления – чистота поверхности, на которую она будет закреплена. От неподготовленной и загрязнённой поверхности рано или поздно она начнёт отваливаться в разных местах.

Независимо от типа материала, за несколько минут до приклеивания светодиодной ленты поверхность нужно обезжирить.

Идеальным креплением является алюминиевый профиль, специально предназначенный для монтажа светодиодных лент всех видов. Его гладкая и чистая поверхность служит не только надёжным основанием, но и отличным радиатором. Фронтальную часть профиля можно закрыть матовым рассеивателем, благодаря которому светильник приобретает приятный внешний вид и не слепит глаза.

Из-за высокой стоимости металлического профиля, многие народные умельцы заменяют его пластиковым кабельным каналом без крышки. На его гладкую поверхность лента клеится не хуже, чем на алюминиевую. Но, главное, не это. Светодиодные ленты, собранные на SMD 5730 и SMD 5050, а также ленты всех типов в силиконовой оболочке (IP67 и выше) требуют улучшенного отвода тепла во время работы. Обычный пластик не способен справиться с таким заданием, что приводит к преждевременной потере яркости излучающих кристаллов. В итоге экономия на профиле приведёт к затратам на новую led-ленту.

Стандартная клеевая основа не пригодна для длительной фиксации как с изделиями из чистого дерева, так и с аналогичными шероховатыми поверхностями. Обеспечить надёжное крепление в таких случаях лучше всего с помощью профиля. Если же профиль никак не вписывается в интерьер, то придётся идти на крайние меры и прибегнуть к услугам суперклея. Наносить его следует не сплошной полосой, а отдельными каплями примерно через 10 см.

Точечного нанесения суперклея вполне достаточно и, при необходимости, ленту будет легче демонтировать. Если эстетичный вид не имеет большого значения или подсветка вообще скрыта от посторонних глаз, то в качестве дополнительного фиксатора можно использовать одноразовые нейлоновые стяжки. Только не нужно следовать советам горе-мастеров, которые рекомендуют надёжно закрепить светодиодную ленту с помощью термоклея. Конечно, такой способ гарантирует хорошее сцепление с любой поверхностью, но имеет свои подводные камни:
  • современные светодиоды выделяют столько тепла, что способны расплавить термоклей, который станет источником вредного запаха;
  • термоклей тормозит отвод тепла и, следовательно, провоцирует перегрев излучающих кристаллов.

Отсутствие качественного прижима может проявляться не только из-за дефектов на ответной поверхности. Причиной плохого контакта может стать низкокачественный клей на самой ленте. Кстати, даже хороший клей со временем теряет свои свойства. Особенно, если изделие несколько лет лежало в не отапливаемом складе с несоблюдением условий хранения. Так что во время покупки не будет лишним обратить внимание на дату изготовления.

Простой вариант приклеивания

Превалирующая доля серийно выпускаемых светодиодных лент с тыльной стороны имеет клейкое основание, защищённое гладкой транспортировочной полоской. Другими словами, led­лента напоминает двусторонний скотч, у которого с одной стороны приклеены печатные проводники с smd-светодиодами, а другая – свободна для установки.

В самом простом варианте приклеивания необходимо выполнить такие действия:

  • обозначить направление для монтажа прямой линией, в случае отсутствия профиля;
  • обезжирить и высушить место монтажа;
  • снять часть защитной плёнки в начале ленты;
  • аккуратно прижать отрезок со светодиодами к рабочей поверхности;
  • снять оставшуюся плёнку и приклеить всю полоску, придерживаясь заданного направления.

Наклейка на неровную поверхность

Вообще, проблем с монтажом светодиодной ленты на неровную поверхность не должно возникнуть, если соблюдены рекомендации, описанные выше. Достаточно высокая гибкость позволяет led-ленте надёжно сцепляться с арками, окружностями и прочими геометрическими формами.

Чтобы усилить сцепление клея с шероховатой поверхностью, ее можно заранее покрасить или покрыть лаком. Это придаст поверхности необходимую гладкость и увеличит площадь соприкосновения.

Что делать, если светодиодная лента отклеилась?

Первым делом следует оценить масштабы трагедии. Если светодиодная полоска скрыта внутри профиля, то нужно снять рассеиватель и осмотреть её по всей длине. При локальном незначительном провисании можно обойтись несколькими каплями суперклея, не нарушая всей конструкции. Если же ситуация стала критической, то правильнее будет переклеить ленту. Для этого её придётся аккуратно демонтировать, а основание, к которому она крепилась, очистить от остатков старого клея.

Затем взять тонкий двусторонний скотч и приклеить его на подготовленную поверхность, где до этого была лента. После этого снять плёнку со скотча и на свежую клеевую основу закрепить светодиодную ленту. Если всё сделать правильно и использовать при этом качественный скотч, то высокая прочность гарантирована.

Для повторного приклеивания светодиодной ленты рекомендуется использовать скотч широко известной марки «3М», которая является лидером в производстве прочных клеящих смесей и изделий на их основе. Кстати, с обратной стороны некоторых видов светодиодных лент тоже можно встретить символ «3М», что свидетельствует о высоком качестве нанесенного клея.

Светодиодная подсветка для мебели

 О том как нас порой завораживает контрастное сочетание цветов, как мы долго можем смотреть на закат, как нам нравится «игра» зайчика от зеркала мы можем говорить долго, душевно и художественно. На самом деле, для человека прагматичного, это всего лишь удачное цветовое решение. Так вот, в поисках таких цветовых и световых решений человек не мало сделал, для поиска оптимальных решений. Одним из них является светодиодная подсветка. Светодиодная подсветка экономична, способна воссоздать множество цветовых комбинаций, при этом долговечна и проста в установке и эксплуатации.
Именно об установке и эксплуатации светодиодной подсветки для мебели мы и поговорим в нашей статье.

Процесс монтажа светодиодной подсветки для мебели

 В нашем случае пример монтажа светодиодной ленты будет показан на кухонном гарнитуре. Светодиодная лента будет закреплена в канале внизу верхних подвесных шкафов. Такое расположение светодиодной ленты очень удачно для подсветки «рабочей» зоны на кухонном гарнитуре. А если применить еще и цветную светодиодную ленту, то из кухни может получиться нечто на самом деле необычное.
 Итак, для монтажа светодиодной ленты применим стандартный алюминиевый профиль в виде сечения ¼ квадрата.

Такой профиль можно купить в магазинах мебельной фурнитуры. Профиль используется для установки в угол, а его большая сторона по сечению закрывается матовой прозрачной заглушкой.

… желтое — место крепления светодиодной ленты, красное — место прозрачной заглушки.

 Определяемся с местом крепления профиля, в котором и будет смонтирована светодиодная лента.

Нарезаем профиль по длине. Крепим профиль с помощью герметика, предварительно нанеся его на поверхности, к которым он будет закреплен.

Пока герметик сохнет, крепим профиль с помощью самоклеющейся ленты.

В углах срезаем одну стенку профиля, либо делаем соединение профиля под 45 градусов, чтобы можно было пропустить светодиодную ленту.

Ждем пока герметик схватится.

Теперь монтируем выбранную светодиодную ленту в полость профиля. Лента просто клеится к профилю за счет штатной самоклеющейся подложки. Просто снимаем защитную пленку и клеим ленту на профиль.

Подключаем ленту к блоку питания или к контроллеру в зависимости от того какая у вас лента, цветная или одноцветная. Дополнительно оборудование лучше спрятать с глаз, чтобы оно не бросалось в глаза.
 Более подробно электрическом подключении светодиодной ленты можно узнать из статьи «Подключение светодиодной ленты через блок питания к 220в».
Одеваем в профиль прозрачную заглушку.
Вот и все. Один из примеров монтажа светодиодной ленты для мебели реализован.

 … вот так может измениться ваша кухня после монтажа светодиодной ленты на кухонный гарнитур.

Как крепить светодиодную ленту: фото, способы установки



Изюминкой любого ремонта будет освещение, созданное при помощи такого осветительного оборудования, как светодиодная лента. Она является оригинальной и необычной альтернативой традиционным светильникам и лампам.

Подсветка светодиодной лентой

Но, чтобы такая led смотрелась эффектно и проработала максимально долгий период времени, нужно знать, каким образом происходит ее крепление своими руками. О том, как осуществить крепеж данной осветительной продукции вам расскажет данная статья.

Общие правила монтажа

Несмотря на то, что сегодня светодиодные ленты на рынке осветительных приборов представлены достаточно широко, их крепеж своими руками осуществляется схожим образом и имеет общие правила.

Обратите внимание! Наличие большого ассортимента светодиодной ленты, данную продукцию можно установить на различных поверхностях на кухне, спальне, гостиной, коридоре и даже ванной комнате.

Светодиодная лента на кухне

Чтобы закрепить на поверхности светодиодную ленту любого типа, необходимо придерживаться следующих правил установки:

  • led нужно подключать исключительно через специальный блок питания, который понижает напряжение сети в 220 В до нужного уровня (12 или 24 В). Такая необходимость продиктована тем, что вся светодиодная продукция является низковольтными изделиями;
  • поскольку ленты можно нарезать на фрагменты разной длины, то соединять их между собой необходимо с помощью определенных коннекторов и разъемов;
  • стоит избегать чрезмерного перегиба ленты во время монтажа. В противном случае можно повредить электрический компонент изделия;
  • при нарезке изделия и соединения отдельных кусков нужно соблюдать целостность токопроводящих дорожек, с помощью которых происходит питания светодиодов;

Соединение кусков светодиодной ленты

  • если отрезок будет более 4А, специалисты рекомендуют использовать не специальные соединительные элементы, а старую добрую пайку. В таком случае пайка позволит создать более надежное соединение токопроводящих элементов;
  • организуя подсветку на кухне или в ванной, нужно выбирать модели, имеющий высокий класс защиты от пыли и влаги. Для других помещений, таких как спальня и гостиная можно выбирать более дешевые изделия с невысоким классом влагозащищенности;
  • перед тем, как крепить led-ленту, нужно правильно подготовить поверхность: очистить от загрязнений, пыли и грязи;
  • самоклеящиеся светодиодные ленты можно только один раз. В связи с этим протяженность led должна быть детально продумана еще до начала монтажа. Лучшим решением в данной ситуации будет нанесение на поверхность предварительной маркировки траектории установки светодиодной ленты;
  • последовательное подключение возможно только для пяти led. В противном случае светодиоды на концах будут светиться менее ярко. В будущем такая ситуация приведет к перегрузке стабильного плана всей осветительной системы.

Соблюдение этих правил позволит вам своими руками установить светодиодную ленту и сделать освещение в любом помещении (на кухне, спальне, гостиной и т.д.) безупречным.

Самые выигрышные места установки

Светодиодную ленту можно устанавливать на самые разнообразные поверхности. Но наиболее эффектна она будет смотреться в определенных местах:

  • ниши на потолке. Здесь необходимо создание специальных коробов. В таком случае получится скрытая подсветка;
  • на потолке или стенах при использовании специальных приспособлений – пластиковых уголков;
  • за потолочный плинтус;
  • подсветка гарнитура на кухне;
  • ниши в стенах, а также фигурных перегородках.

Теперь рассмотрим более подробно перечисленные выше способы установки led.

Способы установки подсветки на потолок

Самым часто встречаемым местом для установки светодиодной ленты являются подвесные потолки (особенно из гипсокартона). На потолке данную продукцию можно установить следующими способами:

Обратите внимание! Способы крепления светодиодной ленты для потолка аналогичны размещению ее и на стене (например, в нише перегородки или стены).

  • создание скрытой подсветки путем установки led в короб;
  • размещение источника света на специальном профиле;
  • установка изделия на потолочный плинтус.

Наиболее часто встречается способ создания скрытой подсветки с помощью короба. В этом случае из гипсокартона нужно создать короб со скрытым карнизом.

Скрытая светодиодная подсветка в коробе из гипсокартона

Это довольно сложный способ реализации, так как предполагает создание короба по всему периметру подсветки.
Кроме короба светодиодную ленту можно установить на профиль, который на сегодняшний день может отличаться как по материалу, из которого был изготовлен, так и по типу. Самым популярным является алюминиевый профиль. Его лучше всего выбирать при монтаже на кухне.

Профиля для светодиодной ленты

Но здесь также может использоваться и пластиковый профиль. Такой профиль подойдет для спальни и гостиной. Современные модели, которые имеют повышенную стойкость к температурным перепадам и влаге, отлично подойдут для монтажа на кухне.
Профили для светодиодной ленты бывают трех видов:

  • угловые. Используются при создании подсветки потолка по периметру помещений. С таким профилем можно создать необычную подсветку потолочной поверхности, даже при наличии на ней различных фигур;
  • врезные. Более актуальны для мебельной подсветки. Они часто используются на кухне при создании подсветки рабочей поверхности;
  • встраиваемые. При установке он выглядит объемно, что позволяет обыграть это в интерьере помещений самыми различными способами.

Еще одним довольно оригинальным способом закрепить на потолке светодиодную ленту будет установка потолочного плинтуса. Главным преимуществом данного способа монтажа является простота работ, на которые вы потратите минимум сил и времени. Здесь просто нужно установить плинтус на расстоянии 8-10 см от потолка.

Потолочный плинтус для светодиодной ленты

После того, как был выбран и реализован способ монтажа (короб, профиль или плинтус), можно приступать к монтажу самого источника света.

Установка подсветки на потолке

Установка светодиодной ленты на кухне или в любом другом помещении в доме будет включать в себя следующие этапы:



  • выбираем тип ленты;
  • определяем требуемую длину подсветки;
  • приобретаем все необходимо оборудование и материалы: блок питания, коннекторы, крепежные элементы;

Обратите внимание! Чтобы сделать светодиодное освещение управляемым по яркости, а также изменения цвета светового потока, необходимо приобрести контроллер и пульт дистанционного управления.

Контроллер с дистанционным пультом

  • далее нарезаем led на нужные куски и соединяем с помощью коннектором или при помощи пайки. Тип коннектора (круглый или плоский) подбирается в зависимости от модели светодиодной ленты;
  • далее проводим расчет мощности led и по полученным цифрам выбираем тип блока питания. Помните, что к конечной цифре нужно прибавить 20-30% запаса мощности для преобразователя;
  • все компоненты нужно собирать по схеме, которая зависит от длины осветительной установки, наличия или отсутствия контроллера, а также количества блоков питания;

Варианты схемы подключения светодиодной ленты

  • аккуратно размещаем подсветку в коробе/профиле/плинтусе;

Обратите внимание! Поскольку блок питания в ходе своей работы сильно нагревается, то он может быстро выходить из строя. Поэтому его нужно размещать таким образом, чтобы была возможна его замена без разрушения целостности потолочной конструкции.

  • после этого система освещения подключается к сети питания.

Готовая подсветка потолка

Как видим, подсветка гипсокартонного или другого варианта подвесного потолка не так уж сложна. Но при работе с натяжными потолками нужно придерживаться определенной последовательности работ. Здесь сначала создается и устанавливается подсветка, а уже потом она маскируется натяжным полотном. Своими руками такой вариант реализуется очень проблематично из-за необходимо наличия специальных знаний и инструментов (например, тепловой пушки). Поэтому при установке натяжного потолка рекомендуется обращаться к специалистам, которые сделают все быстро, грамотно и качественно.
Само крепление такой ленты на потолке может происходить как с помощью самоклеящейся основы, так и при использовании специальных крепежных элементов или клея. Таким образом можно установить led на потолке в спальне, гостиной, на кухне и т.д.

Установка подсветки на кухонную гарнитуру

Очень часто светодиодная подсветка сегодня встречается на кухне. Причем зачастую led используют для качественного и полноценного освещения рабочей зоны кухни.

Светодиодная подсветка рабочей зоны

Кроме рабочей поверхности мойки, плиты и столешницы с помощью светодиодных лент можно достаточно эффектно освещать кухонную гарнитуру. На кухне подсветка может быть установлена в следующих местах:

  • внутри подвесных шкафчиков. Таким образом качественно подсвечивается внутреннее содержимое полок;

Внутренняя подсветка кухонного шкафа

  • сверху навесных кухонных шкафов или снизу напольной гарнитуры. В таком случае освещение выполняет только декоративную функцию;

Подсветка гарнитуры снизу и сверху

  • подсветка выдвижных ящичков для ложек, вилок и прочих необходимых на кухне вещей.

Подсветка выдвижного ящичка

Создать любой тип освещения здесь можно двумя способами:

  • непосредственно наклеить ленту, оснащенную самоклеящейся основой на поверхность кухонной гарнитуры;

Установка ленты с самоклеящейся основной на поверхность шкафа

  • использовать врезной или накладной профиль. Врезной профиль позволит сделать подсветку максимально комфортной для эксплуатации, но его установка требуется значительных затрат времени и сил, чтобы вырезать нужное отверстие в шкафу. Накладной профиль более прост в установке, но он будет немного выделяться на фоне кухонной гарнитуры.

Врезной и накладной профиль на кухне

Как видим, самым простым способом крепления ленты в данном случае будет просто приклеивание ее с помощью самоклеящейся поверхности. Все этапы крепления данной продукции будут аналогичны ранее описанному монтажу на потолок.

Установка подсветки в ниши

Сегодня очень популярны в домашнем интерьере ниши и перегородки из гипсокартона. Чтобы эффектно выделить их на общем фоне в такие ниши и конструкции часто устанавливают светодиодные ленты.

Подсветка стеновой ниши

Здесь используется самый простой способ установки – на самоклеящуюся основу. В результате монтаж здесь, после сборки осветительной установки, выглядит следующим образом:

  • поверхность ниши нужно хорошо вымыть и очистить от жирных загрязнений;
  • далее снимаем защитную пленку с самоклеящейся основы;
  • аккуратно прикладываем ее к поверхности;
  • далее выравниваем ленту по всей ее длине;
  • только когда результат вас удовлетворил, сильно прижимаем изделие.

Чтобы избежать в дальнейшем отклеивания, основу ленты можно промазать суперклеем. Но в такой ситуации в будущем вам вряд ли удастся снять led без повреждения поверхности ниши или гипсокартонной перегородки.

Заключение

Светодиодную ленту можно достаточно просто установить своими руками практически на любую поверхность в доме. Разные варианты ее монтажа позволяют создать определенный вариант подсветки, сэкономив время и силы. Какой способ крепления выбрать, зависит только от вашего желания, а также особенности поверхности. Если брать во внимание нужные рекомендации, у вас не должно возникнуть проблем.



Подсветка для кухни (28 фото + цены)

  1. Подсветка:
    1. рабочей зоны
    2. фартука
    3. шкафов внутри
    4. фриза (навесных шкафчиков) и цоколя
  2. 4 вида ламп для подсветки
  3. Выключатели

1.

1 Подсветка рабочей зоны

Еще 11 фото этой кухни

Подсветка рабочей зоны может быть создана с помощью трех видов ламп – галогенных, люминесцентных и светодиодных.

1. С помощью галогенных ламп создают точечное освещение – к примеру, зону готовки. При необходимости более-менее равномерного освещения, требуется установка нескольких таких светильников. Как правило, они монтируются в нижнюю часть шкафов из расчета одна лампа на 70-100 сантиметров поверхности, но встречается монтаж и с большей частотой.

Полный фотообзор данной кухни

2. Более популярен монтаж светодиодной ленты или светодиодных светильников. С их помощью удается создать равномерную подсветку рабочей зоны. К плюсам светодиодных лент также стоит отнести легкость монтажа. Если установка галогенных ламп должна планироваться на этапе создания гарнитура, то светодиодную ленту можно установить в любой момент. К тому же современные светодиодные ленты позволяют выбрать цвет подсветки или даже менять его во время работы.

3. Люминесцентные лампы дают ровномерное белое освещение. В отличие от светодиодной ленты, к ним не нужно приобретать блок питания — достаточно закрепить и включить в розетку.

Еще 14 фото этой кухни

Также пользуются определенным спросом трековые светильники. На нижнюю часть верхних шкафов закрепляется алюминиевый профиль, на котором находятся несколько подвижных небольших светильников. Таким образом, можно самостоятельно регулировать направленность и насыщенность освещения в необходимой зоне.

Стоимость подсветки для рабочей зоны довольно демократична. Так, светодиодный светильник, полностью готовый к установке, обойдется примерно в 20 долларов, в зависимости от длины. Светодиодная лента сама по себе довольно дешевая – от 2 до 15 долларов за метр, в зависимости от количества диодов. Но для ее установки также понадобится приобрести блок питания – от 10 долларов в зависимости от характеристик.

1.2 Подсветка фартука

1. Изящное решение – скинали со встроенной подсветкой. Такой фартук изготавливается из двух слоев стекла, между которыми и будет вмонтирована светодиодная лента. Добавив к этому живописный рисунок можно получить весьма и весьма необычную кухню.

Скинали со встроенной подсветкой обойдется: примерно от 60 долларов за погонный метр самого фартука, плюс от 3 до 15 долларов за погонный метр подсветки и блок питания стоимостью от 15 до 50 долларов. Кроме этого, на стоимости отразится необходимость вывода дополнительных розеток, креплений – за каждое действие у фирм-установщиков установлена определенная цена.

2. Подсветка фартука светодиодной лентой внизу верхних шкафоф в непосредственной близости от фартука.

3. Можно задействовать лампыспоты – точечные небольшие светильники. Но у них есть один существенный недостаток – свет на фартуке будет выглядеть в виде яркого пятна, поэтому эффект от такой подсветки теряется. Споты лучше подойдут для матовых или рельефных фартуков, например, из декоративной плитки под кирпич.

1.3 Подсветка шкафов внутри

Подсветка шкафов внутри не является острой необходимостью, но тем нее пользуется определенной популярностью. Внутреннюю подсветку шкафов можно разделить на функциональную и декоративную:

Функциональная срабатывает только при открытии дверцы шкафа, чем облегчает поиски чего-либо внутри.

Декоративная – включается вручную, устанавливается для шкафов с дверцами со стеклянными вставками.

И для функциональной, и для декоративной подсветки внутри шкафов лучшим образом подходит светодиодная лента. Она практически не занимает места, а самоклеящиеся варианты не требуют сложного монтажа. Если для декоративной подсветки стоимость подключения практически ничем не отличается, например, от подсветки рабочей зоны, то для функционального освещения придется дополнительно потратиться примерно на 10 долларов на реле автоматического включения при открытии шкафов.

При желании в верхнюю часть шкафчика можно также вмонтировать споты. Стоимость одного спота составляет примерно 3 доллара, но к ней стоит добавить стоимость установки, проводки, подключения выключателя и самой лампочки. Выключатель можно легко скрыть.


Самым простым видом подсветки для шкафов является отдельные небольшие светильники на батарейках. Стоимость такого небольшого светильника составляет примерно 15 долларов. Работают они от нескольких пальчиков батареек, а включение происходит благодаря датчику движения. Монтаж происходит либо на клейкую ленту, либо на магнит – но перед этим к шкафу необходимо приделать металлическую пластину.

1.4 Подсветка фриза (навесных шкафчиков) и цоколя


Схемы и стоимость подсветки этих частей кухни практически не отличаются от остальных. Для подсветки фриза могут использоваться споты с различными видами ламп, светодиодная лента или выносные светильники. Многие модели гарнитуров изначально оснащаются карнизами со встроенными спотами.

При выборе светодиодной ленты желательно, чтобы алюминиевый профиль с рассеивающим экраном-полоской не смотрелся чужеродным элементом – профиль можно замаскировать под стиль гарнитура. Для уже установленной кухни лучше всего подойдут выносные светильники, стоимостью от 20 долларов.


Подсветка цоколя – явление достаточно новое, которое активно набирает популярность. Цокольная подсветка не только создает необычный эффект на кухне, но и часто используется в качестве ночника. Здесь светодиодная лента не имеет конкурентов – установка других видов подсветки просто неразумна, и кроме того, позволяет выбрать необходимый цвет.


2. Виды ламп

Сегодня существует 4 вида ламп, которые используются для подсветки на кухне:
1.Светодиодные лампы. Сегодня этот вид ламп по праву можно назвать самым популярным. Светодиодные лампы можно встретить в виде обычных лампочек, но чаще они выполнены в виде светодиодных лент с различной длиной и степенью освещения. Кроме того, светодиодные лампы способны создавать подсветку различных цветов, что выгодно отличает их в качестве декоративного источника освещения.

2. Галогенные лампы характеризуются достаточно неплохой яркостью и небольшим энергопотреблением. Чаще всего они используются в спотах для точечной подсветки. Создание равномерной подсветки с их помощью невозможно. Иногда галогенные лампы можно встретить, к примеру, в вытяжках.
3. Энергосберегающие лампы. Несмотря на сниженное энергопотребление, у этих ламп есть два главных недостатка: высокая стоимость и долгое время разгорания (до 2 минут). Кроме того, их яркость нельзя регулировать диммером.
4. Люминесцентные лампы. Этот вид ламп был практически вытеснен светодиодами и «галогенками». Они не нагреваются во время работы, освещение довольно ровное и приятное, но к минусам относится моргание при включении и возможный «гул» во время работы.

3. Выключатели

Установка выключателя не ограничена никакими правилами. Более того, сегодня возможен выбор из нескольких видов выключателей:

  • обычный накладной выключатель, который выводится либо на фартук, либо на стену
  • небольшие врезные выключатели, которые монтируются в мебель

  • сенсорные выключатели, которые срабатывают от прикосновения

  • выключатели-датчики, которые реагируют на движение возле них

  • выключатели, с возможностью изменения яркости освещения (диммеры)

  • иногда выключатель может быть укомплектован пультом ДУ

Фото: vk.com, remont-volot.ru, avito.ru, lotusbleudesign.org, xuefl.blog.bokee.net, homedesigninteriorphotos.co, giesendesign.com

Как установить светодиодную ленту под прилавком

Распространенный вопрос для новичков в светодиодах: «как установить светодиодные ленты под прилавками и шкафами». Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет глубоких знаний в области электроники, этот проект можно сделать как проект «сделай сам» — хотя всегда рекомендуется сначала проконсультироваться с электриком, прежде чем работать с электричеством.

См. Также — Как выбрать и установить светодиодные ленты под шкафами (обновлено в ноябре 2020 г.)

Подсветка перед светодиодами Flexfire:

Под встречным освещением ПОСЛЕ светодиодов Flexfire :

Имея немного воображения и имея четкое представление о своем проекте, вы можете сделать что угодно с помощью светодиодных лент! Светодиоды Flexfire недавно установили регулируемую яркость под светодиодным освещением стойки в местном кафе.Прочтите, чтобы узнать, как именно это было сделано, и получить некоторые знания по установке светодиодных лент для вашего следующего дома или коммерческого предприятия.

Проект: Освещение под барной стойкой кафе «Пергамино»

Pergamino Café предлагает исключительный колумбийский кофе в дружелюбной и уютной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где можно пообщаться, поработать или просто насладиться вкусными горячими напитками с друзьями. Когда нас впервые позвали установить светодиодное освещение под стойкой в ​​Pergamino Café, мы были впечатлены пространством, созданным владельцами.Мы решили, что установка светодиодов Flexfire LED ColorBright Warm White под прилавками улучшит освещение кафе и создаст еще лучшую атмосферу для посетителей.

Ниже приводится пошаговое документированное руководство, которое подробно расскажет, как мы установили светодиодное освещение под стойкой в ​​Pergamino Café.

Перед установкой: выбор освещения и источника питания

Светодиодные ленты Светильники: Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодных лент под стойкой.В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установок акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые имеют 600 светодиодов на катушку и достаточны почти для всех ситуаций, когда светодиодное освещение находится под встречным светом. Всегда рекомендуется делать ярче, чем ожидалось, и добавлять диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что цвет соответствовал существующим цветам освещения в кафе (цветовая температура 3000k).Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют расслаблению. Несмотря на то, что ColorBright излучает намного больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая полоса, что делает ее идеальным решением для акцентного освещения.

Источник питания: Мы создали таблицу, чтобы помочь выяснить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму можно здесь. Для этой установки мы использовали две катушки (около 28 футов).Полоски ColorBright потребляют 2,9 Вт на фут. Итого около 81 Вт. Как правило, вам необходимо выбрать источник питания с мощностью на 20% больше, чем нагрузка, которая вам требуется, по разным причинам, поэтому мы выбрали 12-вольтный агрегат средней скважины мощностью 100 Вт.

Использованных расходных материалов:

Шаг 1. Дважды проверьте фары перед резкой или установкой

При установке светодиодных лент под вашими прилавками, шкафами или внутренними нишами очень важно проверять светодиодные фонари перед любой установкой.Выполните следующие действия, прежде чем вырезать какие-либо светильники или прикрепить их к любой поверхности.

  1. Разложите все продукты, чтобы создать имитацию установки, чтобы убедиться, что у вас есть все необходимые принадлежности
  2. Разверните светодиодную ленту с пластиковой катушки
  3. Присоедините необрезанные фары к блоку питания и включите блок питания
  4. Полоски должны загореться. В противном случае проверьте свои соединения.
  5. Спросите себя — «Достаточно ли они яркие?», «Мне понадобится диммер», «Подходит ли цвет для моего применения?», «Все ли светодиоды светятся и работают правильно?»

Когда освещение работает нормально и вы уверены, что выбрали правильную цветовую температуру и яркость для вашего проекта, переходите к шагу два.Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы готовы ответить на все ваши вопросы.

Шаг 2: Измерьте и сделайте надрезы

Flexfire LEDs Генеральный директор Брент Мауриелло на снимке измеряет длину счетчиков, на которых должны быть установлены светодиодные ленты. Перед началом любого процесса установки сделайте точные измерения, чтобы определить, сколько футов полос потребуется. Затем острыми ножницами отрежьте полоски нужной длины, чтобы подготовить их к быстрой установке.

Примечание. Светодиодные ленты можно разрезать только по четко обозначенным линиям, расположенным на равном расстоянии. На этой светодиодной полосе линии разреза проходят через каждые три диода на всем протяжении полосы.


Шаг 3: Подготовка подключения полосы к источнику питания

Чтобы прикрепить первую часть света к диммеру и источнику питания, нам нужно добавить немного удлинительного провода низкого напряжения к концу первого ряда светодиодных фонарей.

После того, как низковольтный провод отрезан до нужной длины, снимите один дюйм изоляции с проводов, выходящих на конец светодиодной ленты и удлинителя Cerrowire низкого напряжения. Оттуда оберните оголенные провода положительного / отрицательного кабеля вместе, используя гайки для закрепления соединения.


Шаг 4: Соединение двух отрезков светодиодных лент с помощью соединителя «полоса-полоса»

На последней фотографии завершенной установки вы заметите угол 90 градусов в углу планки.Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодных лент. Для этого мы использовали беспаечный соединитель «полоса-полоса», чтобы подключить первый ряд источников света ко второму.

Следующим шагом будет прикрепление беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните на полдюйма ленту и ленту 3M на задней стороне, открыв достаточно места для соединения.

Возьмите беспаечный разъем и вытащите монтажный лоток, чтобы подготовиться к установке.Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что вы расположили его правильно, убедитесь, что более широкая из белых сторон обращена вверх.

Затем ОСТОРОЖНО закрепите фиксирующий лоток на месте над концом гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе освещение не будет работать. Найдите положительную (+) и отрицательную (-) стороны, отмеченные на светодиодной ленте, и отметьте, какие провода, выходящие из беспаечных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы прикрепить другой конец соединителя полосы к полосе ко второму ряду фонарей.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного полюсов. Обратите внимание на положительную и отрицательную маркировку на полосе и соедините провод на этой стороне полосы, чтобы указать полярность.

Шаг 5: Комбинирование полосок с соединителями «Strip-to-Strip» без проводов

Для участков длиной более 16 футов нам необходимо соединить два отдельных участка светодиодных лент.В середине разъемов нет провода, так как мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы «полоса-полоса» («без проводов»), чтобы объединить две длины.

Сначала отрежьте полосу по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель полоски к полоске на шаге 4. Затем закрепите на месте две полосы с помощью соединителя полоски «без проводов», снова позаботившись о том, чтобы создать твердую точку. контакта между полосами и обеспечения правильного совмещения положительной / отрицательной сторон.


Шаг 6: Проверьте полоску (ВАЖНО)!

Используйте двустороннюю клеммную колодку или проволочные гайки для временного соединения светодиодных лент по всей длине с источником питания. Если все подключено правильно, свет должен включаться при подключении источника питания. Если они не загораются сразу на полную яркость, проверьте, надежно ли прикреплены разъемы, а отрицательный и положительный провода совмещены. правильно на полосу.

Примечание: Для получения дополнительной информации позвоните нам и получите бесплатную техническую консультацию по телефону в любое время в рабочее время.


Шаг 7: Установите светодиодные ленты под прилавком

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубинка 3M подходит для большинства непористых и плоских поверхностей. Для нанесения под бетон или очень грубый материал можно использовать клей. Протерев нижний столешницу, снимите защитную пленку с клейкой основы полоски.Проведите полоску по прямой линии под прилавком, где вы хотите, чтобы светился свет.


Шаг 8: Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные ленты 3M Command. Затем подключите отключенный источник питания к диммеру, пропустив провода (черный провод идет в отрицательный (-) слот, а красный провод идет в положительный (+) слот) в нижний корпус с правой стороны с надписью «In «.Используйте отвертку с плоской головкой, чтобы закрепить соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Окончательный результат должен выглядеть примерно так, как на фото ниже.


Шаг 9: Включите свет!

Последний шаг — самый простой, но и самый эффективный шаг во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер до уровня яркости по вашему выбору и наслаждаться новым светодиодным освещением под счетчиком!

Какие варианты освещения под прилавками лучше всего?

Варианты вывода статического белого цвета для подсветки под шкафом

Светодиодные ленты серии Outline ™ категории спецификаций — 1.5 Вт / фут
— Нежный выход для акцентного и окружающего освещения.
— 125 люмен / фут
— индекс цветопередачи более 95 для идеальной цветопередачи
— гарантия 15 лет

Светодиодные ленты Accent ™ серии — 3,5 Вт / фут
— Наиболее популярны для кухонь и большинства применений под шкафами. Идеально подходит для акцентного и естественного освещения — в любом месте!
— 250 люмен / фут
— индекс цветопередачи более 95 для идеальной цветопередачи
— гарантия 15 лет

Architectural Светодиодные ленты серии — 4.4 Вт / фут
— профессиональное освещение высокой яркости. Приобретите диммер, чтобы получить лучшее из всех миров
— 500 люмен / фут
— индекс цветопередачи более 90 для невероятной цветопередачи
— 15-летняя гарантия

Световые полосы ClickBright ™ — 4,3 Вт / фут
— Световые полосы высокой яркости «включай и работай». Они защелкиваются вместе для простой установки.
— 490 люмен / фут
— индекс цветопередачи до 98 для идеальной цветопередачи
— гарантия 15 лет

Варианты RGB и динамически настраиваемой белой полосы для освещения под шкафом

Светодиодные ленты RGB с изменяющимся цветом — 4.4 Вт / фут
— Управляйте своим освещением с помощью миллионов цветовых вариантов
— Используйте пульт дистанционного управления, DMX или систему голосового управления для программирования
— 15-летняя гарантия

Architectural Dynamic Tunable White
— Выбирайте от теплого свечения до яркого дневного света в одной комнате с одной полосы с помощью пульта дистанционного управления.
— Выберите любой цвет от 2700K до 6200K
— CRI более 93
— Гарантия 15 лет

Видео по установке светодиодного освещения под стойкой

Как начать свой проект под шкафом или под прилавком:

1.Определите, какая марка светильников вам понадобится:

Flexfire LEDs производит светодиодные ленты высочайшего качества на планете. Мы известны в отрасли своей потрясающей поддержкой и самыми яркими светодиодными лентами. Мы носим с собой много разных типов полосок, каждая из которых предназначена для конкретного использования. Перед тем, как начать свой проект, вам нужно будет выбрать яркость, цвет и стиль ваших светодиодов.

Ниже приведено отличное руководство по выбору правильной светодиодной ленты для вашего приложения.

Как выбрать лучшую светодиодную ленту для вашего проекта

2. Выберите желаемую полосу выше или выберите один из наших комплектов светодиодного освещения

Наши комплекты светодиодных лент были созданы для множества проектов. Вы можете заказать наши готовые комплекты с настенным диммером Lutron без настенного диммера или специалисты по дизайну светодиодов Flexfire могут бесплатно создать индивидуальный комплект специально для вашего проекта!

Позвольте нам изготовить для вас индивидуальный светодиодный комплект!

Есть вопросы?

Нужна помощь в установке светодиодного освещения под прилавками или шкафами? Нам нравится возможность предоставлять клиентам светодиодные решения, которые они ищут.Нам так приятно видеть, как наши полосовые светильники устанавливаются в бесчисленных инновационных и экологически безопасных проектах, которые разрабатываются каждый день. Ваше видение — это то, что вдохновляет нас делать то, что мы делаем!

Вам нужна помощь в выборе светодиодных лент для вашего коммерческого, промышленного или домашнего освещения? Позвоните нам по телефону 1-844-FLEXFIRE (1-844-353-9347) или напишите нам по электронной почте [email protected], и мы будем рады помочь!

Как установить светодиодные ленты на кухне | Руководства по дому

Светодиодные полосы света обеспечивают четкое сфокусированное освещение.Эти небольшие электронные компоненты плотно помещаются в длинную пластиковую полосу для установки в ограниченном пространстве. Например, кухонные столешницы заведомо темные; нависающие шкафы могут скрыть любое верхнее освещение. В качестве решения вы можете установить светодиодные ленты под шкафом, чтобы столешница оставалась освещенной с подключенным адаптером питания и переключателем для включения и выключения. Тщательное внимание к креплению планок и аксессуаров к шкафу приведет к успешному световому проекту.

Наклейте двустороннюю ленту на заднюю часть адаптера питания. Надежно прижмите липкую ленту к адаптеру, чтобы покрыть всю заднюю часть. Отрежьте излишки ленты ножницами. Держите открытую сторону ленты закрытой прилагаемой защитной бумагой.

Повторите шаг 1 для задней части тумблера, прикрепленного к полосе.

Найдите место под кухонным шкафом, чтобы установить адаптер питания и тумблер. Место должно быть в одном углу кухни, например, возле настенного переключателя, чтобы переключатель был легко доступен для активации, когда человек входит в зону.

Удалите защитную бумагу с задней части адаптера питания. Прижмите адаптер к нижней части шкафа. Эта стратегия размещения дает больше места для реальных полосовых огней.

Повторите шаг 4 для тумблера. Переместите переключатель наружу, к открытому пространству кухни, чтобы его можно было легко задействовать.

Измерьте длину нижней стороны кухонного шкафа с помощью рулетки. Отрежьте длинный двусторонний скотч до этого размера с помощью ножниц.

Удалите защитную бумагу с одной стороны длинной ленты и прижмите ее к нижней стороне кухонного шкафа. Лента должна располагаться посередине нижней части шкафа для лучшего освещения столешницы внизу.

Удалите открытую защитную бумагу с длинной ленты.

Вставьте разъем тумблера в светодиодную ленту.

Вдавите полосу света в открытую длинную ленту вдоль нижней стороны корпуса. Продолжайте вдавливать полоску в ленту, пока вся ее длина не прилипнет к корпусу.

Вставьте 2-контактный соединительный провод в открытый конец полосы света. При необходимости вставьте противоположный конец соединительного провода в другую полосу светового сигнала. Повторите шаг 10, чтобы добавить дополнительную длину полосовых огней.

Вставьте шнур питания от адаптера питания в розетку. Наблюдайте за светодиодами. Они должны загореться с помощью электрического входа, используя переключатель в качестве двухпозиционного переключателя. Такая конфигурация шнура питания, адаптера питания, переключателя и соединительных планок обеспечит безопасный уровень мощности для светодиодной ленты.

Ссылки

Writer Bio

Профессионально писатель с 2010 года, Эми Родригес выращивает успешные кактусы, суккуленты, луковицы, плотоядные растения и орхидеи в домашних условиях. Имея степень в области электроники и более чем 10-летний опыт работы, она применяет свою любовь к гаджетам в мире садоводства, продолжая свое образование в колледже и занимаясь садоводством.

Как установить светодиодные ленты • Бюджетный декоратор

Не так давно мы со Стивом пытались придумать способы разбудить нашу полностью белую кухню.Мы случайно увидели соседа, у которого были эти невероятные огни над кухонными шкафами, и да, лампочка погасла. 🙂 Итак, мы отправились на поиски информации о том, как установить светодиодные ленты, не тратя денег на выезд электрика. Оказывается, это super easy ! (И шокирующе дешево!) Мы были так взволнованы тем, что получилось, мы знали, что должны поделиться. Так что, если вы ищете способы оживить любую часть вашего дома (не только кухню!), То узнайте все о нашем путешествии по установке светодиодных лент, а затем о некоторых отличных идеях светодиодных лент!

Где купить светодиодные ленты

Когда мы начали исследовать (и под нами, я имею в виду Стива…), где можно купить наши светодиодные ленты, мы нашли этот недорогой набор, который выглядел perfect .Нам нужны были светильники, меняющие цвет, и набор, который можно было вырезать, чтобы мы могли адаптировать их к пространству над кухонными шкафами. Независимо от того, какой набор вы покупаете, убедитесь, что он поставляется с пультами дистанционного управления и приложением для управления настройками. Нам нравится, что наши цвета исчезают сквозь радугу цветов, или вы можете сделать их статичными только на своем любимом. Приложение также позволяет вам планировать их включение и выключение, когда захотите. Здесь вы можете найти набор, который мы купили на Amazon. Обязательно покупайте правильный размер. Нам нужен был только набор 25 футов, но всегда убедитесь, что вы покупаете немного больше длины, чем ваше пространство.Они также продают его длиной 50 футов. Вы также можете просмотреть все другие наборы светильников, которые предлагает Amazon. Есть так много вариантов.

Необходимые инструменты и принадлежности

Как установить светодиодные ленты

Когда вы собираетесь установить светодиодные ленты, выясните, в каком пространстве вы собираетесь их использовать. Шаг первый, вам понадобится , чтобы иметь источник питания для их подключения. Вы хотите избежать уродливых шнур питания идет по стене, верно? Мы устанавливали нашу над кухонными шкафами, поэтому пришлось проявить творческий подход.Во многих шкафах на кухне розетка находится в шкафу над микроволновой печью. (Нам там повезло!) Просверлите в верхней части корпуса отверстие, достаточно большое, чтобы через него прошел шнур питания. См фото.

Начните установку светильников, сняв заднюю часть с того конца, к которому будет подсоединяться шнур питания.

Мы начали с одного конца кухонного шкафа и прикрепили клейкую сторону светодиодной ленты к верхней части шкафа.

Мы прошли почти посередине, но чуть ближе к стене. Когда вы дойдете до поворота, вы можете просто сложить световую полосу и сделать поворот.

Как резать светодиодные ленты

Когда вы дойдете до точки, где свет должен остановиться, вам нужно будет разрезать световые полосы. На каждые фут или около того должно быть по 4 золотых или медных овала. Важно прорезать эти маркеры прямо посередине.См фото.

Идеи освещения для светодиодной ленты

Нам нравятся наши светодиодные ленты для кухни, они добавляют столько цвета и стиля к тому, что было простым белым пространством. Очевидно, существует множество других идей светодиодного освещения. Вы можете установить их под шкафами, за зеркалом в ванной, под кроватью, за телевизором… серьезно, идей довольно много. Помните, что они светодиодные, поэтому не выделяют большое количество тепла и очень энергоэффективны.

Как мы уже упоминали, большинство из них поставляется с приложением или пультом дистанционного управления.Вы можете настроить их на эффект медленного затухания с изменением цвета, чтобы они появлялись утром или исчезали поздно вечером. Или пусть каждый вечер недели будет разным цветом! Цвет субботней вечеринки? Праздничные цвета?

Я действительно не думаю, что был какой-то цвет, который нам не нравился, и все они выделяются на белом или нейтральном фоне. Нет больше холодной белой кухни!

Уверен, что мы остановились на этой голубой светодиодной полосе, как на нашем любимом…

Нам очень нравятся наши кухонные светодиодные ленты! Теперь, когда вы знаете, как их установить и где купить, чего вы ждете? Это был довольно преобразующий проект менее чем за 20 долларов! Теперь ознакомьтесь с нашими публикациями о простых идеях по обновлению и модернизации кухни своими руками за один день, о том, как привнести стиль Палм-Спрингс в ваш дом и о простых светильниках DIY, а также о том, как установить наружное низковольтное освещение в TGG!

Этот пост может содержать партнерские ссылки.Пожалуйста, ознакомьтесь с нашим раскрытием для получения дополнительной информации.

Как установить освещение под шкафом на кухне с помощью светодиодных лент

Узнайте, как установить под шкафом освещение на кухне с помощью светодиодных лент, и получите великолепный высококачественный вид, о котором вы мечтали!

Мы усердно поработали на кухне, установив красивое освещение под шкафом! Подобрать правильную настройку света оказалось сложнее, чем мы ожидали, поэтому для мы написали целый пост о важных вещах, которые следует учитывать при выборе расходных материалов .(Я рекомендую сначала прочитать его.)

Когда у нас наконец были все необходимые детали, пришло время для установки! Поскольку Донни был основным установщиком освещения шкафа, я позволю ему провести вас через весь процесс.

Безусловно, самая сложная часть установки освещения под шкафом на кухне с использованием светодиодных лент — это покупка расходных материалов. Фактическая установка довольно проста, но сложность состоит в том, что большинство кухонных установок и планировок отличаются.Моя установка не будет идеально соответствовать вашей установке, но, надеюсь, это руководство поможет вам с уверенностью взяться за этот проект на вашей собственной кухне.

7 шагов по установке кухонного освещения под шкаф со светодиодными лентами

Этот пост содержит партнерские ссылки. Для получения дополнительной информации см. Мои раскрытия здесь.

Вы можете использовать следующие ссылки, чтобы перейти к каждому шагу учебного пособия:

Принадлежности

Мы закупили комплектующие у Flex Fire LEDs.У меня было несколько вопросов о совместимости световых полос, разъемов и монтажных каналов, и они помогли мне найти нужный продукт с функцией чата в реальном времени. Вот расходные материалы, которые мы в итоге использовали:

  • Светодиодная лента серии Accent (цветовая температура 3000K, вход 24 В, длина 16 футов)
  • 2x светодиодный адаптер питания (добавлен на коаксиальный разъем с винтовым зажимом, система 24 В; Примечание : мы выбрали Мощность 24 Вт в зависимости от длины нашей установки.Эта статья может помочь вам определить, сколько ватт требуется для вашего конкретного проекта.)
  • Одноцветные беспаечные зажимные соединители
    Примечание : Мы приобрели соединители C1 с оголенным проводом для подключения световых полос к источнику питания. В нашей ситуации у нас было две розетки с двумя отдельными блоками питания, поэтому нам понадобились два разъема с оголенным проводом. Лучше брать те, у которых есть проволока 36 дюймов, потому что длина дает больше гибкости, и их всегда можно сократить.
    Другие необходимые вам разъемы зависят от вашей ситуации.У нас есть деревянные секции, которые отделяют нижнюю часть наших шкафов друг от друга, поэтому мне нужно было заделать этот разрыв проволокой. Готовые перемычки с проводом между ними имеют длину 6 дюймов, что немного длиннее, чем мне нужно. Вместо этого я сделал перемычки из разъемов C1 без провода и лишний провод из неиспользуемых разъемов и лишнего провода.
    Иногда сложно представить, какие именно разъемы вам понадобятся. Я думал, что у меня в голове возникла хорошая идея, но как только проект начался, я внес некоторые коррективы.К счастью, разъемы очень дешевые, поэтому имеет смысл использовать их в большем количестве, чем вам нужно.
  • Gemini Mounting Channel Kit (монтажный канал и матовая крышка с комплектом аксессуаров; Примечание : Эти монтажные каналы хорошо работают со специальными светодиодными лентами и разъемами, которые мы выбрали. Матовая крышка не изменяет цветовую температуру ламп, но это придает им рассеянный вид.)
  • Сверло
  • Ножницы
  • Кусачки и инструмент для снятия изоляции
  • Устройства для снятия изоляции Legrand
  • Двусторонние монтажные планки Scotch

Шаг 1: Подготовьте свой участок и разберитесь с расположением

Вступая в этот проект, я знал, что у меня будет две «секции» светодиодного освещения.В верхнем шкафу с правой стороны находится розетка с переключателем, которая была установлена ​​по нашей просьбе строителями.

Угловой шкаф на левой стороне кухни также имеет розетку, управляемую тем же выключателем у раковины.

Эбби создала этот макет, чтобы показать, где расположены розетки в наших кухонных шкафах.

Если у вас еще нет розеток в шкафах, возможно, вам придется нанять электрика для их установки, прежде чем продолжить остальную часть этого проекта.

В нашем доме духовка и микроволновая печь разделяют две секции шкафов. Я решил не пытаться восполнить этот пробел, а вместо этого использовал две отдельные линии светодиодных фонарей. Потребность во втором трансформаторе увеличивает стоимость, но она минимальна.

Для начала работы выгрузил все из двух шкафов с розетками.

Когда все было отключено, я мог лучше представить себе, где будет вставляться трансформатор, где будут проходить провода и какие отверстия мне нужно будет просверлить.

Шаг 2. Разберитесь, как все компоненты светодиода соединяются вместе

Должен признать, что заказывая все расходные материалы для этого проекта, я все еще был немного смущен тем, как все сочетается друг с другом.

Когда все предметы были доставлены, я разложил их на прилавке, чтобы визуально понять, как все они работают вместе.

Блок питания вставляется в розетку. На конце шнура питания находится коаксиальный штекерный разъем. Он подключается к отдельному разъему с коаксиальным разъемом на одном конце и винтовой клеммой на другом конце.

Винтовые клеммы принимают два оголенных провода, а затем затягиваются, чтобы обеспечить хорошее соединение.

На одном конце разъема есть оголенные провода, а на другом конце — зажимной разъем, который зажимается на светодиодной полосе.

Взгляните на картинку ниже, чтобы лучше понять, как они сочетаются друг с другом.

Вот и все, что нужно для соединения различных компонентов. Конечно, есть и другие разъемы для соединения нескольких частей светодиодных лент вместе или для устранения разрыва, но они очень просты для понимания.

Шаг 3: Просверлите необходимые отверстия

Этот шаг будет индивидуальным для каждого человека. Я сделал все возможное, чтобы свести к минимуму количество отверстий, которые я просверливал в своих шкафах.

Мне удалось протянуть шнур питания к нижней полке через небольшие зазоры на боковой стороне наших полок с регулируемой высотой. Бурение не требуется.

Однако мне пришлось просверлить отверстие в заднем углу нижней полки шкафа.

Я проделал отверстие достаточно большим, чтобы пропустить оголенный конец одного из моих разъемов через отверстие.

У нас есть только одна секция шкафа справа от нашей плиты и микроволновой печи, но с левой стороны у нас есть несколько секций шкафа. Я решил просверлить отверстие в опорах шкафа, чтобы закрыть эти зазоры. Это позволило мне лучше спрятать провода разъема.

Шаг 4: Отрежьте монтажные каналы до длины

Алюминиевые монтажные каналы бывают большей длины, но их можно обрезать до нужного размера.

Я решил оставить около дюйма свободного пространства по обе стороны от каналов в каждой секции шкафа.Это упростило установку разъемов и проводов.

Я использовал старое лезвие на своей торцовочной пиле, чтобы разрезать каналы и матовые покрытия до нужного размера. Другой вариант — использовать ножовку по металлу. Любой из них будет работать нормально и не займет много времени или усилий.

При определении длины каждой части монтажного канала важно понимать точное расположение на нижней стороне шкафа.

Для рабочего освещения, я думаю, было бы хорошо, если бы светильники были ближе к передней части шкафов, а не сдвинуты назад и ближе к фартуку.

Изначально я совершил ошибку, просто приставив монтажные каналы и светильники к самой передней части шкафа. Я столкнулся с проблемой, когда передняя кромка шкафа отбрасывала уродливую тень на передний край нашей столешницы. Смещая каналы назад всего на дюйм, губа больше не вызывает тени.

Вот где наши последние источники света и оказались размещенными после того, как мы собрали все необходимые части вместе.

Шаг 5: Отрежьте и соедините светодиодные полосы для установки под освещение шкафа

Теперь, когда все подготовительные работы выполнены, пора приступить к резке и соединению светодиодных лент.Каждая ситуация будет немного отличаться, но основные строительные блоки все те же.

Вот некоторые моменты, которые следует учитывать…

Светодиодные полосы можно разрезать (по обозначенным отметкам) острыми ножницами. Важно обрезать маркировку, чтобы обеспечить хорошее соединение.

Не обрезайте светодиодные полосы, чтобы заполнить весь монтажный канал. Некоторое пространство необходимо на каждом конце для размещения зажимов разъема внутри каналов.

Обратите внимание, как на рисунке выше световая полоса и оба разъема входят в монтажный канал, а провода проходят через торцевые крышки.Обязательно учитывайте это при обрезке светодиодных лент.

Разъемы прикрепляются к световой полосе, вставляя ее в разъем, а затем зажимая плоскогубцами до щелчка.

Светодиодные полосы имеют положительную (+) и отрицательную (-) маркировку на каждой стороне полосы. Убедитесь, что вы последовательны на протяжении всего проекта. Например, если у вас есть красный провод, подключенный к положительной стороне полосы, убедитесь, что вы придерживаетесь этого для всех световых полос, подключенных к этому источнику питания.

В зависимости от того, с какой стороны проекта вы начинаете (справа налево или слева направо), вы можете столкнуться с ситуацией, когда вы подключаете черный провод к положительной стороне световой полосы. В некоторых случаях это необходимо и вполне нормально. Просто убедитесь, что вы продолжили это для всех других участков световой полосы, подключенных к этому источнику питания.

После того, как все на этой конкретной секции света собрано и закреплено, вставьте световую полосу и разъемы в монтажный канал.

Одной из наиболее сложных вещей в этой конкретной настройке является то, что разъемы не войдут в монтажный канал, пока они не будут полностью зажаты на световой полосе.

Как только соединители и световая полоса окажутся внутри монтажного канала с установленными торцевыми заглушками, снимите подложку с фонарей и приклейте их к монтажному каналу.

Проверьте свой раздел освещения

После того, как вы соберете свою первую секцию освещения, рекомендую протестировать ее.Для этого подключите оголенные провода к коаксиальному разъему, ослабив винт, вставив провода и затем затянув их. Чтобы обнажить оголенный провод, может потребоваться инструмент для зачистки проводов.

Еще раз, пожалуйста, не забывайте, что ваши (+) и (-) провода должны соответствовать вашим требованиям. В нашей ситуации у нас было два отдельных блока питания с двумя отдельными секциями светодиодного освещения. В одной секции красный провод был положительным. В другой секции черный провод был положительным по необходимости. Это нормально, если вы последовательны.

Как только провода будут надежно закреплены, вставьте разъем в адаптер и включите переключатель. Первая часть огней должна быть освещена.

Убедившись, что все работает правильно, защелкните матовую крышку монтажного канала, чтобы добиться более размытого вида.

Здесь я должен упомянуть, что полезно убедиться, что у вас достаточно свободного провисания проводов при соединении нескольких секций вместе. Вы всегда можете перерезать провода, но разобрать (хотя это вполне возможно) часть освещения просто для того, чтобы добавить более длинный провод или соединитель, очень сложно.

Также обратите внимание, что я рекомендую отключать адаптер при работе с этими лампами, но это все очень низкое напряжение (24 В в нашем случае), что очень приятно с точки зрения безопасности.

Теперь пора протянуть провод от одной секции освещения через предварительно просверленные отверстия к следующей секции. Опять же, все зависит от вашей конкретной ситуации.

Прополоскать и повторить для всех остальных секций. Различные разъемы смешаны и сочетаются друг с другом, и даже разъемы без оголенных проводов на обоих концах можно разобрать, чтобы обнажить оголенные провода.Конструкция этих разъемов делает этот проект очень адаптируемым и увлекательным.

Шаг 6. Прикрепите монтажные каналы светодиодных лент к шкафам для установки под освещение шкафа

Алюминиевые каналы включают в себя несколько монтажных зажимов. Комплектное железо мне не понравилось.

Поставляемые винты были слишком длинными для наших шкафов и торчали насквозь. Я купил более короткие шурупы того же размера, но они были дешевыми, и я продолжал срезать головки.

Кроме того, на нижней стороне монтажных зажимов есть странная вмятина, которая не позволяет алюминиевым каналам прилегать к нижней стороне корпуса.

Я решил сделать совсем другое. Это намного проще, и я очень доволен результатами.

Я купил двусторонние монтажные планки Scotch Mount Extreme.

Я разрезал эти полоски на небольшие участки и приклеил их к обратной стороне монтажных каналов.

Когда пришло время, я смог легко прикрепить каждую секцию освещения (они очень легкие) к нижней стороне моих шкафов. Пока я очень доволен тем, насколько твердо и безопасно они себя чувствуют.

Шаг 7. Спрячьте шнуры внутри шкафов

В итоге мы получили много провисших проводов от разъемов и блока питания внутри наших шкафов. В Home Depot я нашел большое количество кожухов для шнура, произведенных Legrand.

Я купил длинную прямую секцию (которую можно обрезать до нужного размера), а также несколько угловых частей.

Провода будут скрыты, когда мы заполним шкафы, но эти кабельные каналы помогают обезопасить все и убедиться, что мы не задеваем провода.

Они также были полезны при закреплении троса на нижней стороне наших шкафов там, где это было необходимо.

Когда крышки были на месте, мы смогли снова наполнить шкафы и насладиться нашим новым освещением под шкафами!

Мне нравится, как новое освещение действительно подчеркивает фартук и придает кухне уютный теплый свет! Сейчас здесь немного интереснее, и я ни капли не жалуюсь! 🙂

Вы установили освещение под шкафом на своей кухне? Я хотел бы услышать ваши лучшие советы и рекомендации в комментариях ниже!

И если вы думаете о завершении этого проекта у себя дома, обязательно закрепите это изображение, чтобы вы могли найти этот пост позже:

Вот другие проекты кухни, которые мы реализовали с момента переезда в наш дом:

Планы кухни садового дома

Перво-наперво: установка оборудования

Красивые и доступные подвесные светильники для кухни Island

Как добавить индивидуальную отделку к кухонному острову

Как установить мраморную плиту в метро

Открытие корпуса в стиле мастера своими руками

5 советов по созданию красиво организованной кладовой

Большое спасибо за то, что следили за мной! Чудесного дня!

Как установить светодиодное освещение под шкафом

Описание проекта

Навык

1 из 5 Легкий Вы управляете системой с помощью беспроводной сенсорной панели, но, возможно, вам придется добавить розетку для подачи питания.

Было время, когда установка освещения под шкафом означала выбор между массивными мерцающими люминесцентными лампами или раскаленными галогенами. Но с помощью низковольтной проводки осветлить кухню легко: прижмите ленту со светодиодной подкладкой, и мягкий белый свет будет светить вниз и осветить вашу столешницу и фартук. Поскольку система последовательно соединяет световые полосы вместе, ее можно настроить для любой конфигурации кухни, включая нашу L-образную планировку с навесными шкафами разной высоты.Проводка достаточно тонкая, чтобы ее можно было спрятать за лицевыми панелями корпуса, так что вы никогда ее не увидите, а беспроводной переключатель диммера позволяет расположить управление там, где вы хотите, не продевая дыр в стенах. Следуйте за This Old House , старший технический редактор Марк Пауэрс покажет вам, как впустить теплый свет.

Тепло-белое светодиодное ленточное освещение, около 5 долларов за погонный фут.

Блок питания для светодиодного освещения (без иллюстрации), 40 долларов США. Светодиодный диммер (не показан), 27 долларов.

Беспроводная сенсорная панель с диммером, 14 долларов США.Все от Armacost Lighting, The Home Depot .

Спасибо Заку Ковингтону и Бо Берчу, Armacost Lighting ; Балтимор, штат Мэриленд.

Шаг 1

Обзор

Иллюстрация Грегори Немека

Повседневный график

СУББОТА Добавьте новую розетку и блок питания (шаги 1–8).

ВОСКРЕСЕНЬЕ Проложите проводку для фонарей (шаги 9–14).

Шаг 2

Лента для рыбы Feed Up

Фото Колина Смита

Для питания светильников мы установили переделанную распределительную коробку над верхним шкафом, позаимствованную из специальной цепи, питающей микроволновую печь. Начните с подключения автоматического выключателя к существующей розетке, затем проверьте тестером, отключено ли электричество.Вытащите розетку и отверткой выбейте одну из металлических заглушек в коробке. Используйте пилу для гипсокартона, чтобы вырезать отверстие для коробки для ремоделирования в стене над шкафом. Проденьте ленту с рыбой через отверстие, как показано на рисунке, и вытащите ее из нового отверстия в гипсокартоне.

Совет: Планируйте использовать доступную, но скрытую розетку для включения источника питания светодиодов, например, над или внутри шкафа. Если вы добавляете розетку, размещение новой в том же отсеке для гвоздей, что и существующая розетка, упрощает использование рыболовной ленты.

Шаг 3

Потяните за провод

Фото Колина Смита

С помощью плоскогубцев снимите изоляцию с 12⁄2 провода. Прикрепите землю к рыболовной ленте и закройте соединение изолентой, как показано. Протяните рыбную ленту через заглушку, пока не откроется около 10 дюймов проволоки, затем освободите рыбную ленту. Отрежьте первые 6 дюймов провода для косичек и с помощью универсального ножа освободите три отдельных провода от желтой оболочки.Зачистите все концы косичек и концы проволоки 12⁄2. Возьмите все три белых провода — существующей розетки, новой розетки и жгута — и соедините их проволочной гайкой. Повторите процесс для черного и заземляющего провода. Восстановите имеющуюся розетку, вставьте всю проводку в коробку и прикрутите розетку на место.

Шаг 4

Добавить диммер

Фото Колина Смита

В отверстии для выхода обрежьте провод 12⁄2 и пропустите его через коробку для ремоделирования.Установите коробку в стену, зачистите провода и подключите их к новой розетке. Прикрутите выпускной патрубок и закрепите накладку. Подключите красный и черный провода источника питания ко входам беспроводного диммера: красный к плюсу, черный или белый к минусу, как показано. Завершите соединение, затянув установочный винт.

Совет: Позвольте проводке системы свисать, пока вся светодиодная лента не будет на месте, затем вернитесь и прикрепите провода и клеммы к шкафам скобами и винтами.

Шаг 5

Подключите блок питания

Фото Колина Смита

Разместите блок питания и диммер сверху верхних шкафов. Подключите блок питания к новой розетке. Отрежьте 18⁄2 сплошной проводки (продается как проводка для термостата), чтобы ее хватило, чтобы протянуть ее от диммера к задней части и снизу углового шкафа. Оберните проводку вдоль шкафов, как показано.

Шаг 6

Подключите терминал

Фото Колина Смита

Обрежьте красный и черный провод так, чтобы он доходил до центра под угловым шкафом. Присоедините красный провод к одному концу клеммы и затяните установочный винт, как показано. Повторите процесс для белого или черного провода. Отсюда вы добавите проводку к ответвлению в двух направлениях, чтобы покрыть обе стены L-образной кухни.

Шаг 7

Обрежьте ленту

Фото Колина Смита

От середины углового шкафа отмерьте длину ленты, необходимой для покрытия шкафов вдоль одной стены. Ножницами обрежьте светодиодную ленту по центру медных контактов, как показано. Повторите процесс для другой стены шкафов.

Шаг 8

Подключите светодиоды

Фото Колина Смита

Используйте удлинители светодиодных лент, чтобы превратить терминал в разветвитель, подавая питание на обе стены.Эти 4-футовые удлинители имеют два провода: белый для положительного и белый с черной полосой для отрицательного, с зажимом на одном конце, который крепится к светодиодной ленте. Присоедините ленту к удлинителю, сняв клейкую подложку под медными контактами. Вставьте ленту в разъем логотипом вверх, как показано. Обязательно совместите полярность удлинителя с отметками на ленте. Подвигайте ленту, чтобы она полностью встала на место. Переверните разъем и защелкните фиксатор с помощью шлицевой отвертки.Повторите этот процесс для светодиодной ленты, проходящей под другой стенкой шкафа. Затем скрутите положительные концы удлинителей и вставьте их в клемму напротив красного провода. Затяните установочный винт и таким же образом подключите оба отрицательных провода к клемме.

Шаг 9

Настройка луча

Фото Колина Смита

Восстановите питание панели. Приложите ленту к нижней части шкафа и отрегулируйте освещение.Держите полоску на расстоянии 1-2 дюйма от лицевой рамки, чтобы равномерно распределить 120 градусов света по фартуку и столешнице, как показано. Если у вас темная столешница, прикрепите ленту к задней части лицевых рам так, чтобы светодиоды были направлены в сторону фартука, чтобы избежать ярких пятен.

Шаг 10

Создать проходы

Фото Колина Смита

После того, как вы определили местоположение источника света — наш находится примерно в дюйме от лицевой рамки — просверлите отверстие шириной 1⁄2 дюйма с помощью лопастной насадки по бокам соседних шкафов в этом месте, как показано.Это позволяет светодиодной ленте перемещаться под шкафами. Чтобы установить светодиоды напротив лицевой рамы, разрежьте боковые стороны корпуса осциллирующим инструментом. Пока не прижимайте ленту.

Шаг 11

Попасть внутрь шкафа

Фото Колина Смита

Просверлите больше отверстий под шкафами, чтобы пропустить проводку. На кухнях, где навесные шкафы меняют высоту, например, на более короткие над раковиной, прокладывайте проводку внутри соседнего более высокого шкафа.Закрепите обрезки фанеры внутри шкафа, чтобы предотвратить вырывание, затем просверлите отверстие шириной 1⁄2 дюйма с лопастным сверлом в углу, как показано. Добавьте второе отверстие под углом 90 градусов к первому через стенку шкафа на одной линии с нижней стороной более короткого шкафа над раковиной.

Шаг 12

Прижмите ленту на месте

Фото Колина Смита

Протрите нижнюю часть шкафов денатурированным спиртом, чтобы лента хорошо приклеилась.Снимите подложку со светодиодной ленты и прижмите ее под прямым ходом шкафов. Лента на дальнем конце, ближайшем к более короткому шкафу над раковиной, должна совпадать с отверстием, как показано.

Шаг 13

Провод внутри шкафа

Фото Колина Смита

Совместите полярность свободного конца ленты и удлинителя и зажмите соединение. Проденьте провода через отверстие в угол шкафа.Отмерьте, отрежьте и добавьте удлинители к достаточному количеству светодиодной ленты, чтобы покрыть нижнюю часть шкафа над раковиной. Проденьте провода через отверстие в более высоком шкафу. Скрутите вместе два зачищенных положительных провода и закрепите их гайками низковольтной проводки. Повторите процесс для отрицательных проводов, как показано. Заправьте провода в угол лицевой рамы шкафа.

Шаг 14

Добавить коммутатор

Фото Колина Смита

Снимите светодиоды с нижней стороны шкафа над раковиной и приклейте их.Прикрутите кронштейн беспроводной сенсорной панели к стене и установите переключатель и крышку. Отключите питание, затем снова включите его; сенсорная панель должна соединиться с беспроводным диммером. Теперь прикрутите клемму к нижней части шкафа.

Как использовать светодиодное ленточное освещение под встроенной техникой — Кухни своими руками

Недавно нам задали вопрос: «Как мне использовать светодиодное ленточное освещение под встроенной техникой, если нет базового блока, на который можно было бы наклеить светодиодную ленту?»

Что ж, светодиодное ленточное освещение действительно эффективно, и установка его под встроенную технику поначалу кажется проблемой, но вам просто нужно мыслить нестандартно и работать с тем, что у вас есть для работы с

Использование цоколя

Итак, что у нас под прибором? Единственный доступный нам элемент — это цоколь, поэтому вам нужно приклеить полосу освещения, но вы не можете просто приклеить ее прямо на цоколь, так как в идеале освещение должно быть направлено вниз.

Чтобы освещение было направлено вниз, одним из самых простых решений является использование так называемого углового литья, доступного в большинстве хозяйственных магазинов.

Показанный выше был размером 10 мм x 10 мм для получения необходимой формы прямого угла. Затем одна сторона углового молдинга приклеивается к цоколю с помощью чего-то вроде клея No Nails или чего-то столь же прочного, а светодиодная лента прикрепляется к нижней стороне, как показано на изображении ниже. Дайте клею застыть на ночь, чтобы убедиться, что он правильно приклеился.

Посудомоечная машина

А как насчет секции под посудомоечной машиной, где нужно вырезать кусок цоколя, чтобы дверца открывалась должным образом, и когда по обе стороны от нее есть базовые блоки?

Что ж, тот же принцип, что и выше, применяется к зоне посудомоечной машины, но вы можете прикрепить остальную часть освещения к нижней стороне базовых блоков на остальной части кухонного коридора. Просто используйте кусок углового молдинга на вырезе, куда убирается дверца посудомоечной машины, см. Изображение ниже.

Когда цоколь будет установлен на место, вы можете включить освещение цоколя под блоками, вниз и под угловым молдингом и обратно до низа блоков.

Поскольку все это происходит прямо на цоколе, это никогда не встречается на кухнях большинства людей. Я говорю о кухнях большинства людей. У некоторых людей есть большие кухни с открытой планировкой, и издали вы можете увидеть угловой молдинг, но вам придется отойти от них на много-много метров.

Примеры освещения цоколя

Вы думаете о цоколе для освещения вашей новой кухни? Если да, взгляните на некоторые из кухонь ниже, где наши клиенты сами использовали плинтусное освещение.

Можно ли соединить светодиодные ленты вместе?

Когда около 15 лет назад появилось светодиодное ленточное освещение, у увлеченных людей буря захватило воображение, когда они придумали способы осветить пространство романтическим красным, футуристическим синим или резким фиолетовым оттенком.

Светодиодные ленты

— это, пожалуй, самое любимое фанатами применение в проектах светодиодного освещения. У них много применений, и они могут мгновенно изменить настроение комнаты.

Поскольку они имеют форму тонких гибких липких полосок, их можно брать с собой буквально куда угодно.

Вы можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности полосы и вашего источника питания. Ленточные светильники можно подключать с помощью разъемов, кабелей или путем пайки соединительных швов.

Можно ли соединить несколько ленточных светильников вместе?

Вы можете легко соединить две светодиодные ленты вместе, учитывая, что они поставляются в катушках с отмеченными пунктирными линиями для разрезания полос до нужного размера.

Эти полосы затем можно соединить двумя способами: с помощью соединителей или пайки медных контактных площадок полос.

Острым лезвием можно снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовые для подключения проводов или разъемов.

Можно ли соединить вместе светодиодные ленты разных производителей?

Вы можете соединять друг с другом светодиодные ленты разных производителей, при условии, что они имеют одинаковое напряжение.

Допустим, вы пытаетесь соединить две полоски с разным напряжением. В этом случае они просто не будут работать из-за различных требований к напряжению для каждой полосы, и вы рискуете повредить их — пустая трата денег.

Вам также необходимо убедиться, что при их подключении вы правильно соблюдаете полярность.Световые полосы разных производителей могут иметь разную полярность подключения — убедитесь, что положительные разъемы совмещены.

Вы должны увидеть символы плюса и минуса рядом с медными контактами, чтобы направлять вас.

Стоит отметить, что светодиодные ленты разных марок также могут изготавливаться разного качества. Если вы решите подключить светодиодные ленты разных производителей, вы можете обнаружить, что одна из них изнашивается быстрее или начинает тускнеть.

Всегда проще и лучше подключать светодиодные ленты, произведенные одной и той же компанией, даже если это означает отказ от дешевой сделки в пользу более дешевой марки.

Безопасно ли подключать несколько ленточных светильников?

Совершенно очевидно, что безопасность — это всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, представляют опасность пожара, поскольку в них используется тонкий материал, который не выдерживает высоких токов и очень быстро нагревается.

Поскольку светодиодные ленты монтируются на деревянных или пластиковых поверхностях, нагревание может стать реальной опасностью возгорания.

Теперь, учитывая, что вы используете подлинный продукт, есть еще несколько мер предосторожности.

Поскольку у вас может быть несколько разных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.

Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.

Не все ленточные светильники можно соединить вместе, поскольку они не могут работать от одного источника питания. Напряжение БП и светодиодной ленты должно совпадать. Оценок может быть три.

Если для светодиодной ленты требуется 5 В постоянного тока, ваш блок питания должен быть 5 В постоянного тока. То же самое касается светодиодных лент на 12В и 24В.

Помимо безопасности, вам также необходимо подумать о наиболее экономичном способе питания подключенных лент.

Это не самый энергоэффективный метод, соединяющий светодиодные ленты в одну линию и возвращающий ее в исходную точку для покрытия прямоугольного потолка.

Разумным подходом было бы разместить блок питания в одном углу прямоугольного потолка. Затем подключите две светодиодные ленты параллельно от источника питания. Каждая полоска проходит по двум сторонам прямоугольника, обе заканчиваются в углу, противоположном источнику питания.

Таким образом, вы избегаете использования двух источников питания и предотвращаете падение напряжения, когда световые полосы ближе к концу цепи становятся более тусклыми из-за падения напряжения.

Я расскажу о разнице между последовательным и параллельным подключением чуть позже, а теперь давайте рассмотрим, как безопасно подключать несколько светодиодных лент.

Как соединить несколько светодиодных лент вместе

Как я вкратце сказал ранее, есть два основных способа соединения планок между собой.

Самый простой способ — использовать ленточный соединитель, а более сложный (но не слишком большой) — припаять контактные площадки.

Итак, начнем сначала с простого маршрута.

Как подключить светодиодные полосы с помощью разъемов

Есть несколько типов разъемов, которые вам могут понадобиться в зависимости от ваших требований.

First — это простой соединительный зажим со штырьками (Amazon), который используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.

Этот тип разъема отлично подходит, когда вы хотите сделать соединение невидимым, создавая впечатление, что это одна длинная цепочка световых полос.

Зажимы-соединители часто бывают разной формы в зависимости от ваших потребностей, с учетом различных углов и пересечений полос.

Далее идет разъем с двумя зажимами по бокам и кабелем посередине (Amazon). Он используется для удлинения двух светодиодных лент с помощью дополнительного кабеля для использования по углам или углам.

Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом станет отличным вариантом для обхода препятствия.

Небольшое предупреждение: убедитесь, что соединительный кабель не касается трубы напрямую, так как вы можете серьезно повредить ленту.

Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод на другом с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (PSU).

В качестве альтернативы вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять настройкой.

Прелесть соединителей для лент заключается в том, что вы просто помещаете конец световой ленты в обозначенное место в зажиме и правильно выравниваете провода.

Большинство клипов совмещены с настройкой полосы, но всегда лучше перепроверить.

Вот небольшое видео, в котором показано, как соединить две планки.

Говоря о разных полосах, вам нужно знать одну вещь, а именно разницу при соединении белых полосок и полосок RGB.

Требуются ли для светодиодных лент RGB специальные разъемы?

Если вы подключаете светодиодные ленты RGB, вам необходимо приобрести специальные соединители для лент.Это из-за количества контактов, которые есть у каждого типа светодиодной ленты.

Простая белая светодиодная лента имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта. Полосы RGB имеют четыре контакта, поэтому убедитесь, что вы покупаете полосовые соединители с такими же четырьмя контактами.

Существует третий тип полос, также известный как RGBW. У них есть специальный белый чип. Хотя светодиодные ленты RGB могут создавать белый цвет, они не могут быть такими чистыми, как полоски RGBW.

Полосы

RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете полосовые соединители с пятью контактами.

Как подключить светодиодные ленты без коннектора?

Как я уже говорил, на самом деле возможно подключение светодиодных лент без разъема.

Можно стыки припаять! Вы можете использовать паяльник, чтобы припаять напряжение и красный, зеленый и синий контакты к следующей проводке.

Фактически, паяные соединения более прочны с механической точки зрения и могут обеспечивать большую эффективность за счет удлинения.

Поэтому рекомендуется припаять соединения, если вы используете слишком большой ток.

Более того, если светодиод имеет особенно высокую яркость, то некоторые соединительные провода не подходят из-за высокой выходной мощности полосы.

Так что, учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть паять, если ваша полоса будет работать с большим током.

После этого накройте термоусадочной пленкой, защитите стыки или заклейте стыки изолентой.

Следует ли подключать светодиодные ленты последовательно или параллельно?

Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной цепями.

В последовательной цепи ваши световые полосы будут подключены напрямую встык. Блок питания подключается непосредственно к первой светодиодной ленте в цепи.

В этих схемах ток постоянный, а напряжение делится между светодиодами.

Это означает, что яркость во всей цепи может быть разной, и вам необходимо убедиться, что используемый источник питания является источником постоянного тока. Кроме того, если одна из полос в вашей серии выйдет из строя, вся цепь перестанет работать.

Напротив, в параллельной цепи каждая полоска подключена к источнику питания. Это означает, что ток разделяется между каждой полосой, но напряжение одинаково. Во-первых, их сложнее установить, но если одна из ваших полосок выйдет из строя, остальные будут гореть.

Однако вместо этого будет перенаправлен ток. Если вы соединили несколько полос, это не должно быть проблемой. Тем не менее, если вы использовали параллельную схему только для двух полосок, когда одна из них выходит из строя, это означает, что ток для другой полосы удваивается, что может привести к ее перегоранию.

Если вам нужно постоянное освещение, лучше всего использовать последовательное соединение. Тем не менее, для более длинных соединений вам понадобится драйвер с очень высоким постоянным током, чтобы гарантировать отсутствие падения производительности. Если вы потеряете одну полосу, у вас не будет освещения, пока она не будет заменена.

Для сложных схем с большим количеством светодиодов параллельную схему будет сложнее установить, но она будет частично гореть, если полоска выйдет из строя.

Сколько светодиодных лент можно подключить в цепь к одному источнику питания?

Использование слишком большого количества полосок может максимально использовать драйвер в цепи и сократить срок службы драйвера и, следовательно, светодиодной ленты вдвое.

Поэтому будьте очень осторожны при выборе правильного количества полос и соответствующего блока питания.

Вот общее правило, которое следует использовать, учитывая, что у вас есть некоторая информация о светодиодных лентах и ​​блоке питания.

Вы можете рассчитать это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы запитываете.

Затем выберите блок питания, рассчитанный примерно на 20% БОЛЬШЕ указанного значения.

Предположим, у вас есть источник питания мощностью 60 Вт.Настоятельно рекомендуется оставлять запас от 10 до 20% неиспользованной мощности, поэтому вы можете предположить, что вы можете потреблять 54 Вт от этого блока питания (PSU), забирая 10%.

Теперь вычислите мощность, потребляемую каждой полосой, умножив длину полосы на ватт на фут светодиода.

Информация о ваттах на фут обычно указывается на странице продукта или в спецификации.

Разделите полученное количество на 54, чтобы определить количество полосок, которое вы можете использовать.

Тем не менее, точное количество светодиодных лент, которые вы можете соединить вместе, всегда будет зависеть от точных характеристик имеющихся у вас устройств.

БОЛЬШИНСТВО производителей рекомендуют для питания от одного блока питания не более 2–3 полос.

Я также сделал для вас простой калькулятор, который поможет вам с математикой. Наслаждаться.

Важно знать, что с каждым добавлением светодиодной ленты мощность блока питания должна увеличиваться.

Ваша светодиодная лента будет потреблять только необходимую мощность от блока питания, и не более того. А поскольку для того, чтобы потреблять электроэнергию, не нужно так много работать, ваша установка будет генерировать меньше тепла и прослужит дольше.

В противном случае большая мощность, потребляемая на полосе, может вызвать повреждение.

Одним из ярких признаков того, что вашего источника питания недостаточно или вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды станут тусклее и тусклее, что называется падением напряжения.

В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или светодиодов с высокой выходной мощностью на метр, вам необходимо ограничить общую длину подключенных лент.

Вот конкретный пример:

Если на светодиодном индикаторе 4.Полоса 8 Вт на метр рекомендуется питать максимум 10 метров в одной линии для источника питания 60 Вт, а для полосы 9,6 Вт на метр вы должны питать только 5 метров.

Что нужно помнить при подключении светодиодных лент

Есть несколько вещей, на которые следует обратить внимание, начиная свой световой проект. Я уже указал на большинство из них, поэтому, прежде чем я подведу итоги, позвольте мне просто резюмировать.

При подключении множества светодиодных лент к одному источнику питания крайне важно использовать номинальный источник питания на БОЛЬШЕ ватт, чем требуется для вашей настройки светодиодных лент.

Мощность блока питания не должна быть меньше или равна суммарной мощности полосы. В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды на концах будут тусклыми.

Приступая к фактическим соединениям, вы всегда должны вырезать светодиодную ленту из медных соединений, расположенных через каждые пару дюймов на ленте. В противном случае некоторые из светодиодных индикаторов в области разреза могут не работать.

Обязательно используйте термоусадочную пленку для защиты разъемов, которая различается для внутреннего и наружного использования.Как вариант, вы также можете использовать изоленту или изоленту.

Плюс и минус полоски всегда должны совпадать с минусом и плюсом разъема. В светодиодах RGB цветные провода должны соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я сказал ранее.

Заключительные слова

Всегда полезно составить план и составить план вашего проекта освещения, прежде чем что-либо покупать.

Вы можете обнаружить, что вам может не понадобиться соединять столько светодиодных лент встык, и вам лучше использовать соединительные кабели для увеличения длины в некоторых местах.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
