Чтобы купить кабель для компьютера необходимо четко представлять какое устройство вы собираетесь подключить. Каждое переферийное устройство, подключаемое к компьютеру имеет свой разъем (интерфейс).

Всевозможных разъемов для взаимодействия устройств и оргтехники с компьютером существует не один десяток: отличаются они между собой по многим параметрам, в том числе и внешне.

Перед походом в магазин внимательно осмотрите разъем устройства, которое вы желаете подключить к персональному компьютеру, чтобы потом объяснить продавцу что именно вам нужно. Также перед тем как купить кабель для подсоединения какого-либо электроннго устройства к компьютеру желательно сфотографировать разъемы устройства и заднюю стенку компьютера и уже в магазине продемонстрировать снимки.

Для наглядности разберем наиболее часто встречающееся затруднение при покупке кабеля для соединения компьютера и телевизора или ноутбука и телевизора. Подключить компьютер к телевизору можно несколькими способами. Разберем три наиболее актуальные на сегодняшний день (2014 год).

Подключение телевизора к компьютеру через аналоговый разъем VGA

На большинстве видеокарт и плоских ТВ панелях присутствует данный разъем, окрашенный чаще в синий, реже в черный цвет.

Разъем VGA не обеспечивает передачу звука от компьютера к телевизору, что является крайне неудобным и требует приобретения дополнительного кабеля для «звучания», видеокартинки.

В нашем магазине всегда в наличии имеются качественные экранированные «Кабели для монитора VGA 15m-15m» от 1,8 до 5 метров. по цене от 180р.

На сегодняшний день (2014 год) разъем VGA устарел как технически так и морально, активно вытесняясь с рынка цифровыми стандартами DVI и HDMI.Крупнейшие компании-производители электроники и компьютерных комплектующих, среди которых Intel, AMD, Dell, LG, Lenovo и Samsung, заявили, что планируют прекратить использовать стандарт аналоговой передачи изображения VGA в своих устройствах к 2015 году.

Подключение телевизора к компьютеру через цифровой разъем DVI

Если на вашей видеокарте есть разъем DVI , а на телевизоре VGA, то можно приобрести переходник VGA-DVI и соединить таким образом телевизор с компьютером, но переходник не преобразует аналоговый сигнал в цифровой, а лишь передает его, поэтому качество изображения будет низким, добавьте к этому отсутствие звука и вы получите все прелести VGA интерфейса. Проблема усложняется тем, что почти все модели современных телевизоров не комплектуются разъемами DVI, а имеют только VGA и HDMI. Если же у вас на компьютере или ноутбуке присутствует разъем DVI, а на телевизоре — HDMI, то с помощью переходника DVI-HDMI вы получите изображение HD качества,но без звука. Звук возможно будет подключить отдельным кабелем 3.5minijack-3.5minijack, что не очень удобно, но дает нам отличную картинку и звук с помощью двух кабелей.»

Подключение телевизора к компьютеру через цифровой разъем HDMI

Если же вы являетесь счастливым обладателем разъема HDMI на компьютере и телевизоре ,то вы по праву заслуживаете самого качественного контента для отображения на вашем телевизоре, который только сможет предоставить ваш компьютер! Соединение HDMI-HDMI или MiniHDMI-HDMI способно воспроизводить многоканальный звук и видео стандарта Full HD и выше! Именно ради такой «картинки» и покупается большая ЖК панель! В нашем магазине всегда в наличии кабели HDMI-HDMI 1м, 2м, 3м, 5м, 10м. , а также кабеля MiniHDMI-HDMI.

Резюмируя все выше сказанное: для подключения телевизора к компьютеру смотрим на разъем видеокарты компьютера или ноутбука, смотрим на заднюю панель телевизора. В идеале обнаружить и на компьютере, и на телевизоре разъем HDMI и подсоединить телевизор к компьютеру по кабелю HDMI — HDMI, в этом случае у вас будет отличная картика со звуком. Во всех остальных вариантах соединения телевизора и компьютера вы получите картинку без звука, если не воспользуетесь вторым кабелем с разъемом 3,5 MiniJack, подключив его на выход в компьютере или ноутбуке (как правило зеленое гнездо для наушников) и на вход в телевизор (Line IN, не путать с выходом под наушники). Часто задают вопрос: а что я увижу на телевизоре после того, как подключу компьютер к телевизору? Отвечаем: вы увидете ваш до боли родной рабочий стол операционной системы вашего компьютера с ярлыками и папками! Подсоединив телевизор к компьютеру вы получите второй дисплей наверняка больше того, за которым вы работаете на ПК или ноутбуке.

Удачного контента!

Виды кабелей для компьютеров. Разъёмы

1. Виды кабелей для компьютеров

Или же «Папа» должен подходить к «маме»
Каждый компьютер, будь то настольная система или
ноутбук, использует огромное число разъёмов, как
внутри, так и снаружи. Можете ли вы назвать каждый
из них и объяснить назначение? В книжках часто
бывают слишком плохие описания, либо они
недостаточно иллюстрированы. В результате читатели
часто путаются и теряются. В нашем полном
руководстве мы постараемся решить эту проблему,
разложив
по
полочкам
все
существующие
интерфейсы. Но есть одно утешение: почти каждый
разъём очень трудно (или вообще невозможно)
подключить неправильно. За редкими исключениями,
вы не сможете подключить устройство «не туда».

3. Внешние интерфейсы для подключения периферии USB

Внешние интерфейсы для подключения

периферии USB
Разъёмы Universal Serial Bus (USB) предназначены для подключения к
компьютеру таких внешних периферийных устройств, как мышь,
клавиатура, портативный жёсткий диск, цифровая камера, VoIP-телефон
(Skype) или принтер. Теоретически, к одному host-контроллеру USB можно
подключить до 127 устройств. Максимальная скорость передачи составляет
12 Мбит/с для стандарта USB 1.1 и 480 Мбит/с для Hi-Speed USB 2.0. Разъёмы
стандартов USB 1.1 и Hi-Speed 2.0 одинаковы. Различия кроются в скорости
передачи и наборе функций host-контроллера USB компьютера, да и самих
USB-устройств. USB обеспечивает устройства питанием, поэтому они могут
работать от интерфейса без дополнительного питания (если USB-интерфейс
даёт необходимое питание, не больше 500 мА на 5 В). Всего существует три
типа USB-разъёмов.

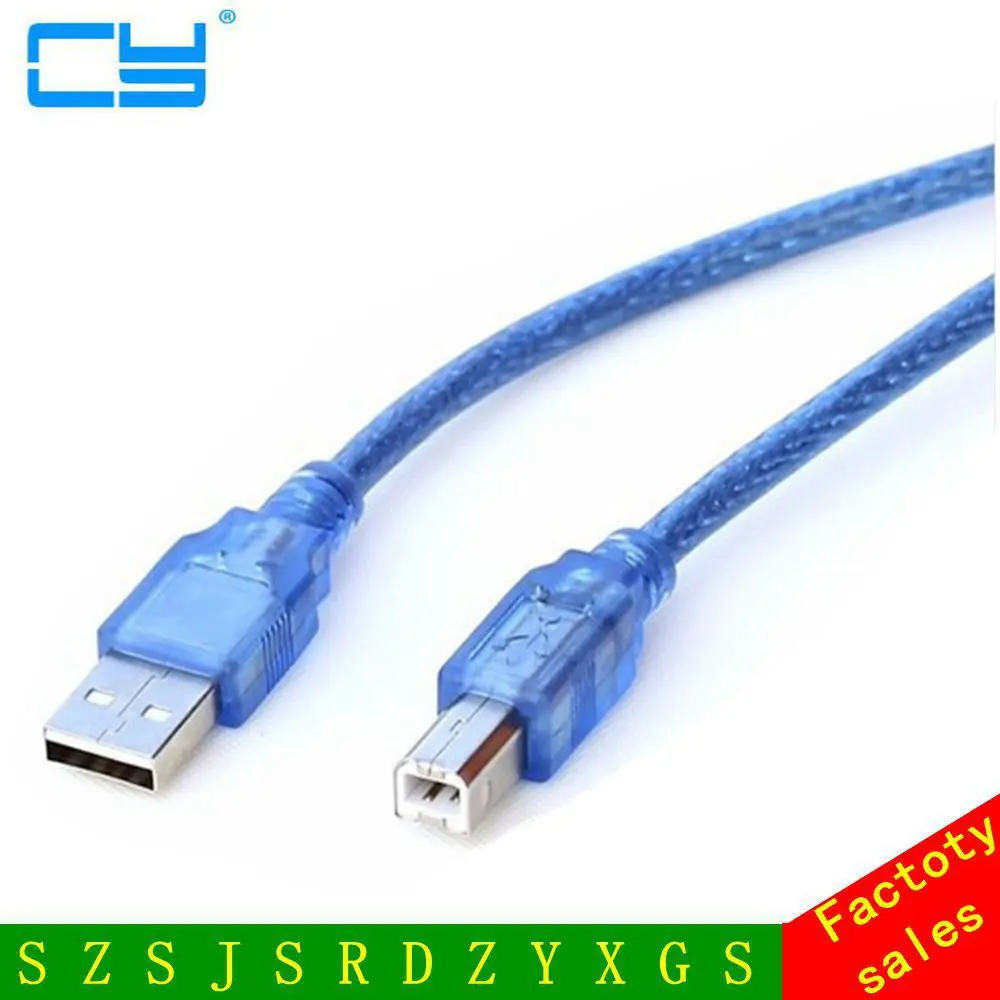

Разъём «тип A»: обычно присутствует у ПК.
Разъём «тип B»: обычно находится на самом USB-устройстве (если кабель
съёмный).
Разъём мини-USB: обычно используется цифровыми видеокамерами,
внешними жёсткими дисками и т.д.

5. USB «тип A» (слева) и USB «тип B» (справа).

USB «тип A» (слева) и USB «тип B» (справа).

6. Кабель расширения USB (должен быть не длиннее 5 м)

Разъёмы мини-USB обычно встречаются на цифровых
камерах и внешних жёстких дисках.
Кабель-двойник. Каждый USB-порт даёт 5 В/500 мА.
Если нужно больше питания (скажем, для мобильного
жёсткого диска), то данный кабель позволяет питаться
и от второго USB-порта (500 + 500 = 1000 мА).

8. Адаптер USB/PS2.

9. Кабель FireWire с 6-контактной вилкой на одном конце и 4-контактной на другом

Под
официальным
названием
IEEE-1394
скрывается
последовательный интерфейс, повсеместно использующийся для
цифровых видеокамер, внешних жёстких дисков и различных
сетевых устройств. Его также называют FireWire (от Apple) и i.Link (от
Sony). На данный момент 400-Мбит/с стандарт IEEE-1394 сменяется
800-Мбит/с IEEE-1394b (также известным как FireWire-800). Обычно
устройства FireWire подключаются через 6-контактную вилку,
которая обеспечивает питание. У 4-контактной вилки питание не
подводится. Устройства FireWire-800, с другой стороны, используют
9-контактные кабели и разъёмы.
Эта карта FireWire обеспечивает два больших 6контактных порта и один маленький 4-контактный.
6-контактный разъём с питанием.
4-контактный разъём без питания.
Такой обычно используется на
цифровых
видеокамерах
и
ноутбуках.

12. Тюльпан» (Cinch/RCA): композитный видео, аудио, HDTV

Тюльпан» (Cinch/RCA): композитный
видео, аудио, HDTV
Цветовую кодировку можно только приветствовать: жёлтый для видео (FBAS),
белый и красный «тюльпаны» для аналогового звука, а также три «тюльпана»
(красный, синий, зелёный) для компонентного выхода HDTV
Разъёмы «тюльпан» используются в паре с коаксиальными кабелями для многих
электронных сигналов. Обычно вилки «тюльпан» используют цветовое
кодирование, которое приведено в следующей таблице.
Цвет
Использование
Тип сигнала
Белый или чёрный
Звук, левый канал
Аналоговый
Красный
Звук, правый канал (также см. HDTV)
Аналоговый
Жёлтый
Видео, композитный
Аналоговый
Зелёный
Компонентный HDTV (яркость Y)
Аналоговый
Синий
Компонентный HDTV Cb/Pb Chroma
Аналоговый
Красный
Компонентный HDTV Cr/Pr Chroma
Аналоговый

Оранжевый/жёлтый
Звук SPDIF
Цифровой
Два типа SPDIF (цифровой звук): «тюльпан» слева и
TOSLINK (оптоволокно) справа.
Переходник с разъёма SCART на
(композитный видео, 2x аудио и S-Video)
«тюльпаны»

17. PS/2 (PS пополам)

Фиолетовый: клавиатура.
Зелёный: мышь.
Переходник USB/PS/2.

19. Интерфейс VGA для монитора

Интерфейс VGA на кабеле монитора.
Новые графические карты обычно оснащаются
двумя выходами DVI. Но с помощью переходника
DVI-VGA можно легко изменить интерфейс
(справа на иллюстрации).

21. Интерфейс DVI для монитора

DVI
является
интерфейсом
монитора, разработанным, главным
образом, для цифровых сигналов.
Чтобы не требовалось переводить
цифровые сигналы графической
карты в аналоговые, а затем
выполнять обратное преобразование
в дисплее.
Графическая карта с двумя портами DVI может работать
одновременно с двумя (цифровыми) мониторами.
Широко распространённый интерфейс DVI-I позволяет
одновременно использовать как цифровое, так и
аналоговое подключение.
Интерфейс DVI-D встречается весьма редко. Он
позволяет только цифровое подключение (без
возможности подсоединить аналоговый монитор).
В комплект со многими графическими картами входит
переходник с интерфейса DVI-I на VGA, который
позволяет подключать старые мониторы с 15контактной вилкой D-Sub-VGA.

24. RJ45 для LAN и ISDN

Сетевые кабели RJ45 можно
различной длиной и расцветкой.
найти
с
В сетях чаще всего используются разъёмы
для витой пары. На данный момент 100Мбит/с Ethernet уступает место гигабитному
Ethernet (он работает на скоростях до 1
Гбит/с). Но все они используют вилки RJ45.
Кабели Ethernet можно разделить на два вида.
Классический патч-кабель, который
используется для подключения
компьютера к концентратору или
коммутатору.
Кабель с перекрёстной обжимкой, который
используется для соединения между собой
двух компьютеров.

25. Способы подключения RJ45

Сетевой порт на PCI-карте.

27. RJ11 для модемов

28.

S-Video 4-контактная вилка Hosiden использует
разные линии для яркости (Y, яркость и
синхронизация данных) и цвета (C, цвет).
Разделение сигналов яркости и цвета
позволяет
достичь
лучшего
качества
картинки по сравнению с композитным
интерфейсом видео (FBAS). Но в мире
аналоговых подключений на первом месте по
качеству находится всё же компонентный
интерфейс HDTV, за которым следует SVideo. Только цифровые сигналы вроде DVI
(TDMS) или HDMI (TDMS) обеспечивают
более высокое качество картинки.
SCART
является
комбинированным
интерфейсом, широко распространённым в
Европе и Азии. Этот интерфейс сочетает
сигналы S-Video, RGB и аналогового стерео.
Компонентные режимы YpbPr и YcrCb не
поддерживаются.
Перед нами цифровой мультимедийный интерфейс
для несжатых HDTV-сигналов с разрешением до
1920×1080 (или 1080i), со встроенным механизмом
защиты авторских прав Digital Rights Management
(DRM). Текущая технология использует вилки типа A с
19 контактами.
Пока
мы
не
встречали
потребительского
оборудования, использующего 29-контактные вилки
типа B, поддерживающие разрешение больше 1080i.
Интерфейс HDMI использует ту же технологию
сигналов TDMS, что и DVI-D. Это объясняет появление
переходников HDMI-DVI. Кроме того, HDMI может
обеспечить до 8 каналов звука с разрядностью 24 бита
и частотой 192 кГц. Обратите внимание, что кабели
HDMI не могут быть длиннее 15 метров.
Переходник HDMI/DVI.

32. Внутренние интерфейсы, расположенные в корпусе ПК

Serial ATA (SATA)
Питание SATA в разных форматах.
ATA/133 (Parallel ATA, UltraDMA/133 или E-IDE)
Параллельная шина передаёт данные
с
жёстких
дисков
и
оптических
накопителей (CD и DVD) и обратно. Она
известна как параллельная ATA (Parallel ATA)
и сегодня уступает место последовательной
ATA (Serial
ATA).
Последняя
версия
использует 40-контактный провод с 80
жилами (половина на «землю»). Каждый такой
кабель позволяет подключать, максимум, два
накопителя, когда один работает в режиме
«master», а второй — в «slave». Обычно режим
переключается с помощью небольшой
перемычки на накопителе.
Подключение DVD-привода: красная полоска на
шлейфе должна всегда находиться рядом с разъёмом
питания.
AGP-слот с защёлкой для графической карты.
Графическая карта AGP (сверху) и графическая карта PCI Express (снизу).
Материнские платы для рабочих
станций используют слот AGP
Pro,
который
обеспечивает
дополнительное питание для
прожорливых
карт
OpenGL.
Впрочем,
в
него
можно
устанавливать
и
обычные
графические карты. Однако
AGP Pro так и не получил
широкое признание. Обычно
прожорливые
графические
карты
комплектуются
дополнительным
гнездом
питания — для той же вилки Molex,
к примеру.
Стандарт
AGP 1X
AGP 2X
AGP 4X
AGP 8X
Пропускная способность
256 Мбайт/с
533 Мбайт/с
1066 Мбайт/с
2133 Мбайт/с

40. PCI Express: последовательная шина

Два слота PCI Express для установки двух графических карт nVidia SLi.
Между ними можно заметить маленький слот PCI Express x1.
PCI Express является последовательным интерфейсом, и его не следует
путать с шинами PCI-X или PCI, которые используют параллельную
передачу сигналов.
PCI Express (PCIe) является самым современным интерфейсом для
графических карт. В то же время, он подходит и для установки других
карт расширения, хотя на рынке пока их очень мало. PCIe x16
обеспечивает в два раза большую пропускную способность, чем AGP
8x. Но на практике это преимущество так себя и не проявило.
Число линий PCI Express
1
2
4
8
16
Пропускная способность
одном направлении
256 Мбайт/с
512 Мбайт/с
1 Гбайт/с
2 Гбайт/с
4 Гбайт/с
в Суммарная
способность
512 Мбайт/с
1 Гбайт/с
2 Гбайт/с
4 Гбайт/с
8 Гбайт/с
пропускная

42.

Разъёмы питания и стандарты ATX AMD
Socket 462
Стандарт питания
ATX12V 1.3 или выше
Вилка ATX
20-контактная
Вилка AUX (6-контактная)
Не используется
Разъём P4 (4-контактный 12 В)
Редко используется
В следующей таблице и
на
иллюстрациях
приведены различные
типы разъёмов питания.
Socket 754
Стандартный
питания.
разъём
Стандарт питания
ATX12V 1.3 или выше
Вилка ATX
20-контактная, иногда 24-контактная
Вилка AUX (6-контактная)
Не используется
Разъём P4 (4-контактный 12 В)
Иногда присутствует
Socket 939
Стандарт питания
ATX12V 1.3 или выше
Вилка ATX
20-контактная, иногда 24-контактная
Вилка AUX (6-контактная)
Не используется
Разъём P4 (4-контактный 12 В)
Иногда нужен
Intel
Socket 370
Стандарт питания
ATX12V 1.3 или выше
Вилка ATX
20-контактная
Вилка AUX (6-контактная)
Редко используется
Разъём P4 (4-контактный 12 В)
Редко используется
Socket 423
Стандарт питания
ATX12V 1. 3 или выше
Вилка ATX
20-контактная
Вилка AUX (6-контактная)
Редко используется
Разъём P4 (4-контактный 12 В)
Нужен
Socket 478
Стандарт питания
ATX12V 1.3 или выше
Вилка ATX
20-контактная
Вилка AUX (6-контактная)
Не используется
Разъём P4 (4-контактный 12 В)
Нужен
Socket 775
Стандарт питания
ATX12V 2.01 или выше
Вилка ATX
24-контактная, иногда 20-контактная
Вилка AUX (6-контактная)
Н/Д
Разъём P4 (4-контактный 12 В)
Нужен
Разъём P4 (8-контактный 12 В)
Чипсету 945X с поддержкой двуядерных CPU или выше нужен данный разъём
Вилка ATX с 24 контактами (Extented ATX).
20-контактный кабель ATX.
6-контактный разъём EPS.
Пришёл и ушёл: разъём питания дисковода.
20/24-контактный разъём (ATX и EATX)
Не делайте этого. 4-контактный расширитель с 20 до
24 контактов вилки ATX нельзя использовать для 12-В
дополнительного разъёма AUX (впрочем, он находится
слишком
далеко).
4-контакный
расширитель
предназначен для порта Extended ATX и не
используется на 20-контактных материнских платах
ATX.
Вот как нужно: отдельная 4контактная вилка вставляется в 12В порт AUX. Её легко распознать:
два золотистых и два чёрных
кабеля.

Какие типы компьютерных кабелей вам нужно знать?

Компьютерные кабели перегружены. Есть так много стандартов, сокращений и терминов, которые нужно знать. Вам нужен IDE или SATA для вашего жесткого диска? Чем отличаются USB Type A, Type B и Type C? Являются ли DisplayPort и Thunderbolt одним и тем же?

В конце концов, такие пользователи, как вы и я, должны самостоятельно изучить все типы кабелей. Разве не было бы замечательно, если бы был один источник информации, который выделил бы важные детали между различными типами компьютерных кабелей?

Вы пришли в нужное место. Вот обзор наиболее распространенных типов кабельных разъемов, которые вы можете встретить в своем доме, от мониторных кабелей до сетевых кабелей.

USB (универсальная последовательная шина)

USB-соединение является самым распространенным из всех типов компьютерных разъемов в мире. Почти каждое периферийное устройство компьютера — клавиатура, мышь, гарнитура, флэш-накопитель, беспроводные адаптеры и т. Д. — может быть подключено к компьютеру через порт USB.

USB продолжает развиваться, что означает, что существует несколько версий USB:

• USB 1.0 может передавать данные со скоростью до 1,5 МБ / с.
• USB 2.0 может передавать данные со скоростью до 60 МБ / с и совместим со старыми версиями USB.
• USB 3.0 может передавать данные со скоростью до 625 МБ / с. Он совместим с предыдущими версиями USB.
• USB 3.1 может передавать данные со скоростью до 1,25 ГБ / с. Он совместим с предыдущими версиями USB. На момент написания этой статьи USB 3.1 был наиболее распространенным типом, найденным на рынке.
• USB 3.2 может передавать данные со скоростью до 2,5 ГБ / с, но только при использовании соединения USB-C. Он совместим с предыдущими версиями USB.
• USB 4.x — это будущая спецификация, которая будет передавать данные со скоростью до 5 ГБ / с, но только при использовании соединения USB-C. Он выйдет в середине 2019 года и будет совместим с USB 3.2 и USB 2.0.

Кредит изображения: bigmouse / Depositphotos

Есть также несколько «форм» для USB-соединений:

• Тип A поддерживает USB 1.0, USB 2.0, USB 3.0, USB 3.1.
• Тип B поддерживает USB 1.0, USB 2.0, USB 3.0, USB 3.1.
• Тип C (т.е. USB-C ) поддерживает USB 3.1, USB 3.2, USB 4.x.
• Mini поддерживает USB 2.0.
• Микро поддерживает USB 2.0.

Примечание. Если вы покупаете адаптер от одного типа USB к другому, скорость передачи данных будет ограничена самым медленным соединением между двумя конечными точками и двумя устройствами, которые соединены вместе.

Примечание. Варианты Mini-USB и Micro-USB. чаще всего используются с небольшими портативными устройствами, такими как КПК, телефоны и цифровые камеры. Стандартные разъемы USB чаще используются на устройствах, которые, как правило, остаются подключенными, например на внешних жестких дисках, клавиатурах и мышах.

HDMI (мультимедийный интерфейс высокой четкости)

Вещания высокой четкости в настоящее время являются стандартом для высококачественного видео. В отличие от VGA и DVI, которые передают только видеосигналы, HDMI отправляет видео и аудио сигналы вместе. Эти сигналы являются цифровыми; таким образом, HDMI совместим только с новыми устройствами. (

Соединения HDMI бывают пяти типов:

• Тип А является самым популярным. Этот разъем можно определить по 19 контактам на мужской головке. Тип A совместим с одноканальными подключениями DVI-D.
• Тип B больше, чем тип A, входит в 29 контактов на мужской голове. Тип B совместим с двухканальными соединениями DVI-D. Вы не будете видеть этот тип часто, если когда-либо.
• Тип C (Mini) — это 19-контактный разъем, который чаще всего используется с портативными устройствами, такими как видеокамеры и цифровые камеры.
• Тип D (Micro) также имеет 19 контактов и выглядит как кабель Micro-USB. Он в основном используется для мобильных устройств, в том числе смартфонов и планшетов.
• Тип E намного больше с механизмом блокировки. Он в основном используется в автомобильных приложениях.

DisplayPort

Кредит изображения: D? Vis Mos? Ns / Flickr

Как и HDMI, DisplayPort — это медиаинтерфейс, который передает как видео, так и аудиосигналы вместе, он был разработан для замены VGA и DVI. В настоящее время DisplayPort в основном используется для подключения устройств (например, компьютера) к мониторам, поэтому вы можете увидеть его только среди других типов мониторных кабелей.

Существует несколько версий DisplayPort, но все кабели DisplayPort совместимы со всеми устройствами DisplayPort. Скорость будет ограничена самой низкой версией DisplayPort, поддерживаемой между устройством и кабелем. Посмотрите на эти кабельные сертификаты DisplayPort:

• RBR (пониженная скорость передачи): до 810 МБ / с.
• HBR (высокая скорость передачи): до 1350 МБ / с.
• HBR2 (высокая скорость передачи 2): до 2700 МБ / с.
• HBR3 (высокая скорость передачи 3): до 4050 МБ / с.

DisplayPort совместим с HDMI и USB с использованием адаптеров. Существует также Mini DisplayPort , который в основном использовался в старых устройствах Apple, выпущенных до 2011 года.

удар молнии

Изображение предоставлено: Тони Вебстер / Flickr

Кабели Thunderbolt предназначены для подключения внешних устройств к компьютеру. Они в основном используются в устройствах Apple, выпущенных в 2011 году и позже. Подробнее о кабелях, адаптерах и портах для устройств Apple , ознакомьтесь с нашим полезным руководством.

Кабели Thunderbolt 1 и Thunderbolt 2 используют тот же разъем, что и Mini DisplayPort, а все подключения Thunderbolt 1 и Thunderbolt 2 совместимы с соединениями Mini DisplayPort.

Кабели Thunderbolt 3 используют тот же разъем, что и USB-C, и все подключения Thunderbolt 3 совместимы с разъемами USB-C. Thunderbolt 3 также совместим с Thunderbolt 1 и Thunderbolt 2 с использованием адаптеров.

VGA (массив видео графики)

Созданный еще в 1980-х годах соединительный кабель VGA является одним из самых старых типов кабелей для мониторов компьютеров. Это аналоговый кабель видеосигнала, поэтому он потерял популярность из-за перехода мира на цифровые видеосигналы. Тем не менее, если вы посмотрите на любую видеокарту или дисплейное устройство, есть большая вероятность, что вы увидите порт VGA.

Соединения VGA могут быть идентифицированы 15 контактами, расположенными в 3 рядах по 5 в каждом ряду. Каждая строка соответствует 3 различным цветным каналам, используемым на дисплее: красный, зеленый и синий.

DVI (цифровой визуальный интерфейс)

DVI-соединение сменилось VGA в 2000-х годах, когда технология видео перешла от аналоговой к цифровой. Цифровые дисплеи, такие как LCD, оказались более качественными и в конечном итоге стали рыночным стандартом для видеоустройств (в то время).

DVI-соединения бывают трех типов:

• DVI-A может передавать аналоговые сигналы, что делает его обратно совместимым с VGA (полезно для ЭЛТ-мониторов и более старых ЖК-мониторов).
• DVI-D может передавать новые цифровые сигналы.
• DVI-I способен как аналоговым, так и цифровым. В некоторых случаях вам может потребоваться преобразовательный кабель VGA-DVI или DVI-VGA.

DVI в значительной степени вышел из употребления, его заменили более современные типы мониторных кабелей, такие как HDMI, DisplayPort и Thunderbolt.

IDE (интегрированная электроника привода)

Кабели IDE использовались для подключения устройств хранения к материнской плате. Если вы когда-либо открывали старый жесткий диск, вы, вероятно, знаете, как выглядит разъем IDE: это широкий кабель, который выглядит как лента с более чем 2 разъемами.

Разъемы на кабеле IDE имеют 40 контактов; меньший 2,5-дюймовый дисковод использует версию IDE с форм-фактором, имеющую 44 контакта.

SATA (Serial Advanced Technology Attachment)

Новые жесткие диски в основном предпочитают порты SATA, а не порты IDE. Фактически, SATA был разработан, чтобы преуспеть в IDE, и это так. По сравнению с IDE SATA обеспечивает более высокую скорость передачи данных. Ваша материнская плата должна быть совместима с SATA в эти дни; К счастью, большинство из них.

Стандартный кабель SATA может быть идентифицирован двумя разъемами, каждый из которых имеет 7 контактов и пустую прорезь. Это похоже на L-образную форму.

Примечание. Если вы покупаете жесткий диск, вы также можете подключиться к PCIe. Наше руководство по поможет вам решить, какой купить.

eSATA (внешний SATA)

Технология eSATA является расширением или улучшением кабеля SATA — она ​​делает технологию SATA доступной во внешней форме. В действительности, eSATA не сильно отличается от SATA, но позволяет подключаться к таким устройствам, как внешние жесткие диски и внешние оптические накопители. Тем не менее, eSATA потерял популярность из-за повышения скорости USB.

Ethernet

Кабели Ethernet используются для настройки локальных сетей . В большинстве случаев они используются для подключения маршрутизаторов к модемам и компьютерам, хотя вы также можете подключить два устройства напрямую, используя перекрестный кабель Ethernet .

Если вы когда-либо пытались установить или починить домашний маршрутизатор Wi-Fi, вы, вероятно, имели дело с компьютерным кабелем Ethernet. Он выглядит уникальным, поэтому его легко отличить от разных типов кабелей.

В настоящее время кабели Ethernet выпускаются в нескольких вариантах:

• 10BASE-T Ethernet — самый старый и самый базовый тип, поддерживающий скорость передачи данных до 1,25 МБ / с.
• Ethernet 100BASE-TX (т.е. Fast Ethernet ) также является более старым вариантом Ethernet, который поддерживает скорость передачи данных до 12,5 МБ / с.
• 1000BASE-T Ethernet (т.е. Gigabit Ethernet ) является наиболее распространенным типом Ethernet, используемым в домашних условиях на момент написания этой статьи. Поддерживает скорость передачи данных до 125 МБ / с.
• 10GBASE-T Ethernet (т. Е. 10 Gigabit Ethernet ) использует проводку Cat6 (в отличие от Cat5 или Cat5e в предыдущих версиях) для поддержки скорости передачи данных до 1,25 ГБ / с.

Примечание. Существуют даже более быстрые варианты Ethernet, вплоть до Terabit Ethernet, но они пока не предназначены для домашнего использования, поэтому вы не столкнетесь с ними.

Это должно покрыть это! Типы компьютерных кабелей, представленные в этой статье, составляют 99% всех кабелей, которые вы, скорее всего, найдете у себя дома.

Хотите расширить свои знания еще дальше? Узнайте, почему вы должны настроить USB через Ethernet. и как передать питание через Ethernet

Ethernet, оптоволокно, HDMI, DVI и др.

Мы имеем дело с кабелями каждый день, но знаете ли вы максимальную дальность передачи различных кабелей? В этом обзоре мы рассмотрим виды кабеля и часто используемое расстояние передачи по кабелю.



1.       Ethernet-кабель



Кабель Ethernet представляет собой кабель с витой парой, который имеет разные расстояния передачи в соответствии с различными характеристиками сетевого кабеля. Они могут подключать маршрутизаторы, коммутаторы, межсетевые экраны и другие сетевые устройства. Сетевой кабель передает сетевые сигналы. Если они превышают расстояние, которое может выдержать сам сетевой кабель, сигнал будет ослаблен. В тяжелых случаях сигнал сети будет прерван.





Категории 5 и 6 имеют длину 100 метров, а обычный провод категории 6 из бескислородной меди может достигать около 120 метров. Если вы хотите увеличить расстояние передачи, вы можете установить ретранслятор между двумя витыми парами, и вы можете установить максимум 4 кабеля. Если для соединения 5 сегментов сети установлено 4 ретранслятора, максимальная дальность передачи может достигать 500 м.





2.       Оптоволокно



Расстояние передачи кабеля Ethernet ограничено и не может решить проблему передачи данных на большие расстояния, тогда оптическое волокно можно использовать для передачи на большие расстояния.



Оптическое волокно всегда используется с оптическими модулями, такими как модули Cisco Optics.



Оптоволокно делится на многомодовое и одномодовое. Дальность передачи многомодового сигнала больше, чем у сетевого кабеля, но короче, чем у одномодового.



В Ethernet 10 и 100 Мбит / с многомодовое оптоволокно может поддерживать расстояние передачи до 2000 метров.



В гигабитной сети 1 Гбит / с многомодовое волокно может поддерживать расстояние передачи до 550 метров. Так что многорежимный сейчас используется меньше.





По сравнению с многомодовым волокном, одномодовое волокно может поддерживать большую дальность передачи. В сетях 100 Мбит / с Ethernet и 1 Гбит / с одномодовое оптоволокно может поддерживать расстояние передачи более 5000 м.



Компоненты, используемые в одномодовых оптических модулях, вдвое превышают стоимость многомодовых оптических модулей, поэтому общая стоимость одномодовых оптических модулей выше, чем стоимость многомодовых оптических модулей. Дальность передачи одномодовых оптических модулей может достигать от 150 до 200 км.



Следовательно, оптическое волокно можно использовать для передачи на большие расстояния, например, в проектах удаленного мониторинга.





3.       HDMI-кабель



HDMI — это запатентованный аудио / видеоинтерфейс для передачи несжатых видеоданных и сжатых или несжатых цифровых аудиоданных с HDMI-совместимого исходного устройства, такого как контроллер дисплея, на совместимый компьютерный монитор, видеопроектор, цифровое телевидение или цифровое аудиоустройство.



HDMI, обычно используемый на дисплеях высокой четкости, может быть подключен к HDMI-дисплею и обычному дисплею, и теперь многие сетевые устройства также могут подключаться к телевизору через кабель для передачи аудио- и видеосигналов.



Обычная передача сигнала HDMI составляет менее 30 метров, тогда максимальное расстояние передачи составляет около 15 метров для кабеля среднего качества.





Так как же HDMI передает на большие расстояния?



1) Можно использовать расширитель преобразования.



Сигнал HDMI не проходит через другое оборудование (передача 120 метров).



Как правило, сигналы HDMI нельзя напрямую передавать на расстояние более 30 метров с помощью кабелей HDMI, и на рынке почти нет готовых кабелей HDMI длиной более 30 метров.



В этом случае, если сигнал HDMI просто передается на устройство отображения, а сигнал HDMI не проходит через другие устройства, мы можем использовать сетевой кабель для расширения сигнала. Используйте удлинитель сетевого кабеля HDMI для расширения сигнала, а удлинитель сетевого кабеля HDMI разделен на отправляющий терминал (вход HDMI, выход сетевого кабеля) и приемный терминал (вход сетевого кабеля, выход HDMI) можно увеличить на 100 метров (категория 5) и 120 метров (сетевой кабель 6 категории).



2) Конечно, если вам нужно передавать дальше, вы также можете использовать волоконно-оптический удлинитель HDMI.



Есть много способов расширить HDMI, вы также можете использовать оптоволоконный кабель HDMI в зависимости от реальной ситуации.





4.        DVI-кабель



DVI — это цифровой видеоинтерфейс. Цифровой интерфейс используется для подключения источника видеосигнала, такого как контроллер видеодисплея, к устройству отображения, например, монитору компьютера. Обычный кабель DVI может эффективно передавать сигнал только на расстоянии около 5 метров, а затухание сигнала произойдет, если оно превышает 5 метров. Этот недостаток сильно ограничивает популяризацию и применение оборудования DVI.





DVI-D может принимать только цифровые сигналы; DVI-I может принимать как цифровые, так и аналоговые сигналы одновременно с небольшим расстоянием передачи 7-15 м.





5.       VGA-кабель



Кабель VGA передает аналоговые сигналы. Это кабель для передачи данных, который соединяет видеокарту компьютера с монитором или телевизором для передачи информации. Он отвечает за вывод соответствующего сигнала изображения на дисплей и является мостом между компьютером и дисплеем.





VGA-кабель широко используется в области цветных дисплеев, но его легко ослабить, он имеет короткое расстояние передачи и ему легко создавать помехи. Но его дальность передачи выше, чем у HDMI и DVI, а дальность передачи 3+4 / 6VGA составляет 20-40 м.





6.       RS232 и RS485



1) RS232



Расстояние передачи RS232 ограничено, максимальное стандартное значение расстояния передачи составляет 15 метров, и это может быть только двухточечная связь, максимальная скорость передачи составляет 20 кБ / с.



2) RS485



Максимальное расстояние беспроводной передачи RS485 составляет 1219 метров. Максимальная скорость передачи составляет 10 Мбит / с, а максимальное расстояние связи может быть достигнуто при скорости передачи 100 Кбит / с.





Используя согласование импеданса, специальные кабели с низким затуханием могут достигать 1800 метров! Более 1200 метров, можно добавить ретрансляторы (до 8), так что расстояние передачи близко к 10 км.





7.       USB-кабель



Аббревиатура USB (Universal Serial Bus) — это стандарт внешней шины, используемый для регулирования соединения и обмена данными между компьютерами (такими как ноутбуки, рабочие станции и пр.) и внешними устройствами. Это интерфейсная технология, применяемая в области ПК. Интерфейс USB поддерживает функции plug-and-play и горячего подключения устройства.





Эффективное расстояние, предусмотренное протоколом USB, составляет 5 метров, можно использовать более длинный удлинительный кабель USB. Качество кабеля лучше. Кабели-удлинители USB низкого качества не могут достигать 5 метров.



Более подробную информацию о кабелях, а также о возможности заказа прочего сетевого оборудования можно получить в нашем интернет-магазине Goodstor.ru



Сетевые кабели для компьютера: типы и подключение

Для выстраивания инфраструктуры компьютерных сетей используются специальные кобели. Существует множество разновидностей подобных кабелей. Самыми распространенными из них считаются витая пара, коаксиальный кабель и оптоволоконный. Каковы характеристики всех этих кабелей? Есть ли определенные особенности монтажа сетей из таких кабелей? В этих вопросах мы и попробуем разобраться в данной статье.

Типы кабелей

1.Коаксиальный кабель

Прежде всего стоит рассмотреть коаксиальный кабель. Это самый старый тип кабеля, который используется для сетевых подключений. По толщине он примерно такой же, как сетевой кабель питания персонального компьютера. Такой кабель рассчитан на работу со стандартной 220-вольтовой розеткой. По структуре коаксиальная конструкция представляет собой металлический проводник, окутанный слоем изоляции, поверх которой расположена оплетка из алюминия или меди. В качестве наружного слоя используется изолирующая оболочка.

Соединение в данном типе кабеля может осуществляться при помощи BNC-терминатора, BNC-коннектора, BNC-барелл-коннектора и BNC-T коннектора. Рассмотрим подробнее специфику каждого из этих соединений. BNC-коннектор используется для размещения в конце кабеля. Он может использоваться для соединения с барелл-коннекторами или T-коннекторами. В качестве препятствия движения сигнала по кабелю может использоваться BNC-терминатор.

Он играет роль изолирующего барьера. Без этого элемента невозможно осуществить корректное функционирование сети. В том случае, если подключение осуществляется с использованием двух терминаторов, то один из них необходимо заземлить. BNC-T коннектор используется для соединения с основной магистралью. В структуре этого коннектора предусмотрено три слота. Первый слот служит для подключения к разъему сетевой карты. При помощи двух других слотов происходит подключение разных концов магистрали. BNC-баррелл используется для соединения разных концов магистрали или для увеличения радиуса сети.

Достоинством конструкций из коаксиальных кабелей является отсутствие проблем, связанных с соединением двух кабелей этого типа. Нужно просто обеспечить контакт двух проводящих жил, соблюдая технологию сопряжения экранной сети и изоляции. К недостаткам этого вида кабелей можно отнести высокую чувствительность к электромагнитным помехам. Сегодня коаксиальные кабели довольно редко используются для выстраивания компьютерной сети. Этот тип кабеля незаменим при выстраивании инфраструктуры, связанной с передачей телевизионного сигнала от кабельных провайдеров и тарелок.

2.Витая пара

Почему этот тип кабелей имеет такое странное наименование? Все дело в том, что в структуре кабелей данного типа имеются только попарные проводники. Изготавливаются такие проводники из меди. В стандартном кабеле витой пары имеется 8 жил, т.е. 4 пары. Существуют образцы и с 4 проводниками. Распиновка или соотнесение каждой жилы кабеля с определенной функцией предполагает использование на каждом проводнике изоляции разного цвета. Снаружи изоляция витой пары изготовлена из ПВХ. Это позволяет обеспечить проводящим элементам защиту от электромагнитных помех.

Существуют также экранированные кабели такого типа. Это STP и FTP кабели. В первом типе кабелей фольга, выполняющая функцию экранирования, находится на каждом из проводников, во втором фольга покрывает все жилы. Модификация витой пары, не имеющая экранирующего покрытия больше известна под названием UTP. Кабели с экранирующим слоем, как правило, дороже. Смысл их использовать есть только в случае необходимости качественной передачи информации на большие расстояния. Для домашней сети вполне подойдет неэкранированная витая пара.

Существует несколько классов конструкций соответствующего типа. Каждый тип обозначается аббревиатурой CAT и цифрами от 1 до 7. Чем больше цифра, тем более качественные материалы использовались для создания кабеля, а значит обеспечивается более качественная передача сигнала. В современных сетях для обмена данными по Ethernet-протоколу используются элементы класса CAT5. В таких соединениях витой пары используются разъемы типа 8P8C. Неофициальное наименование таких разъемов RJ-45. Кабели класса CAT6 и CAT5 могут передавать информацию на максимальных для данного типа сетей скоростях, т.е. до 1 Гбит/с.

3.Оптоволокно

На сегодняшний день самыми быстрыми и современными кабелями для построения компьютерных сетей являются оптоволоконные. В структуре таких кабелей есть светопроводящие стеклянные элементы, оснащенные специальной пластиковой изоляцией. Одно из главных преимуществ таких сетей заключается в высокой степени защищенности сети от помех.

При помощи оптоволокна можно осуществлять передачу данных на расстояния порядка 100 километров. Для соединения кабелей этого типа с различными устройствами осуществляется путем использования определенных разъемов. К наиболее распространенным объемам относятся F-3000, FC, SC. Возможности практического использования оптоволоконных кабелей ограничены только высокой стоимостью аппаратуры, необходимой для передачи данных. Многие провайдеры в последнее время все чаще используют именно этот тип кабеля для передачи данных. По мнению IT-экспертов, затраты на приобретение оборудования для организации таких сетей очень быстро окупаются.

Кабельная структура: эволюция

На примере трех рассмотренных типов кабелей для построения кабельных сетей вполне можно проследить эволюционные изменения, которые происходили в аспекте выстраивания компьютерной инфраструктуры. Изначально для передачи данных по сети стандарта Ethernet использовались коаксиальные кабели. Предельное расстояние, на которое мог перейти сигнал от устройства к устройству, не превышало 500 м. Максимальное значение скорости передачи данных по таким сетям составляло около 10 Мбит/с.

Применение витой пары положительно сказалось на динамике обмена файлами в сетях. Максимальная скорость передачи возросла до 1 Гбит/с. Использование витой пары для создания компьютерных сетей также позволило осуществлять передачу данных в дуплексном режиме. Это значит, что теперь одно и то же устройство могло одновременно и отправлять сигналы и получать их. Появление оптоволокно позволило IT-индустрии разогнаться до скоростей порядка 40 Гбит/сек. Благодаря оптоволоконным технологиям компьютерные сети связывают континенты и страны.

При работе с персональными компьютерами для монтажа сетей могут использоваться и другие типы кабелей. В подобных целях теоретически можно использовать даже USB-кабель. Конечно, это будет не очень эффективно, поскольку максимальное расстояние, на которое можно осуществлять передачу посредством этого вида кабеля составляет всего 20 м.

Подключение витой пары

На сегодняшний день витая пара является самым популярным типом кабелей, используемым для создания компьютерных сетей. Для практического использования таких кабелей характерны определенные особенности. В частности, это распиновка кабеля. Для осуществления правильного подключения важно знать, как должны располагаться жилы на участке соприкосновения с разъемом. Операция, в процессе которой каждая витая пара соединяется с соответствующим элементом разъема, называется обжимом. Для проведения этой процедуры необходимо использовать специальный инструмент, который предусматривает силовое воздействие.

Особенности обжима

В процессе обжима разъемы фиксируются на концах витой пары. Число контактов должно соответствовать количеству жил. Рассмотрим несколько примеров схем, в рамках которых осуществляется обжим витой пары. Также более подробнее рассмотрим особенности обжима. Прежде всего пользователю, осуществляющему процедуру, нужно правильно взять в руки разъемы.

Разъемы следует держать таким образом, чтобы металлические контакты были расположены сверху, а защелка должна быть направлена в сторону пользователя, осуществляющего обжим. В этом случае слева будет первый контакт, а справа – восьмой. Правильная нумерация является важным аспектом работы с витой парой. Какие же схемы используют специалисты по организации сетей? Есть схема, имеющая название EIA/TIA 568А. Жилы при использовании такой схемы располагаются в следующем порядке:

— для первого контакта – бело-зеленая;
— для второго контакта – зеленая;
— для третьего контакта – бело-оранжевая;
— для четвертого контакта – синяя;
— для пятого контакта – бело-синяя;
— для шестого контакта – оранжевая;
— для седьмого контакта – бело-коричневая;
— для восьмого контакта – коричневая.

Существует и другая схема контактов EIA/TIA-568B. Для такой схемы характерно следующее распределение контактов:

— для первого контакта – бело-оранжевая;
— для второго контакта – оранжевая;
— для третьего контакта – бело-зеленая;
— для четвертого контакта – синяя;
— для пятого контакта – бело-синяя;
— для шестого контакта – зеленая;
— для седьмого контакта – бело-коричневая;
— для восьмого контакта – коричневая.

Теперь вы знаете, как правильно соединить витую пару с разъемом. Но все-таки полезно более детально изучить специфику различных схем подключения к устройствам.

Тип соединения и обжим

При соединении персонального компьютера с коммутатором или маршрутизатором можно использовать прямой тип подключения. При необходимости организовать обмен данными между двумя ПК без использования маршрутизатора можно использовать перекрестный тип подключения. В прямом методе кабель обжимается при одинаковой распиновке, а при перекрестном один конец кабеля обжимается по схеме 568А, а другой по схеме 568В.

Экономия

У витой пары есть одна интересная особенность. При реализации прямой схемы подключения можно использовать всего две пары проводников. При помощи одного кабеля допустимо обеспечивать соединением одновременно два компьютера. Это дает возможность значительно сэкономить на кабеле и в случае необходимости осуществить подключение.

Скорость обмена при этом, конечно, будет существенно ниже. Но для устройства домашней сети этот способ вполне приемлем. Как же распределить жилы в этом случае? При подключении первого компьютера первый контакт разъема соотносится с бело-оранжевой жилой, второй контакт – с оранжевой жилой, третий контакт – с бело-зеленой жилой, шестой контакт – с зеленой.

Четвертая, пятая, седьмая и восьмая жила при такой схеме не используются. На разъемах для подключения второго компьютера первый контакт соотносится с бело-коричневой жилой, второй контакт – с коричневой жилой, третий контакт – с бело-синей, и шестой контакт – с синей. Стоит отметить, что в случае реализации перекрестной схемы подключения стоит использовать все восемь проводников витой пары.

Пользователю также необходимо реализовать передачу на скоростях 1 Гбит/с, распиновка осуществляется по особой схеме. Первый разъем обжимается по схеме 568 В. Во втором разъеме используется следующее сопоставление контактов и жил: первый контакт – бело-зеленая жила, второй контакт – зеленая жила, третий контакт – бело-оранжевая жила, четвертый контакт – бело-коричневая жила, пятый контакт – коричневая жила, шестой контакт – оранжевая жила, седьмой контакт – синяя жила, восьмой контакт – бело-синяя жила.

Данная схема чем-то напоминает 568А, однако в ней изменено подключение коричневой и синей пары проводников. Важнейшим фактором, влияющим на функциональность сетевой структуры, является соблюдение перечисленных выше правил соотнесения контактов и жил витой пары. При проектировании сети нужно внимательно относится к подключению всех ее элементов. В случае некорректного обжима витой пары, компьютер может попросту не распознавать сетевой кабель.

Виды кабелей для компьютеров Или же Папа должен

Виды кабелей для компьютеров Или же «Папа» должен подходить к «маме»

Каждый компьютер, будь то настольная система или ноутбук, использует огромное число разъёмов, как внутри, так и снаружи. Можете ли вы назвать каждый из них и объяснить назначение? В книжках часто бывают слишком плохие описания, либо они недостаточно иллюстрированы. В результате читатели часто путаются и теряются. В нашем полном руководстве мы постараемся решить эту проблему, разложив по полочкам все существующие интерфейсы. Но есть одно утешение: почти каждый разъём очень трудно (или вообще невозможно) подключить неправильно. За редкими исключениями, вы не сможете подключить устройство «не туда».

Внешние интерфейсы для подключения периферии USB

Разъёмы Universal Serial Bus (USB) предназначены для подключения к компьютеру таких внешних периферийных устройств, как мышь, клавиатура, портативный жёсткий диск, цифровая камера, Vo. IP-телефон (Skype) или принтер. Теоретически, к одному host-контроллеру USB можно подключить до 127 устройств. Максимальная скорость передачи составляет 12 Мбит/с для стандарта USB 1. 1 и 480 Мбит/с для Hi-Speed USB 2. 0. Разъёмы стандартов USB 1. 1 и Hi-Speed 2. 0 одинаковы. Различия кроются в скорости передачи и наборе функций host-контроллера USB компьютера, да и самих USB-устройств. USB обеспечивает устройства питанием, поэтому они могут работать от интерфейса без дополнительного питания (если USB-интерфейс даёт необходимое питание, не больше 500 м. А на 5 В). Всего существует три типа USB-разъёмов. Разъём «тип A»: обычно присутствует у ПК. Разъём «тип B»: обычно находится на самом USB-устройстве (если кабель съёмный). Разъём мини-USB: обычно используется цифровыми видеокамерами, внешними жёсткими дисками и т. д.

USB «тип A» (слева) и USB «тип B» (справа).

Кабель расширения USB (должен быть не длиннее 5 м)

Разъёмы мини-USB обычно встречаются на цифровых камерах и внешних жёстких дисках. Кабель-двойник. Каждый USB-порт даёт 5 В/500 м. А. Если нужно больше питания (скажем, для мобильного жёсткого диска), то данный кабель позволяет питаться и от второго USB-порта (500 + 500 = 1000 м. А).

Адаптер USB/PS 2.

Кабель Fire. Wire с 6 -контактной вилкой на одном конце и 4 -контактной на другом

Под официальным названием IEEE-1394 скрывается последовательный интерфейс, повсеместно использующийся для цифровых видеокамер, внешних жёстких дисков и различных сетевых устройств. Его также называют Fire. Wire (от Apple) и i. Link (от Sony). На данный момент 400 -Мбит/с стандарт IEEE-1394 сменяется 800 -Мбит/с IEEE-1394 b (также известным как Fire. Wire-800). Обычно устройства Fire. Wire подключаются через 6 -контактную вилку, которая обеспечивает питание. У 4 -контактной вилки питание не подводится. Устройства Fire. Wire-800, с другой стороны, используют 9 -контактные кабели и разъёмы.

Эта карта Fire. Wire обеспечивает два больших 6 контактных порта и один маленький 4 -контактный. 6 -контактный разъём с питанием. 4 -контактный разъём без питания. Такой обычно используется на цифровых видеокамерах и ноутбуках.

Тюльпан» (Cinch/RCA): композитный видео, аудио, HDTV

Цветовую кодировку можно только приветствовать: жёлтый для видео (FBAS), белый и красный «тюльпаны» для аналогового звука, а также три «тюльпана» (красный, синий, зелёный) для компонентного выхода HDTV Разъёмы «тюльпан» используются в паре с коаксиальными кабелями для многих электронных сигналов. Обычно вилки «тюльпан» используют цветовое кодирование, которое приведено в следующей таблице. Цвет Использование Тип сигнала Белый или чёрный Звук, левый канал Аналоговый Красный Звук, правый канал (также см. HDTV) Аналоговый Жёлтый Видео, композитный Аналоговый Зелёный Компонентный HDTV (яркость Y) Аналоговый Синий Компонентный HDTV Cb/Pb Chroma Аналоговый Красный Компонентный HDTV Cr/Pr Chroma Аналоговый Оранжевый/жёлтый Звук SPDIF Цифровой

Два типа SPDIF (цифровой звук): «тюльпан» слева и TOSLINK (оптоволокно) справа.

Переходник с разъёма SCART на «тюльпаны» (композитный видео, 2 x аудио и S-Video)

PS/2 (PS пополам)

Фиолетовый: клавиатура. Зелёный: мышь. Переходник USB/PS/2.

Интерфейс VGA для монитора

Интерфейс VGA на кабеле монитора. Новые графические карты обычно оснащаются двумя выходами DVI. Но с помощью переходника DVI-VGA можно легко изменить интерфейс (справа на иллюстрации).

Интерфейс DVI для монитора DVI является интерфейсом монитора, разработанным, главным образом, для цифровых сигналов. Чтобы не требовалось переводить цифровые сигналы графической карты в аналоговые, а затем выполнять обратное преобразование в дисплее.

Графическая карта с двумя портами DVI может работать одновременно с двумя (цифровыми) мониторами.

Широко распространённый интерфейс DVI-I позволяет одновременно использовать как цифровое, так и аналоговое подключение. Интерфейс DVI-D встречается весьма редко. Он позволяет только цифровое подключение (без возможности подсоединить аналоговый монитор). В комплект со многими графическими картами входит переходник с интерфейса DVI-I на VGA, который позволяет подключать старые мониторы с 15 контактной вилкой D-Sub-VGA.

RJ 45 для LAN и ISDN Сетевые кабели RJ 45 можно найти с различной длиной и расцветкой. В сетях чаще всего используются разъёмы для витой пары. На данный момент 100 Мбит/с Ethernet уступает место гигабитному Ethernet (он работает на скоростях до 1 Гбит/с). Но все они используют вилки RJ 45. Кабели Ethernet можно разделить на два вида. Классический патч-кабель, который используется для подключения компьютера к концентратору или коммутатору. Кабель с перекрёстной обжимкой, который используется для соединения между собой двух компьютеров.

Способы подключения RJ 45

Сетевой порт на PCI-карте.

RJ 11 для модемов

S-Video 4 -контактная вилка Hosiden использует разные линии для яркости (Y, яркость и синхронизация данных) и цвета (C, цвет). Разделение сигналов яркости и цвета позволяет достичь лучшего качества картинки по сравнению с композитным интерфейсом видео (FBAS). Но в мире аналоговых подключений на первом месте по качеству находится всё же компонентный интерфейс HDTV, за которым следует SVideo. Только цифровые сигналы вроде DVI (TDMS) или HDMI (TDMS) обеспечивают более высокое качество картинки.

SCART является комбинированным интерфейсом, широко распространённым в Европе и Азии. Этот интерфейс сочетает сигналы S-Video, RGB и аналогового стерео. Компонентные режимы Ypb. Pr и Ycr. Cb не поддерживаются.

HDMI Перед нами цифровой мультимедийный интерфейс для несжатых HDTV-сигналов с разрешением до 1920 x 1080 (или 1080 i), со встроенным механизмом защиты авторских прав Digital Rights Management (DRM). Текущая технология использует вилки типа A с 19 контактами. Пока мы не встречали потребительского оборудования, использующего 29 -контактные вилки типа B, поддерживающие разрешение больше 1080 i. Интерфейс HDMI использует ту же технологию сигналов TDMS, что и DVI-D. Это объясняет появление переходников HDMI-DVI. Кроме того, HDMI может обеспечить до 8 каналов звука с разрядностью 24 бита и частотой 192 к. Гц. Обратите внимание, что кабели HDMI не могут быть длиннее 15 метров.

Переходник HDMI/DVI.

Внутренние интерфейсы, расположенные в корпусе ПК Serial ATA (SATA)

Питание SATA в разных форматах.

ATA/133 (Parallel ATA, Ultra. DMA/133 или E-IDE) Параллельная шина передаёт данные с жёстких дисков и оптических накопителей (CD и DVD) и обратно. Она известна как параллельная ATA (Parallel ATA) и сегодня уступает место последовательной ATA (Serial ATA). Последняя версия использует 40 -контактный провод с 80 жилами (половина на «землю»). Каждый такой кабель позволяет подключать, максимум, два накопителя, когда один работает в режиме «master», а второй — в «slave». Обычно режим переключается с помощью небольшой перемычки на накопителе.

Подключение DVD-привода: красная полоска на шлейфе должна всегда находиться рядом с разъёмом питания.

AGP-слот с защёлкой для графической карты.

Графическая карта AGP (сверху) и графическая карта PCI Express (снизу).

Материнские платы для рабочих станций используют слот AGP Pro, который обеспечивает дополнительное питание для прожорливых карт Open. GL. Впрочем, в него можно устанавливать и обычные графические карты. Однако AGP Pro так и не получил широкое признание. Обычно прожорливые графические карты комплектуются дополнительным гнездом питания — для той же вилки Molex, к примеру. Стандарт AGP 1 X AGP 2 X AGP 4 X AGP 8 X Пропускная способность 256 Мбайт/с 533 Мбайт/с 1066 Мбайт/с 2133 Мбайт/с

PCI Express: последовательная шина

Два слота PCI Express для установки двух графических карт n. Vidia SLi. Между ними можно заметить маленький слот PCI Express x 1. PCI Express является последовательным интерфейсом, и его не следует путать с шинами PCI-X или PCI, которые используют параллельную передачу сигналов. PCI Express (PCIe) является самым современным интерфейсом для графических карт. В то же время, он подходит и для установки других карт расширения, хотя на рынке пока их очень мало. PCIe x 16 обеспечивает в два раза большую пропускную способность, чем AGP 8 x. Но на практике это преимущество так себя и не проявило. Число линий PCI Express 1 2 4 8 16 Пропускная способность в Суммарная одном направлении способность 256 Мбайт/с 512 Мбайт/с 1 Гбайт/с 2 Гбайт/с 4 Гбайт/с 8 Гбайт/с пропускная

Разъёмы питания и стандарты ATX AMD Socket 462 Стандарт питания ATX 12 V 1. 3 или выше Вилка ATX 20 -контактная Вилка AUX (6 -контактная) Не используется Разъём P 4 (4 -контактный 12 В) Редко используется В следующей таблице и на иллюстрациях приведены различные типы разъёмов питания. Socket 754 Стандартный питания. разъём Стандарт питания ATX 12 V 1. 3 или выше Вилка ATX 20 -контактная, иногда 24 -контактная Вилка AUX (6 -контактная) Не используется Разъём P 4 (4 -контактный 12 В) Иногда присутствует Socket 939 Стандарт питания ATX 12 V 1. 3 или выше Вилка ATX 20 -контактная, иногда 24 -контактная Вилка AUX (6 -контактная) Не используется Разъём P 4 (4 -контактный 12 В) Иногда нужен Intel Socket 370 Стандарт питания ATX 12 V 1. 3 или выше Вилка ATX 20 -контактная Вилка AUX (6 -контактная) Редко используется Разъём P 4 (4 -контактный 12 В) Редко используется Socket 423 Стандарт питания ATX 12 V 1. 3 или выше Вилка ATX 20 -контактная Вилка AUX (6 -контактная) Редко используется Разъём P 4 (4 -контактный 12 В) Нужен Socket 478 Стандарт питания ATX 12 V 1. 3 или выше Вилка ATX 20 -контактная Вилка AUX (6 -контактная) Не используется Разъём P 4 (4 -контактный 12 В) Нужен Socket 775 Стандарт питания ATX 12 V 2. 01 или выше Вилка ATX 24 -контактная, иногда 20 -контактная Вилка AUX (6 -контактная) Н/Д Разъём P 4 (4 -контактный 12 В) Нужен Разъём P 4 (8 -контактный 12 В) Чипсету 945 X с поддержкой двуядерных CPU или выше нужен данный разъём

Вилка ATX с 24 контактами (Extented ATX). 20 -контактный кабель ATX.

6 -контактный разъём EPS. Пришёл и ушёл: разъём питания дисковода.

20/24 -контактный разъём (ATX и EATX)

Не делайте этого. 4 -контактный расширитель с 20 до 24 контактов вилки ATX нельзя использовать для 12 -В дополнительного разъёма AUX (впрочем, он находится слишком далеко). 4 -контакный расширитель предназначен для порта Extended ATX и не используется на 20 -контактных материнских платах ATX.

Вот как нужно: отдельная 4 контактная вилка вставляется в 12 В порт AUX. Её легко распознать: два золотистых и два чёрных кабеля.

Соединительные кабели в компьютере

В вычислительной технике используется целый арсенал средств для подключения устройств различной степени сложности. В зависимости от выполняемых функций, мощности микросхем, скорости передачи информации существует и определённые трудности в их подборе. Они должны сочетаться как с подключаемым устройством, так и с материнской платой. Необходимо найти надёжного дилера, который смог обеспечить всё это разнообразие. Например, если основная ваша деятельность — ремонт компьютеров Москва, и вам постоянно нужны запасные части и расходники.

Какие типы кабелей бывают?

Прежде всего, это шлейфы. Это основной компонент. С их помощью осуществляется большая часть взаимодействия устройств с системной платой персонального компьютера или ноутбука.

Они подразделяются на:

• шлейфы, подающие электричество от блока питания и ИБП;
• информационные, основная задача которых — передача данных.

Те, что питают устройства со структурой подключения pin. Сегодня стандартное количество коннекторов 24 (имеют маркировку 24 pin). В связи с возрастающими мощностями популярно в этой схеме дополнять соединение ещё 4 контактами.

Из шлейфов передачи информации наиболее популярны IDE (связь с жёсткими дисками, устаревший тип кабеля, сегодня активно заменяется) и SATA, занимающий физически гораздо меньше места, при этом по нему можно передавать информацию быстрее. На текущий момент он используется в большинстве решений современной компьютерной техники, в том числе и для подключения твердотельных накопителей.

На материнской плате используются ещё и дополнительные провода, обеспечивающие маркерную функцию. Это так называемые LED-контакты. Их основная задача — подавать информацию о состоянии ПК через световые индикаторы на корпусе системного блока. Отдельные поддерживают не только вывод данных, но также запускают перезагрузку, включают питание и так далее.

Для работы материнской платы с устройствами ввода-вывода применяются также кабели AGP, DVI, HDMI. Последний становится всё более популярным, благодаря своей универсальности, и в скором времени заменит остальные.

Если вы владеете собственной компанией по ремонту компьютеров, то вам необходимо иметь в запасе обозначенные выше кабели.

все статьи

Какие компьютерные кабели

Кабель, также известный как шнур, вилка или разъем, передает мощность или данные между устройствами или позициями, который покрыт пластиком одним или несколькими проводами. Кабель питания и кабель для передачи данных являются основными типами компьютерных кабелей. Кабель, который обеспечивает связь между устройствами, известен как кабель для передачи данных. Например, DVI, HDMI или VGA — это все кабели для передачи данных, которые используются для подключения к монитору компьютера и позволяют ему отображать изображение или картинку на мониторе компьютера.Кабели USB> / a>, SATA, CAT5 и IDE / EIDE — другие популярные примеры кабелей для передачи данных. Кабель, питающий устройство, называется кабелем питания. Например, внутри компьютера кабель типа Molex и шнур питания, который подключается к компьютеру. Типы компьютерных кабелей В компьютере, связанном с системой, доступно несколько компонентов, которые либо подключены напрямую, либо нуждаются в кабеле для подключения компонентов компьютера к системе. Компонентами компьютерной системы могут быть мыши, цифровые камеры, жесткие диски и т. Д.На рынке доступно несколько типов кабелей различного назначения; это кабель питания компьютера, кабель Ethernet, кабель DVI, кабель HDMI, кабель PS / 2, кабель USB, аудиокабель 3,5 мм и кабель VGA. Ниже приведен список наиболее распространенных типов компьютерных кабелей: Кабель HDMI HDMI — это компьютерный кабель, который может передавать аудио- и видеосигналы с исходным качеством изображения. Это означает мультимедийный интерфейс высокой четкости, который может отправлять кристально чистые изображения.Кабель HDMI используется для подключения электронных устройств, таких как телевизоры, кабельные приставки, HDTV, проектор, медиа-стримеры, DVD-плееры и т. Д. Кабель HDMI, один стандартный кабель, можно использовать для подключения всех типов AV-устройств. Кроме того, он может передавать аудио- и видеосигналы за один раз. На рисунке ниже показан кабель HDMI. Кабель DVI Кабель DVI — это интерфейс видеодисплея, который используется для подключения видеокарты и ЖК-монитора и обозначает цифровой визуальный интерфейс.С помощью этого кабеля пользователи могут, не беспокоясь, просматривать изображения высокого качества. Он может передавать видеоконтент на устройства отображения с высоким разрешением 2560 x 1600 и в основном используется в ЭЛТ-мониторах, которые имеют соединение VGA. Основная цель разработки заключалась в том, чтобы стать отраслевым стандартом для передачи цифровых и аналоговых сигналов в компьютерную систему. Из-за того, что некоторые кабели DVI могут передавать только аудиосигналы, HDMI чаще используется с телевизорами, но DVI даже широко используется с некоторыми телевизорами.В зависимости от поддерживаемых сигналов в разъем DVI может быть включено одно из трех названий: DVI-I (как цифровой, так и аналоговый), DVI-D (только цифровой) или DVI-A (только аналоговый). Кабель DVI очень легко отличить от аналогового или цифрового. Если на кабеле присутствует только плоский штырь, он известен как цифровой DVI. Если имеется плоский штырь, а вокруг штифта четыре контакта, он называется аналогом DVI. Кабель VGA Другой вид компьютерного кабеля — кабель VGA, разработанный IBM и представленный в 1987 году.Это расшифровывается как Video Graphics Array или Video Graphics Adapter, который используется для связи монитора и процессора компьютера и передачи видеосигналов. Телевизоры HD также используют кабель VGA, при уменьшении разрешения до 320 x 200 отображается 256 цветов; однако он предлагает цветные экраны с разрешением 640 x 480 пикселей. В наше время кабель и разъем VGA можно встретить с компьютерами, даже с телевизорами и проекторами. Однако DVI, HDMI, кабель DisplayPort и разъем становятся причиной замены кабеля VGA.Изображение кабеля VGA показано ниже. Кабель Ethernet Кабель Ethernet обычно используется для проводной сети, а качество соединения определяется длиной и долговечностью кабеля Ethernet. Его можно использовать для подключения таких устройств, как ПК, маршрутизаторы и коммутаторы в локальной сети, и качество соединения будет не лучшим, если кабель будет недолговечным и слишком длинным. Иногда это может создавать проблемы; поэтому существует несколько видов кабелей Ethernet, которые можно легко купить на рынке.На материнской плате есть порт Ethernet, который используется для подключения кабеля Ethernet. Этот кабель похож на телефонный, но в нем больше проводов по сравнению с телефоном. Кроме того, пользователи могут купить кабель Ethernet разных цветов, он содержит восемь проводов. На изображении ниже показан кабель Ethernet. Кабель PS / 2 Кабель PS / 2 представляет собой стандартный кабель, который содержит круглый разъем и всего 6 контактов, и, как правило, на рынке доступны два размера кабеля PS / 2.Он используется для прикрепления мыши и клавиатуры к компьютерной системе, и его длина достаточно велика. Это означает Personal System / 2, разработанную IBM. Чаще всего используется кабель меньшего размера, но есть несколько адаптеров, которые можно использовать для увеличения его размера. Но USB-кабели заменяют их, потому что они легко подключаются и являются универсальными кабелями. Пример кабеля PS / 2 приведен ниже: Аудиокабель 5 мм Аудиокабели 3,5 мм — это компьютерные кабели, которые просто используются для подключения наушников к системе.Обычно они используются для подключения мини-стерео аудиоустройства, звуковой карты ПК или любого портативного проигрывателя компакт-дисков к любому мультимедийному динамику. Кабели USB USB-кабель — это популярный стандартный кабель, который позволяет компьютерному устройству взаимодействовать с периферийными и другими устройствами. Он расшифровывается как Universal Serial Bus, и есть различные устройства, которые подключаются через USB-кабель, такие как клавиатуры и мыши, музыкальные плееры, флеш-накопители и т. Д. Его первая версия 1.0 была выпущена в январе 1996 года, а позже была принята на вооружение. такие компании, как Microsoft, Compaq, Intel и другие.Порты USB представлены в компьютерной системе, которая используется для подключения кабелей USB. Например, мыши и клавиатуры имеют USB-кабель, подключенный к компьютеру. Всякий раз, когда устройство подключается через USB-кабель, и вам нужно отсоединить USB-кабель во время работы устройства, сначала вы должны безопасно извлечь его, а затем вы можете удалить его из системы. На рисунке ниже показан пример кабеля USB. MIDI MIDI — это простая процедура для соединения двух разных музыкальных компонентов разных производителей; он был впервые разработан в 1980-х годах. Это означает цифровой интерфейс музыкальных инструментов, который может передавать панорамирование, музыкальные данные, сообщения о событиях, вибрато и многое другое. Как правило, это стандарт, который действует как пульт дистанционного управления музыкальным оборудованием, а также представляет и передает звуки в цифровом виде. В звуковом модуле пользователи могут использовать клавиатуру и изменять темп, высоту и громкость ноты. Кабель MIDI обеспечивает больший контроль над другим оборудованием, поскольку он не передает аудиосигнал и не передает сообщения в форме данных. Есть много более ранних компьютерных систем, в которых звуковые карты содержат MIDI-порт, который соединяет электронные музыкальные инструменты и компьютеры.Такие устройства, как MIDI-клавиатура или синтезатор, могут быть подключены к компьютеру через MIDI-кабель. Molex Это кабель питания, который используется внутри компьютера. Molex — это не название кабеля. Это название компании, которая разрабатывает компьютеры и другое сопутствующее оборудование. Он также называется 4-контактным разъемом или разъемом питания Molex, который используется для подключения питания постоянного тока к дискам и устройствам внутри компьютера. Внутри компьютера разъем Molex используется практически во всех устройствах.Обычными устройствами являются видеокарта, жесткий диск и дисковод (например, CD-ROM, DVD, Blu-ray). SATA SATA — это интерфейс, разработанный для замены параллельного интерфейса ATA, используемого в IBM-совместимых компьютерах, который также известен как «Serial ATA». Это интерфейс, используемый с жесткими дисками, и его первая версия 1.0 была выпущена в августе 2001 года. Он представляет собой небольшое решение с тонким кабелем, скорость передачи которого начинается со 150 Мбит / с. Он обратно совместим с устройствами ATAPI и ATA и по сравнению с более ранними ленточными кабелями обеспечивает лучший воздушный поток в компьютере.По сравнению с устаревшим стандартом PATA, это более эффективный и лучший интерфейс. SCSI SCSI произносится как «Scuzzy» и означает «интерфейс малых компьютерных систем», который имеет потенциал для поддержки восьми или шестнадцати устройств с широким SCSI. Впервые он был построен в 1982 году и предназначен для подключения устройств к компьютеру. Он обычно используется с дисководами, жесткими дисками и ленточными накопителями, и все устройства соединяются «гирляндной цепочкой» вместе и подключаются к центральной шине, поскольку это шинная технология. Требования к ней зависят от расположения шины SCSI, а разъем SCSI может быть внешним или внутренним. SCSI использует три различных типа сигнализации, такие как LVD (низковольтный дифференциал), односторонний (SE) и дифференциальный, который может быть HVD или высоковольтным дифференциалом. Кроме того, соединения SCSI могут быть доступны и на более продвинутой материнской плате. Thunderbolt Thunderbolt — это относительно новая технология, которая используется для подключения периферийных устройств к компьютеру и в основном используется с дисплеями и устройствами Apple.Он предлагает пользователям возможность добавления нескольких устройств к своим компьютерам через гирляндную цепочку шнуров. Использование одного порта с кабелем позволяет пользователям использовать один кабель для доступа к высокоскоростным носителям с высоким разрешением, которые могут иметь доступ как к PCI Express, так и к DisplayPort. Thunderbolt — это довольно новая технология подключения периферийных устройств, разработанная Apple и Intel. Некоторые другие распространенные типы компьютерных кабелей Последовательный (RS-232): Асинхронный порт на компьютере, который используется с мышью и модемом и может передавать по одному биту за раз. S / PDIF: Он передает цифровой звук между системами домашнего кинотеатра и аудиооборудованием и передает сигналы в сжатом виде. Он обычно используется с DVD и объемным звуком, что означает формат цифровых межсоединений Sony и Phillips. Firewire (IEEE-1394): Firewire был впервые разработан Apple в 1995 году и поддерживает устройства PnP (plug and play). Цифровые камеры и внешние накопители устройств обычно используют этот кабель, также известный как IEEE-1394. Мини-штекер: Мини-штекер — это штекерный разъем 3,5 мм, широко используемый динамик, микрофоны и наушники. Расположение мини-разъема на звуковой карте определяется используемым устройством. Например, компьютерные колонки и разъем для микрофона подключаются к разъему звукового выхода, а гарнитура подключается к линейному выходу. Коаксиальный: Коаксиальный кабель имеет высокую пропускную способность и пропускную способность и широко используется с телевизорами и проекторами. Этот кабель также используется в сети и для подключения телевизоров к услуге кабельного телевидения большинством пользователей. Композитный: Он в основном используется с телевизорами, проекторами и поставляется с желтыми, красными и белыми разъемами на каждом конце. Такие устройства, как игровые системы, видеомагнитофоны, DVD-плееры или другие аудио / видеоустройства, подключаются к телевизору через композитный кабель. DisplayPort: Это цифровой аудио- и видеоинтерфейс с двумя различными соединениями; меньший Mini DisplayPort и стандартный DisplayPort. Но оба варианта подключения передают идентичные сигналы. Преимущества компьютерных кабелей Кабели очень важны для компьютера для подключения нескольких устройств внутри или вне компьютерной системы. Для выполнения различных операций используются компьютерные кабели для передачи цифровых и аналоговых сигналов. Как и USB-кабели, некоторые компьютерные кабели могут передавать электроэнергию. С помощью компьютерных кабелей пользователи также могут делать гораздо больше, например слушать музыку, смотреть фильмы, играть в игры и т. Д.

Что и как они работают?

Если вы компьютерный фанат или любитель компьютерного мира, то важно знать, что соединяет некоторые важные компоненты компьютера, т.е.е., разные типы кабелей компьютерных мониторов и их разъемы.

Если вы желаете установить новый ПК или намереваетесь установить второй монитор, важнейшими вещами, обеспечивающими максимальное удобство работы, являются компоненты компьютера.

Хорошее знание компьютерных кабелей поможет вам избежать путаницы при выборе лучшего.

Теперь вам не нужно использовать иностранный жаргон, глядя на компьютерное оборудование.

Здесь вы найдете захватывающий обзор типов кабелей монитора компьютера, с которыми вам придется столкнуться при использовании компьютеров.

В эту технологическую эпоху вам очень важно хорошо разбираться в компьютерах.

При использовании настольных компьютеров вам также придется работать с кабелями для подключения различных устройств.

Ниже приведены некоторые основные типы кабелей, которые вам придется использовать при работе с компьютерами:

1. VGA
2. USB-кабель
3. Разъем HDMI
4. HD 15 Кабель монитора
5. Кабель DVI
6. IDE

Что такое Определение слова «кабель»?

Это изолированный провод, по которому передается электричество.

Кабели покрыты пластиком.

Они также известны как:

Также обратите внимание на лучший монитор для обзоров напряжения глаз от bestreviewsbox

Типы компьютерных кабелей

Два основных типа:

1) Кабели данных

Он обеспечивает средство связи между различными компонентами компьютера.

Некоторые популярные:

2) Кабель питания компьютера

Он обеспечивает питание устройства

Типы кабелей монитора компьютера

Наиболее распространенными являются:

1) Кабель VGA

VGA означает Видеографическая матрица.

• Они были представлены IBM в 1987 году.
• Передает видеосигналы.
• Он передает электронные сигналы от одного аппаратного устройства к другому.
• Его функция заключается в подключении аналогового монитора ПК к ноутбуку или ПК. Он использует разъем HD15 для подключения монитора к ПК.
• Контакты находятся на внутренней стороне разъема. Эти штифты входят в схему отверстий на задней панели компьютера.

Идентификация

Чтобы идентифицировать их, вы можете посмотреть на контакты внутри вилки.Кабели VGA в основном имеют 14 контактов внутри.

Преимущества

• На всех ПК установлен VGA.
• Thet давал возможность отображать видео даже без установки драйверов,

VGA vs.

SVGA Cable

VGA — это массив видеографики, а SVG — это массив Super Video Graphics.

Разрешение видео

VGA поддерживает разрешение видео. до 640 x 480, в то время как SVGA может иметь разрешение 800 x 600

Толщина и экранирование

SVGA имеет большее экранирование, чем кабели VGA.Это экранирование является причиной того, что они немного толще, чем VGA.

Distance

Кабели SVGA хорошо работают на больших расстояниях.

Для устройств, которые расположены намного ближе друг к другу, вам, скорее всего, понадобится кабель VGA. В таких случаях покупка кабеля SVGA будет пустой тратой денег.

2) USB-кабели

USB — это универсальная последовательная шина. Сейчас он широко используется в компьютерной периферии.

USB — это, прежде всего, отрасль, которая поставила перед собой цель стандартизировать компьютерную периферию для подключения к компьютеру.

Многие компьютерные компоненты в наше время имеют ту или иную форму USB-кабелей и соединений.

• Их основное назначение — подключение компьютера к камере, мобильным телефонам и другим подобным устройствам.
• Вы также можете использовать его для подключения компьютера к любому дополнительному устройству отображения.
• Ну лучше не использовать для подключения к монитору. Причина в том, что USB-кабели имеют ограниченное разрешение, то есть 1024 x 768.
• Эти кабели подходят для замены экранов ноутбуков.

Типы соединителей кабеля USB

Вы могли подумать, что по названию универсальный, тогда как появились три его типа?

Ну, есть разные типы, потому что каждый из них предлагает разные функции. Все они выполняют разные функции.

Вот некоторые из этих типов:

• USB 2.0 Type-A
• USB 2.0 Type B
• Mini USB 2.0 type B
• Micro USB 2.0 Type A
• USB 3.0 Тип A
• USB3.0 Тип B
• Micro USB 3.0

a) USB 2.0 Тип-A

• Он также известен как стандартный разъем USB.
• Был представлен в 90-х годах.
• Работает на главном контроллере компьютера.

Преимущества

• Его функция заключается в обеспечении нисходящего соединения.
• Так же защищает от неправильного подключения, т. Е. Нельзя подключить вверх ногами.

Недостатки

Его размер немного больше, поэтому он мало подходит для портативных устройств.

б) USB 2.0 Type B

• Особой популярностью они не пользуются.
• Модификации имеют форму квадрата или трапеции.
• Они имеют немного больший размер, поэтому в основном используются во многих периферийных и стационарных устройствах, таких как принтеры и сканеры.

c) Mini USB 2.0 типа B

• Он широко используется в портативных устройствах, таких как кард-ридеры и iPod.
• В настоящее время он немного менее распространен из-за micro USB.

d) Micro USB 2.0 Type A

• Это модифицированная версия описанной выше. то есть mini USB типа A.
• В 2011 году этот разъем был утвержден как единый стандарт для зарядки портативных устройств.
• Современные смартфоны имеют такой разъем.

Что такое USB 3.0?

• Он намного быстрее старых версий
• Обеспечивает более высокую скорость передачи данных.
• Он может принимать и передавать гораздо более высокую мощность, чем более ранние версии.

e) USB 3.0 Type A

• Этот порт обеспечивает гораздо более высокую скорость передачи данных по сравнению с более ранними версиями.
• Вы по-прежнему можете использовать USB3.0 Type A с разъемами USB 2.0 без потери скорости или чего-либо подобного.
• Таким образом, они также совместимы с более ранней версией.
• Современные ноутбуки имеют такой разъем.

f) USB 3.0 Type B

• Современные ноутбуки имеют этот разъем.
• Этот немного отличается от типа B более ранней версии, и поэтому его нельзя использовать в разъемах USB2. 0 типа B.
• Хорошо работает с более производительными устройствами.

g) Micro USB 3.0

• Он обеспечивает гораздо более высокую скорость передачи данных по сравнению с более ранней версией micro USB, то есть micro USB 2.0.
• Вы можете использовать старую консистенцию этого типа в новых вилках, но не новую в старых вилках.

Micro VS Mini USB

Многие люди путают эти два разъема.

Первый по размерам больше другого.

3) Кабель монитора HD 15

HD 15 — наиболее часто используемый.

• Этот кабель называется стандартным кабелем VGA.
• Он в основном синий.
• Он отвечает за передачу данных изображения.
• Это универсальный разъем, который можно использовать в качестве видеоинтерфейса для ПК.
• HD-дисплеи, спутниковые ресиверы и кабельные приставки также используют его.
• Разъем HD15 имеет 15 контактов в ряд.
• Каждый ряд состоит из 5 выводов.
• Его еще называют HD DB15. Это потому, что это разъем D высокой плотности.

Единственный недостаток — ограничение возможностей разрешения. Он поддерживает разрешение 640 × 480. Это значение разрешения является причиной того, что его нельзя использовать в новых устройствах и гаджетах, которым требуется высокое разрешение.

4) Кабель DVI

Полная форма DVI — это цифровой видеоинтерфейс. Это одна из наиболее распространенных технологий отображения видео на ЖК-мониторах.

• Это устройство представляет собой законченное решение, поскольку оно может передавать цифровые и аналоговые данные.
• Современные устройства используют этот тип кабеля для подключения к цифровому монитору.
• Он также может уменьшить цифровой шум на ЖК-дисплее.

Разрешение DVI

Он может поддерживать следующие разрешения:

• 2560 x 1600 разрешение видео
• 1920 x 1200 разрешение изображения

DVI против VGA

Вы можете подумать, что это похоже на кабели VGA.

На первый взгляд он может показаться похожим на кабель VGA, но на самом деле это не так.

Отличие в том, что у него более длинные плоские контакты по сравнению с VGA.

Длина DVI

• Максимальная длина не является точным значением. Причина в том, что производители изо всех сил стараются обеспечить наилучшее качество продукции, и для этого они выбирают более прочные кабели.
• Минимальная длина, которую они должны выдерживать, составляет около 5 метров.
• Еще один момент, на который следует обратить внимание, это то, что при использовании кабелей DVI-I увеличенной длины вы не сможете увидеть дисплей отличного качества.

Типы кабельных разъемов монитора DVI

Он имеет следующие категории:

• DVI-D-True Digital Video
• DVI-A- High Res. Аналоговый
• DVI-I — встроенный

a) DVI-D-True Digital Video

• Имеет три ряда. В каждом ряду по восемь булавок.
• Чтобы подключить компьютер DVI к другому монитору DVI, вам понадобится кабель DVI-D.
• Их основная задача — обеспечить более быстрое и качественное цифровое соединение между источником видео и монитором.

Как работает DVI-D?

1. Сначала цифровой видеосигнал уменьшается видеокартой.
2. Затем этот цифровой видеосигнал преобразуется в аналоговый на выходе VGA.
3. Затем этот сигнал (который теперь является аналоговым сигналом) снова преобразуется в цифровой сигнал, когда он поступает на монитор.

Таким образом, DVI-D устраняет этот процесс аналогового преобразования и обеспечивает более качественное соединение между двумя устройствами (источником и дисплеем).

b) DVI-A- высокое разрешение. Аналоговый

• Он состоит из 17 контактов и передает аналоговые сигналы.
• Если вы собираетесь подключить монитор DVI к монитору VGA, вам понадобится этот тип кабеля.
• Они передают сигнал DVI на аналоговый дисплей.
• В основном используются для подключения к устройству через разъем VGA.

c) DVI-I — интегрированный

Это интегрированные кабели, которые могут передавать следующее:

1. Цифровой сигнал в цифровой
2. Аналог аналоговый сигнал

5) Кабель HDMI

• HDMI — это мультимедийный интерфейс высокой четкости.Современные компьютеры теперь имеют порт HDMI.
• Состоит из 4 экранированных витых пар.
• Вы найдете этот кабель во многих домашних кинотеатрах и ЖК-телевизорах.
• Это интерфейс, который передает несжатые и распакованные аудио- и видеоданные на монитор или любой проектор.
• Имеет множество версий.

Описание функций кабелей HDMI

Он заменил аналоговые решения, которые требовали отдельных кабелей для радио и видео.

В его новую версию входят следующие функции:

• 3D
• Расширения CEC
• Подключение данных Ethernet

Как увеличить расстояние между сигналами HDMI?

Ниже приведены некоторые из способов сделать это:

1. Использование операторов HDMI
2. DMI-переключатели
3. Технология HDBaseT

Типы кабелей монитора HDMI

Существует пять типов кабелей HDMI.

• Стандартный HDMI
• Стандартный HDMI с Ethernet
• Стандартный автомобильный HDMI
• Высокоскоростной HDMI
• Высокоскоростной HDMI с Ethernet

a) Стандартные кабели HDMI

• Он используется в домашних условиях, а также в спутниковое телевидение.
• Более того, он может передавать видео 720p.

б) Стандартные кабели HDMI с Ethernet

Он имеет почти те же функции, что и описанный выше.

Одна особенность, которая отличает его от стандартного кабеля HDMI, — это возможность подключения устройства к сети.

Он состоит из выделенных каналов данных, которые называются каналом HDMI Ethernet. Если на обоих подключенных устройствах этот параметр включен, то эту функцию можно четко наблюдать.

Рекомендуется прочитать Как преобразовать WiFi в Ethernet? (Полное руководство)

c) Стандартный автомобильный кабель HDMI

• Обеспечивает более высокую производительность.
• Он может передавать гораздо более сильные сигналы, чем другие типы кабелей HDMI.

d) Высокоскоростной кабель HDMI

Он может поддерживать разрешение видео до 1080p. Если вы собираетесь подключить дисплей 1080p к источнику 1080p, то этот кабель — то, что вам нужно.

e) Высокоскоростной кабель HDMI с Ethernet

• Он может обеспечивать те же функции, что и высокоскоростной кабель HDMI.
• Дополнительная функция — это выделенный канал, который работает для сети устройств.Сети и сетевое взаимодействие являются неотъемлемой частью мира Интернета.

Разработка кабеля HDMI началась в апреле 2002 года. Цель заключалась в создании разъема, который имел бы функциональные возможности совместимости с DVI на заднем дворе. DVI был самым популярным кабелем того времени.

Разъемы HDMI

Различные типы этого разъема указывают на то, что его область применения обширна, и его можно довольно легко использовать в различных устройствах.

Они бывают 5 видов.Эти типы объясняются ниже:

• Тип A
• Тип B
• Тип C
• Тип D
• Тип E

Тип A

• Штекерный разъем типа A имеет внешние размеры 13,9 мм x 4,45 мм, в то время как внутренняя сторона розеточного разъема имеет размер 14 мм x 4,55 мм.
• Он состоит из 19 контактов.
• Он также используется для одноканального DVI-D.

Разъем типа B

• Он состоит из 29 контактов.
• Меры 21.2 мм x 4,45 мм

Разъемы типа C

• Его также называют мини-разъемом HDMI. Он немного меньше, чем разъем типа А.
• Состоит из 19 контактов
• Создан в версии 1.3 HDMI.
• Его размеры 10,42 мм x 2,42 мм
• Вы можете легко подключить разъем типа C к разъему типа A. Для этого вам понадобится кабель типа A — типа C.

Разъем типа D

• Его также называют микро-HDMI.Причина в том, что его размер намного меньше и напоминает разъем micro USB.
• Он состоит из 19 контактов.
• Этот разъем был представлен в версии 1.4 HDMI.
• Его размеры 6,4 мм x 2,8 мм.

Разъем типа E

• В основном используется в автомобильной промышленности.
• Этот разъем был представлен в версии 1.4 HDMI.
• Он состоит из релейного разъема, с помощью которого можно подключить стандартный потребительский кабель к автомобилю.

Как подключить ноутбук к монитору?

Чтобы подключить портативный компьютер к монитору, вам нужно будет выполнить следующие четыре основных шага:

a) Подключите его к монитору

1. Сначала проверьте, какой тип разъема совместим с вашим портативным компьютером.
2. Проверьте порт
3. Выключите портативный компьютер
4. Подсоедините один конец кабеля к монитору, а другой — к порту на портативном компьютере.
5. Затяните винты с обеих сторон
6. Включите монитор

б) Смена экранов

1. Правые часы на рабочем столе и затем нажмите на разрешение экрана параметров
2. Если вы пользователь Windows XP, то вы это можно сделать, выбрав свойства, а затем перейдя на вкладки настроек.
3. В параметре настройки нескольких дисплеев вы можете управлять тем, каким вы хотите видеть дисплей.
4. Еще можно изменить разрешение.

Если вы не видите второй монитор в параметрах, вам необходимо выполнить поиск и устранение неисправностей.

Вы можете подумать, если на экране монитора вашего компьютера есть царапины, сможете ли вы увидеть более яркое изображение на втором мониторе?

Верно?

Что ж, ответ — да, в этом отношении вы, безусловно, можете наслаждаться более ярким дисплеем на втором мониторе, но если есть проблема с каким-либо видеооборудованием, то дисплей может не соответствовать вашему желанию.

Какой кабель использовать для разных типов кабелей монитора? — Трудное решение

Прочитав обо всех типах кабелей DVI, вы, должно быть, думаете, какой из них использовать?

Я прав?

Что ж, это тоже немного критическая ситуация, но здесь не нужно запутываться.

Первое, что вам нужно сделать, это проверить гнездовые разъемы DVI и увидеть их сигналы совместимости.

• Вам понадобится кабель DVI-D, если вы видите оба разъема или любой из них как кабель DVI-D.
• Если оба или любой из них являются DVI-A, вам понадобится кабель DVI-A.
• Вам понадобится кабель DVI-VGA, если один разъем — DVI, а другой — VGA.
• И последнее, но самое важное. Если один аналоговый, а другой цифровой, то вы не сможете соединить их каким-либо кабелем.
• Для этого подключения вам понадобится преобразователь.

Заключительные слова

Таким образом, различные кабели компьютерных мониторов помогут вам получить наилучшее изображение на ваших экранах.

Типы разъемов кабеля монитора также описаны выше в этой статье, чтобы вы могли получить полное представление об этом.

Таким образом, вы можете наслаждаться проявлением своего желания.

Они также позволяют подключать к компьютеру несколько устройств. Эти знания также будут вам очень полезны при создании собственного ПК.

Полезное чтение: Что такое компьютерный монитор IPS? Знать разные типы панелей

Типы и изображения компьютерных разъемов

Типы компьютерных разъемов и изображения

• Дом
• Поддержка и руководства для самостоятельной сборки
• Типы разъемов компьютера и изображения

Питание переменного тока, микрофонный / линейный вход, выход для динамика / наушников, USB, Ethernet, VGA, последовательный RS-232, eSATA, параллельный DB25, порт дисплея

DVI, Firewire, USB

PS / 2, USB, последовательный, параллельный

(многие из них все еще используются)

Разъемы монитора

Другие разъемы для ПК / Mac

Параллельный / принтер
CN36 (розетка) Это разъем, который вы видите на задней панели большинства принтеров.	CN36 (вилка) Это разъем, используемый для большинства кабелей принтера.
DB25 (розетка) Этот разъем используется для параллельного вывода на принтер на ПК. Он также используется для вывода SCSI, особенно на Mac.	DB25 (вилка) Используется для параллельных принтеров (и других устройств с параллельным портом), а также для SCSI и последовательных портов. Если вы видите мужчину на задней панели компьютера, обычно это ваш последовательный порт COM2.
HPCN36, вилка Это новый разъем параллельного порта IEEE-1284 «Type-C», который используется на некоторых новых лазерных принтерах.	MINIDIN-8 (розетка) Последовательный Разъем Mac. Принтеры Mac, выходы для принтеров Mac и модемов и т. Д.
Серийный
Последовательный разъем DB25.На компьютере это будет мужчина, а не женщина, как показано выше.	Последовательные разъемы DB9. На компьютере должен быть штекерный разъем, у мыши или другого последовательного устройства (модем, цифровая камера) — гнездовой.
Разъемы USB и Firewire
Разъем «i.Link». По сути, это 4-контактный разъем Firewire / i.link / IEEE-1394.	Разъем Firewire. Это 6-контактный разъем Firewire / IEEE-1394.
Разъем USB типа «A». Подключается к компьютеру или USB-концентратору.	Разъем USB типа «B». Подключается к периферийному устройству или к USB-концентратору.
Разъем Mini USB, используемый во многих новых цифровых камерах USB.	Разъем Mini USB 2.0, используемый во многих новых цифровых камерах USB.
Разъемы прочие
Разъем S-Video, иногда называемый S-VHS или Y / C video. Там 4 маленьких контакта, он называется DIN4.	Разъем RCA (вверху). Стандартный стереоразъем. Разъем Mini Phone Plug 3,5 мм (внизу), используемый на звуковых картах компьютера.
Разъем SC, волоконно-оптический сетевой разъем.	Коннектор ST, оптоволоконный сетевой коннектор.
Разъем для оптоволоконной сети MTRJ.	Разъем Toslink. Используется для цифрового звука.

Больше:

Разъемы

Male и Female, вы действительно знаете разницу?

Есть вопросы? У нас есть ответы! Электронная почта поддержки

для технической поддержки, технических характеристик продуктов, вопросов и т. Д.

Для разъемов SCSI см. здесь .

Загрузка, пожалуйста подождите…

Какие самые популярные типы кабелей для компьютерных мониторов?

Цены, спецификации, наличие и условия предложений могут быть изменены без предварительного уведомления. Ценовая защита, соответствие цен или гарантии цен не распространяются на внутридневные, ежедневные предложения или ограниченные по времени рекламные акции. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары. Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, типографике или фотографиях.Правильные цены и рекламные акции подтверждаются в момент размещения вашего заказа. Эти условия применяются только к продуктам, продаваемым на HP.com; предложения реселлеров могут отличаться. Товары, продаваемые на HP.com, не подлежат немедленной перепродаже. Заказы, не соответствующие условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые заказчики не имеют права.

Рекомендованная производителем розничная цена HP может быть снижена. Рекомендуемая производителем розничная цена HP указана либо как отдельная цена, либо как сквозная цена, а также указана цена со скидкой или рекламная цена.Скидка или рекламная цена указывается наличием дополнительной более высокой сквозной цены MSRP

Следующее относится к системам HP с Intel 6-го поколения и другим процессорам будущего поколения в системах, поставляемых с Windows 7, Windows 8, Windows 8.1 или Windows Системы 10 Pro, пониженные до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. В разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https: // support.microsoft.com/lifecycle

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США и / или других странах.

Гарантия для дома доступна только для некоторых настраиваемых настольных ПК HP. Потребность в обслуживании на дому определяется представителем службы поддержки HP.Заказчику может потребоваться запустить программы самопроверки системы или исправить обнаруженные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.

HP передаст в Bill Me Later® информацию о вашем имени и адресе, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего заявления. Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.

Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10.Системам может потребоваться обновленное и / или отдельно приобретенное оборудование, драйверы, программное обеспечение или обновление BIOS, чтобы в полной мере использовать все возможности Windows 10. Windows 10 обновляется автоматически, что всегда включено. Могут применяться сборы интернет-провайдеров, и со временем могут применяться дополнительные требования для обновлений. См. Http://www.microsoft.com.

Соответствующие критериям HP Rewards продукты / покупки определяются как продукты / покупки из следующих категорий: Принтеры, ПК для бизнеса (бренды Elite, Pro и Workstation), выберите Аксессуары для бизнеса и выберите Чернила, Тонер и бумага.

Различия между типами компьютерных кабелей, портов, розеток и разъемов

Давайте посмотрим, как сделать заказ, попытавшись сделать краткое заявление Руководство по кабелям, которые можно подключить к компьютеру , потому что их много, и вы никогда не знаете, что они из себя представляют хорош для.
Существует так много компьютерных кабелей с разными стандартами, аббревиатурами и терминами, которые часто похожи и часто трудно различимы.
Нам может потребоваться кабель USB типа A, типа B или типа C, кабель SATA или один из более новых, DisplayPort или Thunderbolt.От
до различают типы кабелей , которые могут вам понадобиться, в этом руководстве мы видим, какие из них являются основными, , каковы различия между кабелями и многочисленными портами или розетками, которые может иметь ПК . ЧИТАЙТЕ ТАКЖЕ: . Купите кабели на Amazon Basics

1) USB-кабели

THE USB-кабели теперь являются стандартом для подключения любого портативного устройства к компьютеру.
Вы можете использовать USB-кабели для подключения к компьютеру внешних дисководов, ручек и USB-накопителей, портативных медиаплееров, интернет-модемов, цифровых фотоаппаратов и сотовых телефонов.
Затем обычные аксессуары, такие как мыши, клавиатуры, веб-камеры, микрофоны, принтеры, сканеры и даже некоторые типы динамиков, подключаются к USB-портам компьютера.
Кабель USB, как правило, предназначен для передачи данных с устройства на компьютер или наоборот, или даже между двумя компьютерами.

Различия между версиями кабелей и USB-портов, от самой старой до самой последней, связаны со скоростью передачи данных и все они совместимы с предыдущей версией.
— USB 1.0 он может передавать данные со скоростью до 1,5 МБ / с.
— USB 2.0 может передавать данные со скоростью до 60 МБ / с.
— USB 3.0 может передавать данные со скоростью до 625 МБ / с.
— USB 3.1 может передавать данные со скоростью до 1,25 ГБ / с, что является наиболее распространенной на сегодняшний день.
— USB 3.2 может передавать данные со скоростью до 2,5 ГБ / с, но только при использовании соединения USB-C.
— USB 4.x — это будущая спецификация, которая будет передавать данные со скоростью до 5 ГБ / с только с подключением USB-C.
Он будет выпущен в 2019 году и будет совместим только с USB 3.2 и USB 2.0.

Также существуют кабели и порты USB различной формы:
— тип A поддерживает USB 1.0, USB 2.0, USB 3.0, USB 3.1.
— тип B поддерживает USB 1.0, USB 2.0, USB 3.0, USB 3.1.
— type C (т.е. USB-C) поддерживает USB 3.1, USB 3.2, USB 4.x.
— Mini-USB поддерживает USB 2.0.
— Micro-USB поддерживает USB 2.0.

Разъем USB-A — большой прямоугольный, который присутствует по крайней мере с одной стороны почти во всех компьютерных USB-кабелях, входах в стандартные USB-порты.
Другой конец USB-кабеля может быть USB-B , квадратный разъем, обычно используемый с принтерами, внешними жесткими дисками и устройствами большего размера, или меньшие разъемы, которые мы можем назвать mini-USB — это Micro-USB , которые обычно используются с портативными устройствами, такими как медиаплееры, цифровые камеры и мобильные телефоны.
USB-C , безусловно, самый удобный USB-разъем, поскольку его можно вставлять в любом направлении.

Также важны удлинители USB-кабеля, у которых вилка с одной стороны, а розетка с другой.
Существуют также другие кабели USB (лично никогда не использовавшиеся) со стандартным USB-разъемом с одной стороны, а с другой — подключение к другому порту, например к Ethernet (сетевому разъему) или аудиоразъему.
Если вы покупаете переходник с одного типа USB на другой, скорость передачи данных будет ограничена самым медленным соединением.

ЧИТАЙТЕ ТАКЖЕ: Какие USB-кабели имеют для каждой функции

2) Аудиокабели и разъемы

Когда дело доходит до звука, вы можете себя побаловать, потому что существует так много типов кабелей и особенно конвертеров, которые в конечном итоге возвращаются к два типа: 3.5 мм (1/8 дюйма) e 6,3 мм (1/4 дюйма).

Наиболее распространенным кабелем является стандартный аудиоразъем для наушников , также известный как разъем TRS или просто аудиокабель.
Практически все компьютеры, стационарные или переносные, используют аудиоразъем 3,5 мм.
Большинство динамиков и микрофонов можно подключить к компьютеру с помощью этих аудиокабелей.
Порт микрофона компьютера обычно имеет розовый цвет, а порт динамика, в который вставляется стереофонический аудиокабель, зеленый.
Некоторые компьютеры имеют дополнительных аудиоразъемов TSR , которые имеют черный, серый и золотой цвет и обозначают соответственно передние, задние и центральный / сабвуферные динамики.
Это компьютеры, звуковая карта которых поддерживает объектов 5.1 .

Разновидностью разъема TSR является самый большой 6,3 мм (1/4 дюйма), который является самым большим, используемым в профессиональном записывающем оборудовании, для усилителей или микрофонов (даже караоке), которые можно подключить к компьютеру. с помощью преобразователя 1/4 «в 1/8».

На Amazon можно купить все аудиокабели и разъемы .

— В последние годы все телевизоры, DVD-плееры и стереосистемы также оснащены цифровым оптическим аудиоразъемом .
Для прослушивания музыки или просмотра DVD-фильма на компьютере с высококачественным звуком необходимо подключить компьютер к DVD-плееру, стереосистеме или Home Teather Doby Surround с помощью указанного разъема TOSLINK (или S / PDIF) разъем.
Это оптоволоконные кабели, поэтому они могут передавать цифровой звук через свет.
Некоторые ноутбуки и аудиооборудование имеют розетку TOSLINK mini-jack , которую можно использовать через преобразователь для подключения к стандартному порту TOSLINK (Toshiba Link).

3) Видеокабели

— Самым старым видеоразъемом компьютерных мониторов и телевизоров высокой четкости является кабель VGA .

Стандартный разъем VGA — это 15-контактный разъем, который является типичным и классическим разъемом для подключения мониторов к компьютерам.
Кабель VGA также можно использовать для подключения ноутбука к телевизору (у всех новых есть этот порт) или к проектору.
Конвертеры позволяют подключать монитор VGA к более новым компьютерам, у которых есть только выход HDMI или DVI.
Меньший вариант VGA — Mini-VGA , присутствующий на некоторых старых ноутбуках.
Здесь вам также понадобится конвертер для подключения любого стандартного монитора VGA к порту mini-VGA на вашем ноутбуке.

Кабель VGA — это кабель аналогового видеосигнала, который сегодня заменен цифровыми видеокабелями.
Но даже сегодня порт VGA присутствует на большинстве видеокарт и мониторов.

На Amazon все типы видеокабелей

— Дверь DVI была конкурентом порта VGA с цифровым сигналом.
DVI-соединения доступны трех типов:
DVI-A может передавать аналоговые сигналы, что обеспечивает обратную совместимость с VGA (полезно для ЭЛТ-мониторов и старых ЖК-мониторов).
DVI-D может передавать более свежие цифровые сигналы.
DVI-I , способный передавать аналоговые и цифровые сигналы.
В некоторых случаях может потребоваться переходной кабель VGA-DVI или DVI-VGA.
DVI сегодня не используется, его заменяют более современные типы кабелей, такие как HDMI, DisplayPort и Thunderbolt.

Новое поколение ультраплоских ноутбуков, таких как MacBook Air, должно было иметь вариации этой ручки с меньшими версиями, названными Mini-DVI, и Micro-DVI.
Кабель DVI имеет 29 контактов, хотя некоторые разъемы могут иметь меньше контактов в зависимости от их конфигурации.
Видеосигнал DVI совместим с HDMI , поэтому с помощью простого преобразователя вы можете заставить монитор DVI принимать входной сигнал с кабеля HDMI.
Очевидно, что существуют также адаптеры DVI-VGA для подключения новой видеокарты к старому монитору, который поддерживает только режим VGA.

4) Аудио и видео кабели вместе

Кабели HDMI ( Мультимедийный интерфейс высокой четкости )
HDMI — это стандарт высококачественной передачи аудио и видео по одному кабелю .
HDMI поддерживает максимальное разрешение 4096 × 2160p (это только HD 1920 × 1200) с возможностью передачи до 8 каналов цифрового звука и используется для подключения проигрывателей Blu-Ray к телевизору Full HD.
Некоторые кабели HDMI могут иметь длину до 5 метров, а кабели более высокого качества — до 15 метров, которые также могут быть увеличены с помощью усилителей.

HDMI-соединения доступны пяти типов:
— Тип является наиболее популярным, с 19 контактами на вилке, совместим с одноканальными соединениями DVI-D.
— Тип B , больший, чем тип A, с 29 контактами на вилке, совместимый с двухканальным соединением DVI-D, встречается довольно редко.
– Тип C (Mini HDMI) — это 19-контактный разъем, часто используемый с портативными устройствами, такими как видеокамеры и цифровые камеры.
— Тип D (Micro HDMI) также имеет 19 контактов и выглядит как кабель Micro-USB, иногда включаемый в смартфоны и планшеты.
— Тип E намного больше с блокирующим механизмом, в основном используется в автомобилях.

HDMI совместим с гнездом DVI через преобразователь, который позволяет просматривать видео на устройстве DVI с помощью кабеля HDMI, даже если в этом случае для передачи звука потребуется другой кабель.

Вы можете купить дешевые кабели HDMI На Amazon

— DisplayPort

Display Port — это мультимедийный интерфейс, передающий видео и аудиосигналы вместе, разработанный для замены VGA и DVI, который в основном используется для подключения компьютеров к мониторам.

Они поддерживают высокое разрешение видео и до 8 каналов цифрового звука.
Типы кабелей и портов DisplayPort:
RBR (пониженная скорость передачи данных): до 810 МБ / с.
HBR (высокая скорость передачи): до 1350 МБ / с.
HBR2 (High Bit Rate 2): до 2700 МБ / с.
HBR3 (High Bit Rate 3): до 4050 МБ / с.

DisplayPort совместим с HDMI и USB через адаптеры.
Существует также порт Mini DisplayPort, который в основном использовался в более ранних устройствах Apple, выпущенных до 2011 года.

На Amazon вы можете купить любой тип кабеля DisplayPort

ЧИТАЙТЕ ТАКЖЕ: Различия между кабелями HDMI и VGA, а также между разъемами DVI и DisplayPort

— Thunderbolt

Кабели Thunderbolt в основном используются Apple для подключения своих устройств к компьютеру.
Кабели Thunderbolt 1 и Thunderbolt 2 используют тот же разъем, что и Mini DisplayPort, и совместимы с соединениями Mini DisplayPort. Кабели
Thunderbolt 3 используют один и тот же разъем USB-C, и все соединения Thunderbolt 3 совместимы с соединениями USB-C.

5) Кабели для подключения жестких дисков (жесткий диск или SSD)

Кабели SATA используются внутри для подключения жесткого диска к материнской плате компьютера и поэтому не видны, кабели eSATA предназначены для внешних жестких дисков или переносные жесткие диски и могут передавать данные быстрее, чем через USB или FireWire.
Однако кабель eSATA не передает мощность, как USB, и поэтому не может обеспечить питание портативного внешнего жесткого диска, не имеющего отдельного источника питания.
Стандартный кабель SATA можно распознать по двум разъемам, каждый с 7 контактами и пустой выемкой.

— Кабель IDE использовался до кабелей SATA для подключения дисков к материнской плате компьютера.
Похоже на кабель шириной 40 контактов, похожий на ленту.

6) Сетевые кабели

Сетевые кабели мы называем старый кабель телефона RJ11 , который до сих пор используется во всем мире для подключения к Интернету через модем, состоящий из 4 проводов с четырехконтактным разъемом.
Ethernet, который является стандартом для проводных сетей во всем мире.
Кабель Ethernet, иначе известный как RJ45 , основан на витой паре Cat5 и состоит из 8 одиночных проводов.
Разъем Ethernet имеет 8 контактов и очень похож на телефонный штекер, но толще и шире.

ЧИТАЙТЕ ТАКЖЕ: Различия между кабелями Ethernet, CAT5 и CAT6 и какими из них использовать

7) Другие кабели

— Firewire или IEEE 1394 , также известные под названиями i.LINK и Lynx, это альтернатива USB-разъему и обычно используется для подключения цифровых видеокамер и внешних жестких дисков. Кабели Firewire также можно использовать для подключения ПК к сети без маршрутизатора, но лично у меня ничего не получалось, когда я пытался.
Кабель FireWire обычно имеет 6-контактный разъем, даже если есть еще и 4-контактный.

— Кабели S-Video или Super Video используются для передачи аналоговых данных и используются для подключения DVD-плееров, видеокамер и старых видеоконференций к телевизору.Кабели
S-Video очень полезны для подключения ноутбуков к более старым телевизорам, не имеющим разъема VGA.
Есть вероятность, что телевизор поддерживает S-Video, даже если у него нет разъема для подключения к нему кабеля.
В этих случаях требуется преобразователь Scart , имеющий эту дверцу.
Стандартные разъемы S-Video имеют круглую форму и могут иметь различное количество контактов от 4 до 9.

— RCA

Соединительные кабели RCA представлены группой из 2 или 3 проводов , которые почти всегда включают композитный видеосигнал (желтый) и, всегда, стереоаудиокабель i (красный для правого канала и белый или черный для канала Иногда в этой связке кабелей могут быть другие для дополнительного аудио и / или видеоканалы .

Среди видеосигналов может быть Component video (компонентное видео), которое предлагает лучшее изображение, чем композитный, потому что видеосигнал делится на разные сигналы, в то время как в случае композитных сигналов все передается через одиночный желтый штекер. Кабели RCA
обычно используются для подключения DVD-плеера, стереодинамиков, цифровой камеры и другого аудио / видео оборудования к телевизору.
Вы можете подключить кабель RCA к компьютеру через карту видеозахвата, чтобы вы могли передавать записанное видео с аналоговой видеокамеры на жесткий диск старого компьютера.

— Кабель Molex

Кабель Molex имеет пластиковую розетку с 4 отверстиями и выглядит как вилка.
Это кабель внутри компьютера, который передает энергию внутренним компонентам, таким как внутренние светодиодные индикаторы или вентиляторы.

Пропустите последовательный кабель, который больше не используется, за исключением редких случаев взлома.

Кабели, которые могут быть подключены к компьютеру, тесно связаны с кабелями, которые используются для телевидения, и на самом деле, мы видели в другой статье все возможности для подключения ноутбука к телевизору .

Описание различных типов компьютерных кабелей

Когда дело доходит до понимания различий между всеми типами компьютерных кабелей, все может немного запутаться. Если вы не привыкли работать с компьютерами, скорее всего, средний пользователь компьютера не заметит разницы между IDE и SATA из-за всех сбивающих с толку сокращений, используемых в отношении компьютерных вилок и кабелей.

Почему все это так сбивает с толку?

Большая часть путаницы связана с обычным использованием сокращений.Считается само собой разумеющимся, что пользователь знает, о чем говорит производитель, что не всегда так. Из-за этого покупатель должен узнать и понять разницу между различными типами компьютерных кабелей, прежде чем он примет решение о его покупке.

Изображение предоставлено: Ли Стивенс, Flickr

Где я могу найти источник, чтобы объяснить мне различия?

Иногда бывает сложно найти единый понятный источник информации, который дает потребителям основную информацию об основных моментах и ​​различиях между всеми этими различными типами кабелей.Эта статья предоставит потребителям удобный обзор различных типов компьютерных кабелей, с которыми вы чаще всего сталкиваетесь при работе с компьютерами.

Начнем с VGA (массива видеографики)

[ Изображение предоставлено: muradahmed18, Flickr]

Этот кабель обычно используется для соединения компьютера и монитора. Несмотря на то, что популярность VGA снизилась с увеличением использования цифровых подключений, почти все видеокарты или все, что отображает изображения, по-прежнему имеют порт для подключения кабеля VGA.Этот кабель имеет 15 различных контактов, по 5 контактов на ряд и три ряда. Каждая строка соответствует различным цветам, используемым в визуальном отображении, таким как зеленый, синий и красный.

[ Читайте также: Как настроить два монитора ]

А теперь поговорим о цифровом визуальном интерфейсе или DVI

[ Изображение предоставлено: muradahmed18, Flickr]

DVI-A может передавать аналоговые сигналы, что делает его совместимым с VGA. DVI-D передает новые типы цифровых сигналов, а DVI-I считывает цифровые и аналоговые сигналы.При некоторых случаях использования кабеля DVI для правильной работы может потребоваться переходник с DVI на VGA или с VGA на DVI.

Переходя к HDMI (мультимедийный интерфейс высокой четкости)

[ Изображение предоставлено: connectzone, Flickr]

Кабель HDMI совместим только с новыми устройствами, которые передают передачи высокой четкости. Кабель HDMI доступен в 4 типах: A, B, C и D. Тип A является наиболее широко используемым, имеет 19 контактов на вилке и работает с одноканальными разъемами DVI-D.Тип B больше по размеру, имеет 29 контактов и совместим с соединениями DVI-D с двойным соединением. Тип C также имеет 19 контактов и обычно используется с портативными электронными продуктами. Тип D также имеет 19 контактов, но внешне отличается от других типов, больше похож на шнур micro USB.

[ Связанное сообщение: Как транслировать видео с компьютера на телевизор высокой четкости ]

Говоря о USB (универсальная последовательная шина)

[ Изображение предоставлено: SKiAt, Flickr]

USB-кабель, который можно найти везде, от флеш-накопителей до гарнитуры, клавиатуры и мыши, является очень популярным кабелем для подключения к компьютерам.Эти шнуры бывают разных форм и размеров. USB 1.0 передает данные со скоростью до 12 Мбит / с. USB 2.0 передает со скоростью до 480 Мбит / с и работает со старыми версиями USB-накопителей. USB 3.0 передает со скоростью до 4,8 Гбит / с и работает с более ранними моделями USB. Типы USB-шнуров Mini и Micro, которые обычно используются для небольших электронных устройств, таких как телефоны и камеры.

[ Связанное сообщение: Что делать, если у вас недостаточно USB-портов? ]

The Integrated Drive Electronics, или IDE

[ Изображение предоставлено: thejud, Flickr]

Эти кабели представляют собой широкие кабели, напоминающие ленту и имеющие более двух вилок.Кабели IDE используются для подключения материнских плат к внешним устройствам хранения. У них 40 контактов, в меньшей версии — 44 контакта.

SATA (Последовательный интерфейс передовых технологий)

[ Изображение предоставлено: smalla, Flickr]

Порты

SATA предпочтительнее IDE в новых моделях жестких дисков. Эти кабели имеют по 8 контактов на двух разных разъемах.

eSATA (внешнее последовательное устройство с расширенными технологиями)

[ Изображение предоставлено: PxlGeek, Flickr]

eSATA — это улучшенная версия кабеля SATA, позволяющая подключать такие устройства, как оптические приводы и внешние жесткие диски.

Что такое FireWire?

[ Изображение предоставлено: Jeezny, Flickr]

Не так распространен, как USB, но служит той же цели. Эти кабели хороши для подключения принтеров и сканеров. Существует два типа кабелей FireWire: 1394a со скоростью 400 Мбит / с. Модель 1394b передает данные со скоростью 800 Мбит / с.

Что такое кабель Ethernet?

[ Изображение предоставлено: Digital Stream Ltd, Flickr]

Эти кабели используются при настройке LAN или локальных сетей для подключения таких устройств, как маршрутизаторы и модемы, к компьютеру.Они бывают трех типов: Cat 5, Cat 5e и Cat 6. Каждое большее число передает данные с большей скоростью, чем предыдущая модель.

Заключение

Это краткий обзор большинства обычных компьютерных кабелей, с которыми сталкиваются обычные пользователи компьютеров. Надеюсь, это поможет лучше понять различные типы кабелей и функции, которые они выполняют.

[ Рекомендуемая литература: Как организовать кабели ПК для устранения беспорядка ]

руководство по именам, функциям и использованию

Если говорить о типах компьютерных кабелей, все было бы намного проще, если бы мы использовали их полные названия.Действительно, понимание их различных применений и функций настолько сложно, что мы называем их сокращениями. Вот список основных компьютерных кабелей, которые помогут вам разобраться в путанице с проводами.

Кабель VGA

— массив видеографики

Если вы не работаете в области вычислительной техники (и даже не так), некоторые из следующих кабелей, о которых мы будем говорить, могут показаться вам чуждыми. Начнем с кабеля VGA. VGA расшифровывается как Video Graphic Array. Его функция — соединить компьютер и монитор вместе.Но с ростом использования цифровых подключений его популярность сильно упала. Тем не менее, все графические карты или любое устройство, отображающее изображения и видео, будут иметь порт для подключения кабеля VGA.

Вы можете легко узнать этот тип кабеля, поскольку он имеет 15 различных контактов, разделенных на 3 ряда по 5 контактов. Чтобы лучше понять это, каждая строка соответствует различным цветам, используемым в визуальном отображении: зеленому, синему и красному.

Кабель DVI — цифровой визуальный интерфейс

Вот еще один кабель, который сложно понять, поскольку существует не только один кабель DVI, но и несколько из них: DVI-A, DVI-D и DVI-I, предназначенных для передачи цифрового и / или аналогового сигнала.DVI означает цифровой визуальный интерфейс. Эти кабели обычно используются вместе с кабелями VGA благодаря конвертерам для правильной работы.

Кабель IDE — встроенная электронная система привода

Мы слышим, как вы задаетесь вопросом, что, черт возьми, за кабель IDE. Что ж, IDE расшифровывается как Integrated Drive Electronics, хотя это может не очень помочь вам в понимании ее функции. Эти кабели на самом деле используются для подключения материнских плат к внешним устройствам хранения данных, вероятно, поэтому вы никогда о них не слышали: они могут никогда не понадобиться, если только вы не компьютерный ниндзя.Кабели IDE широкие и плоские, напоминающие ленту, и имеют более двух разъемов, чтобы вы могли его распознать. У них 40 контактов для стандартной версии и 44 контакта для меньшей.

Кабель SATA — Приставка для последовательного порта с расширенными технологиями

Опять же, что это за хрень? Не беспокойтесь, если вы не знаете, возможно, он вам никогда не понадобится для повседневного использования. Просто знайте, что SATA расшифровывается как Serial Advanced Technology Attachment, что эти порты имеют по 8 контактов на 2 разных разъемах и что они обычно предпочтительнее, чем кабели IDE в новых моделях жестких дисков.

Кабель eSATA — Дополнительное технологическое устройство для внешнего последовательного порта

Так же, как кабели SATA, с дополнительной буквой «e», означающей «Внешний», кабели eSATA являются улучшенной версией кабелей SATA и предлагают возможность подключения таких устройств, как оптические приводы и внешние жесткие диски.

Кабель HDMI — мультимедийный интерфейс высокой четкости

Вот, наконец, один кабель, о котором вы, вероятно, уже слышали. HDMI означает мультимедийный интерфейс высокой четкости.Этот кабель появился совсем недавно и совместим только с новыми устройствами, такими как те, которые передают передачи в высоком разрешении. Как и кабели DVI, кабели HDMI доступны в нескольких типах: A, B, C и D.

• HDMI-A является наиболее часто используемым и имеет 19 контактов на мужской стороне. Он работает с одноканальными разъемами DVI-D.
• HDMI-B больше по размеру и имеет 29 контактов. Он работает как с соединениями DVI-D, так и с двойным соединением.
• HDMI-C также имеет 19 контактов и обычно используется с портативными электронными продуктами.
• HDMI-D, также 19-контактный, немного отличается от других типов кабелей HDMI. Это больше похоже на шнур micro USB.

Кабель USB — универсальная последовательная шина

Этот, вероятно, вы тоже знаете (если нет, вы когда-нибудь видели компьютер?). Его можно найти везде, от гарнитур до мышей, в виде флешек или клавиатур. Действительно, USB-кабель — самый популярный соединительный кабель для компьютерных аксессуаров. Тем не менее, вы могли не знать раньше, каково его полное имя.Это означает универсальные последовательные шины, которые соответствуют идее универсального подключения любого аксессуара к вашему компьютеру. USB-кабели бывают разных размеров и форм, в зависимости от их мощности:

• USB 1.0 может передавать данные до 12 Мбит / с,
• USB 2.0 может развивать скорость до 480 Мбит / с; они также работают со старыми версиями USB-накопителей,
• USB 3.0 может передавать данные со скоростью до 4,8 Гбит / с, а также работать с более ранними моделями USB,
Кабели
• Micro и mini USB обычно используются для небольших электронных устройств, таких как телефоны и камеры.

Кабель Ethernet

Эти кабели, возможно, вы их знаете, если вам меньше 30 лет и вы знали Интернет без Wi-Fi, или если вы живете в большом доме, где Wi-Fi не может проходить через все комнаты. Они используются при настройке LAN (локальных сетей) для подключения таких устройств, как маршрутизаторы и модемы, к компьютеру. Они бывают трех разных типов, каждая версия передает данные с большей скоростью, чем предыдущая модель:

FireWire

Немного похож на USB-кабели, хотя и не так широко используется, FireWire служит множеству аналогичных целей.Они используются, например, для подключения принтеров и сканеров. В зависимости от скорости передачи они бывают двух типов:

.

• 1394-A тип: скорость передачи до 400 Мбит / с,
Тип
• 1394-B: скорость передачи до 800 Мбит / с.

  No related posts.
