Как сделать индикатор заряда аккумулятора на светодиодах?

Успешный пуск автомобильного двигателя во многом зависит от состояния заряда аккумулятора. Регулярно проверять напряжение на клеммах с помощью мультиметра – неудобно. Гораздо практичнее воспользоваться цифровым или аналоговым индикатором, расположенным рядом с приборной панелью. Простейший индикатор заряда аккумулятора можно сделать своими руками, в котором пять светодиодов помогают отслеживать постепенный разряд либо заряд батареи.

Принципиальная схема

Рассматриваемая принципиальная схема индикатора уровня заряда представляет собой простейшее устройство, отображающее уровень заряда аккумулятора (АКБ) на 12 вольт.

Её ключевым элементом является микросхема LM339, в корпусе которой собрано 4 однотипных операционных усилителя (компаратора). Общий вид LM339 и назначение выводов показан на рисунке. Прямые и инверсные входы компараторов подключены через резистивные делители. В качестве нагрузки используются индикаторные светодиоды 5 мм.

Диод VD1 служит защитой микросхемы от случайной смены полярности. Стабилитрон VD2 задаёт опорное напряжение, которое является эталоном для будущих измерений. Резисторы R1-R4 ограничивают ток через светодиоды.

Принцип работы

Работает схема индикатора заряда аккумулятора на светодиодах следующим образом. Застабилизированное с помощью резистора R7 и стабилитрона VD2 напряжение 6,2 вольт поступает на резистивный делитель, собранный из R8-R12. Как видно из схемы между каждой парой этих резисторов формируются опорные напряжения разного уровня, которые поступают на прямые входы компараторов. В свою очередь, инверсные входы объединены между собой и через резисторы R5 и R6 подключены к клеммам аккумуляторной батарее (АКБ).

В процессе заряда (разряда) аккумулятора постепенно изменяется напряжение на инверсных входах, что приводит к поочередному переключению компараторов. Рассмотрим работу операционного усилителя OP1, который отвечает за индикацию максимального уровня заряда АКБ. Зададим условие, если заряженный аккумулятор имеет напряжение 13,5 В, то последний светодиод начинает гореть. Пороговое напряжение на его прямом входе, при котором засветится этот светодиод, рассчитаем по формуле:
U_OP1+ = U_{СТ VD2} – U_R8,
U_{СТ VD2} =U_R8+ U_R9+ U_R10+ U_R11+ U_R12 = I*(R8+R9+R10+R11+R12)
I= U_{СТ VD2} /(R8+R9+R10+R11+R12) = 6,2/(5100+1000+1000+1000+10000) = 0,34 мА,
U_R8 = I*R8=0,34 мА*5,1 кОм=1,7 В
U_OP1+ = 6,2-1,7 = 4,5 В

Это означает, что при достижении на инверсном входе потенциала величиной более 4,5 вольт компаратор OP1 переключится и на его выходе появится низкий уровень напряжения, а светодиод засветится. По указанным формулам можно рассчитать потенциал на прямых входах каждого операционного усилителя. Потенциал на инверсных входах находят из равенства: U_OP1- = I*R5 = U_БАТ – I*R6.

Печатная плата и детали сборки

Печатная плата изготавливается из одностороннего фольгированного текстолита размером 40 на 37 мм, которую можно скачать здесь. Она предназначена для монтажа DIP элементов следующего типа:

• резисторы МЛТ-0,125 Вт с точностью не менее 5% (ряд Е24)
  R1, R2, R3, R4, R7, R9, R10, R11– 1 кОм,
  R5, R8 – 5,1 кОм,
  R6, R12 – 10 кОм;
• диод VD1 любой маломощный с обратным напряжением не ниже 30 В, например, 1N4148;
• стабилитрон VD2 маломощный с напряжением стабилизации 6,2 В. Например, КС162А, BZX55C6V2;
• светодиоды LED1-LED5 – индикаторные типа АЛ307 любого цвета свечения.

Данную схему можно использовать не только для контроля напряжения на 12 вольтовых аккумуляторах. Пересчитав номиналы резисторов, расположенных во входных цепях, получаем светодиодный индикатор на любое желаемое напряжение. Для этого следует задаться пороговыми напряжениями, при которых будут включаться светодиоды, а затем воспользоваться формулами для пересчёта сопротивлений, приведенные выше.

Индикатор аккумулятора автомобиля горит красным

Главная » Блог » Индикатор аккумулятора автомобиля горит красным

Почему на аккумуляторе горит красный индикатор

На большинстве современных аккумуляторов, которые устанавливаются в транспортные средства, можно найти специальную лампочку, которая светится разными цветами, в зависимости от состояния батареи. Если индикатор на аккумуляторе горит красным или другим цветом, можно сделать выводы об уровне заряда устройства. Бывает, что неопытные водители не знают об этой особенности.

Режимы индикатора аккумулятора

Индикатор на АКБ предназначен для быстрого определения уровня заряда. В любой современной модели можно встретить такую лампочку, поскольку конструкция устройства не может быть разобрана, и установить показатели электролита «вручную» невозможно.

Большую часть времени эта лампочка светится зеленым цветом, что сигнализирует об отсутствии каких-либо проблем. Если же начинает гореть красный, белый или черный индикатор на аккумуляторе, то следует предпринять соответствующие меры.

Каждый цвет характеризует различное состояние батареи, а именно:

1. Зеленая лампочка сигнализирует о том, что аккумулятор полностью заряжен и может стабильно работать в стандартном режиме. Иными словами, нет необходимости в зарядке батареи.
2. Если горит белый индикатор на аккумуляторе, в нем содержится низкий уровень электролита. Как правило, эта проблема возникает при постоянном превышении максимального времени зарядки устройства. Из-за этого происходит выброс электролита в газообразной форме через соответствущий клапан на поверхности аккумулятора. При возникновении такой проблемы необходимо разобрать устройство и добавить в него дистиллированную воду. Для этого лучше всего обратиться к специалистам.
3. Черный или красный индикатор на аккумуляторе свидетельствует о низком уровне заряда батареи. В таком случае необходимо срочно зарядить устройство, иначе высока вероятность его полного выхода из строя.

Если регулярно заглядывать под капот своего автомобиля и проверять состояние индикатора, можно намного увеличить его срок эксплуатации.

Устройство конструкции

Многие ошибочно считают, что такое приспособление выполнено в виде светодиодной лампочки. Однако устройство этого прибора выглядит по-другому. В большинстве случаев используется специальный ареометр, который встраивается непосредственно в корпус АКБ. Это приспособление позволяет точно определить плотность электролита в устройстве. В зависимости от полученных данных, в трубке всплывает шарик определенного цвета, после чего он проецируется на специальное окошко, расположенное на поверхности устройства.

Рекомендуем:  Как правильно долить в аккумулятор дистиллированную воду

Если батарея полностью заряжена, то на верху трубки находится зеленый шарик, который можно увидеть в окошке и принять за лампочку. Если устройство разряжено, всплывает красный шарик. В случае с черным цветом никакой шарик не всплывает, и в окошке просто виден черный цвет.

Использование такой конструкции обосновано тем, что электроника в виде обычной лампочки не подошла бы для этой задачи, поскольку она тоже требует энергии. Более того, любая лампочка может перегореть. В таком случае устройство перестанет выполнять свою задачу.

Многие автомобилисты сталкиваются с проблемой, когда аккумулятор был полностью заряжен, но красный индикатор не сменяется зеленым. Всего можно выделить три причины, по которым это может произойти:

1. В конструкции используются специальные шарики, и часто возникает ситуация, когда они застревают и не могут выскочить на поверхность. В таком случае необходимо потрясти аккумулятор, и индикатор покажет нужный цвет.
2. На приспособление попала грязь от пластин, которая препятствует правильной передаче информации. Это связано с тем, что пластины в любом аккумуляторе могут осыпаться с течением времени. Тогда электролит становится мутным.
3. Вполне возможно, что устройство вышло из строя и не может правильно заряжаться. В таком случае нужно обратиться к специалистам.

При необходимости можно снять индикатор самостоятельно. В большинстве случаев это удается сделать с помощью простых плоскогубцев, но такая «процедура» небезопасна. Есть вероятность того, что нарушится безвоздушное пространство внутри устройства. Это приведет к утечке «гремучего газа». Поэтому рекомендуется тщательно подумать о надобности такого действия перед его началом.

Глазок индикатор заряда аккумулятора

Практически каждому владельцу автомобиля знакома ситуация, когда ни с того ни с сего машина не заводится, а в последствии выясняется, что причина в разряженном аккумуляторе. Чтобы избежать такого, нужно следить за уровнем заряда, а для проверки достаточно только заглянуть под капот.

Для чего нужен глазок у автомобильного аккумулятора

Многие автомобильные аккумуляторы оснащены специальным прибором, который измеряет и показывает степень заряженности батареи. Встроенный индикатор заряда находится на лицевой (верхней) стороне устройства и похож на глазок – посмотрев на него, автовладелец быстро понимает, что всё в порядке либо необходима подзарядка.

Интересно! Многие думают, что это лампочка, которая загорается разными цветами. Однако никакой лампочкой устройство не оснащено. Всё, что видит человек, заглядывая в глазок – это цветной шарик или пустота.

Как работает индикатор и насколько он точен

Под маленьким глазком скрывается встроенный аэрометр (прибор, измеряющий плотность жидкости). Внутри аккумулятора электролит и, измеряя его плотность, прибор сообщает, есть ли необходимость в зарядке.

Устройство прибора

Аэрометр представляет собой небольшую трубку, в конце которой находится поплавок в виде цветного шарика. Если аккумулятор заряжен хорошо, плотность электролита высокая, и шарик поднимается наверх. Именно его и видит автовладелец через лупу глазка.

При недостаточном заряде плотность электролита падает, и зеленый шарик тонет. Вместо него видна только трубка устройства черного цвета и глазок кажется черным. В некоторых аккумуляторах помимо зеленого есть еще и красный шарик. Именно он всплывает наверх при понижении плотности, сменяя зелёный.

Читайте также:  Как зарядить ноутбук через USB

Помимо недостаточного заряда в аккумуляторе может быть недостаток электролита. В таком случае в глазке видна поверхность жидкости, и индикатор приобретает белый цвет.

Погрешности в работе индикатора

Не стоит безоговорочно верить показателю индикатора и полностью на него полагаться. Судя по многочисленным отзывам автолюбителей, в его работе есть погрешности, и он не всегда показывает реальное состояние аккумулятора. Причина может быть в следующем:

• плотность электролита меняется в зависимости от температуры – холод повышает его плотность, и индикатор будет показывать норму при том, что аккумулятор на самом деле почти разряжен;
• стеклянные и пластиковые части прибора могут повредиться из-за высокой температуры и повлиять на его точность;
• аккумулятор состоит из 6 банок, а прибор установлен только в одной и отображает данные только по ней, ситуация же в остальных банках может существенно отличаться и влиять на общую работу всего АКБ.

Автолюбители отмечают еще один недостаток такого индикатора – чтобы проверить заряд нужно открыть капот и заглянуть под него. Конечно же, гораздо удобнее, когда данные отображаются прямо в салоне автомобиля.

Обозначения цветов

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

• Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
• Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

Внимание! Не оставляйте АКБ полностью разряженным надолго, это может вывести его из строя.

• Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
• Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Читайте также:  Пусковой ток аккумулятора

Почему после зарядки может не загореться зеленый цвет

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

• зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
• грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
• аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки.

В каких случаях горит индикатор аккумулятора

АКБ – прибор, который играет главную роль при запуске двигателя. Его главным показателем является уровень заряженности. Игнорирование полученного значения чревато резким снижением энергоэффективности аккумуляторной батареи. При отсутствии специальных приспособлений автолюбителю приходится использовать вольтметр и мультиметр. Проверка не занимает много времени. Благодаря индикатору этот процесс существенно облегчается.

Устройство

Производители автомобильного оборудования часто используют современные технологии. Они обеспечивают повышенный уровень комфорта при обслуживании транспортного средства. Новые модели оснащают системой контроля за состоянием аккумулятора. В старых автомобилях ВАЗ 2109 и ВАЗ 2107 можно увидеть аналоговые вольтметры.

АКБ

Востребованность такого прибора, как индикатор заряда, сильно возрастает в зимний период. Из-за негативного воздействия низкого температурного режима АКБ довольно быстро разряжается. Весомым поводом для беспокойства становится учащение ситуаций, которые сопровождаются проблемами с запуском автомобиля.

Оценив состояние индикатора, водитель сможет определить причину возникшего «недомогания». Аккумулятор состоит из 6 батарей. Напряжение каждой из них варьируется от 2,1 до 2,16 В. Стандартный прибор должен давать не больше 13,5 В. При критическом разряжении АКБ происходит увеличивается температура промерзания и снижается плотность электролита.

О значительном износе аккумуляторной батареи свидетельствует заметное уменьшение периода, во время которого она способна удерживать заряд. Летом это вряд ли создаст серьезную проблему. Зимой незаряженный аккумулятор не сможет обеспечить полноценное функционирование габаритов. По мнению специалистов, критическим показателем является заряд, равный 30%. При его понижении электроприборы, коими оборудован автомобиль, перестают работать.

Горит лампа АКБ

Если индикатор располагается в салоне транспортного средства, водитель сможет своевременно узнать о разрядке аккумулятора. Получив тревожный сигнал, автолюбителю следует посетить станцию технического обслуживания.

Помимо преимуществ у индикатора заряда имеются недостатки. Среди них выделяют:

1. Расположение приспособления. Его помещают на одну из емкостей. Следовательно, полученные данные будут свидетельствовать о степени заряженности и плотности электролита только в этой емкости.
2. Индикаторы бывают пластиковыми или стеклянными. Приспособления из первой категории могут пострадать от температурных перепадов.
3. Прибор не учитывает такой показатель, как прочность электролита.

Зарядка АКБ

Индикатор можно приобрести в специализированном магазине или сделать собственными руками. Во втором случае стоимость прибора будет сильно снижена. При выборе фабричного оборудования следует обратить внимание на функционал и внешний вид. В перечне выполняемых функций выделяют предоставление информации о заряде аккумуляторной батареи и его наглядное отображение.

Ctek индикатор состояния АКБ

Разновидности

Фабричные автомобильные индикаторы классифицируют по следующим показателям:

1. Способ подключения. Прибор можно присоединить с помощью бортовой сети или разъема прикуривателя.
2. Отображение сигнала. Приспособление может быть цифровым или аналоговым.

Принцип работы у всех индикаторов довольно схож. Приспособления для аккумуляторных батарей изготавливают в виде информационных дисплеев и гидрометров. Вместо штатных моделей можно использовать индикаторы, произведенные другими производителями. Их довольно легко разместить в салоне автомобиля.

Схематическое устройство индикатора заряда АКБ

Принцип действия

Гидрометры функционируют следующим образом:

1. В результате зарядки АКБ происходит повышение плотности электролита. Появление зеленого сигнала говорит о том, что уровень заряда батареи больше 65%. В этом случае напряжение больше 13 В.
2. Если на аккумуляторе горит красный индикатор, владельцу транспортного средства следует позаботиться о зарядке. Показатель свидетельствует о напряжении, максимальное значение которого достигает 11 В.
3. Синий сигнал возникает при напряжении, которое варьируется от 11 до 13 В.

При резком понижении уровня электролита автолюбителю придется долить в аккумулятор очищенную воду. Если батарея находится в плохом состоянии, выполнить эту процедуру будет гораздо сложнее. Индикатор встроенного типа станет оптимальным вариантом для водителей, которые предпочитают знать предварительный уровень заряда АКБ.

Аккумулятор сел

Необходимо понимать, что выдаваемые значения не всегда отличаются точностью. При использовании подобных устройств аккумуляторы часто приходят в негодность. Когда на аккумуляторе горит зеленый индикатор, фиксируют полный заряд батареи.

Съемный индикатор можно поставить в автомобильном салоне, в зоне видимости водителя. Чаще всего устройство размещают возле рулевой колонки. К плюсам подобной установки причисляют подходящее расположение светодиодов, отсутствие проблем с управлением и подключением к системе зажигания.

Встроенный индикатор автомобильного аккумулятора

Если индикатор зарядки аккумулятора не горит, автолюбителю следует обратить внимание на состояние лампочки и самой батареи. Первая может перегореть, а вторая пострадать от снижения энергоэффективности. Чтобы решить, почему индикатор аккумулятора горит зеленым, а зарядка кончилась, необходимо посетить сервисный центр. Проводить ремонтные работы самостоятельно при отсутствии специальных знаний и соответствующего опыта не рекомендуется.

Информация про индикатор на аккумуляторе — Renault Kaptur, 1.6 л., 2016 года на DRIVE2

Информация про индикатор на аккумулятореЕсли честно, то этот индикатор создан лишь для того чтобы сигнализировать вам о вашей батарее, ведь как правило конструкция у них не разборная, а поэтому вы не можете залезть внутрь и посмотреть что у них с электролитом – элементарно посмотреть его уровень или замерить его плотность. Поэтому такая «лампочка» дает вам полное представление, по которому вы можете принять то или иное решение. Однако индикатор, не всегда может гореть зеленым цветом, как правило, здесь применяется три режима.

фото 1

Режимы индикатораОчень часто распространено такое сочетание: — зеленый, белый, черный. Однако некоторые производители, применяют сочетание: — зеленый, белый, красный. Но по сути это одно и тоже. Давайте пробежимся по этим показаниям.

фото 2

Зеленый режим – полностью заряженная батарея, можно использовать в обычном штатном режиме. То есть зарядка не нужна.

Белый индикатор – он нам говорит о низком уровне электролита. В необслуживаемых такое тоже бывает, скорее всего, АКБ часто перезаряжали, и произошел выброс газообразного электролита через специальный клапан. Нужно разбирать и добавлять дистиллированной воды.

Черный или красный индикатор – это говорит нам о разряде нашего АКБ, причем показатель критичный, требуется обязательная подзарядка! Это важно! Если оставить батарею долго не подзаряженной она может выйти из строя.

Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго. Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Про лампочку – не лампочкуХотел написать эту информацию сверху, однако так получается больше интриги. В строении этого датчика, не применяется вообще никаких лампочек — ни обычных накаливания (слаботочных) – как многие думают, ни светодиодных, ни еще каких-либо.

Здесь строение другое. По сути это обычный ареометр, только встроенный в корпус аккумулятора. Он автоматически измеряет плотность электролита, и при различных значениях всплывает – тот или иной шарик, который через увеличительную стеклянную трубку и лупу проецируется в специальное окошко. Нужно отметить, что шарики всплывают как бы по специальным канавкам, которые сделаны в форме пирамидки – это важно! ЗАПОМНИТЕ!

фото 3

фото 4

Если батарея заряжена, то всплывает зеленый шарик, и вы его видите в окошке. Если разряжена, то вплывает либо красный, либо вообще – никакой, поэтому вы видите черноту. А вот если нет электролита, то конец пирамидки как бы оголяется – вы видите ее конец в окошке, многие путают с белым цветом.

Применение бы, электрики в аккумуляторе, было бы не оправдано – даже если лампочка была бы низковольтной, она все равно бы высасывала часть энергии из батареи (а зимой это ой, как не нужно). ДА и если она перегорит, то владелец начнет нервничать.

Сейчас подробное видео, может кто-то не понял про пирамидку …

Почему не горит, даже после полной зарядки?Очень частый вопрос, многие все же думают — что это лампочка и после зарядки она должна загораться! Как мы уже с вами разобрали, что это совсем не так. И вполне возможно, что при полном заряде зеленый индикатор не выйдет! ПОЧЕМУ?

фото 5

ДА все просто:

Зеленый шарик может просто «заедать» на этих «маленьких полозьях». Стоит батарею потрясти, и он займет свое место. Очень часто так бывает.Попала грязь от пластин, со временем пластины начинают осыпаться, электролит становится мутным, он имеет частички свинца, поэтому он препятствует индикатору нормально передавать информацию. Батарея действительно вышла из строя, такое тоже исключать нельзя, даже при длительных зарядках она не берет плотность.Можно ли снять этот индикатор?

На большинстве батарей да, это окошко выкручивается схоже пробке – но его придется с силой крутить, даже можно сломать, мои знакомые выкручивали при помощи плоскогубцев с тонкими концами, причем в окошечке были сделаны маленькие «лунки» для зацепления. В общем – «колхоз», но теоритически снять можно! Также стоит помнить, что если вы его выкрутили — то безвоздушное пространство внутри, было нарушено, вполне возможно — что выйдет газообразный состав – «гремучий газ» или «HHO». Затем нужно будет добавлять дистиллированной воды. Так что всегда думайте, а нужно вам разбирать АКБ!

Собственно заканчиваю статью, информация четкая и по существу, думаю была вам полезна.

Page 2

Информация про индикатор на аккумулятореЕсли честно, то этот индикатор создан лишь для того чтобы сигнализировать вам о вашей батарее, ведь как правило конструкция у них не разборная, а поэтому вы не можете залезть внутрь и посмотреть что у них с электролитом – элементарно посмотреть его уровень или замерить его плотность. Поэтому такая «лампочка» дает вам полное представление, по которому вы можете принять то или иное решение. Однако индикатор, не всегда может гореть зеленым цветом, как правило, здесь применяется три режима.

фото 1

Режимы индикатораОчень часто распространено такое сочетание: — зеленый, белый, черный. Однако некоторые производители, применяют сочетание: — зеленый, белый, красный. Но по сути это одно и тоже. Давайте пробежимся по этим показаниям.

фото 2

Зеленый режим – полностью заряженная батарея, можно использовать в обычном штатном режиме. То есть зарядка не нужна.

Белый индикатор – он нам говорит о низком уровне электролита. В необслуживаемых такое тоже бывает, скорее всего, АКБ часто перезаряжали, и произошел выброс газообразного электролита через специальный клапан. Нужно разбирать и добавлять дистиллированной воды.

Черный или красный индикатор – это говорит нам о разряде нашего АКБ, причем показатель критичный, требуется обязательная подзарядка! Это важно! Если оставить батарею долго не подзаряженной она может выйти из строя.

Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго. Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Про лампочку – не лампочкуХотел написать эту информацию сверху, однако так получается больше интриги. В строении этого датчика, не применяется вообще никаких лампочек — ни обычных накаливания (слаботочных) – как многие думают, ни светодиодных, ни еще каких-либо.

Здесь строение другое. По сути это обычный ареометр, только встроенный в корпус аккумулятора. Он автоматически измеряет плотность электролита, и при различных значениях всплывает – тот или иной шарик, который через увеличительную стеклянную трубку и лупу проецируется в специальное окошко. Нужно отметить, что шарики всплывают как бы по специальным канавкам, которые сделаны в форме пирамидки – это важно! ЗАПОМНИТЕ!

фото 3

фото 4

Если батарея заряжена, то всплывает зеленый шарик, и вы его видите в окошке. Если разряжена, то вплывает либо красный, либо вообще – никакой, поэтому вы видите черноту. А вот если нет электролита, то конец пирамидки как бы оголяется – вы видите ее конец в окошке, многие путают с белым цветом.

Применение бы, электрики в аккумуляторе, было бы не оправдано – даже если лампочка была бы низковольтной, она все равно бы высасывала часть энергии из батареи (а зимой это ой, как не нужно). ДА и если она перегорит, то владелец начнет нервничать.

Сейчас подробное видео, может кто-то не понял про пирамидку …

Почему не горит, даже после полной зарядки?Очень частый вопрос, многие все же думают — что это лампочка и после зарядки она должна загораться! Как мы уже с вами разобрали, что это совсем не так. И вполне возможно, что при полном заряде зеленый индикатор не выйдет! ПОЧЕМУ?

фото 5

ДА все просто:

Зеленый шарик может просто «заедать» на этих «маленьких полозьях». Стоит батарею потрясти, и он займет свое место. Очень часто так бывает.Попала грязь от пластин, со временем пластины начинают осыпаться, электролит становится мутным, он имеет частички свинца, поэтому он препятствует индикатору нормально передавать информацию. Батарея действительно вышла из строя, такое тоже исключать нельзя, даже при длительных зарядках она не берет плотность.Можно ли снять этот индикатор?

На большинстве батарей да, это окошко выкручивается схоже пробке – но его придется с силой крутить, даже можно сломать, мои знакомые выкручивали при помощи плоскогубцев с тонкими концами, причем в окошечке были сделаны маленькие «лунки» для зацепления. В общем – «колхоз», но теоритически снять можно! Также стоит помнить, что если вы его выкрутили — то безвоздушное пространство внутри, было нарушено, вполне возможно — что выйдет газообразный состав – «гремучий газ» или «HHO». Затем нужно будет добавлять дистиллированной воды. Так что всегда думайте, а нужно вам разбирать АКБ!

Собственно заканчиваю статью, информация четкая и по существу, думаю была вам полезна.

почему горит красный и зеленый

АКБ – прибор, который играет главную роль при запуске двигателя. Его главным показателем является уровень заряженности. Игнорирование полученного значения чревато резким снижением энергоэффективности аккумуляторной батареи. При отсутствии специальных приспособлений автолюбителю приходится использовать вольтметр и мультиметр. Проверка не занимает много времени. Благодаря индикатору этот процесс существенно облегчается.

Содержание статьи:

Устройство

Производители автомобильного оборудования часто используют современные технологии. Они обеспечивают повышенный уровень комфорта при обслуживании транспортного средства. Новые модели оснащают системой контроля за состоянием аккумулятора. В старых автомобилях ВАЗ 2109 и ВАЗ 2107 можно увидеть аналоговые вольтметры.

АКБ

Востребованность такого прибора, как индикатор заряда, сильно возрастает в зимний период. Из-за негативного воздействия низкого температурного режима АКБ довольно быстро разряжается. Весомым поводом для беспокойства становится учащение ситуаций, которые сопровождаются проблемами с запуском автомобиля.

Оценив состояние индикатора, водитель сможет определить причину возникшего «недомогания». Аккумулятор состоит из 6 батарей. Напряжение каждой из них варьируется от 2,1 до 2,16 В. Стандартный прибор должен давать не больше 13,5 В. При критическом разряжении АКБ происходит увеличивается температура промерзания и снижается плотность электролита.

О значительном износе аккумуляторной батареи свидетельствует заметное уменьшение периода, во время которого она способна удерживать заряд. Летом это вряд ли создаст серьезную проблему. Зимой незаряженный аккумулятор не сможет обеспечить полноценное функционирование габаритов. По мнению специалистов, критическим показателем является заряд, равный 30%. При его понижении электроприборы, коими оборудован автомобиль, перестают работать.

Горит лампа АКБ

Если индикатор располагается в салоне транспортного средства, водитель сможет своевременно узнать о разрядке аккумулятора. Получив тревожный сигнал, автолюбителю следует посетить станцию технического обслуживания.

Помимо преимуществ у индикатора заряда имеются недостатки.

Среди них выделяют:

1. Расположение приспособления. Его помещают на одну из емкостей. Следовательно, полученные данные будут свидетельствовать о степени заряженности и плотности электролита только в этой емкости.
2. Индикаторы бывают пластиковыми или стеклянными. Приспособления из первой категории могут пострадать от температурных перепадов.
3. Прибор не учитывает такой показатель, как прочность электролита.

Зарядка АКБ

Индикатор можно приобрести в специализированном магазине или сделать собственными руками. Во втором случае стоимость прибора будет сильно снижена. При выборе фабричного оборудования следует обратить внимание на функционал и внешний вид. В перечне выполняемых функций выделяют предоставление информации о заряде аккумуляторной батареи и его наглядное отображение.

Ctek индикатор состояния АКБ

Разновидности

Фабричные автомобильные индикаторы классифицируют по следующим показателям:

1. Способ подключения. Прибор можно присоединить с помощью бортовой сети или разъема прикуривателя.
2. Отображение сигнала. Приспособление может быть цифровым или аналоговым.

Принцип работы у всех индикаторов довольно схож. Приспособления для аккумуляторных батарей изготавливают в виде информационных дисплеев и гидрометров. Вместо штатных моделей можно использовать индикаторы, произведенные другими производителями. Их довольно легко разместить в салоне автомобиля.

Схематическое устройство индикатора заряда АКБ

Принцип действия

Гидрометры функционируют следующим образом:

1. В результате зарядки АКБ происходит повышение плотности электролита. Появление зеленого сигнала говорит о том, что уровень заряда батареи больше 65%. В этом случае напряжение больше 13 В.
2. Если на аккумуляторе горит красный индикатор, владельцу транспортного средства следует позаботиться о зарядке. Показатель свидетельствует о напряжении, максимальное значение которого достигает 11 В.
3. Синий сигнал возникает при напряжении, которое варьируется от 11 до 13 В.

При резком понижении уровня электролита автолюбителю придется долить в аккумулятор очищенную воду. Если батарея находится в плохом состоянии, выполнить эту процедуру будет гораздо сложнее. Индикатор встроенного типа станет оптимальным вариантом для водителей, которые предпочитают знать предварительный уровень заряда АКБ.

Аккумулятор сел

Необходимо понимать, что выдаваемые значения не всегда отличаются точностью. При использовании подобных устройств аккумуляторы часто приходят в негодность. Когда на аккумуляторе горит зеленый индикатор, фиксируют полный заряд батареи.

Съемный индикатор можно поставить в автомобильном салоне, в зоне видимости водителя. Чаще всего устройство размещают возле рулевой колонки. К плюсам подобной установки причисляют подходящее расположение светодиодов, отсутствие проблем с управлением и подключением к системе зажигания.

Встроенный индикатор автомобильного аккумулятора

Если индикатор зарядки аккумулятора не горит, автолюбителю следует обратить внимание на состояние лампочки и самой батареи. Первая может перегореть, а вторая пострадать от снижения энергоэффективности. Чтобы решить, почему индикатор аккумулятора горит зеленым, а зарядка кончилась, необходимо посетить сервисный центр. Проводить ремонтные работы самостоятельно при отсутствии специальных знаний и соответствующего опыта не рекомендуется.

принцип работы, схема подключения, устройство

Постоянно заряженная аккумуляторная батарея (АКБ) не только обеспечит надежный запуск двигателя автомобиля, но и сохранит время своей безотказной работы в течение длительного времени. Отсюда возникает необходимость постоянно контролировать уровень заряда аккумулятора. Существуют разные методы — оперативные, не требующие снятия АКБ с борта автомобиля, и проверочные работы с применением дополнительных устройств контроля. В статье описаны оперативные методы контроля, которыми надо периодически пользоваться.

Виды индикаторов заряда автомобильного аккумулятора

Не многие автолюбители знают цифровые значения напряжения аккумуляторной батареи, достаточные для уверенного запуска двигателя автомобиля. Особенно эта проблема актуальна для новичков. Бортовые компьютеры современных автомобилей выдают потребителю большой объем необходимой информации, среди которой присутствует и напряжение холостого хода АКБ. Аналоговые вольтметры старых автомобилей имеют шкалу, дающую информацию о напряжении аккумулятора.

Поэтому возникает необходимость в наличии индикаторов, способных оценить готовность аккумуляторной батареи к запуску двигателя и сообщить о результатах водителю в виде визуального сообщения. Можно выделить следующие разновидности таких индикаторов:

• встроенный, показывающий состояние аккумуляторной батареи, расположенный непосредственно на корпусе АКБ;
• индикаторы зарядки аккумулятора, выпускаемые сторонними производителями, имеющие шкалу допустимых и запрещенных для начала запуска значений напряжения АКБ, уровень заряда, выраженный в процентах от полного его значения.

Встроенные имеют аккумуляторы средней и высокой ценовой шкалы преимущественно необслуживаемого типа. Для использования индикаторов сторонних производителей необходимо провести дополнительные работы по их установке в салоне автомобиля (на видном месте) и подключению к аккумуляторной шине автомобильной электрической проводки.

Встроенный индикатор заряда

Этот индикатор аккумулятора, называемый многими автолюбителями «сигнальной лампочкой», представляет собой гидрометр. Его круглое сигнальное окошко находится на верхней крышке корпуса АКБ. Основным чувствительным элементом поплавкового прибора является шарик зеленого цвета, перемещающийся по профилю-трубке, встроенной в арматуру, и имеющей форму треугольника. Его угол направлен вертикально вверх по оси корпуса аккумулятора. Шарик перемещается в среде электролита, заполняющего внутренние полости отсеков аккумуляторной батареи.

От глазка (окошка) индикатора аккумулятора проложена трубка световода. Ее нижняя часть заканчивается конической призмой напротив верхнего угла трубки-профиля, по которой перемещается сигнальный шарик. Световод предназначен для визуального контроля его положения.

Трубка-профиль, встроенная в арматуру, световод, линза глазка индикатора составляют единую конструкцию, имеющую крепление на корпусе АКБ посредством винтового соединения в районе глазка. В случае крайней необходимости она может быть извлечена наружу (что весьма нежелательно).

Принцип действия встроенного индикатора

Шарик зеленого цвета выполнен из материала плотностью (1,26-1.27) г/см3. Плотность электролита полностью заряженного аккумулятора при нормальных условиях составляет 1,27 г/см3. На сенсор действует выталкивающая сила, пропорциональная плотности жидкости, в которой он находится.

Плотность электролита в аккумуляторе зависит от степени его заряженности. При разряженной батарее не создается достаточной выталкивающей силы, и шарик под действием силы тяжести «скатывается» в нижнюю точку профиля, по которому он перемещается. Глазок окрашен черным цветом — цвет материала, из которого изготовлен профиль.

По мере зарядки АКБ плотность электролита увеличивается. Начиная с уровня заряда 65 процентов от максимального значения, выталкивающая сила электролита преодолевает составляющую силы тяжести, действующую на шарик, и он начинает перемещаться по профилю к его высшей точке. В ней, при достаточном освещении, можно видеть зеленый цвет глазка. «Горит индикатор аккумулятора» — такое выражение можно иногда услышать из уст горе-знатоков аккумуляторов автомобилей.

Возможна ситуация, при которой индикатор аккумулятора имеет белый цвет. При этом в глазок можно наблюдать поверхность электролита. В этом случае эксплуатация АКБ должна быть прекращена — требуется доливка дистиллированной воды.

Некоторые производители аккумуляторных батарей в трубку-профиль помещают второй индикаторный шарик красного цвета. Плотность материала, из которого он изготовлен, позволяет ему занимать верхнее положение в трубке-профиле при пониженной плотности электролита (1,23-1,25) г/см3. В случае недостаточного заряда АКБ при такой технологии глазок индикатора аккумулятора будет окрашен красным цветом.

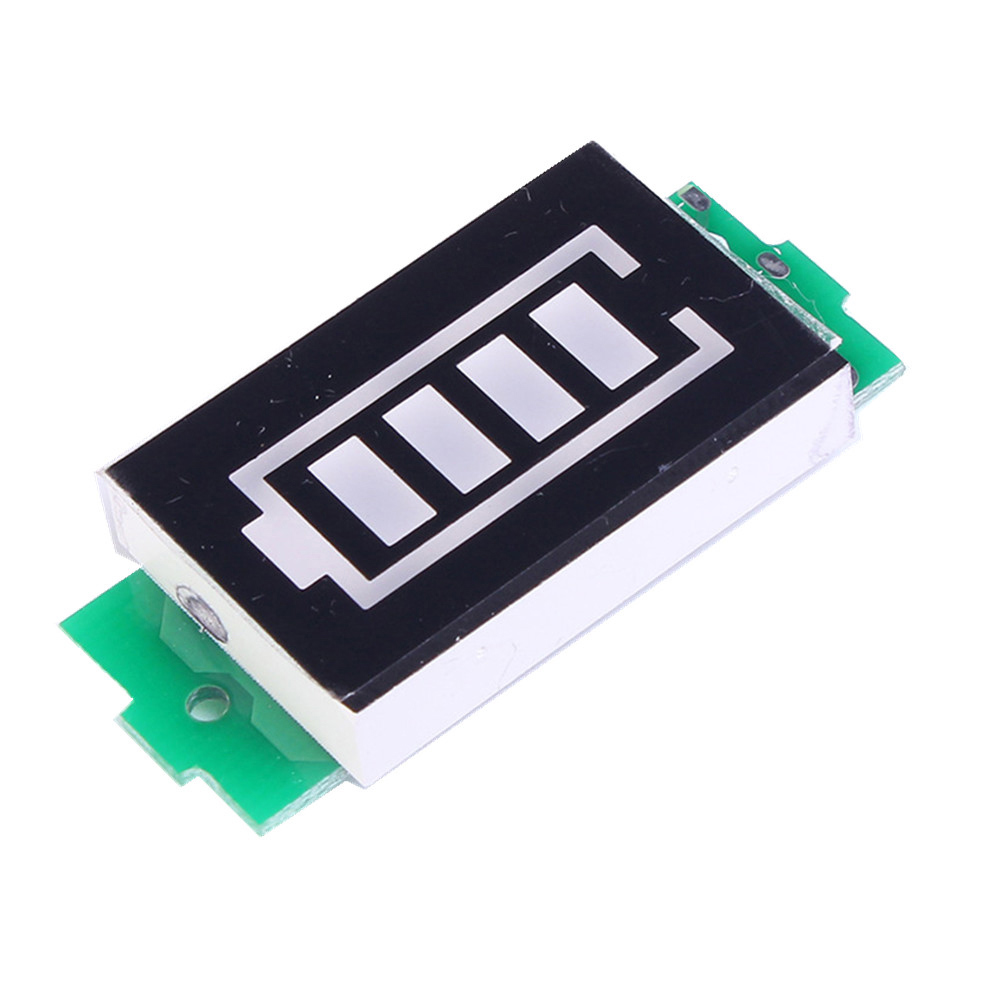

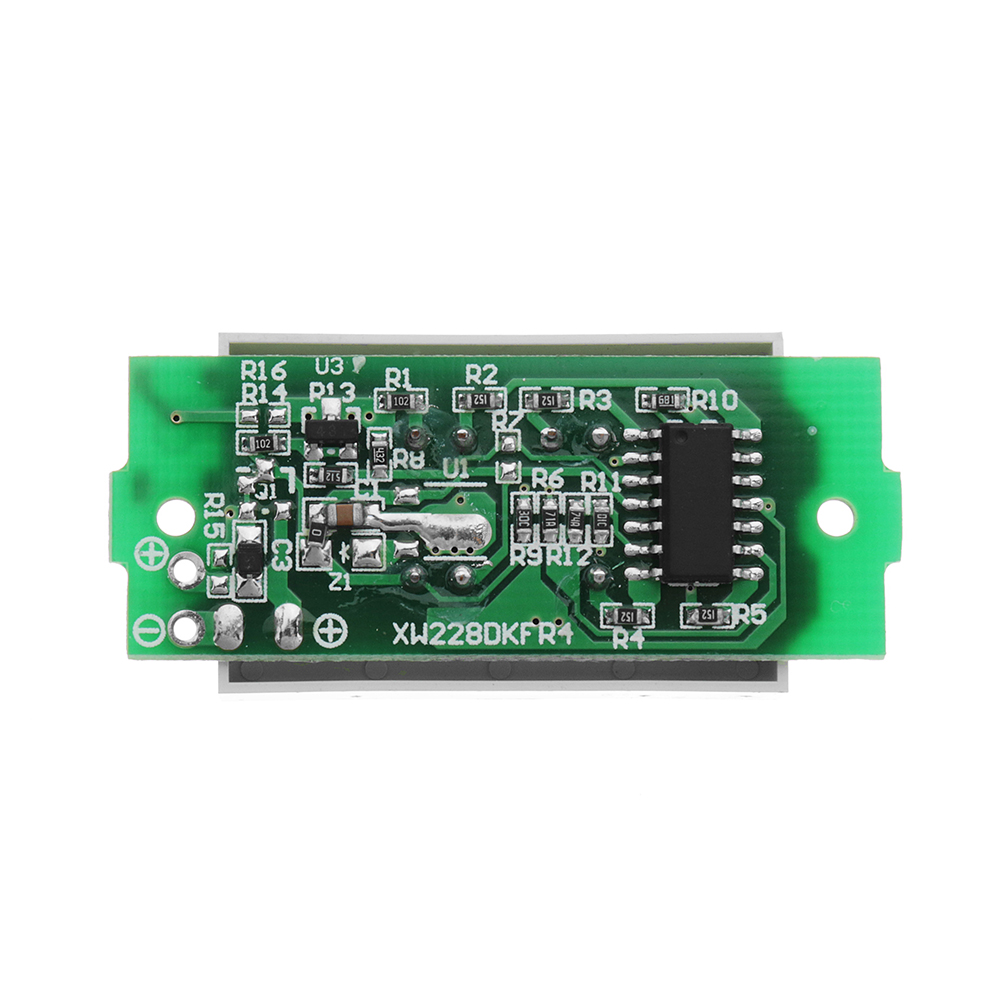

Промышленные индикаторы зарядки

Изделия сторонних производителей представляют собой электронные устройства, оценивающие готовность АКБ к запуску двигателя по результатам измерения напряжения холостого хода на аккумуляторных шинах. Аналоговые или цифровые вольтметры отображают результаты измерения на графических индикаторах в виде секторов разных цветов — зеленый/красный.

Они не измеряют, как ареометры, уровень плотности электролита. Его проблематично измерить в герметичных отсеках аккумулятора автомобиля, готовящегося к поездке.

Индикаторы аккумулятора своими руками

Необоснованно завышенная цена промышленных приборов уровня напряжения АКБ заставляет автомобилистов, знакомых с основами радиотехники и обладающих навыками пайки, изготавливать эти устройства самостоятельно. Специально для них выпускается популярный конструктор (DC-12 В) с набором радиодеталей, на основе которого можно самостоятельно собрать индикатор разряда аккумулятора.

Устройство информирует пользователя о достижении измеряемого напряжения одного из трех уровней, определяемых номиналами элементов схемы. Если загорелся индикатор аккумулятора — соответствующий уровень напряжения достигнут.

Заключение

Индикатор аккумулятора лишь сигнализирует пользователю о состоянии критических значений его показателей. Для встроенного в АКБ элементы таким показателем является плотность электролита и его уровень в том аккумуляторном элементе (банке), в котором он установлен.

При этом не учитывается температура окружающей среды. Электронные индикаторы дают оценку пороговых значений напряжения на аккумуляторной шине автомобиля, что дает очень приблизительное представление о степени заряженности аккумулятора. Только полная диагностика специальными приборами даст полную картину состояния АКБ.

[rssless]

Читайте НАС ВКонтакте

[/rssless]

Что значат цвета индикатора на аккумуляторе автомобиля

Исправное электрооборудование является залогом бесперебойной работы всех подключённых к бортовой сети электроприборов. Одним из важных звеньев такой цепи служит автомобильный аккумулятор. Он должен получать достаточный ток, чтобы заряжаться в полной мере.

Для чего нужен глазок у автомобильного аккумулятора

Производители АКБ оснащают свою продукцию дополнительными приспособлениями, одним из которых является специальный индикатор. Водителю стоит знать, что означают различные сигналы от этого информативного датчика.

Обнаружить индикатор автомобилист сможет не на всех батареях, а лишь на товаре среднего ценового сегмента. В бюджетных аккумуляторах получать обратную связь придётся иными способами. Зачастую располагается глазок на верхней лицевой панели, что позволяет с лёгкостью считывать необходимые данные о текущем состоянии без дополнительных действий.

Новая батарея оснащена простой инструкцией, прикреплённой около глазка. В ней описываются возможные рабочие показания индикатора, их расшифровка. Также указываются рекомендации производителя по приведению батареи в работоспособное состояние, исходя из текущей индикации.

Как работает индикатор, и насколько он точен

При виде круглого отверстия, закрытого прозрачным стеклом, первоначально может появиться впечатление, что в окошке встроена лампочка или светодиод. Это связано с тем, что внутри заметен зеленоватый свет от находящегося там индикатора. Однако внутреннее строение там несколько отличается от предполагаемого варианта.

Внутри глазка прячется аэрометр. Так как работает он, исходя из плотности электролита, то многие его действия можно предугадать.

Аэрометр встроен вертикальной трубкой, которая оканчивается снизу поплавком в виде цветных шариков (часто используется зелёный). Когда уровень электролита соответствует норме и плотность жидкости достаточная, то шар поднимается вверх. Его через встроенное увеличительное стекло может видеть автомобилист в глазке.

Плотность электролита заметно снижается, когда падает заряд. Соответственно зелёный шарик начинает тонуть, опускаться вниз по трубке. Через смотровое круглое окошко заметен только чёрный цвет – свидетельство низкого заряда.

Некоторые модели аккумуляторов дополнены красным шариком в аэрометре. Он может всплывать вместо зелёного, если падает удельный вес электролита (заряд).

Кроме колебаний заряда, через смотровое отверстие автовладельцы способны контролировать уровень электролитической жидкости. При её недостатке в отверстии появится белый цвет.

Как и у разных приборов, у данного типа аэрометров есть предельная погрешность. В полной мере доверять им не стоит. Наиболее популярными причинами отклонения в ту или иную сторону являются такие факторы:

• плотность жидкости в банках на холоде и в жаркое время года может быть разной, поэтому у одного и того же АКБ при различных внешних условиях могут отличаться показания;
• пластиковые или стеклянные элементы иногда повреждаются при эксплуатации, что сказывается на точности показаний;
• в стандартном аккумуляторе для легковушек присутствует 6 банок, а глазок вмонтирован лишь в одну из них, поэтому для других ёмкостей ситуация может несколько отличаться.

Что означают показания индикатора

Рассмотрим индикатор на автомобильном аккумуляторе, его цвета и обозначения повнимательнее. В большинстве случаев производители настраивают три типа сигнала: зелёный, белый, чёрный, реже красный. В каждом случае требуется действовать, согласно предписанию:

• Зелёный цветовой индикатор на автомобильном аккумуляторе. Это нормальное рабочее состояние батареи. Заряжена она достаточно и дополнительного подключения к зарядному устройству не требует. Машина будет с таким АКБ работать в штатном режиме.
• Красный цветной индикатор на автомобильном аккумуляторе. Сигнал свидетельствует о необходимости подзарядки. Требуется подвести к клеммам зарядное устройство, прежде чем отправляться с таким прибором в путь.
• Заметен только чёрный цвет. Такой сигнал является идентичным красному. Внутри зелёный шарик утонул, и АКБ требуется зарядка.
• Белый индикатор. Автомобилисту при виде белого глазка требуется долить дистиллированной воды в банку, если используется разборная модель.

Если водитель уверен, что батарея полностью заряжена, но глазок не горит зелёным, то высока вероятность того, что шарик не встал на своё место. Попробуйте слегка покачать пару раз корпус. Виновником слабой демонстрации может быть грязь, отслоившаяся от пластин. Также причина бывает в выходе из строя батареи, значит, её нужно заменить на новую.

MP606 — Графический индикатор заряда АКБ

MP606 — Графический индикатор заряда АКБ — 12В, 24В, 36В, 48В, 60В купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

MP606 — Графический индикатор заряда АКБ — 12В, 24В, 36В, 48В, 60В купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

У нас Вы можете купить Мастер Кит MP606 — Графический индикатор заряда АКБ — 12В, 24В, 36В, 48В, 60В: цена, фото, DIY, своими руками, технические характеристики и комплектация, отзывы, обзор, инструкция, драйвер, программы, схема

Мастер Кит, MP606, Графический индикатор заряда АКБ — 12В, 24В, 36В, 48В, 60В, цена, описание, фото, купить, DIY, своими руками, отзывы, обзор, инструкция, доставка, драйвер, программы, схема

https://masterkit. ru/shop/1920323

Будет незаменим для контроля резервной батареи питания.

Модуль позволяет следить за уровнем заряда батареи или аккумулятора напряжением 12В, 24В, 36В, 48В, 60В. Выводимая информация выдается в графическом виде в форме элемента питания и показывает на остаточный заряд батареи или аккумулятора. Будет незаменим в качестве контроля состояния заряда резервного АКБ.

Есть в наличии

---

Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине

---

Купить оптом

690

+ 35 бонусов на счет

---

В корзину

в корзине 0 шт.

---

В избранное

Модуль позволяет следить за уровнем заряда батареи или аккумулятора напряжением 12В, 24В, 36В, 48В, 60В. Выводимая информация выдается в графическом виде в форме элемента питания и показывает на остаточный заряд батареи или аккумулятора. Будет незаменим в качестве контроля состояния заряда резервного АКБ.

Технические характеристики

Диапазон напряжений питания (B)	9-70
Тип питания	постоянный
Потребляемый ток, (мА)	10
Количество выходов (шт)	1
Рекомендованная температура эксплуатации (°С)	-25… 60
Длина (мм)	58
Ширина (мм)	20
Высота (мм)	17
Вес, не более (г)	10
Вес	37

---

---

Особенности

• Низкое энергопотребление
• 36 фиксированных диапазонов контроля батареи
• Возможность работы с тремя типами батарей — Li-Ion, LiFePO4 и свинцово-кислотные
• Компактный размер
• Удобное крепление для встраивания
• Эффектный внешний вид

---

Комплект поставки

• Модуль — 1 шт.
• Инструкция — 1 шт.

---

Что потребуется для сборки

• Для подключения потребуется: отвертка, бокорезы

---

Подготовка к эксплуатации

• Проверка:
• Установите на лабораторном источнике питания 11В и подключите к модулю, соблюдая полярность.
• В меню модуля выберите значение 1P и переподключите питание.
• Меняйте выходное напряжение от 10В до 13В
• На дисплее должно меняться заполнение батареи и процент заряда.
• Проверка завершена. Приятной эксплуатации.

---

Условия эксплуатации

• Температура от -30С до +50С.
• Относительная влажность 20-80%, без образования конденсата.

---

Меры предосторожности

• Не превышайте максимально допустимое напряжение питания модуля.
• Не соблюдение данного требования приведет к выходу устройства из строя.

---

Техническое обслуживание

• Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

---

Вопросы и ответы

• Здравствуйте,какова стоимость доставки будет почтой 1 классом и обычной почтой до Северодвинска
  • Если необходима доставка почтой России, заказывайте через нашего партнера http://masterkit.ru/shop/smarthome/1920323
• Хотелось бы понять, что показывает прибор Напряжение или остаточную Ёмкость аккумулятора. Из текста «показывает остаточный заряд батареи или аккумулятора» слишком мудрено — заряд!!!
• МР606 как уменьшить яркость
  • К сожалению, такой возможности нет.

---

---

С этим товаром покупают Copyright www.maxx-marketing.net

Индикатор зараженности

Любые дополнительные устройства к основному изделию полезны только в том случае, если их полезность обеспечивается в полном диапазоне режимов и условий работы основного изделия. Стартерные автомобильные батареи теперь стали называть «необслуживаемыми», а нормативные документы и реклама это название подняли на чрезмерную высоту, чем завели автолюбителей в невероятно стойкое заблуждение. В конструкциях автомобильного аккумулятора убрали пробки заливных отверстий. А уровень сервиса и диагностика изделий электрооборудования остались фактически на прежнем уровне. Контроль за заряженностью аккумуляторной батареи возложен на встроенный индикатор, который не учитывает изменяющееся состояние аккумуляторной батареи и условия внешней среды работы автомобиля. В процессе эксплуатации надёжность работы стартерной батареи определяется состоянием её заряженности. Чем полнее она заряжена, тем надёжнее в работе по пуску двигателя. Традиционно это состояние аккумуляторной батареи определяется измерением плотности и температуры электролита в каждой банке, либо замером напряжения на полюсах. При этом важно, чтобы уровень электролита над блоками пластин в банках был по установленной норме, то есть соответствовал тому, который был задан при вводе аккумуляторной батареи в рабочее состояние. На практике приборы, необходимые для измерений в процессе эксплуатации не всегда оказываются под рукой. Поэтому для оперативной оценки заряженности аккумуляторной батареи был создан индикатор, который встраивают в её крышку. Конструктивно индикатор воспроизводит принцип работы ареометра шарик с определённым весом всплывает в ограниченном пространстве при установленном значении плотности электролита и занимает положение под нижним торцом световода. Верхняя, торцевая часть световода выводится на поверхность крышки автомобильного аккумулятора. В процессе работы автомобиля уровень заряженности аккумуляторной батареи отражается на изменении цвета индикатора зелёный, чёрный или белый. Зелёный цвет индикатора свидетельствует о том, что аккумуляторная батарея заряжена и её можно эксплуатировать. Чёрный цвет информирует о разряде аккумуляторной батареи и о необходимости её зарядки. При белом цвете индикатора батарею эксплуатировать нельзя она выкипела, и уровень электролита в этой банке снизился ниже корпуса индикатора. В этом случае при наличии пробок заливных отверстий в банках необходимо срочно долить дистиллированную воду до уровня, указанного на боковых стенках корпуса, либо до указателей на тубусах заливных отверстий. Эксплуатация автомобильного аккумулятора при белом цвете индикатора опасна большое количество смеси газов (кислорода и водорода) под крышками банок при случайной искре может взорваться и разрушить корпус аккумуляторной батареи. Отсутствие пробок на крышке автомобильного аккумулятора и наличие индикатора заряженности обязывает водителя периодически проверять его цвет (цвет «глазка» индикатора). В отличие от классического ареометра, встроенный в аккумуляторную батарею индикатор при зелёном цвете не даёт численного значения состояния заряженности. Для автолюбителя важно знать, какова заряженность автомобильного аккумулятора при зелёном цвете. Установлено, что её уровень при этом цвете индикатора колеблется от 100 до 63 %. Хорошо, когда она соответствует 100 % или имеет значение, близкое к этому, например, 85-90 %, этого и в зимнее время достаточно, чтобы надёжно запустить двигатель. А если оно — 65 % Да ещё и зимой — Для зимнего периода пусковые системы автомобиля рассчитаны на заряженность автомобильного аккумулятора не менее 75 %. Как тут быть цвет индикатора — зелёный, а пуск двигателя слабоват — прокрутки стартера проходят медленно, на грани отказа. По существу, в этой ситуации индикатор вводит владельца автомобиля в заблуждение вместо полностью заряженной АКБ мы имеем разряженную аккумуляторную батарею. Снижение уровня электролита из-за выкипания воды приводит к повышению его фактической плотности. Такое изменение плотности создаёт ложное состояние заряженности (более высокое), чем это есть на самом деле. Изменение цвета индикатора от зелёного к чёрному происходит при снижении плотности электролита до 1.23 гсм3 (при +25°С). Если из этой величины вычесть поправку на снижение уровня после первого года эксплуатации порядка 0.01-0.02 гсм3, то станет понятно, что индикатор-глазок не может дать достоверную информацию для автолюбителя. При зелёном индикаторе аккумуляторная батарея слаба в пусковом режиме при низкой температуре окружающего воздуха. Это состояние аккумуляторной батареи автолюбитель может принять за её дефектность. На практике такое бывает. Кроме того, эксплуатация аккумуляторной батареи с низкой заряженностью приведёт к сокращению её ресурса за счёт преждевременного оплывания активной массы. Таким образом, полностью полагаться на зелёный цвет встроенного индикатора в зимнее время не следует, особенно, когда автомобильный аккумулятор уже эксплуатировался более года. В таких случаях целесообразно применять другие способы для оценки заряженности, обеспечивающие достоверную информацию и позволяющие сохранять надёжность работы автомобильного аккумулятора и достигать наибольшего срока его службы. В автомобильных аккумуляторных батареях большой ёмкости (190-230 Ап) индикатор заряженности встраивают в третью или четвёртую банку в противоположный полюсным выводам край крышки. Такие автомобильные аккумуляторы на автомобилях, как правило, применяют парами, устанавливая их по два в ящик-контейнер. Доступ в контейнер для определения цвета индикатора затруднён. Аккумуляторную батарею необходимо вытаскивать из контейнера на свет, чтобы проверить цвет индикатора и как-то оценить её состояние. В этих условиях даже ограниченная информация, даваемая индикатором, остаётся невостребованной, поскольку автомобильные аккумуляторы необходимо отсоединять от проводов и снимать детали его крепления. Оценивая наличие индикатора заряженности с точки зрения его полезности, можно полагать, что он не позволяет получить положительный результат, и не только в тех случаях, что рассмотрены выше. Его стоимость в общей цене автомобильного аккумулятора зачастую оказывается неоправданной. Практика показывает, что наибольший срок службы стартерных аккумуляторных батарей в эксплуатации достигается в тех случаях, когда состояние заряженности поддерживается в пределах 75-95 %. Поэтому зелёный цвет индикатора должен бы переходить в чёрный при плотности электролита 1.24-1.25 гсм3. Но от момента перехода зелёного цвета в чёрный батарея может продолжать работать в возникшем неблагоприятном режиме (при отрицательном балансе электроэнергии) и, соответственно, подвергнется более глубокому разряду, чем определено по индикатору, тем более, что он не передаёт информацию на щиток приборов автомобиля и обращение к нему носит случайный, эпизодический характер. Смещение нижней границы зелёного цвета индикатора в сторону большей заряженности позволило бы сделать это устройство более полезным, повысить надёжность автомобильного аккумулятора в пусковом режиме и увеличить срок его службы. Но и это всё справедливо только на первом году эксплуатации аккумуляторной батареи. Далее же (по факту), при естественном снижении уровня электролита и отсутствии возможности учёта температуры электролита, полезность этого устройства вообще сводится к нулю.

Как проверить автомобильный аккумулятор

Если на приборной панели вашего автомобиля есть амперметр , он расскажет вам, насколько хорошо работает система зарядки — разница между заряжать входя в аккумулятор и мощность, используемая от него.

Индикатор заряда батареи показывает только то, что генератор заряжается при повышении напряжения. Он не сообщает вам, насколько высока или низка скорость зарядки — хотя обычно любое повышение означает, что заряда достаточно.

Многие автомобили имеют только зажигание сигнальная лампа, красный предупреждающий сигнал, который должен погаснуть после двигатель начинается.

Это говорит вам о том, что генератор вырабатывает электричество, а не о том, вырабатывает ли он достаточно, чтобы поддерживать заряженную батарею. Но любое ненормальное поведение света означает, что где-то что-то не так.

Перед проверкой системы зарядки убедитесь, что аккумулятор не имеет дефектов, которые могут вызывать симптомы, аналогичные симптомам неисправного генератора.

Если двигатель не переворачивается, проверьте на предмет ослабления или поломки пусковой двигатель , соленоид или заземление.

Осмотрите аккумулятор на предмет незакрепленных, грязных или ржавых терминалы . Очистите корродированные клеммы и провода очень горячей водой. Защитите их немного нефть желе, не смазывайте, и плотно вставьте провода.

Помните, что аккумуляторная кислота очень едкая и ядовитая. Избегайте попадания его на одежду. При попадании на кожу немедленно смойте.

При проведении любых испытаний двигателя, когда он работает или переворачивается, держите волосы и свободную одежду подальше от ремней и шкивов.

Проверка ареометра

Проверяйте электролит в одной ячейке за раз. Положите его обратно в камеру, из которой он пришел.

Проверьте уровень заряда аккумулятора с помощью ареометр , который измеряет силу кислоты в электролит , или аккумуляторной жидкости.

Однако это не дает никакого представления о емкости батареи — ее способности выдерживать заряд, достаточный для выполнения своих задач.

Емкость аккумулятора зависит от размера и количества тарелки в каждом клетка . Если какие-либо пластины повреждены, емкость этой ячейки уменьшается. Электролит в герметичной батарее на весь срок службы не может быть легко проверен.

Индикатор заряда батареи

Индикатор состояния батареи, откалиброванный в вольтах, с красно-зелено-красной шкалой.

Некоторые автомобили оснащены индикатором заряда аккумуляторной батареи, который вольтметр .Его можно откалибровать в вольт , скользящей цветной шкала , или на три группы красно-зелено-красный.

Когда ты выключатель при зажигании индикатор показывает напряжение батареи , чуть больше 12 вольт для батареи 12 вольт или около красно-зеленого деления.

Более низкое значение означает, что аккумулятор заряжен не полностью.

Если показания сильно снижаются, пока все схемы и свет выключен — аккумулятор не держит заряд или разрядился.

При запуске двигателя индикатор показывает мощность генератора.Он должен медленно приближаться к отметке 14 вольт или к середине зеленого сектора.

Он должен оставаться устойчивым на всех оборотах двигателя, если в автомобиле есть генератор , или на скоростях выше холостого хода, если есть динамо-машина.

Если индикатор упадет до 12 В или ниже, проверьте поклонник пояс (см. Проверка, регулировка и установка приводных ремней ) или выход генератора.

Амперметр

Амперметр показывает величину тока, протекающего к батарее или от нее.

В некоторых автомобилях на приборной панели до сих пор установлены амперметры. Амперметр показывает, насколько хорошо работает система зарядки, и дает более оперативную информацию, чем вольтметр.

Амперметр показывает количество Текущий входит или выходит из батареи, или разница между ними. Таким образом, он сразу сообщает вам, заряжается ли батарея генератором или разряжается большой нагрузкой.

На практике, если система зарядки в хорошем состоянии, показания всегда должны быть высокими.

Если амперметр показывает очень низкое или отрицательное значение, вы сразу понимаете, что что-то не так, тогда как вольтметр дает меньше информации и гораздо медленнее реагирует на проблему.

Единственным недостатком амперметра является то, что он соединен последовательно с аккумулятором и генератором. Для этого требуется более тяжелый кабель, и если в цепи амперметра возникает неисправность, повышается опасность повреждения устройства. генератор .

Тестирование аккумулятора вольтметром

Отсоедините от катушки высоковольтный провод, чтобы двигатель работал, но не запускался.

Вы должны сильно нагружать аккумулятор, чтобы проверить его емкость. В некоторых гаражах используется тяжелый увольнять тестер; аналогичный тест, хотя и менее убедительный, можно провести с помощью стандартного вольтметра.

Снимите высоковольтный провод с катушка чтобы двигатель вращался, но не заводился. Подключите вольтметр к клеммам аккумулятора.

Измерьте напряжение в АКБ, затем потери при работе стартера.

Обратите внимание на показания — они должны составлять 12 или 13 вольт или, возможно, больше, если аккумулятор только что разрядился.

Индикатор автомобильного аккумулятора — Electronics-Lab.com

Индикатор автомобильного аккумулятора — Electronics-Lab.com

Описание

Это действительно полезный инструмент для вашего автомобиля. Он использует три светодиода для визуальной индикации уровня заряда автомобильного аккумулятора. Когда горит красный светодиод, напряжение аккумулятора низкое, зеленый — сигнал ОК, а оранжевый — предупреждение о перезарядке аккумулятора. Вся схема размещена на небольшом п.c. доску и может быть легко установлен в любом месте приборной панели.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока
• Макс. ток: 40 мА

Как это работает

Принцип работы схемы очень прост. Первый светодиод D1 соединен последовательно с R2 и D4 и загорается, когда напряжение батареи ниже 11,5 В. Если напряжение выше 12 В, стабилитрон Z3 смещает транзистор TR1 в достаточной степени, чтобы включить его, и это загорится. второй светодиод D2, который горит зеленым светом и показывает, что напряжение аккумулятора в норме.Поскольку падение напряжения между коллектором и эмиттером меньше, чем прямое падение напряжения D4, первый светодиод не получает достаточного напряжения для зажигания и выключается. Если теперь напряжение батареи поднимается выше 13,5 В, то аналогичным образом включается транзистор TR2 и загорается третий светодиод, указывая на потенциальную неисправность. Стабилитроны используются для обеспечения опорных напряжений с большей точностью.

Схема

Детали

R1, R4	10 К
R2	470 Ом
R3	100 Ом
R5	680 Ом
D1	красный светодиод
D2	зеленый светодиод
D3	оранжевый светодиод
Z1, Z2	Стабилитрон 6,8 В (1/2 Вт)
Z3	Стабилитрон 11 В (1/2 Вт)
TR1, TR2	BC548 — BC547 Транзистор NPN

PCB

Вставка

Продолжая использовать сайт, вы соглашаетесь на использование файлов cookie.подробнее Принять

Настройки файлов cookie на этом веб-сайте установлены на «разрешить использование файлов cookie», чтобы обеспечить вам наилучшее качество просмотра. Если вы продолжаете использовать этот веб-сайт без изменения настроек файлов cookie или нажимаете «Принять» ниже, вы соглашаетесь с этим.

Закрыть

Что делать, если загорается индикатор батареи на приборной панели

Как часто вы думаете о автомобильном аккумуляторе? Если вы похожи на большинство людей, ответ — «никогда» — пока с этим не возникнет проблема.Индикатор автомобильного аккумулятора на приборной панели может сигнализировать о любом количестве проблем под капотом, от поврежденного аккумулятора до сбоя в генераторе переменного тока. Но прежде чем отключать соединительные кабели или беспокоиться о возможном ремонте, найдите время, чтобы определить, почему горит индикатор батареи на приборной панели. Это может быть быстрое решение!

Что означает индикатор батареи?

Если при запуске двигателя загорается индикатор автомобильного аккумулятора, значит, вам все в порядке! Этот свет загорается, когда вы впервые включаете машину, — это совершенно нормально.Свет погаснет через несколько секунд.

Если во время движения свет горит, будьте внимательны. Вы, вероятно, заметите другие признаки слабого заряда батареи, такие как электрические стеклоподъемники, которые открываются медленно, или стереосистема, которая не включается.

Светящийся индикатор батареи может быть вызван рядом проблем, в том числе:

• Ослабленный или корродированный кабель аккумулятора
• Проблема с генератором или регулятором напряжения
• Поврежденные элементы или пластины внутри батареи
• Неисправность проводки в системе зарядки автомобиля

Индикатор батареи на приборной панели в основном означает, что батарея не заряжена.Ваш автомобиль не получает достаточного напряжения от автомобильного аккумулятора для правильной работы. Ему нужно больше «сока»!

Устранение неполадок индикатора батареи

А теперь поговорим о лампочке от автомобильного аккумулятора ! Это может означать, что пришло время заменить батарею. Но свет также может быть вызван незначительной (и легко устранимой) проблемой, такой как коррозия или ослабление зажимов. Так что наденьте защитные перчатки, обратитесь к руководству пользователя, а затем внимательно следуйте приведенным ниже инструкциям, чтобы самостоятельно устранить неисправность аккумулятора.

• Проверить на коррозию. В некоторых транспортных средствах пары от регулярной эксплуатации могут вызвать скопление коррозии на верхней части клемм аккумулятора, особенно в летние месяцы или в регионах с круглогодичной теплой погодой. Чтобы проверить наличие коррозии, снимите все крышки с клемм в верхней части аккумулятора. Если вы видите белое или зеленоватое вещество на верхней части батареи или вокруг клемм, у вас коррозия! Хотя коррозия аккумулятора является обычным явлением, она может препятствовать передаче электричества от аккумулятора к остальной части вашего автомобиля.Не прикасайтесь к коррозии аккумулятора голыми руками, так как это может вызвать раздражение кожи. Вместо этого перейдите к следующему совету по устранению неполадок.
• Очистите клеммы аккумулятора. Если вы заметили значительную коррозию или другую грязь вокруг клемм аккумулятора, возможно, поэтому горит индикатор аккумулятора автомобиля. К счастью, очистить клеммы аккумулятора можно легко и недорого с помощью обычных предметов домашнего обихода и небольшого количества консистентной смазки. Просто снимите крышки клемм, отсоедините кабели аккумуляторной батареи и тщательно протрите клеммы.
• Затяните кабельные зажимы. Иногда индикатор автомобильного аккумулятора загорается из-за слабого соединения между аккумулятором и кабелями, которые к нему подключаются. Пока у вас открыт капот, убедитесь, что зажимы надежно прикреплены к клеммам аккумулятора. Если вы заметили, что зажимы ослабли, используйте небольшой гаечный ключ или плоскогубцы, чтобы затянуть их, пока они не плотно прилегают к клеммам. Обратитесь к руководству по эксплуатации за конкретными инструкциями, относящимися к марке / модели вашего автомобиля.

Что делать, если индикатор автомобильного аккумулятора (все еще) горит

Вы проверили и очистили от коррозии, а также затянули все незакрепленные кабели аккумулятора. Но индикатор батареи все еще горит ?! Причиной может быть механическая проблема, например, проблема с генератором переменного тока или регулятором напряжения. Или это может быть что-то систематическое, например неисправная проводка.

Что дальше? Отправляйтесь в Firestone Complete Auto Care для быстрой и бесплатной проверки аккумулятора.Мы проверим состояние вашей батареи, а затем порекомендуем отремонтировать или при необходимости заменить батарею. Не попадайте в затруднительное положение из-за проблем с аккумулятором! Найдите ближайший к вам сервисный центр Firestone Complete Auto Care сегодня и зарядитесь душевным спокойствием.

Почему горит аккумулятор? | Новости

CARS.COM — Если во время вождения загорается сигнальная лампа аккумулятора (световой индикатор в форме символа аккумулятора) на приборной панели, это означает, что система зарядки не работает, но может возникнуть неисправность. лежать в чем-то другом, кроме аккумулятора.

Причиной светового сигнала аккумулятора может быть ослабленный или корродированный кабель аккумулятора или другой провод, соединяющий компоненты системы зарядки, или это может быть проблема с генератором переменного тока или регулятором напряжения. Генератор вырабатывает энергию, которая хранится в батарее. Если генератор выходит из строя или вспомогательный ремень, приводящий в движение генератор, ослаблен или сломан, то в конечном итоге вы получите разряженную батарею, потому что неисправный генератор не заряжает батарею.

Связано: Больше новостей службы

Сам автомобильный аккумулятор может быть причиной коррозии клемм кабеля, плохой проводки, поврежденных элементов или пластин внутри или утечки электролита.Эта статья в первую очередь относится к обычным автомобилям с обычными 12-вольтовыми батареями; более электрифицированные транспортные средства и электрические системы с более высоким напряжением будут отличаться.

Контрольная лампа системы зарядки должна гореть в течение нескольких секунд, когда вы заводите автомобиль, но если индикатор батареи загорается во время вождения автомобиля, это сигнализирует о проблеме. Среди других признаков того, что генератор или другие части системы зарядки не работают, — тусклый свет фар или сбой времени на часах.

Если загорится индикатор аккумулятора на приборной панели автомобиля, возможно, вы сможете доставить его домой или в сервисный центр для ремонта. Автомобиль будет продолжать работать, пока в аккумуляторе останется немного сока, но если система зарядки не работает или у вас плохой генератор, двигатель вашего автомобиля перестанет работать, как только аккумулятор разрядится. Если вы выключите двигатель, вы не сможете его перезапустить, если в аккумуляторе недостаточно заряда для питания стартера двигателя.

Если индикатор батареи горит, а вы все еще ведете машину, выключите как можно больше электрических аксессуаров, таких как стереосистема, кондиционер или обогреватель, и не используйте электрические элементы управления, такие как электрические стеклоподъемники.

Уменьшение количества потребляемой автомобилем электроэнергии увеличит расстояние, которое вы можете проехать до того, как аккумулятор разрядится. Как можно скорее обратитесь к механику и проверьте аккумулятор, провода и систему зарядки, чтобы выяснить причину вашей проблемы и то, что вам нужно отремонтировать или заменить.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Как считывать амперметр зарядного устройства

Обслуживание автомобильного аккумулятора очень важно, и умение считывать показания амперметра зарядного устройства может помочь.

В течение всего срока службы аккумулятор может иногда нуждаться в подзарядке. Если вы храните свой автомобиль или не запускаете его в течение длительного времени, аккумулятор частично разряжается.Амперметр зарядного устройства может дать вам ценную информацию о состоянии вашего аккумулятора. Это также может помочь вам диагностировать некоторые проблемы, связанные с аккумулятором.

Как узнать значение зарядного устройства Амперметр

Как подключить зарядное устройство

Прежде чем мы сможем использовать амперметр на зарядном устройстве, нам сначала нужно подключить зарядное устройство к вашей батарее. Это кажется достаточно простым, но необходимо принять некоторые меры предосторожности. Следующие шаги — самый безопасный способ подключения зарядного устройства:

• Шаг 1: Убедитесь, что клеммы аккумулятора чистые.Пока в вашем автомобиле установлен аккумулятор, они будут покрыты дорожной грязью. Так что сначала проверьте их чистоту.
• Шаг 2 : Убедитесь, что вы находитесь в хорошо вентилируемом месте. Батареи выделяют водород, который является взрывоопасным.
• Шаг 3: Аккумулятор содержит кислоту. Мы рекомендуем вам надевать защитные очки и перчатки при работе с аккумулятором.
• Шаг 4: Если аккумулятор установлен в автомобиле, убедитесь, что вы все выключили. Такие вещи, как магнитола и внутреннее освещение.
• Шаг 5: Определите положительную и отрицательную клеммы аккумуляторной батареи. Положительный — красный, отрицательный — черный.
• Шаг 6: Подсоедините красный кабель зарядного устройства к положительной красной клемме аккумулятора.
• Шаг 7: При подключении к черной клемме может возникнуть искра. Это может привести к воспламенению любого газообразного водорода в воздухе, выходящего из батареи. По этой причине безопаснее подключать черный вывод на некотором расстоянии от аккумулятора:
  • Если аккумулятор установлен в автомобиле, подключите черный кабель от зарядного устройства к блоку двигателя или части шасси.Ищите место подальше от батареи.
  • Если аккумулятор снят с автомобиля, подсоедините двухфутовый отрезок кабеля аккумулятора к отрицательной клемме. Затем подключите к нему черный кабель зарядного устройства, снова подальше от аккумулятора.
• Шаг 8: Теперь вы можете включить зарядное устройство и проверить амперметр.

Видеоинструкция о том, как правильно подключить зарядное устройство

Как считывать показания амперметра зарядного устройства

Амперметр зарядного устройства имеет несколько наборов цифр.Давайте пройдемся по шкале, показанной на изображении ниже, по очереди.

Амперметр на зарядном устройстве Schumacher
Источник: Centurytool.net

Тариф

Внизу счетчика указан тариф заряда. Показанные числа будут зависеть от вашего зарядного устройства. На изображении выше они представляют количество ампер, поступающих в батарею, от нуля до двенадцати.

Процент заряда

Над шкалой ампер находится шкала заряда в процентах, показывающая, насколько хорошо заряжена ваша батарея.По мере того, как аккумулятор заряжается, игла перемещается справа налево. Это показывает уменьшение количества протекающих ампер и увеличение процента заряда.

Красный и зеленый треугольники

Изображение выше относится к зарядному устройству с двумя уровнями зарядки, 2 А и 12 А.

• Зарядка 12 А: большой красный треугольник показывает величину тока (в амперах), протекающего от зарядного устройства к аккумулятору. По мере зарядки аккумулятора расход уменьшается. Игла перемещается влево в зеленую зону.Когда аккумулятор полностью заряжен, он покажет около 6 ампер.
• Зарядка на 2 ампера: маленький красный треугольник показывает ток, протекающий при установке на 2 ампера. И снова игла перемещается влево по мере того, как аккумулятор заряжается.

Как узнать, заряжается ли зарядное устройство

При первом подключении и включении зарядного устройства игла резко переместится вправо. Через несколько секунд вы увидите, как игла постепенно перемещается влево. Он установится на устойчивой точке зарядки, показывая, что ток идет.Это хороший признак исправности зарядного устройства.

Что должно читать зарядное устройство после полной зарядки

При установке заряда на 12 ампер стрелка установится на уровне около 6 ампер или чуть ниже. Это показывает, что аккумулятор полностью заряжен. При установке на 2 ампер игла установится около конца маленького красного треугольника.

Когда батарея полностью заряжена, игла установится примерно на половину выбранной вами входной настройки. При настройке на 12 ампер стрелка будет показывать около 6 ампер, когда батарея заряжена.

Проблемы при считывании показаний шкалы зарядного устройства

Зарядное устройство с иглой прыгает

• Плохое соединение. Это может произойти, если зажимы зарядного устройства плохо соединяются с клеммами.
• Неисправный аккумулятор. Это может быть вызвано полностью разряженной батареей или батареей с некоторыми внутренними дефектами.

Игла зарядного устройства не движется

• Неисправность амперметра зарядного устройства. Чтобы устранить неисправность зарядного устройства, подключите его к заведомо исправному аккумулятору.Если он показывает ту же проблему, скорее всего, это неисправность вашего зарядного устройства.
• Заряд аккумулятора слишком низкий. Стандартные зарядные устройства не работают от полностью разряженного аккумулятора. Даже современные зарядные устройства с непрерывным зарядным устройством с режимом обслуживания могут столкнуться с трудностями. Но есть способ обойти это. Вы можете установить другую батарею, которая имеет хороший заряд, параллельно с плохой батареей. Соедините две батареи вместе с помощью перемычек: положительный к положительному и отрицательный к отрицательному. Точно так же, как заводить машину от прыжка.Теперь подключите зарядное устройство. Неисправный аккумулятор теперь должен заряжаться.

Подключение 2 батарей параллельно может временно подзарядить неисправную батарею, но только в экстренных случаях, чтобы избежать перезарядки и повреждения батареи.

• Грязные клеммы аккумулятора. Автомобильный аккумулятор может покрыться большим количеством грязи, а клеммы аккумулятора могут подвергнуться коррозии. Если аккумулятор не заряжается, то сначала проверьте клеммы. Очистите их и попробуйте еще раз.
• Стрелка амперметра застряла.Механические иглы могут заедать, особенно если зарядное устройство старое. Осторожно постучите по глюкометру и посмотрите, двигается ли он.
• Ваша розетка переменного тока неисправна. Чтобы зарядное устройство работало, питание от розетки переменного тока должно быть исправным. Вы можете проверить это, подключив другой электрический предмет, например, лампу.

Заключение

Многие люди не знают, как читать счетчик на зарядном устройстве. Надеюсь, это краткое руководство показало вам, насколько полезен измеритель.

Считывание показаний амперметра зарядного устройства полезно во многих отношениях. Он не только может показать состояние вашей батареи, но также может помочь в диагностике проблем с зарядкой.

Итак, в следующий раз, когда вы будете заряжать аккумулятор, посмотрите на амперметр зарядного устройства.

Подробнее: Сколько времени нужно, чтобы зарядить автомобильный аккумулятор?

Правда о автомобильном аккумуляторе «Magic Eye»

«Волшебный глаз» автомобильного аккумулятора позволяет проверить состояние автомобильного аккумулятора.Но насколько надежен индикатор «волшебный глаз»?

Иногда вы сталкиваетесь с разряженной батареей, даже когда волшебный глаз говорит вам, что батарея здоровая. В этом блоге мы объясним вам функцию волшебного глаза и почему вы не должны полагаться исключительно на его индикатор.

Анатомия волшебного глаза

Волшебный глаз состоит из 4 основных частей. Вам видны только голова и шар волшебного глаза. Цвет, который вы видите на индикаторе волшебного глаза, на самом деле представляет собой шарик внутри автомобильного аккумулятора.

Как работает волшебный глаз?

Цветной шар будет плавать, если его окружает хорошо заряженный электролит автомобильного аккумулятора. С другой стороны, мяч утонет, когда электролит недостаточно заряжен. Другая фаза — это когда электролит находится на низком уровне, когда вы видите ясный волшебный глаз.

Довольно простая механика. Но почему мы не можем на 100% полагаться на волшебный глаз, чтобы определить состояние автомобильного аккумулятора?

Конструкция автомобильного аккумулятора

Если вы заметили, на верхней части автомобильного аккумулятора есть от 5 до 6 вентиляционных пробок.Эти вентиляционные пробки предназначены для заполнения автомобильного аккумулятора, который состоит из 5-6 отдельных отсеков для пластин.

Однако волшебный глаз покажет вам состояние только одного отсека для тарелок. Итак, когда волшебный глаз говорит вам, что аккумулятор в хорошем состоянии, но вы не можете завести машину, есть вероятность, что другие отсеки для пластин находятся в плохом состоянии.

Короче говоря, волшебный глаз не совсем надежен и определенно не точен при измерении состояния автомобильного аккумулятора.

Как проверить состояние автомобильного аккумулятора

Самый точный способ проверить состояние автомобильного аккумулятора — использовать мультиметр. Еще лучше, если вы используете специальный тестер аккумуляторов.

Проверьте показания состояния аккумулятора, проверьте систему зарядки автомобиля и еще раз проверьте показания аккумулятора.

Хорошая батарея должна без проблем сохранять заряд в течение ночи при напряжении 12 В и выше.

Уход за батареями и обслуживание — Century Batteries

Правильный уход за батареей поможет продлить срок ее службы.Чтобы узнать, как поддерживать аккумулятор в отличном состоянии, перейдите по ссылкам ниже.

Регулярный осмотр и техническое обслуживание

Регулярное тестирование и осмотр помогут продлить срок службы батареи. Для поддержания оптимальной производительности рекомендуется регулярный осмотр не реже одного раза в месяц.

При проверке аккумулятора используйте следующую информацию:

1. Проверьте уровень заряда аккумулятора. У большинства аккумуляторов есть индикатор состояния заряда на верхней части аккумулятора, который дает вам возможность на месте диагностировать состояние аккумулятора.Однако более надежным способом проверки является вольтметр для определения стабилизированного напряжения или, если вентиляционные колпачки снимаются, ареометр для определения удельного веса (SG) электролита. Заряженная батарея Century будет иметь стабилизированное напряжение выше 12,5 вольт и показатель удельного веса выше 1,240.

2. Убедитесь, что верхняя часть аккумулятора чистая, сухая, без грязи и сажи. Грязная батарея может разрядиться через грязь на верхней части корпуса батареи.

3. Осмотрите клеммы, винты, зажимы и кабели на предмет обрыва, повреждений или ослабленных соединений.Они должны быть чистыми, герметичными и не иметь следов коррозии.

4. Нанесите тонкий слой высокотемпературной смазки на стойки и кабельные соединения для дополнительной защиты.

5. Осмотрите аккумуляторный отсек на предмет явных признаков физического повреждения или деформации. Обычно это указывает на перегрев или перезарядку аккумулятора.

6. Если у вас есть обслуживаемая батарея, важно проверить, достаточно ли в ней электролита, покрывающего пластины батареи.Если требуется доливка, не переполняйте ее, так как уровень жидкости поднимется, когда аккумулятор полностью заряжен, и может переполниться. Доливайте дистиллированную или деминерализованную воду и никогда не заливайте серной кислотой.

7. При обслуживании герметичной необслуживаемой батареи (SMF) проверяйте индикатор состояния заряда. Это дает вам моментальный снимок состояния аккумулятора и того, нужно ли его зарядить или заменить. Автомобиль все еще может запустить двигатель, хотя индикатор указывает на необходимость замены аккумулятора.Если индикатор состояния заряда сообщает «Замените батарею», важно, чтобы батарея была заменена, так как уровень электролита может быть ниже пластин, что может привести к внутреннему взрыву.

8. Для батарей, используемых в сезонных применениях и хранящихся в течение длительного времени, полностью зарядите батарею перед хранением. Регулярно проверяйте уровень заряда или напряжения. Если напряжение упадет ниже 12,5 В, зарядите аккумулятор. Важно полностью проверить аккумулятор перед повторным подключением к электрическим устройствам.

Если вы не уверены в состоянии или уровне заряда аккумулятора, отнесите его местному дилеру Century. Они могут осмотреть и протестировать вашу батарею, а также предоставить вам профессиональный совет и помощь.

Здоровье и безопасность аккумулятора

Аккумуляторная кислота

Кислота аккумулятора может вызвать ожоги. Необходимо использовать соответствующие средства защиты рук, глаз и лица и защитную одежду.

Первая помощь

Для получения консультации немедленно обратитесь в информационный центр по ядам (телефон 13 11 26 в Австралии) или к врачу.При попадании в глаза, держите веки врозь и постоянно промывайте глаза проточной водой.

Продолжайте промывание до тех пор, пока не будет рекомендовано остановиться в центре информации по отравлениям или врачом, или не менее 15 минут. В случае контакта с кожей или волосами снимите загрязненную одежду и промойте кожу или волосы проточной водой.

Ликвидация разливов кислоты

Оберните и нейтрализуйте разливы кальцинированной содой или другой подходящей щелочью. Утилизируйте остатки как химические отходы или в соответствии с местными требованиями.

При проглатывании электролита

НЕ вызывать рвоту — дать стакан воды. Немедленно обратитесь за медицинской помощью.

Взрывающаяся батарея

Аккумуляторы выделяют взрывоопасные газы во время работы автомобиля и при отдельной зарядке. Пламя, искры, горящие сигареты и другие источники воспламенения следует всегда держать подальше. Соблюдайте осторожность при работе с металлическими инструментами или проводниками, чтобы не допустить короткого замыкания и искр.

Всегда используйте средства защиты глаз, когда

Работа рядом с батареями

При зарядке аккумуляторов работайте в хорошо проветриваемом помещении, а не в закрытом помещении.Всегда выключайте зарядное устройство или зажигание * перед отсоединением аккумулятора.

# Как извлечено и истолковано производителем продукта из Международного руководства по обслуживанию батарей, глава 2, тринадцатое издание.
* В некоторых транспортных средствах может потребоваться переключение зажигания в режим дополнительных устройств при наличии электронного устройства памяти.

Тестирование батарей

Тестирование аккумуляторной батареи следует рассматривать как неотъемлемую часть любого регулярного технического обслуживания автомобиля и проводить независимо от того, возникла проблема с запуском или нет.Из-за повышенных требований к электричеству аккумуляторной батареи перед отказом выдается мало предупреждений. Превентивная замена батареи может помочь устранить многие расходы и проблемы, связанные с разряженной батареей или батареей с истекшим сроком службы.

Перед тестированием батареи важно, чтобы она была полностью заряжена. Даже слегка разряженная батарея может дать ложные показания и счесть батарею неисправной, когда все, что требуется, — это подзарядить.

Доступно много различных типов испытательного оборудования.Цифровой тестер батареи является предпочтительным вариантом, поскольку он безопасен, прост в использовании и предлагает быструю диагностику состояния батареи. Также можно использовать фиксированные и регулируемые нагрузочные тестеры, вольтметры, ареометры и измерители разряда, однако перед использованием любого из этих тестеров необходимо пройти соответствующее обучение, чтобы предотвратить травмы или повреждение автомобиля.

Влагомер

Состояние заряда свинцово-кислотной батареи можно определить по удельному весу (SG) электролита (его плотности по сравнению с эталоном, например, водой).SG может быть измерен непосредственно ареометром или косвенно по стабилизированному напряжению с помощью вольтметра. Обратите внимание, на результат влияет температура кислоты.

Цифровые тестеры батарей

Цифровые тестеры аккумуляторов с микропроцессорным управлением просты в использовании, очень безопасны и могут помочь определить ранний отказ аккумуляторов. Тестер работает, передавая небольшой сигнал через батарею, который использует измерения проводимости или сопротивления (импеданса) для индикации состояния батареи.

В большинстве моделей предусмотрены тесты аккумулятора, запуска и зарядки. Опции принтера позволяют передавать результаты заказчику.

Измерители регулируемой нагрузки

Измерители регулируемой нагрузки — это надежный метод определения пусковой емкости аккумулятора, поскольку при испытании применяется реальная нагрузка, аналогичная той, которая возникает при проворачивании двигателя. Однако эта нагрузка создает риск искры, если провода подключены к корродированным или незакрепленным клеммам.

Стандартный тест заключается в загрузке батареи до 50% от ее номинального значения CCA (ампер холодного пуска) в течение 15 секунд.Если напряжение превышает 9,6 В, аккумулятор в порядке. Например, аккумулятор с рейтингом CCA 600 следует тестировать при 300CCA в течение 15 секунд.

Стандартная интерпретация результата заключается в том, что если в конце 15-секундного теста показание напряжения под нагрузкой составляет от 9,6 В до 10,6 В, то аккумулятор считается исправным. Если результат ниже 9,6 В, аккумулятор неисправен и может не запускать двигатель. Всегда рекомендуется проверять спецификации отдельных производителей.

Тестеры разряда с постоянной скоростью

Тестеры разряда

— это простой метод проверки емкости аккумулятора, который обычно применяется для аккумуляторов глубокого цикла.

Тестер работает, разряжая аккумулятор заданным током (А) до тех пор, пока он не упадет до заданного напряжения отключения. Самая большая проблема с тестерами этого типа — время, необходимое для выполнения теста.

В качестве примера, если вы тестировали батарею 100 Ач (ампер-час) при 5 А, на выполнение теста может потребоваться до 20 часов.

Зарядка аккумулятора

Зарядка свинцово-кислотной батареи — это процесс замены энергии, отводимой во время разряда, плюс ДОПОЛНИТЕЛЬНАЯ зарядка для компенсации неэффективности зарядки. Количество энергии, необходимое для полной перезарядки, зависит от глубины разряда, скорости перезарядки и температуры. Обычно 110% — 150% разряженных ампер-часов в зависимости от типа батареи необходимо возвращать в батарею для достижения полной зарядки.

Безопасность прежде всего

Прежде чем пытаться зарядить аккумулятор с помощью внешнего зарядного устройства, важно знать меры предосторожности при зарядке аккумуляторов и следовать инструкциям производителя зарядного устройства.

1. Выключите зарядное устройство перед присоединением, раскачиванием или снятием клеммных зажимов.
2. Держите аккумулятор подальше от открытого огня и искр.
3. Не закрывайте вентиляционные колпачки.
4. Заряжайте в хорошо вентилируемом месте.
5. Следуйте инструкциям производителя зарядного устройства, чтобы избежать перегрева.

В процессе зарядки образуются опасные взрывоопасные газы, которые могут воспламениться от различных источников, включая искры, открытый огонь и статическое электричество.Настоятельно рекомендуется носить СИЗ (средства индивидуальной защиты), включая защитные очки, химически стойкие перчатки и спецодежду.

Выбор правильного зарядного устройства

Свинцово-кислотные аккумуляторы следует заряжать в 3 этапа; постоянный ток (повышение), постоянное напряжение (поглощение) и плавающий заряд.

При выборе зарядного устройства важно выбрать зарядное устройство, обеспечивающее указанное зарядное напряжение и ток в соответствии с типом аккумулятора.Типы аккумуляторов с затопленным, абсорбированным стеклянным матом (AGM) и гелевым аккумулятором требуют различных характеристик зарядки для обеспечения оптимальной производительности и срока службы.

Напряжение зарядки (для ручных зарядных устройств)

Мониторинг напряжения аккумулятора во время зарядки чрезвычайно важен для снижения риска перезарядки и для проверки состояния аккумулятора во время зарядки. Всегда соблюдайте параметры, указанные в таблице ниже. Несоблюдение этого правила может привести к необратимому повреждению аккумулятора.

Напряжение вспомогательной зарядки от типа батареи

Тип	Абсорбционная зарядка	Плавающая зарядка
Затопленный (ремонтопригодный / SMF)	от 14,4 до 14,8 В	от 13,2 до 13,5 В *
AGM (Абсорбированный стеклянный мат)	от 14,6 до 14,8 В	от 13,6 до 13,8 В
Гель-электролит	14.От 2 до 14,4 В	от 13,6 до 13,8 В

Рекомендуемая температура во время зарядки — 25 ° C. Если температура аккумулятора достигает 50 ° C, необходимо приостановить зарядку.
Вышеуказанные характеристики относятся к свинцово-кислотным аккумуляторным батареям на 12 В. При зарядке 6-вольтовых аккумуляторов напряжение вдвое меньше указанного в спецификации.

Помимо соблюдения рекомендаций по напряжению зарядки аккумулятора, выбор правильного зарядного тока (А) в соответствии с размером аккумулятора имеет решающее значение для обеспечения производительности и срока службы.

_{* Мы не рекомендуем производить плавающую зарядку герметичных необслуживаемых (кальциевых) батарей из-за риска высыхания электролита.}

Зарядный ток (для ручных зарядных устройств)

Рекомендуемый безопасный ток зарядки составляет 10% от 20-часового (Ач) номинала аккумулятора. Например, если вы хотите зарядить батарею на 100 Ач, рекомендуемый ток зарядного устройства для этой батареи будет 10 Ампер. Медленная зарядка — лучший способ перезарядить свинцово-кислотный аккумулятор. Быстрая зарядка свинцово-кислотного аккумулятора за счет увеличения рекомендованного тока может вызвать чрезмерную нагрузку и сократить срок службы аккумулятора.

Метод зарядки постоянным током (амперы x часы)

Вспомогательный Зарядка График		Продукт Номинальная мощность
		Rc (минуты)	<65	65-80	81-105	106-120	121-150	151-170	171-185
		Ач @ 20 ч	31-40	41-50	51-60	61-70	71-80	81-90	91-100
OCV	SOC%	Зарядный ток (10% Ач)	4A	5A	6A	7A	8A	9A	10A
12.42 ~ 12,54	70 ~ 75%	Время зарядки	3 часа
12,36 ~ 12,48	60 ~ 70%		5 часов
12,24 ~ 12,36	50 ~ 60%		6 часов
12,12 ~ 12,24	40 ~ 50%		8 часов
12,00 ~ 12,12	30 ~ 40%		9 часов
Ниже 11.99	<30%		12 часов

• Из соображений эффективности сумма заряда должна быть больше, чем разряженная сумма. Этот коэффициент может составлять от 110% до 150%.
• Чем глубже разряд, тем выше коэффициент.

Примечание: зарядка должна быть приостановлена, когда температура поднимается выше 50 ° C

Время зарядки

Типичное время зарядки по сравнению сУровень заряда 80% и 100%

Чтобы зарядить свинцово-кислотную батарею до 80%, потребуется около 60% от общего времени зарядки, а оставшиеся 40% времени потребуется для того, чтобы вернуть в батарею последние 20% заряда.

Продолжительность зарядки трудно определить из-за таких переменных, как:

• Глубина разгрузки
• Температура
• Размер и эффективность зарядного устройства
• Возраст и состояние аккумулятора
• Для руководства см. Таблицу метода зарядки постоянным током

Подключение аккумуляторов — параллельное соединение

• При параллельном подключении нескольких 12-вольтных батарей вы увеличиваете емкость батарейного блока, сохраняя при этом напряжение.Например. 3 батареи по 12 вольт 60 Ач при параллельном подключении образуют батарею на 12 вольт 180 Ач.
• При подключении к зарядному устройству зарядный ток делится между всеми батареями в банке. Например. Зарядное устройство на 15 ампер, подключенное к 3 батареям, обеспечит ток до 5 ампер в каждую батарею.

Подключение аккумуляторов — последовательное соединение

• При последовательном подключении 12-вольтных батарей вы увеличиваете напряжение батарейного блока, сохраняя при этом ток.Например. 3 батареи на 12 В по 60 Ач при последовательном соединении образуют батарею на 36 В по 60 Ач.
• При последовательной зарядке аккумуляторов у вас должно быть зарядное устройство с напряжением, подходящим для количества аккумуляторов в банке. Например. Если у вас последовательно соединены 3 батареи по 12 В, необходимо использовать зарядное устройство на 36 В.

ВАЖНОЕ ПРИМЕЧАНИЕ: Избегайте быстрой зарядки, так как это заряжает только поверхность пластин аккумулятора и может увеличить вероятность перегрева, что приведет к необратимому повреждению аккумулятора.

Факторы, влияющие на срок службы батареи

По мере старения батареи они постепенно теряют свою емкость по мере выполнения своей функции. Постоянная зарядка и разрядка в итоге приводит к выходу из строя. Компоненты со временем подвергаются коррозии, возникают короткие замыкания, а вибрация вызывает повреждения; все в конечном итоге приводит к отказу. Перезаряд или недозаряд аккумулятора также влияет на срок его службы.

Проверка аккумулятора

Проверьте уровень электролита — жидкость ниже верхних частей сепараторов указывает на перезарядку или плохое обслуживание.Состояние перезаряда может быть вызвано неправильной настройкой напряжения, низким напряжением, вызванным нагревом или внутренними дефектами, или старением.

• Есть ли электролит на верхней части аккумулятора? Это может указывать на перезарядку или переполнение.

• Аккумулятор не закреплен в держателе? Это может вызвать отказ из-за вибрации.

• Есть ли на аккумуляторе признаки повреждения или неправильного обращения? Это также может вызвать сбой.

Разряженные (разряженные) батареи

Разряженную батарею следует проверять ареометром. Низкое значение удельного веса 1,220 или меньше во всех элементах указывает на разряженную батарею, и ее необходимо зарядить перед дальнейшим исследованием и испытанием. Состояние разряда может быть связано с проблемой в электрической системе (проскальзывание ремня генератора, неисправный регулятор или генератор, высокое сопротивление из-за коррозии). Внутреннее короткое замыкание также может быть вызвано производственными дефектами или коротким замыканием в результате процесса старения или повреждения из-за вибрации.

Знаки раннего предупреждения

Батареи часто выходят из строя, когда меньше всего ожидают. Обычное предупреждение — это более медленная, чем обычно, способность батареи запускать двигатель. Другие менее заметные факторы, такие как изменение режима вождения и более холодная / жаркая погода, будут влиять на срок службы батареи. Поощряйте своих клиентов запрашивать «БЕСПЛАТНЫЙ тест батареи». Это хороший пиар, и если батарея близка к отказу, это поможет избежать неприятностей, связанных с поломкой на дороге.

Технические советы

Вибрация может сократить срок службы батареи. Всегда используйте одобренный аккумуляторный зажим для ограничения вибрации. Аккумуляторы Century имеют прочную конструкцию, в них используются прочные внутренние компоненты, которые противостоят повреждению в результате истирания и проколов в результате вибрации автомобиля.

• Многие предполагаемые «мертвые батареи» — это просто плоские батареи. Водители просто оставляют свет включенным или могут иметь неисправные регуляторы напряжения.

• Перед заменой батареи убедитесь, что батарея должным образом протестирована.
  Невозможно точно узнать, когда батарея может выйти из строя. Иногда признаком является медленный запуск двигателя.

• Старые батареи могут вызвать проблемы в холодную погоду.

• Точно так же, если двигатель перегревается в очень жаркую погоду, а аккумуляторная батарея испытывает нагрузку от кондиционеров, она может выйти из строя. Всегда рекомендуется регулярно проверять аккумулятор.


Почему выходят из строя батареи?

Батареи имеют ограниченный срок службы, который зависит от области применения и условий эксплуатации.Неисправность батареи может быть объяснена различными факторами, однако причины отказа делятся на две отдельные категории: производственные и непроизводственные неисправности.

Производственные ошибки

Обычно возникают в течение первых 3 месяцев.

Короткие замыкания / мертвые клетки

Где одна ячейка покажет значительно более низкое значение удельного веса (SG), чем другие ячейки.

Внутренний перерыв

Обычно возникает в результате физического повреждения аккумулятора во время транспортировки.Строгие процессы обеспечения качества и инспекции Century, требуемые ведущими производителями автомобилей, гарантируют, что подлинные производственные дефекты в батареях Century незначительны.

Непроизводственные неисправности

Они не подпадают под строгие системы контроля качества Century, и вероятность их возникновения увеличивается по мере того, как батарея находится в эксплуатации. Их часто связывают с проблемами в электрической системе автомобиля, ее работой или аккумулятором.

Износ

По мере старения батареи металлическая сетка подвергается коррозии, и активный материал теряется с пластины.Со временем это приводит к тому, что аккумулятор больше не может заводить автомобиль. Высокая температура ускоряет скорость разложения.

Физический урон

Неправильная установка, обращение и хранение часто приводят к внешнему повреждению и последующему выходу аккумулятора из строя.

Неправильное приложение

Установка менее мощной батареи меньшего размера или батареи, предназначенной для другого применения, может привести к преждевременному выходу из строя.

Халатность

Несоблюдение уровня жидкости обнажает внутренние компоненты и ускоряет выход батареи из строя.

Сульфатирование

Происходит, когда аккумуляторная батарея находится в разряженном состоянии в течение длительного периода времени.

Чрезмерная зарядка

Часто возникает из-за неправильной настройки генератора или отказа управления напряжением генератора.

Недозаряд

Короткие поездки, прекращение движения или неисправные генераторы не могут полностью зарядить аккумулятор.

No related posts.
