Содержание

Цветовая маркировка резисторов

Hа постоянных pезистоpах допускается маpкиpовка цветным кодом, знаками в виде цветных полос или кpугов.

Пpи маpкиpовке цветным кодом номинальное сопpотивление pезистоpов в омах выpажается двумя или тpемя цифpами (в случае тpех цифp последняя не pавна нулю ) и множителем 10 в n — ой степени, где n — любое целое число от — 2 до + 9.

Маpкиpовочные знаки пpи цветовой маpкиpовке сдвигают к одному из тоpцов pезистоpа, напpимеp, к левому, и затем pасполагают слева напpаво в следующем поpядке:

  • пеpвая полоса — пеpвая цифpа номинала,
  • втоpая полоса — втоpая цифpа номинала,
  • тpетья полоса — тpетья цифpа номинала не pавная нулю,
  • четвеpтая полоса — множитель,
  • пятая полоса — допуск на отклонение.

В тех случаях, когда значение номинала сопpотивления pезистоpа содеpжит только две значащих цифpы, тpетья полоса номинала не наносится и общее количество знаков (цветных полос) сокpащается до четыpех, две цифpы номинала, множитель и допуск.

Если pазмеpы pезистоpа не позволяют pазместить цветные полосы несимметpично, т. е. ближе к одному из тоpцов pезистоpа, то площадь пеpвого знака ( шиpина пеpвой полосы ) делается пpимеpно в два pаза больше ( шиpе ) дpугих знаков.

Цветовая маpкиpовка номинального сопpтивления и допусков должна соответствовать цветам, указанным в нижепpиведенной таблице.

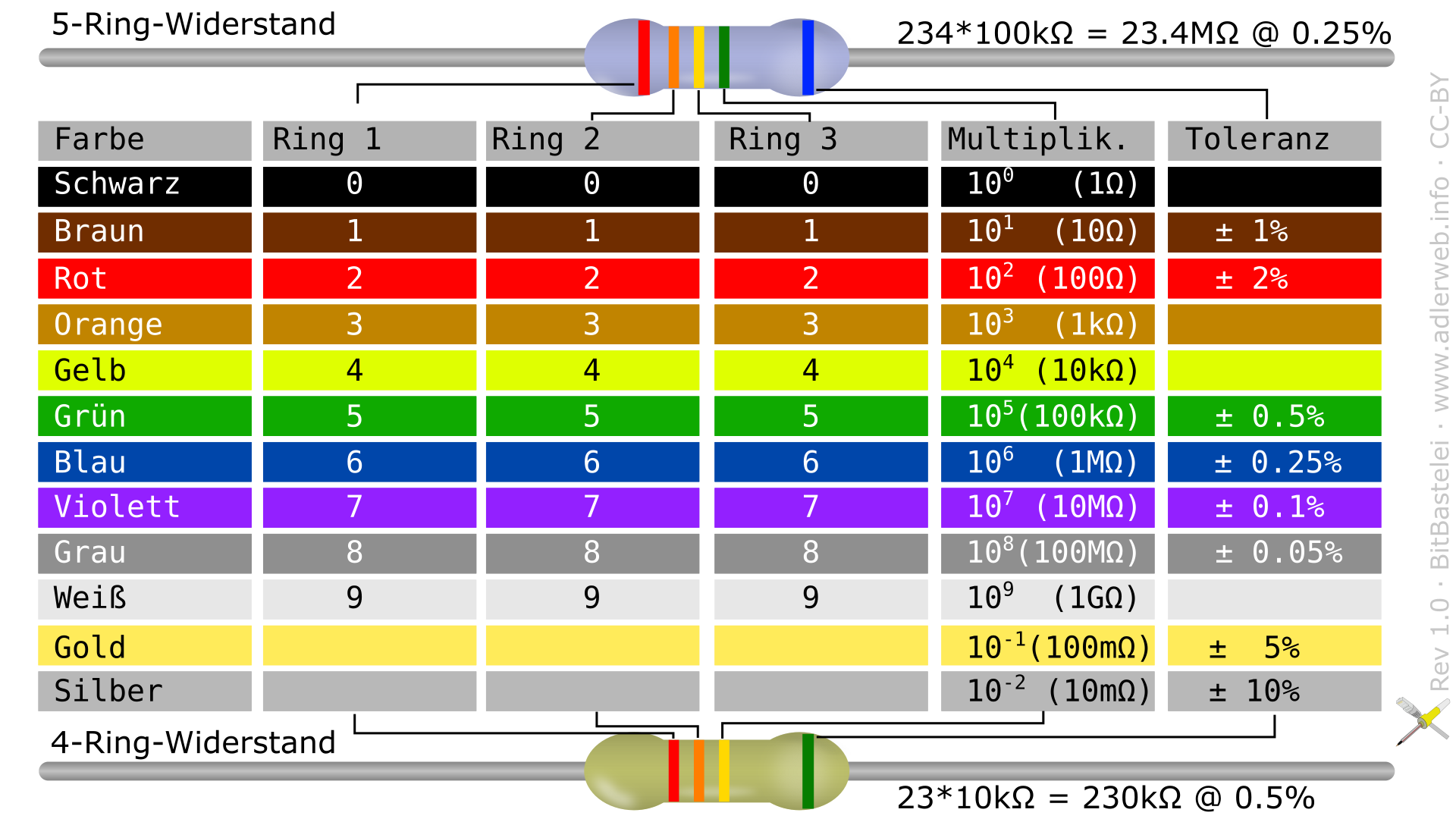

Цвета знаков маpкиpовки номинального сопpотивления и допусков
Номинальное сопротивление, Ом

 Цвет знака

 Первая цифра

 Вторая цифра

 Третья цифра

 Множитель в %

 Допуск

 Серебристый

10-2

10

Золотистый

10-1

5

Черный

0

1

Коричневый

1

1

1

10

1

Красный

2

2

2

102

2

Оранжевый

3

3

3

103

Желтый

4

4

4

10

4

Зеленый

5

5

5

105

0,5

Голубой

6

6

6

106

0,25

Фиолетовый

7

7

7

107

0,1

Серый

8

8

8

108

0,05

Белый

9

9

9

109

рассмотрим пример цветовой маркировки для резистора с номинальным сопротивлением 56 кОм и с допуском на отклонение 1%

Рис. 8 . маркировка резистора 56 кОм с допуском 1 %.

Источник


ЗАО «РЕОМ» производит

источники питания ПНВ27 класса DC-DC.
ИВЭП серии ПНВ27 рассчитаны на питание от сети постоянного тока напряжением в диапазоне от 22В до 34В.

Задать вопрос

Контактная информация:
тел:
(812) 387-55- 06, 387-65-64, 387-86-94
тел/факс: (812) 327-96-60
e- mail: ,

<< Предыдущая  Следующая >>

Цветовая маркировка резисторов — онлайн калькулятор

Цветовая маркировка резисторов

Скачать, сохранить результат

Выберите способ сохранения

Информация

Резисторами являются маленькие детали, которые в длину составляют порядка нескольких миллиметров, а их диаметр равен примерно миллиметру. Соответственно рассмотреть его мощность, на такой маленькой детали очень сложно. По этой причине было принято использовать цветовую маркировку.

Исходя из такого решения, при расчете сопротивления резистора приходится учитывать эти цвета. Разработанный нами калькулятор, позволяет рассчитать сопротивление, учитывая то, какая цветовая маркировка резисторов онлайн.

Онлайн-калькулятор маркировки существенно помогает пользователям, так как является удобным инструментов определения сопротивления резисторов. Онлайн калькулятор цветовой маркировки резисторов позволяет не только рассчитать сопротивление, но и установить порядок цветов по конкретному параметру. Выбирай различные цветовые значения в калькуляторе, Вы сразу видите, как от этого изменяется сопротивление. Тот факт, что калькулятор сам по себе цветной, дает дополнительный комфорт в использовании и наглядность при введении значений.

Почему стоит пользоваться нашим онлайн-калькулятором?

  • Предельно понятный интерфейс, разработанный для всех пользователей, и не вызовет недопонимания даже у новичков;
  • Тщательная калибровка калькулятора привела к предельной точности вычислений, что позволяет избежать допущения ошибки;
  • Экономия Вашего времени, благодаря отсутствию необходимости проведения самостоятельных расчетов;
  • Создана таблица с выбором всех возможных цветов, а следовательно с возможностью расчета любого сопротивления.

Таким образом, наш калькулятор позволяет Вам избавиться от необходимости самостоятельного проведения расчета сопротивления, сэкономив Ваше время. При этом вероятность допущения ошибки при расчете ровна нулю, что обеспечивает Вас предельно точным ответом.

поделиться и оценить

Смотрите также:

Добавить комментарий

Цветовая маркировка резисторов

Сопротивление резистора в соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) указывают тремя, четырьмя, пятью или шестью полосами. Как правило, первая полоса расположена ближе к одному из выводов резистора, иногда она шире остальных (надо заметить, что на практике выдерживается не всегда).

Если на корпус резистора нанесено четыре полосы, то цвет первых двух полос соответствует первым цифрам сопротивления. Третья полоса обозначает степень десяти, то есть множитель, на который надо умножить число, обозначенное первыми двумя полосами, чтобы получить сопротивление резистора в Омах, или иначе говоря число нулей после первых двух цифр.

В случае пятиполосного обозначения первые три первые полосы соответствуют сопротивлению, четвертая — множитель, а пятая — допуск. Когда на резисторе лишь три полосы, его допуск — 20%, а все полосы означают только сопротивление. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС).

В дополнение, надо заметить, что помимо стандартной цветовой маркировки, некоторые фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка может применяться для отличия резисторов, изготовленных по стандартам «Military», от стандартов промышленного и бытового назначения, или для указания на огнестойкость и т.п. Кроме этого дополнительную информацию может нести цвет корпуса резистора. Например резисторы производства Philips имеют стандартную маркировку полосами, но кроме этого цвет корпуса указывает на тип резистора. Кроме этого выпускаются резисторы с «нулевым» сопротивлением, в цилиндрических корпусах маркировка осуществляется черным кольцом посередине.

Таблица соответстивия цвета полос и номинала (первая-третья или первая-четвертая полоса)
#Название цветаЦветЗначение
1Серебристый -2
2Золотистый -1
3Черный 0
4Коричневый 1
5
Красный 2
6Оранжевый 3
7Желтый 4
8Зеленый 5
9Голубой 6
10Фиолетовый 7
11Серый 8
12Белый 9
Таблица соответстивия цвета полос и допусков (четвертая или пятая полоса)
#Название цветаЦветЗначение
1Не маркируется
20%
2Серебристый10%
3Золотистый5%
4Коричневый1%
5Красный2%
6Зеленый0,5%
7Голубой0,25%
8Фиолетовый0,1%
9Серый0,05%
Таблица соответстивия цвета полос и ТКС, ppm/C (шестая полоса)
#Название цветаЦветЗначение
1Коричневый100
2Красный50
3Оранжевый15
4Желтый25
5Голубой10
6Фиолетовый5
7Белый1
Примеры обозначений

Резистор номиналом 2. 0 кОм 5%
Резистор номиналом 2.2 Ом 5%
Резистор номиналом 39 Ом 5%
Программные средства

Кроме возможности определения номиналов с помощью таблиц, на сегодняшний день создано множество программ, позволяющих определять номинал по цветной маркировке. Кроме это есть программы для определения номинала резистора по разным видам нестандартных маркировок, а также программы универсальные, определяющие маркировку резисторов, конденсаторов, диодов, транзисторов, индуктивностей.

Цветовая маркировка резисторов (сопротивлений) | РОБОТИП

Если посмотреть на резисторы выпускаемые современной промышленностью, то мы можем увидеть их большое разнообразие. От формы до маркировки.

Сегодня я бы хотел поговорить о аксиальном типе выводного резистора с цветовой маркировкой. Это всем известный выводной резистор с цветными полосами на корпусе:

Рис.1 — Аксиальный резистор выводного типа.

На рис.1 вы видите изображение резистора с цветовой маркировкой. Это самый обычный резистор. Нюанс возникает когда мы хотим узнать его номинал. Для этого нам нужно расшифровать маркировку резистора по цветовым полосам.

На некоторых резисторах их номинал нанесен цифрами и прочесть их для людей с плохим зрением становится сложной задачей, без лупы не разобраться.

На сегодняшний день, все больше применяется маркировка с использованием цветных полос. Мы рассматриваем вариант с 4 полосками на резисторе. Есть еще 5 полос, о чем мы расскажем чуть ниже.

Порядок действий для определения номинала резистора при цветовой маркировке из 4 полос:
  1. Цвет корпуса резистора во внимание не берем;
  2. Ищем серебряную или золотую полоску;
  3. Если полоску нашли, следует повернуть резистор таким образом, чтобы полоска находилась справа, а все остальные полосы слева. На рис.1 она самая правая и подписана как точность. Серебряный цвет — обозначает точность сопротивления резистора в пределах 10%. Золотой цвет — обозначает точность сопротивления резистора в пределах 5%. Красный — точность 2%. Коричневый — точность 1%. Зеленый — точность 0.5%. Синий — точность 0.25%. Фиолетовый — точность 0.1%. Серый — 0.05%.
  4. Если ни золотую ни серебряную или какую-либо другую из полосок обозначающих точность вам не удалось найти, следует развернуть резистор так, чтобы группа полосок находилась с левой стороны.
  5. После этого, обратите внимание на три цветных полоски, которые расположены слева.

Слева на право: первая и вторая полосы имеют цветовую кодировку, которая согласно приведенной таблице соответствует определенным числам. На рис.1 обозначены как номинал:

Таблица №1 — что означают цвета первых дух полос на резисторе с маркировкой из 4 полос?

Третья цветная полоса на резисторе указывает нам на количество нулей, идущих после полученных цифр предыдущих полос. На рис.1 обозначается как множитель.

Таблица №2 — что означает цвет третьей полоски на резисторе с маркировкой из 4 полос?

Пример расшифровки маркировки резистора:

Для примера давайте посмотрим на рис. 2:

Рис. 2 — цветовая маркировка резистора номиналом 12 кОм, расшифровка.

Перед нами резистор с 4 полосками.

Первые две полоски — это номинал. Третья — это множитель, или по другому количество нулей после двух первых. Четвертая полоска всегда будет располагаться правее всех других — это точность. Итого имеем:

Номинал — коричневая и красная, коричневому соответствует цифра 1, а красному цифра 2 из таблицы №1.

Промежуточный итог = 12;

Множитель оранжевый, ему соответствует цифра 3 из таблицы №2. Это означает, что после полученных цифр мы должны добавить 3 нуля.

Промежуточный итог = 12 000;

Вот мы и получили номинал нашего резистора. Он у нас равен 12000 Ом или для сокращения записи 12 кОм.

Точность — как уже писалось выше, для серебряной полоски составляет 10%.

А что же делать если на резисторе 5 полос, а не четыре?

Для резисторов с такой маркировкой все остается тоже, те же таблицы и те же правила, отличие состоит лишь в том, что номинал определяется не первыми двумя полосками слева, а тремя, в свою очередь множитель уже четвертая полоска, а пятая это точность вот пример:

Рис. 3 — Расшифровка цветовой маркировки резистора из 5 полос

Номинал — коричневая, красная и зеленая полоски, коричневому соответствует цифра 1, красному цифра 2, а зеленому цифра 5 из таблицы №1.

Промежуточный итог = 125;

Множитель красный, ему соответствует цифра 2 из таблицы №2. Это означает, что после полученных цифр мы должны добавить 2 нуля.

Промежуточный итог = 12500;

Вот мы и получили номинал нашего резистора. Он у нас равен 12500 Ом или для сокращения записи 12,5 кОм.

Точность — как уже писалось выше, для золотой полоски составляет 5%.

Вот и все. Все очень просто! Для закрепления, я оставлю вам задачку. Если все прочли и поняли, то вы сможете ее решить, проверьте себя!

Какой номинал резистора зашифрован за цветовой маркировкой? Дайте ваш ответ в комментарии!

Рис.4 -Загадка для закрепления знаний!
Подписывайтесь на канал РОБОТИП впереди много интересного!

Цветовой код резистора

  • Изучив этот раздел, вы сможете:
  • • Определите значения, допуски и температурные коэффициенты на резисторах с цветовой кодировкой.
  • Четырехполосный цветовой код.
  • Пятиполосный цветовой код.
  • Шестиполосный цветовой код.

Четырехполосный резистор Цветовой код

Цветовые коды, используемые на резисторах из углеродной, углеродной и металлической пленок, широко используются и являются предметом «изучения» для инженеров-электронщиков.В таблицах на этой странице показаны три общие формы четырех, пяти и шести полосных резисторов.

В четырехполосном цветовом коде резистора, показанном в таблице 2.1.1, первые три полосы (ближайшие друг к другу) указывают значение в омах. Первые две из этих полос обозначают два числа, а третья, часто называемая полосой множителя, указывает количество нулей, например красный, красный, красный означает 2200 Ом, что обычно называется 2,2 кОм или 2 кОм. Эта последняя версия используется во многих принципиальных схемах и каталогах поставщиков (где печать может быть очень маленькой), чтобы избежать 2. 2K читается как 22K вместо 2K2, где десятичная точка может быть неочевидной. Чаще всего полоса множителя представляет собой какой-то цвет между черным (без нулей), указывающим значение между 10 Ом и значением менее 100 Ом, и синим (6 нулей), указывающим значение в десятки миллионов, например 10,000,000 Ом (= коричневый, черный, синий)

Таблица 2.1.1 Цветовой код четырехполосного резистора

Два особых случая полосы множителя (диапазон 3) используются для очень малых значений, где золото указывает, что первые две полосы должны быть разделены на 10, а серебро означает деление на 100, т.е.грамм. 4,7 Ом (или 4R7) будет обозначено желтым, фиолетовым (47), золотым (деленным на 10) = 4,7 Ом.

Четвертая полоса, отделенная пробелом от трех диапазонов значений (чтобы вы знали, с какого конца начинать чтение), указывает допуск резистора. Золото (+/- 5%) и серебро (+/- 10%) являются наиболее распространенными допусками.

Обратите внимание, что если полосы 1, 2 и 3 черные, это будет означать резистор 0 Ом, что кажется нелепым, поскольку это фактически будет кусок провода. На самом деле есть причина, по которой доступны резисторы 0 Ом; Причина в том, что там, где может потребоваться проводная связь на печатной плате, автоматическим установкам для вставки компонентов проще вставить резистор 0 Ом, который имеет тот же размер и форму, что и резистор, вместо того, чтобы использовать другой процесс для вставки проводное соединение.Кроме того, этот резистор можно легко заменить на другое значение, где могут быть построены разные версии схемы с использованием одной и той же печатной платы. Диапазон допуска на резисторе указывает разброс возможных значений любого конкретного резистора, например, резистор, обозначенный как 47 кОм +/- 10%, будет иметь фактическое значение где-то между 42,3 кОм и 51,7 кОм

Таблица 2.1.2 Цветовой код пятиполосного резистора

Пятиполосный резистор Цветовой код

Резисторы

доступны в нескольких различных версиях «Предпочтительных номиналов», как описано в модуле 2 резисторов и схем.2. Некоторые из этих версий содержат более широкий диапазон значений, требующий более точного числового значения и более близких допусков, чем это может быть достигнуто в четырехполосном цветовом коде. Поэтому пятидиапазонный код (таблица 2.1.2) был создан для обеспечения этой большей точности; большинство резисторов этой серии имеют допуск +/- 1% или +/- 2%. Другие значения допусков показаны для полноты картины.

Таблица 2.1.3 Цветовой код шестиполосного резистора

6-полосный цветовой код

Шестиполосный код добавляет еще один столбец для размещения температурного коэффициента, который определяет вероятное изменение значения резистора на ° C между его значением в указанном диапазоне температур.Как правило, углеродные резисторы имеют отрицательный температурный коэффициент и, следовательно, уменьшают свое сопротивление при нагревании, однако металлопленочные резисторы могут иметь положительный или отрицательный температурный коэффициент, в зависимости от выбора металлов производителем, цель состоит в том, чтобы произвести резистор с температурным коэффициентом и любым изменением его значения как можно ближе к нулю. Такие изменения сопротивления обычно очень малы и измеряются в частях на миллион, например 50 частей на миллион / ° C. Поэтому можно рассчитать из таблицы 2.1.3, что можно ожидать, что резистор 1 МОм с допуском +/- 2% (красная полоса 5) изменит свое значение на 1000 Ом при изменении его температуры на 20 ° C. Обратите внимание, что это все еще находится в пределах допуска резистора +/- 2%, что будет +/- 20 кОм

2.1: Цветовые коды резисторов — Workforce LibreTexts

Значения и цвет стандартных резисторов

Компоненты и провода имеют цветовую маркировку для обозначения их значения и функции.

Коричневый, красный, зеленый, синий и фиолетовый цвета используются в качестве кодов допуска только для 5-полосных резисторов. Для всех 5-полосных резисторов используется цветная полоса допуска. Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветных полосы + пустая «полоса»).

\

Пример # 1

Резистор цвета Желто-Фиолетовый-Оранжевый-Золотой будет иметь сопротивление 47 кОм с допуском +/- 5%.

Пример # 2

Резистор цвета Зеленый-Красный-Золотой-Серебряный будет равен 5.2 Ом с допуском +/- 10%.

Пример # 3

Резистор, окрашенный в цвет , бело-фиолетовый-черный , будет иметь сопротивление 97 Ом с допуском +/- 20%. Когда вы видите только три цветные полосы на резисторе, вы знаете, что это на самом деле 4-полосный код с пустой (20%) полосой допуска.

Пример # 4

Резистор цвета Оранжевый-Оранжевый-Черный-Коричнево-фиолетовый будет иметь сопротивление 3,3 кОм с допуском +/- 0,1%.

Пример # 5

Резистор цвета Коричнево-зеленый-серый-серебристо-красный будет равен 1.58 Ом с допуском +/- 2%.

Пример # 6

Резистор цвета Синий-Коричневый-Зеленый-Серебристо-Синий будет иметь сопротивление 6,15 Ом с допуском +/- 0,25%.

Предпочтительные значения или серия E

Чтобы упростить массовое производство резисторов, МЭК (Международная электротехническая комиссия) определила допуски и значения сопротивления для резисторов в 1952 году. Они упоминаются как предпочтительные значения или серия E, опубликованные в стандарте IEC 60063: 1963.Эти стандарты также используются в конденсаторах, стабилитронах и индукторах.

Это было сделано для того, чтобы, когда компании производят резисторы с разными значениями сопротивления, они занимали одинаковое место в логарифмической шкале. Это помогает поставщику хранить различные ценности. Резисторы разных производителей совместимы для одних и тех же конструкций из-за использования стандартных значений.

Стандартные номиналы резисторов серии и допуски

Стандартные значения резисторов E3, E6, E12, E24, E48 и E96 перечислены ниже.

* Расчетный допуск для этой серии составляет 36,60%. В то время как стандарт указывает только допуск, превышающий 20%, другие источники указывают 40% или 50%.

E3 Резистор серии

Это наиболее широко используемые серии резисторов в электронной промышленности.

E6 Резистор серии

Резистор E12 серии

Резистор E24 серии

Резистор E48 серии

Серия резисторов E96 и выше

Серии стандартных резисторов E96 и E192 действительно существуют, но они не используются так часто, как упоминалось ранее в серии.

Калькулятор цветовой кодировки резистора

Для 4 — 5

Как читать цветовую кодировку резистора?

Цветные полосы

— это простой и дешевый способ обозначить стоимость электронных компонентов. На крошечных резисторах напечатанные буквенно-цифровые коды были бы слишком маленькими для чтения, поэтому цветовой код был разработан в начале 1920-х годов.

Первый вопрос, который обычно возникает, это: как мне узнать, с какого конца мне начинать считывание цветового кода резистора? К счастью, есть пара визуальных подсказок!

  • В обычном случае полосы не расположены равномерно — есть промежуток, и полосы каким-то образом сгруппированы . Больший зазор возникает перед полосой допуска . Поместите большую группу на левую сторону и считайте резисторы слева направо.
  • Очень часто допуск резистора равен 5% или 10%. Эти значения отмечены металлическими цветами — золотым и серебряным соответственно. Однако цветовой код резистора никогда не начинается с такого цвета, поэтому , если вы обнаружите металлический цвет на своем резисторе, это определенно значение допуска, поэтому его необходимо разместить с правой стороны. Снова прочтите резистор слева направо.
  • Обычно первая полоса будет ближе всего к концу (но не всегда, поэтому используйте другие подсказки).

Если ничто из вышеперечисленного не помогает решить вашу проблему, вы всегда можете использовать мультиметр для определения двух возможных значений сопротивления и направления считывания.

Хорошо, перейдем к латунным кнопкам: Как читать цветовой код резистора?

Величина сопротивления обозначена цветами. У каждого цвета свой номер:

Это цветовой код, работающий для первых 2 или 3 полос с левой стороны.

Затем у нас есть полоса под названием , множитель , и значения цветов разные:

Здесь цвет представляет степень 10, на которую нужно умножить число, созданное из предыдущих полос. Вы можете выразить множители с помощью префиксов, таких как кило, мега или гига (кОм, МОм, ГОм), но также используются научные обозначения, например 10 Ом (гигаом).

И, наконец, последняя полоса, которая встречается во всех типах резисторов — 4, 5 и 6 — это полоса допуска .Он выражается в процентах, и изменение сопротивления компонентов в основном носит статистический характер (нормальное распределение):

Это все, что вам нужно знать о значениях цветов для цветовых кодов 4- и 5-полосных резисторов. Для 6-ти полосных есть дополнительное кольцо с указанием температурного коэффициента — подробнее об этом читайте в параграфе, посвященном 6-ти полосным резисторам. Прокрутите вниз и узнайте формулы в зависимости от типа вашего резистора!

Цветовые коды резисторов и идентификация компонентов

Цветовые коды резисторов Полосы


и идентификация других компонентов

Цветовой код резистора Обозначение

Хотя эти коды чаще всего связаны с резисторами, они также могут применяться к конденсаторам и другие компоненты.

Стандартный метод цветового кодирования резисторов использует разные цвета для обозначения каждого числа от 0 до 9: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый. На 4-полосном резисторе первые два полосы представляют собой значащие цифры. На полосах 5 и 6 первые три полосы являются значащими цифрами. Следующая полоса представляет собой множитель или «декаду». Как и в приведенном выше примере с 4 полосами, первые две полосы красные и пурпурные, представляющие 2 и 7.Третья полоса оранжевого цвета, представляющая 3, что означает 10 3 или 1000. Это дает значение 27 * 1000 или 27000 Ом. Золотая и серебряная декадные полосы делятся на степень 10, что позволяет использовать значения менее 10 Ом. Резисторы 5 и 6 диапазонов работают точно так же, как резисторы 4 диапазона. Они просто добавляют еще одну значащую цифру. Полоса после декады — это толерантность. Это говорит о том, насколько точно сопротивление по сравнению с его спецификацией. 4-полосный резистор имеет допуск на золото или 5%, что означает, что истинное значение резистора может составлять 5%. более или менее 27000 Ом, допустимые значения от 25650 до 28350 Ом.Последняя полоса на 6-полосном резисторе — это температурный коэффициент резистора, измеряемый в PPM / C или частей на миллион на градус Цельсия. Коричневые (100 PPM / C) наиболее популярны и подходят для большинства разумный температурный режим. Остальные специально разработаны для критических температурных приложений.

Обозначение буквенно-цифрового кода

Поскольку размеры резисторов и других компонентов уменьшаются или меняют форму, это становится сложно уместить все цветные полосы на резисторе.Следовательно, более простая буквенно-цифровая система кодирования используется. В этом методе используются три числа, иногда за которыми следует одна буква. Цифры представляют то же, что и первые три полосы на 4-полосном резисторе. В вышеупомянутой сети SIL 4 и 7 являются значащие цифры, а 3 — декада, что дает 47 x 1000 или 47000 Ом. Буква после цифр это терпимость. Различные представления: M = ± 20%, K = ± 10%, J = ± 5%, G = ± 2%, F = ± 1%.

Соглашение об именах

Чтобы упростить запись больших номиналов резисторов, сокращения K и M используются для одной тысячи и один миллион.Чтобы сохранить стандарт соглашения, R используется для представления 0. Из-за проблем с просмотром десятичная точка в некоторых печатных текстах, 3 буквы: K M или R используются вместо десятичной точки. Таким образом, резистор 2700 Ом записывается как 2K7, а резистор 6,8 Ом записывается как 6R8.

Серия E12

Они идентифицируют ряд резисторов, которые известны как «предпочтительные значения». В линейке E12 есть являются 12 «предпочтительными» или «базовыми» значениями резисторов, а все остальные — просто десятилетиями этих значений:

1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8 и 8.2

В таблице ниже перечислены все номиналы резисторов из диапазона предпочтительных значений E12. Ты заметишь что есть 12 строк, содержащих основные значения резисторов, а в столбцах указаны декады их значения. В этот диапазон обычно входят стандартные углеродные пленочные резисторы, которые легко доступны при значениях выше 10 МОм — 10 МОм (10 миллионов Ом)

9022 9022 902 2K7 562 9022 9022 9022 9022 6R8 9022 9022 8202 9022 902 902 9022 9022 9022 9022 9022 / а
1R0 10R 100R 1K0 10K 100K 1M0 10M
1R2 12R22 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 902 902 нет
1R5 15R 150R 1K5 15K 150K 1M5 нет
1R8 1824 9022 9022 9022 9022 9022 9022 9022 9022 9022 902 180K 1M8 нет данных
2R2 22R 220R 2K2 22K 220K 2M2 27K 270K 2M7 н / д
3R3 33R 330R 3K3 33K 330K 3M3 н / д
3R9 39R 390R 3K9 39K 390K 9022 9022 9022 9022 3 470R 4K7 47K 470K 4M7 н / д
5R6 56R 560R 5K6 68R 680R 6K8 68K 680K 6M8 н / д
8R2 82R 902 902

Серия E24

Диапазон предпочтительных значений E24 включает все значения E12 плюс еще 12 для включения подбор более точных сопротивлений. В диапазоне E24 предпочтительные значения:

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2 и 9.1

В таблице ниже перечислены все номиналы резисторов из диапазона предпочтительных значений E24. Ты заметишь что есть 24 строки, содержащие основные значения резисторов, и столбцы в правом списке их десятилетние значения. В этот диапазон обычно входят резисторы с металлической пленкой, которые легко доступны в значениях выше 1 МОм — 1M0.

9022 9022 9022 9022 5622 9022 9022 5622 9022 9024 9022 9022 910R 9024 9022
1R0 10R 100R 1K0 10K 100K 1M0
1R1 11R 11024 9022 9022 9022 902 1R2 12R 120R 1K2 12K 120K н / д
1R3 13R 1302 902 9022 9022 9022 9022 9022 9022 9022 9022 902 1R5 15R 150R 1K5 15K 150K н / д
1R6 16R 1602 902 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 1R8 18R 180R 1K8 18K 180K нет данных
2R0 20R 2 00R 2K0 20K 200K нет данных
2R2 22R 220R 2K2 22K 2202 9022 902 902 902 902 902 902 902 902 240R 2K4 24K 240K н / д
2R7 27R 270R 2K7 27K 302 9022 9022 902 902 902 902 902 300R 3K0 30K 300K нет данных
3R3 33R 330R 3K3 33K 3302 9022 902 902 902 902 360R 3K6 36K 360K н / д
3R9 39R 390R 3K9 39K 390K н / д
4R3 43R 430R 4K3 43K 430K н / д
4R7 4R7 нет
5R1 51R 510R 5K1 51K 510K нет
5R6 5R6 н / д
6R2 62R 620R 6K2 62K 620K н / д
6R8 683 902 242 9022 9022
6R8 683 6R8 6242 9022 9022 9022 9022 нет данных
7R5 75R 750R 7K5 75K 750K нет
8R2 82R 820R 8K2 82K 82OK нет данных
9R1 91R 910R 9K3 9K1 Есть также таблицы E48 и E96, в которых есть еще больше значений. Резисторы в этих группы менее распространены и, как правило, имеют лучший рейтинг переносимости.

В таблице ниже показаны цветовые коды для предпочтительных значений E12 и E24. Обратите внимание, как первые два цвета в каждой строке одинаковы, и последний цвет в каждом столбце одинаков. Каждый столбец — декада, и каждая строка в этом столбце представляет собой отдельное значение E24.

Цветовой код резистора

для инженеров

Эта таблица поможет вам управлять цветовым кодом резистора, чтобы не сжечь схему из-за неправильного резистора.

Прямо под этим изображением находится небольшой учебник, который поможет вам в том же. Радоваться, веселиться!

Таблица цветов резистора

Начало работы

Резисторы

доступны в диапазоне различных значений сопротивления от долей Ом (Ом) до миллионов Ом.

Значения сопротивления, допуска и номинальной мощности обычно печатаются на корпусе резистора в виде цифр или букв, если корпус резистора достаточно большой, чтобы читать отпечаток, например, резисторы большой мощности. В большинстве случаев, когда резистор небольшой, например углеродистый или пленочный на 1/4 Вт, эти характеристики будут иметь цветовую маркировку. Эти цветные окрашенные полосы образуют систему идентификации, известную как цветовой код резистора.

Международная схема цветовой кодировки резистора была разработана много лет назад как простой и быстрый способ определения омического значения резистора независимо от его размера или состояния. Он состоит из набора отдельных цветных колец или полос в спектральном порядке, представляющих каждую цифру номинала резисторов.

Маркировка цветового кода резистора всегда считывается по одной полосе, начиная слева направо, при этом полоса допуска большей ширины, ориентированная вправо, указывает ее допуск. Путем сопоставления цвета первой полосы с соответствующим ей номером в столбце цифр цветовой диаграммы ниже идентифицируется первая цифра, которая представляет собой первую цифру значения сопротивления.

Что такое коды допусков?

Цвета на резисторе, такие как коричневый, красный, зеленый, синий и фиолетовый, используются в качестве кодов допуска только для 5-полосных резисторов. Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветных полосы + пустая «полоса»).

Пример: 1

На этом изображении вы видите его цвета Желто-Фиолетовый-Оранжевый-Золотой. Это соответствует 47 кОм с допуском +/- 5%.

Пример: 2

Здесь у нас есть резистор цвета зеленый-красный-золотой-серебристый, , который составляет 5,2 Ом с допуском +/- 10%.

Пример: 3

Резистор, окрашенный в цвет , бело-фиолетовый-черный , будет иметь сопротивление 97 Ом с допуском +/- 20%.Когда вы видите только три цветные полосы на резисторе, вы знаете, что это на самом деле 4-полосный код с пустой (20%) полосой допуска.

Пример: 4

Резистор цвета Оранжевый-Оранжевый-Черный-Коричнево-фиолетовый будет иметь сопротивление 3,3 кОм с допуском +/- 0,1%.

Пример: 5

Резистор, окрашенный в цвет Коричнево-зеленый-серый-серебристо-красный , будет иметь сопротивление 1,58 Ом с допуском +/- 2%.

Пример: 6

Резистор цвета синий-коричневый-зеленый-серебристо-синий будет 6.15 Ом с допуском +/- 0,25%.

Цветовой код резистора Видео

Руководство по цветовым кодам резистора

| Блог Simply Smarter Circuitry

Цветовая кодировка резистора

может быть сложной задачей. Зная, какие цветовые коды резисторов соответствуют определенным значениям сопротивления, можно сэкономить сотни долларов! Многие из наших резисторов на нашем сайте продаются по цене 0,10 доллара США или меньше, поэтому вы можете представить, насколько недорогой может быть замена одного резистора при использовании подходящих инструментов по сравнению с заменой всей печатной платы в сборе.

Для получения дополнительной помощи в определении сопротивления по цветовому коду резистора взгляните на наш удобный калькулятор цвета резистора , который свяжет вас напрямую со страницами соответствующих резисторов, если таковые имеются.

Если вы ищете электронные компоненты со скидкой, загляните на нашу новую страницу «Распродажа на складе», где на товары со скидкой до 90%.

Иногда определить цвет сгоревшего резистора бывает непросто. Следует иметь в виду, что вы всегда должны снимать резистор с платы перед измерением его сопротивления с помощью мультиметра, если вы не уверены в значении.Причина этого в том, что вы хотите убедиться, что существует только один путь между выводами вашего измерителя и проводом через резистор; если вы проводите измерения на незнакомой плате, могут быть следы, которые ведут к другим путям небесконечного сопротивление между ногами, искажающее фактическое измеренное значение.

Полезное, часто используемое руководство можно найти ниже. Как вы увидите, вы можете встретить резисторы с 4, 5 и 6 полосами. Имейте в виду, что цвета и соответствующие числовые значения не меняются между этими резисторами, все, что изменяется, — это положение множителя и допуск.

Руководство по цветовым кодам резисторов для 4-х, 5-ти, 6-ти диапазонов

Запоминание этих цветовых кодов резисторов может быть непростой задачей. Один полезный трюк, который вы, возможно, практиковали в школе, — это придумывать мнемонику в помощь. Одна из наших любимых мнемоник, вдохновленная русскими, которая интерпретирует таблицу цветовых кодов во фразу:

(0) Плохое (1) Пиво (2) Гниль (3) Наши (4) Молодые (5) Кишки (6) Но (7) Водка (8) Пойдет (9) Хорошо

0-черный

1-коричневый

2-красный

3-оранжевый

4-желтый

5-зеленый

6-синий

7-фиолетовый

8-серый

9-Белый

Хотя это и не электронная тематика, мнемоника определенно облегчила нам, специалистам по схемам, запоминание цветовых кодов резисторов.Следует иметь в виду, что мнемоника применяется только к первым нескольким полосам резисторов, последние две полосы всегда являются множителем (от 2-го до последнего) и допуском (последним). Обязательно используйте изображение выше, чтобы определить, какие цвета каким значениям соответствуют, и не полагайтесь на мнемонику. Мы надеемся, что эта статья оказалась для вас полезной, и если вы хотите купить резисторы или другие компоненты, загляните на нашу страницу разрешений на компоненты электроники.

Таблица цветов резистора

и калькулятор сопротивления

Резисторы

имеют стандартные цвета для обозначения значения сопротивления.По порядку цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый и белый. Считывание показаний резисторов — очень простая процедура, если вы воспользуетесь таблицей и формулой ниже.

Удерживая резистор золотой или серебряной лентой вправо, считайте показания резистора слева направо.

ЦВЕТ 1-я ЦИФРА 2-я ЦИФРА МНОЖИТЕЛЬ ДОПУСК
Черный 0 0 1 Серебро +/- 10%; Золото +/- 5%
Коричневый 1 1 10 Серебро +/- 10%; Золото +/- 5%
Красный 2 2 100 Серебро +/- 10%; Золото +/- 5%
Оранжевый 3 3 1 000 Серебро +/- 10%; Золото +/- 5%
Желтый 4 4 10 000 Серебро +/- 10%; Золото +/- 5%
Зеленый 5 5 100 000 Серебро +/- 10%; Золото +/- 5%
Синий 6 6 1 000 000 Серебро +/- 10%; Золото +/- 5%
Фиолетовый 7 7 10 000 000 Серебро +/- 10%; Золото +/- 5%
Серый 8 8 100 000 000 Серебро +/- 10%; Золото +/- 5%
Белый 9 9 1 000 000 000 Серебро +/- 10%; Золото +/- 5%

Сопротивление рассчитывается следующим образом:

Сопротивление = (1-я цифра x 10 + 2-я цифра) x множитель

Пример: Этот резистор, читаемый слева направо, имеет цветные полосы: КРАСНЫЙ, ФИОЛЕТОВЫЙ, ЖЕЛТЫЙ, СЕРЕБРЯНЫЙ.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
