Антенна для цифрового телевидения своими руками

Чтобы настроить на даче «цифру», нужна мощная дециметровая телеантенна с усилителем. С целью обеспечения высококачественного сигнала следует предварительно изучить ассортимент, а затем подобрать подходящую модель. Однако как поступить, если дача или загородный дом расположены довольно далеко от ближайшего магазина техники, а каналы необходимо настроить прямо здесь и сейчас? Есть альтернативное решение проблемы – антенна для цифрового телевидения своими руками . Собрать такое устройство реально из подручных средств при условии, что пользователь придерживается инструкций.

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

• кусачки, пассатижи, плоскогубцы;
• изоленту, скотч, клей;
• герметик с пластиковым стержнем;
• рулетку;
• желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.

V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Антенна «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.

Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.

Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.

Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

• трубки;
• уголки;
• кабель;
• полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

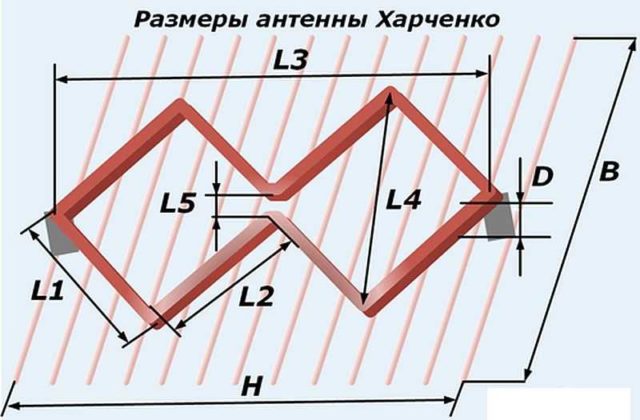

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.

Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Мы получили следующие параметры конструкции:

1. 13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
2. Пара 14-сантиметровых элементов.
3. Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
4. Ещё пара 14-сантиметровых комплектующих.
5. Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.

Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.

Приведём краткую пошаговую инструкцию по сборке антенны:

1. Зачистка антенного кабеля с обеих сторон.
2. Подключите провод к антенне, он должен выпирать на пару сантиметров.
3. Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
4. К другому концу припаивается штекер.
5. Сделайте ещё 2 дополнительных проводника.
6. Места, на которых осуществлялась пайка, нужно протереть.
7. Пластиковый штекер надевается на кабель.
8. Пайка моножилы к центральному входу.
9. Многожильный жгут закрепляется на боковом входе штекера.
10. Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.

Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.

Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.

Двойной или тройной квадрат для несложных задач

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.

Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.

Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
4. Направляющая должна быть настроена в сторону телевизионной вышки.
5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
7. Оптимальный материал для изготовления мачты – древесина.

Антенна «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
5. Отдельно приготовьте два провода по 22 см каждый.
6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Антенна, сделанная с помощью болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB- T2 . По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

Антенна для цифрового телевидения DVB-T2 своими руками

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Принцип работы антенны для цифрового телевидения

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

• трубку;
• уголок;
• медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
3. Экран и оплетка скручиваются в жгут.
4. Получаем два проводника.
5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
6. Залудите и сделайте еще 2 проводника.
7. Места пайки штекера протрите спиртом.
8. Наденьте на провод пластиковую часть штекера.
9. К центральному входу штекера припаивается моножила.
10. К боковому входу штекера припаивается многожильный жгут.
11. Обожмите захват вокруг изоляции.
12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

• Внутренняя сторона прямоугольника – 13 см.
• Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
2. Два элемента по 14 сантиметров.
3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
4. Еще два участка по 14 сантиметров.
5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

• 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
• 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
• дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
2. Нижняя стрела изготовляется  при помощи изолирующих электричество материалов: дерево, текстолит.
3. Расположите все рамки так, чтобы их центры были на одной прямой.
4. Прямую следует направить на ретранслятор.
5. Вибратор  должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Дециметровый диапазон:

Каналы	В	Р	А	Ш
21-26	158	170	91	152
27-32	144	155	83	139
33-40	131	141	75	126
41-49	117	126	68	113
50-60	105	113	60	101

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Дециметровый диапазон:

Каналы	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27-32	122	140	176	61	89	139
33-40	110	131	160	55	80	126
41-49	99	117	143	50	72	112
50-60	89	105	129	45	65	102

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
2. К правому краю вибратора нужно припаять оплетку фидера.
3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

1. Возьмите небольшую доску, которая станет основой будущей антенны.
2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

1. Отрежьте примерно 530 миллиметров кабеля.
2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

1. Хорошо промойте, а потом высушите банки.
2. Конец коаксиального кабеля нужно разделать.
3. Удалите изоляцию центральной жилы.
4. Скрутите оплетку.
5. Получив 2 проводника, прикрепите их к банкам.
6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
8. Прикрепите банки к пластиковой трубе или деревянной планке.
9. Расстояние рассчитывается индивидуально.
10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Антенна для уверенного приема цифрового ТВ

Здравствуйте Самоделкины и гости сайта! Сейчас по всей России транслируется цифровое телевидение, но не у всех оно устойчиво принимается. Намучился я со своей старой дециметровой антенной с усилителем, то показывает, то нет сигнала. Решил сделать новую антенну, которая без усилителя уверенно принимает цифровое ТВ. Вот рисунок самой антенны.

Для этого нам потребуются следующие материалы и инструменты.

Материалы: деревянный брусок длинной 0,7 -1,5 метра, сечением 20 * 40 мм

Алюминиевая или медная проволока толщиной 3 – 6мм, длинной 120мм; полоска фольгированного текстолита , размером 40 *50 мм, толщиной 1 – 2 мм;

Саморезы длинной 16 мм, винты и гайки М 3; телевизионный кабель сопротивлением 75 ом 5 – 10 метров; наждачная шкурка.

Инструменты: электродрель; сверла; отвертка; молоток; изолента; паяльник, припой, пинцет, тиски, напильник, канцелярский нож, клеевой пистолет и клей для него.

Собираем следующим образом.

Шаг -1.
Зачищаем брусок наждачкой, красим его любой краской, какая у вас есть.

Шаг -2.
В тисках изгибаем проволоку по размерам , которые указаны на рисунке.

Концы проволоки оставляем на 2 -5 см длиннее, затем изгибаем их по форме антенны, немного расплющиваем. Сверлим в них два отверстия диаметром 3 мм, и соединяем их при помощи заклепок из той же проволоки.



Шаг -3.
Место соединения с внешней и внутренней стороны обрабатываем напильником, для лучшего прилегания проволоки к текстолитовой пластине. В середине пластины делаем надрез медной фольги шириной 12 мм, и аккуратно удаляем ее канцелярским ножом.

В пластине сверлим два вертикальных отверстия по 4 мм, и два горизонтальных по 3 мм.

Шаг -4.
При помощи винтов и гаек М3 крепим антенну к пластине.

Зачищаем конец телевизионного кабеля. Экран кабеля паяем к левой медной полоске пластины, а центральную жилу – к правой. Кабель закрепляем изолентой по проволоке, как показано на фото.

Шаг -5.
Антенну закрепляем на брусок саморезами.

Место пайки заливаем клеем из клеевого пистолета, чтобы не окислялось. Закрепляем антенну на деревянном шесте, или на железной трубе. Устанавливаем ее на крышу дома, или на земле. Чем выше она будет поднята от земли, тем лучше будет прием ТВ каналов.

Подключаем кабель к телевизору и проверяем качество приема каналов ТВ. Антенна должна быть направлена в сторону ближайшего телецентра. Все самоделка готова.

Я живу на низменной территории, и далеко от телецентра, но, тем не менее эта антенна устойчиво принимает цифровое ТВ, даже без усилителя.

Нужна вам такая антенна, или нет – решать вам. За две недели, как я установил эту антенну сигнал больше не пропадал ни разу. Желаю всем вам успехов в вашем творчестве. До новых встреч.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простая, но довольно эффективная антенна для DVB-T2 (цифрового ТВ)

Еще одна самоделка, для скучающих дома 😉

Понадобилась пара антенн для цифры, в местах «не самого лучшего приема»… пошел по магазинам (это было еще до самоизоляции 🙂 — если относительно бюджетно, то полное Г. Более дорогое внешне прилично, но как работает под вопросом.

Решил замутить самоделку. Как-то стремно было «крутить» антенну из отрезка кабеля, (хотя по слухам работает) -хотелось чего-то простого, но более приличного и продвинутого 🙂

На самом деле, изготовленная мною не кардинально сложнее, но как-то «солиднее» что ли. Да и результаты ее проверки весьма воодушевили, поэтому решил набросать небольшое описание что и как, вдруг еще кому покажется полезным 😉

… если даже мои уличные котики имеют «нормальную» антенну на своем домике, как же самому быть без антенны?! 🙂
Проволока еще не вся закончилась, сейчас что-нибудь соберем! 😉

В описываемых местах, ранее у меня использовались самодельные широкополосные логопериодические антенны, еще со времен «начала перестройки» наверное 😉
Они неплохо работали в аналоге и не только на ДМВ, но «цифра им, почему-то, оказалась не по зубам». Не особо вникал в суть причин, снял их и стал размышлять, чем заменить.
Вот одна из них, ждет места на «мусорке» 🙂

Самоделку будем собирать «по мотивам» двойного квадрата Харченко.

Ее немало хвалят и ругают в сети, отчасти из-за того, что существует много разновидностей антенны. Имеются различные вариации изготовления и согласования -нет единого мнения о некоторых элементах и особенностях конструкции.

Я выбрал что-то среднее между найденными вариантами и рассчитал под свой «размер». Получилось относительно просто и, как оказалось, неплохо работоспособно! 🙂

Немного истории

В начале 60-х годов прошлого века, нашим соотечественником, Харченко К. П. была разработана простая плоская зигзагообразная антенна с хорошими характеристиками.

Авторское свидетельство № 138277 на изобретение под названием «Диапазонная направленная антенна» Константину Павловичу Харченко было выдано в 1961 г. (по его заявлению от 16 июня 1960 г.). В том же году были опубликованы материалы в журнале «Радио» для повторения радиолюбителями.

Антенна не критична к материалам и размерам при изготовлении, имеет простое хорошее согласование с кабелем снижения, в ней удачно сочетаются кратные элементы синфазной антенной решётки с одной точкой питания.

Теория и расчеты

Описываемая антенна, в теории, имеет диаграмму направленности «восьмерку» по горизонтали и относительно высокий коэффициент усиления, который дополнительно можно увеличить, при использовании отражателя/рефлектора.

Для получения максимального усиления на всех каналах, необходимо изготавливать антенну примерно на середину диапазона между используемыми мультиплексами.

Найти (для расчетов) частоты мультиплексов, используемых в Вашем регионе, несложно,

например запросом вида «dvb-t2 частоты каналов»+ «Краснодар»

у меня нашлось подобное:

Середина, между двумя «моими» мультиплексами, это 700МГц — на эту частоту и будем рассчитывать антенну.

За основу расчета размеров антенны, возьмем рисунок ее автора

Высчитываем длину волны:λ = 300 / f [m]
300/700 = 0.428м, примерно 43см
длина каждой стороны ромба λ/4 =43/4= 10.75

Суммарная длина необходимого нам материала (11см*8=88см)- менее метра.
Расстояние между контактами снижения, куда будем припаивать кабель, 10-12мм (стандартное значение у этой антенны для частот ниже 900МГц).

Я буду изготавливать простую антенну, без рефлектора, однако, для дополнительного увеличения усиления этой антенны, его вполне возможно установить сзади нее

например из металлической сетки/решетки для гриля, фольгированного материала или просто металлической пластины.
Его размеры должны быть примерно процентов на 20 больше размеров антенны и расположен он должен быть на расстоянии ƛmax/7.
Для моего случая: длина волны (39канал) 300/618, получается….49/7= то есть порядка 7см

Для тех, кому лень самому заниматься расчетами

— можете использовать онлайн-калькулятор, результаты лишь слегка будут отличаться от мною полученных.
Вот, например такой -здесь сразу вводятся частоты двух мультиплексов и получаем размеры антенны (без рефлектора)
Или другой вариант, с рефлектором -хочу правда заметить, что во втором варианте используется несколько иной вариант расчета, отличающийся от авторского.
Подразумевается антенна с углами отличными от 90° и удаление рефлектора рассчитывается как λ/8

Для изготовления полотна антенны рекомендуется использовать алюминий или медь (медь хорошо паяется) диаметром от 3мм и выше — чем больше диаметр, тем более широкополосной получается антенна.
Можно использовать трубки, толщина стенок непринципиальна, так как используется только поверхность материала (по-сути можно фольгой обмотать любой диэлектрик для получения необходимого материала).
Однако, на мой взгляд, проще всего купить метр медной проволоки большого сечения в магазине электротоваров.

Сборка антенны

Очистим от изоляции кусок провода длиной метр.

мне «попался» провод диаметром 4.5мм

Из инструмента понадобятся тиски и молоток. Отмеряем примерно по 11см и изгибаем под углом 90°

В конечном результате нужно получить такую «геометрическую» фигуру 🙂

Лишнее обрезаем и спаиваем концы. Должно получиться что-то похожее…

Припаиваем кабель, как показано на фото.

Кабель прокладываем по одной из сторон квадрата и закрепляем хомутами.
Такое расположение кабеля необходимо для его согласования (есть разные мнения, не все соглашаются с данным утверждением).

При использовании рефлектора, полотно антенны в крайних точках квадратов можно крепить и с помощью металлических стоек, например припаять на остатки такой же медной проволоки — там точки с нулевым потенциалом (выделено зеленым цветом). В остальных местах крепление допускается только через диэлектрик.

Испытания

Ну и наконец проверка работоспособности и примерная оценка качества полученной антенны.

С проверкой собственно говоря все просто — включили, работает! 🙂
А что бы оценить, а «стоила ли овчинка выделки», сравним параметры принимаемого сигнала от изготовленной антенны, с уже используемой мною на даче, с заявленным коэффициентом усиления 11dBi

Антенна установлена на мансарде дачного домика, на расстоянии примерно 16км от вышки телецентра

Самоделку повесил примерно на такой же высоте, внутри помещения.

Уровень сигнала: слева заводская стационарная антенна/справа самоделка

На первый взгляд разница всего в 1% (95 против 94) — но это не совсем правильное сравнение, так как внешняя антенна у меня подключена через сплиттер, который дополнительно ослабляет сигнал.

Оценка качества работы антенны

Попробуем сделать более корректное сравнение, подключаясь через вход сплиттера.
Ну и кроме того, для наглядности, добавим количество участников 🙂

Список антенн, принимающих участие в сравнении:

1. Внешняя антенна Funke BM 4551 наружная дальнего действия, заявленный коэффициент усиления, из некоторых источников (покупал в Юлмарте), до 16dB

2. Имеется старенькая рамочная ДМВ антенна, от ТВ Электроника 313д, надо сказать при всей простоте, очень неплохая антенна, поэтому и сохранилась 😉

3. Сгонял в магазин- купил для сравнения в обзоре одну из самых дешевых, типа симметричного вибратора
(100% самая покупаемая пенсионерами, из-за низкой цены).

Все «замеры» буду проводить в одной точке, максимально близко расположенной ко внешней антенне — ее местоположение опытным путем подбиралось по максимуму сигнала, поэтому можно утверждать что условия приблизительно одинаковые

Итак, уровень сигнала с внешней антенны мы уже видели 95% (на момент текущих измерений показывало 94%), ее берем за эталон.
Все сравнения делаем подключая антенны ко входу на сплиттере, к которому обычно подключена внешняя антенна.

Рамочная антенна, от Электроники 82% на 39 мультиплексе и 66% на 60

Бюджетная с «рогами» 🙂 — 62%/38% (на грани пропадания трансляции)

Двойной квадрат — 92% на обоих мультиплексах, примерно на пару процентов меньше от внешней

Ради любопытства, решил проверить работу рефлектора, который несложно изготовить из любой металлической сетки, пластины или даже фольги… РЕАЛЬНО заметно работает!
Уровень поднялся до 96%!, что даже выше от стационарной, с заявленным коэффициентом усиления от 11dB.

Самое любопытное- предмет, который я использовал в качестве рефлектора! 🙂

Фольги в доме не нашлось, из совсем доступного с металлической поверхностью необходимых размеров, была… крышка ноутбука (он у меня имеет металлический корпус).
Но главное результат! Понятное дело, ноут я «привязывать» к антенне не собираюсь, да и хватит мне ее усиления и без рефлектора 🙂

Вывод:

Могу смело рекомендовать к повторению! Просто, «дешево и вкусно»…

Одно из самых простых, комнатных креплений антенны… обычными присосками — если повезет с направлением на телецентр 😉

Следующая антенна, «рекомендуемая для повторения»… логопериодическая 😉

С Вами были «очумелые ручки» 😉
Всем удачи и хорошего настроения! ☕

Антенна для цифрового телевидения своими руками: схемы и чертежи

Цифровое телевидение плотно вошло в нашу жизнь, однако оно требует определенное специальное оборудование, такое как антенну и приставку. В данной статье будет рассказано о том, как может быть сделана антенна для цифрового телевидения своими руками. Такая антенна способна будет принимать телесигнал Т2. Такое приспособление имеет крайне низкую себестоимость и по своему качеству может полностью заменить заводской прибор.

В материале будут приведены несколько подробных инструкций, какие материалы для это потребуются, какой порядок действий должен быть выполнен, а также как подключить такую самодельную цифровую антенну к своему телевизору. Для наглядности в статье содержится много фотографий, схем, а также несколько видеороликов.

Антенна для цифрового телевидения своими руками.

Устройство для приема цифрового телевидения

Не будем вдаваться в различия принципа распространения аналогового и цифрового сигнала, эта информация мало о чем скажет простому пользователю. Поговорим о конкретных решениях, способных обеспечить уверенный прием для DVB-T2 цифрового эфирного телевидения в различных условиях. Производством антенн занимаются как российские, так и зарубежные производители. По качеству все представленные модели во многом сходны, главное правильно подобрать подходящий для вашей местности вариант. Какую антенну используете?

В зоне устойчивого сигнала с задачей вполне справится комнатная антенна. В прямой видимости ретранслятора хорошо работает простая пассивная конструкция без усилителей. Но в большинстве случаев все-таки купите активную антенну с усиливающим устройством. Подбирать усилитель необходимо под определенные условия, даже перенос устройства в другую комнату может привести к ухудшению приема. Такой вариант — одно из самых бюджетных решений для цифрового эфирного телевидения, который успешно работает в городских условиях на расстоянии от вышки до 20 км.

В зоне среднего по качеству приема стоит выбирать уже узконаправленные модификации антенн, типа «волновой канал». Такой вариант вполне подойдет для дачи или загородного дома, устанавливают подобные модели и в условиях плотной городской высотной застройки, характеризующейся наличием отраженного сигнала. Антенна способна обеспечить уверенный прием только при правильном подборе усилителя и максимально точном наведении на источник трансляции. Такие устройства широко применялись и для аналогового телевидения. Поэтому, если у вас не было проблем с его приемом при наличии антенны этого класса, то и цифровые каналы вы настроите без проблем. Для местности с неуверенным приемом зачастую используют антенны логопериодического типа.

Практика применения таких конструкций показала высокое качество получаемого сигнала даже на значительном удалении от источника, при наличии дополнительных помех и значительном влиянии отраженных сигналов. Антенны также работают в связке с подобранным под нее усилителем. Не стоит забывать и возможности наиболее распространенных на текущий момент антенн, которые в народе называют «сушилками» или «полячками». Они вполне справляются с приемом как аналогового, так и цифрового телевизионного эфирного сигнала.

В отдельных случаях для DVB-T2 может потребоваться переделка конструкции, которую выполнить сможет не каждый. Поэтому, если подбор усилителей и настройка положения не дает результатов, задумайтесь о покупке другой модели.

Как сделать антенну для цифрового ТВ своими руками

Хотите сэкономить и вас есть хотя бы небольшой опыт в радиоэлектронике? Тогда вполне можно собрать несколько модификаций самодельных антенн, которые вполне справятся с приемом цифрового сигнала. Для опытных мастеров не будет проблемой сделать логопериодические или волновые приемные устройства. Сейчас без проблем можно найти чертежи с указанием точных размеров. Но существуют и более простые модели, которые успешно работают практически во всех регионах РФ. Заслуживают внимания такие варианты: Любители пива вполне могут использовать пару алюминиевых банок.

Просто закрепите на подходящей основе и припаяйте к одной из них центральную жилу антенного провода, а к другой его экранирующую оплетку. Практика показала, что такая простая конструкция способна принимать цифровой сигнал не хуже шестиэлементной антенны логопериодического типа. Чуть сложней конструкция у антенны из алюминиевого диска, который просто разрезается в нижней части. Но такая модель требует подключения через согласующий трансформатор, параметры которого подбираются для каждого конкретного случая. Наиболее простой вариант можно получить, используя только антенный кабель, который изгибается в виде петли, длиной порядка 53-63 см. Следует отметить, что устойчивый прием с такой антенной возможен только в зоне уверенного приема, поэтому смотреть с ней телепрограммы в цифровом качестве получиться не везде.

Прежде чем решать, какую антенну выбрать для цифрового ТВ, посмотрите на модификации, уже используемые вашими соседями. В большинстве случаев уже на этом этапе можно существенно сократить перечень подходящих для вашей местности моделей. Правда и тогда усилитель придется подбирать уже индивидуально, ведь даже небольшое смещение в пространстве способно повлиять на качество и устойчивость принимаемого сигнала. Ну а лучшим выходом будет все-таки покупка заводской антенны, тем более, что стоимость представленных в продаже модификаций вполне приемлема.

Как сделать антенну для цифрового ТВ своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

• устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
• более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
• высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
• доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его.

Схема цифрового телевидения.

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер. Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив.От правильного размещения антенны зависит стабильность сигнала и качество изображения.
3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

• запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
• поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
• базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки. Для изготовления потребуются:

• пищевая алюминиевая фольга;
• отрезок стандартного коаксиального кабеля;
• малярный или канцелярский скотч;
• тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
4. Сдвинуть экран и скрутить его в отдельную жилу.
5. Согнуть каждый отрезок по форме окружности.
6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
8. Скрутить экран в отдельную жилу.
9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
13. Установить штекер на обратном конце коаксиального кабеля.
14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

Антенна из картонной коробки.

Как изготовить всеволновую антенну

Желающие сэкономить на покупке могут изготовить антенну для приема цифрового сигнала самостоятельно, выбрав одну из конструкций, которые описаны ниже.

Из коаксиального кабеля

Простейшей конструкцией антенны можно считать кусок коаксиального кабеля длиной 2-3 м, который имеет на одном конце штекер. Свободный конец очищается от наружного слоя изоляции, экран сплетается в отдельный проводник и отводится в сторону. Затем по небольшому кусочку срезается изоляция центрального провода. После этого провод располагают на окне или подоконнике, подбирая подходящее место опытным путем. Следует отметить, что такая конструкция работоспособна только на расстоянии уверенного приема, где сингал довольно мощный. При большом удалении от ретранслятора или расположении приемника в зоне плотной застройки необходимо применять другие конструкции антенн.

Антенна из коаксиального кабеля.

Из двух лепестков

Этот вариант антенны для телевизора изготавливается из пары небольших металлических пластин, имеющих форму равнобедренного треугольника, и двух деревянных или пластиковых реек. Между этими элементами натягивается медная проволока с диаметром 2-4 мм.

Шаг крепления проволоки на рейках составляет 25-30 мм. Треугольные основания соединяются между собой пайкой на расстоянии 10 мм друг от друга, проволока также припаивается к треугольникам. Для соединения с телевизионным приемником применяется коаксиальный кабель РК75. Экран провода подключается на рейке (место обозначено желтой точкой), а центральный провод — на место соединения треугольников. В зонах плохого приема антенну рекомендуется использовать совместно с усилителем.

Цифровая антенна.

Бабочка

Для более устойчивого приема сигнала эфирного телевидения применяется антенна типа «бабочка». Самодельное устройство подобной конструкции можно использовать в домашних условиях и на даче. Оно обеспечит хорошее качество приема только при устойчивом сигнале вещания. Для изготовления устройства приема понадобятся материалы и инструменты из списка:

• доска с длиной не менее 600 мм и шириной около 70 мм, толщина может быть любой, но желательно 15-20 мм;
• одножильный медный провод с диаметром проводника не менее 4 мм;
• саморезы по дереву или металлу и шайбы;
• коаксиальный кабель РК75;
• штекерный разъем для антенны;
• рулетка;
• бокорезы;
• отвертка с крестообразным жалом;
• нож для зачистки проводов;
• паяльник с мощностью 40-60 Вт;
• припой и флюс для пайки.

Антенна-бабочка.

Антенна для цифрового ТВ своими руками собирается следующим образом:

1. Выполнить разметку доски, которая будет служить каркасом антенны, в соответствии со схематичным чертежом, приведенным ниже. Расстояние между вертикальными рядами отверстий равно 25 мм. Отверстия расположены на одинаковом удалении от кромок доски.
2. Нарезать провод на 8 отрезков по 375 мм и два — по 220 мм.
3. Удалить изоляцию с центральной части каждого длинного отрезка на участке около 25 мм.
4. Согнуть кабели в форме буквы V с одинаковыми отрезками. Расстояние между концами должно составлять 75 мм.
5. Установить V-образные отрезки на доске при помощи саморезов. Для плотной фиксации под головки саморезов следует подложить шайбы.
6. Перед затяжкой саморезов смонтировать дополнительные короткие соединители. На коротких проводах необходимо удалить изоляцию на местах контакта с V-образными проводниками.
7. Подключить коаксиальный кабель к нижнему ряду саморезов.

Дополнительный материал по теме: Как подключить антенну к телевизору.

Из пивных банок

Антенны подобной конструкции обеспечивают устойчивый прием сигнала метрового и дециметрового диапазона, в том числе и DVB T2. Собираются из двух алюминиевых или жестяных банок емкостью по 0,33-0,5 литра. Кроме этого, для изготовления потребуется:

• деревянная или пластиковая направляющая штанга с длиной около 500 мм, на которой будут установлены банки;
• коаксиальный кабель типа РК75 для подключения;
• штекерный антенный разъем;
• изолента;
• скотч;
• бокорезы;
• рулетка;
• отвертка с крестообразным жалом;
• саморезы и шайбы;
• паяльник с мощностью не менее 40 Вт;
• припой и флюс для пайки алюминия и сплавов на его основе.

Антенна из пивных банок.

Процедура изготовления и сборки не займет много времени и состоит из следующих шагов:

1. Выполнить отверстия в дне банок диаметром до 6 мм. Отверстия можно пробить отверткой, а затем сгладить кромки круглым напильником.
2. Очистить конец кабеля от изоляции на расстояние 250-270 мм. Обрезку изоляции нужно проводить аккуратно, чтобы не перерезать тонкую проволоку экранировки.
3. Расплести экранирующую оплетку, скрутить ее в отдельную жилу и защитить при помощи изоленты.
4. Очистить центральный провод от изоляции на 25-30 мм.
5. Пропустить жилу из экрана и центральный провод через отверстия в крышке и дне банки.
6. Установить банки на направляющей штанге горловинами напротив друг друга. Расстояние между ними должно быть в пределах 75 мм.
7. Закрепить детали при помощи скотча или изоленты.
8. Припаять провода ко дну банки. Место пайки предварительно зачистить и обработать флюсом.
9. Установить на другой конец коаксиального кабеля штекер для подключения к разъему на приемном устройстве.
10. Опытным путем определить место приема наиболее сильного и устойчивого сигнала и закрепить антенну.

Существует второй вариант изготовления антенны, при котором провода коаксиального кабеля не припаиваются, а прижимаются саморезом, вкрученным в крышку банки. Направляющая штанга вставляется в отверстия на дне и крышке емкости. Фиксация деталей осуществляется за счет плотного контакта по периметру отверстия. Такая схема сборки комнатной антенны значительно проще, но не обеспечивает хорошего контакта в месте соединения кабеля и банок.

В случае установки антенны на открытом воздухе рекомендуется защитить элементы путем надевания на них защитного чехла из пластиковых бутылок с обрезанным дном.

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

• алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
• в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
• небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
6. Спаять выходы усов в определенной последовательности (приведено на схеме).

Как сделать логопериодическую антенну

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Изготовление дециметровой антенны.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры. Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель/

Кольцевидная антенна для цифрового ТВ.

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм. Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Антенна в виде рамки.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала). Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Петлевая антенна из трубы.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Цифровая антенна своими руками | Строительный портал

Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

Оглавление:

1. Особенности современного телеэфира
2. Простая цифровая антенна своими руками: требования к устройству
3. Антенна для цифрового тв своими руками: характеристика приема
4. Антенна для цифрового тв своими руками: технология изготовления
5. Эфирные цифровые антенны руками из пивных банок
6. ДМВ антенна для цифрового телевидения своими руками

Особенности современного телеэфира

Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.

Простая цифровая антенна своими руками: требования к устройству

Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

Антенна для цифрового тв своими руками: характеристика приема

Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.

Антенна для цифрового тв своими руками: технология изготовления

Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

Эфирные цифровые антенны руками из пивных банок

Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

ДМВ антенна для цифрового телевидения своими руками

Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

• второй по длине вибратор должен иметь запас частотной мощности;
• далее производится расчет самого длинного диополя;
• после этого добавляется еще один заданный частотный диапазон.

Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

Цифровая антенна своими руками видео:

Антенны для общественных сетей своими руками

05.11.2014 / Энди Ганн

Для людей во всем мире, планирующих или создающих беспроводные сети, стоимость и доступность оборудования часто могут быть проблемой. Обычно существует несколько моделей беспроводных маршрутизаторов, но они, как правило, предназначены для домашнего или офисного использования и не предназначены для установки на открытом воздухе. Кроме того, большинство антенн маршрутизаторов предназначены для подключения к ближайшим устройствам в пределах 100 метров или меньше.

Помня об этом ограничении, многие общественные беспроводные сети решают создавать специальные антенны Wi-Fi, чтобы расширить диапазон и возможности беспроводных маршрутизаторов в своих сетях. Обычно это означает, что беспроводные маршрутизаторы, используемые в общественных сетях, должны иметь внешние антенны. Если у вас дома есть маршрутизатор в форме прямоугольника или коробки, скорее всего, антенны находятся внутри устройства. Многие современные маршрутизаторы имеют внешние антенны — маленькие пластиковые цилиндры (размером с ручку или карандаш), выходящие из задней или боковых сторон коробки.Их часто можно удалить и заменить на специальные антенны.

Я всегда поражаюсь, когда вижу самодельные антенны, и особенно впечатляюсь, когда вижу, что антенны используются так, как я раньше не думал. Когда я столкнулся с документацией на веб-сайте AlterMundi об их пользовательских антеннах и о том, как они используются в общественных сетях в Аргентине, я был заинтригован.

AlterMundi — общественная организация в Аргентине (с партнерами по всему миру), которая строит общественные беспроводные сети.Впервые я встретился с несколькими их организаторами на Международном саммите по беспроводным сетям в сообществах (IS4CWN) 2013 года в Берлине. Я видел их презентацию о том, как они строят свои собственные антенны, но, пока я не прочитал документацию на веб-сайте, я не понимал, как они их используют.

Использование

AlterMundi интересно тем, что они используют две цепочки MIMO (несколько входов и выходов) в недорогих потребительских маршрутизаторах для выполнения отдельных функций. Краткое руководство по Wi-Fi MIMO: большинство потребительских маршрутизаторов с высокой пропускной способностью (N300, N450, N900 и т. Д.) использовать несколько антенн для подключения к устройствам с несколькими «потоками» данных. Это сложно визуализировать, но представьте, что вместо того, чтобы пытаться увеличить одну трубу, вы можете использовать несколько труб одновременно. Вы могли бы пропустить больше воды по этим трубам, верно? Взгляните на пример ниже.

Wi-Fi без MIMO , стандартная пропускная способность:

Двухпотоковый MIMO Wi-Fi , что примерно вдвое превышает стандартную пропускную способность:

Хотя у вас может быть больше каналов, они по-прежнему подключены к одному радио в маршрутизаторе (и в вашем ноутбуке или телефоне).«Радио» — это микросхема внутри маршрутизатора, которая отправляет и принимает сигналы.

Например, ниже приведен пример устройства Wi-Fi с одним радиомодулем. Он может выполнять несколько задач одновременно, например, предоставлять точку доступа для пользователей, к которой они могут подключаться, и ссылку сетки для подключения к другим узлам. Однако использование одного канала ограничено, например, канал 11 Wi-Fi в диапазоне 2,4 ГГц. Все коммуникации на этом узле будут использовать этот единственный канал и конкурировать за время соединения.

Если у вас есть маршрутизатор с несколькими радиомодулями внутри, вы можете разделить функции или выполнить несколько подключений по разным каналам. Ниже приведен пример маршрутизатора этого типа. У вас может быть точка доступа Wi-Fi для пользователей на радиоканале 1, а соединения ячеистой связи — на радиоканале 2. Это позволяет установить гораздо больше соединений и снизить конкуренцию за время на беспроводном канале, поскольку два радиомодуля могут использовать разные каналы (канал 1 и канал 11 на 2.Диапазон 4ГГц). Это увеличивает производительность и пропускную способность, но делает маршрутизаторы более дорогими и сложными.

В обоих приведенных выше примерах используется технология MIMO. К каждому радиомодулю подключены две антенны, которые могут удвоить пропускную способность для пользовательских устройств. Если бы нас не волновала пропускная способность, мы могли бы делать еще много интересного. AlterMundi использует три разные конфигурации антенн для своих узлов сетки:

1. Две всенаправленные антенны. Они обеспечивают сигнал по всему узлу сети, идентичный тому, как работает домашний или офисный маршрутизатор. Если узел установлен снаружи, он может подключаться на больших расстояниях, но обычно только до 100 метров или около того.

1. Две дальние тарелочные антенны. Они обеспечивают только соединения на большие расстояния для подключения удаленных точек в сети, а не для обеспечения покрытия вокруг ячеистого маршрутизатора. Они могут соединяться с другими узлами на расстоянии до нескольких километров.

1. Одна всенаправленная антенна и одна тарелочная антенна для дальней связи . Всенаправленная антенна создает зону вокруг маршрутизатора для подключения пользователей или других узлов сети, но только на небольшом расстоянии. Направленная параболическая антенна создает соединение на большом расстоянии, но может потребоваться аналогичная параболическая антенна на другом конце для создания надежного соединения. Это может сократить разрыв между узлами, которые находятся далеко, и кластером узлов, которые находятся поблизости.

Подробнее о том, как эти узлы построены с использованием готовых беспроводных маршрутизаторов и самодельной посуды, см. В документации AlterMundi (на испанском языке).

Эти конструкции интересны тем, что они упрощают преодоление разрыва между линиями дальней связи и локальными ячеистыми сетями и значительно снижают затраты. Обычно требуется отдельная антенна и маршрутизатор Wi-Fi для обеспечения междугороднего соединения на каждом конце канала. Это будет подключаться к другому маршрутизатору с всенаправленными антеннами, которые будут обеспечивать подключения к пользователям, другим узлам ячеистой сети или обоим.

Например — рассмотрим сценарий ниже. Два кластера домов разделены несколькими километрами. Обычно сигналы Wi-Fi от роутеров на крыше не достигают этого. С помощью нескольких маршрутизаторов, модифицированных для использования направленных тарелок, эти два сетевых кластера можно объединить в единую сеть.

Однако этот подход не лишен недостатков. Как я упоминал ранее, эти конструкции разделяют две цепочки MIMO и используют их для разных целей. Это снижает доступную пропускную способность для устройства Wi-Fi вдвое.Вместо максимальных 130 Мбит / с максимальная пропускная способность будет 65 Мбит / с (приблизительно). Это связано с тем, что маршрутизатор не может использовать несколько подключений к одному устройству, поскольку он ограничен одним потоком для каждой антенны, которые подключаются к очень отдельным и удаленным устройствам.

Несмотря на этот недостаток, я думаю, что во многих случаях преимущества делают его очень полезным. И, как показал AlterMundi, он работает довольно хорошо. Если вам известно о каких-либо других сетях, которые пробуют такие вещи или строят антенны своими руками, мы хотели бы услышать об этом больше.Свяжитесь с нами в списках обсуждений Commotion или разработчиков и расскажите нам о своих экспериментах!

---

Техническое примечание:

Я упростил некоторые технические моменты в статье выше. В частности, сегодня многие маршрутизаторы являются двухдиапазонными, что означает, что они одновременно используют каналы как 2,4 ГГц, так и каналы 5 ГГц. Это обеспечивает две «сети» на одном маршрутизаторе, хотя обычно они подключают вас к одним и тем же ресурсам. Большинство пользовательских устройств, таких как ноутбуки и телефоны, поддерживают только версию 2.Диапазон 4 ГГц, но многие современные устройства теперь поддерживают оба.

Технически для каждого из этих диапазонов требуется отдельный радиомодуль — один, работающий на частоте 2,4 ГГц, а другой — на частоте 5 ГГц. Когда я обсуждаю несколько радиостанций в статье выше, я просто ссылаюсь на один диапазон за раз. «Двойные радиоустройства», о которых я говорю, представляют собой два радио в одном диапазоне, поэтому я упоминаю два отдельных канала в диапазоне 2,4 ГГц.

AlterMundi использует маршрутизаторы TP-Link WDR3500, которые являются двухдиапазонными и, следовательно, с двумя радиомодулями.Они по-прежнему поддерживают только один канал на каждом диапазоне. Чтобы маршрутизатор поддерживал несколько каналов в одном диапазоне, он должен быть многоадресным и многодиапазонным. Это быстро обойдется вам дорого, потому что, если вы хотите поддерживать два канала на двух диапазонах, потребуется , четыре радиомодуля . Три канала на двух диапазонах? Шесть радиостанций .

Кроме того, для снижения затрат потребительские маршрутизаторы, такие как ранее упомянутый TP-Link, передают сигналы для каждого диапазона на одну антенну.Поскольку они находятся на разных частотах, сигнал 2,4 ГГц и сигнал 5 ГГц не мешают. Каждый поток MIMO получает свою собственную антенну, поэтому совместное использование антенны происходит дважды. Поэтому, когда AlterMundi производит свои собственные антенны, они должны поддерживать как 2,4 ГГц, так и 5 ГГц для дальних антенн. Вот что делает его таким крутым!

Сделай сам Создай свою собственную антенну HDTV

Отправлено 29 июля 2008 г. . Рубрики: Развлечения, Дом и сад, Без категории | Теги: Цифровое телевидение, Сделай сам, Сделай сам, скромная жизнь, HD-антенна, HDTV, Жить с ограниченным бюджетом |

Обратите внимание: 6 июля 2009 г. я опубликовал обновленную версию этой статьи, которая включает 4 ключевых момента, которые должна иметь каждая хорошая антенна на LivingWellonABudget.com под названием Разъяснение перехода на цифровое ТВ после передачи данных, часть 2: Как построить собственную антенну HDTV своими руками и сэкономить деньги

Дополнительные сведения и предыстория см. В сообщениях блога:

Разъяснение перехода к цифровому телевидению, часть 1: что это для вас? Что вам нужно знать сейчас объясняет, почему произошел переход на цифровое телевидение, какие преимущества вы можете получить, понимая переназначение каналов UHF / VHF, почему у вас могут возникнуть проблемы с приемом и какой вариант DTV лучше всего подходит для вас?

, а также Как утилизировать старую приставку спутникового ресивера вместо покупки цифрового преобразователя

Следите за обновлениями и подпишитесь на www.LivingWellonaBudget.com Часть 3 «Объяснение перехода к цифровому телевидению» — это незавершенная работа, которая предоставит подробную информацию о том, как построить простую, но очень уникальную компактную антенну VHF / UHF (т. Е. Низкий КСВ в очень широком диапазоне). ширина полосы, высокое усиление, направленность и масштабируемость). Дизайн разработан «нестандартно» и очень отличается.

Это исходное сообщение в блоге от июля 2008 г .:

телеканала сейчас транслируют как аналоговые (VHF), так и цифровые (UHF) сигналы.В феврале 2009 года аналог уйдет. Некоторые из станций вернутся к старому назначению каналов, которое будет в более высоком диапазоне VHF. TVfool.com предоставит вам всю информацию о станциях, каналах и диапазонах сигнала в вашем районе. Также на HDTVPrimer

есть несколько определений и хороших объяснений по основам работы с антеннами для начинающих.

Мой самый первый пост был о переходе с кабельного телевидения на бесплатное цифровое телевидение и о том, как я это сделал. В этом посте я упоминаю, что в настоящее время использую кроличьи уши, расположенные поверх моего телевизора.Я также упоминаю, что мой отец, настоящий компьютерщик в лучшем смысле этого слова, обязался построить мне лучшую антенну, которую я еще не получил. Я думаю, что он подумывает о дизайне и упаковке для отправки из Массачусетса в Калифорнию, скорее всего, с моей сборкой. Он также работает полный рабочий день менеджером по продажам в ИТ-индустрии, поэтому его свободное время для хобби ограничено.

Вот фотография одной из антенн, сделанных моим отцом, которую он сейчас использует дома с плоским экраном HDTV.Он разработал его для станции UHF HDTV, распространенной на рынке Бостона (например, от 500 до 650 МГц). Он говорит, что он работает как чемпион и принимает все станции в районе Бостона на уровнях сигнала от 9 до 10. Его дом находится на уровне моря, антенна находится в помещении на втором этаже, а станции находятся на расстоянии от 24 до 28 миль. прочь.

Антенна имеет длину 18 дюймов и 7 элементов, самый длинный из которых составляет 15 дюймов, и она работает также (возможно, немного лучше), чем db4 или двойной квад, который он также сделал. Мой отец сделал эту антенну (элементы и штангу) из алюминиевого ложа 1/2 ″ x 1/16 ″, который он купил в домашнем центре Lowes примерно за 8 долларов.Конструкция довольно проста. Он использовал нейлоновые винты и гайки, чтобы изолировать и соединить 2 штанги вместе. Элементы крепились к стреле 4-40 болтами и гайками. Часть, которая выглядит как хвост на конце антенны, называется ответвителем, который представляет собой трансформатор импеданса для преобразования с 300 Ом на 75 Ом.

Антенна, показанная выше, основана на довольно сложной антенне LPDA (Log Periodic Dipole Array), разработанной правительством США. Выбор конструктивных параметров для получения точных технических характеристик конструкции антенны должен быть адаптирован к конкретной задаче.Это требует сложных математических вычислений, которые мой отец использовал для выполнения онлайн-калькулятора JAVA. Если вы не инженер или математик, он может не подойти для начинающих строителей антенн.

По словам моего папы, сделав его длиннее с большим количеством элементов, он превзойдет все, что вы можете сделать или купить. Его также можно масштабировать для покрытия от VHF до UHF. Он считает, что это его лучшая попытка на сегодняшний день, хотя он постоянно ищет способы улучшить его или «построить лучшую мышеловку». С этой целью мой отец прочесал свою местность в поисках выброшенной или неиспользованной спутниковой тарелки Dish TV, чтобы спроектировать антенну.Это включает проверку бесплатного «сарая» на его городской свалке.

Если вы хотите узнать, как создать собственную ТВ-антенну высокой четкости и другие технические проекты своими руками, отличный ресурс — это форум на веб-сайте LumenLab. Есть гораздо более простые, но очень функциональные конструкции, о которых можно узнать в ветке об антеннах HDTV. Например, двойная или четырехрядная антенна-бабочка (также известная как DB2 или DB4), которую можно купить по цене от 50 долларов. Многие из этих реализаций дизайна могут быть легко созданы обычным человеком и использовать обычные повседневные предметы и инструменты, которые у вас, вероятно, лежат дома или в гараже, такие как клеевые пистолеты, проволочные вешалки для одежды, картон, древесный лом, металлические винты, шайбы и т. Д. алюминиевая фольга.На YouTube есть хорошее видео о том, как собрать антенну HDTV из проволочных вешалок для одежды.

Вот пример DB4, размещенного Squeeto на форуме LumenLabs, сделанного из медной проволоки, синтетической строительной древесины и дешевых охлаждающих стоек.

Вы можете найти там посты моего отца под именем участника Serndipity (так пишется). Также ищите сообщения Pitman2, а также различные дизайны, модификации и множество полезных советов.

Нравится:

Нравится Загрузка…

Связанные

Оставить комментарий

Комментарии RSS Feed

Где форма комментариев?

Нужна ли мне отдельная антенна для каждого телевизора?

Я получаю много вопросов от людей, которые хотят получить бесплатное телевещание с использованием антенны, но у которых есть несколько телевизоров. Я знаю несколько способов передать антенный сигнал на все телевизоры в вашем доме. Я расскажу о них ниже.

Метод №1: отдельная антенна для каждого телевизора

Самый простой способ сделать это — просто иметь отдельную комнатную антенну (например, Mohu Leaf) для каждого телевизора. Проблема в том, что некоторые из ваших телевизоров могут быть на стороне дома, вдали от телевизионных станций. Возможно, один из ваших телевизоров находится в подвале, где может быть плохой прием. Если у вас есть сильные сигналы в вашем районе (введите свой почтовый индекс в Поиск станций, чтобы увидеть), вы все равно сможете получить все нужные каналы везде в вашем доме, поэтому, возможно, это не имеет значения.Но есть вероятность, что некоторые из ваших телевизоров будут иметь худший прием, чем другие, из-за расположения в вашем доме.

Итак, не ходите и не покупайте целую кучу антенн. Просто возьмите один и убедитесь, что он работает со всеми вашими телевизорами, прежде чем приобретать антенну для каждого телевизора. Я рекомендую лист Моху.

Этот сайт не принадлежит розничным торговцам или производителям. Это независимый обзорный сайт, который получает компенсацию от продавца или производителя (без каких-либо дополнительных затрат для вас) при покупке по партнерским ссылкам на этом сайте.Я лично тестирую и / или исследую каждый продукт или услугу, прежде чем рекомендовать их. Как партнер Amazon, я зарабатываю на соответствующих покупках.

Метод № 2: Одна антенна с использованием неиспользуемой домашней проводки кабельного или спутникового телевидения

Это наиболее элегантное решение. Если у вас когда-либо было кабельное или спутниковое телевидение, в вашем доме есть проводка, необходимая для бесплатного распределения телевизионных сигналов с антенны! Если вы можете узнать, где он подключается к кабельной линии, и отключить его, , вы можете подключить антенну к этому кабелю и использовать его для распространения бесплатного ТВ по всему дому!

Это потребует небольшой детективной работы.Загляните в свой гараж, подвал или за пределы дома, чтобы увидеть, где кабель кабельной компании подключается к вашему дому. В месте подключения должна быть распределительная коробка. Если у вас был спутник, посмотрите, откуда в ваш дом входит кабель от спутниковой антенны. Обратите внимание, что вам могут потребоваться специальные инструменты для его отключения, и это может быть нарушением правил кабельной / спутниковой компании, чтобы возиться с их оборудованием, просто имейте в виду.

Если вы можете отключить сигнал от кабельной компании, теперь вы можете подключить антенну в любом месте дома, где есть розетка для кабельного телевидения.Вероятно, лучшим местом будет верхний этаж, то есть самая высокая точка в вашем доме.

Также, если вы это сделаете, я бы рекомендовал добавить усилитель (см. Ниже).

Примечание: вы не можете использовать этот метод, если вы используете коаксиальный кабель для доступа в Интернет. Кабель должен быть полностью отключен от любого спутника или кабеля, будь то телевизор или Интернет.

Метод № 3: Одна антенна для многих телевизоров с использованием новой кабельной разводки

Если в вашем доме еще нет коаксиального кабеля, проложенного через него, вам придется подключить его самостоятельно.Если у вас только один телевизор и длина вашего кабеля короткая (скажем, 30 футов или меньше), вы можете обойтись подключением антенного кабеля напрямую к телевизору.

Если у вас несколько телевизоров и длина кабеля короткая, вы можете использовать разветвитель, например, этот:

Но в большинстве случаев вам понадобится добавить усилитель, и поэтому вы захотите использовать усилитель-распределитель для разделения сигнала на все телевизоры:

Усилитель-распределитель должен располагаться рядом с антенной, чтобы сигнал усиливался как можно скорее:

Если у вас много кабелей для прокладки, вы можете хотите вложить деньги в катушку кабеля и специальный набор, который позволяет отрезать нестандартную длину и прикреплять разъемы на каждом конце. Вот мой набор инструментов и принадлежностей для этого:

Инструменты для обрезки собственного коаксиального кабеля до длины

Начиная с верхнего левого угла, у нас есть устройство для зачистки кабеля, устройство для обжима кабеля и катушка кабеля. Во втором ряду слева у нас есть универсальный инструмент, который разрезает, зачищает и прикрепляет разъемы и, наконец, разветвитель.

Это может стоить меньше, чем покупка предварительно обрезанного кабеля, и вы сможете сделать его идеально правильной длины, вместо того, чтобы иметь большой провисание (что некрасиво и ухудшает сигнал). Обязательно приобретите кабель «RG6»! Более дешевый кабель ухудшит ваш ТВ-сигнал.

Если вы переживаете все эти проблемы, вам следует подумать о том, чтобы просто использовать антенну на крыше или чердаке, если это возможно в вашем доме. Антенна на крыше или чердаке обеспечит наилучшее качество сигнала и максимальное количество каналов. Наружная антенна или антенна на чердаке будет лучше, чем комнатная.

Прежде чем делать что-либо из этого, я рекомендую купить одну антенну и опробовать ее на каждом телевизоре.

Вот мои рекомендуемые инструменты и расходные материалы, если вы хотите использовать собственный кабель:

Метод № 4: Одна антенна с Tablo — Беспроводная связь!

Tablo — это домашний видеорегистратор (цифровой видеорегистратор), который работает с антенной телевещания. Подключите антенну и смотрите телепередачи в прямом эфире и в записи на любом домашнем телевизоре, подключенном к потоковому проигрывателю, например Roku.

По сути, вы подключаете одну антенну к Tablo, и она передает сигнал на все боксы Roku в вашем доме.Теперь для этого требуется, чтобы у вас была коробка или стик Roku, или каждый телевизор, что вы можете или не хотите делать. Посмотрите это видео, в котором это объясняется:

Но бонус в том, что Tablo TV предлагает запись на жесткий диск, который вы к нему подключаете. Так что, если вам нужна возможность записи, Tablo может быть для вас.

Метод № 5: Одна антенна с Amazon Fire TV Recast

Это очень похоже на предыдущий метод, за исключением того, что он использует цифровой видеорегистратор Amazon Fire TV Recast.Тот же принцип: подключите антенну к Recast и смотрите ее на всех телевизорах в вашем доме. Единственное отличие состоит в том, что вам понадобятся Amazon Fire TV Stick на всех телевизорах, на которых вы хотите смотреть свои записи.

Подводя итоги

Какое решение вы выберете, зависит от вашей ситуации. Проще всего обзавестись отдельной антенной для каждого телевизора. Но не каждый телевизор может получить одинаково хороший прием. Если у вас дома есть кабели для кабельного телевидения, вы можете использовать их и иметь только одну антенну.Наконец, если вам нужна возможность записи и не возиться с длинными кабелями, подумайте о Tablo или Recast вместе с потоковыми проигрывателями для каждого телевизора.

Надеюсь, это поможет! — Брайан

Сделай сам — Цифровые рекламные носители

Используйте свой компьютер и дисплей с нашим программным обеспечением!

Начните свою рекламную сеть сегодня всего за 99 долларов США или 149 долларов США

PRO версия $ 99, в которой используются телевизоры WordPress и SMART

Стандартная версия 149 долларов (требуется ПК с нашим программным обеспечением):

Мы создали пакет только для программного обеспечения, чтобы помочь многим людям, желающим начать свой собственный прибыльный бизнес Digital Signage с ограниченным бюджетом.Это также хороший вариант для стран, в которые мы не можем поставлять рекламные серверы из-за Home Land Security или очень высокой стоимости доставки. Попробуйте наше программное обеспечение Ad Server сегодня и посмотрите, совместима ли ваша компьютерная система и насколько просто все это работает. Эта версия работает с маленькими или большими ПК на базе Windows.

Загрузите БЕСПЛАТНЫЙ обзор бизнеса здесь

Этот пакет для тех из вас, у кого есть базовые навыки работы с ПК и есть старая или новая дополнительная компьютерная система, просто сидящая дома, этот пакет для вас.Мы предлагаем вам приобретать системы, которые использует DAM для обеспечения единообразия и максимальной совместимости программного обеспечения по мере обновления и добавления функций в программное обеспечение.

Это все, что вам нужно сделать после активации учетной записи за 149 долларов
(включая ваши годовые 99 долларов и одну активированную систему за 50 долларов)

Все, что вам нужно, — это базовый компьютер с загруженной и работающей Windows XP — Window 8, клавиатура, мышь и монитор или телевизор. После регистрации и загрузки нашего установочного пакета вы можете стать частью нашей рекламной сети DAM и сразу же начать свой собственный бизнес в области цифровых рекламных щитов.После того, как вы присоединитесь к нашей системе и загрузите свое программное обеспечение, вы можете создать столько систем серверов объявлений, сколько захотите, активируя каждую из них всего за 50 долларов. Вы несете ответственность за свои компьютерные системы и дисплеи. Если вам нужен профессиональный веб-сайт, созданный для вашего нового бизнеса в DAM, мы можем сделать это и для вас за 99 долларов.

Самостоятельная поломка:

1. Присоединитесь к сети DAM и получите доступ к веб-сайту, который используется для управления всеми рекламными серверами — стоит 99 долларов в год
2. Загрузите программное обеспечение сервера объявлений и активируйте его для каждой системы, которой вы хотите управлять — стоит 50 долларов, каждая и требуется один раз.
3. Бизнес-сайт для продажи и приема рекламы через Интернет — стоит 99 долларов. необязательно и не требуется, но рекомендуется.

DAM использует несколько типов компьютеров Mico из-за их мощности, размера и вариантов монтажа. Мы предпочитаем системы Lenovo ниже лучших. Lenovo IdeaCentre Q180, Q190 300 Stick, который доступен с рядом опций, включая беспроводной пульт дистанционного управления с клавиатурой и трекболом. Доступен ряд опций, позволяющих адаптировать систему к вашим потребностям.Мы не используем дополнительный DVD-привод для работы с цифровыми вывесками.

Стандартные функции будут включать встроенный Wi-Fi, 4 порта USB 2.0, 160–250 Гбайт HD, 1-2 Гб оперативной памяти и выходы VGA и / или HDMI. В зависимости от того, какая система используется. Stick PC поставляется с 32 ГБ твердотельной оперативной памяти, и это все, что вам нужно.

Нравится:

Нравится Загрузка …

Лучшая цена на цифровую телевизионную антенну — Выгодные предложения на цифровую телевизионную антенну от глобальных продавцов цифровых телевизионных антенн

Отличные новости !!! Вы попали в нужное место для приобретения антенны цифрового телевидения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая цифровая телевизионная антенна вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели цифровую телевизионную антенну на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цифровой телевизионной антенне и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенна для цифрового телевидения по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Atlanta Digital TV — Установка телевизионной антенны

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ ЦЕНУ ДОМАШНЕЙ ТВ-АНТЕННЫ ПРЕДЛОЖЕНИЕ НА АДРЕС ПО ЭЛЕКТРОННОЙ УПРАВЛЕНИЮ

ATLANTA DIGITAL Телевизор

Ваш источник для приема цифровых сигналов Atlanta и HD

ТВ Каналы «FREE » с эфирной антенной

Продажа и установка цифровых телевизионных антенн

770-973-1027

телеканалов с Антенна!

Если вы недавно потеряли несколько каналов ПЕРЕСКАНИРУЙТЕ телевизор

Хорошо Прощай, ежемесячная плата за ТВ и повышение цены долларов

Прощай, КАБЕЛЬНОЕ и СПУТНИКОВОЕ ТВ!

Благодаря цифровому преобразованию 2009 ACT и прекращению аналогового телевидения их стало более 100 БЕСПЛАТНЫЕ цифровые телеканалы Atlanta и HD-каналы, которые можно принимать с помощью цифровой телевизионной антенны и вашего HD-телевизора со встроенным цифровым тюнером или цифрового преобразователя Блок тюнера можно добавить к любому старому телевизору для приема новых цифровых сигналов.Атланта занимает второе место в стране по количеству доступных цифровых каналов. Вы планируете сбросить кабель или Satellite и сэкономить на этом ежемесячном счете, который может составлять до 1000 долларов и более в год? В настоящее время миллионы семей переходят на БЕСПЛАТНОЕ беспроводное вещание (OTA). они называют это теперь, когда ТВ-изображение в красивом несжатом HD и доступно так много каналов. Чтобы дополнить свои антенные телеканалы, просто добавьте устройство потокового ТВ, например Roku, Apple TV или Amazon Fire TV с приложениями или другие для тысяч программ и фильмов Over-the-Top (OTT).Никакого кабеля или спутника не требуется, только приличное широкополосное соединение. Некоторые телевизоры в наши дни Smart TV со встроенными потоковыми приложениями, готовыми к работе.

Atlanta Digital TV продает и устанавливает жилых и коммерческие телевизионные антенные системы, которые позволят вам принимать цифровые и HD-каналы Атланты (см. нашу страницу со списком каналов Атланты). Мы можем предоставить вам комплект главной домашней антенны для эфирный прием на всех телевизорах в вашем доме. Хотя доступно более 100 каналов, многие из них могут вас не интересовать, как спутниковые и кабельные, а некоторые и более низкие. электростанции могут не приниматься по вашему адресу, основные сетевые каналы высокой мощности являются обязательными и обычно принимаются.Есть много новых каналов, доступных в эфире, например никогда раньше. Есть фильмы, телесериалы, погода, новости, игровые шоу, комедии, испанский, религиозный, исторический, торговый и другие каналы, доступные на всех местных каналах Атланты, которые вы знаете, и основные сети, которые вы привыкли смотреть по кабелю или через спутник.

Goodbye Comcast, Att U-verse, Charter Cable, Satellite

Поймите, вы не будете принимать «популярные кабельные или спутниковые каналы» в эфир, такие как ESPN, HGTV, CNN, Disney, History, A&E, но есть новые и менее дорогостоящие способы их приема, чем кабельные и спутниковые.Некоторые бесплатные антенные телеканалы входят в базовые пакеты кабельного и спутникового телевидения и есть аналогичные каналы бесплатно с антенной. Cable даже взимает с вас плату за бесплатные каналы в Атланте. В это сложно поверить, но почти все телешоу или сериалы можно найти где-нибудь в Интернете. (платно и бесплатно) для просмотра, когда вы хотите просмотреть его на своем телевизоре.

Отличный спутник антенного ТВ в потоковом устройстве. Если вам все еще нужны популярные кабельные / спутниковые каналы по более низкой цене Стоимость есть услуги потокового канала, доступные в соответствии с вашим бюджетом и дополняющие ваш антенный телевизор.Но затем вы вернетесь к нескольким сотням долларов в год на дополнительные каналы по сравнению с БЕСПЛАТНЫЙ телевизор после установки антенны. Если вы в основном смотрите телепередачи в прямом эфире, местные новости и национальные спортивные состязания, наслаждайтесь телешоу по запросу, например на Netflix, Hulu, Amazon Prime и фильмах на потоковые устройства или смарт-ТВ, все будет в порядке. Потратьте эти ежемесячные деньги на что-нибудь еще.

Цифровое эфирное ТВ и HD прием с помощью антенны может быть очень сложным в метро Атланты из-за диапазона Uhf, используемого в настоящее время, и множества холмов и деревьев Атланты, которые могут влияют на прием.Никто не может гарантировать, что все каналы будут приниматься на ваш адрес все время, но большинство крупных станций высокой мощности будут приняты без проблем с подходящая антенна, подходящая для вашего адреса и установки от Atlanta Digital TV. Многие адреса принимают от 50 до 80 или более каналов с антенной, установленной на крыше или чердаке с высоким коэффициентом усиления. Несколько адреса даже получают более 100 каналов. Итак, перед покупкой и попыткой установить антенную систему самостоятельно, вы обнаружите, что она не обеспечивает надежного приема после нескольких часов или дней работы. установка и расходы только для того, чтобы в конечном итоге изображение на вашем любимом канале постоянно зависало или не принимало все необходимые сетевые каналы, подумайте о том, чтобы позвонить нам.Мы видели это все слишком часто. Чаще всего мы видим, что антенны, приобретенные покупателем, просто не подходят для их адреса, либо представляют собой антенну неправильного типа, либо разрекламированные ненужные антенны в Интернете. Вы сэкономите время, деньги и разочарование, когда вы вкладываете деньги в нашу профессиональную установку. Правильно сделанная установка антенны прослужит десятилетия.

Реализовать хороший онлайн-обзор антенны в Тампе, Флорида или Чикаго, Иллинойс, вероятно, не подойдет для Атланты и вашего уникального адреса.И будьте осторожны, если найдете или попросите кого-нибудь произвести установку на стороне или попросите мастера установить антенну для вас, вы получите то, за что платите. Может потребоваться час или больше только для достижения пика и балансировки всех каналов на адрес, поскольку каждый адрес уникален для приема и имеет свои уникальные характеристики приема. Иногда может потребоваться проверка двух разных антенн, чтобы найти ту, которая лучше всего работает по тому или иному адресу. Это может быть разница между приемом или отсутствием приема каналов без проблем.Иногда необходимо усилить слабые сигналы или усилитель-распределитель. Сигналы также могут быть иногда слишком сильный, или один канал будет подавлять более слабый канал, и потребуется использовать аттенюатор для ослабления сигналов. В некоторых областях настройка многолучевых сигналов может быть сложной задачей. Плюс, выяснить и перенаправить кабельную сеть вашего дома для антенных каналов на ваш телевизор может быть непосильной и очень сложной задачей …

Аналоговое телевидение, один канал на частоту * Цифровое телевидение, несколько каналов на частота

Благодаря нашему многолетнему опыту работы с телевизионными антеннами и нашей профессиональной качественной работе, вам понравится максимальные преимущества безотказной домашней антенны и начало работы. Мы установили больше телевизионных антенн, чем кто-либо в районе метро Атланты, что обеспечивает непревзойденный опыт и знание приема ТВ. Будьте осторожны с сайтами онлайн-бронирования услуг на дому, которые просто находят кого-то в своем списке в вашем почтовом индексе, чтобы принять платное направление для установки антенны и у вас нет инструментов, инвентаря, знаний для профессиональной установки антенны, так как они не устанавливают телевизионные антенны на постоянной основе. Мы знаем это, потому что нас часто просили отремонтировать такие установки.Наши цены справедливы и конкурентоспособны с ценами на других рынках по всей стране. Мы используем только высококачественные антенны и материалы.

Вы найдете «немногие» могут соответствовать нашему опыту , профессионализм, и инвентарь. В Atlanta Digital TV установка вашей главной домашней антенны будет выполняться Владельцем, , который является техником по электронике, инженером телестанции, техником спутниковой связи и техником антенных систем. Обращаясь к нам, владелец будет обладать многолетним опытом. и его обширный опыт, поскольку он будет устанавливать вашу антенну, а не наемный молодой человек, родившийся в эпоху кабельного и спутникового телевидения, это трудно назвать ценой.Вы выигрываете в конце когда вы используете Atlanta Digital TV.

Эти маленькие комнатные антенны плоского типа и другие будут принимать некоторые близкие или сильные каналы, как и вешалка для одежды, и это может быть нормально для телевизора в ванной для канала или нескольких каналов, которые они могут принимать утром, но для основного семейного телевизора, вероятно, нет. Они также хороши для тестирования прием по вашему адресу. Но эти комнатные плоские антенны просто не могут принимать достаточно сигнала через стены и соседние дома, чтобы обеспечить надежный беспроблемный прием.Мы Найдите людей, которые попробуют их на некоторое время, а затем, когда им надоест ненадежный прием, они позвонят нам для настоящей антенны и установки. Всегда требуется большее усиление сигнала антенны, чем требуется при ваш адрес.

Многие из новых цифровых телевизионных антенн гораздо менее заметны, чем большие логопериодические антенны старого типа с длинные и короткие стержни на них, и их можно установить на более короткую мачту на крыше. На крыше необходимо установить множество антенн, но если они подходят и прием хороший, можно установить на чердаке. может хорошо работать.У некоторых людей есть навыки и инструменты для установки своих собственных главных телевизионных антенн, но если вы подумываете об установке антенны самостоятельно, посмотрите эту забавную ссылку на видео, если у вас есть несколько минут. Люси вставляет ТВ-антенну перейти к 10 минутам для развлечения

……. Телеканалы приходят со многих башен ……. .. Вот почему баланс приема может быть жестким..

Можем ли мы установить или исправить это для вас?

Если у вас есть собственная антенна или вы решили купить и опробовать собственную антенну и крепление на мачте установка, а затем поймете, что это не для вас, после того как вы переступили потолок или упали с лестницы или крыши, мы можем дать вам расценки, чтобы установить его для вас, но, пожалуйста, знайте, слишком часто мы обнаружите, что приобретенная вами антенна не может быть хорошим выбором, и мы можем или будем неохотно устанавливать ее, зная о возможных результатах, которые могут быть менее подходящими для надежного приема и один будет счастлив.В рекламе, маркетинговых материалах и интернет-рекламе много шумихи вокруг телевизионных антенн и их диапазона приема. Примером может служить широко продаваемый «маленький» тип лавы. 150-мильные антенны с маленьким роторным двигателем. Это бросает вызов физике и распространению телевизионного сигнала! ВЕДРО! Если кто-то другой установил вашу антенну, потому что вы не нашли нас ранее, и он не работает так, как вы ожидали, мы, вероятно, сможем это исправить. Свяжитесь с нами и сообщите свои данные.

……………… Главная ТВ-антенна ……………..

Теперь просто добавьте потоковое телевидение! Смотрите наше потоковое телевидение Страница устройств.

________________________________________

________________________________________

Ничего особенного Поменял, антенна ТВ только стала лучше

«Я получил картинку, держи ее прямо здесь!»

SATPRO Atlanta / Atlanta Digital TV SERVING ATLANTA С 1991 г.
