Дифференциальный автомат. Виды и работа. Устройство

Рассмотрим один из видов защиты – автомат дифференциального тока, или дифференциальный автомат. Это устройство включает в себя функции устройства защитного отключения и автоматического выключателя. Оно обеспечивает защиту контролируемой цепи от токов короткого замыкания и перегрузочных токов, работая в качестве автоматического выключателя. Также дифференциальный автомат защищает человека от возможного удара электрическим током в результате токов утечки, не допускает пожара вследствие повреждения изоляции токоведущих элементов электроустановки, выполняя при этом функции УЗО.

Виды

Разделение дифавтоматов на виды осуществляется по их характеристикам. Рассмотрим основные разновидности таких устройств.

Тип электрической сети

Все устройства защиты выбирают по числу фаз электрической сети. Существуют дифференциальные автоматы для эксплуатации в однофазной сети 220 вольт, для трехфазной сети 380 вольт. На корпусе устройства есть соответствующее обозначение. Трехфазные модели оснащены нулевым полюсом и тремя полюсами фаз. Его размеры значительно больше, в отличие от однофазной модели, на которой имеется полюс фазы и ноля. На первой картинке слева – однофазный автомат, справа – трехфазный.

Параметры тока

Номинальный ток обозначается буквой «С» рядом с числом нагрузки тока в амперах.

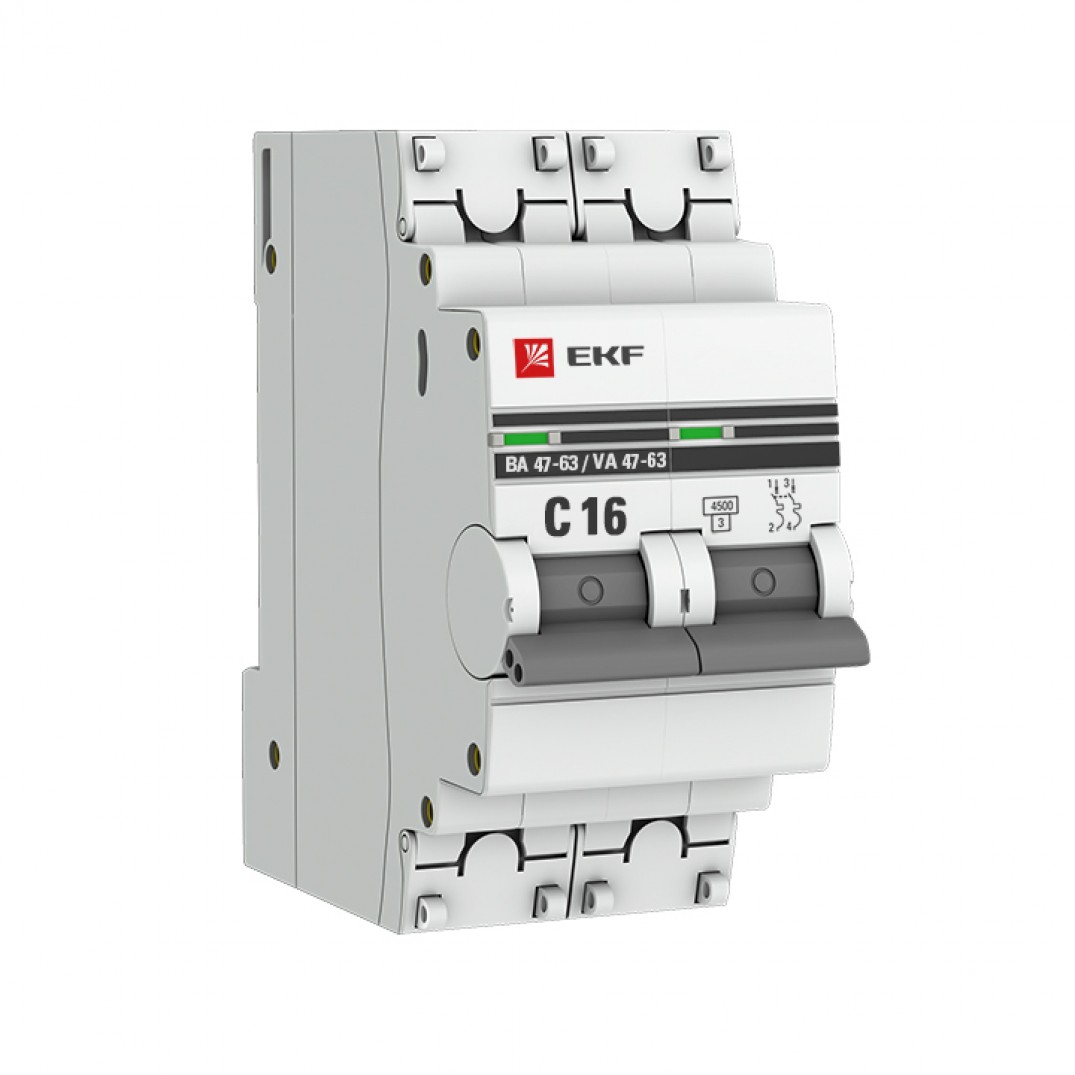

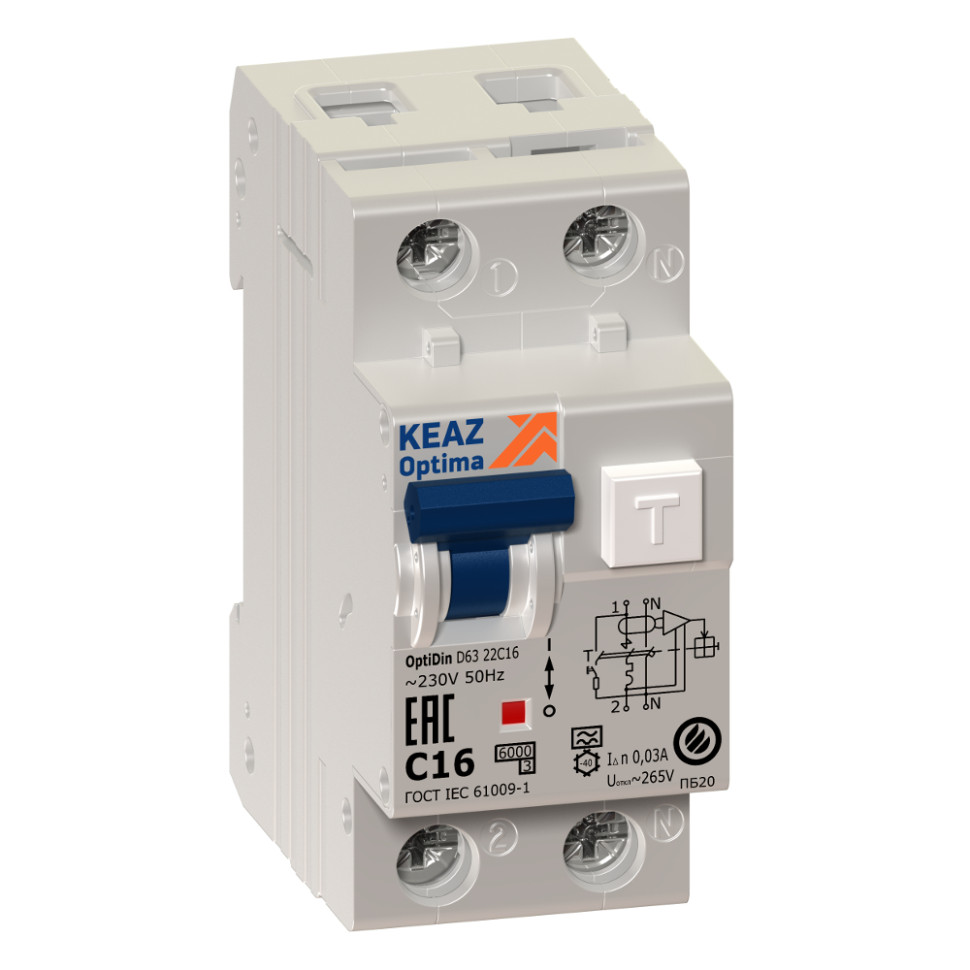

В быту популярными стали дифавтоматы С16. Остальные виды используются реже. Ток утечки обозначается символом Δ, а справа от этого символа указывается ток в миллиамперах. В цепях освещения чаще всего используются дифавтоматы с номинальным значением тока утечки 10-30 мА. Из них для одиночных сетей применяют автоматы на 10 мА, а в групповых сетях на 30 мА. Защита с номинальным током утечки 100-300 мА применяется для входных дифавтоматов.

Многие потребители в момент запуска расходуют намного больше энергии, чем при дальнейшей работе. Такие токи называют пусковыми. Они во много раз могут превосходить эксплуатационные токи.

Для того, чтобы не прекращалась подача электроэнергии при запуске мощного электродвигателя, дифференциальный автомат работает так, что отключение выполняется только при значительном превышении его номинального тока.

По параметру тока, при котором срабатывает защита при запуске мощных потребителей, дифференциальные автоматы делятся на типы:
  • В – выдерживает перегрузку от 3 до 5 раз.
  • С – перегрузка от 5 до 10 раз.
  • D – отключение питания происходит при возрастании тока от 10 до 20 раз.

Если к сети питания подключено малое количество устройств с небольшой мощностью, то лучше всего подходит тип В. В городских квартирах и домах рекомендуется подключать дифференциальные автоматы типа С. На промышленных производствах, оснащенных силовым оборудованием, устанавливают защиту типа D. Тип защиты обозначается рядом с током номинала на корпусе автомата.

Класс защиты

Этот параметр означает, на какие виды токов реагирует дифференциальный автомат.

AC — Для синусоидального переменного тока
A  — Для синусоидального переменного и пульсирующего постоянного
B  — Для переменного, импульсного, постоянного и сглаженного постоянного
S  — Выдержка времени отключения 200-300 мс
G  — Выдержка времени отключения 60-80 мс

В квартирах и собственных домах чаще всего применяются типы защит АС и А. Из них наиболее распространена защита А-класса, так как основная часть устройств потребителей оснащена электронным управлением. Например, светодиодная подсветка и некоторые виды люстр управляются с помощью электроники. АС-класс устанавливают в загородных дачах и домах, не имеющих электронных устройств.

Класс ограничения тока и отключающей способности

Дифференциальный автомат имеет класс токоограничения, по которому можно определить быстродействие обесточивания линии питания при появлении критических значений тока.

Класс токоограничения имеет цифровое обозначение:
  • 1 – медленный.
  • 2 – средний.
  • 3 – быстрый.

С повышением класса возрастает и стоимость дифавтомата. В прямоугольнике изображена отключающая способность, а класс токоограничения под ней в квадратике.

Условия эксплуатации

Основная часть дифавтоматов эксплуатируется в теплых отапливаемых помещениях, и рассчитана на работу в диапазоне -5 +35 градусов. Если дифференциальный автомат необходимо установить вне помещения, то применяют другой тип автоматов, так как в зимнее время температура может опуститься до более низких значений. Для таких случаев существуют морозоустойчивые автоматы, способные работать при более низких температурах.

На корпусе таких автоматов имеется специальный значок снежинки.

При всех аналогичных характеристиках морозоусточивые модели имеют стоимость выше, по сравнению с другими моделями.

Внутреннее устройство

Конструкция дифавтомата может быть электронной или электромеханической. Электронные модели получают питание от фазного провода. При отсутствии электроэнергии такие дифавтоматы не способны выполнять свои функции. Поэтому наиболее надежными считаются электромеханические автоматы, которые для работы не нуждаются в отдельном источнике электроэнергии, и могут работать в любой ситуации.

Чтобы самостоятельно проверить тип дифавтомата, понадобится простая батарейка и два куска провода. Один отрезок провода необходимо подключить к одному полюсу батарейки, а второй проводник ко второму полюсу.

Далее, включаем автомат и оголенными концами проводников касаемся контактов автомата вверху и внизу, создавая эффект замыкания и утечки тока. Если защита сработала, то дифавтомат является электромеханическим, так как он способен функционировать и выполнять свои задачи без внешнего питания.

Устройство и принцип работы

Дифференциальный автомат состоит из защитной и рабочей части. Защитная часть автомата представляет собой модуль дифзащиты, который отвечает за ток утечки на землю (дифференциальный ток). Также, в модуле происходит преобразование электрического тока в механическое воздействие на специальную рейку, которая выключает питание. Этот механизм и является рабочей частью дифавтомата.

Модуль защиты обеспечивается питанием путем последовательного подключения с автоматическим выключателем. Модуль защиты оснащен вспомогательными устройствами, такими как электронный усилитель, с обмоткой электромагнитного сброса, а также дифференциальный трансформатор, который выявляет остаточный ток.

Чтобы проверить работоспособность модуля защиты, корпус дифавтомата оснащен кнопкой «Тест». Если нажать на эту кнопку, то происходит имитация тока утечки, и при исправном автомате питание должно отключиться.

В дифавтомате в качестве датчика дифференциального тока используется специальный трансформатор, так же как и в устройстве защитного отключения. Действие этого трансформатора заключается в преобразовании тока утечки в проводах, которые подают электроэнергию на устройство защиты.

Если нет неисправностей изоляции проводов, либо к токоведущим элементам никто не прикоснулся, то тока утечки нет. При этом в проводниках фазы и ноля протекают одинаковые токи.

Такими токами наводятся одинаковые магнитные потоки, направленные навстречу друг другу, в магнитопроводе трансформатора. В итоге во вторичной обмотке ток равен нулю, а магнитоэлектрическая защелка, являющаяся чувствительным элементом, не срабатывает.

При появлении утечки тока, например, если кто-то прикоснулся к проводу фазы, либо повредилась изоляция, нарушается баланс магнитных потоков и тока.

В это время во вторичной обмотке появляется электрический ток, приводящий в движение магнитоэлектрическую защелку, которая действует на расцепляющий механизм автомата и систему контактов.

Похожие темы:

Дифференциальные автоматы двухполюсные ABB серий DSh301R, DS201 тип АС

Дифференциальные автоматические выключатели ABB серии DS.

Для защиты людей и животных от поражения электрическим током в случае прикосновения к электроприборам или кабелям разработаны специальные устройства защитного отключения.

Это касается всех видов контакта — и прямого, то есть прикосновения к оголенному проводу, и косвенного, то есть касания элементов электротехники под напряжением.В случае повреждения или неудовлетворительного состояния изоляции проводов и кабелей также возникает риск утечки тока и, как следствие, пожароопасная ситуация.

Дифференциальные двухполюсные автоматы компании ABB предназначены для экстренного размыкания электрических сетей в случае опасности. Они могут быть использованы в помещениях любого типа — жилых домах, промышленных и административных зданиях, торговых помещениях. Широкая линейка моделей позволяет подобрать необходимое устройство для каждой электрической сети.

Модели дифференциальных выключателей типа DSH941R предназначены для номинального тока от 6 до 40А, то есть к данному устройству можно подключать кабель сечением не более 16мм2. Аппараты DSH941R можно использовать только для переменного тока, они нечувствительны к импульсным дифтокам, которые могут возникнуть при работе с люминесцентными лампами.

При выборе дифференциального двухполюсного автомата необходимо определиться с характеристиками:

— характеристики срабатывания — A, B, C, D, K или Z

< >А – для размыкания цепей с большой длиной электроповодки, а также для защиты полупроводниковых устройств

< >В – подходит для осветительных сетей общего назначения

< >C – для размыкания цепей с умеренными пусковыми токами (например, трансформаторы или двигатели)

< >D – для размыкания цепей с большими пусковыми токами и в сетях с активно-индуктивной нагрузкой

< >K – подходит для сетей с индуктивной нагрузкой

< >Z – для подключения электронных устройств, использующихся в качестве нагрузки

— номинальное напряжение

На каждом дифференциальном аппарате ABB расположена кнопка «ТЕСТ», которую необходимо нажимать один раз в месяц — устройство имитирует утечку тока и показывает, исправна ли ваша система защиты.

Выбор дифференциального автоматического выключателя

Дифференциальный автоматический выключатель  является устройством, объединяющим функции УЗО и автоматического выключателя (по типу «два в одном»). Устройство предназначено для защиты человека от поражения электрическим током в случае прикосновения к токоведущим частям или поверхности оборудования.

Благодаря высокому быстродействию, дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях — как при утечке тока на землю, так и при коротких замыканиях и перегрузке. Подобно устройствам защитного отключения, дифференциальные автоматы выпускаются рассчитанными на разный рабочий ток и на разный ток утечки. Выгодным применение такого автомата оказывается в случае, когда на установку двух отдельных устройств в электрошкафу не хватает места Часто стоимость раздельно поставляемых УЗО и автоматического выключателя ниже, чем для заменяющего их дифференциального автомата — все зависит от марки автомата.

Дифференциальный автомат выбирается исходя из расчетного тока и суммарного тока утечки. Необходимо выбирать такие дифференциальные автоматы, которые имеют максимальную коммутационную способность для групповых устройств — на уровне 6000 А, а для оконечных — не менее 3000 А. Из числа электронных дифференциальных автоматов предпочтение следует отдавать тем, которые имеют защиту от обрыва нулевого проводника — обрыв может привести к потере дифференциальными автоматами напряжения питания, что делает их неработоспособными.

Для наилучшей защиты от вышедшего из-под контроля тока целесообразно устанавливать отдельные дифференциальные выключатели на каждую ветвь потребления тока с разными характерами нагрузки. Например, для предотвращения пожара на кухне, на которой находится множество мощных электроприборов, потребуются менее чувствительные выключатели. Зато они не будут отключать электричество от каждого «броска» тока, вызванного включившимся холодильником. А для защиты выделенной линии в ванную комнату и в детскую нужно поставить самые чувствительные устройства, «чувствующие» утечку тока даже в 10 мА.

Рабочие параметры дифференциальных выключателей: номинальное напряжение, номинальный ток, номинальный отключающий дифференциальный ток (уставка по току утечки) выбираются на основе технических параметров проектируемой электроустановки. Качество и надежность работы выключателей определяется рядом параметров, прежде всего номинальным условным током короткого замыкания Inc и номинальной включающей и отключающей (коммутационной) способностью Im. Номинальный условный ток короткого замыкания Inc — характеристика, определяющая надежность и прочность устройства, качество исполнения его механизма и электрических соединений (минимально допустимое значение Inc=3 кА.). Коммутационная способность УЗО — Im, согласно требованиям норм, должна быть не менее десятикратного значения номинального тока или 500 А (берется большее значение). Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность — 1000, 1500 А.

См. каталог:

Модульная защитная аппаратура Hager
Автоматические выключатели, УЗО и дифф. автоматы Hager
Линейные защитные автоматы — для защиты кабелей и проводов
Автоматические выключатели Hager HMF на токи 80-125А
Автоматические выключатели SASSIN
Устройства защитного отключения SASSIN
Автоматы дифференциальные SASSIN серии C45L, C45N

Статьи по теме:

Советы для тех, кто строит дом
Выбор автоматического выключателя
Выбор устройства защитного отключения (УЗО)
Выбор дифференциального автомата
Проведение электромонтажных работ




Если у Вас возникли вопросы по материалу статьи или есть что добавить, пишите нам письмо на электронный адрес [email protected], сообщение на странице Обратная связь или в Книге отзывов и предложений

Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта www. electromirbel.ru, обязательно наличие активной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т.д.)!!!


По материалам http://energy-etc.ru

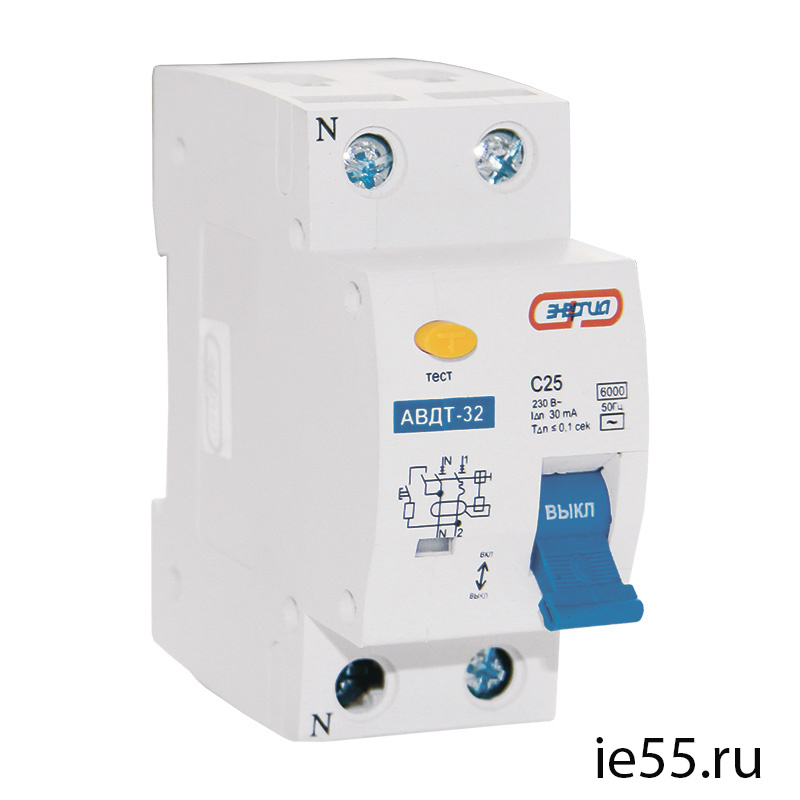

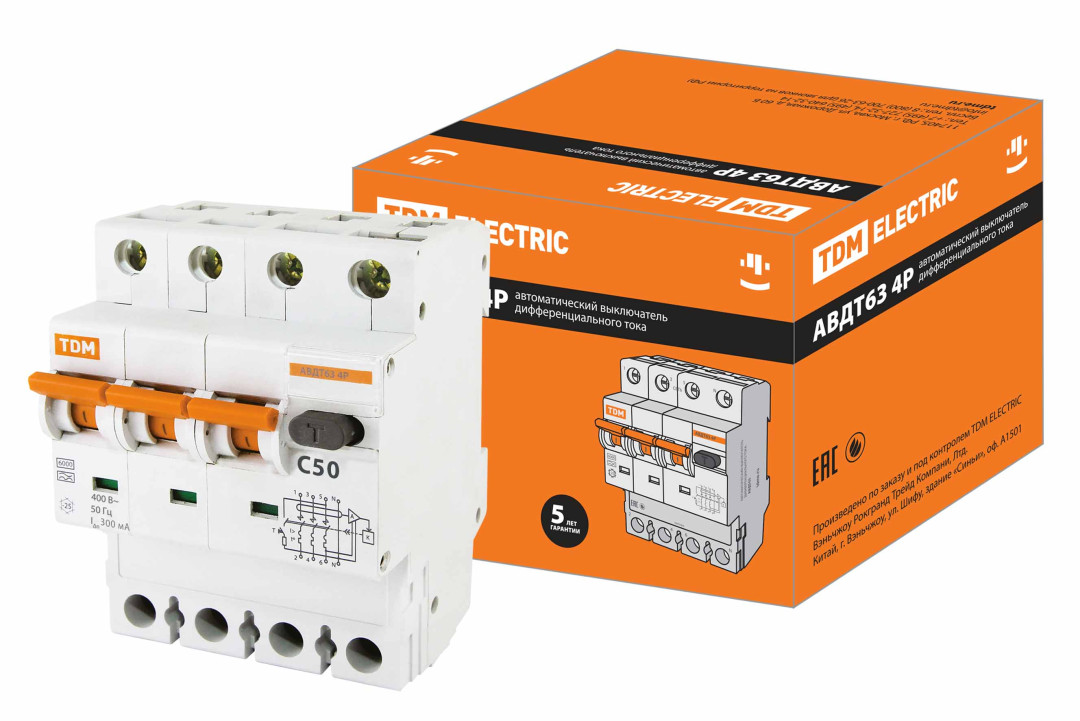

Диф.автоматы АВДТ63 и АВДТ32

Диф.автоматы АВДТ63 и АВДТ32

Включите в вашем браузере JavaScript!

Назначение

— Электрооборудование жилых и офисных зданий.
— Проведение тока в нормальном режиме.
— Отключение тока при коротких замыканиях или перегрузке.
— Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.



Конструкция

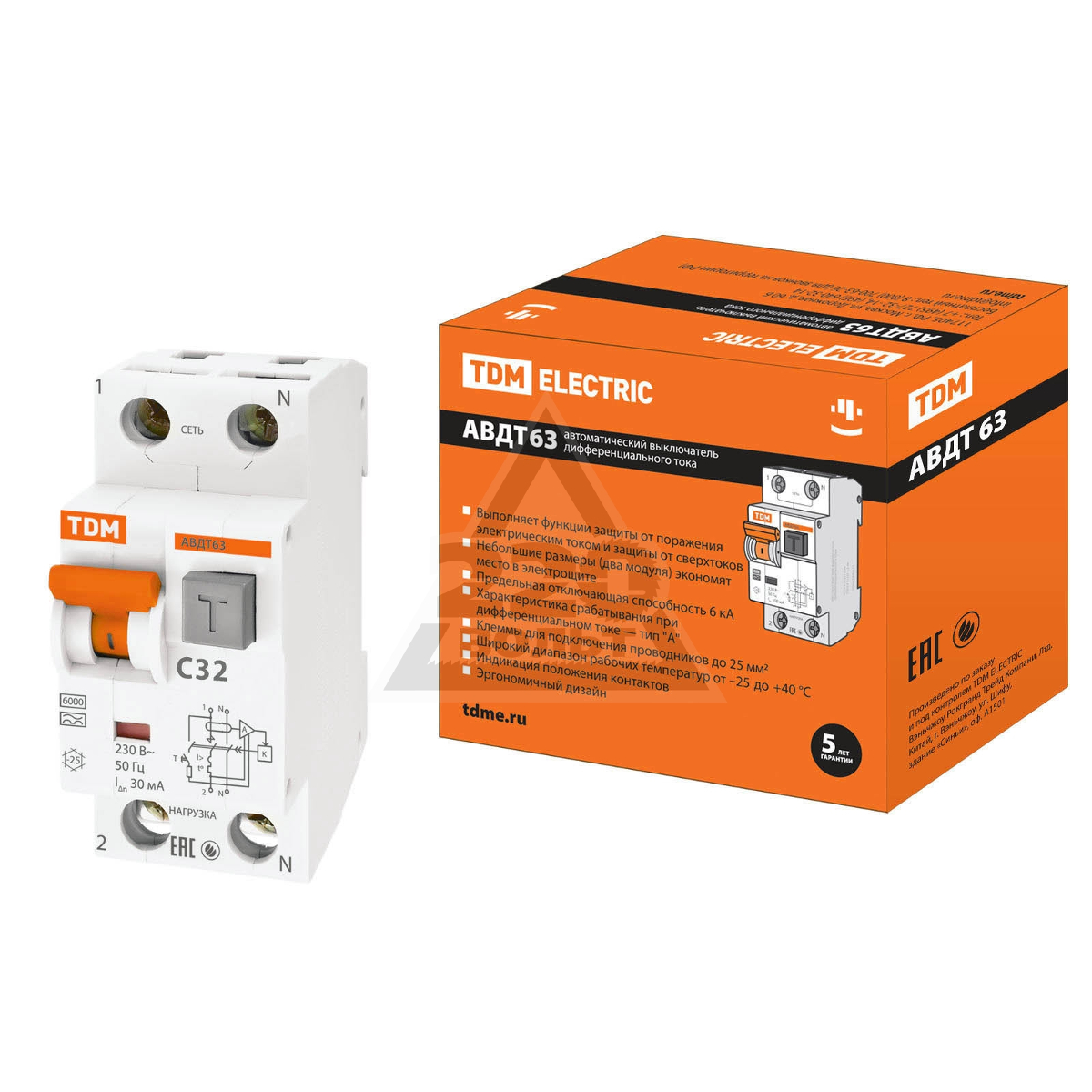

        Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
Аппарат занимает два стандартных модуля в щитке (36мм). Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
        На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено). Аппарат имеет повышенную помехозащищенность. В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

— Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
— Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
— Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
— Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.







Маркировка

  • Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
  • Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
    • Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
    • Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
  • Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс А – дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVD-плееры – т.к. эти приборы обладают импульсными источниками питания.
  • Устройство способно работать при температуре −25°С.

Назначение

  • Электрооборудование жилых и офисных зданий.
  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях или перегрузке.
  • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение

  • Групповые линии, питающие розетки наружной установки.
  • Розеточные группы ванных и душевых помещений.
  • Цепи освещения подвалов и гаражей.

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
  • Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
  • В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Конструкция

  • Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
  • Аппарат занимает два стандартных модуля в щитке (36мм).
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
  • Аппарат имеет повышенную помехозащищенность.
  • В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

  • Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
  • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
  • Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Дифференциальные автоматы

В квартире гаснет свет, кого-то бьет током холодильник, и вообще начинается непонятно что. Все начинают в темноте бегать по квартире, тот кого ударило током от холодильника, стоит в ступоре и вообще не понимает, что происходит. Согласитесь, комичная ситуация, но вряд ли кто-то из вас хотел бы в ней оказаться. Главное в такой ситуации не поддаваться панике. Нужно выключить холодильник из розетки и затем включить автоматический выключатель. Свет включится, а потом уже разбирать последствия. Будем надеяться, что в случае с конкретным примером никто не пострадал, и ни одна единица домашней техники не сгорела, ну кроме холодильника, разумеется. Он ведь редиска, током бьется. Ну ладно, шутки шутками, а мы сегодня поговорим про дифференциальные автоматы. Всем кому интересно, переходим глазами через красивую картинку, на второй абзац.

Итак, что же это за зверь такой, дифференциальный автомат? И как он поможет совладать с нашим старым знакомым, монстром, который сидит в розетке? На самом деле сегодня мы с вами поговорим о том же, о чем говорили в последних статьях. С тем лишь отличием, что не по отдельности, а обо всем и сразу. Дифференциальный автомат — это устройство защитного отключения с функцией защиты от перенапряжения. То есть это два разных устройства которые объединили в одном корпусе — УЗО и автоматический выключатель. И соответственно это супер защита от всего и сразу, ведь и утечка тока и перенапряжение нам теперь не страшны. Я вам советую прочитать несколько прошлых статей, так как в них дана более подробная информация про каждое из устройств. Ну а для самых занятых или просто лентяев, а так же для тех кто уже все прочитал, далее ещё разок коротенько вспомним оба эти устройства.

Автоматический выключатель — пробка. Ну или устройство для защиты от перенапряжения. Почему автомат — пробка? Спросите вы. Да просто потому, что прогресс и сделал из пробки автоматический выключатель. Сначала были керамические пробки, потом более навороченные, а спустя много лет появился автоматический выключатель. Подробнее можно посмотреть здесь. Как я уже не раз сказал, его основная функция — защита от перенапряжения. То есть он защищает вашу технику от сгорания при скачках напряжения в сети. Хотя спасает он не только технику, но и лампы, и даже нервы. Особенно когда сгорает техника. Описать словами его работу просто — как только ток становится больше допустимой силы, он срабатывает и размыкает цепь. В итоге отключается электричество и нервы с техникой остаются целы. Никаких других функций у автоматического выключателя нет.

Теперь давайте вспоминать, что такое устройство защитного отключения. Устройство защитного отключения защищает от протечек. От протечек электрического тока, в следствии неисправностей проводки или техники. Согласитесь, неприятно, когда с вами пытается драться стиральная машина? Да ещё и током? А если она вообще короткое замыкание устроит? Нет. Так дело не пойдёт. Что-то с ней нужно сделать. А нужно поставить специальное устройство которое сделает её безопаснее. Таким устройством и является УЗО. Кто забыл УЗО — устройство защитного отключения. Оно, как понятно из начала абзаца, защищает вас от поражения электрическим током в результате его утечки. Принцип работы устройств защитного отключения можно подробно рассмотреть здесь. Тут поговорим коротко. Устройство защитного отключения считает сумму токов, и как только находит отклонение от нормы, сразу отключает нагрузку.

Функции дифференциального автомата

Теперь вы имеете представление о этом самом звере — дифференциальном автомате. Осталось только разобраться как его правильно выбрать. На самом деле ничего сложного в этом нет, так как характеристики такие же как у автоматических выключателей и устройств защитного отключения. С одной лишь разницей — характеристики этих двух устройств, здесь очень тесно переплетены.

Давайте поговорим про характеристики. И первая и самая главная из них — мощность автомата. Как вы помните, сила тока измеряется в амперах. А так как сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению, мощность в данном случае и является силой тока. Так что исходя из ваших потребностей можете смело подбирать нужный ампераж. Могу вас научить одному трюку — как вычислить нужный ампераж. Для этого не нужно десять лет учить физику, достаточно просто разделить общую мощность на напряжение. Так, например, если у вас напряжение сети двести двадцать вольт, а автомат должен передавать мощность в три киловатта, то посчитать не сложно. Делим три киловатта на 220, то получиться примерно 13 с половиной. Округляем до значений с которыми выпускаются автоматы, получается, что нам нужен автомат на 16 ампер.

Теперь поговорим про номинальную отключающую способность. Она, как правило, для таких устройств стандартная — 4,5 килоампера. Она показывает максимальную мощность которую способен выдержать автомат и при этом остаться работоспособен. Так что это не самая важная характеристика.

Теперь непосредственно про ток утечки. Эта характеристика самая важная в подобного рода устройствах. Она показывает минимальную величину утечки тока, при которой дифференциальный автомат сможет заподозрить и отключить питание. Эта характеристика измеряется в миллиамперах. Почему в настолько маленьких величинах? Спросите вы. Впрочем резонный вопрос. На самом деле такие устройства ведь делаются не под каждого индивидуального покупателя, а для всех. Соответственно у каждого из нас с вами разный организм. И каждый отдельно взятый организм реагирует на поражение электрическим током по разному. Согласитесь, напряжение, опасное для маленького ребенка, вряд ли навредит взрослому человеку. В этом и заключается основная причина таких маленьких единиц измерения. Как правило для бытового применения оптимальным считается показатель — тридцать миллиампер. Ток такой силы попросту не способен навредить человеку любого возраста. Можете смело брать дифференциальный автомат с такой характеристикой и пользоваться, ничего с вами не случится.

Ну вот, теперь вы знаете как правильно выбрать дифференциальный автомат. Главное, не экономьте на своей безопасности. Возьмите хороший дифференциальный автомат. Ведь он способен защитить вас не только от утечек тока, но и от драки с холодильником или стиральной машиной.

Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] ru и мы Вам перезвоним сами!

Дифференциальный автоматический выключатель – устройство, принцип действия и область применения дифавтоматов

При проектировании электрики частного дома или квартиры часто возникает дилемма, какой автоматический прибор выбрать для защиты человека от косвенного прикосновения — УЗО или дифференциальный автомат?

Данная статья посвящена дифавтомату — что это такое и для чего он нужен.

Дифференциальный автомат является многофункциональным устройством. В число выполняемых им функций входят:

  • коммутация электрических цепей;
  • защита электрооборудования от сверхтоков короткого замыкания и перегрузок;
  • выполнение автоматического защитного отключения при появлении токов утечки.

В состав дифференциального автомата входит автоматический выключатель, конструктивно объединённый с дифференциальным устройством защитного отключения (УЗО).

Такое функциональное объединение позволяет оптимизировать использование внутреннего пространства распределительных щитов, поскольку дифавтомат занимает меньше места, чем автоматический выключатель и УЗО. Кроме этого, устройство «два в одном» всегда дешевле двух отдельных приборов.

В соответствии с устоявшимся трендом последних лет, дифференциальные автоматы выпускаются в основном в модульном исполнении. Конструкция креплений, предназначенная для установки дифавтомата на din-рейку, позволяет легко интегрировать автомат в любой распределительный щит или шкаф с электрооборудованием.

К особенностям дифавтоматов относится то, что они разрывают не только фазную линию питания, но и нулевой провод. То есть, в однофазных цепях применяются двухполюсные дифавтоматы, а в трёхфазных — четырёхполюсные, что отличается от типовой схемы подключения обычных автоматических выключателей.

Конструктивно дифференциальный автомат представляет собой два устройства, включенных последовательно:

  • автоматический выключатель;
  • устройство защитного отключения.

Цепи фазных полюсов автоматов содержат электромагнитные и тепловые расцепители, обеспечивающие отключение питания при перегрузках и коротких замыканиях.

ПРИНЦИП ДЕЙСТВИЯ ТЕПЛОВОГО И ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЕЙ

Электромагнитный расцепитель дифавтомата состоит из токовой катушки, внутри которой расположен подвижный магнитный сердечник (боёк). Электромагнитная система расцепителя настроена таким образом, что при достижении в катушке тока определённого значения происходит втягивание магнитного сердечника.

Втягиваясь, сердечник-боёк воздействует на привод защёлки, удерживающей автомат во включенном положении. Выбитая из зацепления защёлка освобождает привод автоматического выключателя, который под воздействием пружин перемещается в отключенное положение, разрывая токовые полюсы дифавтомата.

Электромагнитный расцепитель автомата играет роль защиты от сверхтоков, возникающих при коротких замыканиях.

Тепловой механизм расцепления дифавтомата содержит биметаллический элемент, меняющий свою форму при нагревании. Биметаллический элемент представляет собой соединение двух пластин из разнородных металлических сплавов, имеющих различные коэффициенты теплового расширения.

Нагревание такой конструкции вызывает её изгиб, обусловленный различием линейного расширения разнородных материалов. Нагревание биметалла осуществляется под действием электротока, протекающего непосредственно по пластинам, либо по намотанной на них спирали.

Деформируемый вследствие нагрева биметалл воздействует на защёлку привода автомата, что вызывает его отключение.

Характеристика теплового расцепителя автомата имеет интегральную зависимость. Величина линейного смещения биметалла, пропорциональная количеству теплоты, выделяемому проводником, определяется двумя факторами:

    величиной протекающего электротока; продолжительностью его действия.

Таким образом, время автоматического срабатывания теплового расцепителя дифавтомата зависит от токовой величины.

УСТРОЙСТВО И РАБОТА ДИФФЕРЕНЦИАЛЬНОГО МОДУЛЯ

Дифференциальный модуль представляет собой трансформатор тока, вторичная обмотка которого намотана на тороидальном сердечнике. Первичной обмоткой служат проводники фазного и нулевого провода, пропущенные через середину сердечника.

При отсутствии утечек, электротоки фазного и нулевого проводов равны и направлены противоположно в любой момент времени. В этом случае суммарное значение магнитной индукции, наводимой этими токами в сердечнике равно нулю, следовательно, равен нулю и электроток вторичной обмотки трансформатора.

При возникновении токовой утечки в защитное заземление, ток нулевого провода становится меньше фазного. Возникновение дисбаланса вызывает появление электротока во вторичной обмотке трансформатора.

Система настроена таким образом, что при достижении токовой разности определённой величины срабатывает исполнительный орган, воздействующий на защёлку привода выключателя.

Поскольку модуль защитного отключения фактически реагирует на токовую разность фазного и нулевого проводов, он называется дифференциальным. Таким способом осуществляется автоматическая защита от косвенного прикосновения в случае повреждения изоляции электроприборов и оборудования.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИФАВТОМАТОВ

Характеристики дифференциальных автоматов включают параметры устройств, входящих в их состав, то есть, автоматических выключателей и устройств защитного отключения. Рассмотрим их подробнее.

Номинальный ток дифавтомата — токовая нагрузка, на которую рассчитана работа автомата в длительном режиме. Ряд токовых номиналов стандартизован.

Номинальное напряжение — класс напряжения сети, на которое рассчитан данный автомат. Дифавтоматы, предназначенные для работы в однофазной сети имеют номинальное напряжение 220 вольт, трёхфазные приборы — 380 вольт.

Частота переменного тока равна количеству полных периодов колебаний напряжения в единицу времени. Для большинства стран мира принят стандарт номинальной частоты сетевого напряжения 50 герц (50 колебаний в секунду).

Вид время-токовой характеристики автомата (B, C или D) определяет график зависимости времени срабатывания защиты от величины тока. Уставка дифференциального тока — значение тока утечки, при котором происходит отключение дифавтомата.

Тип дифференциальной защиты определяет, на какой род тока утечки реагирует данное устройство. Модули дифференциальной защиты типа AC фиксируют переменный синусоидальный ток утечки, устройства типа A кроме этого реагируют на пульсирующие однонаправленные токи.

Отключающая способность выражается максимальным значением тока, который способно отключить данное коммутационное устройство. Количество полюсов дифавтомата может быть 2 или 4 для однофазных и трёхфазных приборов соответственно.

Степень защиты в соответствии с международной кодировкой IP (International Protection Marking) определяет уровень защищённости оболочки прибора от воздействия внешних факторов.

Основными критериями являются пыле – влаго – защита, а также возможность проникновения внутрь устройства твёрдых частиц определённых размеров. Большинство моделей дифференциальных автоматических выключателей имеют степень защиты IP20.

КАК ПРАВИЛЬНО ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Установка дифавтоматов целесообразна везде, где планируется размещение устройств защитного отключения. Поскольку дифавтомат совмещает в себе функции двух приборов, его выбор включает две задачи:

  • выбор параметров автоматического выключателя;
  • выбор характеристики УЗО.

Автомат выбирается в первую очередь по номиналу, который должен с некоторым запасом покрывать токовую нагрузку всех электроприборов на защищаемом участке электропроводки. По возможности должна быть обеспечена селективность работы защит.

Это означает, что при возникновении перегрузки электроприбора должен отключиться автоматический выключатель, непосредственно питающий этот электроприбор.

Для выбора выключателей по условиям селективности сопоставляются время – токовые характеристики приборов. Добиться селективной работы тепловых защит сравнительно несложно. Что же касается электромагнитных расцепителей, то согласовать их работу чаще всего не удаётся.

Например, при коротком замыкании в розетке отключается не только выключатель, питающий данную розеточную группу, а также автомат ввода. Впрочем, в бытовых условиях особых проблем это не создаёт.

При выборе дифференциального защитного модуля главным ориентиром служит токовая уставка утечки. Для защиты от косвенного прикосновения применяются дифавтоматы с номиналом 10-30 мА.

При установке дифференциального автомата на вводе квартиры или дома выбирается модель с номиналом 100-300 мА. Такие номиналы обеспечивают противопожарную защиту при повреждении изоляции электропроводки.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Дифференциальный автомат (АВДТ) 2-полюсный (1P+N) 50А 100000мА характеристика C A АВДТ-63 Дифференциальные автоматические выключатели EKF

Технические характеристики Дифференциального автомата АВДТ-63 50А/100мА (хар-ка С, электронный тип А) 6кА EKF PROxima

Отключающая способность по EN 60898: 6.
Степень защиты (IP): IP20.
Глубина монтажного пространства (ниши): 46.
Кратковременная задержка срабатывания: нет.
Отключающая способность по IEC 60947-2: 6.
Размер в соответсвии с DIN 43880: 36.
Импульсная прочность: 6.
Способ/место крепления: DIN-рейка.
Тип тока утечки: Переменный и постоянный (пульсирующий), А/АС.
Селективная защита: нет.
Частота: 50 Гц.
Номинальный ток: 50.
Вес: 0,18.
Серия: PROxima.
Гарантия, лет: 7.
Номинальный ток утечки: 100.
Ширина по количеству модулей: 2.
Количество полюсов: 2.
Отключающая способность при коротком замыкании: 6.
Номинальное рабочее напряжение: 230

Преимущества Дифференциального автомата АВДТ-63 50А/100мА (хар-ка С, электронный тип А) 6кА EKF PROxima

Дугогасительная камера с 13 пластинами
Современная электронная плата с повышенной защитой от импульсных помех
Индикаторное окно состояния контактов
Углубление для удобного демонтажа с DIN-рейки. Можно снять одной отверткой
Монолитная лицевая панель
Отверстия для крепления U-образной шины типа FORK

Применение Дифференциального автомата АВДТ-63 50А/100мА (хар-ка С, электронный тип А) 6кА EKF PROxima

Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО — в наличии блока защиты от перенапряжения.
Гарантийные обязательства составляют 5 лет.
Автоматический выключатель дифференциального тока (АВДТ) представляет собой аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
АВДТ реагирует как на синусоидальный переменный дифференциальный ток, так и на пульсирующий дифференциальный ток (тип А) (электронного и электромеханического), что позволяет без ограничений применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.) Особое отличие дифференциальных автоматов EKF — в наличии электромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ).
Времятоковая характеристика срабатывания — диапазон срабатывания электромагнитной защиты. С — выключатель сработает между 5- и 10-кратным значениями номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пуск
Номинальный ток — базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды
Тип А — срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастани
Предельная коммутационная способность (ПКС) — это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Номинальный отключающий дифференциальный ток I?n — это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.

  • Код товара EKF#da6350100e
  • Степень защиты (IP) IP20
  • Номин. ток 50 А
  • Частота 50 Гц
  • Номин. (расчетное) напряжение 230 В
  • Одновременное отключение нейтрали (N) Да
  • Номин. отключающая способность по IEC 60947-2 6 кА
  • Глубина установочная (встраив.) 46 мм
  • Номин. ток утечки 100 А
  • Номин. отключающая способность по EN 60898 6 кА
  • Отключающая способность при коротком замыкании (Icw) 6 кА
  • Конструктивный размер (в соотв. с DIN 43880) 36
  • Устойчивость к импульсному току 6 кА

▷ Автоматический выключатель остаточного тока (RCCB)

Новая статья от Маниша, одного из членов ЕЭК! В своей последней статье он рассказал вам о миниатюрных автоматических выключателях (MCB). Сегодня он рассмотрит другой важный тип автоматического выключателя, называемый автоматическим выключателем остаточного тока (RCCB).

Введение
Автоматические выключатели остаточного тока

A — это еще один другой класс автоматических выключателей. Прерыватель цепи остаточного тока (RCCB) по сути является устройством измерения тока, используемым для защиты цепи низкого напряжения в случае неисправности.Он содержит переключающее устройство, которое отключается при возникновении неисправности в подключенной цепи.

Назначение УЗО

Автоматические выключатели остаточного тока

предназначены для защиты человека от риска поражения электрическим током, поражения электрическим током и пожаров, вызванных неисправной проводкой или замыканием на землю.

RCCB особенно полезен в ситуациях, когда в цепи происходит внезапное замыкание на землю.

например Человек случайно контактирует с обрывом провода под напряжением в цепи.

В такой ситуации при отсутствии ВДТ в цепи может произойти замыкание на землю, и человек подвергнется риску поражения электрическим током.

Однако, если эта же цепь защищена с помощью ВДТ, он отключит цепь за доли секунды, таким образом предотвращая поражение человека электрическим током. Следовательно, установка RCCB в вашу электрическую цепь является хорошей и безопасной практикой.

Как это защищает?

Как объяснялось выше, RCCB предназначен для защиты от замыканий на землю и связанных с этим рисков для жизни человека, таких как поражение электрическим током.

Базовый фундаментальный принцип работы RCCB заключается в том, что в идеальных ситуациях ток, протекающий в цепи через провод под напряжением (горячий), должен быть таким же, как ток, возвращаемый из нейтрали.

В случае замыкания на землю ток попадает на землю случайно (например, при случайном контакте с обрывом провода и т. Д.). В результате ток, возвращаемый из нейтрали, уменьшается. Этот дифференциал тока также известен как «остаточный ток».

RCCB спроектирован таким образом, что он постоянно определяет и сравнивает разницу (значение остаточного тока) в значениях тока между токоведущим и нулевым проводами. Любое небольшое изменение текущего значения из-за такого события приведет к отключению ВДТ от цепи.

Типы ВДТ

  • 2-полюсный RCCB : используется в случае однофазного источника питания, в котором задействованы только провод под напряжением и нейтральный провод. Это как показано на изображении ниже. Он имеет два конца, к которым подключены токоведущий и нейтральный провода.Поворотный переключатель используется для переключения RCCB обратно в положение ON или OFF. Кнопка тестирования помогает периодически проверять работоспособность RCCB.
  • 4-полюсный RCCB : Используется в случаях подключения трехфазного источника питания с использованием трех фазных проводов и нейтрали. Это как показано на изображении ниже. Он состоит из двух концов, к которым подключены три фазы и нейтральный провод. Кроме того, по конструкции и работе он аналогичен двухполюсному ВДТ.

RCCB бывают разных номиналов, например: 30 мА, 100 мА, 300 мА

Чувствительность по остаточному току

RCCB в первую очередь разработан для защиты от замыкания на землю и его последствий для жизни человека, таких как поражение электрическим током.

Согласно исследованиям, человек может выдержать электрический ток силой только до 30 мА.
Таким образом, ВДТ в защите от низкого напряжения сконструированы таким образом, что они отключают цепь даже при небольшом изменении значения остаточного тока до 30 мА. Время отклика обычно находится в пределах 40 мс, что обеспечивает полную защиту человека от поражения электрическим током в любое время.

Более высокие значения 300 мА используются в случаях, когда требуется защита от опасности возгорания.Это полезно в местах, где хранится много легковоспламеняющихся материалов.

Заключение

RCCB — это важное защитное устройство в вашей электрической цепи, которое помогает предотвратить поражение электрическим током в случае замыкания на землю. Правильно установленный ВДТ гарантирует отсутствие смертельных травм для человека в случае случайного прикосновения к токоведущим проводам.

Что еще вы можете сказать об этом ребенке с выключателем?

▷ Устройство остаточного тока и прерыватель цепи остаточного тока

Уже давно Андрей не публиковал статьи для блога сообщества электротехники. Вот его участие!

Что такое устройство остаточного тока и прерыватель цепи остаточного тока и где его использовать?

Давайте прочитаем его статью и вспомним, что вы также можете публиковать дискуссии, обзоры оборудования, статьи, эссе или свидетельства / истории о карьере. Просто отправьте нам письмо.


Современная система распределения электроэнергии требует более строгих мер защиты, чем обычный автоматический выключатель, используемый для защиты от перегрузок цепи. Стандартный предохранитель много раз оказывался слишком медленным и / или недостаточно чувствительным, чтобы предотвратить возгорание или поражение электрическим током.

Электрические установки для зданий Стандарт IEC 60364 требует установки устройств остаточного тока в определенных частях цепи, таких как силовые розетки и цепи, питающие электрооборудование, работающее во влажных / влажных средах, таких как ванные комнаты и кухни.

Это устройство защитного отключения (RCD) или прерыватель цепи остаточного тока (RCCB) контролирует баланс токов между горячим и нейтральным проводами и размыкает цепь, когда через них протекает разница в токе.

Давайте посмотрим на рисунок ниже. В (а) мы последовательно подключили УЗО к нашему потребителю M. В нормальных рабочих условиях путь прохождения тока показан пунктирной петлей. Теперь представьте, что человек каким-то образом контактирует с горячим проводом (изоляция кабеля разрушается на небольшом участке, и он касается металлического шасси оборудования), часть тока проходит через человека и заземляется обратно в генератор, создавая второй путь прохождения тока, как в (b).

Это приведет к тому, что ток, протекающий через провод L (горячий), будет равен сумме тока через провод N (нейтральный) и тока, протекающего через землю.
Эта разница в токе между проводами L и N обнаруживается УЗО, и оно разрывает цепь, если разница превышает пороговое значение.

Пороговые значения для УЗО зависят от типа опасности, которую оно призвано предотвратить. Для предотвращения поражения электрическим током диапазон составляет 5-30 мА, для предотвращения пожара — 100-1000 мА, а для защиты оборудования большой мощности — 3-30 А.

Самым важным аспектом любого УЗО является очень маленькое время отклика. Как только разница в токе превысит пороговое значение, цепь будет отключена менее чем за 300 мс для УЗО общего назначения. Обычно они имеют маркировку G.

.

Как видите, такая защита невозможна с классическим автоматическим выключателем, потому что он не имеет такой высокой чувствительности и не такой быстрый.

На рынке вы найдете индивидуальные УЗО, такие как Итон ниже.

Большинство из них оснащено кнопкой, в данном случае желтой.Это тестовая кнопка, которая разрывает цепь, и она очень полезна при поиске и устранении неисправностей.

Другой важный аспект заключается в том, что все УЗО будут иметь контакты как для горячего, так и для нейтрального провода, а 3-фазные УЗО будут иметь контакты для всех фазных проводов и нейтрали.

Другие производители включают УЗО с обычным автоматическим выключателем MCB, что обычно называется RCBO (автоматический выключатель с перегрузкой по току). Примером может служить Merlin Gerin 19665, который вы можете увидеть ниже.

Заключение

В заключение УЗО играют важную роль в современных электрических системах и обеспечивают повышенную защиту жизни человека и оборудования.Они могут вызвать головную боль при установке такого выключателя в старые установки из-за ложного срабатывания.

Очень важно иметь хорошую цепь нейтрали с этими устройствами, что вы не всегда найдете в старых зданиях, я уверен, вы согласитесь.
Спасибо за внимание,
Андрей
Ваши впечатления об этой статье?

▷ Автоматические выключатели остаточного тока

Что такое прерыватель цепи остаточного тока? Как это работает? Когда и где мы его используем? Это то, что Насир собирается объяснить в следующей статье из своей серии руководств по автоматическим выключателям.Вы согласитесь с ним?

До сих пор мы изучали автоматический выключатель как предохранительное устройство, которое обнаруживает только дополнительный или чрезмерный ток, протекающий в цепи. Несомненно, чрезмерные токи очень опасны для проводки, схем и оборудования, которое подключено к схемам в качестве нагрузки.

Но иногда в цепи возникает ток утечки, который может оказаться еще более фатальным, поскольку он смертельно опасен для человека. Итак, вопрос в том, что могут делать автоматические выключатели в этом случае? Для этого были выбраны автоматические выключатели дифференциального тока, основная функция которых заключается в предотвращении ударов, вызванных утечкой на землю, которые могут оказаться фатальными.

Принцип действия выключателя остаточного тока

Основным принципом работы выключателя дифференциального тока является определение баланса токов в двух его проводах, так как входящий ток должен быть равен выходному току в электрической цепи, при условии, что не происходит потери тока в виде каких-либо утечки или что-то в этом роде.

Выключатель — это электрическое устройство, которое определяет баланс электрического тока между двумя проводниками с помощью дифференциального трансформатора тока. Один провод называется токоведущим, а другой — нейтральным.

Выключатель отключает цепь, как только обнаруживает, что ток в обоих проводниках неодинаков.

Как это работает?

Теперь главный вопрос в том, как работает этот баланс? Автоматический выключатель дифференциального тока имеет встроенный трансформатор баланса тока, иногда дифференциальный трансформатор, который имеет два типа обмоток: первичную и вторичную.

Наряду с этими обмотками для обнаружения сигнала неисправности используется реле, подключенное к вторичным обмоткам.

В случае отсутствия тока утечки намагниченности в обоих проводниках нейтрализуют друг друга, и остаточный магнетизм не образуется, поскольку они равны по величине, но противоположны по направлению.

В случае наличия некоторого тока утечки остаточный магнетизм не равен, и в цепи создается дисбаланс, который приводит к увеличению потока утечки в сердечнике.Этот поток рассеяния вызывает электрический сигнал, который может быть обнаружен реле, прикрепленным к вторичной обмотке.

Реле действует как переключатель и, следовательно, используется для отключения или повторного включения цепи. В этом случае, когда он получает электрический сигнал из-за дисбаланса тока, он немедленно отключает цепь, тем самым действуя как предохранительное устройство.

Применение прерывателя цепи остаточного тока

Эти автоматические выключатели имеют огромное значение, поскольку они предотвращают удары, вызванные утечками тока, которые могут оказаться фатальными для человека.По этой причине они используются почти во всех электрических схемах в домах, офисах и зданиях для защиты в случае, если требуется какой-либо тип ручного управления.

Это был другой тип автоматического выключателя, работа которого немного отличалась от остальных типов, которые мы изучили до сих пор. Причина этого в том, что остальные типы защищают цепь, тогда как она используется для защиты человека.

В моем следующем уроке я собираюсь изучить автоматические выключатели утечки на землю, которые по звучанию несколько похожи на эти. Так что продолжайте посещать блог сообщества электротехники, чтобы узнать еще кое-что об очень интересном.

Насир.

В чем разница между устройством защитного отключения (УЗО) и автоматическим выключателем дифференциальной защиты с максимальной токовой защитой (RCBO)? — Энергид

Эти два устройства обеспечивают безопасность вашей проводки. Проще говоря, первый выполняет одну функцию, а второй — две. Посмотрим на них:

Устройство защитного отключения

Устройство остаточного тока постоянно контролирует вашу электропроводку, чтобы обнаруживал утечки тока .Как? Он непрерывно измеряет количество тока, проходящего через провод в одном направлении, и снова через другой провод в противоположном направлении.

  • Если он обнаруживает разницу больше 300 мА (миллиампер) или в некоторых случаях меньше, он разрывает цепь.
  • Если ток «отсутствует», это означает, что где-то в проводке есть утечка. Если этот ток протекает через тело человека, это может привести к смертельному поражению электрическим током.

Устройства защитного отключения защищают людей .

Автоматический выключатель нулевой последовательности с максимальной токовой защитой

Это защитное устройство, которое сочетает в себе две функции. Он действует как устройство защитного отключения и как выключатель .

  • Автоматический выключатель разрывает цепь, если потребление тока становится слишком высоким.
    Как? Автоматический выключатель настраивается на нагрузку проводов в цепи, которую он защищает.Если есть перегрузка, вызванная, например, короткое замыкание или чрезмерное потребление, вызванное подключением слишком большого количества устройств к одной цепи, он реагирует. Без этой защиты провода могут расплавиться и загореться.
    Автоматические выключатели защищают оборудование и здания.
  • Устройство защитного отключения работает так же, как описано выше.
    Устройства защитного отключения защищают людей.

Таким образом, автоматические выключатели с максимальной токовой защитой защищают людей, оборудование и здания.

Итак, что мне выбрать?

Законодательство требует:

  • УЗО 100-300 мА, охватывающее всю установку
  • второй УЗО на 10-30 мА во влажных помещениях (кухня, ванная, подсобное помещение и т. д.)
  • автоматические выключатели на каждой цепи.

Однако вы можете выполнить эти требования и сэкономить место на панели автоматического выключателя: в некоторых цепях вы можете заменить два устройства (УЗО и автоматический выключатель) одним устройством (RCBO).Это защитит эти цепи одновременно от утечек тока и перегрузок.

Автоматический выключатель остаточного тока | Electrical4U

RCCB (выключатель остаточного тока ) подпадает под категорию широкого спектра автоматических выключателей. Как мы знаем, существует несколько типов автоматических выключателей, таких как MCCB, которые работают по разным принципам работы и имеют разные цели безопасности.
Функция: Автоматический выключатель остаточного тока — это, по сути, устройство, которое измеряет ток и отключает любую цепь низкого напряжения (несимметричный ток) всякий раз, когда возникает какая-либо неисправность.
Назначение: Автоматический выключатель остаточного тока в основном устанавливается для защиты человека от ударов или смерти от ударов. Он предотвращает несчастные случаи, отключая главную цепь за доли секунды.

Как работает прерыватель цепи остаточного тока?

Он очень прост в работе, основанной на законе тока Кирхгофа, т.е. входящий ток в цепи должен быть равен выходному току из этой цепи. Этот автоматический выключатель сделан таким образом, что всякий раз, когда происходит сбой, баланс тока линии и нейтрали не совпадает (возникает дисбаланс, поскольку ток замыкания находит другой путь заземления).
Его схема сделана так, что в каждом случае сравнивается значение входящего и исходящего тока цепи. Когда он не равен, остаточный ток, который в основном представляет собой разницу между двумя токами, приводит в действие цепь для отключения / отключения.

Принцип работы прерывателя цепи остаточного тока

Основной принцип работы заключается в показанном на схеме тороидальном трансформаторе, содержащем три катушки. Есть две катушки: первичная (содержащая линейный ток) и вторичная (содержащая нейтральный ток), которые создают равные и противоположные потоки, если оба тока равны.
Всякий раз, когда возникает неисправность и оба тока изменяются, это создает несбалансированный поток, который, в свою очередь, создает дифференциальный ток, который течет через третью катушку (чувствительная катушка, показанная на рисунке), которая подключена к реле.

Тороидальный трансформатор, чувствительная катушка и реле вместе известны как УЗО — устройство остаточного тока.
Испытательная цепь:
Испытательная цепь всегда входит в комплект УЗО, которое в основном подключается между линейным проводом на стороне нагрузки и нейтралью питания.Это помогает проверить схему, когда она включена или отключена от источника питания. Каждый раз, когда нажимается тестовая кнопка, через тестовую цепь начинает течь ток в зависимости от сопротивления, обеспечиваемого в этой цепи. Этот ток проходит через катушку на стороне линии УЗО вместе с током нагрузки. Но поскольку эта схема обходит катушку нейтральной стороны УЗО, будет дисбаланс между фазной и нейтральной катушкой устройства, и, следовательно, RCCB отключается для отключения питания даже в нормальных условиях.Так тестовая схема проверяет надежность RCCB .

Типы прерывателя цепи остаточного тока

2-полюсный: Предназначен для однофазной линии, состоящей из одного паза под напряжением и одного нейтрального провода.
4 полюса: предназначен для трехфазной линии, состоящей из 4 разъемов, к которым можно подключить три фазных провода и нулевой провод.
Заключение:
Таким образом, он обеспечивает устройство защиты в режиме реального времени для основных цепей, используемых в коммерческих целях в промышленности и других коммерческих местах с высоким напряжением, где всегда существует риск поражения электрическим током и случайной смерти из-за этого.

Устройства защитного отключения (УЗО) и прерыватели замыкания на землю (GFI)

Устройства защитного отключения (УЗО) и прерыватели замыкания на землю (GFI)

Реклама

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Электричество невероятно полезно, но может быть и невероятно опасным! Знаете ли вы, что для сильного электрического ток течет через твое сердце, чтобы убить тебя? Это должно дать вам сделайте паузу для размышлений, если вы регулярно пользуетесь электроинструментом.Считать о том, если на мгновение: если вы используете электрический кусторез и вы случайно перерубили кабель, электричество должно пойти где-то. Если у инструмента металлический корпус, вы держитесь за него, и вы стоите на земле, очень высок риск, что ваш тело образует «короткое замыкание» — путь наименьшего сопротивления для протекания тока. Занимает просто мгновение ока для тока, который делает вам одолжение, чтобы изменить свое мнение, проскочите через ваш тело, и убьет тебя.Один из способов снизить риск — использовать умный защитный гаджет под названием УЗО (УЗО) или GFI (прерыватель замыкания на землю) , который автоматически отключает паразитные токи, прежде чем они смогут убить вас электрическим током, вызвать пожар или нанести другой ущерб. Давайте подробнее рассмотрим, как это блестящее оборудование может спасти вашу жизнь!

Artwork: Зачем нужны УЗО: силовые кабели легко повредить, что может поставить под угрозу жизнь. В случае неисправности или аварии УЗО предназначено для очень быстрого отключения питания, что значительно снижает риск смертельного исхода. поражение электрическим током.

Зачем нужны УЗО?

Фото: Типовой адаптер УЗО с трехконтактной розеткой для электросети Великобритании. Подключите УЗО к розетке, подключите прибор к УЗО, и все готово. Синяя кнопка тестирует устройство: нажмите на нее, и вы вызовете временное короткое замыкание это должно сократить мощность. Зеленая кнопка — это переключатель сброса, который возвращает УЗО к нормальной работе. после теста или настоящей вырезки. В Соединенных Штатах такое устройство чаще называют как прерыватель замыкания на землю (замыкание на землю) (GFI / GFCI), хотя RCD и GFI / GFCI не полностью эквивалентны.

Цифры меняются из года в год, но Статистика правительства США показывает, что смерть от электрического тока является одной из пяти основных причин смерти на работе. Он также убивает и ранит многих людей дома. По данным Американской ожоговой ассоциации (цитируется Британским медицинским журналом), несчастные случаи с электричеством вызывают несколько сотен смертей и несколько тысяч травм ежегодно в Только Соединенные Штаты.

Как и почему людей убивают электрическим током? По сути, потому что они случайно касаются высоковольтного оборудования или из-за того, что электрический прибор выходит из строя таким образом, что его открытые металлические части временно становятся «под напряжением» и становятся опасными. Многие электрические приборы имеют предохранители для защиты от чрезмерных токов, но они не помогают в такой ситуации. В некоторых приборах также есть «заземляющие» или «заземляющие» кабели, чтобы защитить нас, когда кабели под напряжением касаются вещей, которых не должны. Земля или земля не являются частью нормальной цепи электропитания: это просто запасной кабель, прикрепленный к оголенным металлическим частям прибора, который в конечном итоге подсоединен к земле через домашнюю проводку через металлический стержень или водопроводную трубу, которая входит в землю за пределами вашего дома.Основная идея заключается в том, что если кабель под напряжением выходит из строя и касается чего-то вроде внешнего металлического корпуса тостера, кабель заземления несет ток безопасно прочь. Но что, если выйдет из строя и заземляющий кабель — например, если вы его перережете? Вот где нам на помощь приходят RCD и GFI.

Как в УЗО используется электромагнетизм

Если вы читали наши статьи об электричестве и магнетизм, ты знайте, что эти два явления подобны двум сторонам медали — единому явление называется электромагнетизм . Электрические токи могут производить магнитные поля, в то время как магнитные поля могут вызвать электрические токи течь. УЗО используют соединение между электричеством и магнетизм особенно изобретательным способом.

Предположим, вы используете электроинструмент, например, газонокосилку. Есть два провода, идущие от источника электроэнергии к электродвигателю который вращает режущие лезвия. Один провод называется фазным или живым а другой называется нейтральным. Если тебе не повезло перерезав один из этих проводов, ток должен куда-то течь.Если вы сократите через кабель газонокосилки под напряжением с садовой парой из нержавеющей стали ножницы, например, ножницы, ваши руки, руки и ноги будут образуют часть цепи, по которой протекает электричество. Ты может быть мертв в течение секунды! Но если кабель подключен к УЗО, УЗО обнаруживает резкое изменение тока и отключает схема примерно за 30–50 миллисекунд. Это должно быть достаточно быстро достаточно, чтобы спасти вашу жизнь в большинстве случаев. УЗО не предохраняет вас от поражения электрическим током: оно означает удар не должно длиться достаточно долго, чтобы убить вас.

УЗО

чем-то похожи на трансформаторы

Изображение: упрощенное изображение трансформатора. Медные первичный и вторичный кабели соединены магнитным способом через железный сердечник, а не электрически.

УЗО

работают аналогично трансформаторам электроэнергии; если вы не знакомы с ними, возможно, вам будет полезно просмотреть наша подробная статья о трансформаторах, чтобы вы понимали, что будет дальше.

В трансформаторе две катушки медной проволоки (называемой первичной и вторичный) обернуты вокруг круглого утюга сердечник (иногда называют тороидом).Используя разные количество проволоки в двух катушках, трансформатор может преобразовать электрический ток высокого напряжения в низковольтный (или наоборот).

Внутри УЗО, токоведущий и нейтральный кабель от электрического обернуть вокруг железного сердечника так же, как в трансформатор. Кабель под напряжением оборачивается вокруг одной стороны жилы и нейтрали. кабель идет вокруг другого, так что:

  1. Переменный ток течет вперед и назад через провод под напряжением (зеленый).
  2. При этом он индуцирует (создает) магнитное поле в железном сердечнике, как в трансформаторе (синяя стрелка).
  3. Между тем, противоположный переменный ток также течет вперед и назад через нейтральный провод. (апельсин).
  4. Ток нейтрали индуцирует равное и противоположное магнитное поле в сердечнике (красная стрелка).
  5. В нормальных условиях магнитные поля, наведенные токоведущим и нейтральным проводами, компенсируются: в сердечнике нет общего магнитного поля, и нет ничего, что могло бы остановить ток, протекающий к устройству, которое вы используете.

Что происходит, когда возникают проблемы?

Теперь предположим, что вы перерезали или повредили кабель, ведущий к вашему прибору. Если вы прорежете один из силовых проводов, фактически произойдет утечка тока из цепи, так что будет неравные токи, протекающие в токоведущем и нулевом проводах. Один из проводов будет пропускать больше тока, чем другой, поэтому создаваемые ими магнитные поля больше не будут компенсироваться, и в сердечнике появится чистое магнитное поле.

Как это нам помогает? Железный сердечник имеет третью катушку меньшего размера. проволоки, обернутой вокруг него.Это называется поиском или детектором. катушка, и она подключена к очень быстрому электромагнитному переключателю, называемому реле (транзисторы, тиристоры и даже вместо них можно использовать вакуумные лампы). Когда возникает дисбаланс тока, магнитное поле, индуцированное в сердечнике, вызывает электрический ток течет в поисковой катушке. Этот ток запускает реле, а затем реле отключает питание. Посмотрите, как это происходит, в анимации в поле ниже.

Как работают устройства УЗО

  1. При нормальной работе, когда нет магнитного поля в сердечника, через поисковую катушку (серый) или реле (синий) не проходит электричество.
  2. Предположим, вы перерезаете провод под напряжением (зеленый) своими садовыми ножницами — и предположим, что вам требуется десятая доля секунды, чтобы разрезать насквозь.
  3. В течение этой десятой доли секунды, когда вы начинаете резать, возникает дисбаланс тока между токоведущим и нейтральным кабелями. Через нейтральный провод (оранжевый) протекает больше тока, чем через провод под напряжением (зеленый), поэтому нейтральный провод создает большее магнитное поле (красная стрелка) в железном сердечнике. чем провод под напряжением (синяя стрелка).
  4. Два магнитных поля больше не компенсируются. Чистое магнитное поле в сердечнике вызывает прохождение электрического тока в поисковой катушке (серый), который активирует реле (синий).
  5. Реле размыкается, разрывая кабели входящей цепи и прекращая подачу всей энергии всего за 30 миллисекунд — быстрее, чем удар током может остановить ваше сердце.

Нужно ли покупать УЗО?

«Менее половины (49%) [домов] имеют устройство защитного отключения (УЗО) в блоке предохранителей, жизненно важное устройство безопасности, которое сводит к минимуму риск возгорания, отключая питание в случае неисправности. «

Сначала электрическая безопасность, Великобритания, 2012

Фото: Этот современный блок предохранителей (иногда называемый потребительским блоком) имеет встроенную защиту от УЗО, но только в цепях, отмеченных зеленым цветом (обычно основные розетки внизу). Другие розетки (и такие вещи, как цепи освещения) не имеют защиты от УЗО и окрашены в красный цвет.

Если вы используете какие-либо электроинструменты, в том числе мойки высокого давления, бензопилы и газонокосилки, это хорошая идея защитить себя с помощью УЗО, но вы можете быть защищены уже без даже зная это.Современные бытовые блоки предохранителей (распределительные щиты), подобные показанному здесь, имеют встроенные УЗО на некоторых (но не все) бытовые схемы. Это означает, что если вы перережете кабель или намочите его, выключатель на блоке предохранителей отключит питание и спасет вашу жизнь, сделав то же самое работа как плагин УЗО. Жизненно важно понимать, как устроен блок предохранителей. В этом поле например, только розетки на нижнем этаже имеют защиту УЗО. Итак, если вы используете нижний этаж Подключите вилку к вашей газонокосилке в саду, и вы защищены.Однако, если вы использовали электроинструменты, подключенные к розетке наверху, вам необходимо использовать подключаемое УЗО для защиты сами, потому что в цепях наверху не установлены УЗО.

Кто изобрел RCD / GFCI?

Американский инженер-электрик Чарльз Далзил (1904–1986) спас бесчисленное количество жизней, придумав блестящий идея прерывателя цепи замыкания на землю около 1960 года. Он начал патентовать идею в январе 1961 года (в заявке номер 85,364) и наконец получил патент в октябре 1965 г.Среди преимуществ изобретения, перечисленных Далзилом, была достаточно высокая чувствительность к току для защиты людей от поражения электрическим током, низкий рабочий ток и потребление энергии, а также минимальное количество того, что он назвал «ложным срабатыванием».

Изображение: Как работает прерыватель тока замыкания на землю (с типовой схемой подключения для США). Это оригинальный дизайн Чарльза Далзиэля из его патента начала 1960-х годов. Я раскрасил его для ясности, используя те же цвета, что и выше. Два силовых провода A, B проходят через коричневый трансформатор, как указано выше, а N — это земля.Цепь отключения срабатывает, когда между проводом A или проводом B и заземляющим проводом N протекает ток, создавая чистое магнитное поле в сердечнике, которое индуцирует ток в вторичная / поисковая катушка (обозначенная здесь как NS), активирующая синюю цепь отключения. Цепь отключения прерывает A и B (как показано синей пунктирной линией слева) с помощью реле, транзистор, кремниевый управляемый выпрямитель (тиристор), электронная лампа или аналогичный переключатель. Иллюстрация из патента США 3 213 321: Миниатюрный дифференциальный автоматический выключатель Чарльза Далзиэля, любезно предоставленный Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

Общие
Электробезопасность

Статьи

Патенты

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2019. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2008/2019) Устройства защитного отключения (УЗО). Получено с https://www.explainthatstuff.com/howrcdswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Устройства защитного отключения (УЗО) и прерыватели замыкания на землю (GFI)

Устройства защитного отключения (УЗО) и прерыватели замыкания на землю (GFI)

Реклама

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Электричество невероятно полезно, но может быть и невероятно опасным! Знаете ли вы, что для сильного электрического ток течет через твое сердце, чтобы убить тебя? Это должно дать вам сделайте паузу для размышлений, если вы регулярно пользуетесь электроинструментом.Считать о том, если на мгновение: если вы используете электрический кусторез и вы случайно перерубили кабель, электричество должно пойти где-то. Если у инструмента металлический корпус, вы держитесь за него, и вы стоите на земле, очень высок риск, что ваш тело образует «короткое замыкание» — путь наименьшего сопротивления для протекания тока. Занимает просто мгновение ока для тока, который делает вам одолжение, чтобы изменить свое мнение, проскочите через ваш тело, и убьет тебя.Один из способов снизить риск — использовать умный защитный гаджет под названием УЗО (УЗО) или GFI (прерыватель замыкания на землю) , который автоматически отключает паразитные токи, прежде чем они смогут убить вас электрическим током, вызвать пожар или нанести другой ущерб. Давайте подробнее рассмотрим, как это блестящее оборудование может спасти вашу жизнь!

Artwork: Зачем нужны УЗО: силовые кабели легко повредить, что может поставить под угрозу жизнь. В случае неисправности или аварии УЗО предназначено для очень быстрого отключения питания, что значительно снижает риск смертельного исхода. поражение электрическим током.

Зачем нужны УЗО?

Фото: Типовой адаптер УЗО с трехконтактной розеткой для электросети Великобритании. Подключите УЗО к розетке, подключите прибор к УЗО, и все готово. Синяя кнопка тестирует устройство: нажмите на нее, и вы вызовете временное короткое замыкание это должно сократить мощность. Зеленая кнопка — это переключатель сброса, который возвращает УЗО к нормальной работе. после теста или настоящей вырезки. В Соединенных Штатах такое устройство чаще называют как прерыватель замыкания на землю (замыкание на землю) (GFI / GFCI), хотя RCD и GFI / GFCI не полностью эквивалентны.

Цифры меняются из года в год, но Статистика правительства США показывает, что смерть от электрического тока является одной из пяти основных причин смерти на работе. Он также убивает и ранит многих людей дома. По данным Американской ожоговой ассоциации (цитируется Британским медицинским журналом), несчастные случаи с электричеством вызывают несколько сотен смертей и несколько тысяч травм ежегодно в Только Соединенные Штаты.

Как и почему людей убивают электрическим током? По сути, потому что они случайно касаются высоковольтного оборудования или из-за того, что электрический прибор выходит из строя таким образом, что его открытые металлические части временно становятся «под напряжением» и становятся опасными.Многие электрические приборы имеют предохранители для защиты от чрезмерных токов, но они не помогают в такой ситуации. В некоторых приборах также есть «заземляющие» или «заземляющие» кабели, чтобы защитить нас, когда кабели под напряжением касаются вещей, которых не должны. Земля или земля не являются частью нормальной цепи электропитания: это просто запасной кабель, прикрепленный к оголенным металлическим частям прибора, который в конечном итоге подсоединен к земле через домашнюю проводку через металлический стержень или водопроводную трубу, которая входит в землю за пределами вашего дома. Основная идея заключается в том, что если кабель под напряжением выходит из строя и касается чего-то вроде внешнего металлического корпуса тостера, кабель заземления несет ток безопасно прочь. Но что, если выйдет из строя и заземляющий кабель — например, если вы его перережете? Вот где нам на помощь приходят RCD и GFI.

Как в УЗО используется электромагнетизм

Если вы читали наши статьи об электричестве и магнетизм, ты знайте, что эти два явления подобны двум сторонам медали — единому явление называется электромагнетизм .Электрические токи могут производить магнитные поля, в то время как магнитные поля могут вызвать электрические токи течь. УЗО используют соединение между электричеством и магнетизм особенно изобретательным способом.

Предположим, вы используете электроинструмент, например, газонокосилку. Есть два провода, идущие от источника электроэнергии к электродвигателю который вращает режущие лезвия. Один провод называется фазным или живым а другой называется нейтральным. Если тебе не повезло перерезав один из этих проводов, ток должен куда-то течь.Если вы сократите через кабель газонокосилки под напряжением с садовой парой из нержавеющей стали ножницы, например, ножницы, ваши руки, руки и ноги будут образуют часть цепи, по которой протекает электричество. Ты может быть мертв в течение секунды! Но если кабель подключен к УЗО, УЗО обнаруживает резкое изменение тока и отключает схема примерно за 30–50 миллисекунд. Это должно быть достаточно быстро достаточно, чтобы спасти вашу жизнь в большинстве случаев. УЗО не предохраняет вас от поражения электрическим током: оно означает удар не должно длиться достаточно долго, чтобы убить вас.

УЗО

чем-то похожи на трансформаторы

Изображение: упрощенное изображение трансформатора. Медные первичный и вторичный кабели соединены магнитным способом через железный сердечник, а не электрически.

УЗО

работают аналогично трансформаторам электроэнергии; если вы не знакомы с ними, возможно, вам будет полезно просмотреть наша подробная статья о трансформаторах, чтобы вы понимали, что будет дальше.

В трансформаторе две катушки медной проволоки (называемой первичной и вторичный) обернуты вокруг круглого утюга сердечник (иногда называют тороидом).Используя разные количество проволоки в двух катушках, трансформатор может преобразовать электрический ток высокого напряжения в низковольтный (или наоборот).

Внутри УЗО, токоведущий и нейтральный кабель от электрического обернуть вокруг железного сердечника так же, как в трансформатор. Кабель под напряжением оборачивается вокруг одной стороны жилы и нейтрали. кабель идет вокруг другого, так что:

  1. Переменный ток течет вперед и назад через провод под напряжением (зеленый).
  2. При этом он индуцирует (создает) магнитное поле в железном сердечнике, как в трансформаторе (синяя стрелка).
  3. Между тем, противоположный переменный ток также течет вперед и назад через нейтральный провод. (апельсин).
  4. Ток нейтрали индуцирует равное и противоположное магнитное поле в сердечнике (красная стрелка).
  5. В нормальных условиях магнитные поля, наведенные токоведущим и нейтральным проводами, компенсируются: в сердечнике нет общего магнитного поля, и нет ничего, что могло бы остановить ток, протекающий к устройству, которое вы используете.

Что происходит, когда возникают проблемы?

Теперь предположим, что вы перерезали или повредили кабель, ведущий к вашему прибору. Если вы прорежете один из силовых проводов, фактически произойдет утечка тока из цепи, так что будет неравные токи, протекающие в токоведущем и нулевом проводах. Один из проводов будет пропускать больше тока, чем другой, поэтому создаваемые ими магнитные поля больше не будут компенсироваться, и в сердечнике появится чистое магнитное поле.

Как это нам помогает? Железный сердечник имеет третью катушку меньшего размера. проволоки, обернутой вокруг него.Это называется поиском или детектором. катушка, и она подключена к очень быстрому электромагнитному переключателю, называемому реле (транзисторы, тиристоры и даже вместо них можно использовать вакуумные лампы). Когда возникает дисбаланс тока, магнитное поле, индуцированное в сердечнике, вызывает электрический ток течет в поисковой катушке. Этот ток запускает реле, а затем реле отключает питание. Посмотрите, как это происходит, в анимации в поле ниже.

Как работают устройства УЗО

  1. При нормальной работе, когда нет магнитного поля в сердечника, через поисковую катушку (серый) или реле (синий) не проходит электричество.
  2. Предположим, вы перерезаете провод под напряжением (зеленый) своими садовыми ножницами — и предположим, что вам требуется десятая доля секунды, чтобы разрезать насквозь.
  3. В течение этой десятой доли секунды, когда вы начинаете резать, возникает дисбаланс тока между токоведущим и нейтральным кабелями. Через нейтральный провод (оранжевый) протекает больше тока, чем через провод под напряжением (зеленый), поэтому нейтральный провод создает большее магнитное поле (красная стрелка) в железном сердечнике. чем провод под напряжением (синяя стрелка).
  4. Два магнитных поля больше не компенсируются. Чистое магнитное поле в сердечнике вызывает прохождение электрического тока в поисковой катушке (серый), который активирует реле (синий).
  5. Реле размыкается, разрывая кабели входящей цепи и прекращая подачу всей энергии всего за 30 миллисекунд — быстрее, чем удар током может остановить ваше сердце.

Нужно ли покупать УЗО?

«Менее половины (49%) [домов] имеют устройство защитного отключения (УЗО) в блоке предохранителей, жизненно важное устройство безопасности, которое сводит к минимуму риск возгорания, отключая питание в случае неисправности.»

Сначала электрическая безопасность, Великобритания, 2012

Фото: Этот современный блок предохранителей (иногда называемый потребительским блоком) имеет встроенную защиту от УЗО, но только в цепях, отмеченных зеленым цветом (обычно основные розетки внизу). Другие розетки (и такие вещи, как цепи освещения) не имеют защиты от УЗО и окрашены в красный цвет.

Если вы используете какие-либо электроинструменты, в том числе мойки высокого давления, бензопилы и газонокосилки, это хорошая идея защитить себя с помощью УЗО, но вы можете быть защищены уже без даже зная это.Современные бытовые блоки предохранителей (распределительные щиты), подобные показанному здесь, имеют встроенные УЗО на некоторых (но не все) бытовые схемы. Это означает, что если вы перережете кабель или намочите его, выключатель на блоке предохранителей отключит питание и спасет вашу жизнь, сделав то же самое работа как плагин УЗО. Жизненно важно понимать, как устроен блок предохранителей. В этом поле например, только розетки на нижнем этаже имеют защиту УЗО. Итак, если вы используете нижний этаж Подключите вилку к вашей газонокосилке в саду, и вы защищены.Однако, если вы использовали электроинструменты, подключенные к розетке наверху, вам необходимо использовать подключаемое УЗО для защиты сами, потому что в цепях наверху не установлены УЗО.

Кто изобрел RCD / GFCI?

Американский инженер-электрик Чарльз Далзил (1904–1986) спас бесчисленное количество жизней, придумав блестящий идея прерывателя цепи замыкания на землю около 1960 года. Он начал патентовать идею в январе 1961 года (в заявке номер 85,364) и наконец получил патент в октябре 1965 г.Среди преимуществ изобретения, перечисленных Далзилом, была достаточно высокая чувствительность к току для защиты людей от поражения электрическим током, низкий рабочий ток и потребление энергии, а также минимальное количество того, что он назвал «ложным срабатыванием».

Изображение: Как работает прерыватель тока замыкания на землю (с типовой схемой подключения для США). Это оригинальный дизайн Чарльза Далзиэля из его патента начала 1960-х годов. Я раскрасил его для ясности, используя те же цвета, что и выше. Два силовых провода A, B проходят через коричневый трансформатор, как указано выше, а N — это земля.Цепь отключения срабатывает, когда между проводом A или проводом B и заземляющим проводом N протекает ток, создавая чистое магнитное поле в сердечнике, которое индуцирует ток в вторичная / поисковая катушка (обозначенная здесь как NS), активирующая синюю цепь отключения. Цепь отключения прерывает A и B (как показано синей пунктирной линией слева) с помощью реле, транзистор, кремниевый управляемый выпрямитель (тиристор), электронная лампа или аналогичный переключатель. Иллюстрация из патента США 3 213 321: Миниатюрный дифференциальный автоматический выключатель Чарльза Далзиэля, любезно предоставленный Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

Общие
Электробезопасность

Статьи

Патенты

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2019. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2008/2019) Устройства защитного отключения (УЗО). Получено с https://www.explainthatstuff.com/howrcdswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
