Антенны ДМВ диапазона для приема цифрового телевидения





В октябре 2019 года страна полностью перешла на «цифру». Во всех областях и краях России доступны для приема два мультиплекса, 20 телеканалов и три радиоканала. В некоторых городах для приема доступны три и даже четыре мультиплекса. Все цифровые мультиплексы работают в ДМВ диапазоне, поэтому для их приема нужны дециметровые антенны.



Модели ДМВ антенн

1. Профессиональные ДМВ антенны предназначены для коллективного приема цифрового телевидения. Коллективные антенны применяются в пассивном варианте, т.е. без встроенных усилителей. Из-за больших размеров устанавливаются на антенных мачтах.



Телевизионная антенна  ДМВ диапазона Funke BM4591 /21-69/ канал; усиление 16,7db; состоит из 91 элемента, выполнена из алюминия, анодирована золотосодержащим сплавом.
Используется  для приёма цифрового и аналогового (в составе антенного комплекса) телевидения дециметрового диапазона в частных домах и коттеджах.

Телевизионная антенна  ДМВ диапазона МИР 19 /21-60/ (ДМВ 21-60 канал), типа «волновой канал», усиление 13 db, состоит из 19 элементов, выполнена из алюминия.

Используется  для приёма цифрового и аналогового (в составе антенного комплекса) телевидения дециметрового диапазона в частных домах и коттеджах.

Телевизионная ДМВ антенна BAS1159-P Орбита 19 РЭМО, диапазон частот 21-69 канал, 19 элементов, материал алюминий, усиление 13.0 дБ
Используется  для приёма цифрового и аналогового (в составе антенного комплекса) телевидения дециметрового диапазона в многоэтажных домах и коттеджах.

Телевизионная антенна  ДМВ диапазона, логопериодическая, РЭМО ЛОГО-Р-12 предназначена для приема сигналов ТВ программ в диапазоне ДМВ с 21 по 69 каналы.

Выполнена из черного металла.
Используется  для приёма цифрового и аналогового (в составе антенного комплекса) телевидения дециметрового диапазона в многоэтажных домах.

АНТЕННА РЭМО «BAS X1174 MIDI F»

Антенна предназначена для удаленного приема аналоговых и цифровых каналов



Параметры

Наружная антенна ДМВ диапазона.
Максимальный коэффициент усиления, 21-69 канал — 16 дБи.
Волновое сопротивление — 75 Ом.
Встроенное согласующее устройство.
Габариты в сборе (без узла крепления) — 2357х560х570 мм.
Вес — 2.6 кг.

АНТЕННА МИР Х100 ДМВ /21-60/

Антенна предназначена для удаленного приема аналоговых и цифровых каналов

Параметры

Антенна ДМВ диапазона

Наружная

Каналы

21-60

Излучение фронт/тыл

20-26 дБ

Коэффициент усиления

16 дБи

Поляризация

Н

Количество элементов

60

Волновое сопротивление

75 Ом

Масса

2,3 кг





2. Пассивные ДМВ антенны для индивидуального использования. Могут устанавливаться на антенных кронштейнах.



LUMAX HD-204Z

Диапазонная ДМВ антенна, 21-69 канал
Коэффициент усиления в диапазоне — 10.5-15 дБи.
Ширина луча — 40°.
Волновое сопротивление — 75 Ом.
Встроенное согласующее устройство.
Материал — алюминий.
Габариты в сборе — 1030х540х550 мм.

При благоприятных условиях антенна, может уверенно принимать сигналы цифрового телевидения на расстоянии до 35-40 км.
Имеет встроенный фильтр LTE для ослабления сигналов сотовой связи.

Диапазонная ДМВ антенна, 21-69 канал
Коэффициент усиления, макс. — 10 дБи.
Количество элементов — 12.
Волновое сопротивление — 75 Ом.
Встроенное согласующее устройство.
Материал — алюминий.

При благоприятных условиях антенна, может уверенно принимать сигналы цифрового телевидения на расстоянии до 15-20 км.

Диапазонная ДМВ антенна, 21-69 канал

Коэффициент усиления, макс. — 6 дБи.
Количество элементов — 4.
Волновое сопротивление — 75 Ом.
Встроенное согласующее устройство.
Материал — алюминий.

При благоприятных условиях антенна, может уверенно принимать сигналы цифрового телевидения на расстоянии до 5-8 км.

Aльфа h211-02 mini

Диапазонная логопериодическая ДМВ антенна, 21-69 канал
Коэффициент усиления, макс.

— 6 дБи.
Волновое сопротивление — 75 Ом.
Материал — сталь.

При благоприятных условиях антенна, может уверенно принимать сигналы цифрового телевидения на расстоянии до 5-8 км..

Aльфа h211

Диапазонная логопериодическая ДМВ антенна, 21-69 канал
Коэффициент усиления, макс. — 8.5 дБи.
Волновое сопротивление — 75 Ом.
Материал — сталь.

При благоприятных условиях антенна, может уверенно принимать сигналы цифрового телевидения

на расстоянии до 8-13 км.



BAS1158-P Орбита 12 РЭМО

Диапазонная ДМВ антенна, 21-69 канал
Максимальный коэффициент усиления — 10 дБи.
Количество элементов — 12.
Волновое сопротивление — 75 Ом.
Встроенное согласующее устройство.
F-разъем.
Материал — алюминий.

При благоприятных условиях антенна, может уверенно принимать сигналы цифрового телевидения

на расстоянии до 15-20 км.

BAS-1105-P КОРСАР РЭМО

Диапазонная ДМВ антенна, 21-69 канал
Максимальный коэффициент усиления — 8 дБи.
Волновое сопротивление — 75 Ом.
Встроенное согласующее устройство.
F-разъем.
Материал — алюминий.

При благоприятных условиях антенна, может уверенно принимать сигналы цифрового телевидения

на расстоянии до 8-12 км.



3. Активные ДМВ антенны для индивидуального использования. Не рекомендуем для использования, ввиду низкой надежности встроенных усилителей, см. статью «Грозозащита телевизионных антенн». Могут устанавливаться на антенных кронштейнах.



МИР 12-А2 уличная DVB-T2 антенна, питание 5V от приставки

Дециметровая антенна на 21-60 каналы, активная с усилителем А2 (27Дб), с напряжением питания 5V, состоит из 12-ти элементов, коэффициент усиления с усилителем 37 дБи, выполнена из алюминия

МИР 19-А2 уличная DVB-T2 антенна, питание 5V от приставки

Дециметровая антенна на 21-60 каналы, активная с усилителем А2 (27Дб), с напряжением питания 5V, состоит из 19-ти элементов, коэффициент усиления с усилителем 41 дБи, выполнена из алюминия

Фаворит 4А2 уличная DVB-T2 антенна, питание 5V от приставки

Дециметровая антенна на 21-60 каналы, активная с усилителем А2 (27Дб), с напряжением питания 5V, состоит из 4-х элементов, коэффициент усиления с усилителем 33 дБи, выполнена из алюминия

Фаворит 5А2 уличная DVB-T2 антенна, питание 5V от приставки

Дециметровая антенна на 21-60 каналы, активная с усилителем А2 (27Дб), с напряжением питания 5V, состоит из 5-ти элементов, коэффициент усиления с усилителем 34 дБи, выполнена из алюминия

Фаворит 4А2 комнатная DVB-T2 антенна, питание 5V от приставки

Дециметровая антенна на 21-60 каналы, активная с усилителем А2 (27Дб), с напряжением питания 5V, состоит из 4-х элементов, коэффициент усиления с усилителем 33 дБи, выполнена из алюминия

СВЯЗЬ

Подбираем аналоги.
Предлагаем технические решения со схемами реализации.
Комплектуем заявки оптимальным оборудованием.
Принимаем заявки, отправляем счета, коммерческие предложения через электронную почту.
E-mail: [email protected]
тел. 8 (831) 278-59-10

ПОИСК ПО САЙТУ

Для поиска лучше всего воспользоваться картой сайта.
На карте сайта указаны названия страниц сайта, которые выделены синим цветом. Переход на выбранную страницу осуществляется с помощью мышки.
Сама карта сайта состоит из 5-ти страниц, которые разбиты на разделы:
1. Спутниковое телевидение и оборудование.
2. Эфирное аналоговое и цифровое телевидение и оборудование.
3. Оптическое оборудование.
4. Другое предлагаемое оборудование.
5. Информационные страницы.



ДОСТАВКА

Осуществляем доставку купленного у нас оборудования по России грузовыми компаниями.
Работаем по безналичному расчету с Н.Д.С.



ВНИМАНИЕ!

Цены и другая информация на сайте не являются публичной офертой, определяемой положениями ст. 437 (2) ГКРФ.



Антенна ДМВ-диапазона: какую выбрать

Давно канули в прошлое большие, габаритами в несколько метров, домовые антенны. Как и исчез длинноволновой формат вещания. Сегодня для приема ТВ каналов используется дециметровая антенна для цифрового телевидения. Это несколько различных классов устройств, отличающихся направленностью, коэффициентами усиления, конструкцией. Россия переходит на цифровое вещание. Эфирный формат DVB T2 — это те же дециметровые волны, для которых можно собрать антенну своими руками. Понимая, как работает система передачи сигнала, легко выбрать оптимальную модель приемного устройства на дачу, дальнего действия или рассчитанную на эксплуатацию в зоне уверенного приема трансляций.

Особенности современного цифрового вещания

Вещание в дециметровом диапазоне сегодня используется повсеместно. Это означает рабочие частоты, измеряемые сотнями мегагерц с длинами волн менее метра. Такой способ передачи информации имеет ряд преимуществ.

  1. Можно передать больше информации за единицу времени.
  2. При вещании в дециметровом диапазоне легко передавать избыточную цифровую информацию, чтобы на стороне потребителя получить чистую картинку и звук, невзирая на потери сигнала.
  3. Аппаратура трансляционных центров, передающие антенны, имеют малые габариты.
  4. Затраты энергии на организацию потока дециметровых волн относительно малы. Чтобы понять это, стоит вспомнить картину вокруг Останкинской башни в СССР с обугленными ветками деревьев, когда вышка вещала в метровом диапазоне с огромной мощностью. Сегодня, с переходом на ДМВ, такого не наблюдается нигде.
  5. Упрощается конструкция антенны и уменьшаются ее габариты на стороне абонента. ДЦМ антенна может представлять собой несколько квадратных рамок размером не более 20 см.

Важно! Есть одна ключевая проблема вещания в ДМВ диапазоне: фронт волны быстро теряет интенсивность. Дальность действия транслятора измеряется всего лишь десятками километров.

Однако работая с цифровым избыточным сигналом, можно достичь высокой автоматизации процесса охвата большой территории. В точках с номинальным уровнем падения сигнала устанавливаются станции ретрансляции. Они работают без участия человека, принимая ДМВ волны и передавая их на собственную зону охвата.

Как выбрать дециметровую антенну

Изучая отзывы, нельзя точно понять, какую именно антенну нужно купить для эксплуатации в конкретной квартире, доме, загородной даче. Есть ряд правил, которые помогут выбрать оптимальную модель.

Значительное расстояние до транслятора

Для приема сигнала на значительном расстоянии от транслятора понадобится остро направленная антенна дециметрового диапазона. Это конструкции типа волновой канал, логопериодическая с дефлекторами.

Важно! Такая наружная антенна ДМВ диапазона может принимать сигнал на расстоянии до 25-30 км без дополнительных устройств. Если же выбрать модель с усилителем, картинка и звук на телевизоре будут радовать даже в том случае, когда до транслятора 50 км и более.

Городские условия

В городских условиях также потребуется остронаправленная антенна. Если она выносится на крышу, можно использовать уже упомянутые классы конструкций. Но если абонент живет на среднем этаже и находится в железобетонных джунглях с многочисленными отражениями сигнала, ему понадобится компактная модель.

Это комнатные устройства класса три квадрата или Харченко с рефлектором. Они направленные, позволят не только отыскать прямой сигнал транслятора, но и прицелиться в отраженный поток достаточной для качественной картинки интенсивности.

Зона уверенного приема

В зоне уверенного приема, на расстоянии 2-5 км от транслятора, не нужна дециметровая антенна с усилителем. Наоборот, она сформирует настолько интенсивный сигнал, что телевизор откажется с ним работать.

В зоне уверенного приема выбирают простые устройства. Это может быть серийная модель в виде нескольких площадок проводников, заключенных в пластиковый корпус. Или простейшая самодельная антенна дециметрового диапазона из коаксиального кабеля или пивных банок.

Совет! Стоит использовать чужие наработки. Рекомендуется пройтись по району и посмотреть, какая ДМВ антенна для цифрового ТВ установлена у соседей. Немного расспросов, выводов — и можно смело отправляться в магазин делать удачную покупку.

Топ-3 антенны дециметрового диапазона

Выводить рейтинг устройств в одном классе было бы неэффективно. Поэтому в него включены антенны для различных условий приема цифрового ТВ.

CIFRA-6

Это недорогое устройство класса волновой канал выполнено в виде антенны в защитном пластиковом корпусе. Направленность модели позволяет точно прицелиться в транслятор. Ориентирование антенны простое, особой настройки не требуется. Усилителя нет. Без него антенна может использоваться для приема цифрового телевидения на расстоянии до 10 км. Уровень усиления — до 6 dBi.

Плюсы:

  • направленность;
  • защита от внешних воздействий, птиц;
  • надежность конструкции;
  • простота подключения.

Минусы:

  • нужна штанга или мачта для установки;
  • нет усилителя;
  • базовая комплектация скудна;
  • потребуется заводить кабель внутрь помещения.

LUMAX DA1502A

Эта комнатная модель подойдет для дачи, расположенной на расстоянии до 10 км от транслятора DVB-T2. Она устанавливается на собственной стойке, выполнена в стильном корпусе, оснащена усилителем. Питание осуществляется от порта USB, то есть устройству не нужна отдельная розетка. Его можно включить прямо в соответствующий интерфейс телевизора. Уровень усиления сигнала — 28 дБ.

Плюсы:

  • ценник;
  • питание от порта телевизора;
  • с усилителем;
  • стильный внешний вид.

Минусы:

  • достаточно тяжелая, 700 г;
  • не экранирована, на качество сигнала влияют помехи внутри квартиры;
  • кабель 3 м — при подключении к телевизору этого много, в комнате мало;
  • только использование в закрытых помещениях.

Locus L025.12

Данная антенна класса волновой канал крайне эффективна и направленна. Она рассчитана на самый сложный характер приема. Производитель заявляет дальность до транслятора 25 км в любых условиях.

Важно! Устройство оснащено рефлектором, может работать с ФМ частотами.

Плюсы:

  • дальность приема;
  • усилитель;
  • простота установки и прицеливания;
  • принимает ФМ радио.

Минусы:

  • габаритная;
  • отличный насест для птиц;
  • почти неприменима в городских условиях;
  • кабель придется заводить в помещение.

Самодельные варианты ДМВ антенн

Выбрать дециметровую антенну для цифрового телевидения достаточно легко. Однако для любителей все мастерить руками будут интересны самодельные конструкции. Зачастую, правильно рассчитанные и выполненные в материале, они показывают даже большую эффективность, чем покупные устройства. А некоторые самодельные ДМВ антенны при самостоятельной сборке не будут стоить своему владельцу буквально ни копейки.

Сегодня пользуются популярностью и показали свою эффективность следующие конструкции антенн:

  • из двух пивных банок, просто настраивается, для городских условий в зоне хорошего приема;
  • из коаксиального кабеля, петля или упрощенная Харченко, для хороших и средних условий приема;
  • Харченко, с рефлектором и без, для городских условий, с одним контуром или несколькими для точного охвата диапазонов вещания трансляторов;
  • бабочка из медной проволоки, комнатная, для хороших условий приема;
  • три квадрата, направленная, для городских условий, комнатная.

Важно! Все эти антенны просто рассчитываются и легко делаются. В некоторых случаях от пользователя даже не требуется специальных знаний. Достаточно точно следовать инструкциям по сборке и настройке или воспользоваться онлайн калькулятором для получения точных данных.

Для энтузиастов будут интересны варианты антенн волновой канал и логопериодическая антенна. Они направленные, могут выполняться с хорошим коэффициентом усиления и рассчитываются точно по параметрам частот трансляторов в точке приема. Такие антенны, сделанные домашними мастерами, почти всегда эффективнее купленных в магазине.

Дециметровая антенна для цифрового телевидения

Благодаря телевидению рядовым пользователям до сих пор известны понятия метровых и дециметровых волн. Последние работают в диапазоне частот от 300 МГц до 3 ГГц. Радиоволны используют для аналогового и цифрового вещания теле/радиостанций.

Преимущества диапазона ДМВ

Длина дециметровых волн – 10 см – 1 м в зависимости от выбранной частоты.

В отличие от метровых волн дециметровые имеют меньшую площадь распространения – в пределах видимости. Более короткие волны лучше отражаются от препятствий на пути. Поэтому их рациональнее использовать среди многоэтажных домов или промышленных построек – отражаясь от их поверхностей, они будут охватывать больше приемников.

Несмотря на то, что ДМВ уступают МВ в дальности распространения волн, они опережают другие популярные диапазоны частот, такие как 2G/GSM, 3G/UTMS и 4G/LTE. Одного телевизионного передатчика в диапазоне 300-900 МГц хватает, чтобы покрывать крупные города и окружающие их мелкие населенные пункты.

Ещё одно преимущество ДМВ – помехозащищенность. При этом чем уже диапазон рабочих частот, тем меньше вероятность заглушить сигнал или перегрузить приемную антенну. Совместно с цифровой технологией DVB-T2, дециметровые волны доносят до пользователей только хорошую картинку со звуком.

По аналоговому ТВ мы привыкли к помехам на экране телевизоров при плохом сигнале. В связи с особенностями технологии DVB-T2 – при приеме цифрового сигнала, качество либо отличное, либо приема нет вообще.

Особенности дециметровых антенн

Дециметровые антенны бывают разных видов и форм. Чтобы получить повышенную чувствительность антенной решетки, обратите внимание на несколько показателей:

  • Коэффициент стоячей волны (КСВ). Чтобы прием был наилучшим, рамзер резонаторов антенны должен быть кратен длине волны (λ), при этом КСВ будет стремиться к 1. Чем ближе к этой цифре, тем прием лучше. КСВ – относительная величина и единицы измерения не имеет.
  • Коэффициент усиления (КУ). Его измеряют в децибелах. Цифра показывает во сколько раз приемное устройство усиливает полученный сигнал. Для расчета кратности используют специальную таблицу. КУ в 7 децибел говорит об увеличении мощности в 5 раза, 10 дБ – в 10 раз, 20 дБ – в 100 раз.
  • Коэффициент шума (КШ). Также измеряют в децибелах, но применяют в отношении шумов, окружающих полезный сигнал.
  • Амплитудно-частотная характеристика (АЧХ) – показывает соотношение амплитуды входного и выходного сигналов во всем диапазоне рабочих частот. Важно, чтобы она была равномерна на дециметровых радиочастотах.

Принцип работы

Чтобы подобрать КСВ под разные частоты нужного диапазона, производители снабжают решетки множеством штырей-резонаторов, каждый из которых имеет индивидуальные размеры и приспособлен под определенную длину волны. Расстояние между резонаторами и рефлектором делают также кратным длине принимаемых радиоволн, например, 0,25λ.

Для увеличения вероятности приема пикового сигнала радиоволны, резонаторы устанавливают в два ряда. Нижний смещают относительно верхнего так, чтобы закрывать собой зазоры между штырями верхнего ряда.

На некоторые модели антенн за резонаторами устанавливают рефлектор – сетчатую или цельную металлическую пластину. Её цель отразить поступающие на неё волны в одну точку для усиления характеристик приема.

Виды дециметровых антенн

Дециметровый диапазон может быть единственным рекомендуемым или одним из возможных для антенной решетки.

Дециметровые приемные антенны классифицируют по наличию усилителя:

  • Активные – решетки со встроенным усиливающим устройством. Они подходят для приема на расстоянии свыше 30 км. Активным моделям нужно электропитание, его реализуют от электросети или по телевизионному кабелю.
  • Пассивные – обычные решетки с набором вибраторов. Например, ЛПА без усилителя принимает радиоволны на расстоянии 30 км. Подключите дополнительный усилитель к пассивной приемной решетке, если мощности радиопередатчика не хватает.

Дециметровые антенны подразделяют на комнатные и внешние. Последние отличаются большими размерами и неэстетичным внешним видом, они крепятся к стенам или мачтам.

Комнатные ДМВ антенны крепят на стены или ставят на горизонтальные плоскости. Рекомендуем ставить их в городских условиях или в селах, если вышка ФГУП «РТРС» находится в прямой видимости от места приема.

Всеволновая комнатная антенна МВ-ДМВ

Телевизионная приемная антенна МВ-ДМВ работает в диапазоне радиочастот от 30 МГц до 3 ГГц, что соответствует длине волны от 10 см до 10 м.

На этих радиочастотах вещают:

  • Аналоговые радиостанции;
  • Аналоговые телеканалы;
  • Цифровые телеканалы.

Все показатели для таких антенн те же, но есть несколько индивидуальных недостатков:

  • Чем шире общий диапазон антенны, тем хуже показатели приема для конкретной частоты.
  • Широкодиапазонную антенну легче перегрузить, потому что она может ловить больше «радиомусора». При перегрузке приемник будет временно неработоспособен.

Дециметровая комнатная антенна ДМВ

Подходит для приема аналоговых или цифровых телеканалов в своем диапазоне частот. Аналоговый сигнал постепенно исчезает из России в связи с государственной программой по цифровизации. Разрешения для нецифровых телеканалов не выдают, а старые перестают работать раньше срока. Поэтому универсальные антенные решетки постепенно теряют актуальность, остаются только дециметровые.

В аналоге продолжают передавать современные российские радиостанции, но они не работают на частотах приема ДМВ-антенн.

С дециметровой решеткой вы получите качество приема и защищенность от перегрузки выше, чем для универсальных предложений.

Самодельные антенны дециметрового диапазона

В девяностые годы прошлого столетия люди мастерили приемные ТВ-антенны сами. Несмотря на то, что необходимость в этом исчезла, соорудить собственную приемную решетку также просто.

Параметры самодельной антенны

Чтобы собственная сборка не разочаровала, нужно сделать устройство, удовлетворяющее базовым параметрам:

  • диапазон рабочих радиочастот 450-850 МГц;
  • коэффициент усиления 10-30 дБ;
  • коэффициент шума до 3 дБ;
  • поляризация должна соответствовать у приемника и передатчика – бывают горизонтальная, вертикальная, круговая…
  • входное и выходное сопротивление – 75 Ом;
  • питание отсутствует или работает от обычного телевизионного кабеля, 12-14 мА*ч.

Антенну можно сделать из разных материалов – кабеля, пивных банок или металлического листа. Получатся решетки различных форм – ромб, квадрат, вытянутая дельта, петля…

Делаем антенну своими руками

Расскажем, как сделать 5 антенны, принимающие аналоговый и цифровой сигнал DVB-T2. Среди рассмотренных вариантов, присутствуют такие:

  • Z-типа;
  • Логопериодическая;
  • Всеволновая;
  • Волновой канал;
  • Петля.

Телевизионный кабель с сопротивлением 75 Ом промаркирован надписью «РК-75».

Антенна Z-типа

Решетка выглядит как 2 ромба закрепленные друг к другу так, что образуют восьмерку. Кабель подключается в место соединения 2 ромбовидных металлических рамок.

В упрощенной реализации Z-тип (биквадрат) может состоять только из одного металлического ромба. Для усиленного прием он будет включать емкостные вставки в виде горизонтальной восьмерки. В этом случае подключайте кабель в зазоре между вставками.

Оптимальный размер стороны ромба – 34 см, а вставки – 17 см. Для сборки используйте трубки из алюминия, меди или латуни.

Телевизионный кабель прокладывайте вдоль сторон антенной решетки.

Достоинства:

  • легко изготовить из небольшого набора материалов;
  • надёжность.

Недостатки:

  • решетка чувствительна к поляризации;
  • понадобится зеркало-рефлектор для отражения волн на приемные резонаторы.

Антенну «восьмерку» используют дальнобойщики для приема амплитудно или частотно-модулируемого сигнала. С помощью неё они общаются с коллегами на трассе и слушают FM-радиостанции.

Петля

Для такого приемного устройства понадобится только телевизионный кабель. Его сердцевина металлическая и может получать сигнал в любом диапазоне радиочастот. Чтобы сделать антенну:

  1. Купите ТВ-кабель с медной сердцевиной;
  2. Обнажите до центральной жилы один конец телевизионного провода.
  3. Снимите внешнюю изоляцию на расстоянии 220 мм от обнаженного конца провода. Экранирующий слой должен остаться.
  4. Отступите ещё 220 мм и снимите изоляцию с экранирующим слоем до центральной жилы.
  5. Соедините центральные жилы на конце провода и на расстоянии 440 мм от него так, чтобы получилось кольцо.
  6. Обнажите противоположный край провода и установите на него разъем для подключения к телевизору.

На изготовление антенны хватит 5-10 минут, но она не будет принимать сигнал в сложных условиях эксплуатации. Если идея понравилась, но передатчик находится далеко, попробуйте сделать несколько петель. Расположите их на расстоянии 10-15 см друг от друга.

Логопериодическая антенна (ЛПА)

Одной из самых эффективных антенных конструкций является логопериодическая. Они лишена недостатков ряда конфигураций, предлагает равномерную амплитудно-частотную характеристику и высокий КУ без использования усиливающих устройств.

ЛПА работает в широком диапазоне радиочастот, но это незначительно ослабляет приемные качества антенны. Потери при передаче сигнала от решетки на кабель минимальны.

При конструировании антенны учитывайте, что:

  • длины резонаторов зависят друг от друга логарифмически;
  • расстояние между резонаторами зависит от рабочих частот;
  • размерность и удаленность вибраторов меняется не линейно, а в геометрической прогрессии.

Для крепления резонаторов используют 2 основных центральных стержня собирающей линии. Они идут параллельно один над другим с небольшим зазором.

Логопериодические антенны бывают 3 видов:

  • Дельта, в ней вибраторы составляют единую цепь. Они расположены зигзагообразно вдоль центральной линии из одного куска проволоки.
  • Волновой канал – вдоль центральных стерней на разном расстоянии расположены резонаторы одинаковой длины.
  • Симметричная. Исполняют в виде одинарной и сдвоенной конструкции с симметричным расположением вибраторов.

Чтобы соорудить ЛПА самостоятельно для дециметровых радиоволн, воспользуйтесь следующими характеристиками:

  • КУ – 8 дБ;
  • количество вибраторов – 11;
  • размер резонаторов и зазор между ними должен соответствовать таблице ниже.

Характеристики резонаторов для ЛПА

ХарактеристикаПараметр
Длина резонаторов, см15,95; 14,35; 12,92; 11,62; 10,46; 9,42; 8,47; 7,63; 6,86; 6,18; 5,56
Расстояние между резонаторами, см10,84; 9,76; 8,78; 7,9; 7,11; 6,4; 5,76; 5,19; 4,67; 4,2
Размер перемычки до последнего элемента, см76,8
Расстояние от первого резонатора до перемычки, см8
Входное сопротивления, Ом75

ПреимуществаНедостатки
Широкий диапазон приемаСложность сборки
Повышенный коэффициент усиленЗатруднительно рассчитать размеры резонаторов и рефлекторов антенны самостоятельно
Принимает Wi-Fi, Bluetooth и сотовый сигнал

Как сделать ЛПА своими руками подробнее смотрите в видеоролике.

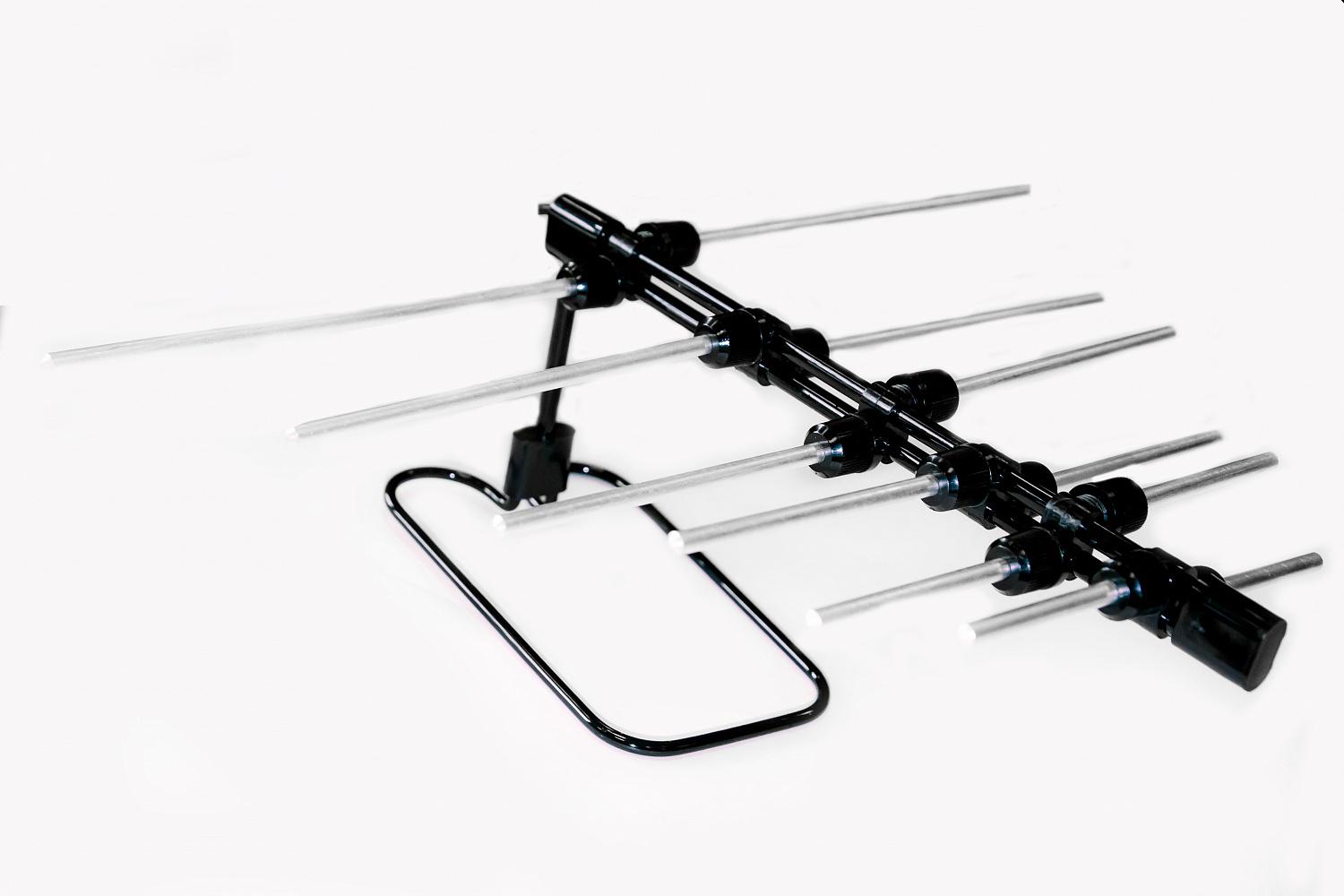

Антенна типа «волновой канал»

Волновой канал отличается одинаковым размером вибраторов. Прием сигнала на разных частотах возможен благодаря изменению расстояний между резонаторами.

Волновой канал (ВК) – разновидность антенны, используемой для дальнего приема. Под понятие ВК подходят сразу несколько разновидностей антенных решеток.

Чем больше вибраторов на корпусе ВК, тем больше КУ. Для работы с DVB-T2 подойдет вариант сопротивлением около 300 Ом. Рекомендуем использовать ВК совместно с усиливающими устройствами или симметризаторами.

Если решили собрать волновой канал, не используйте старые советские конструкции. Они непригодны для работы с современными мультиплексами.

Самый простой в сборке вариант состоит из десятка оцинкованных стержней, каждый из которых имеет ширину 1,5 см и до 0,1 см толщиной.

Характеристики для волнового канала

ХарактеристикаПараметр
Размер задней планки, см34,94
Размер второй планки, см27
Длина 1 резонатора, см19,71
Длина 2 резонатора, см18,46
Длина 3-10 резонаторов, см16,74
Расстояние между резонаторами, см2,78; 9,14; 18,03; 26,93; 40,89; 53; 61,93; 74,8; 92,42; 10,518
Входное сопротивления, Ом300

КУ для антенны растет от 8 дБ до 15 дБ с увеличением частоты приема сигнала.

Ещё один пример самодельного ВК с приемом на расстоянии до 30 км смотрите на видео.

Всеволновая антенна

Отличается от обычной антенны тем, что принимает метровые и дециметровые волны. Проще всего сделать её из двух разнодиапазонных подсистем.

В домашних условиях проще всего сделать всеволновую антенну (ВА):

  • из пивных банок;
  • в виде двух лепестков;
  • бабочкой.
Лепестковая антенна

В лепестковой конфигурации, медная проволока натягивается от центра к двум перекладинам. В результате получается 2 треугольных приемных лепестка.

Расстояние между кусками проволоки – до 2-3 см на концах и до 1 см в основании антенны.

Бабочка

Приемную антенну можно выполнить бабочкой. Для этого расположите резонаторы, как на фотографии ниже. Достаточно куска фанеры 55,8 на 6,3 см.

Расположите отверстия для монтажа вибраторов на расстояниях, указанных на рисунке ниже.

Вибраторами выступит медная проволока:

  • Отрежьте 8 кусков по 375 мм каждый. Зачистите по 2 см кабеля в центре каждого куска. Изогните изделия по центру зачищенных участков.
  • Отрежьте 2 куска по 220 мм. Разметьте каждую треть проволоки. Очистите изоляции в отмеченных местах и изогните каждую зачищенную зону поцентру.

В результате плечо каждого резонатора будет 18 см длиной. Расстояние между плечами – 75 мм.

Пивные банки

Одно из самых колоритных решений 90-х годов прошлого века. Достаточно двух банок объемнее полулитра. Для качественного приема покупайте кабель с сопротивлением не менее 75 Ом.

Для крепежа понадобятся саморезы, изолента и паяльник с припоем. Следуйте инструкции:

  1. Зачистите изоляцию на конце провода.
  2. Зачастите внешнюю изоляцию и скрутите экранирующий материал на расстоянии 10 см от конца провода.
  3. Прикрепите экранирующую скрутку и конец провода к верхним частям двух банок.
  4. Закрепите банки в одну линию на твердом каркасе – подойдет прут или обыкновенная вешалка. Расстояние между банками – не менее 7,5 см.

При необходимости меняйте расстояние между банками и мониторьте уровень поступающего сигнала через подключенный телевизор.

Чтобы усилить мощность такой антенны, увеличивайте количество банок. Крепите их в несколько уровней на жестком каркасе. Кабель продевайте через банки, отверстия в днищах просверлите заранее. Такое приемное устройство принимает сигнал на расстоянии до 50 км при правильной сборке.

Тройной квадрат Сотникова

Антенная решетка состоит из трех квадратных медных рамок. Их размеры уменьшаются по удалению от внешней. Квадраты соединены единой центральной жилой сверху.

Вся конструкция выгибается из медной проволоки в единое изделие. В конце спаяйте стыки между собой.

ПреимуществаНедостатки
Минимум пайкиЧувствительность к малейшим изменениям конструкции
Хорошая чувствительностьУзкая диаграмма направленности
Небольшой рабочий диапазон частот

Хорошая антенна принимает сигнал за десятки километров от источника даже без встроенного усилителя. Чтобы её сделать пользуйтесь нашими рекомендациями.

Цифровое телевидение Обзор наружных антенн диапазона ДМВ РЭМО

Саратовский электромеханический завод «РЭМО» выпускает широкую номенклатуру телевизионных антенн для различных целей и задач.
Для приема цифрового вещания, работающего в диапазоне ДМВ, выпускаются соответствующие ему диапазонные антенны.
Рассмотрим несколько антенн типа «волновой канал» с различным коэффициентом собственного усиления, соответственно, предназначенные для разной степени удаленности от передатчика.

Начнем с пассивного варианта — антенна «Диапазон UHF П» (П означает пассивная).
Все антенны поставляются запаянными в полиэтилен с фирменной символикой.

В комплект входит траверса с прикрученными вибраторами и мачтовым крепежом, 2 рефлектора, метизы для их крепления (в пакете с клапаном), паспорт и гарантийный талон.

Для всех рассматриваемых антенн кабель необходимой длины покупается дополнительно:

Внимание: для подключения антенны к телевизору требуется коаксиальный кабель и F-коннектор, которые приобретаются отдельно.

Собирается антенна легко: надо лишь прикрутить рефлекторы к траверсе.

Длина траверсы — 1066 мм, габариты активного вибратора — 257х66 мм, измеренная масса антенны в сборе — около 800 г.

Внутри находится плата согласования:
с Т-образным фильтр верхних частот (эллиптический) — аналогичный используется в антеннах «Mini Digital», «BELKA», а также как второй фильтр — у других антенн. Примерная схема:

Параметры приема: лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км) работает на 27 канале и находится на расстоянии около 15 км.

Дальний передатчик: 5 кВт (зона около 60 км), 56 и 59 каналы, находится примерно в 78 км:

Подключил штатным 6 м кабелем от другой антенны. Приставка прежняя — TVjet RE820HDT2 (HW Rev. 4.0) с малошумящим тюнером NM120.
И, памятуя, что даже некоторые комнатные антенны, например, пассивная «Сириус 2.0» отлично ловила, сразу же решил проверить с дальним передатчиком:
но шкала Качество скакала (прыгала), т.е. — слабый прием. Попробовал с ближним:
но опять шкала Качество скачет. Менял кабеля, но в поведении антенны ничего не менялось. Стал разбираться, и только удалив с платы перемычку [000] в центре:
всё сразу заработало: и с ближним, и с дальним. Причем эта перемычка не несет никакой функции (даже не стал отображать её на схеме): она идет с выхода, затем две последовательных печатных индуктивности и на плате обрыв. Почему-то в моем случае она сильно ослабляла сигнал, т.е., возможно, возникала какая-то паразитная ООС.
Вероятно перемычка была запаяна туда случайно, т.к. никакого технического смысла в ней нет. В любом случае гарантийный срок составляет 12 месяцев, и если изначально по какой-то непонятной вам причине антенна плохо принимает, то можно сразу обратиться к продавцу (с паспортом и гарантийным талоном).

Итак, с ближним — 54%:
с дальним: 56 канал — 78%:
и 59 — 100%:
Синие пики на графике приема с ближнего — это аналоговые передатчики, причем не только с местной вышки, но и с дальней. Начало их отключения теперь переносится на после 2018 год, и, к сожалению, как видим их влияние (и в первую очередь самых мощных — «Первый канал» и «Россия 1») будет сказываться еще несколько лет.

Также попробовал прием без фильтра: выход согласующего трансформатора — сразу на F-разъем:
c ближним — 60%:
с дальним: 56 — 85%: и 59 — 100%:
т.е. значения немного повысились, т.к. любой фильтр вносит небольшое затухание, при необходимости компенсируемое последующим усилителем или изначально высоким уровнем принимаемого сигнала.

И как уже не раз отмечалось, по приведенным показателям заметно влияние АЧХ самой антенны: с ростом частоты растет собственный уровень усиления.
Поэтому при приеме двух мультиплексов старайтесь настроить в первую очередь низкочастотный. А у более высокочастотного уровень и так будет выше.

И еще раз напомню инструменты в Интернете, с помощью которых можно оценить возможность приема.

Просто измерить расстояние до ближайшей вышки можно, например, с помощью кнопки-линейки на Яндекс.Карты – maps.ya.ru. Недавно интерфейс карт немного изменился, теперь кнопка находится в левом нижнем углу и выглядит так:
Ставим точку там, где наш дом, а другую точку – где вышка.

Быстро оценить и расстояние, и рельеф на трассе позволит Карта высот (а если вдруг не работает — есть её оригинал на английском).
Ставите точку там, где находитесь, и вторую точку, где – ваша ближайшая вышка (карта.ртрс.рф), нажимаете кнопку ‘Нарисовать профиль высот’, и внизу будут видны все изменения рельефа местности между вами и вышкой. Пример результата до дальнего передатчика:

Ну а увидеть трассу сигнала с учетом кривизны Земли – LinkTest: задать две точки, указать высоту приемной и передающей антенны и внизу нажать кнопку ‘Построить профиль трассы’.
Высоту передающей антенны можно уточнить, например, в вашем Центре консультационной поддержки или на сайте вашего филиала РТРС.
Примеры графиков были приведены выше в Параметрах приема.

Следующая антенна «Диапазон UHF Макси DX» подробно рассматривалась в одном из предыдущих обзоров:

Отличие в нынешней модификации — вместо прежней небольшой платки с шлейфом и кабелем теперь используется пластинчатый усилитель, вероятно, как более технологичное решение при массовом производстве:

И вместо двухкаскадного усилителя оставлен только первый каскад на малошумящем транзисторе BFG67/X (WMV):

Кстати, подобные транзисторы применяются и в предварительном УВЧ перед тюнером в приставках:
Причем отмечу, что с одним и тем же тюнером — УВЧ может быть, а может и не быть. И чаще — УВЧ не используется.
Поэтому нельзя сравнивать чувствительность двух приставок, ориентируясь только на одинаковые модели используемых в них тюнеров. И даже если обе приставки без УВЧ, но их настройки АРУ могут отличаться.
Т.е. не стоит искать приставку с «самым чувствительным тюнером», а лучше выбрать подходящую антенну, т.к. именно она принимает сигнал. И в первую очередь от антенны зависит — насколько стабильным он будет.

С ближним передатчиком шкала Качество составила 80%:
А если заменить БП на регулируемый и снизить напряжение до минимума +1.2 В, то шкала Качество снизится до 67%.
Интересно, что даже вовсе отключив питание, сигнал всё-таки как-то просачивается, хотя конечно на минимальном минимуме, смотреть нормально невозможно, шкала Качество скачет.
Видимо, наличие лишь одного транзистора меньше препятствует сигналу в отключенном состоянии.
Напомню, что предыдущий вариант (двухкаскадный) при отключенном питании уже не пропускал сигнал вовсе.

С дальним передатчиком:
56 канал — 100%:
59 — 97%:
А если понизить напряжение до +5 В, то лишь немного понизится:
56 — 97%:

59 — 88%:
т.е. можно питать и прямо от приставки.

С данным усилителем применение регулируемого БП в некоторых случаях может быть оправданно, т.к. всё-таки небольшая зависимость от напряжения прослеживается, позволяя подстроить качество, например, при одновременном приеме: так чтобы и аналогу хватало, и цифра не перегружалась от избыточного уровня.
Кроме того, в случае если 2 мультиплекс принимаете с какой-то дальней вышки, а 1й у вас есть на местной, регулировка также позволит попытаться найти оптимальный баланс между ними.

А если частота 1 мультиплекса у ближней и дальней вышки отличается, то и 1й тоже можно ловить с дальней, выставив напряжение на максимум (+12 В).

И еще раз напомню, что указываемые производителями антенн ориентировочная дальность относится к вещанию мощных передатчиков 2-5 кВт.
Но вообще диапазон используемых цифровых передатчиков очень широк — от 10 Вт и вплоть до 10 кВт.
Поэтому лучше уточнять у консультантов или технически грамотных специалистов — какая антенна может быть оптимальна в вашей конкретной местности до вашей местной вышки или до вышки, вещающей 2 мультиплекс.

И также, говоря о высоте подвеса антенны, необходимо помнить об эталонных высотах, для которых Международный Союз Электросвязи и рассчитывает любые виды радио, телевизионного приема и других видов связи в диапазоне от 30 МГц и до 3000 МГц.
Рекомендация МСЭ-R P.1546-5 «Метод прогнозирования для трасс связи «пункта с зоной» для наземных служб в диапазоне частот от 30 МГц до 3000 МГц»:

Поправка на высоту приемной/подвижной антенны

Значения напряженности поля, даваемые кривыми для сухопутных трасс и соответствующими таблицами в настоящей Рекомендации, предназначены для эталонной приемной/подвижной антенны с высотой, равной или выше высоты наземного покрова вокруг приемной/подвижной антенны, R2, и 10 м.

Примерами эталонной высоты могут служить 20 м для городского района, 30 м для городского района плотной застройки и 10 м для пригородного района.

Для морских трасс номинальным значением R2 является 10 м.

т.е. для сельской местности или частного сектора в городе – 10 м,
для города (условно 5-этажка) – 20 м,
для плотной застройки (условно 9-этажка) – 30 м.
И, кстати, именно на этих высотах стоят коллективные антенны в городах (т.е. только на крыше дома):

Конечно, это вовсе не значит, что сигнал не может приниматься ниже, но это значит, что при слабом неустойчивом приеме к этим высотам стоит стремиться.

И еще раз отмечу, что при проверке жалоб на неудовлетворительный прием в конкретном месте специалисты будут проверять уровень сигнала на минимальной высоте 10 м. А это даже для города – как минимум 3 этаж.

Ведь далеко не редкость ситуация, особенно для нижних этажей, когда антенна, установленная осенью, прекрасно отработавшую всю зиму и начало весны, под конец весны вдруг начинает принимать хуже, сигнал периодически слабнет, а причины банальны — перед окнами на деревьях распускается обильная листва, что иногда и приводит к неудовлетворительным результатам.

Конечно, влияние листвы на ДМВ-сигнал не так ярко выражено, как у спутниковых тарелок, но это также стоит учитывать, выбирая высоту для крепления антенны (или так и ограничиться балконом, или всё-таки на крышу).
Как и в случае спутниковых тарелок в некоторых случаях здесь может помочь более мощная антенна. Но если распустились не только деревья во дворе, но и лес в направлении вышки, то всё же стоит стремиться к выбору большей высоты.

И, кстати, ведь совсем не обязательно пытаться ловить именно со своей местной вышки, если есть возможность, то можно попробовать и с какой-то соседней и даже дальней – возможно условия будут иными.

И в заключении рассмотрим последнюю модель — «Triton-M-UHF-DX»:
В комплект входит траверса с дополнительными стрелами в сборе и мачтовым крепежом, 2 рефлектора, метизы для их крепления, стандартный блок питания +12 В 100 мА, паспорт и гарантийный талон.

И напомню, кабель необходимой длины приобретается отдельно.

Основой для неё послужила конструкция, как у первой модели, представленной в обзоре — «Диапазон UHF П», поэтому все основные размеры и габариты те же, только были добавлены две дополнительные траверсы-стрелы.
В транспортном положении в сложенном виде минимальные габариты 168 мм:
Ослабив барашек, в полностью раскрытом рабочем положении — 278 мм:
Все эти конструктивные соединения основной траверсы с дополнительными выполнены на заклепках:

Три одинаковых стрелы можно представить как синфазную систему. Благодаря ей, лепесток диаграммы направленности в вертикальной плоскости еще более сужен, чтобы улучшить прием дальнего сигнала с горизонта.

Ну и если сравнивать антенну с таким же усилением, но с одиночной траверсой, то тройная антенна по длине короче.

А если сравнивать собственное усиление базовой «Диапазон UHF П» — 9 дБ, то у тройной «Triton-M-UHF-П» добавляется +3 дБ до 12 дБ.

Подобные решения изначально встречались только у иностранных производителей, например, испанской Televes и других (и конечно с ценами в евро).

Предназначены они в первую очередь для дальней части и на краю зоны уверенного приема и даже в зоне полутени.

Т.к. масса антенны естественно возросла (измеренная в сборе — около 1550 г), здесь используется усиленный узел крепления к мачте с плотнооблегающим траверсу кронштейном и двумя хомутами:
желательно затягивать постепенно и равномерно, чтобы не возникало перекосов.

Усилитель такой же как и у предыдущей рассмотренной модели — «Диапазон UHF Макси DX».

Направив на дальний передатчик, сразу же ощутил её узконаправленность:
желательно следить за тем, чтобы центральная траверса оставалась горизонтальной, и медленно поворачивая, смотреть на шкалу Качество.
Причем проверить уровень на обоих мультиплексах и при необходимости выбрать такое положение, при котором достигаются наибольшие значения.
В моем случае, даже несмотря на вроде бы близкие каналы 56 и 59, значения для обоих явно отличались, пока не нашел что-то среднее — шкала Качество была около 90%.

Конечно, тут не нужна такая точная настройка как у спутниковой тарелки, но всё-таки требуется немного терпения для достижения максимального результата.

С ближнем передатчиком настройка была попроще, хотя и тут ощущалась узость диаграммы, шкала показала 80%:
Несомненно, использовать узконаправленную антенну для приема в ближней зоне просто нерационально. Такие антенны предназначены для решения более сложных задач.

Но конечно не стоит думать, что купив сложную антенну, автоматически получаете возможность приема везде где угодно: за тридевять земель и за горами, за лесами. Вовсе нет.
Всё также важно предварительно проанализировать трассу, начиная с расстояния, рельефа и по возможности с учетом крутизны Земли.

Они в первую очередь для тех мест, где обычные антенны показывают слабые неустойчивые результаты.

И всегда лучше брать антенну с некоторым запасом. С запасом именно собственного усиления самой конструкции антенны, а не усилителя. Потому что в течение года меняются погодные условия и обстановка вдоль трассы. Так, например, уже скоро начнет распускаться листва, и тем, у кого антенны стоят низко, станет заметно падение шкалы Качество.

Действие анти-GSM фильтра было неоднократно рассмотрено в предыдущих обзорах. Отмечу, что речь не только о GSM, но и о других современных беспроводных технологиях, использующих частоты выше ДМВ-диапазона. Современный городской эфир перенасыщен различными излучениями. Пример эфира уже после фильтрации-усиления (при напряжении питания +5В):

И конечно для любых наружных антенн — напоминание о подключении кабеля:

6.6. После подключения произведите гидроизоляцию F-разъема с помощью ПВХ-изоленты и нейтрального герметика.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Профилактический осмотр антенны необходимо производить регулярно, но не реже одного раза в полгода, при этом обращайте особое внимание на правильность ориентации антенны, надежность крепления, целостность кабеля, отсутствие механических повреждений антенны.

И под конец еще раз напомню о таком явлении как Интерференция волн. И это касается всех антенн, начиная от самых простых комнатных и кончая сложными наружными.

Даже если стоите в чистом поле, то на антенну приходят как минимум два сигнала – прямой и отраженный от земной поверхности.

И сигналы даже с одной и той же амплитудой, но с разной фазой могут давать в результате различную суммарную интенсивность. Так, интенсивность суммы двух сигналов может меняться от 0 до удвоенной суммы амплитуд.

Если такая ситуация возникнет, то просто немного переместите антенну в пределах метра: ближе/дальше от передатчика или изменяя её высоту – ниже/выше (лучше конечно выше).
Причем проверить шкалу Качество на обоих мультиплексах, т.к. на это влияет и частота приходящего сигнала.

В общем-то всё это уже давным-давно известно: еще в 1928 году это явление исследовал известный ученый в области радиофизики Борис Алексеевич Введенский.

Общее положительное для всех перечисленных антенн — легкие алюминиевые, узконаправленные (в разной степени сложности), антенная коробка снизу имеет два отверстия для удаления избытков влаги, комплекты упакованы в запаянные полиэтиленовые пакеты (ни одна шайбочка не потеряется).

«Диапазон UHF П»
Положительное: пассивная, соответственно, не требуется питание (БП) и нулевая вероятность выхода из строя усилителя ввиду его отсутствия, достаточно компактная и легкая, при коротком кабеле и благоприятных условиях возможен и дальний прием.
Отрицательное: при установке на высокую крышу или мачту рядом с антенной необходимо будет врезать в кабель усилитель для компенсации последующих потерь в длинном кабеле снижения и домашней разводке.

«Диапазон UHF Макси DX»
Положительное: более узконаправленная, также легко настраивается, есть встроенный однокаскадный усилитель на малошумящем СВЧ-транзисторе, при необходимости коэффициент усиления можно подкорректировать, заменив штатный БП на такой же регулируемый, анти-GSM фильтр, при необходимости можно питать напрямую от антенного входа приставки +5В.
Отрицательное: достаточно габаритна в длину, есть вероятность выхода из строя усилителя при отсутствии заземления.

«Triton-M-UHF-DX»
Положительное: еще более узконаправлена, для тяжелых условий на краю зоны уверенного приема и в зоне полутени, имеется такой же пластинчатый усилитель с соответствующими возможностями, покороче чем предыдущая модель, анти-GSM фильтр, также можно питать напрямую от антенного входа приставки +5В.
Отрицательное: желательно понимание откуда ждать сигнал и по возможности хотя бы небольшой опыт настройки других антенн, уделить внимание её горизонтальному размещению и креплению к мачте с равномерным закручиванием, и как у всякой незаземленной антенны есть вероятность выхода из строя усилителя.

В целом представленные здесь три антенны достаточно четко разделяются на различные категории дальности:
«Диапазон UHF П» преимущественно для ближней зоны (рекомендация производителя — до 15 км), «Диапазон UHF Макси DX» для средней и дальней зоны,
«Triton-M-UHF-DX» для тяжелых условий приема, вплоть до зоны полутени.

Оцените публикацию

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 03 Янв 2020 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=9121

Основные советы и критерии как выбрать антенну для телевизора

Основные советы и критерии как выбрать антенну для телевизора

Антенна — устройство, предназначенное для излучения или приёма радиоволн.

В городах кабельное телевиденье практически полностью вытеснило «беспроводных» конкурентов, но все равно спрос на ТВ-антенны есть. Для того чтобы принимать эфирное ТВ нужно подобрать устройство подходящее под вашу местность по конструкции и диапазону. Особенно часто такая необходимость возникает в деревне и частном секторе. В этой статье мы рассмотрим какими бывают антенны для телевизора и как её правильно выбрать.

Основы

Прежде чем перейти к разговору о видах телевизионных антенн стоит рассказать о базовых терминах, которые будут использоваться в статье.

Ретранслятор – устройство которое принимает и усиливает радиосигнал и передаёт окружающим его абонентов. В народе его называют ТВ-вышкой. Её внешний вид вы видите на рисунке ниже.

Антенна – устройство для приема или передачи радиоволн. Её основная задача – преобразовать электромагнитные волны в сигнал (на приеме) и наоборот (для передачи). Её подключают к приемнику, в нашем случае к телевизору. Одними из основных характеристик для потребителя являются диаграмма направленности, коэффициент усиления и рабочая частота.

Усилитель – устанавливается между антенной и приемником. Задача этого устройства усилить полосу частот принимаемого диапазона. О них мы уже писали подробную статью ранее.

Какие бывают антенны?

В разговоре об антеннах для телевизора не совсем рационально использовать «книжную» классификацию этих устройств, это, во-первых, бесполезно, а, во-вторых – будет сложно для неподготовленного читателя. Мы несколько упростим терминологию и расскажем простым языком какие бывают антенны для приема ТВ-сигнала.

Диапазон принимаемых частот ТВ-каналы в РФ и странах бывшего советского союза передаются по метровому (сокращенно МВ – частоты от 30 до 300 МГц) и дециметровому (ДМВ, частоты 300 МГц – 3 ГГц). Основная часть каналов передаётся в ДМВ-диапазоне, а в МВ – в основном местное городское ТВ.

Пример антенны метрового диапазона

Пример антенн для приема дециметровых волн

Комбинированная широкополосная модель

Обобщенно можно выделить широкополосные и узкополосные антенны. Но за широкую полосу принимаемых частот приходится платить качеством приема.

Направленность антенн

Бывают всенаправленные и узконаправленные антенны. Говоря простым языком направленность антенны – это её поле зрения, и чем оно уже, тем большая дальность действия антенны и вы сможете принять сигнал с более удаленного ретранслятора. Большая часть телевизионных антенн направленные, то есть их нужно располагать в пространстве так, чтобы диаграмма её направленности смотрела в сторону расположения ретранслятора.

Диаграмма направленности и коэффициент усиления антенны

Внутренние и внешние антенны

Внутренние или комнатные телевизионные антенны устанавливают в помещении, такие изделия многим знакомы из детства. Они устанавливались либо прямо на телевизор, либо на ближайший подоконник. Обычно выглядели как два «рога» — это были штыревые часто телескопические антенны.

Такие антенны хоть и удобны тем, что практически не требуют настройки, нужно было лишь подключить, а возможно и слегка полиеперемещать по комнате, но хорошего сигнала можно добиться можно если ретранслятор находится не слишком далеко – на расстоянии до 15, а в лучшем случае до 20 км (редко и маловероятно). Хотя на прием влияет и погода и количество преград на пути сигнала, об этом мы поговорим позже.

Один из примеров комбинированной современной комнатной антенны для ТВ

Такие антенны делят на три типа:

1. Штыревые. Штыри могут быть цельными и телескопическими.

2. Рамочные. Металлическая рамка, изогнутая в круглую форму, но это не обязательно форма может и отличаться

3. Комбинированные – совмещенное изделие со штырями и рамкой – так получается добиться большей дальности приема и качества сигнала.

На рисунке выше вы видите комбинированную антенну с рамкой и двумя телескопическими штырями.

Внешние или уличные антенны размещаются на балконе, фасаде дома или на его крыше. В последнем варианте вы можете точно направить антенну на передающую вышку. Обычно их внешний вид подобен тем, что изображена на рисунке ниже.

Но на современном рынке представлены не совсем обычные модели – плоские антенны.

CIFRA-12 — внешняя панельная направленная антенна с усилением до 12 dBi, по заявлениям производителя предназначена для приема цифрового телевиденья DVB-T/DVB-T2

Их еще называют MIMO, панельными или патч-антеннами. Её принимающий элемент выполнен либо из металлических пластин, либо расположен на печатной плате. При прочих равных обеспечивают большую ширину принимаемого канала.

Активные и пассивные

Активные антенны – в них устанавливают усилитель. Он может питаться как от отдельного источника питания 12В, а 5-вольтовые усилители питают либо от источника питания, либо напрямую по кабелю от телевизора или тюнера, если в них, конечно, встроена такая функция.

Пассивные модели работают без усилителя, но и уровень сигнала с них ниже. Это значит, что в удаленной местности их прием телеканалов будет либо затруднен, либо и вовсе невозможен, хотя это сильно зависит от конструкции антенны.

Спутниковые

Спутниковое телевиденье это отдельный вид передачи ТВ-сигнала со спутника на соответствующую антенну.

Различают различные диапазоны частот на который передают сигнал спутники:

— L – 1452-1550 МГц и 1610-1710 МГц;

— S – 1930-2700 МГц;

— C – 3400 -5250 МГц и 5725 – 7075 МГц;

— X – 7250-8400 МГц;

— Ku – 10,70-12,75 ГГц и 12,75 — 14,80 ГГц;

— Ka – 15,40-26,50 ГГц и 27,00 — 30,20 ГГц;

— K – 84,0-86,0 ГГц.

В основном большинство система работают в C и Ku-диапазонах, а в Европе и Америке также популярен диапазон Ka. Для чего нужна эта информация? Дело в том, что размеры антенн уменьшаются с ростом частоты. То есть при одинаковых размерах антенна при приёме Ku будет работать эффективнее, чем для приема волн из диапазона C, а сигнал будет на 9.5 дБ сильнее на Ku. В размерах одинаковый результат при приеме дадут антенны 2.4-4.5 м для C и 0.6-1.5 м для Ku, соответственно.

Конструктивно спутниковые антенны напоминают тарелки, собственно поэтому их так и называют в народе. Выполняют их в виде вогнутого в параболическую форму диска в центре фокусировки которого расположены принимающие головки – правильное их название LNB-конвертер (Low-noise block downconerter).

Спутниковые антенны бывают:

— Стальные – прочные и тяжелые. Их преимущество в том, что они слишком боятся ударов при транспортировке и эксплуатации. А недостаток в том, что со временем может сойти покрытие и они начинают ржаветь, а также из-за тяжелого веса нужно предусматривать надежное крепление для них, но это же позволяет добиться большей устойчивости при ветре.

— Алюминиевыми – легкие. Их преимущество в легком весе, значит и требования к креплениям не такие жесткие. Однако мягкость алюминия является недостатком таким антенн – их можно повредить при транспортировке, или, когда она уже будет установлена, в результате ударов во время бури и прочего.

По форме бывают:

— Прямофокусные. Правильная круглая форма, которая образуется в результате вращения параболы, если выразится простым языком. Диаметром могут быть от 0.55 до 3.7 м, их часто используют в C и Ku диапазонах. При маленьких размерах часть приемного зеркала затеняется и качество сигнала ухудшается. Такие антенны чаще используют для связи с дальними спутниками.

— Офсетные. Их чаще принимают для частного приема телевиденья. Их форма слегка вытянутая, из-за чего точка фокусировки и, следовательно, расположение приемных головок смещена к нижней стороне, смотрите на рисунке ниже.

Также спутниковые тарелки бывают различных исполнений – «сплошными» и перфорированными.

«Сплошные» тарелки более распространены, а перфорированные легче, но дороже и у них есть преимущество – самоочистка от дождя и снега. Из-за конструкции они меньше расшатываются от ветра, значит и меньше нагрузка на несущую конструкцию и уменьшается вероятность того, что собьётся направление антенны во время сильной бури.

Спутниковые тарелки бывают разных диаметров и чем больше диаметр – тем лучше сигнал. Поэтому модель антенны нужного диаметра подбирают под мощность сигнала в предполагаемом месте приёма.

Что влияет на эффективность приёма

Подведем небольшие итоги и перечислим условия, которые влияют на качество приема телесигнала.

1. Расстояние до ретранслятора. Чем ближе – тем лучше, но, если у вас активная антенна уровень сигнала может быть слишком сильным тогда качество картинки тоже будет плохим.

2. Конструкция и тип антенны.

3. Для комнатных антенн критична их установка – количество стен до уличной. Чем ближе к наружной стене – тем больше вероятность получения хорошего сигнала.

4. Высота установки, прямая видимость телевышки и количество препятствий между антенной и ретранслятором.

5. Погодные условия. В метель и ливень сигнал ослабевает.

Сколько стоит качественный ТВ-приём?

Чтобы облегчить вам выбор мы составили таблицу интересных моделей с актуальными ценами различных конструкций и из разных центовых диапазонов.

Спутниковые антенны:

Наружные антенны:

Комнатные антенны:

Заключение

Информация особенно актуальна для жителей Украины. В связи с тем, что произошёл переход на цифровое телевещание, продавцы наживаются на незнании людей продавай им «специальные антенны для DVB-T/DVB-T2 телевидения». Дело в том, что вещание происходит на тех же частотах что и аналоговое, поэтому вам не придется ничего менять, а нужно лишь докупить DVB-T тюнер, подобный тому, что используют со спутниковой тарелкой, кстати его название – DVB-S. Фактически выбор телевизионных антенн – это дело индивидуальное, поэтому рекомендуем посетить тематические форумы, или еще проще посмотреть, что установлено у соседей и в какую сторону направлено.

Ранее ЭлектроВести писали, что большая часть населения давно подключена к высокоскоростному интернету и кабельным сетям. Так что совсем скоро привычные ТВ-антенны в Швейцарии останутся в прошлом: власти разрешили больше не передавать сигнал по воздуху.

По материалам: electrik.info.

Антенна ДМВ DVB-T2 Rhombus LTE ready

Антенна дальнего приема цифрового ТВ

Fagor Rhombus: Антенна дециметрового диапазона, конструкция «волновой канал»/Yagi-Uda,  предназначена для дальнего приема тв-каналов DVB-T2 наземного цифрового телевидения. Обеспечивает устойчивый прием в среде помех сигнала сетей мобильной связи 3G/4G/LTE — работа в каналах ДМВ 21-60. Поставляется в 2-х модификациях, с универсальным активно/пассивным или пассивным диполем.

Универсальная модификация антенны Rhombus, с активно/пассивным диполем предназначена для широкого круга пользователей в различных условиях приема телевизионного сигнала, будь то в городе или за десятки километров от ретранслятора. Активно/пассивный диполь Rhombus  может работать как в режиме усиления, с автоматическим включением усиления сигнала при низком уровне, так и в пассивном режиме. Интегрированный в антенный диполь всепогодного исполнения малошумящий усилитель с контроллером уровня, позволяет избежать дополнительных соединений в антенном спуске и добиться наилучшего качества усиливаемого сигнала. При высоком уровне сигнала или отсутствии питающего напряжения, благодаря инновационной схеме коммутации сигнала, антенна работает в пассивном режиме, практически без потерь на схеме коммутации.

Пассивная модификация антенны Rhombus P, будет, в особенности, интересна профессиональным инсталляторам, традиционно отдающим предпочтение пассивному варианту антенны ДМВ — волновой канал, для цифрового тв, с высоким коэффициентом усиления. Дает возможность индивидуального выбора предусилителя тв-сигнала, основываясь на результатах измерений, по месту установки,

Максимально линейные характеристики

Антенна имеет высокую линейность АЧХ, недоступную для антенн «волновой канал» предыдущего поколения. И, как следствие, обладает более высоким Ку в нижней части диапазона ДМВ, что может оказаться полезным при дальнем приеме тв- каналов 21-30 (см. график усиления ниже).

Горизонтальная/вертикальная поляризация

С приходом цифрового тв  DVB-T2 и расширением сети передающих станций, ожидается переход на смешанный прием сигнала: как с привычной горизонтальной, так и с вертикальной поляризациями. Антенна Fagor Rhombus может быть установлена и работать в любом из положений, обеспечивая отличную развязку между сигналами разных поляризаций.

Для самостоятельной установки

Позволяет пользователю, желающему собственноручно поставить качественную дециметровую антенну, быть во «всеоружии» в любой ситуации и быстро справиться с задачей самостоятельно.

Антенна предельно проста в сборке и инсталляции: никаких пакетов-наборов моделиста-конструктора, десятков элементов в россыпь и замысловатых схем сборки.

Все мелкие детали антенны уже надежно зафиксированы на заводе. Всего 3 клика и антенна собрана, прямо из коробки! Антенна может устанавливаться как на мачту, так и на настенное крепление (крюк).

Упаковка антенны компактна и делает ее транспортировку удобной и экономичной.

Мы позаботились, чтобы ваш опыт установки антенны наземного телевидения был для вас максимально положителен. Более чем полувековой опыт создания телевизионных антенн воплощен в деталях конструкции модели «Rhombus».

Долгий срок службы

Превосходная устойчивость к ветровой нагрузке, небольшие размеры для за счет ромбовидной траверсы, высокая антикоррозийная стойкость: антенна «Rhombus» прекрасно сохраняет внешний вид и приемные характеристики с течением времени.

Для красивых зданий

Произведена в Западной Европе — Стране Басков (Испания).

Для создания формы, радующей глаз, помощь восхитительного окружающего пейзажа трудно переоценить. Силуэт антенны Rhombus гармонично вписывается в архитектурный дизайн практически любого здания.

Антенна для дачи

Данный тип антенны особенно рекомендуется для использования в лесистой местности или при наличии вблизи располагающихся водоемов (озера и реки), например, на даче. Благодаря специальной конструктивной особенностью, способна подавлять отраженные сигналы  от данных объектов, по любому из направлений.

Для высокой мачты

Легкость антенны упрощает ее установку на высокой мачте, если такая необходима для дальнего приема, а также нагрузку на саму мачту .

Rhombus активный диполь

Без блока питания, антенна Rhombus работает в обычном режиме пассивной антенны, с отличными приемными характеристиками. Но если уровень принимаемого сигнала оказался низким, вам не придется опять подниматься на крышу и ставить мачтовый усилитель: этот момент уже предусмотрен в Rhombus, подключаете внизу питание в кабель и — антенна превращается в активную. Для работы антенны в активном режиме, будет необходим блок  дистанционного питания мачтовых усилителей (FA 302S или FA 152/154), также служащий делителем тв-сигнала на 2/4 выхода.

Если же, при установке антенны ДМВ, вы сразу подключили питающее напряжение- в кабель снижения антенны, система контроля входного уровня антенны сама автоматически определит, в каком режиме ей работать, в зависимости от уровня принимаемого сигнала.

На большее число подключаемых телевизоров, в инсталляциях начального уровня, можно применить усилители, с подачей питания на антенном входе (AML 210, AD 420 plus DC, SAB Book, FMA). Для инсталляций более высокого уровня надежности, рекомендуется применять селективные многоканальные программируемые усилители  MICROMATV (модели EVO, Surf Pro 6, Book) или селективные канальные усилители  NEX 645.

Строго по ГОСТу

Fagor Rhombus соответствует требованиям ГОСТ Р 58020-2017 и позволяет добиться максимального качества сигнала в системах коллективного приема тв-сигнала.

Технические параметры
Модель Rhombus Rhombus P
Артикул 84390 84393
Каналы 21…60
Коэффициент усиления, дБ 17 (34 активное) 17
Импеданс, Ом 75
Коэффициент возвратных потерь, дБ >10
Коэффициент защитного действия, дБ 24
Угол горизонтального раскрытия
(-3 дБ), град.
36
Длина антенны в сборе, мм 980
Ветровая нагрузка, N:
— 130 км/ч
— 160 км/ч
65
92
Габариты упаковки, мм 600х375х170
Масса, кг 2,15

* Рефлектор антенны в сборе (Ш/В): 575 х 585 мм

График коэффициента усиления
Собирается в 3 клика:
Видео сборки


Дополнительный материал
Паспорт антенны ДМВ диапазона Rhombus

Антенна для дмв-диапазона

АНТЕННА ДЛЯ ДМВ-ДИАПАЗОНА .


Эта антенна имеет высокий коэффициент усиления, может применяться как в комнатном, так и в наружном варианте. Отличается простотой изготовления, доступностью материалов, малыми размерами, эстетическим видом. Конструкция антенны представлена на рисунке, размеры — в таблице. За основу взята трехрамочная антенна, описанная в книге Никитина В.А «Как добиться хорошей работы телевизора».

Для изготовления антенны берется любой провод из меди, латуни, стали, алюминия и др. диаметром 3…8 мм и выгибается по рисунку. В местах соединений провода спаиваются. Антенный кабель припаивается к точкам А и В. В точке С оплетка кабеля соединяется с материалом антенны.

Каналы

Д(мм)

В(мм)

Р(мм)

А (мм)

Б (мм)

Ш(мм)

21-26

134

158

193

67

98

152

27-32

122

144

176

61

89

139

33-40

110

131

160

55

80

126

41-49

99

117

143

50

72

112

50-58

89

105

129

45

69

102

59-68

81

96

113

41

59

92

69-80

73

86

106

37

53

83

Источник: А. НАНАКОВ. «Радиолюбитель» 9, 1993г.


Многоэтажная антенна ДМВ .


В последнее время для телевизионных передач все более широко используется диапазон дециметровых волн (ДМВ) Однако высо­кокачественный прием в нем ограничен, так как зона уве­ренного приема ДМВ намно­го меньше, чем метровых волн . В расчете показано, что мощность сигнала на входе телевизоров в диапа­зоне ДМВ будет примерно в 100 раз меньше, чем в диапазоне MB, при одинако­вых мощностях передатчи­ков, коэффициентах усиле­ния и высотах установки антенн, а также при про­чих равных условиях. В реальных случаях из-за осо­бенностей распространения ДМВ, обычно меньшей мощ­ности передатчиков, боль­ших потерь в фидерах и низкой чувствительности се­лекторов каналов телевизо­ров это отличие может быть еще больше.

Для приема программ в 21—39-м телевизионных каналах радиолюбители ча­сто применяют широкопо­лосные антенны. В то же время в диапазоне ДМВ с одного направления обыч­но принимаются программы только по одному телеви­зионному каналу. Поэтому использование широкопо­лосных антенн в большинст­ве случаев не оправдано.

Кроме того, одноканальные антенны при тех же габа­ритах имеют больший коэф­фициент усиления, лучше защищены от помех, их проще объединить в синфаз­ные антенные системы. Учи­тывая это, и была разрабо­тана многоэтажная антенна ДМВ.

Предлагаемая антенна при сравнительно небольших размерах, малой массе и па­русности имеет большой коэффициент усиления — в пределах 16…20 дБ (40… 100 раз). Коэффициент бе­гущей волны (КБВ) в фиде­ре с волновым сопротивле­нием 75 Ом равен не ме­нее 0,7. Антенна обеспечи­вает прием в 28-м телеви­зионном канале, н6 ее легко изготовить и на любой дру­гой канал ДМВ.



Антенна представляет со­бой синфазную решетку, по­казанную на рис. 1, и со­стоит из пятиэлементных полотен «волновой канал»

(рис. 2), расположенных в несколько (4, 5, 7—9) эта­жей с относительно про­стым способом питания (рис. 3).



Основные парамет­ры антенны и размеры, из­меняющиеся в зависимости от числа этажей, указаны в табл. 1.


Каждый «волновой канал» настроен на макси­мум усиления. Расстояние между этажами выбрано равным 0,5 , При этом расстоянии усиление, кото­рое приходится на единицу объема, занимаемого антен­ной в пространстве, близко к максимальному и неве­лик уровень бокового излу­чения .

Для получения большого усиления, малых массы и парусности пассивные вибраторы А, В, С, F (рис. 2) изготовлены из медного го­лого или обмоточного про­вода (ПЭВ-1, ПЭВ-2, ПЭТ-155, ПЭТ-200) диамет­ром 2…3 мм. Их длина за­висит от диаметра приме­ненного провода и указана в табл. 2. Активные виб­раторы Е сделаны из мед­ного голого провода диамет­ром З…3,2 мм и длиной 264 мм.

В диапазоне ДМВ сильно выражен поверхностный эф­фект: глубина проникнове­ния тока равна всего 2,5 мкм. При шероховато­сти поверхности вибраторов, соизмеримой с глубиной проникновения тока, суще­ственно увеличивается со­противление потерь и элект­рическая длина вибраторов. Поэтому при необходимо­сти вибраторы, изготовлен­ные из голого провода, по­лируют пастой ГОИ (вдоль провода).

Электрическая длина виб­раторов зависит от диамет­ра металлической траверсы, на которой они закреплены, способа крепления вибрато­ров и качества контактов между ними и траверсой , что требует индиви­дуальной настройки полотен «волновой канал». Поэтому для обеспечения хорошей повторяемости антенны тра­версы изготовлены из изо­ляционного материала (стеклотекстолита, тексто­лита, органического стекла или пропитанного влагоустойчивым составом дерева) сечением от 8Х8 до 12Х XI 2 мм. Это также позво­ляет отказаться от сложных симметрирующих устройств и упрощает питание ан­тенны.

Активные вибраторы всех этажей соединены парал­лельно двухпроводной воз­душной линией, как показа­но на рис. 3, а, через согла­сующие элементы, изготав­ливаемые из скоб по рис. 3, б, выполненных из обмоточного провода диа­метром 1,9…2 мм. Длина согласующих элементов да­на в табл. 1. Расстояние между проводами воздушной линии находят из отношения D/d, приведенного в табл. 1, где D — расстояние между проводами воздушной ли­нии, d — диаметр провода. Диаметр провода d выбира­ют таким, чтобы размер D находился в пределах 10… 18 мм. Для правильной фазировки полотен «волновой канал» воздушную линию плавно поворачивают в про­странстве между этажами на 180°, строго выдерживая размер D по всей длине двумя — четырьмя диэлект­рическими распорками. Рас­порки изготавливают из по­листирола или полиэтилена толщиной 2…3 мм, например, из полиэтиленовых крышек для стеклянных банок.

Места соединения согла­сующих элементов с двух­проводной линией и актив­ными вибраторами пропаи­вают припоем ПОС с со­держанием олова не менее 60 % паяльником мощ­ностью 90…150 Вт, не залуживая провода за зонами пайки. С проводов в эмале­вой изоляции эмаль удаля­ют только в местах пай­ки. Необходимо применять флюс, обеспечивающий зер­кальную поверхность пайки. Наиболее простой состав флюса: шесть частей глице­рина на одну часть соля­ной кислоты. Его остатки после пайки удаляют водой.

Входные сопротивления Zx полотен «волновой ка­нал» и волновые сопротивле­ния воздушных линий при­няты равными и выбраны такими, чтобы суммарное входное сопротивление Zg

антенны было равно 75 или 33,3 Ом. Фидер из коаксиально­го кабеля с волновым сопротивлением 75 Ом к че­тырех- или пятиэтажной ан­тенне подключают непосред­ственно по рис. 3,а, а к семи- восьми- или девя­тиэтажной — через чет­вертьволновый трансформа­тор сопротивлений из 50-омного кабеля по рис. 3, в в точках соединения воз­душной линии и ближайшего к середине антенны согла­сующего элемента. Разде­ланные концы кабелей долж­ны быть минимальной дли­ны.

Следует иметь в виду, что. потери в фидере из рас­пространенных кабелей РК75-4-11, РК75-4-12, РК75-4-15, имеющих в диа­пазоне ДМВ погонное зату­хание 0,32…0,35 дБ/м, дли­ной 10 м будут достигать 50…55 %, а длиной 30 м — 87…90 %. У кабелей, в конце обозначения которых добав­лены буквы АИ или АК, погонное затухание на 20… 25 % больше, чем у одно­типных без этих букв.

Для приема ДМВ лучше приме­нять кабели, которые имеют в 2…3 раза меньшее погонное затухание. Паспортный срок службы коаксиальных кабе­лей в поливинилхлоридной защитной оболочке равен 5…8 лет, в полиэтилено­вой— 12 лет . К концу срока службы погонное зату­хание кабеля увеличивается на 20…75 %. Кабель с не­герметизированными места­ми разделки или поврежден­ной оболочкой . «стареет» значительно быстрее. В диапазоне ДМВ нельзя приме­нять кабели с редкой оп­леткой.

Антенну просто пересчи­тать на любой другой канал ДМВ. Для этого все ее гео­метрические размеры, кроме диаметров проводов и шири­ны воздушной линии D, умножают на коэффициент пересчета K=530/f , где fep — средняя частота кана­ла ДМВ в мегагерцах. К по­лученной при пересчете дли­не вибраторов А, В, С, Е, Р добавляют поправку на уко­рочение в зависимости от номера канала по группам 21—24,25—33, 34—42, 43— 48, 49—55, 56—60: +1; 0; —1; —1,5; —2 и —2,5 мм соответственно.

Длина виб­раторов должна быть выдер­жана с точностью до 0,5 мм, другие размеры — до 1 мм, отклонение концов траверс от направления приема — до 15 мм. Диаметры про­водов могут отличаться от .расчетных на 0,1 мм. Пас­сивные вибраторы, при не­значительном ухудшении па­раметров, можно изготовить из полированного дюралю­миниевого провода, осталь­ные токоведущие элементы антенны — только из мед­ного.

При сборке антенны сна­чала крепят к мачте тра­версы с предварительно про­сверленными под вибраторы отверстиями. Все вибраторы слегка расплющивают в средней части для их фик­сации в траверсах. Первы­ми устанавливают активные вибраторы, затем монтируют согласующие элементы и воздушную линию. Далее выкусывают перемычки сог­ласующих элементов между проводами воздушной линии и устанавливают остальные вибраторы. Концы траверс фиксируют синтетическим шнуром, придающим жест­кость конструкции и защи­щающим верхнюю траверсу от птиц. На другие траверсы и вибраторы диаметром ме­нее 4 мм птицы не садятся.

После монтажа фидера ме­ста разделки кабелей, пайки, элементы, изготовленные из голого провода, и места крепления вибраторов по­крывают полистирольным лаком, клеем БФ-4 или эпоксидным клеем, разве­денным техническим спир­том или ацетоном. На виб­раторы наносят слой, по возможности очень тонкий.

При наличии генератора ДМВ и рефлектометра можно добиться более высо­кого значения КБВ. Под­гибая к активным вибра­торам или отгибая от них согласующие элементы вме­сте с линией, добиваются максимального КБВ. Если согласующий элемент приш­лось подогнуть более чем на 6 мм, то размер е уве­личивают, а если отогнуть — уменьшают на 2…3 мм и повторяют настройку.

Антенна имеет очень уз­кую диаграмму направлен­ности в вертикальной пло­скости. Поэтому мачту ус­танавливают строго верти­кально. Иногда при установ­ке антенны на краю кры­ши со стороны телецентра лучшие результаты полу­чаются при незначительном (до 3°) наклоне мачты к земле в этом направле­нии. В результате склады­ваются прямая и отражен­ная от земли волны.

Расстояние до другой ан­тенны ДМВ, принимающей с того же направления, должно быть не менее 1,2 м, а до всех прочих антенн — не менее 0,7 м. Расстояние от нижней тра­версы до крыши — не ме­нее 1,5 м.


Н. КУДРЯВЧЕНКО г. Новая Каховка Херсонской обл.

Достарыңызбен бөлісу:

Apple Цены на ремонт | DMV Unlocked Wireless

Ремонт Apple

iPhone ЖК-экран и экран Заднее стекло Корпус / лицевая панель Передняя камера с датчиком приближения / динамиком Основная основная камера Кнопка возврата в исходное положение Порт для замены аккумулятора Порт для зарядки аккумулятора / Антенна Wi-Fi Громкоговоритель Антенна сотовой связи Вибродвигатель Клавиши громкости / Кнопка включения / выключения звука / Кнопка питания
iPhone 4 / 4S Н / Д $ 15.00 $ 75,00 $ 50,00 $ 40,00 $ 25,00 $ 25,00 $ 30,00 $ 25,00 $ 45,00 $ 25,00 $ 40,00
iPhone 5 / 5C / 5S / SE 45,00 $ Нет данных 100,00 $ $ 50,00 50,00 $ 35,00 $ $ 35,00 40,00 $ $ 35,00 $ 60,00 $ 35,00 $ 35,00
iPhone 6 55 долларов.00 Н / Д $ 150,00 $ 50,00 $ 75,00 $ 50,00 $ 45,00 $ 50,00 $ 50,00 $ 75,00 $ 45,00 $ 50,00
iPhone 6 Plus $ 60.00 НЕТ $ 150.00 $ 50.00 $ 75.00 $ 50.00 $ 50.00 $ 50.00 $ 50.00 $ 75.00 $ 45.00 $ 50.00
iPhone 6S 60 долларов.00 Н / Д 150,00 65,00 долл. 75,00 долл. 50,00 долл. 50,00 долл. 50,00 долл. 50,00 долл. США 75,00 долл. США 45,00 долл. США 50,00 долл. США
iPhone 6S Plus $ 65.00 НЕТ $ 150.00 $ 65.00 $ 75.00 $ 50.00 $ 50.00 $ 50.00 $ 50.00 $ 75.00 $ 45.00 $ 50.00 900
iPhone 7 70 долларов.00 Н / Д $ 200.00 $ 65.00 $ 80.00 $ 75.00 $ 60.00 $ 75.00 $ 65.00 $ 80.00 $ 50.00 $ 50.00
iPhone 7 Plus $ 80,00 НЕТ $ 200,00 $ 65,00 $ 80,00 $ 75,00 $ 60,00 $ 75,00 $ 65,00 $ 80,00 $ 50,00 $ 50,00
iPhone 8 75 долларов.00 75,00 $ (включая заднее стекло) 75,00 $ 75,00 $ 75,00 $ $ 60,00 75,00 $ 75,00 $ 85,00 $ 50,00 $ 60,00 $
iPhone 8 Plus 85,00 долл. 80,00 долл. (включая заднее стекло) 75,00 долл. 75,00 долл. 75,00 долл. США 70,00 долл. США 80,00 долл. США 75,00 долл. США 85,00 долл. США 50 долл. США.00 70,00
iPhone X / XS 130,00 $ 100,00 $ (в комплекте с задним стеклом) $ 100,00 $ 100,00 N / A $ 80,00 $ 80,00 $ 80,00 $ 95,00 $ 65,00 75,00 $
iPhone XR
$ 120,00 $ 110,00
iPhone XS Max OLED: 150 долларов.00 $ 135,00
iPhone 11 150,00 $ 150,00 $ — —
iPhone 11 Pro OLED: 175,00 долларов 175 долларов.00
iPhone 11 Pro Max LCD: 175,00 долларов США
OLED: 225,00 долларов США
200,00 долларов США — —
iPhone 12 LCD: 250 долларов США
OLED: 325 долларов США.00
ПРЕДЗАКАЗ
iPhone 12 Mini LCD: 230,00 долларов США
OLED: 350,00 долларов США
ПРЕДЗАКАЗ
iPhone 12 Pro LCD: 275 долларов.00
OLED: $ 350,00
ПРЕДЗАКАЗ
iPhone 12 Pro Max LCD: 275,00 долларов США
OLED: 450,00 долларов США
ПРЕДЗАКАЗ — —
iPad Mini 1/2/3 90 долларов.00 ПРЕДЗАКАЗ
iPad 2/3/4 $ 80,00 ПРЕДЗАКАЗ
iPad 5-го поколения $ 90.00 ПРЕДЗАКАЗ
iPad Air 1-го поколения $ 90,00 ПРЕДЗАКАЗ

По любым другим вопросам свяжитесь с нами, чтобы узнать цену

После Иды DMV штата Нью-Йорк предупреждает потребителей о выставленных на продажу автомобилях, поврежденных наводнением.

БУФФАЛО, Н.Ю. (WIVB) — Пока американцы собирают осколки, оставленные ураганом Ида, DMV предупреждает людей о другой опасности, что смертельный шторм вызвал наводнение.

По оценкам властей, тысячи затопленных автомобилей снова окажутся на дорогах и даже на торговых площадках, что станет еще одной катастрофой для ничего не подозревающего владельца. Официальные лица говорят, что даже новый автомобиль может быть поврежден водой.

«В течение шести месяцев вы начинаете видеть, как провода и электронные компоненты буквально ржавеют из машины, а с современными автомобилями и всей электроникой вы в основном довольно быстро получаете непригодную для движения машину», — сказал Оуэн МакШейн из Нью-Йоркского департамента транспорта. .

Оуэн МакШейн — директор полевых исследований Государственного департамента автотранспортных средств. В Нью-Йорке, как и в большинстве других штатов, если автомобиль поврежден наводнением, их страховая компания списывает это как полную потерю, название маркируется как «утилизация», и стоимость автомобиля падает, как скала.

«Даже если они купят брендовый автомобиль, и он отлично смотрится, и увидят название, которое представляет собой аварийный, восстановленный или затопленный бренд, как только этот бренд утилизируется, он аннулирует все гарантии производителя», — сказал МакШейн.

Владелец, который сушит свой автомобиль, может решить не подавать страховой иск, и в этом случае он не будет отображаться как автомобиль, вызванный наводнением. Но с таким количеством чувствительных электронных компонентов в современных автомобилях, говорит МакШейн, что-то обязательно пойдет не так.

«К сожалению, с сегодняшними современными автомобилями, усыпанными компьютерами и электроникой, если вы попадете под воду, у вас, вероятно, сейчас будет лом, — сказал Роберт Синклер из AAA.

«Подушки безопасности, датчики, все они обычно подвергаются воздействию воды, и сколько или как мало еще остается в воздухе для каждой отдельной машины», — добавил МакШейн.

МакШейн говорит, что всякий раз, покупая подержанный автомобиль, проверяйте его у квалифицированного механика.

У DMV есть ряд важных советов по предотвращению наводнения автомобилей:

Чтобы определить, была ли машина затоплена или украдена, щелкните здесь.

Что такое аварийная маркировка зарегистрированных автомобилей? кликните сюда.

Эл Вогтерс — отмеченный наградами репортер-расследователь, который является частью команды News 4 с 1994 года. Более подробную информацию о его работах можно найти здесь. Чтобы отправить действие Call 4, щелкните здесь.

Антенна дециметровая. Антенны для телевидения. Комнатная антенна ДМВ. Антенна дециметровая своими руками

Современный рынок предлагает антенны огромного диапазона для приема эфирного телевидения. Есть два основных типа этих продуктов, которые позволяют принимать радиопередачи метрового и дециметрового диапазонов. Также их можно разделить по месту использования на наружные и внутренние. В принципе, они мало чем отличаются. Здесь, в первую очередь, делается упор на размер и сохранение необходимых параметров под воздействием погодных условий.В этой статье мы обсудим существующие виды этих продуктов, рассмотрим, каковы их параметры, как проводить тестирование. А для любителей повозиться — расскажем, как сделать дециметровую антенну своими руками.

В чем разница?

Попробуем в двух словах объяснить, как определить, какой тип товара перед вами. Антенна ДМВ имеет вид лестницы. Устанавливайте их параллельно земле. Антенны ТВ-метров представляют собой скрещенные алюминиевые трубки. Внешний вид обоих типов представлен на фото ниже.Также существуют комбинированные антенны, когда совмещены и лестничная, и поперечная трубы.

Проблема выбора

Казалось бы, все просто. Однако в этом случае перед покупателем встает вопрос, как правильно выбрать устройство, на какие параметры обратить внимание. В общем, лучше всего тестировать телевизионные антенны непосредственно в тех условиях, в которых они должны работать. Передача радиосигнала часто индивидуальна для конкретной местности. Итак, продукт в лаборатории показывает одни результаты, а в «полевых условиях» — совсем другие.Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые телевизионные антенны. Однако, выбирая такой товар в магазине, мы не можем провести полноценное тестирование. Ни один продавец не согласится предоставить нам для тестирования несколько разных антенн. В этом случае следует доверять характеристикам этих продуктов. И надеемся, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.

Основные настройки

Дециметр антенны характеризуется первой диаграммой направленности.Основными параметрами этой характеристики являются уровень боковых (вспомогательных) лепестков и ширина главного лепестка. Ширина диаграммы определяется в горизонтальной и вертикальной плоскостях на уровне 0,707 от максимального значения. Итак, по этому параметру (ширине главного лепестка) диаграммы принято делить на ненаправленные и направленные. Что это значит? Если главный лепесток имеет сужающуюся форму, то антенна (дециметровая) является направленной. Следующий важный параметр — помехозащищенность.Эта характеристика в первую очередь зависит от уровня задних и боковых лепестков диаграммы. Он определяется соотношением выделенной мощности антенны при условии постоянной нагрузки в момент приема сигнала с основного направления к мощности (с той же нагрузкой) при приеме с бокового и заднего направлений. В первую очередь, форма схемы зависит от количества директоров и конструкции антенны.

Что означает термин «волновой канал»?

Телевизионные антенны этого типа являются достаточно эффективными направленными радиоприемниками.Они широко используются в местах явно слабого телевещания. Антенна (дециметрового) типа «волновой канал» имеет большой коэффициент усиления и имеет хорошую направленность. Кроме того, эти изделия имеют относительно небольшие габариты, что (наряду с высоким уровнем усиления) делает их очень популярными среди жителей дачных поселков и других населенных пунктов, удаленных от центра. Эта антенна имеет второе название — Уда-Яги (по имени японских изобретателей, запатентовавших это устройство).

Принцип действия

Дециметровая антенна типа «волновой канал» представляет собой набор элементов: пассивный (рефлектор) и активный (вибратор), а также несколько директоров, которые смонтированы на общей стреле.Принцип его работы следующий. Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала. Он индуцирует электродвижущую силу (ЭДС). На каждый пассивный элемент действует электромагнитное поле, что также приводит к появлению ЭДС. В результате они повторно излучают вторичные электромагнитные поля. В свою очередь, эти поля вызывают дополнительную ЭДС на вибраторе. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются таким образом, чтобы ЭДС, индуцированная ими из-за вторичных полей, была в фазе с первичной ЭДС, индуцированной первичным электромагнитным полем в нем.В этом случае суммируются все ЭДС, что обеспечивает повышение КПД конструкции по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная УВЧ-антенна может обеспечить стабильный прием сигнала.

Отражатель (пассивный элемент) устанавливается за вибратором 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. Такая антенна дает одностороннюю диаграмму направленности в вертикальной и горизонтальной плоскостях. В результате прием отраженных сигналов и полей, исходящих от задней части антенны, значительно снижается.При необходимости приема телевизионного сигнала на большие расстояния, а также в сложных условиях, при наличии большого количества помех рекомендуется использовать трех- и более элементную антенну, состоящую из активного вибратора, один или несколько директоров и отражатель.

Прямые и отраженные сигналы

В статье об устройстве приема волн («Теле-Спутник» № 11 за 1998 г.) отмечалось, что когда источником сигнала является не стандартный (то есть не лабораторный) генератор, а излучающая антенна, но сигнал передает телебашня, немаловажную роль играют погодные условия, а также место установки приемника.Особенно это сказывается на работе изделий УВЧ-диапазона. Объясняется это тем, что длина волны в дециметровом диапазоне меньше, соответственно, огибание препятствий намного хуже, а любые отражения сигнала играют важную роль в качестве получаемого изображения. В частности, даже стена дома может быть отражателем волн. Итак, при отсутствии прямой видимости это свойство можно использовать — для приема отраженного сигнала. Однако качество его будет ниже, чем у прямого.Если уровень передаваемого сигнала высокий, но прямой видимости нет, то можно использовать отраженную волну. Фактически, комнатная дециметровая антенна работает по этому принципу. Ведь в комнате сложно поймать прямую волну, если окна выходят на противоположную сторону. Поэтому, если постараться, всегда можно найти точку, где принимаемый сигнал будет выше. Но в случае прямой видимости любой отраженный шум испортит полученное изображение.

Метод сравнения параметров антенн

Для проверки приемников им необходимо создать одинаковые условия:

1.Выберите место установки, где будет работать ваша антенна. Можно использовать балкон, крышу или мачту. Главное, чтобы и высота, и место у всех изделий были одинаковыми.

2. Направление на источник передаваемого сигнала должно выдерживаться с точностью до трех градусов. Для этого можно сделать специальную табличку на креплении трубы.

3. Измерения следует проводить при одинаковых погодных условиях.

4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковое сопротивление и длину.Лучше всего использовать один провод, меняя только приемники.

Тестирование следует проводить только для продуктов одного вида. Например, комнатную антенну УВЧ-диапазона нельзя сравнивать с наружными или метровыми приемниками. Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.

Цифровая антенна для цифрового телевидения

В последнее время в mediamore все настойчивее говорят о необходимости перехода на цифровое телевидение.Многие это уже сделали, а кто-то еще думает. Пока сигнал транслируется в обоих режимах. Однако качество аналогового ТВ оставляет желать лучшего. В связи с этим людей интересует, какие дециметровые антенны можно использовать для Т2. Разберемся с этим вопросом. По сути, цифровое телевидение вещает на канале ДМВ. Так что для его приема может подойти стандартная антенна УВЧ. В магазинах часто можно увидеть розничных торговцев, указывающих, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, который позволяет продавать стандартную дециметровую антенну дороже, чем она стоит.Покупая такой продукт, у вас не будет гарантии, что он обеспечит лучший прием, чем то, что уже есть в вашем доме и работает годами. Как мы уже говорили ранее, качество зависит в основном от уровня передаваемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов для передачи цифрового телевидения используются гораздо более мощные генераторы, чем для аналогового. Это сделано для того, чтобы ускорить переход на новый стандарт.Ведь зрители хотят видеть четкое изображение, а не «снег» на экранах. Поэтому, если в витрине выставлен ресивер, на котором написано «Дециметровая антенна для DVB T2», знайте: это вовсе не значит, что перед вами особенный продукт. Просто не совсем честный продавец хочет нажиться на невежественном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультационных центров. В них вы можете получить исчерпывающую информацию по любой тематике, связанной с цифровым телевидением.Все консультации бесплатные. В некоторых городах это оборудование находится в тестовом режиме, поэтому сигнал может быть нестабильным или слабым. Не волнуйтесь, сотрудники центра всегда подскажут, как решить проблему с качеством приема сигнала.

Антенна дециметровая своими руками

Длина волны ДМВ укладывается в промежуток от 10 см до 1 м. От этой особенности и произошло их название. Электромагнитные колебания на этой частоте распространяются в основном по прямой. Они практически не объезжают препятствия, лишь частично отражаясь от тропосферы.В связи с этим междугородная связь в дециметровом диапазоне очень затруднена. Его радиус не превышает ста километров. Рассмотрим пару примеров, как сделать дециметровую антенну в домашних условиях.

Первый вариант самодельного ресивера телевещания будет, так сказать, собран на коленях из подручных материалов. Каналы УВЧ расположены на отрезке от 300 МГц до 3 ГГц. Наша задача — сделать антенну, которая будет работать на этих частотах. Для этого нам понадобятся две пивные банки объемом 0.5 литров. Если вы используете большую емкость, принимаемая частота уменьшится. Для установки вам понадобится каркас, можно использовать доску шириной 10 см. Также можно использовать обычную деревянную вешалку, в этом случае получившуюся антенну можно повесить на гвоздь в любом удобном месте комнаты. Помимо каркаса и банок необходимо подготовить пару саморезов, инструменты, коаксиальный кабель, разъем, клеммы и изоленту. На один конец кабеля надеваем разъем ТВ и припаиваем.Второй конец завода в клеммной коробке. Далее прикрепляем саморезы к банкам клемм. Провода должны плотно прилегать к металлу. Теперь приступаем к сборке самой антенны. Для этого банки горлышками скрепляем на турнике. Расстояние между ними должно быть 75 мм. Для крепления банок можно использовать изоленту. Вот и все, антенна готова! Теперь нам нужно найти место для устойчивого приема телевизионного сигнала и повесить на этом месте нашу «вешалку».

Приемник для цифрового телевидения

Этот раздел предназначен для людей, которые не хотят использовать обычные (аналоговые) устройства, но хотят использовать специальную дециметровую антенну для нового формата.Своими руками такая магнитола тоже собирается элементарно. Для этого нам понадобится квадратный деревянный (может быть из оргстекла) каркас диагональю 200 мм и обычный кабель РК-75. Представленный вашему вниманию вариант — зигзагообразная антенна. Она хорошо зарекомендовала себя при работе в диапазоне приема цифрового телевидения. Более того, его можно использовать в местах, где нет прямой видимости источника сигнала. Если у вас слабое вещание, к нему можно подключить усилитель. Итак, приступим к работе.Зачищаем конец кабеля до 20 мм. Далее сгибаем проволоку в виде квадрата диагональю 175 мм. Отогните конец наружу под углом 45 градусов, второй оголенный конец загибается к нему. Плотно соедините экраны. Зачищенный центральный стержень свободно висит в воздухе. В противоположном углу квадрата аккуратно снимаем изоляцию и экран на участке 200 мм. Это будет верх нашей антенны. Теперь соединяем получившийся квадрат с деревянной рамкой. В нижней части, где соединяются два конца, следует использовать медные скобы из толстой проволоки.Это обеспечит лучший электрический контакт. Вот и все, дециметровая антенна для цифрового телевидения готова. Если он установлен снаружи, можно сделать для него пластиковый корпус, который защитит устройство от атмосферных осадков.

Округ Монтгомери установит больше антенн сотовой связи 5G

Округ Монтгомери установит больше антенн сотовой связи 5G

Совет графства Монтгомери на один шаг ближе к установке большего количества антенн сотовой связи 5G — всего в 30 футах от жилого района.

COUNTY MONTGOMERY, Md. (FOX 5 DC) — Совет графства Монтгомери на один шаг ближе к установке дополнительных антенн сотовых телефонов 5G — всего в 30 футах от жилого района.

В Потомаке, штат Мэриленд, Вики Хо рассказала телеканалу FOX 5, что живет в своем доме с 80-х годов, и около семи лет назад прямо перед ее домом случайно была установлена ​​антенна сотового телефона.

На веб-сайте округа Монтгомери говорится, что антенна должна была проходить через улицу.

В течение многих лет Хо утверждает, что безуспешно борется за то, чтобы округ и телефонный провайдер переместили антенну.

БОЛЬШЕ ИЗ FOX 5: Губернатор Мэриленда Ларри Хоган не может положить конец росту безработицы из-за COVID-19, говорит судья

«Десять лет назад у них не было правильного процесса. собирались установить только два или 300 опросов. Теперь они будут устанавливать тысячи опросов. Как они смогут убедиться, что их процесс правильный? » сказал Хо.

Округ Монтгомери рассматривает поправку о зонировании, которая разрешит опросы «небольших» антенн 5G как «ограниченного использования» в 30 футах от жилого района. Столб должен был заменить ранее существовавший столб, столб уличного фонаря или утвержденный столб фонаря для парковки. Были бы требования к высоте и ширине.

Округ приводит примеры того, как это могло бы выглядеть, включая эти антенны в других областях:

Противники ставят под сомнение безопасность использования антенн для здоровья и говорят, что некоторые из них вызывают неприятные ощущения.Они также ставят под сомнение доступность антенны 5G. Городские власти Такома-Парк подали письмо с возражением, в котором, среди прочего, были поставлены под сомнение правила и инспекция.

Сторонники говорят, что это необходимо для удовлетворения растущего спроса на пропускную способность, повышения справедливости и цифрового разрыва, поскольку все больше людей используют сотовые телефоны, автомобили без водителя и беспроводную технику.

БОЛЬШЕ ИЗ FOX 5: 2 полицейских Балтимора застрелили возле торгового центра; подозреваемый мертв

«На самом деле« ZTA 19-07 »сделает эти опросы законными повсюду.Другими словами, округ годами отказывался от регулирования, а окружной совет годами игнорировал эту проблему. Теперь 19-07 просто скажет, что мы собираемся сделать это законным и продолжим делать это », — сказал Рик Майер из« Коалиции округа Монтгомери за контроль над вышками сотовой связи ».

Сторонники

говорят, что это необходимо для удовлетворения растущего спроса на пропускную способность, повышения справедливости и цифрового разрыва, поскольку все больше людей используют сотовые телефоны, автомобили без водителя и беспроводную технику.

Член Совета Ханс Ример является главным спонсором Поправки.

Загрузите приложение FOX 5 DC News для местных последних новостей и погоды

«Если мы заблокируем это или запретим это, у нас просто не будет хорошего беспроводного сервиса в округе Монтгомери. Округ Колумбия сделал это. Вирджиния сделала это. Сделал это. Принц Джордж сделал это. Округ Монтгомери тоже должен это сделать «, — член Совета Ример.

В меморандуме округа Монтгомери говорится, что округу Принс-Джордж требуются «маленькие» антенны 5G длиной 30 футов.от дома и в 150 футах от школы. Отмечается, что округ Колумбия требует 10 футов от здания, а округ Фэрфакс: 10 футов от полосы отвода. Должностные лица округа Монтгомери говорят, что у Арлингтона нет ограничений на отступление.

Когда FOX 5 спросил, будут ли гарантированы антенны 5G, нам ответили, что антенны 4G также могут быть установлены.

Некоторые члены совета хотят провести официальное голосование до августовских каникул.

Нет вышек сотовой связи возле домов: создание консультативной группы заинтересованных сторон для поиска альтернатив

Добро пожаловать на бульвар Западной Вирджинии E-ZPass®

E-ZPass® — это метод электронного сбора платы за проезд (ETC), который делает путешествие более удобным, помогает вам сэкономить деньги за счет различных планов скидок, предлагаемых многими пунктами взимания платы за проезд, и помогает снизить заторы на дорогах для всех.

Обычные методы взимания платы за проезд требуют, чтобы вы депонировали монеты, билеты и жетоны на платных площадках. Это затрудняет пропускную способность автомагистралей, поскольку количество транспортных средств, которые могут обрабатываться на пунктах взимания платы, ограничено. Вместо неудобства обычного взимания дорожных сборов E-ZPass® позволяет вам оплачивать дорожные сборы в электронном виде при проезде по специально оборудованным полосам для взимания дорожных сборов. Система E-ZPass® состоит из трех компонентов: транспондер для взимания платы за проезд, который устанавливается внутри вашего автомобиля; воздушная антенна, которая считывает транспондер и собирает плату за проезд; и видеокамеры для выявления лиц, уклоняющихся от платы за проезд.

Когда вы создадите учетную запись E-ZPass®, вы получите небольшой электронный транспондер, который прикрепляется к лобовому стеклу внутри вашего автомобиля. Внутри транспондера находится электронный чип, который содержит информацию о вашей учетной записи. Каждый раз, когда вы используете пункт взимания дорожных сборов, где предлагается E-ZPass®, верхняя антенна на площадке для взимания дорожных сборов считывает информацию о транспортном средстве и учетной записи, содержащуюся в вашем транспондере. Затем соответствующая плата за проезд списывается с вашего счета в электронном виде.

Транспондер E-ZPass® устанавливается с помощью креплений, которые идут в комплекте с транспондером. Транспондер должен быть установлен примерно на один дюйм ниже верхней части лобового стекла над зеркалом заднего вида. Если над зеркалом недостаточно места, транспондер следует установить справа от зеркала, примерно на один дюйм ниже верхней части лобового стекла. Обязательно прочтите Руководство пользователя E-ZPass®, которое поставляется с вашим транспондером, для получения подробных инструкций по правильной установке.

План для КАЖДОГО клиента West Virginia Parkways

Программа E-ZPass® продолжает предлагать различные планы скидок для удовлетворения потребностей путешественников West Virginia Parkways. Наши индивидуальные планы скидок предлагают удобные варианты экономии для отдельных лиц и семей, путешествующих каждый день или время от времени. План коммерческих скидок предоставляет предприятиям, как крупным, так и малым, возможности для повышения эффективности, подотчетности и экономии.

Подробнее об индивидуальных и коммерческих счетах E-ZPass®

Чтобы получить информацию о E-ZPass®, позвоните по телефону 1-800-206-6222, чтобы поговорить с представителем службы поддержки E-ZPass®

Как работает антенна ДМВ своими руками?

Наверное, многие из нас не могут прожить ни дня без просмотра телевизора. Новости, любые интересные программы и передачи — все это стало для нас обычным делом.И, конечно же, все это без антенны транслировать невозможно. Купить такое устройство можно в любом магазине по доступной цене, но при наличии нескольких лишних банок, пары метров телевизионного кабеля и паяльника можно сделать это самому. Да, именно из таких инструментов мы сегодня научимся делать такой аппарат, как антенна ДМВ.

Инструменты

Для начала нам нужно подготовить все сопутствующие устройства и механизмы. Помимо двух банок, паяльника и кабеля нам понадобится еще скотч, заглушки и деревянный тремблер.В совокупности из всех этих механизмов будет получена совершенно нормальная, а главное, работающая антенна.

Модифицируйте кабель

В вопросе, как антенна из рук, в первую очередь нужно обратить внимание на кабель. Нам нужно его немного улучшить. Для этого на его мягкой оболочке нужно сделать небольшой надрез. Под ним вы увидите что-то вроде серебряной фольги. Это просто кабель. Итак, верхний ее слой нужно срезать примерно в 10 сантиметрах от края, а затем скрутить фольгу и отрезать ее центр на 1 сантиметр.В этом случае другой конец устройства необходимо подключить к вилке, которая затем должна быть подключена непосредственно к телевизору.

Как антенна изготавливается своими руками? Монтируем банки

Теперь займемся нашими «емкостями». Важно отметить, что объем жестяных банок составляет от 700 до 1000 миллилитров. Обрезая их верхнюю часть, не выбрасывайте и не отрывайте ключи, так как они могут еще понадобиться в нашей работе.

Чтобы антенна DMV, сделанная мною, нормально работала, выполнить следующие действия нужно с особой осторожностью и вниманием.Теперь нам необходимо соединить все подготовленные устройства (а именно банки и кабель с вилкой) в одно целое. Шнур следует присоединить к жестяной емкости таким образом, чтобы фольга непосредственно прилегала к металлической поверхности банки. Далее нужно использовать скотч или лучше всего изоленту для надежности крепежа. Конечно, мы не можем гарантировать безупречное соединение, но других методов просто нет, ведь использование сварочного аппарата просто обожжет тонкую стенку нашего контейнера.Единственное, что можно попробовать, это подключить с помощью паяльника. Далее, чтобы антенна ДМВ, сделанная своими руками, имела хорошее качество приема, необходимо прикрутить элементы кабеля к клавишам.

Точка приема

Теперь закрепляем банку на тремпеле (опять же с помощью изоленты) и подключаем кабель с вилкой к телевизору. Перед этим важно найти лучшую точку приема. Если это частный дом, то антенна ДМВ своими руками устанавливается на крыше, если квартира находится на балконе.Именно в этих местах, как показывает практика, лучшие точки приема сигнала.

Орегон DMV начнет разрешать продление онлайн-лицензий в мае

.

Салем, штат Орегон. — Многие жители штата Орегон наконец-то смогут пропустить очередь в DMV в мае этого года. Министерство транспорта штата Орегон заявило в понедельник, что с начала мая будет разрешено продление водительских прав, разрешений и удостоверений личности онлайн.

Ожидается, что новая функция на DMV2U.Oregon.Gov будет доступна уже 5 мая, сообщает агентство.

Хотя некоторые услуги DMV ранее были доступны онлайн, остальные были переведены на сеансы только по предварительной записи в местных отделениях DMV во время пандемии.Своевременные встречи могут быть затруднены из-за ограниченной вместимости офисов DMV.

«Мы надеемся, что люди рассмотрят возможность продления через Интернет, вместо того, чтобы записываться на прием в местном офисе», — сказала администратор DMV Эми Джойс. «Мы понимаем, что это разочарование для жителей Орегона, которым трудно найти время для встречи. Мы добавляем больше онлайн-сервисов, чтобы лучше обслуживать клиентов и получать то, что им нужно, без посещения офиса DMV.”

Даже после запуска новой услуги для некоторых вещей все равно будет требоваться запись. Джойс подчеркнула, что людям, желающим перейти с обычной лицензии или идентификатора на учетные данные, совместимые с Real ID, все равно нужно будет записаться на прием и обработать его в офисе.

«Эта новая услуга идеально подходит для клиентов, которым нужно обновить только тот тип карты, который у них есть в настоящее время», — сказал Джойс.«Самое главное, это дает вам выбор — вы можете подождать до мая, чтобы продлить онлайн, вместо того, чтобы назначать встречу и идти лично».

ODOT сообщил, что DMV обычно рассылает напоминания о продлении примерно за два месяца до истечения срока действия, но «программная ошибка» этой зимой задержала многие из этих напоминаний. Из-за пандемии жители Орегона, у которых истекает срок регистрации, разрешения или лицензии, срок действия которой истекает в период с 1 ноября 2020 года по 30 апреля 2021 года, могут продлить до трех дополнительных месяцев.

Какие учетные данные вы можете продлить через Интернет, начиная с мая
Вы сможете продлить свои:

  • Водительское удостоверение
  • Коммерческие водительские права (кроме CDL с хазматом или одобрением фермерского хозяйства)
  • Удостоверение личности
  • Разрешение на обучение
  • Разрешение на обучение мотоциклу
  • Лицензия только на мопеды
  • Разрешение на водителя гольфмобиля для инвалидов

Онлайн-продление позволит вам внести два изменения:

  • Измените свой адрес, если вы переехали.
  • Добавьте или удалите вариант донорства органов из своей записи.

Кто может продлить онлайн?
Чтобы претендовать на продление через Интернет:

  • Срок действия вашей карты должен быть в течение 12 месяцев.
  • Ваше предыдущее продление было сделано лично в офисе DMV.
  • Вы не отстранены и не должны платить за восстановление после предыдущей приостановки.

Проверка зрения отменена для водителей в возрасте 50 лет и старше, продление через Интернет

  • На следующие два года DMV отложит проверку зрения, необходимую для водителей в возрасте 50 лет и старше, которые продлили подписку через Интернет.Это позволит большему количеству жителей штата Орегон продлить онлайн-подписку вместо того, чтобы записываться на прием в DMV.
  • Водители в возрасте 50 лет и старше, которые продлевают онлайн-подписку, должны будут пройти эту проверку не позднее их следующего продления.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
