Как сделать антенну для телевизора своими руками?

Телевидение, как и 10 лет назад, является довольно популярным. Несмотря на развитие технологий, процедура передачи телевизионного сигнала осталась прежней. Необходимость установки антенны актуальна всегда. Однако бывают случаи, когда это приспособление выходит из строя – тогда возникает необходимость сделать его собственноручно.

Особенности самодельных антенн

Многим владельцам телевизоров рано или поздно приходит на ум вопрос о том, как самостоятельно изготовить простую телевизионную антенну. Некоторые считают, что это сложная процедура, однако, на практике все совсем наоборот. Для возможности смотреть телевидение антенны должны иметь следующие характеристики:

  • приспособление должно иметь определенный коэффициент защиты направленного действия, усиления сигнала, а также избавления от помех;
  • в антенне должна присутствовать автоматическая настройка значений без человеческого вмешательства;
  • для отсутствия фазовых искажений амплитуда и частота должны быть внимательно определены.

Причинами изготовить телевизионную антенну самостоятельно являются следующие:

  • жилое здание является новым, не освоенным провайдерами;
  • помещение располагается далеко от города и торговых точек;
  • кабельное телевидение отключено в связи профработами;
  • старая конструкция сломалась, а на новую нет финансовых средств.

По мнению профессионалов, самодельная антенна способна прекрасно справляться со своими функциями в том случае, когда здание расположено на благоприятной территории, а процесс изготовления осуществлен правильно.

Инструменты и материалы

Домашние мастера изготавливают антенны из различных материалов и подручных средств. Отличными вариантами производства телевизионного приспособления являются трубки, пруты, медная проволока, фольга. Вышеперечисленные материалы характеризуются податливостью, они прекрасно гнутся и держат форму. Также можно использовать всевозможные токопроводящие изделия из металла:

  • провода;
  • уголки;
  • пруты;
  • полосы.

Коаксильные провода характеризуются теми же свойствами, что и медные, однако, стоят намного дешевле. Ко всему прочему коаксил считается довольно прочной основой для антенн. Для экономии

специалисты рекомендуют использовать кусочки проводов, что имеются дома.

Способы изготовления

Существует несколько вариантов, благодаря которым можно сделать антенну для телевизора своими руками в домашних условиях. Практически каждый владелец телевизора может изготовить мощную комнатную или уличную конструкцию, с помощью которой будет комфортно смотреть телепрограммы и сериалы.

Самому у себя дома быстро из подручных средств, например электродов, можно создать широкополосную, пассивную, активную, дециметровую антенну – петлю или приспособление иного вида на дачу.

Из коаксиального кабеля

Просто и быстро своими руками можно сделать приемник каналов из небольшого отрезка коаксильного кабеля. Для работы потребуется фанера для основы либо иной листовой материал, изолента, нож и паяльный инструмент.

Пошаговая инструкция.

  • Требуется взять отрезок коаксиального кабеля в 53 сантиметра и согнуть его в кольцо. При этом края должны быть разомкнутыми и зафиксированы в данной форме на фанерном листе.
  • Из подобного кабеля стоит отрезать кусок, что имеет длину в 17, 5 сантиметра для второй петли.
  • После этого нужно подключить кабель и на его втором основании установить разъем, что необходим для ТВ.

В ходе таких простых действий получится простая хорошая антенна, которой будет сложно качественно ловить сигналы. Для улучшения ее функциональности стоит установить блок усилитель.

«Восьмерка»

Самодельное приспособление для приема каналов в виде восьмерки собирают за несколько минут. С этой целью понадобится картонный короб, например, обувной, кабель для антенны, штекер, нож, паяльный инструмент, скотч, фольга, клей. Изготавливая антенну, необходимо осуществить несколько этапов:

  • открыть коробку и освободить ее от пыли и загрязнений, после чего приступать к оклеиванию;
  • дно коробки намазать небольшим слоем клея и обклеить фольгой;
  • закрыть короб и оклеить его скотчем, чтобы не осуществилось самопроизвольное открывание;
  • на крышку стоит зафиксировать кусочки кабеля в виде восьмерки и приклеить их скотчем;
  • в центре восьмерки кабель нужно зачистить и сделать пару выводов от оплетки из металла для дальнейшего подключения приемника каналов;
  • отрезать проводник, чтобы подключить антенну к ТВ, при этом длина кабеля должна соответствовать дистанции от места монтажа конструкции до агрегата;
  • один из концов шнура нужно зачистить в соответствии с разъемом, сделав это так, чтобы был экранный вывод, а от основной жилы был собран через 10-20 миллиметров изоляции;
  • подключить кабельные выводы к восьмерочным;
  • к другому окончанию подсоединяют разъем от телевизора.

Проведя все вышеперечисленные мероприятия, можно считать антенну функциональной. «Восьмерка» – это отличная альтернатива спутниковому ТВ, так как ее картинка ничем не хуже.

Двойной и тройной квадрат

Для сборки приемника каналов в виде двойного и тройного квадрата потребуются некоторые усилия от мастера. Однако правильно собранное приспособление позволит осуществлять прием даже самых незначительных сигналов телевидения. На качество возведения телепрограмм оказывает влияние удаленность от телевышки, поэтому в этом случае стоит соблюсти правильность размеров.

Чтобы изготовить антенну в форме двойного и тройного квадрата, потребуются трубы из металла, например из меди, латуни, алюминия, также в этом случае можно использовать пруты.

Также стоит подготовить диэлектрический прут, основу из дерева, провода. В зависимости от трубного диаметра, конструкция принимает определенное число каналов:

  • 1-2 сантиметра ловит 1-5 каналов;
  • 0,8-1,5 сантиметра – 6-12 каналов;
  • 0,3-0, 6 сантиметра используется для каналов в диапазоне дециметра.

Такая антенна имеет вид 2 или 3 рамок с правильной формой, которые имеют разные размеры. Приведем этапы изготовления приемника каналов.

  1. Сгибание труб в четырехугольники.
  2. Их соединение в верхней части стрелой, состоящей из проводника, а в нижней части диэлектриком.
  3. Установка наружной антенны на основу из дерева.
  4. Разделение кабеля и отделение оплетки на отдельный вывод.
  5. Подключение кабеля к приемнику каналов.
  6. Заделывание второго конца для штекера антенны, чтобы осуществлялась передача телеканалов.

После качественного проведения всех вышеперечисленных мероприятий телевизионную антенну можно считать готовой. Конструкция «двойной и тройной квадрат» является оптимальным вариантом для установки на улице.

Из металлических банок

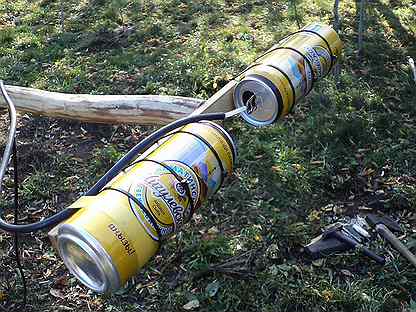

Дачную телевизионную антенну из пивных банок можно считать самой простой и доступной пассивной конструкцией. Процедура ее изготовления занимает не так много времени и может осуществляться даже без наличия каких-либо навыков. Несмотря на отсутствие сложностей в работе и дорогих материалов, приспособление из металлических банок способно отлично принимать дециметровые диапазоны вещаний.

Для сбора антенны из банок из-под пива потребуются такие материалы и приспособления:

  • длинный кабель;
  • банки из алюминия, простая конструкция обычно состоит из двух;
  • 2 самореза и столько же болтов;
  • штекер, с помощью которого кабель будет подсоединяться к телевизору;
  • скотч либо изолента;
  • основание из дерева, пластмассы, на которое будут крепиться банки.

Схема изготовления телевизионного приспособления.

  1. Каждую из банок необходимо прикрепить к штырю-основанию, используя скотч. При этом расстояние между банками должно быть около 7 сантиметров.
  2. Кабель стоит зачистить с одной стороны. После этого стоит его развести и прикрепить. Можно осуществить припаивание кабеля, а к его свободному окончанию монтировать штекер.

Эту простую конструкцию можно установить как в комнате, так и на улице.

Если антенна наружная, то рекомендуется накрыть ее с помощью крупной тары из пластика. Кабель стоит продеть через отверстие, что сделано с боковой стороны.

После чего провести герметизацию кипятком. Приемник каналов стоит подключить и настроить через автопоиск каналов.

В виде рамки

Чтобы стать владельцем самодельного приемника телеканалов в виде рамки, потребуются пластины из алюминия, сетка из металла, чтобы изготовить рефлектор, несколько болтов, гаек, кабель, штекер. Не обойтись при работе без дрели, отвертки и пассатижей. Чтобы изготовить антенну, стоит выполнить такие мероприятия:

  • отрезать полосы из алюминия, просверлить на их окончаниях отверстия под болты;
  • собрать рамку, а места соединения закрепить внахлест;
  • чтобы предотвратить окисление, вышеописанные точки рекомендуется покрыть лаком либо краской;
  • к определенным точкам конструкции стоит прикрепить кабель, что имеет антенные разъемы;
  • на рефлекторе прикрепить раму, при этом не должно происходить закорчевания электроцепи антенны;
  • приемник каналов монтировать на мачту и расположить в необходимом месте.

В форме бабочки

Данный вид антенны способствует приему высококачественных каналов, поэтому является всеволновым. Работа самодельной конструкции в виде бабочки может стать прекрасной альтернативой спутниковой антенны. Самостоятельный процесс ее изготовления должен быть особенно внимательным, точным. Приспособление будет иметь в своем составе доску, кусочки проводов из меди с жилами в 4 миллиметра.

В первую очередь мастеру потребуется сделать разметку доски будущими отверстиями, после чего высверлить их по схеме. Следующие шаги:

  • вырезать 8 кусочков провода по 375 миллиметров, 2 – чтобы подключить крылья по 220 миллиметров, необходимые для подключения к гнезду;
  • для изготовления электроконтакта стоит провести зачистку изоляции отрезков;
  • кусочки провода необходимо согнуть на оголенных участках;
  • у V-подобных должны быть равные стороны с дистанцией между окончаниями в 75 миллиметров;
  • на доску из дерева стоит установить элементы из проволоки, зафиксировав саморезами;
  • выводы от приемников стоит монтировать к гнезду, смонтировав туда же кабель, что передает сигналы.

Широкополосную антенну можно считать готовой к применению, она может быть установлена в помещении для приема телесигналов.

Рекомендации

Специалисты советуют не бояться делать телевизионные антенны дома, так как эта процедура не потратит много сил времени и финансов. Чтоб не покупать несколько фабричных антенн, можно попробовать сделать более сложную конструкцию, которая сможет качественно воспроизводить сигналы в неблагоприятном расположении жилища. Начинать изготовление приемника телеканалов стоит из самых простых вариантов. Более серьезные конструкции стоит делать опытным мастерам, так как они подразумевают использование чертежей и дополнительных навыков.

О том, как сделать антенну своими руками, смотрите далее.

из проволоки, пивных банок, фольги и т.д.

В свободное время все мы любим посмотреть хороший сериал или фильм по телевизору. К счастью, у кого-то давным-давно подключено интернет-телевидение и мало кто нуждается в телевизионной антенне. Но есть те, у кого антенна до сих пор осталась. Представьте себе ситуацию, что она сломалась, и посмотреть получится лишь серый экран. В таком случае вы можете купить новую антенну или же сделать её самостоятельно.

В этой статье вы узнаёте о том, как сделать антенну из проволоки, как смастерить антенну при помощи пивных жестяных банок и какие типы телевизионных антенн бывают.

Содержание статьи

Как сделать антенну для телевизора из проволоки

Исходя из названия, уже понятно, что в работе будет участвовать проволока (2 куска по 180 см). А также нам понадобятся:

  • усилитель из ненужного старого устройства;
  • пластиковая или деревянная пластина сторонами 15 на 15 см;
  • дрель и свёрла;
  • небольшие болты;
  • молоток;
  • металлическая труба;
  • кабель для телевизора.

Шаг 1. Для того, чтобы приготовить улавливатель волн, согните проволоку в форме ромба так, чтобы все стороны были ровно по 45 см. Такие размеры будут оптимальные для устройства.

Шаг 2. Чтобы прикрепить проволоку к пластине, приплющите жилки в местах крепления, просверлите отверстия и в крутите болты. Но также для закрепления проволоки к пластине подойдёт сварочный аппарат (пластина в таком случае должна быть металлической).

Шаг 3. Подсоедините телевизионный кабель в получившейся конструкции.

Шаг 4. Металлическую трубу заварите к получившейся конструкции при помощи паяльника (можно использовать дрель и саморезы) и зафиксируйте на крыше дома или вкопайте в землю. Труба будет играть роль мачты, возвышающая саму конструкцию.

Антенна готова! Главным плюсом такой антенны будет являться то, что на её изготовление не уйдёт много времени и затрат. А ещё она сделана своими руками, что принесёт немалое удовольствие при просмотре телевизора.

Как сделать антенну для телевизора из пивных банок

У любителей провести выходные с парой банок пива наверняка найдутся пустые пивные банки.

Важно: лучше всего брать банки объёмом 1л, но если таких нет, подойдут жестянки объёмом 0,75л и 0,5л.

Берём 2 штуки, хорошенько их промываем и сушим. Помимо банок, нам понадобятся:

  • 4 метра кабеля;
  • паяльник и олово;
  • шуруповёрт;
  • скотч или изолента;
  • деревянная вешалка.

Шаг 1. Для того чтобы правильно подготовить кабель, надрежьте его в промежутке 10 см от края и снимите небольшую часть верхнего слоя изоляции. Сделав доступ к пазу, скатайте его в один виток. После чего срежьте средний слой изоляции, тем самым оголив тонкую медную жилу кабеля. На другом конце телевизионного кабеля должна находиться вилка для подключения в розетку.

Шаг 2. Берём банки и при помощи паяльника фиксируем контакты к банкам так, как показано на фото.

Шаг 3. Приёмник готов. Теперь нужно изготовить несущую конструкцию. За основу берём деревянную вешалку. При помощи изоленты или скотча прикрепите жестянки к плечикам, как на фото.

Важно: обе жестянки должны быть строго на одной линии, иначе качество сигнала будет не таким высоким, как хотелось бы.

Шаг 4. Осталось лишь установить антенну и наслаждаться любимой программой. Кстати, оптимальное место для антенны — около окна.

Антенна из пивных банок готова и справляется со своей работой не хуже проволочной антенны. Сам процесс очень простой и не заставит потратить кучу времени и сил.

Делаем антенну из фольги.

Чтобы сделать простую, но не менее эффективную антенну из фольги, нам понадобятся:

  • фольга;
  • картон;
  • скочт;
  • степлер;
  • клей;
  • рулетка;
  • маркер;
  • ножницы.

Шаг 1. Сперва распечатайте на бумаге шаблоны.

Шаг 2. Вырежьте рефлектор из картона сторонами 35 на 32,5 см, затем обклейте деталь фольгой с двух сторон.

Шаг 3. Вырежьте два маленьких прямоугольника.

Шаг 4. Вырежьте остальные детали при помощи шаблона. При желании можно закрасить получившиеся детали любым цветом.

Шаг 5. Вырежьте фольгу при помощи шаблона.

Шаг 6. Приклейте фольгу на вибратор конструкции на так называемую “бабочку”.



Шаг 7. «Бабочку» клейте в промежутке 3,5 см от рефлектора.

Шаг 8. По центру «бабочки» просверливаем отверстие для телевизионного кабеля.

Антенна готова! Антенна из фольги будет не менее эффективным вариантом для улавливания сигнала, а также не потребует много затрат для её создания.

Как сделать простую антенну для телевизора

Для изготовления самого простого варианта телевизионной антенны понадобятся два металлических тонких прута, металлическая мачта кабель и паяльник с оловом.

Шаг 1. Сгибаем оба прута под углом 180 градусов.

Шаг 2. Прикрепляем пруты к железной мачте.

Шаг 3. Фиксируем телевизионный кабель к конструкции и крепим на крыше.

Процесс изготовления такого варианта телевизионной антенны займёт не более 5 минут. По уровню улавливания сигнала эта антенна во многом будет уступать проволочной антенне и антенне из пивных жестяных банок.

Задумайтесь, что лучше: потратить чуть больше времени и усилий и изготовить качественную антенну или же потратить пару минут и получить изделие с низким качеством.

Типы телевизионных антенн

Есть несколько типов антенн, о которых сейчас и пойдёт речь.

  • Диполь. Они бывают нескольких видов: волновые, полуволновые, четверть волновые. У волновых антенн размер вибратора равён размеру волны принимаемого сигнала. У полуволновых размер вибратора составляет 1/2 размер волны принимаемого сигнала, а у четвертьволновых — 1/4. Диполь — похожая на комнатную антенну, идущая в комплекте к телевизорам.
  • Антенна типа «волновой канал». Эта антенна представляется в виде набора из петлевого вибратора, рефлектора и нескольких директоров, устанавливающиеся на одной стреле. Пассивные вибраторы, располагающиеся перед петлевым вибратором (активным вибратором) обозначают директорами. А вибраторы, располагающиеся за петлевым вибратором, обозначают рефлекторами.
  • Логопериодические антенны. Это устройства, которые обеспечивают максимальный улов сигнала с широким частотным диапазоном. Рабочая длина частот такой антенны ограничивается сторонами максимального или минимального вибраторов антенны.
  • Синфазная антенная решётка представляется в виде непростой направленной антенной системы, которая состоит из отдельных ненаправленных антенн. Чаще всего такие устройства собирают из одинаковых антенн, располагающихся в 2-3 ряда на одном уровне. Такая антенна максимально качественно улавливает волны на низких и высоких диапазонных частотах.
  • Польская антенна. Такая модель выглядит в форме четырёхэтажной синфазной решётки, которая снабжена внутренним усилителем. Антенна оснащена активным вибратором в виде решётки, который располагается позади антенны. Польская антенна начала массово применятся ещё в 90-х годах, когда на рынке не было большого выбора антенн. В тех же годах антенна, кстати, была произведена.
  • Антенна бегущей волны. Это направленная антенна, через которую проходит бегущая волна улавливаемого сигнала. Зачастую такая антенна представлена собирательной прямой. К ней же подключаются несколько рефлекторов, которые располагаются на равном друг от друга расстоянии.

 Полезные советы как правильно сделать антенну для телевизора своими руками

  •  Для того чтобы любая антенна (в том числе самодельная) максимально качественно улавливала сигнал, необходимо устанавливать её на высоте 7–10 метров. При подъёме на такую высоту не забывайте о правилах техники безопасности.
  •  Ни в коем случае не устанавливайте антенну при дожде или густом тумане.
  • В сильный гололёд не рекомендуется подниматься на такую высоту одному и без страховки/защиты.

Если вы решили собрать одну из вышеописанных конструкций и придерживались всех правил в домашних условиях, у вас получится эффективный и мощный приемник сигнала, который ни чуть не будет уступать заводским моделям.



Подпишитесь на наши Социальные сети

Антенна телевизионная своими руками (телевизионная).

…от пивных банок и до антенны «волновой канал» (МВ и ДМВ)

  Хлеба и зрелищ – так сказал римский поэт — сатирик Ювенал и в чем то, был абсолютно прав. Современное общество, и в частности современный человек, уже никак не может обойтись без пафосных картинок, шокирующих видеосюжетов, захватывающих фильмов, комедийных сценок. Одна из таких «стихий», способных обеспечить нам доступ в мир зрелищ — это телевидение. Но и здесь мало иметь телевизор, надо чтобы у него была еще и антенна. Ведь без хорошей антенны, радиоволны также трудно поймать, как рыбу на крючок без приманки. Для чего нужна антенна, говорить не то что прозаично, тем более, что мы об этом практически уже упомянули, а более неуважительно к нашему читателю. Так что, пропуская описание цели назначения антенны, приступим к описанию ее создания. Именно о том, как сделать антенну своими руками, мы и хотели рассказать в данной статье.

 Далее будет приведен один из самых простых и что немаловажно, доступных способов позволяющих сделать комнатную антенну для вашего телевизора. Делается она практически из ничего, вернее – 2 пивных банки, саморезы, плечики для одежды, провод и штекер.

Антенна для телевизора своими руками из пивных банок

Итак, нам понядобяться пару банок из под пива, паяльник, телевизионный кабель, припой и кое-что еще. Об этом по ходу нашего повествования.

 Здесь на до знать в какой последовательности и что делать, чтобы получить столь желанную телевизионную антенну.  Если говорить о требованиях к материалам, используемых для изготовления антенны, то прежде всего, купите хороший телевизионный кабель. Хороший телевизионный кабель подразумевает сопротивление 75 ом на метр, прочную центральную жилу и плотное сплошное двойное экранирование. Сколько купить кабеля зависит от места размещения антенны, но знайте, чем длиннее кабель, тем больше «полезного» сигнала будет гасится в нем. (правило четко работает для МВ волн). Для ДМВ оно также действует, но не столь критично.



Итак, делаем разделку под штекер и устанавливаем его на провод.

Штекера сейчас такие, что даже не требуют пайки, поэтому все будет зависеть от точности ваших резов и размеров (диаметра) кабеля. На фото не очень удачный вариант установки штекера на кабель идущий до антенны, постарайтесь сделать получше. В принципе, более подробно об установке штекера на телевизионный кабель можно узнать из статьи «Как установить штекер на кабель для подключения к телевизору».

 Далее, начнем работать со вторым концом телевизионного кабеля. Здесь необходимо 2 проводника кабеля вывести один с самого краю, а второй примерно через 10-15 см. Первый проводник считается сердцевина, второй экранирование. Здесь также будет нужна аккуратность, чтобы не прорезать лишние слои изоляции и проводники. В итоге, от качества каждой и суммарно всех работ, будет зависеть эффективность антенны и четкость приема телевизионных каналов – помните об этом. На фото ниже видно, как отведен первый и второй проводник от кабеля. Верхняя изоляция снята на расстояние 10-15 см от края кабеля.

Теперь о пивных банках. Мы не знаем какое пиво вам по карману и по душе, но банки нужны больше. Повторимся, не много, а большие.  0,75 хорошо, а литровые еще лучше. Что-либо насчет больших 5 л бочонков из пива сказать сложно. Это уже пожалуй выйдет за «рамки» комнатной антенны. После употребления пива, баночки промойте в воде и просушите, чтобы от них не исходил аромат хмельного напитка. Такой запах радиоволны волны не притянет, а мух наверняка.
 Теперь берем кабель, который мы подготовили ранее. Маленькими саморезами прикручиваем один проводник к торцу первой банки, другой к торцу второй. Для улучшения контакта между корпусом банки и саморезом воспользуйтесь припоем. Залейте все возможные зазоры, чтобы улучшить контакт.

Теперь наша антенна почти готова, не хватает каркаса для того, чтобы базировать банки между собой и за что закрепить антенну, к чему-либо. В нашем случае каркасом выступили плечики для одежды. Для этого есть все критерии «ЗА». Низкая цена, доступность, должная жесткость и размеры. Да, еще и крючок, чтобы все сразу повесить на выбранное место.
 Итак, банки располагаем на одной прямой, так чтобы они были симметричны относительно центра.  Немного «поиграйтесь» с расстоянием между ними, так как от этого будет зависеть качество приема сигнала. Закрепить банки можно скотчем или изолентой. Примерное расстояние для банок на антенне составляет порядка 75 мм.

В итоге, получаем не хитрую, но функциональную вещь – комнатную телевизионную антенну из пивных банок. Конечно, такая антенна способна работать только в зоне уверенного приема телевизионного сигнала. Это не антенна для приема сигнала за 20 км от города, это всего лишь то, что незначительно сделает прием более уверенным, но не идеальным.
 Профессионалы, пожалуй, уже ехидно смеются над этой статьей и антенной, ведь по факту для телевизионной антенны требуется строгий и точный расчет ее элементов, в зависимости от принимаемый длины волны. В этом они абсолютно правы. Но этот расчет не всегда доступен обычному обывателю, что и сподвигает его на подобные авантюры по изготовлению антенн, как в частности для антенны приведенной здесь, из пивных банок.
 Далее, мы рассмотрим уже более серьезный вариант. Прежде всего, его большой плюс в том, что здесь будет рассказано о том, как сделать антенну по всем правилам, с учетом физических особенностей распространеия радиоволн.

Радиоволны принимаемые антенной для телевизора

Раз уж мы забрались так далеко, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых волн (ДМВ).
  По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые волны это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в зависимости от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ волн. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы.  Рассмотрим тот и другой вариант.

Комнатные антенны для телевизора свомими руками (МВ и ДМВ)

Комнатная антенна МВ

Напряжение магнитных волн в помещении гораздо меньше, чем снаружи. Поэтому комнатные антенны есть смысл применять лишь в непосредственной близости от телецентра. Так простейшую комнатную антенну  можно сделать из электрического провода, либо любого другого изолированного проводника. По центру антенны устанавливается изолятор. К нему посредством крепежа (болт — гайка) крепиться два проводника. Концы проводников растянуты таким образом, чтобы они были прямые, словно струны или стержни.



Общая длина проводников, двух плеч антенны, берется согласно длине волны и принимаемому каналу. Эти данные можно взять из таблицы.

Номер канала 1 2 3 4 5 6 7 8 9 10 11 12
l, мм 2800 2380 1848 1680 1540 812 784 756 728 700 672 644

Если подобрать длину проводников антенны, согласно просматриваемому телевизионному каналу, то это будет куда эффективнее, нежели пивные банки.
 Далее мы приведем еще один вариант комнатной антенны для телевизора, которую вы можете сделать своими руками. Это ДМВ антенна. Не смотр на то, что ДМВ каналы практически не используются, все же вещание еще порой где-то, да ведется. А значит, эту темы мы также не можем обойти стороной. Вот пример ДМВ антенны.

Комнатная антенна ДМВ

Применяемый монтажный провод, упомянутый как КПТА-1,  служит для повышения помехоустойчивости антенны. Для этого, как вы видите, на расстоянии 140 мм от края кабеля зачищена изоляция до экрана и припаян этот монтажный провод – петля. Можно применить другой провод сечением 0,35 мм.
 Частота принимаемых радиоволн этой антенны будет  от 470 до 630 МГц, то есть ДМВ волны.
 Все элементы антенны смонтированы на стойке, которая является диэлектриком.

Уличные антенны для телевизора своими руками (МВ)

Антенна — полуволновый линейный вибратор

Эта уличная антенна предназначена для приема телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про которую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы.

 Итак, как мы уже поняли, антенна должна иметь определенные размеры, которые повлият на прием телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь смотреть. Все размеры для антенны можно посмотреть в таблице.




Рис.   1.   Антенна — полуволновой  линейный вибратор (Представляет  собой   простейшую   телевизионную   антенну)

 Входное сопротивление линейного вибратора (антенны) равно 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением последнего.
 Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения заметно не улучшается, а вес и габариты антенны увеличиваются.
В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равен 50-70 мм.

Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель соединяют с антенной через специальное симметрирующее устройство (см.рис. 2).

Необходимые размеры элементов согласующих устройств выбирают согласно табл. 2.

  Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.
Антенну — полуволновый вибратор применяют в условиях ближнего приема, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, более трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для приема телевезионных передач вдали от города, вернее от передатчика, применяют антенну «волновой канал».

Антенна «волновой канал» МВ и ДМВ своими руками расчет и схема

На больших расстояниях от передатчика, то есть телецентра, это порядка 40-90 км, используются антенны типа «волновой канал». У таких антенн очень хороший коэффициент усиления, но при этом требуется строгая направленность. Если же использовать такую антенну в населенных пунктах, то это позволит снизить помехи от смежных источников, тем самым улучшить картинку изображения.
 Антенная «волновой канал» по своей структуре состоит из активного петлевого и линейного вибратора. О линейном вибратора мы рассказывали в предыдущих абзацах.  Размер антенны подбирают исходя из соображения усиления сигнала, чем дальше, тем более сложная будет антенна. Также количество директоров способно улучшить принимающие свойства антенны, за счет изменения ее чувствительности к направленности на передатчик.
 однако большое увеличение числа директоров ведет к уменьшению полосы пропускания. Здесь надо найти «золотую середину». Так на каналах МВ диапазона применяют  3, 5 и 7 элементные антенны.

Геометрические размеры таких антенн типа «волновой канал» приведены в таблице. При этом для 1-5 канала используются в конструкции трубки размером 18 мм, а для 6-12 канала 12 мм.

№ телеканала Размеры в мм, для трехэлементной антенны «волновой канал»
А Б В а б в
1 2710 3040 2360 880 595 800
2 2300 2580 2000 750 505 800
3 1780 2000 1550 580 390 800
4 1620 1820 1410 530 355 800
5 1480 1660 1290 480 325 800
6 795 900 695 260 175 550
7 165 860 665 250 170 550
8 735 825 640 240 165 550
9 705 795 615 230 155 550
10 680 765 590 225 150 550
11 650 730 570 220 145 550
12 630 705 550 205 140 550
№ телеканала Размеры в мм, для пятиэлементной антенны «волновой канал»
А Б В Г Д а б в г д
1 2780 3150 2520 2510 2450 1210 735 705 750 800
2 2350 2660 2135 2125 2070 1040 625 595 630 800
3 1800 2035 1630 1620 1580 780 475 480 480 800
4 1620 1830 1470 1460 1420 700 425 430 430 800
5 1490 1680 1350 1340 1300 645 390 395 395 800
6 810 915 730 725 710 350 215 215 215 550
7 780 880 705 700 680 340 205 205 205 550
8 740 840 670 665 650 325 195 195 195 550
9 715 810 650 645 625 310 190 190 190 550
10 690 780 625 620 600 295 180 180 180 550
11 660 750 60 595 585 285 175 175 175 550
12 635 720 575 570 550 270 170 170 170 550
№ телеканала Размеры в мм, для семиэлементной антенны «волновой канал»
А Б В Г Д Е Ж а б г д е ж
1 2760 3220 2200 2180 2160 2130 2105 1180 415 845 870 905 800
2 2340 2730 1870 1850 1830 1810 1790 910 350 715 735 765 800
3 1810 2120 1450 1430 1415 1400 1380 710 275 560 570 595 800
4 1650 1920 1320 1300 1290 1270 1260 645 250 505 520 540 800
5 1510 1760 1200 1190 1180 1160 1150 590 225 460 475 495 800
6 710 925 700 655 620 565 520 310 125 385 400 425 550
7 680 885 670 625 595 540 500 295 120 370 385 405 550
8 650 850 640 600 570 520 480 285 115 355 370 390 550
9 625 815 620 575 545 500 460 275 110 340 350 375 550
10 600 785 595 555 525 480 440 265 105 325 330 360 550
11 580 755 570 535 505 460 425 255 100 315 325 345 550
12 560 730 555 515 485 445 410 245 95 305 320 335 550

А вот для ДМВ волн применяется 16 элементная антенна. Диаметр трубок 6-10 мм, а для стрелы 14-16 мм.

Для нее размеры приведены также в таблице.

№ телеканала Размеры в мм, для 11-элементной антенны «волновой канал» ДМВ
21-25 26-30 31-35 36-40 21-40
А
Б
В
Г
Д
Е
Ж
З
И
К
Л
а
б
в
г
д
е
ж
з
и
к
л
308
377
293
290
287
283
279
276
272
269
265
140
72
92
104
121
132
133
134
136
137
240
284
348
270
267
264
260
257
254
251
248
245
129
67
85
96
112
122
123
124
126
127
240

264
324
252
249
246
243
240
237
234
231
228
120
62
79
89
104
113
114
115
117
118
240
247
303
235
232
229
226
223
220
217
214
210
112
58
74
83
97
105
106
107
109
110
240
274
336
261
258
255
252
249
246
243
240
237
125
64
82
92
104
117
118
119
121
122
240

После того как антенна готова, необходимо будет протянуть телевизионный, антенный кабель от нее до телевизора. Об этом в статье «Подключение телевизора к антенному кабелю через штекер».

Как сделать антенну для телевизора: необходимые материалы

Рисунок 2. Схема принципа работы антенны

Поляризация цифрового ТВ сигнала

Чаще всего в диапазонах передачи радиоволн используется линейная поляризация волны. Она отличается комфортным формированием и приема с учетом ее размеров. От такой поляризации зависит качество сигнала при наличии переотраженных сигналов. При этом особенности поля увидеть и определить сложно, хотя они и присутствуют.

Изготовить такое оборудование можно при помощи обследования и измерения условий приема такого сигнала. На передачу радиоволн влияет вид поляризации волны, а также наличие отражающих зданий и предметов.

Примечание: Если вы смотрите аналоговое вещание, на каналах используются разные радиоволны. Одна может быть горизонтальной, другая – вертикальной. Таким образом ослабляются взаимные помехи между каналами.

Сведения о том, как сделать антенну для цифрового ТВ, представлена далее. Так же рекомендуем ознакомиться с IPTV программы Kodi, которые позволяют смотреть телевизионные каналы на компьютере.





Сделать антенну для телевизора своими руками

Для цифрового телевидения, достаточно аналогового оборудования. Для создания такого устройства можно использовать провод для телевизора. Для того потребуется:

  1. Взять коаксиальный кабель и одеть на один его конец F коннектор и переходник для того, чтобы картинка проецировалась на экран.
  2. На второй конец поместить центральную жилу провода (Рисунок 3).
  3. Определитесь, на сколько миллиметров оголить центральную жилу, которая напрямую будет отвечать за качество каналов.
  4. Чтобы определить частоту вещания цифровых каналов, найдя ближайшую вышку.

От того, насколько правильно вы осуществите расчеты и обрежете жилу зависит то, как будет работать антенна для цифрового ТВ, сделанная своими руками.

Рисунок 2. Схема принципа работы антенны

Как рассчитать антенну для сборки своими руками

Чтобы правильно рассчитать длину волны, потребуется использовать простую формулу (Рисунок 4):

λ=c/F

Здесь: λ (лямда) – указывает на длину волны.

C — скорость света (3–108 м/с).

F — частота передачи сигнала в герцах

Все правильно рассчитав, вы сможете самостоятельно настроить устройство на частоту передачи нужных каналов.

Рисунок 2. Схема принципа работы антенны

Как сделать простую антенну для телевизора

Поговорим о том, как сделать цифровую антенну для телевизора. Для начала сделайте четвертьволновый вибратор из ТВ-кабеля, для чего потребуется использовать частоту приема, которую можно рассчитать при помощи указанной выше формулы.

Приблизьте сопротивление четвертьволнового вибратора к 40 Ом. Воткните провод в цифровой ресивер цифрового телевидения, перед этим сделав F-разъем для соединения с антенной (Рисунок 5).

Рисунок 2. Схема принципа работы антенны

Защитите экран и внешнюю оболочку провода. Четвертьволновый вибратор нужно разместить горизонтально для идеального приема сигнала. Устанавливать такое устройство на улицу нельзя. Использовать ее можно только внутри дома. При этом, кроме самостоятельного приема телевизионного сигнала, это устройство может усиливать прием обычного ресивера.

Из банок

Изготовить оборудование можно из двух обычных пивных банок, телевизионного кабеля с сопротивлением 75 Ом. Учтите, что центральная жила, как и оплётка должны быть достаточно крепкими. Если хотите добиться качественного сигнала, кабель не должен быть слишком длинным. Также достаньте тремпель из дерева, несколько саморезов, изоленту и паяльник.

Рисунок 2. Схема принципа работы антенны

Вот инструкция, как сделать комнатную антенну для телевизора:

  1. Подготовьте кабель, отмерив от одного конца 10 см и надрезав одну его часть в самом начале.
  2. Снимите резину с небольшого участка, чтобы добраться до изоляции экрана.
  3. Скрутите его в один виток.
  4. На этом же конце кабеля очистите от резины скрытую жилу.
  5. Присоедините штекер для подключения к телеприемнику на обратной стороне кабеля.
  6. Соедините контакты с банками.
  7. К одной из банок саморезом прикрепите скрученный экран.
  8. К второй присоедините вытянутую жилу из провода (Рисунок 6).
  9. Закрепите приемник на деревянной планке или швабре с помощью изоленты или скотча.

Примечание: Учтите, что для качественного сигнала, банки должны располагаться на одной оси. При этом специалисты рекомендуют располагать банки на расстоянии не менее 7 см, а поместить их можно как можно ближе к окну.

Теперь вы знаете, как сделать антенну для телевизора из пивных банок, но есть еще несколько способов воплотить задуманное. Так же рекомендуем ознакомиться со статьей о том, как из старого монитора сделать телевизор.

Из проволоки

Изготовить антенну можно даже из проволоки в виде цифры 8 (Рисунок 7). Чтобы осуществить это потребуется медная или алюминиевая проволока, размером от 3-х до 5 мм, используя пистолет для клея.

Как самому сделать антенну для телевизора из проволоки:

  1. Отрезать 2 части проволоки, размером 56 см.
  2. Завязать петлю на конце каждого отрезка.
  3. Из проволоки создать квадраты и соединить их между собой петлями.
  4. Припаять кабель к квадратам с помощью паяльника.
  5. Припаять главную жилу к одному из каналов.

Главным условием является соблюдение между элементами расстояние в размере 2 см. Установить оборудование можно на крышке для воды при помощи клея. Размещать такой приемник можно без усилителя в любом месте.

Рисунок 2. Схема принципа работы антенны

Домашний HDTV девайс

Этот вариант будет самым качественным, но для него потребуется отдельно покупать согласующий трансформатор с 300 на 75 Ом. Чтобы изготовить антенну с его помощью можно использовать подручные средства:

  1. Скотч.
  2. Картон.
  3. Острый нож.
  4. Фольга.
  5. Степлер.
  6. Ножницы.
  7. Фломастер.
  8. Метр.
  9. Клей.

Зарисуйте схему расположения всех частей. Вырежьте трафарет, сделав такие же из фольги. Обклейте картонку фольгой и сделайте рефлектор, размером 35 см, заклеив одну из сторон фольгой. Вырежьте два одинаковых треугольника, длиной 3,5 см, выдерживая дистанцию между фигурами и отдельными деталями рефлектора (Рисунок 8).

Рисунок 2. Схема принципа работы антенны

Приклейте элементы к прямоугольнику и засверлите отверстия под кабель телевизора. Далее, подключите трансформатор и вставьте кабель в штекер и наслаждайтесь просмотром телевидения.

ТВ антенна из пивных банок своими руками

Несмотря на ускорившийся рост кабельных сетей, необходимость в телевизионных антеннах все еще существует. Ведь в деревнях, коттеджах, частных домах эти сети появятся еще не скоро, и не у всех есть возможность установить себе спутниковые системы. А зачем нужно все усложнять, если неподалеку находится передающая телевышка? Достаточно приобрести подходящую антенну, и желанная картинка появится на экране. А зачем что-то покупать, если можно сделать антенну для телевизора своими руками? Да еще и из подручных материалов. Одной из разновидностей таких конструкций является антенна из пивных банок.

Конечно, вы видели телевизионные антенны, продающиеся в магазинах. И не можете себе представить, какие из использующихся в них деталей можно заместить подобным мусором. Но антенну из банок сделать можно, она будет работать, но не везде и не всегда. Чтобы не разочароваться в результате, для начала рассмотрим, как работает антенна для телевизора, и какие требования к ней предъявляются.

Передача и прием телевизионных сигналов

Телевидение использует сигналы, передающиеся посредством электромагнитных волн в двух диапазонах: метровом и дециметровом. Каждый из диапазонов разделен на участки, соответствующие телевизионным каналам. Радиосигналы изображения и звука канала лежат строго в границах своего участка.

В метровом диапазоне передаются телевизионные каналы с 1-го по 12-й. В дециметровом – с 21-го по 80-й. В этом же диапазоне передаются и каналы цифрового телевидения. На каких частотах передается цифровой канал в вашей местности, можно узнать на соответствующем сайте.

Сигналы распространяются только в пределах прямой видимости. Вот поэтому передающие антенны поднимают так высоко, да и приемные иногда приходится ставить на высокую мачту. На границах зоны приема на его качество влияют погодные условия – облачность, осадки. Из-за них радиоволны могут отклоняться вверх или вниз или рассеиваться, что приводит к ослаблению сигнала.

Принцип работы и конструкции приемных антенн

Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.

Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.

Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.

Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность. Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте.

Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.

Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.

Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.

[ads-pc-1][ads-mob-1]

Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются телевизионные кабели с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.

Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.

Изготовление простой антенны из пивных банок

Простая антенна из пивных банок, сделанная своими руками, будет соответствовать полуволновому вибратору без петли согласования. Для ее изготовления потребуется:

  • 2 пивных банки;
  • плоская дощечка или рейка;
  • саморезы;
  • небольшие винтики с гаечками и шайбочками для крепления проводников к банкам;
  • изолента или скотч;
  • антенный кабель необходимой длины.

Перед тем, как сделать антенну из пивных банок, нужно узнать номер канала, который она будет принимать и определить его среднюю длину волны. Это можно сделать из таблиц.

Для наших целей нужны последние колонки таблиц, в которых содержится необходимая цифра. Если поделить ее пополам, то получим габаритные размеры полуволнового вибратора.

Теперь берем дощечку или рейку немного большей длины, чем только что полученная цифра. Симметрично располагаем на ней пивные банки так, чтобы донышками они были направлены наружу. Устанавливаем расстояние между донышками, равное половине длине волны, приматываем банки к рейке скотчем или изолентой. Вибратор из двух банок готов.

Теперь подключаем к нему антенный кабель. Для этого разделываем его на необходимую длину. Центральную жилу нужно присоединить к язычку одной банки, экран – к другой. Если язычок оторван, можно зачистить край боковой поверхности, и подключить кабель к ней.

Перед присоединением жилу и экран нужно обязательно облудить. Прямой контакт меди с алюминием при наличии в воздухе влаги приведет к появлению окисла между ними. Антенна из наших алюминиевых банок при малейшем окислении станет не работоспособной. Крепление производим либо с применением гаечек и винтиков, либо путем ввинчивания саморезов сквозь банку в дощечку. Для этого напротив предполагаемого места крепления проделываем технологическое отверстие, прорезав поверхность банки ножом крест-накрест.

Желательно, чтобы кабель расположился по центру между банками. Там его нужно закрепить, чтобы в процессе наладки или эксплуатации не повредить контакты. К противоположному его концу припаиваем штекер, вставляем в соответствующее гнездо телевизора. Все, антенна из старых жестяных банок готова, теперь ее нужно проверить, а при необходимости – доработать.

Настройка самодельной антенны

Включаем телевизор, выбираем свободную программу, настраиваем ее на среднюю частоту принимаемого сигнала. Ее тоже выбираем из таблиц, необходимая цифра находится в колонке fc, МГц.

Самодельная антенна, сделанная из пивных банок, при этом должна быть хотя бы примерно сориентирована на направление, в котором находится передающая станция. Теперь, подстраивая частоту настройки телевизионной программы и слегка поворачивая антенну вокруг своей оси, добиваемся появления на экране максимально устойчивого и четкого изображения.

Когда точно выяснится направление, в котором телевизионная антенна из наших пивных банок принимает максимальный сигнал, телевизор можно включить на автоматическую настройку. Он сам найдет точное значение частоты принимаемого сигнала.

Теперь добиваемся улучшения качества изображения, изменяя расстояние между банками. Достигнув максимума, при помощи скотча или изоленты основательно крепим их к рейке.

Это может быть как комнатный вариант антенны, так и использоваться для дальнего приема. Но в последнем случае не стоит ждать от него сильного и качественного сигнала. Поэтому, если сделанный собственноручно вариант вас не устроит – бегите в банк за деньгами и покупайте антенну в магазине.

Как сделать антенну для цифрового ТВ своими руками

Антенну для цифрового телевидения DVB-T2 можно собрать своими руками. Вот основные способы изготовления телеантенны из подручных материалов.

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

  • кусачки, пассатижи, плоскогубцы;
  • изоленту, скотч, клей;
  • герметик с пластиковым стержнем;
  • рулетку;
  • желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Телевизионная антенна типа «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.
Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.
Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.
Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

  • трубки;
  • уголки;
  • кабель;
  • полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.
Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Мы получили следующие параметры конструкции:

  1. 13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
  2. Пара 14-сантиметровых элементов.
  3. Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
  4. Ещё пара 14-сантиметровых комплектующих.
  5. Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.
Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.
Приведём краткую пошаговую инструкцию по сборке антенны:

  1. Зачистка антенного кабеля с обеих сторон.
  2. Подключите провод к антенне, он должен выпирать на пару сантиметров.
  3. Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
  4. К другому концу припаивается штекер.
  5. Сделайте ещё 2 дополнительных проводника.
  6. Места, на которых осуществлялась пайка, нужно протереть.
  7. Пластиковый штекер надевается на кабель.
  8. Пайка моножилы к центральному входу.
  9. Многожильный жгут закрепляется на боковом входе штекера.
  10. Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.
Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.
Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.

Телеантенна «двойной (тройной) квадрат»

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.
Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.
Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

  1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
  2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
  3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
  4. Направляющая должна быть настроена в сторону телевизионной вышки.
  5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
  6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
  7. Оптимальный материал для изготовления мачты – древесина.

Телевизионная антенна типа «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

  1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
  2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
  3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
  4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
  5. Отдельно приготовьте два провода по 22 см каждый.
  6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
  7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
  8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна DVB-T2 из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

  1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
  2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
  3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
  4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
  5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
  6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Телевизионная антенна из болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB-T2. По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

Как сделать антенну для телевизора своими руками

На сегодняшний день, магазины наводнены всевозможными телевизионными антеннами, так что покупка нужной антенны не составит труда. Но бывает, что купить антенну не представляется возможным, к примеру, на даче. Именно чтобы помочь в такой ситуации, мы и расскажем, как сделать антенну для телевизора своими руками.

Антенна из банок из-под пива

Является наиболее популярной самодельной антенной. Она популярна, поскольку проста в изготовлении, а материалы для нее доступны. Такая антенна изготавливается за 10 мин., а работает даже лучше стационарной.



Чтобы изготовить такую антенну придется воспользоваться:

  • кабелем;
  • парой банок из жести;
  • двумя саморезами;
  • штекером;
  • изоляционной или липкой лентой;
  • отверткой;
  • палкой.

Процесс изготовления:

Для начала скрепляем банки и палку при помощи изоляционной ленты. Одна банка должна быть примотана на расстоянии примерно 7 см. от другой. Если банки обладают кольцами, то крепление кабеля осуществляется на них.

Теперь вкручиваем в саморезы в банки, зачищаем концы в антенном кабеле и прикрепляем его на шурупы.

Скотчем скрепляем кабель и палку, это нужно, чтобы приемник был стойким.

Альтернативой деревянной палке может стать вешалка.

Чтобы сохранить антенну от потери своих рабочих свойств под влиянием атмосферных факторов, банки следует прикрыть при помощи пластиковой бутылки на два-три литра, с отрезанным дном и горловиной. По центру в бутылке следует проделать отверстие, сквозь которое нужно осуществить протяжку кабеля. Когда подключение будет окончено, данное место обдается кипятком. Высокая температура станет причиной изменения формы пластика и обеспечит герметичность отверстия.

Антенну из жестяных банок можно считать готовой, осталось лишь произвести её подключение и настройку. Конструкция может быть усовершенствована и дополнена еще несколькими секциями.

https://www.youtube.com/watch?v=tAU8B64EOdI

Антенна для телевизора с нормальным приемом сигнала

Если вы не думаете что вы большой мастер, но все же хотите сами смастерить антенну для своего телевизора, то попробуйте сделать следующие действия:

Соберите один и вариантов показанных на на рисунках (по мощности они практически одинаковы, отличаются только дизайном).



  • Установка данного контура выполняется на пластиковое или деревянное основание, а сам контур устанавливается на телевизоре или балконе.
  • Соединение телевизора и антенны выполняется штекером с кабелем, на котором срезается изоляция на длине примерно 5 см.
  • Открывшаяся обмотка должна быть разделена надвое и отогнута.
  • Внутренняя обмотка также обрезается на той же длине и оголяется жила провода.
  • К штекеру, жила и обмотка крепятся шурупами. Если ваш штекер не оборудован местом под крепеж обмотки, обмотка срезается.
  • Другим краем кабель крепиться к контуру. Предварительно, конец кабеля должен быть зачищен и скручен кольцом.
  • Места соединений обматываются изоляционной лентой, чтобы обеспечить надежность.
  • Чтобы улучшить сигнал от такой антенны, можно пользоваться электронными усилителями.

Телевизионная антенна высокой мощности

Как сделать антенну для телевизора своими руками, да так, чтобы она не уступала по параметрам покупным вариантам, и даже превосходила их?

Ответ прост – нужно произвести улучшение принимающего контура.

Для начала, следует выполнить подключение усилителя сигнала к антенне, и тщательно заизолировать кабель, чтобы в сигнал не проникали помехи.

Для качественного приема, потребуется изготовление экрана – изолированный от телевизора и установленной за приемником. В качестве экрана может быть использована обычная пищевая фальга, которая используется на кухне.

Такую антенну нет смысла ставить дома, чаще всего она устанавливается на крыше, и поворачивается туда, где стоит ближайшая телевышка.

Экономная антенна из минимума материала

Нужно взять самую простую проволоку, но не алюминиевую, поскольку алюминий быстро окисляется. Идеальный вариант – это медная или латунная проволока. Проволоку следует зачистить от изоляции с двух сторон, после чего одним концом проволока вставляется в телевизор, а вторым крепится на батарею либо трубу. Вы увидите, что антенна поймает сигнал, поскольку труба, проходит сквозь весть дом на крышу, и играет роль усилителя требуемой частоты. Таким методом реально поймать примерно пять каналов.

Для осуществления второго варианта ,квартира должна обладать балконом. Здесь потребуется проволока такой же длины, или даже большей, для соединения телевизора и балконной зоны. Проволока зачищается с двух сторон, и одним концом вставляется в телевизор, а вторым прикрепляется на натянутые струны для белья. За счет этого метода не только добавятся каналы, а и изображение станет гораздо более качественным.

Самодельная антена для Т2 видео

Теперь вы знаете как сделать антенну для телевизора своими руками, осталось только прикрепить её и направить на излучатель сигнала.

Как собрать ТВ антенну из пивной банки. Сделай сам, бесплатно ТВ

Вы можете бесплатно принимать множество телеканалов в прямом эфире (OTA). Включая HDTV (телевидение высокой четкости или цифровое телевидение — DTV). Все, что вам нужно, это антенна.

Самый простой вид телевизионной антенны, который вы можете себе представить, — это развернутая канцелярская скрепка, вставленная прямо в гнездо телевизионной антенны.

С антенной на скрепке, в зависимости от расположения вашего дома и вашего телевизора в доме (рядом с окном, лицом к телебашне лучший) можно получить пару каналов среднего качества или хотя бы убедить себя, что что-то витает в воздухе.

Скрепка, технически будучи антенной, не лучшая антенна для вашего телевизора. Причин как минимум две: первая — размеры и геометрия скрепки не самые лучшие для частот, используемых для вещания OTA TV (UHF / VHF). Во-вторых, сам телевизор является источником помех (а также компьютер или микроволновая печь), и иметь «антенну» рядом с телевизором — не лучшая идея. Никогда не кладите антенну на телевизор или где-либо рядом с ним.

OTA или Over the Air не следует путать с FTA или Free-To-Air TV.FTA — это спутниковый сигнал, который также можно получить бесплатно, но вам понадобится спутниковый ресивер и спутниковая тарелка — оборудование более сложное, чем просто скрепка или банка для пива. В отличие от FTA, OTA получает бесплатный сигнал с местной телебашни, а не со спутника. Речь идет о старом добром OTA.

Итак, теперь давайте сделаем настоящую антенну из пивной банки.

Напиток Сделай сам проект

Все, что вам понадобится, это пустая банка из-под пива (я бы порекомендовал начать с полной и закончить ее в качестве первого шага), кусок кабеля и что-то, что нужно вставить и удерживать. место.Я использую мебель Ikea и малярный скотч.

Хотя скрепки нет, пиво, очевидно, может иметь правильную геометрию для дипольной антенны. Короче говоря, простая дипольная антенна состоит из двух металлических стержней, каждый из которых соответствует длины волны канала, который вы собираетесь принимать. 0,5-литровая алюминиевая банка пива Mooshead имеет высоту 16 сантиметров (6,3 дюйма) и идеально подходит для телеканала 15. Он по-прежнему способен принимать все другие каналы, но теоретически, чем дальше вы уходите от канала 15, тем слабее прием было бы.На практике все зависит от того, насколько сильный сигнал у конкретной станции. Я получил лучшее качество на канале 9 (CityTV) только потому, что на нем самый сильный сигнал, в то время как моя пивная антенна не предназначена для этого канала.

Начните с разрезания пивной банки пополам, затем прикрепите эти половинки скотчем / скобами / гвоздями к «основанию» (стул Ikea в моем случае).
Теперь вам нужно подключить кабель к антенне. Вы можете просто зачистить одну сторону кабеля, отделяющую внутренний медный провод от внешних «экранирующих» проводов, подсоединить внутренний медный провод к одной половине банки, а внешние экранирующие провода — к другой половине.В качестве альтернативы вы можете использовать «согласующий трансформатор», который вы можете купить в Radio Shack или другом радиотеке менее чем за пять долларов.

Подключите антенну к телевизору и найдите нужное место и направление. Антенна должна быть перпендикулярна направлению на телебашню. . Главное — разместить антенну как можно выше. Я просто ставлю стул на стол. . http://www. antennaweb.org в США поможет вам определить местоположение телебашен и списки каналов в вашем районе.

Запустите автоматический поиск каналов на телевизоре (убедитесь, что антенна включена для определенного типа сигнала) и посмотрите, какие каналы вы сможете выбрать.

Теперь откройте еще одну банку пива и наслаждайтесь просмотром по-настоящему бесплатного телевидения.

Я живу в Ньюмаркете, Онтарио, Канада, в 27 милях (43 км) к северу от башни Си-Эн Тауэр в Торонто и в 80 милях (130 км) от Буффало, штат Нью-Йорк. С моей антенной для пивной банки я могу получить 5 каналов HDTV, около 15 аналоговых каналов в приличном качестве, включая один или два канала из США, в зависимости от погоды и времени дня.

С этой антенной из пивной банки, прикрепленной лентой прямо к окну, я получил 5 каналов HDTV / цифровых:

Теперь — предупреждение и отказ от ответственности:

  • Вы, наверное, слышали, что наружная антенна работает лучше, чем комнатная . Это правда. Достаточно высокая, приличная наружная антенна потенциально может дать вам лучшее качество и разнообразие каналов. Антенна для пивной банки не готова к использованию на открытом воздухе. Любая внешняя антенна должна быть оборудована сетевым фильтром. Без него вы рискуете повредить телевизор или даже поджечь весь дом, если молния ударит по антенне. Ставить антенну пивной банки на чердаке не должно быть никакого риска.
  • Существует множество коммерчески доступных антенн, включая Jensen, Terk, Zenith и другие, с усилителем и без него.Есть хороший шанс, что некоторые из них будут намного лучше, чем эта антенна из пивной банки. Но если их нет — дайте мне знать!
  • Я никоим образом не связан с Mooshead, Ikea или RCA. Это просто пиво, которое я пью, мебель, которую я использую, и телевизор, который я смотрю.
  • См. Также: Как улучшить прием телевизионной антенны с помощью отражателя — иллюстрированное руководство о том, как улучшить прием пивной банки ТВ / ТВ-антенны с помощью простого отражателя из фольги или сушилки для посуды.

    ТВ-антенна из пивных банок

    Привет, Liffokers! Мы публикуем следующий высокий уровень нашего электронного мини-журнала о полезных гаджетах, необычных концепциях, будущем и настоящем.Перед вами та редкая инструкция, с которой можно начать работу, которую вы не сможете прочитать до конца. Сначала приготовьте две банки пива…

    Антенна от пивных банок

    Очень часто возникает ситуация, когда обычная ТВ-антенна не принимает каналы вещания. Это может произойти на пикнике, на даче, в сельской усадьбе. А в городской квартире, особенно в старых домах, прием не всегда идеален из-за несоответствия нагрузки и общей антенны в доме.

    А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут буквально из мусора сделать настоящую ТВ-антенну, качество ее работы сравнимо с промышленными образцами. Бывает, что работает даже лучше покупной — ловит больше каналов и дает лучшее качество картинки. Тем удивительнее, что антенна состоит всего из… пустых пивных банок.

    Инструменты и материалы:

    • две пустые пивные банки
    • лента или лента
    • два самореза
    • антенный кабель
    • вилка
    • палка
    • отвертка

    Step 1

    Банки привязываются к палке скотчем или скотчем.

    Закрепляем банки к палке скотчем

    Step 2

    Саморезы вкручиваются в банки, а концы кабеля зачищаются и прикручиваются к саморезам.

    Конец кабеля навинчивается на саморез

    Шаг 3

    Кабель с лентой или изолентой для прочности привязывается к палке.
    Антенна готова!
    Можно вместо палки деревянную вешалку, тогда антенну можно куда-нибудь повесить.

    Вместо палки можно использовать вешалку

    Для хорошего приема расстояние между банками желательно подбирать экспериментально, но в среднем оно составляет около 70 мм.
    Если язычки не оторваны от банок, антенный кабель можно прикрепить прямо к ним с помощью винта и гайки с шайбой.

    При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т. Д. В этом случае для жесткости и герметичности всей конструкции обе банки могут быть помещены в большая пластиковая бутылка пива, предварительно отрезав дно и горлышко.Для кабеля посередине получившегося баллона необходимо проткнуть отверстие, которое после подключения необходимо ошпарить горячей водой. Пластик бутылки деформируется и закрывает отверстие.

    Следует отметить, что простор для творчества в области любительского антенного строительства практически безграничен. Доказательство тому — фото ниже.

    Продвинутая антенна с несколькими секциями

    Эта давно известная конструкция, сделана из банок из-под гороха

    Не делайте такую ​​антенну за один день, она вредна для печени! @photo

    Возможно, банки от разных сортов пива по-разному воспринимают сигнал. Предлагаем читателям разобраться в этом вопросе самостоятельно, попробовав содержимое банок (шутка, конечно)! Приятного творчества!
    via

    Каким образом использование пива улучшает сигнал, который вы знаете?

    Прочтите свежий выпуск мини-журнала о 3D-сканере, солнечной батарее из скошенной травы, сумке с динамиком для велосипеда и посмотрите юмор. Подпишитесь на журнал и ничего не пропустите!

    П.С. У автора была последняя фотография, вот что он пишет: «Несколько лет назад, ожидая матча Ливерпуля с Арсеналом, я был разочарован тем, что ветер унес антенну.Мысль сработала быстро, помогли банки с пивом от тогдашнего титульного спонсора моей команды Ливерпульской компании «Карлсберг», хранившейся почему-то :))) «

    Почему Miller Lite превратил свою пивную банку в ТВ-антенну для футбола НФЛ

    Новый сезон Национальной футбольной лиги начался в минувшие выходные с очень знакомого по COVID вида — (в основном) пустые стадионы. Несмотря на то, что некоторые команды позволяли разному количеству болельщиков наблюдать за играми лично, в зависимости от правил штата, большая часть фанатов футбола смотрела дома по телевизору.

    Именно здесь Miller Lite увидел возможность.

    Пивной бренд и его рекламное агентство DDB San Francisco увидели, что более трети спортивных зрителей получают свои спортивные передачи через потоковую передачу, и большая часть этой потоковой передачи осуществляется на отрывочных незаконных сайтах, усеянных всплывающей рекламой и постоянным призраком колесо буферизации, вызывающее душераздирающее раздражение. Попробуйте «Cantenna», модифицированную банку из-под пива, которую можно подключить к телевизору, чтобы принимать бесплатные эфирные передачи, которые часто доступны.

    София Колуччи, глобальный вице-президент брендов Miller, говорит, что, поскольку все больше людей смотрят игры дома, а не на стадионе или в переполненных барах, неудобства нелегальной потоковой передачи станут только более распространенными. «Мы хотели, чтобы люди перестали нажимать на кнопки и снова начали наслаждаться Miller Time», — говорит Колуччи. «Нашим потребителям нравятся эти причудливые,« не нуждались в этой вещи, но должны были иметь ее », типовые элементы, и это именно то, чем является Cantenna»

    Colucci и бренд поручили DDB San Francisco найти идею, которая выделялась бы среди фанатов и убедила их взять Miller Lite во время просмотра игры.Главный креативный директор DDB в Сан-Франциско Бен Волан говорит, что, поскольку многие фанаты не хотят платить за кабельное телевидение, «Кантенна» казалась разумным способом связаться с ними неожиданным способом. «Мы столкнулись с захудалым преступным миром нелегальных футбольных трансляций, и это в конечном итоге привело нас к решению: Кантенна», — говорит Волан. «Мы подумали, что может быть лучше для общения с футбольными фанатами, чем использовать эти нелепые музыкальные клипы, которые играют перед играми НФЛ? Итак, мы сделали одну поучительную историю о нелегальной потоковой передаче.

    Есть еще одна мелочь: у большинства массового пива просто одинаковый вкус. Bud Light, Coors Light, Miller Lite, какая разница, правда? Это категория, в которой выбор бренда зависит не столько от вкуса, сколько от имиджа бренда, или 30 сортов пива на этой неделе дешевле. Вот почему эти бренды также являются одними из самых заметных спонсоров спорта и экспериментируют с изворотливыми маркетинговыми уловками. На банке Coors Light горы становятся синими, чтобы сказать, что пиво остыло.Budweiser продает чашки, которые показывают, сколько лет ваша команда забивала. В прошлом году Miller Lite даже превратила свои пивные банки в игровой контроллер.

    «Банка Miller Lite — это супер знаковая вещь, и она не требует инноваций. Это пиво, — говорит Волан. «Это то, что делает идеи Кантроллера и Кантенны интересными. Они одновременно действительно глупы, но и действительно полезны ».

    Жаль, что они не смогли сделать банку, которая блокирует фанатов Kansas City Chiefs.

    Антенна для пивных банок Miller Lite поможет вам смотреть футбол бесплатно — нет, серьезно

    Miller Lite полон решимости помочь вам смотреть ваши любимые футбольные команды в течение всего сезона, не обращаясь к дорогостоящим счетам за кабельное телевидение или трансляции на нелегальных веб-сайтах.Пивная компания выпустила ограниченную по времени «Cantenna», которая представляет собой пивную банку со встроенной антенной цифрового телевидения, чтобы вы могли легально смотреть игры бесплатно.

    Если это звучит как шутка, это потому, что это … отчасти. Хотя Miller Lite на самом деле не входит в рынок антенн, вы действительно можете выиграть свою собственную Cantenna на MillerLiteCantenna.com.

    «Трансляция спортивных трансляций в прямом эфире может быть утомительной и дорогой, и если те, кто режет шнур, хотят смотреть футбол, им часто приходится прибегать к отрывочной, ненадежной и незаконной трансляции», — сказала Стефани Кланфилд, младший менеджер по маркетингу Miller Lite. «Miller Lite полон решимости обеспечить вам плавную трансляцию и сделать ваше Miller Time немного проще с новой Cantenna Miller Lite».

    Компания по производству напитков для взрослых анонсировала продукт во время игры Sunday Night Football на прошлой неделе, представив запоминающееся музыкальное видео с пародией, изображающее, что может случиться, если вы незаконно транслируете прямые трансляции спортивных состязаний с ненадежных веб-сайтов в Интернете, и результаты не разочаровали.

    «Cantenna сама по себе потрясающая, но мы не хотели останавливаться на достигнутом», — говорит Кланфилд. «Чтобы по-настоящему помешать резакам, мы не могли полагаться на типичную маркетинговую тактику, вместо этого мы выбрали нетрадиционный подход, чтобы подарить им что-то незабываемое в то время, когда они были наиболее заняты.”

    Вы можете посмотреть видео здесь:

    Согласно официальным правилам, есть 80 таких плохих парней, которые могут выиграть в конкурсе, поэтому, если вам 21 год и старше, обязательно бросьте свой имя в розыгрыше до окончания конкурса, которое состоится в 23:59 по центрально-корейскому времени 12 октября. Но если вам не посчастливилось стать одним из счастливых победителей, у нас есть для вас другие варианты, как легально транслировать игры НФЛ без кабеля .

    Подпишитесь на fuboTV

    Начните 7-дневную бесплатную пробную версию

    Наслаждайтесь широчайшим выбором спортивного контента в прямом эфире! Получите более 100 каналов с до 500 часов онлайн-хранилища облачных видеорегистраторов и возможностью потоковой передачи на нескольких устройствах одновременно.fuboTV также предлагает шоу в прайм-тайм и фильмы для семейного просмотра, так что каждый найдет что-то для себя.

    Tmera Hepburn

    Tmera изучала журналистику в Университете штата Юта, где ее карьера началась в качестве старшего редактора новостей для публикации в кампусе. После нескольких остановок по пути ее любовь к писательству и средствам массовой информации привела ее к Cord Cutters News, где она сообщает о последних заголовках, обновлениях устройств, основных моментах программирования и многом другом. До того, как присоединиться к команде CCN, Тамера работала в новостях, писательском фрилансере и на радио.

    Miller Lite® запускает первую пивную банку для футбольного сезона

    ЧИКАГО, 14 сентября 2020 г. / PRNewswire / — Сегодня Miller Lite запускает Cantenna, единственное на рынке приемное устройство, которое имеет отличный вкус и подает футбол прямо в гостиные болельщиков. Последняя новинка — отчасти настоящее пиво, отчасти цифровая антенна — представляет собой идеальное решение для просмотра игр для всех, кто любит отрезать шнур и никогда не снимать шнур.

    Cantenna выпущена ограниченным тиражом в то время, когда фанатам она нужна больше всего.Мало того, что живые игры вне стола, но во многих штатах Miller Time не понравится, наблюдая за игрой в баре с друзьями. В результате увеличивается объем цифрового просмотра: более трети всех зрителей спортивных состязаний транслируют спортивные трансляции в прямом эфире в Интернете.

    «Трансляция спортивных трансляций в прямом эфире может быть утомительной и дорогостоящей, и если те, кто режет шнур, хотят смотреть футбол, они часто вынуждены прибегать к отрывочной, ненадежной и незаконной трансляции», — сказала Стефани Кланфилд, младший менеджер по маркетингу Miller Lite. «Miller Lite полон решимости обеспечить вам плавную трансляцию и сделать ваше Miller Time немного проще с новой Miller Lite Cantenna».

    Опередив прошлогодние игры, Miller Lite сделал еще один шаг и заполонил социальные сети ссылками, имитирующими отрывочные стриминговые сайты, и удивил фанатов чем-то гораздо лучшим. Ссылки привели к пародии Miller Lite на культовую песню Sunday Primetime, юмористической поучительной истории об опасностях нелегального стриминга, с Cantenna в качестве решения их проблемы.Полнометражный видеоклип с оригинальной песней дает фанатам возможность получить свои собственные кантенны и, в конечном итоге, снова насладиться Miller Time в этом сезоне. Проверьте видео здесь.

    «Cantenna сама по себе является поворотным моментом, но мы не хотели останавливаться на достигнутом», — говорит Кланфилд. «Чтобы по-настоящему помешать резакам, мы не могли полагаться на типичную маркетинговую тактику, вместо этого мы выбрали нестандартный подход, чтобы подарить им что-то незабываемое в то время, когда они были наиболее заняты. «

    Cantenna — не первая «новация» для Miller Lite. В прошлом году бренд прорвался в Интернет, выпустив Cantroller, пивную банку, которая одновременно служит игровым контроллером. На этот раз они выводят отношения между пивом и футболом на новый уровень, чтобы помочь болельщикам вернуться к тому, чтобы получать удовольствие от самого важного — проводить время с друзьями и смотреть игру с отличным дегустационным Miller Lite в руке.

    Запуск Miller Lite Cantenna поддерживается надежной маркетинговой кампанией 360, которая будет развернута в платных, собственных и органических средствах массовой информации, в социальных сетях и в традиционных средствах массовой информации.

    Чтобы насладиться великолепным приемом Cantenna, поклонники от 21 года и старше могут зайти на MillerLiteCantenna.com, чтобы принять участие и получить шанс выиграть свою собственную *. Кантенны доступны сейчас и будут розданы до 12 октября. Для получения дополнительной информации о программе посетите MillerLite. com/CantennaInstructions и подпишитесь на @MillerLite в Instagram, Twitter и Facebook.

    * ПОКУПКА НЕ ТРЕБУЕТСЯ. Розыгрыши начинаются примерно в 12:00 PM CT 11.09.20 и заканчиваются в 11:59:59 PM CT 12.10.20.Тотализатор включает 4 периода входа. Открыт только для законных жителей 50 США / округ Колумбия, которым 21 год и старше. Призы Cantenna доступны только жителям CO, DC, FL, ID, LA, MS, NE, NV, NY, NC, SC, SD и WI. Нажмите здесь, чтобы ознакомиться с официальными правилами, включая информацию о том, как войти, даты начала участия, шансы, сведения о призах и ограничения. Недействительно там, где это запрещено. Могут применяться тарифы на передачу сообщений и данных.

    О компании Miller Brewing Company

    Miller Brewing Company была основана в 1855 году Фредериком Дж.Миллер, когда он купил пивоварню Plank Road Brewery в Милуоки, городе, который он выбрал как лучшее место для пивоварни, учитывая его доступ к прекрасной воде. Miller Lite, оригинальное светлое пиво пилснер с прекрасным вкусом (MillerLite. com, Facebook.com/MillerLite, @MillerLite в Twitter, YouTube.com/MillerLite) было представлено на национальном уровне в 1975 году и входит в пятерку самых продаваемых сортов пива в мире. Соединенные Штаты. Старейшее выдерживаемое пиво пивоварни — Miller High Life (MillerHighLife.com, Facebook.com/MillerHighLife, @MillerHighLife в Twitter).Известное как «Пивное шампанское», оно было представлено в 1903 году и до сих пор варится из того же штамма дрожжей, который Миллер носил в кармане из Германии. Miller Genuine Draft (MGD.com, Facebook.com/MillerGenuineDraft, @Miller_Global в Twitter), представленное в 1986 году, представляет собой оригинальное разливное пиво, прошедшее холодную фильтрацию. Miller Brewing Company является частью MillerCoors, американского подразделения компании Molson Coors Brewing Company. Узнайте больше на MillerCoors.com, Facebook.com/MillerCoors или в Twitter через @MillerCoors.

    ИСТОЧНИК Miller Lite

    Как выиграть Miller Lite Cantenna Beer Can TV Antenna

    Miller Lite предлагает футбольным фанатам новый способ смотреть игру с выпуском Cantenna — телевизионной антенны для пивной банки.

    Cantenna предназначена для тех, кто смотрит на игры, которые отключили шнур и больше не имеют доступа к футбольным матчам по телевизору. Miller Lite предполагает, что многие футбольные фанаты полагаются на потоковые сайты, чтобы мельком увидеть игру, которая, как указывает производитель пива, часто является незаконной.

    Если вы пытались транслировать игру прошлой ночью, а вместо этого вас обманом заставили нажать на наши поддельные потоковые сайты, которые могли быть рекламой Miller Lite Cantenna … добро пожаловать. Для остальных из вас еще не поздно обмануть. #ItsMillerTime pic.twitter.com/Ypk0Ww5OxX

    & mdash; Miller Lite (@MillerLite) 14 сентября 2020 г.

    Miller Lite называет Cantenna «идеальным решением для просмотра игр», тем более что более трети зрителей смотрят спортивные трансляции онлайн.

    «Трансляция спортивных трансляций в прямом эфире может быть утомительной и дорогостоящей, и если любители перерезания шнура хотят смотреть футбол, они часто вынуждены прибегать к отрывочной, ненадежной и незаконной трансляции», — заявила Стефани Кланфилд, младший менеджер по маркетингу Miller Lite. утверждение. «Miller Lite полон решимости обеспечить вам плавную трансляцию и сделать ваше Miller Time немного проще с новой Cantenna Miller Lite».

    Cantenna, выпущенная ограниченным тиражом, является частью подарка Miller Lite. Поклонники от 21 года и старше могут посетить MillerLiteCantenna.com, чтобы получить свой шанс выиграть Кантенну до 12 октября. Призы Кантенны доступны для жителей Колорадо, Вашингтона, округ Колумбия, Флориды, Айдахо, Луизианы, Миссисипи, Небраски, Невады, Нью-Йорка, Северной Каролины, Южной Каролины, Южная Дакота и Висконсин.

    Miller Lite даже выпустила собственное пародийное видео на песню Sunday Primetime, рассказывающую историю одного футбольного фаната, который пытался транслировать игру и в результате попал в тюрьму. Кантенна показана на видео, демонстрируя ее способность получить доступ к игре без нарушения каких-либо законов об авторских правах.
