Содержание

порядок действий при лужении паяльником и окунание в припой

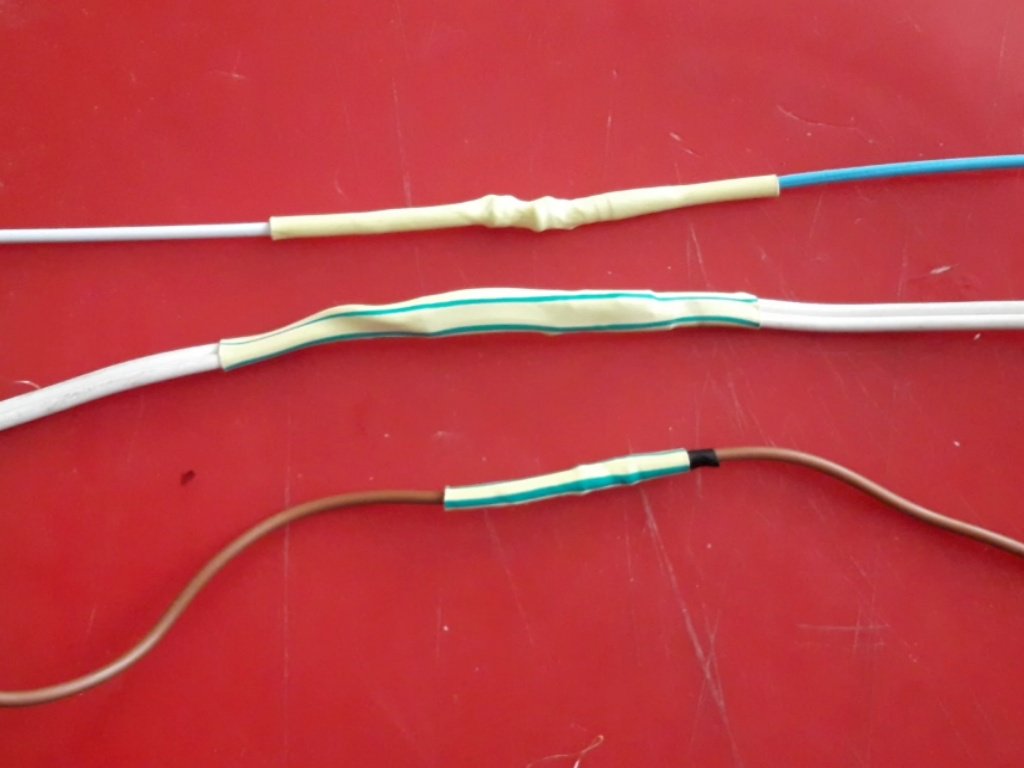

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения.

Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Облуживание с помощью паяльника

Уверенное владение паяльником необходимо для каждого начинающего мастера. Без закрепившихся навыков работы залудить провод, затем провести пайку не удастся.

Размеры паяльника, модификацию каждый может выбрать самостоятельно. Удобны в использовании паяльные станции, пальники с возможностью регулировать температуру нагрева.

Имеет смысл затратить средства на приобретение качественного инструмента, оборудования. Тогда работа будет доставлять удовольствие долгие годы.

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

  • хорошо заточенный нож;
  • медицинский или технический пинцет;
  • обычные плоскогубцы;
  • паяльник или станция для паяния;
  • расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Правильный порядок действий

Облуживать провода посредством паяльника следует в соответствии с алгоритмом, выверенным многолетней практикой. У проводов в самом начале работы нужно тщательно снять ножом или клещами наружный изолирующий слой. Желательно освободить от полимерного покрытия минимум 10 мм, максимум – 50 мм с каждого соединяемого конца.

После этого тем же ножом поверхность зачищают до блестящего состояния. Это исключит наличие остатков изолирующей оболочки, удалит с проводов оксидный налет.

Толстый провод удерживать и очищать проще. Если кабель включает в себя несколько тонких жил, их желательно растрепать, разъединить, зачистить со всех сторон, а потом скрутить заново.

Затем можно разогревать паяльник, предварительно проверив степень чистоты жала. Поверхность будет хорошо облуживаться только абсолютно чистым жалом паяльника.

Нагретым паяльником следует разогреть подготовленные, тщательно зачищенные концы проводов, опустив их в канифоль.

Надо чтоб канифоль хорошо обволокла провод.

Жалом паяльника нужно взять припой и равномерно распределить смесь по срезу проводков, которые зафиксированы пинцетом или обычными плоскогубцами. Для обеспечения полноты нанесения массы из расплавленных расходных материалов, провода следует проворачивать вокруг собственной оси.

Медный провод можно обрабатывать не только канифолью, но и кислым флюсом. Некоторые предпочитают использовать готовую паяльную кислоту, всегда имеющуюся в продаже. Для лужения алюминиевых проводов предусмотрен свой специальный флюс.

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.

Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Лужение посредством окунания

Предварительную обработку проводов большого диаметра проводят иначе. Паяльником полного равномерного покрытия среза большого сечения добиться нелегко.

В специальный тигель кладут кусочки олова, разогревают, получая расплав металла. Конец кабеля сначала погружают в канифоль или другой флюс, а затем окунают во внутренность тигеля. В результате срез покрывается полностью защитным слоем.

Подобным способом делают полностью луженые провода. Погружение при этом имеет другие масштабы, выполняется в заводских условиях.

Катушку с намотанным проводом водружают на механизм, посредством которого будут обслуживать процесс. Сначала всю медь поверхности механически обрабатывают щетками, предварительно обработанными раствором хлористого цинка. Получают растворенный флюс из цинка и технической соляной кислоты.

Затем проволоку из мотка, постепенно раскручивают, окунают в ванну с расплавленным оловом. Равномерность покрытия, отсутствие наплывов обеспечивает последующая обработка проволочного материала резиновыми щетками. Проволоку охлаждают окунанием в холодную воду, еще раз обрабатывают щетками, заново сматывают и упаковывают.

Луженая медная проволочная продукция имеет защитный оловянный слой, толщина которого варьируется от 1 мкр до 20 мкр.

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Микрофоны, наушники iphone и любого другого акустического гаджета постоянно подвергаются механическим нагрузкам. Как следствие, происходит обрыв проводков.

Подготовить их к пайке обычными способами не удастся. Лак, находящийся сверху будет мешать. Его перед лужением либо соскабливают острым скальпелем, либо обжигают. Можно также лудить в канифоли сильно разогретым паяльником, который снимет лак.

Тонкую жилу провода помещают в канифоль, разогревают паяльником. Затем с помощью паяльника тонкий слой расплавленного олова распределяют в месте будущего контакта. После этого быстро выполняется соединение. Служить оно будет долго и надежно.

Как лудить провода: пошаговая инструкция

Практически во всех сферах электромонтажных работ, моделирования, робототехники, радиоэлектроники используются токоведущие провода, как соединительный элемент электрической цепи.

Среди огромного разнообразия методов соединений для получения качественного электрического контакта может выполняться пайка, клеммное обжатие, болтовое соединение, гильзовая обжимка. Но ни один контакт не может длительно сохранять электрические параметры без предварительного покрытия проводника слоем олова. Поэтому в данной статье мы рассмотрим, как лудить провода и для чего выполняется эта процедура.

Зачем нужно лудить провода?

Не смотря на то, что большинство проводников изготавливается из цветных металлов, особо не подверженных коррозионному разрушению, их поверхность, со временем, все же окисляется. Это приводит к возникновению полупроводникового слоя с довольно большим показателем омического сопротивления, значительно превышающим сопротивление металла. Из-за чего в местах окисления алюминиевых и медных проводов будет возникать чрезмерный нагрев и металла, и окружающих его элементов – изоляции, деталей, конструктивных частей. Перегрев, в свою очередь, может, как вывести со строя оборудование, так и привести к воспламенению горючих частей.

Процесс лужения подразумевает под собой нанесение защитного проводящего слоя на проводник. Такой слой должен равномерно распределяться по контактной поверхности и прочно закрепляться на ней, для чего разработана специальная технология.

Материалы и инструменты, чтобы лудить провода

Для того чтобы лудить провода вам понадобятся специальные вещества, слесарный и электрический инструмент. Их желательно заготовить заранее, чтобы вам не пришлось  отвлекаться от работы и переделывать определенные этапы по-новому.

Сюда относятся:

  • Инструмент для снятия изоляции – необходим для удаления диэлектрика с токоведущих частей, позволяет очистить с поверхности проводов полимерный, тканевый или лаковый состав. Можно использовать специализированные приспособления, но их приобретение выльется в приличную сумму, поэтому начинающие радиолюбители и мастера пользуются острым ножом или скальпелем, чтобы зачищать жилы. Рис. 1: специализированное приспособление для снятия изоляции
  • Приспособления для удержания и манипуляций с проводами – пассатижи, кусачки, пинцет и прочие. Позволяют перекусить токоведущие жилы, удерживать их под воздействием высоких температур, гнуть, подносить к паяльнику, чтобы лудить и т.д.
  • Приборы для разогрева припоя – в зависимости от метода пайки выделяют устройства локального и общего воздействия. Первые из них представлены паяльниками и станциями, которые позволяют лудить провод в определенной точке. Они подходят, чтобы лудить провода малого и среднего сечения локально. Вторые представлены тигелями и печами, которые наполняются лудильной смесью для погружения металлических жил или мест пайки, они позволяют выполнять большие объемы работы и лудить провода большого сечения или целые детали. Рис. 2: разновидности устройств для разогрева припоя
  • Флюсы и припои – являются расходными материалами, используются для покрытия проводов, при пайке скруток и т.д. Флюсы наносятся перед тем, как лудить провода, чтобы очистить поверхность и сделать ее более восприимчивой. И те и другие представлены широким ассортиментом, припои отличаются по химическому составу, тугоплавкости и электротехническим свойствам. Одни из них предназначены для медных проводников, другие только для алюминиевых проводников. Флюсы также имеют большой ассортимент, в быту чаще всего используют канифоль и паяльную кислоту, реже применяют подручные средства.

Перечень необходимых материалов и инструментов подбирается непосредственно перед тем, как лудить провода исходя из конкретных задач и особенностей обрабатываемой детали. А о назначении, применении и типах наиболее распространенных припоев и флюсов вы можете узнать из таблиц ниже.

Таблица 1: Наиболее распространенные флюсы для пайки

Наименование флюса Состав % от общего объема Область применения флюса Способ приготовления флюса Удаление остатков флюса
Канифольные не активные флюсы
Канифоль светлая Канифоль светлая — 100 Пайка меди и ее сплавов легкоплавкими припоями Готов к использованию Спиртом или ацетоном, кистью
Спирто — канифольный Канифоль — 20 Спирт — 80 Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах Растворить в этиловом спирте порошок канифоли
Глицерино — канифольный Канифоль — 6 Глицерин -14 Спирт — 80 Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах Растворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковый Канифоль — 24 Хлористый цинк — 1 Спирт — 75 Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка Ацетоном, кистью
Канифольный хлористо-цинковый (флюс паста) Канифоль — 16 Хлористый цинк — 4 Вазелин — 80 Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов Смешать порошки канифоли и хлористого цинка с техническим вазелином
Кислотные активные флюсы.
Хлористо-цинковый Хлористый цинк — 25
Соляная кислота — 1
Вода — 75
Пайка деталей из чёрных и цветных металлов Кислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готов Промывка водой или раствором питьевой соды в воде, кистью
Канифоль — 16
Хлористый цинк — 4
Вазелин — 80
Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов Смешать порошки канифоли и хлористого цинка с техническим вазелином
Канифоль — 24
Хлористый цинк — 1
Спирт — 75
Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМ Ортофосфорная кислота (плотность 1,7) — 16
Спирит этиловый — 1,6
Вода — остальное
Пайка меди, серебра, константана, платины, нержавеющей стали, черных и других металлов Кислоту медленно вливают в посуду и затем добавляют спирт Промывка водой, кистью

Таблица 2: Наиболее популярные припои для пайки паяльником

Марка припоя Состав % от общей массы Температура плавления ˚С Прочность при растяжении кг/мм Область применения
Сплав Вуда Олово — 12,5 Свинец — 25 Висмут — 50 Кадмий — 12,5 68,5 Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав
д Арсе
Олово — 6,9
Свинец — 45,1
Висмут — 45,3
79 Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50
Сплав Розе
Олово — 25
Свинец — 25
Висмут — 50
94 Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33 Олово — 33,4
Свинец — 33,3
Висмут — 33,3
130 Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник) Олово — 61
Свинец — 39
190 4,3 Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61М Олово — 61
Свинец — 37
Медь — 2
192 4,5 Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90 Олово — 90
Свинец — 10
220 4,9 Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40 Олово — 40
Свинец — 60
238 3,8 Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30 Олово — 30
Свинец — 70
266 3,2 Для лужения и пайки деталей из меди, ее сплавов и стали
ПОС-10 Олово — 10
Свинец — 90
299 3,2 Для лужения и пайки контактных поверхностей в радиоаппаратуре
Авиа — 1 Олово — 55
Цинк — 25
Кадмий — 20
200 Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен
Авиа — 2 Олово — 40
Цинк — 25
Кадмий — 20
Алюминий — 15
250 Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен

Пошаговая инструкция

Наиболее простым и распространенным способом, чтобы лудить поверхность, является обработка паяльником, поэтому рассмотрим детально такой способ. После того, как вы подготовили все необходимое, чтобы лудить провода, выполните следующие операции:

  • Определите длину обрабатываемого участка – рекомендуется лудить отрезки в пределах от 10 до 50мм. Если нет каких-либо конкретных требований к этому параметру, то оптимальным будет расстояние в 10 – 20мм.
  • Очистите отрезок провода от изоляционного покрытия, в данном примере используется острый нож, но можете применять и другие инструменты. Рис. 3: удалите изоляцию

Соблюдайте осторожность при удалении слоев диэлектрика, чтобы не повредить жилу, что особенно  актуально для многожильных проводов, так как это существенно уменьшит их поперечное сечение.

  • При наличии на проводах лаковой изоляции ее также следует удалить до появления металлического блеска. Рис. 4: очистить лак с провода

Для этого можете использовать тот же нож, но это не всегда представляется удобным. Так как тонкие проводники легче обрабатывать наждачной бумагой, напильником или химическими реагентами. Многожильные марки проводов необходимо распушить, чтобы обработать их со всех сторон.

  • Перед тем как лудить, необходимо очистить жало от остатков припоя, нагара, кусочков металла. Это можно сделать при помощи наждачки или напильника, особо крупные наплывы можно удалить ножом. Рис. 5: Очистьте жало паяльника
  • Включите паяльник и дождитесь его полного прогревания. Если вы начинающий радиолюбитель и еще не можете опередить достаточность нагрева по времени или внешним признакам, коснитесь жалом паяльника олова, припой должен моментально расплавиться – это значит, что вы можете начинать паять паяльником. Рис. 6. Опробуйте достаточность прогрева паяльника
  • Нагрейте паяльником зачищенные жилы и поместите их в канифоль. Рис. 7: опустите провод в канифоль

Дождитесь плавления флюса и аккуратными движениями проверните провод под жалом. Добейтесь равномерного распределения канифоли по поверхности. Если вы не будете лудить канифолью, а используете какие-либо специальные флюсы, технология их применения может отличаться.

  • Разогрейте припой и нанесите его на кончик провода, если флюса оказалось достаточно, и он равномерно распределился по все поверхности, олово быстро покроет нужную вам площадь. Рис. 8: нагрейте и наберите припой

Поверните провод у жала паяльника, чтобы слой  олова попал на всю площадь электрического контакта.

  • После лужения внимательно осмотрите слой припоя, он должен иметь гладкую, ровную  поверхность светлого цвета. Если ваш результат отличается (имеются комочки, неравномерное распределение или темные пятна), то лучше повторить процедуру и полудить провода снова.

В виду большого разнообразия медных и алюминиевых проводов, типов электрических соединений лудить такие элементы нужно по-разному, соблюдая определенную технологию. Такие знания доступны опытным радиолюбителям, но мы рассмотрим самые часто встречающиеся из них.

Советы профи о том, как лудить провода

Если под рукой нет заводского флюса, очистить поверхность от оксидов поможет таблетка аспирина, деревянная дощечка или пластик. Каждый из этих компонентов достаточно расположить под проводник и паяльник, а выделяемые из них при нагревании вещества дадут нужный эффект.

Наиболее эффективно лудить аспирином – это универсальное средство, пластик хорошо подходит для мелких многожильных марок кабельно-проводниковой продукции. Дерево требует длительного нагревания и прожигания до появления дыма, поэтому его целесообразно использовать как вспомогательный элемент.

Новые детали, которые вы достаете из упаковки, можно сразу паять, их ножки уже очищены заводом изготовителем, и их не нужно лудить, так как припой равномерно и прочно сцепиться с поверхностью без этого.

Рис. 9: пайка  новой детали без лужения

Если вы собираетесь лудить большую длину или обмоточные провода, лучше возьмите тигель, паяльником эту процедуру выполнять нецелесообразно.

Рис. 10: обжечь покрытие тонких проводов

Для того чтобы припаять или залудить скрутку слаботочных проводников, к примеру, в гарнитуре мобильного телефона или наушниках, медную поверхность очищают от лака. Но делать это вручную довольно сложно, поэтому куда проще обжечь жилы зажигалкой и очистить от нагара.

Чтобы эффективно лудить металл старайтесь работать не ребром конца паяльника, а его плоской частью. Это увеличит площадь рабочей поверхности и улучшит прогревание.

Учтите, что со временем классические паяльники разогреваются еще больше, поэтому легкоплавкие припои могут скатываться с жала еще до того, как вы поднесете их к проводам. Чтобы избежать такого эффекта, не стоит включать устройство заблаговременно, сделайте это непосредственно перед тем, как начать лудить провод.

Видео инструкции

Не лудите силовые провода: на практическом примере

На этой неделе я сам со всей семьёй чуть было не стал жертвой слабоумия и отваги. И не легче, что чужой.
Да, в домашней силовой проводке на 230В концы многожильного провода лудить не рекомендуют. Рекомендуют обжимать. А что будет, если всё же залудить и так оставить? Вот я и стал жертвой эксперимента, сам того не ведая.

Висит уже много лет на кухне светильник — вот он на испытаниях, уже после починки и без абажура.

И вот в пятницу лампочка что-то подозрительно начала мигать. Поставил другую — то же самое. Дело не в лампочке. Вскрыл выключатель, понюхал-послушал. Не искрит. Снял светильник от греха, повесил времянку — патрон с проводочком. Заодно посмотрел на подключение — всё нормально, через клемму, провода не подгоревшие.

В субботу занялся плотнее. Смотрим патрон. Да, есть лёгкие повреждения контактов — но всё в пределах допустимого за много-то лет.

Но ведь где-то искрит! Разбираем дальше — остаётся только патрон, соединённый с проводом на заводе.

А там…

Вот эти коричневые полу обугленные кусочки — это обрезанные с того же самого провода, другие концы которого выше обжатые. Видно, что синий тоже стал коричневым. Гибкость изоляции полностью утрачена. Стала хрупкой — трескается и отваливается, обнажая медную жилу.

И тут же видна причина. Концы провода на заводе залудили.

Мне повезло. Картинка капающего с потолка горящего пластика осталась в ночных кошмарах. Зато стало понятно, как именно может наказать. Годы будет висеть лужёный конец взведённым курком, а потом может и выстрелить.

Обжимайте наконечники. И за электриками посматривайте. Которые знают, что и так сойдёт — гнать позорными тряпками.

Вот этот текст я зачем-то вывалил на муську. Где мне толпой объяснили, что лудили, лудим и будем лудить. А обжимают ретрограды. Так что по-быстрому оттуда снял. То есть со всеми, кто наконечники силовых проводов лудит и лудить будет — соглашаюсь, пожалуйста. КССЗБ. И светофор красным сдуру мигает, и тормоза придумали трусы. И здесь тоже соглашаюсь и спорить не буду. Но невиновных людей всё же предупредить хочется.

Добавлю, что теме очень близок вот этот циркуляр. Он не про лужение, шире, про пайку вообще. Но физика остаётся
К недостаткам соединений, содержащих оловосвинцовые припои, отнесены:
— снижение электропроводности и механической прочности;
— увеличение переходного сопротивления со временем;
— химическая коррозия, вызванная остатками флюсов;
— экологическая небезопасность;
— трудности обеспечения нормальных санитарно-гигиенических условий при выполнении соединений на монтаже и др.

[Spoiler (click to open)]
АССОЦИАЦИЯ «РОСЭЛЕКТРОМОНТАЖ»

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР

№ 32/2012

г. Москва 2012г.
О ПРИМЕНЕНИИ ПАЙКИ В ЭЛЕКТРОТЕХНИЧЕСКИХ СОЕДИНЕНИЯХ

Неразборные соединения проводов, в соответствии с требованиями нормативных документов, могут выполняться путем опрессовки, с помощью сварки или пайки.

В соответствии с указаниями ГОСТ Р 50571-5-52-2011 (МЭК 60364-5-52:2009) соединения между проводниками и между проводниками и другим оборудованием должны обеспечивать электрическую непрерывность и соответствующую механическую прочность и защиту, а при выборе средств соединения следует учитывать:

— материал проводника и его изоляции;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

В то же время к применению пайки в электромонтажной технологии нормативные документы и справочные материалы формируют следующее отношение:

— п. 7.8.3.2 ГОСТ Р 51321.1-2007: «На проводниках, соединяющих два расположенных рядом устройства, не должно быть скруток или паяных соединений»;

— п. 7.8.3.5 ГОСТ Р 51321.1-2007: «Соединение проводников с аппаратурой с применением пайки допускается только в тех случаях, если такой вид соединения предусмотрен в нормативной документации на НКУ»;

— примечание к п. 526 ГОСТ Р 50571-5-52-2011 (вводится в действие с 01.01.2013) «Низковольтные электроустановки. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки»: «Использования соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учётом возможных смещений, механических усилий и повышения температуры при коротких замыканиях (см. 522.6, 522.7 и 522.8)»;

— п. 4.2.46 главы 4.2 ПУЭ: «Соединение гибких проводов в пролётах должно выполняться опрессовкой с помощью соединительных зажимов, а соединения в петлях у опор, присоединение ответвлений в пролете и присоединение к аппаратным зажимам – опрессовкой или сваркой. При этом присоединение ответвлений в пролете выполняется, как правило, без разрезания проводов пролета. Пайка и скрутка проводов не допускаются».

Указания приведенных документов фактически ограничивают применение пайки в соединениях электрических проводников в силу наличия существенных недостатков такого способа соединения.

К недостаткам соединений, содержащих оловосвинцовые припои, отнесены:

— снижение электропроводности и механической прочности;

— увеличение переходного сопротивления со временем;

— химическая коррозия, вызванная остатками флюсов;

— экологическая небезопасность;

— трудности обеспечения нормальных санитарно-гигиенических условий при выполнении соединений на монтаже и др.

В соответствии с указаниями ГОСТ Р 50571-5-54-2011 (МЭК 60364-5-54:2002) к соединениям заземляющих проводников предъявляется дополнительное требование, заключающееся в том, что соединение проводников или арматуры с помощью пайки возможно только при наличии надежной механической фиксации.

Указанное требование в первую очередь должно быть реализовано при выполнении контактных соединений класса 2 по ГОСТ10434-82* в цепях заземляющих и защитных проводников (см. п. 1.7.139 ПУЭ седьмого издания).

Данное требование является следствием, вытекающим из указаний п. 2.2.6 ГОСТ 10434-82* «Соединения контактные»: «После режима сквозного тока контактные соединения не должны иметь механических повреждений, препятствующих их дальнейшей эксплуатации. Температура контактных соединений в режиме сквозного тока не должна быть более 200 °С у соединений проводников из алюмомеди, алюминия и его сплавов, а также у соединений этих проводников с медными, 300 °С – у соединений медных проводников и 400 °С – у соединений стальных проводников». При соединении медных проводников допустимая температура соединения может достигать 300 °С, что превосходит температуру плавления мягкого припоя. Без дополнительного механического крепления проводников перед пайкой обеспечить качество неразборного контактного соединения не представляется возможным.

Наиболее часто для выполнения механического крепления проводников перед пайкой используется бандаж. В Инструкции по монтажу электрооборудования, силовых и осветительных сетей взрывоопасных зон ВСН 332-74 и в Пособии по выполнению электроустановок во взрывоопасных зонах, до сих пор используемых монтажными организациями, приводится несколько способов соединения заземляющих проводников с броней и металлическими оболочками кабелей с помощью пайки мягким припоем. В этих документах приводятся способы соединений, где дополнительное механическое крепление проводников выполняется после пайки либо не выполняется вообще. Указаниям действующих нормативных документов это не соответствует. При выполнении механического соединения с помощью бандажа с последующей пайкой, при расплавлении припоя в режиме сквозного тока не происходит его стекания. После отключения тока повреждения контактное соединение механически восстанавливается.

Особого внимания заслуживает вопрос присоединения многопроволочной жилы к контактным зажимам оборудования и соединителям. Требования облуживания многопроволочных жил оловянно-свинцовыми припоями в разборных электрических контактных соединениях проводов и кабелей изложены в п. 2.1.8 табл. 5 ГОСТ 10434 издания 1982 года. Однако необходимо учитывать то обстоятельство, что современные зажимы, в отличие от приведенных в ГОСТ 10434-82, имеют, как правило, гнездовую конструкцию, в которой многопроволочная жила проводника не выжимается, не выдавливается из-под головки винта или шайбы, а, напротив, обжимается, прессуется в конструктивно ограниченном сечении зажима. Пропайка концов многопроволочных проводов в монолит в таком случае не требуется. Следует также иметь в виду, что ГОСТ 10434-82 распространяется на токи от 2,5 А. Для контактных соединений электротехнических устройств на токи менее 2,5 А требования стандарта являются рекомендуемыми.

Производители широко используемых на отечественном рынке соединителей: Sсhneider Еlесtric, Phoenix Contact, Wago, Weidmüller и др., отрицают необходимость замоноличивания (пропайки) многопроволочной жилы перед выполнением соединения.

Целью выхода настоящего циркуляра является выдача конкретных рекомендаций по выполнению электрических соединений с помощью пайки:

1. Использования паяных соединений в электроустановках следует избегать. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях.

2. Спаянные соединения в любом случае не следует применять в местах, подверженных смещению, вибрации и ударам.

3. При выполнении электрического соединения брони или металлической оболочки кабеля с подключаемым оборудованием допускается припайка заземляющих или защитных проводников уравнивания потенциалов мягким припоем, например ПОС-40, без размотки брони кабеля с механическим креплением проводника к броне с помощью бандажа.

4. В разборных соединениях должна быть обеспечена совместимость многопроволочной жилы проводника с соответствующими зажимами аппаратов и соединителей. В этом случае требование о необходимости замоноличивания многопроволочной жилы методом пайки, как и опрессовки гильзой, увеличивающее переходное сопротивление, является излишним и ухудшающим эксплуатационную надёжность современных разборных соединений.

Лужение проводов и кабелей в СПб

Для обеспечения прочного контакта при соединении токопроводящих материалов применяют пайку. Но для того чтобы спаять необходимые провода или части конструкций, их необходимо зачистить, обезжирить и залудить. Делается это для создания крепости соединения (контакта). Неграмотное лужение в последствии создаст ненадежный контакт, что может привести к искрообразованию и порче последнего.

В радиотехнике и электронике широкое распространение получили провода и кабели с медными жилами. Основные требования к лужению проводов.

Руководствуясь современными требованиями научно – технических документов, концы проводов, предназначенные для подсоединения к радиоэлектронным деталям, коммутирующим модулям и прочим электротехническим блокам, должны пройти процедуру лужения.

Согласно применяющегося стандарта ОСТ 4-ГО.054.089 существуют следующие требования предъявляемые к пайке и лужению проводов:

  • промышленные процессы лужения и консервирования задействованных в монтаже частей провода, осуществляются при помощи пайки, которая устанавливает требуемые нормы для проведения данных работ.
  • на поверхности проводов и кабелей подвергнутых лужению не должно быть лишнего припоя, контур отдельных жил должен быть четко виден.
  • длительность процедуры по лужению провода не должна быть больше пяти секунд, это касается лужения электропаяльником вручную и при погружении в специальную ванну. Но предварительно необходимо зачистить концы провода и обработать флюсом погрузив в ванну с соответствующим раствором
  • после лужения необходимо осмотреть получившиеся участки, поверхность которой должна быть непрерывной, без острых выступов припоя, наплавлений более 300 мкм, крупных зернистых образований.

Как видно, лужение простая на первый взгляд, но довольно серьёзная процедура, от качества проведения которой зависит долговечность конечного изделия.

«Кабельные технологии»

Как лудить медный провод

Приборы для разогрева припоя – в зависимости от метода пайки выделяют устройства локального и общего воздействия. Первые из них представлены паяльниками и станциями, которые позволяют лудить провод в определенной точке. Они подходят, чтобы лудить провода малого и среднего сечения локально. Вторые представлены тигелями и печами, которые наполняются лудильной смесью для погружения металлических жил или мест пайки, они позволяют выполнять большие объемы работы и лудить провода большого сечения или целые детали. Канифольные не активные флюсы

Таблица 2: Наиболее популярные припои для пайки паяльником

Канифоль светлая Канифоль светлая — 100 Пайка меди и ее сплавов легкоплавкими припоями Готов к использованию Спиртом или ацетоном, кистью
Спирто — канифольный Канифоль — 20 Спирт — 80 Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах Растворить в этиловом спирте порошок канифоли
Глицерино — канифольный Канифоль — 6 Глицерин -14 Спирт — 80 Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах Растворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковый Канифоль — 24 Хлористый цинк — 1 Спирт — 75 Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка Ацетоном, кистью
Канифольный хлористо-цинковый (флюс паста) Канифоль — 16 Хлористый цинк — 4 Вазелин — 80 Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов Смешать порошки канифоли и хлористого цинка с техническим вазелином
Кислотные активные флюсы.
Хлористо-цинковый Хлористый цинк — 25
Соляная кислота — 1
Вода — 75
Пайка деталей из чёрных и цветных металлов Кислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готов Промывка водой или раствором питьевой соды в воде, кистью
Канифоль — 16
Хлористый цинк — 4
Вазелин — 80
Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов Смешать порошки канифоли и хлористого цинка с техническим вазелином
Канифоль — 24
Хлористый цинк — 1
Спирт — 75
Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМ Ортофосфорная кислота (плотность 1,7) — 16
Спирит этиловый — 1,6
Вода — остальное
Пайка меди, серебра, константана, платины, нержавеющей стали, черных и других металлов Кислоту медленно вливают в посуду и затем добавляют спирт Промывка водой, кистью
Марка припоя Состав % от общей массы Температура плавления ˚С Прочность при растяжении кг/мм Область применения
Сплав Вуда Олово — 12,5 Свинец — 25 Висмут — 50 Кадмий — 12,5 68,5 Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав
д Арсе
Олово — 6,9
Свинец — 45,1
Висмут — 45,3
79 Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50
Сплав Розе
Олово — 25
Свинец — 25
Висмут — 50
94 Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33 Олово — 33,4
Свинец — 33,3
Висмут — 33,3
130 Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник) Олово — 61
Свинец — 39
190 4,3 Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61М Олово — 61
Свинец — 37
Медь — 2
192 4,5 Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90 Олово — 90
Свинец — 10
220 4,9 Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40 Олово — 40
Свинец — 60
238 3,8 Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30 Олово — 30
Свинец — 70
266 3,2 Для лужения и пайки деталей из меди, ее сплавов и стали
ПОС-10 Олово — 10
Свинец — 90
299 3,2 Для лужения и пайки контактных поверхностей в радиоаппаратуре
Авиа — 1 Олово — 55
Цинк — 25
Кадмий — 20
200 Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен
Авиа — 2 Олово — 40
Цинк — 25
Кадмий — 20
Алюминий — 15
250 Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен

Пошаговая инструкция

Наиболее простым и распространенным способом, чтобы лудить поверхность, является обработка паяльником, поэтому рассмотрим детально такой способ. После того, как вы подготовили все необходимое, чтобы лудить провода, выполните следующие операции:

  • Определите длину обрабатываемого участка – рекомендуется лудить отрезки в пределах от 10 до 50мм. Если нет каких-либо конкретных требований к этому параметру, то оптимальным будет расстояние в 10 – 20мм.
  • Очистите отрезок провода от изоляционного покрытия, в данном примере используется острый нож, но можете применять и другие инструменты. Рис. 3: удалите изоляцию

Соблюдайте осторожность при удалении слоев диэлектрика, чтобы не повредить жилу, что особенно актуально для многожильных проводов, так как это существенно уменьшит их поперечное сечение.

  • При наличии на проводах лаковой изоляции ее также следует удалить до появления металлического блеска. Рис. 4: очистить лак с провода

Для этого можете использовать тот же нож, но это не всегда представляется удобным. Так как тонкие проводники легче обрабатывать наждачной бумагой, напильником или химическими реагентами. Многожильные марки проводов необходимо распушить, чтобы обработать их со всех сторон.

  • Перед тем как лудить, необходимо очистить жало от остатков припоя, нагара, кусочков металла. Это можно сделать при помощи наждачки или напильника, особо крупные наплывы можно удалить ножом. Рис. 5: Очистьте жало паяльника
  • Включите паяльник и дождитесь его полного прогревания. Если вы начинающий радиолюбитель и еще не можете опередить достаточность нагрева по времени или внешним признакам, коснитесь жалом паяльника олова, припой должен моментально расплавиться – это значит, что вы можете начинать паять паяльником. Рис. 6. Опробуйте достаточность прогрева паяльника
  • Нагрейте паяльником зачищенные жилы и поместите их в канифоль. Рис. 7: опустите провод в канифоль

Дождитесь плавления флюса и аккуратными движениями проверните провод под жалом. Добейтесь равномерного распределения канифоли по поверхности. Если вы не будете лудить канифолью, а используете какие-либо специальные флюсы, технология их применения может отличаться.

  • Разогрейте припой и нанесите его на кончик провода, если флюса оказалось достаточно, и он равномерно распределился по все поверхности, олово быстро покроет нужную вам площадь. Рис. 8: нагрейте и наберите припой

Поверните провод у жала паяльника, чтобы слой олова попал на всю площадь электрического контакта.

  • После лужения внимательно осмотрите слой припоя, он должен иметь гладкую, ровную поверхность светлого цвета. Если ваш результат отличается (имеются комочки, неравномерное распределение или темные пятна), то лучше повторить процедуру и полудить провода снова.

В виду большого разнообразия медных и алюминиевых проводов, типов электрических соединений лудить такие элементы нужно по-разному, соблюдая определенную технологию. Такие знания доступны опытным радиолюбителям, но мы рассмотрим самые часто встречающиеся из них.

Советы профи о том, как лудить провода

Если под рукой нет заводского флюса, очистить поверхность от оксидов поможет таблетка аспирина, деревянная дощечка или пластик. Каждый из этих компонентов достаточно расположить под проводник и паяльник, а выделяемые из них при нагревании вещества дадут нужный эффект.

Наиболее эффективно лудить аспирином – это универсальное средство, пластик хорошо подходит для мелких многожильных марок кабельно-проводниковой продукции. Дерево требует длительного нагревания и прожигания до появления дыма, поэтому его целесообразно использовать как вспомогательный элемент.

Новые детали, которые вы достаете из упаковки, можно сразу паять, их ножки уже очищены заводом изготовителем, и их не нужно лудить, так как припой равномерно и прочно сцепиться с поверхностью без этого.

Рис. 9: пайка новой детали без лужения

Если вы собираетесь лудить большую длину или обмоточные провода, лучше возьмите тигель, паяльником эту процедуру выполнять нецелесообразно.

Рис. 10: обжечь покрытие тонких проводов

Для того чтобы припаять или залудить скрутку слаботочных проводников, к примеру, в гарнитуре мобильного телефона или наушниках, медную поверхность очищают от лака. Но делать это вручную довольно сложно, поэтому куда проще обжечь жилы зажигалкой и очистить от нагара.

Чтобы эффективно лудить металл старайтесь работать не ребром конца паяльника, а его плоской частью. Это увеличит площадь рабочей поверхности и улучшит прогревание.

Учтите, что со временем классические паяльники разогреваются еще больше, поэтому легкоплавкие припои могут скатываться с жала еще до того, как вы поднесете их к проводам. Чтобы избежать такого эффекта, не стоит включать устройство заблаговременно, сделайте это непосредственно перед тем, как начать лудить провод.

Во время ремонта, модернизации или при установке электропроводки особое внимание уделяется качеству соединения токопроводящих жил. Надежное спаянное соединения – это залог безопасной эксплуатации электрических магистралей и бытовой техники. Чтобы хорошо закрепить припой, требуется предварительно провода облудить, суть процедуры заключается в покрытии поверхности оловом.

Почему лужение проводов так важно

Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Облуживание провода с помощью паяльника

Для качественного выполнения работы важно уверенно владеть паяльником. Если закрепившиеся навыки отсутствуют, не удастся залудить и припаять провод.

Существуют разные модели паяльников, каждые обладают своими техническими характеристиками – мощность, габариты и т.д. Начинающему мастеру рекомендуется отдавать предпочтение паяльным станциям, где есть возможность регулировать температуру нагревания самостоятельно.

Целесообразно приобрести дорогостоящее устройство, поскольку процесс будет отнимать меньше времени, и работа будет выполняться в радость.

Необходимые инструменты

Монтаж, модернизация, ремонт и обслуживание проводов – дело хлопотное, но не сложное. Чтобы сократить затраченное время, предварительно готовят все необходимые инструменты и расходный материал для работы. Список выглядит следующим образом:

  • к числу расходных материалов относится припой и флюс;
  • острый нож;
  • станция для паяния или паяльник;
  • технический или медицинский пинцет;
  • обыкновенные плоскогубцы.

Можно использовать не хорошо заточенный нож, а специальные клещи, позволяющие удалить весь изоляционный слой несколькими движениями. Но стоимость их достаточно высока, поэтому многие используют нож или скальпель.

В каждом случае требуется определенный припой и флюсовый состав для кабелей, это нужно учитывать.

Порядок действий

Чтобы облудить провод, нужно действовать по следующему алгоритму:

  1. С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
  2. После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
  3. В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
  4. Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
  5. Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
  6. Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
  7. По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

Если работа предстоит с совсем тонкими проводами, канифоль лучше не использовать, поскольку рассчитать точное количество вещества очень сложно. В качестве аналога подойдет паяльная кислота. Обработать кончик проводника можно обыкновенной кисточкой. После этого можно приступать к нанесению припоя. Этот способ нельзя назвать более надежным, но с такими видами проводков иначе нельзя.

Способы обработки проводов

Существует несколько способов лужения. Некоторые мастера отдают предпочтение методу, суть которого заключается в прижимании проводов паяльником к деревянной ровной поверхности.

При нагревании из дерева выделяются газы, которые исполняют роль флюса, способствуя удалению оксидов на металле.

Более качественно удалять оксидную пленку на поверхности токопроводящих жил удается при помощи аспирина. Во время работы таблетку подкладывают под провода. При нагревании из ацетилсалициловой кислоты выделяются газы, обволакивающие место соединения, вытесняя из них примеси, отрицательно сказывающиеся на качестве соединения. Этот простой и бюджетный в реализации способ обеспечивает качественное лужение.

Существует еще один способ подготовки многожильных кабелей и проводов, у которых медная основа покрыта эмалью. В качестве подложки предпочтительнее применять небольшой кусок ПВХ материала. При термическом воздействии поливинилхлорид начинает активно выделять хлороводород, который эффективно разрушает оксидный слой.

Лужение посредством окунания

Если работать предстоит с проводами и кабелями большого диаметра, то подготовку целесообразно проводить иначе. Полного и равномерного распределения припоя в данном случае добиться непросто.

Существует специальное устройство – тигель, в который помещаются небольшие кусочки олова. Там они разогреваются, в результате получается, расплав металла. Конец провода предварительно погружают в канифоль или другие марки флюса, а далее в емкость тигля. Такой подход обеспечивает полное и равномерное распределение веществ на месте среза.

Использовать этот метод можно лишь с полностью лужеными проводами. Погружение уже имеет совершенно иные масштабы, и проводится в промышленных условиях. Реализуется процесс с помощью специальной катушки с намотанным проводом. Сначала всю медную поверхность вручную обрабатывают жесткими щетками, предварительно их щетину обрабатывают хлористым цинком в жидком виде. Растворенный флюс получают из смеси технической соляной кислоты и цинка.

Далее проволоку из мотка начинают медленно раскручивать и окунают в емкость, заполненную растворенным оловом. Равномерность покрытия обеспечивается вторичной обработкой кабеля или провода большого диаметра резиновыми щетками. В завершение кабель погружают в емкость с холодной водой и вновь обрабатывают щетками. После этого провода и кабели сматывают и упаковывают для дальнейшей реализации в строительных магазинах.

>

технология, назначение, инструменты, варианты и инструкция

Мы уже Вам рассказывали о том, как паять провода в домашних условиях, где немного остановились на таком этапе пайки, как лужении оголенных медных жил. Сейчас мы более подробно расскажем, зачем лудить провода и как это правильно сделать без наличия опыта в работе с паяльником. Инструкция будет предоставлена следующим образом – сначала поговорим о том, для чего нужно лужение, после чего поговорим обо всех нюансах этого процесса.

Почему лужение проводов так важно


Лужение проводов предотвращает их окисление
Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Перечень необходимых для лужения провода материалов и инструментов

Качественно облудить соединяемые жилы кабеля можно только после предварительной подготовки. Она заключается в сборе требуемого материала и инструмента. Для проведения лужения потребуется:

  1. Устройство для удаления изоляционного покрытия — используется для снятия полимерной, лаковой или тканевой изоляции. При этом жила не подвергается механическим повреждениям. Такой инструмент стоит достаточно дорого. При его отсутствии можно воспользоваться канцелярским ножом или скальпелем.
  2. Средство для удерживания проводников — процесс лужения сопровождается нагревом жил кабеля и различных припоев до высоких температур. Поэтому понадобится подготовить плоскогубцы, пинцет, кусачки или подобный инструмент.
  3. Припои, флюсы — материал, используемый непосредственно для лужения проводников. Первоначально электропровод обрабатывается флюсом для очистки поверхности. Затем наносится слой припоя. Существуют различные виды указанных материалов, которые подбираются под конкретный сплав проводника.
  4. Устройство для разогревания припоя — подбираются исходя от требуемого вида выполнения пайки. При локальном лужении жил кабеля небольшого сечения используются паяльники или паяльные станции. Чтобы облудить провода с толстыми жилами, используется тигель или печь. Их конструкция предусматривает наличие специальной ванны, которая заполняется лудильной смесью.


Набор инструментов для лужения проводов

Облуживание провода с помощью паяльника


Лужение проводов паяльником
Для качественного выполнения работы важно уверенно владеть паяльником. Если закрепившиеся навыки отсутствуют, не удастся залудить и припаять провод.

Существуют разные модели паяльников, каждые обладают своими техническими характеристиками – мощность, габариты и т.д. Начинающему мастеру рекомендуется отдавать предпочтение паяльным станциям, где есть возможность регулировать температуру нагревания самостоятельно.

Целесообразно приобрести дорогостоящее устройство, поскольку процесс будет отнимать меньше времени, и работа будет выполняться в радость.

Лужение алюминиевых проводов

Алюминиевый провод в домашних условиях паять сложно, многие умельцы за такую работу не берутся. Проблема в том, что если удалить оксидную пленку, то алюминий в воздухе практически моментально окисляется и пленка восстанавливается. Но, проявив терпение, можно получить достаточно качественную спайку.

Несколько рекомендаций, как правильно лудить алюминиевые провода:

  • приготовить флюс, растворив в диэтиловом эфире канифоль;
  • подготовить стальные опилки;
  • зачистить провод обычным способом;
  • сразу же нанести на провод флюс;
  • посыпать место пайки металлическими опилками;
  • тщательно выполнить облуживание, втирая припой в алюминий.

Металлические опилки играют роль абразивных частиц и постоянно разрушают образующуюся оксидную пленку. По мере необходимости их нужно подсыпать на место спайки.

Далеко не всегда такой способ гарантирует достижение желаемого результата. Контакт между спаянными проводами может оказаться некачественным и недолговечным. Профессионалы предпочитают использовать специальные припои и флюсы.

Паяемая проволока в этом случае должна прогреваться не паяльником, а газовой горелкой или паяльной лампой. Температура нагрева припоя и облуженного провода должна быть не менее 600°С.

Необходимые инструменты


Флюс выбирают в зависимости от материала провода
Монтаж, модернизация, ремонт и обслуживание проводов – дело хлопотное, но не сложное. Чтобы сократить затраченное время, предварительно готовят все необходимые инструменты и расходный материал для работы. Список выглядит следующим образом:

  • к числу расходных материалов относится припой и флюс;
  • острый нож;
  • станция для паяния или паяльник;
  • технический или медицинский пинцет;
  • обыкновенные плоскогубцы.

Можно использовать не хорошо заточенный нож, а специальные клещи, позволяющие удалить весь изоляционный слой несколькими движениями. Но стоимость их достаточно высока, поэтому многие используют нож или скальпель.

В каждом случае требуется определенный припой и флюсовый состав для кабелей, это нужно учитывать.

Быстрое лужение проводов

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения.

Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Порядок действий


Чтобы облудить провод, нужно действовать по следующему алгоритму:

  1. С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
  2. После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
  3. В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
  4. Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
  5. Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
  6. Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
  7. По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

Если работа предстоит с совсем тонкими проводами, канифоль лучше не использовать, поскольку рассчитать точное количество вещества очень сложно. В качестве аналога подойдет паяльная кислота. Обработать кончик проводника можно обыкновенной кисточкой. После этого можно приступать к нанесению припоя. Этот способ нельзя назвать более надежным, но с такими видами проводков иначе нельзя.

Как лудить провода: пошаговая инструкция

Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

Подготовка инструментов

Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

  • Острый нож, лучше все канцелярский.
  • Пассатижи или пинцет.
  • Припой, флюс или канифоль. Проще всего работать с канифолью.
  • Паяльник.

Как лудить провода самостоятельно:

  1. Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.

  2. После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.
  3. Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.
  4. Разогрейте кончик провода (просто проводите горячим паяльником).
  5. Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
  6. Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.

  7. Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой. Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.

Способы обработки проводов


Лужение с помощью деревянного бруска
Существует несколько способов лужения. Некоторые мастера отдают предпочтение методу, суть которого заключается в прижимании проводов паяльником к деревянной ровной поверхности.

При нагревании из дерева выделяются газы, которые исполняют роль флюса, способствуя удалению оксидов на металле.

Более качественно удалять оксидную пленку на поверхности токопроводящих жил удается при помощи аспирина. Во время работы таблетку подкладывают под провода. При нагревании из ацетилсалициловой кислоты выделяются газы, обволакивающие место соединения, вытесняя из них примеси, отрицательно сказывающиеся на качестве соединения. Этот простой и бюджетный в реализации способ обеспечивает качественное лужение.

Существует еще один способ подготовки многожильных кабелей и проводов, у которых медная основа покрыта эмалью. В качестве подложки предпочтительнее применять небольшой кусок ПВХ материала. При термическом воздействии поливинилхлорид начинает активно выделять хлороводород, который эффективно разрушает оксидный слой.

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.
Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Лужение посредством окунания


Если работать предстоит с проводами и кабелями большого диаметра, то подготовку целесообразно проводить иначе. Полного и равномерного распределения припоя в данном случае добиться непросто.

Существует специальное устройство – тигель, в который помещаются небольшие кусочки олова. Там они разогреваются, в результате получается, расплав металла. Конец провода предварительно погружают в канифоль или другие марки флюса, а далее в емкость тигля. Такой подход обеспечивает полное и равномерное распределение веществ на месте среза.

Использовать этот метод можно лишь с полностью лужеными проводами. Погружение уже имеет совершенно иные масштабы, и проводится в промышленных условиях. Реализуется процесс с помощью специальной катушки с намотанным проводом. Сначала всю медную поверхность вручную обрабатывают жесткими щетками, предварительно их щетину обрабатывают хлористым цинком в жидком виде. Растворенный флюс получают из смеси технической соляной кислоты и цинка.

Далее проволоку из мотка начинают медленно раскручивать и окунают в емкость, заполненную растворенным оловом. Равномерность покрытия обеспечивается вторичной обработкой кабеля или провода большого диаметра резиновыми щетками. В завершение кабель погружают в емкость с холодной водой и вновь обрабатывают щетками. После этого провода и кабели сматывают и упаковывают для дальнейшей реализации в строительных магазинах.

Этапы залуживания

В первую очередь следует подготовить паяльник, при необходимости провести его обслуживание: удалить ножом окалину, зачистить жало паяльника на мелкозернистом наждачном круге или с помощью надфиля.

До начала пайки паяльник нужно прогреть до рабочей температуры. Затем следует опустить жало в канифоль, коснуться твердого олова или оловянно-свинцового припоя. Если на жале паяльника образовался тонкий блестящий слой припоя (а не свисающая капля), можно приступать к дальнейшей работе.

Все металлы, находящиеся в воздухе, окисляются. Их поверхность покрывается оксидной пленкой, которая препятствует смачиванию металла расплавленным припоем. Поэтому все спаиваемые поверхности нужно зачистить до металлического блеска ножом или мелкой наждачной бумагой, дополнительно можно обезжирить растворителями.

Паяльником нужно прогреть провод, нанести на него канифоль, неторопливыми движениями втереть в него припой. Если весь участок проводника равномерно покроется припоем, залуживание можно прекратить.

Лужение проводов из меди особых проблем не доставляет. Даже начинающие паяльщики справятся с этой работой. Но далеко не все умельцы знают о том, как залудить провод из алюминия.

3.1.1. Трудовая функция / КонсультантПлюс

Подготовка плат и блоков, деталей, корпусных ЭРЭ, материалов изделий РКТ к монтажу

Уровень (подуровень) квалификации

Происхождение трудовой функции

Заимствовано из оригинала

Код оригинала

Регистрационный номер профессионального стандарта

Трудовые действия

Лужение выводов корпусных ЭРЭ с количеством выводов не более восьми и с шагом выводов 1,25 мм и более погружением в расплавленный припой

Лужение контактных площадок печатных плат, деталей, выводов корпусных ЭРЭ, жил проводов паяльником

Формовка выводов корпусных ЭРЭ вручную и с помощью приспособлений

Удаление остатков флюса вручную

Нарезка материалов (проводов, лент, изоляционных материалов, прокладок, ниток, трубок) с использованием монтажного и измерительного инструмента

Снятие изоляции с проводов различных марок и сечений

Необходимые умения

Читать сборочные, электромонтажные чертежи, схемы, таблицы соединений, простые эскизы

Применять приспособления, инструмент и оборудование для формовки выводов ЭРЭ, обработки монтажных проводов

Выполнять монтажные работы с соблюдением требований нормативной технической документации (НТД) по защите интегральных микросхем и полупроводниковых приборов от статического электричества

Выполнять лужение выводов ЭРЭ, жил проводов, контактных площадок печатных плат

Выполнять снятие изоляции с проводов различных марок и сечений

Применять безопасные методы и приемы выполнения работ на применяемом (используемом) оборудовании <8>

Необходимые знания

Основные положения системы менеджмента качества

Требования охраны труда, промышленной, пожарной и электробезопасности при выполнении монтажных работ

Требования инструкций по эксплуатации инструмента, приспособлений, применяемого оборудования

Основные виды и технология монтажных работ

Наименование и маркировка применяемых при монтаже материалов, ЭРЭ

Марки и сечения проводов

Марки и состав припоев

Марки флюсов, их состав и назначение

Требования НТД по подготовке ЭРЭ и проводов к монтажу

Требования НТД по защите интегральных микросхем и полупроводниковых приборов от статического электричества

Требования НТД к формовке, рихтовке выводов ЭРЭ с помощью монтажного инструмента, приспособлений

Требования НТД к луженой поверхности и режимы лужения контактных площадок, выводов ЭРЭ, жил проводов

Способы снятия изоляции и подготовки жил проводов различных марок и сечений

Другие характеристики

Пайка — лужение

Шаг 2: лужение

Неважно это вы паяете, надо оба контакта перед вами «залудить» попытаться спаять их. Это покрывает или заполняет провода или разъем контакты с припоем, чтобы их можно было легко сплавить.

Чтобы залудить проволоку, приложите к ней кончик утюга на секунду. или два, затем нанесите припой на провод. Припой должен стекать свободно на провод и покрыть его (если это многожильный провод, припой должен вливаться в него, и заливать провод).Возможно, вам придется отрезать закончите потом, особенно если вы положили слишком много припаяйте, и на конце провода образовался маленький шарик.

Be осторожно, чтобы не перегреть провод, так как изоляция начнет таять. На более дешевом кабеле изоляция может «сжаться» при нагревании. слишком много, и обнажите больше медной жилы, чем вы планировали. Вы можете вырезать провод обратно после того, как вы его залудили, но лучше просто не перегреть его.

Чем крупнее медная жила, тем больше времени потребуется, чтобы нагреться. чтобы втянуть припой, используйте паяльник с более высокой температурой для кабелей большего размера, если можете.

Кому залудить контакт на аудиоразъеме XLR, держать утюг снаружи контакта на секунду или две, затем нанесите припой на полость контакта. Еще раз припой должен течь свободно и заполните контакт.Разъемы, такие как гнезда, имеют контакты, которые это просто отверстия в плоской части разъема. Чтобы оловить их, вы кладете утюгом и нанесите припой на то место, где он соприкасается. Припой должен стекать и закрывать отверстие.

После того, как вы залужили обе части, вы готовы их спаять.


Следующая страница: Пайка

Наилучшая практика

— лужение проводов, которые будут вкручены в шоколадный блок / клеммную колодку

наилучшая практика — лужение проводов, которые будут привинчиваться к шоколадному блоку / клеммной колодке — обмен электротехническими стеками
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 29к раз

\ $ \ begingroup \ $

Это субъективно.Но я ищу опыт других людей.

Если я собираюсь вкрутить восемь проводов в клеммную колодку дочерней релейной платы, есть ли преимущество или преимущество перед лужением медного конца?

Среда, в которой должны быть установлены блоки, находится за пределами побережья и обычно не является влажной / влажной. Достаточно сухо и жарко.

Создан 13 апр.

король

68222 золотых знака99 серебряных знаков1414 бронзовых знаков

\ $ \ endgroup \ $ 4 \ $ \ begingroup \ $
  • ЗАПРЕЩАЕТСЯ полностью оловить медные провода, которые нужно вставить в клеммную колодку с винтовыми зажимами — чтобы ваши дни на земле могли быть долгими.

  • Допускается лужение наконечника для сохранения формы проволоки.
    Минимально возможное количество меди должно быть луженым.

Любой компетентный регулирующий орган будет иметь это требование, как правило, в своей системе (см. Ниже)

Причина запрета заключается в том, что при полном олове многожильного провода припой между медными жилами образует сплошной блок, часть объема которого составляет металлический припой. Когда вы зажимаете жгут припоя и меди, вы затягиваете винт или зажим против блока припоя, и со временем металл припоя «сползает» под действием сжимающих сил, и соединение теряет натяжение.В этом случае провод может либо выдернуться, либо вызвать соединение с высоким сопротивлением с нагревом.

Это действительно реальная проблема, и она регулируется настоящими реальными правилами во многих странах.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
