Содержание

Кабель витая пара (UTP) для интернета и видеонаблюдения

Разбираемся, что такое витая пара. Какие бывают сетевые кабели по категории. Какой кабель выбрать для прокладки в доме. Для чего нужен патч корд. Расшифровка маркировки сетевого кабеля LAN.



Что такое витая пара?

ВитАя пара — это два скрученных изолированных провода. Скручивание делается для того, чтобы оба провода находились в одинаковых условиях, то есть воздействие на них внешних помех не отличалось.

В одном кабеле может быть несколько пар, обычно 2 или 4, заключенных в общую пластиковую гибкую оболочку.



Какие бывают витые пары. Обозначение сетевого кабеля.

  • UTP (Unscreened Twisted Pair) — неэкранированная (Unshielded) витая пара (НВП).

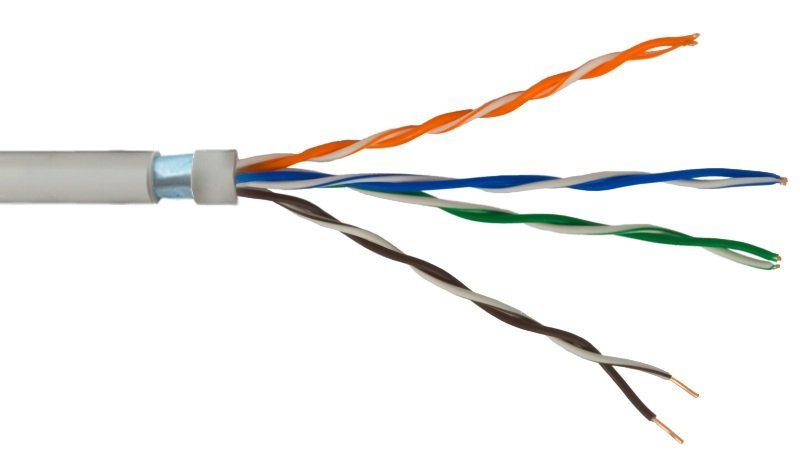

  • FTP (Foiled Twisted Pair) — фольгированная витая пара с одним общим внешним экраном. (Под экраном проложена медная луженая контактная проволока диаметром 0,4 мм. )

бывает ещё такая разновидность — S-FTP (Shielded Foiled Twisted Pair) — фольгированная экранированная витая пара с двумя внешними экранами.





  • STP
    (Shielded Twisted Pair) — фольгированная экранированная (Shielded) витая пара. В таком кабеле каждая пара экранирована отдельным экраном.

S-STP (Screened Shielded Twisted Pair) — защищенная экранированная витая пара, в которой каждая пара экранирована отдельным экраном. Имеется дополнительный общий внешний экран.

Плюсы и минусы экранированной витой пары

Плюсы экранированного кабеля: 1. при правильном заземлении экрана обеспечивает лучшую электромагнитную совместимость кабельной системы с остальными источниками и приемниками помех. 2. лучшая защищённость от перехвата информации.

Минусы экранированной витой пары: 1. заметно дороже неэкранированного (в 2 раза). 2. неправильное заземление экранов может ухудшить параметры сети.

3. требуются специальные коннекторы которые обеспечат заземление экранов. 4. Экран нужно заземлять со всех сторон, чтобы не было выноса потенциала.

Для обычного дома, где электромагнитные помехи не имеют существенных значений, достаточно применить UTP кабель.



Одножильные или многожильные проводники?

  • одножильные проводники в витой паре (Solid) — обладает лучшими и более стабильными характеристиками по сравнению с многожильными. Поскольку он жёсткий, его применяют для прокладки стационарной сети LAN.
  • многожильные проводники (Stranded или Flex) — используют для соединения портов оборудования между собой или со стационарной сетью при небольших расстояниях. Такие проводники называются патч корд (patch cord) — отрезок многожильного 4-парного кабеля длиной 1–10 м с вилками RJ-45 на концах..



Материал проводников витой пары



медные жилы (Cu) — идеальный вариант, но ненамного дороже чем омеднённый провод.



омеднённые жилы (Copper Clad Aluminium Wires (CCAW, CCA)) — омеднение алюминиевой жилы производится с расчетом на скин-эффект. Его суть состоит в том, что при высоких частотах передаваемого сигнала, большая часть тока протекает по поверхностному слою проводника. Несомненный плюс — ниже цена. Существенные минусы — хрупкий, проводник ломается при небольших радиусах изгиба, плохо обжимается коннектором RJ-45 — жила плохо держится в разъеме (плавающий контакт), непредсказуемость волнового сопротивления (импеданса) в зоне контакта при заделки кабеля в разъем розетки. Не рекомендуется применять для POE (постоянный ток будет протекать по центральной алюминиевой жиле, а алюминиевая жила имеет сопротивления гораздо больше, чем медная. Это повлечет за собой большие потери мощности сигнала и приведет к нагреву кабелей).



Как отличить медь от омеднённого провода?

Нужно всего лишь конец жилы нагреть в пламени зажигалки. На медном проводе образуется капелька, но при этом, сама жила не деформируется. Омедненный алюминий изгибается в месте нагрева, а при сильном нагреве может отломаться.



Моё мнение — вы не много сэкономите, выбрав омеднённую жилу. А вот «плавающие» проблемы могут быть. Я за медные провода.





Сечение проводников витой пары.

В соответствии со стандартом AWG (American Wire Gauge — американские калибры проводов) чаще  применяются проводники 24 AWG (0,2–0,28 мм2, диаметр 0,511мм) и 22 AWG (0,33–0,44 мм

2). Бывают ещё 26 AWG (сечение 0,13 мм2). Существенного значения на скорость сети сечение не оказывает. Выбор сечения имеет некоторое значение при подключении по технологии POE на больших расстояниях.



Категории кабеля витая пара (Cat).

Пропускная способность провода для LAN определяется категорией (Category) — количеством витков на 1м длины. категории кабеля витая пара

К категории 1 относят обычные не витые телефонные кабели. По ним можно передавать только речь.

Категории 2,3,4 используются крайне редко.

Кабель категории 5 (Cat.5e) в настоящее время самый распространённый кабель для домашних сетей, рассчитанный на передачу данных в полосе частот до 200 МГц на скорости 1000Мбит/с

Gigabit Ethernet (1000BASE-T). Состоит из витых пар, имеющих не менее 27-ми витков на 1 м длины.

Кабель категории 6 и 7 рассчитан на более высокие частоты, которые определяет производитель кабеля, и в домашней сети как правило не используется.



Про маркировку кабелей витой пары



Например

U/UTP CCA 2PR Cat.5e Solid 24AWG PVC — не экранированный кабель, омедненный алюминий, состоит из 2 пар по 2 жилы, категории 5e, каждая жила в виде цельной проволоки, диаметр жилы 0,51 мм, внешняя оболочка поливинилхлорид

F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.

51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки

4PR U/UTP 23AWG Cat.6 LSZH — 4 пары по две жилы, не экранированный кабель, диаметр жилы 0.57мм, категория 6, малой дымности и не выделяющий галогенов

Жилы кабеля покрыты полиэтиленом высокого давления.

Защитная оболочка кабеля бывает:

из ПВХ пластиката (PVC) — для прокладки внутри зданий

из сшитого полиэтилена  (PE) — снаружи зданий и сооружений — устойчив к ультрафиолету.

Маркировка LSOH (варианты LSZH, ZH нг(A)-HF «low smoke, zero halogen» относится к самым безопасным кабелям, которые выделяют ограниченное количество дыма и вредных веществ в случае возгорания (не распространяют горение пламени).





Ocoбенности монтажа провода LAN

Регламентированный минимальный радиус изгиба неэкранированного кабеля при монтаже — 8 внешних диаметров кабеля, экранированного — 10 (при резких изгибах витой пары нарушается однородность симметричной среды передачи — падает скорость соединения).



Кабель витая пара utp как правило продаётся в коробках по 305м и стоит около 50$ за коробку.





Срок службы кабелей витой пары как правило от 15 лет.









Вконтакте

Facebook

Одноклассники

Twitter

Витая пара — виды, характеристики и как выбрать

Интересный факт: Впервые трансатлантический телефонный кабель был проложен в 1858г. от залива Валеншиа (Ирландия) до острова Ньюфаунленд (близ берегов Канады). До этого телеграфный кабель уже широко использовался как на суше, так и на море: в частности, соединял Францию и Англию через пролив Ла-Манш. Масса трансатлантического кабеля был настолько велика, что его везли одновременно два судна. Суда дошли до середины Атлантического океана, где разошлись в разные стороны и через несколько месяцев первый трансатлантический кабель был успешно проложен. По обе стороны океана поднялась невероятная эйфория, многие желали немедленно отправить телеграмму за океан за любые деньги.

Но из-за просчетов в изоляции кабеля прошли только первые короткие телеграммы. Понадобилось еще несколько лет и несколько неудач, пока в 1866 г. удалось проложить нормально работающий кабель.

1.Определение «витая пара»

Слова витая пара — это дословный перевод с английского языка термина телефонный кабель. В телефонном кабеле жилы скручены/свиты попарно, т.к. подобная конструкция обеспечивает уменьшение электромагнитных помех от внешних и взаимных наводок. В Советском Союзе попарный свив токопроводящих жил применялся, в частности, в кроссовом проводе (марка ПКСВ) и в более широко известном телефоном кабеле марки ТПП (соответствует 3-ей категории витой пары). Кстати, кабель ТПП до сих пор является основной составляющей в телефонных сетях стран СНГ. На Украине более скоростной и надежный телефонный кабель из оптоволокна соединяет пока только областные центры и отдельные особо важные объекты.

Поскольку основное назначение витой пары — это телефонные линии, — то количество пар в витой паре может быть до 1000, а диаметр жил от 0,4 до 0,64 мм.

Т.е. все как и у нашего кабеля ТПП. Американская классификация телефонного кабеля по категориям со временем оказались самой удобной и большинство заводов мира при выпуске телефонного кабеля все чаще используют американские термины и стандарты. Этим, например, объясняется то, что стандартная длина бухты кабеля «витая пары» равна 305 м, что соответствует 1000 футам.

С появлением оптоволокна медный телефонный кабель свитый попарно во всем мире уже отходит в прошлое. Вместе с тем, уже при нашем поколении мы видим, как термин витая пара (телефонный кабель) фактически трансформировался исключительно в 4-парный кабель для компьютерных сетей.

2.Категории витой пары

Понятие категория витой пары связано, в первую очередь, со скоростью передачи информации. Ни внутренняя конструкция кабеля, ни материалы и т.п. не определяют напрямую категорию кабеля. Материалы и конструкция должны обеспечивать необходимые технические характеристики: скорость, долговечность, максимальное расстояние передачи и т. п. На сегодня в мире стандартизировано семь категорий витой пары. Наибольший объем при прокладке новых сетей занимает пока кабель 5-ой категории.

Скорость передачи сигнала напрямую зависит от частоты колебаний тока. Каждое колебание — это есть передача какого-либо сигнала/значения. Таким образом, чем выше частота, тем выше скорость. Именно поэтому в стандартах категории кабеля указывается частотный диапазон, в котором данный кабель может работать. Другие факторы: например, класс оборудования или качество кабельных сетей,- могут только поддерживать заданную частоту/скорость, а в худшем случае будут создавать помехи.

Справочно: один сигнал (точка или тире) в информатике называется один бит. Каждый электрический сигнал (импульс) означает точку/тире в телеграфе или ноль/один в двоичной системе компьютера. Набор из нескольких бит образует какое-либо смысловое значение (буква, цифра и т.п.) и называется байт. Современные компьютерные программы чаще используют 16-битную систему: каждый набор из 16 бит соответствуют одному конкретному значению. Очевидно, что чем больше бит в одном байте — тем больше комбинаций смысловых значений можно сформировать в таком стандарте. Уже применяются компьютера с 32-битными системами кодирования данных и разрабатывается 62-битная система кодирования. Во многих «простых» случаях по прежнему используются и старые стандарты на 6,8 и 9 бит.

3.Виды витой пары: назначение и маркировка

    На сегодня существуют следующие марки витой пары:
  1. U/UTP — неэкранированный кабель (ранее – “UTP”)

  2. F/UTP — кабель с общим экраном всех пар (ранее – “FTP”)

  3. SF/UTP -кабель с общим двойным экраном сердечника из алюминиевой фольги + «плетёнки» из луженных медных проволок (ранее – «S-FTP”)

  4. U/FTP – кабель с отдельным экраном каждой пары (ранее – “STP”)

  5. F/FTP – кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из алюминиевой «фольги»

  6. S/FTP — кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из лужёных медных проволок (ранее – “S-STP”)

Как видите, основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей.

    Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  1. Моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила множила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c джеками на концах для соединения двух цифровых устройств.

  2. Диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

  3. Количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.

  4. Оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Чаще можно встретить следующие виды оболочки:

    • PVC — ПВХ-пластиката. Для внутреннего применения

    • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С,

    • PE — полиэтилен. Для внешней прокладки

    • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

    • LS — Low Smoke пониженное дымовыделение при горении

    • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы

    • В — Бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

    • С тросом. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat5e solid 24AWG LSZH переводится так: не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

4.Стандарты и сертификация.

В области витой пары стандарты можно условно разделить на два типа: Первый тип — это стандарты Ethernet, которые определяют скорости передачи информации, способы модуляции сигналов, расстояние передачи и т.п. В большинстве стандартов Ethernet витая пара как средство передачи сигналов задействуется. Однако существуют стандарты Ethernet, где возможно, а иногда и необходимо применение других кабельных систем: например, на базе оптоволокна.

Второй тип стандартов — это стандарты по структурированным кабельным сетям. В них описываются условия прокладки кабеля, типы соединений и т. п.

Таким образом, производитель витой пары при конструировании кабеля должен определиться: для какого типа Ethernet будет выпускаться данная витая пара и в каких кабельных системах ее будет возможно проложить. Или еще понятней: какие типы оборудования можно будет подключать с помощью данного кабеля и какими стандартными соединителями.

Стандартов по Ethernet на сегодня уже несколько десятков: от старых 10BASE5, IEEE 802.3 (называемый также «толстый Ethernet») до гигабитного Ethernet (1000BASE). Разработаны и уже применяются стандарты 40 Gigabit Ethernet и 100 Gigabit Ethernet. Специалисты уверены, что в недалекой перспективе должен появится терабитный !!! интернет.

    В области СКС в настоящее время действуют 3 основных стандарта:

  1. «EIA/TIA-568С Commercial Building Telecommunications Wiring Standard -американский стандарт;

  2. «ISO/IEC IS 11801-2002 Information Technology. Generic cabling for customer premises — международный стандарт;

  3. «CENELEC EN 50173 Information Technology. Generic cabling systems — европейский стандарт.

Задаваемый действующими стандартами технический уровень гарантирует работоспособность кабельной системы на протяжении как минимум 10 лет.

5.Как определить качество витой пары в полевых условиях.

Во-первых, по названию торговой марки. На Украине из брендовых кабелей чаще можно встретить витую пару американского концерна Mollex или швейцарской компании Reichle De-Massari AG. Подделки пока не встречалось, видимо потому, что данные кабеля весьма дороги, специалисты их хорошо знают, а заказчики такого кабеля очень серьезны. Также уже брендовым на постсоветском пространстве можно считать витую пару завода «Одескабель». Все остальные торговые марки, присутствующие на нашем рынке, выпускаются преимущественно в Китае (иногда в Тайване), и маркируются по желанию различных заказчиков.

Во-вторых, по материалу жил. Стандартно жилы должны быть медные, но в последнее время получили распространение так называемые биметаллические жилы, которые представляют собой омедненный, правильней говорить плакированный, т.е. покрытый тонким слоем меди, стальной проводник (CCS = Copper Clad Steel) или покрытый медью алюминиевый проводник (CCA = Copper Clad Aluminium). В обоих случаях применение более дешевых материалов значительно ухудшает характеристики кабеля, а именно:

  • жила плохо держится в разъеме (плавающий контакт)

  • небольшая длина сегментов: обычно до 25м

  • непредсказуемость волнового сопротивления в зоне контакта при заделке кабеля в разъем

  • непредсказуемое изменение характеристик при последующей перекладке кабеля

  • у омедненных стальных кабелей скорость чаще не превышает 10 Мбит/с, у алюмо-медных — не более 100 Мбит/с.

Проверить омедненный кабель легко: нужно любым ножом соскоблить верхний слой меди. Если увидите четко белый цвет — это и есть так называемая «омедненка». И еще — омедненный кабель не паяется, во всяком случае, стандартным паяльником. К сожалению, большинство киевских (как, вероятно, и большинство украинских) операторов интернет услуг от щитка до абонента прокладывают исключительно омедненную витую пару.

В последнее время появился кабель из сплава меди с различными металлами. Сплав по виду и характеристикам очень похож на медь но, разумеется, дешевле. К сожалению, ничего более нам пока неизвестно, кроме того, что некоторые операторы сертифицируют такой кабель у нас на Украине.

В-третьих, по толщине жил. Серьезные производители применяют медную жилу диаметром 0,51 мм и выше. Не брендовые марки могут иметь диаметр жилы от 0,4 до 0,51 мм. Как правило, наиболее сильно занижаются жилы на синей (4-5) и коричневой (7-8) парах, т.к. в большинстве компьютерных сетей эти пары не используются.

В-четвертых, по наличию сертификата. Украина не обязывает сертифицировать витую пару, но солидные производители проходят сертификацию в нашей стране добровольно.

6.Что нужно знать при прокладке витой пары в своей квартире, доме.

При прокладке витой пары в квартире или частном доме совершенно излишне брать «крутой» кабель 6-й или даже 7-й категории. Во-первых, под седьмую категорию еще не выпускается ни активное, ни пассивное оборудования и данный кабель прокладывается в расчете на перспективу. Во — вторых, скорость, которую может обеспечить витая пара 6-ой или 7-ой категории провайдеры интернета пока не предоставляют. И в-третьих, кабель 5-й категории может обеспечить скорость до 100 Мбит/с, тогда как для просмотра видео или on-line игры достаточно 4 Мбит/с.

Кабель витая пара должен прослужить как минимум пятнадцать лет, поэтому в стены желательно закладывать медный кабель. Если квартира не ваша — то вполне хватит и омедненного кабеля: года на два-три.

Качество сигнала по кабелю всегда выше, чем радиосигнал. Если хотите уже сейчас и в перспективе иметь высокую скорость — четко спланируйте места вывода кабеля для интернет — соединения.

В месте подключения витой пары к компьютеру лучше оставьте 2-3 метра кабеля, но не ставьте розетку! Любое дополнительное соединение витой пары «крадет» скорость.

Витую пару нельзя механически разветвить на 2-3 компьютера как, например, телефонную розетку. Для подключения двух и более компьютеров на один кабель нужен коммутатор, чаще называемый switch (свич). Стандартно свичи выпускаются на 2,4,6,8,12, 24 и т.д. абонентов.

Для создания беспроводных сетей используется технология WI-FI. Для этого Вы должны подключиться к провайдеру интернет через специальное устройство: маршрутизатор (роутер), который осуществляет подключение к интернет и передает радио сигналы на Ваши компьютеры. Компьютера, в свою очередь должны иметь блок WI-FI: встроенный или внешний. Необходимо помнить, что после третьей стены сигнал от роутера может сильно ослабевать. Хотя бывает и так, что сигнал проходит через две квартиры, но остается достаточно сильным. К сожалению, определить дальность сигнала заранее очень сложно, надо пробовать на месте.

Минимально допустимое расстояние между силовыми (электрическими) и телефонными кабелями должно быть не менее 5 см. На практике данный норматив повсеместно нарушается, что в большинстве случаев не приводит к заметному для потребителя ухудшению качества сигнала.

Будьте очень внимательны с применением витой пары в экране. Экранированная витая пара безусловно более надежна по сравнению с не экранированной, но это только в том случае, если экран будет заземлен. Не заземленный экран может давать дополнительные наводки — помехи. Кроме того, заземление экрана в витой паре необходимо осуществлять со стороны одного из «терминаторов», но не с обеих сторон сразу и не где-нибудь в середине — это может привести к полной потере связи. Также следует иметь в виду, что некоторые устройства, например повторители, автоматически заземляют подключенный к ним конец кабеля.

И удачи Вам в Ваших начинаниях

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 15.06.17

Расшифровка маркировки витой пары — OOO «Екалинк»

Маркировка витой пары

Витая пара (англ. twisted pair) — вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара применяется при прокладке локальных вычислительных сетей (ЛВС), а также используется в системах видеонаблюдения, построенных на основе IP-видеокамер.

В статье мы детально рассмотрим маркировку данного типа кабелей, которая состоит из нескольких частей.

Материал проводника

Первое, на что следует обратить пристальное внимание, это указание на материал из которого выполнены сами жилы кабеля. Наиболее распространены у нас всего два вида проводников, которые используются при производстве витой пары:

  • CU (от лат. Cuprum — медь) — Простое обозначение медного кабеля
  • CCA (Сopper Сlad Aluminum – омедненный алюминиевый проводник) — В витых парах обычно используют ССА-10 (10% меди) и ССА-15 (15% меди)

Существуют также и другие, но менее распространенные варианты:

  • CCS (Copper Clad Steel — омедненный стальной проводник) — Самый простой и самый дешевый вариант. Широко доступен и широко используется в дешевых коаксиальных кабелях. Витая пара со стальной жилой, плакированная медью
  • CCAG (Copper Clad Aluminum and Silver – алюминий плакированный медью, с добавлением серебра) — То же, что и CCA, но для улучшения рабочих характеристик добавлено серебро
  • CCAM (Copper Clad Aluminum & Magnesium Alloy) — омедненный алюминиево-магниевый сплав) — То же, что и ССА, но вместо алюминия применяется алюминиево-магниевый сплав
  • ССС (Copper Clad Copper – омедненная медь) — «омедненная медь» означает жилу, в которой середина выполнена из медного лома или сплава 62% меди и 38% цинка, а верхний слой – из качественной электротехнической меди
  • BC (Bare Copper – чистая медь) — По заявлению производителей — это 99,9% медь (без содержания кислорода), как правило такую маркировку ставят на кабеле не ниже 6 категории

Следует отметить, что стоимость кабеля на основе омедененного алюминия значительно ниже стоимости медного кабеля, однако по сравнению с медной — омедненная витая пара обладает рядом существенных недостатков:

  • меньшая электропроводимость, что уменьшает предельную длину трассы от камеры до коммутирующего устройства
  • высокая вероятность окисления контактов, что часто приводит к неисправностям в разъемах и соединениях кабеля
  • малая совместимость с технологией PoE

Медный же кабель, несмотря на более высокую цену, практически лишен описанных недостатков. Сети, построенные на основе медной витой пары, и служат дольше, и обслуживаются реже. Не стоит забывать также и о большей максимальной длине трассы между коммутирующими устройствами, что в свою очередь обусловлено большей электропроводностью медного кабеля.

Защитная оболочка кабеля

В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Для предотвращение механических повреждений и других внешних факторов витую пару покрывают оболочкой одного из следующих типов:

  • PVC (поливинилхлорид). Для внутреннего применения. Имеет оболочку, обычно серого или белого цвета. Допускается использовать во вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
  • PE (полиэтилен). Для внешней прокладки. Защитная внешняя оболочка, состоит из светостабилизированного полиэтилена черного цвета. Устойчив к ультрафиолету, погодным осадкам и способен эксплуатироваться при температурах, в диапазоне: -60°С до +70°С
  • PP (полипропилен). Для внешней прокладки в основном для высоких температур — до +140°С
  • FR (Fire Resistance) — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин
  • LS (Low Smoke) — пониженное дымовыделение при горении
  • ZH (Zero Halogen) — изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы
  • LSZH (Low Smoke Zero Halogen) — аббревиатура, составленная из двух предыдущих пунктов, но иногда его пишут как: LS0H. В России согласно: ГОСТ Р 54429-2011 и ГОСТ 31565-2012 данный кабель должен иметь маркировку: ZH нг(A)-HF. Применяется при размещении на промышленных предприятиях, офисных помещениях, высотных зданиях, зданиях-комплексах, в том числе с массовым скоплением людей, помещениях с большим количеством компьютерной и микропроцессорной техники
  • K (бронированный кабель). Поверх оболочки наложена броня в виде оплетки из стальных оцинкованных проволок, позволяющая защитить кабель от грызунов. Подойдет для прокладке под землей
  • B (бронированный кабель). Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля. Подойдет для прокладке под землей
  • C (трос). Трос нужен для натяжения кабеля между строениями

Защитный экран

Для защиты от электромагнитных помех используется несколько типов экранирования кабеля. Именно тип экрана и определяет основную маркировку витой пары. Иногда, она может вводить в заблуждение, в виду того, что равноправно используются как разговорные, так и официальные аббревиатуры. Наиболее понятными и распространёнными являются кабели типов UTP и FTP. В остальных случаях, при покупке, лучше уточнить конкретно, какой тип экрана требуется.

Официальная маркировка использует аббревиатуры по стандарту ISO/IEC 11801, разделённых знаком дроби (/) — U/UTP. Где, TP обозначает «twisted pair» (витая пара). Буква перед знаком дроби соответствует наличию или отсутствия общего экрана/медной оплётки, а после — индивидуального экрана для каждой из пар.

  • Uunshielded, без экрана
  • Ffoil, фольга
  • Sscreening, оплётка из проволоки (бывает только внешний экран). Стоит заметить, что чаще всего производители используют прозрачную пленку, а не проволоку
Сама маркировка выглядит так:
  • U/UTP — кабель не имеет защитного экрана
  • U/FTP — кабель имеет отдельный защитный слой из фольги для каждой пары
  • F/UTP — кабель имеет один внешний общий защитный слой из фольги
  • F/FTP — кабель имеет и внешний общий защитный слой из фольги и отдельный для каждой пары
  • S/UTP — кабель имеет один внешний общий защитный слой из медной оплетки
  • S/FTP — кабель имеет один внешний общий защитный слой из медной оплетки и индивидуальный слой из фольги для каждой из пар
  • SF/UTP — кабель имеет два внешних защитных слоя, один из фольги, второй из медной оплетки
  • SF/FTP — кабель имеет два внешних защитных слоя (фольга и оплетка), а также индивидуальный слой из фольги для каждой из пар

Прочие характеристики

Также в маркировке кабеля указывается количество пар, диаметр проводника (калибр), вид исполнения проводников, категория кабеля.

Количество пар может быть любым. Чаще всего для компьютерных систем применяется 4-парный кабель. Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев достаточно подключения со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара.

Также вместе с количеством пар указывается и диаметр жилы. В связи с применением разных стандартов маркировки, указание на количество пар и диаметр каждой жилы может различаться в зависимости от производителя кабеля.

Например, может встречаться маркировка «4PR 24AWG» или «4х2х0.51«. Обе эти маркировки обозначают, что в кабеле 4 пары проводников диаметром 0.51мм.

В первом случае используется американский стандарт маркировки.
AWG(American Wire Gauge — американский калибр проводов) — американская система маркирования толщины проводов. Проводники имеют определенное сечение, а на кабеле указывают значение AWG.

Перевод номеров AWG в миллиметры:

  • 23 AWG = 0,573 мм
  • 24 AWG = 0,511 мм
  • 25 AWG = 0,455 мм

Также часто указывают и вид исполнения проводников. Их всего два:

  • Solidцельные (однопроволочные) — кабели с проводниками, состоящими из одной медной проволоки (одной жилы)
  • Strandedскрученные (многопроволочные) — кабели с проводниками, состоящими из нескольких тонких жил

Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе.

Скрученные кабели (Stranded) являются более гибкими, и их используют там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid) не так гибок, зато более долговечен, его используют для постоянных сетей, там где кабель не двигается – как на улице, так и внутри помещения.

Категория кабеля указывается, например, как «Cat.5e«. На эту тему у нас есть отдельная статья про категории кабелей и разъемов СКС.

Прочие характеристики

И в завершение разберем несколько маркировок витой пары:

  • U/UTP CCA 2PR Cat.5e Solid 24AWG PVC — не экранированный кабель, омедненный алюминий, состоит из 2 пар по 2 жилы, категории 5e, каждая жила в виде цельной проволоки, диаметр жилы 0,51 мм, внешняя оболочка поливинилхлорид

  • F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки

  • 4PR U/UTP 23AWG Cat.6 LSZH — 4 пары по две жилы, не экранированный кабель, диаметр жилы 0.57мм, категория 6, малой дымности и не выделяющий галогенов

При указании такой маркировки следует обратить внимание на материал проводников, он явно указан только в первом случае. Как правило нужные буквы можно увидеть непосредственно на кабеле, коробке или технической документации.

Диапазон передачи мощности — Delta

В установках промышленного мониторинга часто необходимо проложить длинные кабели для питания электронного устройства, например, камеры. Здесь необходимо учитывать очень важный периметр — «падение напряжения» на кабеле. Многие установщики не знают о последствиях влияния текущего потока, протекающего через силовые кабели, а проблема электроснабжения является основой при проектировании любой системы видеонаблюдения.



Производители оборудования предоставляют фиксированное значение напряжения питания для данного устройства, например 12В постоянного тока, но не сообщают диапазон этого напряжения (минимальное и максимальное значение). При проведении практических испытаний, мы предположили, что для камеры 12В напряжение может упасть до 11 В. Ниже этого значения могут возникнуть помехи или потеря видеосигнала. Так что падение напряжения на кабеле между блоком питания и камерой может составлять максимум 1В. Многие пользуются готовыми счетчиками мощности, но не знают теоретических и практических вопросов. Поэтому мы постараемся представить их в этой статье.



Каждый провод имеет сопротивление (сопротивление) больше 0. Когда через провод с заданным сопротивлением течет ток, происходят два явления.



1. Происходит падение напряжения по закону Ома.



2. Электричество преобразуется в тепло по закону Ома.



или



Каждый провод представляет собой резистор (резистор). Ниже предоставлена схема замены двухжильного кабеля (включая только сопротивление).



Следует учитывать падение напряжения на каждом проводе, поэтому общее сопротивление (R) двухжильного кабеля будет: R = R1 + R2.



Ниже представлена принципиальная схема падения напряжения в двухпроводном кабеле:



где:
Uin – напряжение питания, например, от блока питания,
I – ток, протекающий в цепи,
R1 – резистанция (сопротивление) первой жилы кабеля,
R2 – резистанция (сопротивление) второй жилы кабеля,
UR1 – падение напряжения на первой жиле кабеля,
UR2 – падение напряжения на второй жиле кабеля,
L – длина кабеля,
RL – нагрузка, наример, камеры,
URL – напряжение на нагрузке.



После подачи напряжения от источника питания (Uin) на кабель подключение нагрузки (RL) в системе начинает течь ток (I), что вызывает падение напряжения на кабеле (UR1 + UR2). Соотношение выглядит следующим образом: выходное напряжение на нагрузке уменьшается из-за падения напряжения на кабеле.



Для расчета падения напряжения (Ud) была использована следующая формула для постоянного и переменного нпряжения (1-фазное):



где:
Ud – падение напряжения, измеренное в вольтах (В),
2 – постоянное число, полученное в результате того, что мы вычисляем падение напряжениядля двух кабелей,
L – длина кабеля, выраженная в метрах (м),
R – сопротивление (сопротивление) одиночного проводника, выраженное в омах на километр (Ом/км),
I – ток, потребляемый нагрузкой, выраженный в амперах (А).



Как видите, падение напряжения зависит не от величины входного напряжения, а от тока, длины и сопротивления провода.



Подавляющее большинство промышленных камер имеют переменное энергопотребление. Это связано с тем, что инфракрасный осветитель включается ночью, что увеличивает энергопотребление. Например, камера потребляет 150 мА днем и 600 мА ночью. Не рекомендуется подавать на камеру более высокое напряжение, чтобы компенсировать потери на шнуре питания, так как падение напряжения меняется. При длинной линии питания и включенной инфракрасной подсветке, напряжение питания камеры будет правильным. Выключение подсветки снизит потребление тока камеры и увеличит напряжение нагрузки, что может повредить камеру.



Для расчета падения напряжения потребуются значения сопротивления одиночного провода в Ом/км. Методика расчета этих значений будет описана далее в статье. В таблице есть гтовые данные для нескольких сечений кабелей.





Сечение проводника [mm2] Сопротивление [Ω/km] (одиночный провод)
0,5 35,6
0,75 23,73
1 17,8
1,5 11,87
0,19625 (UTP K5 Ø0,5 mm) 90,7
0,246176 (UTP K6 Ø0,56 mm) 72,31

Пример

Источник питания 12В постоянного тока, двухжильный кабель сечением 0,5 мм2 и длиной 50 м, камера (нагрузка) с потребляемым током 0,5А (500 мА). Подставляем эти значения в формулу.



Приведенные выше расчеты показывают, что падение напряжения на этом двухпроводном кабеле составляет 1,78 V (2 x 0,89 V). то, конечно, сумма падений напряжений на отдельных проводах. Таким образом, напряжение на нагрузке снизится до значения:
12 V – 1,78 V = 10,22 V, как показано на рисунке ниже.



Мы можем легко рассчитать процент потери напряжения на кабле питания, используя формулу:



где:
Ud% – потери напряжения на проводе, выраженные в процентах (%),
Ud – падение напряжения,
Uin – входное напряжение.



После подстановки в формулу, вычислим снижение напряжения на нагрузке в %, т.е. потери на линии электропередачи.



Учтите, что проблема падения напряжения, особенно при низких напряжениях питания, очень серьезна. Если мы увеличим напряжение питания, падение напряжения на проводе будет таким же, но процентное падение напряжения на нагрузке будет меньше.



Пример

Как в предыдущем примере: двухжильный кабель с сечением 0,5 мм2 и длиной 50 м, камера ( нагрузка) с потребляемым током 0,5А (500мА), а также источник питания 24 В постоянного тока.



Потери в линии снабжения:



Как видите, падение напряжения на кабеле составит 1,78 V, что снизит напряжение на нагрузке с 24 В до 22,22 В или на 7,4%, что не повлияет на работу нагрузки.



Пример

Как в примерах выше: двухжильный кабель с сечением 0,5 мм2 и длиной 50 м, камера (нагрузка) с потребляемым током 0,5А (500мА), но блок питания 230 В постояннного тока.



Потери в линии снабжения:



Как видите, падение напряжения на кабеле будет 1,78 V, что снизит напряжение на нагрузке с 230 В до 228,2 В, то-есть на 0,77%, что не повлияет на характеристики нагрузки.



Были проанализированы три корпуса блока питания для разных напряжений. Падение напряжения такое же и не зависит от уровня напряжения питания. В то время как в установках 230 В падение напя напряжения может быть серьезной, вызывая неисправность подключенного устройства.



Для приведенных выше расчетов нам потребовались значения в Ом/км. Чтобы самостоятельно рассчитать сопротивление одиночного проводника, нам необходимо знать,Это выражается формулой для расчета так называемый, второй закон Ома. В нем говорится, что сопротивление участка проводника с постоянным пересечным сечением пропорциально длине проводника и обратно пропорционально его площади поперечного сечения.



Это выражается формулой для расчета сопротивления проводника длиной L и сечением S:



где:
R – сопротивление одиночного проводника, выраженное в омах (Ом),
p – сопротивление (удельное сопротивление) проводника (Oм мм2/m) соответствующее материалу, из которого изготовлен проводник (для меди всегда подставляется значение 0,0178),
L – длина проводника, выраженная в метрах (м),
S – площадь сечения проводникав квадратных миллиметрах (мм2).



Для меди удельное сопротивление составляет 0,0178 (Ω мм2/м), что означает, что 1 м проводника с поперечным сечением 1 мм2 имеет сопротивление 0,0178 Ом (для чистой меди). Это значение является ориентировочным и может варьироваться в зависимости от чистоты и обработки меди. Например, дешевые китайские кабели содержат медные сплавы с алюминием и другими примесями, что приводит к увеличению удельного сопротивления и, следовательно, их сопротивления, а также к большому падению напряжения. Удельное сопротивление алюминия составляет 0,0278 (Ω мм2/м).



Пример

Рассчитываем сопротивление (резистанцию) медного провода длиной 1000 м и сечением 0,75 мм2.



Таким образом, одиночный кабель длиной 1000 м имеет сопротивление 23,73 Ома.



Зная приведеннную выше формулу и закон Ома, очень легко рассчитать максимальный ток для заданного расстояния проводника с определенным поперечным сечением (в мм2). Мы включаем цифру 2 в формулу, потому что мы будем рассчитывать реальную длину для 2 проводов.



Пример

У нас имеется кабель длиной 30 м с поперечным сечением 2 х 0,75 мм2.



Для начала рассчитываем сопротивление провода.



Для системы 12В мы предполагаем падение напряжения на 1В. Это означает, что напряжение на нагрузке снижается до 11В. Максимальный ток рассчитывается по закону Ома.



Пример

У кабеля витая пара имеет 4 пары проводов. Рассчитываем падение напряжения, передаваемое 1 паре при токе, потребляемом нагрузкой 500 мА (0,5А) и длиной 40 м UTP K5, который имеет поперечное сечение 0,19625 мм2, питание 1,2В.



Для начала рассчитываем сопротивление кабеля (витая пара UTP K5 имеет сечение 0,19625 мм2):



По закону Ома рассчитываем полное падение напряжения на 2 жилах для тока 500мА (0,5А).



Таким образом, падение напряжения на линии питания будет 3,62В, а напряжение на приемнике будет 8,38В (12 В – 3,62 В = 8,38 В).



Можем также рассчитать по закону Ома максимальный ток при падении напряжения на 1В для установки, питаемой от 12В, что означает, что напряжение на нагрузке снижается до 11 В.



В расчетах использовалась 1 пара витой пары. Очень часто, чтобы уменьшить падение напряжения, для передачи мощности используются 2, 3 или 4 пары компьютеров на витой паре. Они соединены параллельно, что увеличивает поперечное сечение и, таким образом, снижает сопротивление линии, что связано с меньшими потерями напряжения.



Готовые расчеты для тех же параметров: кабель UTP K5, ток 500мА (0,5А) и длина 30 м, питание 12В, это:

  • пара — напряжение на нагрузке = 8,38В,
  • 2 пары — напряжение на нагрузке = 10,16В,
  • 3 пары — напряжение на нагрузке + 10,8В,
  • 4 pary – пары — напряжение на нагрузке +11,1В.
  • В таблице ниже указан максимальный ток, который можно передать по кабелю определенной длины и сечения, чтобы падение напряжения на нагрузке не превышало 1В. Расчеты производились для 2-х проводов.


    Длина кабеля [м] Максимальный ток — медный провод 2 x 0,5 mm2 [A] Максимальный ток — медный провод 2 x 0,75 mm2 [A] Максимальный ток — медный провод 2 x 1 mm2 [A] Максимальный ток — медный провод 2 x 1,5 mm2 [A] Максимальный ток — медный провод 2 x 2,5 mm2 [A]
    10 1,40 2,10 2,80 4,21 7,02
    20 0,70 1,05 1,40 2,10 3,51
    30 0,46 0,70 0,93 1,40 2,34
    40 0,35 0,52 0,70 1,05 1,75
    50 0,28 0,42 0,56 0,84 1,40
    60 0,23 0,35 0,46 0,70 1,17
    70 0,20 0,30 0,40 0,60 1,00
    80 0,17 0,26 0,35 0,52 0,87
    90 0,15 0,23 0,31 0,46 0,78
    100 0,14 0,21 0,28 0,42 0,70
    110 0,12 0,19 0,25 0,38 0,63
    120 0,11 0,17 0,23 0,35 0,58
    130 0,10 0,16 0,21 0,32 0,54
    140 0,10 0,15 0,20 0,30 0,50
    150 0,09 0,14 0,18 0,28 0,46

    В следующей таблице показан максимальный ток, который может быть передан по витой паре определенной длины, чтобы падение напряжения на нагрузке не превышало 1В. Расчеты были выполнены для передачи энергии с помощью 1, 2, 3 и 4 пар кабелей витой пары для популярных категорий 5 и 6.


    Длина кабеля [м] Максимальный ток — компьютерная витая пара UTP K5 1 пара
    2 x 0,19625 mm2 [A]
    Максимальный ток — компьютерная витая пара UTP K5 2 пара
    4 x 0,19625 mm2 [A]
    Максимальный ток — компьютерная витая пара UTP K5 3 пара
    6 x 0,19625 mm2 [A]
    Максимальный ток — компьютерная витая пара UTP K5 4 пара
    8 x 0,19625 mm2 [A]
    Максимальный ток — компьютерная витая пара UTP K6 1 пара
    2 x 0,246176 mm2 [A]
    Максимальный ток — компьютерная витая пара UTP K6 2 пара
    4 x 0,246176 mm2 [A]
    Максимальный ток — компьютерная витая пара UTP K6 3 пара
    6 x 0,246176 mm2 [A]
    Максимальный ток — компьютерная витая пара UTP K6 4 пара
    8 x 0,246176 mm2 [A]
    10 0,55 1,10 1,65 2,20 0,69 1,38 2,07 2,76
    20 0,27 0,55 0,82 1,10 0,34 0,69 1,03 1,38
    30 0,18 0,36 0,55 0,73 0,23 0,46 0,69 0,92
    40 0,13 0,27 0,41 0,55 0,17 0,34 0,51 0,69
    50 0,11 0,22 0,33 0,44 0,13 0,27 0,41 0,55
    60 0,09 0,18 0,27 0,36 0,11 0,23 0,34 0,46
    70 0,07 0,15 0,23 0,31 0,09 0,19 0,29 0,39
    80 0,06 0,13 0,20 0,27 0,08 0,17 0,25 0,34
    90 0,06 0,12 0,18 0,24 0,07 0,15 0,23 0,30
    100 0,05 0,11 0,16 0,22 0,06 0,13 0,20 0,27

    Для всех вышеперечисленных расчетов необходимо знать сечение проводника, выраженное в квадратных миллиметрах. Этот параметр не следует путать с диаметром.



    Для более толстых кабелей, например, силовых, производители и дистрибьюторы указывают поперечное сечение в квадратных миллиметрах (мм2). Однако для более тонких кабелей, например, телекоммуникационных или информационных, диаметр кабеля указывается в миллиметрах (мм) и в этих случаях мы должны преобразовать диаметр в поперечное сечение.



    Ниже представлен чертеж, показывающий разницу между сечением и диаметром проводника:



    где:
    S – сечение проводника, выраженное в квадратных миллиметрах (мм2),
    D – диаметр проволоки в миллиметрах (мм),
    r – радиус проволоки — (половина диаметра) в миллиметрах (мм),
    L – длина кабеля.



    Формула для расчета сечения:



    или



    π – число пи, математическая константа= 3,14



    Пример

    Компьютерная витая пара UTP категории 5е. Производитель дает диаметр S=0,5 мм. Вычисляем поперечное сечение в мм2.



    или



    Таким образом, провод диаметром 0,5 мм имеет поперечное сечение всего 0,19623 мм2.



    Основные факторы, влияющие на падения напряжения:

  • ток – соотношение закона Ома: чем выше ток, тем больше падение напряжения;
  • диаметр или поперечное сечение кабеля – чем тоньше кабель, тем больше падение напряжения;
  • длина кабеля – логически: чем длиннее кабель, тем больше сопротивление и падение напряжения;
  • материал, из которого сделан кабель. Сегодня большинство проводников изготовлено из меди, что делает их хорошими проводниками. На рынке доступны дешевые китайские кабели, которые выглядят как медь, но сделаны из сплава, содержащего, например, алюминий и магний. Также встречается стальная проволока с тонким медным покрытием. Все это приводит к увеличения сопротивления и увеличению падения напряжения.
  • из чего сделаны, как работают

    Электрический сигнал может быть передан получателю по каналу связи в виде проводной или кабельной линии. В процессе распространения несущего колебания в канале связи передаваемый сигнал может искажаться, поражаться шумами и помехами природного и индустриального характера. Минимизация влияния искажений и шумов достигается за счет выбора способа модуляции, частоты и мощности несущего колебания и других факторов.

    Достоинство аналогового способа представления и передачи сообщения заключается в том, что аналоговый сигнал в принципе может быть абсолютно точной копией сообщения. Недостатки аналогового способа являются, как часто бывает, продолжением его достоинств. Аналоговый сигнал может иметь любую форму, поэтому, если, например, при записи к сигналу добавился шум, то выделить оригинальный, или записываемый, сигнал на фоне шума очень трудно и часто невозможно. Аналоговому способу присущ эффект накопления искажений и шумов, который может ставить предел расширению функциональных возможностей аналоговых систем. Аналоговая техника связи прошла длинный путь усовершенствований и достигла высокого уровня. Однако дальнейшее расширение функциональных возможностей и повышение качественных показателей аналоговой аппаратуры связано с затратами, которые могут сделать новое оборудование недоступным для массовой потребительской аудитории. Сейчас аналоговая техника уступает место цифровым системам.

    С точки зрения схемотехники цифровая аппаратура сложнее аналоговой, однако, ее функциональные возможности гораздо шире, а некоторые из них принципиально недостижимы при аналоговой обработке сигнала.

    Для передачи непрерывных сообщений с помощью цифровой системы связи аналоговые сигналы, отображающие непрерывные сообщения, должны быть подвергнуты дискретизации и квантованию.

    Оцифровка сигнала всегда связана с появлением шумов и возникновением искажений (частотных, нелинейных, а также некоторых специфических искажений). Однако аналого-цифровое преобразование выполняется в цифровой системе связи только один раз. Сигнал в цифровой форме может затем претерпевать любое количество обработок и преобразований, и при этом уже не вносятся дополнительные искажения и шумы.

    Исторически сложилось так, что первые линии для передачи сигнала, начиная от примитивного проволочного телеграфа и заканчивая современными коаксиальными линиями, были несимметричными.

    Передачу сигналов по коаксиальному кабелю называют несимметричной передачей, так как коаксиальный кабель замыкает контур между источником и приемником, где центральная жила кабеля является сигнальным проводом, а экран – заземляющим. Несмотря на хорошее экранирование, коаксиальный кабель подвержен воздействию помех, поэтому передача с его помощью композитного сигнала и компонентного видеосигналов на значительные расстояния невозможна. Кроме того, коаксиальный кабель требует согласования выходного импеданса источника и входного импеданса приемника со своим характеристическим импедансом, особое внимание приходится уделять раскладке кабеля и заделке разъемов.

    Поскольку жизнь и работа современного человека буквально насыщены радиоэлектронной аппаратурой, ясно, что проблема электромагнитной совместимости, защиты линий передачи сигналов от шумов и помех будет только усложняться.

    Дальнейшее усовершенствование экранирования кабелей дает незначительный эффект при одновременном существенном росте их стоимости, поэтому потребовалось принципиально новое техническое решение. И оно было найдено за счет разработки схем балансной передачи сигнала или симметрирования.

    При балансной передаче сигнала все электромагнитные помехи и шумы одинаково воздействуют на оба сигнальных провода линии. Когда сигнал достигает приемного конца линии, он попадает на вход дифференциального усилителя с хорошо сбалансированным фактором коэффициента ослабления синфазного сигнала (КОСС).

    Если два провода имеют схожие характеристики и достаточно закруток на метр (чем больше, тем лучше), на них будут одинаково воздействовать шумы, падение напряжения и наводки. Усилитель с хорошим КОСС на приемном конце линии устранит большую часть нежелательных шумов.

    Витая пара обычно дешевле коаксиального кабеля, ее легче раскладывать, а разделка разъемов не представляет никаких проблем.

    Балансная передача сигнала

    Идея балансной передачи сигнала состоит в том, что для нее используется три, а не два провода (как в несимметричных линиях) (рис. 1). Входной сигнал перед подачей в линию инвертируется таким образом, что сигнал Uг2 отличается по фазе от сигнала Uг1 на 180 градусов. Понятно, что шумы и помехи, наводимые в обоих сигнальных проводах линии, будут иметь одинаковую амплитуду и фазу.

    На выходе линии устанавливается дифференциальный усилитель, который устроен таким образом, что усиливает сигналы, пришедшие на его входы в противофазе и подавляет синфазные сигналы.


    Рис. 1. Балансная передача сигнала

    Из рисунка видно, что последовательно с проводниками сигнальных линий оказываются включенными два синфазных напряжения шумов Uш1 и Uш2, которые вызывают появление токов шумов IШ1 и IШ2. Источники UГ1 и UГ2 совместно создают сигнальный ток IГ. При этом суммарное напряжение на нагрузке составит

    U= Iш1Rh2 — Iш2Rh3 + IГ (Rh2 + Rh3)

    Первые два члена в правой части уравнения представляют собой напряжения шумов, а третий член – напряжение полезного сигнала. Если IШ1 равен IШ2 и Rh2 равно RН2, то напряжение шумов на нагрузке равно нулю:

    UН = IГ (Rh2 + Rh3)

    т. е. шумы и/или помехи компенсируют друг друга.

    Степень симметрии схемы, или коэффициент ослабления синфазного сигнала (КОСС), определяется как отношение синфазного напряжения шумов к вызванному им дифференциальному напряжению шумов и выражается обычно в децибелах (дБ).

    Чем лучше симметрия схемы, тем большее подавление шумов можно получить. Если было бы возможно достичь совершенной симметрии, шумы вообще не могли бы проникать в систему. От хорошо спроектированной системы можно ожидать симметрию 60 – 80 дБ. Можно получить и лучшую симметрию, однако для этого обычно требуются специальные кабели, и может понадобиться индивидуальная подстройка схемы.

    В качестве проводников в симметричных схемах обычно применяют неэкранированные или экранированные витые пары, так как они симметричны. Обычно, чем выше частота, тем труднее получить точную симметрию, поскольку на высокой частоте большое влияние на работу схемы оказывает паразитная емкость.

    СОВЕТ
    Применяйте симметрирование в сочетании с экранированием там, где уровень шумов должен быть ниже уровня, достижимого при использовании только экранирования, или даже вместо экранирования.

    Как и любое техническое решение, симметрирование линий передачи сигнала имеет свои недостатки.

    • Симметричная линия передачи сложнее и дороже несимметричной, так как для нее необходимы передатчик и приемник балансного сигнала;
    • Если уровень помех слишком велик, приемник балансного сигнала может войти в режим насыщения и передача сигнала прекратится;
    • Из-за затухания сигнала в кабеле приходится ставить промежуточные усилители, которые вносят дополнительные накапливающиеся искажения;
    • При использовании промежуточных усилителей, возможно, потребуется коррекция сигнала.

    Кабели для передачи балансных сигналов

    «Витая пара» (twisted pair) – это кабель на медной основе, объединяющий в оболочке одну или более пар проводников. Кабель отличается от провода наличием внешнего изоляционного чулка (Jacket). Этот чулок главным образом защищает провода (элементы кабеля) от механических воздействий и влаги.

    Каждая пара представляет собой два перевитых вокруг друг друга изолированных медных провода. Кабели витой пары сильно отличаются по качеству и возможностям передачи информации. Соответствия характеристик кабелей определенному классу или категории определяют общепризнанные стандарты (ISO 11801 и TIA-568). Сами характеристики напрямую зависят от структуры кабеля и применяемых в нем материалов, которые и определяют физические процессы, проходящие в кабеле при передачи сигнала.


    Рис. 2. Внешний вид кабеля неэкранированной витой пары

    1. Токопроводящая жила.
    2. Изоляция из полиэтилена.
    3. Оболочка ПВХ-пластикат.
    4. Пластиковый сепарирующий элемент или кордель (для категории 6)
    Рис. 3. Конструкция кабеля неэкранированной витой пары

    Конструкцию кабеля витой пары понятна из рисунка.

    Калибр определяет сечение проводников. Кабели и провода маркируются в соответствии со стандартом AWG (American Wire Gauge – американские калибры проводов). В основном применяются проводники 26 AWG (сечение 0.13 мм2), 24 AWG (0.2 – 0.28 мм2) и 22 AWG (0.33 – 0.44 мм2). Однако калибр проводника не дает информации о толщине провода в изоляции, что весьма существенно при заделке концов кабеля в модульные вилки.

    Толщина изоляции – около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории используется полипропилен (PP) или полиэтилен (PE). Наиболее качественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, которые обеспечивают низкие диэлектрические потери, или из тефлона, который обеспечивает работу кабеля в широком диапазоне температур.

    Разрывная нить (обычно из капрона) используется для облегчения разделки внешней оболочки: при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников.

    Внешняя оболочка имеет толщину 0,5-0,6 мм, и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает ее хрупкость. Это необходимо для получения точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, начинают применяться так называемые «молодые полимеры», которые не поддерживают горения, и не выделяют при нагреве ядовитых газов-галогенов. Их широкому внедрению пока мешает только более высокая (на 20-30%) цена.

    Самый распространенный цвет оболочки – серый. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.

    Кроме данных о производителе и типе кабеля, его маркировка обязательно включает в себя метровые или футовые метки.

    Конструкция кабельного сердечника достаточно разнообразна. В недорогих кабелях пары уложены в оболочке «как попало». Более качественные варианты предусматривают парную (по две пары между собой) или четверочную скрутку (все четыре пары вместе). Последний вариант позволяет уменьшить толщину сердечника и достигнуть лучших электрических характеристик.

    Категория (Category) витой пары определяет частотный диапазон, в котором ее применение эффективно. В настоящее время действуют стандартные определения 5 категорий кабеля (Cat 1 – Cat 5), однако уже выпускаются кабели категорий 6 и 7.

    Для идентификации пар внутри кабеля используют цветовую маркировку. Так первые четыре пары имеют соответственно базовые цвета: Синий, Оранжевый, Белый и Коричневый. Чаще всего основной провод в паре целиком окрашивается в базовый цвет, а дополнительный провод имеет белую изоляционную оболочку с добавлением полосок базового цвета.

    Экранированная витая пара (Shielded Twisted Pair, STP) хорошо защищает передаваемые сигналы от внешних излучений, а также снижает потери мощности в кабеле в виде излучения. Экранированная витая пара имеет множество разновидностей.

    СОВЕТ
    Наличие экрана требует при проведении монтажных работ выполнения качественного заземления, что усложняет и удорожает кабельные системы на STP, но при корректном заземлении экрана обеспечивает лучшую электромагнитную совместимость кабельной системы с остальными источниками и приемниками помех

    Однако некорректное заземление экрана может приводить и к обратному результату. Кроме того, наличие экрана, который требуется заземлять с обоих концов кабеля, может вызвать проблему обеспечения равенства «земляного» потенциала в пространственно разнесенных точках.

    Кабель на неэкранированной витой паре (Unshielded Twisted Pair, UTP) в настоящее время являются основной средой передачи данных для неоптических технологий. Кабель сочетает хорошие электрические и механические характеристики с удобством монтажа и сравнительно невысокой стоимостью.

    Классификация кабелей на витой паре приведена в таблице 1.

    Полоса частот, МГц Категория Класс
    до 0.1 1 A
    до 1 2 B
    до 16 3 C
    до 20 4 -
    до 100 5 D
    до 200 6* E*
    до 600 7* F*

    * Не стандартизованы.

    Кабели категории 1 применяют там, где требования к скорости передачи минимальны. Обычно это кабели для передачи сигналов звукового диапазона и низкоскоростной (десятки Кбит/c) передачи данных. До 1983 года UTP cat.1 был основным кабелем для телефонной разводки в США.

    Кабели категории 2 были разработаны фирмой IBM для применения в собственных кабельных сетях. Главное их отличие от UTP cat.1 – это полоса пропускания 1МГц.

    Кабели категории 3 были стандартизованы в 1991 году. При полосе пропускания 16 МГц этот кабель использовался для построения высокоскоростных по тому времени сетей и в настоящее время кабельные системы многих зданий построены на UTP cat.3, который используется как для передачи данных, так и для передачи сигналов звукового диапазона.

    Кабели категории 4 представляют собой улучшенный вариант UTP cat.3 – у них полоса пропускания расширена до 20 МГц, улучшена помехоустойчивость и снижены потери. На практике эти кабели применяются редко; в основном там, где необходимо увеличить длину линии с обычных 100 м до 120-140м.

    Кабели категории 5 специально разработаны для поддержки высокоскоростных компьютерных технологий, таких как FastEthernet и GigabitEthernet. Полоса пропускания кабеля 5 категории – 100МГц. Кабель категории 5 в настоящее время заменил UTP cat.3 и является основой всех новых кабельных систем.

    Особое место занимают кабели категорий 6 и 7 , которые выпускаются сравнительно недавно и имеют полосу пропускания 200 и 600 МГц соответственно. Кабели категории 7 обязательно экранируются; UTP cat.6 могут быть как экранированными, так и нет. Они используются в высокоскоростных сетях на отрезках большей длины, чем UTP cat.5. Эти кабели значительно дороже 5-ой категории и по стоимости приближаются к волоконно-оптическим кабелям. Кроме того, они пока не стандартизированы и их характеристики определяются только фирменными стандартами, из-за чего возникают проблемы при тестировании кабельной системы (спецификация по тестированию TSB‑67 стандарта EIA/TIA-568A не включает кабели 6-ой и 7-ой категорий).

    Некоторыми фирмами уже выпускаются кабели витой пары категории 8. Они предназначены для передачи данных на частоте до 1200 МГц (широкополосные системы кабельного телевидения и современные приложения типа SOHO). Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке, покрытой оболочкой из LSZH материала для использования внутри помещения. Благодаря индивидуальному экранированию пар алюминиевой фольгой, кабель обладает крайне высокими значениями NEXT. Для кабелей этой категории характерны стабильные значения волнового сопротивления и затухания, а также отсутствие резонанса на частоте до 1200 МГц.

    Кабели 8 категории соответствуют жестким требованиям стандарта ISO 11801 (2-ое издание) и превышают требования стандартов ISO/IEC 11801 для классов D, E, F и IEC 61156-5, IEC 61156-7 (CVD) для категорий 5е, 6 и 7.

    STP с обозначением вида «Type xx» – «классическая» витая пара, разработанная IBM для компьютерных сетей TokenRing. Каждая пара этого кабеля заключена в отдельный экран из фольги, обе пары заключены в общий плетеный проволочный экран, снаружи все покрыто изоляционным чулком, импеданс – 150 Ом. Распространенные кабели STP Type1 – одножильный калибра 22 AWG, STP Type 6 – многожильный 26 AWG и STP Type 9 – одножильный 26 AWG. Кабель Type 6A, используемый для коммутационных шнуров, не имеет индивидуального экранирования пар.

    STP категории 5 – общее название для кабеля с импедансом 100 Ом, экран может иметь различное исполнение.

    ScTP (Screened Twisted Pair) – кабель, в котором каждая пара заключена в отдельный экран.

    FTP (Foilled Twisted Pair) – кабель, в котором витые пары заключены в общий экран из фольги.

    PiMF (Pair in Metal Foil) – кабель, в котором каждая пара завернута в полоску металлической фольги, а все пары – в общем экранирующем чулке. По сравнению с «классическим» STP этот кабель тоньше, мягче и дешевле (хотя про кабель PiMF на 600 МГц такого уже не скажешь).

    Кабели могут иметь различные номиналы импеданса. Стандарт EIA/TIA-568A определяет два значения – 100 и 150 Ом, стандарты ISO11801 и EN50173 добавляют еще и 120 Ом. Заметим, что кабель UTP практически всегда имеет импеданс 100 Ом, а экранированный кабель STP первоначально существовал только с импедансом 150 Ом. В настоящее время существуют типы экранированного кабеля и с импедансом 100 и 120 Ом. Импеданс применяемого кабеля должен соответствовать импедансу соединяемого им оборудования, в противном случае помехи, возникающие от отраженного сигнала, могут привести к неработоспособности соединений.

    Наибольшее распространение получили кабели с числом пар 2 и 4 калибра 24 AWG. Из многопарных популярны 25-парные, а также сборки 6 штук из 4-парных.

    Кабели чаще всего бывают круглыми – в них элементы собираются в пучок. Существуют и специальные плоские кабели для прокладки коммуникаций под ковровыми покрытиями (Undercarpet Cable), среди которых есть и кабели категорий 3 и 5.

    Проводники могут быть жесткими одножильными (Solid) или гибкими многожильными (Stranded или Flex).

    СОВЕТ
    Для стационарных инсталляций применяйте кабель с одножильными проводами, который обычно обладает лучшими и более стабильными характеристиками

    Для подключения абонентского оборудования, и коммутации используются гибкие кабели (шнуры, патч-корды).

    Патч-корд (patch cord) – это отрезок многожильного 4-парного кабеля длиной 1-10 м с вилками RJ-45 на концах.

    Для обеспечения устойчивости к постоянным изгибам, проводник у них выполнен не из одной, а из семи более тонких медных проволок толщиной около 0,2 мм каждая (многопроволочная конструкция). Той же цели служит более толстая (до 0,25 мм) изоляция, и внешняя оболочка повышенной гибкости.

    Из-за большего, в сравнении с обычным, затухания использовать кабель для шнуров оправдано только на небольшие расстояния, как правило, не более 5 метров с каждой стороны линии.

    Кабели соединяются между собой с помощью коннекторов. Коннектор обеспечивает механическую фиксацию и электрический контакт. Как и кабели, они классифицируются по категориям, определяющим диапазон рабочих частот.

    Для витой пары широко применяют модульные разъемы (Modular Jack), широко известные под названием RJ-45: розетки (Outlet, Jack) и вилки (Plug). Само сокращение RJ расшифровывается как Registered Jack.


    Рис. 4. Кабельный разъем RG-45

    Розетки категории 5 (на них должно быть соответствующее обозначение) отличаются от розеток 3-й категории способом присоединения проводов: в категории 5 допустим только зажим провода ножевым разъемом (типа S110), в категории 3 применяют и зажим провода под винт. Кроме того, на плате розетки категории 5 имеются согласующие реактивные элементы с нормированными параметрами, выполненные печатным способом. Категорию модульных вилок на взгляд определить затруднительно. Вилки для одножильного и многожильного кабеля различаются формой игольчатых контактов. Для экранированной проводки розетки и вилки должны иметь экраны, сплошные или же только обеспечивающие соединение экранов кабелей.

    Для коммутации кабельных каналов и подключения сетевого оборудования используют патч-панели, (рис. 4) которые выпускаются многими фирмами, и настенные розетки (рис. 5).


    Рис. 5. Патч-панели

    Рис. 6. Настенные розетки

    Основные характеристики витой пары

    Характеристики кабеля витой пары напрямую зависят от структуры кабеля и применяемых в нем материалов, которые и определяют физические процессы, проходящие в кабеле при передачe сигнала.


    Рис. 7. Пояснение сбалансированности витой пары

    Сбалансированность пары является фактически определяющей характеристикой качества кабеля, поскольку влияет на большинство других его свойств. Дело в том, что электромагнитное (Electro Magnetic – EM) поле наводит электрический ток в проводниках и образуется вокруг проводника при протекании по нему электрического тока. Взаимодействие между EM-полями и токонесущими проводниками может оказывать отрицательное воздействие на качество передачи сигнала. В обоих же проводниках сбалансированной пары электромагнитные помехи (em1 и em2) наводят одинаковые по амплитуде сигналы, (S1 и S2) находящихся в противофазе. За счет этого суммарное излучение «идеальной пары» стремится к нулю.

    Если в кабеле присутствует более одной пары, то для исключения взаимных наводок пар, которые могли бы нарушить электромагнитный баланс, пары скручивают с различным шагом.

    Как всякий проводник, витая пара имеет сопротивление переменному электрическому току (характеристический импеданс). Для различных частот это сопротивление может быть различным. Витая пара имеет импеданс обычно 100 или 120 Ом. В частности для кабеля Cat. 5 в диапазоне частот до 100 МГц импеданс должен составлять 100 Ом +15%.

    Для идеальной пары импеданс должен быть одинаковым по всей длине кабеля, поскольку в местах неоднородности возникает эффект отражения сигнала, что в свою очередь может ухудшить качество передачи информации. Чаще всего однородность импеданса нарушается при изменении в рамках одной пары шага скрутки, перегиба кабеля при прокладке или иного механического дефекта.


    Рис. 8. График характеристического импеданса

    Скорость/задержка распространения сигнала NVP (Nominal Velocity of Propagation) – скорость распространения сигнала. Часто применяется производная от NVP и длины кабеля характеристика «delay» (задержка), выражающаяся в наносекундах на 100 метров пары. Если в кабеле присутствует более одной пары, то вводят понятие «delay skew» или разность задержки. Причина ее возникновения состоит в том, что пары не могут быть идеально одинаковы, что и порождает разные задержки распространения сигнала в разных парах.

    Важной характеристикой витой пары является погонное затухание (Attenuation), характеризующее величину потери мощности сигнала при передаче. Вычисляется как отношение мощности полученного на конце линии сигнала к мощности сигнала, поданного в линию. Поскольку величина затухания изменяется с ростом частоты, она должна измеряться для всего диапазона используемых частот. Сама величина выражается в децибелах на единицу длины.


    Рис. 9. Затухание сигнала в витой паре

    На представленном графике показаны потери мощности сигнала при передаче в зависимости от длины кабеля и от частоты сигнала.

    Другим важным параметром является NEXT (Near End Crosstalk), или переходное затухание между парами в многопарном кабеле, измеренное на ближнем конце – то есть со стороны передатчика сигнала, которое характеризует перекрестные наводки между парами. NEXT численно равен отношению подаваемого сигнала на одну пару к полученному наведенному в другой паре и выражается в децибелах. NEXT имеет тем большее значение, чем лучше сбалансирована пара.


    Рис. 10. Измерение переходного затухания

    Кроме оценки взаимных наводок пар на ближнем конце кабеля, переходное затухание измеряют и со стороны приемника сигнала. Данный тест получил название FEXT (Far End Crosstalk).

    ACR (Attenuation Crosstalk Ratio) Одной из самых важных характеристик, отражающих качество кабеля, является разность между погонным и переходным затуханиями, выражающаяся в децибелах. Чем меньше погонное затухание, тем большую амплитуду имеет полезный сигнал на конце линии. С другой стороны, чем больше переходное затухание, тем меньше взаимные наводки пар. Таким образом, разность этих двух величин отображает реальную возможность выделения полезного сигнала принимающим устройством на фоне помех. Для уверенного приема сигнала необходимо чтобы Attenuation Crosstalk Ratio был не меньше заданного значения, определяемого стандартами для соответствующей категории кабеля. При равенстве погонного и переходного затухания выделить полезный сигнал становится теоретически невозможно.

    Return Loss (RL) При передачи сигнала, возникает так называемый эффект отражения сигнала в обратном направлении. Величина отражения сигнала Return Loss или «обратное затухание» пропорциональна затуханию отраженного сигнала. Характеристика особенно важна при построении линий связи, использующих передачу сигналов по витой паре в обе стороны (полнодуплексная передача). Достаточно большой по амплитуде отраженный сигнал может искажать передачу информации в обратном направлении. Return Loss выражается в виде отношения мощности прямого сигнала к мощности отраженного.


    Рис. 11. Пояснение эффекта обратного затухания

    Порядок разделки кабеля витой пары

    1. Необходимо ровно отрезать кабель на расстоянии 5-10 сантиметров от его торца. Даже если старый срез хорошо выглядит, вполне возможно, что под оболочку проникла влага или грязь.


    Рис. 12. Снятие оболочки кабеля


    Рис. 13. Разъем RJ-45 и порядок обжима проводников


    Рис. 14. Выравнивание проводников перед вставкой в разъем


    Рис. 15. Обжим разъема RJ-45


    Рис. 16. Обжатый разъем RJ-45 на кабеле


    Рис. 17. Прямой и перекрестный кабель

    2. Для установки разъема нужно освободить от оболочки примерно половину дюйма (1,25 см) проводников. Большинство обжимных инструментов имеют для этого специальное приспособление – пару лезвий и ограничитель. Вставьте конец кабеля в инструмент до упора и надрежьте изоляцию. Именно надрежьте, а не прорежьте, поскольку важно не повредить жилы кабеля. Оболочка легко снимется по линии надреза.

    3. В принципе, нет никакой разницы, какая из пар кабеля будет подключена к каким контактам разъема. Главное, что бы были подключены именно пары, а не проводники из разных пар, однако существует общепринятый стандарт EIA/TIA-568В, и лучше ему следовать. Пары подключаются к контактам 1-2, 3-6, 4-5, 7-8 разъема RG-45. Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.

    4. После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край, подрезав их.

    5. Аккуратно вставьте проводники в разъем. Каждая жила должна войти в свой паз внутри разъема RJ-45 до упора, что можно проконтролировать через прозрачный корпус разъема. Если какой-либо проводник не дошел до конца, нужно вытащить кабель целиком из разъема и начать заново.

    6. Затяните в корпус разъема за фиксатор край оболочки кабеля таким образом, чтобы после обжима оболочка удерживалась разъемом.

    7. Перед обжимом убедитесь, что все жилы и оболочка кабеля расположены правильно. После этого вставьте разъем в гнездо на инструменте, и плавно, в одно движение обожмите разъем. Острые кромки контактов прорежут изоляцию и обеспечат надежный контакт, а фиксатор будет утоплен внутрь корпуса, дополнительно закрепляя кабель.

    8. Разъем готов. Перед использованием его желательно осмотреть, обращая особое внимание на состояние контактов. Все они должны выступать из корпуса на равную высоту.

    9. Подобным образом обжимается и другой конец кабеля. Существует две разновидности кабелей: прямые (контакты 1-2 и 3-6 первого разъема соединяются с контактами 1-2 и 3-6 второго) и перекрестные (контакты 1-2 и 3-6 первого разъема соединяются с контактами 3-6 и 1-2 второго).

    Если по кабелю витой пары передается видео или аудио сигнал, используется прямой кабель, если же передаются сигналы управления – перекрестный.

    Физический смысл достаточно прост – передатчик одного устройства должен быть соединен с приемником другого. Поэтому, для соединения одинаковых устройств (например, двух компьютеров) нужно использовать перекрестный кабель.

    СОВЕТ
    Для дополнительной защиты кабеля и защелки разъема RJ-45 от механических повреждений используйте защитный колпачок на разъем. Простая и дешевая мера, которой, к сожалению часто пренебрегают.


    Рис. 18

    Удлинители интерфейса

    В современных инсталляциях кабели витой пары нередко используют для передачи сигналов VGA на значительные расстояния. Для того, чтобы сигнал «не потерялся» на фоне шумов и помех, используют удлинители интерфейса (extender или line transmitter), современные модели которых обеспечивают передачу сигнала на требуемую дальность с малым уровнем помех по витой паре. Такое эффективное и недорогое техническое решение находит применение во многих областях: в информационных системах на транспорте, в учебных заведениях или больницах. Удлинитель сигналов VGA действует на аппаратном уровне, поэтому он свободен от каких-либо проблем с совместимостью программного обеспечения, согласованием кодеков или преобразованием форматов.

    До недавних пор по витой паре удавалось передавать без потери качества сигналы на сравнительно небольшие расстояния, однако в истекшем году ситуация коренным образом изменилась после того, как на рынке появилась новая линейка удлинителей для работы с витой парой. Благодаря новой элементной базе, а также новым аппаратным и схемным решениям удалось достичь настоящего прорыва: теперь сигналы без потери качества можно передавать на расстояния, превышающие 300 метров. Оборудование способно устойчиво работать с обычной неэкранированной витой парой категории 5, но гораздо лучшие результаты можно получить при использовании кабелей более высокого качества.

    В новую линейку оборудования входят передатчики XGA сигнала в витую пару, усилители-распределители, коммутаторы, приемники сигналов из витой пары.

    Если рассматривать пассивную линию (т.е. линию без активного оконечного оборудования), то кабель типа RG-59 способен передать без видимых на экране искажений композитное видео, телевизионный сигнал стандартов PAL или NTSC только на 20-40 м (либо до 50-70 м по кабелю RG-11). Специализированные кабели, например Belden 8281 или Belden 1694A, позволят увеличить дальность передачи примерно на 50%.

    Для сигналов VGA, Super-VGA или XGA, полученных с графических плат компьютеров, обычный кабель VGA обеспечивает передачу изображения с разрешением 640×480 на расстояние 5-7 м (а при разрешении 1024×768 и выше такой кабель не может быть длиннее 3 м.). Высококачественные промышленные кабели VGA/XGA обеспечивают дальность до 10-15, редко до 30 м. Кроме того, линия связи будет подвержена потерям на высоких частотах (High frequency loss), которые проявляются в снижении яркости до полного исчезновения цвета, ухудшении разрешения и четкости. Для устранения этой проблемы в удлинителях VGA/XGA используется схема управления потерями на высоких частотах, именуемая EQ (Cable Equalization, коррекция кабеля) или управление высокочастотной составляющей – HF (High Frequency) control. Схема EQ обеспечивает частотнозависимое усиление сигнала для «спрямления» амплитудно-частотной характеристики.

    Передающее устройство удлинителя обычно преобразует видеосигналы в дифференциальный симметричный формат, наиболее подходящий для витых пар. На принимающей стороне восстанавливается стандартный видеоформат для воспроизведения полученного сигнала на мониторе.


    Рис. 19. Комплект оборудования для преобразования сигналов видео и звуковых
    стереосигналов в сигналы для передачи по витой паре на удаленные расстояния

    На рис. 17 показан комплект оборудования для преобразования сигналов видео и звуковых стереосигналов в сигналы для передачи по витой паре на удаленные расстояния. При применении этих устройств для передачи трех сигналов (1 видео и 2 аудио) достаточно одного кабеля витой пары. Переключатель эквивалентной нагрузки позволяет подключать несколько таких приборов для работы с приемными устройствами. Линия витой пары может иметь ответвления, но это не повлияет на качество изображения.

    Приемник и передатчик работают на одной частоте и имеют одинаковые частотный диапазон. С данным устройством допускается использовать кабельные линии длиною несколько сотен метров. Вещательное качество сигнала обеспечивается при длине кабеля до 100 м.

    Ограничения по расстоянию передачи аналоговых и цифровых видео- и аудиосигналов можно свести в таблицу.

    Тип сигнала Вид сигнала Полоса пропускания,МГц Расстояние, м
    Композитный аналоговый 6 300
    S-Video (2 пары) аналоговый 6 300
    Компонентный VGA/XGA (4 пары) аналоговый 380 до 100
    Аудио балансный аналоговый 0,02 до 200
    DVI-D цифровой 6 5
    IEEE 1394 цифровой 400 (800) 10

    Поскольку аудиосигналы имеют сравнительно небольшую ширину спектра, то для них проблемы высокочастотного затухания сигнала в линии не имеют существенного значения, поэтому для них, в принципе, можно использовать и старые дешевые кабели витой пары категории 3.

    Кабели для передачи цифрового сигнала с интерфейсами DVI и IEEE 1394, в принципе, по своей конструкции мало отличаются от кабелей витой пары, поэтому они также включены в таблицу 2. Однако передача цифровых сигналов по сравнению с аналоговыми имеет ряд существенных особенностей. Высокая помехоустойчивость достигается за счет применения особых технологий кодирования сигнала, например, технологии T.M.D.S. в DVI.

    какая лучше, чем отличается и как правильно выбрать

        Являясь поставщиком витой пары, в общении с нашими клиентами, мы часто сталкиваемся с вопросами, связанными с особенностями конструкции, различием категорий или способами обжима и подключения данного типа кабеля. Безусловно, выбирая какую витую пару купить, учитывая большое разнообразие вариантов, хочется быть уверенным в правильности выбора, не рискуя приобрести не то, и конечно не переплатив без надобности.

        В данной статье мы решили ответить на наиболее часто встречающиеся вопросы, возникающие при выборе витой пары.

        Первая ассоциация, возникающая при словосочетании «витая пара» это конечно кабель для интернета. Именно этот тип кабеля в основном используется для компьютерных сетей. На самом деле, если нужно подключить, например, компьютер или ноут к роутеру, нет особого смысла разбираться в тонкостях витой пары, есть простое готовое решение – патч корд – обжатый с двух сторон кусок провода стандартной длинны от 1 до 25 метров, обычно UTP 5e категории, и чаще всего этого достаточно. Но если задача выходит за рамки стандартов, подойти к выбору витой пары стоит более детально.

        Итак, чем отличается витая пара? Правильный ответ, как правильно выбрать витую пару, и какая витая пара лучше подойдет, зависит от того, где и в каких условиях будет использоваться кабель, и какая скорость передачи данных ожидается в построенной системе. Разберем по порядку.

        Категории кабеля витая пара.

        На данный момент, согласно международным стандартам, существует 7 категорий витой пары (в разработке 8я). На практике используются только некоторые из них – 3, 5, 5е и 6. Чем же отличаются категории витой пары? Разница между ними, в ширине полосы частот и соответственно в скорости передачи данных, чем выше категория, тем с большей скоростью кабель способен передавать данные.

    Категория

    Полоса частот, Гц

    Применение

    3

    16

    Поддержка стандартов: 10BASE-T, 100BASE-T Ethernet.
    Используется при построении телефонных и локальных сетей, поддерживает максимальную скорость передачи данных до 10 Мбит/с по стандарту 10BASE-T и до 100 Мбит/с по стандарту 100BASE-T4 соответственно.

    5

    100

    Поддержка стандартов: Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T).
    Используется для локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T, поддерживает максимальную скорость передачи данных до 1000 Мбит/с для 4-х парной витой пары.

    5e

    100

    Поддержка стандартов: Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T).
    Усовершенствованная категория 5. Отличается более низкой стоимость и меньшей толщиной.
    Соответствует маркировке AWG-24 (сечение жилы витой пары около 0.5мм)

    6-6e

    250-500

    Поддержка стандартов: 10 Gigabit Ethernet (10GBASE-T).
    Поддерживает скорость передачи данных до 10 Гбит/с.
    Соответствует маркировке AWG 23 и выше (сечение жилы витой пары 0.57+ мм)

        Как видно из таблицы, со скоростью передачи данных все вполне однозначно. Достаточно 1 Гбит/с – используем категорию 5е, хотим получить больше скорости – без 6й категории не обойтись. Но не стоит забывать, большое значение имеет на какое расстояние прокладывается витая пара. Стандарты категорий рассчитаны на расстояние до 100м. При увеличение длинны прокладки витой пары неизбежны потери из-за затухания, и как следствие — некоторое уменьшение скорости.

        Типы кабеля витая пара.

        Необходимостью введения типов витой пары стало отличие во внутренней конструкции, которая в свою очередь была вызвана необходимость защитить передаваемый сигнал от электромагнитного излучения, и потерь данных, которое оно вызывает при воздействии на витую пару.

        Существует достаточно много типов витой пары, отличающихся последовательностью и количеством защитных слоев, мы рассмотрим три основных, остальные – их вариации.

    UTP, FTP и SFTP – так звучат основные типы. «TP» в аббревиатурах это собственно «витая пара» на английском – twisted pair. Первые буквы указывают на слои защиты от электромагнитного воздействия:

    U – unshielded — без экрана, свитые попарно проводники витой пары покрыты только внешней изоляцией.

    F – foil – фольга, между проводниками и внешней изоляцией присутствует слой фольги, обычно алюминиевой.

    S – screen – экран, присутствует металлическая оплетка – самый надежный слой защиты от помех.

        В итоге сочетая варианты экранов получаем все возможные типы. Самые популярные из которых – UTP – не экранированная витая пара, FTP – экранированная фольгой витая пара и SFTP – витая пара с экраном из фольги и металлической оплетки.

        Разобрались, экранирование, оплетка, но что же это обозначает на практике? Можно привести сложные технические данные исследований электромагнитного воздействия на типы витой пары для стандартных протоколов, проводимых, например, IBM. Но на самом деле все сводится к довольно понятной картине:

        1. витая пара SFTP показывает максимальную защиту от внешнего электромагнитного воздействия. Потери практически нулевые. Из чего делаем выводы, что для протяженных магистральных каналов, даже в условиях сильного электромагнитного излучения SFTP позволяет сохранить высокое качество сигнала.

        2. витая пара FTP за счет фольги может защитить сигнал от не значительных помех при не высоком напряжении. При более сильном излучении FTP лишь немногим лучше полностью неэкранированного UTP.

        3. UTP витая пара может применяться при отсутствии излучение и на не больших расстояниях.

        Становится понятно почему патч корды в основном делают из витой пары UTP. Короткий провод, используется в жилых помещениях и офисах для компьютерной техники, сильного электромагнитного излучения по идее там быть не должно, так что все правильно. Но если задача проложить витую пару основательно и надолго, присутствие экранирования все-таки стоит рассмотреть, как более надежный вариант.

        Вид монтажа.

        В данном вопросе все абсолютно прозрачно. В зависимости от вида монтажа, витая пара отличается только внешней изоляцией, и вариантов все два.

        1. Если витая пара прокладывается внутри помещения, внешняя изоляция должны быть из поливинилхлорида (ПВХ). ПВХ устойчив к щелочам, растворителям, минеральным маслам и многим кислотам. Не поддерживает горение. Но имеет малую морозостойкость и не любит ультрафиолет.

        2. В противовес, если витая пара прокладывается снаружи помещения, внешняя изоляция должна быть из полиэтилена (ПЭ). Преимуществом полиэтилена как внешней изоляции служат устойчивость к морозу и ультрафиолетовому излучению, большая прочность и ударостойкость. При прокладке на большие расстояния, с креплением между удаленными опорами, во избежание излишнего провисания полиэтиленовая оболочка дополнительно может быть усилена стальной жилой или тросом.

        Материал проводников.

        Категории витой пары разработаны для проводников из меди. В стремлении удешевить, витую пару так же делают с проводниками из биметалла – ССА – омедненного алюминия. На коротких расстояниях эта замена не имеет заметного влияния. Но при прокладке на длинные расстояния в связи с большим сопротивлением, затухание увеличивается, а вместе с ним и потери сигнала. Кроме того, ССА менее долговечен чем медь.

        Итог.

        Мы разобрали все основные особенности в том, чем отличается между собой витая пара разных типов и категорий, а также из каких материалов могут состоять каждый из ее элементов. Выбирая, какая витая пара лучше подойдет конкретно для вашего проекта, зная требования к техническим характеристикам будущей системы, проанализируйте 4 основные характеристики – ожидаемая максимальная скорость передачи данных, необходимость защиты от электромагнитного воздействия, место прокладки кабеля и желаемая долговечность построенной сети. Определившись по этим параметрам, вы сможете правильно выбрать витую пару соответствующую необходимым для вам данным.

    Витая пара: медь или биметалл (омедненка)?

    Спрос рождает омедненку – закон рыночной экономики.

    Стимулом к написанию этой статьи стал заметный интерес части потребителей к такой новинке на рынке, как кабели витая пара с биметаллическим (омедненным) проводником, которые раньше традиционно производились с проводниками из чистой меди. В этой статье будет дано обоснование появления омедненных кабелей на рынке, а также будут раскрыты их недостатки по сравнению с «медными» кабелями витая пара. В основном, речь пойдет о дешевой витой паре UTP – неэкранированной, 4 парной, 5е категории произведенной в Китае/Тайване.

    Откуда растут «ноги» у омедненной витой пары ?

    Омедненная витая пара появилась сравнительно недавно. Нужно заметить, что омедненная витая пара вовсе не конкурент, и не альтернатива качественным и дорогим кабелям, которые используются при монтаже СКС (структурированных кабельных систем). Кстати, в сети Интернет есть очень интересный ресурс о СКС, который ведет эксперт рынка. «Омедненка» скорее конкурент самым дешевым кабелям витая пара, но говорить, что омедненные кабели стремительно вытесняют медные в настоящее время ошибочно. Нужно отметить, что омедненка появилась в сегменте 2-х и 4-парных кабелей UTP. Предложений на рынке омедненных многопарных кабелей пока еще замечено не было, и в этом есть своя логика, т.к. исторически спрос был только на 2-х и 4-парные дешевые кабели.

    Появление омедненных кабелей не связано с инновациями и технологическими прорывами в производстве кабелей. Омеднение проводника широко использовалось при производстве телевизионных коаксиальных кабелей, самые бюджетные из которых были именно биметаллические (стальная жила покрытая медью). Появление омедненной витой пары прежде всего связано с экономическими причинами. Давайте в этом вместе убедимся, изучив колебания оптовых цен на один из популярных медных кабелей (Кабель UTP 4 пары, 5е категория, solid, 305 метров) в период 2003-2008 годов.

      Диаграмма. Оптовые цены (в USD) на Кабель UTP 4 пары 5e категории



     В связи с ростом числа локальных компьютерных сетей и популярностью районных Интернет провайдеров (домашних сетей), оптовые цены на UTP кабели стали медленно падать и достигли своего минимума — 33,6 USD за 305 метров (2003 г. на диаграмме). На этом минимальном уровне цена на них задержалась примерно на 1 год, затем из года в год шел плавный рост. В итоге с 2003 по 2006 год цена выросла в 2 раза!!! Из этих 3 лет, самым драматичным был 2006 год, в течение только этого года цена на витую пару выросла на 50 % вопреки ожиданиям рынка. Основной причиной увеличения цены на медную витую пару был и остается рост цены на медь. График роста цены на медь полностью повторяет график роста цены на кабель UTP за этот период времени.

    Ключевые потребители дешевой медной витой пары – это Интернет провайдеры подключающие своих абонентов по технологии Ethernet. К примеру, такой московский Интернет хоум-провайдер, как компания Миг-Телеком закупал ежемесячно 200-300 бухт, и таких как эта компания было много. Кстати, многим компаниям Миг-Телеком знаком по одиозному бородатому и громогласному снабженцу Леониду который, можно сказать, стал живой легендой на московском IT-рынке. Его знали практически во всех компаниях. Кто-то сейчас вспомнив его улыбнется, а у кого-то руки машинально потянутся к бейсбольной бите…Лично мы вспоминаем его с улыбкой .)

    В рядах хоум-провайдеров в то время  разворачивалась нешуточная конкуренция. Если один из провайдеров в районе объявлял о бесплатном подключении, то автоматически это делали и остальные. На фоне этой «войны» за бесплатно подключаемых клиентов, хоум-провайдеры «выдавливали» из своих поставщиков самые низкие цены на витую пару, чтобы хоть как-то снизить свои вложения в нового клиента. Естественно, что в таких условиях хоум-провайдеры искали самую лучшую цену, а поставщики в свою очередь выдавливали скидки из своих китайских производителей.

    При наличии спроса на что-либо вопрос только в том, как быстро возникнет предложение. Видимо в какой-то момент времени, на одном из китайских заводов была проявлена инженерная гибкость, и был найден выход – омедненная витая пара. То есть высокий спрос на дешевую витую пару породил соответствующее предложение на рынке.

    Виды биметаллических кабелей витая пара.

    Расположение меди в наружном слое, а алюминия или стали внутри конструкции, а не наоборот, весьма важно: с одной стороны, при переменном токе достигается более высокая проводимость всего провода, в целом, с другой — медь защищает расположенную под ней металл от коррозии. Алюминий весьма активно окисляется и покрывается тонкой оксидной пленкой с большим электрическим сопротивлением. Эта пленка предохраняет алюминий от дальнейшей коррозии, но создает большое переходное сопротивление в местах контакта алюминиевых проводов и делает невозможной пайку алюминия обычными методами. Алюминий обладает пониженными по сравнению с медью свойствами — как механическими, так и электрическими. При одинаковых сечении и длине электрическое сопротивление алюминиевого провода больше, чем медного, в 1,63 раза !!!

    В настоящее время получили распространение два вида биметалических кабелей UTP:

    1. омеденный стальной проводник (CCS = Copper Clad Steel )

    2. омеденный алюминиевый проводник (CCACopper Clad Aluminium )

    Витая пара со стальной жилой плакированная медью (ССS), достаточно редкое предложение, в основном на рынке представлены кабели CCA. На наш взгляд, из двух видов омедненных кабелей CCS – наихудший вариант.

    Плюсы и минусы

    Плюсы Минусы
     Низкая стоимость  Хрупкий, проводник ломается при небольших радиусах изгиба.
     Легкий вес  Плохо обжимается коннектором RJ-45
       Жила плохо держится в разъеме (плавающий контакт)
       Небольшая длина сегментов
       Непредсказуемость импеданса в зоне контакта при заделки кабеля в IDC разъем розетки или патч-панели
       Как правило, более тонкая жила на синей (4-5) и коричневой (7-8) парах
       В большинстве случаев поддерживает только 10Base-T  (т.е. только 10 мбит/сек.)
       Непредсказуемое изменение характеристик при последующей перекладке кабеля



    Для тех, кто желает познакомиться с реальным опытом использования омедненного кабеля категорически рекомендую ознакомиться с отзывами на одном популярном сайте.

    Отдельно хотелось бы прокомментировать одно бытующее заблуждение, что,  якобы, при заделке омедненной жилы в IDC разъем образуется биметаллический контакт. Видимо, те, кто придерживаются такого мнения, утверждая подобное, считают, что ножи IDC разъема медные и в случае внедрения «медного» ножа в алюминиевый сердечник проводника образуется эта, так называемая, биметаллическая пара. Однако, это не так. Биметаллический контакт – это нормальное явление для этого типа соединений, даже при использовании стандартных компонентов. Например, материал IDC разъемов 110 типа компании LANMASTER — это сплав фосфор-бронза покрытая оловом (Phosphor Bronze with Tin plated), т.е. в любом случае получается биметаллическая пара.

     Коль уж мы так серьезно углубились в тему контакта жилы и ножей разъема IDC, будет уместно подробно осветить один из недостатков, который сформулирован следующим образом —  «непредсказуемость волнового сопротивления  (импеданса) в зоне контакта жил кабеля в IDC разъеме розетки или патч-панели». Итак, мы заделываем медно-алюминиевую жилу в IDC разъем 110 типа, нож разъема прорезает изоляцию (PE) жилы и внедряется в тело проводника. Далее возможны 2 варианта: 1) Нож контактирует только с медной частью медно-алюминиевой жилы, 2) Нож прорезал медный слой и имеет электрический контакт с алюминиевым сердечником жилы.

    Контакт IDC ножа с медной жилой Контакт IDC ножа с алюминиевым сердечником CCA жилы

    В первом случае мы имеем вполне знакомую ситуацию, как и в случае с обычной медной жилой – импедансы согласованы. Во втором случае, из-за контакта 110 ножа с алюминиевым сердечником мы имеем несогласованные импедансы, т.к. медь и алюминий имеют разное волновое сопротивление. Заранее знать с какой частью жилы будет контакт разъема IDC невозможно. Несогласованные импедансы в одной паре или в разных парах, в случае омедненного кабеля существенным образом сказываются на работе активного оборудования, что приводит к многочисленным ошибкам и неустойчивой работе.

    Вывод:

    Надо отметить, что все вышеперечисленные минусы очень часто приводят к значительным потерям времени, как со стороны абонента, так и со стороны поставщика услуг, что с экономической точки зрения не оправдывает использование омедненных кабелей.



    Мы рекомендуем:

    [~model=38968~] [~link=38968~] [~sum=305*38968~]



    P.S. В сети Интернет статей на вышеозначенную тему пока еще очень мало, поэтому будет не лишним дать здесь на них ссылки.

    Понимание многожильных и одножильных проводов в современных сетях Технический документ, А также кабельная продукция 2020

    Обзор различий между многожильным и одножильным проводом, свойства каждого из них и лучшие типы кабелей для использования в различных типичных условиях.

    Загрузите технический документ Общие сведения о многопроволочной и одножильной проводке в современных сетях (PDF)

    Содержание


    Категория Тип кабеля

    Рисунок 1.Кабельная система с витой парой стала доминирующей схемой сетевой кабельной разводки, что способствовало значительному расширению использования Ethernet

    В конце 1990 года Институт инженеров по электротехнике и радиоэлектронике (IEEE) опубликовал новый набор стандартов, вводящих кабельную витую пару с возможностью передачи данных для использования в системах Ethernet со скоростью 10 Мбит / с. Заменяя топологию коаксиальных кабелей и шин предыдущих сетевых систем, этот новый стандарт 10Base-T установил звездообразную топологию, построенную вокруг центрального «контроллера трафика данных» (концентратора или коммутатора), к которому каждая рабочая станция в локальной сети (LAN) ) могут быть подключены независимо с помощью одного выделенного кабеля UTP (неэкранированная витая пара).

    Звездообразная топология и технология 10Base-T значительно упростили установку и устранение неисправностей систем Ethernet, а также сделали управление ими намного более эффективным. С тех пор витая пара стала доминирующей схемой сетевой кабельной разводки и внесла свой вклад в обширное расширение использования Ethernet, которое продолжается и по сей день.

    Сейчас доступно головокружительное количество типов кабелей с витой парой, соответствующих головокружительному набору стандартов, детализирующих конфигурацию и характеристики производительности, необходимые для поддержки все более высоких скоростей передачи данных и большей пропускной способности входящих технологий.Представленный как обычный телефонный провод в 10Base-T, развитие этой знакомой и хорошо понятной медной среды можно увидеть в списке кабелей категорийного типа («CAT»), представленных для удовлетворения этих новых требований.

    Для кабелей CAT-3 и выше каждый тип кабеля, в свою очередь, бывает двух видов — одножильный и многожильный. Хотя оба типа в каждой категории созданы для соответствия одной и той же конфигурации кабеля и техническим характеристикам электрических характеристик, их физические свойства накладывают разные ограничения на длину сегмента кабеля и ограничивают их использование определенными областями в системах Ethernet.В результате оба типа кабелей используются по-разному, и их роли очень редко меняются.

    Хотите узнать больше? Читать дальше Полное руководство по пониманию патч-кордов Ethernet в современных сетях — Технический документ по кабельной продукции

    К началу

    Жесткие кабельные жилы: отдельные, но не многожильные

    Рис. 2. Каждый из проводников, спрятанных внутри сплошного кабеля категориального типа, состоит из одного сплошного проводящего провода.

    Для кабелей, используемых в сетевых приложениях, эти проводники обычно состоят из неизолированных медных проводов диаметром от 22 до 24 AWG (американский калибр проводов, или приблизительно 0,51–0,64 мм). Кабели UTP категории 5e всегда имеют номинальный диаметр проводника 24 AWG (0,0201 дюйма или 0,511 мм), а в более высокопроизводительных кабелях, таких как UTP категории 6, используются медные провода большего диаметра 23 AWG (0,0226 дюйма или 0,574 мм в диаметре). Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.Эти характеристики делают кабели CAT-6 более подходящими для новых и появляющихся приложений Fast Ethernet.

    Как правило, одножильные кабели имеют более низкое сопротивление постоянному току и более низкую восприимчивость к высокочастотным воздействиям только благодаря их большему диаметру. В следующем разделе мы увидим, что эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги с многожильными кабелями. Но, пожалуй, наиболее отличительной особенностью твердотельных кабелей категориального типа является хрупкость проводящих проводов и, как следствие, общая негибкость.

    Из приведенных выше размеров видно, что термин «больше» здесь поистине относительный, и что все эти провода очень хороши по сравнению с длиной кабелей и размером существ, которые с ними обращаются. Из-за своего небольшого размера они не могут выдерживать очень большие изгибы или изгибы, не ломаясь или не подвергаясь неровностям поверхности, которые могут изменить их проводящие свойства. По этой причине эти кабели хорошо упакованы внутри прочного внешнего рукава, который сопротивляется изгибу, что делает их менее гибкими и плохо подходящими для обычного повседневного использования при соединении компонентов рабочей зоны.Их общая жесткость делает их наиболее полезными для использования в качестве горизонтальных или магистральных кабелей в инфраструктуре системы.

    К началу

    Многожильные жилы кабеля: многопроволочные

    Рис. 3. Кабели с многожильными жилами — это наиболее распространенные кабели категорий, с которыми мы чаще всего работаем напрямую.

    Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил меньшего сечения.Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута (на Рисунке 3 показано шесть нитей вокруг одной или семь жил). Внешние проволоки спирально наматываются вокруг центральной проволоки посредством процесса, называемого скручиванием. Скрученные провода вместе образуют один проводник с общим диаметром примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

    Скрутка проводов защищает их и придает гибкость многожильным кабелям.Для проводника данной длины, чем больше витков каждой жилы вокруг центрального проводника, тем лучше защита и больше общая гибкость кабеля. Эта идея количественно выражается укладкой жил жилы или расстоянием, требуемым для того, чтобы одна жилка полностью скручивалась вокруг жилы, делая один полный оборот вокруг ее центральной жилы.

    Чтобы увидеть, как это работает, сначала рассмотрим «одножильный многожильный провод» — проводник в кабеле прямой свивки, в котором нет скручивания внешних жил (рис. 4).Если этот кабель согнут, каждая жила изгибается почти так, как если бы она была одна внутри кабеля. Внешние жилы могут свободно перемещаться под воздействием механических напряжений, потенциально изменяя конфигурацию проводов кабеля и характеристики передачи каждый раз, когда он изгибается. Продолжение изгиба в противоположных направлениях без равномерного «демпфирования» внешних жил ослабляет центральный токопроводящий провод и сокращает срок службы кабеля.

    Но спиральное скручивание проводов вокруг центрального провода заставляет все отдельные элементы многожильного проводника тянуться к его центру, когда кабель изгибается, сохраняя конфигурацию всех элементов постоянной.Их траектория вокруг центрального проводящего провода гарантирует, что напряжения на отдельных проводах усредняются по длине скрутки, и что общие напряжения распределяются по всем прядям, чтобы минимизировать напряжения на центральном проводе. Чем больше витков скручивают жилы (чем короче их длина свивки), тем больше поддержки обеспечивается каждой из них и центральному проводнику.

    Рис. 4. Кабели прямой свивки и спирально-скрученные

    Жилы многожильных кабелей категорийного типа, используемых для сетей и приложений Ethernet, обычно изготавливаются из медных проводов без покрытия или с луженым покрытием.Луженые проводники изготавливают путем погружения отдельных жил в ванну с расплавленным оловом перед их сборкой в ​​один провод. Помимо защиты проводящих поверхностей от окисления, оловянное покрытие облегчает пайку тонких проволочных жил на коммутационные панели и настенные розетки, а также предотвращает истирание отдельных жил.

    Примечание о размерах проводов

    Диаметр медного провода чаще всего указывается в размерах AWG (American Wire Gauge), которые основаны на площади поперечного сечения проводника.В системе AWG размер проводника зависит от его диаметра, если это одиночный сплошной проводник, и от его общего диаметра, если это многожильный провод. Многожильные проводники часто определяются количеством жил и соответствующим размером AWG, т. Е. Многожильный провод 7/38 состоит из 7 проводов (6 вокруг 1) с общим диаметром 38 AWG (0,1524 мм, или 0,018241 дюйма).

    Из-за того, что эти провода традиционно изготавливались, большие числа AWG соответствуют меньшим диаметрам проволоки (потому что их приходилось протягивать больше раз).Каким бы безумным ни казалась эта обратная спецификация размера, интересно подумать о продолжении использования такой устаревшей системы для технологий, которые так быстро меняются.

    К началу

    Сравнение электрических свойств

    По мере того, как мы движемся к все более быстрым системам Ethernet, требующим все более высоких частот и скоростей передачи данных, электрическая активность внутри медной среды передачи может стать немного загадочной. К счастью, основные электрические свойства, вызывающие эти загадочные явления, остаются прежними.Для одножильных и многожильных кабелей изменения, наблюдаемые в характеристиках передачи при переходе от одного типа проводника к другому, подпадают под широкую категорию эффектов затухания.

    Затухание / вносимые потери

    Затухание — это общая потеря мощности (амплитуды) передаваемого сигнала при его перемещении от одного конца кабеля к противоположному. Затухание, также называемое вносимыми потерями, измеряется в децибелах (дБ) — тех же единицах, которые мы используем для измерения амплитуд звуковых волн.При измерении затухания в кабеле более низкие значения в дБ указывают на лучшую производительность и меньшие потери сигнала — среда передачи менее «шумная». Более высокие значения в дБ аналогичны потере напряжения внутри кабеля; если сигнал становится слишком ослабленным, он будет неразборчивым, прежде чем его можно будет уловить на другом конце кабеля. На рисунке 5 показаны затухание / вносимые потери, причем вверху показаны исходная форма и амплитуда сигнала, а внизу показано ослабление передаваемого сигнала из-за затухания.

    Рис. 5. Затухание / вносимые потери сигнала, передаваемого по медному проводу

    Факторы, влияющие на затухание / вносимые потери

    Диаметр проводника

    Многожильные проводники демонстрируют более высокое затухание, чем сплошные проводники, из-за их меньшего проводящего диаметра. Калибр проводящего провода зависит от его площади поперечного сечения, и эта площадь определяет сопротивление постоянному току для данного проводящего материала, такого как медь. Это сопротивление приводит к тому, что часть энергии передаваемого сигнала рассеивается в виде тепла при движении внутри кабеля, поэтому большая длина кабеля означает большие потери тепла и большее ослабление передаваемого сигнала.По этой причине многожильные кабели нельзя использовать для длинных кабелей, а как одножильные, так и многожильные кабели имеют определенные ограничения по длине.

    Высокие частоты

    На более высоких частотах проводящие материалы, такие как медь, испытывают постоянное уменьшение своего проводящего сечения, что называется скин-эффектом. По мере увеличения частоты передаваемого сигнала скин-эффект выталкивает электроны наружу к поверхности («коже») проводника. По мере того, как частоты продолжают увеличиваться, глубина скин-слоя продолжает уменьшаться, так что цилиндрический твердый проводящий путь станет полым, а электроны будут течь только по внешней поверхности цилиндра.Таким образом, меньшая и менее определенная окружность многожильных проводов приводит к более высоким затухающим потерям (на 20% выше) в многожильных кабелях, чем в одножильных кабелях.

    Электропроводность

    Если внешние поверхности многожильных проводников покрыты оловом, проблема скин-эффекта усугубляется, поскольку основная масса электронов вынуждена течь вдоль слоя олова, а олово имеет более высокое сопротивление, чем медь. В то же время образование оксидов меди на поверхностях незакрытых проводов также может увеличивать сопротивление на поверхности проводящего провода, что приводит к постепенному ухудшению рабочих характеристик.

    К началу

    Выбор правильного кабеля

    Новые установки и магистральные кабели

    Поскольку включение любого типа кабеля в конструкцию здания является дорогостоящим и лучше всего управляется с учетом долгосрочных применений, превосходные электрические характеристики и более длительные пробеги, возможные при использовании одножильных кабелей, делают его более подходящим для стационарного монтажа в зданиях. Его стабильность на более высоких частотах означает, что между переустановками кабеля возможны более длительные периоды времени, и его сравнительная хрупкость не является проблемой, когда он защищен от повреждений самим зданием.Длинные кабельные трассы (до 90 м или 290 футов) можно прокладывать внутри стен, через потолки или через подземные пути, соединяющие соседние здания. Поскольку для таких постоянных кабелей чаще всего используется одножильный кабель, его часто называют сетевым кабелем.

    Горизонтальная кабельная разводка

    Одножильные кабели также используются для «горизонтальных» трасс (трассы на одном этаже), охватывающих расстояния между телекоммуникационными комнатами и рабочими зонами. Помимо того, что они лучше работают на больших расстояниях и на более высоких частотах, одиночные, более крупные проводящие провода одножильных кабелей намного проще заделать, чем несколько тонких проводов многожильных проводников.Кроме того, относительная жесткость одножильного кабеля делает его предпочтительным для использования с перфорированными соединителями типа 110 на задней стороне настенных домкратов или с перфорированными блоками типа 66 на фанерных досках. Напротив, мягкость и гибкость многожильных кабелей категорийного типа очень затрудняют работу с перфорированными разъемами или IDC (разъемами смещения изоляции).

    Коммутационные кабели

    Характер обсуждаемых выше потерь на затухание означает, что по большей части существует очень небольшая разница между электрическими характеристиками одножильных и многожильных кабелей для очень коротких сегментов (согласно стандарту TIA / EIA 568-B для длин ниже 10 метров).В современных схемах иерархической проводки ограничения длины многожильных кабелей легко соблюдаются (3 м или 9,8 фута), а повышенная гибкость и долговечность многожильных кабелей делают их идеально подходящими для соединения розеток рабочей зоны с компьютерами рабочих станций и другими конечными пользователями. устройств. Напротив, одножильные кабели слишком хрупки для частого сгибания и манипуляций, и слишком сложны в обращении при соединении близко расположенных компонентов.

    Проводники внутри многожильного кабеля защищены окружающими их жилами, так что очень небольшая часть площади проводящей поверхности может быть повреждена, если кабель случайно разрезан или сломан, а проводник не ослаблен из-за многократного сгибания и изгиба.Без этой защиты проводящие поверхности внутри одножильного кабеля более восприимчивы к царапинам или другим неровностям, которые влияют на характеристики передачи и часто сопровождают их преждевременный выход из строя.

    Наконец, более гибкая природа многожильного кабеля облегчает работу с ним и обращение с ним, что позволяет легче проложить его через узкие промежутки между соединенным между собой оборудованием или вдоль путей других соединительных кабелей. Он спроектирован таким образом, чтобы его можно было легко переключать между розетками, коммутационными панелями и оборудованием, и при правильном обращении он не будет поврежден изгибом или сломанными проводниками при частом перемещении.Эти дополнительные практические преимущества и более длительный срок службы многожильного кабеля с жилами делают его идеальным для использования при сборке «предварительно соединенных» соединительных кабелей, используемых для подключения розеток рабочей зоны к устройствам конечного пользователя.

    К началу

    Загрузить технический документ


    Оптимизация пространства в стойке серверного шкафа для максимальной эффективности и снижения затрат

    Интеллектуальная оптимизация может помочь вам увеличить пространство в стойке и добиться значительной экономии затрат на оборудование .Прочтите наше пошаговое руководство, в котором показано, как и сколько вы можете сэкономить.

    • Сколько места в стойке можно сэкономить
    • Как оптимизировать для достижения максимальной эффективности
    • Экономия на новых и модернизируемых установках
    • Общая экономия затрат и места после оптимизации

    Глоссарий

    • ATTENUATION Затухание, измеряемое в децибелах, является мерой изменения (потерь) мощности сигнала передачи между двумя точками на кабеле.Затухание измеряется в децибелах (дБ).
    • BANDWIDTH Наивысшая частота, для которой положительная сумма мощности ACR (отношение внимания к перекрестным помехам) остается больше нуля. Самый высокий частотный диапазон, используемый системой связи.
    • BASEBAND Сеть основной полосы частот — это сеть, которая обеспечивает единственный канал для связи через физическую среду, например кабель, поэтому только одно устройство может передавать одновременно. Устройствам в сети основной полосы частот разрешается использовать всю доступную полосу пропускания для передачи.Противоположностью «основной полосы частот» является «широкополосная связь». Типичным примером «широкополосной» сети является кабельное телевидение.
    • DATA RATE Фактическая пропускная способность кабеля. Схемы кодирования и сжатия могут повысить скорость передачи данных выше фактической пропускной способности кабеля, посылая данные по кабелю более эффективным способом; это делает скорость передачи данных лучшим показателем возможностей системы передачи.
    • DB (DECIBEL) Измерение усиления или потери мощности сигнала в цепи связи.Числа в децибелах — это уменьшение мощности сигнала (выраженное в отрицательных дБ) от одного конца кабеля к другому.
    • СОПРОТИВЛЕНИЕ ПОСТОЯННОМУ ТОКУ Функция от площади поперечного сечения проводника. Сопротивление в проводе ограничивает сигнал и рассеивает энергию в виде (небольшого количества) повышенного тепла. Чем длиннее или тоньше провода, тем больше сопротивление.
    • ЧАСТОТА Количество циклов, завершенных за единицу времени, обычно выражается в герцах (Гц) или циклах в секунду.Для кабелей передачи данных часто используется МГц; «M» означает «мега» и означает, что вы можете добавить 6 нулей к данному числу. Таким образом, кабель с частотой 100 МГц должен выполнять 100000000 циклов в секунду.
    • ИЕРАРХИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ Кабельная архитектура, в которой используются последовательные кабельные «слои» для подключения основного кабеля (магистрального кабеля) к промежуточным и горизонтальным кабелям в здании (например, кабели коммутационного шкафа) и для их подключения по очереди к отдельные сетевые рабочие станции и компоненты через патч-корды.
    • HUB Повторитель, который может транслировать сообщения на все рабочие станции в сети.
    • Мбит / с Мегабит в секунду
    • MAC-АДРЕС Адрес «управления доступом к среде» или физический адрес узла Ethernet.
    • ПУАНСОННЫЙ БЛОК ПЕРВЫЙ БЛОК бывает 110 и 66 разновидностей.
    • SCTP Кабель «экранированная витая пара». ScTP имеет ту же 4-парную (8-проводную) конфигурацию, что и кабель UTP, но в нем используется один кусок металлической пленки или экранирующей оплетки, окружающий все 4 пары.Это дополнительное экранирование сочетается со скручиванием пар проводов для дополнительной защиты от ухудшения качества сигнала.
    • SSTP Полностью экранированная витая пара. SSTP — это 4-парный (8-жильный) кабель с металлическим экраном или оплеткой вокруг каждой пары и другим экраном вокруг всей группы из 8 проводов. Дополнительное экранирование обеспечивает дополнительную защиту от ухудшения сигнала, вызванного внешними источниками помех.
    • ЗВЕЗДНАЯ ТОПОЛОГИЯ Топология, допускающая только одно устройство на каждом конце провода, требующая повторителей для более чем двух устройств.
    • SWITCH Повторитель, который перераспределяет сообщения на основе аппаратных MAC-адресов.
    • ТОПОЛОГИЯ Физический формат сети.
    • Кабель UTP «Неэкранированная витая пара». Самый распространенный сетевой кабель LAN в США, кабели UTP не используют никакого дополнительного электрического экранирования, вместо этого полагаясь на электрический баланс, обеспечиваемый их схемой разводки витой пары, для предотвращения перекрестных помех между парами проводов и для устранения помех. электромагнитные и радиочастотные помехи (EMI и RFI) от внешних источников.

    2.1 Кабель витая пара | Основа домашней сети: среда передачи и проводные / беспроводные протоколы

    2.1.1 Технические характеристики кабеля витая пара

    Кабели витой пары состоят из медных проводов небольшого диаметра, который обычно меньше 0,1 дюйма для телефонных, домашних и офисных приложений . Внутри пластикового защитного экрана находится множество отдельно изолированных медных проводов, скрученных друг с другом попарно. Два провода в плотно скрученной паре находятся в почти одинаковой физической среде.Следовательно, при передаче дифференциального сигнала по витой паре минимизируются радиоизлучение и захват шума. Кроме того, каждая витая пара имеет свой угол скручивания, чтобы минимизировать перекрестные помехи между разными парами. Качество изоляционного материала, плотность и точность скручивания, а также диаметр медного провода определяют качество передачи кабеля витой пары.

    Размер медного провода обычно измеряется в американских калибрах. Популярные размеры проводов для кабелей витой пары — 19, 22, 24 и 26 AWG.В таблице 2.1 показаны метрические и английские эквиваленты AWG от 11 до 40. Английская единица измерения — мил, что составляет 0,001 дюйма, а метрическая единица измерения — миллиметр.

    Ни один AWG не подходит точно для английских или метрических единиц, за исключением AWG 36. Однако соотношение между соседними AWG составляет около 0,8

    585333. Более 100 лет назад калибр проволоки определялся в основном тем, насколько можно уменьшить диаметр проволоки за один шаг с помощью фильеры для волочения проволоки. По разным причинам каждое сокращение имеет примерно одинаковое соотношение, что приводит к геометрической последовательности, которая у нас есть сейчас.Примерно на рубеже прошлого века группа AWG взяла текущий калибр 10 и калибр 40 и соответственно интерполировала. Существовали аналогичные ранее европейские стандарты калибра проволоки, но текущие европейские определения основаны на метрической системе, а диаметры медной проволоки указаны с точностью до 0,1 мм. Например, метрические эквиваленты кабелей витой пары 24 и 26 AWG имеют диаметры 0,5 и 0,4 мм соответственно.

    8

    мм

    270
    Таблица 2.1. Эквиваленты AWG

    AWG

    mil

    мм

    AWG

    mil

    мм

    11

    90.741

    2.3048

    21

    28.462

    0,7229

    31

    8.9276

    8.9276

    82

    0002

    8.9276

    89 0

    2,0525

    22

    25,346

    0,6438

    32

    7.9503

    0.2019

    13

    71.961

    1.8278

    23

    330009

    23

    22.5702

    22.5702

    0,1798

    14

    64,083

    1,6277

    24

    20.101

    0,5106

    34

    6,3048

    0,1601

    15

    57,0706000

    57.0706000

    67

    67

    57.0702

    67

    67

    57.0706

    67

    67

    0,4547

    35

    5,6146

    0,1426

    16

    50.820

    1.2908

    26

    15.940

    0.4049

    36

    36

    5.0000

    5.0000

    967270

    5.0000

    967270

    1,1495

    27

    14,195

    0,3606

    37

    4.4526

    0,1131

    18

    40.302

    1.0237

    28

    12.6702902

    12.6702

    12.6702 09

    0,1007

    19

    35,890

    0,9116

    29

    11.257

    0,2859

    39

    3,5311

    0,0897

    20

    20

    31.9706

    31.9706

    0

    0,2546

    40

    3,1445

    0,0799

    Кабели витой пары использовались для офисной проводки в основном для подключения компьютеров через 10BaseT или 100BaseTX Ethernet.Типы кабелей витой пары, обычно используемые в офисных помещениях, относятся к категории 3 или 5. Характеристики передачи кабеля категории 5 лучше, чем у кабеля категории 3. Также существует кабель витой пары категории 4, качество передачи которого находится между ними. Подробные рекомендации по типу кабеля, а также инструкции по установке приведены в стандарте TIA / EIA-568A [1] и TIA / EIA-568-B [2]. Качество передачи этих кабелей витой пары обычно определяется затуханием на частоте 10 МГц.На этой конкретной частоте затухание должно быть менее 98, 72 или 65 децибел на километр (дБ / км) для кабеля категории 3, 4 или 5 соответственно. Эти кабели обычно могут иметь 4 или 25 витых пар внутри пластикового экрана. Кабель категории 3 состоит из медных проводов 24-го калибра, а кабели категорий 4 и 5 могут быть выполнены с проводами калибра 22 или 24. Опять же, качество передачи витого кабеля зависит не только от размера внутреннего медного провода.

    Официальных стандартов для электропроводки в жилых домах нет.до того, как компания Bell продала систему, монтаж проводки во многом зависел от телефонной компании и региона. Этим методам впоследствии следовали технические специалисты региональных телефонных компаний и электрики строительных подрядчиков. Исследование [3] показало, что большая часть телефонных проводов внутри помещений бывает четырехугольного или плоского типа. Кабель Quad состоит из четырех проводов, скрученных вместе без индивидуального спаривания. Плоский кабель состоит из 4 жил, лежащих рядом друг с другом в один слой без перекручивания. Есть также трех- или шестипарные кабели, скрученные вместе или лежащие ровно.Кабель Quad обычно состоит из медных проводов 22 AWG, а плоский кабель — из медных проводов 26 AWG.

    Поскольку передаточные качества кабелей витой пары различаются в зависимости от размера провода, а также других производственных процессов, характеристики конкретного кабеля витой пары можно точно определить только по его первичным электрическим параметрам с точки зрения сопротивления, индуктивности, емкости и проводимости. на единицу длины. Такое определение считается не производственным стандартом, а скорее отраслевой эталонной моделью.Модели кабелей витой пары, определяемые их первичными электрическими параметрами, были очень полезны в исследованиях компьютерного моделирования, которые привели к определению передовых систем широкополосной связи, таких как DSL и Ethernet. Электрические параметры конкретного кабеля витой пары могут немного отличаться от параметров эталонной модели из-за температуры, процедуры измерения и производителей. Однако общие характеристики передачи эталонной модели могут быть сохранены, если различия будут минимальными.

    2.1.2 Основные параметры кабелей витой пары

    Характеристики передачи кабеля витой пары можно точно определить по его основным электрическим параметрам, а именно последовательному сопротивлению R, последовательной индуктивности L, шунтирующей проводимости G и шунтирующей емкости C. Обратите внимание, что эти основные параметры также зависят от частоты. Значения этих первичных параметров выражены на единицу длины. Следовательно, значения должны быть правильно масштабированы для метрической или английской системы измерения.На рисунке 2.1 показана эквивалентная схема кабеля витой пары с точки зрения его основных параметров для единицы длины dx. Эквивалентная схема кабеля витой пары должна состоять из множества таких цепей единичной длины, соединенных каскадом.

    Рисунок 2.1. Распределенные параметры витой пары Модель

    Первичные параметры кабеля витой пары можно измерить прямо или косвенно с помощью широкой полосы пропускания и высокоточного испытательного оборудования. Однако подгонка данных необходима, чтобы охватить всю полосу частот и отфильтровать некоторые неточные пятна.Параметризованные модели [4] для основных параметров RLGC были разработаны, чтобы соответствовать измеренным значениям. Модели параметров:

    Уравнение 2.1

    , где r 0 C — сопротивление меди постоянному току, а r 0S — сопротивление постоянному току стали, а C и S — константы, характеризующие нарастание сопротивления с частотой в «скин-эффекте» для последовательного сопротивления

    Уравнение 2.2

    где l 0 и l — низкочастотная и высокочастотная индуктивности, соответственно, а b — параметр, выбранный для характеристики перехода между низкими и высокими частотами в измеренных значениях индуктивности для последовательной индуктивности

    Уравнение 2.3

    , где c — «контактная» емкость, а c 0 и c e — константы, выбранные для соответствия измерениям шунтирующей емкости, и

    Уравнение 2.4

    где g 0 и g e — константы, выбранные для соответствия измерениям проводимости шунта.

    r 0 s предназначен для устранения двойного скин-эффекта некоторых медных отводных проводов со стальными сердечниками, и его значение, как правило, относится к кабелям, содержащим только медь, в соответствии с измерениями.Поэтому параметризованная модель для последовательного сопротивления упрощается до

    Уравнение 2.5

    В таблице 2.2 показаны параметризованные модели и параметры в уравнениях 2.2–2.5 для типичных офисных и жилых кабелей витой пары.

    Cat 907.5

    9672000

    97020009

    575,7

    Таблица 2.2. Параметризованные модели для основных параметров

    26 AWG

    24 AWG

    Drop Wire

    Flat Pair

    Квад-22

    FW-26

    R

    r 0 c (/ км)

    180,93

    41,16

    176,6

    252,5

    399,6

    147696

    0,053073

    0,04972

    0,001218

    0,050008

    0,2643

    0,757

    0,757

    0,757

    )

    675,369

    617,295

    728,87

    1000

    1090,8

    763.2

    788,7

    л (мкГн / км)

    488.952

    478.971

    478.971

    591,8

    b

    0,92931

    1,15298

    0.75577

    1,195

    0,705

    0,794

    0,654

    f м

    6

    f м 9671 9702

    9702 9671 9702 718,89

    174,2

    32,570

    386

    697

    C

    909 967 9672 909

    51

    22.68

    48,55

    44,1

    42,7

    c 0 (нФ / км)

    70

    70 0

    70 0

    70

    31,78

    0

    75,1

    24,8

    c e

    0

    70 0

    70 0

    0 158

    0,1109

    0

    0,245

    0,122

    G

    г 2

    G

    г 2

    6 9672

    0,234

    89

    53

    1.4765

    26,7

    322,3

    7

    1,38

    0,856

    0,88

    0,91

    0,8805

    0,7423

    0,7423 частоты от 0 до 50 МГц с надежной точностью по сравнению с реальными измерениями. Типы 26 AWG и 24 AWG обычно используются в телефонных шлейфах, в то время как Drop Wire и Flat Pair часто используются для подключения телефонных шлейфов к домохозяйствам абонентов.Витая пара категории 5 популярна для проводки Ethernet. Quad-22, состоящий из четырех витых пар 22 AWG, и FW-26, 26 AWG плоского провода, регулярно встречаются в домашней телефонной проводке.

    Набор вторичных параметров для кабеля витой пары состоит из характеристического импеданса и постоянных распространения. Характеристический импеданс кабеля витой пары связан с первичными параметрами в соответствии со следующим выражением:

    Уравнение 2.6

    Константа распространения кабеля витой пары также связана с первичными параметрами и может быть выражена в соответствии с следующее выражение:

    Уравнение 2.7

    Обратите внимание, что характеристический импеданс и константы распространения кабеля витой пары также зависят от частоты. Хотя постоянная распространения является функцией частоты, мы по-прежнему используем название «постоянная распространения» в связи с его первоначальным производным от идеальной линии передачи.

    Для простого кабеля витой пары с характеристическим сопротивлением на концах его передаточная функция или вносимые потери связаны с постоянной распространения в соответствии со следующим выражением:

    Уравнение 2.8

    где d — длина кабеля витой пары. Измерение передаточной функции или вносимых потерь кабеля витой пары относительно несложно, и результат измерения часто выражается в терминах отношения выходной мощности к входной. В частности, масштабированная версия логарифма отношения выходной мощности к входной мощности используется для описания передаточной функции кабеля витой пары. Логарифмическая версия передаточной функции определяется следующим выражением:

    Уравнение 2.9

    где a (f) — действительная часть постоянной распространения g (f). a (f) можно приблизительно представить следующим выражением:

    Уравнение 2.10

    Параметры a и b для вносимых потерь перечислены в Таблице 2.3 для различных кабелей витой пары и внутренней проводки [5]. Эти параметры следует использовать вместе с расстоянием d в футах (футах) и частотой f в герцах (Гц).

    4,97-9

    Таблица 2.3. Параметры для g (f)

    Тип

    a

    b

    Кат. 3

    8,17 x 10 -7

    8,07 x 10 -11

    Кат. 4

    7,37 x 10 -7

    9,12 x 10 -12

    Кат. 5

    7.26 x 10 -7

    4,56 x 10 -12

    Quad-22

    6,77 x 10 -7

    FW-26

    9,17 x 10 -7

    4,87 x 10 -11

    На рисунке 2.2 показаны вносимые потери, созданные в соответствии с этими расчетными параметрами модели распространения дистанция 100 м или 328.08 футов

    Рисунок 2.2. Вносимые потери согласно оценкам параметров распространения

    Многопарные кабели — Conwire

    Consolidated Electronic Wire & Cable предлагает многопарные кабели, соответствующие RoHS и UL, для различных применений.

    Consolidated имеет как однопарный, так и многопарный кабельный провод в ПВХ-оболочке с такими характеристиками, как отожженный многожильный луженый медный провод в соответствии с ASTM B-33, цветная изоляция, серая внешняя оболочка из ПВХ и диапазоны рабочих температур от -20 ° C до + 75 ° C (от -4 ° F до 167 ° F) и (UL) от -40 ° C до + 80 ° C.

    Кабель

    доступен с калибром от 16 до 28, в однопарном и многопарном исполнении, с оболочкой и без нее, с размерами катушек от 100 до 1000 футов, а также на больших бухтах.

    Однопарный неэкранированный кабель доступен от 18 до 24 AWG, в то время как многопарный экранированный из фольги кабель доступен от 18 до 28 AWG. Все кабели имеют отожженный сплошной или многожильный луженый медный провод и изоляцию с цветовой кодировкой для различных температурных диапазонов.

    Индивидуально экранированный Многопарный кабель также доступен с черной полиэтиленовой оболочкой высокой плотности, предназначенной для непосредственного захоронения.

    Он имеет индивидуально экранированные пары и экран из 100% майлара / алюминиевой фольги с перекрытием 25%. Кабель 20 AWG, кабель 20 AWG доступен на катушках от 100 до 1000 футов или на больших барабанах.

    Универсальность многопарного кабеля

    С момента изобретения телефона в конце 1800-х годов витая пара и многопарный кабель играют решающую роль в нашей повседневной связи. Эти уникальные кабели, проложенные через сети, строительную инфраструктуру и обширные подземные системы, специально разработаны для защиты от электромагнитных помех и перекрестных помех.

    Подобная многожильным кабелям во многих отношениях, эта специальная проводка особенно популярна в компьютерной и телекоммуникационной отраслях.

    Что такое многопарный кабель?

    Многопарный кабель, как и многожильный кабель, представляет собой уникальный вариант многожильного провода. Эти кабели объединяют несколько цепей в одной оболочке. Однако, в отличие от стандартного многожильного кабеля, каждый провод в многожильном кабеле имеет совпадение — два провода скручиваются вместе, образуя единую цепь, помогающую нейтрализовать шум и электромагнитные помехи от окружающих сигналов.

    Щелкните изображение, чтобы увеличить

    Изобретенная в 1881 году Александром Грэмом Беллом, витая пара решила одну из самых серьезных проблем ранних телеграфных и телефонных линий: электрические трамваи, распределение электроэнергии и растущая популярность как электроэнергии, так и связи создавали разрушительный шум и помехи в коммунальном хозяйстве. схемы.

    Путем скручивания двух проводов, передающих одинаковые и противоположные сигналы, в пару, шум уравновешивается и, в конечном итоге, нейтрализуется на приемнике в каждой отдельной цепи и, следовательно, в системе в целом.

    Экранированный и неэкранированный

    Обычно обозначаемые как STP (экранированная витая пара) или UTP (неэкранированная витая пара), оба стиля многопарных кабелей имеют одну и ту же цель: надежное соединение, особенно для электроники и связи.

    В конструкции любого экранированного кабеля, парного или нет, общий проводящий слой оборачивается вокруг сигнального провода под его защитной оболочкой. Экранирование может состоять из тонкой внешней фольги, толстой металлической оплетки или даже из токопроводящей ленты.Это создает клетку Фарадея, и получающийся в результате электромагнитный экран помогает минимизировать шум и помехи, сохраняя четкость сигнала и уменьшая выход излучения.

    В зависимости от используемого материала, его толщины, частоты и заземления, кабель STP может значительно повысить эффективность управления кабелями и сетью. Однако кабель STP может создавать дополнительные проблемы при установке: толстый экран делает кабель тяжелее, толще и труднее в обращении, а тонкий экран может быть хрупким и легко порваться.

    Напротив, неэкранированный кабель полагается исключительно на электромагнитную балансировку и фильтрацию через фильтры или симметрирующие устройства. На характеристики этих кабелей, конечно, также влияют вариации скрутки, выбор материала и выбор оболочки. UTP обычно легче, тоньше и гибче, чем STP.

    Классы безопасности: кабель камеры статического и непленумного типа

    Сетевые кабели — для обеспечения безопасности, связи, передачи данных или других целей — проходят через всю инфраструктуру здания и, следовательно, могут создавать идеальные пути для возгорания.

    К счастью, сложные материалы оболочки и изоляции позволяют безопасно работать с многопарными кабелями, независимо от способа их прокладки. Наиболее существенное различие в их конструкции — это кабельная разводка приточного и непленумного типа.

    Кабель для стояка

    , также известный как кабель без камеры статического давления, предназначен для прокладки между этажами и через открытые участки в помещениях, где отсутствует камера статического давления. Они, как правило, обладают высокой прочностью на разрыв, чтобы выдерживать вес подвешивания или растяжения на открытом пространстве.

    Нагнетательный кабель, снабженный оболочкой и изоляцией, специально разработанный для выдерживания экстремальных температур и обладающий низкими дымовыми характеристиками, предназначен для прокладки через зоны системы отопления, вентиляции и кондиционирования воздуха и ограниченные пространства статического давления в зданиях. Эти материалы соответствуют строгим стандартам пожарной безопасности. ищите куртки из ПВХ или ФЭП.

    25-парный цветовой код и идентификация проводника

    Чрезвычайно полезное руководство по идентификации в телекоммуникационной отрасли, 25-парный цветовой код назначает определенные цветовые комбинации оболочке (или изоляции) отдельных проводов в многопарном кабеле.

    Первый (также известный как «основной») цвет происходит из одной группы из пяти цветов, а второй (или «второстепенный») цвет выбирается из отдельной пятицветной группы. Основные цвета по порядку:

    • Белый
    • Красный
    • Черный
    • Желтый
    • фиолетовый

    Следующие второстепенные цвета:

    • Синий
    • оранжевый
    • Зеленый
    • Коричневый
    • Сланец

    Белая группа или первые пять цветовых комбинаций (белый / синий, белый / оранжевый, белый / зеленый, белый / коричневый, белый / грифельный) являются наиболее часто используемыми в телекоммуникациях и проводке данных во всем мире и, следовательно, являются наиболее распространенными. последовательный для легкой идентификации.

    Названия цветов соответствуют определенным оттенкам и совпадают с электронным цветовым кодом (код содержит те же десять цветов, но в другом порядке). Цветные полосы, точки, кольца и даже ленты из майлара могут помочь техническим специалистам отследить цвета проводов — и, следовательно, сами провода — в сложных сетевых конфигурациях.

    Стандартные манометры для многопарных кабелей

    Многопарный кабель обычно доступен между 16 и 28 AWG (американский калибр проводов) и в конструкциях с оболочкой и без нее.Калибры для стандартных приложений включают:

    • Cat 5, Cat 5e и Cat 6 (LAN и Ethernet), 24 AWG
    • Коаксиальный кабель, 18-20 AWG
    • Акустический кабель, 14-16 AWG
    • Телефонный кабель, 22-28 AWG

    Измерение этих специальных кабелей невооруженным глазом может быть обманчивым — толщина оболочки, экранирование и изоляция, не говоря уже о количестве пар, занимают значительно больше места, чем один сплошной провод. При измерении калибра кабеля учитываются только суммы поперечных сечений каждого токопроводящего провода, а не его общий физический размер.

    Отрасли и приложения

    Многопарный кабель критически важен для телекоммуникаций, электроники и сетей любого размера в широком спектре приложений. Его можно найти в офисах, оборудовании и инфраструктуре, передавая сигналы и данные всех видов, в том числе:

    • Телефонные линии как под землей, так и над землей
    • Провода Ethernet
    • Телекоммуникационные системы
    • Компьютеры и цифровая периферия
    • Аудио и звуковые системы цифровые
    • Органы управления и передача данных
    • Приборы и панели управления
    • Системы безопасности, сигнализации и наблюдения
    Узнать больше

    Consolidated Electronic Wire and Cable уже почти 100 лет является лидером отрасли в производстве нестандартных кабельных решений.Наша команда работает как с большими, так и с маленькими проектами в широком спектре отраслей для различных приложений, включая многопарные кабели. Чтобы узнать больше о наших индивидуальных кабельных решениях и о том, как мы можем помочь с вашим следующим проектом, свяжитесь с нами сегодня.

    [/ раскрыть]

    поперечных сечений кабеля | Внутри кабеля

    Кабели разных типов имеют разные функции, и любой кабель легко рассматривать как единое целое.Но каждый кабель состоит из разных слоев, каждый из которых выполняет свою функцию. Изучение того, как эти части взаимодействуют, упрощает понимание того, как работает кабель и что можно сделать, чтобы не повредить кабель.

    Поперечное сечение коаксиального кабеля

    Коаксиальный кабель — один из наиболее распространенных типов кабеля, который используется уже более 100 лет. Хотя технология со временем улучшилась, базовая схема коаксиальных кабелей сегодня во многом такая же, как и во время их изобретения.Современные коаксиальные кабели чаще всего используются для телевидения, радио, Интернета и подключения камер видеонаблюдения.

    Внешний слой кабеля — это оболочка, предназначенная для защиты более уязвимых внутренних компонентов. Куртки чаще всего изготавливаются из пластика и бывают нескольких различных разновидностей. Наряду с защитой от внешних элементов оболочки также действуют как внешний изолятор, сдерживая любые электрические или магнитные сигналы, которые проходят мимо других слоев.

    Следующий слой — это экран, который может быть плетеным или фольгированным.Хотя экран действительно помогает удерживать электрический кабель сигнала, он больше предназначен для защиты от других сигналов. Если коаксиальный кабель находится рядом с чем-то еще, что излучает сильные сигналы, которые потенциально могут вызвать помехи, например, мощные линии электропередач или вышка сотовой связи, экран сокращает потенциальные проблемы.

    Далее следует диэлектрик, изолятор, который удерживает сигнал коаксиального кабеля внутри центрального проводника. Диэлектрики призваны минимизировать утечку, сохраняя сигнал, передаваемый по кабелю, сфокусированным и сильным.Они действительно помогают удерживать внешние сигналы от создания помех, но это скорее второстепенная функция, поскольку в идеальных условиях помехи не должны проходить мимо экрана.

    Последняя часть — это центральный проводник в сердечнике кабеля. Это токопроводящая металлическая линия (обычно сделанная из меди или стали с медным покрытием), предназначенная для передачи сигнала, проходящего через кабель. Сердечник может быть сплошным или многожильным. Как наиболее важная часть кабеля, он надежно защищен первыми тремя слоями.Повреждение трех других слоев может сделать кабель слабее, но повреждение проводника с большей вероятностью приведет к поломке кабеля.

    Ethernet в разрезе

    Кабель Ethernet

    похож на коаксиальный, с металлическими жилами, защищенными несколькими другими слоями. Ключевое отличие состоит в том, что Ethernet состоит из нескольких проводов меньшего размера, содержащихся в основном кабеле.

    Подобно коаксиальному кабелю и многим другим кабелям, внешняя оболочка Ethernet в основном служит для защиты более мелких и уязвимых частей внутри.Оболочка чаще всего изготавливается из пластика, доступны разные типы в зависимости от того, в какой среде будет находиться кабель.

    Если кабель Ethernet экранирован, экран будет расположен непосредственно под оболочкой. Экраны кабеля Ethernet можно приклеить к оболочке с помощью какого-либо клея, например алюминиевой ленты или майларовой ленты. Некоторые даже используют липкий гель; Хотя гель отлично работает как изолятор, работать с ним может быть немного неудобно. Многие кабели Ethernet также включают в себя разрывной шнур, небольшой пушистый кусочек волокна, предназначенный для снятия экрана и обнажения внутренних проводов.

    Внутри оболочки восемь проводов меньшего размера. Каждый провод имеет цветовую маркировку, поэтому пользователи могут легко отличить их друг от друга. В соответствии с отраслевым стандартом эти провода соединяются попарно и скручиваются друг с другом. Это позволяет тонким проводам поддерживать друг друга и предотвращать повреждение кабеля при изгибах, скручиваниях и поворотах. Он также позволяет выровнять провода для наиболее распространенных распиновок Ethernet. Эти провода покрыты изоляцией из полиэтилена высокой плотности, поэтому сигналы проходят по каждому проводу отдельно.

    Сердцевиной каждого провода является металлический провод, который может быть одножильным или многожильным.Эти жилы подключаются к металлическим контактам ( контакты ) на разъемах Ethernet для передачи сигналов. Жилы хрупкие, и их повреждение может ослабить передачу сигнала или полностью остановить работу кабеля. С помощью тестера сигналов можно проверить, какой из внутренних проводов не функционирует.

    Телефонный перекресток

    Телефонный кабель намного проще, чем многие другие типы кабелей. Простые плоские телефонные шнуры обычно используются в местах, где электрические помехи не являются проблемой, например в офисе или гостиной.В результате не всегда требуется экранирование. Наружная оболочка по-прежнему действует как изолятор, но в большей степени направлена ​​на поддержание правильной и равномерной формы внутренних проводов, чем что-либо еще.

    Как и кабели Ethernet, телефонные кабели содержат отдельные провода меньшего размера с цветовой кодировкой. Эти цветные кабели не всегда подключаются к разъемам одинаково; в зависимости от приложения они могут использовать прямую или обратную распиновку. Количество проводов тоже не всегда одинаковое.В новых кабелях используется шесть проводов, а в старых шнурах — четыре. Шнуры с большим количеством проводов могут обрабатывать дополнительные линии при разделении одного кабеля между несколькими телефонами, факсами и другими устройствами.

    Круглые версии телефонных кабелей также существуют, но, как правило, используются для специальных функций. Эти кабели включают в себя функции, отсутствующие в стандартных телефонных кабелях, такие как двойное экранирование для кабелей интернет-модема или ультрафиолетового излучения (солнечного света) и водонепроницаемость для кабелей, предназначенных для установки вне помещений / для прямой прокладки в землю. Поскольку эти кабели имеют круглую форму, их внутреннее расположение больше соответствует внутренней части кабеля Ethernet, чем других телефонных шнуров.

    Классификация кабелей с медной витой парой

    Как мы все знаем, на рынке доступны два типа среды передачи данных: медная витая пара и оптоволоконный кабель . Мы хотим использовать оба этих кабеля в среде центра обработки данных в зависимости от применимости. Кабель с витой парой — это тип кабеля, который используется для телефонной связи и большинства современных сетей Ethernet.Пара проводов образует цепь, по которой можно передавать данные. Пары скручены, чтобы обеспечить защиту от перекрестных помех — шума, создаваемого соседними парами. Я считаю, что для вас это тоже имеет смысл, верно? Давайте разберемся с их применением в среде центра обработки данных. Выбор кабелей для работы центра обработки данных в основном основан на следующих критериях: · Требуемая пропускная способность · Общая длина канала · Типы трансиверов · Условия окружающей среды · Рассмотрение будущего роста Поскольку мы знаем, что основная функция витых пар — избегать перекрестных помех и шума, в этой области есть некоторые технологические достижения, которые помогут вам выбрать кабель.Это улучшение основано на экранированных и неэкранированных решениях.


    Шум и крест подавление разговоров по витой паре

    Основное назначение и создание кабеля витая пара — это его возможности. для подавления шума и перекрестных помех самой его конструкцией. Давайте поймем, что Во-первых, основной принцип. Пара проводов образует цепь, по которой можно передавать данные. Когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода. Когда два провода в электрической цепи расположены близко вместе их магнитные поля полностью противоположны друг другу.Таким образом два магнитных поля нейтрализуют друг друга. Они также отменяют любые внешние магнитные поля. Скручивание проводов может усилить эффект отмены. С использованием отмену вместе со скручиванием проводов конструкторы кабелей могут эффективно обеспечивают самоэкранирование пар проводов в сетевой среде.

    Давайте подробно рассмотрим различные типы медных кабелей типа витая пара. В соответствии с международным стандартом ISO / IEC 11801: 200 для обозначения того или иного типа кабеля следует использовать специальную кодовую букву.

    Здесь вы можете увидеть различные короткие названия, которые помогут вам легко понять нижеперечисленные типы кабелей. Давайте подробно рассмотрим каждый из них. UTP или U / UTP (неэкранированная витая пара) Само название объясняет, что вокруг него нет экранов, предотвращающих электромагнитную среду. Это самый распространенный кабель CAT 6, который мы видим в наши дни. Кабель UTP состоит из пары скрученных вместе проводов. Кабели с витой парой по умолчанию в определенной степени обеспечивают некоторую электромагнитную совместимость, и это единственное препятствие против электромагнитного сигнала. Экранированная витая пара (STP) Возможно, вы видели, что одним из критериев выбора сетевого кабеля в центре обработки данных являются факторы окружающей среды. Итак, какие факторы могут привести к этому?

    Одним из основных факторов, которые могут повлиять или повлиять на передачу данных, являются электромагнитные помехи. Электромагнитные помехи или радиочастотные помехи — это когда электромагнитное поле нарушает или ухудшает нормальную работу электронного устройства. Такие помехи в небольших масштабах возникают из-за предметов повседневного обихода, от сотовых телефонов до люминесцентных ламп.Крупные источники помех, такие как средства связи, аэропорты или электрические железные дороги, могут создавать помехи серверам центра обработки данных и сетевым устройствам, если они находятся в непосредственной близости. Есть несколько способов предотвратить эти электромагнитные помехи на всех платформах, давайте рассмотрим меры предотвращения, которые мы можем предпринять при прокладке сетевых кабелей. Следовательно, выбор медных кабелей витой пары может осуществляться в соответствии с вашей средой. Буквы указывают на общий экран из фольги (F) с неэкранированными витыми парами (UTP), который является структурой этого кабеля.Эти кабели имеют общий внешний экран из алюминиевой фольги, который является основной защитой от внешних шумов.
    Как общий экран из оплетки (S), так и экран из фольги (F) с неэкранированными витыми парами (UTP). Этот кабель также иногда называют кабелем STP. Экранирование этого кабеля состоит из двух слоев: внутренний — из алюминиевой фольги, второй (внешний) — из луженой медной оплетки.
    Отсутствие общего экранирования или оплетки (U) с экранированными фольгой витыми парами (FTP). Такая конструкция кабеля означает, что каждая пара имеет собственное индивидуальное экранирование без общего. Помимо внешних внешних помех, этот способ экранирования также предотвращает перекрестные помехи между парами кабеля. Этот тип экранированного кабеля обычно используется в приложениях категории CAT 6 и выше, а также в приложениях 10GBaseT.

    Общий экран из фольги (F) с экранированными из фольги витыми парами (FTP). Этот кабель имеет как общее, так и индивидуальное экранирование для каждой пары из алюминиевой фольги.Такое двойное экранирование обеспечивает максимальную защиту от помех. Как и кабели F / UTP, эти экранированные кабели обычно используются в приложениях 10GBaseT.
    Общий экран из оплетки (S) с экранированными фольгой витыми парами (FTP).

    Здесь кабель с индивидуальным экраном каждой пары выполнен из алюминиевой фольги, а общий экран — из луженой медной оплетки. Такая конструкция сочетает в себе все преимущества обоих типов экранирования и обеспечивает отличную защиту на всех частотах.Применяется в категориях 6А, 7, 7А и 8. Кроме того, такое экранирование полезно в случае, если рядом с силовым кабелем проложена витая пара.



    В заключение вы разобрались с различными типами кабелей, которые можно выбрать, чтобы избежать помех электромагнитного сигнала. Вы должны выбрать кабель в соответствии с вашей средой, понимая, как далеко вам нужно это выбрать. Хочу добавить, что витая пара будет актуальна и востребована еще долгое время, несмотря на то, что технология передачи данных стремительно развивается день ото дня и предъявляет все более жесткие требования к кабельной связи.За последние несколько лет производительность кабеля витая пара увеличилась в несколько раз. Сегодня отрасль уже находится в процессе разработки кабеля витой пары, способного передавать данные со скоростью 100 Гбит / с.


    Нужны комментарии или замечания? Давайте расти вместе. Не стесняйтесь комментировать.


    Amazon.com: Провод кросс-коммутации, 1 пара, 24 AWG, 1000 футов: Инструменты и товары для дома


    В настоящее время недоступен.
    Мы не знаем, когда и появится ли этот товар в наличии.
    Марка Amerimax Global
    Материал Медь
    Измерять 24.0

    • Убедитесь, что это подходит введя номер вашей модели.
    • Одна пара: сине-белый
    • Неизолированные медные проводники 24 AWG
    • 1000 футов на катушке
    • Без рубашки
    • Для использования с блоками 110 и 66

    Многожильный экранированный кабель витой пары Belden 22 AWG 1000 футов

    Многожильный экранированный кабель витой пары Belden 22 AWG 1000 футов

    Belden 8723 — это многожильный кабель, содержащий две (2) экранированные витые пары для использования в качестве интерфейсных кабелей для связи по длинным линиям, аудио, управления и контрольно-измерительных приборов.Пары состоят из многожильных медных луженых проводов сечением 22 AWG (7×30). Каждая витая пара индивидуально экранирована Beldfoil® для 100% покрытия. Belden 8723 включает многопроволочный заземляющий провод из луженой меди 24 AWG. Изоляционный материал проводника — полипропилен. Наружная оболочка — поливинилхлорид (ПВХ). Его небольшой внешний диаметр 0,160 дюйма позволяет эффективно использовать пространство. Этот элемент представляет собой коробку с кабелем 8723 длиной 1000 футов (304,8 м) с хромированной оболочкой.

    Общие характеристики:
    • Проводник: 2 пары, многожильные луженые медные проводники 22 AWG (7×30), витые пары
    • Изоляция: полипропилен
    • Экранирование: индивидуально экранировано Beldfoil® (100% покрытие), луженая медная дренажная проволока 24 AWG
    • Оболочка: ПВХ (поливинилхлорид)
    Дополнительные характеристики:
    • Общий номинальный диаметр: 0.160 дюймов
    • Максимальное рекомендуемое растягивающее усилие: 42 фунта.
    • Минимальный радиус изгиба / малая ось: 1,750 дюйма
