Типы соединения проводов между собой и методы соединения проводов в электропроводке

Существует несколько видов соединения проводов, самые распространенные из них — скрутка с последующей пайкой, скрутка с бандажной пайкой и расплетка жил с последующей скруткой.

Каждый из этих методов соединения проводов применяется для жил различного сечения. Следует помнить, что при выполнении электропроводки соединение проводов из меди и алюминия между собой недопустимо.

Способы соединения проводов в электропроводке

При выполнении электропроводки может возникать необходимость наращивания провода. При этом надо уметь выполнять соединение электрических проводов правильно.

Способом соединения медных одно- и многожильных проводов сечением до 6 мм2 является скрутка и последующая пайка; для жил сечением 6 мм2 и более — скрутка с бандажной пайкой; для многопроволочных проводов — скрутка, которой предшествует расплетка жил. Перед выполнением скрутки жилы надо зачистить от изоляции на длину, примерно равную 10—15 наружным диаметрам соединяемых жил; удалить оксидную пленку с оголенных концов (она повышает (пусть и незначительно) электрическое сопротивление в точке контакта).

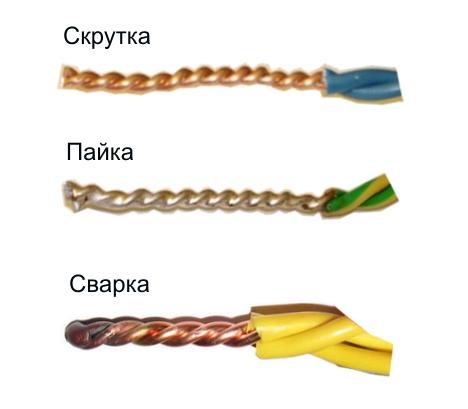

Виды соединений проводов:



Простая скрутка.



Бандажная скрутка.



Скрутка желобком.



Последовательная скрутка.



Ответвление.

Далее при соединении проводов скрутку (поочередно с обоих концов) натирают палочкой припоя, нагретой в пламени горелки.

При этом оксидная пленка разрушается, между проводами образуется желобок, который надо заполнить припоем. Место пайки покрывают слоем лака и изолируют.

Помимо традиционных способов соединения проводов, на отечественном рынке появились специальные соединители, отличающиеся большой надежностью. В основном они импортного производства (например, WAGO), но есть и отечественные разработки, в частности СНЭП. При их использовании зачищают концы проводов, вставляют в соединитель, который заполнен особой пастой, не позволяющей образовываться оксидной пленке.

Независимо от выбранного типа соединения проводов, необходимо помнить, что только надежный контакт обеспечит бесперебойную работу электропроводки и предотвратит искрение, возгорание и пр.

Методы соединения медных и алюминиевых проводов

Медные провода паяют с применением флюса на основе канифоли (использование флюсов на основе кислот запрещено, поскольку кислота разрушительно воздействует на место пайки).

Для соединения между собой проводов из алюминия скрутка не рекомендуется (если все-таки приходится прибегать к этому способу, то это место покрывают техническим вазелином и регулярно проверяют при последующей эксплуатации), потому что алюминий покрывается более стойкой, чем у меди, оксидной пленкой, имеющей низкую электропроводность. В результате в скрутке возникает большое сопротивление, влекущее локальный нагрев провода с возможным разрушением изоляции и возгоранием. Алюминиевые провода соединяют пайкой, сваркой и опрессованием, предварительно удалив оксидную пленку (два последних способа используют профессионалы).

Надо заметить, что при выполнении электропроводки нельзя соединять медные и алюминиевые провода между собой.

Причины следующие:

  • медь и алюминий значительно различаются коэффициентами теплового расширения, что вызывает нарушение контакта;
  • на место контакта воздействуют атмосферные условия, что приводит к увеличению переходного сопротивления, локальному нагреву и разрушению соединения;
  • в условиях повышенной влажности зона контакта покрывается водяной пленкой со свойствами электролита, вследствие чего контакт разрушается.

Если, например, лампа мигает и включатель при этом характерно потрескивает, то это явный признак его неисправности, причина которой состоит в том, что контакты плохо прилегают один к другому, когда прибор включен. В результате между ними происходит искрение.

Разъемные соединения проводов

В данной статье мы решили рассказать об основных способах разъемных соединений проводов электропроводки. Если посмотреть форумы, то данная тема достаточно интересна читателям интернета, так как многие люди самостоятельно осуществляют монтаж проводки в ходе ремонта или строительства. Да и вообще когда нужно в одном месте соединить два провода глупо вызывать из-за этого электрика, который потом потребует с вас много денег.

Но вернемся к теме статьи. Существуют несколько способов соединения проводов между собой таким образом, чтобы в случае необходимости их можно было разъединить.

1. Скрутка.

Данный способ соединения самый простой и распространенный. Дополнительные приспособления для этого не требуются, а из инструментов хватит канцелярского ножа и плоскогубцев. Ножом зачищаем концы проводов соединяем их вместе и с помощью плоскогубцев скручиваем, зажав провода и вращая плоскогубцы вокруг линии провода. Сверху скрутку изолируют с помощью изоленты.

Кстати если провода не новые, то возможно придется зачистить кончики с помощью наждачной бумаги или мелкого напильника. В дальнейшем, если понадобится, можно произвести разъединение данных проводов с помощью все тех же плоскогубцев. Минусом данного способа является то, что после демонтажа соединения остается частичное искривление концов проводов и последующее соединение получится менее надежным. Если провода выполнены из алюминия, то повтор скрутка, раскрутка 2-3 раза подряд приводит к тому, что кончики проводов могут просто обломиться.

2. Бандажная скрутка.

Данный способ соединения потребует небольшое количество медной тонкой проволоки диаметром от 0,6 мм до 1,5 мм. Перед скруткой необходимо убедиться, что бандажная проволока по диаметру меньше чем диаметр скручиваемых жил проводов (для многожильных проводов). Далее зачищаем соединяемые провода от оплетки и соединив их в ручных тисках, начинаем обматывать провода бандажной проволокой. В процессе обматывания необходимо следить, чтобы витки ложились плотно. Наматываем проволоку не до самого конца, чтобы можно было кончики основных проводов развести в сторону под углом в 90 градусов.

После этого накладываем еще 8-10 витков.

Подобное соединение получается достаточно надежным для использования. Концы оставшихся необмотанных концов основных жил откусывают с помощью бокорезов. Описанный метод подходит только для соединения проводов между собой. Нарастить провод подобным методом невозможно, так как не получится зажать провода в тиски таким образом, чтобы  оголенные концы были доступны.

3. Контактные зажимы.

Этот метод разъёмного соединения проводов самый надежный. Постепенно он вытесняет простые скрутки благодаря явным преимуществам. При подобном методе провод зажимается в специальном контакте с помощью прижимной пластины или непосредственно винтом. Это все зависит от конструкции зажимного элемента. Контактные зажимы очень удобные. Монтаж или демонтаж происходит очень быстро. Другим преимуществом является то, что в процессе закрепления не происходит повреждение провода если зажим выполняется пластиной.

Винтовое соединение не обладает таким преимуществом, так как стальной винт повреждает мягкий материал жил провода. Благодаря прочности соединения и большой плоскости контакта, вероятность обгорания контакта существенно снижается.

Перед установкой провода в контактный зажим его необходимо очистить от изоляции и обработать напильником или наждачной бумагой.

Ниже на фотографии представлены различные виды зажимных контактов.
