Как соединить медный и алюминиевый провод различными способами

Современная электрическая разводка в квартире или доме выполняется только медными проводами так гласит ПУЭ. Но в старых домах проводку делали чаще всего алюминиевым проводом и возникает ситуация, при которой необходимо соединить 2 провода из разного материала. И в этой статье вы узнаете, как соединить медный и алюминиевый провод разными способами.

Способы соединения медных и алюминиевых проводов

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что  можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся  с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

  • Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
  • Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
  • Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Соединение проводов

Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.

Способы соединения проводников с разными электрохимическими потенциалами:

  • Посредством пайки. Но не простой пайки.
  • С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
  • Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
  • Опрессовкой гильзами. Требуется наличие специализированного инструмента.

WAGO

Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:

  1. Щелчком отвести прижимные пластины в сторону.
  2. Вставить в отверстия провода.
  3. Поставить пластины на свои места, зажать.

Клемы WAGO для соединения медного провода с алюминиевым отличное решение

Но сейчас WAGO заставляет усомниться в своей репутации. По многочисленным отзывам, пружинящий контакт слабеет, что приводит к подгоранию клеммника и его скорой замене.

Скрутка проводов

Ранее упоминалась скрутка алюминиевого и медного провода как очень ненадёжный способ соединения, но иногда это единственная возможность быстрого восстановления энергоснабжения.

Пара советов перед выполнением скрутки:

  • Перед скруткой медный провод следует хорошо залудить.
  • Величина скрутки должна быть не менее 5 витков.
  • После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.

Пайка меди к клемнику

Можно спаять медь и алюминий между собой.

Если с медью все понятно, то для пайки алюминия нужен специальный флюс. Некоторые электрики просто припаивают медный провод к клеммнику.

Флюс для алюминия

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.



Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

Болтовое соединение

Если под рукой нет клеммника, паяльника или WAGO, а сечение проводов достаточно большое, то добиться качественного можно обыкновенным болтом.

Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:

  1. На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.
  2. Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
  3. Затянуть гайку и проверить качество соединения.
  4. Нанести несколько слоёв изолирующей ленты.

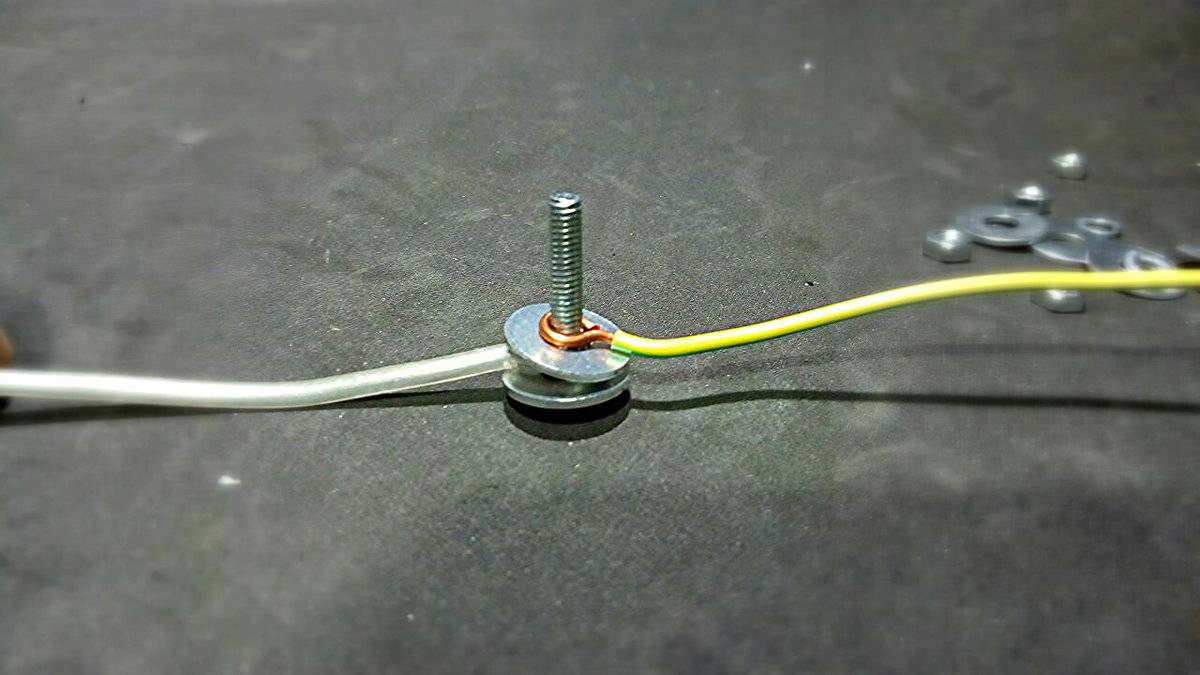

Болтовое соединения алюминия и меди

Соединение «орешек»

«Орех» — это ещё одна разновидность клеммной колодки, чаще всего используемая для ответвления проводов большого сечения. Представляет собой 2 медных пластины, уложенных в пластиковый корпус.

Между пластинами помещают медный и алюминиевый провод, а также провод ответвления. Но использовать «орех» можно просто как соединительный элемент. После укладки проводников пластины стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластиковый корпус, состоящий из двух половин, для крепления которых используют стандартные винты.

Соединение «орех» подходит для всех видов уличных соединений и ответвлений

Опрессовка

Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм

2 и до 300 мм2, но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

Специальная гильза для соединения алюминия и меди

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но  такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице.

Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Итог

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и  материальных возможностей.

Какими способами соединяют алюминиевый и медный провода

В старых зданиях часто можно встретить алюминиевую электрическую проводку. Теперь уже всем понятно, что это не лучший металл для тока. Сегодня при капитальном ремонте обычно меняют всю проводку старого здания. Однако при частичном ремонте возникает необходимость соединения алюминиевого и медного проводов.

Блок: 1/5 | Кол-во символов: 308
Источник: https://rusenergetics.ru/provoda-i-kabeli/kak-soedinit-medniy-i-alyuminieviy

Существующие условия и опасности

Подавляющая часть жилого фонда в стране досталась нам в наследство от социалистического периода. В домах, построенных после войны (в «хрущевках», например), советская власть экономила на всем, называя это рачительным отношением к делу. В результате не только комнаты получали неестественно «уютные» размеры (4,5 м2), но и проводка обретала угрожающие характеристики. В то время в мире не принято было заморачиваться на экономичности бытовых приборов и Советский Союз не был здесь исключением. Нагрузка на проводку в связи с высокой потребляемой мощностью современные европейцы назвали бы колоссальной. И при всем этом выполнялась она из алюминия, который, хоть и имел выдающиеся свойства по показателю электропроводности, но все же, уступал меди.

Проблема в том, что алюминий гораздо более легкоплавкий металл, чем медь, и стоило хозяевам подключить к одной розетке пару-тройку средних по мощности приборов (через тройник, к примеру), как возникала реальная опасность расплавления провода.

К тому же далеко не всегда электрикой в доме занимались профессиональные мастера. В подавляющем большинстве случаев это были кустарные «починки», «улучшалки» или «удлиннялки», где провода разного толка просто скручивались между собой косичкой, и место соединения заматывалось изолентой (аналог современного скотча).

Влажность в домах без климат-контроля имеет свойство колебаться, а иногда и приобретать запредельные показатели. При ее повышенном значении место контакта меди и алюминия склонно сильно окисляться, и общее сопротивление данного участка только возрастает. Сырость в помещении – фактор высокой пожарной опасности, связанный с любым соединением электрических проводов.

А ведь медные и алюминиевые провода вполне совместимы. Просто существуют вполне недорогие технологические правила, которые резко снижают уровень угрозы искры и замыкания при таких контактах. О них далее.

Блок: 2/8 | Кол-во символов: 1931
Источник: https://www.expertporemontu.ru/soedinenie-alumineivyh-i-mednyh-provodov-426

Можно ли соединять алюминиевые провода с медными

Прежде всего нужно вернуться к школьной программе по химии и физике. Есть такое понятие как «гальванический элемент» – простая батарейка, генерирующая электрический ток. Он образуется путем взаимодействия металлов в электролите. Скручивание медной и алюминиевой проводки кабеля, по сути, будет той же самой батарейкой.

Соединения проводов

Гальванический ток быстро разрушает металл. Несмотря на то, что он не образуются в сухом воздухе, а скрутка в розетке не развалится за день, проблемы при долгой эксплуатации проводки обеспечены.

Спустя несколько месяцев или лет провода начнут разрушаться – это приведёт к росту сопротивления. Когда к розетке подключат мощный потребитель тока, скрутка перегреется. При регулярной эксплуатации такого соединения имеется риск возгорания.

Возгорания проводки

Правила запрещают скручивать алюминиевые и медные проводники напрямую. Однако в экстренных ситуациях переход необходимо сделать, потому нужно следовать определенным правилам.

Блок: 2/5 | Кол-во символов: 1019
Источник: https://rusenergetics.ru/provoda-i-kabeli/kak-soedinit-medniy-i-alyuminieviy

Немного об электрохимии

Для начала, следует акцентировать, что всему виной – вода. Именно ее пары (влажность) являются источником и катализатором опасности. При ее отсутствии (например, в сухом климате) проблем соединения проводников разной химической природы не существует. Однако в наших климатических условиях в дело вступает электрохимический потенциал вещества-проводика. Разность таких потенциалов эксплуатируется человеком очень давно – в аккумуляторных батареях. Но в случае провода из окиси различных металлов происходит образование самого настоящего гальванического элемента. А дальше все как в технологии гальванопластика, только здесь речь идет не о нанесении покрытия, а о разрушении одного из электродов – т.е. части проводки. В месте некорректного стыка один из проводов истончается, что еще больше повышает сопротивление контакта и, однажды, в месте стыка происходит огненный всполох.

Существует оправданный и подтвержденный практикой норматив (стандарт) на безопасную возможность соединения между собой для целей пропуска электрического тока различных металлов. Исходя из положений данного стандарта, плотное соприкосновение металлов, разница электрохимических потенциалов которых меньше 0,6 мВ, допустима и вполне безопасна при длительной эксплуатации.

Так, медь и сплавы меди имеют следующую разность потенциалов с другими металлами (в мВ):

  • с нержавеющей сталью – 0,45;
  • с золотом – 0,40;
  • со свинцово-оловянным сплавом – 0,25;
  • с дюралюминием – 0,35;
  • с серебром – 0,25;
  • с хромовым покрытием – 0,20;
  • с алюминием – 0,65;
  • с цинковым покрытием – 0,85.

Что касается алюминия, то здесь расклад с другими металлами следующий:

  • со свинцово-оловянным сплавом – 0,40;
  • с дюралюминием – 0,30;
  • со сталью – 0,20;
  • с нержавеющей сталью – 0,55;
  • с цинковым покрытием – 0,20;
  • с покрытием из хрома – 0,45;
  • с золотом или платиной – 1,05.

Конечно, это не самый умный поступок – соединять алюминий с платиной для целей замыкания электрической цепи, но не в этом тезис данной статьи.

Требования стандарта безопасности носят формат «зачета». Т.е. здесь либо разность электрохимических потенциалов больше 0,6 мВ, либо меньше. Насколько отличаются реальные значения от нормативного показателя – неважно, т.к. даже если превышение небольшое, то окисление с образованием локальной «гальванической ванны» неизбежно образуется и медленно, но верно будет разъедать соединение, истончая проводку до ее полного разрыва. Поэтому не стоит выбирать рискованные сочетания металлов, притягивая показатель «за уши».

При соединении алюминия с медью является как раз и имеет место такое досадное превышение норматива – 0,65 мВ. Фактически, это научное обоснование, почему напрямую соединять такие проводники нельзя с точки зрения пожарной безопасности. Каков же возможный выход? Универсальным решением является использование «посредника» с нужными характеристиками. Варианты:

1-ый вариант — доступная и относительно недорогая нержавеющая сталь:

  • у меди (Cu) разность потенциалов с ней – 0,45 мВ;
  • у алюминия (Al) – 0,55 мВ.

Теоретически – проходим. Но нет ли материала с еще меньшей разностью электрохимических потенциалов?

2-ой вариант – легкий дюралюминий:

  • для (Cu) – 0,35 мВ;
  • для (Al) – 0,30 мВ.

Уже лучше! Но где ж его взять в бытовых условиях, дюралюминий-то?

3-ий вариант – распространенное олово или же свинцово-оловянный сплав. Оба материала используются в качестве припоя:

  • (Cu) – 0,25 мВ;
  • (Al) – 0,40 мВ.

Финальная разность потенциалов определяется, как наивысшее значение, поэтому в данном случае резюмирующий показатель составляет 0,4 мВ. При этом «посредник» (олово) весьма доступен по цене, и его нетрудно найти в магазинах. Определившись с материалом, можно перейти к механической части вопроса – соединению.

Блок: 3/8 | Кол-во символов: 3778
Источник: https://www.expertporemontu.ru/soedinenie-alumineivyh-i-mednyh-provodov-426

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

  • Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
  • Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
  • На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Методы скрутки

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только  использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Изоляция концов провода колпачками с конусной пружиной

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Блок: 3/11 | Кол-во символов: 2470
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Невозможное возможно, или как соединить медный и алюминиевый провод

Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают. Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.

Клеммник для соединения алюминиевых и медных проводов может оснащаться как зажимным, так и болтовым механизмом.

Блок: 4/14 | Кол-во символов: 489
Источник: https://hozsektor. ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Опрессовка

Блок: 4/11 | Кол-во символов: 937
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Резьба

Это самый надежный и долговечный способ соединения проводов из разных металлов. В дополнение к этому он еще и вполне доступный для монтажа. К его несомненным плюсам относятся:

  • возможность демонтажа;
  • можно соединять различные (какой угодно толщины и жильности) провода между собой;
  • количество проводов, которое можно таким образом соединить между собой, ограничено лишь длинной объединяющего винта.

Подготовку соединения следует проводить последовательно:

  • с проводов нужно удалить всю изоляцию, в том числе возможное лаковое покрытие. Длина такой зачистки должна быть не менее 4-кратному диаметру объединяющего винта;
  • особое внимание надо уделить отсутствию окислений: металл должен быть очищен до блестящего состояния;
  • используя винт, формируются контактные кольца;
  • для обеспечения плотного соединения обязательным является использование пружинных шайб;
  • последовательность соединительного набора такова (начиная от шляпки винта):
  1. пружинная шайба;
  2. обыкновенная шайба;
  3. контактное кольцо первого проводника;
  4. снова обыкновенная шайба;
  5. контактное кольцо второго проводника;
  6. опять обыкновенная шайба;
  7. финальная гайка, которую закручивает до тех пор, пока пружинная шайба полностью не будет прижата к шляпке винта.

Особое внимание нужно уделить тому, чтобы подходящие провода не соприкасались. Винт выполняется из металла (с хромированным покрытием или из нержавеющей стали), поэтому разница электрохимических потенциалов меньше 0,6 мВ. Иногда такие винты изготавливаются и из дюралюминия. Многожильные провода при таком соединении нужно обязательно спаивать воедино, используя олово или его сплав.

Общую винтовую конструкцию герметично изолировать от воздействия окружающей среду не обязательно. Достаточно будет замотать ее электрической изолентой (чтобы не «обжечься» самому). После этого допустимо с точки зрения пожарной безопасности поместить такой контакт вместе со всей проводкой в пластиковый короб для последующей эксплуатации.

Блок: 5/8 | Кол-во символов: 1988
Источник: https://www.expertporemontu.ru/soedinenie-alumineivyh-i-mednyh-provodov-426

Переходники для соединения с алюминия на медь

Гильзовые переходники для опрессовки считаются самым надежным и качественным соединением. Изготавливаются специальные медно-алюминиевые модели, в которые заводятся 2 провода, после чего они обрабатываются прессом. Однако нужно отметить, что гильзы предполагают сечения начиная с 16 мм2, тогда как в жилых зданиях используется от 1,5 до 4 мм2. Потому подключение лучше вести с использованием стандартной алюминиевой гильзы. Опрессовка происходит по алгоритму:

  • Зачистить концы медного проводника лудим свинцово-оловянным припоем – это помогает предотвратить контакт металлов.
  • Избавиться от оксидной пленки алюминия.
  • Продеть провода с разных концов и опрессовать.
  • Обмотать соединения изолентой или термоусадкой с последующим нагревом.

Важно! При чрезмерном обжиме внутри конструкции спаянный слой на медном конце может повредиться, потому размер гильзы и матрицы должен подходить под жилу.

Переходник с алюминия на медь хорош тем, что его можно заделывать под штукатурку, не опасаясь возгорания проводки. Однако, для реализации потребуется пресс, который влечёт за собой определённые затраты.

Гильзы

Рекомендуется, чтобы при производстве работ вся электропроводка была цельной, без обрывов и соединений – так снижается риск возгорания. Однако, если возникает острая необходимость, состыковать медную и алюминиевую жилу, то нужно учитывать все рекомендации и выбрать один из наиболее оптимальных методов.

Блок: 5/5 | Кол-во символов: 1449
Источник: https://rusenergetics.ru/provoda-i-kabeli/kak-soedinit-medniy-i-alyuminieviy

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Заклепочник и заклепки

Блок: 6/11 | Кол-во символов: 798
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Несколько слов о правилах болтового соединения проводов

Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.

В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.

На заметку! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.

Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.

Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках.

При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания. Наоборот, данный метод поспособствует более плотному обороту вокруг болта.

Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:

  1. Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
  2. Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.

Блок: 7/14 | Кол-во символов: 2105
Источник: https://hozsektor.ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Зажим провода металлической пластиной

Блок: 7/11 | Кол-во символов: 612
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

  • возможность разобрать и собрать заново соединения, не нарушая заклепку;
  • необходимость присутствия специальных приспособлений для осуществления заклепки.

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода.

На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.

На заклепку надевают детали в следующем порядке:

  • проводник из алюминия;
  • пружинная шайба;
  • проводник из меди;
  • плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант.

Блок: 9/14 | Кол-во символов: 2121
Источник: https://hozsektor.ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij

Как соединить алюминиевые провода с помощью пайки

В случае большого сечения проводника (когда масса важнее, чем прочность) будет рационально отдать предпочтение алюминию. Площадь сечения провода, выполненного из алюминия, будет больше в сравнении с медным в несколько раз, причем алюминиевая деталь все равно будет вдвое легче, чем медная. Если спросить людей о том, как соединить медные провода между собой, многие ответят, что лучше это сделать с помощью пайки.

Осуществлять паяние проводов, выполненных из алюминия, можно в распределительном коробе, применяя газовую горелку либо паяльник. Сложность использования паяльника состоит в том, что точно нагреть до нужной температуры почти невозможно. А в случае с алюминием перегревание так же неприемлемо, как и недостаточное нагревание.

Обратите внимание! Металл характеризуется значительной теплопроводностью, и на обширном участке от точки спаивания может произойти его оплавление.

Следует помнить о том, что пайка меди с алюминием не представляется возможной.

Поэтому перед тем, как соединить алюминиевые провода между собой, чтобы не нагревались, лучше вооружиться газовой горелкой. С ее помощью выполнять регулировку температуры нагревания легче, но для ее использования придется долго подготавливать поверхность. Тем не менее именно горелке лучше отдать предпочтение в случае необходимости припаивания массивных деталей. Как бы то ни было, пайка алюминиевых проводов предполагает их подготовку.

Трудность процесса пайки состоит в том, что алюминий характеризуется легкоплавкостью, поэтому в случае неосторожного нагрева может произойти его расплавление. Суть еще одного фактора, за счет которого процесс пайки усложняется, сводится к быстрому окислению алюминия на воздухе.

Хотя оксидный налет на поверхности является надежной защитой алюминия от воздействия негативных внешних условий, он одновременно тормозит адгезию материала с припоем, поэтому его требуется в обязательном порядке удалять.

На заметку! Механическим путем удалить налет оксида не представляется возможным. Материал сразу же поддается окислению и затягивается пленкой снова. Избавиться от нее можно лишь механическим способом, покрыв поверхность масляным слоем.

Перед пайкой концы алюминиевых проводников необходимо обработать маслом.

Вариант с маслом совершенно неудобен в условиях дома, а также характеризуется трудоемкостью. Предварительно масло необходимо прокалить до отметки 200 градусов, чтобы избавить его от присутствующего в нем кислорода.

Таким образом, в преддверии пайки концы проводников из алюминия следует обработать. Применение канифоли либо многих других флюсов не будет эффективным по причине высокой степени химической устойчивости оксидного налета. Он не растворяется даже в случае нанесения органической кислоты.

На заметку! Для того, чтобы осуществить облуживание проводов, следует применять специально предназначенные для этой цели флюсы и механический метод одновременно.

Естественно, выполнять подобную процедуру следует до момента скручивания проводов. В противном же случае очистить поверхность провода целиком не получится. Лишь концы, которые были облужены, можно друг с другом скрутить, а затем спаять.

Осуществлять паяние алюминиевых проводов можно с помощью газовой горелки или паяльника.

Провода, оснащенные несколькими жилами, следует паять исключительно с использованием особого флюса, поскольку их обработка механическим путем почти невозможна. Особенностью технологии пайки служит то, что каждый из проводков предстоит сначала хорошенько обработать с применением флюса.

Для этого придется раскрутить и распушить пучок. После того как будет выполнена обработка, каждый из тонких проводков жилы потребуется покрыть слоем припоя и скрутить в жгут. После этого выполняют скрутку нескольких концов и делают припаивание.

Обратите внимание! Нередко могут возникнуть ситуации, когда требуется произвести соединение проводов из разных металлов. Здесь следует заметить, что пайка алюминия с медью не представляется возможной.

Вся проблема кроется в алюминии. По причине своих качеств химического и физического характера алюминий не может быть припаян к другому металлу. Если же решить спаять медь и алюминий, применяя при этом припой, характеризующийся нейтральностью к обоим металлам, разнящийся коэффициент расширения температуры быстро разрушит контакт. Это объясняется тем, что во время прохождения тока сквозь проводник, он обязательно нагреется, а после отключения – остынет, и с этим невозможно ничего сделать.

Для облуживания проводов применяются специальные флюсы.

Изучая вопрос о том, как соединить алюминиевые провода между собой при прокладывании силовых проводок, становится понятно, что стандартный паяльник и наждачная бумага здесь не справятся. Поэтому перед тем, как соединить медные провода между собой, понадобится вооружиться знаниями относительно основных постулатов сварки.

Однако, если речь идет о соединении проводов, которые выполнены из различных металлов, идею сварки лучше сразу же отбросить. Это связано с разницей температуры, необходимой для расплавления металлов. Да и от разрушающего электролиза такая процедура совсем не защитит.

Блок: 10/14 | Кол-во символов: 5096
Источник: https://hozsektor.ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij

Выводы

Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.

Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.

Блок: 10/11 | Кол-во символов: 1009
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция.

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Блок: 11/14 | Кол-во символов: 862
Источник: https://hozsektor.ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij

Как соединить СИП и медный провод: особенности каждого варианта

В зависимости от места расположения учетного щита варианты соединения СИП могут разниться.

В случае если учетный щит находится на опоре линии, соединение осуществляется посредством цельного проводника. В рамках щита он непосредственно подключается к автомату. Для соединения проводников с линией рекомендуется применять штатный прокалывающий зажим, который специально разработан для линий СИП.

На заметку! Прокалывающие зажимы созданы для того, чтобы присоединять отпайки к магистральной линии. Подобные экземпляры могут служить для соединения линий, сечение которых составляет от 16-ти до 120-ти мм2, а сечение отпайки находится в рамках от 6-ти до 50-ти мм2. При этом отпайкой может служить как СИП, так и стандартный кабель, выполненный из меди.

Для соединения проводов с линией электропередач рекомендуется использовать штатный прокалывающий зажим.

В качестве главных элементов сжима выступают две пластины с острыми зубцами, изготовленные из стали. В случае закручивания монтажных болтов они между собой сближаются и в момент прокалывания изоляции проводов создают надежное контактирование и герметичность точки крепления. Затягивание болтов происходит до срыва, который рассчитан на определенное сжимающее усилие. При этом конструкция носит одноразовый характер.

Если соединение от учетного щита до дома решено осуществлять с помощью СИП, здесь также не обойтись без штатной арматуры. Наилучшим вариантом будет заведение провода в распределительный короб с подключением его к автомату в щите. В подобном случае сцеплять его с кабелем нет необходимости.

На заметку! Для соединения СИП с голыми (неизолированными) проводами следует применять особый зажим. У него должны отсутствовать острые зубцы со стороны крепления неизолированного провода.

В случае размещения учетного щита на стенке дома, отпайку, которая соединена с линией магистрали посредством зажима, заводят в учетный щит и подключают к автомату. Если роль отпаечного проводника выполняет СИП, на линии опоры и на стенке монтируют так называемые анкерные зажимы, обеспечивающие крепление проводов.

Для соединения СИП с голыми проводами применяются специальные зажимы.

Выполнить соединение медного кабеля с проводом СИП может понадобиться в том случае, если участок располагает несколькими строениями и по ним разводка питания осуществлена посредством СИП. В подобной ситуации монтаж можно выполнять вышеописанным методом, применяя зажим плашечного либо прокалывающего типа.

Блок: 12/14 | Кол-во символов: 2492
Источник: https://hozsektor.ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Блок: 13/14 | Кол-во символов: 3382
Источник: https://hozsektor.ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij

Кол-во блоков: 25 | Общее кол-во символов: 34658
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://www.expertporemontu.ru/soedinenie-alumineivyh-i-mednyh-provodov-426: использовано 3 блоков из 8, кол-во символов 7697 (22%)
  2. https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html: использовано 6 блоков из 11, кол-во символов 7072 (20%)
  3. https://hozsektor.ru/soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij: использовано 8 блоков из 14, кол-во символов 17113 (49%)
  4. https://rusenergetics.ru/provoda-i-kabeli/kak-soedinit-medniy-i-alyuminieviy: использовано 3 блоков из 5, кол-во символов 2776 (8%)

Как соединить алюминиевый и медные провода

Без соединения проводки нельзя подключить даже простейшие электрические приборы. Малейшее отклонение от правил подключения способно принести огромные неприятности. Электрическая проводка в частном доме или в квартире есть даже в самых глухих и маленьких поселениях.

Постоянно возрастает энергопотребление, и в результате увеличивается нагрузка на соединения проводов, Запросы к ним усиливаются и становятся строже, ведь любая халатность или недоделка может обернуться катастрофой.

Что нужно хорошо протягивать участки соединения проводки сейчас знает каждый, а про электрохимическую совместимость знает не каждый.

Область применения соединений

Рост расхода электроэнергии становится причиной ужесточения требований к соединениям проводов, направленные на повышение качества пожаро- и электробезопасности.

От чего зависит надежность соединений:

  1. Плотность совмещения контакта.
  2. Совместимость проводов по электрохимическим параметрам.

Плотно скрутить провода может практически каждый человек, на второе требование нередко не обращают внимания, соединяя два провода (даже несовместимые) прямым способом. Именно по этой причине и появляются проблемы во время эксплуатации проводки организованной их алюминиевых и медных проводов.

Электрохимическая коррозия

Алюминий – химический элемент с высокой способностью окисления. Пленка оксида, появляющаяся под воздействием сырости на алюминиевом проводе, обладает увеличенным сопротивлением. Это плохо сказывается на способности проводить электрический ток на участках соединений.

Медь – вещество, с низкой химической активностью на котором пленка оксида образуется хуже и к тому же она обладает меньшим сопротивлением.

Алюминиевый и медный проводники, вместе создает короткозамкнутую гальваническую цепь – при увлажнении такого контакта начинается быстрое окисление алюминиевого контакта.

Между 2 проводниками появляется слой оксида металла с высоким сопротивлением, в результате – затрудняется проводимость электротока, происходит процесс электролиза, на участке соединения контактов появляются искры, металл нагревается, и образуются раковины, все это может стать причиной пожара:

  • У этих веществ коэффициент теплового расширения существенно отличается. В то время когда через них пропускают электроток, они изменяют свои габариты по-разному, после отключения тока, они по-разному остывают. В результате сужения и расширения металлов изменяет их геометрию, что ухудшает контакт. И в результате на участках с некачественным контактом металл нагревается, что еще больше ухудшает контакт;
  • На поверхности алюминия есть непроводящая пленка оксида, что также ухудшает качество контакта и способствует разрушению металла;
  • Медь и алюминий воздают «гальваническую пару», которая также нагревает металл и способствует его окислению.

Ликвидировать эти недостатки можно, если не допускать прямого контакта этих металлов. Существует несколько вариантов соединения проводников из меди и алюминия, создающих надежный и безопасный контакт.

Отметим, что с повышением влажности воздуха, существенно усиливаются все указанные выше процессы. А плохо проводящий электроны слой оксида алюминия и значительно отличающееся тепловое расширение – это факторы отягощающие положение.

Наиболее распространенные варианты соединения

Скрутка

На небольшое время подойдет этот способ соединения, в помещении она продержится некоторый период, при высокой влажности или на улице срок службы этой пары в разы уменьшается.

Но нередко требуется стыковать несколько кабелей из меди и алюминия. Это бывает во время реставрации или ремонта электросистемы в зданиях, где используется алюминиевая электропроводка.

Опрессовка – это разновидность скрутки, при этом способе, скрутка обжимается специально подготовленной гильзой из меди или алюминия с внутренним сечением равным сечению скрутки. Хотелось бы сказать, что такой вариант является простым и быстрым в исполнении одновременно очень надежным. Готовое соединение изолируют обычным способом – используя изоляционную ленту или с помощью термоусадочной пасты.

Болтовое соединение и клеммники

Исправить некоторые недостатки скрутки поможет совмещение проводов из двух разных металлов с помощью одного из этих способов. Используя болтовые или клеммные соединения, мы устраняем непосредственный контакт медно-алюминиевой пары.

Существует несколько разновидностей клеммников:

  • Проверенным и давно используемым способом является использование «орешков», их так называют из-за того что они внешне похожи на орехи. Такие изделия изготовлены из трех пластин, с помощью которых и зажимают медные или алюминиевые кабеля. Положительным качеством «орешков» является то, что для создания ответвления от основного провода его нет необходимости разрезать. Необходимо только раскрутить два болта, между двумя пластинами поместить зачищенную жилку кабеля, и снова закрутить болты. Жилу для создания ответвления располагают между средней и одной из крайних пластин;
  • Также нередко используют клеммники типа WAGO. При этом способе необходимо только снять изоляцию на 10-15 мм, ввести очи щенные места в специальные отверстия и контакт готов к службе. Внутри клеммника есть особая смазка, защищающая провод от окислительных процессов. Этот вариант лучше всего использовать только при устройстве освещения. Для силовых цепей их использовать не стоит, высокая нагрузка способна стать причиной нагрева пружинистых контактов, и как результат стать причиной ухудшения контакта;
  • Кроме того нередко используют клеммные колодки, они внешне выглядят как планка со специальными клеммничками. Необходимо только подготовить, как было описано выше концы, вставить один из них в отверстие, и зафиксировать его ботом. Подготовленный конец второго провода размещают в другом отверстии и фиксируют.

Провода из меди и алюминия стыкуют вместе с помощью болтового способа, если необходимо получить надежный и безопасный контакт. Две жилы кабеля скручивают болтом, разместив между ними анодированную стальную шайбу. Все работы по монтажу должен выполнять опытный профессионал.

Болтовые и винтовые соединения нужно через определенный срок ревизировать: для проводов из алюминия проверка производится – раз в шесть месяцев, для провода из меди частота проверок – через два года.

Пайка

Наиболее долговечный и надежный вариант стыковки медного и алюминиевого провода. Его минусы – технологическая сложность, увеличения срока монтажа и трудоемкость. Когда электрик делает электропроводку, то чаще всего обесточивает помещение и паяльник нагреть нет возможности.

Самодельный переходник

Можно самостоятельно изготовить переходник, который позволит без паяльника монтировать электросеть, используя способ пайки.

До начала монтажа на столе спаивают два обрезка провода – алюминиевый и медный, оставляя два свободных конца. Выходит своеобразный самодельный переходник для соединения проводов.

Лучше всего их изготовить несколько штук, после этого обесточивают электросеть и производят необходимый монтаж, соединяя алюминиевый кончик с алюминиевым проводом, а медный с медным, изолируют обычным способом.

Сварка

Способ похожий на пайку, но для него потребуется специальное оборудование и при соединении медного и алюминиевого провода практически не используется, так как различна температура плавления этих металлов.

При его выполнении медный и алюминиевый кабеля плотно скручивают, а конец полученного жгутика аккуратно сваривают контактной сваркой, в результате на конце скрутки должен появиться небольшой шарик металла. Контакты соединяются практически намертво и между ними безупречный контакт.

Советы

  • Все места соединений необходимо надежно заизолировать.
  • Желательно их размещать в специальных распределительных коробках. Укладывая медно-алюминиевое соединение в стену, вы перекрываете доступ к нему при необходимости, произвести ревизию соединений будет невозможно, не повреждая стену.
  • Если нет опыта работы с пайкой, то лучшим вариантом станет клеммная коробка.

Безусловно, не имея необходимого опыта в электромонтажных работах, лучше не рисковать своей жизнью и имуществом и обратиться к специалисту.

Статья была полезна?

0,00 (оценок: 0)

Как соединить медный и алюминиевый провод: советы и руководство

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

У любой кабельной продукции имеется токопроводящая жила, которая выполнена из меди или алюминия. Поскольку данные материалы характеризуются отличной отдачей и проводимостью тока, в процессе монтажа и подключения зачастую появляется необходимость их соединения. О том, как соединить медный и алюминиевый провод, не допустив при этом ошибок, пойдет речь далее.

При появления влаги в проводном соединение меди и алюминия происходит электролиз, что может привести к перегоранию алюминия или пожару

Провода медные и алюминиевые: неужели несовместимы

Чтобы разобраться со всеми тонкостями процедуры, следует понять, что же кроется в подобном соединении. Ведь бытуют различные мнения относительно того, что категорически нельзя соединять медные провода с алюминиевыми.

Пока одни сомневаются, можно ли соединять медные и алюминиевые провода, другие успешно это делают

Подобно любым другим металлам при участии кислорода происходит окисление алюминия и меди. В результате этого появляется оксидная пленка на их поверхности. И если медный покров почти не мешает поступлению электротока, то вот оксидный представляет собой серьезный барьер для этого.

Проводное соединение меди и алюминия, несмотря ни на что, станет толчком для взаимодействия металлов. Алюминий характеризуется большей степенью активности. Это значит, что между соединениями, в случае появления влаги, происходит так называемый электролиз – перенесение ионов алюминия на медь. В итоге проводник из алюминия теряет свой вес. В нем появляются раковины и пустоты, которые тоже поддаются окислению и лишь ускоряют электролиз.

Результатом становится почти разрушенный проводник, который выполнен из алюминия. Поскольку его сечение уменьшается, степень плотности тока повышается. В свою очередь, это провоцирует нагревание металла. Вариантов исхода такой ситуации лишь два: либо алюминий перегорает в точке соединения, либо начинается пожар.

Невозможное возможно, или как соединить медный и алюминиевый провод

Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают. Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.

Клеммник для соединения алюминиевых и медных проводов может оснащаться как зажимным, так и болтовым механизмом

Как соединить медь и алюминий с помощью клеммных колодок

Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.

Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха». Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.

Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.

Обратите внимание! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.

Наибольшее распространение для соединения проводов получил клеммник

Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Важно! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую. Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.

Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.

Это интересно! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой

Несколько слов о правилах болтового соединения проводов

Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.

В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.

Обратите внимание! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.

Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.

Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках

При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания. Наоборот, данный метод поспособствует более плотному обороту вокруг болта.

Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:

  1. Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
  2. Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.

Как соединить медь с алюминием резьбовым методом

Соединение проводов посредством гаек и винтов, в случае корректного выполнения, представляет собой наиболее надежное решение и обеспечивает должный контакт в течение всего срока эксплуатации электропроводки. Ответом на вопрос о том, можно ли соединять медные и алюминиевые провода различных видов посредством резьбового соединения, будет однозначное «да». Применяя резьбовое соединение, можно работать с толстыми, одножильными, тонкими, а также многожильными проводами. Главное – не допустить прямого контакта проводов, выполненных из алюминия и меди.

Перед соединением проводов резьбовым способом нужно провести зачистку до блеска металла и сформировать кольца

Перед тем как соединить электрические провода резьбовым способом, предстоит провести подготовку: снять изоляцию с проводников на такую длину, которая равна четырехкратному диаметру винта, в случае окисления жил – осуществить зачистку до блеска металла, а также сформировать кольца.

После этого винт окольцовывается в следующем порядке:

  • пружинная шайба;
  • простая шайба;
  • кольцо одного проводника;
  • простая шайба;
  • кольцо другого проводника;
  • шайба;
  • гайка.

При завинчивании в гайку винта целый пакет стягивают до момента распрямления пружинной шайбы.

Проводникам, в которых диаметр жил не превышает 2-х мм, достаточно будет винта типа М4. Если же медный провод является многожильным, прежде всего необходимо выполнить его пролуживание посредством припоя.

Соединение проводов болтовым способом представляет собой наиболее надежное решение

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

  • возможность разобрать и собрать заново соединения, не нарушая заклепку;
  • необходимость присутствия специальных приспособлений для осуществления заклепки.

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода

Обратите внимание! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра. На заклепку надевают детали в следующем порядке:

  • проводник из алюминия;
  • пружинная шайба;
  • проводник из меди;
  • плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Статья по теме:

Соединение проводов в распределительной коробке для электропроводки

Разновидности и способы установки распределительных коробок. Как провести монтаж самостоятельно.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант

Как соединить алюминиевые провода с помощью пайки

В случае большого сечения проводника (когда масса важнее, чем прочность) будет рационально отдать предпочтение алюминию. Площадь сечения провода, выполненного из алюминия, будет больше в сравнении с медным в несколько раз, причем алюминиевая деталь все равно будет вдвое легче, чем медная. Если спросить людей о том, как соединить медные провода между собой, многие ответят, что лучше это сделать с помощью пайки.

Осуществлять паяние проводов, выполненных из алюминия, можно в распределительном коробе, применяя газовую горелку либо паяльник. Сложность использования паяльника состоит в том, что точно нагреть до нужной температуры почти невозможно. А в случае с алюминием перегревание так же неприемлемо, как и недостаточное нагревание.

Важно! Металл характеризуется значительной теплопроводностью, и на обширном участке от точки спаивания может произойти его оплавление.

Следует помнить о том, что пайка меди с алюминием не представляется возможной

Поэтому перед тем, как соединить алюминиевые провода между собой, чтобы не нагревались, лучше вооружиться газовой горелкой. С ее помощью выполнять регулировку температуры нагревания легче, но для ее использования придется долго подготавливать поверхность. Тем не менее именно горелке лучше отдать предпочтение в случае необходимости припаивания массивных деталей. Как бы то ни было, пайка алюминиевых проводов предполагает их подготовку.

Трудность процесса пайки состоит в том, что алюминий характеризуется легкоплавкостью, поэтому в случае неосторожного нагрева может произойти его расплавление. Суть еще одного фактора, за счет которого процесс пайки усложняется, сводится к быстрому окислению алюминия на воздухе.

Хотя оксидный налет на поверхности является надежной защитой алюминия от воздействия негативных внешних условий, он одновременно тормозит адгезию материала с припоем, поэтому его требуется в обязательном порядке удалять.

Обратите внимание! Механическим путем удалить налет оксида не представляется возможным. Материал сразу же поддается окислению и затягивается пленкой снова. Избавиться от нее можно лишь механическим способом, покрыв поверхность масляным слоем.

Перед пайкой концы алюминиевых проводников необходимо обработать маслом

Вариант с маслом совершенно неудобен в условиях дома, а также характеризуется трудоемкостью. Предварительно масло необходимо прокалить до отметки 200 градусов, чтобы избавить его от присутствующего в нем кислорода.

Таким образом, в преддверии пайки концы проводников из алюминия следует обработать. Применение канифоли либо многих других флюсов не будет эффективным по причине высокой степени химической устойчивости оксидного налета. Он не растворяется даже в случае нанесения органической кислоты.

Обратите внимание! Для того, чтобы осуществить облуживание проводов, следует применять специально предназначенные для этой цели флюсы и механический метод одновременно.

Естественно, выполнять подобную процедуру следует до момента скручивания проводов. В противном же случае очистить поверхность провода целиком не получится. Лишь концы, которые были облужены, можно друг с другом скрутить, а затем спаять.

Осуществлять паяние алюминиевых проводов можно с помощью газовой горелки или паяльника

Провода, оснащенные несколькими жилами, следует паять исключительно с использованием особого флюса, поскольку их обработка механическим путем почти невозможна. Особенностью технологии пайки служит то, что каждый из проводков предстоит сначала хорошенько обработать с применением флюса.

Для этого придется раскрутить и распушить пучок. После того как будет выполнена обработка, каждый из тонких проводков жилы потребуется покрыть слоем припоя и скрутить в жгут. После этого выполняют скрутку нескольких концов и делают припаивание.

Важно! Нередко могут возникнуть ситуации, когда требуется произвести соединение проводов из разных металлов. Здесь следует заметить, что пайка алюминия с медью не представляется возможной.

Вся проблема кроется в алюминии. По причине своих качеств химического и физического характера алюминий не может быть припаян к другому металлу. Если же решить спаять медь и алюминий, применяя при этом припой, характеризующийся нейтральностью к обоим металлам, разнящийся коэффициент расширения температуры быстро разрушит контакт. Это объясняется тем, что во время прохождения тока сквозь проводник, он обязательно нагреется, а после отключения – остынет, и с этим невозможно ничего сделать.

Для облуживания проводов применяются специальные флюсы

Изучая вопрос о том, как соединить алюминиевые провода между собой при прокладывании силовых проводок, становится понятно, что стандартный паяльник и наждачная бумага здесь не справятся. Поэтому перед тем, как соединить медные провода между собой, понадобится вооружиться знаниями относительно основных постулатов сварки.

Однако, если речь идет о соединении проводов, которые выполнены из различных металлов, идею сварки лучше сразу же отбросить. Это связано с разницей температуры, необходимой для расплавления металлов. Да и от разрушающего электролиза такая процедура совсем не защитит.

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Как соединить СИП и медный провод: особенности каждого варианта

В зависимости от места расположения учетного щита варианты соединения СИП могут разниться.

В случае если учетный щит находится на опоре линии, соединение осуществляется посредством цельного проводника. В рамках щита он непосредственно подключается к автомату. Для соединения проводников с линией рекомендуется применять штатный прокалывающий зажим, который специально разработан для линий СИП.

Это интересно! Прокалывающие зажимы созданы для того, чтобы присоединять отпайки к магистральной линии. Подобные экземпляры могут служить для соединения линий, сечение которых составляет от 16-ти до 120-ти мм2, а сечение отпайки находится в рамках от 6-ти до 50-ти мм2. При этом отпайкой может служить как СИП, так и стандартный кабель, выполненный из меди.

Для соединения проводов с линией электропередач рекомендуется использовать штатный прокалывающий зажим

В качестве главных элементов сжима выступают две пластины с острыми зубцами, изготовленные из стали. В случае закручивания монтажных болтов они между собой сближаются и в момент прокалывания изоляции проводов создают надежное контактирование и герметичность точки крепления. Затягивание болтов происходит до срыва, который рассчитан на определенное сжимающее усилие. При этом конструкция носит одноразовый характер.

Если соединение от учетного щита до дома решено осуществлять с помощью СИП, здесь также не обойтись без штатной арматуры. Наилучшим вариантом будет заведение провода в распределительный короб с подключением его к автомату в щите. В подобном случае сцеплять его с кабелем нет необходимости.

Обратите внимание! Для соединения СИП с голыми (неизолированными) проводами следует применять особый зажим. У него должны отсутствовать острые зубцы со стороны крепления неизолированного провода.

В случае размещения учетного щита на стенке дома, отпайку, которая соединена с линией магистрали посредством зажима, заводят в учетный щит и подключают к автомату. Если роль отпаечного проводника выполняет СИП, на линии опоры и на стенке монтируют так называемые анкерные зажимы, обеспечивающие крепление проводов.

Для соединения СИП с голыми проводами применяются специальные зажимы

Выполнить соединение медного кабеля с проводом СИП может понадобиться в том случае, если участок располагает несколькими строениями и по ним разводка питания осуществлена посредством СИП. В подобной ситуации монтаж можно выполнять вышеописанным методом, применяя зажим плашечного либо прокалывающего типа.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

Обратите внимание! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Соединение медь + алюминий — в чем проблема?

Нередко даже в случае протягивания новой проводки приходится соединять медные провода с алюминиевыми. Да хотя бы на вводе в дом, ведь подающий провод ЛЭП из алюминия, а значит, подсоединять к нему следует также алюминиевый провод или медный, но с оговорками. Соединять два этих металла напрямую нельзя, и вот почему это происходит. Медь и алюминий – металлы разной активности, у них разная сопротивляемость, различны и прочие их физические свойства. По меди ток движется с наименьшим сопротивлением, а значит, пропускная способность у медных проводов выше. Не только поэтому, но в случае прямой скрутки медных и алюминиевых проводов возникают проблемы.

Что происходит при прямой скрутке

Для начала разберемся с пропускной способностью. Представьте себе, что вы пускаете по трубе произвольного диаметра воду. Давайте постепенно начнем наращивать давление воды. Рано или поздно наступит момент, когда пропускной способности трубы не хватит, давление в ней начнет нарастать, и она лопнет. Почти это же происходит и в проводе. Повышенное сопротивление в алюминии заставит его греться, если он будет скручен с медным проводом того же сечения. Но самое главное происходит именно в месте скрутки.

Химические особенности металлов

Вступая в реакцию с кислородом воздуха и влагой, металлы, как известно, начинают окисляться. Скорость окисления и свойства оксидной пленки у них различны. В случае с медью процесс этот протекает достаточно медленно, а оксидная пленка обладает хорошей проводимостью тока. А вот на алюминии оксидная пленка появляется в разы быстрее, причем она очень плохо проводит ток. В результате на скрутке создается зона повышенного или активного переходного сопротивления, почти, как в спирали вашего домашнего электрического чайника или утюга. Происходит усиленный нагрев. Но это еще не все.

Некоторые физические свойства металлов

Также всем хорошо известно о линейных расширениях металлов. У меди и алюминия они различны. Дали нагрузку – скрутка нагрелась, провода расширились неравномерно, сняли нагрузку – произошло сужение, скрутка ослабла. Очень быстро плотность скрутки утрачивается – начинает искрить! Это самый опасный момент, когда высокие температуры в совокупности с искрением становятся причиной пожара.

Как избежать проблем?

Несколько простых правил:

  • Обращайтесь к профессионалам, заказывая услуги электромонтажа – они точно все сделают правильно, даже если нужно будет соединять медные и алюминиевые провода
  • Используйте переходные металлы или специальные соединители – обычный металлический болт, три шайбы и гайка – вот вам и примитивный способ соединения через металл. Но на рынке электрооборудования масса различных соединителей на клеммах, которые специально для этого предназначены, есть и переходные пластины
  • Лужение – если под рукой только паяльник и припой – вперед, лудите медный провод (с алюминиевым проводом это не выйдет, да уже и не нужно будет)
  • Смазки – дополнительно применяйте специальные смазки, которые не дают металлам окисляться
  • Правильно рассчитывайте нагрузки – в любом случае жила алюминиевого провода должна быть большего сечения, чем медного. В противном случае алюминиевый участок будет греться



Приобрести все специальные соединители и смазки можно в магазинах электрооборудования, а у специалистов они и так имеются всегда. И последний совет – не стоит экономить. Пусть лучше вся проводка будет из медных проводов, хоть это и обойдется дороже. Но зато сделаете один раз и забудете о проблемах. Тем более, что компании, оказывающие услуги электромонтажа, предлагают материалы по максимально выгодным ценам, которых вы не увидите в магазинах.

Можно ли соединять алюминиевые провода с медными

Всем известно, что алюминиевая проводка является наследием прошлого века, и ее в обязательном порядке необходимо заменять в процессе ремонта квартиры или дома. Тем не менее, очень часто ремонт делается частично, вследствие чего требуется соединить алюминиевый провод с медным или же нарастить его, добавив несколько лишних сантиметров жилы.

Электрохимическая коррозия

Можно ли соединять алюминиевые провода с медными? Вначале отметим, что алюминий и медь несовместимы гальванически. Если соединить такие провода напрямую, получится что-то типа мини батарейки. Во время прохождения тока через подобное соединение, даже в условиях минимальной влажности, наблюдается электролизная химическая реакция. Даная проблема непременно рано или поздно себя проявит.
Провода окислятся, контакт ослабнет, произойдет нагрев и оплавление изоляции. А это может стать причиной короткого замыкания или отгорания жилы.
Далее мы расскажем, как соединить медный и алюминиевый провод грамотно и надежно, чтобы не столкнуться с подобными проблемами в дальнейшем. Рассмотрим несколько популярных методов, которые используют электрики. Однако, не все они удобны для работы в монтажных коробках.

Соединение через болт и стальные шайбы

В этом случае для соединения применяют стальную шайбу и болт. Данный метод можно назвать одним из самых проверенных и простых. Но получается довольно громоздкая конструкция.
Порядок работы:

  • прежде всего, нужно закрутить кончики проводов в колечки
  • подобрать шайбы, их нужно выбрать такого диаметра, чтобы все ушко провода было спрятано за ними и не могло вступать в контакт с другим проводником.

Самый важный момент – это правильное расположение колечка. Оно должно быть надето таким образом, чтобы в процессе закручивания гайки, ушко не разворачивалось, а наоборот стягивалось вовнутрь.
Стальные шайбы, которые находятся между проводниками из разных материалов, предотвращают окислительные процессы. Также стоит помнить об установке гравера или пружинной шайбы. Если этот момент пропустить, то контакт через время ослабнет.
Стоит отметить, что специалисты не рекомендуют пользоваться оцинкованными болтами или шайбами. Все потому, что безопасным является соединение металлов, у которых электрохимический потенциал соединения не превышает 0,6мВ. В специализированной литературе написано, что медь и цинк имеют электрохимический потенциал — 0,85мВ. Следовательно, подобное подключение даже хуже чем прямой контакт алюминиевых и медных жил (по 0,65мВ). Таким образом, соединение будет крайне не надежным.
Результатом на первый взгляд простой резьбовой сборки, у вас получится громоздкая, неудобная конструкция, по форме схожая с ульем. А поместить все это дело в неглубокий подрозетник, получится далеко не всегда.

Сжим — орех

Второй метод — это использование особого соединительного сжима типа орех. Его часто применяют, чтобы сделать ответвление от питающего кабеля более крупного сечения, чем отпайка.
Отметим, что в этом случае даже не нужно разрезать магистральный провод. Нужно просто снять с него верхний слой изоляции. Некоторые мастера находят ему применение для подключения вводного кабеля к СИПу. Тем не менее, делать этого не нужно.
В распаечную коробку такая конструкция тоже не поместится. Да и эти зажимы также выгорают. Ниже приведем реальный отзыв от пользователя на одном из форумов: «Вчера произошло отгорание фазы в многоквартирном здании, потому что из-за нагрева в клемнике типа «орешек». В нем были соединены медный многопроволочный провод, имеющий сечение 10 кв с алюминиевым 8-проволочным проводом. Соединение было осуществлено 14 месяцев назад. Вследствие сырости, попадающей с улицы, произошло вздутие металла. Аварийная бригада восстановила соединение при помощи болта и гайки, а между проводами мастера проложили железные шайбы.

Зажимы Wago

Соединение алюминиевых проводов с медными при помощи специальных зажимов, которые специально для этого созданы, дает лучшие результаты, чем предыдущие методы. Внутри этих клемм расположена паста, предотвращающая окисление.
Тем не менее, споры о 100% надежности подобных зажимов, в особенности для розеточных, а не осветительных групп, все еще не утихают. В некоторых случаях, при определенной укладке в ограниченном пространстве, контакты ослабевают, и это становится причиной выгорания.
Интересно, что случиться это может даже при нагрузке ниже минимальной, на которую рассчитаны зажимы. Почему же так случается? Происходит это в том случае, когда сжимаются соединяемые проводники, а между прижимной пластиной и местом контакта образуется незначительный зазор. Отсюда вытекают и все проблемы с нагревом.

Клеммная колодка

У этого метода есть один существенный недостаток – большая часть продаваемых колодок довольно низкого качества.
Среди мастеров популярен такой метод, при котором во избежание прямого контакта меди и алюминия, медную жилку припаивают сбоку данного зажима, а не вставляют внутрь, как это предусмотрено технологией.
При этом клемму для этого приходится разбирать. Отметим, что надежный контакт алюминия под винтом без ревизии, не проживет длительное время.
Винтики примерно раз в полгода необходимо подтягивать. Как часто проводить ревизию зависит непосредственно от нагрузки и ее колебаний в периоды максимума и минимума. Если забудете подтянуть, то ждите беды. А в том случае, если такое соединение спрятано глубоко в подрозетнике, то поправлять его два раза в год – крайне неудобно.

Соединение меди с алюминием опрессовкой

Таким образом, остается наиболее надежный метод – опрессовка. Скрутка алюминиевого и медного провода таким образом часто встречается в панельных домах. К примеру, вам нужно запитать одну или несколько дополнительных розеток от уже имеющегося алюминиевого вывода в сквозной нише.
Для наращивания нужно взять только гибкий медный провод, имеющий сечение 2,5мм2. Такое сечение снизит механическое воздействие на алюминиевою жилу, в процессе монтажа провода в подрозетник.
Далее нужно зачистить концы медного провода. Правильное соединение проводов обязательно предполагает их пайку. Это поможет исключить непосредственный контакт в гильзе меди с алюминием.
В условиях отсутствия специального оборудования, для пайки можно применить самодельный тигель, который представляет собой немного доработанный паяльник в форме топорика. Важно, что перед пайкой нужно снять флюсом с жилы оксидный слой.
Процедура лужения состоит в окунании провода в особое отверстие в паяльнике, в котором находится олово.
Когда жила остынет, можно снимать остатки флюса при помощи растворителя.
После этого можно переходить к алюминиевым проводам, которые торчат из стены. Их нужно хорошо зачистить и удалить слой окиси. В этом деле поможет оксидная токопроводящая паста. Эту же пасту применяют в процессе монтажа модульных штыревых систем заземления. Ею можно пользоваться в любых условиях, поскольку она исключает образование окиси на поверхности провода. Обязательно запомните, что оксидная пленка может в дальнейшем обладать сопротивлением в несколько раз большим, чем сам алюминий. Если вы ее не удалите, вся работа может быть испорчена.
Когда все подготовительные работы будут закончены, можно вставить в гильзу ГМЛ провода с двух сторон. Последним этапом является сам процесс опрессования полученного соединения.
Во всей этой работе самым главным является подбор по сечению гильзы и матрицы инструмента для обжатия. В данном случае мягкий припой в какой-то степени герметизирует контактное пятно медноалюминиевого соединения. А в условиях отсутствия кислорода в этой точке, эрозия происходить не будет.
Соблюдайте осторожность в работе с алюминиевыми проводниками, поскольку это довольно ломкий материал. Одним неосторожным движением можно обломать жилу.
Опрессовку стоит закончить изоляцией полученного соединения при помощи клеевой термоусадки. Специалисты заявляют, что именно этот вид изоляции гарантирует 100% герметичность и предотвращает попадание кислорода к контактным местам. Во избежание прожига изоляции, греть термоусадку стоит строительным феном, а не зажигалкой.
После этого можно соединенный пучок проводов монтировать в подрозетник. И поскольку наращенные медные жилы являются гибкими, то на концы этих проводников стоит одеть изолированные наконечники НШВИ.
Теперь вы знаете все правила соединения проводов, однако при наличии возможности сменить целиком алюминиевую проводку, нужно обязательно это сделать и не экономить на безопасности своей и своих близких.

Чем соединить алюминиевый провод с медным. Как соединить между собой медный и алюминиевый провод — надежные способы и видео


Способы соединения медного и алюминиевого провода

Очень часто, при монтаже электропроводки, возникает необходимость соединения проводов из разных металлов: меди и алюминия. На первый взгляд модно воспользоваться обыкновенной «скруткой», но не все так просто. Прямое соединение медных и алюминиевых проводов недопустимо, ситуация еще больше усугубляется, если провода находятся на улице.

Дружит ли медь с алюминием

Почему нельзя соединять провода из этих двух металлов напрямую? Дело заключается в особенностях самих металлов. Алюминий очень сильно подвержен окислению и на его поверхности достаточно быстро создается оксидная пленка. Медь подвержена окислению значительно меньше.

В результате воздействия внешних факторов, в месте контакта, на каждом из проводников возникают пленки с разными электрохимическими свойствами, что приводит к повышению сопротивления и ухудшению контакта.

Способы соединения медного и алюминиевого провода

  1. Наиболее простым считается винтовое соединение, с помощью гайки и винта. Для этого концы проводов зачищаются и скручиваются в форме кольца по диаметру винта. Главное, чтобы провода не соприкасались напрямую друг с другом, поэтому между ними ставится шайба. На винт надевается один из проводов между шайбами, затем на винт надевается второй провод и через шайбу притягивается гайкой. Таким образом, можно соединить между собой провода любого диаметра и жесткости.

    Этот способ хоть и прост, но не всегда удобен, так как конструкция получается достаточно громоздкой и не всегда легко помещается в распределительную коробку. Кроме того она требует тщательной изоляции.

  2. Соединение проводов с помощью клеммной колодки. Главный плюс этого способа соединения в том, что провода не соприкасаются друг с другом напрямую. У каждого провода отдельное посадочное место. Кроме того, эта конструкция не требует дополнительной изоляции.
  3. Для соединения проводов на улице лучше использовать ответвительные зажимы для СИП, так называемые «проколы», предварительно смазав концы проводом специальной пастой препятствующей окислению.
  4. Соединение с помощью клеммников с зажимом. Здесь все очень просто – вставляем зачищенные концы проводов в клеммник и защелкиваем рычажок. Очень удобно и быстро соединить два провода из разных материалов, особенно актуально при монтаже люстр и светильников.
  5. Если нет возможности воспользоваться одним из перечисленных выше вариантов, то остается только воспользоваться скруткой. В силу описанных причин, использовать обычную скрутку не получиться. Перед соединением нужно залудить припоем медный провод. То есть, дополнительно потребуется паяльник, канифольный флюс и припой. Пожалуй, наиболее трудоемкий способ соединения двух проводов из разного материала.

www.komfortek.com

Как соединить медный и алюминиевый провод

Современная электропроводка выполняется кабелем с медными жилами. Но и по сей день в домах еще советской постройки можно встретить алюминиевую электропроводку. И нередко приходится объединять провода с медными и алюминиевыми жилами. Но эти металлы имею различные химические свойства, что необходимо учитывать при их соединении. В области контакта с медью алюминий сильно окисляется. Помимо этого данные металлы при изменении температуры демонстрируют различное линейное расширение. В результате всего этого качество контакта медных и алюминиевых проводов со временем ощутимо ухудшается, что приводит к росту переходного сопротивления. В месте контакта проводов происходит сильный нагрев, из-за чего плавится изоляция, что нередко влечет короткое замыкание и возгорание.

Но всех указанных проблем можно избежать, если выполнять подобное соединение грамотно и качественно. Для чего важно избегать непосредственного соприкосновения медного и алюминиевого провода.

Используется на практике несколько вариантов допустимого соединения подобных проводов:

— посредством болта с гайкой и минимум трех шайб;

— посредством винтовых зажимов;

— посредством универсальных клемм;

— посредством клеммника типа «орех».

Соединение с использованием болта, гайки и нескольких шайб

Соединение проводов из меди и алюминия, используя болт, весьма несложно выполнить. Нужно освободить концы проводов от изоляции где-то на пару сантиметров, после чего их загибают в форму кольца соразмерно диаметру болта. Сперва на болт одевается шайба, далее вставляется, например, медное кольцо, вторая шайба, далее алюминиевый провод и вновь шайба. В конце эта комбинация затягивается гайкой. Готовое соединение изолируется клейкой изолентой. Такое соединение получается вполне надежным, но его размеры не всегда позволяют прибегать к подобному способу.

Болтовым соединением удобно соединять сразу несколько проводов, но важно проконтролировать, чтобы медные и алюминиевые жилы непременно разделялись промежуточной шайбой.

Соединение с применением винтовых зажимов

Практично соединять провода из разных по своим свойствам металлов, используя винтовые зажимы. Потребуется зачистить провода почти на половину длины зажима. Затем их вставляют в него и фиксируют затягиванием винтов. Важно убедиться, что жилы из меди и алюминия не соприкасаются внутри зажима. При затягивании винтов не следует прилагать чрезмерных усилий. Во-первых, можно сорвать резьбу и зажим придется выбросить. Во-вторых, можно расплющить мягкий алюминиевый провод, что приведет к его отламыванию в этом месте.

Соединение с применением клеммников Wago

Большее удобство предлагают современные универсальные клеммники, среди которых известностью пользуются изделия фирмы Wago. При этом нужно приобретать специальные серии, на упаковке которых имеется маркировка «Al Cu».

Провода освобождают от изоляции на длину, которая отмечена на самих клеммниках. После каждый провод втыкается в отдельное гнездо. Внутри присутствует специальная контактная паста, не допускающая коррозию в месте соприкосновения.

С использованием зажима типа «орех»

Также позволяется воспользоваться зажимом, именуемым «орех». Сперва его надо разобрать, освободив контактную плашку. Далее опять же зачищают от изоляции медный и алюминиевый провода на длину плашки. Их вставляют в пазы зажима под прямым углом, чтобы между ними оказалась разделительная промежуточная пластинка. Она пресекает возможность соприкосновения разных металлов проводников. В завершение соединение фиксируется затягиванием болтов и собирается обратно в корпус.

Используя эти способы, можно безопасно соединять провода, выполненные из меди и алюминия. Что позволит отложить на более поздний срок полную замену устаревшей алюминиевой электропроводки на отвечающую современным нормам медную.

profremstroy.pro

Как соединять медные и алюминиевые провода?

Алюминиевая проводка в наши дни встречается еще очень часто. Она находится в основном в домах советской постройки, которые составляют большую часть жилого фонда нашей страны. А современные приборы и новая электропроводка состоит уже из медных жил. Поэтому хотите вы того или нет, но часто приходится соединять медные и алюминиевые провода. Их соединять можно, но это нужно делать правильно и качественно. Как это делать вы можете узнать из данной статьи.

Медь и алюминий имеют разные химические свойства, которые сказываются на качестве их соединения. При контакте с медью алюминий быстро окисляется под воздействием влаги, которая находится в воздухе. Также эти металлы имеют разное линейное расширение при изменении температуры. Из-за всего этого в местах соединения меди с алюминием образуется плохой контакт и соответственно появляется большое переходное сопротивление. В следствии этого начинает выделяться тепло, т.е. место соединения проводов греется, затем плавиться изоляция и может произойти ЧП. Это очень плохо и нужно у себя дома делать так, чтобы этого не происходило.

Из вышесказанного можно сделать следующие выводы, что для качественного соединения необходимо исключить:

  • прямой контакт меди и алюминия;
  • попадание воздуха в место соединения.

Как соединять медные и алюминиевые провода?

Существует несколько способов соединения:

  • с помощью болта с гайкой и шайбами;
  • с помощью винтовых зажимов ЗВИ;
  • с помощью современных универсальных клемм;
  • с помощью скрутки через слой нейтрального вещества;
  • с помощью клеммника типа «Орех».

Давайте ниже рассмотрим более подробно каждый способ соединения медных и алюминиевых проводов.

1. С помощью болта с гайкой и шайбами.

Этот способ соединения очень простой и доступный для каждого. Вам потребуется болт, гайка, несколько шайб или по желанию гроверных шайб. Тут поступаем так:

  • зачищаем жилы ориентировочно на 2 см;
  • делаем кольца из проводов по диаметру болта;
  • берем болт, одеваем на него шайбу, затем кольцо медной жилы, опять шайбу, кольцо алюминиевой жилы, шайбу и затягиваем все это гайкой.
  • все соединение изолируем изолентой.

Смотрите фото инструкцию:



Главное не забыть поставить промежуточную шайбу между медью и алюминием.

Количество соединяемых жил может быть разное. Оно ограничивается длиной болта. Провода из одного металла можно соединять без промежуточных шайб. Стоит отметить, что этот способ хорош для моножильных (жестких) кабелей.

Минусами такого соединения являются его громоздкость, что может не везде поместиться.

Также очень часто существующей длины алюминиевых проводов торчащих из распредкоробки бывает недостаточным для такого способа. Тогда приходится применять другие варианты соединения проводов.

Многие считают болтовое соединение медных с алюминиевыми проводами самым надежным. Однако в моей практике был случай совершенно противоположный. Смотрите фото ниже. Тут хорошо видно как все окислилось и изоляция сильно оплавилась. Данному соединению со слов хозяина всего два года.

2. С помощью винтовых зажимов ЗВИ.

Винтовые зажимы ЗВИ сегодня широко распространены. С их помощью подключаются большинство светильников и люстр.

Тут поступаем так:

  • зачищаем провода на половину длины клеммы;
  • вставляем их с разных сторон в клеммник;
  • затягиваем болты.

Смотрите фото инструкцию:

Когда будете вставлять провода в зажим, то старайтесь чтобы медные и алюминиевые жилы не касались друг друга.

Здесь главное не переусердствуйте и не раздавите болтом полностью алюминиевый провод, так как он очень мягкий. Были случаи, когда хочется закрутить посильнее и надежнее, а в итоге получалось, что просто жилу расплющивали полностью и она отламывалась.

Данный способ соединения имеет право на жизнь, но лично мне он не очень нравится.

3. С помощью современных универсальных клемм.

Это популярные и вызывающие огромное количество споров клеммники Wago. Выпускаются специальные серии с контактной пастой Alu-plus. Данная паста предотвращает появление электролитической коррозии в месте контакта между алюминиевыми и медными проводами. Отличить данные клеммы можно по обозначению на упаковке «Al Cu». Сюда относятся Wago следующих серий:

  • 2273-242, 2273-243, 2273-244, 2273-245, 2273-248;
  • 773-302, 773, 304, 773-306, 773-308;
  • 273-503;
  • 224-111, 224-122.

Снимаем изоляцию с жил на длину, указанную на самом клеммнике…

Вставляем каждый провод до упора в разные гнезда (отверстия). Через прозрачный корпус видно до конца ли зашла жила в клемму.

Такая серия Wago считается одноразовой. Вставили провода и если потом данное соединение не нужно, то его просто отрезаем. Хотя если аккуратно вращать в разные стороны жилы, то можно их вытащить. Вот только часть специальной смазки тоже удалится. На фото ниже видна данная смазка на проводах и видно ее отсутствие в двух отверстиях самого клеммника.

4. С помощью скрутки через слой нейтрального вещества.

Тут выполняется обычная скрутка двух проводов. Только сначала медную жилу необходимо покрыть свинцово-оловянным припоем. Так мы исключим прямой контакт алюминия с медью. Скрутку необходимо делать аккуратно, так как алюминиевый провод может сломаться даже при незначительной нагрузке. Затем данное соединение следует хорошо заизолировать. Отличным вариантом будет защита скрутки термоусадочной трубкой. Лично мне этот вариант не нравится и я не стал делать фото этого процесса. Хотя кто-то этим способом все-таки пользуется.

5. С помощью сжима ответвительного типа «Орех».

 Про данный вид соединения проводов я очень подробно писал в статье: Соединение проводов с помощью зажимов типа «орех». Там вы узнаете каких размеров бывают данные клеммники, как правильно их выбрать и как ими нужно пользоваться. Поэтому здесь повторяться не буду, а просто выложу небольшую фото инструкцию.

Разбираем «орех» и зачищаем жилы на длину плашки…



Вставляем провода  в плашку с разных сторон под специальные пазы. Между медью и алюминием обязательно должна присутствовать промежуточная пластина. Она исключает прямой контакт этих двух металлов. Затем затягиваем болты.

Соединение вставляем в диэлектрический корпус…

Закрываем корпус и ставим на место стопорные кольца…

Я старался объяснить как соединять медные и алюминиевые провода простым языком. У меня это получилось? 🙂

А вы каким способом соединяете медные и алюминиевые провода?

Не забываем улыбаться:

Судят электрика:- Почему вы не бросились спасать прораба, когда его било током?- Да, я даже и не подумал, что его бьёт током. Орал как обычно.

sam-sebe-electric.ru

Как соединить медный провод с алюминиевым. Способы соединения проводов

Создать даже самую простую электрическую цепь без соединения проводов технически невозможно. Небольшая ошибка при соединении может обойтись очень дорого.

Полная электрификация всей страны увенчалась полным успехом, электрика в квартире и доме есть даже в глухих городках и весях. Энергопотребление постоянно  увеличивалось, нагрузка на сети в целом и на отдельные соединения проводов становилась все больше. Современный многоквартирный дом сегодня потребляет количество энергии, сопоставимое с потребностями среднего колхоза лет эдак 50 назад. Но одно оставалось неизменным: прямое соединение медных и алюминиевых проводов недопустимо.

Требования к соединениям проводов при замене электропроводки в квартире становятся все жестче, ведь малейшая небрежность в обеспечении электрической и пожарной безопасности может иметь катастрофические последствия.

О том, что контакты должны быть затянуты намертво, сегодня известно любому школьнику. А вот что такое электрохимическая совместимость металлов и какое она имеет отношение к родной проводке, знают не все. Впрочем, о том, что прямое соединение медных и алюминиевых проводов не допускается, все слышали, хотя бы раз. Тем не менее, подобные соединения встречаются значительно чаще, чем случайные совпадения.

Способы соединения алюминиевого и медного провода

Категорический запрет на прямое соединение медных и алюминиевых проводов обусловлен электрохимической совместимостью металлов. Алюминий – очень активный металл, а его устойчивость в атмосфере обусловлена наличием оксидной пленки на поверхности. Среди свойств оксида алюминия особенно вредно для электрических цепей его высокое сопротивление, которое ухудшает токопроводимость цепи. Сопротивление оксида меди значительно ниже и мало сказывается на токопроводимости.

Поэтому в месте соединения медного провода с алюминиевым по сути имеет место контакт оксидных пленок с разными электрохимическими свойствами, что затрудняет прохождение тока.

В присутствии конденсата ситуация еще более усугубляется. Вместо мирного контакта вы получаете миниатюрную электроэрозионную установку, которая греется, искрит и производит раковины. Наличие подобного соединения уже можно считать нарушением пожарной безопасности.

Медные и алюминиевые провода соединяют только посредством специальных переходников – винтовых, самозажимных или пружинных клеммников. Для соединений на улице можно использовать ответвительные зажимы («проколы») и пасту, защищающую провода от окисления.

Неплохо зарекомендовали себя и ответвительные сжимы, или «орешки». В соединении через «орешек» между проводами располагается металлическая пластинка, исключающая их соприкосновение.

В помещениях удобнее всего применять самозажимные клеммники и пасту, защищающую более уязвимый алюминиевый провод. Соединение клеммниками компактно, не загромождает распаечную коробку, не требует дополнительной изоляции.

В крайнем случае, соединить непримиримых антагонистов можно болтом и гайкой, проложив между проводами шайбу, исключающую прямой контакт. Такое соединение  вполне надежно, но требует хорошей изоляции, да и втискивать такого «динозавра» в распаечную коробку будет сложнее.

ЧИТАЙТЕ ТАКЖЕ

Возведение бани из бруса

Дачный участок без бани – все равно, что популярный слабоалкогольный напиток без его 40% собрата. Если при этом хочется как можно меньше проблем со строительством, то стоит рассмотреть вариант использования бруса. С нашей же стороны гарантируется обеспечение всей необходимой информацией по технологии.

Устройство отопления в частном доме

Зимой в доме должно быть тепло – одно из важных условий для постоянного проживания в загородном коттедже. Другой вопрос, какой именно будет система отопления? Вариантов множество, что делает окончательный выбор не самым удобным. Мы решили вам помочь и постарались рассмотреть основные примеры систем отопления, успешно применяемых в частных домах.

Методика расчета фундамента

Надежным и долговечным фундамент может быть лишь тогда, когда перед его устройством проведены все необходимые расчеты. В первую очередь это касается определения величины площади подошвы. Данный показатель напрямую связан с грунтовыми условиями на участке. Мы постарались подробно описать методику расчета фундамента.

cdelayremont.ru

Как соединить медный и алюминиевый провод

Можно много рассуждать о совместимости материалов, электрохимическом потенциале и различных ТУ и стандартах. Но на практике часто приходится сталкиваться с вопросами, когда необходимо соединить разнородные проводники – как правило, из меди и алюминия – хотя теоретически этого делать и нельзя. Что предпринять в подобной ситуации, читатель узнает из данной статьи.

Основные способы соединения

Скрутка

Одновременно и простой, и ненадежный вариант (если не знать некоторых нюансов). Но именно он чаще всего и выбирается, поэтому рассмотрим подробно все тонкости монтажа. Данные металлы (алюминий и медь) характеризуются разным коэффициентом температурной деформации, поэтому в процессе эксплуатации такой эл/цепи между проводниками (даже если они и надежно скручены) постоянно будет образовываться микроскопический зазор. Как результат – искрение. И это минимум, что может быть.

Что учесть при скрутке:
  • Такое сочленение можно выполнять или на временно использующейся линии, или в тех местах, где она проложена открытым способом. Причем стык обязательно располагается в защитном корпусе (например, дюзовая коробка, силовой щиток).
  • Эти участки трассы нуждаются в постоянном визуальном контроле.
  • Скрутка делается так, чтобы оба провода обвивали один другой равномерно по всей длине места соединения. Просто накручивать первый на второй, по спирали – недопустимо. На рисунке 1а показано правильное соединение, на 1 б-г – неправильное.
  • Перед монтажом медный конец обязательно зачищается от лакового покрытия и обрабатывается припоем (оловянно-свинцовым).

  • Количество витков зависит от сечения жил. Если оно менее 1 мм, то минимум 5. Для более толстых – от 3 и выше.
  • Для повышения надежности скрутки и обеспечения эл/безопасности она обрабатывается токонепроводящим лаком.
  • Дополнительно на нее одевается защитный колпачок.

Колодка

Самый удобный, и в то же время простой по исполнению способ. В продаже имеются различные виды таких соединителей, под разное сечение жил.

Что учесть:
  • Колодки нельзя располагать скрытно, например, укладывать под слой штукатурки или облицовочные панели. Они обязательно помещаются в каком-либо «коробе».
  • При затяжке винтов необходимо проверять надежность фиксации провода. Это особенно актуально, если он небольшого сечения. Часто встречающаяся ситуация – винт дальше не идет, а проводник легко вынимается из гнезда. Это значит, что он был лишь слегка зажат между ножкой крепежа и стенкой гильзы.

В продаже появились немецкие зажимы – пружинные, под брендом «Wago». Они бывают одно- или многоразовыми.

Что учесть

По заявлениям производителя, одноразовые соединители рассчитаны на ток до 24 А. Но специалисты-практики не рекомендуют использовать их в цепях более чем на 10 – 12 А.

Резьбовое соединение

Что учесть
  • Провода «оголяются» на длину, равную примерно 4-м диаметрам болта.
  • Они не должны иметь непосредственный контакт друг с другом. Для этого между ними укладывается промежуточная шайба (даже если они и качественно залужены).
  • Концы обязательно скручиваются в колечки. Банальное «подсовывание» жилы под шайбу с последующим затягиванием гайки запрещается.

Для соединения проводов из разнородных металлов существуют и другие методики. Но их реализация не всегда удобна, а то и возможна. Причина – необходимость в использовании специальных приспособлений. Например, заклепочника, который редко у кого есть дома, сварочных электродов и тому подобное. Но и того, что указано выше, вполне достаточно, чтобы быстро решить бытовую проблему по соединению проводов из меди и алюминия.

ismith.ru

Как соединить алюминиевый и медный провод

При ремонте или замене электропроводки часто возникает ситуация, когда необходимо срастить алюминиевые и медные провода. Контакт должен быть очень плотным, причём на довольно большой площади. Это связано с тем, что здесь будет протекать довольно большой ток. Эта ситуация особенно актуальна, когда нужно сращивать провода, через которые электричество вводится в жилые помещения. Как соединить алюминиевый и медный провод между собой, чтобы соединение получилось надёжным, эффективным? Ответы найдёте в этом материале.

Рисунок 1. Простые методы соединения проводов

Почему нельзя просто скрутить провода из алюминия и меди

Можно ли соединять алюминиевые и медные провода? С алюминием нужно работать аккуратно, связано это со спецификой металла. Он имеет своеобразные характеристики, быстро окисляется. При этом на его поверхности образуется прочная плёнка из алюминиевых оксидов. О её прочности говорит температура плавления – она выше, чем у чистого алюминия. Плёнка препятствует нормальному прохождению тока. Такой метод, как механическая очистка, не помогает – плёночный слой всё равно восстанавливается.

Есть ещё препятствия к простому сращиванию – высокий уровень хрупкости, сильная текучесть. То есть алюминиевый провод нельзя гнуть так, как заблагорассудится. Он просто сломается. С медью это сделать гораздо проще, так как она пластичнее. Химические процессы при наличии влаги, такие как электрохимическая коррозия, разрушают металлы в местах их контакта. Причина заключается в том, что медь и алюминий имеют разные электрохимические потенциалы. Между ними большая разница, равная 0,65 мВ, она превышает предельно допустимое значение.

Вот почему нельзя соединять алюминиевые и медные провода простым методом скрутки. Многие, не зная этого обстоятельства, всё-таки умудряются скрутить. Их прельщает простота процесса, отсутствие необходимости в дополнительных материалах, кроме изоляционной ленты. На первых порах такое соединение проводов будет работать хорошо. Потом из-за разности линейных коэффициентов расширения, происходящего от суточного перепада температур, контакт начнёт ослабевать. Это приведёт к увеличению сопротивления, старту окислительных процессов. Впоследствии начнётся коррозионное разрушение.

Необходимо понимать, что всё вышеописанное произойдёт не за один день и, возможно, не за один месяц. Но это обязательно случится. Хорошо, если всё закончится так. Потому что бывают случаи, когда от появившегося искрения возникают пожары. Как же соединять медные и алюминиевые провода, чтобы получился надёжный долговечный контакт?

Для этого понадобятся дополнительные приспособления. Например, соединение алюминиевых и медных проводов возможно способом скрутки, если предварительно залудить соединяемый медный провод оловянно-свинцовым припоем. Разница электрохимических потенциалов между ними невысока – 0,25 мВ. Припой с алюминиевыми сплавами имеет разницу потенциалов 0,4 мВ. Так что метод скрутки для такого случая подойдёт.

Залудить необходимо в обязательном порядке, если соединять придётся многожильный кабель, изготовленный из меди, с алюминиевым. Следует знать, что оба провода должны обвиваться один вокруг другого, хотя имеют разные степени жёсткости. Нельзя обвивать одну жилу вокруг другой. Ниже предлагаются методы скрутки и простых соединений для проводов.

Рисунок 2. Способы соединений скруткой

Соединение резьбовыми приспособлениями

Такой способ – самый простой после скручивания. Правда, требует наличия одного болта, гайки, двух подпружиненных и трёх простых шайб. Таким образом, получаются прочные соединения, исправно служащие много лет. Преимуществом в данном случае является возможность соединения проводников разного сечения, одножильных, многожильных.

Соединение алюминиевых проводов с медными выполняется в такой последовательности:

  • с одного из проводов снимают изоляцию;
  • на шляпку болта надевается подпружиненная шайба, сверху на неё – простая;
  • оголённая проводка обвивается вокруг болтовой резьбы так, чтобы её диаметр оказался чуть больше наружного диаметра резьбы, затем располагается выше простой шайбы;
  • сверху ложится ещё одна простая шайба;
  • поверх неё укладывается кольцо другого провода со снятой изоляцией;
  • на провод накидывается ещё одна простая и подпружиненная шайба;
  • все элементы конструкции прочно соединяются гайкой.

Рисунок 3. Резьбовое соединение

В зависимости от диаметра проводников для наилучшего соединения подбирается размер резьбы болта. К примеру, для жилы сечением 2 мм оптимальным будет диаметр резьбы М4. Если медный проводник является многожильным, лучше будет его пропаять, соединив все жилы в один жгут.

Сращивание заклёпкой

Медный и алюминиевый провода можно соединить другим способом, где вместо винта и гайки применяется заклёпка. Как соединить заклёпкой алюминиевый и медный провод? Для этого потребуется заклёпка, одна пружинная и одна простая шайбы. На шляпку заклёпки надевают обвитый вокруг неё алюминевый проводник. Сверху надевается подпружиненная шайба. Затем обвивают вокруг заклёпки залуженную медную жилу, на которую надевают простую шайбу.

Процесс клёпки происходит с применением специального приспособления – заклёпочника, который нужно иметь при себе. Контакт получается прочным, но такое соединение является одноразовым. От резьбового сопряжения можно при необходимости провести ответвление, нарастив ещё один надёжный контакт. С заклёпкой такой вариант модернизации невозможен.

Колодки и зажимы с клеммами

Это – одни из самых удобных приспособлений для того, чтобы соединить медный и алюминиевый провод. Клеммами можно выполнять соединение не только алюминиевой и медной проводки, но также применять их к другим комбинациям металлов, их сплавов. Такое соединение медного и алюминиевого проводников имеет несколько преимуществ.

  • Возможно подключение в клеммную колодку алюминиевого и медного проводов разных диаметров.
  • Можно соединять медный многожильный провод без его покрытия припоем.
  • Для того чтобы соединить провода, требуется только снять слой изоляции с их концов.
  • Колодки удобно закрепляются в электропроводке.

Рисунок 4. Колодки и зажимы с клеммами

Провода зажимаются торцами винтов либо специальными прижимными пластинами. Многожильные проводники могут повредиться, если зажимать просто винтами. Пластины в этом плане гораздо практичнее.

Альтернативой колодкам могут служить клеммные зажимы пружинного типа. Особенно популярны клеммники немецкой компании Wago. Эти устройства могут быть одноразовыми, многоразовыми. Предназначены для сращивания любых жил, в том числе медных и алюминиевых. Подключать проводники к зажимам гораздо быстрее и проще, чем их скручивать.

К проводникам не предъявляется никаких требований – они могут быть изготовлены из разных сплавов, иметь различные диаметры. Возможна любая комбинация сечений – от 0,08 мм до 4 мм2. Их нужно просто зачистить на глубину до 10 мм. Многоразовые зажимы могут фиксировать жилы, пропуская через себя ток до 34 ампер. Фиксация производится специальным рычажком, который следует опустить вниз. Для того чтобы вытянуть жилу обратно, рычажок нужно поднять.

Такие приспособления используются для подключения люстр, настенных осветительных приборов. Ими удобно пользоваться для разводки внутри соединительных и распределительных коробок.

Наружные соединения

Всё, что перечислено выше, применяется для сращивания внутри зданий. Но как соединить медный и алюминиевый кабели снаружи? Для этого предлагается специальный зажимной механизм под названием «Орешек». Корпус зажима, изготовленный из пластика, надёжно защищает место сращивания и ответвления проводников от внешних воздействий. Для надёжного контакта применяются несколько пластин, изготовленных из нейтрального к меди и алюминию металла.

Рисунок 5. Соединитель проводов «Орех»

Несколько полезных советов

  • Для снятия изоляции не стоит применять такие инструменты, как кусачки или пассатижи. Их применение может привести к тому, что жилы повредятся. Особенно это касается хрупкого алюминия. Перед тем как правильно соединить провод, его жилы предпочтительнее зачистить канцелярским или любым другим острым ножом. Вспомните, как чистится карандаш – точно так же снимается изоляция. В этом случае повреждения токоведущих жил минимальны.
  • Для того чтобы залудить многожильный проводник из меди, из флюсов следует применять только канифоль. Такие материалы, как хлористый цинк или соляная кислота, использовать нельзя – со временем они разрушат проводник.
  • Для резьбового соединения недопустимо применять шайбы, гайку и болт, изготовленные из оцинкованных материалов. Это связано с тем, что разность электрохимических потенциалов у алюминия и цинка равна 0,85 мВ. Эта величина ещё больше, чем у медно-алюминиевого контакта.
  • Для сращивания лучше всего приобретать клеммные колодки и зажимы от известных производителей. Пусть они будут стоить дороже, но применяемые материалы при изготовлении обеспечат надёжный контакт.

Резюме

Как видите, существует довольно много способов соединения кабелей, изготовленных из разных металлов. Для каждого из них требуется выполнить несложные правила, чтобы получить надёжное соединение. Конечно, для современной электропроводки лучше пользоваться только медными кабелями. Но даже в этом случае на вводе может потребоваться сращивание разных металлов.

normdom.ru

Можно ли соединять алюминиевые провода с медными, как правильно это делать

Во время проведения различных электромонтажных работ нередко у новичков возникает вопрос: а можно ли соединять алюминиевые провода с медными? Если да, то что при этом следует учитывать? Или лучше все-таки не стоит?..Что же, можно более подробно остановиться на этих и прочих сопутствующих вопросах.

И все-таки, можно ли соединять алюминиевые провода с медными

Вообще говоря, в случае крайней необходимости сделать это все же можно. Но, как говорится, осторожно.

Скрутка — это распространенным вариант соединения проводов при монтаже электропроводки, но при соединении проводов из разнородных металлов, этот вариант совершенно недопустим.

В прежние времена многие электрики-самоучки обходились тем, что просто скручивали медный и алюминиевый провода между собой, затем все это дело оборачивали синей изолентой – и ничего, работало. До поры до времени, правда.Это было в самом прямом смысле – русской рулеткой. Ведь заранее невозможно было сказать, когда именно «рванет». Могло и пронести, а могла такая скрутка привести и к огромным неприятностям и даже стоить жизни всей семье.Для того, чтобы разобраться, в чем, собственно говоря, заключается опасность, можно напомнить базовые понятия из школьного курса физики и химии. Прежде всего, алюминий и медь обладают различными показателями в плане удельного сопротивления. При этом, чем меньше сопротивление проводника, согласно закону Ома, тем при неизменном напряжении больше сила тока. Так как напряжение в бытовой сети обычно остается неизменным – оно составляет привычные 220 вольт – то электрический ток начинает набирать силу. Если он поступает с проводника большего сопротивления на проводник с меньшим, то в последнем начинает наблюдаться скачок силы тока. В результате происходит разогрев проводника с меньшим сопротивлением – и пожар практически гарантирован.Риск значительно возрастает во время регулярных перепадов напряжения – что, ни для кого не секрет, является привычным для отечественных электросетей.Впрочем, разницу в удельном сопротивлении можно нивелировать, если применять проводники разного сечения. Ведь, чем больше площадь поперечного сечения проводника, тем сопротивление меньше, и наоборот. Следовательно, провод из материала с меньшим сопротивлением нужно брать просто потолще – и проблема решена?

Медь с алюминием соединять вместе нельзя, т.к. наличие в воздухе влажности, водяного пара — это один из факторов при котором контакты разрушаются.

Вовсе не решена. Ведь вторая опасность заключается в том, что проводники, изготовленные из разных материалов, со временем подвергаются в условиях кислородной среды так называемой электрохимической коррозии. Положение усугубляется прямым соединением провода из алюминия и меди. В результате образуется гальваническая пара, которая будет постепенно разрушать проводник.Чтобы такого не происходило, нужно обеспечить абсолютную сухость окружающей среды. Однако на практике сделать это не представляется возможным. Ведь в воздухе все время присутствуют влажные испарения. Тем более, если речь идет о ванной комнате или о душевой.Наконец, даже самая прочная скрутка со временем разойдется, если будут применяться разнородные материалы. Ведь из-за разницы сопротивления будет наблюдаться и разница в температурах для одного и другого проводника. Они будут расширяться с различной скоростью, что при периодическом включении и выключении потребителя тока будет равносильно раздергиванию скрутки туда-сюда. Конечно, не за пару часов и даже не за пару дней, но рано или поздно произойдет нарушение контакта между проводниками – и заискрившая проводка в этом случае – далеко не самая большая неприятность.

Обратите внимание! Прямая скрутка проводов, изготовленных из меди и алюминия, сегодня категорически запрещена всеми известными правилами. Добросовестный мастер никогда себе не позволит ничего подобного.

Впрочем, то вовсе не означает, что нет никаких способов решения проблемы соединения между собой медного и алюминиевого проводов.

Как осуществить соединение разнородных проводников с помощью резьбового метода

Соединение медного и алюминиевого проводов винтом с гайками — это самый надежный контакт, способный обеспечивать проводимость весь срок эксплуатации электропроводки.

Одним из возможных вариантов, который позволяет качественно осуществить соединение не только медного и алюминиевого проводов, но и вообще любых разнородных проводников, является метод резьбового соединения. Он осуществляется с помощью винта и гаек. При этом число проводников ограничено на практике лишь длиной самого винта, на который осуществляется наживление проводов. Можно будет таким образом сочетать между собой практически все известные виды проводников – разной толщины и изготовленных из разных материалов, с различным количеством жил и т.д.Чтобы успешно выполнить такой тип соединения, потребуется:

  • Снять изоляционный слой с проводов на длину, которая будет равна четырем диаметрам винта, на который осуществляется наживление;
  • Далее следует убедиться в том, что сами жилы не подверглись окислению. В противном случае нужно осуществить их зачистку до металлического блеска;
  • Теперь из металлической оголенной части проводника нужно сформировать колечки;
  • На следующем этапе работ на винт надевается пружинная шайба, затем обычная шайба – и колечко от одного проводника. На него – снова простую шайбу, а затем можно надеть колечко от другого проводника;
  • На получившийся «бутерброд» навинчивается крепежная гайка. Ее необходимо завинчивать до тех пор, пока не выпрямится пружинная шайба.

Основное правило — не допускать, чтобы появлялся непосредственный контакт алюминия и меди, а также устанавливать под гайки пружинные шайбы.

Как показывает практика, для стандартного провода диаметром в 2 миллиметра будет достаточно взять винт марки М4.В случае применения многожильного медного провода, его перед началом работы необходимо как следует пролудить припоем.

Как соединить разнородные провода с помощью клеммных колодок

Хотя вышеописанный метод и обеспечивает в случае грамотного осуществления надежность, сегодня все чаще прибегают к другому – через соединение при помощи так называемой клеммной колодки.Стоит отметить, что, хотя в плане надежности крепления клеммная колодка и уступает резьбовому соединению, реализация крепления таким способом более удобна и быстра. Не потребуется формировать никаких колечек, проводить финальную изоляцию и т.д. Ведь вся конструкция такой колодки предполагает, что провода находятся в изолированном положении.Для того, чтобы соединить провода при помощи клеммной колодки, нужно будет зачистить их концы от изоляционного материала на длину примерно в 5 миллиметров. Затем оголенный конец провода просто вставляется в отверстие на колодке – и зажимается при помощи комплектного винта. При этом нужно осуществлять завинчивание с заметным усилием. Особенно это актуально для провода из алюминия. Ведь из-за расширения материала вследствие нагревания провода соединение может со временем ослабеть.

Распространен вариант — соединение проводов из разных металлов с помощью колодки.

  • Например, если приходится подключать люстру с укороченным алюминиевым проводом. В результате многократных скруток провода из алюминия могут обломиться – и тогда поможет лишь колодка;
  • Или если приходится соединять между собой перебитые внутри стены медные и алюминиевые провода. Ведь длина перебитых проводов недостаточна для формирования не только скрутки, а и для осуществления резьбового соединения. В этом случае недостаток длины будет компенсироваться как раз клеммной колодкой.

Осуществление соединения клеммой колодки с плоско пружинным зажимом Wago

Особо стоит отметить так называемый пружинный зажим Wago, который применяется в клеммных колодках обычного немецкого производства.При этом такие колодки могут быть в многоразовом и одноразовом вариантах. В первом случае можно будет многократно раскрывать замок и менять провода в случае необходимости, во втором же провод помещается в колодку лишь один раз, повторное его извлечение невозможно.Клеммники Wago рассчитаны на соединение с силой тока до 24 ампер, как заверяет производитель. Но практика показывает, что рисковать силой тока более 5 ампер лучше не стоит.В случае использования замка Wago будет достаточно зачищенный конец провода на величину в 10 мм вставить в отверстие колодки – и тот зафиксируется внутри. Для того, чтобы провод извлечь, потребуется применить достаточно серьезное усилие.

Клеммники от мирового лидера WAGO уже давно известны как надежное устройство для быстрого монтажа электрической проводки.

Осуществление неразъемного соединения проводов заклепочным методом

Для данного метода потребуется приобретение специальной заклепочной машинки. При этом провода подготавливаются точно так же, как и для резьбового типа соединения. Что касается диаметра колечек, то он должен быть немного больше, чем диаметр самой заклепки. Обычно диаметр каждой заклепки составляет 4 мм. На нее надевается сначала проводник из алюминия, затем пружинная шайба, потом следует надеть медный провод – и на него плоскую шайбу. Теперь стержень для заклепки вставляется в машинку – и зажимается ручка до характерного щелчка, который говорит о том, что соединение готово к использованию.

Ручной заклепочник профессиональный ручной инструмент для установки резьбовых (гаечных) заклепок и винтовых заклепок.

Что рекомендуют специалисты

Евгений Валерьевич Сухоруков, электрик: В случае использования резьбовых винтовых соединений съемного типа нужно будет как минимум раз в год их контролировать на предмет ослабления крепления.Елена О., продавец-консультант: Приобретать клеммную колодку с запасом по толщине провода не стоит. Если есть сомнения в том, влезет ли провод в отверстие, то лучше отрезать образец и принести его с собой в магазин.

Итоги

Без особой необходимости, конечно, соединять между собой разнородные проводники не стоит, но, если иного выхода нет, то можно прибегнуть к одному из описанных выше способов. Каждый из них обладает как своими достоинствами, так и недостатками. Какому именно стоит отдать предпочтение – нужно решать, исходя из поставленных задач и условий эксплуатации.Электрион http://www.alektrion.ru/catalog/ — электрооборудование любой сложности для бытовых и профессиональных нужд. Консультационная поддержка по всем вопросам, связанным с выбором.Апро https://aprofixing.tiu.ru/g12132553-klemmnye-kolodki — Компания реализует качественные клеммные колодки и другое электрооборудование на привлекательных условиях.АВС Электро https://avselectro.ru/catalog/4263-klemmy-klemmnye-kolodki-i-zazhim — Клеммные колодки и зажимы, а также другие профессиональные электротовары. Магазин работает по всей России.Электродус https://www.electrodus.ru/klemmniki/klemmnye-kolodki_1/ — Магазин профессионального электротехнического оборудования. На все изделия предоставляется длительная гарантия.Русский Свет http://russvet.ru/products/5422/ — большой выбор электротехники. Оптовым и постоянным клиентам – особые условия сотрудничества.

79w.ru

Использование медных и алюминиевых проводов для домашних цепей

» Дом »Электромонтажные проекты
»Как избежать электрических ошибок: БЕСПЛАТНЫЙ информационный бюллетень« Советы по электричеству »и электронная книга
»Нужна помощь с вашим проектом по электромонтажу? Задайте вопрос по электрике

Нужны ли соединители особого типа при сращивании алюминиевых и медных проводов? Способы разводки медных и алюминиевых проводов, безопасное использование алюминиевых проводов для больших домашних электрических цепей.

Медная и алюминиевая проводка
[ad # block] Электрический вопрос: При сращивании алюминиевых и медных проводов должны ли соединители проводов быть особого типа?
Я заменяю потолочный светильник, и у меня есть вопросы по поводу алюминиевого провода, с которым я работаю.

  • Новый светильник оснащен двумя лампами по 60 Вт и будет работать от сети на 15 А.
  • Черный медный провод оригинального светильника соединен с одним медным черным проводом, который спускается с чердака на проволочную гайку.
  • Одиночный белый медный провод осветительного прибора соединен с четырьмя другими белыми проводами большой черной гайкой.
  • Новый фонарь имеет черный и белый провода из многожильного алюминия и поставляется с оранжевыми гайками.
  • Номер 800 производителя говорит о том, что поставляемые оранжевые гайки подходят для медно-алюминиевого соединения этого светильника.

Соединители CU / AL для медных и алюминиевых проводов

  1. Должны ли один или другой или оба разъема быть специальными разъемами CU / AL, такими как Ideal Twister? Например, может ли нейтральная группа оставаться в пределах стандартного разъема?
  2. Если стандартные разъемы в порядке, могу ли я использовать нынешний большой черный разъем, чтобы скрутить нейтральные алюминиевые жилы фонаря с другими четырьмя нейтральными медными проводами?

Спасибо за любую помощь, которую вы можете оказать.
Джо

Этот вопрос по электрике пришел от: Джо, домовладельца из Вудриджа, штат Иллинойс.
Ответ Дэйва: Спасибо за ваш вопрос по электрике, Джо.

Способы подключения медных и алюминиевых проводов

Применение: сращивание электрических проводов.
Уровень квалификации: от среднего до продвинутого — Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами и доступа к проводке.
Меры предосторожности: Определите цепь, выключите ее, а затем пометьте ее примечанием перед выполнением любых подключений.
Примечание. Установка дополнительной электропроводки должна производиться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверкой.
Материалы: соединители проводов подходящего размера, антикоррозионная мазь, изолента, распределительная коробка и заглушка.

Работа с медной и алюминиевой электропроводкой

  • Электрический ответ на этот вопрос
    • В примере с этим вопросом провода крепления, скорее всего, представляют собой луженые медные провода, а не алюминиевые провода, поэтому они могут иметь вид алюминиевых проводов, но это не так.
    • Многожильный и одножильный провод можно сращивать вместе при использовании соединителей, одобренных для обоих типов проводов.
    • Этот вопрос по электрике, по-видимому, описывает проводку светильника, которая не подключается непосредственно к светильнику без соединительной коробки или коробки для приспособлений. Если новый светильник не имеет одобренного автономного корпуса для электропроводки, необходимо установить коробку для крепления, чтобы обеспечить надлежащее ограждение для сращивания электрических проводов.

Установка алюминиевой проводки для домашних электрических цепей

Безопасное использование алюминиевого провода для больших домашних электрических цепей и преимущества медного провода для домашних электрических цепей.

  • Ограничения на алюминиевую проводку для дома
    • Электрический кодекс когда-то позволял соединять дома алюминиевым проводом, и в то время было разрешено использовать алюминиевый провод №12 для цепей на 15 ампер, однако это больше не разрешено или разрешено.
    • Многие пожары в домах и передвижных домах связаны с использованием алюминиевой проводки, особенно с ответвленными цепями для освещения и розетками.
  • Утвержденная алюминиевая электропроводка для домов
    • Установка разрешенной алюминиевой проводки должна быть разрешена вашим местным строительным отделом.
    • Области, расположенные рядом с океаном, где соль повлияет на целостность, и соединения алюминиевого провода будут иметь ограничения на установку алюминиевой проводки.
    • В местах, где допускается использование алюминиевой проволоки, установка должна выполняться в соответствии с электрическими нормами.
    • В одном из примеров кода указано, что для стандартных размеров устройств защиты от сверхтоков, используемых для защиты немоторных устройств, может использоваться цепь на 45 А с алюминиевым кабелем № 6 SE.
  • Безопасное использование алюминиевого провода для больших домашних электрических цепей
    • Алюминиевый провод может использоваться там, где это разрешено и как указано в электротехнических нормах, и устанавливаться в соответствии с положениями, обеспечивающими безопасность и целостность цепи, включая использование неагрессивных составов, а также утвержденных клемм или соединителей для использования с алюминиевым проводом.
  • Преимущества медной проволоки для домашних электрических цепей
    • Без сомнения, медь — очень хороший выбор для электропроводки.
    • Часто можно увидеть, что некоторые из больших нагрузок требуют медного провода, например, для гидромассажных ванн, многих кондиционеров и другого оборудования.
    • Медь имеет меньшее сопротивление и не расширяется и не сжимается под нагрузкой, как это делает алюминиевый провод, что является основной причиной сбоев в подключении цепей.
Подробнее о сварке электрических проводов

Руководство по домашнему электрическому проводу

Электропровод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Соединение электрических проводов

Соединитель распределительной коробки

Соединения электрической распределительной коробки можно выполнять безопасно, если вы понимаете метод.Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.



Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 вольт

Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электрических диапазонов
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Алюминиевая проводка | Ганноверская страховая группа

Алюминиевый провод может использоваться вместо медного провода в ответвленных электрических цепях жилых, коммерческих и промышленных объектов.В середине 1970-х годов были высказаны опасения по поводу того, что конструкции, которые были соединены алюминиевым проводом, произведенным до 1972 года, так называемым проводом «старой технологии», имели значительно повышенный риск возгорания из-за неисправных электрических соединений над конструкциями, которые были подключены с помощью проводов после 1972 года. Провод «новой технологии» или медный провод. В этом отчете представлена ​​общая информация о проблеме и описаны меры, которые обычно используются для снижения риска возгорания в помещениях, соединенных алюминиевой проволокой. В нем также обсуждаются требования к новой установке алюминиевого провода в ответвленных цепях, требуемые NPFA 70, Национальным электрическим кодексом , , опубликованным Национальной ассоциацией противопожарной защиты (NFPA).В этом отчете не рассматриваются алюминиевые проводники большого диаметра, такие как проводники высокого напряжения, служебные входные кабели и питающие кабели внутри зданий.

Алюминий признан проводником электричества. Большинство передающих и распределительных кабелей большого диаметра, служебных входных кабелей и фидерных кабелей изготавливаются из алюминия из-за того, что алюминий имеет преимущество в отношении удельной проводимости по сравнению с медью.

В середине 1960-х подрядчики вместо медных проводов начали использовать алюминиевый провод с твердым сердечником малого диаметра для ответвленных цепей от 15 до 20 ампер (А) в жилых, коммерческих и промышленных помещениях.Между 1965 и 1971 годами примерно от 1,5 до 2 миллионов домов на одну семью, мобильных домов и многоквартирных домов были полностью обведены алюминиевой проводкой, а также неизвестное дополнительное количество домов, которые были частично подключены алюминиевым проводом в результате ремонта. изменения или дополнения.

Несколько пожаров произошло в зданиях, где проводка проводилась с использованием так называемой «старой технологии» алюминиевой проволоки, которая была произведена до 1972 года. Эти пожары были связаны с неисправными соединениями. Металлургические и механические свойства алюминия отличаются от меди.

Если не соблюдались строгие правила изготовления, на стыках и соединениях могло возникать чрезмерное нагревание, что могло привести к возгоранию, если поблизости находились горючие материалы. Также может произойти сбой соединения, что может привести к возникновению дуги.

Изменения в конструкции системы электропроводки и методах установки в значительной степени решают проблемы, связанные с алюминиевым проводом, и его использование до сих пор разрешено. Эти изменения не повлияли на существующие свойства, которые, как правило, были «унаследованы» местными электротехническими нормами.Считается, что такие свойства создают значительно более высокий риск возгорания из-за неисправных электрических соединений, чем свойства, связанные либо с алюминиевыми проводками «новой технологии», либо с медными проводами.

Эти риски возрастают с возрастом электромонтажных работ и появлением новых технологий, предъявляющих повышенный спрос на электрические распределительные системы.

В этом отчете представлена ​​справочная информация о проблемах, связанных с «старой технологией» алюминиевых систем разводки ответвлений, и описаны меры, которые обычно используются для снижения риска возгорания в помещениях, соединенных этим проводом.В этом отчете не рассматриваются алюминиевые проводники большого диаметра, например, те, которые используются для высоковольтных инженерных проводов, служебных входных кабелей и питающих кабелей внутри зданий. Такие проводники представляют меньшую опасность, чем проводники малого диаметра, используемые в ответвленных цепях.

Объем проблемы

Ответвительная электрическая цепь — это электрическая цепь от последнего устройства максимального тока в электрической системе к розеткам, таким как розетки, осветительные розетки или клеммы электрического оборудования, подключенные непосредственно к цепи.В цепи также могут быть сращивания или дополнительные устройства, такие как электрические переключатели. Рейтинг схемы будет варьироваться в зависимости от предполагаемого использования схемы; например, электрические цепи для общих осветительных нагрузок обычно рассчитаны на 15 А, в то время как цепи для небольших бытовых нагрузок рассчитаны на 20 А.

Проблемы с алюминиевой проводкой обычно ограничиваются цепями ответвленной проводки с номиналом 20 А или менее, где до 1972 года в качестве электрического проводника использовался твердый сердечник, алюминиевый провод «старой технологии».Такой провод обычно был № 8, № 10, № 12 и № 14 AWG (американский калибр проводов).

Исследовательский проект, заказанный Комиссией по безопасности потребительских товаров США (CPSC) в середине 1970-х годов, показал, что в жилых домах, соединенных таким проводом, вероятность того, что одно или несколько электрических соединений достигнет «пожароопасных условий», значительно выше, чем в домах, соединенных алюминиевым проводом. произведенный после 1972 года, алюминиевая проволока так называемой «новой технологии» или медь. Было установлено, что такие условия возникают, когда крепежные винты крышки розетки нагреваются до температуры 149 ° C (300 ° F), от емкости исходят искры или обугливаются материалы вокруг емкости.

В нетехнических терминах источник проблем с ранней проводкой можно описать следующим образом:

  • Алюминий имеет более высокое удельное сопротивление, чем медь, поэтому алюминиевые провода должны быть больше, чем медные, и не могут легко подходить к винтовым клеммам на устройствах, размер которых соответствует медному проводу, что делает качество соединения сомнительным.
  • Алюминиевая проволока «мягче», чем медь, и ее можно сжимать под действием слишком большого давления или уменьшать площадь из-за чрезмерного натяжения.Это приводит к явлению, называемому «ползучесть» (т.е. медленная деформация материала в направлении от источника стресса), что приводит к повышенному сопротивлению, перегреву и возможному выходу из строя.
  • Алюминиевая проволока более хрупкая, чем медная, поэтому она может сломаться, если порезаться или поцарапаться (например, инструментами для зачистки проводов), а также при слишком частом сгибании или скручивании.
  • Алюминий при нагревании расширяется больше, чем медь, поэтому крепежные винты можно ослабить при альтернативном нагреве или охлаждении. Это действие вызывает незначительное искрение, тем самым увеличивая нагрев, что вызывает большее ослабление и большее искрение.
  • Алюминий окисляется на воздухе и образует поверхностное покрытие с высоким электрическим сопротивлением. Накопление этого материала на стыке подключения создает высокое сопротивление электрическому потоку, что может привести к накоплению тепла на стыке.
  • Алюминий легко подвергается коррозии при соединении с разнородными металлами в присутствии влаги, солевых пленок или химических веществ, возникающих в результате разрушения электрической изоляции, таких как винилхлорид. Это может вызвать механическое повреждение соединения или электрическое повреждение соединения.

Изменения, внесенные в алюминиевые сплавы, используемые для производства проволоки после 1972 года, решили многие механические проблемы, связанные с алюминиевой проволокой, а изменения, внесенные в конструкцию электрических устройств и методы установки, повысили надежность электрических соединений. Окисление оголенной проволоки по-прежнему вызывает беспокойство, но с этим можно справиться с помощью химических ингибиторов.

В 1978 году CPSC подала в суд на нескольких производителей алюминиевых проводов, чтобы заставить компании заплатить за ремонт или замену проводки, установленной в США до 1972 года.С. дома. Этот иск был в конечном итоге безуспешным, поскольку суд установил, что фиксированная проводка не является «потребительским продуктом» и находится за пределами правоохранительных органов CPSC. Негативная огласка действительно положила конец широкомасштабной прокладке алюминиевого провода меньше # 8 AWG.

Управление существующими установками

В этом разделе представлены общие рекомендации по управлению опасностями, связанными с алюминиевой проводкой «старой технологии». Перед внесением каких-либо изменений важно проконсультироваться с местным органом власти, имеющим юрисдикцию (AHJ), чтобы определить конкретные требования, которым необходимо следовать.

Инспекция

Сооружения, которые были построены или подверглись значительному ремонту, обновлению или дополнению, сделанному в период с середины 1960-х до конца 1970-х годов, должны быть проверены на наличие алюминиевой проводки. Проверки должен проводить квалифицированный электротехник. Помимо определения наличия алюминиевой проводки, инспектор должен задокументировать участки, на которых присутствуют визуальные признаки перегрева, такие как обугливание пластмассовых корпусов электропроводки или плавление изоляции проводов, а также наличие предшествующих ремонтных работ.

Ремонтный провод

Поскольку большинство опасений по поводу алюминиевой проводки связано с перегревом соединений и выводов, общий метод ремонта старой алюминиевой проводки заключается в сращивании коротких отрезков сплошного медного провода с концом алюминиевого провода. Этот медный провод можно использовать для подключения к электрическому устройству. Существует несколько методов создания таких «косых» соединений, которые могут быть приняты местной юрисдикцией. Однако COPALUM и AlumiConn — единственные методы, признанные CPSC для обеспечения «полного и постоянного ремонта».”

В методе ремонта COPALUM используется запатентованный обжимной соединитель, называемый соединителем COPALUM, для соединения медного провода с алюминиевым. Этот разъем производится AMP Electronics (теперь TE Connectivity) и должен устанавливаться с помощью специального набора матриц и обжимного инструмента с питанием. Для завершения ремонта вокруг обжимного соединения надевается изолирующая втулка. Матрицы и инструмент доступны только электрикам, прошедшим обучение у производителя, а квалифицированные ремонтники могут быть доступны не во всех регионах.Дополнительная информация о COPALUM доступна на веб-сайте TE Connectivity.

AlumiConn, производимый King Innovation, представляет собой соединитель проводов с наконечниками, предназначенный для постоянного ремонта алюминиевой проводки в жилых и коммерческих зданиях. Когда алюминиевая проволока вставляется в проушину AlumiConn, она покрывается тонким слоем силиконовой смазки для защиты от окисления. После посадки в разъем установочный винт затягивается и обеспечивает надежное механическое соединение.Для завершения процесса подключения и ремонта не требуются специальные инструменты. Дополнительная информация об AlumiConn доступна на веб-сайте King Innovation.

Публикация №

CPSC 516 «Ремонт алюминиевой проводки» содержит дополнительную информацию об этих методах ремонта. Эта публикация доступна в Интернете.

Замена / ремонт проводов

Полная замена алюминиевой проводки «старой технологии» — самый надежный метод устранения потенциальной опасности перегрева провода.В большинстве случаев это будет непрактично из-за значительной стоимости прокладки нового провода внутри стен готовых участков. Там, где можно легко изменить проводку, например, на незавершенных участках, где оголены провода, это обеспечивает наиболее постоянное решение проблемы.

Замена выключателя / розетки

Электротехническая промышленность разработала специальные электрические устройства, которые могут использоваться с алюминиевой проводкой. Такие устройства обозначаются как устройства «CO / ALR». Издание 2017 г. Национального электрического кодекса (NEC), NFPA 70, опубликованного Национальной ассоциацией противопожарной защиты (NFPA), требует, чтобы перечисленные и утвержденные устройства CO / LAR использовались для всех розеток, а одобренные устройства CO / LAR использовались для все защелкивающиеся переключатели соединены с алюминиевым проводом.

CPSC рекомендует использовать такие устройства для аварийного временного ремонта, когда существующие заделки показывают признаки перегрева. Комиссия не считает такие устройства покрывающими полный ремонт, так как они есть не для всех светильников и не являются постоянными.

Обслуживание соединений

Существующие соединения алюминиевой проводки должны проверяться и обслуживаться компетентным электриком. Такое обслуживание может включать осмотр соединений, восстановление ослабленных соединений, нанесение антиокислительных составов на открытую проводку и замену поврежденных или неподходящих оконечных устройств, если это необходимо.Такое обслуживание может снизить вероятность перегрева, вызванного долговременным ухудшением качества соединения.

Прочие меры по снижению опасности

Электрическая нагрузка на электрические цепи при использовании неисправленной / отремонтированной алюминиевой проводки должна быть уменьшена, чтобы уменьшить возможность перегрева из-за чрезмерного протекания тока, до тех пор, пока не будут приняты постоянные корректирующие действия. Следует избегать использования нескольких подключаемых к электросети электроприборов или сильноточных приборов, таких как электрические обогреватели или кондиционеры.

Для розеток и выключателей следует использовать металлические накладки вместо пластика или других потенциально горючих материалов. Горючие материалы могут воспламениться в случае перегрева. Вторым преимуществом использования металлических накладок является то, что металлические пластины проводят тепло, что помогает рассеивать любое излишнее тепло, находящееся внутри соединительной коробки.

Легковоспламеняющиеся и горючие материалы должны быть удалены от прямого контакта с розетками, переключателями и другими электропроводными устройствами.Такие материалы могут воспламениться или послужить топливом в случае перегрева.

Новые установки

Новые установки алюминиевой проводки должны соответствовать требованиям применимых норм. С 1987 года NEC специально требует, чтобы алюминиевый провод изготавливался из проводящего материала из алюминиевого сплава электрического класса AA-8800. Издание NEC от 2017 года устанавливает требования к алюминиевой разводке цепей. Эти требования включают:

  • Проводник должен быть из алюминиевого сплава класса AA-8800 (раздел 310.106 (В)).
  • Розетки, рассчитанные на 20 ампер или менее и предназначенные для прямого подключения алюминиевых проводов, должны иметь маркировку CO / ALR (Раздел 406.3 (C)).
  • Выключатели мгновенного действия, рассчитанные на 20 ампер или менее, напрямую подключенные к алюминиевым проводникам, должны быть указаны и отмечены CO / ALR (Раздел 404.14 (C)).

Раздел 110.12 NEC содержит общее требование о том, что все электрические установки должны выполняться «на рабочем месте», и отмечает, что стандарты установки, утвержденные Американским национальным институтом стандартов (ANSI), могут использоваться для определения общепринятой отраслевой практики.Национальная ассоциация подрядчиков по электротехнике (NECA) и Алюминиевая ассоциация (AA) совместно публикуют стандарт установки NECA / AA 104, «Рекомендуемая практика установки алюминиевых строительных проводов и кабелей » . Этот стандарт описывает процедуры установки и рекомендации по проектированию для систем электропроводки в жилых, коммерческих, институциональных и промышленных приложениях, напряжение которых не превышает 600 вольт. Это следует учитывать при оценке новых установок из алюминиевой проволоки.

Список литературы

  1. Аронштейн, Дж.«Снижение пожарной опасности в домах с алюминиевой проводкой». Осмотр-Нью-Йорк. com. 25 ноября 2011 г. 15 августа 2017 г. http://www.inspectapedia.com/aluminium/alreduce.pdf.
  2. Национальная ассоциация противопожарной защиты (NFPA). Национальный электротехнический кодекс. NFPA 70. Куинси, Массачусетс: NFPA, 2017.
  3. Комиссия по безопасности потребительских товаров США (CPSC). Ремонт алюминиевой проводки. Паб. 516. Вашингтон, округ Колумбия: CPSC, июнь 2011 г. https://www.cpsc.gov/PageFiles/118856/516.pdf.

Авторские права © 2017, ISO Services Inc.

Рекомендации, советы и содержание этого материала предназначены только для информационных целей и не предназначены для рассмотрения всех возможных юридических обязательств, опасностей, нарушений кодекса, потенциальных убытков или исключений из надлежащей практики. Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») прямо отказываются от каких-либо гарантий или заявлений о том, что принятие любых рекомендаций или советов, содержащихся в данном документе, сделает любые помещения, имущество или работу безопасными или в соответствии с любым законом или постановлением.Ни при каких обстоятельствах этот материал или ваше согласие с любыми рекомендациями или советами, содержащимися в нем, ни при каких обстоятельствах не должны истолковываться как устанавливающие наличие или доступность какого-либо страхового покрытия в The Hanover. Предоставляя вам эту информацию, The Hanover не берет на себя (и, в частности, отказывается от каких-либо обязательств) перед вами никаких обязательств или ответственности. Решение о принятии или выполнении любых рекомендаций или советов, содержащихся в этом материале, должно приниматься вами.

LC ДЕК 2018-144
171-1191 (17.10)

Соединительные муфты из алюминия и меди

Алюминий, медь, разнородные металлы, соединения

Сегодня я хочу поговорить с вами об алюминии и меди.Не знаю, спали ли вы во время урока естествознания в 7-м классе, но я спал, когда учитель говорил о проводимости различных металлов и драгоценных металлов. Я хочу обсудить простой способ узнать в вашем доме, есть ли у вас разнородные металлические соединения .

Алюминиевые медные стыковые соединения в панели

Лучше всего, чтобы это сделал профессионал. Техник отключит питание снаружи и снимет мертвую крышку передней панели с помощью 4 винтов. На этом этапе можно определить, есть ли на всех выключателях медь или алюминий.Кормушки могут быть из алюминия или меди в зависимости от кода. В основном мы находим алюминиевые фидеры в панелях из-за стоимости медных фидеров. На диапазон может подаваться напряжение 50 А. Он называется плетеный нейтраль. Вы можете увидеть разницу между алюминием и медью, потому что медь имеет медный цвет, а алюминий — серебро. Если у вас есть алюминий на сушилке, кондиционере или кухонной плите, все в порядке. Это тоже код. Обычно, если я ремонтировал дом, а заказчик был готов заплатить дополнительные деньги за материал, я также устанавливал медные фидеры.Все ответвительные цепи, которые являются вашими меньшими выключателями, вашими 120 вольтами для ваших ламп, розеток, вашего оборудования, некоторых ваших небольших приборов, включая вашу посудомоечную машину, утилизацию, холодильник, они должны быть из меди. Если это не так, то это когда вы можете войти в панель и посмотреть, есть ли алюминий вокруг нее, и все это, тогда у вас есть алюминий в вашем доме.

Опасность возгорания при смешивании разнородных металлов

Не обманывайтесь, если у вас на улице новенькая панель, в которой есть медь.У вас также могут быть небольшие субпанели где-нибудь в доме. Алюминиевый переход может быть в гараже, на лестничной площадке, иногда в коридоре или даже на кухне. Вот где стык нового алюминия и меди. Вот где вы хотите искать свою горячую точку, согласно статье 110.14, в которой говорится о разнице в градусах Цельсия для материалов, а в главе 300 говорится о разнородных металлах. В кодовой книге, в статье 110.14 рейтинг материалов по Цельсию и главах 300 и 100, говорится о реакции разнородных металлов между этими двумя металлами, вызывающей точечную коррозию и раскисление, и медь заканчивает войну с этим.Он начинает разъедать алюминий, теперь вы начинаете иметь сопротивление и расстояние вокруг соединения; поэтому возникает тепло, вызывающее поломку и плавление ваших соединений.

Это пожарная опасность для вашего дома! Это когда вы хотите нанять электрика, который имеет опыт работы с соединениями алюминия с медью. Есть несколько способов исправить эту проблему, и вы хотите убедиться, что выбираете наиболее экономичный метод, чтобы не тратить деньги на неправильный метод, который не будет одобрен страховкой.Вы можете прочитать об этом в других наших блогах. Вы также можете просмотреть несколько имеющихся у нас трубок на стыках алюминия и меди.

Свяжитесь с нами по всем вопросам, связанным с проводкой из алюминия и меди

Как соединить медный и алюминиевый провода. Применяется ли алюминиевая проводка в жилых домах, срок службы и тонкости эксплуатации. Способы правильного соединения алюминиевых и медных электрических проводов

Частичная или полная замена электропроводки — одна из самых актуальных проблем, возникающих при ремонтных работах в помещениях разного типа.Многие умеют демонтировать устаревшие или сломанные розетки и распределительные коробки, но не все знают, как подключить алюминиевые провода без помощи профессионала.

Для неквалифицированного электрика вид множества проводов, переплетенных и обернутых изолентой, может сбить с толку. Чтобы этого не случилось, необходимо иметь хотя бы общее представление об электромонтажных работах.

Электрические провода — это проводники электрической энергии, состоящие из одного или нескольких проводов / изолированных жил, сплетенных вместе.Они используются для передачи электроэнергии потребителю. Электрические провода могут быть изолированными, оголенными, монтажными и монтажными.

Виды проводов

Есть два типа проводов: одножильные и многожильные.

  • Одножильные кабели обладают минимальной гибкостью и не выдерживают многократных изгибов. Их обычно используют в качестве бытовой электропроводки. Одножильные провода используются для изготовления электроприборов, например, бытового сварочного аппарата.
  • Многожильные медные кабели очень гибкие и используются в проводке автомобиля, в бытовой технике и т. Д. Такие провода имеют большую площадь контакта с кислородом, поэтому они достаточно быстро окисляются. Чтобы этого не произошло, концы многожильного провода необходимо обжать специальными наконечниками и зажать в клеммах с плоскими контактными площадками. Многожильные алюминиевые кабели не так распространены в быту, и в основном используются для подачи электричества в дом (гараж и т. Д.). Примером может служить самонесущий изолированный трос.

Инструменты

Инструменты, необходимые для электромонтажных работ:

  • плоскогубцы;
  • монтажный нож;
  • набор отверток с изолированными ручками;
  • Отвертка
  • — индикатор напряжения;
  • Плоскогубцы
  • ;
  • круглогубцы;
  • клещи для снятия изоляции;
  • клещи для опрессовки;
  • изолента.

Основная сложность при соединении алюминиевых проводов — это свойства этого металла.Алюминий не имеет большого запаса прочности, поэтому сильно гнуть его не рекомендуется. На воздухе алюминий быстро окисляется. При соединении алюминия с медными проводами образуется стабильная электрическая пара, что со временем приводит к коррозии алюминия и его дальнейшему разрушению.

Способы подключения алюминиевых проводов

Есть несколько способов подключения:

  1. Скручивание. Большинство электриков соединяют алюминиевые провода исключительно скручиванием, считая этот вариант наиболее надежным и безопасным, но это не так.Не все кабели в комнате можно соединить таким образом, потому что часто вам приходится состыковывать вместе электрические шнуры, состоящие из разных материалов и с другим сечением. Практика показывает, что такой способ подключения проводов отличается низкой степенью ненадежности и высокой пожарной опасностью. В то время, когда этот метод был особенно популярен, еще не было так много бытовой техники, потребляющей много энергии (ноутбуки, компьютеры, системы кондиционирования, стиральные, посудомоечные машины и т. Д.).). Одновременное использование энергоемких устройств значительно увеличивает нагрузку на электрическую сеть … Алюминиевые провода небольшого сечения не выдерживают такой «перегрузки». Именно по этой причине метод скручивания сегодня не актуален.
  2. Пайка. Принято считать, что это самый безопасный способ соединения алюминиевых проводов. Для его выполнения требуется залудить концы алюминиевых проводов. Для этого обработанную часть проволоки нужно густо смазать канифолью и положить на наждачную бумагу (кожу).Затем с помощью горячего паяльника нужно плотно прижать концы проводов к наждачной бумаге, постепенно добавляя канифоль.
  3. Сварка. Этот метод довольно сложен и требует определенных теоретических и практических знаний и навыков. Поэтому сварку должны выполнять только опытные сварщики.
  4. Использование контактных зажимов. Этот способ лучше всего подходит для подключения алюминиевых проводов в домашних условиях. Чтобы правильно соединить провода между собой этим методом, нужно очистить изоляцию с концов жилы примерно на 20 мм.После этого необходимо очистить металлические основы мелкозернистой наждачной бумагой, на которую предварительно был нанесен тонкий слой вазелина. Открытую часть проволоки нужно будет скруглить. Диаметр этой окружности должен быть аналогичен диаметру привода зажимных кулачков. Получившийся круг надевается на пропеллер и стягивается.

Использование вставных зажимов предотвращает скручивание проводов. Концы проводов / жил нужно вставить в клемму и затянуть винтом.Использование пружинных зажимов способствует созданию стабильного электрического контакта за счет надежной фиксации проводника к блокирующему телу.

Соединение с медными проводами может быть выполнено с помощью контактных зажимов или методом пайки.

При ремонте (пусть и чисто косметическом) мы часто сталкиваемся с необходимостью привести в порядок электропроводку. В старых домах бывает, что провода почти ровесники хозяев квартиры, а потому заменять целые участки проводки просто необходимо.

Но это основная проблема: очень часто старые провода делают из алюминия, и вам остается только заменить кусок. Сразу оговоримся, что по всем правилам стыковать их категорически запрещено, но есть бывают всевозможные ситуации.

Итак, в этой статье мы обсудим алюминий и медь, чтобы не стать виновниками короткого замыкания и пожара?

Почему ты не можешь этого сделать?

Для того, чтобы вы полностью понимали опасность подобных действий, следует рассказать о том, почему нельзя скручивать медные и алюминиевые провода.Мы должны помнить физику и химию.

Вы помните, что это такое. Грубо говоря, это можно назвать аккумулятором, ток в котором возникает в результате взаимодействия двух металлов в электролите. Соответственно перекрут между алюминием и медью и есть такая батарея.

Конечно, в сухом воздухе образование гальванических токов, быстро разрушающих материал, практически невозможно. Да, даже поворот к розетке, к которой постоянно подключают чайник или другой мощный электроприбор, за пару часов не развалится, но неприятности вы обязательно столкнетесь.

Судите сами: со временем материалы проводов постепенно разрушаются, сопротивление постоянно увеличивается. Соответственно, место скрутки начинает очень сильно нагреваться при подключении к розетке мощного потребителя тока. Если это происходит регулярно, то вероятность возгорания становится чрезвычайно высокой.

Поэтому не рекомендуется длительное время стыковать алюминиевые и медные провода. Как их подключить, если есть острая необходимость? Согласитесь, на даче не всегда можно посетить магазин электротоваров!

Еще раз повторяем, что далеко не всегда все удается сделать «по науке», но все же настоятельно советуем использовать клеммные колодки для подключения проводов.Это самый простой, быстрый и безопасный способ подключения проводов даже самому неопытному электрику. Рассмотрим самые распространенные типы дизайна.

«Орехи»

Самый старый и проверенный метод — это орехи. Как вы понимаете, прозвище они получили из-за своей специфической формы. Конструктивно они состоят из трех пластин, между которыми закреплены провода.

Особым преимуществом этого метода является то, что совсем не нужно разрезать центральную линию для вставки второй проволоки.Для этого достаточно снять изоляцию в нужном месте, а затем зажать этот участок между двумя «ореховыми» пластинами. Между ними вставляется отводная проволока, после чего пластины надежно скручиваются между собой.

WAGO

Не менее распространены способы подключения проводов, которые объединены под одной аббревиатурой WAGO. Это очень простые и надежные устройства, с которыми можно все стыковать за пару секунд. Делается это максимально просто: концы проводов зачищаются от изоляции, после чего вставляются в разъемы.

Хитрость здесь в том, что внутреннее пространство этого соединения заполнено специальной смазкой, с помощью которой происходит окисление и гальваническая реакция между разными металлами. Но! Мы можем рекомендовать использование такого рода устройств только в тех сетях, к которым не будут подключены мощные устройства.

Дело в том, что при сильной нагрузке соединения такого типа будут сильно нагреваться, в результате чего материалы клемм начнут разрушаться. Неудивительно, что WAGO чаще всего используется при работе с осветительными приборами.

Клеммные колодки

Они тоже довольно распространены и популярны. Больше всего они похожи на небольшую полоску с клеммами. Как и в предыдущем случае, чтобы использовать их, вам нужно зачистить один конец провода, затем вставить его в отверстие адаптера и затянуть болты. С другой стороны, все делается точно так же.

Здесь опять есть загвоздка. Как в этом случае будут вести себя алюминиевые и медные провода? Как их подключить, если нужно подключить к сети действительно мощные устройства?

К счастью, колодки для этого подходят.Если толщина изоляционной плиты нормальная, то она без проблем выдерживает даже очень высокие нагрузки. Но помните, что монтировать в помещении с повышенной влажностью категорически не рекомендуется. Они не содержат изоляционной смазки, поэтому не исключено образование гальванической пары.

Какие еще есть способы подключения проводов? Давайте разберемся.

Крепеж с болтовым креплением

Этот метод крепления также отлично подходит, когда вам нужно соединить медь и алюминий.Провода зажимаются болтом, а между двумя металлами необходимо поместить шайбу из высококачественной анодированной стали. Помните, что этот тип соединения необходимо проверять на прочность не реже двух раз в год. Если такой стык используется в сети с высокими нагрузками, то это нужно делать еще чаще!

Паяльник

Можно ли паять провода из разных металлов? Да, это возможно, но необходимо будет выполнить некоторые важные условия.

Мы не будем долго говорить о меди, так как сложностей в этом вопросе возникнуть не должно.Но с алюминием будут проблемы. Они вызваны амальгамой, которая мгновенно образуется на поверхности этого металла, когда он попадает в кислородную среду. Он на удивление химически устойчив, поэтому припой к нему в принципе не прилипает. С этим постоянно сталкиваются те начинающие электрики, для которых любая пайка алюминиевых проводов — диковинка.

Как снять эту надоедливую пленку? Сначала вам нужно будет приготовить насыщенный раствор медного купороса, батарею Крона и кусок обычного медного провода (не китайского).На алюминиевом проводе необходимо тщательно очистить место будущей пайки, а затем капнуть на него пару капель раствора медного купороса.

Прикрепите алюминий к отрицательному полюсу аккумулятора и кусок медного провода к положительному полюсу. Погрузите его конец внутрь. Через некоторое время на алюминий осядет довольно приличный слой меди, к которому вы можете легко припаять нужный вам провод.

Как видите, пайка проводов даже в этом случае способна обеспечить надежное и качественное соединение.

Важно!

Практически во всех случаях, которые мы рассмотрели выше, используется жесткая фиксация снятых с изоляции проводов. Где-то для этого используются клеммы, где-то болты … Но мало кто учитывает один важный момент, скручивание алюминиевых и медных проводов. Мы уже знаем, как их соединять, но о технике безопасности этого процесса тоже стоит поговорить.

Дело в том, что под нагрузкой алюминий становится достаточно пластичным и начинает «течь».Все (!) Соединения такого типа необходимо регулярно проверять и затягивать болты. Иначе наступит день, когда удерживающий УДО терминал просто вспыхнет, не выдержав сильного нагрева.

  • Многожильные медные провода никогда не должны зажиматься. Дело в том, что при зажатии формируется целый ряд условий, которые не очень нравятся этой проволоке. Значит, часть жил вполне может выползти из соединения. Остальная часть провода будет иметь очень большую нагрузку, в результате чего вполне может произойти возгорание.
  • Очень важно выбрать клемму именно под сечение используемого вами провода. Из слишком узкого или широкого канала просто вывалится провод, а это чревато неприятными последствиями.
  • Не зажимать! В большинстве случаев в клеммах и втулках используется латунь, а этот материал очень хрупкий.
  • Внимательно посмотрите на маркировку, указывающую максимально допустимую силу тока. Как правило, оно преувеличено: указанное значение лучше разделить на два.

Мы настоятельно не рекомендуем покупать так называемые NoName в Китае. Вы не разоритесь, потратив пару рублей больше, а купите действительно качественный терминал от нормального производителя! Отлично себя зарекомендовали производители Тридоник, АББ, Верит.

А как насчет многожильного варианта?

Если вы внимательно прочитали статью, то уже прекрасно знаете, что многожильные провода зажимать нельзя. Но как быть в случае, когда их нужно подключить к толстому алюминиевому изгибу, но у вас нет паяльника, медного купороса и аккумулятора, и вы не хотите возиться с ними?

Пришло время сказать вам, что существуют специальные типы проводных соединений, которые предназначены для решения такого рода проблем.

Муфты для подключения

В специализированных магазинах для электриков вы легко найдете муфты, специально предназначенные для нормального подключения. Они похожи на миниатюрные турнирные копья рыцарей: за защитным пластиковым колпачком идет полый металлический наконечник.

Как с ними работать? Все просто: аккуратно снимаем изоляцию с конца провода, жилы скручиваем в одну «косичку», а затем вставляем в полый наконечник. После обжима (можно использовать самые обычные плоскогубцы).Полученный наконечник вставляется в терминал.

Это позволяет легко подключать провода без пайки. Конечно, упомянутую выше «косичку» при наличии паяльника никто не запрещает облучать припоем и сваривать алюминием так, как мы описали выше.

Скручивание

Конечно, делать скручивания среди профессиональных электриков считается моветоном и чуть ли не нарушением профессиональной этики, но в жизни случается все, что угодно, а потому от необходимости делать такое подключение не застрахован никто.

Что вы можете посоветовать в этом случае? Для начала скручивать алюминиевые и медные провода разрешается только после тщательной зачистки алюминиевого профиля. Если медный провод представлен в многожильном исполнении, его необходимо не только скрутить в одну «косичку», но и покрыть припоем для лучшего контакта.

Скручивание нужно производить как можно осторожнее, не обрывая провода. Его концы рекомендуется закрыть специальной изолирующей заглушкой, которую можно купить практически в каждом строительном магазине.

Напоследок мы уже несколько раз писали, что скрутка ни в коем случае не должна находиться в помещении с повышенной влажностью. В таких условиях связь разрывается практически мгновенно.

Одним словом, хотя профессиональные электрики не рекомендуют подключать медные и алюминиевые провода, простейшими средствами можно легко выполнить это, не подвергая дом опасности возгорания.

При монтаже электропроводки иногда возникает вопрос о соединении медных и алюминиевых проводов.Этот вопрос особенно актуален при электромонтажных работах в старом жилом фонде, где основная часть электрических сетей выполнена из алюминиевого провода. О том, как соединить алюминиевый и медный провода, чтобы избежать проблем с проводкой, мы поговорим позже в этом обзоре.

В чем сложность подключения медной и алюминиевой проводки напрямую

Как известно, причиной проблем прямого соединения меди и алюминия являются электрокоррозионные процессы. В сухой среде при прямом контакте ничего не произойдет, но при повышенной влажности на стыке образуется короткозамкнутый гальванический элемент, в котором металлы начинают играть роль батареи с «плюсом» и «минусом».Сам металл практически плавится, в результате чего в сети происходит обрыв с возможным коротким замыканием и возгоранием изоляции. Что, в свою очередь, может привести к пожару.

Во избежание этого используются различные типы контактных устройств для непрямого подключения медной и алюминиевой проводки.

Все способы подключения можно разделить на 2 группы по наличию проводного контакта:

  1. Между проводами имеется прямой контакт: скрутка, опрессовка, заклепка, стяжки.
  2. Нет прямого контакта между проводами: резьбовая фиксация, подключение разного рода клеммников.

Важно! Для соединения алюминиевых и медных проводов рекомендуется использовать методы из второй группы. Допускается использование соединений 1-й группы при условии обработки медного провода. Например, его можно залудить припоем.

Скручивание

Основной способ подключения проводов в домашних условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования.Но в случае соединения алюминиевых и медных проводов этот метод нужно использовать с особой осторожностью, соблюдая следующие условия:

  • Скрученное соединение производится путем взаимного скручивания обоих концов провода друг с другом, не допускается наматывание конца одной жилы на другой;
  • Перед скручиванием медный кабель рекомендуется залудить или припаять, это особенно важно для многожильного медного провода;
  • Соединение алюминиевых и медных проводов должно быть покрыто защитным влагостойким покрытием.

Существует три основных типа скручивания: простая, ленточная и желобчатая. Следует отметить, что перекручивание повязки дает наилучшие результаты. При выполнении скрутки следует учитывать, что количество витков напрямую зависит от диаметра проводки, поэтому для провода диаметром до 1 мм необходимо сделать не менее 5 витков, для больших сечений при минимум три хода. Помимо влагоизоляции не стоит забывать и об электроизоляции скрутки, для этого можно использовать специальные насадки.

Качественная скрутка, прослужит достаточно долго, но надежную гарантию дает только использование непрямого подключения.

Как правильно крутить

Для начала нужно подготовить концы жилок. Для этого удалите изоляцию на расстоянии 3-5 см от края кабеля. Следует отметить, что термоусаживаемая трубка надевается на один из проводов, перед скручиванием, по окончании всех операций трубка смещается на открытое пространство и фиксируется на нем.Очистив концы, нужно скрутить провода по предложенной схеме. В этом случае необходимо следить за тем, чтобы жилы были скручены друг с другом, и одна жила кабеля не перекрывала другую.

Для удобства скручивания многожильного медного кабеля его жилы можно и нужно облучать. Также следует отметить, что лужение меди в любом случае повышает надежность скрученного соединения. После скручивания место соединения необходимо покрыть влагостойким лаком.Электрическая изоляция может быть выполнена с помощью термоусадочных трубок или колпачков с мягким захватом или колпачков с конической пружиной.

Изоляция концов проволоки колпачками конической пружины

Важно! Если нет крайней необходимости, не рекомендуется использовать скрутку для соединения медных и алюминиевых кабелей. В настоящее время существует множество более безопасных и надежных способов объединить медь и алюминий в одну сеть.

В этом случае на поворотное соединение надевается металлическая или пластиковая втулка или наконечник, который фиксируется на соединении с помощью пресс-клещей, специального обжимного инструмента.Фиксация в этом случае осуществляется опрессовкой соединения с материалом втулки. Рукава изготовлены из металлической трубки с ПВХ изоляцией. Форсунки обычно представляют собой пластиковые заглушки, в которые вставляется соединение, после чего заглушка обжимается пресс-клещами.

Отдельно следует отметить соединение при помощи штуцеров-заглушек с прижимным кольцом или конической пружиной. В этом случае после закручивания жил на скрутку надевается колпачок, после чего он накручивается на соединение вращательными движениями, после чего просто сдавливается плоскогубцами.В этом случае мягкое металлическое кольцо внутри колпачка плотно сжимает соединение. Такой вариант опрессовки вполне доступен для бытового использования.

Фиксация с резьбой

Надежным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, при этом жилы зажимаются гайкой на резьбовом основании. Во избежание прямого контакта между оголенными концами проводов кладут шайбу.

Достоинства этого способа подключения — простота и универсальность.Таким способом можно соединить несколько электрических проводов разного сечения. Но в то же время такой вид подключения довольно громоздкий, к тому же его очень неудобно изолировать. Но, в то же время, для такого соединения необходимы только болт и гайка.

Первым делом подготовим концы проволоки. Изоляцию снимают на расстоянии 1–1,5 см от разреза, после чего из оголенных жил изготавливают кольца диаметром чуть больше диаметра болта или заклепок.С помощью этих колец проволока надевается на заклепку или резьбовую часть болта. Между алюминиевым и медным кабелями прокладывается пружинная шайба, это необходимо, чтобы не было прямого контакта между этими металлами. Затем соединение фиксируется затяжкой гайки или заклепки.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины при сохранении длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, это лучше использовать клеммные коробки.

Соединительный медный и алюминиевый провод заклепками

В данном случае провода зажимаются заклепочной заклепкой, состоящей из трубки и сердечника, закрепленных заклепкой. Для соединения подготовленные жилы с накрученными кольцами надеваются на трубку заклепки с прокладкой — стальной шайбой. После этого заклепка обжимается заклепкой, сердечник заклинивает трубку заклепки, тем самым сжимая металл жил вместе, тем самым фиксируя жилы кабеля.

В этом случае контакт получается неразъемным, но при этом прочным и надежным.Для такого типа соединения потребуется специальный инструмент — заклепочник и навыки работы с ним. Этот метод в основном используется для работы с обрывами проволоки, сращиванием концов проволоки в труднодоступных местах.

Соединение с двумя стальными полосами

Можно соединить медные и алюминиевые провода таким хитрым способом, который также требует предварительного лужения медного провода: зажать провода двумя стальными полосами, с болтами по краям. Достоинства метода: возможность соединить сразу несколько ответвлений проводки, не увеличивая длину болта.В этом случае между полосами кладут оголенные концы жилок. Метод применим для проводов одинакового сечения.

Важно! Соединение двумя стальными полосами требует обязательной внешней изоляции, а также подготовки медной проволоки лужением.

Клеммные колодки и клеммные коробки

Удобный и надежный способ подключения. Клеммная колодка представляет собой полосу из изоляционного материала, в которой находятся разъемы для проводов.Фиксация провода в розетках осуществляется стяжными болтами. Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медных и алюминиевых проводов достаточно отвертки.

Клеммная коробка представляет собой систему из нескольких отдельно размещенных клеммных колодок, объединенных в одну конструкцию и имеющих несколько выводов.

Преимущества этого способа подключения:

  • Простота установки, достаточно ножа электрика, чтобы зачистить концы провода, и отвертки, чтобы закрутить винты;
  • Надежность изоляции, очень часто при использовании клеммной колодки или клеммной коробки дополнительная изоляция не требуется;
  • Нетребователен к длине провода, его достаточно 1-2 см, чтобы закрепить провод в клеммной коробке.

При этом для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Скрытая проводка без распределительной коробки не допускается. Однако в этом случае можно использовать клеммную коробку для скрытого монтажа.

При работе с клеммной коробкой важно аккуратно зафиксировать концы проводов в розетке, особенно для алюминиевых проводов. Это особенно важно при установке бокса на открытом воздухе или в помещении, где возможны перепады температур.

Подключение с помощью пружинных и самозажимных клемм

В настоящее время производятся как многоразовые, так и одноразовые клеммные колодки и клеммные колодки.

  • Пружинные клеммные колодки и многоразовые клеммные колодки имеют удерживающую пружину, которую можно ослабить, подняв рычаг, расположенный на корпусе устройства. Это позволяет без труда достать или вставить провод. Опускание рычага надежно фиксирует жилы кабеля;
  • Одноразовые клеммные блоки автоматически зажимают провод, когда он вставляется в розетку, для удаления провода потребуется физическая сила, которая может повредить зажимную пружину, поэтому рекомендуется одноразовое использование.

Как многоразовые, так и одноразовые клеммные колодки доступны в широком ассортименте, в том числе с различным количеством подключаемых ответвлений проводов, предназначенных для крепления провода с поперечным сечением от 0,08 мм² до 6 мм². Также в виде готовых к установке клеммных коробок. Этот способ соединения алюминиевых и медных проводов на данный момент является наиболее оптимальным с точки зрения надежности и удобства использования.

Разрез пружинной клеммной колодки и размещение соединения в распределительной коробке

Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от которой они и получили свое название, но сейчас существует большое количество аналогов, в том числе поддельных.По этой причине приобретать пружинные клеммные коробки необходимо только в магазинах электротоваров. При покупке клеммных коробок на рынке велика вероятность приобретения некачественной продукции, не соответствующей заявленным требованиям.

Для закрепления провода в клеммной коробке необходимо подготовить провода, для этого снять изоляцию с их концов, размер оголенной части должен быть не менее 0,5 см. После этого открытая часть кабеля сердечник вставляется в желаемое гнездо клеммной коробки и фиксируется в нем с помощью пружинного зажима или винта.Следует отметить, что установка в клеммной коробке обычно не требует дополнительной изоляции, но в то же время при размещении в стене требуется распределительная коробка. Таким образом, пружинные клеммные колодки имеют ряд преимуществ перед другими типами соединений за счет удобства подключения.

выводы

Таким образом, соединять медные и алюминиевые провода вполне возможно, но необходимо учитывать расположение кабеля, окружающую среду… Скручивать медь и алюминий можно только в сухом помещении. Если влажность в помещении повысится, это соединение может выйти из строя и, кроме того, стать причиной пожара. Самым оптимальным на сегодняшний день считается способ подключения электропроводки с помощью пружинных клеммников.

Главное достоинство метода — стабильная фиксация в любых условиях. При всех преимуществах винтовой клеммной колодки, резьбового или клепаного соединения, при работе в условиях резких перепадов температур контакт под винтом может ослабнуть.Из-за разницы в тепловом расширении металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем разнообразии способов соединения медной и алюминиевой проводки наиболее безопасным на данный момент является использование клеммных колодок с самозажимом.

Похожие видео

Практически каждый электрик скажет и согласится, что электрик — это наука о контактах. На практике это становится очевидным. Большое количество проблем в блоке питания формируется из-за большой перегрузки проводки, а также из-за слабых контактов в распределительной коробке.В этой статье мы остановимся на последней проблеме, а именно на том, как подключить алюминиевые провода.

Алюминий обладает особыми металлическими свойствами, которые трудно склеивать. Из-за окисления на алюминии образуется оксидная пленка, препятствующая прохождению электрического тока. Эта пленка будет плавиться только при температуре не менее 2000 ° C, и этот показатель выше, чем температура плавления самого алюминия. Более того, если оксидную пленку очистить механически, то через некоторое время она снова появится.

Если вы хотите припаять алюминий, эта пленка предотвратит прилипание припоя к жиле.Также при сварке пленка образует включения, негативно влияющие на качество контакта. Помимо прочего, алюминий относится к категории металлов с высокой текучестью и хрупкостью. В результате контакт должен быть полностью защищен от возможных механических воздействий. Например, если вы соединяете алюминий болтовым зажимом, то необходимо регулярно подтягивать контакт, так как алюминий, образно говоря, «вытекает» из-под контакта, который, в свою очередь, ослабевает.

Есть ли способы надежно соединить алюминиевый провод? Давайте рассмотрим несколько распространенных методов и выясним, как лучше всего выполнить работу.

Этот способ подключения очень простой. Необходимо зачистить провод от изоляции на 20 мм. После этого рекомендуется очистить жилку мелкозернистой наждачной бумагой. Затем скручиваем оголенный сердечник в кольцо и вставляем его в зажимной винт, который следует плотно затянуть.

Недостатком этого способа соединения является то, что из-за текучести алюминия время от времени контакт необходимо подтягивать.Поэтому точка подключения должна находиться в доступном месте.

В этом случае используются специальные клеммные колодки. Благодаря наличию специальной пружины нет необходимости регулярно подтягивать контакт. Вставленный зачищенный алюминиевый провод надежно удерживается. Клеммники бывают как одноразовые, так и многоразовые. Одноразовые используются для подключения проводов без дальнейшего отключения. Проволока вставляется в отверстие зажима, назад не тяните. Что касается многоразового соединения, то провод легко выдергивается, если нажать на специальный рычаг, удерживающий провод.

В редких случаях алюминиевые провода можно скручивать. Сразу стоит отметить, что этот метод очень ненадежный, даже несмотря на то, что в советское время он применялся относительно часто. Отчасти это связано с тем, что раньше было меньше бытовой техники и соответственно нагрузка на проводку. Теперь картина выглядит иначе.

Причем продолжительность такого подключения зависит от различных факторов, например, от токовой нагрузки, влажности и температуры.Если температура повышается, то металл расширяется, что приводит к расширению зазора между проводами. Это может привести к переходному сопротивлению, точка контакта нагреется, а затем образуется окисление и, в конце концов, контакт будет полностью нарушен. Однако этот процесс занимает много времени, поэтому для временных подключений приемлем метод скручивания.

При таком соединении алюминия важно соблюдать следующие правила:

  • Провода должны равномерно наматываться друг на друга.
  • Если провод толстый, то витков должно быть не более трех, а для тонкого не менее пяти.
  • Если соединены медный и алюминиевый провод, то медь необходимо покрыть лужением.
  • В качестве изоляции контактов рекомендуется использовать термоусадочные трубки.

У каждого из этих методов есть свое место. На выбор влияют несколько факторов:

  • Наличие подходящего инструмента и оборудования.
  • Диаметр проволоки.
  • Наличие расходных материалов.
  • Наличие соответствующих навыков.

Рассмотрим каждый способ постоянного подключения отдельно.

Быстрый и надежный способ подключения. Более того, эта технология актуальна, если вам нужно произвести большое количество подключений. Однако для этого требуется сварочный трансформатор и навыки.

Процесс сварки следующий:

  • Провода скручены.
  • Нанесите на конец специальный флюс.
  • После этого происходит сварка угольным электродом в течение 2 секунд.
  • В результате в конце скрутки должна образоваться капля.

  • Каплю обработать растворителем, а затем покрыть лаком.
  • Когда лак высохнет, стык заделывают.

Способ пайки соединения несложный. Для этого потребуются такие компоненты, как канифоль, паяльник, припои и аксессуары.Итак, провода скручиваем, а затем паяльником наносим на них припой.

Для такого соединения потребуются специальные пресс-клещи и гильзы, представляющие собой полые стержни. Для опрессовки зачищаете концы провода, вставляете их в гильзу и выполняете опрессовку в трех местах. Также можно дополнительно скрутить провода.

Если провод алюминиевый, то используйте алюминиевую втулку, для меди — медную. Если вы соединяете алюминий с медью, то в продаже есть медно-алюминиевые муфты.

Соединение 2-х медных и алюминиевых проводов может вызвать некоторые проблемы. Проблема заключается в разности потенциалов, разность которых достигает 0,65 мВ. Когда из-за этой разницы повышается влажность, контакт разрывается. Более того, контакт нагреется, что может привести к плачевным последствиям.

  • неразъемный;
  • резьбовой;
  • терминал;
  • с пружинным контактом.

Используя эти методы, алюминий можно соединить с медными проводами.

В этой статье мы рассмотрели несколько способов соединения проводов между собой. Если вы знаете о других методах, то оставляйте комментарии в конце статьи.

Видео

В предоставленном видеоматериале вы сможете узнать о других тонкостях подключения алюминиевого провода:

При ремонте электропроводки в старых домах вы можете столкнуться с ситуацией, когда придется менять большие участки проводки. Однако в большинстве случаев старая проводка сделана из алюминия, и для замены у вас есть только медный провод.Вообще, подключать проводники из таких разных материалов категорически запрещено, но бывает, что другого выхода просто нет. Давайте рассмотрим, как все же соединить алюминиевый и медный провод, чтобы не произошло короткого замыкания или возгорания.

Почему нельзя сочетать медь и алюминий

Для этого следует напрячь память и вспомнить школьный курс химии и физики.

Для начала вспомним, что это за гальванический элемент … Проще говоря, электрохимический элемент — это простая батарея, вырабатывающая электрический ток. Принцип его появления основан на взаимодействии двух металлов в электролите. Значит, скруткой между медным и алюминиевым проводом будет такая же батарея.

Гальванические токи быстро разрушают материал. Правда, на сухом воздухе их появление исключено. А если подкрутить к розетке, то за несколько часов она не развалится. Однако в дальнейшем такая разводка попадает в беду.

Со временем материалы, из которых сделаны провода, портятся, при этом постоянно увеличивается сопротивление … Если к розетке подключить мощный потребитель тока, то скрутка начнет нагреваться. При регулярном использовании такой розетки увеличивается риск возгорания.

Поэтому категорически запрещается подключать алюминиевый провод к медному. Однако возникают нештатные ситуации, когда такое подключение просто необходимо произвести.

Давайте рассмотрим несколько способов соединения алюминиевых и медных проводов.Эти методы помогут вам успешно справиться с непростой задачей.

Скручивание

самый простой способ смонтировать провода. Не требует специальных знаний и квалификации. Однако это не самый надежный способ подключения. Из-за колебаний температуры металл расширяется. В результате между проводниками образуется зазор, увеличивающий сопротивление. Через некоторое время контакт окисляется и разрушается.

Конечно, в течение года этого не произойдет, но если соединение будет работать долго, то стоит подумать и о других способах крепления.

Сам принцип крепления методом скручивания заключается в том, что оба проводника намотаны друг на друга … Для лучшего соединения медный кабель залуживают припоем. Многожильный медный провод в обязательном порядке придется залудить.

Резьбовое соединение

Чтобы соединить медь и алюминий таким образом, вам понадобится пара простых шайб , одна стопорная шайба, винт и гайка. Этот способ очень надежный — контакт между проводниками будет обеспечен на долгие годы.Для этого крепления не имеет значения ни сечение провода, ни его тип — многопроволочный или одножильный.

С конца провода снята изоляция. На винт надевается пружинная шайба, затем обычная шайба, затем кольцо из алюминиевой проволоки. Он поддерживается простой шайбой. После этого надевается медный проводник, а затем на винт накручивается гайка. Он плотно обхватывает весь сустав.

Многожильный кабель перед подключением необходимо припаять.

Клеммная колодка подключения

Это современный метод монтажа проводов. Хотя он немного уступает в надежности методу резьбового соединения , этот метод имеет свои преимущества:

  • соединение может быть выполнено очень быстро;
  • при подключении можно обойтись небольшим запасом провода.

Поясним последнее, бывает, что небольшой кусок кабеля торчит из стены или потолка. Скручивать нельзя — очень мало проводов.И сделанная на потолке скрутка продержится недолго, через какое-то время провода просто оборвутся. Причем клеммник надолго удержит оба проводника винтами. Тогда блок полностью исключает контакт двух зачищенных проводников.

Монтаж осуществляется следующим образом: конец провода, зачищенный от изоляции (около 5 мм.) Вставляется в клеммное отверстие блока, после чего затягивается стопорным винтом .

Клеммную колодку нельзя спрятать в штукатурке или стене без соединительной коробки.

Плоский пружинный зажим и клеммная колодка

Этот метод появился не так давно. Существует два типа такого подключения: одноразовый и многоразовый … В клеммной колодке есть специальный рычаг для последнего подключения. Благодаря ему провод можно вставлять и вынимать несколько раз. Клеммники этого типа позволяют успешно подключать медные и алюминиевые многожильные провода различных типов.

Широко применяются для установки люстр и подключения проводов в распределительных коробках.Чтобы вставить провод в отверстие в клеммной колодке, требуется некоторое усилие. Чтобы вытащить проводник, потребуется еще больше усилий. Для практического использования лучше использовать многоразовые модели. В случае ошибки подключение можно быстро восстановить.

Выполнить такой монтаж очень просто. Сначала с кабеля снимается изоляция (около 10 мм.). Затем на многоразовой клеммной колодке нужно поднять рычаг, вставить провод, а затем вернуть рычаг в исходное положение.Это так просто!

Заклепка

По надежности не уступает резьбовому соединению и имеет свои Достоинства и недостатки:

  • такое соединение устанавливается очень быстро;
  • он очень прочный, надежный и доступный;
  • Однако, в отличие от резьбовых креплений, это соединение одноразовое.

Установка осуществляется с помощью специального инструмента — заклепки. На заклепку надевается алюминиевая проволока, затем пружинная гайка, затем медная проволока и плоская шайба.Затем в дело вступает заклепочник и соединение готово.

Стоит отметить, что участок подключения должен быть изолирован.

Пайка

Можно ли паять проводники из различных материалов? Вполне возможно, если соответствует определенным условиям .

С пайкой меди проблем не возникнет, в отличие от алюминия. На поверхности этого металла образуется амальгама, демонстрирующая удивительную химическую стойкость. То есть к нему не может прилипать припой.Это явление часто удивляет начинающих электриков.

Для пайки двух разных проводников следует запастись раствором медного купороса, батареей Крона и отрезком медной проволоки. На алюминиевом проводе тщательно зачищается будущая точка пайки. Затем капнуть на это место раствор медного купороса .

Медный провод подключается к положительному полюсу батареи Krona и погружается в медный купорос. К отрицательному полюсу аккумулятора подсоединяется алюминиевый проводник.Через некоторое время на алюминии осядет слой меди, к которому можно без проблем припаять нужный провод.

Заключение

Еще раз стоит отметить, что любое соединение проводов необходимо изолировать.

Можно разместить соединения в специальных распределительных коробках .

Если вы планируете производить соединение своими руками, то не стоит прибегать к методу пайки. Это требует определенного опыта и квалификации. Лучше использовать другой из вышеперечисленных способов соединения алюминиевых и медных проводников.

В статье рассмотрены наиболее доступные и распространенные методы. Однако при отсутствии опыта проведения подобных работ лучше обратиться к профессионалам.

Могу ли я соединить алюминиевый провод с медным? — AnswersToAll

Могу ли я соединить алюминиевый провод с медным?

Единственный безопасный способ соединения меди и алюминия — это соединитель. В частности, вы должны подключать провода индивидуально, чтобы они не были подвержены коррозии.Сращивание — единственное действительно безопасное решение, поскольку оно позволяет проводам расширяться с разной скоростью.

Растворяет ли cucl2 алюминий?

Металлический алюминий вступает в реакцию с хлоридом меди (ионами), который наносится на фольгу. Когда порошок хлорида (иона) меди реагирует с металлическим алюминием, ионы и металл меняют свою форму. Металлический алюминий теперь становится ионом, который растворяется, ослабляя фольгу.

В чем разница между медной и серебряной проволокой?

Хотя серебряная проволока примерно на 7 процентов более проводящая, чем медная проволока той же длины, серебро является значительно более редким металлом, чем медь.Однако серебряная проволока обычно предназначена для более чувствительных систем и специальной электроники, где приоритетом является высокая проводимость на небольшом расстоянии.

Как выглядит алюминиевая проводка?

Посмотрите на оголенные провода в выключателях или розетках, не прикасаясь к ним. Алюминиевая проводка имеет серебристый цвет, а медь, другой наиболее распространенный металл, имеет ярко-желтый цвет. Проверьте все незакрытые розетки или выключатели, чтобы увидеть цвет оголенных проводов.

Как подключить алюминиевый провод к автоматическому выключателю?

Подсоедините алюминиевую проводку к электрической панели, ввернув нейтральный белый провод в левый паз автоматического выключателя AFCI.Согните конец заземляющего провода под углом 90 градусов и подключите его к шине заземления. Подключите черный провод под напряжением к ввинчивающейся клемме для AFCI.

Что означает CU AL?

медь-алюминий

Как использовать антиоксидантную пасту?

Как нанести антиоксидантную пасту на алюминиевую проволоку

  1. Используйте металлическую щетку или ткань для очистки проводника.
  2. свободно нанесите антиоксидантную пасту как на разъем, так и на провод.
  3. соединить стык и удалить излишки компаунда.

Алюминиевая проводка | The House Detectives

Некоторые свойства алюминия могут вызвать ухудшение соединений, что может стать причиной возгорания после многих лет эксплуатации. Опасность заключается в перегреве соединений, обычно после переноса большой электрической нагрузки, такой как фен или переносной обогреватель, в течение длительного периода времени. Проблема наиболее остро стоит в домах, построенных в середине-конце 1960-х годов. Алюминиевая проводка для ответвленных цепей снова стала редкостью примерно после 1972 года, но многие дома, построенные с алюминиевой проводкой, остались, и эти электрические системы показывают свой возраст.В доме с алюминиевой проводкой может быть или не быть опасности возгорания. Владелец дома, построенного между 1965 и 1972 годами, должен определить, есть ли в доме алюминиевая проводка, и если да, то существуют ли какие-либо опасности. Алюминиевый провод большего диаметра обычно используется для фидеров и ответвлений и обычно не является проблемой, хотя соединения следует проверять, если они стареют.

Подробнее об этом

Выбор материала проводника — это компромисс между электрическими свойствами, механическими свойствами и ценой.С самого начала медь была предпочтительным материалом для домашних цепей. Алюминий мягче, чем медь, слабее и хуже проводит электрический ток, поэтому не используется широко для домашней проводки небольших размеров. В середине 1960-х, когда цена на медь взлетела до небес, алюминий стал экономически более привлекательным. Алюминиевая версия кабеля с неметаллической оболочкой типа NM (обычный кабель домашней электропроводки) стала доступной и широко использовалась в течение 1960-х годов и примерно до 1972 года. Постепенно было обнаружено, что определенные свойства алюминия вызывают проблемы с соединениями, а иногда и. электрические пожары в результате перегрева этих соединений.

Наблюдение и тестирование постепенно выявляли причины. Слой «потускнения» или оксида меди на поверхности медной проволоки является довольно хорошим проводником, хотя и не таким хорошим, как сама медь. Он также довольно мягкий, поэтому затягивание латунного винта клеммы на потускневшем медном проводе смещает слой оксида меди, обеспечивая металлический контакт между проводом и клеммой. Однако слой оксида алюминия, который образуется в течение нескольких минут на любой открытой поверхности алюминия, является очень плохим проводником.Более того, он плотно прилегает к основному металлу, поэтому он не смещается при затягивании соединения, а остается между проводом и клеммой. Кроме того, когда медь и алюминий прижимаются друг к другу, соединение становится восприимчивым к ускоренной коррозии, особенно под воздействием сырости, тепла и электрического тока.

Алюминий относительно мягкий и при повышении температуры расширяется больше, чем металл, из которого сделаны соединители. Когда через соединение протекает ток, соединение становится теплее.Расширение алюминия, заключенного под винтовой зажим, создает огромное давление, так что металл «течет» в пустоты в соединителе. Когда электрическая нагрузка снимается, алюминий охлаждается и сжимается, и между проводом и разъемом образуется зазор. Слегка неплотно прилегающее соединение теперь имеет более высокое сопротивление, и в зазоре образуется больше коррозии, что еще больше увеличивает сопротивление. В следующий раз, когда будет приложена большая нагрузка, соединение станет еще более горячим и так далее, пока однажды соединение не может сгореть или окружающий материал может воспламениться.

Постепенно были найдены методы и материалы, которые помогли решить эту проблему. Были изобретены плотно прилипающие ингибиторы коррозии, чтобы исключить кислород с поверхности проволоки и предотвратить коррозию. Лучшие сплавы как для провода, так и для соединителей уменьшили коррозию и механическое напряжение. Было признано, что алюминиевую проволоку необходимо очистить или отшлифовать, чтобы удалить оксидный слой, непосредственно перед выполнением соединения. Разъемы были разработаны для предотвращения прямого контакта между алюминием и медью.Между тем, большое количество домов было построено с алюминиевой проводкой. Этим домам сейчас от 30 до 40 лет, и наличие алюминиевой проводки, если ее не модернизировать, может стать поводом для беспокойства.

Когда был построен дом?

Дом имеет наибольшие шансы быть построен с алюминиевой проводкой, если он был построен между 1965 и 1972 годами. Алюминиевая проводка редко использовалась для ответвлений цепей до или после этого периода.

Оболочка кабеля может быть помечена как «алюминий»

Обычно можно получить доступ, по крайней мере, к части домашней электропроводки на чердаке, в подвале, в подвальном помещении или в недостроенном гараже.Алюминиевый кабель обозначается буквой «AL» или словом «алюминий», напечатанным или тисненым на оболочке кабеля. Кабель с медным проводом не обязательно будет идентифицироваться как таковой. Помните, что вы исследуете ответвленные цепи, а не фидер, подающий в дом основное питание. Обнаружение алюминиевой маркировки на оболочке кабеля является подтверждением наличия алюминиевой проводки, но если вы не найдете ее, не думайте, что алюминиевой проводки нет. Также имейте в виду, что могли быть внесены изменения, и дополнительная проводка, скорее всего, будет медной, а не алюминиевой.

Как выглядит алюминиевый провод

Остальная часть этого обсуждения включает разборку или, по крайней мере, вскрытие электрического оборудования. Я считаю, что большинство домовладельцев должны передать это электрику, и я не буду пытаться давать инструкции по самостоятельному выполнению. Если вы действительно можете сделать это самостоятельно, вам все равно не понадобятся мои инструкции. Если есть сомнения, оставьте это в покое и вызовите электрика. Вы можете создать проблемы или ухудшить существующие условия, нарушив алюминиевую проводку.Проще всего найти оголенные концы проводов на панели автоматического выключателя. Алюминиевый провод, подвергнутый воздействию воздуха и оставленный в покое, постепенно изменится от блестящего белого до различных оттенков серого, почти до черного. Поцарапав поверхность, вы обнаружите ярко-белый металл.

Можно ввести в заблуждение обшивкой на проводе. Когда-то медные проводники обычно покрывали оловом, что придавало проводникам внешний вид, очень похожий на алюминий. Кроме того, алюминиевый провод иногда покрывали медью, и он выглядел так же, как медный провод.Осмотрите обрезанный конец провода, чтобы определить, что находится под покрытием.

У меня есть! Есть ли у меня проблема?

В доме с алюминиевой проводкой можно вести совершенно нормальный образ жизни. Если проблем нет, можно будет долго избегать обновления. Поскольку проблемы, связанные с алюминиевой проводкой, продолжают развиваться бесконечно, вопрос, на мой взгляд, не в том, нужно ли обновлять, а в том, насколько срочно это обновление необходимо. Вот несколько методов, которые помогут вам принять решение.

Предупреждающие знаки

Проблема с алюминиевой проводкой вызвана плохим подключением, и симптомы такие же, как и при плохом подключении в медной проводке. Наблюдение за любым из этих симптомов может указывать на то, что проводка требует внимания, но само по себе не идентифицирует алюминиевую проводку. С другой стороны, если у вас есть алюминиевая проводка, эти знаки подскажут, что пора действовать незамедлительно.

Лампы накаливания могут на мгновение погаснуть при запуске двигателя.Затемнение света часто связано с запуском холодильника, морозильника, кондиционера или воздуходувки печи. Этот симптом сложно интерпретировать точно. Проблема может быть вызвана падением напряжения в проводке, а не плохим подключением. Это нормально во многих домах, особенно в старых домах, построенных с меньшим электроснабжением. Если затронутые огни находятся в той же цепи, что и двигатель (у большинства крупных бытовых приборов есть выделенная цепь), следует ожидать кратковременного затемнения. Если также затронуты индикаторы в другой цепи, уменьшение яркости указывает на то, что падение напряжения происходит на фидере, ведущем к центру нагрузки, или на плохое соединение на фидере.Если затемнение длится более секунды или двух или сопровождается «мерцанием», это может быть вызвано обрывом соединения, требующим немедленного внимания.

Лампы накаливания могут на мгновение загореться при запуске двигателя. Это более серьезный симптом. Это часто указывает на плохое соединение в нейтральном проводе. Это серьезно, потому что открытая нейтраль приведет к неравномерному разделению 240-вольтной линии, так что половина 120-вольтовых цепей в доме будет иметь слишком низкое напряжение, а половина — слишком много — возможно, целых 240 вольт. .Это состояние следует исследовать и незамедлительно устранить.

Периодическое мерцание ламп накаливания часто указывает на плохое соединение. Если мерцание одновременно влияет на несколько источников света, это, вероятно, указывает на плохое соединение в цепи, питающей их. Если это влияет на один источник света, а другие источники света в той же цепи не затрагиваются, плохое соединение, вероятно, находится в осветительной арматуре или рядом с ней. Если покачивание вилки в розетке меняет симптомы, значит, розетка изношена и ее следует заменить.

Внезапно вещи перестают работать, и ни один автоматический выключатель не сработал. Если лампа, розетка или прибор внезапно перестают работать и не сработали автоматические выключатели (или перегорели предохранители), это может быть вызвано сгоревшим соединением. По возможности попробуйте использовать устройство в другом месте или подключите что-нибудь еще, что работает, к той же розетке. Поменяйте лампу во встроенном светильнике. Если проблема связана с феном, попробуйте включить лампу. Если эти усилия показывают, что проблема в проводке, это может быть опасно.В редких случаях цепь снова начинает работать после того, как соединение успеет остыть. Это не означает, что проблема исчезла, это означает, что соединение было перегрето, остыло и снова перегреется при повторном подключении нагрузки. Немедленно устраните эту проблему. Тем временем найдите и отключите автоматический выключатель (или удалите предохранитель) для этой цепи.

Искры, пламя, дым

Иногда сгорает соединение в розетке или распределительной коробке.Фейерверк может варьироваться от разочаровывающего до зрелищного. Будет различное количество искр, дыма, иногда кратковременное пламя и небольшой звук. В редких случаях событие может поджечь окружающий материал. Когда за этим событием наблюдают обитатели дома, это обычно побуждает к немедленным действиям того или иного рода. Первое, что нужно сделать, это отключить автоматический выключатель этой цепи (или главный выключатель). Понаблюдайте за розеткой или выключателем не менее получаса, чтобы убедиться, что нет больше дыма или пламени.Если есть, позвоните в пожарную бригаду (в большинстве мест в США наберите 911). Вы можете снять лицевую панель, чтобы лучше проверить наличие дыма и пламени, но не вставляйте пальцы или инструменты внутрь, если вы не знаете, как убедиться, что питание отключено. Если возгорание не исчезнет, ​​используйте огнетушитель CO2 или химический огнетушитель. Не используйте воду. Немедленно исправьте это.

Признаки перегрева

Чаще всего перегорание происходит незаметно. Ищите следы сажи или опаливания вокруг лицевой панели или за ней.Отложение сажи в соединительных пазах розетки обычно вызвано изношенной розеткой, а не плохими соединениями.

Перегрев соединения, особенно на клеммах розетки или переключателя, может привести к тому, что винты металлической лицевой панели станут очень горячими — даже слишком горячими для прикосновения. Сама лицевая панель тоже будет теплой. Небольшое нагревание розетки и вилки — нормальное явление при большой нагрузке, такой как фен или переносной обогреватель. Никакие детали не должны становиться слишком горячими, чтобы их можно было дотронуться.

Проверьте систему

Самый надежный способ определить, есть ли проблема, — это поручить электрику тщательно осмотреть систему.Электрик проверит маркировку розеток и выключателей (они должны иметь маркировку CO / ALR), герметичность соединений на панели выключателя или блоке предохранителей, состояние стыков, признаки перегрева и т. Д. Домовладелец тоже может делать это, но электрик может получить опыт и заметить то, чего не может любитель.

Испытание под нагрузкой

Попросите электрика проверить под нагрузкой все цепи и все розетки. Испытание включает приложение полной нагрузки для данной цепи и отслеживание того, насколько сильно изменяется напряжение.Тест может определить, соответствует ли проводка, есть ли плохое соединение в цепи, и даже может помочь найти проблему. Проверить розетки легко; проверка освещения и цепей электроприборов требует больше работы. Нагрузочное тестирование — самый точный способ обнаружения плохих соединений. Это также самый надежный способ проверить, нет ли немедленной проблемы.

Что делать с алюминиевой проводкой?

Лу Перрон

Если у вас есть дом с алюминиевой проводкой или вы хотите купить или продать его, у вас могут возникнуть вопросы о безопасности алюминиевой проводки.Алюминиевая проводка представляла опасность возгорания в домах, построенных в конце 1960-х — середине 1970-х годов. В то время в ответвленных цепях, проходящих через дом, использовалась алюминиевая проводка, и именно здесь возникли проблемы.
Алюминий использовался вместо стандартной меди в этот период, потому что цена на медь резко выросла из-за сочетания высокого спроса во время войны во Вьетнаме, забастовок рабочих, сокращающих производство, и сильного экономического роста во всем мире. Однопроволочная алюминиевая проводка была создана как более дешевая альтернатива медной.
Проблема с алюминиевой проводкой не столько в самом проводе, сколько в соединениях. Проволока в стене не проблема. Когда электричество проходит по проводам, они нагреваются и расширяются. Алюминиевый провод расширяется и сжимается с большей скоростью, чем медный, поэтому соединения с медным проводом или винтами на клеммах со временем ослабляются. Кроме того, оксиды алюминия накапливаются на поверхности провода и соединений и создают слой, который действует как резистор и выделяет тепло.Таким образом, хотя в доме, в котором была проведена проводка в 1969 году, не было никаких проблем, со временем вероятность возникновения проблем возрастает по мере ослабления соединений и образования оксида алюминия.
Недавно у меня были покупатели, которые покупали дом, построенный в конце 1960-х годов, с одножильным алюминиевым проводом по всему дому. Мало того, что это их беспокоило, несколько страховых компаний отказались застраховать дом, если он не был изменен или не был сделан определенный ремонт.
Первое решение проблемы с алюминиевой проводкой, о котором думает большинство людей, — это замена проводки на медь.Однако ремонт всего дома стоит дорого, но есть и другие решения, которые более рентабельны. Комиссия по безопасности потребительских товаров (CPSC) протестировала ряд этих решений и разработала руководство, которое удовлетворило страховые компании. Сюда входит так называемый «хвост свиньи», что означает, что алюминиевый провод соединяется с коротким отрезком медного провода, который затем присоединяется к устройству, например, к розетке. Этот хвостовой скребок должен быть выполнен с использованием специальных типов соединителей: COPALUM или AlumiConn.Оба имеют антикоррозийное покрытие: первый соединяет алюминиевый и медный провода с помощью специального обжимного соединения, а второй — с помощью внутреннего металлического наконечника, который разделяет провода и затягивается динамометрической отверткой.
Эти работы должны выполняться квалифицированным электриком.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
