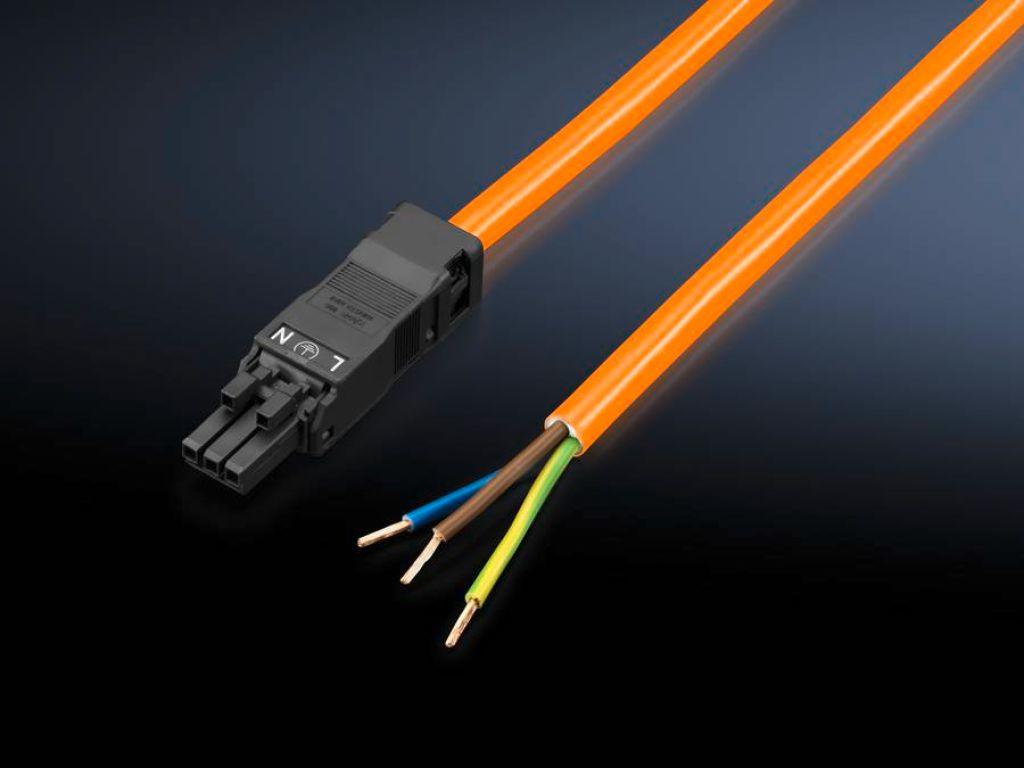

5 простых способов соединения электрических проводов / Статьи и обзоры / Элек.ру

Основные требования к соединениям электрических контактов просты и понятны, и их всего два:

  • это должен быть надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  • соединения должны обладать механической прочностью на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакта должна быть не меньше прочности самого проводника.

Способы соединения проводов:

1. Соединения проводов скруткой. Наиболее распространенный способ по причине своей простоты. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), а оголенные жилы затем скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. Вместо изолирующей ленты можно использовать специальные колпачки для скрутки. Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

ВАЖНО: недопустимо соединение скруткой проводов разнородных металлов, — например меди и алюминия .

2. Соединение проводов пайкой. Монтаж соединений этим способом занимает чуть больше времени, при этом данный способ более надежен, чем обычной скруткой.

При скрутке контактов, насколько бы она ни была качественной, места соединения имеют некоторое сопротивление, и при протекании тока скрученные контакты перегреваются.

Последствием некачественной скрутки может быть оплавление изоляции в местах соединений, как следствие — короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Клеммная колодка — это изолирующая пластина с контактами. С их помощью можно соединять медные провода с алюминиевыми.

По способу закрепления в них проводов клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.Клеммные колодки с прижимающими пластинами считаются более надежными в сравнении с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Ответвительный сжим. Ответвительные сжимы, или, как их называют в народе, «орешки», служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют для соединения медных и алюминиевых проводов, — например для присоединения к воздушной линии из алюминия.

5. Пружинные клеммы. Соединение при помощи пружинных клемм — это самый быстрый и даже самый надежный способ соединения проводов. С токопроводящей жилы снимается изоляция и вставляется в клемму. Отличием пружинных клемм от винтовых клемм состоит в том, что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа достаточно много, самые распространенные из них — это пружинные клеммы фирмы «Wago». Они используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм «Wago» также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago», где используются контакты из биметаллической пластины, покрытые специальной пастой, предотвращающей окисление проводов.

Соединение проводов

Соединение, ответвление и оконцевание проводов должны проводиться с помощью опрессовки наконечниками, сварки, пайки или зажимов (болтовых или винтовых соединений)! При этом в местах соединений необходимо предусмотреть запас длины проводников для возможности повторного соединения. Эти места должны быть доступны для осмотра и ремонта. Все соединения и ответвления проводов должны выполняться в соединительных коробках. Проводники в местах не должны испытывать механических напряжений.

В случае использования коробов в них допускается многослойная прокладка проводов и кабелей. При этом суммарная площадь сечений проводов и кабелей, включая изоляцию не должна превышать 40% площади поперечного просвета короба.

Соединение жил между собой и присоединение их к электроустановочным устройствам должны обладать необходимой механической прочностью, малым электрическим сопротивлением и сохранять эти свойства на все время эксплуатации.
Физические и химические свойства алюминия осложняют выполнение надежного соединения. Алюминий обладает повышенной текучестью и высокой окисляемостью по сравнению с медью. При этом образуется токонепроводящая пленка окиси, которая создает на контактных поверхностях большое переходное сопротивление. Эту пленку перед выполнением соединения необходимо тщательно удалить с контактных поверхностей и принять меры против повторного ее возникновения.

Все это создает определенные трудности при соединении алюминиевых проводов.
У медных проводников также образуется окисная пленка, но в отличие от алюминия она легко удаляется и незначительно влияет на качество электрического соединения.
Большая разница коэффициентов теплового линейного расширения алюминия по сравнению с другими металлами также приводит к нарушению контакта. Учитывая это свойство алюминиевые провода нельзя спрессовывать в медные наконечники.
При длительной эксплуатации под давлением алюминий приобретает свойство текучести, нарушая тем самым электрический контакт. Поэтому механические контактные соединения проводов из алюминия нельзя пережимать, а в процессе эксплуатации требуется периодически подтягивать резьбовое соединение контакта. Контакты алюминиевых жил с другими металлами на открытом воздухе подвержены атмосферным воздействиям.
Под влиянием влаги на контактных поверхностях образуется водяная пленка со свойствами электролита, в результате электролиза на металле образуются раковины. Интенсивность образования раковин увеличивается при прохождении через место контакта электрического тока. Особенно неблагоприятны в этом отношении соединения алюминия с медью и сплавами на основе меди. Поэтому такие контакты необходимо защищать от попадания влаги или покрывать третьим металлом — оловом или припоем.

Соединение и оконцевание алюминиевых проводов
Алюминиевые жилы проводов соединяют сваркой, пайкой и механическим путем.
Сваривают алюминиевые провода в специальной формочке при помощи угольных электродов, получающих питание от сварочного трансформатора.

Для пайки алюминиевые провода скручивают, а затем место скрутки нагревают в пламени паяльной лампы и пропаивают припоями.
Технология пайки алюминиевых проводов следующая: с концов соединяемых проводов снять изоляцию, после чего оголенные жилы зачистить до металлического блеска и соединить внахлест двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечениях жил 20-30 мм.
Соединенные скруткой провода нагреть пламенем газовой горелки или паяльной лампой до температуры, близкой к температуре плавления припоя. После этого желобок протереть с нажимом с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начинает обслуживаться и заполняться припоем по мере прогрева места соединения. Флюса при этом не требуется. Затем обслуживают и опаивают желобок с другой стороны соединения.

Оконцевание проводов выполняют после их прокладки
Однопроволочные провода присоединяют к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной контактный винт.
Концы многопроволочных проводов скручивают и пропаивают. В зависимости от типа контакта концу провода может быть придан вид крючка или колечка.

Концы многопроволочных проводов снабжают наконечниками, которые припаивают или приваривают к жиле, а в некоторых случаях опрессовывают. Опрессовку запрещается проводить при помощи молотка и зубила.


Во всех случаях соединения, ответвления и оконцевания проводов места соединения их между собой и с наконечником обматывают изоляционной лентой в несколько слоев. В соответствии с правилами электрическая прочность изоляции в месте соединения или ответвления должна быть не ниже, чем прочность изоляции в целом.
Для соединения алюминиевых и медных проводов между собой наиболее приемлем способ соединения винтовыми сжимами, если нет специального инструмента и приспособлений. Конструкция контакта должна обеспечить постоянное давление и ограничить выдавливание проводов. Собирать зажим при присоединении алюминиевых проводов необходимо со всеми деталями (винт, прижимная шайба, шайба плоская, контактная пластина), так как отсутствие любой детали приведет к ухудшению контакта.
Для присоединения провода к зажиму с конца провода снимают изоляцию. Нож держат под углом 10-15° к поверхности жилы. Провод зачищают до блеска и смазывают кварцево-вазелиновой пастой, затем загибают конец жилы в виде колечка; загибают по часовой стрелке, то есть по направлению вращения крепящего винта.

Внутренний диаметр кольца должен быть несколько больше, чем диаметр контактного винта.
Винтовые зажимы для однопроволочных алюминиевых и многопроволочных медных жил снабжаются фасонной шайбой или шайбой-звездочкой, препятствующей выдавливанию жилы из-под крепления, а алюминиевые жилы — и разрезной пружинной шайбой, обеспечивающей постоянное давление на жилу. Стальные детали, а также детали для соединения с алюминиевыми проводами должны иметь антикоррозийное гальваническое покрытие. С конца провода, подготавливаемого для изгибания в кольцо, срезают изоляцию на длине, равной трем диаметрам винта плюс 2-3 мм. Чтобы отдельные проволочки многопроволочной жилы не расходились, их свивают в плотный жгутик. Жилы зачищают мелкой наждачной бумагой, смазанной вазелином. Подготовленный конец жилы круглогубцами (или пассатижами на круглой оправке) изгибают в кольцо с диаметром отверстия, соответствующим винту. Изгиб кольца на винтовом зажиме должен быть направлен по часовой стрелке. Зажимной винт или гайку затягивают до полного сжатия пружинной шайбы и дожимают еще примерно на половину оборота.

Соединение проводов методом опрессовки широко применяется при монтаже внутренних, внешних электропроводок и воздушных линий электропередач. Опрессовку выполняют ручными клещами, механическими и гидравлическими прессами с помощью сменных матриц и пуансонов.
Для соединения жил служат гильзы ГАО, ГА, для оконцевания — наконечники ТА, ТАМ и др.

Соединение и оконцевание медных проводов

Соединение, ответвление медных проводов сечением до 10 мм2 рекомендуется выполнять скруткой с последующей пропайкой, причем медные однопроволочные провода площадью сечения до 6 мм2, а также многопроволочные с небольшими площадями сечений паяют по скрутке. Жилы с площадью сечения 6-10 мм2 соединяют бандажной пайкой, а многопроволочные провода — скруткой с предварительной расплеткой проволок. Длина мест соединений скруткой или бандажной пайкой должна составлять не менее 10-15 наружных диаметров соединяемых жил.
Для пайки применяют свинцово-оловянный припой (ПОС) и канифоль. Применять при пайке медных проводов кислоту и нашатырь не разрешается, так как они постепенно разрушают места паек.

Существует множество способов соединения проводов. Однако самый лучший и надежный способ соединения медного проводника, а именно его вы и будете использовать, это скрутка с последующей сваркой (пайка то же хорошо). В процессе сварки происходит сплавление проводников между собой, тем самым создается эффект неразрывности электропроводки (цельного провода). В результате этого исчезает переходное сопротивление в месте контакта и следствие — не происходит его нагрев (скрутки). Многие остальные способы хоть легче, быстрее и проще в монтаже, однако не дают такого результата, а именно он нам и нужен.

Соединение пружимно-зажимными устройствами

Соединение изолирующими зажимами

Соединитель винтовой

1.Скрутка

2.Опрессовка гильзой

3.Изолирование

120 фото правильного соединения электропроводки

Наиболее важными элементами любой электрической сети являются точки соединения проводов. От качества и правильности проведения этих работ зависит надежность и долговечность электрической сети. К сожалению, такие некачественные работы нельзя диагностировать, недостатки проявляются при нагрузке системы. При этом некачественное соединение начинает разогреваться и это зачастую приводит к пожару, который далеко не всегда удается локализовать.

В этом обзоре описаны основные виды соединения проводов с фото, их классификация и применение.

Краткое содержимое статьи:

Регламентирующие документы

Существует множество способов соединения проводов. Их применение или запрет регламентируется действующими правилами устройства электроустановок (ПУЭ), которые утверждает Минэнерго РФ. Они не должны противоречить действующему документу.


Нормативная база с течением времени корректируется, так как идёт неуклонный рост потребления электроэнергии и некоторые типы соединений не обеспечивают необходимой в современных условиях надежности. Например, в соответствии с действующими правилами нельзя применять скрутку без дополнительной фиксации, которая широко применялась ранее, так как существуют более качественные и не менее доступные современные технологии.

Для того чтобы определить то, как лучше соединить провода, необходимо изучить все доступные технологии, определить их достоинства и недостатки. В первую очередь они классифицируются по необходимости наличия дополнительных навыков для проведения работ. Не требуют их крепления с использованием клемм, различных пружинных зажимов, болтов и колпачков СИЗ.

У каждого решения есть свои достоинства и недостатки. В первую очередь они различаются по простоте и надежности монтажа. В общих чертах можно сказать, что быстро выполненные контакты с применением различных клемм и зажимов, со временем могут ослабевать и приводить к авариям. Качественные контакты, выполненные с применением гильз, пайки или сварки требуют большего времени и не подвергаются разборке.

Таким образом, надежность прямо пропорциональна трудоемкости. Прежде тем как соединять провода своими руками следует ознакомиться с инструкциями. Стоит отметить, что во всех работах требуется предварительной очистки материалов от оксидной пленки.

Технические характеристики различных вариантов

Давайте более детально рассмотрим способы электромонтажа, требующие дополнительных инструментов. Они позволяют получить надежные подключения, рассчитанные на большие токи.

Пайка

Этот тип соединения электрических проводов широко распространен. Наиболее часто он применяется для медных проводников. Для этого нужен паяльник, олово и канифоль. Жало смачивается небольшим количеством расплавленного припоя, который потом переносится на скрутку при её нагреве. Остатки канифоли испаряются при прогреве. Перед пайкой нескольких жил имеет смысл залудить каждый из них по отдельности.

Такие решения очень удобно применять для проводников небольшого диаметра, как одножильные, так и с большим числом жил. Работу следует выполнять как можно быстрее, чтобы не расплавить пластиковую изоляцию. Таким способом можно соединять и алюминий, но для этого требуется специальный флюс и припой.


Сварка

Сварка выдерживает большие токи и обладает механической прочностью. Так можно соединять как медь, так и алюминий. Он очень удобен для жил большого диаметра. Они скручиваются в один пучок, и с использованием сварочного аппарата через него пропускается большой ток, который расплавляет металл на конце скрутки.

Для того чтобы получить аккуратный контакт необходимо сначала потренироваться и подобрать параметры работы сварочного оборудования. Сделать это можно с использованием ненужных обрезков. Необходимо расплавить металл не повредив изоляцию.

Опрессовка

Опрессовка выполняется с помощью гильз и специального инструмента. Они бывают из меди и алюминия. Эта операция достаточно проста, но требует подбора гильз нужного размера и особого инструмента, для их сжатия.

Работы выполняются достаточно просто: жилы сворачиваются в пучок, вставляются в гильзу и обжимаются в нескольких местах. Он может выдерживать большой ток. Самая большая сложность состоит в подборе гильз нужного диаметра: они не должны быть слишком большими или маленькими.

Скрутка

Как было описано выше этот способ нельзя использовать без дополнительной фиксации. Так как она не позволяет создать надежный контакт. Скрутка применяется в комбинации с пайкой, сваркой, опрессовкой или использованием СИЗ. Перед фиксацией провода подвергаются скрутке.

Описанные три метода предусматривают их последующую электрическую изоляцию. Для этого применяют изолирующую ленту для электромонтажных работ или термоусадочные трубки. Они выполнены из полимерного материала, который позволяет при нагреве уменьшать их диаметр в несколько раз.

Выпускается продукция различной номенклатуры. В первую очередь следует выделить необходимость использования вне помещений светостойких материалов. Для усадки лучше всего воспользоваться промышленным феном или аккуратно прогреть полимерную трубку паяльником.

Для надежности следует после установки первой трубки смонтировать вторую трубку большего диаметра. После усадки материал должен надежно закрывать концы контакта.

Следующие решения не требуют дополнительной оснастки и позволяют легко выполнить правильное соединение проводов при начальном уровне квалификации.

Клеммные колодки

Ранее они широко применялись, благодаря своей дешевизне и надежности. На ней можно соединять провода разных сечений. Они могут быть медными или алюминиевыми, могут состоять из одной или множества жил. Их зажимают винтами на контактной колодке.

Недостатком является то, что они соединяются только попарно. Для большего числа подключений требуется изготавливать специальные перемычки. Существуют другие варианты более легкого подключения.


Соединительные изолирующие зажимы

Одним из них является использование СИЗ колпачков. Это пластмассовый колпачок внутри которого установлена пружина из металла. Она накручивается на пучок, скручивая их, пластмасса служит электрической изоляцией. Такой контакт очень надежен. Существует отечественная разработка фирмы КЗТ, которая одевается непосредственно на скрутку.

Зажимы Wago

Этот вид подключения покорил рынок удобством и простотой применения. Ими соединяются всевозможные проводники. Зажимы выпускаются на различное число соединений.

Недостатком является то, что в конструкции имеется пружина, которая может со временем ослабнуть, что может привести к аварии и возгоранию. Поэтому следует приобретать только оригинальные, фирменные изделия.


Болтовые крепления

Такой тип крепления является классическим, позволяет соединять медь с алюминием. Состоит из болта с гайкой и трех шайб. Его можно изготовить самостоятельно при отсутствии других соединителей.

Заключение

Выбор того как лучше соединить провода зависит от их типа, бюджета и времени. Если следовать правилам ПУЭ, то можно выполнить безопасные и надежные контакты, которые будут служить долгие годы. Следует помнить, что в любом случае эти работы нужно выполнять максимально аккуратно и осмотрительно, без спешки.

Фото процесса соединения проводов

Способы соединения проводов

На первый взгляд кажется, что соединение проводов не относится к сложным техническим вопросам – особенно, на фоне проектирования электропроводки в целом. Тем не менее, времена, когда единственной методикой была банальная скрутка проводников, давно прошли. Сейчас есть гораздо более безопасные и надёжные способы соединить жилы между собой. Кроме того, даже в ПУЭ отражено, что сейчас скручивать провода уже непозволительно.

Вместе с тем, традиция делать скрутки жива до сих пор. Предписания ПУЭ не то чтобы злостно игнорируются – скорее, работает традиционность мышления мастеров. В подавляющем большинстве квартир, где проводка не менялась за последние пять-десять лет, проводники наверняка скручены, а в полностью советских квартирах – и подавно. Так обустроены розетки и выключатели, подведено питание к дверному звонку и осветительным приборам. Многие мастера продолжают спорить между собой касательно надёжности и качества соединения при высоком мастерстве выполнения скрутки и сравнивают результаты собственных измерений. Среди распространённых мнений доминирует положение о том, что падение напряжения на скрутке, спайке, клеммнике и цельном отрезке проводника разительно отличается. Сегодня мы предлагаем Вам рассмотреть истинную суть вещей и разобраться в поставленных вопросах.







Почему скрутка запрещена?

Если не принимать во внимание идеализированную, почти мифическую «идеальную» скрутку проводов, то первым, на что необходимо обратить внимание, станет именно неаккуратность выполнения электромонтажных работ. Даже у самых совестливых электриков есть подход под названием «главное, чтобы работало», а у менее профессиональных сознательность и того хуже. То есть, по-настоящему качественного соприкосновения двух однополюсных токоведущих жил на всей протяжённости зачищенной поверхности проводников никто особенно не добивается. Результатом становится неполный и неплотный контакт, в месте которого формируется постоянное явление – переходное контактное сопротивление. Причин у него две: во-первых, как понятно из контекста, это недостаточная площадь поперечного сечения провода или кабеля в точке контакта, а во-вторых, присутствие оксидной плёнки на самих жилах.

Окисел образуется при взаимодействии атомов металлического проводника с кислородом, содержащимся в воздухе. На бытовом уровне может показаться, что тончайшая плёнка не способна доставить существенных сложностей, однако это совсем не так. Наоборот, она имеет довольно высокое электрическое сопротивление, которое препятствует нормальному протеканию тока. Чего стоит её устранить? Для этого необходимо использовать металлы, которые не окисляются, так называемые «благородные» – золото, платина и др. Отчётливо видно, что на подобной проводке можно будет разориться.

При прохождении тока по проводнику, последний нагревается, из-за чего ещё больше возрастает то самое контактное сопротивление, подвергая опасности проводку в целом. Вырабатываемое тепло не отводится как следует, провода греются, скрутка раскаляется – итогом вполне может стать возгорание, перерастающее в пожар. Чаще всего такое случается в розетках, которые испытывают наиболее динамичную нагрузку (в сравнении со светильниками или выключателями) в процессе эксплуатации. В конечном итоге, как мы видим, получается замкнутый круг: один процесс влечёт за собой другой, тот стимулирует прогрессирование первого – и так до критической точки. Печальнее всего тот факт, что в описываемой ситуации не поможет даже самая качественная и дорогостоящая защитная автоматика. Любой автоматический выключатель рассчитан на срабатывание в случае превышения тока в цепи, а на другие явления он не реагирует, поскольку попросту к ним не чувствителен. В рассматриваемом случае сила тока не изменяется – он лишь всё больше нагревает сам проводник в месте неправильного контакта двух отрезков.

Итогом этой части должен послужить комплексный (хотя и противоречащий положениям ПУЭ) вывод: если скрутка имеет место, она должна быть выполнена предельно плотно хотя бы для того, чтобы на протяжении всего срока службы проводки переходное контактное сопротивление оставалось одинаковым, не возрастая по прошествии определённого времени.







Если и делать скрутку, то как?

Мы не хотели бы давать «вредные советы», но объективно понимаем, что в отечественных реалиях данный способ соединения проводников всё ещё активно практикуется. В том случае, если Вы всё же рискнёте прибегнуть к использованию скрутки, проигнорировав официальные требования и пожалев не столь крупную сумму денег на клеммники, контактные колпачки или зажимы, следует жёстко придерживаться следующих правил.

  • Все электромонтажные работы должны производиться вдумчиво и при хорошем освещении.
  • Первое, что нужно сделать – это крайне аккуратно снять изоляцию провода, не повредив при этом токоведущие жилы. Оголившийся при этом участок не готов к работе сразу. Необходимо его обезжирить и очистить. Для этого лучше всего применить кусочек материи, смоченный уайт-спиритом или ацетоном.
  • Когда первичная очистка окончена, жилу необходимо зачистить грубее – наждачной бумагой, пока не будет достигнут однородный металлический блеск.
  • Приступая к скрутке, выполняйте все работы не одними пассатижами, а двумя, или же плоскогубцами и утконосами, где один инструмент держит жилу-основу, а второй – делает навивку.
  • Сначала следует загнуть концы жил под прямым углом, отступив от начала изоляции длину в 7-10 диаметров проводника. Заводя концы друг за друга, при помощи инструмента следует сделать 5-7 оборотов каждой жилы поочерёдно, плотно прижимая их друг к другу.
  • Когда навивка будет завершена, полученное соединение следует немного уплотнить плоскогубцами, поджав стык целиком, а затем натянув витки в противоположные стороны друг от друга. Свободные концы проводников также необходимо плотно пригнуть к основанию.
  • Если выполняется ответвление, навивка должна состоять как минимум из десяти витков добавочной жилы вокруг основной.
  • Перед завершением базового этапа, следует убедиться, что скрутка хорошо стянута и имеет достаточную механическую прочность.

В ряде случаев мастера предпочитают пропаивать скрутку или сваривать жилы. И то, и другое в наше время для бытовой электропроводки не особо применяется, и имеет место скорее в промышленности, однако мы обязаны упомянуть и об этом. В целом, корректно выполненная пайка способна показать хорошие результаты, но она непопулярна из-за значительной трудоёмкости и кропотливости данного процесса. В свою очередь, сварка даёт отличную механическую прочность, благодаря чему и используется в промышленности, а также в оснащении высоковольтного оборудования.

На бытовом уровне чаще всего ограничиваются качественной скруткой, выполненной по описанным выше правилам. Изоляция места разборного контакта зачастую осуществляется с применением термоусадочных трубок подходящего диаметра. В наше время этот материал – достойная альтернатива традиционной изоленте: простая в использовании и довольно стойкая с течением времени. Запас термоусадки с обеих сторон должен составлять как минимум два диаметра самой жилы.







Другие способы соединения

Мы уверены, читатели уже уяснили для себя, что скрутка не является оптимальным способом соединения проводников. Хоть она самый простой и дешёвый способ – не требует дополнительных затрат на расходные материалы и специфический инструмент, её безопасность всё же подвергается огромному сомнению. Не станем скрывать – с точки зрения механической надёжности соединения она действительно стоит довольно высоко в общем рейтинге, уступая лишь пайке и сварке. Тем не менее, при нормальной эксплуатации домашних электроприборов, светильников, розеток и любого электрозависимого оборудования механические нагрузки вряд ли очень страшны соединениям. Для жителей Украины как страны с практически нулевой сейсмической активностью гораздо важнее фактор безопасности соединений. А потому предлагаем также рассмотреть несколько других способов коммутации проводников – тривиальных и специфических.

  1. Начать мы хотели бы с опрессовки. Для её выполнения используются специальные наконечники и гильзы, обжимающие несколько жил или проводов одним разом. Когда гильза деформируется в нескольких местах, она плотно сжимает между собой проволоки, что одновременно обеспечивает хороший электрический контакт и высокую механическую прочность. В дальнейшем такое соединение совершенно не нуждается в обслуживании.

К недостаткам прежде всего можно отнести необходимость применения специнструмента – ручного пресса или гидравлических клещей. Кроме того, при выполнении работ нужно иметь определённый навык и уметь подбирать гильзы оптимального для каждого случая диаметра.

  1. Существует также несколько подзабытое сейчас болтовое соединение. Его удобно использовать для коммутации жил, рассчитанных на высокое напряжение. Провод большого диаметра завить крайне трудно, а вот сделать петлю и продеть в неё болт, проложив шайбы, гораздо проще. Контакт выходит предельно надёжным и даже наглядным, что может быть полезным при реконструкции проводки. Самое главное – этим способом можно соединять медь и алюминий, не боясь последствий, ведь шайба между ними надёжно экранирует каждый проводник. Ещё один плюс – сюда можно присоединить жилы разного диаметра и быть уверенным в надёжности соединения. Кроме того, впоследствии соединение можно наращивать, добавляя новые проводники.

Однозначным недостатком является громоздкость описанной конструкции. В нынешние миниатюрные распределительные коробки подобные соединения могут и не поместиться. Придётся либо использовать короб побольше, либо прибегнуть к иному методу.

  1. Среди более современных типов назовём клеммные колодки. Это миниатюрные изделия из пластика, состоящие из нескольких трубочек с латунными гильзами внутри. Достаточно вставить на свои места зачищенные жилы и зафиксировать их положение винтами. О существенных недостатках в данном случае говорить не приходится: колодки просты, дёшевы и долговечны.
  2. Пружинные клеммники зажимают жилы за счёт прижимной силы небольших встроенных пружинок. Данный вид соединения чаще всего является разборным, однако возможна и постоянная фиксация проводников. Отрицательных сторон также не имеет – отличается от колодок только чуть более высокой ценой.
  3. Колпачки СИЗ (соединительные изолирующие зажимы) можно считать несколько упрощённой версией пружинных клеммников. В колпачок вставляется несколько жил, которые требуется соединить, а затем вся группа проводников проворачивается в пространстве колпачка. Скоба внутри него надёжно сжимает проволочки между собой, закручивая их.
  4. Самозажимные клеммники предельно похожи на пружинные, но здесь проводок удерживается внутри за счёт прижимной пластины. Качественные модели данной категории формируют неразборное соединение.
  5. Рычажковые клеммники также очень родственны с пружинными. При поднятии рычажка пространство для жилы освобождается, а при защёлкивании он становится неподвижен в своём гнезде. Разобрать такое соединение можно бесчисленное множество раз.



Подводя итоги, хотим отметить, что любой способ соединения проводов прежде всего нацелен на сохранение безопасности системы при её несомненной работоспособности. Фактически, государственные правила ограничивают число допустимых способов, используя это как меру воздействия на недобросовестных монтажников – стремясь уменьшить ущерб даже при неквалифицированной работе. Если же присмотреться к нормативам повнимательнее, то можно обнаружить, что та же скрутка в паре с колпачками имеет право на существование, поскольку главное в этом контексте – наличие элемента, который будет постоянно поддерживать целостность механического соединения. В общем же случае, для бытовых нужд мы рекомендуем использовать только разрешённые способы соединения проводников, пользуясь достижениями современной техники.

Способы и приемы, гарантирующие надежное соединение проводов

Безопасное соединение проводов электропроводки – одно из условий пожарной безопасности любого дома и, следовательно, безопасности проживания в нем людей. Поскольку многим домохозяевам зачастую приходится производить соединение разных проводов своими силами, мы решили подборку сегодняшних лайфхаков превратить в своеобразный фото-урок, чтобы научить их правильным приемам выполнения этой операции.

Что вы узнаете

Основные средства и приемы, с помощью которых производится соединение проводов

Довольно часто доморощенные электрики при соединении проводов ограничиваются простой скруткой. Однако данный метод полной гарантии безопасности не дает. Следует знать, что полную безопасность может гарантировать такое проводное соединение, которое выполнено с помощью:

  1. гильз;
  2. пайки;
  3. клеммников Wago;
  4. колпачков;
  5. клеммных колодок.

Использование трех последних способов затруднений, как правило, не вызывает, поскольку надежность соединения проводов в них обеспечивается пружинными контактами (клеммники Ваго), конусными пружинами (колпачки) или винтами (клеммные колодки). В нашей сегодняшней статье мы остановимся лишь на правильном выполнении гильзовых и паечных соединений.

Соединение проводов с помощью гильз

Решив соединить провода с помощью гильз, следует концы их зачистить и подобрать гильзу нужного диаметра.

Надетую на провода гильзу можно уплотнить, вставив в нее дополнительный проводник.

Опрессовка гильзы выполняется специальными клещами, на которых имеются выемки, промаркированные в соответствии с размером обрабатываемой гильзы.

Если гильза небольшая, ее опрессовка без труда производится усилием одной руки.

Перевернув клещи, опрессовку следует произвести еще в одной дополнительной точке.

Изоляция выполненного соединения производится с помощью термоусадки, которая закрепляется на месте огнем газовой горелки.

Подобное соединение проводов очень надежно и обслуживания в процессе эксплуатации не требует. Этот способ можно существенно удешевить, если покупные гильзы заменить самостоятельно изготовленными кусочками медной трубки.

Об основных правилах выполнения электропроводки в частном доме мы уже рассказывали в статье, посвященной этому вопросу. Обязательно прочитайте ее, если вопрос электрификации стоит в вашей повестке дня.

Соединение проводов с помощью пайки

Для выполнения спайки провода зачищают на 5-6 см и скручивают так, чтобы скрутка получилась очень плотной. Высокая плотность скрутки является гарантией хорошего контакта между проводами и низкого сопротивления между ними.

Скрутку следует тщательно прогреть паяльником и пропаять с ее двух сторон, используя канифоль и оловянно-свинцовый припой.

Слой припоя не должен быть чрезмерно толстым, чтобы не образовалось потеков. Правильно пропаянная скрутка должна выглядеть вот так:

Спаянная скрутка должна быть заизолирована термоусадкой.

Соединение проводов электропроводки с помощью спайки является наиболее надежным и безопасным.

Итак, пожалуйста, запомните, что соединение проводов с помощью простой скрутки не является достаточно надежным. Надеемся, что изложенная нами информация позволит вам уложить электрическую проводку в вашем доме так, что она никогда не станет для вас источником каких бы то ни было проблем.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил

Ещё сравнительно недавно скрутка была основным способом соединения проводов в домашней электропроводке, а часто и в производственных помещениях. В современных правилах устройства электроустановок такой метод даже не упоминается, хотя на практике он и сейчас находит применение. Подробно, о всех возможных вариантах соединения многожильных проводов.

Скрутка и пайка двух проводов

Очень надёжный контакт обеспечивает пайка, для подготовки к которой предварительная скрутка совершенно уместна и даже необходима для большей площади контакта (учитывая, что электропроводность припоя ниже, чем у спаиваемых материалов) и механической прочности.



Быстрые варианты соединения алюминиевых и медных проводов с помощью клем Ваго

Для пайки необходим паяльник мощностью 60–100 Ватт. Вначале нужно снять с проводов изоляцию (на 4–5 см), зачистить их мелкой наждачной бумагой и облудить, т.е. покрыть тонким слоем припоя.

  1. Для медных проводов можно использовать обычную канифоль (твёрдую или в виде раствора) или специальные пастообразные или жидкие флюсы. Канифоль и нейтральные безотмывочные флюсы не требуют последующего удаления, т. к. не вызывают коррозии.
  2. Паяльную кислоту и другие активные флюсы применять нежелательно — их остатки могут вызвать коррозию проводов и даже короткое замыкание.
  3. Существуют паяльные материалы и для алюминия, но их применение не рекомендуется.

Залуженные провода скручиваются, затем  тщательно пропаиваются. Пайка должна остыть естественным образом, без принудительного охлаждения, которое может привести к трещинам в соединении. Готовую пайку удобно изолировать термоусадочной трубкой подходящего размера, которая при нагревании плотно охватывает место соединения. Это самый надежный способ соединения электрических проводов и кабелей как медных, так и алюминиевых.

Другой вариант — обычная изоляционная лента, желательно не менее 3 слоёв.

Cкрутка проводов для последующего их сращивания.Скрутка электрических проводов для соединения в распределительной коробке.

Соединительные изолирующие зажимы (СИЗ) можно считать современным вариантом старой скрутки проводов. Это — пластиковый корпус, имеющий внутри анодированную пружину конической формы. Соединяемые провода зачищают на длину 10–15 мм, собирают в пучок и накручивают на них СИЗ — по часовой стрелке, до упора. Суммарная площадь соединения, в зависимости от типоразмера — от 2,5 до 20 мм2. Качество соединения довольно высокое, но несколько меньше, чем у винтовых клеммников.

Соединительные изолирующие зажимы (СИЗ) – современные способы соединения двух – трех и более жил медных проводов.

Соединение алюминиевых и медных проводов при помощи клемм

Наиболее распространены винтовые клеммы, они часто применяются в распределительных коробках. Выпускаются как на малые, так и на очень большие токи. При использовании алюминиевых жил, нужно соблюдать осторожность при затягивании винтов, потому что он отличается мягкостью (а иногда — и хрупкостью) и легко повреждается.



Клеммное соединение – старый и надежный способ.

Соединение кабелей винтами с шайбами

Это несколько устаревший вариант, подходящий при отсутствии винтовых клеммников подходящего типоразмера, обеспечивает аналогичное качество, может быть использован для соединения алюминиевого провода с медным.

Соединение винтовым зажимом, через шайбы.

Ответвление зажимом У–733

Это фактически вариант винтового клеммника, он позволяет делать ответвления от магистрали, не разрезая её.

Ответвление с использованием зажима у 733.

Соединение нескольких розеток шлейфом

В таком варианте розетки фактически могут использоваться как винтовые клеммники, но для большей надёжности соединения проводов следует пропаять.

Соединение нескольких розеток шлейфом.

Самозажимные клеммники Wago

Самозажимные клеммники позволяют соединять электрические провода сечением до 2,5 квадратных миллиметров, допустимый ток может составлять до 24 А. Это очень быстрый и технологичный способ соединения. Зачистка производится на длину всего 10–12 мм, не требуется ни скрутки, ни изоляции, ни даже затягивания винтов. Провода просто вставляются в клеммник. Не получится таким образом соединить только гибкие многожильные провода.

Ещё один недостаток — в связи с меньшей площадью контакта это соединение всё же несколько менее надёжно, чем винтовое клеммное или, тем более, пайка или сварка.

Клеммы Wago. Самые распространенные виды соединения двух жил как алюминиевых, так и медных.

Соединение двух жил кабеля сваркой

Это самый надёжный способ соединения, он обеспечивает идеальный контакт и очень длительный срок безотказной работы. Электрические провода скручиваются на длину не менее 50 мм, сварка медных проводов производится специальным угольным электродом с медным покрытием. Лучше всего использовать инверторный сварочный аппарат, хотя возможны и другие варианты. При сварке проводов, как и при любых других сварочных работах, необходимо строгое соблюдение техники безопасности.

Устройство сварки проводовСоединение алюминиевых, медных проводов и кабелей с помощью сварки – самый надежный способ из всех видов.

Видео:

Видео:

Контроль соединения проводов | Соединение проводов воздушных линий электропередачи | Архивы

Страница 14 из 15

Каждое контактное соединение на линии электропередачи должно удовлетворять обязательно двум требованиям: 1) быть механически прочным и 2) иметь хорошие электрические характеристики.
Механическая прочность контактного соединения определяется его прочностью на разрыв и устойчивостью ко всяким колебаниям, имеющим место на линиях электропередачи в условиях эксплуатации. Согласно ПУЭ механическая прочность соединения в пролете линии электропередачи должна быть не менее 90% механической прочности провода, на котором данное соединение смонтировано. После монтажа или в процессе монтажа контактные зажимы и соединения не подвергаются, как правило, никаким механическим испытаниям. Но когда по каким-либо причинам возникает сомнение в достаточности механической прочности данного контактного соединения, производится контрольное испытание монтируемого вида соединения. Для этого зажим монтируется на проводе согласно принятым правилам с обязательным соблюдением всей монтажной технологии и подвергается испытанию на разрыв. В условиях строительства испытания проводятся с помощью динамометра. Последовательно с зажимом и устройством, при помощи которого на зажим передается механическая нагрузка, включается динамометр на растяжение класса точности не менее 2. Предел измерения динамометра должен быть выбран таким, чтобы показания на нем снимались в середине или в конце шкалы, но ни в коем случае не в начале шкалы со избежание больших погрешностей. Обычно испытывается не менее трех контактных соединении и за истинную величину механической прочности принимается величина, равная среднему арифметическому из трех показаний.

Рис. 29. Схема испытания соединения проводов на механическую прочность. 1 — провод; 2— соединители; 3— динамометр.
Схема испытания на механическую прочность приведена на рис. 29.
Соединение считается выдержавшим механические испытания, если величина разрывного усилия составляет не менее 90% расчетной механической прочности провода, на котором оно смонтировано.
Электрические характеристики контактного соединения определяются величиной его переходного сопротивления, а его надежность — стабильностью электрического сопротивления во времени. Поскольку величина переходного сопротивления обеспечивается качеством монтажа, каждое контактное соединение после монтажа подвергается электрическому испытанию, заключающемуся в измерении его переходного сопротивления или величины так называемого коэффициента дефектности. Измерение переходного сопротивления, величина которого зависит от материала контакта, удельного давления между соприкасающимися поверхностями и качества обработки контактной поверхности, производится при помощи специальных приборов — милливольтметров или микроомметров. При помощи микроомметра измеряется непосредственно величина переходного сопротивления в микроомах, а при помощи милливольтметра измеряется величина падения напряжения в милливольтах при прохождении через контактное соединение нагрузочного тока. Зная величину проходящего через контакт тока и величину падения напряжения на нем от переходного сопротивления по формуле, находим

где ЛUK — падение напряжения на контакте, м]в\ I — ток, протекающий через контакт, при котором производилось измерение падения напряжения, а; Як — электрическое сопротивление контакта, мом.

Рис. 30. Измерения переходного сопротивления контактов.
а — с помощью милливольтметра и амперметра; б — определение коэффициента дефектности с помощью измерительных штанг.
Для измерения сопротивления при помощи микроомметра сварное соединение включается последовательно в цепь с источником тока, при этом микроомметр присоединяется к клеммам +Т и —Т.
Падение напряжения снимается непосредственно с контролируемого сварного соединения (рис. 30) другой потенциальной парой проводников, присоединяемых
к клеммам +/7 и —П прибора. По величине отклонения стрелки на шкале прибора отсчитывают величину сопротивления сварного соединения в микроомах и сравнивают ее с величиной сопротивления равного по длине участка провода, на котором смонтировано сварное соединение. После измерения снимают сначала потенциальные проводники с контролируемого соединения, а уже затем отключают источник тока, питающий схему измерения.
Измерение сопротивления контакта может быть произведено при помощи амперметра или вольтметра класса 0,5, т. е; прибором, обеспечивающим точность измерения с погрешностью не более 0,5%. Тогда электрическое сопротивление контакта будет определяться как отношение показания вольтметра  в вольтах к показанию амперметра в амперах, при этом величина сопротивления получится в омах. Чтобы ее перевести в микроомы, надо умножить полученный результат на 10~6. Часто производится оценка качества контактного соединения не по величине электрического сопротивления, а по так называемому коэффициенту дефектности.
Коэффициент дефектности определяется как отношение электрического сопротивления контактного соединения к электрическому сопротивлению участка провода, на котором смонтировано это соединение, равной длины. Но так как величины электрических сопротивлений пропорциональны величинам падения напряжения на контакте и на проводе равной длины, то коэффициент дефектности определяется как отношение величин падения напряжения на контактном соединении и на проводе:

где AUK—падение напряжения на контактном соединении; Af/n — падение напряжения на участке провода равной длины; кдеф — определяемая величина коэффициента дефектности в относительных единицах.
Определение коэффициента дефектности проще, чем измерение электрического сопротивления каждого контакта, так как не требует измерительных приборов высокого класса точности, отдельного источника электроэнергии для подсоединения прибора. Определение коэффициента дефектности возможно только при наличии токовой нагрузки на линии электропередачи и поэтому производится или после включения линии электропередачи под нагрузку, или при пропускании по отдельным участкам линии тока от специального нагрузочного устройства. Поскольку падение напряжения зависит от нагрева контактного соединения, для исключения влияния контакта на проводе (в случае, если контакт некачественный) измерение падения напряжения на проводе производится на расстоянии не менее чем 1 м от контакта.

Рис. 31. Штанга с измерительным прибором для контроля контактных соединений.
Определение коэффициента дефектности выполняется при помощи измерительных штанг для контроля контактов. Измерительная штанга для контроля контактов представляет собой комплект изолирующей части с измерительными приспособлениями и прибором (рис. 31).
Изолирующая часть состоит из пяти бакелитовых трубок длиной по 1 м каждая, которые собираются на резьбе в количестве, зависящем от напряжения и размеров (по высоте) линии электропередачи, на которой контролируются контактные соединения. Для линии электропередачи напряжением до 110 кВ включительно штанга собирается из двух звеньев и захвата, а для работы на линиях 220 кВ—из трех звеньев и захвата. Там, где это необходимо, изолирующая часть штанги собирается из большого числа трубок (звеньев). Для контактов на линиях электропередачи 330 и 500 кВ измерительная штанга собирается не менее чем из четырех изолирующих звеньев и захвата, в случае контроля контактов непосредственно с земли изолирующая часть штанги удлиняется деревянными надставками, изготовленными из сухого дерева на месте. Эти надставки крепятся к втулке захвата, имеющей для этого нарезку. Во всех случаях нижнее звено штанги является захватом, выше ограничительного кольца которого при работе по контролю контактов на линиях электропередачи, находящихся под напряжением, держать штангу запрещается.
К измерительным приспособлениям относятся сменные головки для контроля контактов, которые имеются четырех габаритов: длиной 250, 350, 500 и 1 000 мм. Штанга для контроля контактов на линии электропередачи комплектуется обычно двумя головками длиной 250—350 и 500 мм. Головка длиной 1 м поставляется по особому заказу, так как предназначается для контроля длинных соединителей.
Для контроля ответвительных Т-образных соединений предусмотрена специальная головка.
Измерительный прибор, при помощи которого производится измерение падения напряжения, представляет собой чувствительный милливольтметр переменного тока с тремя пределами измерения. Так как контроль контактов при помощи штанги сводится к определению коэффициента дефектности, прибор отградуирован в относительных единицах, от 0 до 5 через единицу, но на каждом пределе измерения единица имеет свое значение, и при надобности показания прибора могут быть переведены в милливольты. По отклонению стрелки прибора, таким образом, можно произвести и оценку величины переходного сопротивления, зная величину тока, при котором производится контроль контактного соединения. Следует при этом помнить, что при помощи штанги можно только оценить величину электрического сопротивления контакта, но нельзя ее точно измерить, ибо штанга измеряет фактически полное сопротивление участка цепи, включающей контактное соединение, а не омическое сопротивление контакта. Поскольку же коэффициент дефектности представляет собою отношение величин, а не их абсолютные значения, такая методика оценки контактного соединения практически вполне допустима. Для определения коэффициента дефектности контролируемого контактного соединения штанга накладывается на провод таким образом, чтобы контактное соединение находилось между щупами головки, и при этом снимаются показания прибора; далее штанга переносится для измерения участка провода на расстояние не менее чем 1 м от контактного соединения и снимается отсчет — показание прибора на проводе. Отношение показаний прибора на контактном соединении и на проводе составляет величину коэффициента дефектности данного контактного соединения.
Контакт считается доброкачественным, если коэффициент дефектности его не превышает 1,2. Это означает, что падение напряжения на контакте, измеренное штангой, может превышать величину падения напряжения на проводе равной длины не более чем на 20%. Если это отношение более 1,2 или если электрическое сопротивление контактного соединения больше сопротивления провода на равной длине более чем на 20%, то смонтированный зажим или контакт подлежит замене.
При контроле контактных соединений, имеющих несколько контактов, как, например, болтовые, петлевые, разъемные прессуемые зажимы, производится контроль каждого контактного соединения в отдельности и всего зажима в целом. Это необходимо для исключения каких- либо ошибок в монтаже, ибо может встретиться такой случай, когда в целом весь зажим оказывается доброкачественным, а его отдельный контакт, как правило болтовой, оказывается дефектным.
На рис. 32 показаны различные положения головки измерительной штанги при контроле обжимных, прессуемых и болтовых контактных соединений.
При отсутствии измерительных приборов и штанги контроль контактного соединения может быть произведен при помощи термоштанги, представляющей обычную изолирующую часть штанги с измерительным прибором на конце. Прибором в этом случае также является милливольтметр, отградуированный в градусах Цельсия и измеряющий электродвижущую силу, возникающую в термопарах прибора при наличии перегрева соединения. Истинная температура соединения определяется как сумма температур перегрева и окружающей среды. Таким образом, при помощи термоштанги может быть определена дефектность контактного соединения по величине перегрева, регламентируемой для каждого вида соединения. Для линейных неподвижных контактов допускается перегрев не более 105° С.
В процессе монтажа и после монтажа прессуемых соединительных зажимов проверяется положение стальной части зажима относительно алюминиевого корпуса; она всегда должна быть расположена на середине. Проверка осуществляется при помощи прибора ПКС (прибора контроля соединения) конструкции ОРГРЭС. Контроль положения стальной части необходим во избежание повреждения зажима в эксплуатации, так как при его смещении в одну из сторон алюминиевый провод оказывается недопрессованным с одной стороны, а это вызывает повреждение провода в зажиме из-за перегрева.


Рис. 32. Положение головки измерительной штанги при контроле.

а — болтового зажима: б — обжимного зажима; в — прессуемого разъемного зажима, г — разъемного натяжного зажима; д — сварного соединения.

Выполнение кабельных соединений | Соединения коаксиального кабеля

Сокращения могут привести к повреждению провода (каламбур не предусмотрен). Это может быть вызвано, среди прочего, нехваткой времени или трудностями из-за работы в ограниченном рабочем пространстве.

Например, при снятии изоляции с любого провода для соединения или заделки, перерезание проводника слишком возможно, и это имеет серьезные последствия.

Проблем с подключениями достаточно (именно здесь возникают почти все обрывы).Зачем вызывать проблему из-за плохого подключения к соединению?

Удаление изоляции

В худшем случае инструмент для зачистки проводов может фактически удалить одну или две жилы вместе с изоляцией, оставив нехватку проводов на заделке.

Случается, что, например, только пять из семи нитей должны нести весь ток. Это создает узкое место, перегружая неповрежденные проводники и делая их склонными к выходу из строя из-за, возможно, прерывистых жил — все это может привести к дополнительному нагреву, шуму в цепи и / или изменениям сопротивления.

Из-за вибрации или даже небольшого напряжения «простая» зарубка может перерасти в трещину, которая может сломаться и выйти из строя, почти всегда спустя долгое время после того, как соединение было выполнено. В то время как многожильные провода будут «узким местом», как описано выше, одножильный провод может полностью разомкнуться! ПРИМЕЧАНИЕ: не существует такого понятия, как «простой» ник.

Нельзя «починить» зазубренный или сломанный провод: отрежьте его и начните заново. И когда вы это сделаете, обязательно используйте инструменты, которые будут разрезать только изоляцию, не касаясь проводника ниже.

Как вы в этом заверяете? В конце концов, изоляционные материалы, как правило, намного мягче меди, и иногда вы просто не можете сказать по ощущениям, что вы «коснулись дна».

Инструменты для снятия изоляции

  1. Термоэлементы для снятия изоляции лучше всего подходят для проводов и смягчают большинство изоляционных материалов. Доступны ручные или настольные.
  2. Моторизованные ручные и настольные съемники имеют вращающуюся цангу, в которую вставляется проволока. Регулируемые ножи могут быть установлены на одинаковую глубину изоляции и будут разрезать, а затем удалять «кусочек» изоляции без повреждения проводника.Некоторые из них — очень точные инструменты. А некоторые из них очень дороги, но они того стоят для производственных ситуаций.
  3. Механические инструменты для зачистки, похожие на плоскогубцы, с одним или несколькими пазами для разных диаметров AWG, недороги, удобны и хорошо работают — при условии, что выбран правильный паз, провод хорошо центрирован в пазу, а цикл выполняется плавно. . Лезвия со зенковкой в ​​матрице значительно помогают центрировать проволоку.
  4. Недорогие клещи для снятия изоляции также могут иметь один или несколько заостренных пазов, часто V-образной формы — более плохой выбор, требующий значительного ухода — и некоторые средства ограничения их закрытия.Опыт жизненно важен — и ваш, возможно, уже уводил вас от этого инструмента.
  5. Диагональные фрезы всегда удобны, но это плохой выбор, поскольку они используют только противоположные кромки (обычно тупые и держатся лучше, чем резка изоляции) и значительное мастерство. Диагонали захватывают и растягивают изоляцию до предела, чтобы удалить ее — своего рода подход «всеми пальцами». Этот процесс также оставляет довольно непредсказуемую длину полосы из-за растяжения. Этот инструмент действительно предназначен для простой резки проволоки, но даже в этом случае он уступает (для этой цели) кусачкам для кабеля, которые режут ножницами красивый квадратный конец вместо того, чтобы перемять проволоку.
  6. Бритвенные лезвия. Хорошая резка, но контроль может быть проблемой. На самом деле, с умением и осторожностью лезвие бритвы может подготовить изоляцию к удалению диагональными ножами или даже вручную. Лезвие бритвы лучше всего использовать для «обрезания» или частичного надрезания изоляции, чтобы определить точку ее разрыва. Это может привести к довольно точной длине полосы и, фактически, может быть необходимо при отсутствии более сложной оснастки. Нередко использование бритвенного лезвия для зачистки коаксиальных кабелей.
  7. Карманные ножи подходят для строгания.

Итак, учитывая разнообразие инструментов, мы не рекомендуем оставлять эту деликатную задачу на усмотрение неопытных.

Кроме того, как и в случае с любыми другими «инструментами торговли», качество никогда не бывает плохим вложением, а техническое обслуживание является необходимостью. Скучный или на самом деле является комментарием к заботе техника о качестве работы.

Профессионализм и надежность авиационных систем требуют особого внимания к деталям. Выбор и использование наилучшего доступного инструмента для работы, перепроверка всего и выполнение тщательной проверки перед завершением заделки поможет обеспечить долгосрочное качество установки.

О компании «Газонепроницаемый»

Газонепроницаемость означает герметичность от возможного проникновения молекул воздуха, а также от любых переносимых по воздуху загрязняющих веществ. Газонепроницаемые соединения металл-металл — это соединения, в которых оксиды или другие поверхностные загрязнения отсутствуют или при необходимости удаляются механическими или химическими средствами. Такие методы подробно описаны ниже.

Герметичное уплотнение является молекулярным, непроницаемым и газонепроницаемым. Обычно используются изоляторы, такие как стеклянные или керамические, которые нагреваются для обтекания и герметизации металлического проводника.Примеры включают в себя полупроводники в керамическом корпусе, электрические лампочки, реле с ртутным или сухим герконом, а также сквозные соединители, встроенные в массивы четырехъядерных соединителей PIC. Нет пластика, который может обеспечить истинное герметичное уплотнение.

Нельзя сказать, что отличная защита невозможна без герметизации стекла по металлу. Постоянная цель дизайнеров — противостоять давлению окружающей среды. Доступно множество отличных герметиков и технологий для «предотвращения» [то есть задержки] утечки агрессивных газов; однако в строгом смысле они не герметичны.

Прежде чем создается впечатление, что не существует практических средств борьбы с коррозией, следует понимать, что само соединение легко сделать газонепроницаемым. То есть создание интерметаллической связи — это первый шаг. Второй шаг — окружить оголенный металл достаточной защитой, чтобы окружающая среда не вызывала достаточно коррозии, чтобы повредить путь тока.

Газонепроницаемые соединения

Враги непрерывности электричества чисто физические.Химическая коррозия является наиболее коварной, потому что она не проявляется до тех пор, пока не будут выполнены соединения, проведены испытания и установка признана успешной.

Это серьезная проблема, но есть решения.

В агрессивных средах требуются значительные усилия только для защиты соединения от воздействия. Это включает в себя уплотнения, ограждения или «замочки», но под всем этим должна быть газонепроницаемая связь между проводом и его концом.Только настоящее герметичное уплотнение может обеспечить абсолютную защиту открытого соединения.

Создание звуковых соединений

Сделать газонепроницаемое соединение несложно. Даже любители делают это непреднамеренно — но даже профессионалы могут потерпеть неудачу, если не будут приняты определенные меры предосторожности.

Есть много способов заделки провода: пайка; опрессовка; под головкой винта клеммной колодки; сварка… все может быть успешным для создания хорошего газонепроницаемого соединения. Хотя у каждого есть свое место, все они требуют низкого сопротивления, соответствующего требованиям схемы.Это означает, что проводники должны быть чистыми в точке соприкосновения — достаточно чистыми, чтобы обеспечить постоянный тесный контакт чистого металла с чистым металлом.

Прежде всего, каждый кондуктор заслуживает определенной меры элементарной чистоты. Масла, воск, вода, ржавчина, коррозия, окалина, грязь — короче говоря, все, что можно разумно удалить, должно быть удалено — протиранием растворителем или, в некоторых случаях, чисткой или шлифовкой поверхности. После высыхания соединение должно быть выполнено как можно скорее, прежде чем может продолжиться коррозия поверхности.

Некоторые проводники химически более активны, чем другие, то есть они образуют плохо проводящие поверхностные оксиды, которые действуют как барьер, не всегда очевидный, потому что они могут быть фактически прозрачными. Однако в некоторых случаях эти оксиды легко разрушаются в процессе соединений, выполненных под давлением, или они перетекают в горячую среду, такую ​​как припой, или испаряются при сварке.

Флюсы

Обычно перед пайкой или сваркой используются химические вещества, разрушающие оксиды, — флюсы.Поскольку сварка в авионике встречается редко, мы сосредоточимся на пайке как на самом популярном процессе соединения с тепловым воздействием. Но имейте в виду, что ограничения безопасности для самолетов, работающих на топливе, запрещают пайку без специальных мер предосторожности.

Флюсы кислотные. Среди лучших флюсов для очистки металла перед пайкой — опасный кислотный флюс (несколько типов), который не только растворяет оксиды, но и травит металл. Однако кислотные флюсы подходят только для механических (например, ювелирных изделий, герметичных емкостей, медной сантехники и т. Д.).) столярные изделия, а не электрическая пайка. Устранение всех следов остатков флюса непрактично, если не невозможно, и даже несколько паразитных молекул флюса могут вызвать коррозию.

Канифольные флюсы становятся химически активными при нагревании и достаточно хорошо растворяют оксиды на олове, серебре и чистой меди. Они не проводят ток при комнатной температуре, но важно очистить соединение от остаточного флюса, поскольку влага может объединиться с ним и образовать коррозионное вещество, которое со временем может повлиять на соединение.

Существует много типов флюсов для канифоли, и производители припоев могут помочь вам выбрать лучший выбор для ваших конкретных применений. Однако достаточно сказать, что высококачественные припои с флюсовой сердцевиной содержат флюс, который будет хорошо работать в подавляющем большинстве операций пайки в полевых или лабораторных условиях.

Очистка — еще одна проблема, особенно если растворитель может проникать в щели провода, даже под изоляцией, унося с собой остатки флюса.Производители электронной химии могут помочь в выборе подходящих решений и дать совет по повышению их эффективности.

Пайка без флюса

Следует добавить, что флюс может не понадобиться, если паяемые металлы чистые, возможно, только что очищенные и луженые. Очевидно, это устраняет проблемы удаления флюса, но такой процесс требует тщательной оценки и подготовки, не говоря уже о проверке после пайки. Классический процесс пайки без флюса — это пайка с повторной поточной пайкой , при которой на соединяемые поверхности уже наносится достаточно чистого припоя, которые затем соединяются вместе.Нагревание заставляет припой течь и завершает соединение. Этот процесс обязателен в некоторых военных и аэрокосмических приложениях и широко применяется при производстве печатных плат.

О флюсах

MIL-F-14256 — это стандарт для определения флюсов, используемых при пайке электроники. Наиболее уместны соображения относительно коррозионных и / или проводящих остатков, и различные химические составы учитывают относительную паяемость различных металлов.

Наиболее распространенной среди припоев с флюсовым сердечником является активированная канифоль (тип RA) — состав, который, согласно стандарту MIL-F-14256, может вызывать коррозию при некоторых обстоятельствах.MIL-F-14256 рекомендует полностью удалить остатки флюса RA и заявляет о предпочтении менее активированных формул типа R (канифоль) или RMA (слабоактивированная канифоль).

Однако производители припоя

заявляют, что состав сердечников соответствует военным требованиям к припоям QQ-S-571, тип RA, не вызывает коррозии и не проводит ток. Имеется долгая история удовлетворительной работы, которая дает основание уверенности в этом типе флюса.

Здесь есть сообщение о том, что с активированными канифольными флюсами все в порядке?

Рекомендуется использовать припой и флюс в соответствии с рекомендациями производителей систем или соответствующими конструкциями военного назначения, если это необходимо.

Очистка остатков всегда является хорошей идеей — даже для флюсов типа R, остатки которых, не считая проблем с коррозионной активностью или проводимостью, могут повлиять на последующее связывание с конформными покрытиями, если они используются.

Кроме того, хотя некоторые флюсы являются водорастворимыми, для типов R, RMA и RA требуются спирты или хлорированные растворители — озоноразрушающие химические вещества, которые, как утверждается, влияют на атмосферу. Но это уже совсем другая тема.

Опрессовка

Обжим используется для большинства оконечных устройств в самолетах, где требуется быстрый, простой и надежный контакт.Обжатие может быть предпочтительным методом, если другие методы снижают безопасность самолетов, работающих на топливе.

Однако обычно понимают, что паяное соединение лучше, когда речь идет о частотах сигнала выше 1000 МГц. Это может быть достаточной причиной для рассмотрения специальных приспособлений, вплоть до снятия кабелей для подключения или выполнения заделки перед установкой кабелей. Одна веская причина для использования готовых сборок радиочастотных кабелей.

Цилиндр клеммы обжимного типа плотно прилегает к проводу, а затем деформируется или раздавливается с помощью инструмента, выбранного или отрегулированного для «вмятины» или деформации корпуса до нужной глубины и длины.Глубина этой вмятины важна для обеспечения максимального, плотного (газонепроницаемого) контакта поверхности (поверхностей) проволоки и внутренней поверхности ствола. Длина и расположение обжима должны быть аккуратно подобраны так, чтобы деформировалась только область вокруг провода, а не другие части штифта или клеммы. И глубина, и длина способствуют механической прочности.

Одним из преимуществ процесса опрессовки является разрушение поверхностных оксидов за счет явной силы деформации.

Для создания газонепроницаемого обжимного соединения важно начать с чистого провода и клеммы или штыря подходящего размера.Очевидно, что клемма со слишком большим внутренним диаметром не будет правильно формироваться вокруг провода, оставляя чрезмерное пространство для скопления загрязнений и даже может упасть (недостаточная деформация) или потрескаться (чрезмерная деформация). Слишком маленький терминал приглашает на разделку пряди или какую-то другую форму бойни.

Каждая клемма предназначена для провода определенного размера (или диапазона размеров) и имеет рекомендуемый инструмент, матрицу или настройку инструмента для правильного применения. См. Таблицу 1. По-настоящему постоянные обжимы выполняются с использованием только инструментов циклического типа — тех, которые не отключают клемму до завершения операции обжима.

Даже простой винтовой зажим (например, на бытовом выключателе) обеспечивает отличное газонепроницаемое соединение. Если все в чистом виде, давление и задиры головки винта на неизолированном проводе проникают через поверхностные оксиды обоих и создают хорошее соединение с низким сопротивлением. Это, конечно, также относится к соединениям с барьерными полосами, используемым во многих электронных и силовых системах.

РЧ оконечные устройства с малыми потерями

Изготовление хорошей заделки коаксиального кабеля может быть «второй натурой» для тех, кто занимается этим каждый день, но некоторые специалисты по авионике не могут позволить себе такой роскоши.Вот несколько советов, которые могут вам пригодиться.

Практически все коаксиальные разъемы PIC имеют одинаковую «нарезку». По сути, это означает, что независимо от размера кабеля или типа разъема существует единообразие в том, где следует делать разрезы. Делает вещи простыми.

Не все так просто обернуть лентой диэлектрик с низкими потерями (изоляция между проводником и экранами). Это мягкое, нежное, иногда «волокнистое» вещество, которое трудно удалить. Но это волшебный ингредиент, обеспечивающий превосходные электрические характеристики.

Tape-wrap Teflon® способен приспосабливаться к проводнику — даже до точки попадания в крошечные промежутки («промежутки») между соседними жилами многожильного проводника. Во время резки может быть трудно полностью отрезать лезвие, и, конечно же, вы не хотите давить на лезвие только для того, чтобы получить все это, а только для того, чтобы образовать зазубрины в проводнике.

Итак, вы снимете слизь — большую ее часть — а затем очень осторожно выковыряете волокнистые остатки. Это может быть не забавой и игрой, но важной частью подготовки проводника к игле.

Преимущества защиты PIC от атмосферных воздействий на каждом разъеме будут реализованы только в том случае, если будут устранены потенциальные утечки. Это достигается путем аккуратной обрезки оплетки экрана, по одному соединителю за раз.

Если все это кажется трудоемким, это не так. И у нас есть подробные инструкции, прилагаемые к каждому разъему. У нас также есть видео — «как делать», демонстрирующее каждую деталь. Щелкните здесь, чтобы заказать копию этого видео.

Таким образом, этот процесс, хотя и жизненно важен для непрерывности сигнала или электроснабжения, вовсе не является грозным, если используются надлежащие методы и инструменты.Навыки и опыт возглавляют список и могут обеспечить надежные долгосрочные связи.

Соединители типа Wire-to-Wire — Molex

То же самое межкомпонентное соединение типа Wire-to-Wire

Бесполая, с шагом 2,50 мм, соединительная система с одним выводом и корпусом, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением

Цепи: 2-8 Шаг: 2.50 мм AWG провода: 20-26
Учить больше | Посмотреть детали
Стандартные системы штыревых и гнездовых разъемов 0,062 дюйма и 0,062 дюйма

Предоставляет широкий спектр опций, включая свободно висящие корпуса или корпуса для монтажа на панели, а также клеммы 18-30 AWG.

Цепи: 1-36 Шаг: 3.68 мм AWG провода: 18-30
Учить больше | Посмотреть детали
Разъемы питания Nano-Fit

Самый маленький на сегодняшний день, полностью изолированный заголовок, отвечающий потребностям потребителей в электроэнергии и обеспечивающий защиту терминалов в небольшом корпусе

Цепи: 2-16 Шаг: 2.50 мм AWG провода: 20-26
Учить больше | Посмотреть детали
Система разъемов Micro-Fit

Предлагает корпус премиум-класса для предотвращения неправильного соединения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого соединения.

Цепи: 4-24 Шаг: 3.00 мм AWG провода: 18-30
Учить больше | Посмотреть детали
Стандартные штыревые и гнездовые разъемы 0,093 дюйма

Надежная, экономичная, мощная межкомпонентная система

Цепи: 1-15 Шаг: 5.03 — 6,70 мм AWG провода: 14-30
Учить больше | Посмотреть детали
Системы соединителей CP Wire-to-Board и Wire-to-Wire

Используя функции полного набора ключей и сочетания цветов, надежные системы коннекторов CP повышают безопасность пользователя и ускоряют сборку бытовых и промышленных межкомпонентных соединений

Цепи: 2 — 12 * Шаг: 3.30, 6.50 мм AWG провода: 16-26
Учить больше | Посмотреть детали | * На основе системы
Семейные разъемы питания Mini-Fit Разъемы питания

Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9 шт.0A и 13,0A соответственно, а также варианты подключения вслепую, обеспечения положения выводов и кожуха обеспечивают универсальную систему соединителей для широкого спектра применений.

Размеры контуров: 2-24 Шаг: 4,20 мм AWG провода: 16-28
Учить больше | Посмотреть детали
NSCC — Контакт для новой стандартной обсадной колонны

Простое в сборке, экономичное компактное изделие, обеспечивающее электропитание для негерметичных корпусных электронных устройств в автомобилях и грузовых автомобилях

Цепи: 2-30 Шаг: 1.50 — 6,00 мм AWG провода: 10-22
Учить больше | Посмотреть детали
Соединительная система VersaBlade Wire-to-Wire

Обеспечивает надежную и гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15.0A

Цепи: 1 — 9 Шаг: 6,20 — 8,90 мм AWG провода: 14-24
Учить больше | Посмотреть детали
Разъемы питания MLX

Шаг 6,35 мм, 2.Система разъемов для штырей и розеток диаметром 13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.

Цепи: 1-15 Шаг: 6,35 мм AWG провода: 10-20
Учить больше | Посмотреть детали
Разъемы питания Mega-Fit

Обеспечивают большую мощность на линейный и квадратный миллиметр, чем у большинства промышленных разъемов питания среднего класса

Цепи: 2-12 Шаг: 5.70 мм AWG провода: 12-16
Учить больше | Посмотреть детали
Система разъемов Super Sabre

Обеспечивает различные варианты питания и питания / сигнала, которые рассчитаны на передачу 34,0 А на каждый блейд-модуль в компактной недорогой системе с высокой плотностью размещения.

Цепи: 2-8 Шаг: 7.50 мм AWG провода: 10-12
Учить больше | Посмотреть детали
Разъемы питания Mini-Fit Sr.

Высокомощная соединительная система, доступная в серебристом и золотом цветах, способная выдерживать ток до 50,0 А в двухконтурном корпусе 8 AWG

Цепи: 2-14 Шаг: 10.00 мм AWG провода: 8-16
Учить больше | Посмотреть детали

Вставные электрические соединители для проводов — Электропроводка и др.

Вставные соединители — это относительно новый тип соединителей, что означает, что вы можете просто снять минимальное количество изоляции с провода, прежде чем вставлять его в одно из отверстий в соединителе.Оказавшись на месте, провод надежно фиксируется на месте. Имеется функция разблокировки, позволяющая при необходимости извлекать провод и вставлять его заново. Вставные соединители используются для подключения нескольких электрических соединений и доступны в 2, 3, 4, 5, 6 и 8 портах.

Electrical Basics предлагает одно из самых полных предложений вставных соединителей для проводов, доступных на рынке электротехники. Вставные соединители для проводов доступны в (6) размерах для работы с диапазонами комбинаций проводов от одножильного и многожильного провода №12 до одножильного и многожильного провода №22.

Каждый вставной соединитель должен по-прежнему использоваться в утвержденной электрической коробке, корпусе или осветительной арматуре. Узнайте больше…
http://www.electricalbasics.com/blog/Use-Push-In-Wire-Connectors-to-Save-Time-and-Space



  • Цанговые соединители
  • Жесткие и многожильные провода
  • UL94V-2 огнестойкий материал
  • Номинальное напряжение: максимум 600 В

ПУНКТ.

Цвет

Диапазон проводов

полюса (порты)

штук в пакете

штук в коробке (пакетов в картонной коробке)

EBWC-19-PI2-YW

Желтый

12-22 AWG
Одно- и многожильное

2

500

7000
(14 полиэтиленовых пакетов, 500 шт.)

EBWC-19-PI3-OR

Оранжевый

12-22 AWG
Одно- и многожильное

3

500

5,500
(11 полиэтиленовых пакетов, 500 шт.)

EBWC-19-PI4-SL

Серебро

12-22 AWG
Одно- и многожильное

4

400

4400
(11 полиэтиленовых пакетов, 400 шт.)

EBWC-19-PI5-BL

Синий

12-22 AWG
Одно- и многожильное

5

300

3600
(12 полиэтиленовых пакетов, 300 шт.)

EBWC-19-PI6-PR

фиолетовый

12-22 AWG
Одно- и многожильное

6

250

3000
(12 полиэтиленовых пакетов, 250 шт.)

EBWC-19-PI8-BK

Черный

12-22 AWG
Одно- и многожильное

8

200

2400
(12 полиэтиленовых пакетов, 200 шт.)

Зарегистрировано в UL


ПУНКТ. A
дюймы (мм)
B
дюймы (мм)
C
дюймы (мм)
EBWC-19-PI2-YW 0,750 (19,1) 0,470 (11,9) , 410 (10,4)
EBWC-19-PI3-OR 0,750 (19,1) ,630 (16,0) , 410 (10,4)
EBWC-19-PI4-SL 0,750 (19,1) ,785 (19.9) , 410 (10,4)
EBWC-19-PI5-BL 0,750 (19,1) 0,950 (24,1) , 410 (10,4)
EBWC-19-PI6-PR 0,750 (19,1) 29,2 (1,15) , 410 (10,4)
EBWC-19-PI8-BK 0,750 (19,1) 1,45 (36,8) , 410 (10,4)

Дом


Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств.Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.



Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники Защитные ограждения и ящики для инструментов




Проводные соединители и концентраторы | VOLT® Lighting

Проводные соединители и концентраторы | VOLT® Освещение

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Соединения имеют решающее значение для целостности любой системы ландшафтного освещения. У нас есть множество высококачественных разъемов и концентраторов, которые удовлетворят любые требования вашего проекта.Выбирайте из наших запатентованных, простых в установке соединителей для ступиц зажимного типа и профессиональных соединителей для непосредственного захоронения, которые никогда не выйдут из строя.

  1. Переходная ступица VOLT® Pro

    Эксклюзивные инновации VOLT®!

    Самый простой, быстрый и гибкий способ подключения нескольких Провода для ландшафтного освещения — разработаны и спроектированы исключительно VOLT ® .

    Эта революционная распределительная коробка является значительным улучшением поверх всех остальных разъемов концентратора. Используя надежную систему соединители зажимного типа на рейке, провода просто вставляются и зажал в блок. Провода могут быть подключены или отключены после установки. Компактный корпус рассчитан на низкопрофильный инсталляции.

    Пожизненная гарантия

    Запатентованный

    Учить больше
  2. VOLT® Pro Nano-Junction 3-контактный прямой заглубленный соединитель | 2 упаковки

    5 долларов.97

    Эксклюзивные инновации VOLT®! Меньшая версия нашего Micro-Junction для подключения одного или двух арматура к основной линии низкого напряжения.

    Коннектор меньшего размера в виде ступицы предназначен для подключения одного или двух светильников к проводу домашнего хода обратно к трансформатор.Фиксирующие зажимы обеспечивают надежную фиксацию проводов. связь. Заполнен силиконовой смазкой для обеспечения водонепроницаемости соединение, которое будет надежным из года в год.

    1 год Гарантия

    Запатентовано

    Учить больше
  3. VOLT® Pro Micro-Junction 5-контактный прямой закладной соединитель | 2 упаковки

    10 долларов.97

    Эксклюзивные инновации VOLT®! Представляем новый уровень разъема для прямого захоронения втулки для использования с несколькими приборами низкого напряжения.

    Новый тип разъема в виде концентратора предназначен для подключения до четырех светильников и домашнего провода обратно к трансформатор.Фиксирующие зажимы обеспечивают надежную фиксацию проводов. связь. Заполнен консистентной смазкой для обеспечения водонепроницаемого соединения, выдержит испытание временем.

    1 год Гарантия

    Запатентовано

    Учить больше
  4. VOLT® Pro 8-контактный разъем для непосредственного заглубления с макроэлементами | 2 упаковки

    16 долларов.97

    Эксклюзивные инновации VOLT®! Представляем новый уровень разъема для прямого захоронения втулки для использования с несколькими приборами низкого напряжения.

    Новый тип разъема в виде концентратора предназначен для подключения до семи приборов и обратного провода к трансформатору.Фиксирующие зажимы обеспечивают надежную фиксацию проводов. связь. Заполнен консистентной смазкой для обеспечения водонепроницаемого соединения, выдержит испытание временем.

    Гарантия 1 год

    Запатентованный

    Учить больше
  5. VOLT® DryConn Черные и синие водонепроницаемые соединители (большие) | Выберите 2, 12 или 50 очков.

    1 доллар.99

    Для черных и синих водонепроницаемых разъемов DryConn®

    используются 2 гайки. для каждого приспособления при подключении приспособления к хоум-рану, когда с использованием стандартных методов электромонтажа. Или, если используется система концентратора, может быть используется для соединения до (1) №12 с (4) №16 внутри концентратора. Заглушка провода заполнен силиконом для герметизации и защиты необработанных медных соединений от грунтовой влаги.Решение для надежного подключения проводов приложения для ландшафтного освещения.
    Выберите из (2) упаковки, (12) упаковки или (50) упаковки.

    Учить больше
  6. Распределительная коробка VOLT® Zone Control

    Подключите несколько приборов в одной зоне над землей, водонепроницаемая распределительная коробка.Один хоумран идет от трансформатор к распределительной коробке, то несколько кабелей выходят из Распределительная коробка и перейдите к каждому отдельному приспособлению в этой зоне. Обеспечивает простую компоновку, сокращает использование кабеля, улучшает компоновку для уменьшения падения напряжения. Чтобы раскрыть тайну, наш центр просто пустая распределительная коробка — место, где можно разместить несколько стыков подключения — точно так же, как ирригационная коробка или электрическая коробка.

    Пожизненная гарантия

    Учить больше
  7. Разъем для VOLT® Ace, 2 шт. | AWG 8–18

    6 долларов.97

    Разъемы

    Ace — фавориты многих самых опытных монтажники ландшафтного освещения. В качестве латунного стыкового соединителя Соединитель Ace оснащен компрессионным фитингом с шестигранной головкой. винты для сжатия проводов. Предусмотрена термоусадочная трубка, (с приложенным нагревом) сжимается вокруг проводов и разъемов, чтобы обеспечить водонепроницаемое соединение.Такие стыковые соединения обеспечивают прочное, прямое и обтекаемое соединение, которое хорошо подходит для обоих открытые и закопанные приложения. Поставляется с 2 латунными соединителями, 2 термоусадочные трубки и шестигранный ключ. Подходит для проволоки калибра от №8 до №18. 2 шт. В упаковке.

    Пожизненная гарантия

    Учить больше
  8. Разъем для VOLT® Ace, 2 шт. | AWG 12–18

    6 долларов.97

    Ace Connectors ™. Это популярный прямой соединитель для захоронения. от лучших профессионалов ландшафтного освещения. Он сочетает в себе отличные соединения, выполненные установочными винтами в латунном цилиндре с водонепроницаемая герметизация термоусадочной трубки. Это также приводит к гладкое соединение, приемлемое для проводов, выходящих из земли.Поставляется с 2 латунными соединителями, 2 термоусадочными трубками и шестигранным ключом. Подойдет от №12 до №18. 2 шт. В упаковке.

    Пожизненная гарантия

    Учить больше
  9. DryConn DBR / Y-600 с красным / желтым орехом гориллы | 2 упаковки

    2 доллара.97

    Пробирки

    DryConn DBR / Y-600 оснащены красно-желтой гайкой Gorilla Nut, которая устраняет боль и онемение рук и пальцев при создании соединения. Удобная подушка обеспечивает устойчивость к скольжению. и гибкая рабочая юбка, снова защищающая от снятия изоляции. Квадратный разрез пружина обеспечивает надежное соединение и перекус проволоки с первого крутить.

    Учить больше
  10. DryConn DBR / Y-600 с медными зажимами | 2 упаковки

    2 доллара.97

    Отлично подходит для подключения к центральной точке низкого напряжения. приложения для ландшафтного освещения. Деформационно-устойчивые трубки предварительно заполненный диэлектрическим силиконовым герметиком, который никогда не затвердевает. Каждый разъем имеет надежное механическое соединение, что делает их водонепроницаемый и устойчивый к коррозии.Устойчив к ультрафиолетовому излучению и ударам. Поставляется с медный обжимной соединитель.

    Учить больше
  11. Новый Соединительный концентратор линейного напряжения VOLT® (120 В)

    24 доллара.97

    Позволяет устанавливать безопасные, защищенные проводные соединения — рассчитаны на приложения 120 В и 12 В.

    Эта эксклюзивная распределительная коробка VOLT® обеспечивает надежную защиту проводов при ландшафтном освещении. Прочная конструкция из нержавеющей стали. При использовании внутренних соединителей зажимного типа провода просто вставляются и зажимаются в блоке.Провода можно легко подключить или отключить после установки.

    Пожизненная гарантия

    Учить больше

Проводные соединители | Склад-освещение.com

Если вы ищете недорогой способ соединения проводов, у нас есть надежные электрические соединители. Warehouse Lighting гарантирует, что при правильном использовании наших разъемов у вас никогда не будет электрических проблем. Наличие правильных инструментов для работы важно для обеспечения быстрого и плавного выполнения каждого этапа проекта. Это особенно актуально для освещения, где правильная разводка может иметь значение между отличным освещением, которое длится годами, и следующим этапом ремонта.

У нас есть высококачественные соединители и клеммы для проводов, которые помогут вам в вашей следующей работе. Они очень доступны по цене и полезны в огромном количестве приложений, от жилого до коммерческого и промышленного, и это предмет, который вы всегда должны иметь под рукой при работе с проводами. Благодаря нашей качественной продукции вы можете без проблем оставаться в запасе необходимого для работы оборудования.

Соединители для проводов используются для создания плотных соединений между несколькими электрическими проводами.Хотя они обеспечивают качественное соединение, они также защищают провода от контакта с внешними силами, в том числе с другими проводами, металлическими поверхностями и т. Д., Которые могут вызвать повреждения или неисправности. Это делает их жизненно важным дополнением к любому, кто работает с электрическими системами, поскольку они помогут вам завершить систему, а также гарантируют отсутствие каких-либо осложнений. Важно иметь подходящие осветительные приборы для вашего применения, но без необходимых инструментов для проводки получить желаемое освещение будет непросто.К счастью, мы можем предоставить вам необходимые детали по отличной цене, поэтому вы всегда будете готовы к любой проблеме.

Найдите множество различных вариантов, когда дело доходит до наших стандартных разъемов для проводов. Доступны различные цвета: от синего и красного до оранжевого и серого. Они могут помочь вам организовать ваши провода и отслеживать, что есть что, а также сделать их заметными независимо от фона. Стандартные модели easy-twist 22–14 AWG просты и быстры в использовании, что позволяет устанавливать соединения за секунды в любое время.Закажите пакеты по 500 или 1000 штук, чтобы получить все необходимое для любого применения и будьте готовы к предстоящей работе. У нас самые низкие цены на высококачественные соединители для проводов, чтобы помочь вам найти детали, необходимые для следующей установки, не тратя целое состояние!

Проблемы с подключением электрических проводов и решения

За годы работы электриком я видел много плохих электрических соединений. Некоторые из них были вызваны ослаблением обжимного соединения проводов или гайками, некоторые — без какой-либо вины того, кто их установил.Я видел, как дефектные материалы вызывают проблемы, но есть также много ошибок подключения, вызванных тем, кто подключается, которым часто является владелец дома.

Ослабленные соединения

Проблемы с электрическим подключением часто связаны с ненадежным подключением, которое может вызвать электрический пожар в вашем доме. Иногда соединения в порядке, но клеммы ослаблены и неправильно затянуты. Это может вызвать ту же проблему и довольно опасно, если не устранить ее немедленно.

Могут быть и другие проблемы с подключением, связанные с ослабленными контактами, находящимися под клеммами прерывания цепи. Каждый раз при подключении к автоматическому выключателю убедитесь, что вы снимаете необходимое количество изоляции с провода и убедитесь, что только оголенный провод был помещен под винт клеммы, прежде чем затягивать его. Большая ошибка заключается в том, что изоляция провода находится под соединительным винтом.

Вы также хотите проверить все соединения нейтрального провода для сервисной электрической панели.Нейтральные провода необходимо подключить к шине на сервисной панели. Если он не подключен правильно, у него могут быть такие же проблемы, как и с горячим проводом. Убедитесь, что провод достаточно зачищен и помещен в пазы шины нейтрали.

Убедитесь, что соединения плотные. Вы можете проверить это, попытавшись выдернуть провод после подключения.

Проблемы с подключением общего провода

Ниже приведен список распространенных проблем с проводным подключением и способы их устранения.Когда вы начнете делать больше проектов своими руками, не удивляйтесь, если вы столкнетесь со многими из этих проблем.

Я здесь, чтобы помочь вам исправить проблемы с подключением электрических проводов.

Сложность — Средняя

Требуемое время — занимает менее часа каждые

Провод Выпуск №1 — Электрические провода соединены изолентой.

Это классическая проблема, от которой меня просто передергивает, когда я вижу ее. Я видел это несколько раз, и не было гайки, которая могла бы надежно удерживать соединения вместе.Одно дело — скручивать и связывать их вместе, что все равно неправильно, но если их раскрутить и связать лентой, это действительно большая опасность пожара.

Как исправить

Выключите питание, снимите ленту, очистите провод, скрутите провода вместе, а затем накрутите гайку на провода. Если концы проводов повреждены, и провода достаточно длинные, чтобы оставить около 6 дюймов провода в коробке, отрежьте и зачистите провода, чтобы получилось чистое сращивание. Скрутите провода вместе, а затем добавьте гайку для проводов, чтобы обеспечить надежное соединение.

Проблема провода № 2 — 2 или более провода под 1 винт.

Провода, которые были прикреплены к винту розетки, имеют несколько проводов под одним винтом. У вас может быть даже один провод под каждым винтом с каждой стороны.

Как исправить

Выключите питание, снимите черные провода, затем просто скрутите провода вместе, добавьте косичку, скрутите их вместе с помощью гайки, подсоедините косичку к винту на розетке.Сделайте то же самое с белыми проводами, добавив 6 дюймов белых проводов к 2 белым проводам, затем скрутите провода вместе, добавьте гайку и подключите белый гибкий провод к нейтральной клемме для надежного соединения.

Wire Issue # 3 — Открытый провод, который может закоротить

Провод, который прикреплен к клемме, не намотан на винт по часовой стрелке, он задел слишком далеко назад и имеет оголенный провод, который может закоротить. Изоляция не снята достаточно далеко, и винт затянут на изоляции, что привело к плохому соединению.

Как исправить

Зачистите изоляцию, согните оголенный провод в форме полукруга и оберните его по часовой стрелке вокруг клеммы. Убедитесь, что под винтом проходит только неизолированный медный провод. Затяните винт для надежного соединения.

Инструменты и материалы, необходимые для исправления
  • Длина электрического провода
  • Инструмент для зачистки проводов
  • Проволочные гайки
  • Бритвенный нож
  • Отвертки
  • Защитные очки
Lammon Electric может помочь с проблемами домашней или коммерческой проводки

Если вы живете или ведете бизнес в районах Олбани или Троя, штат Нью-Йорк, Lammon Electric может помочь с проблемами электропроводки.Позвоните нам сегодня или просмотрите наши основные страницы веб-сайта, чтобы узнать больше о наших услугах по электромонтажу .

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
