Разновидности реле контроля напряжения

Пониженное или повышенное напряжение (провалы или забросы) может привести к выходу оборудования из строя или его возгоранию.

Как же защитить электроприборы от нестабильного напряжения? Для этого в цепь нагрузки включают защитное устройство реле напряжения, которое быстро отключает питание при провалах либо скачках напряжения.

Цель использования реле напряжения – отключение нагрузки при переходе напряжения через нижний / верхний порог. Это защитное устройство автоматически возобновит питание  после стабилизации напряжения. Можно настроить время задержки включения в диапазоне от 3 до 600 секунд. Это важно для электрооборудования, которое могут повредить частые повторные включения. Реле хорошо защитит нагрузку при авариях внешних электросетей – перегрузке, перекосе фаз, обрыве нулевого провода и других.

По конструкции реле напряжения это комбинация 2-х устройств – электронного для контроля напряжения и силового для быстрого разъединения цепи. Устройство собрано в общем корпусе. Электронная часть изготавливается на основе микропроцессора. Такой контроллер в реле напряжения обеспечит ему плавную регулировку пределов порога срабатывания.

Важная характеристика реле напряжения – быстродействие, которое составляет не более 1,2 с. Это скорость срабатывания реле, позволяющая сохранить электроприборы при резком изменении напряжения. Настройку верхнего / нижнего порогов срабатывания делают с помощью клавиш (сенсорных или обычных) и цифрового экрана.

Время отключения (быстродействие) реле равно не больше 0,01… 0,03 с при превышении и 1,2 с – при снижении напряжения от нормативного значения 230 В.

По способу установки

По типу установки отличают реле – для розетки, в виде электрического удлинителя и для  монтажа на DIN-рейку в распределительный щиток. Первые два вида реле напряжений считаются бытовыми, а последний – может быть как бытовым, так и промышленным.

Накладное реле напряжения включают непосредственно в розетку.

Оно защищает только один электроприбор. Управляют устройством с помощью обычных или сенсорных клавиш. Они же служат для установки времени задержки включения. В таком исполнении реле напряжения есть опция блокировки клавиш, чтобы исключить несанкционированную смену настроек устройства. Это актуально, если дома есть маленькие дети или же реле установлено в общедоступном месте. Цифровой экран показывает текущее значение напряжения, оповещения системы и упрощает навигацию по меню реле. Индикатор зеленого цвета свидетельствует, что напряжение сети находится в заданных пределах и нагрузка подключена. Опасные изменения напряжения сохраняются в энергонезависимой памяти реле.

Функции для реле напряжения с удлинителем практически полностью соответствуют всему, что касается накладных моделей. Различия касаются числа одновременно защищаемых бытовых приборов (2, 3 или 6) и параметров термозащиты реле с удлинителем. Так, нагрузка для такого устройства отключается при температуре внутри корпуса 100 °С, а подключается при 70 ºС.

Это исполнение насчитывает 3-и типоразмера – RBUZ R2, P3 и P6. Друг от друга они отличаются числом розеток в удлинителе и длиной провода.

Самая многочисленная серия – реле напряжения на DIN-рейку. Модели  RBUZ D16-63 и RBUZ Dt25-63 – однофазные, 3F – трехфазная. У них корпус из негорючего поликарбоната. Серии D, Dt рассчитаны на разные номинальные токи и мощность нагрузки. Это 5-ть типоразмеров на ток в диапазоне 16…63 А. Управляются такие реле тремя клавишами. Этот процесс упрощает цифровой экран. Зеленый индикатор свидетельствует о подаче напряжения. Критические напряжения сохраняются в памяти реле. Схема реле включает надежные конденсаторы бренда EPCOS (ФРГ). Их применение на порядок увеличивает срок службы реле напряжения  RBUZ. Отличия линии реле Dt – в более точном замере напряжения за счет использования алгоритма True RMS (измерения отстроены от влияния сетевых помех) и наличии защиты от перегрева.

По допустимой мощности и напряжению

Защитные устройства рассчитаны на разную мощность нагрузки, максимальная мощность равна 13 900 ВА. Напряжение – 230 (однофазная сеть) или 380 В (трехфазная).

Реле подбирается с запасом (в 1,2 — 1,3 раза больше) относительно мощности нагрузки. К примеру, если на входе питания стоит автоматический выключатель на 30 А, реле напряжения нужно выбрать на 40 А.

По количеству фаз

Тот же алгоритм управления и импульсный блок питания, что и RBUZ Dt, имеет трехфазное реле напряжения RBUZ 3F. Помимо прочего, это устройство контролирует порядок следования фаз и отключит нагрузку при их перекосе. Чтобы управлять трехфазной нагрузкой, надо использовать контактор. Особенно при мощности свыше 8 500 ВА. С помощью меню этого реле потребитель может отдельно выключить функции контроля порядка фаз и ассиметрии, а также их полного отсутствия (но только совместно с перекосом). Энергонезависимая память реле сохраняет аварии в соответствии с их приоритетом. Если одновременно упало напряжение и произошел фазный перекос, то в памяти будет сохранен последний сбой, т.е. перекос.

Если на ввод в здание трехфазного питания подключить реле напряжение нужного номинала по току, следует помнить об особенностях его работы. Так при пропадании питания на одной фазе реле отключит остальные две, т.к. такой режим не допускается для трехфазной нагрузки. То же будет происходить при небольших перекосах фаз (разнице напряжений на них). Поэтому, если в доме отсутствует трехфазная нагрузка, лучше включить отдельные реле напряжения на каждую из фаз.

Наличие термозащиты

Реле напряжения серий  RBUZ Dt, R2-P6, R1 и SR1 имеют защиту от перегрева. Если температура внутри корпуса прибора станет больше 80 ºС, питание с нагрузки будет снято. Возобновление питания произойдет после снижения ее температуры до 60 ºС. Эти параметры тепловой защиты соответствуют реле серий Dt, R1 и SR1. У последнего есть сенсорные клавиши, светодиодный экран и импульсный блок питания. Это сильно уменьшает его собственное энергопотребление. Для реле напряжений R2, P3 и P6 параметры термозащиты составляют 100 / 70 ºС.



Оцените новость:

Автоматические устройства контроля напряжения PH, HDP

Характеристики:

Название модели Автоматическое устройство контроля напряжения РН (HLP) 20А Энергия

Артикул Е0311-0004

Максимальная нагрузка, А 20

Модель РН 20А

Максимальная мощность, кВа 4. 4

Номинальное напряжение, В 230

Частота, Гц 50 (60)

Диапазон max отключаемого напряжения, В 260±5

Диапазон min отключаемого напряжения, В 180±5

Время повторного включения, мин 1-2

Время срабатывания, сек 0.5

Потребляемая мощность, не более, Вт 2

Износостойкость, не менее 2,5х10⁶ циклов В-О

Степень защиты IP20

Условия эксплуатации, ⁰С от -20 до +60

Минимальная партия, шт. 1

Реле контроля напряжения 3-фазное , режим памяти аварии, задержка отключения — РЕЛЕ КОНТРОЛЯ — Каталог

Технические характеристики

Значения

Количество модулей : 2
Сила тока номинал. :

Инструкция — скачать

Реле контроля предназначено для контроля напряжения в сетях, где наблюдаются колебания напряжения, что может привести к отказу оборудования и приборов.

Контроль понижения/повышения напряжения

Значение предельного превышения и понижения напряжения устанавливается в % от номинального напряжения от 5 до 20 %(регулятор 4), например установленное значение 10% — реле будет срабатывать при  V=360 B.

, при нонижении напряжения и при V=440 В., при повышении напряжения.

Время задержки реакции на аварию может быть установленно от 0,1 до 12 сек.(регулятор 5)

Режим памяти аварии — при выходе значения напряжения за пределы установленных реле, необходимо ручное включение прибора в рабочий режим(Этим режимом управляет переключатель 3).Для сброса ошибки необходимо преключатель 3 перевести в состояние ОFF, а затем вернуть в состояние ON.

При падении или возрастании напряжения сети выше указанного уровня, начнет мигать индикатор аварийного состояния, реле отключит потребителя от сети через время указанное на регуляторе 5 и индикатор аварийного состояния будет гореть постоянно, если напряжение вернется в установленные границы реле автоматически включит потребителя в сеть.

Примечание:

При подключении реле к сети начнет мигать индикатор аварийного состояния, так как реле воспринимает подключение к сети как скачок напряжения и размыкает контакты (6 и 2) на время задержки.

По истечении времени задержки реле перейдет в нормальное состояние.



Технические данные:


Номинальное напряжения Vn      ~400 В 50/60 Гц
Потребляемая мощность             3 ВА
Рабочая температура                 -20 +55 °С
Степень защиты                          IP20
Мощность контактов                  8 А ~250 В

Реле контроля напряжения ABB | Реле контроля тока ABB

Технические характеристики реле напряжения ABB (однофазного)

Потребляемая мощность 15 ВА
Длительность включения 100%
Время задержки 500 мс
Выходные цепи 15-16/18, 25-26/28
Механический срок службы 30 млн. циклов
Электрический срок службы 100 тыс. циклов
Монтаж с помощью DIN-рейки

Функциональные характеристики однофазного реле напряжения ABB

Диапазон измерения до 600В AC/DC
Регулируемая задержка ВКЛ./ОТКЛ. (0; 0,1 — 30 с)
Функция запоминания конфигурируемая
Выходные контакты 2 п.к. (250В, 4А)
Аксессуар специальная прозрачная пломбируемая крышка, которая еще защищает не желаемого доступа

Реле контроля напряжения серии ABB обеспечивают стабильность напряжения в однофазной и трехфазной электросети. Они защищают холодильники, газовые котлы, телевизоры, посудомоечные и стиральные машины, музыкальную аппаратуру. Устройства контролируют не только завышенное, но и заниженное напряжение, возникающие при обрывах воздушных линий или нейтрали, в случае удаленного расположения объекта от трансформаторной подстанции, при включении в сеть мощного потребителя. Необходимо учитывать, что данный тип устройств не предназначен для защиты от удара молнии с разрядом в тысячи вольт.

Интернет-магазин «77Вольт» предлагает купить реле контроля напряжения ABB по выгодным ценам. В каталоге представлена продукция популярных брендов, заслуживших репутацию надежных производителей. Все товары имеет оптимальную стоимость.

Реле контроля напряжения и фаз ЕЛ-11М-15 Меандр, реле ел-11

Реле напряжения (контроль фаз) ЕЛ-11М-15 AC380В производства Меандр

предназначено для защиты электрооборудования и трехфазных, трехпроводных силовых цепей (без нейтрали) от недопустимых скачков напряжения в электросети. Помимо этого реле серии ЕЛ предназначены для контроля наличия и порядка чередования фаз. Сфера применения реле разнообразна: электрощитовое производство (щиты АВР, и др.), защита асинхронных электродвигателей (в т.ч.крановых), обеспечение стабильного электроснабжения жилых, коммерческих и производственных объектов.

Интерфейс реле контроля напряжения ЕЛ-11М-15

  • регулятор времени срабатывания (0,1-1с),
  • зелёный индикатор наличия напряжения питания в трёхфазной цепи «U»
  • жёлтый индикатор включения встроенного исполнительного реле «R».

Принцип работы реле контроля ЕЛ11

 При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 и 21 — 22 размыкаются, контакты 11 — 14 и 21 — 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на диаграмме, где t — установленная выдержка времени.

 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключённых фаз.

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 и 21 — 22 размыкаются, контакты 11 — 14 и 21 — 24 замыкаются) и включается индикатор «R».

При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на диаграмме, где t — установленная выдержка времени.

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключённых фаз.

Схема подключения реле



Реле напряжения — назначение, выбор и подключение своими руками

Наилучшим способом защиты домашней сети от скачков напряжения является установка правильно подобранного стабилизатора. Однако стоят эти устройства достаточно дорого, и если напряжение в линии в целом стабильно и перепады разности потенциалов случаются нечасто, то устранить неполадки можно с помощью реле напряжения. Оно имеет небольшую стоимость, и если перенапряжения в линии редки, вполне справляется с защитной функцией. Более того, если оборвется нулевой провод или замкнут обвисшие кабели, реле сетевого напряжения сработает даже быстрее, чем стабилизатор. В этом материале мы расскажем о том, что такое реле контроля напряжения (РКН), разберемся с его принципом работы и объясним, как выбрать и подключить реле к электросети.

Преимущества реле по сравнению со стабилизаторами

Использование реле напряжения для квартиры или для дома, если это позволяет устойчивость линии, во многом предпочтительнее, чем установка стабилизаторов. Перечислим основные преимущества РКН:

  • Компактность. Этот прибор занимает намного меньше места, чем любой стабилизатор.

  • Простота монтажа. Элемент контроля напряжения в сети может быть установлен внутри электрощита на ДИН-рейку, при этом даже не придется долго возиться с подключением кабелей. А чтобы установить стабилизатор, придется врезаться в линию (при монтаже прибора в помещении) или размещать устройство внутри специально изготовленного защитного ящика, рядом со щитком.
  • Быстрота реакции. Это основной плюс реле контроля напряжения. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд. В этом вопросе с РКН могут конкурировать только симисторные стабилизаторы, цена которых на порядок выше.
  • Бесшумность. Реле работают тихо, в то время как работающий стабилизатор слышно даже на довольно большом расстоянии.
  • Экономичность. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
  • Низкая цена. Как уже говорилось, реле контроля напряжения стоят во много раз дешевле стабилизаторов.

Учитывая вышеперечисленные преимущества РКН, становится понятно, почему при возможности следует выбирать именно их. И все же, ознакомившись с достоинствами этих элементов, увлекаться и ставить их везде вместо стабилизаторов не нужно.

Если вы используете реле как отсекатель напряжения для холодильника, а разность потенциалов в сети регулярно скачет, то постоянные включения и отключения питания закончатся тем, что дорогостоящий агрегат через несколько месяцев выйдет из строя.

Принцип работы контрольного устройства

Работает реле контроля напряжения по следующему принципу. Схема этого прибора сконструирована так, что электроэнергия постоянно поступает в него из сети. Элемент измеряет разность потенциалов, и если полученное значение находится в допустимых пределах, то встроенные в РКН ключи остаются открытыми, и поток электронов беспрепятственно поступает к потребителям.

Наглядно про реле на видео:

При возникновении перекоса фаз в цепи или появлении мощного импульса, вызванного ударом молнии или коммутацией, ключи мгновенно закрываются, происходит срабатывание устройства, и подача электричества в сеть прекращается. Это позволяет не допустить повреждения подключенных бытовых приборов. Процесс срабатывания занимает несколько миллисекунд.

После нормализации параметров потока электронов включается таймер задержки. Она предусмотрена схемой таких приборов, как кондиционеры, холодильники и морозильные камеры, и должна соблюдаться для их правильной работы.

Контрольные устройства регулируют время задержки, выдерживая нужный период. Когда запрограммированное время истечет, подача электричества возобновится в обычном порядке.

Подключение реле в однофазных сетях

Разберемся, как подключить однофазное реле в домашней сети 220В. Коммутация происходит по фазному кабелю. Нулевой провод должен быть подключен для подачи энергии к внутренней схеме. Схема подключения реле напряжения может быть выполнена одним из двух способов:

  • Сквозное (прямое) подключение устройства.
  • Совместное подключение прибора с контактором, выполняющим коммутацию.

Монтаж и подсоединение однофазного РКН рекомендуется производить перед электросчетчиком, чтобы при перенапряжении также обеспечить его защиту, но после автомата ввода. Когда на счетчике уже стоит пломба, то контрольный элемент подключают за ним. Если сразу за опломбированным счетчиком установлен автоматический выключатель, реле придется установить после него, отделив провод от выхода АВ и подсоединив к входу устройства контроля разности потенциалов.

Подключение выхода РКН производится на клемму, к которой ранее подсоединялся кабель от электросчетчика или ВА. Ноль на контрольном элементе подключается от нулевой шины с помощью отдельного проводника.

Следует помнить, что защита от КЗ и превышения тока не является задачей реле контроля напряжения, поэтому оно не может заменить автомат. Эти устройства подключаются к линии вместе, а номинал РКН должен превышать номинальный ток автоматического выключателя на одно значение.

Наглядно про монтаж реле напряжения на видео:

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора. Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них.

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой.

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

Как подключается реле напряжения в трехфазных сетях?

Трехфазное РКН при наличии перенапряжения хотя бы на одной из фаз отключает питание на всех трех. От автомата ввода три фазы идут к входному контакту реле, такое же количество фазных жил – на выходной. Соленоид контактора подключается к любому выходу контрольного устройства.

Подключаемый контактор также должен иметь три фазы, к которым подсоединяются силовые фазные кабели. Подключая трехфазное оборудование, нужно быть внимательным, чтобы не перепутать фазы. Подключать к каждой из них отдельное РКН не нужно – отсоединив одну жилу, можно вывести из строя оборудование.

Подключение реле напряжения в трехфазной сети на видео:

Нюансы выбора устройства

Выбирая реле напряжения, необходимо обращать внимание на следующие параметры:

  • Быстродействие элемента.
  • Возможность регулирования (выставления нужного времени задержки, а также пределов срабатывания).
  • Номинальная величина тока.

Если устройство имеет цифровой индикатор, его будет легче настраивать, но в целом наличие такого компонента не играет существенной роли. Перед тем, как отправиться за покупкой или заказать прибор через Интернет, неплохо будет посетить специализированные форумы и ознакомиться с отзывами.

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями. Открытость свидетельствует о том, что компания уверена в своей продукции.

Заключение

В этой статье мы подробно рассказали о том, что такое реле контроля напряжения, каковы его преимущества и слабые стороны, и объясняли, как правильно подключать это устройство и на что обратить внимание при выборе. Эта информация пригодится нашим читателям, собирающимся установить в домашней сети прибор защиты от перенапряжений.

Реле контроля напряжения. Защита от скачков напряжения

Здравствуйте, уважаемые подписчики и гости сайта elektrik-sam.info!

В этой статье мы подробно разберем, как защититься от скачков и перепадов напряжения в бытовой электрической сети.

Скачки напряжения особенно актуальны для старого жилого фонда, где электропроводка уже старая, местами совсем ветхая, соединения ослаблены, часто происходит отгорание нулевого провода. А это в свою очередь приводит к тому, что в одних квартирах напряжение снижается ниже допустимого уровня, а в других наоборот скачкообразно повышается и может достигать почти 380В.

Резкое повышение напряжение приводит к тому, что бытовая техника просто сгорает и выходит из строя. А снижение напряжения ниже допустимого уровня особенно опасно для бытовой техники, в состав которой входят электродвигатели: холодильники, кондиционеры, стиральные машины и др. Пониженное напряжение приводит к увеличению пусковых токов в электродвигателях, что в итоге может привести к повреждению и выходу из строя их обмоток.

Для того, чтобы защитить электропроводку и подключаемые к ней приборы применяются специальные устройства — реле контроля напряжения. Их еще называют реле перенапряжения, а также реле максимального и минимального напряжения либо просто «барьерами».

Давайте подробно рассмотрим принцип работы и схемы подключения этих устройств на примере реле напряжения DigiTOP.

Подробно останавливаться на технических характеристиках я не буду, при необходимости вы сможете найти ее в интернете. Отмечу вкратце самое главное.

Схемотехника реле измеряет действующее значение напряжения и при превышении верхней уставки, либо когда напряжение становится меньше нижней уставки, реле размыкает свой силовой контакт, отключая фазу, тем самым размыкая внешнюю питающую сеть от внутренней электропроводки.

Левая кнопка со стрелкой вниз регулирует нижний порог напряжения (по умолчанию 170В). Правая кнопка со стрелкой вверх регулирует верхний порог напряжения (по умолчанию 250В).

При нажатии на обе кнопки одновременно можно регулировать время задержки при повторном включении реле, когда напряжение возвращается в рабочий диапазон.

В однофазных сетях 220В применяются две основных схемы подключения реле напряжения:

в первой схеме контакты реле непосредственно управляют нагрузкой, т.е. через них протекает весь ток, потребляемый подключенными в домашней сети электроприборами;

— во второй схеме контакты реле управляют обмоткой контактора, а нагрузка уже подключается к сети через силовые контакты, тем самым разгружая контакты и повышая надежность его работы.

Схема с контактором подробно рассмотрена в видео внизу этой статьи!!!

Мы же рассмотрим первую схему.

Реле напряжения устанавливается после прибора учета, обычно в квартирном электрическом щите. Фазный провод от внешней электросети (после счетчика) подключается к клемме 2 силового контакта реле напряжения. Далее через силовой контакт от клеммы 3 фаза подается в сеть домашней электропроводки. Ноль подается к клемме 1 для того, чтобы запитать схемотехнику самого реле. Т.е. ноль не разрывается, контакты реле управляют только фазным проводом.

При включении вводного автомата, питание подается на реле напряжения.  Если величина напряжения находится в рабочем диапазоне, то спустя время задержки (устанавливается с помощью кнопок на передней панели), контакты реле замыкаются и фаза подается во внутреннюю электрическую сеть и она готова к работе и подключению потребителей.

Предположим, что произошел скачок напряжения и его величина превысила верхний порог 250В. Реле отслеживает это изменение и при превышении верхней границы размыкает свой силовой контакт, разрывая тем самым фазный провод, и прекращая подачу питания от внешней электрической сети во внутреннюю сеть квартиры или дома.

Это позволяет защитить подключенную бытовую технику и другие электроприборы от выхода из строя.

Когда питающее напряжение снова вернется в рабочий диапазон, т.е. станет меньше 250В, реле контроля напряжения, выдержав установленную задержку времени, опять замкнет свой силовой контакт и схема вернется в рабочее состояние.

Аналогичным образом происходит защита от недопустимого понижения напряжения.

Поскольку в этой схеме подключения реле напряжения нагрузка подключается непосредственно через его силовой контакт, при выборе реле необходимо выбирать модель, рассчитанную на ток, больший чем ток вводного автомата. Это даст необходимый запас и защитит схемотехнику реле в случае коммутации максимальной нагрузки. Аналогично мы поступаем при выборе номинала УЗО.

Этими рекомендациями можно пренебречь, если для коммутации нагрузки совместно с реле контроля напряжения применять контактор. Как это сделать смотрите подробное видео:

Схемы подключения и принцип работы реле контроля напряжения.


Рекомендую материалы по теме:

Реле контроля напряжения в трехфазной сети 380В.

Схема подключения нескольких реле напряжения.

Стабилизатор или реле напряжения — что выбрать?

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

УЗО — стратегия выбора.

Автоматические выключатели — стратегия выбора.

Автоматические выключатели — конструкция и принцип работы.

Расчет сечения кабеля.

Расчет сечения кабеля. Ошибки.

Как рассчитать номинальный ток автоматического выключателя?

Устройство УЗО и принцип действия.

Реле наличия напряжения (v2) VPR271

VPR271 представляет собой экономичное и компактное решение для мониторинга трехфазного напряжения до 700 В между фазами с индикацией двух релейных выходов; — Потеря трех фаз — Потеря одной фазы. Трехфазное напряжение плюс нейтраль можно напрямую подключить к VPR271, если максимальное межфазное напряжение не превышает 700 В. Чтобы использовать VPR271 с более высоким напряжением, необходимо использовать понижающие трансформаторы (PT).

Нейтраль должна быть подключена для правильной работы.Благодаря своей общей ширине всего 22,5 мм и использованию 35-миллиметровой DIN-рейки, VPR271 идеально подходит для «гнездового монтажа» в полевых корпусах или в качестве «экономии места» в шкафах управления. VPR271 получает питание от входящего переменного напряжения.

Функция — При наличии любой фазы внутренний понижающий преобразователь постоянного тока в постоянный активирует реле 1. — Каждая фаза контролируется схемой отключения, обеспечивающей светодиодную индикацию наличия фазы и обесточивающее реле 2 при выходе из строя одной из трех фаз.- Если присутствуют все три фазы, то и реле 1, и реле 2 находятся под напряжением.

Приложения

Большинство чертежей поставляется в формате PDF. Portable Document Format используется для представления документов способом, независимым от прикладного программного обеспечения, оборудования и операционных систем.

Время выполнения

для нишевого продукта

Нишевые продукты обычно предназначены для выполнения менее общих функций и могут содержать сборки, изготовленные на заказ.Срок доставки нишевых продуктов более длительный, обычно 6 дней.

Обработка заказов

APCS изготавливает и настраивает продукцию по заказу клиентов. После получения заказа от клиентов требуется следующая информация перед производством, распределением или доставкой, пока не будут предоставлены все подробности, в том числе:

  1. Личность покупателя. Название компании, ABN (австралийские компании), почтовый адрес и адрес электронной почты учетных записей.
  2. Обязательный адрес доставки.
  3. Полный номер детали и детали калибровки, необходимые для производства изделий.
  4. Итого по заказу на поставку, включая стоимость доставки. Заказы, полученные с отсутствующей информацией, будут введены и помечены, чтобы указать недостающие данные, и возвращены клиенту для исправления или утверждения.

Соблюдение вышеуказанного гарантирует, что ваши изделия будут изготовлены и доставлены в соответствии с требуемыми спецификациями.

Стандартные сроки поставки начинаются после того, как заказ был одобрен для обработки.

Детектор наличия напряжения ProLine P 52000 VPD

Железнодорожное и промышленное решение для мониторинга напряжений от 50 до 4200 В переменного / постоянного тока

Стандарт / Директива | Отраслевые стандарты

EN 50155, RIA12 / 1984
Широкодиапазонный источник питания 24… 230 В постоянного / переменного тока, стабильный при отключениях — класс S2

EN 45545-2a)
Противопожарная защита (HL 3)

EN 50155
Использование на подвижном составе

EN 50155, EN 50125-1, EN EN 50125-2
Температурный класс TX (-40… +85 ° C) и высотный класс AX (2000 м или 4000 м над уровнем моря)

EN 50123-1
Использование на тяговых подстанциях

EN 61709
Надежность

EN 61140
Защита от поражения электрическим током

EN 61373
Устойчивость к вибрации и механическим ударам (железнодорожные перевозки)

EN 50121-1, EN 50121-3-2; EN 61326-1
Электромагнитная совместимость для железнодорожного и промышленного применения

EN 50153
Меры защиты от поражения электрическим током (защита прикосновения через защитные крышки; степень защиты корпуса IP: сторона высокого напряжения IP54, сторона низкого напряжения IP33)

EN 50124-1, EN 50123-1, EN 50178
Координация изоляции для железных дорог и промышленности

ProLine P 52000 VPD определяет наличие напряжения.Входной сигнал сравнивается с пороговым значением, а результирующая двоичная информация гальванически изолирована и передается в выходной контур. Когда входное напряжение превышает установленное пороговое значение, открывается твердотельное реле, сигнализирующее о наличии напряжения на входе.

Сигнал твердотельного реле может управлять, например, аппаратным реле или подаваться в устройство безопасности или контроллер. Уровни сигналов основаны на входных сигналах ПЛК типа 1, EN 61131-2.

Пороговое значение применяется независимо от знака абсолютного значения входного напряжения.Другими словами, твердотельное реле сработает, как только будет превышено положительное пороговое значение или входное напряжение станет ниже отрицательного порога.

10 пороговых значений по умолчанию можно выбрать с помощью поворотного переключателя на передней панели устройства. Также доступны единицы измерения со значениями, определяемыми пользователем.

менее

Оценка производительности дистанционных реле при наличии систем HVDC на основе преобразователей напряжения

  • 1.

    Первен Р., Кишор Н., Моханти С.Р. (2014) Развитие морской ветровой электростанции: текущее состояние и проблемы.Renew Sustain Energy Ред. 29: 780–792

    Статья Google Scholar

  • 2.

    Torres-Olguin RE, Molinas M, Undeland T (2012) Интеграция сети морских ветроэлектростанций с помощью технологии VSC с передачей HVDC на основе LCC. IEEE Trans Sustain Energy 3 (4): 899–907

    Статья Google Scholar

  • 3.

    Alyami HH (2014) Модели защитных реле для моделирования электромагнитных переходных процессов

  • 4.

    Novosel D, Phadke A, Saha MM, Lindahl S (1997) Проблемы и решения для микропроцессорной защиты линий с последовательной компенсацией. В: Proc. Inst. Избрать. Англ. Конф. Разработки в области защиты энергосистем, стр. 18–23

  • 5.

    Даш П.К., Прадхан А.К., Панда Г., Лью А.С. (2000) Цифровая защита линий электропередачи при наличии последовательно соединенных устройств FACTS. В: Proc. IEEE Power Eng. Soc. Winter Meeting, 3, pp 1967–1972

  • 6.

    Хедерзаде М. (2002) Влияние устройства FACTS на цифровые многофункциональные реле защиты.В: Proc. IEEE Power Eng. Soc. передача и распространение конф. экспонат., Азиатско-Тихоокеанский регион, 3, стр. 2043–2048

  • 7.

    Wang WG, Yin XG, Yu J, Duan XZ, Chen DS (1998) Влияние TCSC на реле дистанционной защиты. В: Proc. Int. Конф. Power System Technology (POWERCON’98), 1, pp. 18–21

  • 8.

    Эль-Арроуди К., Джоос Дж., МакГиллис Д.Т. (2002) Работа реле импедансной защиты с помощью STATCOM. IEEE Trans Power Deliv 17 (2): 381–387

    Статья Google Scholar

  • 9.

    Сидху Т.С., Варма Р.К., Гангадхаран П.К., Альбасри Ф.А., Ортиз Г.Р. (2005) Характеристики дистанционных реле на шунтирующих линиях передачи с компенсацией FACTS. IEEE Trans Power Deliv 20 (3): 1837–1845

    Статья Google Scholar

  • 10.

    Sham MV, Vittal KP (2011) Имитационные исследования характеристик дистанционного реле в присутствии STATCOM. J Electr Eng 11 (3): 8

    Google Scholar

  • 11.

    Zhou X, Wang H, Aggarwal RK, Beaumont P (2006) Оценка характеристик дистанционного реле применительно к системе передачи с UPFC. IEEE Trans Power Deliv 21 (3): 1137–1147

    Статья Google Scholar

  • 12.

    Ализаде М., Ходабахши-Джавани Н., Гарехпетян Г.Б., Абяне Х.А. (2015) Анализ характеристик дистанционного реле при наличии унифицированного межфазного регулятора мощности и межфазного регулятора на базе преобразователей напряжения.IET Gener Transm Distrib 9 (13): 1642–1651

    Статья Google Scholar

  • 13.

    Ван Х. (2014) Защита передающих сетей, содержащих цепи переменного и постоянного тока. Кандидат наук. Диссертация, Батский университет

  • 14.

    He L, Liu CC, Pitto A, Cirio D (2014) Дистанционная защита сети переменного тока с помощью морских ветрогенераторов, подключенных к HVDC. IEEE Trans Power Deliv 29 (2): 493–501

    Статья Google Scholar

  • 15.

    Slootweg JG, De Haan SWH, Polinder H, Kling WL (2003) Общая модель для представления ветряных турбин с регулируемой скоростью в симуляциях динамики энергосистемы. IEEE Trans Power Syst 18 (1): 144–151

    Статья Google Scholar

  • 16.

    Дэн Ф., Чен З. (2011) Морская ветряная электростанция с подключением к сети постоянного тока и ее производительность при переходных режимах энергосистемы. В: Proc. IEEE Power Energy Soc. Генеральное собрание, Детройт, Мичиган, США, стр. 1–7

  • 17.

    Анайя-Лара О., Кампос-Гаона Д., Морено-Гойтия Э., Адам Г. (2014) Производство энергии ветра на море: контроль, защита и интеграция в электрические системы. Уайли, Чичестер

    Забронировать Google Scholar

  • 18.

    Краузе П., Васинчук О., Судхофф С.Д., Пекарек С. (2013) Анализ электрических машин и приводных систем. Уайли, Хобокен

    Бронировать Google Scholar

  • 19.

    Kontos E, Pinto RT, Rodrigues S, Bauer P (2015) Влияние топологии системы передачи HVDC на сбои в многотерминальной сети постоянного тока. IEEE Trans Power Deliv 30 (2): 844–852

    Статья Google Scholar

  • 20.

    Leterme W, Tielens P, De Boeck S, Van Hertem D (2014) Обзор вариантов заземления и конфигурации для ячеистых сетей HVDC. IEEE Trans Power Deliv 29 (6): 2467–2475

    Статья Google Scholar

  • 21.

    Kontos E, Pinto RT, Bauer P (2013) Управление и защита многотерминальных сетей постоянного тока на основе VSC. РС. Дипломная работа, избранный отдел. Поддерживать. Энергия, Делфтский университет. of Technology, Делфт, Нидерланды

  • 22.

    Байрачарья С., Молинас М., Суул Дж. А., Унделанд TM (2008) Понимание методов настройки контроллеров преобразователей для VSC-HVDC. В: Proc. нордический семинар по мощности и инд. электрон. (NORPIE / 2008), Эспоо, Финляндия, стр. 1–6

  • 23.

    Xu L, Li S (2010) Анализ управления HVDC с использованием традиционной технологии независимого векторного управления.В: Proc. IEEE Power Energy Soc. Gen. Meeting, Миннесота, США, стр. 1–8

  • 24.

    Йовчич Д., Ахмед К. (2015) Передача постоянного тока высокого напряжения: преобразователи, системы и сети постоянного тока. Уайли, Шотландия

    Забронировать Google Scholar

  • 25.

    Langella R, Testa A (2014) Рекомендуемая практика и требования IEEE для контроля гармоник в электроэнергетических системах

  • 26.

    Eissa MM (2006) Компенсация заземляющего реле на основе расчета сопротивления замыканию.IEEE Trans Power Deliv 21 (4): 1830–1835

    Статья Google Scholar

  • 27.

    Расчеты параметров модели для типичных IED-устройств Руководство по настройке защиты линии Рекомендации по проверке системы защиты линий для управления защитой, Нью-Дели, март 2014 г.

  • 28.

    Ma J, Xiang X, Li P, Deng Z, Thorp JS (2016) Схема адаптивной дистанционной защиты с четырехсторонней характеристикой для линии передачи сверхвысокого / сверхвысокого напряжения.IET Gener Transm Distrib 11 (7): 1624–1633

    Статья Google Scholar

  • Промышленные реле для мониторинга во всем мире до 2026 г. —

    Дублин, 28 января 2021 г. (GLOBE NEWSWIRE) — Отчет «Глобальный рынок ретрансляторов промышленного мониторинга — прогнозы с 2021 по 2026 год» был добавлен к предложению ResearchAndMarkets.com.

    Ожидается, что глобальный рынок реле для промышленного мониторинга будет расти со среднегодовыми темпами роста в 3 раза.43% в течение прогнозируемого периода, чтобы достичь размера рынка 144,899 млрд долларов США в 2026 году по сравнению с 118,383 млрд долларов США в 2020 году. Реле мониторинга используются для проверки условий в энергосистеме или защитной системе, включая обнаружение неисправностей, проверку напряжения и определение направления . Он просто работает как предохранительное оборудование для защиты цепи. Растущий спрос на мониторинг и обнаружение аномальных состояний энергосистемы является основным фактором роста рынка промышленных реле мониторинга. Ожидается, что рост индустриализации и безопасности оборудования, используемого в различных отраслях, будет стимулировать рост мирового рынка промышленных реле в течение прогнозируемого периода.Однако высокая зависимость от автоматических выключателей в некоторой степени сдерживает рост рынка.

    Мониторинг реле напряжения Для стимулирования роста рынка

    Произошел всплеск спроса на более безопасные и надежные устройства мониторинга напряжения для обслуживания энергетического оборудования. Кроме того, ожидается, что простая установка различных типов реле контроля напряжения будет стимулировать рост рынка в течение прогнозируемого периода. Появление реле контроля напряжения, основанного на Интернете вещей, положительно повлияло на рынок.Необходимость сбора исторических данных и данных в реальном времени побудила компании и других заинтересованных сторон использовать реле контроля напряжения на основе Интернета вещей. В январе 2021 года Hitachi ABB, два основных игрока на рынке, объявили о запуске нового высоковольтного гибридного распределительного устройства, которое будет использоваться для морских ветроэнергетических установок.

    Распределительное устройство может позволить сети сбора между различными ветряными мачтами функционировать на максимальном уровне. Распределительное устройство содержит локальный шкаф и цифровой моторный привод, в который встроены интеллектуальные функции для контроля и диагностики реле.Другие компании также развивают рынок. В декабре 2020 года Phoenix Contact выпустила новый преобразователь постоянного тока TRIO, который подключается напрямую к заданным солнечным батареям.

    Основным преимуществом инвертора является то, что он преобразует постоянный ток высокого напряжения в 24 В постоянного тока, что устраняет проблемы и затраты на рытье траншей для мониторинга и других связанных приложений. Новый преобразователь также содержит светодиод DC-OK и новый релейный выход, который будет использоваться для контроля выходного напряжения. 26 октября 2020 года компания TBS Electronics, один из основных игроков на рынке аккумуляторов, объявила о запуске новой линейки модульных реле защиты батарей постоянного тока.Основным преимуществом этой батареи является то, что она используется для защиты батареи без необходимости во внешнем устройстве управления и измерениях. Он будет использоваться для контроля напряжения.

    Сектор возобновляемых источников энергии для стимулирования роста рынка

    Ожидается, что рынок промышленных реле мониторинга будет стимулироваться ростом сектора возобновляемых источников энергии, включая солнечную и ветровую, которые, как ожидается, будут составлять основную долю в рост рынка. По данным Международного энергетического агентства, ожидается, что основные рынки, такие как Китай, США и Европейский союз, будут добавлять более 125 ГВт солнечных фотоэлектрических мощностей ежегодно с 2021 по 2025 год.Индия также будет играть важную роль в общем росте рынка, поскольку страна планирует добавить около 100 ГВт солнечных фотоэлектрических мощностей к 2022 году. Ветровая энергия также будет играть решающую роль в общем росте рынка в ближайшие годы.

    Ожидалось, что годовая мощность ветроэнергетики увеличится до 68 ГВт, из которых 7,3 ГВт в качестве оффшорной мощности, в 2021 году. Наблюдается ускорение на ключевых европейских рынках, и основные мощности начали вводиться в эксплуатацию на зарождающихся рынках, таких как Южная Корея. , Франция и Вьетнам.Ожидается, что Соединенные Штаты также будут иметь основную долю в 2022 году. Согласно данным Electricity Reliability, ветроэнергетика обогнала уголь в производстве электроэнергии в штате Техас, США, впервые и впервые в 2020 году. Совет Техаса, главный оператор энергосистемы в штате. Согласно данным, ветряные турбины вырабатывают около четверти электроэнергии Техаса в 2020 году. Великобритания также будет играть важную роль в росте рынка в ближайшие годы.Правительство Великобритании поставило амбициозную цель удвоить свои мощности возобновляемых источников энергии к 2030 году.

    Ветроэнергетика произвела 20% электроэнергии страны в 2019 году. В октябре 2020 года Соединенное Королевство объявило о своем решении производить 1 ГВт из оффшорный ветер к 2030 году. Услуги релейного мониторинга на ветряных и солнечных электростанциях обеспечивают возможность и функции регулирования напряжения и фазы. Ожидается, что эти факторы будут стимулировать общий рост рынка в ближайшие годы.

    По отрасли конечных пользователей

    С точки зрения отрасли конечных пользователей рынок промышленных реле мониторинга сегментирован на производство, горнодобывающую промышленность, энергетику, нефть и газ и другие. Энергетика и энергетика доминируют на рынке с широким применением этих реле на электростанциях для обнаружения обрывов фазы и напряжения.

    По географии

    Географически глобальный промышленный рынок делится на Северную Америку, Южную Америку, Европу, Ближний Восток и Африку, а также Азиатско-Тихоокеанский регион.Ожидается, что в Азиатско-Тихоокеанском регионе будет наблюдаться значительный рост рынка в течение прогнозируемого периода из-за быстрого использования реле контроля в автомобильной, нефтегазовой, энергетической и химической отраслях, что будет стимулировать рост рынка. Ожидается, что в ближайшие годы в Китае будет наблюдаться значительный рост из-за увеличения промышленных и производственных мощностей, а также роста в энергетическом секторе. Страна движется к промышленной и энергетической революции, стремясь охватить цифровые, высокоэффективные и более чистые технологии.

    Международное энергетическое агентство прогнозировало, что к 2024 году на страну будет приходиться 40% мировых возобновляемых мощностей. В Индии также будет наблюдаться значительный рост рынка из-за увеличения производственных и промышленных мощностей и значительного роста в энергетическом секторе. Индия является третьим по величине производителем электроэнергии в мире. По данным правительства Индии, по состоянию на 31 декабря 2020 года было установлено 374,2 ГВт. На возобновляемые электростанции приходится 36,1% от общей установленной мощности страны, и правительство намеревалось установить 165 ГВт возобновляемых мощностей к 2022 году.

    Конкурентная среда

    Глобальный рынок реле промышленного мониторинга является конкурентоспособным благодаря присутствию хорошо диверсифицированных глобальных и региональных игроков. Однако некоторые крупные международные игроки доминируют на рынке благодаря имиджу бренда и охвату рынка, а также технологическим достижениям, таким как предоставление многофункциональных реле контроля. Основными мировыми ключевыми игроками на рынке промышленных реле мониторинга являются ABB, Eaton, General Electric, Rockwell Automation Inc., Schneider Electric, Siemens Ltd., Omron Corporation, Pilz GmbH & Co. KG, Finder S.p.A. con unico social и др.

    Ключевые темы:

    1. Введение
    1.1. Определение рынка
    1.2. Сегментация рынка

    2. Методология исследования
    2.1. Данные исследований
    2.2. Допущения

    3. Краткое содержание
    3.1. Основные результаты исследования

    4. Динамика рынка
    4.1. Драйверы рынка
    4.2. Ограничения рынка
    4.3. Анализ сил Porters Five
    4.3.1. Сила поставщиков на переговорах
    4.3.2. Торговая сила покупателей
    4.3.3. Угроза новых участников
    4.3.4. Угроза замены
    4.3.5. Конкурентное соперничество в отрасли
    4.4. Анализ цепочки создания стоимости в отрасли

    5. Анализ рынка реле глобального промышленного мониторинга, по типам
    5.1. Введение
    5.2. Реле напряжения
    5.3. Реле тока
    5.4. Частотные реле

    6. Глобальный анализ рынка реле промышленного мониторинга, по отраслям конечных пользователей
    6.1. Введение
    6.2. Производство
    6.3. Горное дело
    6.4. Энергия и мощность
    6.5. Нефть и газ
    6.6. Другое

    7. Анализ рынка реле глобального промышленного мониторинга по географическому признаку
    7.1. Введение
    7.2. Северная Америка
    7.2.1. Анализ рынка реле промышленного мониторинга в Северной Америке, по типам, 2021–2026 гг.
    7.2.2. Анализ рынка реле промышленного мониторинга в Северной Америке, по отраслям конечных пользователей, 2021–2026 гг.
    7.2.3. По странам
    7.2.3.1. США
    7.2.3.2. Канада
    7.2.3.3. Другое
    7.3. Южная Америка
    7.3.1. Анализ рынка ретрансляторов промышленного мониторинга в Южной Америке, по типам, 2021–2026 гг.
    7.3.2. Анализ рынка реле промышленного мониторинга в Южной Америке, по отраслям конечных пользователей, 2021–2026 гг.
    7.3.3. По странам
    7.3.3.1. Бразилия
    7.3.3.2. Аргентина
    7.4. Европа
    7.4.1. Анализ рынка ретрансляторов промышленного мониторинга в Европе, по типам, 2021–2026 гг.
    7.4.2. Анализ рынка реле промышленного мониторинга в Европе, по отраслям конечных пользователей, 2021–2026 гг.
    7.4.3. По странам
    7.4.3.1. UK
    7.4.3.2. Германия
    7.4.3.3. Франция
    7.4.3.4. Италия
    7.4.3.5. Другое
    7.5. Ближний Восток и Африка
    7.5.1. Анализ рынка ретрансляторов промышленного мониторинга на Ближнем Востоке и в Африке, по типам, 2021–2026 гг.
    7.5.2. Анализ рынка реле промышленного мониторинга на Ближнем Востоке и в Африке, по отраслям конечных пользователей, 2021–2026 гг.
    7.5.3. По странам
    7.5.3.1. Саудовская Аравия
    7.5.3.2. ОАЭ
    7.5.3.3. Иран
    7.5.3.4. Другое
    7.6. Азиатско-Тихоокеанский регион
    7.6.1. Анализ рынка ретрансляторов промышленного мониторинга в Азиатско-Тихоокеанском регионе, по типам, 2021–2026 гг.
    7.6.2. Анализ рынка реле промышленного мониторинга в Азиатско-Тихоокеанском регионе, по отраслям конечных пользователей, 2021–2026 гг.
    7.6.3. По странам
    7.6.3.1. Япония
    7.6.3.2. Китай
    7.6.3.3. Индия
    7.6.3.4. Австралия
    7.6.3.5. Другое

    8. Конкурентная среда и анализ
    8.1. Основные игроки и анализ стратегии
    8.2. Развивающиеся игроки и прибыльность рынка
    8.3. Слияния, поглощения, соглашения и сотрудничество
    8.4. Матрица конкурентоспособности поставщиков

    9. Профили компаний
    9.1. ABB
    9.2. Eaton
    9.3. General Electric
    9.4. Rockwell Automation Inc.
    9.5. Schneider Electric
    9.6. ООО Сименс
    9.7. Omron Corporation
    9.8. ALSTOM
    9.9. Broyce Control
    9.10. Finder S.p.A con Unico soc
    9.11. PILZ GmbH & Co. KG
    9.12. Fuji Electric
    9.13. Coto Technology

    Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/k8d4t9



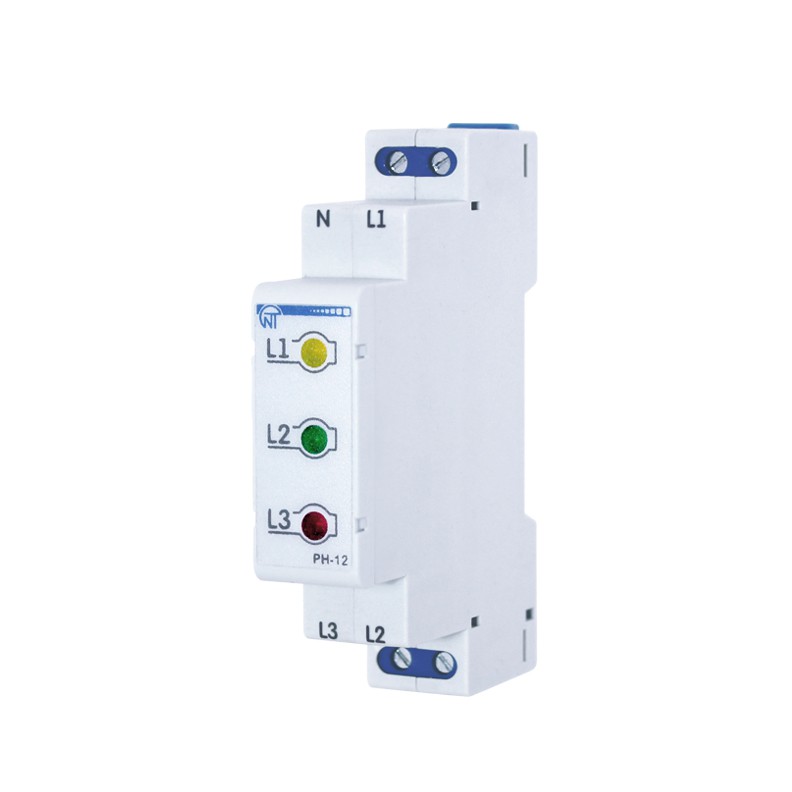

    RPT Индикаторы наличия напряжения | Реле контроля Arteche

    Описание

    Arteche RPT Индикаторы наличия напряжения:

    • Реле наличия контрольного напряжения для трех фаз.
    • Светится на паспортной табличке и выходных контактах.
    • Монтаж на DIN-рейку или скрытый монтаж.

    Реле контроля цепи отключения Arteche контролируют цепь катушки отключения в разомкнутом / замкнутом состоянии и во время срабатывания выключателя. Реле TCS используются для контроля постоянного тока через катушку отключения LOR, генерируя аварийный сигнал и избегая команд размыкания / замыкания при неисправных условиях или когда механизм отключения выключателя не готов к работе.

    Обладая ссылками для однополюсных и 3-полюсных и широкого диапазона напряжений, реле контроля цепей отключения VDF / VDJ выполняют функции мониторинга цепей, предохранителей и автоматических выключателей, участвующих в цепях питания управления распределительных устройств и других критических цепях управления.

    Подходящие для требовательных приложений на подстанциях, реле контроля питания отключения RUT генерируют аварийный сигнал и предотвращают команды включения / выключения, если цепь питания автоматического выключателя находится в неисправном состоянии.

    Контрольные реле

    Непрерывный контроль цепи отключения в любом положении выключателя (разомкнутый или замкнутый), а также во время изменения положения:

    Реле контроля цепи отключения

    Состояние контактов изменяется, когда пропадает питание срабатывания срабатывания сигнализации:

    Вспомогательные реле контроля питания срабатывания

    ›› Варианты для однополюсных или трехполюсных автоматических выключателей

    ›› Светодиод на передней панели, указывающий состояние цепи, и два выходных контакта для подачи сигнала тревоги

    ›› Независимое наблюдение, повышающее безопасность системы

    Задержка срабатывания во избежание нежелательных сигналов тревоги из-за провалов напряжения

    Благодаря более чем 60-летнему опыту производства высококачественных электромеханических реле (реле EM), ARTECHE является мировым эталоном для критически важных приложений и систем безопасности.Наше предложение включает в себя полный ассортимент вспомогательных реле, реле отключения, блокировки и контакторов , специально разработанных для самых сложных условий эксплуатации. Миллионы силовых реле Arteche находятся в эксплуатации по всему миру.

    Вставные силовые реле Arteche обеспечивают высокую отключающую способность, высокую диэлектрическую прочность (гальваническую развязку), высокую скорость срабатывания и способны выдерживать вибрации и сейсмические условия. Благодаря широкому диапазону напряжений, опций и аксессуаров, реле Arteche идеально подходят для любого применения, гарантируя надежную работу в течение длительного жизненного цикла продукта , в том числе в суровых условиях окружающей среды.

    Чтобы изучить полный ассортимент вспомогательных реле, реле контроля, реле отключения и блокировки Arteche, щелкните здесь!

    Основы токовых реле

    В ряде производственных процессов используются реле с токовым управлением, обеспечивающие плавно регулируемую настройку тока срабатывания. Они способны защитить механическое оборудование от заклинивания или других условий перегрузки, которые приводят к заметному увеличению тока двигателя. Функционально они определяют уровни тока и выдают выходной сигнал при достижении заданного уровня тока.Реле измерения тока используются для:

    • Сигнализировать о сильноточных условиях, например о засорении кофемолки.
    • Определите условия слабого тока, например, насос, в котором возникла ситуация с низким уровнем воды. Определите ток, который двигатель потребляет, чтобы подать ток на программируемый логический контроллер (ПЛК).

    Чтобы удовлетворить уникальные требования разнообразного набора приложений, в настоящее время проектировщикам, установщикам и специалистам по обслуживанию доступен широкий спектр устройств и опций, включая подключаемый модуль, монтаж на основании, монтаж на DIN-рейку и в виде пончика. .Эти типы устройств предлагают следующие возможности:

    • Измерение переменного и постоянного тока — от миллиампер до нескольких ампер.
    • Измерение тысяч ампер переменного тока с помощью трансформатора тока (ТТ).
    • Текущие уставки могут быть фиксированными или регулируемыми.
    • Вход переменного или постоянного тока.
    • Аналоговый выход — напряжение или ток — или замыкание контакта.
    • Самостоятельные или замкнутые силовые агрегаты.
    • Фиксированные или регулируемые внутренние временные задержки.

    Защита оборудования от сверхтоков

    Дробилки бывают нескольких видов и используются для уменьшения размера материалов. Типичные области применения включают измельчение древесины, а также дробление горных пород, угля и других минералов. У них есть электродвигатели, рассчитанные на мощность дробилки. Материал обычно подается к ним конвейером со скоростью, обеспечивающей максимальную производительность и предотвращающей перегрузку.В случае перегрузки дробилка может остановиться и застрять, что приведет к значительному простою, необходимому для очистки дробилки от материала и возврата ее к работе.

    Реле тока с уставкой максимального тока обеспечивает защиту и расширенные функциональные возможности для оборудования, которое в противном случае может оказаться перегруженным. Схема в Рис. 1 ниже иллюстрирует электрическое устройство для выполнения этой конструкции.

    Рис. 1. Реле тока с уставкой максимального тока обеспечивает защиту и расширенные функциональные возможности для данной компоновки дробильного оборудования.

    Материал подается в дробилку подающим конвейером, что может привести к перегрузке дробилки излишками материала. Реле перегрузки пускателя дробилки можно использовать для защиты двигателя от перегрузки, но это действие окажется неэффективным. Реле перегрузки отключит стартер, и тогда персоналу потребуется сначала дождаться охлаждения реле перегрузки, затем сбросить реле перегрузки и, наконец, перезапустить двигатель. Кроме того, срабатывание реле приведет к остановке дробилки с полной загрузкой материала, что приведет к потере производственного времени, необходимого для удаления материала из дробилки.

    С помощью реле измерения тока (CR) можно улучшить работу дробилки. В этом случае, когда двигатель дробилки становится перегруженным, уставка CR будет превышена, и 2M (пускатель питающего конвейера) временно обесточивается. Когда дробилка обрабатывает материал, текущий уровень падает, и CR перезапускает подающий конвейер. В эту схему управления иногда включается регулируемое реле задержки времени, чтобы задержать перезапуск и позволить удалить материал из дробилки.Временная задержка может быть включена в реле максимального тока или как отдельное устройство. Эту же схему можно использовать и для других приложений. Уголь необходимо промыть, прежде чем его можно будет измельчить и сжечь. После стирки его необходимо просушить. Для этой цели можно использовать центрифугу (похожую на стиральную машину с отжимом). Реле тока может контролировать ток центрифуги, чтобы предотвратить перегрузку.

    Средства защиты от подводных токов

    Кавитация — это деструктивное состояние, вызванное наличием пузырьков, которые образуются, когда центробежный насос или вертикальный турбинный насос работает с низким уровнем жидкости.Пузырьки образуются, а затем лопаются, что приводит к коррозии и разрушению крыльчатки. Реле, чувствительное к току в цепи, может предотвратить это ( Рис. 2, ниже).

    Рис. 2. Токочувствительное реле в этой электрической цепи водяного насоса предотвращает работу насоса при слишком низком уровне воды.

    Когда насос работает с затопленным всасывающим патрубком и жидкость полностью покрывает его входное отверстие, двигатель насоса потребляет нормальный рабочий ток.С другой стороны, если уровень жидкости опускается ниже впускного отверстия, двигатель насоса будет потреблять меньше тока. Схема на рис.2 работает следующим образом:

    • Кнопка пуска нажата, вызывая включение стартера М.
    • Одновременно начинается отсчет времени задержки TD.
    • Поскольку CR является реле минимального тока, его контакт не замыкается при первоначальном запуске двигателя.
    • TD используется для короткого замыкания нормально разомкнутого контакта CR во время запуска.
    • Реле тока CR срабатывает, когда ток двигателя превышает уставку низкого тока.
    • Нормально замкнутый контакт TD размыкается по истечении времени ожидания TD, что позволяет CR защитить насос от ситуации с низким уровнем жидкости.
    • Когда ток двигателя падает ниже уставки, контакты CR размыкаются и обесточивают M.

    Обратите внимание на то, что насос не перезапустится автоматически, так как оператор должен будет убедиться в наличии достаточного количества жидкости перед перезапуском.

    Этот контур может использоваться для насосов в фиксированных местах, таких как высокопроизводительные насосы, используемые для заполнения водонапорной башни, или там, где шахтные насосы используются для откачки воды из карьеров в угольных шахтах или карьерах. В последнем случае насосы обычно остаются без присмотра. Когда уровень воды в яме падает из-за откачки, насос отключается. Сотрудник периодически осматривает насосы, чтобы проверить их состояние.

    Предотвращение перебоев в подаче электроэнергии из-за замыканий на землю

    Замыкания на землю способствуют отключениям на промышленных предприятиях, особенно дальше от сервисного оборудования и ближе к месту использования.В то время как защита от замыкания на землю требуется согласно гл. 230.95 NEC 2011 года для глухозаземленных соединений звездой с напряжением более 150 В на землю, но не более 600 В между фазами (мы знаем их как системы 480/277 В), он не требует защиты от замыканий на землю после этой точки. (кроме учреждений здравоохранения). Максимальная уставка не может превышать 1200 А, а максимальная временная задержка не может превышать
    А. 1 сек. для токов замыкания на землю более 3000 А.

    Устанавливается защита от замыканий на землю для предотвращения дуговых замыканий на землю.В то время как защита от замыкания на землю только на главном выключателе обеспечивает максимальную защиту электрической системы, вся электрическая система здания может быть отключена из-за низкоуровневого замыкания на землю и не способствует эффективному производству. Многие большие системы были отключены из-за замыкания на землю, вызванного тем, что электрик случайно заземлил выключатель света во время работы, что вызывает два предостережения:

    1. Перед выполнением работ обесточьте цепи.
    2. Отрегулируйте системы защиты от замыканий на землю при установке оборудования.Производители отгружают оборудование с минимальными настройками.

    Лучшим выбором может быть обеспечение низкоуровневой защиты от замыканий на землю как на отдельных двигателях, так и на главном выключателе. На рисунке 3 ниже показан простой пример этой концепции дизайна.

    Рис. 3. В этом типе электрического устройства и двигатели нижнего уровня, и главный выключатель оснащены защитой от замыкания на землю.

    В этом примере главный выключатель содержит защиту от замыкания на землю в своем расцепителе.Защита от замыкания на землю теперь также добавлена ​​к двигателю. Обратите внимание, что три вывода двигателя проходят через окно GFCT, трансформатора тока «пончикового типа». Некоторые реле защиты от замыканий на землю содержат трансформатор тока в своей конструкции, в то время как другие могут монтировать его отдельно, особенно для больших проводов двигателя.

    GFCT работает как детектор замыкания на землю нулевой последовательности. ТТ нулевой последовательности работает путем алгебраического суммирования токов, протекающих через его сердечник; то есть весь ток, протекающий через сердечник, должен также вернуться через сердечник.Если замыкание на землю происходит на одном из проводов, часть тока возвращается к источнику по заземляющему пути. Разница будет обнаружена реле защиты от замыканий на землю (GFR), у которого будет заданное значение. Если ток превышает заданное значение, контакты GFR на линии 1 размыкаются, обесточивая стартер M и останавливая двигатель. При запуске некоторые большие двигатели могут вызвать временный ток замыкания на землю в электрической системе во время пускового скачка напряжения. Реле защиты от замыкания на землю может иметь временную задержку для предотвращения срабатывания в этот период.

    Трансформаторы тока

    Трансформаторы тока (ТТ) — это специальные трансформаторы, которые изменяют ток с одного уровня на другой для целей мониторинга или измерения. Обычно они имеют однооборотную первичную обмотку. Кабель, ток которого необходимо измерить, пропускают через окно, которое является первичным витком. Вторичное соединение осуществляется с помощью винтовых клемм.

    Коэффициенты понижения тока ТТ представлены следующим образом — первичный ток: вторичный ток.Примером может служить трансформатор тока с первичной обмоткой на 1200 А и вторичной обмоткой 5 А. Его соотношение будет 1200: 5. Вторичный ток 5А — это обычный вторичный ток. Некоторые вторичные токи составляют 1А, но это нечасто.

    Вторичная обмотка трансформатора тока никогда не должна размыкаться, когда ток течет через первичную обмотку. Могут возникнуть высокие напряжения, которые могут вызвать пробой изоляции и, как следствие, разрушение трансформатора тока или электрошок / травму пользователя. Вместо этого следует замкнуть вторичную обмотку. Часто используются специальные закорачивающие блоки, на которых заканчиваются выводы ТТ и выводы нагрузки — реле или измерителя.Закорачивающие перемычки закорачивают провода, чтобы можно было безопасно отключить нагрузку ТТ от цепи для ремонта или калибровки.

    Трансформаторы тока доступны с окнами разного диаметра. При указании убедитесь, что проем окна подходит для кабелей, особенно если используются параллельные кабели.

    Бредхолд — разработчик приложений в Eaton Corp., Луисвилл, Кентукки. С ним можно связаться по адресу [email protected]

    Низковольтное трансформаторное реле Enercon TR120

    Реле трансформатора с автономным питанием

    Enercon имеет двухпроводное низковольтное соединение для низковольтных систем освещения, распространенных в домах, построенных в 1950-х, 1960-х и 1970-х годах.

    Реле ILC TR предлагает уникальное решение для приложений дистанционного управления и управления, устанавливаемых на панели. Это реле с магнитным удержанием сохраняет положение без наличия энергии, что позволяет экономить электроэнергию. Отличается уникальной конструкцией с одинарным движущимся двойным контактом, повышающей долговечность и надежность. Он имеет магнитную защелку, для размыкания или замыкания контактов требуется только кратковременный выпрямленный импульс.

    ПРЕКРАЩЕН ПРОИЗВОДИТЕЛЕМ — СМ. Релейный трансформатор контрольной лампы Enercon для текущей замены.(Может использоваться как выключатель питания с сигнальными лампами или без них.)

    Характеристики

    • ILC релейный выключатель низкого напряжения с механической фиксацией; одиночный подвижный контакт
    • 1,125 дюйма в ширину, 2,5 дюйма в длину и 1,375 дюйма в высоту (1,83 дюйма от верхнего до нижнего краев)
    • крепления в стандартном отверстии 1/2 дюйма
    • время закрытия управляющего переключателя: минимальное время активации 50 миллисекунд; Сопротивление катушки от 50 до 55 Ом ; 1 А при 30 В постоянного / переменного тока, контакты состояния TR-A версии
    • 120 В переменного тока; рассчитан на 20 ампер
    • встроенный трансформатор класса 2
    • подходит для управления всеми осветительными нагрузками
    • 20 А для балластных, вольфрамовых или обычных нагрузок
    • 1 л.с. при нагрузке двигателя 120 В переменного тока
    • рабочая температура окружающей среды: макс. От 0 ° до 60 °; для внутренних помещений
    • рабочая среда: влажность: от 10% до 90% без конденсации; во взрывобезопасной / агрессивной атмосфере
    • работает в любой позиции
    • предназначен для установки в квадратную распределительную коробку стандартной глубины 4 дюйма
    • для стационарных установок
    • Гарантия 3 года
    • Внесены в список UL, CUL, FCC
    • сделано в США
    • SPST поддерживала контакты
    • четко обозначенные обозначения соединений
    • электрическая схема и инструкции прилагаются
    • Контакты реле
    • состоят из 2-х никель-серебряных контактов, рассчитанных на сильноточные нагрузки
    • Независимые испытания на выносливость до 1000000 циклов
    • Модернизированные реле
    • могут использоваться с существующими высоковольтными переключателями и переходить во включенное состояние при включении питания
    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
