Соединение проводов | Советы электрика

03 Апр 2012 Делаем электропроводку

Основные способы соединения это скрутка и клеммные зажимы (винтовые, СИЗы,Wago и т.п.).

Есть еще болтовое соединение, но его применяют очень редко.

Все вышеперечисленные соединения полностью соответствуют Правилам Устройства Электроустановок (ПУЭ)- этими же правилами руководствуются и все контролирующие органы- энергонадзор, энергосбыт, электроснабжающие организации.

По скрутке следует уточнить- имеется ввиду скрутка с последующей сваркой или пайкой.

Рассмотрю эти соединения подробнее.

Виды соединения проводов

Клеммные винтовые зажимы.

Наверное самые распространенное соединение, очень широко применяется при расключении в распредкоробках.

Представляет из себя втулку с резьбой, в которую вкручиваются винты.

Эта втулка упакована в изоляционный корпус, сделаный из полиэтилена, полиамида, поликарбоната или полипропилена.

Не советую использовать с алюминиевым проводом- материал мягкий и винтами зажима очень легко переламывается.

Еще минус- стенки втулки тонкие, производители экономят на материале и если как следует протягивать винты- с противоположной стороны стенка втулки выламывается…

Да и резьба срезается только так… Так что работать с такими клемниками надо очень аккуратно.

Соединительные изолирующие зажимы- СИЗы

Соединяют с фиксацией провода в скрутке. Корпус из нейлона, поламида или огнеупорного ПВХ служит изоляцией , внутри корпуса конусообразная анодированная пружина служит для фиксации пучка проводов.

Для соединения с проводов снимают изоляцию на 1-1,5 см, складывают их в пучок и накручивают СИЗ по часовой стрелке до упора.

Преимущества: быстрота монтажа, не надо никакого специального инструмента, широкий температурный диапазон- от -40 до +105 градусов, есть возможность для многократного использования.

Минусы- нельзя использовать для гибких проводов, качество соединения все таки уступает винтовым зажимам, я бы такие зажимы рекомендовал использовать на небольшой ток до 10А- например в цепях освещения.

Это относится к домашней электропроводке.

Клеммы Wago

 Бурные дискуссии идут в интернете по сравнению скрутки и ваговского зажима, есть ярые приверженцы у того и другого соединения.

Я не буду столь категоричен, скажу что ваговский зажим очень удобный и безопасный в применении, но лично я такой зажим как и СИЗ делаю только на освещение или небольшую нагрузку до 2 кВт.

Или в крайнем случае там, где распредкоробка доступна для обслуживания и осмотра соединений и установлена на негорючем основании- бетонная, кирпичная и т.п. стена.

По заявлению изготовителей эти клеммы с пружинной технологией соединения являются необслуживаемыми, качественные клеммы внутри содержат токопроводящую пасту, которая защищает соединение от внешнего воздействия влаги, пыли т.д., поэтому можно их использовать для соединения и алюминиевых проводов.

К преимуществам можно отнести и широчайший ассортимент подобных клемм как говорится на все случаи жизни.

Недостаток наверное только один- занимают в отличии от скрутки больше места в распердкоробке.

Пользоваться зажимами wago тоже очень просто. Снимается изоляция с провода на 10-12 мм и зачищенный конец провода вставляется в отверстие клеммы. Никакого дополнительного изолирования не требуется.

Скрутка со сваркой.

Я считаю это самым надежным соединением, при качественно выполненной работе о  такой свареной скрутке можно “забыть” на долгие годы.

Провод соединяется очень надежно и становится практически как одно целое- переходное соединение в месте скрутки близко к нулю. Выдерживает без проблем как номинальный рабочий ток провода так и аварийный- при перегрузке или коротком замыкании.

Без проблем переносит многократные циклы “остывание- нагрев” провода.

Минус- соединение неразборное. При переделке требуется предварительный запас провода в распредкоробке. так как приходится откусывать большую часть скрутки.

Ну а сейчас- обещаное видео, где я показываю различные способы соединения проводов и для примера делаю расключение проводов в распредкоробке со сваркой скруток электропроводки:

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>



Узнайте первым о новых материалах сайта!

Просто заполни форму:





Теги: видео- скрутка провода

Как соединить два компьютера между собой через сетевой кабель

Зажимы Wago

Ещё одно приспособление, с помощью которого можно произвести соединение проводов из меди и алюминия, это зажимы типа Wago. Изобретение принадлежит одноимённой немецкой электротехнической компании, откуда и пошло собирательное название устройств подобного типа.

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.

По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

  • Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
  • Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Создание локальной сети в Windows — пошаговая инструкция

Прежде всего, установите одинаковое имя рабочей группы для всех компьютеров, которые должны быть подключены к локальной сети. Откройте свойства «Моего компьютера», один из быстрых способов сделать это — нажать клавиши Win + R на клавиатуре и ввести команду sysdm.cpl (Это действие одинаково для Windows 10, 8.1 и Windows 7).

Откроется как раз нужная нам вкладка, в которой можно увидеть, к какой рабочей группе принадлежит компьютер, в моем случае — WORKGROUP. Для того, чтобы изменить имя рабочей группы, нажмите «Изменить» и задайте новое имя (не используйте кириллицу). Как я уже сказал, имя рабочей группы на всех компьютерах должно совпадать.

Следующим шагом, зайдите в Центр управления сетями и общим доступом Windows (его можно найти в панели управления, либо с помощью правого клика по значку подключения в области уведомлений).

Для всех профилей сети включите сетевое обнаружение, автоматическую настройку, общий доступ к файлам и принтерам.

Перейдите к пункту «Дополнительные параметры общего доступа», перейдите к разделу «Все сети» и в последнем пункте «Общий доступ с парольной защитой» выберите «Отключить общий доступ с парольной защитой» и сохраните изменения.

Как предварительный итог: на всех компьютерах локальной сети должно быть установлено одно имя рабочей группы, а также сетевое обнаружение; на компьютерах, папки с которых должны быть доступны в сети, следует включить общий доступ к файлам и принтерам и отключить общий доступ с парольной защитой.

Вышеописанного достаточно, если все компьютеры в вашей домашней сети подключены к одному роутеру. При иных вариантах подключения может потребоваться задать статический IP-адрес в одной подсети в свойствах подключения LAN.

Примечание: в Windows 10 и 8 имя компьютера в локальной сети задается автоматически при установке и обычно выглядит не лучшим образом и не позволяет идентифицировать компьютер. Чтобы изменить имя компьютера используйте инструкцию Как изменить имя компьютера Windows 10 (один из способов в руководстве подойдет и для предыдущих версий ОС).

Способы соединения проводов

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике – запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.

Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.

Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т. д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

Настройка доступа к ПК

Чтобы обмениваться данными между ПК, нужно дать разрешение на доступ к их файлам и папкам.

Шаг 1. В «Центр управления сетями…» (см. Шаги 5-6 предыдущего раздела) щелкнуть «Изменить дополнительные параметры…».

Щелкаем «Изменить дополнительные параметры…»

Шаг 2. Раскрыть все сетевые профили в выпадающем списке и включить все разрешения на обнаружение, доступ и управление ПК.

Раскрываем все сетевые профили в выпадающем списке, включаем все разрешения на обнаружение, доступ и управление ПК

Шаг 3. Промотав в низ списка, выбрать отключение парольной защиты. Нажать «Сохранить изменения».

Промотав в низ списка, выбираем отключение парольной защиты, нажимаем «Сохранить изменения»

Шаг 4. Проделать Шаги 1-3 на другом ПК.

Теперь можно просмотреть подключенные ПК в категории «Сеть».

Шаг 1. Дважды щелкнуть на рабочем столе значок «Этот компьютер».

Дважды щелкаем на рабочем столе значок «Этот компьютер»

Шаг 2. Щелкнуть слева на значке «Сеть».

Щелкаем слева на значке «Сеть»

Появится значок, обозначающий другой ПК в сети.

В окне «Сеть» отобразился значок, обозначающий другой ПК в сети

Далее, настроив доступ к конкретным папкам, можно будет обмениваться файлами между ПК.

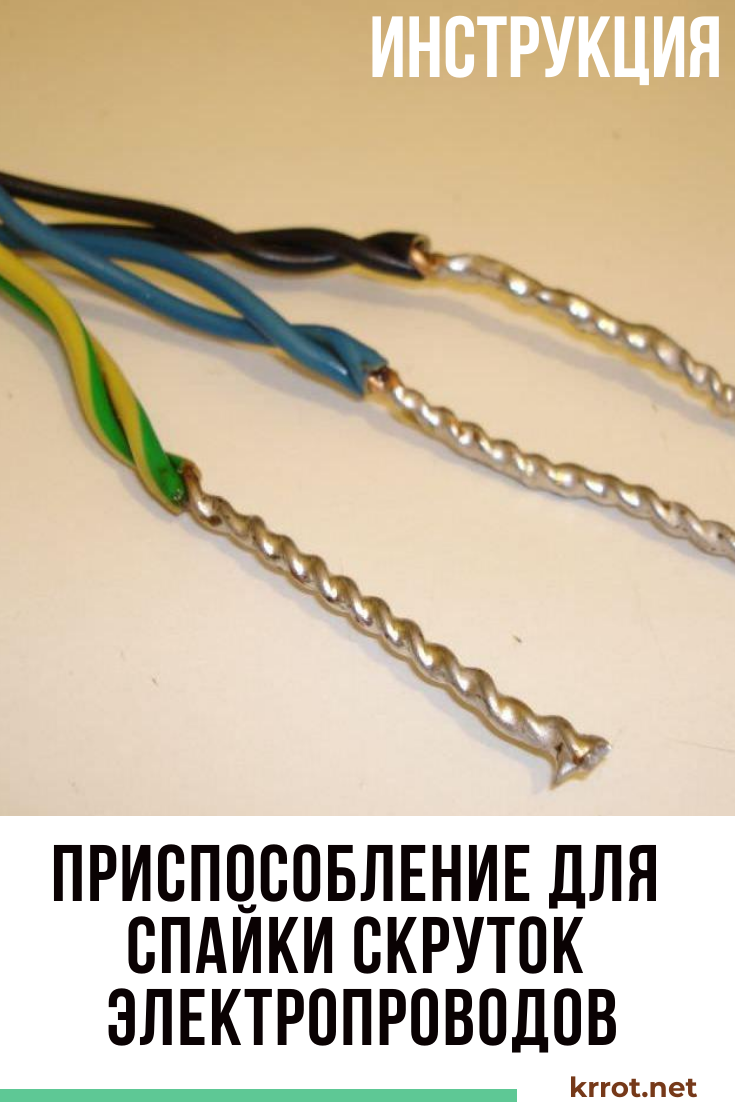

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Оцените статью:

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм

2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.



Тип винтового зажима Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
ЗВИ-3 1 — 2,5 3
ЗВИ-5 1,5 — 4 5
ЗВИ-10 2,5 — 6 10
ЗВИ-15 4 — 10 15
ЗВИ-20 4 — 10 20
ЗВИ-30 6 — 16 30
ЗВИ-60 6 — 16 60
ЗВИ-80 10 — 25 80
ЗВИ-100 10 — 25 100
ЗВИ-150 16 — 35 150



Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда «втыкается» каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:



Серия клеммы Wago Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
243 0,6 до 0,8 6
222 0,8 — 4,0 32
773-3 0,75 до 2,5 мм2 24
273 1,5 до 4,0 24
773-173 2,5 до 6,0 мм2 32



Вот ниже пример с серией 222…



4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного «орех».

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа «орех». Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Вроде все перечислил. Если Вы знаете другие способы соединения проводов разных сечений, то пишите в комментариях.

Улыбнемся:

Сидят в камере двое:
— За что сидишь?
— За убийство.
— Сколько дали?
— 7 лет. А ты за что?
— За браконьерство.
— Сколько?
— Пятнашка.
— Это на кого же ты охотился?!
— Иду, значит, я на охоте, вижу столб телеграфный, на столбе орёл сидит. Ну, я дуплетом…
— И че?! За орла 15 лет? Ты его хоть убил?
— Ага… выстрелил, когти в одну сторону, плоскогубцы в другую.

Скрутка из 5 проводов. Как правильно соединить многожильный провод с одножильным

Как бы ни были распространены в последнее время разнообразные зажимы и клеммы, самым популярным способом соединения проводов является элементарная скрутка. Однако вы должны знать, что правила устройства электроустановок запрещают применять скрутку в чистом виде (то есть без дальнейшей пайки или сварки контакта). Повысить «легальность» скрутки можно с помощью СИЗов. Делаете скрутку, а поверх нее накручиваете СИЗ (соединительный изолирующий зажим).

Он создает достаточную плотность контакта и при разных нагрузках и перепадах температур, не позволяет контакту прослабиться. Подобрать СИЗы нужного размера, количества и качества с бесплатной доставкой можно .

Виды скруток. Ошибки при скрутках

Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).

Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.

Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки. Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.

Рассмотрим для начала как правильно скручивать провода из моножилы. Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.

Главные особенности и правила в этом процессе:

  • провода должны быть из одного материала (медь или алюминий)
  • жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
  • провода накладываются параллельно друг другу
  • оба провода должны быть скручены равномерно между собой
  • при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться между собой.
  • количество витков которое должно получится в итоге -от пяти и более


Скрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.

А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:

  • руками медленно закручиваете провода только придавая им форму будущей скрутки
  • берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
  • длина зачищенных участков также должна быть 3-4см

Бывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места. Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.

  • накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
  • и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга

По качеству и надежности такие скрутки уступают обычным.

Скрутка медного провода с алюминиевым

Непосредственно скручивать медный провод и алюминиевый нельзя. Такое соединение будет окисляться и в последствии может привести в лучшем случае к выгоранию контакта или в худшем к пожару. В таких случаях нужно пользоваться либо соединителями, либо использовать третий металл — сталь, как прокладку между медью и алюминием.

Берется простой болт с гайкой и шайбой. Зачищенным проводам на конце придается форма колечка. И эти кольца одеваются на болт. Причем провод кольца должен изгибаться по направлению резьбы болта. Алюминиевая жила зажимается стальной шайбой, а поверх этой шайбы накладывается медная. После чего контакт стягивается еще одной шайбой с гайкой. То есть для создания нормального контакта медного проводника и алюминиевого, вам понадобится минимум болт с гайкой и 3 стальные шайбы.

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

  • многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
  • провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
  • в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
  • в итоге получается надежная, с хорошим механическим контактом скрутка


Эта статья носит несколько провокационное название. Я уверен, что cразу найдутся люди, которые поучающе напишут, мол, скрутка это противозаконно и по ПУЭ скрутки проводов запрещены.

С этим никто и не спорит. Если бы не тот факт, что, несмотря на все что написано в ПУЭ, до сих пор абсолютное большинство соединений проводов на территории бывшей большой советской страны выполнены на скрутках.

Я не буду утверждать, что очень хорошая скрутка проводов — это наиболее надежный и качественный способ соединения проводов, хотя постоянно мне пытаются это доказывать. Вроде бы кто-то даже делал замер и сравнивал падение напряжения на скрутке и на целом куске провода, так на скрутке оно оказалось меньше. Возможно, это что-то из области мифологии у электриков. Будем просто исходить из того момента, что хорошую скрутку можно называть одним из этапов и очень важным элементом таких способов соединения проводов, как, например, пайка или сварка.

Прежде чем рассуждать далее о правильной скрутке, давайте остановимся на том, что будет если провода соединены просто так, без технологии, «как получилось». В этом случае в месте контакта двух проводов возникает . Этому есть две причины — уменьшение площади поперечного сечения провода в месте контактирования (в основном, за счет микровыступов при соединении) и наличие на жилах провода окисной пленки.

Окисная пленка — результат взаимодействия атомов металла, из которого состоит жила с кислородом воздуха. Имеет такая окисная пленка очень приличное удельное сопротивление. Окисная пленка отсутствует только у благородных металлов — золота, платины и т. д. (на то они и «благородные», что ни с кем не вступают в реакцию). У серебра удельное сопротивление окисной пленки такое же, как и у самого металла, поэтому серебро активно используется в контактах различных электрических аппаратов.

При нагревании провода проходящим по нему током переходное контактное сопротивление еще больше увеличивается, т.к. выделяемое тепло не полностью отводится в окружающую среду, а еще и разогревает сам провод, в том числе и скрутку.

В итоге, все это может привести к лавинообразному процессу, когда место скрутки все больше и больше разогревается. Вот вам и одна из причин пожаров из-за так называемых «неисправностей в электропроводке».

Мне встречался один случай, когда алюминиевая скрутка на даче у соседа простояла всего один день. Виной тому не только наличие некачественной скрутки, но и сам материал токопроводящей жилы провода. на сайте уже было написано.

Самое интересное при этом то, что никакие защитные автоматы и предохранители в электрощитке в этом случае никак не помогут, т.к. они реагируют на увеличение тока в цепи. В нашем же случае ток не изменяется, он просто все больше и больше разогревает место контакта двух проводов.

Исходя из этого можно сделать вывод, что хорошая скрутка проводов необходима прежде всего для того, что бы переходное контактное сопротивление всегда оставалось стабильным и не изменялось с течением времени.

Итак, что нужно, что бы сделать хорошую скрутку проводов?

Для начала необходимо снять изоляцию при этом не повредив жилы провода. Оголенный участок жилы очищаем от грязи чистой тряпкой смоченной в ацетоне или уайт-спирите. Затем жилы зачищаем металлической щеткой или наждачной бумагой до металлического блеска.

Далее скручиваем зачищенные жилы двумя пассатижами. Для этого изгибаем концы жил под углом 90 о на расстоянии равном 7-10 диаметрам жилы от среза изоляции, и заводим их друг за друга. Навиваем пассатижами 5-7 витков одной жилы на другую.

Навиваем 5-7 витков другой жилы и уплотняем соединение пассатижами, т.е. затягиваем двумя пассатижами витки жил в противоположные стороны. Затем плотно пригибаем концы проволок.

Для того, что бы сделать ответвление необходимо навить 10-15 витков жилы ответвления вокруг основной жилы. Уплотнить ответвление двумя пассатижами затягивая витки жилы движением их в противоположные стороны. Затем плотно пригнуть конец жилы ответвления. После всех этих операций скрутка будет механически прочной и надежной.

Существует много и других способов соединений проводов скруткой. Всем этим способам даны даже характерные названия.

Например, вот какие способы показаны в одной известной книжке для молодых электриков:


Вариант, который описан мной в данной статье, с использованием двух пассатижей проверен практикой и еще ни разу себя не подвел.

После создания качественной скрутки провода можно пропаивать (мало используется из-за трудоемкости), сваривать (в одной из статей на сайте как-то было доказано, что ).

Хорошая скрутка нужна, например, и для более современного и менее затратного по времени способа соединения проводов — при использовании термоусадочной трубки , которая является хорошей альтернативой изоленте.

По внешнему виду она похожа на обычный кембрик, который надевается на скрутку с запасом в обе стороны. Затем термоусадочная трубка нагревается (для этого можно использовать обычную зажигалку, но лучше использовать электрический фен), плотно обхватывает кабель и надежно изолирует его.

Делайте скрутки правильно!

Если у Вас есть свои любимые варианты соединения проводов — поделитесь и расскажите об этом в комментариях к статье!

Безопасная работа электросети зависит от того, проведена ли скрутка проводов правильно, учтены ли особенности соединений между собой кабелей из меди и алюминия. Необходимо учитывать сечение и количество жил в проводах. Базовые знания основных принципов сращивания кабелей — залог качественной работы по монтажу электрической сети.

Важно знать и применять, а зачем?

Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:

  • поражение током;
  • отравление токсичным дымом горения изоляции;
  • пожар.

Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.

Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.

Основные способы

Жилы из одного металла, например, медные провода, допускается скручивать между собой напрямую. Наиболее распространены следующие:

  • простая скрутка;
  • бандажная;
  • скрутка желобом.

Простая правильная скрутка электрических проводов известна каждому электрику, кто однажды своими руками соединял их между собой. Для двух жил с сечением более 4 кв. мм. нужен бандажный способ, при котором обвязывают третьим проводом. Скрутка желобом – метод соединения алюминиевых проводов, когда концы изгибают крючком, перецепляют и обматывают.

При соединении меди и алюминия, имеющих разное сопротивление, обязательно используется дополнительный проводник. Это может быть латунная трубка, соединительная колодка или накидная клемма. Применяют и резьбовые соединения с обязательным использованием дополнительных шайб с разрезом. В таких соединениях нужно увеличить площадь контакта, что достигается расплющиванием жил и снижает сопротивление проходящего тока.

Современные материалы

Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.

Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.

Неразъёмные опрессовки

Для скрутки многожильных проводов используют специальные неразъемные соединения опрессовкой. Применять этот способ соединения следует для одинаковых металлов, т. к. из-за разницы сопротивлений в каждой опрессовке контакт, например, меди с алюминием, приведет к нагреву. Если скрутка из медных проводов, такой должна быть и соединительная трубка, диаметр которой примерно соответствует толщине соединяемых жил. Предварительное скручивание проводов не является обязательным.

Вставленные в трубку кабели обжимаются пресс-клещами с двух сторон. На получившийся стык наносится изолирующий материал в три слоя минимум. Как альтернативу изоленте можно применять готовые опрессовки с изолирующим колпачком. Обжимается такая трубка сразу с полиэтиленовым колпачком, который мягко деформируется и надежно изолирует стык.

Совет: перед тем, как скручивать жилы, необходимо произвести расчет нагрузки на электрическую сеть. Для этого суммируется мощность всех электроустановок, которые могут работать одновременно. Минимальное сечение одного из соединяемых кабелей должно соответствовать расчетной нагрузке.

А что с сечением побольше?

Использование стандартных вариантов соединения для жил с сечением 10 мм. кв. и более не допускается. В таких случаях концы кабеля спрессовываются специальным наконечником, по сторонам которого находятся гильза и кольцо. В гильзу вставляется один или несколько скрученных проводов и обжимаются пресс-клещами типа ПК, ПМК, ПКГ или ПК. Кольцо наконечника предназначено для соединения с клеммой или контактной площадкой другого провода.

Как правило, соединения через наконечник с кольцом применяются для подключения контактного провода в силовых щитках. В таких установках не допускается просто скручивать жилы между собой, т.к. высокое напряжение моментально пережжет провода в месте стыков.

Паяльник в помощь

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой. При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к. есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

Оригинальные решения

О том, как сделать правильную скрутку, используя нестандартные решения, не обязательно знать всем, но в ряде случаев именно такие знания помогают справиться с работой. Например, как правильно сделать скрутку, в которой необходимо соединить не две или три жилы, а несколько десятков пар? Для этого используется специальное механическое устройство — ручная пресс-техника. Таким прессом скручиваются и многожильные и одножильные провода из одинакового металла.

Бывает, наоборот, необходимо решить, как правильно делать скрутку для слаботочных установок: сетевых шнуров, светодиодов, телефонов и др. Для этого используют специальные соединители, представляющие собой пластмассовые колпачки для скрутки проводов, внутри которого размещена пластина из металлического сплава в особом растворе. Это гидрофобный гель, который предотвращает ржавчину и защищает контакт от окисления и попадания влаги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Соединение проводов важно правильно выполнить! В месте соединения со временем не должно увеличиться электрическое сопротивление. И главное здесь – «с течением времени». Если сейчас соединение выглядит «прилично», то что с ним будет через значительный срок службы?

Далее ознакомьтесь, как можно делать скрутку проводов, чтобы она не старела. Как используются зажимы для проводов, что нужно учитывать, выполняя монтаж электропроводки. Данная статья, возможно, станет полезной «всем любителям электропроводки», в том числе и профессионалам.

Скрутка проводов – как выполняется

Для выполнения качественного электрического соединения должны быть соблюдены при монтаже определенные правила и условия. Рассмотрим, далее, что кроется за этой «общей» фразой.

Что же необходимо выполнить, чтобы скрутка проводников была качественной и долговечной без срока.
Скрутка выполняется с определенным усилием плоскогубцами, чтобы металл слегка потянулся. И возникло его сцепление внатяг. Понятно, что качество скрутки будет целиком зависеть от мастерства исполнителя, — все задается вручную.

Но если сделать скрутку правильно (при некотором опыте исполнения) то она становится «замечательным отличным соединением».

Скрутка оголенных проводников должна быть длиной не менее 4 см для проводника 2,5 мм кв. и менее. Чуть больше длины можно, но не слишком, чтобы не возник ненужный перерасход материалов.

  • Для создания скрутки оголяются концы проводников длиной от 5 см.
  • Одними плоскогубцами удерживается пара скручиваемых проводников рядом.
  • Первоначальная закрутка двух оголенных кончиков выполняется усилием пальцев руки (обычно).
  • Конечная стадия скручивания – вторыми плоскогубцами, до получения некоторого натяга.
  • Не завернувшиеся кончики откусываются кусачками в обязательном порядке.
По кончикам скрутки нужно бы чиркнуть угольным электродом, чтобы на конце образовалась капля металла – соединение становится не разъемным (Проверить, что потребители отключены!).
Это называется «заварить скрутку» — получается надежное не разборное соединение проводов.

Изоляция скрутки проводов

Для медных проводников, первое, что нужно сделать перед выполнением скрутки, – проверить, что проводники не окислились. Окислы меди имеют повышенное электрическое сопротивление, с ними соединение будет работать неправильно. К скрутке допускаются только блестящая медь без окисла (не потемневшая).

Для изоляции скрутки обычно используется изолента. Как обматывать скрутку изолентой, – опустим подробные рассказы, одно слово – качественно!

Но… чтобы действительно появилась гарантия, что контакты проводов в скрутке будут абсолютно долговечными, можно использовать термоусадочную трубочку с клеевым слоем (обязательно).

Трубочка надевается так чтобы зашла на изоляцию сантиметра на 2, нагревается феном, с обеих концов трубочки должен потечь клей. В результате соединение становится полностью изолированным от кислорода и влаги, которые находятся в воздухе, окисление проводников далее становится не возможным.

С такой изоляцией сварку кончиков можно и не выполнять.


Недопустимые действия

Скрутка между алюминиевым и медным проводником – нонсенс, это общеизвестно. Гальваническая реакция между медью и алюминием уничтожает соединение.

Но вот в чем нюанс – если скрутку этих проводников изолировать от воздуха вышеописанным способом, то реакция между металлами прекращается. И соединение становится долговечным.

Реакция без присутствия воды между алюминием и медью невозможна.
Конечно, поступать так не следует, так как невозможно дать гарантию на данную изоляцию, но, тем не менее, к сведению – как можно поступить «в безвыходной» ситуации.
Кстати, можно ознакомится –


Соединение проводов зажимом

Зажим Ваго (Wago) – чтобы соединить провода, по сравнению со скруткой, нужно гораздо меньше времени.
Зажимы Wago. различаются по типу соединяемого материала – зажимы только для меди и зажимы универсальные для меди и алюминия.

В зажиме Ваго внутри корпуса находится технический вазелин, который изолирует место контакта от воздействия паров воды и кислорода.

Чтобы сделать соединение, изоляция зачищается на длину 12 мм и не больше. Не то оголенный проводник будет просто выглядывать торчать из зажима Wago. Профессионалы для удаления изоляции пользуются качественным инструментом и удаляют ровно 12 см одним движение руки.

Но на бытовом уровне придется «помучаться», но все же добиться указанной длины. После вставки в зажим изоляция также покроется слоем технического вазелина – условие чтобы соединение было качественным. Медь не будет подвергаться воздействию кислорода.

По большому счету соединение зажимом Ваго неразборное. При вытаскивании проводов удаляется и часть смазки. Новые провода не окажутся герметически соединенными.
Если обнаружена ошибка в монтаже и нужно перемонтировать соединение, топровода обрезаются по зажиму, сам зажим выбрасывается, изоляция зачищается по новой (12 мм (!)). Проводник вставляется в новый зажим.
Еще обзорная статья –


Качественное ли соединение с помощью зажима Ваго

Следует учитывать, что зажимы Ваго бывают разных типов – под одножильный провод и под многожильный. Монтаж сетей ведется, как правило, одножильным проводом. Он дешевле и отсутствует опасность выгорания отдельных волосков при нарушениях.

Поэтому важно применять зажимы в соответствии с их предназначением. Например, для Ваго информация о том, для чего он предназначен, указана прямо сверху на упаковочной коробке.

Можно услышать мнение электриков, что соединения таким способом не выдерживают нагрузок.

Но производители дают весьма серьезные технические характеристики на Ваго – 24 ампера и 400 вольт напряжения. Эти зажимы действительно выдерживают подобную нагрузку. Но не более того!

Если в сети применены зажимы (24А) то автоматический выключатель должен быть рассчитан на меньший ток – 20 А.



Таким образом, если применять зажимы Wago в соответствии с их предназначением и выполнять правила монтажа при этом, то проблем ни каких не должно быть. Получим отличное и главное долговечное неразборное соединение.

Остается вопрос – что использовать, — скрутку или зажимы?
Учитывайте, что если переделывать скрутку, то расходуется значительно больше провода, чем для зажима Ваго, и этот запас нужно предусмотреть в коробке, на случай перемонтажа. В общем, скрутка более сложная и требующая больших трудозатрат. Но использовать можно и скрутку и зажимы Ваго без проблем, при правильном применении соединения получаются одинаковой надежности.

При монтажных работах скрутка проводов применяется для создания надежных контактов в электрических цепях.

Устройство электропроводки любого назначения – в бытовой сфере и в промышленности – выполняется по определенным правилам.

Данные правила требуют, чтобы в месте соединения проводов не возникало дополнительного сопротивления протеканию тока. Если сопротивление выше нормы, то место контакта постоянно греется.

Чтобы сделать соединение соответствующим этому требованию, применяются следующие способы:

  • скрутка;
  • сварка;
  • пайка;
  • винтовой зажим;
  • клеммники и колодки;
  • самозажимные экспресс-клеммы;
  • колпачки СИЗ.

Требования к проводке

Если провести ретроспективный анализ процессов, которые протекали в электротехнической промышленности, то можно выделить несколько характерных моментов.

Еще полвека назад соединение скруткой применялось повсеместно. Основной инструмент, который требовался монтажнику, – специальный нож, отвертка и пассатижи.

Этого набора было достаточно, чтобы соединить концы проводов в распределительной коробке. Электромонтажникам такие операции приходилось делать постоянно на протяжении многих лет.

Опыт показал, что правильно выполненная скрутка надежно служит в течение многих лет и даже десятилетий.

Однако надо учитывать условия эксплуатации и нагрузки, которые выдерживают смонтированные таким способом сети. Нагрузка на них была минимальной.

Если сравнить ее с современными значениями, то рост исчисляется сотнями процентов. Тогда в квартире имелся минимум электрических приборов — только лампочки да радиоприемник.

По этой причине применение алюминиевого провода ограничено техническими условиями, а настоятельно рекомендуется использование медного.

Выбор способа соединений

С течением времени, инструмент, с помощью которого выполняется монтаж проводки, стал другим. Если в недалеком прошлом можно было обойтись хорошими пассатижами, то сегодня этого мало.

Сварка проводов требует специального аппарата. Пайка концов без минимального набора оснастки тоже невозможна.

Соединительный изолирующий зажим, который коротко называется СИЗ, тоже был изобретен не так давно. Для соединения алюминиевых проводов используется один способ, а для соединения медных — другой.

В каждом конкретном случае нужно правильно выбирать способ соединения, и делать это по правилам устройств электрооборудования — ПУЭ.

Скрутка

Сделать скрутку можно одним из трех способов:

  • простая скрутка;
  • бандажная;
  • скрутка желобком.

Первый способ чаще всего применяется в быту. Правильно выбранный инструмент, использование колпачков СИЗ позволяет получить хороший контакт.

Данным способом соединяются концы в распределительной коробке.


Бандажная скрутка применяется, чтобы делать соединения проводов большого диаметра. Чтобы обеспечить прочное соединение алюминиевых жил, используется скрутка желобком.

Если технология соединения в распределительной коробке выполняется точно, то контакт может служить долго и надежно.

Все перечисленные виды скрутки требуют определенного навыка в работе.

Простая скрутка занимает в распределительной коробке совсем немного места. Для более качественного контакта можно «накрутить» колпачок СИЗ.

При сечении провода от 6 квадратов и выше колпачки СИЗ в распределительной коробке не применяются.

Чтобы укрепить бандажную скрутку,применяется пайка. Технологическими инструкциями не допускается простая скрутка алюминиевого и медного проводов.

Делать такие соединения можно после предварительного лужения меди.

Для соединения многожильных кабелей и проводов используются все перечисленные способы. Делать все операции в распределительной коробке нужно аккуратно. Особенно в том случае, когда в кабеле больше трех жил.


Если требуется сделать дополнительный отвод на определенном участке линии, то все действия выполняются по стандартной и знакомой схеме.

Единственное отличие – зачистку питающего провода надо делать в середине, а не на конце. Инструмент потребуется тот же – пассатижи и нож, которым удаляется изоляция.

Чтобы сделать надежную скрутку алюминиевых проводов, от электромонтера требуется теоретическая подготовка и практический навык.

Обладая достаточным опытом, он может быстро выполнить любое подключение. При этом место скрутки — нужно обязательно зачистить. Окись алюминия имеет изолирующие свойства.


Если контакт в месте скрутки греется, то вероятнее всего, что зачистка алюминиевого провода была сделана не качественно. Не секрет, что делать все операции нужно правильно.

Этот закон строго действует в электротехнике. Инструмент у монтера должен быть хорошим и экзамен по правилам эксплуатации электрических установок — он обязан сдавать в определенные сроки.

Соединение сваркой

Практика показывает, что сварка проводов, как технология, как инструмент соединения проводов используется в комплексе с другими способами.

Чаще всего, сварка применяется как один из вариантов обработки скруток. Правильно «скрученный» контакт не греется и может служить надежно и долго.


Однако, в процессе эксплуатации, всегда присутствует вероятность ослабления скрутки.

Этого допускать нельзя, особенно в распределительной коробке, которая расположена в квартире или частном доме.

Сварка быстро и с минимальными затратами придает контакту необходимые параметры.

Государственный пожарный контроль требует делать именно сварные соединения.

Одним из трех популярных способов улучшить качество скрутки является пайка.

Для этой технологии не требуется специальный трансформатор или другой сложный инструмент.

Здесь необходим стоваттный паяльник и правильно подобранный припой.


Распайку концов делают в распределительной коробке, перед тем как надевать на них колпачки СИЗ.

При соединении многожильных проводов пайка применяется чаще других способов. В качестве флюса при пайке — чаще всего используется канифоль.

Следует подчеркнуть, что пайка используется для соединения медных проводов.

Для алюминиевых изделий применяют другие технологии.

Винтовой зажим и клеммники

Если соединение медных и алюминиевых проводов методом скрутки не допускается, то эту задачу приходится решать другими способами.

Не может здесь помочь и сварка. В этом случае используются винтовые зажимы и клеммные колодки.

При решении любого технического вопроса, очень важно правильно оценить условия эксплуатации проводов и контактов.


В цепях с нагрузкой более 100 Ватт контакт алюминиевого провода с медным интенсивно греется.

Чтобы избежать этого эффекта, используются клеммники различной конструкции.

Приспособление этого вида желательно приобретать из термостойкого материала, который не будет реагировать на то, как греется контакт.

Самозажимные устройства

Главный аргумент, который приводят противники использования скрутки, заключается в том, что контакт полученный таким способом греется.

Что может привести, и порой приводит, к серьезным происшествиям.


Разъемы с пружинными изолированными зажимами лишены этого недостатка. Делать такое приспособление начали в Европе несколько лет назад.

Если такой зажим правильно применять, то электрическая цепь будет служить без перебоев. На практике пока чаще используется сварка, хотя сторонников зажимного устройства со временем становится больше.

Соединение многожильных проводов с использованием самозажимных разъемов выполняется качественнее.

Соединительные колпачки СИЗ производятся специально для улучшения скрутки проводов.

По сути, это инструмент, который предназначен выполнять две функции – изолировать контакт и сделать его качественнее.

При использовании колпачка СИЗ не нужна изолента.


Конструкция этого изделия не так проста, как может представляться. Внутри него размещена пружина конической формы.

Правильная подборка количества и сечения соединяемых проводов обеспечивает надежный контакт.

Контакт при такой защите практически не греется.

При накручивании колпачка СИЗ на место скрутки грани пружины снимают слой окислов с поверхности провода.

Пружина за счет своей упругости прижимает провода один к другому. Этим и обеспечивается плотный и надежный контакт.

Но если пружина ослабнет, то контакт будет тоже ослабевать. Именно по этой причине подобные виды соединений не рекомендуется использовать в электрических цепях высокого напряжения.

Перспектива применения скрутки

Развитие энергетики и электротехнической промышленности требует обновления старых технологий и применения новых.

На сегодняшний день, соединения проводов выполняется разными способами.


Для каждого нового метода — требуется соответствующий инструмент. Кабель из трех жил должен соединяться так же быстро, как и одножильный.

Всевозможные конструкции зажимов требуют проверки временем.

Знакомая многим поколениям монтажников скрутка прошла это испытание.

Есть основания полагать, что служить она будет еще долго.

Правильное соединение проводов в распределительной коробке

Просмотров 108 Обновлено

Любая электромонтажная схема содержит какие-то соединения, разветвления проводов или кабелей. Даже человек, далекий от электротехники, знает, что в его квартире, в каждой комнате, под обоями или штукатуркой находятся специальные коробки, в которых соединяются электрические провода. Их еще называют «дюзовые». Они круглые, сделаны из полимерного материала и закрываются крышкой. Располагают их под потолком (на 20 см ниже). Вот и разберемся, зачем они вообще нужны, и как правильно соединять провода в распределительной коробке.

 Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке. Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить провода, заизолировать место соединения и «закатать» все штукатуркой. Но при этом упускаются из виду некоторые вопросы:

  1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
  2.  Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
  3.  Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
  4.  В плане пожарной безопасности преимущество такой коробки неоспоримо.



Способы соединения проводов

  1. При помощи клеммных колодок. Этот способ наиболее предпочтителен во всех отношениях. Такие клеммные колодки продаются везде, и стоят они «копейки». Имея небольшие размеры, легко помещаются в распредкоробку. На клеммной колодке находится до двадцати пар контактов. Сама колодка изготовлена из мягкого «пластика», поэтому нужно просто отрезать необходимое количество пар и соединить провода, уложив сборку в коробку. Нужно только подумать о перспективе и оставить еще пару – тройку свободных контактов. Пригодится когда-нибудь;
  2.  Пайка проводов. Это довольно проблематично, и маловероятно, что человек, не имеющий опыта в подобных делах, сможет качественно выполнить такую работу. Особенно, если речь идет об алюминиевых проводах. Да и времени это потребует довольно много, и работать неудобно под самым потолком. Поэтому этот способ скорее для профессионала. Лично я всегда пользовался клеммными соединениями — это достаточно надежно и удобно;
  3.  Скрутка проводов. Более простой способ, чем пайка, но менее пригодный. Во-первых, если скрутка ненадежная, то провода могут искрить. А что может произойти от одной лишь искры, знает каждый;
  4. Опрессовка. Довольно хлопотное занятие, которое требует приобретения термоусадочной трубки, специальных гильз, да и опыта тоже.

Все способы, кроме использования клемм, требуют изоляции соединений проводов. Для этого применяются специальные гильзы, которые надеваются на скрутку. Хотя некоторые «спецы» изолируют обычной изолентой. Опять-таки – это на «любителя», разница между специальными гильзами и хорошей изоляционной лентой в бытовых условиях будет невелика.

Соединение в распределительной коробке



Эта статья будет полезна тем, кто своими силами делает электромонтаж в квартире или частном доме.  Наиважнейшим аспектом качественного электромонтажа является правильное соединение в распределительных  коробках.  Если прокинуть провода к розеткам и выключателям не составляет большого труда, то при распайке в коробке необходимо немного подумать.

Для примера рассмотрим стандартную схему распределительной коробки обычной квартиры.  В ней нам необходимо расключить  розетку, двойной выключатель на люстру, и еще одну розетку.  Давайте посчитаем, сколько проводов должно входить в коробку.



1. Питание в коробку

2. Провод уходящий на розетку 1

3. Провод уходящий на розетку 2

4. Провод идущий на люстру

5. Провод  от выключателя

6. Уходящий провод питания на другую коробку (если эта не конечная)



Итак, мы насчитали шесть кабелей (трехжильных),  каждый из них рассмотрим подробно и узнаем  про правильное  соединение  в распределительной коробке.

После того как коробка установлена  заводим в неё кабеля , длина которых не превышает 20 см. лучше иметь запас длины который аккуратно слаживается в распред коробке. Если в будущем у вас  начнут гореть провода и скрутки у вас будет возможность расключить всё по новой.  После того как все кабеля в коробке, снимайте внешнюю изоляцию  по всей длине кабелей, которые находятся в коробке. Это необходимо для того, что бы было удобно расключать и аккуратно улаживать скрутки.  Полученные жилы кабеля  зачищаем по 10 см, учтите, чем больше площадь соединения, тем лучше контакт.

Внимательно посмотрите на кучу проводов торчащих из распределительной коробке и постарайтесь определить, что куда идет. Вполне возможно, что  на нашем сайте про электричество  вы уже прочитали, что все провода при монтаже необходимо маркировать. Также не исключено что вы этого не делали, ничего страшного отмаркируем сейчас вместе.

В зависимости от способа укладки проводки, можно визуально проследить какой кабель куда идёт. Ну а если вы уже все стены заштукатурили, берите тестер и прозванивайте.





Алгоритм работы довольной прост,  с одной стороны кабеля замыкаем все жилы и в распределительной коробке вызваниваем их тестером.  Нашедши провод от розетки, вешаем на него бирку и так поступаем со всеми кабелями, которые заходят в коробку.

Далее начинаем соединять заземление, обычно в кабелях  это желто-зелёный провод. Заземление нам не нужно только на выключателе и люстре значит, откидываем их в сторону. Все оставшиеся жёлто-зелёные провода (4 жилы) скручиваем в скрутку. Обязательно скручивайте плоскогубцами для того, что бы был хороший контакт.  По правилам на люстру тоже необходимо заземление, но тогда необходима ещё одна жила…





С заземлением мы разобрались, теперь соединяем ноли, обычно они идут синего цвета.  Ноль на выключателе тоже не нужен, значит, скручиваем пять синих проводов.  Остался самый важный провод в распределительной коробке – фаза

Начинаем логически рассуждать,  фаза пришла – фаза ушла,  на розетки она тоже идет без разрывов и эта же фаза идет на выключатель.

Считаем провода в фазной скрутке:

1. Провод питания

2. Уходящее питание

3. Питание розетки 1

4 Питание розетки 2

5 Фаза на выключатель



Как видим в фазной скрутке 5 проводов, остался провод идущий на люстру , с этого провода мы присоединили одну жилу на ноль.  Две оставшиеся жилы соединяем с двумя проводами, идущими от выключателя.  Ну вот, мы соединили все провода в распределительной коробке,  и это не заняло слишком много времени.











Это была простейшая схема подключения вполне возможно у вас в коробке другой набор  подключаемых потребителей, но суть вы поняли и вполне справитесь с поставленной задачей.

< Блок с розеткой и выключателем — подключение Нагрев проводов — причины и устранение >
< Предыдущая   Следующая >

Почему греется скрутка проводов и почему она запрещена | Электрик Инфо

Давайте не будем в рамках данной статьи рассматривать регламентированные способы надежного соединения проводов и кабелей. В конце концов, каждый уважающий себя мастер имеет представление о пружинных клеммниках, сама конструкция которых не дает контакту со временем ослабевать. Однако почему бы не поразмыслить над тем, от чего же греется скрутка проводов, и по какой причине она все таки запрещена.

Прежде всего заострим внимание на том, что речь, как правило, идет о недопустимости скручивания токонесущих проводов. Речь не идет о применении провода в качестве крепежного элемента, например для того, чтобы закрепить кормушку на ветке дерева. Там где проводящие характеристики провода не важны, можно и скрутить, скрутить не зачищая, да хоть узлом этот провод завязать. Но если провод предназначен для пропускания тока, для питания мощной нагрузки, — здесь важно обеспечить максимальное сохранение проводимости.

Если просто скрутить зачищенные жилы проводов, даже если затянуть скрутку плоскогубцами, стразу ничего особенного можно и не заметить. Допустим, мы скрутили провод, соединяющий сварочный трансформатор с вилкой. И вот, вилка воткнута в розетку, начинаем работать со сварочным электродом.

Сначала весь провод вместе со скруткой будет испытывать примерно одинаковый нагрев, потому что скрутка у нас свежая, контакт между скрученными жилами сильный, скрутка поджата при помощи плоскогубцев. Если каждый раз начиная работу, подтягивать скрутку плоскогубцами, то она сможет некоторое время очень качественно пропускать ток. Но ведь скрутка находится не в вакууме, не в тугой изоляции, как весь остальной провод, поэтому скрутка все равно ослабевает, и ведет себя хуже, чем весь остальной провод.

Ослабевающая скрутка уже отличается удельной проводимостью от остального провода. Если целый провод обладает постоянным удельным электрическим сопротивлением, то в месте скрутки, во-первых, образуются окислы на поверхностях проводов, контактирующих друг с другом и с воздухом.

Во-вторых, кое-где контакт полностью исчезает, то есть площадь контактирующих поверхностей уменьшается, становится меньше чем была в начале, когда скрутку только закрутили. Образующиеся окислы увеличивают удельное сопротивление в месте скрутки, а уменьшающаяся площадь контакта становится эквивалентна уменьшению площади поперечного сечения провода. В целом для тока это выглядит так, будто бы хороший толстый провод разрезали, вынули кусок определенной длины (длиной в скрутку) и впаяли перемычку такой же длины, но из более тонкого провода. Конечно, вставка из тонкого провода будет греться сильнее, чем весь остальной толстый провод. Вот нам и ответ на вопрос о том, почему греется скрутка.

Скрутка запрещена ПУЭ, вместо этого разрешается использовать пружинные клеммники, которые все время держат контакт с определенным усилием, не допуская его ослабевания. Для каждого тока — свой клеммник, с собственной площадью контакта. Еще, для обеспечения надежного контакта, провода можно друг с другом спаять или сварить. Пайка с припоем или сварка, в отличие от скрутки, обеспечат сопряжение проводов на атомарном уровне, и окислиться место контакта принципиально не сможет, ведь оно уже будет находиться не на воздухе, а внутри толщи металла. Для проходящего тока такой провод будет словно и не соединенным, а будто бы изначально полностью целым.

Если допустить скрутку, то ее перегрев может не просто нарушить нормальный режим питания прибора, уменьшив напряжение на его входе, из-за увеличения сопротивления соединительных проводов, но и в худшем случае может привести к возгоранию и даже к пожару. Вот почему скрутка запрещена.

Андрей Повный

Смотрите также по этой теме:

Почему запрещена скрутка проводов

Что такое переходное контактное сопротивление и как с ним бороться

Почему сварка всегда лучше других способов соединений проводов

Поддержите канал лайком или финансово! Благодарим!

Подписывайтесь на наш канал!
Для нас важно Ваше мнение!

Разъемы проводов — электрические 101

Синий провод — Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для подключения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG. Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов.Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. С помощью плоскогубцев или щипцов можно сжать верхнюю и нижнюю части разъема вместе, чтобы выполнить соединения.

На изображении справа показана проводка устройства открывания ворот гаража, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов
  1. Выключите питание.
  2. Зачистите провода, обычно около ½ дюйма для двух проводов.Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
  3. Совместите изношенные жилы и проводники.
  4. Равномерно сожмите концы проводов.
  5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
  6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если при вытягивании на шаге 6 провод отсоединяется, отсоедините соединение и начните заново.Для правильного подключения может потребоваться соединитель другого размера.

Push-

в разъемах для проводов

Подключить провода в разъемы push- очень просто, но отсоединить их очень сложно. Их следует использовать только в осветительных приборах. В осветительной арматуре используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, то провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов. Существует множество типов соединителей для проводов, наиболее распространенными являются скрученные на. Соединители Twist- на проводах IDEAL Industries являются наиболее распространенными и будут рассмотрены в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist-

On Wire Connectors

Первый соединительный элемент IDEAL Industries назывался wire- nut® и стал торговым названием любого соединителя Twist- on Wire.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они аналогичны разъемам IDEAL.

Таблица

идеального сечения проводов — Краткое руководство на двух страницах для подбора сечения проводов, количества проводов и цветового кода разъема проводов.

Брошюра

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной разъем, его следует заменить новым проводным разъемом из-за расширения.

Wire- Nut® — оригинальный соединитель проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для обеспечения надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire- .

electric — Почему в Великобритании не используются проволочные гайки?

Коротко

  • У поворотных соединителей плохая история в Великобритании.
  • В Великобритании традиционно используются разъемы с винтовыми зажимами.
  • UK Электрики консервативны.
  • Соединительные коробки
  • UK, переключатели, потолочные розетки и т. Д. Содержат достаточно встроенных разъемов, поэтому дополнительные незакрепленные разъемы обычно не требуются.
  • Новые типы соединительных блоков с рычажным механизмом, открывающимися при сжатии или заколачивающими элементами, возможно, являются более популярными альтернативами.

Резьбовые соединения

Статья в Википедии о навинчиваемых соединителях предполагает, что они были объявлены вне закона в Великобритании 50 лет назад. Ссылки не приводятся. Предполагается, что 50 лет назад винтовые соединители (торговая марка Scruit) были сделаны из керамики и могли треснуть и обнажить провода.

Электрики из Великобритании — консервативная группа.Продавцы новых продуктов должны приложить немало усилий, чтобы убедить их в том, что их продукты соответствуют действующему законодательству.

В каталоге Ideal Industries Inc. указано

Полностью соответствует требованиям BS EN 60998 Twister®. соответствуют требованиям стандарта BS 7671: 2008 (17-е издание правил электромонтажа).

Тем не менее, производители нередко прилагают усилия, чтобы убедить британских электриков в том, что новые продукты соответствуют требованиям. Э.г. Земляные крепления Wagobox и Ezybond Некоторые из этих новых продуктов более или менее исчезают с рынка в течение нескольких лет, другие становятся успешными.


Винтовые клеммы

В Великобритании электрики почти всегда используют винтовые клеммы.


линейка нанесена в см с делениями в мм

Белый полупрозрачный блок с винтовыми разъемами на переднем плане является типичным примером. Этот рассчитан на 5А. Доступны другие размеры для разных номинальных значений тока.

Электрик оставил остальные разъемы на этом снимке. Я подозреваю, что они использовались для временных подключений во время установки. Я не видел ничего в завершенной установке (но я всего лишь домовладелец, а не электрик, поэтому у меня очень ограниченный опыт)

Разъемы «Marr No.1» сзади справа внешне похожи на американские гайки, но сильно отличаются. Металлическая вставка удаляется и зажимная гайка используется для зажима проводов, затем на соединение накручивается пластиковый изолятор.

Разъемы «Legrand 10 мм2» в верхнем левом углу могут быть предназначены для более высоких значений тока. Обратите внимание, что пластина, которая прижимает провода, расположена так, чтобы не оказывать скручивающее усилие на проводники. Возможно, это позволит избежать повреждения многожильных проводов. Это, безусловно, предотвращает прижатие проводов к одной стороне винта и, следовательно, их ненадежное закрепление на месте.

Очевидным преимуществом этих разъемов является то, что провода можно снимать целыми и, как правило, не требуется обрезка перед повторным подключением.У меня сложилось впечатление, что в США соединения провод-гайка часто удаляются путем обрезки проводов, что может постепенно оставлять все меньше и меньше проводов в распределительной коробке или задней коробке для переделки соединений.

Когда необходимо соединить более двух проводов, используется винтовой соединитель немного другого типа:

Коммутаторы, соединительные коробки и потолочные розетки часто содержат достаточную емкость, поэтому дополнительные разъемы не требуются:

Новые разъемы

Более простые в использовании разъемы становятся все более распространенными:

Некоторые из них представляют собой «осветительные разъемы», используемые для соединения одножильных проводов с многожильными.Все они рассчитаны на 20 А и не менее 300 В. Все они имеют тестовый порт и направляющую для обрезки проводов.

Возможно, британские электрики, которые ищут новые разъемы, предпочитают их навинчивающимся разъемам.

витых пар: почему провода скручены?

Витая пара электрических проводов — это метод прокладки кабелей, используемый, среди прочего, в аудио- и сетевых технологиях. Провода скручиваются вместе для достижения двух основных целей: уменьшения исходящего шума и уменьшения входящего шума, связанного с электромагнитными помехами.

Как работает витая пара проводов для предотвращения шума? В этой статье вы познакомитесь с основами науки, лежащими в основе технологии витой пары. Вы также найдете видео, в котором сравниваются скрученные, раскрученные и разнесенные пары проводов, чтобы вы могли визуализировать и услышать разницу сами.

Провода скручиваются вместе для достижения двух основных целей: уменьшения исходящего шума и уменьшения входящего шума, связанного с электромагнитными помехами.

Во-первых, если мы собираемся понять, как подавляется шум с помощью витой пары, важно понять, откуда этот шум.

Каждый раз, когда через провод пропускается переменный электрический ток, вокруг этого провода создается магнитное поле. Обратное тоже верно. Всякий раз, когда магнитное поле взаимодействует с электрической цепью, в цепи будет генерироваться электрический ток. Это означает, что сигнал в одной цепи может «перескакивать» в другую ближайшую цепь посредством явления, называемого индукцией.

Представьте себе кабель питания, идущий по полу. В Соединенных Штатах мощность работает с частотой 60 Гц.Это означает, что через силовой кабель будет протекать переменный электрический ток с частотой 60 Гц. Учитывая, что ток, проходящий через провод, создает магнитное поле вокруг этого провода, силовой кабель будет излучать переменное магнитное поле с частотой 60 Гц. Если вы поместите другую электрическую цепь в непосредственной близости от силового кабеля, это магнитное поле вызовет в этой цепи ток 60 Гц.

Это вызывает общую проблему, называемую перекрестными помехами, при которой сигнал от одной цепи передается в другую цепь посредством электромагнетизма.Основная цель скручивания проводов — уменьшить перекрестные помехи.

Схема состоит из двух проводов, каждый из которых имеет одинаковое и противоположное напряжение. Если на одном проводе есть положительное напряжение, на другом будет такое же отрицательное напряжение. Напряжения на двух проводах одинаковы, но с обратной полярностью. Полярность электрического напряжения, проходящего через провод, определяет полярность магнитного поля, создаваемого вокруг провода.

Не только полярность электрического напряжения противоположна на каждом проводе, но и полярность магнитных полей, излучаемых каждым проводом, также противоположна.Когда равные, но противоположные силы встречаются, они отменяются.

Вы можете видеть то, что показано на этом изображении. Эти две волны идентичны по частоте и амплитуде, но противоположны по полярности. Когда одна волна положительная, другая отрицательная. При сложении они противодействуют друг другу и вообще не приводят к возникновению напряжения.

Витые пары уменьшают исходящий шум

Размещение проводов рядом друг с другом значительно снижает энергию магнитных полей, создаваемых каждым проводом.

Это потому, что положительный провод создает положительное магнитное поле, а отрицательный провод создает отрицательное магнитное поле. Два магнитных поля взаимодействуют и работают друг против друга. Это называется деструктивным вмешательством.

Витые пары уменьшают входящий шум

Помните, что магнитные поля, создаваемые другими кабелями или устройствами, могут вносить шум в цепь. Размещение проводов цепи в непосредственной близости также может помочь предотвратить это.

Сигнал, проходящий через схему, противоположен в каждом проводе схемы. Когда сигнал достигает места назначения, устройство, которое принимает сигнал, ожидает увидеть противоположные напряжения на каждом проводе.

Однако любое магнитное поле, которое взаимодействует с проводами на пути от источника к месту назначения, будет генерировать одинаковое напряжение в каждом проводе. Приемное устройство увидит, что есть общее напряжение, и отклонит его. Это называется подавлением синфазного сигнала.

Преимущества скручивания проводов

В обоих случаях размещение проводов близко друг к другу снижает уровень шума, входящего в цепь или выходящего из нее. Однако размещение проводов рядом друг с другом не так эффективно, как их скручивание, и вот почему.

Деструктивные помехи и подавление синфазных помех приводят к полной отмене только тогда, когда две противоположные энергии идеально выровнены.

Когда провода просто расположены рядом друг с другом, они действительно не занимают одинаковое положение.Это означает, что ближайшая цепь почти всегда будет ближе к одному проводу, чем к другому. Точно так же проходящее мимо магнитное поле почти всегда будет взаимодействовать с одним проводом раньше, чем с другим.

Когда противоположные сигналы не идеально выровнены, происходит некоторая нейтрализация, но не полная.

В идеале, два провода должны занимать одно и то же точное положение, чтобы все соседние цепи или источники шума находились на одинаковом расстоянии от каждого провода. Однако в реальном мире это невозможно.

Коаксиальные кабели — одна из лучших попыток достичь этой цели. Центральный провод имеет общую ось с внешней гильзой. Это довольно дорого в производстве, с трудом поддаются заделке и ограничивает кабель только одним каналом.

Скручивание проводов — отличный компромисс, который позволяет кабелю пропускать множество каналов, при этом провода размещаются очень близко друг к другу, подавляя значительный шум.

Конечно, скрученные провода не занимают одинаковое положение.Но вот что получается: по длине кабеля два провода чередуются. Это приводит к тому, что каждый провод занимает одно и то же среднее положение.

Соседняя цепь или источник шума могут быть ближе к одному проводу в некоторых точках, но будут ближе к другому проводу в других точках. Это не идеальный метод, но он чрезвычайно эффективен!

Понять, почему работают витые пары, — это одно, но увидеть и услышать разницу для себя тоже полезно. В этом разделе вы найдете видео, в котором показано, насколько эффективно скрученные провода подавляют шум по сравнению с разнесенными проводами.

В этом видео я подаю сигнал на красно-черный провод, полярность которого противоположна. Я использую индукционный усилитель, который преобразует магнитную энергию в электрическую и воспроизводит ее через динамик.

Вы услышите, что шум наиболее сильный там, где провода находятся дальше всего друг от друга, немного тише, когда провода расположены близко друг к другу, и почти отсутствует, когда провода скручены!

Инструмент, который я использую в этом видео, — трассировщик кабеля. Это очень полезно для устранения неполадок.Эти инструменты позволяют слышать сигнал на проводе, удерживая палочку рядом с проводом.

Технология витой пары применяется практически везде, куда бы вы ни посмотрели. Это простой принцип, который при правильном применении служит основой для многих очень сложных технологий. Так обстоит дело со многими вещами в аудио и сетевых технологиях. Вот почему изучение основных основополагающих принципов — отличный способ улучшить ваше понимание более сложных концепций.

Amazon.com: Универсальный разъем 2,5-4 квадратных кабеля для электрического сверла , Инструмент для скручивания проводов , Инструмент для зачистки и скручивания проводов для использования с драйверами дрели: домашнее аудио и кинотеатр


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Конструкция с 5 отверстиями для проводов — можно подключить 2-5 проводов за раз, это очень удобно и безопасно и эффективно соединять линии.
  • 1. Расположите провода по порядку и вставьте их в отдельные отверстия скручивающего устройства (одновременно можно скрутить до 5 проводов).
  • Размер: подходит для 2,5 и 4 квадратных
  • Быстрая разводка без зачистки проводов, используется с ручной дрелью
  • Запустите электродрель, скорость электродрели не может быть слишком высокой, электродрель для запуска не должен тянуться, а слегка толкать ее в направлении плоскогубцев. В течение одной секунды ваша работа будет идеально выполнена.

Скручивание и разводка кабелей — Mercury Wire

В Mercury Wire наше предложение включает в себя проектирование, конфигурацию и производство нестандартных проводов и кабелей, отвечающих требованиям вашего конкретного приложения.Наши расширенные возможности включают скручивание и прокладку проводов, чтобы избежать электромагнитных помех и организовать внутренние компоненты в окончательный кабель, готовый к заделке.

Скручивание

Провода обычно используются для передачи сигнала с использованием электрического тока. По умолчанию поток тока создает электромагнитное поле помех вокруг провода, которое создает шум, который может воздействовать на сигналы, передаваемые через окружающие провод и кабель. Чтобы помочь устранить эти электромагнитные помехи, провода скручены вместе, чтобы создать эффект подавления.Путем скручивания проводов, по которым проходит равное и противоположное количество тока, помехи / шум, создаваемые одним проводом, эффективно нейтрализуются помехами / шумом, создаваемыми другим. Витая пара также улучшает подавление внешних электромагнитных помех от другого оборудования.

Витые пары могут быть экранированными или неэкранированными в зависимости от предполагаемого применения. Хотя и экранированная витая пара (STP), и неэкранированная витая пара (UTP) имеют возможность подавления помех, способ, которым каждая из них предназначена для подавления помех, совершенно разный.Помехи, вызванные линиями электропередач, радиолокационными системами или другими мощными электромагнитными сигналами, могут вызвать дисбаланс тока, протекающего через экран или проводники кабелей, что мешает передаче сигнала. Металлический проводящий экран, покрывающий кабели STP, блокирует электромагнитные помехи, позволяя передавать данные с большей скоростью. Кабели STP хорошо подходят для использования в промышленных условиях, где большое электронное оборудование генерирует значительное количество электромагнитных помех.Напротив, кабели UTP являются наиболее часто используемыми кабелями для соединений Ethernet и полагаются на эффект компенсации, вызванный скручиванием пар проводов, чтобы справиться с шумом, которого более чем достаточно для большинства домашних нужд.

Кабельная разводка

Во время прокладки кабелей ряд изолированных проводов, включая витые пары, наполнители и другие компоненты, стягиваются вместе в виде скрученной схемы, образуя единый пучок кабелей. В большинстве случаев на жгут кабелей накладывается экран, чтобы добавить прочности и удерживать все компоненты на месте перед окончательной операцией по нанесению оболочки.

Глава 4: Кабели

Что такое сетевые кабели?

Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

  • Кабель неэкранированной витой пары (UTP)
  • Кабель экранированной витой пары (STP)
  • Коаксиальный кабель
  • Волоконно-оптический кабель
  • Руководства по установке кабелей
  • Беспроводные локальные сети
  • Кабель неэкранированной витой пары (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары
Категория Скорость Использовать
1 1 Мбит / с Только голос (телефонный провод)
2 4 Мбит / с LocalTalk и телефон (редко используются)
3 16 Мбит / с 10BaseT Ethernet
4 20 Мбит / с Token Ring (редко используется)
5 100 Мбит / с (2 пары) 100BaseT Ethernet
1000 Мбит / с (4 пары) Гигабитный Ethernet
5e 1000 Мбит / с Гигабитный Ethernet
6 10 000 Мбит / с Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

  1. Каждая пара проводов индивидуально экранирована фольгой.
  2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
  3. Вокруг каждой отдельной пары, а также вокруг всей группы проводов имеется экран (называемая витой парой с двойным экраном).

В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном из металлической оплетки (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента, составляющую 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях с линейной шиной.

Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая тройник, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта емкость расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

Спецификация Тип кабеля
10BaseT неэкранированная витая пара
10Base2 Тонкий коаксиальный
10Base5 Толстый коаксиальный
100BaseT неэкранированная витая пара
100BaseFX Оптоволокно
100BaseBX Одномодовое волокно
100BaseSX Многомодовое волокно
1000BaseT неэкранированная витая пара
1000BaseFX Оптоволокно
1000BaseBX Одномодовое волокно
1000BaseSX Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

  • Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
  • Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
  • Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
  • Если необходимо проложить кабель по полу, накройте кабель защитными кожухами.
  • Пометьте оба конца каждого кабеля.
  • Используйте кабельные стяжки (не ленту), чтобы кабели вместе находились в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не попадут в приемник. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Стандарт Максимальная скорость Типичный диапазон
802.11а 54 Мбит / с 150 футов
802.11b 11 Мбит / с 300 футов
802,11 г 54 Мбит / с 300 футов
802.11n 100 Мбит / с 300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью подходящих инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или парольных фраз при включении этих шифровальных кодов может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.
Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).
Изоляция.
Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
Скрытый SSID.
Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.При отключении этой функции стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немного больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

  • Мобильность — с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
  • Быстрая установка. Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
  • Стоимость — установка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
  • Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превышаете максимальное количество устройств).

Недостатки беспроводных сетей:

  • Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
  • Помехи — поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они чувствительны к помехам от света и электронных устройств.
  • Несогласованные соединения — сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
  • Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Соединения и заделки проводов

Соединения и заделки проводов

Они могут показаться лишь последним штрихом, но соединения и концевые заделки являются критически важными компонентами любой электрической системы.

Кодекс требует от вас следовать инструкциям производителя при установке электрического оборудования (110.3), и это касается оконечных устройств. Например, если на маркировке оконечного устройства указано «Подходит для многожильного кабеля 18-2 AWG», вы можете использовать с этим устройством только многожильные провода. Если указано «Подходит для 18-2 AWG Solid», вы можете использовать с ним только одножильные проводники. Если указано «Подходит для 18-2 AWG», вы можете использовать как одножильные, так и многожильные проводники с оконечным устройством. Давайте посмотрим на некоторые другие соображения.

Материал клеммного проводника.

В 404.14 (C) и 406.2 (C) Кодекс требует, чтобы вы использовали клеммы и соединительные устройства, предназначенные для использования с материалом проводника. Клеммы и соединительные устройства, подходящие только для алюминия, должны иметь маркировку AL. Клеммы, перечисленные для алюминия, обычно содержат антиоксидант для восстановления оксида алюминия, который снижает сопротивление контакта проводник / клемма. К проушинам с разъемным болтом, перечисленным для соединения алюминия с алюминием, прилагаются подробные инструкции, которые различаются в зависимости от конструкции проушины. Все алюминиевые проводники необходимо очистить проволочной щеткой непосредственно перед сборкой.

Медные и алюминиевые проводники не должны соприкасаться друг с другом в клеммах или сращивающем устройстве, специально не указанных и не обозначенных для этой цели. Клеммы и соединительные устройства, подходящие как для меди, так и для алюминия, должны иметь маркировку CU / AL или CO / ALR.

Моменты затяжки.

Клеммы должны обеспечивать хорошее соединение без повреждения проводов. Чтобы получить хорошее соединение, следуйте инструкциям производителя по крутящему моменту, которые часто прилагаются к инструкциям по оборудованию.Общие таблицы крутящего момента не учитывают все переменные, влияющие на изменение крутящего момента для соединения. Вопреки распространенному мифу, контактное сопротивление резко возрастает с увеличением крутящего момента. Если у вас есть устройство, но нет значения крутящего момента, обратитесь к производителю.

Есть несколько способов повредить динамометрический ключ, от хранения его со сжатой пружиной до отказа пружины, оба из которых могут дать бессмысленные показания. К счастью, эти инструменты поставляются с инструкциями, которые говорят вам, как правильно читать каждый раз.

Терминальные действия.

Следуйте правилу «один провод на клемму». Клеммы, перечисленные для более чем одного провода, должны быть указаны для этой цели в инструкциях по оборудованию или на клемме.

Убедитесь, что размер провода и номинал клемм совпадают. Что делать, если ваш провод слишком велик для терминала? Разработчик должен заказать оборудование с клеммами, подходящими для большего провода. Но если вы находитесь на стадии установки проекта, у вас есть три варианта решения проблемы:

  • Обратитесь к производителю или дилеру и запросите подходящие клеммы, болты, шайбы и гайки.

  • Закажите оконечное устройство, которое обжимает конец проводника и заканчивается на зажиме.

  • Установите короткий провод на клемму и соедините его с проводниками цепи.

Соединение справа.

Очень важно использовать правильные устройства для сварки. Если вы не используете указанное устройство для сращивания, сварите соединения экзотермически. Для специальных применений, таких как подземные захоронения, требуются сращивающие устройства, указанные для этих применений.Но в любом случае нельзя использовать U-образный болт, предназначенный для сращивания неэлектрических кабелей.

Производители изолированных витых соединителей для проводов рекомендуют не скручивать провода вручную перед установкой соединителя. Провода будут правильно соединены, если вставлены прямо, но вы рискуете получить плохое соединение, если предварительно скрутите. Вы должны покрыть стыки и свободные концы всех проводов — используемых или неиспользуемых — изоляцией, по крайней мере, такой же, как у проводника. При необходимости используйте винтовые соединители.

Размещение стыков также важно. Проводники должны быть непрерывными между всеми точками системы. Вы должны установить коробку или корпус кабелепровода в каждой точке соединения сращивания проводов, розетке, переключателе, соединении или точке отвода, за исключением следующих разделов:

  • 312,8 — Шкаф или ящики для вырезов

  • 820,3 — CATV

  • 725,3 — Управление и сигнализация классов 2 и 3

  • 314,16 — Корпуса кабелепровода

  • 770.3 — Волоконно-оптический кабель

  • 410,31 — Светильники

  • 640,3 — Звуковые системы

  • 352,7 — Поверхностные кабельные каналы

  • 800,52 — Телекоммуникации

  • 110,14 (B) и 300,5 (E) — Под землей

  • 376,56 — Кабельные каналы

Сек. 314.5 не допускает стыков в телах каналов с коротким радиусом. Для других корпусов кабелепровода соблюдайте ограничения на количество стыков в данном корпусе на 314.16 (С).

сек. 300.14 требует, чтобы вы оставляли не менее 6 дюймов свободного проводника — измеряемого от точки, где проводники входят в коробку — в каждой розетке, соединении и точке переключения для сращивания или заделки светильников или устройств. Кожухи с отверстиями менее 8 дюймов должны иметь не менее 3 дюймов свободного проводника снаружи отверстия и не менее 6 дюймов свободного проводника. Корпуса с отверстием 8 дюймов или более должны иметь не менее 6 дюймов свободного проводника. Однако проводники, которые проходят через корпус и не используются для сращивания или заделки, не требуют 6 дюймов.свободного проводника.

Неправильная установка пигтейлов может вызвать проблемы. Удаление устройства проводки, такого как розетка, не должно нарушать целостность заземленного (нейтрального) проводника многопроволочной ответвленной цепи. Таким образом, в таких устройствах, как розетки, вы должны соединить заземленные (нейтральные) проводники вместе и предоставить косичку (отдельный подводящий провод) для оконечных устройств устройства. См. 250.148 (A), где указаны требования к разводке заземляющих проводов оборудования. С другой стороны, размыкание горячего или заземленного (нейтрального) проводника двухпроводной цепи во время замены устройства не создает угрозы безопасности, поэтому вам не нужно соединять эти проводники.Проводники не нужно подсоединять к розеткам GFCI.

Правильные заделки и соединения имеют решающее значение для производительности системы и безопасной работы. Необходимо запомнить множество деталей, но все будет в порядке, если вы будете использовать правильное оборудование, следовать инструкциям производителя по установке и соблюдать правила расположения стыков. Большая часть электрических отказов возникает из-за неправильного подключения и соединения. Убедитесь, что ваша работа не является частью проблемы.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
