Выбор сечения кабеля для квартиры, дома, коттеджа

При подключении частного владения или квартиры к электрической сети нужно принимать во внимание множество условий, чтобы электроснабжение было бесперебойным и долгосрочным. Одной из главных задач будет верный выбор сечения кабеля, ведущего от линии электропередачи до распределительного электрощита в здании.

Далее рассмотрим правила выбора кабеля для подключения различных зданий к электросети, а также нужное сечение кабеля для ввода в квартиру.

Вначале надо определить нагрузки тока, которые будут проходить через кабель. Это нужно сделать для определения оптимальной толщины проводов или, на языке профессионалов, сечений кабеля.

Важно! Сечение провода и его диаметр – это совершенно разные параметры! Сечение – это площадь круга обрезанного провода.

Вначале разберемся с сечением вводного кабеля в дом или коттедж, а затем выберем сечение вводного кабеля в квартиру и кабель, используемый внутри зданий.

Чтобы подключить дом к местным электросетям, нужно подобрать кабель нужного поперечного сечения, измеряемого в квадратных миллиметрах (обычно от 10 мм кв.)

От выбора сечения вводного кабеля в частный дом зависит максимальная подключаемая мощность и его устойчивость к механическим повреждениям.

В современных условиях широко распространилось подключение домов самонесущим изолированным проводом СИП.

При его применении не нужно использовать трос, а изоляция такого типа провода очень долговечная.

СИП – это самый популярный на сегодняшний день провод, используемый для электрификации загородных домов и коттеджей.

Однако у него есть визуальный недостаток – при таком воздушном подключении черные провода, тянущиеся к дому, нарушают эстетическое восприятие всего здания.

Чтобы избежать такого недостатка, используют подземное подключение, прокладывая бронированный кабель в земле. Недостаток такого способа –высокая стоимость работ, а также сложность последующего ремонта, если возникнет повреждение провода, находящегося под землей.

Далее рассмотрим, какое сечение кабеля нужно для дома при проведении внутренних работ по электромонтажу.

К выбору сечения кабеля для частного дома или квартиры нужно отнестись ответственно, ведь это напрямую влияет на вашу электробезопасность и безопасность вашего жилья и имущества.

Поэтому крайне важно выбрать правильное сечение для определенной линии электроприемников.

Когда используется заниженное сечение кабеля в квартире или доме, то провод может перегреться, его изолирующие элементы разрушатся, что в конечном итоге станет причиной возгорания.

Кроме того, при контакте с поврежденной изоляцией вас ударит электрическим током.

Когда выбранное сечение кабеля для квартиры или дома будет завышено, это увеличит энергозатраты, возникнет риск проблем и неудобств с электромонтажом кабельных линий.

Важно! При различных способах монтажа электропроводки (открытая или закрытая), кабели одинакового сечения имеют различные длительно-допустимые токи.

При открытом монтаже происходит меньший нагрев кабеля, чем при закрытой электропроводке, например, в штробах.

Для верного выбора сечения кабеля в квартире или доме, нужно иметь информацию о силе тока, либо мощности всех электроприемников и пользоваться специальными таблицами.

При известной суммарной мощности всех электроприемников возможно с точностью подобрать сечение кабеля для определенной группы кабелей в доме или квартире, так же как и автомат защиты данной линии.

Нужные параметры при выборе сечения кабеля и номинала автоматов электрощиты, их незнание может стать причиной негативных последствий:

  • Для групп розеток оптимальное сечение кабеля 2,5 кв.мм. Автомат при этом необходим не 20А, а 16А, т.к. бытовые розетки рассчитаны именно на эту силу тока.
  • Для освещения выбирают кабель 1,5 кв.мм, а автомат 10А (выключатели рассчитаны на ток не более 10А).
  • Автомат может пропускать ток до 1,13 раза более своего номинала долгое время, а вот при превышении до 1,45 сможет отключиться только спустя 60 минут. Кабель будет нагреваться на протяжении всего этого времени.
  • Сечение кабеля лучше выбирать по скрытому способу прокладки. Так у вас всегда будет запас прочности.
  • Использовать электропроводку из алюминия внутри зданий запрещено!

Вы прочитали все это и голова пошла кругом? Успокойтесь, вдохните… И просто поймите, что есть профессионалы, которые знают все это и намного больше, и существуют они именно для того, чтобы заниматься подобными вещами вместо вас! Компания “Строй Дом” уже много лет занимается проектированием и монтажом электропроводки для квартир, домов и коттежей.

И мы гарантируем, что вы будете просто беспроблемно эксплуатировать электрическую сеть дома, не вдаваясь ни в какие подробности.

Выбор сечения кабеля для квартиры, дома, дачи

Выполнение капитального ремонта или перепланировки квартиры обязательно должно включать в себя и замену электропроводки.

Учитывая, что какие-либо серьезные ремонтные работы выполняются спустя 15-20 лет после сдачи новостройки в эксплуатацию и как минимум лет через 5 после предыдущего ремонта, домашняя электросеть за это время успевает износиться и устареть.

А если учесть постоянно растущую нагрузку на сеть в связи с появлением все более совершенных электроприборов, изношенная и устаревшая проводка является источником повышенной опасности. В статье расскажем, как выбрать кабель для электропроводки в квартире, дадим советы по монтажу.

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод — вовсе не тождественные изделия, хоть и имеющие порой внешнее сходство. Провод — это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире — процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в жилых помещениях должен использоваться только кабель.

Такое требование обусловлено несколькими причинами:

  • провода не обладают требуемой устойчивостью к длительному нагреву, изоляция их недостаточна, а потому вероятность возгорания на порядок выше;
  • необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что ведет к дополнительным затратам;
  • эксплуатационные характеристики и срок службы провода несравнимо ниже.

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

  • вид исполнения;
  • материал и площадь сечения;
  • толщину изоляции оболочки и жил;
  • цвет жил;
  • маркировку;
  • вид упаковки;
  • наличие сертификата;
  • внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

  • низким сопротивлением;
  • высокой пластичностью;
  • устойчивостью к окислению;
  • продолжительным сроком службы.

Конструктивно кабели делятся на одно- и многожильные. Теоретически, для проложенной под слоем штукатурки проводки, могут использоваться и кабели с одной жилой — слой цемента защищает проводник. Но на самом деле из кабеля с одной жилой электросети в квартирах не устраиваются.  статью: → «Какой кабель или провод выбрать?».

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Совет #1. При устройстве скрытой проводки запас сечения необходимо принимать с запасом с учетом недостаточного охлаждения.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S=πR2,

  • в которой R — радиус,
  • π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям.

Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности.

Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Маркировка на наружной оболочке дает всю необходимую для подбора кабеля информацию в зашифрованном виде.  статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Из шифра маркировки можно узнать:

  • марку кабеля;
  • год выпуска и номер партии;
  • завод-изготовитель;
  • число жил;
  • площадь сечения;
  • величину номинального напряжения.

Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой.

Монтаж проводки: способы выполнения

Проводка в квартире прокладывается одним из трех существующих способов:

  • открытым;
  • скрытым;
  • комбинированным.

Монтаж проводки открытым способом

Открытая прокладка электропровода считается наиболее быстрым и простым, но отнюдь не самым популярным способом. При выполнении работ в ущерб эстетичности интерьера не выполняется штробление стен — провод прокладывается непосредственно по стене.  статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Для открытой прокладки используются плоские кабели АПР, АППВ или АПРВ. Если стены комнаты отделаны горючим материалом (например, балкон обшит деревом), то между поверхностью стены и кабелем следует уложить листы асбеста толщиной более 3 мм. Расстояние от края листа до кабеля должно составлять не менее 5 мм.

Провод АППВ плоский, использующийся для разводки открытой проводки в квартирах, зарекомендовал себя с лучшей стороны.

Совет #2. Если необходимо провести сразу несколько групп проводов, используйте одну асбестовую прокладку с учетом интервала между отдельными кабелями не менее 5 мм.

Крепление кабеля к стене осуществляется полосой жести сквозь прокладку из специального диэлектрического картона, размеры которого должны превышать на 2-3 мм габариты скобы.

Непосредственно перед введением в коробку на расстоянии до нее приблизительно 50 мм провода следует закрепить на стене. Не допускается соприкасания изолированных концов кабелей внутри коробки.

Такой способ проводки подразумевает установку выключателей и розеток на подрозетники, диаметр которых должен превышать окружность розеток на 8-10 мм.

Закрытый способ монтажа

Закрытая прокладка считается безопасным способом, так как провода размещаются в негорючем материале, не окисляются, не подвергаются повреждениям. Если поверхность стены сделана из горючего материала, то проводка должна выполняться по листам асбеста.

 При открытой прокладке запрещаются любые пересечения проводов, если же этого избежать нельзя, то в точке пересечения каждый провод необходимо дополнительно защитить изолентой.

 Закрепления кабеля в штробах выполняется посредством алебастра или хомутов из пластика.

Основные расстояния, которые следует выдерживать при устройстве проводки в квартире, представлены в таблице.

Если стены уже отделаны гипсокартоном, то проводка отлично располагается под ним, при этом штробление стен не нужно.

В листах гипсокартона просверливается несколько отверстий диаметром 30-40 мм, через которые проталкивается петля из проволоки по всему направлению трассы.

Используя петлю сквозь отверстия в гипсокартоне кабеля протягиваются в требуемом направлении. Если же гипсокартон на стенах еще не установлен, то проще сперва выполнить разводку, а затем отделывать поверхности стен.

Прокладка кабеля в стене для подключения розетки при выполнении монтажа электропроводки закрытым способом производится аккуратно.

Комбинированный способ прокладки

Прокладка кабеля в квартире комбинированная производится в изготовленные из пластика кабель-каналы, также для их изготовления используется оцинкованная сталь или алюминий.

Прокладка кабеля в кабель-коробе выглядит не только эстетично, но и функционально в квартире и в офисе

В первую очередь следует подобрать тип короба для монтажа, выпускающийся в различных модификациях: настенные короба, напольный или потолочный плинтус. Габариты кабель-канала должны обеспечить свободное расположение проводов. Если слаботочные и силовые кабели требуется расположить в одно канале, то конструкцию следует подбирать секционную.

Линии не должны взаимно пересекаться и скручиваться, иначе в линии слаботочной будут создаваться помехи. Проложенная комбинированным способом трасса должна располагаться горизонтально либо вертикально, для контроля используется строительный уровень и отвес. Взаимные пересечения каналов не допускаются.

Проводка в квартире должна быть расположена строго вертикально или горизонтально — это важнейшее правило безопасности.

Часто задаваемые вопросы и ответы на них

Вопрос №1. Можно ли самостоятельно выполнить разводку электропроводки в квартире, не обладая достаточными знаниями и опытом в этой сфере?

Не обладая ни знаниями, ни опытом в электрике, не то, что менять проводку, даже розетку ремонтировать нельзя. Это опасно! Доверьте и подбор кабеля, и прокладку квартирной электросети профессионалу, имеющему соответствующий допуск к выполнению электромонтажных работ.

Вопрос №2. Можно ли применять для электропроводки многопроволочные кабели?

Многопроволочные кабели, жила которых изготовлена из нескольких проводников, применять для электропроводки запрещено по причине их высокой пожароопасности.

Вопрос №3. Каким образом необходимо выполнять ответвления и соединения проводов?

Выполнять ответвления и соединения необходимо внутри ответвительных коробок посредством специальных зажимов. Вне коробок соединения выполняются только с помощью опрессовки, сварки или пайки.

Вопрос №4. Можно ли устанавливать розетки в ванной и туалете?

Вообще, монтаж розеток во всех «влажных» помещениях запрещен. Но с одной оговоркой: монтировать в ванной розетку допускается в том случае, если она запитана от разделительных трансформаторов с двойной изоляцией.

Наиболее распространенные ошибки и их решения

  • Часто сечение кабеля считают равным его диаметру. Но это далеко не так. Диаметр кабеля не будет совпадать с его сечением, так как сечение — это, по сути, площадь окружности! При необходимости диаметр можно измерить, например, штангенциркулем, и по формуле определить сечение кабеля.
  • При выборе кабеля некоторые стремятся уложить сечение кабель номиналом, значительно превышающий расчетный, к примеру, вместо 2,5 мм2 взять 4 мм2. Но при этом часто не принимается во внимание тот факт, что придется пересчитывать защиту проводки и устанавливать другие УЗО и автоматику.
  • Еще одной часто встречающейся ошибкой является размещение розеток в непосредственной близости от заземленных газовых плит, трубопроводов, батарей отопления. Необходимо выдерживать расстояние от розетки для всех перечисленных металлических устройств не менее 0,5 м.

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А.

Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция.

Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы.

Если расхождения существенны, это брак.

Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен.

Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм.

Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для медибуква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности.

Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года.

Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер.

Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2. Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире.

Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт.

Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

кабель ВВГнг кабель ВВГнг-LS кабель ВВГнг FR-LS кабель NYM

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Как правильно выбрать кабель?

В этой статье рассмотрим, какой кабель выбрать для проводки в квартире, в  деревянном доме, в бане и в гараже.

С чего начать? Этим вопросом начинается любая деятельность.

Первым этапом надо понять, какой тип жил мы будем использовать — алюминиевые или медные. Преимущества у алюминия – это цена и легкость.

К недостаткам можно отнести невысокую механическую прочность, малую эластичность (12 изгибов), очень быстрое окисление, что ухудшает контакт, и повышенное сопротивление (вдвое выше, чем у меди), что сводит почти на нет преимущество в легкости.

Что касается преимуществ меди – это эластичность (80 изгибов), большая прочность, электропроводимость и меньшая окисляемость. Но есть один существенный недостаток – это цена, дороже алюминия в три раза.

Еще следует помнить одно, что соединять медный и алюминиевый кабель необходимо только через клемник, так чтобы два металла не соприкасались. Иначе, в месте соприкосновения алюминия и меди сопротивление тока возрастает, при этом соединение очень сильно нагревается, кабель разрушается, возникает короткое замыкание, что может привести к плачевным последствиям.

Вторым этапом надо выбрать сечение кабеля. Надо понять, какая будет общая нагрузка проводки, для этого требуется рассчитать общую мощность всех подключаемых электроприборов с небольшим запасом. Также стоит рассчитать на каждую розетку требуемую мощность, опять же, с запасом.

И немаловажным будет определиться, в каком месте будет проложен кабель.  Далее перейдем к таблице сечения, где исходя из требуемой мощности и места прокладки, мы с легкостью можем выбрать нужное сечение. Как правило, сечение для розеток — 2,5 кв.мм., для освещения — 1,5 кв.мм.

, а для электрической плиты – 4 кв.мм.

В воздухе (лотки, короба, пустоты, каналы) Сечение, кв. мм. В земле
Медные жилы Алюминиевые жилы Медные жилы Алюминиевые жилы
Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В 220 В 380 В 220 В
19 4,1 12,5 1,5 27 5,9 17,7
25 5,5 16,4 19 4,1 12,5 2,5 38 8,3 25 29 6,3
35 7,7 23 27 5,9 17,7 4 49 10,7 32,5 38 8,4
42 9,2 27,6 32 7 21 6 60 13,2 39,5 46 10,1
55 12,1 36,2 42 9,2 27,6 10 90 19,8 59,2 70 15,4
75 16,5 49,3 60 13,2 39,5 16 115 25,3 75,7 90 19,8
95 20,9 62,5 75 16,5 49,3 25 150 33 98,7 115 25,3
120 26,4 78,9 90 19,8 59,2 35 180 39,6 118,5 140 30,8
145 31,9 95,4 110 24,2 72,4 50 225 49,5 148 175 38,5

После расчета сечения переходим к третьему этапу – выбор типа кабеля. Для каждого места прокладки проводки рекомендуются свои типы кабеля: для квартиры будут одни, а для бани совсем другие. По этому, начнем всё по порядку:

— Квартира.

Для проводки в квартире, как правило, выбирают между ВВГ и NYM. Жила данных кабелей монолитная и жесткая, т.к. все розетки и выключатели рассчитаны на монтаж жестким проводом.

NYM — кабель силовой установочный  с медными однопроволочными жилами, имеет оболочку, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе, если кабель не подвергается воздействию прямых солнечных луче. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Прокладка в земле или в воде не допускается. Также, он имеет большой диаметр и имеет высокую стоимость.

ВВГ — кабель силовой одножильный имеет изоляцию и оболочку из ПВХ-пластиката. Кабель можно эксплуатировать где угодно: и на улице и в бетоне. Изоляция ВВГ хуже чем у NYM, но цена более привлекательна. Одним из плюсов данного кабеля — его исполнение: круглая либо плоская форма. Плоская форма создает больше удобств при прокладке в штробы.

Подводя итог, можно выделить одно, если вы хотите что-нибудь понадежней, то берите NYM, но если цена для вас оказалась «кусачей», то ВВГ вполне справиться со своей задачей.

Следует знать, что многие электрики и любители используют для проводки к осветительному оборудованию провод ШВВП и ПВС – этого не стоит делать.

ШВВП и ПВС предназначены исключительно для присоединения бытовых электроприборов, а также временных удлинителей и переносок. И никак для стационарной электропроводки.

К тому же срок службы намного меньше, чем у ВВГ и NYM. Если уже так хочется использовать что-то поэластичней, то кабель NYM довольно эластичный.

— Деревянный дом.

Для проводки в деревянном доме используются аналогичные кабели, как и в квартире. Многие переживают за пожарную безопасность, что конечно правильно. Стараются выбрать типы кабеля на которых стоит маркировка о его негорючести. По большому это не панацея от пожара, т.к.

любой кабель и провод горит. Источником пожара может стать кабель, а вот подхватить возгорание могут другие материалы: обивка стен, обои, межстенная набивка и т.д. В таком сочетании кабель конечно же сгорит, т.к. на постоянном открытом огне его не защищают никакие маркировки.

К тому же ВВГнгLS поднося зажженную спичку — плавиться оболочка и изоляция до тех пор пока источник огня не погаснет, при чем сам кабель даже немного увеличивает пламя.

Отсюда можно сделать вывод, что бы предостеречь от пожара стоит правильно выбрать сечение, тип кабеля и соблюдать все нормы его эксплуатации.

Теперь рассмотрим подводку электроэнергии к самому дому. Существуют два варианта прокладки: подземный и воздушный. Для каждого из вариантов используются свои типы провода и кабеля.

Для подземной подводки рекомендуется использовать кабель АВБШВнг(А). АВБШВнг(А) – кабель силовой алюминиевый одножильный имеет изоляцию и оболочку из ПВХ-пластиката, а также броню из двух стальных неоцинкованных лент. Данный кабель хорошо несет службу под землей, выдерживая вибрацию, влагу и подвижный грунт. Также может выдержать не значительный удар лопаты.

Для воздушной прокладки рекомендуется использовать провод СИП. СИП – самонесущий изолированный провод, отлично выдерживает прямые лучи солнца и не погоду. Монтаж данного провода не составляет особых трудностей. В линиях электропередач, построенных с применением СИП, значительно снижаются энергетические потери.

— Баня или сауна.

Помещения бани можно разделить на парилку, тамбур и комната отдыха. Выбор кабеля для тамбура и комнаты отдыха полностью схож с прокладкой кабеля в доме или квартире – используются ВВГ и NYM. А вот с парилкой уже другой разговор, тут требования к кабелю гораздо суровее.

Ведь там температура может доходить до 110 oC и выше, а влажность воздуха до 90%. В помощь в таких условиях приходят наиболее популярные в данной категории провода РКГМ и ПРКС, которые выдерживают температуру окружающей среды 180 oC.

Также в этой категории присутствуют такие типы провода как ПРКА (выдерживает до 180 oC), ПВКВ (180 oC) и ПМТК (200 oC).

РКГМ – одножильный медный провод с изоляцией из кремнийорганической резины, в оплетке из стекловолокна, пропитанной эмалью или теплостойким лаком. Провод устойчив к воздействию рабочей температуры окружающей среды от -60 oC до +180 oC. Также способен выдержать воздействие относительной влажности воздуха 100% при температуре +35 oC.

ПРКС – многожильный медный провод с изоляцией и оболочкой из кремнийорганической резины, к воздействию температуры окружающей среды от -60 oC до +180 oC и относительной влажности 98%. Применяется для внутреннего монтажа электропроводки бань, саун, а также подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электрогрилей и др.

Следует знать, что установка розеток, выключателей и распределительных коробок в парилке СТРОГО ЗАПРЕЩЕНА! В остальных помещениях розетки и выключатели устанавливать можно.

— Гараж.

Расстояние от трансформатора до вводно-распределительного щита может быть довольно большим. Также как и в случае с домом существует два способа прокладки кабеля – воздушный или подземный.

Для воздушной используем СИП, так как он не оборвется между столбами под собственным весом. Для подземной лучше использовать  бронированные кабели – один из таких АВБШВнг(А).

Можно, конечно, обойтись ВВГ или АВВГ, но для них нужно предварительно протянуть трубы, что может оказаться трудоёмко и дороже.

Электромонтаж внутри следует производить по стенам в кабельных каналах и защитных трубах. Если в помещении не будет использоваться оборудование потребляющее много энергии, то для освещения можно использовать ВВГ или ВВГ-П сечением 1,5 кв.мм.

, для проводки от автоматического выключателя к розеткам можно применять трехжильный ВВГ-П или АВВГ-П с сечением 2,5 кв.мм. Для пожарной сигнализации используется провод специального назначения ПВВС, для охранной сигнализации – МК-1 или МК-4.

Для подключения подвижного оборудования лучше использовать гибкий кабель КГ, он способен выдерживать частые вибрации и изгибы.

Четвертым этапом надо понять, какое количество жил будет использоваться в том или ином месте. Для старой проводки использовали кабель с двумя жилами, но по существующему стандарту – трехжильный.

  Вообще, количество жил кабеля зависит от его назначения, условий работы, количества используемых фаз, наличия контура заземления и много другого. Если в квартиру или дом подведены все три фазы, то в таком случае применяется кабель с пятью жилами: три – на каждую фазу, одна – нулевой провод и одна – заземление.

Еще, как пример, для подключения люстры с двухклавишным включением понадобится кабель с четырьмя жилами.

Подводим итоги: если проводку сделать по всем нормам, правильно выбрав кабель, то можно быть уверенным, что она прослужит долго, не создавая проблем.

Ознакомиться с ассортиментом кабельно-проводниковой продукции, представленной в нашем интернет магазине, можно по ссылкам: кабель силовой, провод, СИП.

Электрика

Выбор сечения кабеля для частного дома, дачи

Во время электромонтажных работ, на стадии прокладки проводов, кабелей, «особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки, кабель сечением 2,5 мм кв, когда вполне достаточно 1,5 мм кв, исходя из потребляемой мощности. От того, насколько верно Вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.

Электропроводка в доме, даче или квартире начинается с вводного кабеля. На этот кабель ложиться вся основная нагрузка, которая есть в доме.

Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме — стиральная машина, бойлер, утюг, микроволновая печь, кондиционеры и т.д.

Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая цифра нам и нужна.

Для более правильного подсчета потребляемой мощности, Вам поможет таблица, где указаны приборы и мощность, которую они потребляют:

Название электроприемника Приблизительная мощность, Вт Название электроприемника Приблизительная мощность, Вт
телевизор 300 кондиционер 1500
принтер 500 нагреватель воды 5000
компьютер 500 бойлер 1500
фен для волос 1200 дрель 800
утюг 1700 перфоратор 1200
электрочайник 1200 электроточило 900
вентиляторы 1000 дисковая пила 1300
тостер 800 электрорубанок 900
кофеварка 1000 электролобзик 700
пылесос 1600 шлифмашина 1700
обогреватель 1500 циркулярная пила 2000
СВЧ-печь 1400 компрессор 2000
духовка 2000 газонокосилка 1500
электроплита 3000 сварочный агрегат 2300
холодильник 600 водяной насос 1000
стиральная машина 2500 электромоторы 1500
освещение 2000

 Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти кабеля. В данной таблице приведены значения для медных кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.

Таблица выбора сечения кабеля и провода:

Сечение токопроводящей жилы, мм Напряжение, 220 В Напряжение 380 В
ток, А мощность, кВт ток, А мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5

Далее необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть на таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групп освещении вполне подойдет провод сечением 0,5 мм кв, а для розеточных групп достаточно провода сечением 1,5 мм кв.

Но, для освещения применяют провода диаметром не менее 1,5 мм кв, а для розеточных групп используют провода сечением не менее 2,5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способен выдержать данный провод. Связано это с тем, что провода, подвержены коррозии, различным механическим нагрузкам как во время монтажа, так и во время эксплуатации.

Сечение кабеля выбирается не только по рабочему току, но и еще по нескольким параметрам. Прежде всего, необходимо учитывать, что при использовании кабеля на пределе его возможностей жилы кабеля нагреваются на несколько десятков градусов.

Если в одной трубе или лотке проложено несколько кабелей, то вследствие их взаимного нагрева (каждый кабель нагревает все остальные кабели) максимально допустимый ток снижается на 10–30 процентов. Дополнительные ограничения возникают, когда кабель имеет большую длину.

При этом потери напряжения в кабеле могут достичь недопустимых значений. Как правило, при расчете кабелей исходят из максимальных потерь в линии не более 5%. Потери рассчитать не сложно, если знать величину сопротивления жил кабелей и расчетный ток нагрузки.

Но обычно для расчета потерь пользуются таблицами зависимости потерь от момента нагрузки. Момент нагрузки вычисляют как произведение длины кабеля в метрах на мощность в киловаттах.

Данные для расчета потерь при однофазном напряжении 220 В показаны в таблице.

∆U,% Момент нагрузки, кВт*м, для медных проводников в двухпроводной линии на напряжение 220В при сечении проводника s, равном:
1,5 2,5 4 6 10 16 25
1 18 30 48 72 120 192 300
2 36 60 96 144 240 384 600
3 54 90 144 216 360 576 900
4 72 120 192 288 480 768 1200
5 90 150 240 360 600 960 1500

Например для кабеля с медными жилами сечением 2,5 мм2 при длине кабеля 30 метров и мощности нагрузки 3 кВт момент нагрузки равен 30х3=90, и потери составят 3%. Если расчетное значение потерь превышает 5%, то необходимо выбрать кабель большего сечения.

Сечение кабеля.Как его правильно выбрать

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.

При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования электроснабжения частного дома, квартиры, и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.

Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников.

В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током.

Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку «влезет» кабель сечением 4 кв.мм.

Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.

Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.

), наооборот — греется сильнее.

Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

  • Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
  • где Р — сумма всех мощностей бытовых электроприемников, Вт;
  •      U — напряжение однофазной сети 220 В;

     cos(фи) — коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения.

Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Таблица расчета сечения кабеля и проводов электропроводки



Вводная часть

Любая электрическая сеть не может монтироваться без предварительного расчета. Обычно расчет электропроводки производится профессионалами или проектными организациями. Однако для отдельных электрических групп квартиры или частного дома, можно рассчитать электропроводку и самостоятельно. Таблица в этой статье поможет рассчитать сечение жил электрического кабеля в зависимости от нагрузки цепи.

Расчетная мощности электросети

Подробно о расчетах с примерами читайте одлельную статью.

Таблицей расчета сечения кабелей электропроводки в зависимости от токов нагрузки и расчетной мощности сети



Проложенные открыто



S

Медные жилы



Алюминиевые жилы



мм2

Ток

Мощн.кВт



Ток

Мощн.кВт




А

220 В

380 В

А

220 В

380 В

0,5

11

2,4



0,75

15

3,3



1

17

3,7

6,4



1,5

23

5

8,7



2

26

5,7

9,8

21

4,6

7,9

2,5

30

6,6

11

24

5,2

9,1

4

41

9

15

32

7

12

5

50

11

19

39

8,5

14

10

80

17

30

60

13

22

16

100

22

38

75

16

28

25

140

30

53

105

23

39

35

170

37

64

130

28

49

Проложенные в трубе



S

Медные жилы



Алюминиевые жилы



мм2

Ток

Мощн.кВт



Ток

Мощн.кВт




А

220 В

380 В

А

220 В

380 В

0,5



0,75



1

14

3

5,3



1,5

15

3,3

5,7



2

19

4,1

7,2

14

3

5,3

2,5

21

4,6

7,9

16

3,5

6

4

27

5,9

10

21

4,6

7,9

5

34

7,4

12

26

5,7

9,8

10

50

11

19

38

8,3

14

16

80

17

30

55

12

20

25

100

22

38

65

14

24

35

135

29

51

75

16

28



Другие статьи сайта





Сечение провода для электропроводки | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 12 Опубликовано Обновлено

Во время выполнения монтажа электрической проводки некоторые «грамотные» заказчики спрашивают, почему я укладываю на розетки провод сечением 2,5 мм², а не 1,5 мм² как на светильники и почему в некоторых случаях я использую провод сечением даже 4 мм². Они интересуются не из праздного любопытства, а потому что чем больше сечение жил провода, тем он дороже. В данной статье я постараюсь ответить не только им, но и всем желающим, почему и как выбирается сечение провода для того или иного участка электрической проводки в квартире или частном доме.

Исходя из того, насколько верно и правильно мы подберем сечение монтируемых проводов и кабелей, настолько надежно и долго будут работать наши бытовые электропотребители.

Как мы знаем, вся электропроводка начинается с вводного кабеля — кабеля, прокладываемого от ЛЭП (линии электропередач) до общего (вводного) автоматического выключателя либо электрического счетчика. На данный провод ложится вся суммарная нагрузка всех потребителей, находящихся в квартире или доме. Для того чтобы определить сечение жил вводного кабеля, необходимо знать суммарную мощность (Ватт) всех электрических приборов, установленных у вас дома — микроволновка, кондиционер, стиральная машина, водонагреватель, электроплита и т.д. Нужно брать только мощные приборы, мелкие можно не учитывать, такие как бритва, кофемолка, небольшой телевизор и т.п. Сложив мощности приборов, мы получим суммарную мощность  всех наших потребителей. Умножаем эту цифру на коэффициент 0,75 и получаем сечение фазной (или фазных) жилы вводного кабеля. Сечение нулевой жилы допускается немного меньше, либо такое же.

Еще один аспект: при расчете суммарной мощности стоит учитывать мощности только тех потребителей, которые будут включены в электросеть одновременно. Иначе ваши расчеты могут привести к выбору провода сечением с небольшое дерево!

Мощность бытового электрического прибора можно найти либо на его корпусе, либо в техническом паспорте, который к нему прилагается.

Ниже представлена таблица, с помощью которой можно определить сечение нужного вам провода, при этом зная мощность потребления на данной линии электропроводки. Или же наоборот: зная сечение жил электрического провода, вы сможете определить какой ток и мощность он сможет пропустить и выдержать. В таблице приведены значения для медного провода, так как алюминиевые провода запрещены Правилами Устройства Электроустановок (ПУЭ).

Таблица выбора сечения кабеля и провода


Затем нам будет необходимо рассчитать сечение проводов и кабелей для линии розеток и линии освещения. Если отталкиваться только от нашей таблицы или формул расчета сечений, то выйдет, что для линии розеток будет достаточно провода сечением 1.5 мм², а для линии освещения — менее 1,5 мм². Но на практике монтируют провода вот такого сечения: для розеток — не менее 2,5 мм², для освещения — не менее 1,5 мм². Почему так делается?

Что касается линии освещения, то монтировать провод сечением менее 1,5 мм² в электропроводке нельзя да и нецелесообразно. Это обоснованно тем, что он не выдержит механических нагрузок и химических реакций (окисления). А укладка провода для розеток сечением не менее 2,5 мм² предусмотрено для того, чтобы в дальнейшем вы могли включать в них электроприборы большей мощности, чем есть на данный момент. Например, у вас был утюг на 1,5 кВт, он вышел из строя, вы купили новый на 2,5 кВт. Неужели вам из-за этого стоит менять всю линию электропроводки для данной розетки?

Что касается сечения проводов в электропроводке и автоматов защиты, то их установка выполняется также исходя из данной таблицы. Например, для розеток на кухне вы протянули провод сечением 2,5 мм, который выдерживает электрический ток в 27 Ампер и рассчитан на мощность в 5,9 кВт. В электрощитке для данной линии электропроводки с розеткой устанавливается автоматический выключатель или УЗО с максимальным током срабатывания не более 25 Ампер.

Также при проектировании электрической проводки следует учитывать и длину магистрали, которая будет питать конечного потребителя электрического тока. Также, во время проектирования, а затем и монтажа электропроводки, не стоит забывать и о селективности автоматов. Селективность — это специфическая особенность релейной защиты выявить повреждённый элемент проводки (замыкание, перегрузка) и отключить его близлежащими выключателями, не прекращая нормальную работу остальных зон электрической цепи.

Монтаж электропроводки в квартире, доме. Общие правила

Автор Alexey На чтение 6 мин. Просмотров 116 Опубликовано Обновлено

Прокладывая электропроводку в доме, крайне нежелательно «изобретать велосипед», или импровизировать, делая электромонтаж. Игнорирование общепринятых правил, или придумывания своих способов электрического монтажа проводов может привести к катастрофе и к летальным исходам.

Возникающие проблемы, поломки, аварии и катастрофы привели к созданию правил эксплуатации электроустановок, сокращённо ПУЭ, а также СНиП, что расшифровывается как «строительные нормы и правила».

Данные нормативы обязательны для строителей и электриков, осуществляющих монтаж электропроводок, их обслуживание и ремонт. Опыт показывает, что очень редко можно ожидать от обычного человека, решившего делать электромонтаж в доме собственноручно, изучения данного свода нормативов.

Но, для обеспечения безопасности, делая монтаж электропроводки своими руками, следует хотя бы ознакомиться с основными постулатами ПУЭ и СНиП, и стараться им следовать, чтобы быть уверенным в правильной и безопасной работе подключённых проводов и установленного оборудования.

Правильный расчет сечения проводов электропроводки

Причиной большинства возникающих в домах пожаров является короткое замыкание, или неисправность в электропроводке. Люди, даже не слышавшие о ПУЭ и СНиП, но умудрённые жизненным опытом, ответят, что такое случается от перегрузки, и будут совершенно правы.

Перегрузкой электропроводки называется протекающий в ней ток, на который провод (его поперечное сечение) не рассчитан. Защитить провода и кабели от перегрузок должны защитные автоматы, отключающие напряжение, если ток значительно превышает номинальное значение продолжительное время, которое зависит от характеристик автоматических выключателей.

Поэтому, тщательно выполненные указанные в СНиП правила монтажа электропроводки не обеспечат безопасности и безаварийности, если не будет соблюдён наиболее важный закон электромонтажа – это правильный расчёт поперечного сечения проводов ещё до начала выполнения работ в доме.

Методология подобных расчётов неоднократно встречается в СНиП, ПУЭ и других нормативных актах и при имеющихся различиях сохраняется единый принцип – поперечное сечение провода должно быть рассчитано на предполагаемый ток, который должен быть ограничен устройствами защиты – предохранителями и автоматами.

Трехпроводная электропроводка

Согласно ПУЭ седьмой редакции вся электропроводка в квартире или в частном доме должна осуществляться трёхпроводным кабелем (плюс провод заземления) с медными жилами.

TN-S и TN-C-S – это системы заземления, и разница между ними состоит в точке разделения рабочего (N) и защитного (PE) ноля. В любом случае, из вводного распределительного щитка к потребителям электрической энергии должно приходить три провода – фаза (L), ноль (N), и заземление (PE).

Поскольку провод заземления является критически важным для защиты от поражения, ему следует уделять особое внимание при электромонтаже проводки в доме – если в цепи провода PE произойдёт разрыв, и в каком-то оборудовании случится пробой фазного напряжения на корпус, то опасный потенциал окажется на всех электроприборах, подключённых в розетку.


Правила монтажа электропроводки разрешают делать соединение проводов при помощи пайки, сварки,клеммников и сжимов, и нужно помнить, что скрутки в чистом виде не допускаются. Все соединения проводов производятся только в щитах и распределительных коробках, к которым должен обеспечиться доступ для обслуживания и ремонта, а также в подрозетниках розеток и выключателей.

Не допускается прямой контакт медных и алюминиевых проводов – только при помощи клеммных колодок, специальных гильз или болтовых соединений с переходной шайбой.

Соединение проводов болтом

Если в доме имеется старая алюминиевая электропроводка, то наверняка она является двухпроводной и давно отслужила свой срок эксплуатации. Поэтому следует сделать демонтаж электропроводки из алюминия и заменить на новую, по описанному выше стандарту.

Электропроводка для розеток и выключателей

При проектировании электропроводки в доме должно обеспечиться электропитание осветительной системы, рассчитанной согласно СНиП 23-05-95.

Выключатели электроосветительных приборов должны размещаться на стене возле двери со стороны дверной ручки не ближе 10 см от проема. Высота должна быть удобной для использования и строго не регламентируется, за исключением зданий школ и дошкольных учебных заведений, где выключатели должны устанавливаться на расстоянии 180см от пола.

Расположение выключателей и розеток

Исходя из имеющихся в наличии, и предполагаемых в будущем электроприборов должно определяться количество необходимых розеток (согласно СНиП по одной на 6м² помещения) – эксплуатация на постоянной основе переносных удлинителей, для питания стационарно установленных электроприборов, не допускается.

В ванной комнате установка розеток допускается не ближе 60 см к источнику брызг при условии использования УЗО (IΔn<30mA) или разделительного трансформатора.

По поводу размещения розеток единого стандарта не существует, поэтому высота их установки выбирается исходя из удобства использования, но не ближе 10 см к полу, дверным и оконным проемам, и 20см к потолку.

По тем же правилам монтируется электропроводка, подключённая к розеткам и выключателям. Не допускается размещать элементы электропроводки ближе 50 см к газопроводу и 40см к другим типам коммуникаций.

Типы электропроводок

Электропроводка, устанавливаемая в квартире или в частном доме, может быть скрытой или наружной, и согласно СНиП провода и кабели должны прокладываться только горизонтальными и вертикальными линиями.

Прокладка кабеля скрытым способом

Скрытая электропроводка устанавливается в пустотах, кабельных каналах, под слоем штукатурки, за различными перегородками и декоративными панелями. Если окружающие материалы являются горючими, то проводка должна быть дополнительно защищена металлической трубой, обладающей локализирующей способностью.

Наружная электропроводка прокладывается непосредственно по стене при помощи различных крепежей, или в специальных кабельных коробах, лотках, в гофре и металлорукавах.

Делая монтаж электропроводки в квартире, желательно соблюдать принцип сменяемости проводов, что очень удобно при ремонте и замене. Поэтому, применив скрытый тип проводки, устанавливать её следует в гофре, с диаметром в несколько раз превышающим толщину кабеля.

Проложенную таким способом электропроводку будет легко заменить, если на кухне потребуется установка электроплиты, требующей проводов большего сечения.

Гофра и крепление гофры к стене

Устанавливается гофра для скрытой проводки в проделанной монтажной борозде – штрабе, выдолбленной специальным инструментом – штраборезом, но нужно помнить, что нормативами СНиП запрещено разрушать металлическую арматуру железобетонных стен и панельных перекрытий. Не допускается размещения кабеля электропроводки в стыках панельных блоков.

Защита от поражения

Делая демонтаж электропроводки, или оставляя её в стене навечно, в распределительном щитке, выключив предварительно защитный автомат, нужно отсоединить провода демонтируемой проводки и откусить их у входа в стену, если полное удаление невозможно.

Помимо защитных автоматов, вся электропроводка в доме также должна быть защищена при помощи противопожарного УЗО с уставкой тока утечки 100 мА. Отдельные линии электропроводки также должны защищаться УЗО с уставкой 10-30 мА.

Прокладка электропроводки должна осуществляться только разрешёнными кабелями и проводами. Как правило, для электромонтажа в домах и квартирах чаще всего используют кабель ВВГ и его модификации.

кабель ВВг

Итог

Может показаться, что описанные выше правила совсем не обязательно знать владельцу дома, не собирающемуся делать монтаж электропроводки своими руками, предпочитающему доверить данную работу профессионалам.

Не секрет, что старание сэкономить со стороны заказчика и желание различных недоучек подзаработать приводят к тому, что электромонтажные работы будут выполнены с грубыми нарушениями СНиП, и что в будущем может привести к поломке и аварии электропроводки в доме.

Зная принципы электромонтажа, заказчик сможет вовремя заметить ошибку в осуществляемых полупрофессионалами работах, и предотвратить трагедию в будущем.

Какой провод использовать для проводки в квартире для розеток

При проведении самостоятельного ремонта, строительства жилого дома или квартиры часто приходится сталкиваться с вопросом замены старой электропроводки или обустройства новой. Вопрос этот очень важный, поскольку определяет не только вопросы обеспечения жилья электроэнергией, но и сохранения жизни и здоровья проживающих в нем людей.

Какой проводник использовать для обустройства электропроводки в квартире

Перед производством работ по электрообеспечению здания необходимо произвести приблизительный расчет электронагрузки на каждую комнату. Основным элементом в этом случае выступает кабель для розеток. Чем он лучше, тем выше электробезопасность здания. При его выборе учитывается как минимум тридцатипроцентное повышение мощности электросети в будущем.

В современном строительстве применяются медные электропровода, поскольку они значительно эластичнее алюминиевых и обладают лучшей токопроводимостью. Но необходимо помнить, что они могут со временем окисляться, поэтому скрутки медных жил желательно пропаивать, хорошо герметизировать и размещать в коммутационных коробках.

Как правило, для оборудования обычных электророзеток используют двухжильный, а для розеток, имеющих корпус, — трехжильный электрокабель. Для их подключения используются провода типа ПВС, ВВГ (нг), ВВГ или NYM. При использования электропроводников необходимо ориентироваться на прибор являющийся потребителем самого большого количества электроэнергии в квартире.

Если на электророзетку дается нагрузка по электромощности до трех киловатт, то для нее достаточно проводника профиля 2,5 мм2. В комнате с невысоким потреблением электроэнергии допускается прокладка электролинии с профилем 1,5 мм2. Это очень критично, поскольку при подключении в такую сеть прибора с высоким потреблением электроэнергии возможен перегрев электроцепи.

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.

Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:

  • посудомоечной и стиральной машин — 3х2,5;
  • варочной панели — не менее 3х4;
  • духового шкафа — 3х2,5.

Для электропроводки для других приборов 1 мм профиля электрокабеля должен выдерживать 8 ампер. То есть в целом для использования на кухне оптимальным является провод с сечением 4-6 мм².

Для всех помещений расчет электропроводов производится по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.

При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².

В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Чтобы узнать, какой проводник использовать для подачи электроэнергии в дом, Pсум электроприборов умножается на коэффициент равный 0,75. Таким же образом производится оценка возможностей электроцепей для каждого помещения жилья.

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.

Для обустройства электробезопасности зданий используют автоматические автоматы защиты сети. Они устанавливаются для каждой комнаты в отдельности и должны соответствовать расчетной нагрузке потребляемой электроэнергии.

Выбор однопроволочного или многопроволочного кабеля

Какой кабель выбрать, однопроволочный или многопроволочный, выбор зависит от его назначения и условий применения.

Области использования и положительные стороны электропроводов:

  • одножильного:
    1. используется как проводник для разводки в электрощитах;
    2. используется как кабель для розеток и выключателей;
    3. скрутка одножильных проводов гораздо легче обжимается;
    4. имеет большие сроки хранения и эксплуатации;
    5. обладает высокой механической сопротивляемостью.
  • многожильного:
    1. хорошая гибкость;
    2. легко укладывается в распределительные коробки и стаканы для электророзеток;
    3. меньше нагреваются.

Оборудование электропроводки в зданиях желательно выполнять однопроволочными электрокабелями. Многожильные электропровода лучше всего использовать в качестве удлинителей, переносных электрических катушек, электролиний переносных агрегатов питания, обустройства электропроводки автомобилей и т. д.

Электромонтаж в доме сечение кабеля. Сечение провода для бытовой электропроводки

Очень часто ремонт в доме сопровождается изменением схемы электропроводки или даже полной ее заменой, ведь раньше в жилых комнатах применялась проводка из алюминия, характеристики которой не соответствуют современным требованиям. Многие хотят сэкономить и приходят к решению о самостоятельной замене проводки. Однако, чтобы правильно выполнить расчет и монтаж электропроводки, нужно запастись некоторыми знаниями в этой области.

Основной этап — расчет сечения кабеля . В принципе, без использования каких-либо формул достаточно знать, что медный проводник может выдерживать ток, в десять раз превышающий его поперечное сечение. Это означает, что провод сечением 1 квадратный миллиметр выдерживает ток 10 ампер, провод 2,5 квадратных миллиметра — 25 ампер и т. Д. Более точные значения для медных проводов можно найти в «сводке» таблица сечений проводов, токовые, силовые и нагрузочные характеристики ».Основные сечения проводов, применяемых в бытовой электропроводке: 0,75; 1; 1,5; 2,5; 4 кв. М. Мм.

Теперь нужно определить расход электроприборов в помещении, в котором производится замена проводки. Например, утюг имеет мощность 1800 Вт. Зная напряжение в сети, по закону Ома можно определить потребляемый ею ток: 1800Вт / 220В = 8,2А. Теперь понятно, что для питания утюга достаточно проводов в 1 квадратный миллиметр. Но дело в том, что вместе с утюгом в комнате могут одновременно работать и другие устройства, подключенные к розеткам.Поэтому необходимо сложить ток потребления всех устройств, которые могут быть подключены одновременно, и, исходя из полученного значения, выбрать сечение провода.

Чаще всего хватает провода 2,5 кв. мм. для подключения розеток и 1,5 кв. мм. для освещения комнаты. Такое же сечение нужно брать с проводом и с другим домашним электрооборудованием. Если кухня в квартире оборудована электроплитой, то ее нужно протянуть проводом, сечением 4 кв.м. мм. Он выдерживает нагрузку в 8 кВт. Приведенные сечения проводов являются приблизительными, для точного расчета, конечно, необходимо учитывать реальный расход электроприборов.

Сечение проводов нельзя подбирать «близким» к подключаемой нагрузке. Должен быть блок питания, потому что вы не знаете, какой новый электроприбор купите завтра, подключение к новой проводке может быть опасным.

При разводке проводки необходимо предусмотреть как общий автоматический выключатель, с помощью которого можно обесточить все помещения, так и отдельные электромеханические машины для разных ответвлений электропроводки.Особое внимание в вопросе защиты следует уделять помещениям с повышенной влажностью.

Сделайте расчет — это только полдела. Проводка для дома является источником потенциальной опасности, поэтому ее установку необходимо проводить по всем правилам, о которых необходимо узнать из соответствующей литературы. Только накопив достаточный уровень знаний и разобравшись во всех тонкостях, можно приступать к самостоятельному проектированию и монтажу, в противном случае — обратиться к услугам опытного электрика.

Огромное количество разнообразной кабельной продукции озадачивает новичков, решивших провести электромонтажные работы своими руками. И самый первый вопрос, который обычно у них есть, какой провод использовать для разводки в доме? Вопрос действительно серьезный и требует специального анализа. Итак, давайте разберемся, какие электрические провода для внутренней разводки можно использовать.

Начнем с того, что в настоящее время запрещено проводить в доме электропроводку с использованием проводов или кабелей с алюминиевыми жилами.Мы не будем вдаваться в подробности этого запрета, просто учтем на будущее, что такое требование существует. Итак, выбирая кабель, придется искать изделие с медными жилами. Но и здесь разнообразие довольно велико. Например, есть кабели:

  • одноядерный;
  • многожильный;
  • , состоящий из одной монолитной проволоки;
  • из набора прокрастинации;
  • с обычной полимерной изоляцией;
  • бронированный;
  • с добавлением слоя хлопка или резины в изоляцию.

Соответственно, все они имеют разную маркировку и названия. В зависимости от качества изоляции, из какого материала она сделана, электрические провода могут быть проложены открытым или закрытым способом. Кстати, если в открытой (внешней) проводке используются провода, их необходимо прокладывать в защитных коробах или трубах. Но кабель можно проложить без какой-либо защиты.

Популярные модели

Перейдем к разбору самих проводов, электрика которых чаще всего применяется в бытовой электропроводке.В принципе, таких проводов не так уж и много. Предлагаем три позиции: NYM, ВВГнг и ПУНП.

NYM

— это электрический провод, изготовленный по немецкой технологии. К сожалению, не все российские предприятия используют немецкий стандарт, поэтому на рынке можно встретить маркировку: NUM, NUM или даже NUM. Все эти провода изготавливаются по техническим условиям, и на каждом заводе есть свои ТУ. Но надо отдать должное тому, что у этих продуктов хорошие характеристики, однако они ниже, чем у NYM.Поэтому расчет сечения проводов этих марок необходимо проводить с повышающим коэффициентом 1,1 или 1,2

Сам по себе провод NYM является качественным продуктом, но он самый дорогой из всех используемых в электропроводке жилого дома. Поэтому далеко не у всех потребителей есть возможность провести его монтаж. Хочу добавить, что в конструкции кабеля предусмотрено несколько слоев защитной изоляции с внутренним наполнением из резины, наполненной полиамидом.Именно этот слой дополнительно выполняет функции защиты при разрезании кабеля. Ведь всегда есть вероятность повредить изоляцию жил. С прослойкой этого сделать нельзя. И еще одно преимущество — высокая гибкость продукта, что также снижает сложность процесса установки.

ВВГ

Не армированный кабель в поливинилхлоридной изоляции и оболочке. То есть каждая жила изолирована ПВХ пластиком, а также из этого полимера сделана общая защитная оболочка.В этом проводе нет внутреннего заполнения пространства между проводами. Стоит отметить, что кабель ВВГ можно использовать в любых помещениях: сухих и влажных. Единственный его недостаток — не растягивается.


В качестве подтипа этого провода на рынке есть кабель с добавлением двух букв в маркировке. Это «нг». Эти буквы указывают на то, что данный кабель относится к категории негорючих материалов. То есть даже при укладке балки не распространяет горение.Если в балку установлен кабель ВВГ, то при горении любого другого провода начинает гореть и этот. Так что если речь идет о разводке электропроводки в частном доме, особенно в деревянном доме, лучше выбирать модель ВВГнг.

Кстати, размещение этой марки имеет небольшое разнообразие. Это форма укладки стержней. Он может быть плоским, круглым, квадратным и даже треугольным. Специалисты рекомендуют в домах устанавливать плоский вариант, с ним легко работать, к тому же нет необходимости делать глубокие штробы.

ППС

Это самый дешевый провод для электропроводки, применяемый в частных домах и квартирах. И это установка плоского типа. В исполнении ПНПП он может быть двухъядерным или трехъядерным. В этом случае в каждую жилу устанавливается однопроволочный провод. И в этом его отличительная черта.


Можно использовать, как и предыдущие позиции, как в электрических сетях, так и для освещения. Но многие специалисты не отдают предпочтение этому кабелю, все дело в изоляции, а точнее ее невысоком качестве.При проведении электромонтажных работ в ней выделяется тепло, что отрицательно сказывается на изоляционном слое кабеля, поэтому они со временем теряют свои качества.

Дополнительные элементы

Конечно, эти три бренда не единственные. Существует довольно широкий ассортимент моделей, которые можно использовать для разводки электропроводки в домашних условиях как внутри, так и снаружи. Что предлагают производители для этих целей?

  • ПРН, который можно установить как в помещении, так и на улице.
  • Применяется в сухих и влажных помещениях.
  • PRTO рекомендуется прокладывать только в трубах или воздуховодах.
  • DCP применяется для построения сетей освещения.
  • PPV — двухжильный плоский кабель.
  • PV1 — одножильный, очень гибкий. Кстати, в этой группе проводов огромное количество разнообразных расцветок. Цвет подбирается согласно схеме подключения для удобства подключения. Есть даже желто-зеленый для заземления.


Для уличного освещения рекомендуется установка армированного кабеля ВБбШв.Он отлично справляется с негативным воздействием почвы и воды, поэтому укладывается в траншею. Количество жил может быть разным: 4, 5 и 6. Но для воздуховодов лучше всего использовать самонесущий самонесущий изолированный провод. Это, во-первых, алюминиевая проволока, внутри которой находится стальная проволока. Отсюда в принципе и сила побольше. Во-вторых, изоляция — это светостойкий атмосферостойкий полиэтилен, этот полимер не разрушается на открытом воздухе.

Заключение по теме

Наверное, на этом можно закончить разбор вопроса, какой провод использовать в доме и на улице, который нужен для жилищного строительства? Главное требование к кабельной продукции — прочность, надежность и длительный срок службы, ведь зачастую в домах и квартирах используется скрытая проводка, а значит, ее практически веками монтируют.Все вышеперечисленные провода для электромонтажа соответствуют этим требованиям. Так что сомневаться в их надежности нет никаких оснований.

Похожие записи:

Сейчас в Интернете можно найти множество обзоров различных проводов и кабелей, каждый из которых используется только в определенном случае. Однако наших абонентов все больше интересует, какой кабель выбрать для подключения дома к электросети, ведь читать все отзывы и выбирать для себя лучший — долго и утомительно.В этой статье мы решили рассказать, какой провод нужен для разводки по воздуху и под землей. Мы собрали самые популярные провода, которым доверяют профессиональные электрики.

Какой кабель использовать по воздуху?

CIP


завоевал серьезную популярность благодаря невысокой стоимости и большому выбору сечений. Работает в диапазоне температур от -60 до +50 градусов. Подходит для подключения двухфазной и трехфазной сети. Изготовлен из алюминия, имеет прочную изоляцию.Однако этот проводник имеет следующие недостатки:

  1. Необходимо подключать с помощью специальных муфт.
  2. Проволока вызывает возмущение инспекторов. Ведь в правилах прописано, что этот провод нельзя использовать для подключения. Дело в том, что линия должна быть цельной, и этот провод нужно подключать к более гибкому.

АВК


Кабель АВК считается надежным проводником, который работает при температуре от -45 до +45 градусов.Он отличается надежностью и универсальностью. С его помощью можно подключить до 380 Вольт, чего более чем достаточно для домашнего использования. Кабель получил алюминиевые жилы и качественную виниловую изоляцию, которая снабжена коаксиальной оплеткой.

ABBG


Применяется в умеренном климате, выдерживает напряжение до 1000 вольт. Стоимость его приемлема. Расшифровывается проводник: алюминий, изоляция жилы, оболочка ПВХ. Однако в этом проводе нет защитных крышек, хотя для подключения по воздуху их будет более чем достаточно.

Примечание! Этот провод можно подключать только с помощью кабельной разводки.

ВВГ


Считается самым популярным на территории нашей страны. Ведь его жилы медные (алкоголиков он не ворует, как бы это не грустно). Его можно использовать в сетях до 1000 вольт. Установка его возможна только при помощи кабельной разводки. Цена на проволоку этого типа держится на небольшом уровне, а также показывает отличную прочность.

Какой кабель используется под землей?

Если вы хотите проложить провод в земле, то рекомендуем использовать следующие жилы:

ВББШв

медные, оболочка — ПВХ. Эта направляющая также получила дополнительное бронированное покрытие, что делает ее лучшей для прокладки под землей. Подробнее об этом вы можете узнать в статье: Технические характеристики кабеля ВБбШв.

АВБбШв


Кабель АВБбШв получил следующую конструкцию: жилы алюминиевые, оболочка из ПВХ, армированная оболочка, защитный шланг из ПВХ.Номинальное напряжение этого провода 3000 вольт. Срок службы 30 лет.

Независимо от того, насколько современный человек близок к теме электричества, он всегда воспринимает свое присутствие в своем доме как нечто само собой разумеющееся. Но не всегда все так просто, особенно для владельца новостройки загородного дома или коттеджа. Конечно, есть вариант купить дом «под ключ» со всеми необходимыми коммуникациями, в том числе электричеством, но дело в том, что большинство застройщиков не учитывают индивидуальные потребности покупателя и монтируют электропроводку согласно стандартная схема.Естественно, это устраивает далеко не всех.
Особенно тем, кто самостоятельно строит новый и идет ли реконструкция старого дома.
Неправильный расчет и монтаж электропроводки приведет к необратимому срабатыванию защитных устройств, увеличит вероятность отказа от поражения электрическим током и даже возгорания — а такие перспективы вряд ли кому-то понравятся. О том, как избежать этих ошибок, подключить дом к электросети, рассчитать и смонтировать проводку в доме и пойдет речь в нашей публикации.

Первый этап электрификации частного дома — подача электроэнергии. Кабель силовой, типы, сечение, какой выбрать

Итак, первое, что нужно сделать, это подвести электричество прямо к дому. Сразу оговорюсь, что здесь мы не будем говорить и о многочисленных разрешениях, прохождении инстансов и документации, которые необходимо получить и согласовать, поскольку это полноценная тема для отдельной статьи, но мы остановимся только на технических сторона вопроса.Также мы не будем говорить о том, как подключиться к воздушной или подземной электросети — это работа профессиональных электриков. Непосредственно застройщику в первую очередь стоит побеспокоиться вопросом — какой кабель лучше использовать для подвода электричества в дом http://www.bezpeka-shop.com/catalog/silovoy_kabel/.

Для этих целей используются силовые кабели. Силовой кабель — это проводник, предназначенный для передачи переменного тока от места производства или преобразования (в нашем случае трансформатора) к месту потребления (дома).

Какой силовой кабель выбрать — во многом зависит от типа его прокладки — под землей или по воздуху. Так как в разных случаях оболочка силового кабеля и степень его защиты будут разными.

Оба метода имеют свои достоинства и недостатки, рассмотрим их кратко с рекомендациями по выбору кабеля для каждого метода.

прокладка силового кабеля под землей


Для начала на загородном или загородном участке нужно выбрать самый простой и лучший способ прокладки кабеля.Кабель должен лежать на расстоянии не менее метра от деревьев и мест, где в будущем планируются раскопки. Кабель не должен лежать в местах с повышенными нагрузками, под дорогой, под автостоянками и т. Д. Кабель не должен мешать дальнейшему строительству. Практически идеальный вариант — проложить кабель под дорожками или рядом с ними.
Прокладка кабеля начинается с разметки и рытья траншей. Минимальная глубина траншеи должна составлять 70 см. Если учесть песчаную подушку, которую нужно насыпать под кабель, лучше сразу после того, как траншея будет готова, вырыть траншею глубиной 80 см.Он очищен от мусора — камней, железок, стекла и т. Д. E. На дно насыпьте слой песка 10 см, проложите кабель.
Теперь о выборе кабеля.
Поскольку кабель будет постоянно находиться под определенным давлением и подвергаться воздействию атмосферной воды, необходимо покупать изделия, рассчитанные на эти нагрузки. Часто используются силовые кабели с поливинилхлоридной изоляцией и дополнительной защитой.
Для прокладки под землей отлично подойдет кабель силовой медно-медный марки ВБбШВ.


Конечно, можно утверждать, что большинство воздушных и подземных линий электропередач — алюминиевые, и соединять их с медью крайне нежелательно. Это так, но только при прямом контакте металлов. На сегодняшний день существует достаточное количество способов надежно соединить провода и кабели из разных металлов — например, резьбовое соединение или соединение с помощью клеммной коробки. Однако при желании или дефиците бюджета можно купить более дешевый алюминиевый силовой кабель АВБбШВ.


Оболочка силового кабеля обеих марок изготовлена ​​из поливинилхлорида и надежно защищена от грызунов стальной лентой.

Прокладка воздушного кабеля


Эту систему подключения еще называют «воздушной». По сравнению с предыдущим методом это быстрее и дешевле. К недостаткам прокладки по воздуху можно отнести риск обрыва кабеля, некоторые неудобства, связанные с провисанием «шнурка» по территории участка, а также слегка испорченный эстетический вид участка в целом. Однако большинство строителей выбирают воздушное соединение.
Чтобы свести к минимуму все неприятности, которым грозит провисание и обрыв кабеля, необходимо соблюдать несколько простых условий:

  • Если кабель не является самонесущим (SIP), используется специальный кабель, который будет поддерживать кабель.
  • К кабелю кабель крепится специальными стяжками (не изоляционной лентой и не алюминиевой проволокой!) С расстоянием между стяжками около 70 см.
  • Кабель не тянется вместе с кабелем, он должен немного провисать.
  • Если расстояние от ЛЭП до точки подключения больше 25 метров, потребуется дополнительная опора.

В случае подключения воздуха оптимальным считается использование кабеля CIP, который представляет собой 2-проводную или 4-проводную (220 и 380 В соответственно) структуру из алюминиевого сплава, изолированную из термопластичного полиэтилена, устойчивого к ультрафиолетовому излучению. .

СИП предназначен только для электроснабжения объекта, его использование внутри здания запрещено.

как выбрать сечение силовых кабелей

Сечение силового кабеля необходимо выбирать с учетом будущей нагрузки. Правильно проведенные расчеты позволят вам почувствовать уверенность в надежной и безопасной работе всей электрической сети в доме.
Главный показатель, помогающий рассчитать сечение и, соответственно, определить марку кабеля, — это величина тока, которую кабель способен длительное время пропускать, не нагреваясь при этом.Рассчитать ток достаточно просто — нужно просуммировать мощность всех электроприборов в доме, которые будут включены в электрическую сеть.
Ниже мы приводим список некоторых из наиболее распространенных устройств.

Электрическая мощность, Вт

  • ЖК телевизор 140-300
  • Холодильник 300-800
  • Котел 1500-2500
  • Пылесос 500-2000
  • Утюг 1000-2000
  • Электрочайник 1000-2500
  • Микроволновая печь 700-1500
  • Стиральная машина 2500
  • Компьютер 300-600
  • Освещение 300-1500
  • Фен 1000-2500
  • Итого (приблизительно) 10000-20000

Однофазная сеть, напряжение 220В:


  • P — суммарная мощность всех электроприборов, Вт.
  • U — напряжение сети, В.
  • Ki = 0,75 — коэффициент одновременности.
  • для бытовых электроприборов.
  • cos = 1

Трехфазная сеть, напряжение 380 В:


После того, как ток был рассчитан, переходим к таблицам, с помощью которых можно найти кабель нужного материала и сечения.



Но может оказаться, что значение, полученное в результате расчетов, не совсем совпадает с табличными данными.В этом случае не экономьте, выберите ближайшее значение из таблицы, но в большую сторону.
Как видите, для того, чтобы произвести необходимые расчеты, не нужно быть профессиональным электриком. А при большом желании все необходимые расчеты можно произвести самостоятельно. Конечно, не стоит этому мешать, посоветуйтесь с электриками, чтобы быть полностью уверенными в надежности своей электросети.

Вторая очередь электрификации частного дома: электромонтаж

Для начала необходимо составить план-схему монтажа электропроводки в доме.Это позволит быстро и точно выбрать перечень расходных материалов, а также значительно упростит расположение счетчика, выключателей, розеток, распределительного щита, стабилизаторов, источников бесперебойного питания и т. Д.

Электромонтаж в частном доме

В соответствии с требованиями к прокладке электропроводки, комнатная электропроводка настоятельно рекомендуется проводкой с разделением цепей, что позволяет дополнительно защитить цепь от перегрузок. Разделите цепочку по потребляемой мощности электроэнергии.Это разделение необходимо для оптимального выбора сечения кабеля и автоматического выключателя в соответствии с ожидаемыми нагрузками.



Что касается розеток, то обычно используют провод диаметром 2,5 мм, для осветительных приборов будет достаточно проводов диаметром 1,5 мм. Потребляемая мощность группы розеток не должна превышать 4,6 кВт, а общая потребляемая мощность осветительных приборов — 3,3 кВт. На внутреннем электрическом щите устройство защитного отключения устанавливается отдельно для каждой группы.

Для некоторых мощных электроприборов: котла, тёплого пола, электропечи в бане и т. Д. Необходимо выделить отдельную электрическую цепь. На основании составленной ранее схемы рассчитываем общую длину кабеля (сечение для отдельных групп электроприборов), а также необходимое количество выключателей, розеток, автоматов необходимых параметров. Таким образом, обычный однофазный выключатель срабатывает при коротком замыкании и перегрузке в сети, а дифференциальный автомат рассчитан на короткие замыкания и блуждающие токи.
Для прокладки скрытой электропроводки в стене из кирпича, пенобетона или газобетона делают швы по горизонтали и вертикали. Электросистема в частном доме состоит из:
автоматов.
Счетчик.
Автоматы промежуточные.
Объявления.
Переключатели.
Розетки.
Потребители.
Однако, если в сети случаются частые скачки напряжения, то стоит задуматься о покупке регулятора напряжения для дома.


Ведь если напряжение значительно превышает нормальные значения, то прибор может выйти из строя, а при низком напряжении он будет работать с перебоями или полностью отключиться.
Стабилизатор напряжения — громоздкая и довольно дорогая вещь, и если бюджет не позволяет купить стабилизатор на весь дом, следует выбирать устройство только под дорогую технику — телевизор, холодильник и т.д. В частном доме трехфазная система электроснабжения более практична и удобна, так как позволяет подключать трехфазных потребителей.Например, трехфазный котел будет работать в три раза эффективнее однофазного. Кроме того, нагрузка может быть пропорционально распределена по фазам.

какая проводка предпочтительнее — замкнутая или разомкнутая

Тип разводки выбирается исходя из материала, из которого построен дом. Например, в доме из дерева проводка выполняется только открытого типа. В этом случае провода можно уложить в специальный металлический шланг, что обеспечит дополнительную пожарную безопасность.


В кирпичном доме проводка может быть как открытой, так и закрытой.
Скрытая проводка может быть сменной (проложена в пластиковых трубах) или несменной, проложенной в стробах, сделанных в стенах.


Кабель для электропроводки должен точно соответствовать ожидаемой нагрузке. Независимо от типа проводки все соединения кабелей и проводов выполняются в специальных распределительных коробках, доступ к которым предоставляется для контроля и поиска неисправностей.

перечень инструментов для электромонтажа

Для монтажных работ потребуются следующие инструменты:
Отвертка-индикатор.
Тестер.
Пуансон.
Плоскогубцы.
Молоток.
Изолента.
Strobosez.
Монтаж электропроводки в частном доме необходимо производить с обязательным учетом требований к расположению розеток и выключателей. Так, категорически запрещено размещение розеток и выключателей в помещениях с повышенной влажностью, например, в ванных комнатах и ​​саунах.

Маркировка электропроводки


Маркировка проводов начинается с основного пучка проводов, при этом отмечаются ответвления, проходящие сквозь стены, витки и т. Д.Проволока укладывается на стену на расстоянии 20 сантиметров от потолка. В зависимости от выбранного способа разводка проводки от распределительного щита к потребителям проводится по схеме.

В частном доме потребление энергии на порядок выше, чем в квартире, поэтому кабель для разводки в квартире можно использовать и меньшего сечения, чем в частном доме. Подавляющее большинство розеток в доме предназначены для портативных устройств. Однофазные розетки для разводки часто группируют вместе.Группа розеток питается медным кабелем ВВГнг 3х25.


Данная группа оборудована защитным выключателем на 25 ампер. Если в доме трехфазная бытовая электросеть, разводку необходимо производить с учетом правильной нагрузки между фазами.

Автоматический выключатель для группы осветительных приборов обычно применяется не более чем на 10 ампер, что вполне достаточно. Если общая потребляемая мощность всех осветительных приборов превышает этот показатель, рекомендуется создать другую осветительную группу с отдельным автоматическим устройством.Для осветительной группы чаще всего применяется кабель ВВГнг 3х1,5.


Для стационарных устройств устанавливаются розетки нужного номинального тока для однофазной или трехфазной розетки. Для электрических плит розетка поставляется с кабелем ВВГГГ, четырехжильным на три фазы или трехжильным на одну фазу.
Для питания стиральной машины рекомендуется использовать отдельную линию с автоматом необходимой стоимости.

На сегодняшний день для электромонтажа используются в основном медные провода и кабели.Алюминий, конечно, намного легче и дешевле меди, но имеет ряд существенных недостатков. По возможности не допускайте открытого стыка алюминиевых и медных проводов, так как это вызывает гальваническую реакцию, соединение постепенно разрушается, начинает искру, что может привести к возгоранию. Для подключения проводки из разных металлов существует довольно много переходников, коробок и т. Д.
И напоследок. Само собой разумеется, что человек, впервые столкнувшийся с проблемой электрификации собственного дома с нуля, не может однозначно справиться с этой задачей.Но основные принципы и правила монтажа и выбора материалов пригодятся любому владельцу собственного дома.

Какое сечение кабеля нужно для квартиры. Кабель питания на розетку

Подумали поменять проводку или просто добавить новые точки и не знают с чего начать. Сначала необходимо рассчитать мощность всех приборов и определяется сечение провода для розеток, после чего можно наложить план на листе бумаги, а затем нарисовать на стене место, где будет проходить кабель. пройти и рассчитать их метрар.Но для начала нужно определить, в каком состоянии старая проводка, можно ли ее добавить, подключив новые ответвления. Такой вариант будет наиболее экономичным.

При осмотре вы обнаружили, что направляющие от щита не в рабочем состоянии или они не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Более надежными и долговечными считаются медные провода Ну обо всем по порядку.

Расчет будущей нагрузки

Чтобы все правильно произвести расчет, сколько устройств будет запитано в каждой комнате, от этого будет зависеть, с какого сечения покупать провод.Если сумма всех устройств до 3 кВт, то достаточно будет проводника сечением 2,5 мм 2. Для кухни, где техника потребляет большое количество энергии, правильным будет протянуть отдельную ветку. с сечением кабелей от 4 до 6 мм кв в зависимости от того, какая у вас плита и оборудование.

Что происходит в итоге из экрана на розетке пойдет провод толщиной 2,5 мм 2, на кухню и в ванную, если есть бойлер, кабель должен быть не менее 4 мм квадрат.Достаточно места сечением 1,5 мм2. Не забываем и о заземлении, которое обязательно должно быть на розетках на кухне и в ванной.

У всех устройств написано энергопотребление, этикетку можно найти на обратной стороне или под крышкой. Если по каким-то причинам наклейку не нашли, то можете посмотреть в паспорте или в интернете. Посчитав потребляемую мощность, загляните в таблицу и выберите диаметр корня.


Как посоветовали пляжные электрики, провода нужно брать с запасом, то есть в полученный лосьон добавляется 10%.Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет пригодится, если где-то ошиблись, не надо экономить или бежать в магазин за 1 метром провода.

Какой тип и марку кондуктора выбрать под розетку

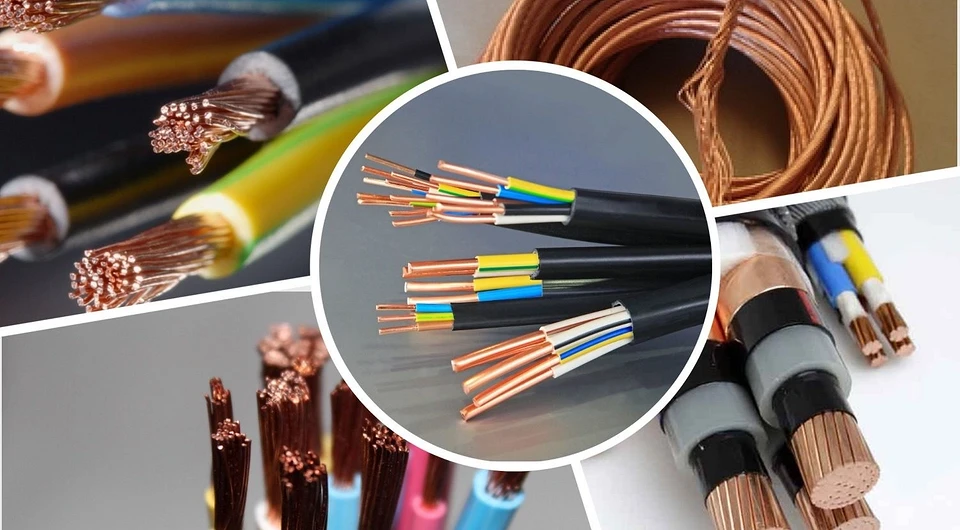

При выборе провода нужно обращать внимание на тип, марку жил. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома.Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

  • — кабель на основе ПВХ с двойной изоляцией, не обладает способностью к самозаливке. Подходит для розеток.
  • — Провода изолированные ПВХ с двойной защитой, последние в аббятуре «НГ» говорят, что провод имеет поливинилхлоридную изоляцию, предотвращающую возгорание. Кабель рекомендуется использовать в деревянных помещениях.
  • — В данном случае используется безгалогенный ПВХ (поливинилхлорид), не способный выделять дым.Такие провода можно использовать в детской комнате и учреждениях, при коротком замыкании дети не упадут, как крепкий дым.
  • — (n) Монтажный кабель немецкого качества (y) с изоляцией из ПВХ (M). Уважаемый аналог VGng от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вас понять, для каких потребителей, какие провода поставить пример:

  • Для стиральных машин, компьютеров и других устройств с малой мощностью подходят провода для розеток сечением 3 * 2.5 мм 2. Цифра «3» указывает количество жил в обмотке.
  • Для подключения электроприборов большой мощности в трехфазную сеть, духовку, насос необходимо применять ВГ 5 * 2,5 мм 2.
  • В деревянном доме Подключение к розеткам Рекомендуемое WGng 3 * 2,5 мм 2.
  • Под розетками находятся различные лампы и бра, в этом случае сечение и количество провода для розеток может быть 3 * 1,5 мм 2.

Подробно о подборе проводов для розеток смотрите в этом видео:

Подготовка к прокладке кабеля


Рассчитав мощность каждого помещения, затем необходимо выбрать нужные провода и запорные автоматы по таблице.Забегая вперед, необходимо учитывать, что в будущем могут быть проведены любые работы, например, поменять люстру или установить натяжной потолок. Все это требует отключения света. Во избежание обесточивания квартиры следует установить автомат на каждом участке.

Вставляем кабель для розеток, фотографируем укладку проводов и вырубаем подробное описание с точностью до миллиметра. Нередко бывает при ремонте или установке каких-либо элементов, сверление перфоратором вовремя герметизирует и обесточивает помещение.Чтобы исправить это происшествие, потребуется много времени и нервов, поэтому стоит предупредить заранее.

Отверстия для проемов


Когда все промаркировано, посчитано и куплено можно приступать к главному — наклеиванию, сверлению и соединению. У некоторых возникнет вопрос — сколько розеток в комнате и на каком расстоянии от пола? Своевременный вопрос и необходимый, в каждой комнате рекомендуется не менее 3 розеток, для удобства и не рядом, а на каждой стене, чтобы не было лишних проводов на полу.На кухне, как правило, делают сдвоенные или структурированные и располагаются над рабочими столами, а для холодильника и тарелки снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту монтируются на расстоянии 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент


Чтобы не суетиться в процессе работы, следует заранее подготовить весь инструмент в одном месте. Для ударов и сверла нам понадобится:

  1. Маркер для рулетки и алкоголя.
  2. Строительный уровень лазерный или пузырьковый.
  3. Перфоратор с алмазной короной по бетону и насадкой в ​​виде долота.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Обозначенные линии прорезают болгаркой, после чего вырезанные детали выбивают перфоратором с тисненым голавлем. Если вы адаптируетесь, то сможете быстро выполнить эту работу. Затем в намеченном месте с помощью уровня устанавливается центр розетки и просверливается нишевая алмазная коронка.Во время работы инструмент нужно держать ровно, иначе стекло и розетка будут кривыми. Не забываем про распределительные коробки, которые тоже следует встраивать в стену.

Заключительный этап


Проволока, уложенная в ход, фиксируется несколькими способами, стесняется штукатуркой или с помощью специальных гомутиков, которые вставляются в просверленное отверстие, а потом стесняется штукатуркой. На концах провода должны свисать с запасом, чтобы подключаться к розетке и распределительная коробка была удобной.Провода надо плотно скрутить, потом промазать.

Все работы должны выполняться аккуратно, особенно аккуратно нужно подходить к соединениям, провода нужно зажать так, чтобы между ними не было возможности просвета, иначе в проблемных местах будет сыпаться и нагреваться.

Выбирая розетки, обратите внимание на способ крепления проводов. В импортных моделях можно найти приспособление для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на установке, а главное, это крепление выдерживает большие нагрузки.Для ванной рекомендуется ставить УДО с током утечки 10 мА.

Работа, на первый взгляд кажется несложной, но новичку будет сложно выполнить все правильно. Поэтому рекомендуется сначала подготовиться, для этого вы можете посмотреть видео, а потом попробовать все сделать самостоятельно. Но если вы неуверены и сомневаетесь в своих силах, не стоит рисковать, сегодня есть много хороших специалистов, которые выполнят такую ​​работу быстро и качественно.

Если вы начинающий электрик, то вас обязательно спросят, как выбрать кабель для розетки и как его подключить.Электроприборов в городских квартирах и домах становится все больше, зачастую в помещениях не хватает розеток для их подключения. Итак, что нужно, чтобы правильно выбрать кабель для розетки и установить его?

Выбор сечения кабеля

Во-первых, нужно разобраться, что он будет подключаться к этой розетке, точнее какой максимальной мощности к нему будут подключены устройства, а если устройств несколько, то мощность громоздкая. Если мощность устройства не более 2 кВт, то достаточно использовать кабель для розетки сечением 2х1.5 мм2 или 3×1,5 мм2. Сразу оговорюсь, что речь идет о медных проводниках. Для большей мощности, например, при подключении электроплиты (мощность в среднем около 4-5 кВт) лучше брать кабель сечением не менее 3х2,5мм2

Выбор марки кабеля для розетки


Кабель NYM

В качестве кабеля для розетки продавцы обычно рекомендуют бытовой силовой кабель VGG или соответствующий европейским стандартам NYM. NYM (NUM) имеет круглую форму благодаря некарканизированному заполнителю каучука, а также мягкий и простой в установке.WDG бывает в 2-х вариантах: круглом и плоском. Агрегата в отличие от num нет, поэтому он более компактный. Чаще в штрихах и кабельных каналах. Также популярен в качестве кабеля для розетки гибкий провод ПВС.

В каждом доме при прокладке электричества необходимо делать планировку. На сегодняшний день в каждом доме установлено большое количество электроприборов. Именно это привело к появлению в доме большого количества розеток. Чтобы эти приспособления работали правильно, нужно будет подвести провод нужного сечения.

В этой статье мы расскажем, какой кабель использовать для розеток?

Выбор кабеля для подключения розеток

От этого будет зависеть надежность вашей системы. Техника на сегодняшний день может серьезно отличаться по мощности. Именно поэтому при выборе проводника нужно обращать внимание на следующие позиции:

  1. Сначала необходимо определить самый мощный электроприбор. При покупке провода для розеток необходимо руководствоваться инструментальными возможностями.Например, если мощность устройства 3 кВт, то следует покупать ВГ 3х1,5.
  2. Приобретать необходимо исходя из мощности, которую будут потреблять электроприборы. Например, топка печки будет потреблять 4 кВт, тогда следует покупать 3х2,5.


Помните, что лучше всего покупать медный кабель для розеток. Он отличается своей ценовой политикой от других товаров. Он отличается своими техническими характеристиками и надежен в эксплуатации. Для подключения штатных устройств Обычно достаточно двухжильного провода.Для мощных устройств, имеющих заземляющий контакт, следует использовать провода трех жил. Медный кабель Для розеток следует подключать к распределительным коробкам.

Какое сечение должен иметь кабель для розеток?

Сечение будет напрямую зависеть от мощности, которую вы планируете подключить к своему устройству. Если вы выберете, вы также должны помнить, что текущие нагрузки могут значительно отличаться. Этот параметр также может зависеть от способа его прокладки.

Самым мощным электроприбором в доме является печь.Даже если вы не знаете, как подключить кабель к розетке, аккуратно помните, что лучше всего использовать изделие с сечением. Для большинства розеток, которые есть в вашем доме, хватит сечения в 2 мм.

Как подключить кабель к розетке?

Если вы собираетесь делать электромонтаж, нужно помнить, что знать, как подключить кабель недостаточно. Помимо подключения следует правильно подобрать кабель. Если вы подключаете розетку в помещениях, где есть стандартная электрическая розетка, следует использовать кабель ПВА.При необходимости можно также использовать кабели IWG и NYM. Каждый из этих продуктов может отличаться от других и иметь свои особенности.

Защита кабеля от перегрузки

На сегодняшний день практически любой электрический прибор может выйти из строя или вызвать перегрузку прибора. При проектировании электропроводки в своем доме необходимо учитывать этот фактор. Чтобы обезопасить вашу систему, вы должны использовать устройства защитного отключения. Благодаря этому можно значительно снизить риск возгорания. Даже электроприбор будет неисправен, тогда вы все равно сможете избежать поражения электрическим током.Также следует иметь хороший кабель, который защитит их от перегрузок.

Благодаря автоматическим выключателям Вы сможете защитить розетки от короткого замыкания. Узо контролирует течение. Если номинальный показатель начнет расти, то устройство будет отключено. Часто бывает довольно часто при повреждении кабеля.

Современные требования безопасности постоянно растут. Именно поэтому Б. в последнее время Довольно часто УДО устанавливают вместе с дифференциальной машиной. Приемные группы следует разводить из дифференциальных машин, установленных возле прилавка.Розетка своими руками — не лучшее решение для вашего дома. Это будет небезопасно, поэтому постарайтесь обезопасить себя от непредвиденных последствий.

Видео Как выбрать кабель для розеток


Рекомендуем вашему вниманию.

главная »Гараж» Какое сечение кабеля нужно для квартиры. Кабель питания для розетки

Copper In Your Home: Home Planning Series Home

Апрель 2007 г.

В домашней электропроводке, более низкий манометр означает большую мощность

Когда-нибудь вам может понадобиться новая электропроводка в вашем доме, и электрик может спросить, хотите ли вы 12 AWG или 14 AWG (американский калибр проводов).Возможно, вы не знаете, что это означает, но выберите меньшее число . Когда дело доходит до электропроводки, более низкий номер калибра означает более крупных проводов с меньшим электрическим сопротивлением, что означает большую грузоподъемность.

Это также означает лучшее качество электроэнергии. Более толстые провода производят меньше тепла и меньше «падения напряжения», что просто означает, что они могут передавать полную и беспрепятственную мощность для критически важных приложений, таких как домашние развлечения и домашний офис.С проводкой 12-го калибра свет будет меньше мерцать. Более того, более толстые провода дают возможность для роста, то есть они позволяют домовладельцам увеличить потребление электроэнергии без необходимости повторной прокладки проводов.

Подумайте об этом: одна тысяча футов сплошной проводки 14 AWG имеет сопротивление 2,53 Ом. Такой же длины 12 AWG имеет сопротивление 1,59 Ом. Эта разница в 0,94 Ом соответствует падению сопротивления на 37,5%, а меньшее сопротивление означает меньшую вероятность того, что электрические цепи вашего дома будут перегружены из-за того, что слишком много приборов потребляют слишком много энергии.И убедитесь, что ваш автоматический выключатель соответствует размеру провода: 20 А для 12 AWG или 15 А для 14 AWG. В противном случае вы сводите на нет защиту, которую обеспечивает автоматический выключатель.

Электрическое сопротивление калибра проводов, обычно встречающихся в домашних условиях *
Калибр провода Площадь поперечного сечения провода (мм2) Электрическое сопротивление
(Ом на 1000 футов)
10 5,2 1
11 4.2 1,25
12 3,3 1,6

13

2,6

2

14 2,1 2,5
15 1,65 3,2
16 1,3 4

* Значения сопротивления здесь округлены.Кроме того, сопротивление зависит от типа провода (многожильный или одножильный), температуры провода и частоты электрического тока. Сечения проводов с нечетными номерами обычно не доступны. Большинство проводов в домах имеют либо 12, либо 14 AWG, при этом 10 AWG иногда используются для тяжелых бытовых приборов.

Правда о манометрах

Система нумерации American Wire Gauge (также называемая «Gage») может показаться нелогичной, но ее стоит знать, чтобы убедиться, что проводная инфраструктура вашего дома оборудована для будущего, а также для настоящего.В этой системе сопротивление удваивается каждый раз, когда номер датчика увеличивается на 3. Как ни странно, обычно доступны только четные номера. Этот эффект удвоения легче увидеть в таблице, которая показывает учетверенное сопротивление, когда номер шкалы увеличивается на 6.

Для сбитых с толку математиков достаточно знать, что более толстые провода могут нести больше электричества с меньшим нагревом и меньшим падением напряжения. В связи с тем, что сегодня все более изощренные и дорогие домашние развлекательные и домашние компьютерные системы становятся все более важными, качество электроэнергии становится очень важным фактором.

Безопасность и вместимость

Нормы жилищного строительства часто допускают разводку проводов калибра 14 в ответвленных цепях (например, для освещения), но это не лучший выбор. Кодексы касаются только пожарной безопасности и личной безопасности. Они представляют собой минимально допустимый размер. В результате многие застройщики оборудуют новые дома проводкой 14 AWG для большинства ответвлений (минимум Кодекса), если покупатель не настаивает на проводке 12 AWG. Итак, эти рекомендации применимы как к покупке новых домов, так и к отремонтированным домам.

Какой размер у

вы используете ?

Ради интереса спросите любого электрика, какой калибр проводки он использует в настоящее время в доме или что он установит в своем доме при замене проводки. Скорее всего, он выберет 12 AWG в качестве минимального размера для большинства ответвлений.

«Если у вас старый дом, одна из наиболее эффективных мер, которые вы можете сделать для повышения безопасности своей семьи, — это модернизировать проводку», — говорит Дэйв Брендер, руководитель национальной программы по электричеству Ассоциации производителей меди.«Существует огромная разница между 12-м калибром с более низким сопротивлением и 14-м калибром с более высоким сопротивлением. Делайте то, что многие электрики делают для себя, и настаивайте на проводке 12-го калибра для всех ваших цепей ».

Для получения дополнительной информации о медной электропроводке и качестве электроэнергии посетите раздел «Электропроводка CDA».

Кодекс поставил в тупик? Проводники, розетки с защитой от несанкционированного вскрытия, дорожки качения

Все вопросы и ответы основаны на NEC 2011 года.

В. Каково правило Кодекса в отношении корпусов, содержащих стыки, ответвители и проходные проводники?

A. Шкафы, распределительные коробки и корпуса розеток счетчиков могут использоваться для проводников в качестве проходных, сращиваемых или отводных к другим корпусам, переключателям или устройствам максимального тока, если выполняются все следующие условия [312.8]:

  • Общая площадь проводников при любом сечении не превышает 40% площади сечения пространства [312.8 (А)].
  • Общая площадь проводников, стыков и ответвителей, установленных в любом поперечном сечении, не превышает 75% площади поперечного сечения этого пространства [312,8 (B)].
  • Предупреждающая этикетка на корпусе указывает средства отключения проходных проводов [312.8 (C)], как показано на рис. 1.

В. Каково правило наличия нейтрального провода в местах выключателя света?

А.Выключатели, управляющие осветительными нагрузками между фазой и нейтралью, должны иметь нейтраль в месте переключателя [404.2 (C)].

Исключение : нейтральный провод не требуется в месте переключателя, если:

  1. Проводники переключателей входят в коробку устройства через кабелепровод, площадь поперечного сечения которого достаточна для размещения нейтрального проводника.
  2. Кабельные сборки для переключателей входят в коробку через полость каркаса, которая открыта вверху или внизу на том же уровне пола, или переключатели входят в коробку через стену, пол или потолок, которые не отделаны с одной стороны.

Примечание : Назначение нейтрального проводника — замкнуть цепь для электронных устройств управления освещением.

В. Где требуются защищенные от взлома розетки?

A. Все неблокирующие розетки типа 15A и 20A, 125 В в следующих зонах жилого дома [210.52] должны быть указаны как защищенные от несанкционированного доступа [406.12].

  • Пространство стены — 210,52 (А)
  • Малогабаритная схема — 210.52 (В)
  • Площадь столешницы — 210,52 (C)
  • Площадь санузла — 210,52 (Д)
  • На открытом воздухе — 210,52 (Е)
  • Зона прачечной — 210,52 (F)
  • Гараж и хозяйственные постройки — 210,52 (г)
  • Прихожие — 210,52 (В)

Исключение : Розетки в следующих местах не должны быть защищены от несанкционированного доступа:

  1. Емкости, расположенные на высоте более 5,5 футов над полом.
  2. Розетки, являющиеся частью светильника или прибора.
  3. Розетка, расположенная в специально отведенном месте для устройства, которое при нормальном использовании нелегко перенести из одного места в другое.
  4. Емкости без заземления, используемые для замены, как разрешено в 406.4 (D) (2) (a).

Неблокирующие розетки типа 15A и 20A, 125V в номерах и гостевых апартаментах должны быть зарегистрированы как защищенные от несанкционированного доступа [406.13]. Кроме того, неблокируемые розетки типа 15A и 20A, 125 В в детских учреждениях должны быть зарегистрированы как защищенные от несанкционированного доступа [406.14].

В. Каковы правила NEC для крепления и поддержки дорожек качения?

A. Дорожки качения, кабельные сборки, коробки, шкафы и арматура должны быть надежно закреплены на месте. Провода, поддерживающие потолок, или потолочную решетку нельзя использовать для поддержки кабельных каналов и кабелей (силовых, сигнальных или коммуникационных).Однако разрешены независимые опорные тросы, которые закреплены на обоих концах и обеспечивают надежную опору [300.11 (A)].

Распределительные коробки [314.23 (D)] и светильники можно прикрепить к решетке подвесного потолка, если они надежно прикреплены к элементам каркаса потолка механическими средствами, такими как болты, винты или заклепки, или с помощью зажимов или других средств крепления. идентифицированы для использования с типом используемых элементов каркаса потолка [410.36 (B)].

Электропроводка внутри полости огнестойкого потолочного или потолочного перекрытия может поддерживаться независимыми опорными проводами, прикрепленными к потолочному узлу.Независимые опорные тросы должны отличаться от опорных тросов подвесного потолка по цвету, маркировке или другим эффективным средствам [300.11 (A) (1)].

Электропроводка в негорючих конструкциях «пол-потолок» или «крыша-потолок» может поддерживаться независимыми опорными проводами, прикрепленными к потолочному узлу. Независимые опорные тросы должны отличаться от опорных тросов подвесного потолка по цвету, маркировке или другим эффективным средствам [300.11 (A) (2)].

Дорожки качения не должны использоваться в качестве опоры для других дорожек качения, кабелей или неэлектрического оборудования, за исключением [300.11 (B)]:

  • Если дорожка качения или средства опоры указаны для этой цели [300.11 (B) (1)].
  • Кабель класса 2 и 3 может поддерживаться кабельным каналом, который подает питание на оборудование, управляемое цепью класса 2 или 3 [300.11 (B) (2)].
  • Дорожки качения разрешены в качестве опоры для резьбовых коробок и корпусов кабелепроводов в соответствии с 314.23 (E) и (F) или для поддержки светильников в соответствии с 410.36 (E) [300.11 (В) (3)].

В. Можете ли вы объяснить, как подобрать размер проводов 90 ° C, заканчивающихся на оборудовании с номиналом 75 ° C?

A. Проводники должны быть выбраны с учетом их допустимой нагрузки из столбца номинальных температур изоляции в таблице 310.15 (B) (16), что соответствует самому низкому номинальному температурному диапазону любого вывода, устройства или проводника цепи [110,14 (C)]. Если оборудование не указано и не обозначено иначе, сечение проводов для оконечных устройств оборудования должно основываться на Таблице 310.15 (B) (16) в соответствии с (a) или (b):

(a) Оборудование номиналом 100 А или менее [110,14 (C) (1) (a)].

  • Размер проводов должен быть указан в соответствии с температурным столбцом 60 ° C в таблице 310.15 (B) (16) [110,14 (C) (1) (a) (1)].
  • Провода, заканчивающиеся на клеммах, рассчитанных на 75 ° C, имеют сечение в соответствии с допустимой нагрузкой, указанной в столбце температуры 75 ° C в таблице 310.15 (B) (16) [110,14 (C) (1) (a) (3)], как показано. в Рис.2 .

(b) Оборудование номиналом более 100 А.

  • Размер проводов должен быть указан в соответствии с температурным столбцом 75 ° C в таблице 310.15 (B) (16) [110,14 (C) (1) (b) (1)].
  • Отдельные положения разъема. Размер проводов может соответствовать столбцу 90 ° C в таблице 310.15 (B) (16), если проводники и соединители давления рассчитаны на температуру не менее 90 ° C [110,14 (C) (1) (b) (2)].

В. Каковы требования к установке средств отключения оборудования?

А.Выключатели и автоматические выключатели, используемые в качестве выключателей, должны иметь возможность управления из легкодоступного места. Они также должны быть установлены таким образом, чтобы центр рукоятки переключателя или автоматического выключателя, когда он находится в самом верхнем положении, не превышал 6 футов 7 дюймов над полом или рабочей площадкой [240,24 (A) и 404,8 (А)].

Средства отключения для мобильного дома должны быть установлены таким образом, чтобы нижняя часть ограждения находилась не менее чем на 2 фута выше готовой поверхности или рабочей платформы [550.32 (F)].

Исключение № 1 : В шинопроводах плавкие выключатели и автоматические выключатели могут быть расположены на том же уровне, что и шинопровод, где предусмотрены подходящие средства для управления ручкой устройства с пола.

Исключение № 2 : Выключатели и автоматические выключатели, используемые в качестве выключателей, могут быть установлены на высоте более 6 футов — 7 дюймов, если они находятся рядом с оборудованием, которое они поставляют, и доступны с помощью переносных средств [240,24 (A) (4 )].

В. Каковы требования к заземлению здания, снабженного фидером?

A. Каждый разъединитель здания / сооружения должен быть подключен к электроду типа, указанного в 250.52 [250.32 (A)]. Заземление средств отключения здания / сооружения на землю предназначено для ограничения наведенных напряжений на металлических частях от ближайших ударов молнии [250,4 (A) (1)].

Кодекс запрещает использование земли в качестве эффективного пути тока замыкания на землю [250.4 (A) (5) и 250,4 (B) (4)].

Исключение: заземляющий электрод не требуется, если здание / конструкция обслуживается двухпроводной, трехпроводной или четырехпроводной многопроволочной ответвленной цепью.

Электрическая безопасность помещения для выращивания | Manic Botanix

Примечание по электробезопасности : В разных странах действуют разные стандарты напряжения и безопасности. Например, в США стандартным является 120 вольт, а для более крупных приборов — 220 вольт, а кабель измеряется калибром.В Австралии стандартным является 240 вольт, а длина кабеля измеряется в миллиметрах. В следующем материале обсуждаются электрические стандарты (размер кабеля, номинальная сила тока и т. Д.) При напряжении 240 вольт. Любые электромонтажные работы должны выполняться лицензированным профессионалом, а электромонтаж должен соответствовать стандартам безопасности в вашем регионе.

Чрезвычайно важным вопросом, который необходимо учитывать всем комнатным садоводам при проектировании и реализации своего гроуборка, является электробезопасность.Это область, вызывающая наибольшую озабоченность, но фактор, который слишком часто упускается из виду.

Реальность такова, что выращивание растений, за неимением лучшего термина, представляет собой «промышленное применение», которое настраивается с использованием освещения и другого оборудования, которое изначально было разработано для промышленных целей. Многие производители используют много HID-светильников, что приводит к чрезмерному потреблению электрических кабелей. Проблема в том, что в большинстве домов проводка предназначена для бытовых, а не промышленных целей.Это означает, что при строительстве дома проводка выполняется с учетом бытовых нужд. Это часто означает, что стандартная домашняя проводка не подходит для питания внутренних растений. Слишком часто комнатные гроверы не понимают этого, и в некоторых случаях это заканчивается катастрофой.

Например, слишком часто можно услышать о пожарах в домах или сараях в результате пожара в помещениях.

В рабочем документе Британской Колумбии за 2010 год отмечается, что дом, в котором выращивают растения, в 24 раза чаще загорается, чем обычный дом.

А:

«С 2004 по 2009 год в Британской Колумбии произошло 314 пожаров. были вызваны операциями по выращиванию или лабораториями по выращиванию наркотиков, в результате чего двое погибли, 26 получили травмы и нанесен ущерб на сумму более 16 миллионов долларов.

С 2005 по 2009 год в Британской Колумбии произошло 136 пожаров. были напрямую связаны с электрическими байпасами и огнями, связанными с гидропонными операциями ». [1]

В этой заметке:

  • Ничто так, как пожар, не доставит спасателей в ваш дом и ваш сад.Не имеет значения, насколько незаметно ваш рост; если он загорится, ваш рост будет найден
  • Ваш полис страхования дома и его содержимого не будет покрывать пожар, возникший в результате нелицензированных электромонтажных работ в комнате, которая использовалась для роста. Кроме того, если у вас есть перегрузка точек питания и / или удлинительных кабелей сверх установленной максимальной нагрузки, ваша страховая компания не будет оплачивать ущерб. .
  • Если ваш дом или сарай загорится, ваш дом будет подвергнут дорогостоящему электрическому осмотру и ремонту / модернизации, если будет обнаружена какая-либо несоответствующая проводка.Кроме того, за незаконную проводку будут взиматься крупные штрафы.
  • В лучшем случае, если ваш дом не сгорит полностью, пожар в сарае или доме, несомненно, приведет к выселению арендаторов и ухудшению роста домовладельцев. В любом случае вы теряете безопасное место для выращивания растений, когда всего этого можно было бы избежать.

Единственная проблема заключается в том, что многие гроверы устанавливают свои растения в чулане или спальне. Они включают в розетку светильники, вентиляторы, кондиционеры и другие высоконагруженные электрические устройства.Однако в большинстве случаев настенная розетка плохо справляется с электрической нагрузкой. Есть несколько вещей, которые могут вызвать проблемы. Проводка и / или розетка могут быть старыми, поврежденными, изношенными, закороченными или поврежденными иным образом. Печатная коробка и автоматический выключатель, поддерживающий розетку, могут быть неадекватными, чтобы выдерживать повышенную электрическую нагрузку. Большинство настенных розеток рассчитаны на 10 ампер. Один 1000-ваттный магнитный / катушечный балласт потребляет 4,2 ампера при 240 вольт, поэтому, подключив два 1000-ваттных HID-светильника к розетке в местах, которые используют 240 вольт, это будет означать, что вы нарисовали 8.4 ампера дают вам много места для безопасности, не так ли?

Не совсем!

Один очень важный фактор, который слишком часто упускается из виду, — это то, что номинальные значения безопасного усилителя (электрической нагрузки) для розеток и кабеля рассчитаны только для краткосрочного использования. Таким образом, важно отметить, что большинство домашних цепей (обычно 15 ампер при 240 вольт в Австралии) могут безопасно обрабатывать 95–100% от их максимального номинала, но только в течение часа или около того за раз. Нагрузки, требующие длительных периодов включения (например, скрытое освещение), не должны превышать 80% от максимальной номинальной нагрузки провода / кабеля и настенных розеток.Учитывая, что в комнатах для выращивания используется HID-освещение в течение длительных периодов времени (например, 18 часов включено и 6 выключено в период выращивания или 12/12 в период цветения), любые электрические соображения должны учитывать, что проводка в помещении и любые электрические розетки должны подвергаться только 80% заявленной максимальной нагрузки. Это означает, что 10-амперный GPO, питающий HID-освещение от 12 до 18 часов за раз, внезапно становится розеткой на 8 ампер. Понимая это, мы можем быстро установить, что один стандартный домашний GPO с точки зрения электробезопасности не подходит для комнат для выращивания, в которых есть даже пара ламп мощностью 1000 Вт.

Что касается 600-ваттных ламп, качественный цифровой балласт на 240 вольт и 600 ватт, такой как Lumatek, потребляет заявленные 2,7 ампер, так что технически вы должны максимально использовать настенную розетку с 3 цифровыми балластами по 600 ватт (8,1 ампера). .

Кроме того, есть кабель, который идет от цепи питания вашего домашнего электрического щита к вашему помещению для выращивания. Большинство современных домов в Австралии подключены с помощью кабеля 2,5 мм к GPO (общие розетки). Кабель 2,5 мм рассчитан на максимальную нагрузку 27 А.Однако этот рейтинг уменьшается вдвое до 13,5 ампер, когда кабель окружен теплоизоляцией и находится внутри стены, что в значительной степени описывает большинство ситуаций с домашней проводкой. Также помните, что рейтинги устанавливаются только для краткосрочного использования. Поэтому мы хотим использовать только 80% заявленного максимального рейтинга безопасности, что дает нам 10,8 А на стандартную домашнюю проводку 2,5-миллиметрового кабеля, который окружен теплоизоляцией и находится внутри стены. Это ведь не много усилителей? Возможно, это говорит вам о том, что если вы планируете использовать более нескольких HID-источников света, вам необходимо тщательно продумать проводку в помещении для выращивания.

Помимо риска возгорания, существует постоянная опасность поражения электрическим током из-за некачественной проводки. Электричество смертельно опасно. Вы не можете его увидеть, вы не можете почувствовать его запах, но он очень легко может убить вас, когда что-то пойдет не так.

Гидропонные растения включают в себя много электричества и воды в непосредственной близости. Вода — очень хороший проводник. Если вода соприкасается с находящимся под напряжением электрическим оборудованием, она может переносить электричество в районы, куда она не предназначалась.Это включает вас. Слишком легко стать землей для неисправного или мокрого электрооборудования. Любой, кто испытал поражение электрическим током высокой силы тока и дожил до того, чтобы поговорить об этом, скажет вам, что этого определенно следует избегать.

Пожары также могут возникать электрически из-за так называемого тока утечки. Утечка тока возникает, когда вода находится в присутствии электричества. Открытая проводка, которая присутствует в основном на разъемах и переключателях, может контактировать с водой.Поскольку вода проводит электричество, ток будет течь через воду между контактами или от живого к земле или общему. Со временем в воде накапливаются соли, которые увеличивают ее способность проводить ток. Этот ток может в конечном итоге развиться до точки, при которой выделяется значительное количество тепла, которое начинает пиролизовать и обугливать горючие вещества в этой области. Это может привести к тому, что образуется углеродный мостик, создающий непрерывную дугу или значительное тепловыделение.Возгорание окружающих горючих материалов может привести к пожару.

Поскольку вода и электричество плохо сочетаются друг с другом, очень важно, чтобы электрическое оборудование было вдали от воды и высокой влажности, и независимо от того, какая у вас комната для выращивания (и вы!), Должны быть защищены прерывателем цепи замыкания на землю. Прерыватель цепи замыкания на землю ( GFCI ), также называемый прерывателем замыкания на землю (GFI) или устройством остаточного тока (УЗО), действует как спасательное устройство, предназначенное для предотвращения смертельного поражения электрическим током при прикосновении что-то живое, например, оголенный провод.Он также может обеспечить некоторую защиту от электрических пожаров.

GFCI измеряют ток в токоведущих проводниках и обнаруживают любые утечки. Утечка может происходить через ваше тело или корпус балласта HID.

Существуют различные типы прерывателей GFCI. Некоторые из них предназначены для защиты оборудования, а большинство (любое из них, доступное для использования в жилых и небольших коммерческих помещениях) — для защиты людей от поражения электрическим током. GFCI изготовлены для нашей защиты с током около 5/1000 ампер (5 мА).Это означает, что если вы станете землей для электрического оборудования, и вы можете почувствовать покалывание, шока будет недостаточно, чтобы вас убить (токи от 100 до 200 мА считаются смертельными).

Самый современный тип автоматического выключателя — это комбинированный предохранительный выключатель и автоматический выключатель, называемый автоматическим выключателем остаточного тока с защитой от сверхтока (RCBO). АВДТ защищают одиночные цепи от коротких замыканий, перегрузок и поражения электрическим током. По сути, АВДТ — это цепи перегрузки, которые также обеспечивают защиту от смертельного поражения электрическим током и защищают одну подключенную к ним линию.

Помимо GFCI или RCBO, еще одним элементом электробезопасного оборудования, которое должно быть в каждой комнате для выращивания, является детектор дыма. Имейте в виду, что многие производители включают фонари ночью, когда спят. Если в это время начнется пожар, детектор дыма может просто спасти ваш дом и / или вашу жизнь, предупредив вас о возгорании в помещении для выращивания. У вас также должен быть под рукой огнетушитель. Их лучше оставить за пределами помещения для выращивания, потому что в случае пожара внутри помещения вы не сможете безопасно получить доступ к огнетушителю.В наши дни вы можете приобрести автоматические огнетушители (например, Flame Defender) менее чем за пару сотен долларов. Эти устройства обнаруживают высокие температуры (обычно около 92 o C / 199 o F) и автоматически активируются, когда температура указывает на наличие пожара.

Сопротивление и падение напряжения

Перегрузка электрического кабеля приведет к падению напряжения, которое не только опасно, но может привести к повреждению электрического оборудования.Т.е. электрический ток — это поток электронов через вещество, которое позволяет этот поток. Вещество называется проводником . Например, электрический провод является проводником, поэтому электрические провода и такие вещи, как удлинители, являются проводниками. Некоторые проводники лучше других, но ни один из них не идеален, и все в той или иной степени сопротивляются потоку электронов. Когда потоку электронов препятствуют, часть энергии электронов не проходит через весь путь. Поскольку энергия сохраняется, энергия, которая движет электроны вперед, преобразуется в тепло.Если создается слишком много тепла, со временем изоляция вокруг проводов может начать плавиться, но это не очевидно; это может быть просто небольшая часть между медными проводами внутри. По мере того, как это происходит, между проводами начинает течь все больше и больше тока, что в конечном итоге вызывает пожар.

Падение напряжения происходит потому, что падение напряжения в цепи прямо пропорционально сопротивлению проводника и величине тока. Если вы увеличиваете длину проводника, вы увеличиваете его сопротивление.Чем длиннее ваш провод / кабель от электрической точки входа до розетки, тем потенциально ниже напряжение в точке использования. Другим ключевым фактором, влияющим на величину сопротивления, помимо длины, является размер провода, потому что чем больше площадь поперечного сечения провода, тем ниже сопротивление, поскольку электроны имеют большую площадь для прохождения. Следовательно, провод 6 мм будет иметь меньшее сопротивление, чем провод 2,5 мм. Думайте об этом как о проводе, ведущем к электричеству. Чем больше у вас полос, тем быстрее проезжают машины, где количество полос соответствует толщине провода, а автомобили — электронам.Когда электрическое сопротивление слишком велико, движение замедляется, потому что слишком много электронов пытается пройти через слишком маленький кабель. В результате происходит падение напряжения.

Когда происходит сильное падение напряжения, результатом является неудобство, связанное с периодическим отключением вашего гидропонного электрического оборудования, которое повреждает ваше оборудование и нарушает нормальное снабжение ваших растений светом, водой и другими факторами. В менее серьезных случаях падение напряжения может медленно повредить ваше электрическое оборудование, что в конечном итоге приведет к его выходу из строя.Это означает, что, помимо риска возгорания из-за перегрева кабелей, падение напряжения может стать дорогостоящей проблемой (электрическое оборудование выходит из строя / выходит из строя, и вы вынуждены его заменить).

Электрическое оборудование с учетом безопасности

В магазинах гидропоники есть блоки таймеров электроэнергии, которые поставляются с АВДТ, таймеры, которые включают электрические контакторы, и несколько вилок / розеток / розеток, которые работают от этих контакторов, причем заданное количество розеток защищено от перегрузки с помощью АВДТ.

Электрические контакторы — это электромагнитные переключатели, предназначенные для работы с большими электрическими нагрузками. Контактор работает как переключатель, когда катушка находится под напряжением или обесточена. Контакторы, среди прочего, защищают электрическое оборудование с низким номинальным током, такое как таймеры, от электрической перегрузки. Например, таймер, если он подключен без контактора, может сильно потреблять ток от таких вещей, как СПРЯТАННЫЕ балласты. В конечном итоге это может повредить таймер. Если этот таймер подключен к контактору, он просто включает контактор, который принимает на себя большую потребляемую мощность балластов HID, защищая таймер от перегрузки.Т.е. контактор действует как буфер между балластами и таймером, снимая электрическую нагрузку с таймера.

Блоки электрических таймеров

конфигурируются для жесткого подключения к выделенной линии (однофазная) или к трем линиям (трехфазная), и они поставляются с проводом под напряжением 10 мм (или больше), находящимся под напряжением, и нулевым проводом, а также электрическими разъемами типа «синяя точка» ( изолированные колпачки, в которые помещаются и соединяются провода), на которые производители могут закрепить электрическую проводку от сетевой платы, идущую от выделенной цепи.Это очень хорошее оборудование; сконфигурирован в соответствии с современными стандартами электробезопасности и незаменим для любого садовода, использующего более нескольких фонарей. Кроме того, прелесть этих коробок в том, что они были подключены лицензированными инженерами-электриками и, следовательно, выступают в качестве чрезвычайно безопасных источников питания / розеток plug and play для HID-освещения и другого оборудования для комнат для выращивания. В зависимости от ваших требований к электричеству (количество и мощность пускорегулирующих аппаратов / ламп и т. Д.) Существуют блоки, сконфигурированные для большинства ситуаций.

HID лампы излучают много тепла — безопасность ламп является обязательной

HID-светильники излучают много тепла, поэтому их следует рассматривать как фактор риска возгорания в любом помещении для выращивания.

Существует множество историй о культуре выращивания, где СПРЯТАННЫЕ фонари, взрывающиеся или падающие со своих монтажных позиций, вызвали близкий промах или, что еще хуже, пожар в гроуборке.

Надежно повесьте фары, чтобы они надежно закрепились над растениями (а не на них).

Вытяжные вентиляторы

Когда вы впервые начинаете выращивать в помещении, стоимость установки может показаться непомерно высокой. Первоначально вы можете сэкономить несколько долларов, купив более дешевое оборудование, и, возможно, вернуться к вещам и обновить их позже, когда у вас будет немного больше денег. Однако есть оборудование, для которого не рекомендуется покупать более дешевые варианты.

Например, изобилует историями о том, что вытяжные вентиляторы выходят из строя, создавая чрезмерные, иногда опасные, температуры в помещении.Это не только создает опасность пожара, но также, чаще всего, приводит к значительным потерям урожая, если не к катастрофическому неурожаю. Эта ситуация обычно сводится к тому, что выключатели «теплового отключения» выключают вентиляторы, покидающие гроуборку без выхлопа.

Термовыключатель — это устройство электробезопасности, которое прерывает электрический ток при нагревании до определенной температуры. Эти переключатели встроены в вентиляторы для защиты двигателя от перегрева и поэтому являются важной функцией безопасности любого вентилятора.Т.е. они предотвращают перегрев и возгорание двигателей вентиляторов. Это своего рода уловка 22; Термовыключатель встроен в вентиляторы для предотвращения возгорания. Если термовыключатель неисправен, он может выйти из строя, и двигатель вентилятора может перегреться, что приведет к опасности возгорания. Однако, если тепловое отключение отключает выхлоп в помещении для выращивания, это также увеличивает риск возгорания (среда становится перегретой), а также, вероятно, заканчивается стрессом для растений или, что еще хуже, гибелью растений.

Единственная проблема заключается в том, что некоторые вентиляторы не приспособлены к относительно высоким температурам, при которых они могут работать в закрытых помещениях.Так, например, если тепловое отключение вентиляторов настроено на отключение при слишком низкой температуре, наступает жаркая погода и БАМ (о нет!), Важнейший вытяжной вентилятор выходит из строя.

В других случаях нет ничего удивительного в том, что у дешевых вентиляторов есть неправильные отсечки, которые отключают вентилятор при любой заданной температуре (выбирайте сами). С другой стороны, неправильное отключение может вообще не работать, что приводит к перегреву вентилятора и возникновению опасности возгорания.

В конечном счете, тепловое отключение является важной частью как эффективности воздушного потока, так и электробезопасности / пожарной безопасности.Кроме того, это важная часть обеспечения надлежащего охлаждения помещения для выращивания выхлопными газами. Следовательно, этот единственный маленький электронный компонент может означать разницу между оптимальной урожайностью или катастрофическим неурожаем.

Температурные ограничения и качество вентилятора

Температура теплового отключения — считающаяся безопасной рабочей температурой вентилятора — определяется качеством этого вентилятора. То есть качественный вентилятор спроектирован и изготовлен с учетом максимальной безопасной рабочей температуры.Следовательно, подходящая температура отсечки определяется такими факторами, как материал, из которого изготовлен корпус вентилятора, качество двигателя, схемы и проводки и т. Д. Качественный вентилятор, который подходит для выращивания в помещении, будет иметь корпус, изготовленный из металлический или прочный полимерный кожух, который может выдерживать высокие температуры (т.е. кожух огнестойкий / пуленепробиваемый), двигатель, который является чрезвычайно надежным и прочным, и соответствующие компоненты (схемы, тепловое отключение, проводка и т. д.).

При этом нет ничего удивительного в том, что некоторые производители копируют высококачественную электронную почту.грамм. Немецкие фанаты и производят их, например, в Китай. Единственная проблема заключается в том, что оригинальный продукт может иметь металлический или прочный высококачественный полимерный кожух и включать в себя современные пуленепробиваемые компоненты немецкого производства, в то время как китайский продукт производится с использованием пластика низкого качества и более дешевых, менее прочных и надежных компонентов. . Одним из таких менее надежных компонентов может быть термопредохранитель.

В других случаях вы даже слышите, что в дешевых вентиляторах полностью устранены ограничения по температуре.Например, в одном недавнем случае один производитель / поставщик вентилятора китайского производства решил удалить тепловые отсечки после того, как получил жалобы на то, что их вентиляторы отключались, что привело к более чем нескольким перегретым комнатам для выращивания и, несомненно, более чем нескольким менее чем довольные клиенты. Проблема в том (подчеркнем), что тепловые отсечки — это функция безопасности, встроенная в вентиляторы, чтобы гарантировать, что они не перегреются и не воспламенится. Таким образом, этот производитель / поставщик только что незаконно модифицировал свой продукт, чтобы не только сделать его несоответствующим стандартам электробезопасности, но и сделать свои вентиляторы потенциально опасными для возгорания в помещении для выращивания.Позже в книге я расскажу гораздо больше об электрической / пожарной безопасности.

Достаточно сказать, что пока и чего стоит, вытяжные вентиляторы — это тот элемент оборудования, на который с самого начала рекомендуется потратить несколько дополнительных долларов.

При выборе вытяжного вентилятора спросите продавца, где он производится? Это качественный немецкий или швейцарский мотор? Или это китайский мотор? Последнее может указывать на некачественный товар! Посмотрите на коробку, чтобы увидеть, где изготовлен вентилятор.Тот факт, что бренд фанатов имеет европейское звучание, не означает, что он был произведен в Европе или какой-либо другой стране, что указывает на стандарты производства высокого качества. Поищите в Интернете информацию о бренде вентилятора, который вы собираетесь купить. Возможно, разместите тему на форуме и спросите других производителей об их опыте работы с вентилятором.

Цена тоже хороший показатель. Качественные вентиляторы, как правило, стоят немного дороже, чем товары низшего качества. Это печальный факт жизни, но обычно вы получаете то, за что платите.Платите немного, и вы можете просто столкнуться с проблемами покупки, которые будут стоить вам намного больше, чем дополнительные 50-100 долларов за качественный вентилятор в точке продажи. Поначалу заплатите немного больше, и вы можете просто избавить себя и свои растения от множества проблем позже.

Использование удлинителей / шнуров в вашем помещении для выращивания

С технической точки зрения удлинители предназначены для временного использования, а не для постоянной установки. По этой причине помещения для выращивания растений идеально подходят для этой цели.

Это говорит о том, что с практической точки зрения многие производители предпочитают использовать хотя бы несколько удлинителей в комнате для выращивания. Например, при рассмотрении ящиков с электрическими таймерами, которые приобретаются в магазинах гидропоники, эти ящики изолированы от одной точки комнаты со всеми розетками, питающимися от балластов HID и т.д., расположенными в этой точке. Это означает, что если балласты и другое электрическое оборудование расположены на некотором удалении от блока таймера, потребуются удлинители.

По этой причине давайте рассмотрим некоторые вопросы / советы по безопасности, которые сделают эту практику максимально безопасной.

Некоторые правила безопасности для удлинителей

  • Удлинители не должны мешать пешеходам

Если вы абсолютно должны использовать удлинители в течение длительного времени, убедитесь, что они полностью убраны с дороги и не могут быть физически повреждены в результате пешеходного движения.Если внутренние металлические провода удлинителя повреждены, например, из-за того, что шнур раздавлен дверью или раздавлен пешеходным движением, тогда, когда неразрывная часть проводов уже, чем основная часть проводов, это может образовать точку. высокого сопротивления. Горячая точка может образоваться, поскольку сопротивление более узкой части провода выше, чем остальной части провода, и, таким образом, имеет тенденцию концентрировать рассеиваемую мощность и тепло там. Уберите удлинители с пола и в сторону, чтобы они не споткнулись / не создавали угрозы безопасности и не могли быть повреждены пешеходным движением.

Нет

Если используются удлинители, не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура и возникновению опасности возгорания. Не прибивайте и не прикрепляйте электрические шнуры к стенам или плинтусам. Убедитесь, что шнуры не защемлены дверьми, окнами или тяжелым оборудованием, так как это может повредить изоляцию шнура.

Никогда не кладите удлинители под ковер или коврики (или что-нибудь еще), так как они могут перегреться.

  • Обеспечивает короткие кабели необходимой длины

Каждый метр свинца увеличивает электрическое сопротивление, что, в свою очередь, снижает мощность, которую может выдать шнур, и создает больше тепла. Следовательно, чем длиннее шнур, тем больший диаметр должен быть у проводников, чтобы минимизировать падение напряжения. По этой причине лучше всего использовать шнур ровно такой длины, но не более.

  • Полностью размотать удлинители / шнуры

Ток, протекающий по кабелю, выделяет тепло.Это вызывает повышение температуры жилы / провода. Если температура становится слишком высокой, изоляция кабеля размягчается и в конечном итоге плавится.

При упаковке большого количества кабелей, по которым проходит ток (несколько отдельных кабелей или несколько петель одного и того же кабеля), страдает рассеивание тепла, что приводит к более высокой температуре при заданном токе.

Нормальные характеристики удлинительного кабеля предполагают, что провод может адекватно рассеивать тепло, выделяемое в кабеле из-за протекающего тока.

Если свинец свернут в бухту и его номинал близок к максимальному, это увеличивает вероятность расплавления пластмассовой изоляции и последующего короткого замыкания.

По этой причине важно полностью размотать удлинительные провода.

  • Сгруппированные кабели должны быть снижены по допустимой нагрузке на по току

Если вы используете несколько удлинителей, которые расположены как можно ближе друг к другу (например,грамм. все они расположены на одной линии друг с другом) необходимо понизить максимальные характеристики усилителя. В подобной ситуации я обычно использую удлинитель только на 50% мощности (т. Е. Кабель с номиналом 10 А будет снижен до 5 А).

  • Плохие электрические контакты вызывают возгорание

Плохие электрические контакты вызывают нагрев. Когда вилки вставлены не полностью, контакт меньше, что уменьшает площадь поперечного сечения контакта и выделяет тепло.Электрические вилки должны быть полностью вставлены в розетки (GPO), а также в удлинители. Если штекерный фитинг потерян, то этот фитинг небезопасен.

  • Допускается большой запас прочности по силе тока

Дело в том, что удлинители дешевы, так зачем рисковать их перегрузкой?

Бытовые удлинители общего назначения изготовлены с использованием провода 1,5 мм и рассчитаны на 10 ампер. С 80% запасом прочности при длительном пропускании питания через провод у нас остается 8 ампер.

Однако из соображений безопасности настоятельно рекомендуется использовать только 80% от 8 ампер. Остается 6,4 ампера.

Лично я использую только 1 балласт на 600 Вт, 2,7 А на стандартный бытовой удлинитель. Это стоит мне на несколько долларов больше, чем запуск, скажем, двух балластов через удлинитель, но дает мне уверенность в том, что мои провода безопасно находятся под их максимальной электрической нагрузкой (на милю).

Платы питания с несколькими розетками

Панели питания

могут превратить одну электрическую розетку, в которой могут быть только одна или две вилки, в одну, в которую можно вставить несколько вилок.Хотя это звучит идеально, это может быть чрезвычайно опасно, если вы перегрузите силовую плату. При этом из соображений практичности многие гроверы используют в своих комнатах силовые платы с несколькими розетками. По этой причине давайте рассмотрим некоторые правила безопасности, если и когда вы решите использовать силовые платы с несколькими розетками.

  • Запрещается запускать приборы высокой мощности (например, HID-светильники) через силовые платы. По этой причине избегайте использования силовых плат с несколькими розетками для работы HID-фонарей и / или другого высоконагруженного электрического оборудования.
  • Используйте силовые платы с защитой от перегрузки и перенапряжения. Это предотвратит перегрев платы.
  • Используйте только силовые платы со встроенными предохранительными выключателями / автоматическими выключателями
  • Регулярно проверяйте, что все штекеры надежно закреплены на платах питания.
  • Регулярно проверяйте силовую плату на предмет повреждений и износа
  • Всегда следите за тем, чтобы ваши силовые платы были чистыми и не запыленными, так как скопившаяся пыль со временем может попасть в розетку и вызвать возгорание.
  • Позволяет иметь большой запас прочности по максимальному усилителю. Например, если плата рассчитана на безопасную передачу 10 ампер, уменьшите ее до 5 ампер (половина)
  • Никогда не подключайте платы питания к петле (т. Е. Подключайте одну плату к другой) и избегайте использования двойных адаптеров на платах.

Артикул:

[1] Обеспечение безопасной установки гидропонного оборудования — дискуссионный документ, 2010 г. Ассоциация начальников пожарных служб Британской Колумбии

2006 Интерпретация кодов

Стремясь помочь электротехнической промышленности плавно перейти на новый Электротехнический кодекс и обеспечить непрерывность выполнения электромонтажных работ, Департамент строительства разместит на своем веб-сайте интерпретации кодов.Ниже перечислены новые вопросы, связанные с кодексом, и соответствующие интерпретации Комитета по кодексу. Пользователям этого списка должна быть доступна редакция NEC 2002 г. и связанные с ней Поправки Нью-Йорка к NEC 2002 г., а также (Местный закон 81/03), который вступил в силу 1 января 2004 г.

Чтобы узнать больше о каждой главе / теме, щелкните номер главы. Чтобы найти вопросы по соответствующей теме, щелкните тему или раздел Код.




Все интерпретации основаны на NEC 1999 г. и связанных с ним поправках г. Нью-Йорка.*

Всякий раз, когда есть ссылки на несколько разделов, первый является «ведущим разделом», а остальные — второстепенными. Ссылки на все второстепенные разделы сделаны для дополнительных разъяснений. **

Глава 1: Общие (Разделы с 110-2 по 110-59)
ГЛАВА 2: Электромонтаж и защита (Кодовые разделы от 200-1 до 280-25)

Разделы 210.52 и 210.70 (A) (3) — (3/8/2006)

  1. Существующее офисное здание переоборудуется под жилую.Каждая новая квартира будет включать нежилые помещения, такие как домашний офис и кладовая.

    а. Должны ли эти пространства соответствовать разделу 210.52, когда речь идет о размещении сосудов?

    г. В настоящее время в складском помещении предусмотрена одна переключаемая розетка для освещения.
    я. Соответствует ли это разделу 210.70 (A) (3)?
    ii. Требуется ли специальная розетка для освещения в этой области?

    г. В настоящее время в домашнем офисе имеется одна переключаемая розетка, одна неотключаемая розетка и одна розетка для передачи данных.
    я. Соответствует ли это разделу 210.70 (A) (3)?
    ii. Требуется ли специальная розетка для освещения в этой области?

а. Применяется раздел 210.52 (A).
г. я. Да.
г. II. Не относится к описанному дизайну.
г. я. Да.
c.ii. Не относится к описанному дизайну.

Раздел 210.52 (D) — (3/8/2006)

  1. В соответствии с требованиями Раздела 210.52 (D), допустимо ли устанавливать раковину для ванной в задней части аптечки, которая не примыкает к раковине или к столешнице для раковины ?

Описанная розетка не соответствует требованиям раздела 210.52 (D).

Статья 220 — (08.02.2006)

  1. В многоквартирном доме каждая квартира оборудована электрической плитой и тепловым насосом. Должен ли фидер между блоком счетчиков и квартирной панелью иметь размер согласно Статье 220 Часть II, а фидер между блоком счетчиков и сервисным распределительным щитом — в соответствии со Статьей 220 Часть III?
  2. Относительно пункта (а) выше, есть ли какой-либо другой раздел в кодексе, который требует, чтобы отдельные панельные питатели рассчитывались в соответствии со Статьей 220, Часть III?
  3. Фидер с 6 проводниками, рассчитанными на 90 ° C, установленный в кабельном канале, оканчивается устройствами, рассчитанными на 75 ° C.Можно ли использовать провода с более высоким номиналом температуры для регулировки токовой нагрузки, как указано в разделе 110.14 (C)?

1. Два отдельных метода расчета приемлемы, но не требуются.
2. В коде нет другого раздела, требующего этого расчета.
3. Да, для снижения номинальных характеристик, связанных с количеством проводников в кабельной канавке.

Раздел 220.32 — (05.04.2006)

  1. Фанкойл (FCU) состоит из водяных змеевиков и вентилятора, который обеспечивает циркуляцию воздуха в помещении по змеевикам.Считаются ли FCU «электрическими кондиционерами», и если да, то применяется ли дополнительный метод расчета из Раздела 220.32?

Раздел 220.32 (A) — (03.05.2006)

  1. В разделе 220.32 (A) перечислены критерии для применения необязательного метода расчета. Правильно ли использовать паспортные данные кухонного оборудования при применении коэффициента потребности из таблицы 220.32?
  2. Можно ли определить кухонное оборудование как духовку и / или плиту?
  3. Правильно ли следовать примерам, приведенным в Приложении D NEC, при использовании номинальных значений на паспортной табличке в дополнительном методе расчета?
  4. По поводу исключения статьи 220.32 (A), если кухонного оборудования нет, но соблюдены все другие критерии того же раздела, необходимо ли добавлять 8000 ватт при использовании дополнительного метода расчета?

1. Да, но не менее 8 кВт.
2. Духовки и плиты считаются кухонным оборудованием.
3. См. А. выше
4. Да, согласно 220.32 (A).

Раздел 230.42 (A) — (05.04.2006)

  1. Концевая коробка коммунальных услуг расположена примерно в 200 футах от сервисного распределительного щита.Следует ли включать эти проводники в расчет падения напряжения?
  2. Можно ли считать фидерами проводники между служебной конечной коробкой и распределительным щитом?
  3. Если эти проводники включены в расчет падения напряжения, следует ли учитывать в расчетах максимальную потребляемую мощность электросети или расчетную нагрузку?
  4. Следует ли рассматривать эти проводники как часть коммунальных услуг, а не как часть ответственности за расчет падения напряжения?
а.Да, надо учитывать обслуживающих проводников.
г. Нет. Это сервисные отводы. См. Статью 100.
c. Если имеются ограничения по току в сети, их можно использовать при расчете электрических проводов. В противном случае используйте измененный раздел 230.42 (A), который ограничивает силу тока до 4000 А.
г. Нет.

Раздел 230.42 (B) — (08.02.2006)

  1. Для услуг мощностью менее 1000 кВА наша интерпретация кода заключается в том, что номинальный ток вводных проводов обслуживания является функцией расчетной нагрузки и не обязательно должен совпадать с номиналом устройства максимальной токовой защиты сервисного оборудования.

    Показательный пример: для расчетной нагрузки в 1100 А с входными проводниками из 4 комплектов по 4–500 тыс. Мил и сервисным выключателем на 1600 А, могут ли предохранители в сервисном переключателе быть рассчитаны на 1600 А, что превышает номинал проводники?

    № См. Раздел 230.42 (B)


Раздел 230.43 — (16.10.2006)

  1. В ответ на два отдельных вопроса, заданных на заседаниях в апреле 2006 г. и, соответственно, в июне 2006 г., Комитет ответил, что жесткие неметаллические кабелепроводы (RNMC) не допускаются для проводников служебного входа.Уточните, можно ли использовать RNMC (ПВХ или стекловолокно) в качестве метода отжима для проводников служебного входа, если трубопроводы проходят под землей и залиты бетоном.

RNMC не допускается в качестве метода подключения служебных входных проводников, независимо от того, проложены они под землей или залиты бетоном. См. Поправку к Разделу 230.43. Однако в каждом конкретном случае может потребоваться специальное разрешение.

Раздел 230.43 — (07.06.2006)

  1. Мы просим дополнительных разъяснений относительно двух недавних интерпретаций комитета.

    а. Блок распределения питания (БРП).

    В протоколе комитета от 5 апреля 2006 г. указано, что PDU, перечисленные для ИТ-приложений, не должны использоваться для других приложений.

    и. Запрещено ли использование PDU в ИТ-областях за пределами этих областей?
    ii. Разрешены ли PDU, перечисленные для ИТ-приложений, для распределения питания ИТ-оборудованию в выделенных комнатах или помещениях, в которых не используются методы проводки и которые не удовлетворяют условиям, описанным в статье 645?
    iii.Будет ли PDU, указанный для ИТ-приложений, но также имеющий панели UL 67 в качестве компонентов, разрешено использовать вместо трансформаторов и панелей, установленных на стене / полу, для питания общих нагрузок, таких как розетки рабочих станций, где предусмотрены фальшполы? Преобладающая нагрузка на такие этажи может состоять из компьютеров, принтеров и другого офисного оборудования, которое может быть отнесено к ИТ-оборудованию.

    б. Трубопроводы из ПВХ

    В протоколе комитета от 5 апреля 2006 г. говорится, что трубопровод из ПВХ не является признанным методом прокладки проводов для подземных коммуникаций.
    Поправки города Нью-Йорка, похоже, не запрещают использование неметаллических трубопроводов для подземных работ. Подтверждает ли комитет ответ о том, что для подземных приложений требуется специальное разрешение?

а.и. Да.
г. №
a.iii. PDU должен быть указан в качестве узла для данного приложения (UL 891) и соответствовать критериям измененной статьи 408.
b. Наш ответ был за методы служебной разводки и в соответствии с исправленным разделом 230.43. Однако использование неметаллических (ПВХ) трубопроводов для других целей в соответствии со Статьей 352 разрешено без специального разрешения.

Раздел 240.24 (B) — (07.06.2006)

  1. В настоящее время мы проектируем многоквартирный дом средней этажности, требующий дополнительного электрического отопления в некоторых ванных комнатах арендаторов.

    Разрешено ли питание электрического нагревателя (ов), установленного в ванной (ах) арендатора, от распределительной панели (панелей) дома, расположенной в подвале, вместо панели квартиры арендатора?

Да, и должен соответствовать разделу 240.24 (В).


Раздел 250.2 — (08.02.2006)

  1. Можно ли использовать болт ¼ 20 вместо проушины для крепления корпуса сервисного выключателя?

Подключения для подключения и заземления оборудования должны выполняться в соответствии с разделом 250.2.

Раздел 250.122 (A) — (08.02.2006)

  1. При применении таблицы 250.122 к ответвителю на 25 футов [240.21 (B) (2)] приемлемо ли сечение заземляющего провода оборудования на основе номинала устройства защиты от перегрузки по току на нижнем конце ответвителя?

№См. Раздел 250.122 (A).

ГЛАВА 3: Методы и материалы электромонтажа (Разделы кодов от 300-1 до 384-37)

Раздел 310.15 (B) (2) (a) — (09.11.2006)

  1. Мы модернизируем существующую установку, в которой используется система кабельных каналов под полом. Статьи 390 — Дорожки качения под полом и 374 — Дорожки качения из ячеистого металлического пола допускают максимальное заполнение площади поперечного сечения на 40%, в то время как Статья 376 — Металлические кабельные каналы допускает заполнение только на 20% с коэффициентом снижения 310.15 (B) (2) (a) применяется к количеству проводников, превышающему 30.

    a. Если существующая установка оставлена ​​без изменений, а проводка нисходящего ответвления используется повторно, нужно ли нам вносить какие-либо изменения в состояние существующей проводки?

    г. Какие требования к снижению номинальных характеристик применимы к статьям 374 и 390 для новых установок?

а. Нет, если используется в соответствии с первоначальным намерением.

г. Коэффициенты снижения номинальных характеристик должны соответствовать требованиям 310.15 (В) (2) (а).

Раздел 314.28 (A) — (19.07.2006)

  1. ОГРАНИЧИТЕЛИ КАБЕЛЯ
    Параллельные входные кабели (SEC) под напряжением 600 В устанавливаются между наружным блоком собственности и шкафом трансформатора тока, который монтируется рядом с выключателем обслуживания внутри здания. Коммунальная компания требует, чтобы параллельная SEC имела ограничители кабеля в поле свойств в точке подключения энергосистемы к потребителю.

    а.Существует ли требование кодекса об установке ограничителей кабеля на другом конце ТРЦ внутри здания?
    г. Если да, то где?

  2. РАЗМЕР ТЯГИ / РАЗЪЕМНОЙ КОРОБКИ # 1
    Раздел 314.28 (A) касается минимальных размеров тяговых ящиков, содержащих проводники сечением 4 AWG и больше. При установке службы с подземным подводом коммуникаций коммунальная компания требует использования оконечной коробки обслуживания, которая должна соответствовать их спецификации.

    а. Выполняйте требования раздела 314.28 (A) применимы к этим оконечным коробкам обслуживания?
    г. Если да, то относится ли это к трубопроводам на стороне клиента?
    г. Если да, то относится ли это к трубопроводам со стороны инженерных сетей?

  3. РАЗМЕР КОРОБКИ / КОРОБКИ № 2
    Раздел 314.28 (A) также применим для определения размеров кабельных коробов, используемых в качестве тяговых ящиков [376.23 (B)]. В NEC 2005 года этот раздел также применяется к вспомогательным водостокам (еще не принятым в Нью-Йорке). Во многих установках оборудование монтируется выше и ниже тяговых коробок и кабельных каналов с использованием коротких участков кабелепровода или ниппелей.В этих случаях провод не «вытягивают», а «кладут». Похоже, что в 314.28 (A) нет исключений для приложений с короткими участками кабелепровода. Мы также отмечаем, что если короткие участки кабелепровода были заменены короткими участками кабельного канала, Раздел 314.28 (A) не будет применяться.

    а. Учитывая, что обеспечивается минимальное пространство для изгиба, может ли быть разрешено исключение из 314,28 (A), если длина трубопроводов в тяговых / соединительных коробках составляет 24 дюйма или меньше? [Предел 24 дюйма был выбран аналогичным для 310.15 (B) (2) Исключение № 3.]
    b. Если нет, длина 12 дюймов меньше?
    c. Если нет, для смещенных ниппелей?

1а. №
1б. Н / Д
2а. Да.
2б. Да.
2c. №
3а. №
3б. №
3c. Нет

Раздел 330.10 — (19.07.2006)

  1. Допустимо ли использовать кабель MC Cable (Раздел 330. 10) в качестве стояков в многоквартирном доме и использовать кабельный лоток в подвале для закрепления нескольких фидеров между измерительным блоком и местами стояков?
Да.

Раздел 330.12 — (09.11.2006)

  1. Мы являемся производителями кабеля с оболочкой MC, который предназначен для непосредственного захоронения, бетонирования и влажных помещений. Наружная оболочка изготовлена ​​из ПВХ, устойчивого к солнечному свету.

    В соответствии со статьей 330 NEC, можно ли использовать этот продукт в гараже в Нью-Йорке?

Да, кабель MC с ПВХ-оболочкой разрешается устанавливать в гаражах при соблюдении требований Раздела 330.12 и поправка Нью-Йорка 330.10 (A) (1). При открытой установке использование разрешается только в открытых гаражах, наверху которых нет занятых строительных конструкций.

Разделы 330.30 и 310.15 (B) (2) — (1/4/2006)

  1. Мы планируем проложить несколько кабелей MC в пространстве над подвесным потолком. Можно ли связывать горизонтальные участки кабелей MC?

Да, при условии соблюдения требований разделов 330.30 и 310.15 (B) (2) соблюдены.

ГЛАВА 4: Оборудование общего назначения (Разделы кодов от 400-1 до 490-74)

Раздел 410.4 (C) (4) — (8.02.2006)

  1. Разрешено ли устанавливать EMT, алюминиевый или оцинкованный кабелепровод в коммерческой вытяжке для питания осветительных приборов?
No. См. Раздел 410.4 (C) (4).

Раздел 422.31 (b) — (16.10.2006)

  1. У нас есть устройство, которое находится вне поля зрения силовой панели.Раздел 422.31 (B) требует средства отключения для стационарно закрепленного прибора мощностью более 300 ВА. Допустимо ли для выполнения этого требования использовать автоматический выключатель с блокировкой в ​​разомкнутом положении?

Да. Кронштейны для навесных замков выключателя должны быть указаны в списке.

ГЛАВА 5: Особые занятия (Разделы кодов от 500-1 до 555-11)

Раздел 517.35 (B) — (1/4/2006)

  1. В кабинете врача, расположенном в жилом здании, есть процедурный кабинет (с общей анестезией), который соответствует определению зоны интенсивной терапии.

    Требуется ли аварийный генератор в соответствии с Разделом 517.35 или центральная система резервного питания от батареи является приемлемой альтернативой?

Требуется аварийный генератор в соответствии с Разделом 517.35 (B). Тем не менее, у Консультативного совета может быть запрошено специальное разрешение на использование системы резервного питания от центральной батареи.


ГЛАВА 6: Специальное оборудование (Разделы кодов от 600-1 до 695-14)

Раздел 620.24 — (05.04.2006)

  1. Выполнять требования Раздела 620.24 (B) и 620.24 (C), касающиеся выключателя освещения лифтовой ямы и розетки GFCI, применяются к лифту в частном доме?

Да.

Раздел 620.53 — (03.05.2006)

  1. Раздел 620.53 требует, чтобы для проводов освещения кабины лифта, розетки и вентиляционной цепи использовались отдельные средства отключения. Средство отключения должно представлять собой закрытый выключатель цепи двигателя с предохранителем и внешним предохранителем или автоматический выключатель.
    а. Что значит внешне работоспособный?
    г. Могут ли средства отключения быть частью распределительного щита?

а. Определение для внешнего управления: «может работать, не подвергая оператора контакту с токоведущими частями», и его можно найти в статье 100 NEC.
г. Требуемые индивидуальные запираемые средства отключения (выключатель или автоматический выключатель) могут быть установлены в распределительном щите. Однако запирающаяся крышка распределительного щита не соответствует требованиям 620.53.

Раздел 645 — (05.04.2006)

  1. Статья 645.10 требует «средств» для отключения питания электронного оборудования в помещении и «аналогичных средств» для отключения питания всей выделенной системы отопления, вентиляции и кондиционирования воздуха, обслуживающей помещение, и закрывания всех необходимых противопожарных / дымовых заслонок.

    Допустимо ли иметь более одного средства для каждой из двух требуемых функций, чтобы свести к минимуму влияние непреднамеренного срабатывания или неисправности одного средства?

  2. Статья 645.5 (B) позволяет подключать системы обработки данных шнуром и вилкой к ответвленной цепи. Оборудование информационных технологий, которое является составным элементом систем обработки данных, обычно монтируется в стойку с одним или двумя входными силовыми кабелями, вставленными в блоки с несколькими розетками внутри стоек. Эти сборки, в свою очередь, представляют собой шнур и вилку, подключенные к проводникам ответвленной цепи через розетку, расположенную на или внутри фальшпола или над стойкой.

    Является ли описанная многорозеточная сборка, соединенная шнуром и вилкой, приемлемой в качестве метода электропроводки в соответствии с положениями статьи 645 и не отменяется поправкой 380.2 (B) (7), что конкретно запрещает их использование?

1. Да, на основе определения средства отключения, которое позволяет использовать несколько устройств с правильными обозначениями.
2. Да, это указанный в списке перемещаемый ответвитель питания. Измененный раздел 380.2 (B) (7) не применяется.

Раздел 680.23 (B) (2) (b) — (07.06.2006)

  1. Нью-Йоркская поправка 680.23 (B) (2) (b) позволяет использовать жесткий неметаллический кабелепровод с заземляющим проводом №8 от формирующей оболочки светильника для влажных ниш до подходящей распределительной коробки.

    Допустимо ли использование труб из ПВХ в многоэтажных зданиях, если они установлены под плитой подвала и повернуты к распределительной коробке на высоте 12 дюймов над линией ватерлинии?

Раздел 695.3 (A) (1) — (06.12.2006)

  1. Мы проектируем станцию ​​для обслуживания / стоянки грузовиков, основными нагрузками которой будут большие двигатели, вытяжные вентиляторы и оборудование HVAC. Коммунальное предприятие предоставит три услуги на 120 / 208В, 4000А.

    Наш проект включает: Повышение 2 из 3 услуг до 480/277 В через трансформаторы 1000 кВА и использование двух генераторов 750 кВт, 480/277 В, подключенных параллельно.

    Можно ли питать пожарный насос от вторичной обмотки трансформатора 208: 480 / 277В? И нормальный, и аварийный фидеры обеспечат 480 В.

Трансформатор считается отдельно производной системой. Соответственно, допускается использование трансформатора для пожарного насоса.Однако требуется специальный трансформатор. См. Раздел 695.3 (A) (1) для получения информации о требованиях к сервисному подключению.

Раздел 695.4 (B) (1) — (07.06.2006)

  1. В соответствии с поправками, внесенными в раздел 695.4 (B) (1) (a), требуется, чтобы проводники пожарных насосов мощностью более 30 л.с. имели предохранитель от перегрузки по току, рассчитанный на 600% тока полной нагрузки двигателя. Это может противоречить разделу 695.6 (D), который требует только защиты от короткого замыкания, и вызывает следующие вопросы:

    a.Поскольку в поправке 695.4 (B) (1) (a) требуются предохранители, рассчитанные на 600% от тока полной нагрузки двигателя, предполагается ли использовать эти предохранители для защиты от короткого замыкания, которую не может обеспечить предохранитель?

    г. Поскольку в том же разделе упоминаются только предохранители, приемлемы ли автоматические выключатели?

    г. Если автоматические выключатели приемлемы, будет ли приемлемо только магнитное расцепление для обеспечения только защиты от короткого замыкания, как того требует раздел 695.6 (D)?

а. Да
b. Да
c.Да, при условии, что отключающая способность устройства соответствует

Раздел 695.4 (B) (3) (d) — (06.12.2006)

  1. Мы запрашиваем дальнейшие разъяснения по интерпретации Комитета от 8 июня 2005 года в отношении местоположения переключателя обслуживания пожарных насосов. В своем ответе Комитет указал, что издание кодекса 2004 г. не запрещает включение переключателя пожарного насоса в состав распределительного щита, если он занимает выделенную ячейку.

    У нас есть предварительная копия поправок города Нью-Йорка к NEC 2005 года. В этом документе больше нет поправки к Разделу 695.3 (A) (1), как это было в предыдущей редакции. Уточните требования Электротехнического кодекса Нью-Йорка 2007 года для выключателя пожарного насоса.

См. Поправку 695.4 (B) (3) (d) Нью-Йорка к NEC 2005 года.

ГЛАВА 7: Особые условия (Кодовые разделы с 700-1 по 780-7)

Раздел 700.1 — (16.10.2006)

  1. Мы запрашиваем дальнейшие разъяснения интерпретации комитета от 2 февраля 2006 г. в отношении аварийных и требуемых по закону резервных нагрузок. В ответ на вопрос, касающийся питания этих нагрузок, в ответе Комитета указано, что аварийные нагрузки должны питаться автоматическим переключателем, в то время как требуемые по закону резервные нагрузки должны питаться отдельным автоматическим переключателем.

    Одна из поправок города Нью-Йорка к NEC 2005 г. полностью удаляет Статью 701 — Обязательные по закону резервные системы и добавляет FPN, в котором говорится: «Все требуемые по закону резервные системы классифицируются как аварийные системы.«Добавляя FPN, это намерение разрешить как аварийные, так и требуемые по закону резервные нагрузки, питаться от общего автоматического резерва, в отличие от предыдущей редакции кодов, но такой же, как и старые электрические нормы Нью-Йорка?

Все аварийные и требуемые по закону резервные нагрузки обозначены как аварийные системы в соответствии с Поправкой к Разделу 700.1 и должны питаться отдельным безобрывным переключателем, чем тот, который предназначен для дополнительных резервных нагрузок (статья 702).

Раздел 700.6 (Д) — (08.02.2006)

  1. Раздел 700.6 (D) NEC требует, чтобы аварийные нагрузки, перечисленные в Статье 700, подавались отдельным безобрывным переключателем от требуемых по закону резервных нагрузок (Статья 701) и от дополнительных резервных нагрузок (Статья 702).

    Принимая во внимание поправки города Нью-Йорка к разделу 700.1 и статье 701 (исключение), разрешается ли только один безобрывный переключатель для питания как аварийных, так и резервных нагрузок?

[Вернуться к началу]

ГЛАВА 8: Системы связи (Разделы кода с 800-1 по 830-58)


ТАБЛИЦЫ: Подробные требования к проводам и трубопроводам


СТАТЬИ
: Подразделение раздела, состоящее из определенного количества разделов

Артикул 210

  1. Моя квартира в кооперативе, расположенная в 84-квартирном доме, находится на ремонте, и я хотел бы узнать следующее:

    a.Какие розетки на кухне и в ванной должны иметь защиту GFCI?

    б. Можно ли располагать розетки над столешницей с раковиной на кухне или в ванной?

    г. Какие приборы требуют отдельных цепей?

    Укажите конкретные разделы кода, применимые к вышеуказанному. (06.12.2006)

a, b и c: Применяются многочисленные статьи, среди которых 210 и 406.Все работы должны выполняться электриком, имеющим лицензию Нью-Йорка.

[Вернуться к началу]

Артикул 702

  1. В нашем первоначальном вопросе относительно аварийных генераторов, который был представлен на собрании 11 октября 2006 г., мы спросили, допустимо ли установка газового генератора в доме на одну семью. В ответе комитета говорится, что использование резервных генераторов разрешено без упоминания газового типа. Ответ также указывает на то, что «применяются другие юрисдикции».

    Уточните, пожалуйста, в каких юрисдикциях. (06.12.2006)

Хотя статья 702 не запрещает использование газовых генераторов, этот вопрос выходит за рамки этого комитета. Применимые юрисдикции включают FDNY и DEP, но не ограничиваются ими.

Артикул 702

  1. Допустимо ли устанавливать резервный генератор в доме на одну семью для питания лифта, освещения и электроприборов?
  2. Центр МРТ арендует многоэтажное офисное здание и хочет установить в своем помещении аварийный генератор.В помещении арендатора есть лифт, который поднимается с первого этажа в подвал и используется только арендатором.

    Насколько мы понимаем, арендатор может установить добровольный генератор исключительно для собственного использования, и это не потребуется для подачи питания на жизненно важные нагрузки здания. Это правда? (16.10.2006)

1 и 2: Резервные генераторы разрешены в соответствии со статьей 702. Применяются другие юрисдикции.


Административный: Общие требования
  1. Мы проектируем источник питания для системы противопожарной связи в пожарной части Нью-Йорка, и мы предлагаем следующую конструкцию:

    Трехфазный автоматический переключатель резерва (ATS) питает 3 отдельных 120 В однофазных нагрузки. , например, предохранители.Каждый предохранитель подключается к разным электрическим нагрузкам. АВР защищен 3-полюсными автоматическими выключателями со стороны сети.

    Допустима ли такая установка? (06.12.2006)

Предлагаемая конструкция не нарушает требований электротехнических правил. Пожалуйста, уточняйте у FDNY.

  1. В каком разделе кодекса представлены требования к низковольтным электромонтажным работам?
  2. Система затемнения / управления освещением, такая как система Lutron Homeworks, с возможностью управления системами отопления, вентиляции и кондиционирования, безопасности, аудиовизуальными системами, освещением и другими системами, работает при напряжении ниже 50 В.Может ли человек, кроме дипломированного электрика г. Нью-Йорка, установить низковольтную часть этой системы?
  3. Где начинается и заканчивается ответственность лицензированного электрика в системе вышеупомянутого типа? (16.10.2006)

1. См. Раздел 27-3004 Административной части поправок г. Нью-Йорка.
2. №
3. Вся система должна быть установлена ​​лицензированным электриком г. Нью-Йорка.

  1. Мы просим дополнительных разъяснений по интерпретации Комитета от 2 февраля 2004 г., касающейся номиналов предохранителей для предохранителей пожарной сигнализации.В ответ на вопрос о максимальном размере предохранителя для предохранителя пожарной сигнализации, Комитет ответил: «Максимальный размер предохранителя для панели выключателя системы пожарной сигнализации составляет 90 А, согласно RS-17-3». Обзор Справочного стандарта Строительного кодекса Нью-Йорка RS-17-3 и Электротехнического кодекса Нью-Йорка не выявил каких-либо ограничений в номинале предохранителя для вырезов предохранителей пожарной сигнализации. Пожалуйста, поясните, что послужило основанием для решения, и подтверждается ли указанное требование и действует ли оно. (06.09.2006)

Ограничение 90 А исторически было достаточным для питания систем пожарной сигнализации.Если требования к системе пожарной сигнализации превышают 90 А, можно использовать предохранители большего размера.

  1. Насколько мы понимаем, оборудование информационных технологий (ИТ) нельзя устанавливать в электрических шкафах, в то время как электрическое оборудование разрешается устанавливать в шкафах ИТ. Мы не можем найти раздел Кодекса, в котором говорится выше. Просьба уточнить. (06.09.2006)
Электрический шкаф считается помещением, содержащим существенное электрическое распределительное оборудование, такое как вертикальные стояки, шинопроводы, трансформаторы или щитовые панели.ИТ-оборудование и электрическое оборудование разрешается размещать в других помещениях или пространствах при условии соблюдения требований по допуску, указанных в статье 110.

  1. Мы проектируем источник питания для системы пожарной связи в пожарной части Нью-Йорка.

    а. Допустимо ли размещение нескольких вырезов для предохранителей, внесенных в список UL, в индивидуальный корпус шкафа?
    г. Допустимо ли для автоматического резервирующего переключателя запитывать несколько однофазных предохранителей 115 В по отдельности на отдельных участках стороны трехфазной нагрузки АВР? (19.07.2006)

а.Да, если корпус входит в список сборки.
г. Да.

  1. Боковая подача, которая проходит внутри собственности владельца между оконечной коробкой и распределительным щитом, включается в расчет падения напряжения. Могут ли городские власти предоставить коммунальному предприятию необходимые документы, показывающие максимальный доступный ток на взлете? (07.06.2006)
Городские власти не могут применить такое требование к коммунальному предприятию. Рекомендуется, чтобы на этапе проектирования владелец запрашивал такую ​​информацию у коммунального предприятия.

  1. Должен ли квалифицированный электрик устанавливать электрическое лучистое отопление для таяния снега на тротуарах и внешних пандусах жилых домов и зданий? (07.06.2006)
Да.

  1. Существующая стояка питает двухполюсный автоматический выключатель на 100 А, установленный в корпусе с номиналом 125 А. Существующие провода — это алюминий # 2 AWG, защищенный автоматическим выключателем на 100 А.

    Можно ли заменить выключатель на 100 А новым выключателем на 125 А? (03.05.2006)

Допустимая токовая нагрузка сервисных проводов должна зависеть от номинальных характеристик средств отключения.

  1. Когда мы подавали заявки на получение четырех разрешений на работу, мы не указали на необходимость временного обслуживания. Электроэнергия на этих объектах поступает от услуг, установленных в соответствии с предыдущими контрактами другими подрядчиками по электротехнике.

    Владелец зданий выразил обеспокоенность тем, что разрешение нам использовать электрическую энергию от электрических служб, находящихся под их контролем, является нарушением Раздела 27-3020 старого Электротехнического кодекса Нью-Йорка. Для подачи питания на электрооборудование, установленное в соответствии с четырьмя разрешениями и контрактами:

    a.Требуется ли временное или окончательное свидетельство о проверке от Департамента строительства, или наши разрешения в том виде, в каком они поданы, достаточны для того, чтобы электричество можно было подавать из существующих служб владельца?

    г. Являются ли четыре разрешения временным актом проверки? (05.04.2006)

а. Да, требуется заключительный акт осмотра.
г. Да.

  1. Раздел 645-17 был добавлен в NEC 2005 года и позволяет использовать блоки распределения питания (PDU) в приложениях информационных технологий (IT).

    Могут ли блоки распределения питания использоваться вместо трансформаторов, установленных на стене / полу, и панелей, обслуживающих нагрузки общего назначения, такие как розетки рабочих станций, если предусмотрены фальшполы? (05.04.2006)

PDU, перечисленные для ИТ-приложений, не должны использоваться для других приложений.

  1. Жилой дом на одну семью с небольшим коммерческим офисом расположен примерно в 100 футах от набережной. Из-за очень агрессивной среды мы рассматриваем возможность использования 2 комплектов 4-дюймовых ПВХ-труб Schedule 40 для электрических сетей на 24 дюйма ниже уровня земли.Это приемлемо? (05.04.2006)

Кабелепровод из ПВХ не является признанным методом электромонтажа. Требуется специальное разрешение.

  1. Допустимо ли подключение разъединителя к вторичной обмотке трансформатора через жесткий ниппель, когда выключатель установлен на Kindorf рядом с трансформатором? (08.03.2006)

Электротехнические нормы и правила не ограничивают такую ​​установку.

Электротехнический кодекс Нью-Йорка 2011 г. — Административные положения и поправки NEC 2008 г. теперь продаются в CityStore.
Ссылки на другие интерпретации кода:

Дорожка кабельной трассы: поверхность, стена и пол

Обрыв кабельной трассы

Кабельный канал, говоря языком организации кабелей, по сути, представляет собой любой жесткий закрытый или полузакрытый канал, который защищает, направляет и скрывает кабели и провода. Поверхностный кабельный канал — отличный выбор для скрытия неприглядных проводов в различных условиях: в домашних кинотеатрах, офисах, конференц-залах, рабочих станциях и т. Д. Но какой из них подходит для вашего приложения? Мы разберем различные стили дорожек качения, которые мы предлагаем, и расскажем о преимуществах каждого из них.

Дорожка качения с защелкой

Дорожку кабельного ввода с защелкой можно определить по ее откидной или скользящей крышке, которая полностью закрывает кабели внутри канала. Чтобы добавить или удалить провода, просто откройте люк или снимите крышку. Он доступен во многих различных размерах и отлично подходит для прокладки кабелей по всему дому, например, проводов для динамиков или телевизионных шнуров. Клей позволяет ему приклеиваться к плоским поверхностям, таким как стены или столы.Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.

Цельный кабельный канал с защелкой и аксессуары
Экономичный кабельный канал со сплошной стенкой

J Канал

Дорожки качения J Channel или J Hook названы так потому, что их поперечное сечение имеет форму буквы «J». Кабели вставляются, пропуская их через верх, где изгиб «J» изгибается, чтобы удерживать их на месте.Это обеспечивает легкий доступ к кабелям при необходимости, но также означает, что кабели не полностью закрыты. Из-за открытого характера они не могут использоваться в вертикальном положении, например, с защелкивающимся кабельным каналом, и обычно используются на столах для аккуратной прокладки компьютерных кабелей и других связанных проводов над землей. Как и фиксирующая дорожка качения, они часто имеют клейкую подложку для облегчения установки.

J Channel Raceway
Humanscale NeatLinks Unxer Desk кабельные менеджеры

Угловой канал

Угловой канал похож на кабельный канал с защелкой, но имеет уникальную форму четверти округлой формы, которая позволяет ему переходить в стыки стен и / или потолка, создавая законченный и законченный вид.Он использует скользящую крышку, чтобы полностью скрыть кабели, и может использоваться горизонтально или вертикально практически в любом углу, даже имитируя внешний вид короны, чтобы еще больше замаскировать его назначение. Они подходят для кабелей мультимедиа, динамиков и домашнего кинотеатра, расположенных в углу комнаты, или для кабелей, свисающих с потолка.

Угловой канал качения

Power Raceway

Дорожка качения включает источник питания непосредственно в дорожку качения.В то время как описанные выше дорожки качения обычно изготавливаются из ПВХ, дорожка качения питания может быть изготовлена ​​из пластика или металла. В отличие от других типов кабельных каналов, в которых обычно размещаются общие силовые кабели или провода громкоговорителей, силовые кабельные каналы обычно содержат кабели связи, включая провода для передачи голоса / данных, волоконную оптику или другие кабели низкого напряжения. Благодаря этому он отлично подходит для лабораторий, офисов, школ и других коммерческих приложений, хотя часто требует более опытного установщика, в отличие от большинства других кабельных каналов, которые может легко установить любой мастер.

Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway

Специальные гоночные трассы

…И остальные.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
