Подключение беспроводного выключателя света: Беспроводной выключатель света с пультом: схема

Содержание

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Разновидности радиопультов

Переносные управляющие устройства выпускаются в малогабаритных корпусах, похожих на пульты от бытовой техники, а самые миниатюрные модели – в виде брелка, прикрепляемого на связку ключей. Стационарные радиопульты размещаются на стене и бывают двух типов:

Панель для накладного монтажа с клавишами или сенсорами – в сущности, тот же пульт ДУ, только в виде выключателя. Фиксируется винтами или двухсторонним скотчем в нужном (удобном) месте.
Универсальный радиопередатчик-вставка, работающий от контактов любого выключателя, или «таблетка» для размещения в совместимом кнопочном сенсоре.

Помимо формы и места размещения, радиопульты различаются функционалом: одно канальные передатчики работают с единственным светильником, многоканальные руководят несколькими приборами освещения.

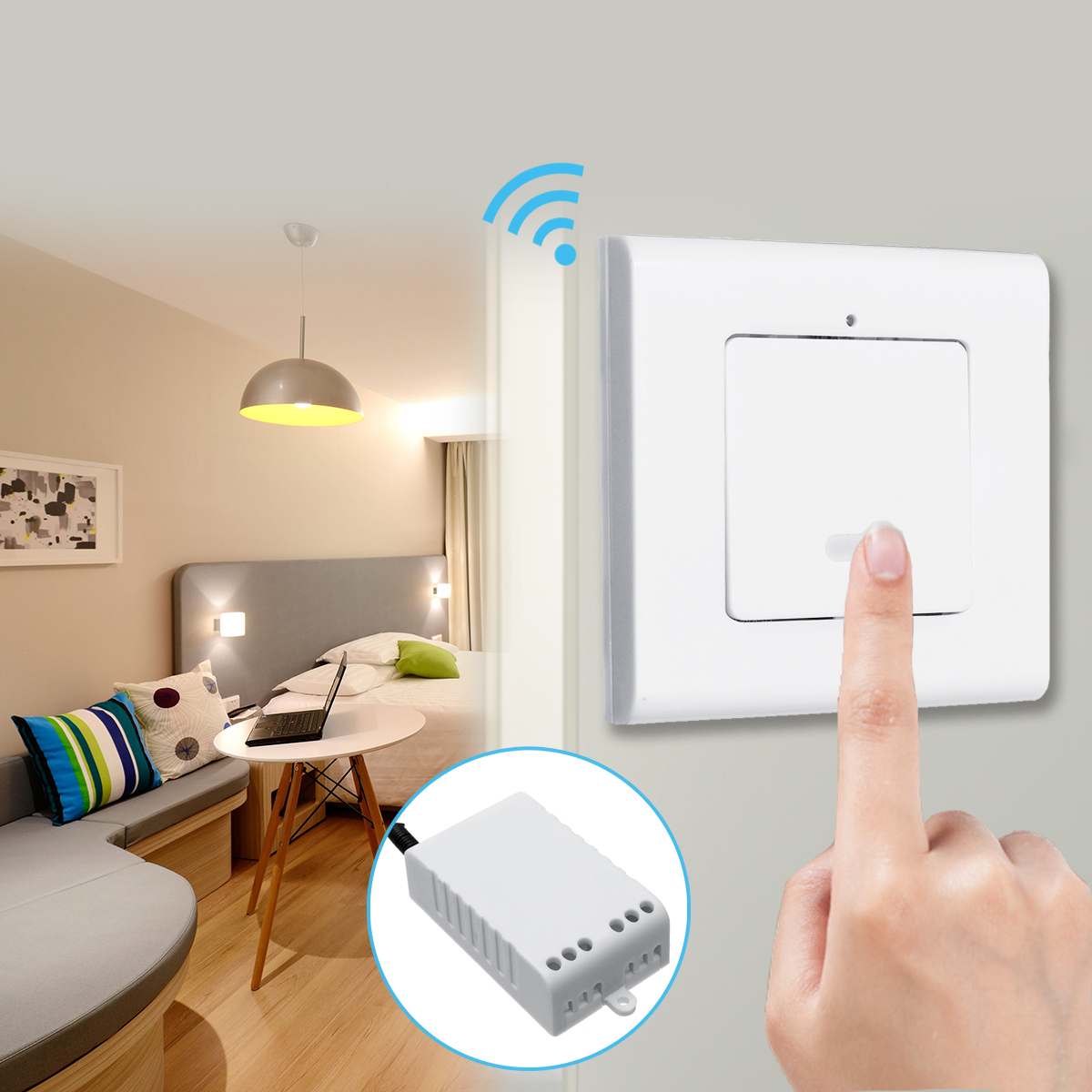

Устройство и принцип работы основных элементов устройства

Беспроводный выключатель состоит из следующих элементов:

Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.

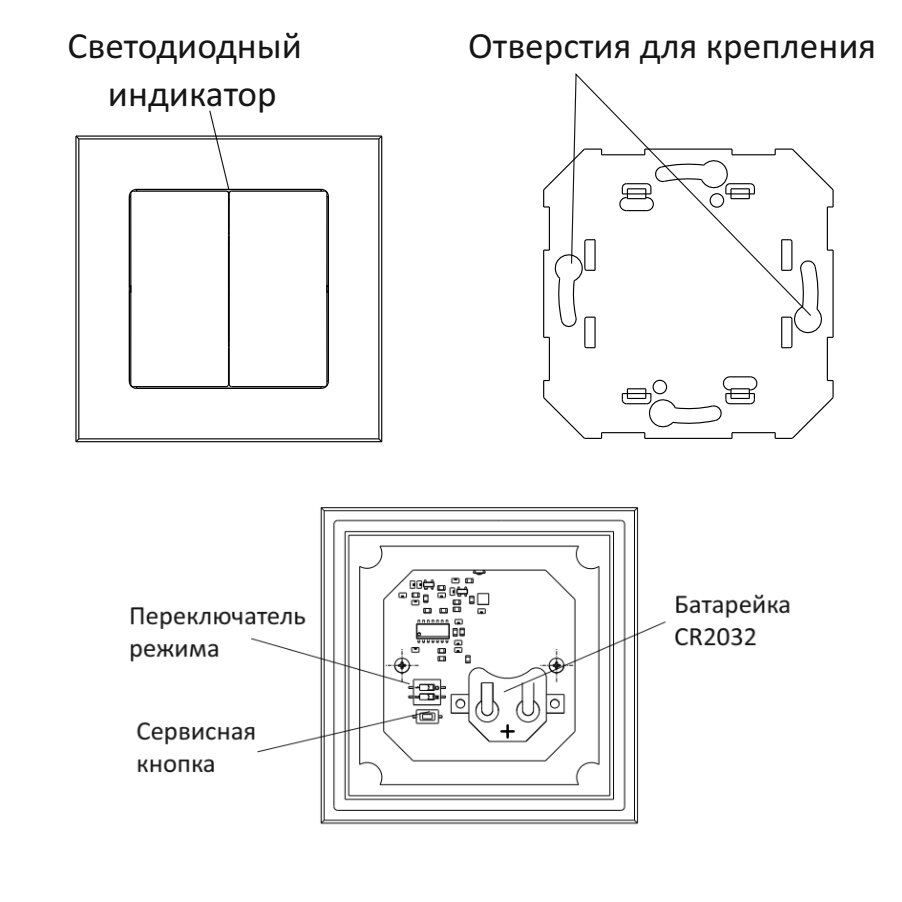

Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

Путем прикосновения к специальной сенсорной панели;
Нажатием на механическую кнопку;
Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.

Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.

Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».

Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.

Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.

Конструктивное исполнение

По конструктивному исполнению и особенностям применения диммируемые выключатели света делятся на две группы:

Модульного исполнения;
Предназначенные для монтажа вместо обычных выключателей.

Модульные выключатели не предназначены для бытового использования и монтируются в силовых щитах. Обычно ими осуществляют диммирование подъездного освещения.

Наиболее распространенная конструкция модульных устройств имеет кнопочное регулирование яркости освещения. Однократное нажатие на кнопку включает либо выключает освещение, а продолжительное (более 5 секунд) позволяет войти в режим регулировки и установить желаемый уровень напряжения на выходе.

Некоторые модели имеют дополнительную регулировку максимального и минимального значений напряжения.

Бытовые регулируемые выключатели имеют большое разнообразие вариантов исполнения. В основной своей массе они предназначены для установки в стандартные монтажные коробки для обычных выключателей, поэтому нет необходимости прибегать к особым мерам по монтажу.

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой — либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Недостатком систем с использованием инфракрасных лучей является небольшая зона действия передатчика, ограничивающаяся для обычного дистанционного пульта буквально несколькими метрами.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение.

Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре.

Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

При соответствующем выполнении проводной разводки, с помощью одного пульта можно осуществлять переключение нескольких источников света. Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

значительная дальность действия пультов, достигающая 100 метров;
способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

ультразвуковыми;
инфракрасными;

радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей. Такие системы очень эффективны для включения — отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации. В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

В начало

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Подключение встраиваемого передатчика

Предназначенный для расширения возможностей существующего освещения универсальный радиопередатчик монтируют в глубоком подрозетнике за штатным выключателем и подсоединяют к его контактам. При подаче переменного напряжения на управляющие входы модуль посылает команду по радиоканалу исполнительному устройству. Для достижения максимальной дальности работы антенный провод располагают прямо и выводят ближе к внешней поверхности.

Схема электромонтажа двухканального встраиваемого пульта: 1 – универсальный радиопередатчик; 2 – подрозетник; 3 – гипсовый раствор; 4 – штатный выключатель; 5 – антенный провод; 6 – клавишная панель.

Программирование

После установки устройство начинает работать как обычный сенсорный выключатель. Чтобы коммутировать линии освещения
по радиоканалу, прибор нужно запрограммировать.

Каждая группа (клавиша) программируется отдельно, как отдельное устройство. Итак, касаемся нужного сенсора и держим
до появления коротких писков. Звуковые сигналы указывают на момент нужного нам программирования. При долгом удерживании звуки
идут в следующем порядке: 1 короткий – пауза – 2 коротких – пауза – 3 коротких – пауза – 4 коротких.

Паузы между сериями “пиков” очень короткие, во время этой паузы нужно нажать нужную клавишу на передатчике (брелке или выключателе) и
приемник запрограммируется на этот сигнал. После 1-го короткого звука задается включение и выключение выбранным сигналом передатчика.
После 2-х коротких импульсов задается сигнал только на включение. После 3-х звуковых сигналов задается команда только на
выключение. Когда выключатель пикнет 4 раза – все настройки обнуляются и нужно заново привязывать передатчики.

По опытным данным стало известно: для стабильной работы не нужно привязывать на одну группу более 4-х сигналов с различных
устройств.

Ну и в завершение обещанные ссылки на Алиэкспресс:Выключатель-приемник с брелкомВыключатель-приемник с беспроводным выключателем

Оцените публикацию:

Оценка: 4. 2 (11 голосов)

Возможности выключателя

Данные устройства выпускаются в трех вариантах коммутирующей способности: одноклавишные, двухклавишные и
трехклавишные. В плане эстетического дизайна существует два основных цвета – черный и белый. В некоторых вариациях
встречаются модели золотистого цвета. Сенсорная панель представляет 3 мм. стекло и не представляет опасности
поражения током даже с мокрыми руками.

Устанавливается в стандартный круглый подрозетник вместо обычного выключателя, не требует нулевого
провода. Не обладает модульностю, тоесть не может быть установлен в общую рамку с другими выключателями
или розетками. Из этого следует вывод – для нормальной установки нужно отдельное посадочное место (подрозетник),
установить несколько устройств подряд не получится.

Каждая группа управления (клавиша) программируется на свой передатчик, всего можно назначить 4 устройства
для управления одной линией. При добавлении большего количества передатчиков на один канал – переключение
вкл/выкл происходит нестабильно.

В виде передатчиков рассматривается два устройства: пульт-брелок с четырьмя кнопками (командами) и беспроводной
выключатель на батарейках (одно, двух и трехклавишный). Передатчики не изменяются и не программируются, каждая
кнопка у них содержит уникальный идетификационный цифровой код.

Интересной особенностью выключателей-приемников является возможность привязывать разные клавиши (кнопки брелка)
на включение и выключение линии. Другими словами, можно привязать одну клавишу брелка, чтобы она включала свет,
а выключала другая. Здесь появляется возможность различных комбинаций нескольких выключателей (или каналов одного).
Например: для включения устройства с 3-мя линиями можно запрограммировать 3 кнопки брелка на включение своего канала,
а выключать все три группы освещения с 4-й кнопки брелка.

Сенсорные зоны имеют ненавязчивую подсветку: выключенная группа подсвечивается голубым, включенная – красным. В
освещенном помещении подсветку не видно.

Хорошей новостью является то, что при пропадании электроэнергии все выключатели переводятся в выключенный режим.
Поэтому ситуации, когда приходишь домой, а свет включен – исключены.

Системы управления светом

Сейчас начинают появляться множество различных систем, которые постепенно завоевывают рынок компонентов для умного дома. В этой главе мы расскажем про зарекомендовавшую уже себя систему управления светом nooLite, которая разработана белорусской компанией.

Эта система представляет собой набор компонентов, в которые входят такие устройства, как специальные пульты и силовые блоки радиокоммутаторы. На основе nooLite каждый может собрать систему освещения своими руками. Принцип управления этой системой показан на схеме ниже.

На схеме видно, что управление освещением производится с помощью пультов, которые передают радиосигнал к силовым блокам. Силовые блоки радиокоммутаторы в свою очередь при поступлении к ним команды с пульта отключают или включают свет светильника или лампы, а также регулируют уровень яркости. Сам силовой блок радиокоммутатор представляет собой небольшую пластиковую коробку, которая подключается с помощью двух проводов к сети 220 В и остальных двух проводов к самой лампочке или светильнику. Небольшой размер радиокоммутатора позволяет его крепить в любом месте квартиры или дома. Пятый же провод представляет собой антенну, на которую поступает радиосигнал с пульта.

Сам пульт представляет собой четырех кнопочный блок, который можно наклеить в любом месте в помещении. Например, таким местом может быть свободное место под выключателем.

В пульт встроен литий-ионный аккумулятор, который обеспечивает срок работы более одного года без подзарядки. На этом функционал системы nooLite не оканчивается. Сама система продается в виде комплектов, в которые кроме двух или трех пультов, а также двух или трех силовых блоков еще входят такие компоненты:

Ethernet-шлюз PR1132;
Датчик движения PM111;
Датчик влажности и температуры PT111.

Ethernet-шлюз PR1132 представляет собой устройство, которое можно подключить к беспроводному роутеру или ethernet коммутатору. Такое подключение позволяет осуществлять включение силовых блоков, а также датчиков движения и температуры с помощью смартфона и интернет браузера через сеть Wi-Fi. Кроме браузерного управления или управления через смартфон по сети Wi-Fi для Ethernet-шлюз PR1132 можно разрабатывать свои приложения, благодаря поддержке для него своего API. Например, благодаря «Гугловскому Speech API»‎ и API для шлюза можно организовать голосовое управление светом.

Из рассмотренной главы можно сделать вывод о том, что система nooLite обеспечит дистанционное управление освещением на самом высоком уровне, которую вы сможете собрать своими руками уже сегодня.

Выключатель с таймером

Эти модели работают не так, как автоматические выключатели с задержкой. Фактически они представляют собой комбинацию классического переключателя и программатора (на сегодняшний день — электронного). Эти выключатели в умный дом позволяют автоматически включать и выключать источник света в указанное время. Это относится, например, к световым табличкам с номером здания или светильникам в общем пространстве здания.

Также можно использовать этот тип выключателя для переключения между дневным и ночным освещением, например, используемым в магазинах или точках обслуживания. Многие устройства этого типа также имеют встроенный классический выключатель освещения, устанавливаемый на поверхности. Так что в дополнение к автоматическому управлению запустить освещение можно и вручную.

Конечно, в жилых помещениях их используют нечасто. Однако для офисных или производственных помещений они достаточно полезны.

Все виды дистанционных выключателей: 145 фото основных видов, варианты и схемы подключения, особенности ухода и эксплуатации

В настоящее время существует множество видов выключателей света, они различаются по принципу работы.

Виды выключателей

Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.
Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели.

Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

Как выбрать дистанционный выключатель

При подборе дистанционного переключателя света необходимо обращать внимание на множество различных факторов и параметров. Конечно же, в первую очередь не забывайте о том, что дизайн интерьера должен поддерживаться даже в таких мелочах, как переключатель света. Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет.

В комплекте всегда должна идти инструкция, которая подскажет, как подключить дистанционный выключатель.

Так же необходимо обратить внимание на множество других полезных качеств данной конструкции. Важны такие качества, как: радиус работы пульта управления, тип управления, комплектация, размеры всех составляющих, крепление, а так же важна цена. Обязательно, чтобы стоимость соответствовала качеству модели

Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке

Обязательно, чтобы стоимость соответствовала качеству модели. Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке.

Еще совсем недавно дистанционные переключатели были новинкой на рынке, а теперь — это современное и популярное устройство, которое делает жизнь людей проще и комфортнее. Если вы уже решили приобрести такой выключатель, данная статья подскажет вам, как выбрать дистанционный выключатель.

Беспроводной выключатель света в Леруа Мерлен

Беспроводной выключатель Леруа Мерлен – каталог с ценами

В Леруа Мерлен беспроводные выключатели предложены тремя моделями:

Для удобного поиска в строительном гипермаркете предложено отсортировать имеющийся товар по таким критериям, как ценовая политика, тип продукта, серия, марка, цветовая гамма, наличие специальных шторок или заземления. Также стоит обратить внимание, предусмотрена ли степень защиты и какая, наличие крышки и клавиш выключателя.

Как работает беспроводной выключатель – конструкция и принцип действия

Чтобы качественно, своевременно принимать и передавать сигналы, беспроводные выключатели обычно оборудованы двумя элементами: приемником и передатчиком. Приемник представлен в виде радиоуправляемого реле. С его помощью можно ловить и замыкать сигнальные передачи. Механизм обычно монтируют недалеко от прибора. Как минимум, он должен находится в радиусе функционирования передатчика. Управлять приемником можно несколькими способами: при помощи пульта ДУ, радиоволн, гаджетов. Преимущество приемника в том, что монтаж его можно проводить не только на стену, но и на потолок, люстру.

Для функционирования передатчика наличие электросети не обязательное условие. Его можно совмещать с лампами накаливания и светодиодными элементами. Бюджетные варианты передатчиков обычно работают на батарейках, в дорогих предусмотрена установка специальных генераторов. При нажатии на нужную кнопку будет вырабатываться ток, который может трансформироваться в сигнал, который будет улавливать приемник. Команды на передатчик можно передавать через ВайФай или Блютуз, гаджеты и при помощи пультов. Если есть диммер, это позволит своевременно регулировать степень освещения в помещении.

Учитывать, что особенности основных характеристик у бюджетных и дорогих вариантов могут значительно отличаться.

Виды радиовыключателей

Если в планах приобрести выключатели беспроводного типа, стоит обратить внимание на ряд изделий и ознакомиться с их основными характеристиками.

Существует несколько видов беспроводных выключателей, которые отличаются рядом критериев.

Классификация моделей по способу управления механизмои: контроль осуществляется при помощи механических кнопок, сенсорное управление, управление функционалом при помощи пульта ДУ, контроль при помощи ВайФай систем.
В зависимости от количества системных каналов. Обычно регулировка предусмотрена для 1-8 каналов (количество лампочек может быть разное).
В зависимости о наличия регулятора мощности и его вида. В бюджетных моделях выключателей не предоставляется возможность плавного контроля работы выключателя. Активировать функции, отключать и включать освещение, регулировать его степень могут только «умные» выключатели.

Беспроводные виды выключателей начали использоваться все чаще. Обычно их устанавливают, когда проводится ремонт и есть желание сделать помещение более современным, а использование техники простым и удобным. Они будут актуальными и, если нужно одновременно управлять уровнем освещения в нескольких комнатах одного помещения. Удобней и безопасней их использовать там, где стены изготовлены из древесины или материалов, которые считаются горючими. Это позволит снизить риск плавки или возгорания проводки.

С пультом управления

Управление пультом ДУ может осуществляться как одиночными устройствами для освещения, так и групповыми. Обычно для одного канала на пульте или специальном брелоке предусмотрены две кнопки. Одна из них предусмотрена для включения освещения и увеличения его яркости, интенсивности, другая – для понижения уровня освещения и выключения прибора.

Обычно для запуска выбранной функции достаточно нажать на кнопку не более, чем 1 секунду. Чтобы регулировать степень освещения, нужно просто зажимать кнопку до получения нужного уровня освещения (переключение каждого уровня – нажатие также не более 1 секунды). Обычно такой аксессуар предложен совместно в комплекте со специальными винтами для настенного крепления элемента.

Многоканальный радиовыключатель

Устройство используется, если в дальнейшем будет требоваться настройка и регулировка до 8 каналов. Такого управления достаточно, чтобы контролировать освещенность во всем доме. Современные радиовыключатели чаще всего предусмотрены для «руководства» системы только по одному адресу. К другим системам обычно они не подходят.

Перед установкой проводится настройка системы – фиксируется скорость, с которой информация будет приниматься и передаваться (единицы измерения – кбит/сек). Для функционирования каждого пульта предусмотрен специальный импульсный мини-генератор. Обычно в комплекте идет и пульт ДУ.

Сенсорные панели

На вид такие панели изготовлены в виде экрана, на котором предусмотрена специальная разметка. Экран чаще всего изготовляют из кристаллического стекла. Предусмотрена регулируемая подсветка.

Привести функцию в действие не сложно – достаточно только легко прикоснуться пальцем к экрану. Чтобы регулировать освещение, достаточно задержать прикосновение в нужном месте до того периода, пока не будет достигнуто выполнение действия. После прикосновения сигнал управления автоматически запускается. Механические кнопки в конструкции вообще не предусмотрены. Это позволяет использовать конструкцию до 100 тыс. беспроводных включений.

Wi-Fi или радиочастотные

Современные системы освещения можно использовать не только при помощи специальных панелей и пультов ДУ, но и через гаджеты, планшеты и компьютеры, при условии, что они подключены к сети-Интернет. Гаджеты в таких случаях используются в качестве пульта дистанционного управления. Информация из гаджета после нажатия кнопки поступает на специальный передатчик, который и выработает нужный импульс.

Схема подключения

Проделать работу по подключению можно и самостоятельно, если четко придерживаться инструкции, предложенной при покупке изделия.

Прежде, чем начать подключение, стоит убедиться, что на электрощитке отключено питание. Место для монтажа лучше подобрать в проходной комнате. Учитывать, что схемы подключения могут отличаться, в зависимости от того, сколько предусмотрено каналов. Одноканальные установить намного проще, делают это путем соединения подведенного к осветительному прибору разорванного кабеля фазы. Также нужно провести подкидывание жил на Lin и Lout клемы. Многоканальники имеют более сложную процедуру установки.

Плюсы и минусы

Беспроводные выключатели – современные приборы, которые значительно упрощают пользование осветительными приборами. К другим преимуществам изделия стоит также отнести:

Конструкцию легко установить без вызова специалиста. Главное – делать все согласно предложенной инструкции.
Не нужно повреждать стены для установки кабеля. Сам кабель также не потребуется. В интерьере такой элемент малозаметный.
Управлять одним или несколькими осветительными приборами не сложно – достаточно иметь специальный пульт ДУ или гаджет, подключенный к сети (в зависимости от вида светильника).
Прием сигнала и его передача имеет большой диапазон.
Риск поражения током при установке и эксплуатации практически отсутствует.
Такой вид устройства будет безопасным не только для взрослых, но и для детей.

Как и любая конструкция, беспроводные виды выключателей имеют и свои недостатки. Так, качественные современные варианты выключателей нельзя отнести к бюджетным моделям. Такие изделия можно назвать условно зависимыми от заряженной батарейки или сети-Интернет (наличие электричества).

Чтобы остаться довольным функционированием бесконтактного выключателя, важно со всей серьезностью подойти к его выбору. Стоит учесть ряд критериев и характеристик.

Определиться с типом блока (внешний или внутренний). От этого будет зависеть способ монтажа устройства.
Обратить внимание на то, что входит в комплект вместе с основным элементом.
Определиться с характеристиками ламп освещения.
Качество передачи и приема сигнала обычно зависит от предусмотренной рабочей частоты прибора.
Обратить внимание на мощность прибора и радиус его действия, количество каналов.

Не последнее место при выборе устройства занимает материал конструкции, метод крепления, особенности кодировки и рекомендуемая температура эксплуатации.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как подключить беспроводной выключатель — виды, схема, советы по выбору

Беспроводные выключатели света являются мультифункциональными элементами, которые дают возможность осуществлять управление домашней осветительной системой. Они активируют источники света при помощи отсылки сигнала с передатчика на приемник. Для того, чтобы установить модуль не нужно штробить стены или прокладывать новую проводку. Установка такого модуля не вредит декоративной отделке.

Составляющие беспроводного модуля

Конструкция выключателя беспроводного типа довольно проста. Он состоит из двух рабочих компонентов: приемника и передатчика, которые имеет конкретную зону ответственности и выполняют конкретные функции. Таким образом, гарантируется правильное управление осветительной системой.
Приемник – это радиоуправляемое реле, улавливающее в ходе работы соответствующий сигнал и замыкающее гальваническую цепь бытовой электропроводки. Монтаж реле должен быть осуществлен максимально близко к осветительному прибору, или где-то рядом, но обязательно в зоне охвата работы передатчика. Вследствие небольшого размера принимающего радиореле, его можно установить прямо в люстре, бра или торшере. Если необходимо взять под контроль управление точечными светильниками, то приемник лучше разместить за подвесным потолком.
Кроме этого, можно расположить элемент в распределительную коробку, если ее размеры позволяют это сделать. Управлять мини-прибором можно с пульта ДУ, смартфона, планшета, компьютера через Wi-Fi или радиоволны.
Работа передатчика не предполагает его подключения к действующей электросети. Питание обеспечивается за счет автономных источников энергии — батареек. Дорогостоящие модели оснащены маленькими внутренними генераторами, которые вырабатывают электроток в момент нажатия на клавишу. Энергетический импульс, формирующийся в этот момент, превращается в радиосигнал, который улавливает приемник.
Беспроводные выключатели освещения получают команду с пульта ДУ или телефона, который подключен к Wi-Fi. Вы сможете осуществлять контроль одновременно за 8 приборами.
Передатчик сигнала, который имеет энергогенератор, несколько дороже аналога на батарейках. Однако, стоимость быстро компенсируется удобством использования, а владельцу не нужно все время думать о том, что нужно вовремя поменять батарейки.
Зона охвата устройства зависит от множества характеристик. Прежде всего, на это оказывают влияние общие технические параметры прибора, а также конструкционные особенности здания, к примеру, планировка, расположение мебели, и прочее.
Стандартные недорогие приборы передают корректный сигнал на расстояние не более 20-50 метров. Более дорогостоящие варианты отличаются зоной охвата до 350 метров, однако и стоимость их довольно высока.
Передатчик сигнала, который работает на аккумуляторных батарейках, прекрасно справляется с включением и выключением света в помещениях, работает на протяжении длительного периода и нуждается лишь в одном – регулярной зарядке батареек от зарядного устройства.
Некоторые компании изготавливают продукцию с расширенным функционалом. Такие «умные» передатчики осуществляют не только управление включением/отключением лампочек, но регулировку интенсивности работы световых приборов, а также уровень освещенности в помещении. Гарантию работоспособности данного режима обеспечивает особый – диммер. Прибор, имеющий диммер, дает возможность выставлять максимально комфортный для себя уровень интенсивности светового потока.

Классификация

Все современные беспроводные дистанционные выключатели похожи между собой по принципу работы. Существует несколько разновидностей таких приборов:

беспроводной сенсорный выключатель
беспроводной выключатель с пультом.

Большая часть приборов осуществляет только контроль включения/выключения света в помещениях, однако продвинутые модели имеют дополнительные возможности, такие как:

возможность регулирования светового потока
задержка срабатывания. При этом устройство включается и выключается не в момент нажатия кнопки, а чуть позже, к примеру, пока владелец идет к кровати или к выходу из помещения
многоканальное управление. Есть возможность настроить несколько каналов, то есть вы сможете одновременно включать несколько устройств, даже находящихся в разных комнатах одного дома или квартиры
сенсорная панель. В таких моделях отсутствуют кнопки, которые вследствие активного пользования часто теряют чувствительность и выходят со строя. Активация сенсорного оборудования осуществляется прикосновением к дисплею
благодаря функции Wi-Fi появилась возможность подавать сигнал при помощи разных гаджетов, к примеру, смартфонов, планшетов.

Отметим, что с повышением функционала прибора, повышается и его цена. Выключатели беспроводного типа выглядят привлекательно, прекрасно вписываются в интерьер и делают помещение элегантным, стильным и современным.
Радиус работы устройства зависит от следующих параметров:

общий план помещения
наличие конструкционных особенностей
материалы, на которых находятся рабочие компоненты.

Как подключить беспроводной выключатель?

Подключение беспроводного выключателя может быть осуществлено даже в помещениях с высоким уровнем влажности и резкими колебаниями температур. Еще одной причиной монтажа беспроводного модуля является недостаток свободного пространства. Устройство может быть расположено на минимальной площади и даже встроено в любой предмет мебели. В деревянных зданиях, где монтаж электропроводки связан с обеспечением повышенных мер безопасности, беспроводные элементы очень популярны.
Достаточно легко установить беспроводной модуль, который будет управлять сразу несколькими источниками света. Далее с помощью пульта вы сможете включать или выключать освещение тогда, когда вам понадобится. Когда в квартире полностью закончены все работы по ремонту и на стенах красуется финишное покрытие (обои, ткань и прочее), однако появилась необходимость установить еще один выключатель, совершенно не нужно демонтировать отделку и пробивать новые штробные каналы.
Намного проще установить практичное беспроводное устройство. На это понадобится совсем немного времени, а внешний вид помещения станет только лучше.
Выключатель можно разместить на стене двумя способами:

на двухсторонний скотч прямо на обои или другой отделочный материал
на шурупы или саморезы в уже имеющийся подрозетник.

Вследствие компактных размеров разместить беспроводной модуль можно в старый подрозетник, внутрь люстры, встроить в мебель.

Плюсы и минусы систем

Среди главных плюсов беспроводных модулей можно выделить:

очень легкий монтаж. В процессе работы вам не понадобится демонтировать финишную отделку стен, штробить и прокладывать дополнительные ответвления проводки
можно контролировать сразу все осветительные приборы, находящиеся в здании, при помощи единого пульта управления
достаточно обширный радиус приема подающегося сигнала — от 20 до 350 метров
полная эксплуатационная безопасность для владельцев — устройство рассчитано на минимальный уровень рабочего тока и даже в случае неосторожного использования или нарушения конструкции не нанесет никакого вреда человеку.

Из недостатков можно отметить довольно высокую цену в сравнении с проводными аналогами, а также отсутствие возможности использования системы, если батарейка в пульте полностью разрядится. Также стоит отметить, что если у вас слабый Wi-Fi, то приемник не будет ловить такой плохо выраженный сигнал, и, следовательно, вы не сможете пользоваться домашние осветительные приборы.

Проходной беспроводной кинетический выключатель света ArmaControl AS-6M (2 клавиши и блок управления)

Описание

Беспроводной кинетический выключатель света ArmaControl AS-6M не требует батарей и проводов. Он использует уникальную технологию сбора энергии. Когда Вы нажимаете кнопку, модуль преобразования энергии внутри преобразует кинетическую энергию в электрическую. Затем беспроводной модуль кнопки отправляет сигнал на приемник. Приемник получает сигналы и включает / выключает свет. Данный комплект подразумевает подключение к одному блоку управления 2 клавиши, чтобы Вам было максимально легко сделать в своем доме проходной выключатель света.

Вы можете скачать технический паспорт на данную серию по этой ссылке

Рабочие диапазоны частот	433 МГц
Дальность действия	до 70 метров
Макс. мощность	1000W
Кодировка сигнала	Адресная трансмиссия
Питание	Автономный, кинетическая энергия
Температурный диапазон эксплуатации	от -40 до +45 °С
Способ крепления	Двусторонний скотч, Саморезы
Габариты	86×86×17 мм
Цвет	Белый

Дистанционный выключатель света с пультом ДУ YAM-801 на 1 канал, цена 240 грн

Для любителей электроники и беспроводных технологий представляем Дистанционный выключатель света с пультом ДУ YAM-801 на 1 канал. Данный беспроводной выключатель позволяет управлять освещением в помещении с помощью радиосигнала. Данный набор идеально подойдет для управления осветительными приборами (светильниками, люстрами, светодиодными панелями) и другой мелкой электроники, не требующей больших нагрузок. В данном наборе, блок управления имеет только один выход для подключения, поэтому больше одного устройства или группы устройств подключить не удастся. Данный набор состоит из двух основных частей – блока управления (приемного блока) и пульта дистанционного управления (ДУ). Комплектующие имеют уникальный код и используют собственную (уникальную) радиочастоту для работы, поэтому похожие пульты или блоки управления не будут срабатывать при нахождении в одном помещении.

Блок управления имеет прямоугольную форму и выполнен из пластика. На передней стороне корпуса нарисована схема для подключения питания и устройств. На правой боковой стороне находятся провода для подключения питания к блоку и провода для подключения к осветительным приборам. Пульт дистанционного управления имеет вытянутую прямоугольную форму и пластиковый корпус. На передней стороне расположены 4 копки управления функциями пульта (A, B, ON/OFF, SLEEP), каждая из которых имеет свой функционал. С обратной стороны пульта находится место для установки элементов питания. За питание отвечает одна батарейка 12 В / 23A. Передача данных от пульта ДУ до блока управления происходит беспроводным путем, по радиоканалу. Дальность передачи сигнала составляет около 30 метров, при этом наличие преград не сильно влияет на конечную дальность работы.

Принцип работы системы простой, блок управления подключается к питанию, к блоку управления подключаются осветительные устройства, после чего при помощи пульта ДУ можно управлять питанием этих приборов. Данный набор, подойдет для любителей радиоэлектроники и желающих рационально использовать электронику. Чаще всего подобные системы дистанционного управления используются для осветительных приборов или для групп осветительных приборов. Таким образом, если Вы нуждаетесь в системе дистанционного управления освещением, тогда данный Дистанционный выключатель света с пультом ДУ YAM-801 на 1 канал станет для Вас отличным решением.

Особенности:

Возможность дистанционного включения / выключения одного прибора (группы приборов) при помощи пульта
Идеально подходит для дистанционного управления мелкими электрическими приборами, лампы, группы ламп
Беспроводная передача сигналов с пульта дистанционного управления (ДУ)
Наличие стен практически не влияет на дальность работы пульта ДУ
Быстрая и легкая установка, не требующая глубоких познаний в электронике
Понятная схема подключения изображена на корпусе прибора
Уникальный код и радиочастота для каждой отдельной пары (блок пульт ДУ)

Комплектация:

Блок управления (приемник) – 1 шт.
Пульт ДУ (передатчик) – 1 шт.

Комплект беспроводного переключателя и приемника света

Преимущества использования комплекта беспроводного переключателя света Dewenwils

Свободно добавлять настенные выключатели к имеющимся светильникам; не требуется внутристенная проводка.
Переместите выключатель света, не разрушая стены и не влияя на существующую систему.
Программируемый беспроводной переключатель света и комплект приемника позволяют дистанционно управлять освещением с помощью нескольких переключателей, таких как 3-позиционный переключатель или 4-позиционный переключатель для лестниц, подвалов, гаражей, чердаков и т. Д.
Вы также можете соединить несколько комплектов приемников, розеток и розеток (та же модель только от Dewenwils) с 1 настенным выключателем и дистанционным управлением группой светильников с помощью всего 1 выключателя.

Диапазон дистанционного управления 100 футов на открытой местности

Сильный радиочастотный сигнал проходит через стены и двери. Не требует прямой видимости между пультом дистанционного управления и приемником. Вы можете использовать переключатель в любых комнатах для дистанционного управления сопряженными огнями.

Радиус действия беспроводной связи может быть сокращен из-за электронных устройств, стен или других физических препятствий, поэтому при фактическом использовании расстояние может быть немного меньше 100 футов.

Сделайте вашу жизнь проще и комфортнее

Съемный настенный выключатель можно установить в любом месте, снять и использовать в качестве портативного пульта дистанционного управления. Идеально подходит для пожилых людей, беременных женщин и людей с ограниченной подвижностью или болями в спине; сделайте вашу жизнь удобнее, безопаснее и энергоэффективнее.

Избавьтесь от проблемных и нестабильных переключателей управления WIFI

Не требуется сложной настройки и не нужно беспокоиться о мощности сигнала WIFI.

Беспроводной выключатель света за 35 долларов — установка за 5 минут — myEasytek

Беспроводной выключатель света может быть установлен на стене для управления вентиляторными фарами, цепными фарами и даже лампами. Вы можете добавить беспроводной переключатель света всего за 35 долларов в зависимости от того, сколько лампочек входит в группу освещения. Самое приятное то, что установка занимает менее 5 минут и не требует технических навыков или знаний в области электрики.Беспроводной переключатель света, который мы используем, также выполняет функцию диммера, поэтому у вас будет еще больше контроля, чем вы использовали вначале. Приведенные ниже шаги описывают, как добавить беспроводной выключатель света там, где его еще нет. Также предполагается, что колба имеет стандартную круглую форму и размер (A19). Для чего-то еще потребуется прочитать некоторые дополнительные инструкции ниже, но все это по-прежнему дешево и легко.

Шаг 1: Купите стартовый комплект для беспроводного переключателя света прямо у Philips за 35 долларов.Если вам нужны дополнительные луковицы, делайте покупки, используя эту сетку, и убедитесь, что если вам требуется больше 4 ламп, вы получите хотя бы одну упаковку из 4 ламп, что позволит сэкономить 10 долларов.

Шаг 2: После доставки оборудования прикрепите беспроводной выключатель света к стене с помощью прилагаемых липких лент. Затем замените лампочки на новые, которые вы приобрели.

Шаг 3: Подключите беспроводной переключатель света к лампочкам. Убедитесь, что на осветительный прибор подано питание, и, если есть тяговая цепь или выключатель лампы, что он находится в положении «включено» и остается включенным вечно.Затем извлеките беспроводной выключатель света из держателя для настенного крепления и держите его на расстоянии нескольких дюймов от первой лампы. Удерживайте кнопку включения до тех пор, пока не замигает индикатор, чтобы подтвердить, что он сопряжен. Повторите эти действия для каждой лампы в этой группе освещения.

Вот и все, дешево и просто.

Использование ламп другого размера или специальных ламп

Если у вас лампочки нестандартного размера A19, вы можете выбрать другой размер на веб-сайте Philips. Если вам не нужна лампа A19, входящая в этот комплект, вы можете приобрести беспроводной переключатель света отдельно, без лампы.Если лампы предназначены для использования в утопленных вниз светильниках, у них есть возможность заменить осветительные планки универсальными и светодиодными лампами. У них также есть несколько законченных осветительных приборов в дизайнерском стиле. Беспроводные выключатели света Philips будут работать со всеми осветительными приборами. На их веб-сайте вы можете увидеть, что есть варианты ламп с регулируемой цветовой температурой и даже регулируемыми цветами (например, красным, зеленым, синим). Обратите внимание, что без перемычки беспроводной переключатель освещения может управлять только включением / выключением / подъемом / опусканием.Дополнительные сведения см. В разделе о концентраторе.

Добавление беспроводного переключателя света, когда механический переключатель уже существует

Мы собираемся следовать той же процедуре, что и выше, за исключением некоторых дополнительных деталей, которые нужно знать. Вы не можете использовать одновременно переключатель беспроводной связи и стандартный механический переключатель. Стандартный переключатель необходимо постоянно держать в положении «включено», иначе беспроводной переключатель света не будет работать. Это связано с тем, что механический переключатель в выключенном положении отключит питание интеллектуальных лампочек, и без питания они не могут связаться или включиться.

Легко удерживать механический переключатель во включенном положении с помощью предохранительного переключателя (2 доллара США). Механические переключатели также можно снять, если соединить вместе горячий провод и провод ножки переключателя. Если механический переключатель является диммером, его НЕОБХОДИМО снять. Просто закройте пустое пространство глухой настенной пластиной.

Теперь, когда механический переключатель удален или постоянно закреплен на месте, может потребоваться добавить второй беспроводной переключатель света, чтобы компенсировать удаление механического переключателя.Второй переключатель беспроводной связи можно подключить к первому переключателю беспроводной связи, направив оба устройства непосредственно друг на друга, удерживая их очень близко друг к другу и удерживая кнопку включения на обоих переключателях беспроводной связи, пока они не загорятся зеленым светом.

Нужен ли хаб?

Ответ: нет, не для отдельной группы огней. Однако, если вы собираетесь использовать несколько групп источников света, определенно рекомендуется использовать Philips Hue Bridge (их концентратор). В этой установке все лампы и беспроводные переключатели света будут добавлены к мосту, а затем вы можно назначить, какие лампы включаются / выключаются с помощью каждого беспроводного переключателя света.При использовании моста приложение требуется для настройки, но оно также даст вам доступ для управления всеми более продвинутыми возможностями, которые выходят далеко за рамки беспроводного переключателя света. Это включает в себя возможность регулировать цветовую температуру и оттенок в зависимости от возможностей приобретенных вами ламп.

Alexa включен

Мост обеспечивает интеграцию в ваши любимые приложения или систему домашней автоматизации. Партнерами по интеграции Philips являются Amazon Alexa, Apple Homekit, Cortana, Google Assistant, IFTT, Logitech, Nest, Samsung Smart Things и Vivint Smart Home.Мы думали, что беспроводные переключатели света — это круто, но вы можете стать действительно продвинутым, используя такие сервисы, как Alexa и IFTT. Alexa предоставит вам голосовое управление, а IFTT разблокирует почти все воображение. Вы можете автоматически включить освещение прихожей, если дверь гаража откроется после захода солнца. Возможности безграничны.

Приходите за беспроводным переключателем света, оцените невероятные возможности Philips Hue

Smart Switch, Wi-Fi | Radiant Коллекция

Отзывы

Оценка 1 из 5 к Кенн из Отличный коммутатор, ужасный Wi-Fi Мне нравится дизайн переключателя, и он сочетается с другими в моем доме.Мне нужен контроль Wi-Fi, который не является революционной технологией. Но это плохо настроено, сцены ненадежны, и он просто беспорядочно отключается от Wi-Fi. Почему инженерам Legrand сошло с рук такой непоследовательный дизайн сети / программного обеспечения? Я позвонил в техподдержку после первой проблемы и получил помощь. После того, как случился повторный звонок, не могу дозвониться до техподдержки.

Дата публикации: 2019-12-20

Оценка 2 из 5 к Уэйн из Ужасное приложение и ненадежное Как заявил другой рецензент, они красивы, но в большинстве случаев они не работают с Alexa из-за проблем с приложением Legrand.У меня есть несколько умных переключателей других производителей, и они отлично работают. Позвонили в службу поддержки, они вас сбросят на выключатель. Он временно разрешается, затем снова отключается. Я больше не звоню.

Дата выпуска: 2020-06-11

Оценка 1 из 5 к ива из Нужно много работать Этот переключатель практически невозможно настроить. Потребовались часы, чтобы заставить его подключиться к моему Wi-Fi. Он также постоянно отключается, из-за чего вам нужно перезагружать устройство, повторно сканировать код и ремонтировать! Какой кошмар! Сканирование qr-кода для сканирования довольно странно, что, если вы его потеряете? В целом отличная концепция, но они совсем не работают.

Дата публикации: 2018-10-22

Оценка 5 из 5 к Wesley80 из Легко установить! Я установил этот умный выключатель у себя дома, и у меня есть возможность включить его во время путешествия! Отличное дополнение для превращения вашего дома в умный дом!

Дата выпуска: 2019-04-16

Оценка 5 из 5 к MT8787 из Отличный продукт по умеренной цене Я купил 2 таких переключателя за последние несколько месяцев для внешнего освещения и не разочарован.Они никогда не подводили меня, и возможности, которыми я могу управлять с помощью приложения Smart Lights, просто великолепны. Я переключаю все розетки и выключатели в моем доме на сияющий никель, и это действительно придает дому великолепный вид. Интеллектуальные переключатели Wi-Fi выглядят почти так же, как другие переключатели, с добавлением красивого небольшого холодного белого светодиода, который показывает, что переключатель выключен, и помогает найти его в темноте. Вы можете вручную щелкнуть по нему или использовать приложение, что отлично. Я могу даже купить еще одну или две для других комнат в доме.

Дата публикации: 2019-03-26

Как добавить беспроводной выключатель света »Decor Adventures

Так как нашему дому более 100 лет, в наших комнатах и коридорах есть множество источников света. Какие-то бра, какие-то проводные светильники, но на самом деле у нас не так много светильников, которые управляются переключателем. К счастью, на рынке есть множество продуктов, которые могут осветить практически любое пространство в вашем доме, в том числе те, которые создают выключатель света там, где его нет.Не верите мне? Сегодня я здесь, чтобы показать , как добавить беспроводной выключатель света .

Наша главная спальня — это одна комната, в которой не было ни настенного, ни верхнего освещения, ни выключателей. В шкафу есть выключатель для верхнего света, а для комнаты — нет. Когда мы переехали, я наткнулся на это решение, бродя по отделению освещения в магазине товаров для дома. Это беспроводной выключатель света, который вы вешаете на стену и управляете через розетку.

На самом деле это настенный выключатель и подключаемый приемник, если вы смотрите эту модель.

Это работает так: вы подключаете приемник, а затем подключаете свою лампу к приемнику, просто устанавливаете выключатель, который выглядит светлым, как обычный старый выключатель света, и ваши комнаты переходят из темноты в свет, как только вы входите. Больше никаких спотыканий. над туфлями, лежащими посреди комнаты, чтобы попасть на свет.

Мы используем это прямо внутри двери для лампы на тумбочке. Я установил пластину переключателя на той же высоте, что и пластина переключателя для туалета, так что они были такими же.Просто presto, и у нас есть свет. Под столом у розетки это выглядит так. Вы определенно можете переместить их к любой лампе в комнате. Или, возможно, использовать его для окружающего освещения или верхнего света. К счастью, есть много вариантов освещения, особенно в старом доме.

Приходилось ли вам использовать в доме какие-нибудь осветительные трюки или переключатели беспроводной связи?

Этот пост не спонсируется производителями этого беспроводного выключателя света и содержит партнерские ссылки.

Электропроводка интеллектуального коммутатора — электрическая 101

Lutron Caseta Wireless, однополюсный

Нейтральный провод Не требуется

Стандартных схем подключения интеллектуальных выключателей нет. Электропроводка для большинства марок интеллектуальных переключателей аналогична проводке обычного однополюсного переключателя и 3--позиционного переключателя. Однако все умные переключатели имеют свои уникальные схемы подключения, даже переключатели одних и тех же производителей.Эти схемы можно найти в инструкциях по установке, прилагаемых к каждому коммутатору. Рекомендуется сохранить эти инструкции для справки или на случай, если вы захотите переместить их.

Замена обычного однополюсного переключателя на интеллектуальный может быть простой задачей или немного более сложной задачей для интеллектуального переключателя с 3– контактами.

Нужен ли для интеллектуальных коммутаторов нейтральный провод?

При покупке интеллектуального коммутатора сначала проверьте наличие нейтральных проводов в ваших распределительных коробках.Некоторым интеллектуальным коммутаторам требуется нейтральное соединение, а некоторым — нет. Добавление нейтрального провода к существующей распределительной коробке может оказаться очень трудным делом. Не рассматривайте возможность использования заземляющего провода в качестве нейтрали для переключателя, который в нем нуждается.

Схемы подключения интеллектуального коммутатора

Инструкции по установке и схемы некоторых интеллектуальных коммутаторов довольно просты как для однополюсной, так и для трехполюсной проводки. К этой категории относятся переключатели марки Lutron. У них даже есть беспроводной трехпозиционный переключатель линии , который не подключается к каким-либо проводам, а просто устанавливается на трехпозиционный переключатель на стороне линии .

Ниже приведены примеры схем из инструкций по установке интеллектуальных переключателей Lutron и Leviton.

Беспроводной диммер Lutron Caseta

Lutron Caseta 3- -полосный диммер

Требуется нейтральный провод (боковой переключатель беспроводной линии не показан)

Могу ли я установить интеллектуальный коммутатор без нейтрального провода?

Да, вы можете установить интеллектуальный выключатель без нейтрального провода.Есть некоторые умные выключатели и диммеры, которым не нужен нейтральный провод. Они отлично подходят для установщиков, занимающихся домашним хозяйством, которые ищут эффективное решение для интеллектуального освещения. Например, в устройствах Lutron Caseta не используется нейтральный провод.

Необходимость подвести нейтральный провод к умным настенным выключателям и диммерам может создать проблемы для некоторых пользователей. Во-первых, некоторым установщикам своими руками может быть неудобно подключать нейтральный провод. Другие пользователи могут обнаружить, что в существующих лампах, которые они заменяют, не используется нейтральный провод.Для этих пользователей лучший вариант — найти решение для интеллектуального освещения, для которого не требуется нейтральный провод.

В большинстве домов, построенных в 1980-х годах или позже, обычно есть нейтральный провод и горячий провод на выключателе света. Это обеспечивает более сбалансированную нагрузку переменного тока и предотвращает жужжание переключателя или осветительного устройства. Такой тип конфигурации важен для предотвращения скачков напряжения, которые в противном случае могут произойти. Обычно это бывает только в домах, построенных до 1980-х годов, где нет нейтрального провода на выключателе света.

Первое, что вам нужно сделать, это определить, используется ли нейтральный провод в ваших фарах. Нейтральный провод не используется, когда источник питания входит в осветительную арматуру напрямую, а сам переключатель используется для замыкания цепи. Иногда это называют однополюсным контуром переключателя. Интеллектуальные коммутаторы, которым требуется нейтральный провод, не будут работать в этой конфигурации, потому что им всегда нужен источник питания, доступный для связи с концентратором или мостом. Выключение света отключит источник питания, необходимый интеллектуальному переключателю.

Конечно, есть стандартные выключатели света, которые используют нейтральный провод. Для этих фонарей распределительная коробка — это место, где будет подключен нейтральный провод. Электропитание поступает в распределительную коробку через нейтральный провод, а затем передается на осветительный прибор. Большинство интеллектуальных переключателей работают в этой конфигурации, потому что нейтральный провод поддерживает доступный источник питания для переключателя в любое время, даже когда свет выключен.

Если вы ищете интеллектуальные выключатели и диммеры, которые можно использовать без нейтрального провода, вы можете рассмотреть продукцию Lutron Caseta.Устройства Lutron совместимы с такими замечательными платформами, как Apple HomeKit, Amazon Alexa, IFTTT, Google Home и другими. Кроме того, если вы приобретете концентратор Lutron Caseta Smart Bridge PRO 2, вы сможете использовать все свои светильники Lutron на сайте Alarm.com! Более подробную информацию об интеграции Lutron с Alarm.com можно найти здесь. Если вы хотите ознакомиться со всеми продуктами Lutron, доступными в Alarm Grid, щелкните здесь.

ОБНОВЛЕНИЕ: Alarm Grid теперь предлагает некоторые настенные диммеры Z-Wave, которые не требуют использования нейтрального провода.Ссылки на них приведены ниже:

Как недорого преобразовать любой выключатель света в умный выключатель

По мере того, как я расширяю свою систему домашней автоматизации, я обнаружил, что хочу иметь возможность включать и выключать свет удаленно или с помощью голосового управления. Есть миллион отличных продуктов, которые позволили бы мне интегрировать мои выключатели света, но я хотел выбрать что-то, что будет масштабируемым (читай: доступным), если я решу преобразовать все выключатели света в умные выключатели по всему дому.Итак, следуйте за мной ниже, когда я расскажу вам о процессе преобразования любого старого выключателя света в умный выключатель.

При автоматизации своих домов многие люди стремятся заменить свои выключатели света умными, такими как этот Leviton Decora. Однако стоимость коммутатора может быть пугающей, если вы хотите добавить 10 или 20 интеллектуальных коммутаторов. В этой статье я хочу показать вам, как превратить выключатель света в умный выключатель, не потратив при этом свои сбережения.

К счастью, существует доступная линейка продуктов, которые можно установить, обладая теми же базовыми электрическими навыками, которые необходимы для установки интеллектуального переключателя.Эти продукты беспроводные реле для домашней автоматизации.

Что такое беспроводное реле или интеллектуальное реле?

Реле, в общем смысле, представляет собой устройство, имеющее входную и выходную цепи. Когда входная цепь замкнута, реле замыкает выходную цепь. Во многих случаях реле позволяет сигнальной цепи низкого напряжения или низкой силы тока активировать выходную цепь более высокого напряжения или большей силы тока.

В этом контексте беспроводное реле или интеллектуальное реле — это устройство, которое подключается к существующему выключателю света.Затем беспроводное реле подключается к вашей сети Wi-Fi (или другой сети домашней автоматизации в зависимости от приобретенного вами реле). Как и другие продукты для умного дома, после того, как реле подключено к вашей сети, вы можете управлять им через собственное приложение или через другие концентраторы или помощников, такие как продукты Google Home или Amazon Alexa.

Какие самые популярные беспроводные реле?

Sonoff Basic

Одно из самых популярных беспроводных реле для энтузиастов домашней автоматизации — Sonoff Basic.Невероятно доступное интеллектуальное реле, Sonoff Basic обычно доступно всего за несколько долларов! Хотя это отличный продукт и его любят в сообществе умного дома, я использую то, что считаю его старшим братом, Shelly 1:

Шелли 1

Shelly обычно стоит всего на несколько долларов больше, чем Sonoff Basic. Вот почему я готов выложить лишние несколько долларов за Shelly 1:

Shelly 1 очень маленький для того, что он делает.Распространенная поговорка гласит, что размер Shelly 1 примерно равен двум сложенным вместе Oreo
- Поскольку он такой маленький, он может легко поместиться в монтажной коробке за существующим выключателем света
- Для сравнения, Sonoff не может поместиться в групповой коробке без модификация
При преобразовании переключателя света в интеллектуальный переключатель можно легко подключить существующий выход переключателя света к порту SW Shelly. Таким образом, когда вы установите Shelly 1 в режим «краевого переключателя», ваш выключатель света будет работать нормально
- Вам не придется тянуться к телефону или спрашивать Алексу в любое время, когда вы захотите включить или выключить свет.
- Важно отметить, что вы не будете разочаровывать своих гостей переключателями, которые ведут себя не так, как они ожидают.
Sonoff Basic — это переключатель на 10 А, а Shelly 1 — на 16 А.Это означает, что во время электрического сбоя прерыватель на 15 А должен сработать до того, как Shelly 1 на 16 А будет поврежден
Для настоящих мастеров домашней автоматизации вы можете прошить Shelly 1 с пользовательской загрузкой прошивки , не открывая корпус или паяя . Если вы хотите пойти по этому пути, вы можете использовать внешний порт Shelly 1 для связи с его микросхемой ESP8266

Как преобразовать выключатель света в интеллектуальный выключатель, установив интеллектуальное реле?

Если вы можете заменить выключатель света, вы можете установить беспроводное реле.Просто подключите проводку из дома к нужным портам беспроводного реле, и вперед на скачки. Давайте посмотрим на схему подключения в Shelly 1:

Порты Шелли 1:

N — Нейтраль (нейтраль в коробке выключателя)
L — Линия (горячая линия от блока выключателя)
SW — Переключатель (выход вашего физического переключателя света)
- С помощью этого порта вы можете настроить Шелли 1, чтобы физический переключатель мог продолжать включать и выключать свет
I — Вход (линейный вход) для стороны реле
O — Выход для стороны реле (новый источник питания для ваших светильников)

Преобразование традиционного переключателя света в интеллектуальный переключатель с помощью Shelly 1

Приведенные ниже инструкции покажут вам, как добавить немного умов к переключателю света.В частности, эти инструкции предназначены для источников света, которые управляются только одним переключателем. Для трехсторонней проводки (светильники, которые управляются более чем одним переключателем) вам нужно будет найти 1 переключатель в группе, который фактически выводит мощность на свет.

Чтобы использовать Shelly 1 для преобразования традиционного переключателя света в интеллектуальный переключатель, вы должны сделать следующее:

Настройка

Убейте выключатель цепи, в которой вы работаете, а затем убедитесь, что цепь безопасна (не находится под напряжением)
Снимите выключатель света, который вы хотите автоматизировать (за исключением черного провода со стороны нагрузки), обратите внимание, какие провода идут от вашей коробки выключателя, а какие обеспечивают питание от переключателя к свету.
- «Линейная сторона» (от коробки выключателя), как правило, подключаются к нижней части переключателя света
- «Сторона нагрузки. Провода (выходящие на свет) обычно подключаются к верхней части переключателя света

Проводка в интеллектуальном реле Shelly 1

Подсоедините проволоку к Shelly 1 следующим образом (используйте проволочные гайки и изоленту, чтобы закрепить проволочные гайки.Возможно, вам придется увеличить размер гайки, если вам нужно добавить провода):
- Нейтраль — Добавьте короткий отрезок (несколько дюймов, достаточный для удобного доступа к Shelly 1) белого (нейтрального) провода в жгут с другими белыми проводами и подключите этот провод к порту N Shelly 1
- Линейная сторона — используйте черный провод, который подавал питание на нижнюю (линейную сторону) переключателя света. В гайке для проводов свяжите три коротких сегмента черного провода с этим проводом
  - Сначала подключите один из этих коротких сегментов к порту L Shelly 1
  - Затем подключите один сегмент к порту I Shelly 1
  - Последний короткий сегмент идет к винт со стороны линии (нижний) или порт на переключателе освещения
- SW — Обрежьте черный провод со стороны нагрузки, выходящий из переключателя света, так, чтобы несколько дюймов провода свисали из переключателя.Зачистите обрезанную проволоку с обеих сторон. Затем подключите короткий сегмент, свисающий из коммутатора, к SW-порту Shelly 1
- O — Используйте другую сторону провода со стороны нагрузки, который идет к самому свету (который вы перерезаете для подключения SW), и подключите его к Shelly. 1, порт O

Зажигай!

Уберите все обратно в коробку, закройте ее и снова включите выключатель
Затем запустите приложение Shelly Cloud на Android или iOS и настройте новое интеллектуальное реле
Наконец, интегрируйте Shelly Cloud с вашим голосовой помощник

Для меня это выгодная сделка!

Shelly 1 отлично подходит для автоматизации моего дома без нарушения каких-либо «традиционных» функций.Используя Shelly, я могу преобразовать «тупые» переключатели света в умные переключатели, которыми я могу управлять через:

Приложение на моем телефоне — откуда у меня есть доступ в Интернет
Или решение для домашней автоматизации, такое как Home Assistant
Кроме того, с моим голосом через Amazon Echo или Google Home

Лучше всего, я могу все этого без очистки моего банковского счета.

За возможность превратить любой выключатель света в умный выключатель по низкой цене, как вы могли сказать «нет»?

Если этот пост был полезен, передайте его!

Нравится:

Нравится Загрузка.

Провод
