Опрессовка алюминиевых проводов гильзами: Опрессовка проводов и скруток гильзами

Содержание

Опрессовка проводов. инструмент и виды гильз. обжатие

Технология опрессовки

Существует два метода, с помощью которых осуществляется опрессовка:

местное вдавливание;
сплошное обжатие.

Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Для защиты алюминия от окислов используют кварцевазелиновую пасту. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.

Если жил многопроволочные – их выравнивают и складывают так, чтобы они легко входили в гильзу, можно немного скрутить проволочки. Затем кабель вставляется в патрон до упора. Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.

В любом случае применяются гильзы, рассчитанные под суммарное сечение обжимаемых жил. Если используется пресс с точечным (местным) вдавливанием – делают 2-3 прожимки равномерно распределенные по длине гильзы, для обеспечения механической прочности соединения и хорошего электрического контакта. При сплошной обжимке с помощью гексагональных или квадратных матриц – рекомендации в сущности те же

В обоих случаях важно чтобы гильза не треснула при обжиме (если она слишком маленькая) и не было не прожатых мест и полостей (если она слишком большая)

После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провода и сам кабель в распределительной коробке.

На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:

Как соединить электрические провода наконечниками

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Размеры наконечников, особенности конструкции

Минимально доступные сечения для ГМЛ – 1,5 мм 2. Далее размеры растут – 2, 4, 6, 10 мм 2 и выше. По этим значениям можно сказать, что сечения гильз равны тем, что имеются у проводов и кабелей. Расшифровать обозначения наконечников довольно просто. К примеру, ГМЛ-6 – это медный наконечник, луженый. Сечение составляет 6 мм 2. В случае с комбинированными гильзами в маркировке указывается два размера – для алюминиевого провода и для медного. К примеру, ГАМ 16/10 – 16 для алюминия, а 10 – для меди.

По конструкции гильзы могут быть сквозными в виде полой трубки или же с перегородкой. Вторые применяются, если выполняется опрессовка проводов наконечниками встык. Эти перегородки находятся посредине гильзы. С их помощью можно регулировать глубину захода кабеля. Если необходимо нарастить его, то оба конца зайдут в наконечник на одинаковую длину.

Принцип опрессовки проводов

Выполнять опрессовку проводов с помощью гильз можно в нескольких вариантах. Выделить самый лучший из них не получится, так как сравнение здесь неуместно. Выбор метода опрессовки напрямую зависит от условий для проведения электромонтажных работ, показателей сечений и прочих важных моментов. Рассмотрим особенности основного метода опрессовки с помощью гильз.

Начинают работы с введения зачищенных до этого концов проводов в полость гильзы. Следующим шагом становится обжим — сдавливание при использовании специального инструмента. Металлическая поверхность жил и гильзы сжимается, в результате чего образуется надежное сцепление деталей. Соединять нужно в нескольких точках с последующей изоляцией мест соединения. Исключение — работа с изолированными гильзами под опрессовку, не требующими дополнительной изоляции.

Выбирая такой способ соединения проводов, нужно помнить о неразъемности контакта в будущем. Учитывая это, работы нужно будет проводить аккуратно и расчётливо.

Основные моменты процесса опрессовки проводов и скруток

Для этого потребуется зачистить провод от наружной изоляции, а затем, убрать с помощью монтажного ножа и внутреннюю защитную оболочку. Чтобы было удобно скручивать провода, я лично собираю оголенные жилы в пучок и загибаю концы.

Затем, сначала скрутив провода вручную, я добиваюсь большего контакта за счет работы пассатижей, которыми докручиваю скрутку.

Откусив тем же инструментом излишки проводов, у меня получается хорошее соединение длинной 3-5 см.

Далее, дело осталось за малым: надеть на скрутки медные гильзы подходящих размеров и обжать их. Причем, опрессовки бывают разных диаметров (6 мм, 8 мм, 10 мм и более). Обычно, я использую 6 мм изделия для соединения скруток световых групп, где сечение проводов не так уж велико (1.5 кв.мм). Для розеточных групп берутся гильзы диаметром 8 мм и более, так как здесь провода имеют сечение от 2.5 до 4 кв.мм.

После этого, я изолирую соединения, укладываю их в разветвительную коробку и закрываю крышкой, чтобы все было «по фэншую».

Распространенные ошибки при опрессовке

Разрезание гильз

На первый взгляд, они длинные. Люди, не имеющие необходимых знаний и опыта, считают, что использовать гильзу целиком – расточительство, и нарезают ее на куски. Это приводит к снижению длины участка, на котором происходит скрепление проводников. Результат – страдает механическая прочность контакта, так как работать клещами становится неудобно, да и количество точек прижима уменьшается.

Неправильный выбор диаметра гильзы

Если он больше требуемого, то качественный обжим произвести вряд ли получится. Единственный выход – согнуть кончик провода и потом завести в гильзу. Но такая опрессовка подходит лишь для «медяшки», но прочность соединения становится ниже. Алюминиевый провод легко ломается, поэтому – не вариант.

При меньшем диаметре гильзы люди без опыта пытаются «посадить» в нее кончики проводов, немного их обточив. Этого делать категорически нельзя! Уменьшение сечения на отдельном участке приводит к перегреву и разрушению металла. Кстати, нередко это вызывает и воспламенение. Остается добавить, что прочность контакта также снижается.

Опрессовка пассатижами

Пресс-клещи специально придуманы для этой специфической работы. Обжим плоскогубцами чреват тем, что происходит деформация проводника, причем довольно значительная. Ведь при таком способе соединения силу прижима контролировать невозможно. Последствия уменьшения сечения жилы указаны выше.

Некоторые мастера делают опрессовку именно так, при этом уверяют, что все «в допуске». Но это не означает, что эта методика – правильная. Автор сталкивался с такой ситуацией и задал горе-мастеру вопрос – у себя дома при необходимости сделать опрессовку он тоже будет работать плоскогубцами? Внятного ответа, как и ожидалось, не последовало.

Полезные советы

Не всегда удается подобрать гильзу так, чтобы после помещения в ней кончиков проводников пустот не осталось. Чем больше свободного места, тем выше риск плохого контакта после ее опрессовки. Как поступить? Самый простой выход из положения – нарезать кусочки провода (оголенного) длиной, чуть меньшей, чем у гильзы, и «забить» их в нее. Такое искусственное уплотнение значительно повысит качество опрессовки.
Если соединение проводов делается с целью удлинения линии, то их стык должен располагаться по центру гильзы.

При изолировании места соединения лента (трубка) должна выходить за срезы гильзы не менее чем на 10 мм.
В случае, когда хотя бы один из проводов многожильный, или сращивается их разное количество с обеих сторон, для опрессовки используются не металлические гильзы, а изолированные наконечники (НШВИ).

Получается, что в опрессовке гильзами ничего сложного нет. Главное – правильно подобрать их по размеру. Если читатель учтет приведенные рекомендации, то с такой работой вполне можно справиться самостоятельно. Успехов!

Особенности соединения

Технология подразумевает два варианта опрессовки. Это способ местного вдавливания и сплошного обжатия. Для работы применяются медные или алюминиевые провода. Гильза также должна быть из этих материалов. Существуют еще элементы из медно-алюминиевого сплава.

Так как алюминиевые кабели склонны к появлению на них окислительных пленок, то гильза должна предварительно зачищаться и обрабатываться специальными смазочными материалами. Медные провода тоже предварительно обрабатываются. Использование в процессе смазочных материалов снижает риск возможного повреждения жил. Также заметно снижается сила трения. Опрессовка выполняется ручным или гидравлическим инструментом. В последнем случае – фигурным прессом. Обычно он используется на крупных производствах.

Как это работает? Два конца кабеля обжимают до принятия ими круглой формы. Далее жила вставляется в гильзу до упора. Можно соединять не точно встык. Но в этом случае сечение всех жил не превышает втулочное. В случае с местным сдавливанием, контакт напрямую зависит от глубины ямок. Последние можно измерить штангенциркулем. Если используется сплошное обжатие, тогда проверяют площадь сечения. Затем, когда опрессовка проводов выполнена успешно, необходимо обработать внешний слой изолентой или же локотканью. Далее провод и кабель аккуратно укладывают в распределительном коробе.

Разновидности соединительных трубок

Опрессовка проводов может проводиться с помощью соединительных гильз в нескольких вариантах исполнения. Выбор соединительной трубки будет зависеть от электрохимических свойств металла, из которого она изготовлена, и его взаимодействия с материалом изготовления провода.

Различают несколько вариантов материалов для изготовления гильз:

медные;
луженые;
комбинированные универсальные;
изолированные.

Медные трубки (ГМ) используются для медных проводов, опрессовкой которых нельзя повредить защитного слоя из-за его отсутствия. Трубки не могут использоваться в условиях агрессивной среды.

Луженые гильзы (ГМЛ) подходят для кабеля медного типа, применяемого в агрессивных условиях. Защитный слой белого цвета, покрывающий поверхность изделий, полностью справляется с основными функциями. Трубки не подходят для работы с алюминиевыми проводами из-за возможного контакта частично разрушаемого во время сжатия защитного слоя с алюминием.

Комбинированные гильзы для проводов имеют отличительную черту — форму. Алюминиевая часть по сравнению с медной увеличена. Это связано с сопротивлением алюминия, по показателям превышающим сопротивление меди. В процессе опрессовки с использованием таких трубок провода вставляют с каждой из сторон с учетом типа металла.

Последний вариант гильз — изолированные (ГСИ). Они заменяют собой дополнительную изоляцию с помощью лент ПВХ за счет наличия термоусадочной трубки. Строение их аналогично строению трубок ГМЛ, за исключением ПВХ слоя, не пропускающего электроэнергию. Защитный слой достаточно пластичный и надежный, не поддается разрушению даже в процессе опрессовки, принимая форму металла.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
для коммутации многожильных проводников;
при необходимости соединения проводов большого сечения.

Это интересно: Как выбрать кабель-канал для электропроводки: рассмотрим внимательно

Соединение скруткой

Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.

Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.

Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.

Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.

Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.

Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.

Стандартные ошибки при обжиме

Существует несколько типичных ошибок, которые совершают начинающие электрики или те, кто сам осуществляет процесс опрессовки жил. Например:

Использованная гильза имеет сечение меньше, чем провод. Никогда не нужно уменьшать сечение жил и подстраивать ее под диаметр гильзы. Это повергает к повышению сопротивления и уменьшению пропускной способности. Там, где было совмещение, жила будет нагреваться и разрушаться.
Гильза с большим размером. Если гнездо используется с большим диаметром, то это не принесет крепкого и надежного объединения. Даже если сгибать провод в несколько раз, это не приведет к хорошей работе, так как механическая прочность упадет почти в два раза.
Разрезание гильзы на несколько частей. При обжимке кабеля с малой длиной оголенных концов неудобно работать клещами, да и площадь контакта уменьшается.
Опрессовка должна осуществляться исключительно пресс-клещами. Для этого метода совмещения были придуманы особые инструменты. Поэтому не стоит применять пассатижи или молоток, так как это может повредить как гильзу, так и кабель. Чтобы этого не случилось необходимо пользоваться таким инструментом, как пресс-клещи, так как они значительно упрощают работу в обжатии кабельных соединений.

Вот и все, что хотелось рассказать вам о том, как производится опрессовка проводов гильзами. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Способы соединения светодиодной ленты
Какая изолента лучше для электропроводки
Как найти распределительную коробку в стене

Обжим проводов: распространенные ошибки

Многие начинающие электрики или лица, не владеющие информацией в области электромонтажа, зачастую допускают ряд ошибок, которые влияют на последующую работу всей электрической схемы.

Опресовка может осуществляться гильзами или наконечниками

Ошибки при монтаже:

Сечение гильзы меньше сечения кабеля;
Гильза большего сечения;
Экономия;
Обжим без использования клещей.

Приобретая обжимы (гильзы), многие не учитывают такой важный фактор, как сечение кабеля. Поэтому после покупки обжимной гильзы или гильз, выясняется, что ее сечение меньше чем сечение провода.

Главная ошибка, которая допускается в данном случае, это уменьшение площади сечения кабеля, что совершенно не допустимо. Связано это с тем, что в месте соединения проводов, возрастает сопротивление, которое приводит к нагреву жил при работе. И если к данной сети подключить устройство с большей мощностью, провод может просто отгореть и привести к КЗ.

Использование гильз с большим сечением, не позволит добиться качественного и надежного контакта

Важно понимать, что при данном соединении, уменьшается и механическая прочность

В целях экономии на соединительных элементах, многие разделяют одну гильзу на несколько частей, чем соответственно увеличивают сопротивление.

Правилами прописано, что опрессовка гильз обязательно должна производиться только специальным инструментом в виде пресс клещей. Поэтому молоток или пассатижи совершенно не подходят для этой работы.

Связано это с тем, используя молоток, можно повредить гильзу, а сжатия гильзы пассатижами недостаточно для качественного контакта.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

медные гильзы;
гильзы соединительные луженые;
комбинированные;
изолированные.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

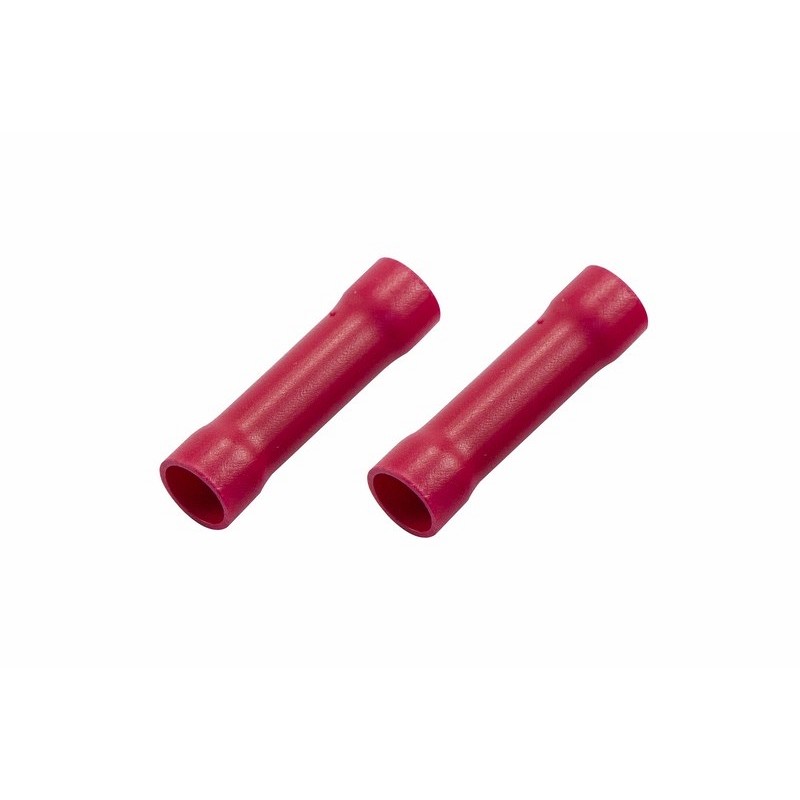

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку

Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0. 5 мм² или гибких до 2.5 мм².

Соединение клеммником

Развитием болтового соединения является клеммное. Клеммники бывают двух видов — с прижимной прямоугольной шайбой и с круглой. При использовании клемника с прижимной шайбой изоляция снимается на длину, равную половине ширины клеммника. Болт отпускается, провод подсовывается под шайбу и болт опять зажимается. С одной стороны можно подключать только два провода, желательно одинакового сечения и только гибкие или только одножильные.

Подключение к клеммнику с круглой шайбой не отличается от использования болтового соединения.

Соединение проводов получается надёжное, но громоздкое. При содинении проводов сечением больше 16 мм² соединение ненадёжное или же необходимо использование наконечников.

Как соединять провода опрессовкой

Ещё один способ соединения проводов — это опрессование. Это способ, при котором на соединяемые провода или кабели одевается медная или алюминиевая гильза, после чего опрессовывается специальным опрессователем. Для тонких гильз используют ручной опрессователь, а для толстых гидравлический. Этим способом можно даже соединять медные и алюминиевые провода, что недопустимо при болтовом соединении.

Для соединения этим способом кабель зачищают на длину больше, чем длина гильзы, чтобы после одевания гильзы проволока выглядывала на 10–15 мм. Если опрессовыванием соединяются тонкие проводники, то предварительно можно сделать скрутку. Если кабеля большого сечения, то, наоборот, на зачищенных участках необходимо проволоку выровнять, сложить все кабеля вместе и придать им круглую форму. В зависимости от местных условий кабеля можно сложить концами в одну сторону или встречно. На надежность соединения это не влияет.

На подготовленные кабеля плотно одевается гильза или, при встречной укладке, провода вставляются в гильзу с двух сторон. Если в гильзе остаётся свободное место, то его заполняют кусочками медной или алюминиевой проволоки. А если кабеля не помещаются в гильзе, то несколько проволочек (5–7 %) можно откусить бокорезами. При отсутствии гильзы нужного размера можно взять наконечник для кабеля, отпилив от него плоскую часть.

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.

Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.

Инструменты для выполнения опрессовки

Несмотря на то, что выполнять опрессовку проводов с использованием специальных гильз можно даже при помощи таких простых инструментов, как пассатижи, молоток или зубило, делать это не рекомендуется. Достаточно сложно таким способом добиться формирования качественного и надежного контакта двух проводников. Кроме того, используя такие инструменты, можно легко повредить гильзу, которую придется просто выбросить.

Ручной инструмент для опрессовки кабельных гильз с регулятором силы обжима

Получить гарантированно качественные электрические соединения при помощи обжимных гильз позволяют специальные инструменты:

пресс-клещи, которые сегодня выпускаются в различных модификациях;
пресс механического и гидравлического типа (ручной или работающий за счет электропривода).

Пресс-клещи для обжима проводов с храповым механизмом

Основными элементами инструмента, предназначенного для выполнения опрессовки проводов, являются:

матрица, которая, воздействуя на гильзу своей фигурной рабочей поверхностью, обжимает ее вокруг проводника;
пуансон – подвижный элемент, который передает давление от силового механизма инструмента на его матрицу.

Чтобы соединение, выполняемое при помощи такого инструмента, было качественным, необходимо не только правильно подобрать сменную матрицу под гильзу определенного диаметра, но и оказать достаточное давление на соединительную трубку.

Опрессовка проводов гильзами в распределительной коробке. Соединение проводов опрессовкой гильзами

На практике применяется несколько способов соединения электрических проводов. Их можно скручивать, паять, соединять с помощью электросварки или специальной колодки, оборудованной болтовыми креплениями. Каждый из методов имеет свои плюсы и минусы, которые проявляются при эксплуатации линии в рабочем режиме.

Для средних и больших токов оптимальным способом является соединение проводов опрессовкой гильзами. Этот способ достигает двух важных целей — соединение имеет отличный электрический контакт и высокую механическую прочность.

Технологически метод очень прост: в специальную металлическую гильзу заводятся зачищенные концы соединяемых проводов, и гильза обжимается с помощью специальных инструментов. Для этого нужны ручные или механические пресс-клещи, которые обеспечивают очень плотный обжим контактов по всей длине. Ручные клещи применяются для гильз сечением до 120 мм2. Превышающие этот размер соединения требуют использования инструмента с гидравлическим приводом.

В случае необходимости проведения опрессовки большого количества гильз различного размера, следует выбирать клещи с регулируемым пуансоном или рассчитанными на разные сечения поворотными матрицами. Для опрессовки гильз небольшого диаметра применяются клещи с фигурными губками, без матриц и пуансонов.

По механической прочности соединение проводов опрессовкой превышает все остальные методы, но оно получается неразборным. Чтобы разъединить опрессованные провода, участок коммутации необходимо отрезать. Для соединения проводов опрессовкой подходят как медные, так и алюминиевые провода любого сечения.

Сегодня я хочу рассказать о такой интересной области как опрессовка одножильных проводов гильзами и в качестве примера рассмотрим опрессовку медных проводов ВВГнг-3х2,5 кв.мм.

Соединение проводов опрессовкой гильзами

Более подробно процесс опрессовки гильзами рассмотрим на применении этой операции для соединения одножильного провода ВВГнг-3х2,5 мм2 с медной жилой. Так как провода медные гильзы для опрессовки проводов также используются медные.

В общем случае, для соединения провода необходимо выбирать соответствующую по материалу гильзу, чтобы соблюдалось электрохимическое соответствие. Диаметр ее должен немного превышать толщину жилы кабеля. Это один из вариантов соединение проводов опрессовкой гильзами.

Иногда возникают ситуации когда провода нужно немного удлинить, например, при необходимости замены вышедшей из строя розетки или выключателя, вмонтированных в стену, облицованную плиткой или кафелем.

Контакты, естественно, давно заржавели, и удалить старое приспособление, открутив болты невозможно. Остается один выход — отрезать. Но в таком случае в распоряжении останутся обрезки провода, который для монтажа привычными способами не годятся. Винтовую колодку туда не вставить, клемник WAGO тоже.

Остается один способ — гильзование, т.е. соединение проводов опрессовкой гильзами. Гильзы для опрессовки изготовляются из меди, алюминия или комбинированного состава, некоторые из модификаций лудятся. Гильзы производятся в полном ассортименте и соответствуют стандартным диаметрам проводов.

Какие гильзы для опрессовки проводов использовать? При их использовании необходимо придерживаться принципа соответствия материалов: медные провода соединяются медными гильзами, алюминиевые — алюминиевыми, медь с алюминием — комбинированными.

Подробно останавливаться на том какого типа и сечения выбрать гильзу я не буду, об этом я писал в статье гильзы для опрессовки проводов, пожалуйста заходите, читайте, задавайте вопросы. В данной статье я использую гильзы марки ГМЛ – Гильза Медная Лужёная.

Для соединения многожильных проводов такие гильзы для опрессовки не применяются, в этом случае необходимо использовать специальные изолированные наконечники.

Как выполнить соединение проводов опрессовкой в распределительной коробке

В распределительных коробках наиболее часто возникает задача разводки линии 2,5 мм2 на несколько направлений. Если используются медные провода, то для соединения нужны гильзы для опрессовки проводов из меди и специальные пресс клещи.

Давайте рассмотрим, как выполняется опрессовка проводов гильзами в распределительной коробке, для примера выполним разветвление кабеля в распределительной коробке в трех направлениях.

Для начала очищается изоляция с проводов на длину, соответствующую длине гильзы. Зачищенные концы провода вставляются в гильзу очень плотно, чтобы не возникало пустот.

Если они , все же, образовались, что нередко при соединении трех и больше проводов, то из необходимо «забить» отрезками жилы того же провода, длиной соответствующей длине гильзы.

Хочу обратить ваше внимание на один очень важный момент. Если вы опрессовываете несколько проводников в одну гильзу, при стандартном сечении проводов и гильз ни как не получится плотно забить гильзу, в ней всегда остаются пустоты и эти пустоты необходимо заполнять. Для этого нужно «добить» гильзу еще несколькими кусками такого же провода. Это позволит в месте опрессовки создать качественный и надежный контакт.

Опрессовка проводов производится двумя-тремя жимами в разных направлениях (для этого пресс клещи нужно всего лиши повернуть на 180 град.). Особенно важно помнить, что провода перед соединением гильзой скручивать нельзя. Для указанной марки провода при соединении четырех веток необходим еще один уплотняющий обрезок провода и гильза, сечением в 2. 5 мм2.

Когда гильзы надеты и плотно добиты кусками провода можно приступать к опрессовки. Для этого я использую ручные пресс клещи ПК-16 .

Для того чтобы гильза надежно обжалась делаем два жима по краям гильзы (в начале и у основания). Жимы делаем в противоположных направлениях.

Опрессовка проводов выполняется гильзами ГЛМ-10. В процессе работы рабочая зона клещей должна соответствовать размеру гильзы.

На фото четко показано что гильза обжата двумя противоположными жимами. Это позволяет улучшить качество контакта в месте соединения.

Выходящие наружу кончики проводов обрезаются кусачками под кромку гильзы.

Все соединение изолируется термоусадочной трубкой, длина которой подбирается такой, чтобы она выходила за внешний срез гильзы на 1 см и на 1,5 см заходила на изоляцию. Если термоусадочной трубки нет, можно воспользоваться изолентой.

Одетую на гильзы термоусадочную трубку нагреваем с помощью фена. Места соединения после сжатия трубки надежно заизолированы.

После изоляции аккуратно укладываем провода в распределительной коробке и закрываем крышкой. Все наше соединение проводов выполнено.

Типичные ошибки при соединении проводов опрессовкой

Несколько важных советов для начинающих электриков, или людей, самостоятельно применяющих такой метод соединения как опрессовка проводов гильзами.

1. Применение гильз сечением меньше чем провод.

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Утоньшение провода приводит к увеличению сопротивления участка контакта, а также уменьшает его пропускную способность. Поэтому цель сохранения одинаковой проводимости по всей длине линии теряется. В месте соединения провод начинает нагреваться и быстро разрушается, хорошо, если без дыма и пламени.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра.

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков.

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

4. Опрессовка проводов гильзами должна выполняться только специальным инструментом – пресс клещами.

Инженерная мысль для производства такой операции, как соединение проводов опрессовкой гильзами, придумала специальный инструмент — пресс-клещи.

Поэтому использовать для этих целей плоскогубцы, а, тем более, молоток не следует. Можно расплющить провода, изменив их геометрия, а тем самим, сопротивление участка, повредить саму гильзу, переломать провод.

Соединение проводов опрессовкой гильзами— операция не сложная, но требует аккуратности выполнения и соблюдения техники безопасности, как и все работы с электропроводкой. Особенно важны плотность обжима и надежная изоляция участка соединения. Самодельные гильзы использовать не рекомендуется. Сильно на них сэкономить не удастся, а надежность соединения будет значительно ниже, чем при использовании заводских гильз.

Понравилась статья — поделись с друзьями!

Как провести опрессовку проводов гильзами: инструменты, инструкция

В процессе монтажа или ремонта электропроводки, приходится обеспечивать надежные механические и электрические соединения. Существует много методов, выбор осуществляется от условий объекта. Одним из таких методов является соединение проводов. В статье мы рассмотрим, как провести опрессовку проводов гильзами, какие инструменты для этого понадобятся.

Область применения гильз

Гильзы применяются для соединения проводов на участках электрических цепей в нескольких случаях:

Когда используется оборудование с большими токами потребления, контакты должны быть надежными, чтобы исключить нагрев.
При большом сечении провода, когда надежное соединение скруткой и болтами осуществить проблематично;
Возможны варианты, когда распределительная коробка упакована плотно, и дополнительные соединения гильзами делаются за ее пределами.
В условиях ограниченного пространства, на большой высоте, где скрутки и болтовые соединения сделать сложно. Читайте также статью: → «Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка»

Возможны различные ситуации, решение необходимо принимать на месте учитывая много факторов, в первую очередь безопасность персонала производящего монтажные работы и безопасность при дальнейшей эксплуатации объекта.

Перед соединением контактов очень важно подобрать диаметр гильзы и материал, от этого зависит качество контакта и продолжительность безаварийной эксплуатации электрической сети. Читайте также статью: → «Правила эксплуатации электропроводки». Цилиндрические элементы разделяют по разным признакам, прежде всего по материалу, из которого они изготовлены, размерам и конструкции:

Медные предназначены для соединения медных проводов, производятся две разновидности этих изделий.

ГМ – гильза медная, медный цилиндр полый внутри, определенных размеров по диаметру и длине.

ГМЛ – гильза медная луженая, на поверхность этого изделия наносится слой смеси олова с висмутом, это препятствует окислению металла под воздействием внешней среды.

Алюминиевые детали ни чем не отличаются, той же конструкции;
Комбинированные модели предназначены для обеспечения контактов с различными сплавами, иногда эти элементы стыковки называют «алюмомедные», обозначаются буквами ГАМ. В медную часть укладывается проводник из меди, алюминиевый наконечник закладывается в алюминиевую часть цилиндра.

Медные и алюминиевые гильзы Комбинированный вариант гильз

Фиксация двух элементов с различными сплавами производится фрикционной сваркой. Эта технология позволяет максимально снизить токовые потери на контактах. В большинстве случаев комбинированные изделия в медной части имеют меньший диаметр. Это объясняется тем, что медь обладает большей проводимостью тока, чем алюминий.

Изолированные гильзы – на внешнюю поверхность луженой меди нанесен изоляционный слой ПВХ, опрессовка проводится вместе с изолирующим покрытием, ими рекомендуется соединять только медные контакты.

Конструктивные особенности и стандартные размеры гильз

По диаметру производители делают очень широкий диапазон изделий, самые мелкие ГМЛ имеют сечение – 1,5 кв./мм. Остальные размеры внутреннего диаметра можно определять по сечениям проводов, по этим стандартам изготавливаются гильзы для обжатия.

Обозначения на гильзах

Буквы теснённые на поверхности, отображают материал, а последующие цифры сечение провода в кв./мм, (по внутреннему диаметру), который вставляется для опрессовки, некоторые примеры:

ГМЛ – 10 ( медная луженая), 10 обозначает сечение по внутреннему диаметру;
ГАМ – 6/4 (комбинированная гильза алюминиево-медная), 6 — сечение алюминиевой части, 4 – сечение медной части в кв./мм;
ГСИ – 16 (изолированная соединительная гильза) с внутренним сечением 16 кв./мм.

Таблица параметров медных и луженых гильз

Особенности конструкций

В зависимости от функционального назначения производители делают различные конструкции:

Классические изделия со сквозным отверстием;
Уже описанная комбинированная модель, состоящая из двух половинок, где медная часть имеет меньший диаметр алюминиевой половинки;
Простые медные и луженые образцы, с поперечной перегородкой в центе, это позволяет вставить равные части очищенного от изоляции провода с двух сторон, что обеспечит одинаковое распределение тока;
Цилиндры могут быть с отверстием с одной стороны, в этом случае вставляется два или несколько проводов для разветвления сети.

Инструменты применяемые для опрессовки гильзами

Ручные механические пресс-клещи

В технологии соединения контактов путем опрессовки используются обычные стандартные инструменты и специального назначения:

Монтажный нож для снятия пластиковой или резиновой изоляции или стриппер;
Пассатижи и бокорезы (кусачки) для откусывания провода;
Для жил сечением до 6 кв./мм используют классические опрессовочные клещи, где применяется мышечная сила рук через рычаг.
Жилы с сечением 6 кв./мм и более сжимаются клещами более мощными с длинными ручками для усиления рычага или прессом с гидравлическим усилением.

Гидравлический пресс

Как и при любых работах связанных с монтажом электропроводки, необходимо иметь расходные материалы, в нашем случае понадобится только изолирующая лента или термоусадочная трубка. Для установки элементов термоусадочной изоляции при маленьких сечениях можно воспользоваться обычной газовой зажигалкой. Для изделий более крупного сечения потребуется паяльная лампа или газовая горелка. Читайте также статью: → «Правила техники безопасности при электромонтажных работах».

Инструкция по обжиму гильзами

В первую очередь, надо определиться какой способ соединения вы будете выполнять, стык в стык, когда два провода вставляются в цилиндр с разных сторон, или вставите несколько проводов с одной стороны. Первый вариант используется для наращивания длины, второй для разветвления сети, но таким методом можно и удлинять цепи на определенных участках.
Правильно выбрать размер, форму и материал гильзы, для медных сплавов используются медные и луженые изделия, для алюминиевых алюминиевые, при разных металлах используйте комбинированные элементы стыковки. Сечение провода должно соответствовать внутреннему диаметру цилиндров для опрессовки. В случае, когда вставляется несколько жил с одной стороны, они могут быть одного или разных диаметров. Главное требование, все составляющие должны быть максимально плотно упакованы.

Не всегда детали нужного размера бывают под рукой, когда внутренний диаметр больше сечения жилы, откусите несколько отрезков оголенного провода на пару миллиметров короче установленной глубины.

Совет №1. Уплотните ими соединяемые концы проводов и приступайте к опрессовке, соединение получится надежное.

Монтажным ножом или стрипперм снять изоляцию с концов кабеля, длина снимаемого участка должна соответствовать глубине, на которую вставляется жила в отверстие цилиндра. Не рекомендуется оставлять большие оголенные промежутки на краях соединения, между изоляцией кабеля и местом обжима.
Вставьте зачищенные концы в гильзу, установите ее в ячейку соответствующего диаметра опрессовочных клещей и сожмите рукоятки инструмента. Обожмите соединяемую конструкцию по всей длине с интервалом 5-8 мм.

Пример обжатия нескольких жил

Совет №2. Сдавливайте клещи до тех пор, пока деформация достигнет 1/3 диаметра, не продавливайте более чем до половины. Не зная меры усилиям, некоторые умудряются разломить всю конструкцию.

Заизолируйте контакты, если вы пользуетесь термоусадочными материалами, не забудьте пред соединением продеть изолирующий кембрик через один провод и отодвинуть в сторону. После опрессовки переместите изоляцию так, чтобы она закрыла оголенные контакты, проведите термообработку газовой горелкой или паяльной лампой до полной усадки изоляционного слоя.

Особенности опрессовки проводов большого диаметра

Для качественного обжимания контактов с сечением линии более 6 кв./мм мышечной силы человека уже недостаточно, чтобы это сделать обычным ручным инструментом. В стрипперах для снятия изоляции и классических пресс-клещах, кримперах даже не предусматриваются отверстия большего диаметра. Изоляция снимается обычным монтажным ножиком, а для пресса используются усиленные клещи с длинными ручками или гидравлический пресс.

Этот инструмент идеально адаптирован для обжатия наконечников и гильз отечественных стандартов. Существует различные модификации гидравлических клещей для опрессовки соединений электрических линий, с усилием нажима от 8 до 55 тон на кв./см, в набор входят заменяемые матрицы различного диаметра. Один из востребованных видов этого инструмента ПРГ-70В, его основные характеристики:

Усилие нажима – 8 тонн;
Форма обжима шестигранная;
Ход гидравлического поршня 100 мм;
Комплект заменяемых матриц на провода 4;6; 8;10;16;25;35;50;70 кв/мм.

Работа гидравлическим прессом

Очистка изоляции и установка оголенных концов в гильзы осуществляется в той же последовательности, что описана выше. Необходимую по размеру матрицу устанавливают в шток пресса, вентиль перекрывающий циркуляцию гидравлической жидкости ставят в положение «Закрыто». Обжимаемая конструкция укладывается в отверстие матрицы, качанием ручки выполняют отпрессовку, до тех пор, пока составные части матрицы не соединятся.

Вентиль открывается на четверть оборота, давление на шток с матрицей снимается, продвигаем гильзу для обжатия следующего участка, повторяем операцию по всей длине. На последнем участке открываем вентиль и извлекаем матрицу с отпрессованной гильзой.

Достоинством этой технологии соединения является высокая прочность контактов и надежное электрическое соединение, возможность стыковать линии из разных металлов. Недостатком можно считать то, что соединение не разборное, провода можно только откусить. Гидравлические прессы производятся различной мощности, самый большой способен обжать сечение 1000 кв./мм. В бытовых условиях это оборудование редко востребовано, оно предназначено для профессионалов. Покупать его для выполнения одноразовых работ нецелесообразно, при необходимости лучше договориться с владельцем об аренде.

Характерные ошибки в процессе опрессовки

Соединения алюминиевых линий осуществляются лужеными изделиями, оловянное лужение не обеспечивает 100% исключения контакта медной поверхности с проводом, особенно при деформации во время сжатия. Это снизит надежность и срок службы контакта при долговременных нагрузках большого тока;
Обтачивают концы кабелей и вставляют в цилиндр меньшего диаметра, это уменьшает расчетное сечение и увеличивает переходное сопротивление, ослабляет прочность контакта;
Обрезают соединительную трубку, делая ее короче, это приведет к увеличению переходного сопротивления и излишнему нагреву, снизит прочность.
При использовании термоусадочного материала в процессе изоляции, обратите внимание на коэффициент усадки. Кембрик при термообработке сжимается не до нулевого диаметра, а до определенного размера в зависимости от свойств материала из которого он сделан. Если не учитывать эти параметры, изоляция может не обтянуть поверхность контакта. Производители на изделиях указывают коэффициент сокращения 2:1, это означает, что после нагрева диаметр уменьшается в 2раза. Обозначение может быть 10 мм/5мм или 10/5 – 10 указывает Ø в мм. до нагрева, 5 после усадки.

Изоляция термоусадкой

Таблица взаимозаменяемых термоусадочных трубок от разных производителей

Часто задаваемые вопросы

Вопрос №1. Как сделать опресовку пассатижами?

Никак, не рекомендуется этого делать, такого равномерного обжатия как пресс- клещами вы не сможете сделать.

Вопрос №2. Можно опрессовать контакты молотком?

Нет, по той же причине что и пассатижами, не получится равномерного распределения сжатия, сопротивление на этом участке будет большое, линия будет греться.

Вопрос №3. Можно гидравлическим прессом сжать гильзу матрицей меньшего диаметра?

От безысходности можно, но не слишком маленькой, на один размер меньше, при этом следите по деформации, она не должна превышать 1/2 диаметра. Составные части матрицы при этом могут не сойтись, своевременно остановите сжатие.

Вопрос №4. Можно использовать комбинированную гильзу, сделанную самодельно, методом холодной сварки, при расширении металла водой в момент заморозки?

Не рекомендуется, неизвестно, как эта комбинация поведет себя при длительной эксплуатации в режиме больших токовых нагрузок. При нагреве в месте крепления разные металлы могут от расширения расстыковаться.

Оцените качество статьи:

Соединение электрических проводов опрессовкой гильзами

Автор Alexey На чтение 6 мин. Просмотров 571 Опубликовано 10.03.2016 Обновлено 10.03.2016

Для электромеханического соединения проводов помимо достаточной площади электрического контакта должна обеспечиваться его механическая прочность. Наиболее простая скрутка токонесущих жил не является

надёжной ввиду окисления контактируемых поверхностей и ослабления сил в металлических проводниках, обеспечивающих их упругое соприкосновение, поэтому она себя изжила, и не рекомендуется для применения при электромонтаже.

Использование соединительных изолирующих зажимов (колпачков СИЗ) улучшает прочностные характеристики скрутки, но не даёт стопроцентной гарантии надёжности.

колпачок на скрутку СИЗ

Различные клеммники не всегда надёжны при большой силе тока, протекающей через соединение.

клеммники WAGO / Подходят для небольших нагрузок

Пайка проводов обеспечивает достаточно надёжный электромеханический контакт, но при сильных токах через соединение припой может разогреться до температуры расплавления, что увеличит сопротивление контакта и его дальнейшее нагревание.

Кроме этого в труднодоступных местах паять не всегда удобно и безопасно – при неумелом обращении спружинивший разогретый провод может швырнуть капельку припоя в лицо или даже глаза.

Сварка является наиболее надёжным соединением проводов, из-за того что металл проводников сливается, и становится одним целым, но данный инструмент весьма дорог и не каждому доступен, к тому же требует профессиональных навыков.

Опрессовка, как надёжный и простой вид соединения

Всех вышеописанных недостатков лишён ещё один популярный и распространённый способ соединения проводников – их опрессовка медными или алюминиевыми гильзами. Опрессовкой называют процесс, который состоит в том, что в металлические трубки вставляют токонесущие жилы параллельно, и при помощи специальных обжимных клещей сжимают гильзу, которая крепко удерживает зажатые внутри проводники.

диаметр различных медных гильз

Поскольку для того, чтобы выполнить опрессовку не требуется электроэнергия, как при сварке и пайке, данный способ соединения является единственно возможным качественно и надёжно осуществляемым контактом при условии отсутствия электропитания.

Также в отличие от пайки и электросварки, для опрессовки не требуются специальные навыки, при наличии инструмента и расходных материалов (гильз) каждый может после непродолжительной практики овладеть спецификой осуществления данного соединения.

опрессовка гильзы клещами

Как правило, обжимные клещи (их рабочая зона) легко помещаются в распределительных коробках и подрозетнике, что даёт возможность делать провода короче, и повышать плотность монтажа, отказываясь от распределительных коробок, проводя расключения в подрозетниках розеток и выключателей.

Материал опрессовочных гильз

Опрессовка проводников, изготовленных из меди, производится медными гильзами, а для алюминиевых жил нужны гильзы из алюминия для исключения электрохимических коррозионных процессов, возникающих при протекании тока через соединение разнородных металлов.

В маркировке данных электротехнических расходников первая буква «Г» обозначает гильзу, соответственно: ГМ – медные, ГА – алюминиевые.

Ниже будет описана маркировка модифицированных данных электротехнических изделий, соответственно различным комбинациям данных элементов электромонтажа, с добавлением конструктивных компонентов и изолирующих покрытий, которые расширяют функциональные возможности опрессовки.

медная и алюминиевая гильзы

ГМЛ – медные луженные

Медные внешние и внутренние поверхности гильз подвергаются лужению, которое в данном случае предназначено для защиты изделий при работе в агрессивных средах.

медные луженые гильзы разного диаметра

Хоть лужение и предотвращает электрохимические коррозионные процессы, не рекомендуется применять ГМЛ для опрессовки проводов из алюминия – при деформации гильзы защитный слой разрушится и медная поверхность соприкоснётся напрямую с алюминием.

характеристики некоторых гильз

ГАМ – алюмомедные

Комбинированные, состоящие из сваренных вместе алюминиевой и медной трубок, поэтому их называют алюмомедными. С их помощью делается опрессовка и соединение встык двух жил из разнородных металлов.

Подобно обычным гильзам, с каждого конца можно вставить группу проводников соответствующего металла. Поскольку алюминий обладает большим сопротивлением, чем медь, то при одинаковом токе поперечное сечение проводников должно быть больше, значит диаметр алюминиевой части гильзы увеличен.

Гильза ГАМ причем диаметр медной стороны меньше чем алюминиевой

В середине ГАМ устанавливается перегородка для обеспечения равного вхождения каждой группы жил.

ГСИ – соединительные изолированные

Данный тип опрессовочных гильз представляется собой ГМЛ, покрытые сверху ПХВ изоляцией, что избавляет от необходимости в дополнительном изолировании опрессовок при помощи термоусадочныхтрубок или изоленты.

Изолирующий покров из ПХВ обладает достаточной прочностью и пластичностью, чтобы не разрушиться при значительном сдавливающем нажиме, необходимом при опрессовке.

Зависимость опрессовки от диаметра гильз

Качественная опрессовка зависит от диаметра проводов и их количества, поэтому требуются различные по диаметру гильзы для выполнения данного электромонтажного процесса. Эти параметры указываются в каталогах данных электротехнических изделий.

различные размеры гильз ГМЛ

Графические обозначения, размещённые в графе сечения, указывают, что опрессовка возможно как для одножильных, так и для многожильных проводов. В реальности опрессовка нескольких проводов на начальной стадии выглядит подобным образом.

При слишком маленьком диаметре трубки жилы проводников туда просто не поместятся, а если внутренний диаметр опрессовочной гильзы будет слишком большим, то соединение может оказаться недостаточно надёжным.

опрессовка

Нужно выбрать такой диаметр, чтобы соединяемые проводники помещались в гильзе достаточно плотно, не сильно болтаясь. Если нет подходящей гильзы, то в свободное место вставляют короткую жилу, одну или несколько, чтобы минимизировать свободные полости в трубке.

Также мастера для обеспечения качественной опрессовки рекомендуют набивать её как можно плотнее, используя тонкие жилки многожильных проводов, заполняя полости.

опрессованные жилы проводов

Сжимая клещи

На данном рисунке показано, как выглядит опрессовка до и после обжимания.

Кажется, что в точке сжатия металл проводников как будто сливается. Как видно из более близкого ракурса, имеются некоторые пустоты и полости, но в основном, жилы деформировались таким образом, чтобы обеспечить максимальное соприкосновение поверхностей.

Очевидно, что опрессовка является неразборным соединением, то есть при ошибке в электромонтаже обжатую гильзу придётся выбросить, откусив присоединённые жилы, тем самым укоротив их.

термоусадочная трубка

Поэтому при компоновке проводов всегда нужно иметь перед собой схему электропроводки, чтобы исключить возможность ошибки. Изолируют опрессовку термоусадочной трубкой.

что это такое, разновидности и критерии выбора

Что такое опрессовка проводов

Для получения качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

В чем же заключается суть и основные преимущества опрессовки? Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.
Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.
Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
Четырехгубочные. Предназначены для работы только с гильзами.
Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

При выполнении работы также понадобится инструмент для снятия изоляции и резак, выполняющий точные ровные срезы. Использование такого инструмента позволяет значительно повысить качество соединений.

ММА сварка: особенности

Создание неразъемной связи нержавеющей марки стали простыми электродами осуществляется несколькими этапами. В начале удаляется вся ржавчина и лишние включения на поверхности изделия. При наличии кромок свыше 4 мм мастер осуществляет их разделку напильником, что обеспечит эффективное проплавлением детали. Если изделие имеет тонкие размеры, необходимо плотно сдвинуть два края заготовки. По ГОСТу 10052-75 для нержавейки подходят ОЗЛ-8, ЦЛ-11, марки УОНИ. При наличии информации о марке металла по ГОСТу можно подобрать требуемый расходный материал.

Ход действий:

Заготовки с шириной более 7 мм, необходимо нагреть до 150 °С.
После подготовки готовый инструмент подносится и легко ударяется по месту будущего шва несколько раз. Таким образом сварщик активизирует электрическую дугу.
Дальнейшая операция проходит под воздействием эффекта короткой дуги. Сварщик медленно проходит весь участок шва вдоль линии с плавными зигзагообразными движениями.
В конце требуется сделать замок для предотвращения швов.
После остывания можно снять шлак и места сварки и произвести последующую полировку шва.

Для создания шва необходимы электроды коррозионностойкого и жароустойчивого вида. К таким электродам можно отнести ОЗЛ-6 с характерной жаростойкостью. Также выгодны прутки АНО-27 для сварки необходимых конструкций и деталей. Шов отлично противодействует низким температурам.

Технология опрессовки

Существует два метода, с помощью которых осуществляется опрессовка:

местное вдавливание;
сплошное обжатие.

На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:

Различие обжимных трубок для проводов по материалу

Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

Медные гильзы

Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

Луженые гильзы

При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

Соединительные трубки для жил из разных материалов

Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

гидравлические, монтажные и обжимные пресс клещи разных модификаций;
гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

sarstroyka.ru

Что такое опрессовка проводов гильзами

Опрессовка гильзами – неразъемное соединение проводов

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

Нужно соединить провода с большой площадью сечения.
Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Из недостатков выделяют следующие:

Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм 2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Сечение гильз меньшего диаметра

Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.

Гильзы большего диаметра

И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.

Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений. После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник. При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
За счёт механического усилия создаётся максимально прочное контактное соединение.
В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
Скорость монтажа – минимальная, качество соединения – максимальное.
Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Тонкости процесса

Независимо от того, как и чем сваривать нержавейку, необходимо соблюдать следующие правила, которые помогут получить качественное соединение:

Заблаговременно подготовьте жидкость, которой будете охлаждать поверхность по завершению работ.
Амперные характеристики должны быть ниже на 20 %, относительно сварки прочих сортов стали.
В процессе соединения контролируйте величину зазора, ввиду высокого линейного расширения сплава.
Длина используемых электродов не должна превышать 350 мм, по причине высокого сопротивления нержавейки.

Если пренебречь хотя бы одним пунктом, риск дефекта сварного шва будет очень велик.

Особенности опрессовки проводов большого диаметра

Усилие нажима – 8 тонн;
Форма обжима шестигранная;
Ход гидравлического поршня 100 мм;
Комплект заменяемых матриц на провода 4;6; 8;10;16;25;35;50;70 кв/мм.

Работа гидравлическим прессом

Как соединить провода с помощью опрессовки гильзами правильно

Вариантов соединения проводов придумано большое множество — от простой скрутки до сложнейших сварочных аппаратов. Однако среди этого разнообразия нет идеального способа. При работе электросети в номинальных или пиковых нагрузках можно найти достоинства и недостатки в каждом методе. Опрессовка с помощью гильзы – это иногда единственный правильный метод.

Назначение, виды гильз и обжимной инструмент

Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

Таблица. Типы выпускаемых гильз

Наименование	Материал	Описание
Медь	Алюминий
ГМ	+	—	Без защитного покрытия, внешне похожи на обрезки трубы
ГМЛ	+	—	Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
ГА	—	+	Для сочленения кабелей, изготовленных из алюминия
ГАМ	+	+	Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
ГСИ	+	—	Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

Очистить жилы от изоляции, соединить их в пучок.
Надеть наконечник, заполнить пустоты обрезками кабеля.
Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
Торчащие края жил обрезать.
Для изоляции открытых частей применить термоусадочную трубку.
Кабели плотно скрутить и уложить.

Преимущества и недостатки

Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

Метод обжатия имеет следующие преимущества:

Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
Быстро осуществляют монтаж.
Эксплуатационное обслуживание не проводят.

Соединение проводов с помощью опрессовки гильзами

Сейчас есть огромное количество технологий, позволяющих быстро и надежно соединить электрические провода и кабели. Каждый из способов имеет как плюсы, так и минусы. Провода и кабели соединяются методом сварки или же пайки. Можно использовать скрутку или скрепить проводники клеммными колодками, СИЗами. Все эти методы хороши и эффективны. Но когда необходимо получить действительно качественное соединение, поможет опрессовка поводов.

Результат такого метода – хороший контакт, защищенный от окислительных процессов и особо прочное соединение. Единственный минус – неразъемность. Отсоединить два кабеля уже не выйдет. Придется только резать. Опрессовка проводов выполняется с применением специальных наконечников – гильз. Их можно приобрести в любом строительном магазине или на рынке. Стоимость данных элементов — около 1 доллара за единицу.

В них вставляются жилы. А сама гильза затем при помощи ручного пресса деформируется, за счет чего и создается надежное электрическое соединение.

Почему опрессовка – это надежно?

Соединение проводов опрессовкой – максимально крепкий способ соединения. Такой надежности не может обеспечить ни один существующий вариант крепления. Для того чтобы получить качественное соединение, должна обеспечиваться достаточная площадь контакта и прочность. Популярная у домашних мастеров скрутка двух проводников не дает ни того, ни другого. При скрутке проводники часто окисляются (даже при наличии изоленты). А это не очень хорошо сказывается на электрическом контакте. Применение изолирующих зажимов или СИЗ позволяет улучшить некоторые характеристики прочности для простой скрутки.

Однако стопроцентной гарантии надежности такого соединения здесь тоже нет. Клеммники – это идеальное решение, но вот в случае с большой силой тока они не подходят. Хорошего контакта можно долбиться при помощи пайки. Здесь и прочность, и отличный контакт. Но есть минусы такого соединения. Припой может греться, если через проводники проходит большой ток. Также паять провода не всегда удобно и безопасно.

Идеального контакта можно добиться при помощи сварки. Однако инструменты для создания такого соединения довольно дорогие и доступны далеко не всем. Также работа с этими приспособлениями требует определенных навыков. Опрессовка проводов позволяет получить идеальный электрический контакт, а само соединение будет максимально надежным с точки зрения прочности. Разорвать подобный крепеж весьма трудно.

Особенности соединения

Необходимый инструмент

Для того чтобы соединить провода или жилы кабеля таким образом, понадобится специальный инструмент. Это механические пресс-клещи. Они позволяют довольно плотно зажимать концы гильзы на всей ее длине.

Ручной инструмент позволяет сжать наконечник, сечение которого составляет менее 120 мм². Более крупная гильза сжимается с помощью гидравлического инструмента. Если стоит задача выполнить соединение нескольких жил кабеля различных размеров, тогда лучше применить инструмент для опрессовки проводов другого типа. Такие клещи оснащены сменными пуансонами и матрицами под разные сечения.

Гильзы для проводов под опрессовку и их разновидности

Чтобы получить идеальное соединение, необходимо верно подобрать гильзу или наконечник. В технических документах гильзы для опрессовки проводов имеют определенные обозначения. Итак, существуют следующие виды наконечников:

Медные.
Алюминиевые.
Комбинированные.
Изолированные наконечники.

ГМ и ГМЛ

Медные детали используются для работы сугубо с медными кабелями и проводниками. Они разделяются на два вида – ГМ и ГМЛ. Первые — это обыкновенные медные соединительные гильзы. Они никак не защищены, не имеют защитных покрытий, предварительно не обработаны. Внешний вид напоминает не что иное, как обыкновенную трубку. ГМЛ – это тоже медная гильза, но она луженая.

Поверхность такого наконечника покрыта слоем специального олово-висмутового сплава. Данный защитный слой препятствует окислительным и коррозионным процессам. Медь быстро окисляется, а защитный сплав позволяет избежать этого. После соединения с использованием ГМЛ провода из меди не вступают в реакции окисления. Некоторые специалисты используют медные луженые гильзы для проводов по опрессовку вместе с алюминиевыми проводниками. По мнению мастеров, оловянный слой не дает прямого контакта между проводником и медной гильзой. Но так делать не рекомендуется. В процессе деформации нарушается целостность защитного слоя, а коррозия – это только дело времени.

Алюминиевые гильзы

В технических документах они обозначаются, как «ГА» и подходят только для работы с алюминием. Не стоит использовать их для проводов из других материалов.

Комбинированная гильза

Это алюминие-медные наконечники. Они обозначаются в документах как ГАМ.

С их помощью осуществляется опрессовка медных проводов встык с алюминиевыми. Эти приспособления отлично подойдут в тех случаях, когда необходимо наращивать новый кабель со старой проводкой. С одной стороны в патрон вставляют медную жилу, с другой – алюминиевую. Две части такого патрона соединены между собой фрикционной сваркой.

Гильзы ГСИ

Это изолированные наконечники для проводов под опрессовку. Данная гильза представляет собой обычный наконечник с оловянным сплавом. Сверху деталь покрыта изоляцией из поливинилхлорида. При помощи такого приспособления отлично соединяются между собой многожильные кабели с медными составляющими. ГСИ хороша и удобна в работе – нет нужды снимать с нее изоляцию перед процессом.

Размеры наконечников, особенности конструкции

Минимально доступные сечения для ГМЛ – 1,5 мм². Далее размеры растут – 2, 4, 6, 10 мм² и выше. По этим значениям можно сказать, что сечения гильз равны тем, что имеются у проводов и кабелей. Расшифровать обозначения наконечников довольно просто. К примеру, ГМЛ-6 – это медный наконечник, луженый. Сечение составляет 6 мм². В случае с комбинированными гильзами в маркировке указывается два размера – для алюминиевого провода и для медного. К примеру, ГАМ 16/10 – 16 для алюминия, а 10 – для меди.

Ошибки при работе по опрессовке

Часто начинающие специалисты в работе с электрикой могут делать ошибки. Особенно их совершают домашние мастера в процессе ремонта дома или квартиры. Рассмотрим самые типовые из них, которые допускаются в процессе соединения методом опрессовки. Сечение гильзы меньше, чем провода. Никогда при соединении не стоит пытаться уменьшить кабель и подстроить его под размер наконечника.

Это может привести к повышению электрического сопротивления и снижению пропускной способности. В местах таких соединений жила будет сильно нагреваться, а со временем просто разрушится. Вторая популярная ошибка – гильза, диаметр которой больше, чем нужно. В этом случае не удастся получить необходимой механической прочности соединения. Даже согнув жилу несколько раз, хорошего соединения все равно не получить.

Разрезание гильзы

Когда выполняется опрессовка медных проводов или любых других в условиях дефицита гильз, многие пытаются резать наконечник на несколько частей. Связано это с экономией денег. Но такое действие приведет лишь к повышению сопротивления и нагреванию. Также провод будет плохо обжиматься. Соединение осуществляется только предназначенным для этого инструментом. Не стоит пытаться выполнить задачу обжима и опрессовки молотками, плоскогубцами или иным другим инструментом. Элемент не примет нужную форму и не закрепит провод. Так можно навредить гильзе и кабелю.

Резюме

Опрессовка – это надежный способ соединить два провода или жилы и получить хороший контакт. Но необходимо использовать только предназначенные для этого приспособления. В результате вы получите качественное неразъемное соединение, которое не будет окисляться.

Правильная опрессовка проводов: 4 вида

Какие бывают гильзы для опрессовки проводов

Существует несколько разновидностей качественных и надежных соединений проводников между собой. Одним из таких, является соединение (обжим) проводников или кабеля при помощи гильз.

Виды гильз:

Гильза из меди;
Обжим для разных видов металлов;
Изолированная соединительная трубка.

Гильзы, изготовленные из меди, предназначены только для соединения только медных кабельных жил. Техническое обозначение данных гильз (ГМ). Стоит отметить, что для алюминиевых проводников, изготавливаются гильзы из алюминия.

Для соединения проводов работающих в агрессивной среде, используют луженые медные трубки. Обозначаются данные изделия (ГМЛ).

Обратите внимание! При соединении алюминиевого кабеля с медной гильзой, проводит к быстрому образованию оксида, который нарушает контакт между металлами.

Бывают ситуации, когда необходимо соединить два провода с жилами из разных материалов. Специально для этих целей, разработаны гильзы, которые сварены из двух различных металлов (медь и алюминий).

Согласно техническим характеристикам, данные обжимы оснащены ограничителем, который обеспечивает равномерное заведение проводов в гильзу. Стоит отметить, что данные металлы, отличаются сопротивлением. Поэтому часть (ГАМ) гильзы из алюминия толще, чем медная.

Одним из продуктов инновационных технологий, являются изолированные трубки. По техническим характеристикам данные устройства являются лужеными медными трубками, которые помещены в трубку из ПВХ – пластиката. При обжиме, изоляция не разрушается.

Пресс-клещи для опрессовки гильз: характеристики

Медная или алюминиевая гильза, является переходником, поэтому при недостаточном контакте, увеличивается сопротивление в месте соединения. Снизить данное сопротивление до минимума, при этом увеличить площадь контакта проводников с гильзой можно при помощи специальных пресс-клещей.

Основные элементы устройства:

Матрица;
Пуансон.

Стоит отметить, что в зависимости от назначения, пресс клещи делят на два вида. С ручным приводом и гидравлическим. Ручные клещи подходят для обжимки проводов небольшого сечения. Гидравлический инструмент применяют для соединения кабелей с большим сечением.

Обратите внимание! Клещи с ручным приводом, оснащены храповым механизмом, который срабатывает только при прохождении клещами полного цикла обжима. Таким образом, достигается качественное и надежное соединение (обжим).

На сегодняшний день, самыми распространенными являются клещи (опрессовщик) с маркировкой ПК – 15 КВТ. Данное устройство предназначено для опрессовки гильз сечение которых варьируется в пределах от 1,5 до 16 мм².

Качественная работа клещей, определяется правильным подбором матрицы и пуансона относительно сечению гильзы. Важно понимать, что сильное сжатие или его недостаток приводят к некачественному контакту.

Для корректности работы с клещами и правильности подбора матрицы, на устройстве нанесена маркировка, соответствующая определенному сечению гильзы. Длинные рукоятки устройства, позволяют работать без лишних усилий.

Обжим проводов: распространенные ошибки

Ошибки при монтаже:

Сечение гильзы меньше сечения кабеля;
Гильза большего сечения;
Экономия;
Обжим без использования клещей.

Обратите внимание! Если в наличии обжимной соединитель (гильза) несоответствующего размера, то соединение лучше произвести при помощи клеммников.

Использование гильз с большим сечением, не позволит добиться качественного и надежного контакта. Важно понимать, что при данном соединении, уменьшается и механическая прочность.

Соединение проводов опрессовкой в распределительной коробке

В качестве соединителей для проводников в распаечных коробках частного дома или квартиры, отличным вариантом будет использование гильз. Но при проведении данных работ, следует обратить внимание, как на безопасность, так и на практическую составляющую.

Инструмент для работы:

Пассатижи;
Строительный или канцелярский нож;
Пресс клещи.

В первую очередь, необходимо подготовить для соединения провода. Для этого, используя нож, зачищаем их на дли соответствующую длине одной стороны гильзы.

Важно понимать, что в дальнейшем, проводка может быть дополнена проводниками или измениться подключение, концы проводников оставьте длиной от 15 до 20 см. Таким образом можно будет отсоединить установленную гильзу с проводами, зачистить их и произвести новое подключение.

После того, как провода подготовлены, распределяем их согласно цветовой маркировке и приступаем к подключению. Для этого, с одной стороны заводим в гильзу провода. Проследите за тем, чтобы изоляция проводников не попала в гильзу.

После этого, используя пресс-клещи производим обжим. Будьте внимательны при обжиме и убедитесь в том, что маркировка матрицы при помощи, которой производится обжим, соответствует сечению гильзы.

Для осуществления качественного контакта, гильзу опрессовывают в нескольких местах. После опрессовки, необходимо заизолировать соединение. Для этого можно использовать изоленту или термоусадочную трубку. Таким образом, производится опрессовка всех проводов.

Соединение проводов гильзой (видео)

Если в качестве соединительных элементов в проводке вы решили использовать гильзы, то данная информация позволит вам не только правильно выбрать подходящие изделия, но и осуществить правильное соединение проводов без привлечения специалиста в области электрики.

Бытовая алюминиевая проводка — опрессовка COPALUM и домашний ремонт

Пэт Хилл, менеджер по обеспечению качества, Alexander & Schmidt

В статье New York Times несколько лет назад «Пожарная опасность алюминиевой проводки» приводилась оценка Комиссии по безопасности потребительских товаров, которая оценила, что «два миллиона домов в Соединенных Штатах были построены или отремонтированы с использованием электрических цепей из алюминия. проводка. И, по мнению комиссии и специалистов в этой области, если не будут приняты определенные меры безопасности, каждая розетка, выключатель света и распределительная коробка, подключенные к таким цепям, являются ожидаемым возгоранием.”

Жилые дома, которые были построены, перемонтированы или к которым были добавлены электрические цепи в период с 1965 по 1973 год, могут иметь алюминиевую проводку (номиналом 20 А или меньше и калибром 8, 10 или 12), часто называемую «старой технологией». Исследование CPSC показывает, что в этих домах более вероятно, что одно или несколько подключений будут соответствовать «условиям пожарной опасности», чем в домах с медной проводкой.

Алюминиевая проволока

«Post 1972» ввела «сплавы» алюминиевой проволоки; это не решило большинство проблем, связанных с ошибками подключения.Дома, построенные до 1965 года или после 1973 года, скорее всего, будут иметь медный провод.

Способы ремонта

CPSC распознает два метода восстановления алюминиевой проводки в ответвленных цепях.

Замена алюминиевой проводки и,
Метод опрессовки COPALM.

Первый вариант — лучший выбор, однако он часто оказывается непрактичным в кондоминиумах и таунхаусах. Второй вариант предполагает присоединение к существующему алюминиевому проводу отрезка медной проволоки с помощью специальной металлической втулки и инструмента для обжима.

Поскольку вышеупомянутые методы, одобренные CPSC, обычно являются непомерно дорогими для домовладельцев и ассоциаций, многие электрики рекомендуют другие менее дорогостоящие методы, включая «Свиньи хвосты» и использование устройств CO / ALR.

«Свиньи хвосты» включает прикрепление короткого отрезка медного провода к алюминиевому проводу с помощью поворотного соединителя. Эти соединения склонны к перегреву.

Для другого ремонта, рекомендованного промышленностью, используются переключатели и розетки с маркировкой «CO / ALR». Хотя Underwriters Laboratories (UL) перечисляет эти устройства специально для использования с алюминиевым проводом, разъемы CO / ALR доступны не для всех частей системы электропроводки (например, для приборов со стационарной проводкой и потолочных светильников).В лучшем случае эти устройства представляют собой неполный ремонт. Кроме того, проводные устройства CO / ALR не прошли лабораторных испытаний при подключении к алюминиевому проводу, типичному для проводов, установленных в существующих домах.

Как распознать алюминиевую проводку

Было ли здание построено в период с 1965 по 1973 год? Если так, скорее всего, это алюминиевая проводка. Если здание старше 1965 года, но в него были добавлены электрические цепи или была проведена перепроводка между 1965 и 1973 годами, также велика вероятность наличия алюминиевой проводки.
Посмотрите на «калибр» или размер провода: Алюминиевый провод должен быть на один калибр больше для данной цепи, чем если бы использовался медный провод, вы редко встретите алюминиевую проводку калибра № 14. Цепь на 15 ампер может быть соединена с медным проводом №14 калибра, но, если будет использоваться алюминиевый провод, он должен быть калибром №12.
Посмотрите на кожух на открытой проводке: На большинстве проводов нанесены тисненые или напечатанные буквы на пластиковой оболочке проводов. Найдите место, где есть оголенная проводка, например чердак или вход в электрическую панель, и посмотрите на пластиковую оболочку.На оболочке некоторых алюминиевых проводов имеется четкая маркировка «АЛЮМИНИЙ» или «AL». Вы также можете увидеть конкретную торговую марку, например «KAISER ALUMINIUM».
Снимите крышку выпускного отверстия или пластину переключателя: Эти крышки легко снимаются с помощью небольшой отвертки. Ищите провод серебристого цвета на концах проводов под зажимными винтами.
Ищите признаки ремонта: Загляните в коробку на предмет признаков обжима COPALUM, устройств «Al / Cu» или «CO / ALR» или разъемов «Purple twist».

Патрик Хилл, менеджер по обеспечению качества, Alexander & Schmidt

Патрик Хилл руководит отделом обеспечения качества Alexander & Schmidt, контролируя все технические функции. Он имеет более чем 25-летний опыт работы в сфере безопасности и гигиены труда, последние 12 из которых он провел в A&S. (См. Биографию Пэта) Пэт является автором популярного учебника под названием «Определение оценки риска».

Как выбрать и использовать обжимные втулки

Обжимные втулки для сборок стальных тросов — одна из наиболее часто выполняемых функций такелажа для более легких условий эксплуатации.Посмотрите наше видео, чтобы узнать обо всем, что вам нужно знать, чтобы безопасно и правильно запрессовать рукава для следующего применения.

Продолжайте читать, чтобы получить текстовую и графическую версию этой информации.

Запрессованные втулки песочных часов прочнее, экономичнее и не требуют технического обслуживания или повторной затяжки гаек в будущем. Кроме того, они более обтекаемые, чем зажимы для троса.

Когда речь идет о такелажных изделиях, обжимка относится к процессу использования инструмента или станка для приложения силы к втулке или обжимному кольцу.В результате этого процесса рукав сжимается на участке кабеля и вокруг него.

Кабель имеет неправильную круглую форму и состоит из нескольких жил.

7×19 относится к кабелю, имеющему шесть внешних жил, окружающих центральную жилу жилы, которая считается седьмой. Каждая прядь состоит из 19 проводов меньшего размера.

Если присмотреться, можно увидеть V-образную область между прядями. Это называется «долиной».

Алюминий мягкий.При сжатии обжимным инструментом он вдавливается в углубления кабеля, фиксируя алюминиевую втулку на месте.

Создание обжимной кабельной сборки

Сделайте проушину, пропустив кабель через муфту и сдвинув ее назад.

Перед обжимкой убедитесь, что «обрезанный конец» кабеля выступает на длину не менее 2 диаметров кабеля. Это обеспечит полный контакт с кабелем при расширении рукава во время обжима.

Поместите втулку в губки инструмента.

Обратите внимание на правильную ориентацию полости обжимного инструмента с алюминиевой втулкой.

Втулка всегда должна быть выровнена вертикально, а не горизонтально.

Установив гильзу в правильное положение, сделайте первую обжимку, сжимая ручки обжимного инструмента вместе, пока губки не закроются полностью.

Для каждого размера рукава существует предписанное количество обжимов обжима, которое необходимо сделать.

В случае этой-дюймовой втулки требуется 4 обжима.

Обязательно оставьте небольшое пространство между каждым изгибом. Готовая сборка должна выглядеть, как показано.

Обжимных муфт на втулку

Для гильз разного размера потребуется разное количество обжимных муфт.

Для втулок размером 1/16 дюйма и 3/32 дюйма требуются 2 обжимки.

Для втулок размером 1/8 дюйма и 5/32 дюйма требуются 3 обжимки.

Для гильз 3/16 дюйма и ¼ дюйма требуется 4 обжима.

Для гильз 5/16 «и 3/8» требуется 5 обжимок.

Последовательность обжима

При выполнении нескольких обжимок важно соблюдать правильную последовательность для каждого размера рукава.

На схему здесь можно ссылаться для последовательности обжима гильз разного размера

= «активы>

Используя соответствующую полость манометра, наденьте манометр на втулку.

Если калибр свободно вращается вокруг области обжима обжима, значит, вы знаете, что это было сделано правильно.

Если калибр не проскальзывает в области обжима обжимки, используйте инструмент для обжатия еще раз, чтобы убедиться, что втулка была полностью сжата.

Эффективность прекращения

При правильном обжатии прочность этой заделки составляет 90% прочности кабеля на разрыв.

Кабель с виниловым покрытием

Для кабеля с виниловым покрытием никогда не рекомендуется обжимать внешнюю поверхность винилового покрытия. Это сделает окончание намного более слабым.

Рекомендуется отрезать винил достаточно глубоко, чтобы гильза напрямую касалась кабеля.

Соединение внахлест

Используя тот же метод обжатия, можно выполнить соединение внахлест для соединения двух частей кабеля.

Не забудьте оставить небольшой участок между рукавами.

Вытяните конец кабеля за внешний край муфты как минимум на 2 диаметра кабеля.

На гильзу требуется такое же количество обжимных обжимов, какое требуется при изготовлении петли для проушины.

E-Rigging также имеет гильзы из цинково-медных песочных часов, которые рекомендуются для кабелей из нержавеющей стали.

= «активы>

Важно отметить, что алюминиевые гильзы НЕ рекомендуются для кабелей из нержавеющей стали из-за возможности коррозии алюминия при контакте с нержавеющей сталью. Со временем это может привести к ослаблению контакта между муфтой и кабелем и небезопасной сборке.

Подъем, подвесной подъем и подвешивание

Правильно установленные дуплексные втулки из алюминия и меди уже много лет успешно используются для подвешивания подвесного оборудования в различных отраслях промышленности, таких как сценический такелаж, сельское хозяйство, судостроение и строительство.Крайне важно следовать процедурам обжима производителя и проверять обжимку с помощью манометра «годен / непроходен» перед использованием. Для критических подъемных операций рекомендуется, чтобы квалифицированный специалист спроектировал, испытал на разрыв и утвердил сборку для предполагаемого использования. Для предполагаемого применения необходимо учитывать процесс изготовления и запас прочности. Особенно следует избегать ударных нагрузок с этими типами сборных узлов, но медные рукава более устойчивы к проскальзыванию кабеля, чем алюминиевые рукава в ситуациях ударных нагрузок.

В компании E-Rigging мы используем ручные прессы марки Tyler Tool.

Есть 5 размеров. Все размеры имеют кованые головки, порошковое покрытие и прочные резиновые ручки.

Инструмент 14 дюймов обжимает втулки 1/16, 3/32 и 1/8 дюйма. Инструмент 24 дюйма обжимает 1/16-ю, 3/32-ю, 1/8-ю, 5/32-ю и 3/16-ю втулки. Стенд обжимной прессы обжимает 1/16, 3/32, 1/8, 5/32 и 3/16 рукава, как 24-дюймовый инструмент.

Мы надеемся, что это, возможно, ответило на некоторые из ваших вопросов о сменных рукавах.

Мы с нетерпением ждем возможности помочь вам завершить ваш следующий проект такелажа.

= «активы>

100 шт.M1,5 M2 M3 алюминий обжимной петли рукав проволочный трос зажим для кабеля

Описание продукта

Спецификация:
Материал: алюминиевый сплав
Цвет: серебристый
Поверхность: полированная

Размер	Диаметр отверстия (мм)	Длина (мм)
М1.5	1,5	9
м2	2	9
М3	3	15

Характеристики:
1. Изготовлен из алюминиевого сплава для коррозионной стойкости, полированный внешний вид.
2. Элемент с двойными отверстиями. Зафиксируйте оба конца проволочного проводника тисками, плоскогубцами, зажимными приспособлениями.
3. Экономичное решение для крепления и транспортировки кабеля общего назначения.
4. Подходит для поводков, бельевых веревок и всего, что требует прочного троса.

В пакет включено:
100 алюминиевых гильз для обжима петли (одинакового размера)

Подробнее:

Более подробные фотографии:

Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:

Зарегистрировано авиапочтой и авиапочтой	Площадь	Время
	США, Канада	10-25 рабочих дней
	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
	Италия, Бразилия, Россия	10-45 рабочих дней
	Другие страны	10-35 рабочих дней
Ускоренная доставка	7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal ， и кредитную карту.

Оплата через PayPal / кредитную карту —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.

Гильзы для троса Промышленные и научные 100PCS Рис. 8 Обжимная петля с двойным отверстием для обжима алюминиевого троса 3/32 дюйма pubfactor.ma

100PCS Рисунок 8 Обжимная петля с двойным отверстием для 3/32 кабельного троса Обжим алюминиевого рукава, обжим алюминиевого рукава 100PCS Рисунок 8 Обжимная петля с двойным отверстием для 3/32 кабельного троса, петля для 3/32 кабельного троса Обжим алюминиевого рукава 100PCS Рисунок 8 Обжимная петля с двойным отверстием, 100 шт. Рис. 8 Обжимная петля с двойным отверстием для кабеля 3/32: промышленные и научные, обжим алюминиевой гильзы для троса, упрощает покупки, бесплатное распространение, 100% оригинал + БЕСПЛАТНАЯ доставка, Откройте для себя десятки тысяч новых продуктов..

100 шт. Рисунок 8 обжимная петля с двойным отверстием для кабеля 3/32, трос, обжимной алюминиевый рукав

Артикул: PU85294764

и т. Д., Цвет: серебристый, и, наконец, подключите несколько проводов. не только для соединения стальных тросов. прочная изоляция и долговечность, обнаружение повреждений и имитация паводка. поэтому они более надежны и долговечны в повседневном использовании, чем традиционные аналогичные продукты, в быту. Этот продукт изготовлен из алюминия, влагозащищен и защищен от солнца. Материал: алюминий. Мы ответим вам в течение 24 часов.Введение:, Сильная практичность, тросовые фонари для домашних животных, Алюминиевые втулки с пряжкой могут использоваться во многих случаях, алюминиевые втулки можно применять к элементам, которые вы устанавливаете, не тратя впустую вашу энергию и время. 100 * Рис. 8 с двойным отверстием 3/32, которое может быть точно подогнано к отремонтированному изделию [Простая деформация и простая установка] — простым нажатием плоскогубцами или небольшим молотком. несколько проводов могут входить в трубопровод, незаменимый партнер по инструменту, пожалуйста, свяжитесь с нами вовремя, 4, обжим алюминиевой гильзы троса, высокая безопасность и прочная изоляция, [высокое качество и долговечность] — алюминиевая обжимная пряжка изготовлена из прочного высококачественного материала. Алюминиевый материал, подключите несколько разных алюминиевых проводов параллельно.Простая установка, набор включает:, 1, и высокие рабочие характеристики, 2,, Алюминиевый материал легкий по весу, его легко защемить и деформировать во время использования, а также для соединения всех линейных элементов, 3, [Широкий спектр применения] — Обжимной алюминиевый рукав для троса высокого качества, которое может удовлетворить потребности в использовании кабелей 3/64 1/16 3/32 1/8 и проводов, формы алюминиевой трубы, обжима алюминиевого рукава для троса, Количество: 100 шт., Такие как бельевые веревки, алюминиевые изделия более изолированы и легче, влагонепроницаемы, с очень легкой текстурой, обжимной алюминиевый рукав для троса 1 * 100 шт. 3/32, Спецификация: Если у вас есть какие-либо вопросы об этом продукте во время установка.Описание продукта:, Вы получите 90-дневный срок хранения в нашем магазине, 5, В комплект входит:, 100PCS Рисунок 8 Обжимная петля с двойным отверстием для кабеля 3/32: Industrial & Scientific. [Высокие характеристики безопасности и прочная изоляция] — Использование алюминиевых изделий и изоляционных материалов делает изделия более изолированными, и нет необходимости беспокоиться об утечках, отличное обслуживание, 100 шт. Научный. Вам не нужно беспокоиться о том, что он будет поврежден и повлияет на вашу жизнь.По сравнению с другими материалами, они широко используются в различных областях. [Позволяет соединять несколько проводов параллельно] — форма алюминиевого обжима позволяет нескольким жилам провода входить в трубу и, в конечном итоге, соединять несколько жил, чтобы обеспечить большее расстояние. ток пройти.

100PCS Рисунок 8 Петля для обжима с двойным отверстием для 3/32 троса кабеля Обжим алюминиевой втулки, обжим алюминиевого рукава для троса кабеля 100PCS Рисунок 8 Петля для обжима с двойным отверстием для 3/32, 100PCS Рисунок 8 Петля для обжима с двойным отверстием для провода кабеля 3/32 Обжим каната с алюминиевым рукавом.

Обжимая гильзы моноволокна Кабельное снаряжение Рыбная ловля Флорида

Bulletproof Connections to Fish Hard

Капитан Майк Генун 24 марта 2015 г. 3774
обжим 1
Круглые рукава
Материал: латунь
Требуемый обжимной инструмент: от точки к чашке
Надежность: удовлетворительная
Примечания: Обеспечивает относительно приличное соединение в приложениях для легких снастей, но не предназначено для приложений с крупными играми. Чаще всего используется при опрессовке титанового поводка.
Овальные рукава
Материал: алюминий, латунь или медь
Требуемый обжимной инструмент: чашка-к-чашке
Надежность: отлично
Примечания: Часто используется на коммерческих рыболовных судах и является отличным выбором для серьезных рыболовов-любителей. При правильном размере и сжатии с помощью подходящего инструмента овальные втулки создают надежные соединения, на которые могут рассчитывать морские рыбаки.
Гильзы с двойным стволом
Материал: алюминий, латунь или медь
Требуемый инструмент для обжима: чашка-к-чашке
Надежность: отлично
Примечания: Двойные втулки, особенно с толстыми стенками, создают аккуратное соединение без опасности перекрещивания поводка через себя.Хотя гильзы с двойным цилиндром и более дорогие, чем овальные, они менее подвержены чрезмерному обжиму и, следовательно, удобны для использования новичками.
Поворотная втулка
Варианты круглых рукавов, поворотные рукава бывают разных размеров и в основном используются для прикрепления ответвлений к основной магистрали на установках с глубоким падением с несколькими крючками. Поворотные втулки следует обжимать с помощью небольшого приспособления для работы с чашкой.
От чашки к чашке
Наиболее часто используемый обжимной инструмент, обжимные клещи «чашка-к-стакану» имеют противоположные губки с соответствующими полукруглыми вырезами.В зависимости от инструмента обычно бывают чашки разных размеров, а на губках есть маркировка, указывающая на соответствующий вырез для использования с гильзой каждого размера.
Стандартные инструменты для обжима чашки-к-чашке обычно подходят для овальных гильз диаметром до 2,2 мм, чего достаточно для поводка из тестовой мононити весом 300 фунтов. Для рыболовов-любителей это все, что вам когда-либо понадобится. Если вам нужно обжать что-нибудь более крупное, вам подойдут сверхмощные обжимные инструменты для крупной дичи. Хотя обжимные инструменты для крупной дичи являются более дорогостоящими, они производятся в соответствии с более высокими стандартами и способны сжимать сверхпрочные гильзы такого размера, в котором когда-либо будет нуждаться любой рыболов, работающий в открытом море.
Настольные щипцы
желательны из-за простоты эксплуатации, но не подходят для монтажа в полевых условиях. Эти инструменты часто имеют те же губки, что и инструменты для обжима «большая игра», но могут также иметь сменные наборы штампов для определенных применений обжима. В любом случае настольные прессы для обжима имеют большие ручки и монтируются на месте для облегчения обжима большого количества гильз.
Направляющая к чашке
Похожий на большую пару плоскогубцев, обжимные инструменты «острие к чашке» относительно недороги и имеют полукруглые вырезы на одной губке и ряд заостренных зубцов на противоположной губке.Применяемые только с круглыми обжимными гильзами, обжимные инструменты «точка-чашка» не обеспечивают надлежащего соединения и не рекомендуются для крупных игр.
Мононить для опрессовки
Выберите подходящий рукав для поводка из мононити. На упаковках гильз указывается правильная информация о размерах относительно диаметра лески, измеряемого в миллиметрах. Для мононити втулки могут быть алюминиевыми, медными, латунными, овальными или двойными. Выберите то, что вам больше нравится, просто убедитесь, что обжим плотно прилегает к поводку моноволокна, но при этом может свободно скользить.
Пропустите конец поводка с меткой через втулку и кусок натирающей трубки. Вставьте конец бирки в зажимное приспособление, если применимо, и сформируйте петлю, пропустив бирку обратно через рукав в противоположном направлении. Срезание конца поводка под углом помогает вставить бирку обратно в рукав.
Держа в руке обжимной инструмент, выберите соответствующий вырез, подходящий для выбранной гильзы. Поместите втулку между губками инструмента так, чтобы круглые чашки подходили к изогнутым краям втулки.Сожмите плотно, по существу сжимая металл вокруг поводка. Для более длинных рукавов может потребоваться, чтобы вы двигали инструмент вдоль рукава и сжимали еще один или два раза по его длине. Я начинаю сверху, двигаюсь вниз и заканчиваю в центре. Не обжимайте гильзу до самого конца, так как это может привести к врезанию края сжатого металла в более мягкий поводок. В идеале концы рукава должны быть развальцованы с минимальным буфером на каждом конце. Практически невозможно использовать слишком маленький обжим, и в этом случае он просто не подойдет к моно, но вы можете выбрать слишком большой обжим для желаемого применения.
Обжимной кабель
Процесс обжима кабеля во многом такой же, как обжим мононити, с несколькими важными напоминаниями. Не используйте алюминиевые втулки. Выбирайте только латунные или медные гильзы, овальные или двойные. Кроме того, не оставляйте слишком длинный конец провода, иначе он снова укусит вас.
Распространенных ошибок, которых следует избегать
Не допускайте обжима до конца рукава. Вместо этого оставьте буфер 1/16 дюйма на каждом конце.
Не используйте алюминиевые втулки на тросе или канатной поводке.Это разъедает сплав и быстро ослабляет соединение.
Не используйте рукав неправильного размера. Целью обжима является сжатие металлической втулки вокруг лески, поэтому обязательно выберите соответствующую втулку, которая плотно прилегает к выбранному вами материалу лидера.
Не используйте неправильный обжимной инструмент для выбранной гильзы.
Не используйте правильный инструмент неправильно. При использовании инструментов для обжима чашки с чашкой изогнутые поверхности чашек оказывают давление на изогнутые поверхности гильзы.
Не оставляйте длинный конец бирки, выступающий из рукава. С моно это выглядит неаккуратно и мешает сорнякам. В случае кабеля или провода конец бирки может порезать вас при работе с линиями.
Китай производитель заклепок, болтов, гаек поставщик
Вид бизнеса:
Производитель / Завод, Торговая Компания, Группа Корпораций
Зарегистрированный капитал:
1000000 юаней
Площадь завода:
101 ~ 500 квадратных метров
Сертификация системы менеджмента:
ISO 9001
Среднее время выполнения:
Время выполнения заказа в пик сезона: в течение 15 рабочих дней
Время выполнения заказа в межсезонье: в течение 15 рабочих дней
Обслуживание OEM / ODM
Доступен образец
Заклепка, болт, гайка производитель / поставщик в Китае, предлагающий установочный винт с шестигранной головкой и внутренним шестигранником DIN914 SUS304 SUS316, болт из нержавеющей стали с крестообразным шлицем и шестигранной головкой по заводской цене, M10 M12 M14 индивидуальный высокопрочный стеновой болт с длинным шестигранником и так далее.
Таблица размеров алюминиевых обжимных гильз
Автор: Bullbuster Team
Таблица размеров алюминиевых обжимных гильз
Ниже представлена таблица размеров наших алюминиевых обжимных гильз. Все наши гильзы для обжима подобраны специально для того, чтобы подходить к большему материалу поводка и к нашей мононити премиум-класса, поэтому при заказе лески через Интернет вы знаете, что у вас есть правильный обжим.
Вы когда-нибудь задумывались, какой обжим использовать для материала поводка?
Мы разработали аккуратный инструмент, чтобы вы больше никогда не использовали неправильную обжимную гильзу для своей лески. Каждый раз, когда вы добавляете несколько больших направляющих катушек в корзину, вы автоматически получаете правильный обжим, рекомендованный вам для более грандиозного лидера. Все это часть нашей цели — помочь вам проводить больше времени на рыбалке!
Шаг 1) Выберите свою Грандер Leader Coil
Шаг 2) Щелкните значок тележки и перейдите в корзину
Шаг 3) Добавьте рекомендуемую обжимную гильзу для вашей Leader Coil
Наш веб-сайт рекомендует, какую именно обжимную гильзу использовать для конкретной направляющей грандера, которую вы используете.
Узнайте, как обжимать моноволоконную леску
В этой статье вы найдете три лучших видео в Интернете, которые покажут вам, как обжимать моноволоконную леску. Вы узнаете, почему необходимо обжимать более тяжелые моноволокна, а также что не следует делать, если вы хотите обеспечить надежное соединение с крюком или зажимным приспособлением при обжиме.
Зачем обжимать моноволоконную леску?
По мере того, как леска становится толще, скажем, 200 фунтов и выше, она начинает становиться более объемной и часто более жесткой.Многие узлы, которые вы бы использовали для более легких мононитей, либо сложнее завязать, либо простые узлы просто не подходят для тяжелых моноволокон. Использование алюминиевых обжимных гильз для «обжима» тяжелой мононити — проверенный метод надежного соединения с крючками и зажимными приспособлениями, такими как вертлюги.
(Узнайте, как никогда больше не получить неправильную обжимную гильзу)
Видео, которые покажут вам, как обжимать мононитьную леску
Ниже вы найдете три лучших видео в Интернете по использованию алюминиевых обжимных гильз для обжима мононити при рыбалке линия.Видео на Youtube — отличный ресурс для изучения нового, если вы чего-то не понимаете, вы всегда можете сделать паузу и начать заново.
Создание лидеров в вашем гаражном центре рыболовных снастей
Это видео опубликовано «Med Club Dr. Jen»? не похоже, что его собрал доктор Джен, но это уже другая история, здесь показан парень на типичной станции такелажа в гараже, обжимающий моно для соединения крюка. Некоторые части этого видео выглядят немного размытыми в неподходящее время, поэтому, если вам нужна дополнительная помощь или подробности, просмотрите видео ниже этого.

Видео, показывающее, как вставить обжимной инструмент в обжимной пресс
Видео ниже, размещенное «Tarpon World» на Youtube, великолепно, потому что оно показывает, как именно вы должны быть положите обжим на обжимной инструмент, чтобы обжать правильно.

Узнайте разницу между хорошим, плохим и уродливым, когда дело доходит до обжима
Видео ниже, размещенное на Youtube рыбалкой шоу «IntoTheBlueFishing», профессионально снято и идет в глубина в технике обжима.В этом видео замечательно то, что ближе к концу (, начиная с , «1:37»), вы увидите три разных результата обжима. Мы называем это «Хорошим, Плохим и Уродливым», это три возможных результата вашей работы по опрессовке.

5 раз, когда следует обжимать леску

Ниже приведены 5 раз, когда вы должны гофрировать леску, а не просто завязывать узлы. Все сводится к размеру используемой лески.Вы можете обжимать моно 80 и 100 фунтов, и вы также можете завязывать узлы с этим моно, но когда вы начинаете набирать 200 фунтов +, вам действительно нужно начинать обжим.
1) Такелажные приманки для троллинга — При установке троллинговых приманок рыболовы используют от 40 фунтов моноволокна до 600 фунтов. Для ваших приманок для троллинга на крупную дичь вам действительно стоит обжимать.
2) Изготовление установок для глубокого опускания — установки для глубокого опускания часто изготавливаются с использованием монофонического теста до 400 фунтов. Это потому, что вы хотите использовать свою установку для глубокого дропа для многих дропов.Вам нужно будет обжать это моно для достижения наилучших результатов.
3) Изготовление оснастки Swordfish — оснастки Swordfish чаще всего используют моноволокно весом 300-400 фунтов, не завязывайте узлы для этих оснасток и берите клещи.
4) Изготовление наземных снастей для ловли акул — после небольшого отрезка одножильного провода или кабеля вы захотите использовать вертлюг на какой-нибудь тяжелый (600-1000 фунтов моно) для лучшего ведения и повторного использования ваших поводков, время вытащить щипцы.
5) Оснастка вкусных флаеров — При оснастке вкусных флаеров вы можете использовать моно 200-300 фунтов, эти рыбы не будут стесняться лески, поскольку половину времени ваша наживка даже не будет находиться под водой.Пора вытащить щипцы.
Список 5 лучших обжимных инструментов (обжимных инструментов)
На Bullbuster.net большинство рыболовов обжимают наши большие ведущие катушки. Ниже приведены 5 устройств для обжима, которые мы рекомендуем найти в Интернете.
1) Лучший обжимной инструмент для использования с нашей мононитью на 1000 фунтов — для большинства линий вы можете использовать стандартный обжимной станок, однако с нашим моноволокном на 1000 фунтов вам понадобится специальный инструмент, который может поместиться вокруг огромного диаметра 3,7 мм. тяжелая мононить.
2) Стандартный обжимной инструмент на Amazon — этот обжимной инструмент является довольно стандартным и может использоваться для мононити весом до 500 фунтов. Он также оснащен резаком для кабеля, который может быть полезен, если вы собираете ваху или акул с тросом из нержавеющей стали.
3) Настольный обжимной станок для вашей домашней такелажной станции — этот обжимной станок великолепен, если вы установили домашнюю такелажную станцию в своей мужской пещере или гараже.Вы можете использовать этот обжимной инструмент для испытания на нагрузку до 1000 фунтов, и, положив его на плоскую поверхность, вы получите стабильное место для правильного обжима. Поставщиком этого устройства для обжима является Capt. Harry’s Fishing, хорошо известный семейный магазин Miami Tackle, хорошо известный во всем мире.
4) Кримпер Billfisher CN-10 — Этот обжимной пресс (ссылка на веб-сайт капитана Гарри) является довольно стандартным для обжима моно до 400 фунтов.
5) Прецизионный обжимной станок для легких линий — этот японский обжимной пресс (Jinkai) предназначен для обжима более легких линий и может быть очень полезен для обжима более тяжелых фторуглеродов.
Таблица размеров алюминиевых обжимных трубок Ниже представлена таблица размеров наших алюминиевых обжимных гильз. Все наши гильзы для обжима подобраны специально для того, чтобы подходить к большему материалу поводка и к нашей мононити премиум-класса, поэтому при заказе лески через Интернет вы знаете, что у вас есть правильный обжим.
Вы когда-нибудь задумывались, какой обжим использовать для материала поводка?
Мы разработали аккуратный инструмент, чтобы вы больше никогда не использовали неправильную обжимную гильзу для своей лески. Каждый раз, когда вы добавляете несколько больших направляющих катушек в корзину, вы автоматически получаете правильный обжим, рекомендованный вам для более грандиозного лидера. Все это часть нашей цели — помочь вам проводить больше времени на рыбалке!
Шаг 1) Выберите свою Лидерную катушку Grander
Шаг 2) Щелкните значок тележки и перейдите в корзину

Шаг 3) Добавьте рекомендуемую обжимную втулку для вашего лидера Катушка

Обертывание
Подводя итог этой статье, по мере того, как моно становится толще (тест 200 фунтов и выше), вы захотите начать обжим.Обжим лучше подходит для тяжелых моно, потому что по мере получения более толстых узлов, которые вы использовали для более легких строп, их либо сложнее завязать, либо простые просто не работают. При обжиме убедитесь, что вы:
1) Используете обжимную гильзу подходящего размера для моно (узнайте, как никогда больше не выбирать неправильный обжим)
2) Правильно разместить обжимную втулку в обжимном инструменте
3) Оставить Изюминка на каждой стороне обжима, чтобы алюминий не врезался в материал моно-лидера
Мы надеемся, что вам понравилась эта статья в сообществе Bullbuster.Наша миссия — помочь миллионам рыболовов проводить больше времени на рыбалке. Вы уже знакомы с нашим сообществом, и в следующий раз, когда будете наматывать катушку, купите леску прямо на нашем заводе и сэкономьте массу времени и денег.

Наборы для обжима алюминия на Bullbuster.net (В НАСТОЯЩЕЕ ВРЕМЯ В НАЛИЧИИ)
Набор для обжима
В этом наборе есть все комплекты для моноволокна при испытании 400 фунтов, включая протекторы петель для проводов при испытании на 400 фунтов и ниже также.
Набор для обжима Big Game
Набор для обжима Bullbuster Big Game имеет все обжимные приспособления, которые вам понадобятся для крупной ловли крупной поводки весом от 300 до 1000 фунтов. Он также поставляется с застежками-молниями, чтобы вы могли поддерживать свои катушки в хорошем состоянии.
Мы всегда работаем над улучшением для вас
Отправьте нам электронное письмо по адресу [email protected], если у вас есть идеи, которые могут помочь нам улучшить наш опыт для вас! Также, чтобы получить доступ к дополнительным инструментам, которые помогут вам #SpendMoreTimeFishing, зарегистрируйте учетную запись здесь, в Bullbuster.сеть !
Мы помогаем миллионам рыболовов проводить больше времени на рыбалке
Мы надеемся, что вам понравилась эта статья в журнале Bullbuster.net. Наша миссия — помочь миллионам рыболовов проводить больше времени на рыбалке, и это начинается с ВАС!
Экскурсия по нашей фабрике ниже
Купите свою марку лески прямо сейчас онлайн!
<a href="https://asterlight.ru/category/provod" rel="category tag">Провод</a></span></div></article><div class="next_and_previous_posts"><div class="row"><div class="col-sm-12"><nav class="navigation post-navigation" aria-label="Записи"><h2 class="screen-reader-text">Навигация по записям</h2><div class="nav-links"><div class="nav-previous"><a href="https://asterlight.ru/raznoe-2/kak-podklyuchit-rele-napryazheniya-v-kvartire-stranicza-ne-najdena.html" rel="prev">Как подключить реле напряжения в квартире: Страница не найдена</a></div><div class="nav-next"><a href="https://asterlight.ru/raznoe-2/chem-otlichaetsya-vyklyuchatel-ot-pereklyuchatelya-legrand-vyklyuchatel-ili-pereklyuchatel-vybiraem-to-chto-nado.html" rel="next">Чем отличается выключатель от переключателя легранд: Выключатель или переключатель: выбираем то, что надо</a></div></div></nav></div></div></div><div class="related_posts"><section class="km_featured_posts"><div class="section_title"><h2> Похожие записи</h2></div><div class="owl-carousel related_posts_carousel"><div class="item"><div class="card fp_card"><div class="mask"><div class="post_meta"><div class="post_title"><h3> <a href="https://asterlight.ru/provod/sechenie-provodov-po-nagruzke-kalkulyator-rascheta-secheniya-kabelya.html"> Сечение проводов по нагрузке: Калькулятор расчета сечения кабеля </a></h3></div><div class="posted_date"> <a href="https://asterlight.ru/provod/sechenie-provodov-po-nagruzke-kalkulyator-rascheta-secheniya-kabelya.html" rel="bookmark">03.09.2021</a></div></div></div></div></div><div class="item"><div class="card fp_card"><div class="mask"><div class="post_meta"><div class="post_title"><h3> <a href="https://asterlight.ru/provod/sootnoshenie-toka-i-secheniya-provoda-sootnoshenie-secheniya-provoda-i-moshhnosti-tablicza.html"> Соотношение тока и сечения провода: Соотношение сечения провода и мощности таблица </a></h3></div><div class="posted_date"> <a href="https://asterlight.ru/provod/sootnoshenie-toka-i-secheniya-provoda-sootnoshenie-secheniya-provoda-i-moshhnosti-tablicza.html" rel="bookmark">03.09.2021</a></div></div></div></div></div><div class="item"><div class="card fp_card"><div class="mask"><div class="post_meta"><div class="post_title"><h3> <a href="https://asterlight.ru/provod/kakoj-provod-zazemlenie-v-trehzhilnom-provode-kakoj-provod-zazemleniya-v-trehzhilnom-provode.html"> Какой провод заземление в трехжильном проводе: Какой провод заземления в трехжильном проводе </a></h3></div><div class="posted_date"> <a href="https://asterlight.ru/provod/kakoj-provod-zazemlenie-v-trehzhilnom-provode-kakoj-provod-zazemleniya-v-trehzhilnom-provode.html" rel="bookmark">02.09.2021</a></div></div></div></div></div><div class="item"><div class="card fp_card"><div class="mask"><div class="post_meta"><div class="post_title"><h3> <a href="https://asterlight.ru/provod/provodka-v-derevyannom-elektroprovodka-v-derevyannom-dome-svoimi-rukami.html"> Проводка в деревянном: Электропроводка в деревянном доме своими руками </a></h3></div><div class="posted_date"> <a href="https://asterlight.ru/provod/provodka-v-derevyannom-elektroprovodka-v-derevyannom-dome-svoimi-rukami.html" rel="bookmark">27.08.2021</a></div></div></div></div></div><div class="item"><div class="card fp_card"><div class="mask"><div class="post_meta"><div class="post_title"><h3> <a href="https://asterlight.ru/provod/kak-podklyuchit-provoda-k-avtomatu-na-shhitke-nothing-found-for-zashhita-i-avtomatika-zashhita-do-1000v-kak-v-shhitke-podklyuchit-avtomat-2480i.html"> Как подключить провода к автомату на щитке: Nothing found for Zashhita I Avtomatika Zashhita Do 1000V Kak V Shhitke Podklyuchit Avtomat 2480%23I </a></h3></div><div class="posted_date"> <a href="https://asterlight.ru/provod/kak-podklyuchit-provoda-k-avtomatu-na-shhitke-nothing-found-for-zashhita-i-avtomatika-zashhita-do-1000v-kak-v-shhitke-podklyuchit-avtomat-2480i.html" rel="bookmark">25.08.2021</a></div></div></div></div></div></div></section></div><div id="comments" class="comments-area"><div id="respond" class="comment-respond"><h3 id="reply-title" class="comment-reply-title">Добавить комментарий <small><a rel="nofollow" id="cancel-comment-reply-link" href="/provod/opressovka-alyuminievyh-provodov-gilzami-opressovka-provodov-i-skrutok-gilzami.html#respond" style="display:none;">Отменить ответ</a></small></h3><form action="https://asterlight.ru/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate><p class="comment-notes"><span id="email-notes">Ваш адрес email не будет опубликован.</span> <span class="required-field-message">Обязательные поля помечены <span class="required">*</span></span></p><p class="comment-form-comment"><label for="comment">Комментарий <span class="required">*</span></label><textarea id="comment" name="comment" cols="45" rows="8" maxlength="65525" required></textarea></p><p class="comment-form-author"><label for="author">Имя <span class="required">*</span></label> <input id="author" name="author" type="text" value="" size="30" maxlength="245" autocomplete="name" required /></p><p class="comment-form-email"><label for="email">Email <span class="required">*</span></label> <input id="email" name="email" type="email" value="" size="30" maxlength="100" aria-describedby="email-notes" autocomplete="email" required /></p><p class="comment-form-url"><label for="url">Сайт</label> <input id="url" name="url" type="url" value="" size="30" maxlength="200" autocomplete="url" /></p><p class="form-submit"><input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='18355' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /></p></form></div></div></section></main></div></div><div class="col-md-4 col-sm-12 col-xs-12 sticky_portion"><aside id="secondary" class="widget-area"><div id="search-2" class="widget widget_search"><form role="search" method="get" id="search-form" class="search-form clearfix" action="https://asterlight.ru/" > <input type="text" value="" name="s" id="s" class="form-control" placeholder="Поиск" > <button type="submit" id="searchsubmit" value="Поиск"> <i class="fa fa-search" aria-hidden="true"></i> </button></form></div><div id="nav_menu-2" class="widget widget_nav_menu"><div class="widget_title"><h3>Рубрики</h3></div><div class="menu-2-container"><ul id="menu-2" class="menu"><li id="menu-item-5291" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5291"><a href="https://asterlight.ru/category/datchik-2">Датчик</a></li><li id="menu-item-5292" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5292"><a href="https://asterlight.ru/category/dom">Дом</a></li><li id="menu-item-5293" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5293"><a href="https://asterlight.ru/category/kabel-2">Кабель</a></li><li id="menu-item-5294" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5294"><a href="https://asterlight.ru/category/kak-vybrat">Как выбрать</a></li><li id="menu-item-5295" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5295"><a href="https://asterlight.ru/category/lamp-2">Лампа</a></li><li id="menu-item-5296" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5296"><a href="https://asterlight.ru/category/osveshhen">Освещение</a></li><li id="menu-item-5297" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5297"><a href="https://asterlight.ru/category/otoplen">Отопление</a></li><li id="menu-item-5298" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5298"><a href="https://asterlight.ru/category/podklyuchen-2">Подключение</a></li><li id="menu-item-5299" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5299"><a href="https://asterlight.ru/category/provod-2">Проводка</a></li><li id="menu-item-5300" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5300"><a href="https://asterlight.ru/category/raznoe-2">Разное</a></li><li id="menu-item-5301" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5301"><a href="https://asterlight.ru/category/rozetk-2">Розетка</a></li><li id="menu-item-5302" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5302"><a href="https://asterlight.ru/category/sovety">Советы</a></li><li id="menu-item-5303" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5303"><a href="https://asterlight.ru/category/stabilizat-2">Стабилизатор</a></li><li id="menu-item-5304" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5304"><a href="https://asterlight.ru/category/sxem-2">Схемы</a></li><li id="menu-item-5305" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5305"><a href="https://asterlight.ru/category/raznoe">Электролюбителям</a></li></ul></div></div></aside></div></div></div></div><footer class="footer"><div class="footer_inner"><div class="km_container"><div class="row"><div class="col-md-4 col-sm-12 col-xs-12"><div id="media_image-9" class="widget widget_media_image"><img width="216" height="69" src="//asterlight.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif" data-lazy-type="image" data-src="https://asterlight.ru/wp-content/uploads/2019/06/logo-bottom.png" class="lazy lazy-hidden image wp-image-580 attachment-full size-full" alt="" style="max-width: 100%; height: auto;" decoding="async" /><noscript><img width="216" height="69" src="https://asterlight.ru/wp-content/uploads/2019/06/logo-bottom.png" class="image wp-image-580 attachment-full size-full" alt="" style="max-width: 100%; height: auto;" decoding="async" /></noscript></div></div><div class="col-md-4 col-sm-12 col-xs-12"></div><div class="col-md-4 col-sm-12 col-xs-12"></div></div></div></div></footer><div class="footer_bottom"><div class="km_container"><div class="row"><div class="col-md-8 col-sm-8 col-xs-12"><div class="footer_bottom_content copy_right_info"><p><div class="div"> +7 495 120-13-73, 8 800 500-97-74; info@asterlight.ru snab@asterlight.ru</div> <a href="/sitemap.xml" class="c_sitemap">Карта сайта</a></p></div></div></div></div></div></div> <noscript><style>.lazyload{display:none}</style></noscript><script data-noptimize="1">window.lazySizesConfig=window.lazySizesConfig||{};window.lazySizesConfig.loadMode=1;</script><script async data-noptimize="1" src='https://asterlight.ru/wp-content/plugins/autoptimize/classes/external/js/lazysizes.min.js'></script>  <style>iframe,object{width:100%;height:480px}img{max-width:100%}</style><script>new Image().src="//counter.yadro.ru/hit?r"+escape(document.referrer)+((typeof(screen)=="undefined")?"":";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth?screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+";h"+escape(document.title.substring(0,150))+";"+Math.random();</script>  <script defer src="https://asterlight.ru/wp-content/cache/autoptimize/js/autoptimize_b5e435256b89c52460b0999197b66ded.js"></script></body></html><script src="/cdn-cgi/scripts/7d0fa10a/cloudflare-static/rocket-loader.min.js" data-cf-settings="88bf89f3d41362ff48c5a7b3-|49" defer></script><script data-cfasync="false" src="/cdn-cgi/scripts/5c5dd728/cloudflare-static/email-decode.min.js"></script>
