Как настроить реле напряжения | Электрик

Реле напряжения предназначено для отключения бытовой нагрузки при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
В нормальном режиме реле напряжения пропускает через себя весь ток нагрузки, и заодно служит цифровым индикатором уровня напряжения а в некоторых моделях и потребляемого тока.

Согласитесь, это очень удобно, поэтому рекомендуется к установке в каждом домашнем электрощите ввиду того что электрическая сеть подаваемая в дом или квартиру может быть непредсказуемая по своим параметрам.

Простой пример — обрив или отгорания нуля в этажном электрощите что неприкословно приведет к сдвигу фаз где напряжение в розетках квартиры «пойдет в разнос» и может составить даже 400 вольт! Естественно все незащищенные электроприборы которые будут подключены к сети в это время выйдут из строя.

Кроме всего прочего по разным причинам в сети могут появится импульсные «скачки» высокого напряжения или же напряжения может «просесть» до критически опасных низких уровней напряжения при которых домашние электроприборы могут также выйти из строя.

Во всех подобных случаях для защиты домашнего оборудования можно применять реле напряжения. Но все же несмотря на такие полезные его свойства пропускать в розетки только оптимальное напряжение, если в вашей электросети бывают частые понижения напряжения, например в сельской местности где еще старое оборудования местних электростанций, стоит обратить внимание на стабилизатор напряжения.

Несмотря на большое изобилие производителей выпускающих реле напряжения разных моделей у всех моделей принцип работы одинаков и зачастую подключить его не составит проблем.

О выборе, параметрах и правильных схемах подключения реле напряжения можно почитать здесь.

Электрическая схема подключения есть и в инструкции и на самом приборе.

После установки реле напряжения в электрощит наступает момент когда его нужно правильно настроить для надежной и безопасной работы домашней электротехники, особенно холодильников, кондиционеров и другой морозильной, компрессорной и не только, техники. .

В реле напряжения можно настраивать напряжения сработки (повышенное и пониженное), а также время повторного включения после восстановления заданных параметров напряжения.

В большинства реле, параметры такие:
Нижний предел 120-200 вольт
Верхний предел 210-270 вольт
Время (повторного) включения нагрузки 5-300 (600) секунд
Максимальный ток нагрузки 40 ампер
Кроме того очень важные и стоит обратить внимание на параметры аварийного отключения (сработки) реле напряжения, качественные модели срабатывают за 0.04 секунды для верхнего предела и 0.06 для нижнего.

По стандарту напряжение в сети может отличаться от номинала не более чем на 10%, а это 198 — 242 вольт и стоит заметить что большинство электрооборудования росчитаны на нормальную работу в таких пределах. В технической документации к каждому электроприбору (оборудованию), как правило указывается и напряжение питания и процент отклонений от номинала. Правда, сейчас введён новый стандарт номинала — 230 вольт, а это значит, что пределы должны быть от 207 до 253 В.

Но на практике если напряжение сети у вас составляет 190-220 Вольт, то верхний предел лучше всего установить на 245 вольт, а нижний предел на 180 В. Но если же напряжение сети 230-245, верхнее лучше установить на уровне 255 вольт, а нижнее 190 В.
Если к данной линии подключены холодильники, кондиционеры или другие приборы с пусковыми рабочими свойствами время восстановления рекомендуется выставлять максимальное 300 сек. Такая выдержка времени подключения отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными.
Если же такая задержка включения вам не по душе, можно применить два варианта, сделать отдельную линию и отдельное реле напряжения для холодильно-компрессорных устройств и с соответствующей задержкой только для того реле в 300-500 секунд, а на реле всех остальных линий дома настроить 5 секунд включения, или второй вариант — настроить реле напряжения (если оно одно и на весь дом) минимум на 150 секунд, но не меньше.
Если скачки «верхнего напряжения» будут очень частыми, то стоит попробовать увеличить верхний предел на 5 Вольт, а если вниз—то уменьшить.

Но не устанавливать более 260 вольт, лучше в таких случаях применять квартирный стабилизатор напряжения.

Вносить параметри напряжений нужно согласно инструкции к конкретному реле напряжения, рассмотрим пример настройки реле напряжения (и тока) фирмы DigiTOP.

Настройка реле напряжения

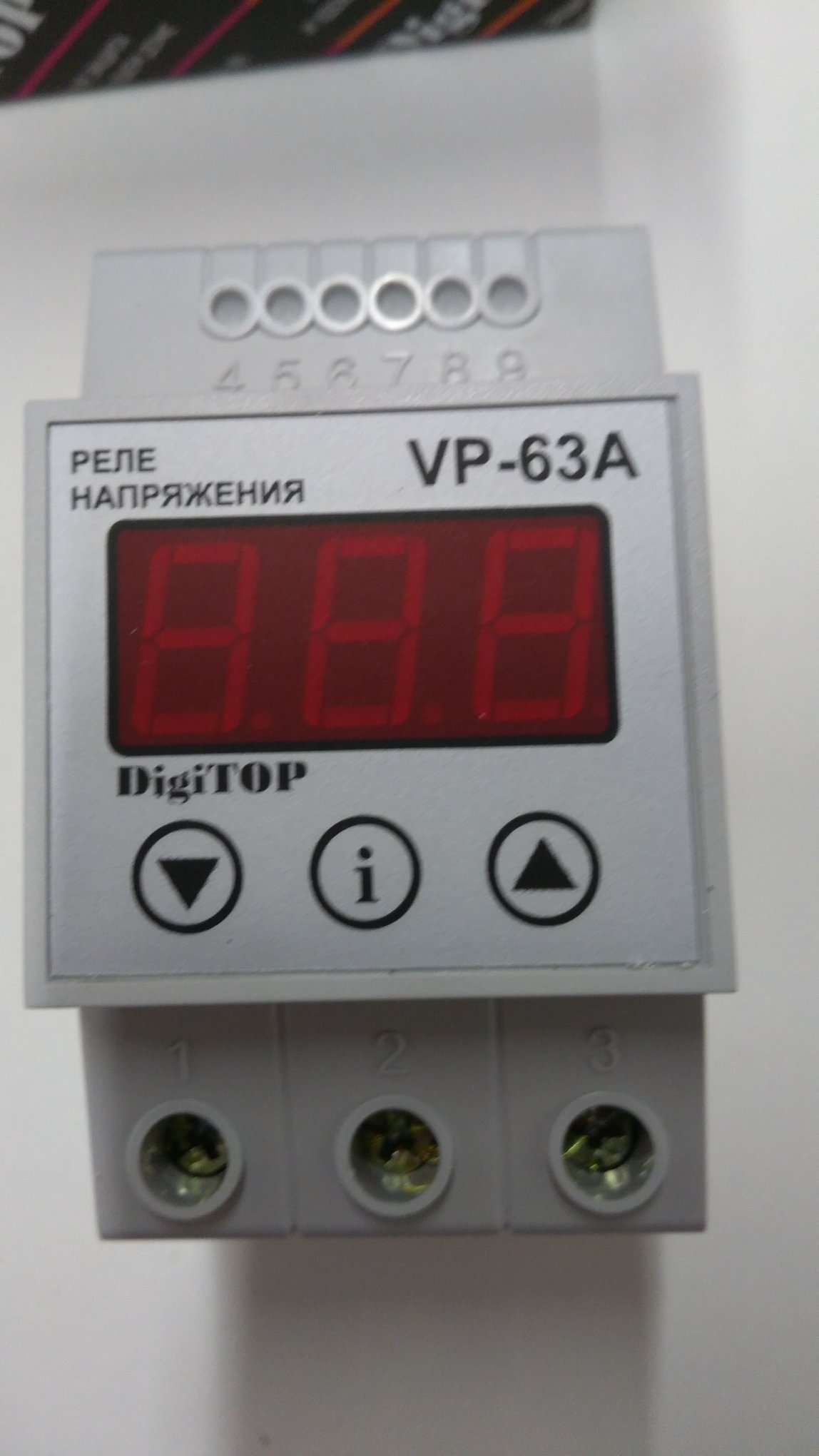

Чтоб установить (изменить) верхний предел отключения по напряжению – жмем и удерживаем более 5 секунд верхнюю клавишу (стрелка вверх). В правом нижнем углу индикатора обязана появится точка и уровень начнет поочередно изменятся с шагом 1 В. Стрелками «вверх» и «вниз» (верхняя и центральная кнопки) устанавливаем нужное нам значение и отпускаем элементы управления. Через 10 сек происходит автоматический выход из меню, параметры остаются в энергонезависимой памяти до их последующей корректировки. Кроме того происходит настройка нижнего значения, лишь начинаем со стрелки «вниз». В случае если нажать и удерживать две стрелки, мы перейдем в настройку времени задержки на включение с шагом 5 сек. При краткосрочном нажатии на одну либо несколько стрелок, мы увидим параметр, который установлен в памяти прибора.

В некоторых моделях еще есть кнопка «і» . Прибор запоминает значение напряжения, вызвавшего последнее срабатывание. На дисплей это значение можно вывести нажатием этой кнопки.

Настройка защиты по току в реле типу VA-63(32) делается при помощи нижней кнопки в виде символа «пуск». При ее единоразовом нажатии мы увидим на нижнем табло символ «ON» либо «OFF». Удерживая клавишу, переходим в режим настройки и стрелками устанавливаем подходящий вариант. По умолчанию, с завода, контроль тока включен.

При необходимости в некоторых реле напряжения можно произвести калибровку показаний вольтметра и амперметра.
Внимание! Эта операция есть сервисной и обязана производится специалистом, с надлежащими познаниями и устройствами замера напряжения, и исключительно в тех случаях когда часто имеются отличия характеристик питания наружной электросети (отклонение частотных характеристик, искаженная синусоида) что приводит к неверному измерению устройством («реле») настоящего напряжения.

Для исполнения калибровки вольтметра нужно, при отключенном питании, зажать две стрелки (кнопки) устройства и после чего подать входное напряжение. В режиме калибровки, используя внешний цифровой либо стрелочный вольтметр, стрелками на защите подстраиваем показания на верхнем индикаторе под значение нужного нам эталонного устройства. После чего выключаем питание. Конфигурации сберегаются в энергонезависимой памяти.

По мере надобности, переходим к амперметру. Вход в режим его калибровки производится параллельным нажатием средней и нижней кнопки при выключенном питании и его следующем подключении при удержании кнопок. Подстройка в верхнюю сторону либо наоборот вниз на основании показаний эталонного амперметра исполняется нажатием и удержанием стрелок вверх-вниз.
Обратите внимание! Подстройка показаний случается еще медленнее, нежели в первом варианте с вольтметром.

Подключение реле напряжения — схема самостоятельного подключения реле регулятора напряжения в квартире, доме

Реле контроля напряжения (барьеры или регуляторы напряжения) необходимы для защиты проводки и бытовой техники от скачков напряжения.

Установить регулятор напряжения дома или в квартире можно своими руками. Нужно лишь знать несколько правил и четко следовать инструкции. Но до начала работы необходимо узнать, как работает реле напряжения.

Принцип работы регулятора напряжения

Значения напряжения постоянно измеряются регулятором. Нижний порог напряжения регулируется левой кнопкой, верхний, соответственно, – правой. Максимально и минимально допустимые значения устанавливаются самостоятельно.

Когда уровень напряжения резко поднимается или опускается, реле размыкает силовой контакт и отключает фазу. Таким образом, регулятор разрывает связь между внутренней проводкой и внешнюю сетью, то есть, автоматически отключает питание. Регулятор напряжения срабатывает очень быстро – за 0,02 секунды.

К сожалению, реле напряжения не способны уберечь от удара молнии и предотвратить его последствия.

Виды регуляторов напряжения

Существует несколько видов реле напряжения. Классифицируются реле по нагрузке, которую они способны выдержать. Нагрузка составляет от 16 А до 80 А (чем больше сила этой нагрузки, тем мощнее реле). В доме или квартире своими руками лучше всего подключить регулятор с силой тока до 40 А.

Регуляторы напряжения можно подключить в одну розетку, а можно для всего дома. Наиболее выгодный и разумный вариант – это подключить реле своими руками для контроля электроэнергии всего дома или квартиры. Помните, что реле должно быть рассчитано на ток, который больше тока вводного автомата.

Устанавливаются регулятор напряжения в распределительный щит или вне его, но желательно, чтобы он находился вблизи счетчика. Подключение регулятора производится только после подключения счетчика.

Виды подключения реле напряжения для однофазных сетей; схемы подключения

Чаще всего в домах и квартирах используются такие виды схем подключения регулятора напряжения:

Схема 1 – нагрузкой управляют сами контакты, через них проходит весь ток, который потребляет подключенная к сети техника
Схема 2 – регулятор напряжения управляется обмоткой контактора, нагрузку необходимо подключить к сети через силовые контакты

Как подключить своими руками реле напряжения дома или в квартире

В комплекте с регулятором напряжения обязательно должны быть схема с инструкцией. Если их нет, то лучше не покупать такое реле.

При подключении реле своими руками в доме или квартире, помимо схемы и самого реле, вам нужны будут следующие инструменты:

провод с сечением 6 мм (также подойдет с сечением 4 мм)
железная пластина
саморезы
DIN-рейка
плоскогубцы
индикатор
отвертка

Для начала выключите все электроприборы в доме, а также выключите пробки. Затем вблизи автоматов необходимо будет прикрепить DIN-рейку, используя саморезы. На задней стенке реле находятся специальные защелки – этими защелками прикрепите регулятор к DIN-рейке. Найдите и измерьте индикатором фазу на контактах входящих автоматов и разрежьте фазный провод в том месте, где входной автомат соединяется с квартирой.

Идущий в дом провод соедините с контактом «IN» на реле напряжения, а к контакту «OUT» необходимо будет подключить часть кабеля, которая идет из дома. После этого возьмите маленький кусочек другого провода. Один его конец соедините с проводом «ноль» на автомате, а второй – с отверстием «N» на реле. После всего этого можно будет включить питание.

Работа с электросетями небезопасна. Если нет навыков работы с электропроводкой, лучше заказать услуги электрика через портал YouDo. Оформить заказ на сайте можно в считанные минуты, а специалисты Юду прибудут оперативно, работу выполнят профессионально и недорого.

Как правильно подключить реле контроля напряжения?

Время прочтения: 5 мин

Дата публикации: 29-05-2021

Реле контроля напряжения (РКН или отсекатель напряжения) — это устройство защиты, которое отключает работающее от сети оборудования при ненормальных значениях входного напряжения. Это позволяет избежать выхода электрооборудования из строя при аварийных ситуациях на линиях электропередач или подстанции. Реле напряжения является наиболее доступным решением, предлагая защиту за цену, которая может быть в 10 и более раз ниже аналогичного по мощности стабилизатора. Значит ли это, что реле — устройство неэффективное?

Разница между реле напряжения и стабилизатором

Стабилизатор напряжения служит для поддержания выхода на уровне 220/380В путем компенсации просадок и всплесков, возникающих в электросети. Разброс цен на стабилизаторы огромен из-за различий в конструкции. Стабилизация позволяет добиться корректной работы чувствительной техники даже при сетевых колебаниях, а также защиты от лавинообразных скачков и просадок путем аварийного отключения.

А что делает отсекатель? Отсекатель перенял лишь часть функций стабилизатора, а именно — возможность обесточить нагрузку в случаях резких и опасных скачков в сети. таким образом, мы можем сделать вывод, что реле напряжения не предназначено для обеспечения корректной работы чувствительной техники в нестабильной сети, так как не поддерживает стабильные 220/380В, однако надежно защитит электрооборудование от действительно опасных перепадов.

Как работает реле контроля напряжения

Как уже упоминалось выше, данный прибор является простым отсекателем наподобие обычного автомата, который срабатывает при определенных обстоятельствах. Обстоятельствами в данном случае является слишком низкое или высокое напряжение.

Функционально конструкцию прибора можно разделить на два узла: контроллер и силовая часть. Роль силовой части, очевидно, играет электромагнитное реле. Непрерывно измеряя поступающее напряжение, контроллер сравнивает его с заданными в программе значениями. Как правило, при выходе за нижний порог отсчитывается задержка, чтобы избежать ложных отключений при кратковременных коммутационных возмущениях. По верхнему пределу задержка обычно исчисляется десятками миллисекунд, чтобы не допустить воздействия на оборудование в результате всплеска.

Такая нехитрая и доступная схема защиты работает надежно и безотказно. Вероятность выхода оборудования из строя от всплеска в результате аварийной ситуации стремится к нулю.

Как подключается реле напряжения

А теперь рассмотрим, как правильно подключить реле контроля напряжения. Способ подключения зависит от типа РКН.

Начнем со стандартных реле напряжения, которые предназначены для клеммного подключения и монтажа на 35мм DIN-рейку. Подавляющее большинство реле относится именно к такому типу. Устройство следует подключить в правильном месте. Очевидно, что этим местом должен быть разрыв между счетчиком и вводным автоматом. Таким образом, защита будет распространяться на все автоматы, то есть на весь объект (дом, квартира, муниципальное учреждение). Также можно включать РКН в разрыв между счетчиком и непосредственно группой автоматов. В случае с однофазным реле контроля напряжения на вход приходит фаза и ноль, а на выход — только фаза. Именно она и будет разрываться в случае нарушения рабочего диапазона по напряжению. Объяснять, как подключить трехфазное реле напряжения, излишне, так как просто напросто количество выходных фаз увеличивается втрое.

Когда требуется защитить мощного потребителя (обычно это касается промышленности), не обязательно пропускать высокие токи через контакты реле. Со временем на контактах может появиться нагар и оно рано или поздно залипнет. В таком случае нагрузку можно питать через контактор, а выход РКН “повесить” на катушку этого контактора. Таким образом, срабатывание реле будет приводить к обесточиванию катушки и контактор будет разомкнут.

Еще стоит разобрать довольно популярный для квартир вариант — реле контроля напряжения с подключением в розетку. Когда мощность реле не превышает 3,5 кВа, нет смысла устанавливать его на DIN-рейку в электрощите, так как мощности хватит ровно на одну розетку. Поэтому РКН на 3,5 кВа и ниже выполняются в виде компактного прибора, включаемого непосредственно в розетку. Это превосходное решение, если Вы желаете, чтобы при скачках напряжения выключались только определенные электроприборы, а не все оборудование в доме/квартире

Настраиваемые возможности РКН

Любое реле напряжения имеет базовый или расширенный настраиваемый функционал. К базовым настройкам относятся три параметра: верхний и нижний предел, при котором отключается нагрузка, а также время задержки повторного включения. Последнее особенно актуально для холодильной техники и прочего электрооборудования с компрессором в своем составе. Выставляются настройки при помощи потенциометров, либо кнопок управления.

К расширенным возможностям можно отнести защиту по температуре и дополнительные настройки, позволяющие выставить задержки на срабатывание, максимальный ток нагрузки и прочие параметры. Также пользователи часто интересуются реле контроля напряжения с поддержкой Wi-Fi. Такие реле можно контролировать и настраивать через приложение на смартфоне, находясь в любой точке мира.

В большинстве случаев заводские параметры реле напряжения отлично подходят для бытовой нагрузки, однако данные не учитывают специфику конкретной техники, которую Вы хотите защитить. В таком случае полезно ознакомиться с инструкцией по эксплуатации не только для правильного подключения, но и для ознакомления с возможностями РКН и тонкой настройки параметров.

〜 Выбор и подключение реле напряжения • Статьи Эпицентр

Содержание

Резкие скачки напряжения в домашней электросети могут привести к поломке современной бытовой техники, например, холодильников или кондиционеров на компрессорах, телевизоров и микроволновых печей. Полностью уберечься от таких явлений, к сожалению, невозможно, а вот защитить чувствительные приборы от поломок – вполне реально. Для этого Вам понадобится один или несколько устройств под названием реле напряжения. Именно об особенностях их выбора и способах подключения мы расскажем Вам далее.

Как работает реле?

Согласно ГОСТу напряжение в однофазной сети должно находиться в пределах 230 В, в трехфазной – на уровне 400 В (с допустимой погрешностью до 10% в обоих случаях). Однако пиковые всплески и резкие провалы напряжения могут возникать в результате нестабильной работы устаревшей проводки, так называемого «обрыва нуля», аварий на линиях электропередач, неисправностей в схемах самой техники и влияния многих других факторов. Если напряжение опускается слишком низко – мощность включенных устройств падает, а осветительные лампы становятся тусклыми, что весьма негативно влияет на срок службы и производительность. Слишком высокое напряжение часто выводит из строя дорогостоящую технику.

Для предотвращения таких ситуаций можно использовать стабилизатор или реле напряжения. Первое устройство обеспечивает «выравнивание» параметров электричества к оптимальным значениям и непрерывную работу техники. Второе – мгновенно обесточивает приборы каждый раз, когда значения напряжения выходит за допустимые пределы, и автоматически включает их в момент его стабилизации. Преимущество реле в том, что срабатывает оно значительно быстрее (в течение наносекунд), чем стабилизатор, а это может играть решающую роль для особо чувствительной техники. Да и габариты у них, как правило, меньше, поэтому в эксплуатации они значительно удобнее.

На большинстве реле можно самостоятельно изменять как порог срабатывания (то есть скорость реакции на нежелательные изменения в электросети), так и порог чувствительности (максимальные и минимальные значения допустимого напряжения). Это обеспечивает полную адаптацию работы устройства к техническим характеристикам техники, обслуживаемой им.

На корпусах практически все модели реле содержат цифровые индикаторы напряжения, позволяющие следить за его показателями в реальном времени, другие же оборудуются системами световой индикации состояния сети.

Типы конструкции реле (способы подключения)

Сейчас среди большого ассортимента реле напряжения, представленных на рынке, можно найти модели трех разных видов. Это приборы типов «вилка/розетка», «удлинитель» и «DIN-рейка». В чем же разница между ними?

Реле «вилка/розетка» – это небольшое устройство, содержащее с одной стороны вилку для подключения к обычной розетке, а с другой – разъем для штекера техники, которую необходимо уберечь от перепадов напряжения. К одному такому устройству можно подключить только один бытовой прибор.

Реле напряжения Volt Control 16 А РН-101М

Реле-удлинитель отличается от предыдущего типа наличием длинного кабеля и нескольких разъемов, что обеспечивает защиту сразу нескольких различных приборов на определенном расстоянии от обычной домашней розетки.

Реле напряжения с проводом ZUBR 16 А 2 метра R216y

Реле для установки на DIN-рейку – это специальный модуль для распределительного щита, способный защитить от скачков напряжения весь дом. Дополнительно может выполнять функции реле времени – устройства, обеспечивающего необходимую временную задержку тех или иных процессов.

Реле контроля напряжения ETI HRN-43 230V (3F, 2x16A_AC1)

Количество фаз и номинальный ток

Реле напряжения бывают одно- и трехфазными. Последние применяются только в сетях с напряжением 380 В для защиты трехфазных двигателей и другого высокомощного оборудования. Во всех других бытовых случаях вполне хватает однофазных реле.

Различные модели реле имеют собственные ограничения работы по определенным параметрам – минимальному и максимальному входному напряжению, току, мощности и т. д. При выборе такого устройства особое внимание следует обращать на значение номинального тока, учитывая будущие условия эксплуатации. Для этого сначала необходимо определить общую потребляемую мощность приборов, которые будут подключены к реле, и подобрать к полученному значение номинал тока. Поможет в этом таблица, приведенная ниже.

Потребляемая мощность устройств в однофазной сети 220 В, кВт	Потребляемая мощность в трехфазной сети 380 В, кВт	Номинальный ток реле, А
0,2	0,5	1
0,4	1,1	2
0,7	1,6	3
0,9	2,1	4
1,1	2,6	5
1,3	3,2	6
1,7	5,1	8
2,2	5,3	10
3,5	8,4	16
4,4	10,5	20
5,5	13,2	25
7	16,8	32
8,8	21,1	40
11	26,3	50
13,9	33,2	63
17,6	52,5	80
22	65,7	100

Следующий шаг – к подобранному из таблицы значению номинального тока нужно добавить 20-30%. Согласно полученной результата и нужно будет выбрать ту или иную модель реле напряжения. Например, если Вы ищете реле для кондиционера с номинальным током 5 А, Вам подойдет устройство на 10 А.

Если же Вы планируете установить реле на всю проводку в доме – выбирайте в качестве ориентира номинал тока автоматического выключателя. На автомат с номиналом, скажем, 25 А целесообразно ставить реле на 32 А или 40 А; если же выключатель на 32 А – реле должно быть минимум на 40-50 А.

Как подключить однофазное реле к DIN-рейке в распределительном щите?

Если с простейшими реле типа «вилка/розетка» или «удлинитель» все понятно, то как тогда подключить другой вид устройства к DIN-рейке? На самом деле, все максимально просто:

1. Выключите энергоснабжение на распределительном щите.
2. Установите реле на DIN-рейку, чтобы оно стояло как можно ближе к вводному автомату после счетчика.
3. С помощью специальной индикаторной отвертки определите, где на автомате стоит «фаза», а где «ноль».
4. Фазный провод (идущий от автомата в дом) разрежьте посередине так, чтобы оба его конца можно было подключить к реле.
5. Обрезанный провод от автомата подключите к клемме на реле напряжения с пометкой «In».
6. Другой, еще неиспользованный провод прикрепите к клемме «Out».
7. Воспользуйтесь небольшим куском провода для соединения нулевой шины со щита с клеммой «N» в реле. Перед этим обязательно проверьте, позволит ли сечение этого провода выполнить соединение.

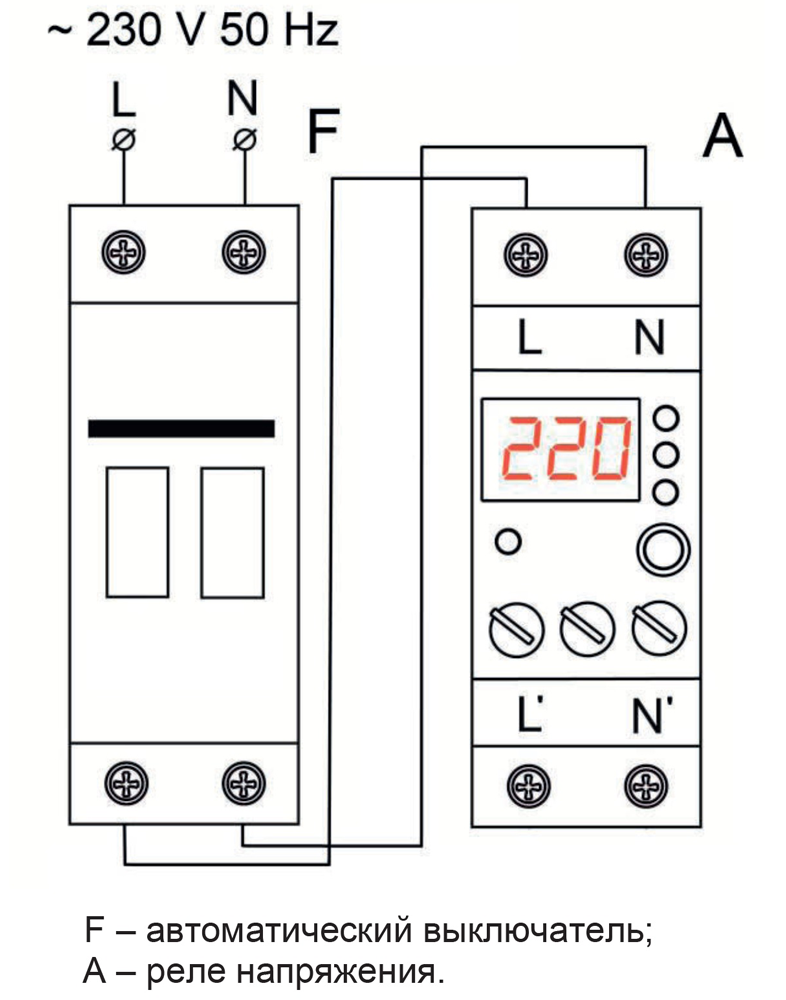

Обобщенная схема подключения будет выглядеть так, как показано на рисунке ниже.

Обобщенная схема подключения реле к DIN-рейке в розпределительном щите

Вот и все, ничего сложного в таких манипуляциях нет. Качественное оборудование для защиты электросетей можно приобрести в интернет-магазине «Эпицентр», где Вас ждет огромный ассортимент товаров от проверенных производителей.

Как подключить реле-автомат от перепадов и скачков напряжения в электрической сети?

Как же правильно подключить автомат-реле от перепадов и прыжков (скачков) напряжения? При покупке реле напряжения к нему, как правило, прилагается инструкция по подключению с описанием технических характеристик. В основном однофазныереле-автоматы от перепадов напряженияимеют три выхода: фаза выход, ноль, и фаза вход. У разных производителей последовательность расположения контактов может быть иная, но основных выходов всё также три.
Далее на примере я буду описыватьустройство для защиты бытового электрооборудования БАРС-4 — микропроцессорный блок защиты от скачков и перепадов напряжения. Крепится оно на DIN-рейку, как и обычные автоматические выключатели. Оно занимает три модуля (один модуль это толщина автоматического выключателя, которая равна 18 мм.).Данное реле имеет нагрузочную способность 40 Ампер, это означает что на него можно подключить нагрузку максимум 8000 Ватт (8 кВт). Реле с током на 63 Ампер тоже будет занимать три модуля.
Данное устройство предотвращает выход из строя Вашей бытовой техники, так как оно способно контролировать входящее напряжение в электросети, и отключать оборудование, если это напряжение выходит из установленных пределов.
Технические параметры автомата от перепадов (скачков) напряжения:
Границы установки параметров :
— нижний предел, не менее 130 Вольт, (установлено) — 175 Вольт,
— верхний предел, не более 300 Вольт, (установлено) — 245 Вольт,
— ток нагрузки, не более 40 Ампер,
— задержка времени включения, от 1 до 300 сек., (установлено) — 5 сек..
Схема подключения реле-автомат от перепадов (скачков) напряжения в электрической сети Барс-4.
Установка и подключение реле напряжения Барс-3 и БАРС-4.
Установить устройство на DIN-рейку и надёжно закрепить. Категорически запрещается производить подключение к сети под напряжением! Подключить входной и выходной фазные провода сечением не менее 4÷6 мм.кв. Если провод медный и многожильный, то на него нужно одеть наконечник (рисунок справа), или же хорошо залудить припоем. Клемму «0» можно подключить проводом 0,5÷1,5 мм.кв., так как он не несёт большой нагрузки, и служит только для питания самой электронной схемы реле. Подключённое реле напряжения возле счётчика можно посмотреть здесь, а также и в щитке. Если не справляетесь, вызовите электрика.
Как выбрать реле напряжения, можно почитать здесь, там же и много фото подключенных реле напряжения.

Настройка и работа:
При подачи напряжения на блок защиты, на индикаторе начнёт мигать действующее напряжение в сети. Через установленное время оно перестанет мигать, и подаст это напряжение на выход устройства. Вход в режим установок осуществляется одновременным нажатием кнопок «плюс» и «минус». При этом на индикаторе появится надпись Uhi (верхний предел) и сразу же отобразится действующее значение. Для изменения пределов нужно сразу увеличить либо уменьшить данную величину путём нажатия вышеуказанных кнопок. Установили верхний предел, ждём появления надписи Ulo—задаём нижний предел. Опять ждём и устанавливаем время задержки t от 1 до 300 секунд. После установки времени, система автоматически выходит в рабочий режим, и устройство готово к работе.
Рекомендации, как подключить и настроить реле напряжения Барс-3 и БАРС-4. Если у Вас отображается напряжение в сети 190-220 Вольт, то верхний предел нужно установить 245 В., нижний 180 В. Если же 230-245, тоUhi установить на уровне 255 В., а Ulo—190 В. Время выставлять максимальное 300 сек. Это нужно для того, что такие электроприборы как кондиционеры, холодильники, и др. с пусковым свойством, чувствительны к резким скачкам напряжения. Данная выдержка в течении этого времени отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными. В случае, если скачки вверх будут очень частыми, то пробовать увеличивать верхний предел на 5 Вольт, а если вниз—то уменьшать. Но не устанавливать более 260 Вольт.
Реле-автомат от скачков (прыжков) напряжения в электрической сетинадёжно защитит Ваше электрооборудование от выхода со строя. Ведь дальнейший их ремонт, при его отсутствии, может обойтись не в одну сотню гривень…

Установка реле напряжения в квартирный щит » Работяги

Ни один сапожник, конечно, не позволит себе ходить без сапог. Соответственно, каждый электрик обязан у себя дома сделать максимально удобную, простую в использовании и эффективную систему электроснабжения.

Возможные причины скачков напряжения

В течение некоторого времени мне пришлось жить в состоянии тревоги: электрическое напряжение у меня в квартире постоянно прыгало. Причин этому может быть много. Это может происходить из-за:

обрыва нуля;
сильного изменения напряжения в основной сети;
разницы между однофазным и трехфазным напряжением.

Если бы у меня произошла нештатная ситуация, вызванная обрывом нуля, то это было бы позорным для меня явлением.

Я сам специалист, пишу статьи для своего блога, в которых популярно объясняю людям всякие технические тонкости работы электричества, в том числе и рассказываю о том, как избежать обрыва нуля. Поэтому я никак не мог допустить, чтобы со мной произошел такой конфуз. Одним из самых эффективных и надежных способов профилактики является специальное устройство — реле напряжения. Я выбрал модель «F&F CP-721».

Возможные последствия скачков

Схема подключения реле напряжения ФиФ из инструкции

Схема установки реле напряжения ФиФ

Наверно, я не ошибусь, если скажу, что нет никакой необходимости объяснять целесообразность установки такого реле, и рассказывать обо всех особенностях его функционирования. Каждый человек, даже совершенно далекий от электричества, понимает, что резкие перепады напряжения в сети очень опасны для всех приборов, устройств, аппаратов и агрегатов, работающих на электроэнергии. От перепадов может в любой момент сгореть и холодильник, и телевизор, и прочие устройства.

Поэтому я перейду сразу к подробному пошаговому описанию самого процесса монтажа и подключения прибора.

Идущая от счетчика фаза подсоединена к реле через седьмую клемму. Далее она направлена на первую и вторую клеммы, которые одинаковы, для коммутации. Получатся коммутация, после чего фаза направляется с третьей и четвертой клемм на потребителя. Нулевой провод в данном случае обеспечивает питание реле, и больше ни для чего не нужен.

Исходное устройство электрощита на этаже

Этажный щит, кода будет установлено реле напряжения

Подключение магистрального нуля в этажном щитке

На лестничной площадке в щиток приходит 3 фазы от магистрали и один нулевой провод. Каждая фаза предназначена для одной квартиры. Когда я решил посмотреть, то обнаружил, что соседский провод сгорел. Но если сгорели белые нулевые провода одной фазы, то это не очень страшно. Главным здесь является состояние основного нуля (который приходит от подстанции). На картинке он обозначен коричневым цветом. Приходит он снизу, смотрится нормально. В случае его обрыва возникает опасная ситуация.

Данный ноль подсоединен к корпусу самого щитка на площадке. Провод коричневого цвета — это PEN-проводник, в котором 2 разных провода:

N — белые провода;
PE — провод, который выше подсоединен к болту щитка.

Защитные автоматы в щите. Перед установкой реле напряжения

Еще раз напомню: в случае обрыва «трехфазного» нулевого провода фазы теряют свое нормальное состояние, в результате чего напряжение совершает крайне опасные скачки — от 0 до 380 В. Это чревато, в лучшем случае, полной потерей электроэнергии в квартире, в худшем — возгоранием.

Старый вариант устройства щитка представлял собой 3 автомата: один вводной с двумя полюсами на 50 А перед счетчиком, и 2 однополюсных по 16 A. Вводной был установлен до меня теми электриками, которые обслуживают наш дом, а 16-амперные я установил по своему усмотрению. Сама схема подключения стандартная и простая: фаза и ноль направлены через 50-амперный автомат к счетчику, далее фаза идет через 2 других автомата. А ноль направлен на потребителя.

Порядок установки реле

Сила тока ограничена двумя автоматами по 16 ампер. Контактор здесь понадобился бы, если были бы автоматы по 25 ампер. Либо пришлось бы заменить эти автоматы на 16-амперные, т. к. провода здесь выполнены из алюминия с сечением 4 мм².

Для установки здесь я взял провод в одну жилу с сечением 2,5 мм². Использовать провод в 4 мм² здесь невозможно, т. к. клеммы реле напряжения столько не выдержат.

Для соединения разных проводов я использовал зажим «орех». (Правильно такой зажим называется ответвительный зажим или просто сжим). Еще один вариант надежного соединения — пропаянная скрутка.

Подключение фазы при установке реле напряжения

На фотографии видно, что провод, который идет из счетчика, к «орешку», подсоединен снизу. Он изготовлен из алюминия, это тоже важное техническое преимущество.

Из «орешка» снизу через седьмую клемму на реле направлен второй провод. Сверху выходит 2 провода фазы. Тут возникает вопрос: почему их два? Потому что «орешек» обеспечивает намного более высокую прочность соединения двух оголенных проводов, нежели обычная винтовая клемма. Кроме этого, в одну клемму вставить 2 конца провода по 2,5 мм² очень сложно. Чтобы все было надежно, фаза на входе имеет 2 провода — так получается мощнее. Также для надежности первый и второй контакты спаяны внутри реле.

Третья и четвертая клеммы на выходе тоже спаяны внутри реле. К каждой клемме прикручен провод, и дальше эти два провода не имеют контактов, они направлены к своим автоматам. На картинке хорошо видно, что после автоматов алюминиевые провода фазы направлены на потребителя. Нули чуть выше автоматов подсоединены к клеммам.

Монтаж реле напряжения в щитке через Орех

Монтаж реле напряжения — вид сверху

Пример монтажа реле напряжения в квартирный щиток

Мое маленькое «изобретение»: во всех тех местах соединения, которые я считаю важными и ответственными, для вставки зачищенные концы проводов я загибаю в виде петелек. Это нужно для того, чтобы:

сделать максимально большой площадь контакта;
уменьшить переходное сопротивление;
избежать прокручивания и, как следствие, выпадения конца провода из клеммы в случае ослабления зажима.

Всё соединение благодаря этой петельке получается намного более крепким и эффективным.

Многие пользователи, глядя на эту картинку, могут сказать, что вся конструкция получилась некрасивой. Я объясняю это тем, что всю эту работу я делал в воскресенье, и поэтому опасался того, что могу испортить соседям весь отдых, т. к. в выходной день люди много смотрят телевизор или сидят в интернете. Поэтому у меня все получилось не очень красиво, но зато я гарантирую надежность всей схемы подключения!

Итог установки реле контроля напряжения ФиФ

Диапазон я установил от 175 до 245 В. Такой диапазон считается самым широким из возможных Он актуален для тех потребителей, которые не заинтересованы в слишком частом использовании реле. Если вам важно уберечь все ваши устройства в квартире от перепадов напряжения, то можете немного сузить диапазон, поставив, к примеру, от 180 до 240.

После монтажа данной схемы прошел почти год, и все работает нормально. Только пару раз выключалось электричество по причине низкого напряжения, и все.

В комментариях я жду любые вопросы, а также буду рад советам по использованию реле напряжения.

схема подключения в однофазную и трёхфазную сеть, выбор реле напряжения

В современных домах у людей присутствует много техники, поэтому сеть иногда не выдерживает такой мощности. В этой статье говорится о том, как подключить реле напряжения и что это, вообще, такое.

Сферы применения и принципы действия

УЗМ-51М используется для предохранения бытовых и электрических приборов от перепадов напряжения в однофазных сетях квартир или домов. Эта система выключает источники питания при резко меняющемся напряжении, а также блокирует его импульсные высоковольтные перепады.

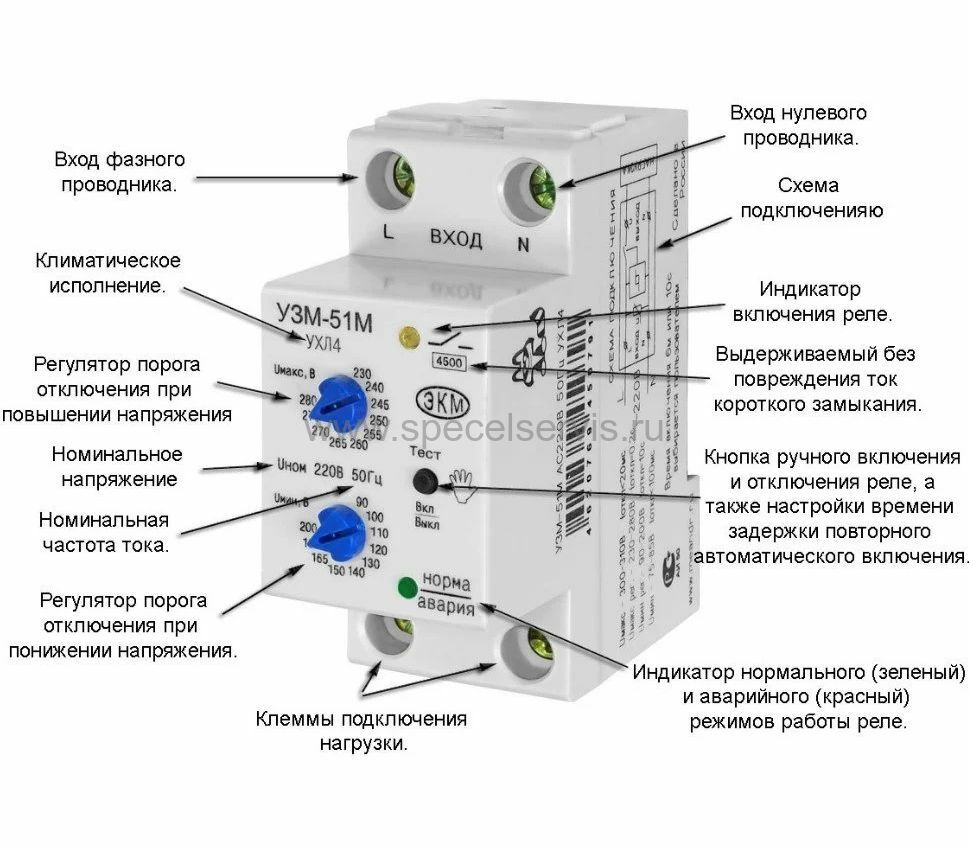

Как выглядит УЗМ

Есть несколько причин такого вида скачков, например, перегруженность трансформаторных станций, подключение мощных асинхронных устройств и сварочных приборов, КЗ или разрыв нулевого кабеля, погодные условия.

УЗМ-51М в основном используют в бытовых электрических сетях, подсоединяя после счетчика и автоматов на вводе электропитания в квартиру или дом. Также его применяют в трехфазных сетях.

Конструкция прибора

При помощи предохранителей, которыми оснащен корпус, можно указать порог включения реле по верхнему напряжению от 230 В до 280 В и по нижнему – от 205 В до 90 В. При подсоединении к питающей сети индикация на реле контроля напряжения не срабатывает около первых 3 секунд. Мерцание зеленого цвета означает то, что выполняется проверка напряжения.

Если оно совпадает с заданным показателями, устройство защиты включается, и об этом говорит равномерный индикатор желтого и зеленого цвета.

Внимание! Ускорить включение на приборе можно благодаря кнопке «Тест». В обычном режиме работы устройство защиты постоянно наблюдает за показателем напряжения.

Технические характеристики прибора

Устройство имеет размеры 85 × 36 × 64 мм. Установка прибора выполняется достаточно легко благодаря продуманной системе. Также прибор имеет такие характеристики:

Полный перечень характеристик

срок службы	10 лет;
задержка на выключение	20 миллисекунд;
энергия поглощения	210 Дж;
сила тока при коротком замыкании	4,5 кА;
сила тока в цепи	80 А;
энергозатраты	1,5 Втч;
масса	161 г;
защита	корпус — IP40, клеммы – IP0.

Особенности конструкции аппарата

На верхней стороне пластикового корпуса устройства УЗМ-51м установлены входные клеммы L и N, на нижней – выходные U и N. Они похожи на своего рода трубку, что дает плотный зажим провода площадью до 40 мм2. Спереди находится два индикатора. Один указывает о режиме работы, а другой о неисправности в сети. Второй индикатор светится желтым цветом, сигнализируя о работе встроенного реле.

В том же месте находится кнопка подключения тестового режима, которая соответствует ручному управлению. На корпусе расположены регуляторы порога рабочего охвата напряжения.

УЗМ 51м схема подключения в однофазную сеть

В роли управляющей детали будет РIС12F683 – небольшой контроллер с 6 выводами, который работает в онлайн-режиме. Все компоненты реле могут функционировать при напряжении 450 В в течение долгого времени. На схеме есть большое число деталей в SMD-исполнении. Благодаря своему качеству прибор приобрел большую популярность.

Схемы подключения устройства

Три правила, которые необходимо помнить при подключении схемы:

при присоединении четырех кабелей вверху нужно расположить входной проводник, внизу – выходной для бытовых приборов;
если подсоединяется три кабеля, то фаза пропускается через устройство защиты, «ноль» необходим для электропитания самой системы;
при подсоединении ДУ «ноль» идет по выключателю, через силовой провод связывается сам прибор, поступает нагрузка и напряжение.

Схема подключения реле напряжения и УЗО

Сеть однофазная

К однофазной сети реле контроля напряжения устанавливается через проводной контакт. При данном подключении можно применять тиристор на 200 В, фильтры устанавливаются за обкладкой, в конце устанавливается выпрямитель.

Для устойчивости напряжения применяются контакторы импульсного либо оперативного вида. Трудность с магнитными колебаниями убирается путем использования проходных фильтров.

В щитах ВО фильтры используются с сетчатой обмоткой, прибор подключается с тремя контактами. В таком случае наибольшее сопротивление будет не меньше 30 Ом.

Сеть трехфазная

Для трехфазной сети есть также своя схема подключения устройства защиты. В случае если три фазы переходят в три однофазные линии, то для каждой нужно иметь свое устройство. При подсоединении к трехфазным щиткам потребуется и специальный предохранитель.

Реле напряжения «Зубр» схема подключения

Ошибки в подключении

Возможной проблемой может быть неверный расчет нагрузки от приборов, выполненный новичком без профессиональных навыков. Перед установкой реле контроля нужно правильно произвести все расчеты, воспользовавшись помощью электрика.

Очень часто устройства защиты пропускают нейтраль, в которой вовсе нет надобности. Ее можно установить на любой контакт.

План установки УЗМ-51 через варистор достаточно эффективен, но ненадежен. При плохой погоде варистор сгорает самый первый. Поэтому лучше искать схему без него.

Как выбрать реле напряжения

При выборе, первое, что нужно учесть – это мощность устройства, а также вид сети, к которой он будет подключаться. Лучше довериться профессионалу, потому что прибор имеет много видов и разновидностей – от технических характеристик до дизайна. Одна из популярных фирм – Zubr. Приятная цена и достаточно качественный прибор будет помощником в доме.

Реле контроля напряжения Zubr

В заключение необходимо отметить, что УЗМ 51М необходимо иметь в каждом доме для того, чтобы была возможность контролировать напряжение. Иначе при резких скачках могут выйти из строя все бытовые приборы.

GE Советы по поиску и устранению неисправностей при низковольтном освещении

Используйте это руководство GE по поиску и устранению неисправностей низковольтного освещения, чтобы выяснить, какие части вашей старинной системы низковольтной проводки General Electric нуждаются в замене. Это руководство также работает с другими 3-проводными системами, такими как Sierra или Bryant.

Перед тем, как приступить к поиску неисправностей в системе низкого напряжения, убедитесь, что все лампочки в любых светильниках (потолочный светильник, настольная лампа и т. Д.) В проверяемой цепи находятся в хорошем рабочем состоянии.Примечание. Переключатели GE могут быть подключены как 3- или 4-позиционные переключатели для управления одним источником света из двух, трех или более мест. Следуя инструкциям, обратите внимание на то, был ли переключатель подключен параллельно с другими переключателями. При параллельном подключении все провода одного цвета на всех переключателях в серии соединяются вместе: все красные провода соединяются вместе, черные провода соединяются вместе, а белые провода соединяются.)

Какие детали необходимо заменить?

Используйте приведенную ниже таблицу, чтобы сузить круг вопросов, которые необходимо заменить в вашей системе GE, чтобы освещение снова заработало.Определите, есть ли у вас неисправный переключатель, реле или трансформатор, а затем закажите запасные части GE здесь.

См. Руководство по поиску и устранению неисправностей переключателя здесь.

Настройка системы

Эти инструкции не охватывают все детали или варианты оборудования, а также не предусматривают всех возможных непредвиденных обстоятельств, которые могут возникнуть в связи с установкой, техническим обслуживанием или эксплуатацией.

Предоставленная информация может быть изменена без предварительного уведомления.

Kyle Switch Plates не несет ответственности за какие-либо ошибки или упущения.

Реле дистанционного управления

Bad Switch : Если вы можете управлять одним и тем же реле с одного места переключателя, но не с другого, проблема заключается в переключателе, а не в реле. Другими словами, если несколько переключателей света (например, несколько на одной панели переключателей или те, которые установлены на двух сторонах комнаты) подключены к одному конкретному реле, и хотя бы один из переключателей в этой цепи все еще может включать свет включения и выключения, то любой переключатель, который не может управлять светом, сломан.(Помните — это может быть один или несколько переключателей.)

Неисправное реле : Если у вас есть только один переключатель, подключенный к реле, вы можете проверить, есть ли непрерывность через реле, с помощью омметра. Если верхний свет должен быть выключен (это означает, что релейный переключатель должен быть разомкнут), но через реле все еще есть непрерывность, значит, реле, вероятно, было перегружено и неисправно.

Если у вас нет измерителя, вы также можете проверить свое реле, удалив переключатель, который в настоящее время подключен к нему, и вставив рабочий переключатель из другого места.(Просто убедитесь, что вы подключаете его правильно.) Если новый рабочий переключатель не работает в проблемном месте, скорее всего, реле сломано; если свет все-таки загорится, значит старый выключатель сломан.

Жужжащий шум : Если вы слышите громкое жужжание, исходящее от реле, это обычно указывает на неисправность реле или переключателя, подключенного к нему.

Во-первых, убедитесь, что у вас не установлены новые переключатели в старые кронштейны. Новые переключатели GE слишком велики для оригинальных кронштейнов, хотя их можно вставить силой.Это может привести к заеданию переключателя из-за защемления переключателя кронштейном.

Как только вы убедитесь, что у вас нет новых переключателей, вставленных в старые кронштейны, проверьте, какая часть повреждена (переключатель или реле). Сделайте это, подключив переключатель, который работает правильно в другой комнате, затем замените каждый переключатель, подключенный к реле гудения, пока гудение не прекратится. (Или, если это не показывает этого, возможно, два переключателя застряли, поэтому вам нужно отключить все переключатели и протестировать каждый по отдельности.) Если реле больше не гудит, значит, вы знаете, какой переключатель был неисправен. Если после проверки всех переключателей реле по-прежнему гудит, значит, реле неисправно.

Более крупная проблема : Чтобы дважды проверить, требуется ли замена только реле или существует более серьезная проблема с вашей системой, переставьте реле в другое место на электрической панели. Если проблемы следуют за реле, значит реле неисправно. В противном случае проблема связана с чем-то еще в системе, например, с трансформатором, платой управления или установкой проводки.

Контрольные переключатели

Отсоедините проводку между реле и переключателями. Подключите мультиметр к проводке, выходящей из стены, которая была подключена к переключателям. Проверьте, нет ли короткого замыкания от общего к ВКЛЮЧЕННОМУ или ВЫКЛЮЧЕННОМУ. Если есть короткое замыкание, значит, у вас неисправный переключатель или провод. Они всегда должны быть открыты, пока не будет нажат переключатель.

Испытательные реле

Убедитесь, что в осветительном приборе есть исправная лампочка.

Примечание: реле находятся в положении ВКЛ или ВЫКЛ (что вы не можете определить, глядя на них). После установки вы должны нажать выключатель света, чтобы реле изменило свое состояние с ВКЛ на ВЫКЛ или ВЫКЛ на ВКЛ.

Во-первых, убедитесь, что реле правильно подключено 24 В переменного тока к СИНЕМУ выводу реле.

Замыкание (короткое нажатие) КРАСНОГО (ВКЛЮЧЕНО) на общий провод источника питания 24 В перем. Тока переведет реле в положение ВКЛ. Проверьте целостность цепи со стороны линейного напряжения реле.Это должно быть коротко.

Замыкание (короткое замыкание) ЧЕРНОГО (ВЫКЛ.) На общий вывод источника питания приведет к тому, что реле переключится в положение ВЫКЛ. Проверьте целостность цепи со стороны линейного напряжения реле. Он должен быть открытым.

При переключении вперед и назад должен быть слышен щелчок.

Если вы не можете получить такие результаты, у вас, скорее всего, неисправное реле.

Проверить реле с помощью вольтметра

Для проверки реле используйте измеритель напряжения или выполните проверку непрерывности, если у вас есть измеритель с этой функцией, чтобы проверить следующее:

Если неисправное реле продолжает свет:

Выключите все реле, затем измерьте поперек двух латунных винтов на стороне линейного напряжения каждого реле.Счетчик должен показывать около 120 В (нормальная бытовая цепь) на работающих реле, так как в выключенном состоянии реле отключают цепь в этой точке. Неисправные реле, застрявшие во включенном состоянии, по-прежнему пропускают напряжение через реле, поэтому эти реле должны показывать около 0 В.

Если неисправное реле не выключает свет:

Включите все реле и измерьте поперек двух латунных винтов на стороне линейного напряжения каждого реле. Счетчик должен показывать около 0В на работающих реле.Неисправные реле, которые застряли в выключенном состоянии, должны показывать 120 В.

Советы при замене вышедших из строя реле
Чтобы не повредить новое реле, мы рекомендуем заменять все старые переключатели, подключенные к реле: это включает любые переключатели в месте освещения, а также любые переключатели на главных панелях, подключенных к тому же реле. (Реле редко выходят из строя по прошествии короткого периода времени из-за дефекта производителя; они просто не работают вообще при установке. Попытайтесь определить, почему вышло из строя старое реле, прежде чем рисковать также и новым.

Почему выходят из строя реле

Реле обычно выходят из строя, когда сохраняется контакт на переключателе. Это включает в себя залипание, темпераментный переключатель или удерживание переключателя на реле, которое начинает выходить из строя. Поддержание контакта вызывает нагрев реле: внутренние части начинают плавиться вместе и в конечном итоге замораживают реле в его последнем положении (включено или выключено).

Другие причины выхода из строя реле

Есть несколько ситуаций, которые могут вызвать отказ реле, даже нового.Условия, вызывающие постоянный поток электричества, повредят реле низкого напряжения:

Окрашенные, оклеенные обоями или сломанные пластины могут вызвать перетаскивание или давление на переключатели, заставляя их заедать или тянуться.
В пыльных или грязных местах, например на кухнях или в мастерских, на коммутаторе может накапливаться скопление, что может вызвать медленный отклик.
Новые переключатели RS23X (корпус с черной каймой) вставляются в меньшие отверстия в старом многослойном ремешке. Новые переключатели немного больше, чем старинные кулисные / качели-тумблеры, поэтому они будут защемлять корпус, вызывая залипание кнопок переключателя.
Установка стандартного переключателя сетевого напряжения (даже временного) там, где требуется переключатель мгновенного действия. Выключатели сетевого напряжения обеспечивают постоянный поток электроэнергии.
Установка нового реле без замены всех подключенных переключателей. Не забудьте также проверить, есть ли выключатель на главной панели, подключенный параллельно к осветительной арматуре. Обычно что-то вызывает выход из строя старого реле, поэтому обязательно проверьте все переключатели для устройства (наверху / внизу, на обоих концах холла и т. Д.) Если переключатель кажется залипшим или медленно реагирует, возможно, пора его заменить.
Проводка, пережеванная грызунами или белками, может вызвать короткое замыкание между проводами и неправильное поведение системы.

Магазин Реле дистанционного управления и трансформаторы GE.

Выключатели света

Чтобы проверить проводку на коммутаторах, отключите выключатель на стене для проверки. Для этого просто снимите и отсоедините переключатель, затем подключите общий провод (обычно белый) к любому из проводов управления кнопкой низкого напряжения.Если это прямое тестирование каждого из проводов работает (свет включается или выключается), значит, переключатель неисправен или его контакты нуждаются в очистке. (Осторожно протрите контакты чистой тканью; не используйте чистящие средства, так как они могут повредить хрупкие контакты.)

Возьмите измеритель и подтвердите непрерывность при каждом нажатии кнопки (это означает, что ожидаемое действие — ВКЛ или ВЫКЛ — происходит при нажатии кнопки). При снятом переключателе должна быть непрерывность от общего провода через каждую кнопку после нажатия кнопки.

Магазин Выключатели низкого напряжения GE.

Трансформаторы

Системы низкого напряжения

GE обычно имеют один или несколько переключателей, подключенных к реле, и несколько реле, подключенных к трансформатору. Если все реле и переключатели сломаны, проблема может быть в трансформаторе.

Неисправный трансформатор: Если возможно, возьмите рабочее реле, переключите и переместите их на подозрительный трансформатор. Если они все еще работают, значит, все переключатели и реле в другой цепи действительно были сломаны и нуждаются в замене (если это не проблема с проводкой — сравните настройку с известной рабочей настройкой).Но если рабочий набор реле / переключателей не работает на новом месте, вероятно, проблема в вашем трансформаторе.

Проверьте трансформатор: Отсоедините трансформатор от панели и проверьте выход, чтобы исключить проблемы с проводкой. Подтвердите входное напряжение — 120 В или 277 В — в зависимости от модели. Нормальное выходное напряжение при отключенной нагрузке составляет 25-29 В переменного тока (номинальное должно быть ~ 27,5 В при поданном напряжении 120 В). Этот более широкий диапазон позволяет изменять значение счетчика, а также напряжение в сети.

Если напряжение составляет 3-5 В постоянного тока и трансформатор кажется теплым или горячим на ощупь, в системе есть заедание переключателя, которое вызывает нагрев трансформатора, поэтому переключатель необходимо снять. Если трансформатор показывает 0 В постоянного тока, отключите и подождите около 15 минут. Подключите его снова и проверьте выходное напряжение. Если напряжение по-прежнему равно 0 В постоянного тока, трансформатор неисправен и требует замены. Если он показывает напряжение (возможно, 3-5 В постоянного тока), где-то есть заедание переключателя, из-за которого трансформатор перешел в режим охлаждения, создав 0 В постоянного тока, обнаруженный ранее.

Обратите внимание, что у вас может быть много реле (20, 30 и т. Д.), Подключенных к трансформатору, но вы не хотите управлять (включать / выключать) более 5 реле одновременно. При обновлении или ремонте вашей системы просто убедитесь, что вы не перегружаете трансформатор, пытаясь управлять слишком большим количеством реле одновременно.

В. После отпускания кнопки, которую я нажимаю на своем переключателе, переключатель поддерживает непрерывность в течение примерно 15 секунд. Это вызывает задержку перед включением или выключением света. Еще один трансформатор мы уже сожгли.Есть короткий?
A. У вас может заклинивать выключатель, вызывающий короткое замыкание на контрольную лампу или контрольную лампу. Чтобы найти неисправный выключатель, отсоедините белый провод от всех выключателей, подключенных к трансформатору. Измерьте напряжение на трансформаторе между двумя низковольтными проводами. Если это 24 В, то короткое замыкание ясно. Начните снова подключать переключатели и проверьте каждый из них, снова измерив напряжение. Если есть падение напряжения, это укажет, какой переключатель вызывает короткое замыкание. Замените переключатель на новый и еще раз проверьте, что проблема решена. Для получения дополнительной информации о решении проблемы заедания переключателя см. Как исправить заедание переключателя в системе освещения низкого напряжения.

В. Могу ли я использовать трансформатор 24 В постоянного тока с моей системой GE?
A. Если в вашей системе есть только непилотные, нелокаторные переключатели и непилотные световые реле, реле будут работать и от трансформатора 24 В постоянного тока, но вам нужно будет убедиться, что источник питания рассчитан на номинальные характеристики. не менее 30 Вт.

Выпрямители GE

Это старый выпрямитель GE. Этот переключатель контроллера над трансформатором является выпрямителем. В старом каталоге GE говорится, что рекомендуется использовать его для всех установок дистанционного управления. Его можно заменить этим выпрямительным диодом на 3 А, который снижает энергию, используемую катушкой реле. Действие выпрямителя улучшает производительность (более быстрое переключение) и обеспечивает большую защиту системы, но вам это не обязательно. Обратите внимание, однако, что выпрямитель рекомендуется, когда в системе используются переключатели контрольных ламп или локаторные переключатели, потому что без диода лампочка переключателя перегорит через несколько лет.(Диод увеличит срок службы лампочки локатора, поскольку он будет обеспечивать только половину энергии, поставляемой трансформатором (блокирует вторую половину).) Но если вы отключите выпрямитель, система все равно будет работать. Стандартный выход переменного тока — это синусоидальная волна, но выпрямитель просто отсекает половину из них (может быть назван полуволновым переменным током). Если выпрямитель сломан, реле перестанет работать, поэтому мы рекомендуем заменить его выпрямительным диодом или просто отключить его от вашей системы.

Дополнительные подсказки

Визуальные повреждения: Проверьте, нет ли на деталях почернения или запаха гари.Эта простая проверка может быстро выявить, какая часть повреждена и нуждается в замене.

Сколько реле может управляться одним переключателем? GE рекомендует не более 8 реле, управляемых одним переключателем в старинных системах, потому что нет секвенсора: поэтому при нажатии кнопки все катушки реле включаются одновременно. Используемый ток составляет около 220 мА на реле, поэтому при параллельном подключении слишком большого количества реле напряжение питания упадет, и реле не переключатся.Если вам нужно управлять более чем 8 реле, GE предлагает перейти на новые системы LightSweep. Новые системы выдают команды на реле, каждое из которых получает импульс 100 мс для изменения состояния.

Какая система ?: Не знаете, какая у вас система низкого напряжения? Определите вашу марку низковольтного освещения поможет вам разобраться в этом и подскажет, какие запасные части вам нужны.

Магазин запасных частей для низковольтного освещения для устройств управления освещением GE Lighting, Bryant, Sierra Electrical, Remcon, Pyramid и сенсорной панели.

Серия

DCNLEV100 — высоковольтные контакторные реле постоянного тока из соленоидов и реле постоянного тока

100 100 100 100 100 CSNLEV100225 100

DCNLEV100-E

100

750

SPST

IP67

3,4 — 4,5 фунта-30 Н · м (3,4 — 40 дюймов)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100-EA

100

IP M5

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100-EAN

DCNLEV100-EAN 902 100

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-EAS

100

750

SPST

IP67

4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100-EAS225N 100

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-EN

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100225

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-ESN

100

750

SPST

IP67

4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100225

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-BA

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100-BAN

100

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-BAS

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100-BAS225 100

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-BN

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы для цепи управления

Нейлон UL 94-V0

-40

BS DCNLEV100225

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-BSN

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100225

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-CA

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100225

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-CAS

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100-CAS225 100

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-CN

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

DCNLEV100225

750

SPST

IP67

3,4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Провода для цепи управления

Нейлон UL 94-V25 85226

-40

DCNLEV100-CSN

100

750

SPST

IP67

3.4 — 4,5 Нм (30-40 дюймов на фунт)

M4 с ограничителями сжатия

Выводы проводов для цепи управления

Нейлон UL 94-V0

-40

% PDF- 1.3 % 6 0 obj> эндобдж xref 6 151 0000000016 00000 н. 0000003771 00000 н. 0000003866 00000 н. 0000006195 00000 н. 0000006330 00000 н. 0000006397 00000 н. 0000013976 00000 п. 0000014117 00000 п. 0000014252 00000 п. 0000014395 00000 п. 0000014532 00000 п. 0000014677 00000 п. 0000014816 00000 п. 0000014953 00000 п. 0000014977 00000 п. 0000015495 00000 п. 0000015519 00000 п. 0000016161 00000 п. 0000016185 00000 п. 0000016654 00000 п. 0000016719 00000 п. 0000016743 00000 п. 0000017186 00000 п. 0000017210 00000 п. 0000017701 00000 п. 0000026646 00000 п. 0000026783 00000 п. 0000026920 00000 н. 0000027052 00000 п. 0000027226 00000 п. 0000035690 00000 н. 0000044786 00000 п. 0000054050 00000 п. 0000054184 00000 п. 0000062837 00000 п. 0000062979 00000 п. 0000073113 00000 п. 0000083295 00000 п. 0000086455 00000 п. 0000086660 00000 п. 0000086728 00000 п. 0000087079 00000 п. 0000087147 00000 п. 0000087558 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 0000096887 00000 п. 0000097083 00000 п. 0000097151 00000 п. 0000100872 00000 н. 0000101074 00000 н. 0000101394 00000 н. 0000101754 00000 н. 0000102237 00000 п. 0000106276 00000 н. 0000106477 00000 н. 0000106545 00000 н. 0000107588 00000 н. 0000108448 00000 н. 0000109492 00000 п. 0000110334 00000 п. 0000111193 00000 н. 0000111981 00000 н. 0000112791 00000 н. 0000113593 00000 н. 0000114408 00000 н. 0000115179 00000 н. 0000116220 00000 н. 0000117125 00000 н. 0000118057 00000 н. 0000119098 00000 н. 0000119980 00000 н. 0000120822 00000 н. 0000121610 00000 н. 0000122397 00000 н. 0000123187 00000 н. 0000123959 00000 н. 0000125831 00000 н. 0000128345 00000 н. 0000128759 00000 н. 0000128853 00000 н. 0000129272 00000 н. 0000129366 00000 н. 0000129785 00000 н. 0000129879 00000 п. 0000130293 00000 н. 0000130387 00000 н. 0000130806 00000 н. 0000130900 00000 н. 0000131319 00000 н. 0000131413 00000 н. 0000131827 00000 н. 0000131921 00000 н. 0000132340 00000 н. 0000132435 00000 н. 0000132855 00000 н. 0000132951 00000 н. 0000133371 00000 н. 0000133467 00000 н. 0000133887 00000 н. 0000133983 00000 н. 0000134806 00000 н. 0000135006 00000 н. 0000135075 00000 н. 0000135264 00000 н. 0000135290 00000 н. 0000135625 00000 н. 0000136881 00000 н. 0000137083 00000 н. 0000137152 00000 н. 0000137342 00000 н. 0000137368 00000 н. 0000137713 00000 н. 0000138652 00000 н. 0000138852 00000 н. 0000138921 00000 н. 0000139123 00000 н. 0000139149 00000 н. 0000139489 00000 н. 0000142636 00000 н. 0000142836 00000 н. 0000142905 00000 н. 0000143269 00000 н. 0000143295 00000 н. 0000143789 00000 н. 0000144754 00000 н. 0000144955 00000 н. 0000145024 00000 н. 0000145218 00000 п. 0000145244 00000 н. 0000145587 00000 н. 0000146120 00000 н. 0000146314 00000 н. 0000146383 00000 п. 0000146526 00000 н. 0000146552 00000 н. 0000146851 00000 н. 0000147780 00000 н. 0000147977 00000 п. 0000148046 00000 н. 0000148215 00000 н. 0000148241 00000 н. 0000148562 00000 н. 0000149903 00000 н. 0000150107 00000 н. 0000150176 00000 н. 0000150393 00000 н. 0000150419 00000 н. 0000150774 00000 н. 0000003316 00000 н. трейлер ] >> startxref 0 %% EOF 156 0 obj> поток xb«b` f»Hcb @

MRU3-1 Реле напряжения

MRU3-1 Реле напряжения Описание продукта
Код товара:
MRU3
Цена
Запросить цену Выберите варианты ниже, чтобы запросить цену.
Информация о продукте
Доступные опции
Функция
Пожалуйста, выберите вариант Стандартный
Входы трансформатора напряжения
Пожалуйста, выберите опциюНоминальное напряжение: 100 В Номинальное напряжение: 400 В
Монтажная форма
Пожалуйста, выберите вариант Корпус, подходящий для монтажа в 19-дюймовую стойку Корпус подходит для монтажа на двери
Коммуникация
Пожалуйста, выберите опцию: RS485 Open Data Protocol Modbus RTU
Преимущества и основные характеристики
19-дюймовые стойки — полностью выдвижные
Крепление двери — выдвижное и опломбированное
Монтаж на панели — полностью выдвижной
Регистратор неисправностей / нарушений
Интуитивный HMI
Отображение (первичных значений)
Программа простой настройки — Smart View
Компактный форм-фактор

Приложение
Подключение возобновляемых источников энергии (ДЭР — распределенные энергоресурсы) к общей сети.
Повышенное / пониженное напряжение, защита от остаточного напряжения.
Защита фидеров высокого, среднего и низкого напряжения от перенапряжения (повреждения изоляции) и пониженного напряжения.
Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится.Учить больше
Защита катушки реле от скачков напряжения
У нас есть вопросы клиентов о том, как защитить катушки реле от скачков напряжения, на которые мы ответим, предоставив подробные объяснения. «Скачок» относится к генерации чрезвычайно высокого напряжения, которое намного превышает напряжение, генерируемое в установившемся состоянии. Это неприятное явление, которое может привести к разрушению элемента схемы. Что делать, чтобы защитить свою схему от скачков напряжения, т. Е. Скачков напряжения? Теперь мы расскажем вам о методе защиты цепи.
Вопрос: Что мне делать, чтобы защитить контакт или цепь от скачков напряжения, возникающих при отключении питания индуктивной нагрузки?
Ответ: Катушка реле представляет собой индуктивную нагрузку. Эта индуктивная нагрузка в цепи генерирует сильное импульсное напряжение, когда она отключена от цепи, и это импульсное напряжение может разрушить контакты или элементы электронной схемы. Меры по устранению таких скачков напряжения различаются в зависимости от того, идет ли цепь переменный или постоянный ток.Диод хорошо работает в цепи постоянного тока, а схема CR эффективна в цепи переменного тока. Эти диоды и цепи CR необходимо подключать параллельно нагрузке.
Разберем перенапряжения более подробно. Когда индуктивная нагрузка, такая как катушка реле, отключена от цепи, нагрузка генерирует высокое напряжение от сотен до тысяч вольт в направлении, обратном напряжению источника. Это напряжение называется «обратным напряжением». Высокое обратное напряжение вызывает протекание через цепь большого тока, который повреждает контакт, управляющий подачей питания на индуктивную нагрузку, а также саму схему.В результате срок службы схемы значительно сокращается.
Для защиты контакта и цепи от этого обратного напряжения вам понадобится защитная цепь. Схема защиты для индуктивной нагрузки постоянного тока отличается от схемы защиты для индуктивной нагрузки переменного тока. Теперь мы опишем соответствующие меры, которые необходимо предпринять для этих индуктивных нагрузок постоянного и переменного тока.
． В случае индуктивной нагрузки постоянного тока
Как показано на рис. 1, диод хорошо работает в качестве защитной схемы для индуктивной нагрузки постоянного тока.
Эту защитную схему можно применить только к цепи постоянного тока. Диод, представляющий собой тип нагрузки, потребляет входящий импульсный ток, таким образом защищая схему и ее элемент. Для стабильной электронной схемы с не очень высоким напряжением цепи необходимо выбрать диод с выдерживаемым обратным напряжением, в 2–3 раза превышающим напряжение источника. Для обычной схемы мы рекомендуем выбирать диод, выдерживаемое обратным напряжением в 10 или более раз превышающее напряжение схемы.Убедитесь, что диод пропускает прямой ток, равный или превышающий ток нагрузки. Предлагаем линейку реле для панелей управления, из которых вы можете выбрать реле со встроенным диодом.
Теперь мы сравним обратное напряжение, генерируемое индуктивной нагрузкой постоянного тока, когда диод присутствует, с обратным напряжением, когда диод отсутствует, обратившись к следующим диаграммам. На рис. 2 показана форма обратного напряжения в случае отсутствия диода, а на рис. 3 — при наличии диода. В случае отсутствия диода, как показано на рис.2, при отключении индуктивной нагрузки постоянного тока от цепи создается обратное напряжение 260 В. Напротив, когда есть диод, обратное напряжение не генерируется, потому что диод потребляет любой импульсный ток, как показано на рис. 3.
． В случае индуктивной нагрузки переменного тока
Когда индуктивная нагрузка переменного тока отключена от цепи, на обоих концах индуктивной нагрузки переменного тока создается обратное напряжение.В этом случае схема CR, показанная на рис. 4, эффективно работает как устройство защиты цепи.
Цепь CR позволяет своему конденсатору поглощать выбросы, возникающие при размыкании контакта, тем самым защищая цепь и ее элемент. На рис. 4 конденсатор c выполняет функцию управления разрядом, вызванным размыканием контакта, а резистор r предназначен для ограничения пускового тока конденсатора c при замыкании контакта.
Вот стандартные характеристики конденсатора c и резистора r.
Конденсатор c: от 0,5 до 1 (мкФ) для контактного тока 1 A
Сопротивление r: от 0,5 до 1 (Ом) для контактного напряжения 1 В
Это не всегда правильные значения, которые следует принимать, и они могут варьироваться в зависимости от характеристик и характеристик нагрузки. Вы должны использовать конденсатор c для цепей переменного тока с выдерживаемым напряжением от 200 до 300 В.
Формы сигналов обратного напряжения, генерируемых индуктивной нагрузкой переменного тока в случае наличия цепи CR и отсутствия цепи CR, показаны соответственно на рис.5 и 6. Рис. 5, который представляет случай, когда есть цепь CR, показывает, что, когда контакт размыкается, цепь выключается, не генерируя импульсное напряжение, превышающее напряжение источника. Напротив, рис. 6, который представляет собой случай, когда цепь CR отсутствует, показывает, что импульсное напряжение 630 В, что примерно в 3 раза больше напряжения источника 200 В переменного тока, генерируется за период времени 18 мс после открытие контакта.

Вы также можете использовать схему защиты CR в цепи постоянного тока.В этом случае необходимо использовать конденсатор для цепей постоянного тока.
Только что объясненные функции защиты реле от скачков напряжения. Надеемся, что вы поняли случай, когда импульсное напряжение генерируется в цепи без защитной схемы и когда импульсное напряжение не генерируется в цепи с защитной схемой. При размыкании контакта возникает импульсное напряжение. Мы рекомендуем вам защитить контакт и цепь, приняв меры по предотвращению перенапряжения, применимые к индуктивным нагрузкам переменного и постоянного тока соответственно.
Однако будьте осторожны при применении мер по предотвращению перенапряжения. Просто подключить к схеме диод или конденсатор будет недостаточно. Например, размещение конденсатора между контактами может привести к тому, что, когда контакты замкнуты, заряды, накопленные в конденсаторе, высвобождаются, создавая ток короткого замыкания, который повреждает схему и ее элемент. Ваши меры по предотвращению перенапряжения должны быть адаптированы к конфигурации цепи.
Ключевые слова
Бросок: Бросок — это высокое напряжение, которое возникает мгновенно, когда индуктивная нагрузка отключается от цепи.
Обратное выдерживаемое напряжение: Обратное выдерживаемое напряжение относится к максимальному напряжению, которое находится в обратном направлении прямого напряжения диода и при котором диод все еще сохраняет свои изоляционные свойства.
Эксплуатация и устранение неисправностей реле потенциала или напряжения
Работа и устранение неисправностей реле потенциала или напряжения
Джон Томчик 2018-03-01 06:29:50
Реле потенциала обычно используются во многих однофазных двигателях с конденсаторным запуском и конденсаторном питании меньшего размера в промышленности HVACR.Их функция — помогать запускать электродвигатель. Потенциальные реле иногда называют реле напряжения, потому что они полагаются на противоэлектродвижущую силу (BEMF) или напряжение, которое генерируется двигателем для их работы.
Несмотря на то, что некоторые производители включают твердотельные реле в свое оборудование, потенциальное реле по-прежнему, вероятно, является самым популярным пусковым реле для двигателей малой мощности из-за простоты эксплуатации и поиска неисправностей. В связи с популярностью и обилием потенциальных реле в сфере обслуживания HVACR сегодня крайне важно, чтобы специалисты по обслуживанию понимали не только, как работает это пусковое реле, но и как устранять неисправности в компонентах, составляющих реле.
КАК РАБОТАЮТ ПОТЕНЦИАЛЬНЫЕ РЕЛЕ
Реле потенциала состоит из катушки с очень высоким сопротивлением и набора нормально замкнутых контактов. Катушка и контакты заключены в небольшой пластиковый корпус (см. Рисунок 1). Катушка реле подключена между контактами 2 и 5, а нормально замкнутые контакты подключены между контактами 1 и 2 (см. Рисунок 2). Другие обозначения клемм на реле обычно используются для подключения проводов и служат в качестве проволочных гаек. Они часто используются для подключения входящего питания, вентиляторов или проводов конденсатора и называются неактивными или удобными клеммами.
Когда питание подается на однофазный двигатель, как пусковая, так и пусковая обмотки будут находиться под напряжением, потому что контакты между клеммами 1 и 2 реле потенциала нормально замкнуты. Ротор двигателя теперь начнет вращаться или вращаться. На Рисунке 3 вы заметите, что рабочий и пусковой конденсаторы подключены параллельно друг другу, но оба подключены последовательно с пусковой обмоткой. Емкость конденсаторов, подключенных параллельно, увеличится, давая двигателю больший пусковой крутящий момент.
Поскольку ротор двигателя вращается все быстрее и быстрее, пытаясь достичь своей синхронной скорости, создается эффект генерации от того, что ротор представляет собой большую металлическую массу, вращающуюся очень близко к обмоткам двигателя.Поскольку пусковая обмотка намотана более длинным и тонким проводом, на ней будет генерироваться большее напряжение или БЭДС, чем на ходовой обмотке. БЭДС можно измерить с помощью вольтметра на пусковой обмотке при работающем двигателе. Оно часто выше, чем напряжение в сети, и может достигать 500 В или более в зависимости от конструкции и скорости двигателя. Полярность BEMF противоположна полярности сетевого напряжения, поэтому их величины не складываются. Поскольку все двигатели генерируют разные значения BEMF, размеры потенциальных реле необходимо подбирать и выбирать индивидуально для каждого компрессора.
Поскольку катушка потенциального реле подключена параллельно пусковой обмотке, такое же напряжение (BEMF) будет возникать на катушке реле. В пусковой обмотке и катушке реле образуется электрическая цепь с напряжением и током, в результате чего катушка реле активируется и размыкает контакты между контактами 1 и 2.
Это действие происходит из-за того, что катушка реле намотана на железный сердечник, который намагничивается при подаче напряжения на катушку. Это размыкание контактов приводит к отключению пускового конденсатора из цепи, и двигатель продолжает работать как двигатель с постоянной разделенной емкостью (PSC).
После открытия рабочего органа управления и отключения питания от двигателя скорость двигателя будет постепенно уменьшаться вместе с генерируемой BEMF. Катушка реле обесточится, и контакты между клеммами 1 и 2 вернутся в свое нормально замкнутое положение, когда двигатель остановится.
РЕЙТИНГИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение срабатывания — пример номинальных характеристик потенциального реле приведен на рисунке 4. Напряжение срабатывания для конкретного потенциального реле будет указано как минимум и максимум.Фактическое напряжение срабатывания должно оставаться в пределах допустимого диапазона для правильной работы. Напряжение срабатывания — это напряжение BEMF, генерируемое на пусковой обмотке ротором двигателя, когда он достигает примерно трех четвертей скорости.
Если напряжение срабатывания BEMF ниже минимального, контакты между клеммами 1 и 2 никогда не откроются. Пусковой конденсатор останется в цепи. Это вызовет высокое потребление тока и может привести к срабатыванию защитных устройств двигателя. Однако, если напряжение срабатывания, создаваемое BEMF, выше максимального, катушка реле имеет хороший шанс перегреться и разомкнуться.Опять же, контакты между 1 и 2 останутся замкнутыми, вызывая высокое потребление тока, если катушка реле размыкает цепь.
Постоянное напряжение катушки — потенциальные реле также имеют номинальное постоянное напряжение. Это максимальная BEMF, которую катушка реле может выдерживать непрерывно без перегрева и размыкания цепи.
Падение напряжения — потенциальные реле также имеют номинальное падающее напряжение. Падение напряжения — это напряжение BEMF, которое должно генерироваться на катушке реле, чтобы «удерживать» контакты в разомкнутом состоянии после их срабатывания (размыкания).Обратите внимание на рис. 4, что для срабатывания и размыкания контактов требуется больше BEMF (напряжения срабатывания), чем для удержания их в размытом состоянии. Как только управление цикличностью размыкает цепь, скорость ротора будет уменьшаться, что приведет к уменьшению БЭДС на пусковой обмотке и катушке реле. Когда BEMF упадет ниже напряжения падения, контакты между 1 и 2 вернутся в свое нормально замкнутое положение и будут готовы к следующему пусковому циклу.
Из-за этих трех характеристик номинального напряжения технические специалисты по обслуживанию должны понимать, что размеры потенциальных реле должны соответствовать каждому отдельному компрессору.Проконсультируйтесь с руководством по обслуживанию, производителем компрессора или поставщиком для получения информации о правильном выборе реле напряжения. Сменные реле можно сопоставить для разных производителей, используя удобные таблицы через Интернет. По возможности, при заказе нового реле следует использовать номер модели на старом реле.
УСТРАНЕНИЕ НЕПОЛАДОК
Простой омметр — это все, что нужно для поиска и устранения неисправности реле напряжения. Отсоединив все соединительные провода от реле, измерьте сопротивление на клеммах 1 и 2.Сопротивление должно быть близко к нулю, поскольку это нормально замкнутые контакты. Если считыватель показывает бесконечность, контакты заедают в разомкнутом состоянии, и реле следует выбросить и заменить. Открытые контакты предотвратят попадание пускового конденсатора в цепь. Это может заблокировать ротор и вызвать блокировку ротора при определенных условиях, что приведет к срабатыванию защитного устройства компрессора. Короткое замыкание защитных устройств компрессора может привести к перегреву и своевременному размыканию обмотки.
Часто контакты реле могли заедать или искривляться в замкнутом положении.В этом случае пусковой конденсатор никогда не будет отключен от цепи, будет слышен грохочущий звук, а высокое потребление тока приведет к срабатыванию защитных устройств двигателя. Если контакты застряли в замкнутом положении, реле необходимо проверить в рабочем режиме, поскольку контакты между 1 и 2 обычно замкнуты, когда они не работают.
После запуска двигателя вольтметром измерьте напряжение на клеммах 1 и 2. Нулевое значение напряжения подтвердит, что контакты не размыкаются.Кроме того, высокое потребление тока в цепи пусковой обмотки является контрольным признаком того, что контакты не разомкнуты.
Отсоединив все провода от реле, подключите катушку между клеммами 2 и 5 реле. Поскольку эта катушка должна иметь очень высокое сопротивление, убедитесь, что вы используете правильную шкалу на омметре (если она не самонастраивающаяся). Шкала R X 100 удобна в использовании. Шкала R X 1 может обмануть техника, заставив его поверить в наличие разомкнутой катушки из-за ее чрезвычайно высокого сопротивления.Нередко сопротивление измеряется в тысячах Ом. Если омметр показывает бесконечность по шкале R X 100, катушка реле разомкнулась. Реле надо выбросить, а установить новое. Открытая катушка реле предотвратит размыкание контактов между 1 и 2 из-за отсутствия магнетизма в железном сердечнике катушки реле. Это, опять же, вызовет высокую потребляемую мощность и грохочущий звук от конденсатора, слишком долго остающегося в цепи.
© НОВОСТИ. Просмотреть все статьи.
Эксплуатация и устранение неисправностей реле потенциала или напряжения
/article/Operating+And+Troubleshooting+Potential+Or+Voltage+Relays/3023766/479014/article.html
Меню
Список выпусков
18 октября 2021 г.
4 октября 2021 г.
20 сентября 2021 г.
6 сентября 2021 г.
23 августа 2021 г.
09 августа 2021
26 июля 2021 г.
12 июля 2021 г.
28 июня 2021 г.
14 июня 2021 г.
31 мая 2021 г.
17 мая 2021 г.
3 мая 2021 г.
19 апреля 2021
5 апреля 2021
22 марта 2021 г.
8 марта 2021
22 февраля 2021 г.
8 февраля 2021 г.
25 января 2021 г.
11 января 2021 г.
21 декабря 2020
14 декабря 2020
7 декабря 2020
16 ноября 2020
2 ноября 2020 г.
19 октября
5 октября 2020 г.
21 сентября 2020
7 сентября 2020
24 августа 2020
10 августа 2020
27 июля 2020
13 июля 2020
29 июня 2020
15 июня 2020
1 июня 2020 г.
18 мая 2020
4 мая 2020 г.
20 апреля 2020
6 апреля 2020
23 марта 2020
9 марта 2020
2 марта 2020
24 февраля 2020
10 февраля 2020
27 января 2020
13 января 2020
30 декабря 2019 г.
16 декабря 2019
2 декабря 2019
18 ноября, 2019
4 ноября 2019 г.
21 октября, 2019
7 октября 2019 г.
23 сентября, 2019
9 сентября 2019
26 августа 2019
12 августа 2019
29 июля, 2019
22 июля, 2019
15 июля 2019
8 июля 2019 г.
1 июля 2019 г.
24 июня 2019
17 июня 2019
10 июня 2019
3 июня 2019 г.
27 мая, 2019
20 мая 2019
13 мая, 2019
6 мая 2019 г.
29 апреля, 2019
22 апреля 2019
15 апреля 2019
8 апреля 2019
1 апреля 2019 г.
25 марта 2019
18 марта 2019
11 марта 2019
4 марта 2019
25 февраля 2019
18.02.2019
2/11 февраля 2019
4 февраля 2019 г.
28 января 2018
21 января 2018
14 января 2018
24 декабря 2018
17 декабря 2018
10 декабря 2018
3 декабря 2018
26 ноября 2018
19 ноября 2018
12 ноября 2018
5 ноября 2018
29 октября 2018
22 октября 2018
15 октября 2018
8 октября 2018
1 октября 2018 г.
24 сентября 2018
17 сентября 2018
10 сентября 2018
3 сентября 2018 г.
27 августа 2018
20 августа 2018
13 августа 2018
6 августа 2018
30 июля 2018 г.
23 июля 2018
16 июля 2018
9 июля 2018 г.
2 июля 2018
25 июня 2018
18 июня 2018
11 июня 2018
4 июня 2018
28 мая 2018
21 мая 2018
14 мая 2018
7 мая 2018
30 апреля 2018 г.
23 апреля 2018
16 апреля 2018
9 апреля 2018
2 апреля 2018 г.
26 марта 2018
19 марта 2018
12 марта 2018
5 марта 2018
26 февраля 2018
19 февраля 2018
12 февраля 2018
5 февраля 2018
29 января 2018
22 января 2018
15 января 2018
8 января 2018
25 декабря 2017
18 декабря 2017 г.
11 декабря 2017
4 декабря 2017 г.
27 ноября 2017 г.
20 ноября 2017
13 ноября 2017
6 ноября 2017
30 октября 2017 г.
23 октября 2017
16 октября 2017
9 октября 2017
2 октября 2017 г.
25 сентября 2017
18 сентября 2017
11 сентября 2017
4 сентября 2017 г.
28 августа 2017
21 августа 2017
14 августа 2017
7 августа 2017
31 июля 2017 г.
24 июля 2017
17 июля 2017 г.
10 июля 2017
3 июля 2017 г.
26 июня 2017
19 июня 2017
12 июня 2017
5 июня 2017 г.
29 мая 2017 г.
22 мая 2017
15 мая 2017
8 мая 2017
1 мая 2017 г.
24 апреля 2017
17 апреля 2017
10 апреля 2017
3 апреля 2017 г.
27 марта 2017
20 марта 2017
13 марта 2017
6 марта 2017
27 февраля 2017 г.
20 февраля 2017
13 февраля 2017
6 февраля 2017
30 января 2017
23 января 2017
16 января 2017
9 января 2017
26 декабря 2016
19 декабря 2016
12 декабря 2016
5 декабря 2016 г.
28 ноября 2016
21 ноября 2016
14 ноября 2016
7 ноября 2016 г.
31 октября 2016 г.
24 октября 2016
17 октября 2016 г.
10 октября 2016
3 октября 2016 г.
26 сентября 2016
19 сентября 2016
12 сентября 2016
5 сентября 2016 г.
29 августа 2016
22 августа 2016
15 августа 2016
8 августа 2016
1 августа 2016
25 июля 2016 г.
18 июля 2016 г.
11 июля 2016
Новости, 4 июля 2016
27 июня 2016
20 июня 2016
13 июня 2016
6 июня 2016
30 мая 2016
23 мая 2016
16 мая 2016
9 мая 2016 г.
2 мая 2016
25 апреля 2016
25 апреля 2016 INS
18 апреля 2016
11 апреля 2016
4 апреля 2016
28 марта 2016
21 марта 2016
14 марта 2016
7 марта 2016
29 февраля 2016
22 февраля 2016
15 февраля 2016
8 февраля 2016
01 февраля 2016
25 января 2016
18 января 2016
11 января 2016
28 декабря 2015 г.
21 декабря 2015 г.
14 декабря 2015
7 декабря 2015 г.
30 ноября 2015 г.
23 ноября 2015 г.
16 ноября 2015 г.
9 ноября 2015 г.
2 ноября 2015 г.
26 октября 2015 г.
19 октября 2015 г.
12 октября 2015 г.
5 октября 2015 г.
28 сентября 2015 г.
21 сентября 2015 г.
14 сентября 2015 г.
7 сентября 2015 г.
31 августа 2015
24 августа 2015
17 августа 2015 г.
10 августа 2015
3 августа 2015 г.
27 июля 2015 г.
20 июля 2015 г.
13 июля 2015 г.
6 июля 2015 г.
29 июня 2015 г.
22 июня 2015 г.
15 июня 2015 г.
8 июня 2015 г.
1 июня 2015 г.
25 мая 2015 г.
18 мая 2015 г.
11 мая 2015 г.
4 мая 2015 г.
27 апреля 2015 г.
20 апреля 2015 г.
13 апреля 2015 г.
6 апреля 2015 г.
30 марта 2015 г.
23 марта 2015 г.
16 марта 2015
9 марта 2015 г.
2 марта 2015 г.
23 февраля 2015
16 февраля 2015
9 февраля 2015 г.
2 февраля 2015 г.
26 января 2015
19 января 2015
12 января 2015
29 декабря 2014 г.
22 декабря 2014 г.
15 декабря 2014 г.
8 декабря 2014 г.
1 декабря 2014 г.
24 ноября 2014 г.
17 ноября 2014 г.
10 ноября 2014 г.
3 ноября 2014 г.
27 октября 2014 г.
20 октября 2014 г.
13 октября 2014 г.
6 октября 2014 г.
29 сентября 2014 г.
22 сентября 2014
15 сентября 2014 г.
8 сентября 2014 г.
1 сентября 2014 г.
25 августа 2014 г.
18 августа 2014 г.
11 августа 2014 г.
4 августа 2014 г.
28 июля 2014 г.
21 июля 2014 г.
14 июля 2014 г.
7 июля 2014 г.
30 июня 2014 г.
23 июня 2014 г.
16 июня 2014 г.
9 июня 2014 г.
2 июня 2014 г.
26 мая 2014 г.
19 мая 2014 г.
12 мая 2014 г.
5 мая 2014 г.
28 апреля 2014
21 апреля 2014 г.
14 апреля 2014
7 апреля 2014
31 марта 2014
24 марта 2014 г.
17 марта 2014 г.
10 марта 2014 г.
3 марта 2014 г.
24 февраля 2014 г.
17 февраля 2014 г.
10 февраля 2014 г.
3 февраля 2014 г.
27 января 2014 г.
20 января 2014 г.
6 января 2014 г.
30 декабря 2013 г.
23 декабря 2013 г.
16 декабря 2013 г.
9 декабря 2013 г.
2 декабря 2013 г.
25 ноября 2013 г.
18 ноября 2013 г.
11 ноября 2013 г.
4 ноября 2013 г.
28 октября 2013 г.
21 октября 2013 г.
14 октября 2013 г.
7 октября 2013 г.
30 сентября 2013 г.
23 сентября 2013 г.
16 сентября 2013 г.
9 сентября 2013 г.
2 сентября 2013 г.
26 августа 2013 г.
19 августа 2013 г.
12 августа 2013
5 августа 2013 г.
29 июля 2013 г.
22 июля 2013 г.
15 июля 2013 г.
8 июля 2013 г.
2013 Водяная печь
1 июля 2013 г.
24 июня 2013 г.
17 июня 2013 г.
10 июня 2013 г.
3 июня 2013 г. ИСТОЧНИК
3 июня 2013 г. Главная
3 июня 2013 г. Региональный
27 мая 2013 г.
20 мая 2013 г.
13 мая 2013 г.
6 мая 2013 г.
29 апреля 2013 г.
22 апреля 2013 г.
15 апреля 2013 г.
8 апреля 2013 г.
Джексон Системс
1 апреля 2013 г.
25 марта 2013 г.
18 марта 2013
11 марта 2013 г.
4 марта 2013 г.
25 февраля 2013 г.
18 февраля 2013 г.
11 февраля 2013 г.
Электронная книга по бесканальным системам AHRI Edge Edge
4 февраля 2013 г.
28 января 2013 г.
21 января 2013 г.
Геотермальная электронная книга
14 января 2013 г.
24 декабря 2012
17 декабря 2012 г.
10 декабря 2012 г.
3 декабря 2012 г.
26 ноября 2012 г.
19 ноября 2012 г.
12 ноября 2012 г.
5 ноября 2012 г.
29 октября 2012 г.
22 октября 2012 г.
15 октября 2012 г.
8 октября 2012 г.
1 октября 2012 г.
24 сентября 2012 г.
17 сентября 2012 г.
10 сентября 2012 г.
3 сентября 2012
27 августа 2012 г.
20 августа 2012 г.
13 августа 2012 г.
6 августа 2012 г.
30 июля 2012 г.
23 июля 2012 г.
16 июля 2012
9 июля 2012 г.
2 июля 2012 г.
Тест
25 июня 2012 г.
18 июня 2012 г.
11 июня 2012 г.
4 июня 2012 г.
28 мая 2012 г.
21 мая 2012 г.
14 мая 2012 г.
7 мая 2012 г.
30 апреля 2012 г.
23 апреля 2012 г.
16 апреля 2012 г.
9 апреля 2012 г.
2 апреля 2012 г.
26 марта 2012 г.
19 марта 2012 г.
12 марта 2012 г.
5 марта 2012 г.
27 февраля 2012 г.
20 февраля 2012 г.
13 февраля 2012 г.
6 февраля 2012 г.
30 января 2012 г.
23 января 2012 г.
16 января 2012 г.
9 января 2012 г.
26 декабря 2011 г.
19 декабря 2011 г.
12 декабря 2011 г.
5 декабря 2011 г.
28 ноября 2011 г.
21 ноября 2011 г.
14 ноября 2011 г.
7 ноября 2011 г.
31 октября 2011 г.
24 октября 2011 г.
17 октября 2011 г.
10 октября 2011 г.
3 октября 2011 г.
26 сентября 2011 г.
19 сентября 2011 г.
12 сентября 2011 г.
5 сентября 2011 г.
29 августа 2011 г.
22 августа 2011 г.
15 августа 2011 г.
8 августа 2011 г.
1 августа 2011 г.
ОБЛАСТЬ 1 АВГУСТА 2011
25 июля 2011 г.
18 июля 2011
11 июля 2011 г.
4 июля 2011 г.
27 июня 2011 г.
20 июня 2011 г.
13 июня 2011 г.
6 июня 2011
30 мая 2011 г.
23 мая 2011 г.
16 мая 2011 г.
9 мая 2011 г.
2 мая 2011 г.
25 апреля 2011
18 апреля 2011 г.
11 апреля 2011 г.
4 апреля 2011 г.
28 марта 2011 г.
21 марта 2011 г.
14 марта 2011 г.
7 марта 2011 г.
28 февраля 2011 г.
21 февраля 2011 г.
14 февраля 2011 г.
7 февраля 2011 г.
31 января 2011 г.
24 января 2011 г.
17 января 2011 г.
10 января 2011 г.
13 декабря 2010
15 ноября 2010 г.
Лучшие из НОВОСТЕЙ
18 октября 2010 г.
4 октября 2010 г.
27 сентября 2010 г.
20 сентября 2010 г.
13 сентября 2010 г.
6 сентября 2010 г.
16 августа 2010 г.
9 августа 2010 г.
19 июля 2010 г.
12 июля 2010 г.
21 июня 2010 г.
мая 172010
Апрель 12 2010
Март 252010
Февраль 152010
11 января 2010 г.
Не активировать

Библиотека
▷ Как подключить реле? Научитесь подключать реле ✓
Как подключить реле?
Необязательно быть опытным установщиком, чтобы знать, как подключить реле, если нам нужно разместить одно из них в нашей панели управления или в нашем проекте автоматизации.
Хотите посмотреть видео о работающем реле SPDT? ЗДЕСЬ
Однако, чтобы знать, как подключить реле, мы должны сначала знать некоторые очень базовые концепции о различных типах реле.
Подключение электромеханического реле к твердотельному реле или герконовому реле — это не одно и то же.
Какое реле я буду устанавливать?
Прежде всего, мы должны взглянуть на тип реле, которое у нас есть, чтобы найти и различить в нем входные или управляющие клеммы и выходные или силовые клеммы.
В основном электромеханическое реле всегда имеет два контакта, к которым приварены концы эмалированного медного провода, из которого сделана его катушка или соленоид, намотанный на железный сердечник для формирования электромагнита.
В электромеханических реле эти две клеммы образуют входную или управляющую цепь, и когда они находятся в напряжении, мы активируем катушку, и сформированный электромагнит притягивает металлический лист, с которым подвижные контакты являются неотъемлемой частью.
У твердотельного реле нет катушки, поэтому, чтобы знать, как подключить твердотельное реле, необходимо отметить, что у него есть два контакта, клеммы или клеммы, к которым подключен вход электроники внутри него.Он изолирован от выходной электроники, которая размыкает или замыкает силовую цепь.
Какая полярность и напряжение реле?
В этих двух случаях, как для электромеханического реле, так и для твердотельного реле, очень важно учитывать полярность для реле с цепью управления постоянным током, а также номинальное напряжение или диапазон напряжений, в котором катушка электромеханического реле или управляющая электроника, если это твердотельное реле.
Если мы не проверим рабочее напряжение, мы можем «сжечь» и отключить управляющую часть реле, будь то постоянный или переменный ток.
Иногда некоторые модели реле могут иметь очень широкие рабочие диапазоны и допускать управляющие напряжения например от 90 до 250 вольт переменного тока.
Мы не всегда будем исправлять при подключении знаки + и -, которые обычно отмечаются рядом с выводами катушки или входной цепи.
Как пронумерованы клеммы реле?
Штыри катушки электромеханического реле обычно обозначаются буквами A1 + и A2-, и они обычно отображаются на печатной схеме на стороне реле рядом с двумя сегментами, которые соединены в квадрат, который несет внутри другой отрезок одного от его вершины до противоположной вершины.
Входные клеммы управляющей электроники в однофазном твердотельном реле обычно обозначаются номерами 4 — и 3 + (также 1 ~ и 2 ~, если оно трехфазное с управляющим напряжением переменного тока).
Когда обмотка реле предназначена для работы с переменным током, мы должны обращать внимание на частоту сети, к которой мы будем подключаться, поскольку она может быть 50 Гц (обычная в европейских странах) или 60 Гц (обычная в странах Америки или на других континентах)
В реле типа «язычок» мы найдем только два провода или контакта, но в этом случае они всегда относятся к выходной или силовой цепи, поскольку здесь нет катушки или электроники, так что мы будем знать, как подключить реле герконового типа, как только оно попадет в наши руки.
Эти реле очень просты и содержат только листы нормально разомкнутых или нормально замкнутых контактов, которые меняют положение, чтобы быть рядом с магнитным полем, которое обычно создается постоянным магнитом большей или меньшей мощности, позволяя или предотвращая прохождение тока через цепь, к которой они подключены.
Что происходит, когда у нас есть съемное реле?
До сих пор мы предполагали, что кабели входной цепи подключаются непосредственно к соответствующей клемме реле, затягивая винт, фиксирующий конец проводника, но как подключить съемное реле, не имеющее клемм с винтами.
Можно сказать, что это обычное явление для твердотельных реле, но не для подавляющего большинства электромеханических реле.
Хотя в некоторых очень специфических приложениях концы кабелей соединяются описанным выше способом или привариваются к контактам реле, постоянно прикрепленным к ним, это нормально, что реле не подключается таким образом.
Подавляющее большинство промышленных электромеханических реле, которые продаются на рынке, относятся к «вставляемому» типу, что означает, что им требуется база, розетка или розетка, к которой они подключаются.
Что такое цоколь или гнездо для съемного реле?
Таким образом, основание имеет соответствующие клеммы, к которым мы можем подключать кабели входных и выходных цепей с помощью невыпадающего винта при производстве шкафа управления.
После того, как мы подключили проводники к базе, нам нужно только «подключить» реле к имеющимся корпусам, сопоставив каждый контакт реле с соответствующим корпусом.
От каждой клеммы внутрь основания помещаются латунные токопроводящие листы, заканчивающиеся в вышеописанных корпусах и входящие в контакт с контактами реле.
Следует ли нам проводить первый тест активации при подключении реле?
Мы ответили на первую часть вопроса, как подключить реле?, Но мы ничего не сказали о том, как подключить контакты к силовой цепи, которую мы хотим контролировать.
В любом случае, после того как мы подключили катушку реле, мы можем проверить правильность работы реле, прежде чем продолжить установку.
Для этого мы подадим напряжение между выводами катушки и проверим в случае электромеханического реле, что подвижные контакты меняют положение и переходят от разъединения от нормально замкнутых неподвижных контактов к их соединению.
Во многих промышленных электромеханических реле, которые имеют небольшой светодиодный индикатор на передней панели, мы также можем убедиться, что этот светодиод загорается при подаче напряжения между выводами катушки и помогает нам узнать, как подключить реле без ошибок подключения.
При тестировании твердотельных реле мы можем только проверить, горит ли передний светодиод, поскольку, не имея внутри движущихся частей, мы не можем воспринимать изменение положения или внутренний звук.
Как подключить контакты реле к силовой цепи?
Теперь мы войдем, чтобы ответить на наш первоначальный вопрос, как подключить реле?, Но на этот раз обращаем внимание на зону выхода или питания.
Мы уже объясняли ранее, и поэтому мы уже должны знать, является ли реле, которое мы имеем в наших руках, электромеханическим, твердотельным или реле другого типа.
Кроме того, мы также можем различить, есть ли у реле клеммы, к которым кабели подключаются напрямую, или требуется соединительная база, которая должна быть подключена, потому что она «вставного» типа.
Сколько «групп контактов» у электромеханического реле?
Следующее, что нам нужно знать о нашем реле, — это количество групп контактов, доступных внутри него, если это электромеханическое реле, или если оно предназначено для однофазного или трехфазного использования, если это твердотельное реле.
Мы можем просто определить «группу контактов» в электромеханическом реле как каждый набор из двух или трех металлических листов, каждый из которых заканчивается небольшой кнопкой из проводящего материала, которые соединяются или разделяются для включения или выключения источника питания. схема .
Ранее мы говорили «набор из двух или трех металлических листов», поскольку мы можем найти различные типы реле в зависимости от того, являются ли контактные группы двумя листами или тремя листами.
Когда группы контактов состоят только из двух листов, один из них постоянно неподвижен (фиксированный контакт), а другой лист может перемещаться и изменять положение, когда мы запускаем реле (мобильный контакт).
Если реле находится в состоянии покоя, т.е. если между выводами катушки нет напряжения, может случиться так, что неподвижный контакт окажется рядом с подвижным контактом.
Как определить нормально разомкнутый контакт реле и замкнутый?
В этом случае мы говорим, что неподвижный контакт является нормально замкнутым контактом (NC), поскольку с реле в состоянии покоя цепь замыкается путем пропускания тока через подвижную пластину, которая соединена контактами ее контактов. заканчивается на фиксированном.
В реле этого типа, когда мы запитываем катушку, подвижный контакт отделяется от фиксированного, и цепь размыкается, оставаясь разомкнутой, при этом напряжение между выводами катушки поддерживается.
Если реле находится в состоянии покоя, а неподвижный контакт отделен от подвижного контакта, в этом случае мы говорим, что неподвижный контакт является нормально разомкнутым контактом (NO), поскольку цепь не разомкнута, когда реле находится в состоянии покоя. пропуская ток, поскольку движущееся лезвие теперь отделено от неподвижного.
В этом другом типе реле при подаче питания на катушку подвижный контакт присоединяется к фиксированному, и цепь замыкается, оставаясь замкнутой, сохраняя при этом напряжение между выводами катушки.
Как узнать, как идентифицировать реле с контактами инвестора?
Когда группа контактов состоит из трех пластин, две из них неподвижны и неподвижны в любое время (фиксированные контакты), а третья пластина (подвижный контакт инвертора) может перемещаться и изменять положение, когда мы запускаем реле, начиная с быть вместе с одним из неподвижных контактов, чтобы отделиться от него и присоединиться к противоположному неподвижному контакту.
В этом случае, когда реле находится в состоянии покоя, мы называем нормально замкнутый контакт, к которому оно подключено к контакту инвертора, и нормально разомкнутый контакт, к которому оно отделено от контакта инвертора.
Этот тип промышленных электромеханических реле является наиболее распространенным, поскольку с перемещением контакта инвертора мы одновременно осуществляем замыкание и размыкание.
Это очень полезно и универсально, поскольку мы можем использовать одно и то же реле для размыкания цепи или замыкания цепи, когда мы возбуждаем его катушку, в зависимости от того, к какому фиксированному контакту мы подключили кабель, к нормально разомкнутому или нормально замкнутому. .
Поскольку мы уже узнали, что такое «группа контактов» в электромеханическом реле и как она работает, очень легко сделать вывод о том, как электромеханическое реле будет работать с двумя, тремя или четырьмя группами контактов.
Важно отметить, что все подвижные контакты каждой из групп контактов, доступных для реле, всегда перемещаются одновременно.
То есть, если, например, реле имеет четыре группы контактов, когда катушка возбуждена, электромагнит притянет к своему сердечнику кусок железа, с которым четыре движущиеся пластины являются неотъемлемой частью, и он будет двигаться одновременно, заставляя «Инвестиции» в каждую из ваших контактных групп.
Наличие более одной группы контактов в реле заключается в том, чтобы использовать больше преимуществ пространства и энергии возбуждения катушки среди других аспектов.
Во многих промышленных приложениях нам нужно, чтобы одна цепь размыкалась, а другая замыкалась одновременно (почти одновременно), и этого легко добиться, используя реле с двумя группами контактов, так что при подаче напряжения на катушку одна из групп замыкает первую. цепь, а другая группа размыкает вторую цепь, которая была замкнута.
Какова идентификация контакта реле в соответствии с его группой?
Самая обычная нумерация, которой обозначаются контакты промышленных электромеханических реле, состоит из двух цифр, образующих пару.
Первая цифра указывает на группу, а вторая цифра указывает на контакт.
Таким образом, для реле, имеющего четыре группы контактов инвестора, ваши контакты будут пронумерованы так, как мы объясним ниже.
Первая группа контактов будет обозначена номерами 11, 12, 14, где 11 будет контактом инвертора, 12 нормально замкнутым контактом и 14 нормально разомкнутым контактом
Вторая группа контактов будет обозначена цифрами 21, 22 , 24, где 21 является контактом инвертора, 22 — нормально замкнутым контактом и 24 — нормально разомкнутым контактом.
Третья группа контактов будет обозначена номерами 31, 32, 34, где 31 будет контактом инвертора, 32 нормально замкнутым контактом и 34 нормально разомкнутым контактом
Четвертая группа контактов будет обозначена номерами 41, 42 , 44, где 41 является контактом инвертора, 42 — нормально замкнутым контактом и 44 — нормально разомкнутым контактом.
Мы видим, что довольно просто различить каждый из 12 контактов, которые мы должны соединить с этим типом нумерации.
Отметим, что контакты инвестора всегда нумеруются нечетными числами, независимо от того, к какой группе они принадлежат.
В свою очередь, фиксированные контакты всегда нумеруются четными числами, независимо от их группы, причем наименьшее из двух четных чисел каждой группы является нормально замкнутым, а наибольшее используется для нумерации нормально разомкнутого контакта.
Какая нумерация имеет основание или основание?
Логично, что та же самая нумерация, записанная в реле, также записана в соединительной базе, так что очень легко добраться до нужной клеммы с каждым из проводников, избегая ошибок, которые могут помешать правильной работе установки.
Нет необходимости использовать все группы контактов, даже использовать в одной группе три имеющихся контакта, чтобы реле работало идеально и выполняло свое предназначение.
Во многих промышленных установках шкафы управления имеют достаточно места, чтобы их можно было расширить в будущем.
Также обычно оставляют группы контактов, если они используются в некоторых реле, чтобы использовать их позже, если возникнет необходимость работы с дополнительными цепями, которые были изначально предусмотрены.
Как подключить реле, если это твердотельное реле?
Давайте теперь посмотрим, как подключить реле?, Когда это твердотельное реле.
Подавляющее большинство твердотельных реле, доступных на рынке, могут замыкать цепь питания только тогда, когда мы подаем напряжение на клеммы цепи управления.
То есть, если напряжение не подается на клеммы цепи управления и, следовательно, твердотельное реле находится в состоянии покоя, цепь питания разомкнута, и ток не проходит между клеммами цепи питания.
Следовательно, твердотельное реле можно сравнить с «двухлопастным» электромеханическим реле для каждой группы контактов, в котором «фиксированный контакт» является нормально разомкнутым контактом.
Я использовал кавычки, потому что, как мы уже знаем, в твердотельном реле нет металлических контактов, как у электромеханического реле, но они используют полупроводниковые материалы, которые пропускают или предотвращают прохождение электрического тока в зависимости от уровня напряжения, которое мы прикладываем к цепи управления.
На рынке есть несколько моделей твердотельных реле, которые подключаются к соединительным базам, хотя это необычно.
В обычном твердотельном реле обычно доступны клеммы для прямого подключения к реле кабелей цепи управления и кабелей силовой цепи.
Как и в твердотельных реле, обрабатываются очень важные мощности, невооруженный глаз сразу различит, какие клеммы являются силовой цепью или выходной цепью (очень большие клеммы) и клеммы цепи управления (меньшие клеммы).
Как отличить однофазное твердотельное реле от трехфазного?
Также очень легко отличить однофазные твердотельные реле от трехфазных твердотельных реле, так как в однофазном только четыре контакта будут найдены, два для цепи управления и два для цепи питания , а в трехфазном мы увидим восемь клемм.
Две из восьми клемм, которые мы видим трехфазного твердотельного реле, меньше по размеру и подключены к цепи управления.
Остальные шесть гораздо более крупных клемм расположены в два ряда по три клеммы в каждом для подключения входов трехфазных линий в одном из рядов и трех проводников трехфазной нагрузки (двигатель, сопротивление и т. Д.) ) к клеммам другого ряда.
Какова нумерация выводов твердотельного реле?
Что касается нумерации выводов, то здесь нет такого единообразия, как в случае электромеханических реле, хотя в большинстве однофазных твердотельных реле, которые можно найти на рынке, выводы схемы управления пронумерованы. с 3 + и 4-, если управление находится на постоянном токе, чтобы учесть полярность, и с числами 3 ~ и 4 ~, если управление находится на переменном токе.
Клеммы силовой цепи однофазных твердотельных реле обозначаются номерами 1 ~ и 2 ~, когда реле предназначено для нагрузок переменного тока, которые являются наиболее распространенными, или номерами 1+ и 2-, когда реле подключено. для нагрузок постоянного тока с учетом полярности выходной цепи.
Для трехфазных твердотельных реле клеммы цепи управления могут быть названы, как объяснено для однофазных, а также некоторые производители используют буквы A1 + и A2- для управления постоянным током и A1 ~ и A2 ~ для тока. control alternate
Что касается шести клемм выходной цепи, на рынке есть много вариантов реле, но все они имеют маркировку, по которой очень легко распознать, какие клеммы являются входными, а какие — клеммами. к которому мы должны подключить нагрузку.
Например, наиболее часто используемая конфигурация — это пронумеровать входы как L1, L2, L3 и клеммы нагрузки или выхода как T1, T2, T3, чтобы мы сразу идентифицировали каждую «группу контактов».
Другие часто используемые конфигурации: R, S, T для входов и U, V, W для нагрузки, а также A1, B1, C1 для входов и A2, B2, C2 для нагрузки, а также 1, 3, 5 для входов и 2, 4, 5 для нагрузки.
Как подключить реле, не забыв о некоторых важных вещах?
При установке твердотельных реле также очень важно не забывать о размещении быстродействующих предохранителей с номинальной нагрузкой несколько ниже максимальной нагрузки, которую реле допускает в своей выходной цепи.
Это связано с тем, что обычно, когда твердотельное реле выходит из строя, его выходные контакты замыкаются накоротко, даже если мы устраняем напряжение в цепи управления, и поэтому в этом случае нам всегда понадобится предохранитель, чтобы предотвратить повреждение установки. .
С другой стороны, мы никогда не должны выполнять установку твердотельного реле, не помещая его на достаточно эффективный радиатор, чтобы отводить от реле тепловую мощность, которая должна будет рассеиваться на полную мощность при постоянном подключении.
Кроме того, задняя пластина твердотельного реле должна обеспечивать идеальную передачу тепла к радиатору, поэтому между обеими поверхностями необходимо разместить рассеивающие пластины или термопасту, так как теплопроводность очень хорошая.
No related posts.

Разное
