Содержание

Клеммы для проводов соединительные, обжимные, автомобильные

Применение обжимных соединительных клемм для проводов — коммутация силовых кабелей, так и в слаботочных цепях, где они являются обязательными. При ремонте, такие провода можно легко разъединить. Опыт применения различных типов обжимных клемм для соединения проводов. Обзор инструментов для обжима наконечников.

Клеммы для проводов виды

Клемма — это контактный элемент, который предназначен для разъемного соединения проводников между собой.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых.

Клеммы для проводов обжимные

Кабельные наконечники обжимные или клеммы для проводов соединительного типа предназначены для быстрого и надёжного соединения проводов в электрических схемах путём зажима с изоляцией.

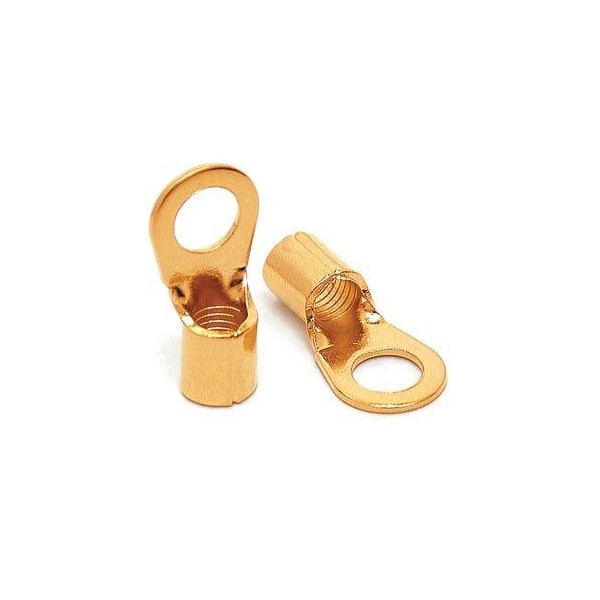

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

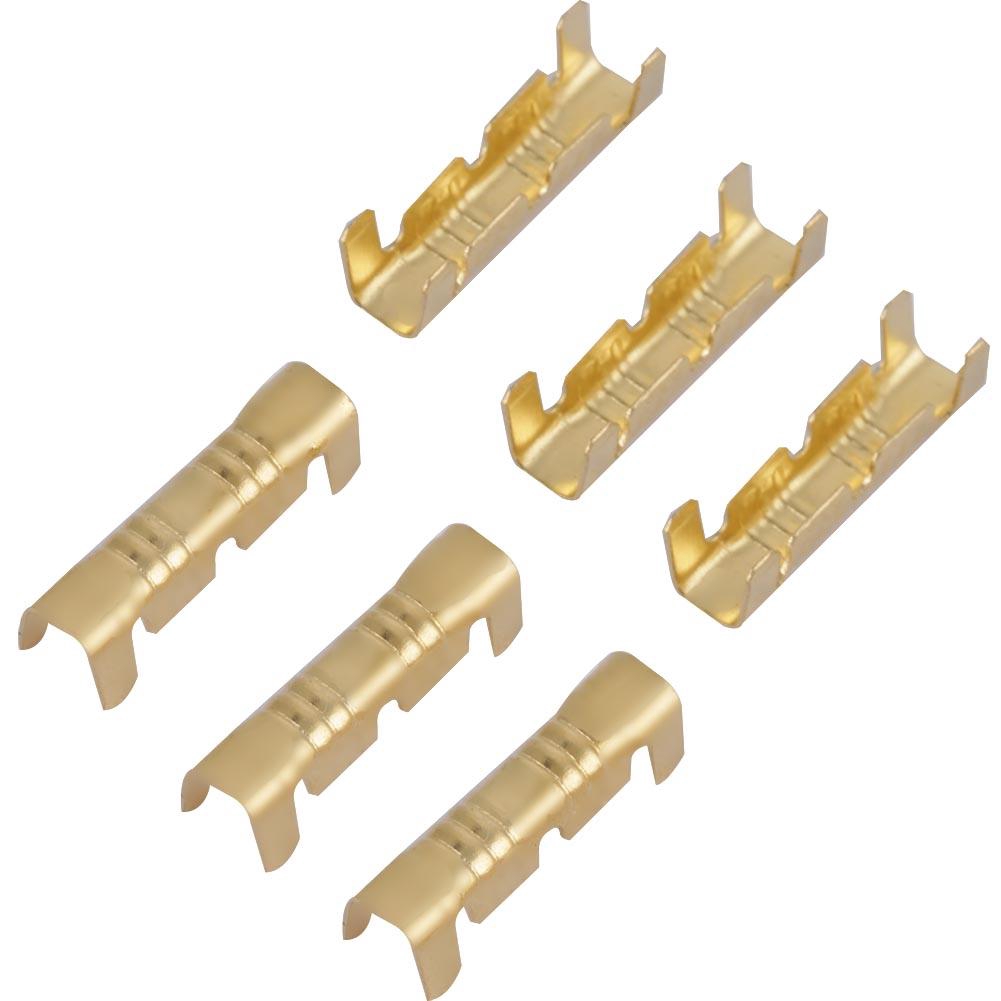

Автомобильные

Клеммы для проводов обжимные автомобильные: при работе с автомобилем нередко приходится выполнять различные электрические подключения с использованием разъемов или клемм. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие.

Для неизолированных клемм используются кримперы со специальным профилем губок, во время обжатия загибающих концы металла вовнутрь. Такие кримперы обжимают провод и дополнительно фиксируют изоляцию, чтобы провод от перегибов и вибрации не обломился.

Как показывает опыт, для стандартных 6-мм автомобильных клемм требуется кримпер с губками на провод с сечением 1,5 мм2, не меньше, иначе клемма и провод будут передавливаться.

Соединительные клеммы для проводов

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

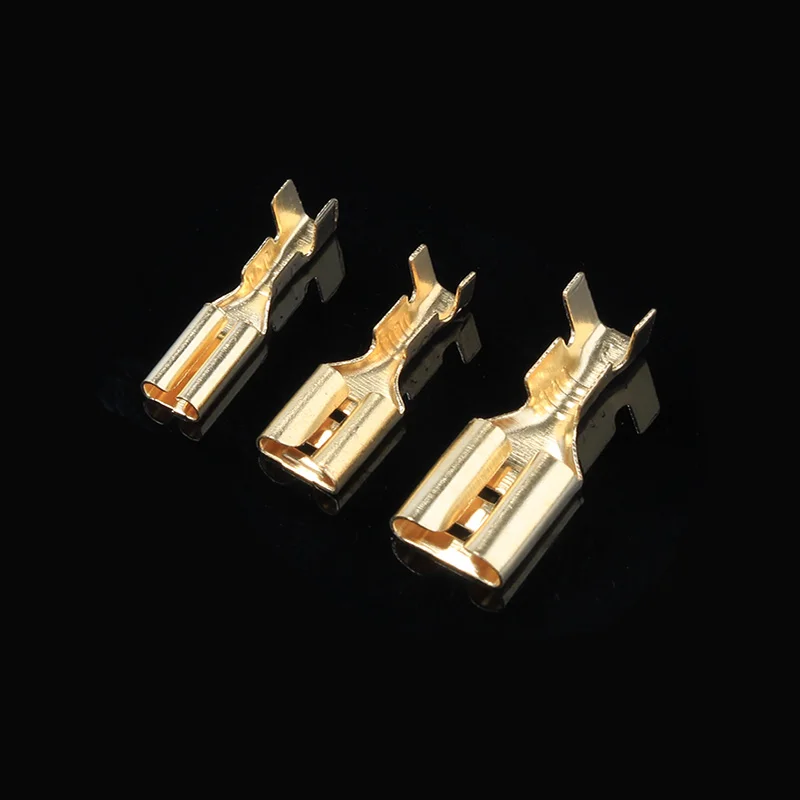

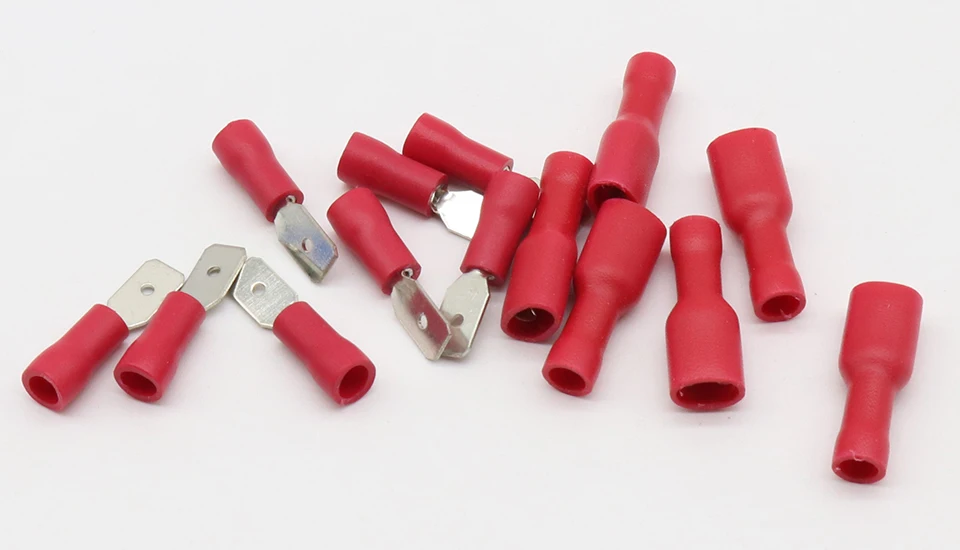

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

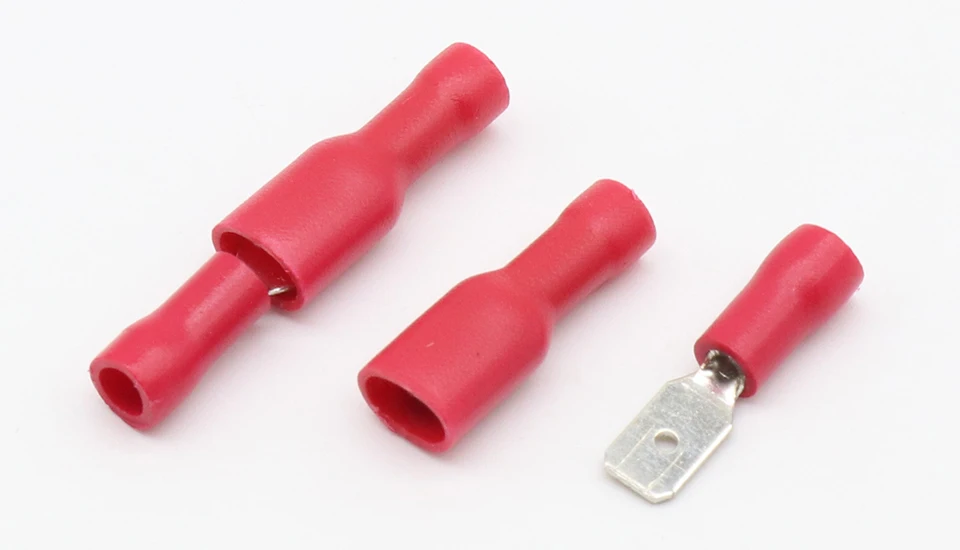

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

    Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  1. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  2. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  3. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода.

Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Изолированные наконечники, разъемы, гильзы, зажимы и клеммы

Особенности и преимущества изолированных коннекторов «КВТ»
Завод «КВТ» предлагает не отдельный продукт, а комплексное системное решение:
изолированные наконечники
разъемы и соединители
профессиональный инструмент для опрессовки высокоточные матрицы для опрессовки
Наконечники и разъемы «КВТ» перекрывают расширенные диапазоны сечений проводов:
манжета красного цвета (0. 2–1.5 мм²) — 6 сечений
манжета синего цвета (1.0–2.5 мм²) — 3 сечения
манжета желтого цвета (2.5–6.0 мм²) — 3 сечения
Конструкция всех изолированных наконечников «КВТ» предусматривает исполнение «Easy Entry» — плавное конусообразное сужение для беспрепятственного заведения многопроволочной медной жилы в наконечник.

Помимо наконечников в ПВХ изоляции в ассортименте «КВТ» широко представлены безгалогеновые наконечники из нейлона и сшитого полиэтилена. Среди инновационных решений — вибростойкие наконечники и разъемы «КВТ» с дополнительной медной втулкой и наконечники с заваренным технологическим швом.
Разнообразие геометрических форм, типов и размеров изолированных коннекторов «КВТ» обеспечивает оптимальный выбор для профессионального монтажа современного электрооборудования и установок.
Для производства изолированных наконечников «КВТ» используется рафинированная электротехническая медь высшей пробы 99.95%.
Размеры, в том числе толщина всех наконечников и разъемов «КВТ» стандартизированы, что исключает уменьшение материалоемкости изделия в целях экономии на себестоимости.

Для надежной антикоррозионной защиты на наконечниках и разъемах «КВТ» используется только высококачественное олово-висмутовое лужение толщиной 5 микрон. В отличие от блестящей поверхности бюджетного оловянного лужения, покрытие с легирующими добавками висмута имеет характерную матовую поверхность.
Пресс-клещи «КВТ» с храповым механизмом гарантируют прохождение полного цикла опрессовки и обеспечивают повторяемое, независимое от оператора качество соединений.
Опрессовочные машины с электрическим и пневматическим приводом дополняют профессиональный инструментарий для серийного производства.
Большинство изолированных наконечников, разъемов и соединителей обжимаются одной унифицированной матрицей МПК-01 «КВТ» с тремя опрессовочными профилями. Профили матрицы имеют индивидуальную цифровую маркировку и оставляют отпечатки цифрового кода на пластмассовой манжете после опрессовки:
— на манжетах красного цвета
— на манжетах синего цвета
— на манжетах желтого цвета
Наличие цифрового кода на опрессованных наконечниках и разъемах облегчает приемку и проверку правильности выполненных монтажных работ.


Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво

Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.

Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость. Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки. Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.

Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.

Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации. Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.

Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.


Перейдём же непосредственно к обзору данного инструмента.

Он предназначен для обжимки изолированных клемм и подходит для размеров:
0.5-1.0 мм (красный)
1. 5-2.5 мм (синий)
4.0-6.0 мм (желтый)
(цвета — это и цвет клемм и цвет маркировки на губках кримпера)

Призван заменить такое вот чудо из 90-х:

В длину он 21.5см, вес 510г:

Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей. Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.

К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас. Тут же всё очень даже ок. Наличествует хвостик, позволяющий разблокировать трещотку.

Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.

Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.

На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». 😉

Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.

Результаты обжимки:

Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.

гирька 20кг. второе фото — уже при снятой гире.

В компании «коллег»:

Итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ему не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.

Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.

В целом же — рекомендую, только попросите упаковать получше 😉

Спектр применения обжимных клемм для проводов поистине безграничен — они могут применяться как для коммутации силовых кабелей, так и в слаботочных цепях, где они являются обязательными.

Клемма — это контактный элемент, который предназначен для разъемного соединения проводников между собой.

При этом, допустим, во время ремонта, провода можно легко разъединить.

Для быстроты и удобства процесса обжимки клемм применяется специальный инструмент – «кримпер».

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

    Вот основные и наиболее распространённые среди них:
  • Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
  • Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
  • Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.
  • Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

    При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

    Достоинства и недостатки видов соединении

    Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

    Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

    Однако и в защиту клеммников существуют весомые аргументы.

    1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
    2. Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

    Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.

    Клеммы для проводов обжимные

    Клеммники для соединения проводов дают одно неоспоримое преимущество — с их помощью можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

    Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

    Так, наибольшей популярностью пользуются алюминиевые, медные, медные луженые, медно-алюминиевые кабельные наконечники под опрессовку, которые соответствуют ГОСТ 9581-80.

    Алюминиевые наконечники кабельные предназначаются для кабеля или провода, имеющих алюминиевые жилы, сечение которых 2,5 до 240 кв.мм, и которые рассчитаны на напряжение до 35кВ. Для изготовления таких наконечников, используется алюминиевая труба марки АД0м и АД1м.

    Также изготавливают медно-алюминиевые кабельные наконечники под опрессовку, наконечники кабельные медные и медные луженые под пайку, а также наконечники кабельные медные и луженые медные под опрессовку.

    Чем хороши клеммы

    Скручивать медь с алюминием категорически нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не важно какой величины ток будет проходить через скрутку.

    Она разрушится рано или поздно, а если ток будет больше, включения — выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше.

    В конце концов, это чревато пожаром, или в лучшем случае — запахом расплавленной изоляции. Клеммы в данной ситуации спасли бы, и до разрушения места контакта дело бы не дошло.

    Внутри полиэтиленового каркаса расположены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются двумя винтами. При желании можно отрезать сколько нужно трубочек в полиэтилене, и соединить сколько нужно пар проводов.

    Однако не все так радужно, алюминий течет под давлением винта при комнатной температуре, поэтому периодически, раз в год, нужно будет подтягивать соединение. В остальном, если дело касается соединения медных проводников, все будет в порядке.

    Если просто зажать многожильный провод в такой клеммник, то давление винта на тонкие жилы, в сочетании с вращением и неровной поверхностью, приведет к тому, что часть жил придет в негодность, а это грозит перегревом. Если же многожильный провод подходит плотно по диаметру гильзы — это наиболее допустимый вариант соединения, ведь риска нарушения соединения меньше.

    В итоге можно заключить, что полиэтиленовые клеммники хороши для одножильных, и только для медных проводов. Если требуется зажать многожильный, придется надевать вспомогательный наконечник.

    Основные виды обжимных клемм

    Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

    По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

      Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:

    Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

    Ножевые

    Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

    Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

    Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм 2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

    Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

    Вилочные

    Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

    Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

    Вилочные наконечники выпускаются под провода сечением до 6 мм 2 . Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

    Кольцевые

    Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

    Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

    Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

    Штыревые

    Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

    Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

    Изоляторы электрических клемм под проводники сечением до 2 мм 2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм 2 ) – в жёлтый цвет.

    Клещи для обжима наконечников проводов

    Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

    Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

    Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

    Обжимка проводов

      Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  • Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  • Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  • И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.
  • Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

    При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

    Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

    При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

    Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

    Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

    Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

    В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

    Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

    Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

    Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

    Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

    Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

    Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

    Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

    Клеммная колодка

    Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

    Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

    Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

    Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

    В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

    Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

    Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

    Винтовые клеммники

    Второй тип – это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много.

    Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

    Вывод

    Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

    Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

    Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

      Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
      Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
      И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

    Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

    А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

    А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

    При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

    Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
    Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
    Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

    Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
    Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

    Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

    После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

    У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

    Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

    И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

    Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

    Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
    Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

    Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

    Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
    Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

    Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
    Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

    Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

    При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

    При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

    Плюсы обжатия проводов наконечниками

      обжатый наконечником конец провода считается воздухонепроницаемым

    Технические параметры

    Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

    Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

    Наконечники вилочные изолированные НВИ:

    Наконечники штифтовые плоские изолированные НШПИ:

    Наконечники штыревые круглые изолированные НШКИ:

    Разъемы — клеммы плоские изолированные «мама» РПИ-М:

    Разъемы — клеммы плоские изолированные «папа» РПИ-И:

    Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

    Правила работы с изолированными наконечниками

      обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
      при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
      изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
      при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру
      соблюдайте цветовую маркировку на матрицах с цветами самих наконечников
      обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны
      если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

    Рекомендации по опрессовке втулочных наконечников НШВИ


    Лайфхаки работы с наконечниками НШВИ

    Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

    Всем привет! Думаю, любой рукастый мужик, когда-либо сталкивается с необходимостью повесить светильник, поставить розетку или поменять неисправную вилку у электроприбора, в этот момент встает вопрос, как лучше и качественнее организовать электрическое соединение провода, чтобы оно было надежным и прослужило долго. Об инструменте, который поможет решить это вопрос поговорим в данном обзоре.

    Я не буду рассматривать работу с одножильным кабелем, т.к. сейчас, в большинстве случаев, бытовую проводку и кабели электроприборов выполняют из многожильного провода, с ним удобно работать, он более гибкий и меньше подвержен механическим повреждениям при многократном изгибании, чем одножильный.

    Есть несколько способов соединения проводов: пайка, сварка, соединение с помощью винтовых клемм, с использованием зажимных соединений и опрессовка. В большинстве электроприборов, электрощитовых элементов, бытовых электрических вилок и электро-установочных изделий (розетки, выключатели итд), используются винтовые или зажимные соединения и вот тут-то и возникает задача аккуратного монтажа многожильного провода. Дело в том, что винт, например, при использовании таких клемников, как ниже на фото, при фиксации многожильного провода, в лучшем случае, сплющивает и «распушивает» провод, уменьшая контакт и увеличивая его сопротивление, а часто, попросту перерезает тонкие проводники из которых состоит многожильный провод:

    Если же используются зажимные клемы типа WAGO, то для монтажа многожильного провода подойдут зажимные серии WAGO 222 или WAGO 221. Однако, они достаточно крупные и дорогие:

    Более компактные и дешевые — серии 2273, но в них многожильный провод уже просто так не заделаешь, т. к. он слишком гибкий, чтобы разжать зажим клеммы:

    Поэтому, чтобы надежно выполнить подобное соединение, нужно использовать НШВИ (наконечники штыревые втулочные изолированные), они, с одной стороны защитят тонкие жилы от переламывания и перерезания, а с другой, обеспечат их жесткость.

    Наконечники бывают разной длины и диаметра (под нужное сечение провода). Купить НШВИ можно в электротехническом или крупном хозяйственном магазине, а можно заказать ина Алиэкспресс, например, тут.

    Бывают еще неизолированные и НШВИ для соединения нескольких проводов:

    Для монтажа НШВИ и надежной фиксации на проводе, используются специальные обжимные клещи. Например, такой вариант, который я заказал на AliExpress:

    Инструмент подходит для установки НШВИ на многожильный провод сечением от 0.25 до 6 кв.мм:

    Принцип работы инструмента состоит в следующем: в центральной части установлено шесть пакетов пластинок заостренных кверху, которые при сжатии, равномерно сжимают наконечник на проводе, делая засечки через равные промежутки. Вариантов таких обжимок два, для создания четырех- и шестигранников:

    На рукоятке есть винт-регулятор силы обжима:

    Работать можно одной рукой, большого усилия прилагать не требуется:

    Между ручками есть стопор, для фиксации их в сведенном положении:

    Механизм использования прост. Снимаем изоляцию с многожильного провода стрипером (инструмент для снятия изоляции, можно купить такой вариант).

    … далее надеваем до упора на оголенный конец провода наконечник:

    Отмечу несколько моментов: не рекомендуется перед надеванием наконечника скручивать между пальцами конец провода, это может ухудшить контакт при обжимке. Диаметр НШВИ подбирать нужно таким образом, чтобы он легко надевался на провод (не в натяг, но и чтобы не болтался). После этого вставляем наконечник с проводом в обжимной инструмент и смыкаем рукоятки до упора:

    Шесть «губок» инструмента равномерно сжимают наконечник, надежно опрессовывая его на проводе:

    Особых усилий прилагать не нужно, рукоятки сжимаются с некоторым, но не чрезмерным усилием. Обжимать наконечники можно длиной до 12 мм, если вдруг он оказался длиннее, часть можно «откусить»:

    Сравнение НШВИ обжатых под шести- и четырехгранник:

    В принципе, отличий, практически нет, но четырехгранные обжатые наконечники большого диаметра, сложнее засовывать в узкие клемы WAGO серии 2273, т.к. углы четырехугольника сильнее упираются в край зажима и его сложнее раздвинуть. Наконечники, если правильно подобран диаметр, держатся на проводе хорошо, сдернуть их с провода можно только плоскогубцами, приложив серьезное усилие.

    Примеры использования

    Понятно, что проводу без наконечника пришлось бы туго, а наконечник хоть и сжат, но обеспечивает надежный контакт:

    Любые клеммы WAGO:

    Колодка для светильника и клемма WAGO 222:

    Аккуратно и вполне надежно:

    Узкие клеммы 2273 (рекомендую покупать всегда подобные клеммы с токопроводящей пастой внутри, она изолирует соединение от внешней среды, не давая проводам окисляться и позволяет делать соединение проводников из алюминия и меди):

    В заключении, скажу, что я подобные обжимные клещи и НШВИ использую дома и на даче уже больше пяти лет, сделал ими достаточно много соединений при установке розеток, выключателей, светильников и других электроприборов, ни одно соединение не вышло из строя. Инструмент очень сильно облегчает работу и позволяет делать всё аккуратно и достаточно надежно. Естественно, у кого-то есть свои предпочтения в монтаже, я свое мнение не навязываю 🙂

    Инструмент для обжима клемм

    При монтаже клемм на кабель используется специальный обжимной инструмент, другое название пресс-клещи или кримпер от английского cлова crimper

    Чтобы подобрать инструмент для обжима клемм, надо определиться с клеммами которые планируется использовать. Существует несколько разновидностей клемм по их монтажу на кабель:

    Клеммы с лепестковым зажимом кабеля
    Клеммы и втулки с трубчатым зажимом кабеля
    Клеммы и втулки с изолированным трубчатым зажимом кабеля

    Клеммы с лепестковым зажимом кабеля имеют два парных лепестка, одни короткие для зажима самого проводника, вторые длинные для зажима кабеля вместе с изоляцией. Для обжима клемм с лепестковым зажимом кабеля используют клещи с направляющими для лепестков, с помощью которых лепестки загибаются навстречу друг другу. Также клещи, как правило, рассчитаны на три типоразмера клемм, под разное сечение провода. Соответственно для качественного монтажа клемм, сечение кабеля должно совпадать с размером клеммы.

    Перечень инструмента для монтажа лепестковых клемм:

    Для обжима неизолированных цилиндрических клемм и втулок используются клещи с «V-образным» профилем обжима. Такие клещи продавливают стенку цилиндрической клеммы или втулки, тем самым создают надежное соединение клеммы с кабелем. Также для надежного соединения, сечение кабеля должно совпадать с размером клеммы. Для клемм под большое сечение кабеля используются более мощные клещи с длинными ручками.

    Перечень инструмента для монтажа клемм без изоляции:

    Для обжима изолированных клемм и втулок используют клещи с овальным профилем губок, чтобы при монтаже не повредить изоляцию. На губки обжимного инструмента наносятся цветные метки: красный, синий и желтый, которые соответствуют цвету изоляции клеммы. Обжим происходит поверх изоляции клеммы, монтаж получается аккуратным, прочным и уже сразу изолированным.

    Перечень инструмента для монтажа клемм с изоляцией:

    Клеммы для проводов обжимные, соединительные клеммники

    Спектр использования обжимных клемм для проводов действительно безграничен — они используются как для коммутации силовых кабелей, так и в слаботочных цепях, где они считаются обязательными.

    Клемма — это контактный компонент, предназначенного для клинового соединения проводников между собой.

    При этом, допустим, в период проведения ремонтных работ, провода легко можно разделить.

    Для быстроты и удобства процесса обжимки клемм применяется особенный инструмент – «кримпер».

    Скрутка или клеммник что лучше

    Многие квалифицированные электрики данный вопрос ответят, что скрутка намного надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

    В чём-то они окажутся правы, но только частично, потому-что тут нужно иметь в виду многие основополагающие факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.

    Однако, в документах где указаны нормативы, регулирующих правила выполнения работ по электромонтажу, в особенности – ПУЭ (Правила устройства электрических установок), непосредственно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

    Соединение, ответвление и оконцевание жил проводов и кабелей должны выполняться с помощью опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в согласии с действующими руководствами.

    Как можно заметить, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. По этому бескрайние споры и споры о положительных качествах или минусах скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электрическую установку, если коммутация её проводов сделана скрутками.

    При необходимости перекоммутировать провода (напр. добавить кабель) тоже имеются собственные трудности — снять изоляцию, опять паять (варить). С клеммниками все значительно проще, но лучший контакт достигается с применением сварки или пайки.

    Есть разнообразные по собственному исполнению, конструкционной особенностью виды клеммников, подходящих для сцепления проводов электрической проводки квартиры, дома.

      Вот главные и самые популярные среди них:
  • Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с очень маленьким сечением 0,75 мм2 и самым большим — 2,5 мм2. Могут выдержать нагрузку до 4-5 кВт (24 А).
  • Такие зажимные клеммники довольно удобны в монтаже, сильно уменьшая его время — не надо скручивать, а потом изолировать провода. Но, занимают больше места в распаячных коробках, в отличии от скрутки, которой придать можно разную форму, положить, согнув её как хотите.
  • Соединительные винтообразные клеммники предназначаются для сцепления проводов между собой. Это самый популярный вид клеммников. В большинстве случаев используются для коммутации проводов в сортировочных коробках.
  • Зажимы соединительные изолирующие (СИЗ), применяются для сцепления однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и небольшое – от 2,5 мм2 (в зависимости от изготовителя СИЗ).

    При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до конца. Колпачки СИЗ довольно удобны и легкие в монтаже, но сильно проигруют силовым клеммникам в качестве скрутки, по этому предпочтение всё-таки лучше отдать клеммникам, к примеру, барьерным.

    Плюсы и минусы видов соединении

    Всем, кто верит в закон Ома ясно, что качество контакта пропорционально площади соприкасания проводников и зависит от качественного соединения между ними. Часто, во время монтажа следующего объекта, между молодыми и опытными электриками появляется спор, какой вид соединений проводов подобрать.

    В большинстве случаев, квалифицированные электрики отмечают скрутку как наиболее надежный соединительный тип и приводят в качестве довода объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвалиться такими внушительными эксплуатационными сроками. Их просто еще не было в природе.

    Впрочем и в защиту клеммников есть важные факты.

    1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке нужно или сваривать, или спаивать провода.
    2. Второе, пайка или скрутка резко делают больше время монтажа, если сравнивать с клеммниками. Последнее обстоятельство, возможно, самый важный факт.

    Все знают, что время — деньги. Но абсолютно не все думают, что цивилизация повернула на дорогу изготовления единоразовых изделий. И клеммники сходственны единоразовым лезвиям для бритья.

    Клеммы для проводов обжимные

    Клеммники для сцепления проводов дают одно очевидное преимущество — при их помощи можно объединять жилы из самого разного металла. И тут, и в прочих статьях мы уже много раз напоминали, что скручивать между собой провода из алюминия и меди запрещено.

    Интеллигентная гальваническая пара в результате приведёт к появлению коррозийных процессов и разрушению соединения. И не имеет значения, насколько большой ток течет в месте соединения. Поздно или рано, скрутка все равно начнёт разогреваться. Выходом из подобной ситуации как раз и являются клеммы.

    Так, огромной популярностью пользуются металлические, медные, медные луженые, медно-алюминиевые кабельные наконечники под опрессовку, которые соответствуют ГОСТ 9581-80.

    Металлические наконечники кабельные предназначены для кабеля или провода, имеющих металлические жилы, сечение которых 2,5 до 240 кв.мм, и которые рассчитаны на напряжение до 35кВ. Для производства подобных наконечников, применяется труба из алюминия марки АД0м и АД1м.

    Также делают медно-алюминиевые кабельные наконечники под опрессовку, наконечники кабельные медные и медные луженые под пайку, а еще наконечники кабельные медные и луженые медные под опрессовку.

    Чем хороши клеммы

    Скручивать медь с алюминием решительно нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не имеет значения какой величины ток будет проходить через скрутку.

    Она поломается когда нибудь, а если ток будет побольше, включения — выключения приборов чаще, то сопротивление скрутки станет вырастать быстрее, в течении определенного времени нагрев места скрутки будет становиться все больше и больше.

    В конце концов, это опасно пожаром, или как максимум — запахом расплавленной изоляции. Клеммы в этой ситуации спасли бы, и до разрушения места контакта дело бы не дошло.

    В середине полиэтиленового каркаса размещены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются 2-мя винтами. При вашем желании можно отрезать сколько необходимо трубочек в полимерном этилене, и объединить сколько необходимо пар проводов.

    Однако не все так радужно, алюминий течет под давлением винта при температуре 20 градусов, по этому иногда, раз в году, необходимо будет натягивать соединение. В остальном, если касается дело соединения проводников из меди, все будет в порядке.

    Если просто зажать из нескольких жил кабель в такой клеммник, то давление винта на тонкие жилы, в комбинировании с вращением и неровной поверхностью, приводит к тому, что часть жил поломается, а это грозит перегревом. Если же из нескольких жил кабель подходит плотно по диаметру гильзы — это наиболее вариант который допускается соединения, ведь риска нарушение соединения меньше.

    В конце концов можно заключить, что полиэтиленовые клеммники хороши для одножильных, и исключительно для проводов из меди. Если требуется зажать из нескольких жил, придется одевать запасной наконечник.

    Главные виды обжимных клемм

    Анализируя все выпускаются промышленностью соединительные клеммы для проводов, нужно сразу обмолвиться и поделить продукцию на несколько видов: электрическую и электротехническую.

    По существу, разница (по токовой нагрузке) между видами очень часто невелика, но всё-таки она есть. Данный момент нужно понимать, выбирая электрические клеммы под монтаж, ремонт или другие действия.

      Встретившись с необходимостью выбора электрических клемм для проводов, начать лучше с простых конструкций российского производства – надёжных, долговечных, проверенных в деле не 1 раз:

    Соединения при устройстве электрических схем могут осуществляться различной методикой и клеммы – это лишь один из видов. Однако собственно этот вариант видится простейшим, хорошим и даже выгодным в сравнении, например, с пайкой, сваркой, в том числе холодной.

    Это, все таки, самые популярные конструктивные варианты изделий. Их часто можно повстречать в составе электрических схем многих домашних приборов: утюгов, холодильников, нагревательных устройств и т.д.

    Однако для соединений проводников силовой электрической разводки, к примеру, в электрических квартирных щитках, они не предназначаются.

    Ставить такой вид электротехнических изделий допускается на проводники (многожильные) сечением 0,26-6,0 мм 2 методом силового обжима хвостовика. Есть несколько видов подобных продуктов: изолированные и неизолированные.

    Изоляция в большинстве случаев красится разнообразным цветом (красным, синим, жёлтым) в зависимости от расчётной мощности клеммника. Используются изделия парами в связке «папа-мама».

    Клеммы вилочного типа предназначаются для коммутации силовых и вторичных цепей. Такие наконечники предназначаются для крепления с помощью винтов конкретно к оборудованию или к шинам. Инструкция советует использовать их в качестве временного или требующего постоянного переподключения контакта.

    Конструкция вилочных наконечников собой представляет двузубчатую вилку, откуда и появилось название. Подобная конструкция дает возможность очень просто делать переключения без полного откручивания зажима на винтах. При этом в подключенном состоянии она обеспечивает очень плотный контакт.

    Вилочные наконечники выпускаются для провода сечением до 6 мм 2 . Провода на клеммы фиксируются методом опрессовки. Это место в самых разнообразных вариантах как правило имеет или не иметь изоляционного покрытия.

    Очень надежный контакт предоставляют говоря иначе кольцевые клеммы. Как и их вилочные коллеги они предназначаются для крепления винтовым зажимом. Однако благодаря круглой форме контактной части предоставляют приличную площадь контакта и уменьшают опасности «выскакивания» наконечников.

    Клеммы кольцевые на провода являются настолько замечательным решением, что используются не только в слаботочных сетях, но и считаются необходимым аксессуаром силовых кабелей любого сечения. При этом вариант крепежа провода или кабеля к наконечникам данного типа может варьировать от сварки и пайки, до опрессовки.

    Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может слишком сильно варьировать, начиная от маленьких клемм под винт троечка и завершая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

    Эта группа соединительных клемм для электропроводов сделана по принципу разъёмной детали, которая состоит из 2-ух индивидуальных элементов – вилки и розетки. Вилка отмечается символом «А», к примеру, F2A.

    Розетка отмечается символом «В», к примеру, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Основное предназначение штыревых клемм – обеспечение соединения электрических проводников.

    Изоляторы электрических клемм под проводники сечением до 2 мм 2 красятся в синий цвет, другие (от 2 до 6,64 мм 2 ) – в жёлтый цвет.

    Клещи для обжима наконечников проводов

    Клещи для обжима клемм применяются для крепкого и качественного соединения проводов между собой или с клеммами разной формы и размера. В этом случае применяется метод опрессовки, который считается предпочтительным, если сравнивать с пайкой.

    Это очень важно во время использования электрических схем открытого типа, которые используются во время сборки автомобилей. Также при соединении проводников при помощи клещей для обжима клемм нужно не забывать про эффект гальванической пары.

    Предоставленные у нас в магазине клещи отличительны количеством поддерживаемых размеров клемм, наличием устройств для снимания изоляции, а еще использованием обыкновенного механизма обжима или трещоточного, который дает возможность добиться более одинакового усилия на всей поверхности.

    Обжимка проводов

      Для того чтобы качественно произвести обжим провода нужно выполнить 3 основных правила:
  • Во-первых, правильно выбрать коннектор или наконечник, чтобы его размер подходил сечению прессуемого провода.
  • Второе, воспользоваться профессиональным инструментом. Это пресс клещи, оборудованные храповым механизмом, который даст возможность выполнить полный цикл опрессовки.
  • И третье, подобрать необходимую матрицу. Ее геометрия и форма должны подходить обжимной части наконечника.
  • Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны применяться под собственный вид неизолированных наконечников.

    При подборе необходимо внимание обращать не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя применять вилочные наконечники на подвижных или подверженных вибрациям контактах!

    Изоляция с жилы снимается ровно на длину прессуемой трубки куда ставится жила. В отличие от втулочных, тут будет очень некомфортно откусить лишнее кабелерезом.

    При обжатии наконечник вставляете в матрицу пресса таким образом, чтобы шов хвостовика был сверху и жестко по самому центру.

    Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

    Обжимая пресс клещами изолированные наконечники, проверяйте чтобы каждый контур матрицы, обжимал собственную часть жилы и изоляции, а еще вставляйте наконечник в матрицы исключительно с маркированной стороны.

    Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неверно выбрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

    Дома, на производстве мы часто встречаемся с необходимостью установить соединение в сети или удалить поломки, касающиеся цепи электрического тока. В данном случае нам в первую очередь понадобится инструмент для обжима проводов.

    Он предназначается для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Аналогичным образом ставится электрическое соединение, обеспечивается стабильность в сети.

    Обжимки могут применяться для работы с одножильными или витыми проводами. Такой инструмент для обжима называют еще кримпером. Преимуществом обжимки считается и возможность замены губок.

    Провода ставятся в гильзу, и обжимаются специализированным инструментом — кримпером. Кримпер — это обжимные клещи. Большое положительное качество гильз в том, что такой обжим не создаёт очень высокого сопротивления в месте соединения.

    Гильзы в форме плоского наконечника с отверстием удобные, когда необходимо зафиксировать кабель или пучок проводов на корпусе с помощью винта. Просто выбирают гильзу нужного диаметра, делают обжим, и прикрепляют наконечник туда, куда необходимо.

    Для сцепления многожильных проводов, для объединения одножильных проводов с многожильными, или же просто для фиксирования их в клеммниках, используют штырьковые втулочные наконечники.

    Решающим тут оказывается грамотный выбор диаметра наконечника, он должен подходить общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

    Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

    Распределительная коробка

    Самое обычное и дешёвое решение – полиэтиленовые клеммные колодки. Они не выделяются большой стоимостью и реализовываются в каждом магазине электрических товаров.

    Полиэтиленовый каркас рассчитывается на несколько ячеек, в середине каждой размещается латунная трубочка (гильза). Концы соединяемых жил необходимо вставить в эту гильзу и зажать при помощи 2-ух винтов. Довольно удобны, что от колодки отрезается столько ячеек, сколько нужно объединить пар проводов, например, в одной распредкоробке.

    Однако не все так гладко, есть и минусы. В комнатных условиях алюминий под винтовым давлением начинает течь. Нужно будет делать периодическую ревизию клеммных колодок и натягивать контакты, где зафиксированы металлические жилы.

    Клеммные колодки для сцепления многожильных проводов не предназначаются. Если в такие соединительные клеммы зажимать многожильные провода, то во время завинчивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

    В случае, когда появляется потребность зажатия многожильных проводов в клеммную колодку, то необходимо обязательно пользоваться вспомогательными штыревыми наконечниками.

    Чрезвычайно важно правильно выбрать его диаметр, чтобы кабель потом не выскочил. Из нескольких жил кабель нужно вставить в наконечник, опрессовать с помощью плоскогубцев и закрепить в клеммнике.

    Как итог всего сказанного выше, распределительная коробка – оптимальный вариант для одножильных проводов из меди. С металлическими и многожильными нужно будет соблюсти ряд дополнительных мер и требований.

    Винтообразные клеммники

    Тип второй – это клеммники с винтовым соединением. Это самый популярный вид данных устройств. Минус винтовых клеммников — это необходимость периодической подтяжки винтов, что очень некомфортно, тем более если клеммник находится в плоходоступном месте или их много.

    Известны всем китайские клеммники из прозрачного полимерного этилена с латунными втулками и винтами. Немало пожаров случилось по их вине, точнее по вине плохого контакта в них.

    Соединение проводов клеммной колодкой – вещь, разумеется, удобная, но, в первую очередь, следует правильно определиться с видом нужных вам клемм. Это необходимо делать, исходя из сечения, типа провода, потенциальной нагрузки, возможностей монтажа и, разумеется, наших советов.

    Ведь только грамотный выбор варианта соединения проводов и кабелей обеспечит хорошую и работу без перебоев вашей электросети.

    Похожие статьи

    ОБЖИМНЫЕ НАКОНЕЧНИКИ, ГИЛЬЗЫ – ПРЕМИУМ ПАРТНЕР

    ОБЖИМНЫЕ НАКОНЕЧНИКИ, ГИЛЬЗЫ

    Обжимные гильзы, клеммы, наконечники с термоусадочной клеевой трубкой Crimpseal II. Предназначены для быстрого соединения проводов между собой при электромонтажных работах. Состоит из обжимной гильзы внутри термоусадочной трубки имеющей клеевой слой.

    ХАРАКТЕРИСТИКИ

    1. провод вставляется в гильзу и обжимается
    2. при нагревании, термоусадочная трубка принимает форму провода, а плавкий клей внутри полностью заполяет внутренние полости.

    Crimpseal

    Основные характеристики Метод испытаний Значение
    Разрушающее усилие при растяжении ASTM-D 2671 27 MPa
    Удлинение перед разрывом ASTM-D 2671 450%
    Продольная усадка ASTM-D 2671 10% max.
    Удельная плотность 0,95 cm3
    Тепловое воздействие (168 ч. при 165°C) Нет стекания или растрескивания
    Тепловой удар (4 ч. при 250°C) ASTM-D 2671 Нет стекания или растрескивания
    Гибкость при низких температурах (4 ч. при — 55°C) ASTM-D 2671 Нет растрескивания
    Горючесть FMVSS 302 Соответствует
    Интервал рабочих температур от -55°С до +125°С
    Температура усадки от 100°С
    Электрическая прочность ASTM-D 2671 30 kV/mm
    Стойкость к газам и растворителям* (24 ч. при 23°C)
    Коррозия меди ASTM-D 2671 Не корродирует
    Водопоглощение ASTM-D 2671 1% max.

    ОСОБЕННОСТИ

    • оболочка из термоусадочной трубки с клеевым слоем герметизирует соединение
    • рабочие температуры от -55°С до +125°С
    • коэффициент усадки трубки 3:1
    • экономия до 40% времени благодаря более низкой температуре усадки (100°C, в отличие от 170°C для трубок из полиамида)
    • прозрачность трубок упрощает процесс монтажа — видно вставляемый в гильзу провод
    • высокая стойкость к истиранию и растворителям*
    • экологически безопасны – соответствует стандартам безопасности RoHS (Директиве ЕС об ограничении использования опасных веществ в электронном оборудовании)
    • обжимные гильзы и кабельные наконечнки расфасованы по 100 штук в упаковке

    *бензин, трихлорэтилен, изопропанал, дизельные и моторные масла, антифриз, 5% солевой раствор, тормозная жидкость.



    АНАЛОГИ

    Tyco Electronics Raychem



    Концевая заделка проводов

    для морских судов — инструкция по эксплуатации

    Обжимные клеммы

    — от оптимального до субоптимального

    На этой фотографии показаны несколько различных типов обжимных клемм, которые вы можете приобрести. Клеммы в верхнем ряду представляют собой обжимные соединители морского класса со встроенной термоусадочной изоляцией с клеевым покрытием и являются наилучшим возможным решением для большинства применений на лодке.

    Как я уже упоминал, не существует терминала морского класса , но именно так стали называть терминалы более высокого качества.Термоусадочные клеммы, как видно из верхнего ряда, дороги, но, на мой взгляд, они почти всегда того стоят. Они доступны от таких производителей, как Ancor, AMP, Molex, FTZ, 3M и других.

    ПРИМЕЧАНИЕ: При выборе обжимных клемм я настоятельно рекомендую вам покупать у компаний с репутацией, которую необходимо поддерживать, и долгой историей качества. Если вы покупаете у таких компаний, как AMP / Tyco, Molex, FTZ, Burndy, Thomas & Betts (T&B), * 3M, Ancor и т. Д., И вы получите терминалы лучшего качества, чем дешевый безымянный мусор, который проник в страну через последние 20 лет или около того.

    * Пожалуйста, будьте очень и очень осторожны, покупая терминалы 3M в Интернете. Большинство из того, что мы обнаружили, — это чистые настоящие поддельные терминалы. Поскольку они могут использовать изоляцию марки 3M, 3M является крупным производителем пластика, используемого в электрических клеммах, продавцы идентифицируют весь продукт как «3M», хотя это не 3M, а скорее дешевый импорт, в котором используется пластиковая изоляция 3M. Amazon и eBay загружены поддельными терминалами 3M. Предостережение для покупателя!

    Второй ряд разъемов называется изолированными клеммами, но без термоусадки.Кольцевые клеммы представляют собой клеммы из трех частей, а стыковые соединения представляют собой сплошную трубку без шва. Эти клеммы расположены на голову выше нижнего ряда, но имейте в виду, что они не являются герметичными соединениями. Таким образом, они являются квазиоткрытыми для морской среды. При использовании вместе с луженым проводом морского класса по UL 1426 эти обжимные клеммы прослужат долгое время при условии, что они не находятся в прямом контакте с водой, например, в трюме.

    В третьей строке представлены качественные терминалы Wal * Mart или Harbour Freight, которых следует избегать на лодке.Черт возьми, я лично не использовал бы эту хрень в детской крепости на дереве, не говоря уже о лодке. Возможно, самая большая проблема заключается в том, что, поскольку они относятся к разновидности нижнего питателя, они имеют тенденцию сильно различаться по внутреннему диаметру и внешнему диаметру, и поэтому это дерьмо в отношении того, как получится обжим.

    Хороший совет при покупке разъемов: Если вы не можете видеть сквозь изоляцию, скорее всего, это винил, и этого действительно следует избегать. Виниловая изоляция на этом типе разъема может и будет трескаться, а толщина необработанного металла там, где провод встречается с разъемом, который нужно обжимать, очень и очень слабая по сравнению с высококачественными клеммами от известных производителей, таких как перечисленные выше.

    СОВЕТ: Я покупаю термоусадочные терминалы FTZ на сайте SailboatOwners.com

    Для клемм без термоусадочной изоляции я использую клеммы AMP PIDG и покупаю их везде, где я могу найти лучшую цену. Поскольку это AMP, они довольно дорогие, поэтому я ищу их.

    Как проверить обжим клемм на проводах?

    Минимальная сила тяги

    Размер провода (AWG)

    Сечение провода (мм²)

    MIL-T-7928

    UL 486

    MIL-DTL-22520G

    AWG

    мм² (1 провод)

    фунтов

    N

    фунтов

    N

    фунтов

    N

    26 0,128 7 31 5 22
    24 0,205 10 45 8 36
    22 0,324 15 67 8 36 12 53
    20 0,519 19 85 13 58 20 89
    18 0,75 38 169 20 89
    16 1,31 50 223 30 134 50 223
    14 2,08 70 312 50 223 70 312
    12 3,31 110 490 70 312 110 490
    10 5,26 150 668 80 356 150 668
    8 8,37 225 1001 90 401 220 979
    6 13,3 300 1335 100 445 300 1335
    4 21,15 400 1780 140 623 400 1780
    2 33,62 550 2448 180 801 550 2448
    1 42,41 650 2893 200 890 650 2893
    0 53,49 700 3115 250 1113 700 3115
    00 67,43 750 3338 300 1335 750 3338
    000 85,01 825 3671 350 1558
    00000 107,22 875 3894 450 2003 875 3894

    Как делать хороший обжим каждый раз: 4 передовых метода

    Обжим провода — это небольшая часть большого процесса, однако неправильное выполнение может иметь серьезные последствия для вашей повседневной работы. Это связано с тем, что, если ствол и проволока не обжаты должным образом, это создает отверстие для проникновения внешних сил, таких как влага. Это может вызвать коррозию или перегрев вашего соединения, что приведет к падению напряжения, которое приведет к плохому соединению или его полной потере.

    Чтобы помочь вам избежать этих проблем, мы составили четыре основных передовых метода обжима, а также некоторые рекомендуемые инструменты, которые помогут вам добиться успеха.

    Четыре лучших передовых метода:

    1. Совместите калибр провода с клеммой .Для успешного обжима вам понадобится клемма, которая точно соответствует сечению провода. Если провод слишком велик или слишком мал для клеммы, надежного обжатия не удастся. При выборе терминала никогда не используйте изолированный терминал; добиться хорошего обжатия через изоляцию слишком сложно.
    2. Всегда проводите испытание на растяжение . Вы должны иметь возможность надежно тянуть за провод, при этом клемма не сдвинется и не упадет.
    3. Используйте подходящие инструменты . Правильный инструмент имеет решающее значение при обжиме.Если у вас есть хорошие щипцы для обжима, вам не нужно припаивать провод к клемме. Однако, если вы когда-нибудь сомневаетесь, не помешает добавить этот дополнительный шаг.
    4. Используйте термоусадочную . Всегда используйте кусок термоусадки, чтобы закрыть соединение между проводом и гофрированным цилиндром. Это обеспечит дополнительную защиту вашего соединения.

    Следующие примеры помогут вам определить, хороший ли у вас обжим.

    Рекомендуемые инструменты:

    Как мы уже обсуждали ранее, использование подходящих инструментов является критически важной практикой при выполнении надлежащего обжима.Ниже представлены предлагаемые портативные обжимные устройства по разумной цене, имеющие множество функций и являющиеся отличным ресурсом для ваших потребностей в обжиме проводов.

    Щелкните фото, чтобы просмотреть страницу продукта Amazon. com.

    Щелкните фото, чтобы просмотреть страницу продукта WaytekWire.

    Есть вопросы о правильной практике обжима проводов? Отметьте нас в социальных сетях и дайте нам знать!

    Обжимной инструмент, инструмент для обжима клемм и кабельных наконечников

    При выполнении соединений с вашими проводами и кабелями необходимо выбрать правильные клеммы, типы и размер проводов, а также разъемы, которые будут использоваться.Также важно проверить, правильно ли он подключен. В современных соединениях простого присоединения зачищенного провода недостаточно, и здесь используется обжимной инструмент .

    Как производитель обжимного инструмента, позвольте мне посоветовать вам выбрать правильный инструмент:

    Что такое обжимной инструмент?

    A Обжимной инструмент — это устройство, которое помогает соединять металлический разъем и провод или кабель. Он используется для обжима разъема, деформируя его цилиндр, который обеспечивает надежное соединение проводов с помощью медных проводов.

    Это помогает удерживать медные провода и предотвращает их разветвление при подключении к разъему или клемме. Это также отличный инструмент, позволяющий убедиться, что ваше соединение будет иметь 100% -ный контакт.

    Обжимной инструмент также может быть разных типов, что соответствует вашим потребностям в соединениях проводов. Он также доступен в различных размерах, которые могут соответствовать размеру проводов и соединителей, которые необходимо обжать.

    Кроме этого, также доступен другой обжимной инструмент с матрицами, который предоставляет вам другой набор матриц, соответствующий группам кабелей, которые вы используете, начиная с 0.Сечение проволоки 25 мм и выше.

    ВИДЫ ОБЖИМНЫХ ИНСТРУМЕНТОВ

    Ниже приведены типы обжимных инструментов, предназначенных для их обжима:

    Обжимной инструмент с храповым механизмом

    A Инструмент для обжима проводов с храповым механизмом имеет тип инструмента для обжима проводов с храповым механизмом. встроенный храповик. Эта функция помогает предотвратить открывание губок обжимного инструмента во время обжима наконечников или разъемов и упрощает обжим.

    После обжима храповик освободит свой замок, если будет приложено достаточное давление.Это позволяет определить, хорошо вы обжали разъемы или нет.

    Это более безопасный процесс обжима, чем обычные плоскогубцы, который не гарантирует правильного обжатия соединения. Неправильное обжатие приведет к образованию воздушных пробок на обжатом проводе, что может вызвать эрозию, или неплотное обжатие провода может вызвать сбои в проводке.

    Щипцы для обжима проводов с храповым механизмом

    Как выбрать правильный тип щипцов для обжима проводов с храповым механизмом?

    Щипцы для обжима проволоки с храповым механизмом бывают разных типов.

    У каждого устройства для обжима проводов различается, какой обжимной инструмент вы должны использовать, в зависимости от типа его клемм и указывается, какой правильный профиль обжима вам следует использовать. Также следует учитывать следующее при выборе правильного инструмента для обжима.

    a.) Изолированная клемма

    b) неизолированная клемма

    c.) Обжимной наконечник

    d.) Открытый цилиндр

    В простом объяснении этот рисунок показывает вам, какой профиль обжима требуется для каждого типа терминал нужен.

    Справочная таблица профилей обжима

    Также важно знать калибр провода и профиль обжима каждого терминала, который вы будете использовать. Это позволит вам легко узнать, как обжимать соединение и какой обжимной инструмент использовать.

    Это значительно поможет вам создать более безопасное и долговечное соединение.

    Щипцы для обжима колец (обжимной наконечник)

    Обжимные приспособления для обжима колец также известны как Обжимные приспособления для обжимных колец .Он используется для обжима зажимных наконечников, которые используются в блоках управления и коммутационных шкафах, что обеспечивает более высокую надежность контакта.

    Терминал Ferrule требует специального инструмента, а именно Bootlace Crimper.

    Обжимной зажим

    Процесс обжима наконечника отличается от других клемм, поскольку он выполняется обжимом металлической трубки, а не изоляции. Он также разработан с одной станцией обжима, которая может обжимать провода определенного диапазона размеры.

    Например, самый маленький обжимной станок Bootlace может обжимать провод от 0,25 мм² до 6 мм².

    Инструмент для обжима наконечников

    Инструмент для обжима наконечников — это обжимной инструмент, который подходит для различных типов наконечников, от электрических и кабельных наконечников. Это обжимной пресс, который используется для обжима ствола выступа.

    Диапазон размеров от 0,25 мм² до 1000 мм².

    Изображение 3. Инструмент для обжима клемм с храповым механизмом

    Обжимной зажим для наконечников разработан с одним обжимным наконечником, который может обжимать провода и клеммы различных размеров. Некоторые из них также имеют несколько зажимов для опрессовки.

    Также важно отметить, что существует определенный тип наконечников, для которых требуется одна или несколько серий обжимов, чтобы обеспечить правильное уплотнение и избежать сбоев соединения.

    Гидравлический обжимной инструмент

    Гидравлический обжимной инструмент — обжимной инструмент, используемый для обжима более крупных типов проводов и кабелей. Доступны размеры проводов от yqk 70 до yqk 300 .

    Это сверхмощный обжимной пресс для проводов, который обеспечивает соединение независимо от того, насколько велико соединение, которое вам нужно выполнить. Гидравлический обжимной инструмент имеет усилие обжима от 6 тонн до 15 тонн

    Он варьируется в размерах от:

    • YQK-70,
    • YQK- 120
    • YQK-240
    • YQK- 300

    Гидравлический обжимной инструмент

    Он также разработан в двух типах для промышленного применения:

    • Ручной гидравлический обжимной инструмент

    Это тип гидравлических обжимных инструментов, легкий и простой в использовании. Обычно они имеют размеры от 22 AWG до 2 AWG для проводов и клемм.

    Это пример ручного гидравлического обжимного инструмента, который может вмещать до 300 мм² и весит 7,7 кг.

    Ручной гидравлический обжимной инструмент

    • Силовой гидравлический обжимной инструмент

    Это тип гидравлического обжимного инструмента, который используется с силовыми кабелями. На этом изображении показан пример гидравлического обжимного инструмента с батарейным питанием, который может работать до 300 мм².

    Обычно используется для опрессовки кабельных наконечников и весит 4,0 кг.

    Гидравлический обжимной инструмент с приводом

    Одной из основных проблем гидравлических обжимных инструментов является его вес и возможность обжима. Поскольку он вмещает провода большего диаметра, простого зажима рукой для обжима клемм будет недостаточно, и это требует от пользователей больших затрат и большей рабочей нагрузки.

    Но текущее обновление конструкции обеспечит вам легкий обжимной инструмент, который более прочен и позволяет обжимать быстрее.

    Зачем вам нужен обжимной инструмент?

    Правильно обжатый зажим — одна из самых недооцененных частей процесса подключения. Некоторые используют плоскогубцы или неподходящие инструменты для обжима клемм под разными предлогами.

    Одной из наиболее распространенных замен обжимных инструментов являются плоскогубцы, тиски, молоток или плоские камни. Даже если этими инструментами можно обжать клеммы, это не даст вам надлежащего обжима.

    Это также не гарантирует долговечность вашего проводного соединения и совместимость контакта с источником питания.Использование неподходящих инструментов для обжима может привести к чрезмерному обжатию клемм или ослаблению соединения.

    Существует высокая вероятность того, что из-за неправильного обжима это не гарантирует вашу безопасность и безопасность вашего продукта. Это может вызвать электрический сбой и коррозию проводов, что, безусловно, обойдется вам дороже при регулярной замене и ремонте.

    Чтобы обеспечить надежное и долговечное соединение, очень важно правильно выбрать клемму и подходящий инструмент для обжима.

    Как выбрать подходящий инструмент для обжима?

    При выполнении соединений проводов, которые зависят от ваших потребностей, вы можете купить и использовать несколько обжимных инструментов.При выборе правильного обжимного инструмента вам необходимо знать следующее:

    1.
    Определите размер вашего провода

    При выполнении электрических соединений всегда важно знать, какой размер провода вы собираетесь использовать. Это одна из самых важных частей не только при подключении проводов, но и то, что вам нужно учитывать перед покупкой инструмента для обжима.

    Один обжимной инструмент не предназначен для универсального обжима всех типов разъемов, и каждый обжимной инструмент может работать только с определенным диапазоном размеров проводов. Вот почему важно знать размеры проводов, которые вы обычно используете, чтобы правильно подобрать подходящий инструмент для обжима, который вам нужен.

    2. Выберите подходящую клемму

    Обжимные инструменты предназначены для обжима проводов на клемме. Каждый терминал также имеет различное назначение и дизайн.

    При покупке обжимного инструмента не забудьте указать, какой зажим вы собираетесь использовать.

    Обычно существует 5 типов клемм:

    1. Кольцевые клеммы
    2. Вилочные клеммы
    3. Разъединители
    4. Лопата
    5. Проушина

    Для каждого требуется определенный профиль обжима.

    Предварительное определение того, какой терминал вы собираетесь использовать, определенно поможет вам выбрать правильный обжимной инструмент.

    3.
    Объем

    Количество подключений, которые необходимо выполнить, различается от одного человека к другому. Некоторые просто используются для бытовой техники и простых проектов или ремонта.

    Остальные являются сертифицированными электриками, у которых есть собственные магазины. Вот почему важно учитывать это, потому что каждый тип обжимного инструмента имеет различную конструкцию для удобства пользователей и целей.Существуют обжимные инструменты, предназначенные для простого обжима ваших разъемов, а есть также инструменты, у которых есть функция 2-в-1 или 3-в-1.

    Некоторые обжимные инструменты имеют несколько обжимных клемм или одну клемму.

    Он также доступен в виде обжимного инструмента с резаком или устройством для зачистки проводов.

    4.
    Гарантия и сертификация

    В каждом продукте, который вы собираетесь купить, гарантия и сертификация являются одними из вещей, которые вы всегда должны проверять.Для некоторых обжимных инструментов необходимо использовать клеммы той же марки, поэтому важно ознакомиться с инструкциями по гарантии на продукцию.

    Это гарантирует вам, что любой неисправный обжимной инструмент может гарантировать вам возможность замены и ремонта от производителя.

    Сертификат качества обжимного инструмента также должен быть проверен, соответствует ли он требованиям отделов сертификации электрооборудования, таких как SAE или MIL, для обеспечения вашей безопасности как пользователя и гарантии качества поставляемого продукта.

    Как правильно обжать провод до соединения или наконечника?

    При успешном соединении проводов необходимо учитывать следующие ключевые моменты, как обжать соединение:

    1 . Знайте , какой размер провода и клемму вы собираетесь использовать. Это будет ваша важная информация о том, какой тип обжимного профиля необходимо сделать и какой обжимной инструмент вы собираетесь использовать.

    2.) Выберите необходимый обжимной инструмент на то, что вам нужно.

    3.) Зачистите провод до нужной длины. Снятая изоляция должна быть сделана в умеренных количествах в соответствии с размером терминала, который вы собираетесь использовать.

    4.) Скрутите жилы проволоки вместе. Это сделано для того, чтобы упростить ввод проводов в клемму и избежать разветвления жилы проводов, вызывающего сбой соединения.

    5.) Вставьте зачищенный провод в клемму. Убедитесь, что он правильно подключен, и все жилы проводов находятся внутри клеммы и должным образом доходят до металлической части клеммы.

    6.) Обожмите изолированную часть клеммы. Убедитесь, что клемма обжимается на клемме обжима в соответствии с ее размером и профилем обжима. Сожмите обжимной инструмент достаточно сильно, чтобы обжать клемму. Он издает треск, чтобы вы знали, правильно ли вы обжимаете клемму.

    7.) Проверьте , правильно ли обжата клемма. Вы можете проверить это, попытавшись разъединить провод и разъем. Если он потерян, значит, он не обжат должным образом.

    Инструмент для обжима наконечников

    Инструмент для обжима наконечников имеет почти тот же процесс соединения провода и клеммы, но процесс обжима клеммы с наконечником сильно отличается.

    Вместо того, чтобы обжимать наконечник на конце вывода, обжимной наконечник обжимают на его металлической части. Важно знать это, чтобы избежать ошибок при обжиме.

    Напоминания об использовании обжимных инструментов:
    1. Знание размера клеммы и провода — одно из часто упускаемых из виду при подключении проводов.Важно знать, какая клемма подходит к конкретному размеру провода, чтобы избежать неплотного или слишком плотного соединения. Игнорирование этого может привести к сбоям в проводке.
    2. Правильный выбор обжимного инструмента обеспечивает надежное соединение. Не универсальный инструмент для обжима предназначен для обжима всех типов клемм. Каждая клемма имеет свой собственный профиль обжима, и не все размеры проводов могут быть приспособлены с помощью одного обжимного инструмента.
    3. При зачистке провода необходимо учитывать несколько ключевых моментов:

    a.) Не за полоску.

    б.) Не без бретелек.

    При зачистке проводов убедитесь, что ее хватает на длину клеммы до конца цилиндра.

    Слишком много зачищенной изоляции

    Это пример того, как выглядит чрезмерно зачищенный провод.

    Больше, чем нужно.

    Несмотря на то, что это не обязательно опасное соединение, оно все же обнажает слишком большую часть жил.

    В этой ситуации рекомендуется обрезать провод.

    Хорошая длина зачищенного провода

    Изображение скорее показывает правильный способ зачистки изоляции вашего провода.

    Это как раз та сумма, которая нужна вашему терминалу, и она, безусловно, обеспечит вам лучшее соединение.

    1. Скручивание проволоки не обязательно означает, что ее нужно скручивать плотно. Достаточно, чтобы жилы соединялись вместе и не развевались, так что вставить его внутрь терминала не составит труда.
    2. Обжимные инструменты имеют обжимную клемму с цветовой кодировкой, которая сообщает вам, какие типы и размер определенного разъема он может вместить. Обычно он имеет от 3 до 4 зажимов для обжима, поэтому обязательно проверьте их перед обжимом.
    3. Никогда не забывайте дважды проверять обжатый провод, правильно ли он обжат. Проверка зажима обжима перед подключением его к выходу питания поможет убедиться в безопасности и долговечности соединения, а также во избежание сбоя соединения.
    4. Не проверяйте его пальцем или какими-либо другими предметами. Каждый обжимной инструмент, независимо от его размера или размера, не рекомендуется проверять пальцем или любыми другими материалами, кроме клеммы. Это необходимо для предотвращения травм и поломки обжимного инструмента.

    Другие популярные обжимные инструменты:
    1. Обжимной инструмент
    с матрицей

    Обжимной инструмент может быть двух исполнений: , обжимной инструмент без матрицы и обжимной инструмент с умереть .

    Эти прессы для обжима штампов доступны как со встроенными штампами, так и со сменными штампами. Для каждого размера разъема / провода требуются отдельные наборы матриц.

    Это инструмент, который делает вашу конструкцию немного менее сложной, потому что он разработан либо с цветовой кодировкой штампов, либо с отступом для идентификации размера.

    Плашки для обжима

    2. Обжимной инструмент
    с резаком

    Обжимной инструмент с резаком предназначен для резки и обжима проводов от 10 до 22 а.w.g. Он предназначен для опрессовки как изолированных, так и неизолированных беспаечных разъемов и клемм.

    Его конструктивные особенности помогают выполнять опрессовку в труднодоступных местах. Преимущество этого инструмента в том, что его легко переносить и использовать.

    Обжимной инструмент с резаком

    3 . Набор обжимных инструментов

    Набор обжимных инструментов — ваш универсальный лучший вариант из множества обжимных инструментов. Этот набор может поставляться в виде инструмента для обжима с храповым механизмом со сменными матрицами, которые подходят для разных клемм.

    Каждая матрица либо имеет цветовую маркировку, либо имеет отметку для идентификации размера, чтобы вы могли легко определить, какой зажим для обжима подходит для провода определенного размера. В набор также входят отвертка и удобная сумка для инструментов или ящик для инструментов, чтобы ваши материалы были в порядке и были в безопасности.

    Набор обжимного инструмента

    4.
    Губки для обжимного инструмента

    Губки для обжимного инструмента — это тип обжимного инструмента со сменными губками. Каждая сменная губка имеет встроенные матрицы, которые легко снимаются и соединяются с помощью отвертки.

    Это дает вам больше возможностей и возможностей для обжима проводов разных размеров и типов клемм. Это адаптируемый инструмент для обжима, который может удовлетворить ваши потребности в обжиме.

    Губки для обжимного инструмента

    Различаются по типам:

    • Губки Kearney
    • W-образные губки
    • U-образные губки

    Эти сменные губки могут использоваться для

    45 обжима следующих элементов:

  • Изолированные клеммы
  • Неизолированные клеммы
  • Открытые цилиндрические клеммы
  • Маленькая оконечная клемма
  • Большая оконечная клемма
  • Кабельный соединитель
  • Таким образом, правильный обжимной инструмент может произвести высококачественный обжим и гарантировать безопасность и надежное соединение.

    Обжимные инструменты бывают нескольких типов. Чтобы лучше проиллюстрировать, в нем используются те же общие принципы, что и при использовании плоскогубцев или ножниц. Он сжимает деформируемый металлический рукав вокруг провода, чтобы обеспечить постоянное электрическое соединение.

    Если вам нужна дополнительная информация, пожалуйста, свяжитесь с DIFVAN: [email protected]

    Тел .: 0086-139 8977 1240 (доступны Whatsapp и Wechat)

    Инструмент для обжима клемм | 10, 12, 14, 16, 18, 20 и 22 AWG

    Internet Explorer скоро перестанет поддерживаться на этом сайте.Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

    Провод 10-22 AWG | Отрезы, полосы и обжимки | Для изолированных и неизолированных проводов

    Количество со скидкой
    1-2 3-5 6-7 8-9 10+
    8 долларов. 75 8,33 долл. США 7 долларов.92 7,50 долл. США 7 долларов. 09

    Инструмент для обжима клемм (10, 12, 14, 16, 18, 20 и 22 AWG)

    Этот универсальный инструмент для зачистки, резки и обжима изолированных и неизолированных проводов и разъемов. Он имеет ручки, покрытые пластиком для удобства.

    Характеристики:

    • Полоски:
      • 10 AWG
      • 12 AWG
      • 14 AWG
      • 16 AWG
      • 18 AWG
      • 20 AWG
      • 22 AWG
      гайки 9044 Болты 9044 Болты 9044 :
      • 10 AWG
      • 12 AWG
      • 14 AWG
      • 16 AWG
      • 18 AWG
      • 20 AWG
      • 22 AWG

    ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая фталаты. штат Калифорния, чтобы вызвать рак, врожденные дефекты или другой вред репродуктивной системе. Для получения дополнительной информации посетите сайт www.p65warnings.ca.gov

    . Обзоры

    лучших инструментов для обжима проволоки (2021 г.): наши лучшие фавориты

    Не стоит недооценивать возможности хорошего обжимного инструмента.Когда дело доходит до сварки металлических проводов, вам следует искать именно этот инструмент.

    Не все обжимные инструменты одинаковы.

    Есть такие, которые имеют лучшее качество, более эффективную функцию обжима и более эргономичны. Если вы ищете лучший обжимной инструмент, вы пришли в нужное место. Эта статья направит вас в правильном направлении, чтобы вы могли выбрать подходящий обжимной инструмент, который идеально подходит для ваших нужд.

    Лучший инструмент для обжима проводов 2019 Обзоры

    1.Инструмент для обжима IWISS

    «Он может быть немного дороже, но этот инструмент стоит каждого доллара из-за его превосходной конструкции и потрясающих результатов».

    Три размера обжимных клещей встроены в его губки, что позволяет пользователям использовать его для обжима штифтов или проводов разных размеров . Выравнивание каждой проволоки легко, благодаря «ступеньке», которая ставит проволоку на место. Эта небольшая особенность имеет большое влияние на качество ваших обжимов, поскольку гарантирует, что все будет выровнено.Нет перепутанных проводов.

    Провода калибра №22 можно обжать через центральное нижнее отверстие, в то время как внутреннее нижнее может вместить провода калибра №18. Он также обеспечивает универсальность стола, так как может работать с различными типами разъемов, включая разъемы JST, ATX и Molex IDE.

    Плюсы:

    Мы рекомендуем приобрести этот обжимной инструмент, если вам нужно что-то, что будет работать с множеством проволочных материалов. Это самый универсальный вариант в этом списке, что делает его отличным вариантом для всех мастеров-металлистов.

    Выравнивание провода в пазах стало проще благодаря ступеньке, предусмотренной в его конструкции. Это предотвращает смещение провода при нажатии на обжимной пресс.

    Этот обжимной пресс очень приятный на ощупь. Функция храпового механизма не перестает работать.

    Минусы:

    Будьте осторожны, не прилагайте слишком много усилий, иначе это может привести к разрезанию проводов.

    КОНТРОЛЬНАЯ ЦЕНА

    2. Обжимные клещи для проводов с храповым механизмом Titan Tools

    «Это щипцы для обжима проводов с храповым механизмом, которые позволяют быстро и удобно обрабатывать провода.”

    С помощью этого инструмента вы можете выполнять наиболее последовательные движения. Этот инструмент, от его губок до резиновых рукояток, прочен и может выдержать множество злоупотреблений. Он весит всего 1,2 фунта. и предлагается по конкурентоспособной цене.

    Плюсы:

    Люди использовали это для различных целей с минимальными проблемами. Он создает прочный изгиб каждый раз, когда вы его используете. Это создает этот уникальный стиль двойного обжима, который более долговечен по сравнению с одинарным.От автомобильной до домашней электропроводки это подойдет.

    Он может выполнять операции одной рукой. Его легко удерживать даже одной рукой, что упрощает использование, когда у вас заняты руки.

    Имеет прочную конструкцию. По сравнению с другими, которые кажутся хлипкими, у этого есть чувство продажи насквозь.

    Прорезиненная рукоятка удобна. Вы можете обжимать более толстые материалы, не испытывая усталости рук.

    Были те, кто покупал это для более профессионального использования, и у них не было проблем с этим. Он по-прежнему без проблем удовлетворял их потребности.

    Имеет доступную цену, отлично подходит для людей с ограниченным бюджетом.

    Этот обжимной инструмент также работает с термоусадочными стыковыми соединителями. Он не повреждает разъемы, как это часто бывает с некоторыми обжимными инструментами.

    Поставляется с рычагом разблокировки.

    Соединения остаются прочными даже после длительного использования. Не ржаветь со временем.

    Минусы:

    Некоторым это может показаться немного громоздким при работе на ограниченных участках.

    КОНТРОЛЬНАЯ ЦЕНА

    3. Профессиональные клеммы для обжима изолированных проводов Hilitchi Разъемы для обжима с трещоткой

    «Не позволяйте низкой цене вводить вас в заблуждение, думая, что это дешевый инструмент для обжима с такими же дешевыми деталями».

    Этот инструмент надежен — настолько надежен, что его регулярно используют даже профессионалы. Имеет саморегулирующиеся функции. Он также может похвастаться специальным стальным материалом, который подходит для различных типов инструментов, включая полуизолированные клеммы.На это также можно положиться при работе со стыковочными клеммами. Он также может работать с проводами 3 разных размеров.

    Плюсы:

    Это самый дешевый обжимной инструмент в этом списке.

    Имеет незначительный вес — всего 0,6 кг. Благодаря легкому весу вы можете взять его с собой куда угодно и использовать весь день, не нагружая ни одной мышцы.

    Эта вещь построена на долгий срок. Благодаря прочному стальному материалу его можно использовать в течение длительного времени, не заметив никаких повреждений.

    Имеет универсальное применение. Он работает с разными типами проводов, но особенно полезен для полуизолированных обжимных клемм.

    Эргономичен. Он уступает дорогу оптимальному хвату для рук, поэтому вы не почувствуете усталости рук.

    Он легкий, что упрощает долгую работу с ним.

    Этот обжимной инструмент также имеет компактную конструкцию. Вы можете хранить его в своем наборе инструментов, не занимая при этом такого большого пространства.

    Ручки идеально подходят для большинства рук.

    Постоянно создает надежные обжимные соединения.

    Минусы:

    Это только однонаправленное соединение, поэтому вам нужно будет помнить, как вы располагаете провода перед обжимом.

    КОНТРОЛЬНАЯ ЦЕНА

    4. Обжимной инструмент Wirefy для изолированных электрических разъемов

    «Это один из самых эффективных храповых механизмов».

    На самом деле, он настолько надежен, что может дать возможность более профессиональным обжимным инструментам за свои деньги испытать свои силы.Это все время приводит к твердым изгибам. В отличие от других инструментов, он, кажется, также подходит для изолированных нейлоновых клемм.

    Одна уникальная особенность — регулируемое усилие обжима. Вы можете изменить высоту звездообразного колеса, чтобы получить нужное усилие обжима, соответствующее материалу, с которым вы работаете. Он также оснащен быстросъемным рычагом, который обеспечивает плавное открывание губок обжимного устройства в любом положении.

    Плюсы:

    Это удобный инструмент.Он не кажется громоздким, но имеет значительный размер, позволяющий решать более сложные задачи.

    Конечные результаты всегда надежны и правдивы. Вам никогда не придется беспокоиться о том, что изгибы ослабнут. Некоторые говорят, что обжимные детали почти как при сварке.

    Вы можете отрегулировать силу обжима. Благодаря этому вам никогда не придется вручную решать, какое давление использовать.

    Эргономичен. Ручки удобные и не вызывают утомления рук. Прорезиненная ручка также предотвращает соскальзывание рук.

    На этот продукт предоставляется пожизненная гарантия.

    Это один из самых доступных обжимных инструментов. По своему качеству он на удивление доступен.

    Минусы:

    Были те, кто сказал, что до сих пор испытывают усталость рук при этом.

    КОНТРОЛЬНАЯ ЦЕНА

    Выбирая обжимной инструмент, обратите внимание на следующие варианты:

    Какой обжимной инструмент является лучшим выбором для вас?

    Более сильные обжимы: Titan Tools Обжимные клеммы для проводов с трещоткой .Вам будет сложно найти что-то более надежное и способное обеспечить более сильные обжимы в том же ценовом диапазоне, чем этот от Titan Tools. Он способен создавать самые сильные обжимы, не повреждая провод, особенно при обжиме стыковых термоусадочных соединителей.

    Недорогой выбор: Hilitchi Профессиональные клеммы для изолированных проводов Соединители Инструмент для обжима с трещоткой. Сделайте себе одолжение и купите этот инструмент. Он не только обеспечивает dable, но и обладает всеми функциями, которые вы ищете в обжимном инструменте, — долговечностью и эргономичностью.На ощупь приятно, в руке не слишком тяжелая и не слишком легкая. Он имеет хороший вес, что позволяет выполнять работу по обжиму, но не утомляет ваши руки.

    Универсальный обжимной инструмент: Обжимные инструменты IWISS . Если вам нужно что-то, что может работать с различными проводами, это отличный выбор для вас. Он хорошо справляется со своей работой и оставляет после себя красивые и надежные изгибы. Сам инструмент немного дороже, чем остальные инструменты в этом списке, но по-прежнему находится в доступном и доступном ценовом диапазоне.

    Регулируемое давление: Инструмент для обжима изолированных электрических разъемов Wirefy . Это единственный обжимной инструмент в этом списке с регулируемым давлением. С помощью этой функции вы можете создать настройку, которая будет работать на конкретном проводе, над которым вы работаете. Это исключает игру в угадайку и предотвращает повреждение обжима инструментом.

    Советы по выбору подходящего обжимного инструмента: некоторые моменты, которые следует учитывать

    Для выбора подходящего обжимного инструмента необходимо учесть некоторые моменты.Будьте более разборчивы и используйте следующие вещи, чтобы определить, какой обжимной инструмент является более идеальным выбором для ваших нужд:

    Рабочий объем

    Как правило, ручные обжимные инструменты больше подходят для небольших объемов работ — тех видов работ, которые вы выполняете. просто делаю изредка. Более тяжелые нагрузки потребуют использования автоматических инструментов, таких как пневматический пресс. Но по-прежнему разумно учитывать, насколько велик ваш рабочий объем, чтобы определить, может ли используемый вами обжимной инструмент работать с различными приложениями, которые вы намереваетесь использовать.Обжимной инструмент начального уровня может легко выйти из строя при использовании на более сложных работах.

    Калибр для проволоки

    Не следует покупать инструмент для обжима, не зная, с каким калибром провода вы работаете. Эти инструменты различаются размерами проводов, с которыми они могут работать. В конечном итоге вы можете купить обжимной инструмент, который слишком велик для того калибра, с которым вы работаете.

    Еще один важный фактор, который следует учитывать при выборе размера обжимного инструмента, — это его профиль.Профиль обжима позволяет узнать, какой штамп вы собираетесь использовать. Как правило, производители включают в себя шпаргалку о том, какой обжимной пресс с какими матрицами работает.

    Гарантия

    Что касается вашего терминала, то вам следует проверить гарантийные характеристики. В гарантии могут быть некоторые спецификации, которые будут определять, какую марку и тип обжима следует использовать. Например, спецификации могут зависеть от бренда. Несоблюдение этого может привести к аннулированию гарантии на терминал.

    Определите типы обжимных инструментов

    Когда вы начнете поиск лучшего обжимного инструмента, вы, вероятно, встретите довольно много их. Существуют специальные обжимные инструменты, такие как Crimper PK 95, который специально используется для обжима верхних соединителей. Эти обжимные инструменты подходят для штампов SK.

    Для неизолированных обжимных инструментов используется обжимной пресс ETA 66. Этот инструмент также можно использовать для опрессовки неизолированных кабельных наконечников.

    Советы по получению наилучшего обжимного соединения

    Помимо получения наилучшего обжима, вы также должны следовать определенной технике обжима, чтобы получить наилучшие результаты.Это также требует правильного выбора клемм и проводов.

    После того, как вы уложили провод, аккуратно поместите его в инструмент. Убедитесь, что провода вставлены правильно. Если вы используете храповой инструмент, дайте ему немного времени, прежде чем отпустить.

    Если вы используете втулку или термоусадочную трубку, сначала убедитесь, что втулка установлена, а затем ее нужно сжать. Для выполнения этой задачи используйте термофен. Как только это приклеится, осторожно вставьте проволоку в инструмент.

    Недостаточная обжимка — это плохо, потому что это может привести к появлению зазоров между проводами.Избыточная влага может попасть между проводами и вызвать коррозию. Провода также могут ослабнуть со временем. С другой стороны, вы также хотели бы избежать чрезмерного обжима. Это может происходить часто и быть более опасным, потому что его труднее обнаружить. Только когда система действительно выйдет из строя, вы увидите последствия чрезмерного обжима.

    Заключение

    Теперь, когда вы все это знаете, важно найти лучшие инструменты для металлообработки, которые будут работать для ваших конкретных нужд. Мы можем помочь вам найти инструменты с функциями, которые будут работать с вашими конкретными предпочтениями.

    Как обжать клеммы с открытым корпусом

    Обжим клемм с открытым корпусом — это метод, позволяющий эффективно и легко создавать долговечные соединения при минимальном обучении. На рынке представлен широкий ассортимент обжимных устройств. Для человека, который строит много электрических вещей, одна из, пожалуй, самых неинтересных, но фундаментальных областей — это соединители. Диапазон доступных и используемых сегодня разъемов поистине удивителен.При таком большом количестве различных типов соединителей часто бывает сложно понять, что покупать, особенно когда вы покупаете их для общего пользования или запасаетесь.

    В этом руководстве я надеюсь дать несколько советов по изготовлению обжимов, с которыми вы, вероятно, столкнетесь при установке аксессуаров или ремонте жилых или коммерческих устройств.

    Опрессовка V. S. Пайка

    Прежде чем мы начнем обучать изготовлению опрессовки, давайте поговорим о различиях между опрессовкой и пайкой.

    Обжимной зажим

    При правильном обжиме жилы остаются отдельными даже при входе в обжим изоляции, что снижает вероятность разрыва жил.

    Клемма под пайку

    При пайке очень высока вероятность того, что припой затянет провод за пределы обжима изоляции, что сделает его очень уязвимым для механических повреждений. В этой ситуации достаточно небольшого движения, чтобы начать защелкивать пряди в невидимом слабом месте.

    У пайки

    нет никаких электрических недостатков, только механических. Это делает этот метод нежизнеспособным для производственного использования; за исключением очень контролируемых условий с разъемами, предназначенными для пайки.

    Шаг 1: Подготовка материала

    1. Неизолированные обжимные устройства с открытым корпусом

    Этот тип обжима на сегодняшний день имеет наибольшее количество вариаций, как правило, это тот тип обжима, который используется в корпусах разъемов. Вы найдете эти разъемы широко используемыми в автомобилях, бытовых приборах, оборудовании Hi-Fi и т. Д.
    Вы можете найти в своем автомобиле различные типы для других применений — если вам нужно заменить, эти хорошие поставщики автоэлектрооборудования часто могут предоставить вам комплект деталей. Для правильной обжимки этим типам часто требуется особый инструмент.

    2. Провода

    При покупке новой проволоки размер будет указан на катушке или пачке. При изменении существующей установки это может быть труднее определить.Многие провода теперь либо напечатаны, либо отформованы в изоляцию, и эта информация повторяется по всей длине, так что нужно будет посмотреть, сможете ли вы ее найти.

    3. Инструменты для кабеля

    Самый простой список инструментов должен быть следующим.

    1 x Резак для кабеля

    1 x устройство для зачистки проводов

    1 обжимной инструмент

    Как гласит древняя пословица, «использовать правильный инструмент для правильной работы». На рынке представлен широкий ассортимент обжимных инструментов с различными функциями.Убедитесь, что у вас есть подходящий инструмент для обжима открытых стержневых клемм.

    Шаг 2. Подготовка провода

    1. Кабельная резка

    Советы: Настройте провод, выбрав метрику, и всегда следуйте ей для вашего удобства, например:

    • Черный для земли
    • Красный для мощности
    • Синий для отрицательной мощности
    • Другие цвета для данных

    2. Зачистка проводов

    Хороший инструмент для снятия изоляции не должен повредить жилы проводов, здесь мы используем инструмент для зачистки проводов iCrimp HS-D2 .

    Шаг 3: Терминальное завершение

    Обжим — непростая задача, особенно с такими крошечными обжимами, как разъемы JST, Molex, Dupont и D-Sub. Ниже приведены некоторые распространенные клеммы от всемирно известных производителей и результаты их обжима с помощью инструментов для обжима с открытым корпусом iCrimp .

    XH — (JST — беспаечный терминал для Японии)

    PH — (JST — Терминал Solerless, Япония)

    Picoblade (Molex)

    KK 254 / KK 100 (Molex)

    Сверхминиатюрный D

    Не стесняйтесь щелкнуть и посмотреть видео об операции опрессовки здесь:

    Как обжать соединители с открытым корпусом с помощью инструментов Iwiss

    Шаг 4: Извлеките клеммы

    Этот шаг выполняется, когда вам необходимо заменить корпуса разъемов для ремонта.

    .
    Провод

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
