Электропроводка на даче: самостоятельный монтаж

Оглавление:Электропроводка на даче: основные компонентыЭлектропроводка в дачном доме: открытая или закрытаяРазводка электропроводки на даче: тонкости монтажа

Дача современного человека мало чем отличается от обычной городской квартиры или частного дома – что в тех, что в других человек активно пользуется электрическими приборами. Можно даже сказать больше – мощности используемых на дачном участке потребителей электроэнергии зачастую практически ничем не уступают. Отсюда напрашивается элементарно простой вывод – электропроводка на даче является точно такой же технически сложной системой, как и в городе. Недооценивать этот момент не стоит – он чреват пожарами и прочими негативными последствиями, которые становятся следствием халатного отношения к монтажу электропроводки. В этой статье вместе с сайтом moyadacha.org мы разберемся с тонкостями и нюансами изготовления дачной проводки своими руками.

Электропроводка на даче: основные компоненты

Раз уж мы определились с тем, что решение вопроса, как сделать разводку электропроводки на даче, мало чем отличается от монтажа электрической цепи в жилом доме или квартире, значит и компоненты этих систем будут одинаковыми. По сути, все, что вы видите у себя дома, будет устанавливаться на даче.

  1. Провода. Их понадобится как минимум два типа – кабели сечением 2,5 квадрата и 1,5 квадрата. Первые используются для электроснабжения потребителей высокой мощности (насосы, бойлеры, различные нагреватели), а вторые – для питания маломощных электроприборов (в основном это освещение).
  2. Коробка-подрозетник. У этих изделий назначение одно – в них монтируются розетки и выключатели. Они будут без надобности, если вы решите делать проводку открытого типа.
  3. Коробка распределительная. Она необходима для коммутации проводов в каждом отдельно взятом помещении – где есть разветвление кабелей, там и устанавливается распределительная коробка. Как наружная, так и скрытая электропроводка на даче своими руками однозначно потребуют от вас установки этого элемента.
  4. Автоматические выключатели. Это в первую очередь защита от короткого замыкания – их понадобится пара или один двойной автомат. В его задачи входит защита электрического счетчика от перенагрузки. Кроме того, их используют для обесточивания проводки в случае ремонта.
  5. Розетки, выключатели, патроны (осветительные приборы). Тут вопросов вообще возникать не должно – единственное, что здесь нужно знать, это то, что розетки бывают разными и могут быть рассчитаны на различную силу тока. Лучше выбирать те, что мощнее – слабые розетки при подключении в них мощных потребителей начинают плавиться.

    Монтаж электропроводки на даче своими руками фото

Как правило, описанными выше основными компонентами электрической проводки дело не обходится – понадобится еще много всевозможных мелочей, которые нельзя не учитывать, задаваясь вопросом, как сделать электропроводку на даче своими руками? В частности, это всевозможные инструменты, изоляционная лента, клеммы, различные элементы защиты типа УЗО и, если речь идет об открытой проводке, то кабель каналы и все, что им причитается.

С основами изготовления дачной проводки вы можете ознакомиться в приложенном видео ролике.

Электропроводка в дачном доме: открытая или закрытая

Основное различие между скрытой и открытой электрической проводкой заключается в двух моментах – эстетический внешний вид помещений и легкость монтажа. В первом проигрывает открытая проводка, а во втором скрытая. Кроме этих нюансов, существуют и другие моменты, способные повлиять на выбор той или иной электропроводки на даче.

  1. Безопасность эксплуатации. Во всех отношениях скрытая электрическая проводка более безопасна, чем открытая – единственный момент, который опровергает это утверждение, заключается в том, что со временем человек забывает, где проложены провода и, вешая на стену ту же картину, забивает гвоздь именно в провод. Чтобы такого не происходило, проводку нужно прокладывать с учетом определенных требований – тянуть ее нужно под потолком или над полом, а к розеткам или выключателям подводить строго вертикально.
    При такой постановке вопроса, вы никогда не нарушите кабель гвоздем или еще чем-либо.
  2. Ремонтопригодность. Если что-то случится со скрытой электропроводкой, то отремонтировать ее, не вскрывая стен и не нарушая отделку, практически невозможно. Другое дело – открытая проводка, которая «лежит» как на ладони, и все проблемы с ней находятся на поверхности – вскрыли аккуратно кабель канал и получили доступ к проводам.
  3. Возможность модернизации. В любое время, опять же, не прибегая к нарушениям отделки, можно добавить розетки, выключатели и любые осветительные приборы.

    Электропроводка на даче фото

Теперь делайте выводы. В принципе, они не такие уж и сложные – благодаря таким возможностям, как ремонтопригодность и возможность практически до бесконечности увеличивать количество точек, открытая электропроводка получила распространение не только в дачном строительстве, но и при оборудовании офисных помещений. Вы, конечно, вольны иметь свое мнение, но практика указывает именно на проводку открытого типа – тем более ее монтаж осуществляется с меньшими трудозатратами, что является еще одним неоспоримым преимуществом, указывающим на выбор в пользу монтажа открытой электропроводки в дачном доме своими руками.

Именно его мы и рассмотрим дальше.

Разводка электропроводки на даче: тонкости монтажа

Не будем ходить вокруг да около, а перейдем прямо к делу и рассмотрим монтаж электропроводки на даче своими руками в виде определенной последовательности работ.

  1. Составление проекта. На бумаге его делать совсем не нужно – это дело надо оставить инженерам и прочим любителям бумажной волокиты. Все, что здесь понадобится сделать, это просто определиться с местом установки розеток, выключателей и осветительных приборов. Просто ходим по комнатам и рисуем на стенке кружочки, в которых ставим буковки, соответствующие тому или иному прибору. К примеру, там, где розетка, в кружочке пишем букву «Р», а там, где выключатель, букву «В».
  2. На следующем этапе в отмеченных местах монтируем розетки, выключатели или осветительные приборы. Следует понимать, что их монтаж осуществляется не полностью – на этой стадии решения вопроса, как провести электропроводку на даче своими руками, их нужно просто закрепить в отведенном для них месте.

    Как сделать электропроводку на даче своими руками фото

  3. Дальше следует позаботиться об установке коммутационных коробок. Выше мы уже говорили о том, что от розеток и выключателей провод нужно прокладывать строго вертикально – так вот, коммутационные коробки следует монтировать под потолком или над полом как раз напротив них. Исключением являются только последние в цепи розетки – над ними коммутационная коробка не требуется. Также в коммутации проводов возникает необходимость и в том случае, если в одном помещении будет прокладываться не одна, а две и более ветки проводов.
  4. Установка кабель каналов. Здесь все достаточно просто – они прибиваются или прикручиваются к стене в тех местах, где будет прокладываться провод. По сути, здесь нужно будет только правильно соединить дорожками из кабель каналов розетки, выключатели и коммутационные коробки.
  5. Когда будет покончено с кабель каналами в каждой отдельно взятой комнате – они сводятся в единую распределительную коробку, откуда отдельным кабель каналом прокладывается дорожка к электрическому счетчику, а вернее к распределительному щитку, в котором располагаются автоматические выключатели.

    Электропроводка в дачном доме фото

  6. Следующим этапом работ, который предусматривает решение вопроса, как сделать электрическую проводку на даче, является прокладка провода. Здесь сказать можно только одно – если вы смогли проложить кабель каналы, то наверняка в вашей голове уже нарисовалась и электрическая схема дачной проводки. А это означает только одно – проложить провода для вас не составит никакого труда.

Завершающим этапом работ является подключение розеток, выключателей, коммутация проводов в распаечных коробках и установка осветительных приборов. Дело это несложное и в большинстве случаев выполняется по ходу прокладки проводов – так более удобно. Не придется потом разбираться с вопросом, какой кабель и для чего предназначен?

И в заключение темы, электропроводка на даче, скажу несколько слов о некоторых нюансах, не учитывать которые, как говорится, будет себе дороже. Во-первых, это правильная коммутация проводов – простой скруткой здесь лучше не ограничиваться. Соединение проводов лучше пропаивать – в крайнем случае нужно делать длинные скрутки и затягивать их как можно туже. Во-вторых, это подключение клемм, которыми обычно оборудуются все розетки, выключатели и осветительные приборы – их винты нужно зажимать очень туго. Следует понимать, что плохой контакт практически всегда становится причиной пожара.

moyadacha.org

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Содержание статьи (кликабельно):

  1. Влияние старых ЛЭП на дачную проводку.
  2. Как влияет на проводку временное пользование дачей?
  3. Важность мощности приборов в создании проводки.
  4. Как определить сечение вводного кабеля?
  5. Как планировать ветки проводки?
  6. От чего зависят маршруты контуров?
  7. Составляющие элементы контуров.
  8. Инструменты и материалы для монтажа.
  9. Последовательность монтажа.
  10. Видео. Проводка в дачной комнате

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе.

Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным. Этими признаками являются:

  1. Размещение в тех местах, в которых существуют старые ЛЭП.
  2. Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток.

В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч



Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

  • места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
  • общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

  • материал, из которого сделан дачный дом;
  • способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

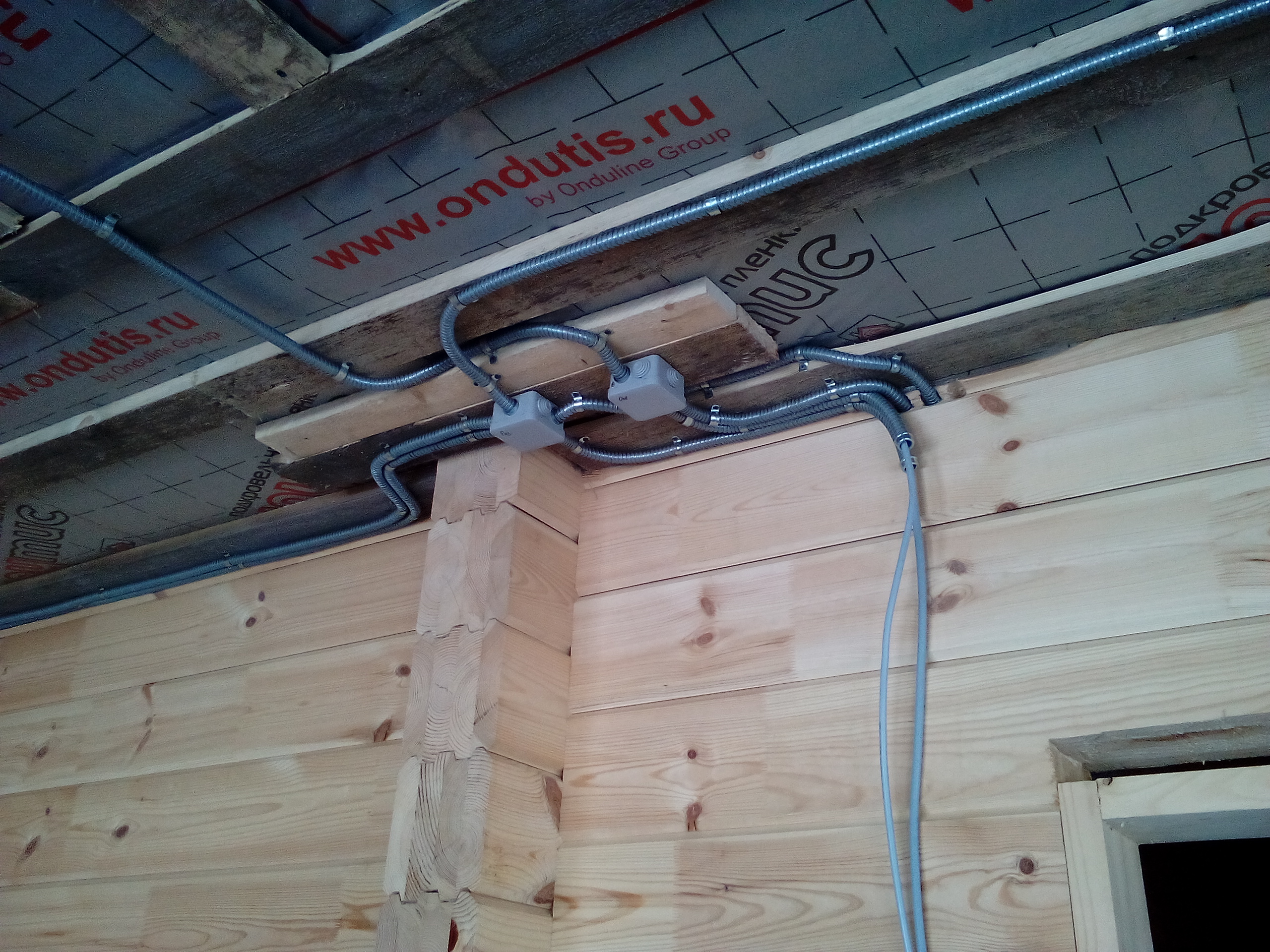

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится.Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

  1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
  2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
  3. Перфоратора с бурами для кирпича.
  4. Набора отверток и гаечных ключей.
  5. Монтажного ножа.
  6. Бокорезов.
  7. Пассатижей.
  8. Индикаторов фазного провода и для определения целостности цепи.
  9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

  1. Электропроводами.
  2. Монтажными и распределительными коробками.
  3. Изолентой.
  4. Клеммниками
  5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
  6. Розетками.
  7. Выключателями.
Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:

Загрузка…

Facebook

Вконтакте

Одноклассники

Google+

Каким образом осуществляется прокладка проводки в кирпичном доме и какие инструменты нужны для этого? Применение металлических кабель-каналов в доме, офисе и на производстве Строение и цвет проводов фаза ноль земля. Где используются гибкие медные кабели, их преимущества и недостатки

electricadom.com

Особенности монтажа электропроводки на даче | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Несомненно, электропроводка на даче своими руками вполне выполнима, тем более что к загородным домикам предъявляются несколько меньшие технически и эстетические требования, чем к квартирам и особнякам. Однако, ваша старательность будет вознаграждена безопасностью и комфортом в загородном домике.

Сам монтаж электропроводки на даче можно начинать только после того, как будет подведено электричество к электросчетчику. Внутридомовая проводка может быть выполнена следующими способами: открытым и скрытым. От выбора прокладки зависит не только эстетичный вид, ни и на какой стадии строительства (ремонта) необходимо производить электромонтажные работы. Выбирать тип проводки дачного дома следует исходя из проекта и особенностей постройки. Так, когда стены нормально поддаются штроблению, в них можно долить канавки, то сделать проводку на даче лучше скрытого типа. Ну а для деревянного дома оптимальной будет открытая проводка в коробах.

Монтаж проводки в доме выполняется изолированными проводами на расстоянии минимум 2,75 метра от земли. Если проводка ведется по стене, расстояние от провода до земли должно составлять над крыльцом от 2,5 метра, над окном – от 0,5 метра, под окном – от 1 метра до подоконника.

Если схема электропроводки на даче предполагает открытый монтаж, то такую электропроводку можно крепить к стене жестяными скобами, специальными фарфоровыми изоляторами или роликами, но не реже, чем через каждые полметра. Сегодня вместо фарфоровых изоляторов все чаще применяются пластмассовые клипсы.

Чтобы монтаж, как и готовая проводка, был безопасным, к счетчику нужно подключаться, когда все уже полностью готово. Важно, чтобы все смонтированные провода были цельными, не имели пробоев. Важно нигде не ошибиться, соединяя в распределительных коробках нулевые и фазные провода, поскольку при подаче напряжения произойдет короткой замыкание. Кроме того, важно хорошо заизолировать все оголенные участки проводов.

Для монтажа электропроводки на даче лучше всего провода ШВВП, ППВ и АПВ или кабели ВВГ-П, ВВГ,  ВВГнг, АВВГ, АВРГ и  NYM с сечением 1,5 мм² (для осветительных приборов) и 2,5 мм² (для розеток). Правильно выбранный провод для дачи – залог ее электрической безопасности.



Монтаж открытой и скрытой проводки можно начинать только после того, как будет подготовлена план-схема (проект), содержащая прохождение в доме основной линии и всех разветвительных коробок. Готовя схему, нужно тщательно продумать местонахождение бытовых приборов, чтобы изначально правильно расположить розетки. Это поможет избежать тройников и переносок, снижающих пожарную безопасность. Монтаж проводки в деревянном доме должен осуществляться в металлических трубах или металлорукавах.

Как правило, монтаж электрической проводки предполагает использование достаточно большого количества инструментов. Здесь не обойтись без молотка, кусачек, плоскогубцев, острого ножа, набора отверток, мультимера или других измерительных приборов, тестера, хорошей дрели и много другого.

Уличная проводка на даче

Еще одно важное отличие – необходимость выполнения уличной проводки. Вы наверняка захотите построить сарай на даче своими руками, равно как и многие другие строения, которые придется электрифицировать. Сложного здесь нет ничего: специальный кабель для уличной проводки (ВБбШв, ВПП, ВВГ в гофрированной трубе и проч.) прокладывается в траншее на глубине около 80 сантиметров от дома и до места разводки. Это может быть тот же сарай, открытые или закрытые летние беседки для дачи, либо что-то другое, где требуется электричество.

Чтобы вывести провод из дома, придется пробивать фундамент или воспользоваться монтажным проемом, если такой предусмотрен.

В случае если электрифицируется близко стоящее помещение, например, веранда на даче своими руками, опускать проводку под землю не имеет смысла. Можно просто просверлить в нужном месте смежную стену и пропустить через нее провода.

Почти обязательной для каждого дачного участка является баня. В ней проводку нужно разводить кабелем ВВГ, а в парилке специальным термостойким кабелем РКГМ или одним из его аналогов. Кроме того, не стоит забывать о том, что для проводки в бане должны использоваться автоматы, размыкающие соединение при появлении перегрузок в сети, и устройства УЗО.

Не зная, как правильно подключить проводку, лучше обратиться к квалифицированному электрику или хотя бы изучить готовые схемы, выполненные для других объектов. Выполненные и вполне рабочие примеры помогут понять, как установить проводку на даче так, чтобы не произошло возгорания проводов.

cable.ru

Электропроводка на даче своими руками

При строительстве частного жилого или дачного дома возникает достаточно важный вопрос, касающийся электрической проводки. Вопрос прокладки электрического кабеля своими руками является одним из самых распространённых на сегодняшний день.

Большинство людей занимается прокладкой проводки на даче своими руками.

Это позволяет сэкономить денежные средства, которые необходимо затратить на привлечение к работе профессионального электрика. Электропроводка является довольно ответственным элементом строительных работ.

Перед тем, как приступать к прокладке электрических кабелей на даче или в частном доме, необходимо составить проект, в котором будут обозначены все нужные провода и их расположение.

Такой проект позволит не только правильно расположить кабеля на стене, но и позволит отыскать нужный провод при проведении ремонтных работ через некоторое время.

Типы электрической проводки

Монтаж розеток

Электропроводка делится на два основных типа: скрытую и открытую. Открытая электропроводка располагается на наружной плоскости стены или потолка и имеет свои положительные и отрицательные стороны.

Положительными сторонами считаются те моменты, что к такой проводке имеется прямой и беспрепятственный доступ, что довольно удобно при ремонте или замене повреждённых проводов.

Электропроводка скрытого типа располагается под облицовочными материалами или внутри самой стены.

Такой тип проводки значительно сложнее в выполнении, но намного надёжнее и привлекательнее. При проведении таких работ на даче, обычно, используют проводку открытого типа.

По той причине, что дачный дом посещается довольно редко, а дорогой ремонт в нём никто не делает, вариант открытой электрической проводки считается самым приемлемым.



Открытый тип проводки

Открытая электропроводка выполняется несколькими способами:

  • Монтируется на стену;
  • Закрывается в пластиковый короб;
  • Монтируется в пластиковый плинтус.

Монтаж кабелей на стену считается самым простым и некрасивым вариантом. Во-первых, такие кабеля будут постоянно находиться на глазах, что даже для дома на дачном участке не совсем подходит.

Для того, чтобы хоть немного скрыть провода, можно поместить их в специальные пластиковые короба, которые монтируются к поверхности стены. Для того, чтобы максимально скрыть такой короб, его нужно располагать под самым потолком.

Разводка кабеля

Самым аккуратным и привлекательным вариантом считается использование специальных плинтусов, которые имеют специальный канал для кабеля.

Уложить проводку в такой кабель-канал довольно просто и быстро.

В результате, электрические кабели будут иметь открытый тип, но в тоже время будут скрыты от взора. Для того, чтобы произвести ремонтные работы кабеля, нужно просто снять крышку кабель-канала и достать нужный провод.

К отрицательным характеристикам такого типа проводки можно отнести меньший срок службы провода. Особенно это касается той проводки, которая расположена на стене и ничем не закрыта.

Прямое попадание солнечных лучей быстро изнашивает изоляцию кабеля, что приводит к преждевременному износу материала.



Проводка скрытого типа

Установка розеток

При прокладке кабелей на даче или в частном жилом доме можно применять вариант скрытой проводки. Выполняя такую проводку своими руками необходимо знать некоторые правила.

Для выполнения такого способа прокладки кабеля необходимо заложить провод внутри стены или внутри отделочного варианта. При первоначальной прокладке электрического кабеля, когда стены ещё не оштукатурены, провод крепится к черновой стене.

По той причине, что практически любая дача строится из деревянных материалов, перед укладкой кабеля на стену необходимо эту стену основательно подготовить.

Для того, чтобы избежать возгорания деревянного материала, из которого изготовлена стена дома, необходимо под проводку укладывать специальные асбестовые полосы. Такая полоса должна быть шире провода на 3-4 сантиметра.

Это поможет уберечь стену от нагрева кабеля. Вместо асбеста можно уложить под кабель слой сухой штукатурки. Минимальная толщина слоя такой штукатурки составляет 5 сантиметров.

Если стены дома выполнены из негорючего материала (кирпича или бетона), кабель можно крепить непосредственно на саму плоскость стены.

Крепёж можно осуществить при помощи алебастра или гипсового клея. Эти материалы довольно прочно удержат электрический кабель.

Разводка по потолку

Кроме того, благодаря своим клеящим способностям, такой материал клеится к любой поверхности. При крепеже провода необходимо проследить за его натяжкой.

Кабель не должен провисать или оттопыриваться. Некачественная укладка кабеля приведёт к некачественной штукатурке, которая отвалится в местах растяжения кабеля.

После этого можно приступать к штукатурке стен.

В том случае, когда проводка укладывается на стены, которые уже прошли отделку, необходимо проделать небольшие канавки, в которые и будут уложены провода.

Для максимально качественной укладки кабеля канавки должны быть на 2 сантиметра шире, чем ширина самого кабеля.

Углубить кабель нужно на столько, чтобы слой штукатурки в канавке был не менее 10 миллиметров. При проведении таких работ своими руками не стоит забывать о правильном расположении кабелей в стене.

В идеальном варианте нужно составить соответствующий проект прокладки. Это поможет постоянно знать расположение спрятанного кабеля при проведении очередных ремонтных работ.



Основные недостатки скрытой проводки

Кроме того, что скрытая проводка имеет множество полезных качеств, можно отметить достаточно большое количество негативных сторон этого типа прокладки. Во-первых, прокладка скрытой проводки значительно сложнее, дороже и дольше, чем прокладка открытой проводки.

Во-вторых, при неправильной прокладке кабеля можно его повредить при последующем ремонте или при прибивании картины. Если в ходе таких работ кабель был повреждён, то его необходимо заменить, что приведёт к повреждению облицовочного материала.

Выбор кабеля

Перед началом прокладки электрической проводки на дачах или в жилом доме необходимо выбрать и купить электрический кабель. Проводка считается довольно ответственным делом.

Из этого следует, что подходить к ней нужно с полной ответственностью. Поэтому при выборе электрического кабеля не стоит останавливаться на более дешёвом варианте.

Чем качественнее кабель, тем дольше и надёжнее прослужит вся проводка. Для того, чтобы правильно выбрать тип и сечение кабеля необходимо посоветоваться со специалистами.

Таким образом, вы будете уверены, что кабель выбран правильно.



Расположение электрических приборов

При составлении плана размещения электрических кабелей своими руками не стоит забывать про электрические приборы. В данный проект нужно внести расположение всех требуемых розеток и выключателей. Это поможет рассчитать нужное количество таких приборов.

Кроме того, руководствуясь составленным планом, вы не упустите из виду нужные элементы проводки. Как правило, розетки располагают на высоте 20 сантиметров над уровнем пола.

Выключатели должны быть расположены на высоте 160 сантиметров. Под каждую розетку и выключатель необходимо использовать пластиковую коробку, которая утапливается в стену. Нужно это для дополнительной изоляции.

Монтаж проводки в каналы перекрытия

Каждое междуэтажное перекрытие имеет естественные каналы, в которые можно уложить элементы электрической проводки. Чаще всего это кабели, которые отвечают за подключение осветительных приборов подвесного типа. К таким приборам относятся подвесные светильники и люстры.

Для того, чтобы проложить кабель в такой канал своими руками, потребуется проверка канала на наличие острых участков. Если таковые обнаружены, то их необходимо ликвидировать. В противном случае, при протягивании кабеля в канале можно повредить изоляцию.

Монтаж скрытой электропроводки

Для того, чтобы закрепить люстру или любой другой светильник на потолке, потребуется установка специального металлического крюка, который будет удерживать люстру.

При креплении крюка к железобетонному перекрытию необходимо побеспокоится о его изоляции.

За счёт того, что железобетонная плита может контактировать с повреждённым электрическим проводом, ток может поступить и на сам крюк, а от него и на люстру, что нарушит технику безопасности. Для того, чтобы этого избежать, необходимо обмотать крюк изоляционной лентой в несколько слоёв.

Если перекрытие изготовлено из деревянных балок, которые не проводят электрический ток, то изолировать крюк не стоит. Кроме того, при подключении осветительных приборов необходимо соблюдать правила техники безопасности.

Проводка должна быть полностью обесточенной при проведении всех работ своими руками.



Выбор типа прокладки проводки

Электропроводка в срубе своими руками

Для того, чтобы правильно выбрать способ прокладки электрической проводки, нужно руководствоваться факторами, которые отвечают за качество приобретённого кабеля и типа материала, из которого изготовлены стены дома.

Если стены выполнены из железобетона, то проделывать в них канавки под кабель довольно трудоёмкий процесс.

Поэтому, если есть такая возможность, то лучше применить способ наружной прокладки с использованием коробов для проводки или специальных плинтусов.

Это поможет сэкономить не только труд и время, но и строительный бюджет. Но, возможно это только в тех случаях, когда короб для кабеля или плинтус не будут мешать или не вписываться в общий интерьер дома.



Подключение проводки

При подключении электрической проводки своими руками на даче или в частном жилом доме необходимо вывести все окончания проводки в электрический щиток. Такой щиток необходим для обеспечения удобного обслуживания электрической сети.

В щитке располагается счётчик электрической энергии, предохранители и запасная розетка. Располагают щиток максимально близко к основному входу электрического кабеля в частном доме или на даче. Для комплектации электрического щитка потребуется счётчик и предохранители.

Проводка в доме

Счётчик электрической энергии выбирается так, чтобы его мощности хватало на все электрические приборы, находящиеся в доме или на даче. Подключить счётчик своими руками невозможно. Для этого необходимо вызывать представителей специальной службы, которые отвечают за подключение, обслуживание и учёт счётчиков электричества.

При подключении предохранителей необходимо разделить всю проводку на рабочие зоны. Другими словами, если нужно обесточить розетки в одной из комнат необязательно обесточивать весь дом. Для этого проводка и делится на отдельные зоны, которые можно отключить при помощи отдельных предохранителей.

Предохранители могут быть трёх основных типов: обычные, полуавтоматические и автоматические. Для более надёжного оборудования электрического щитка лучше использовать автоматические предохранители.

Такие предохранители сами выключаются при замыкании или повреждении электрической проводки. Таким образом, хозяин дома не будет переживать за своё имущество в то время, когда он не находится в самом доме.

Из всего этого следует, что подключение электрической проводки своими руками довольно простое дело. Самое главное – это соблюдение всех правил техники безопасности и выбор качественного электрического кабеля и электрических приборов.

No votes yet.

Please wait…

domnuzhen.ru

Электропроводка своими руками на даче

Электропроводка своими руками на даче

Возможна ли в дачном доме электропроводка своими руками? Если вы не профессиональный электрик? Возможна. Но при неукоснительном соблюдении некоторых условий.

Если вы знаете, что розетка подключается к цепи параллельно, а выключатель последовательно – можете начинать делать электропроводку своими руками. А теперь я перечислю эти самые условия.

• Даже не пытайтесь подключить щиток к внешней линии. Эту работу должен выполнять электрик, он же, кстати, опломбирует счетчик и разберется с «землей».

• Внутреннюю разводку по дому можно выполнить самостоятельно (включая установку выключателей и розеток), но не нужно подключать внутреннюю цепь к щитку, это также должен сделать электрик. Это даст нам ощутимую экономию, т.к. все наиболее дорогостоящие работы мы сделаем сами.

• Перед тем, как делать электропроводку своими руками, проконсультируйтесь с тем же электриком. Объясните, какова будет примерная схема разводки, какие электроприборы, и в каком месте будут задействованы, будут ли они работать одновременно и т.д. Это позволит специалисту рассчитать потребляемую мощность, и он выдаст рекомендации по необходимому сечению провода и посоветует его марку.

• Электрик должен посоветовать, какие автоматы купить для щитка. Если вы не в состоянии сами начертить схему проводки, попросите его это сделать.

• Нельзя скрывать внутреннюю разводку слоем штукатурки и т.п. до прихода электрика. Перед тем, как подключить разводку к щитку, он «прозвонит» ее, и в случае каких-то неисправностей их можно будет легко устранить, пока к проводке открыт доступ.

Несколько общих рекомендаций.

Проводку в дачном доме можно сделать скрытой и наружной. Названия говорят сами за себя. В первом случае провода прячем в пустотах, стыках стен и панельных перекрытий или в штробах. Преимущество — такая проводка не портит интерьер, т.к. невидима. Недостатки такой электропроводки своими руками понятны: в случае ремонта ее нужно обнажать, а затем все восстанавливать.

Иногда такую проводку просто прокладывают по стене без утапливания с помощью алебастра, затем стена штукатурится.

Наружная проводка крепится к стене или потолку в гофрированной трубе или в специальном кабельном канале из ПВХ (на сленге электриков кабель-гоне). Вид немного портит, зато всегда есть открытый доступ.

Сначала определяемся с местами, где в дачном доме будет стоять телевизор, электроплитка, вентилятор, электрощиток. Просчитываем необходимое число выключателей и розеток, намечаем места их расположения прямо на стене. И начинаем работы, сверяясь с нашей схемой. При этом необходимо помнить о следующем:

• Провод, скорее всего, будет использоваться алюминиевый, т.к. он самый дешевый, а потребляемая мощность на даче невелика. В местах соединений скрутки рекомендую не использовать. Лучше для этих целей применять колодки и клеммники. Соединять напрямую медный провод с алюминиевым также не следует, только через специальную колодку.

• Проводка ведется либо горизонтально, либо вертикально, но не по диагонали.

• Число пересечений должно быть минимальным, длина кабеля должна быть также минимальна.

• Розетки и выключатели либо утапливаются в стену, либо делаются накладными на прокладках.

На чем еще можно сэкономить? Провода и кабели для электропроводки своими руками можно купить наши, а вот автоматы рекомендую импортные (в крайнем случае, российские).

Последнее замечание насчет счетчиков. Не знаю, как в других регионах, а в Украине обязали в дачных домах садоводческих товариществ устанавливать только счетчики электронного типа. Возможно, на такой тип счетчика нужно ориентироваться изначально, чтобы не переплачивать дважды.

15 января 2018Александр

2bis2.ru

схема и подключение, монтаж своими силами

Каждый, кто хотя бы раз сталкивался с монтажом электропроводки, понимает, что это дело пускай и не очень сложное, но требует хорошего планирования, аккуратности и внимательности.

Некачественный монтаж или неправильно составленная схема могут привести к печальным последствиям – пожару, поражению электротоком, неработоспособности электропроводки.

Схема электропроводки на даче – как составить и сделать монтаж правильно? Давайте попробуем разобраться.

Материалы и инструменты

Электропроводка на даче

Основными инструментами при монтаже электропроводки являются отвёртка (прямая и крестовая, а лучше их набор для разных шлицев), пассатижи, тонконосы, нож для зачистки изоляции и зажигалка, применяемая с той же целью.

В качестве измерительных инструментов обязательно иметь при себе тестер и отвёртку-пробник.

Также вам понадобится рулетка и полутораметровый уровень, желательно также иметь лазерный уровень.

Для разметки удобно пользоваться карандашом или маркером.

Для монтажа проводов вам понадобится перфоратор, шуруповёрт, молоток, ножницы по металлу. При монтаже розеток используется небольшая ёмкость, в которой можно растворять гипс в малых количествах.

Делать это удобнее всего при помощи обычной вилки. Возможно, что для выполнения штроб будут необходимы штробовочные приспособления – специальная лопатка для перфоратора, штроборез или фрезер.

Основным материалом при работе электрика являются провода. Провода выбираются в соответствии со схемой электропроводки. Провода могут быть медные и алюминиевые.

Существуют два стандарта кабелей – ВВГ и NYM. Провод ВВГ имеет меньшую стоимость, однако провод NYM безопаснее и удобнее при монтаже. Чаще всего используют трёхжильные провода.

Обычно коричневый или красный провод в кабеле означает фазу, голубой – ноль, а жёлтый с зелёным – заземление. Рекомендуется при монтаже не путать эту последовательность.

При работе вам понадобится большое количество изоленты. Удобнее всего пользоваться лентой на синтетической основе – её проще разорвать руками.

Однако для погружных насосов и некоторых ответственных соединений предполагается использование изоленты на тканевой основе. Для качественного выполнения разводки и соединений используйте сжимы.

Они позволяют не только экономить место в раздаточных коробках, но и существенно увеличивают скорость электромонтажа.

Также вам потребуются розетки и выключатели. Используйте те из них, которые соответствуют по мощности подключаемым приборам и светильникам.

Составляем схему электропроводки

Схема электропроводки на даче своими руками – обязательное условие для ее монтажа. Начинают её составление с определения того, какие электроприборы будут стоять в осветительной и силовой электросети вашего дома.

Схема электропроводки в дачном домике

После этого подсчитывают их суммарную мощность в каждой комнате. Электрические котлы и плиты сюда суммировать не нужно – они должны располагаться на отдельных электрических автоматах, и их обсчитывают отдельно. Для них обычно применяется специальный провод ВВГ с сечением 4 квадратных миллиметра.

После подсчёта, определяют их суммарную мощность. Исходя из этой мощности, определяют максимальный ток в электросети в каждом помещении.

Для этого пользуются формулой P=UI, где P – электрическая мощность в ваттах, U – напряжение в электросети, равное 220 вольт, I – ток в амперах. По этой формуле проверяют, соответствует ли мощность электроприборов сечению выбранного провода, и выбирают провод.

Также проводят проверку по току – максимально допустимый ток в электросети, проходящий через один автомат, должен быть не более 16 ампер, и определяют количество автоматов.

После этого на лист бумаги наносится план дома по комнатам и этажам. На этом плане отмечают, где будут розетки и выключатели, подводящий щиток, раздаточные коробки.

Затем определяют, где и как пойдут провода, и также наносят их на схему вдоль стен помещения, и предварительно подсчитывают длину проводов. Окончательный подсчёт длины проводов проводят после разметки проводки по стенам.

Трёхфазный ток и схема электропроводки

Трёхфазный ток был впервые предложен Николой Тесла. Открытие его практического значения, схема передачи при помощи проводов и описание практического преимущества в применении для электродвигателей по сравнению с однофазным русский изобретатель Михаил Осипович Доливо-Добровольский.

Главная особенность трёхфазного тока – это то, что он имеет напряжение между нулевым и фазным проводом в 220 вольт. Это позволяет использовать его для обычной однофазной электропроводки.

В то же время напряжение между двумя соседними фазами, за счёт сдвига фаз на треть, составляет уже 380 вольт. Такое свойство позволяет сэкономить на проводах при передачи электрической мощности на расстояние около 20% меди и алюминия, а также сделать эту передачу более безопасной.

Трёхфазные трансформаторы также меньше своих однофазных собратьев на треть, поэтому, при передаче напряжения от магистральной сети в 1000 вольт до местной сети в 380 вольт используются только трёхфазные трансформаторы.

Для трёхфазных подводящих жил характерно следующая цветовая дифференциация проводов. Жёлтый, зелёный и красный провод означают, соответственно, первую, вторую и третью фазы. Голубой провод используют для нулевой фазы. Жёлто-зелёный провод – защитное заземление.

Как уже говорилось, напряжение между нулевым проводом и любой из фаз составляет 220 вольт. А напряжение между фазами – 380 вольт.

Схема электропроводки на даче (380 вольт) при трёхфазном токе может быть смешанного типа – например, для насоса и котла используется трёхфазное напряжение 380 вольт, а для бытового освещения и приборов – 220 вольт.

Если для питания трёхфазных устройств вам потребуются все три фазных провода, то для питания однофазных будет вполне достаточно отобрать мощность с одной фазы.

При составлении схемы электропроводки выбираете, с какой фазы вы будете отбирать мощность. Если мощность подключаемых приборов в доме достаточно велика, будет рационально брать электрическую мощность с нескольких фаз.

На каждую фазу ставится не менее одного автомата подключения. С этого автомата или группы мощность передаётся на фазные провода электрической сети. Нулевой провод для всей электросети один общий – это нулевой провод трёхфазной сети.

Лучше производить отбор мощности для однофазных сетей до подключения трёхфазных устройств типа двигателей, насосов, домашних пилорам, станков или сварочных выпрямителей.

В этом случае при выходе из строя части сети, связанной с трёхфазным устройством, однофазная сеть останется работоспособной, в случае срабатывания защитного отключения трёхфазного автомата. Однако дополнительно лучше поставить ещё один трёхфазный автомат перед общим входом.

В некоторых случаях необходимо применять все три фазы. Например, для освещения люминесцентными лампами желательно использовать трёхламповые светильники, и лампы каждого светильника запитывать с отдельной фазы.

Это необходимо для того, чтобы избавиться от стробоскопического эффекта, из-за которого сильно устают глаза. Однако в большинстве случаев будет вполне достаточно использовать более современные лампы, которые обладают практически нулевым эффектом мерцания.

Устройство заземления

Монтаж контура заземления

Заземление – важная часть современной электросети.

Практически все современные электроприборы имеют защиту от поражения человека электрическим током в виде защитного заземления.

При пробое электроизоляции в опасном участке ток короткого замыкания пойдёт не через человеческое тело, а через заземляющий провод.

В конце концов, значение максимально допустимого тока превысит предельное значение, при котором сработает защитный механизм выключателя-автомата.

При этом поражения электрическим током человека не произойдёт, или же это поражение будет с минимальным ущербом для здоровья человека.

По действующим стандартам, защитное заземление в частном доме должно располагаться на расстоянии не менее одного метра и не более десяти от него. Заземляющее устройство состоит из трёх металлических штырей из стали, забитых в землю на глубину 2, 5 метра и соединённых между собой при помощи металлической полосы, приваренной к ним.

Площадь поперечного сечения полосы должна составлять не менее 48 квадратных миллиметров. Площадь сечения штырей должна быть не менее 1,5 квадратных сантиметра. Этому требованию соответствуют уголки 50х50х8.

От всей этой конструкции отходит участок металлической полосы, которая находится в полметре под землёй, и возле дома имеет выход наружу. К полосе при помощи болтового соединения крепится заземляющий провод.

Сечение заземляющего провода необходимо делать максимально большим. Вы можете сами произвести расчёт по методике, предложенной в стандартах. Однако гораздо проще перестраховаться и просто выбрать сечение провода для заземляющего контура в 4 квадратных миллиметра.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

Определив их положение, отмечают на стене. При этом руководствуются требованиями ПУЭ для положения розеток и выключателей.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

На стене удобно сразу прочертить каждый провод по отдельности. Разметку доводят до того места, где примерно будут располагаться распределительные коробки.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Покупают с запасом, взяв дополнительно ещё около 3-5 метров. Если провода уже закуплены, проверяют, хватит ли этого количества.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Электропроводка на даче своими руками без особых трудностей

Многие россияне имеют в пригородах и близлежащих к городам сёлах дачные участки. Каждая семья сооружает на своём участке дачу – постройку, где можно хорошо провести время и отдохнуть. В дачных домиках выполняются такие же отделочные работы, как и в жилых домах – разве что их площадь меньше. Многие работы выполняются владельцами самостоятельно. В частности, электропроводка на даче своими руками вполне по силам каждому образованному человеку. Для этого нужно обладать такими качествами, как аккуратность и внимательность, а также иметь определённые познания в электрике.

Подготовительный этап

Как сделать правильно монтаж электропроводки в дачном доме своими руками? Каких-то особых знаний для этого не потребуется. Самостоятельно развести проводку внутри дачного домика можно и без помощи электрика. А вот такую работу, как подвод электричества проводами – от линии электропередач (ЛЭП) к вашей дачной постройке, нужно будет поручить электрику с соответствующей квалификацией.

Любой проект должен начинаться с подготовительного этапа, который является самым важным. Необходимо определиться, какие бытовые приборы будут использоваться. Потребуется ли мощная техника – такая как кондиционер, морозильная камера или что-то другое. Следует ли иметь в домике трёхфазные розетки, где они будут располагаться. Для разного рода работ на дачах может использоваться довольно мощная техника – строительная, сельскохозяйственная или другого назначения. Поэтому три фазы могут понадобиться.

Подсчитывается, сколько ламп на всём участке и в домике будет использоваться. Мощность (обычно 100 Вт) умножается на их количество. Зная мощность утюга, кофеварки, электрического чайника, компьютера, телевизора и других бытовых приборов, их также можно суммировать. Обычно суммарное потребление среднестатистической дачей не превышает 20 кВт. В реальности потребляемая мощность намного меньше, так как все предусмотренные приборы одновременно использоваться не будут.

Схема проводки

Составление электрической схемы монтажа проводов и кабелей, а также установки розеточных групп и выключателей внутри домов – обязательно. Без этого невозможно будет двигаться дальше. Схема электропроводки на даче составляется, исходя из её планировки. Чертится план помещений. Пропорции длины стен желательно учитывать для большей наглядности. Пример того, как можно начертить схему, показан на рисунке 1.

Рис.1. Схема электропроводки – пример

Исходя из рассчитанной мощности потребления, необходимо определиться с тем, какой кабель или провод нужно будет приобрести. Обычно электропроводка в дачном доме выполняется медными проводами, сечение которых 1,5 мм2 (для осветительных приборов) и 2,5 мм2 (розеточные группы). Такое же сечение можно использовать для трёхфазных розеток – только число жил должно быть больше.

Необходимо определиться с тем, какой проводке отдать предпочтение – открытой или закрытой. При монтаже закрытого типа доступ к кабелям будет закрыт. Если потребуется поменять или провести в другом месте провод – придётся уничтожать внутреннюю отделку стен, чтобы добраться до него. Так что единственный плюс закрытой электропроводки – эстетический вид стен. Дачный домик отличается несколько другими приоритетами. Тем более, если завести проводку в пластиковые короба, она тоже будет смотреться хорошо. Тогда ничего не помешает сделать изменения в схеме разводки или заменить кабель при необходимости.

Следует точно указать расположение распределительных коробок, розеток и выключателей – относительно углов помещений. Кабели разводятся строго по горизонтали и вертикали. Если планируется закрытая проводка, желательно точно указать, как она будет проложена, чтобы потом без труда найти штроб. Относительно пола розетки устанавливаются на высоте от 30 до 80 см. Следует соблюдать расстояние проводов от газовых или электроплит, а также батарей отопления и труб, не менее 50 см. Выключатели устанавливаются на расстоянии 90–100 см. от пола, чтобы удобно было управлять освещением. Проводники должны располагаться в 15 см от потолка и в 10 см от оконных или дверных рам.

Выбор материала и сечения проводов

Если есть желание рассчитать поперечную площадь проводников самостоятельно – это сделать несложно. Устройства потребления разделяются по группам. Осветительная, розеточная группы, также мощные приборы, такие как кондиционер или стиральная машина, разводятся отдельными трассами от входного электрощита с автоматическими выключателями и устройством защитного отключения (УЗО).

Для каждой группы рассчитывается своя мощность. Затем этот показатель в ваттах нужно будет разделить на 220 вольт. К примеру, группа розеток будет потреблять 5000 Ватт мощности. Если разделить её на 220 В, получим 22,7 Ампера. Исходя из этого тока, узнаем ближайшее сечение – в сторону увеличения. Оно со ставит 2,5 мм2 для медных и 4 мм2 для алюминиевых проводников (смотрите таблицу). В схему желательно внести записи сечений проводов, которые будут разводить.

Рис. 2. Таблица зависимости сечения жил от мощности и тока

Алюминиевые провода для дачи не стоит использовать, несмотря на их дешевизну и небольшой вес. У этих проводников есть несколько недостатков по сравнению с медными:

  1. Повышенная пожароопасность, вызванная ухудшением контакта в местах соединений.
  2. Большее удельное сопротивление электрическому току.
  3. Большая хрупкость жил и радиус изгиба.

Если электропроводка в домах сделана из алюминиевых кабелей, то внутри распределительных коробок контакты со временем ухудшаются из-за коррозии. Это может вызвать искрение, часто приводящее к пожарам. Для того чтобы передать ток одного и того же номинала, придётся воспользоваться алюминиевым проводом большего сечения, чем у медного.

Лучше всего провести электропроводку медными кабелями марок NYM или ВВГнг. Они выпускаются как с монолитными, так и с многопроволочными жилами. У монолитных (одножильных) проводников есть одно преимущество – их наружный диаметр меньше при одном и том же сечении. В то же время многопроволочные проводники надёжнее – в местах контактов и на изгибах. Приобретаются 3-жильные провода, в которых нулевой провод имеет голубой цвет изоляции, заземление – жёлтый с зелёным, а фаза – коричневый или красный цвет.

Для того чтобы определиться, какая длина понадобится, придётся воспользоваться схемой – там должны будут указаны размеры помещений и точное расположение изгибов кабелей. Подсчитав общую длину по каждому сечению, следует увеличить её ещё на 15%, ведь кабели проводят с учётом того, что будут выводиться жилы с запасом для подключения.

Приобретение основных компонентов

Кроме кабелей и проводов следует приобрести ещё несколько устройств:

  • Подрозетники – эти коробки приобретаются, если отдано предпочтение скрытому монтажу. Такой вариант возможен в кирпичных постройках, а также сооружениях, возведённых из гипсо- либо газоблоков. Их применяют для установки розеток и выключателей. Если дачный домик сделан из дерева, лучшим выбором будет проводка открытого типа. В домах с открытой электропроводкой надобность в подрозетниках отпадает.
  • Кабельные каналы (короба) из изолирующего материала – их следует приобретать для установки, если вы решили провести открытую электропроводку. Для скрытой установки проводов они не нужны.
  • Автоматы, выключающие сеть в случае перегрузки или короткого замыкания. Обычно их устанавливают в количестве 2 штук – один на розетки, другой на освещение. Их предельный ток нагрузки рассчитывается, исходя из мощности бытовых приборов, которые будут подключены. Если кроме них установить в электрощите УЗО – это будет правильный подход.
  • Розетки, выключатели и осветительные приборы – здесь уже на выбор хозяев. Только розетки следует покупать помощнее, чтобы не расплавились от большой нагрузки.

Кроме всего вышеперечисленного следует подготовить отвёртки, мультиметр, шуруповёрт, строительный уровень, изоляционную ленту, маркер, крепёж для кабель-каналов и другие мелочи – если вести провода открытым монтажом. Для скрытой разводки понадобится перфоратор с насадкой-коронкой для вырезания отверстий к подрозетникам. Им также удобно делать штробы, если использовать специальную насадку. Это далеко не полный перечень всего, что может понадобиться.

Монтажные работы

Первым делом к дачному домику нужно подвести провода от ЛЭП. Правильная схема подвода от двухфазной ЛЭП по воздуху показана на рисунке 3. Для этого используется удобный в монтаже кабель СИП, который также предварительно потребуется приобрести. Его сечение надо подобрать соответственно максимальной нагрузке. Возможно, потребуется установка дополнительного столба или опоры, если ЛЭП расположена дальше 10 метров от домика.

Рис. 3. Подвод кабелей по воздуху от ЛЭП старого типа

Можно также проводить кабель СИП под землёй от трёхфазной линии электропередач, как показано на рисунке 4. Сделанная таким образом проводка силового кабеля полностью обеспечит дачную постройку электричеством. Можно подвести алюминиевыми проводами или кабелем – так будет дешевле. Эту работу должен выполнить квалифицированный электрик. У него можно также проконсультироваться по всем интересующим вопросам.

Рис. 4. Подвод электропитания от ЛЭП под землёй

Медный кабель, который вводит электричество внутрь домика, должен быть соединён с силовым алюминиевым с помощью клемм. Если кабели коммутируются снаружи, в воздушном пространстве, для этого используются герметичные прокалывающие зажимы. Сейчас всё чаще заводят кабель СИП внутрь построек и подключают напрямую к клеммам электрощита – многие проектные организации дают на это разрешение.

Заземление

С появлением УЗО требования к заземлению значительно снизились. Тем не менее для безопасности жильцов заземление нужно сделать. К дачным посёлкам в большинстве своём подводятся ЛЭП устаревшего типа с одной фазой и нулём. Здесь защитного заземления нет. Поэтому рядом с постройкой устанавливается заземляющий контур. К нему подсоединяются клеммы заземления в розетках и корпус распределительного щитка.

Рис. 5. Заземление и ввод проводов на даче

На рисунке 5 подробно отражена схема контура заземления. Его можно сделать самостоятельно, не прилагая больших усилий. Главное – забить вертикальный заземлитель в виде уголка или трубы достаточно глубоко, чтобы достичь влажного или водоносного слоя грунта. К контуру обязательно требуется подключить высокий громоотвод для улавливания молний. Его острый конец должен быть выше любой постройки на дачном участке. Это позволит избежать возникновения пожаров, часто возникающих от удара молнии.

Открытая проводка

Как только все провода – фаза, ноль и заземление – заведены на электрощит, там же следует установить автоматические выключатели и УЗО. От щитка, руководствуясь электрической схемой, нужно будет проложить короба или кабель-каналы. Для их крепления используются саморезы, которые потребуется вкручивать в 10 см от краёв, а дальше с шагом 0,5 метра. Согласно чертежу, внутри помещений устанавливаются распределительные коробки, розетки и выключатели.

После этого в коробы укладываются провода. Выполняется соединение в распределительных коробках, подключаются выключатели и розетки. Когда вся электропроводка разведена и подключена, проверяется тестером на предмет короткого замыкания. После этого можно включать вводный автомат, проверять освещение и напряжение в розетках.

normdom.ru

Электрический кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Какой электрический кабель выбрать для прокладки в земле

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Как проложить проводку на даче

Любой, кто сталкивается с прокладкой электропроводки, знает: несмотря на то, что это не особо сложное дело, оно требует правильного планирования, внимательности и аккуратности.

Лучше всего, конечно, если это будут делать мастера своего дела, например, заказать прокладку проводки при комплексном строительстве дома можно на https://rukavichka.com/stroitelstvo/.

Составление схемы

Первоочередным делом является составление схемы электропроводки. Начинать нужно с определения электроприборов, которые будут располагаться в силовой и осветительной электрической сети дома.

Затем подсчитывают суммарную мощность во всех комнатах. Электрические плиты и котлы не учитываются, поскольку они должны быть подключены к отдельным автоматам и рассчитываются отдельно.

На основании суммарной мощности выясняется наибольшее значение тока в электрической сети в каждой комнате.

Кроме того, проводится проверка, то есть определяется допустимое значение тока, который проходит через автомат. Оно не должно превышать 16 ампер. Также определяется число автоматов. Вслед за этим на бумагу наносится поэтажный и комнатный план дома.

Обязательно отмечаются места:

  • выключателей;
  • розеток;
  • раздаточных коробок;
  • подводящего щитка.

Определяется, как и где будут проходить провода. Это тоже вносится в схему вдоль стен и подсчитывается предварительная длина проводов. Только после разметки проводки по стенам можно установить точную длину проводов.

Прокладка проводки

Монтаж требует первоначально подбора местоположения распредкоробок, выключателей и розеток. Все это помечают на стенах. Обязательно нужно следовать требованиям ПУЭ.

Начиная от места выключателей и розеток, размечаются подводимые провода. От розеток они исходят вниз, а от выключателей – наверх.

Далее работы выполняются в следующем порядке:

  1. Размечают места расположения распределительных коробок. Как правило, ими выступает верхняя часть стенки, которая находится ближе всего к входной двери. Местоположение подводимых проводов размечается именно от распредкоробок. Разметка идет к выключателям и розеткам с прорисовыванием всех проводов.
  2. Осуществляется разметка осветительных проводов к светильникам от выключателей. После чего проверяется длина проводов. Рекомендуется использовать провода только после определения того, какое их нужно количество в итоге.
  3. Затем выполняется прокладка провода по разметке. При этом применяются кабель-каналы либо типовые элементы для закрепления проводки открытого вида.

В завершении делают установку розеток и выключателей. При открытой проводке их, как правило, закрепляют непосредственно к стене. После установки их подсоединяют к проводам.

Обязательным условием является проверка правильности подсоединения и функционирования с помощью тестера. Если все выполнено правильно, то производят подключение проводов к распределительной коробке.

Далее на видео вы можете ознакомиться с полезной информацией про монтаж электропроводки в деревянном доме.


Когда стоит менять электропроводку на даче и как это сделать? | Стройка и дизайн | Дача

При правильной эксплуатации электропроводка может служить долго, однако при включении неисправных электроприборов или приборов большой мощности в сеть, при обрывах контактных жил и т. д. в электропроводке могут возникнуть повреждения, из-за которых ее дальнейшая эксплуатация будет небезопасной.

«Сегодня в быту мы используем приборы совершенно другой мощности. На даче, например, подключаем новый насос, компрессор, обогреватель, а проводка при этом старая и не рассчитана на увеличенную мощность. Некоторые считают, что достаточно заменить проводку в конечной розетке на медную и подключать в нее приборы большой мощности. Включив в прибор в розетку, никакого нагрева мы не видим, зато перед ней в коробках все полыхает. В таком случае нужно менять всю проводку», — говорит электрик Александр Гладких.

По словам специалистов, заменить электропроводку на даче следует, если:

  • нарушена изоляция проводов
  • искрит или вышла из строя какая-либо розетка или в ней регулярно пропадает контакт
  • слышен запах гари из-за расплавившейся проводки
  • закоптился потолок или потемнели обои в местах, где проложен кабель
  • электропроводка выполнена проводами из алюминия.

Нарушение изоляции

Неисправная изоляция способствует утечке электрического тока и не обеспечивает безопасную работу электроприборов. Если в помещении выключено освещение и отключены все приборы, а счетчик продолжает крутиться, то это говорит о том, что в электросети нарушена изоляция проводов.

На нарушение целостности изоляции также могут указывать оплавленные концы проводки и сильный нагрев кабеля.

«О нарушении изоляции будут говорить и визуальные признаки, а также запах, который будет свидетельствовать о том, что проводка плавится и подгорает. В местах, где повреждена изоляция, будут видны темные пятна. Чтобы избежать пожара, нужно регулярно проводить измерения сопротивления изоляции и своевременного устранять либо неисправные участки электропроводки или менять проводку целиком. Проверить изоляцию можно с помощью специальных приборов — мегомметра или тепловизора. Они покажут, греется проводка в стене или нет. Если показания сопротивления изоляции не соответствуют нормам, то этот кабель нужно заменить», — говорит электрик Николай Мирошников.

Алюминиевая проводка

Если дому больше 30 лет, то в стенах вполне может оказаться алюминиевая проводка, которая рассчитана на использование бытовых приборов мощностью в 1-2 киловатта. Для современных приборов этого недостаточно.

«Проводку обязательно нужно менять, если алюминиевый провод окислился. Срок его службы 30 лет. Если он вышел из строя, то это видно даже визуально. К примеру, когда вы меняете розетку, то провод в этом месте будет обламываться, у него будут обугленные места, поскольку туда попала влага. Под большими нагрузками алюминиевые провода перегреваются, что сказывается и на изоляции проводника. Она будет твердой и хрупкой. Если мы даже что-то передвинули, то она сразу будет ломаться и может возникнуть риск короткого замыкания. Чтобы избежать этого, следует удалить старую электропроводку и заменить ее на медную», — говорит Гладких.

Демонтировать старые провода не обязательно, но в таком случае они не должны соприкасаться с новой электропроводкой. Для проводки используется медный кабель марки ВВГ. Для освещения используют кабель ВВГ с сечением 1.5мм. кв., а для розеток — ВВГ с сечением 2.5мм. кв. Все кабели должны быть трех жильными, с заземляющим проводом.

Нарушение технологии

Обязательно требуется замена электропроводки, если она проведена с нарушением технологии. Например, провода проложены по диагонали, или провода из алюминия и меди соединены с помощью скрутки. В таком случае проводку следует заменить полностью, а не подсоединять к старой, так как у двух типов проводок различные химические свойства и при взаимодействии они могут окисляться.

Как заменить проводку?

Замену электропроводки на даче лучше доверить профессионалу. Если вы решили менять провода самостоятельно, то перед тем, как их демонтировать, следует отключить напряжение. Демонтаж лучше начитать c коробок распределения. Вначале нужно перерезать вводный провод и заизолировать его.

Новые провода следует проложить в штробах, сделанных при помощи перфоратора, либо открытым способом в специальных коробах. Замену электропроводки скрытым способом можно сделать, если запланирован капитальный ремонт помещений, если заменить проводку нужно без удаления отделочных материалов, то в таком случае подойдет открытый метод прокладки кабелей в коробах.

Прокладывать кабель нужно только вертикально или горизонтально, защитив при этом провода гладкими или гофрированными трубками.

Розетки, как правило, устанавливают выше уровня пола примерно на 25-30 сантиметров, а выключатели от пола примерно на метр.

Современные требования к электропроводке

В статье, перечислены самые современные требования к электропроводке вашего дома или квартиры.

В электрике — постоянно меняются стандарты, нормативы, появляются все больше новых и полезных рекомендаций. Поэтому я решил, опираясь на свой практический опыт и  наблюдением за изменениями в нормативах Республики Беларусь, России, Германии и Франции, делиться этими знаниями со своими читателями. Статья будет дополняться и меняться, чтобы полезная информация собиралась в одном месте, и не приходилось прыгать по сайту.

Информация подготовлена основываясь на стандарты Республики  Беларусь (ТКП 339-2011, ПУЭ 6), России (ПУЭ 7) и  рекомендации европейских стран — Франции (NF C 15-100) и Германии (DIN 18015-3). Актуально на 2016 год.

Основные действующие нормативы в Республике Беларусь, которые нужно знать при проектировании и производстве электромонтажных работ:

  1. ТКП 339-2011 —  Технический кодекс установившейся практики с дополнениями и изменениями от 23 декабря 2013 г. № 50
  2. ПУЭ 6 —  Правила устройства электроустановок 6-е издание. Все главы которые не заменил ТКП 339-2011,  следует искать в ПУЭ 6 (именно советский, без доработок со стороны России)
  3. ТКП 45-4.04-149-2009  — Правила проектирования электрики, с изменениями от 30 мая 2012 г. № 168

 Общие требования к электропроводке

1. Стационарная электропроводка должна выполняться кабелем с медной моножилой (например NYM-J, ВВГнгLs) сечением не меньше 1,5 мм ².

Исключения:

  1. Алюминиевый кабель может использоваться для устройства ввода в дом (если сечение жилы НЕ меньше 16 мм ²).
  2. Для удобства электромонтажа, можно использовать многожильные провода для питания отдельных силовых линий (медь, сечением не меньше 6 мм ²) в дополнительной защитной оболочке (ПВХ, ПНД).

Для стационарных электропроводок не использовать — ПУНП, ПВС, ШВВП.

2. В электромонтажных работах следует соблюдать цветовую маркировку проводов:

  •    Фаза — все цвета, кроме синего или желто-зеленого
  •    Ноль (нейтраль) — обычно голубой (синий)
  •    Земля (заземление) — желто-зеленый

3. Наличие в электропроводке заземления, в каждой точке использования электричества. Заземляющая жила обязательна, даже если она не будет использоваться.

4. Каждая электрическая линия должна быть защищена устройством дифференциальной защиты (узо) и автоматическим выключателем:

  • 10 (16А*) — для кабеля сечением 1,5 мм ²
  • 16 (20А*) — для кабеля сечением 2,5 мм ²
  • 20 (25А*) — для кабеля сечением 4 мм ²
  • 32 (40А*) — для кабеля сечением 6 мм ²

(*максимально)

5. Все электромонтажные соединения должны выполняться в соединительных коробках  (распределительных, установочных, в щитах  и т.п) с доступом для обслуживания.

Методы соединения:

  • Скрутка проводов – ЗАПРЕЩЕНА!
  • Клемник пластиковый – НЕ РЕКОМЕНДУЕТСЯ (90% пластиковых клеммников низкого качества, они горят и оплавляются)
  • Пайка – НЕ РЕКОМЕНДУЕТСЯ (вполне надежно для квартир, но ругают нормативы: ГОСТ Р 50571.5.52-2011, ГОСТ Р 51321.1-2007)
  • Клемники быстрозажимные — МОЖНО, использовать при нагрузке не более 16А в сухих помещениях. Доступ к соединениям обязателен!
  • СИЗы (пружинные колпачки) — МОЖНО, использовать при нагрузке не более 20 А, в сухих помещениях. Доступ к соединениям обязателен!
  • Сварка — РЕКОМЕНДУЕТСЯ
  • Опрессовка  — РЕКОМЕНДУЕТСЯ

6. Основные требования к розеткам:

Минимальное количество розеток в квартире и доме, а также более подробные требования к розеткам, смотрите в статье — Как правильно подключить розетку.

7. Минимальные требования к электропроводке освещения:

  • Как минимум одна точка освещения в каждом помещении.
  • Следует предусматривать как минимум одну точку освещения на потолке, в каждой комнате (гостиной, столовой, спальне, детской и т.д.)
  • Как минимум одна точка освещения снаружи, возле каждого выхода  из дома, подъезда, ворот гаража.

Для управления освещением на лестнице или в проходных комнатах, рекомендуется использовать проходные выключатели или импульсные реле (для управления светом с двух и более мест).

Для управлением уличным освещением и освещением в общих коридорах, использовать датчики движения (присутствия).

8. Электрический щит. Обязательные требования:

  • Щит должен находиться в доступном месте, недалеко от отключаемого помещения.
  • Наличие общего устройства для управления и защиты электропроводки (общий автоматический выключатель или рубильник)
  • Все электрические цепи, следует защищать с помощью устройств дифференциальной защиты 30мА (узо или диф.автомат). Эти устройства, предназначены для защиты человека от поражения электрическим током.
  • Каждый участок цепи электропроводки, должен быть защищен от перегрузки по току с автоматическим отключением (автоматический выключатель или предохранитель).
  • В зависимости от места расположения дома (в местах с повышенной опасностью от молний) в электрический щит должен устанавливаться разрядник (УЗИП)

Линии электропроводки

Обязательно:

— 1 выделенный контур для электрической плиты или варочной поверхности. Диф. защита обязательна!

— 2 контура  для розеточных групп и линий освещения

— 1 выделенный контур для влажного помещения (санузел+ванна) Диф. защита обязательна! Для контура используется отдельный диф. автомат или УЗО.

Для электрической плиты (или варочной поверхности) и стиральной машины рекомендуется использовать дифференциальное устройства типа защиты А.

При замене электропроводки или при электромонтаже с нуля:

—  минимум 1 выделенный контур для мощных электроприборов. Диф. защита обязательна!

—  по возможности дополнительно 2-3 контура  для мощных электроприборов и розеточных групп.  Диф. защита обязательна!

Рекомендуется использовать отдельные линии для:

    1. Электрической плиты или варочной поверхности Подключение кабелем сечением 6 мм ² Защита автоматическим выключателем 32А (максимально). Электрическая плита подключается через клеммную колодку в соединительной коробке или через силовую розетку на 32А расположенной на минимальной высоте 12 см от пола до оси розетки
    2. Духового шкафа. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    3. Стиральной машины. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    4. Посудомоечной машины. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    5. Сушилки для белья (электрической). Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    6. Морозильной камеры и (или) холодильника. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А. Рекомендуется отдельный диф. автомат С-16А
    7. Розеток установленных в электрическом щите (1-2 шт.) Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    8. Водонагревателя. Обычно: Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С (B) -16А Возможны изменения, зависит от технических параметров оборудования.
    9. Джакузи. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования
    10. Защитных роллет (жалюзи). Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-10А ( зависит от кол-ва в цепи и общей мощности)
    11. Принудительной вентиляции помещения. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А (за исключением особых случаев)
    12. Систем кондиционирования. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования
    13. Сигнализации. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А
    14. Автоматических ворот. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-10А
    15. Домофона. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А (Допускается питание от цепи освещения)
    16. Насоса. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования
    17. Отдельных построек (баня, гараж и т.д). Зависит от конфигурации (см. Выбор сечения кабеля для электропроводки)
    18. Электрического отопления. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования. Рекомендуется отдельная линия для каждого помещения.
    19. Подзарядка для электромобиля. Рекомендуется отдельная линия от линии электроснабжения дома. Если это невозможно, то розетка (промышленный разъем) для подзарядки должна располагаться как можно ближе с распределительным щитом.

      Для сети с напряжением 230 Вольт: Сечение кабеля 10 мм². Защита диф. автоматом типа A 30мА, С-40А
      Для сети с напряжением 400 Вольт: Сечение кабеля 6 мм². Защита диф. автоматом типа A 30мА, С-25А

    20. Слаботочный (мультимедийный) щит. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А

Линии электропроводки для розеток

Для групп розеток, следует придерживаться следующих рекомендаций:

  • Маломощная линия не более 5 точек*  = сечение кабеля 1,5 мм2 (медь). Оборудование включаемое в сеть не более 10 A . Защита линии автоматическим выключателем 10 A ( максимально 16 A, не рекомендуется!)
  • Силовая линия не более 8 точек* = сечение кабеля 2,5 мм2 (медь) Оборудование включаемое в сеть не более 16 A. Защита линии автоматическим выключателем 16 A ( максимально 20 A, не рекомендуется!)

Под условным понятием точки, подразумевается отдельно стоящая одинарная розетка или групп розеток согласно схеме приведенной ниже:

Следует обратить внимание, что данная схема не относится к обязательным нормам РБ и России, и несет рекомендательный характер согласно европейским требованиям. В ТКП (Беларусь) и ПУЭ 6-7, есть понятие сдвоенной розетки, где двойная розетка считается как одна розетка (кроме кухни, где сдвоенная розетка считается как две розетки)

Осветительные линии

Осветительные линии прокладываются кабелем 1.5 мм ². Количество точек* на одну линию освещения, не более 8. Линия электропроводки должна быть защищена автоматическим выключателям на 10 А.  В домах и квартирах, количество осветительных линий не должно быть меньше 2.

*Светильник, содержащий множества ламп считается одной точкой, но не более 300Вт (более 300Вт считается как две точки и т.д.)

Для управления осветительной линией в каждой комнате используется выключатель. Выключатель должен располагаться возле входа в комнату, на расстоянии 0,9 — 1,8 метра, от пола. Каждая клавиша выключателя может управлять максимально 2 точками. При управлении больше 3 точек на клавишу, должны использоваться – импульсное реле, контактор и т.п.

Слаботочные сети: Телефон, Интернет и ТВ.

Минимум: 1 розетка связи RJ-45 (телефонные гнезда, больше не используются).

Если в квартире отсутствует IPTV, то при разводке слаботочных линий используются смешанные розетки интернет/телевизор:

  • 1 розетка при жилой площади не более 35 m²
  • 2 розетки при жилой площади не более 100 m²
  • 3 розетки при жилой площади больше 100 m²

Дополнительное оборудование.

Детектор дыма. В каждой квартире или доме, должен быть установлен, по крайней мере, один автономный детектор дыма.

Датчик дыма должен уметь:

  • обнаруживать дым, при возникновении пожара;
  • немедленно издавать звуковой сигнал, достаточный для того, чтобы разбудить спящего человека;

Детектор дыма рекомендуется устанавливать по пути эвакуации (в коридорах, лестничных площадках, дверей). В домах или в квартирах с несколькими этажами, следует устанавливать детектор на каждом этаже. В больших помещениях, рекомендуется устанавливать несколько детекторов.

Зарядка электромобиля. При строительстве новых зданий или частных домов, следует учитывать место (в гараже или парковки) для установки станций зарядки электромобилей.

Соблюдение данных требований к домашней электропроводке, максимально защитит вас и вашу семью от поражения электрическим током, пожара и обеспечит высокую надежность всех электрических систем вашего жилья.

Выбранный электрический провод для проекта проводки

Электрический провод: выбор может повлиять на ваш проект проводки

Это может показаться невозможным для большинства непрофессионалов, но выбор правильного электрического провода может определить успех дома или офиса проект электропроводки. Однако не только ваш выбор правильного провода или кабеля может повлиять на результат проекта. То, как вы проводите проводку в помещении для проекта и как вы протягиваете кабели между электрической розеткой и панелью выключателя (вашей электросети), также может повлиять на успех проекта.
В этом посте мы рассмотрим ряд важных тем, в том числе о том, как подключить электрическую розетку для использования с лампой или прибором, как проложить домашний электрический провод по всему дому и тип подземного электрического провода для использования в наружные применения. Мы также поговорим о лучших поставщиках проводов, откуда можно получить провода и кабели.

1.Как подключить электрическую розетку?

Вот что вам нужно сделать, чтобы проложить домашний электрический провод от сетевой панели к электрической розетке:

a).Найдите правильный выключатель в сетевой панели для розетки и выключите его
b). Отвинтите лицевую панель от существующей розетки (розетки)
c). Вы увидите три провода, идущие от стены к розетке. Используйте тестер, чтобы убедиться, что по проводам не течет мощность. Открутите провода от розетки и отложите розетку в сторону
d). Подключите белый (нейтральный) провод к серебряному винту на розетке.
e). Подключите оголенный провод заземления к зеленому винту
f). Подключите черный (горячий) провод к золотому винту
g).Вставьте розетку обратно в вырез электрической розетки в стене и прикрутите ее к стойке. Затем замените лицевую панель и прикрутите ее обратно на
h). Вернитесь к своей электрической коробке (сетевой панели) и включите питание обратно в розетку
Обратите внимание, что цвета, указанные выше, являются общими указаниями.

Следуйте стандарту цветовой кодировки, описанному в разделе Что означают разные цвета электрического провода, для получения конкретных рекомендаций. Например, в зависимости от страны, в которой вы живете, красный электрический провод может обозначать фазы, в то время как другие юрисдикции могут полагаться на синий электрический провод для того же приложения.

2.Как проложить электрический провод?

Вот что вам нужно сделать, чтобы пропустить электрический провод через ваш дом или офис:
a) Выключите главный выключатель питания на панели выключателя
b) Отвинтите винты коробки выключателя и снимите ее
c) Используйте электрический тестером, чтобы убедиться, что в блок выключателя
не поступает питание d) Отвинтите крышку одного из отверстий выключателя дополнительной панели в верхней части панели выключателя
e) Вставьте кабельный зажим через отверстие и на конец кабеля, который необходимо подключить к панели выключателя (другой конец этого кабеля подключается к электрической розетке устройства — см. раздел 3 для получения подробной информации)
f) Иногда бывает сложно провести кабель от к целевой электрической розетке, особенно если вы работаете один без помощника.Вы можете обнаружить, что использование ангара с проволочным покрытием отлично подходит для протягивания проводов и кабелей через стены и трубы.
g) Пропустите 4-жильный кабель от этой точки прерывателя субпанели через зажим и затяните его. Обратите особое внимание на цвет электрических проводов. Дважды убедитесь, что вы правильно подключили медный провод (заземляющий провод), белый покрытый провод (нейтральный провод), черный провод (горячий провод) и красный провод (еще один горячий провод).
h) соединения надежно закреплены, удерживайте автоматический выключатель и вставьте его обратно в панель так, чтобы он надежно встал на место
i) Установите на место крышку панели выключателя

3.Как подключить дом к электричеству?

Проекты домашних электропроводов — это не просто замена электрических розеток или добавление новых вилок к приборам. Иногда может потребоваться проложить электрический провод от блока питания (блока автоматического выключателя) к электрической розетке. Для этого выполните следующие действия:
a) Вырежьте отверстия в гипсокартоне рядом (сверху или снизу) с устройством, на которое вы хотите подавать питание.
b) Тщательно спланируйте маршрут проводки. Иногда измерить длину кабеля между сервисной панелью (автоматическим выключателем) и электрической розеткой не так просто, как может показаться.Возможно, потребуется провести проволоку через стены, чердак или по углам и изгибам дома. Наилучший способ начать — использовать последнюю электрическую схему для помещения
c) Используйте дрель и просверлите отверстия (3/4 дюйма) в верхней и нижней пластине стены рядом (над или под) устройством.
d) Используйте катушку с рыболовной лентой и закрепите кабель до конца, и начните протягивать кабель через отверстие от начальной точки (рядом с коробкой выключателя). Попросите помощника стоять у вырезанного вами отверстия рядом с прибором.В качестве провода питания вы протягиваете проход рядом с вырезом, пусть ваш помощник протянет кабель через отверстие
e) Выполните шаги, описанные в разделе 1 выше (Как подключить электрическую розетку?), И подключите провод, протянутый вашим помощником. , к электрической розетке для прибора
f) Следуйте инструкциям в разделе 2 выше (Как проложить электрический провод) и подключите провод к блоку выключателя (сетевой панели)
Один совет всем, кто приступает к выполнению проекта. электрический провод через дом или через офис: если вы не знаете, что делаете, и, желательно, не имеете лицензии электрика — не пытайтесь подключить дом к электричеству без профессионального надзора.

4. Какой вид электрического провода можно прокладывать под землей?

Это так называемые подземные кабели для прямой прокладки, они специально разработаны для прокладки в подземных траншеях. Обычно твердые термопластические оболочки защищают отдельные провода в кабеле, защищая их от влаги и экранируя друг от друга.
Наиболее часто используемые подземные кабели для прямой прокладки в жилых помещениях — это подземные фидеры (UF) и подземные служебные входы (USE). Кабель UF обычно серого цвета и поставляется в рулонах, аналогичных стандартным кабелям с неметаллической оболочкой (NM).Ключевым моментом, на который следует обратить внимание, является то, что, в то время как стандартные кабели NM предназначены для использования внутри помещений, кабель UF предназначен для использования вне помещений.
Кабель USE имеет черный цвет и обычно закапывается под землей для подачи электроэнергии от коммунальной станции (электросети) в дом. Домовладелец или обычный коммерческий электрик обычно не имеет дела с USE-кабелями, поскольку для работы с ними требуется более высокий уровень знаний.

5.Что означают разные цвета электрического провода?

Идентификация проводов и кабелей зависит от стандартных цветовых кодов, таких как красный, синий, серебристый, черный, белый и т. Д.Итак, что означают разные цвета и какие из них следует использовать для вашего конкретного проекта? Что ж, ответ — это зависит от обстоятельств.

Два основных фактора, которые определяют, что означают цвета, включают:
a) Что вы пытаетесь сделать в своей задаче электромонтажа — вы хотите заземлить или заземлить соединение, или вы пытаетесь запустить нейтральное соединение для своего приложения
b) Где (в какой части мира) реализуется проект
Как показано на диаграмме выше, в различных юрисдикциях используются разные цвета для обозначения фаз, нейтрали и проводов заземления / заземления.Например, в США и Канаде черные провода обозначают фазу, в то время как в других частях земного шара (ЕС) коричневые провода обозначают это приложение. В большинстве юрисдикций синий электрический провод обозначает нейтраль, а в других используется черный или серебристый цвет.
Эти цветовые коды относятся к гибким проводам и кабелям. Для идентификации фиксированного кабеля используется другой набор цветовых кодов. Также существует аналогичный стандарт цветового кодирования, применяемый для фиксированных кабелей, и они тоже различаются от региона к региону и в зависимости от приложения (Phase.Нейтраль, Земля / Земля).

В приложениях с фиксированными электрическими кабелями наиболее существенное различие в цветах электрических проводов проявляется в фазных проводах. Эти цвета также могут отличаться в зависимости от применения одно- или многофазной электропроводки. Кроме того, в некоторых странах медный электрический провод может использоваться для фаз, в то время как в некоторых других может использоваться стандарт для латунных проводов.

6. Производители электрических проводов Кабель ZW — ваш лучший выбор

Как вы понимаете, выбор и использование правильного домашнего электрического провода для правильного проекта требует значительных усилий.Не только правильная техника, необходимая для подключения дома к электричеству, но и успех проекта также зависит от вашего выбора правильного электрического провода. Когда на карту поставлено так много, вам нужен производитель проводов, такой как ZW Cable, чтобы предоставить вам правильный электрический кабель. Вы не только получите подходящий продукт для правильного применения, но и получите доступ к самой разумной цене на электрические провода в любом месте… гарантированно!

Заземление, нейтраль и провода под напряжением (США / Канада)

Разъяснение нейтрального, заземляющего и горячего проводов.В этой статье мы рассмотрим разницу между горячим, нейтральным и заземляющим проводами, а также функцию каждого из них на нескольких примерах. Эта тема для домов в Северной Америке. Если вы находитесь за пределами этого региона, вы все равно можете следовать инструкциям, но ваша система будет работать и выглядеть иначе, поэтому ознакомьтесь с другими нашими темами.

Прокрутите вниз, чтобы просмотреть руководство YouTube по заземлению, нейтрали и горячим проводам.

Предупреждение

Помните, что электричество опасно и может быть смертельным.Вы должны быть квалифицированными и компетентными для выполнения любых электромонтажных работ. Никогда не работайте с электрическими цепями, находящимися под напряжением / горячими.

Прежде чем мы перейдем к этому видео, я хочу, чтобы вы запомнили три вещи.

1) Электричество будет течь только по замкнутой цепи, если вы войдете в контакт с электрическим проводником, ваше тело может замкнуть цепь.
2) Электричество всегда пытается вернуться к своему источнику.
3) Электричество использует все доступные пути для замыкания цепи. Он предпочитает путь с меньшим сопротивлением, и по нему будет течь больше тока.

Мы собираемся рассмотреть провода под напряжением, нейтраль и заземление для типичной североамериканской жилой электрической цепи. Но сначала мы увидим действительно простую схему, чтобы понять, как она работает, а затем применим эти знания к сложной жилой установке.

Когда мы смотрим на простую электрическую схему с батареей и лампой. Мы знаем, что для включения лампы нам нужно подключить оба конца проводов к клеммам аккумулятора. Как только мы подключим эти провода, цепь замкнута, и электроны могут течь от отрицательного полюса через лампу и обратно к положительному выводу.

Электроны текут от отрицательного к положительному . Это называется потоком электронов. Первоначально считалось, что они перетекают от положительного к отрицательному. Позже было обнаружено, что это неверно, и мы называем это обычным током.

Итак, чтобы цепь была замкнута, нам нужен провод для переноса электронов от источника питания к свету, это наш горячий провод. Затем нам нужно подключиться от лампы и обратно к батарее, чтобы электроны вернулись к своему источнику питания или своему источнику.Это наш нейтральный провод. Горячий провод передает электричество от источника питания к нагрузке, а нейтральный провод возвращает использованное электричество обратно к источнику питания.

Токовая нагрузка в цепях

Если мы посмотрим на жилую электрическую систему в Северной Америке, мы найдем два провода под напряжением, нейтральный провод и несколько проводов заземления. Если вы хотите подробно изучить, как это работает, у нас есть обучающее видео, которое можно посмотреть здесь.

Представьте на секунду, что электрическая система дома отключена. подключен к аккумулятору, и у нас есть только один провод под напряжением и нейтральный провод.Как мы пила по простой схеме, для включения света нам понадобится горячий провод, чтобы подавать ток на нагрузку, и нам нужен нейтральный провод, чтобы вернуть ток к источнику. Таким образом, электричество проходит через горячую шину. и автоматический выключатель и в свет. Затем он возвращается через нейтрально и к источнику.

Конечно дома не подключены к батареям, а подключен к трансформаторам. Итак, мы заменили батарею на трансформатор, и мы иметь полную схему.

Электричество в этой цепи — переменный ток, который отличается от постоянного тока, который мы видели с батареей. С DC электроны текут прямо от A к B в одном направлении, как поток вода по реке. Но в наших домах у нас есть переменный ток переменного тока, что означает электроны сильно меняют свое направление между вперед и назад как прилив на море.

Сейчас в Северной Америке у нас есть разделенная фаза питания для большинства жилых домов, поэтому у нас есть два провода под напряжением и один нейтральный провод.У нас просто есть две катушки на 120 В, соединенные вместе в трансформаторе, а затем нейтраль подключается к центру между двумя катушками.

Когда мы подключаем мультиметр между фазой и нейтралью, мы получаем 120 В, и мы получаем такие же показания для другого, потому что мы используем только половину катушки в трансформаторе. Когда мы подключаемся между двумя точками, мы получаем 240 В, потому что мы используем полную катушку трансформатора.

Если у вас нет мультиметра, я настоятельно рекомендую вам его приобрести, это незаменимый инструмент для поиска любых находок и электромонтажных работ.

Если у нас есть нагрузка только на одну половину катушки, между горячим и нейтральным током, и нагрузка, например, 20 А, то горячая часть будет переносить 20 А к нагрузке, а нейтраль вернет 20 А обратно к источнику.

Мы можем измерить ток в кабеле с помощью токоизмерительных клещей.

Если у нас есть другая нагрузка на нашей другой половине катушки, между другой горячей и нейтралью, и нагрузка имеет другое значение, скажем, 15 Ампер, то нейтраль будет переносить только разницу между этими двумя значениями обратно на трансформатор.В этом случае 20A — 15A = 5A, поэтому нейтраль вернет 5A обратно. Остальная часть пройдет через два провода под напряжением. Это то, что у нас будет в большинстве случаев, потому что есть несколько цепей с разными нагрузками.

Если бы у нас была нагрузка на обе катушки, и они имеют одинаковое значение, скажем, например, 15 А каждая, то в нейтральном проводе не будет протекать ток. Все это течет вперед и назад по двум токоведущим проводам между нагрузкой и источником. Это связано с тем, что это переменный ток переменного тока, и трансформатор имеет центральное ответвление с нейтралью, поэтому, когда одна половина движется вперед, другая половина движется назад, и ток будет течь в другую цепь, а не обратно через нейтраль.

Подробную анимацию см. В видео на YouTube ниже

Горячие провода переносят электрический ток от источника питания к нагрузке, а нейтральные провода переносят электрический ток от нагрузки и обратно к источнику питания.

Для чего нужен заземляющий провод?

Заземляющий провод при нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет пропускать электрический ток только в случае замыкания на землю. Будем надеяться, что иначе этот провод никогда не будет использоваться в течение всей его жизни.Это просто аварийный путь, по которому электричество возвращается к источнику энергии, а не проходит через вас. Заземляющий провод в большинстве случаев представляет собой неизолированный медный провод, но иногда он покрывается зеленой изоляцией. Этот провод имеет очень низкое сопротивление, поэтому электричество предпочтет проходить по нему, потому что он легче и может быстрее вернуться.

Возвращаясь к простой схеме с батареей и лампой. Если мы теперь возьмем другой провод и проведем его от положительной клеммы к лампе и подключим его к металлическому патрону лампы, это будет фактически наш заземляющий провод.Он не используется для подачи электричества. Если горячий провод касается металлического корпуса, то вместо этого электричество будет проходить через заземляющий провод. Если горячий провод соприкасается как с нейтралью, так и с землей, он будет течь по обоим проводам обратно к источнику, но, поскольку заземление имеет меньшее сопротивление, через него будет протекать больший ток.

Когда электричество находит способ выйти из своей цепи и вернуться к источнику другим путем, чем нейтральный провод, мы называем это замыкание на землю.

Возвращаясь в дом, электричество течет через горячий и свет и обратно через нейтраль. Но если горячая энергия касается металлического корпуса, она вместо этого потечет через заземляющий провод обратно к панели, затем через шину, а затем обратно к трансформатору через нейтральный провод. У заземляющего провода очень низкое сопротивление, поэтому он вызывает резкое и мгновенное увеличение тока, которое приведет к срабатыванию выключателя.

Поэтому мы подключаем заземляющие провода ко всему, что может потенциально стать потенциальным путем, по которому электричество может покинуть свою цепь, например, как металлические трубы, металлические пластины выключателей и розеток и их коробки.Нам также нужно запустить один в торговые точки, потому что часто наши бытовая техника будет иметь металлический корпус, как стиральные машины и микроволновые печи.

Если вы посмотрите на розетку и вилку, то увидите, что клемма под напряжением, клемма нейтрали и клемма заземления. Оболочка чего-то как стиральная машина подключена к проводу заземления в проводе, который идет к вилку через розетку и обратно к панели, чтобы спасти вас от поражение электрическим током.

Теперь предположим, что вы находитесь на улице без обуви и на земле. влажный.Если вы дотронетесь до горячего провода, вы замкните цепь и ток пройдет через вас, чтобы вернуться к источнику питания. В этом случае сопротивление очень высокое, поэтому ток может быть недостаточно высоким, чтобы автоматически переверните выключатель и отключите питание. Это, скорее всего, приведет к тому, что люди смерть.

К счастью, у нас есть розетка GFCI или прерыватель GFCI. GFCI расшифровывается как прерыватель цепи замыкания на землю. Мы рассмотрим вариант с автоматическим выключателем, но, по сути, они работают одинаково.

Этот выключатель GFCI будет подключен как к горячему, так и к нейтрали цепи, чтобы он мог контролировать провода и гарантировать, что ток, протекающий в горячем проводе схемы, равен току в нейтральном проводе цепи. .Если ток не равен, значит, он явно течет обратно к источнику по другому маршруту, например, по металлической трубе, поэтому у нас есть замыкание на землю. Прерыватель осознает это очень быстро и автоматически перевернется, чтобы отключить питание цепи.

Штанга заземления

При подключении к основной панели находим толстый медный провод. который ведет к заземляющему стержню. Грунтовая дорога засыпана землей снаружи рядом с собственностью. Этот стержень не используется при замыканиях на землю. Цель состоит в том, чтобы рассеивают статическое электричество и высокое внешнее напряжение, например, молнии удары.

Также имеется заземляющий стержень, подключенный к нейтрали на трансформаторе. Многие думают, что во время замыкания на землю электричество проходит через заземляющий стержень в землю. Но помните, что электричество пытается вернуться к своему источнику. Поскольку у трансформатора есть заземляющий стержень, существует потенциальный путь для электричества, чтобы вернуться к источнику. НО, этот путь будет иметь очень высокое сопротивление или импеданс, поскольку это переменный ток, и, как мы знаем, электричество предпочтет путь с наименьшим сопротивлением.Поскольку у нас уже есть заземляющий провод с низким сопротивлением, который обеспечивает обратный путь непосредственно к источнику, замыкание на землю будет происходить по этому же маршруту.

Когда дело доходит до освещения, источником освещения в основном является Земля. Итак, молния пытается вернуться к своему источнику, который является Земля. Если молния ударит по кабелям электропитания, она потечет по проводам к добраться до заземляющих стержней как трансформатора, так и главной панели, чтобы вернуться на землю. В противном случае он взорвет все наши цепи и вызовет пожары.

Если горячая проволока напрямую контактирует с заземляющим стержнем, то электричество будет проходить через землю обратно к трансформатору, но сопротивление очень велико, поэтому ток будет низким. Это означает, что автоматический выключатель вряд ли обнаружит эту неисправность, и выключатель не будет автоматически переключаться, чтобы отключить питание.


Common Cable and Wire: Electrical Online

Не знаете, какой тип и размер провода вам нужно использовать в проекте домашней электропроводки? В этой статье обсуждаются типы и способы использования обычных проводов и кабелей, используемых в большинстве домов, что вам нужно знать при выборе кабеля и провода.

Общие типы кабеля

Самый распространенный тип кабеля, который используется в домах, технически известен как NMD 90 (неметаллический сухой служебный кабель с максимальной температурой 90 градусов Цельсия).

Обычно это пластиковый кабель с белой оболочкой.

Этот кабель состоит из двух или более проводов и включает провод заземления (неизолированный провод). Он широко известен как «Люмекс» (или «Ромекс» для наших американских друзей). T Кабель является наиболее часто используемым.Когда я говорю о двух (2) проводниках Lumex, я действительно имею в виду один черный провод, один белый провод и один провод заземления. Заземляющий провод никогда не включается в количество кабелей.

В трехжильном кабеле Lumex вы найдете один черный, один красный, один белый и заземляющий провод.

Как определяется размер провода?

В Канаде и США есть стандарт, по которому мы измеряем проволоку. Этим стандартом является модель A.W.G. (Американский калибр проволоки) .

Самый распространенный размер провода, с которым вы будете иметь дело, — это №14.

Размеры проволоки начинаются с больших чисел, таких как № 24 (маленькая проволока), и по мере уменьшения значения номера проволока увеличивается в размере. Самый большой провод, который вам, вероятно, понадобится, — это калибр №3. Это будет для вашей входящей службы.

В следующей таблице указаны размеры проводов / силы тока / выключателя:

Размер провода Номинал (сила тока) Размер выключателя (А)
# 14 # 14 15 A.
# 12 20 A. 20 A.
# 10 30 A. 30 A.
# 8 45 A. 40 A.
# 6 65 A. 60 A.
# 3 105 A. 100 A.

* Все размеры являются максимальными значениями и соответствуют с Канадскими электротехническими нормами.

Типы проводов

Провода могут быть как одножильными, так и многопроволочными.Большая часть проводки, которую вы проводите в своем доме, будет с одножильным проводом.

Сплошной провод проще в эксплуатации и требует меньше времени на установку. Вы найдете многожильный провод в удлинительных шнурах и проводах любого калибра выше # 10.

Наиболее часто используемые кабели и способы их использования

2-проводные # 14

— вилки
— переключатели
— фонари
— (70% домашней электропроводки)

3-проводные # 14

— 3-позиционные переключатели
— раздельные розетки и т. Д.

2-проводный # 12

— избранные обогреватели
— воздушные компрессоры и т. Д. (Все, что потребляет максимум 20 ампер)
— схемы кухонных розеток (в соответствии с новыми положениями Канадского электротехнического кодекса)

3-проводный # 10

— любое устройство, требующее максимум 30 ампер (наиболее распространенным применением будет ваша электрическая сушилка)

3-проводный # 8

— максимум 40 ампер (наиболее распространенный Это может быть ваша электрическая плита)

Примечание: Некоторые электрические юрисдикции требуют минимального сечения провода # 12 A.W.G. и не допускайте использования # 14. Обратитесь к местным властям по электричеству, чтобы определить, применимо ли это к вашему региону.

Таблица размеров электрических проводов

Первичный провод используется для большинства автомобильных электромонтажных работ. включая проводку датчиков, реле, блоков предохранителей и освещения. Это обладает высокой устойчивостью к жирам, маслам и кислотам, что делает его идеальным для эти общие механические приложения. Обычно разработан с стойкое ПВХ-покрытие, этот медный провод также можно использовать для питания и заземляющая проводка.

Важно использовать провод подходящего размера для цепь, которую вы используете. Чем больше тока гонят в цепи, тем больше потребуется провод. Вот несколько типичных заявки по калибру:

Типичные области применения

20 га. — 16 га.
Сигнальная проводка для контроллеров транспортных средств, например датчики, форсунки и отправляющие устройства.

16 га.- 14 га.
Самые распространенные размеры бегового освещения, радиоприемников, реле, переключатели, панели переключателей, панели управления.

12 га. — 10 га.
Обычно используется больше для силовых проводов, заземления, реле, розетки для прицепов, двигатели, цепи повышенного тока.

8 га.
Питание компонентов и заземление, цепи высокого тока.

Размер датчика

Калибр

определяется по количеству медных жил и микрометрическое измерение отдельных прядей, обнаруженных в ПВХ изоляция каждого первичного провода.Вместе эти два числа дайте нам проводник скрутки.

Калибр = Скрутка проводов
Калибр 20 = 7 / 0,0126
(7 нитей по 0,0126 каждая)
18 калибр = 16/0.0100
16 калибр = 19 / 0,0112
Калибр 14 = 19 / 0,0140
12 калибр = 19 / 0,0177
Калибр 10 = 19 / 0,0223
8 калибр = 19/0.0281

Wire at Del City

В

Del City имеется одножильный медный провод с ПВХ. изоляция (поливинилхлорид) для дополнительной прочности и защиты. Изоляция защищает медный провод от высоких температур или экстремальных холодный, что позволяет ему оптимально работать при температуре от -40 ° C до 105 ° C или от -40 ° F до 221 ° F. Гладкая поверхность ПВХ идеальна для сборка жгутов проводов и ее легко протянуть через ткацкий станок или канал.Также доступен первичный провод с рейтингом UL, он находится в разделе RVI. Проволока.

Полный запас первичных проводов доступен в разнообразие размеров, цветов и размеров катушек.

Размеры манометра:
Диапазон от 8 до 20 калибра

Цвета:
Включая красный, белый, синий, зеленый, черный, желтый и коричневый. Выберите размеры шкалы также включают серый, фиолетовый, оранжевый, розовый, коричневый, голубой и светло-зеленый.

Размеры катушек:
Диапазон от 100 до 6000 футов
Катушки Thrifty также доступны в различных размерах и цветах.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
